为什么麒麟都能用7nm工艺，龙芯却不行？

这个问题延伸一下，实际上还可以用于解读，为什么英伟达GeForce RTX 3080没有采用7nm工艺，或者很多IoT芯片没有采用7nm工艺。或许很多人在大方向上很清楚，未能采用最尖端工艺是基于成本的考量。Mrzednc

那么具体是什么样的成本问题，让诸多领域的数字芯片都无法采用最尖端工艺呢？结合前年MIT发布的一篇paper，The Decline of Computers as a General Purpose Technology: Why Deep Learning and the End of Moore’s Law are Fragmenting Computing，以及我们去年采访赛灵思中央工程部芯片技术副总裁吴欣先生，大致能够解答这个问题。Mrzednc

总结一句话，芯片具体的应用市场，决定了芯片本身采用的工艺制程。以下详述：Mrzednc

Mrzednc

一Mrzednc

暂且不谈还未广泛应为用的台积电5nm制程。半导体行业协会（SIA）2017年估算，针对新一代技术节点建工厂（也就是台积电7nm节点，或者Intel的10nm节点——通常认为这两者是同一代工艺节点），配套制造设备，大约需要70亿美元。在过去25年间，构建最新制程节点工厂的投入每年平均提升11%，如果加上工艺开发，则可将成本每年推升13%（2001-2014）。Mrzednc

要抵消这些固定成本的急剧提升，一方面自然是要求半导体行业本身的成长、更大的市场规模，以企业更高的产量来摊薄固定成本。另一方面，则在成本和市场增长不对等的情况下，导致一部分市场玩家离开，那么剩余的市场玩家就要进一步获取市场，拿到更大的销量来再行摊薄成本——这一点原本就是趋势，从2002年至今，能玩转最先进工艺制程的晶圆厂已经所剩无几。在GlobalFoundries退出7nm竞争之后，市场上还能做最先进制造工艺的企业现在就只剩下Intel、台积电和三星了。Mrzednc

Mrzednc

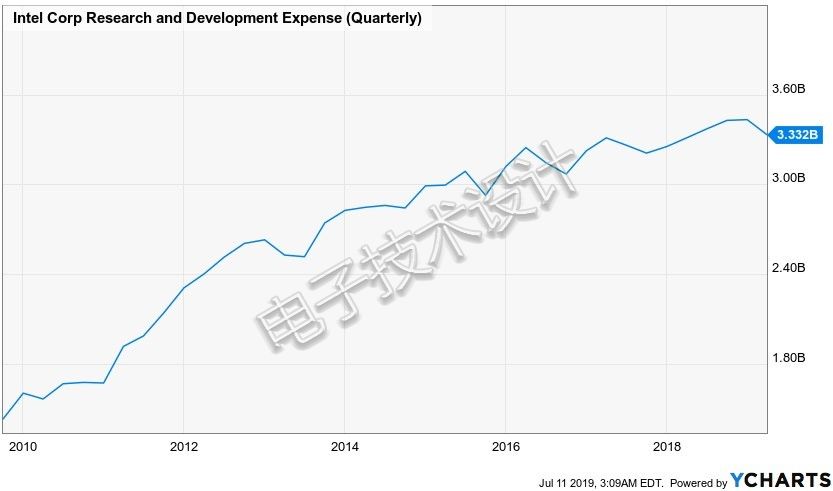

Intel过去10年的R&D投入变化，来源：YCHARTSMrzednc

Intel的10nm/7nm工艺在难产一点也不让人意外。Mrzednc

粗略地算一笔账，在上述两个条件同时满足的情况下，现有的市场参与者才刚好让这一市场的增长率（理想情况下如果市场份额在几个参与者间均分，则结合历年数据，企业复合年增长率约为14%），和前述13%成本提升两相抵消，并有盈余。那么按照固定成本还在推升的趋势，未来参与者还需要进一步侵吞竞争对手，才可能获得生机。Mrzednc

这种趋势是不能持续的。在市场容量有限的情况下，制造商真正的解决方案很显然，是被迫减缓新技术节点的迭代，或者通过其他方式来控制成本。Mrzednc

市场的这种整体恶化，实际对Intel产生了很大的影响——Intel一直以来的主要营收支柱就依赖最新工艺，所以市场实际状况对Intel的打击也远高于三星和台积电，台积电更早的节点也是其重要营收来源。Intel工厂的固定成本与可变成本之比，在过去10年间从60%攀升到了超过100%。Mrzednc

要解决成本控制问题主要有两种方法，一是推高产品的平均售价获得更高的利润；二是减缓新节点制程的更新步伐，把新工艺的迭代周期推迟一年。实际上Intel同时采用了这两种方案。抛开技术层面的问题不谈，推迟工艺迭代也算是个必然选择，无怪乎挤牙膏的市场现状。Mrzednc

从SPECint的测试数据来看，1985-2005年通用计算机每年平均跑分成绩提升52%，而在2005年之后掉到每年22%，预计到2020-2025年期间这个数字还要缩减。美国劳工统计局的数据为，通用处理器相同成本下2000-2004年每年性能提升平均为48%，2008-2014年则为8%。Mrzednc

总结一句话就是，如果你没有一定的芯片出货量来摊薄成本，那么你就无法承担得起对应的工艺。比如最尖端工艺肯定是最昂贵的；相应的，你可以用更老的工艺。你的市场容量越小，你能用的工艺就越便宜，甚至次代工艺都可能用不起。Mrzednc

下面一段进一步补充说明。Mrzednc

二Mrzednc

尖端工艺的制造成本在上升，实际上设计成本也在上升。所以是两方面的。以下这个段落，援引一部分采访时获得的资讯。首先还是给上面的段落，补充说一下制造成本的攀升问题：Mrzednc

从28/20nm开始，制造成本就开始上升得比较多。主要原因是多次曝光（multi-patterning）。以前还是用193nm的光刻技术。到了20nm，只能通过多次曝光去曝出这些比193nm自身小了很多的线条。这样一来光刻的成本就增加了。简单来说，本来是一次曝光，现在两次：原来一个机台一天可以做2000片wafer，若两次曝光就只能做1000片了。一片wafer从头到尾大概需要几十步的光刻步骤，如果里面有一半需要两次曝光，成本就增加了25%。Mrzednc

单就光刻技术来说，整个业界花了二三十年的时间把EUV（极紫外光）做出来，今后几代光刻都会使用EUV。在3nm以后，大概EUV本身就需要multi-patterning，或者加上High-NA（高数值孔径）。EUV光刻机，一台机台就需要2亿美金。台积电、Intel的新工艺生产线都需要十几台这样的设备。这些都是制造成本攀升的组成部分。Mrzednc

Mrzednc

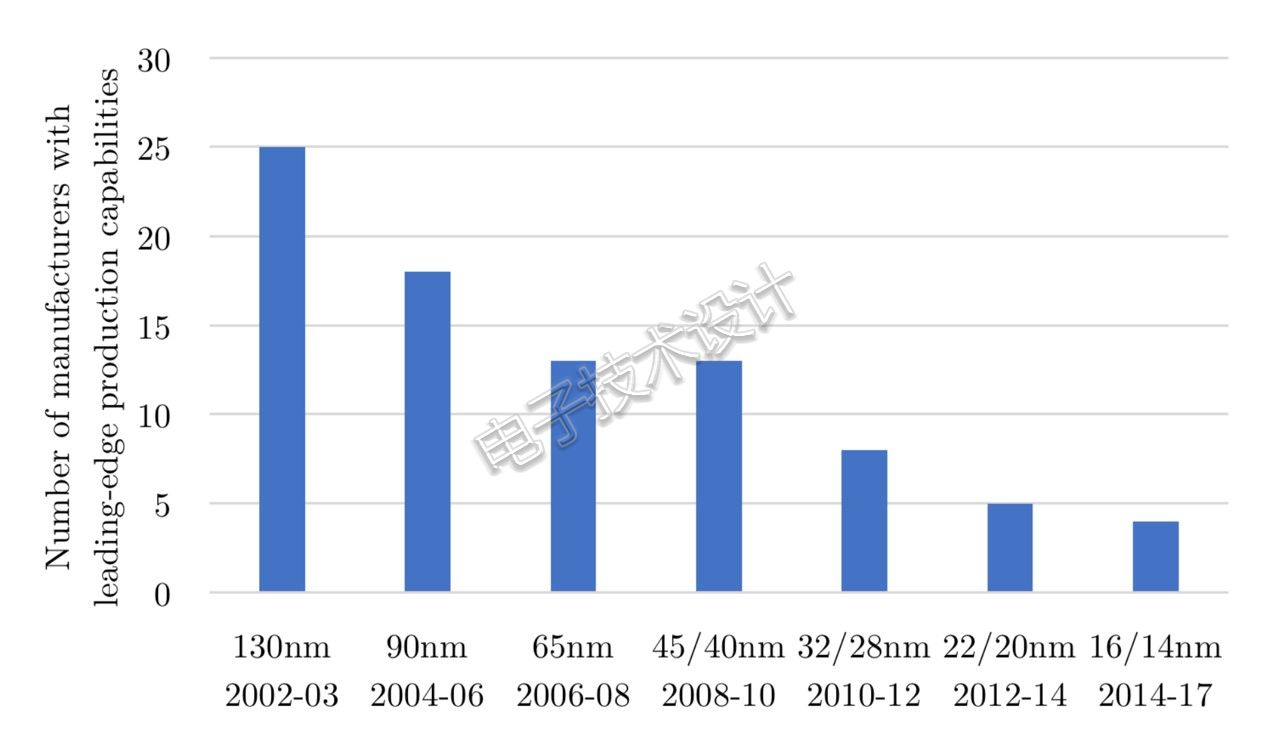

2002-2014年，最新节点工艺制造商的数量变化，来源：Smith (via MIT)Mrzednc

然后是设计成本部分：Mrzednc

以前工艺迭代，设计芯片，只需要了解65nm比90nm小多少，我们直接把90nm上的设计，拿到65nm工艺上，重新设计一下马上就能做，整个过程半年、一年就完成了。但现在，7nm和16nm有很多不一样的地方，不能把16nm的设计直接放到7nm里面去用，从架构到设计，到后面每部分工作都不一样——唯有重新优化才能做到最好的优化。”Mrzednc

所以说，如果应用尖端工艺做设计的话，那么设计越来越复杂，设计周期变长，需要的人员变多。做设计，过去可能只需要1年，现在就需要2年；参与芯片设计的人员过去可能是1000人，现在变成2000人（或4000人/年），成本提升到4倍。这对芯片设计而言就成了很大的负担。必须要有足够多的钱和人才，才能把芯片做出来。Mrzednc

现在和过去相比，每一代增加至少30-50%的设计成本。采用尖端工艺，自己做芯片，要准备好4000人/年，做出来之后4000人还要再做下一代。有多少业务能够承受这样的设计成本？有多少企业能够自己做芯片？即便谷歌，TPU部门也并不是很大，远不到自己设计、维持、运营的程度，其它的芯片供应商在这方面在为谷歌提供服务，这也是因为谷歌有钱，并不是人人都能做。Mrzednc

以前一年超过几十万颗的量，你就可以自己做ASIC。但现在不是，没有几百几千万，没有那么大的芯片需求量，最终是不划算的。Mrzednc

上面第二段援引的内容，呈现的数字不是一个定值，需要视芯片复杂度而定；比如谷歌TPU，即便这么大的公司，其实在设计上也部分外包给了博通。Mrzednc

总结一下：CPU作为一种通用处理器，可以由大量的客户去摊薄成本，在手机和PC市场上是行得通的，也是尖端工艺最适用的场景。毕竟手机、PC一年的出货量都奔着几亿去的，iPhone一年销量貌似就有2、3亿吧。Mrzednc

但并不是所有的行业都有这个程度的出货量。就连汽车这个看似庞大的市场，最畅销的车款，年出货量百万就已经很了不起了。汽车市场其实都很难走得起尖端工艺的量——所以我们看到很多面向汽车市场的芯片也不会采用尖端工艺，更别说龙芯应用的军政市场，以及更多IoT芯片本身也并不庞大的市场。Mrzednc

还有一点，前几天也在知乎看到有人提到，军政市场其实对功耗、芯片面积之类的问题并不敏感，所以这类市场也天然不像消费市场那样需要什么尖端工艺。Mrzednc

这个成本如前所述，包含了在芯片设计方面投入的人力、时间、技术成本，也包括了十分昂贵的制造成本。Mrzednc

内容选自知乎，参考来源：Mrzednc

[1] 深度学习的兴起，是通用计算的挽歌？ - EE Times ChinaMrzednc

（https://www.eet-china.com/news/201907120931.html）Mrzednc

[2] 摩尔定律失效，FPGA迎来黄金时代？ - EE Times ChinaMrzednc

（https://www.eet-china.com/news/201909191453.html）Mrzednc
