国民技术N32多款芯片进入户外储能领域

2022-10-31 国民技术 阅读:
前言 小米前不久发布了旗下首款户外电源,这款户外电源内部采用环形铝合金骨架,与冲压钣金相结合,打造坚固的机身。同时内部核心器件均采用独立外壳,结构安全可靠。电源内置1022Wh大容量锂电池组,循环寿命长达1000次,并通过了针刺测试。电池组采用密封结构,具备IP67防护能力。 户外电源内置的双向逆变,支持1800W输出功率,自充电时间仅需1.5小时,使用体验大大增强。在没有交流电的场合,可以使用太阳能板进行充电。同时还支持100W PD充电,支持手机通过APP连接户外电源,了解运行状态。

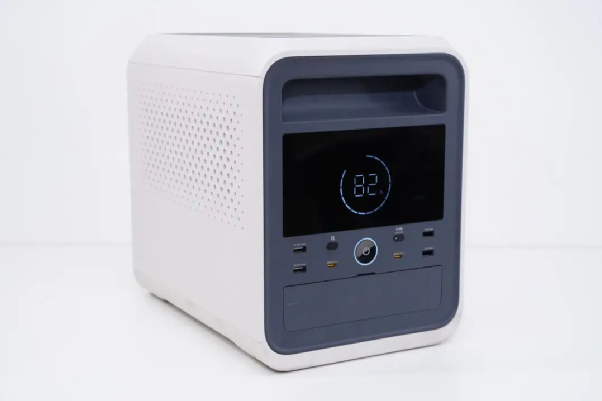

米家户外电源 1000Pro 外观采用简约素雅的白色外壳搭配黑色面板设计,接口前后端布局呈现了一种对称美感,部分接口采用盖板收纳隐藏。机身采用 V0 级环保阻燃材质制作,底部采用软体支撑脚垫,具有吸收撞击力与防滑等作用。

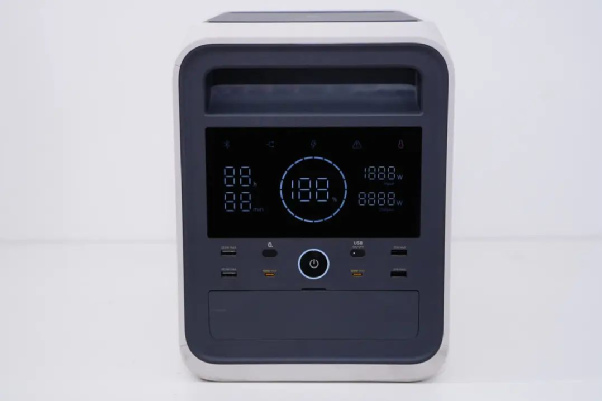

机身前端可以看到大大的功能显示屏、总开关键、USB模块开关键、蓝牙唤醒/重置键。下方盖板内隐藏DC模块开关键、重启按键、DC输出接口A和B、车充输出接口。

显示屏开启瞬间抓拍图,可以看到电量显示、剩余时间、蓝牙、AC边充边放状态、AC充电快充提示、警示、温度、充电功率、放电功率图标,功能十分丰富。

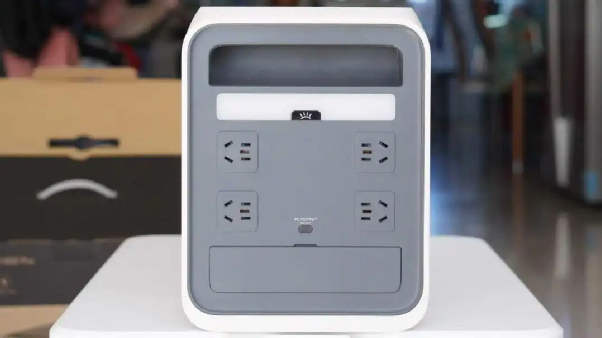

另一端设有LED照明灯以及相应的控制按键,4个AC输出插座和AC模块开关键。盖板内部设有太阳能/直流输入接口、AC充电切换键、轻音模式指示灯、快充模式指示灯、过流保护开关、AC充电接口。

国民技术高性能MCU方案亮相

在小米这款户外电源中使用了三颗国民技术的MCU,用于机内直流与MPPT功能模块的控制。

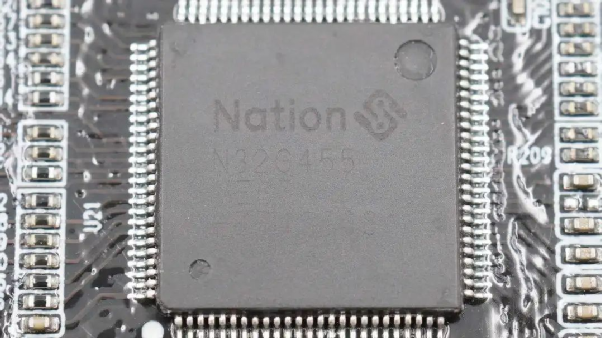

户外电源主控MCU来自Nations国民技术,型号N32G455VEL7,是一颗内置M4F内核的MCU,最高主频可达144MHz,支持浮点运算和DSP指令。芯片内部集成512KB Flash和144KB SRAM,内置4个12位ADC,具备7个USART接口,3个SPI接口和4个I2C接口以及USB接口,采用LQFP100封装。

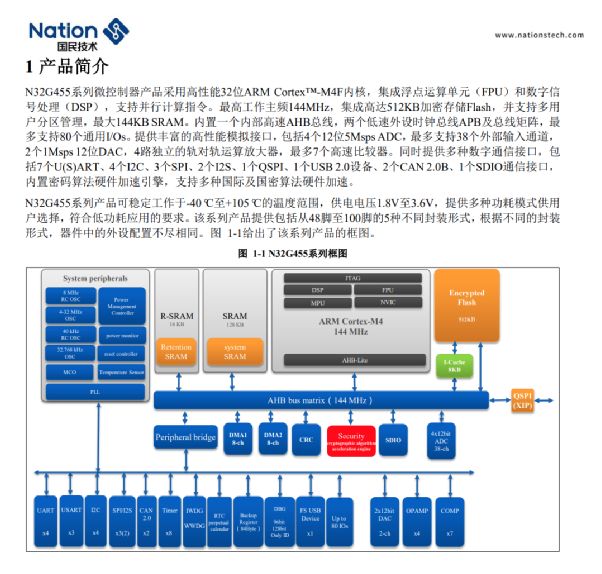

国民技术N32G455VEL7支持-40~105℃温度范围,支持1.8~3.6V供电电压,MCU内置密码算法硬件加速引擎,支持多种国际及国密算法硬件加速,可作为设备核心处理器,满足多个硬件连接,应用广泛。这颗MCU用于屏幕显示控制以及整机功能管理。

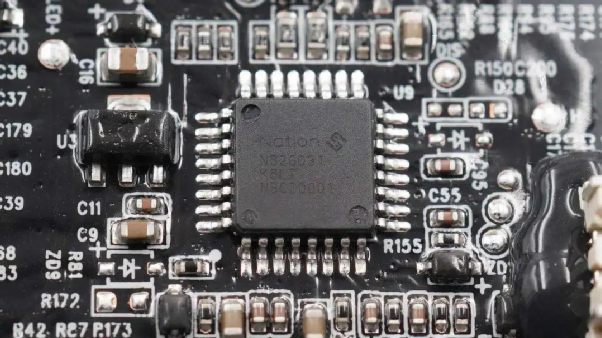

另一颗较小的MCU来自国民技术,型号N32G031K8L7,是一颗内置M0内核的MCU,主频可达48MHz,内部集成64 KB Flash和8 KB SRAM,内置12位ADC,运放和模拟比较器,具备三个USART接口,两个SPI接口和两个I2C接口。用于配合N32G455VEL7使用。

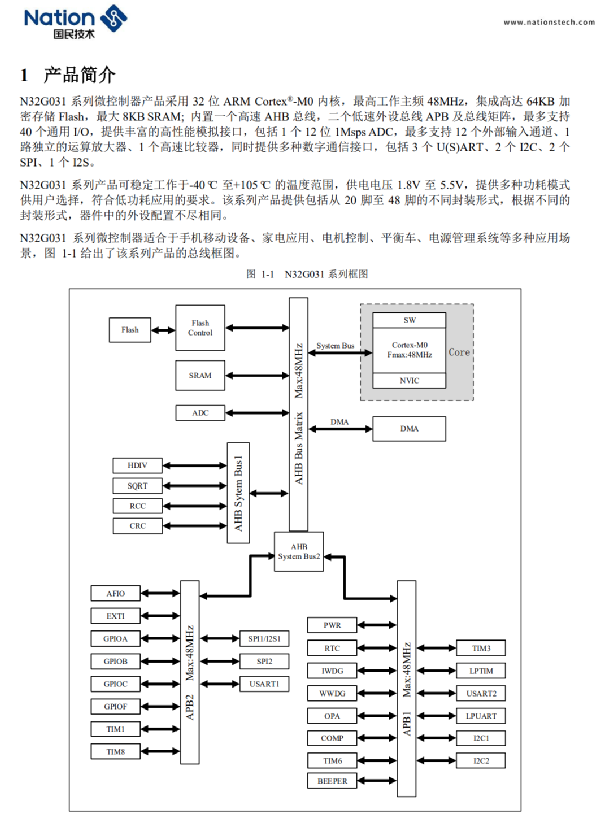

国民技术N32G031系列MCU支持-40~105℃温度范围,支持1.8~5.5V供电电压,支持多种功耗模式,可满足低功耗应用需求,适用于移动设备,家电应用,电机控制以及电池管理等应用场景。


其中一颗应用在MPPT模块中的MCU来自国民技术,型号N32G031K8L7,与DC模块的MCU型号一致。通过内置的ADC,采样太阳能电池输出的电压电流,根据内置算法,进行升降压电路的输出控制,从而实现理想的太阳能电池利用,缩短充电时间。

写在最后

户外电源主要由内置电池组,MPPT模块,双向逆变模块以及直流输出模块等模块单元组成,各个模块都需要内置MCU进行状态采集,功能控制以及通信功能和保护功能,相比小功率的移动电源来说,户外电源中使用的MCU数量较多,并且对性能也有一定要求,为MCU市场带来了全新的商机。

国民技术于2000年成立,2010年创业板上市,是中国通用MCU、安全芯片领军企业,是国家高新技术企业,拥有国内首个独立安全芯片攻防技术实验室,博士后科研工作站。国民技术总部位于深圳,在北京、上海、武汉、西安、重庆、香港、新加坡、日本等地设有分支机构。

国民技术提供通用MCU产品、安全芯片产品、智能卡、无线连接产品、可信计算以及整体解决方案。其中国民技术N32系列MCU产品经过快速发展,已形成16个产品序列,超过100款量产型号,产品规划覆盖CortexM0、M4、M7等32位全线产品,国民技术已成为国内领先通用MCU供应商。

N32系列MCU已经获得消费电子(含医疗)、家电、工业、电机控制、BMS电源管理、汽车电子、物联网等多个行业应用领域的标杆客户获得广泛应用。
