大联大世平集团推出基于NXP产品的2000W PFC数字电源解决方案

2021-11-16 阅读:
大联大控股宣布,其旗下世平推出基于恩智浦(NXP)MC56F81768的2000W PFC数字电源解决方案。

2021年11月16日,致力于亚太地区市场的领先半导体元器件分销商——大联大控股宣布,其旗下世平推出基于恩智浦(NXP)MC56F81768的2000W PFC数字电源解决方案。kYIednc

kYIednc

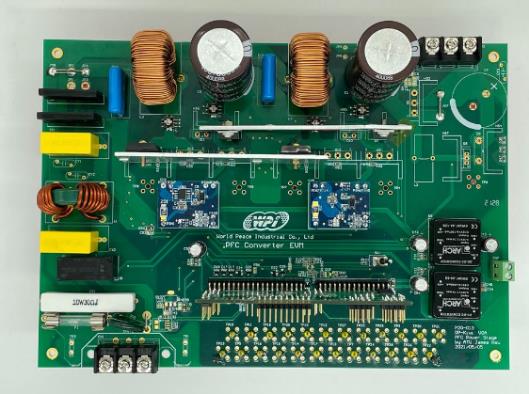

图示1-大联大世平基于NXP产品推出的2000W PFC数字电源方案的展示板图kYIednc

如今,数字电源的使用已经逐渐普及到服务器、通讯设备、汽车充电桩、个人电脑等领域。由于现在的电源功率越来越大,产品的规格要求越来越高,传统模拟电源由于硬件的限制,比较难达到这些需求,所以中高功率的电源供应器正在慢慢由传统的模拟控制转变成数字方式,以更好地实现控制、管理与监测功能。由大联大世平基于NXP MC56F81768的2000W PFC数字电源解决方案,可帮助工程师轻松开发高效率数字电源。kYIednc

kYIednc

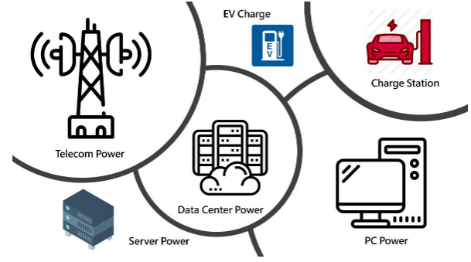

图示2-大联大世平基于NXP产品推出的2000W PFC数字电源方案的场景应用图kYIednc

本方案的主控制芯片是NXP旗下的MC56F81768 MCU,其采用NXP自研的32位DSP内核,具有128KB的Flash和20KB的RAM,并且还内置了32KB的Boot ROM,以支持通过UART和I2C进行代码升级。此外,该产品内部还集成了两个独立12位ADC、两个独立运放以及四个模拟比较器,在性能方面,较之前产品有了极大的提升。kYIednc

kYIednc

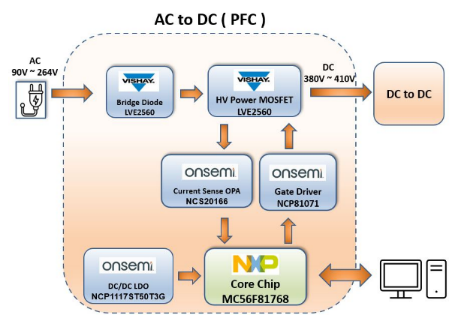

图示3-大联大世平基于NXP产品推出的2000W PFC数字电源方案的方块图kYIednc

此外,在设计上,本方案还搭载了VISHAY桥式整流器LVE2560、onsemi门级驱动器NCP81071以及LDO稳压器NCP1117ST50T3G等,由这些高性能器件组成的方案,可实现Single Phase PFC、Interleaved PFC、Bridgeless PFC等架构,为客户研究与开发数字电源PFC提供了极具价值的参考与支持。kYIednc

核心技术优势kYIednc

  • 电源应用:2000WAC to DC(PFC)电源;
  • 数字控制(主控制芯片:MC56F81768VLH);
  • 可实现Single phase PFC,Interleaved PFC,Bridgeless PFC;
  • 完整软体硬体设计资料,可提供客户快速研究开发;
  • 可通过电脑连线即时调适参数;
  • 可设定多组回路参数来满足产品规格需求;
  • 可通过软体设定保护点(OVP、OCP、OTP);
  • 预留一、二次侧通讯功能。

方案规格kYIednc

  • 输入电压:交流电90V ~ 264V;
  • 输入交流电频率:47Hz ~ 63Hz;
  • 最大输出功率:2000W;
  • 输出电压:DC360V ~ DC410;
  • 最大输出电流:5.14A @ AC230V;
  • PFC切换频率:100 kHz;
  • PF:> 0.99(Load 40% ~ 100%);
  • 8. iThd:<5(Load 50% ~ 100%)。

如有任何疑问,请登陆【大大通】进行提问,超过七百位技术专家在线实时为您解答。欢迎关注大联大官方微博(@大联大)及大联大微信平台:(公众账号中搜索“大联大”或微信号wpg_holdings加关注)。kYIednc

关于大联大控股: kYIednc

大联大控股是全球第一、亚太区最大的半导体元器件分销商*,总部位于台北(TSE:3702),旗下拥有世平品佳诠鼎友尚,员工人数约5,000人,代理产品供货商超250家,全球80个分销据点,2020年营业额达206.5亿美金。大联大开创产业控股平台,专注于国际化营运规模与在地化弹性,长期深耕亚太市场,以「产业首选.通路标杆」为愿景,全面推行「团队、诚信、专业、效能」之核心价值观,连续21年蝉联「优秀国际品牌分销商獎」肯定。面临新制造趋势,大联大致力转型成数据驱动(Data-Driven)企业,建置在线数字化平台─「大大网」,并倡导智能物流服务(LaaS, Logistics as a Service)模式,协助客户共同面对智能制造的挑战。大联大从善念出发、以科技建立信任,期望与产业「拉邦结派」共建大竞合之生态系,并以「专注客户、科技赋能、协同生态、共创时代」十六字心法,积极推动数字化转型。 (*市场排名依Gartner公布数据)kYIednc
