拆解苹果新Phone SE原装5W充电器:元器件个个一线!

2020-05-12 充电头网 阅读:
拆解苹果新Phone SE原装5W充电器:元器件个个一线!
4月15号晚上11点,苹果悄然上架了新款iPhone SE,这款手机外观和iPhone8完全一致,但是性能部分较iPhone 8有了很大的提升,A13仿生芯片、支持千兆级LTE以及WiFi 6等等,性能十分强劲。但我们更加在意的是手机的充电性能如何。下面我们就对这款充电器进行拆解,看看和苹果以往的5V1A充电器设计做工有什么不同。
iSZednc

iSZednc

电容规格为400V 5.6μF。iSZednc

iSZednc

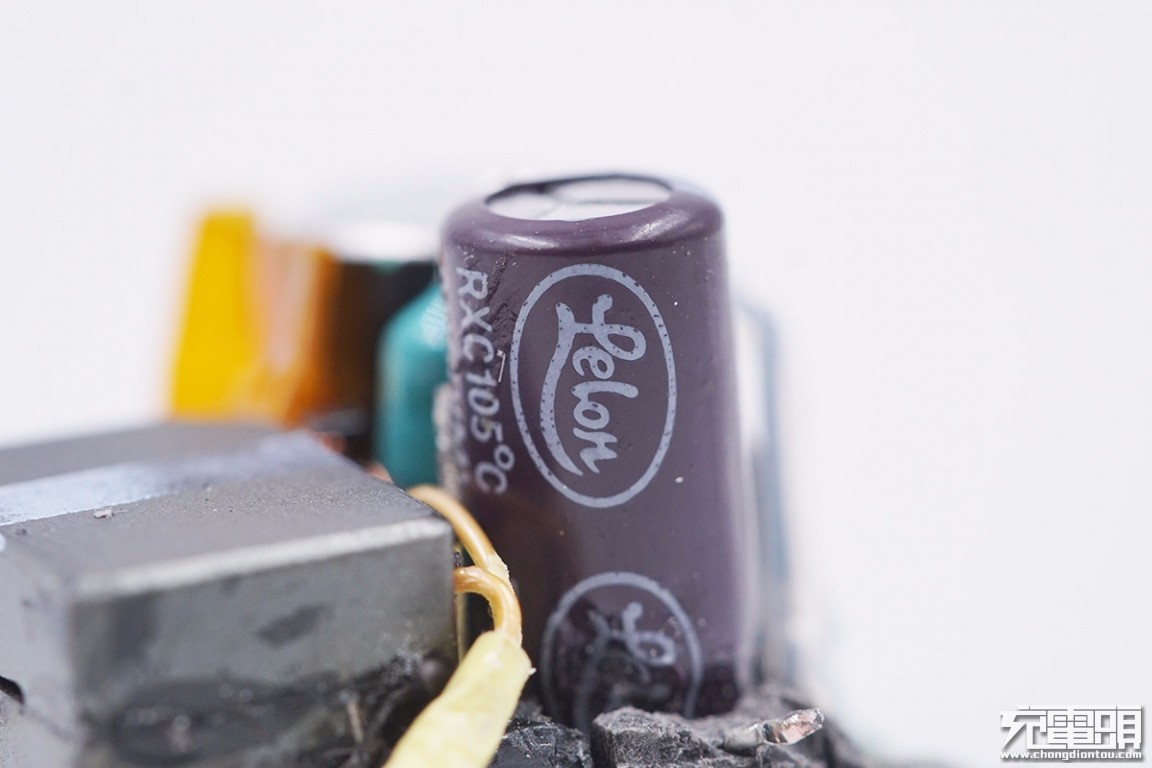

另一颗同样是立隆高压电解电容。iSZednc

iSZednc

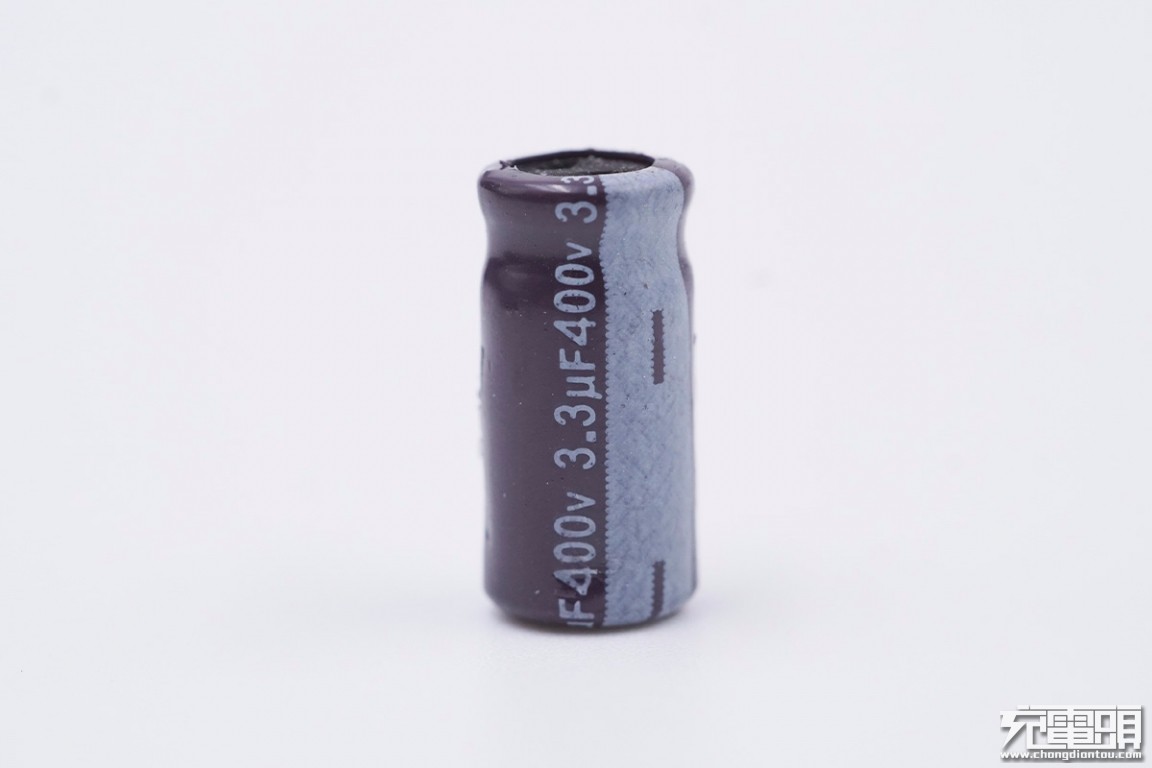

且电容规格为400V 3.3μF。iSZednc

iSZednc

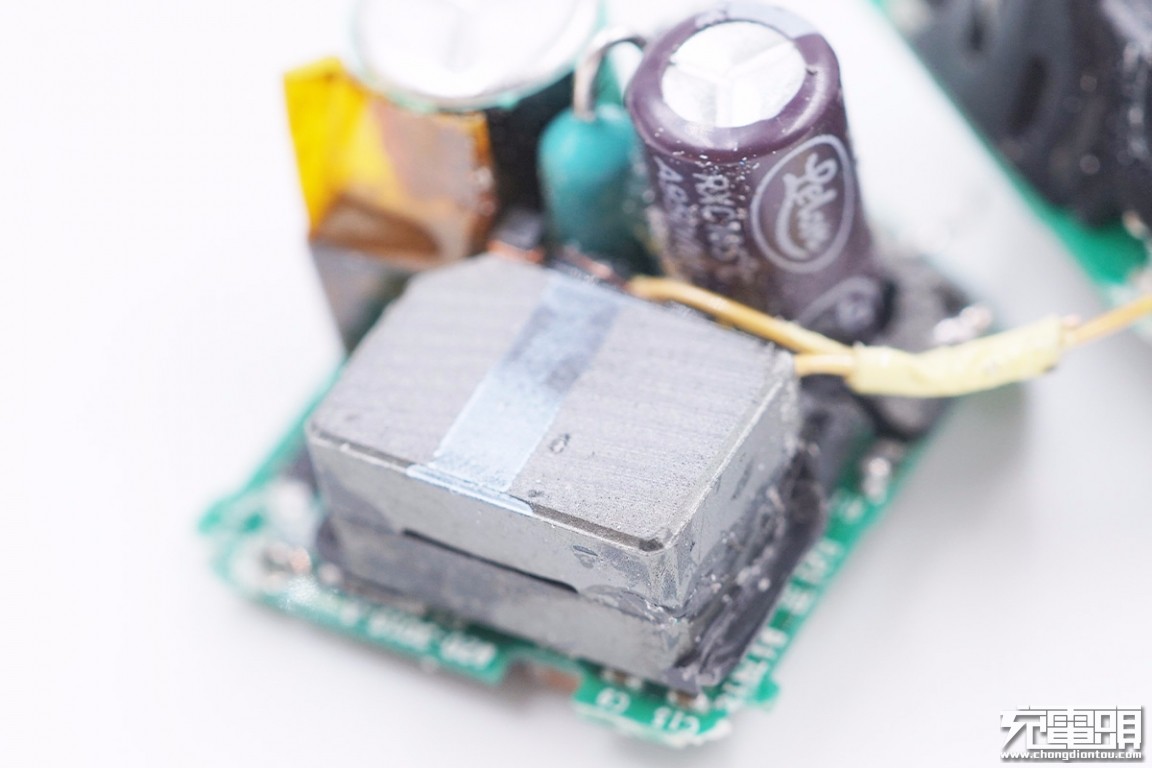

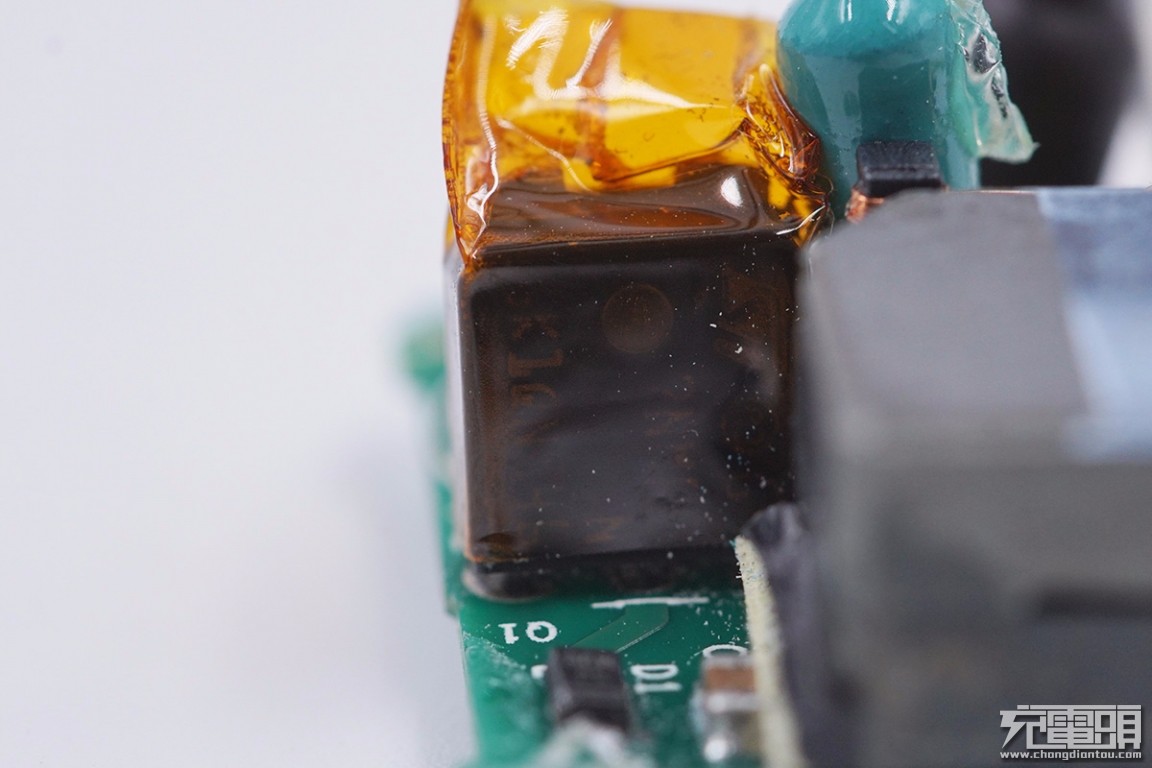

变压器特写,这个磁芯几乎完全闭合,可以降低漏磁提高效率。iSZednc

iSZednc

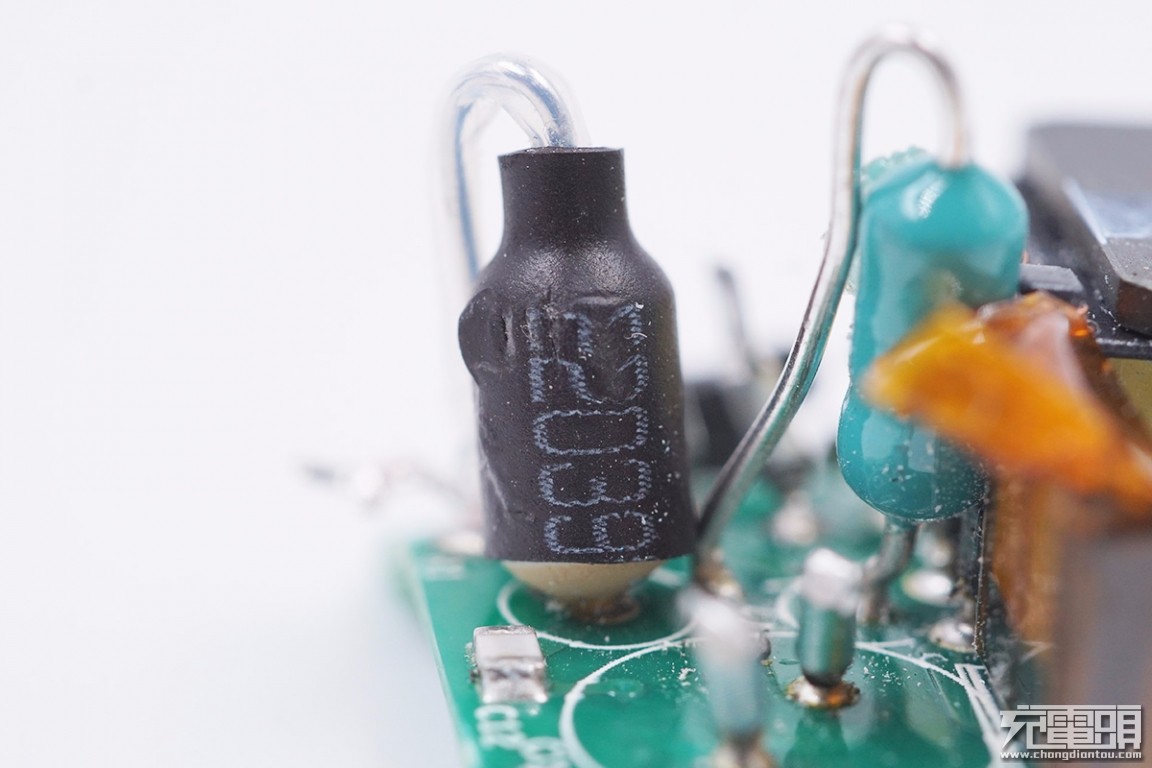

保险丝特写,外套热缩管,此外焊脚套有绝缘管。iSZednc

iSZednc

旁边是一颗滤波电感。iSZednc

iSZednc

初级开关MOS管整个粘贴绝缘胶带进行绝缘。iSZednc

iSZednc

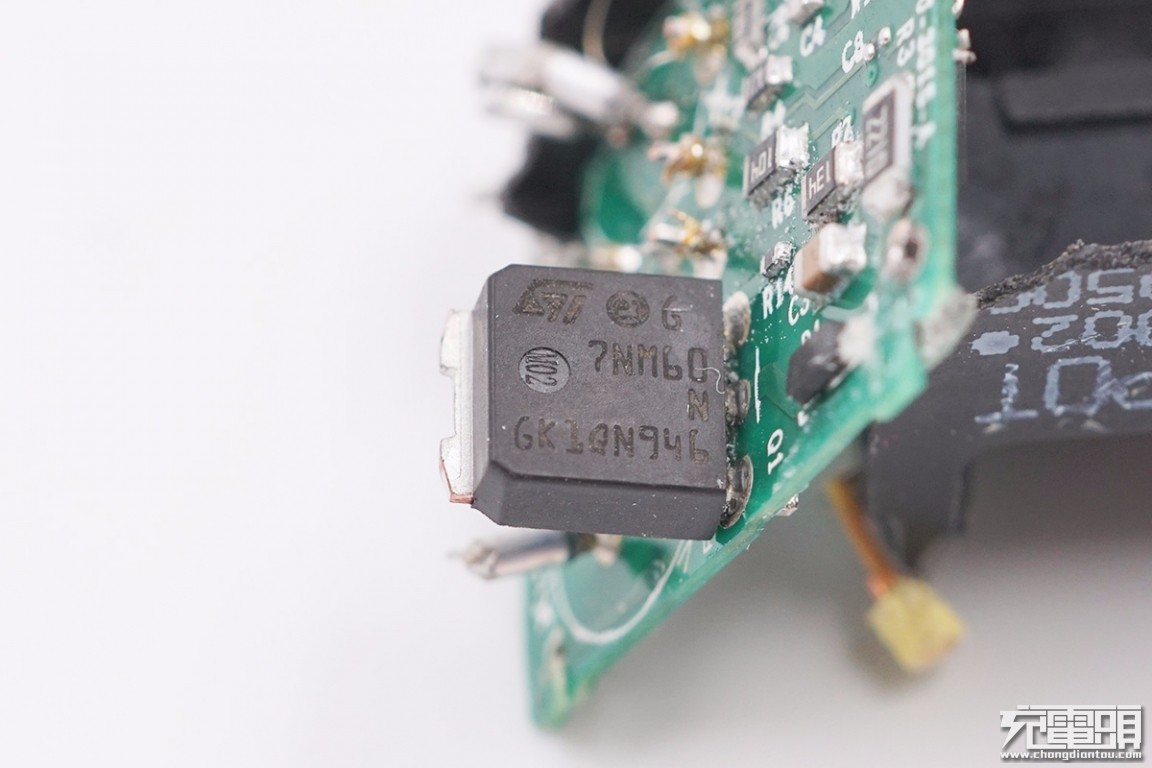

初级开关MOS来自ST意法半导体,STU7NM60N,耐压600V,导阻0.9Ω,IPAK封装。iSZednc

iSZednc

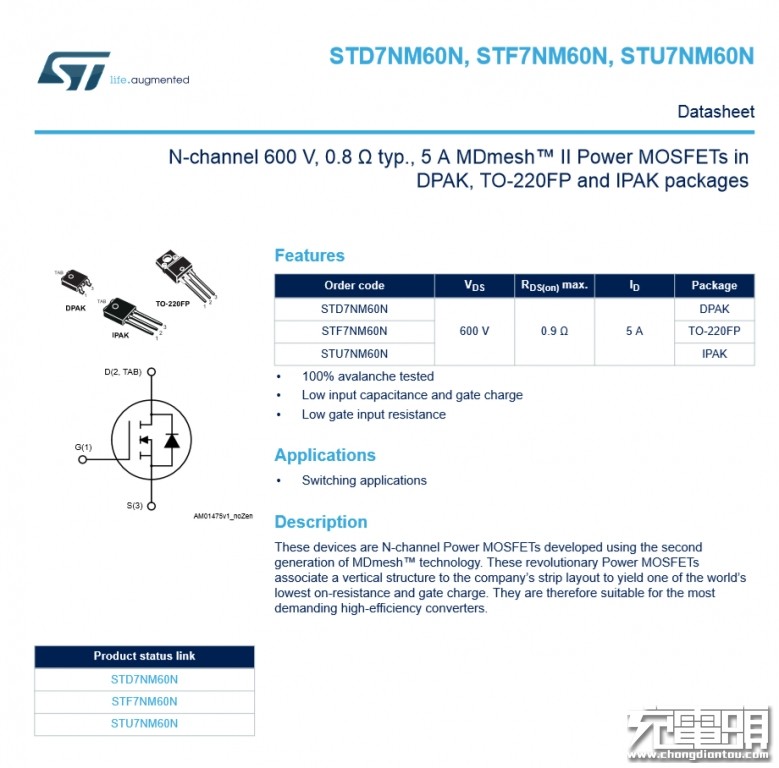

ST STU7NM60N 详细资料。iSZednc

iSZednc

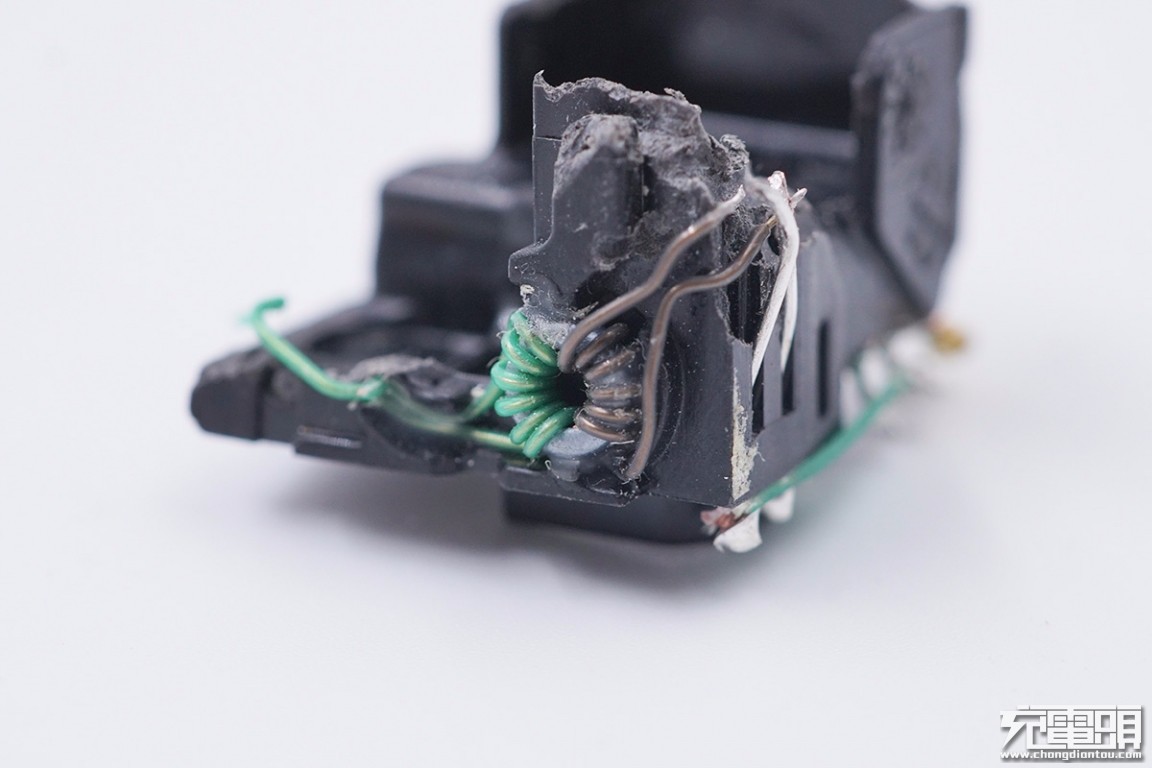

塑料壳上还固定有一颗共模电感,用于滤除EMI干扰。iSZednc

iSZednc

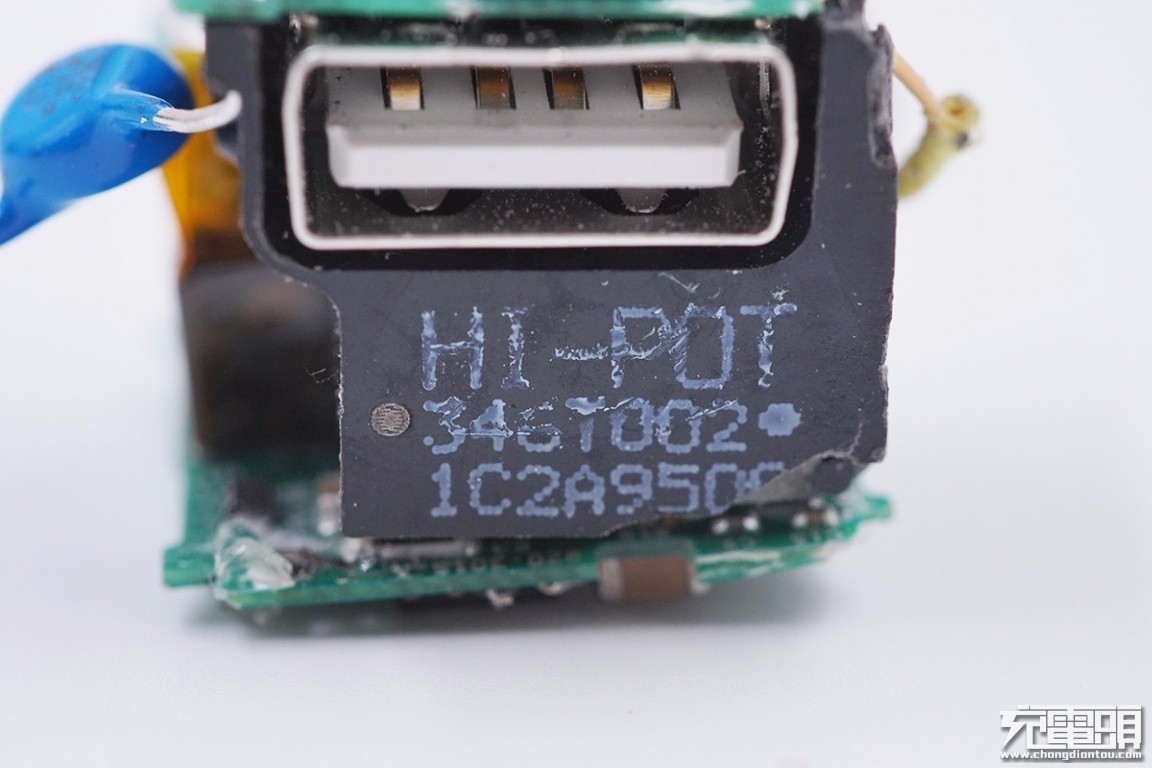

靠近变压器的塑料壳上还有喷码信息,是已通过HI-POT高压测试的耐高压变压器。iSZednc

iSZednc

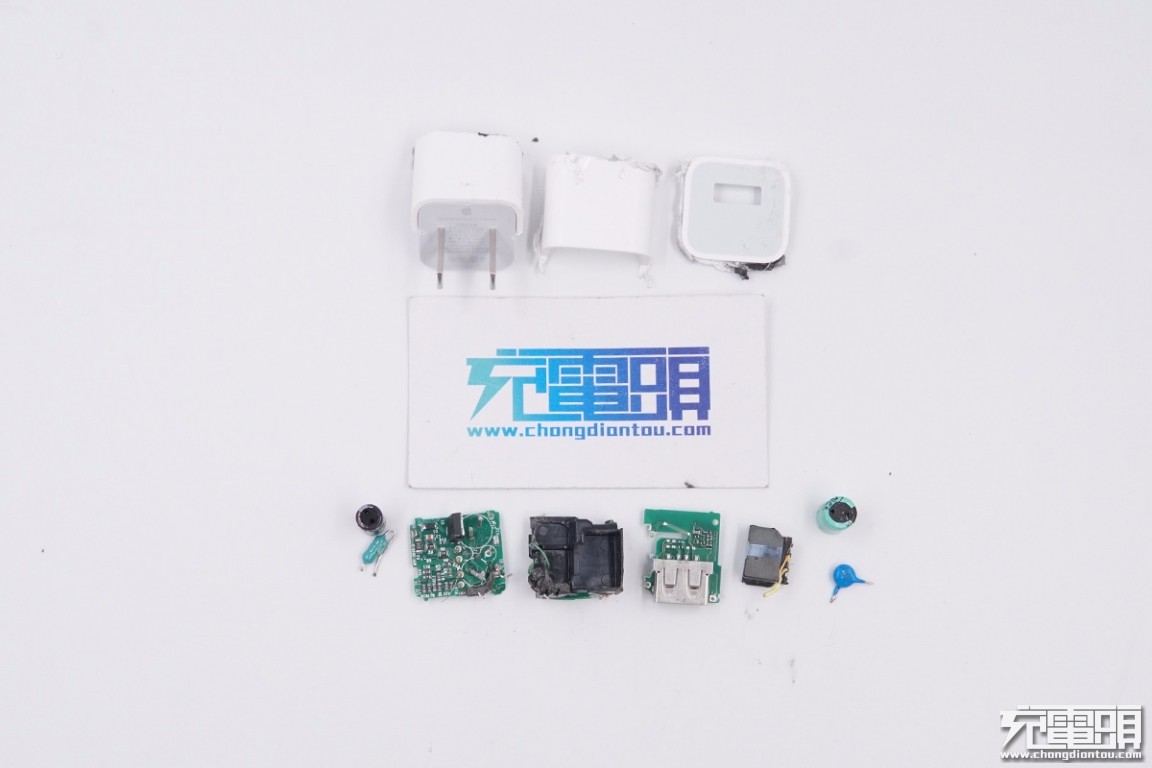

全部拆解完毕,来张全家福。iSZednc

拆解总结

通过拆解了解到,苹果这款充电器初级侧由苹果定制的安森美主控芯片控制意法MOS管,并由立隆高压电解电容进行初级滤波;次级侧由DIODES SBR8A45SP5肖特基二极管输出整流,并采用松下POSCAP钽电容输出滤波,压低纹波同时减小体积,元器件均为一线品牌,用料扎实。内部使用两块PCBA配合内部框架支撑、固定变压器,组成一个整体,空间利用率很高;机身壳非常厚实,保护性强;充电器体积小巧,做工非常精致。iSZednc

责编:Demi XiaiSZednc

(本文授权自充电头网,版权归充电头网所有,转载请联系充电头网)iSZednc
