本期继续为大家带来vivo手机原装充电器的拆解，这款是vivo旗下X200、S20系列机型标配的快充充电器，目前在vivo京东自营旗舰店的零售价是199元。
这款充电器基于前沿的氮化镓技术方案进行设计，最大输出功率达到90W的同时，机身压缩得比传统百瓦级快充要小很多。并且虽然是USB-A输出接口，但也支持QC、UFCS融合快充，保证了一定的兼容性。下面我们一起来看看这款充电器的实际做工用料。
vivo 90W氮化镓闪充充电器外观
vivo 90W充电器包装盒采用相同设计风格，正面印有vivo、闪充充电器套装以及FlashCharge。

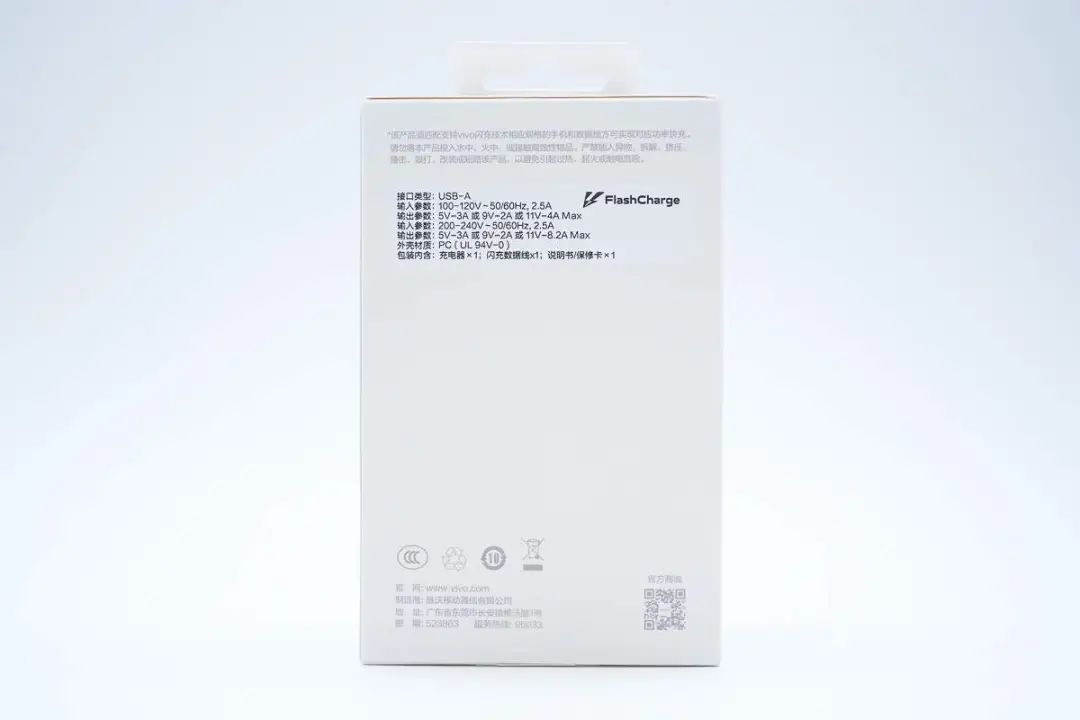

背面有产品参数、注意事项以及商家信息等。
贴纸上参数特写，下面到产品实物展示环节再介绍。

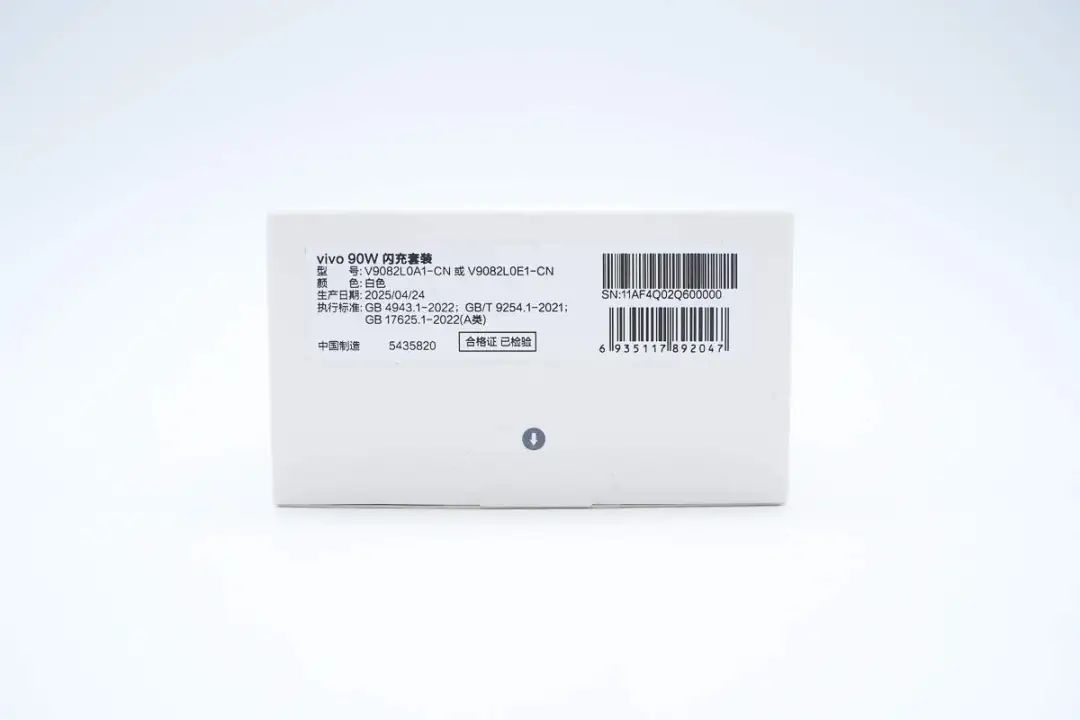

底部贴纸上印有产品型号、配色以及生产日期等信息，根据适配机型不同有V9082L0A1-CN、V9082L0E1-CN两种型号。

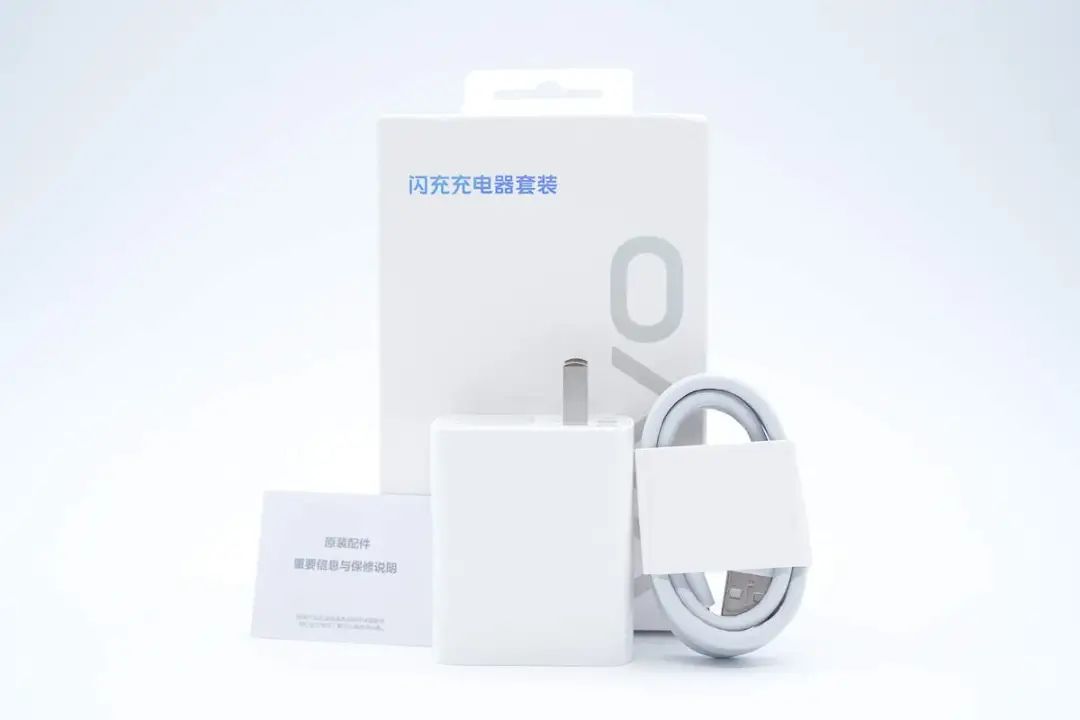

包装内含充电器、数据线以及重要信息与保修说明书。

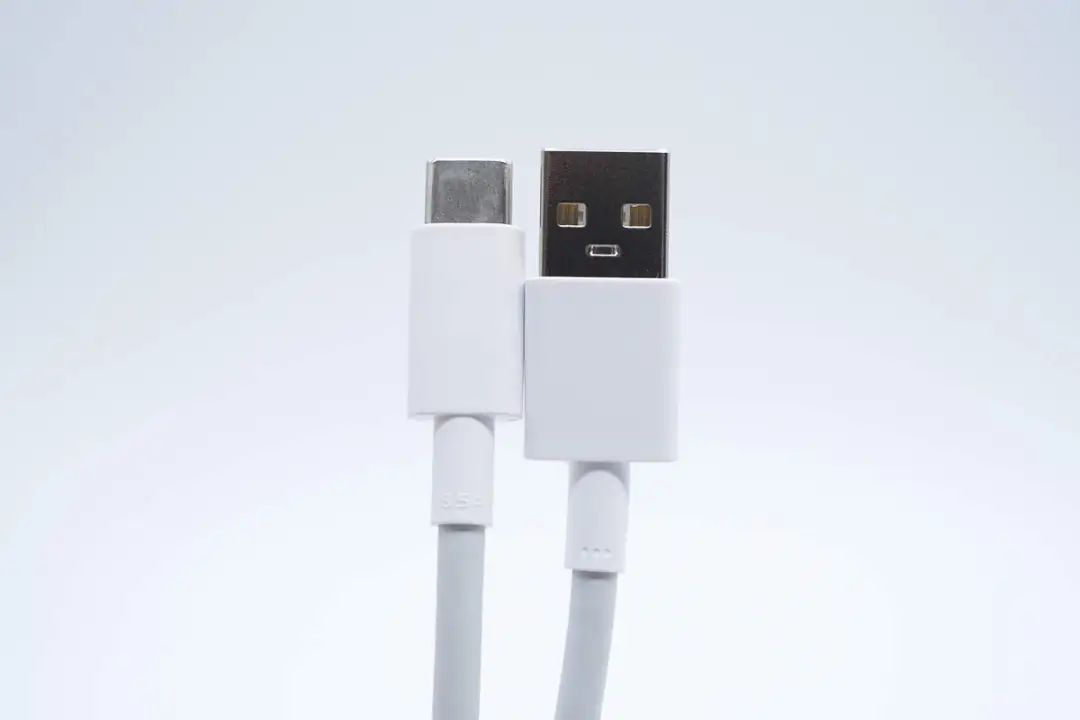

附带数据线为USB-A to USB-C类型，经典白色配色，并且末端网尾上设计有8.5A字样，表明了其最大承载电流，适用场景更加广泛。

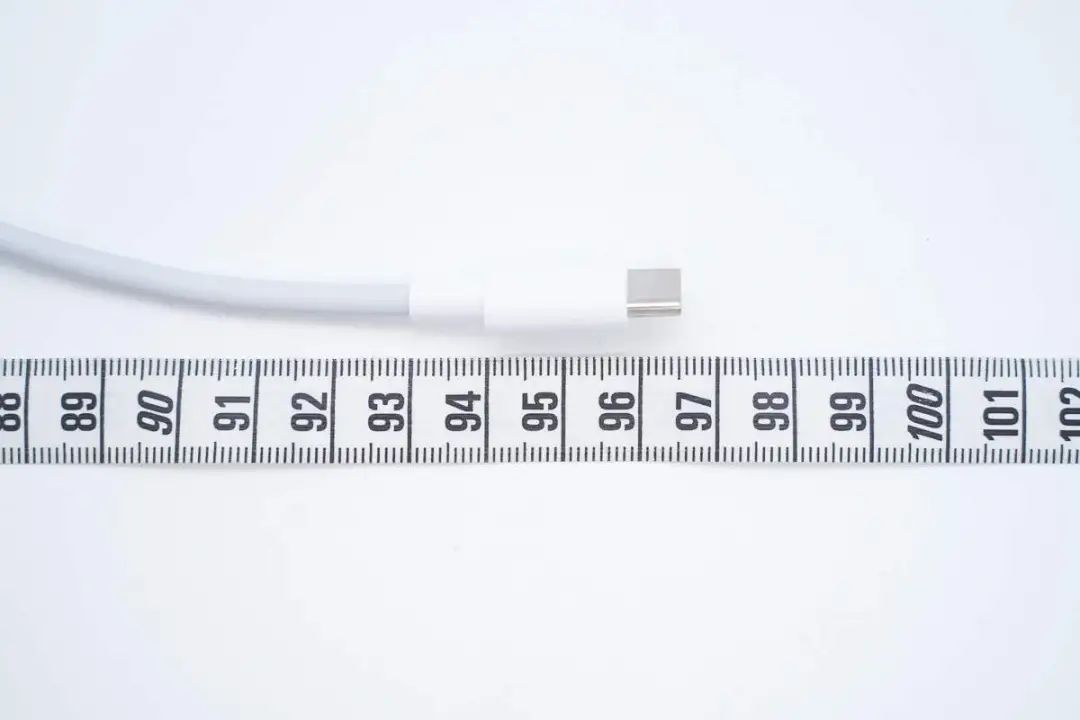

实测数据线长度约为96.5cm。

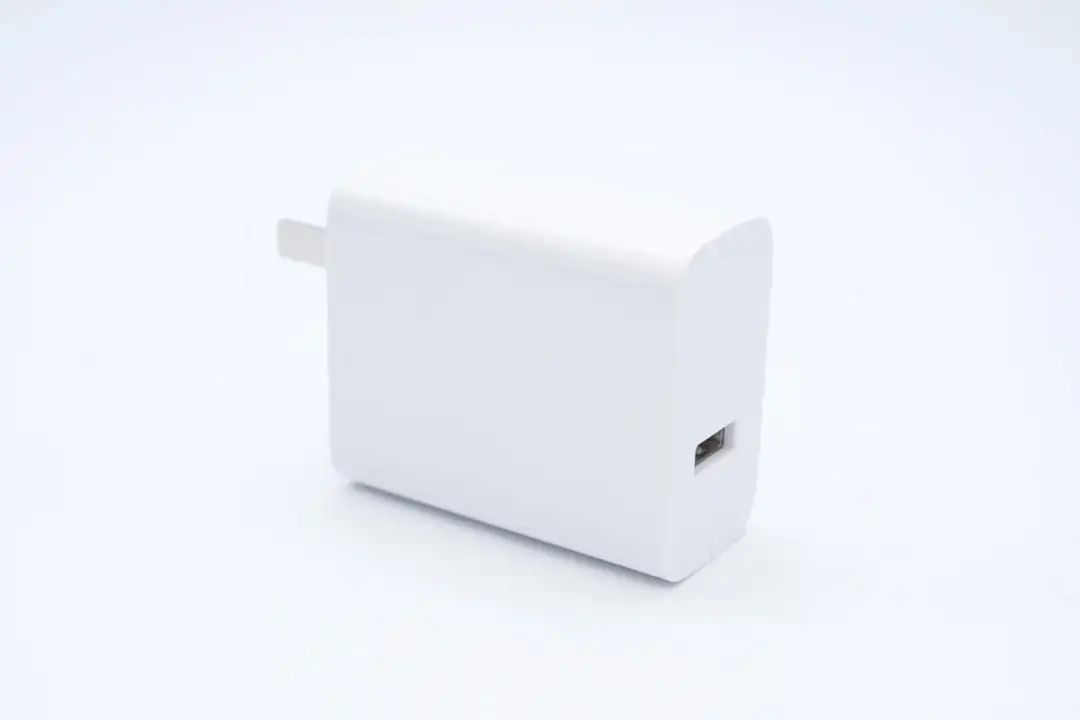

充电器为经典直板造型设计，采用PC阻燃材质白色塑料外壳，整体风格十分简约。

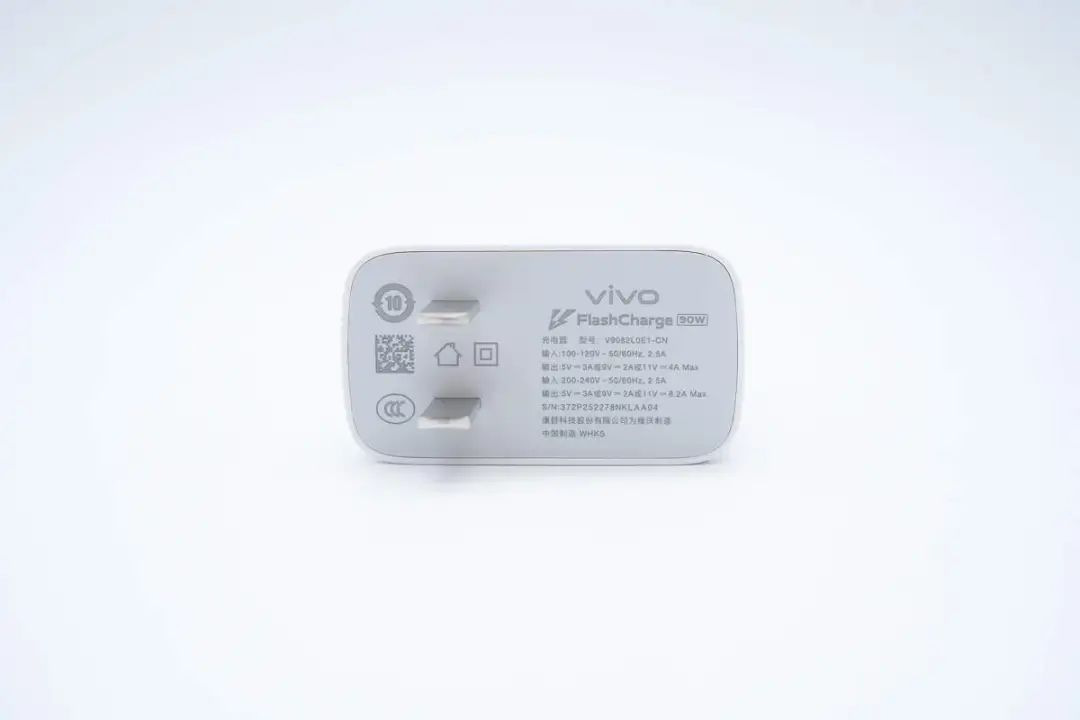

输入端外壳灰色配色，并印有充电器详细参数信息。

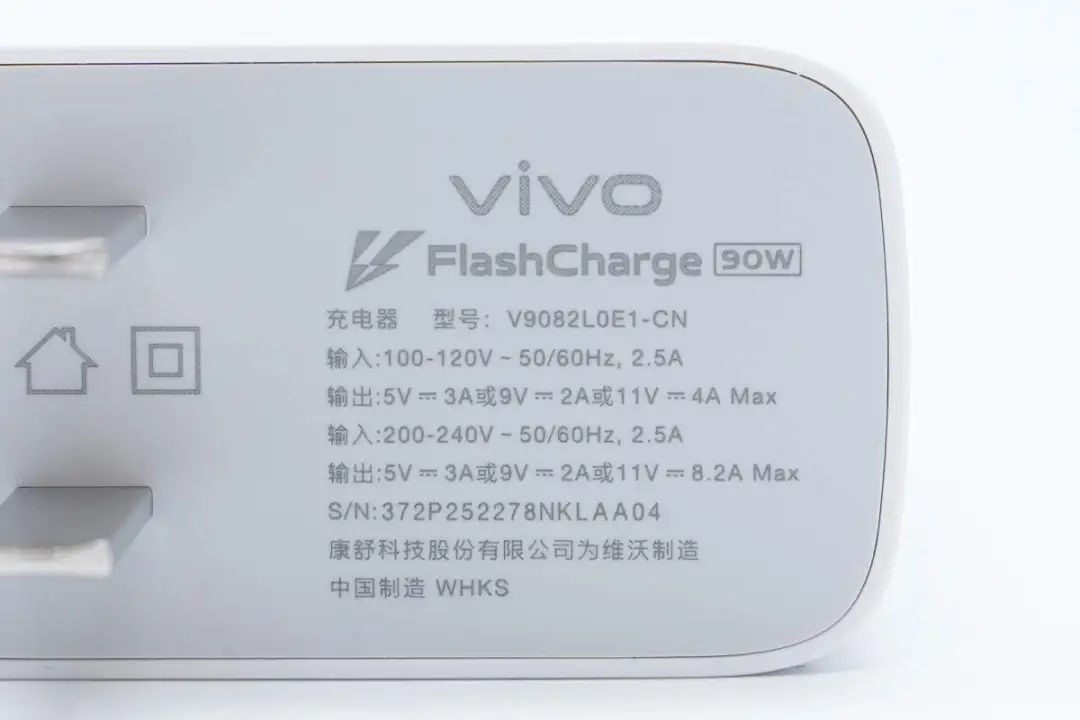

充电器参数特写
型号：V9082L0E1-CN
输入：100-240V~50/60Hz 2.5A
输出：5V3A、 9V2A、 11V4A Max
输入：200-240V~50/60Hz 2.5A
输出：5V3A、9V2A、11V8.2A Max
制造商：康舒科技股份有限公司
充电器通过了CCC认证。

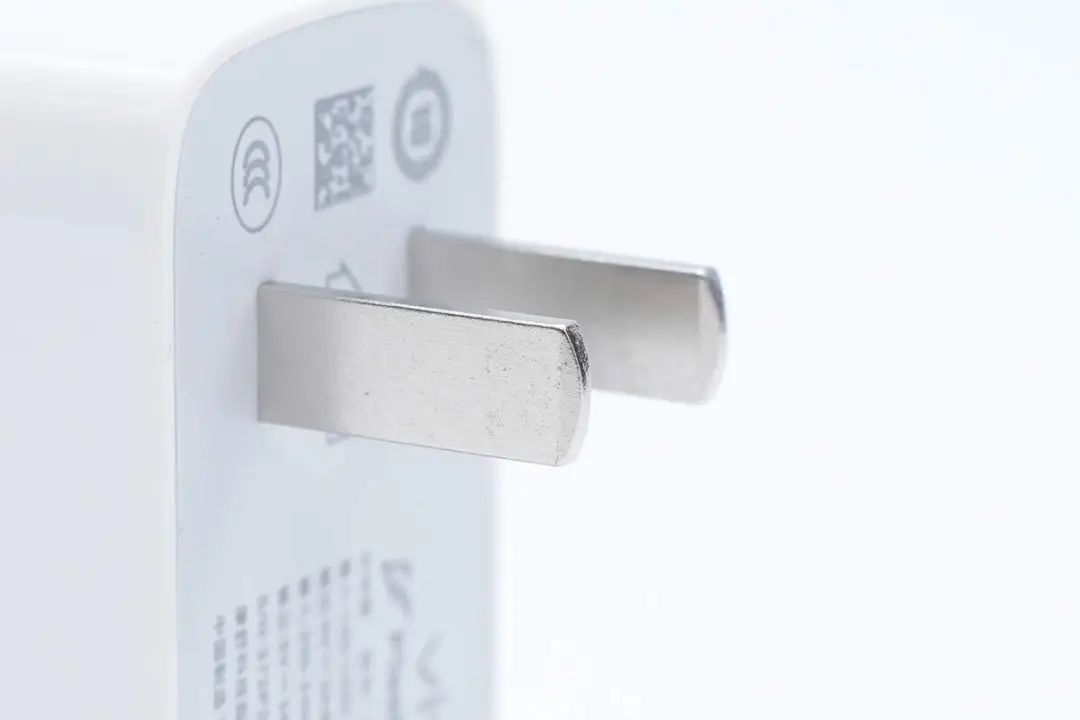

充电器配备固定式国标插脚，靠一侧布局方便插拔。

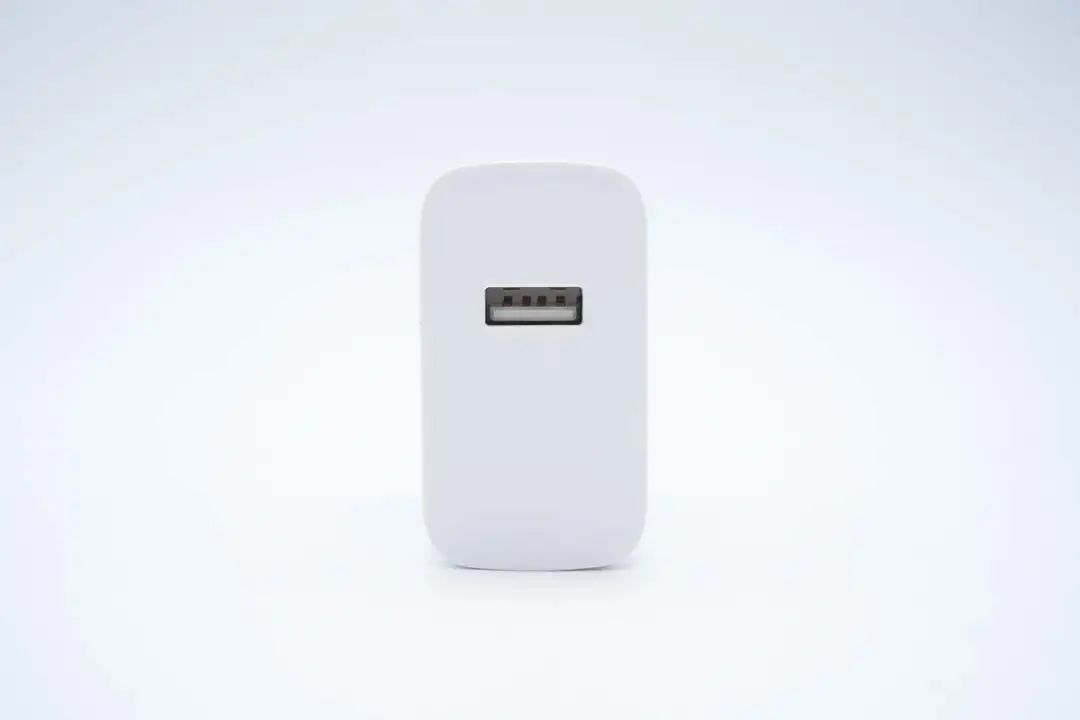

另一端设有单USB-A口。

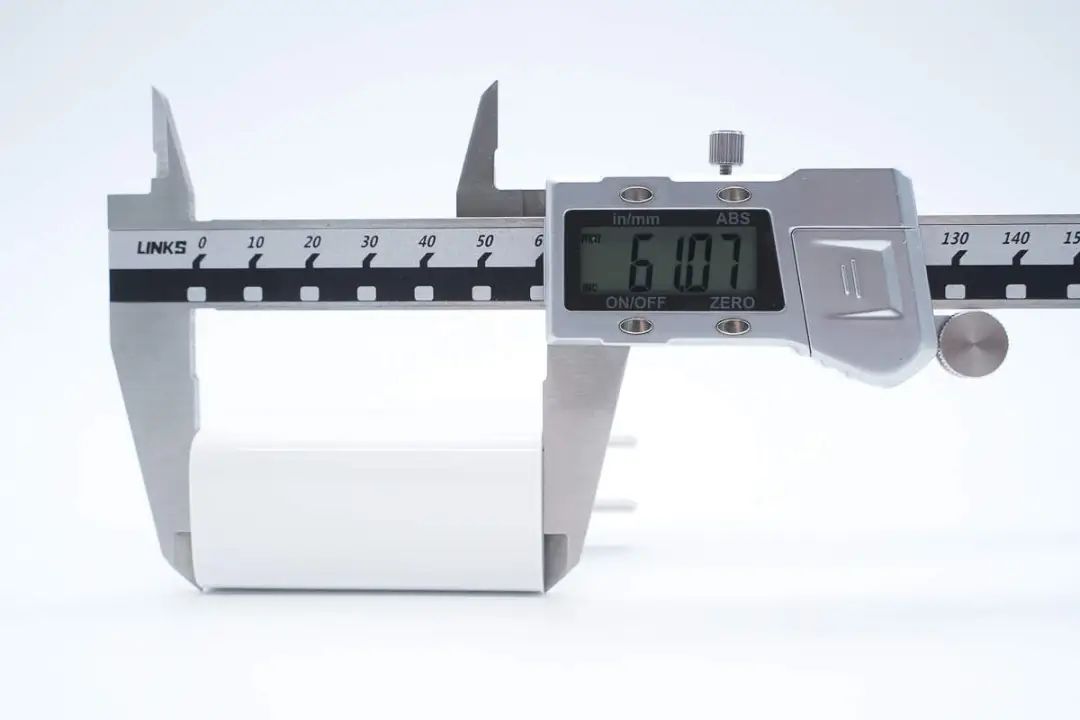

测得充电器机身长度为61.07mm。

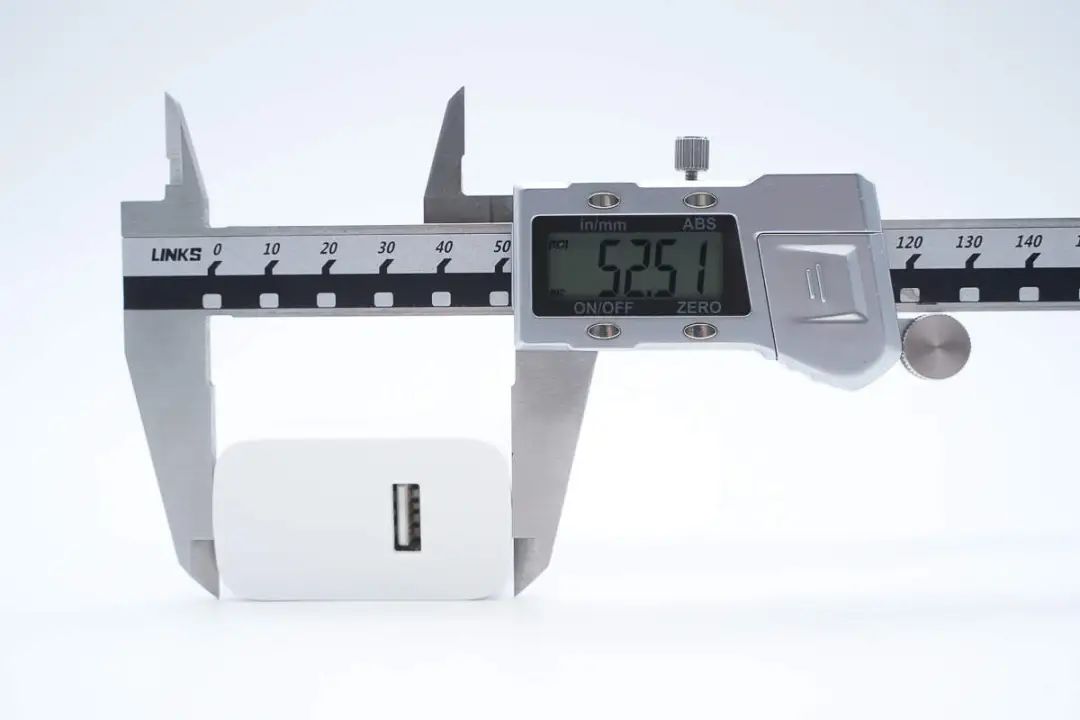

宽度为52.51mm。

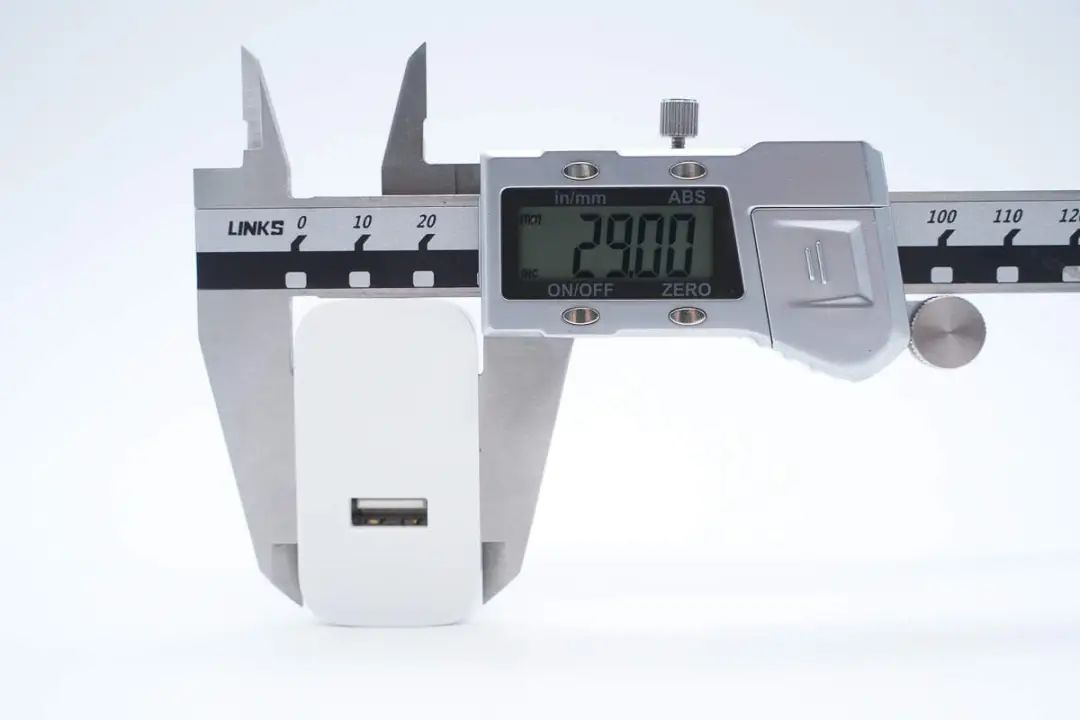

厚度为29mm。

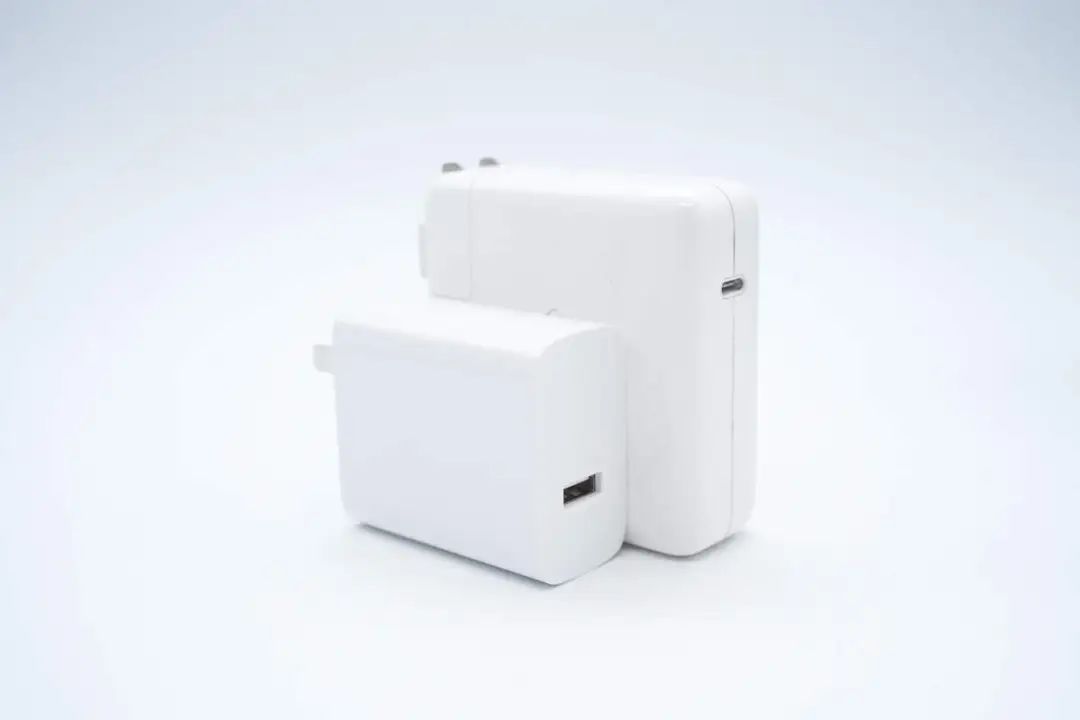

和苹果96W充电器对比，体积优势非常明显。

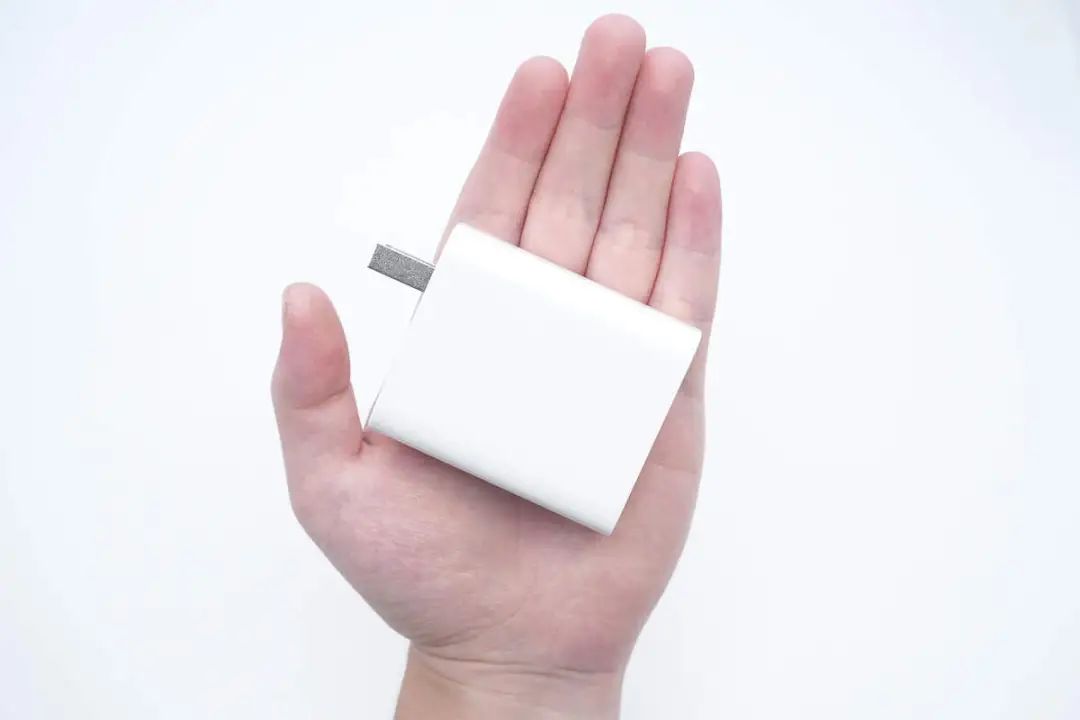

充电器拿在手上的直观感受。

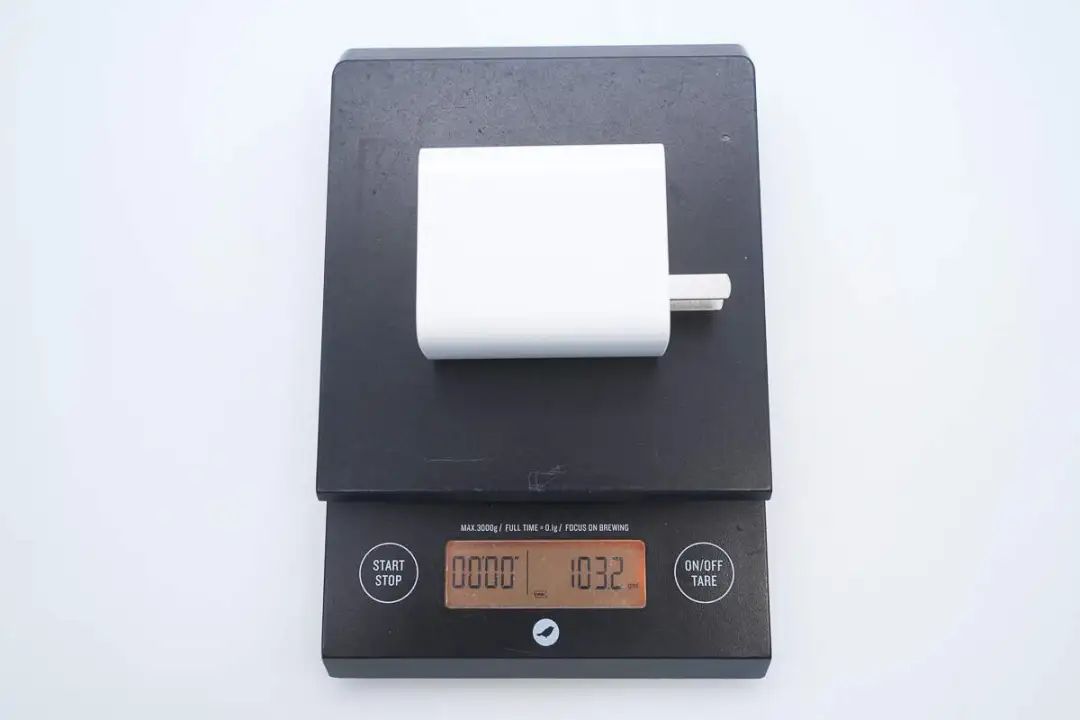

另外测得充电器净重约为103g。

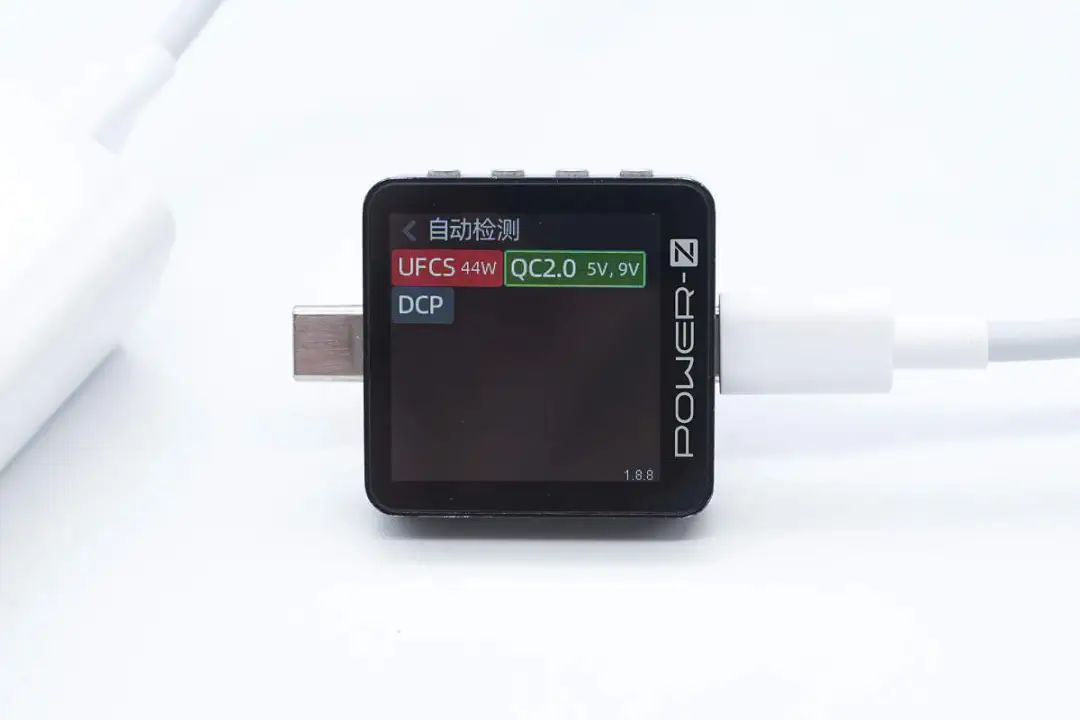

除vivo私有闪充协议外，使用ChargerLAB POWER-Z KM003C测得充电器还支持UFCS、QC2.0、DCP充电协议。

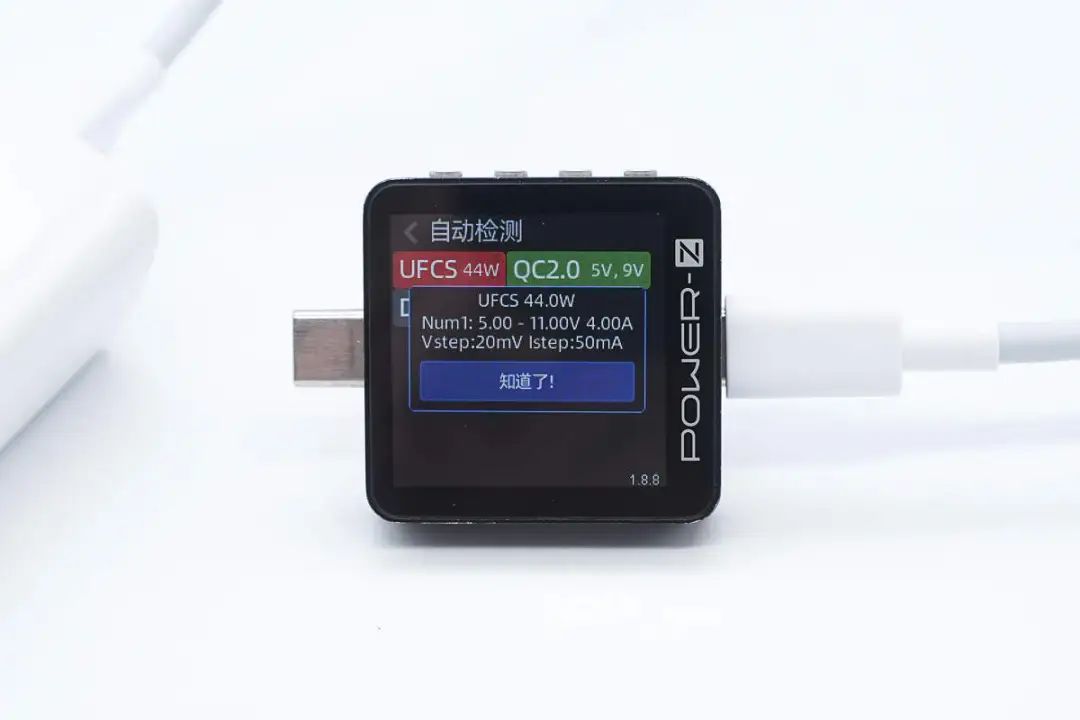

另外测得UFCS融合快充具备5-11V4A一组电压档位。

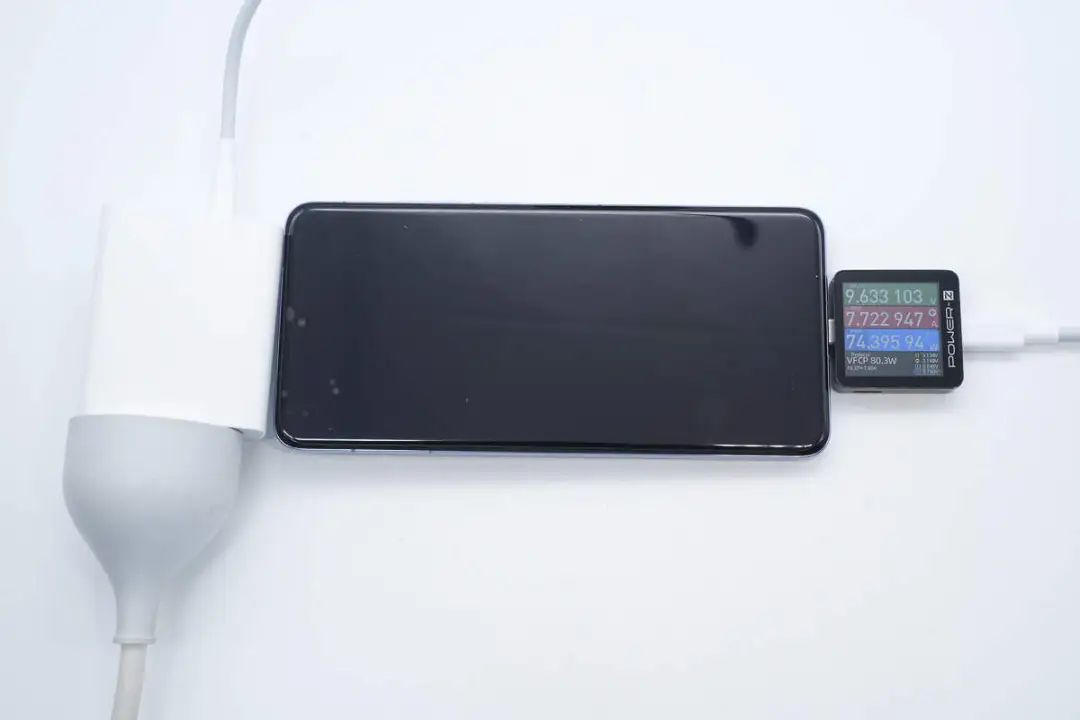

使用充电器给vivo X200 Pro手机充电，测得充电功率约为74.4W。
vivo 90W氮化镓闪充充电器拆解

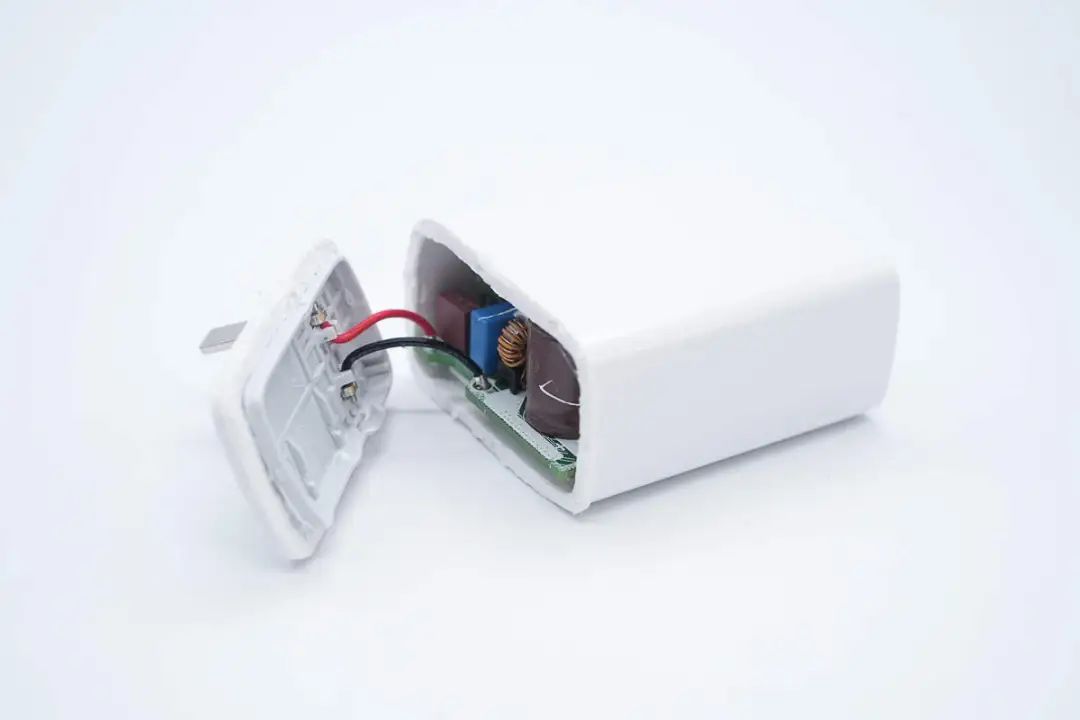

将充电器输入端外壳切割开。

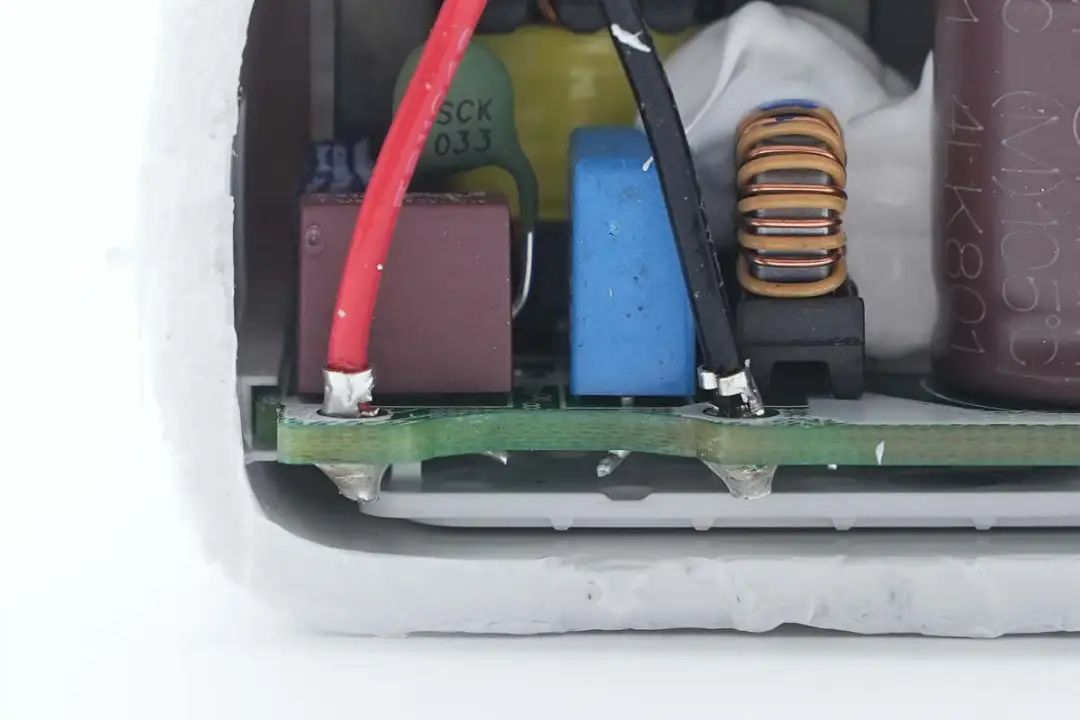

连接导线冷压端子焊接。

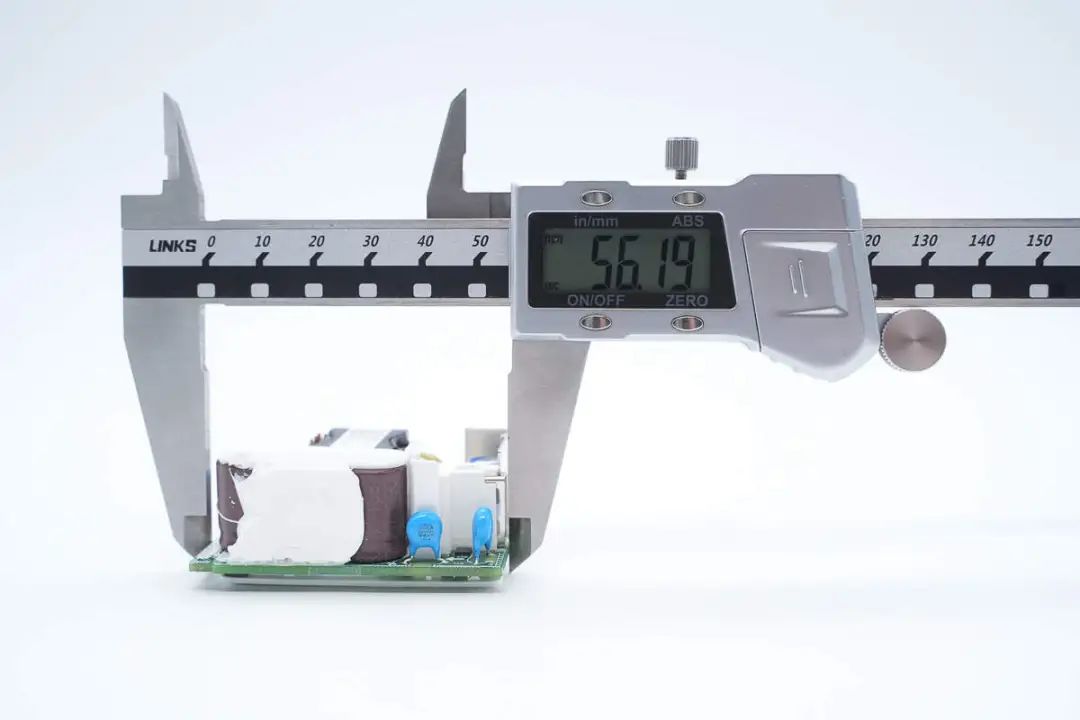

取出PCBA模块，测得模块长度为56.19mm。

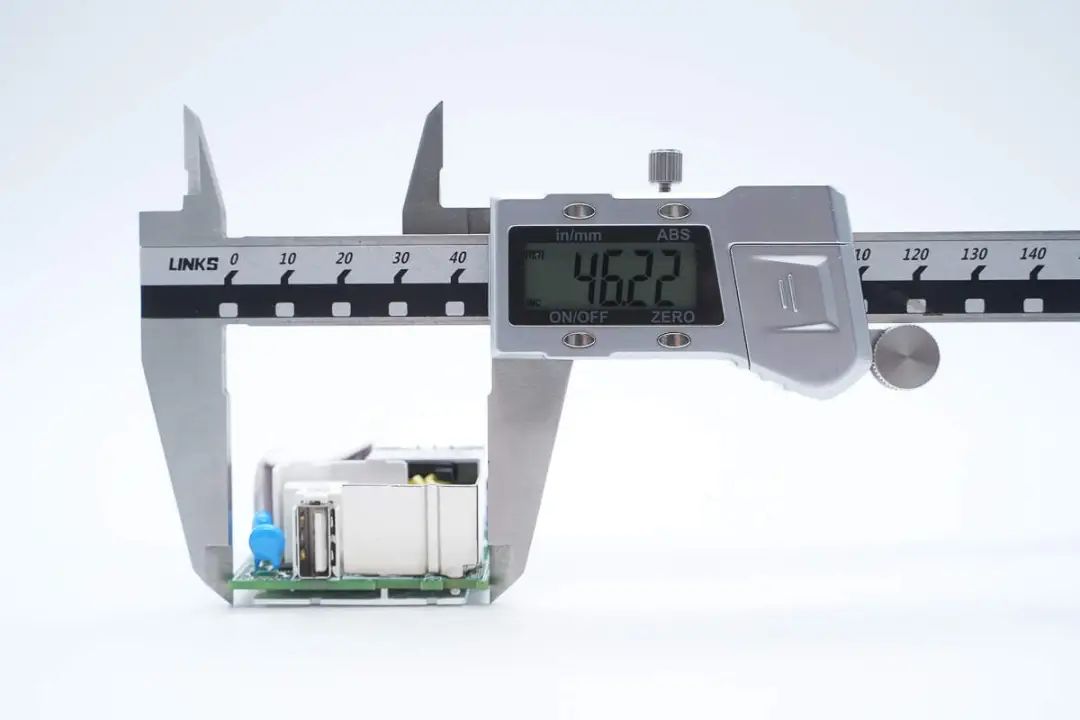

宽度为46.22mm。

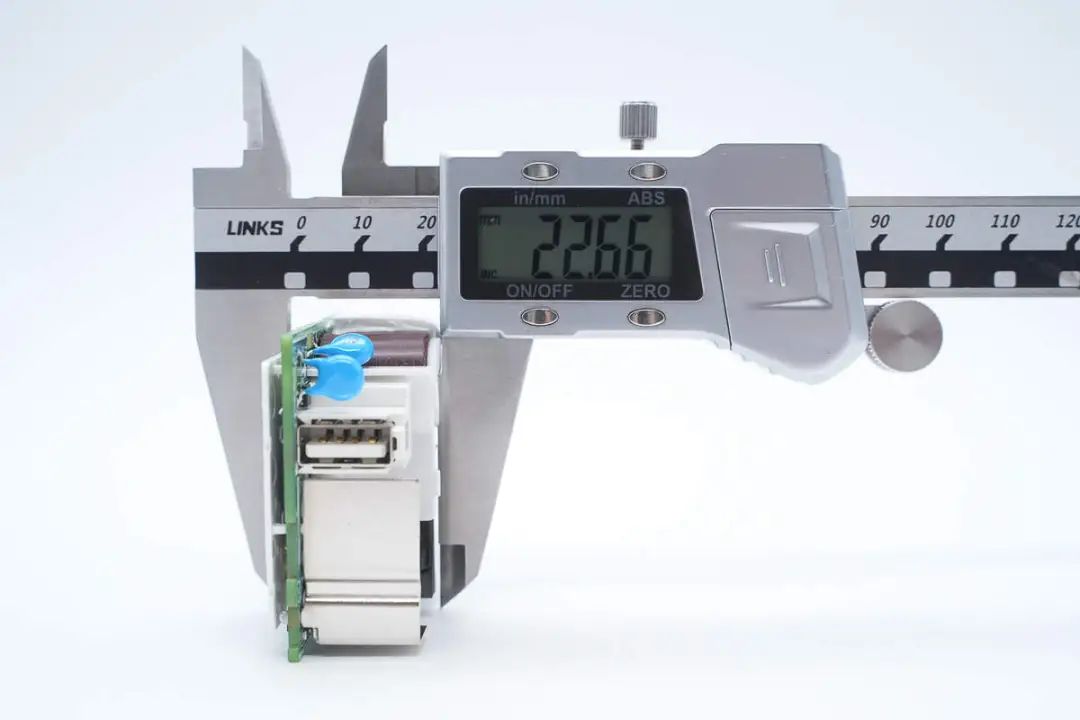

厚度为22.66mm。

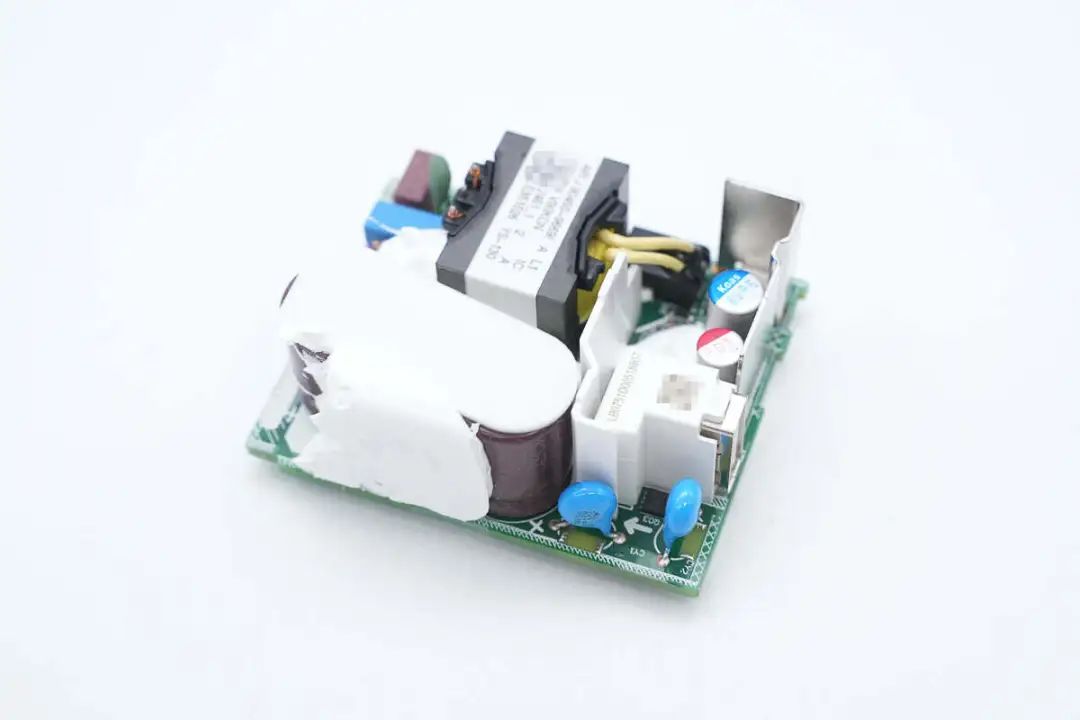

模块一侧电容顶部贴有海绵缓冲保护，初次级间设有塑料隔离板，USB-C接口母座外套塑料壳加固，此外还设有金属散热片为同步整流管散热。
此外器件间的缝隙填充白胶加固。

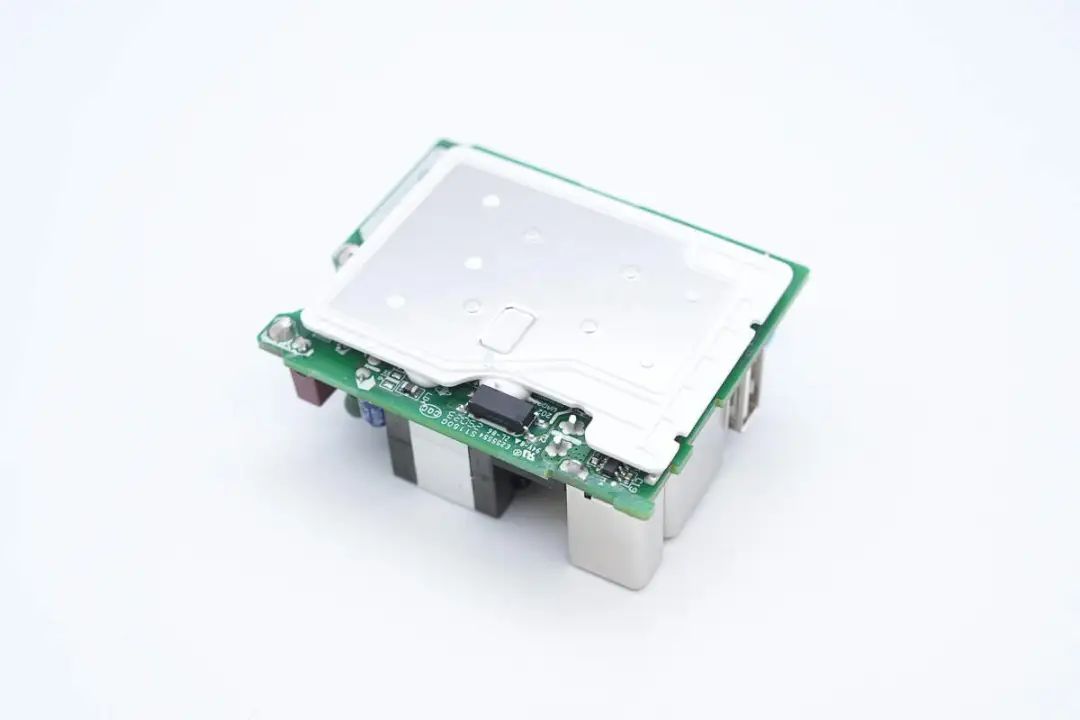

主板背面覆盖塑料板以及金属散热板。

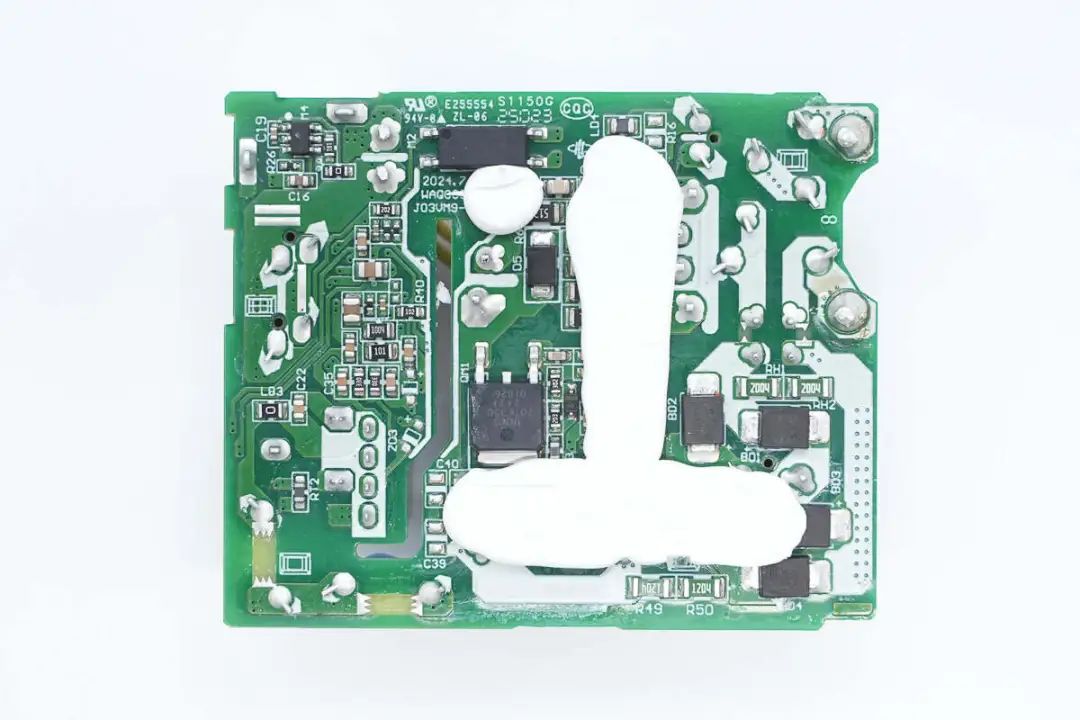

拆掉金属散热板，背面部分区域打胶处理。
将绝缘板、金属板以及导热胶等清理掉，方便进一步观察了解器件信息。

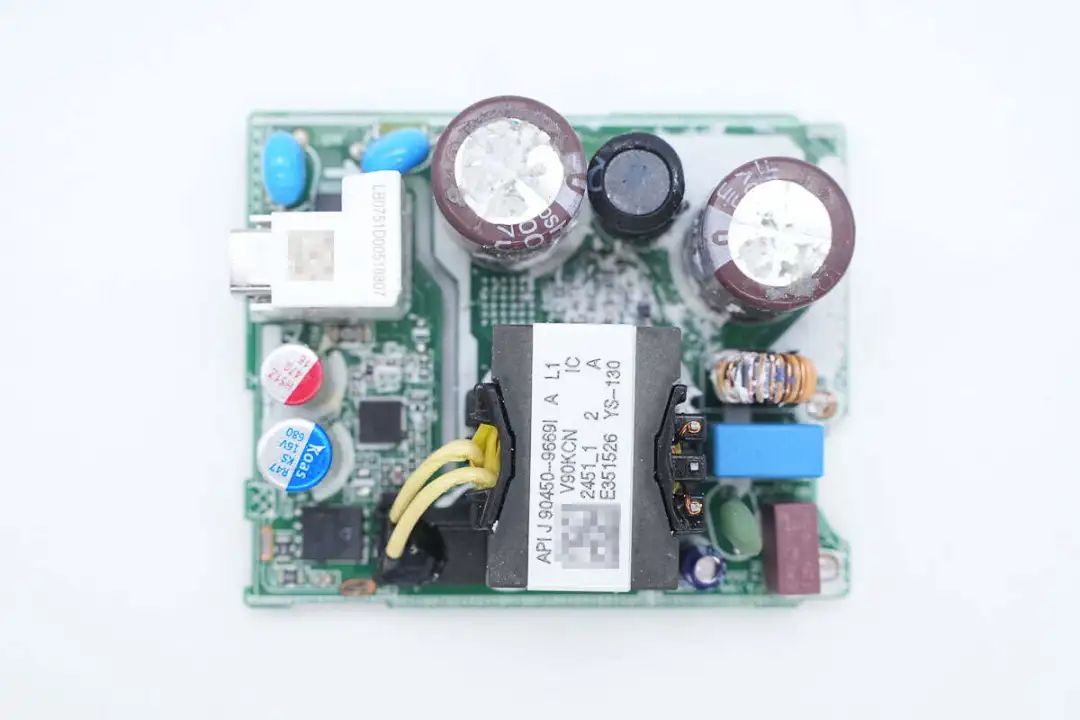

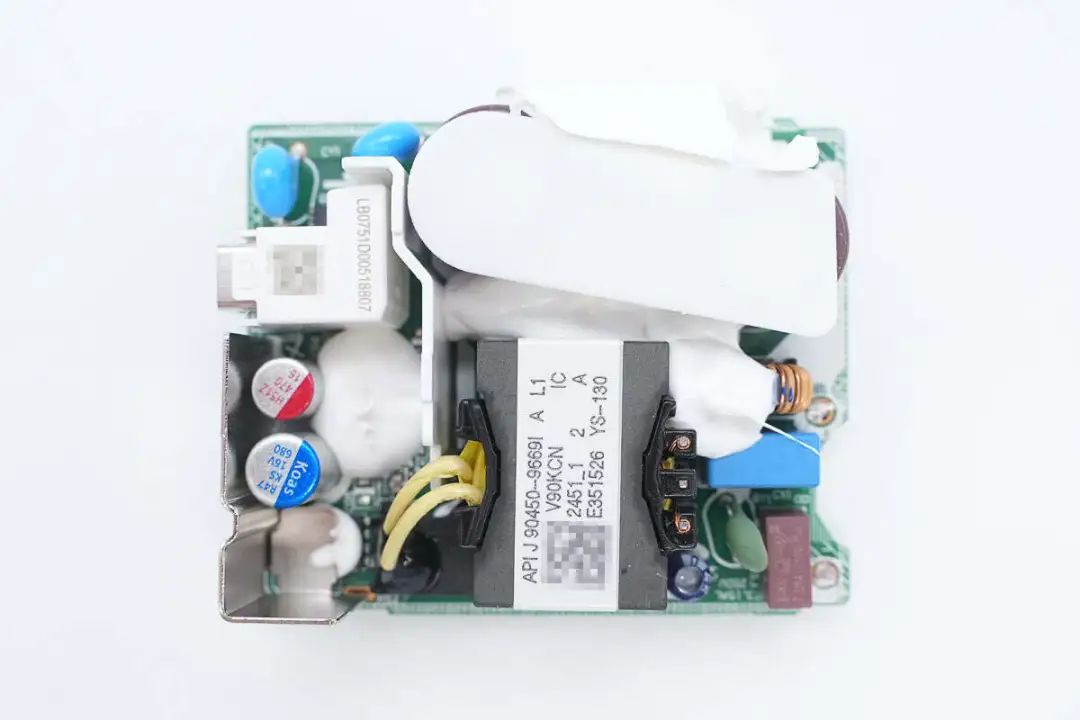

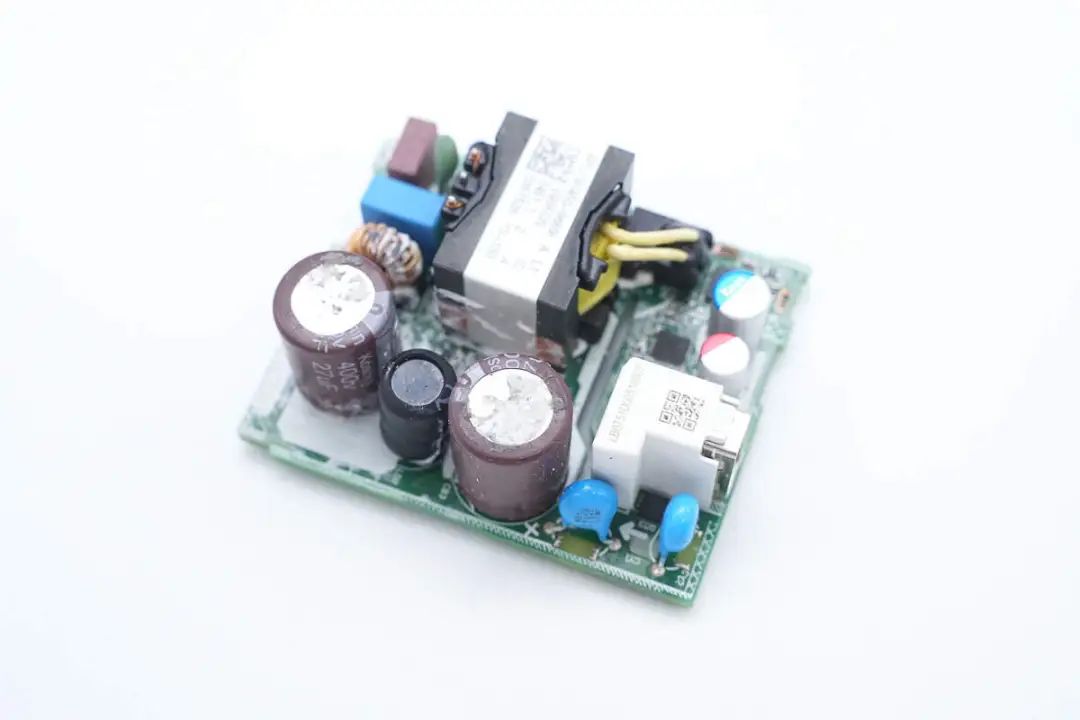

模块正面一览，设有保险丝、共模电感、高压滤波电解电容、变压器等器件。

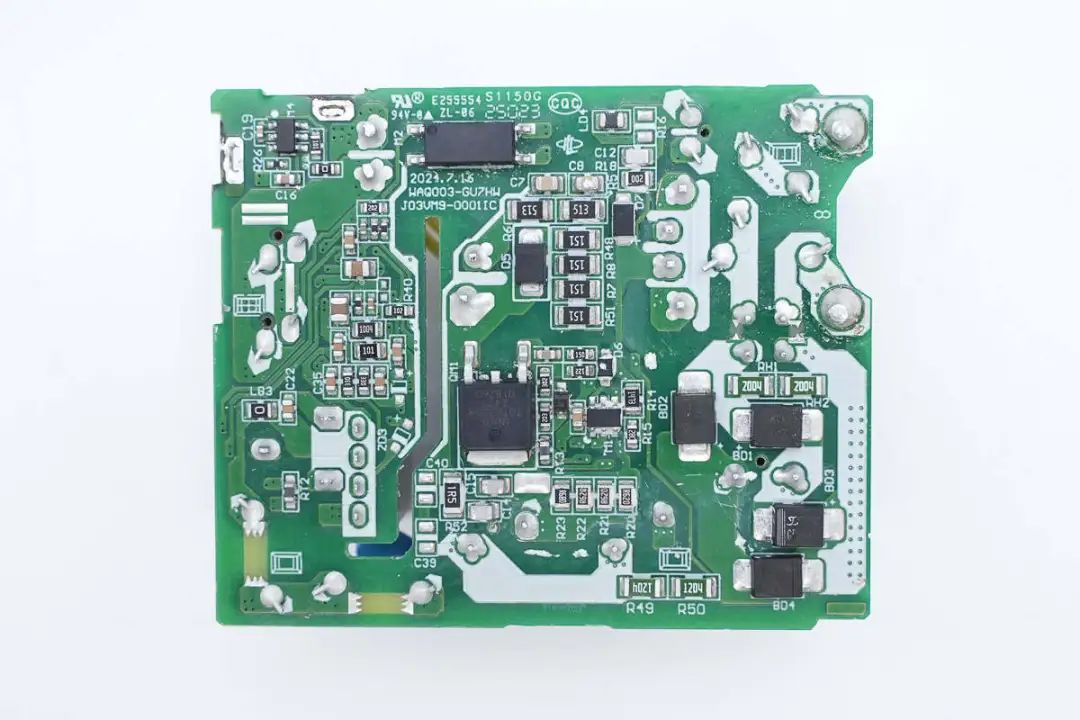

主板背面设有初级开关管、光耦、同步整流控制器。

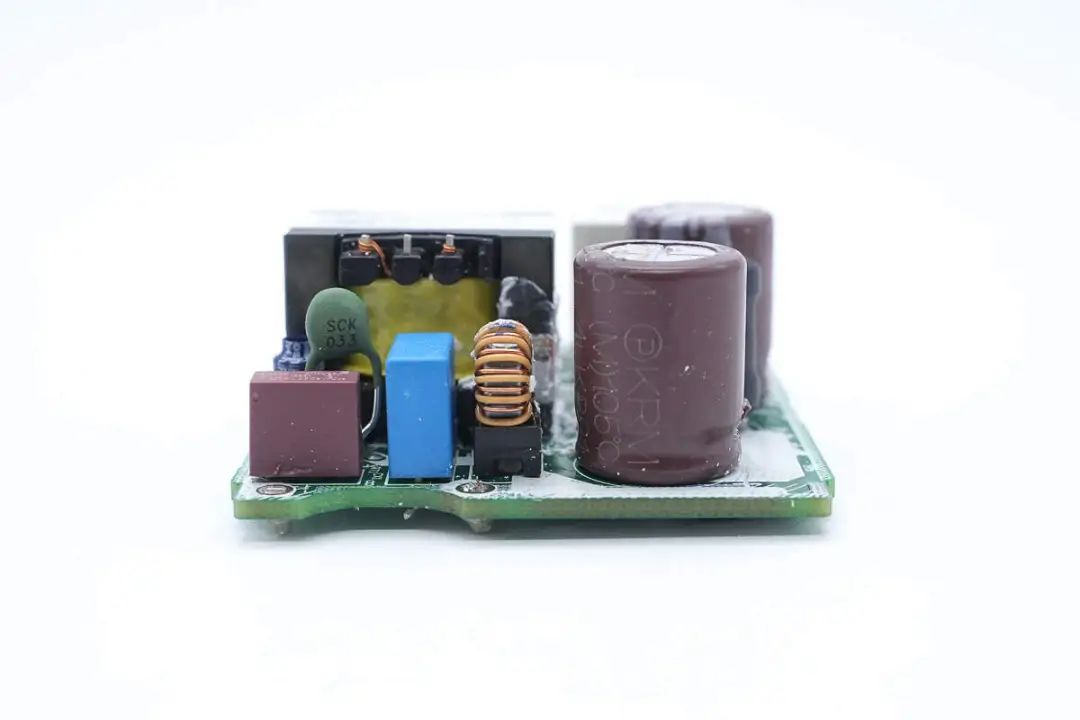

输入端一览，设有延时保险丝、NTC热敏电阻、安规X2电容、共模电感

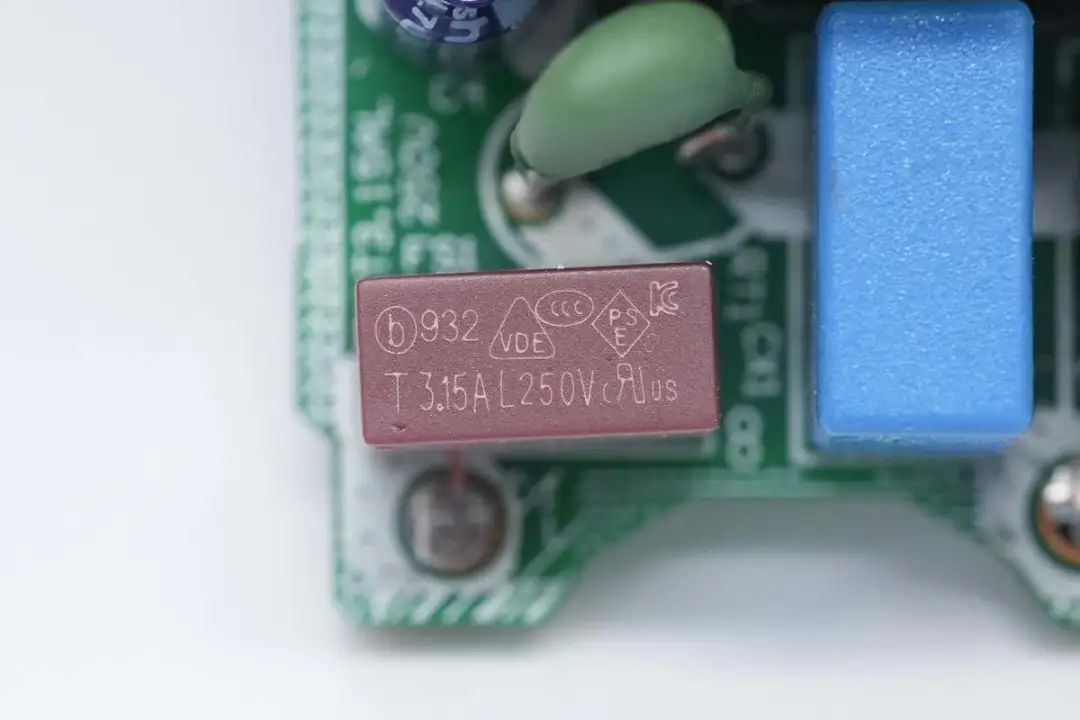

延时保险丝来自贝特电子，出料号932，规格为3.15A250V。

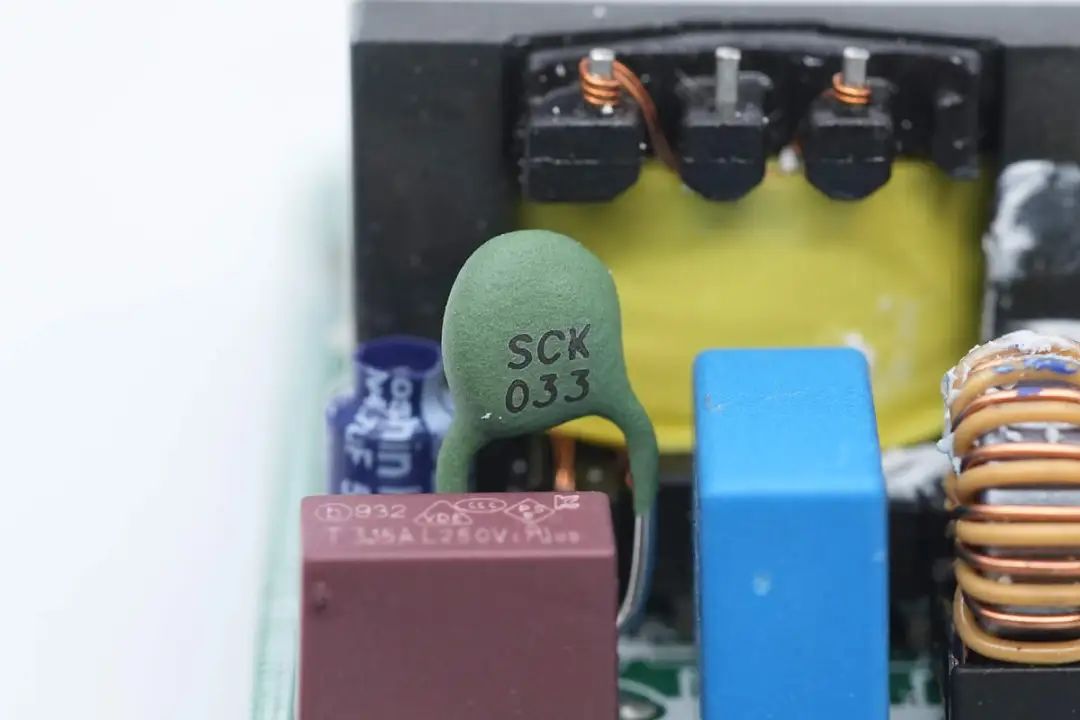

NTC热敏电阻用于抑制上电浪涌电流。

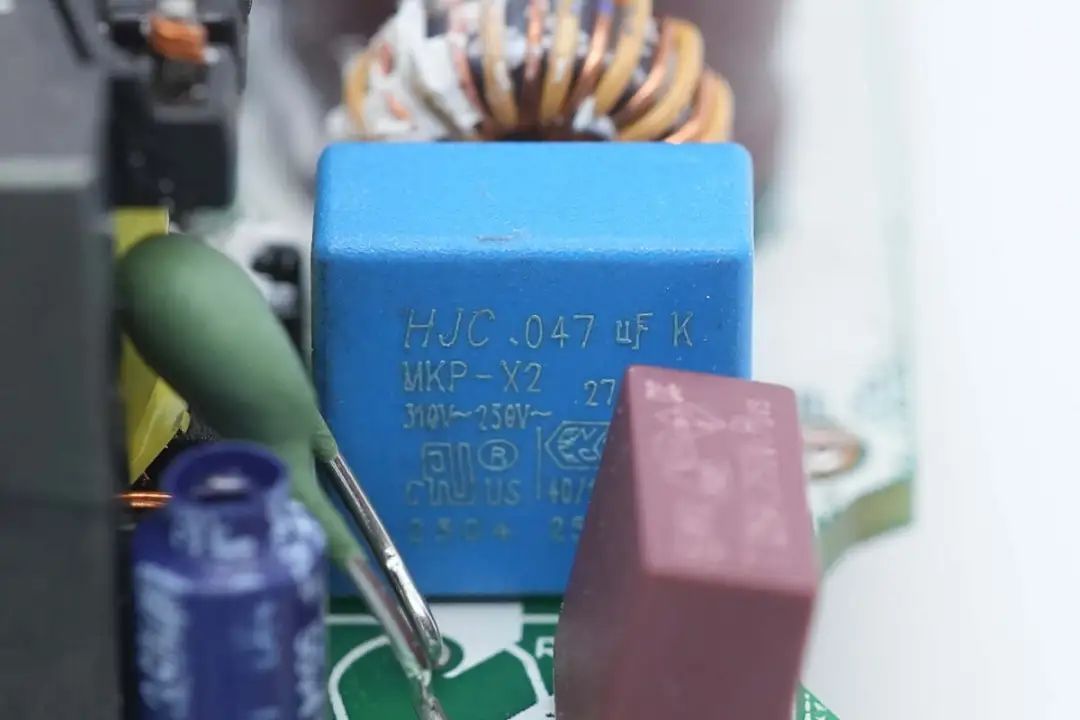

安规X2电容来自HJC华容，容量0.47μF。

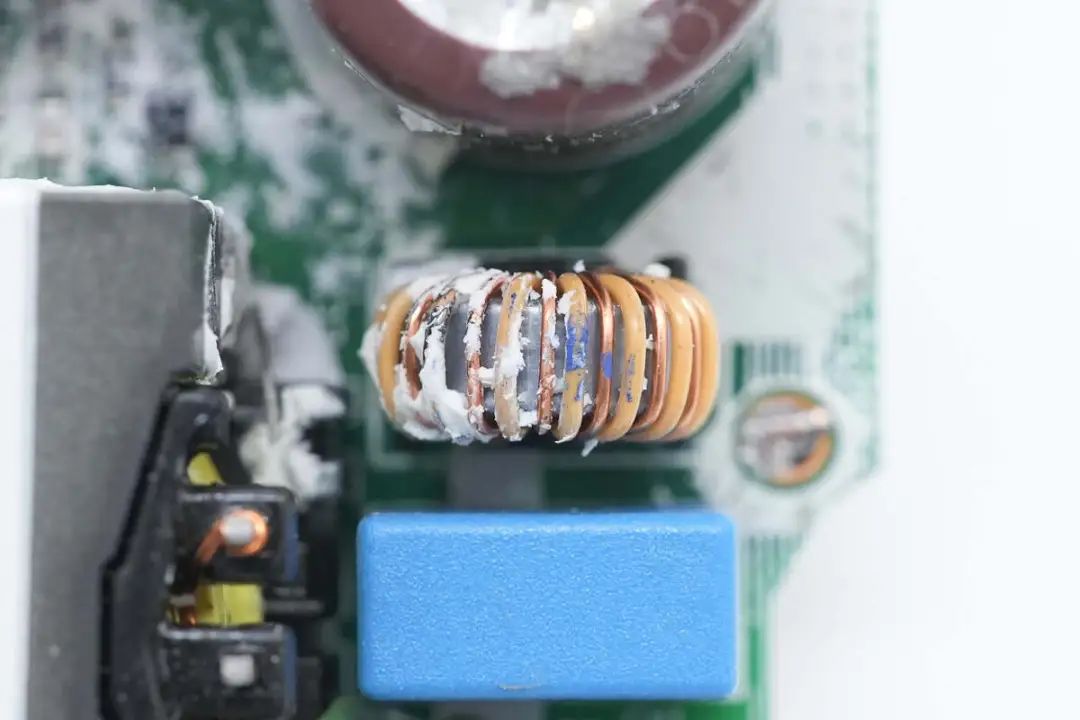

共模电感双线绕制，用于滤除EMI干扰。

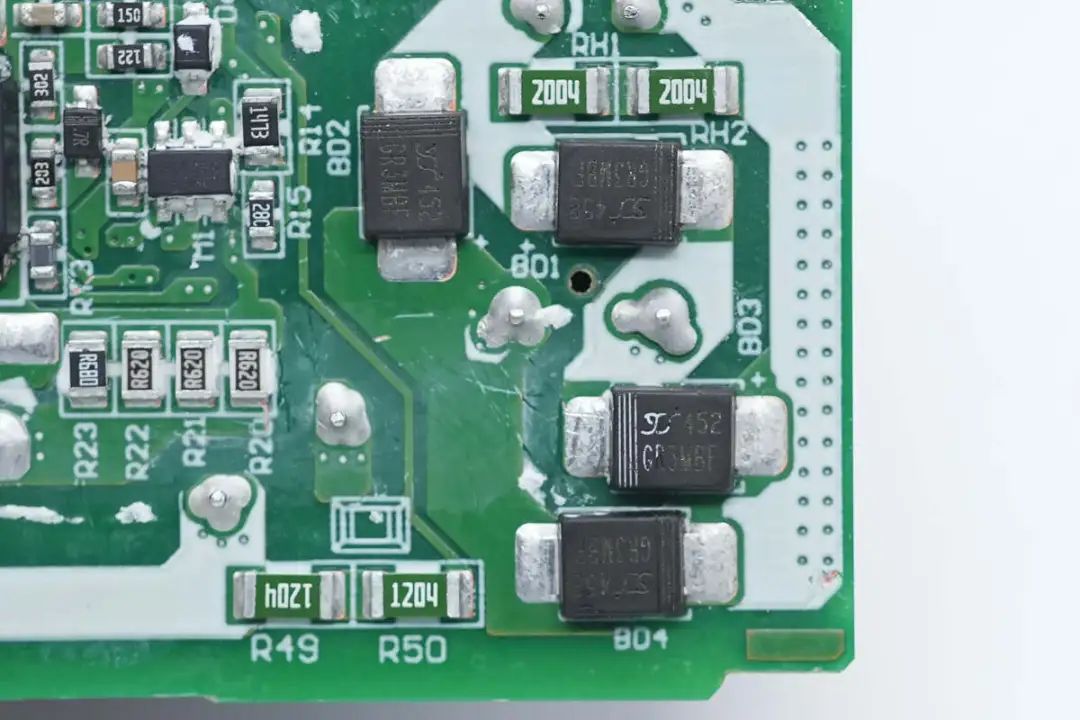

GR3MBF整流二极管特写，采用四颗组成桥式整流。

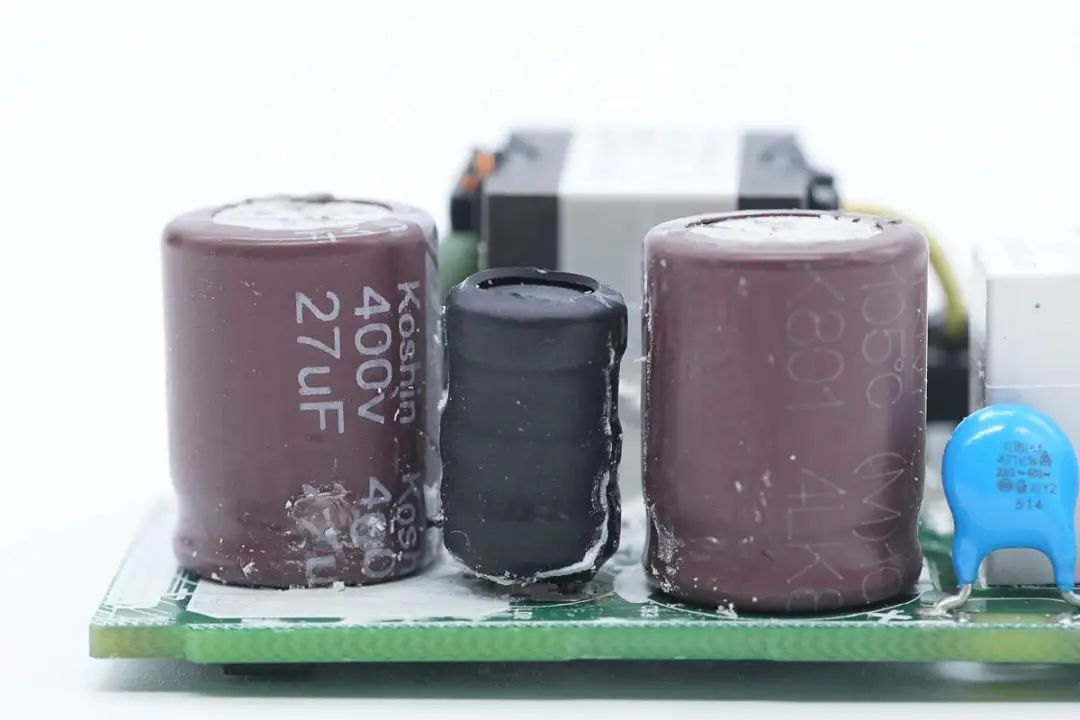

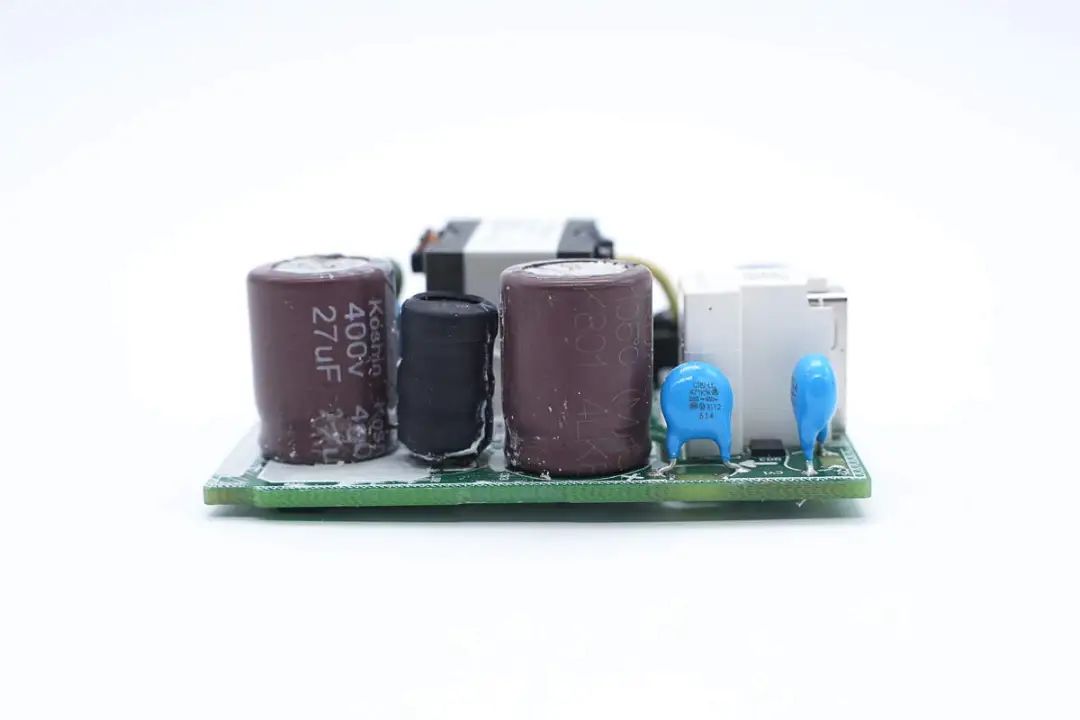

板子一侧设有高压滤波电解电容以及工字电感。

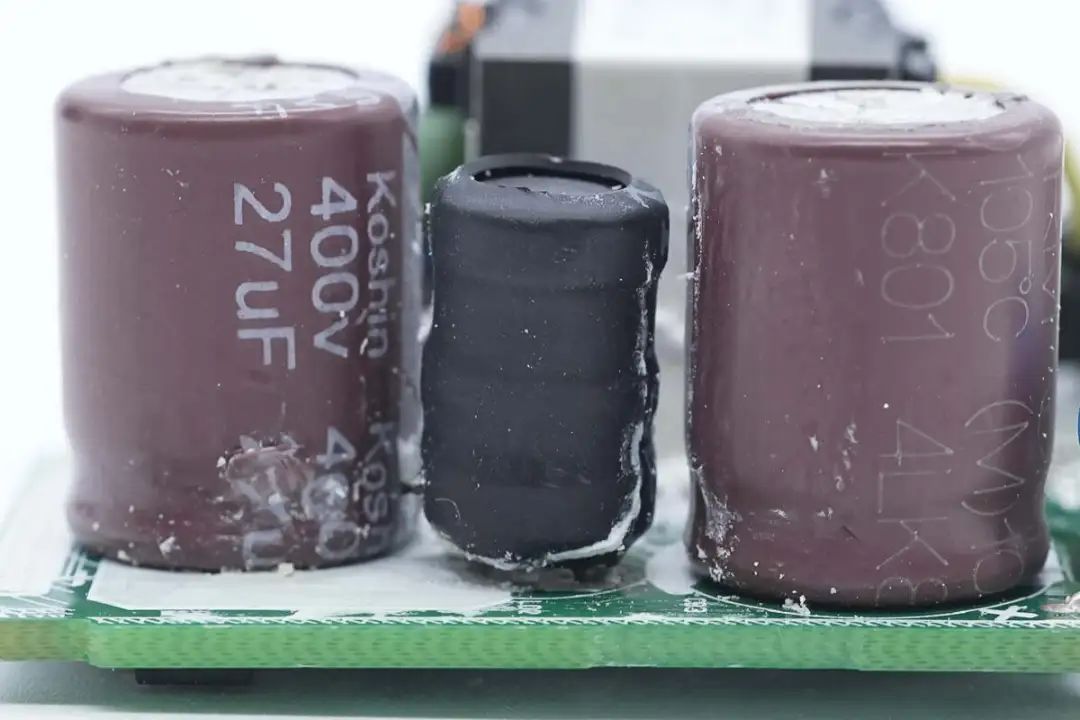

两颗高压滤波电解电容来自Koshin东佳，规格均为400V27μF。
工字电感外套热缩管绝缘保护。

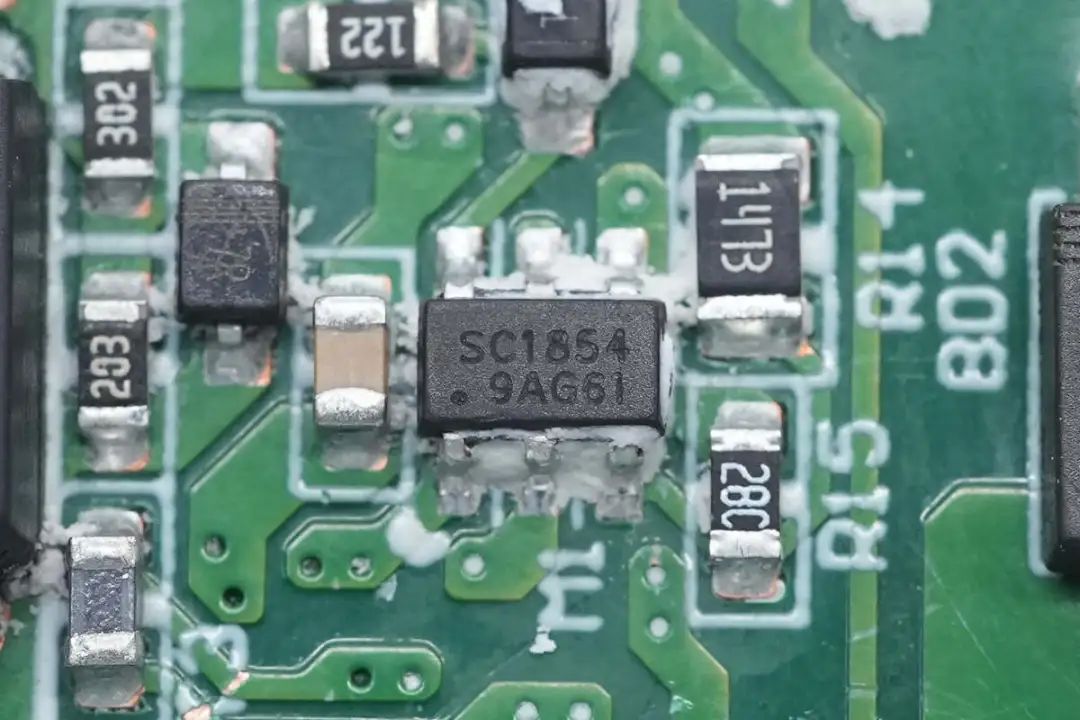

初级主控芯片来自南芯科技，型号SC1854。

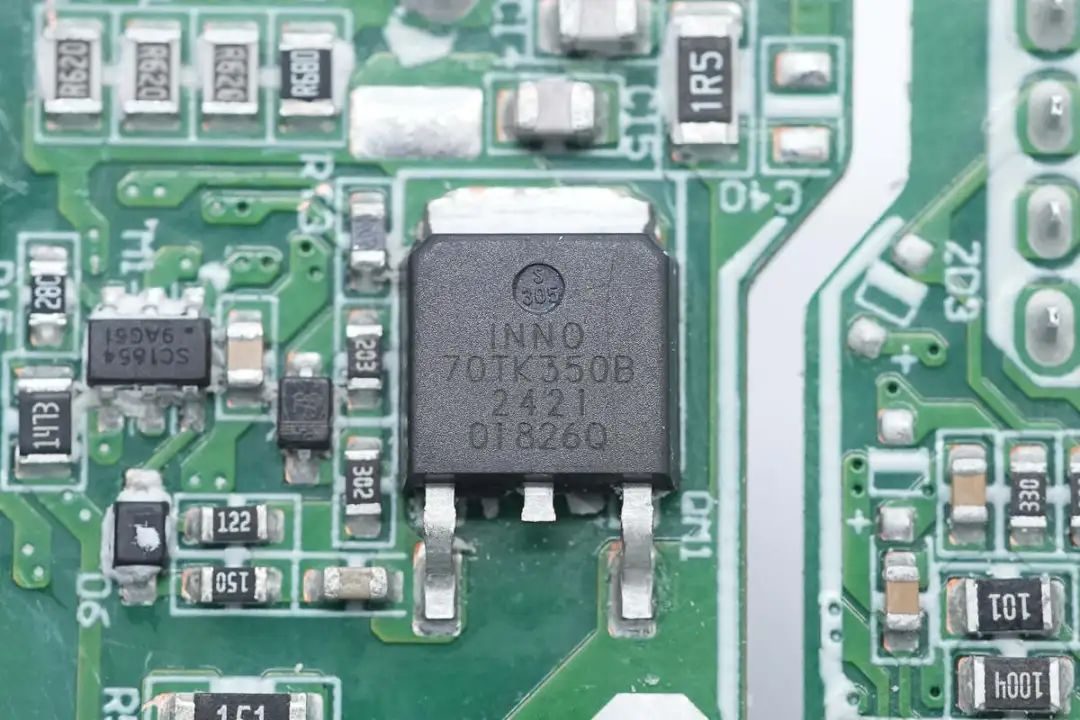

初级开关管来自英诺赛科，型号INN700TK350B，是一颗耐压700V的增强型氮化镓开关管，器件额定耐压为700V，瞬态耐压为800V，导阻为350mΩ。INN700TK350B支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规。
INN700TK350B采用TO252封装，具备更强的导热性能，可用于开关电源PFC应用、非对称半桥/LLC/反激开关电源应用、DC-DC转换、LED照明、电池快充、笔记本电脑适配器、电脑以及电动工具电源等高能效高功率密度功率转换应用。

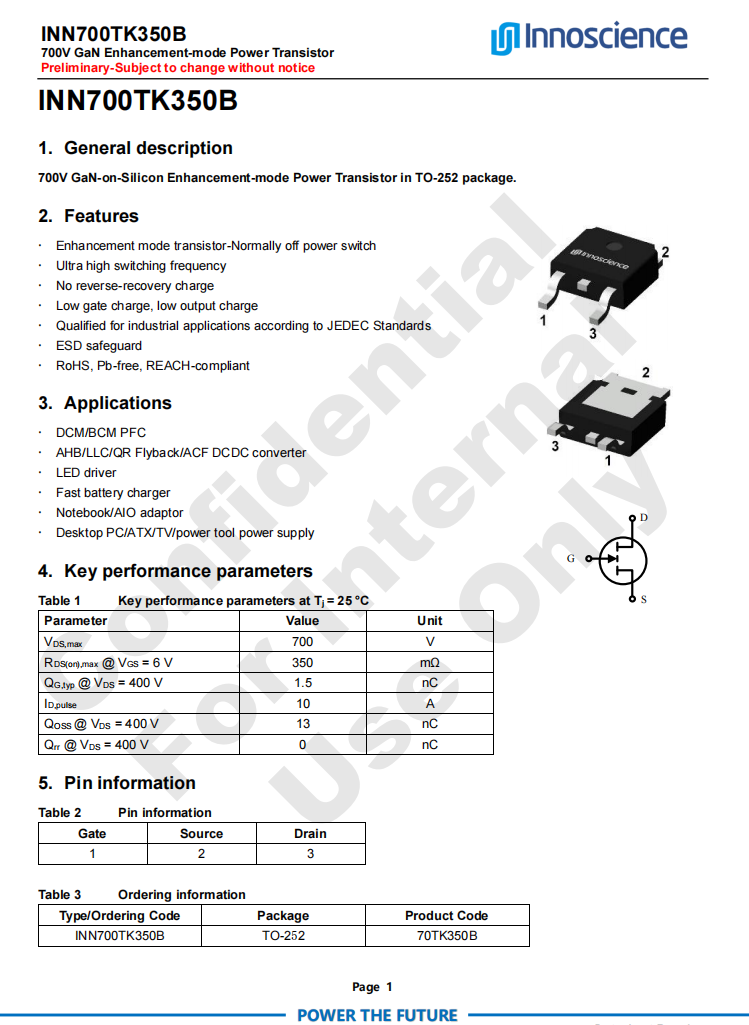

英诺赛科 INN700TK350B 资料信息。
充电头网了解到，英诺赛科氮化镓芯片目前已被宁德时代、美的、疆海、三星、OPPO、VIVO、联想、雅迪、LG、华硕、安克、倍思、绿联等多家知名品牌和厂商所采用，应用于储能系统，家电，激光雷达，手机及笔记本电脑，快充和适配器等产品中，截止2024年12月，出货量已突破12亿颗。

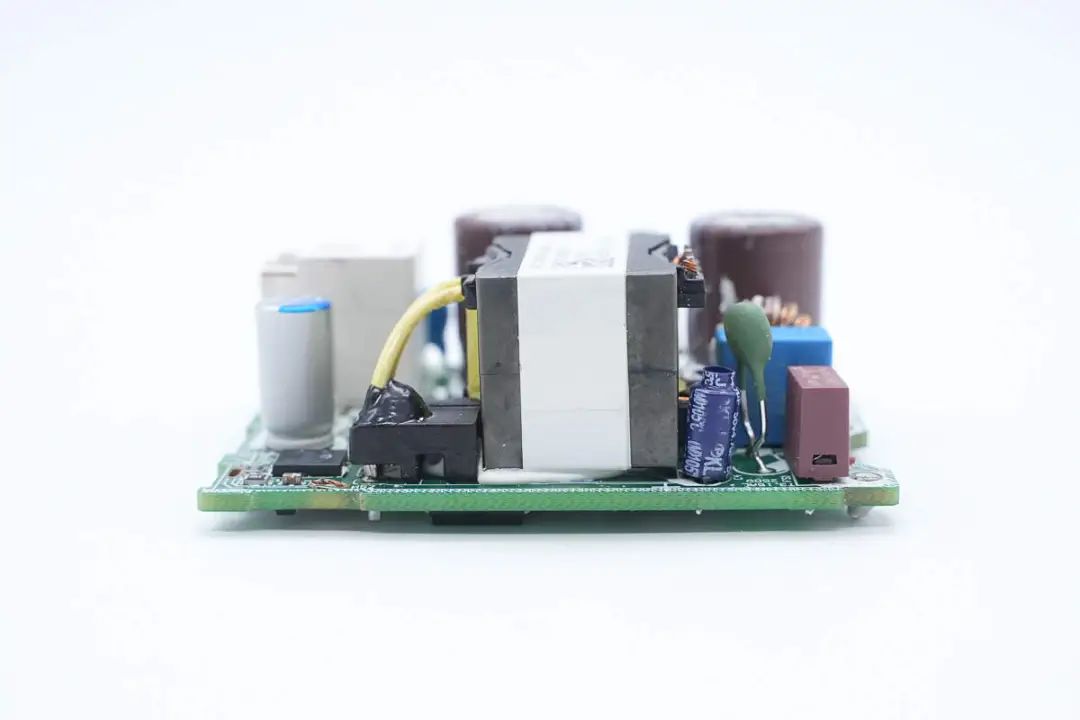

板子另一侧设有主控芯片供电电容以及变压器。

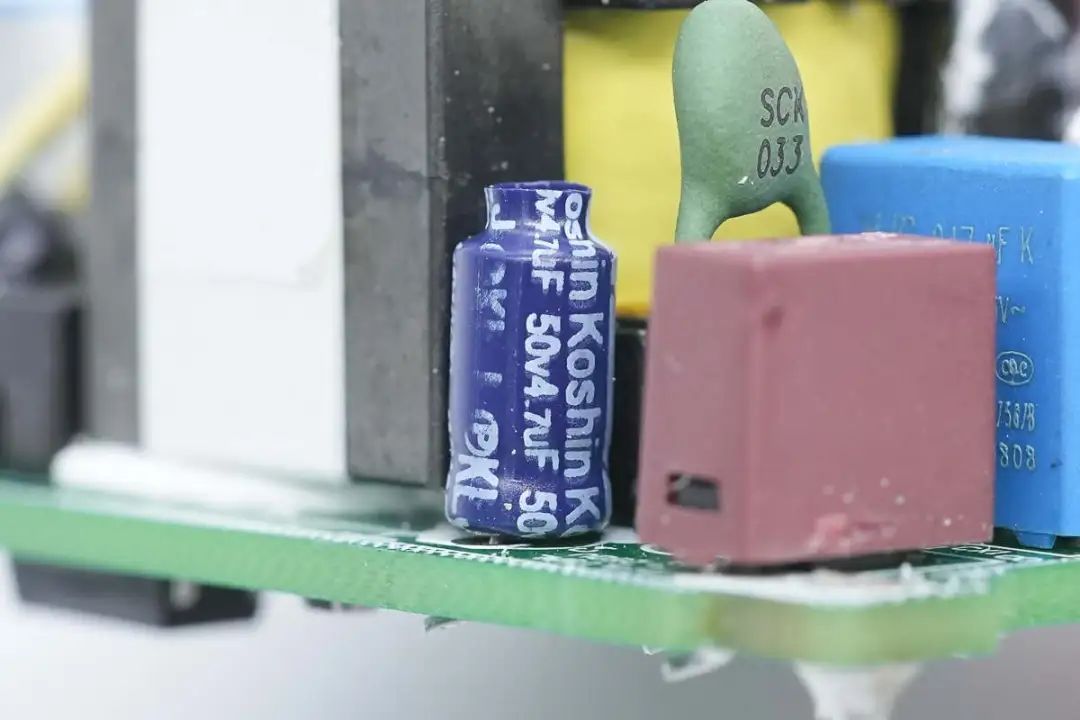

主控芯片供电电容来自东佳，规格为50V4.7μF。

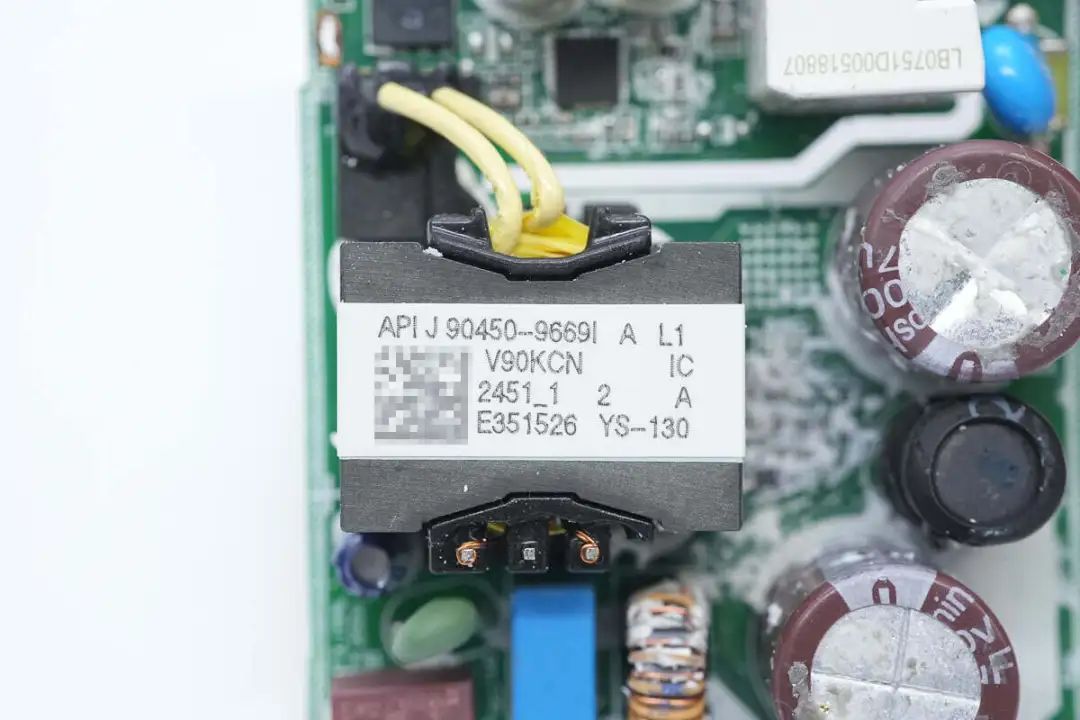

变压器特写。

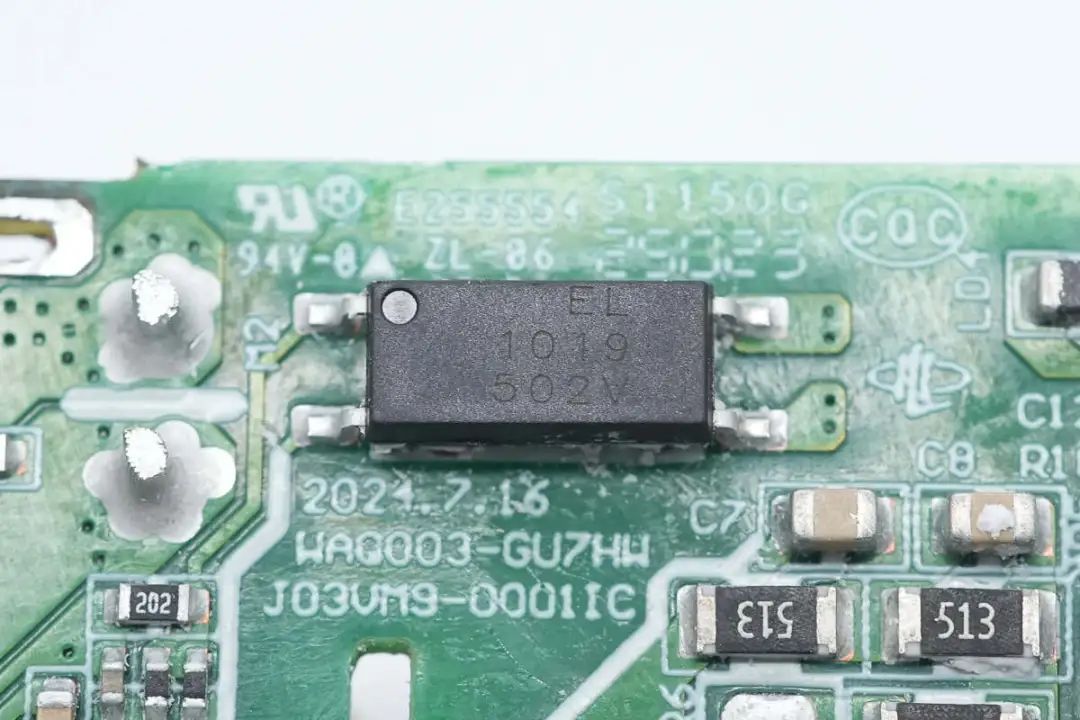

亿光EL 1019光耦特写，用于输出电压反馈。
输出端一览，设有蓝色Y电容、固态滤波电容、同步整流管、协议芯片以及输出VBUS开关管等。

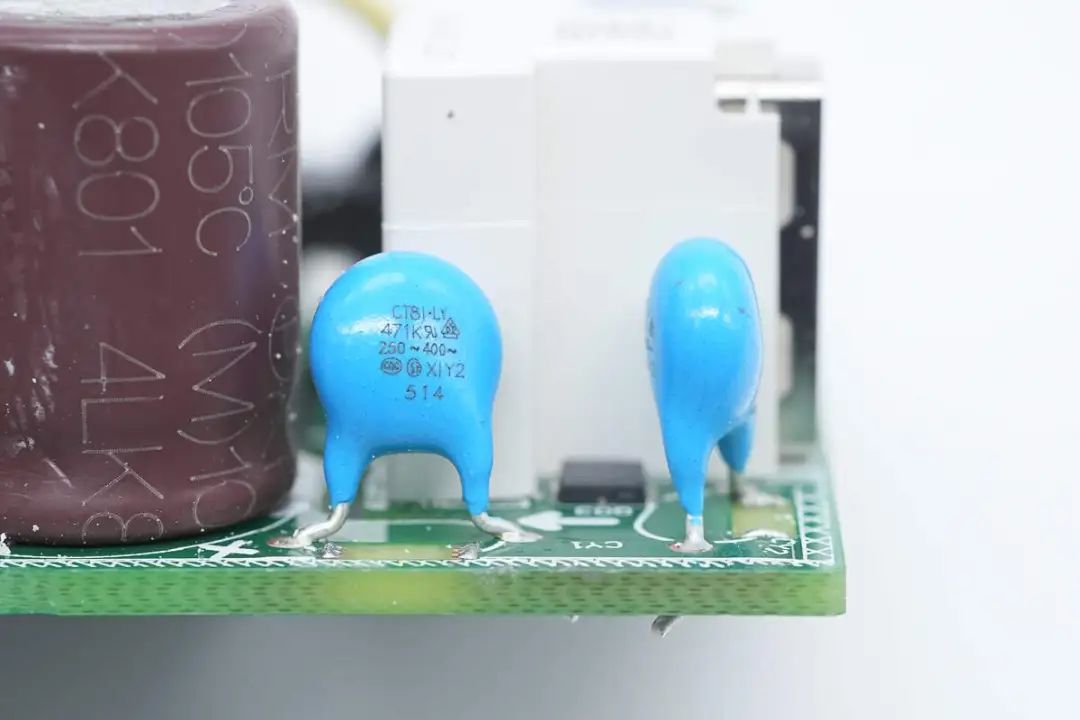

两颗蓝色Y电容特写。

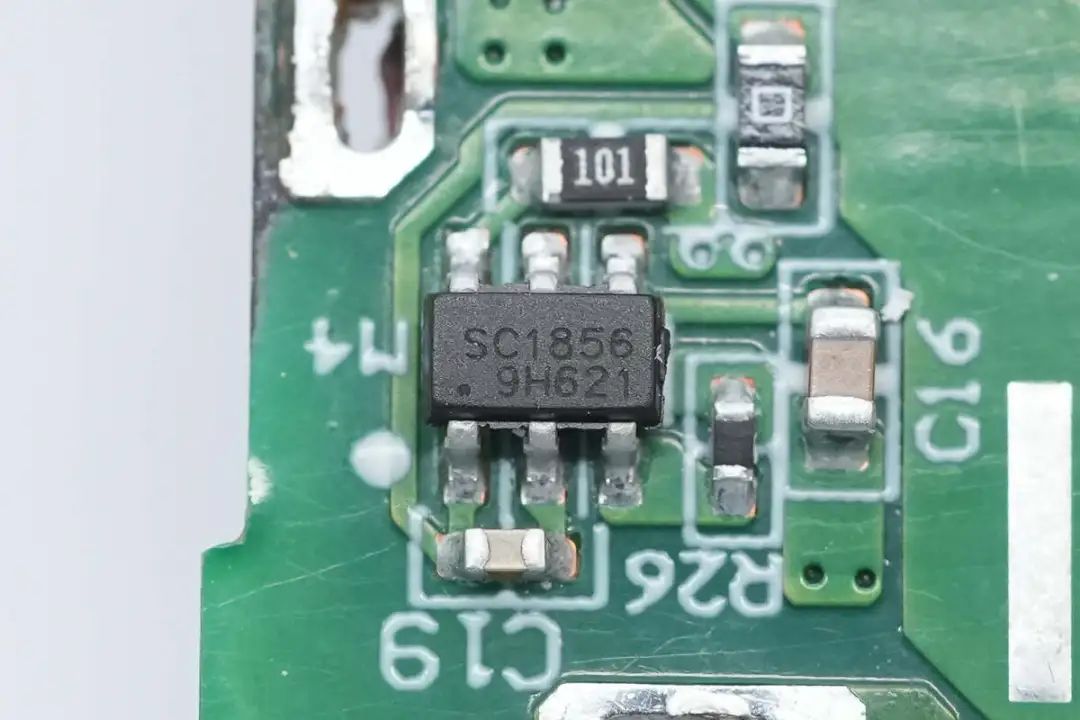

同步整流控制器来自南芯科技，型号SC1856。

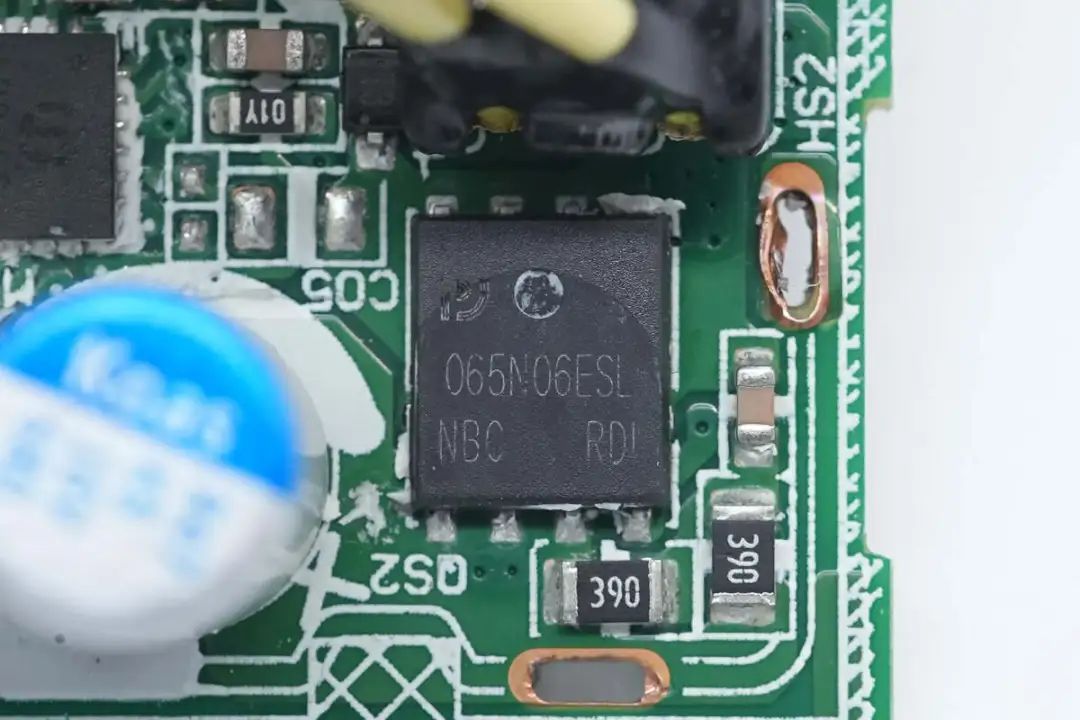

同步整流管来自平伟，型号PW065N06ESL，NMOS，耐压60V，导阻5mΩ，采用DFN5*6封装。

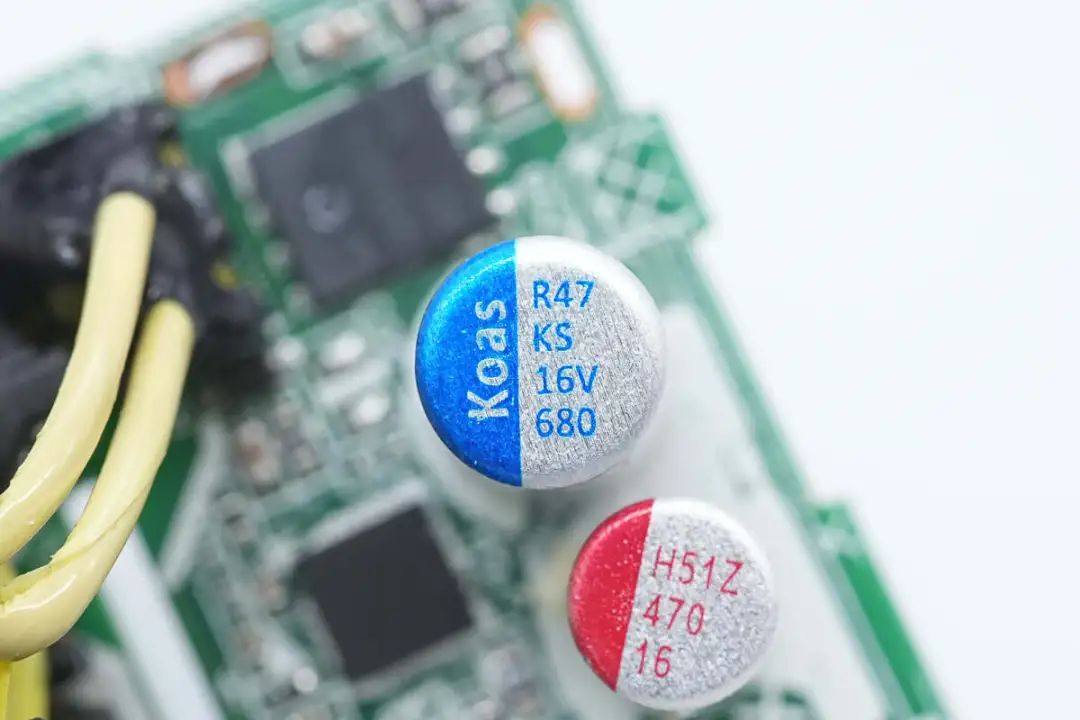

输出滤波固态电容来自东佳，规格为16V680μF。

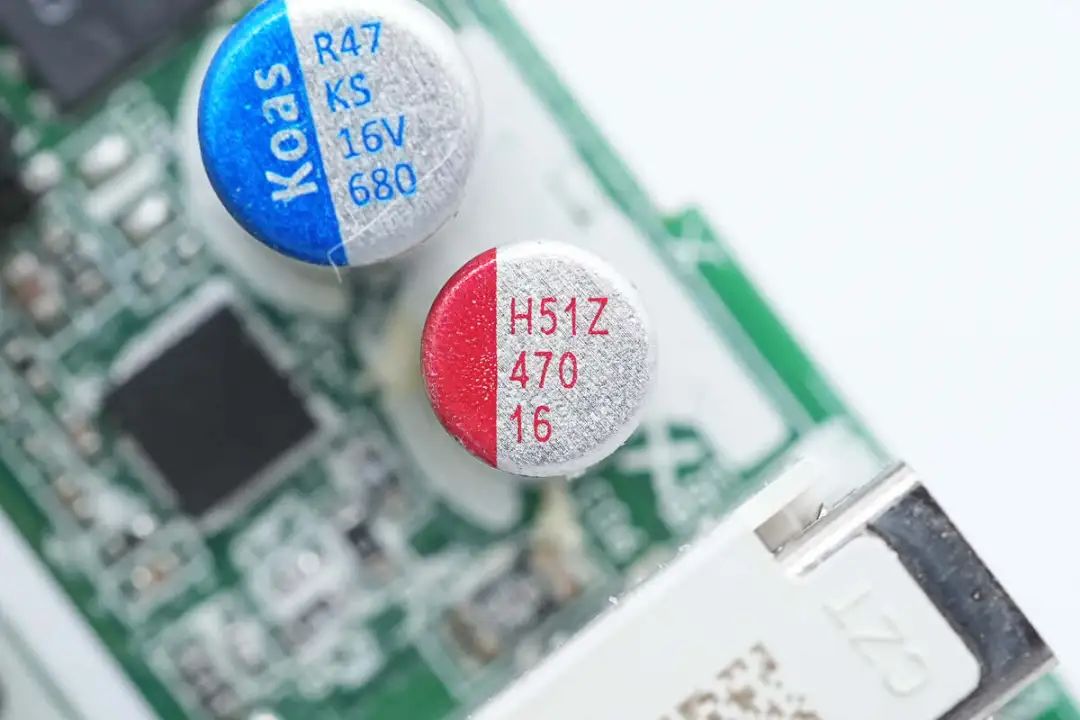

另一颗固态滤波电容规格为16V470μF。

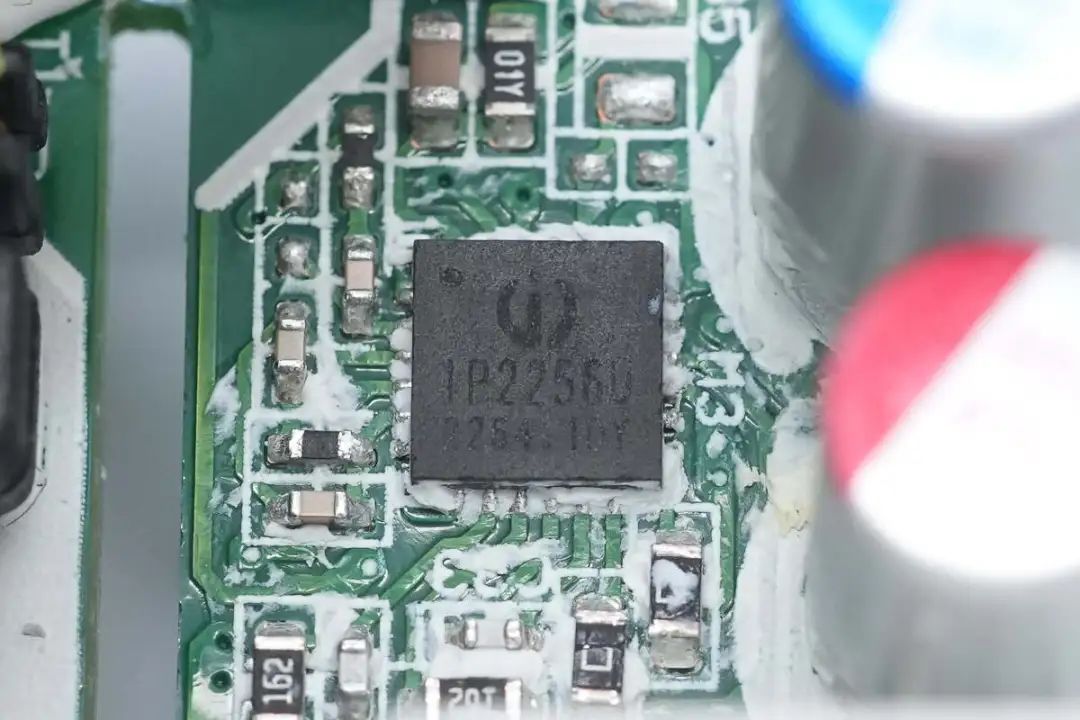

协议芯片来自英集芯，型号IP2256U，这是一款集成多种协议，用于USB端口的快充协议控制IC，支持多种快充协议，包括USB Type C DFP，PD2.0/PD3.1/PPS，HVDCP QC5/QC4+/ QC3+/QC3.0/QC2.0，UFCS，Apple 2.4A，BC1.2以及SAMSUNG 2.0A，为适配器、车充等单向输出应用提供完整的解决方案。
IP2256U具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

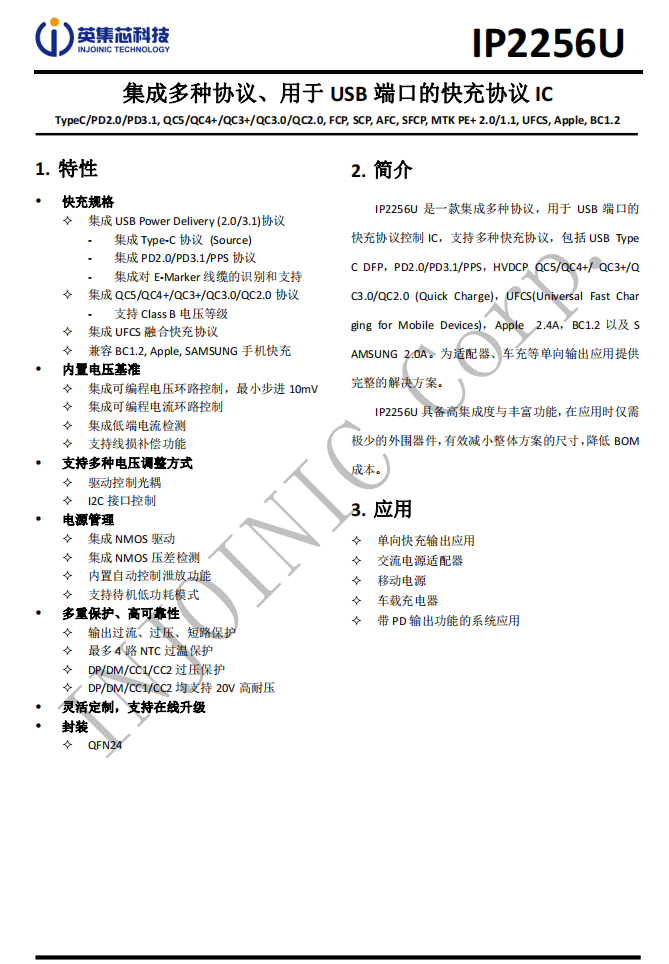

英集芯IP2256U资料信息。

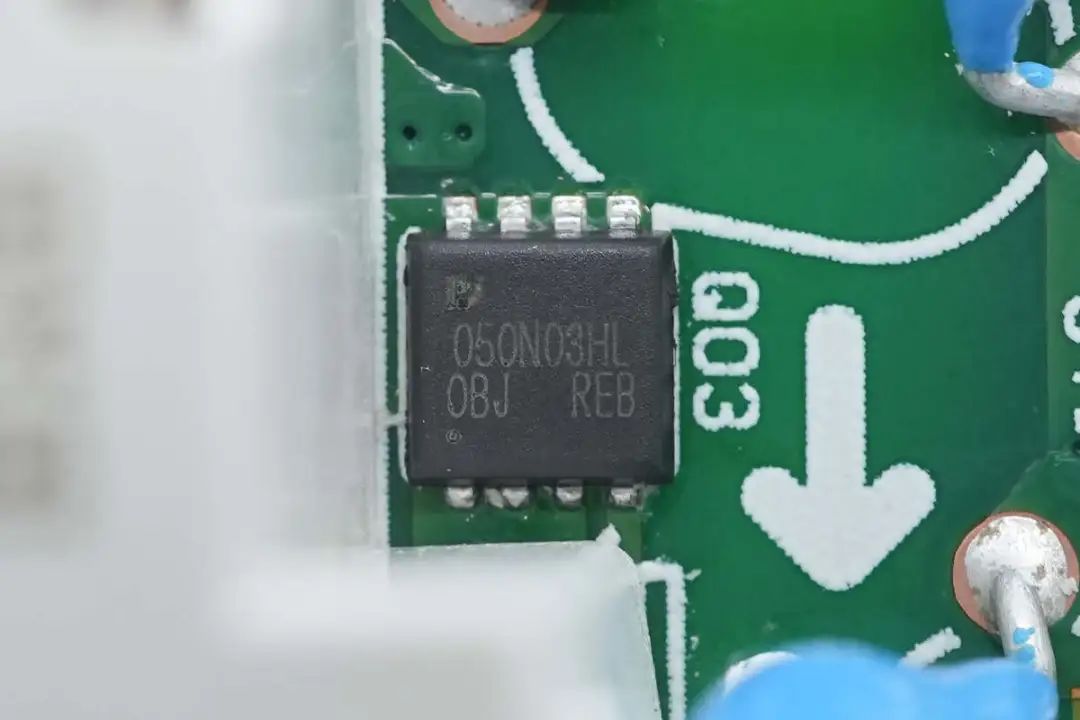

输出VBUS开关管来自平伟，丝印050N03HL。

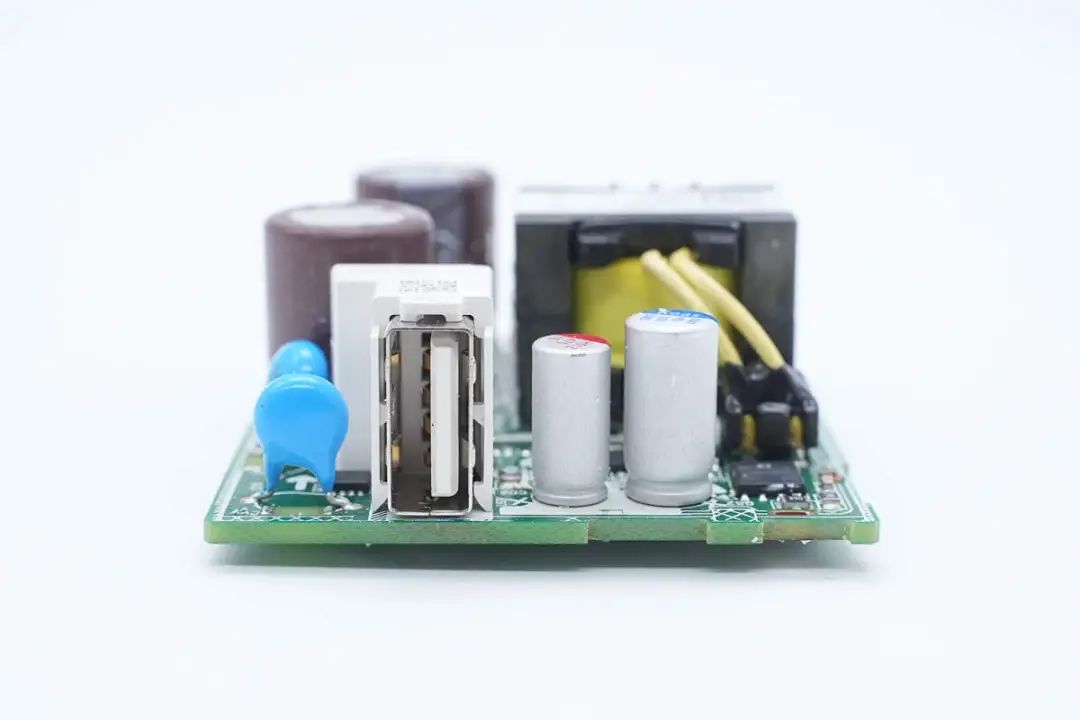

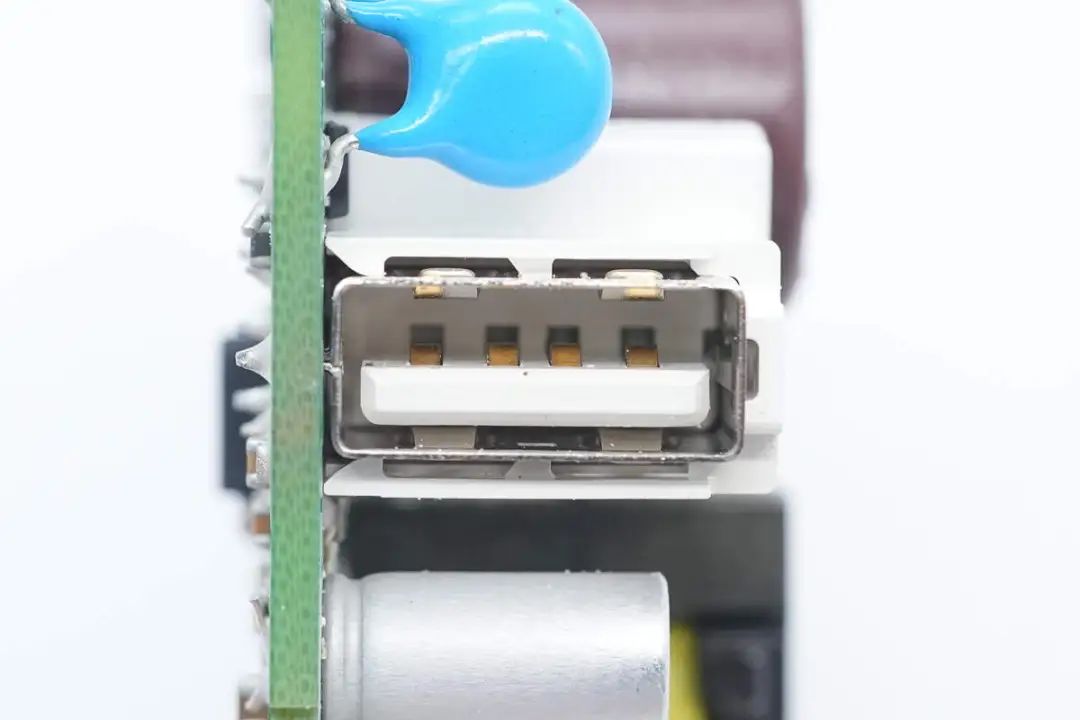

USB-A接口母座特写。

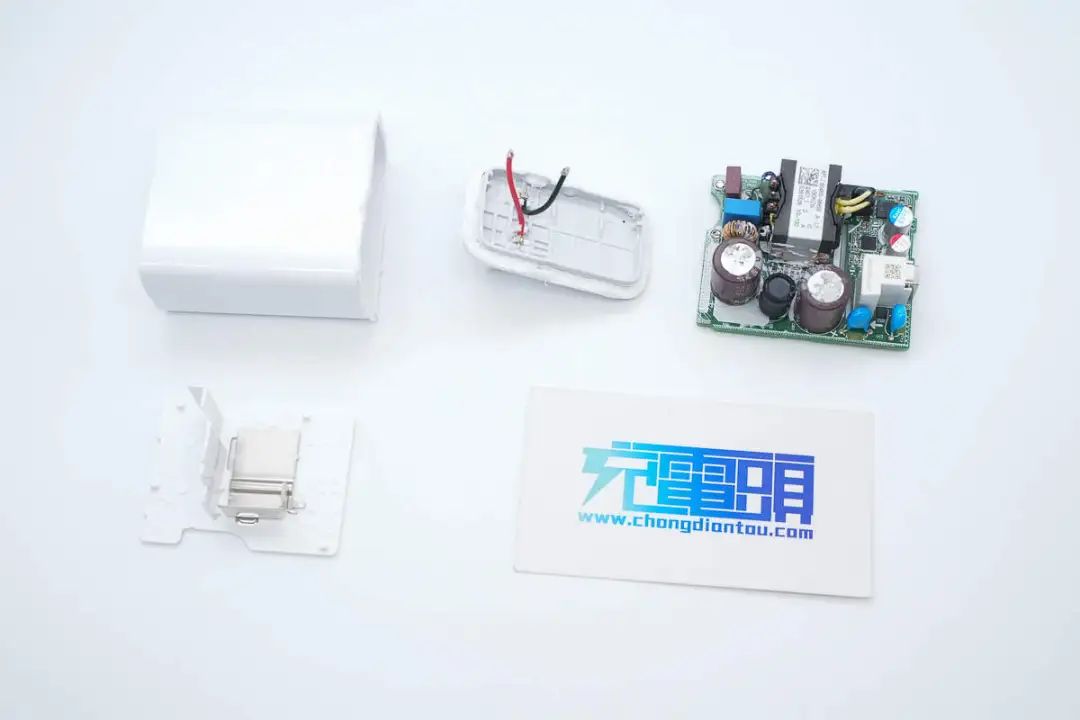

全部拆解一览，来张全家福。
充电头网拆解总结

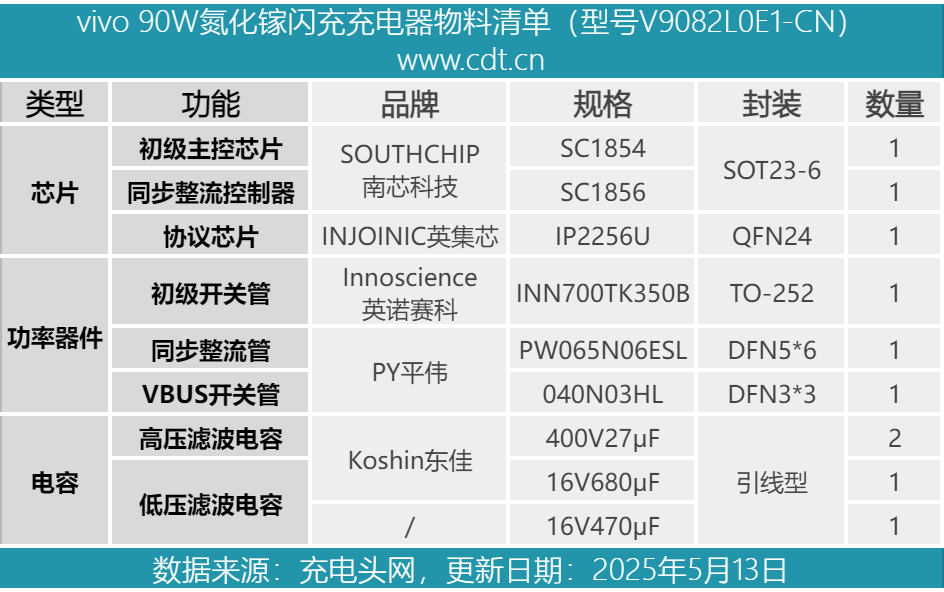

最后附上vivo 90W氮化镓闪充充电器的核心器件清单，方便大家查阅。
vivo 90W氮化镓闪充充电器采用经典直板造型设计，同时附带一条专门量身定制的8.5A大电流数据线，配合信号屏蔽层，无论充电或传数据都能又快又稳。作为官方原装出品，还支持过压/过流等八重保护，国家CCC认证加持，品质有保证。
充电头网通过拆解了解到，这款充电器采用了知名厂商南芯科技SC1854+SC1856高频QR反激电源架构设计，搭配英诺赛科INN700TK350B氮化镓开关管以及平伟同步整流管。此外采用英集芯2256U协议芯片控制输出。做工方面，电容、接口母座等器件做了加固处理，同步整流管配备专门散热片散热。
