拆解魅族5G旗舰手机快充,中国芯是亮点

2020-06-08 充电头网 阅读:
本次拆解的最大亮点就在于,这款充电器完全基于国产快充方案打造,从电源芯片、MOS到电容、变压器以及代工厂,都是中国本土供应商……

5月8日魅族举行线上发布会,发布了新一代旗舰魅族17系列机型。魅族17全系列都采用了4500mAh大电池,为5G时代提供续航保障,也是魅族旗舰机历史上最大的电池。充电方面,均搭载了Super mCharge电荷泵超充技术,其最大充电功率达到30W,半个小时就可以充入56%电量,达到主流快充水准。RFjednc

魅族17和魅族17 Pro两款机型分别配备了30W和40W快充充电器。这两款充电器有分别有中山宝利金和江苏辰阳两个版本,两个不同版本的充电器小编都有拿到,今天充电头网要拆解的是40W原装充电器,由业内知名电源厂商江苏辰阳出品。RFjednc

而本次拆解的最大亮点就在于,这款充电器完全基于国产快充方案打造,从电源芯片、MOS到电容、变压器以及代工厂,都是中国本土供应商。这也标志着国产18W以上的快充电源方案取得了重大突破,首次进入一线手机品牌快充供应链。我们也有幸在5G和手机大功率电荷泵快充技术普及的趋势下,看到国产电源方案能够占有一席之地。在中美科技角逐愈演愈烈的背景下,国内厂商的快速进步将逐渐完成对欧美品牌的完整替代,减少对欧美企业的依赖。RFjednc

充电器外观

RFjednc

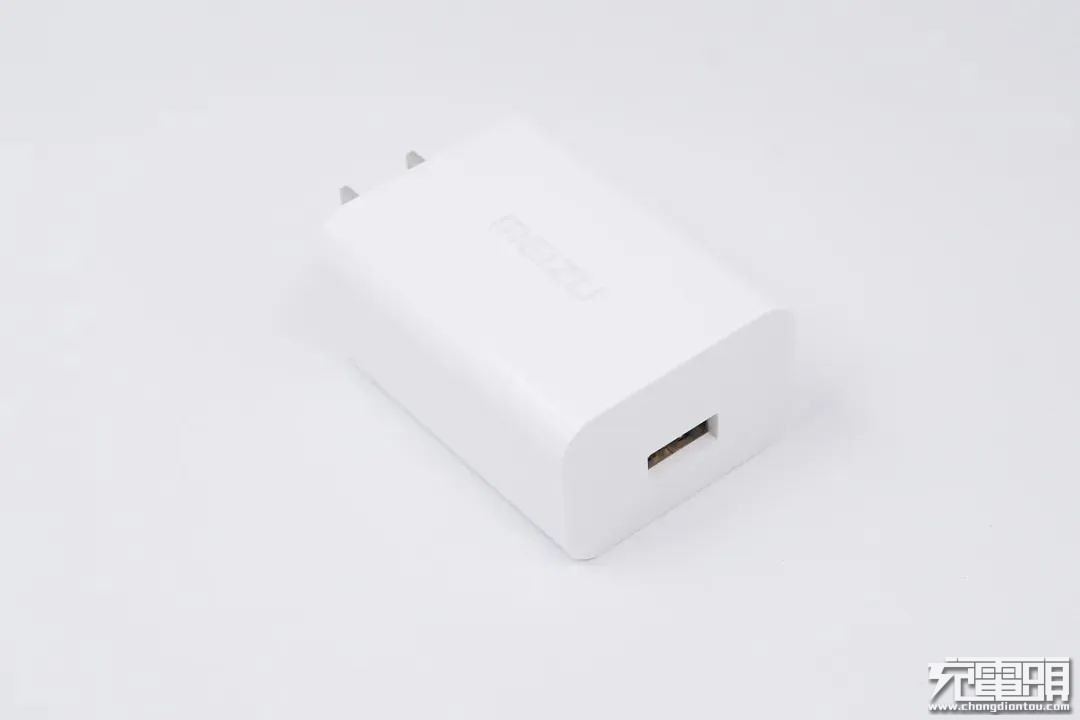

魅族17 Pro原装40W充电器采用PC阻燃材质外壳,表面亮面烤漆处理,侧面之间过渡圆润,使用手感好。机身带有“MEIZU”的Logo标识,在接口方面采用单USB-A输出接口设计,其最大输出40W的功率,看起来体积非常精致小巧,功率密度很高。RFjednc

RFjednc

充电器采用固定式国标插脚。RFjednc

RFjednc

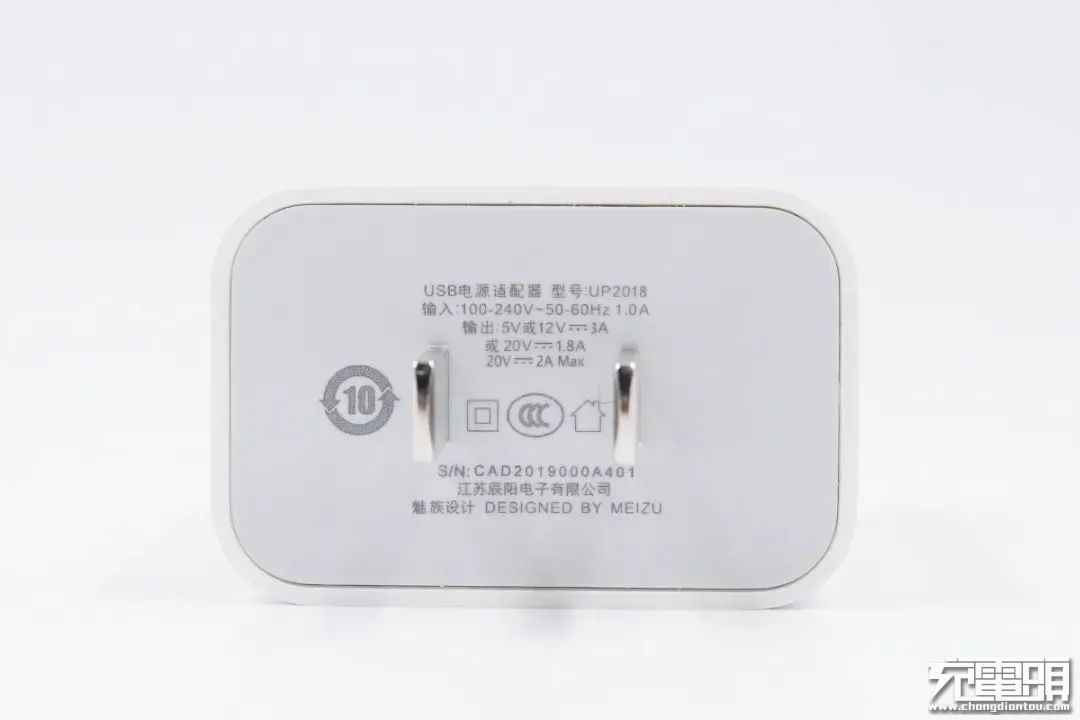

输入端外壳标注充电器的参数信息RFjednc

型号:UP2018RFjednc

S/N:CAD2019000A401RFjednc

输入:100-240V~ 50/60Hz 1.0ARFjednc

输出:5V3A、12V3A、20V1.8A、20V2ARFjednc

充电器由魅族设计,江苏辰阳电子有限公司制造,产品已经通过了3C认证。RFjednc

RFjednc

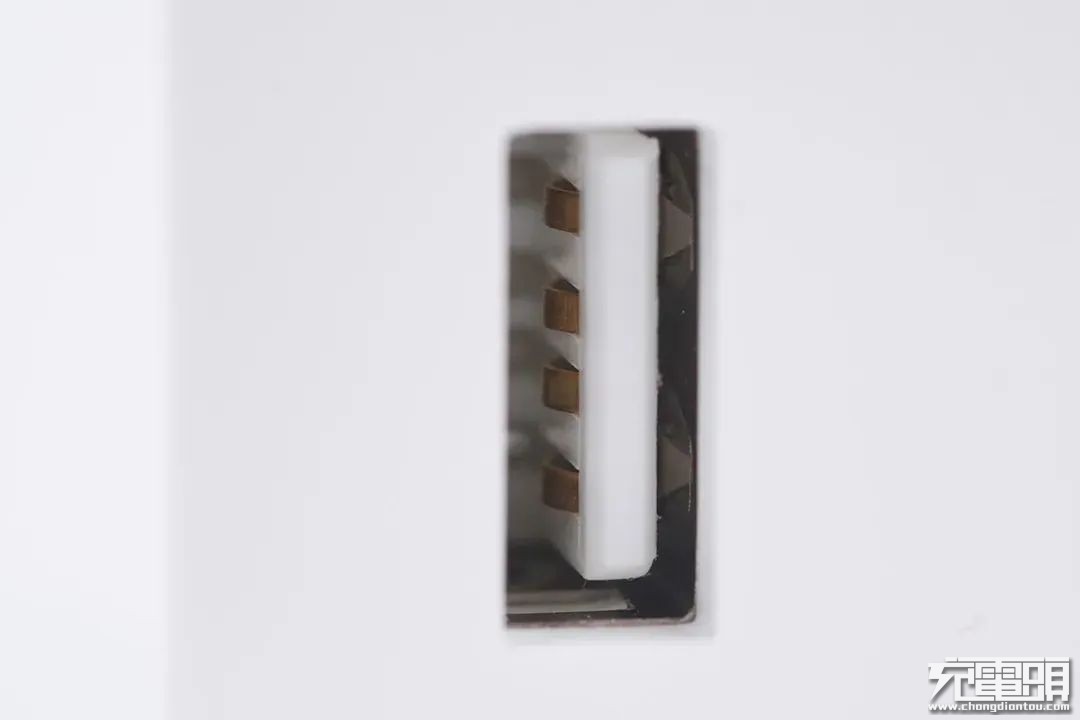

USB-A输出接口特写,白色胶芯,四颗金属弹片整齐的排列,无特殊触点。RFjednc

RFjednc

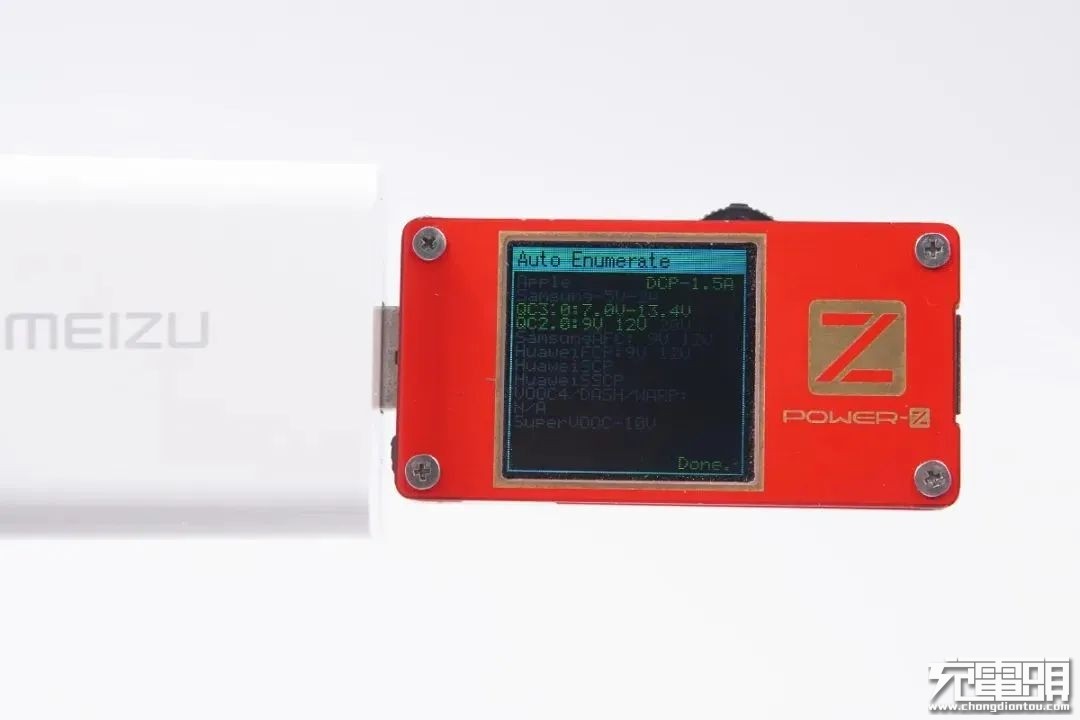

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议,显示支持DCP协议,以及QC2.0和QC3.0快充协议。RFjednc

RFjednc

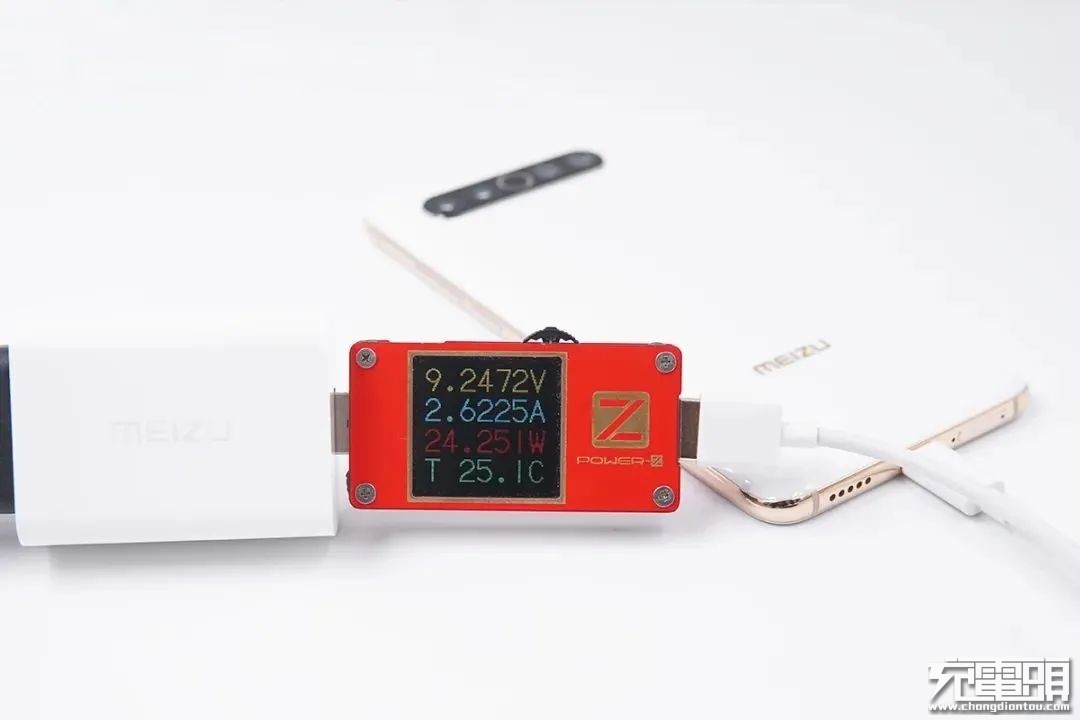

使用这款原装充电器UP2018给魅族17 Pro手机进行充电测试,电压9.25V ,电流2.62A,充电功率为24.25W,开启魅族Super mCharge电荷泵超充模式。RFjednc

RFjednc

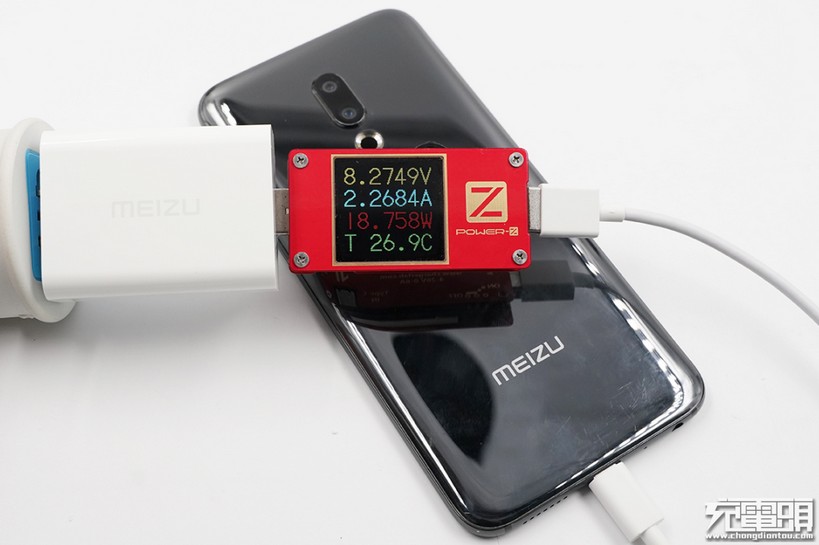

给魅族16th Plus充电,显示电压8.27V,电流2.26A,充电功率约为18.75W,支持MTK PE快充协议。RFjednc

40W充电器拆解

RFjednc

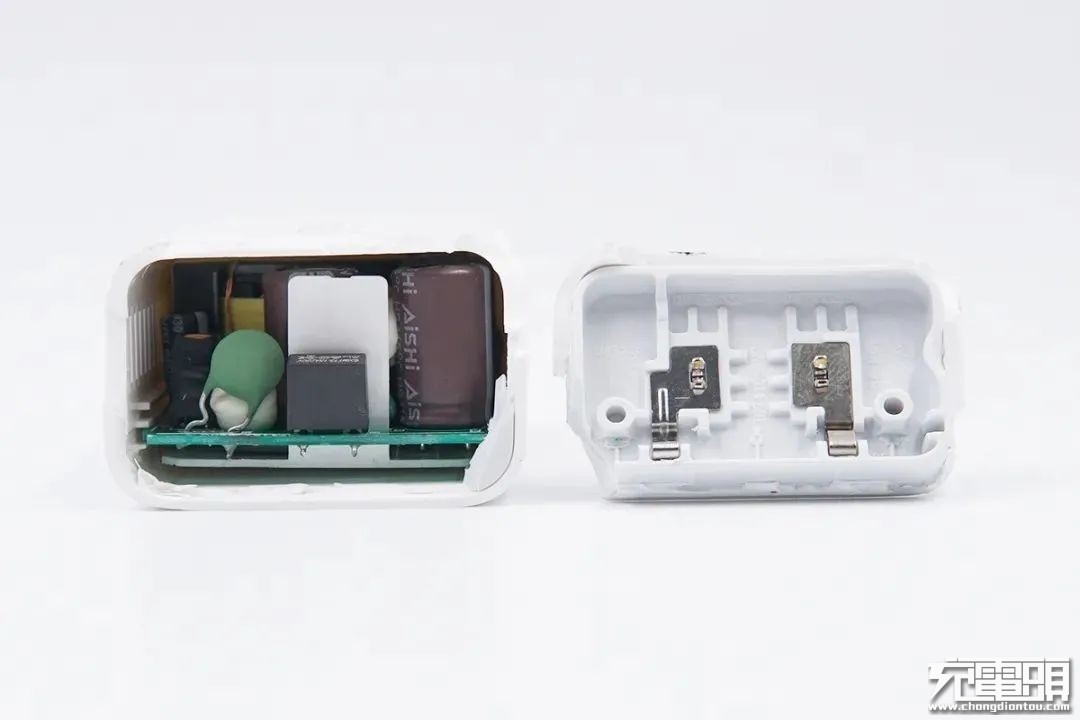

将输入端外壳拆开,插脚和金属弹片压接,弹片与电路板接触进行通电。RFjednc

RFjednc

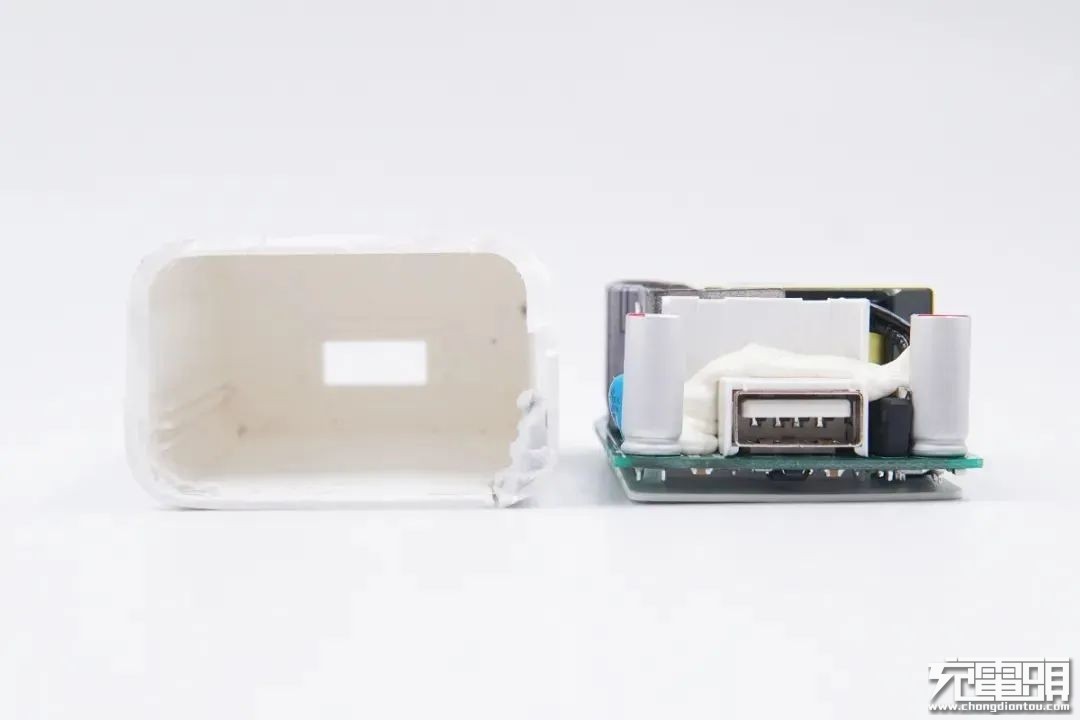

外壳内部两侧设有凹槽用于固定PCB板。RFjednc

RFjednc

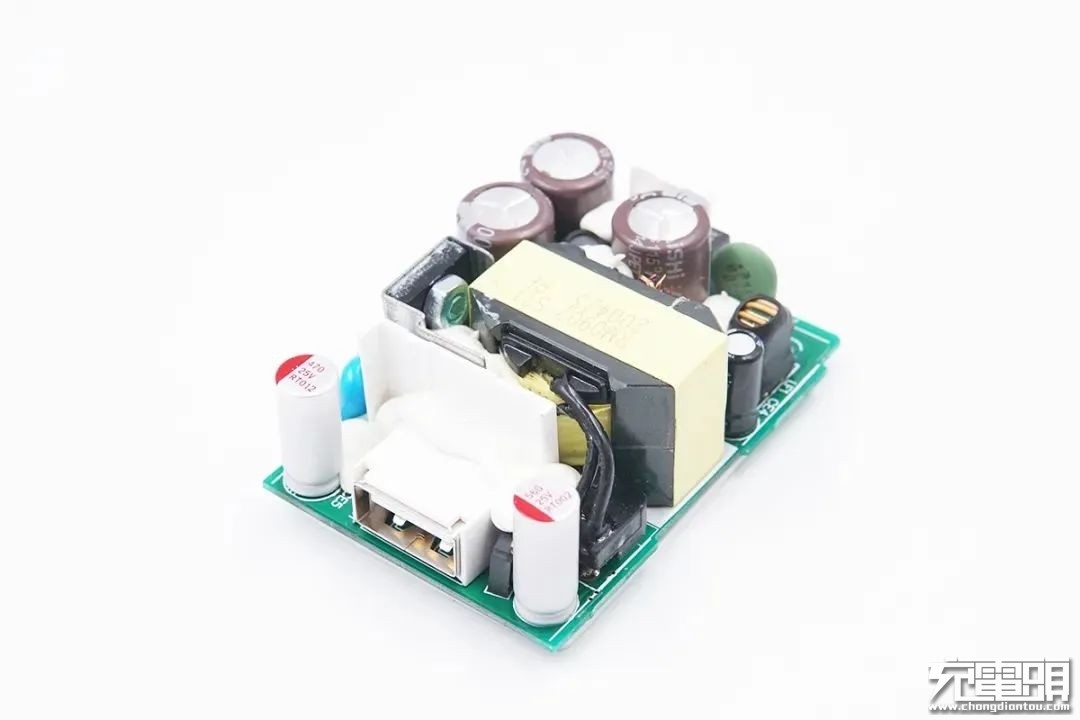

PCB板整体一览,板子前端是滤波电感电容等器件,中间是变压器,末端是固态电容和USB母座,布局层次分明,整体layout布局合理简洁。RFjednc

RFjednc

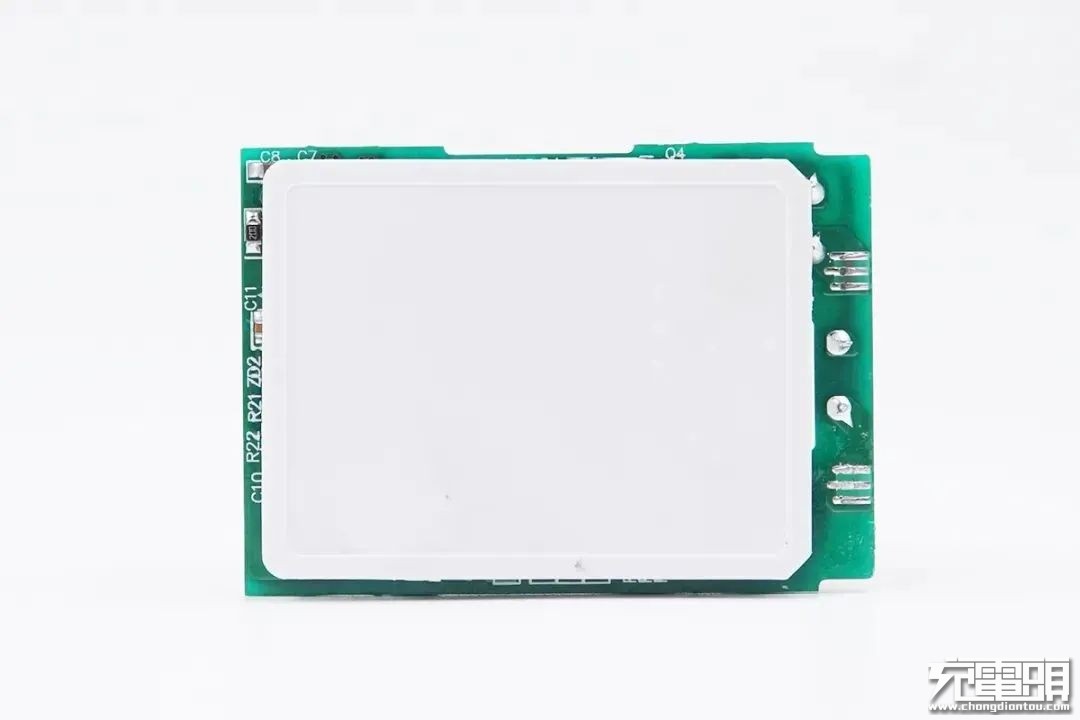

PCB板背面贴有一块白色塑料板。RFjednc

RFjednc

将塑料板拆掉,电路板输入和输出侧之间放置隔离板,板子从左往右依次焊接有整流桥、PWM主控芯片、光耦和次级同步整流芯片。RFjednc

经过对充电器电路观察分析发现,魅族40W快充充电器采用了典型的开关电源宽范围输出,协议控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。RFjednc

RFjednc

PCB板前端一览,焊接有保险丝、NTC浪涌抑制电阻、共模电感等元器件,保险丝和高压电解电容之间设有隔离板,直插元件胶水固定。RFjednc

RFjednc

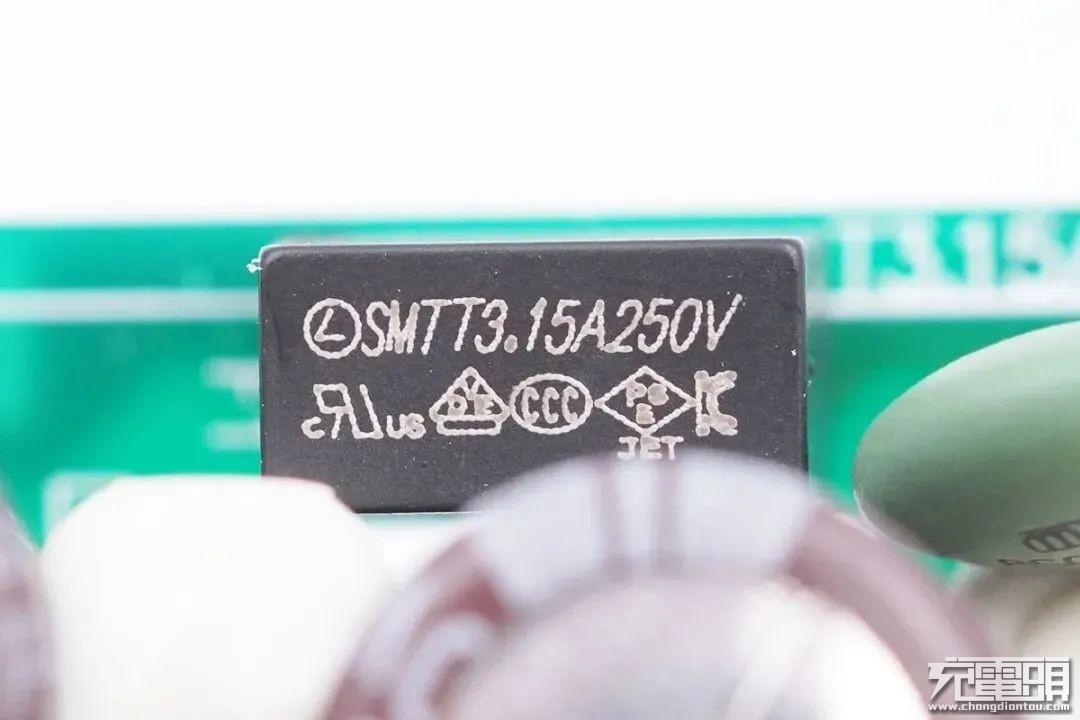

延时保险丝规格为3.15A 250V。RFjednc

RFjednc

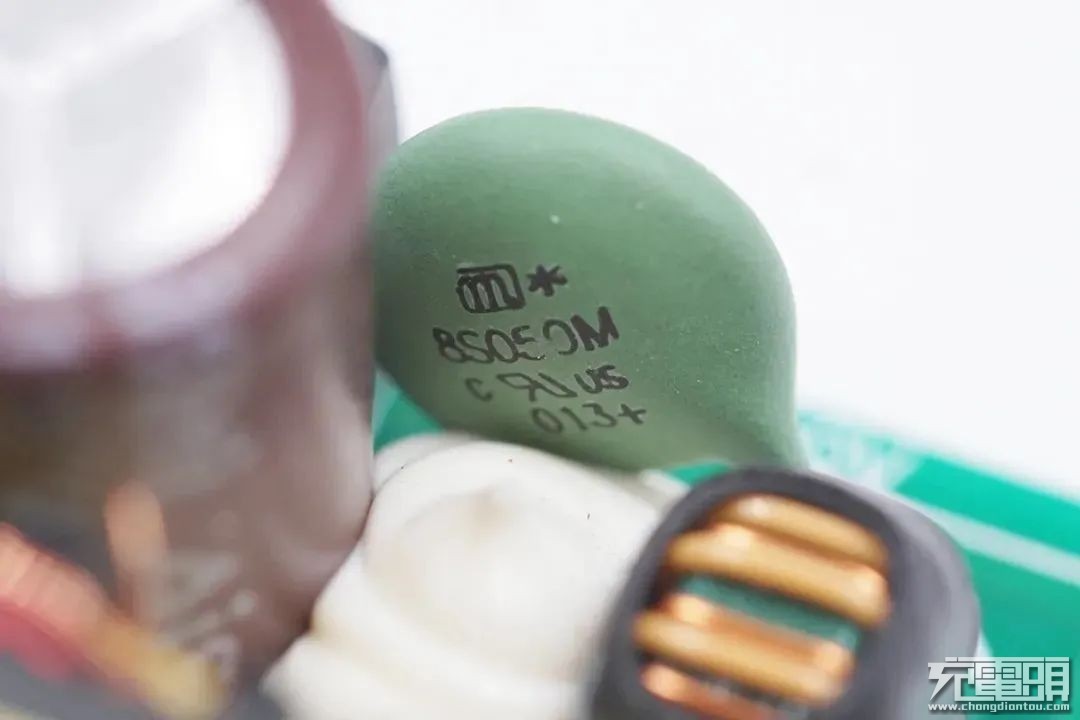

绿色NTC浪涌抑制电阻特写,用于抑制上电浪涌电流。RFjednc

RFjednc

共模电感双线绕制,外套热缩管,用于滤除EMI干扰。RFjednc

RFjednc

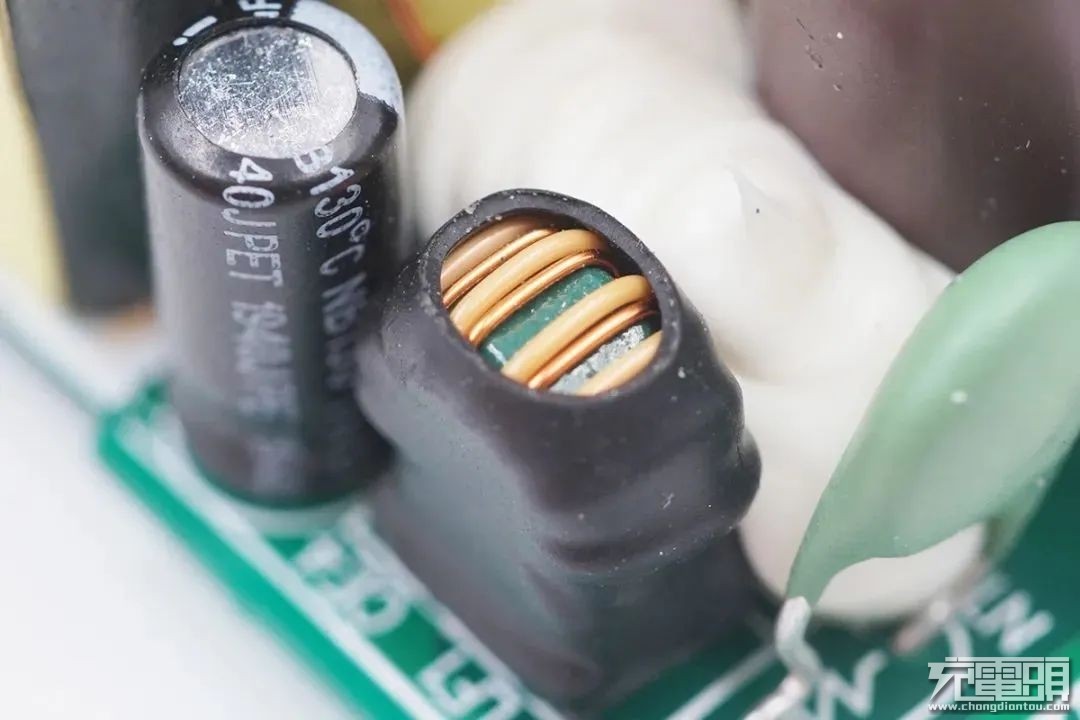

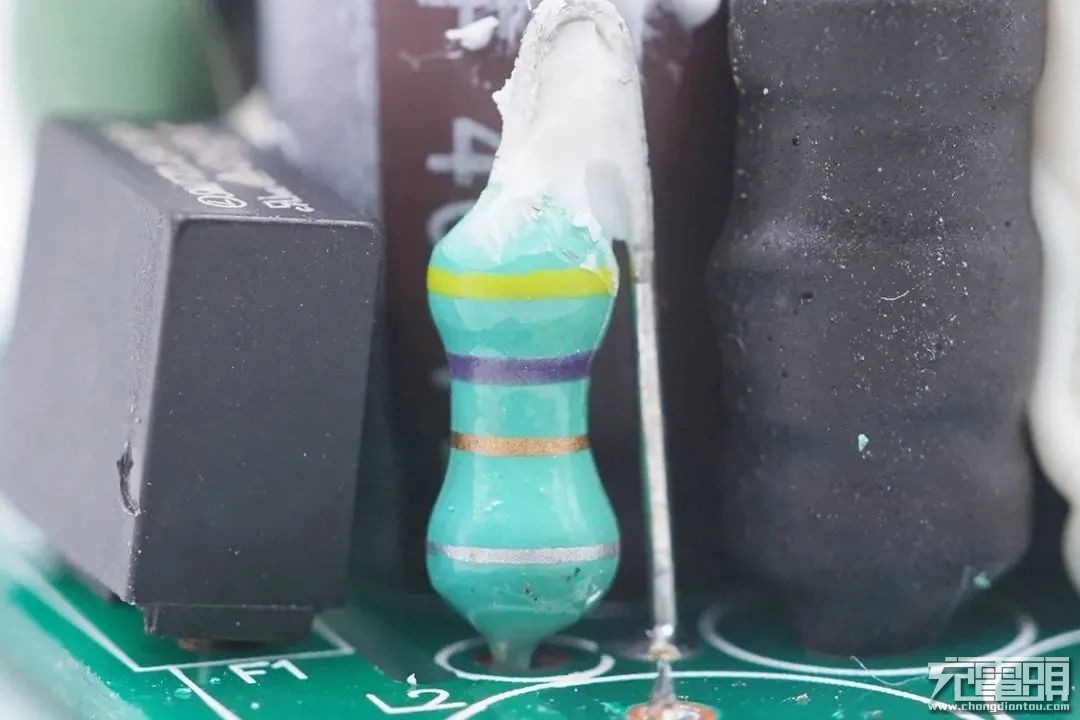

色环电感特写,旁边是工字电感,外套热缩管。RFjednc

RFjednc

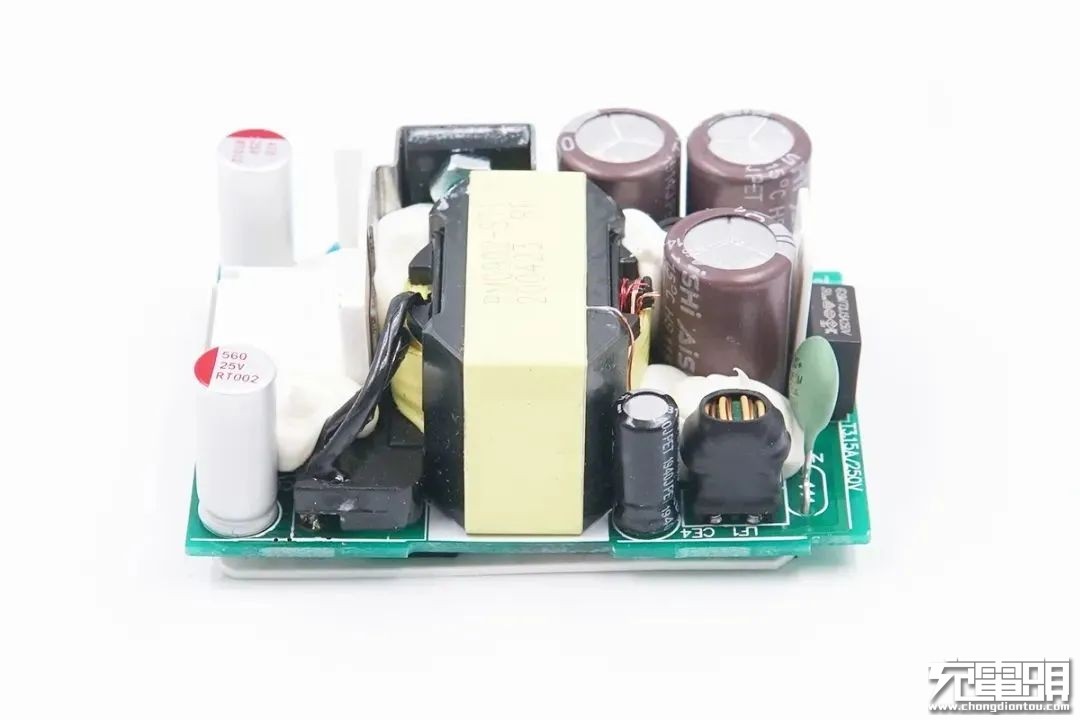

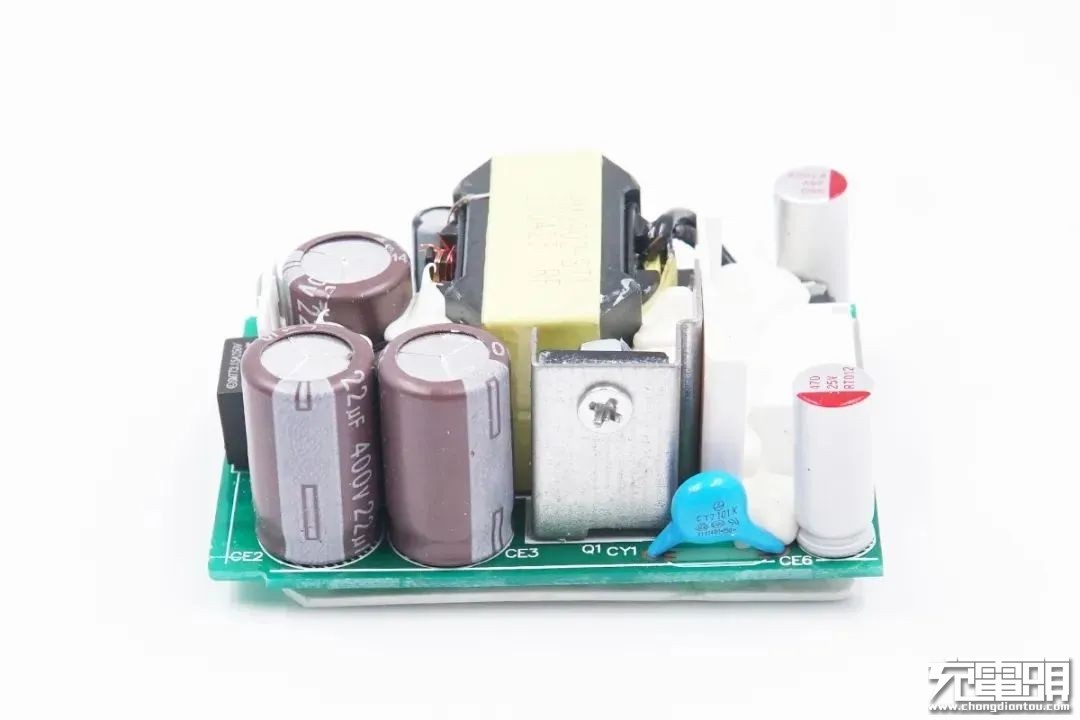

PCB板侧面一览,设有三颗高压滤波电解电容、初级开关管和Y电容,MOS管使用螺丝固定在散热片上。RFjednc

RFjednc

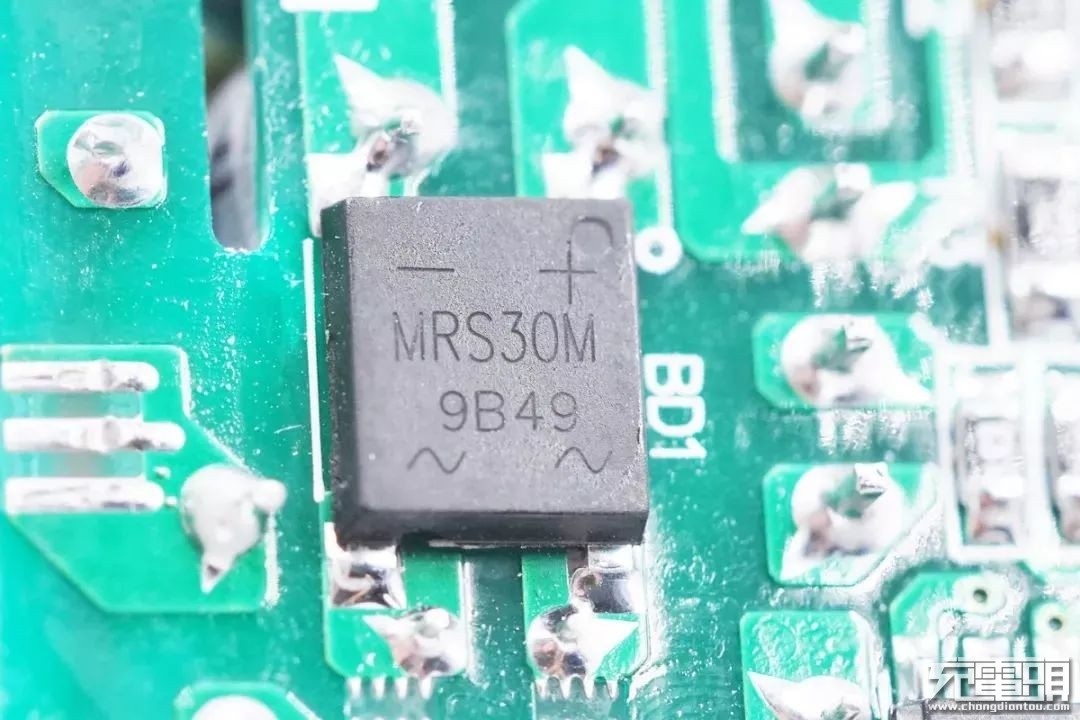

输入端MRS30M整流桥。RFjednc

RFjednc

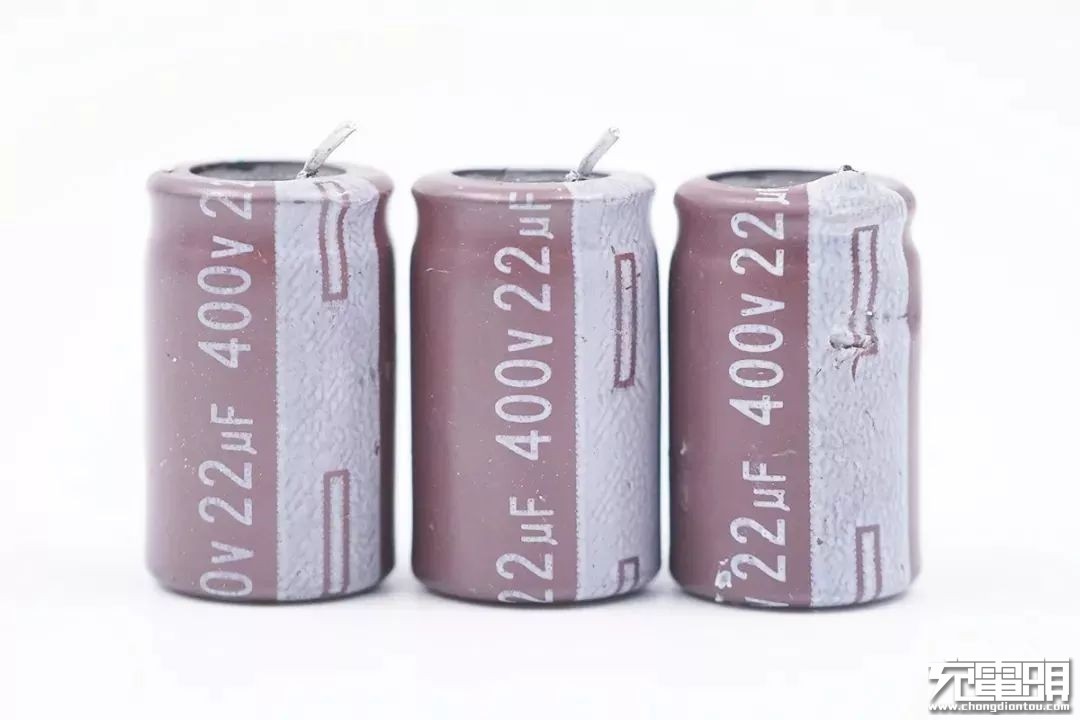

三颗高压滤波电解电容都是AiSHi艾华品牌。RFjednc

RFjednc

且规格均为400V 22μF,三颗并联总计66μF。RFjednc

RFjednc

PCB板另一侧焊接有PWM主控芯片供电电容,中间放置变压器。RFjednc

RFjednc

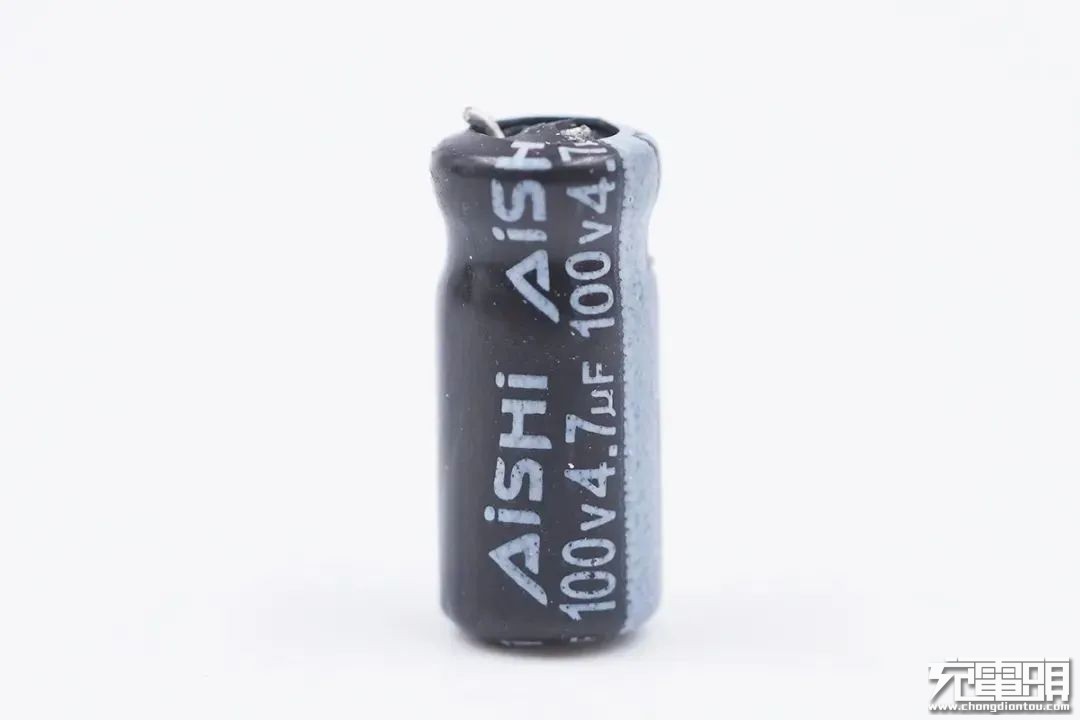

供电电容同样来自艾华,规格为100V 4.7μF。RFjednc

RFjednc

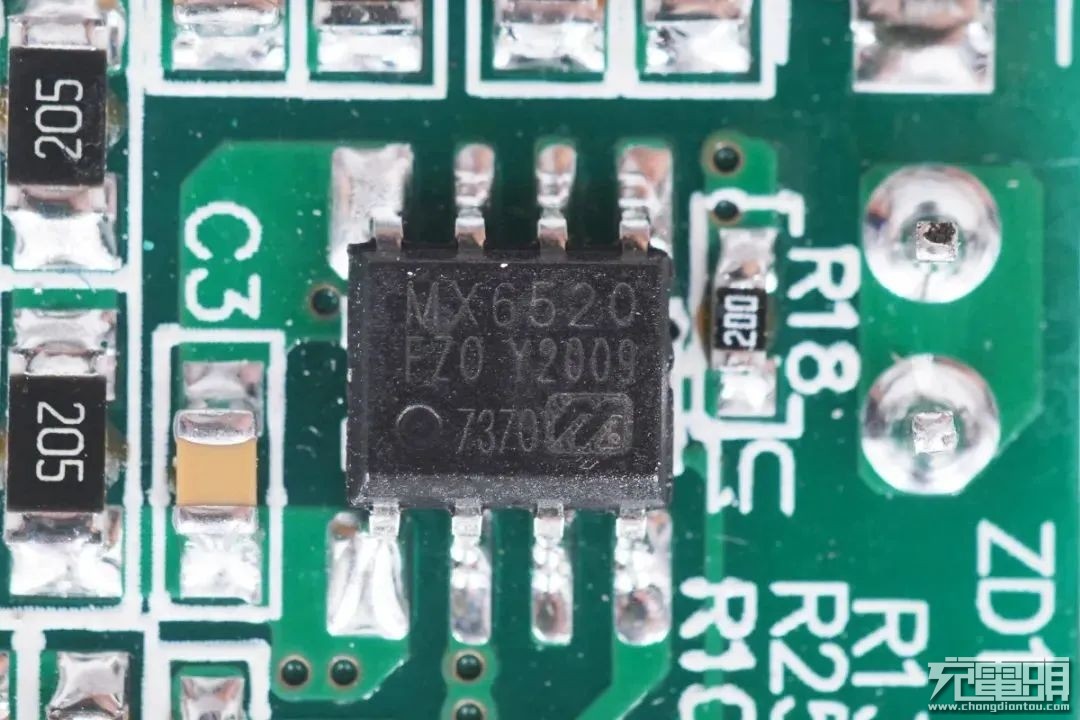

初级PWM主控芯片采用MIX-DESiGN美思迪赛半导体MX6520,搭载该公司知名的Smart-Feedback技术,MX6520采用数字控制的技术,其区别于传统的模拟量的反馈方式,省去复杂的环路补偿电路,在精简的外围电路下,能轻松的完成3.3V~20V的输出能力。MX6520支持USB-PD和QC3.0协议,兼容MTK-PE2.0快充,支持可编程的线损补偿,支持多模式操作以提高效率,超低启动电流和工作电流,支持逐周期电流限制,无音频噪音。RFjednc
