干货!20年以来,中国诞生了哪些本土EDA公司?(附名单)

2021-03-08 10:37:55 赵娟 阅读:
2021年初始就传来EDA产业的好消息,1月13日,华大九天拟首次公开发行股票并在创业板上市,1月19日概伦电子在上海证监局进行了辅导备案计划在科创板挂牌上市,1月27日,国微思尔芯与中金公司签署了辅导协议,计划在科创板上市。那么20年以来,中国诞生了哪些本土EDA公司呢?

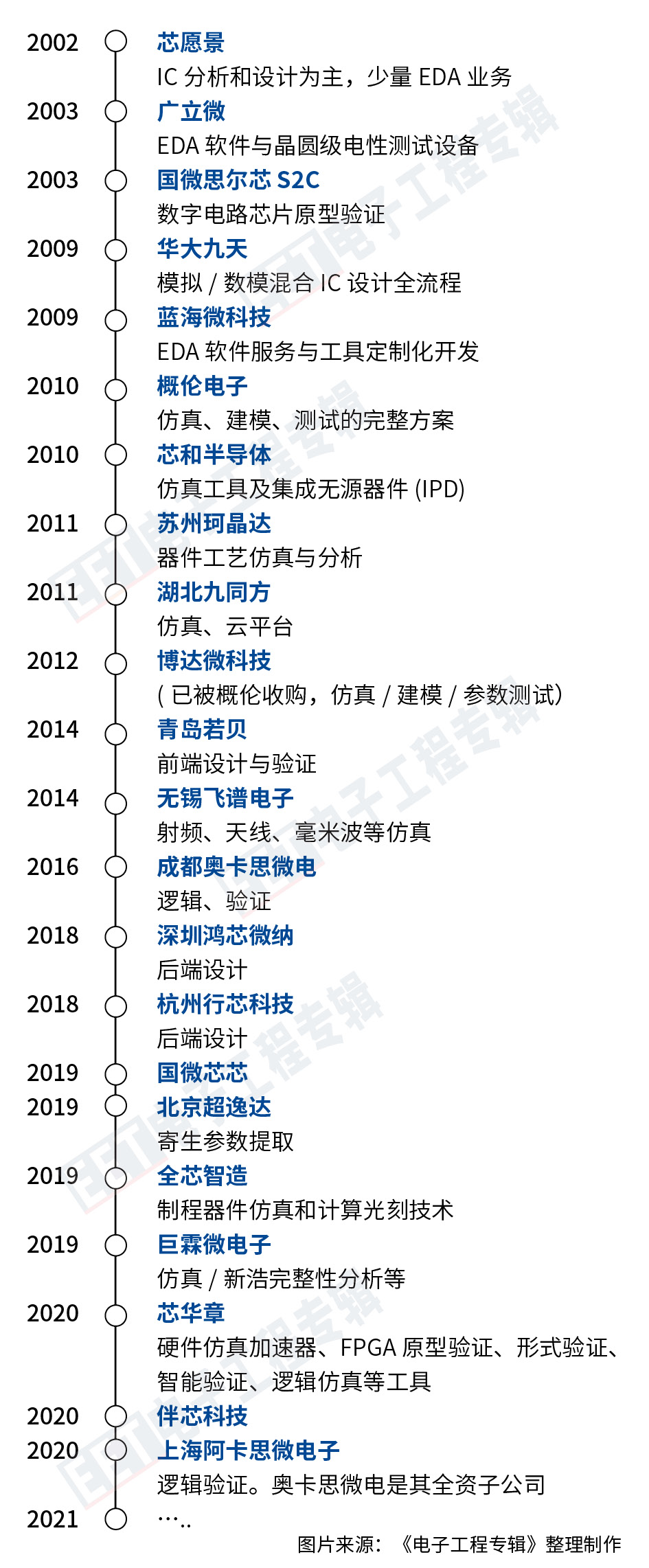

先上一张干货,列出2002年以来诞生的本土EDA公司:L7Tednc

L7Tednc

(编辑注:信息搜索原因,估计有漏5家左右,欢迎联系主编微信号Aspencore9补充)L7Tednc

资本市场动态

2021年初始就传来EDA产业的好消息:L7Tednc

中国A股EDA第一股的诞生指日可待。L7Tednc

华为也没闲着,旗下哈勃在两个月内完成了对三家EDA公司(九同方、飞谱、立芯)的投资,在《华为哈勃投资国产EDA公司九同方微电子》后,2021年2月《华为入股无锡飞谱电子 再次投资EDA软件公司》;中芯聚源也布局了三家EDA公司(广立微、芯和、芯华章);兴橙资本投资了两家EDA公司(概伦、东方晶源)。L7Tednc

整体来看,《全球2020年第三季度EDA行业营收增长15%,其中亚太地区(APAC)增长 26.4%》《美国芯片制造正面临生存危机,EDA产业却稳定成长》L7Tednc

大环境的向上增长趋势下,相信本土EDA公司的发展速度也会加快,但是解读《国产EDA/IP的开源和生态》,发现《国内十大EDA公司总人数不到全球EDA研发总数的1/10》《差距令人“望而生畏”,我们的国产EDA之路怎么走》,有分析师建议《本土EDA崛起,必须走巨头没走过的路》L7Tednc

对于大部分的国内EDA厂商来说,目前产品线还都较为单一,处于单点突破的状态,在细分领域做出自己的特色,例如《国产EDA厂商芯华章将动态仿真速度提升2倍》《国微思尔芯重磅发布Logic Matrix ,改写原型验证大容量高性能新标准》《专访芯和(Xpeedic)创始人兼CEO凌峰:拥抱IPD的增长与机遇》L7Tednc

未来为了形成体系化的 EDA综合平台,支撑数字芯片全流程设计,除了自身的发展,也必须借鉴参考善用资本的力量,比如2020年3月成立的芯华章在一年时间内就完成5次融资,融资金额超过十亿元级,创下国产EDA融资金额之最,《国产EDA企业芯华章宣布完成数亿元A+轮融资》 。L7Tednc

除了EDA的发展,本土IP在资本市场也是捷报频传,《芯原股份科创板IPO成功过会!》《“芯片IP第一股”芯原股份登陆科创板首日大涨289.31%》《本土芯片IP企业芯耀辉完成两轮超4亿元融资》《芯耀辉聘请新思科技全球VP Anwar Awad出任全球总裁》《威盛宣布出售x86芯片组IP给上海兆芯》。点击了解《IP核国产化现处于什么水平?》《芯片IP客户圈即生态圈,各家玩法不尽相同》L7Tednc

SoC设计者需要关注的趋势

SoC设计工程师所面对的选择很多,包括处理器内核、各种IP模块、EDA工具和开发环境,以及RF射频模块、片上网络(NoC)和FPGA等,如何做出符合自己应用和设计需要的最佳选择成了一大难题。L7Tednc

为此,《电子工程专辑》采访了来自处理器内核、EDA和IP、NoC供应商,以及FPGA和SoC芯片设计公司的技术和设计专家,他们从各自的角度出发给出了深入而独到的建议,请点击查看封面故事《SoC的复杂设计选择:内核、IP、EDA和NoC》L7Tednc

具体来讲,在做SoC的设计规划时,需要考虑哪些主要因素?目前主流的SoC一般包括哪些功能模块或IP?有什么新的技术趋势值得关注?为SoC选择IP时主要基于什么标准或要求?如何实现差异化设计?当前SoC在设计验证方面遇到哪些挑战?有什么应对解决方案?AI在复杂的高性能SoC设计中能够发挥什么作用?未来设计趋势如何?这些都可以在专家建议中得到答案《新思科技中国副总经理谢仲辉:SoC的复杂设计选择》L7Tednc

IC设计每向下走一代节点,所需计算资源就激增一次;新科技的体验每多一次,人类对于设计周期的耐心就少一些。这是就是赤裸裸的行业现实,这个现实催生了云端EDA。《云计算将彻底改变电子设计》《芯片设计为什么都开始上云了?》《云端EDA已经就位,我们用还是不用?》是SoC工程师必须要关注的内容,并且,记住《下一代先进IC设计人才需要懂封装!》L7Tednc

对于SoC从业者来讲,曾经《哭,我这种性格的人可能做不了IC设计?》得到了大量的共鸣,要提升的行业资讯太密集了!受ICer喜爱数十年的“IC设计论坛”今年升级为“SoC设计论坛”(点击查看具体日程),涵盖上游的EDA工具、云服务、测试、仿真指令集/微架构开发、不同功能IP等组成,期望就行业发展热点做市场趋势及技术方向的探讨。L7Tednc
