拆解小米33W氮化镓快充充电器,79元值吗?

2021-03-17 15:29:33 充电头网 阅读:
上周EDN发表了一篇对比苹果20W PD快充与小米33W氮化镓快充充电器的文章,有读者留言表示:没开拆,略显失望。作为资深的电子设计媒体,怎会让粉丝失望呢,这不,小米33W氮化镓快充的拆解来了!

上周EDN发表了一篇对比苹果20W PD快充与小米33W氮化镓快充充电器的文章《苹果20W PD快充对比小米33W氮化镓:价格相差一倍,性能却……》,小编发现有读者留言表示:没开拆,略显失望。作为资深的电子设计媒体,怎会让粉丝失望呢,这不,小米33W氮化镓快充的拆解来了!uMeednc

关于小米33W氮化镓快充的功率支持方面,在上篇文章《苹果20W PD快充对比小米33W氮化镓:价格相差一倍,性能却……》就已有了详细测试,有兴趣的读者可以点击前往查看。uMeednc

接下来就直接开始拆解。uMeednc

uMeednc

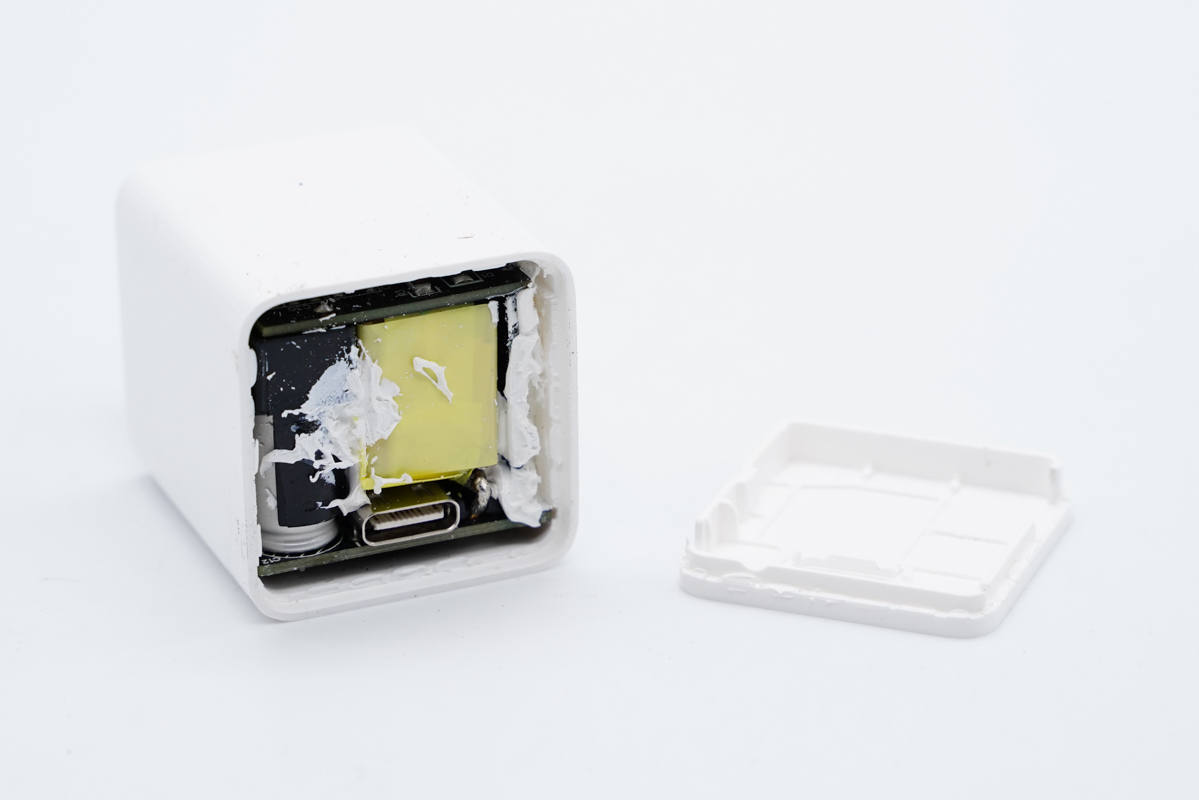

将顶面外壳拆开,PCBA模块和外壳之间的空隙注胶填充加固。uMeednc

uMeednc

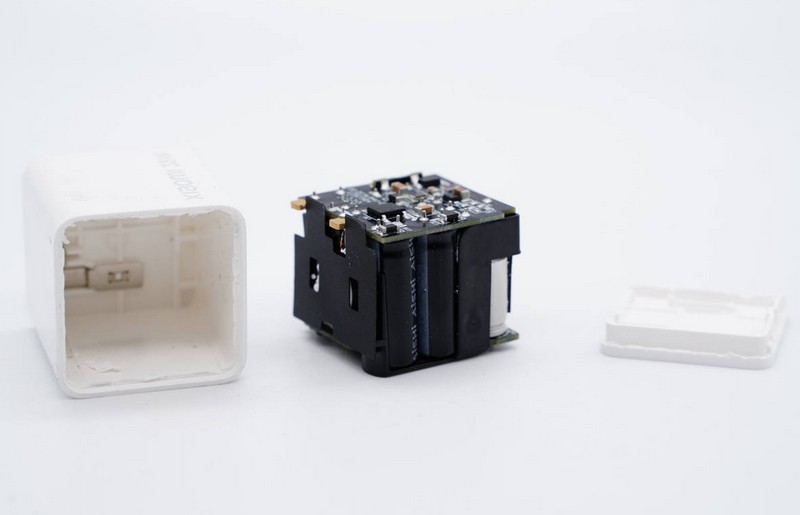

将模块取出,充电器采用接触式通电设计,插脚和金属弹片压接。uMeednc

uMeednc

使用游标卡尺测得PCB板模块长度为28.33mm。uMeednc

uMeednc

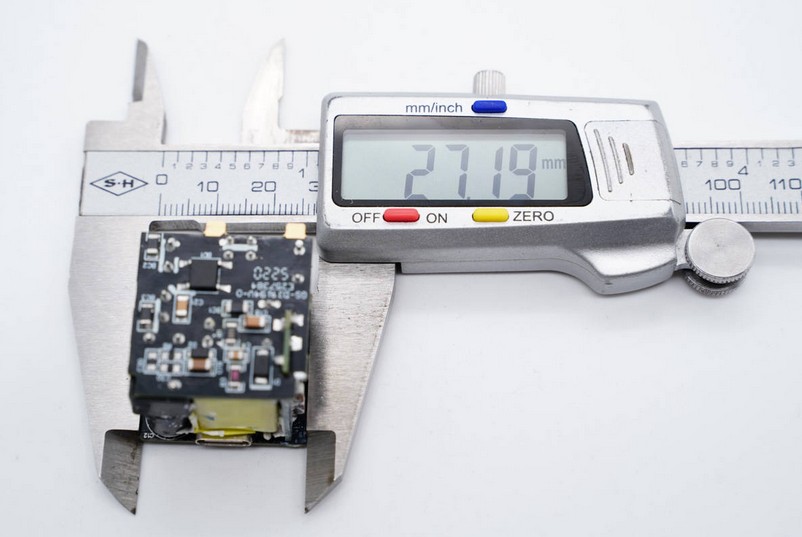

宽度为27.19mm。uMeednc

uMeednc

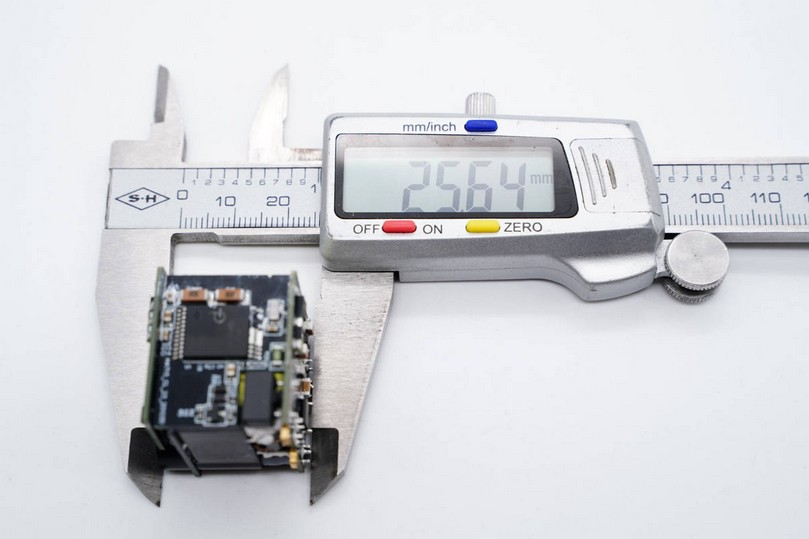

厚度为25.64mm。通过三维则可算得模块体积约为19.75cm³,功率密度约为1.67W/cm³。uMeednc

uMeednc

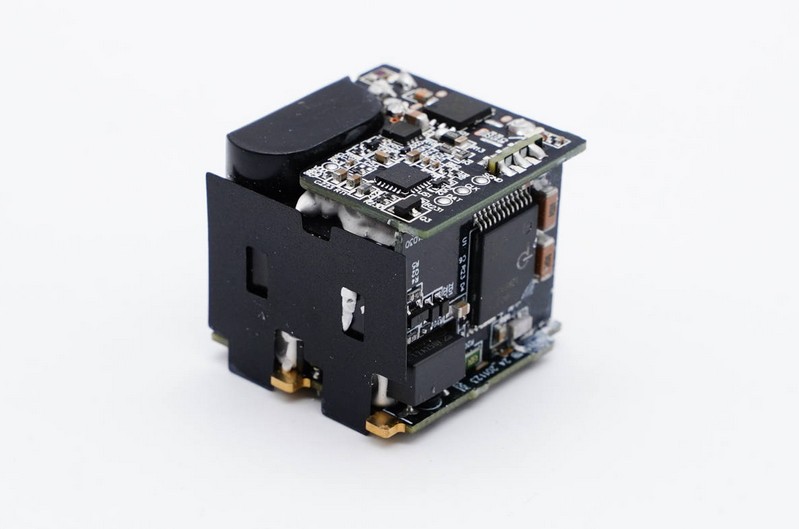

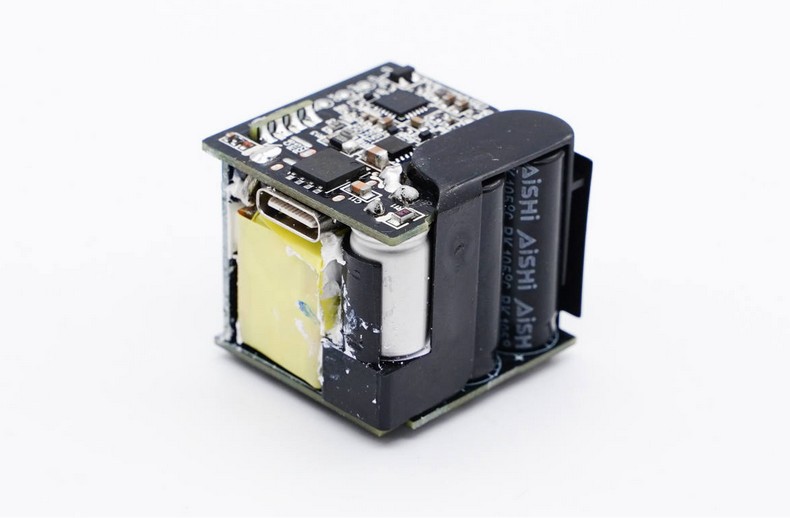

充电器采用时下热门的三块PCB小板组合焊接设计,输入端设有绝缘隔离板。uMeednc

uMeednc

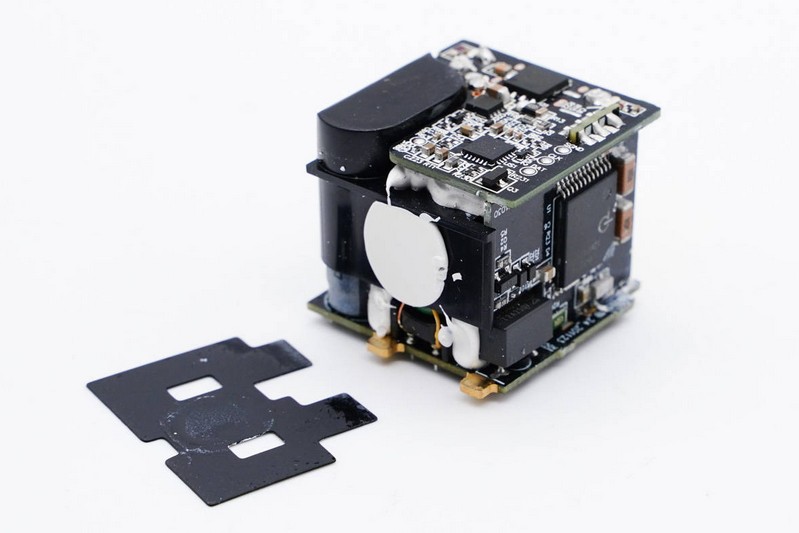

绝缘隔离板采用胶水固定在绝缘塑料框架上。uMeednc

uMeednc

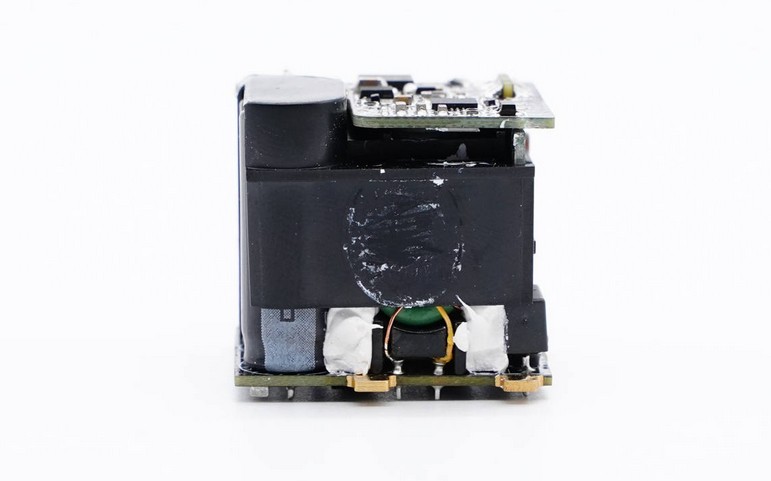

初次级小板之间采用一体塑料壳进行高低压隔离。uMeednc

除采用多块PCB板组合焊接设计以压缩体积外,通过观察发现,充电器还采用典型的反激开关电源宽范围输出,由协议芯片控制输出电压的架构。下面我们就从输入端开始一一了解各元器件。uMeednc

uMeednc

输入端可以看到,右侧有延时保险丝,中间是共模电感。uMeednc

uMeednc

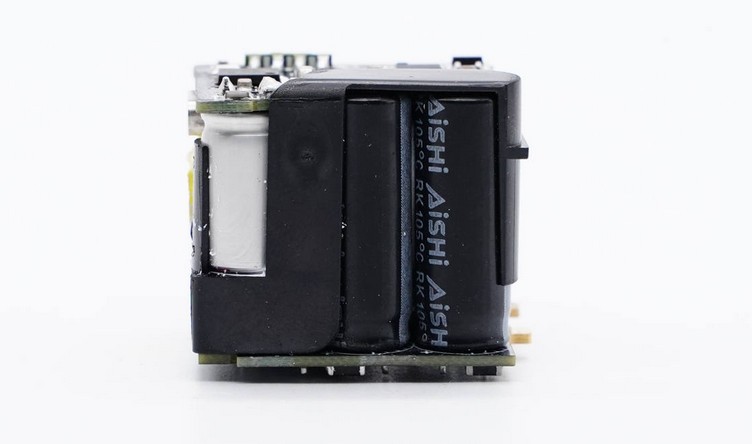

模块侧面设有高低压滤波电容,电解电容来自艾华。uMeednc

uMeednc

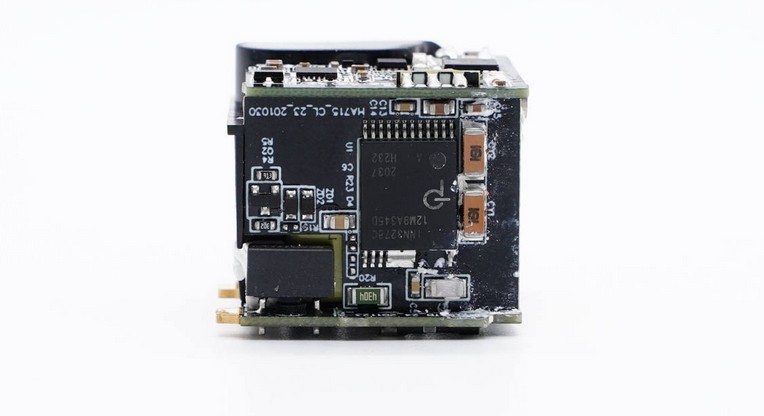

另一侧是连接小板,PI的主控芯片以及两颗贴片Y电容横跨初次级。uMeednc

uMeednc

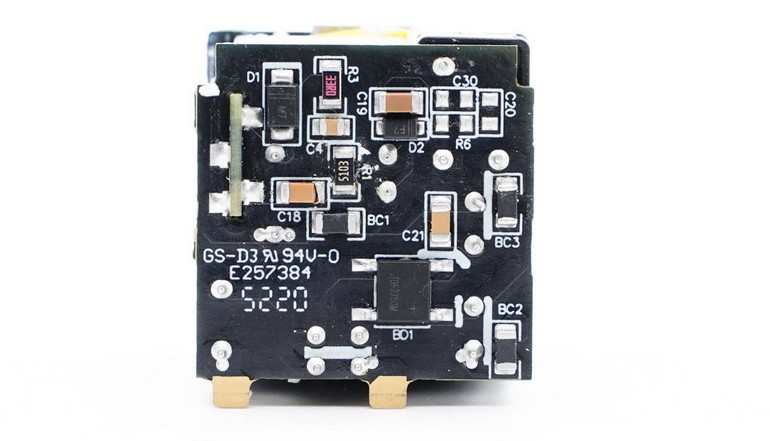

输入端小板背面则有一颗整流桥。uMeednc

uMeednc

将PCBA模块拆开,变压器放置在中间,低压侧小板使用塑料绝缘罩隔离。uMeednc

uMeednc

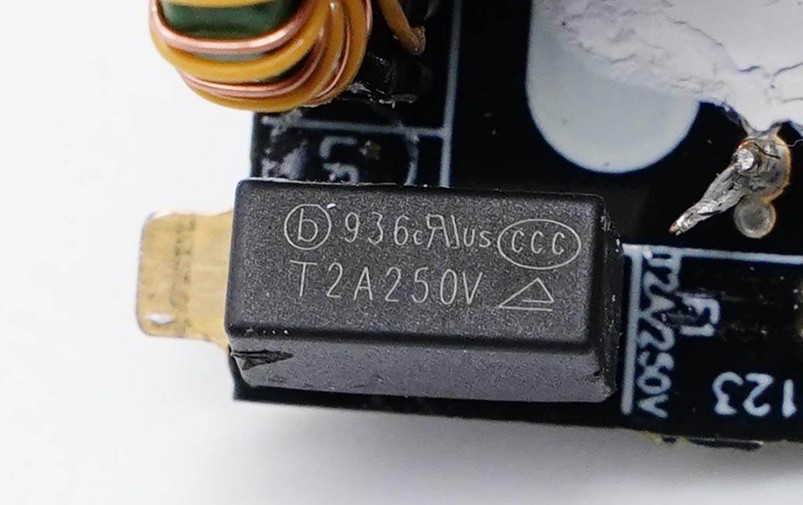

延时保险丝规格为2A 250V。uMeednc

uMeednc

输入共模电感特写,用于滤除EMI干扰,AC输入端子沉金。uMeednc

uMeednc

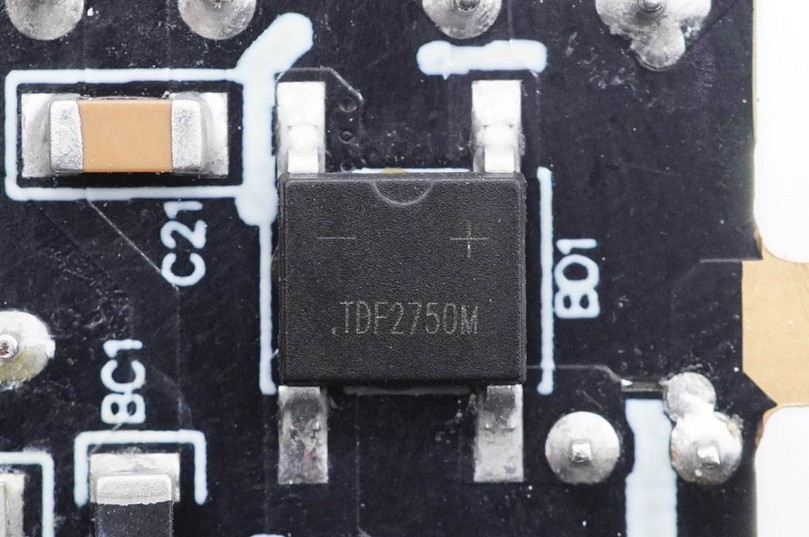

TDF2750M整流桥特写。uMeednc

uMeednc

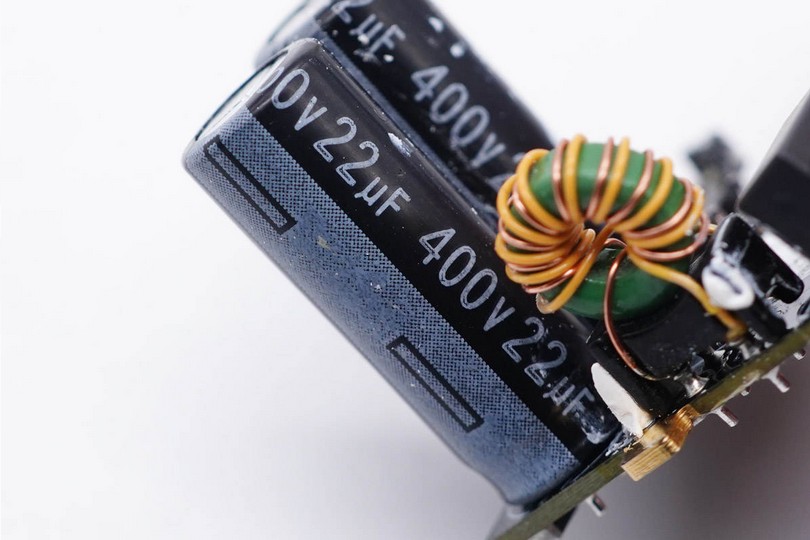

两颗艾华高压滤波电解电容规格均为400V 22μF。uMeednc

uMeednc

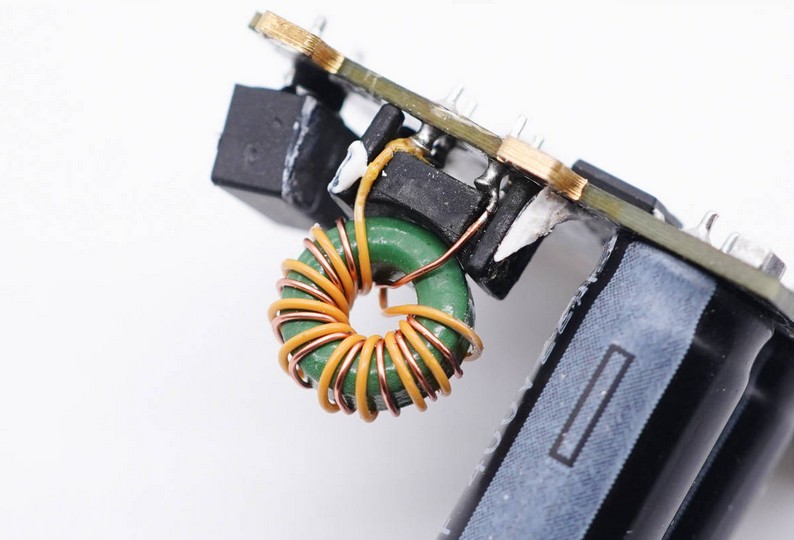

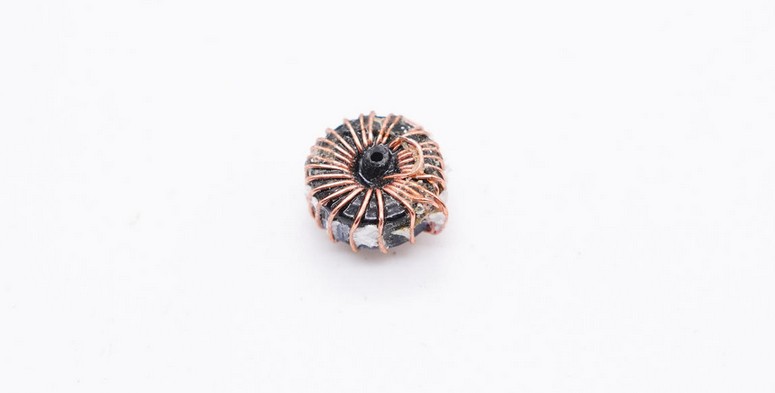

磁环滤波电感特写。uMeednc

uMeednc

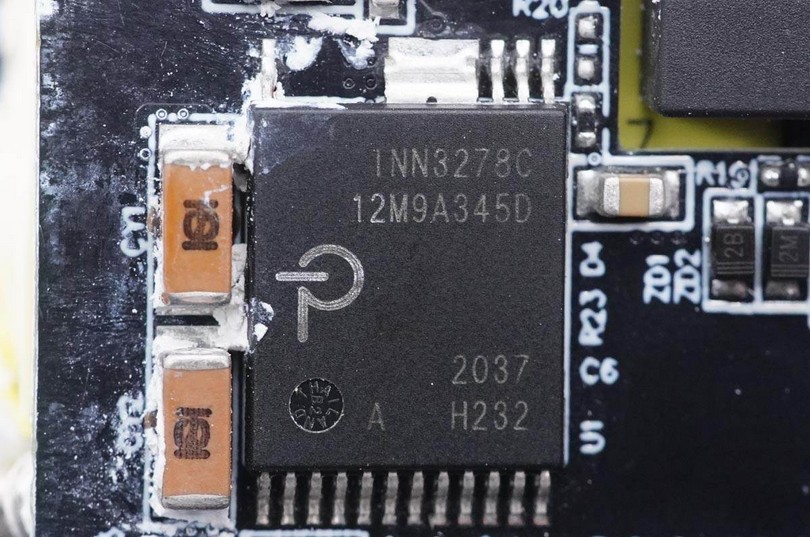

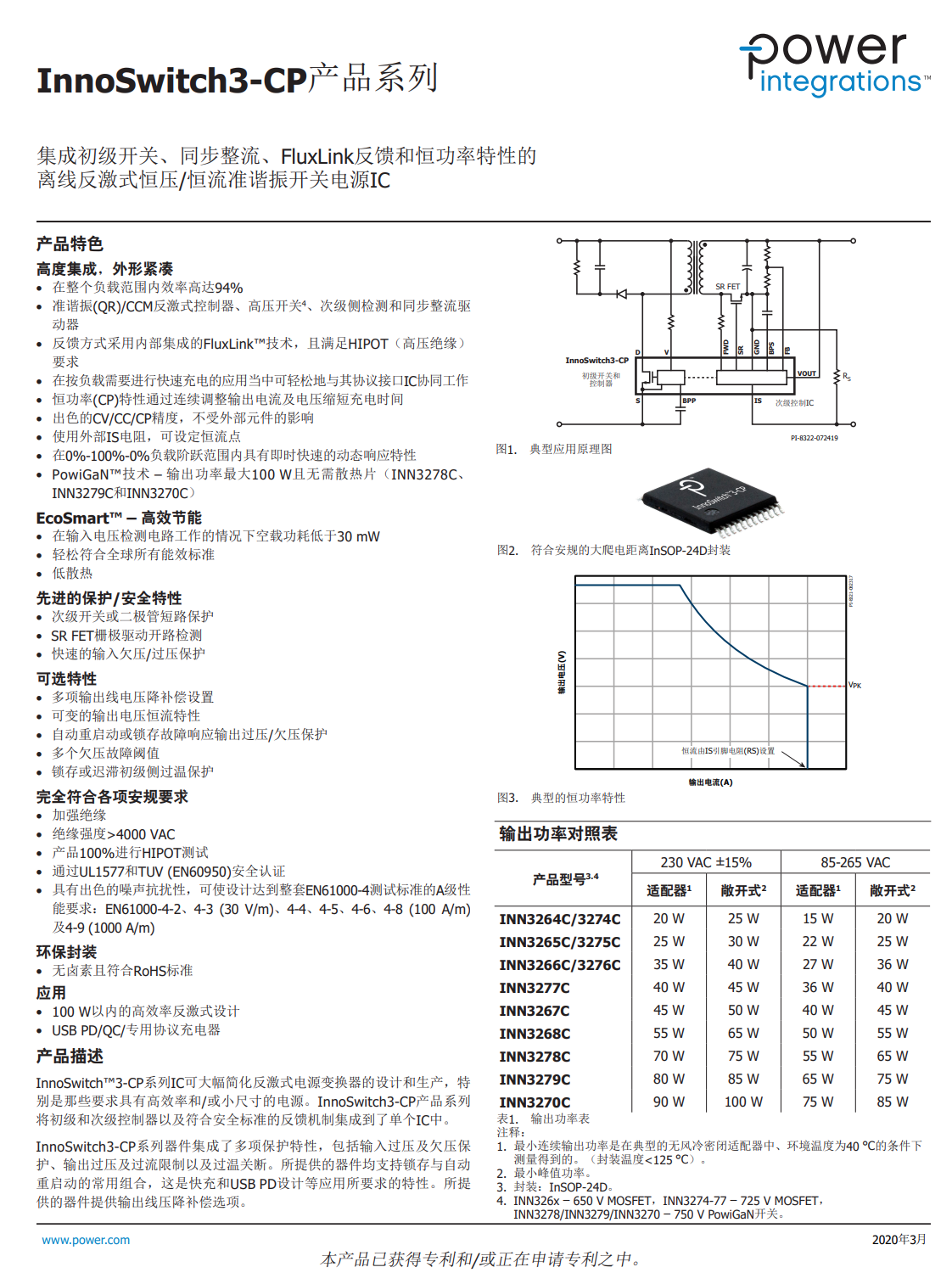

充电器主控芯片采用PI INN3278。这是一颗内部集成初级开关,同步整流控制器,反馈和恒功率特性的准谐振反激电源IC。其内部集成750V PowiGaN开关管,支持在密闭环境宽电压范围内输出55W功率。小米33W充电器降额使用,可降低发热。uMeednc

uMeednc

INN3278待机功耗小于30mW,支持次级整流管短路保护,支持同步整流管栅极开路检测,具有快速的动态负载响应和输入欠压/过压保护,并且内置完善全面的保护功能,适用于USB PD快充适配器。uMeednc

uMeednc

变压器特写。uMeednc

uMeednc

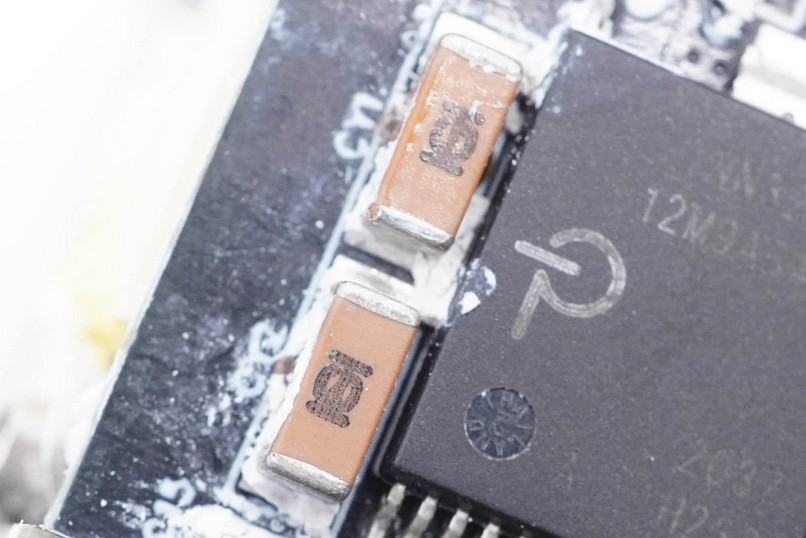

两颗贴片Y电容串联。uMeednc

uMeednc

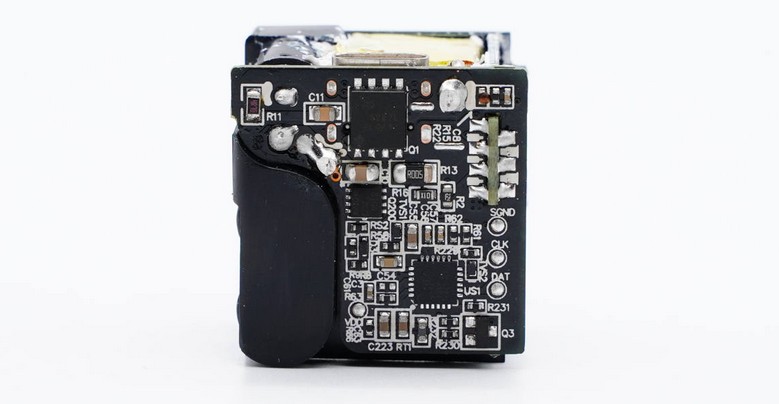

输出端小板背面设有同步整流管、协议芯片以及输出VBUS开关管。uMeednc

uMeednc

板子拆下,正面设有输出滤波固态电容以及USB母座。uMeednc

uMeednc

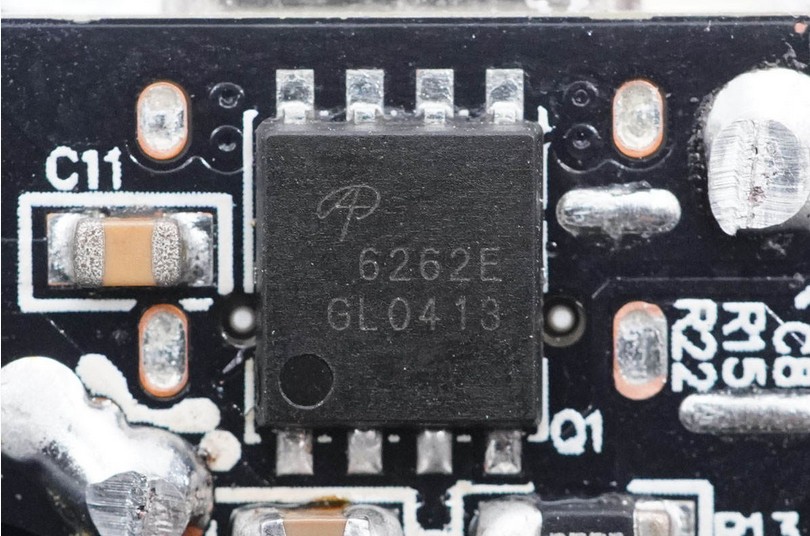

同步整流管采用AOS万代AON6262E,耐压60V,DFN5*6封装。uMeednc

uMeednc

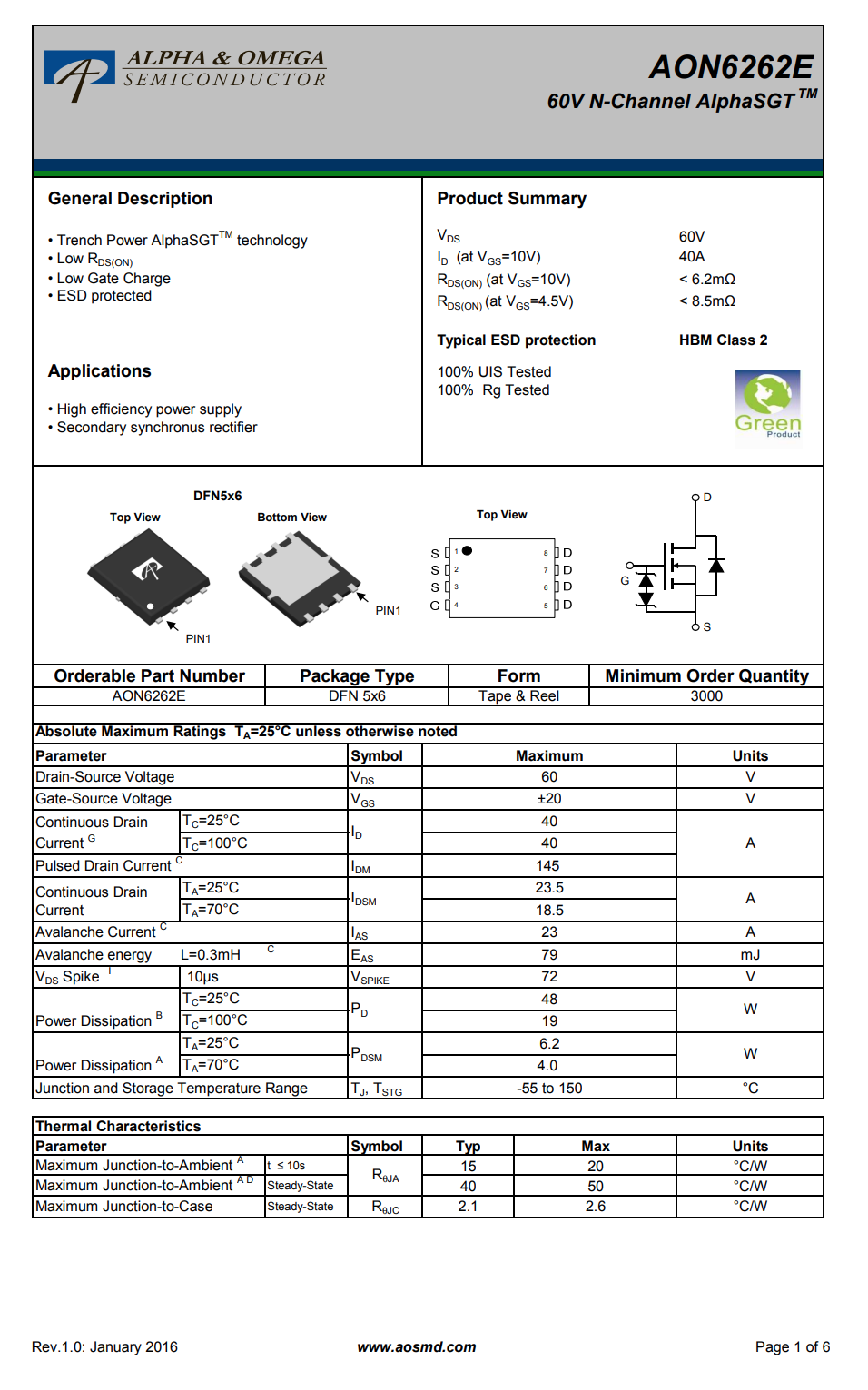

AOSMD AON6262E 详细资料。uMeednc

uMeednc

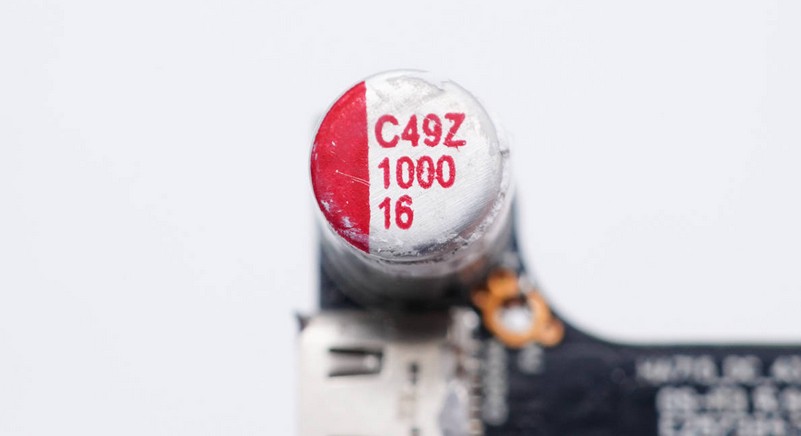

输出滤波固态电容特写,规格为16V 1000μF。uMeednc

uMeednc

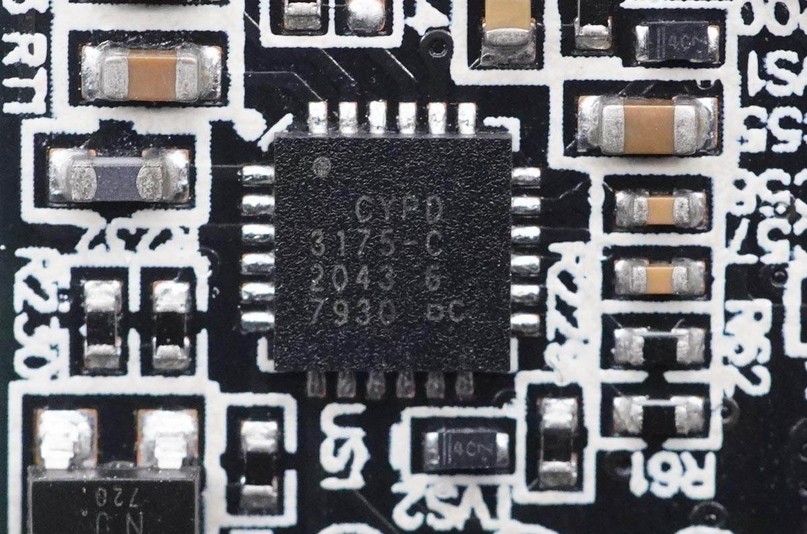

USB PD协议芯片采用赛普拉斯CYPD3175。这款芯片支持1A1C接口,支持QC4.0和其他快充协议,集成次级反馈和输出电流检测放大器,内置多重完善的系统级保护,内置32位MCU,内置时钟,支持3-24.5V宽泛的工作电压范围,左侧是热敏电阻,用于检测适配器温度,进行温度保护。uMeednc

uMeednc

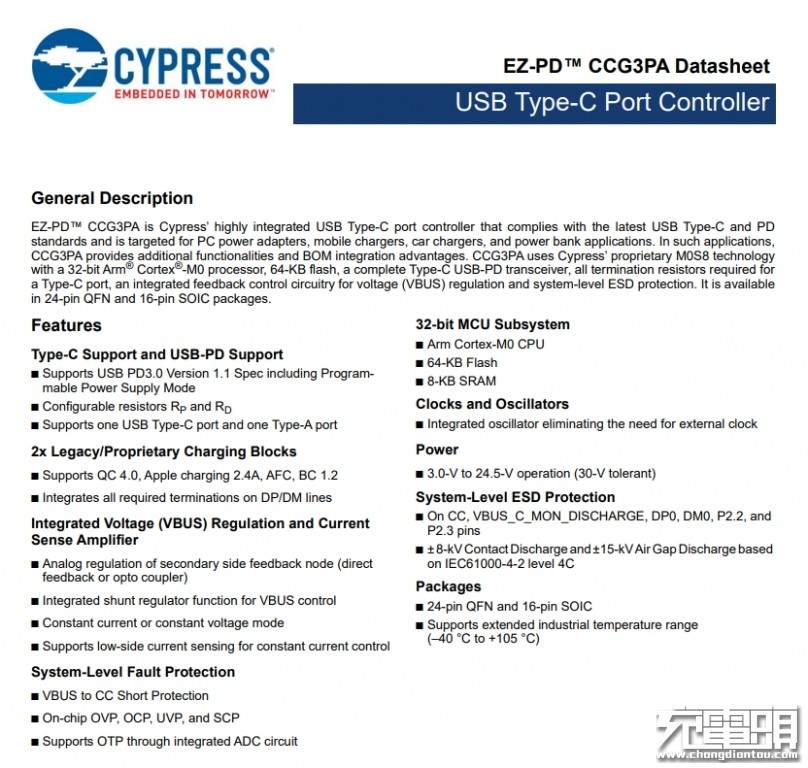

赛普拉斯 CYPD3175 详细资料。uMeednc

充电头网了解到,CYPD3175是一颗通过了协会USB PD3.0(PPS)认证的芯片,此前已被安克60W 1A1C氮化镓充电器、安克Nano 20W和18W快充充电器、Anker PowerCore Fusion PD超级充、安克65W氮化镓4口桌面PD快充充电器等产品采用。同时,赛普拉斯的快充协议芯片还可用于USB PD快充车充、移动电源等领域,并被数十款电源产品采用。uMeednc

uMeednc

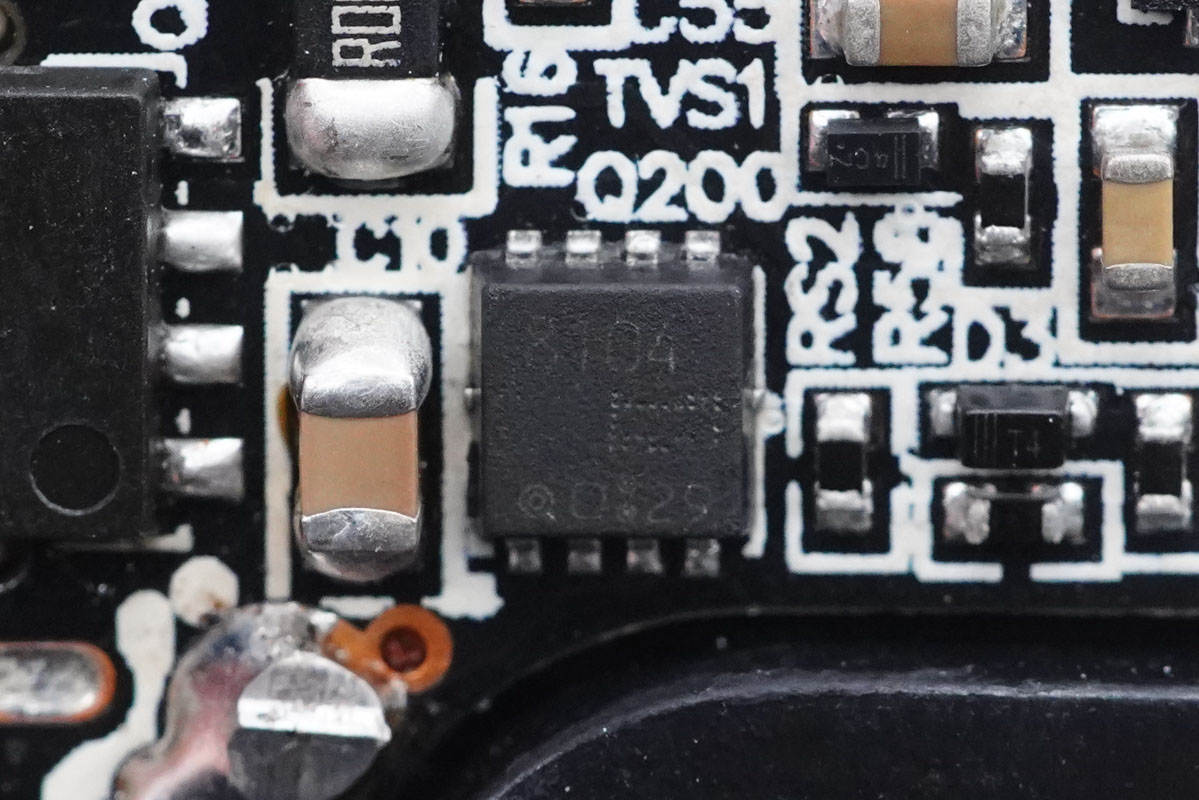

输出VBUS开关管采用东芝TPCC8104,PMOS,耐压30V。uMeednc

uMeednc

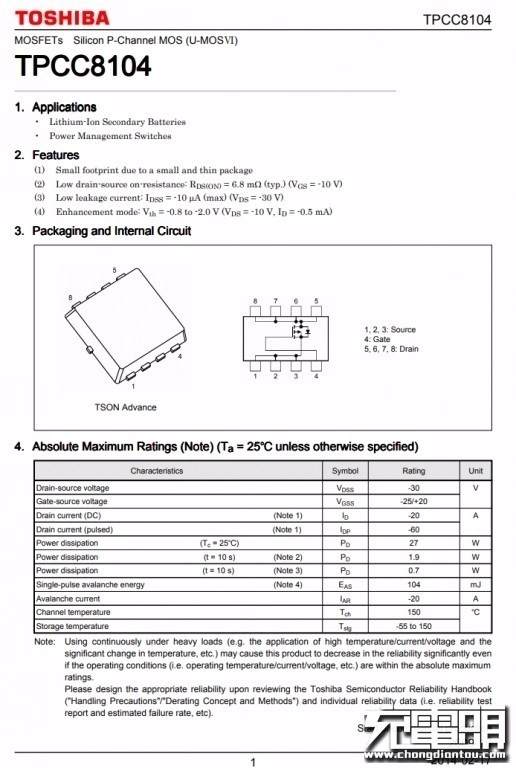

东芝TPCC8104 详细资料。uMeednc

uMeednc

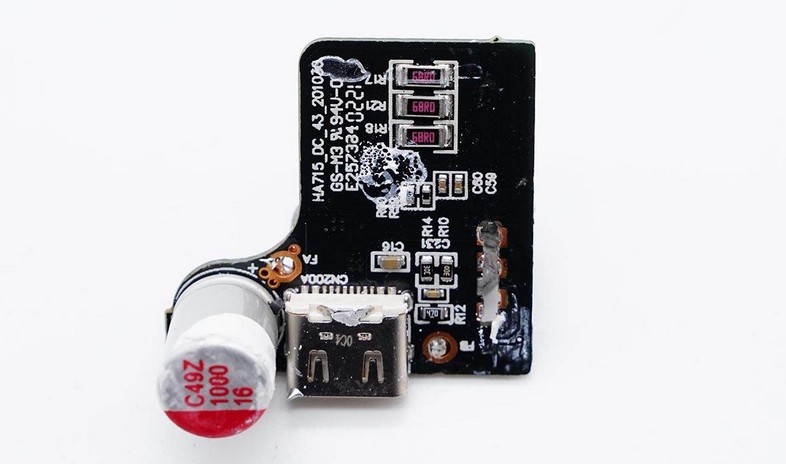

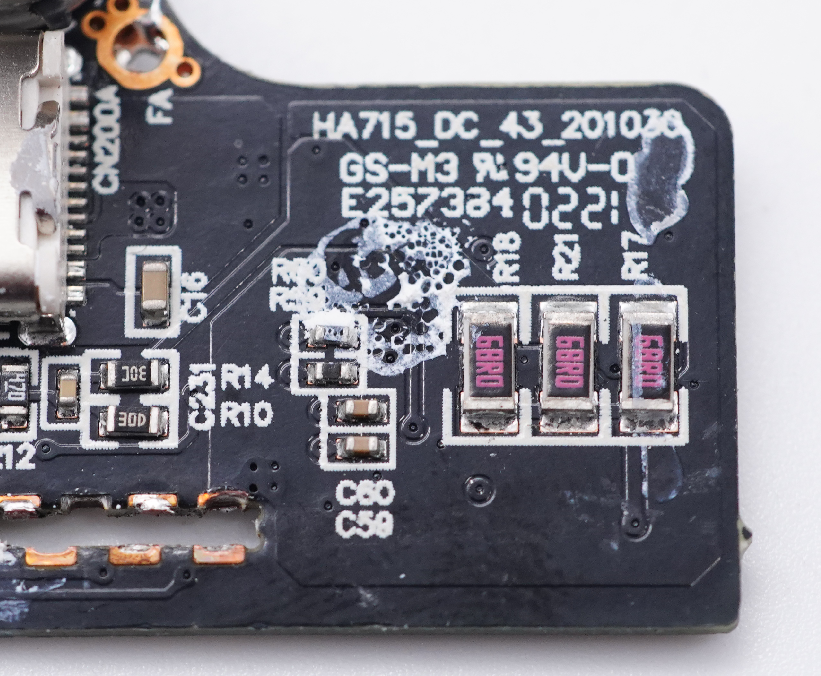

小板背面有3颗68欧电阻并联,用于输出电容放电。uMeednc

uMeednc

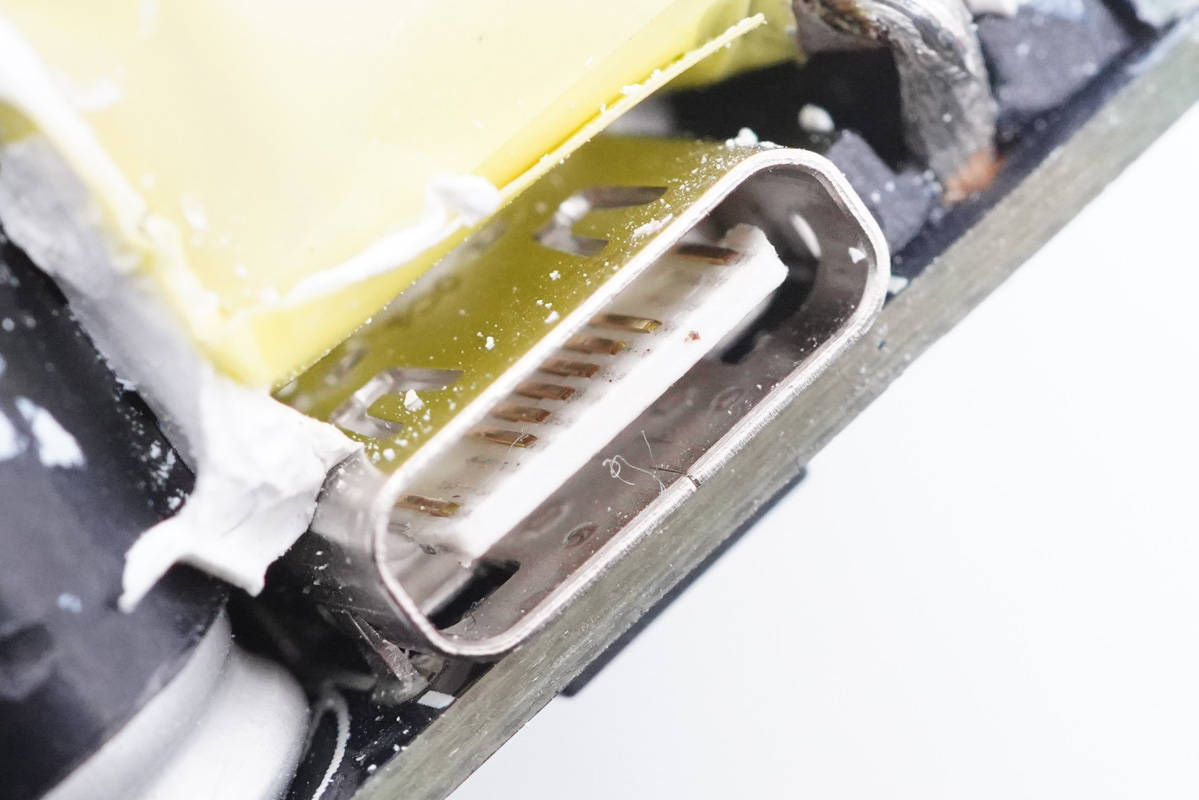

USB-C母座特写,过孔焊接,白色胶芯不露铜。uMeednc

uMeednc

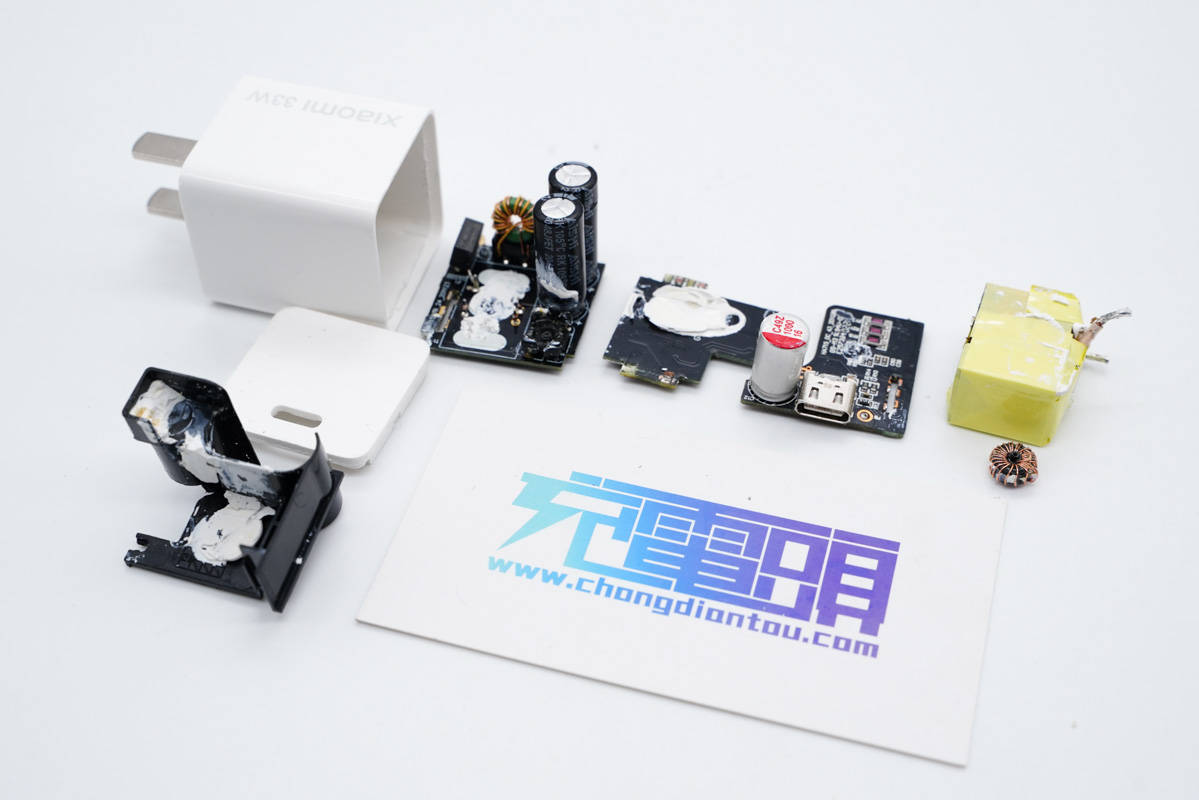

全部拆解完毕,来张全家福。uMeednc

拆解总结

小米33W氮化镓充电器延续家族充电器外观ID设计,整体十分简洁小巧。性能上,支持QC、AFC、FCP、PD、PPS快充,具备5-11V3A电压档位,不仅可以满足小米旗下各种手机快充需求,对苹果、三星等品牌手机也有很好的兼容性。uMeednc

通过拆解发现,充电器内部采用时下热门的多PCB板组合结构设计,可以充分利用内部空间,此外还采用了PI高集成氮化镓主控芯片,有效简化电路,帮助充电器实现小型化。除主控外,还采用了万代同步整流管、赛普拉斯协议芯片以及东芝VBUS保护管,输入滤波电容来自艾华,输出使用固态电容滤波,使用热敏电阻配合赛普拉斯CYPD3175进行过热保护,整体用料扎实可靠。uMeednc

看着这设计用料,结合79元的套装售价,小伙伴们觉得值得入手吗?uMeednc

(本文授权自充电头网)uMeednc

责编:DemiuMeednc
