随着永磁技术日趋成熟，电磁体变得更坚固，成本也更低了，消费电子产品中几乎都改用永磁体，已经不再使用励磁线圈了...
记得在我年轻时曾经看过一些非常古老的收音机。那种古董收音机的体积相当庞大，大概得占用像冰箱般大小的一整个抛光木柜。
按照今天的标准来看，在制作那种古董收音机时，其永磁体用并不是那么强大，价格却相当昂贵。
因为在那些收音机中，扬声器是从电磁体中获取磁场以用于其音圈，这些电磁体被称为“励磁线圈”(field coils)。

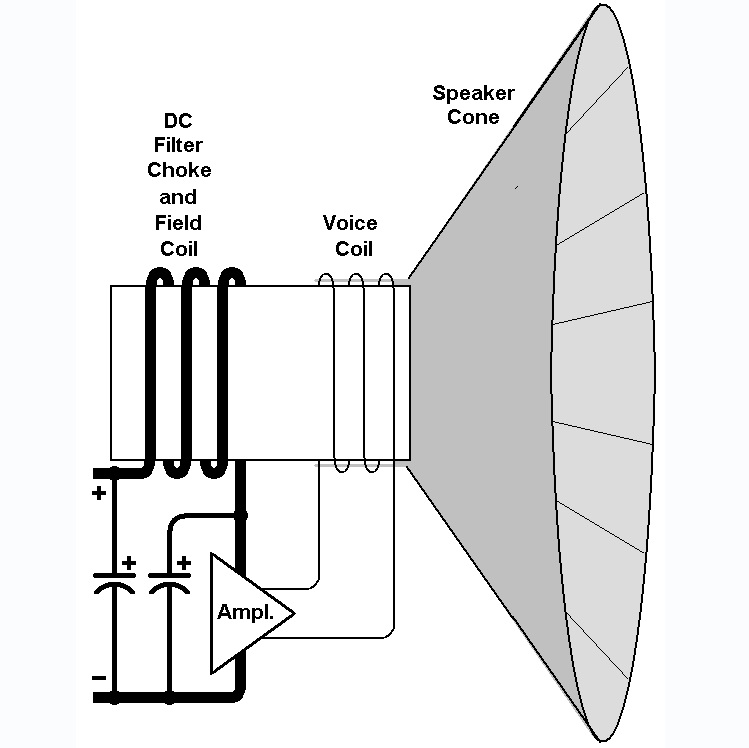

励磁线圈的直流励磁(DC excitation)来自于使用该线圈作为LC滤波器(产生电源电压)中的电感。图1显示超级简化的布置。
图1：简化的励磁线圈扬声器(喇叭)布置。
由于励磁线圈用于作为电源滤波器扼流圈时会倍增，因此流经该线圈的电流会产生纹波电流(在60Hz电源线时为120 Hz)，而纹波电流会在音讯输出时产生低音但可辨识的嗡嗡声。
几乎大多数听众都还能接受这种低音的嗡嗡声，但是，随着永磁技术日趋成熟，这种电磁体变得更坚固，成本也更低了，消费电子产品中几乎也都改用永磁体，已经不再使用励磁线圈了。

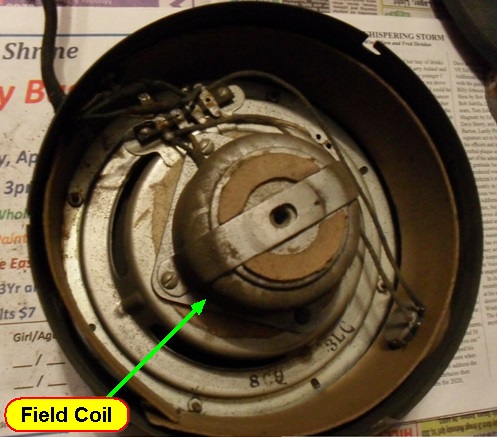

图2：在eBay上找到的经典励磁线圈喇叭照片。
这是我个人在这些年来十分珍惜的一部份回忆，当我开始写这篇文章时就是想要分享这种十分灵巧但有点过时的技术。毕竟我曾经认为这种励磁线圈扬声器是最棒的无线电检波器和圆筒留声机。
因此，你应该可以想象当我发现还有人在制作励磁线圈扬声器(喇叭)时是多么地惊喜啊！而且还有很多粉丝都在谈论其优点呢！我真的不知道该如何形容了。甚至还有人宣称这种励磁线圈才是未来呢！
如果您也对励磁喇叭感兴趣，可以透过Google大神快速地搜寻一下，马上就可以看到更多有关励磁线圈的图片。
(原文发表于ASPENCORE旗下EDN美国版，参考链接：Field coil speakers: obsolete or the future?，by John Dunn；编译：Susan Hong)
