拆解32款热门100W快充充电器,苹果、小米、iQOO谁才是神器?

2021-05-24 充电头网 阅读:
本文拆解汇总了32余款市售热门的100W超级快充充电器,统一分享给大家,希望对大家在后续的产品定位、方案选型方面有所帮助。

随着氮化镓快充的爆发,小米10至尊纪念版手机标配的120W快充充电器,进一步将大功率快充从笔电专属带到了手机市场。随后,iQOO、努比亚、黑鲨也相继入局。ZKDednc

今年,随着LLC架构配合GaN开关元件的应用,小体积、多接口、旨在一个充电器满足所有设备同时快充的100W快充产品正慢慢成为市场的主流。ZKDednc

本文拆解汇总了32余款市售热门的100W级快充充电器,统一分享给大家,希望对大家在后续的产品定位、方案选型方面有所帮助。ZKDednc

市售热门100W快充拆解汇总

ZKDednc

ZKDednc

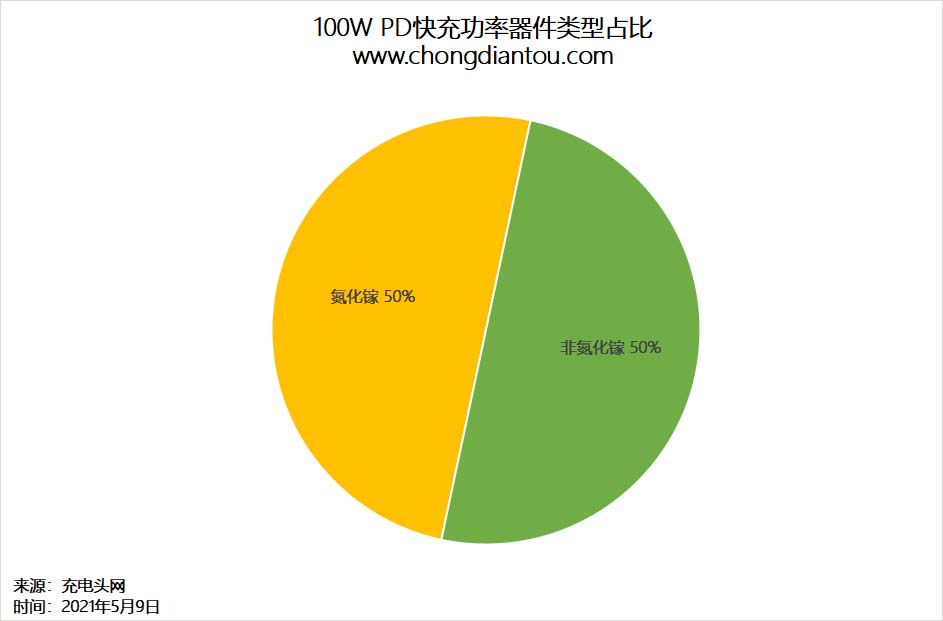

在这么多款产品中,氮化镓快充和非氮化镓快充各占一半。ZKDednc

ZKDednc

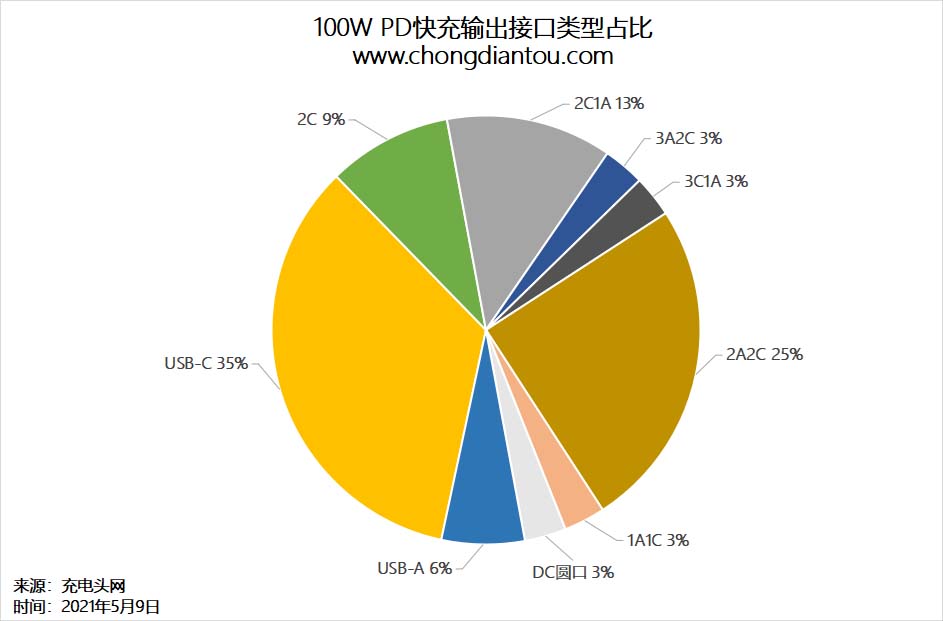

在输出接口方面,30余款100W级快充中,USB-C单口产品占比最高,达到35%。据了解,这些单口大功率快充基本都由笔电厂商推出,包括苹果、惠普、戴尔、联想等知名品牌。由此可见,目前笔记本电脑市场对百瓦大功率快充的需求最为强烈。ZKDednc

总体来说,多口大功率快充的总占比略高于单口,这一部分市场主要被第三方配件品牌主导,产品形态也各不相同,涵盖了2C、1A1C、2C1A、3A2C、3A1C、2A2C等多中类型,满足了用户多维度的选型需求。ZKDednc

ZKDednc

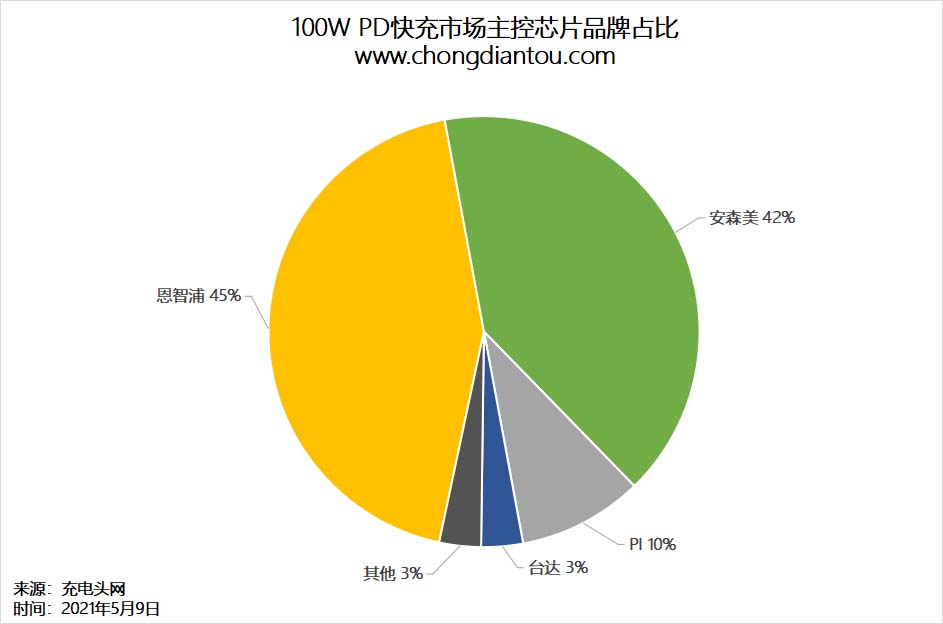

主控芯片方面,这么多100W级快充中,恩智浦和安森美分别以45%和42%的市场占比分庭抗礼,同时这两家加起来又占据了主控芯片市场的近九成份额。ZKDednc

ZKDednc

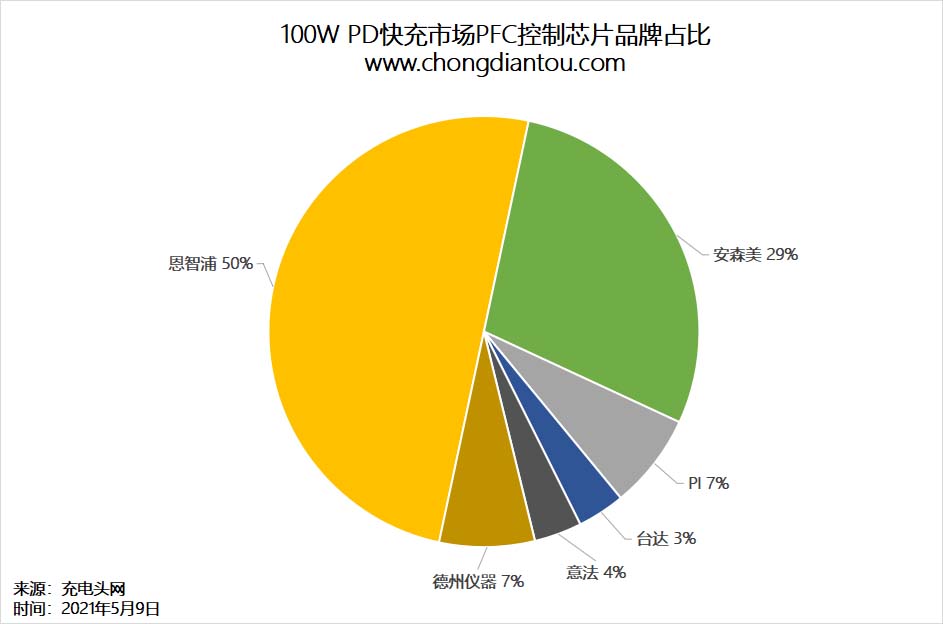

前面说了,LLC+PFC combo控制器成为目前设计一款100W快充的主流选择,通过外置或集成PFC控制器,恩智浦的LLC+PFC全套快充方案成为市场首选,优势也显示出来,恩智浦PFC控制器占比达到了50%。ZKDednc

ZKDednc

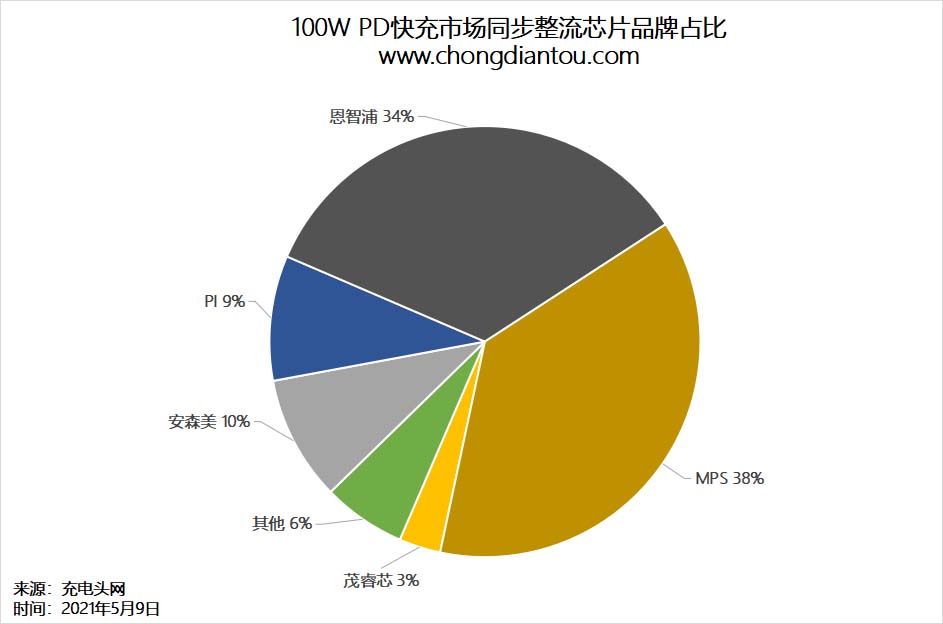

而且这种优势还延续到了次级侧同步整流控制器上,由于采用的恩智浦全套方案,自然其在同步整流控制器上的占比也会很高,达到了34%。同为大厂的MPS在这里异军突起,拿下了38%的份额,MPS MP6908系列产品可以说是同步整流控制器中的大明星,在65W氮化镓快充充电器中也有广泛应用。ZKDednc

ZKDednc

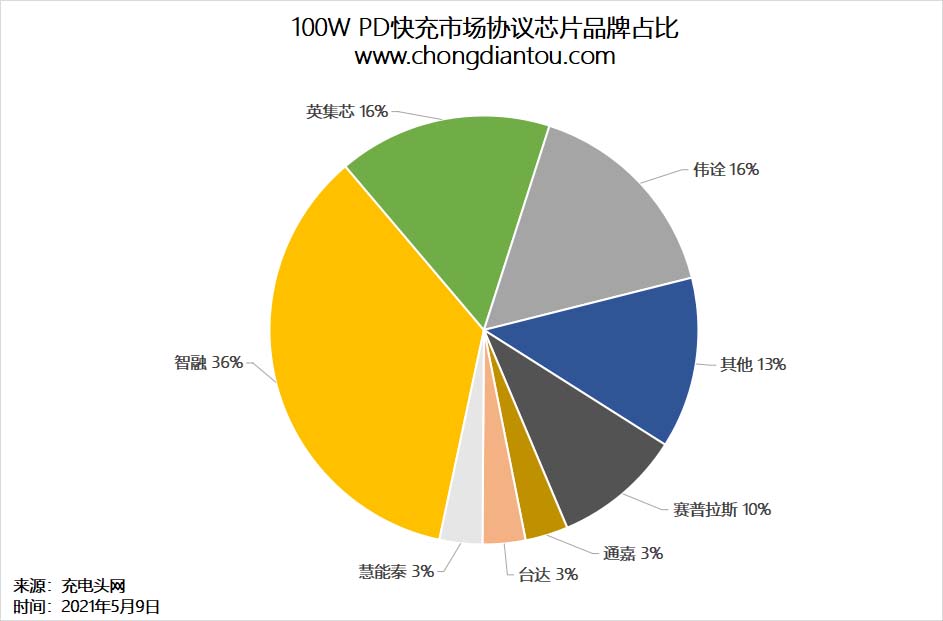

协议芯片占比方面就很有特点,其中智融的高集成降压协议IC占比为36%,主要是用在多口充上,且占绝对地位。英集芯和伟诠的协议IC占比都为16%,其他几个品牌的协议芯片也均应用在单口充电器中。通过协议芯片的占比可见,多口已经成为100W大功率快充的主要趋势,尤其在第三方配件品牌中备受青睐。ZKDednc

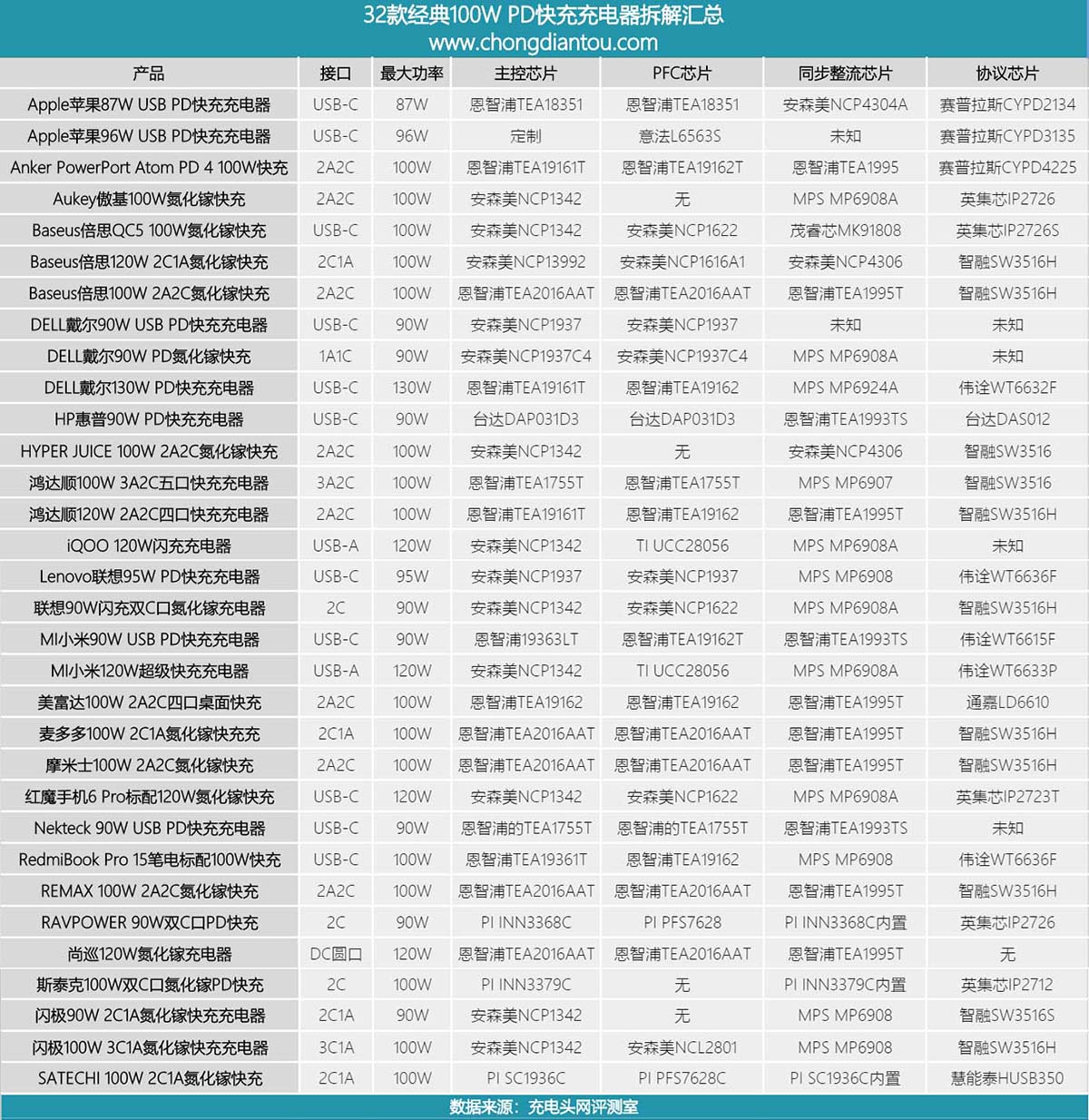

以下是100W级大功率快充的拆解汇总,点击蓝色字体可以查看详细拆解文章,以品牌英文首字母排序,排名不分先后。ZKDednc

开关电源+协议芯片架构

1、苹果87W USB PD快充充电器A1719ZKDednc

ZKDednc

主控芯片:NXP恩智浦TEA18351ZKDednc

协议芯片:CYPRESS赛普拉斯CYPD2134ZKDednc

PFC芯片:NXP恩智浦TEA18351ZKDednc

同步整流芯片:安森美NCP4304AZKDednc

编辑点评:苹果87W USB PD快充充电器是苹果早期推出的一款大功率快充配件,其标称参数为5V2.4A、9V3A、20V4.3A,实测最大输出参数为4.84V3.5A、8.78V3.6A、20.13V5.2A,最大输出功率可达106W,对iPhone、iPad、MacBook等设备均可实现快充输出。ZKDednc

ZKDednc

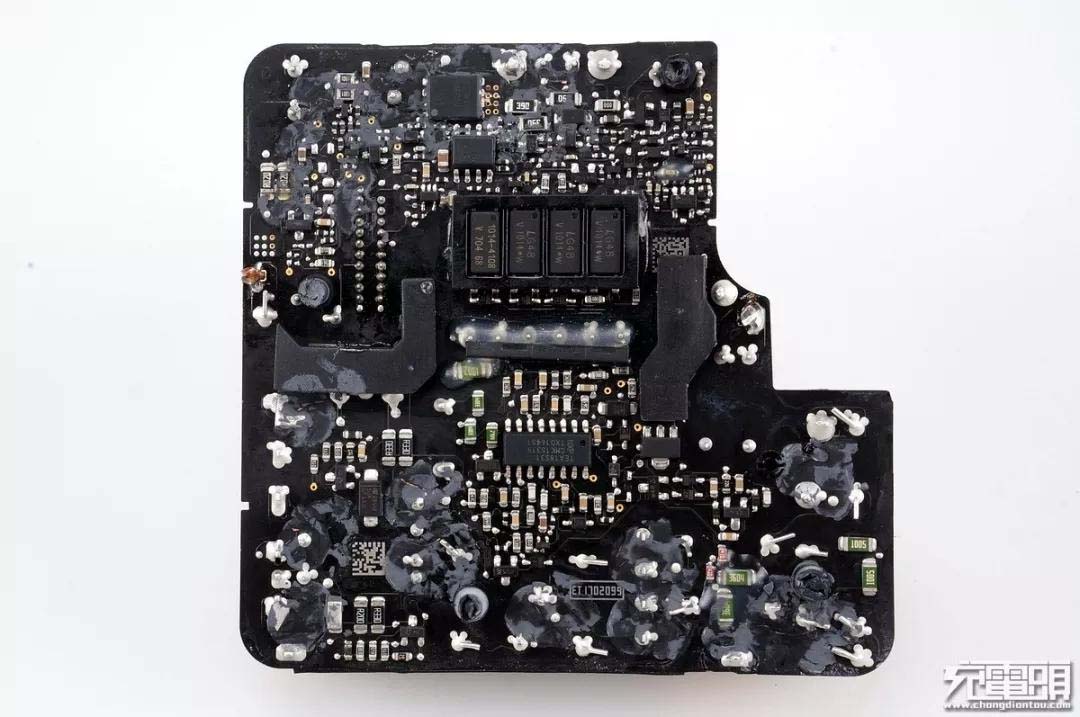

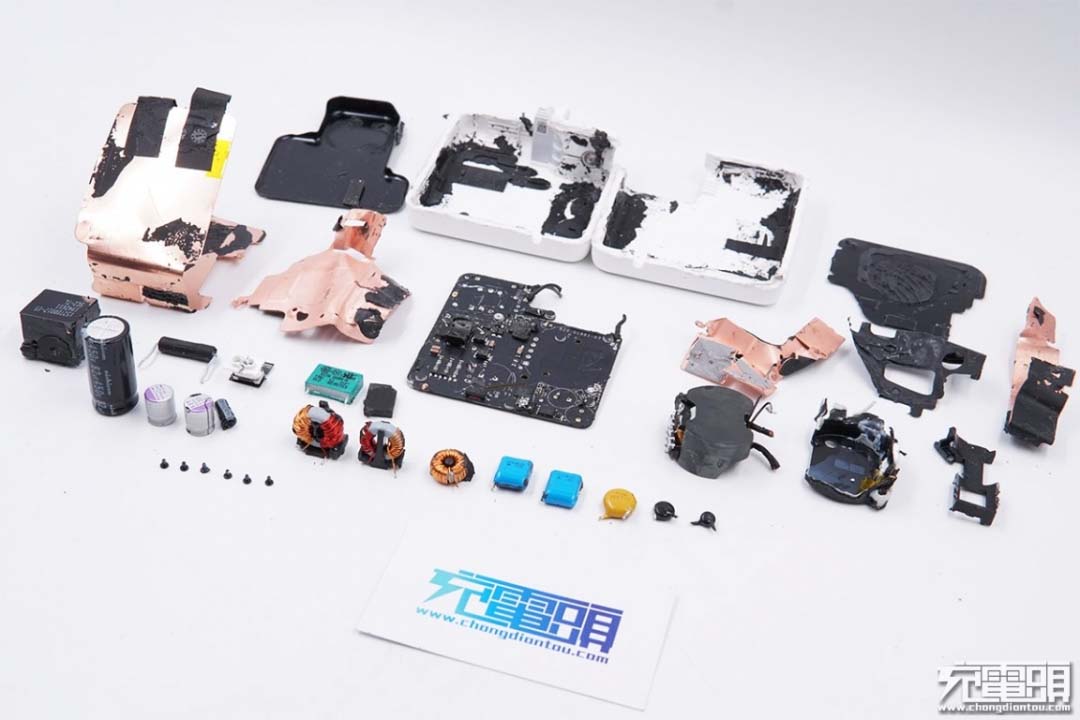

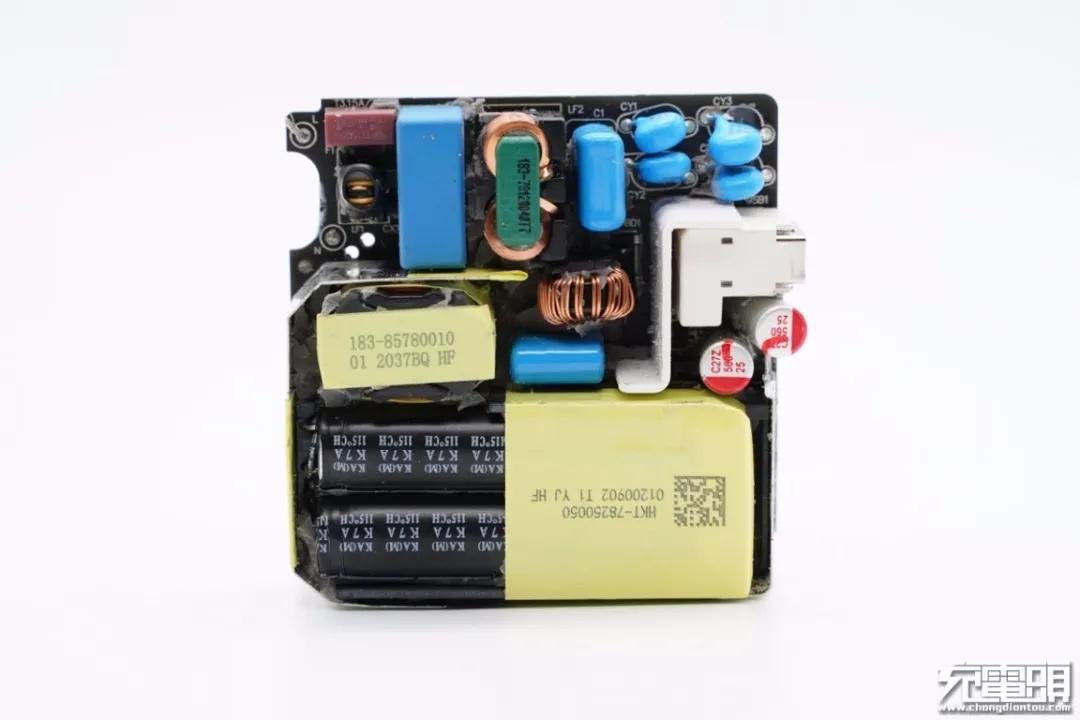

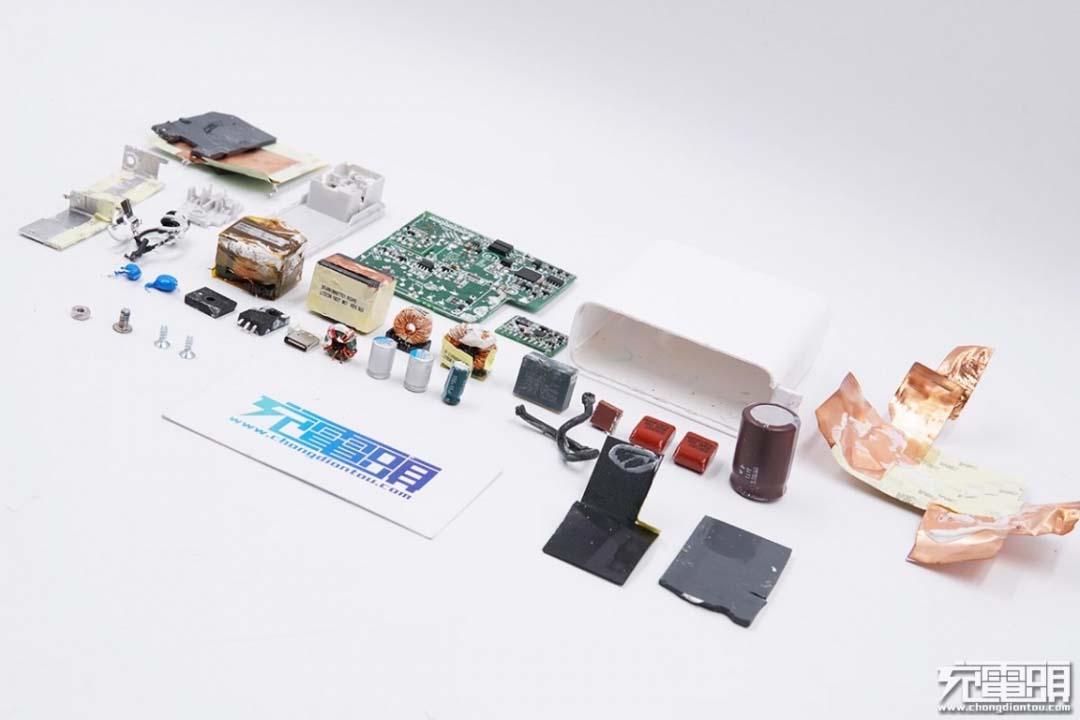

通过拆解了解到,苹果87W PD快充充电器内置了PFC升压电路,同时采用了高价的Kemet钽聚合物电容来压制输出纹波,使得输出更加稳定。开关电源部分,采用NXP恩智浦定制TEA18531作为PFC控制器和PWM主控芯片,安森美NCP4304A作为同步整流控制器。协议芯片则选用老牌厂商赛普拉斯CYPD2134,保证兼容性。ZKDednc

此外,为了保证良好的散热性能,这款充电器内部使用了大量的散热铜片和散热硅胶,并在整块PCBA模块外围还包裹了一层铜箔用于均热。整个充电器的用料和做工都称得上是业界标杆。ZKDednc

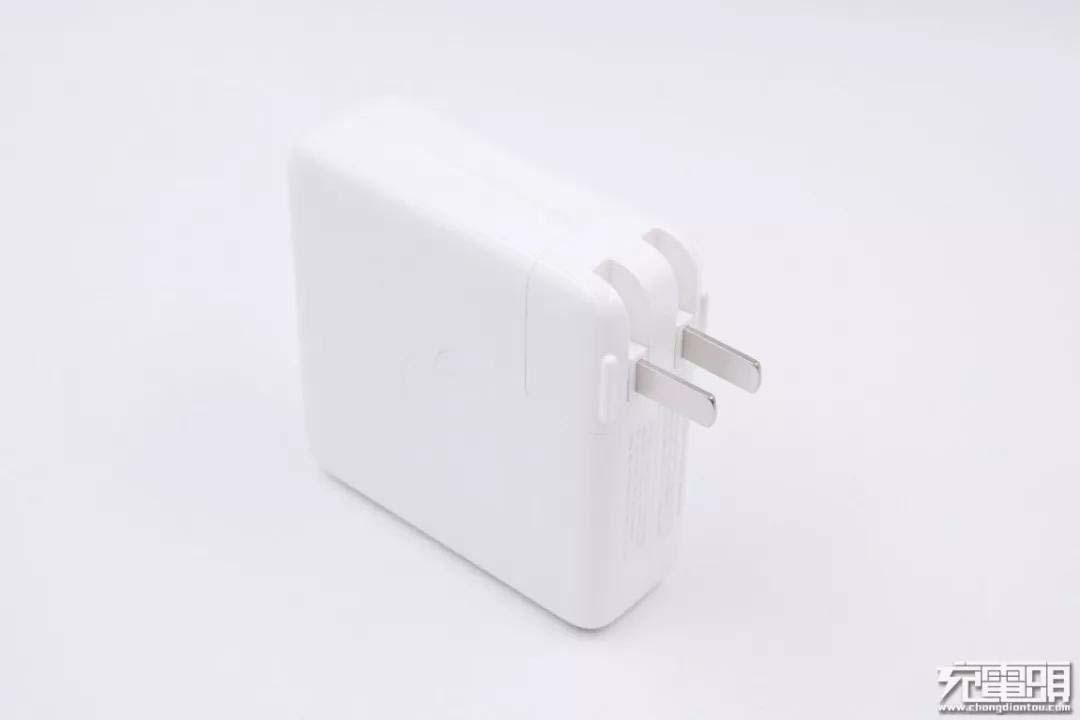

2、苹果96W USB PD快充充电器A2166ZKDednc

ZKDednc

主控芯片:丝印APSLCAOL,定制型号ZKDednc

协议芯片:CYPRESS赛普拉斯CYPD3135ZKDednc

PFC芯片:ST意法L6563S  ZKDednc

同步整流芯片:未知ZKDednc

编辑点评:这款苹果原装96W USB PD快充充电器A2166充电器延续了苹果充电器的典型外观设计,USB-C接口改为塑料外壳可以减少数据线插头的磨损,此外插脚同样可折叠并且规格可以随意更换,非常灵活。虽然说是为新款MacBook Pro标配的电源适配器,在MacBook Pro上可发挥其最佳的充电效果,但是USB-C接口具备良好的兼容性以及5.2V3A、9V3A、15V3A和20.5V4.7A四组固定电压档位,也可以给其他电子产品进行快充充电。ZKDednc

ZKDednc

通过拆解发现,这款原装充电器延续了产品线的高品质,内部用料讲究,做工精湛。产品内部采用了红宝石、尼吉康和松下等世界一流名厂的高质量电容,可靠性高、寿命长;电容、变压器等元件错落放置,空间利用率很高,内部主要芯片元件也都采用国际一线产品;同时在输入端设有两级共模电感,有效避免干扰。ZKDednc

此外内部大量注胶以及使用金属散热片,不仅使元器件变得非常牢固而且散热性能也非常好,不用担心充电器在给MacBook Pro进行96W快速充电时的发热问题。总的来说效率及可靠性都非常高。ZKDednc

3、倍思QC5 100W快充氮化镓充电器ZKDednc

ZKDednc

主控芯片:安森美NCP1342ZKDednc

协议芯片:英集芯IP2726SZKDednc

PFC芯片:安森美NCP1622BECZKDednc

同步整流芯片:茂睿芯MK91808ZKDednc

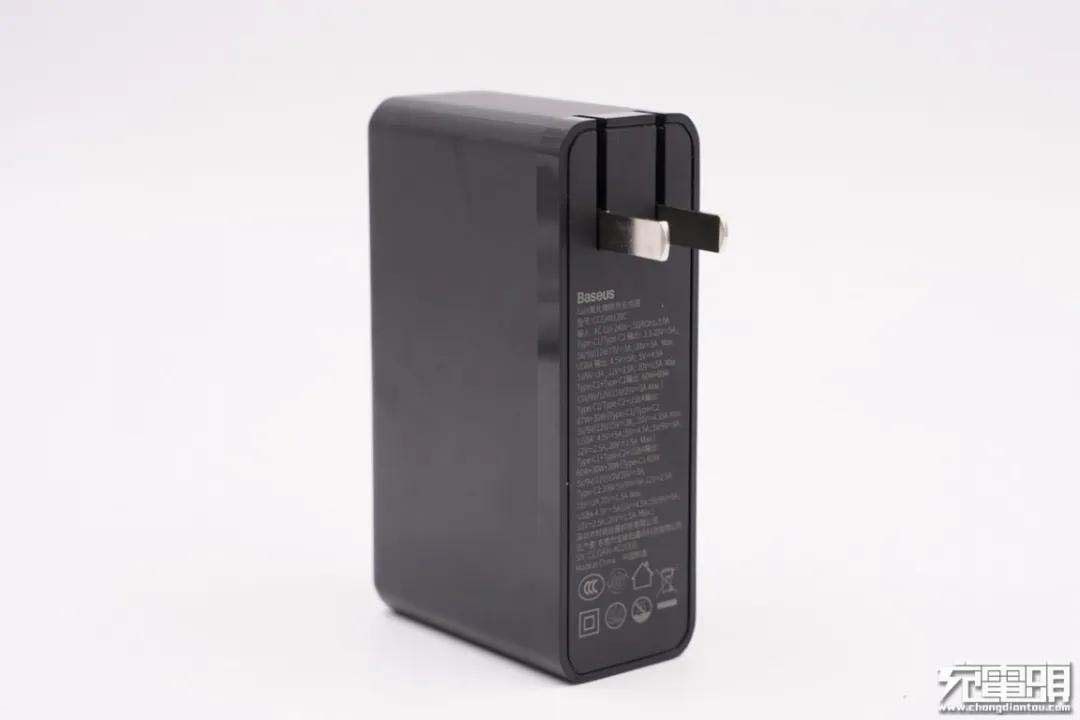

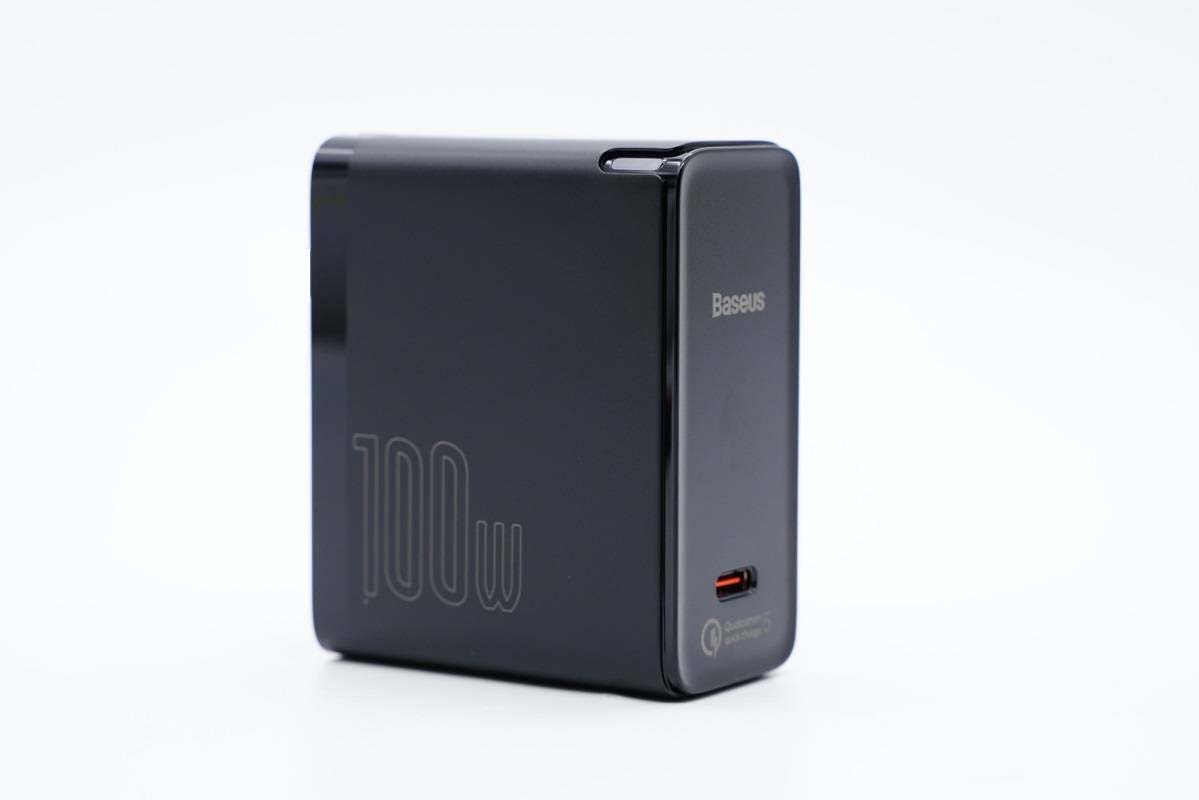

编辑点评:作为倍思又一款100W级氮化镓快充,外观上延续了倍思此前的100W多口充外观ID设计,机身上也印有100W特殊字体,此外充电器采用可折叠插脚设计,保证了便携性。产品配备单USB-C接口,支持高通最新QC5快充,还支持QC、PD3.0、PPS快充协议,具备5/9/12/15V3A、20V5A、3.3-20V5A电压档位,充分满足手机、笔电等各类设备快充需求。ZKDednc

ZKDednc

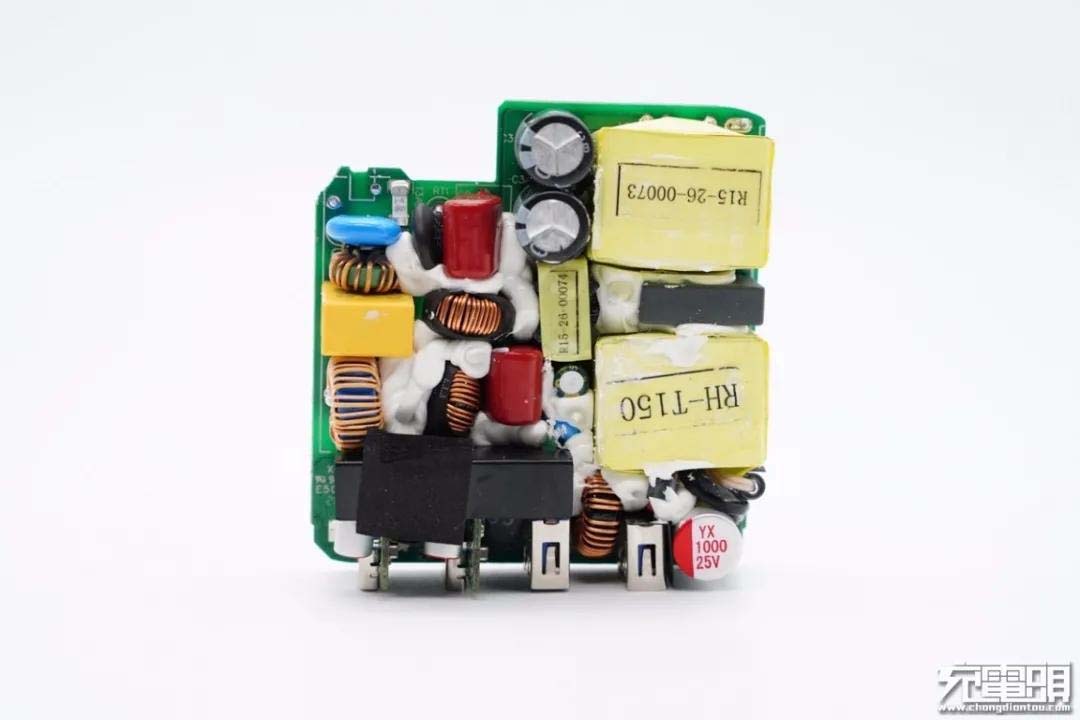

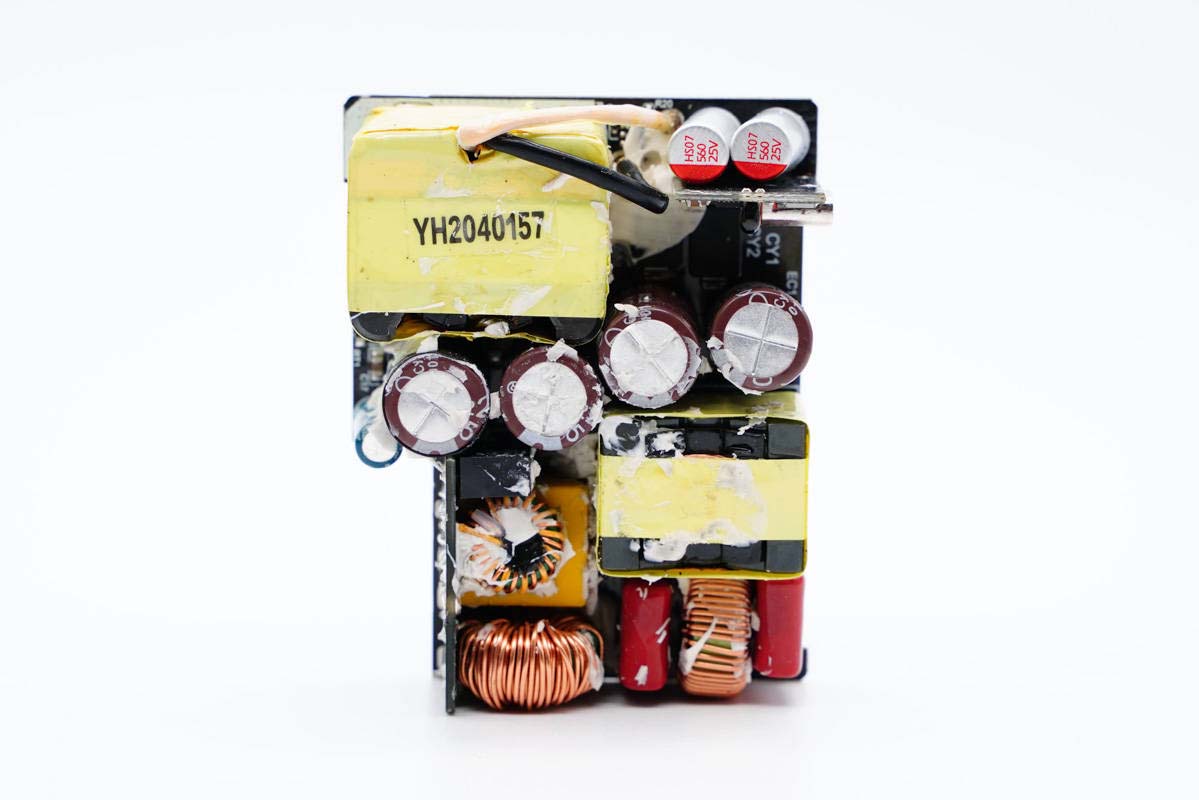

通过拆解了解到,PCBA模块上的元器件规划布局整齐有序,打胶,配备散热片等常规设计也没有少。此外作为一款大功率充电器,PFC升压电路也是不可少的,升压开关管采用纳微NV6125氮化镓功率芯片。ZKDednc

开关电源部分,采用安森美NCP1342搭配东微高压MOS管,以及茂睿芯MK91808搭配恒泰柯同步整流管组成,输出宽范围电压。采用英集芯IP2726S QC5认证高性能协议IC控制输出电压。产品整体用料做工扎实。ZKDednc

4、戴尔90W USB PD快充充电器ZKDednc

ZKDednc

主控芯片:安森美NCP1937ZKDednc

协议芯片:信息不详ZKDednc

PFC芯片:安森美NCP1937ZKDednc

同步整流芯片:未知ZKDednc

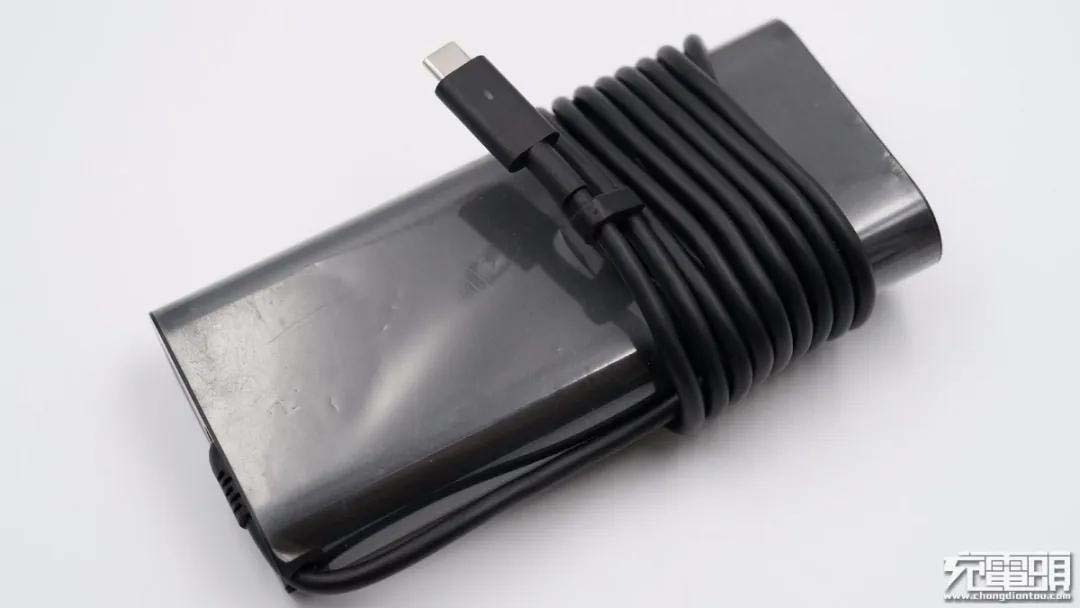

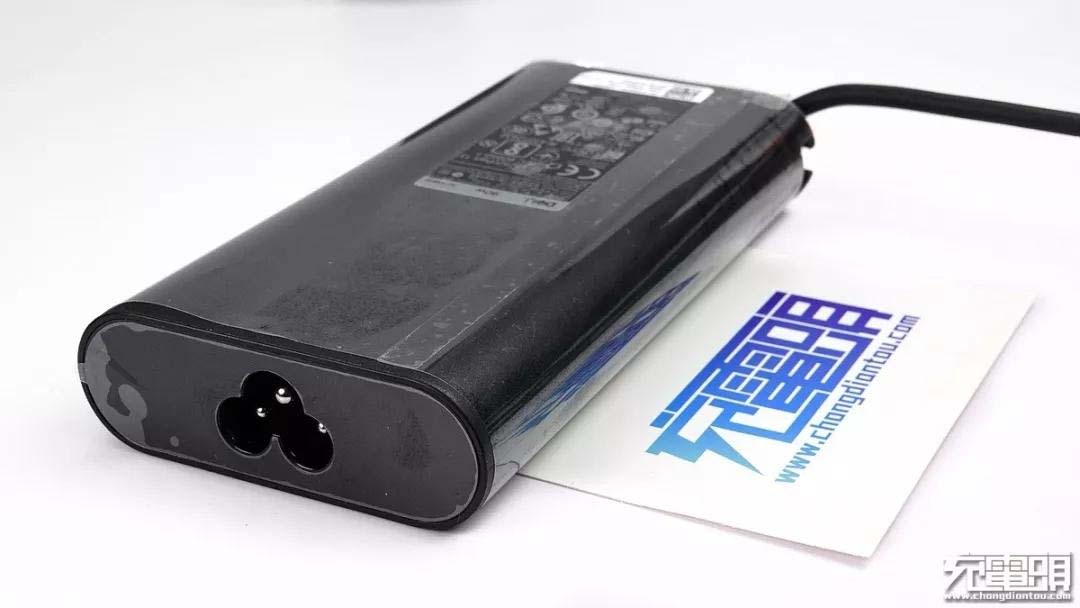

编辑点评:作为一款笔记本电脑标配电源,戴尔90W USB PD快充充电器与传统接口的笔记本电脑电源相似,体积优势并不大。整体机身呈扁平长条状,输入端为三角梅花插脚,可拆式设计,输出端自带一条USB-C线缆,支持5V3A、9V3A、15V3A、20V4.5A四组电压输出,不仅可用于笔记本电脑充电,还可用于Type-C手机、移动电源、游戏机等小功率产品充电。ZKDednc

ZKDednc

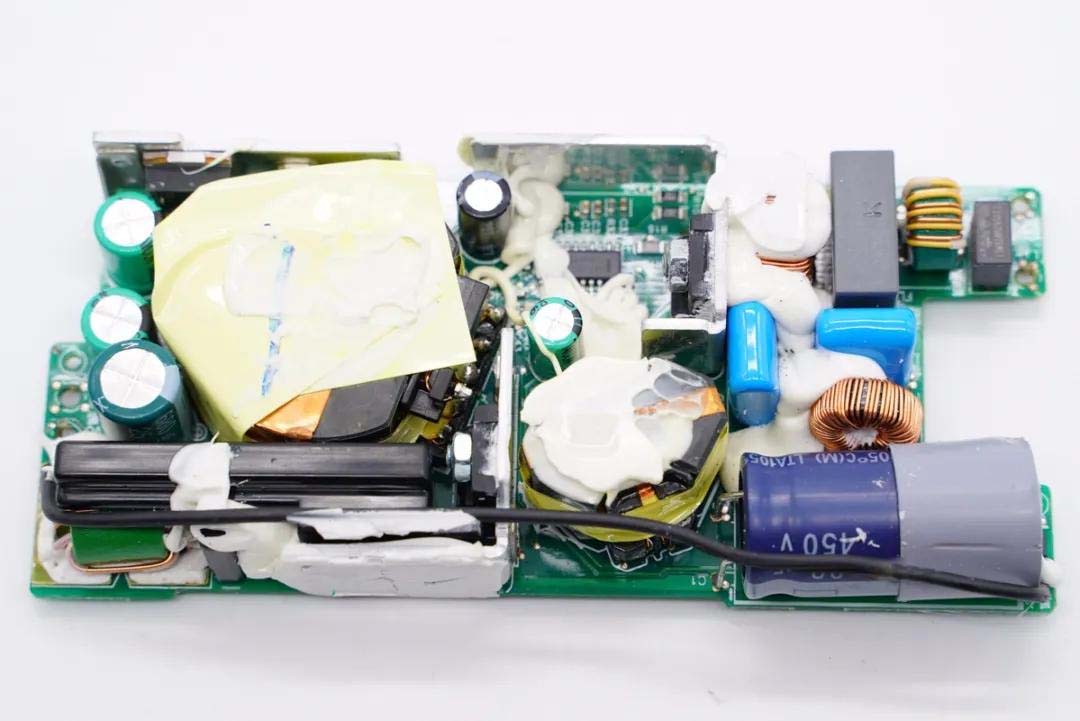

通过拆解了解到,戴尔这款充电器内部采用了安森美的控制芯片NCP1937,该芯片集成了功率因数校正(PFC)和准谐振反激功能,让充电器电路的设计更加紧凑和高效。同时,这款充电器的内部元器件之间采用了大量的注胶处理,主要功率器件使用了金属散热片,并在PCBA外围增加金属均热板,避免长时间大功率输出,导致局部过热。ZKDednc

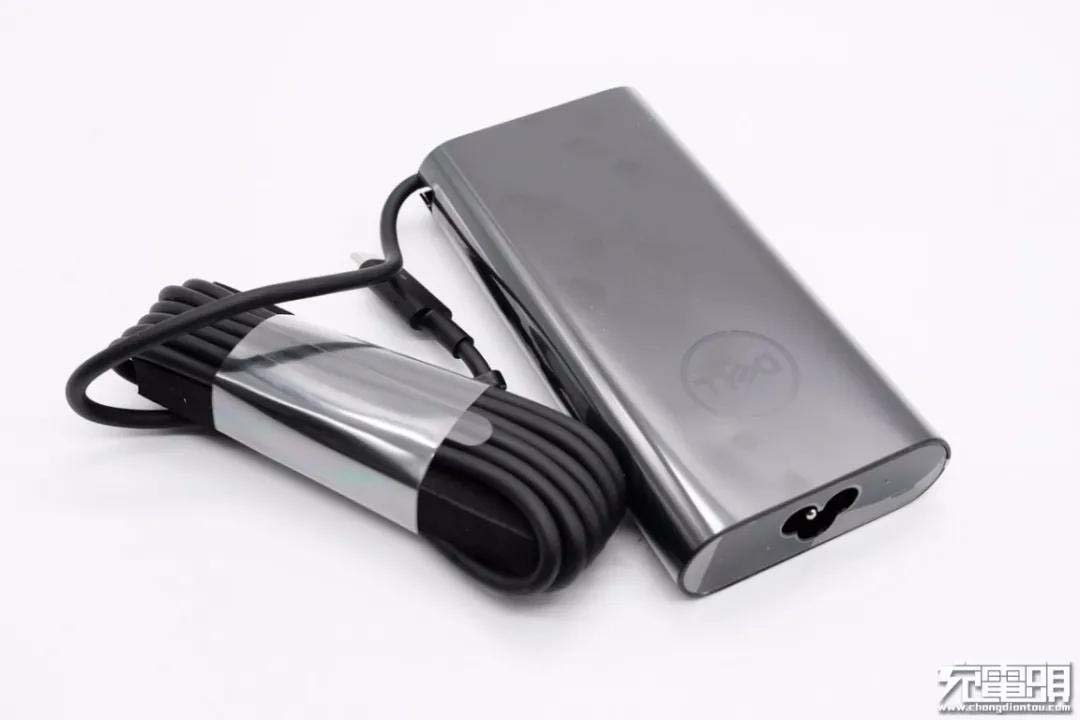

5、戴尔90W PD快充氮化镓充电器ZKDednc

ZKDednc

主控芯片:安森美NCP1937C4ZKDednc

协议芯片:丝印DPD021PZKDednc

PFC芯片:安森美NCP1937C4ZKDednc

同步整流芯片:MPS MP6908AZKDednc

编辑点评:DELL戴尔90W氮化镓快充充电器采用家族典型的扁平机身带电源线设计风格,此外还额外配有一个USB-A接口。产品支持PD快充,具备5V3A、9V3A、15V3A、20V4.5A四组电压档位,支持90W和10W同时输出,可以同时为笔记本和手机等两台设备进行充电。ZKDednc

ZKDednc

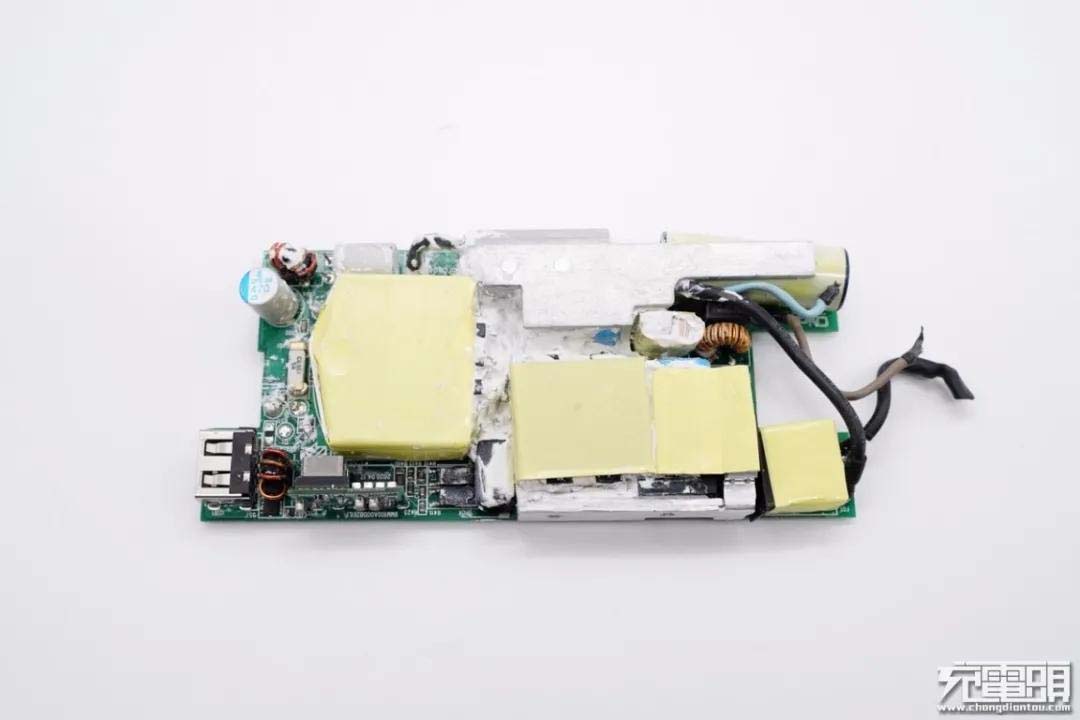

通过拆解了解到,戴尔这款充电器AC-DC部分,由安森美NCP1937组合控制器搭配纳微NV6117氮化镓功率芯片,以及芯源半导体MP6908A搭配万代AOD296A组成带APFC的同步整流开关电源。输出电压由戴尔自研协议芯片DPD021P控制。芯片均来自业内知名厂家,用料扎实。ZKDednc

充电器内部使用上下两块大型纯铜散热片覆盖进行整体散热,整流桥等部分元器件还配有专门的散热片和石墨导热贴纸帮助散热,此外PCB板正背面大量打胶处理,增强内部稳定性和导热性能。电容电感等包裹绝缘胶带,细节讲究。ZKDednc

6、戴尔笔记本130W USB PD快充充电器ZKDednc

ZKDednc

主控芯片:NXP恩智浦TEA19161TZKDednc

协议芯片:伟诠WT6632FZKDednc

PFC芯片:NXP恩智浦TEA19162ZKDednc

同步整流芯片:MPS MP6924AZKDednc

编辑点评:戴尔这款130W USB PD快充充电器采用家族典型的扁平机身带电源线风格设计,输入端配备电源线和插头以应对不同的使用环境。实测,这款充电器除了支持20V/6.5A 130W快充外,还具备5V/1A、18V/4.5A和20V/4.5A三组PDO档位,最大功率为90W,可见其130W输出并不是基于USB PD快充协议,而是通过特殊设计实现。ZKDednc

ZKDednc

通过拆解了解到,戴尔这款充电器内部通过特殊的定制化设计,其中AC-DC部分,初级侧由恩智浦TEA19161T和TEA19162组成带APFC的开关电源,并搭配英飞凌高压MOS进行APFC升压和初级LLC开关操作。次级侧采用MPS芯源MP6924A搭配两颗英飞凌MOS;此外还使用了万代MOS做输出开关,输出由伟诠USB PD协议芯片WT6632F控制。芯片均来自业内知名厂家,用料扎实。ZKDednc

充电器内部使用上下两块大型纯铜散热片覆盖帮助散热,板子正反面大量打胶进行固定和导热,增强充电器散热性能,使其在130W大功率充电时也能有很好的散热效果。此外电感电容等元器件以及隔离板包裹绝缘胶带,保护措施到位。ZKDednc

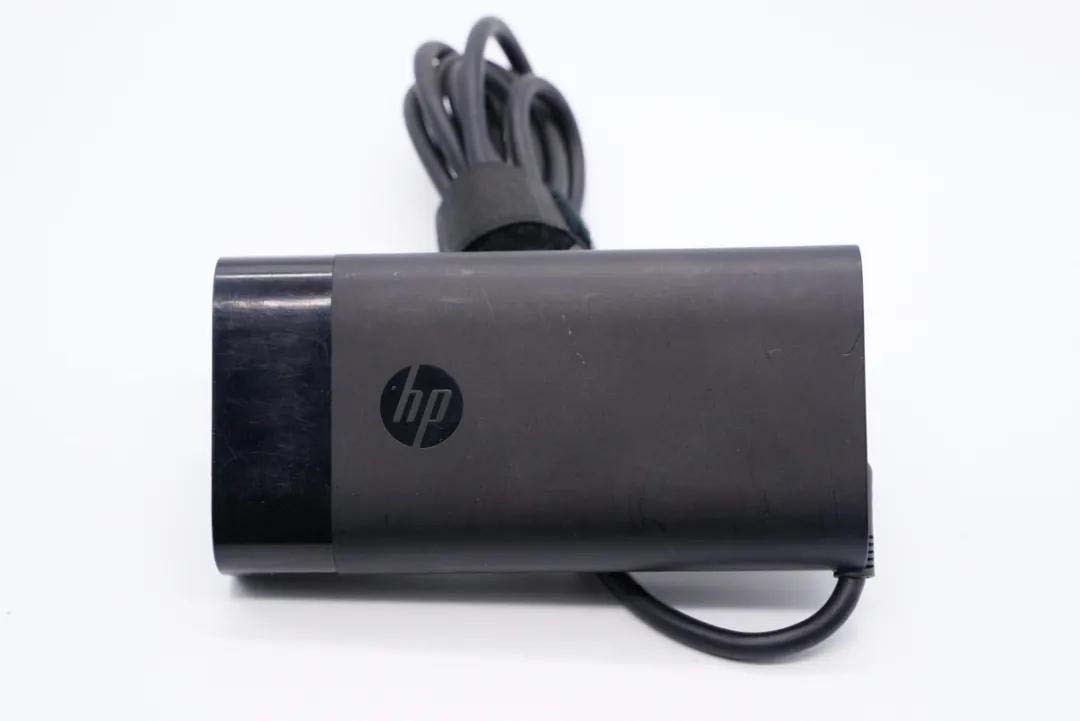

7、惠普90W PD快充充电器ZKDednc

ZKDednc

主控芯片:台达DAP031D3ZKDednc

协议芯片:台达DAS012ZKDednc

PFC芯片:台达DAP031D3ZKDednc

同步整流芯片:恩智浦TEA1993TSZKDednc

编辑点评:惠普90W PD快充充电器采用PC阻燃材质塑料外壳,表面是亮面和磨砂结合设计,两侧为半圆弧面,此外设计有醒目的HP品牌logo,造型十分经典。充电器输入端电源线采用可拆卸设计,跟随时进行更换,灵活应对不同地区插脚要求。充电器支持最大90W PD快充,可满足惠普各种型号笔记本用电需求。ZKDednc

 ZKDednc

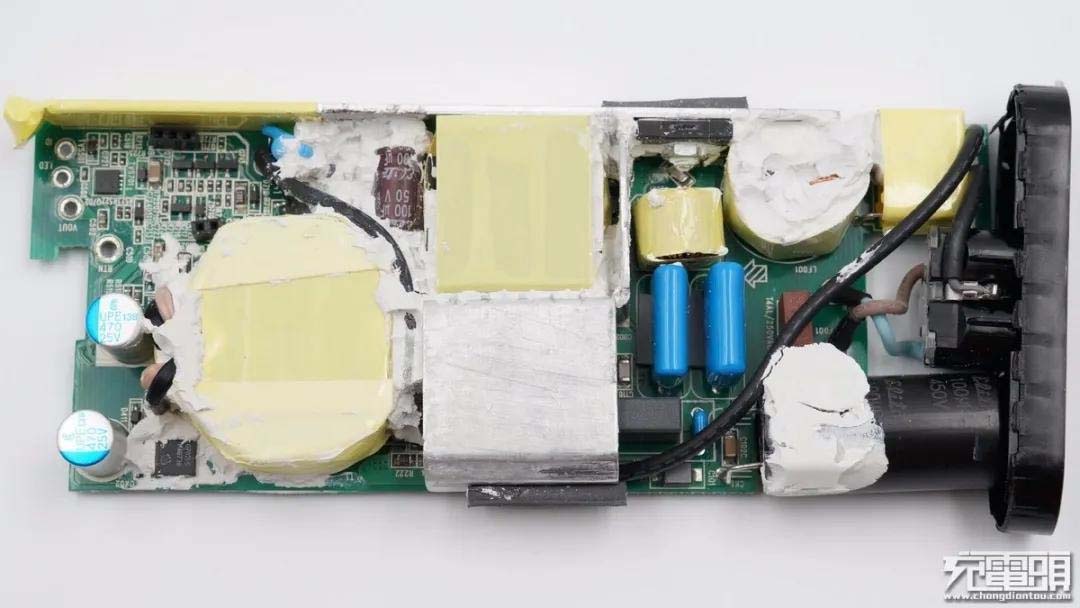

通过拆解发现,电源内部采用台达定制主控芯片,集成PFC+反激控制器,分别控制两颗英飞凌开关管;次级采用恩智浦TEA1993TS同步整流控制器,驱动安世同步整流管,协议IC采用台达定制型号,整体用料扎实。ZKDednc

同时作为一款大功率笔记本电源适配器,内部配有大面积散热铝片/铝板,此外大量打胶处理,以应对大功率充电带来的发热问题,十分常见的设计。ZKDednc

8、iQOO 120W闪充充电器ZKDednc

ZKDednc

主控芯片:安森美NCP1342ZKDednc

协议芯片:未知ZKDednc

PFC芯片:TI UCC28056ZKDednc

同步整流芯片:MPS MP6908AZKDednc

编辑点评:iQOO这款充电器采用PC阻燃材质外壳,输入端外壳为橙色,凸显品牌文化。充电器支持家族33W、55W和120W超级闪充,面对自家旗下各种手机和移动电源,都能很好的进行快充。此外充电器还进行了魔改,支持QC和PD快充,具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,可为笔记本充电,实用性更上一层楼。ZKDednc

ZKDednc

通过拆解发现,这款充电器设有PFC升压电路,由德州仪器UCC28056搭配安森美MOS管组成。开关电源部分由安森美NCP1342搭配意法高压MOS管,以及芯源MP6908A搭配同步整流MOS组成,输出宽范围电压,输出采用固态电容滤波。协议芯片一如既往的定制型号,支持私有FlashCharge和PD快充,两颗光耦分别用于电压反馈和保护功能。ZKDednc

充电器插脚和USB-A口靠侧面布置,内部灌胶填充,元器件焊接整齐紧凑,电路布局清晰明了。由于和小米那款充电器一样都是出自大厂航嘉之手,两者整体上大同小异,主要不同点是在协议芯片上做了特殊设计,分别满足两个大客户不同的功能需求。ZKDednc

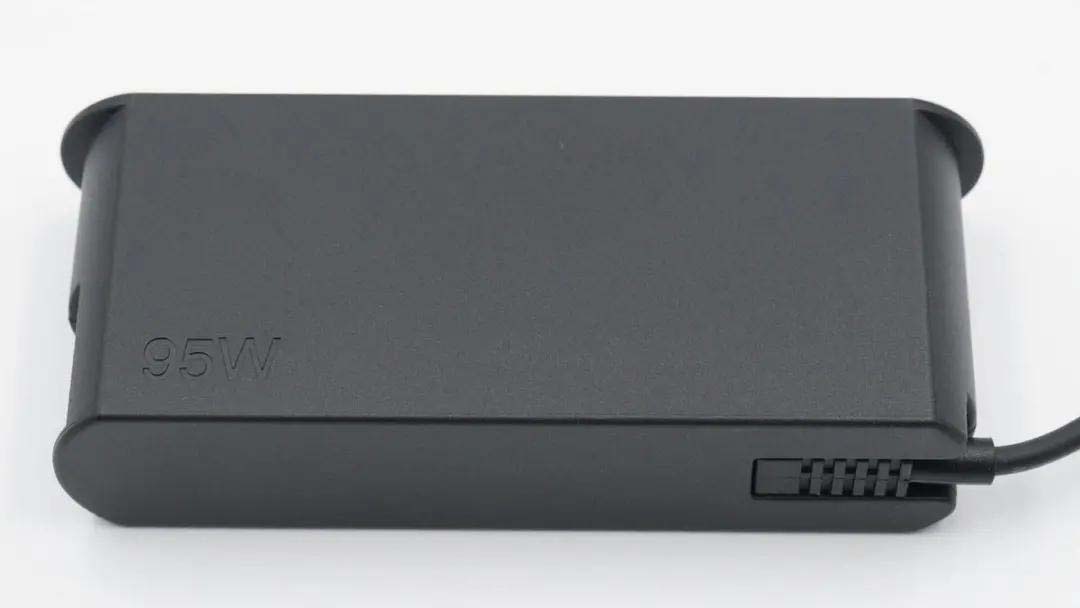

9、联想95W PD快充充电器ZKDednc

ZKDednc

主控芯片:安森美NCP1937ZKDednc

协议芯片:伟诠WT6636FZKDednc

PFC芯片:安森美NCP1937ZKDednc

同步整流芯片:MPS MP6908ZKDednc

编辑点评:联想这款笔电适配器自带输入输出线缆,且输入电源线可更换,全球大多数地区均可使用,对出差用户很友好。相较于传统接口的笔记本电源而言,这款配件自带USB-C接口并且具备5V、9V、15V、20V四个电压档位,最大输出功率95W,给笔电充电速度会非常快。ZKDednc

ZKDednc

通过拆解发现,充电器AC-DC部分,由安森美NCP1937组合控制器搭配英飞凌MOS,以及芯源半导体MP6908搭配富鼎同步整流管组成带APFC的同步整流开关电源。输出电压由伟诠WT6636F控制。输入输出滤波电容来自台湾金山,整体用料非常扎实。ZKDednc

另外充电器内部元器件分布稀疏,间隙间填充硅胶加固和导热,主要发热器件配有专门散热片,外围覆盖大面积铝片,输入输出导线绝缘处理,细节也很讲究。ZKDednc

10、联想90W闪充双口氮化镓充电器ZKDednc

ZKDednc

主控芯片:安森美NCP1342ZKDednc

协议芯片:智融SW3516HZKDednc

PFC芯片:安森美NCP1622ZKDednc

同步整流芯片:MPS MP6908AZKDednc

编辑点评:联想拯救者电竞手机Pro配备两个USB-C接口,搭配这款90W超级闪充充电器进行双口同时充电,30分钟即可充满5000mAh的电池,不仅设计理念超前,实际效果也很好。充电器两个USB-C口支持QC、PD和PPS快充协议,性能完全一致,使用灵活方便,除拯救者手机外,也能拿来给笔记本充电,两台设备同时快充,外带一个就够用了。ZKDednc

ZKDednc

充电器配备可折叠插脚,方便用户进行携带,机身造型方正边角分明,整体风格科技感十足。通过拆解发现,PCB模块整个使用黄铜散热片包裹,电路板上元器件焊接紧凑有序,电路清晰明了,输入输出端设有小板,充分利用内部空间减小体积。ZKDednc

充电器采用APFC升压、开关电源和两路独立DC-DC架构组成。其中APFC升压电路采用安森美NCP1622搭配纳微NV6127氮化镓功率芯片;开关电源由安森美NCP1342搭配纳微NV6125,以及芯源MP6908A搭配万代MOS组成,同步整流定压输出;两路DC-DC均采用智融SW3516H进行二次降压和协议识别,支持协议广泛,电压档位齐全,输出均采用固态电容滤波,纹波低寿命长。ZKDednc

11、小米90W USB PD快充充电器ZKDednc

ZKDednc

主控芯片:NXP恩智浦19363LTZKDednc

协议芯片:Weltrend伟诠WT6615FZKDednc

PFC芯片:NXP恩智浦TEA19162TZKDednc

同步整流芯片:恩智浦TEA1993TSZKDednc

编辑点评:小米90W PD充电器在外观方面保持家族ID设计,白色的亮面外壳,方正中透露出一丝圆润的体型,重量方面保持了以往的水准,与同量级的苹果87W充电器相比,更加轻便。作为市面上为数不多的超大功率PD充电器,在实际测试中这款小米充电器表现的也很不错,支持5V、9V、12V、15V、20V五个PD档位输出,最大功率90W,通吃手机、平板、笔记本电脑,在功率上几乎没有它不能满足的PD设备。ZKDednc

ZKDednc

通过的拆解发现,这款充电器在输入端增加了PFC功率因数校正电路,电源部分均采用全套NXP恩智浦的控制器,协议部分则选用伟诠WT6615F作为USB-C PD控制器,兼容QC3.0、QC2.0快充协议,内部采用一线大厂开关管和电容器。ZKDednc

这款产品除了用料很扎实之外,在做工方面也非常用心,元器件布局有序,并使用大量硅胶固定及导热;PCB模块两面使用大面积铜片均匀散热,避免长时间大功率工作时,局部过热,提升用户的使用体验。ZKDednc

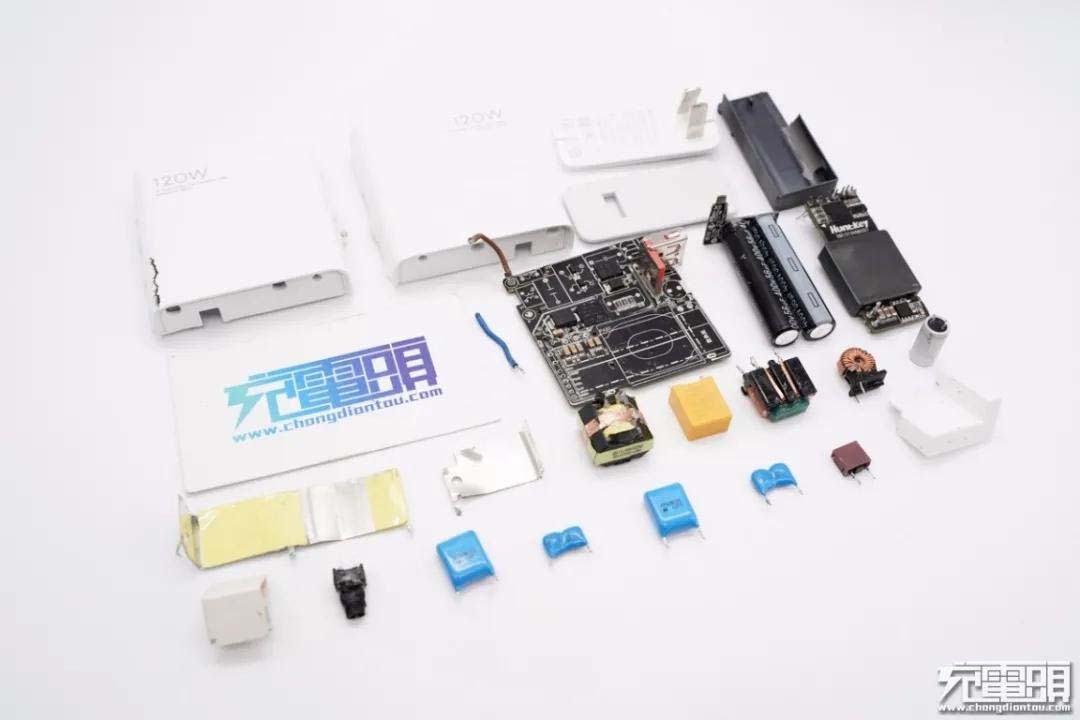

12、小米10至尊纪念版原装120W快充充电器ZKDednc

ZKDednc

主控芯片:安森美NCP1342ZKDednc

协议芯片:伟诠WT6633PZKDednc

PFC芯片:TI UCC28056ZKDednc

同步整流芯片:MPS MP6908AZKDednc

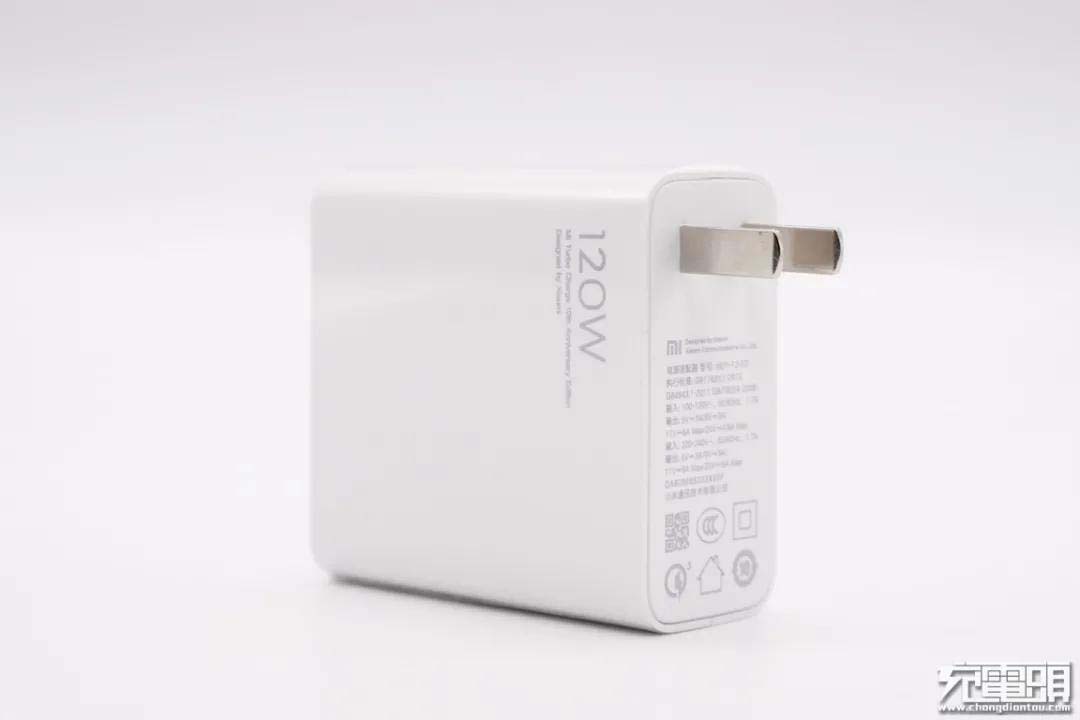

编辑点评:小米10至尊纪念版原装120W快充充电器采用PC阻燃材质白色外壳,主体亮面设计,整体光滑简洁。这款充电器在将功率提升到120W的同时,仍把体积控制的很好,1W/cm³的功率密度面对氮化镓充电器也毫不逊色。实测除特殊的20V6A快充档位外,充电器还支持QC2.0/3.0和PD 65W快充,满足手机、笔记本等设备充电需求,外出带一个就够了。ZKDednc

ZKDednc

通过拆解发现,这款充电器内置PFC升压电路,TI UCC28056配合意法MOS管,消除大功率充电器对电网的污染。开关电源部分由安森美NCP1342和芯源MP6908A分别搭配意法和东芝的MOS管组成,输出宽范围电压。输出端采用伟诠WT6633P控制输出电压,充电器经过魔改支持65W PD快充全靠它。ZKDednc

充电器采用固定式插脚,和USB-A口一样都是靠侧面布置,很有小米自己的风格。充电器内部灌胶处理,整体的散热性能和机械强度大大加强。充电器由航嘉代工,PCB板上各元器件布局得整整齐齐,犹如“城市规划”一般,彰显大厂一流的设计功底。这款充电器整体做得很好,作为小米10至尊版的标配充电器很合格。ZKDednc

13、RedmiBook Pro 15笔记本标配100W PD快充充电器ZKDednc

ZKDednc

主控芯片:恩智浦TEA19361TZKDednc

协议芯片:伟诠WT6636FZKDednc

PFC芯片:NXP恩智浦TEA19162ZKDednc

同步整流芯片:MPS MP6908ZKDednc

编辑点评:RedmiBook Pro 15笔电标配的100W充电套装,其中充电器造型方正扁平,且设计非常简洁。产品定位是笔电大功率适配器,采用单C口配置,主打QC、PD3.0快充,具备5V3A、9V3A、12V3A、15V3A、20V5A五组标准电压档位,因此充笔记本会有很好的效果,而对手机等设备就不要太过期待了。ZKDednc

ZKDednc

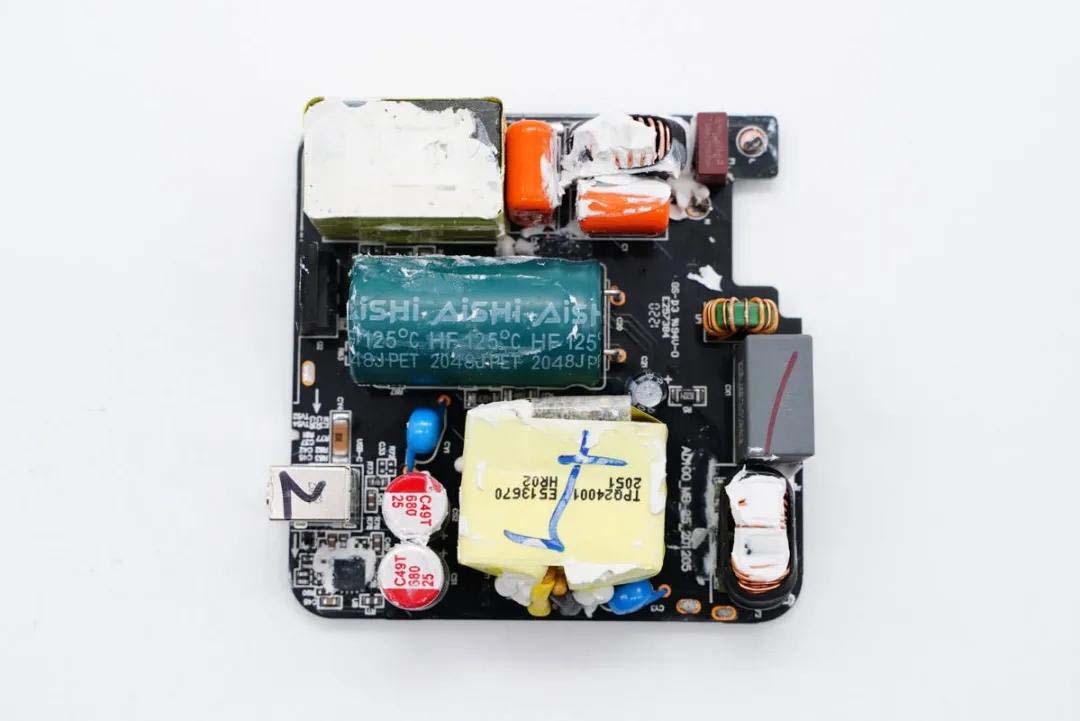

通过拆解发现,为应对大功率充电带来的发热问题,充电器体积并没有做到极限,各元器件布局相对稀疏,避免积热。其次作为一款百瓦充电器,设计有PFC升压电路,采用了恩智浦TEA19162升压控制器以及英飞凌升压开关管。ZKDednc

开关电源由恩智浦TEA19361T搭配英飞凌初级开关MOS管,以及MPS MP6908搭配万代同步整流管组成,采用伟诠WT6636F进行协议识别控制输出电压。正是得益于恩智浦快充方案的使用,初级侧仅用一颗艾华电容进行高压滤波即可,有效减小充电器体积。整体来看,充电器无论是用料还是做工都很不错。ZKDednc

14、红魔手机6 Pro标配120W PD快充氮化镓充电器ZKDednc

ZKDednc

主控芯片:安森美NCP1342ZKDednc

协议芯片:英集芯IP2723TZKDednc

PFC芯片:安森美NCP1622BCCZKDednc

同步整流芯片:MPS MP6908AZKDednc

编辑点评:红魔手机6 Pro在充电方面标配120W快充氮化镓充电器无疑是非常大的突破,5分钟即可给4500mAh单电池充入50%电量,17分钟即可充满,对于游戏党来说,再也无需为充电发愁了。另外充电器兼容快充协议也相当丰富,而在氮化镓加持下体积做得很小,可满足多设备快充需求,降低用户外带成本。ZKDednc

ZKDednc

通过拆解了解到,充电器内部元器件布局整齐有序,不仅配有导热垫散热片等,初级和次级还使用热敏电阻进行温度监测,确保大功率输出温升在安全范围内。其次,充电器内部使用两颗英诺赛科氮化镓开关管,分别用于PFC升压和反激开关,PFC控制器和PWM控制器均采用安森美方案,另外采用MPS控制器搭配万代MOS进行同步整流。ZKDednc

输出协议芯片采用英集芯IP2723T,兼容协议丰富,性能强悍,下至20W充电器,上至如今的红魔120W超大功率氮化镓充电器都有应用到它,可见市场对其充分认可,十分可靠。总的来说,这款充电器的用料做工都很不错。ZKDednc

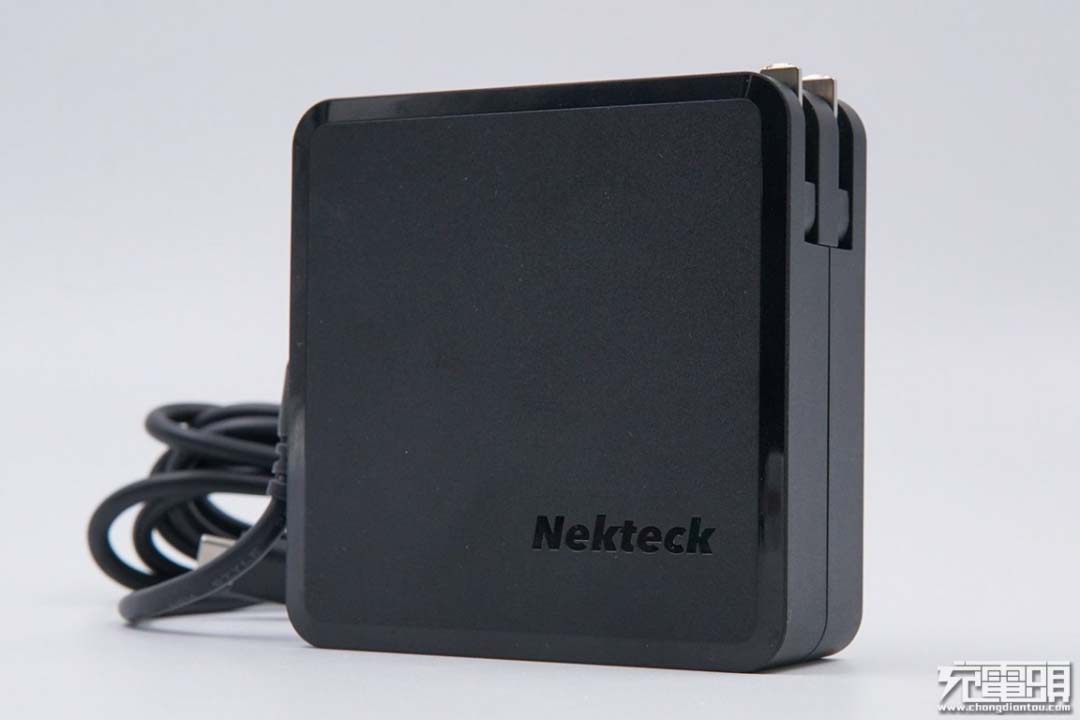

15、Nekteck 90W USB PD快充充电器ZKDednc

ZKDednc

主控芯片:NXP恩智浦的TEA1755TZKDednc

协议芯片:丝印HK2012PD,定制芯片ZKDednc

PFC芯片:NXP恩智浦的TEA1755TZKDednc

同步整流芯片:恩智浦TEA1993TSZKDednc

编辑点评:Nekteck 90W USB PD充电器支持5V、9V、12V、15V、20V五个电压输出,并且充电器整机通过协会认证,兼容性有保证,基本上可以适用于市面上99%的基于USB PD协议的充电的笔记本电脑快充,应用广泛。ZKDednc

ZKDednc

通过拆解了解到,Nekteck 90W USB PD充电器内部工整,保护抗干扰措施到位,内部采用NXP全套电源方案,支持主动式功率因数校正,可提高功率因数和提高转换效率;次级同步整流进一步提高效率,输出侧采用专用协议IC,负责协议和多种保护功能。产品除了用料讲究之外,还采用了大量了注胶和导热片辅助散热,非常良心的做工。ZKDednc

16、尚巡120W氮化镓充电器ZKDednc

ZKDednc

主控芯片:NXP恩智浦TEA2016AATZKDednc

协议芯片:无ZKDednc

PFC芯片:NXP恩智浦TEA2016AATZKDednc

同步整流芯片:恩智浦TEA1995TZKDednc

编辑点评:尚巡120W快充氮化镓充电器机身壳设计比较独特,同时自带1.7米长的圆头输出线缆,对于一款氮化镓充电器来说,这一设计也很少见,对仍在使用DC圆口取电的设备来说很友好,旧设备也能享受高效的快充体验。ZKDednc

ZKDednc

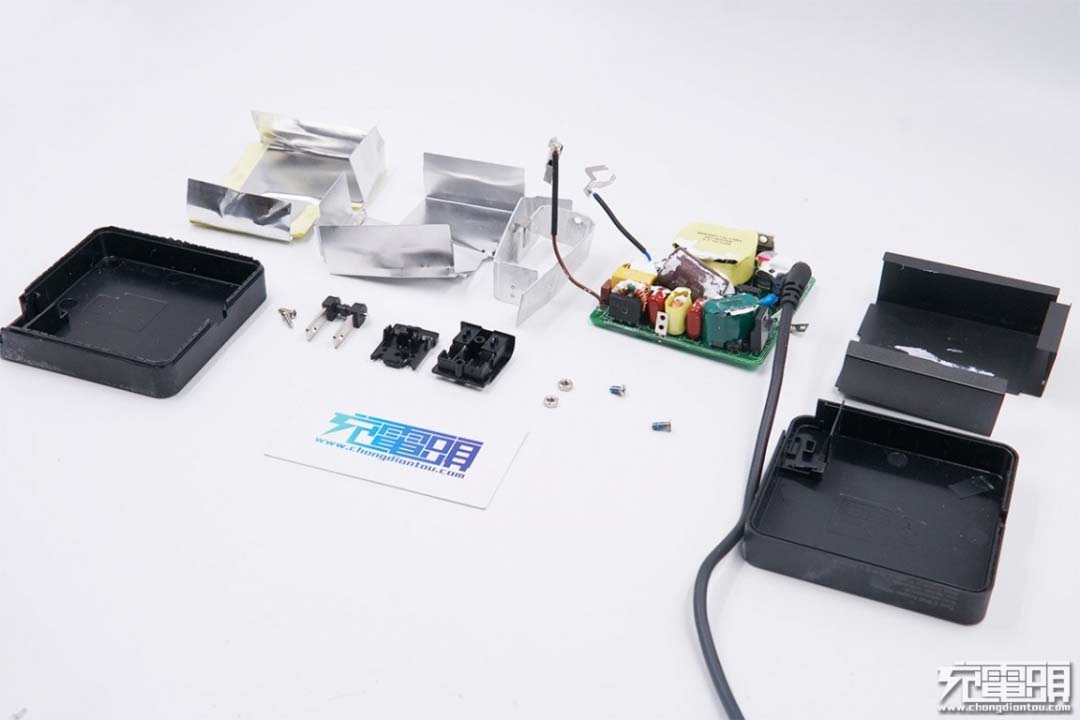

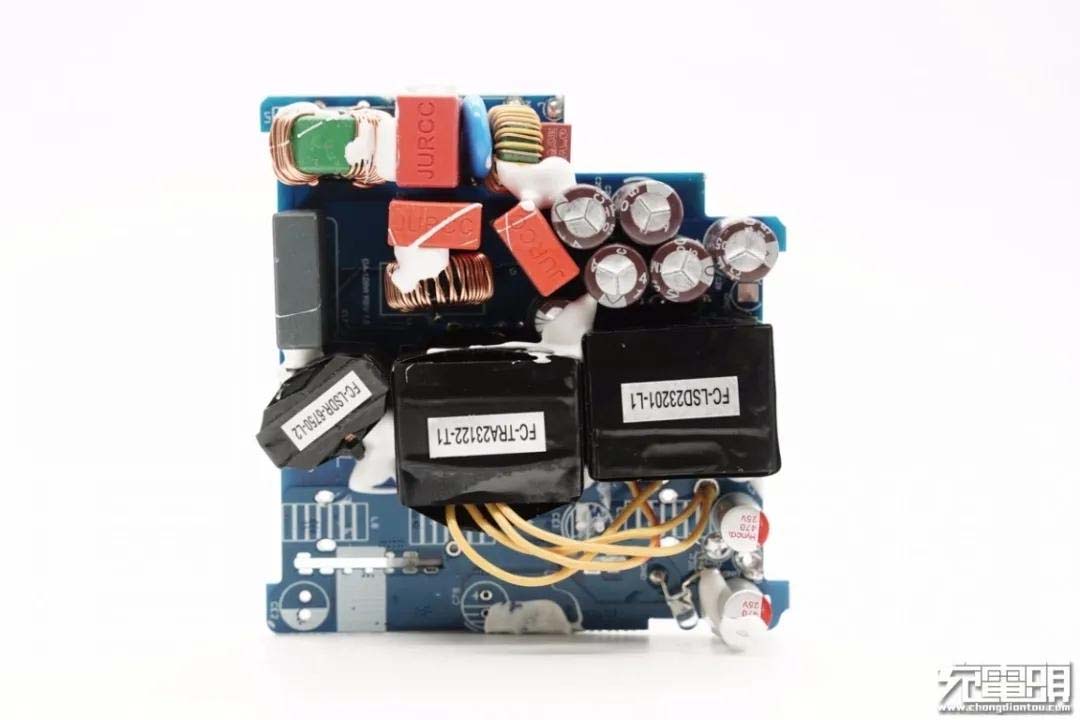

通过拆解发现,这款充电器内置PFC功率因数校正电路,采用LLC+SR高性能架构。以恩智浦TEA2016AAT+TEA1995方案为核心,分别搭配英诺赛科氮化镓功率芯片和谷峰MOS管组成开关电源部分,实现效率和功率密度的提高,性能明显优于常规反激方案。ZKDednc

虽说自带圆头输出线缆很少见,但这款充电器在次级侧也预留有足够的空间,随时可以根据客户需求,设计不同类型的多口PD快充充电器,十分灵活。ZKDednc

双路开关电源+双路协议芯片架构

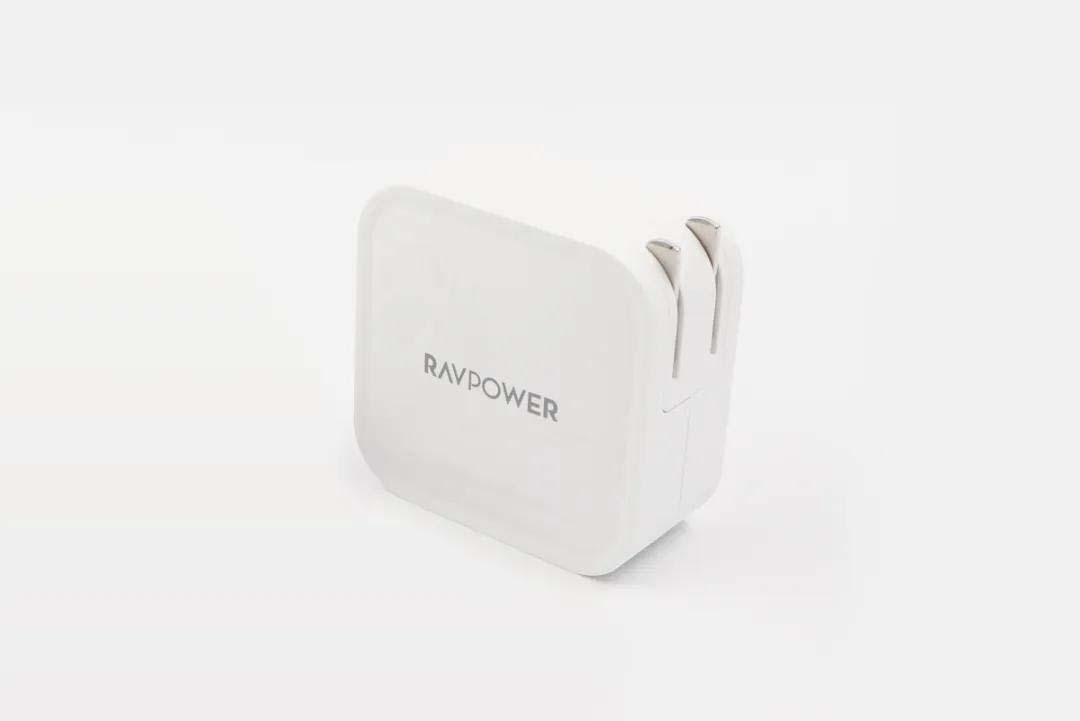

1、RAVPOWER 90W双USB-C口PD快充充电器ZKDednc

ZKDednc

主控芯片:PI INN3368CZKDednc

协议芯片:英集芯IP2726ZKDednc

PFC芯片:PI PFS7628ZKDednc

同步整流芯片:PI INN3368C内置ZKDednc

编辑点评:RAVPOWER 90W双USB-C口PD快充充电器采用方正圆角造型机身,配上可折叠插脚小巧便携。双USB-C口输出完全一致,均具备5V3A、9V3A、12V3A、15V3A、20V4.5A五组固定电压档位,单口都支持最大90W PD快充,双口同时输出总功率为90W,支持功率盲插使用更方便。超大功率可以满足更多笔记本的全速充电需求。ZKDednc

ZKDednc

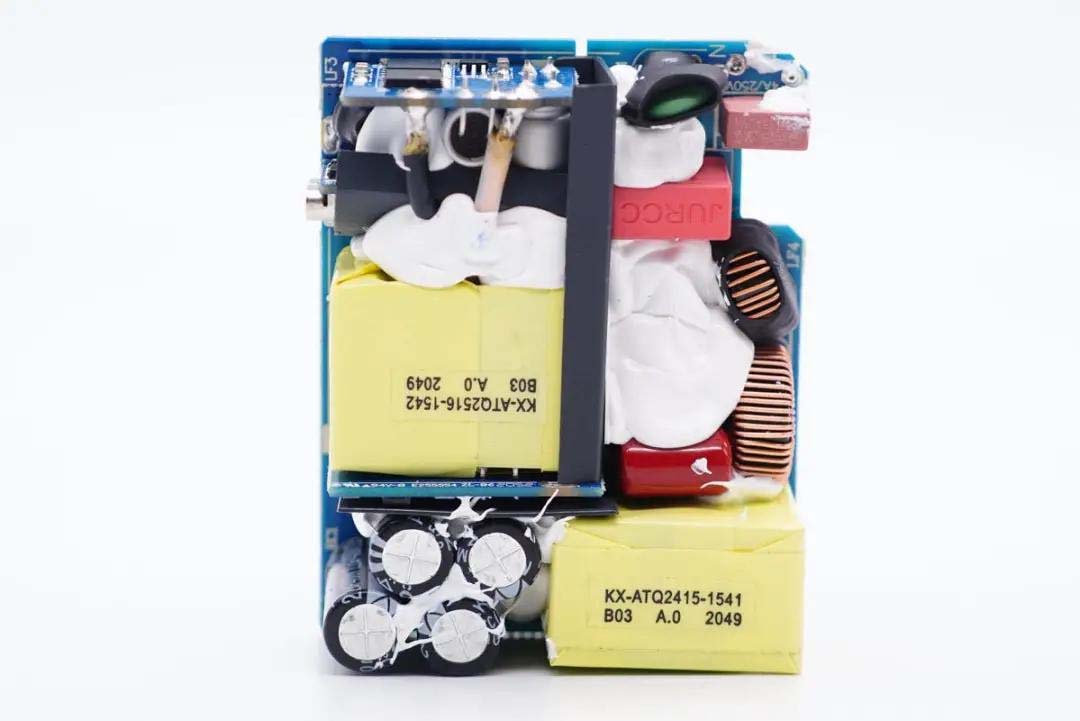

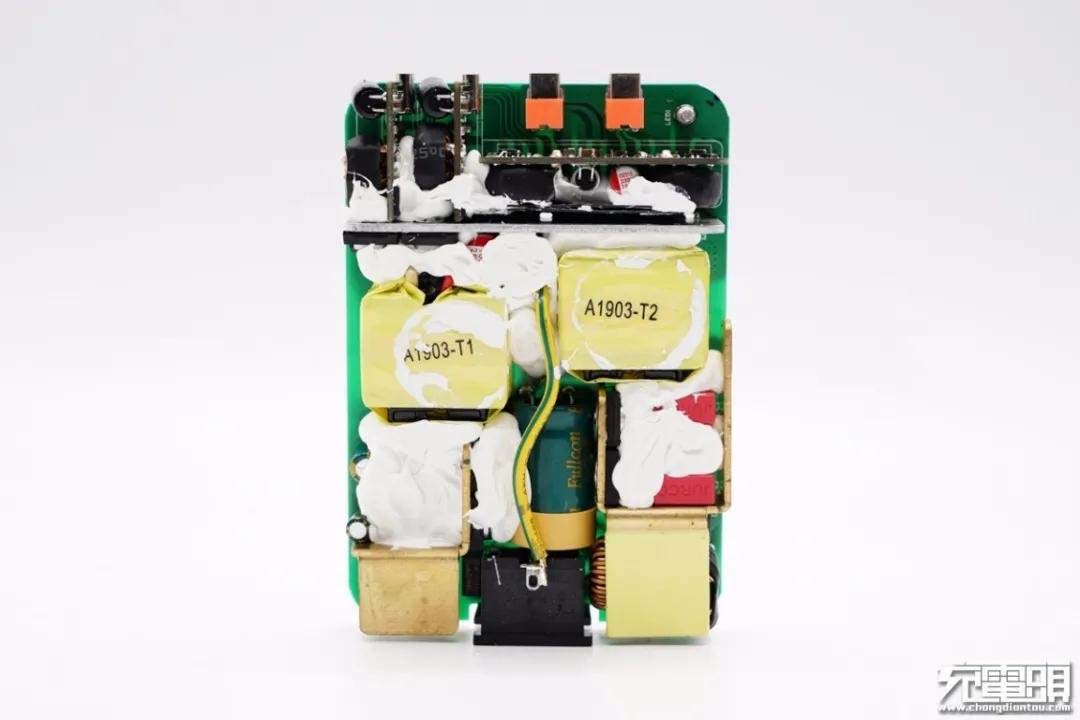

通过拆解了解到,这款充电器内部由两路设计一致的独立电路组成:首先通过PI PFS7628控制的PFC升压电路进行升压,然后由两路PI INN3368C主控芯片搭配AOS万代MOS宽范围45W输出,两路均由英集芯USB PD协议芯片IP2726进行数传控制输出电压,最后经过万代AON36366 MOS管分别控制两个USB-C口输出。芯片均由业内知名厂商提供,各元器件打胶固定增强内部稳定性,整体用料做工扎实。ZKDednc

2、斯泰克100W双USB-C口氮化镓PD快充充电器ZKDednc

ZKDednc

主控芯片:两颗PI INN3379CZKDednc

协议芯片:INJOINIC英集芯IP2712ZKDednc

PFC芯片:无ZKDednc

同步整流芯片:PI INN3379C内置ZKDednc

编辑点评:外观方面,斯泰克100W双USB-C口氮化镓快充充电器体积小巧,虽然具备100W的输出能力,但体积仅与苹果61W相当,并且配备折叠插脚,携带方便。性能方面,这款充电器支持USB PD3.0、QC3.0、QC2.0、Apple2.4A等协议,并且在PD协议下支持任意单口100W输出,双口同时输出为45W,即能满足苹果最新的16英寸MacBook Pro全速充电,也可同时给两台笔记本电脑充电,非常智能、便捷。ZKDednc

ZKDednc

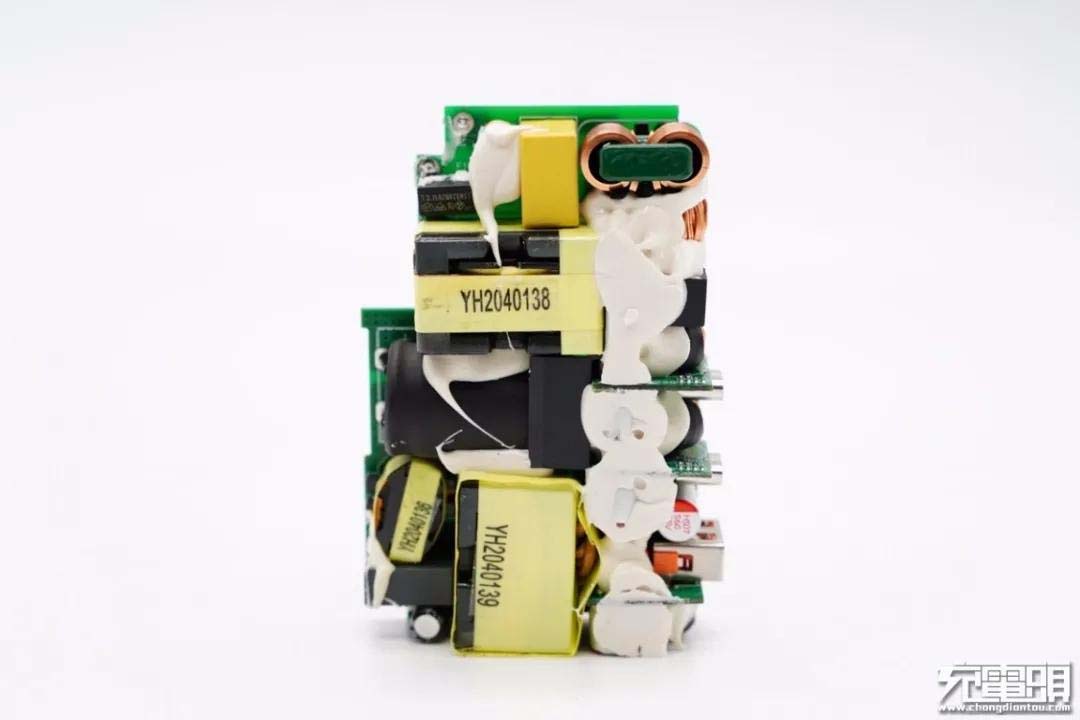

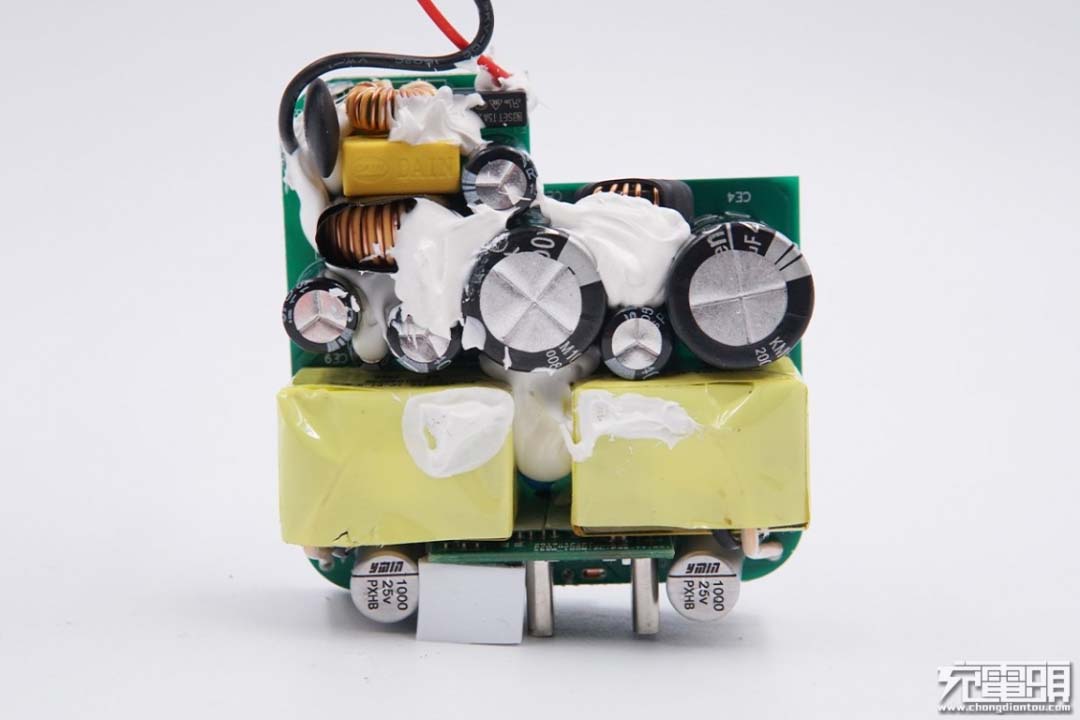

拆解发现,这款充电器采用了一种全新的架构来实现100W快充。不同于常见的一组主电路加上DC-DC线路,此设计内置了两套完全一样的快充电路,开关电源部分由两颗PI高集成PowiGaN控制器INN3379C实现并联两路转换,输出则采用了两颗英集芯IP2726协议芯片实现两路电源并联单口输出100W,双口独立输出各45W的智能调节控制。这种全新的架构实现了无需DC-DC二级转换,而达到双口盲插100W的大功率设计。ZKDednc

得益于两颗PI PowiGaN氮化镓芯片的采用,无论是单口输出还是双口输出,每颗芯片只需分担最大50W的功率,所以无需额外增加功率因数校正电路;加之氮化镓芯片带来的高效率和低发热,以及单级转换无需DC-DC, 为充电器实现小体积和高功率密度提供了可能。ZKDednc

即使采用了两颗氮化镓主控芯片,这款充电器内部还是采用了铜片全包裹的设计,让发热元器件的热量能够均匀扩散,避免长时间大功率工作时内部过热。ZKDednc

开关电源+多路DC-DC+多路协议架构

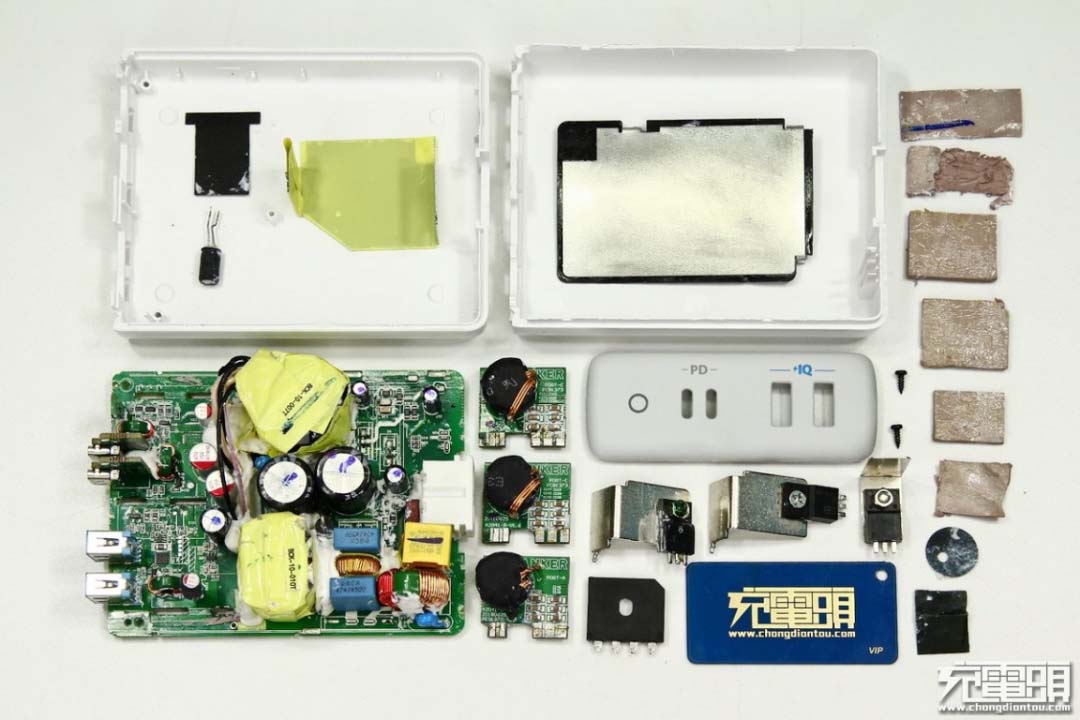

1、Anker PowerPort Atom PD 4 100W充电器ZKDednc

ZKDednc

主控芯片:NXP恩智浦TEA19161TZKDednc

协议芯片:CYPRESS赛普拉斯CYPD4225ZKDednc

PFC芯片:NXP恩智浦TEA19162TZKDednc

同步整流芯片:恩智浦TEA1995ZKDednc

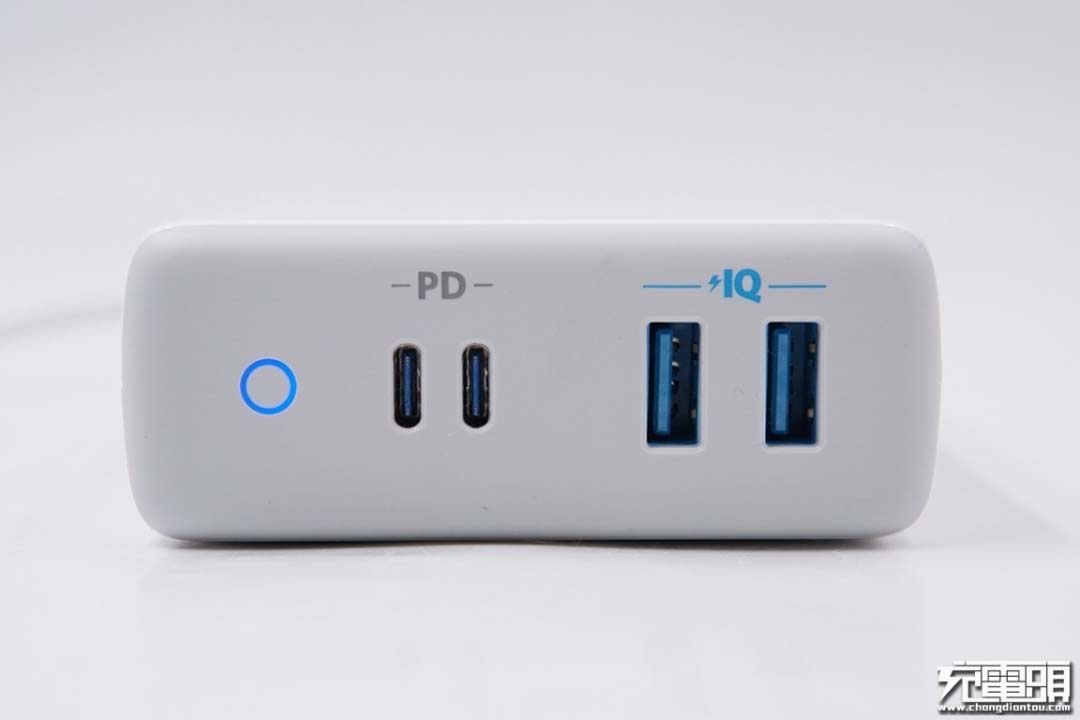

编辑点评:Anker PowerPort Atom PD 4 100W充电器设计简洁,外观圆润,手感上乘。作为桌面充电器,其重量、体积与输出功率性能比较均衡。配备的4个USB接口涵盖了USB-A与USB-C这两种市面上使用率最广的接口,可以满足大部分设备的充电需求。ZKDednc

ZKDednc

通过拆解了解到,其内部采用了恩智浦的GreenChip电源解决方案TEA19161+TEA1995平台,具有低静态损耗,低电压波纹、高瞬态响应、高效率等优点。全系采用了英飞凌功率MOS,中元电容等高品质元件,全方位的输出限流保护措施扎实到位,散热周到,做工严谨。ZKDednc

充电器内部采用二次降压方案,两个USB-A接口共用一个降压模块,两个USB-C接口各配备一个降压模块,三个DC-DC降压模块均采用了南芯SC8001同步降压控制器。协议方面,两个USB-C口分别采用赛普拉斯双端口USB Type-C供电(PD)控制器EZ-PD CCG4;两个USB-A口则分别由赛微CW3002G实现5V/2.4A协议。ZKDednc

由此一来,这款充电既可满足笔记本电脑、移动电源等大功率设备的正常充电,又解决了iPhone、iPad等中小功率设备以及多设备充电需求,并可获得理想的充电效率。ZKDednc

2、Aukey傲基100W氮化镓快充ZKDednc

ZKDednc

主控芯片:安森美NCP1342ZKDednc

协议芯片:英集芯IP2726ZKDednc

PFC芯片:无ZKDednc

同步整流芯片:MPS MP6908AZKDednc

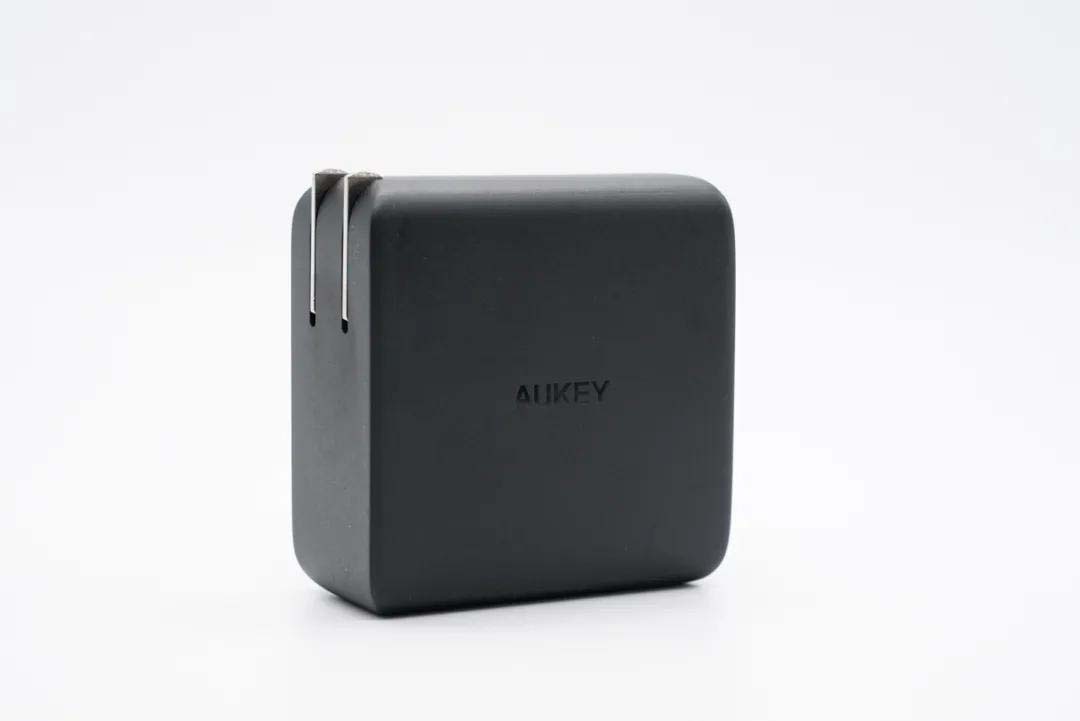

编辑点评:傲基2A2C 100W快充氮化镓充电器配备两个100W PD快充C口,支持QC2.0/3.0、AFC、FCP、PD3.0快充协议,具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位,性能完全相同,支持功率盲插;另外两个USB-A口支持12W输出。通过接入一到四个接口,可实现多个充电模式,满足各种设备充电需求。ZKDednc

ZKDednc

设计上,这款充电器采用PC阻燃材质外壳,表面磨砂,边角过渡圆润,整体使用手感好。输入端配备可折叠插脚,携带方便;输出端配备四个接口,从12W跨度到100W,多种输出模式,满足各类设备充电需求,为居家办公与商务出行打造。ZKDednc

通过拆解了解到,傲基这款充电器整体电路采用开关电源和三路DC-DC架构。其中开关电源部分,由安森美NCP1342搭配纳微为傲基定制的氮化镓功率芯片,以及MPS MP6908A搭配维安同步整流MOS组成,定压输出。两个USB-A口为一路二次降压5V恒压输出;两个USB-C口采用相同的输出方案,由南芯SC8002同步降压控制器外置开关管降压,英集芯IP2726进行协议识别。ZKDednc

3、倍思120W 2C1A氮化镓快充充电器ZKDednc

ZKDednc

主控芯片:安森美NCP13992ZKDednc

协议芯片:智融SW3516HZKDednc

PFC芯片:安森美NCP1616A1ZKDednc

同步整流芯片:安森美NCP4306ZKDednc

编辑点评:倍思这款120W氮化镓充电器造型上采用扁平修长ID风格,是全球首款120W氮化镓 (GaN)+碳化硅(SiC) 充电器,消息一出便引起业界高度关注。全协议、5A PPS以及高达120W的总输出功率,也让其成为在售氮化镓充电器中的性能王者。ZKDednc

这款充电器配备的2C1A三个接口均支持QC2.0/3.0、AFC、FCP、SCP快充协议,两个C口还具备5V/9V/12V/15V20V和5A PPS电压档位,性能一致支持盲插使用。兼容协议多,电压档位齐全,60W+30W+30W充电模式使其能满足多台设备同时快充的需求。ZKDednc

ZKDednc

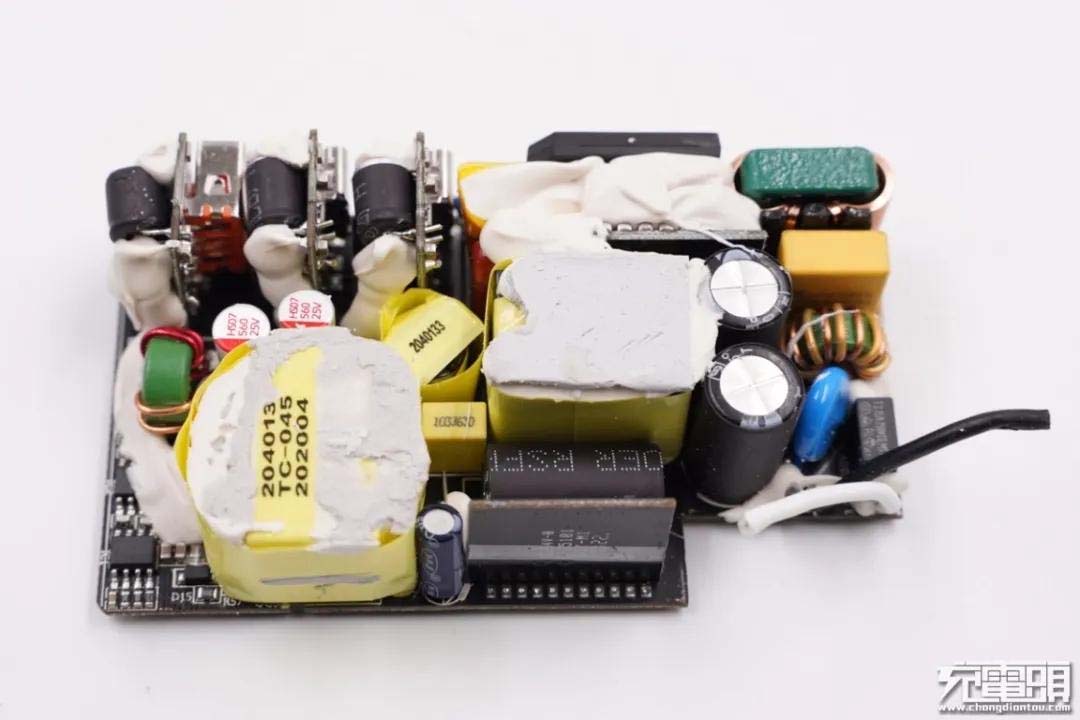

通过拆解发现,这款充电器内置PFC升压电路,采用安森美NCP1616作为功率因数校正控制器,消除大功率充电器对电网的污染。开关电源部分由安森美NCP13992搭配纳微氮化镓功率芯片以及次级同步整流控制器FAN4306搭配万代MOS组成,LLC架构,固定电压输出;三个接口均使用智融SW3516进行二次降压和协议识别控制输出,并且三个USB接口的输出功率由一颗MCU来实现功率智能分配。ZKDednc

此外PCB板正背面元器件大多注胶处理,而且还配有隔离板和散热片,增强内部稳定性和散热性能;输入输出端电容外套绝缘管,二次滤波固态电容的设置保证输出纯净。充电器内部细节讲究,整体做工扎实。ZKDednc

4、倍思100W 2A2C氮化镓快充充电器ZKDednc

ZKDednc

主控芯片:NXP恩智浦TEA2016AATZKDednc

协议芯片:智融SW3516HZKDednc

PFC芯片:NXP恩智浦TEA2016AATZKDednc

同步整流芯片:恩智浦TEA1995TZKDednc

编辑点评:倍思这款Pro版100W氮化镓充电器延续扁平修长ID风格设计,配备2A2C接口,支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个整流快充协议,支持5A PPS快充,整体性能以及兼容性很好。另外支持多个充电策略,满足笔记本、手机等多台设备同时快充需求。设计上配备可折叠插脚,两类接口性能上完全一致,支持功率盲插,便携便用。ZKDednc

ZKDednc

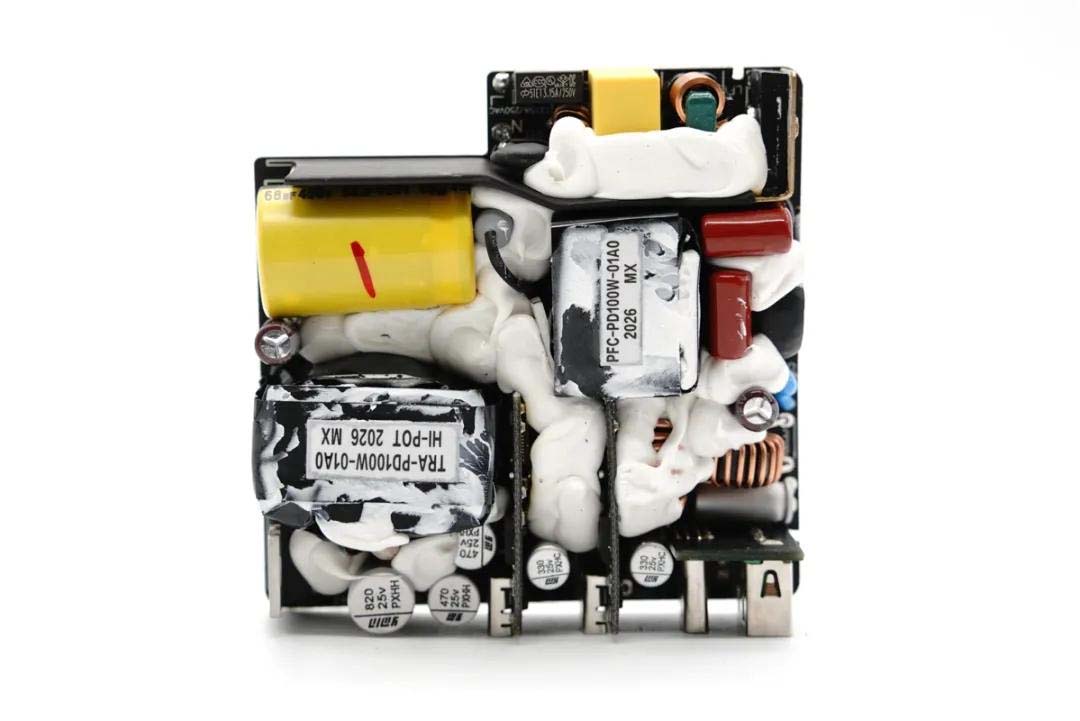

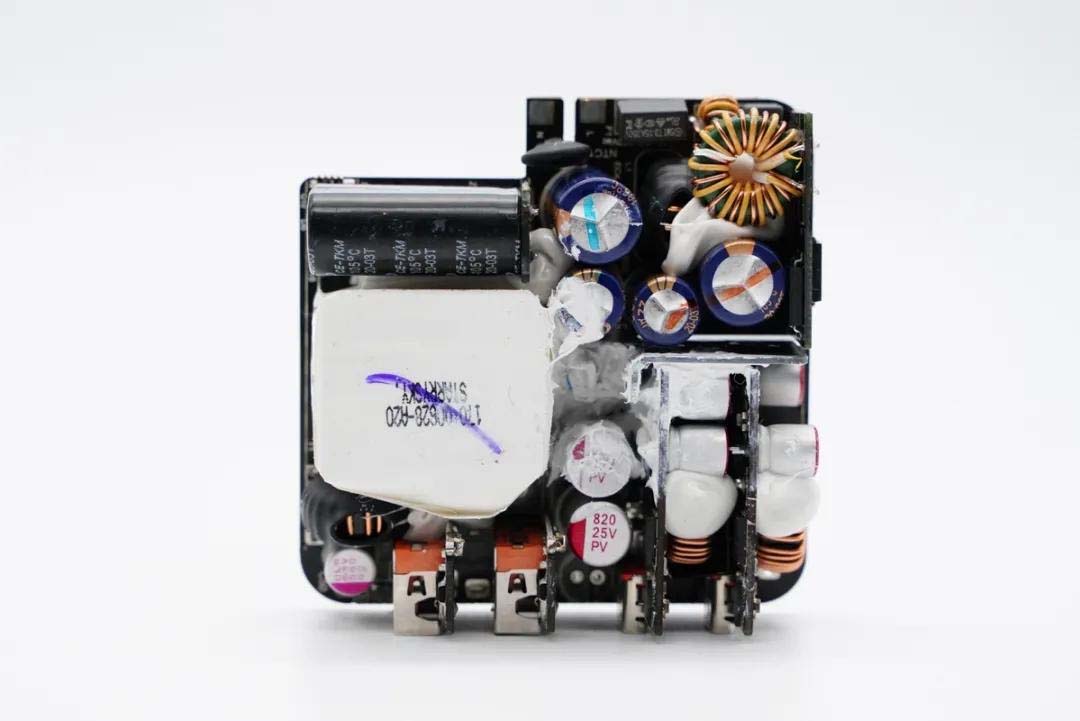

通过拆解发现,这款充电器内置PFC升压电路,采用时下热门的恩智浦TEA2016AAT+TEA1995T高性能LLC架构,PFC级升压开关管采用纳微NV6125,LLC级高压开关管采用谷峰GC11N65D,同步整流管采用维安WMB048NV6LG2,组成固定电压输出的开关电源。ZKDednc

输出端采用3路DC-DC四口输出设计,两个USB-A口为一路,采用智融SW3516H+泰德TDM3482方案,二次降压和协议识别,实现单口65W快充双口5V输出;另外两个C口各单独一路,不过采用方案和A口的完全相同。多口输出功率由一颗MCU智能分配。ZKDednc

5、HYPER JUICE 100W 2A2C氮化镓快充充电器ZKDednc

ZKDednc

主控芯片:安森美NCP1342ZKDednc

协议芯片:智融SW3516ZKDednc

PFC芯片:无ZKDednc

同步整流芯片:安森美NCP4306ZKDednc

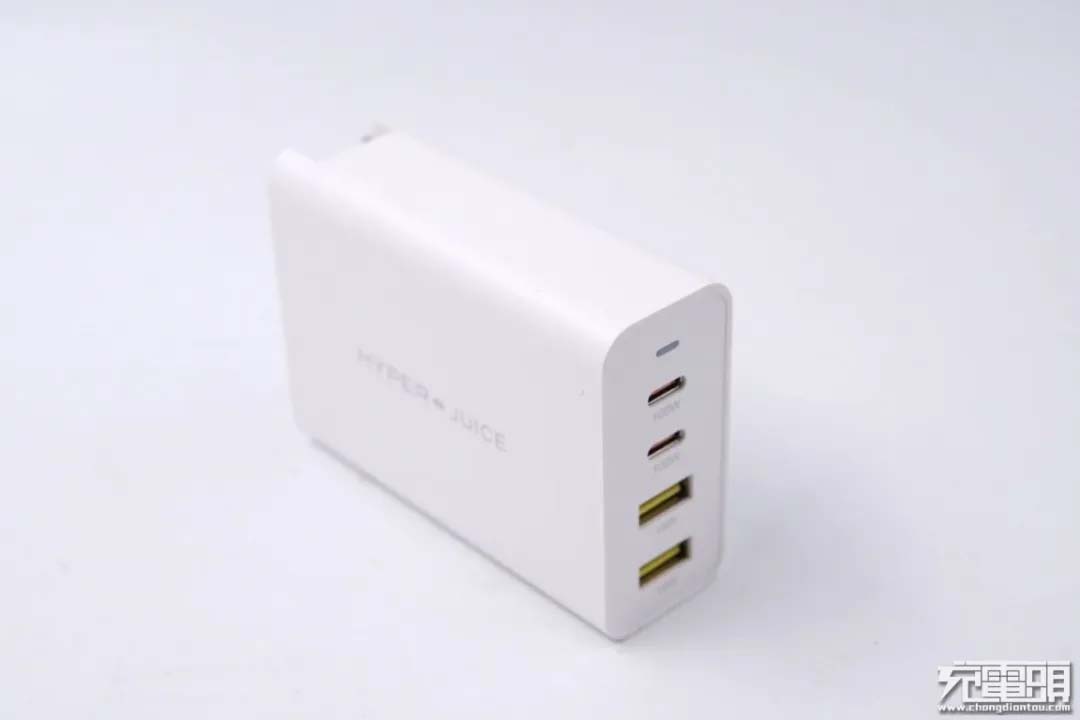

编辑点评:HYPER JUICE这款氮化镓充电器两个C口都支持最大100W输出,支持USB PD3.0快充协议,并兼容QC2.0/3.0、AFC、FCP等快充协议,两个USB-A接口同样支持QC2.0/3.0、AFC、FCP等主流快充,整体实用性强。通过合理的设计,将充电器的体积控制得当,提升产品的便携性;充电器自带美规插脚,可兼容国内市电标准,同时还附带有欧/澳/英三种可拆卸插脚,无论去到何地给何种设备充电,都可轻松应对。ZKDednc

ZKDednc

通过拆解了解到,这款充电器主题采用开关电源+三路DC-DC二次降压的架构,开关电源部分的高压侧由安森美PWM控制器控制纳微的氮化镓功率芯片,低压侧选用安森美同步整流控制器搭配两颗万代的同步整流MOS管,然后经过固态电容滤波之后输出一个固定的电压值,经过咨询芯片原厂得知,该固定电压值在21.5V-22V之间,略高于最高输出电压,降低压差,提高输出降压转换效率。ZKDednc

三个DC-DC二次降压电路分别由一颗智融SW3516控制,集成同步降压控制器和协议识别,两个USB-C口各自独立的一路降压,两个USB-A口共用一路降压。每一路外置两颗同步降压MOS,最终实现三路独立、四口输出。ZKDednc

此外PCB板上元器件布局紧凑并大量注胶,稳定性高;板子正背面均配有导热垫、金属散热片和绝缘板来进行散热和保护,保证高功率密度下的散热性能。ZKDednc

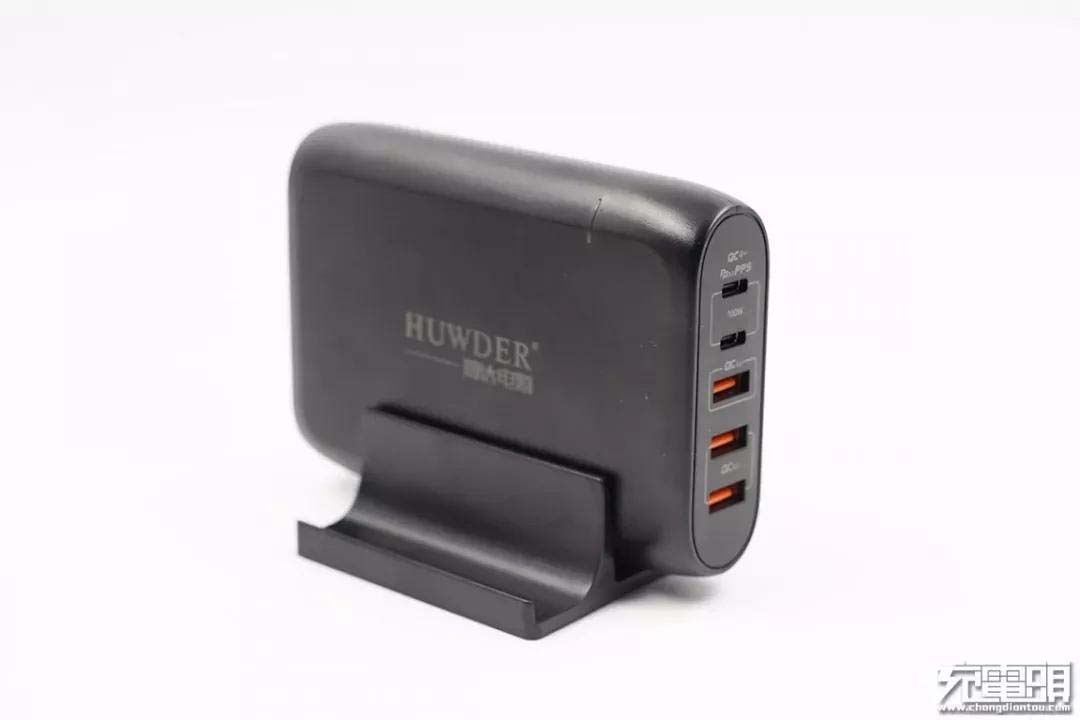

6、鸿达顺100W 2C3A五口快充充电器ZKDednc

ZKDednc

主控芯片:NXP恩智浦TEA1755TZKDednc

协议芯片:智融SW3516ZKDednc

PFC芯片:NXP恩智浦TEA1755TZKDednc

同步整流芯片:MPS MP6907ZKDednc

编辑点评:鸿达顺100W USB PD快充充电器采用扁平的外观设计,机身较为圆润。作为一款主打居家桌面使用场景的产品,其配备两个100W输出的USB-C接口以及三个支持18W快充输出的USB-A接口,以便满足多台设备同时充电器的需求。ZKDednc

ZKDednc

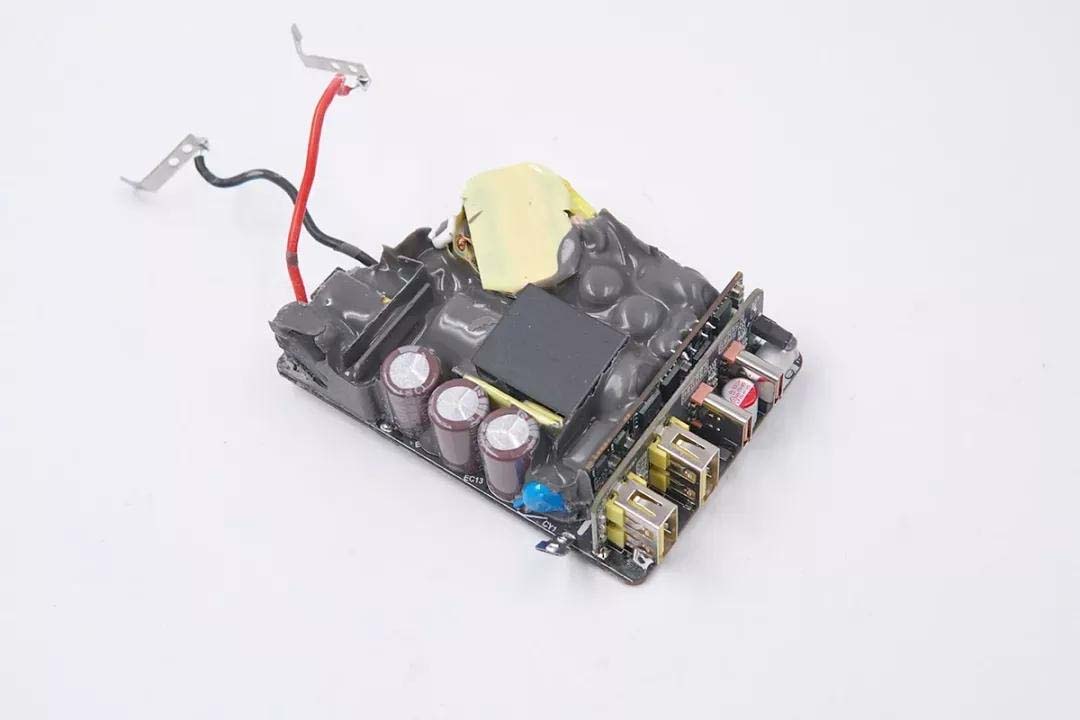

通过拆解了解到,鸿达顺100W 2C3A五口快充充电器内置PFC电路,整体电路采用开关电源和四路DC-DC架构,其中开关电源部分,初级侧采用恩智浦TEA1755T控制AFPC升压及初级开关,次级侧由MPS同步整流芯片控制华羿MOS同步整流,开关电源固定电压输出。ZKDednc

四路DC-DC二次降压输出,其中双USB-C电路设计完全一样,均由SW3516搭配两颗华羿MOS实现二次降压输出;另外三个USB-A接口分两路输出,其中两个接口由SW3515控制输出,另一个接口由SW3517控制输出。通过智融多颗芯片的使用最终实现多口输出功率智能分配。此外使用两级固态电容进行滤波,输出纯净。产品整体用料做工扎实。ZKDednc

其次是设计方面,充电器从输入到输出布局合理层次分明,元器件焊接整齐紧凑。不仅配备了多块散热片,还通过注胶增强散热效果。此外变压器和电感电容等器件打胶加固,增强了稳定性。ZKDednc

7、鸿达顺120W 2A2C四口快充充电器ZKDednc

ZKDednc

主控芯片:NXP恩智浦TEA19161TZKDednc

协议芯片:智融SW3516HZKDednc

PFC芯片:NXP恩智浦TEA19162ZKDednc

同步整流芯片:恩智浦TEA1995TZKDednc

编辑点评:鸿达顺120W 2A2C四口快充充电器将两个A口和两个C口性能对称,使得接口可以盲插使用,让用户省心。性能方面,充电器支持Apple 2.4A、QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0和5A PPS等协议,下到普遍的18W快充,上到100W PD快充都能支持,满足绝大多数产品的充电需求。作为一款大功率桌面快充,将用户最关注的方便和实用两大核心问题解决。ZKDednc

ZKDednc

通过拆解发现,这款充电器AC-DC部分采用TEA19161+TEA19162+TEA1995T电源解决方案,效率极高可轻松达到能效规范的要求。输出端分四路独立二次降压输出,且都采用智融SW3516H进行降压和协议识别,同时也造就了产品良好的兼容性。ZKDednc

设计上,这款充电器采用线体分离设计,电源线采用梅花头,接地设计不漏电;充电器外壳是磨砂与亮面的结合,边角过渡圆润,设计上考虑了持握感方面的细节;充电器内部设计布局很整齐,电路走向清晰,输出端设有三块小板以减小体积,此外配有大面积散热片和导热垫帮助导热。ZKDednc

8、美富达100W USB PD桌面快充充电器ZKDednc

ZKDednc

主控芯片:NXP恩智浦TEA19162ZKDednc

协议芯片:Leadtrend通嘉LD6610ZKDednc

PFC芯片:NXP恩智浦TEA19162ZKDednc

同步整流芯片:恩智浦TEA1995TZKDednc

编辑点评:美富达100W USB PD快充充电器采用线缆与机身分离式设计,主体机身酷似一款移动电源。输入采用8字线,方便客户根据不同的是地区更换相应的插脚规格,输出接口采用2A2C设计,双USB-C接口可以同时为两台笔记本电脑分别提供60W的充电功率。同时也可以满足四台设备的充电需求,比较适合居家办公等场景。ZKDednc

ZKDednc

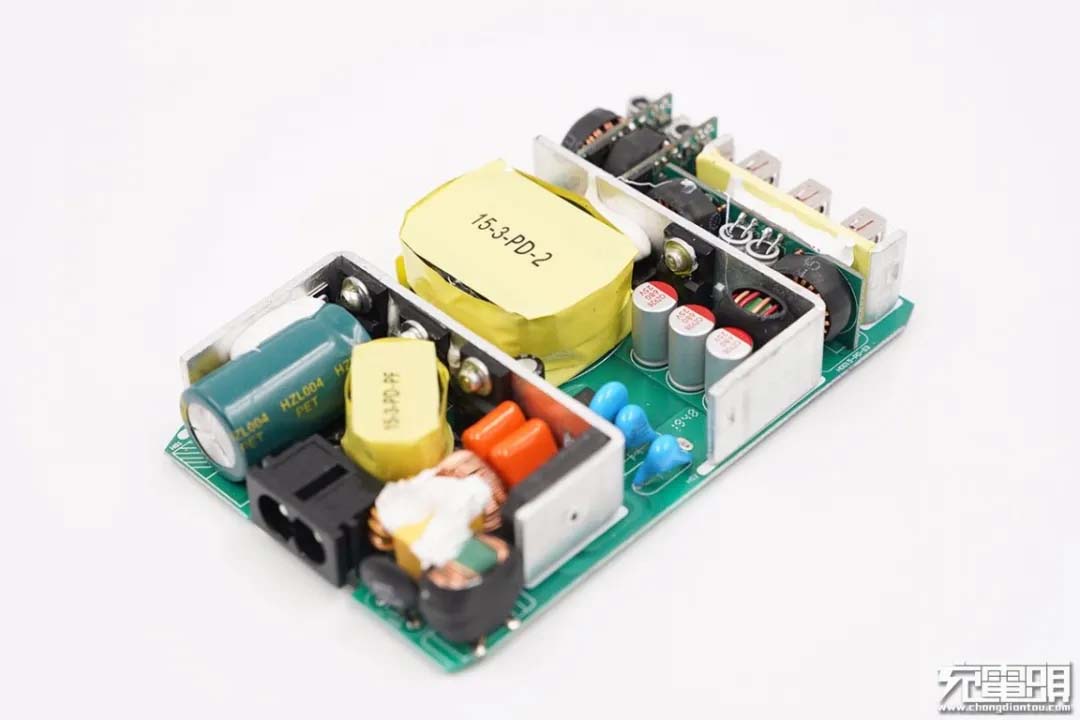

拆解发现,这款充电器内置了PFC功率因数校正电路,整体采用了开关电源+四个DC-DC二次降压输出,开关电源部分为LLC架构,采用全套恩智浦方案,固定电压输出。DC-DC二次降压部分的四个接口均为独立同步整流降压输出,其中两个USB-C接口分别采用南芯同步整流降压芯片SC8102搭配通嘉科技的认证协议芯片LD6610实现100W快充输出;两个USB-A接口则分别选用一颗英集芯的高集成协议芯片IP6527控制;芯片均选择业界知名品牌,性能有保证。ZKDednc

同时,充电器输入端采用两级共模电感,输出采用六颗万京源固态电容滤波;除了三颗功率MOS均增加金属散热片外,PCB模块外围还使用了大面积的金属散热片,保证大功率输出时散热性能,做工扎实。ZKDednc

9、麦多多100W 2C1A氮化镓快充充电器ZKDednc

ZKDednc

主控芯片:NXP恩智浦TEA2016AATZKDednc

协议芯片:智融SW3516HZKDednc

PFC芯片:NXP恩智浦TEA2016AATZKDednc

同步整流芯片:恩智浦TEA1995TZKDednc

编辑点评:麦多多100W 2C1A氮化镓快充充电器支持QC、AFC、FCP、SCP、PE2.0、PD和PPS快充协议,整体兼容性很好,支持65W+30W和60W+20W+22.5W充电模式,满足MacBook笔记本、iPhone 12手机等设备同时快充需求。另外可搭载多规格插脚是其另一大优势,出差旅行使用更方便。ZKDednc

ZKDednc

通过拆解发现,这款100W充电器采用时下热门的恩智浦TEA2016AAT+TEA1995T高性能LLC架构,PFC级采用纳微氮化镓功率芯片,LLC级采用谷峰MOS管组成开关电源。输出端三个接口采用三路独立降压电路,而且均采用智融SW3516H+泰德TDM3482方案,输出功率由MCU智能分配。ZKDednc

PCB板上元器件布局紧凑有序,初次级之间设有塑料隔离板,正背面设有大面积黄铜散热片,保证高功率充电状态下的散热性能。此外输入端采用昱光电解电容进行滤波,输出端设有二次滤波固态电容进行滤波,输出纯净。ZKDednc

10、摩米士100W 2A2C氮化镓快充ZKDednc

ZKDednc

主控芯片:NXP恩智浦TEA2016AATZKDednc

协议芯片:智融SW3516HZKDednc

PFC芯片:NXP恩智浦TEA2016AATZKDednc

同步整流芯片:恩智浦TEA1995TZKDednc

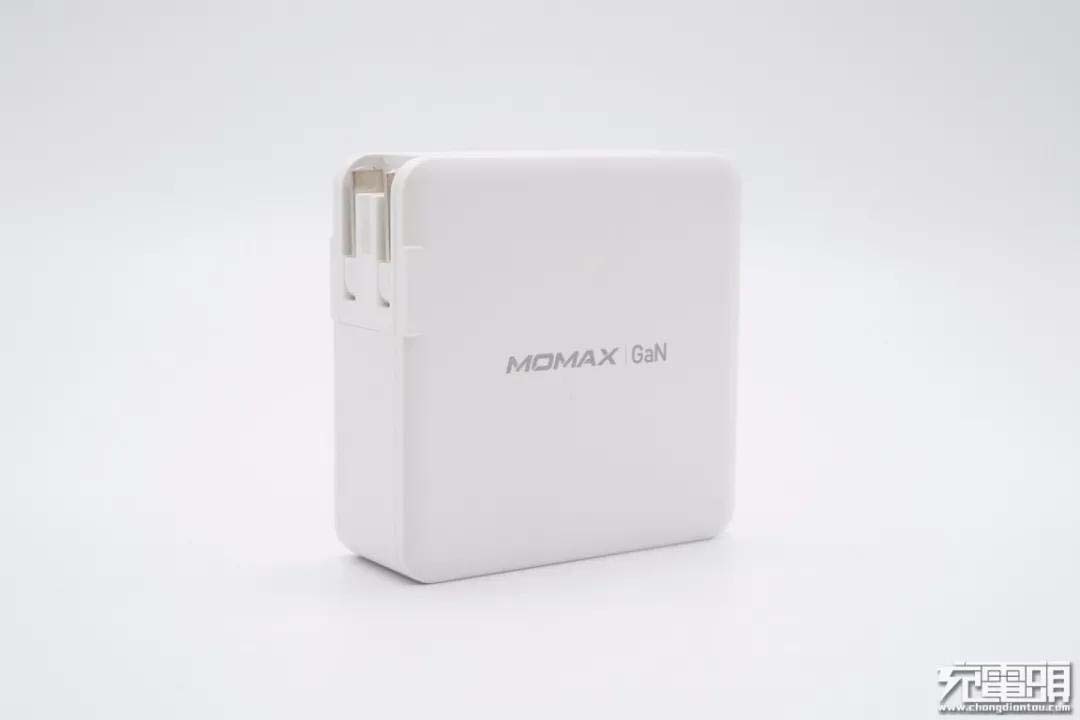

编辑点评:摩米士100W 2A2C氮化镓充电器机身方正扁平,配备可折叠插脚,而且从插脚设计来看,还支持组装其它规格插脚,便携且适用于各个地区。充电器支持QC、AFC、FCP、SCP、MTK PE+2.0、PD和PPS快充协议,并将两类接口设计成支持盲插使用,用户无需刻意寻找快充接口,使用方便。接口支持100W、65W+30W、华为22.5W快充,支持广泛,实用性强。整个产品集便携、易用于一身。ZKDednc

ZKDednc

通过拆解发现,这款充电器内置PFC升压电路,开关电源部分由恩智浦初次级控制器分别搭配英诺赛科氮化镓功率芯片以及新洁能MOS组成,固定电压输出;四个接口采用三路独立降压输出,且都是使用的智融SW3516进行二次降压和协议识别控制输出。两个USB-C接口的输出功率由一颗MCU控制,实现功率智能分配。ZKDednc

此外PCB板上的元器件注胶处理,正背面还配有隔离板和大面积黄铜散热片,增强内部稳定性和散热性能;输出端二次滤波固态电容的设置保证输出纯净。充电器内部细节讲究,整体做工扎实。ZKDednc

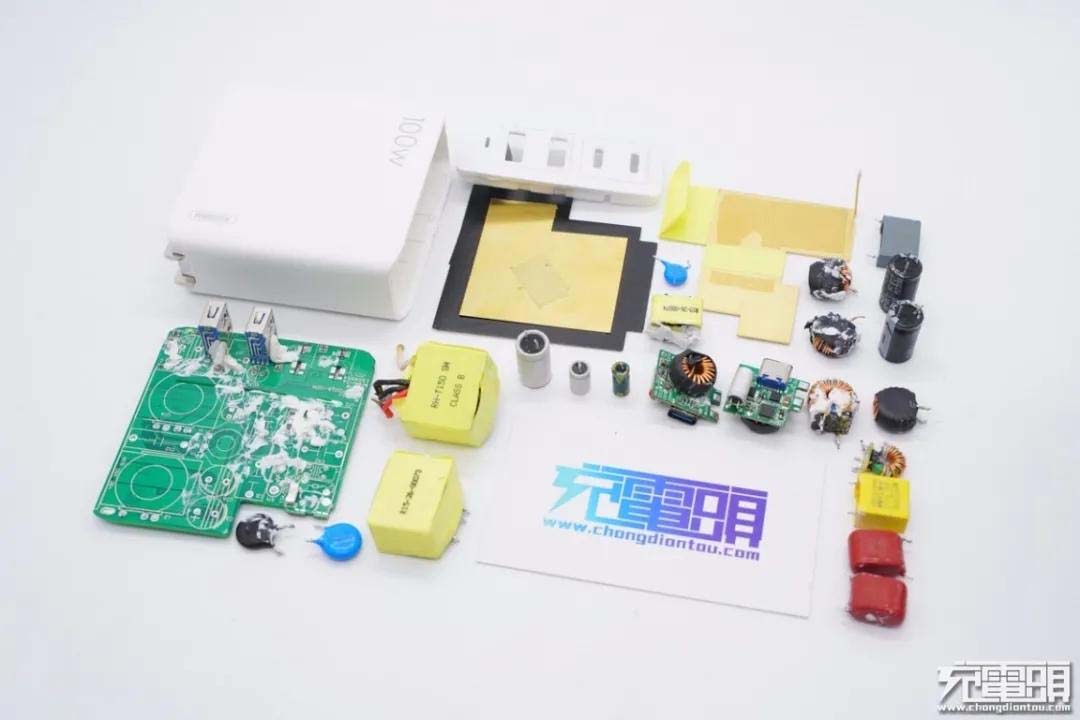

11、REMAX 100W 2A2C氮化镓快充充电器ZKDednc

ZKDednc

主控芯片:NXP恩智浦TEA2016AATZKDednc

协议芯片:智融SW3516HZKDednc

PFC芯片:NXP恩智浦TEA2016AATZKDednc

同步整流芯片:恩智浦TEA1995TZKDednc

编辑点评:REMAX 100W 2A2C氮化镓充电器采用白色机身壳,表面磨砂处理,整体看去非常简洁。充电器配有4个USB接口,支持QC、AFC、FCP、SCP、PE2.0、PD和PPS快充协议,支持100W和30W快充。作为一款桌面充,兼容性好,接口支持盲插使用方便,同时可大大缓解排插压力,产品实用性强。ZKDednc

通过拆解发现,这款充电器内置PFC升压电路,采用LLC+GaN高性能架构。采用恩智浦TEA2016AAT和TEA1995初次级控制器,分别搭配英诺赛科氮化镓功率芯片和碳化硅二极管以及新洁能MOS组成开关电源部分,固定电压输出。ZKDednc

ZKDednc

输出端四个接口采用三路独立降压输出,且每路都采用智融SW3516进行二次降压和协议识别控制输出。两个USB-C接口的输出功率由一颗MCU控制,实现功率智能分配。ZKDednc

充电器PCB板上元器件布局整齐有序,为应对大功率输出带来的发热问题,元器件打胶以及配备大面积黄铜散热片,氮化镓功率芯片还额外配有导热垫。次级侧三路输出电路均配有二次滤波固态电容以保证输出纯净。充电器内部细节讲究,整体做工扎实。ZKDednc

12、闪极90W 2C1A氮化镓快充充电器ZKDednc

ZKDednc

主控芯片:安森美NCP1342ZKDednc

协议芯片:智融SW3516SZKDednc

PFC芯片:无ZKDednc

同步整流芯片:MPS MP6908ZKDednc

编辑点评:闪极90W氮化镓充电器延续“尖锐”系列外观ID设计,方块机身加尖锐棱角,特征鲜明。充电器支持QC、AFC、FCP、SCP、PE2.0、PD3、PPS等多个主流快充协议,双C口均支持90W大功率快充,且支持盲插使用,另外支持60W+30W充电策略,满足笔电手机同时快充需求。ZKDednc

ZKDednc

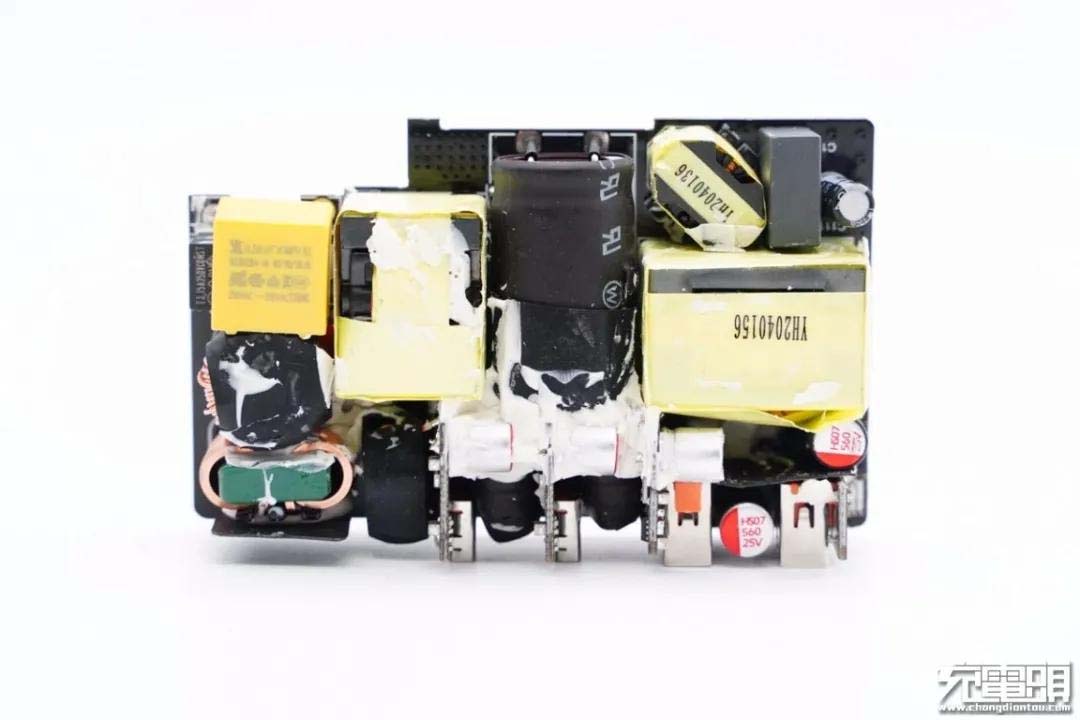

通过拆解了解到,充电器元器件布局相当紧凑有序,为充分利用空间,输入输出端均设有小板。此外PCB板正面打胶,背面使用导热垫散热,整体覆盖黄铜散热片,同步整流管等还额外配有散热片,散热措施做得很充分。ZKDednc

充电器开关电源由安森美NCP1342搭配纳微NV6125,以及芯源MP6908搭配恒泰柯同步整流管组成,同步整流输出固定电压;两路DC-DC采用智融SW3516S和SW3518搭配锐骏MOS降压方案。此外采用钰邦固态电容进行同步整流和二次降压输出滤波,并配有温度保护。产品整体用料扎实。ZKDednc

13、闪极100W 3C1A氮化镓快充充电器ZKDednc

ZKDednc

主控芯片:安森美NCP1342ZKDednc

协议芯片:智融SW3516HZKDednc

PFC芯片:安森美NCL2801ZKDednc

同步整流芯片:MPS MP6908ZKDednc

编辑点评:闪极100W氮化镓充电器采用方块造型机身,棱角分明,正背面是冷感纹理,外观别具一格。充电器自带可折叠插脚,同时还可加装其它规格插脚,居家使用或携带外地出差都得心应手。此外充电器性能也是万金油般的存在,支持QC、AFC、FCP、SCP、PE+2.0、PD3.0、PPS等多个快充协议,支持65W+30W或45W+30W+24W充电策略,满足多台设备同时快充需求。ZKDednc

ZKDednc

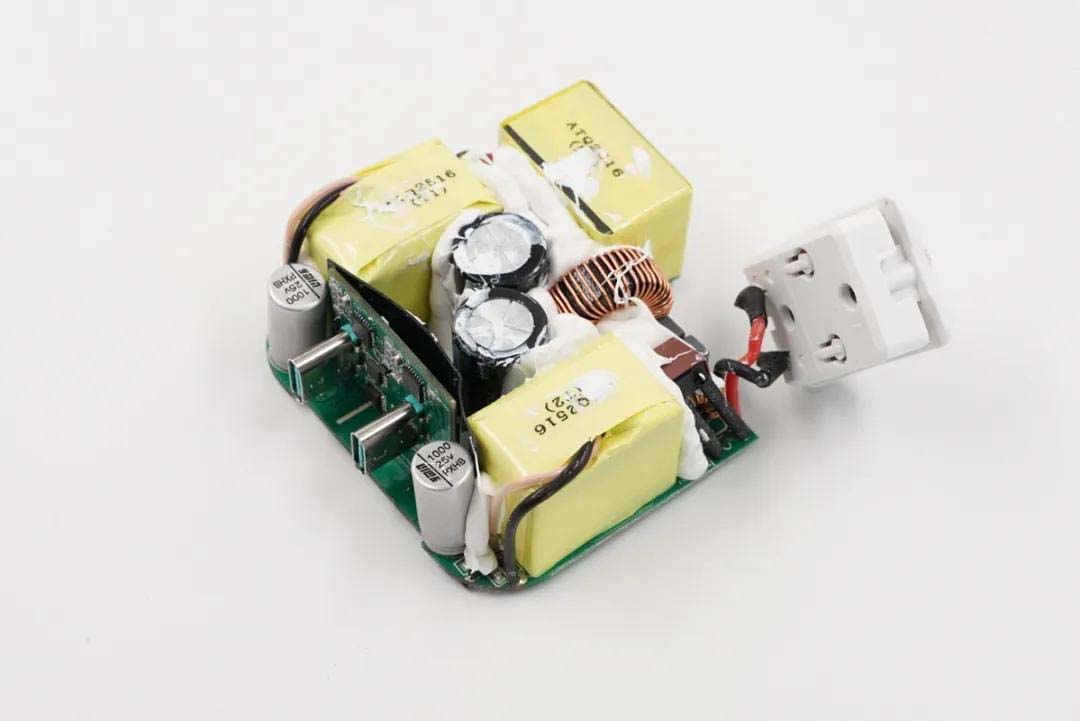

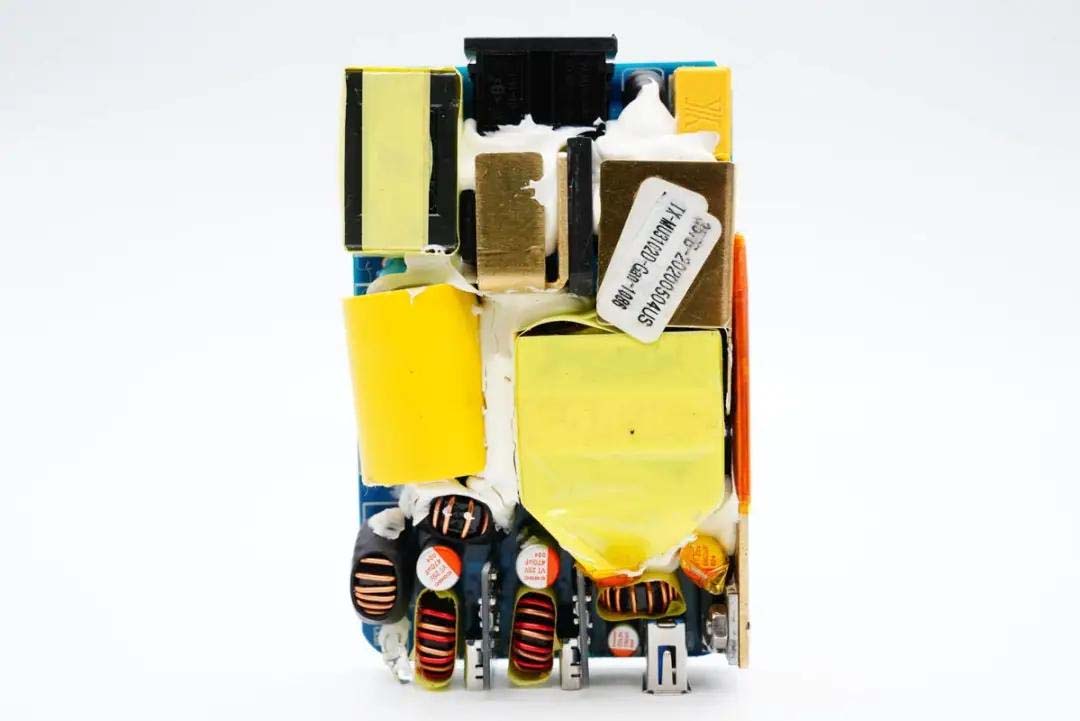

通过拆解了解到,充电器采用APFC升压、开关电源和三路独立DC-DC架构组成。其中APFC升压电路采用安森美NCL2801搭配纳微NV6115氮化镓功率芯片;开关电源由安森美NCP1342搭配纳微NV6115,以及芯源MP6908A搭配龙腾MOS组成,同步整流定压输出固定电压;C1和C2两路均采用智融SW3516H进行二次降压和协议识别,另外C3和USB-A为一路采用的是智融SW3518S方案。ZKDednc

此外PCB板上的元器件注胶处理,正背面还配有隔离板和大面积黄铜散热片,增强内部稳定性和散热性能;为解决多口带来的体积问题,采用了多颗永铭小体积电容进行滤波,此外输出端设有三块小板增加空间利用率。ZKDednc

14、SATECHI 100W 2C1A氮化镓快充充电器ZKDednc

ZKDednc

主控芯片:PI SC1936CZKDednc

协议芯片:慧能泰HUSB350ZKDednc

PFC芯片:PI PFS7628CZKDednc

同步整流芯片:PI SC1936C内置ZKDednc

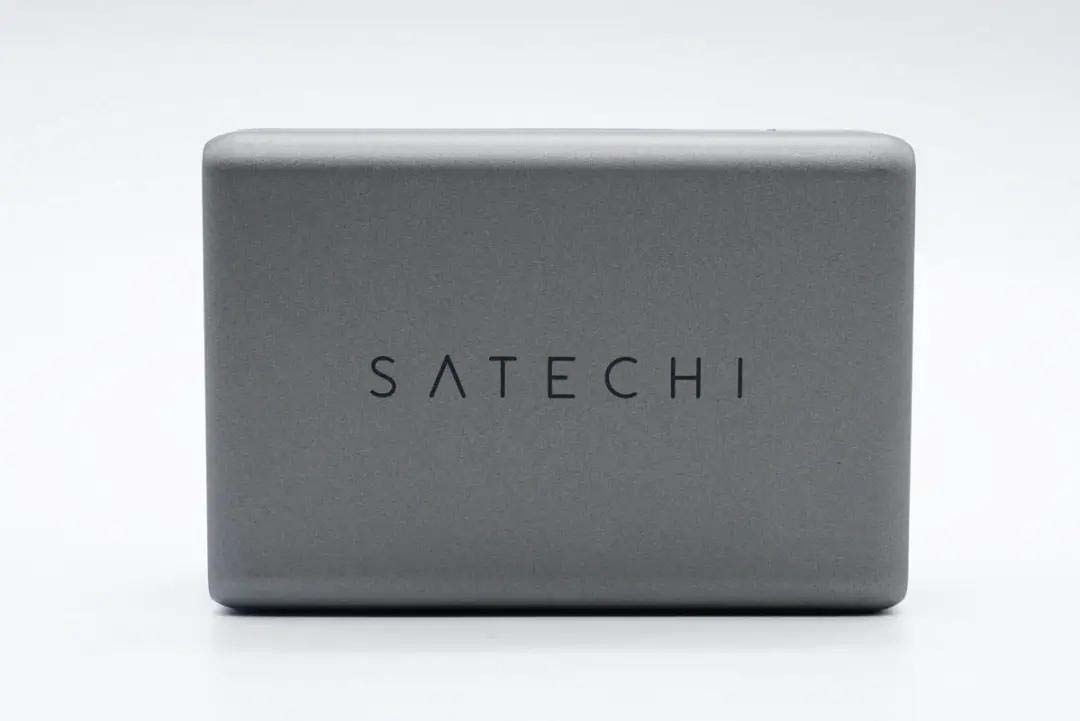

编辑点评:SATECHI 100W氮化镓快充充电器机身扁平,边角圆润,配备电源线采用线体分离设计,同时支持全球宽范围电压输入,适用地区广泛,更换电源线即可携带到各个地方使用。两个C口不仅支持100W PD快充,还具备5A PPS电压档位。USB-A口支持12W输出,可以给小型设备进行充电。ZKDednc

ZKDednc

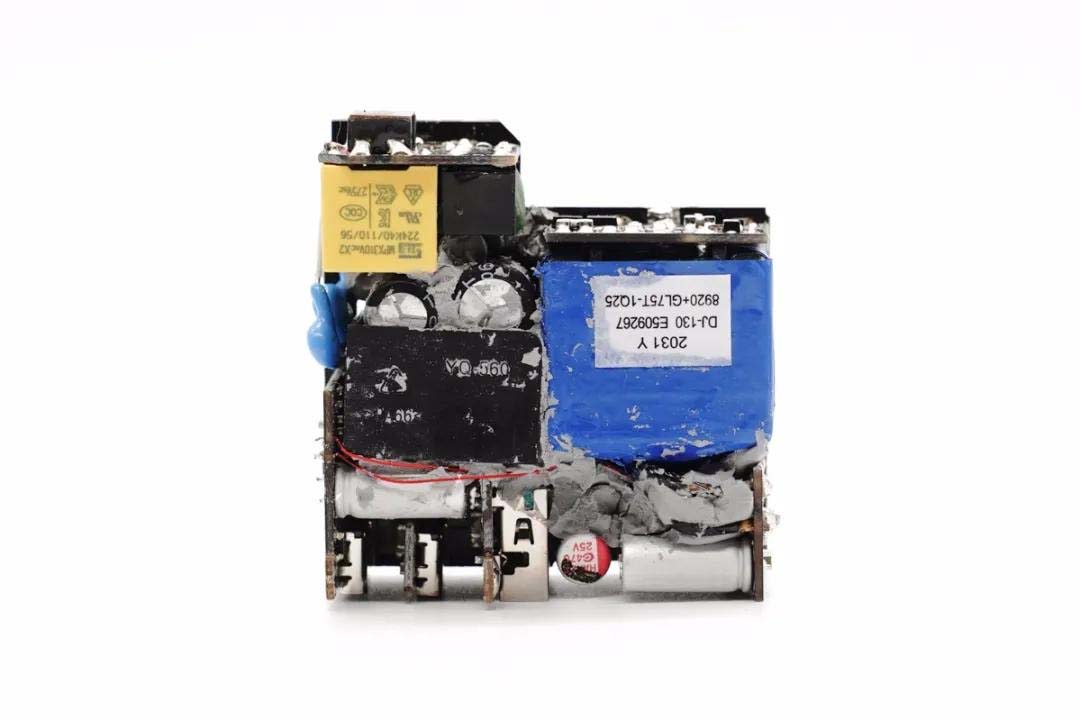

通过拆解了解到,作为一款100W大功率充电器,其设有PFC升压电路,并采用PI PFS7628C控制;开关电源由PI高集成主控芯片SC1936C搭配华润微同步整流管组成;两个C口二次降压输出方案完全一样。ZKDednc

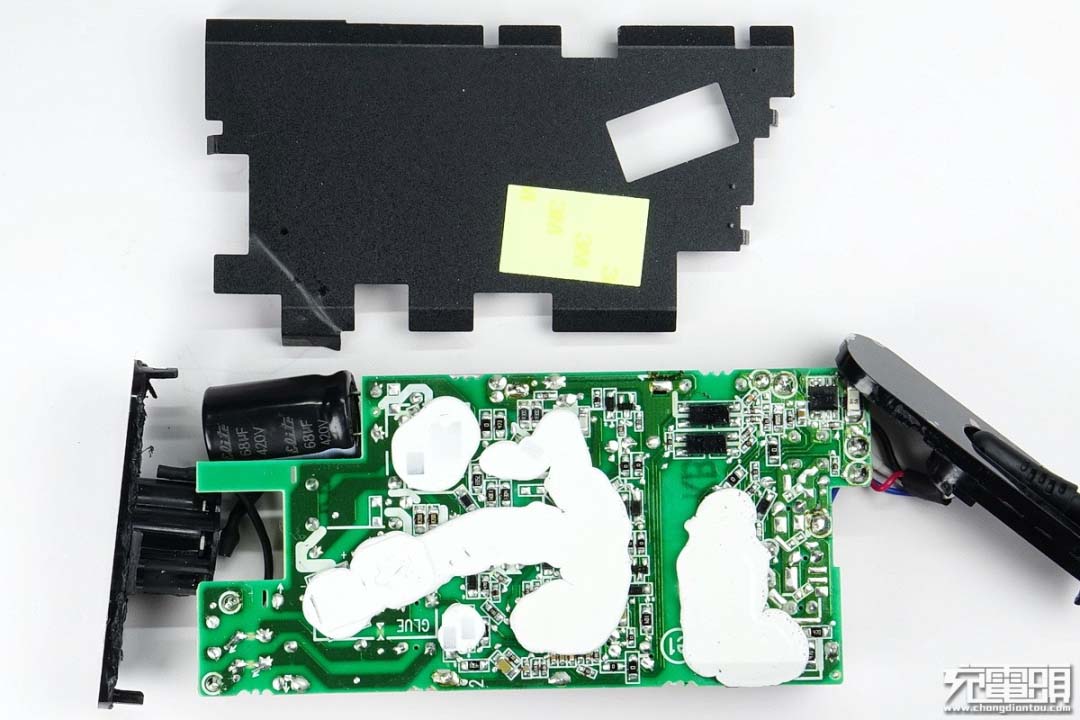

双C口均采用德信EUP3268B搭配威兆和泰德MOS管进行二次降压,由慧能泰协议芯片HUSB350控制输出电压;USB-A口采用英集芯IP6503S进行二次降压以5V恒压输出。电路板整个使用铜片包裹均热,并在电路板正反面设有导热贴传导至外壳散热,降低温升。内部元件全部打胶填充固定,稳定可靠。ZKDednc

100W快充的三组常见架构

拆解三十余款100W快充后,汇总分析了100W快充的三组常见架构:ZKDednc

从输出架构来看,了解到目前市面上常见的100W PD快充充电器一般可分为以下三种:ZKDednc

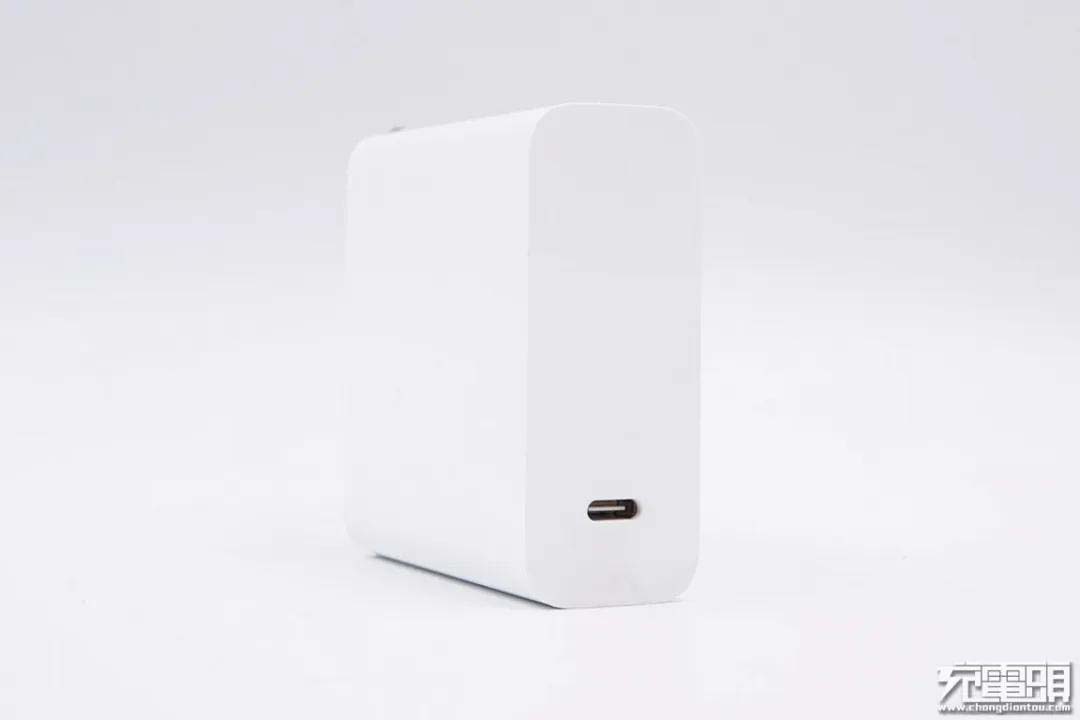

第一种为开关电源+协议芯片直接输出,常见于大功率单口快充充电器,比如苹果96W快充、苹果87W快充、小米90W快充等。ZKDednc

第二种是内置了两套开关电源以及两颗协议芯片,每一路最大输出50W,相当于将两个50W充电器合二为一,并配备两个输出接口。然后通过两颗协议芯片的控制,实现两路开关电源的智能输出。在单口工作时,两路开关电源合并成一路输出;在两个接口同时工作时,两路开关电源分开,实现双口独立输出。ZKDednc

第三种为开关电源+多路DC-DC+多路协议输出,这种架构常见于大功率多口快充充电器中。首先通过开关电源输出固定电压值;然后分为多路DC-DC降压,搭配各路协议芯片,最终实现多路独立输出。ZKDednc

LLC+PFC combo控制器成为主流

LLC架构属于双管半桥谐振,采用谐振电感、励磁电感和谐振电容串联,故名LLC。采用零电压开关(ZVS)软开关技术,具有工作频率高、损耗小、效率高、体积小的优点,可提高充电器功率密度。ZKDednc

ZKDednc

LLC架构谐振操作可实现全负载范围的软开关,减小开关损耗,从而成为高频和高功率密度设计的理想选择,适合固定电压输出,EMI特性更好。尤其是应用在多口输出的大功率快充电源产品中,LLC架构输出固定电压+二次降压实现多口PD快充的方式,具有效率高,功率大的特点。ZKDednc

值得一提的是,LLC架构配合GaN开关元件,还能够有效降低驱动开销,降低导通损耗与关断损耗,提升效率与工作频率,进一步提升充电器功率密度。ZKDednc

ZKDednc

不过需要注意的是,LLC架构虽然有着频率高、损耗小、功率密度高的优点,但是其要求输入输出变动范围不大,这原本制约了在PD快充充电器上的应用。ZKDednc

而随着国内3C认证的要求,百瓦输出的PD充电器需要内置PFC功率因数校正电路以降低对外界的干扰,通过内置体积较小的APFC进行输入升压及功率因数校正,起到了在不同输入电压环境下稳定初级电压的作用,也加速了LLC架构在PD快充充电器上的普及。ZKDednc

大功率快充带来的必然结果就是大体积,虽然有氮化镓技术的加持,但百瓦大功率快充电源的体积仍然有进一步优化的空间,因此合封PFC控制器+LLC控制器的高集成combo芯片逐渐成为市场主流。将两颗芯片合二为一,可以大幅简化初级侧电路设计,一颗控制器完成初级侧两颗控制器的功能。ZKDednc

ZKDednc

多合一的控制器还内置完善的保护功能,可实现精确迅速可靠的保护;并且多合一的控制器,支持LLC与PFC联动,部分多合一控制器还支持数字控制,可实现更好的动态响应和更低的空载功耗。ZKDednc

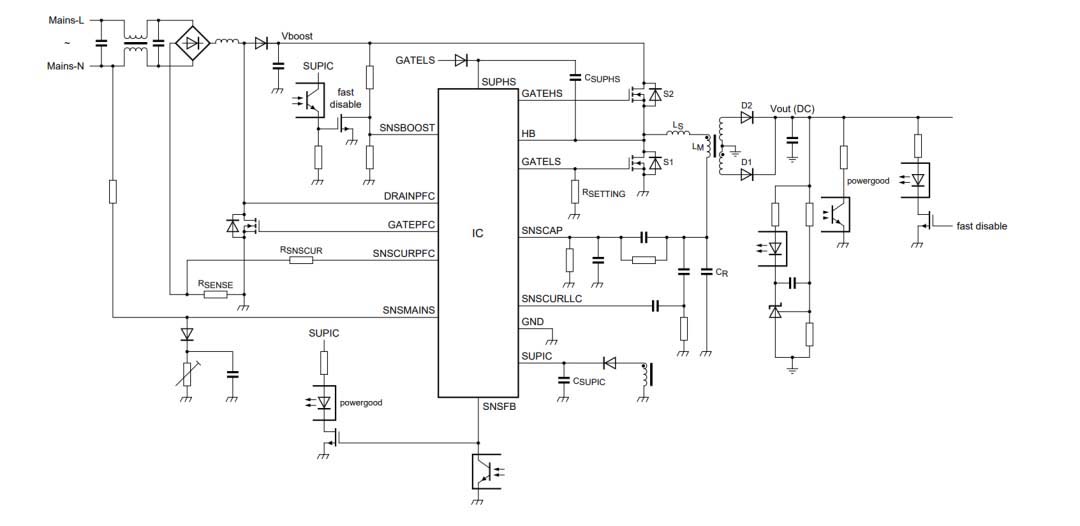

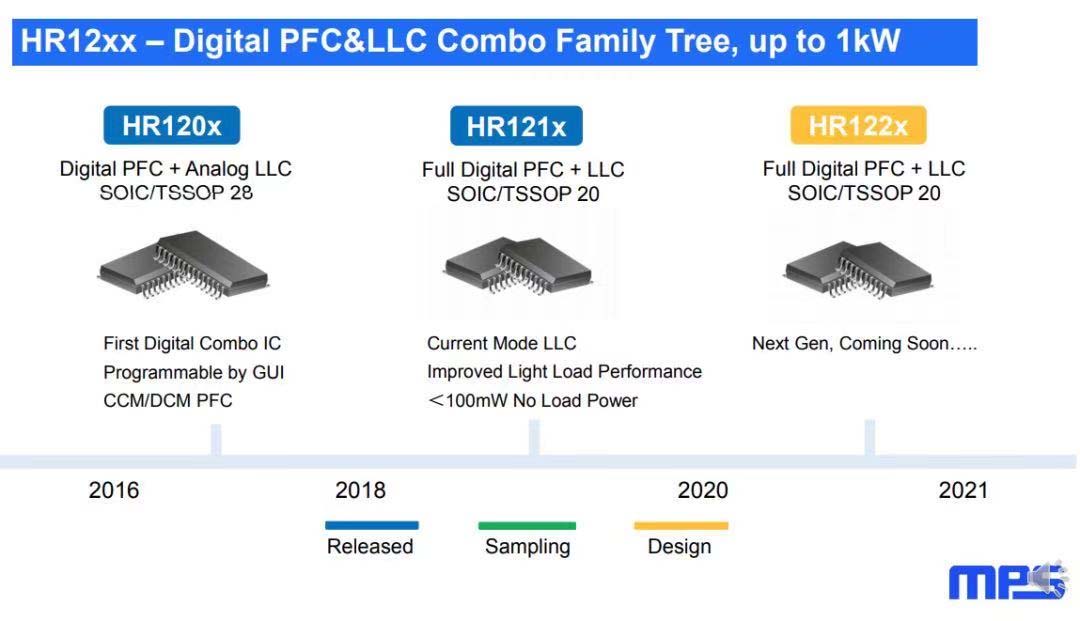

据了解,目前市面上集成LLC+PFC的combo控制器有MPS推出的HR1211、英飞凌推出的IDP2308、NXP推出的 TEA2016AAT等。ZKDednc

总结

截至目前,联想、安克、倍思、摩米士等知名品牌相继为市场带来了款式各样的100W快充产品,这些产品具备小体积、多接口、配折叠插脚等核心特点,这也表明了市场的发展方向。这类产品面向的是普通大众,适配性更好,可以满足市面在售的手机、平板、笔记本电脑同时快充需求,极大减轻用户外出携带成本。ZKDednc

诸如苹果、小米、戴尔等品牌的大功率快充,更像是专属“神器”,为自家产品充电才会有很好的快充体验。通过对以上32款100W级别PD快充充电器拆解了解到,手机、电脑厂商推出的单口快充和电商推出的多口快充占比上旗鼓相当,因此都不能小瞧了某一方。ZKDednc

而从产品核心器件汇总表中我们不难发现,LLC+PFC的架构已经非常普遍,尤其是集成LLC和PFC控制器的combo控制器很是受到市场欢迎。同步整流控制器中,MPS的MP6908系列占比极高;据悉,MPS还推出了LLC+PFC单芯片数字控制器,进一步完善产品线。协议芯片方面,单口快充主要采用英集芯和伟诠的产品,而在多口充中智融的高集成IC占绝对统治地位。ZKDednc

  • 体积发热就解决不了。
  • 实话实说,我是不知道为什么一个电源需要搞得这么复杂? 笔记本手机通用,直接让电源输出一个24V 4-5A的直流电源,笔记本或者手机中带一个输入5-30V的BUCK电路,电池可以承受多少电流,自己本地控制就好。也不需要是协议芯片,哪里需要搞得这么复杂哦。
    我喜欢简单的事情做简单,咱们这个所谓的PD,快充,TYPE C, 完全是走入了歧途。电源复杂得不得了,手机笔记本一堆线路,协议,握手调压。需要这么复杂吗?
    请大神出来解释一下。我的理论错在哪里?
  • 电脑充电器可以充手机吗
本文为EDN电子技术设计 原创文章,禁止转载。请尊重知识产权,违者本司保留追究责任的权利。
充电头网
数码设备充电技术及其周边配件(充电头、充电器、充电线材、移动电源及电芯、USB插排)评测、拆解。
  • 微信扫一扫
    一键转发
  • 最前沿的电子设计资讯
    请关注“电子技术设计微信公众号”
  • 拆解一个97年的万用表,老一辈的产品质量为何这么好? 大家看到下图中的万用表没?翻箱倒柜找到的这个老物件,20年了,质量还是杠杠的,心血来潮想着拆开这个表看下里面的结构。
  • 拆解售价仅19元的儿童电话手表,BOM成本价大概多少? 日前,EDN小编发现一篇拆解儿童电话手表的文章,有趣的是,这款电话手表售价仅为19元。这款电话手表购买于某电商平台,虽然售价低,但功能非常强大。在当前这个芯片奇缺的市场下,该电话手表售价19还能赚到钱吗?整个内部设计到底安全吗?
  • 电商专供2946块、线下5499块,质量一样吗?燃气热水器拆解 在线下实体店购买电器时会发现,线下的机器会比线上同款贵很多,这时导购就会表示:线上型号虽然一样,但生产线不同、品质不同等……同时,线上购买的机器外包装确实会印有“电商专供”的标签,因此很多消费者将信将疑。那么电商专供到底与线下同款有没有差别呢?
  • 音质更好了!拆解:第三代亚马逊Echo Dot 配对功能是亚马逊在第三代Echo Dot中首次推出的。这项新功能能够在多大程度上反映亚马逊对Echo Dot内部电子器件的升级?亚马逊决定不将该功能移植到前代产品中,是为了鼓励用户升级到更新的产品?简单地说,是什么原因使Echo Dot音质变好了?让我们拆解它来一探究竟吧。
  • 拆解苹果最新AirTags:对比三星的SmartTag、Tile Mate 今年四月,苹果发布了最新款的苹果蓝牙追踪器AirTags,并为了进一步让消费者对AirTags放心,上市后仅一个月就加大了其隐私保护力度,还推送了首个新固件,可谓下了番大功夫。不久前,知名维修拆解机构iFixit拆解了最新款的苹果蓝牙追踪器AirTags、三星的SmartTag、Tile Mate,并横向对比了三者的区别。
  • 拆解OPPO Watch,内部结构配置如何? 目前市场上,入局智能手表的国产手机厂商不在少数,而这其中有不乏几款产品在功能以及外观设计上极为的引人关注,比如圆形表盘的代表华为Watch ,再比如支持eSIM独立通信的OPPO Watch。下面就让我们来看看这款产品的外观设计及内部结构配置吧~
广告
热门推荐
广告
广告
EE直播间
在线研讨会
广告
广告
面包芯语
广告
向右滑动:上一篇 向左滑动:下一篇 我知道了
