大联大品佳集团推出基于Microchip产品的ISELED汽车氛围灯方案

2023-04-19 大联大 阅读:
大联大控股宣布,其旗下品佳推出基于微芯科技(Microchip)dsPIC33CK256MP508-IPT开发平台的ISELED汽车氛围灯方案。

2023年4月19日,致力于亚太地区市场的领先半导体元器件分销商——大联大控股宣布,其旗下品佳推出基于微芯科技(Microchip)dsPIC33CK256MP508-IPT开发平台的ISELED汽车氛围灯方案。yiDednc

yiDednc

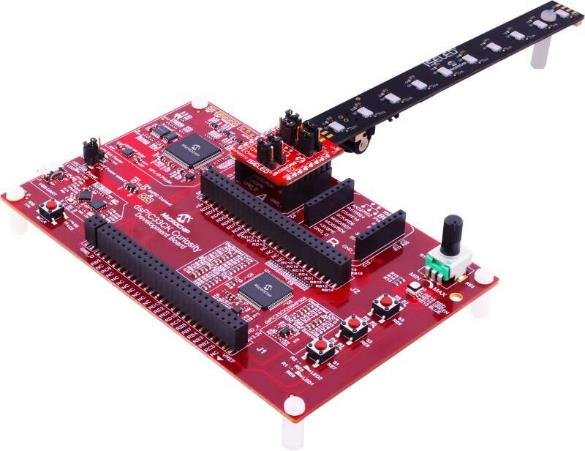

图示1-大联大品佳基于Microchip产品的ISELED汽车氛围灯方案的展示板图yiDednc

汽车舱内照明正在向智能化方向发展,通过RGB LED控件能够让车内照明实现更加酷炫的效果,增加个性化驾驶体验。并且将智能化的舱内照明系统结合ADAS辅助驾驶系统还可以对驾驶员起到警示的作用,提高驾驶的安全性。然而随着车内LED应用的数量越来越多,传统使用外置LED驱动芯片的方案也面临着巨大的设计挑战。在这种情况下,ISELED技术的出现很好地解决了这一问题。ISELED的基本思路是原本需要外部处理器处理的参数(例如亮度和颜色稳定性)转移到RGB LED本身,使LED被“数字化”,这样就可以通过一种“精简”的通信协议进行地址编码,只需要读取表示颜色和亮度的目标参数就能实现控制。yiDednc

由大联大品佳基于Microchip dsPIC33CK256MP508-IPT开发平台的汽车氛围灯方案支持ISELED协议,可降低汽车舱内氛围灯所面临的复杂设计挑战,同时允许用户以低成本设计更为智能化的产品应用。yiDednc

yiDednc

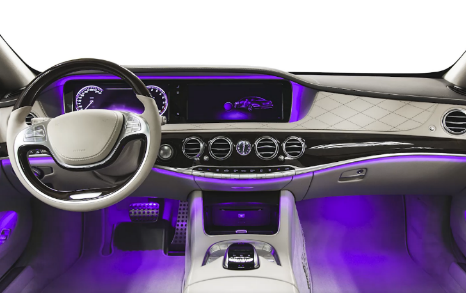

图示2-大联大品佳基于Microchip产品的ISELED汽车氛围灯方案的场景应用图yiDednc

dsPIC33CK256MP508-IPT开发板包括了dsPIC33CK开发板、ISELED接口板以及ISELED开发板,这可以简化SELED汽车氛围灯的设计需求,并减少设计成本的投入。yiDednc

dsPIC33CK是Microchip旗下一款高性能数字信号控制器(DSC),可为ISELED汽车氛围灯带来低成本和更为简单的设计需求。其内置CIP模块(SPI、DMA、CRC、5V I/O)用于实现基于硬件的ISELED协议,从而最小化软件干预。其中,支持5位硬件模式的独立SPI和灵活的CRC引擎简化了ISELED的帧创建。DMA增加了ISELED的吞吐量,因此可以借助此方案实现复杂的动画和灯光效果。5V的I/O允许直接连接ISELED而无需任何粘合逻辑或外部电平转换器,这极大程度减少了系统风险。除此之外,dsPIC33CK还支持CAN-FD和LIN通信以及稳健的防水电容式触摸传感器,能够实现HMI触摸等高级功能的集成。yiDednc

yiDednc

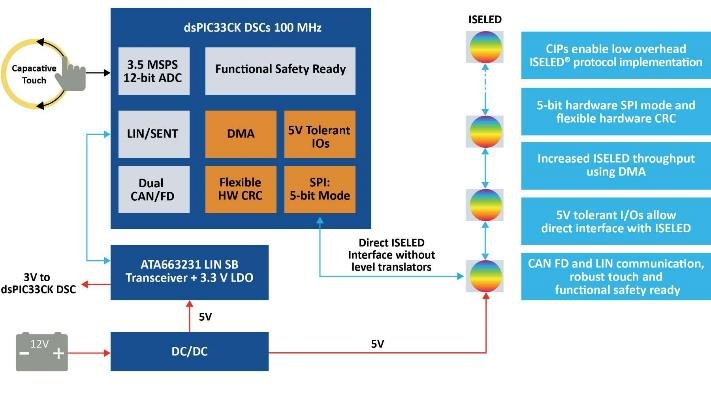

图示3-大联大品佳基于Microchip产品的ISELED汽车氛围灯方案的方块图yiDednc

通过本方案,单路最大可串联4079颗LED,并且每颗LED颜色亮度可以独立控制,这可以简化MCU、驱动芯片以及LED之间的关系,大大减轻外部MCU的工作量,进一步避免了外置LED驱动方案的弊端。yiDednc

核心技术优势yiDednc

  • Microchip的解决方案提供了从8位、16位到32位的MCU都可以支持ISELED,用户根据实际应用需求选择性价比最高的方案;
  • 可以将HMI触摸功能、安全功能和通信功能融合并添加动态照明效果;
  • MPLAB®代码配置器——ISELED CIP图形化开发界面,轻松将ISELED方案嵌入到目标应用;
  • 使用差分串行通信协议,半双工通信,支持LED自诊断,布线简单,EMC性能优秀;
  • LED内置驱动芯片,出厂时已校准,到手即用。

方案规格:yiDednc

  • 单路最大可串联4079颗LED,每颗LED颜色亮度可以独立控制;
  • 2Mbps数据传输速率,高速刷新;
  • 差分半双工通信,支持LED自诊断;
  • 支持功能安全,支持CAN-FD;
  • 内置CIP模块(SPI DMA CRC 5V I/O)可简化硬件设计,可实现触摸按键控制。

如有任何疑问,请登陆【大大通】进行提问,超过七百位技术专家在线实时为您解答。欢迎关注大联大官方微博(@大联大)及大联大微信平台:(公众账号中搜索“大联大”或微信号wpg_holdings加关注)。yiDednc

关于大联大控股:yiDednc

大联大控股是全球领先、亚太区最大的半导体元器件分销商*,总部位于台北(TSE:3702),旗下拥有世平品佳诠鼎友尚,员工人数约5,000人,代理产品供货商超250家,全球79个分销据点,2022年营业额达259.7亿美金。大联大开创产业控股平台,专注于国际化营运规模与在地化弹性,长期深耕亚太市场,以「产业首选.通路标杆」为愿景,全面推行「团队、诚信、专业、效能」之核心价值观,连续22年蝉联「优秀国际品牌分销商奖」肯定。面临新制造趋势,大联大致力转型成数据驱动(Data-Driven)企业,建置在线数字化平台─「大大网」,并倡导智能物流服务(LaaS, Logistics as a Service)模式,协助客户共同面对智能制造的挑战。大联大从善念出发、以科技建立信任,期望与产业「拉邦结派」共建大竞合之生态系,并以「专注客户、科技赋能、协同生态、共创时代」十六字心法,积极推动数字化转型。(*市场排名依Gartner 2023年03月公布数据)yiDednc
