一文看懂手机防水原理:华为/小米做了哪些“无良”小动作?

时间:2019-04-24 阅读:
有些手机不防水,通过内置了“进液标识”,放置在接口附近,目的就是为了对消费者质保时,对质保进行拒绝。这个不管什么品牌,这样的做法都有些过分。而目前看到这个做法最严重的是小米、华为。

智能手机已经成为我们每个人生活必备工具,不仅做为通讯工具,还能充当数码相机、游戏机、电子邮箱甚至是钱包,它能带给我们便捷、欢乐、感动,也会带给我们小小的“伤痛”。手机用户最大的痛点是什么?“手机进水”或许就是你的答案;如果你的手机不具备防水功能,而又意外掉到水里,你可能会遇到一系列的麻烦,很多用户甚至不止一次的遇到这样的情况,“于情于财”都让人难以接受。目前已经有一些手机厂商推出过防水手机。虽然已有不少防水手机上市,但多数主流智能手机依然不具备防水性能。VFZednc

揭秘手机防水原理 防水设计真的很难吗?

早年的防水手机,大多是被动式防水手机。手机多采用加保护塞的方式来防水,由此造成了手机在厚度以及重量上皆不尽人意。最重要的是,随着时间的推移,手机上的防水塞将逐渐老化,最后导致防水失效,防水性能无法得到保证。VFZednc

001ednc20190424VFZednc

002ednc20190424VFZednc

世界上大多数人经常使用的拥有防水防尘技术的手机应该数三星为第一,手机已经达到了ip68的程度, 6为防尘等级,8为防水等级,这些都应用在了三星的s系列和NOTE系列,大大的减少了三星的受损几率,多人都以为防水防尘仅仅只是防止接触水和灰尘而已,但事实上绝非仅仅如此,接下来我们就根据三星s49来了解一下这个防水防尘的功能。VFZednc

003ednc20190424VFZednc

S9并不是整个机身封闭的,它拥有至少五六个孔,耳机、充电、卡槽等,而且像很多手机按键,例如电源键,音量键等也都是与手机内部的许多重要元件相连,那么在这种多孔,按键又多与元件相连,它是怎么做到防水的?首先,我们需要从按键、听筒、扬声器、耳机孔、充电孔和sim卡槽6个方面来分别探究一下新高标准的防水机制。VFZednc

004ednc20190424VFZednc

首先来看SIM卡槽,虽然说这个卡槽在手机的整体地位中非常重要。但是它的防水却十分的简单,只需要在卡槽边上垫上一圈防水硅垫就可以了,怎么样,是不是非常的简单?而这个卡槽的防水还可以通过其它方法来解决,除了这种在外部添加防水的硅胶垫以外,其它的都需要从它的手机内部出发,稍微有一点点麻烦。而至于在手机按键处防水。也是比较简单的,我说是一般的,别的品牌的手机,它们往往会采用直接挤压锅仔片,但是三星的防水一直都是行业里的行家,所以说它采取了添加一层防水橡胶膜。简单又效果更好。VFZednc

005ednc20190424VFZednc

而至于听筒和扬声器这一类东西的防水是在扬声器内部与外部开孔之间存在一层过滤网,以及该网的周边是由一圈防水硅胶组成,过滤网是为了让空气自由流通使声音足以传递,但是又能够防止外部的水进入内部,声音不能在真空中传播的原理,大家应该都清楚,而且自然环境下的水,往往做不到科研中的水,那样达成小分子结构,而大多数都是以分子团为基准,因此这个过滤网它的孔径只要比这个小就可以了,所以说它的直径介于两者之间就能够保证空气流通而阻止水流进入。但是可不要以为过滤网是万能的,否则又怎么会加一层防水橡胶圈呢?水压还是会导致水穿过过滤网?但是万一水压过大,水还是可以透过滤网,因此橡胶圈的存在可以防止水进入手机内部。就算是进水了,也只是进入扬声器里面,并不会给手机造成更大的伤害。VFZednc

006ednc20190424VFZednc

而至于充电孔的防水,则更加简单了,因为充电孔本身不与手机内部连接,所以说即便进水了也无所谓,需要考虑到设计师,如何让进水以后水顺利排出?毕竟水如果残留在金属元件的内部,而且自然界的水杂质很多,很容易腐蚀一些电子部件,到时候充电的地方没用了,这个手机不也就报废了吗?在三星的设计之中,它们采用了特殊的涂料gore Tex,这种涂料可以有效地避免水残留在手机内部。VFZednc

007ednc20190424VFZednc

最后就是三星防水设计中最难的一点,那就是耳机孔了,毕竟在华为手机mate20系列就无法处理这个问题,它们直接取消了3.5mm的耳机孔,而三星却成功保留了,首先就是在耳机孔涂上防水的特殊涂料,其次加上了一圈橡胶圈,防止水从缝隙进入。毕竟耳机孔其实也是一个不接触内部的部分,所以同样只要防止水渗漏和遗留就可以了。VFZednc

IPXX防护等级概念

011ednc20190424VFZednc
VFZednc

防护标准等级VFZednc

这里的“IP”是国际防护标准等级;简而言之,IPXX中“XX”两位数字分别代表防尘和防水等级,其中防尘等级从0~6,防水等级则从0~8。VFZednc

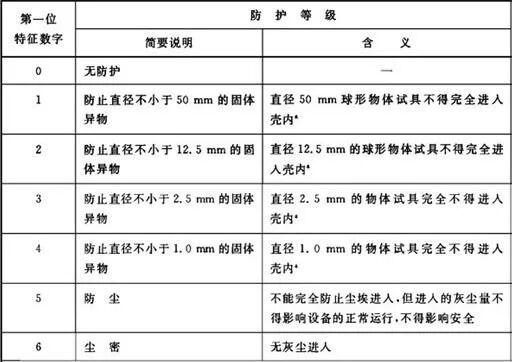

第一个“X”指的是防止外物和灰尘侵入的等级,用0-6的标数来判断其防护能力:VFZednc

VFZednc
012ednc20190424VFZednc

防尘能力等级VFZednc

对于手机设备而言,防尘5级意味着设备已经有了较好的防尘效果,虽不能完全防止灰尘侵入,但灰尘的侵入量不会影响电器的正常运作;6级则是完全防止灰尘侵入,所有接口等部位都密封完全,是与内部元器件完全隔绝。VFZednc

第二个“X”是指防水等级,是由国际工业防水等级标准IPX和日本工业防水标准的JIS等级的统一制定标准,用0-8的标数将将防水能力分为9级:VFZednc

013ednc20190424VFZednc

防水能力等级VFZednc

简单来说,对于一些防水性能一般的手机,只要做到6级及以下的防溅水能力,就能够防止一些生活洒水和雨水入侵到手机内,7级意味着设备在1米以内的水中,可以承受长达30分钟的浸泡而内部不进水,8级标准则更进一步,可以保证设备在1.5米以下的水中进浸泡30分钟内安然无恙。VFZednc
