Porotech的Micro-LED 技术将进入量产

2021-06-28 综合报道 阅读:
剑桥大学分拆出来的Porotech已筹集了 300 万英镑,用于其独特的Micro-LED技术的下一阶段开发。其显示技术突破预示着即使是最小的设备也能实现更明亮、更清晰、更生动的微型显

剑桥大学分拆出来的Porotech已筹集了 300 万英镑,用于其独特的Micro-LED技术的下一阶段开发。其显示技术突破预示着即使是最小的设备也能实现更明亮、更清晰、更生动的微型显示器的新时代。uKZednc

Micro-LED 是智能手机、智能手表和 VR/AR 耳机等产品显示器的下一个重大飞跃。它在户外环境中特别有用,因为阳光通常会使现有的显示器难以看清。但是当前的Micro-LED技术的性能会随着设备尺寸的减小而恶化。uKZednc

Porotech 创造了一类新的多孔氮化镓 (GaN) 半导体材料,重新定义了可能。它提供了适用于批量生产的性能改进,并可根据个别客户的需求进行定制。uKZednc

尽管仅在 2020 年 1 月才成立,但 Porotech 已经创造了 10 个月的收入——并且正在与一些显示技术领域的全球知名企业合作。2020 年 11 月,该公司推出了全球首款用于Micro-LED 应用的商用原生红色氮化铟镓 (InGaN) LED 外延片。uKZednc

“使用 GaN 基材料技术的 Micro-LED 显示器被广泛认为是唯一能够提供足够明亮和高效以满足 AR 要求的技术,”Porotech 首席执行官兼联合创始人 Tongtong Zhu 博士说,“随着 AR 眼镜有望有一天取代智能手机——或者至少减少我们与口袋中设备的互动,所以开发先进材料以提高性能至关重要。"uKZednc

“将 AlInGaP 红色和铟 InGaN 绿色和蓝色 LED 显示器集成到具有微米级像素的模块中极具挑战性,因为 AlInGaP 器件中的高表面复合速度使这种材料不适用于高效的 Micro-LED。我们的突破扩展了 InGaN LED 的发射范围,以满足红色显示器的性能需求,同时提供了扩展微型 LED 半导体显示技术所需的晶圆尺寸的能力。”uKZednc

uKZednc

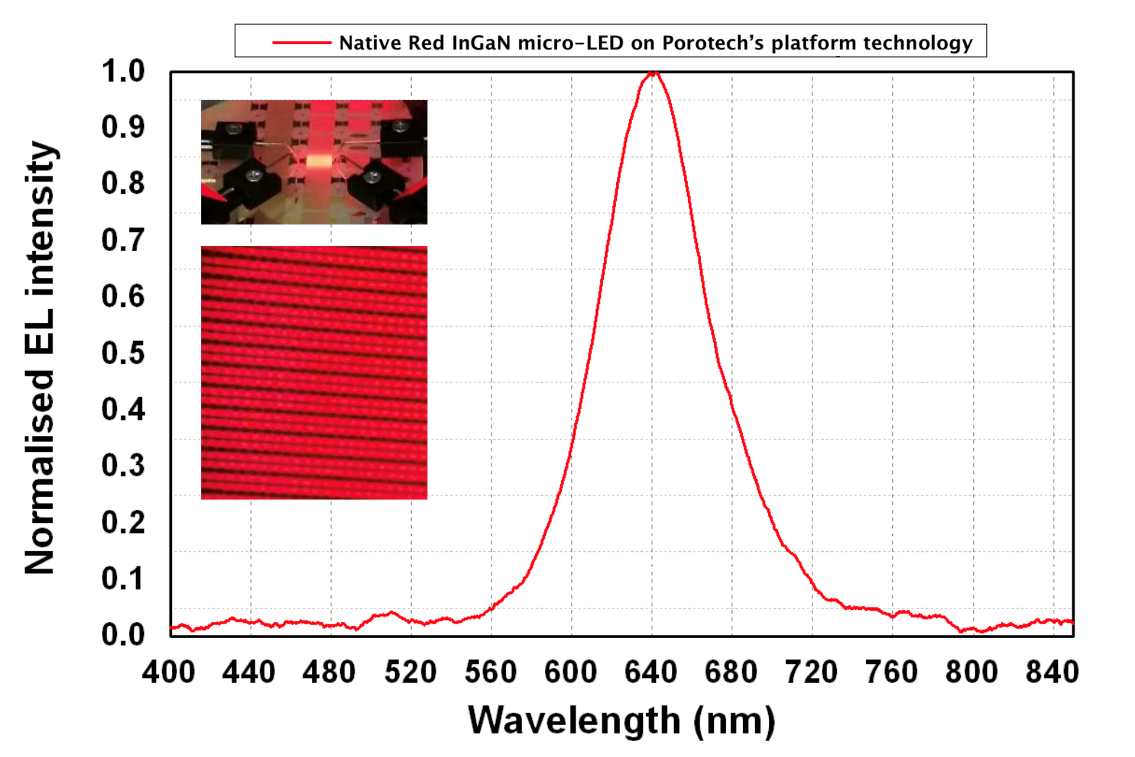

Porotech 的原生红色 InGaN 微型 LED 在 10 A/cm 2下具有 640 nm 的波长,并且在非常小的像素和间距下比传统的 AlInGaP 和颜色转换红色具有更高的性能。uKZednc

下一步

Porotech 现在将努力扩展其新方法,将基于 InGaN 的红色、绿色和蓝色 (RGB) Micro-LED集成到全彩微型显示器中——并最终创建可独立控制的“智能”像素,以实现无与伦比的响应速度和准确性就像 AR 手势。uKZednc

目前,正在测试的智能像素技术主要基于磷化铝铟镓 (AlInGaP) 材料和量子点颜色转换 (QDCC)。但 AllnGaP 在 AR 所需的小像素尺寸上挣扎——而 QDCC 则存在均匀性和稳定性问题。此外,这两种方法都需要混合不同的材料。uKZednc

有关技术的更多信息

Porotech 的新颖方法使所有三种原色都可以使用相同的 GaN 材料制成并集成在单个晶片上,无需特殊结构。该公司还计划开发自己的供应链生态系统,以帮助其更快地开发和生产产品。uKZednc

Porotech 首席执行官兼联合创始人 Tongtong Zhu 博士说:“多孔 GaN 基本上是带有几十纳米小孔的 GaN。“这是一个全新的工程 GaN 材料平台,用于构建半导体器件。它提供了适合大规模生产、可扩展晶圆尺寸的性能改进——对于下一代微显示设备(如 AR 眼镜)至关重要。uKZednc

“我们已经看到对我们的标准和定制多孔 GaN 衬底和Micro-LED外延片的高需求,我们可以在 100 毫米(4 英寸)到 300 毫米(12 英寸)的蓝宝石和硅平台上提供这些。uKZednc

“智能像素将是我们的下一个发展方向——在单个晶圆上单片生成和集成原生自发光 RGB micro-LED,以提供更小、更轻、更薄的显示器,使用更少的能源,并提供 AR 手势等所需的更高准确性。”uKZednc

Porotech 的最新一轮融资由 Speedinvest 领投,之前的投资者 IQ Capital、Cambridge Enterprise、Martlet 和 Cambridge Angels 跟投。uKZednc

Speedinvest 负责人 Rick Hao 表示:“随着对更小、更轻、更清晰、比以往更准确、更环保的显示器的需求不断增长,Porotech 开发的革命性技术将改变电子行业。“这种新型多孔 GaN 半导体材料适用于现有的工业流程,并且足够坚固和灵活,可以针对不同的应用进行定制。”uKZednc

 uKZednc

责编:胡安uKZednc
