国外网友拆解NVIDIA RTX A4000工作站专业显卡

2021-08-16 16:31:06 综合报道 阅读:
NVIDIA RTX A4000发布于今年4月,基于Ampere的全新体系结构,并面向数字信息可视化领域的专业用户。近日,国外网友拆解了一块NVIDIA RTX A4000工作站专业显卡。

近日,国外网友拆解了一块NVIDIA RTX A4000工作站专业显卡。Cllednc

NVIDIA RTX A4000发布于今年4月,基于Ampere的全新体系结构,并面向数字信息可视化领域的专业用户。Cllednc

RTX A4000型号配备了6144个CUDA内核,48个RT内核。在光线跟踪任务中,RTX A4000模型在单精度操作中的最高性能达到19.2 teraflops-高达37.4 teraflops,并且核心的性能可以达到153.4 teraflops。Cllednc

我们来看看详细拆解:Cllednc

Cllednc

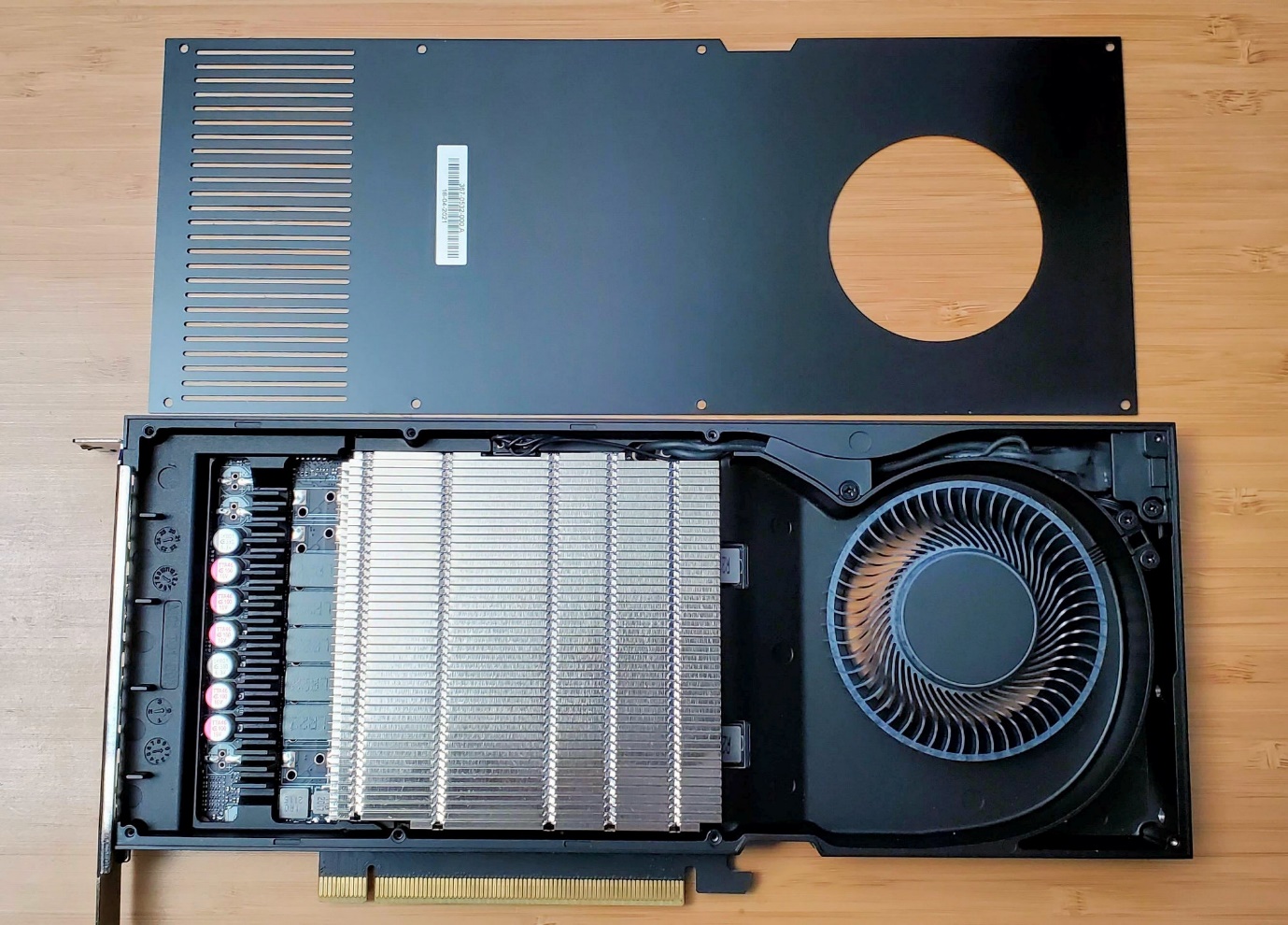

首先拿下外壳,露出内部的散热片和部分供电元件。Cllednc

Cllednc

取下散热片就可以看到GPU核心,以及几乎全覆盖的支架。Cllednc

Cllednc

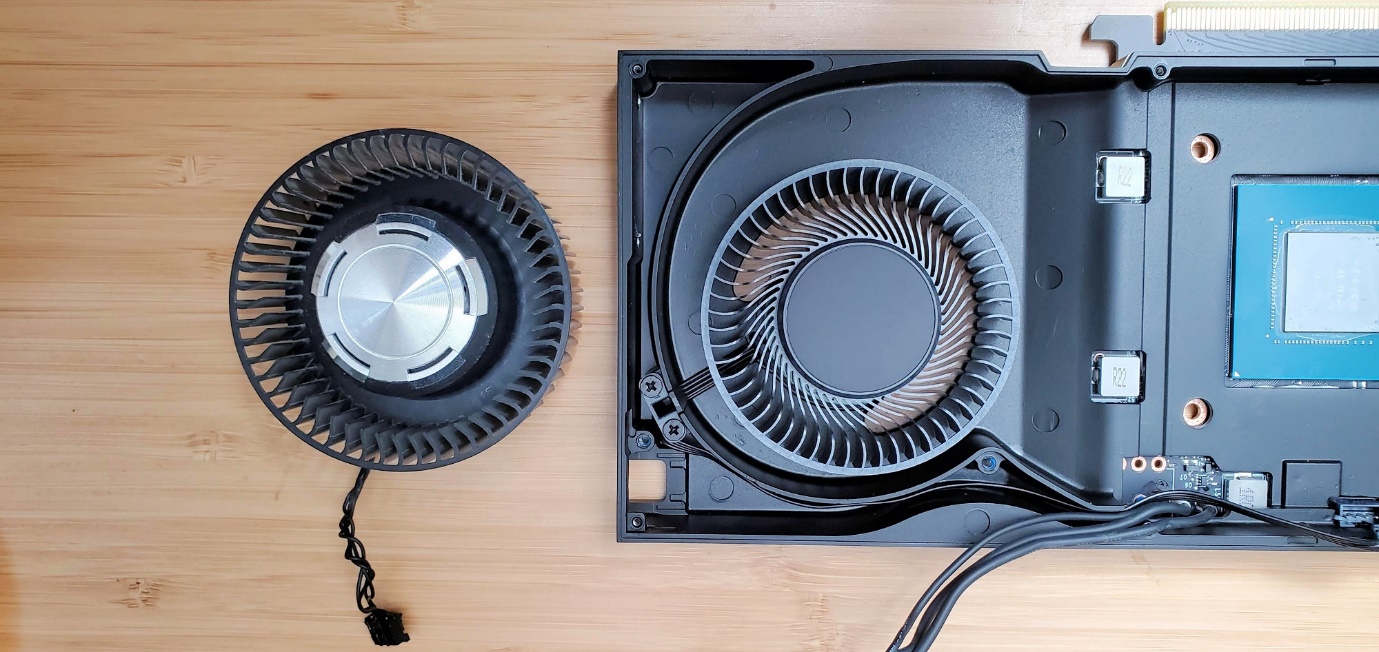

涡轮风扇,专业卡标配,散热效率高,但转速高、噪音大。Cllednc

Cllednc

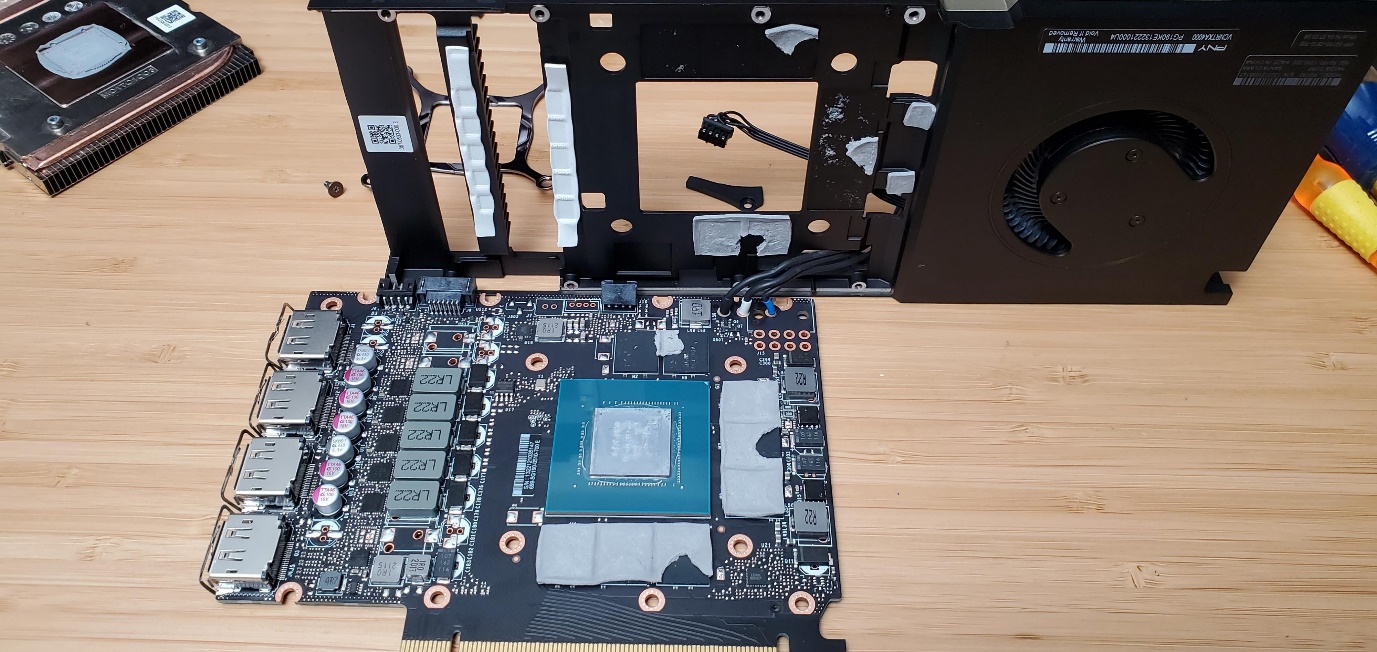

去掉中间的支架,PCB就完整暴露了出来,可见尺寸非常之小,比很多迷你卡还要小,GPU芯片右侧只有显存和电感,然后就没了。Cllednc

Cllednc

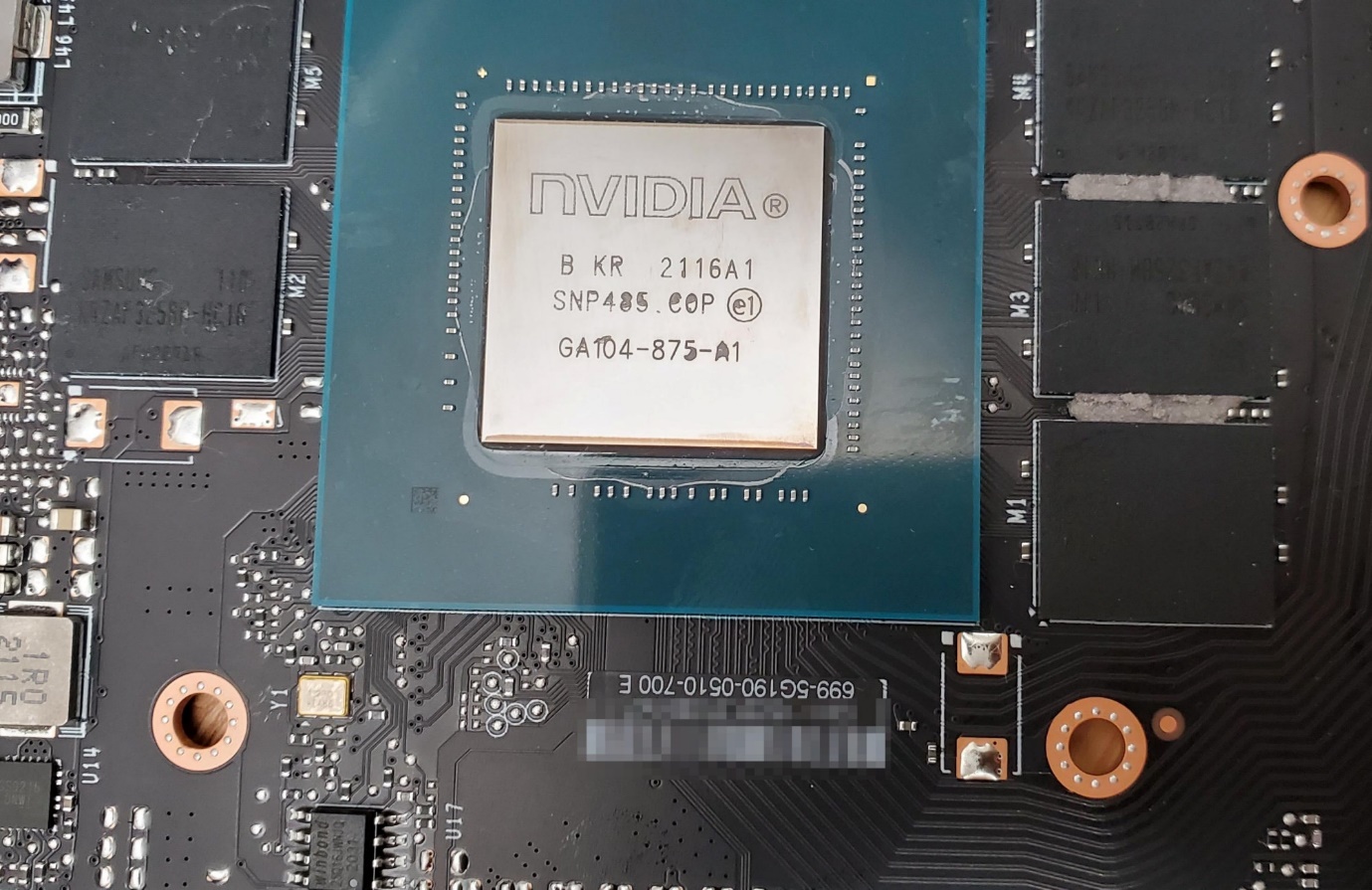

核心编号GA104-875-A1,RTX 3070 Ti上的则是GA104-400。Cllednc

Cllednc

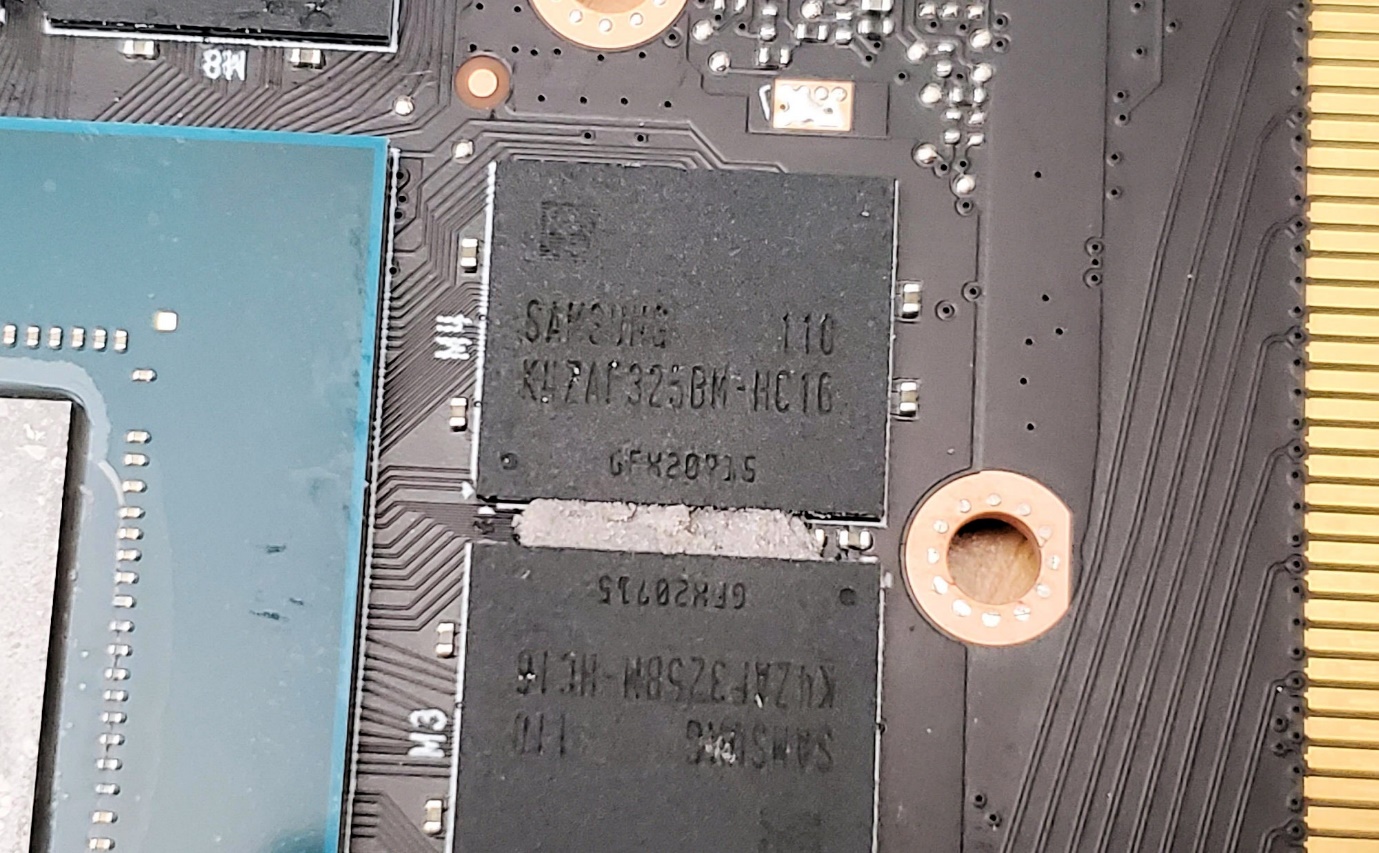

来自三星的GDDR6显存,编号K4ZAF325BM-HC16,单颗2GB,总共八颗,均在正面。Cllednc

Cllednc

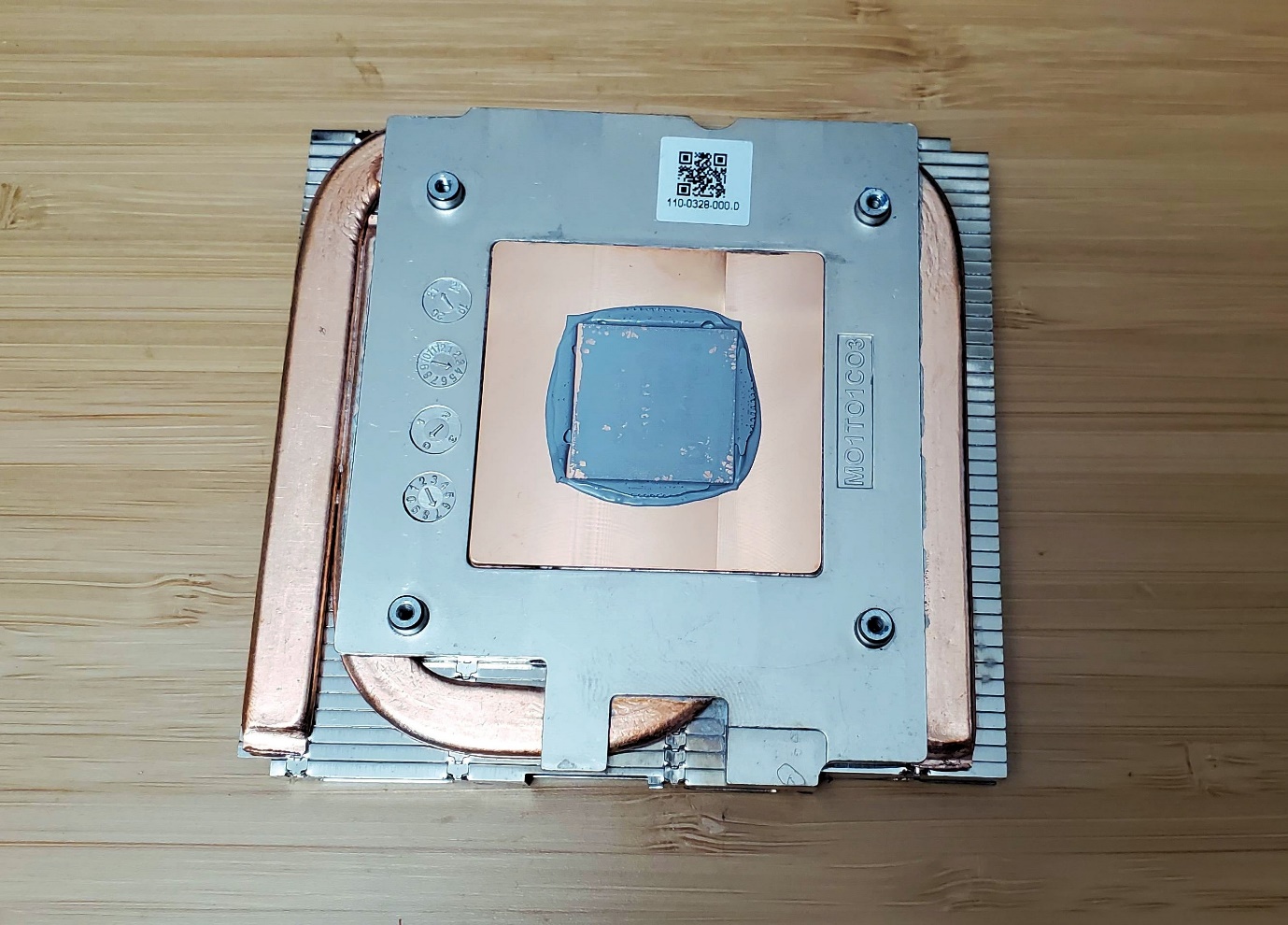

GPU核心对应的散热模组,可见硕大的铜底和热管。Cllednc

Cllednc

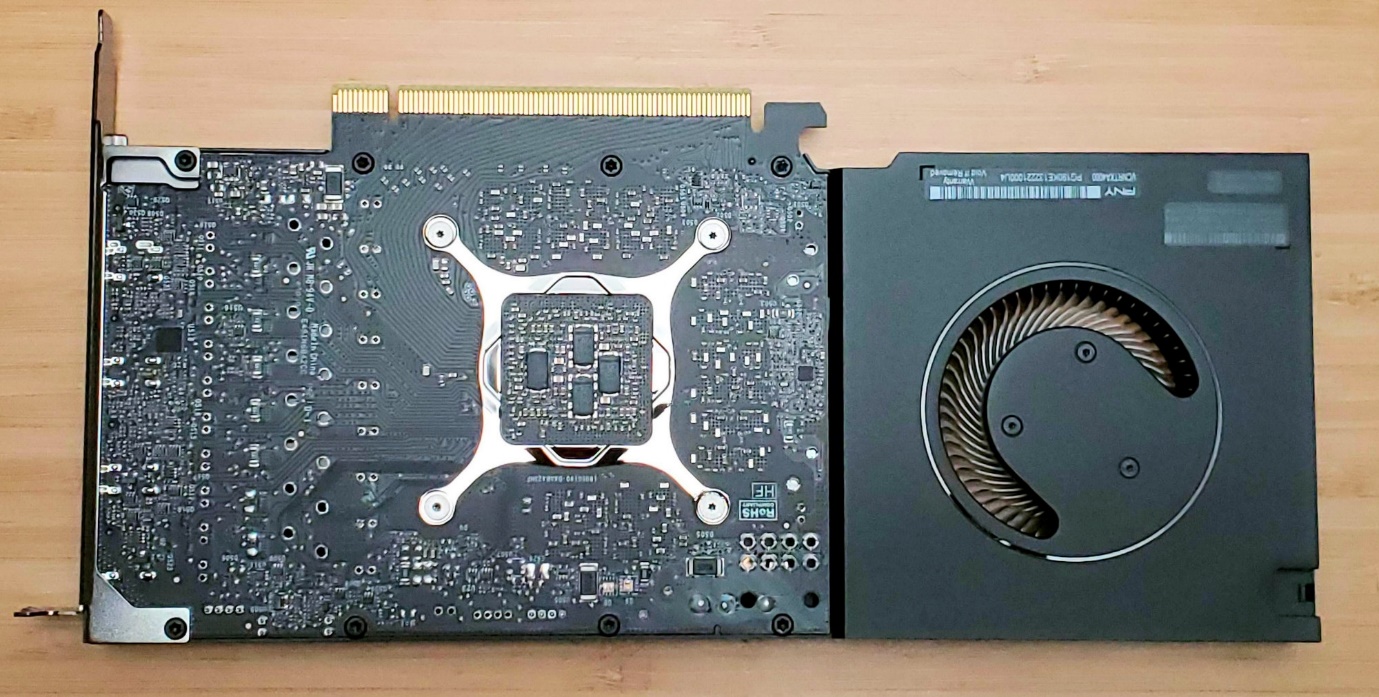

最后是背部照,从这个角度也可以看出PCB的短小精悍。Cllednc

Cllednc
