CB6318:5G通信功率放大器

2020-09-21 赵明灿 阅读:
在2020松山湖论坛上,芯百特微电子董事长兼总经理张海涛介绍了5G通信功率放大器CB6318,应用领域为5G基站建设/微基站射频。

芯百特微电子董事长兼总经理张海涛介绍了5G通信功率放大器CB6318,应用领域为5G基站建设/微基站射频。Pxaednc

Pxaednc

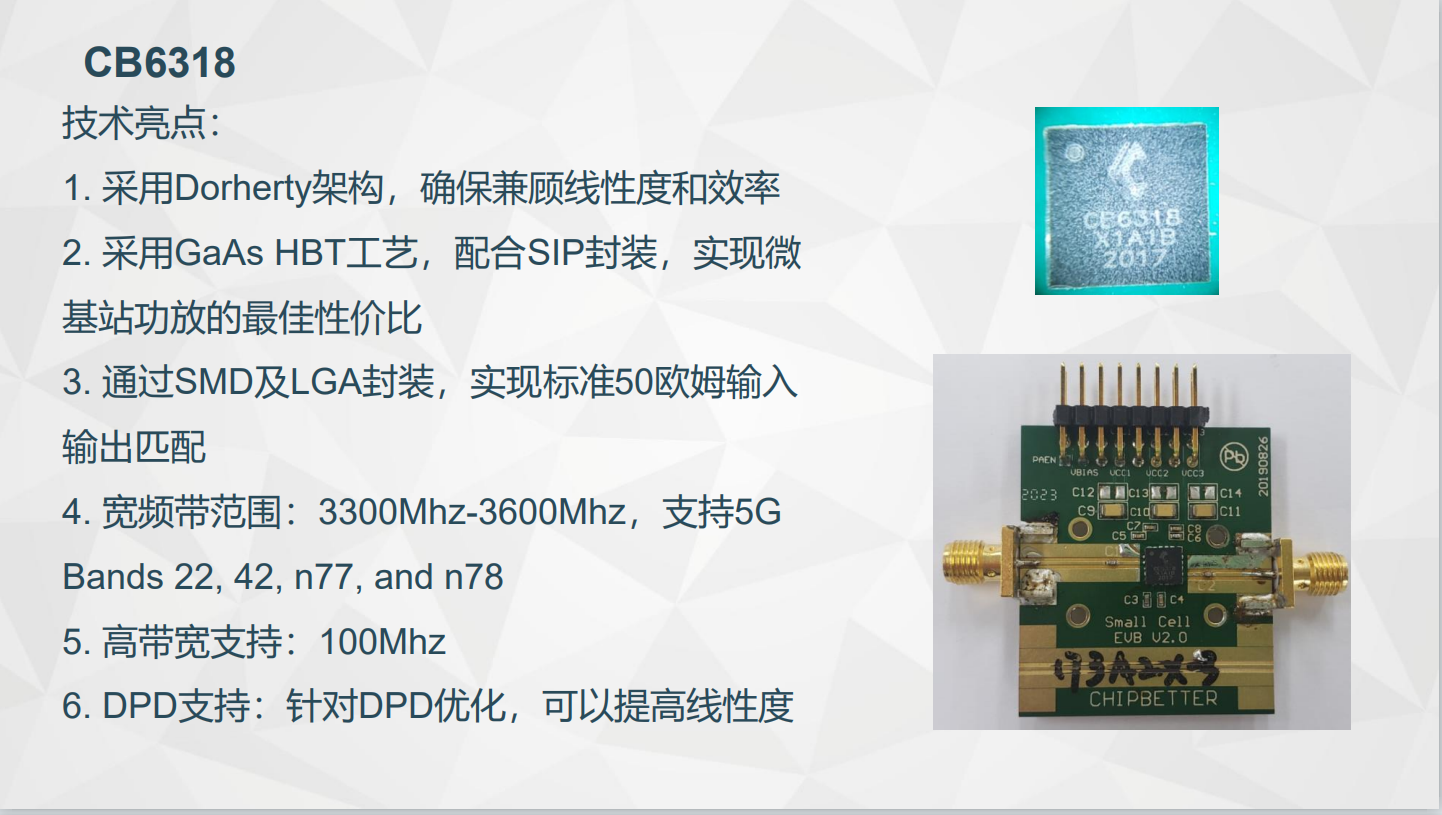

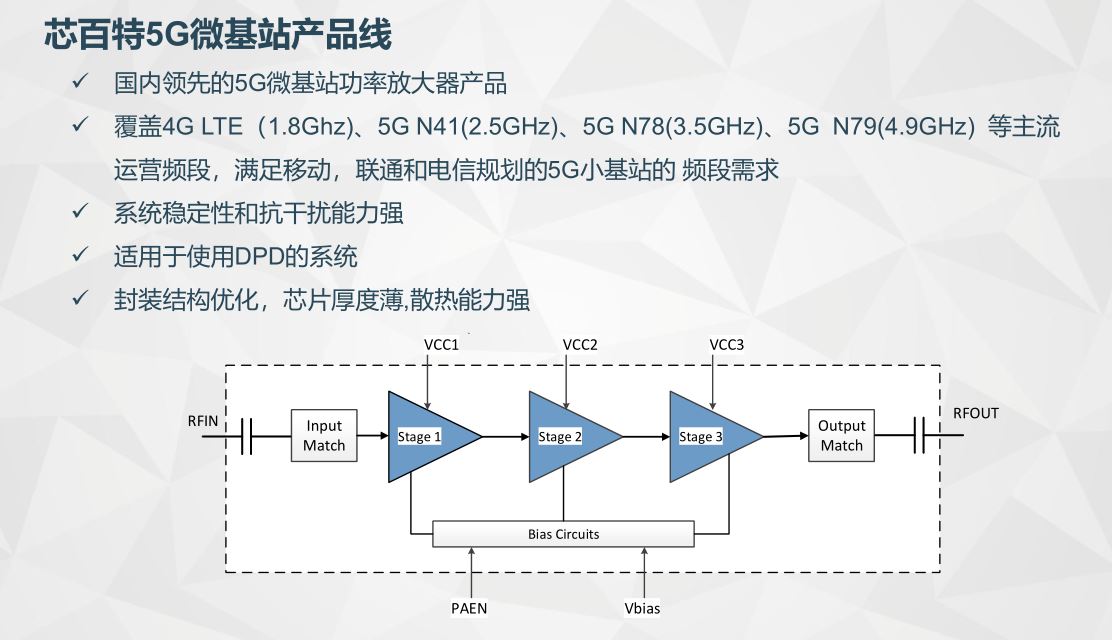

据介绍,芯百特微电子的CB6313是5G通信的功率放大器模块芯片,适用于使用DPD(数字预失真)的微基站系统。产品覆盖5G NR的3.4-3.8GHz(N77/78)频段,采用了Doherty结构,兼顾高效率和高线性度,并有较强的系统稳定性和抗干扰能力。Pxaednc

Pxaednc

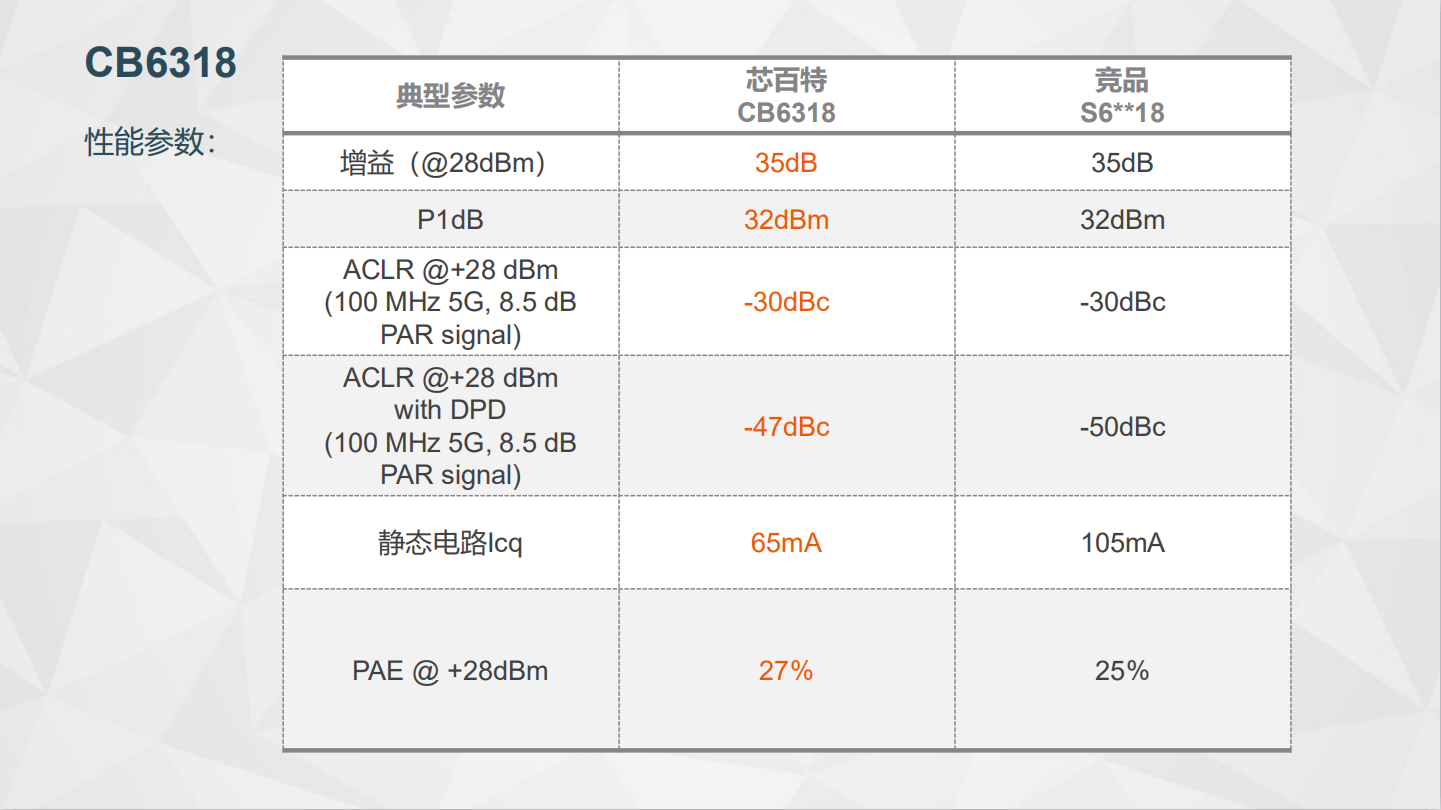

在DPD下输出功率28dBm(@<-50dBc Linearized ACLR),对应PAE在25%左右,性能和国外领先企业的产品持平。产品采用LGA 16pin封装,尺寸大小为5×5×1.2mm,由于采用了优化的封装结构,芯片的厚度薄于国外竞品。Pxaednc

Pxaednc

随着5G通信浪潮到来,应用场景覆盖大流量移动宽带(eMMB),超大规模物联网(mIOT)和高可靠低时延(URLLC),结合人工智能、云计算、边缘计算,5G可以撬动更多更广泛的应用。不过5G对基站信号覆盖和传输率提出了更高的要求,同时由于载波频率提升,信号的衰减超过4G等前续协议,使得宏基站+微基站成为可行的方案。Pxaednc

由于微基站的数目以及射频通道(MIMO)的增加,微基站用射频功率放大器市场增长迅速。目前只有国际大厂(Skyworks、Qorvo)在微基站用PA模块领域布局,国内系统厂商急需国产化射频方案。Pxaednc

Pxaednc

张海涛认为,目前在国内射频前端芯片领域,国内厂商在中低端上的国产替代产能趋于过剩,但在中高端领域与国际巨头还存在较大差异。Pxaednc

CB6318是国内率先推出的微基站功放器件之一,也是国内唯一同频段(3300-3600Mhz) 对标国际领先产品。目前已经有10家以上的微基站客户进行了验证和测试,包括微基站行业领先企业。小批量出货验证的客户超过5家,完全配合了运营商的微基站推广步调。Pxaednc
