三星电子工程师展示2亿像素传感器的极限及其图像质量

2022-05-27 15:31:55 夏菲 阅读:
日前,三星电子的图像传感器工程师在 616 平方米的巨大画布上,打印出使用三星 200 兆像素 (MP) 移动图像传感器拍摄的照片,据EDN小编了解,该项目是为了测试高性能 200MP 图像传感器的极限及其图像质量。

去年年底,三星向我们展示了2亿像素摄像头传感器的功能。当时EDN电子技术设计对这款传感器的相关参数进行了整合报道《三星CIS传感器路线图公布》,但所能获得的技术细节并不多。Bhcednc

日前,三星电子的图像传感器工程师在 616 平方米的巨大画布上,打印出使用三星2亿像素移动图像传感器拍摄的照片,据EDN小编了解,该项目是为了测试高性能 200MP 图像传感器的极限及其图像质量。Bhcednc

Bhcednc

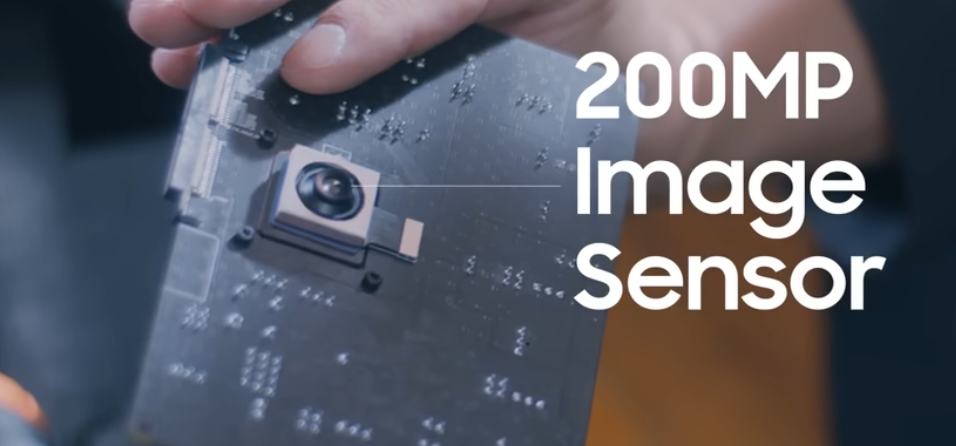

由搭载的ISOCELL HP1 传感器的摩托罗拉 Frontier拍摄

据EDN电子技术设计此前报道,三星2亿像素传感器名为三星ISOCELL HP1,尺寸为1/1.22英寸,单位像素0.64m,使用ISOCELL 3.0技术,在拍摄时能够获得更加清晰的细节。Bhcednc

它支持全新的ChameleonCell技术,可根据场景进行4合1或者16合1的像素合并,可以拍摄2.56m、1250万像素或者1.28m 5000万像素的静态照片。Bhcednc

Bhcednc

官方介绍,三星HP1支持智能ISO,它可以选择性地提高或者降低ISO来适应光照条件,在较暗照明下,高ISO模式将光线转换为具有更高转换增益的信号,以表达阴影中的细节,经过多帧采样来减少噪点。Bhcednc

此外,该传感器还支持Double Super PD对焦技术,视频方面支持8K 30fps、4K 120fps和FHD 240fps的视频录制。Bhcednc

值得一提的是,本次挑战项目是由摩托罗拉 Frontier上搭载的ISOCELL HP1 传感器测试版拍摄的。这应该是摩托罗拉即将推出的旗舰产品,摩托罗拉 Frontier相机模块周围都有 HP1 标签。该标签还提到了其他规格,包括光学图像稳定以及 f/2.2 光圈。Bhcednc

Bhcednc

Bhcednc

拍摄过程挑战重重

使用仍在开发中的图像传感器,以及尚未完全优化的相机模块来拍照,显然是一项非常棘手的任务。Bhcednc

尽管如此,该团队还是决定增加难度,挑战拍摄一个活生生的、移动的主体——猫。Bhcednc

 “选择一只猫作为我们的主题给了我们很多需要克服的障碍,比如用测试板捕捉这样一个活跃的对象,”Minhyuk Lee 说。“然而,团队得出的结论是,这个主题应该是展示高水平细节的东西,同时也是一个流行的摄影主题。”Bhcednc

Bhcednc

该团队在准备在不稳定的环境中拍摄时计算了几个变量。他们甚至构建了一个定制适配器,允许他们将各种 DSLR 相机镜头连接到测试板上。“最后,我们认为最重要的是在智能手机用户所处的相同条件下捕捉场景,”传感器解决方案团队的 Kaeul Lee 说。“正因为如此,我们选择了没有其他辅助设备的智能手机摄像头模块。结果非常令人满意。”Bhcednc

Bhcednc

由于这张照片是使用测试板拍摄的,所以摄影师先检查了屏幕并调整了构图。然后,工程师修改设置以优化曝光和对焦。在观察了猫的动作后,摄制组随后用不同的方法拍摄了一系列照片。摄影师 Hyunjoong Kim 很想看到结果,因为 200MP 分辨率并不容易获得,即使在单反相机中也是如此。“当我看到放大到 100% 的原始图像时,我简直不敢相信自己的眼睛,”Hyunjoong Kim 说。“我真的对细节的程度感到惊讶。在那一刻,我知道我以前对智能手机摄影的任何偏见都被证明是错误的。”Bhcednc

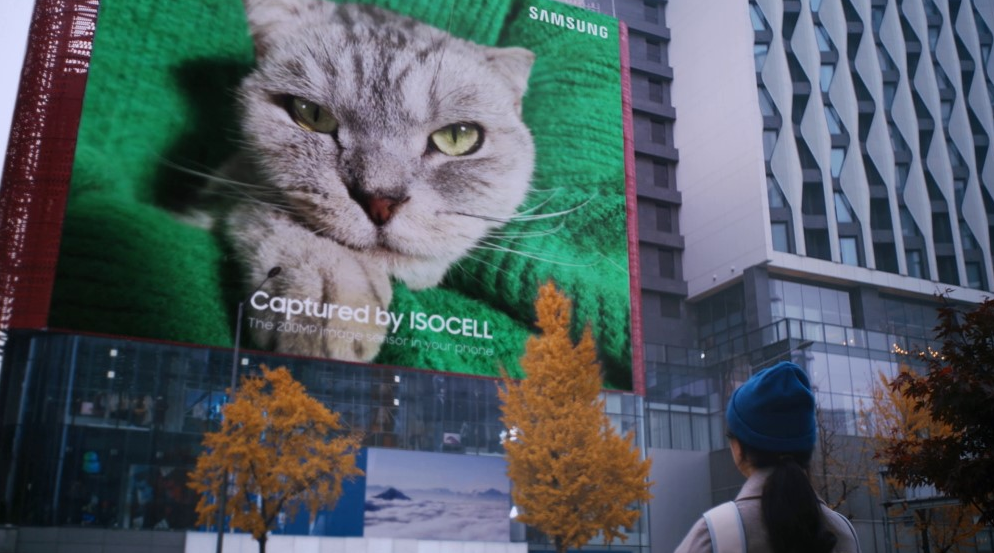

除了拍摄所面临的挑战,照片打印也面临难题,一张616平方米的图像显然不能一次全部打印出来。Bhcednc

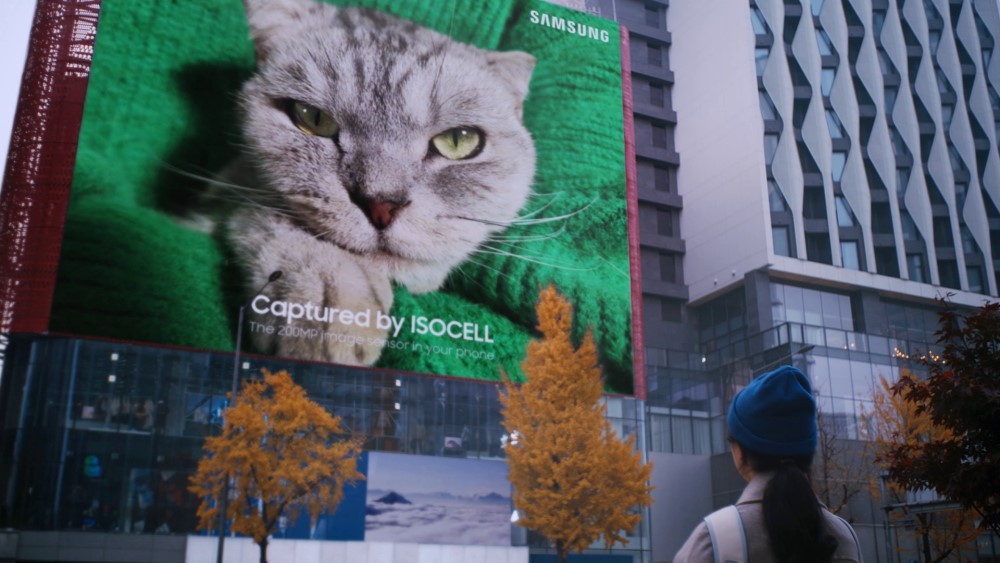

据三星官方表示,这张照片必须印在十二块单独的 2.3 米长的织物上,然后缝合在一起。然后将成品用卡车运送过来,并使用起重机安装在建筑物的墙上。Bhcednc

2亿像素照片放大后的细节前所未有

三星这个巨幅广告诠释了2亿像素拥有前所未有的解析力,海报中猫的毛发、眼睛清晰可见,而且即便是整个画面放大再放大也能看得很清晰。Bhcednc

Bhcednc

据悉,2亿像素图像传感器可允许用户捕捉可以放大和裁剪的图像,而不会影响图像质量,三星认为200MP 图像传感器将很快成为 8K 视频录制的最佳解决方案。Bhcednc

值得一提的是,尽管即将推出的摩托罗拉 Frontier 可能会配备 ISOCELL HP1 传感器,但这并不意味着三星或小米不会使用它,前提是摩托罗拉没有任何排他性。Bhcednc

无论情况如何,我们都不能忽视这块传感器尺寸大的问题,我们仍然需要拭目以待,看看它的性能如何,以及将 200 兆像素图像变为现实的技术。Bhcednc

参考链接:Bhcednc

Undertaking a Tremendous Printing Challenge With the 200MP ISOCELL Image SensorBhcednc

三星CIS传感器路线图公布,2025年将推5.76亿像素传感器Bhcednc

责编:Demi
