近期，华为推出了66W和100W两款冰糖全能充电器新品，趁着618活动，本期充电头网继续为大家带来华为100W冰糖全能充电器的拆解，方便小伙伴们参考进行选购。
这款华为100W冰糖全能充电器兼具小巧体积和超强性能，同时支持华为66W超级快充、100W UFCS以及65W PD快充，性能更进一步，满足华为Mate70系列/Pura X机型以及笔记本充电均不在话下。下面就一起来看看这款的真实做工用料。
华为100W冰糖全能充电器开箱
包装盒正面印有华为品牌logo、产品名称、套装外观以及“HUAWEI Super Charge”标识。

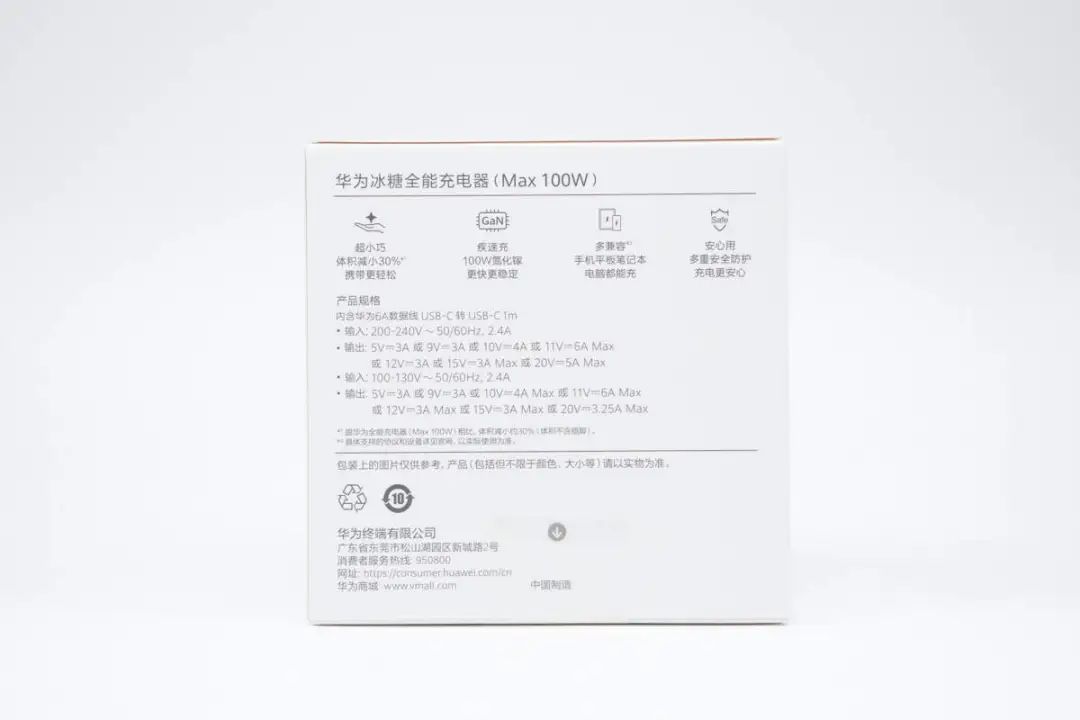

背面印有产品四大卖点、规格参数以及厂商信息等。
包装盒上参数特写，下面到产品实物展示环节再介绍。

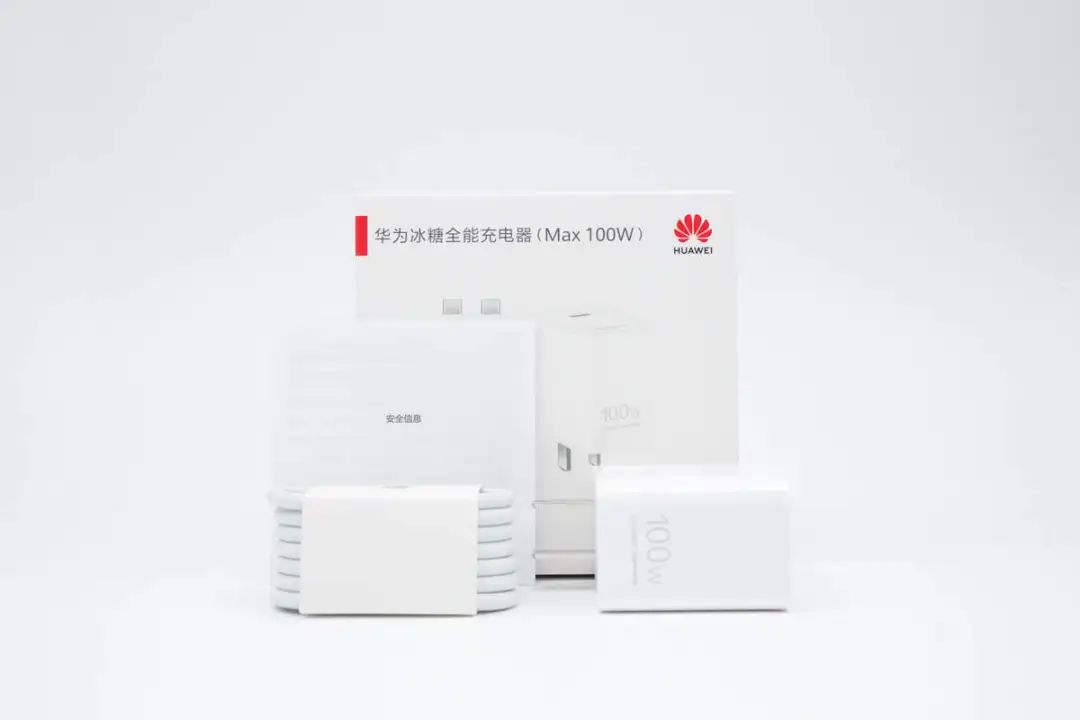

包装内含充电器、数据线以及使用说明书。

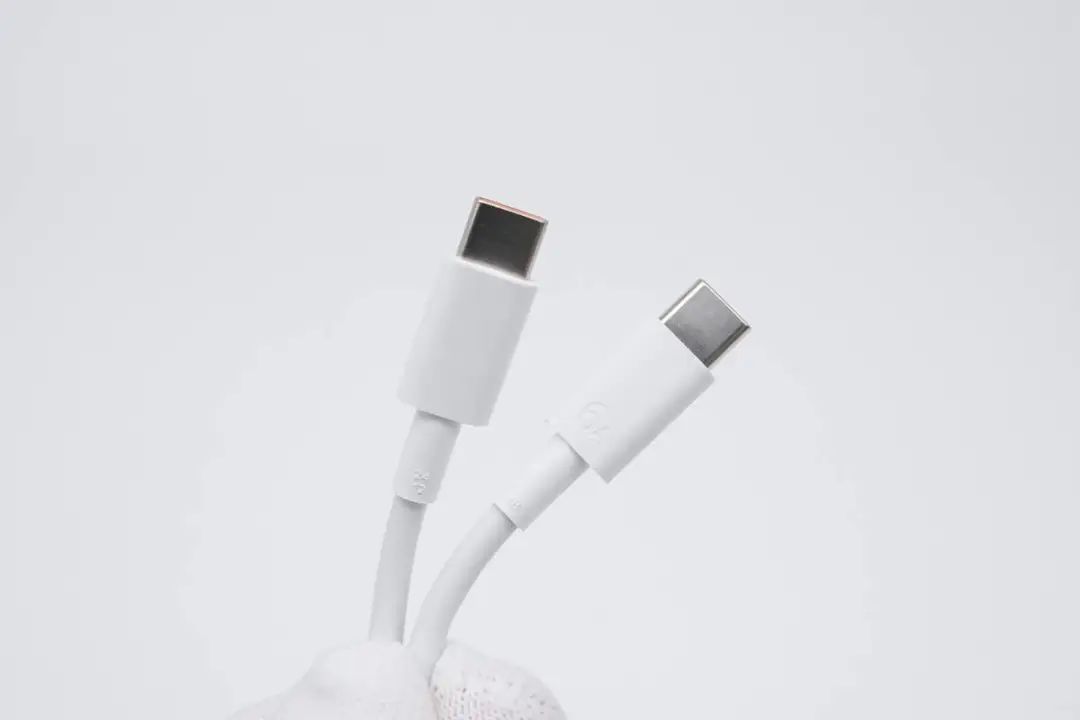

附带数据线为6A的USB-C to USB-C线，经典白色配色，端子外壳磨砂处理方便插拔。

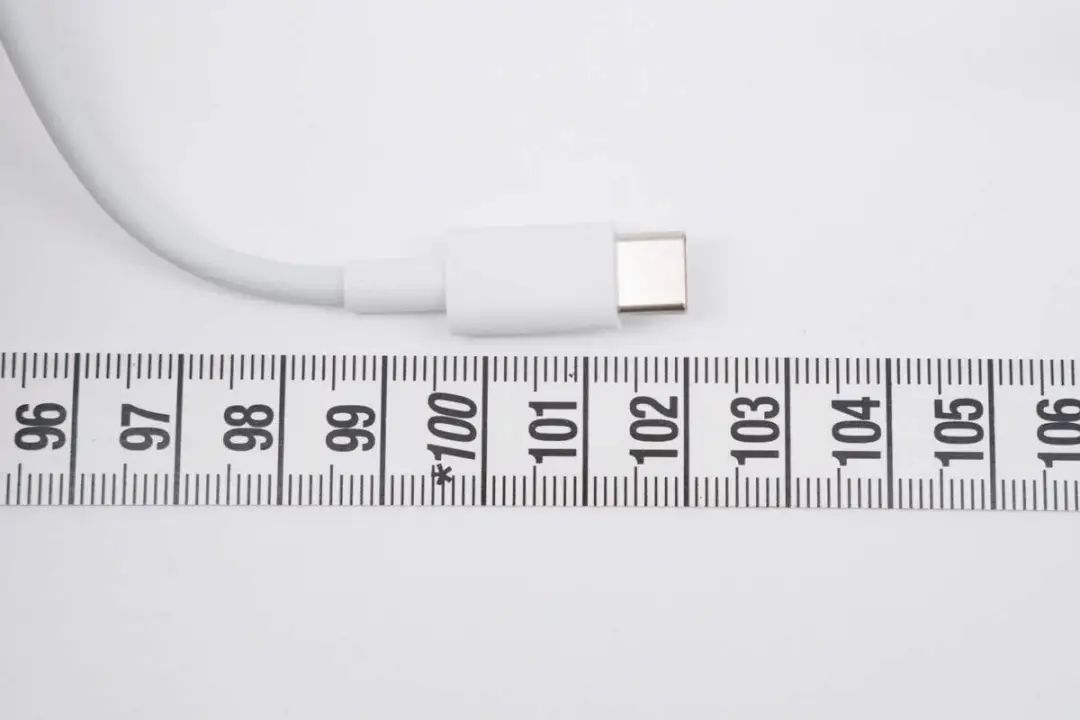

测得数据线长度约为102cm。

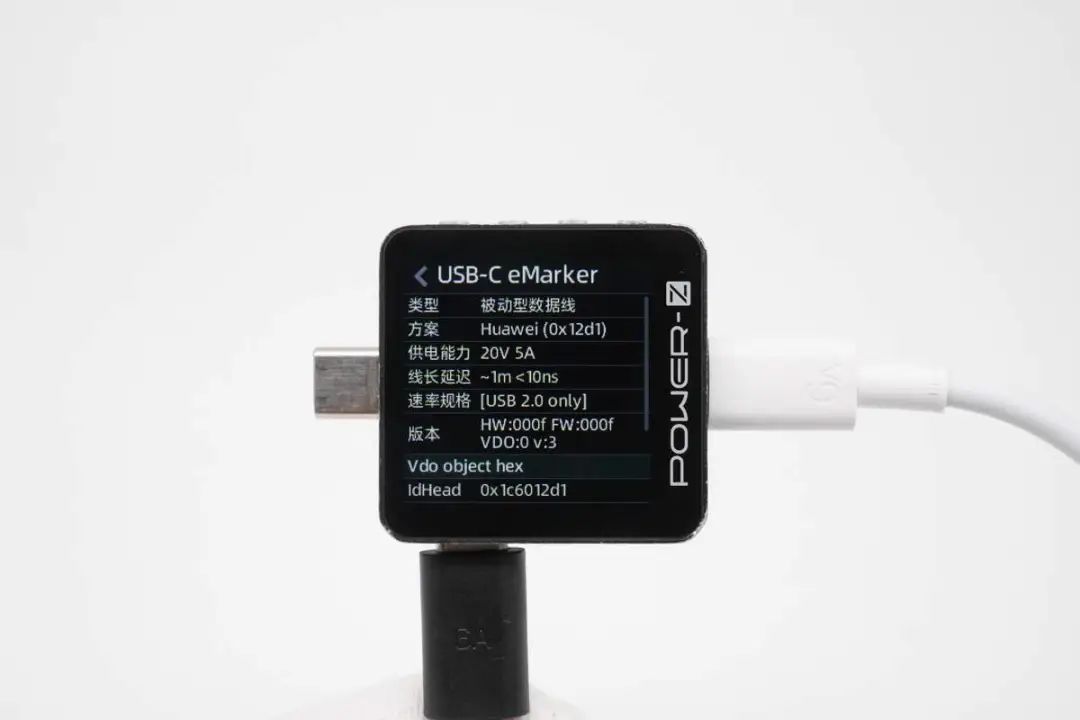

另外使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为20V5A。
华为100W冰糖全能氮化镓充电器为经典白色外观设计，整体风格十分简约，相较66W款，机身更短也更宽一些。

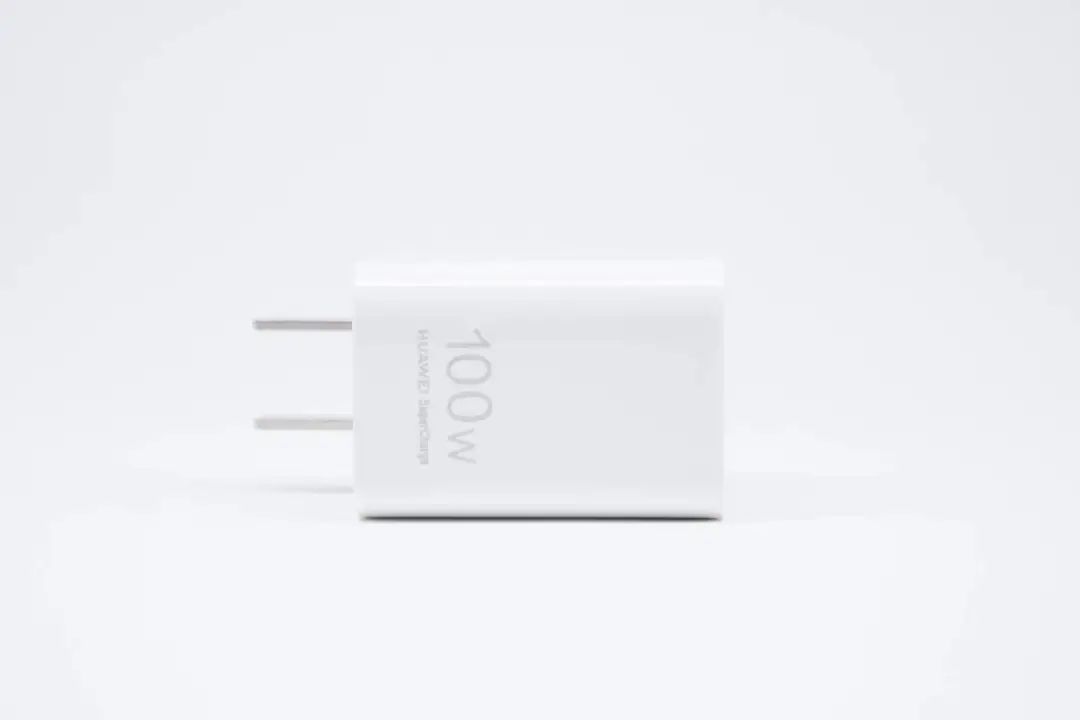

充电器腰身外壳高光亮面处理，各面间过度圆润，其中一面印有100W和HUAWEI SuperCharge。

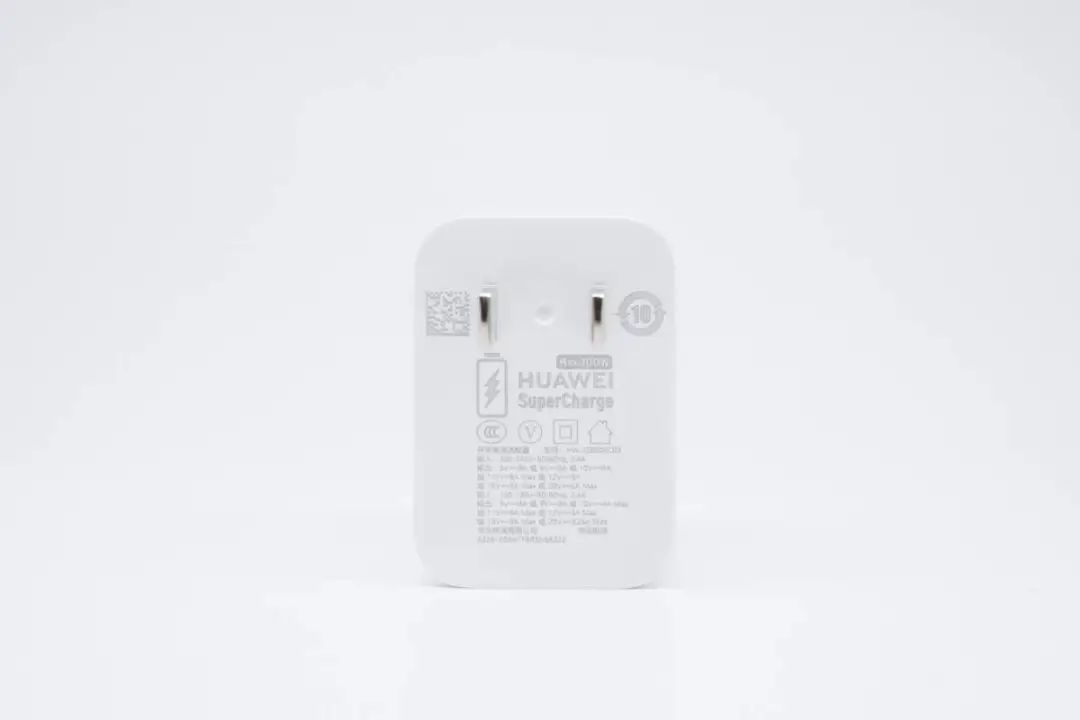

输入端外壳印有充电器参数。

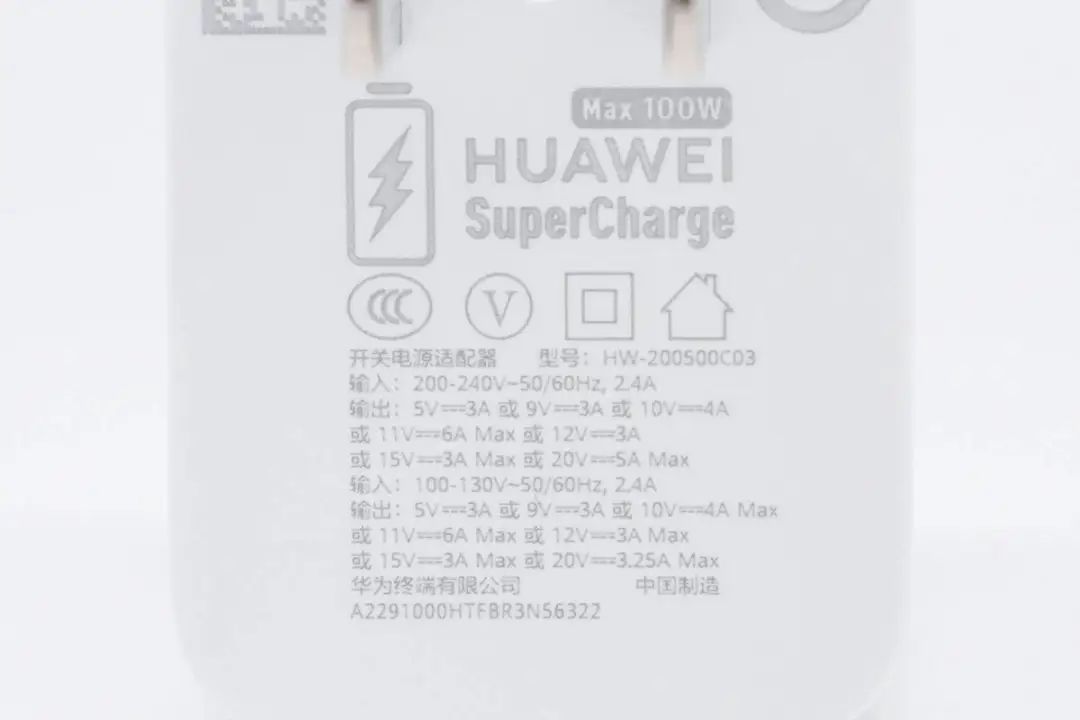

产品参数特写
型号：HW-200500C03
输入：200-240V~50/60Hz 2.4A
输出：5V3A、9V3A、10V4A、11V6A、12V3A、15V3A、20V5A Max
输入：100-130V~50/60Hz 2.4A
输出：5V3A、9V3A、10V4A、11V6A、12V3A、15V3A、20V3.25A Max
华为终端有限公司
充电器通过了CCC认证。

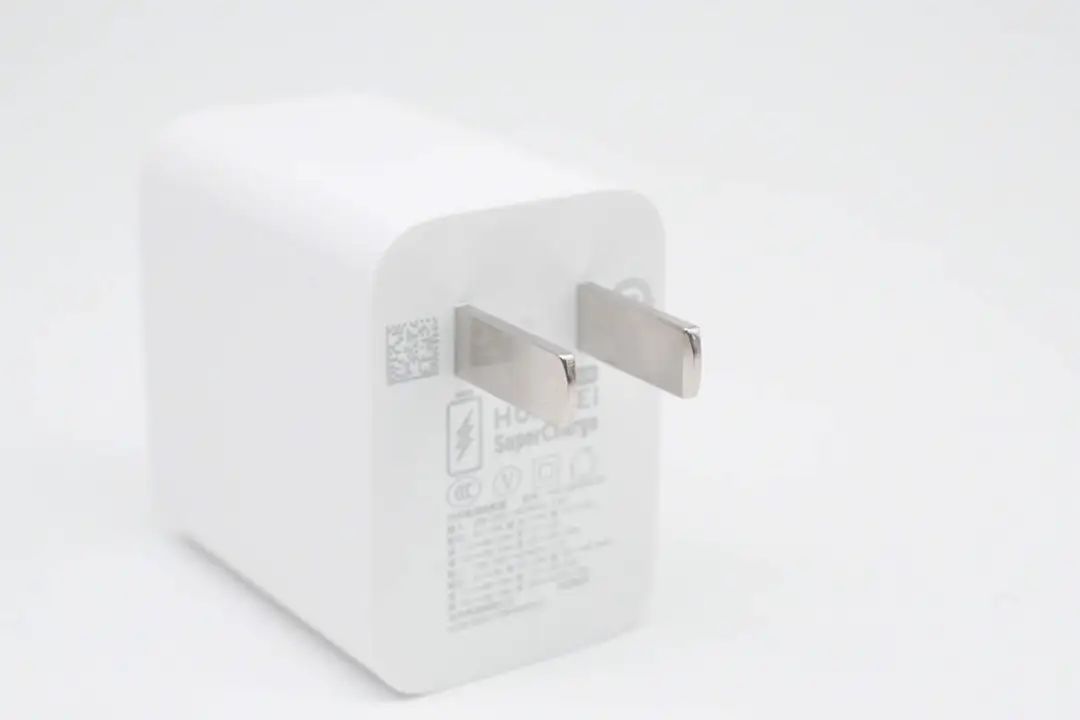

充电器配备固定式国标插脚。

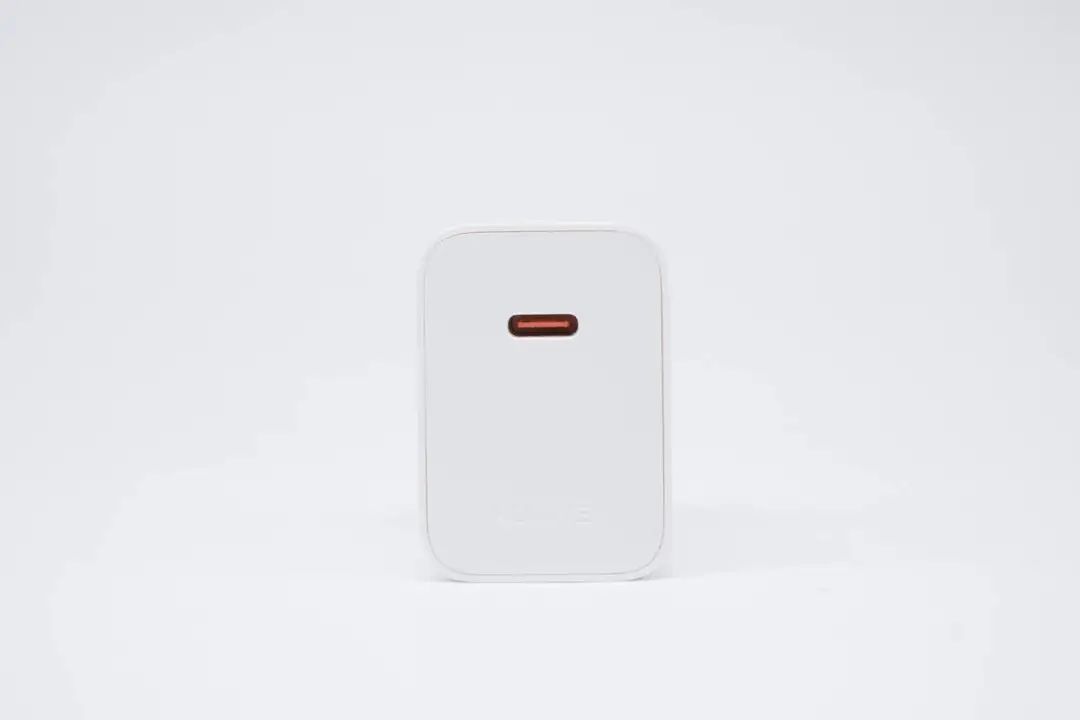

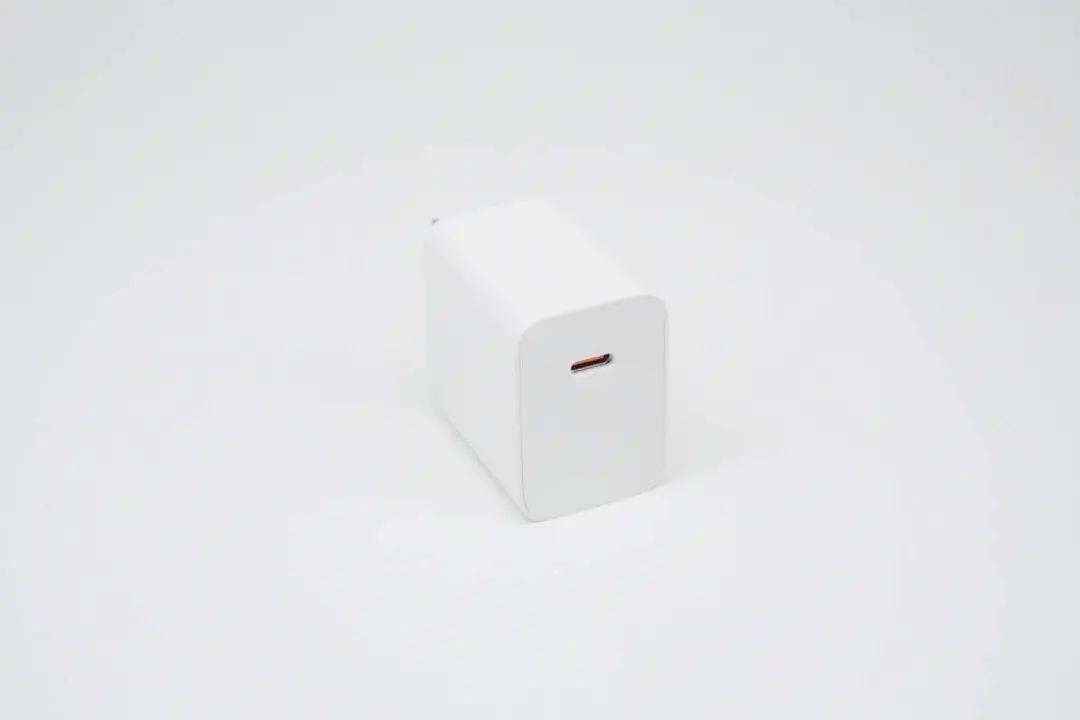

输出顶面配备单USB-C接口。
实测充电器机身长度为44mm。

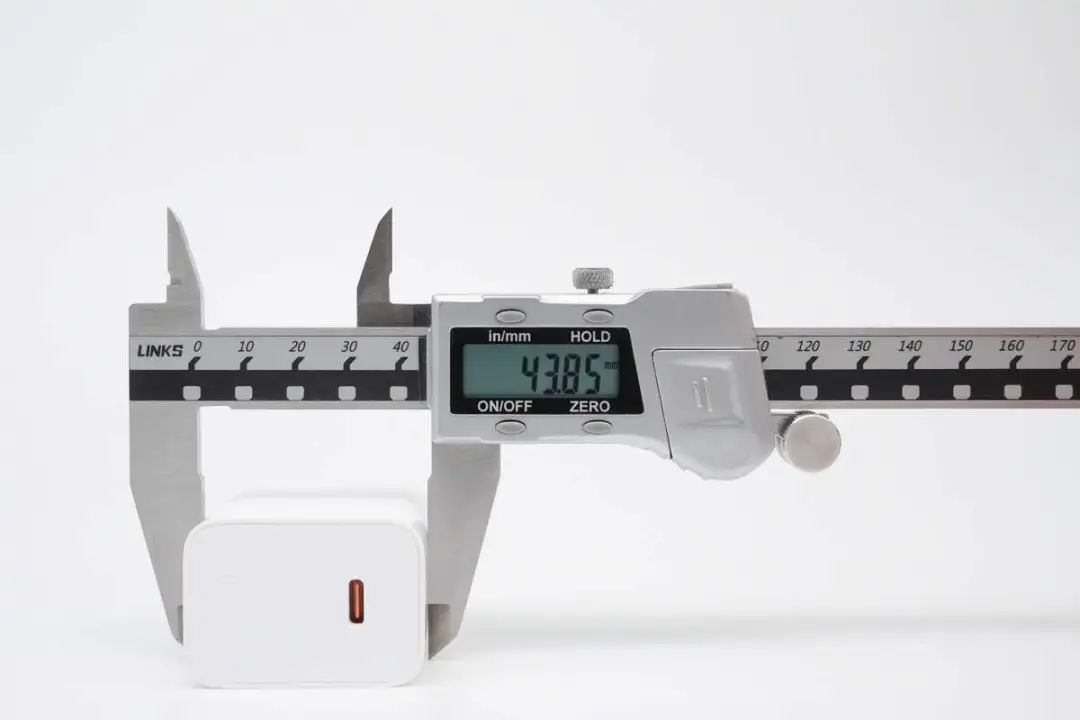

宽度为43.85mm。

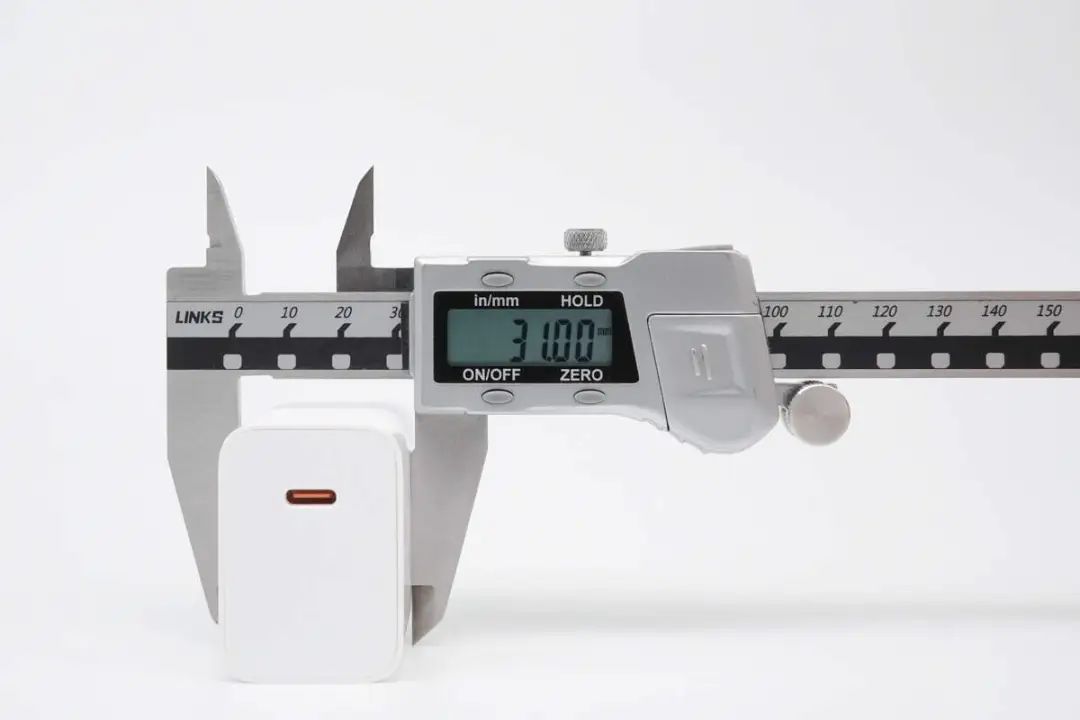

厚度为31mm。

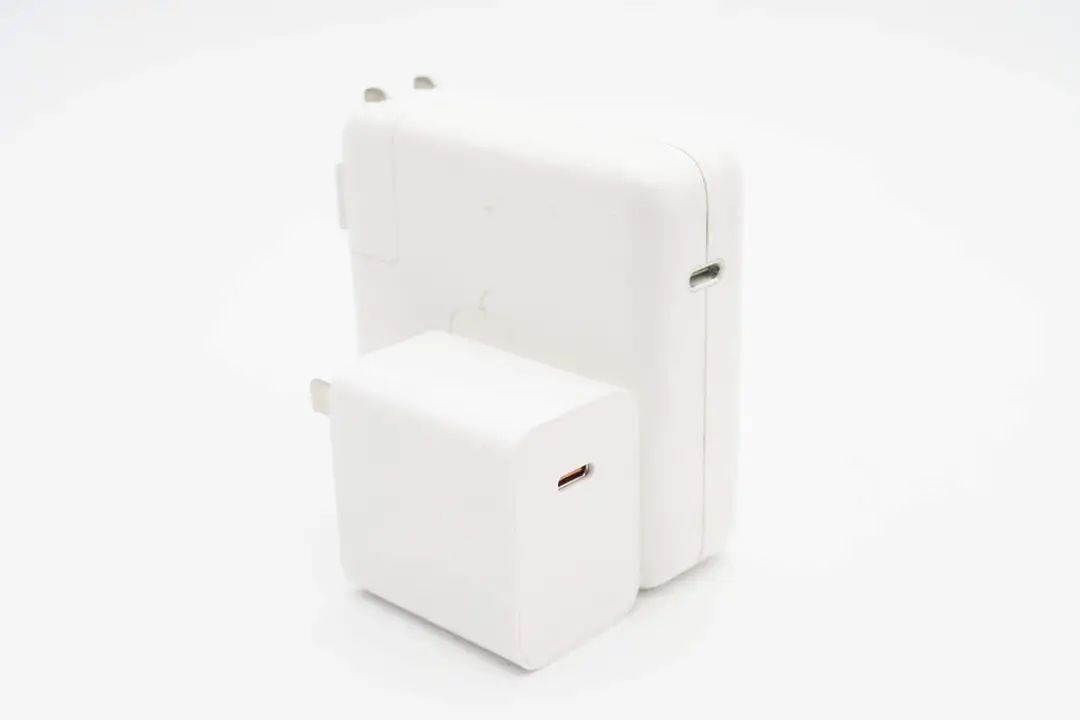

和苹果96W充电器对比，体积优势非常明显。

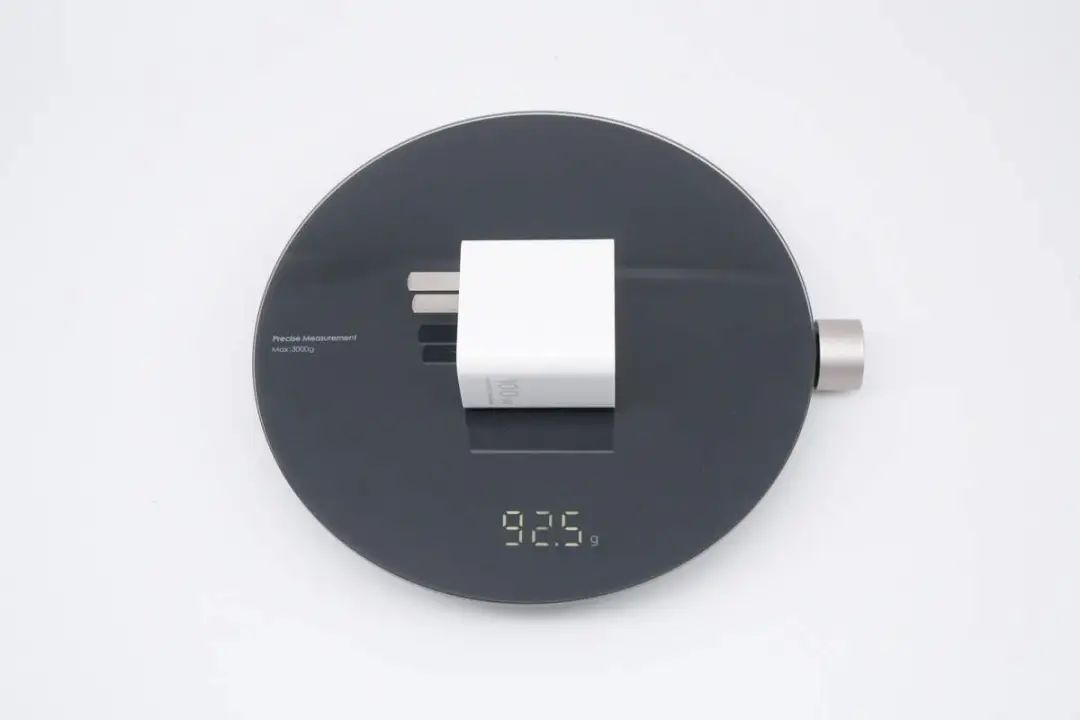

另外测得充电器重量约为93g。

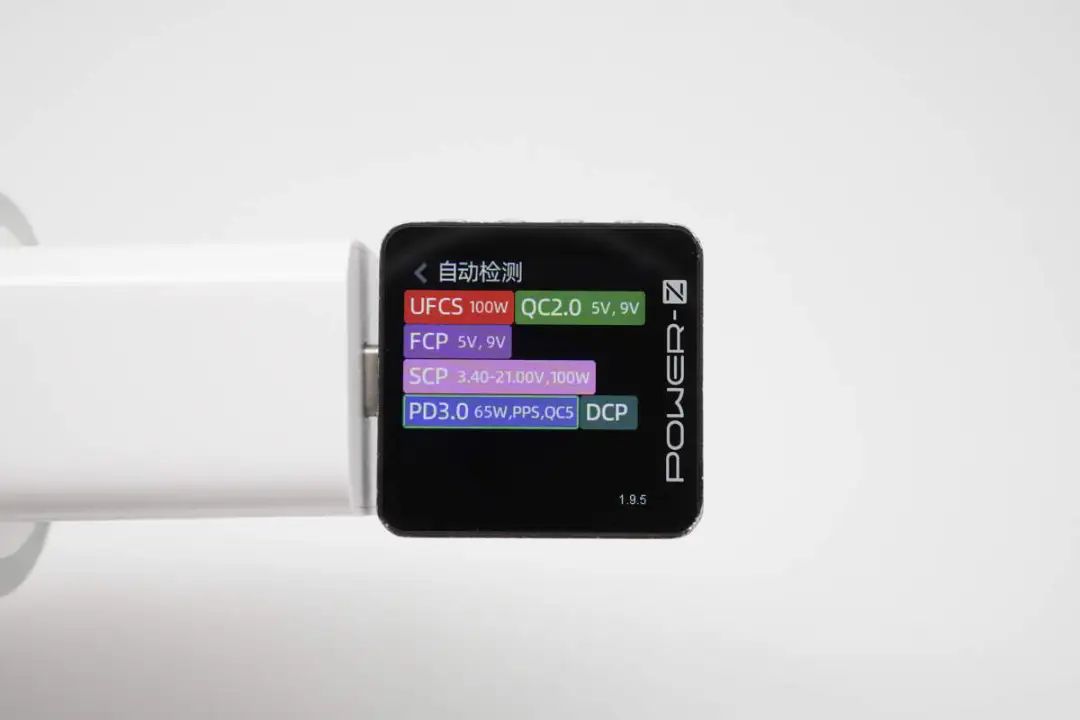

使用ChargerLAB POWER-Z KM003C测得USB-C口支持UFCS、FCP、SCP、QC2.0/5、PD3.0、PPS、DCP充电协议。

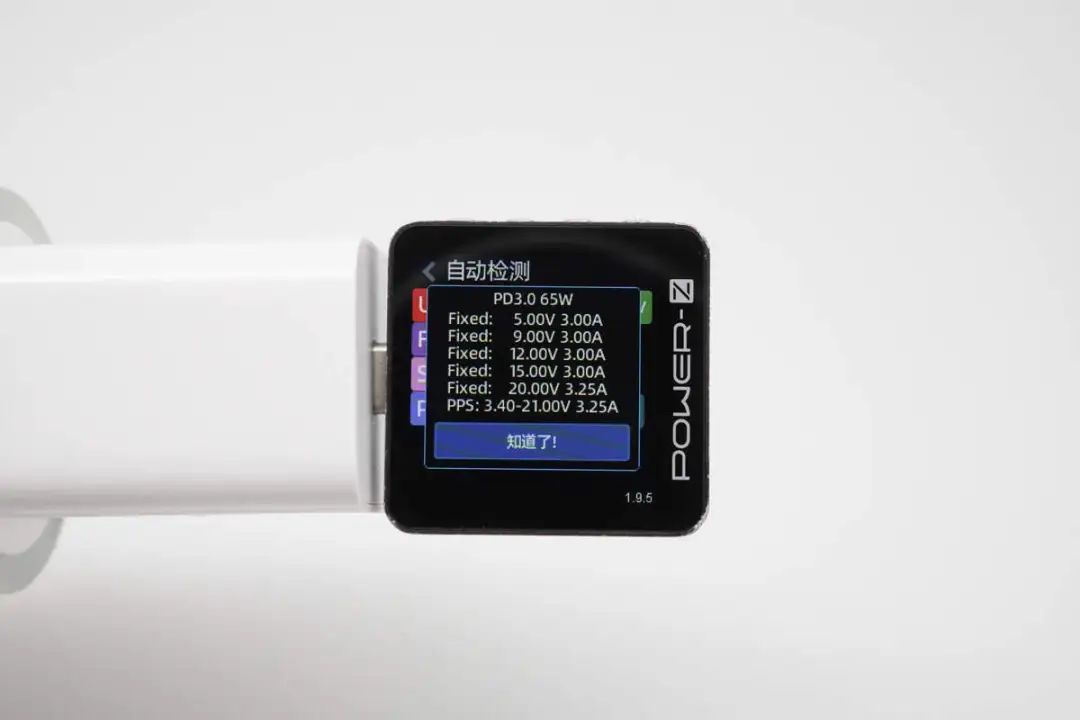

PDO报文显示USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.4-21V3.25A一组PPS电压档位。

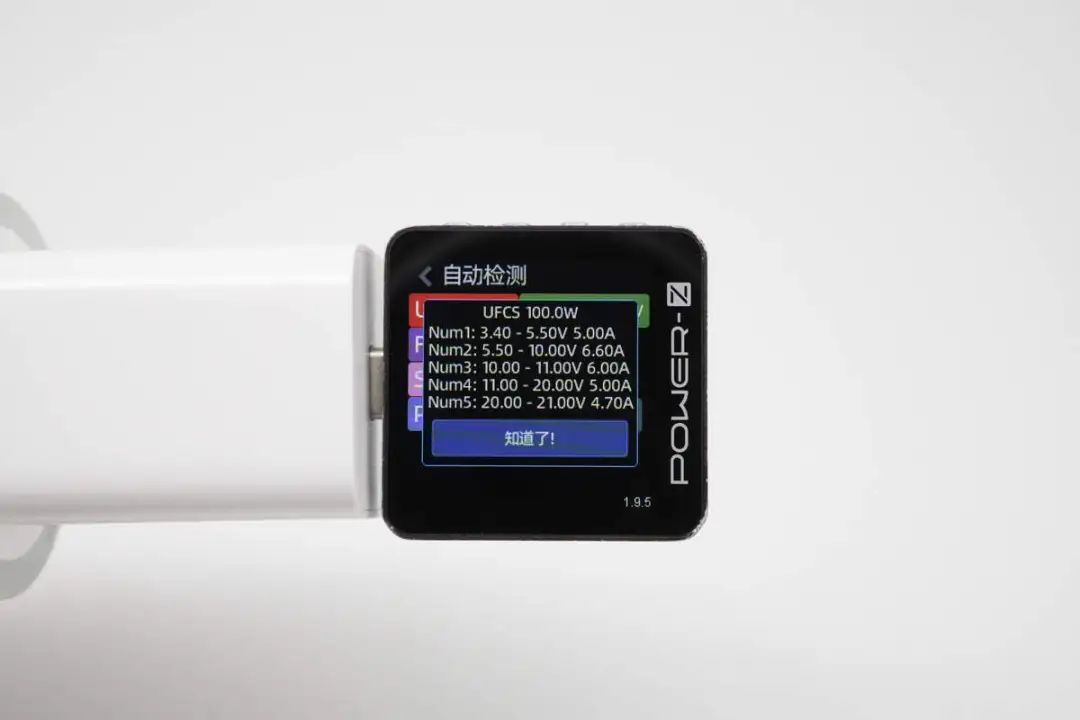

此外测得UFCS融合快充具备3.4-5.5V5A、5.5-10V6.6A、10-11V6A、11-20V5A、20-21V4.7A多组电压档位。

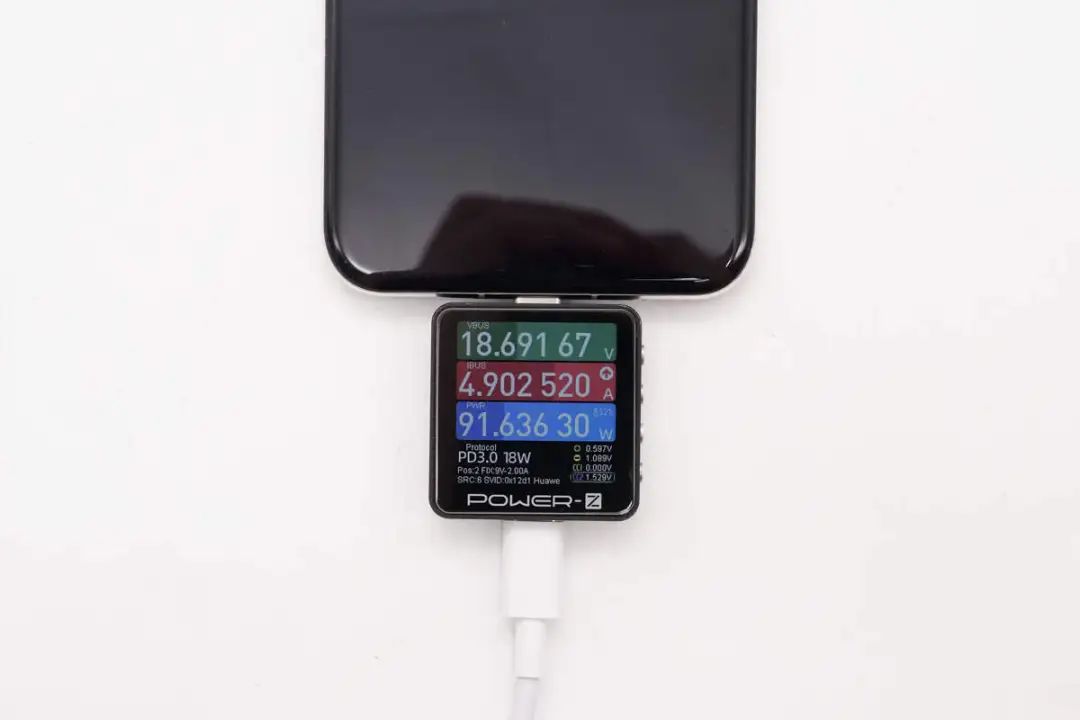

使用这款充电器给华为华为Pura 70 Pro+充电，测得充电功率约为91.64W。
华为100W冰糖全能充电器拆解

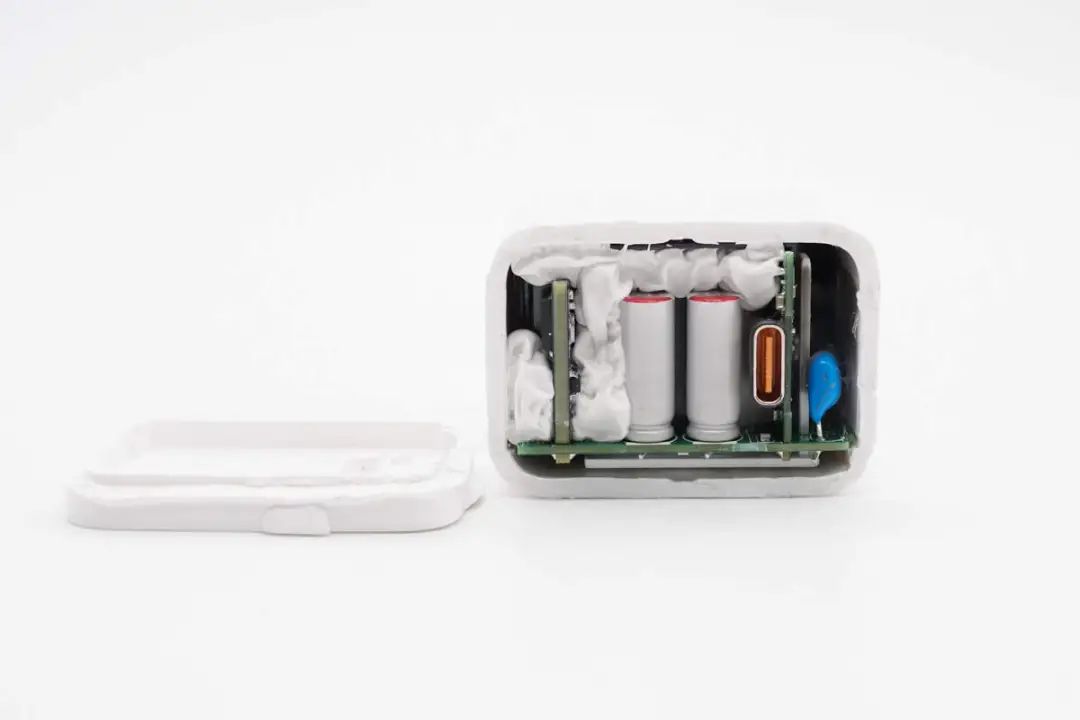

拆开机身顶部外壳，采用超声波焊接封装。

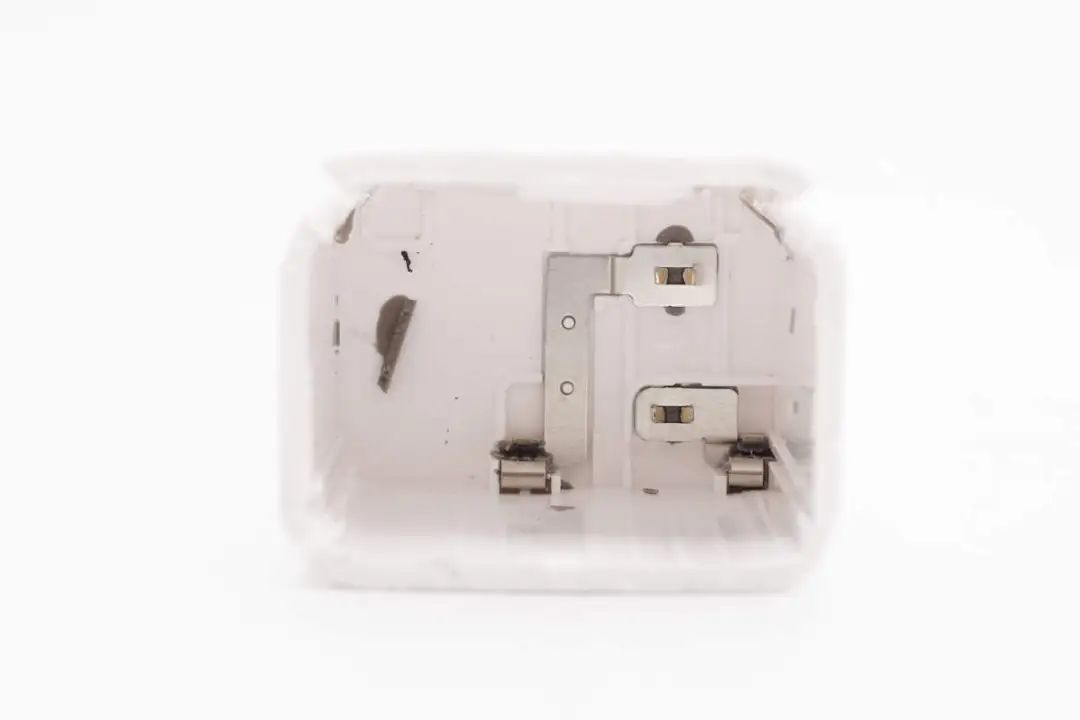

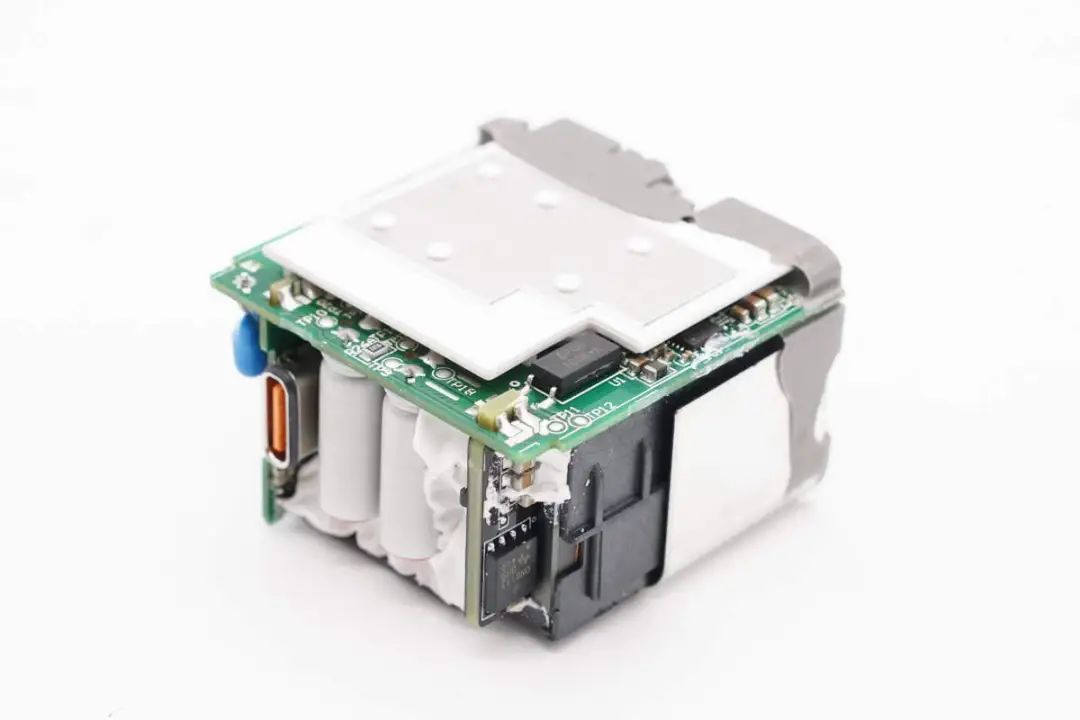

取出PCBA模块，输入端插脚与金属弹片压接，接触式通电设计。

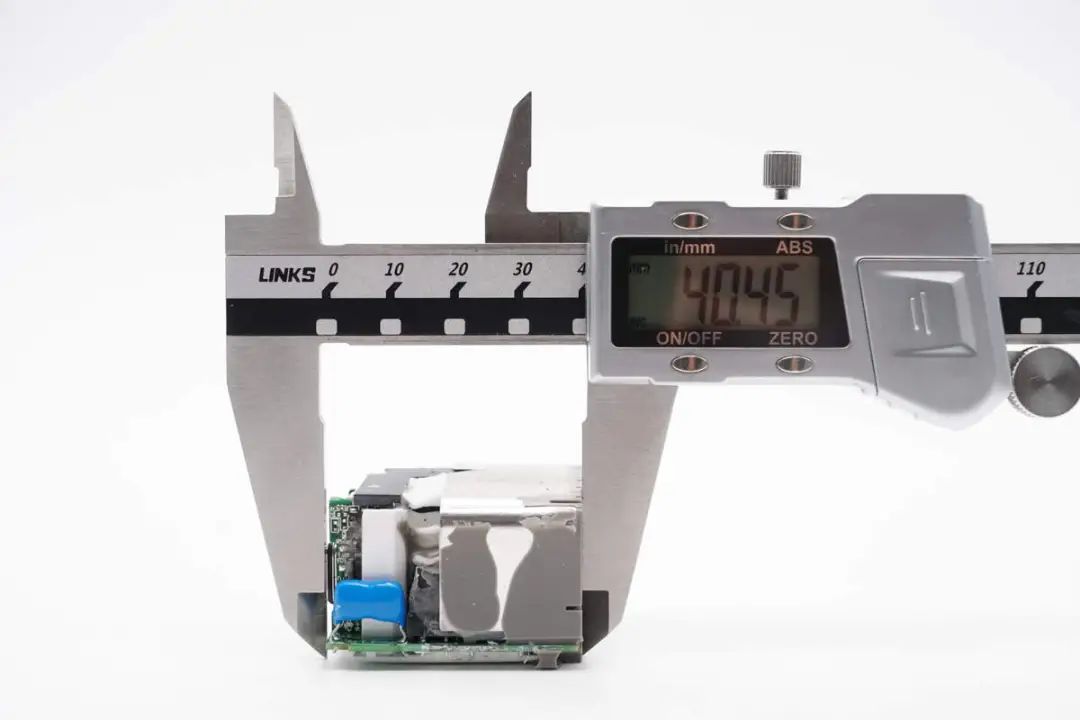

测得PCBA模块长度为40.45mm。

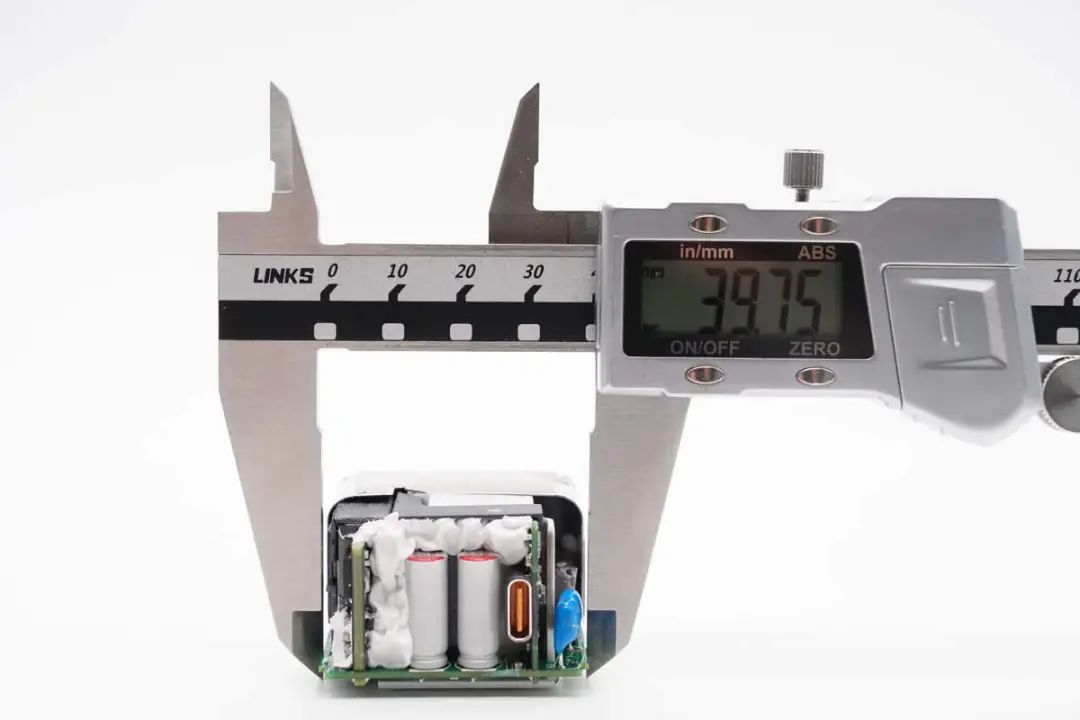

宽度为39.75mm。

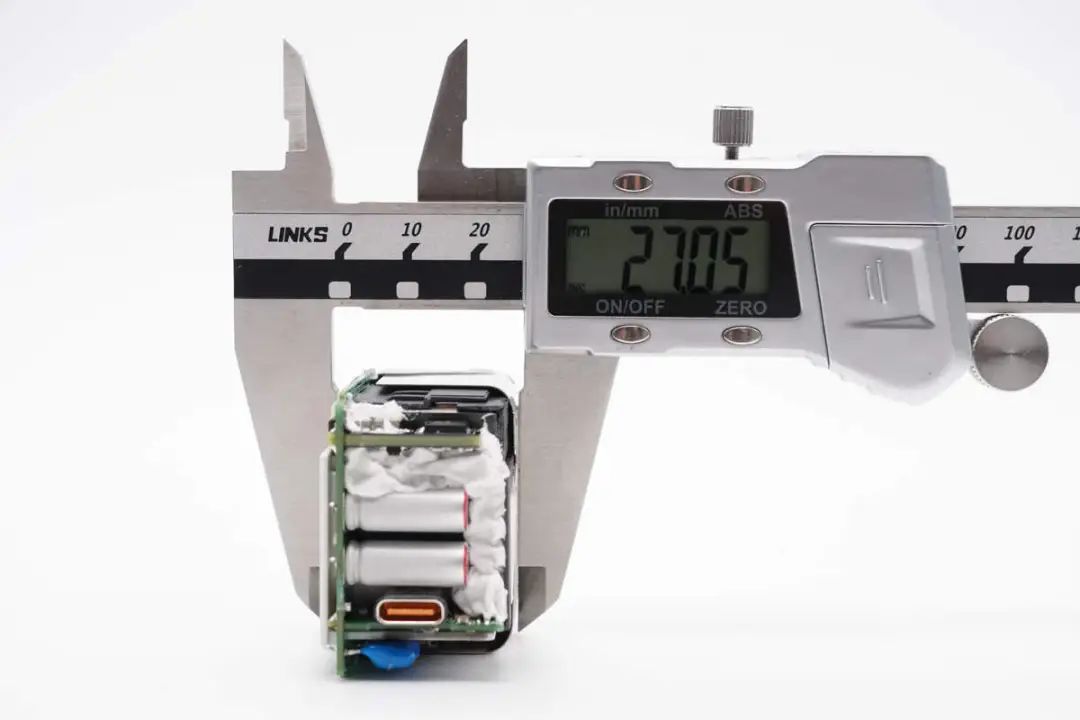

厚度为27.05mm。
PCBA模块输入端填充导热胶密封以及帮助散热。

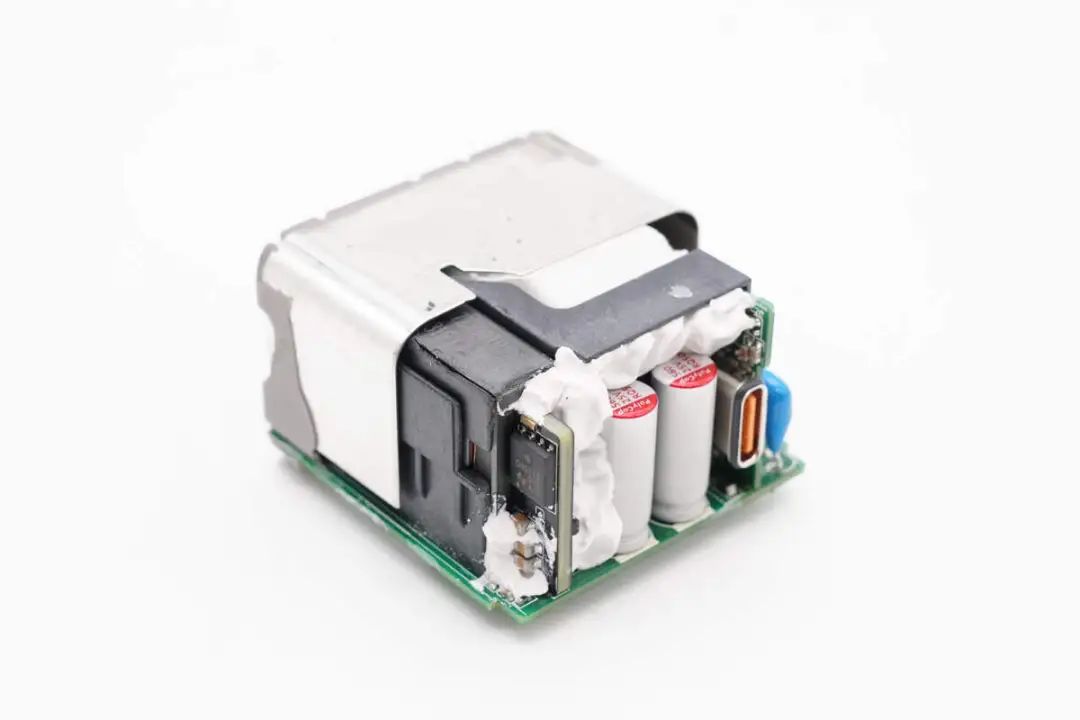

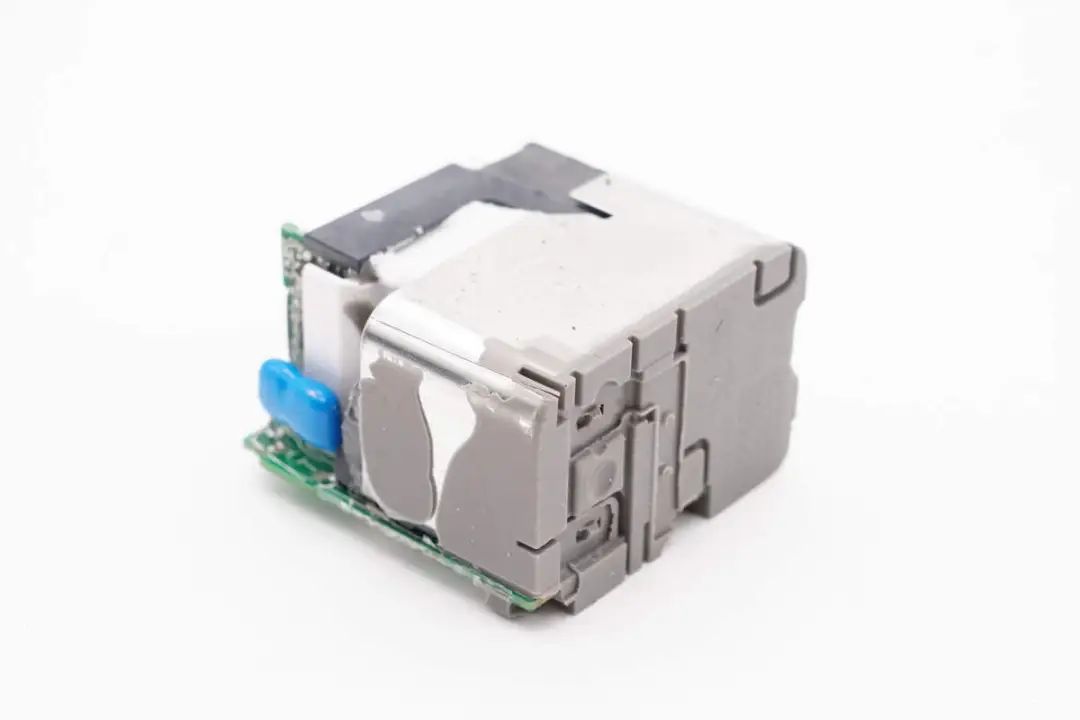

同时覆盖散热片，初次级间设有塑料隔离板，器件间的缝隙填充白胶加固。
模块背面覆盖绝缘板和散热片。

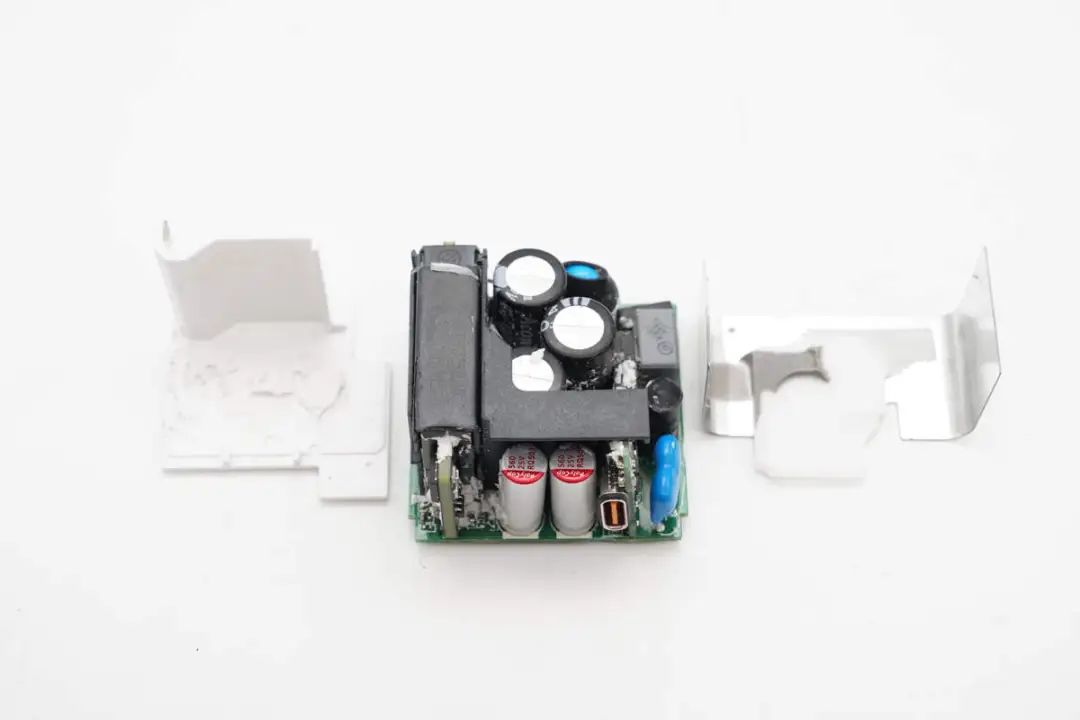

拆掉模块正背面散热片以及清理掉白胶。
模块正面一览，设有延时保险丝、安规X2电容、高压滤波电解电容等器件，左侧还设有平面变压器模块，器件整体布局紧凑。

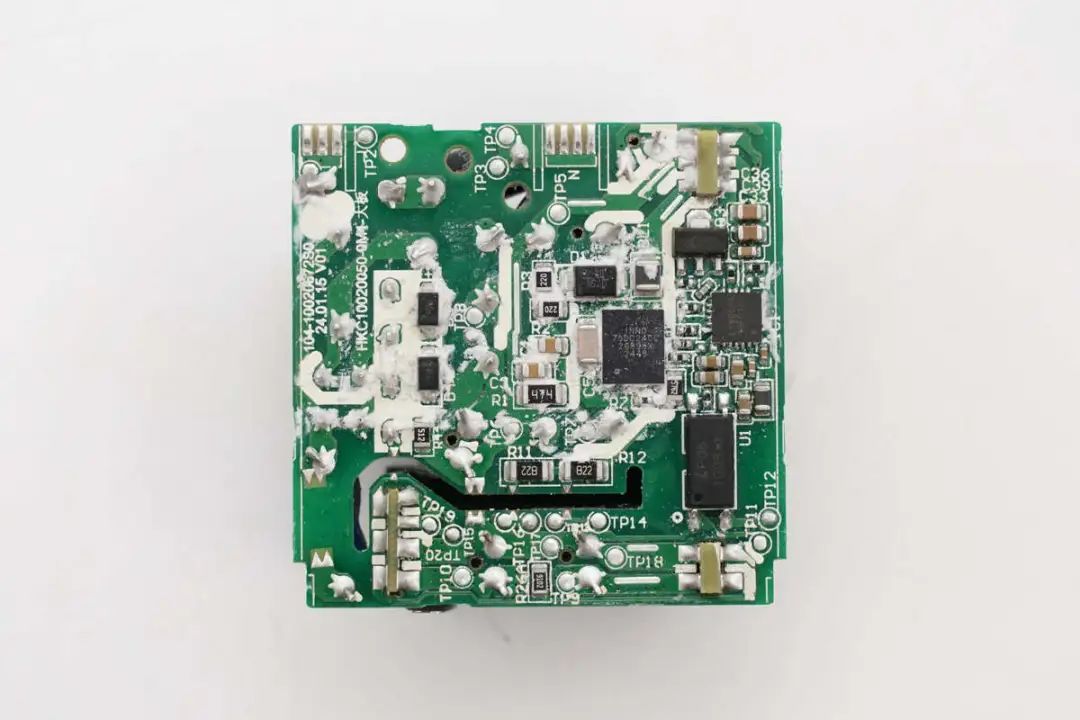

主板背面设有初级主控芯片、初级开关管以及光耦等器件。

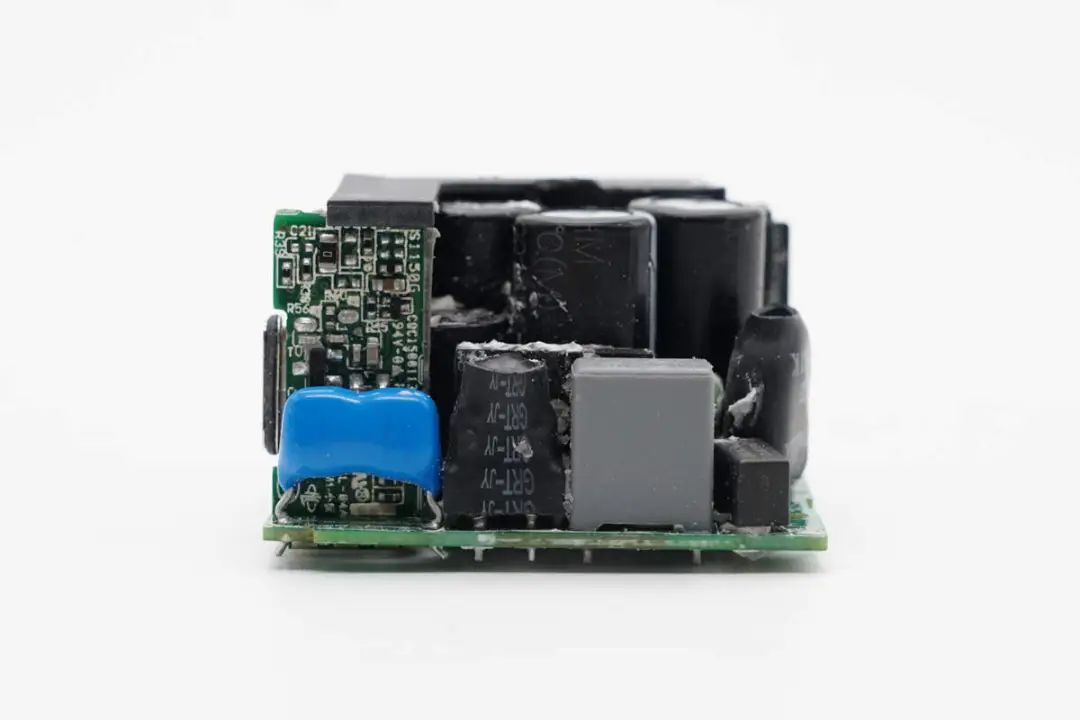

模块一侧设有延时保险丝、安规X2电容、共模电感、整流桥、工字电感等器件。

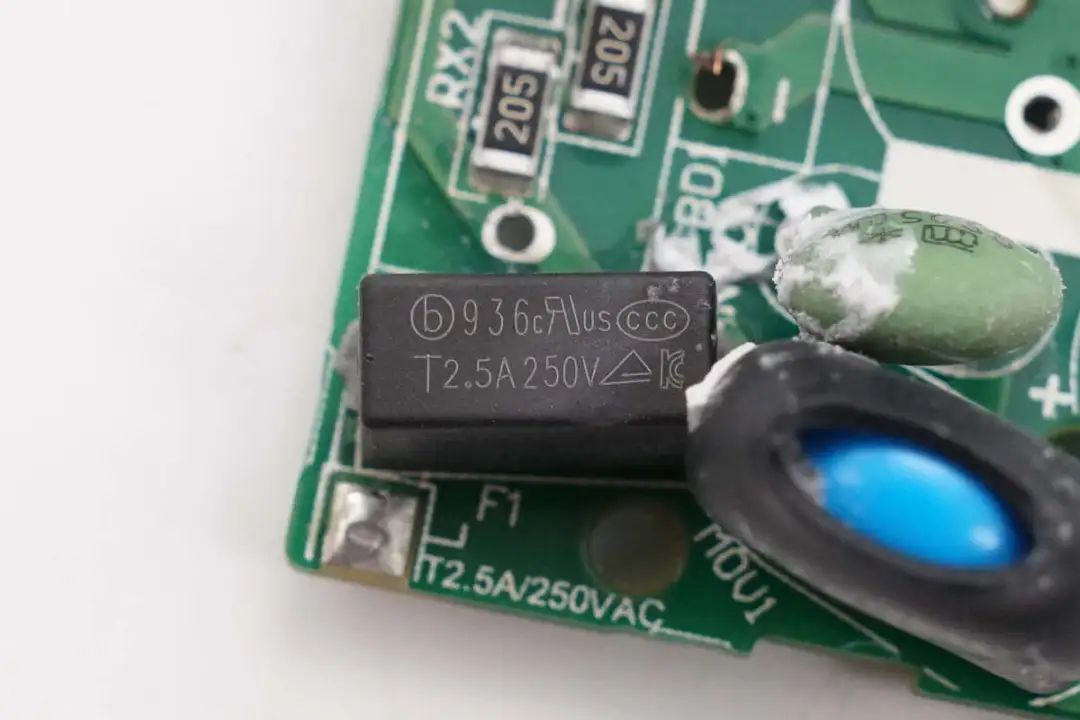

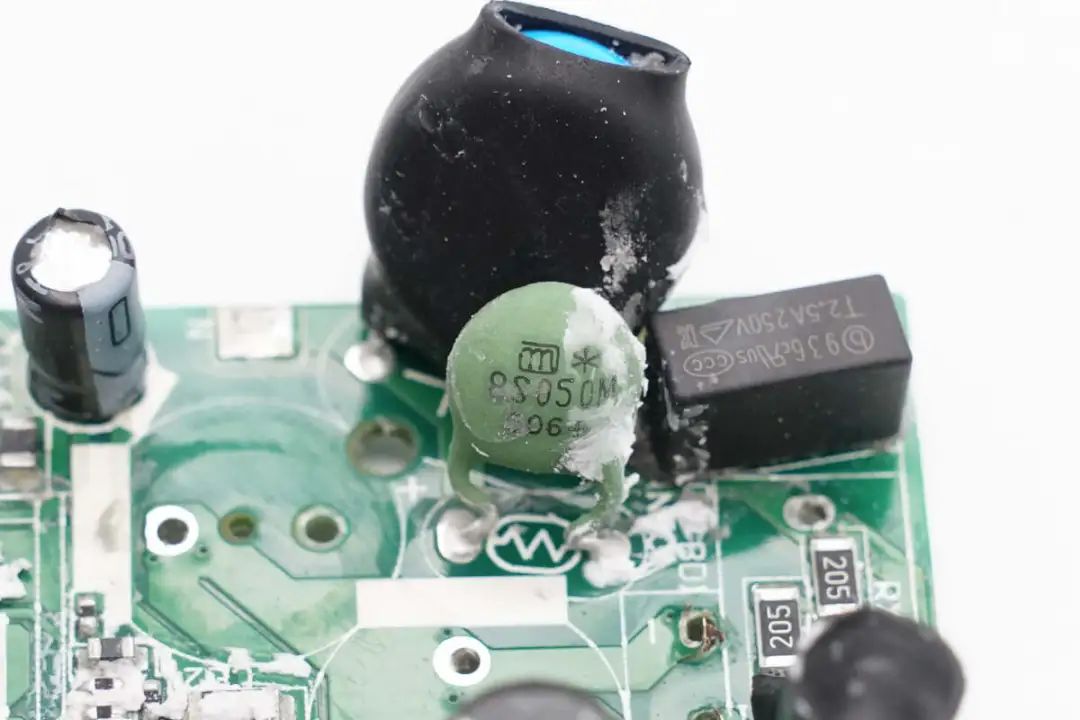

延时保险丝来自贝特电子，出料号936，规格为2.5A 250V。

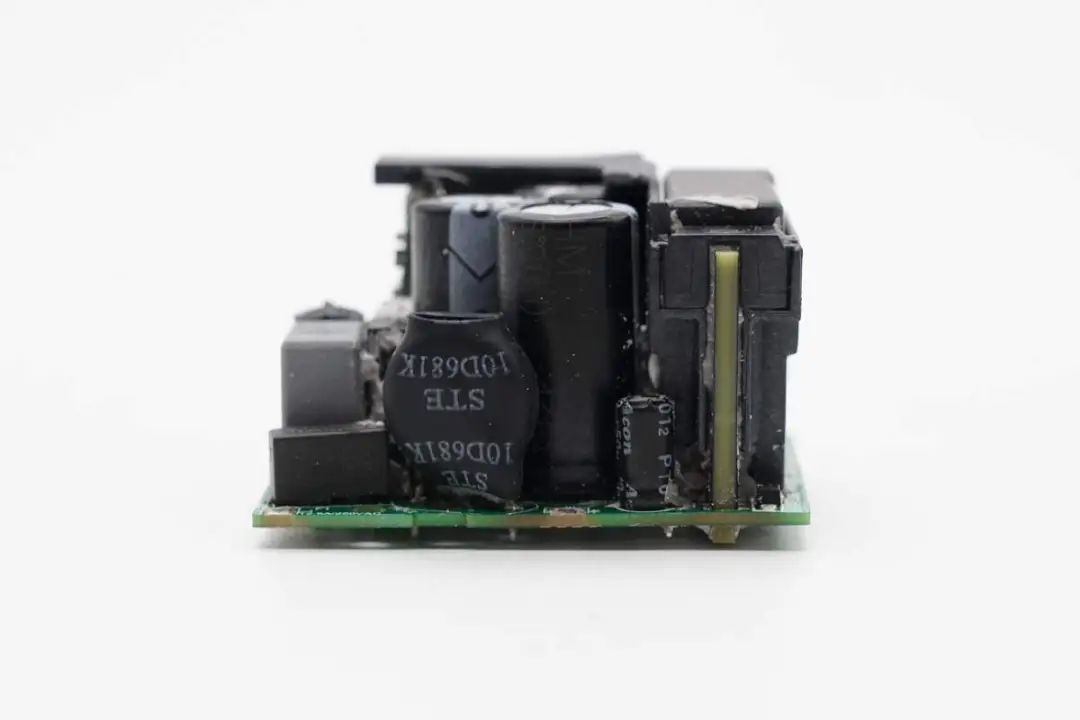

NTC热敏电阻特写，用于抑制上电浪涌电流，旁边压敏电阻外套热缩管绝缘保护。

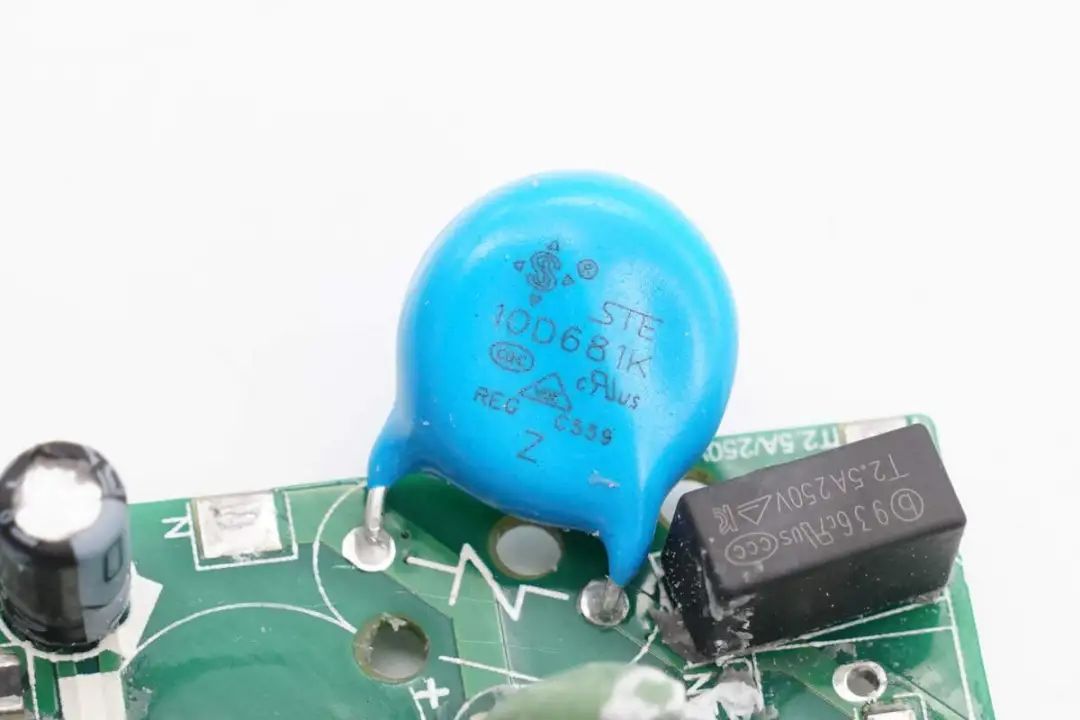

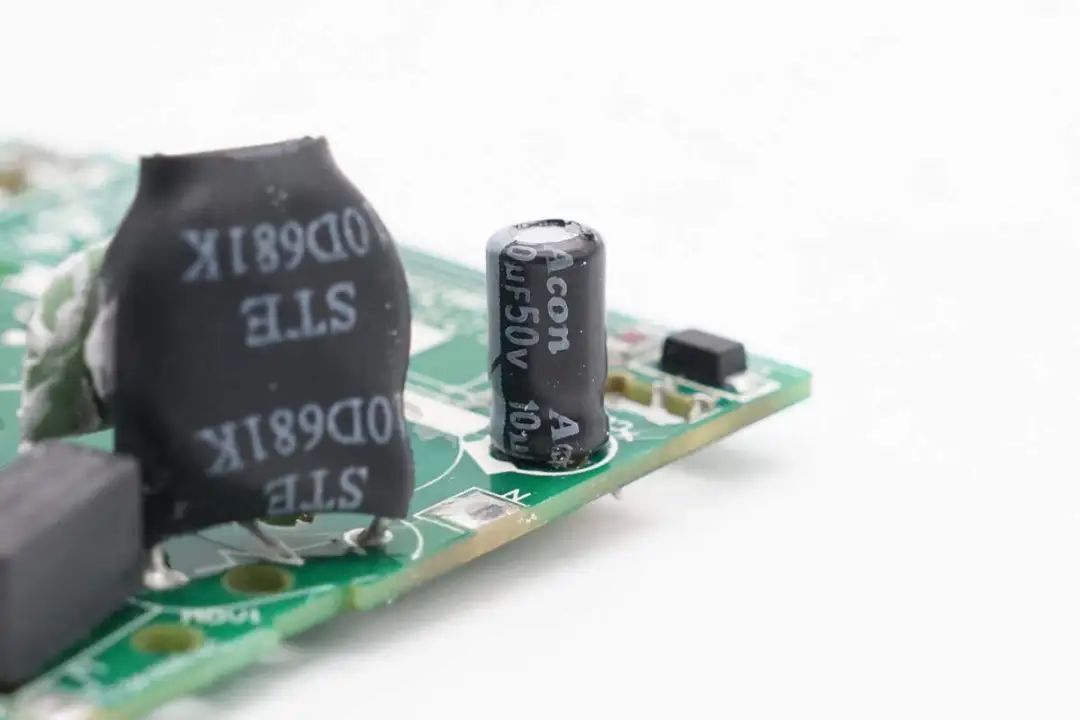

压敏电阻来自STE松田电子，规格为10D681K。

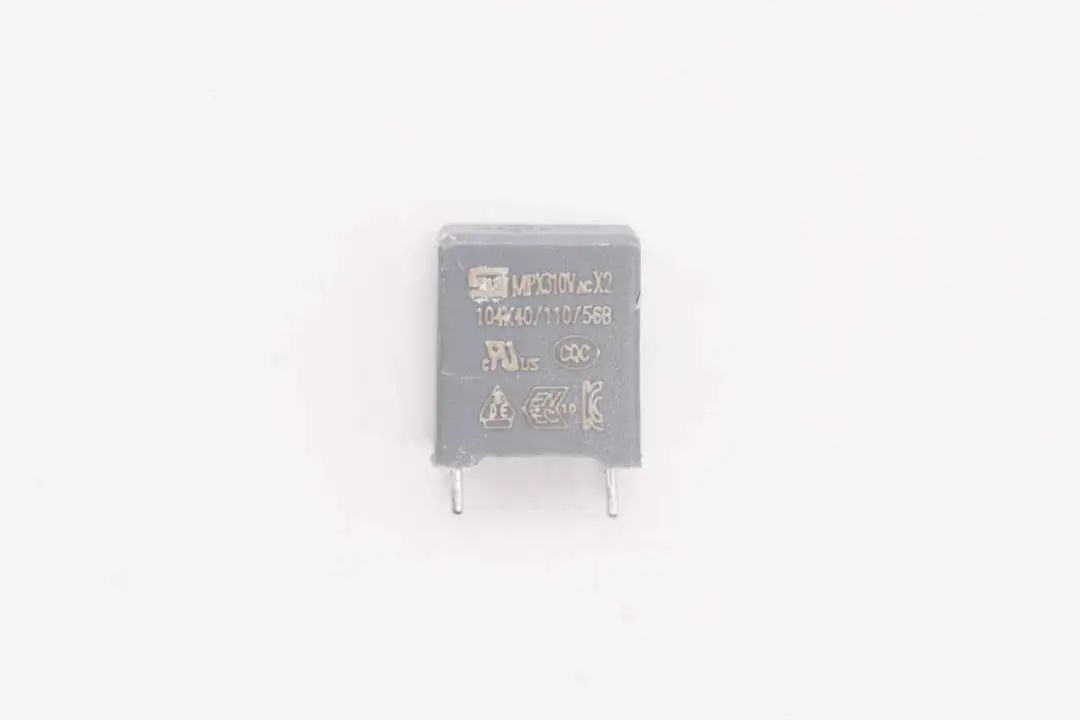

安规X2电容来自松田电子，容量0.1μF。
共模电感外套热缩管绝缘保护。

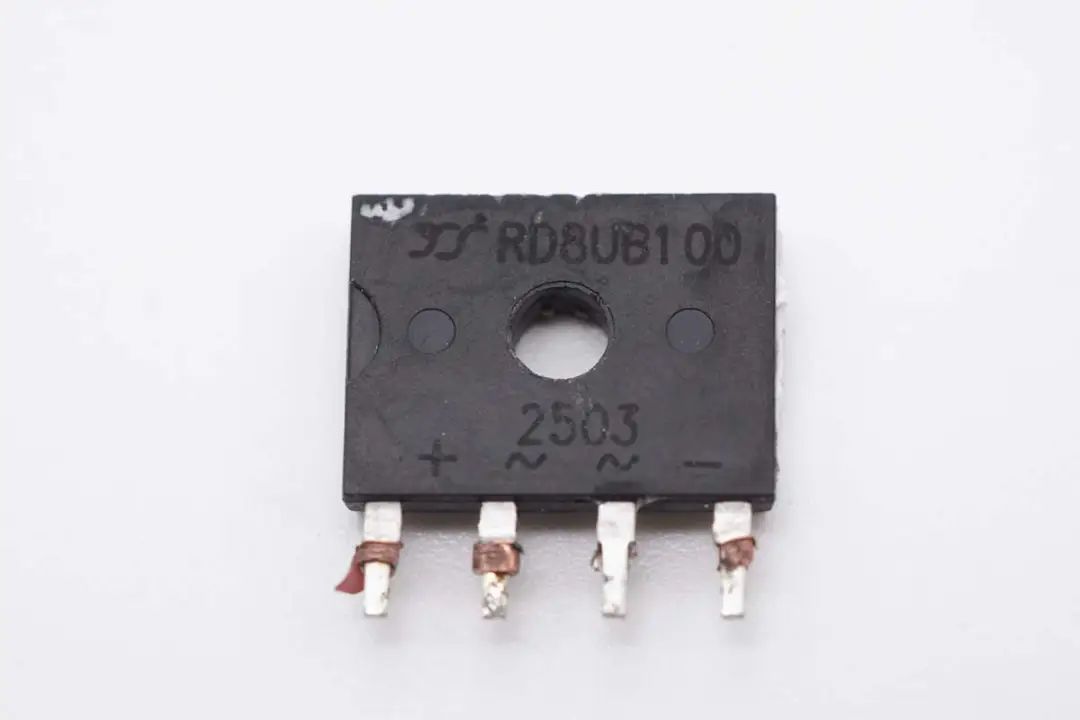

整流桥来自扬杰，型号RD8UB100，规格为8A 1000V，采用D3K封装。

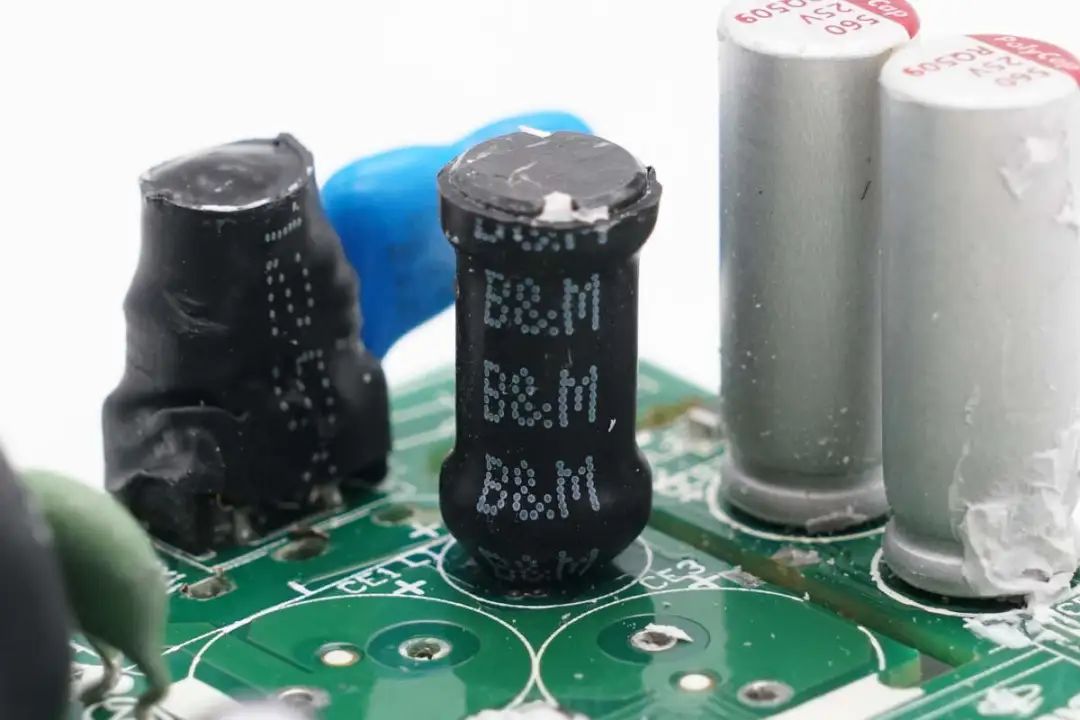

工字滤波电感外套热缩管绝缘保护。
模块前端设有主控芯片供电电容，中心区域设有三颗高压滤波电解电容。

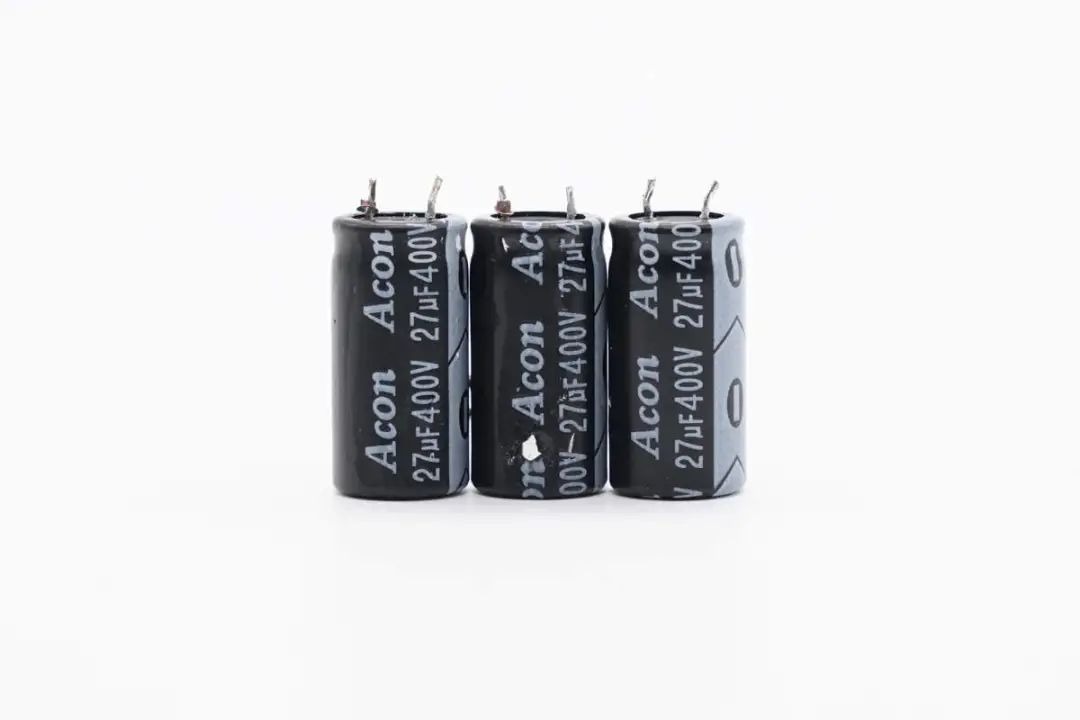

三颗高压滤波电解电容来自Acon新中元，规格均为400V27μF。

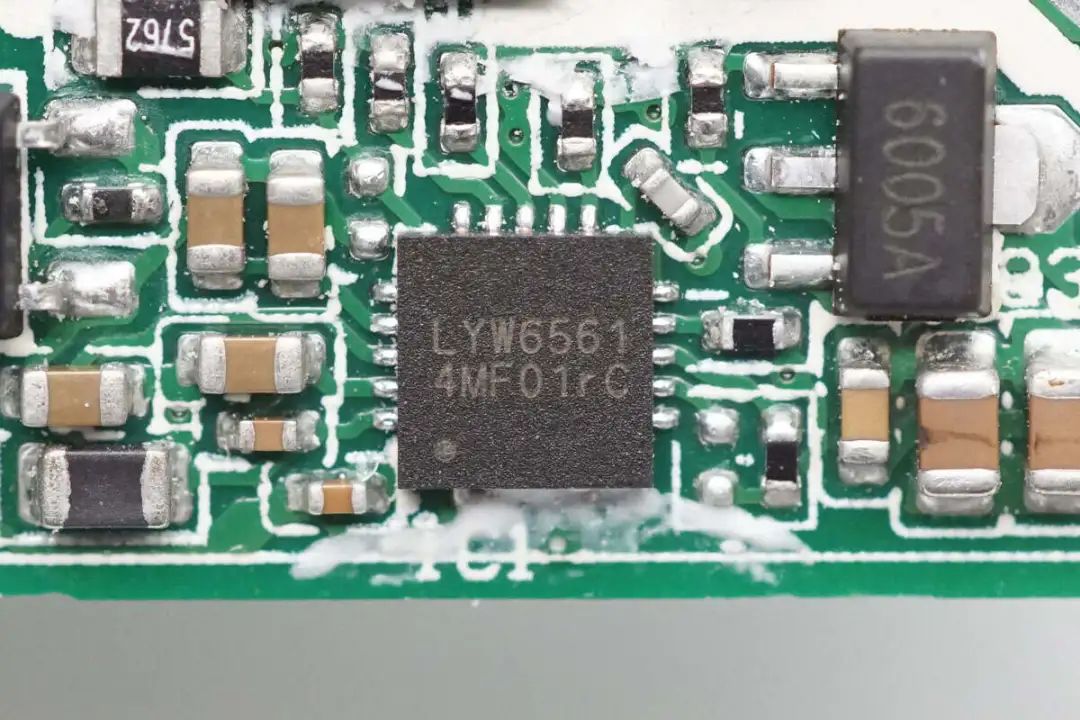

开关电源主控芯片特写，丝印LYW6561。

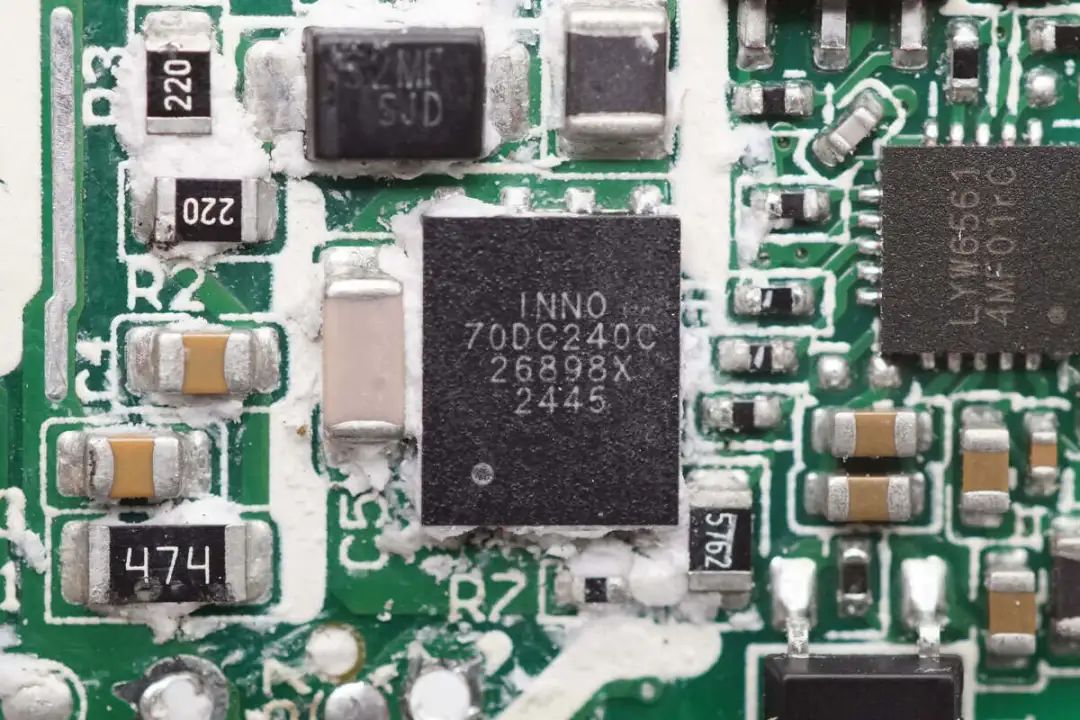

初级开关管采用英诺赛科INN700DC240C，这是一颗耐压700V的增强型氮化镓开关管，导阻为240mΩ，符合JEDEC标准的工业应用需求，内置ESD保护，采用DFN5*6封装。

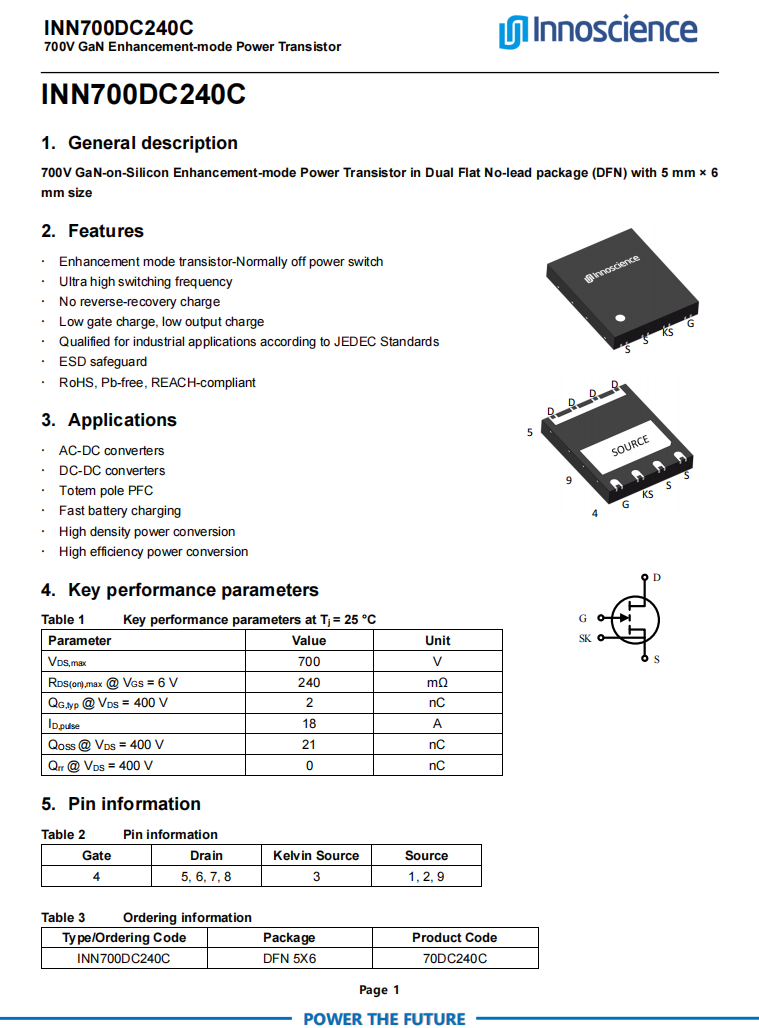

英诺赛科INN700DC240C资料信息。
充电头网了解到，英诺赛科氮化镓芯片目前已被宁德时代、美的、疆海、三星、OPPO、VIVO、联想、雅迪、LG、华硕、安克、倍思、绿联等多家知名品牌和厂商所采用，应用于储能系统，家电，激光雷达，手机及笔记本电脑，快充和适配器等产品中，截至2024年12月，出货量已突破12亿颗。
主控芯片供电电容也是来自Acon新中元，规格为50V10μF。

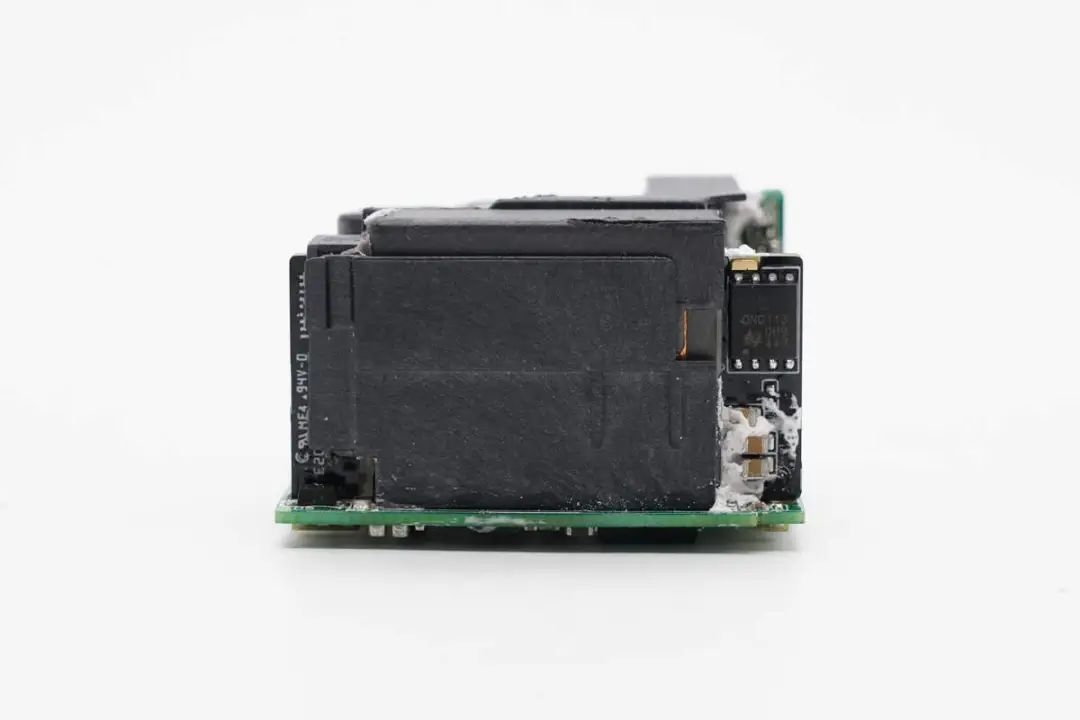

另一侧焊接平面变压器模块，并外套塑料壳绝缘保护。

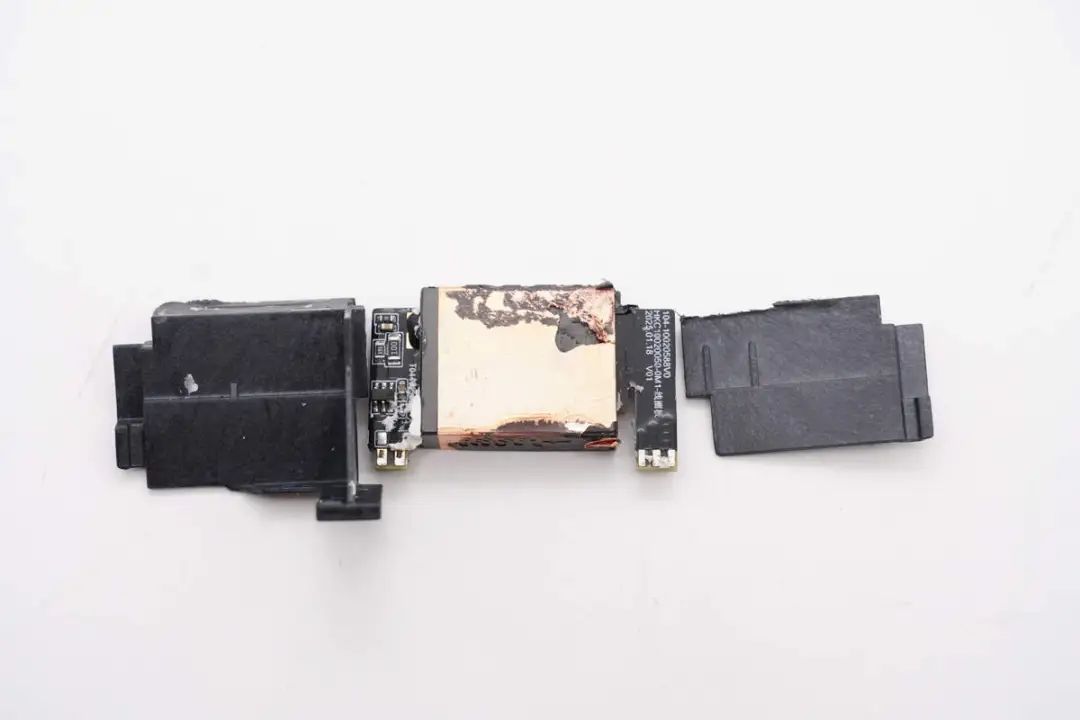

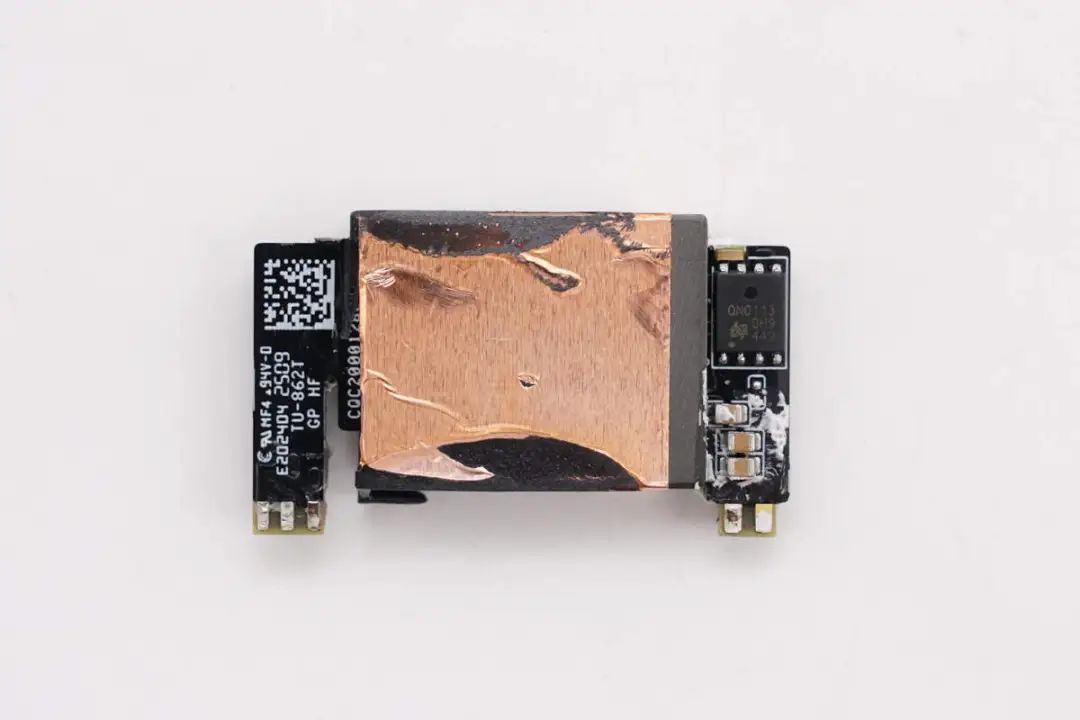

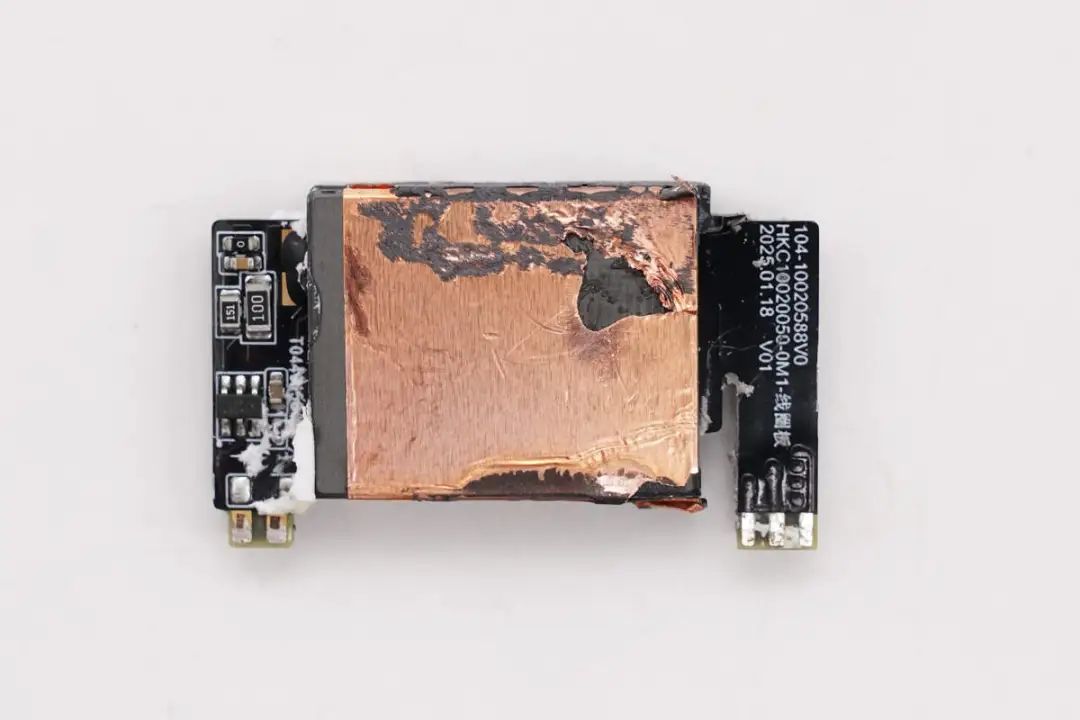

拆下平面变压器模块以及去掉塑料外壳，变压器磁芯包裹铜箔处理。

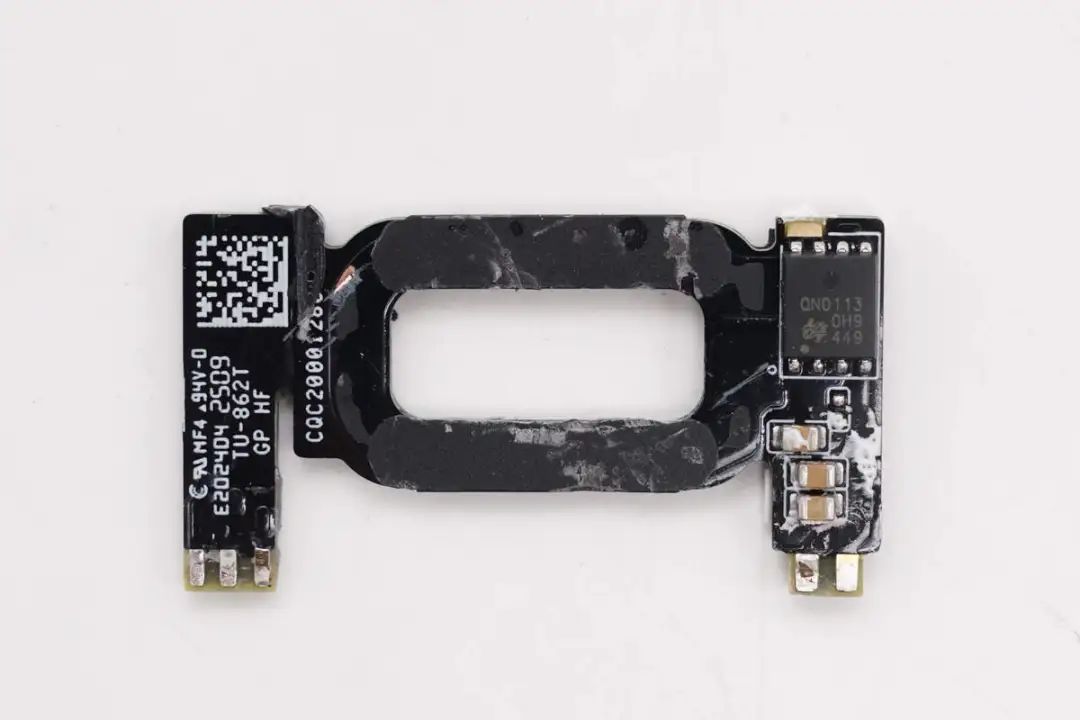

平面变压器小板正面左侧设有同步整流控制器，
对应背面设有同步整流管。
敲碎磁芯，平面变压器内部跑道型线圈一览。

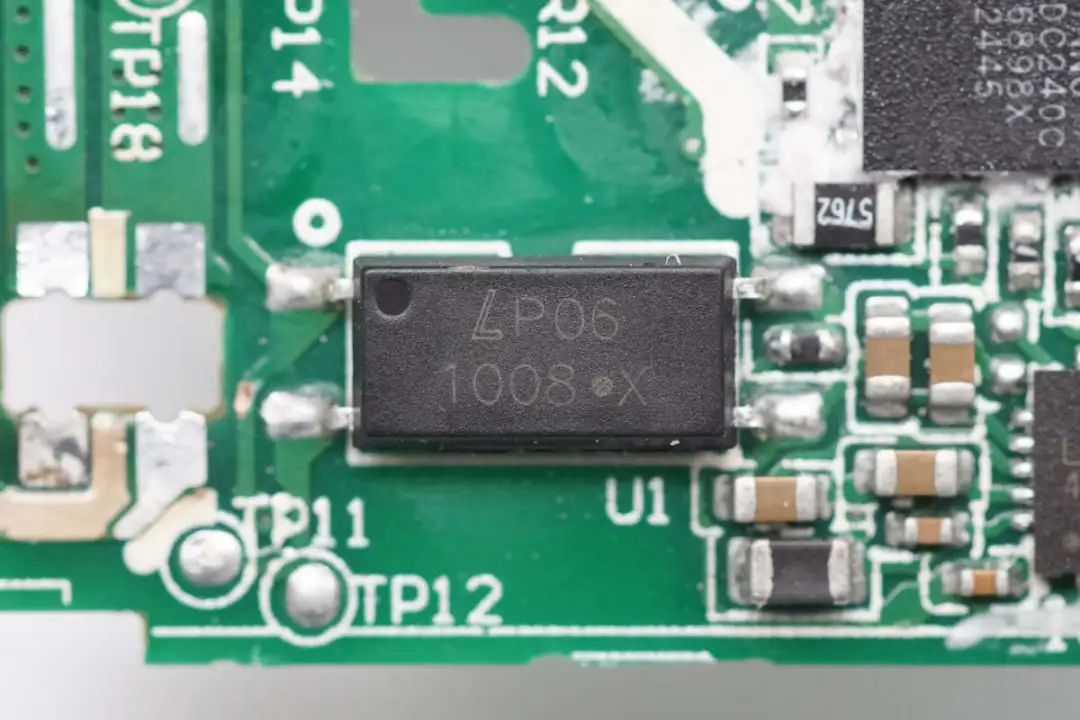

1008光耦特写，用于输出电压反馈。

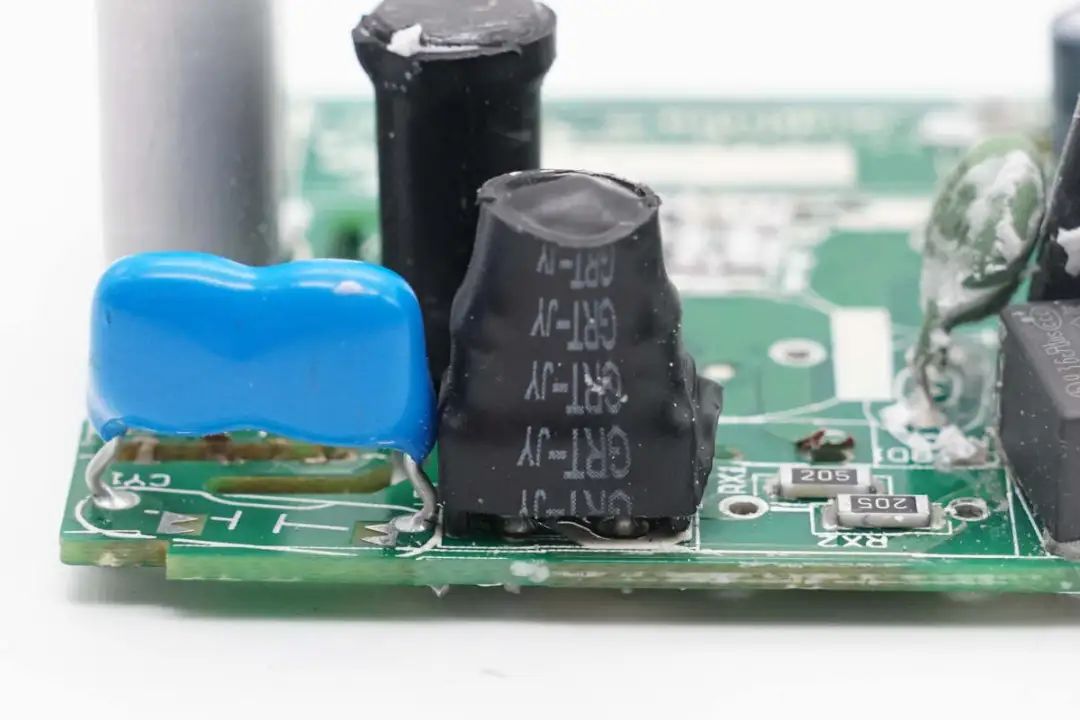

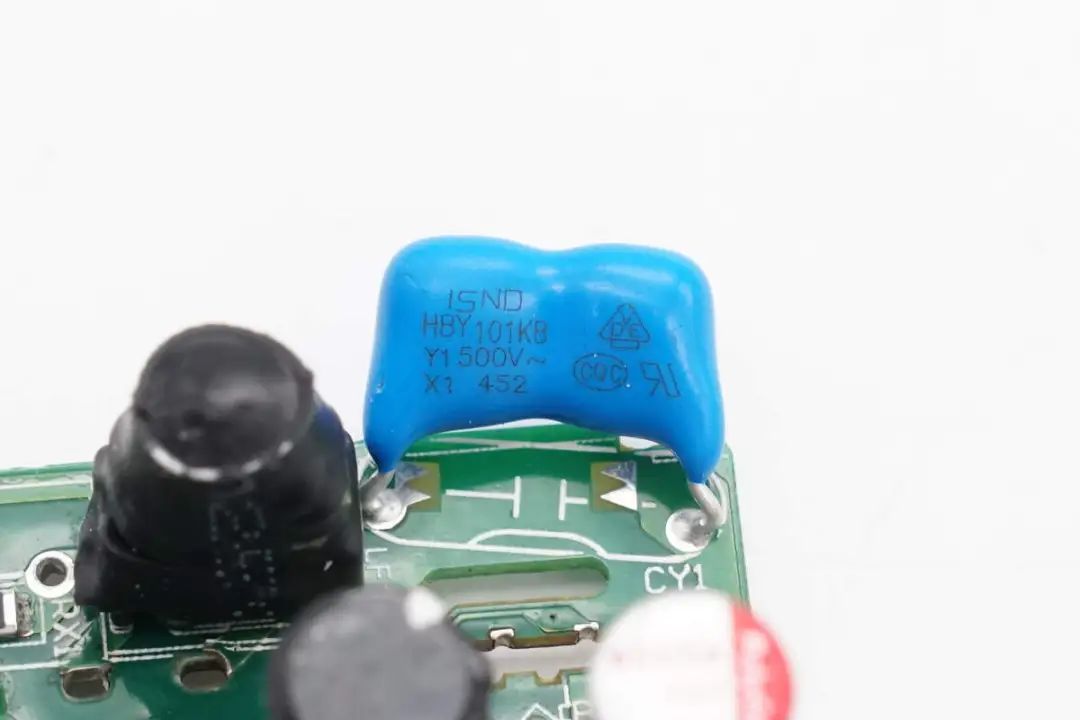

Y电容来自ISND厦门华信安，为串联双重绝缘设计。

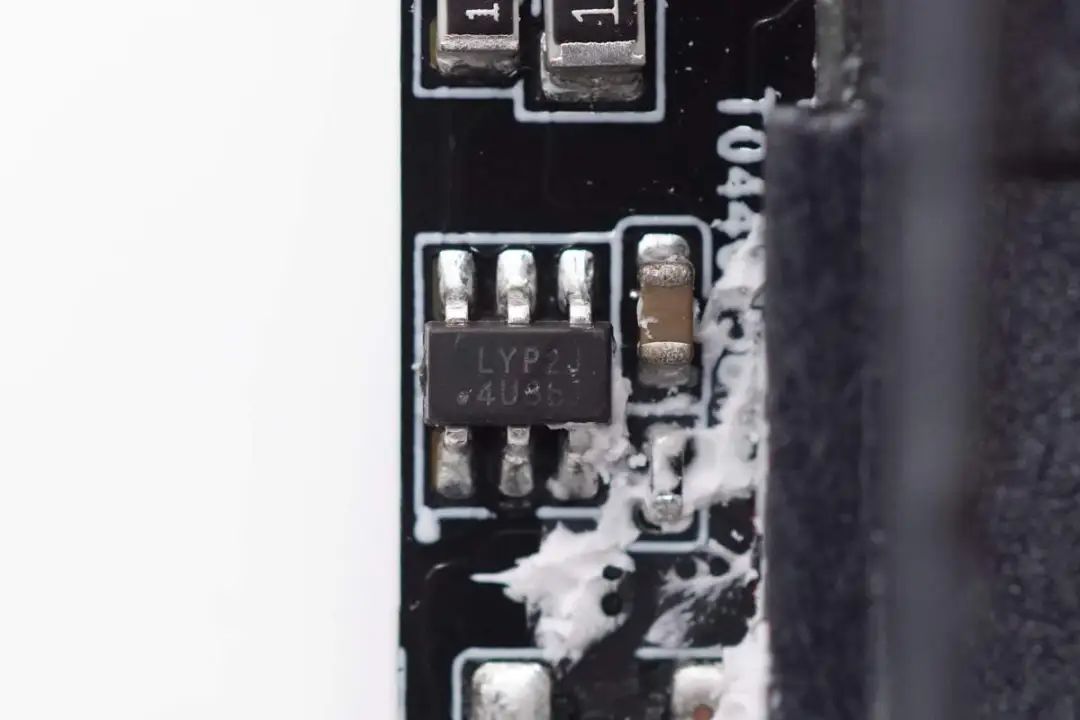

同步整流控制器丝印LYP2J。

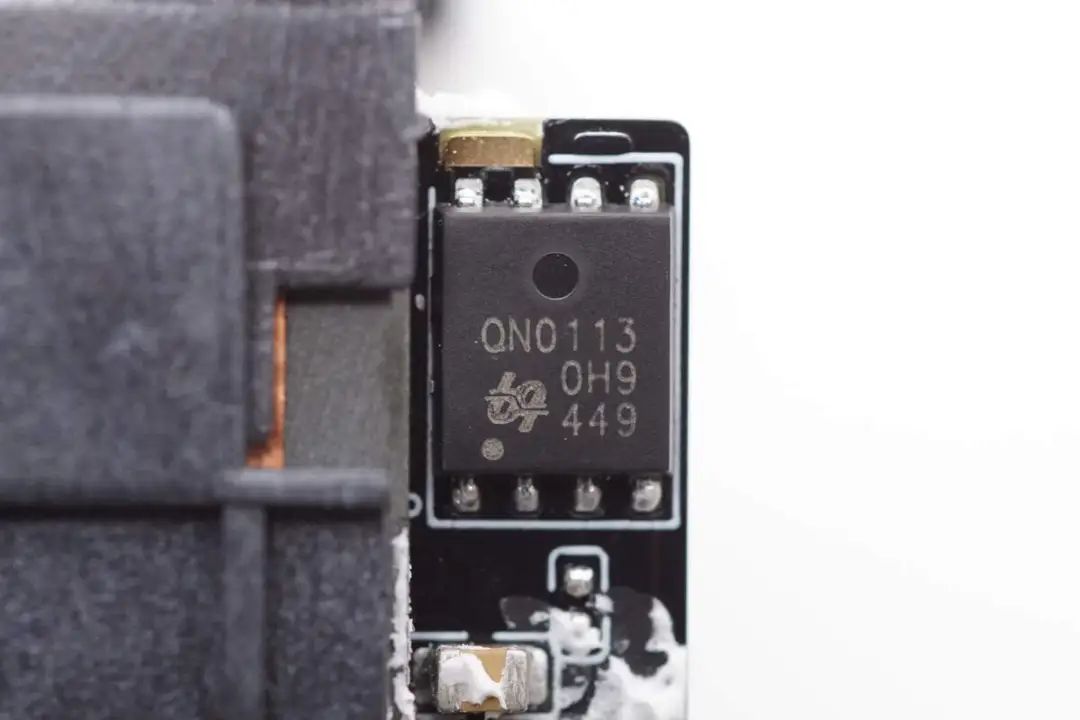

同步整流管来自uPI力智半导体，型号QN0113M6N，NMOS管，耐压100V，导阻6mΩ，采用PRPAK5*6封装。

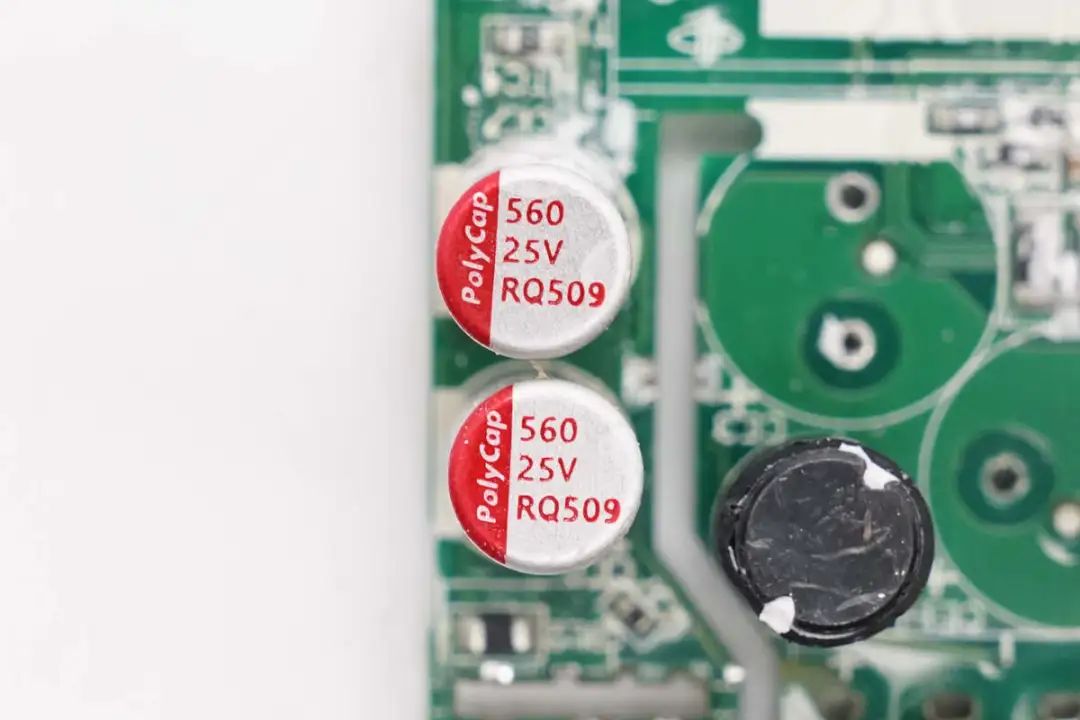

两颗输出滤波固态电容来自PolyCap柏瑞凯，规格均为25V560μF。

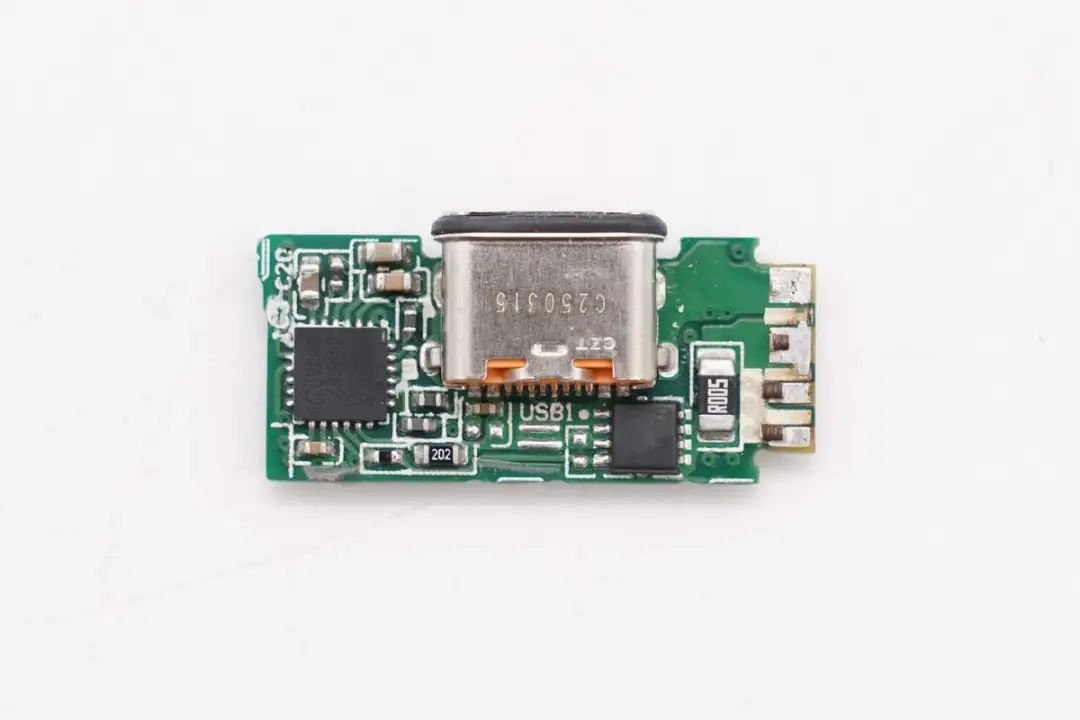

输出端小板正面焊接协议芯片、输出VBUS开关管以及USB-C接口母座。

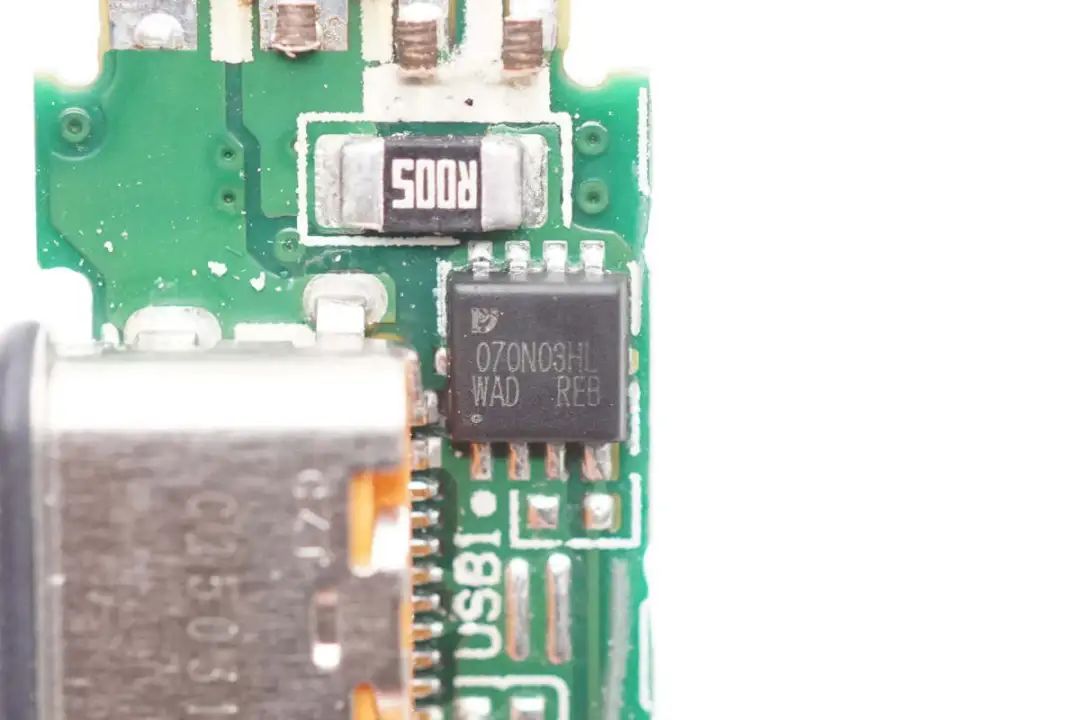

输出VBUS开关管来自平伟，丝印070N03HL，采用DFN3*3封装。

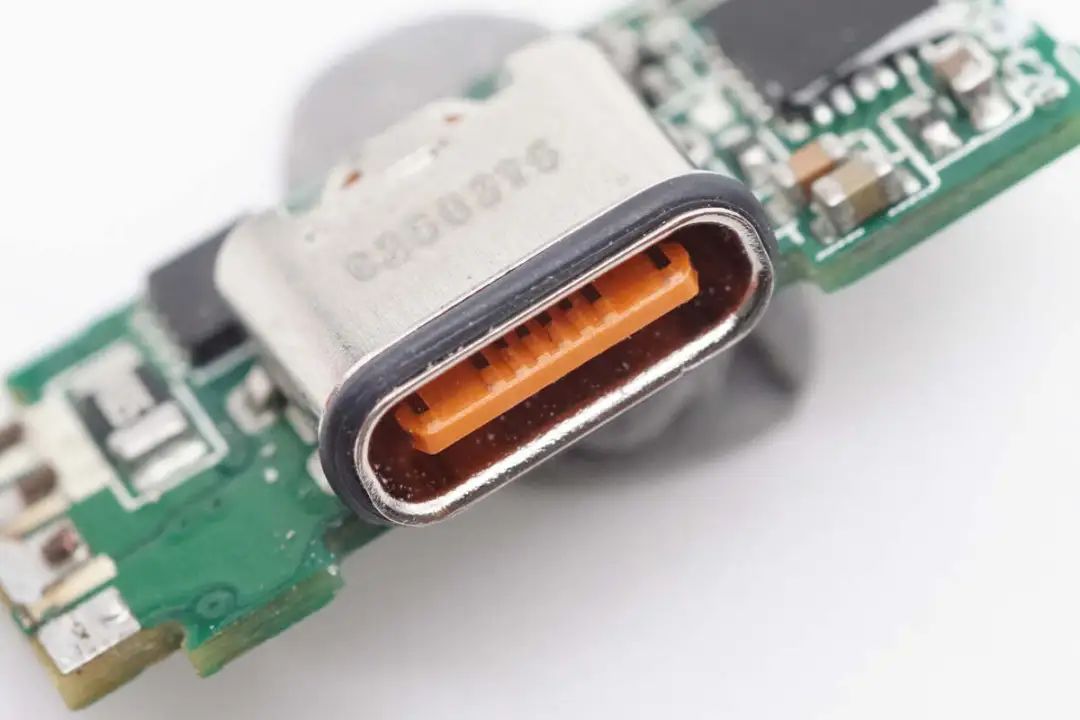

USB-C接口母座特写。

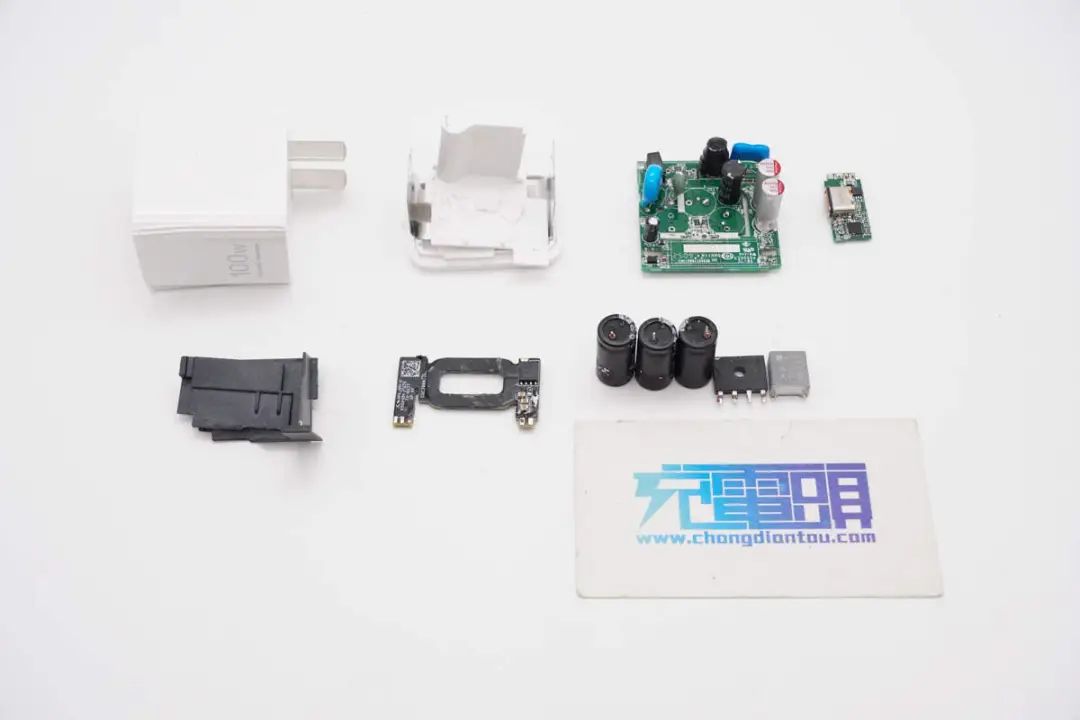

全部拆解一览，来张全家福。
充电头网拆解总结

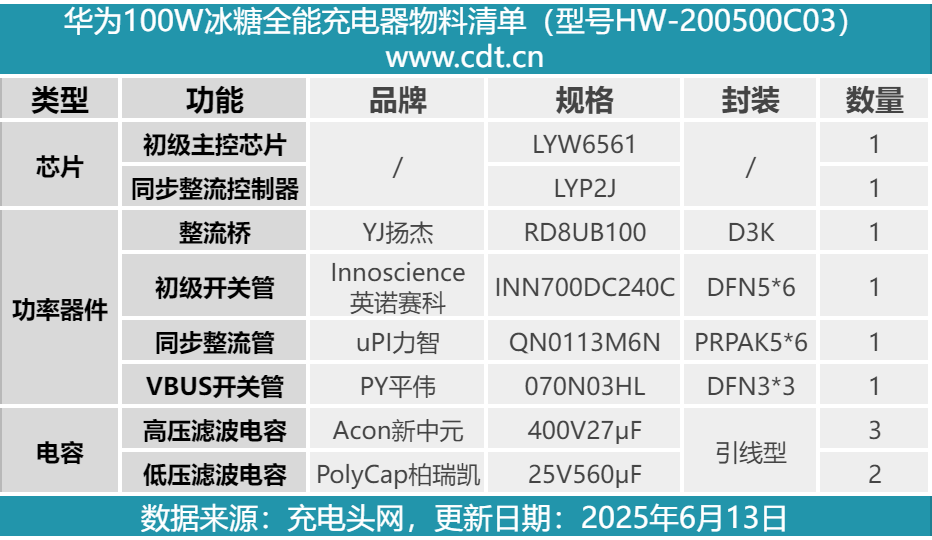

最后附上华为100W冰糖全能充电器的核心器件清单，方便大家查阅。
华为100W冰糖全能充电器机身大小几乎与此前拆解的66W款相当，而最大输出功率提升非常大，不仅保证了小巧便携的卖点，同时也能满足对性能有更高要求的用户的需求。充电器兼容UFCS、FCP、SCP、QC2.0、PD3.0、PPS快充协议，不仅可以给华为旗下设备充电，也能很好适配苹果、三星等品牌的产品。
充电头网通过拆解了解到，充电器不仅采用了时下领先的氮化镓方案设计，而且搭配小巧的平面变压器模块，进一步缩小了PCBA的尺寸。此外器件布局紧凑，但加装塑料隔离板、散热片等，器件打胶加固，不仅保护性好，也让模块整体更加稳固可靠。
得益于高效电源方案的使用，充电器支持智能温控以及拥有短路/过流/过压/欠压等12重防护，让快充不伤机，充电更安全。
