BOSE ULTRA OPENBUDS是国际知名音频品牌BOSE博士推出的一款极具创新性的开放式耳机产品，基于颠覆性的新颖外观设计，OpenAudio开放式音频、Snapdragon Sound骁龙畅听等技术，不但提供了持久的舒适佩戴体验，还带来了高品质的开放式聆听效果。因此，一经发布就受到了市场及消费者的高度关注。
BOSE ULTRA 开放式耳机的火爆，也催生了众多仿品涌入市场。这些仿品外观高度模仿，几乎达到1:1复刻的程度，但在音质表现、品牌赋予的独特技术以及整体使用体验上，与正版存在显著差距。此外，仿品的质量参差不齐，缺乏严格的质量把控，可能带来潜在的安全风险。近期，我爱音频网采购了一款华强北版BOSE ULTRA开放式耳机，此次将通过拆解来带大家辨明其真身~
一、华强北版BOSE ULTRA开放式耳机开箱

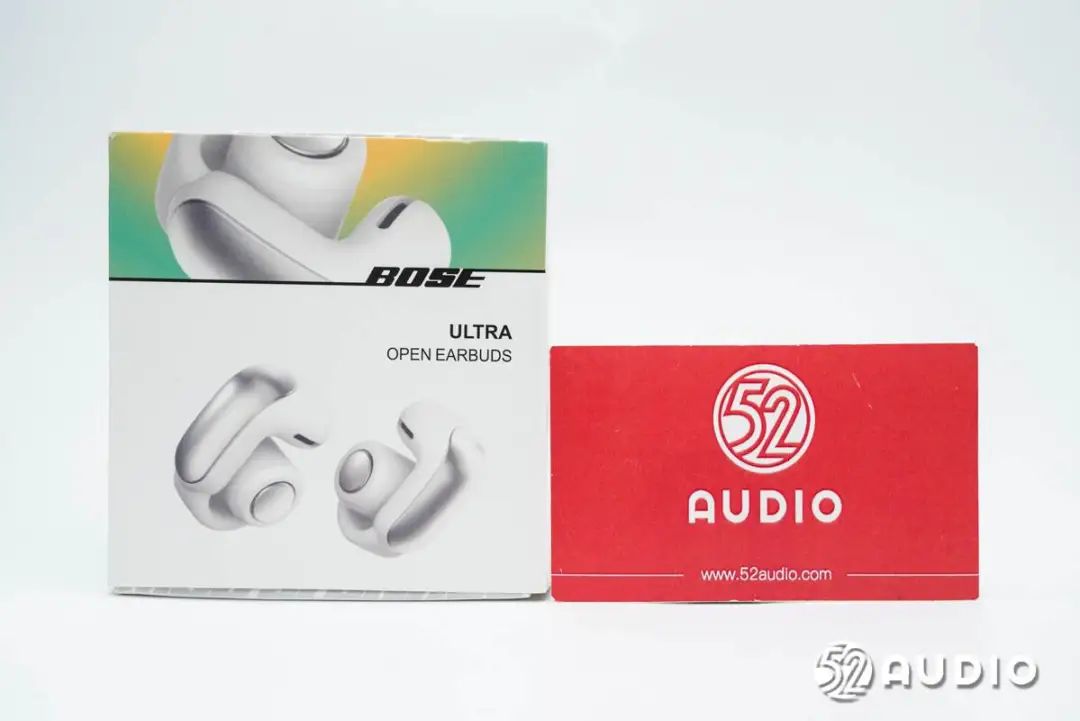

此款华强北版BOSE ULTRA开放式耳机，包装盒完全复刻正版。正面展示有耳机外观和局部特写图。

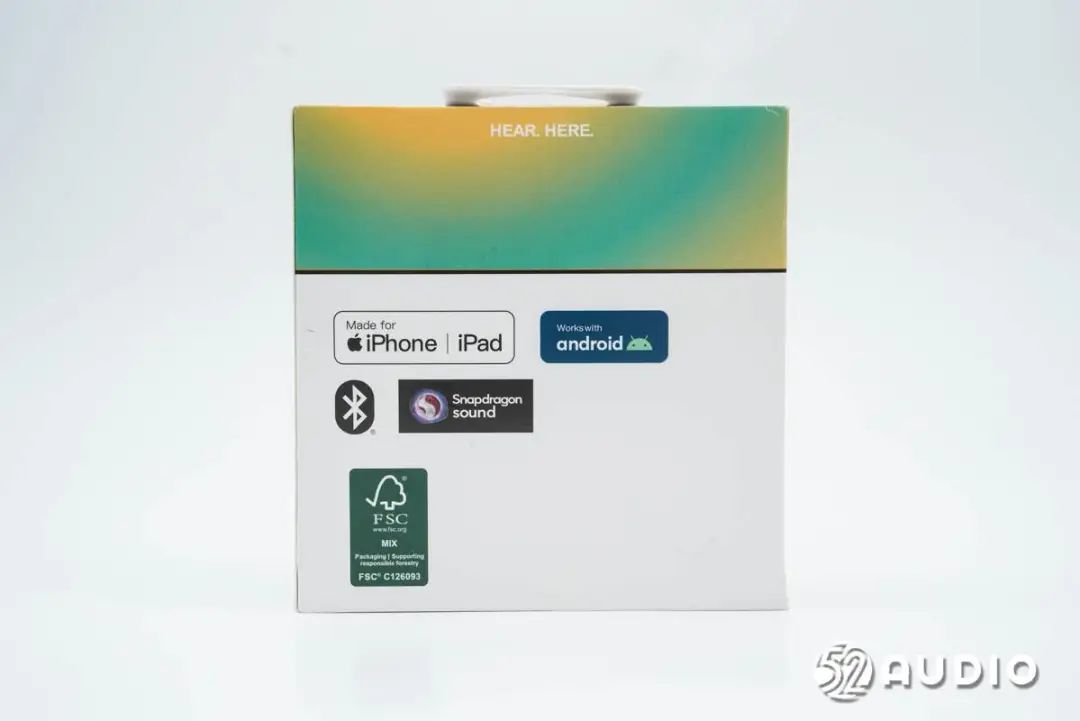

背面标注有几个根本不支持的产品特点，包括取得MFi认证、兼容Android和iPhone iPad等设备、蓝牙技术，以及支持Snapdragon Sound骁龙畅听技术等。

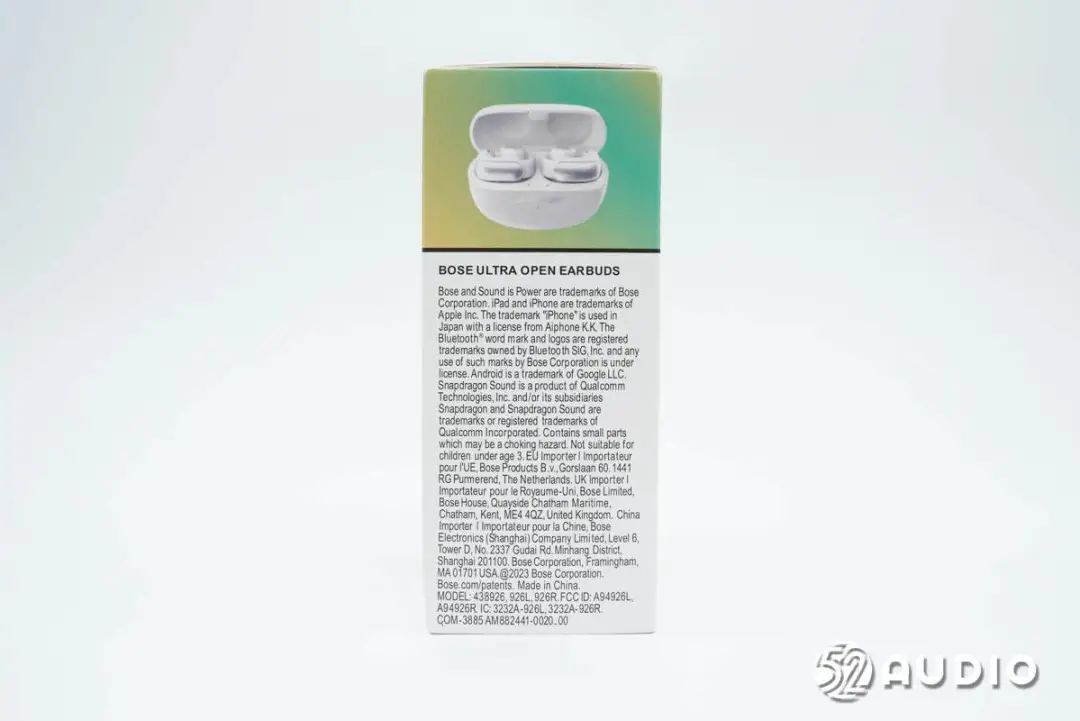

包装盒侧边展示有产品的整体外观及部分介绍。

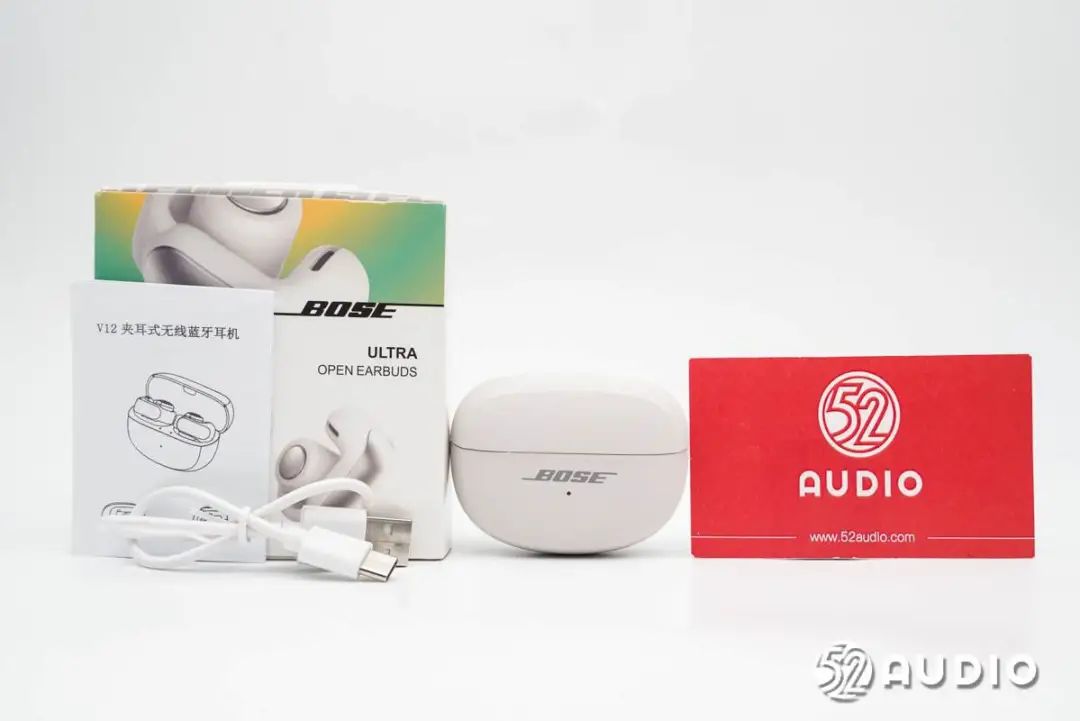

包装盒内部物品有主机、充电线和产品说明书。

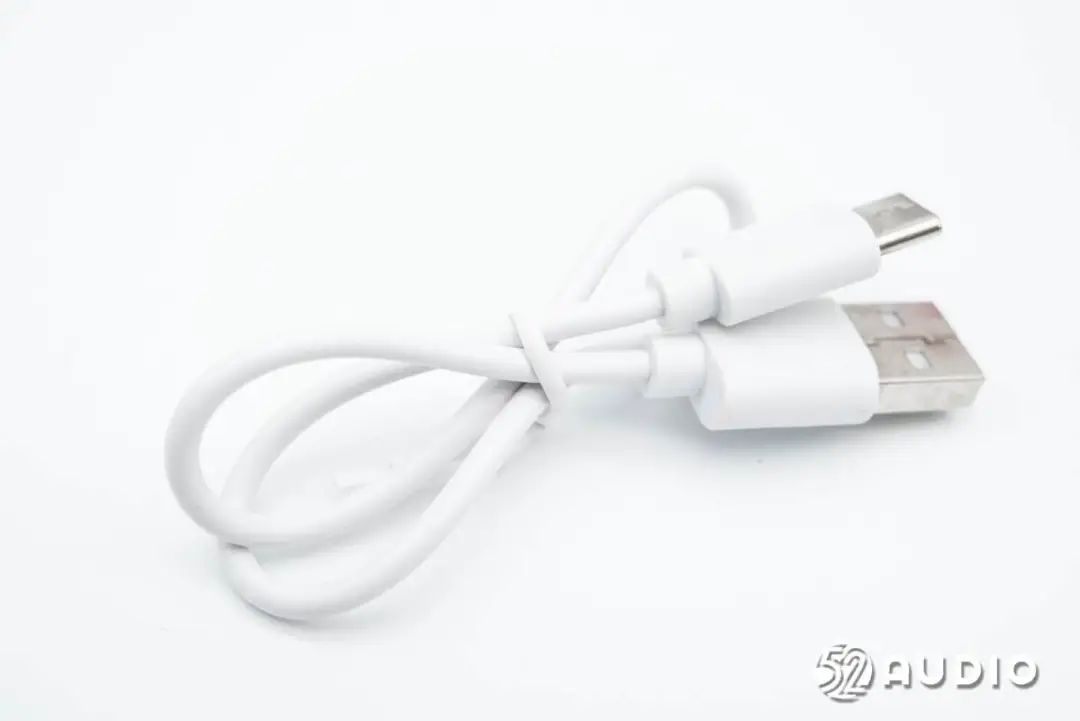

随机标配的充电线采用了USB-A转USB-C接口。

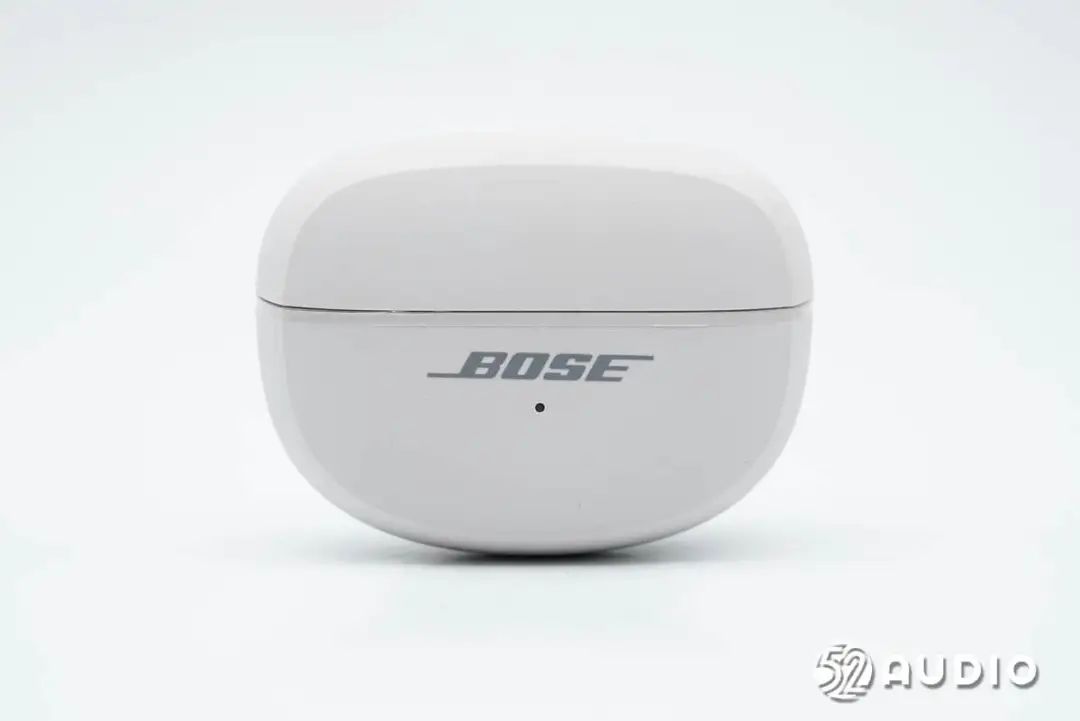

华强北版BOSE ULTRA开放式耳机充电盒正面外观一览，完全复刻了正版的“盾牌型”设计，哑光质感。区别在于品牌LOGO为灰色，正版为金色。

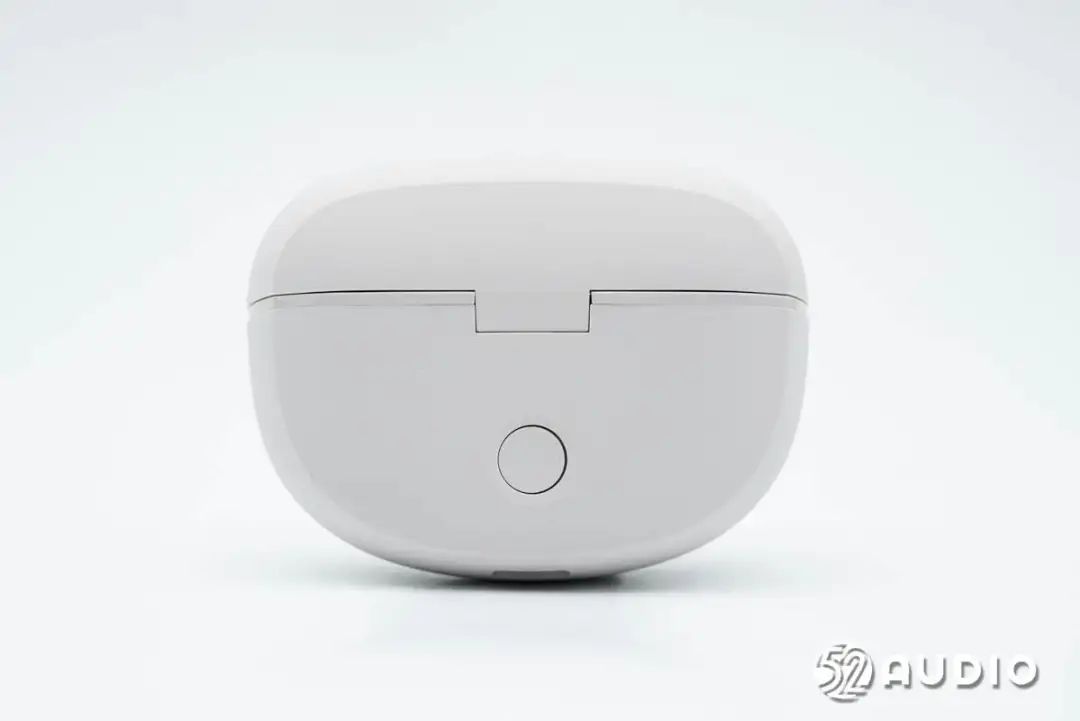

充电盒背面设置有蓝牙配对功能按键。

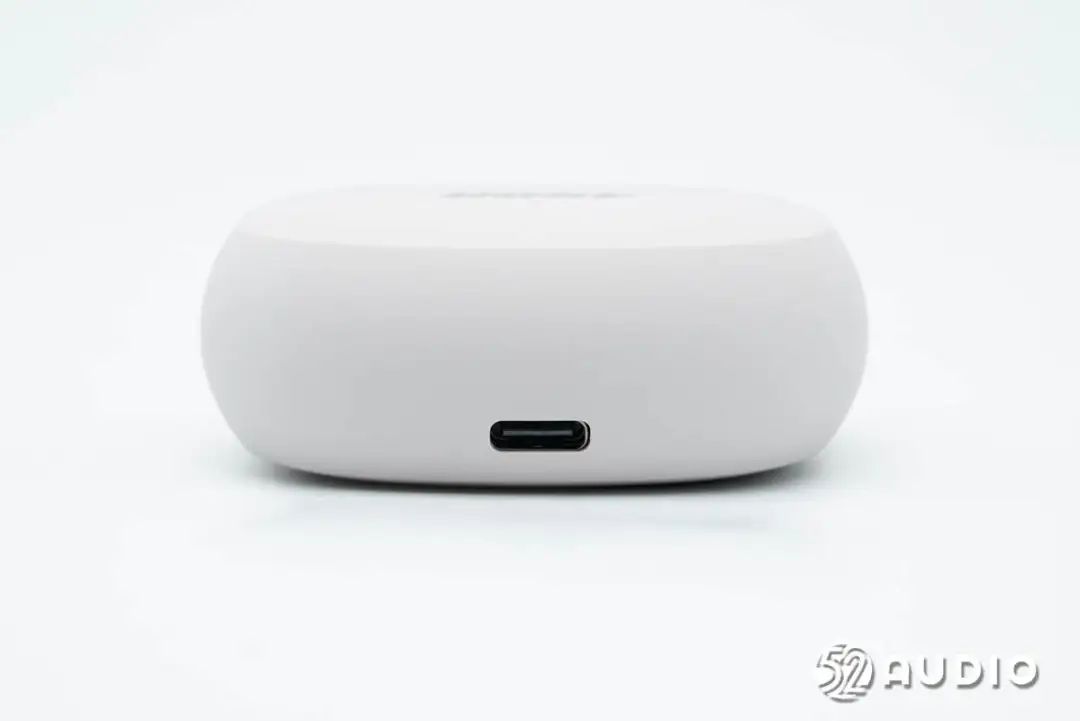

机身底部设置Type-C充电接口。

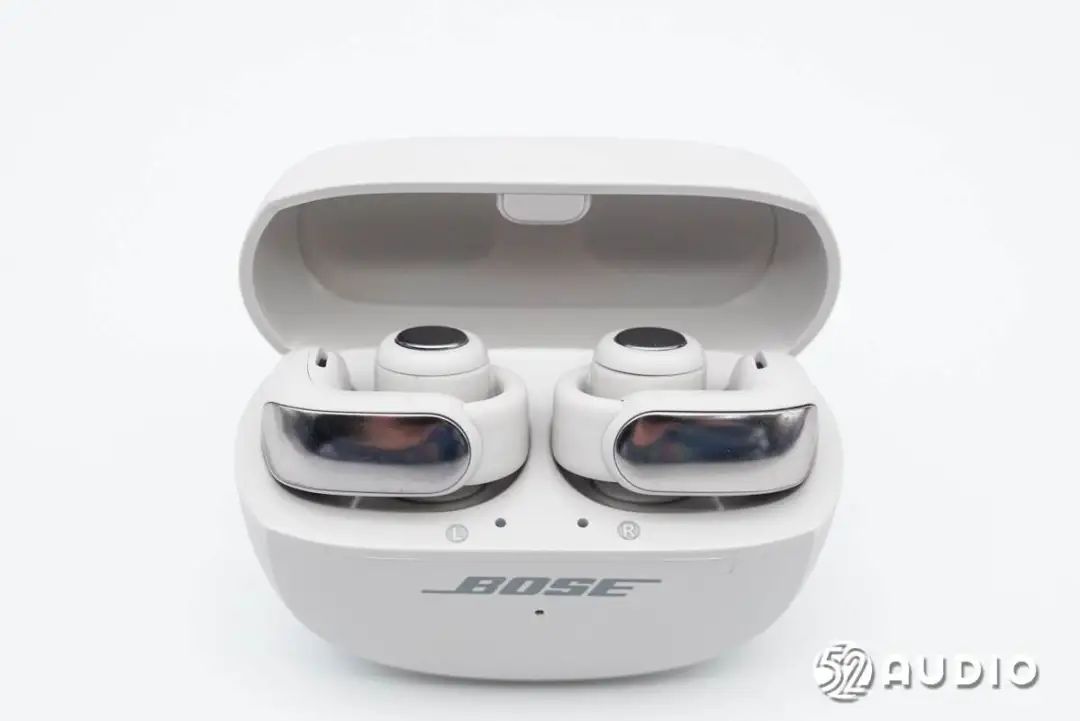

打开充电盒盖，座舱内部耳机磁吸固定。

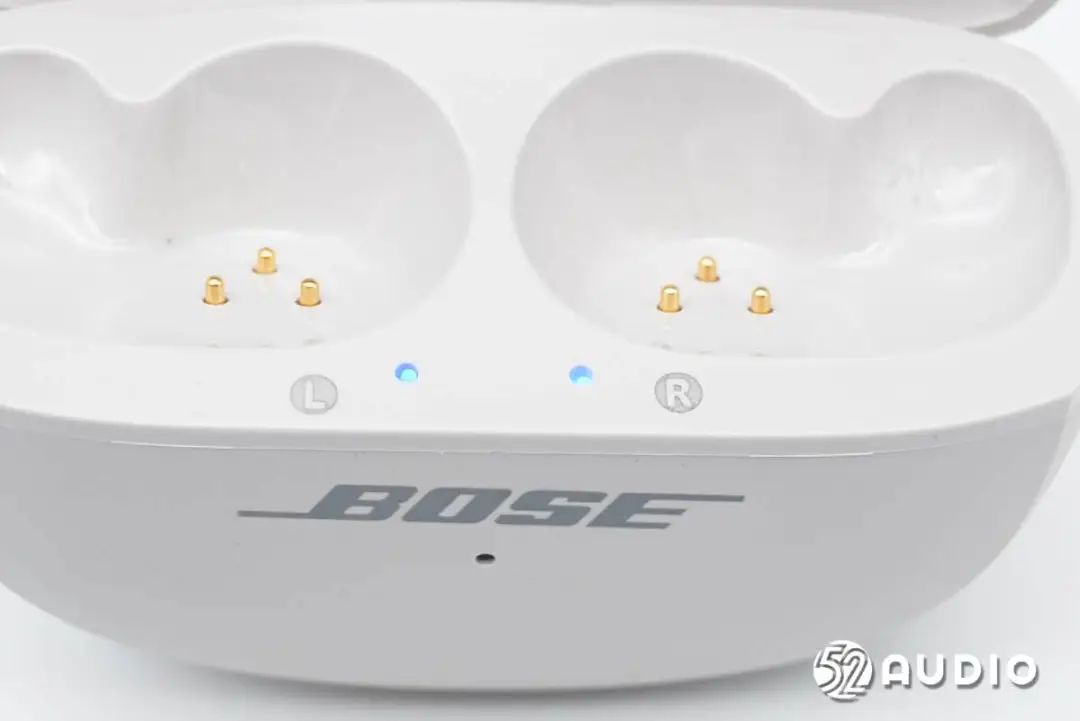

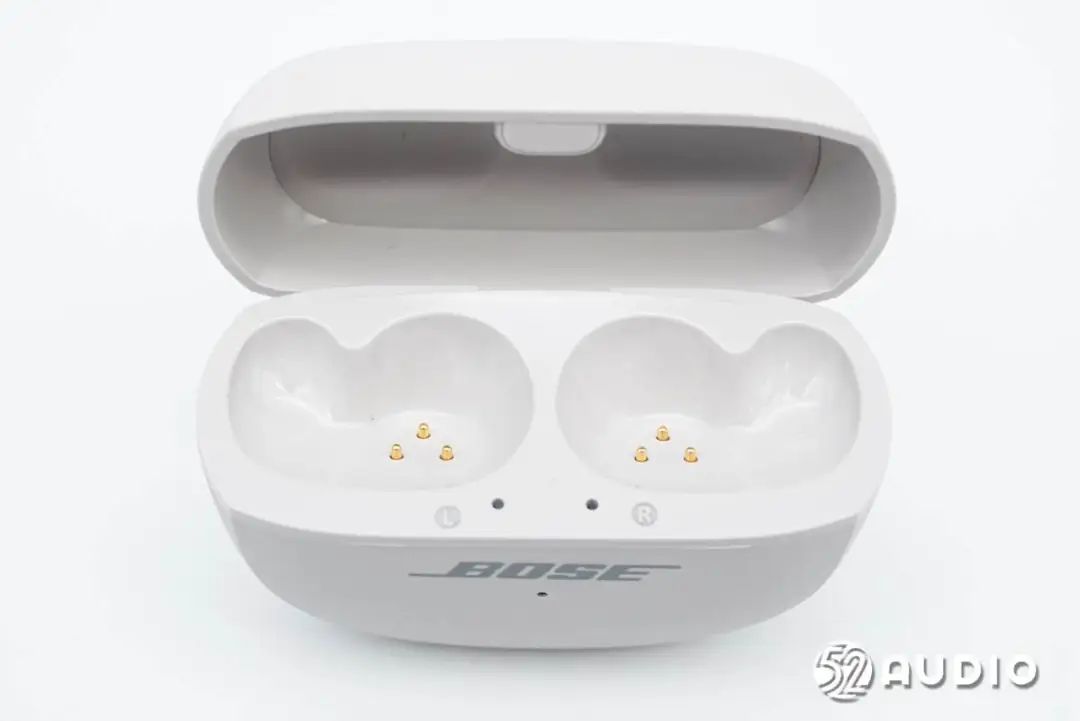

取出耳机，座舱内部结构一览，设置有为耳机充电的金属顶针。
用于反馈耳机耳机电量信息的指示灯特写。

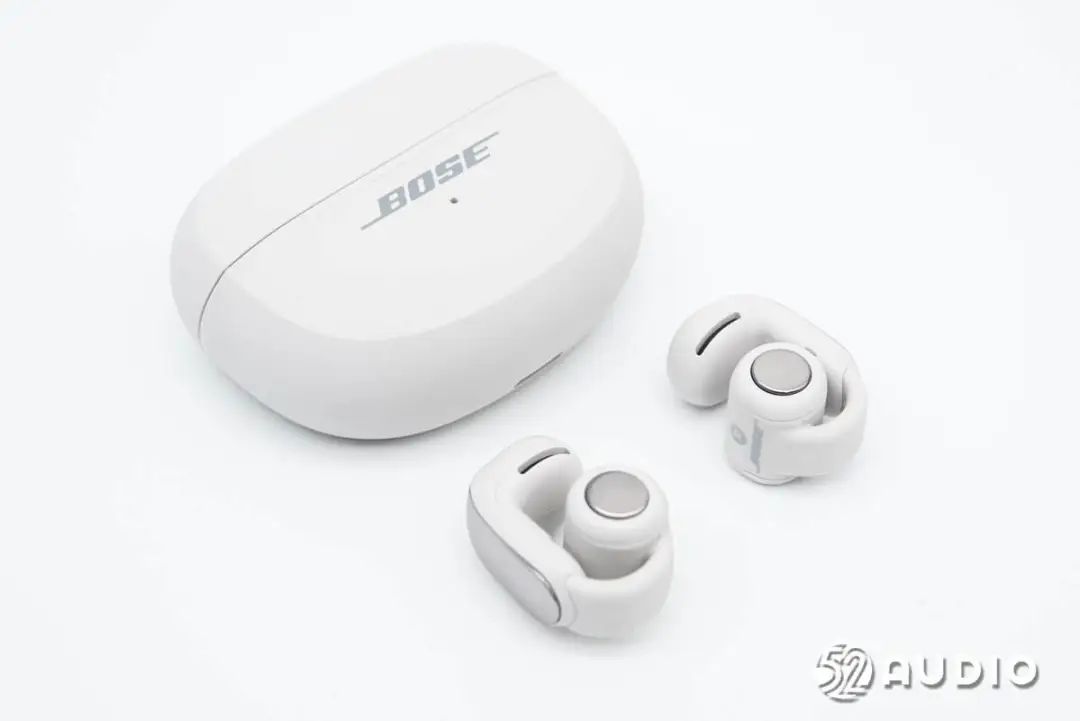

华强北版BOSE ULTRA开放式耳机整体外观一览，耳机与正版同样为1:1复刻，仅从外观上很难区分。
耳机通过硅胶柔性带连接前后腔体，佩戴时扣在耳廓上，出音孔正对耳道，实现开放式聆听。相较于正版，华强北版BOSE ULTRA开放式耳机柔性带弹性不足，因此夹持力更弱，佩戴更容易脱落。

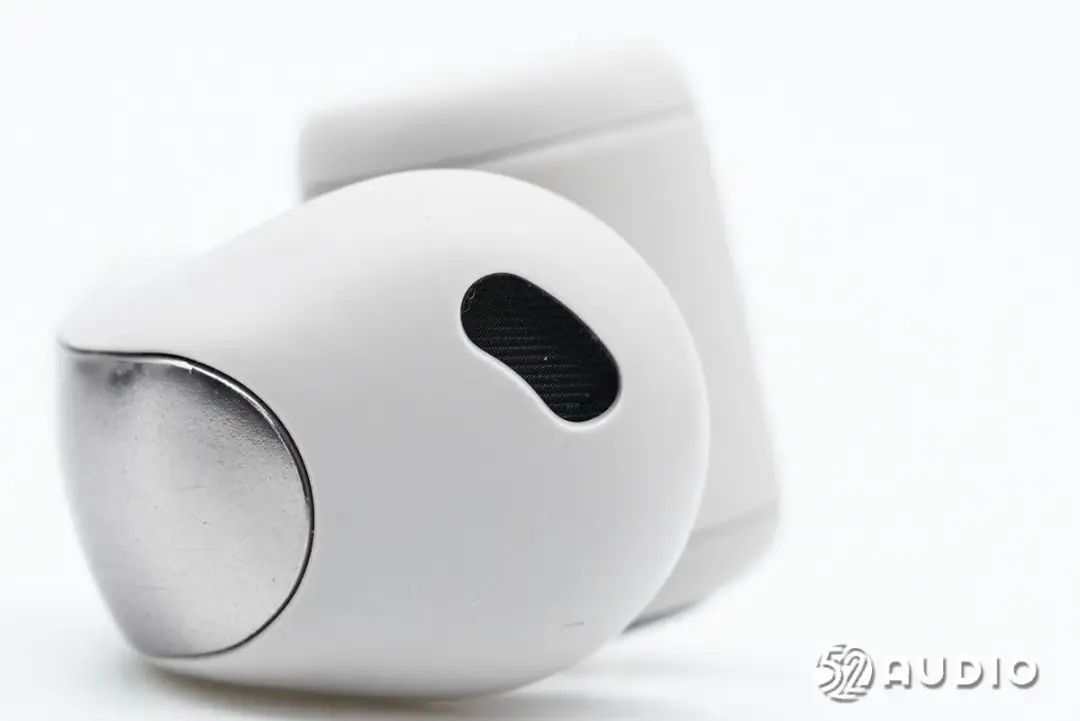

音腔出音孔特写，内部防尘网防护。

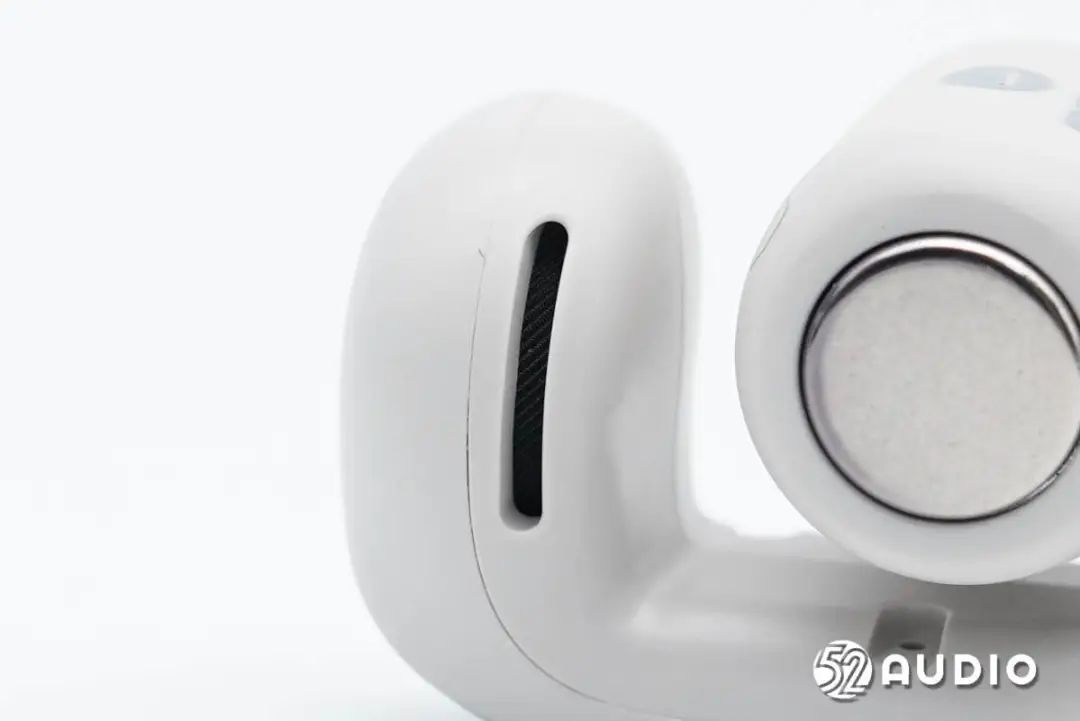

音腔外侧的调音孔特写。
耳机功能按键特写，通过单击、双击、长按实现各种功能控制。
腔体上的麦克风拾音孔特写。

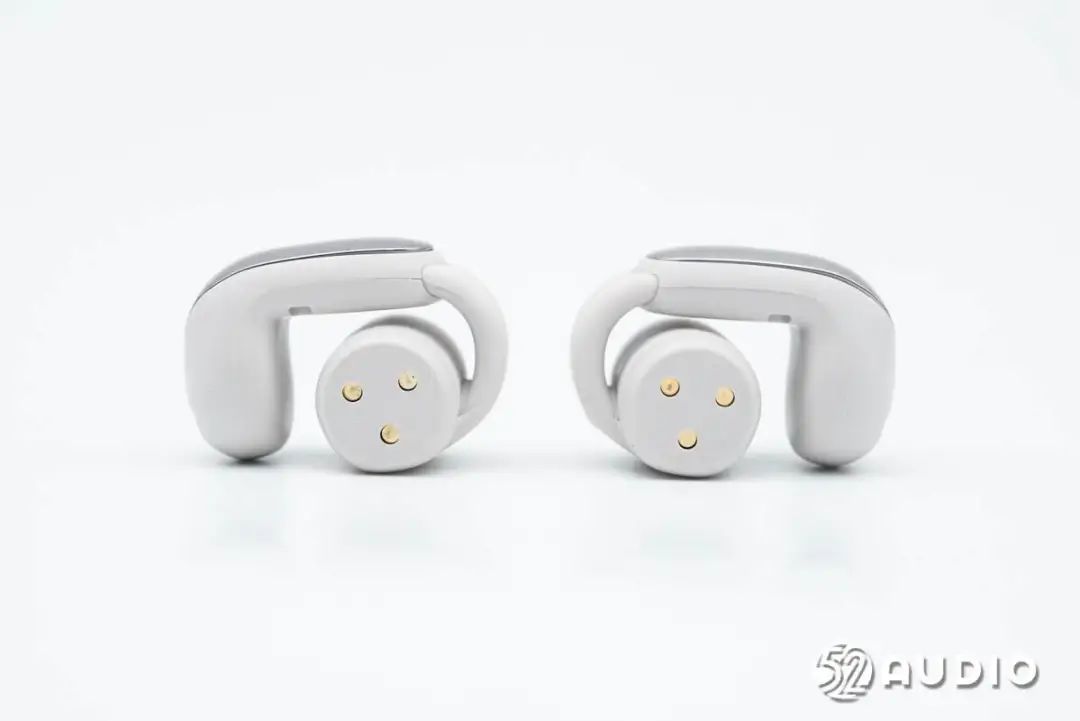

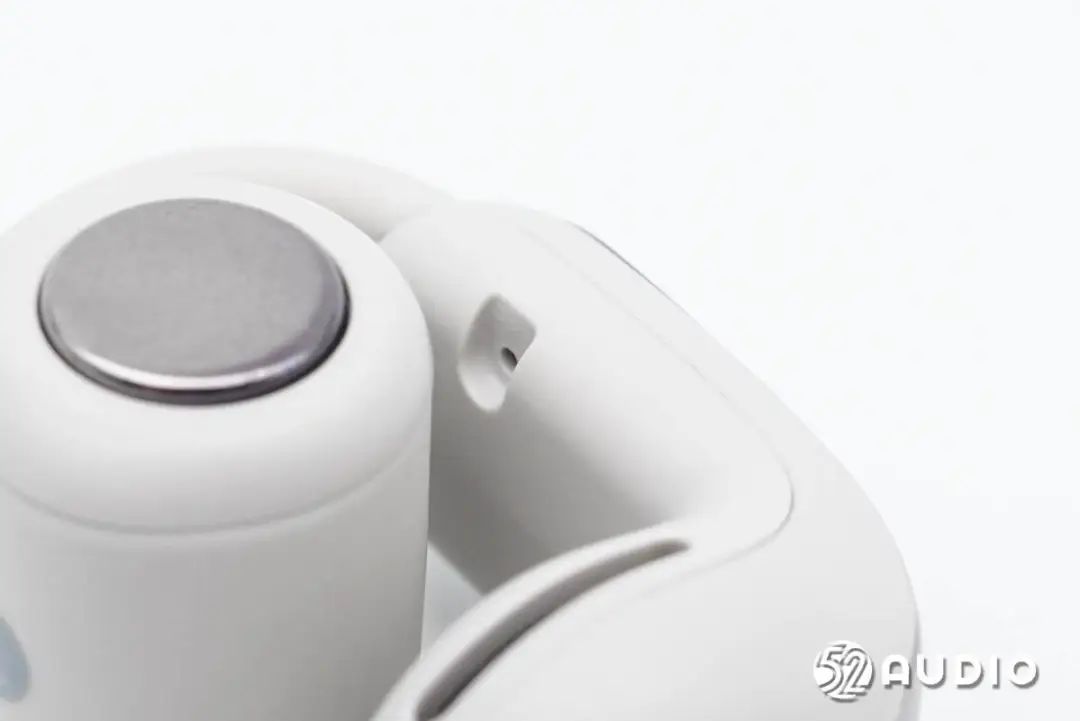

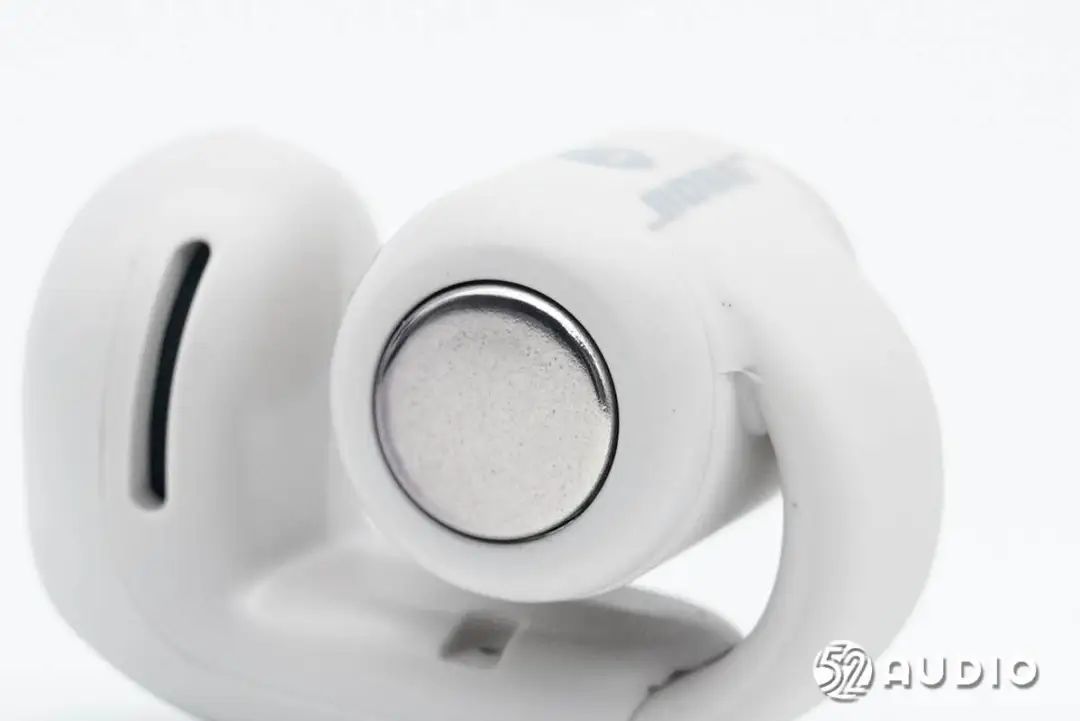

机身另外一侧外观一览，后端腔体上设置有充电触点。触点做工差，有缝隙且凹陷于腔体。正版触点与腔体完美融合。

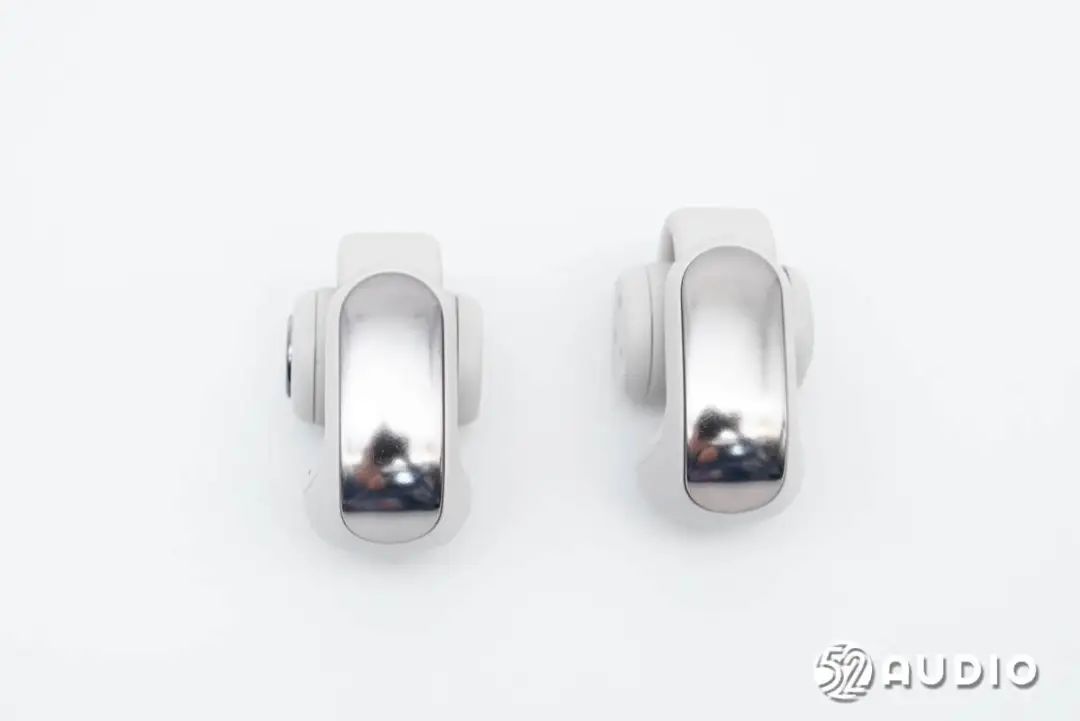

耳机顶部设计类金属的盖板装饰。

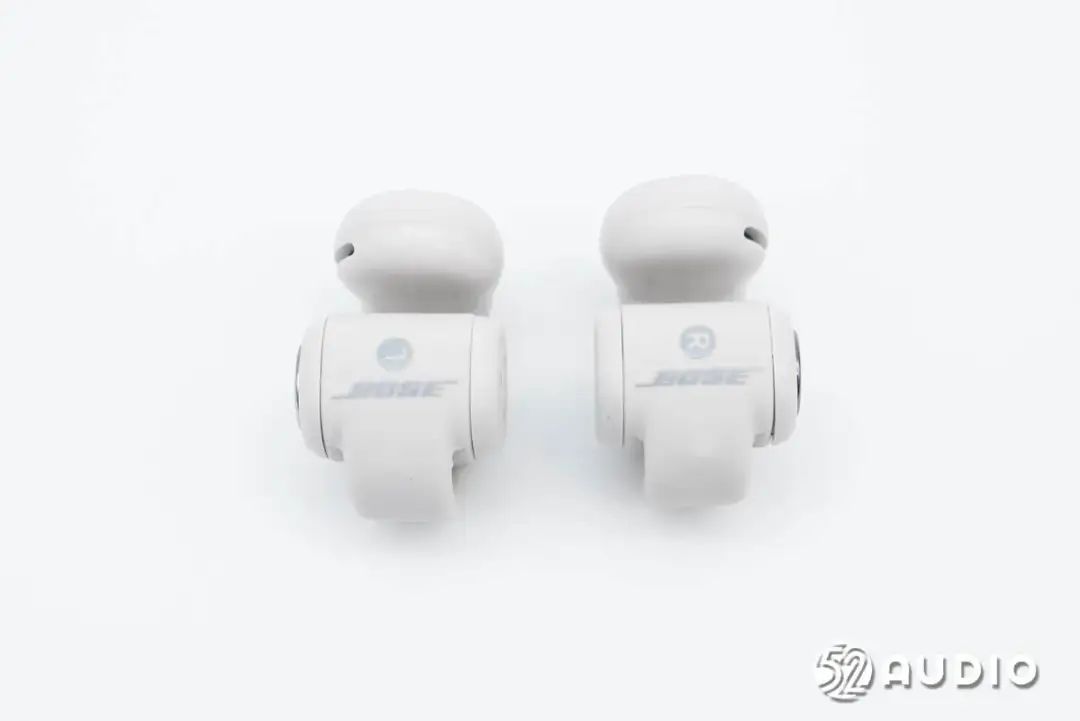

耳机底部外观一览，设计有L/R左右标识和品牌LOGO。

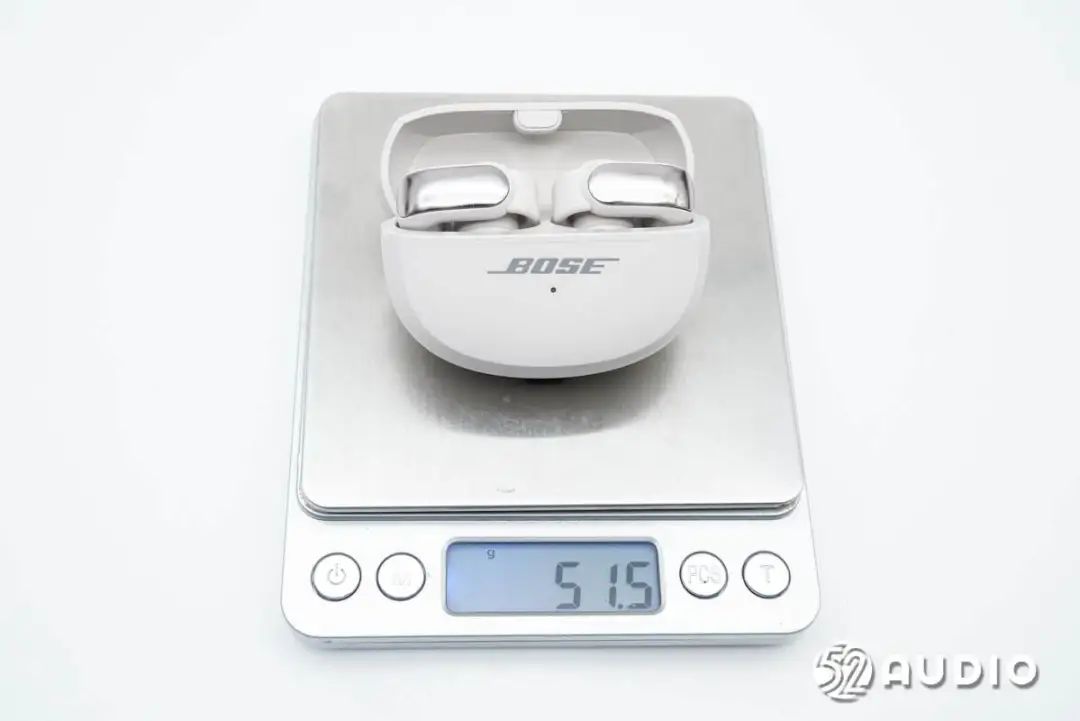

经我爱音频网实测，华强北版BOSE ULTRA开放式耳机整体重量约为51.5g。

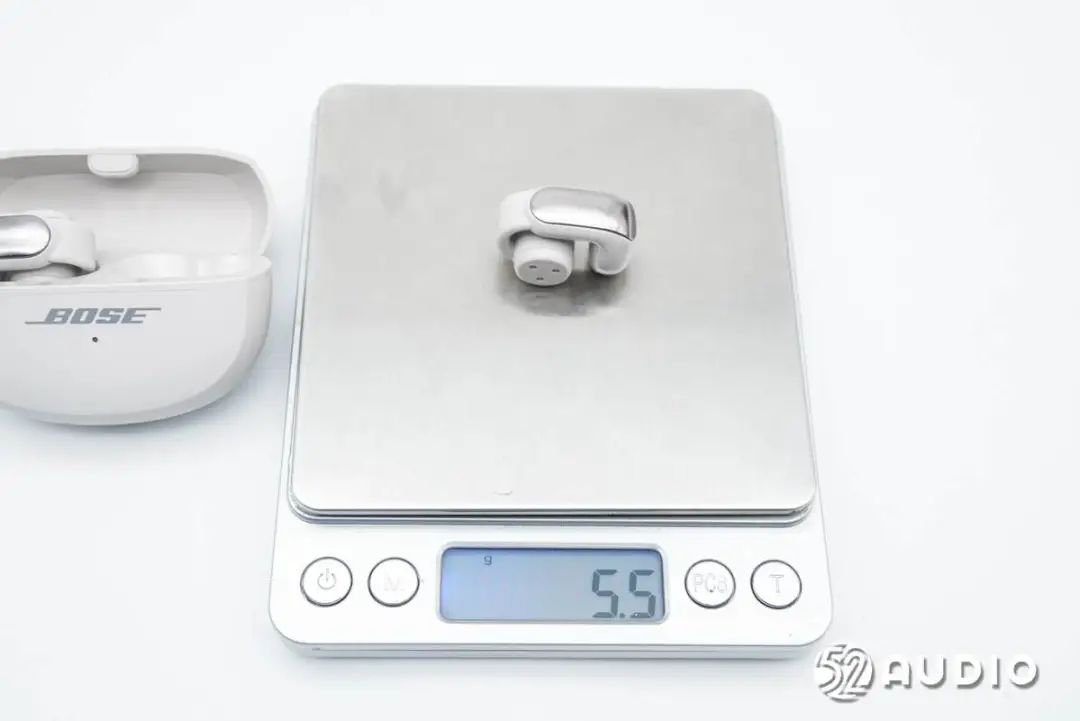

单只耳机重量约为5.5g，相对正版更轻。

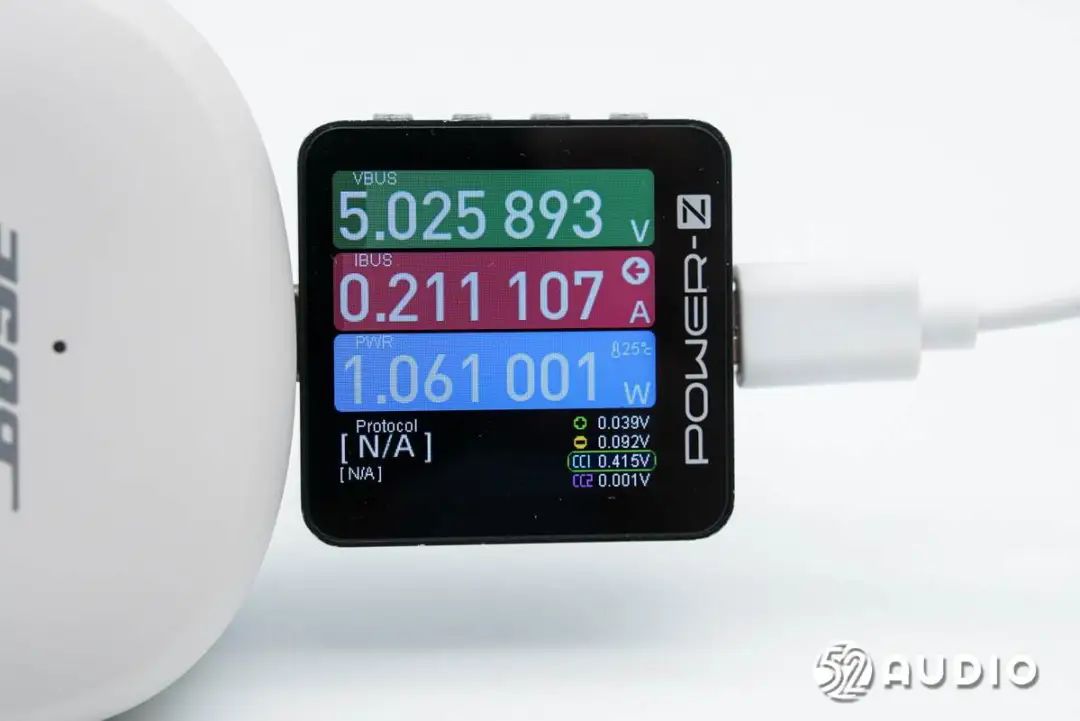

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对华强北版BOSE ULTRA开放式耳机进行充电测试，输入功率约为1.06W。
二、华强北版BOSE ULTRA开放式耳机拆解
通过开箱，我们详细了解了华强北版BOSE ULTRA开放式耳机的与正版几乎相同的外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~
充电盒拆解

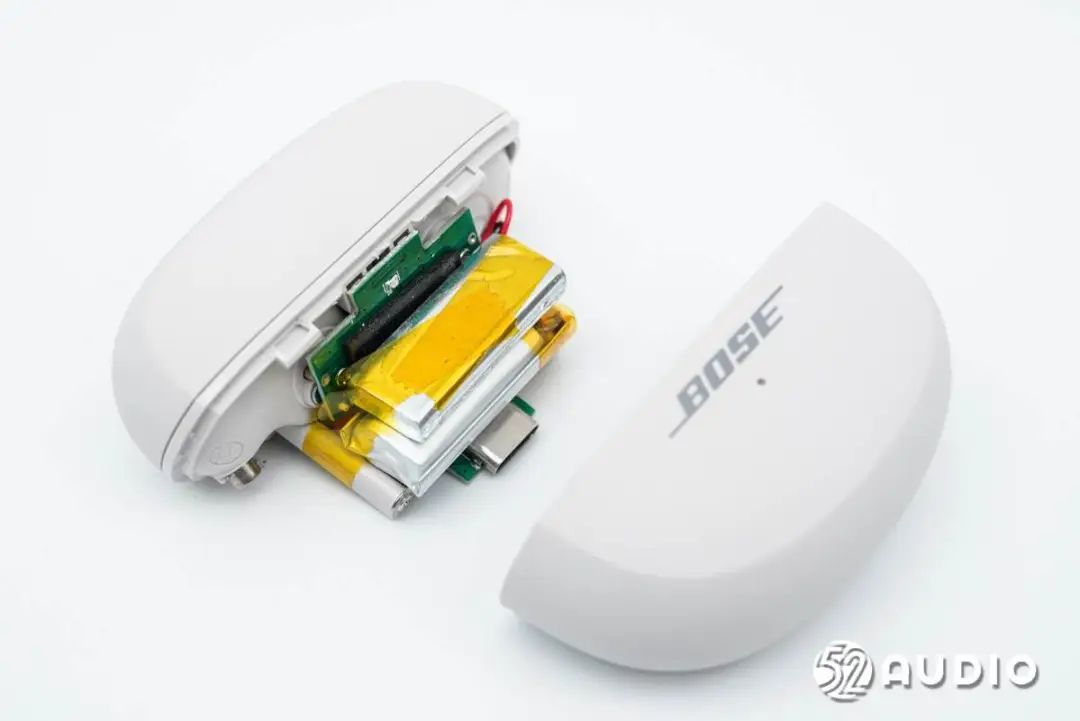

拆掉充电盒外壳，取出座舱结构。

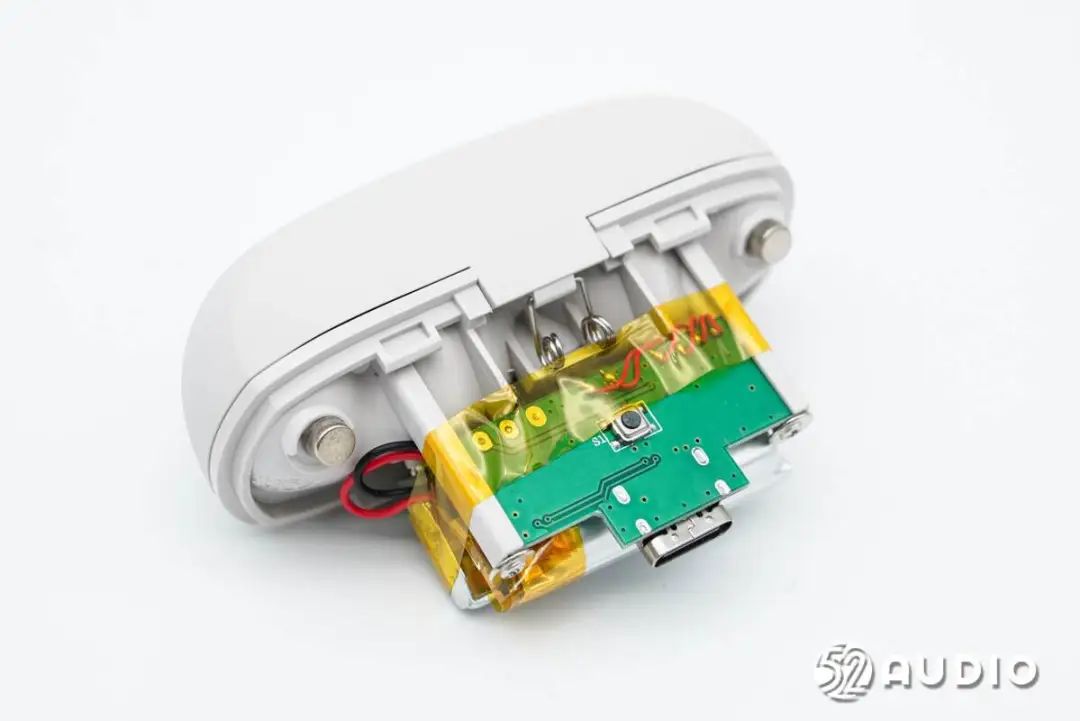

座舱一侧结构一览，固定有主板单元，通过胶带增强固定。

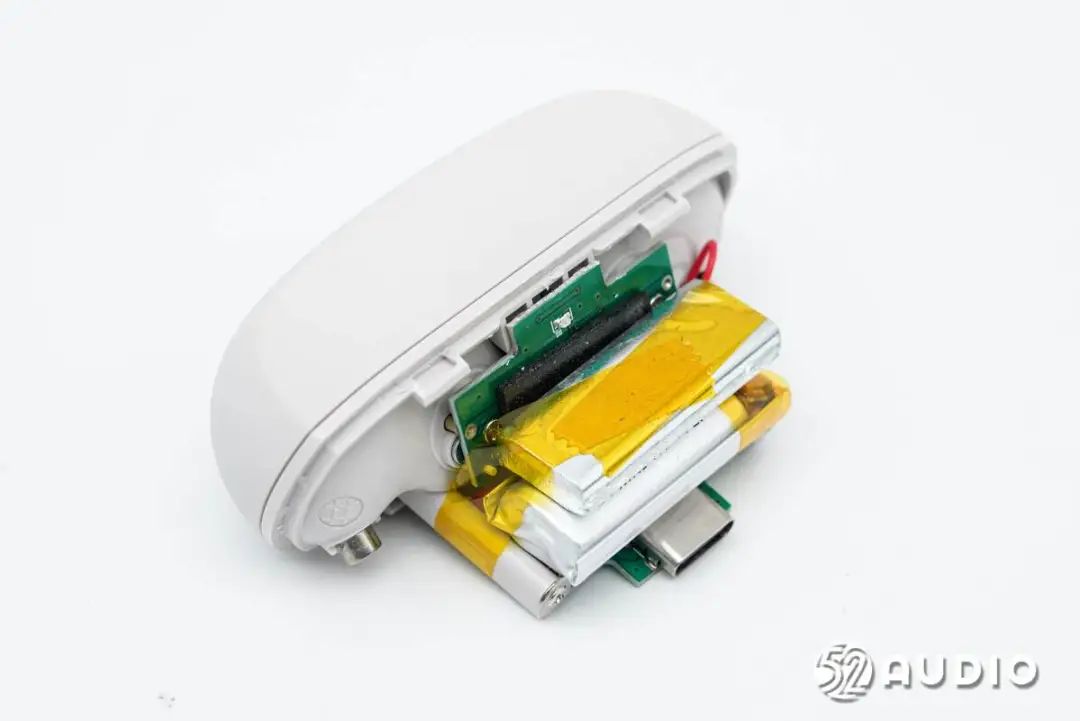

座舱另外一侧设置电池，以及提升手感的铁块。

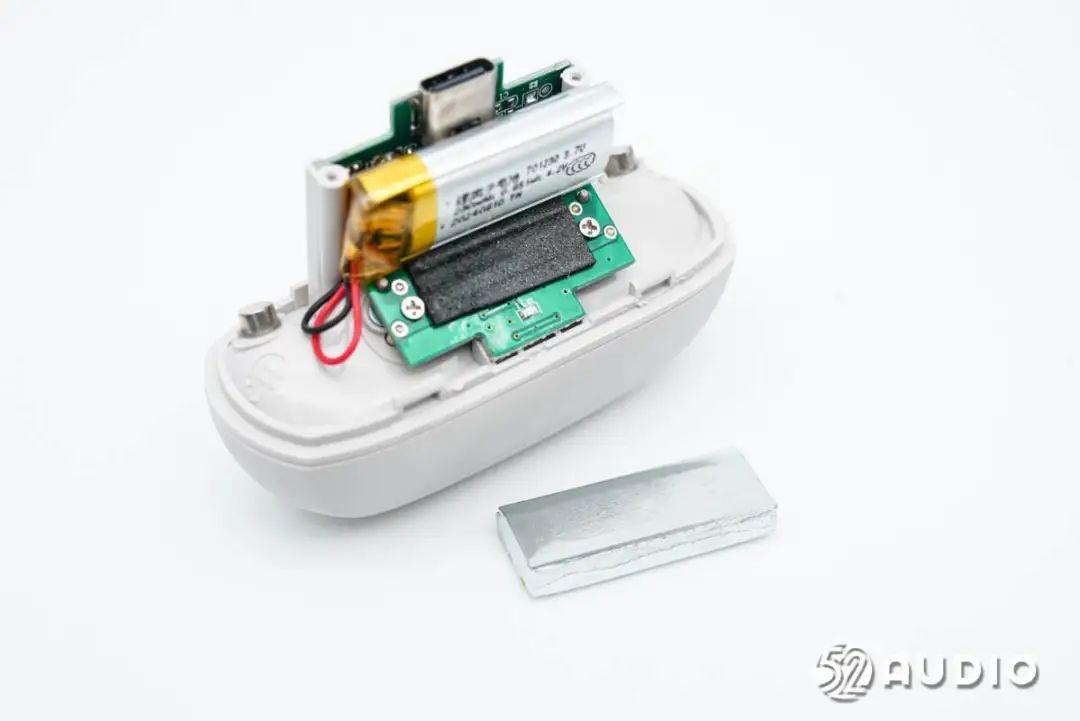

撕开固定胶带，取掉配重铁块，下方设置有为耳机充电的小板。
卸掉螺丝，取掉座舱上的所有组件。

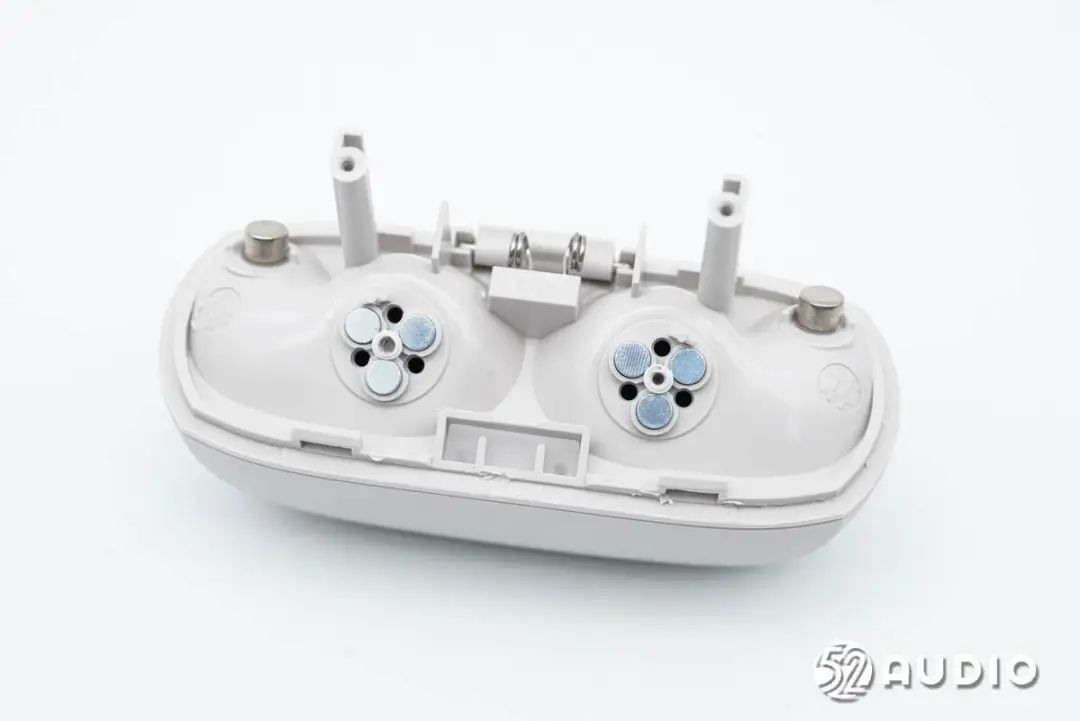

座舱底部结构一览，设置有多颗磁铁，吸附固定耳机和充电盒盖。

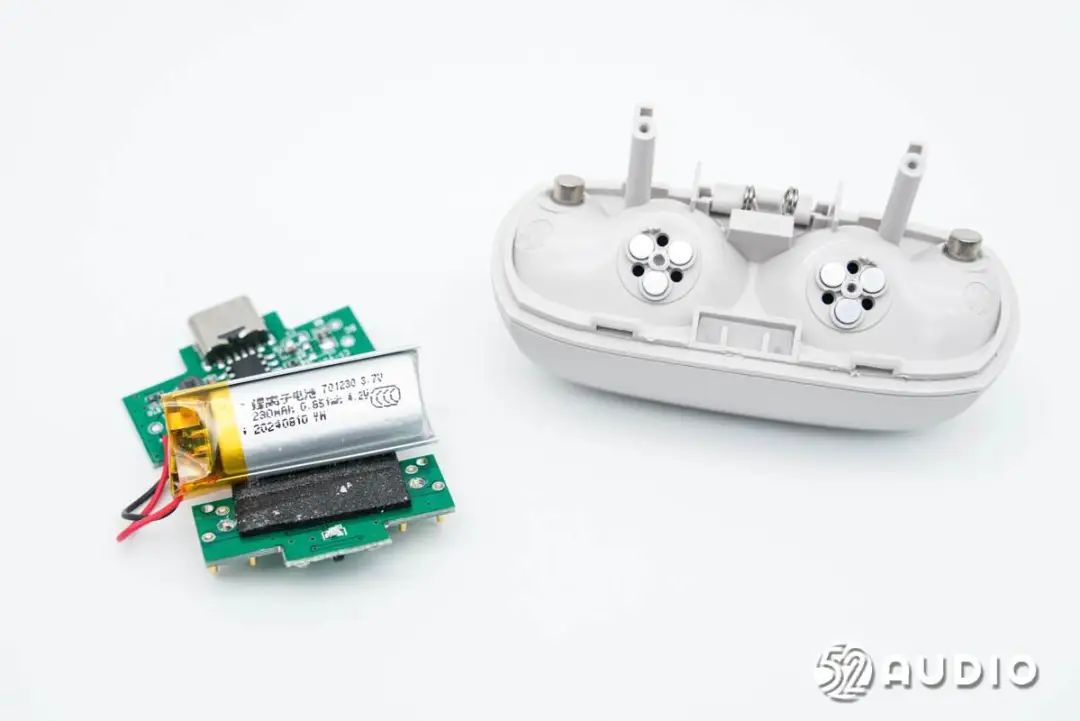

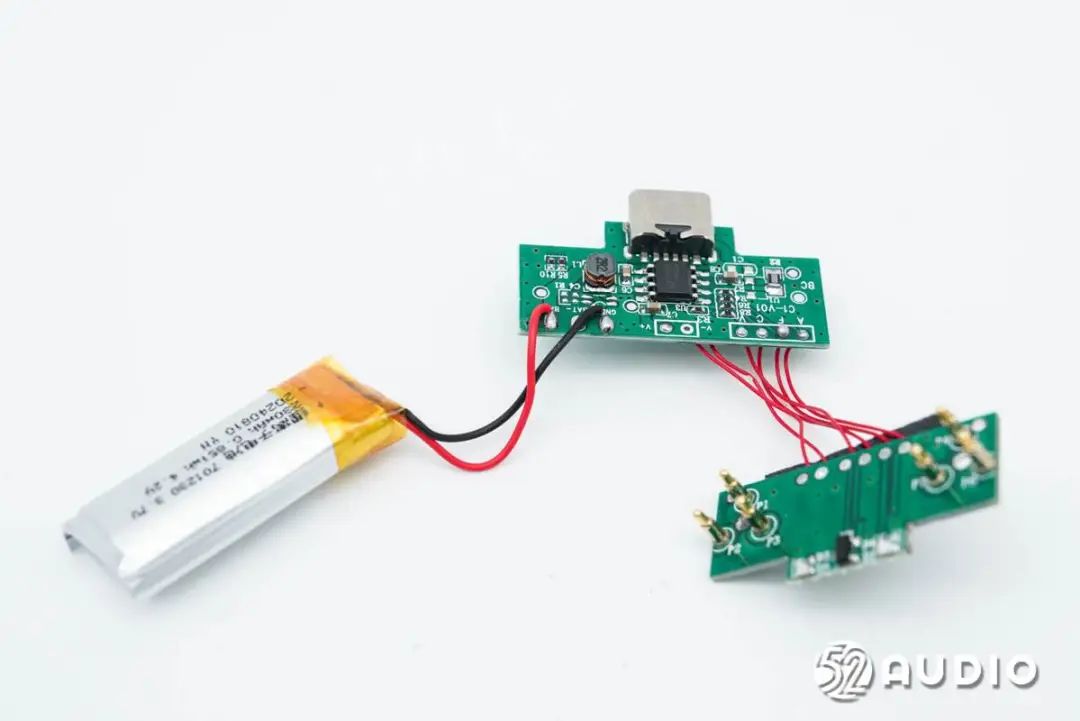

充电盒内部主要电路一览，包括电池、主板和为耳机充电的小板，导线焊接。
充电盒主板一侧电路一览。
充电盒主板另外一侧电路一览。

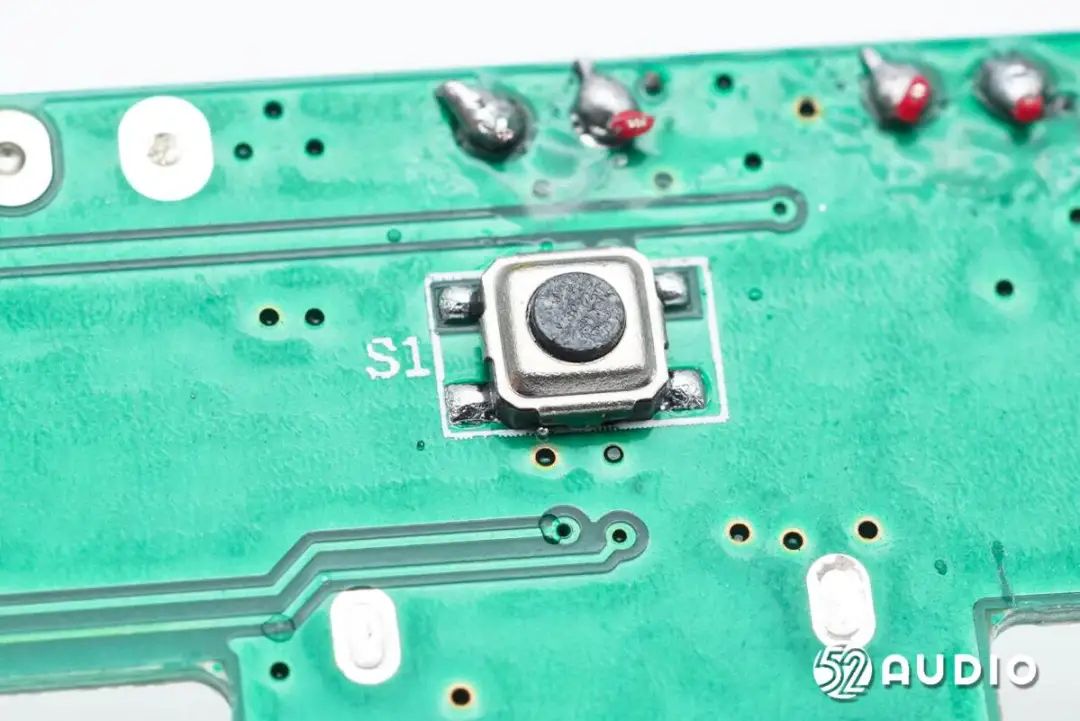

用于蓝牙配对的功能按键特写。
用于电源输入的Type-C充电母座特写。

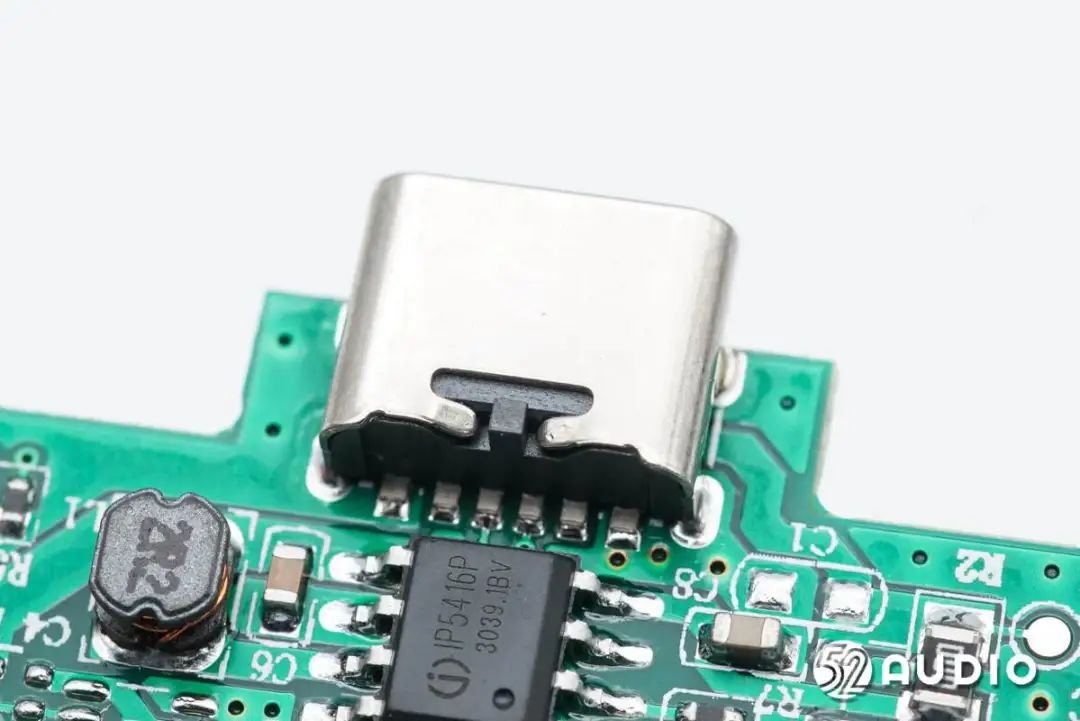

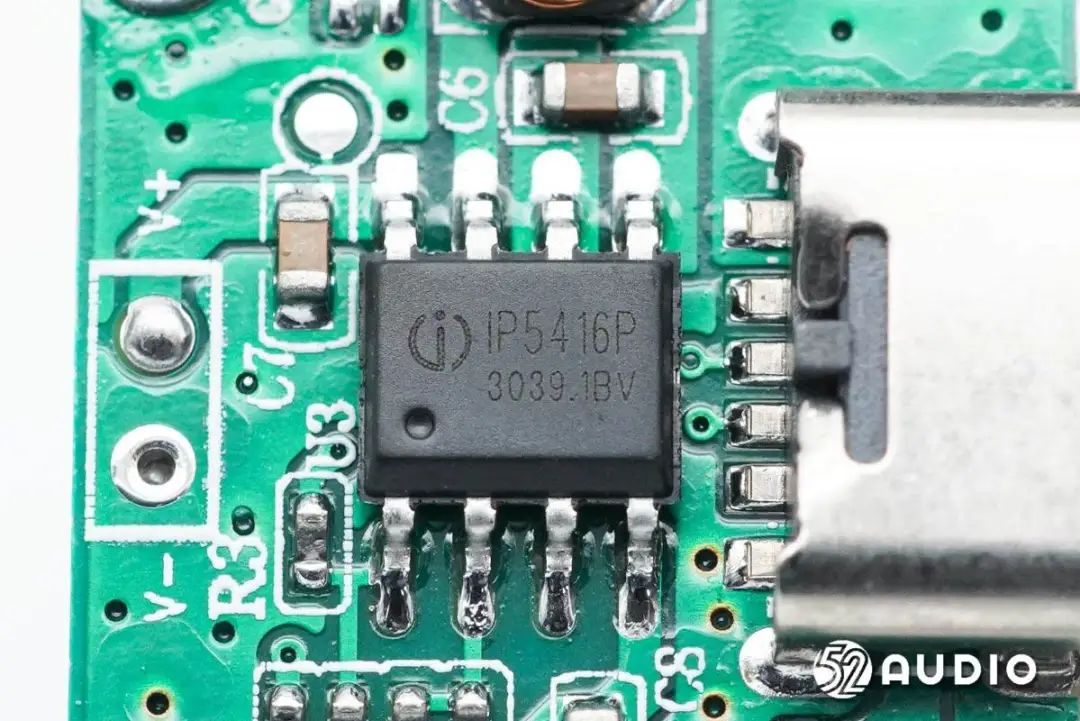

丝印IP5416P的电源管理SOC，集成5V升压转换器、锂电池充电管理、电池电量指示等功能，为TWS蓝牙耳机充电仓提供完整的电源解决方案。

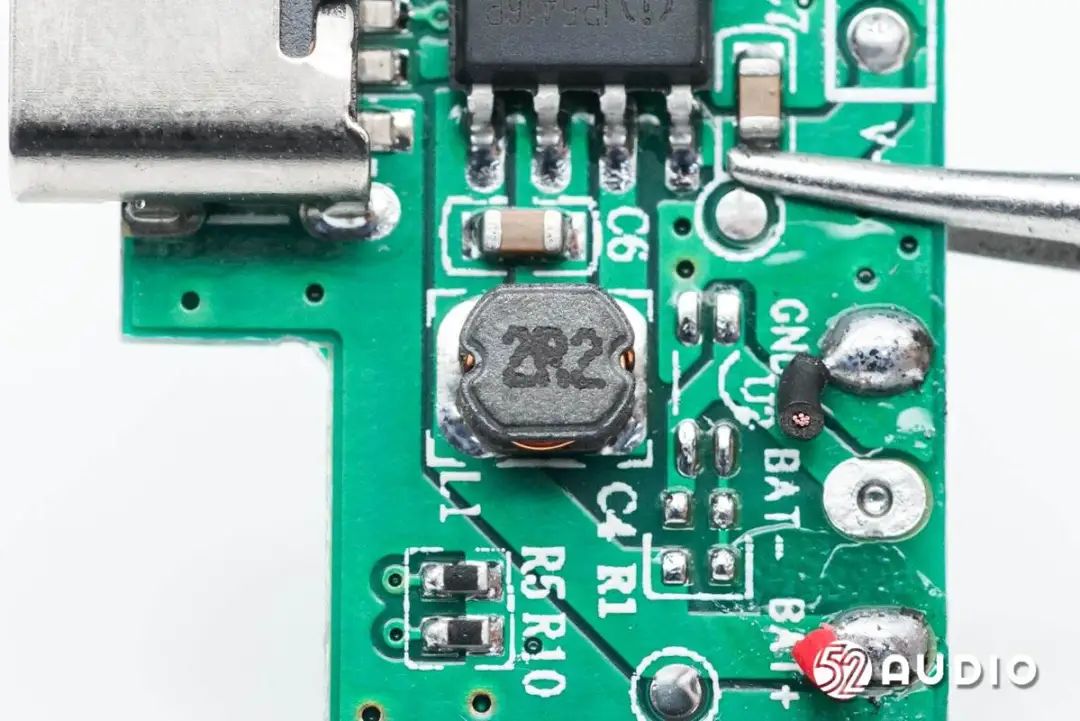

电源管理芯片外围功率电感特写。

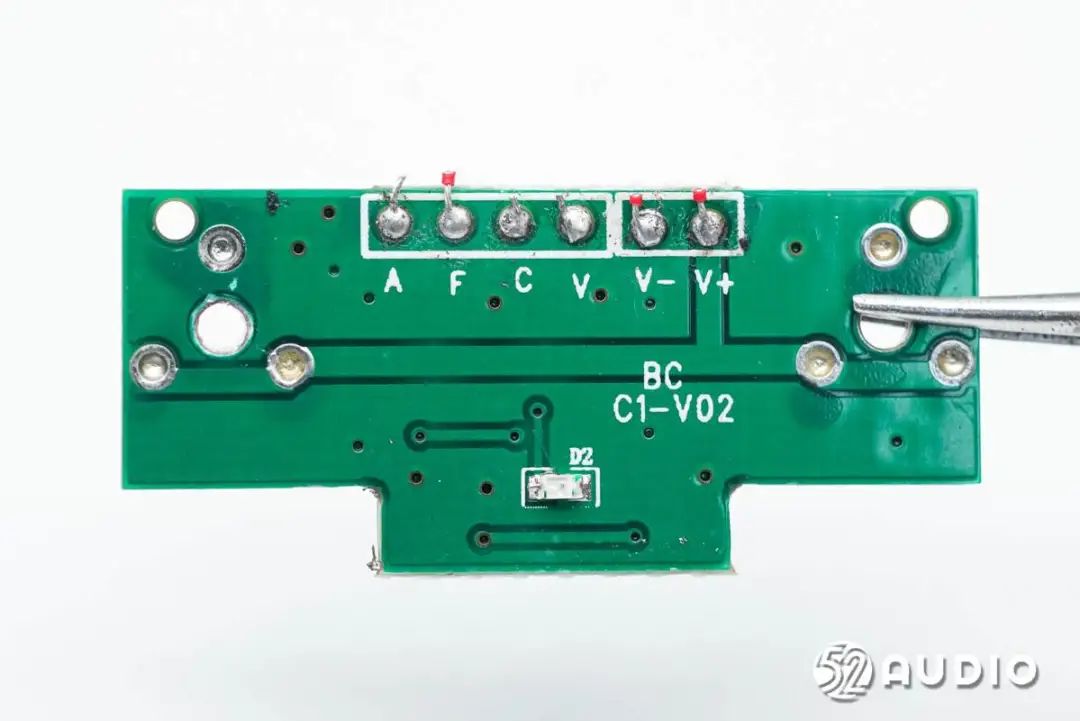

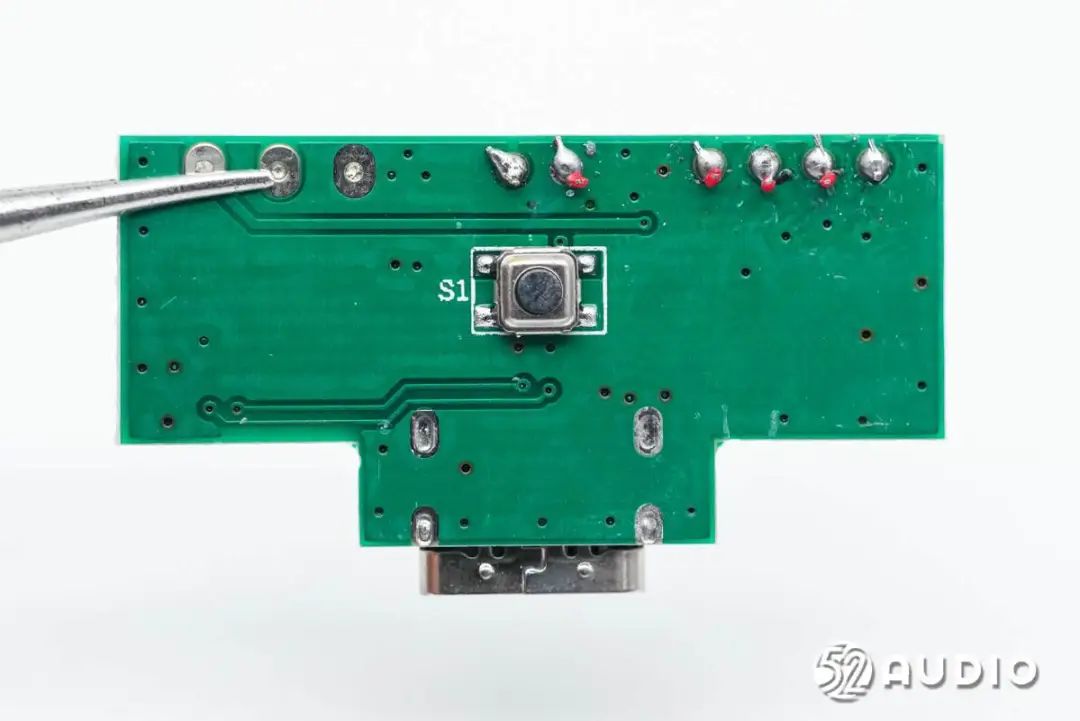

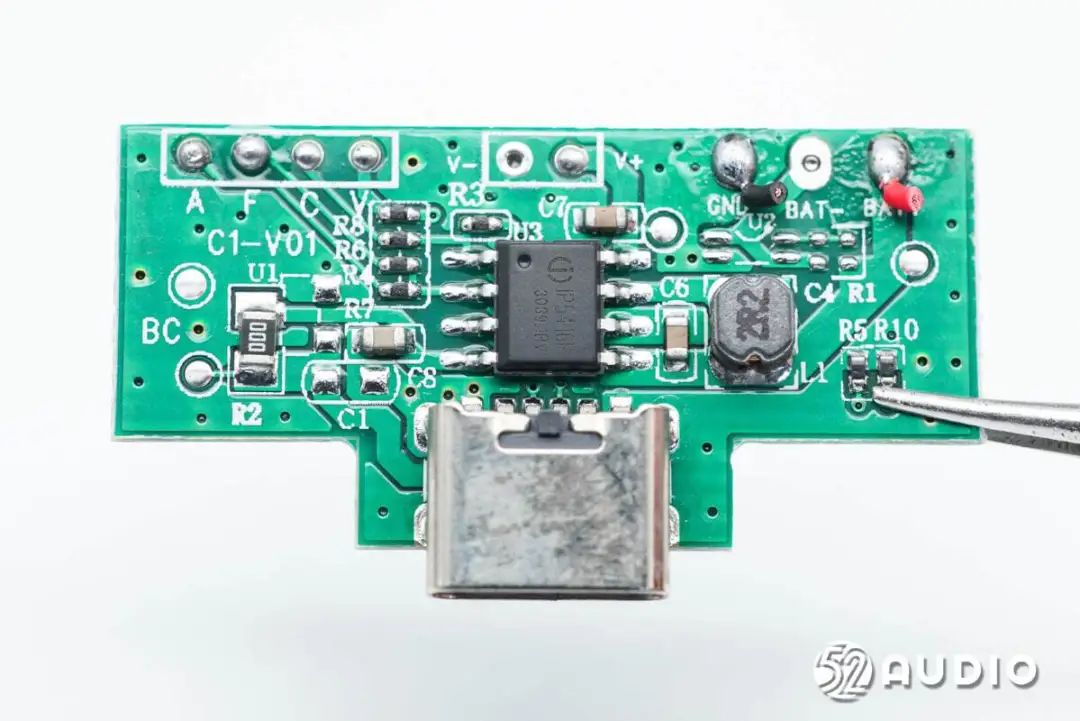

电源输入小板一侧电路一览。
电源输入小板另外一侧电路一览。
用于反馈蓝牙配对和充电状态的LED指示灯。

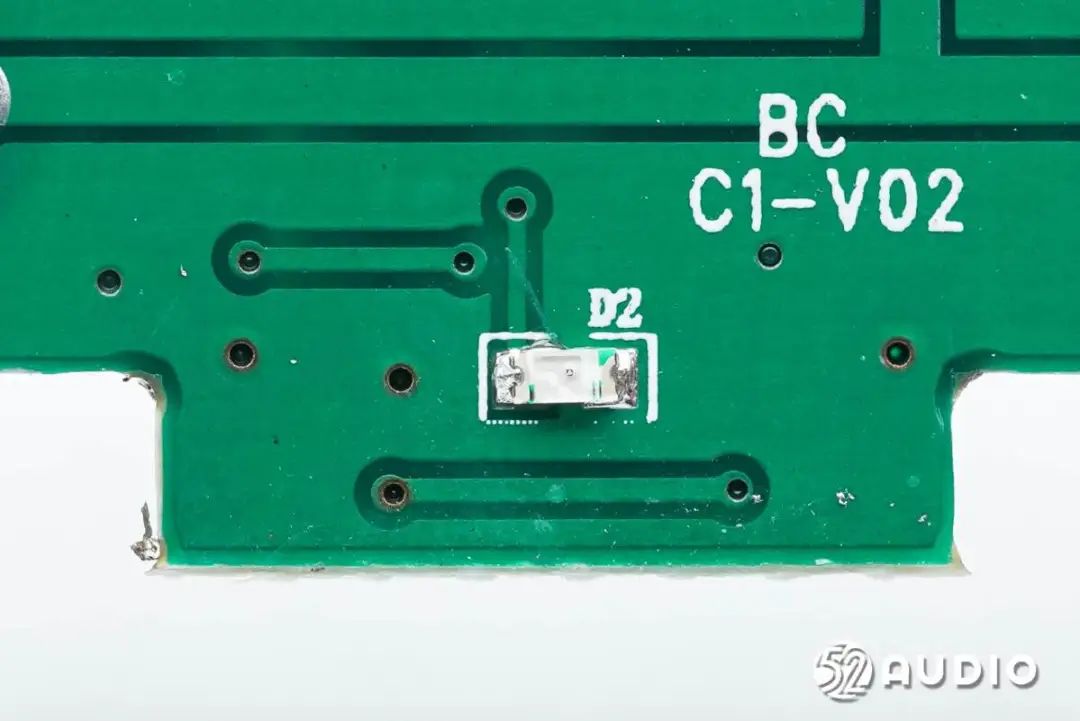

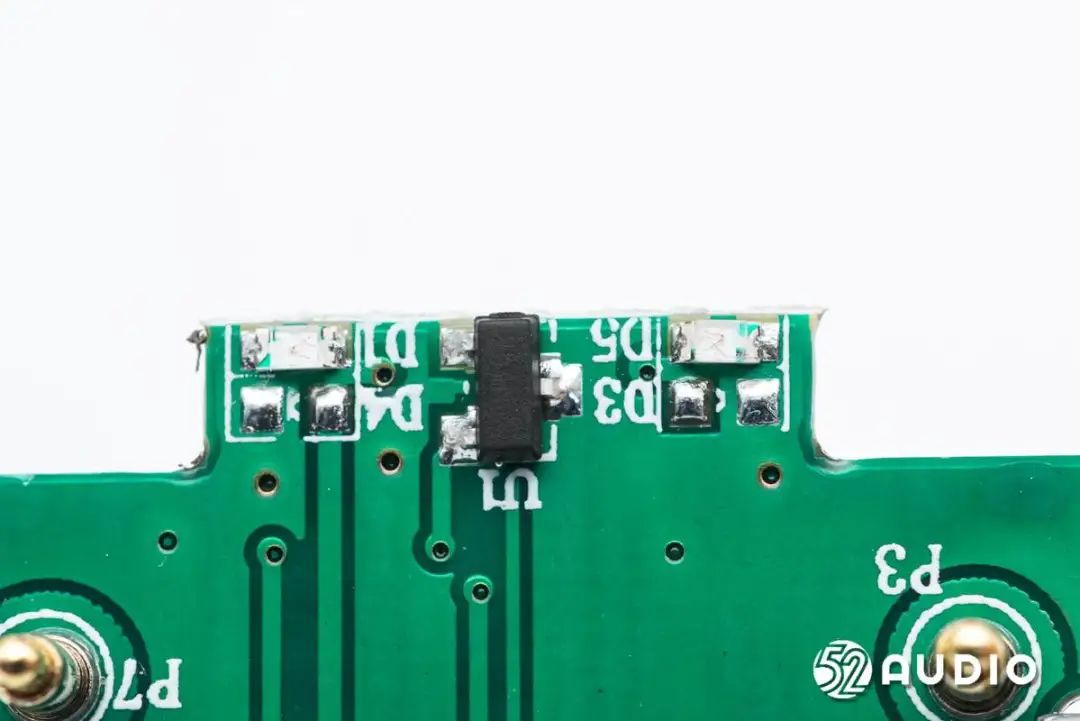

用于反馈耳机充电状态的指示灯。

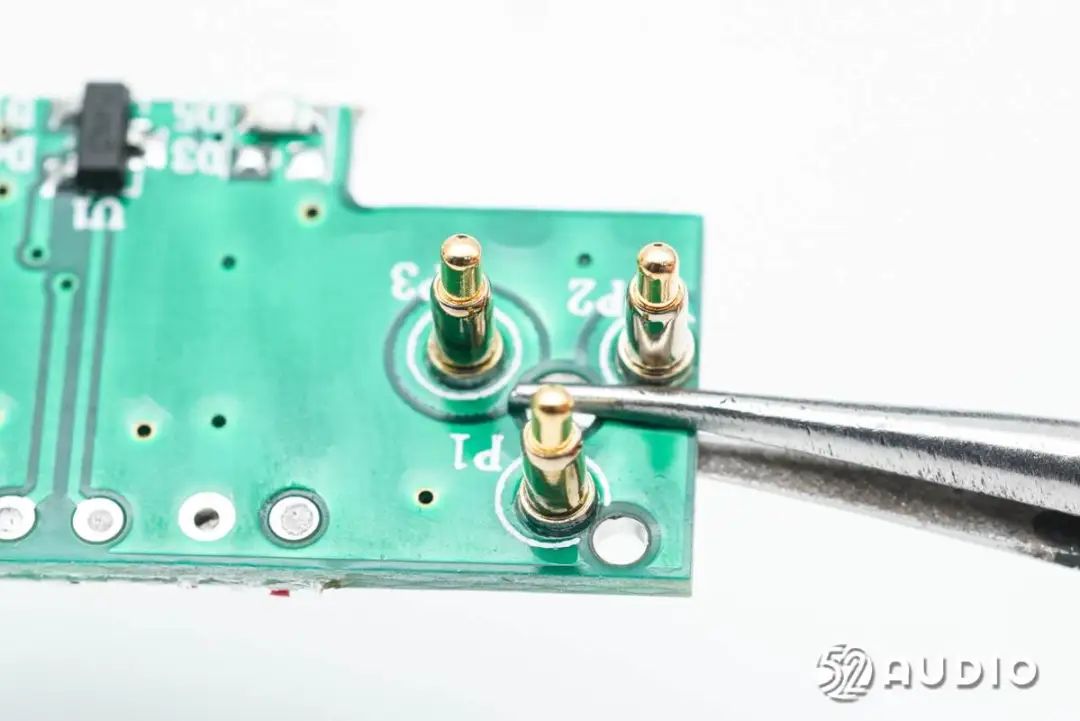

为耳机充电的Pogo Pin连接器特写。

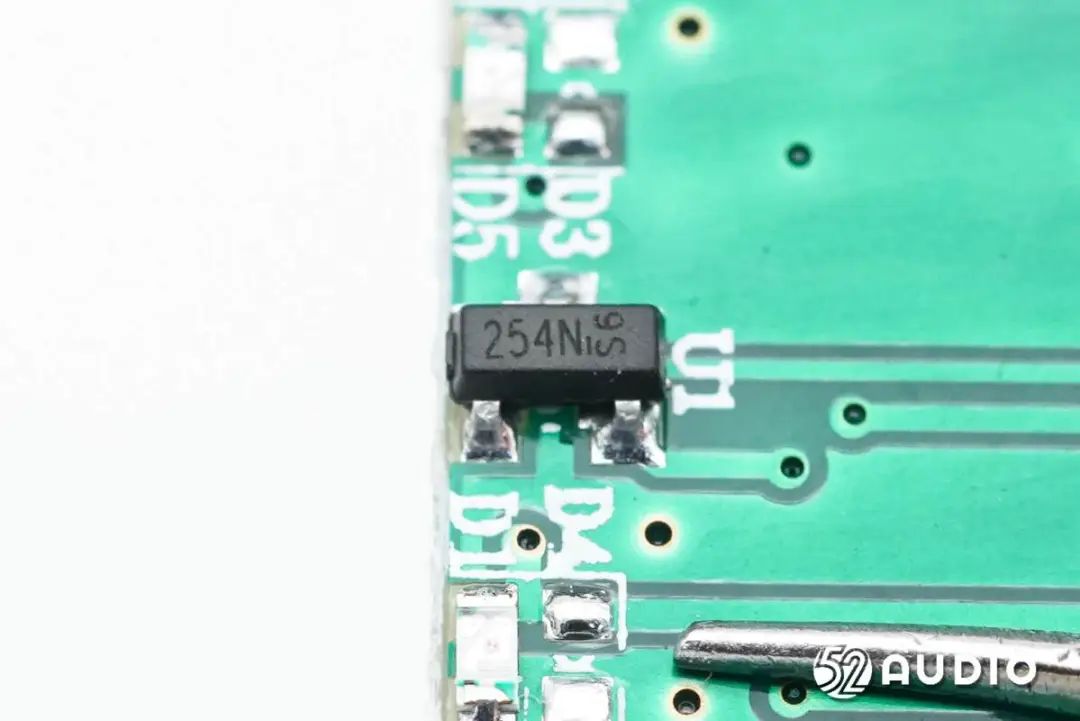

丝印254N的霍尔元件，用于感知充电盒盒盖开启、关闭时的磁场变化，进而通知充电盒MCU控制耳机与已连接设备配对或断开连接。

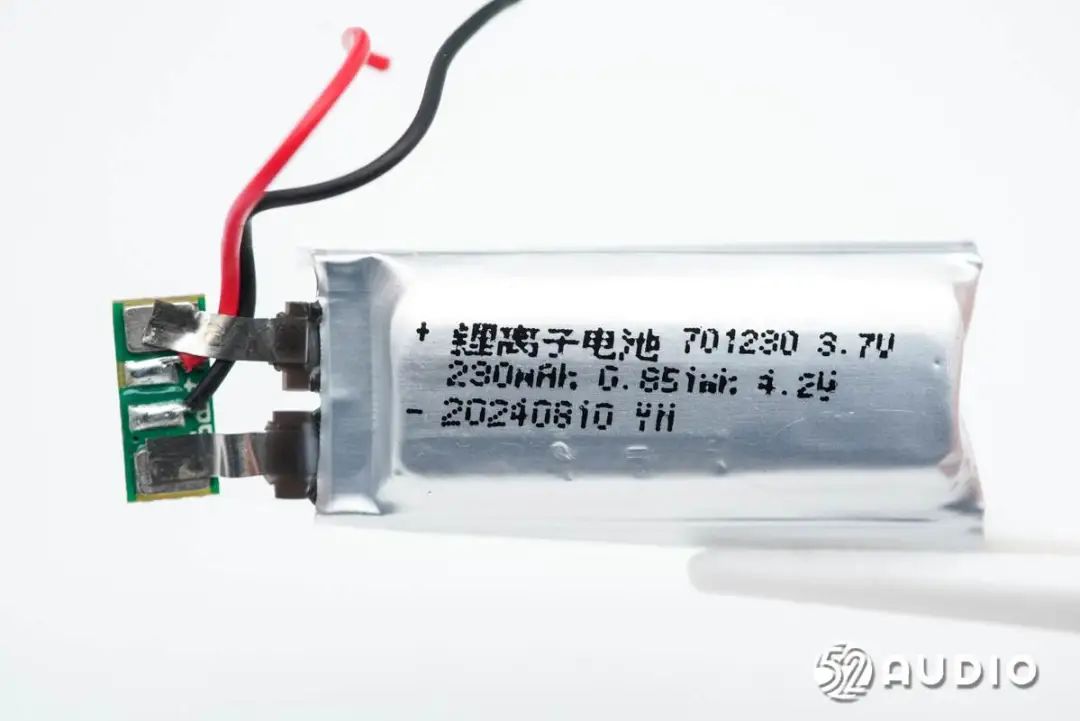

充电盒内置锂离子电池型号：701230，标称电压：3.7V，额定容量：230mAh 0.85Wh，充电限制电压：4.2V。

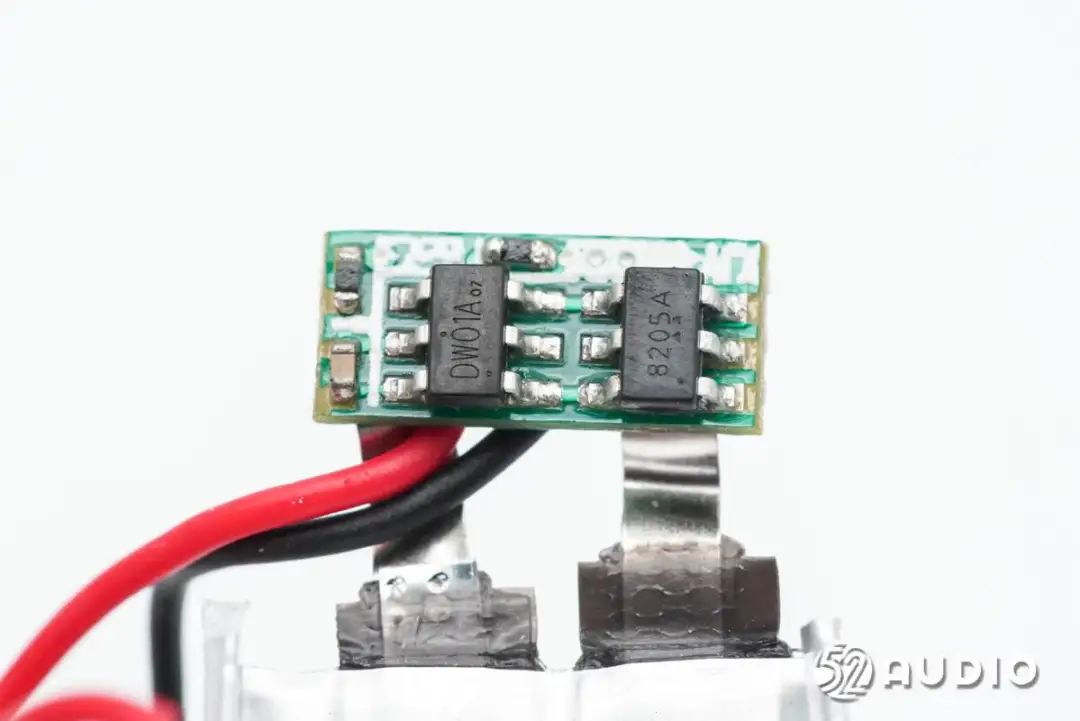

电池保护板正面电路一览，设置有丝印DW01的锂电保护IC和8205A的MOS管，负责电池的过充电、过放电、过电流等保护。

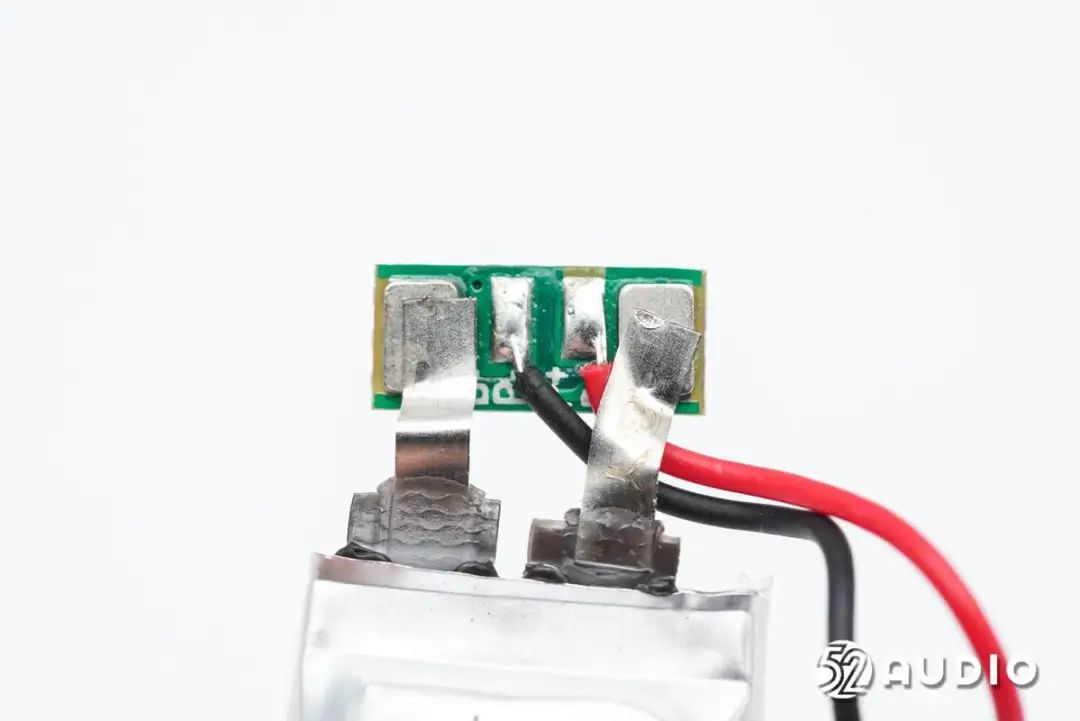

电池保护板背面电路一览。
耳机拆解

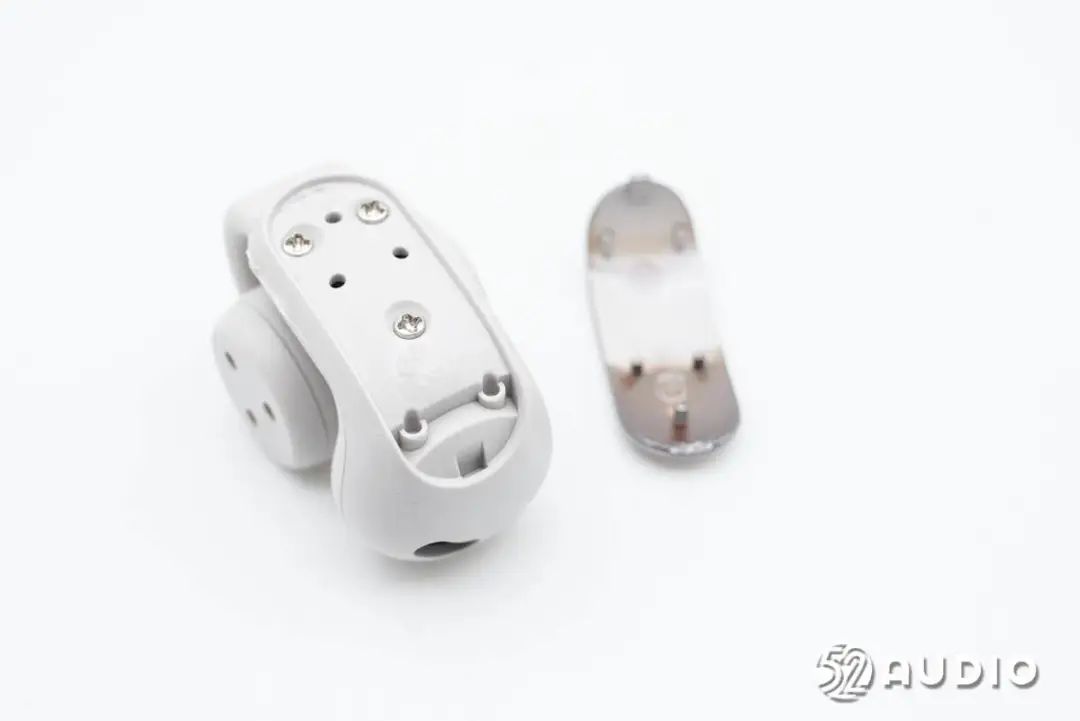

拆解耳机部分，取掉顶部盖板，下方隐藏有固定螺丝。

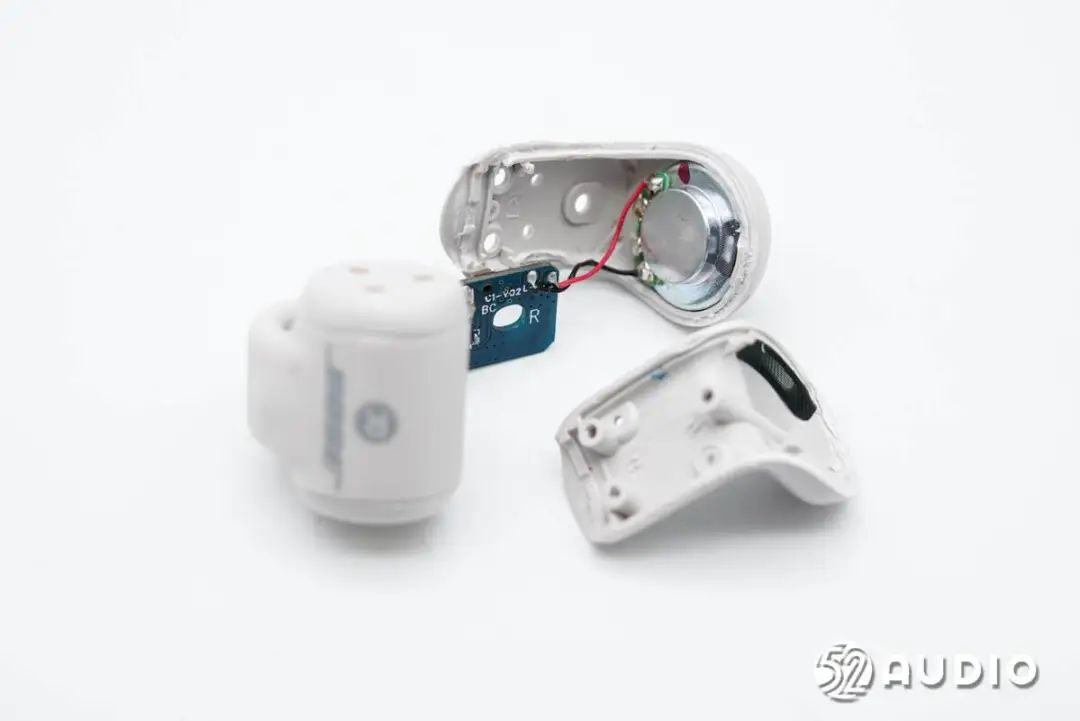

卸掉螺丝，打开腔体，内部设置有主板单元和扬声器。

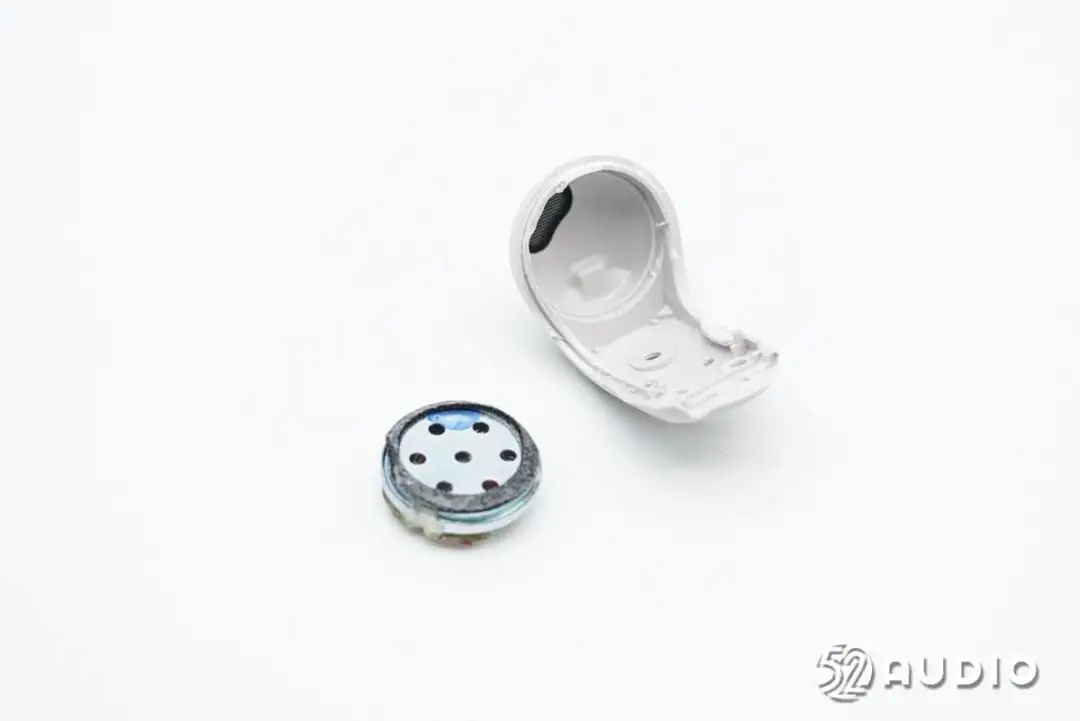

断开导线，取出扬声器。

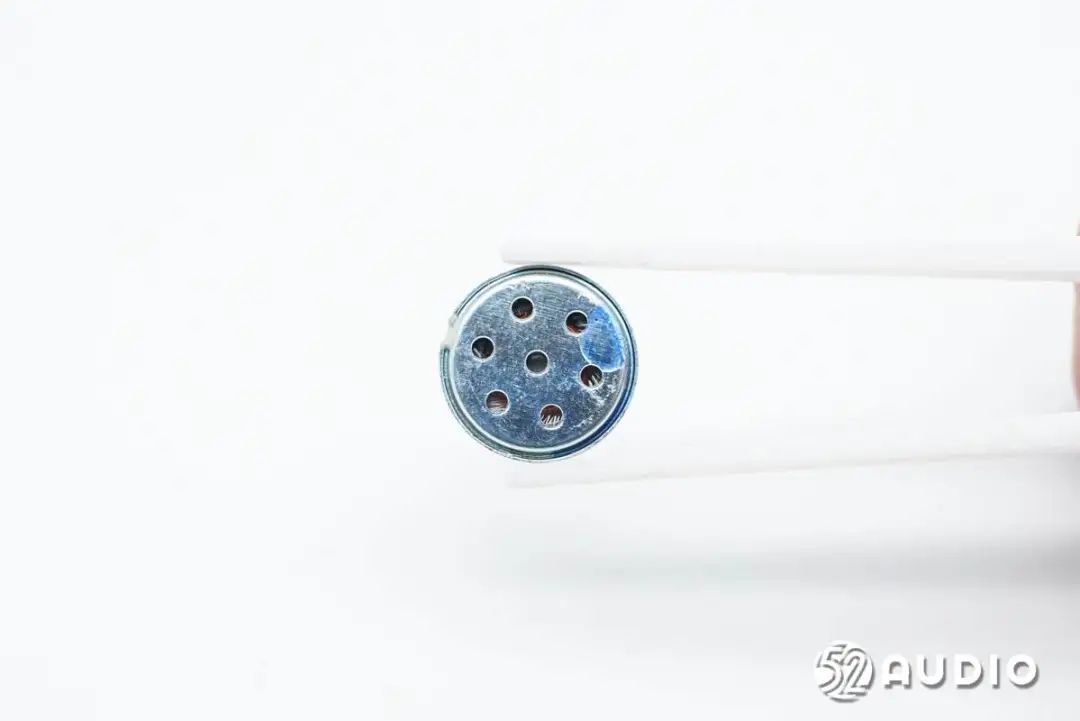

耳机扬声器正面特写，振膜通过金属盖板防护。

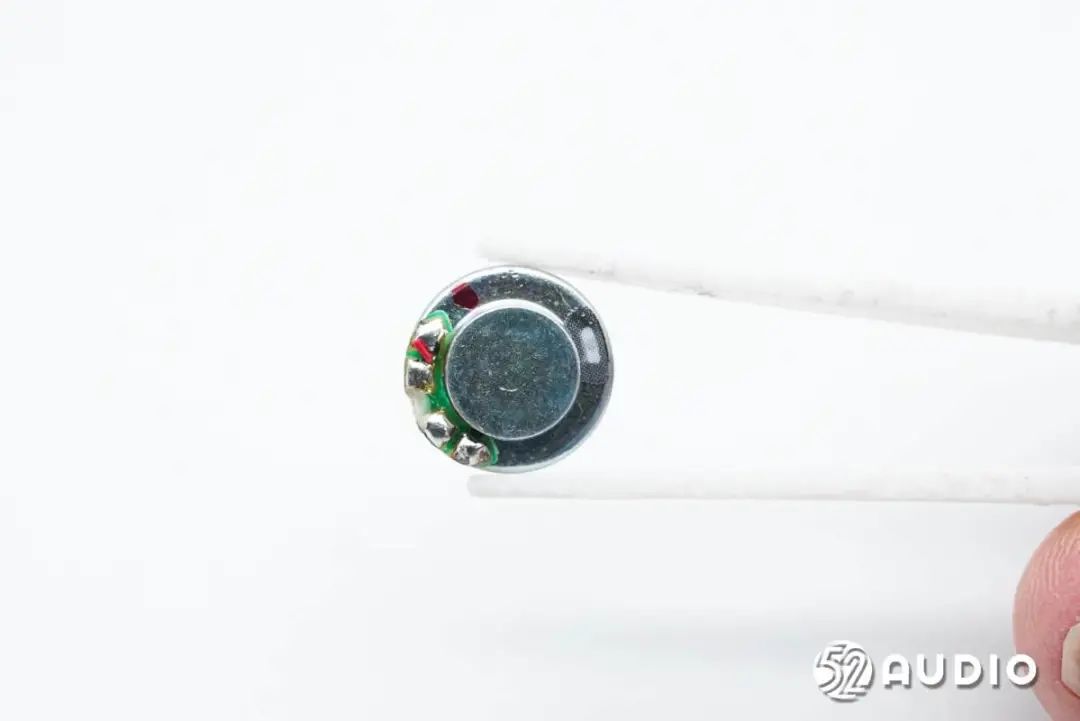

扬声器背面特写。

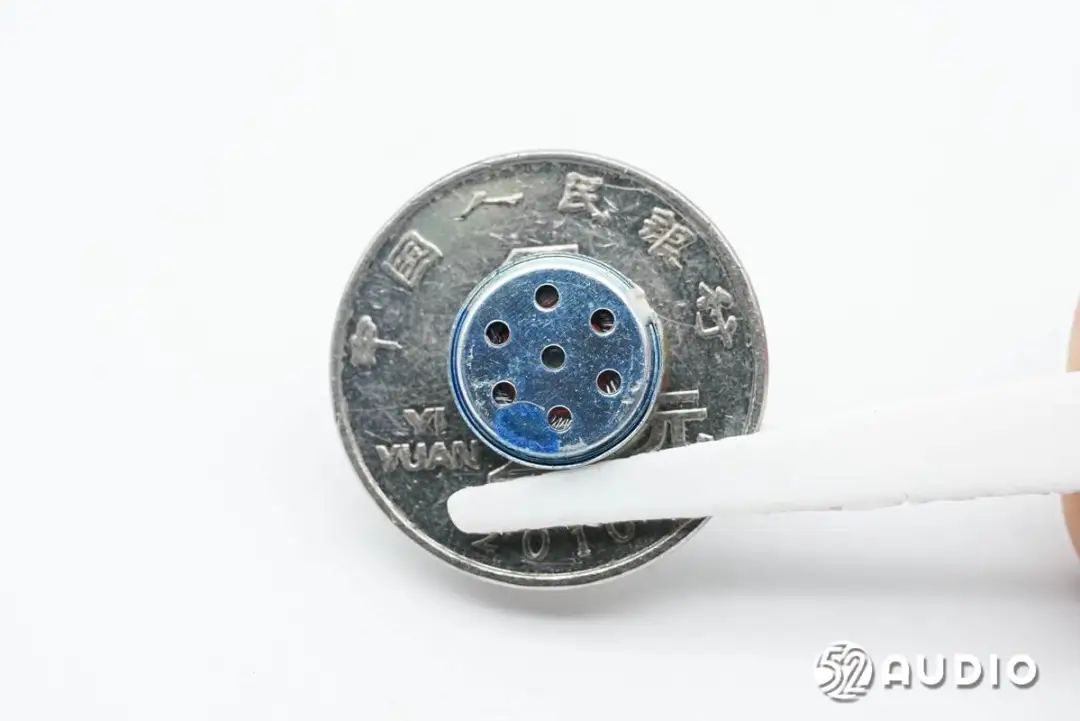

扬声器与一元硬币大小对比。
经我爱音频网实测，扬声器直径约为12mm。
断开导线，取掉主板。

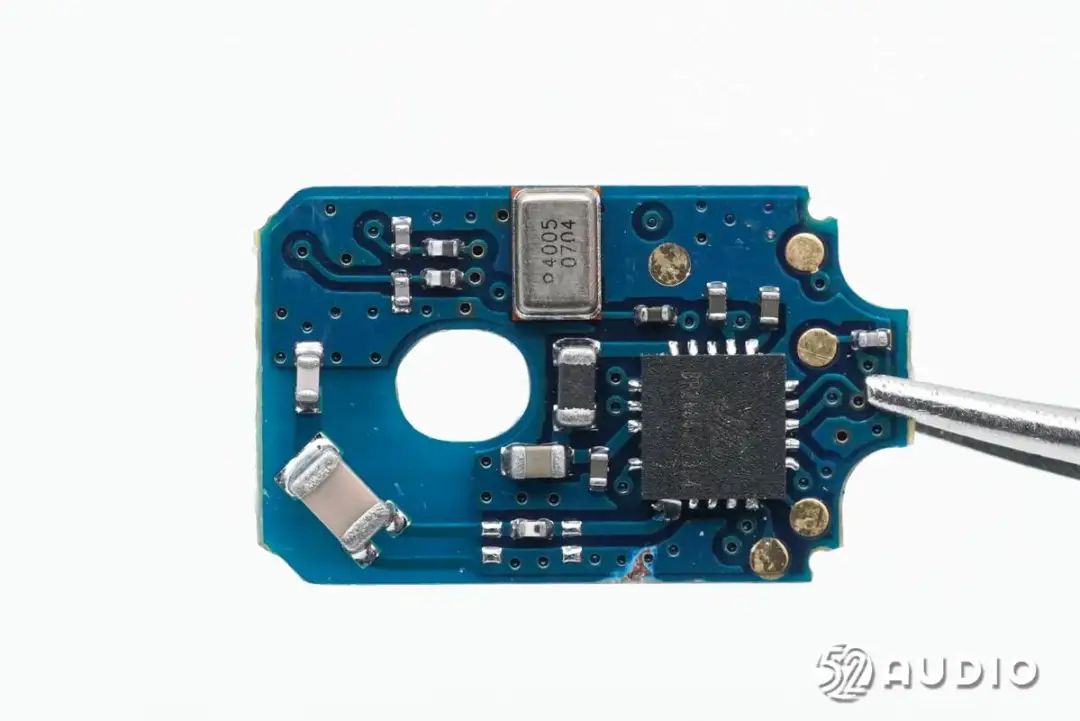

耳机主板一侧电路一览。
耳机主板另外一侧电路一览。

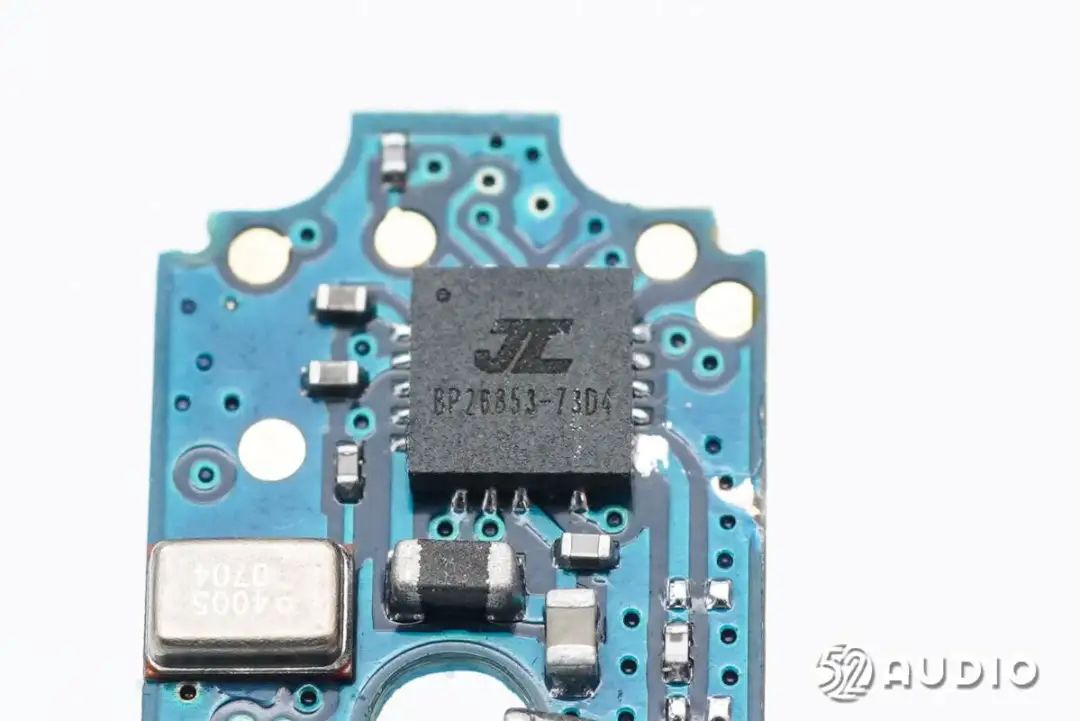

丝印BP26853-73D4的蓝牙音频SoC，用于无线连接和音频数据处理。

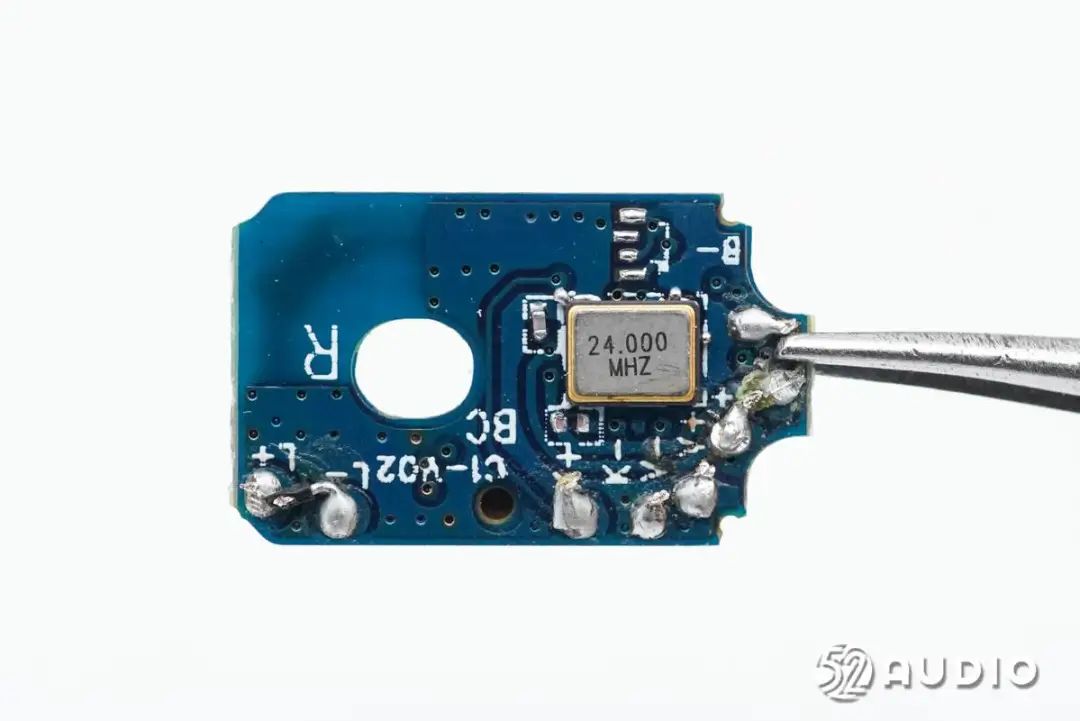

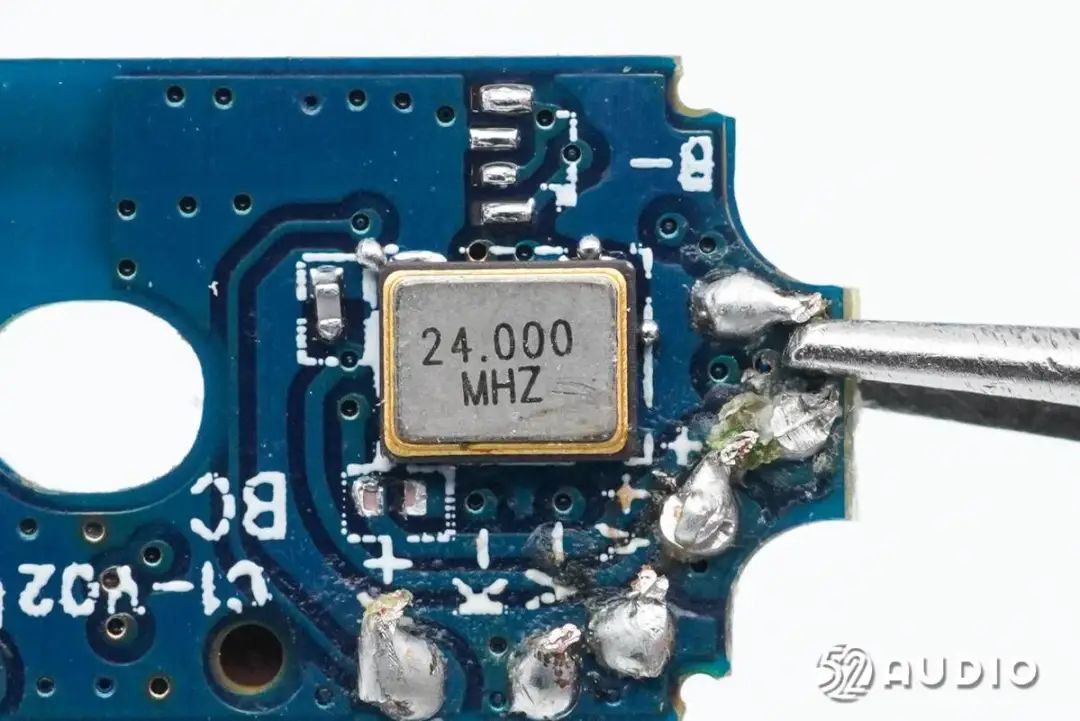

24.000MHZ的晶振特写，用于提供时钟。

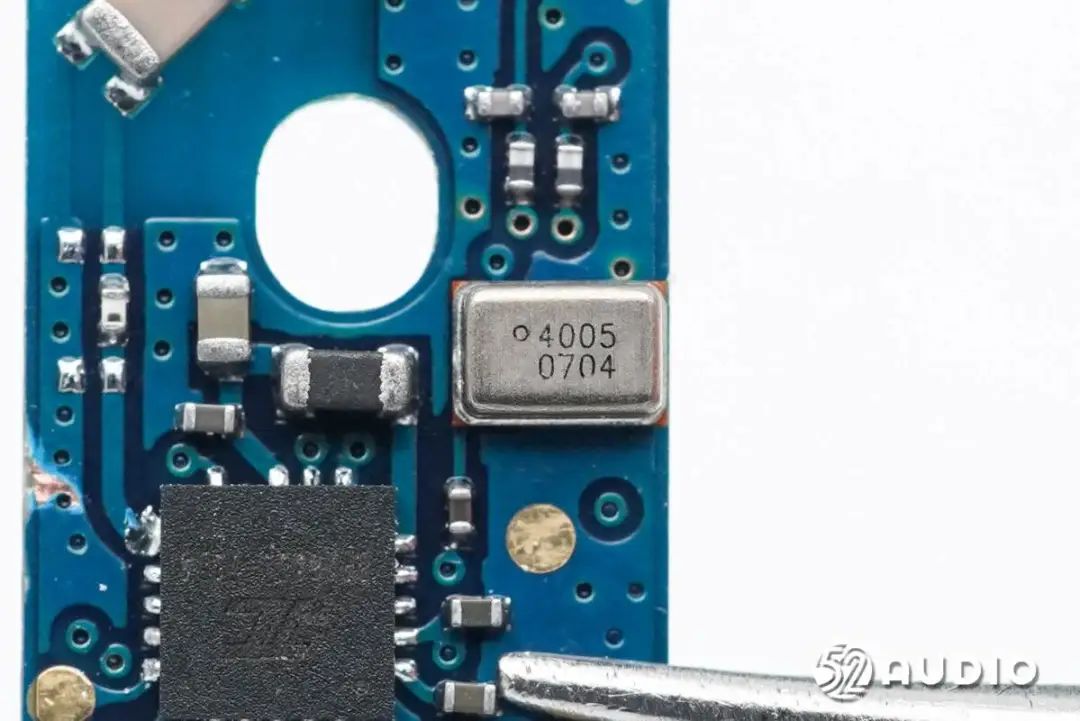

镭雕4005的MEMS麦克风特写，用于语音通话功能拾音。
拆掉耳机的柔性带。

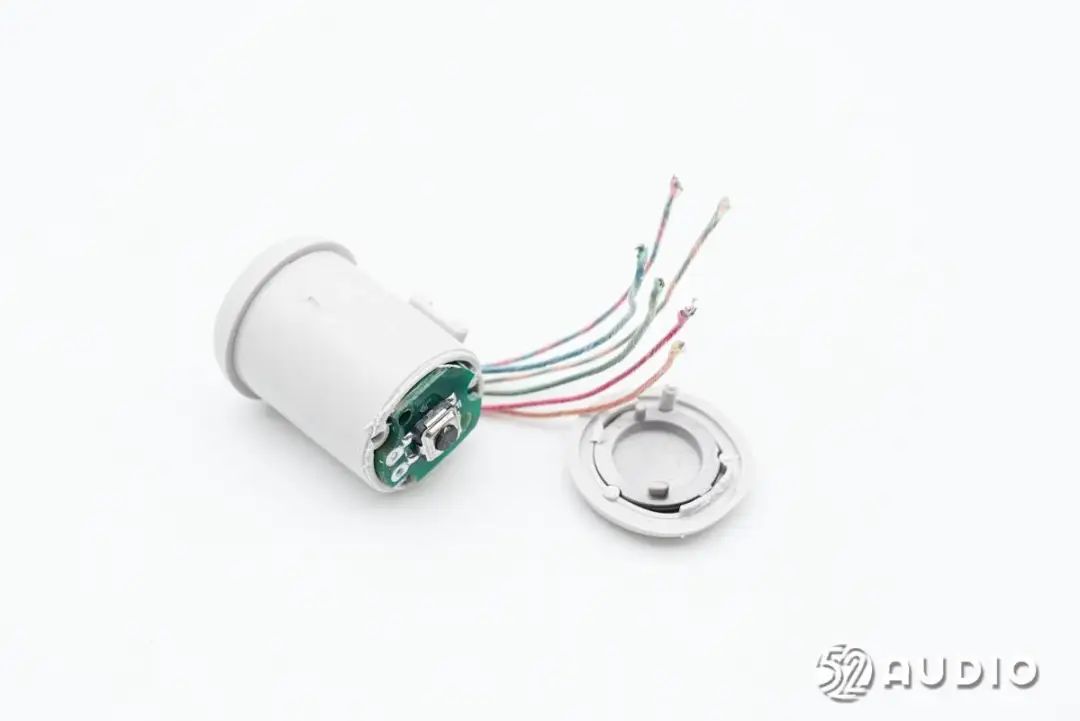

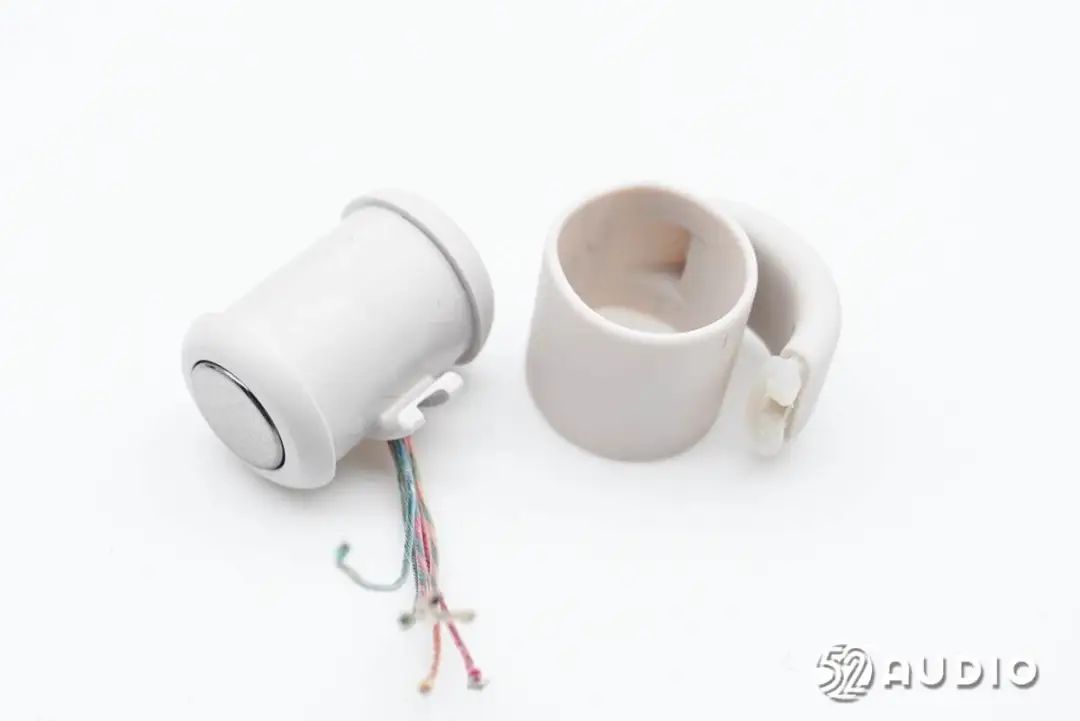

取掉腔体一端的盖板。

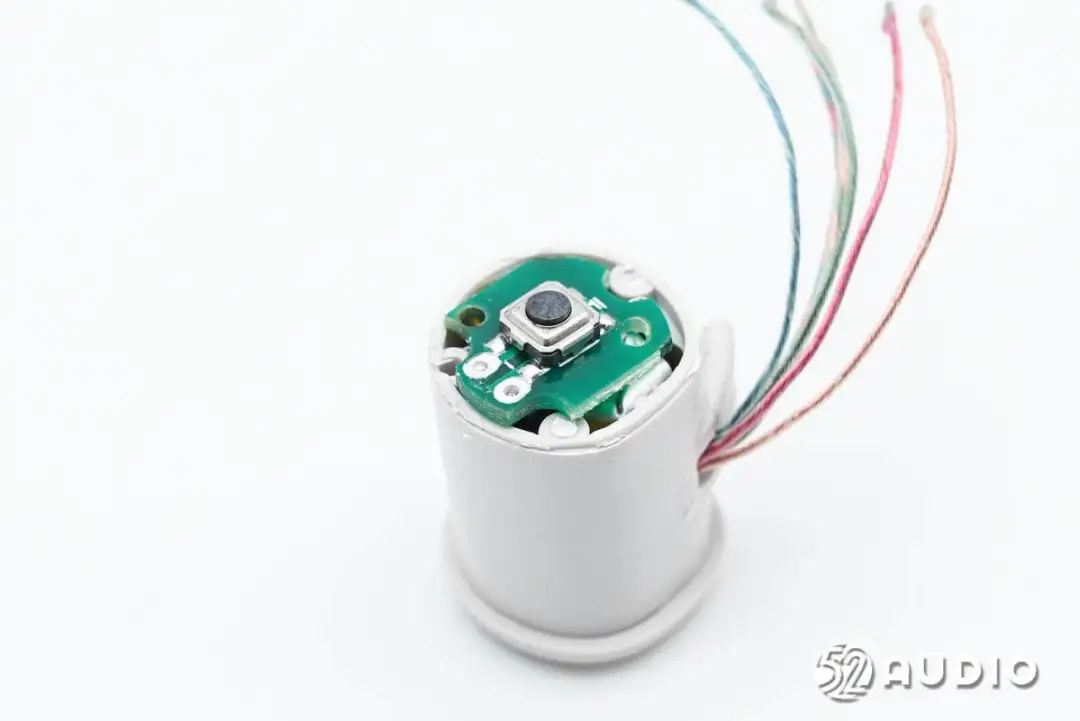

腔体内部的功能按键小板特写。

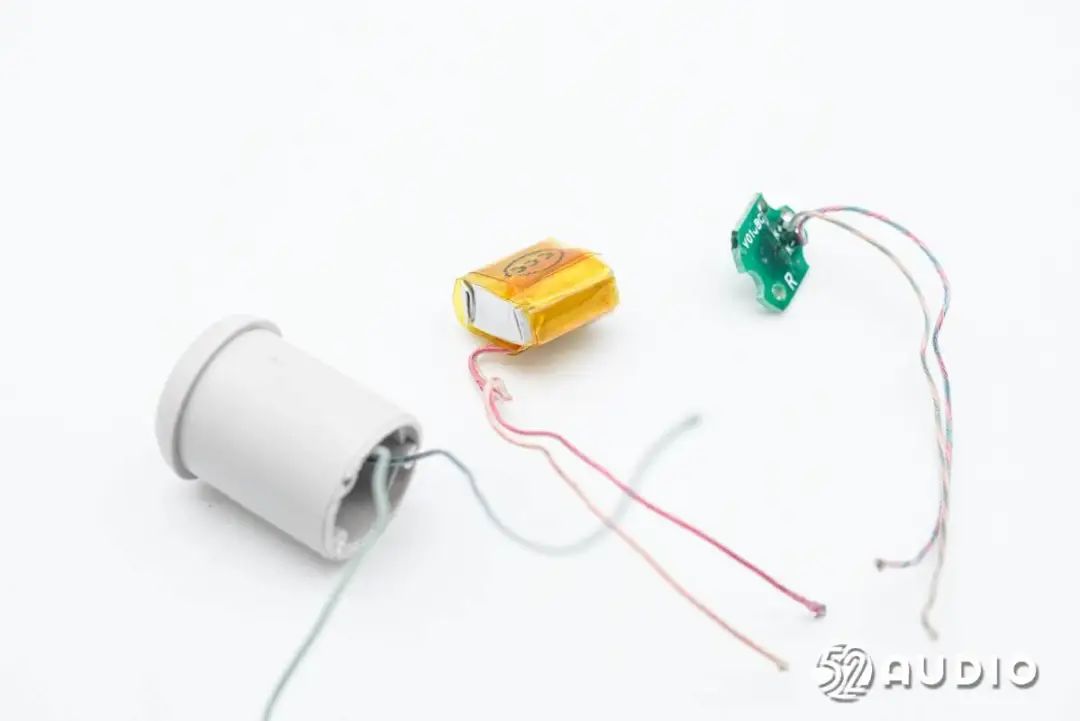

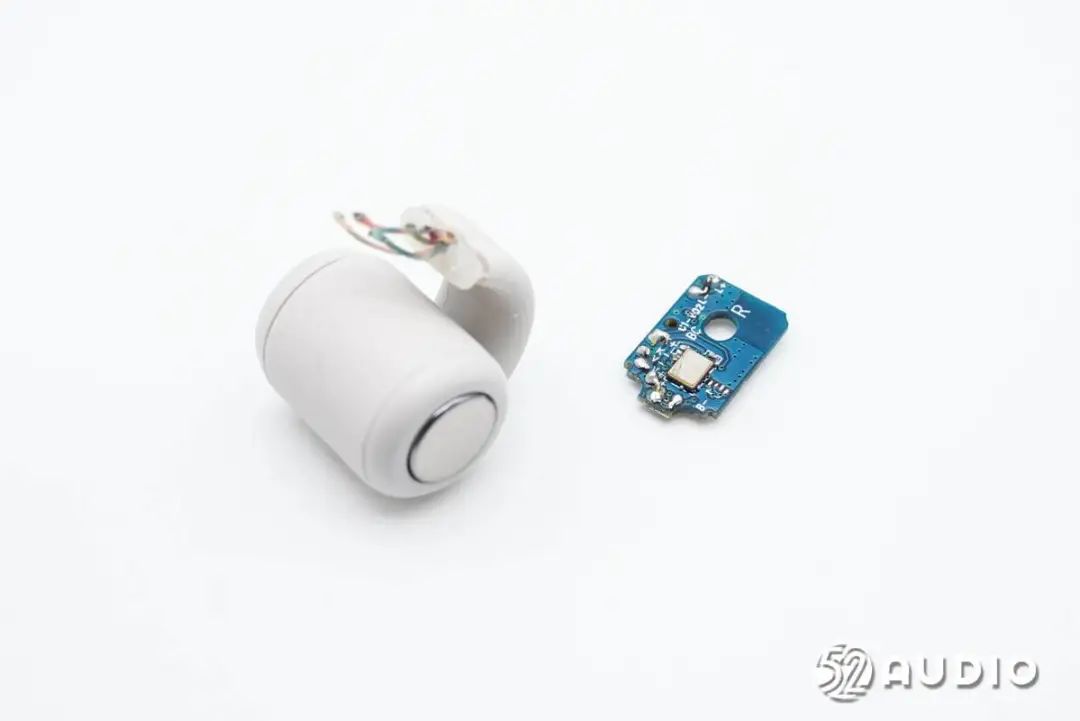

取出功能按键小板和电池单元。

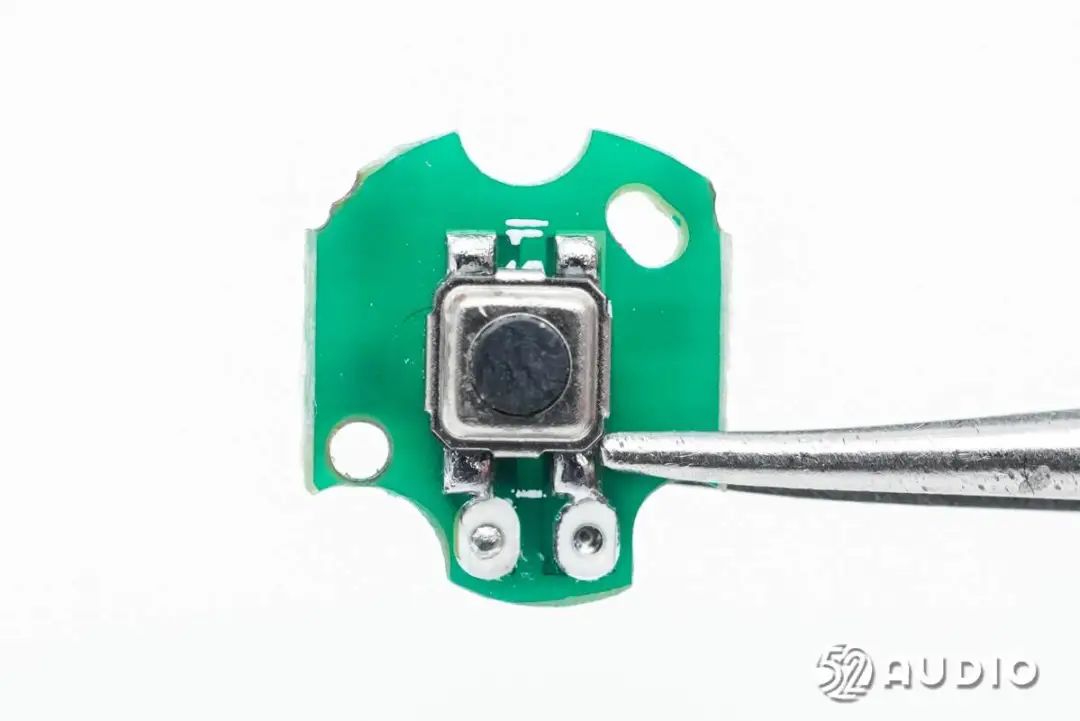

功能按键小板一侧特写，设置有一颗物理按键。

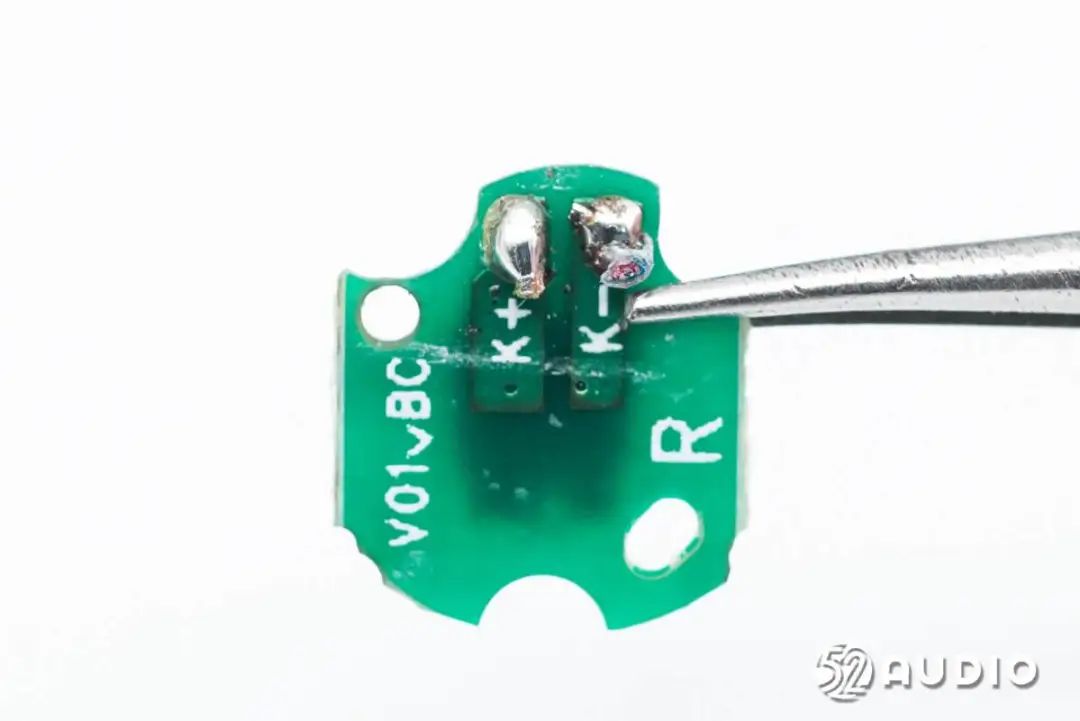

功能按键小板另外一侧未设置元器件。

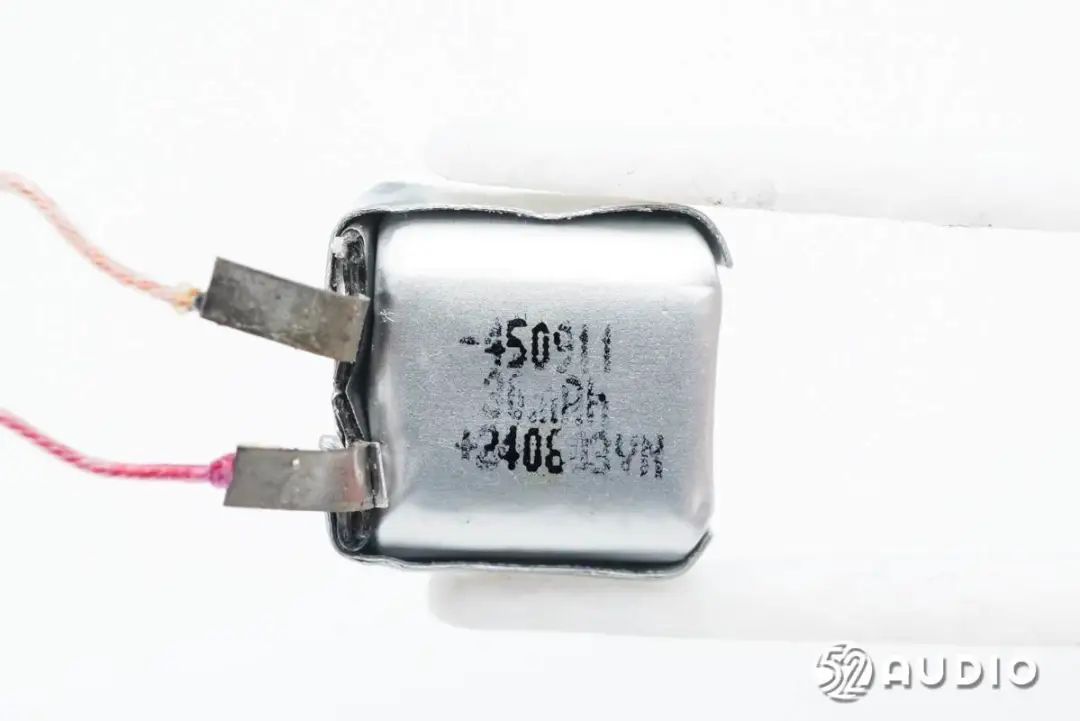

耳机内置软包锂电池，型号：450911，额定容量：30mAh。

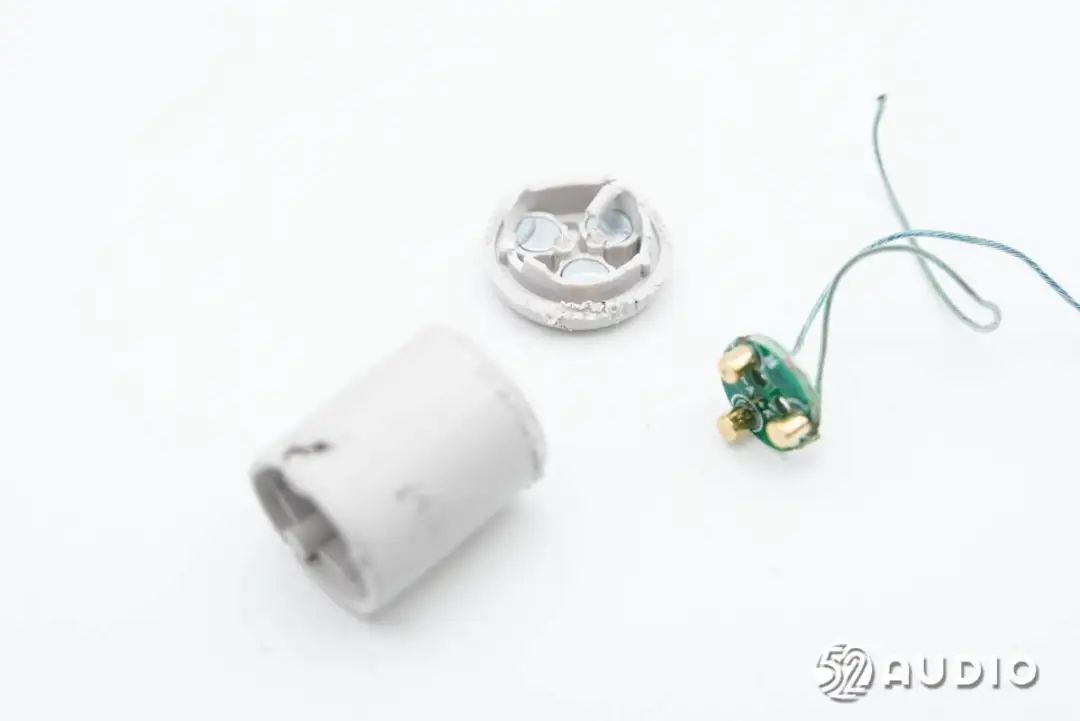

拆掉另外一侧的盖板，取出电源输入小板。

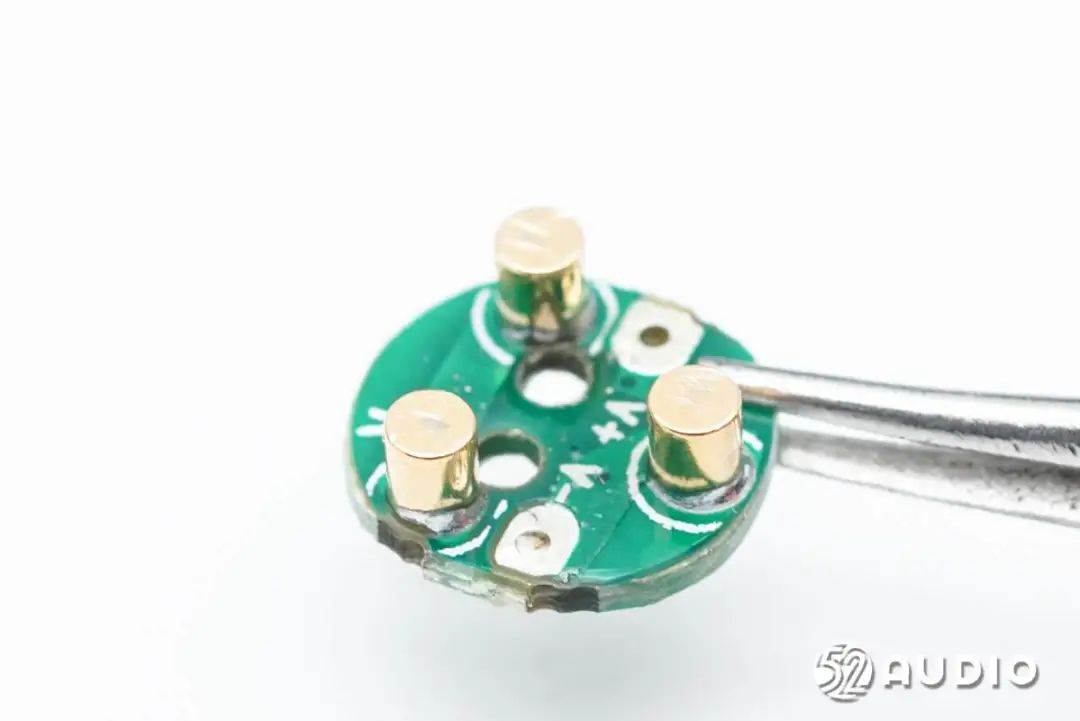

电源输入小板上，设置三颗金属铜柱，用于连接充电盒充电。

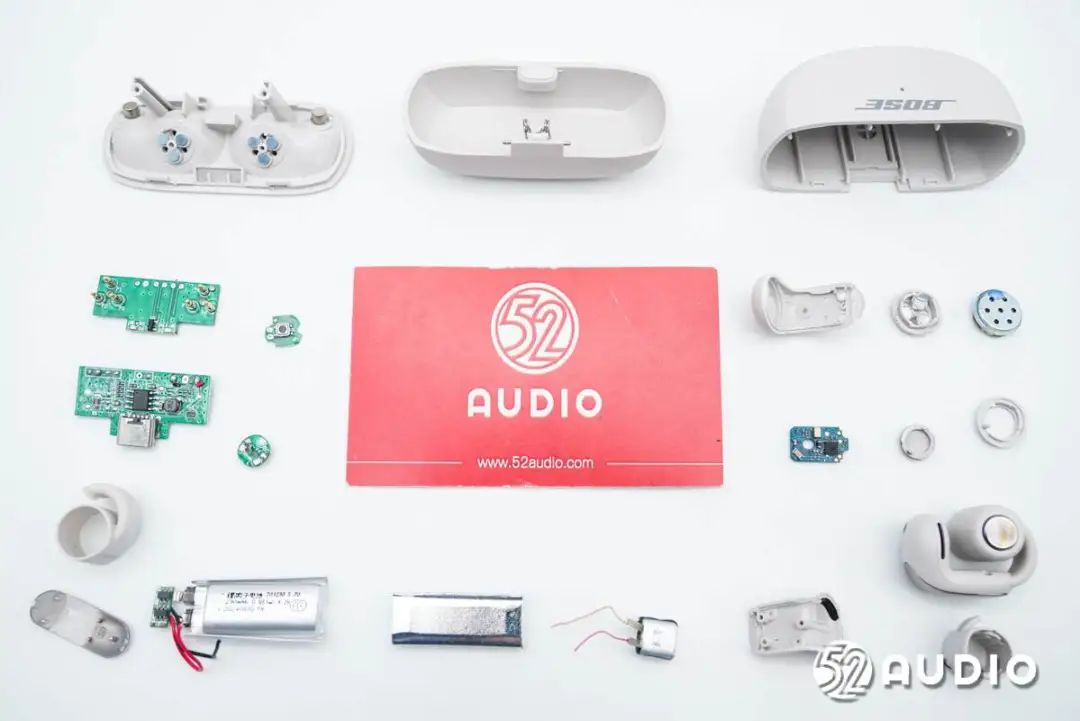

华强北版BOSE ULTRA开放式耳机拆解全家福。
三、我爱音频网总结
通过这篇文章，相信大家对华强北版BOSE ULTRA开放式耳机有了全面的了解。在外观上，它几乎做到了与正版1:1复刻，初看之下很难区分。但仔细观察，其做工的粗糙之处便一目了然。在重量方面，由于用料的极度简化，明显比正版轻了许多，消费者也可以通过这一点辨别真伪。
在内部结构配置上，其本质更是暴露无遗。其结构设计与市面上百元杂牌产品无异，用料更是大幅缩水。为了增加重量感，还特意加上了华强北仿品常见的大铁块配重，试图掩盖其假身。
