前言
充电头网拿到了米家高速吹风机Pro，这款吹风机内置全新智能头皮保护技术，通过TOF距离传感器检测吹风机出风口与头皮的距离，内置NTC每秒200次检测出风温度，使风温保持在50℃左右，保护头皮健康。
吹风机内置11万转高速无刷电机，吹出风速高达70m/s，30秒即可吹干短发。吹风机具备2挡风速和4种温度组合，并具备智能头皮保护模式，还具有自动记忆功能，使用方便。吹风机尾部设有灯环，指示当前温度。下面就带来米家高速吹风机Pro的拆解，一起看看内部的设计和用料。
米家高速吹风机Pro开箱
包装盒正面印有米家高速吹风机Pro和吹风机外观图，吹风机为岩石灰配色。
包装盒背面展示吹风机风嘴安装和气流走向。

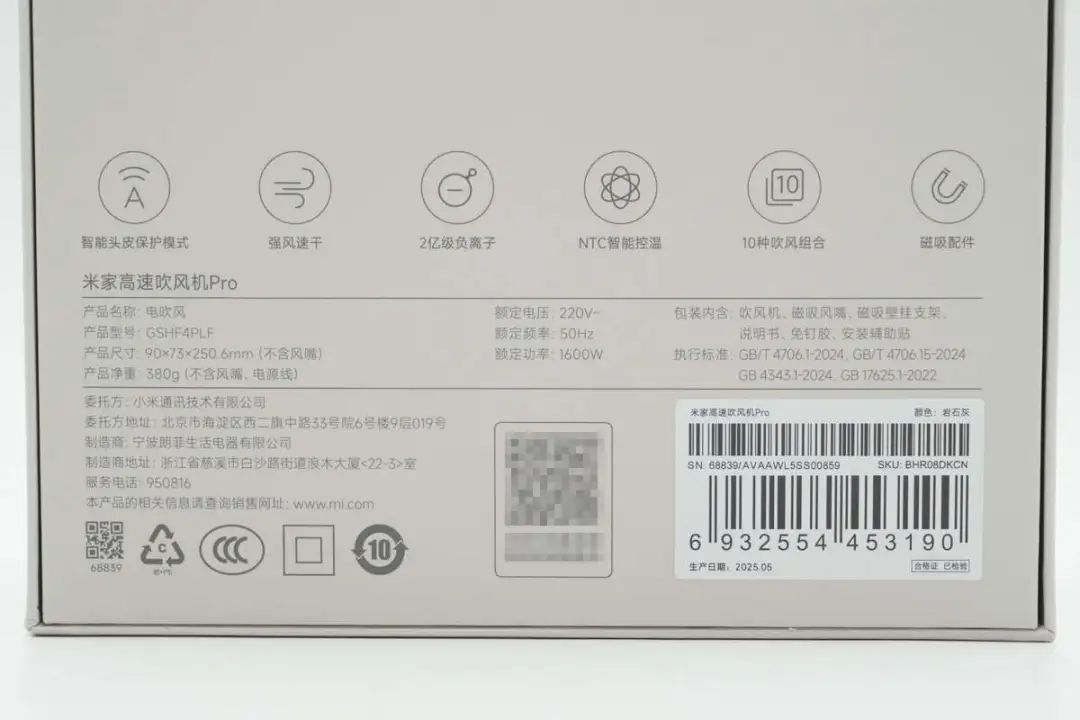

包装盒标注产品信息，下面到产品实物展示环节再介绍。
吹风机和风嘴通过卡纸固定。

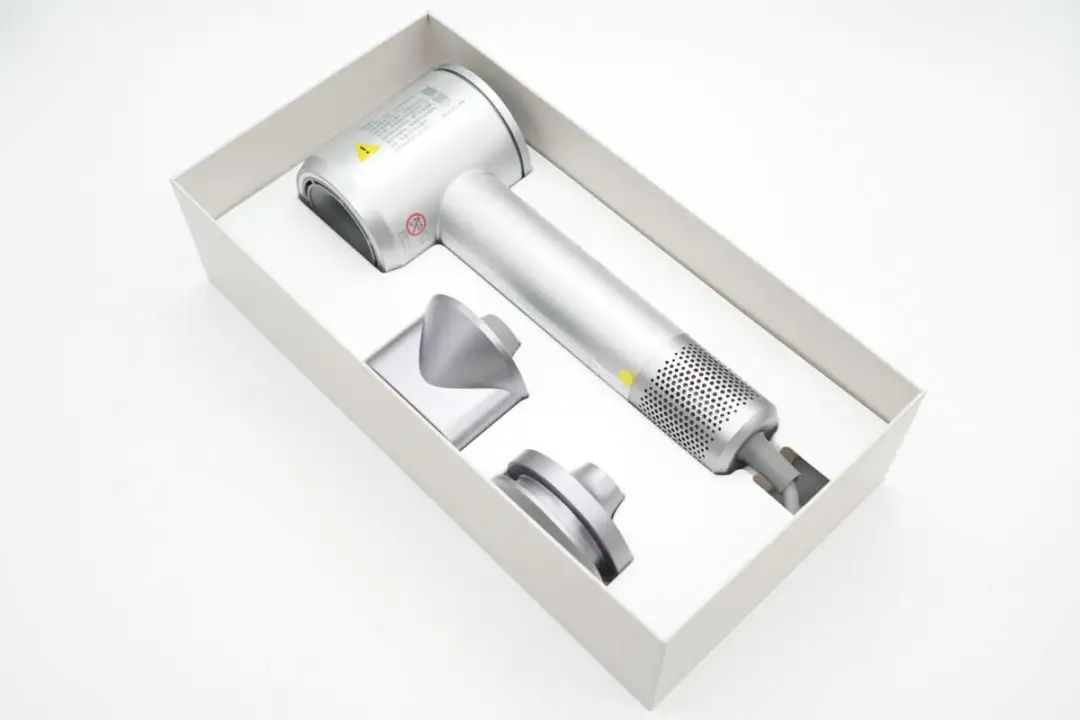

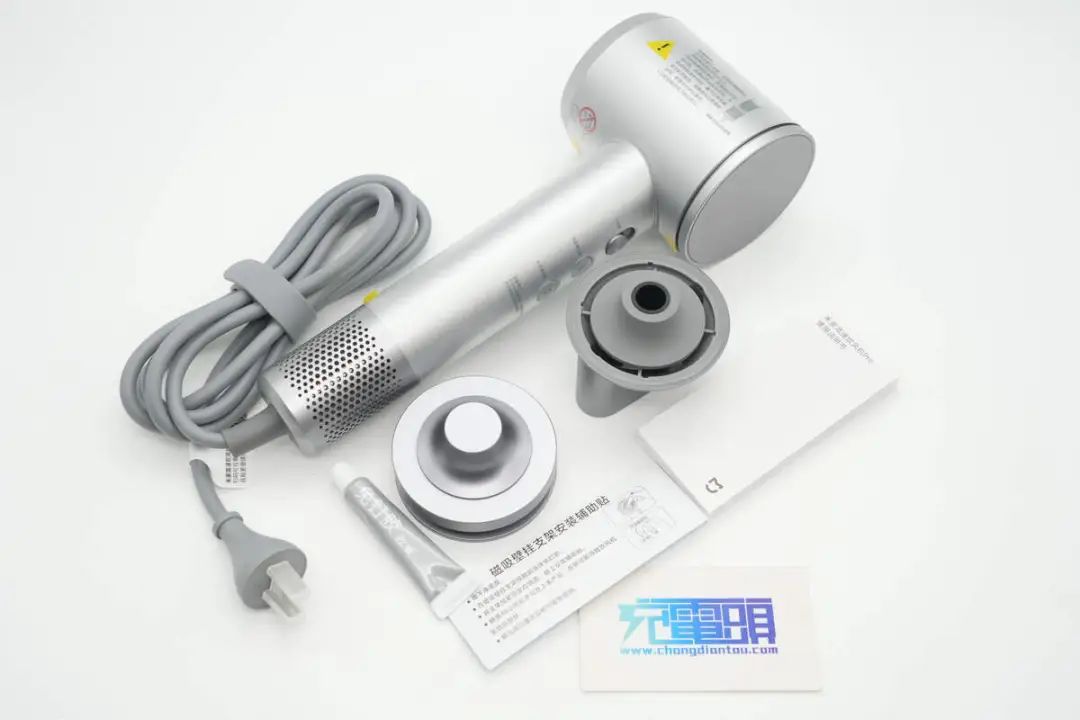

包装内含吹风机、风嘴、磁吸壁挂支架和说明书。

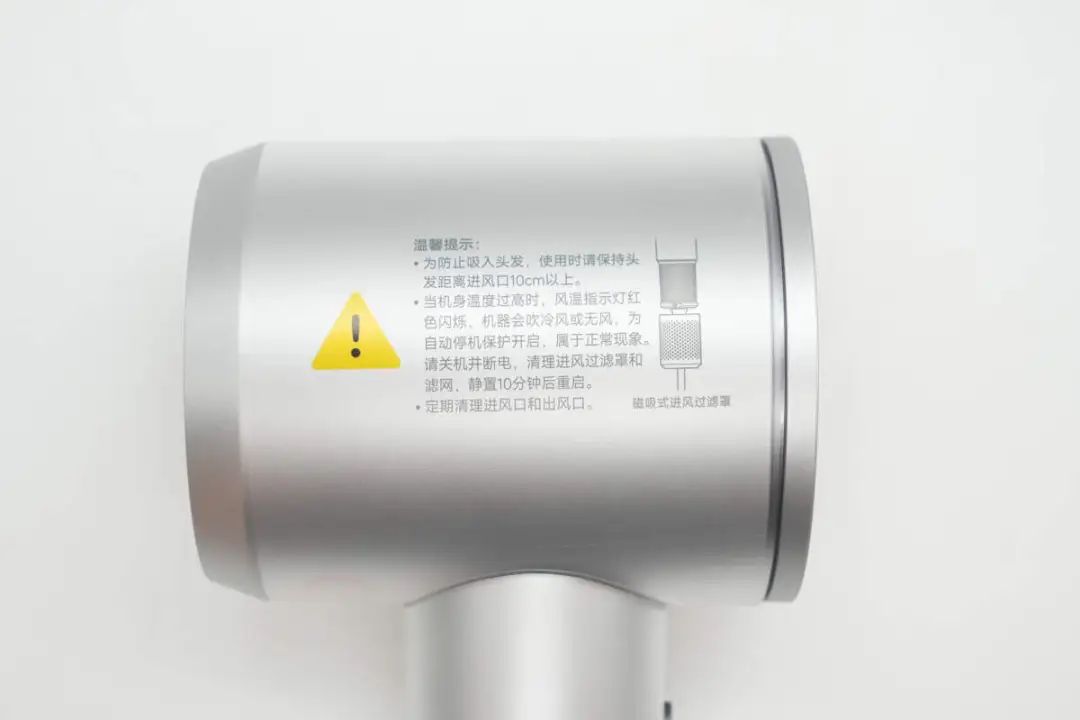

吹风机头部贴纸印有使用提示。

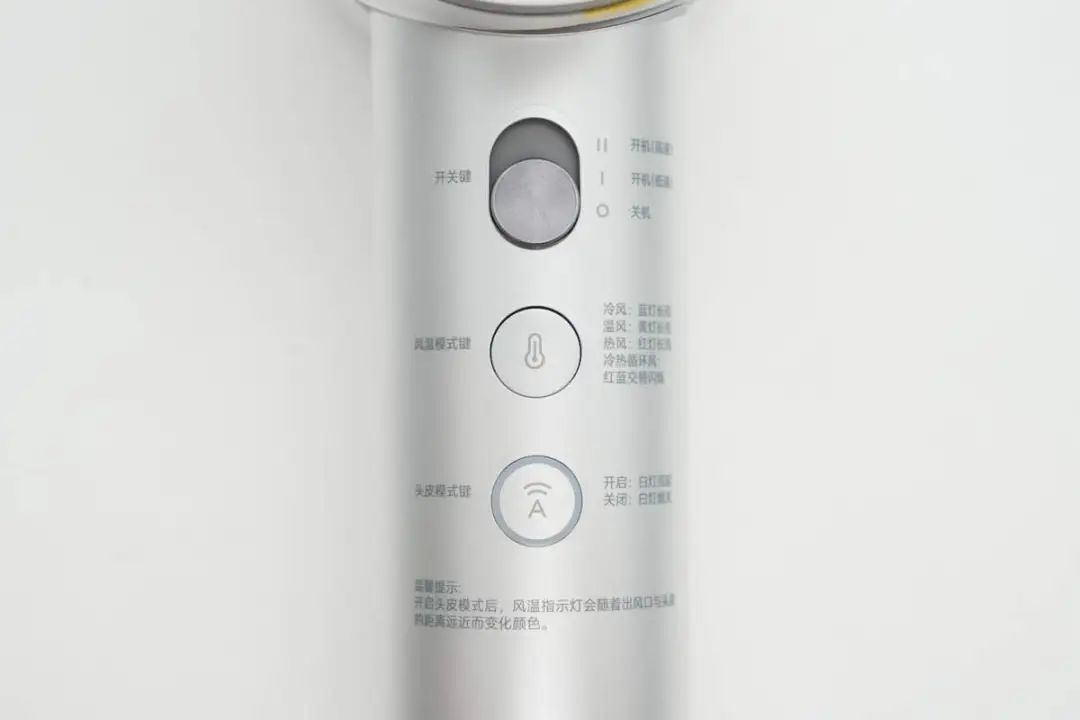

手柄贴纸标注按键功能。

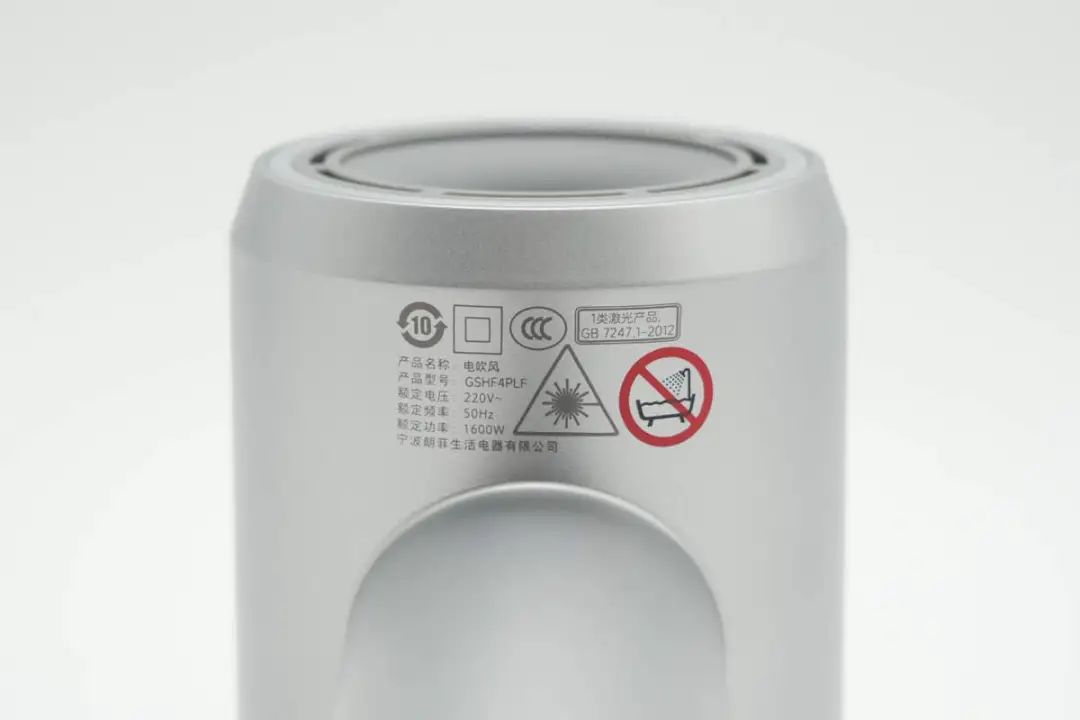

吹风机型号：GSHF4PLF，额定电压：220V，额定频率：50Hz，额定功率：1600W，一类激光产品。

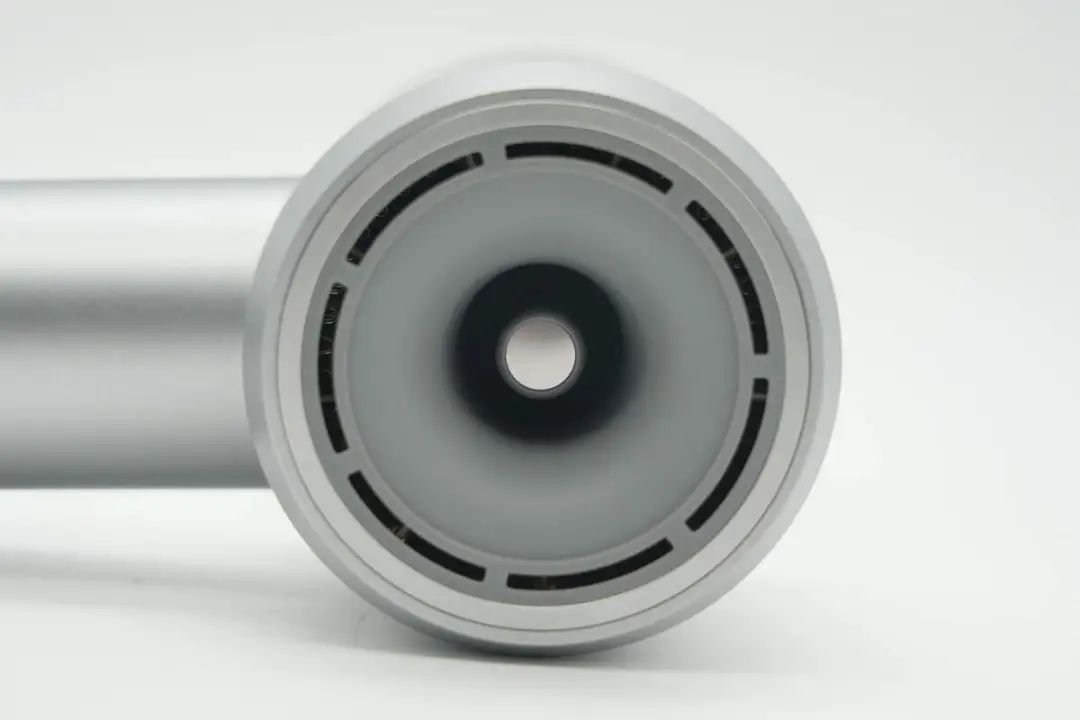

吹风机前端设有出风口，内部设有距离传感器。

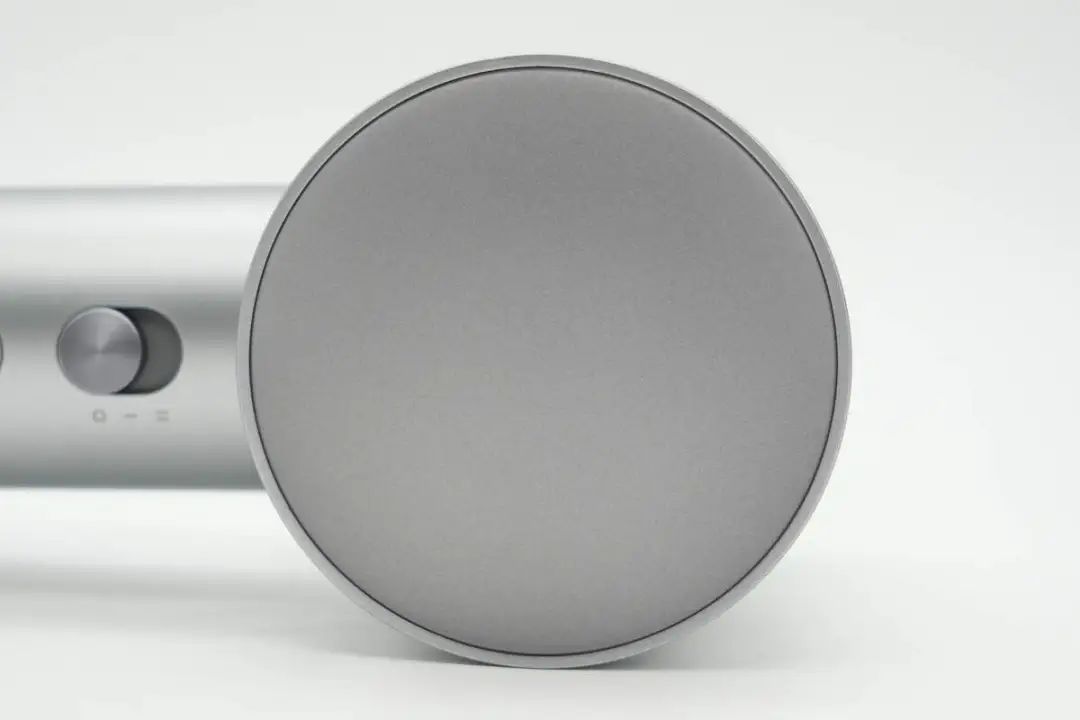

头部背面为指示灯环，采用隐藏式设计。

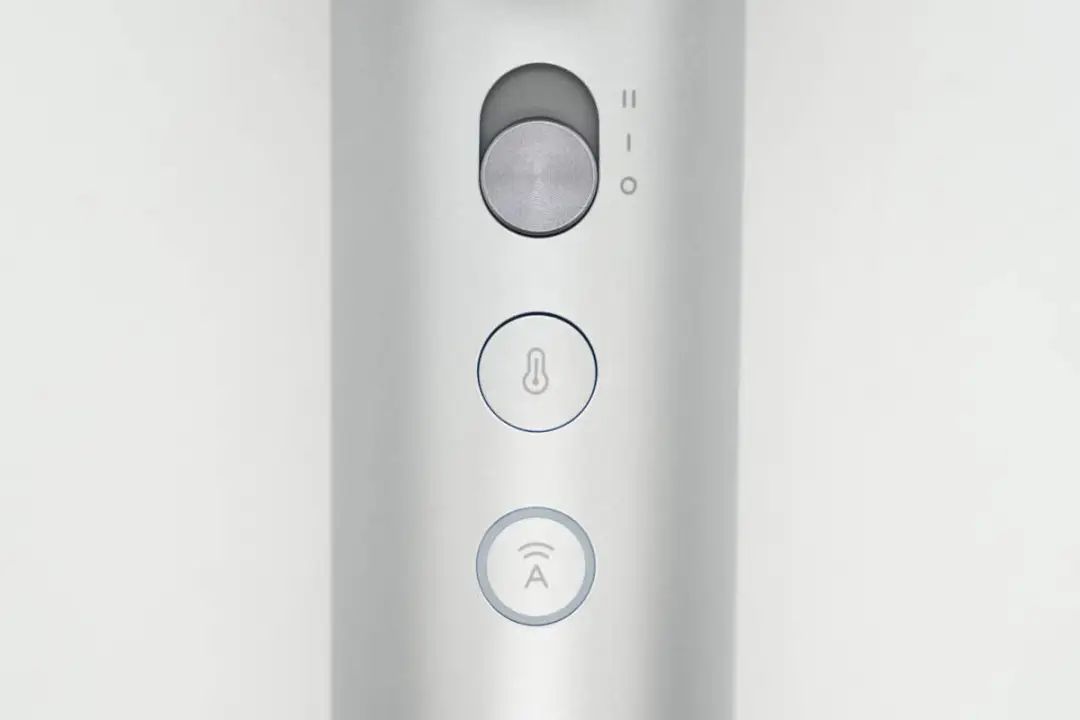

握把设有滑动电源开关、档位按键和头皮模式按键。
手柄印有米家标识。

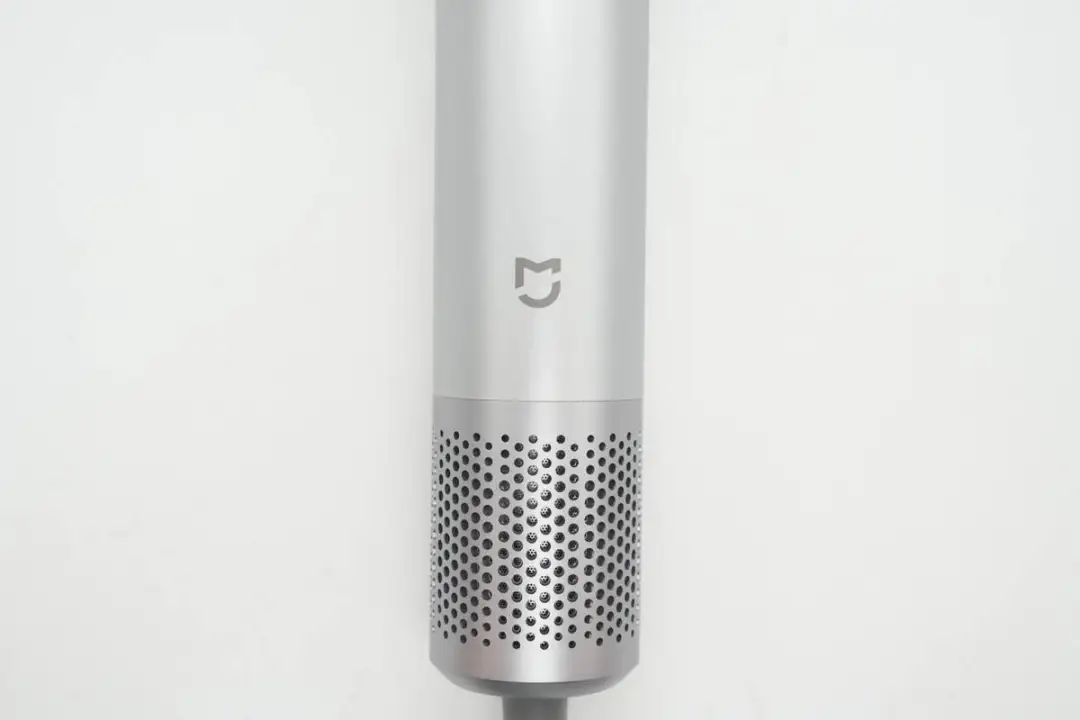

底部网罩为磁吸式固定，网罩设有圆形开孔。

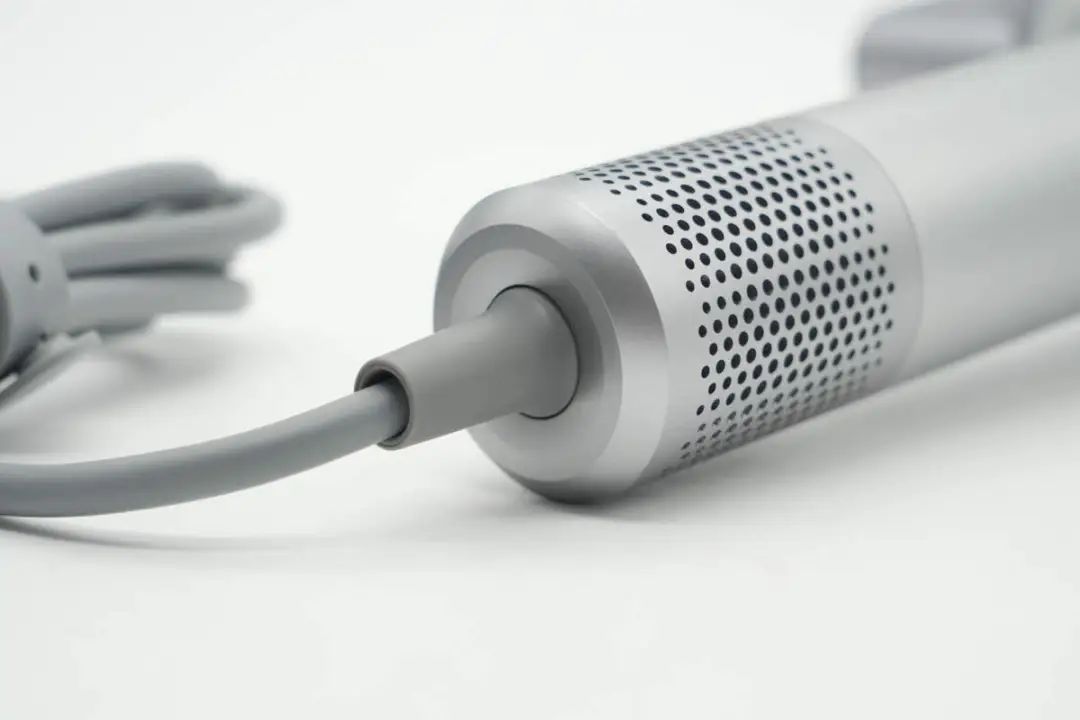

电源线与机身连接处设有橡胶护套保护。
插头标注输入规格为10A250V，通过了CCC认证。

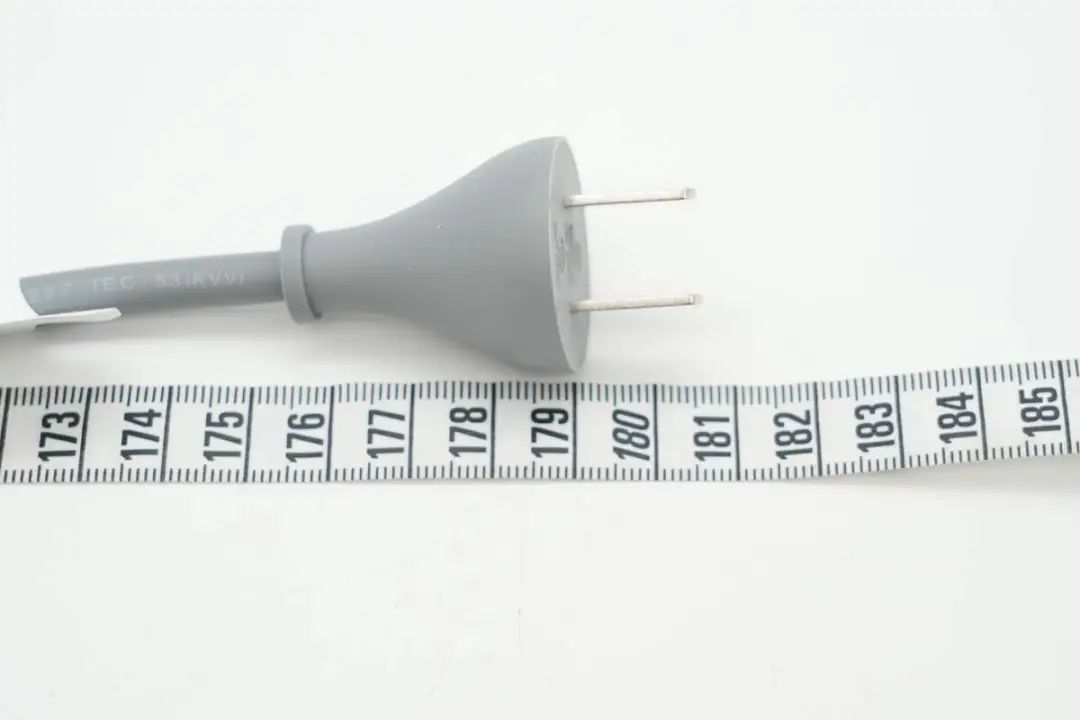

实测电源线长度约为179mm。

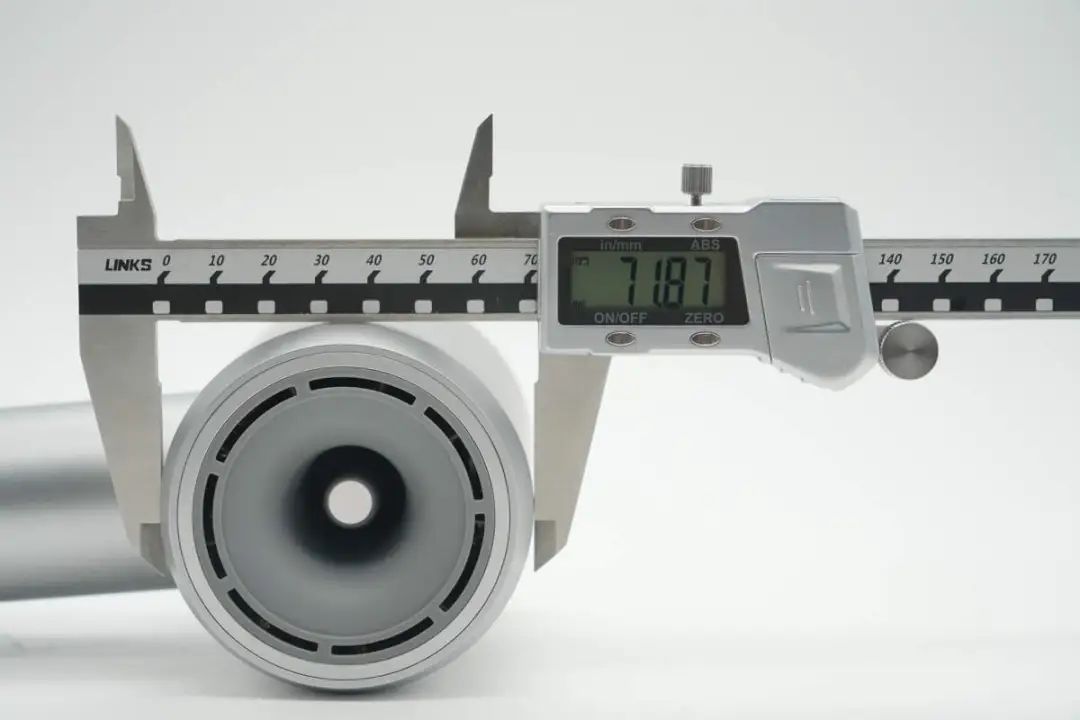

测得吹风机头部直径约为72mm。

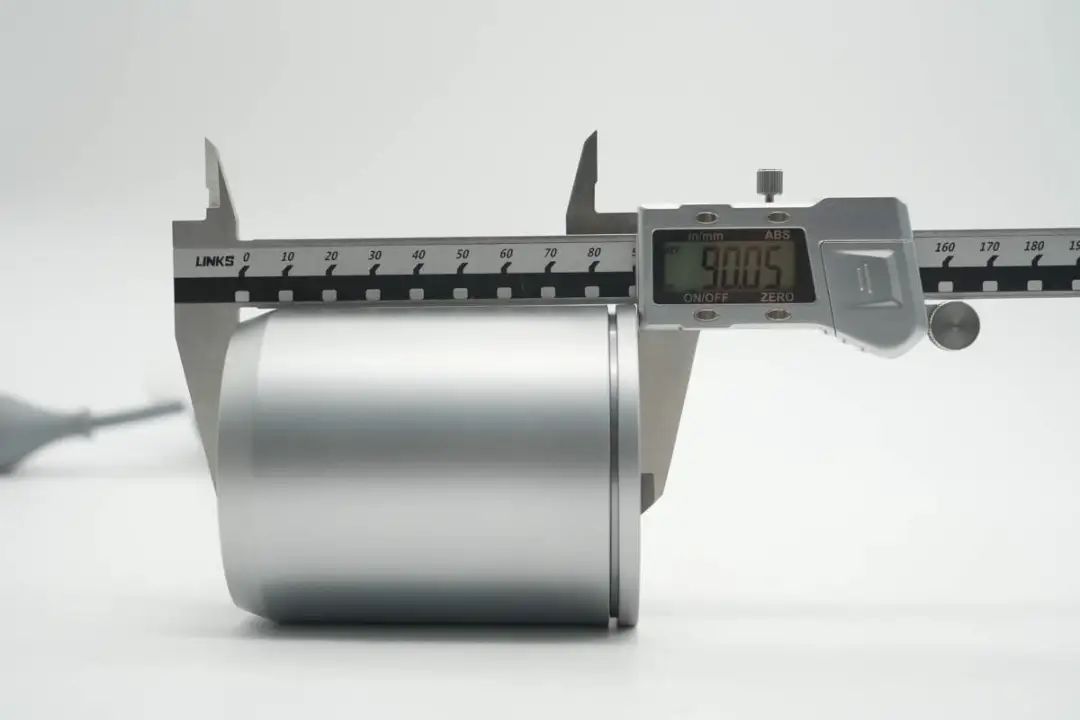

吹风机头部长度约为90mm。

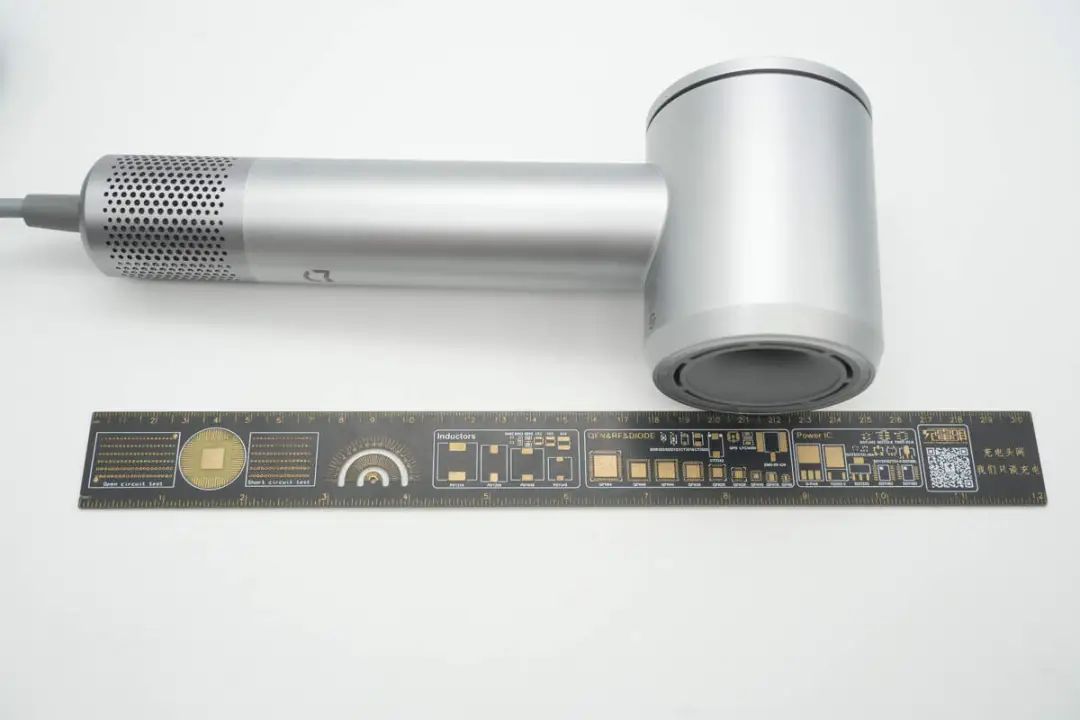

吹风机机身长度约为250mm。
测得吹风机重量约为512.3g。

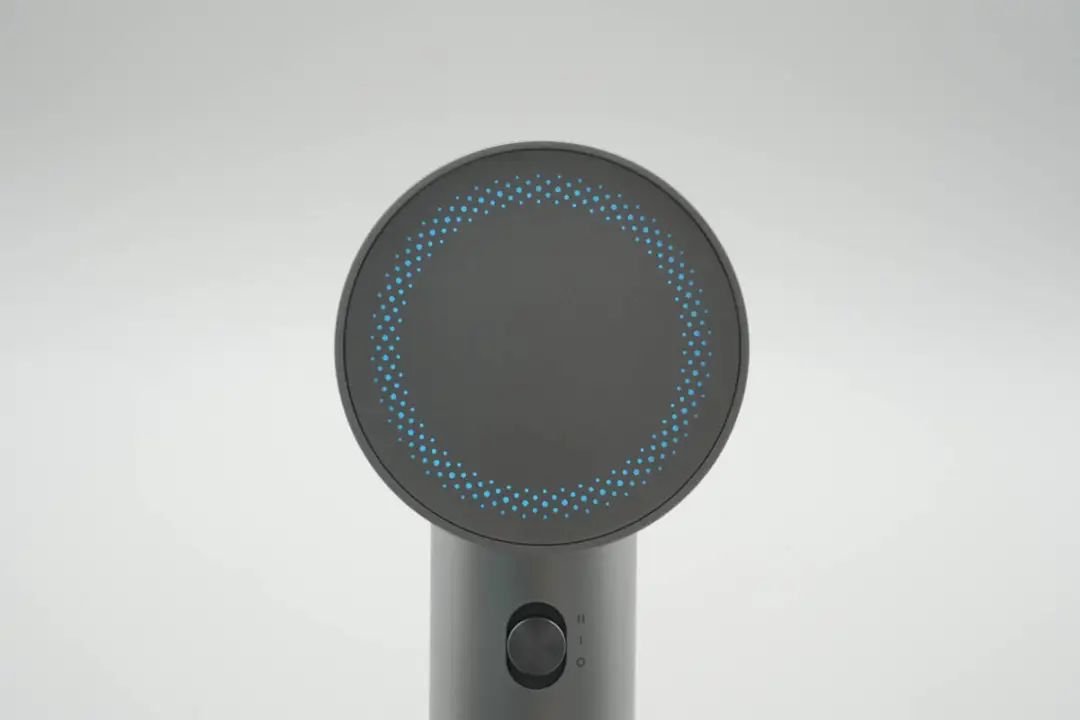

隐藏指示灯点亮状态一览。
米家高速吹风机Pro拆解
看完了米家这款高速吹风机的外观展示，下面就进行拆解，一起看看内部的设计和用料。

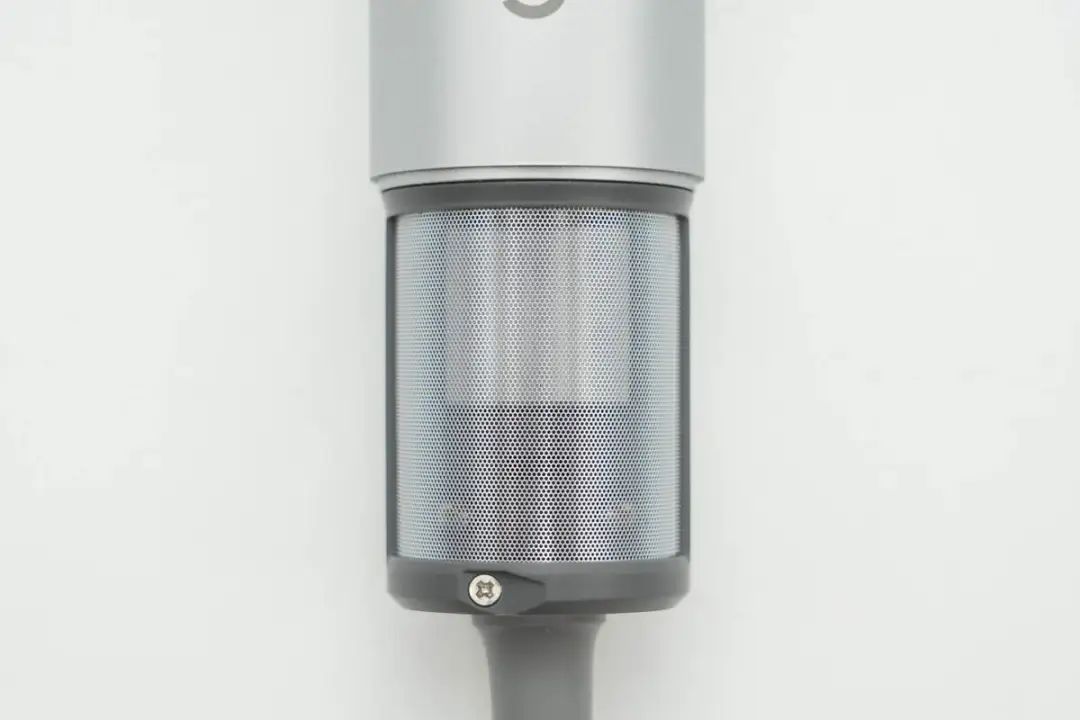

首先拆下磁吸固定的网罩，内部为不锈钢滤网。

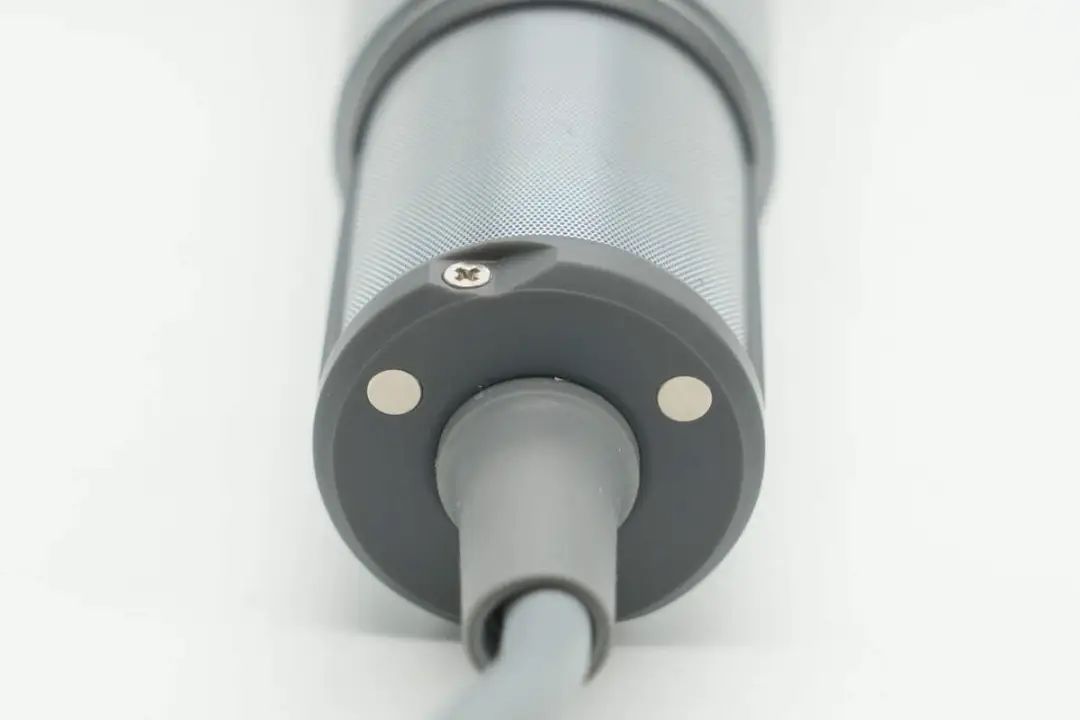

吸附网罩的磁铁特写。

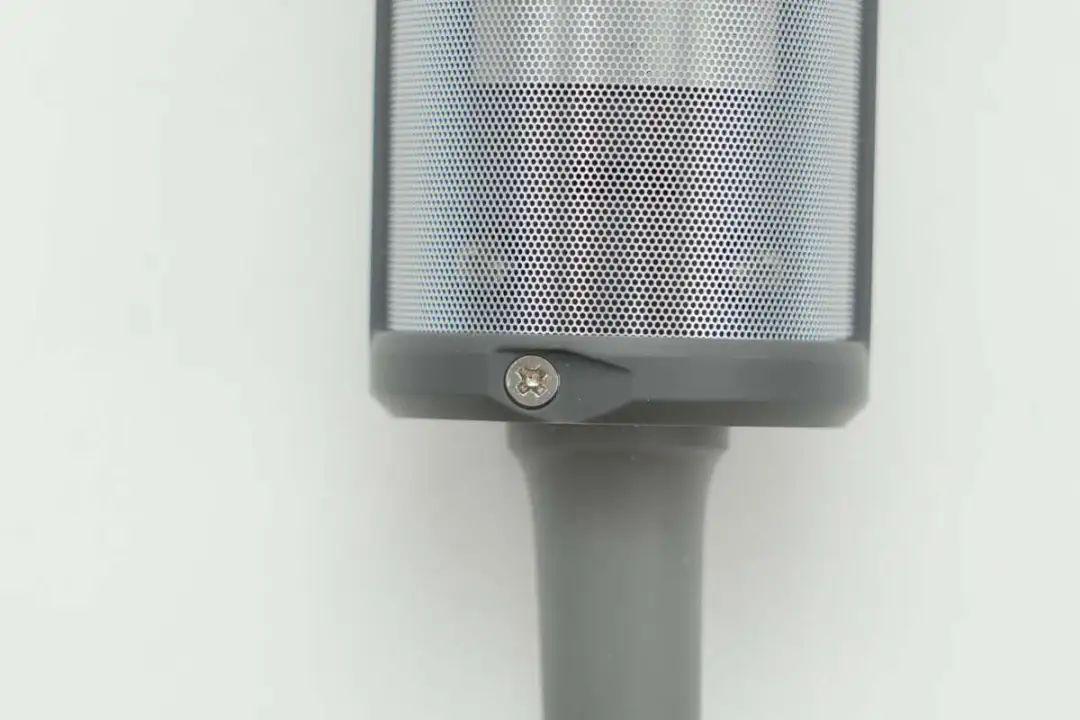

滤网通过螺丝固定。

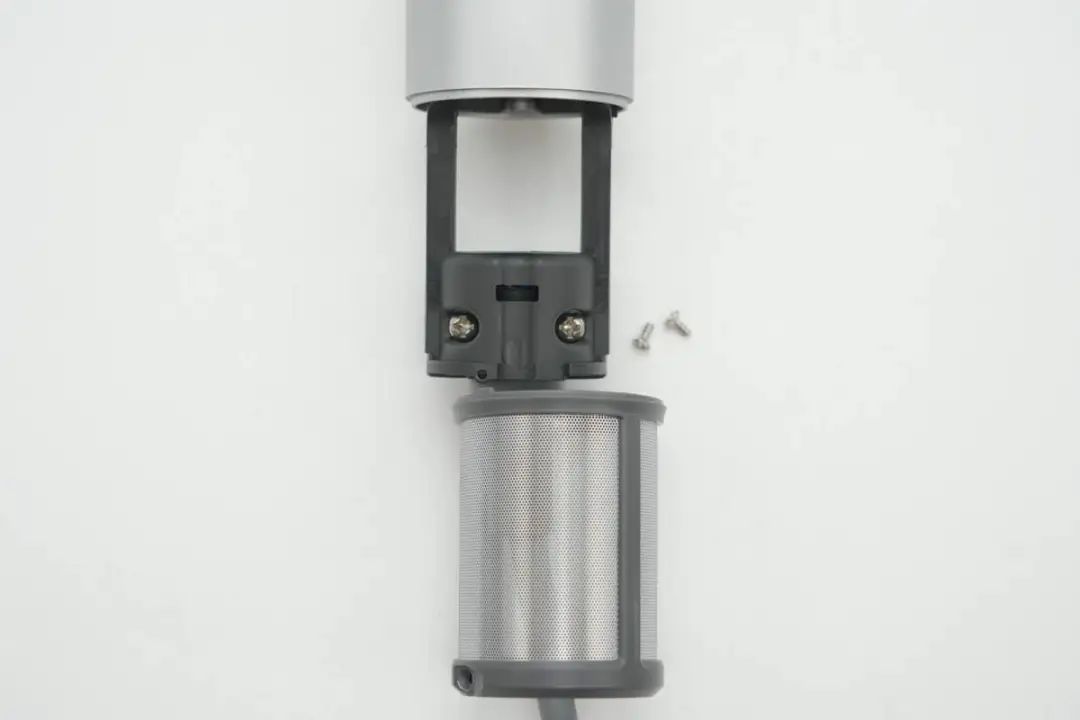

拧下螺丝拆下滤网。
手柄外壳通过螺丝固定。
拆下按键和滑动开关，拆下手柄外壳。

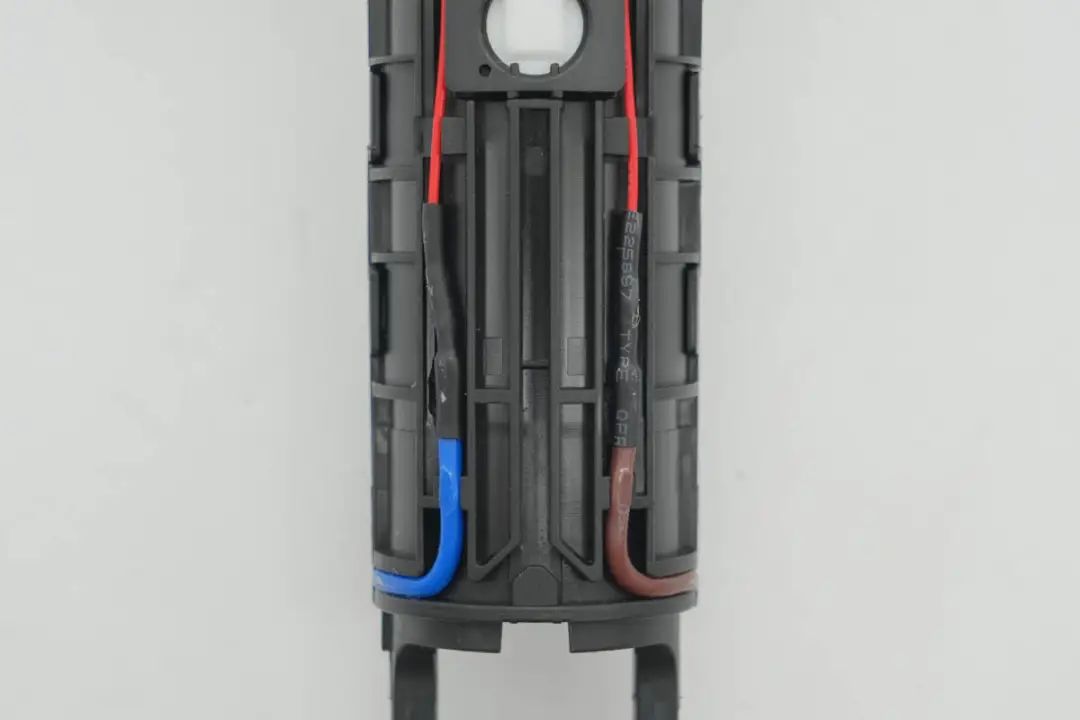

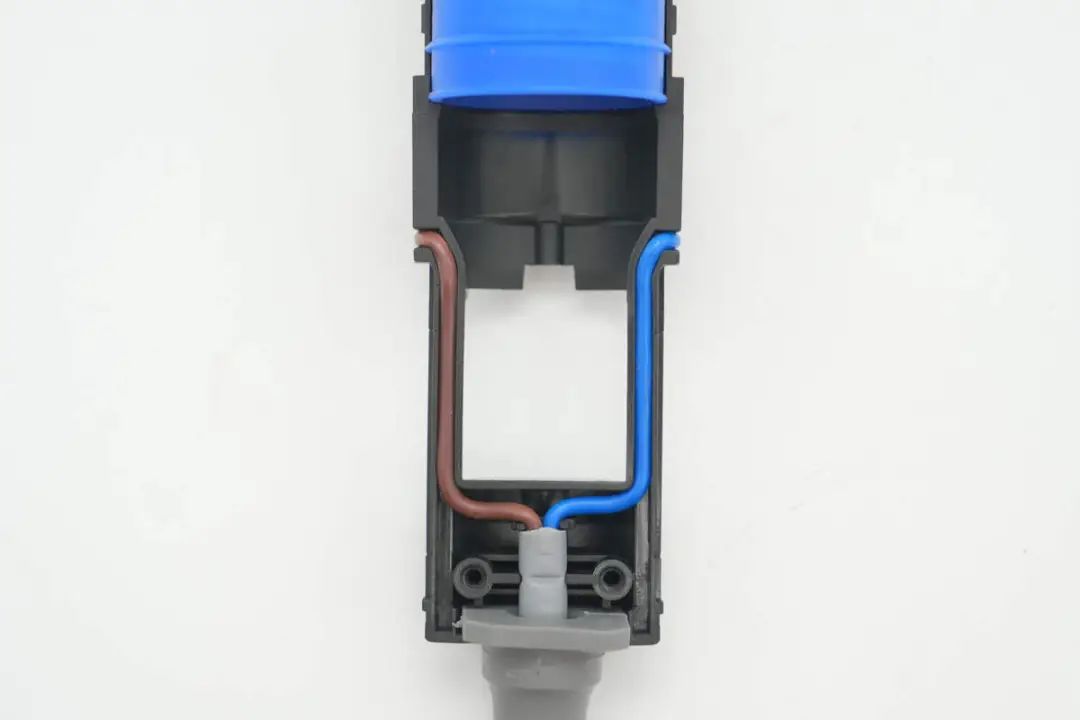

电源线通过开槽固定，焊接连接，焊点外套热缩管绝缘。

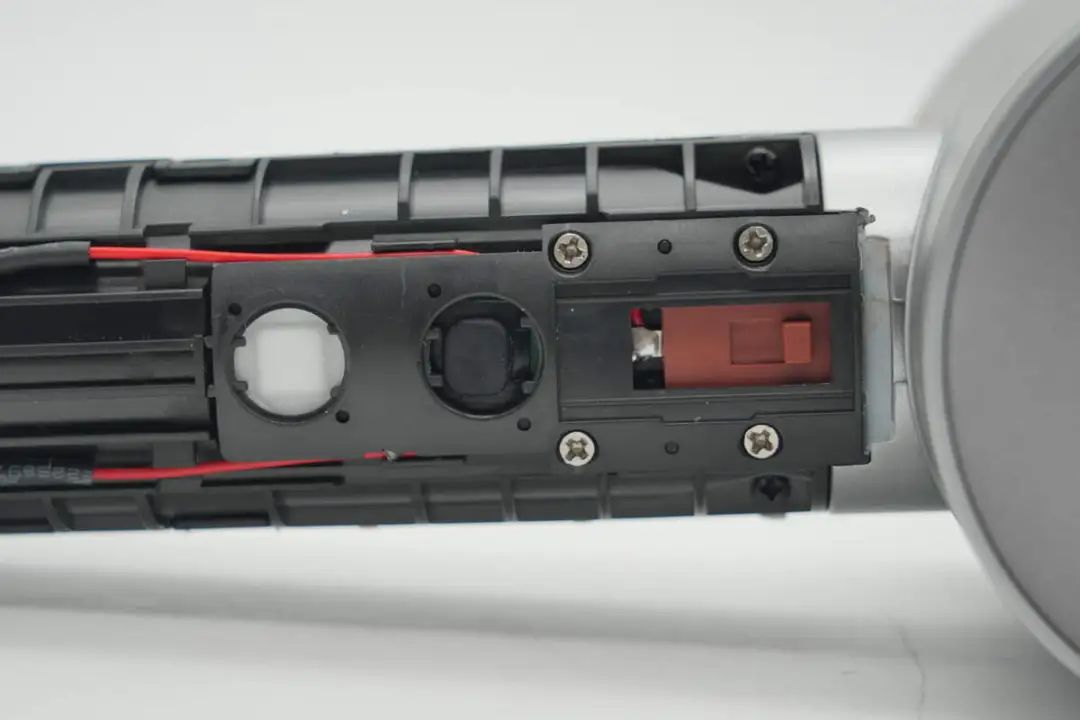

按键和滑动开关设有压板，通过螺丝固定。

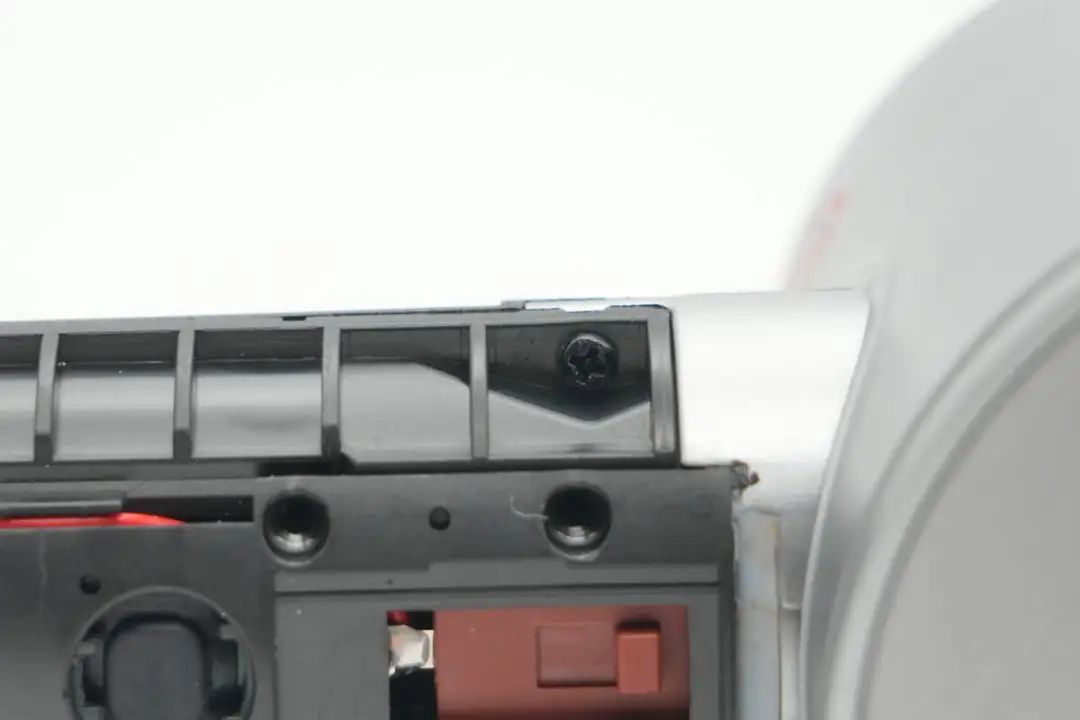

手柄壳体通过螺丝固定。

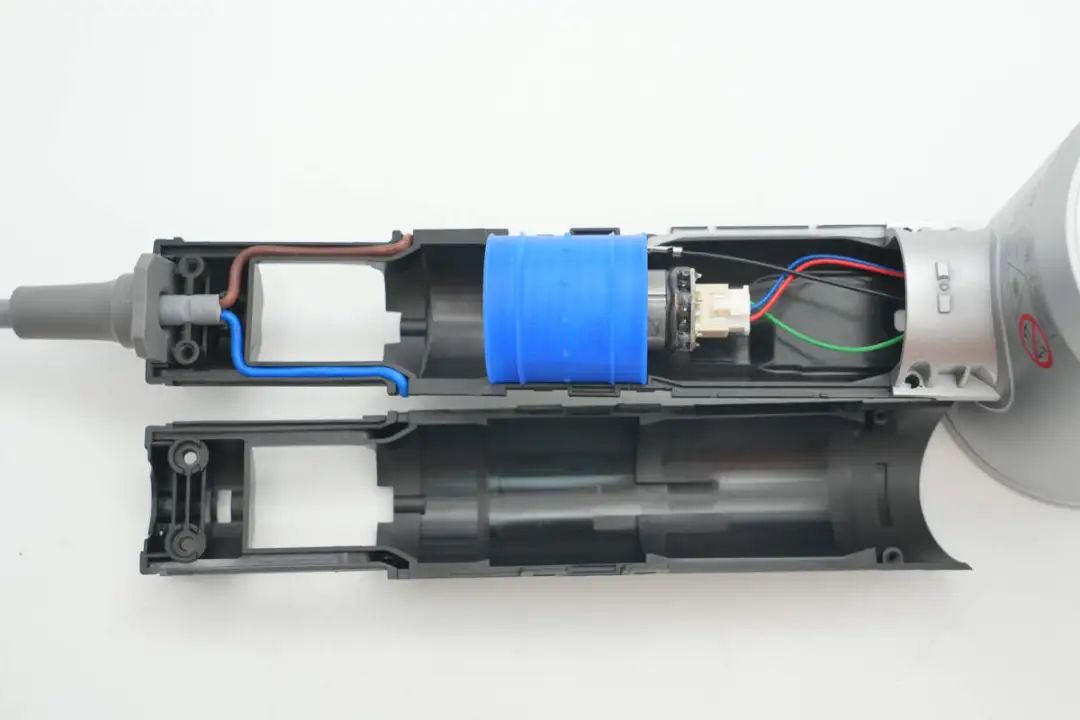

拧下螺丝拆开手柄外壳，手柄内部设有无刷电机。
电源线通过壳体开槽固定。
无刷电机外套蓝色硅胶套。

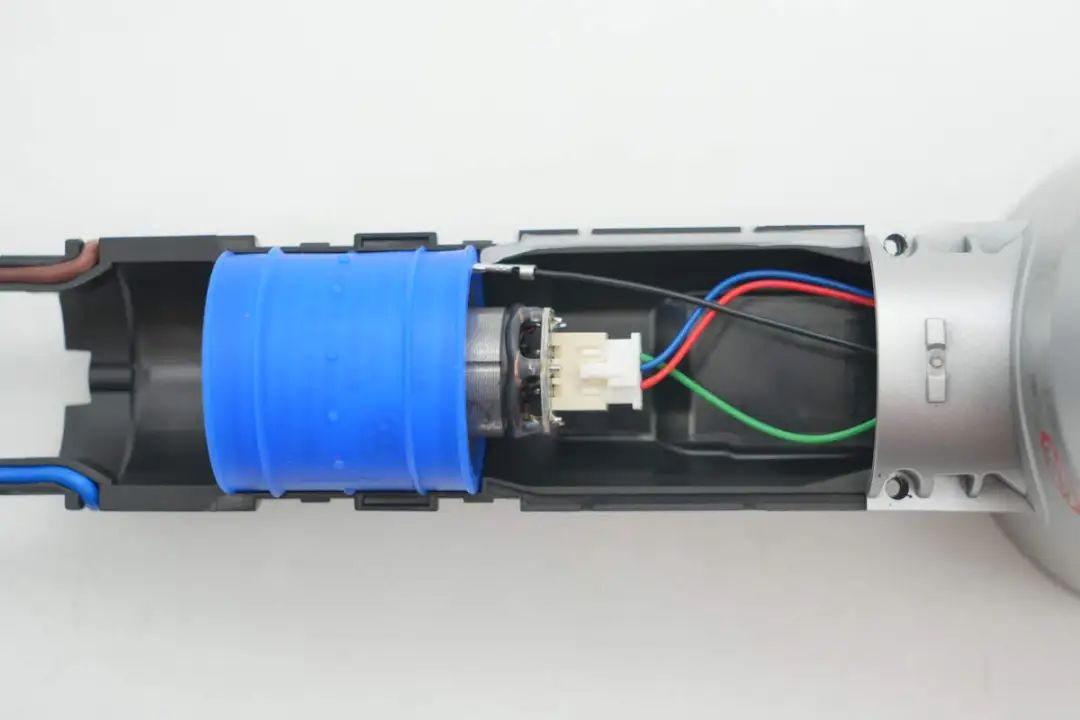

无刷电机通过插接件连接。

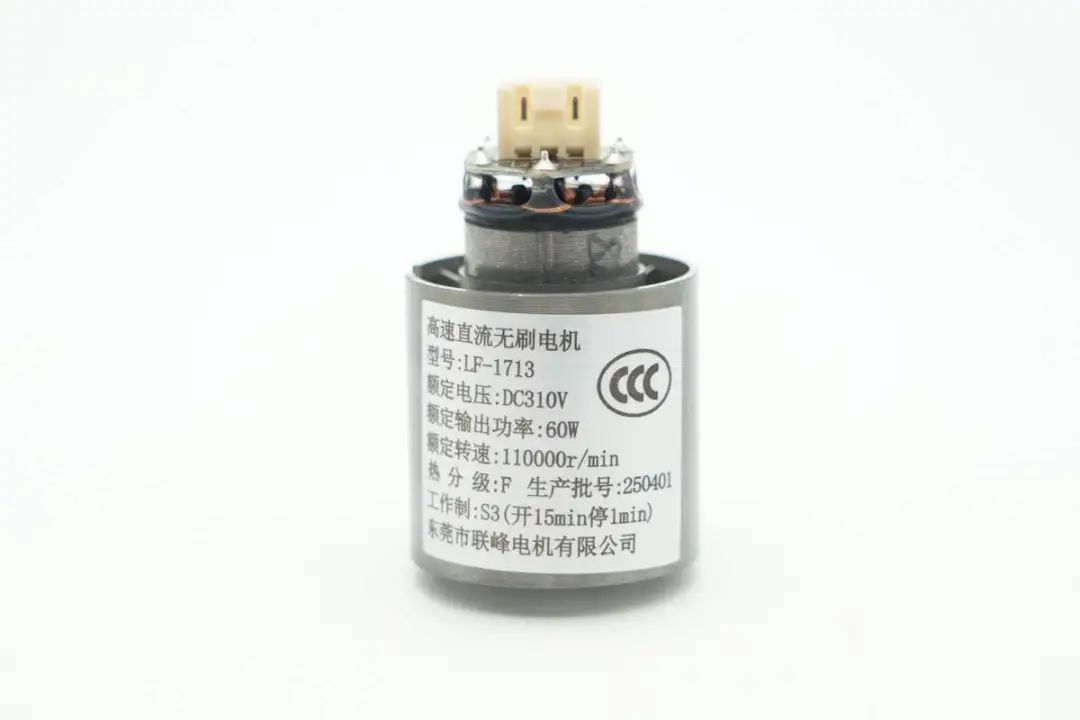

高速直流无刷电机
型号：LF-1713
额定电压：DC310V
额定输出功率：60W
额定转速：110000r/min
热分级：F 工作制：S3
东莞市联峰电机有限公司

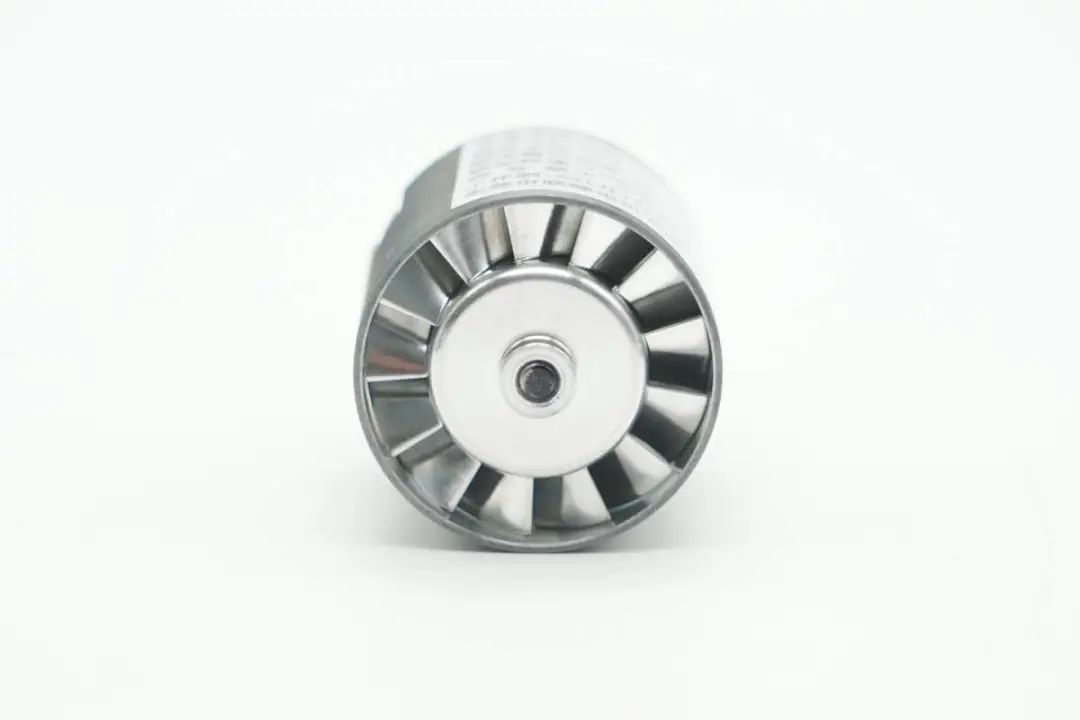

马达前端扇叶特写，共计13片叶片。

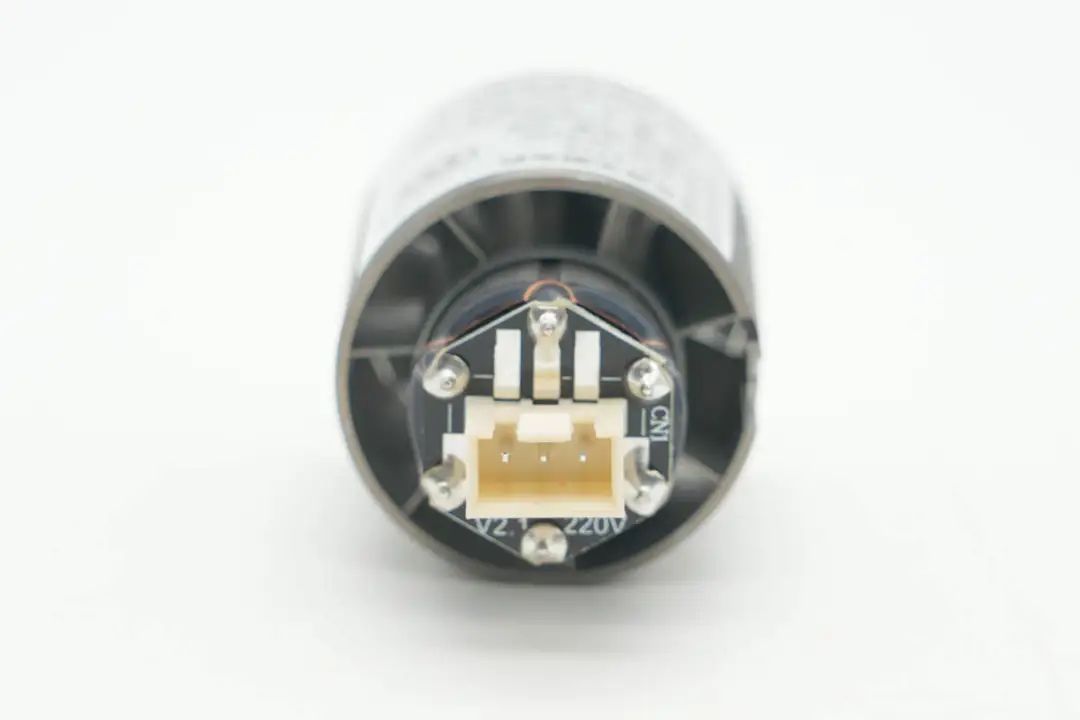

马达尾部设有接线小板和连接插座。

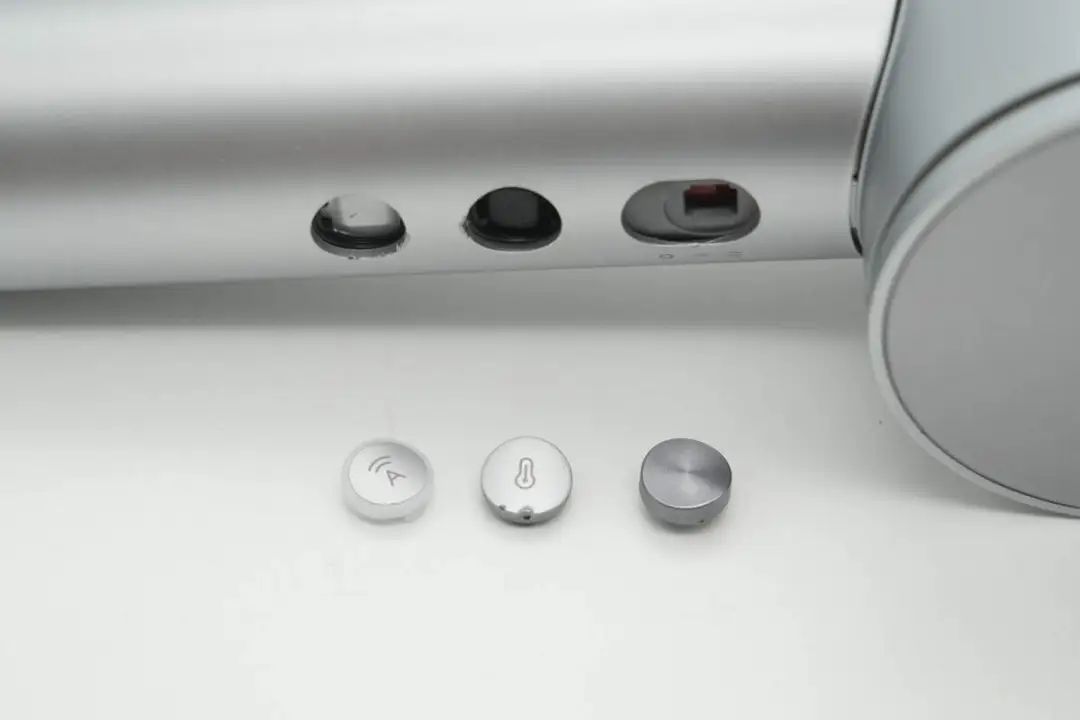

拆下按钮开关和滑动开关的盖板。

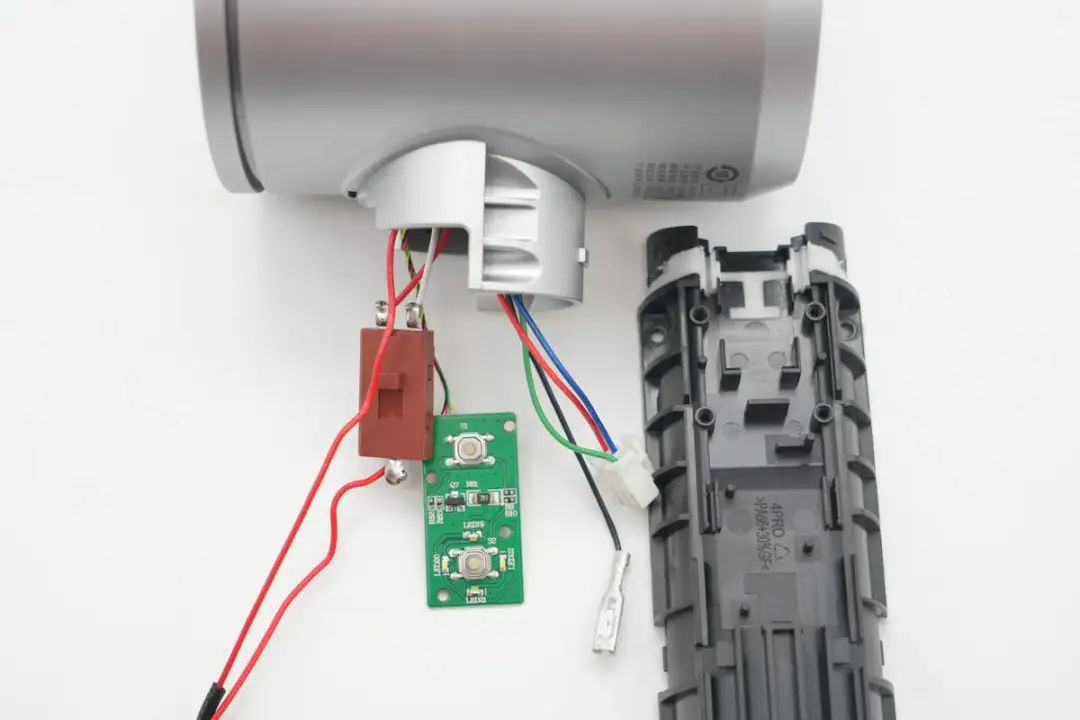

取出滑动开关和按钮开关小板。
导线连接到吹风机头部。

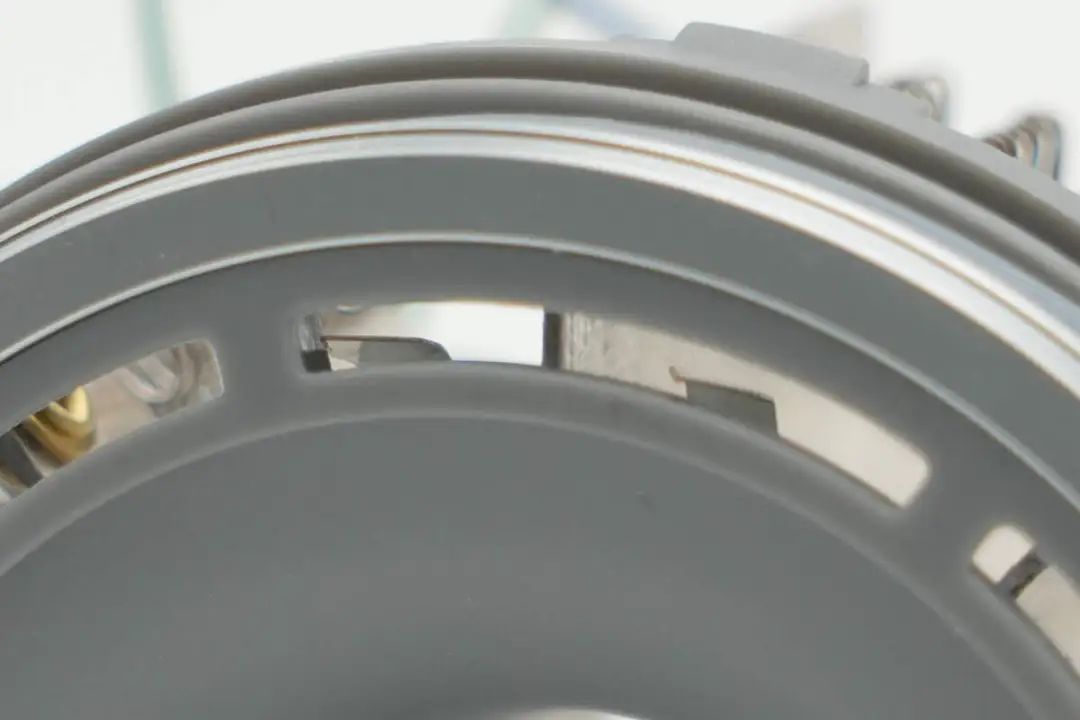

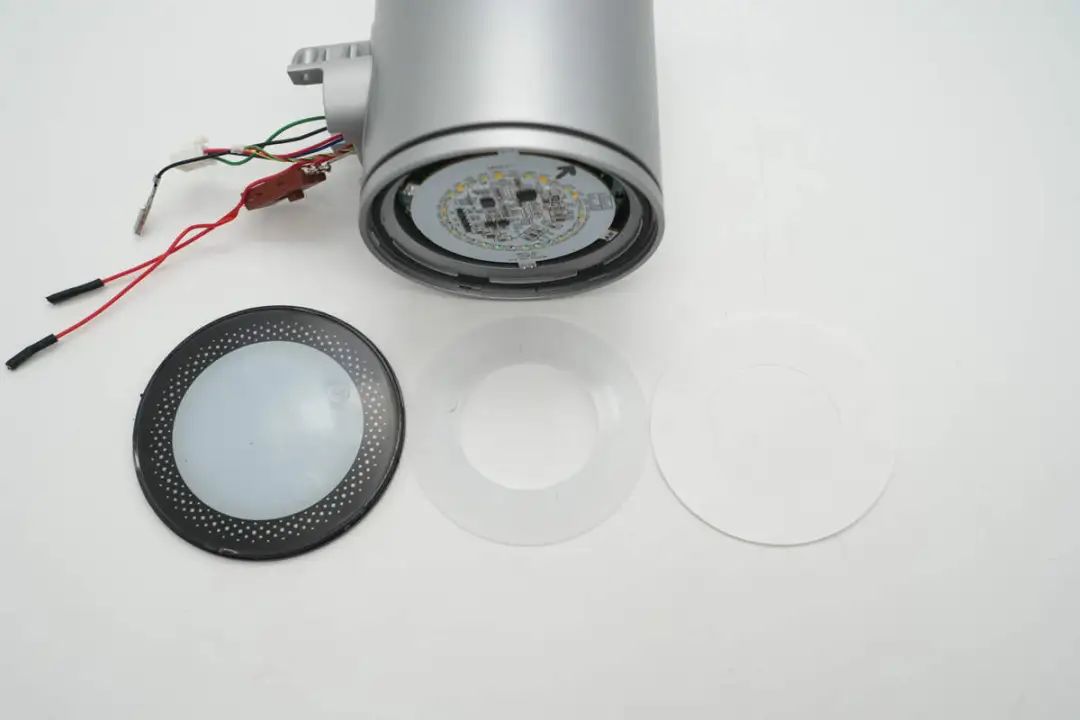

拆下吹风机头部背面的均光板。

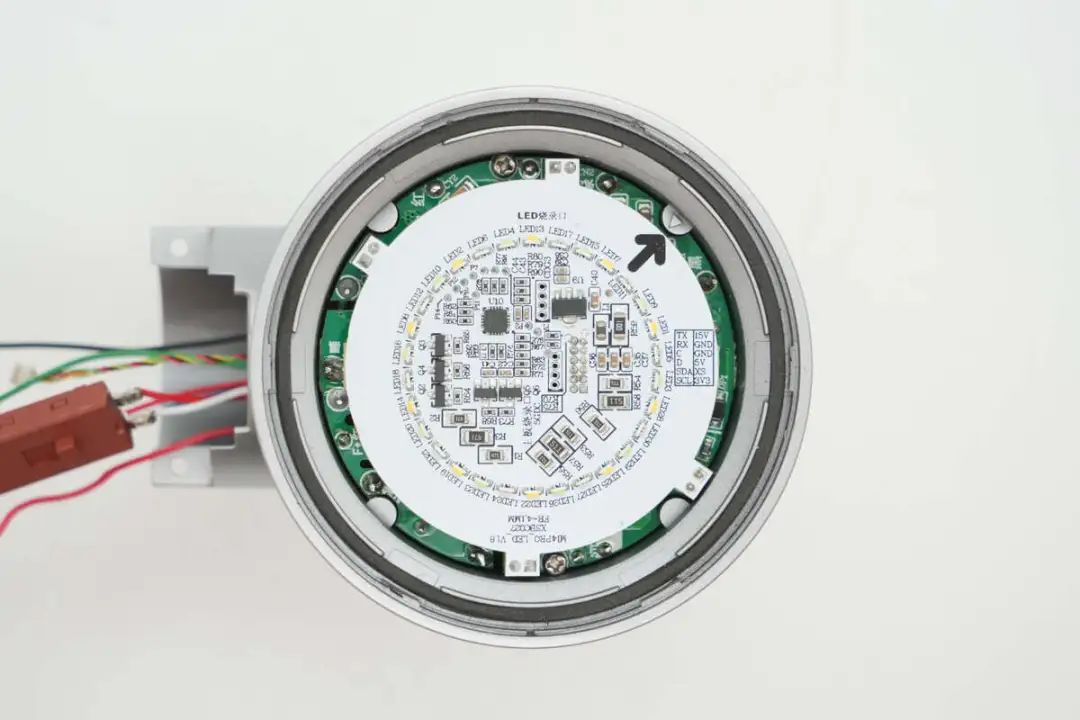

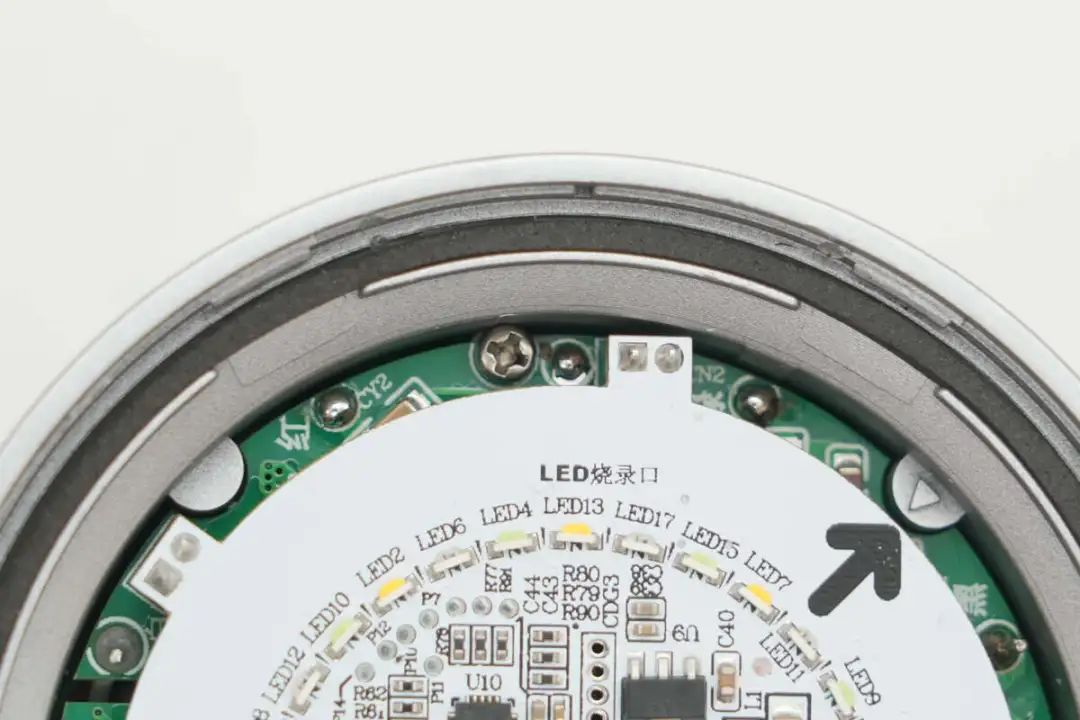

内部圆形PCBA模块一览，设有箭头用于定位。
PCBA模块通过螺丝固定。
拧下固定螺丝取出PCBA模块，电机和发热丝焊接连接，按键小板和传感器通过插接件连接。
内部还设有负离子发生器。

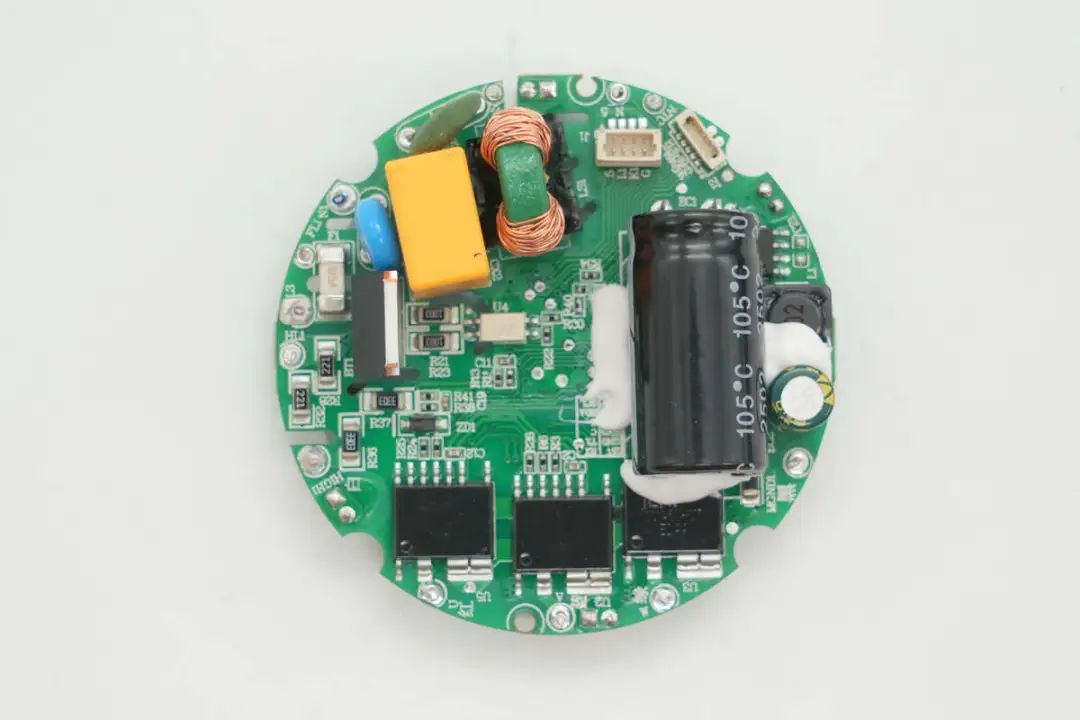

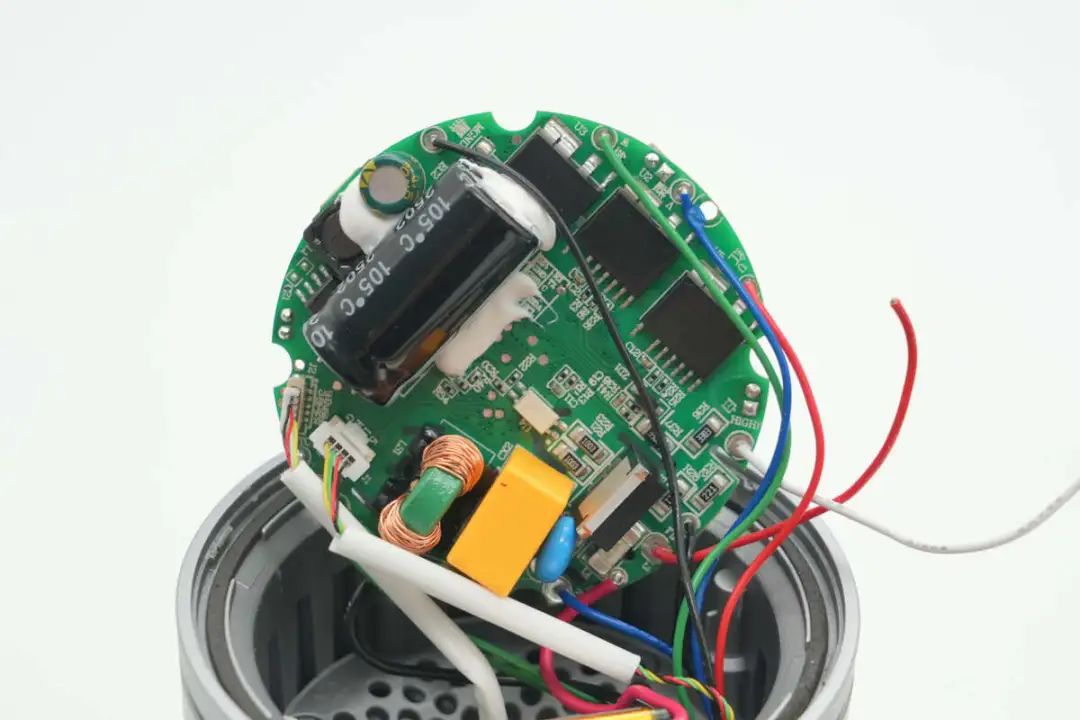

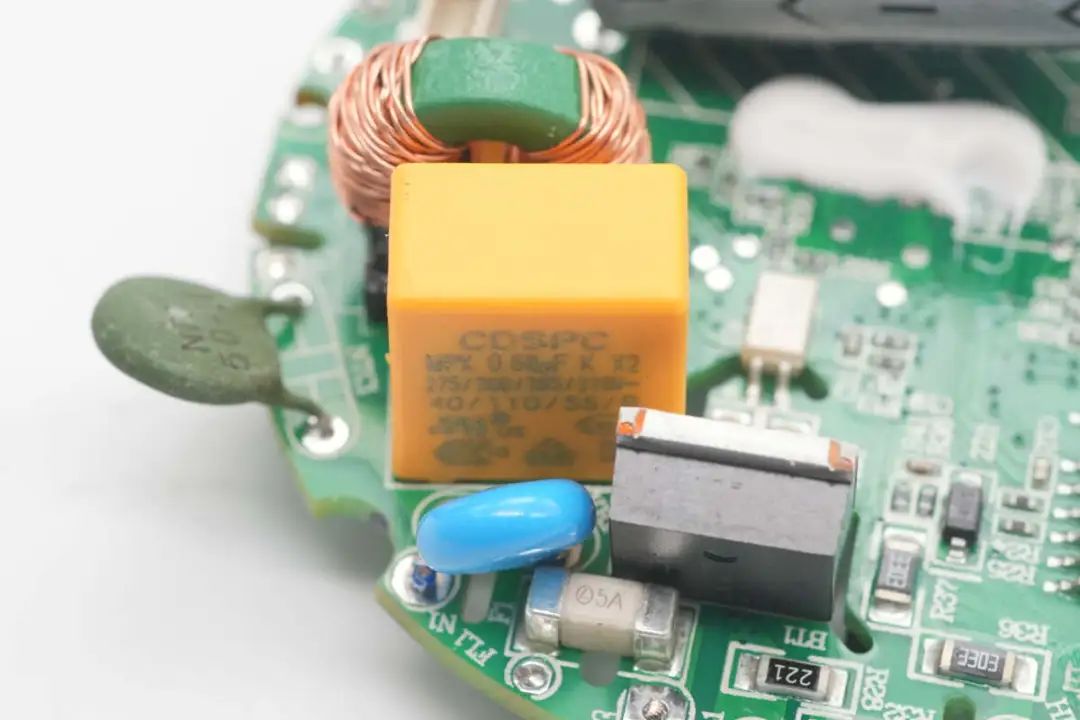

PCBA模块一览，左侧设有保险丝、可控硅、压敏电阻、安规X2电容、NTC热敏电阻和共模电感，右侧设有高压滤波电容和降压电感，下方设有三颗半桥芯片用于电机驱动。

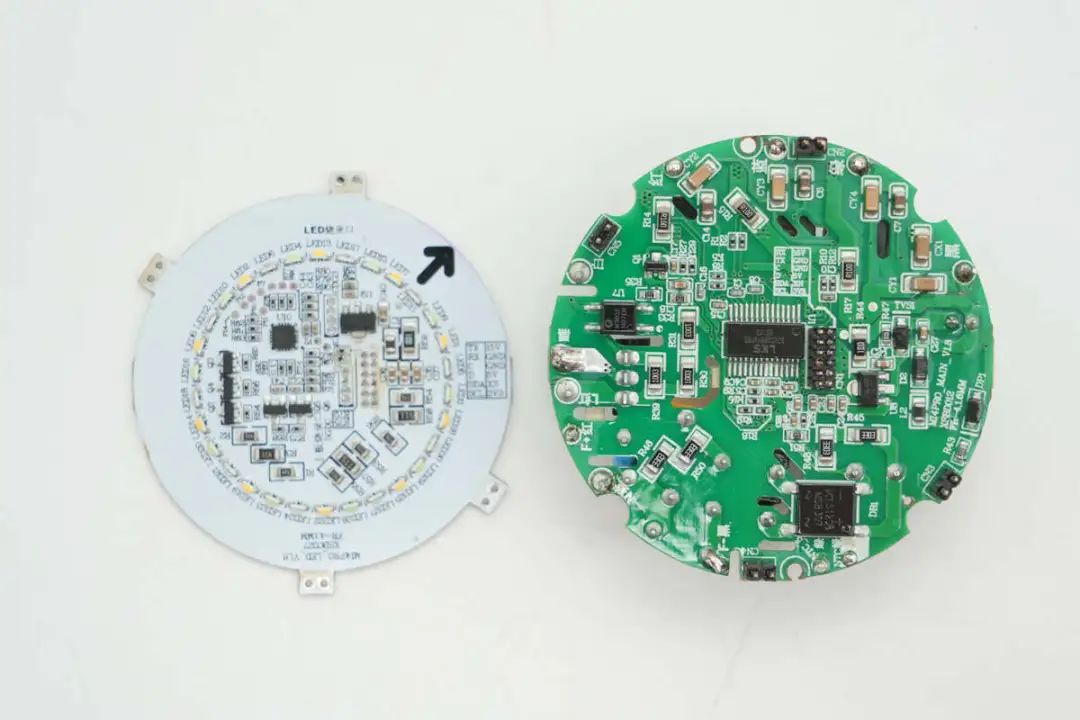

PCBA模块背面焊接连接LED灯板。
焊接拆下LED灯板。

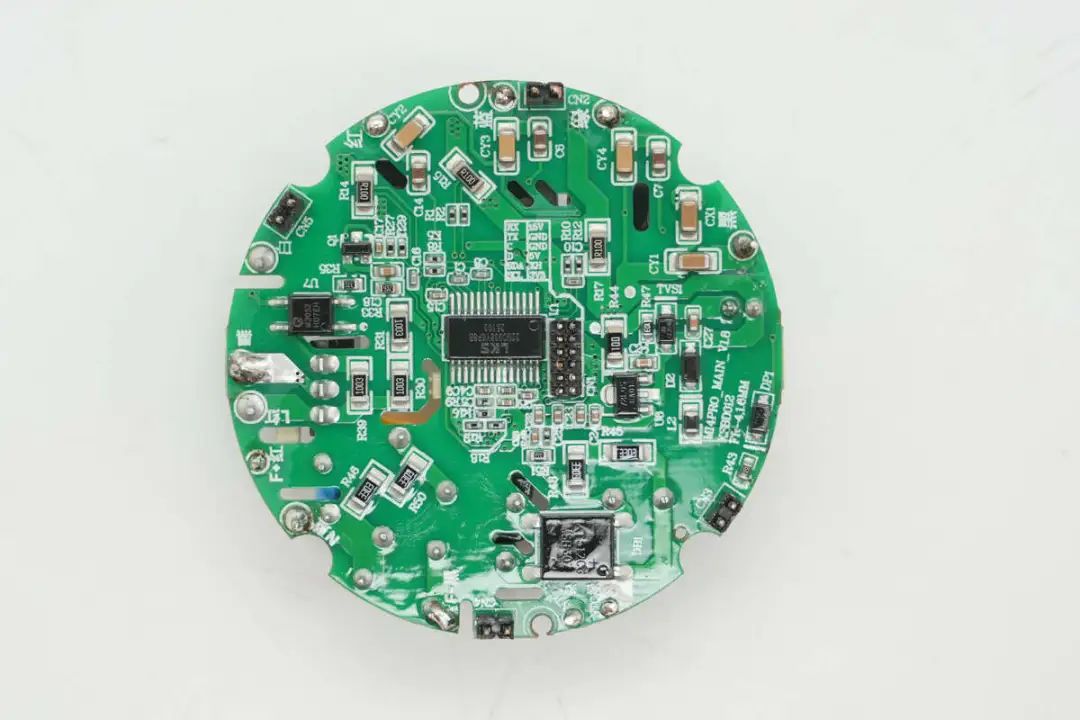

PCBA模块背面设有主控MCU和整流桥。

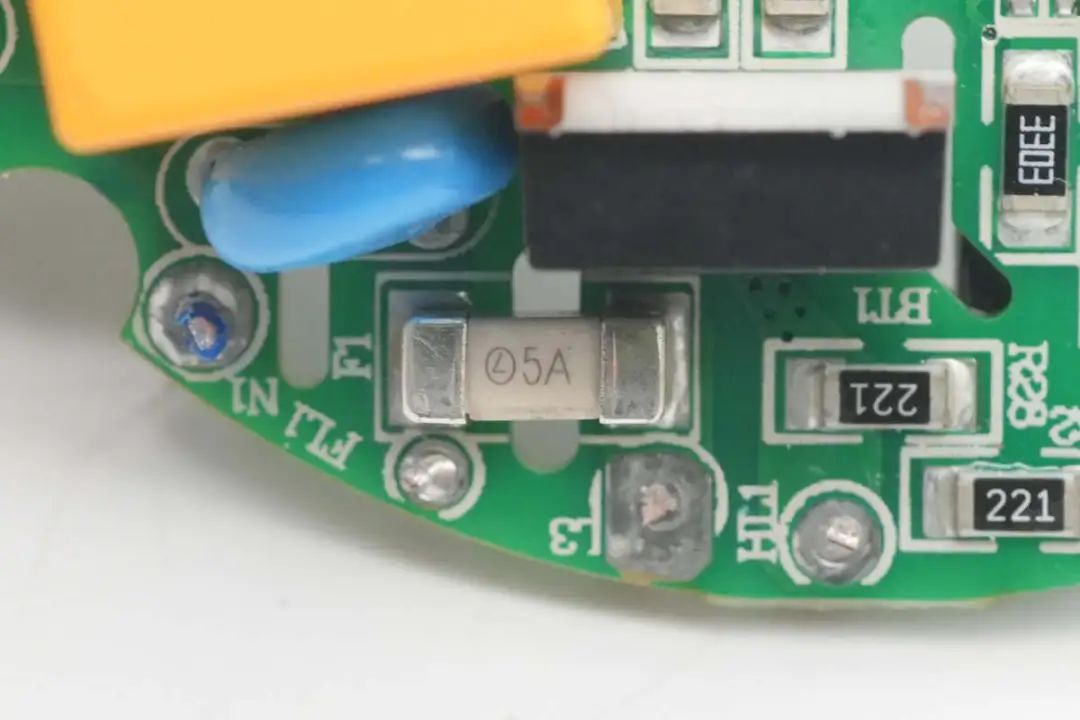

输入端贴片保险丝规格为5A。

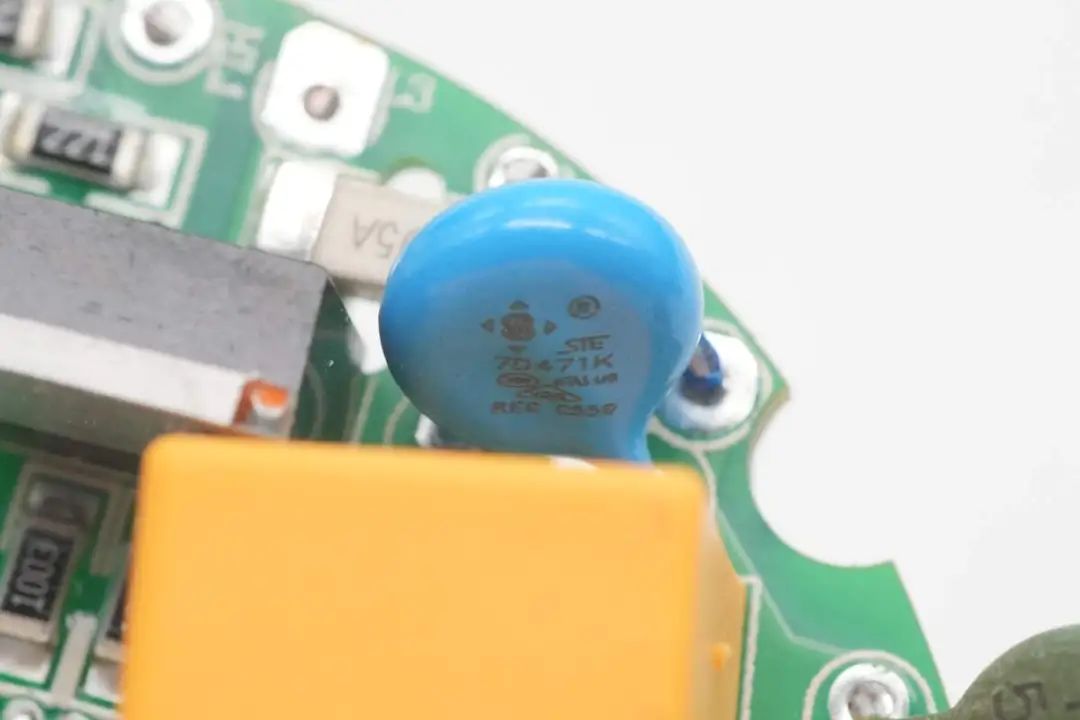

压敏电阻来自松田电子，型号7D471K，用于吸收过压浪涌。
安规X2电容来自成东电子，规格为0.68μF。

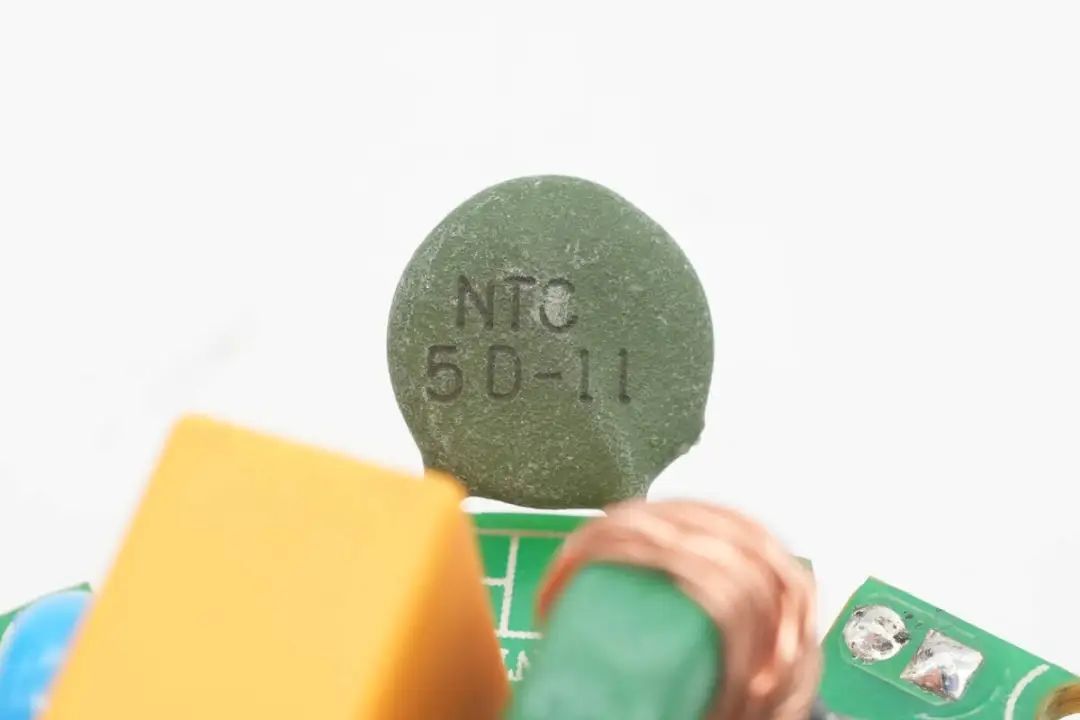

NTC热敏电阻型号5D-11，用于抑制上电的浪涌电流。

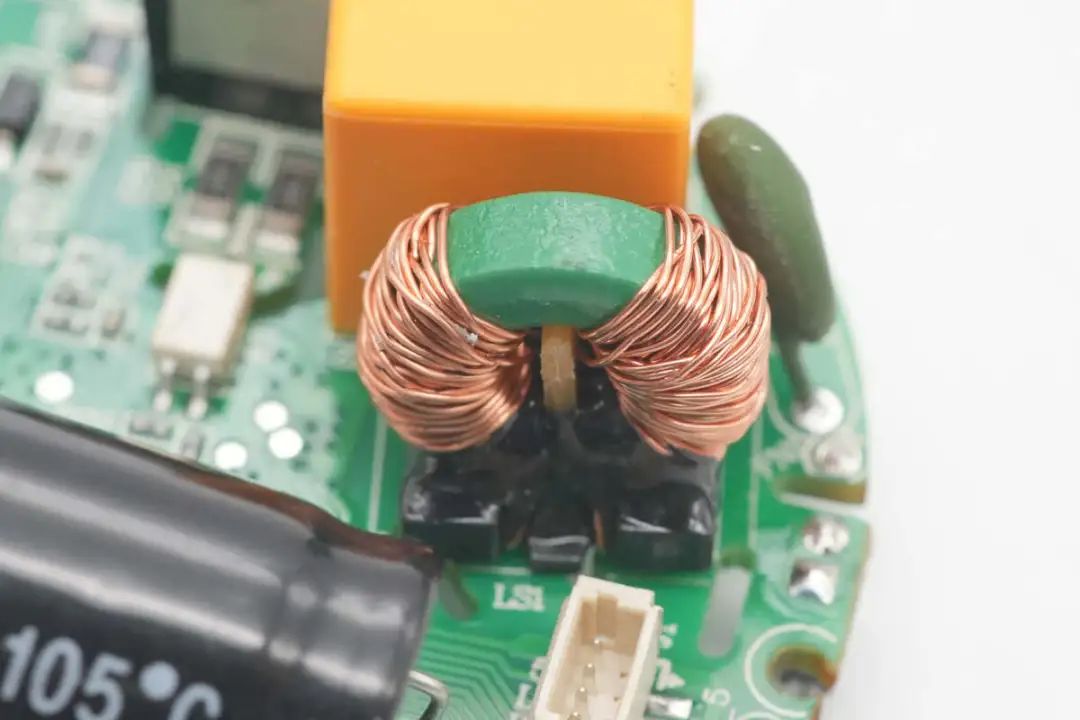

共模电感采用漆包线绕制，底部设有塑料支架绝缘。

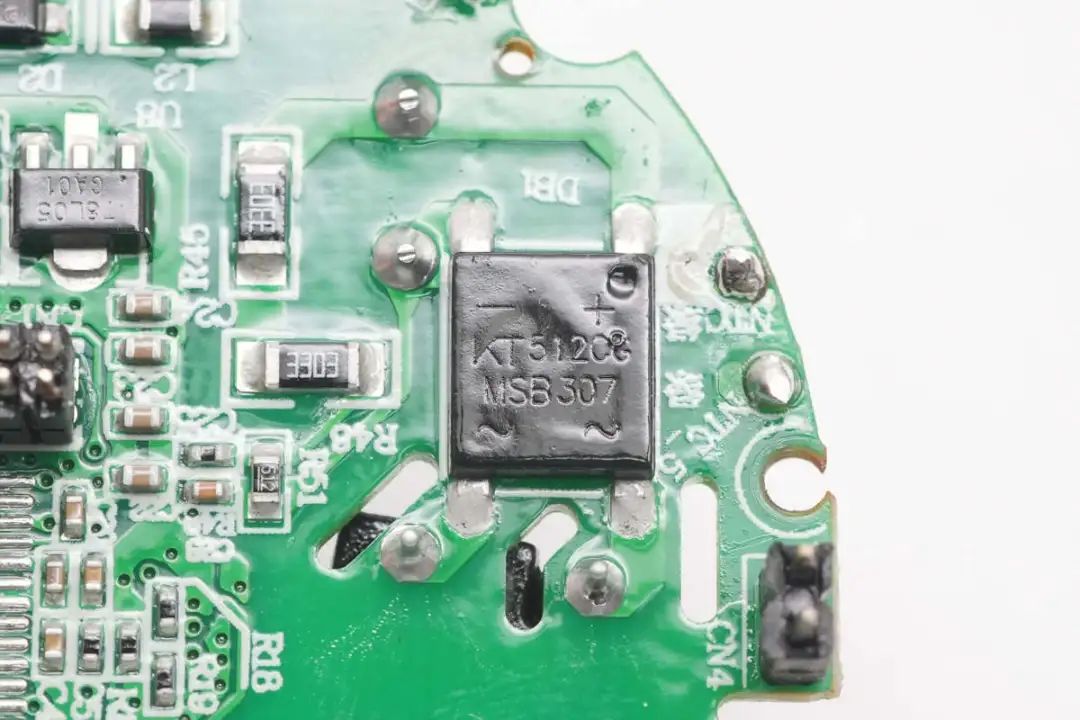

整流桥来自肯达电子，型号MSB307，规格为3A 1000V，采用MSBL封装。

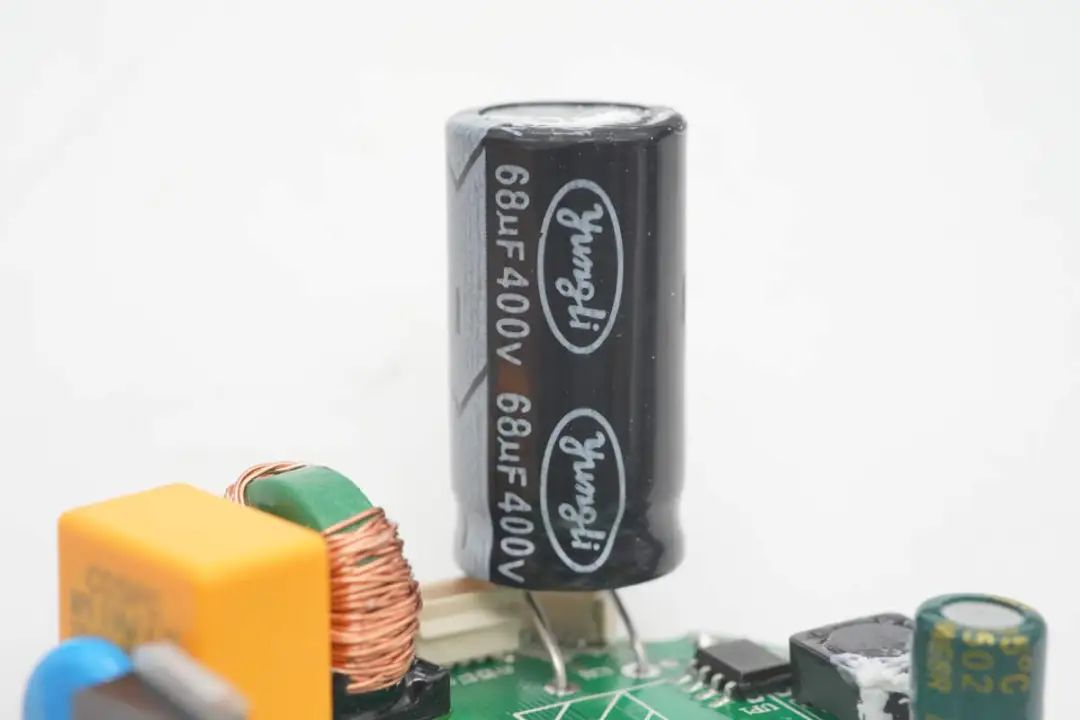

高压滤波电容来自永全，规格为68μF400V。

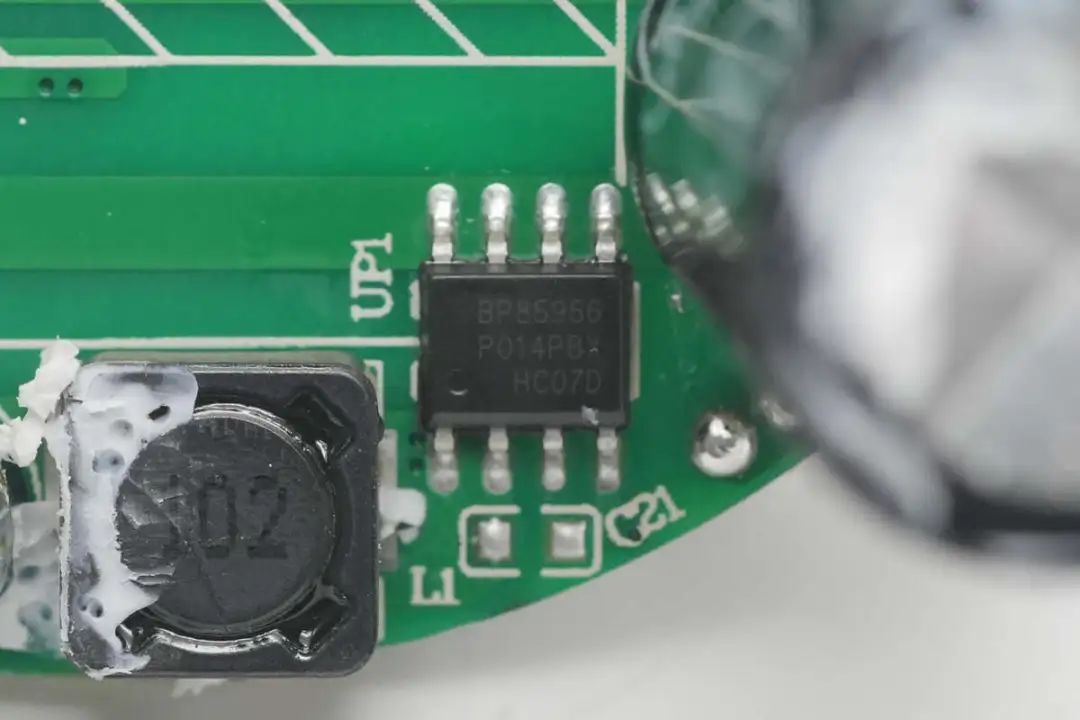

降压芯片来自晶丰明源，型号BP85956D，是一颗集成VCC电容的开关电源芯片，内部集成650V耐压MOS管，集成高压启动和自供电电路，具备完善的保护功能，采用SOP-8封装。

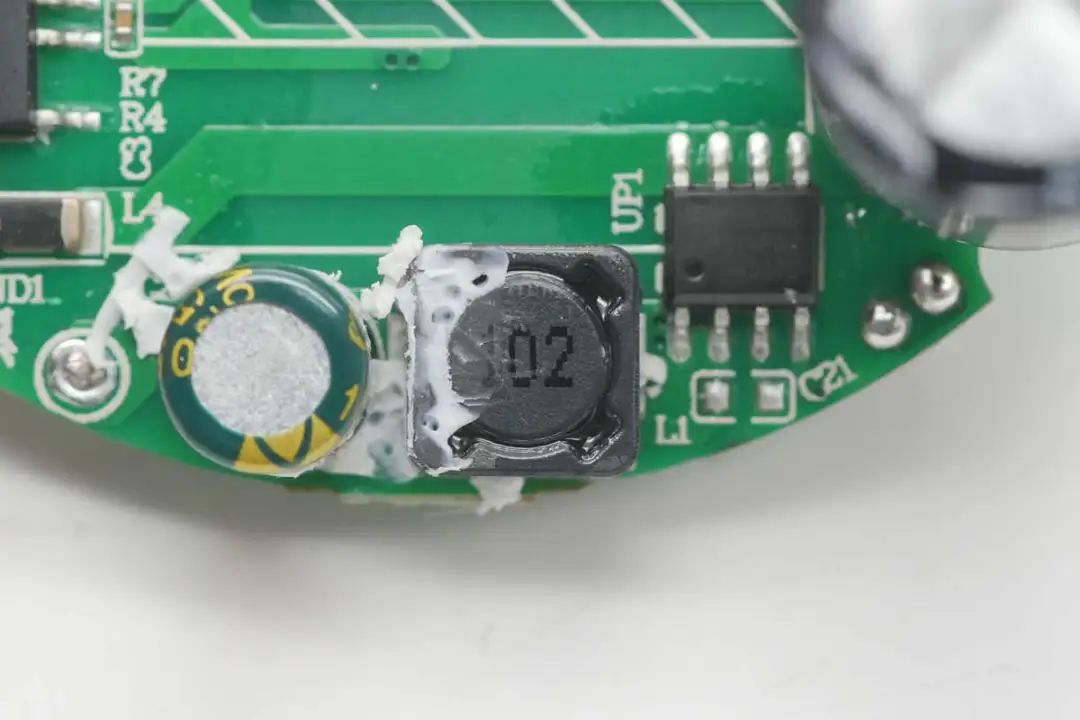

1mH屏蔽降压电感特写。

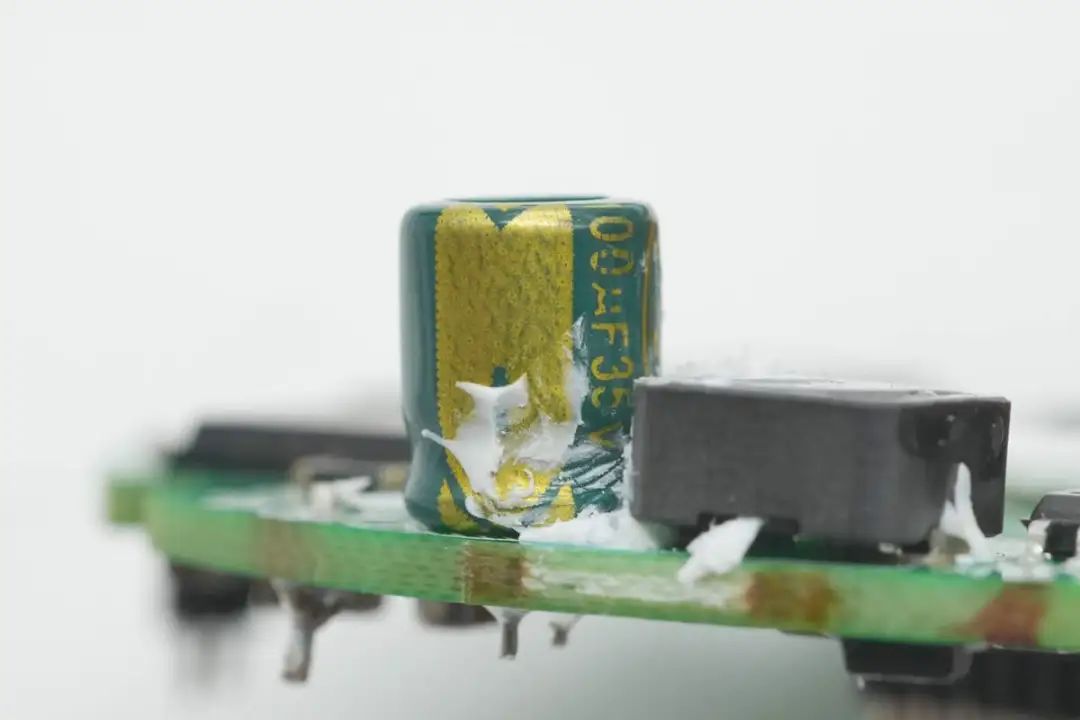

输出滤波电容规格为100μF35V。

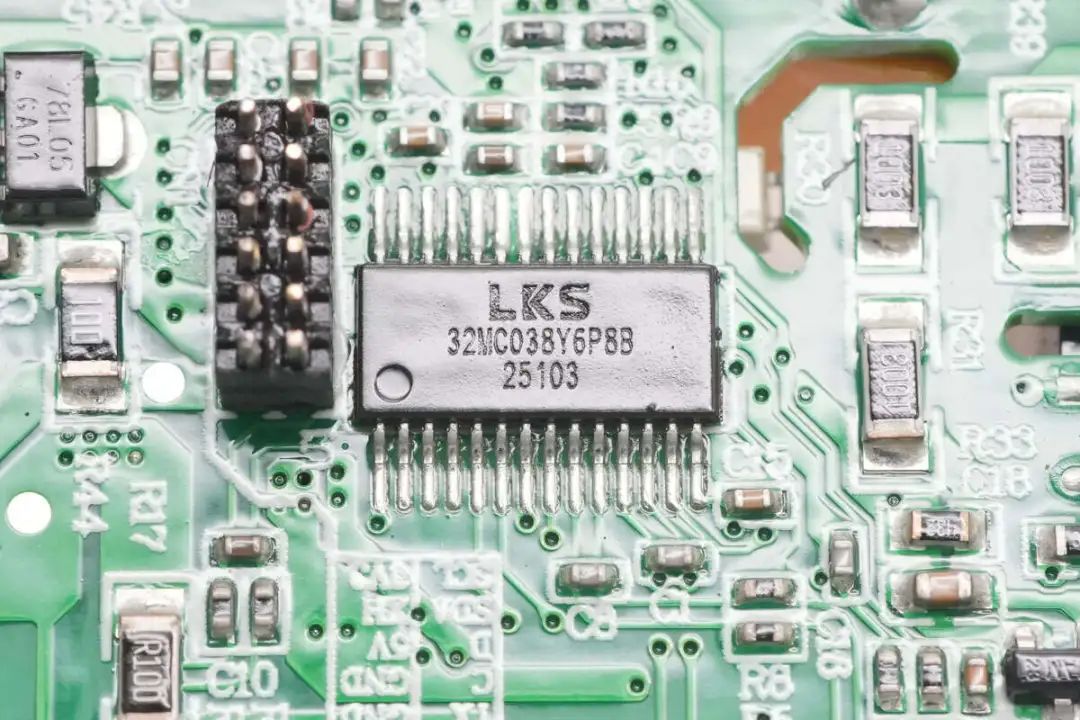

主控MCU来自凌鸥创芯，型号LKS32MC038Y6P8B，芯片内部集成48MHz 32位 Cortex-M0处理器内核，集成三相全桥自举式栅极驱动模块，内置32KB FLASH和4KB RAM，采用TSSOP28L封装。

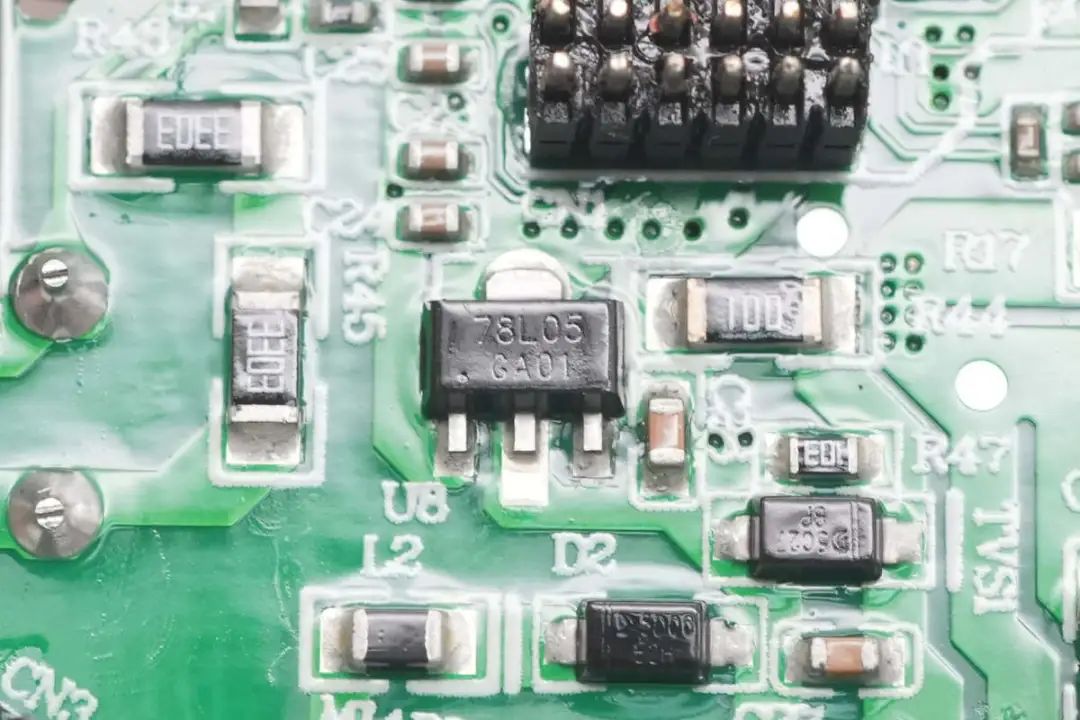

78L05三端稳压为主控MCU供电，输出电压为5V，采用SOT89封装。

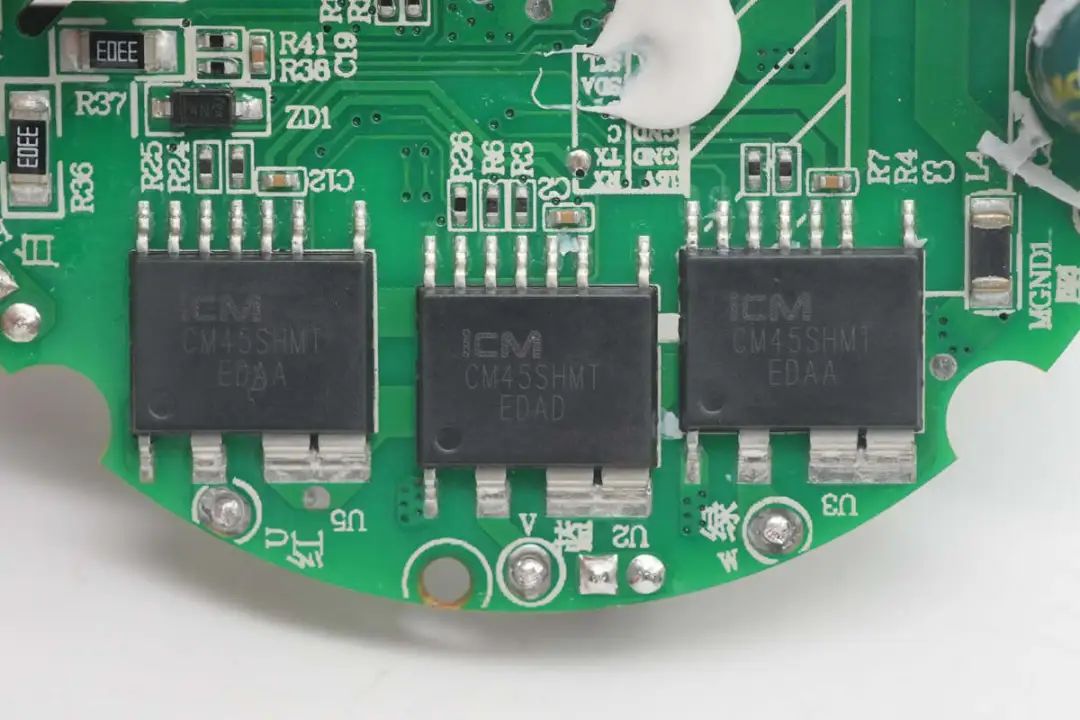

三颗半桥芯片用于三相无刷电机驱动。

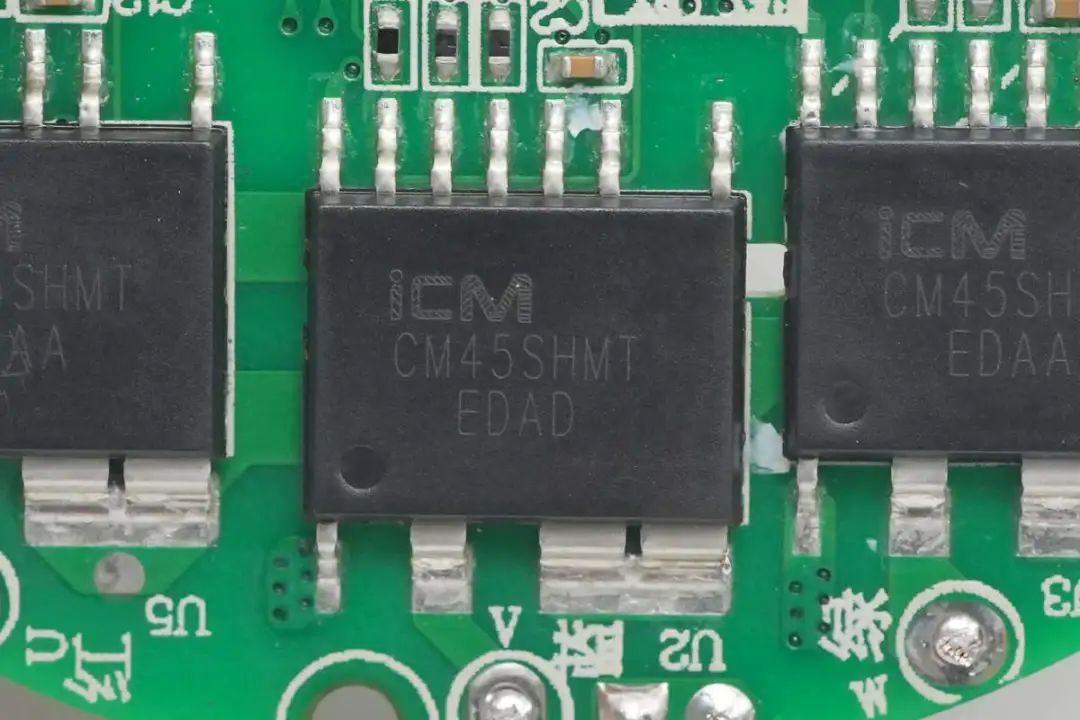

半桥芯片来自创芯微，型号CM45SHMT，芯片内部集成高性能驱动器，半桥MOS管和自举供电二极管。其中驱动器兼容3.3V、5V和15V逻辑输入电压，集成欠压保护电路、电平位移电路、脉冲滤波电路、输出驱动电路、米勒钳位电路，温度输出和保护功能。
创芯微CH45SHMT支持10-20V VCC工作电压，半桥MOS管支持500V工作电压，芯片内置死区控制电路，半桥上下管具备独立的控制引脚，并具备温度检测信号输出，支持多个模块并联应用，采用ASOP10封装。

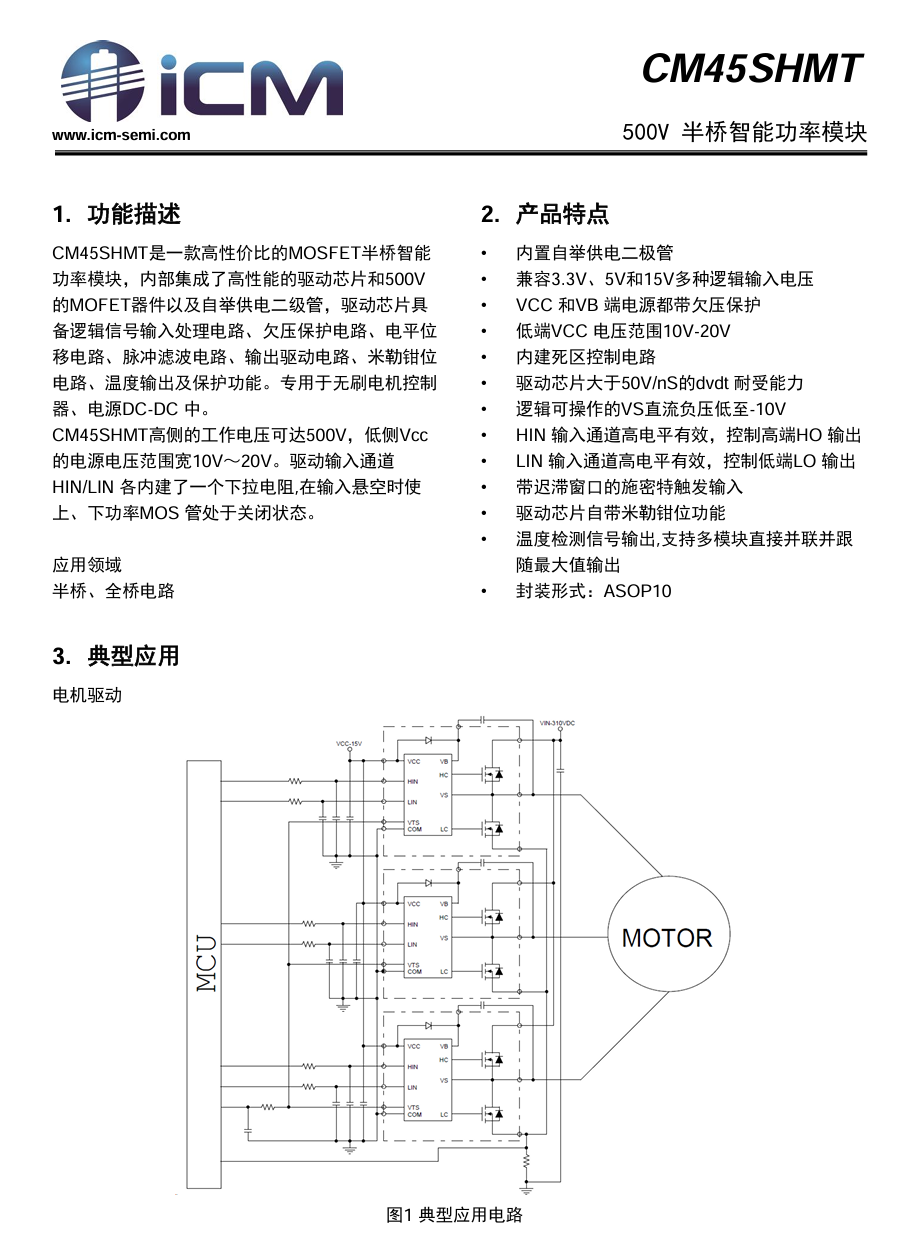

创芯微 CM45SHMT 资料信息。

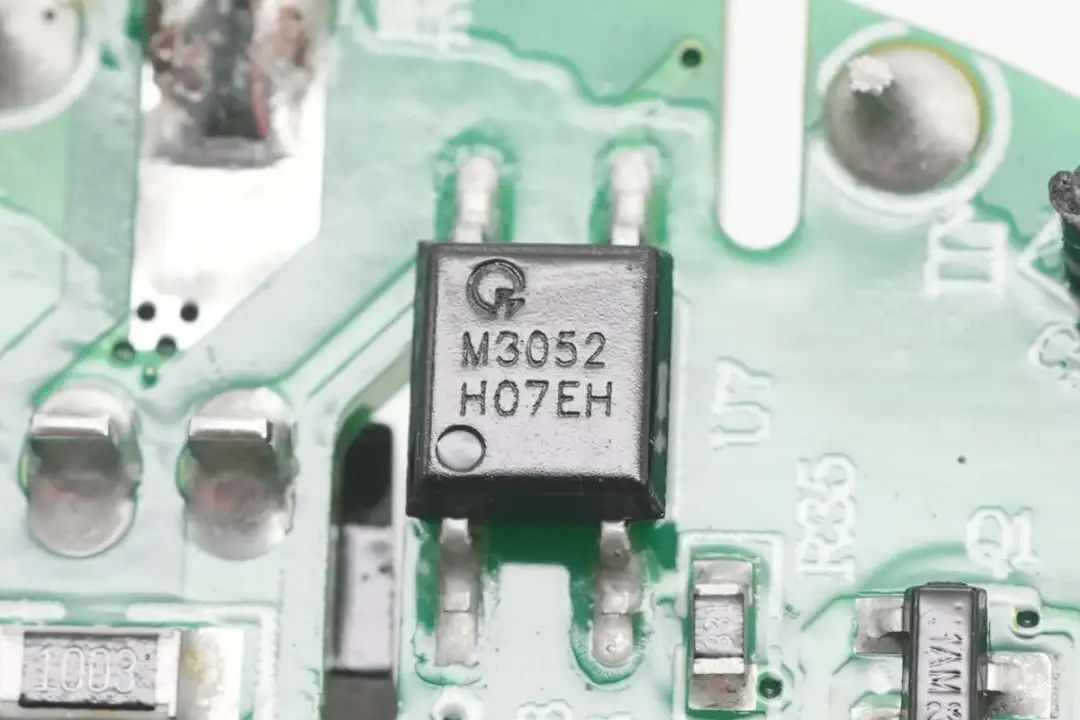

群芯微电子QXM3052用于驱动可控硅，进行发热丝控制。
可控硅来自韩景园，型号BTB16-800CW，耐压1000V，电流16A，采用TO-262封装。

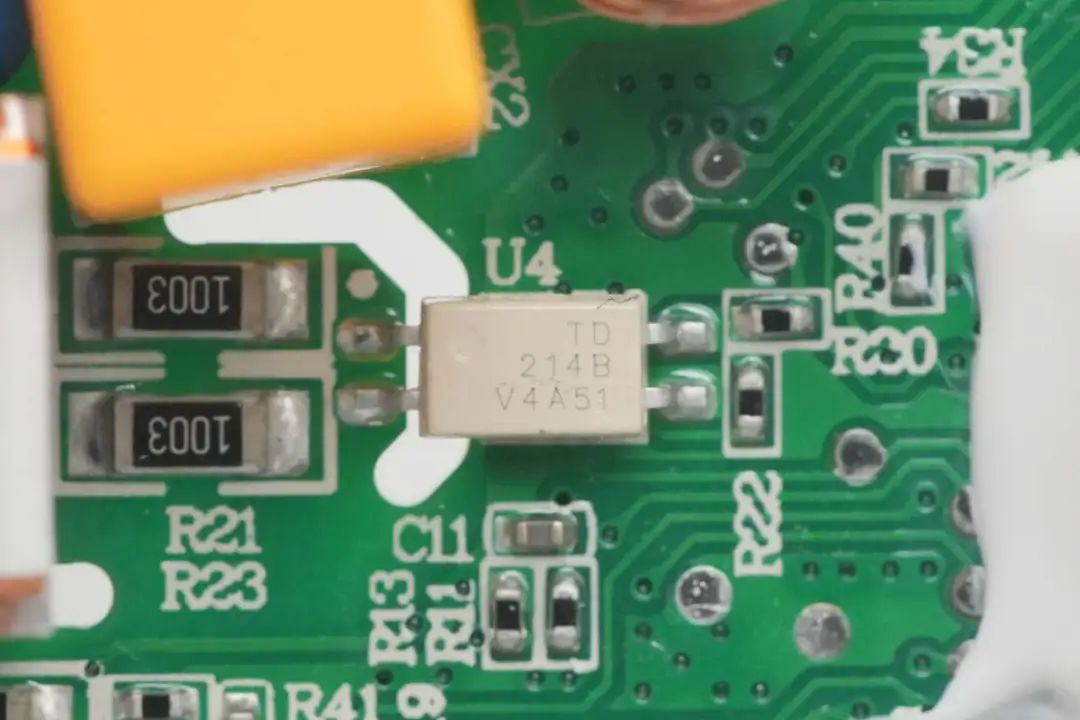

天电光电TD214B光耦用于过零检测。

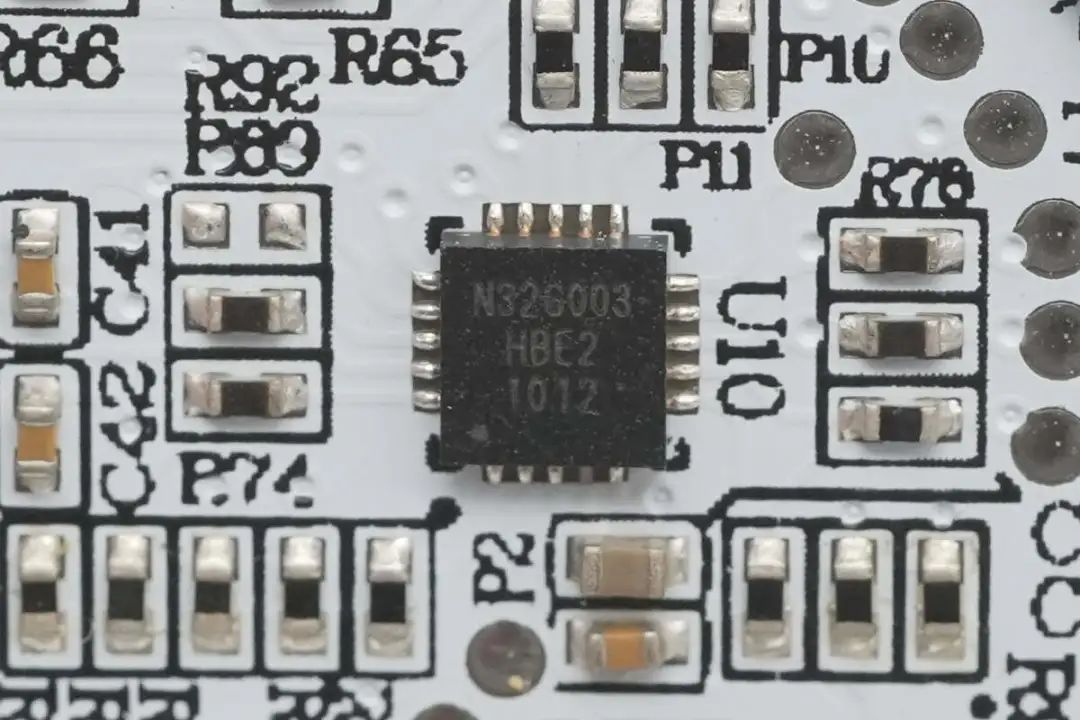

用于灯光控制的MCU来自国民技术，型号N32G003F5Q7，内置32位ARM Cortex-M0内核，主频48MHz，集成29.5KB Flash和3KB SRAM，具备UART、SPI和I2C接口，采用QFN20封装。

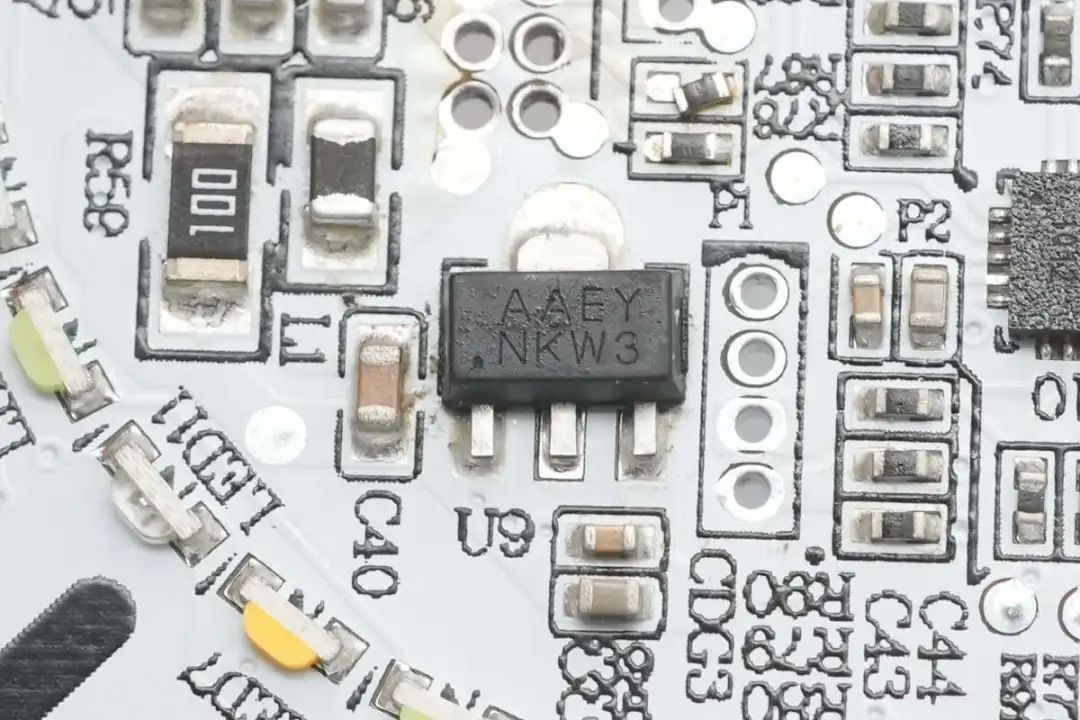

为MCU供电的稳压芯片丝印AAEY NKW3，采用SOT89封装。

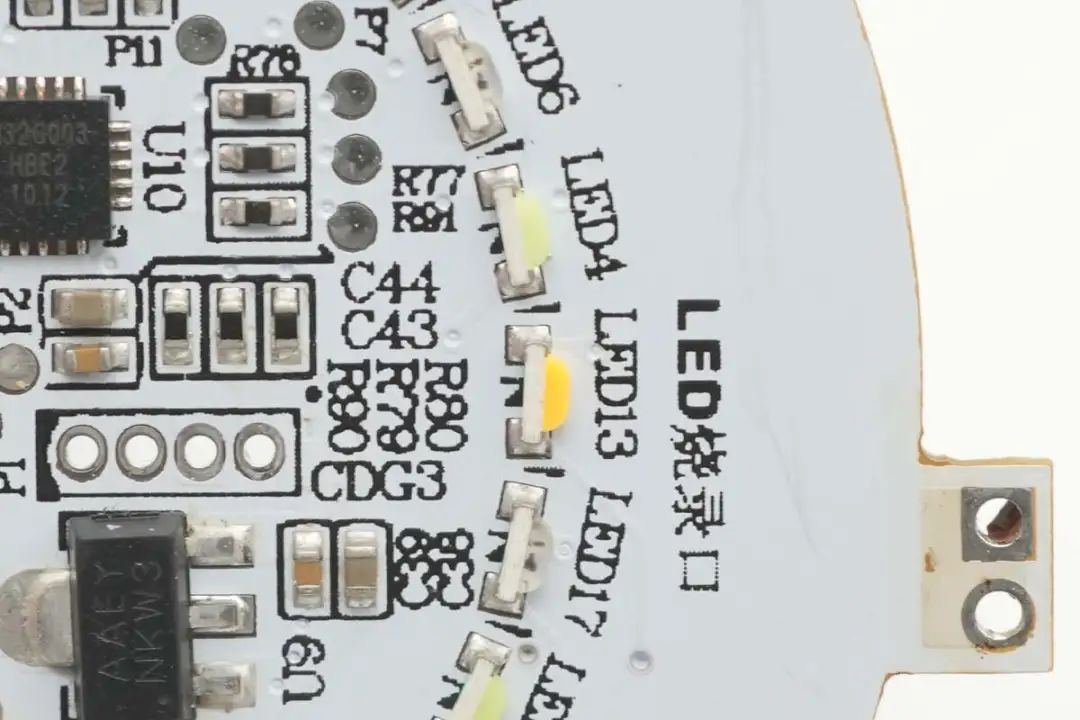

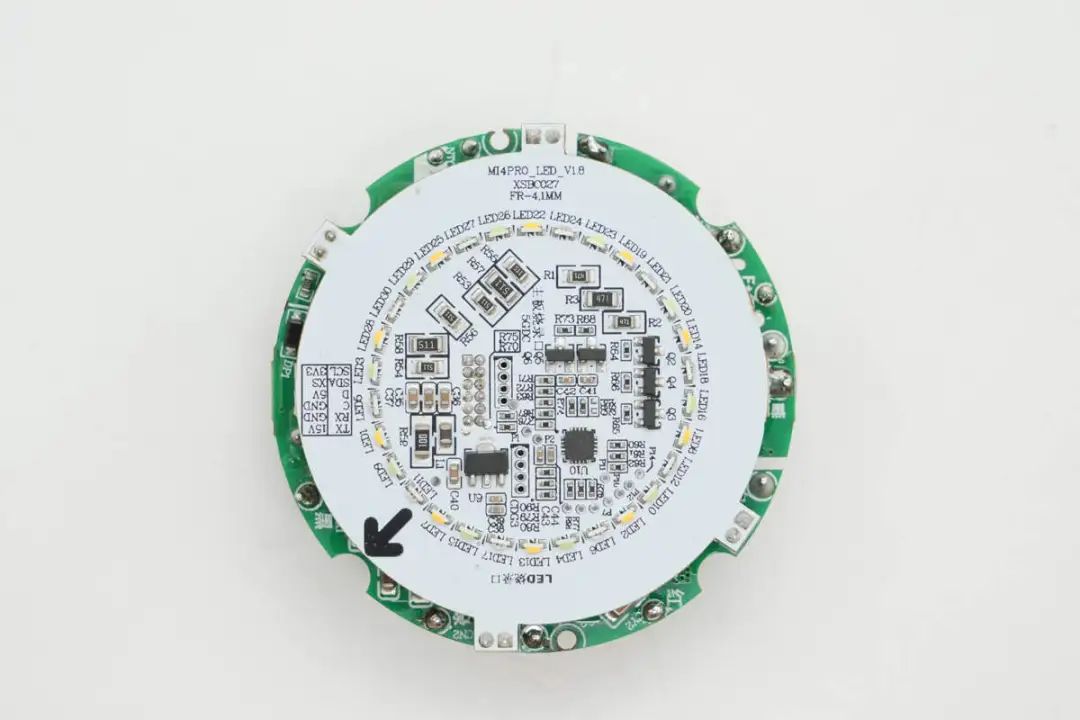

灯板共设有3个颜色的LED灯，共计30颗。

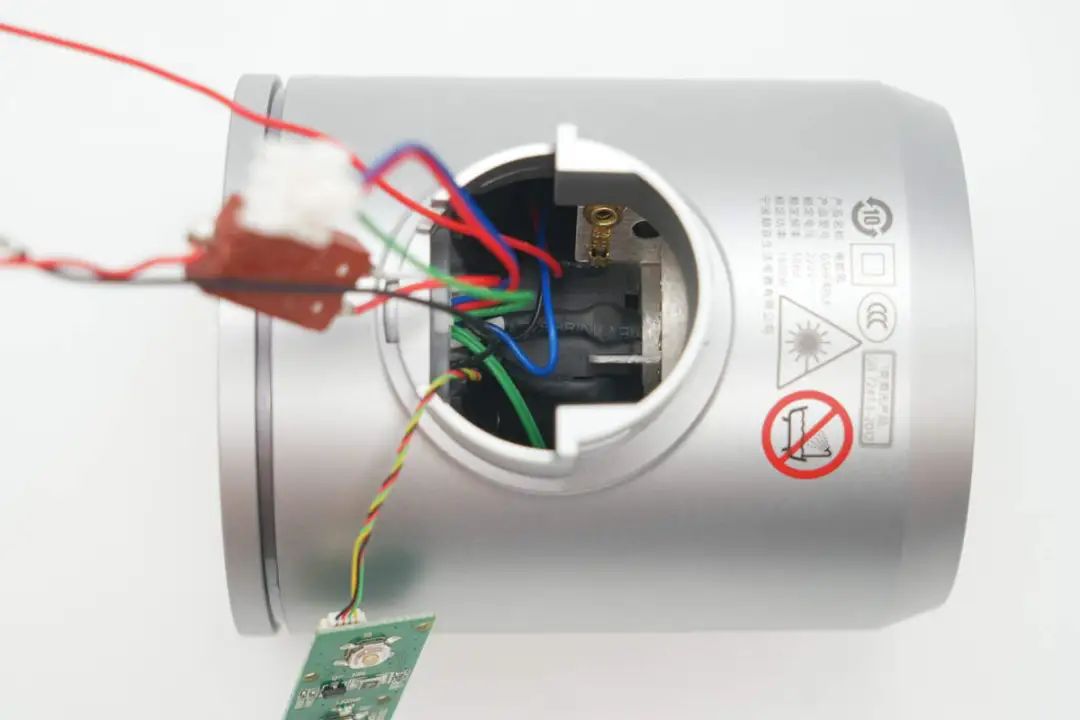

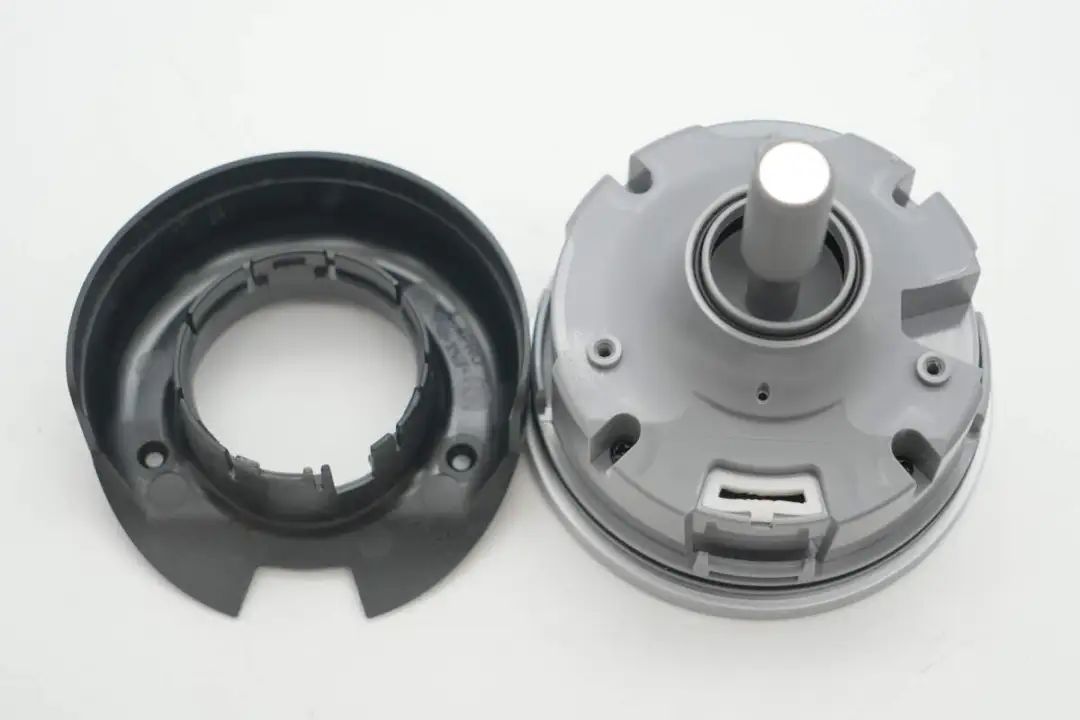

继续拆解取下TOF传感器组件。

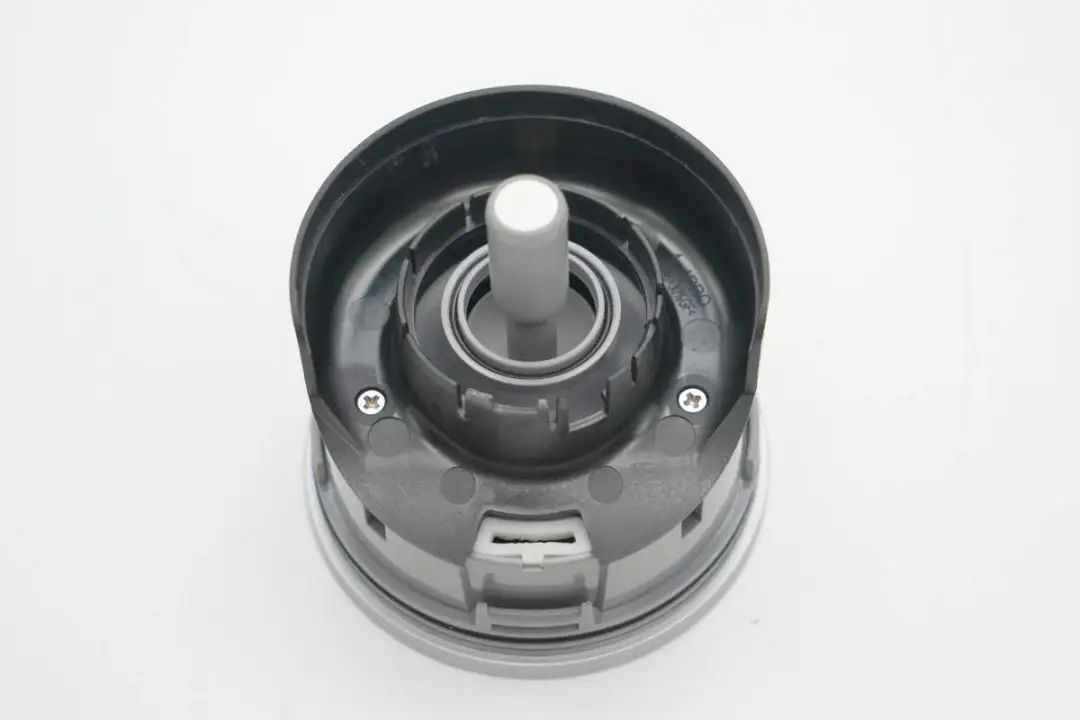

壳体通过螺丝固定，中间为TOF距离传感器。

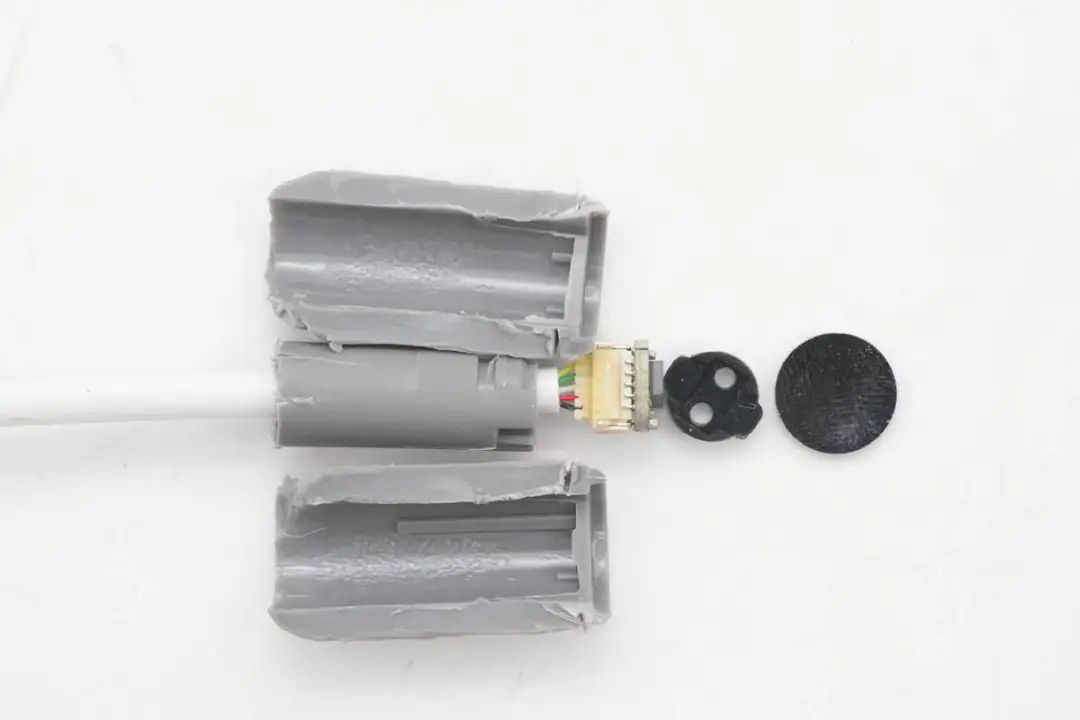

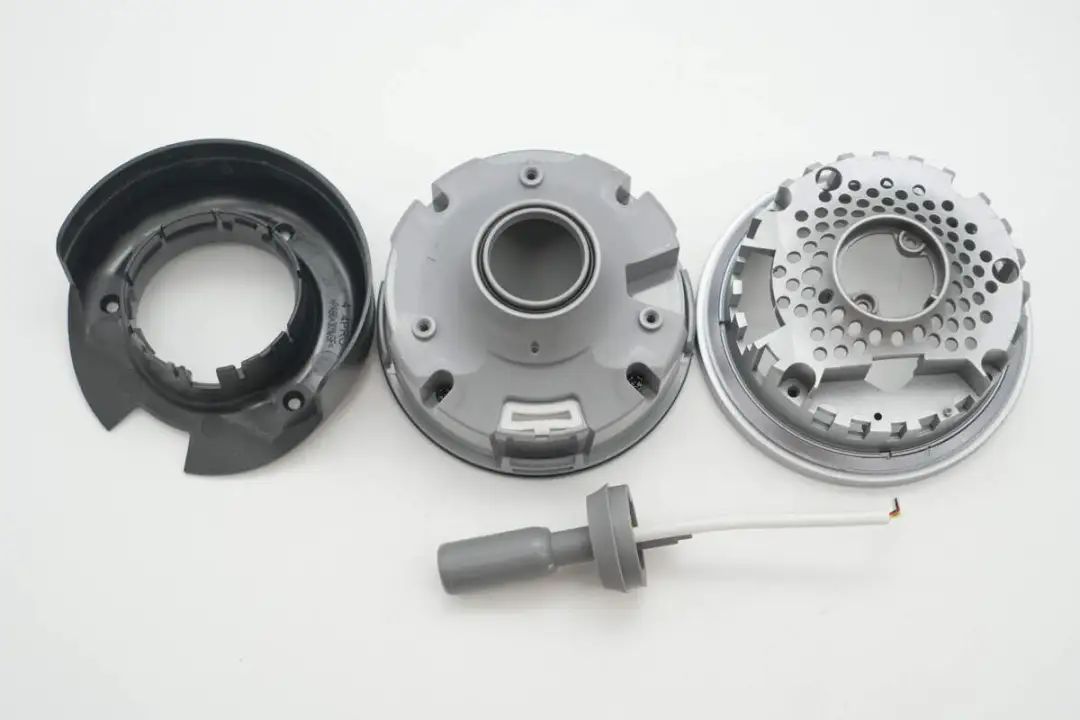

拧下螺丝拆开外壳，内层外壳也使用螺丝固定。
继续拆解取出内部TOF传感器。
TOF传感器通过插接件和导线连接。

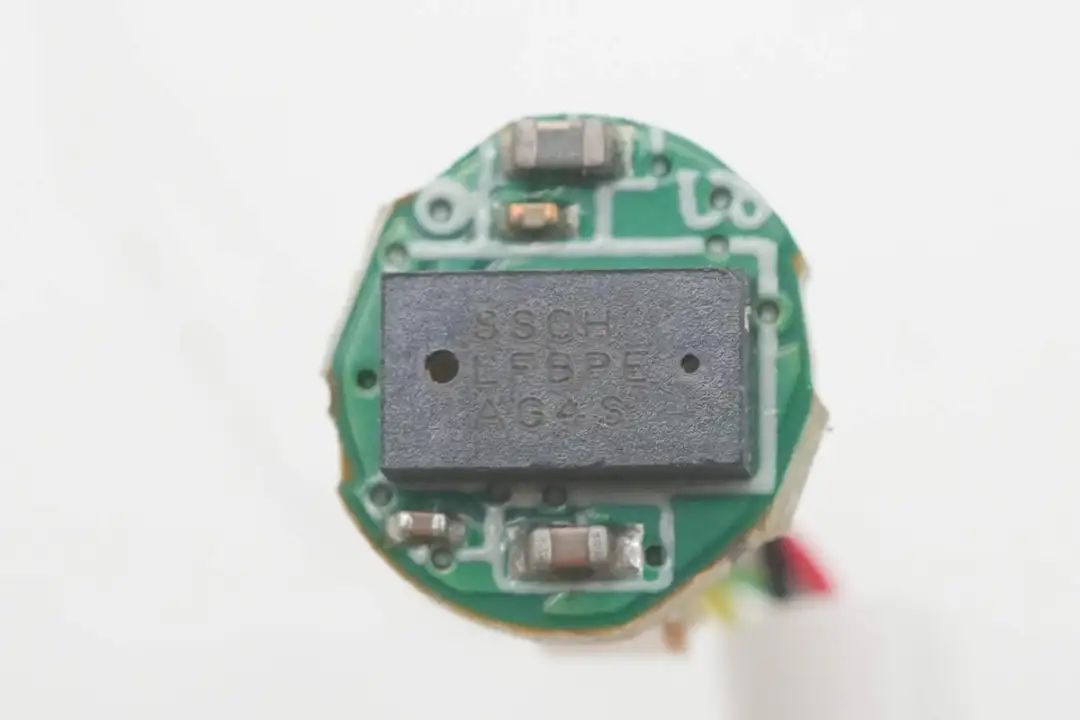

TOF传感器特写。

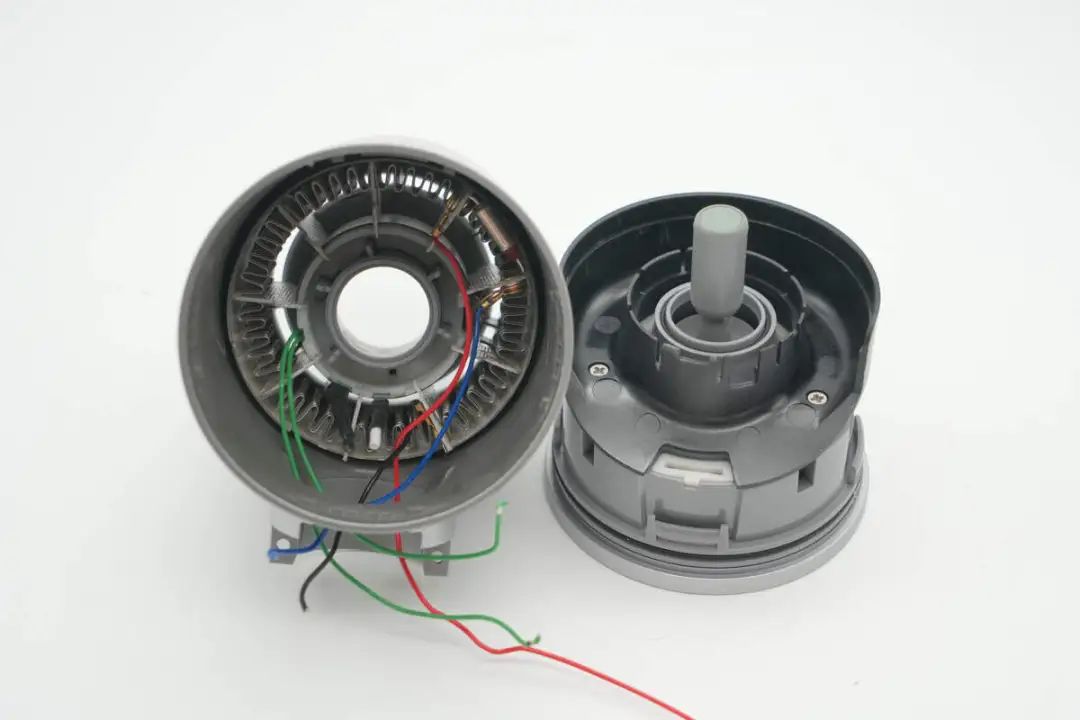

在壳体内部是发热丝组件。
发热丝组件使用云母片隔热。

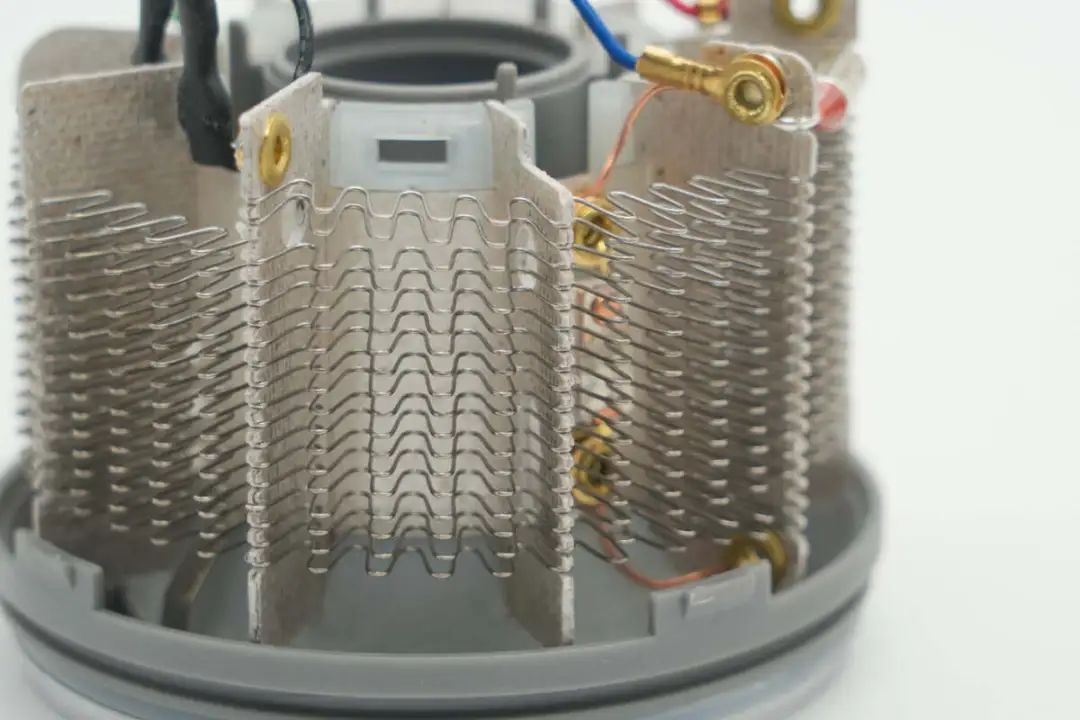

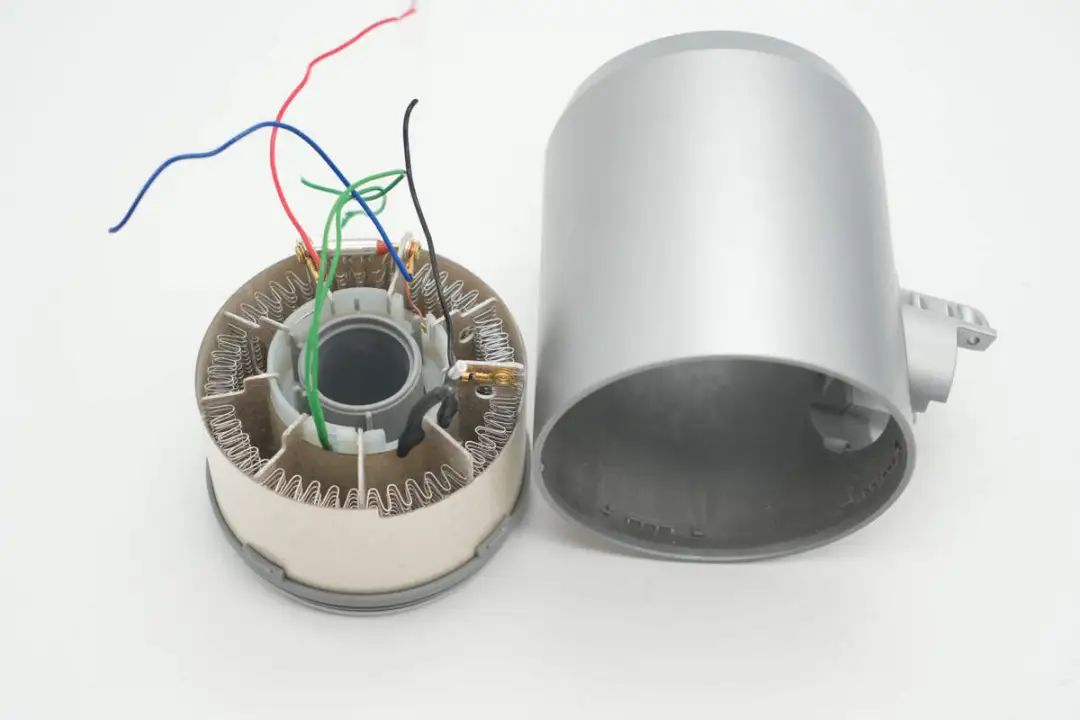

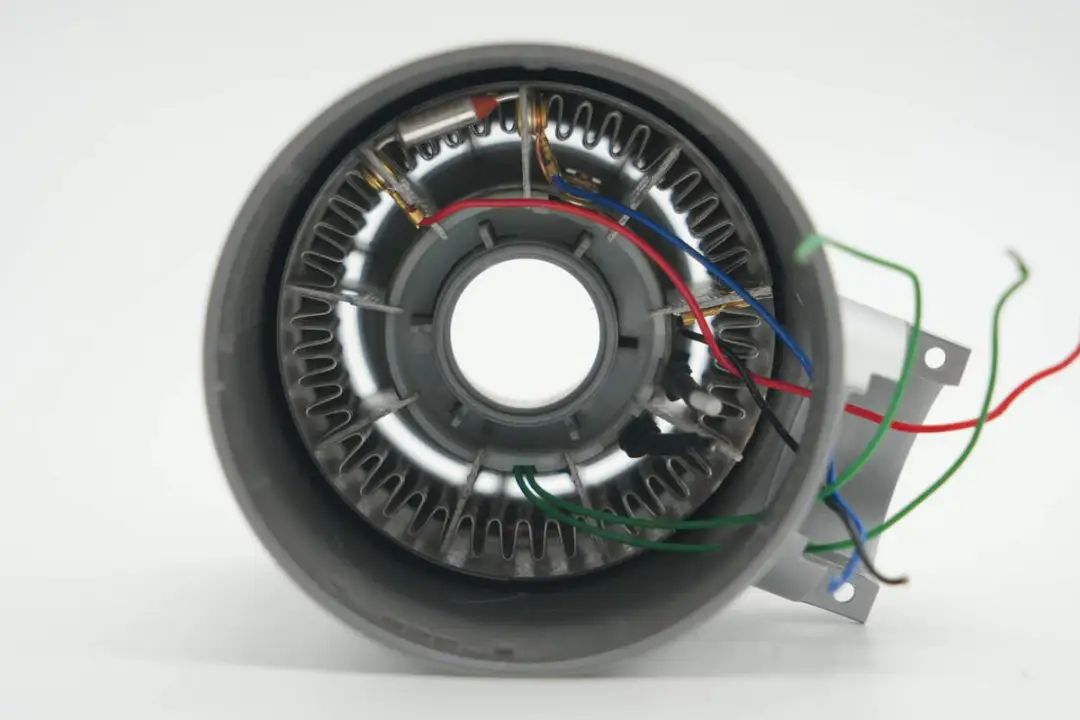

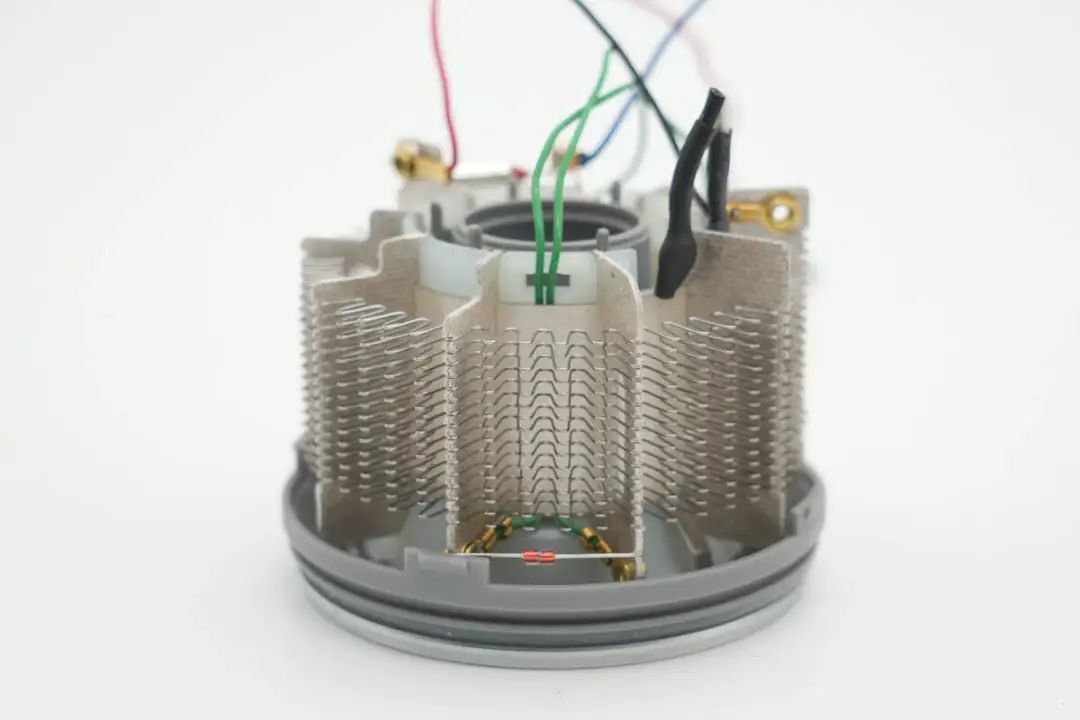

取下外套的隔热云母片，发热丝为蛇形排列，通过云母片固定。
出风口设有NTC热敏电阻，用于检测出风温度。
发热丝内部设有双金属片温控器。

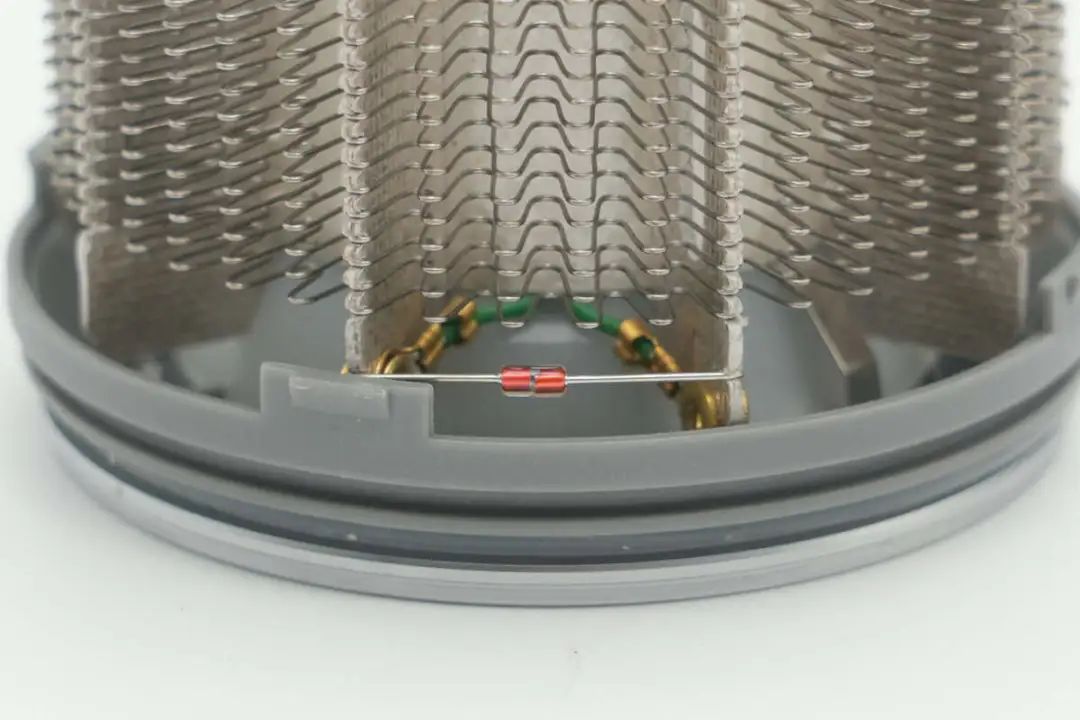

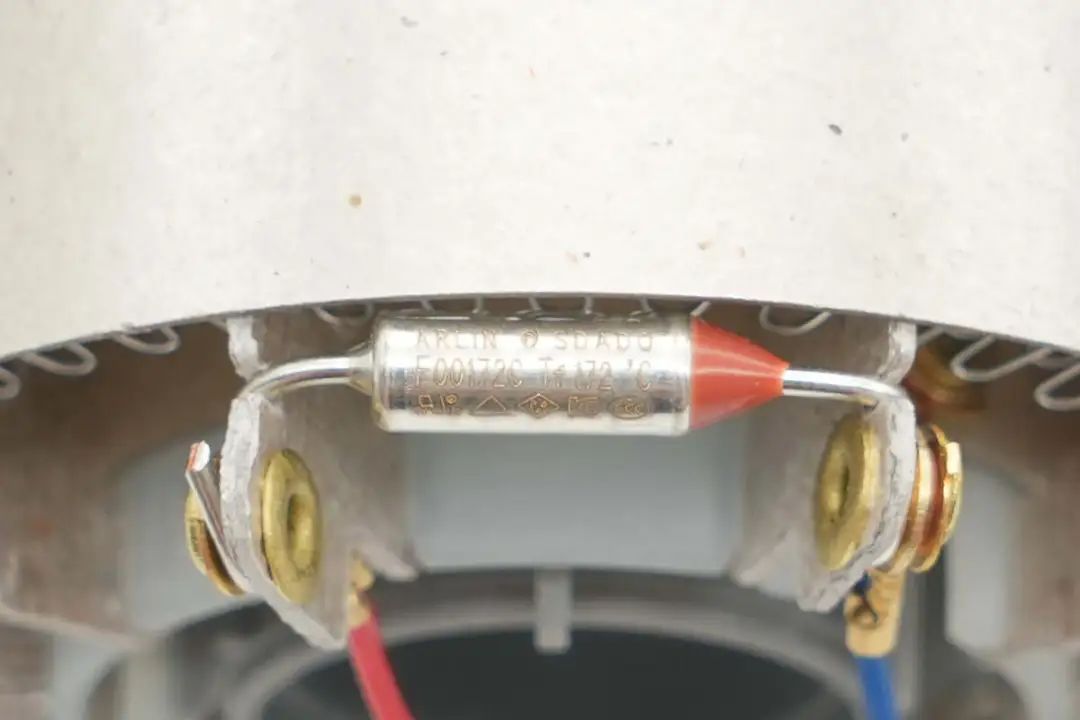

温度保险丝来自艾阿尔，用于过热保护。
负离子发生器放电针特写。

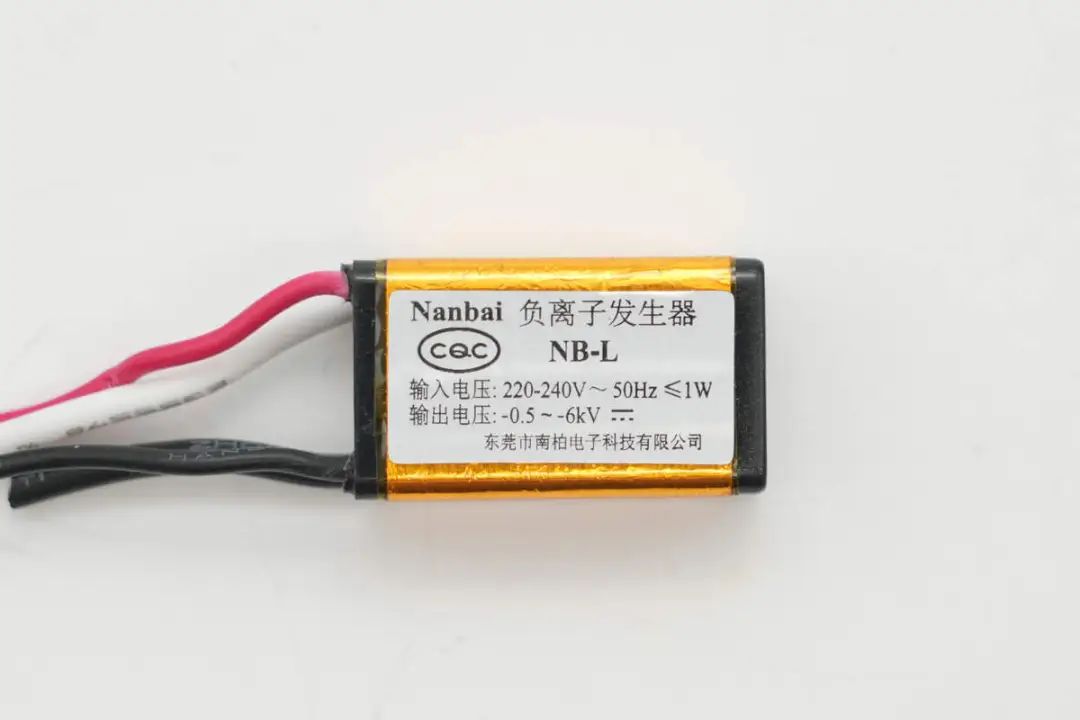

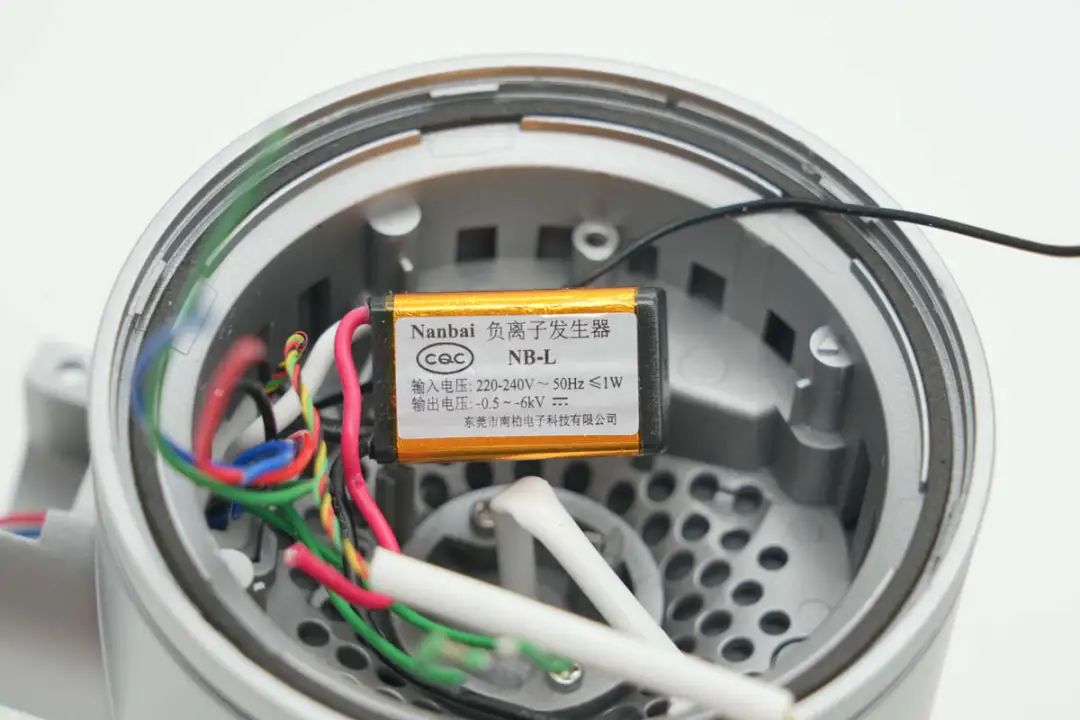

负离子发生器来自南柏电子科技，型号NB-L，输入电压为220-240V，输出电压为-0.5~6KV。

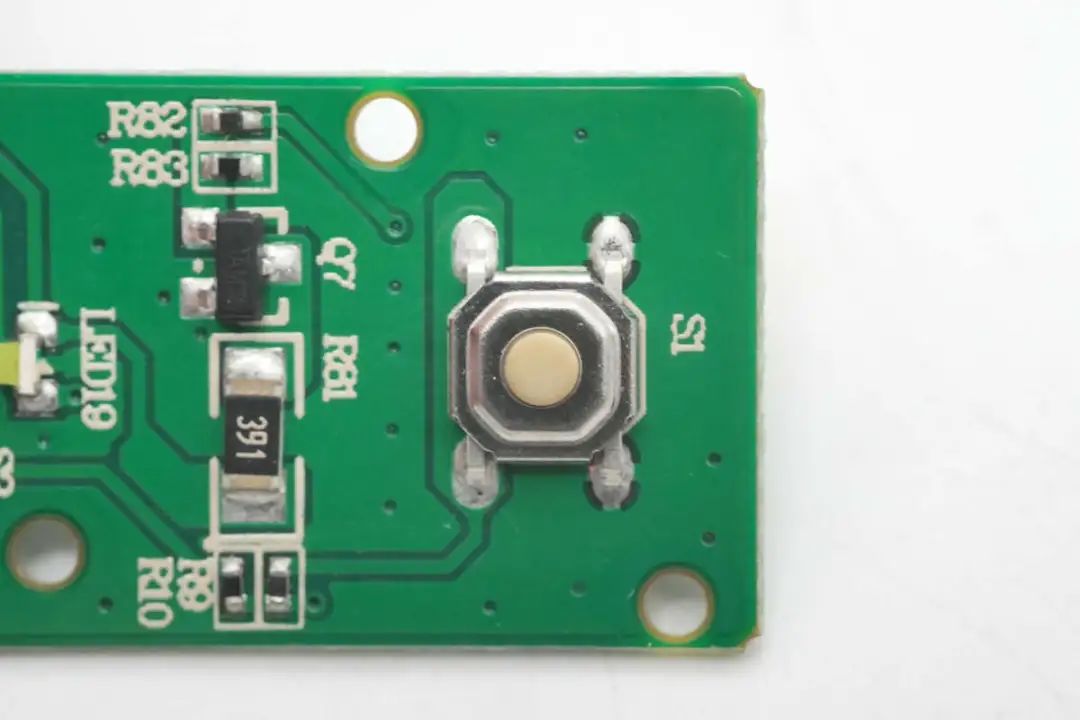

按键小板焊接贴片按键。

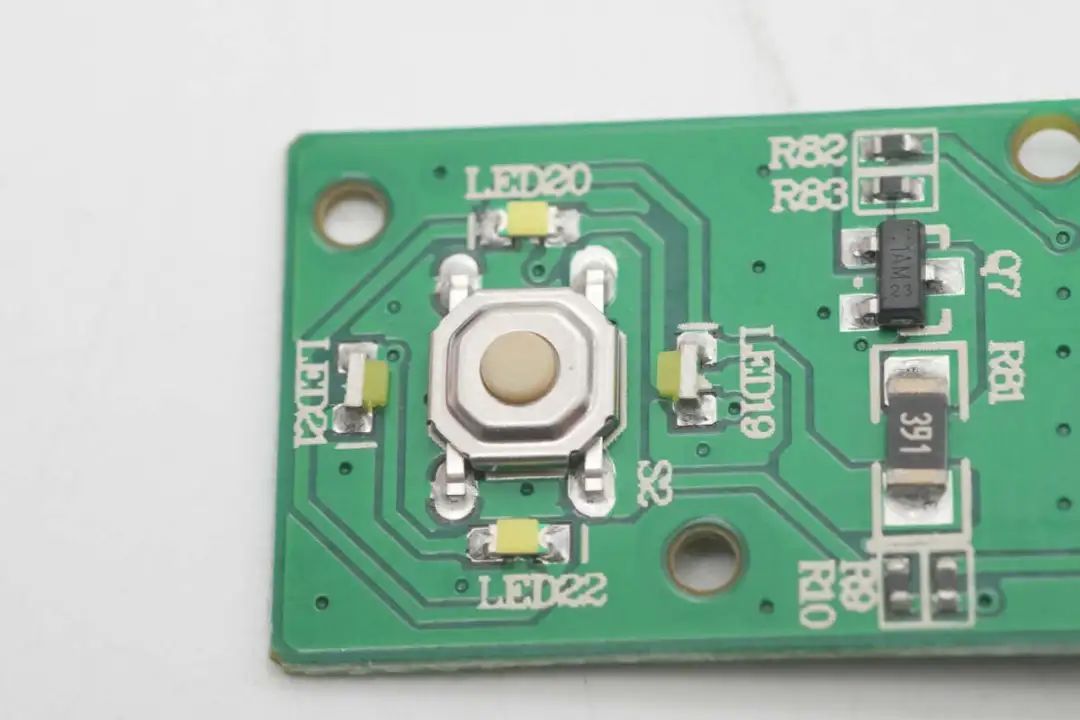

头皮模式按键周围设有4颗LED灯。

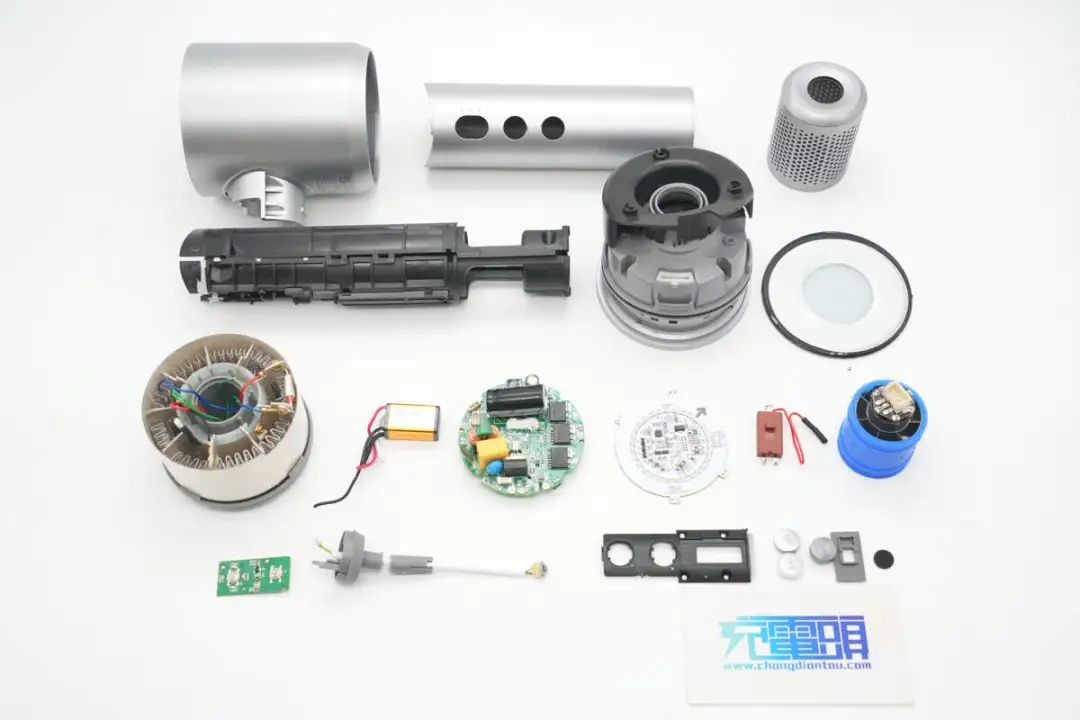

全部拆解一览，来张全家福。
充电头网拆解总结

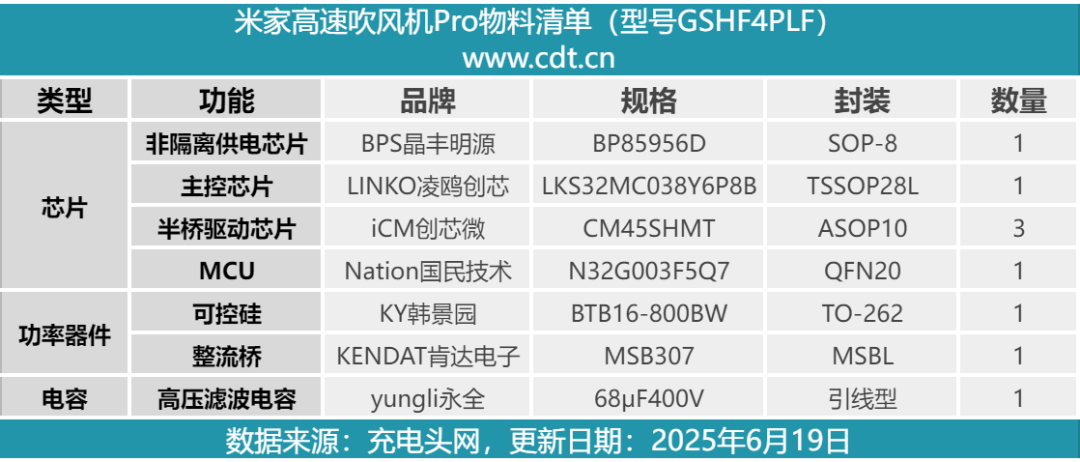

最后附上米家高速吹风机Pro的核心器件清单，方便大家查阅。
米家高速吹风机Pro内置11万转高速无刷电机，具备2挡风速和4种温度组合，并具备智能头皮保护模式。头皮保护模式通过TOF传感器检测吹风机出风口与头皮的距离，内置的NT热敏电阻配合微处理器，每秒检测200次出风温度，精确控制温度，保护头皮健康。
充电头网通过拆解了解到，米家高速吹风机Pro内置创芯微CM45SHMT半桥模块，用于高速无刷电机驱动，使用晶丰明源降压芯片为凌鸥创芯主控芯片供电。发热丝采用云母骨架固定绝缘，出风口设有NTC热敏电阻控温，搭配双金属片温控器和温度保险丝进行过热保护。
创芯微CM45SHMT半桥驱动芯片内部集成高性能驱动器，半桥MOS管和自举二极管，相比传统驱动器和分立MOS管的方案，大大减少了占板面积，提升了可靠性，并集成温度检测信号输出，非常适合高压无刷电机驱动，实现高性能小体积的电路设计。
