Ulanzi优篮子是一个专注于相机及手机摄影器材的品牌，随着无线领夹麦克风的爆发及需求持续增长，优篮子也相继推出了多款产品，用以为视频创作者提供便捷且高品质的收音体验。此前我爱音频网已相继拆解了优篮子J12、A100无线领夹麦克风，此次再来看看其另外一款定位相对更高端的产品——AM18。
Ulanzi优篮子AM18无线领夹麦克风是一款兼容手机、相机录制的产品，搭配一拖二设计，满足多场景录音需求。在功能配置方面，支持单声道、双声道录制，48KHz/16bit采样率，高度还原声音细节；支持安全音轨，保障素材安全；支持本地录音，离线录制不断线，最长可录制14小时无损格式；还支持多档位增益调节，能够更好地应对复杂录音环境。
其他方面，优篮子AM18无线领夹麦克风采用2.4G私有协议，可提供100米距离的稳定流畅收音；接收器搭载触摸显示屏，清晰了解各项功能信息并便捷操控。续航上，接收器单次工作时间约6小时，发射器可工作约14小时，综合续航可达20小时。下面就来看看这款产品的详细拆解报告吧~
一、Ulanzi优篮子AM18无线领夹麦克风开箱
Ulanzi优篮子AM18无线领夹麦克风包装盒采用了简约设计，正面展示有产品外观，品牌LOGO和产品名称，通过产品型号底纹装饰。

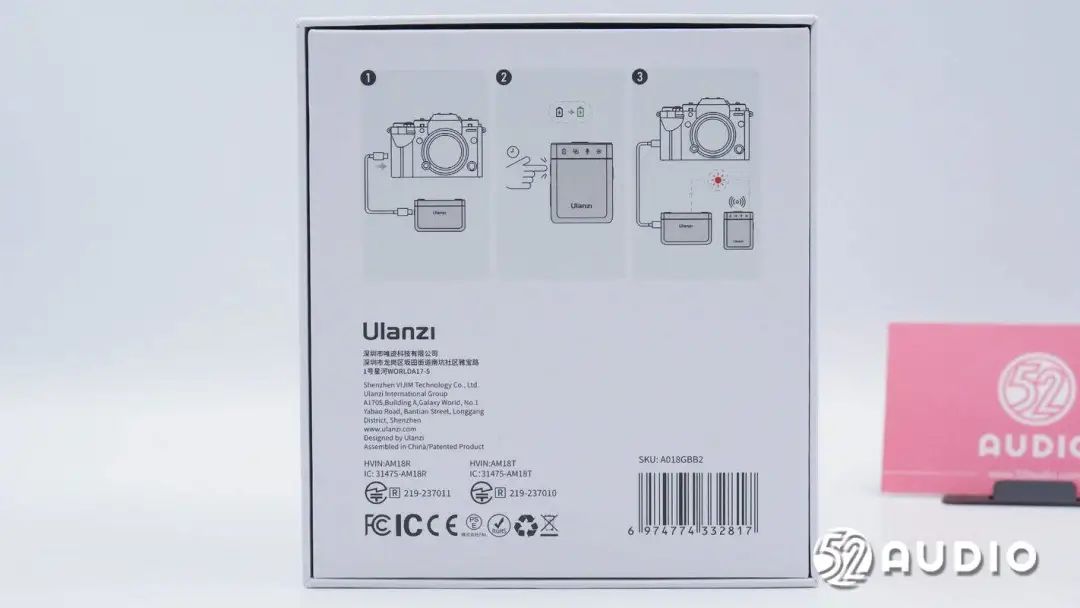

包装盒背面设计有产品的操作指南，以及深圳市唯迹科技有限公司信息。

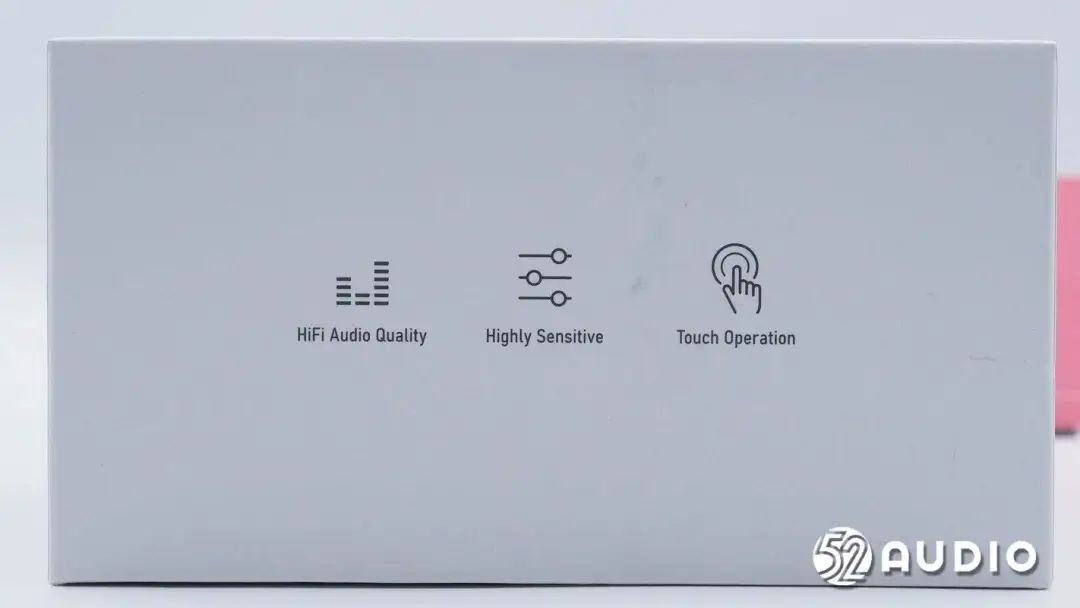

包装盒侧边图文展示产品特点：HiFi音质、高灵敏度、触摸操控。

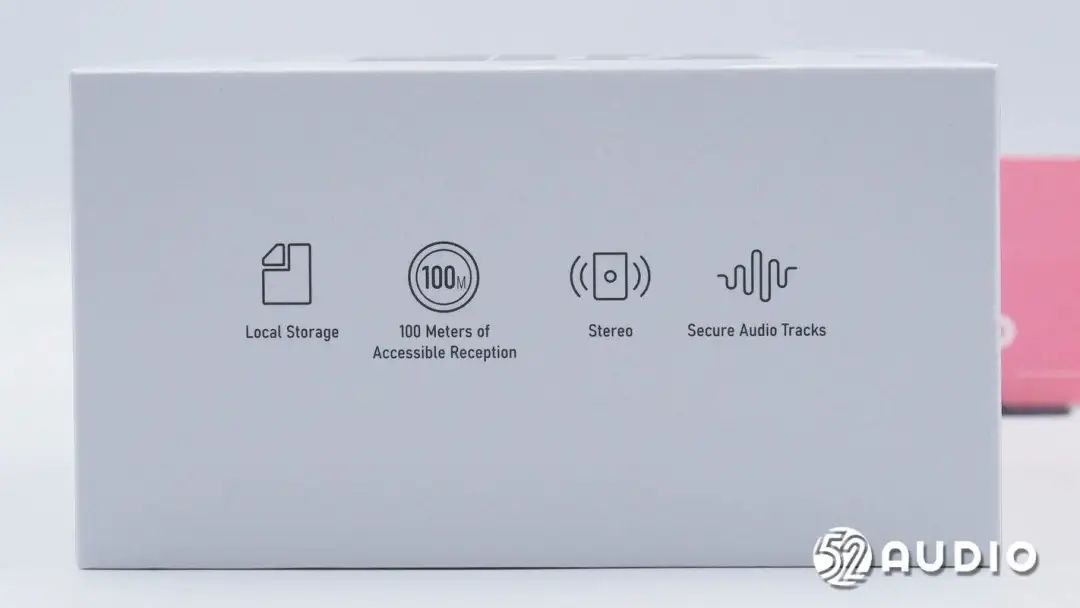

包装盒另外一侧图文展示的产品特点：本地储存、100米无障碍连接、立体声、安全音轨。

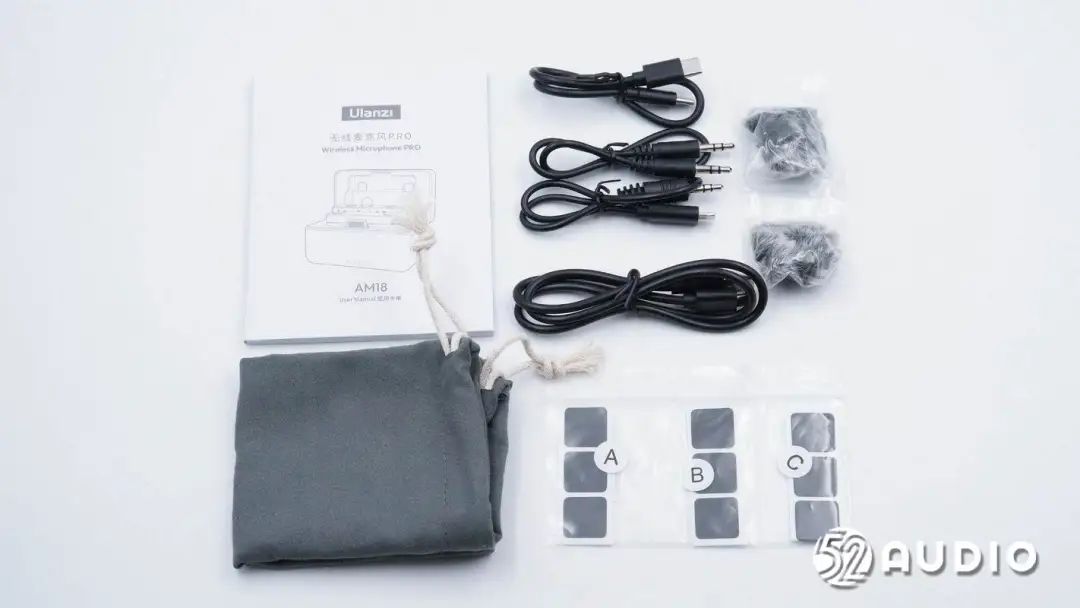

包装盒内部配件一览，包括了收纳袋、数据线、充电线、防风毛套和垫片。

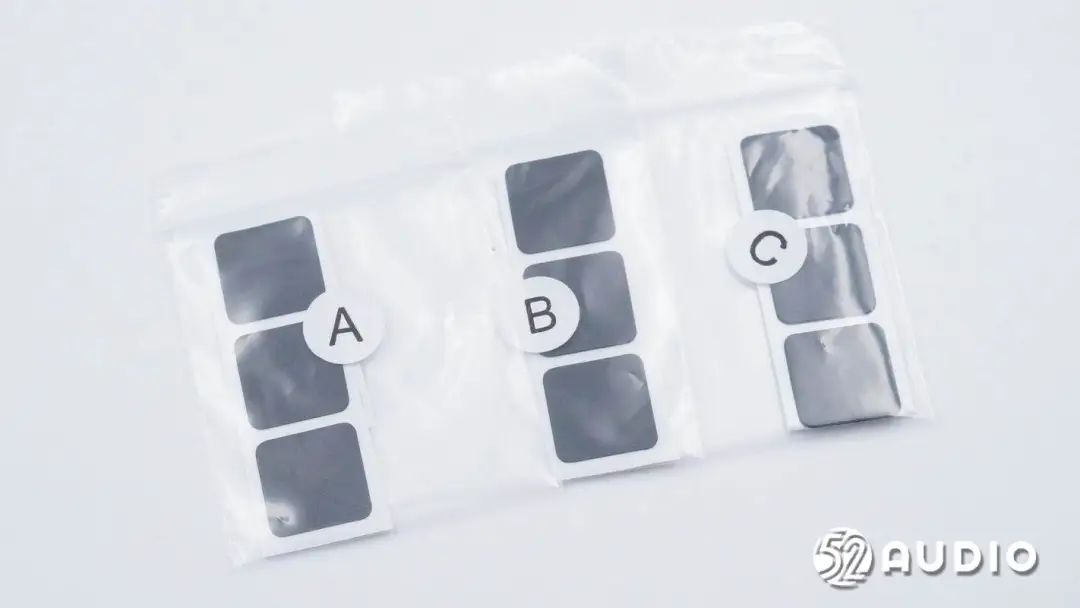

三种不同尺寸的垫片，用于垫在接收器冷靴结构上与相机热靴接口更好地固定。
随机标配的收纳袋，束口设计，压印“Ulanzi”品牌LOGO。

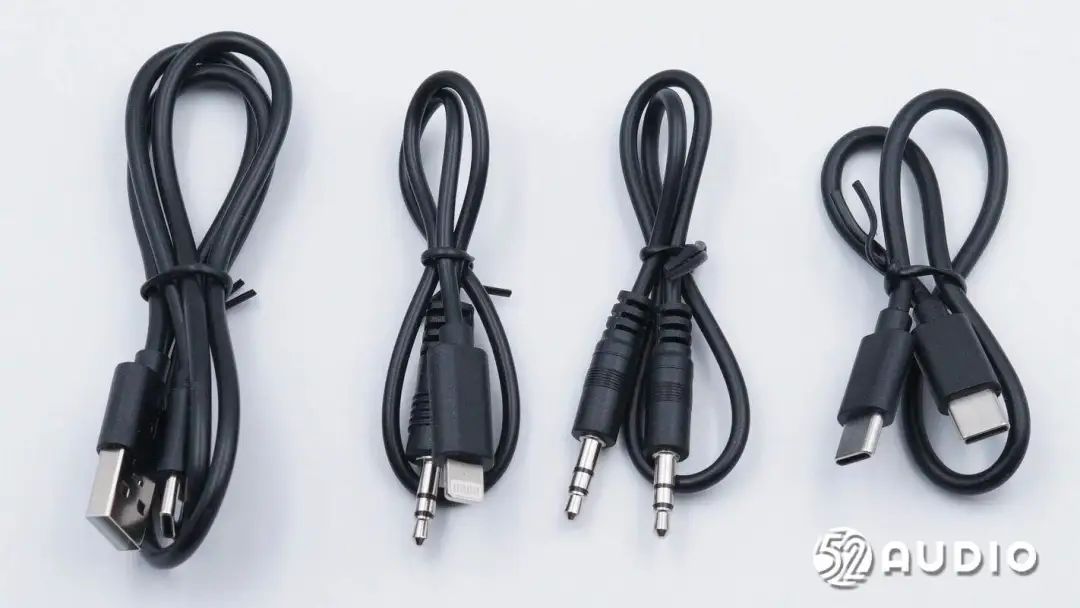

随机标配的数据线，从左到右依次为USB-A转Type-C充电线，3.5mmTRS转lightning音频线，3.5mm转3.5mm TRS音频线，⑦Type-C转Type-C音频线。

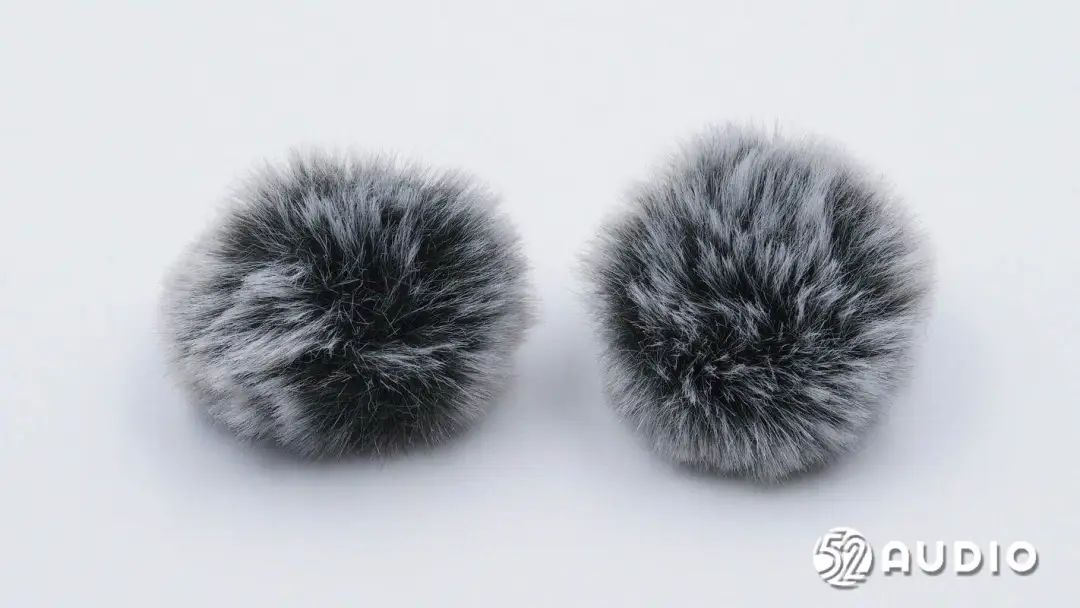

发射器防风毛套，用于大风环境降低风噪影响，同时起到防喷、防尘效果。

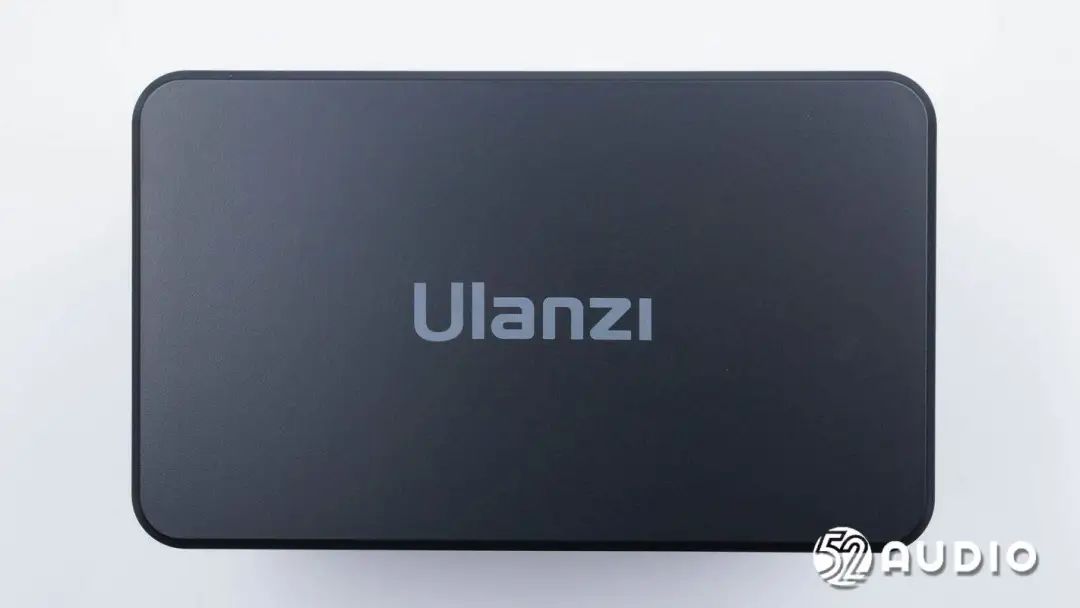

Ulanzi优篮子AM18无线领夹麦克风充电盒采用了方形设计，磨砂质感，盒盖顶部设计品牌LOGO。
充电盒正面开盖处设置有凹槽，便于用户开启；下方机身上四颗指示灯，用于反馈剩余电量信息。

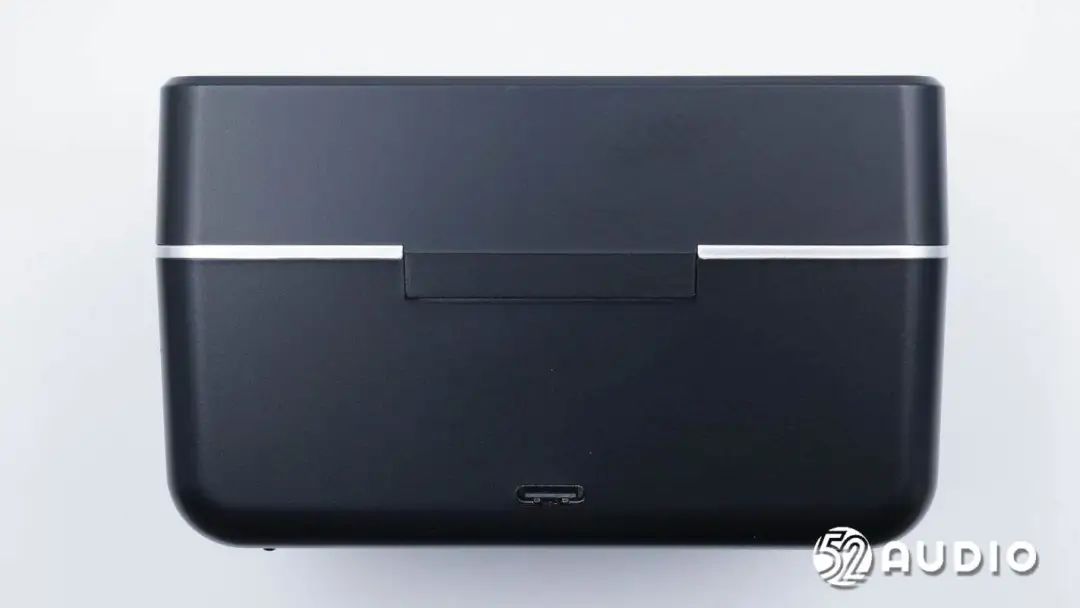

充电盒背面设置有Type-C充电接口。

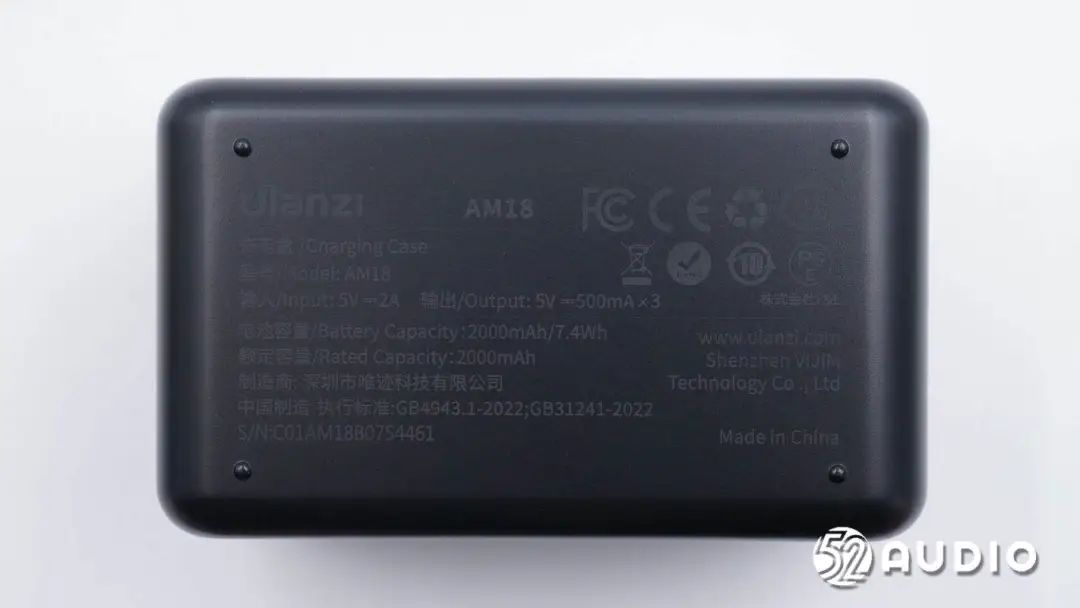

充电盒底部标注产品信息，型号：AM18，输入：5V-2A，输出：5V-500mA x 3，电池容量：2000mAh/7.4Wh，额定容量：2000mAh，制造商：深圳市唯迹科技有限公司。
打开充电盒盖，内部麦克风通过磁吸固定。

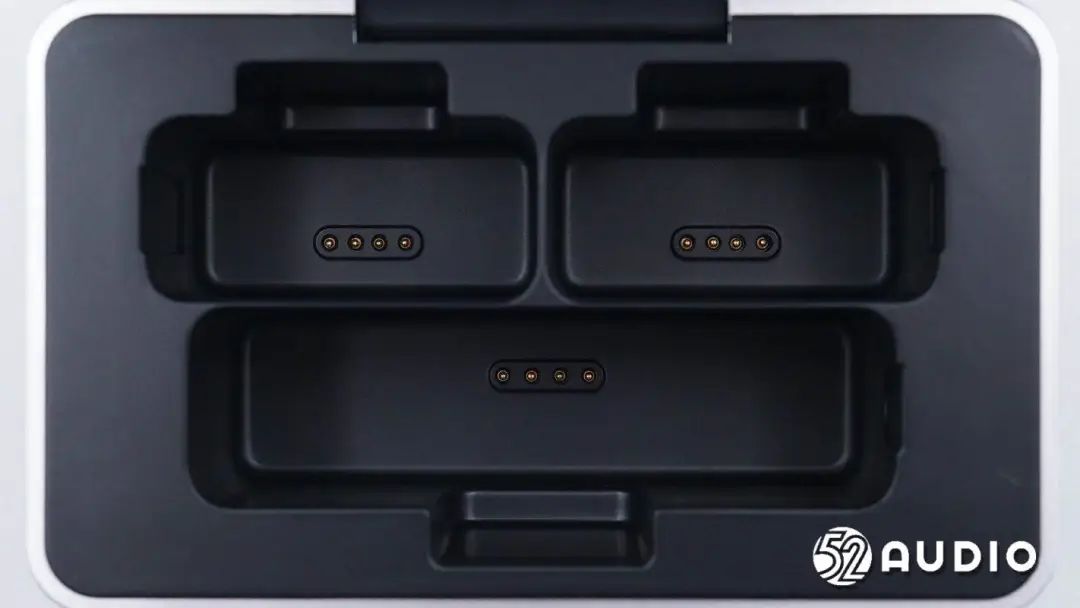

取出麦克风，座舱内部结构一览，设置有为耳机充电的金属顶针。

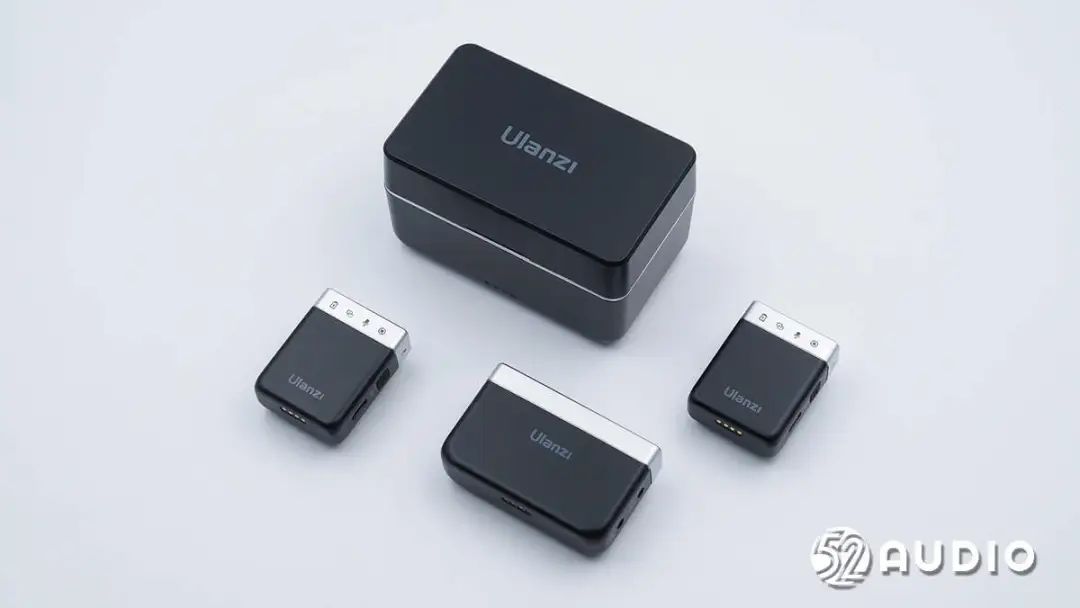

Ulanzi优篮子AM18无线领夹麦克风整体外观一览，麦克风同样采用了方形设计，银黑配色，质感出色。

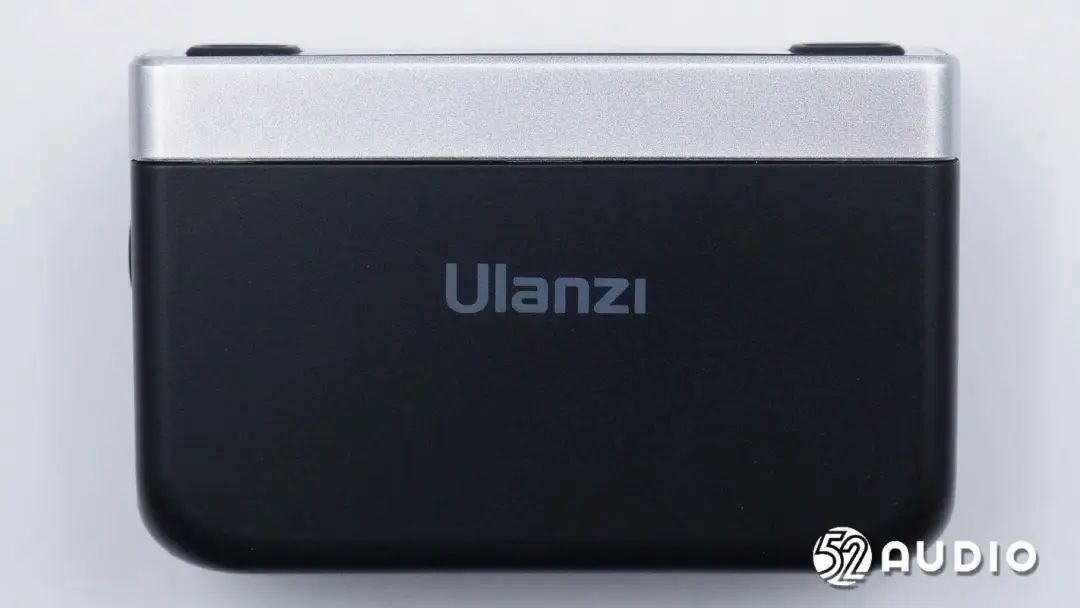

Ulanzi优篮子AM18无线领夹麦克风接收器正面外观一览，设计有品牌LOGO。

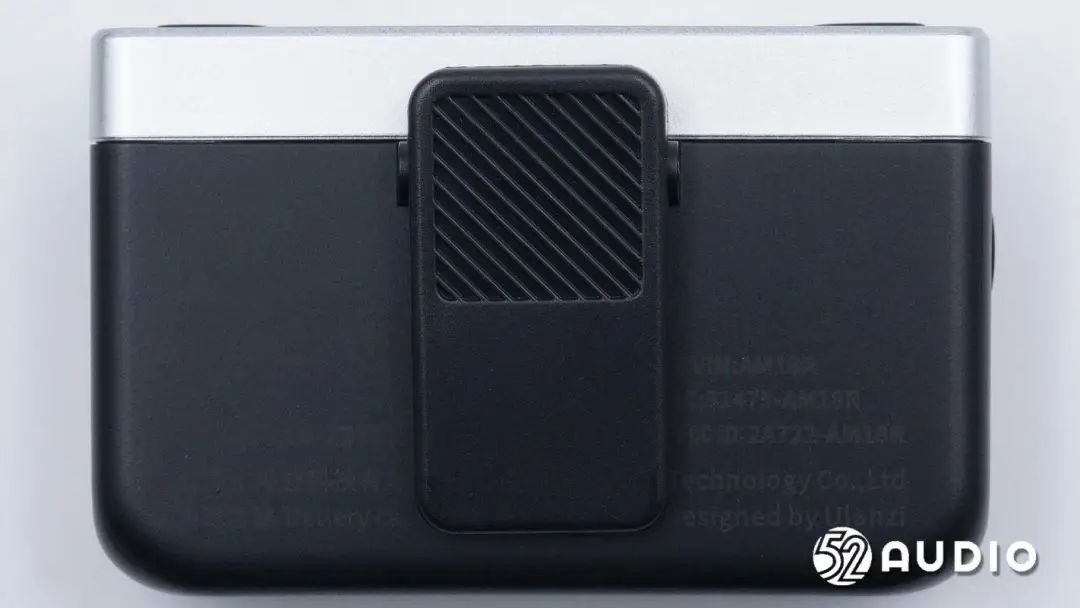

机身背面设置冷靴接口，用于与相机等设备固定。

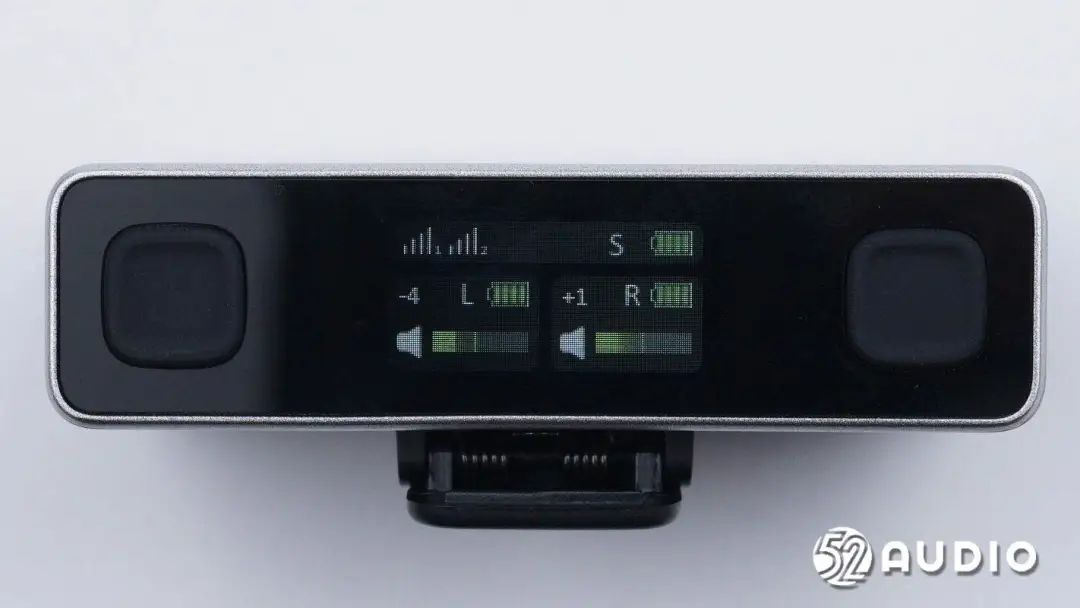

机身顶部设置有触摸显示屏，能够实时获取麦克风剩余电量、连接状态、增益等信息，以及进行单声道/立体声切换等功能控制。两侧两颗功能按键，对应两个发射器一键静音。

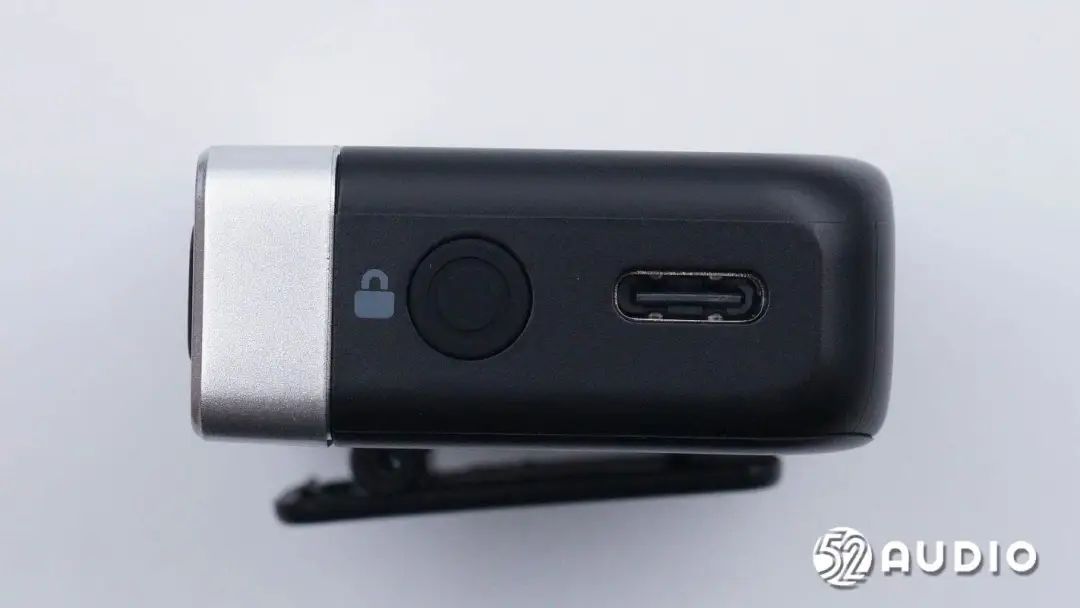

机身右侧设置有多功能电源键和Type-C充电与数据传输接口。

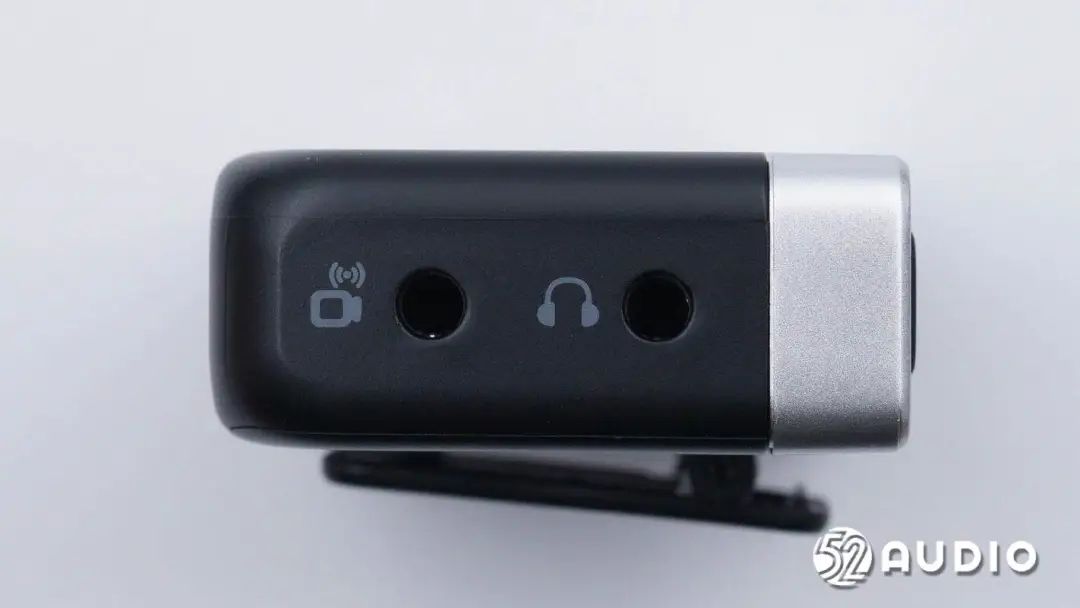

机身左侧设置有监听接口和与手机或相机通信接口。

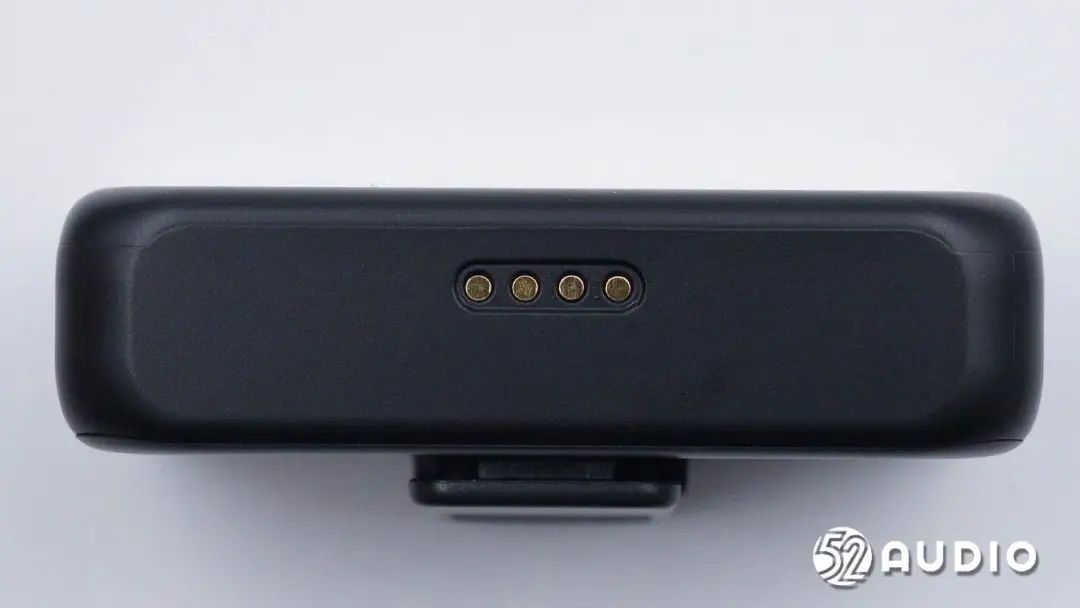

机身底部设置连接充电盒充电的金属触点。

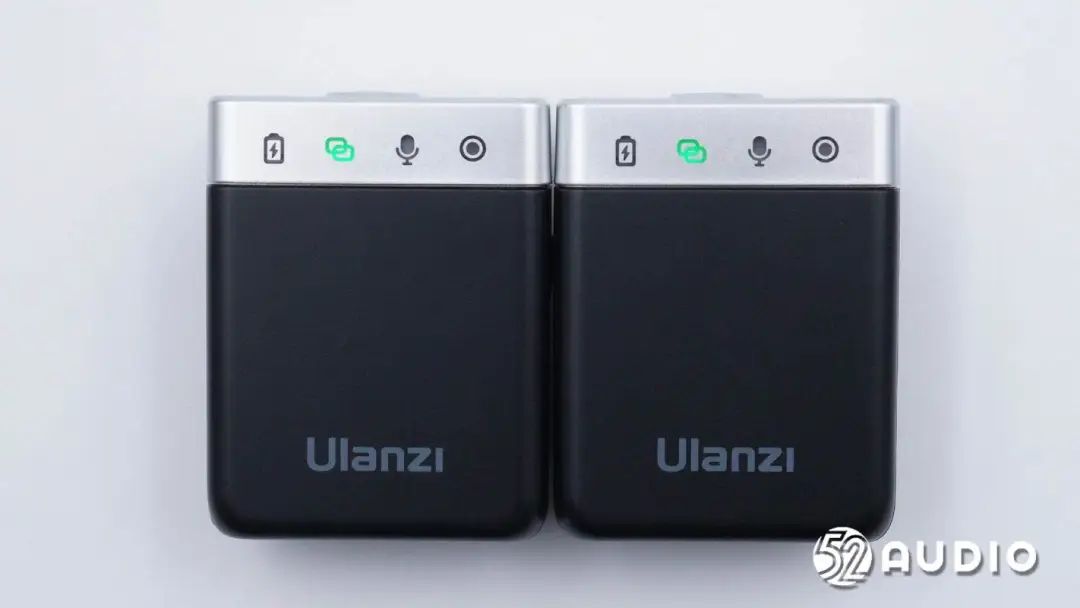

发射器正面外观一览，上方依次设置充电状态指示灯、连接状态指示灯、收音状态/静音状态指示灯和本地录音状态指示灯。

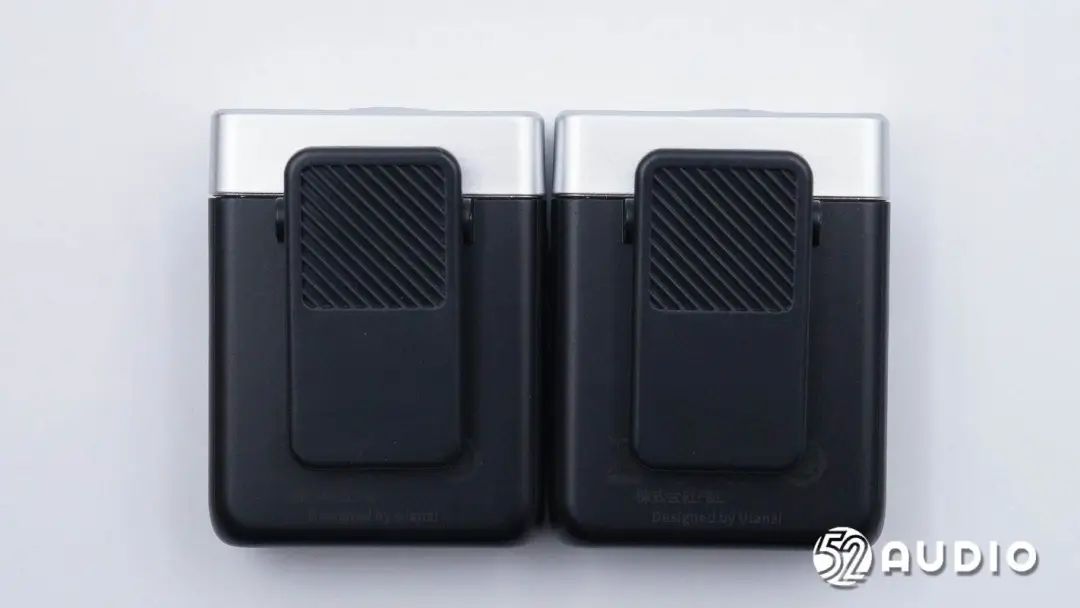

机身背面设计领夹，方便佩戴使用。

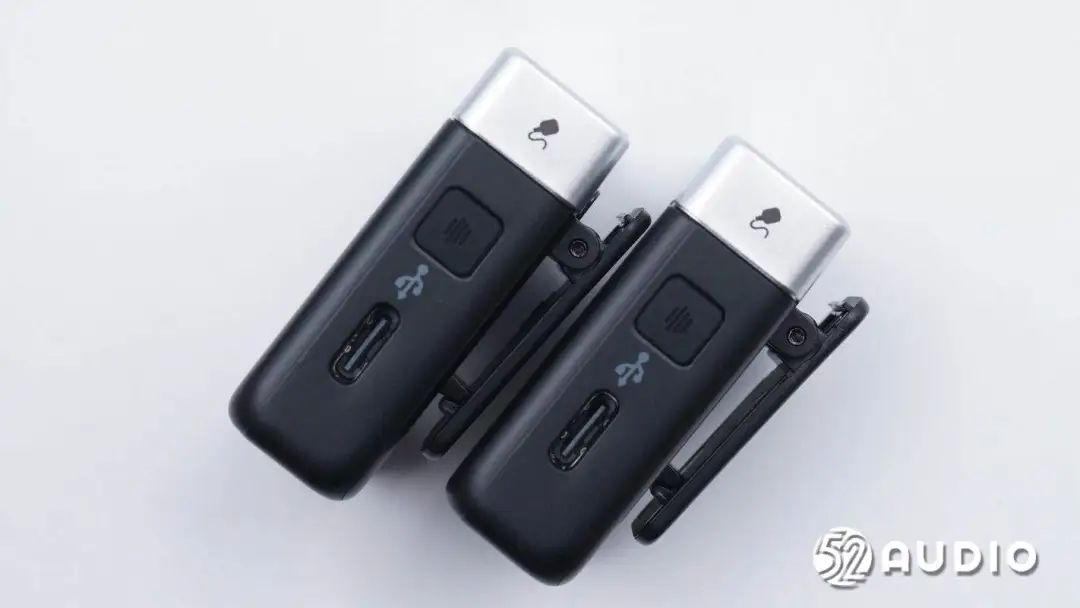

机身左侧设置有本地录音开关键和充电与数据传输接口。

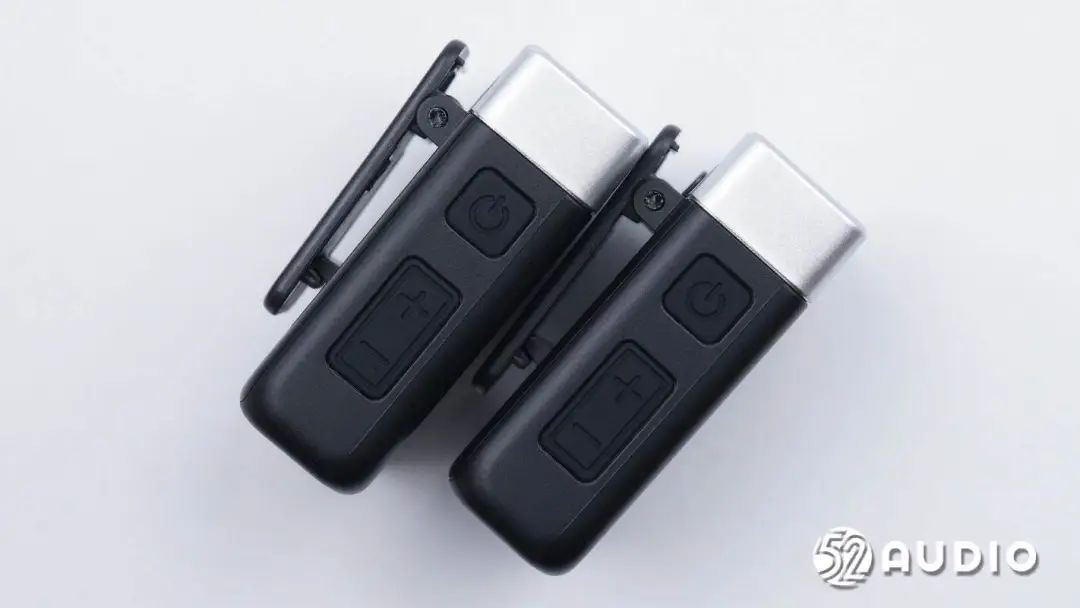

机身右侧设置电源开关/配对键、增益调节加/减键。
机身顶部设置拾音孔和外置MIC接口。拾音孔设计卡扣结构，便于安装防风毛套。

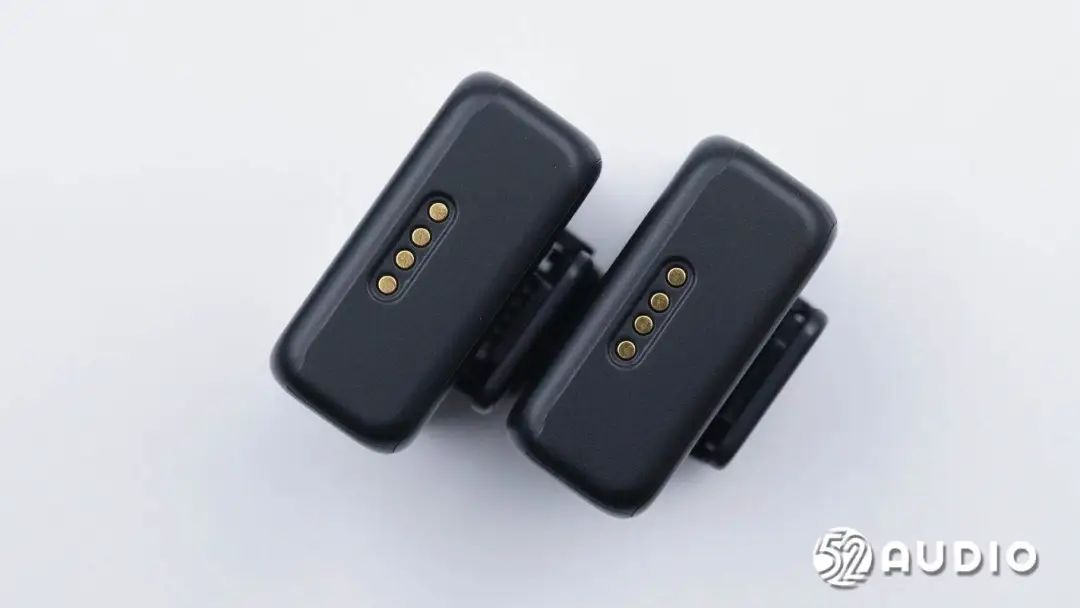

机身底部设置充电触点。

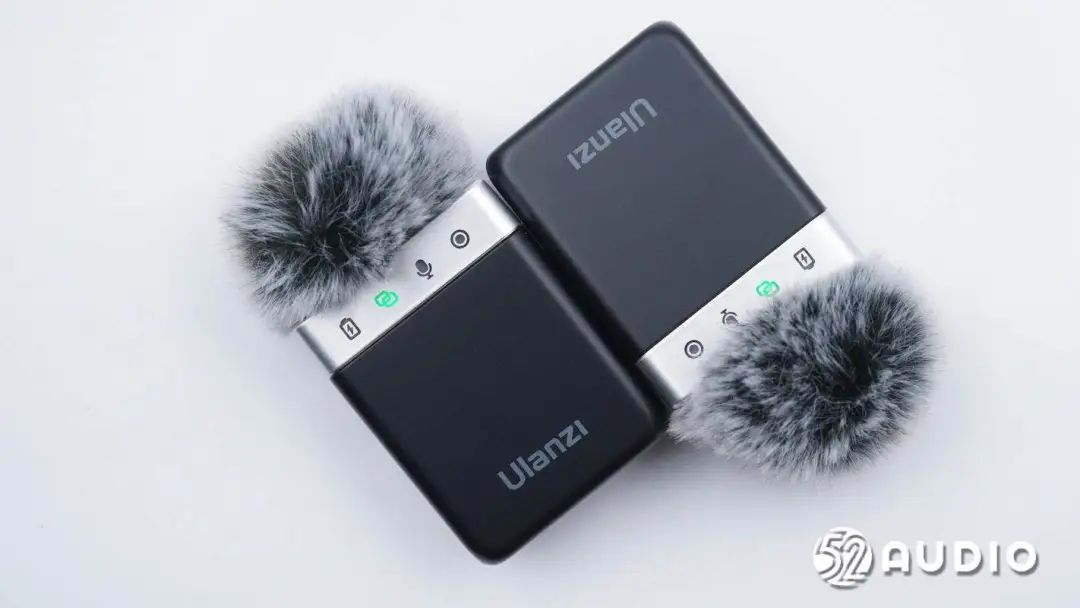

发射器安装防风毛套外观一览。

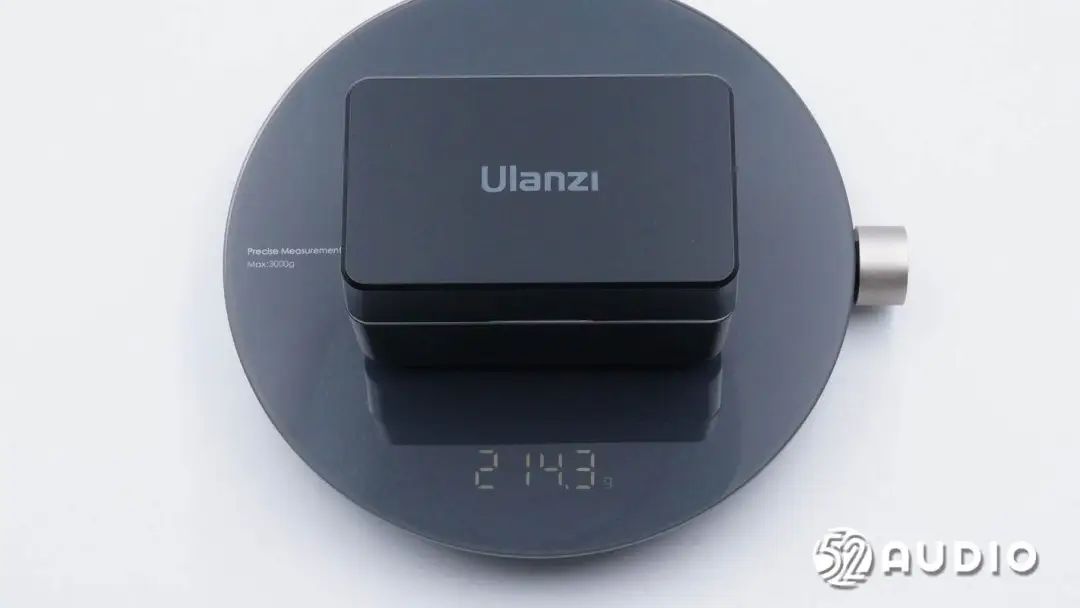

经我爱音频网实测，Ulanzi优篮子AM18无线领夹麦克风整机重量约为214.3g。

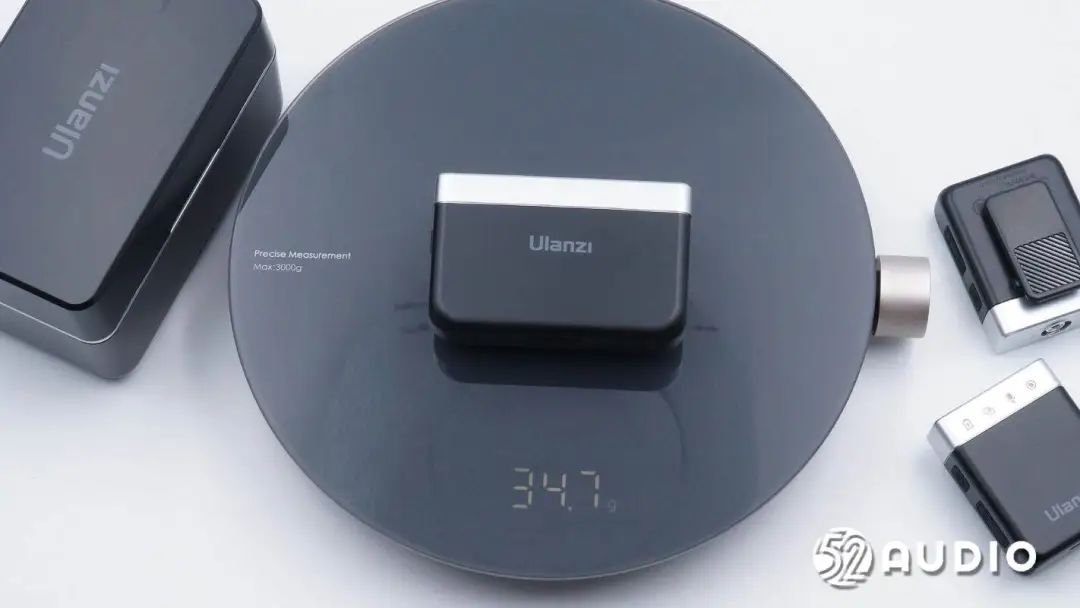

接收器重量约为34.7g。

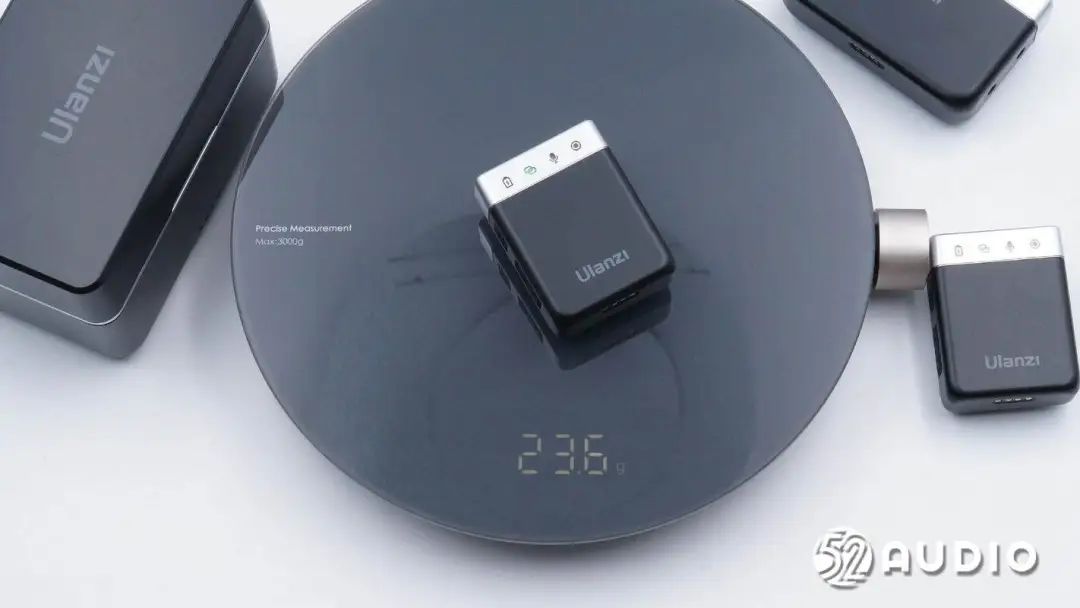

发射器重量约为23.6g。

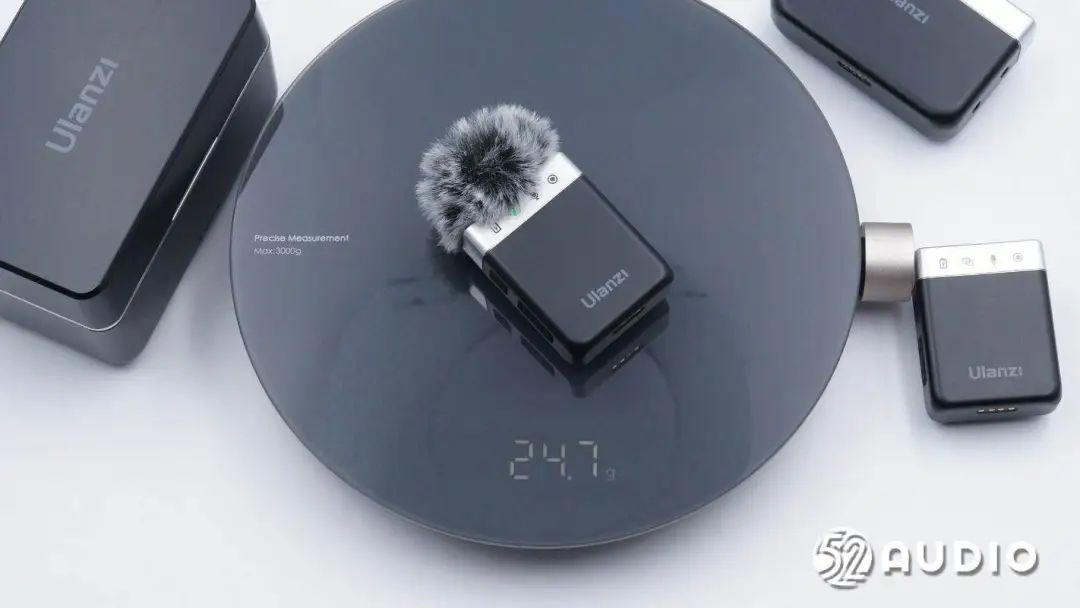

发射器安装防风毛套重量约为24.7g。

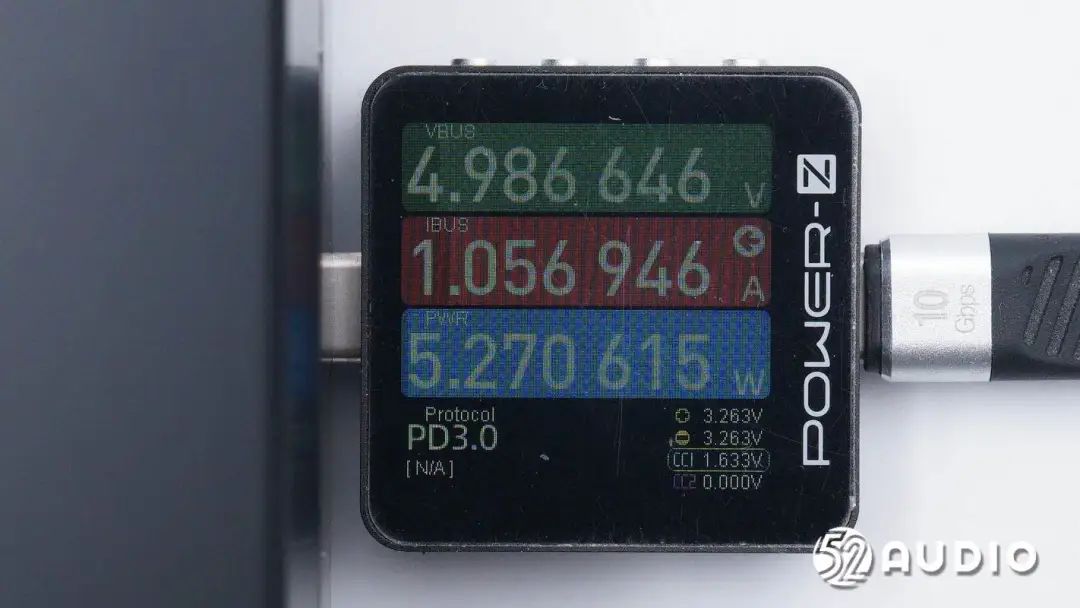

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对Ulanzi优篮子AM18无线领夹麦克风进行充电测试，输入功率约为5.27W。
由我爱音频网主办的「2025亚洲AI智能无线麦克风大会」，定于2025年6月13日（周五）在深圳举行，届时将汇聚产业链上下游的企业和专业人士，展示行业内的创新成果与前沿思想，加强市场间的紧密合作，共同推进行业的持续发展和进步。
大会主题：2025亚洲AI智能无线麦克风大会
主办方：我爱音频网
指导单位：中国声学学会声频工程分会
战略合作伙伴：QQ音乐
地点：深圳湾科技生态园8栋创新广场发布中心四楼
参会热线：17722503948（我爱音频网小音，微信同号）
联系邮箱：info@52audio.com
「2025亚洲AI智能无线麦克风大会」诚邀您的参与，让我们一同塑造未来！
二、Ulanzi优篮子AM18无线领夹麦克风拆解
通过开箱，我们了解了Ulanzi优篮子AM18无线领夹麦克风的精致外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~
充电盒拆解

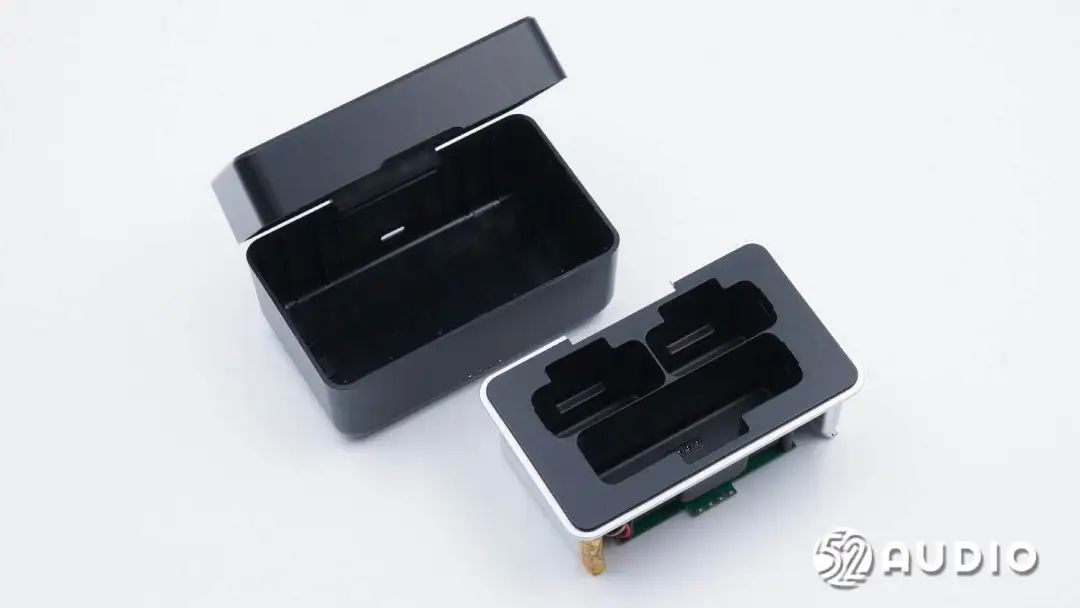

拆开充电盒外壳，取出座舱结构。
座舱底部结构一览，中间主板通过螺丝固定，两侧设置双电池单元。

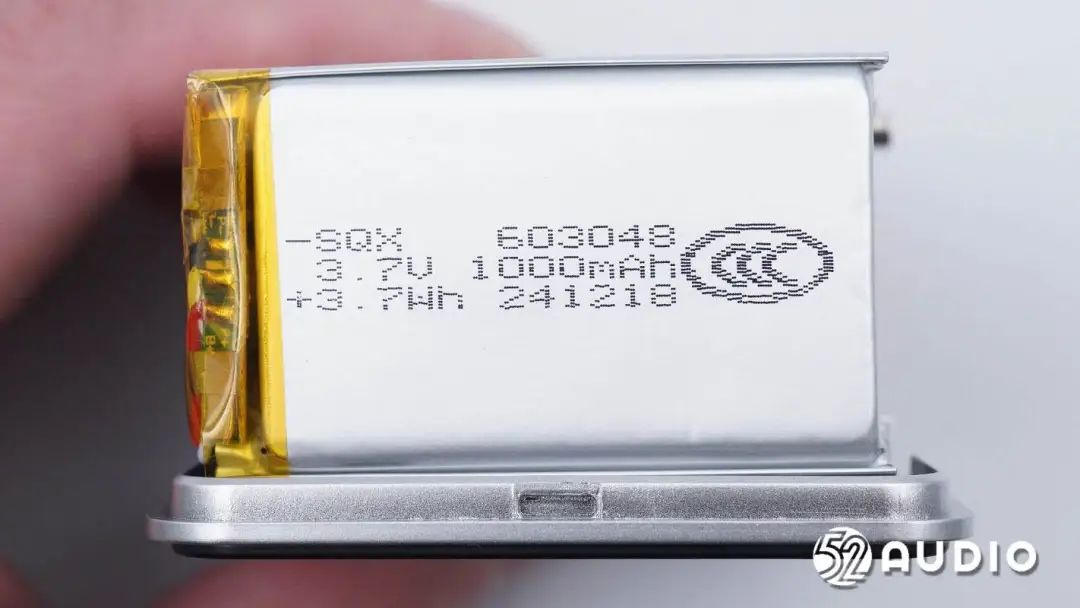

充电盒内置锂电池型号：SQX 603048，标称电压：3.7V，额定容量：1000mAh 3.7Wh。两块电池总容量：2000mAh。

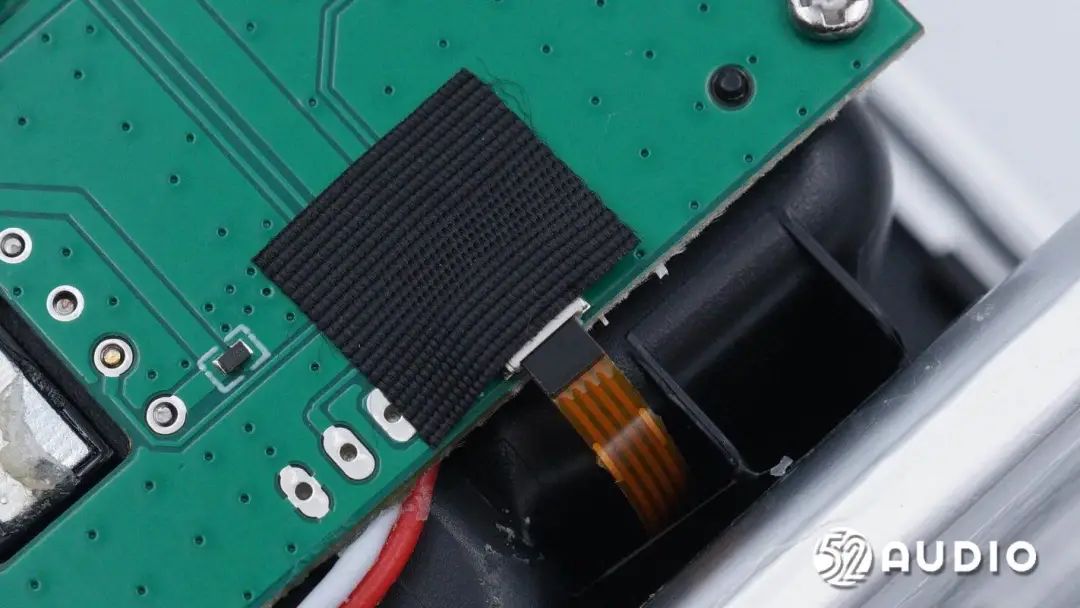

主板通过连接器连接霍尔元件的排线，贴有胶布固定。

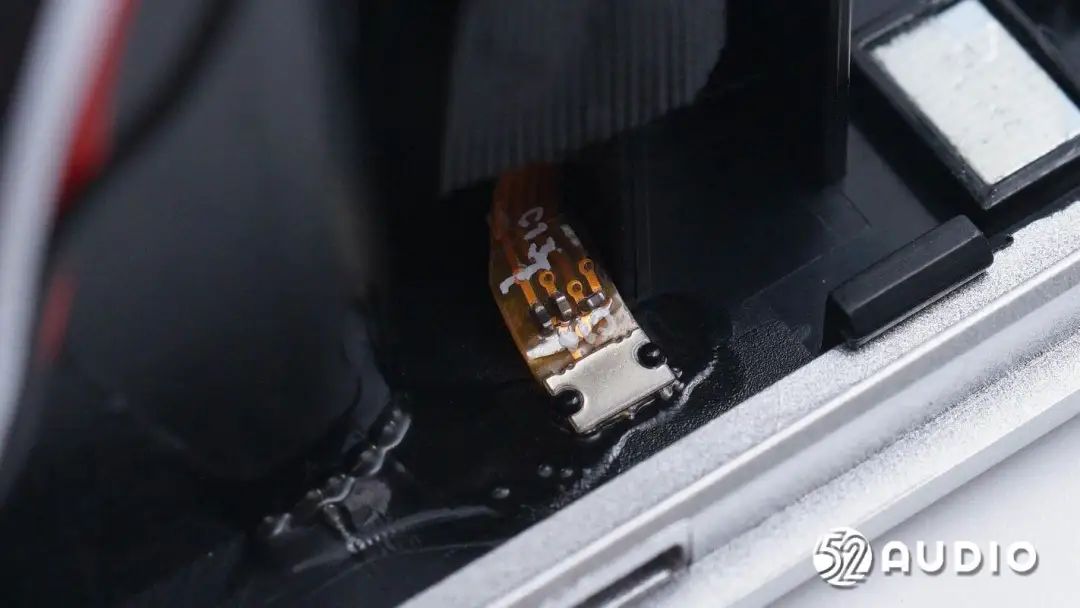

霍尔元件结构一览。

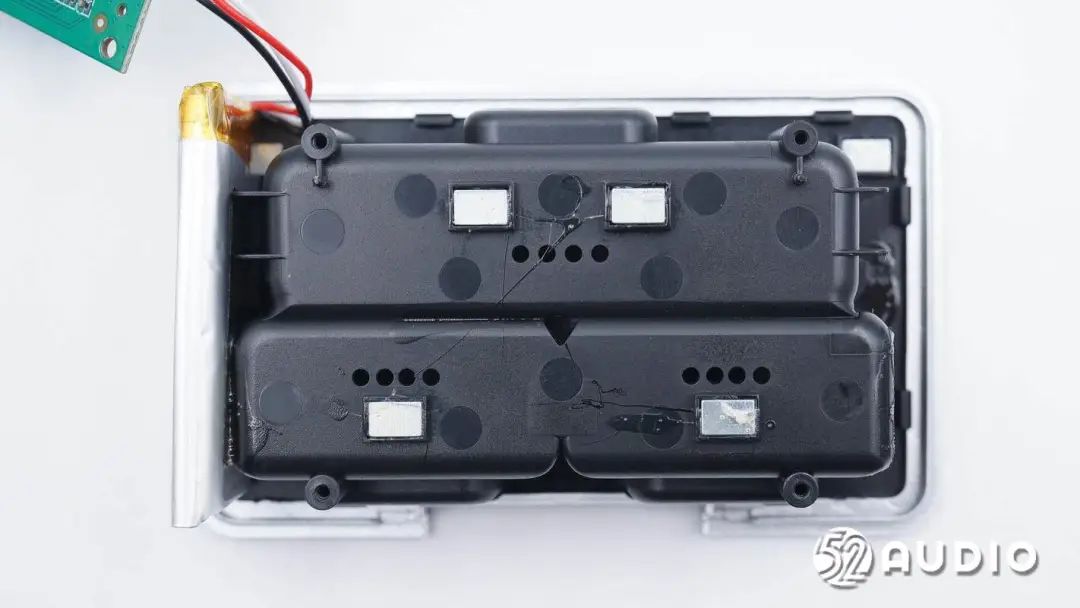

卸掉螺丝，取掉主板、霍尔元件排线和一侧的电池单元，座舱底部设置有多颗磁铁吸附固定麦克风。

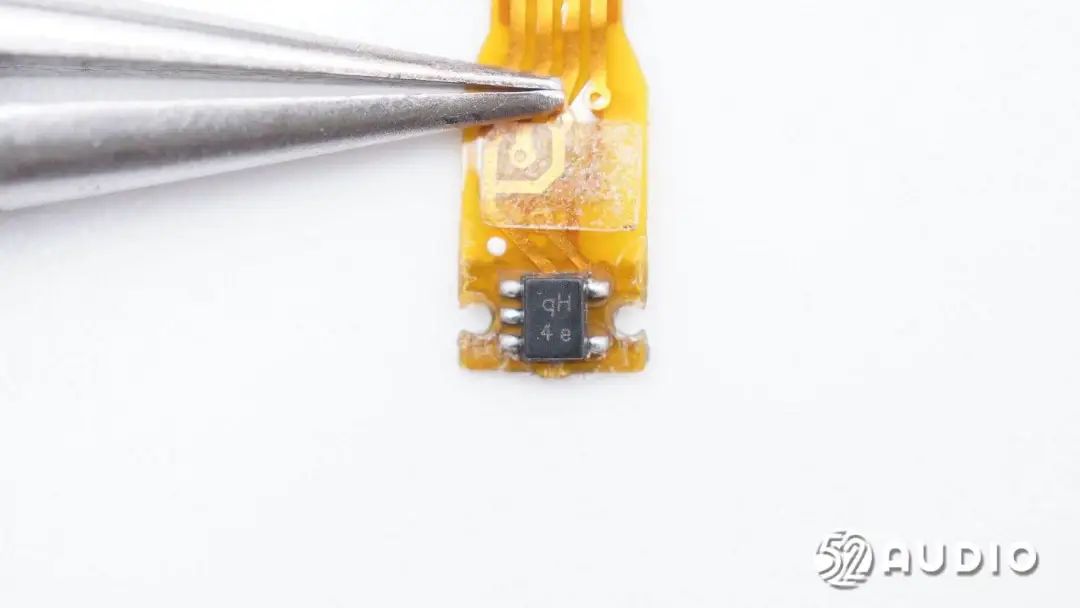

丝印qH 4e的霍尔元件特写，用于感知充电盒盖的开启和关闭状态，用于实现开盖自动连接功能。

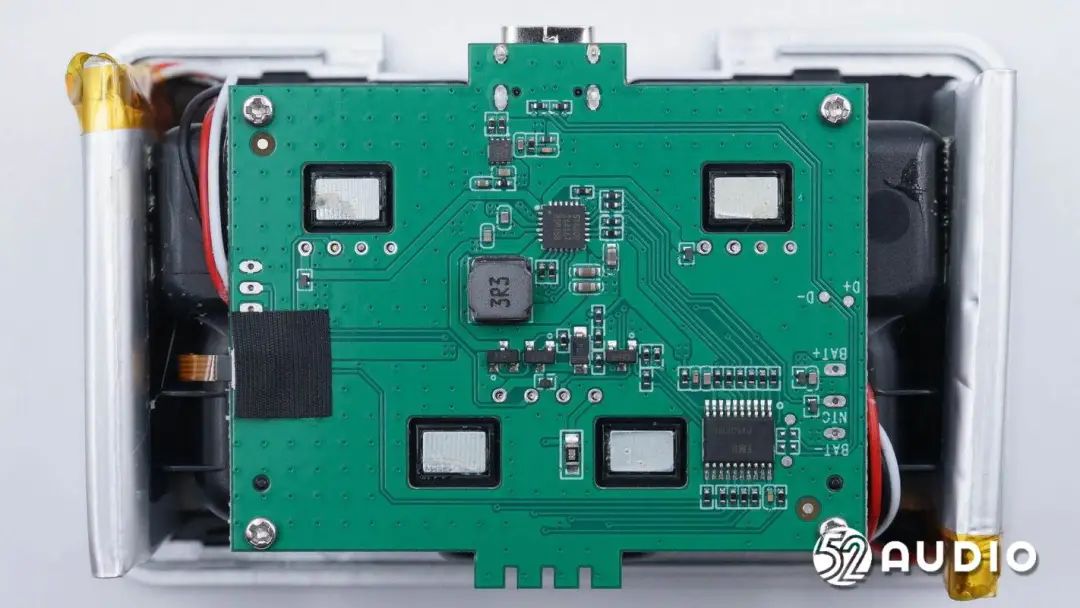

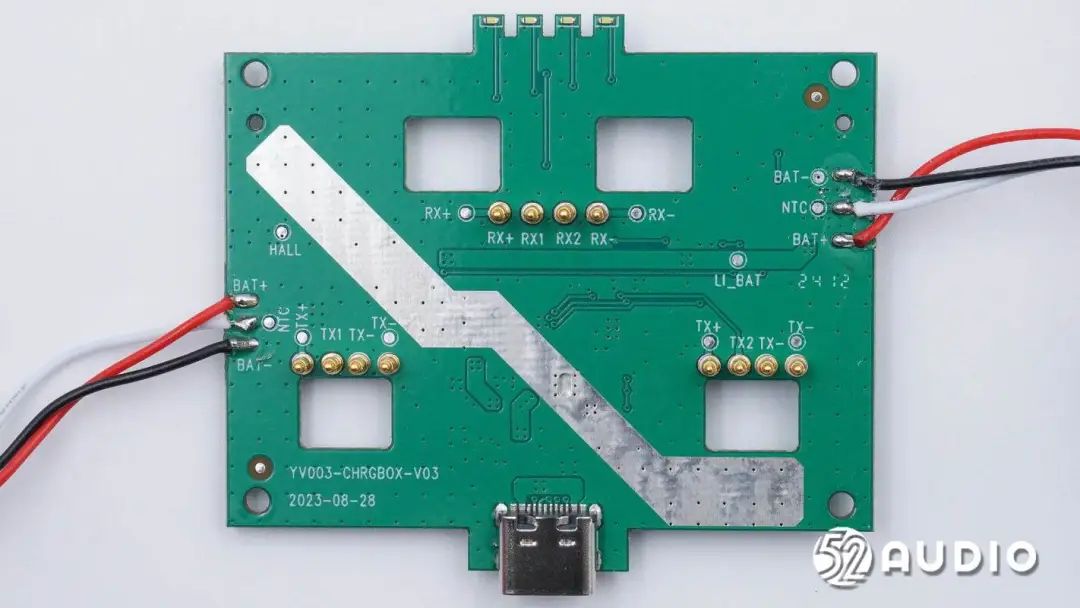

充电盒主板内侧电路一览。

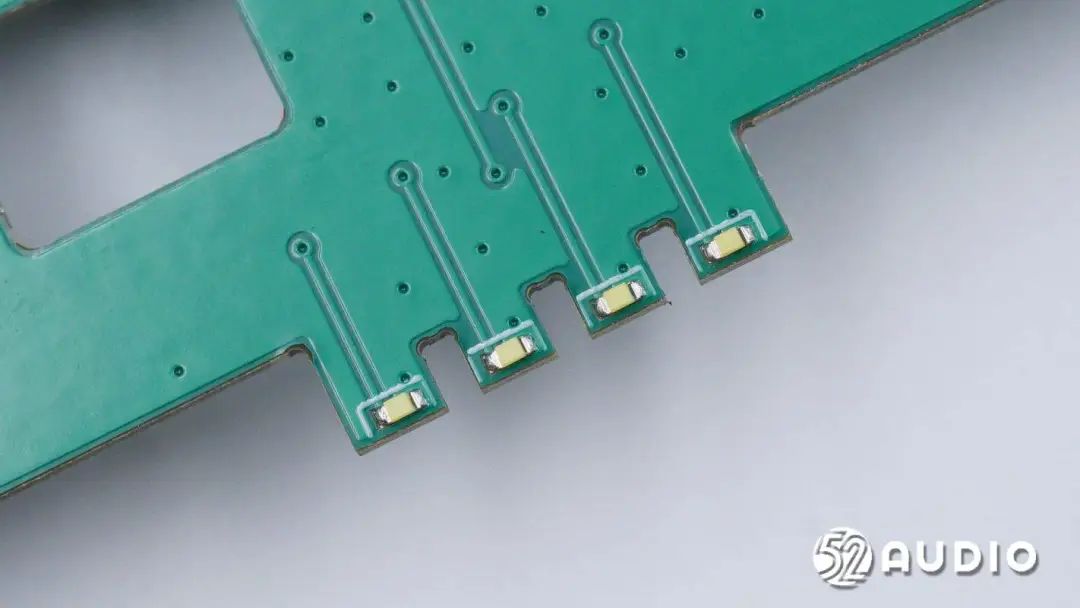

四颗LED指示灯特写。

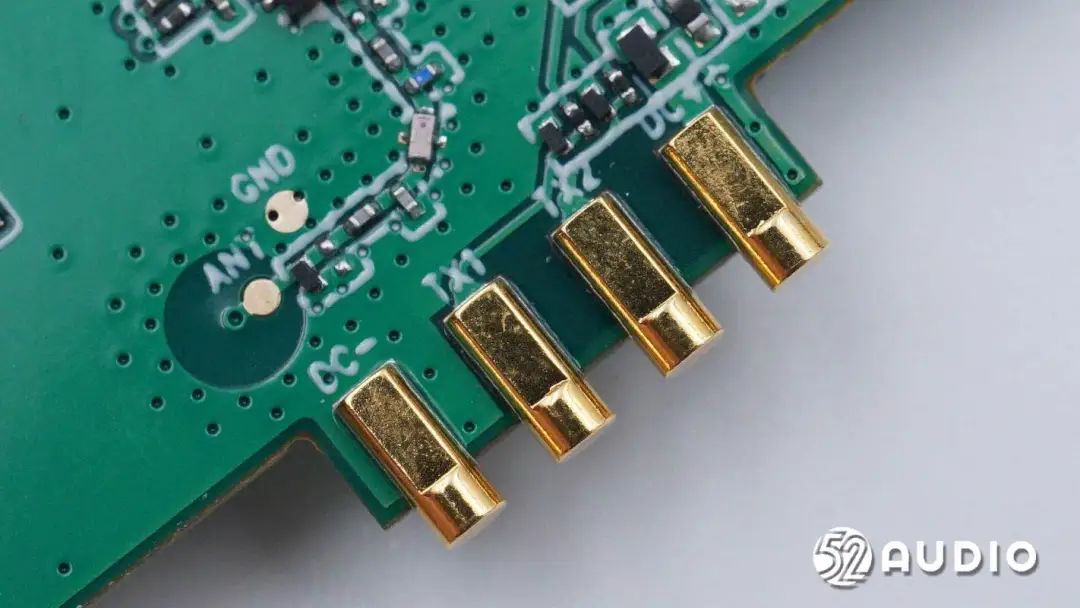

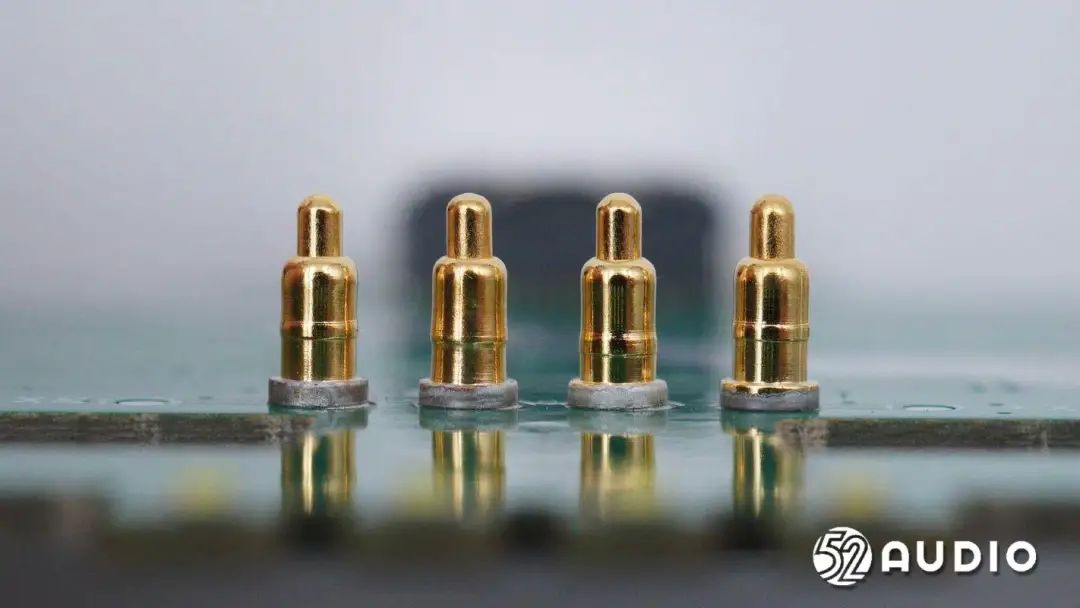

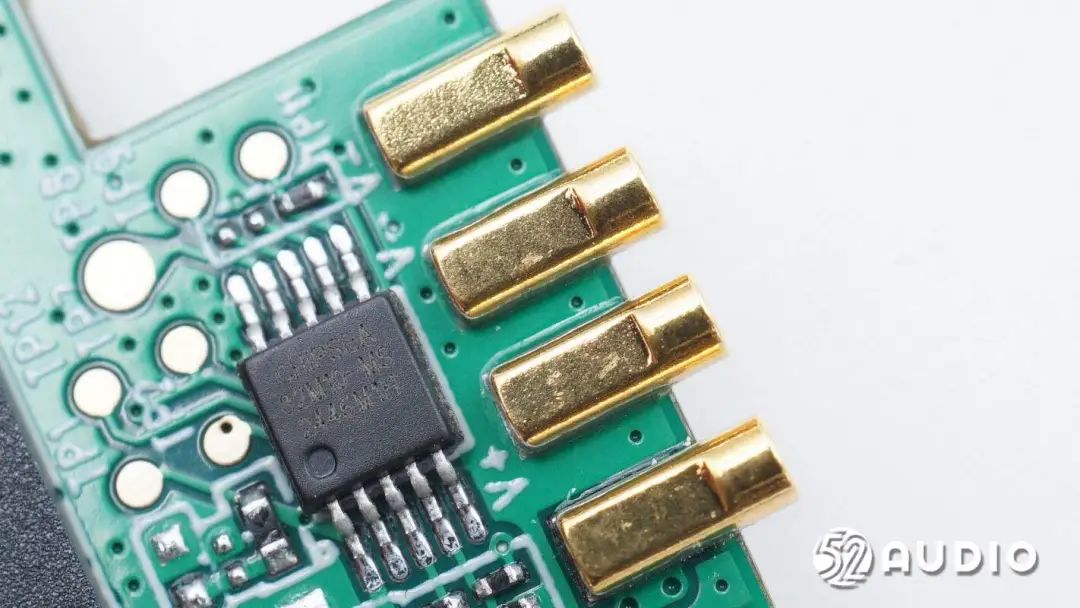

为麦克风充电的Pogo pin连接器特写。

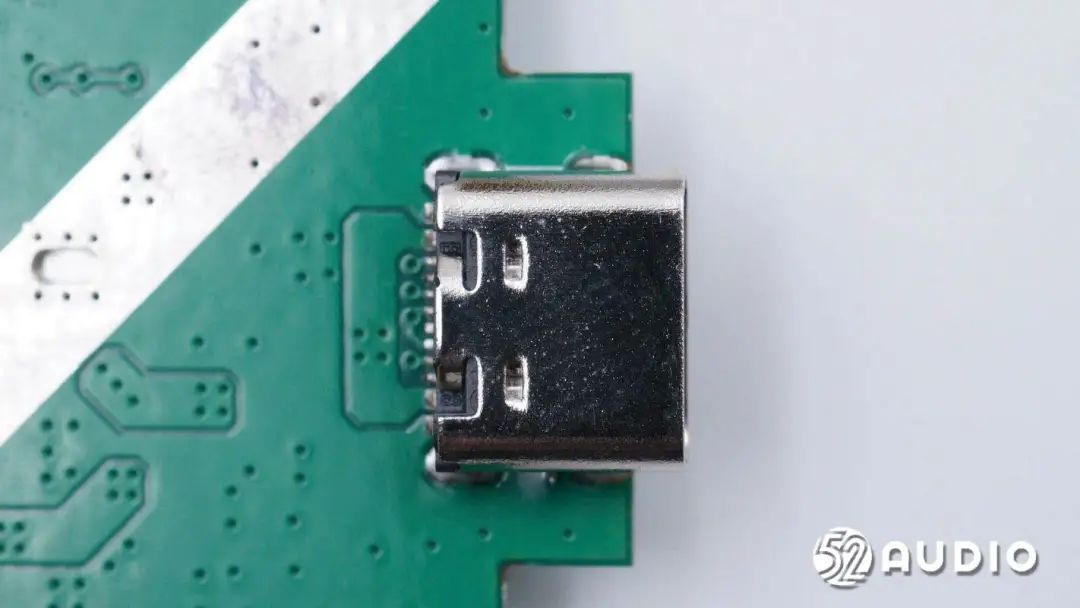

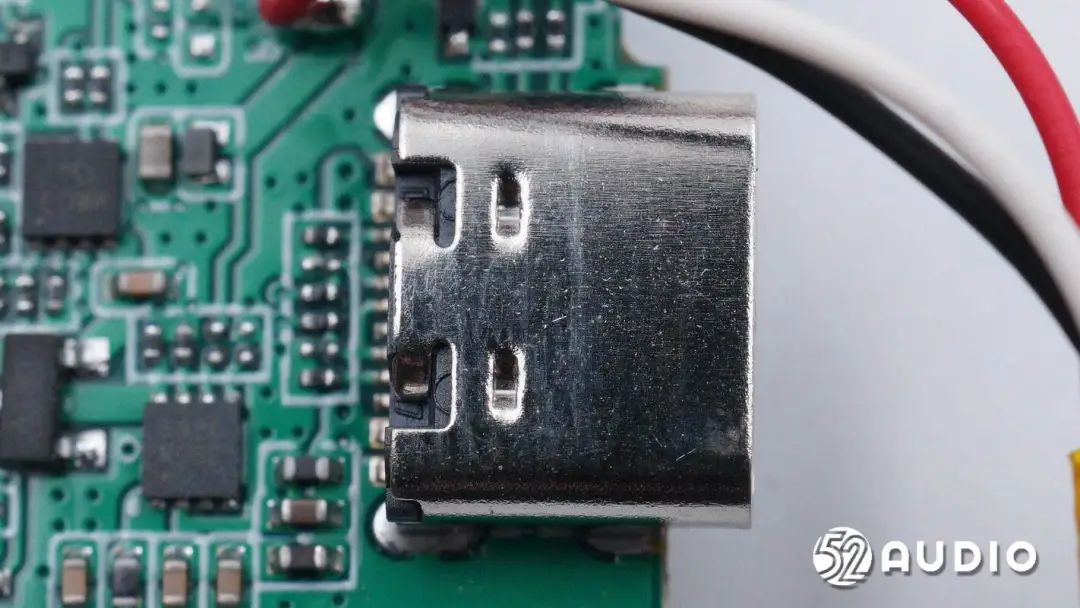

Type-C充电母座特写。

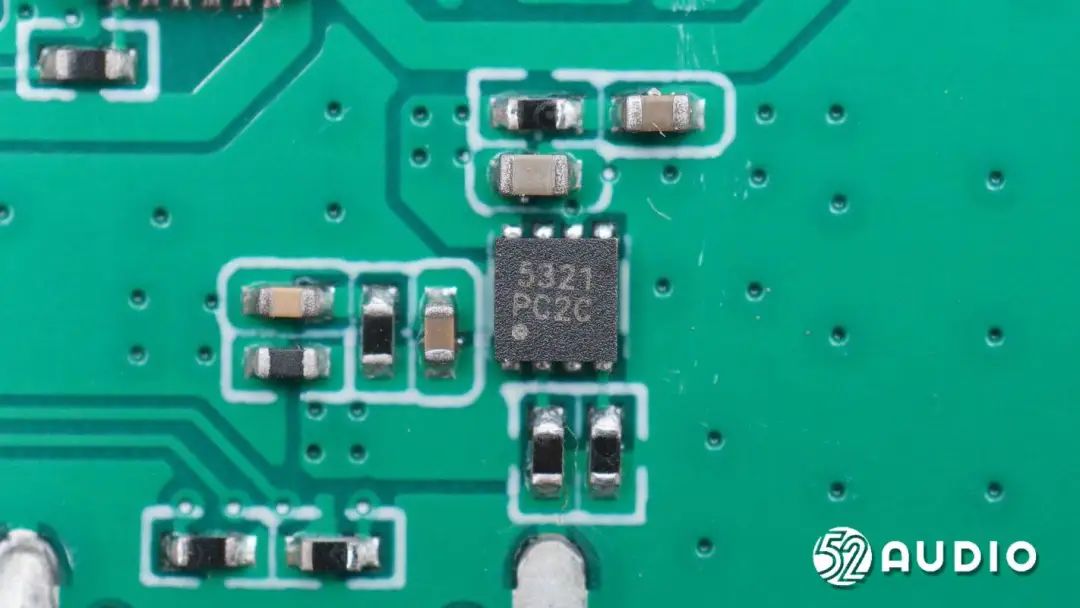

思远半导体SY5321过压过流保护IC，是一款具有输入欠压和过压保护、负载电流异常保护以及过温保护等特点集一身的高集成IC。SY5321支持30V输入耐压，过压关断保护小于50nS，应用于充电电路或低压系统的前端，以避免锂电池或低压系统免受异常输入故障的影响。
思远半导体SY5321可以通过OVP引脚设置外部的输入过压阈值，也可以选择IC内部设定的输入过压阈值。当IC内部设定的输入过压阈值小于OVP引脚设置的外部过压阈值时，SY5321将自动选择内部过压阈值；反之，则选择OVP引脚设置的外部过压阈值。

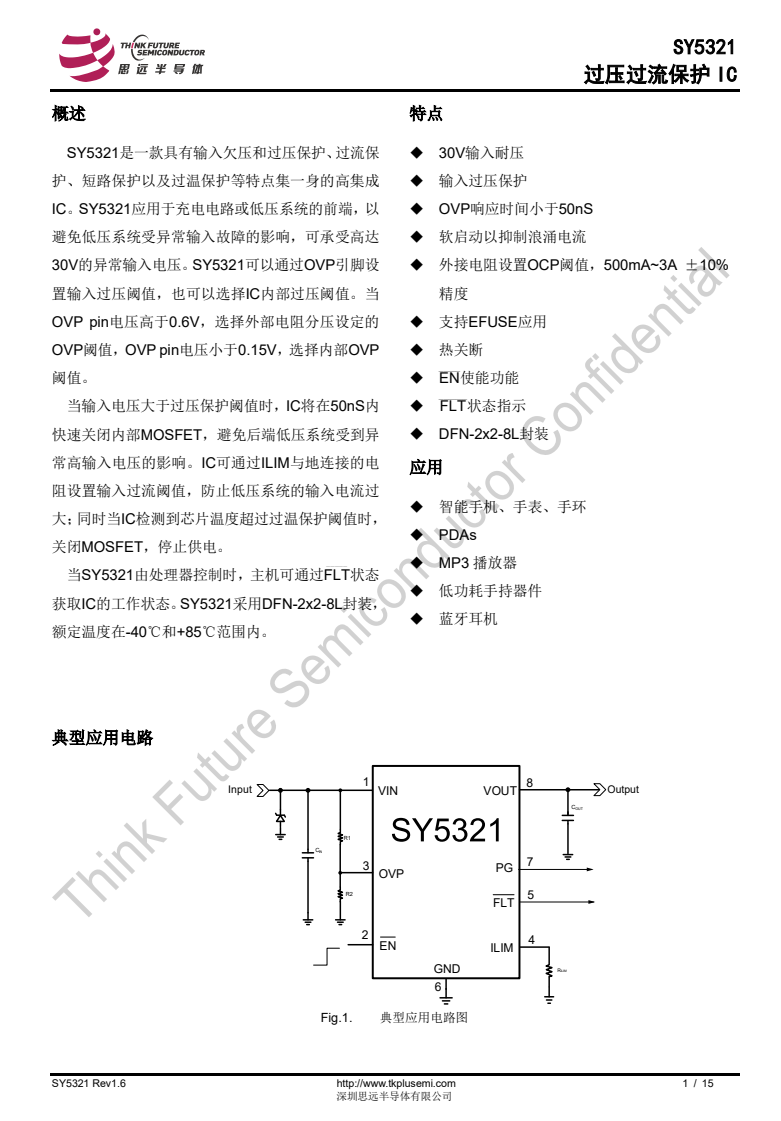

思远半导体SY5321详细资料图。据我爱音频网拆解了解到，思远半导体的电源管理类芯片目前已被小米、三星、OPPO、Redmi、一加、字节跳动、JBL、小天才、倍思、韶音、猛玛、Cleer、Nothing、捷波朗、斯莫格、NuPhy、高驰、翡声、枫笛、海尔兄弟、泥炭、左点、TG、iQOO、漫步者、联想、传音、科大讯飞、用维、公牛、Fiio、翡声、MEES、YOBYBO、HAYLOU、DENON、Oladance、XTOUR、final、酷睿视、Skullcandy、vivo、QCY、声阔、绿联、realme、魅族、百度、网易、哈曼、万魔、233621、魔宴、创新科技等国内外知名品牌采用。

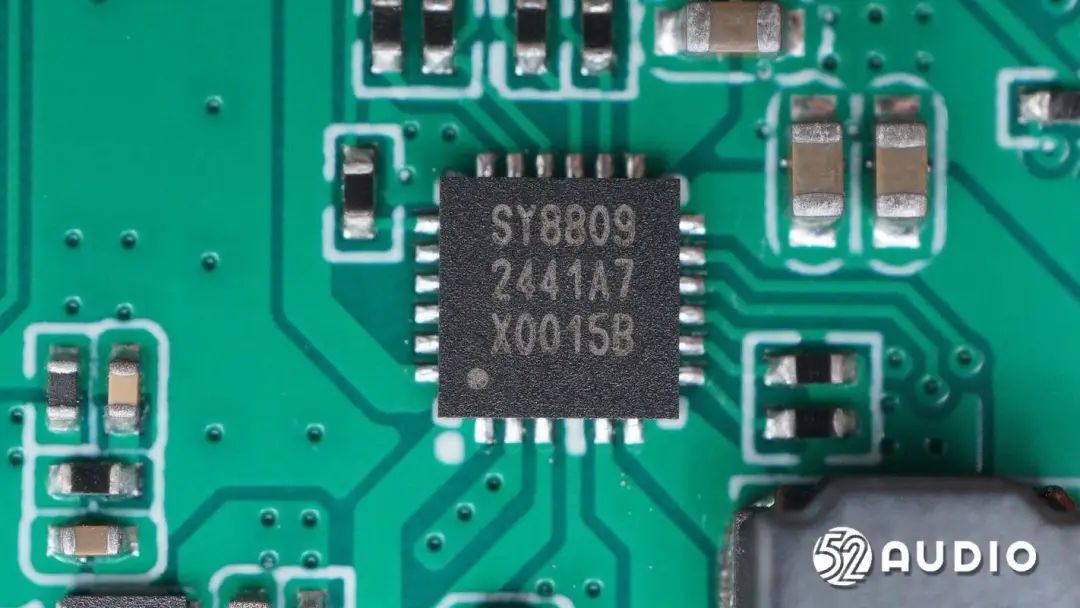

思远半导体SY8809蓝牙耳机充电仓解决方案，芯片内部集成充电模块和放电模块，充电模块采用NVDC架构，电池端充电电流I2C可以调节；放电模块输出电压I2C可以调节，集成两路输出限流开关，提供了独立的负载存在检测和负载插入检测，同时支持输出电流检测。芯片集成NTC保护功能，更安全的对电池进行充放电。
思远半导体SY8809集成了标准的I2C接口和中断信号，方便实现芯片和MCU之间的通讯，控制充电、放电功能。SY8809集成了通讯端口，可以实现MCU到耳机端的高速通信，非常适合蓝牙耳机充电仓的设计，高集成度极大简化了外围电路和元器件，为蓝牙耳机充电仓的应用提供了简单易用的方案。SY8809采用的封装形式为QFN4x4-24。
思远半导体SY8809详细资料图。

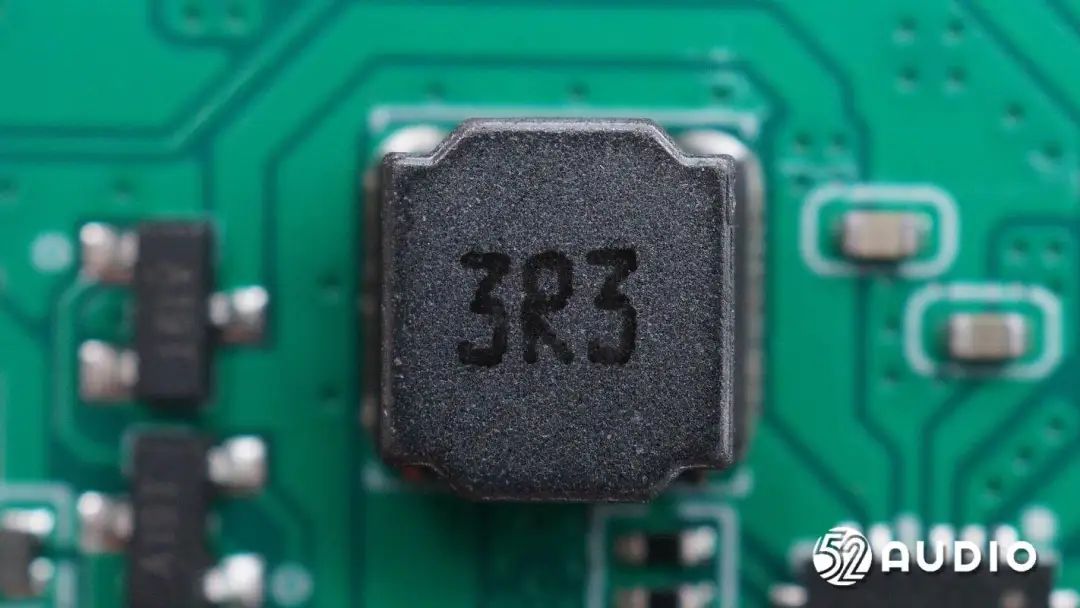

电源管理芯片外围3.3μH功率电感。

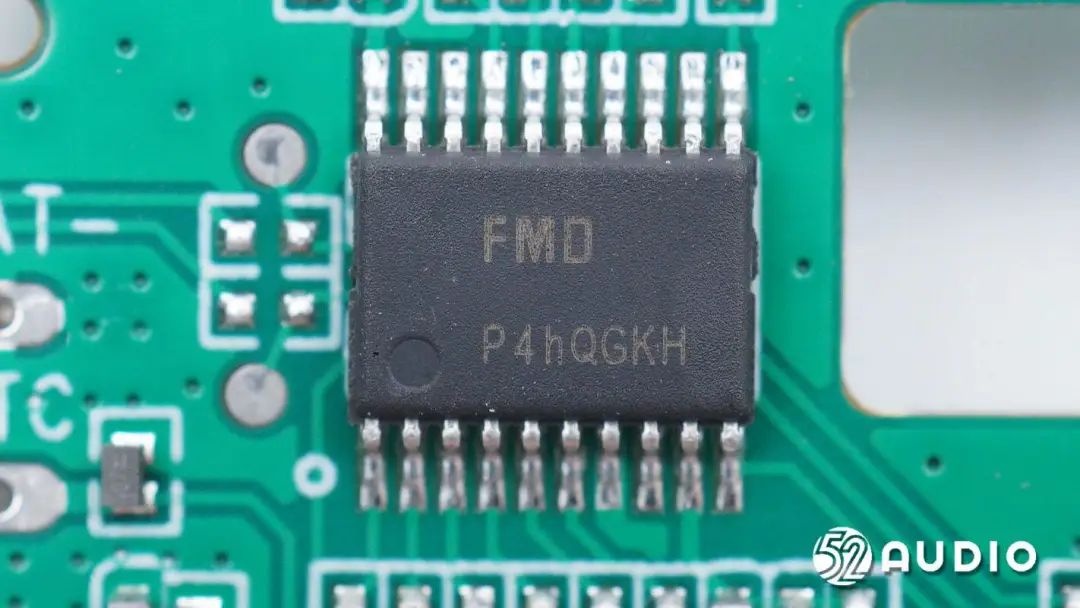

丝印P4hQGKH的IC。

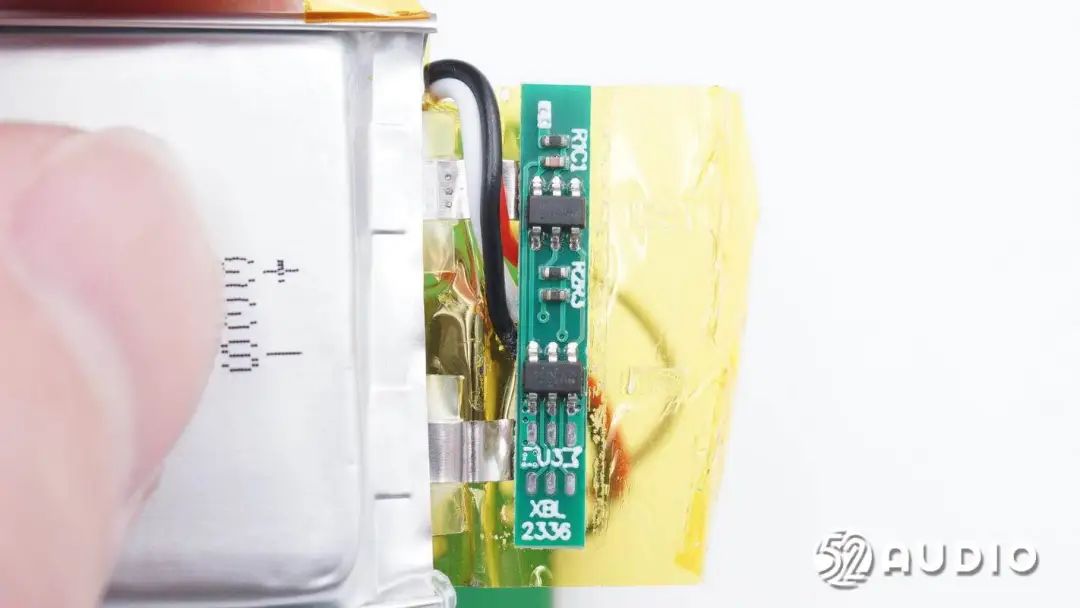

撕开电池绝缘保护，电池保护板电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。

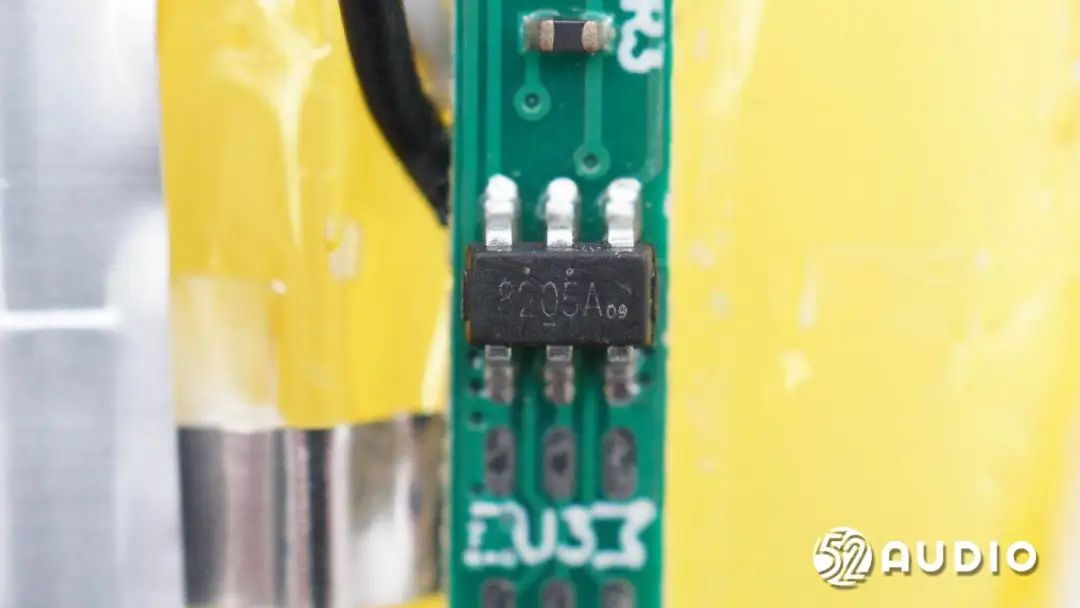

丝印8205A的MOS管。

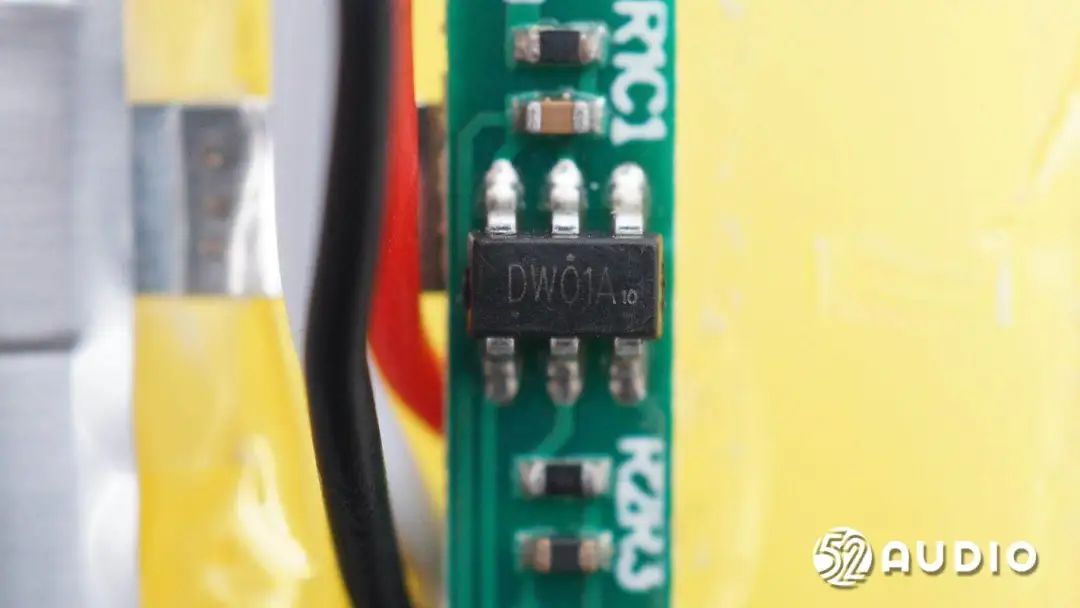

丝印DW01A的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
TX发射器拆解

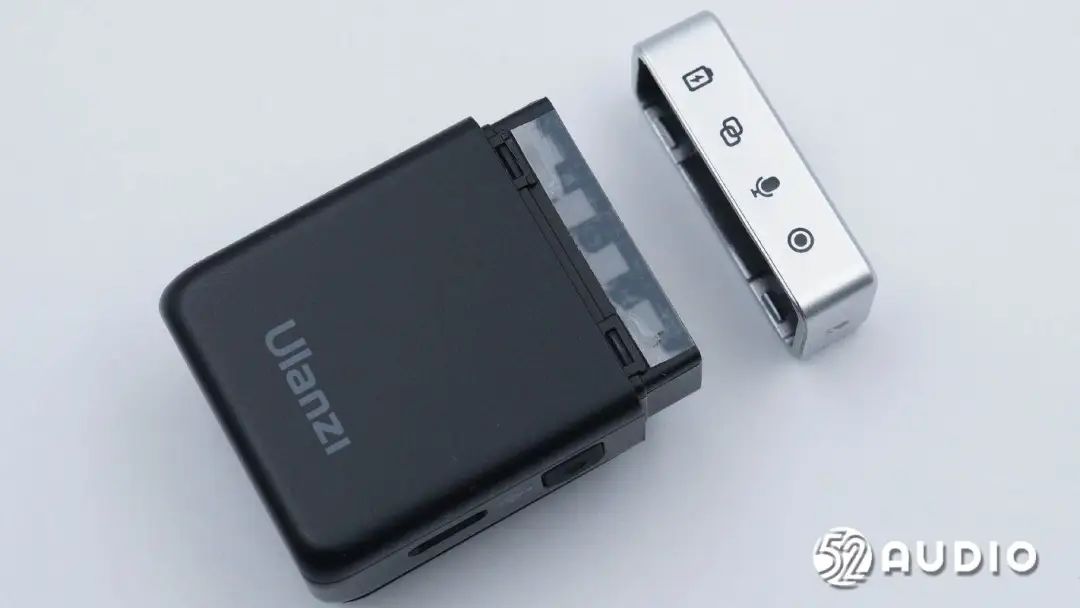

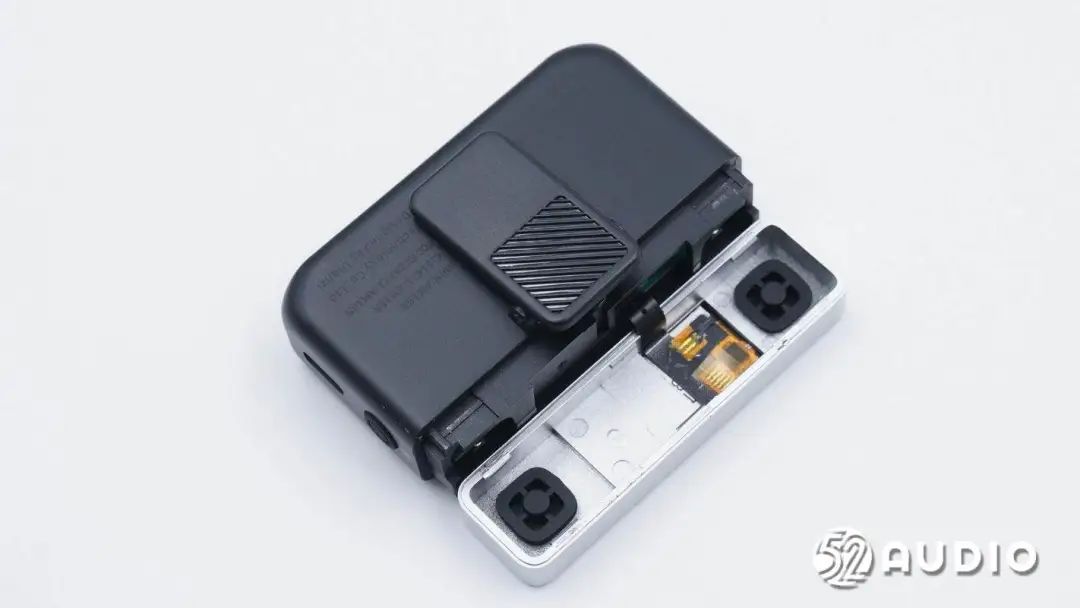

取掉发射器顶部盖板。

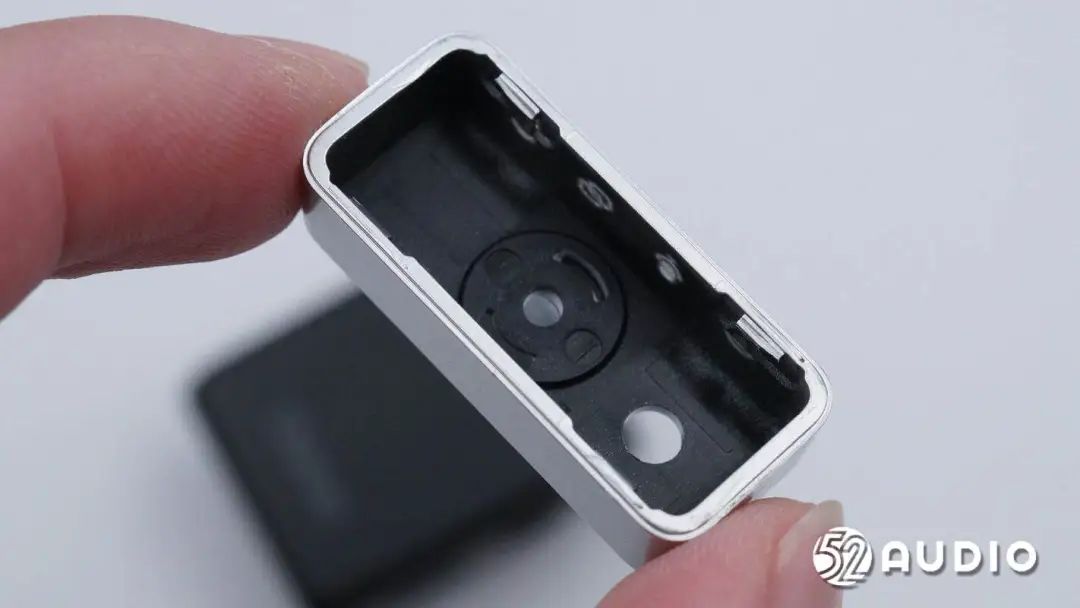

盖板内侧结构一览。

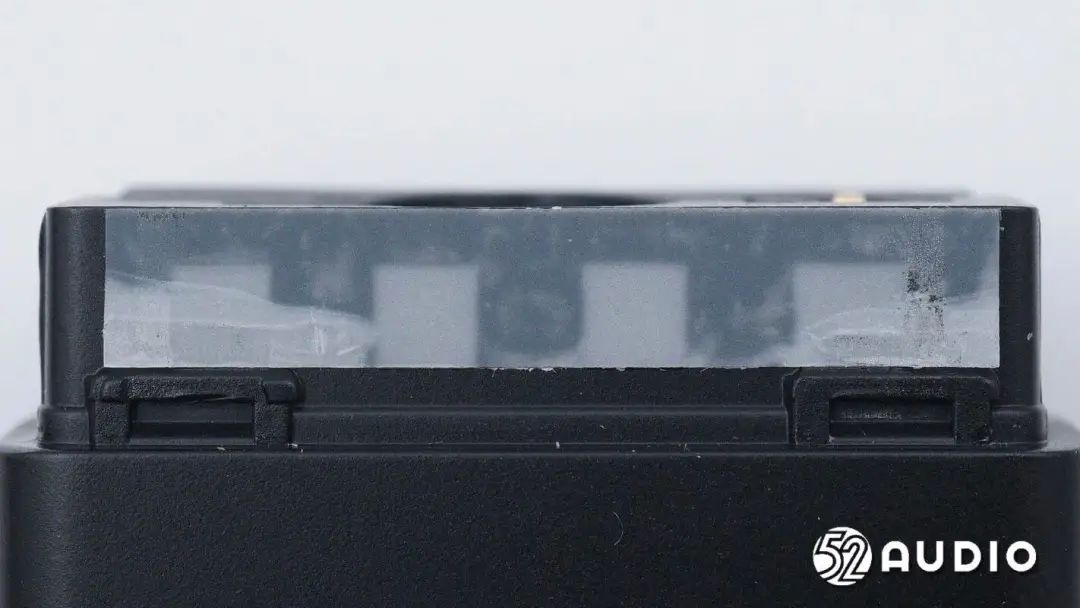

腔体上的指示灯导光柱结构特写。
打开卡扣式固定的发射器腔体。

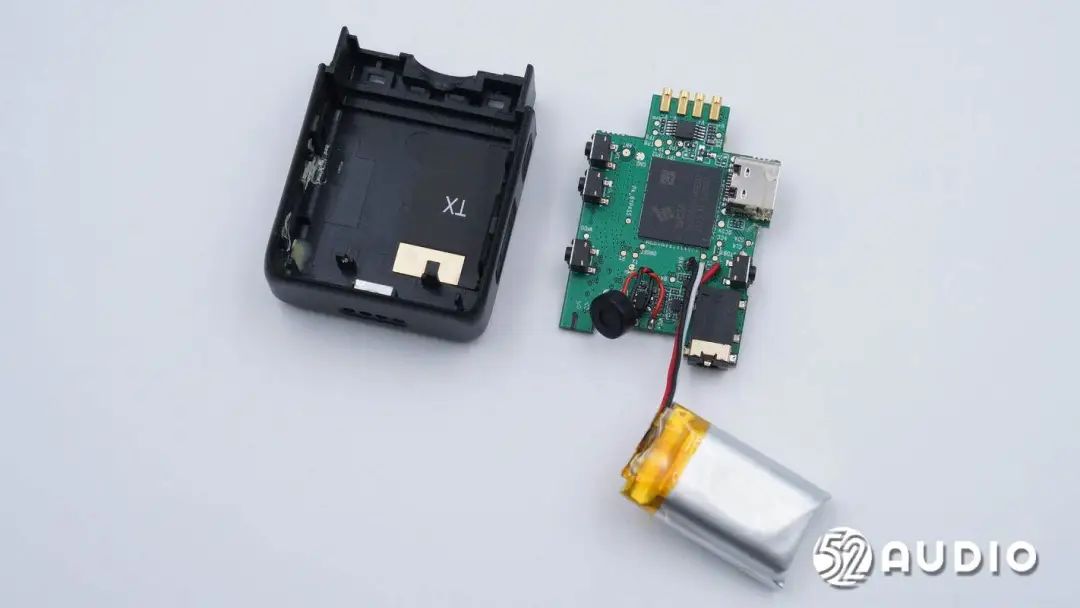

取出腔体内部的所有组件。

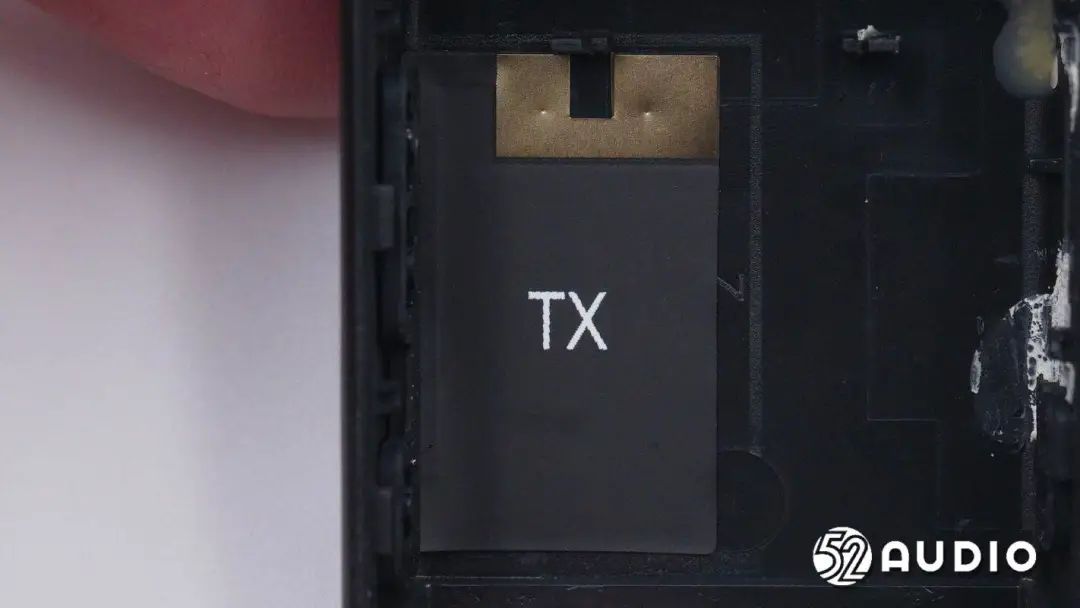

腔体上固定的天线特写，丝印“TX”标识。

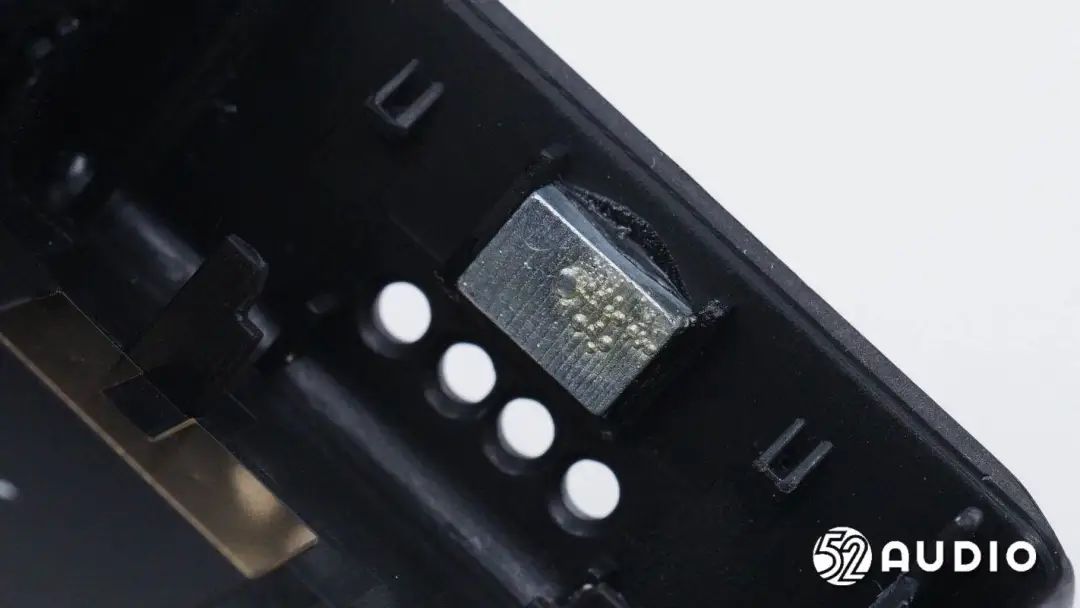

腔体底部设置有磁铁，与充电盒吸附固定。

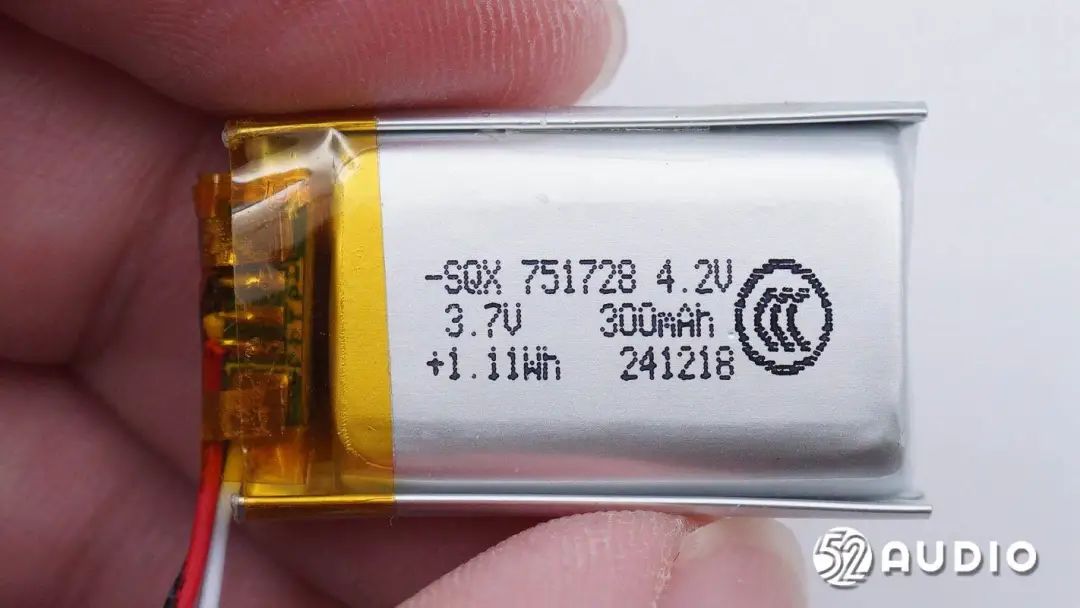

发射器内置锂电池型号：SQX 751728，标称电压：3.7V，额定容量：300mAh 1.11Wh。

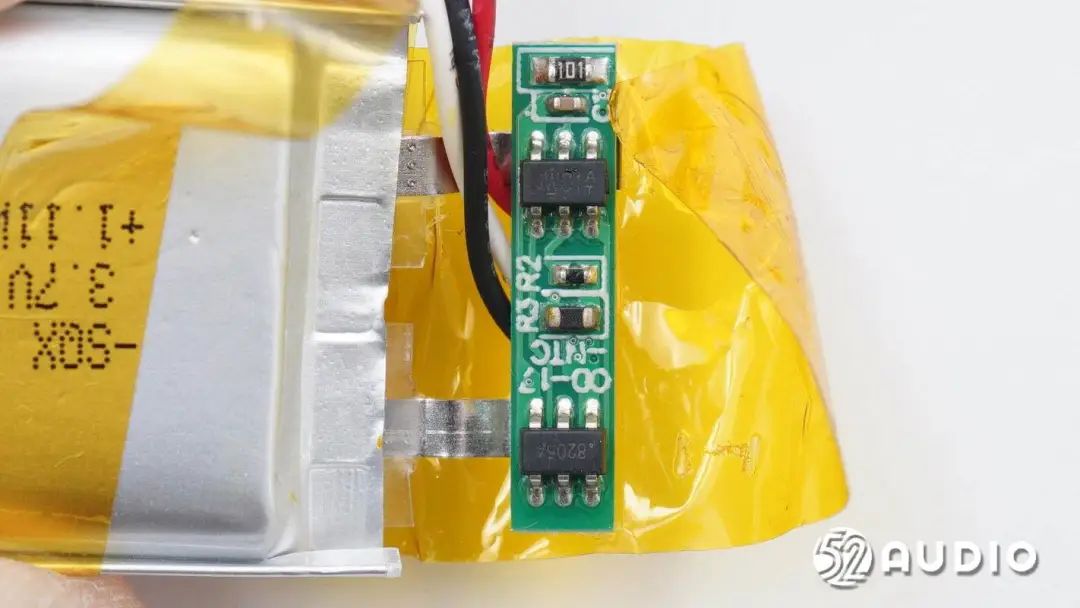

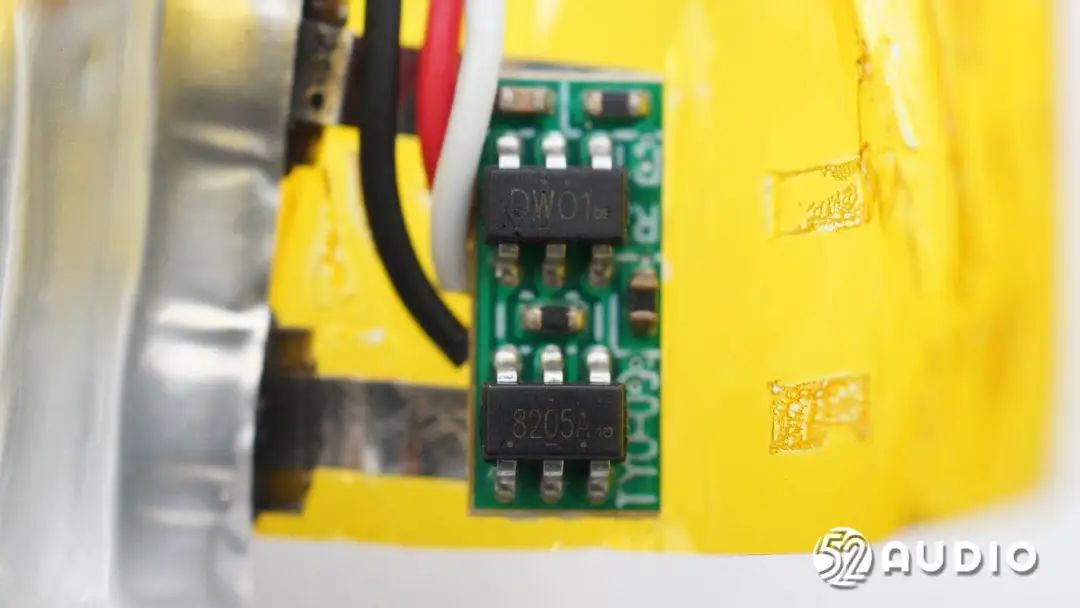

撕开外部绝缘保护，电池保护板电路一览，设置有DW01锂电保护IC和8205A MOS管，以及检测电池温度的热敏电阻。

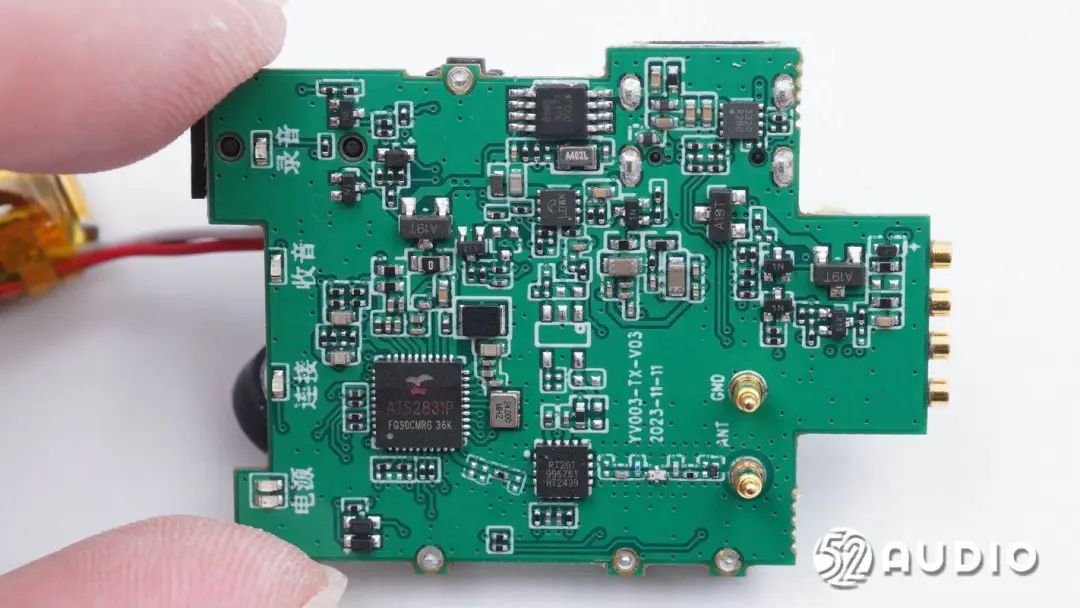

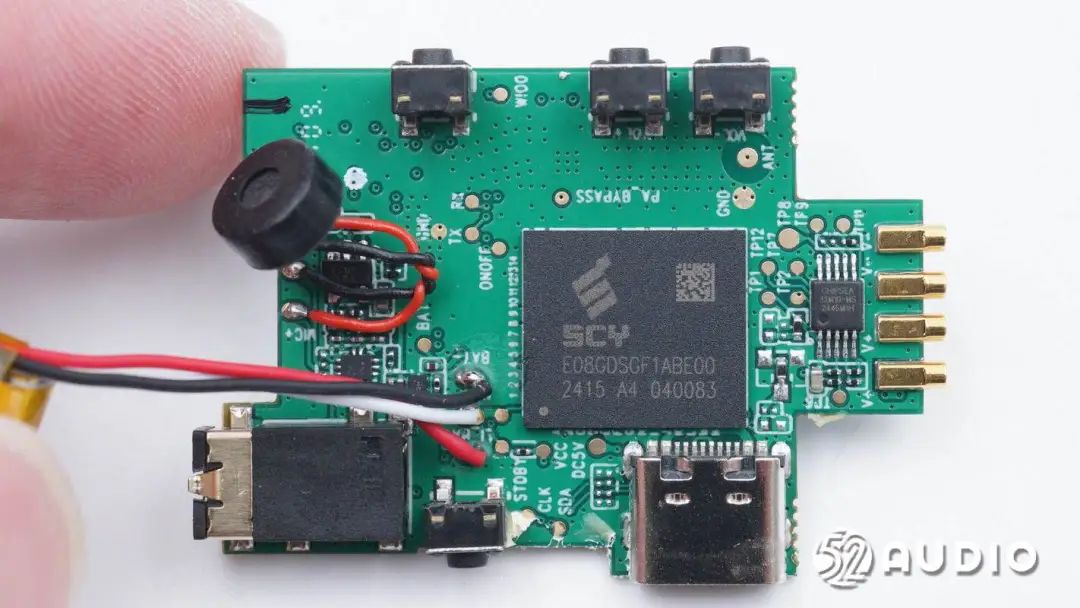

发射器主板一侧电路一览。
发射器主板另外一侧电路一览。
3.5mm监听接口母座特写。

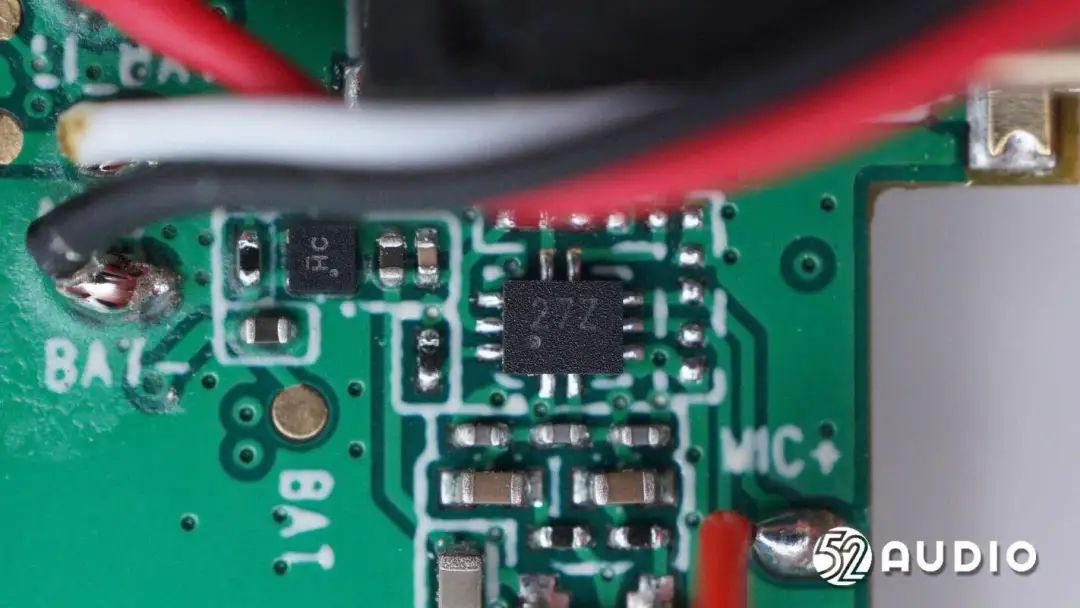

丝印27Z的IC。

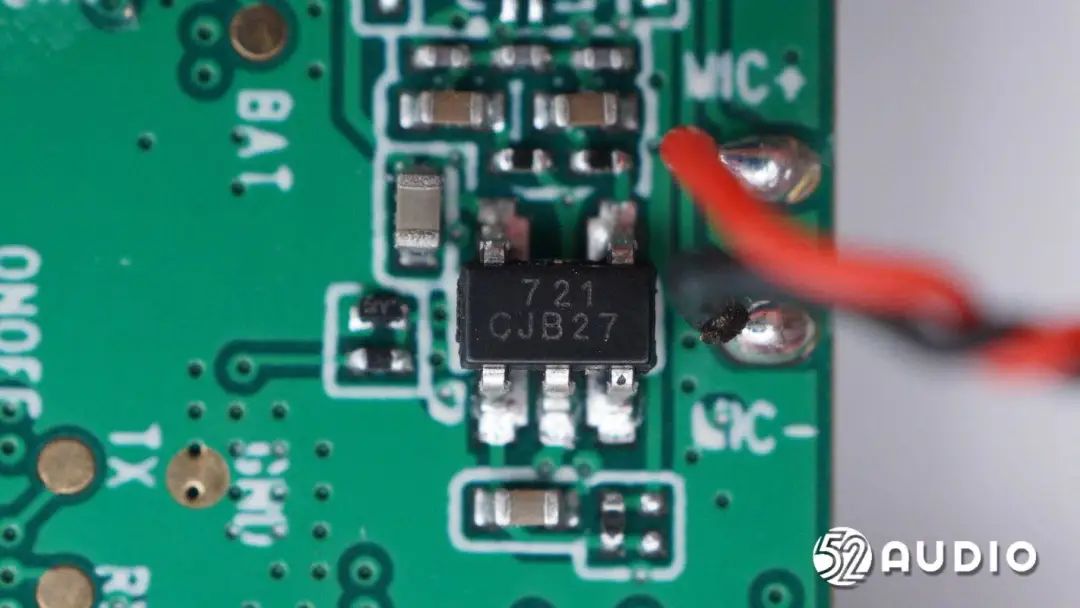

丝印721 CJB27的IC。
功能按键特写。

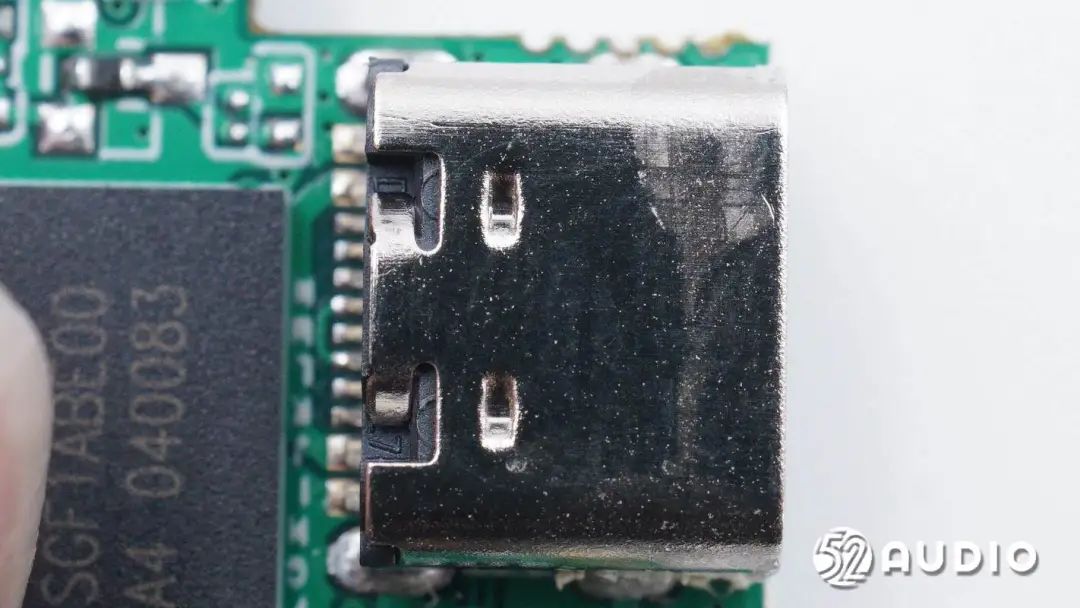

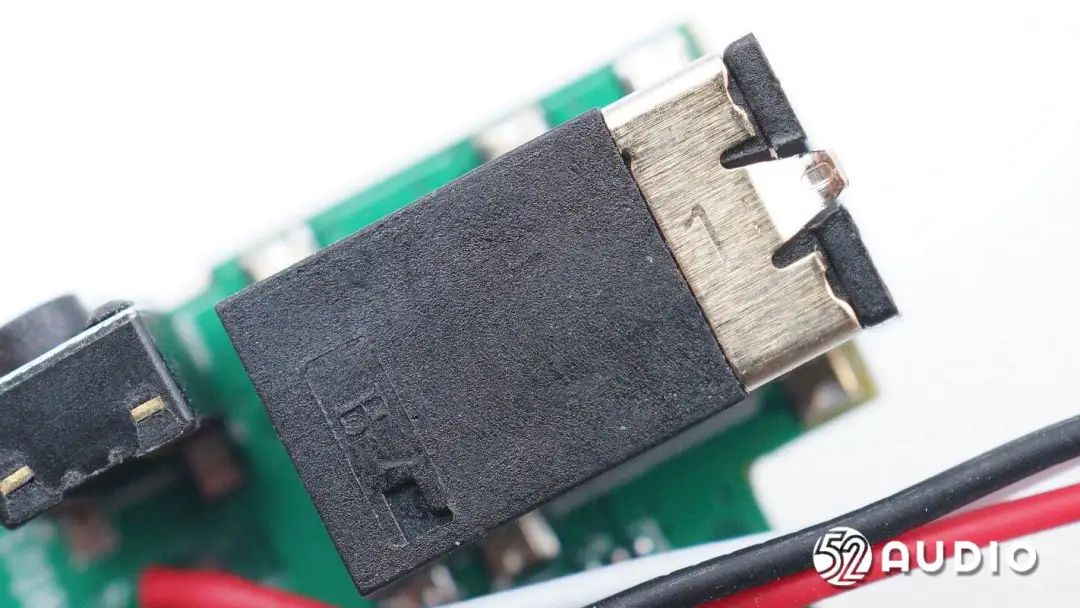

Type-C充电与数据传输接口母座特写。
连接充电盒充电的金属铜柱。

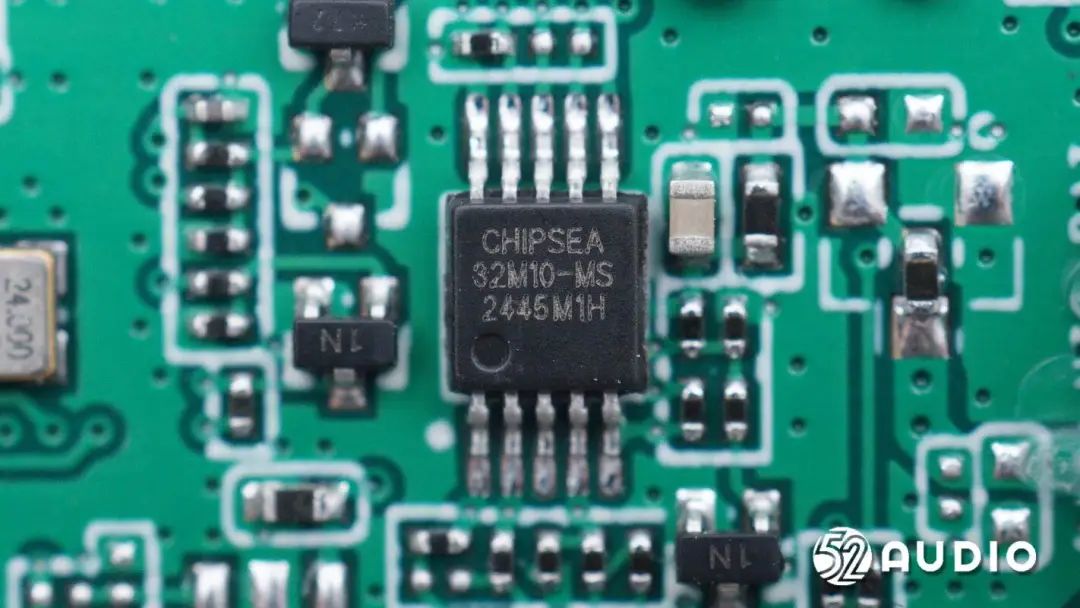

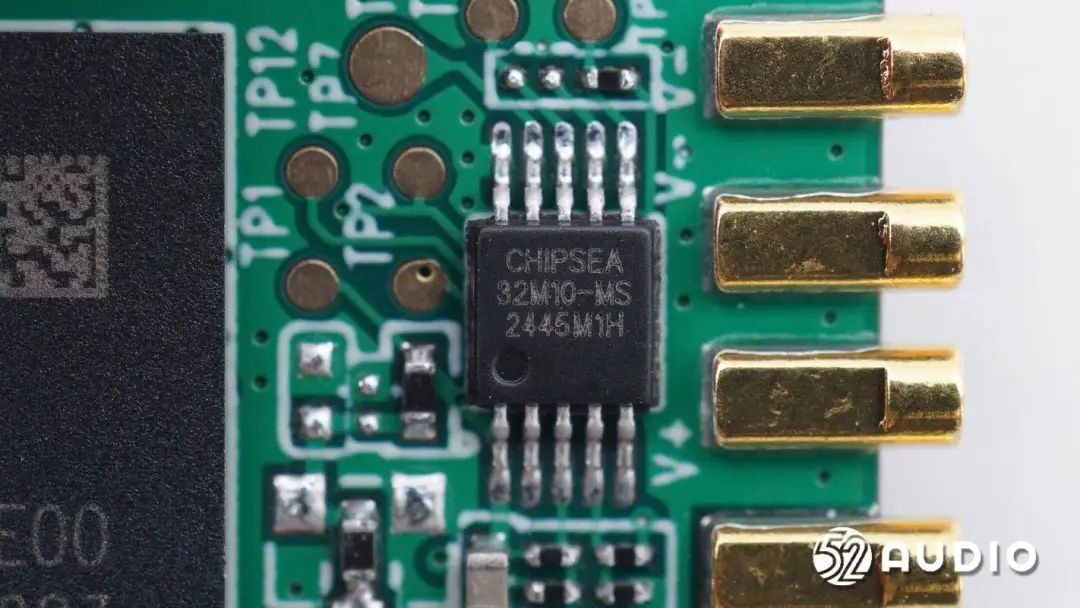

Chipsea芯海科技CSU32M10系列带12-bit ADC的8位CMOS单芯片RISC MCU，内置2K×16位MTP程序存储器，104字节SRAM。

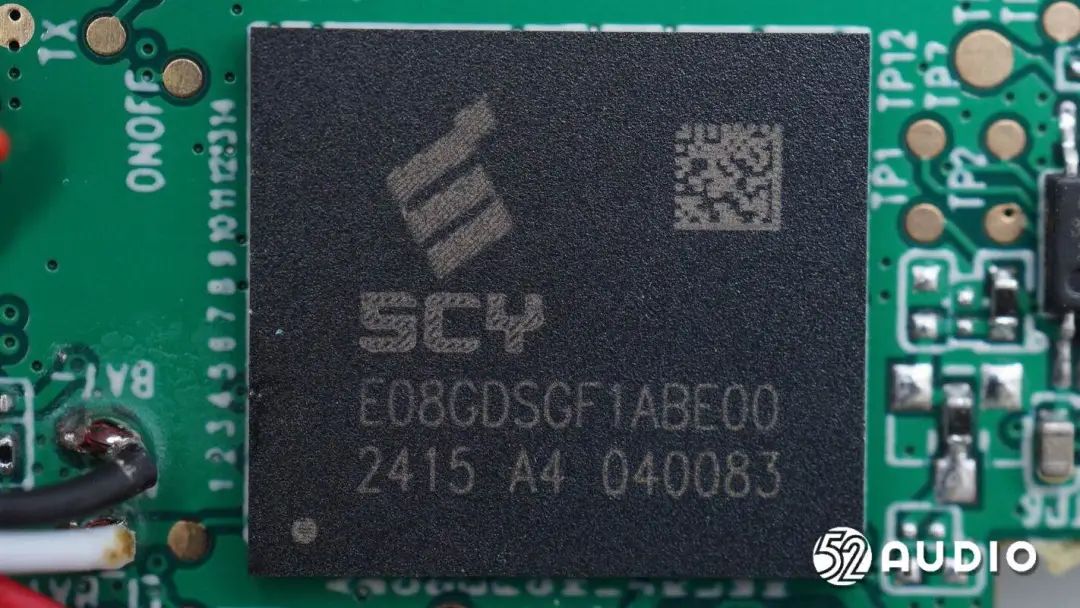

SCY时创意E08GDSGF1ABE00 eMMC存储器，容量8GB，用于本地录音功能。
连接天线的金属弹片特写。

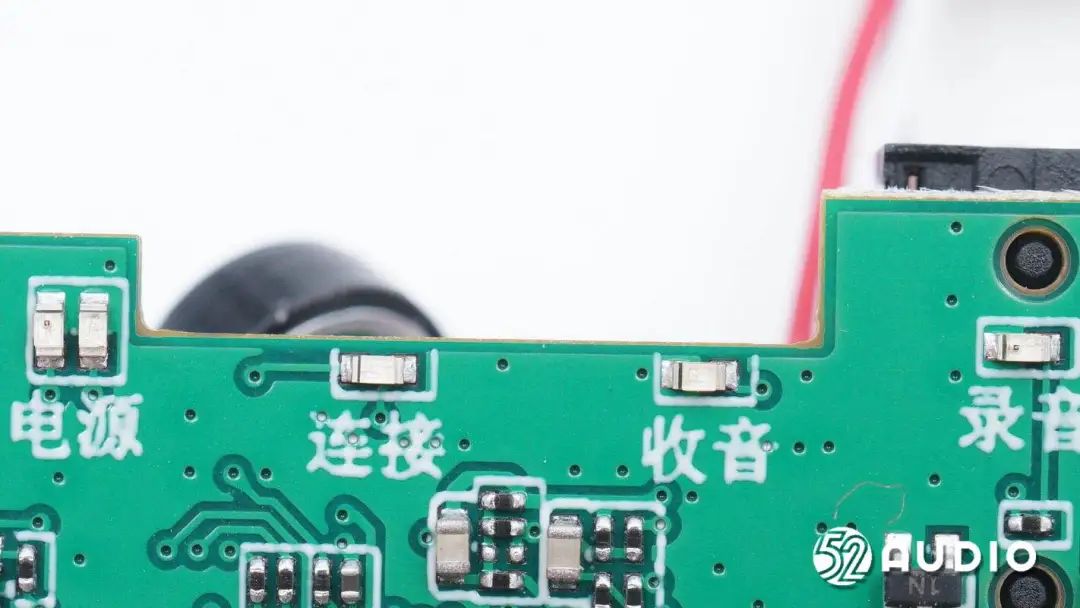

LED指示灯特写，标记有中文指示反馈的功能。

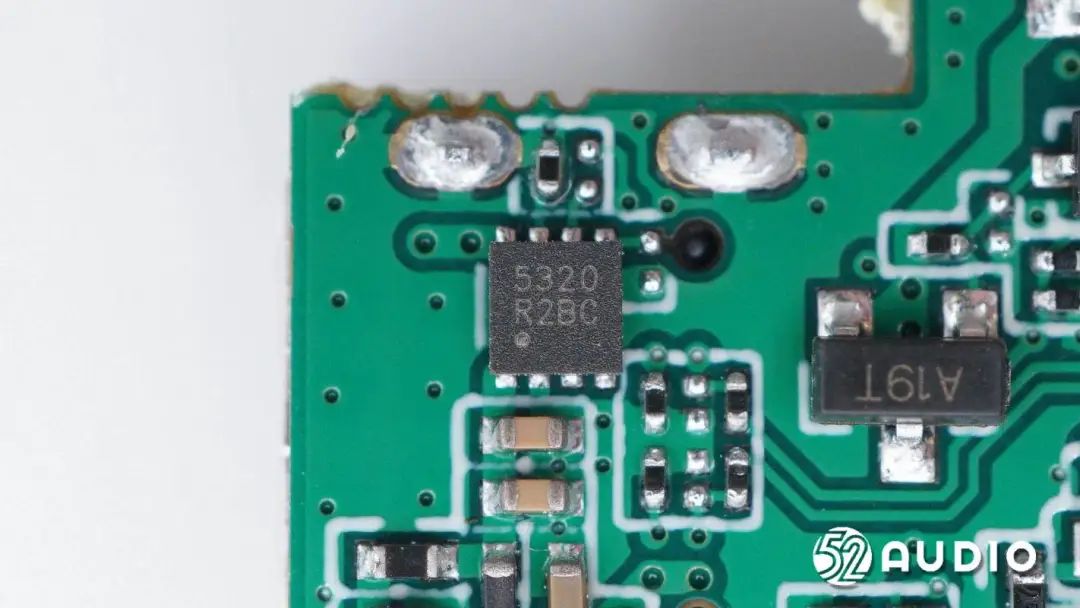

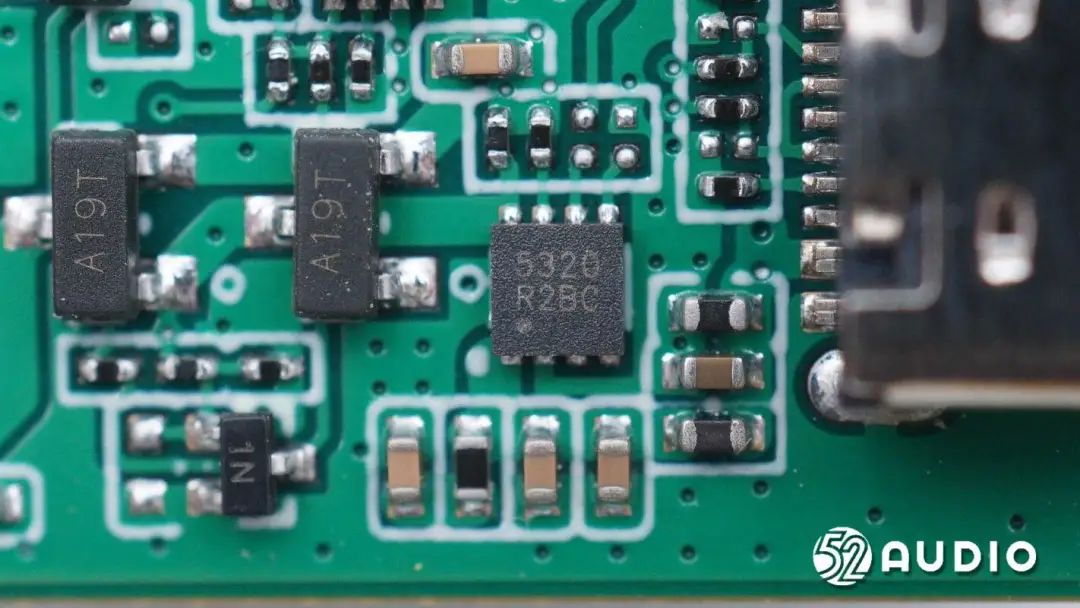

思远半导体SY5320过压过流保护IC，是一款具有输入欠压和过压保护、锂电池前端过压保护、负载电流异常保护以及过温保护等特点集一身的高集成保护IC，支持28V输入耐压，过压关断保护小于1uS，支持高精度电池过压保护功能，应用于充电电路或低压系统的前端，以避免锂电池或低压系统免受异常输入故障的影响。

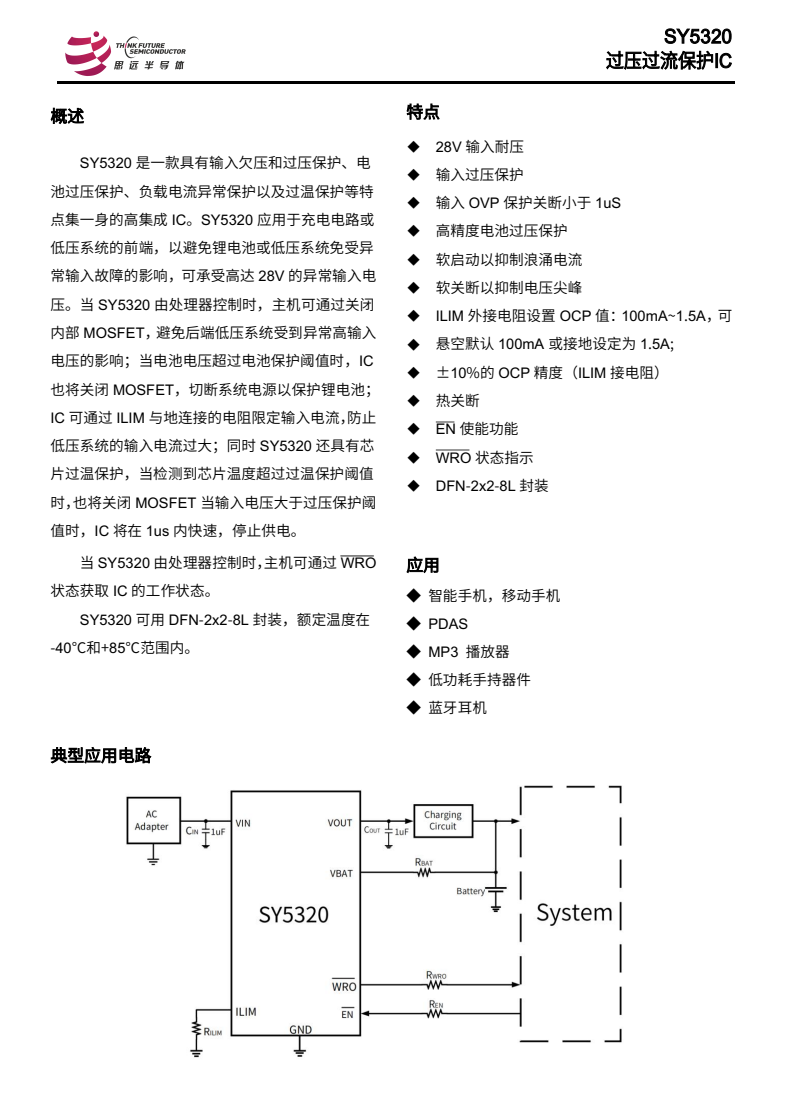

思远半导体SY5320详细资料图。

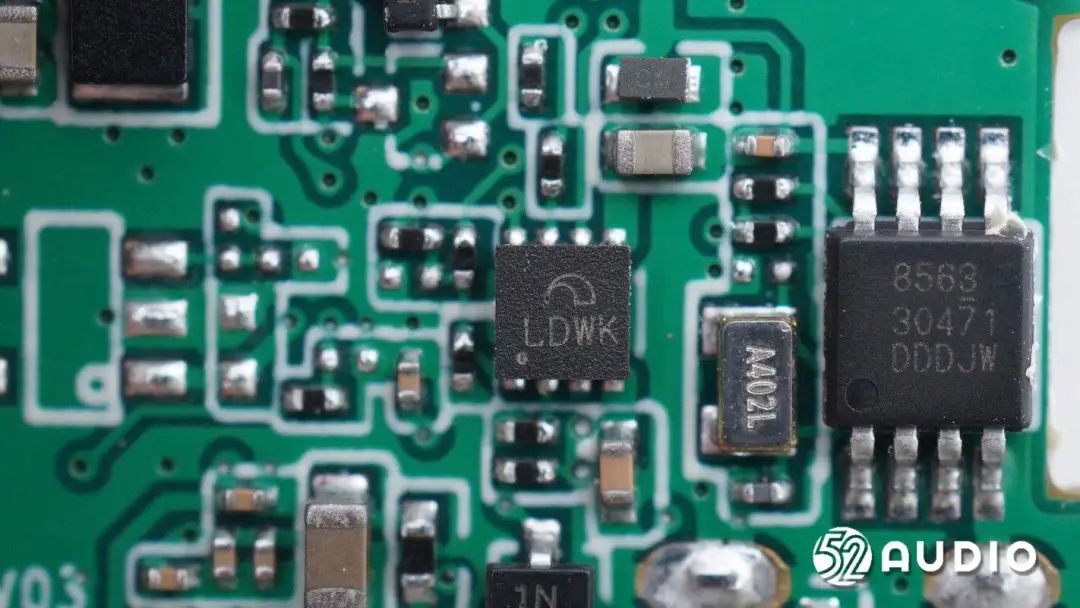

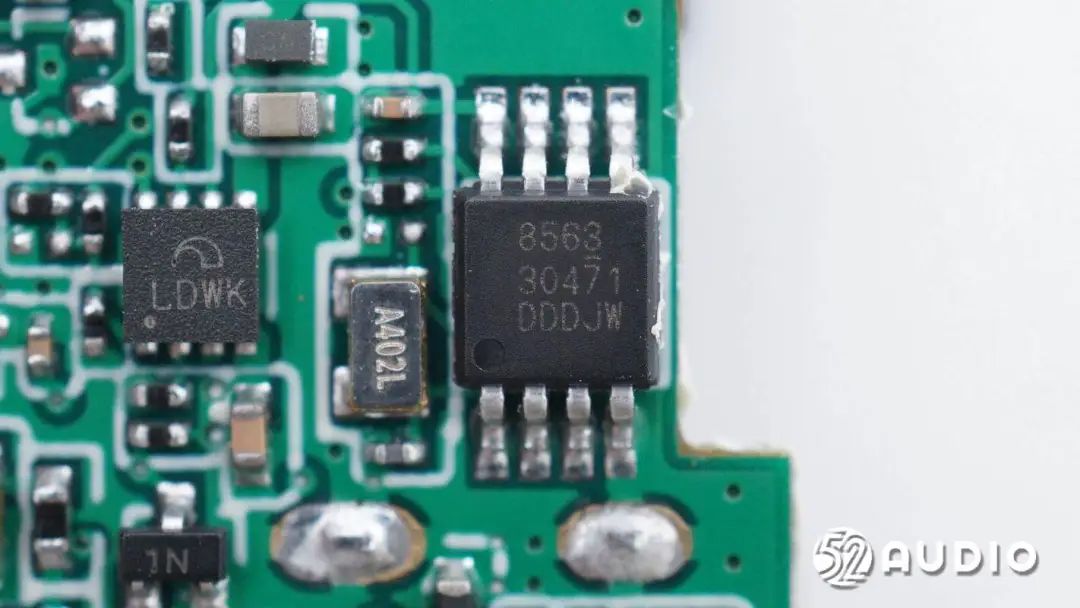

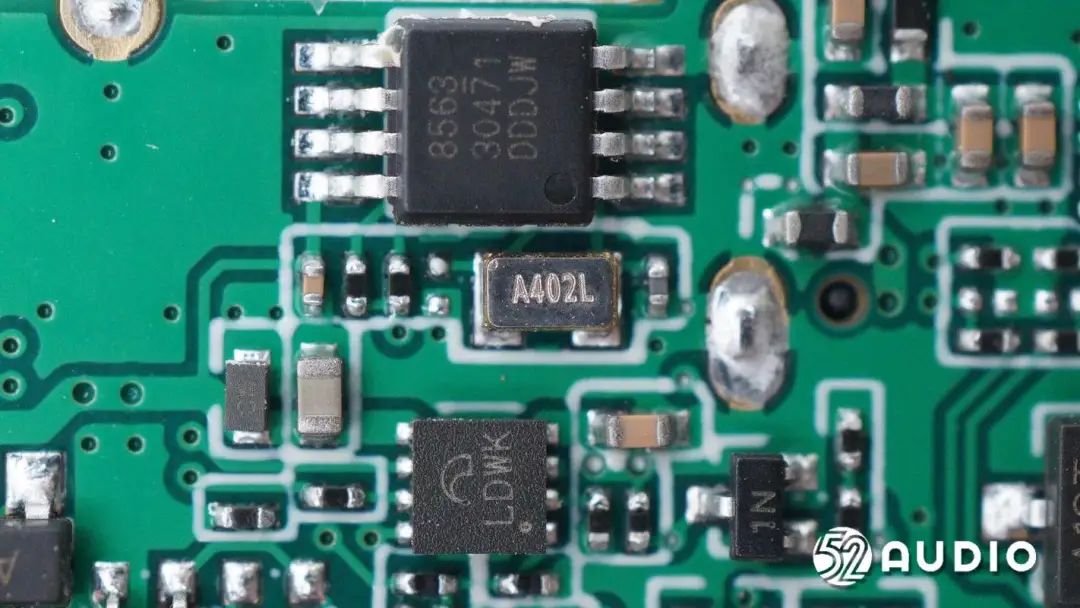

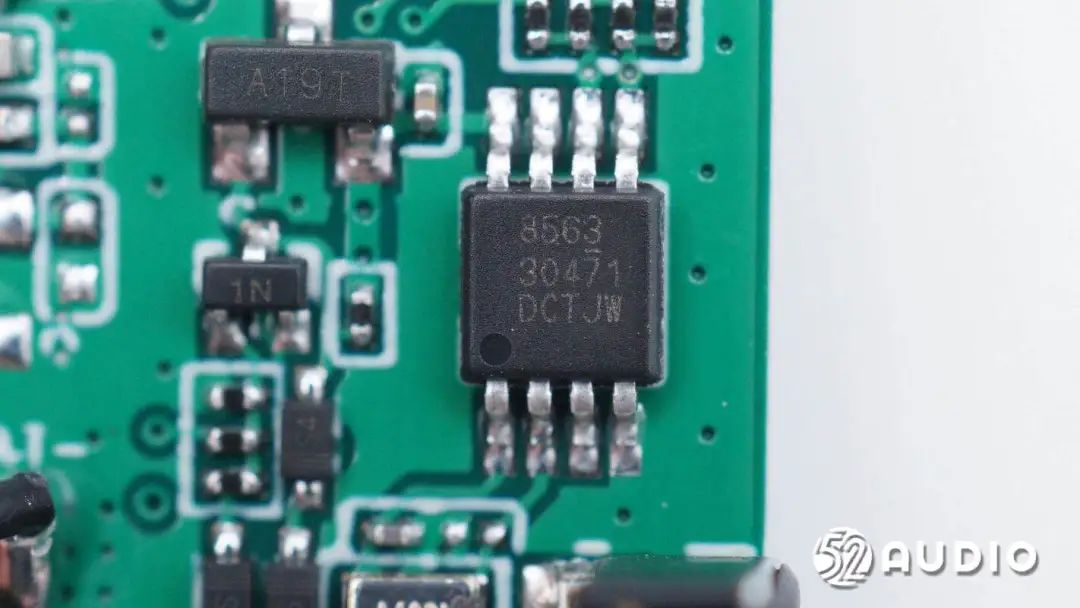

丝印8563的IC。
镭雕A402L的晶振特写。

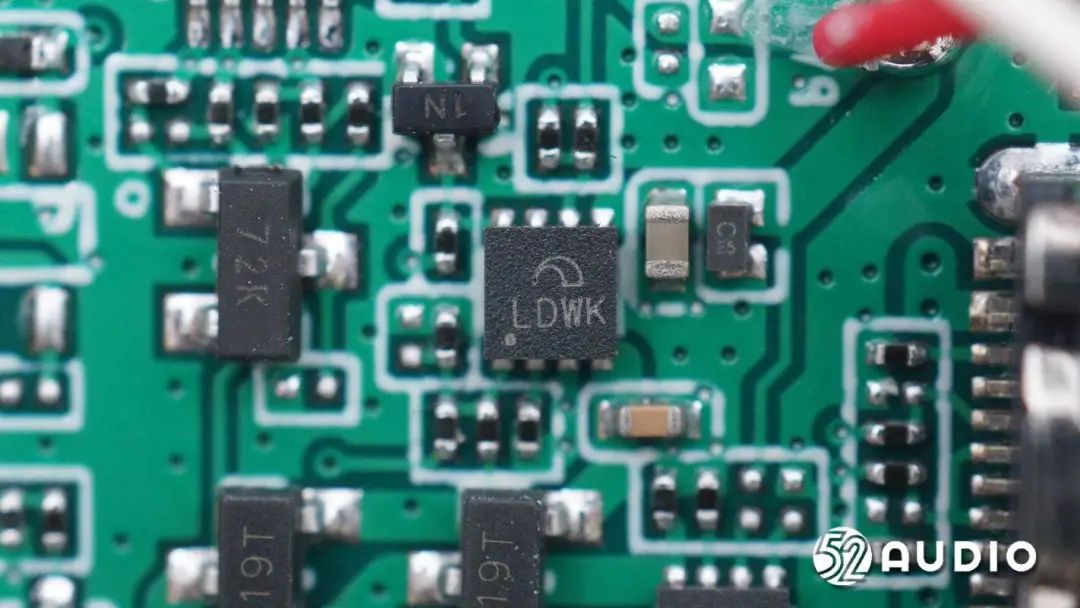

微盟丝印LDWK的IC。

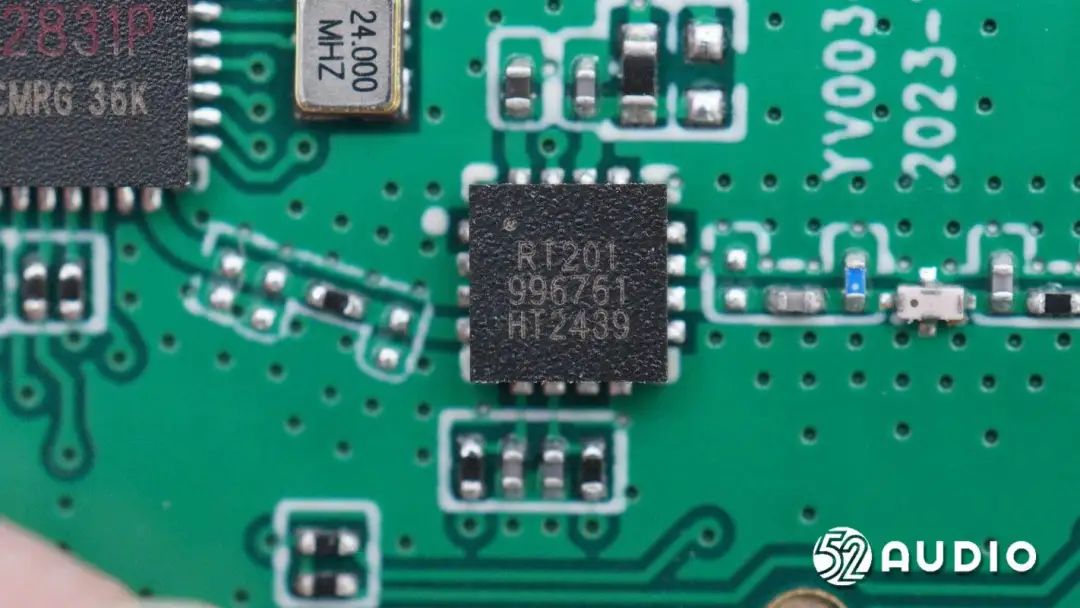

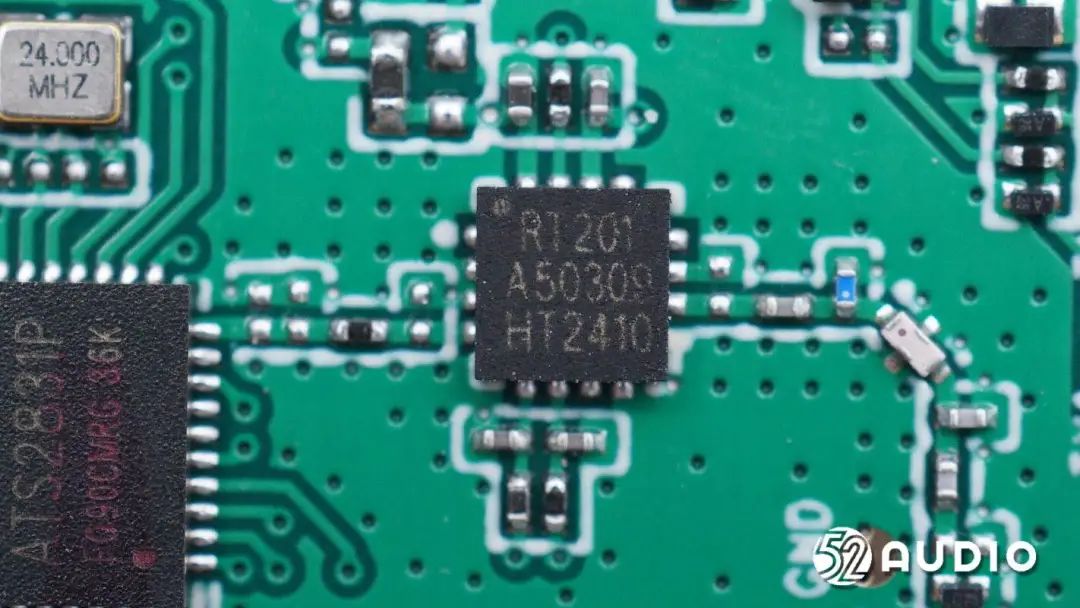

康希通讯科技RT201是一款完全集成的单芯片RFIC（RF前端集成电路），用于2.4GHz ISM频段，支持802.15.4和ZigBee标准。RT201包含关键的RF功能，集成高效PA、带旁路模式的低噪声放大器 (LNA)、切换发射和接收的开关电路、相关的匹配网络、谐波滤波器和分集开关，集成PA功率检测电路，具有简单的低电压控制逻辑，只需少量的外部元件。此外，RT201具有坚固的ESD和VSWR保护性能。

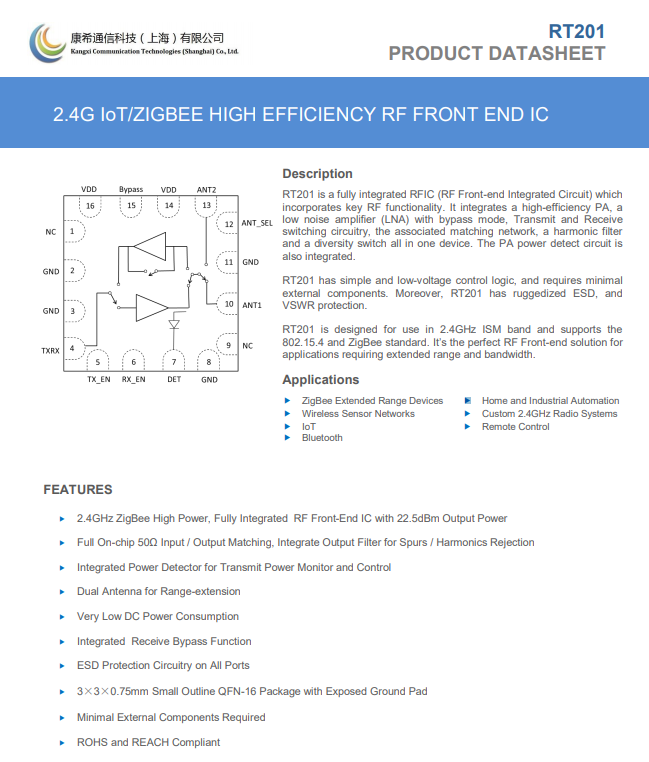

康希通讯科技RT201详细资料图。

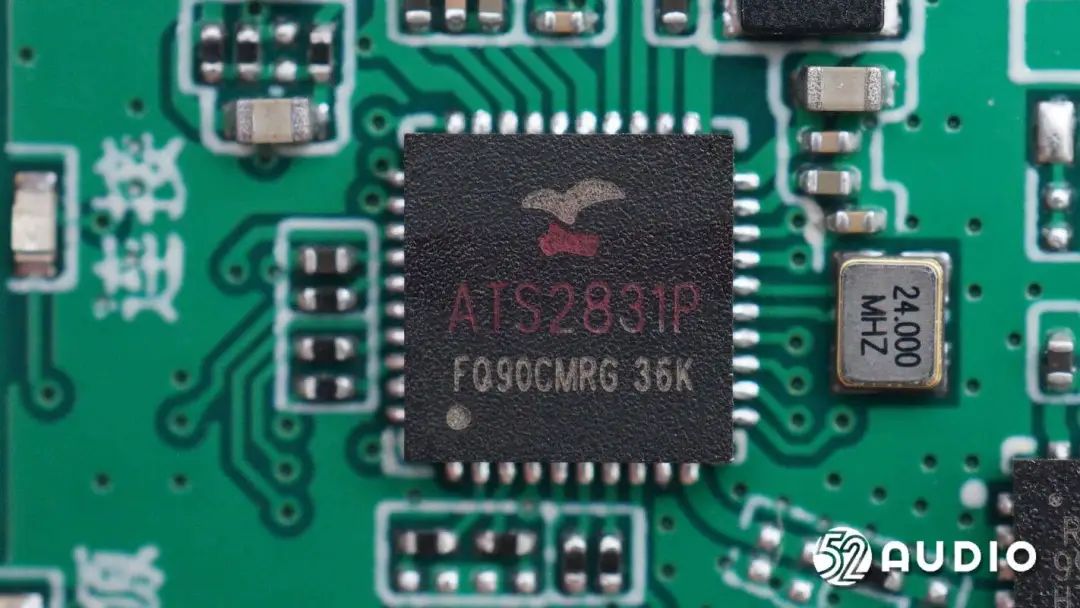

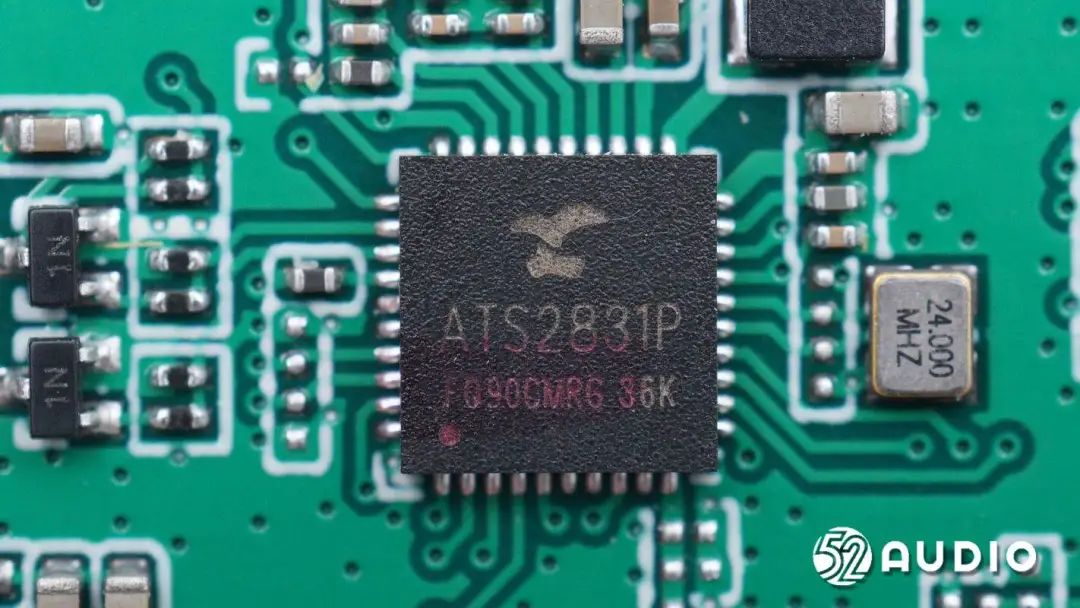

Actions炬芯科技ATS2831P蓝牙音频SoC，集蓝牙收发功能于一体，提供超低延时的高品质音频信号传输的同时，通过内置的高性能DSP实现后端音效处理和AI降噪算法进一步提升整体音质表现。
炬芯科技ATS2831P系列采用CPU+DSP双核异构架构，支持最新的蓝牙5.3标准，支持LE audio，集成了蓝牙射频（RF）和基带、电源管理单元（PMU）、音频编解码器及微控制单元（MCU）等模块，集蓝牙发射和蓝牙接收功能于一体，规格完整，性能领先。
炬芯科技ATS2831P支持两发一收和一发两收，集低延时传输链路，48k高清音频编解码，AI降噪，本地录音和屏显于一体，支持AUXIN，USB，I2S、MIC、SD/MMC等多种音频输入源，支持全格式音频解码，兼容市面主流蓝牙音箱和蓝牙耳机，支持48K双向高清语音同时传输，兼容win7/8/10/11/MAC等多种主流操作系统和主流通话软件，端到端（发射到接收端整个链路）延时最低低至10ms，处于业界领先水平，支持LE audio和经典蓝牙共存。

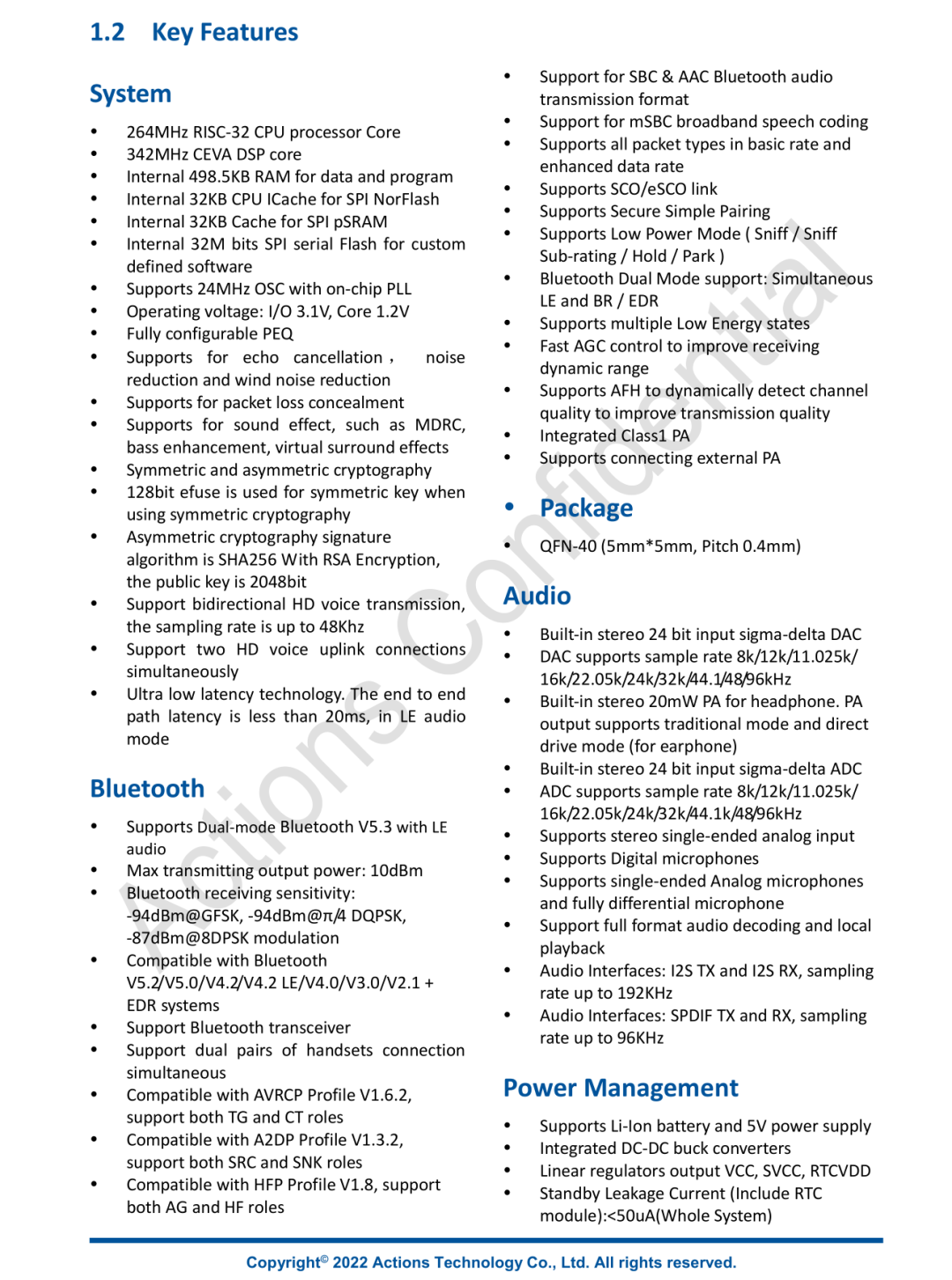

Actions炬芯科技ATS2831P详细资料图。据我爱音频网拆解了解到，目前已有猛玛、JBL、Redmi、Bose、SONY、小米、荣耀、大疆、Anker、RØDE、realme、倍思、Cleer、Nothing、创新科技、雷蛇、科唛、迈从、QCY、AnkerWork、唱吧、飞利浦、Fire-Boltt、Noise、NOISE、哈氪、鲸语、九号、沃莱、Loca、科大讯飞、唐麦、怪企鹅、AOMAIS、Motolola、小度、绿联、公牛、摩托罗拉、网易云、凡纪、SANAG等众多品牌旗下产品采用了炬芯科技的解决方案。

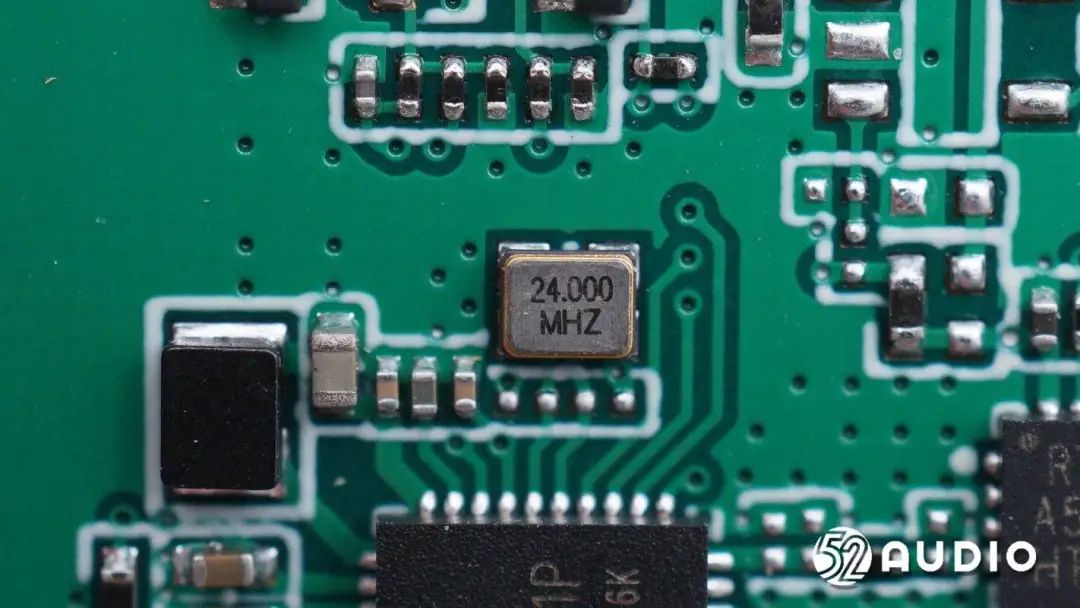

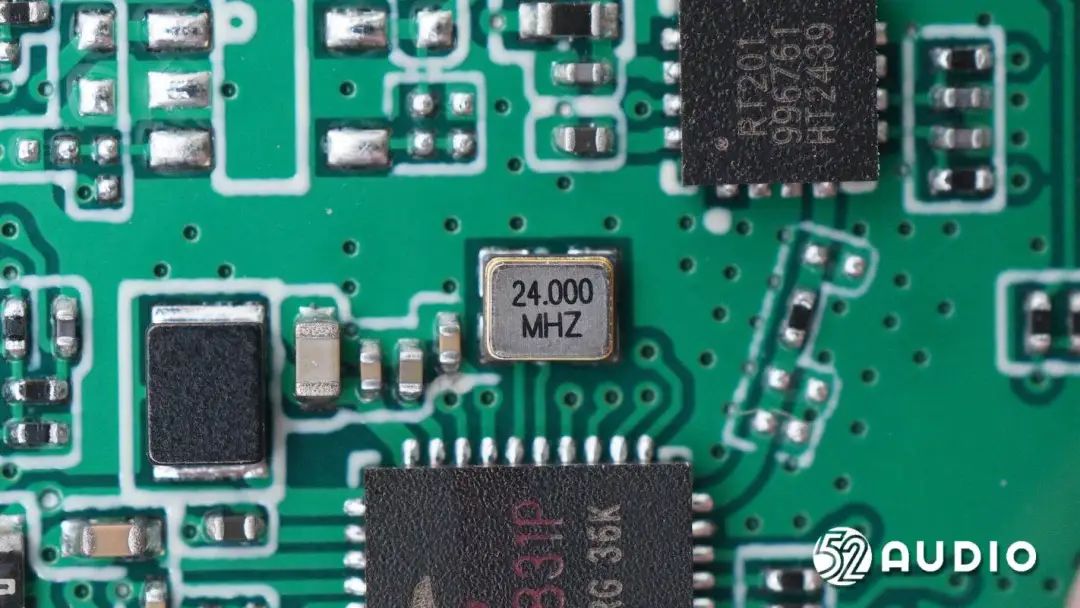

24.0MHz的晶振特写，为蓝牙音频SoC提供时钟。
发射器内置驻极体麦克风拾音，通过橡胶套包裹密封。

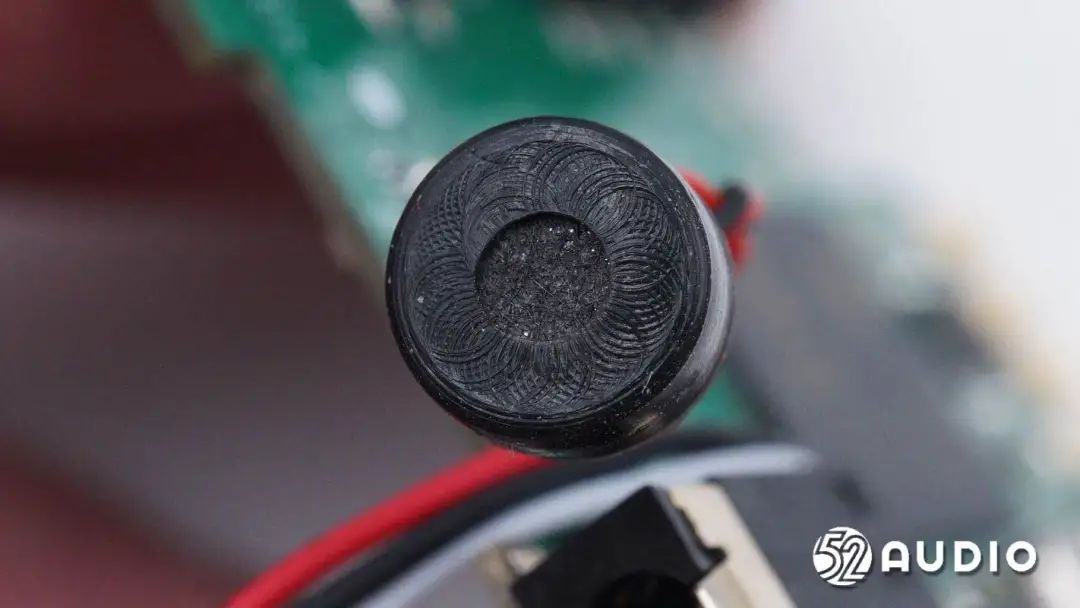

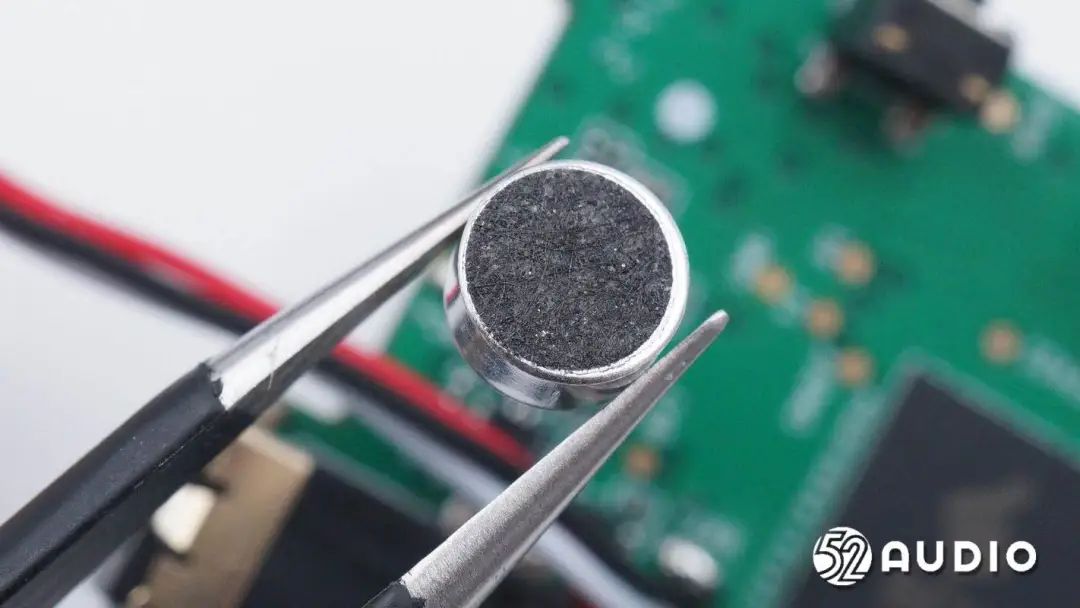

取掉橡胶套，驻极体麦克风特写。
RX接收器拆解
拆掉接收器顶部盖板，盖板内侧屏幕排线与主板通过连接器连接。

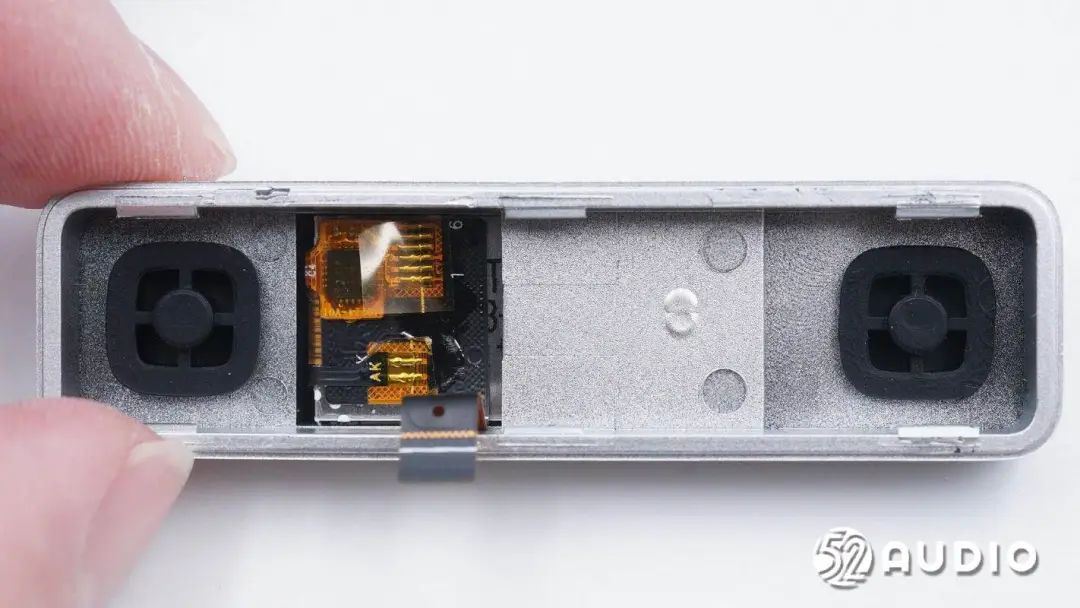

挑开连接器，盖板内侧结构一览。

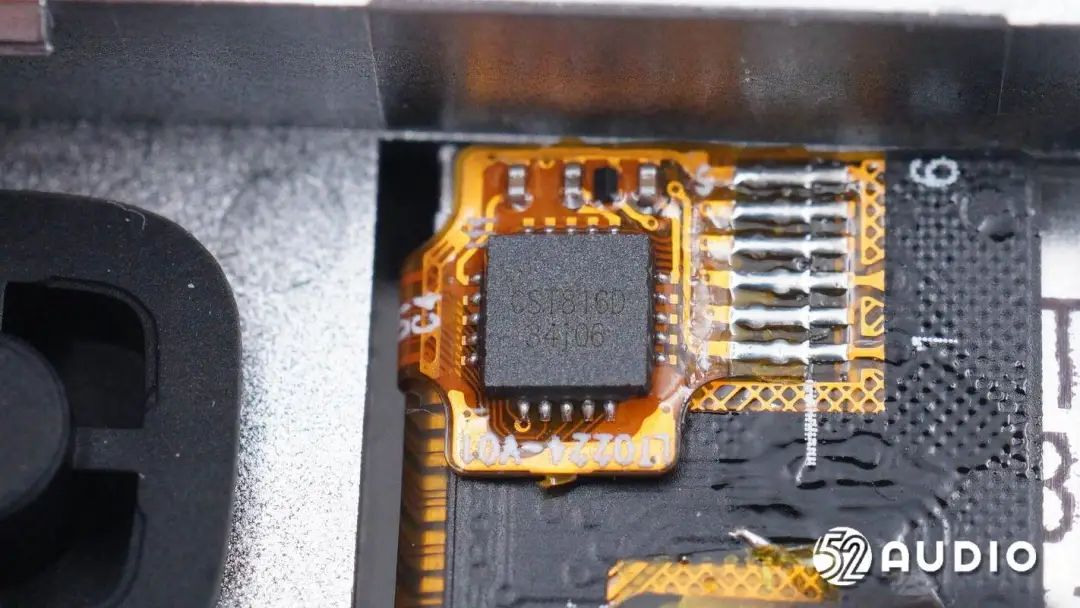

屏幕排线上采用了HYNITRON海栎创CST816D高性能自电容触控芯片，用于触摸屏幕控制。

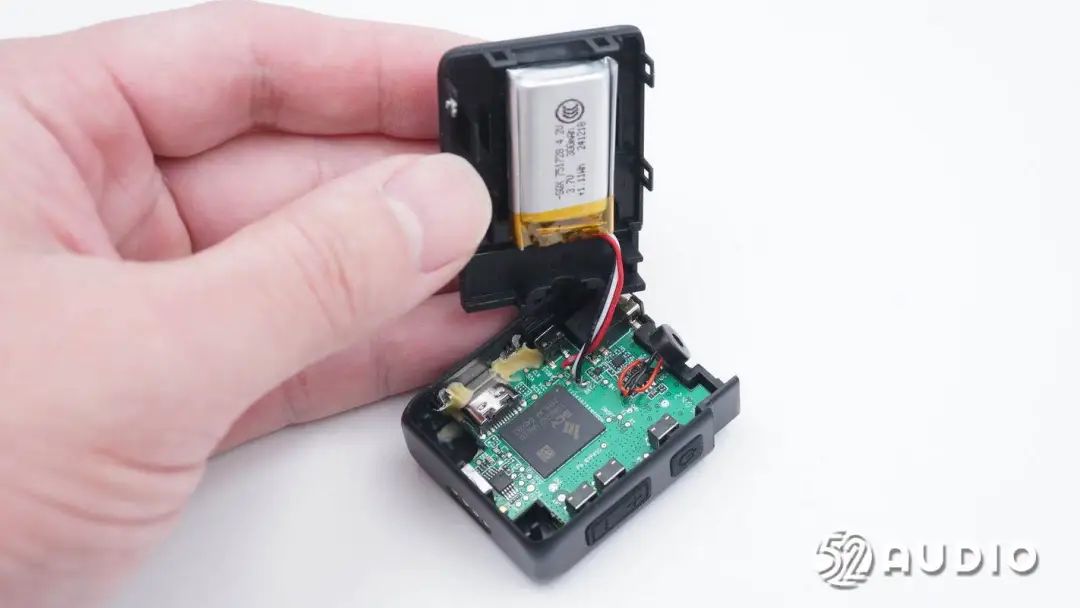

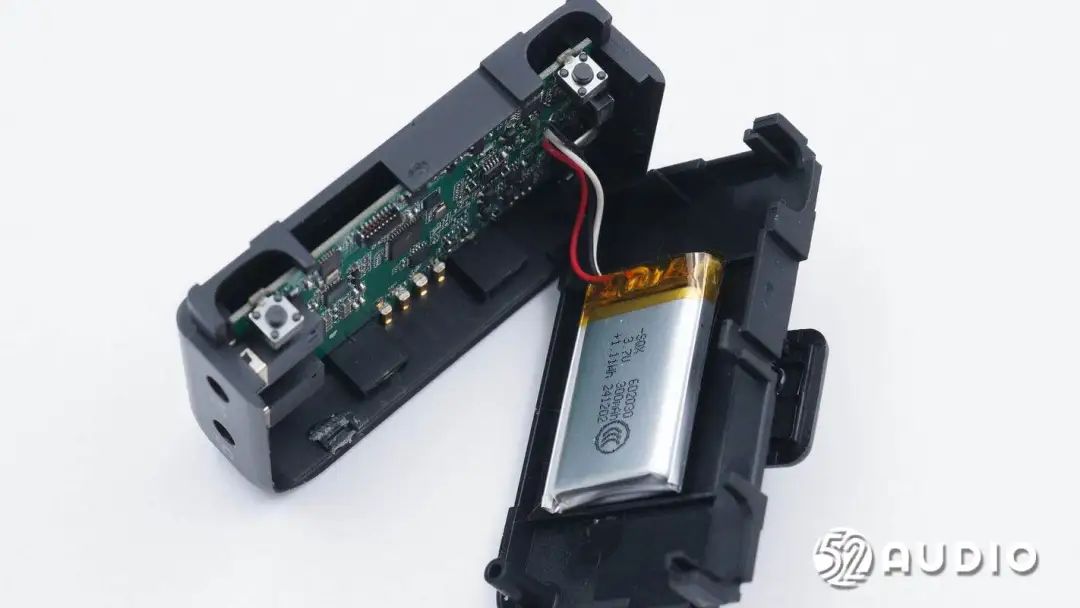

打开接收器腔体，内部结构一览。

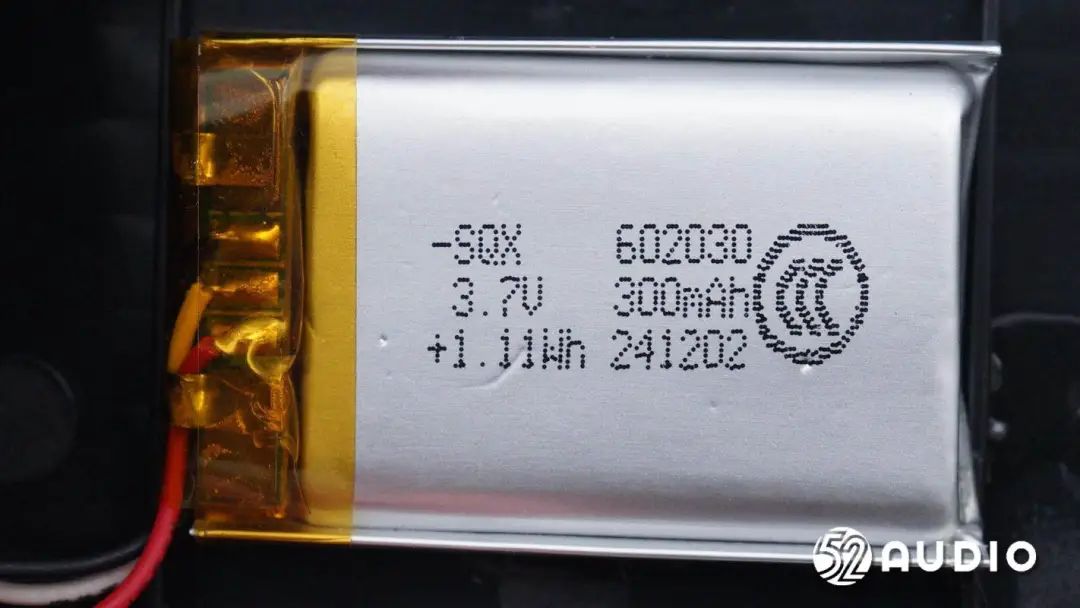

后腔内部点电池单元特写，型号：SQX 602030，标称电压：3.7V，额定容量：300mAh 1.11Wh。
电池保护板电路一览，设置有DW01锂电保护IC和8205A MOS管，以及检测电池温度的热敏电阻。

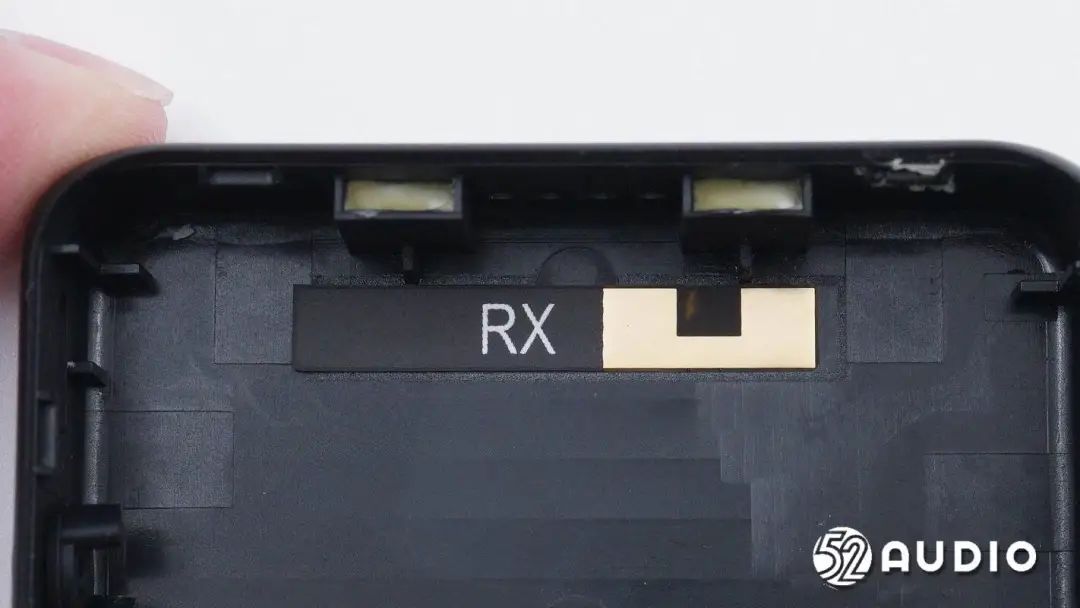

取出后腔内部主板，后腔底部贴有天线，丝印“RX”标识。

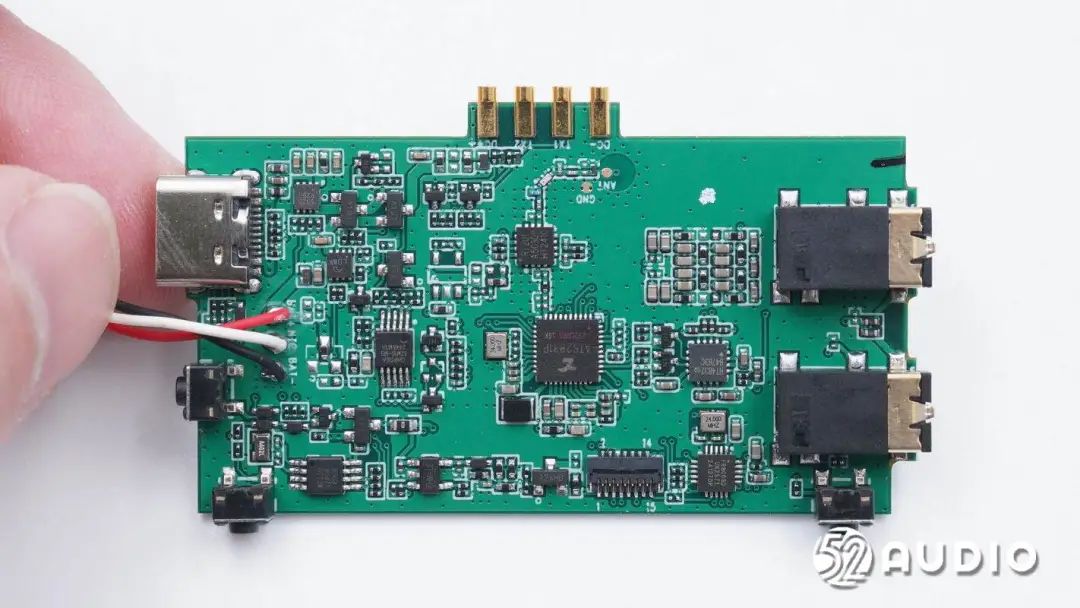

接收器主板一侧电路一览。

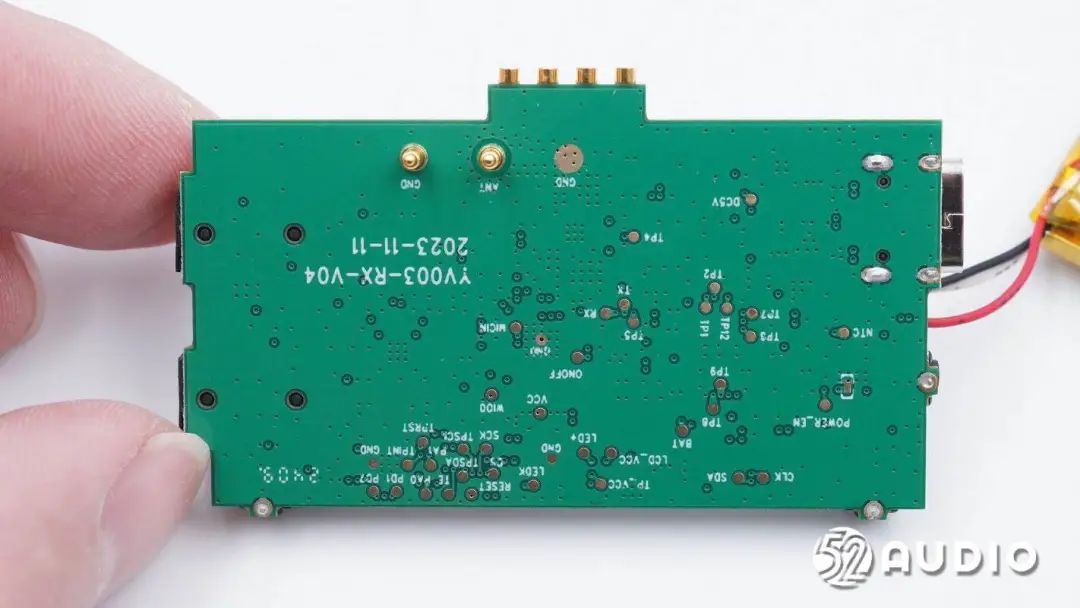

接收器发射器主板另外一侧电路一览。

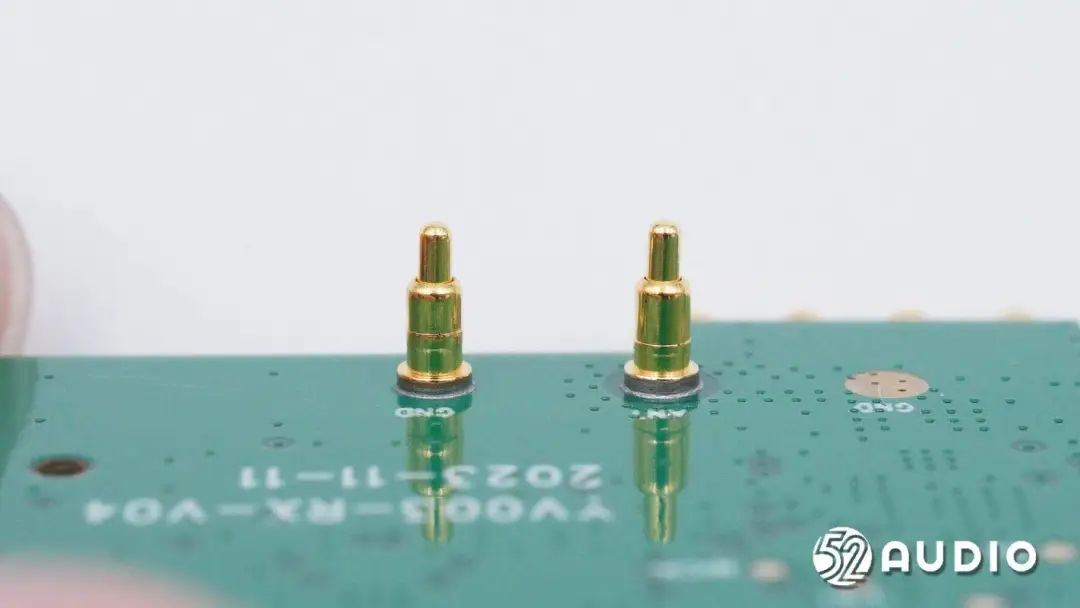

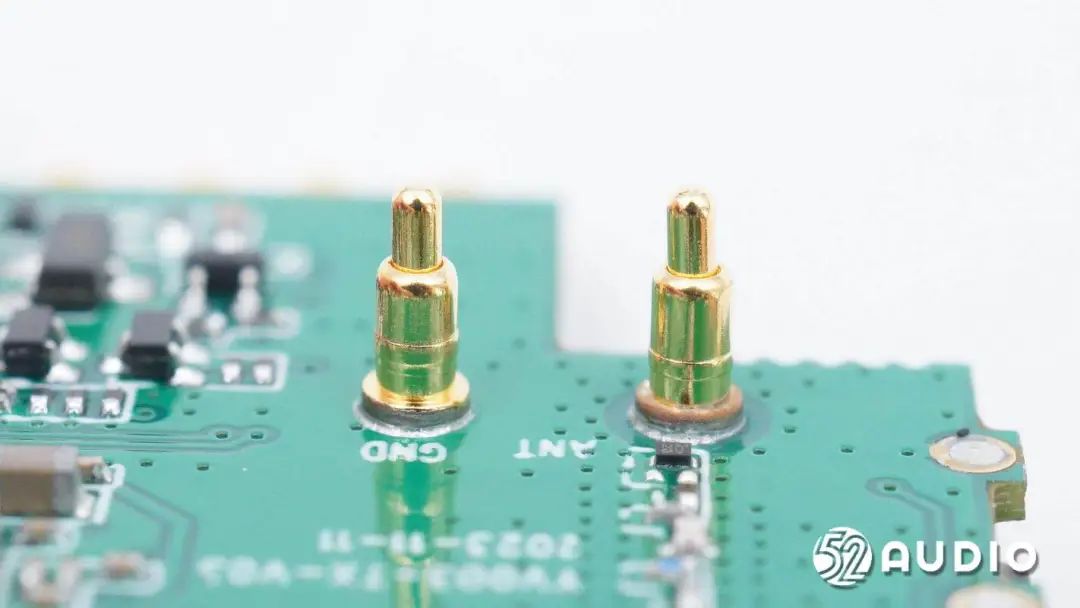

连接天线的Pogo Pin连接器。

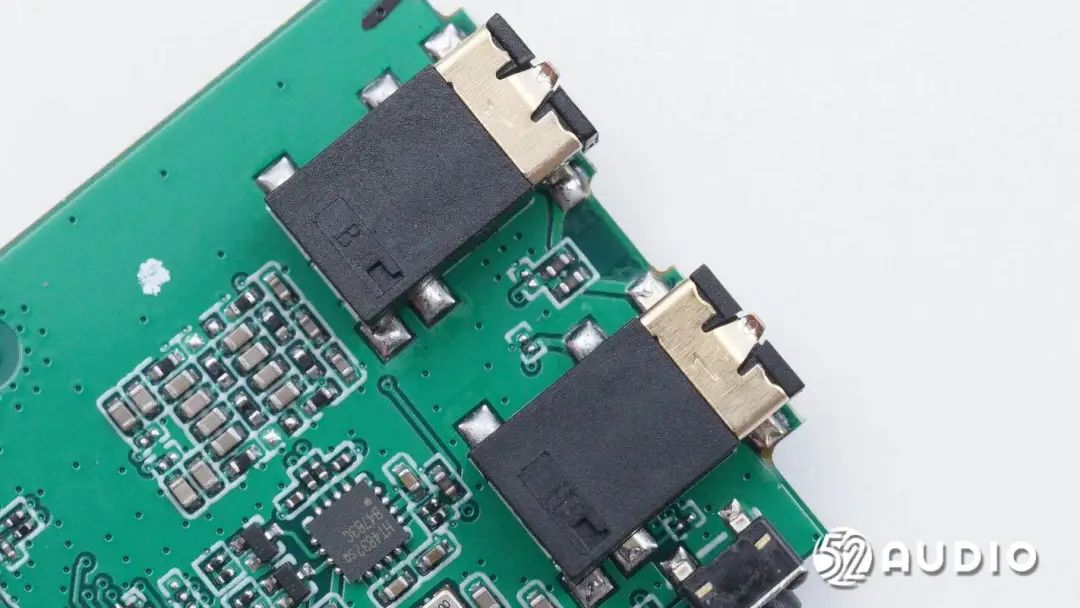

3.5mm音频接口母座特写。

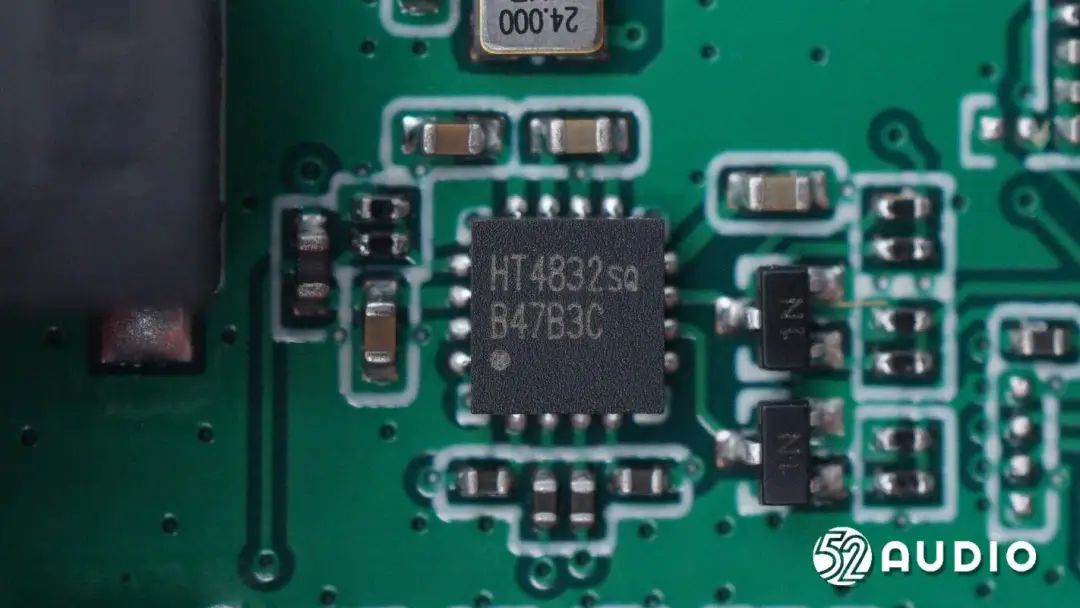

HEROIC禾润HT4832立体声耳机放大器。

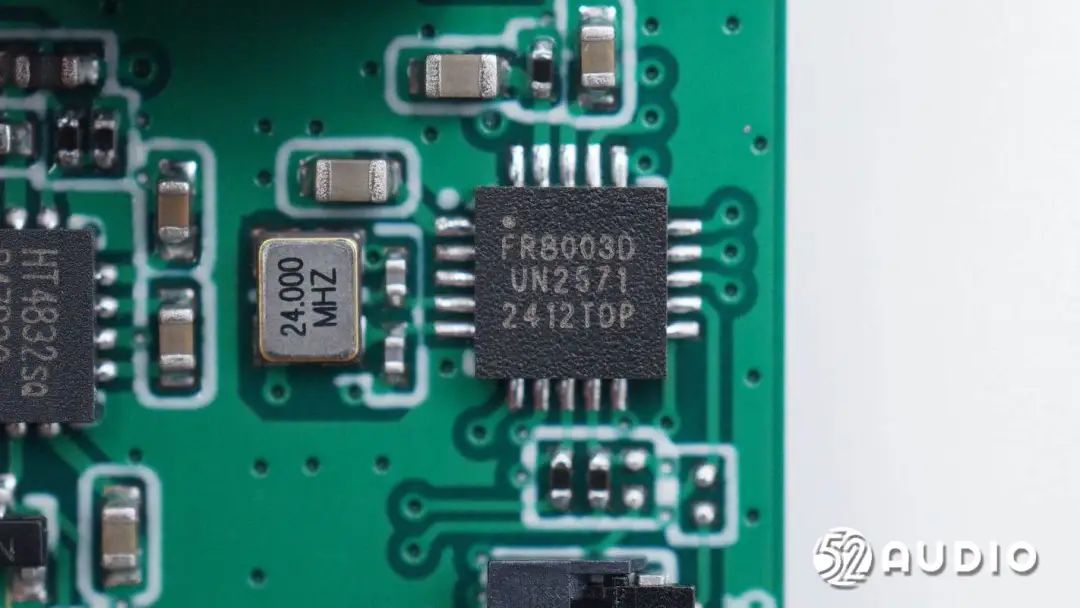

FREQCHIP富芮坤FR8003D低功耗蓝牙SOC。FR800x系列基于富芮坤的蓝牙智能固件和协议栈的支持，完全兼容蓝牙V5.1（LE 模式）协议。同时用户可以基于芯片内置的ARM Cortex M3嵌入式32位高性能单片机开发各种应用程序。

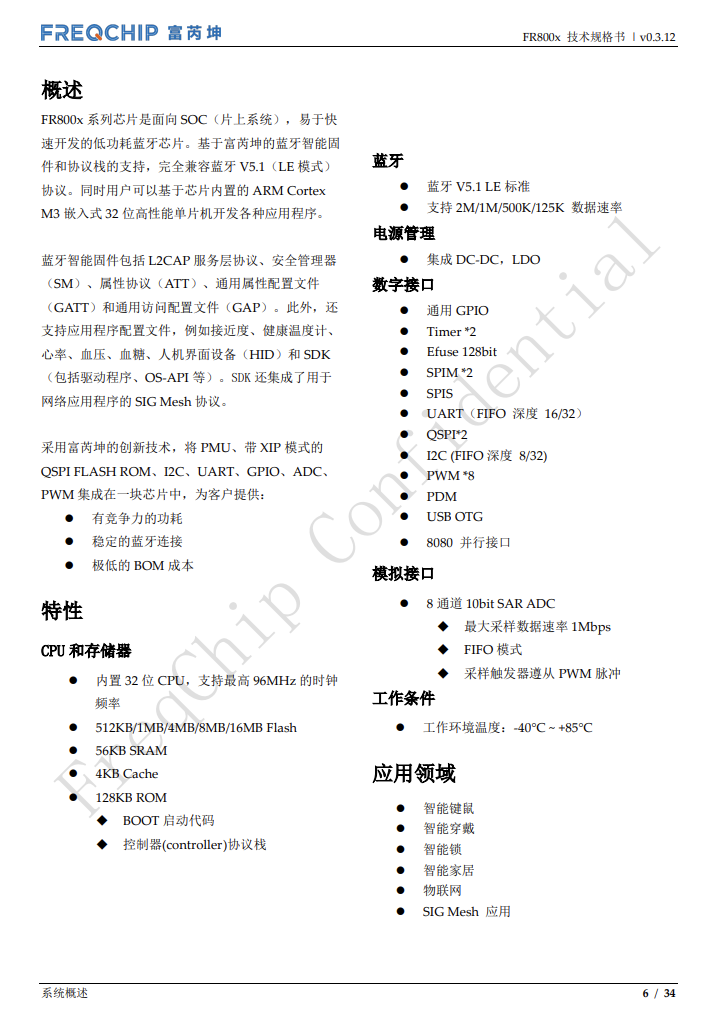

FREQCHIP富芮坤FR800x系列详细资料图。
24.0MHz晶振特写，为蓝牙SOC提供时钟。
发射器内部搭载的Actions炬芯ATS2831P蓝牙音频SoC，用于处理电容咪头采集的音频信号，并通过2.4GHz频段无线传输到接收器。
24.0MHz晶振特写。
康希通讯科技RT201 RF前端集成电路。
Chipsea芯海科技CSU32M10系列MCU。

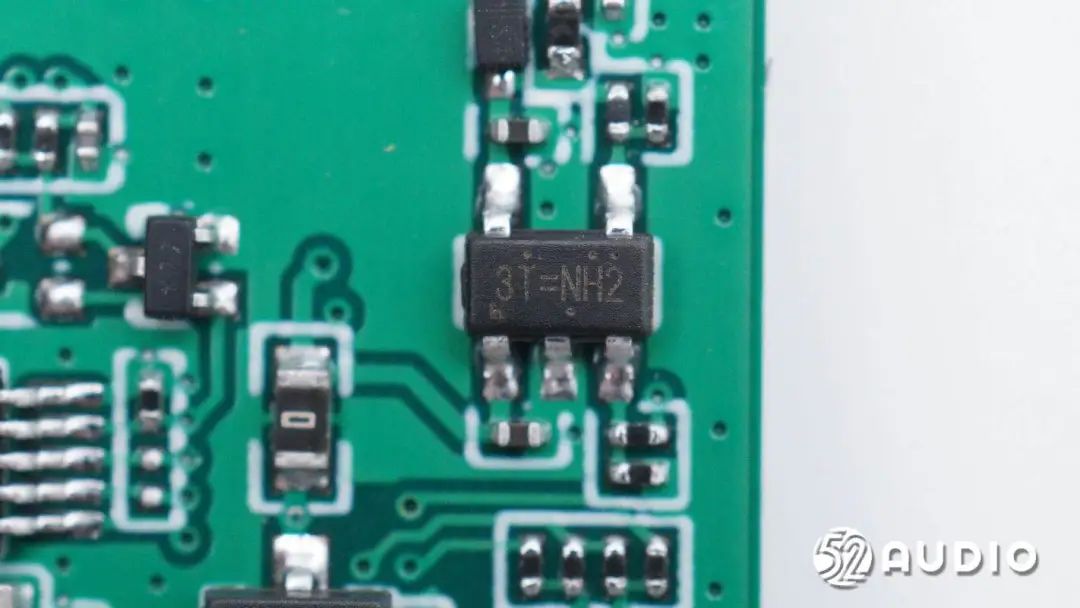

丝印3T=NH2的IC。
丝印8563的IC。

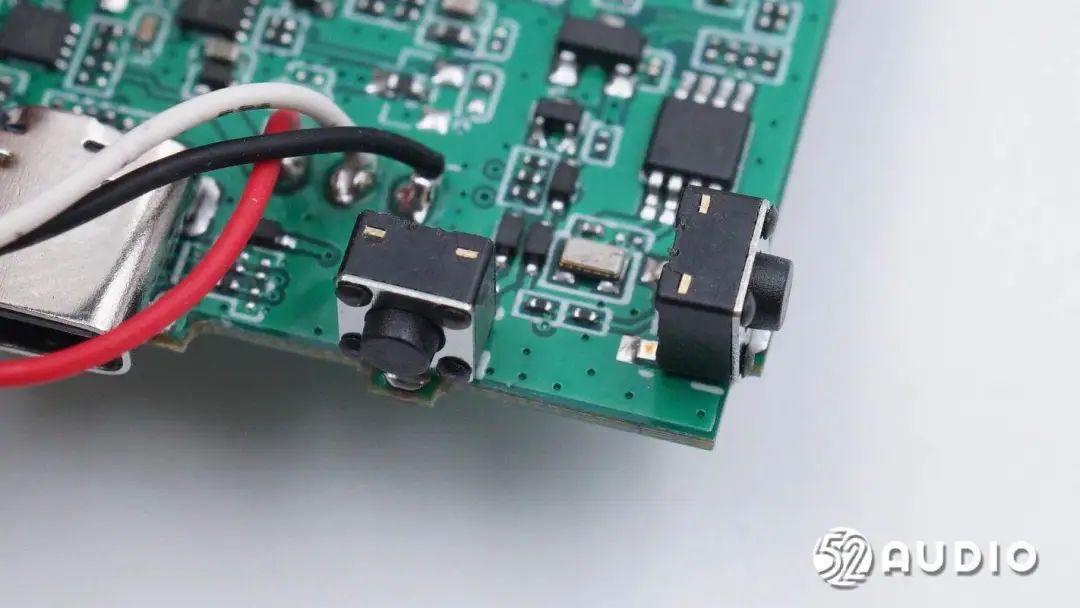

两颗功能按键特写。
Type-C充电与数据传输接口母座特写。
思远半导体SY5320过压过流保护IC。
微盟丝印LDWK的IC。
连接充电盒的金属铜柱特写。

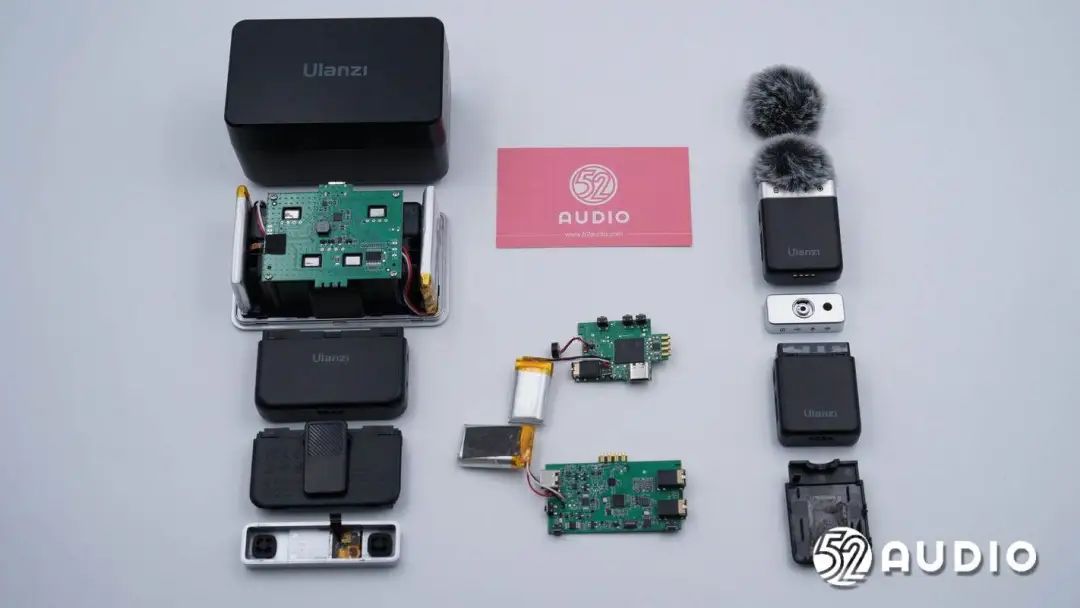

Ulanzi优篮子AM18无线领夹麦克风拆解全家福。
三、我爱音频网总结
Ulanzi优篮子AM18无线领夹麦克风在外观方面，整体为比较硬朗的方形设计。麦克风体积小巧，黑银配色，磨砂工艺处理，拥有着不错的质感。发射器设计有领夹，便于佩戴使用；接收器设计有冷靴结构，方便与相机安装固定。还配备有充电盒，提供便捷收纳和户外移动充电。
内部主要配置方面，充电盒搭载了双电池单元，总容量达到了2000mAh；主板上，采用了思远半导体SY8809充电仓解决方案，集成充电模块和放电模块，集成NTC保护功能，负责内置电池的安全充放电；还采用了思远半导体SY5321过压过流保护IC，避免锂电池或低压系统免受异常输入故障的影响。
麦克风发射器和接收器内部均采用了Actions炬芯科技ATS2831P蓝牙音频SoC，用于音频数据处理和无线传输；配备康希通讯科技RT201 RFIC，提升无线连接的稳定性。其他还都搭载了300mAh锂电池，采用了思远半导体SY5320过压过流保护IC。不同之处在于，发射器内置驻极体麦克风拾音，采用了SCY时创意E08GDSGF1ABE00 eMMC存储器用于本地录制。接收器搭载了触摸显示屏，采用了FREQCHIP富芮坤FR8003D低功耗蓝牙SOC等。
