iPhone XS/XS Max信号为何不好?华为工程师说:怪天线

时间:2018-10-15 作者:网络整合 阅读:
对于iPhone XS/XS Max信号不好的问题,知乎用户l.2016自称为华为天线工程师,他在10月12日表示是天线的锅。

苹果的iPhone XS/XS Mx/XR手机发布整整一个月了,上市开卖都有段时间了,吐槽价格贵什么的声音也少了很多,现在的选择就是买或者不买,不买的继续吐槽,该买的已经用上了,但用起来的问题也不少,特别是新一代iPhone的信号问题。

iPhone XS/XS Max的信号问题有些玄学,有人用起来没问题,有人用了发现信号比iPhone X差了,这个问题有多方解释,之前背锅的是英特尔基带,不过华为工程师给出了他的解答,认为导致iPhone XS/XS Max信号不好的根源可能是4x4 MIMO,苹果首次用这个技术就翻车了。

关于iPhone XS/XS Max信号不好的问题讨论过很多了,不论是个人体验还是专业测试,多方给出的结果并不一致,最初大家倾向于认为是英特尔基带的锅,毕竟英特尔在这个领域的技术及经验积累是不如高通的,但是之前PCMag杂志也做过一个专业测试,认为英特尔基带的上行下载都没问题,速度比高通基带还快了一些。

在基带之外,也有分析认为是射频的问题,在这个问题上wiwavelength做过EIRP测试,结论就是在上一代iPhone X,高通基带版本与Intel基带版本的表现是非常一致的,iPhone XR信号表现也更好。

华为天线工程师这样说:

对于iPhone XS/XS Max信号不好的问题,知乎用户l.2016自称为华为天线工程师,他在10月12日表示是天线的锅。并分析了信号不好的三个可能——基带、射频及天线,

基带:

其实这块我并不是很懂。说下个人看法吧,基带是把模拟信号转成数字信号的,而目前测试结果看,是接收到/发射出去的信号就很弱。因此即使换成高通的基带,也无法改善信号弱的问题,只能增加比如LTE双通的支持,或者提高下弱信号下的吞吐率和电话接通率。

射频:

射频性能可以翻阅FCC的报告,今年的我还没看。历年的iPhone传导功率和灵敏度都优于华为旗舰机。顺便说下苹果射频是业界最牛逼的,没有之一。在我看来有点类似A12与其他家SOC的差距。苹果射频架构设计牛逼,还经常定制些很牛逼的射频器件,供应商做的好的话还包下全年产能,比如当年avago家的四工器,量产一致性控制的也很好。

天线:

今年是iPhone第一次做4*4 MIMO。所以可以在外观上明显可以看出多开了2条缝。就是为了多加2个天线,从原来的2*2升级到4*4。很不幸的是增加天线不是多开个槽就可以多做一个天线这么简单。4*4 MIMO天线同频工作时的隔离度是非常难搞定的。同时原来的天线体积也会变小,导致性能下降。大家现在只关注到lte信号不好,其实顶部的分集,GPS/WIFI天线性能也是变差了。

在这个问题下面,与他观点相似的还有Skyworks的RF射频工程师的回答,也认为是天线设计改变导致了信号问题,增加天线不是找个地方一装就行了,天线的directivity,各个天线之间的隔离度,都是在设计时需要仔细把握的指标。

10.13日他更新了答案,并放上了FCC报告的,有兴趣的可以详细看下:apps.fcc.gov/oetcf/eas/reports/ViewExhibitReport.cfm

从FCC报告中可以解读出以下信息

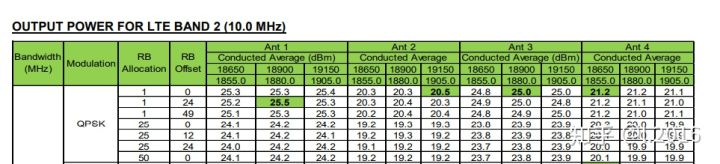

1.这代iPhone的射频依然很牛逼,25dBm真心吊炸天。华为一般自23-24之间。基本可以认为板子上功率是(即射频加基带)没有问题的。

007ednc20181015

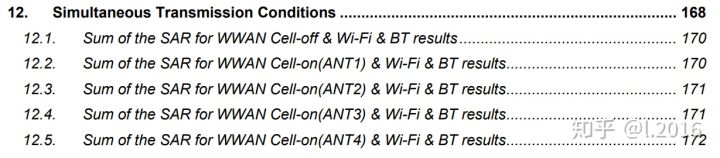

2.这代iPhone有4个蜂窝(Cell)天线,主TRX信号可以在4个天线中任意选一个最好的进行收发。这个也很牛逼,华为现在也就做到2选1,剩下2个天线只能做MIMO接收,不能发射。

008ednc20181015

3.貌似然并卵,整了这么多牛逼的东西,最后用户感知到的却是信号变烂。下一代不大改看样是不行了。这次苹果为了强行上MIMO导致翻车,应该也是运营商给了苹果很大的压力,毕竟华为和三星都支持了4*4 MIMO。

今日13:20分再次更新了答复,表示补充地再严谨点:

1.由于iPhone XS能在4个天线中间选一个最好的,所以虽然硬件没法改了,但仍有可能将来通过优化天线切换算法,提升用户通信体验。

2.本人不是很懂基带,仅从个人所知道的射频知识去推论。至于Intel基带有没有问题,需要具体的测试



小结:

对于信号不好的问题,苹果官方还没有结论,不过天线改变确实很有可能导致信号出问题,当年iPhone 4手机也因为天线问题出过信号差的问题。此外,从目前已有的测试来看,信号不好主要是iPhone XS/XS Max出现的,iPhone XR在wiwavelength的测试中表现正常,而它正好没有4x4 MIMO功能,因此天线导致的信号门更有几分说服力。

不过iPhone XR手机信号到底正常还是跟iPhone XS/XS Max一样,这还得真机体验,本月19日iPhone XR正式接受预订,再等一段时间就知道结果了。

(综合整理自知乎、Expreview超能网
