电动公交车充电策略概览

2023-03-10 16:20:42 Saumitra Jagdale 阅读:
在大规模部署电动公交车之前,必须克服许多挑战。

在路上行驶的大量车辆中,电动汽车正慢慢成为主流。它们已成为交通运输行业的重要组成部分——不仅是汽车和自行车,还有电动公交车,它们已成为最常见和最受欢迎的交通方式之一。燃油公交车正在慢慢被电动公交车所取代,电动公交车正变得非常普遍,因为它们是一种环保的替代品,并且在对抗污染方面被证明是有效的。2dsednc

与其他混合动力或燃油汽车不同,电动汽车仅依靠电力提供动力,从而减少了化石燃料的消耗。当今气候变化的主要原因之一是全球变暖,即向大气中释放温室气体(GHG)。在全球范围内,运输业约占这些人为温室气体排放量的17%。这就是人们选择改用可再生能源为车辆提供动力的原因。电动汽车也得到了政府的支持,因为他们推广电动汽车,并计划为公共交通部署更多的电动公交车。2dsednc

尽管这些电动公交车非常具有价值,且对环境有益,但在电动汽车得到广泛采用之前,仍有许多障碍必须解决,例如成本、基础设施和电力供应。财务阻力是它们最初的高成本,这主要是因为电池成本高。然而,在未来,随着电池价格的下降,这个问题将会消退。2dsednc

另一个问题是找到安装充电站的位置。这些站点应策略性地沿主要路线以适当的距离设置。还缺乏能够为这些电动公交车快速充电的充电站,因为它们需要在瞬时内从交流电网获得大量电力,从而会给电网带来压力。为了解决这些问题,人们正在进行研究并测试了几种方法以找到理想的解决方案。2dsednc

3月30日,AspenCore将在上海举办国际集成电路展览会暨研讨会(IIC Shanghai 2023),同期举办的“第25届高效电源管理及宽禁带半导体技术应用论坛”,为大家提供一个高效交流的互动平台,欢迎感兴趣的朋友到场交流。点击这里报名2dsednc

电动公交车充电器

2dsednc

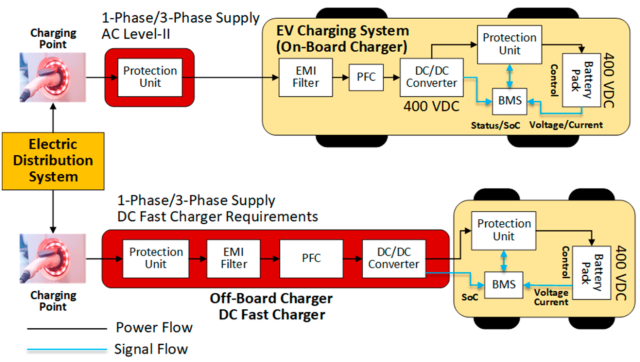

图1:EV电池充电器的类型(来源:Nkembi等人,“A Comprehensive Reviewof Power Converters for E-Mobility”,Energies,2023年)2dsednc

电动汽车电池充电器有两种类型:车载充电器和非车载充电器。顾名思义,车载充电系统与蓄电池一起直接安装在电动汽车上。然而,这些系统是有限制的。由于重量、空间和成本有限,它们的功率输出受到限制。它们的充电时间相对较长,通常在家中或公共场所使用。另一方面,非车载充电系统没有尺寸或重量限制,因为它们安装在公共汽车站、车站、车库、停车场或途中可用空间较大的地方。这些系统充电速度更快,通常出现在商业区。2dsednc

电动公交车充电策略与方法

电动公交车充电基于三种主要策略:夜间或仅在车站充电、在线或移动充电以及机会或快速充电。采用夜间充电策略的公交车拥有容量更高的巨大电池(通常为200-500 kWh),并通过插入式充电接口在夜间缓慢充电。这使公交车可以运行一整天而无需充电。他们在短途、不拥挤的路线上运营。采用在线充电策略的公交车可以在行驶中进行充电。机会充电策略使公交车可以在车站充电,也可以在公交车在途中停靠在公交车站时充电。这些在线和机会充电策略仅需要容量较小的小型电池(通常为50-90kWh),从而提供更紧凑和高效的系统。然而,它们更昂贵,2dsednc

2dsednc

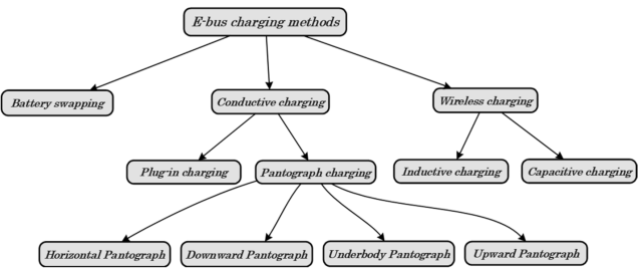

图2:EV充电方法的类型(来源:Nkembi等人,“A Comprehensive Reviewof Power Converters for E-Mobility”,Energies,2023年)2dsednc

至于充电方式,主要有四种选择:感应无线充电、插电充电、受电弓充电和换电充电。在感应充电中,道路上的发射线圈和电动公交车底部的接收线圈之间会产生电磁场。插电和受电弓充电都是传导充电方法,因为导体被用于将能量从充电基础设施传递到电动公交车。顾名思义,插入式充电使用来自基础设施的连接器或充电电缆手动插入公交车,而受电弓充电器使用架空连接器自动为公交车充电。2dsednc

2dsednc

图3:不同类型的受电弓(来源:Nkembi等人,“A Comprehensive Reviewof Power Converters for E-Mobility”,Energies,2023年)2dsednc

受电弓充电器主要有四种类型,如图3所示:向下式、向上式、水平式和底部式。2dsednc

向上(车顶安装或自下而上)的受电弓最容易实现。无需Wi-Fi连接,因为充电过程由驾驶员控制。它的通信是使用IEC 61851和ISO 15118协议进行的。另一方面,向下(基础设施安装自上而下或倒置)受电弓需要Wi-Fi连接并使用OppCharge标准与总线通信。使用向下受电弓的公共汽车通常重量较轻,高度较低,这使它们能够在低净空桥梁下行驶。侧插式或水平受电弓由充电基础设施上的移动部件组成,插在公交车的侧面。通信是使用不带Wi-Fi的ISO 15118标准或使用Wi-Fi的OppCharge完成的。最后,车底受电弓要么连接在公共汽车上,像车顶安装的受电弓一样向下移动,要么放在地面上,像倒置的受电弓一样向上移动。2dsednc

换电技术涉及用已充电的电池手动更换空电池。与传导或无线方法相比,电池更换过程要快得多,因为它可以在机械臂的帮助下在几分钟内完成。换电站的电池也可以作为电网的支持单元,在高峰时段供电,在非高峰时段充电。然而,目前由于其初始成本很高,而且需要储存充电和放电的电池,这种方法是不可行的。2dsednc

在所有充电方式中,理想的充电方式完全取决于需求。插电式充电是最简单的解决方案,不需要额外的设备,因为它主要是插件。对于机会充电,受电弓是最常见的,因为它们可以很容易地安装在公交车站。另一方面,与其他方法相比,感应式充电的实施成本更高、更复杂。2dsednc

电气化铁路

甚至铁路系统也在通过改用电力来满足保护环境的需要。与其他运输方式相比,它们产生的CO2最少,效率最高。这些电气化铁路是一种高度可靠、安全和高速的公共交通方式,因此,它们在全球范围内的需求正在上升。近年来,随着电力电子技术的使用,铁路系统呈指数级增长。通过采用电力电子转换器的最新成果,进一步提高了这些铁路系统的安全性、灵活性和可靠性。2dsednc

如前所述,在大规模部署电动公交车之前,仍有一些需要改进的地方。缺乏适当的充电基础设施和交流电网的供电要求是尚未解决的问题。幸运的是,在这一领域有很多研究正在进行,以克服障碍,使电动汽车更加高效。2dsednc

(原文刊登于EDN姊妹网站Power Electronics News,参考链接:A Review of Charging Strategies for Electric Buses,由Ricardo Xie编译。)2dsednc
