拆解一个BenQ ideaCam S1 Plus高端网络摄像头

2024-09-24 17:40:53 Brian Dipert 阅读:
售价169.99美元的“Plus”版本,让我们今天一起研究一下它的内部结构···

早在4月下旬EDN就发表了我对入门级网络摄像头Avaya的Huddle HC010的拆解,当时售价为14.99美元(但几年前,在疫情导致的家庭办公设备短缺的情况下,其价格几乎是这个价格的10倍)。在那篇文章的介绍中,我简要提到了其他更高端的网络摄像头,其中之一就是BenQ的ideaCam S1 Plus和Pro系列。6xAednc

6xAednc

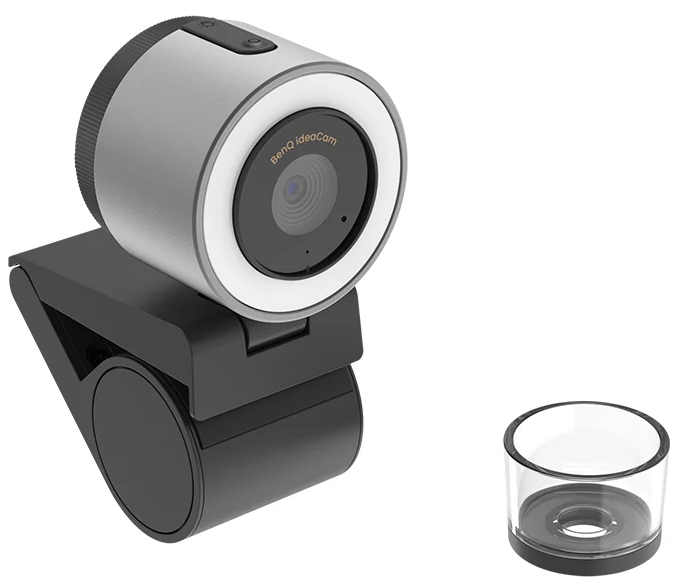

这是售价169.99美元的“Plus”版本的照片,我们今天将研究其内部结构:6xAednc

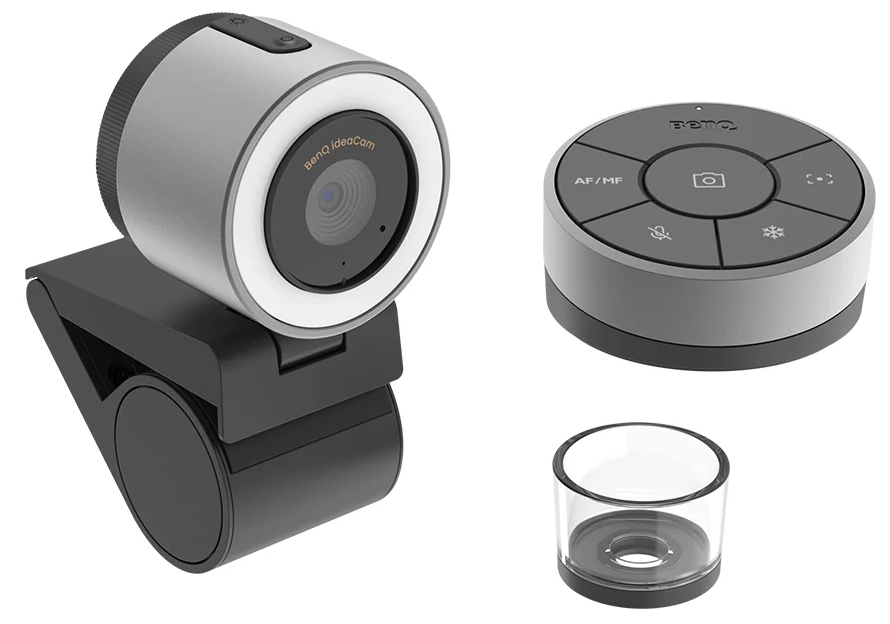

“Pro”版本要多花30美元,该版本配备单独的无线遥控器(和USB接收器),用于该公司基于计算机的EnSpire(BenQ在某些地方也将其称为Enspire)软件套件:6xAednc

6xAednc

一些前提条件:6xAednc

  • 与其他公司销售的一些同等价位的产品不同,ideaCam S1系列不支持插值像素数码变焦功能,包括“跟随”用户脸部在画面内移动的功能,从而为观看者呈现始终居中的图像(例如,苹果称之为“Center Stage”)。
  • 作为替代,Benq附带一个磁性连接的15倍“变焦”辅助镜头,该公司声称该镜头还具有“微距”功能。据我所知,该镜头尚未发售(至少在美国尚未发售),但从用户手册中可以推断出该镜头是ideaCam S1标准版,它省去了“Plus”辅助镜头和“Pro”遥控器。

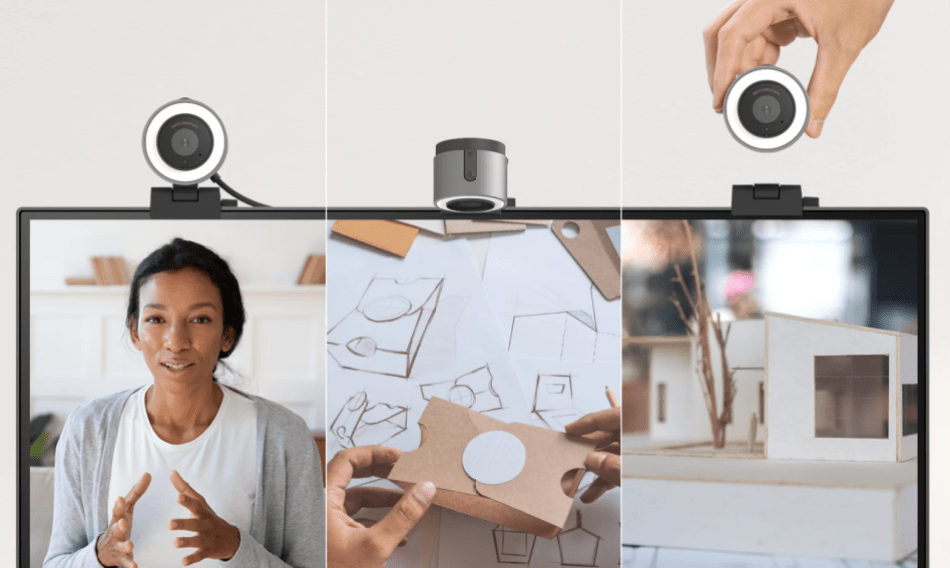

  • ideaCam S1系列的市场独特性源于其灵活的磁性增强支架,它使您能够以“正常”的显示方向安装(甚至锁定)网络摄像头,完全拆卸以向观众展示计算机附近的某些东西,还能在两者之间将网络摄像头以接近90°的角度向下旋转到你面前的桌面上。在后一种情况下,上述EnSpire软件驱动程序会自动旋转和梯形校正捕获的图像,并调整自动对焦,以便其他人看到的内容尽可能接近您面前的实际内容。

6xAednc

  • Benq将ideaCam S1称为“4K”相机,虽然很接近,但并不完全正确。“4K”,至少从显示角度来看,指的是3840×2160(总共8,294,400)像素的图像。ideaCam S1可捕捉3264×2448(总共7,990,272)像素的静态图像。其视频分辨率选项(在两种情况下都限制为30而不是60fps帧速率)在16:9比例模式下为3264×1836(总共5,992,704)像素,在4:3比例模式下为3264×2448像素(与静态图像相同)。
  • 网络摄像头基于八百万像素Sony CMOS图像传感器。我承认我尝试了几次才明白Benq网页上的“COMS”是什么意思。根据多位评论者的评论,低光性能令人惊讶地不尽人意,即使使用集成环形灯也是如此。当我询问这个问题时,Benq的反馈如下:“ideaCam是一款主要用于捕捉物体的网络摄像头,因此它在光线充足的环境中效果最佳。”
  • 我明白Benq为何将ideaCam S1系列设计为原生USB-A接口,因为目前有相当多的电脑都至少配备一个USB-A端口。话虽如此,我承认,我很惊讶Benq没有在包装盒中附送一个便宜的USB-A转USB-C适配器,以便与越来越常见的仅支持USB-C的笔记本电脑等配合使用。

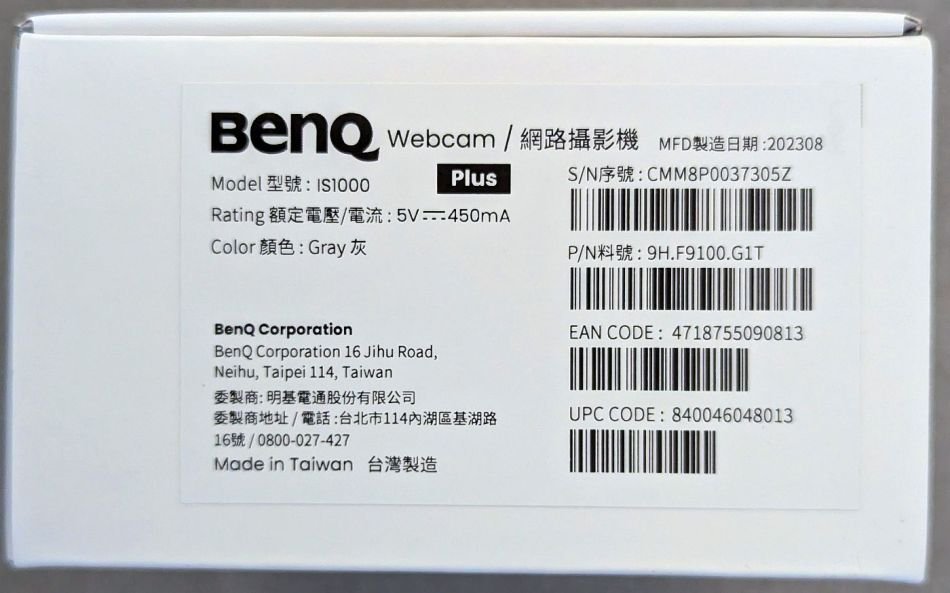

现在,前面的铺垫已经说完了,让我们开始拆解吧,首先是必须的外盒拍摄(在我移除了闪亮的、引起反射的收缩膜之后):6xAednc

6xAednc

6xAednc

6xAednc

6xAednc

6xAednc

翻开盒子:6xAednc

6xAednc

在顶盖下面,你首先会发现大量的纸张(你也可以在这里找到数字版的快速入门指南,以及仅限数字版的完整用户手册):6xAednc

6xAednc

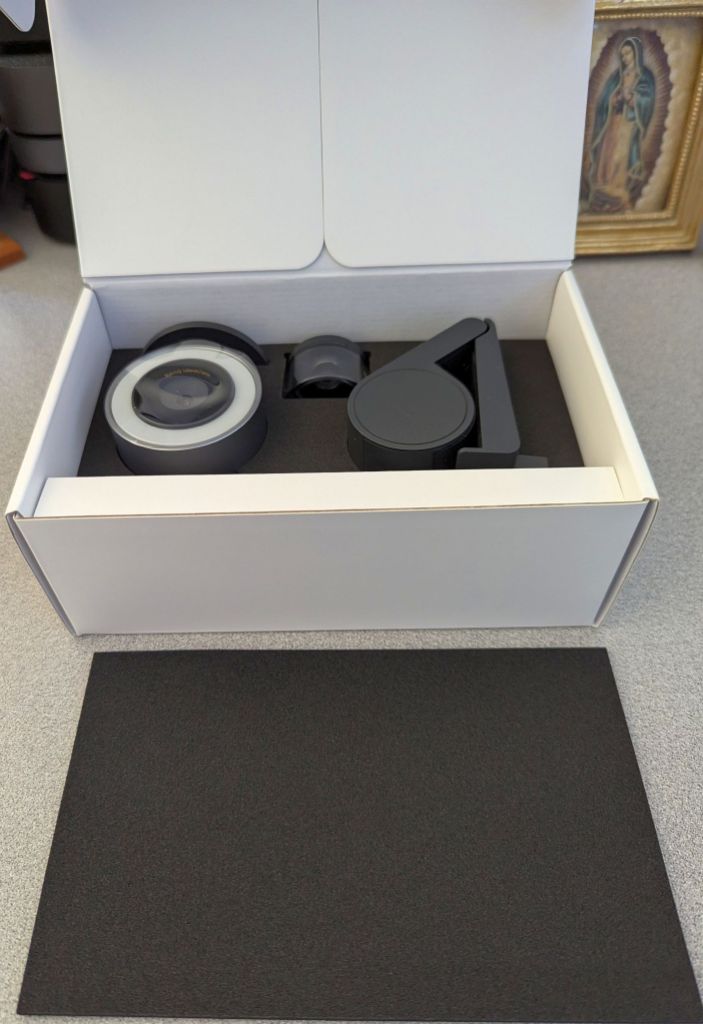

在它下面(还有一层薄薄的黑色保护泡沫):6xAednc

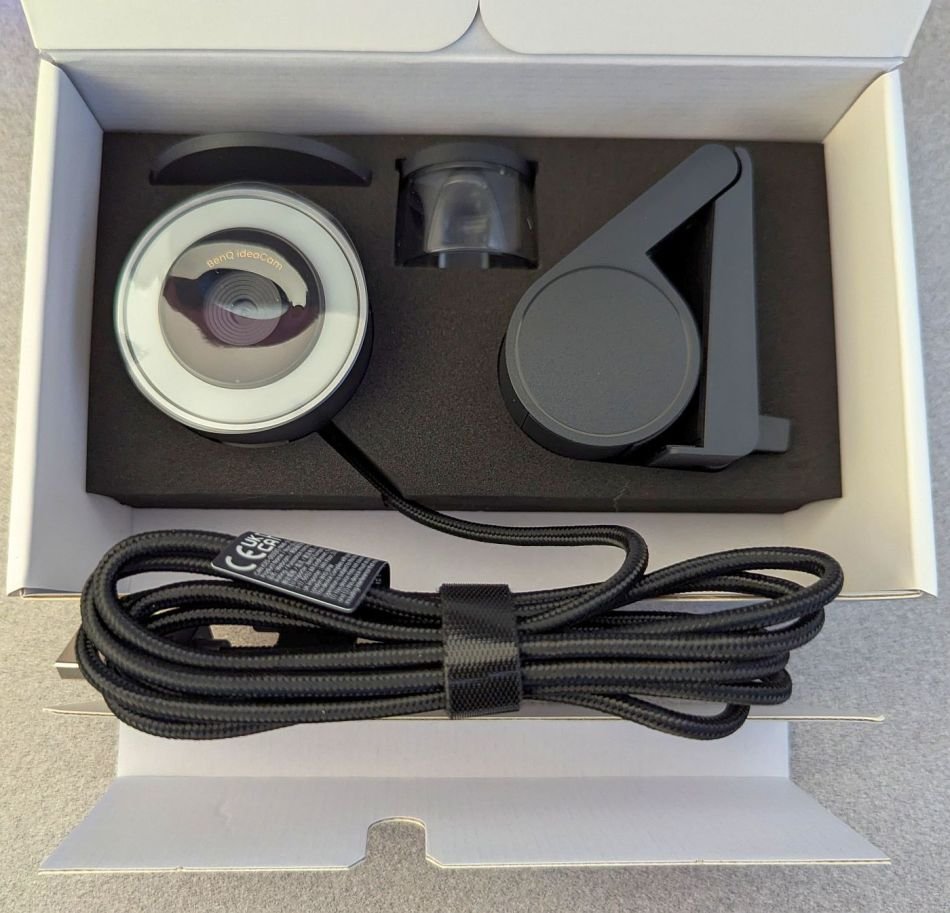

从左侧开始顺时针依次为主网络摄像头组件、隐私盖、“微距变焦”辅助镜头和安装支架,所有这些都有更多的泡沫缓冲:6xAednc

6xAednc

泡沫前面是网络摄像头永久连接的USB电缆的大部分,包裹在白色纸板套内:6xAednc

6xAednc

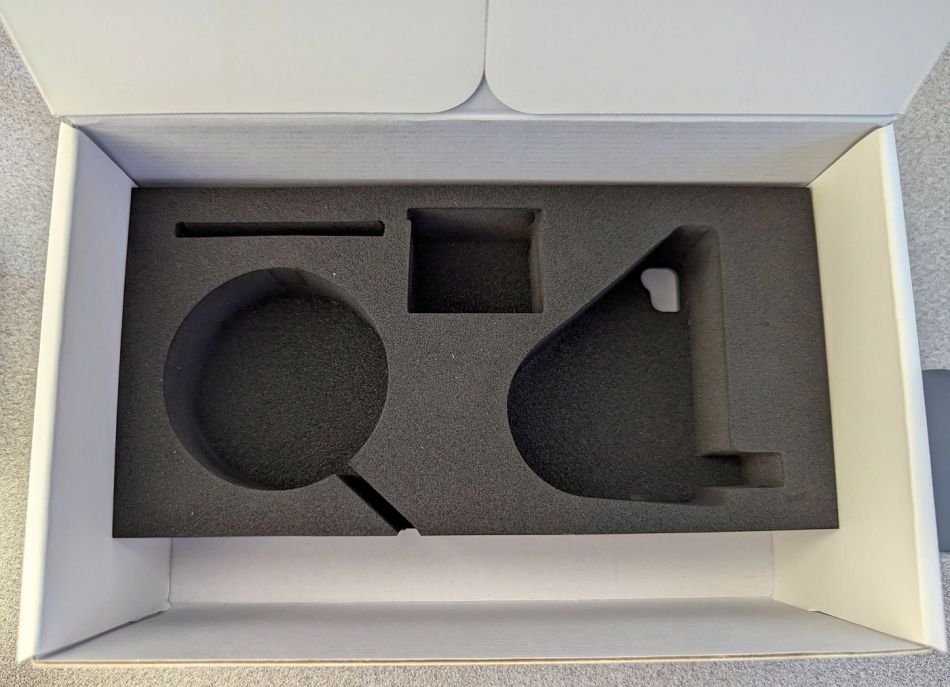

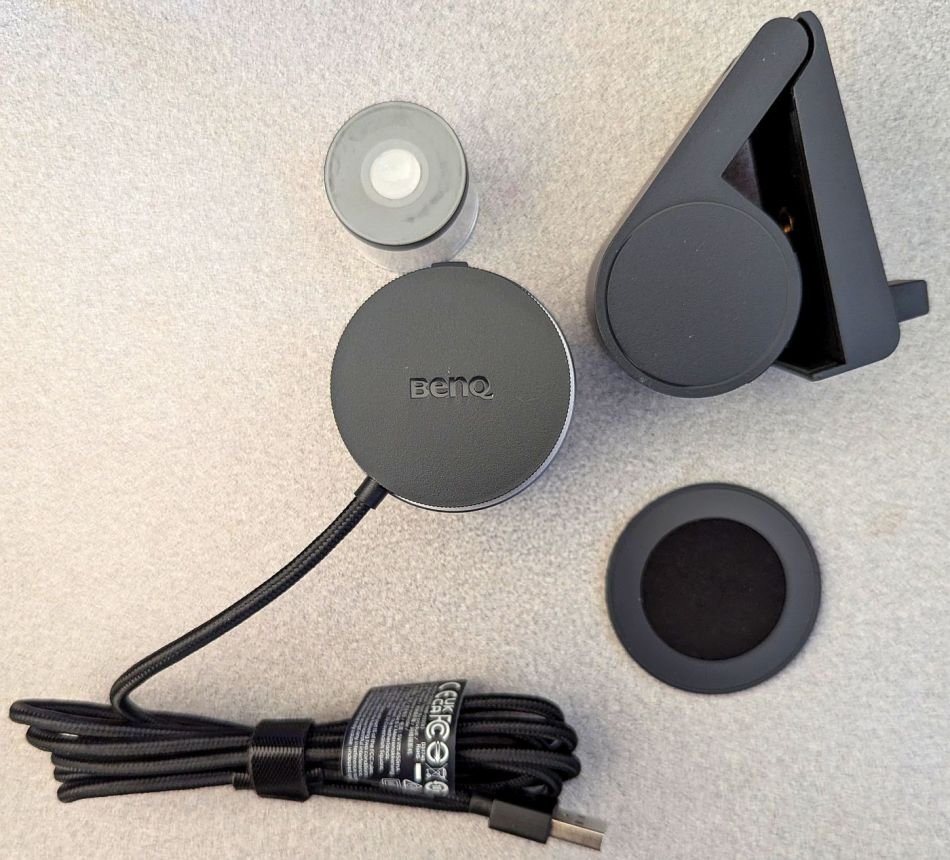

以下是开箱后的各种组成部分:6xAednc

6xAednc

6xAednc

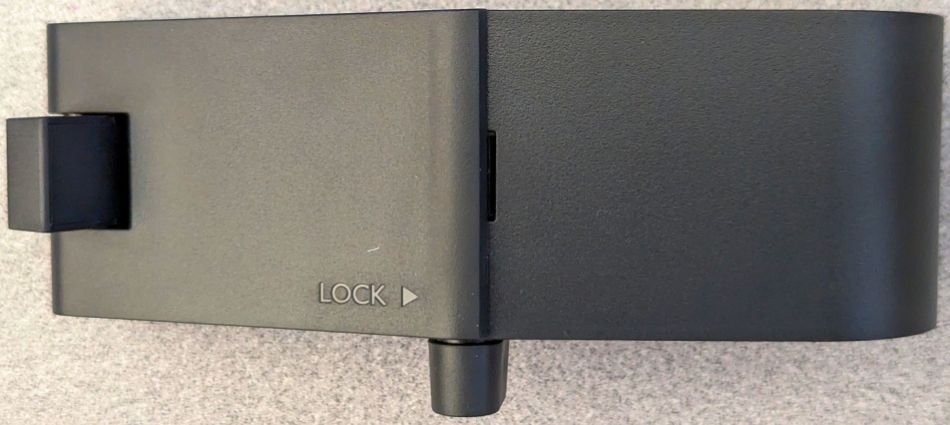

安装支架的两个视图,还集成了¼”螺丝孔,用于安装未附带的可选三脚架或其他支架:6xAednc

6xAednc

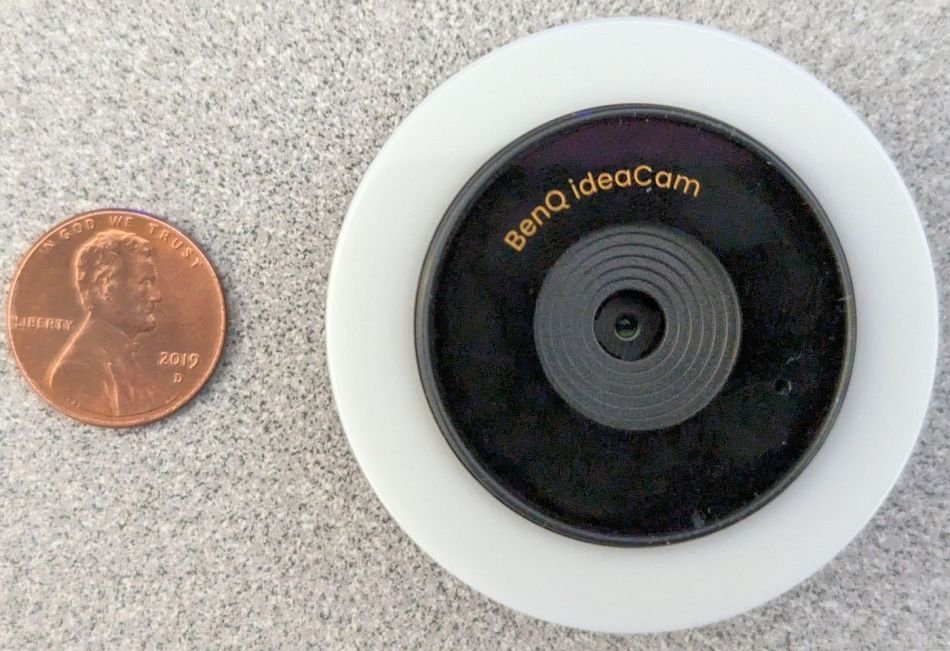

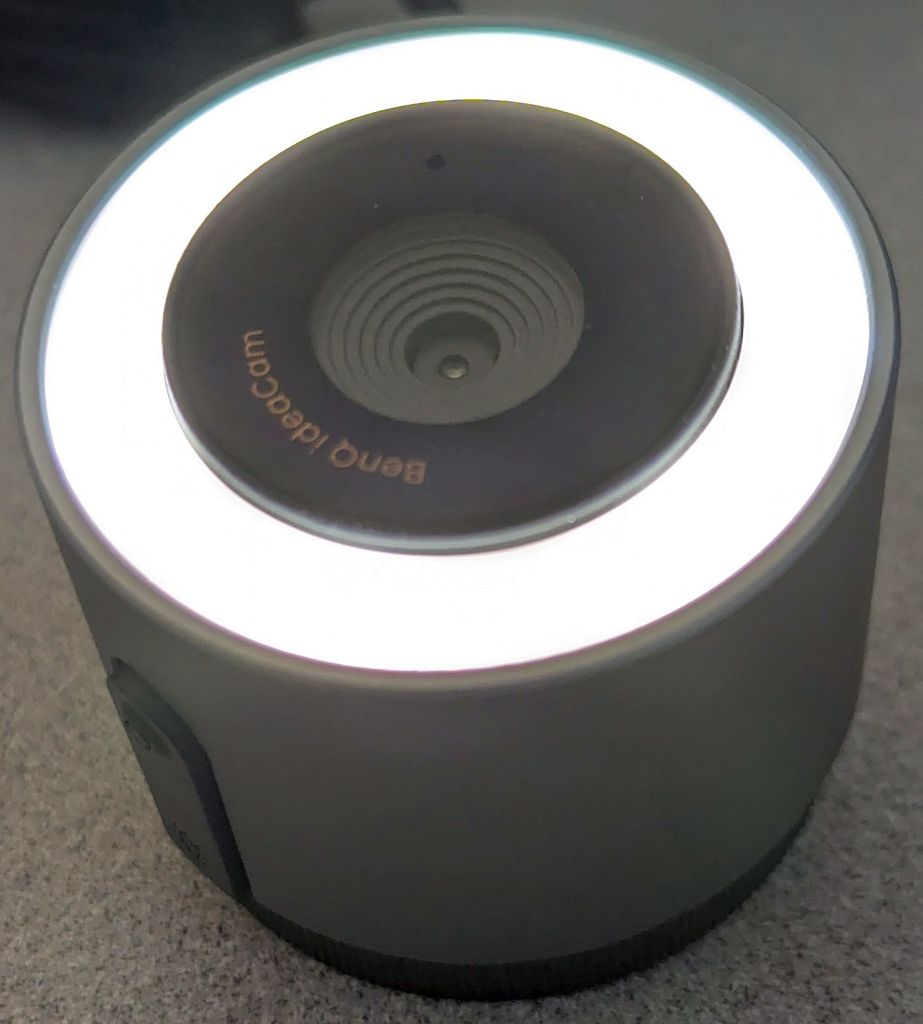

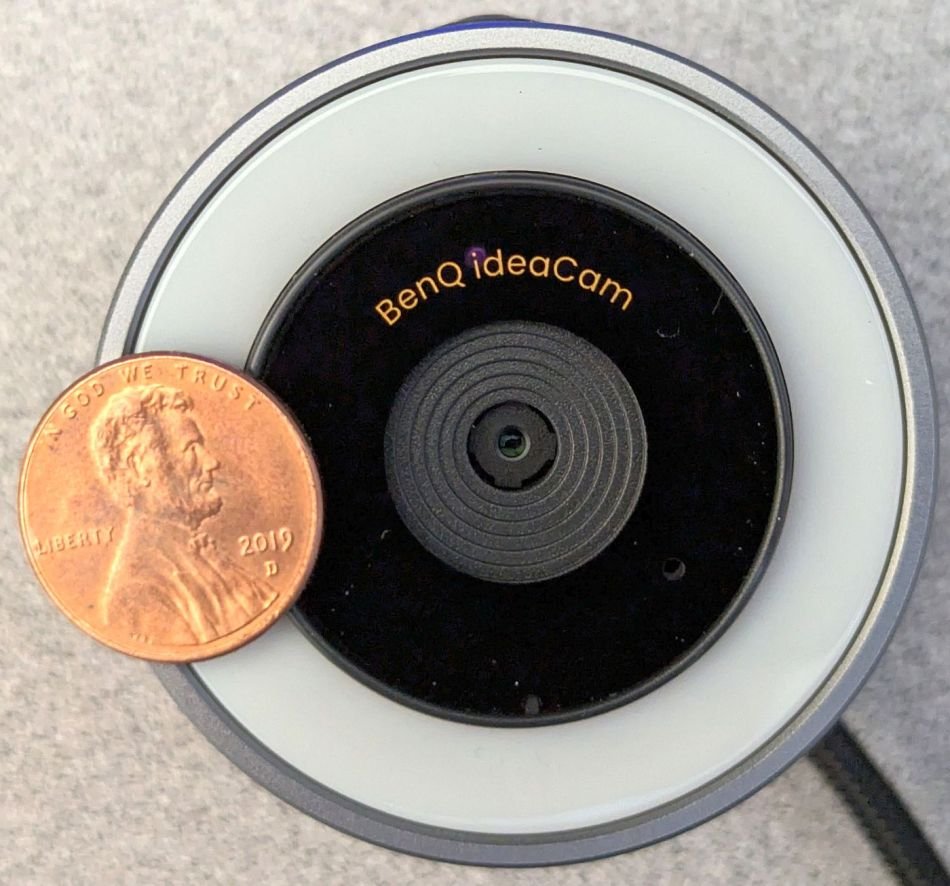

现在来看看网络摄像头本身,为了便于大小比较,我们照例附上一枚直径为0.75英寸(19.1毫米)的美国一美分硬币。首先是正面视图,开启时,环形灯会透过磨砂白边发出光芒。还请注意“镜头”右下角的单麦克风输入孔(奇怪的是,这种设计似乎并没有利用传统的多麦克风阵列来消除环境噪音,根据产品文档它是依靠“AI处理”)和镜头下方几乎看不见的活动LED“孔”:6xAednc

6xAednc

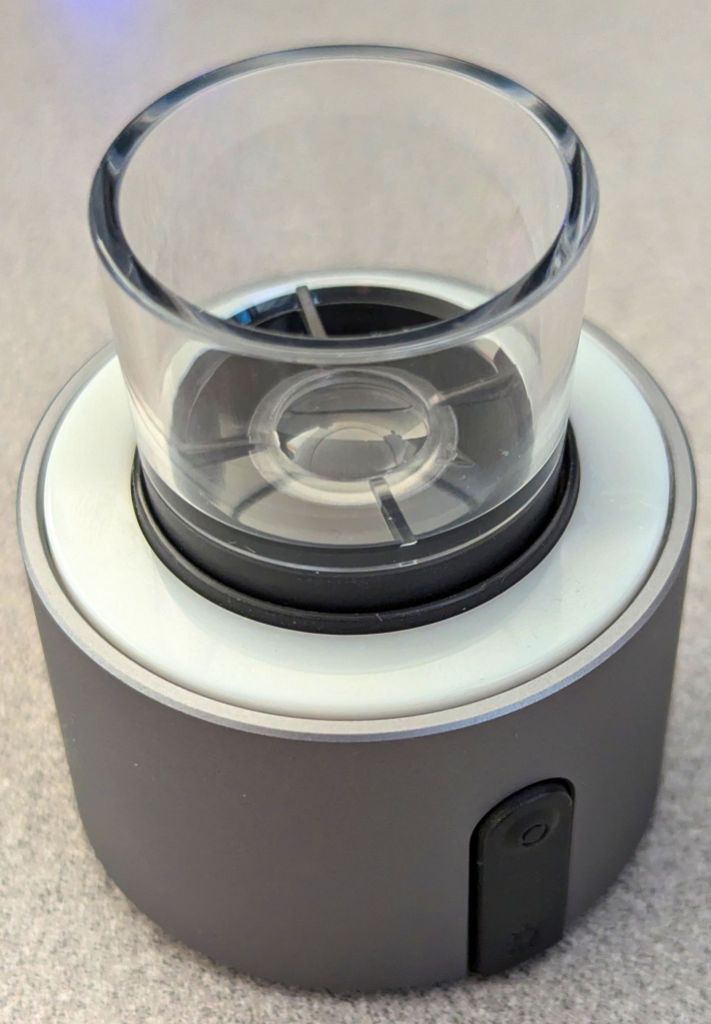

安装辅助镜头后的样子如下(潜在客户们请注意,辅助镜头后部有一块几乎看不见的透明保护塑料,如果不先将其取下,则使用辅助镜头时会导致图像效果不佳):6xAednc

6xAednc

这是安装好的隐私盖:6xAednc

6xAednc

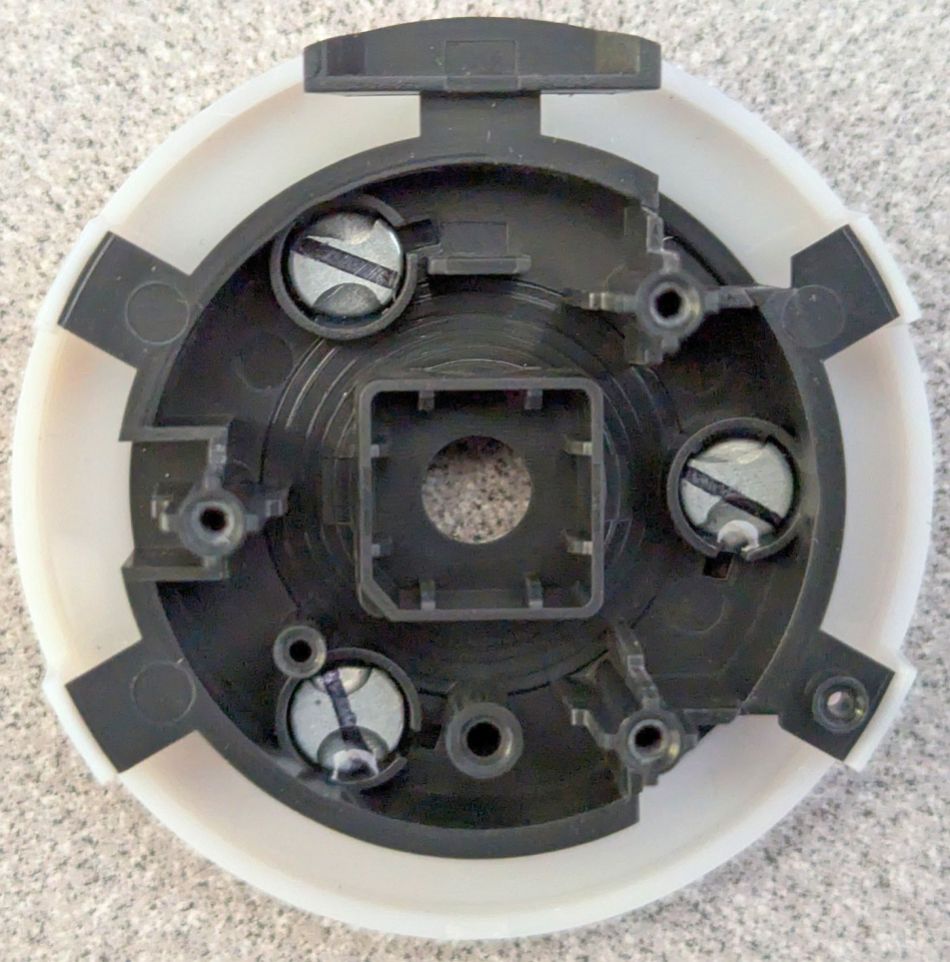

将它和辅助镜头固定到位的磁铁位于共同的主透镜组件内,它们都吸附在主透镜组件上:6xAednc

6xAednc

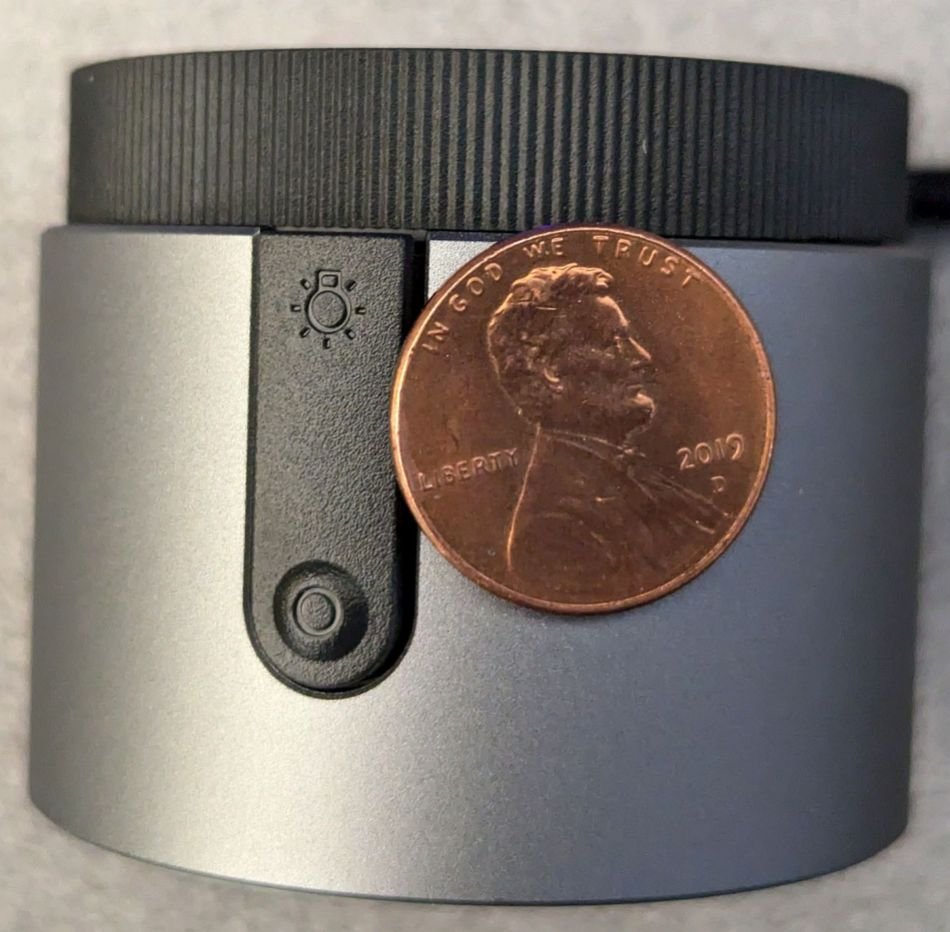

顶部的双开关组件可打开或关闭环形灯,配合EnSpire软件套件可冻结拍摄的图像:6xAednc

6xAednc

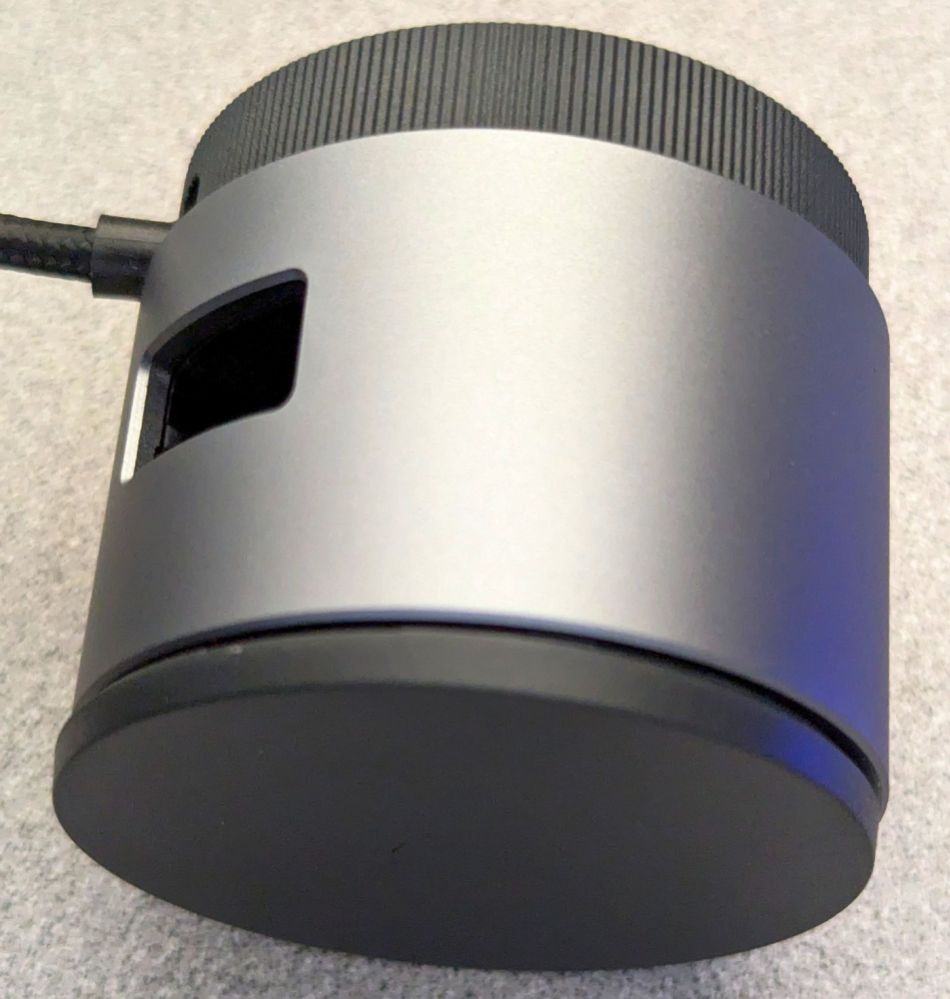

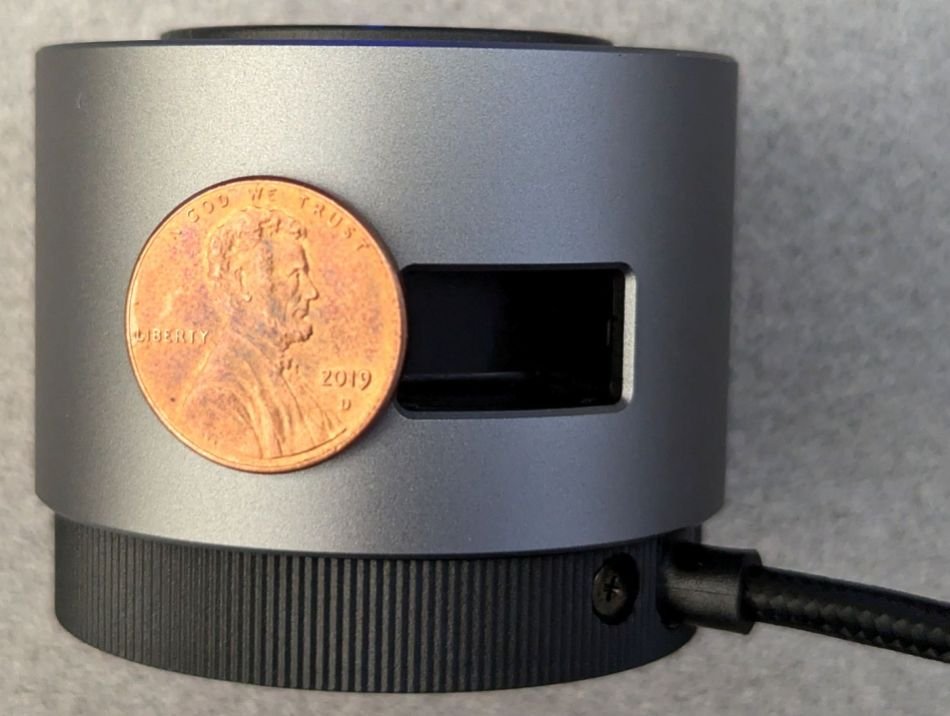

底部是磁性增强矩形孔,您可以将安装支架插入其中(另请注意从网络摄像头中伸出的永久连接的USB电缆):6xAednc

6xAednc

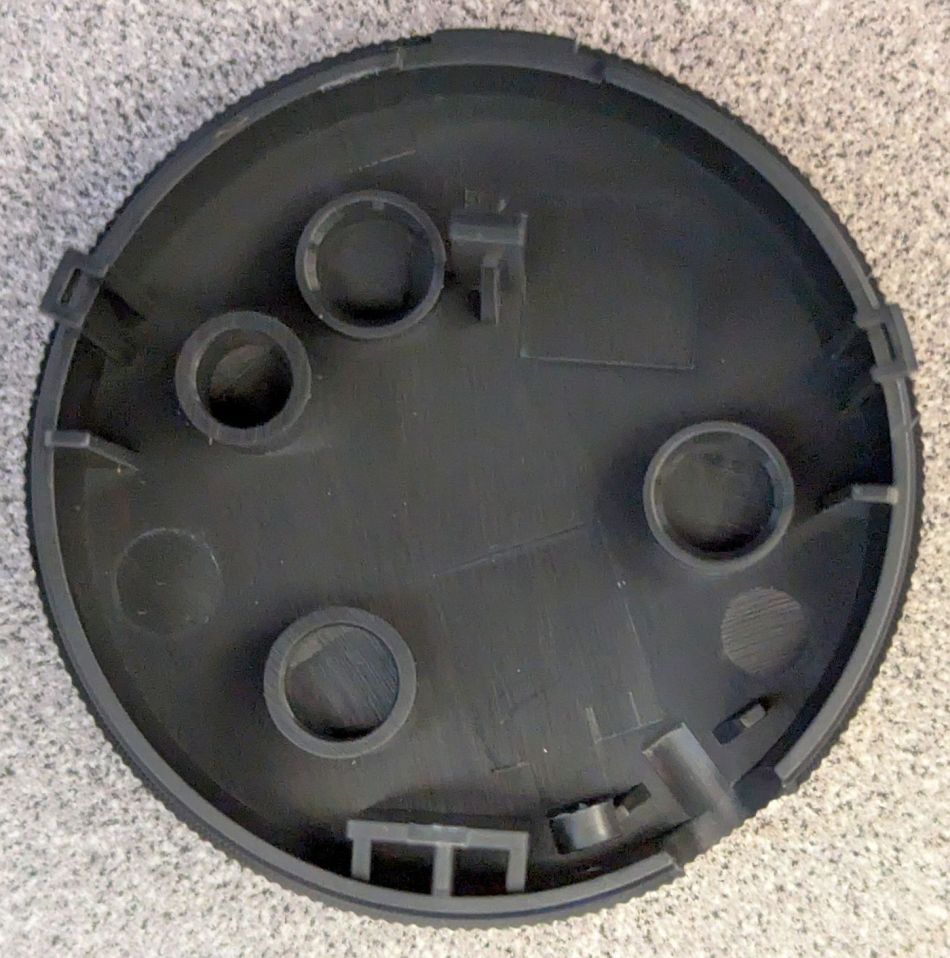

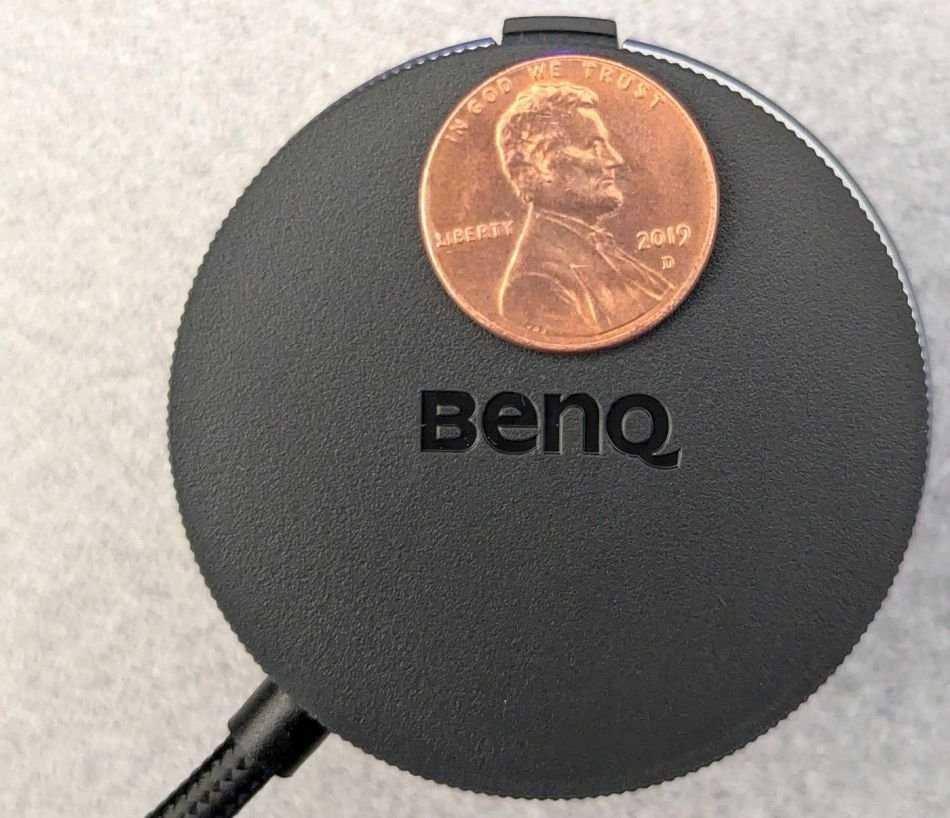

最后但并非最不重要的一点(不过也许是最不重要的......毕竟它很平平无奇)是BenQ品牌的背面:6xAednc

6xAednc

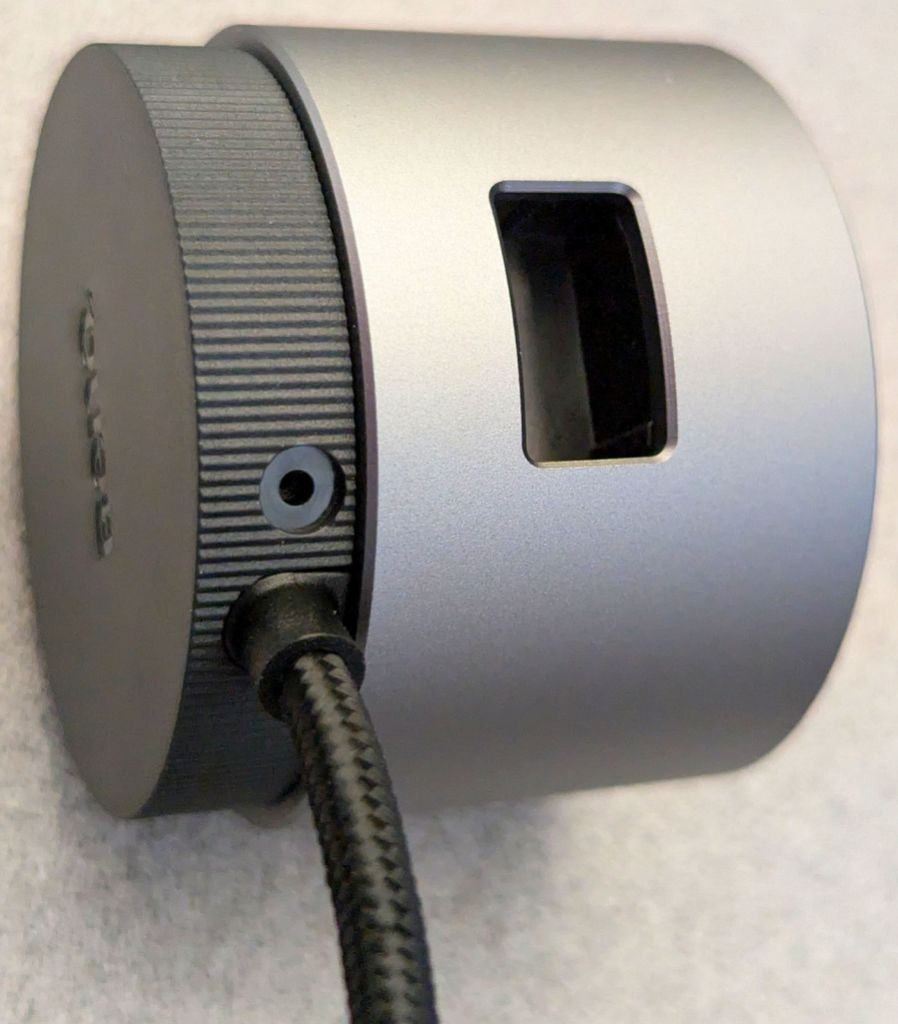

是时候深入内部了。USB电缆入口旁边有一颗微小的十字螺丝,将它卸下来似乎是一个合适的起点:6xAednc

6xAednc

6xAednc

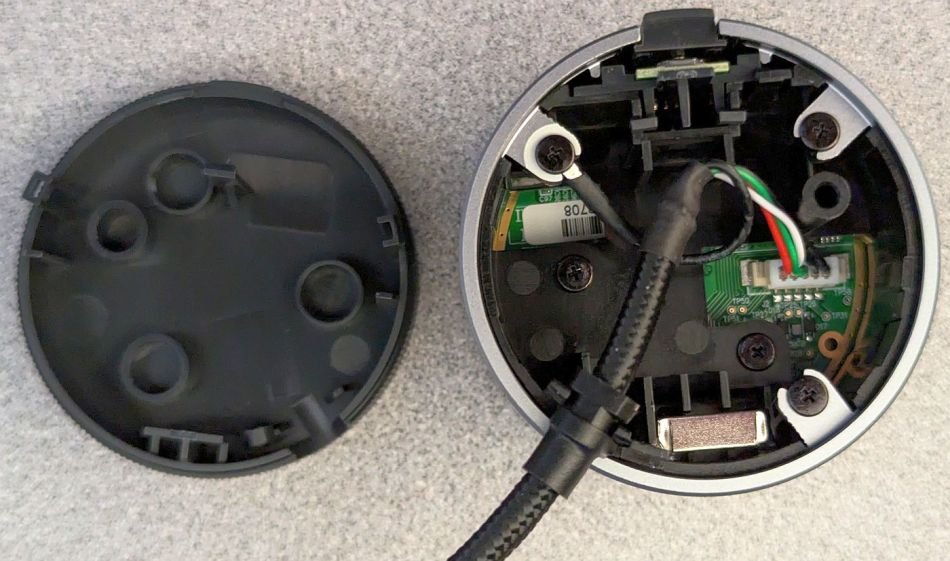

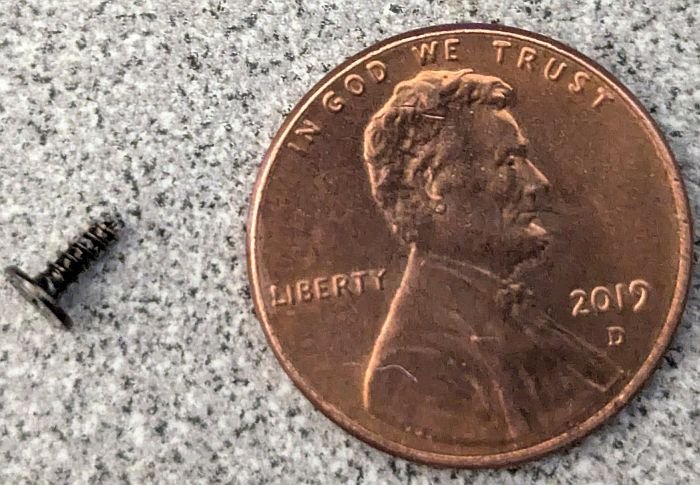

这就是我要说的:6xAednc

6xAednc

6xAednc

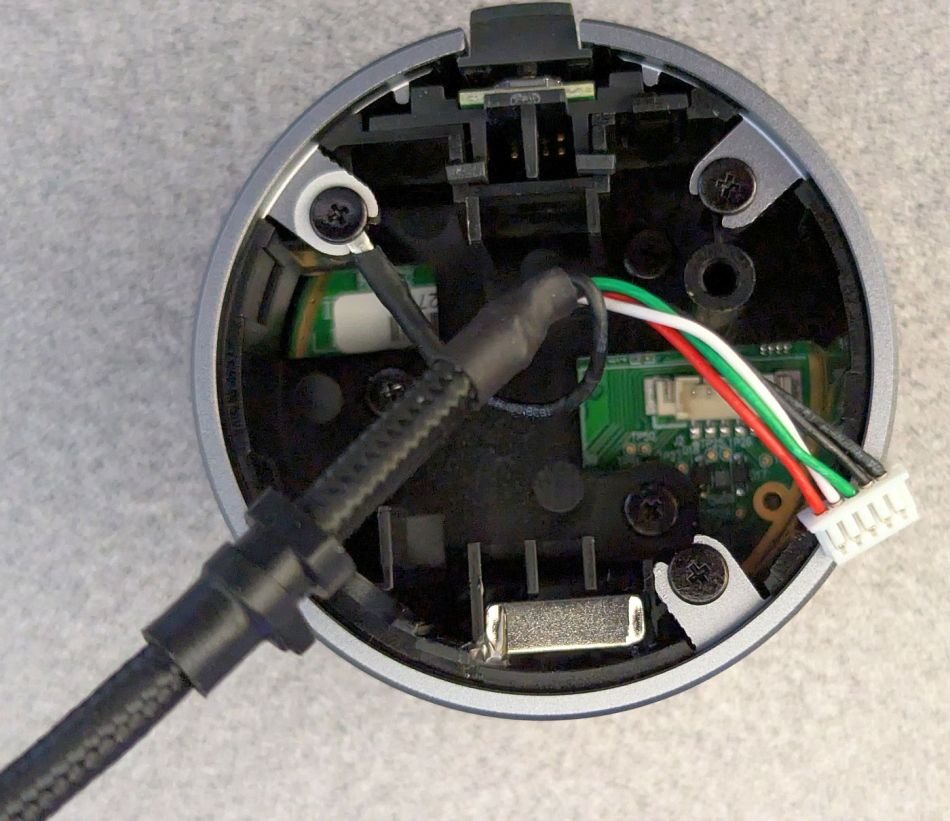

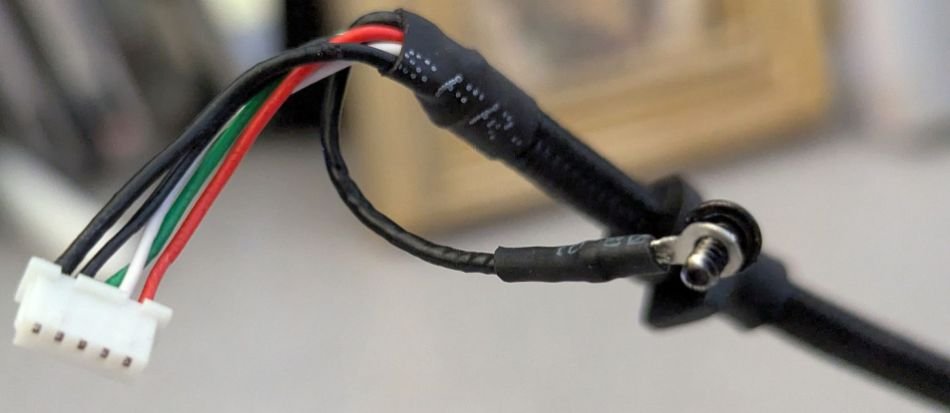

接下来,让我们把USB电缆的多线束拿出来:6xAednc

6xAednc

6xAednc

6xAednc

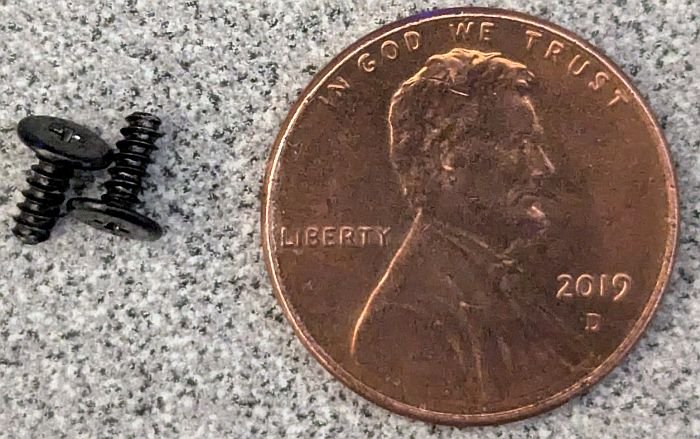

还需拧下两颗螺丝(第一颗螺丝已经拆下,我猜测是断开USB电缆的接地带时卸下了):6xAednc

6xAednc

6xAednc

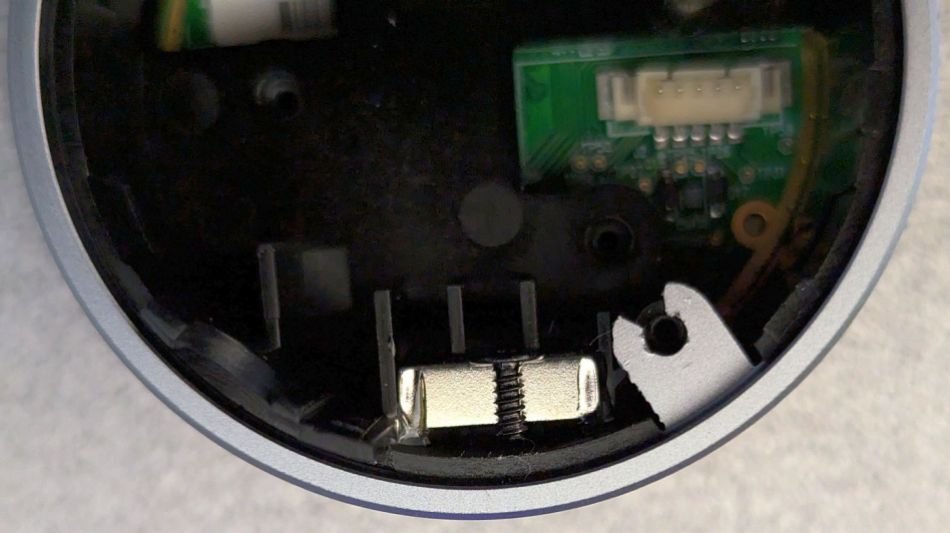

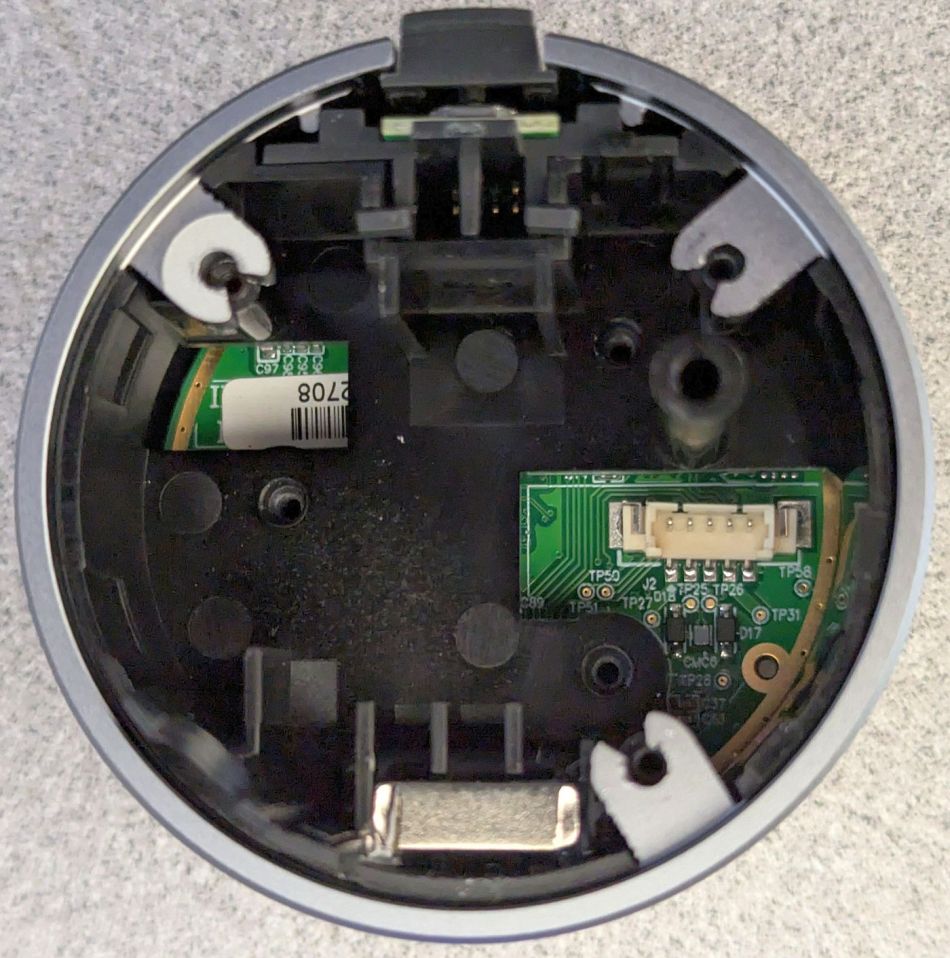

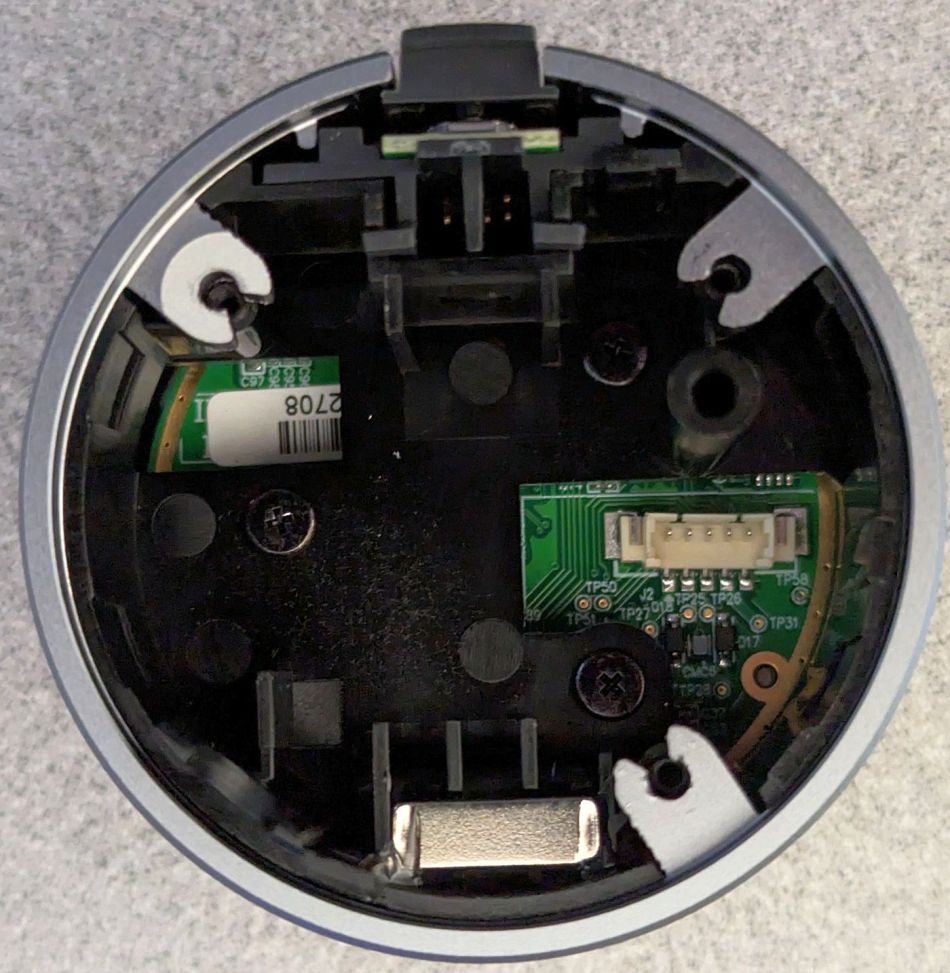

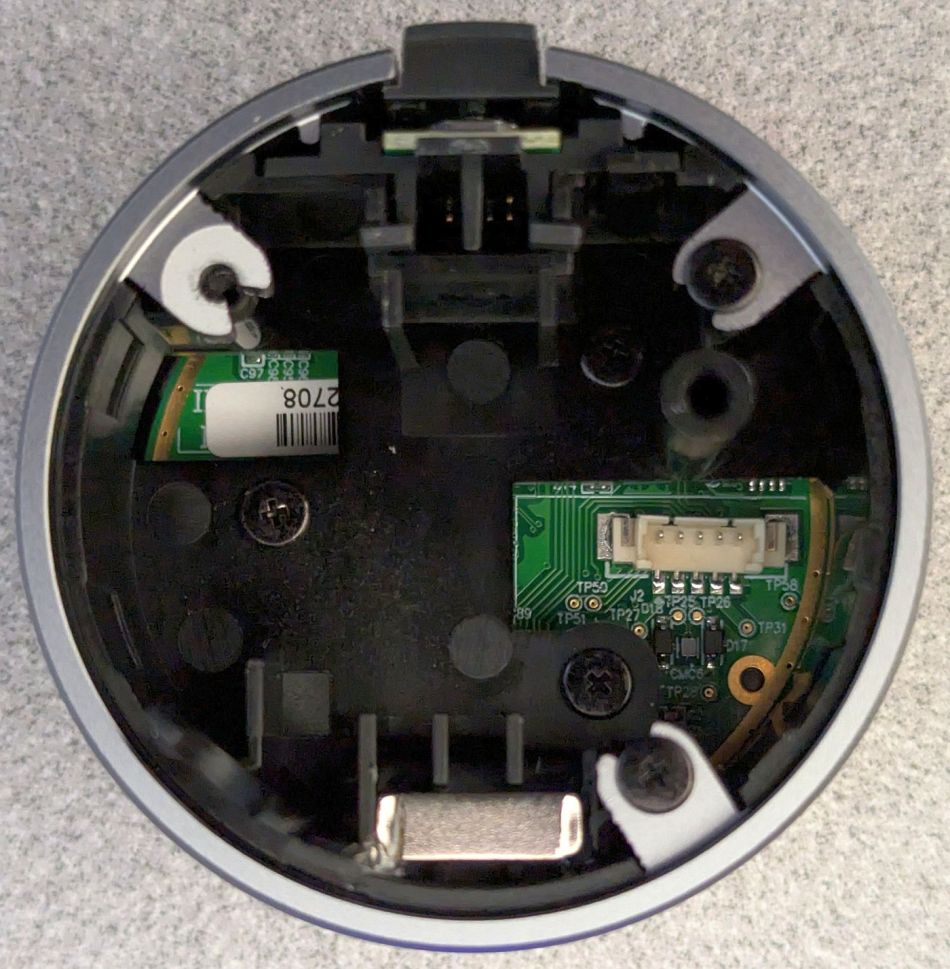

而且……什么都没动。让我们试试里面深处可见的另外三个螺丝:6xAednc

6xAednc

6xAednc

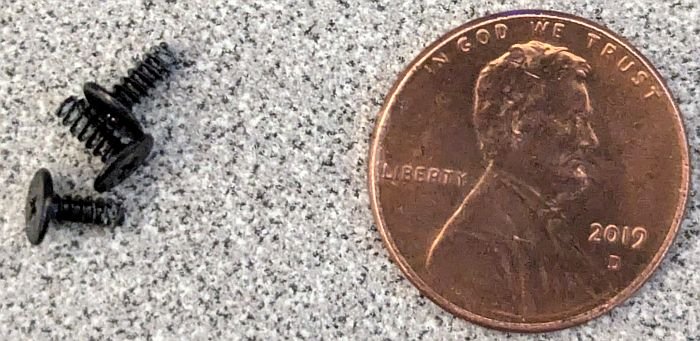

把它们拿出来有点困难,因为每次我拧开一个螺丝,它就会立刻飞起来,并粘在底部支架孔的磁铁上……不过我还是成功了……6xAednc

6xAednc

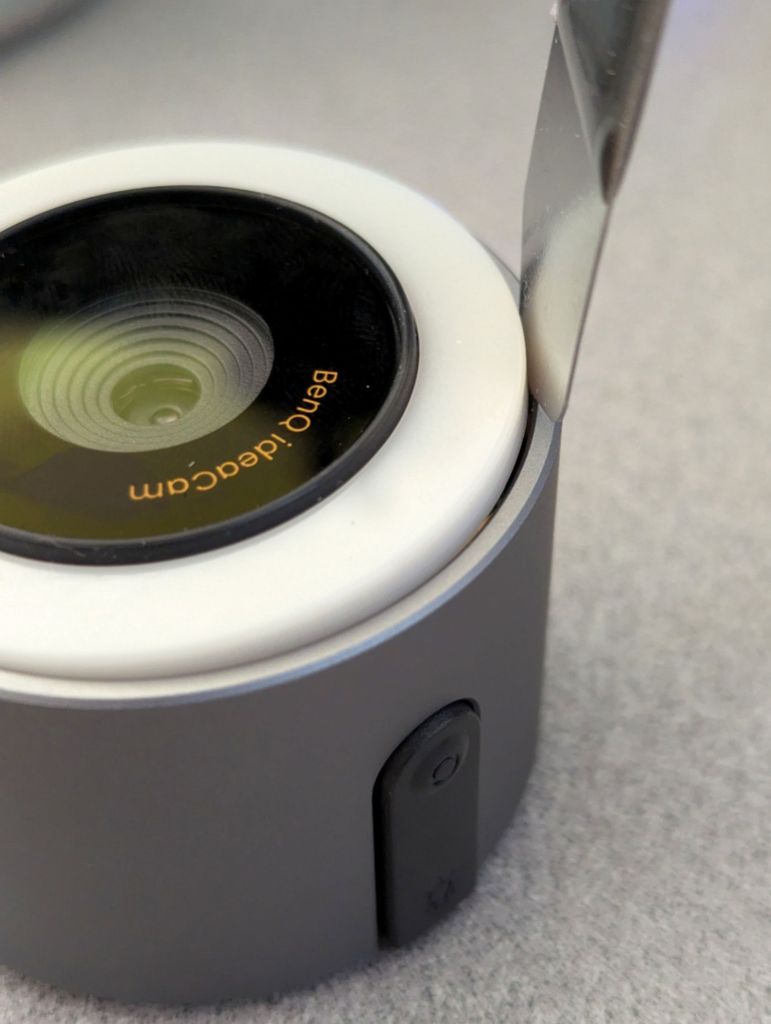

嗯……然而,拆解工作仍然没有实质性进展。是时候把网络摄像头转过来,把注意力转向前部组件了:6xAednc

6xAednc

这才像样子!6xAednc

6xAednc

即使卸下了螺丝,它仍然被连接PCB和双开关顶部组件的四针连接器牢牢地固定住:6xAednc

6xAednc

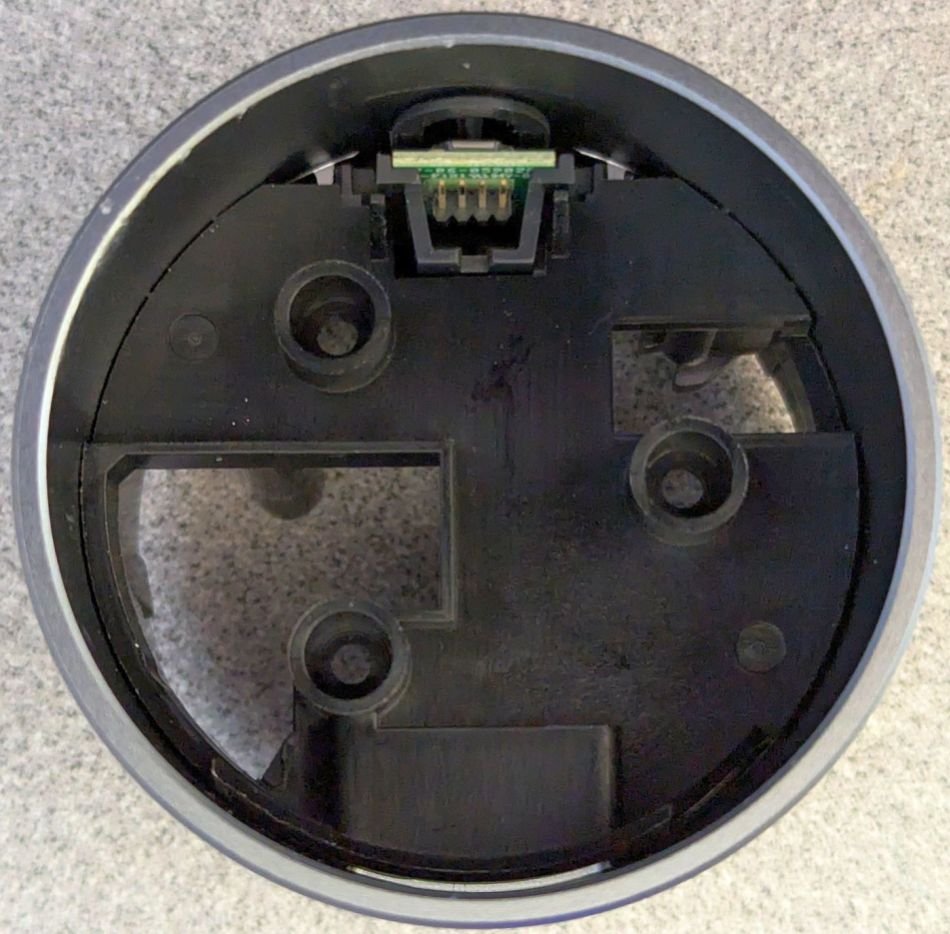

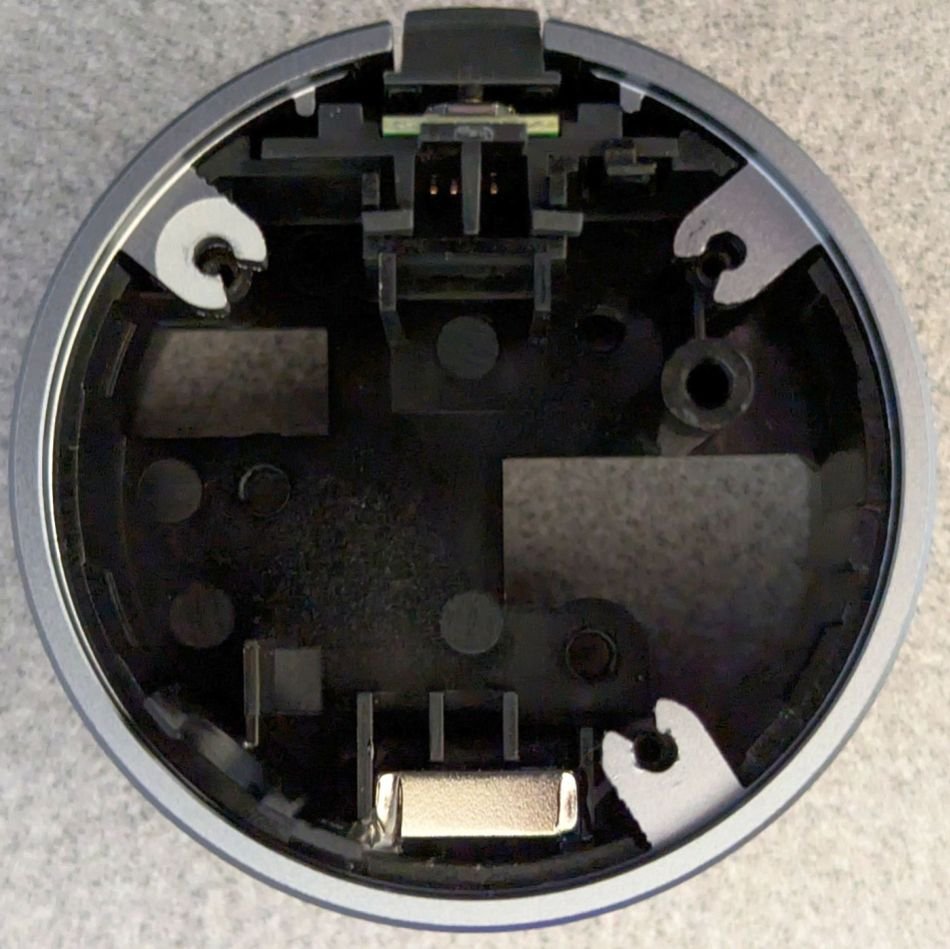

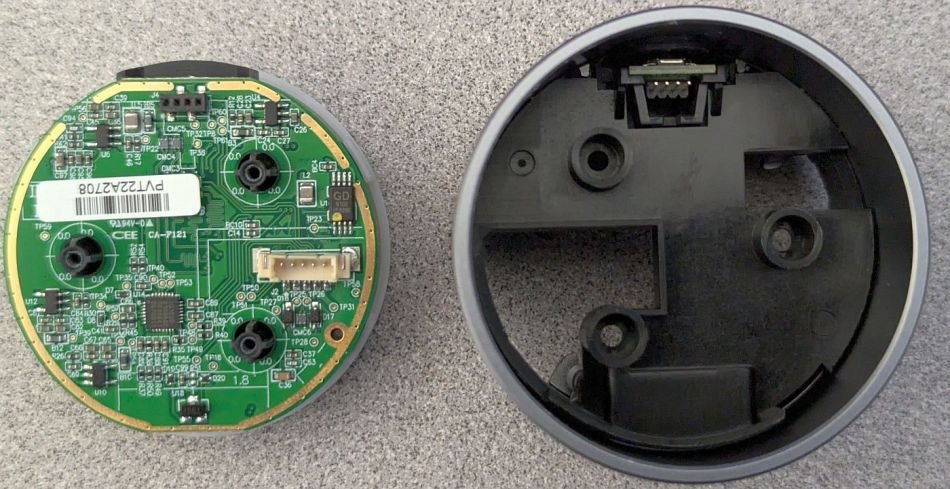

底盘的正面和背面独立视图,现在没有前部组件:6xAednc

6xAednc

6xAednc

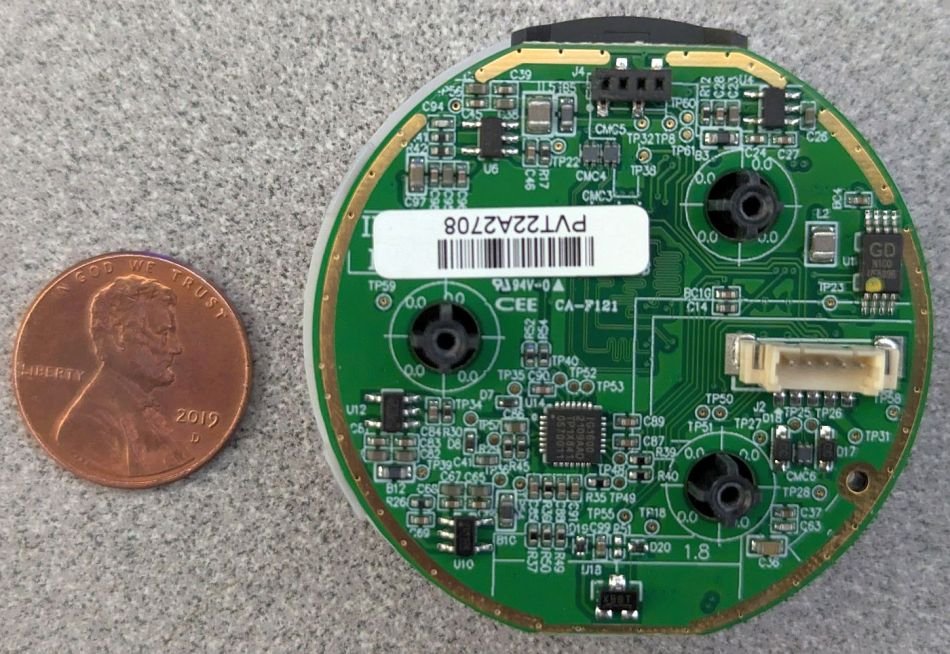

以及您可能更加关心的系统PCB背面的第一个无遮挡视图:6xAednc

6xAednc

您可能已经推断出,网络摄像头中有一个陀螺仪IC(可能是基于MEMS的),用于确定(并与系统软件通信)摄像头是处于“正常”方向还是向下方向。幸运的是,BenQ提供了一个分解视频,显示了它的位置:6xAednc

具体来说,假设视频准确指出了所谓的“网络摄像头翻转传感器”, 那么它就是 PCB上标有U12的微型五引线芯片,标记为FT8DSN,位于左侧PCB孔的左下方。翻转传感器右侧朝向PCB中心是一个更大的IC,不幸的是我无法辨别它的身份。它的标记如下:6xAednc

IG16006xAednc
2109AAD6xAednc
TP1X8416xAednc
05700116xAednc

有人知道吗?还有,有谁知道最右边USB线束连接器上方那个高大的矩形八引线芯片的身份,其标记如下(左下角有一个黄色油漆“点”)?6xAednc

GD6xAednc
N1C06xAednc
UF80966xAednc

翻转前部组件:6xAednc

6xAednc

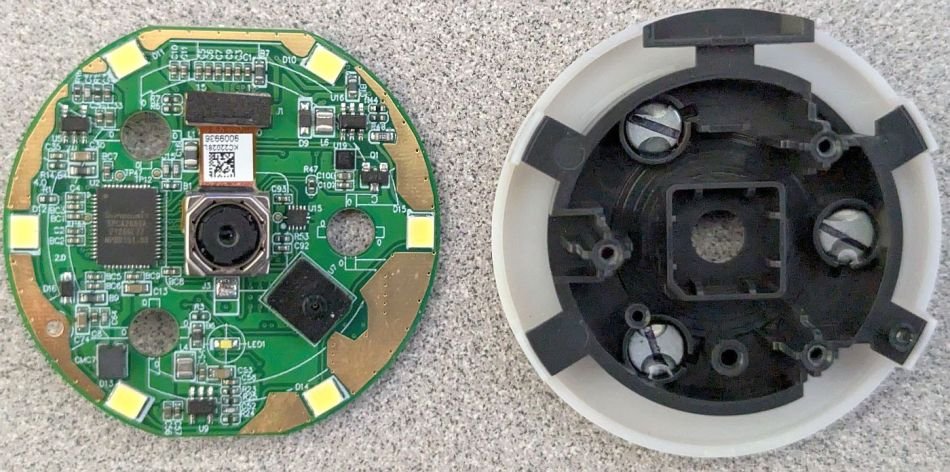

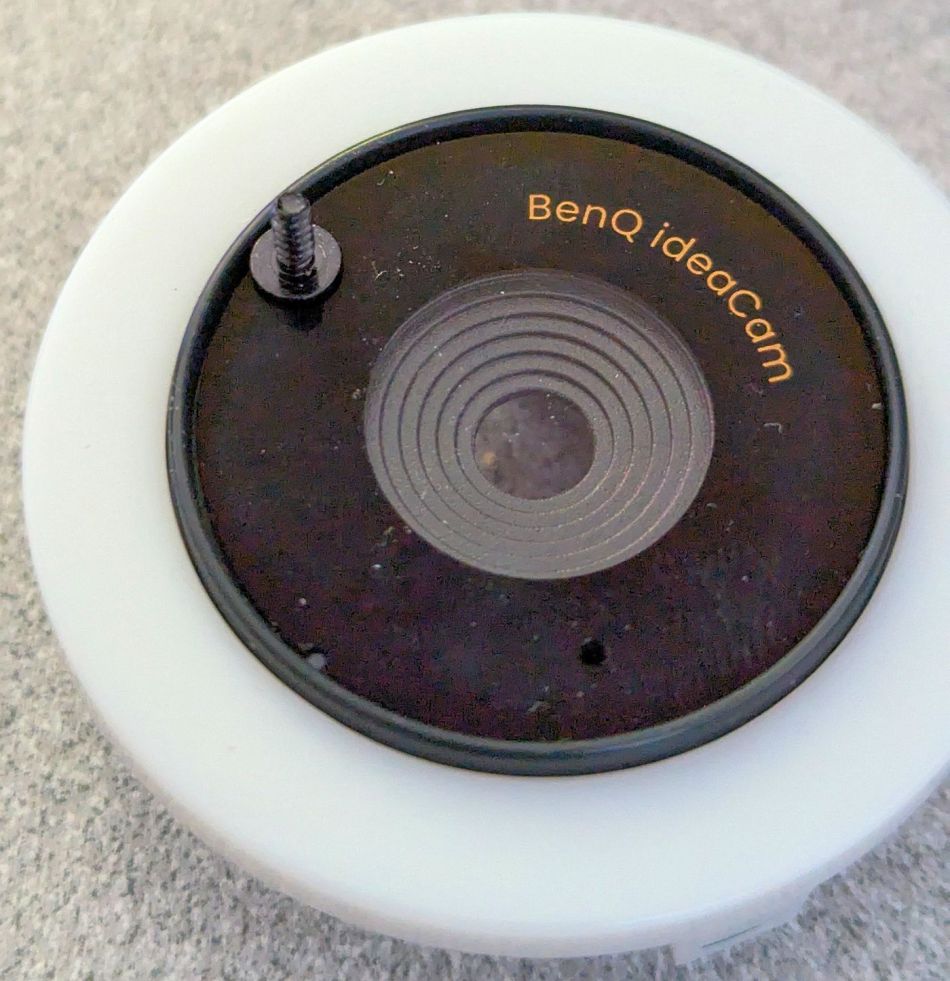

现在,固定螺丝已经卸下,盖子部分就可以取下来了:6xAednc

6xAednc

据我所知,透明塑料中间区域纯粹是起保护作用的,本身不具有任何我可以确定的有意义的光学特性:6xAednc

6xAednc

请注意黑色部件左下角的麦克风输入孔和右下角(以及黑色部件底部)的活动LED。周围是磨砂白色不透明塑料,环形LED灯在点亮时会透过塑料发出漫射光。6xAednc

说到这个:6xAednc

6xAednc

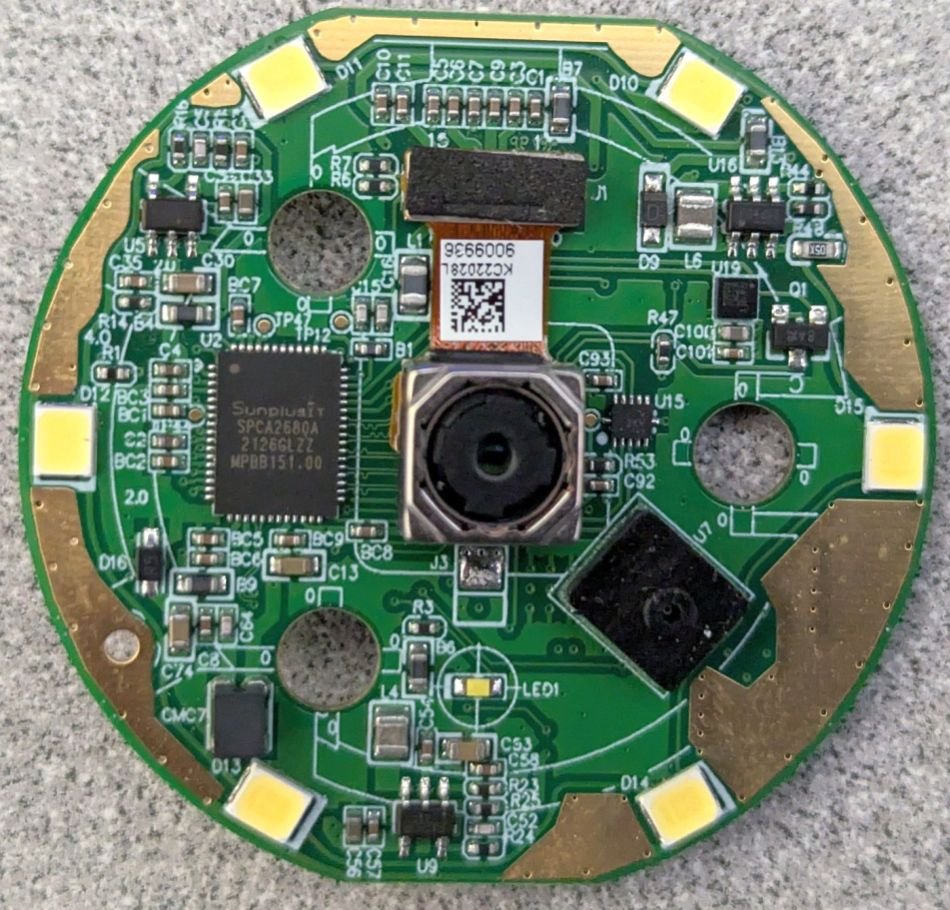

特别值得注意的部件包括位于中心的镜头组件(其后方是之前提到的800万像素Sony CMOS图像传感器,但看不见)、位于其左侧的系统处理器(Sunplus Innovation Technology SPCA2680A,在制造商的网站上找不到,但请注意可能相关的SPCA2688),以及位于镜头右下方的令人惊讶的大MEMS麦克风。当然,还有镜头下方的活动LED和周围的六个LED环。6xAednc

到此为止,希望如果我小心地重新组装,能够让ideaCam S1 Plus恢复到其原始的完整功能状态……6xAednc

6xAednc

6xAednc

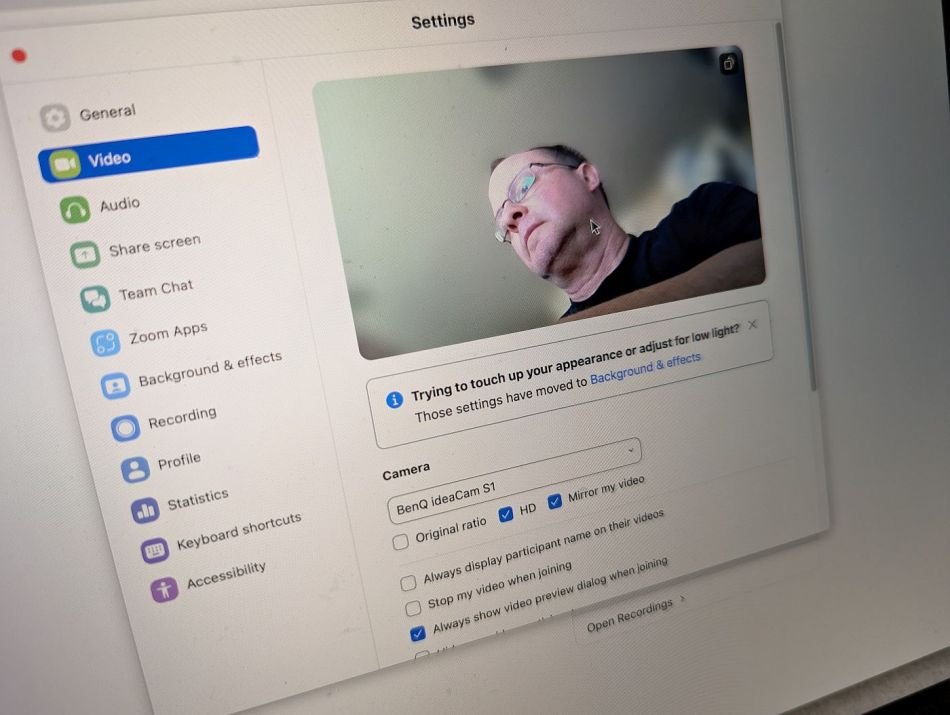

成功了!它仍然可以使用!请在评论中发表您的想法。6xAednc

(原文刊登于EDN美国版,参考链接:Disassembling a premium webcam,由Ricardo Xie编译)6xAednc
