前言
对于轻薄笔记本电脑和游戏掌机用户来说，想要提升显示帧数，除了降低特效等级，还可以使用显卡扩展坞来提升显示性能。显卡扩展坞通过雷电3接口连接到电脑，通过内置的显卡进行显示，提供多个视频输出接口和USB接口扩展。
充电头网拿到了钛度显卡扩展坞，这款显卡坞内置MXM显卡，整机体积仅为1.1L，机身采用铝合金外壳配合网面设计，小巧精致，相比使用台式机电源和台式显卡的解决方案，携带收纳都有很大优势。
钛度显卡扩展坞内置AMD RX6600显卡，通过雷电接口连接电脑，并提供45W输出功率。扩展坞具备千兆网线接口，三个DP接口，一个HDMI接口和两个USB-A接口，满足主流扩展需求。下面就带来钛度这款显卡扩展坞的拆解，一起看看内部的设计和用料。
钛度TheCube显卡扩展坞外观
钛度显卡扩展坞为方形外观，采用铝合金外壳，顶部和侧面均采用网面加强散热。
机身正面印有钛度品牌和散热网面，右上角设有电源指示灯。
机身背面设有散热网面和IO接口。
机身背面设有千兆网线接口，三个DP接口，一个HDMI接口，支持45W充电输出的雷电接口和电源接口。
电源输入为四针接口。
机身侧面设有两个USB3.0接口。
另一侧设有肯辛通锁孔。

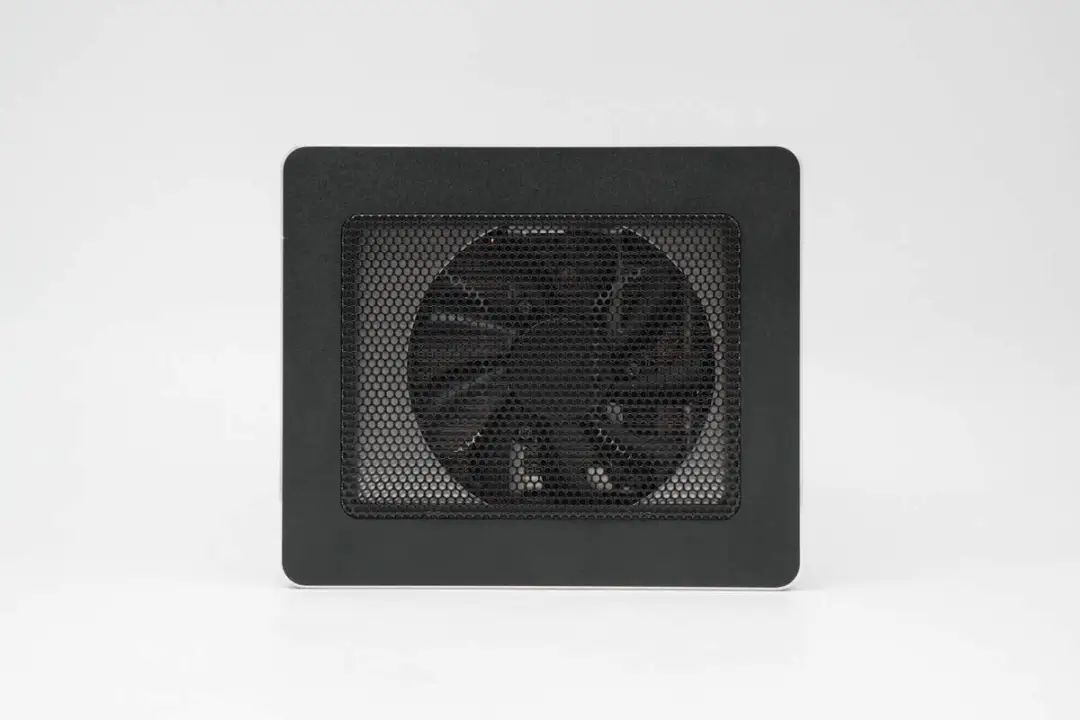

透过顶部的网面，能够观察到内部的散热风扇和散热器。
机身底部四角粘贴防滑脚垫，中间位置粘贴信息标签。
产品名称：雷电3 eGFX Box
产品型号：TCX-230DA-RX6600
额定输入：19.5V 11.79A
边缘防滑脚垫特写。
测得显卡扩展坞机身宽度约为155.2mm。
机身深度约为132.2mm。
机身厚度约为54.7mm。
测得机身重量约为808g。
钛度TheCube显卡扩展坞拆解
看完了钛度显卡扩展坞的外观展示，下面就进行拆解，一起看看内部的设计和用料。
撕下机身边缘的防滑脚垫，内部为固定螺丝，并粘贴易碎贴。
拧下外壳固定螺丝，从外壳中取出机芯。

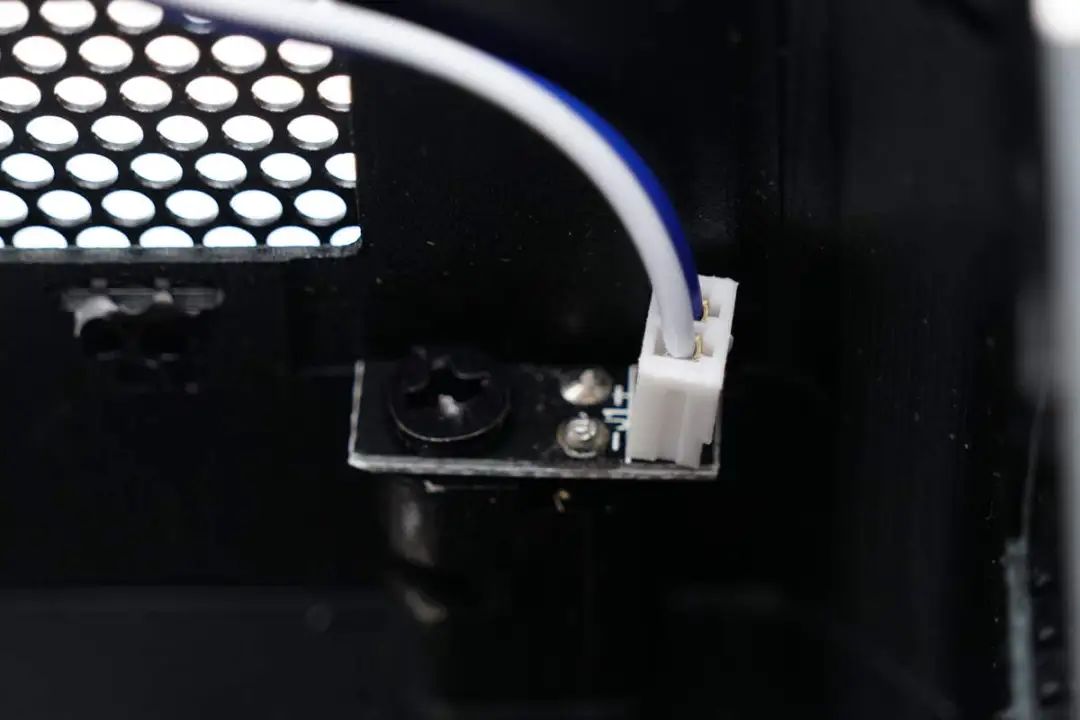

指示灯小板通过螺丝固定在外壳内部。
拧下固定螺丝，拆下指示灯小板，小板焊接一颗LED指示灯。
显卡坞主板一览，边角通过螺丝固定在底板上。
固定主板的螺丝特写。
拧下固定螺丝，拆下显卡坞主板。
观察显卡坞主板侧面，在主板上方固定显卡，通过螺丝柱固定。
侧面为连接显卡的MXM接口。
另一侧为两个USB3.0接口。
主板另一侧的接口特写。
主板背面设有一些小元件。
在散热风扇下面能够观察到两颗固定螺丝。
显卡固定螺丝特写。
拧开固定螺丝，分离主板和显卡。
连接显卡的MXM插座特写。
显卡散热风扇通过插接件连接到主板上。
显卡PCB背面设有螺丝固定散热器。
拧下固定螺丝，分开显卡PCB和散热器。
散热器对应供电DrMOS，供电芯片和显存芯片设有导热垫。
散热器对应显卡核心设有铜底，并焊接三根热管用于导热。
散热风扇来自富士多，规格为FD9015U12D，规格为12V0.55A，为四线PWM风扇。
风扇通过散热器内部支架固定。
显卡PCBA模块为MXM Type-B规格，在左上角设有显卡核心，核心右侧和下方设有四颗显存芯片，右侧为供电电路，设有电感和DrMOS。
背面右侧设有两排贴片电容，用于供电输入输出滤波，核心背面设有MLCC电容滤波，下方设有VBIOS芯片。
AMD Radeon RX 6600 显卡核心特写，采用RDNA2架构，7nm制程工艺，内置28个计算单元，内置32MB高速缓存，典型功耗为132W。搭配使用的显存容量为8GB，显存类型为GDDR6，显存位宽为128-bit。
显存芯片来自海力士，型号H56CBM24MIR-S2C，单颗容量为2GB，共4颗组成8GB容量。
另外两颗显存芯片特写。
显卡核心边缘的贴片晶振特写。
VBIOS芯片来自兆易创新，型号GD25Q80CTIG，容量为1MB，采用SOP8封装。
显卡侧边为供电电路。
供电控制器来自安森美，丝印NCP81022N，采用QFN52封装。
倍相芯片来自安森美，型号NCP81162，是一颗具备电流平衡功能的倍相芯片，用于扩展供电相数，采用QFN16封装。
供电的DrMOS来自安森美，型号NCP302155，芯片支持30V输入电压，输出电流能力为55A，支持2MHz开关频率，支持3.3或5V PWM输入，采用PQFN31封装。
0.15μH降压电感特写。
滤波电容来自松下，为SP-Cap系列导电性聚合物片式铝电解电容器，规格为22μF25V。
输出滤波电容规格为560μF2V。
稳压芯片来自安森美，型号NCP59744，是一颗3A输出电流的超低压降稳压器，支持0.8-3.6V输出电压，采用DFN10封装。
另一颗供电控制器同样丝印NCP81022N。
同步降压转换器来自安森美，型号NCP3235，支持23V输入电压，芯片支持550KHz和1.1MHz开关频率，支持15A输出电流。芯片内部集成开关管，集成低侧无损电流采样，集成输出过压和欠压保护，内部集成过热保护，支持可调节的欠压闭锁，采用QFN40封装。
搭配使用的1.5μH降压电感特写。
另一路降压电路同样使用安森美NCP3235同步降压芯片。
搭配使用的1.5μH降压电感特写。
电压比较器来自安森美，丝印3CA，型号LMV331，采用TSOP-5封装。
扩展坞主板正面设有两颗雷电芯片，时钟发生器芯片，USB桥接芯片，网卡芯片和对应的供电芯片。
背面焊接电阻和电容以及过流保护芯片。
雷电控制器来自英特尔，型号JHL6540，用于连接显卡和雷电接口扩展。JHL6540具备两个雷电接口，支持PCIe Gen3x4数据传输和DP数据传输，支持USB3.1 Gen2数据传输。
芯片外置的0.6μH降压电感特写。
芯片外置的25.000MHz时钟晶振特写。
USB-C接口控制器来自德州仪器，型号TPS65983B，器件通过了PD3.0认证，适用于雷电3接口，采用BGA96封装。

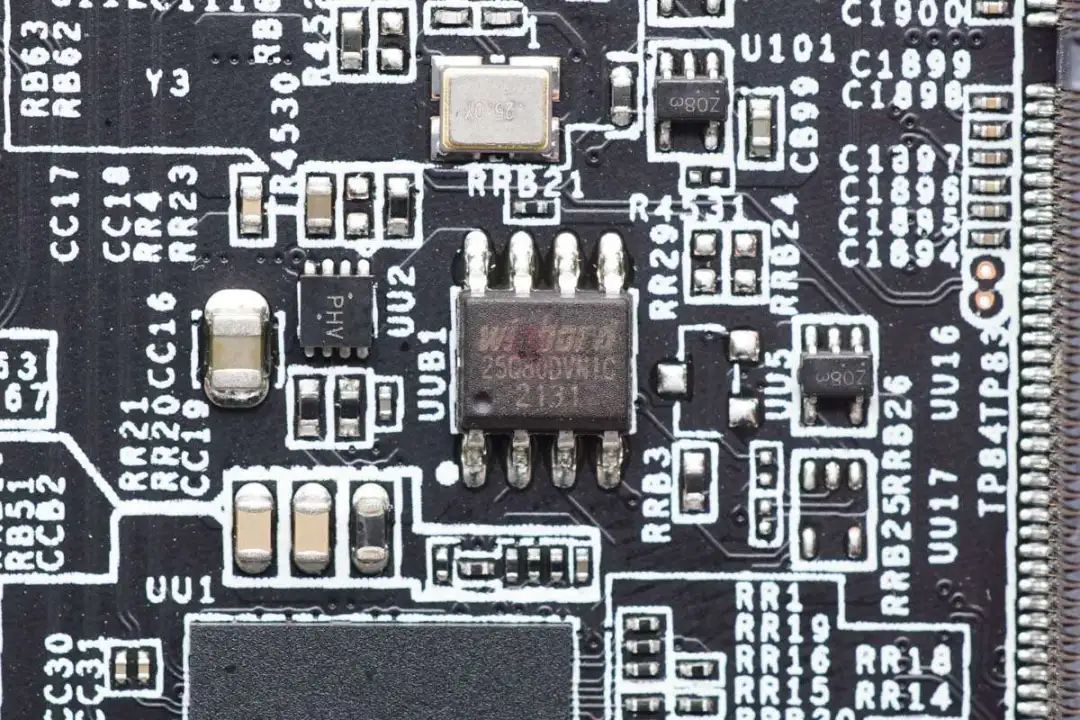

存储器来自华邦，型号W25Q80DVSNIG，容量为1MB，采用SOP8封装。
VBUS开关管来自大中，型号SM3424NH，NMOS，耐压30V，导阻3.4mΩ，采用DFN3.3*3.3A-8_EP封装。
另一颗雷电控制器采用英特尔JHL6240，芯片支持DP输出，PCIe Gen3x2和USB3.1 Gen2 数据传输。
0.6μH降压电感特写。
25.000MHz时钟晶振特写。
存储器采用华邦W25Q80DVSNIG。

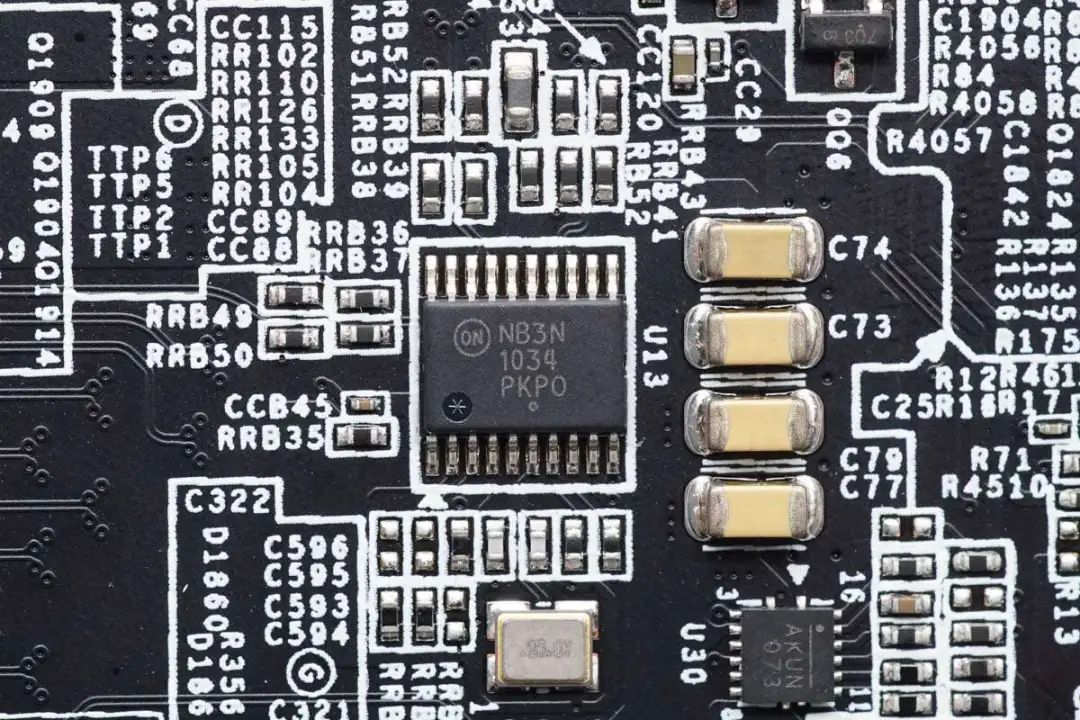

时钟发生器来自安森美，型号NB3N51034，是一颗高精度，低相噪时钟发生器，具备四个差分HCSL/LVDS输出，采用TSSOP-20封装。
芯片外置25.000MHz时钟晶振特写。
另一颗时钟发生器同样来自安森美，型号NB3N51032，具备两个差分HCSL/LVDS输出，采用TSSOP-16封装。
芯片外置25.000MHz时钟晶振特写。
USB桥接芯片来自祥硕，型号ASM3142，用于PCIe Gen3*2接口转换USB3.1接口，采用QFN64封装。
芯片外置的4.7μH降压电感特写。
芯片外置20.000MHz时钟晶振特写。
外置的存储器来自兆易创新，型号GD25Q20CTIG，容量为256KB，采用SOP8封装。
网卡桥接芯片来自Intel英特尔，型号I210-AT，是一颗单接口低功耗的千兆网卡控制器，内部集成稳压器和非易失性存储器，采用9*9 QFN封装。
芯片外置25.000MHz时钟晶振特写。
存储器来自华邦，型号W25Q16JVSNIQ，容量为2MB，采用SOP8封装。
降压芯片来自芯源半导体，型号NB685，是一颗26V输入，12A输出电流的同步降压转换器，芯片内部集成开关管，内置1A电流的VTTLDO，采用QFN3*3封装。
搭配使用的2.2μH降压电感特写。
另一颗降压芯片同样使用芯源半导体NB685。
搭配使用的2.2μH降压电感特写。
降压芯片来自芯源半导体，型号MP9151，是一颗20V输入电压，4A输出电流的同步降压转换器，内部集成开关管，支持开关使能控制，开关频率可编程，采用QFN2*3封装。
搭配使用的4.7μH降压电感特写。
同步降压芯片来自芯源半导体，型号MP2315，是一颗24V输入，3A输出电流的同步降压转换器，内部集成开关管，采用TSOT23封装。
10μH降压电感特写。
芯源半导体MP2315降压芯片特写。
搭配使用的10μH降压电感特写。
芯源半导体MP2315降压芯片特写。
搭配使用的10μH降压电感特写。
芯源半导体MP2315降压芯片用于USB-A口降压供电。
两颗2.2μH降压电感特写。
LD1117A稳压芯片特写。
用于供电控制的MOS管来自大中，型号SM4301PS，PMOS，耐压-30V，导阻6.4mΩ，采用DFN5*6A-8_EP封装。
用于供电控制的MOS管来自大中，型号SM4503NH，NMOS，耐压30V，导阻3mΩ，采用DFN5*6A-8_EP封装。
负载开关来自安森美，丝印PH，型号NCP45220-H，芯片内部集成低导阻NMOS开关管，支持13.5V输入电压，具备过热保护，欠压闭锁和短路保护功能，采用DFN8封装。
另一颗负载开关型号相同。
安森美NCP45220-H负载开关特写。
安森美NCP45220-H负载开关特写。
安森美NCP45220-H负载开关特写。
DP视频输出接口设有自恢复保险丝和TVS阵列。
过流保护芯片来自安森美，丝印AC，型号NCP380HMUAJAATBG，芯片内置55mΩ高侧PMOS，支持最大2.1A过流保护，过流保护值可调节，采用UDFN6封装。
PCBA模块背面也焊接一颗同型号的过流保护芯片。
用于USB-A口的滤波电容来自松下，规格为6.3V150μF。
另一颗滤波电容规格相同。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上钛度显卡扩展坞的核心器件清单，方便大家查阅。
钛度显卡扩展坞内置MXM接口的AMD RX6600显卡，相比传统使用台式机显卡和电源的显卡坞体积更小，携带和收纳上都有很大优势。扩展坞通过雷电3接口连接笔记本电脑，支持45W充电输出，并设有三个DP接口和一个HDMI接口用于连接显示器，两个USB-A接口连接外设，千兆网口用于连接有线网络。
充电头网通过拆解了解到，钛度显卡扩展坞内部由MXM显卡和扩展坞主板组成，显卡核心和显存覆盖热管散热器，通过风扇散热。显卡使用RX6600核心，显存来自海力士，单颗容量为2GB，使用4颗组成8GB容量。多相供电控制器和DrMOS均来自安森美，采用松下贴片电容滤波。VBIOS芯片来自兆易创新。
扩展坞模块采用英特尔JHL6540和JHL6240进行雷电接口扩展，使用德州仪器TPS65983B进行USB-C接口控制，时钟发生器来自安森美，USB桥接芯片来自祥硕科技，搭配使用的同步降压转换器来自芯源半导体。钛度显卡扩展坞通过使用外接电源和MXM显卡，大大减小了整机体积，具有良好的便携性，有效提升使用体验。
