一、BeiLing贝灵A10儿童智能熏教机开箱BeiLing贝灵A10儿童智能熏教机包装盒采用了鲜艳的色彩设计，正面“太空舱”中心开窗，露出内部产品，巧妙结合展现了一个趣萌的卡通形象，吸引孩子们的注意力。其他还介绍了由“酷我音乐”和“朱妮托尼”联合制作，支持IPX7级防水，提供HIFI音质。包装盒背面介绍了产品信息和注意事项。产品名称：贝灵儿童智能熏教机，产品型号：A10，主要材质：塑胶，适用年龄：3岁以上，制造商：上海扬铃电子科技有限公司，本产品内含小零件，不适合3岁以下儿童使用，请在成人监护下使用！包装盒正面展示了小粤同学和贝灵品牌LOGO及产品名称。包装盒侧边介绍产品特点：Hi-Fi影院音效、IPX7级防水、轻巧便携、安全防摔、续航持久。另外一侧边介绍的产品特点：每日早教、优质资源、一键切换、语音互动、微聊伴读。打开包装盒，取出内部物品，包括了主机、充电线、挂绳和使用说明书。随机标配的USB-A to Type-C充电线和便携硅胶挂绳。BeiLing贝灵A10儿童智能熏教机采用了圆润的机身设计，类似“小喵”的造型，外观生动有趣，非常符合儿童的审美。机身顶部的“猫耳朵”特写，采用了柔软材质，触感细腻亲肤，设置有氛围灯，能够点亮。“小喵”鼻子下方，设置有麦克风拾音孔，用于语音交互。机身背部设置扬声器出音孔，标注参数信息。型号：A10，输入：DC5V-2.0A。机身右侧设置有电源开关（暂停/播放）、音乐切换、语音和微聊键。机身左侧设置有音量+（上一曲）、音量-（下一曲）、收藏和单曲循环键（蓝牙模式）。机身底部设置充电接口，通过软胶塞密封，防尘防水。掀开软胶塞，内部设置Type-C充电接口和复位按键空。机身顶部设置有哦挂绳孔，提升便携性。经我爱音频网实测，BeiLing贝灵A10儿童智能熏教机重量约为141.8g，轻巧便携。我爱音频网使用CHARGERLAB POWER-Z KM003C对BeiLing贝灵A10儿童智能熏教机进行充电测试，输入功率约为4.29W。

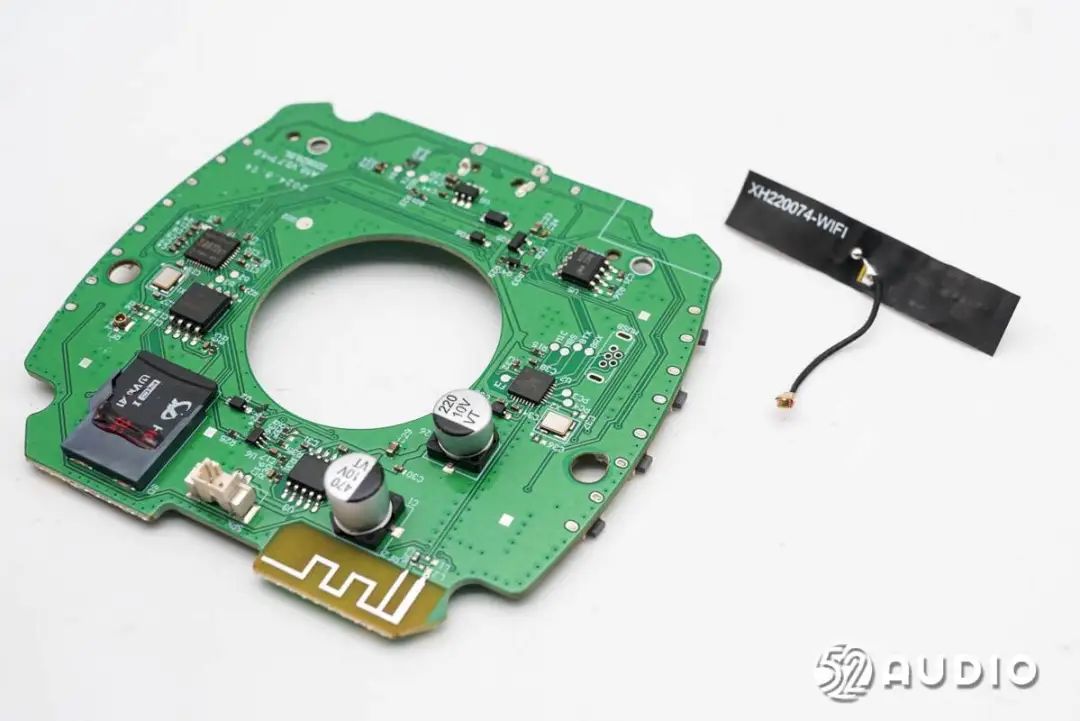

二、BeiLing贝灵A10儿童智能熏教机拆解通过开箱，我们详细了解了BeiLing贝灵A10儿童智能熏教机的轻巧可爱外观设计，下面进入拆解部分，看看内部结构配置信息~卸掉螺丝，取掉机身背部盖板。音腔盖板结构一览，通过螺丝固定，中间设置动圈喇叭发声。卸掉螺丝，取掉音腔盖板，内侧扬声器通过插座连接主板。挑开连接器，从音腔盖板上取掉扬声器。扬声器正面特写。扬声器背面结构特写，设置有海绵防护。扬声器与一元硬币大小对比。经我爱音频网实测，扬声器直径约为41mm。腔体内部结构一览，主板通过螺丝固定，右上角腔体壁上贴有WiFi天线。撕掉WiFi天线。卸掉螺丝，取掉主板单元。腔体底部结构一览，还设置有电池单元和麦克风。挑开同轴插座，取掉WiFi天线。主板一侧电路一览。主板另外一侧电路一览。熏教机内置的TF内存卡特写，打胶固定。取出卡槽内的TF卡。TF卡外侧特写，容量：32GB，内部预存了丰富的音频内容。TF卡内侧特写，型号：MMC0R32G8M2A-SR，台湾制造。板载蓝牙天线特写。连接扬声器的导线插座特写。Nsiway纳芯威NS4830音频功率放大器，支持AB/D类工作模式切换，支持高达5.3W的输出功率。芯片内部固定增益24倍，有效减少了外围元器件的数量。NS4830还具备电源自适应能力，当电源电压低的时候，功放会自动降低增益，从而减少功放的输出功率。内置过热保护功能，有效地保护芯片在异常工作状况下不被损坏。Nsiway纳芯威NS4830详细资料图。音频功率放大器外围滤波电容特写，470μF，10V耐压。Allwinner全志XR872ET高集成度无线物联网芯片，集成Arm Cortex-M4F处理器、低功耗WLAN子系统、多个ADC & DAC接口、图像编码单元和电源管理单元等。40.000MHZ的晶振特写，为无线物联网芯片提供时钟。Winbond华邦W25Q32JV串口式NOR型闪存，容量：32M，具有均匀4KB扇区和双/Quad SPI，用于存储系统和数据。Winbond华邦W25Q32JV详细资料图。连接WiFi天线的同轴插座特写。JL杰理AC6956C蓝牙音频SoC，内置32位DSP，支持蓝牙5.3，支持AAC，SBC音频解码，支持声回波消除/抑制，支持多波段均衡器，支持16Ω和32Ω扬声器负载，集成用于内部数字和模拟电路电源的低压LDO，采用QFN32-4*4封装。JL杰理AC6956C详细资料图。据我爱音频网拆解了解到，包括Redmi、JBL、漫步者、韶音、倍思、QCY、声阔、小度、TOZO、联想、飞利浦、boAt、钛度、蜂鸟、塞那、iKF、戴灵、墨觉、海尔兄弟、象鼻子、机乐堂、Coca-Cola、JLab、充客、索爱、奇奇学、火火兔、凯叔讲故事、百词斩、感音科技、京东京造、BuddyPhones在内的众多品牌采用了杰理科技的方案。为蓝牙芯片提供时钟的24.000MHZ晶振特写。丝印4056的电源管理芯片，用于为内置电池充电。丝印WS61的过压过流保护IC。Type-C充电母座特写。复位按键特写。连接电池的导线插座特写。连接麦克风的导线插座特写。两颗LED指示灯特写，用于反馈工作状态。贴片焊接的功能按键特写，主板两侧8个按键采用了相同规格。Genesys创惟GL823K USB 2.0单逻辑单元（LUN）读卡器控制器，支持SD/MMC/MSPRO闪存卡，符合通用串行总线规范2.0版、USB存储类规范1.0版以及每种闪存卡接口规范。GL823K集成一个高速8051微处理器和一个高效率的硬件引擎，以实现USB和闪存卡接口之间最佳的传输性能。Genesys创惟GL823K详细资料图。为“猫耳朵”提供光源的LED灯。另外一组为“猫耳朵”提供光源的LED灯。取出腔体内部的电池和麦克风。熏教机内置麦克风模组特写。驻极体麦克风特写，用于语音交互拾音。熏教机内置锂电池型号：PL 703450，标称电压：3.7V，额定容量：1400mAh 5.18Wh。撕开外部绝缘保护，电池保护板电路一览。电池保护板背面电路一览。丝印DW01AP的锂电保护IC，负责电池的过充电、过放电、过电流、短路等保护。丝印8205A的MOS管，配合锂电保护IC工作。另外一颗丝印8205A的MOS管。BeiLing贝灵A10儿童智能熏教机拆解全家福。
