随着科学技术的不断进步，儿童电子玩具正朝着智能化、教育化和个性化方向加速发展，以为孩子们带来更加丰富、有趣且富有价值的玩乐体验。洪恩是国内领先的科技益智产品品牌，通过创新研发的高品质、多种类的产品，培养孩子们的语言力、逻辑力、阅读力与创造力，激发孩子的好奇心与探索欲。

洪恩互动故事机（点点喵）是一款专为专为三岁以上儿童设计的产品，外观上采用了可爱的卡通猫造型，非常符合儿童的喜好。功能上，支持口语互动、问答互动、剧情探索和特色互动故事4大互动玩法，内置1000+儿歌故事，满足不同年龄阶段的儿童需求；还支持哄睡模式，拥有摇篮曲、环境音、轻音乐三种音频可选，陪伴孩子安心睡眠。下面就来看看这款产品的详细拆解报告吧~

一、ihuman洪恩点点喵互动故事机开箱

洪恩点点喵互动故事机包装盒设计色彩鲜明，图案生动。正面展示有产品的卡通形象，四周围绕音乐符号、书籍、铅笔、字幕等卡通形象，展现产品的主要功能特点。

包装盒背面介绍了产品信息，以及注意事项。产品名称：洪恩互动故事机，产品型号：HEGSJ-003，主要材质：ABS+硅胶，适用年龄：3岁及以上，产品等级：合格品，制造商：北京金洪恩教育科技有限公司。

包装盒侧边介绍了产品的功能特点：4种模式、14大分类、萌宠外观、50mm高保真音质喇叭、15小时超长续航。

包装盒另外一侧介绍了语音互动功能，包括：聊天、问答、剧情探索、角色互动。

打开包装和，取出内部所有物品，包括了：点点喵互动故事机、数据线和使用手册。

数据线采用了USB-A to USB-C接口，用于为点点喵充电和数据传输。

洪恩点点喵互动故事机外观方面采用了可爱的白色喵咪设计，简洁而富有童趣，能够很好的吸引儿童的注意力。肚子上设置有多功能按键，左右手上设计x/√互动键。

肚子上设置的功能按键特写，用于暂停播放、上下曲切换、收藏、开启耳朵灯、切换模式等功能控制。中心菜单键采用橙色的小鱼元素设计，更具趣味性。

左侧手上的互动红键/X键，色彩鲜艳便于儿童区分。

右侧手上的互动蓝键/√键特写。

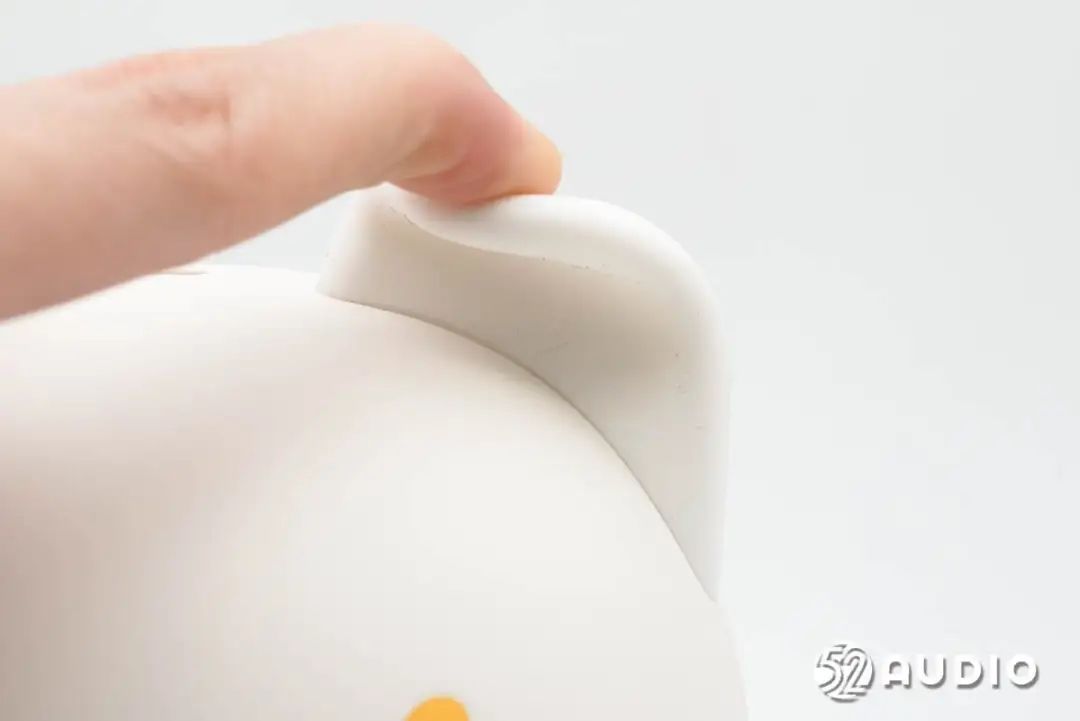

点点喵的耳朵采用了食品接触硅胶材质，无惧宝宝啃咬。同时也是耳灯，提升夜间使用的氛围感。

机身背面外观一览，头部设置有扬声器出音孔。

尾巴是电源开关和音量调节的旋钮，设计有从小到大的小鱼元素，便于孩子区分音量调节的方向。

Type-C充电接口特写，左侧设置充电指示灯，右侧设置复位键开孔。

机身左侧外观一览。

机身右侧外观一览。

头顶还设置有挂绳孔，提升便携性。

底部设置有橡胶圈防护，标注有产品信息。产品名称：洪恩互动故事机，产品型号：HEGSJ-003，电源输入：5V-1A。

经我爱音频网实测，ihuman洪恩点点喵互动故事机重量约为331.1g。

我爱音频网采用CHARGERLAB POWER-Z KM003C对ihuman洪恩点点喵互动故事机进行充电测试，输入功率约为6.16W。

二、ihuman洪恩点点喵互动故事机拆解

通过开箱，我们详细了解了ihuman洪恩点点喵互动故事机的可爱外观设计，下面进入拆解部分，看看内部结构配置信息~

取掉点点喵的“围脖”。

取出螺丝孔的密封橡胶塞。

卸掉螺丝，打开腔体。

前腔内部结构一览，设置有三块功能按键的PCBA板和电池单元。

后腔内部结构一览，设置有主板、耳灯小板和扬声器。主板上导线均通过插座连接。

挑开连接器，分离腔体。

拔掉导线插座，取掉左侧互动键小板。

小板内侧电路一览，仅设置有一颗功能按键。

取掉右侧的互动键小板，与左侧小板配置相同。

卸掉螺丝，取掉固定电池的透明支架。

取出腔体内部的电池单元，采用了18650圆柱形锂电池，通过蓝色绝缘塑胶包裹防护。

内置锂电池型号：18650-2000mAh，标称电压：3.7V，额定容量：2000mAh，额定能量：7.4Wh，充电限制电压：4.2V，生产厂：惠州市博实结科技有限公司。

撕开外部绝缘保护，内部设置有电池保护板。

电池保护板上丝印DW01AP的锂电保护IC，负责电池的过充电、过放电、过电流、短路等保护。

丝印8205A的MOS管，配合锂电保护IC工作。

卸掉螺丝，取出功能按键小板。

腔体底部结构一览。

拔掉链接主板和互动板的导线。

功能按键小板电路一览，贴片焊接5颗按键。

拆掉后腔上固定的耳朵结构。

耳朵结构特写，内侧设置有透明导光柱。

拔掉插座，卸掉螺丝，取出主板单元。

主板一侧电路一览。

主板另外一侧电路一览。

板载蓝牙天线特写。

JL杰理AC6966B蓝牙音频SoC，内置32位DSP，支持硬件浮点单元（FPU），支持AAC、SBC音频解码，支持BT音频；支持声回波消除/抑制，支持单/双MIC环境噪声消除（ENC），支持多波段均衡器；内置双通道16位DAC和单通道16位ADC，集成用于内部数字和模拟电路电源的低压LDO。

JL杰理AC6966B详细资料图。据我爱音频网拆解了解到，包括Redmi、JBL、漫步者、韶音、倍思、QCY、声阔、小度、TOZO、联想、飞利浦、boAt、钛度、蜂鸟、塞那、iKF、戴灵、墨觉、海尔兄弟、象鼻子、机乐堂、Coca-Cola、JLab、充客、索爱、奇奇学、火火兔、凯叔讲故事、百词斩、感音科技、京东京造、BuddyPhones在内的众多品牌采用了杰理科技的方案。

24.000MHZ晶振特写，用于为蓝牙芯片提供时钟。

内置的TF卡特写，容量：32G，用于存储预设音频内容。

220μF 10V耐压的滤波电容特写。

连接LED灯的导线插座特写。

连接扬声器的导线插座特写。

连接功能按键小板的导线插座。

Heroic禾润HT6872是一款低EMI的，防削顶失真的，单声道免滤波D类音频功率放大器。

音频功率放大器外围滤波电感，220μF 10V耐压。

连接电池的导线插座特写。

Nsiway纳芯威NS2159E 1A线性锂离子电池充电管理IC，内置浮充电压4.2V，充电电流可通过RPROG电阻进行外部设置。内置的热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

Nsiway纳芯威NS2159详细资料图。

丝印SMAJ22CA的IC。

10μF 25V耐压滤波电容。

电源开关的旋转编码器特写，丝印型号B10K。

复位按键特写。

Type-C充电母座特写。

LED指示灯特写，用于反馈充电状态。

取出腔体内部的耳灯小板及排线。

拔掉插座，分离小板。

耳灯小板特写，设置有两个RGB LED灯珠。

取出腔体内部的扬声器单元。

内置动圈喇叭正面振膜特写。

动圈喇叭背面T铁特写，丝印参数信息，功率：3W，阻抗：4Ω。

动圈喇叭与一元硬币大小对比。

经我爱音频网实测，动圈喇叭直径约为50mm。

ihuman洪恩点点喵互动故事机拆解全家福。

三、我爱音频网总结

ihuman洪恩点点喵互动故事机在外观方面，采用了非常可爱的猫咪卡通形象设计，并融入了喵咪爱吃的“小鱼”元素，搭配鲜艳的色彩，非常符合儿童的喜好，提升儿童的使用兴趣。同时，还设计有耳灯，提升讲故事，以及夜间使用的氛围感。

内部结构方面，基于产品形态的特征，划分了许多组件，均通过导线和插座连接。主要配置上，包括50mm动圈喇叭、2000mAh锂电池、功能按键小板、耳灯小板和主板单元。主板上，搭载32G内存，采用了JL杰理AC6966B蓝牙音频SoC，Heroic禾润HT6872音频功率放大器，Nsiway纳芯威NS2159E充电管理IC等方案。
