纽曼创立于1996年，是一家集研发、制造、销售、服务为一体的高新技术企业，旗下自主品牌Newmine（纽曼）于2010年进入国内3C数码配件市场，推出的音频产品涵盖了蓝牙耳机、有线耳机、麦克风、蓝牙音箱和录音笔等许多种类，为消费者提供了高性价比的体验。
此次将要拆解的Newmine纽曼G9带屏真无线耳机， 充电盒搭载了智慧大屏，支持操控方式、空间音效、主题背景、喝水提醒、闹钟设置、查找耳机等18项功能控制，提供便捷的交互体验。耳机搭载13mm大动圈单元，支持蓝牙5.4无线连接，支持ENC通话降噪；搭配独立AI萝卜助理APP，还支持AI转写、AI翻译、同声传译、AI总结，以及智能问答等功能。下面就来看看这款产品的详细拆解报告吧~
一、Newmine纽曼G9带屏真无线耳机开箱
Newmine纽曼G9带屏真无线耳机包装盒正面展示有产品外观，品牌LOGO和产品名称，舒适降噪、高清通话、超长续航、高清显示的产品特点，以及Hi-Res AUDIO WIRELESS标识。

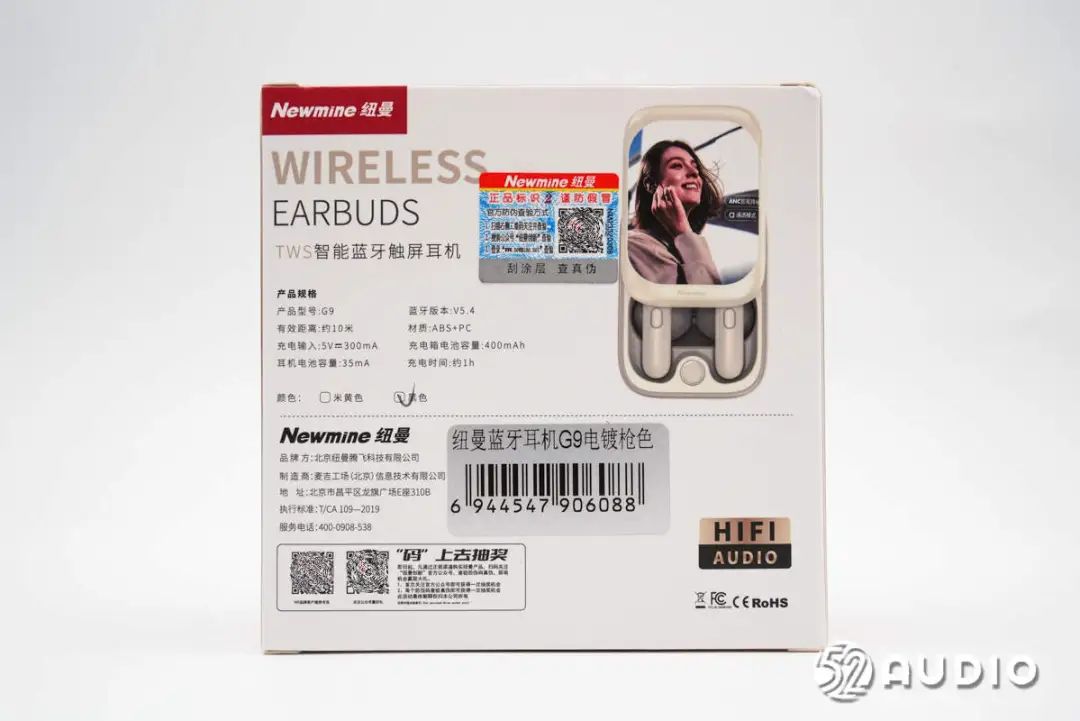

包装盒背面介绍了产品参数信息，产品名称：TWS智能蓝牙触屏耳机，产品型号：G9，蓝牙版本：V5.4，有效距离：约10米，充电输入：5V-300mA，充电箱电池容量：400mAh，耳机电池容量：35mAh，充电时间：约1h。品牌方：北京纽曼腾飞科技有限公司，制造商：麦吉工场（北京）信息技术有限公司。
包装盒顶部设计品牌LOGO和产品名称。
包装盒两侧图文展示产品功能特点。

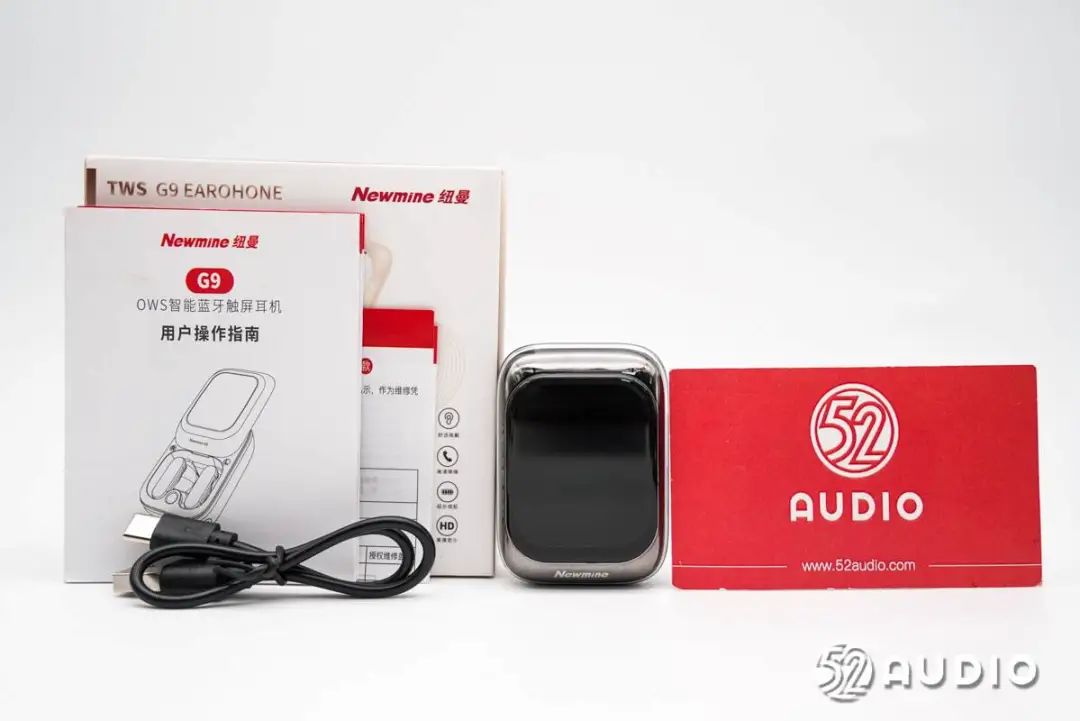

打开包装盒，取出内部所有物品，包括了主机、充电线、用户操作指南和保修卡。

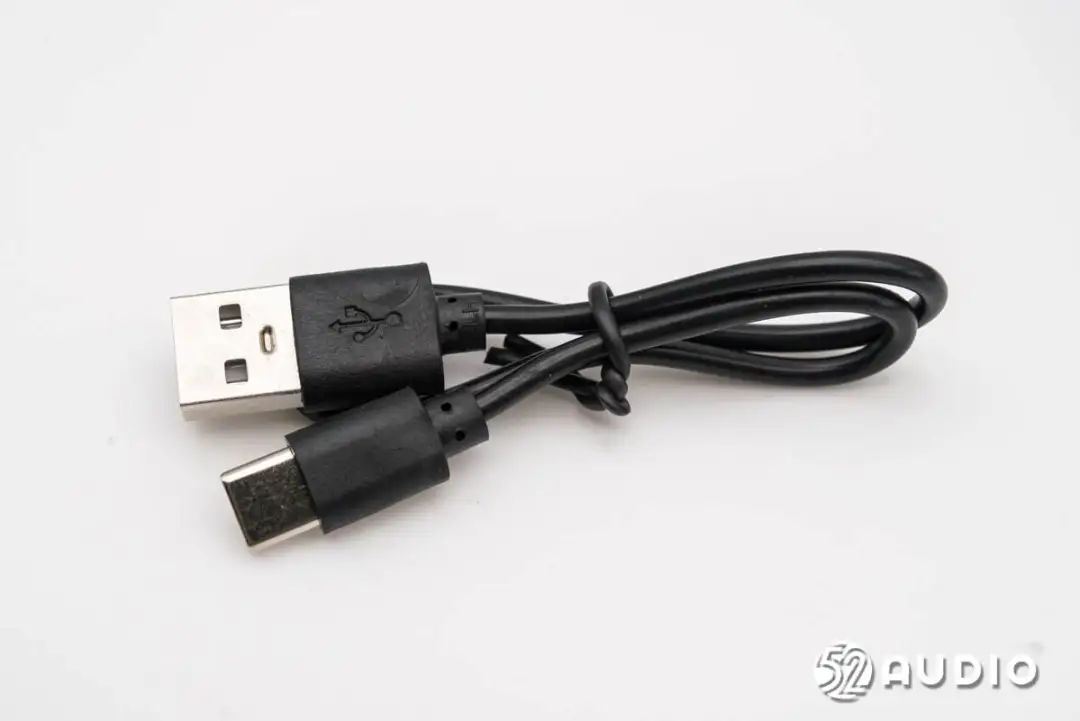

随机标配的充电线，采用了USB-A to Type-C接口。
Newmine纽曼G9带屏真无线耳机充电盒采用了类似传统“滑盖手机”的设计，电镀工艺处理，体积轻巧，质感出色。
机身顶部盒盖上，设置有智慧大屏，支持触摸控制，不仅可以显示音乐播放内容，还能实现各种功能控制和预设，就像把手机APP的功能移植到了充电盒上，极大地提升了使用的便捷性，也拓展了充电盒的应用场景。

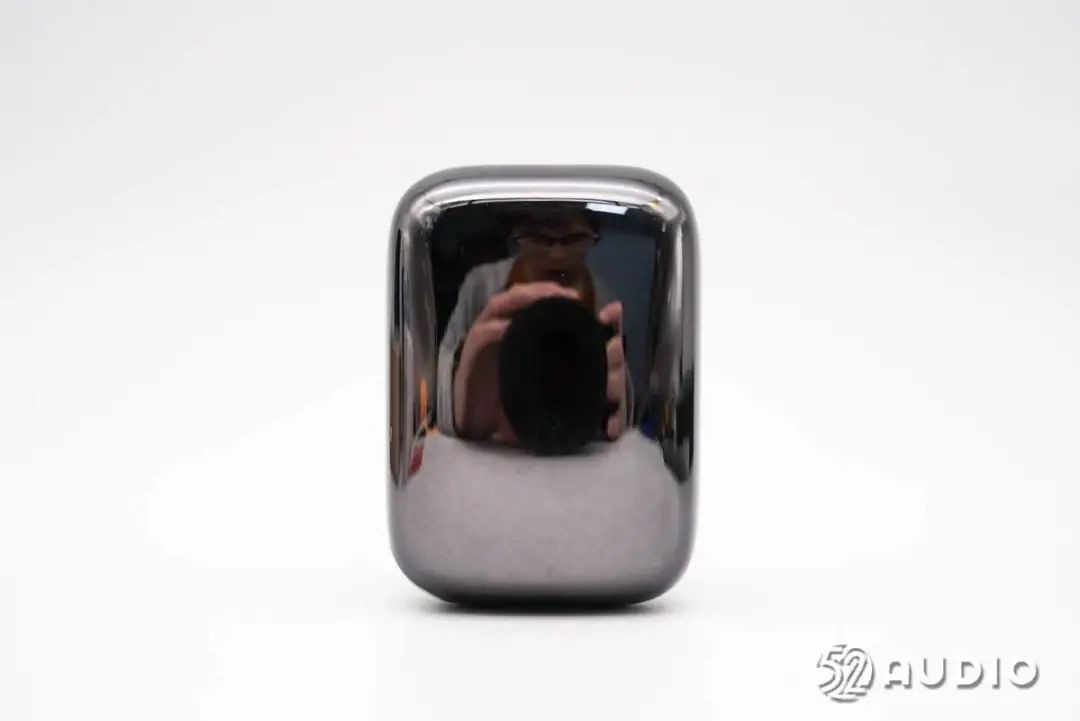

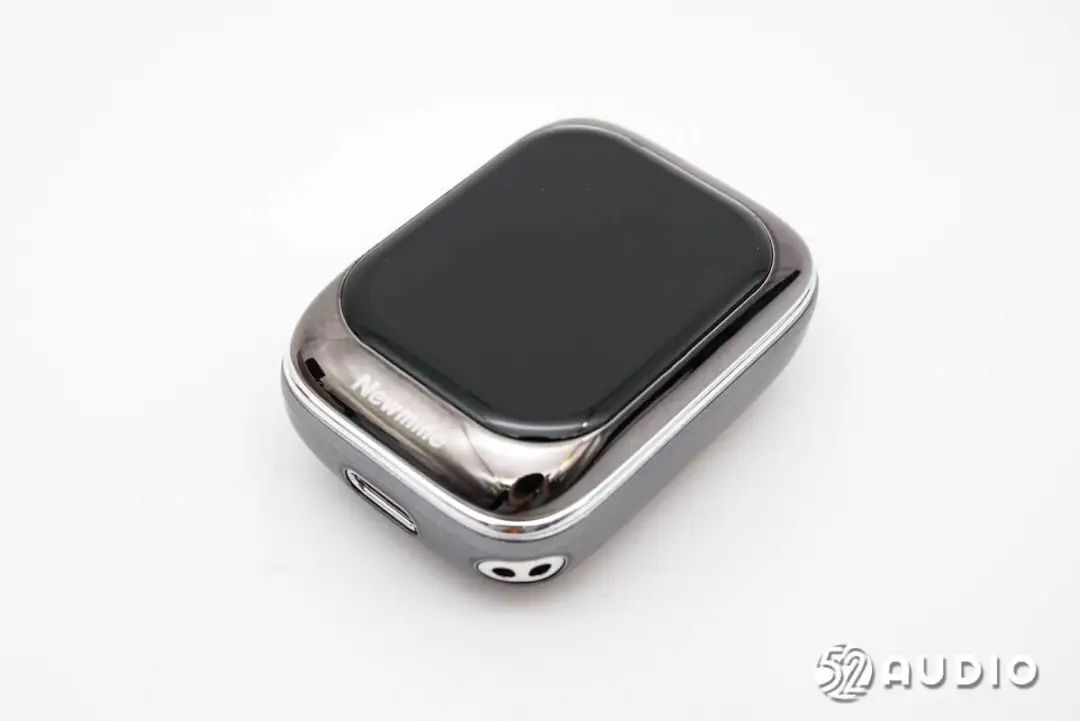

充电盒底部外观一览，圆润无棱角。

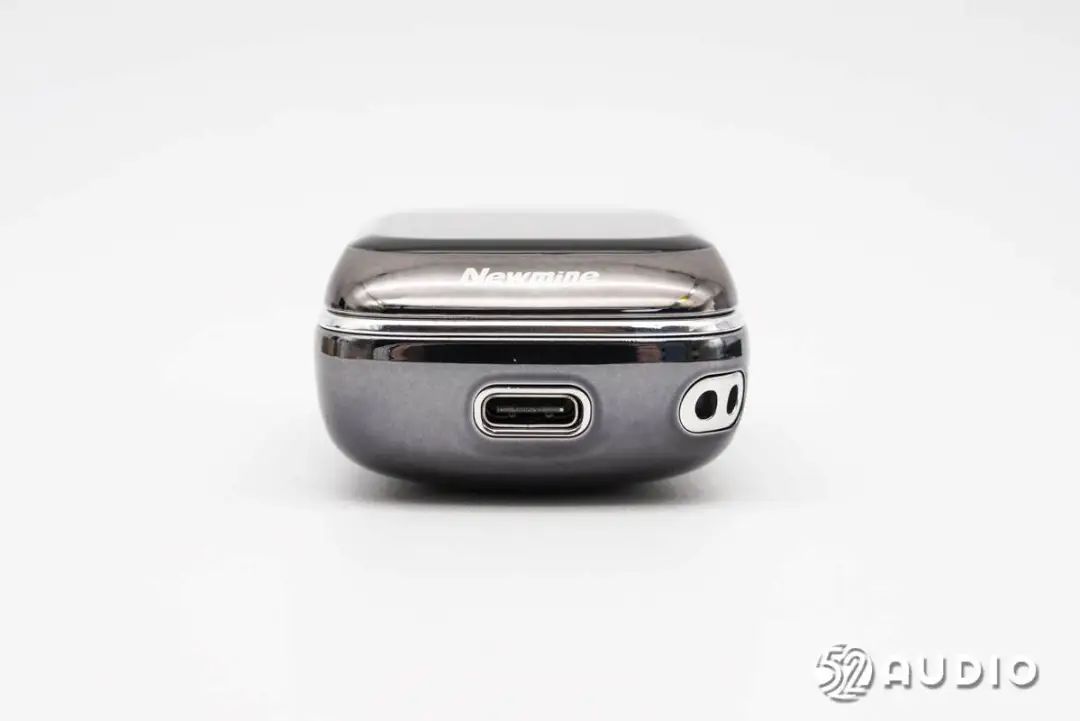

充电盒正面设置有Type-C充电接口，以及挂绳孔。

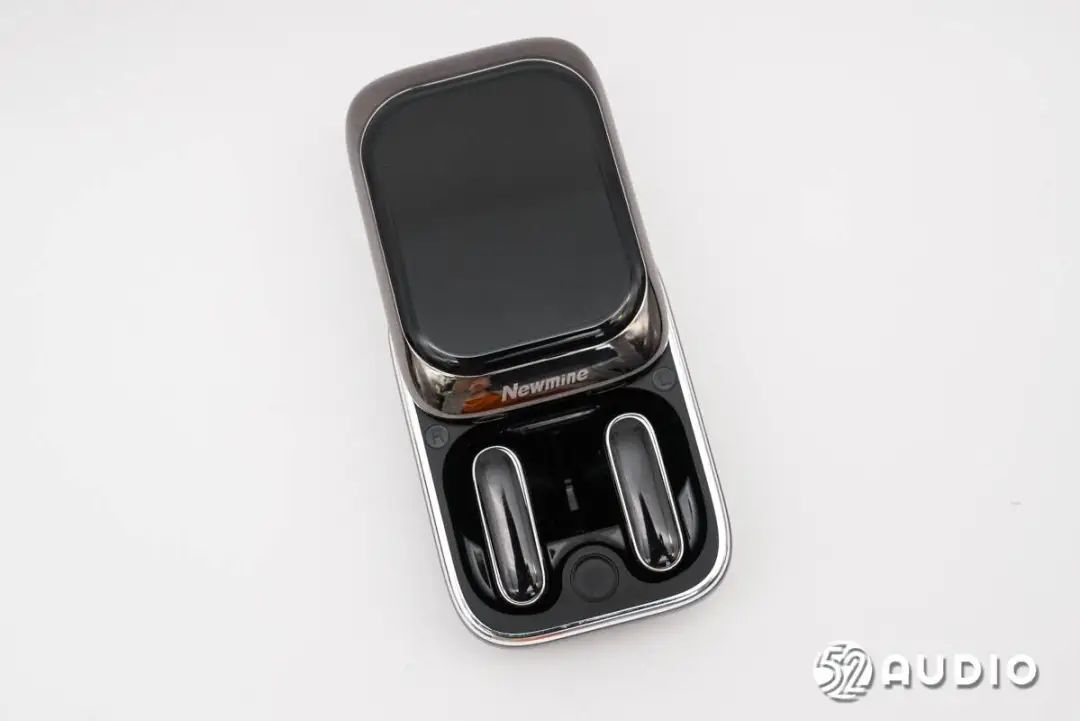

向上推动充电盒盖，打开座舱，内部耳机磁吸固定。
取出耳机，座舱内部结构一览。

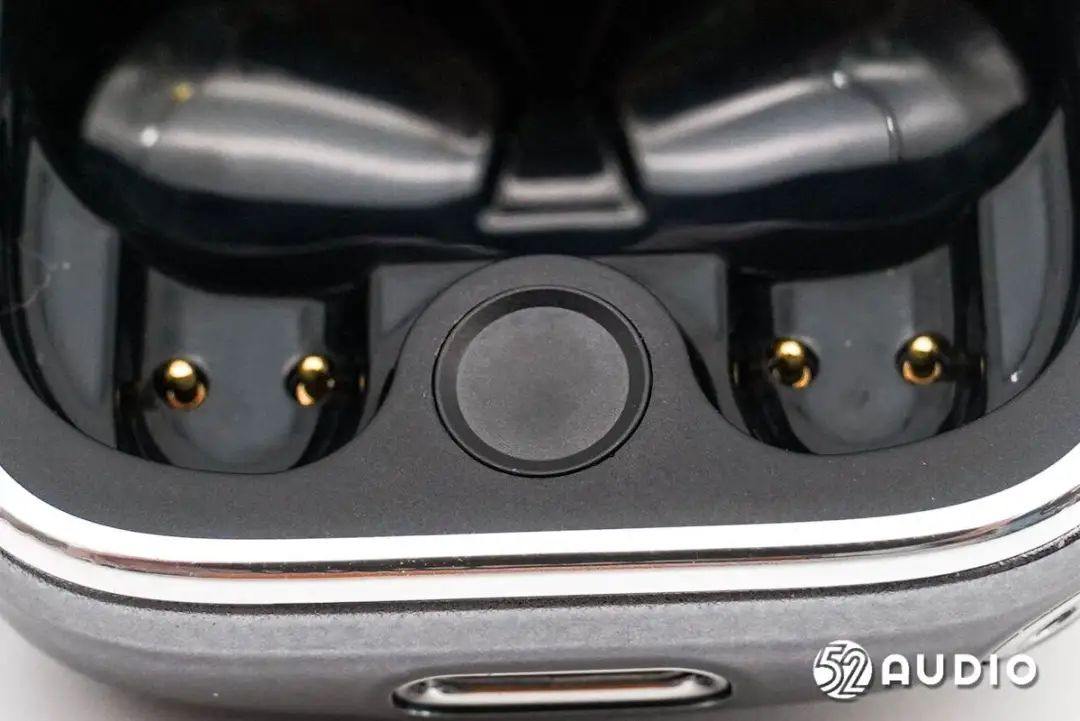

座舱内部的蓝牙配对功能按键特写。

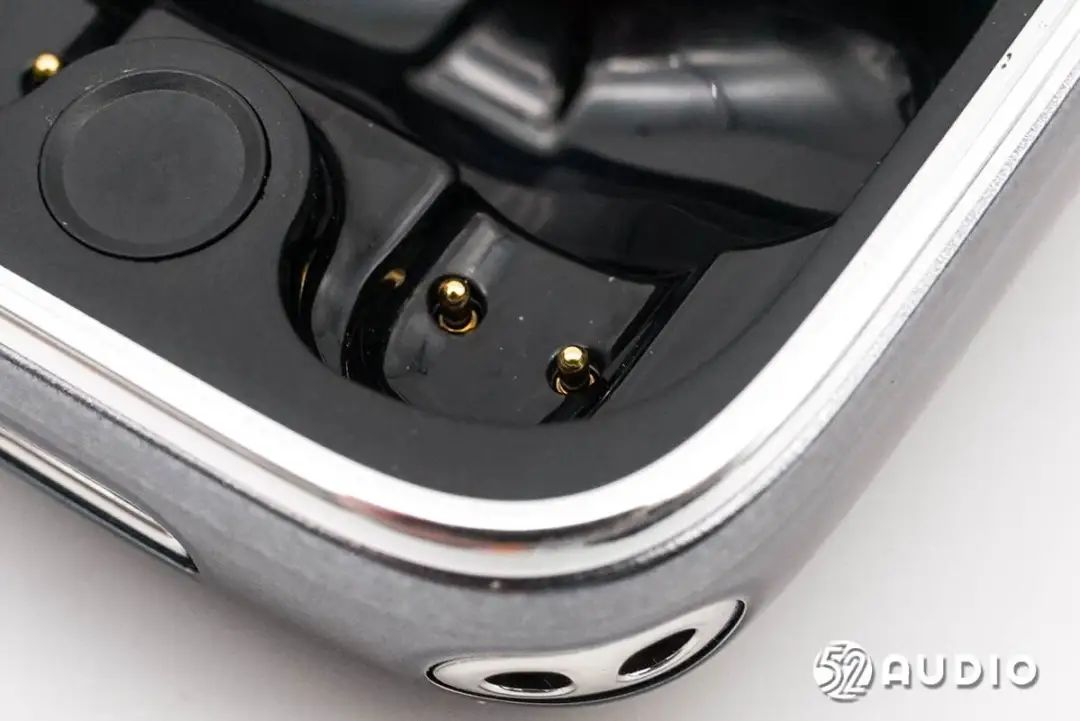

为耳机充电的金属顶针特写。

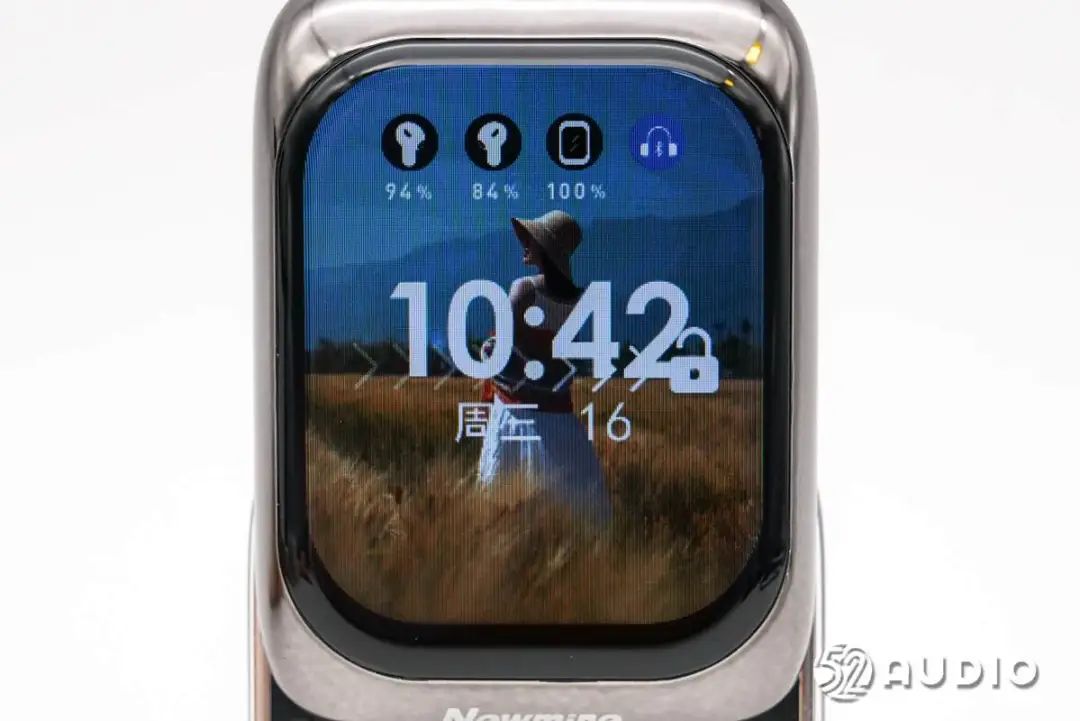

充电盒搭载的显示屏特写。

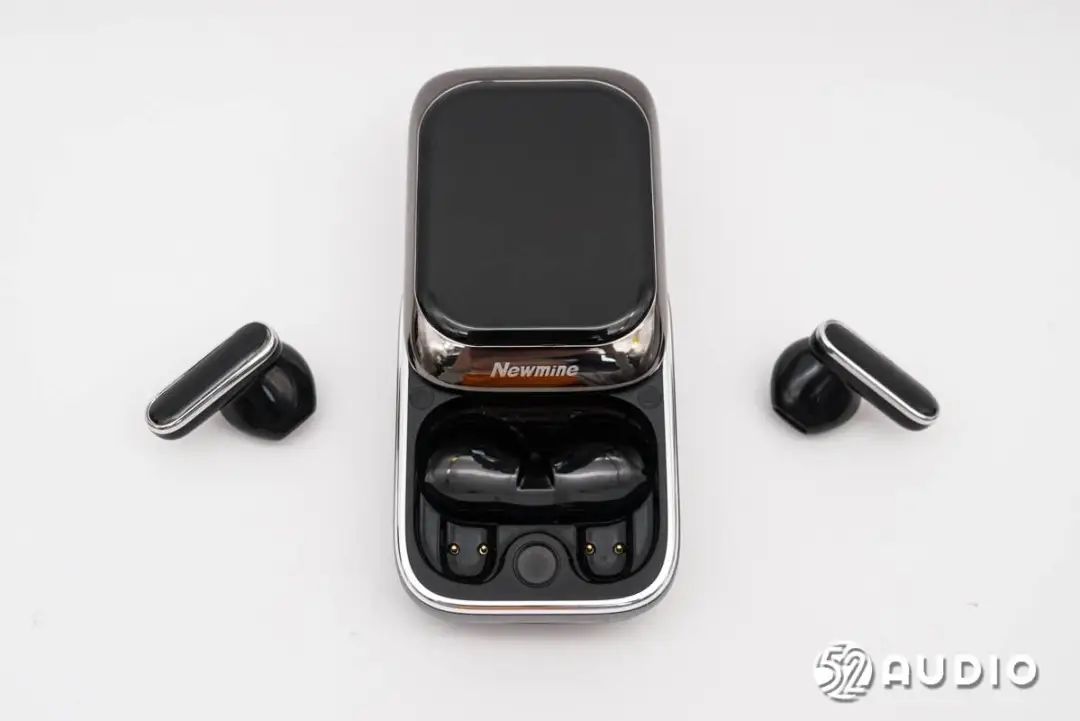

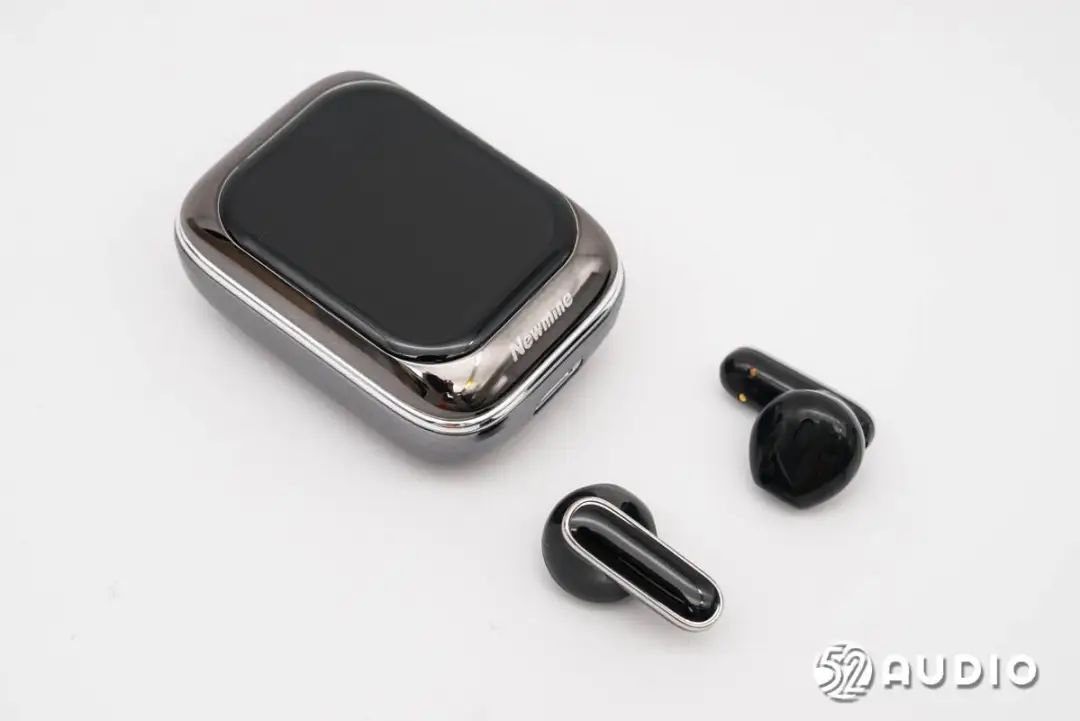

Newmine纽曼G9带屏真无线耳机整体外观一览，耳机采用了柄状的半入耳式设计，体积小巧轻盈，佩戴舒适无感。

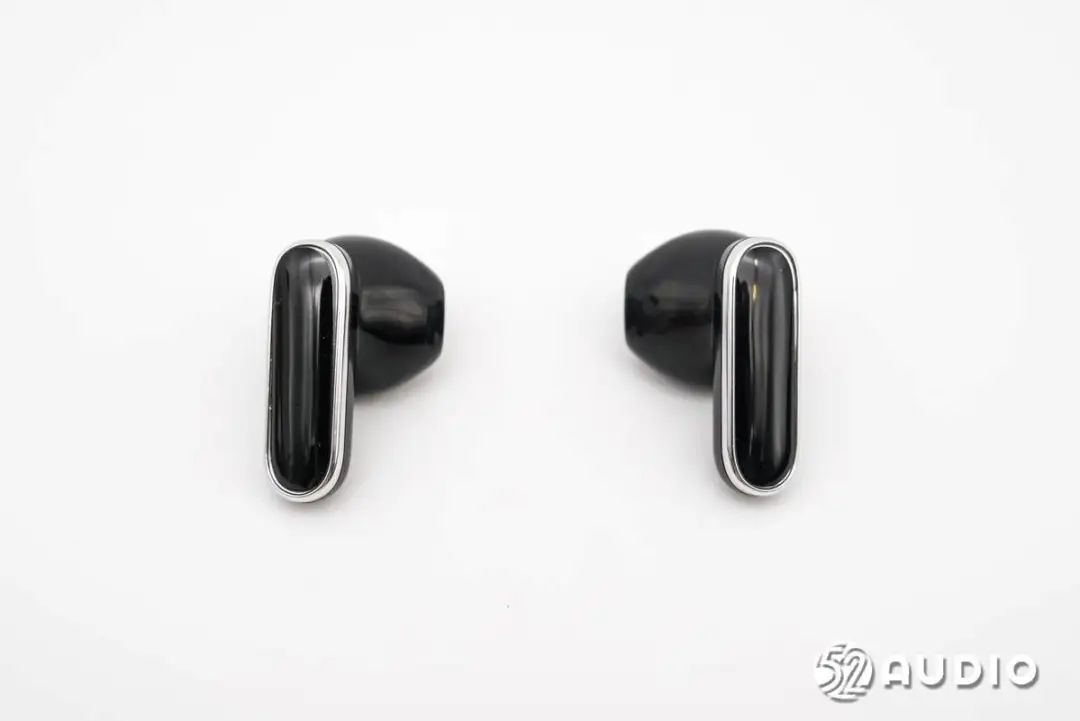

耳机外侧外观一览，采用了光滑圆润的烤漆质感，耳机柄背部银色环装饰。耳机柄上半部分为触控区域，用于各项功能控制。

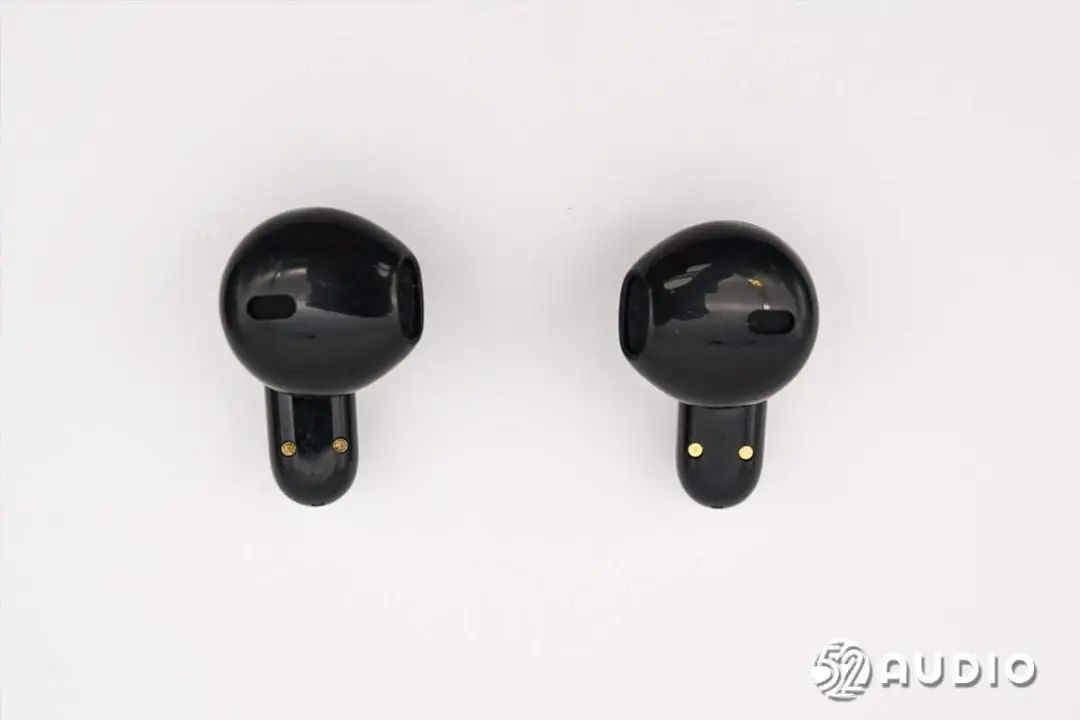

耳机内侧外观一览。

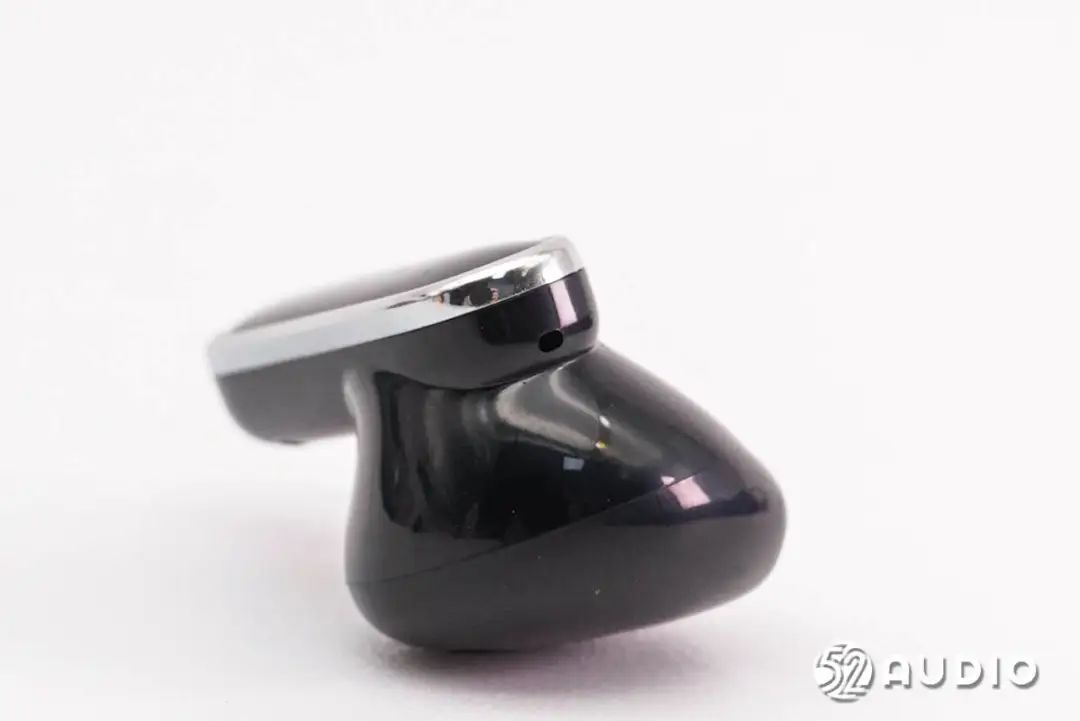

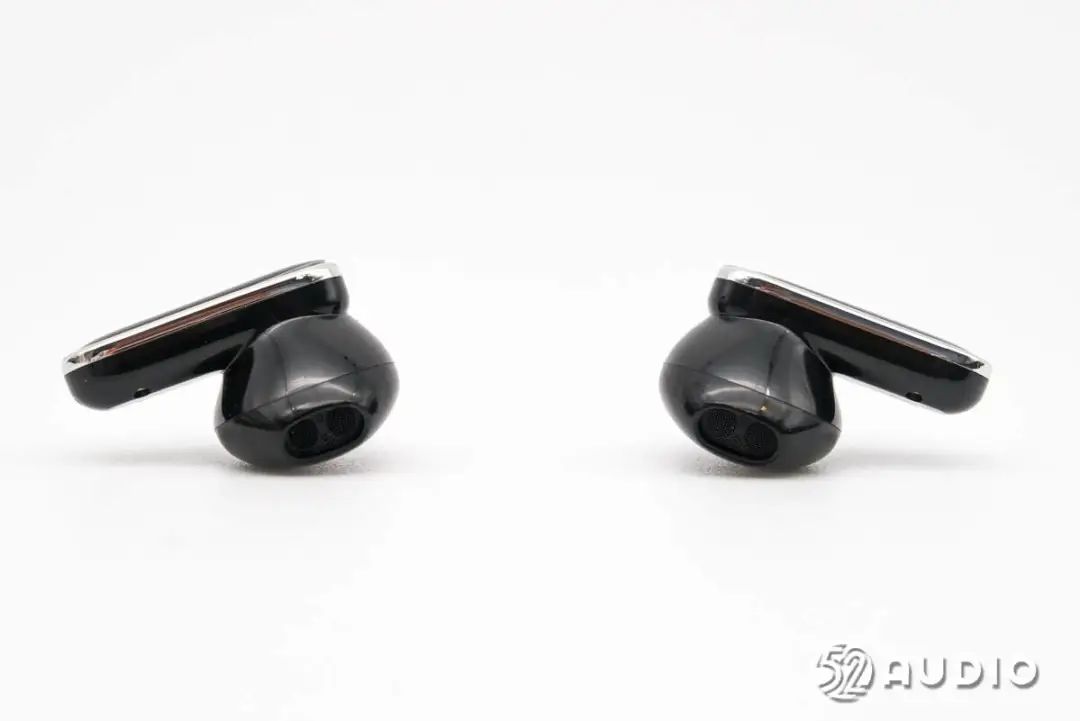

耳机侧边外观一览。
机身顶部的开孔特写。

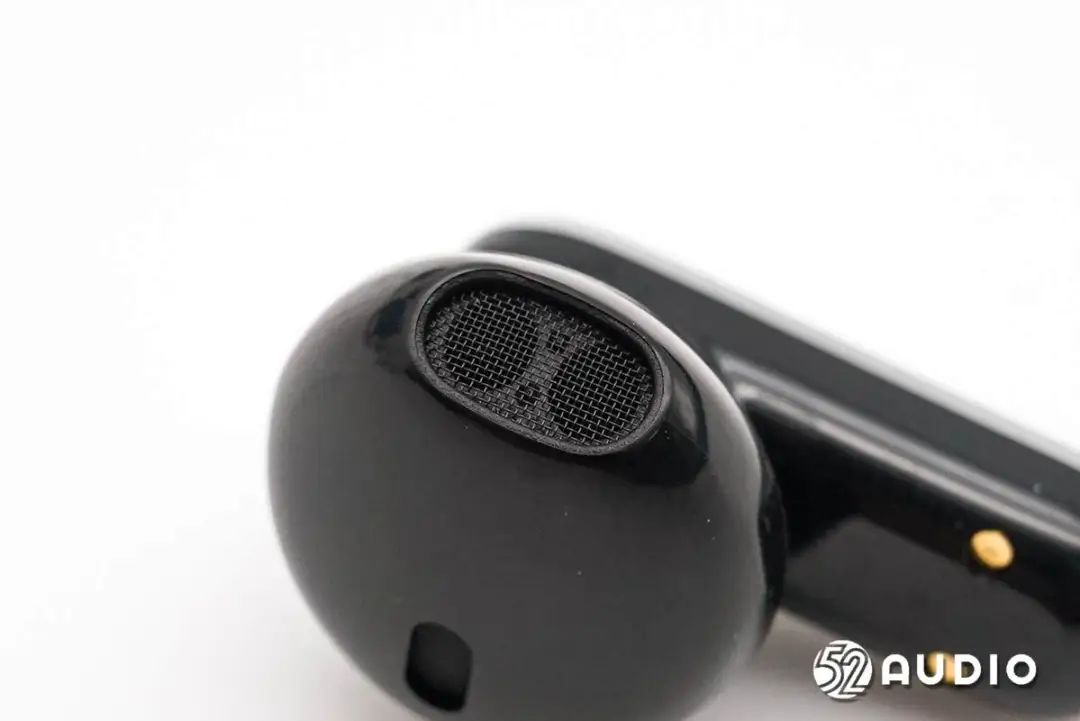

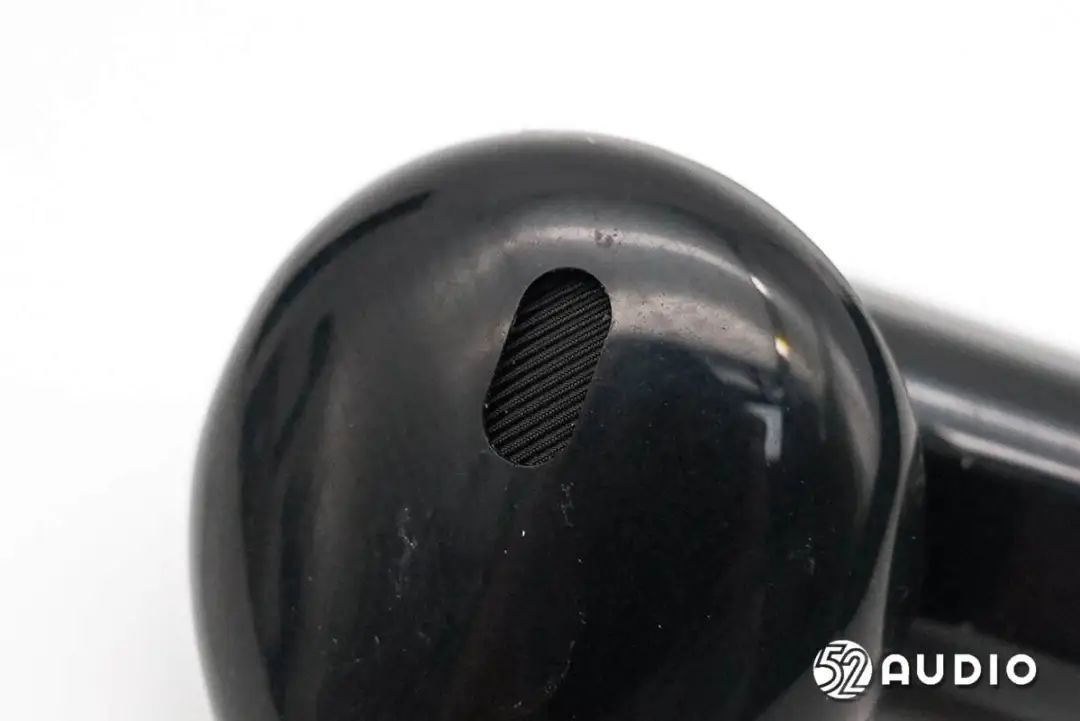

耳机出音嘴特写，金属网罩防护。
耳机调音孔特写，用于保障音腔内部空气流通，提升音频效果。

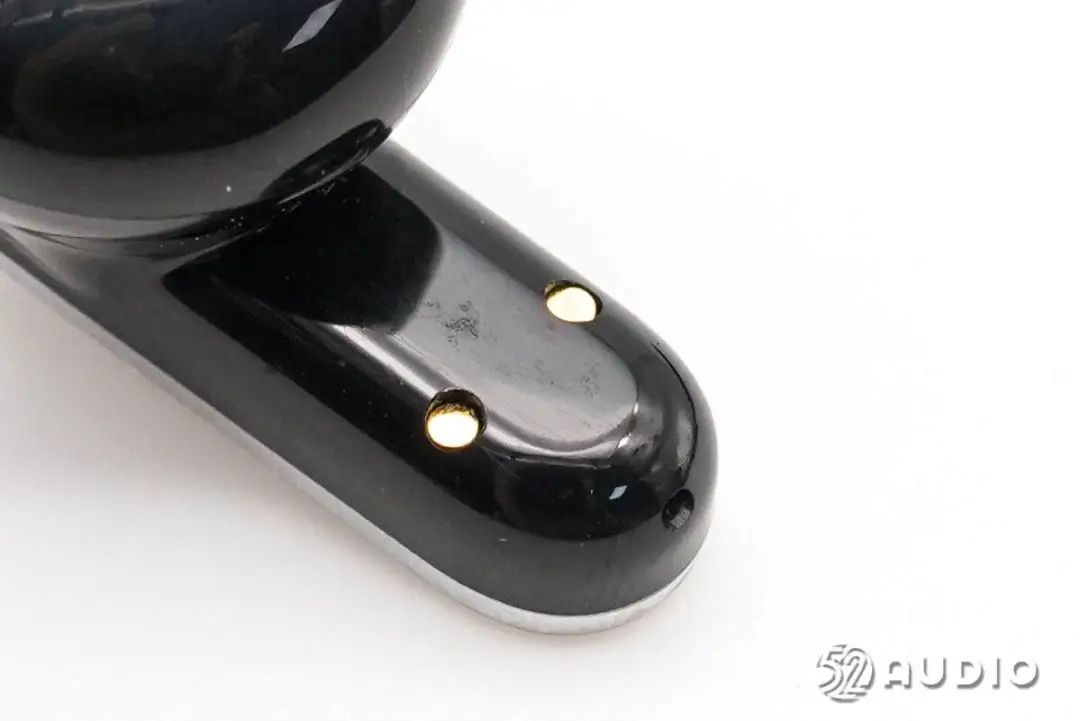

耳机柄内侧的充电触点特写。

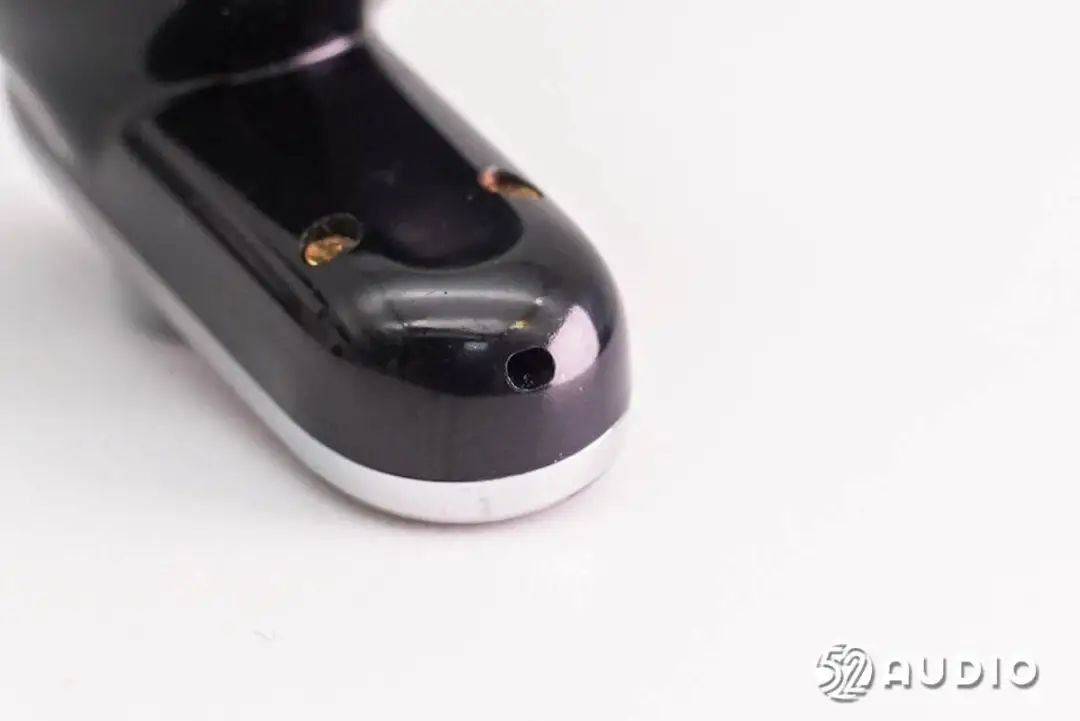

耳机柄底部的通话麦克风拾音孔特写。

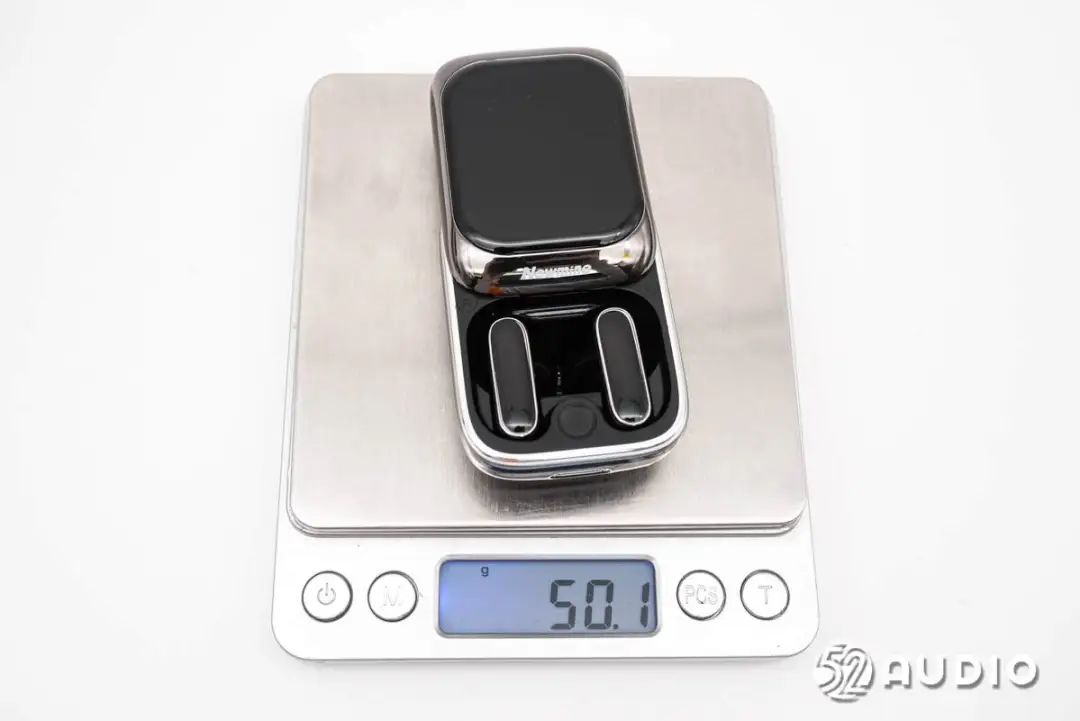

经我爱音频网实测，Newmine纽曼G9带屏真无线耳机整体重量约为50.1g。
单只耳机重量仅为3.3g，体积轻盈，佩戴舒适。

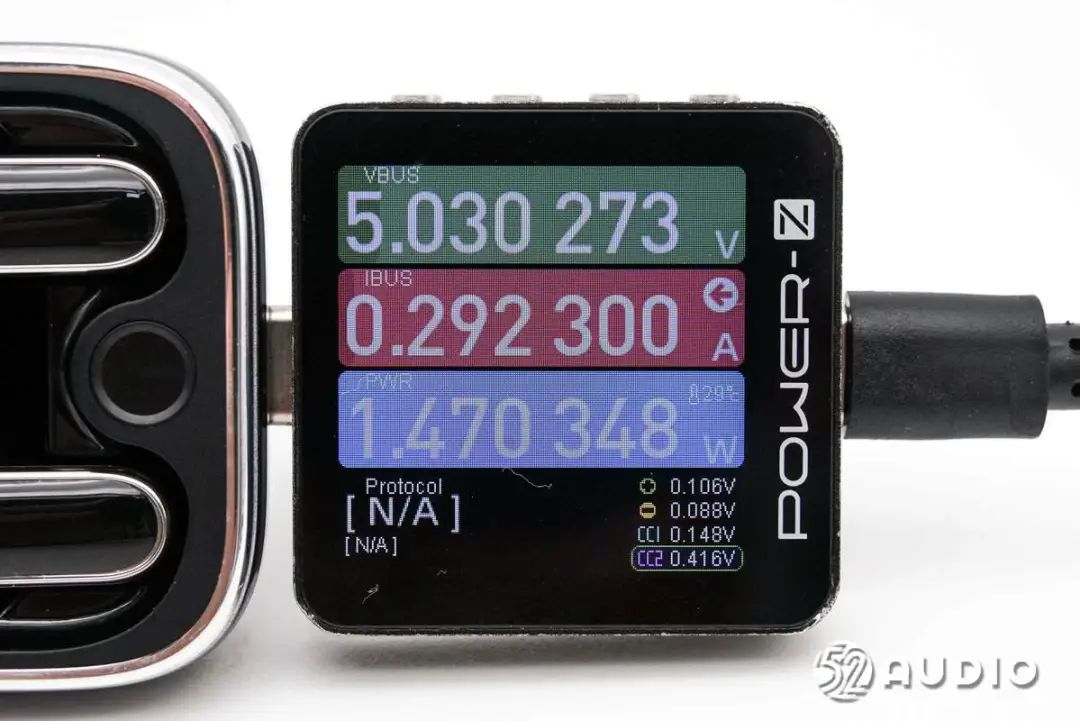

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对Newmine纽曼G9带屏真无线耳机进行充电测试，输入功率约为1.47W。
二、Newmine纽曼G9带屏真无线耳机拆解
通过开箱，我们详细了解了Newmine纽曼G9带屏真无线耳机的独特外观设计，下面进入拆解部分看看内部结构设计及配置信息~
带屏充电盒拆解
撬开充电盒外壳，取出座舱结构。

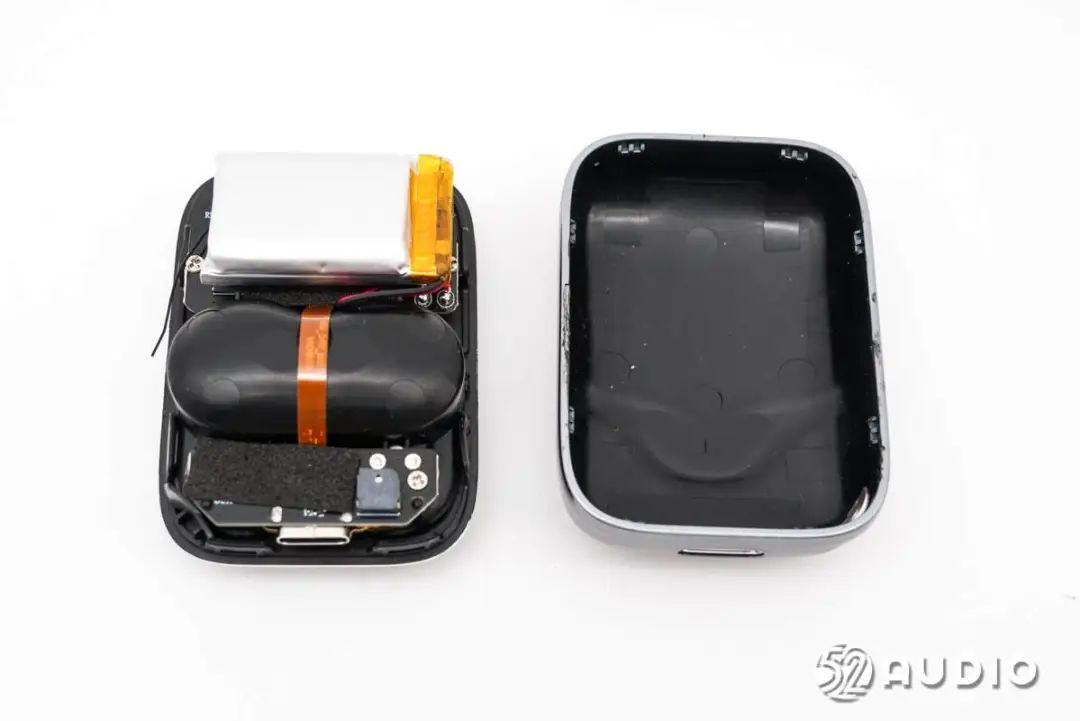

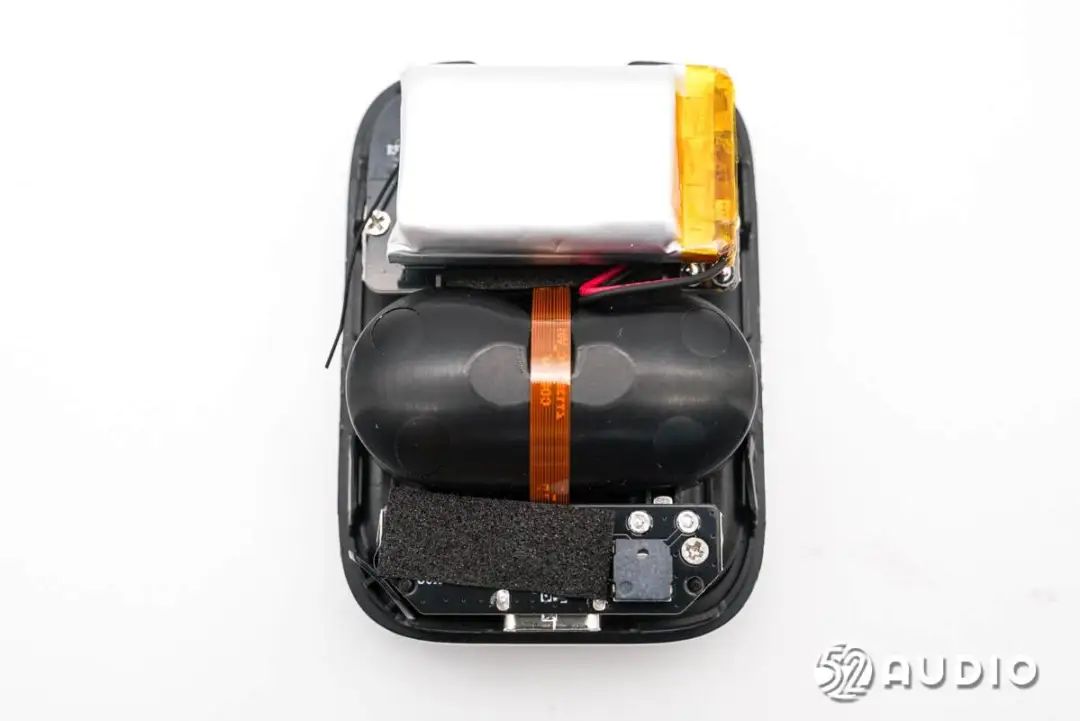

座舱底部结构一览，上下两侧设置电池、主板和电源输入小板，排线通过连接器连接。

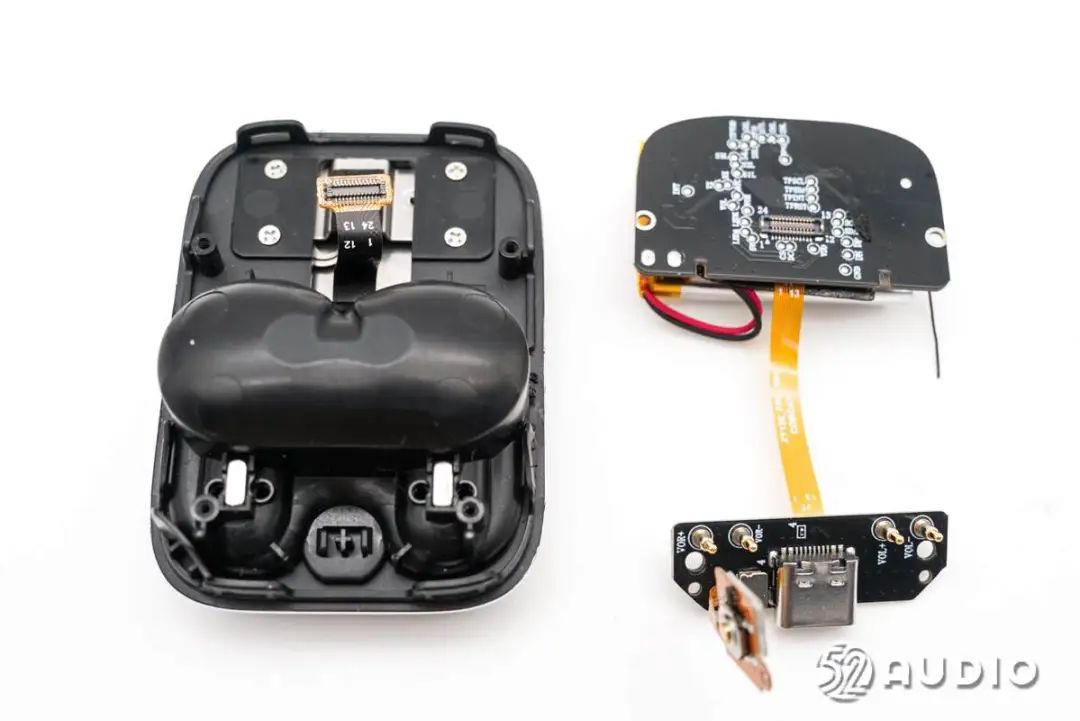

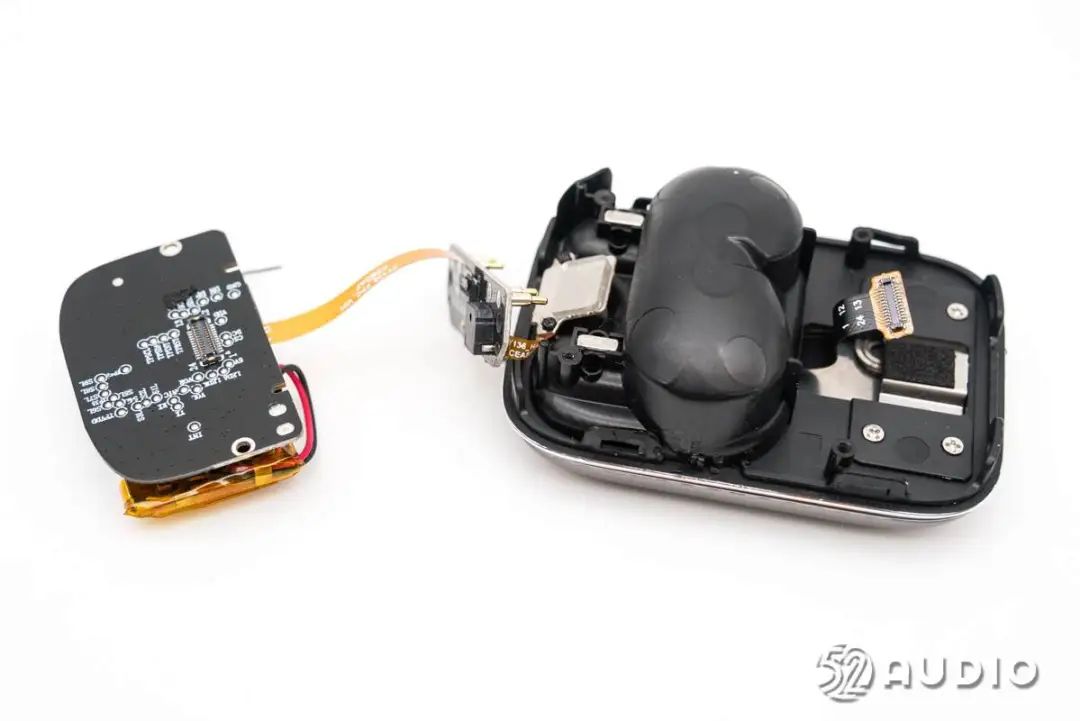

卸掉螺丝，取掉主板和电源输入小板。
小板下方固定的功能按键FPC板结构特写。
取掉座舱上固定的所有组件。

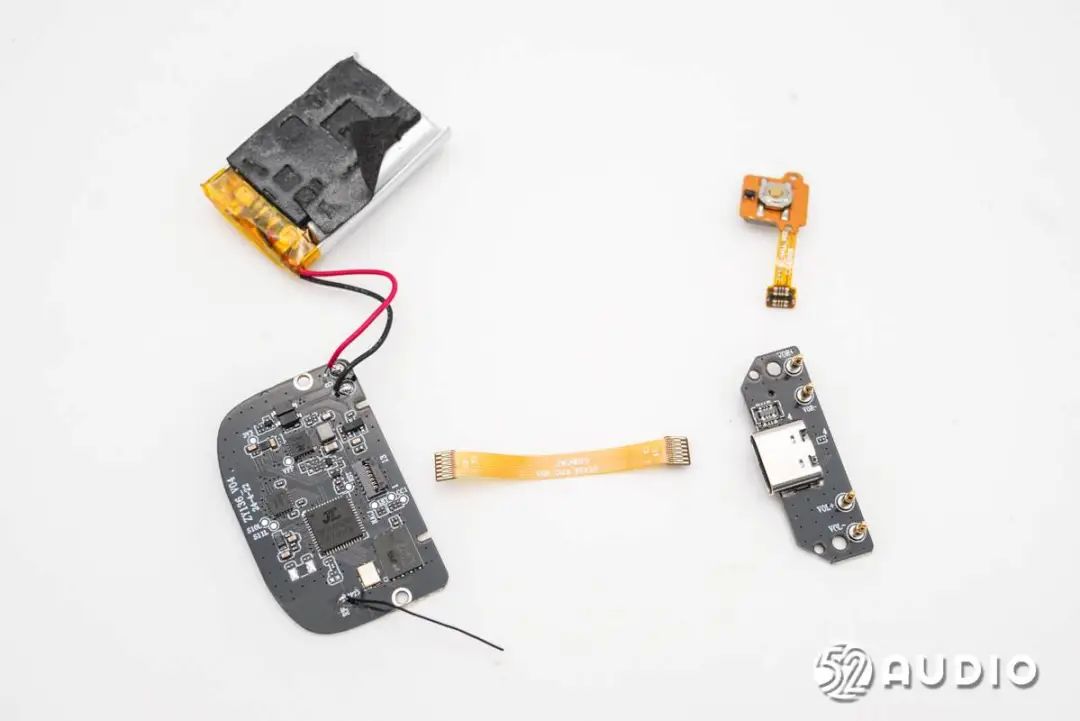

挑开连接器，分离主板、电源输入小板和功能按键。

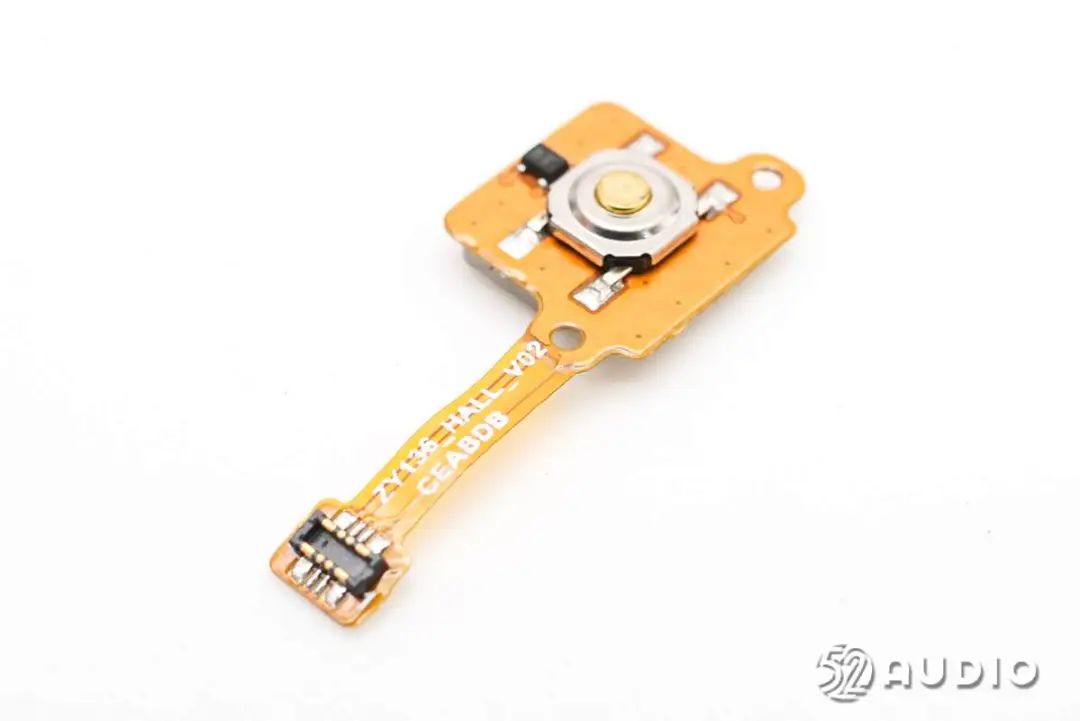

功能按键的FPC小板电路一览。

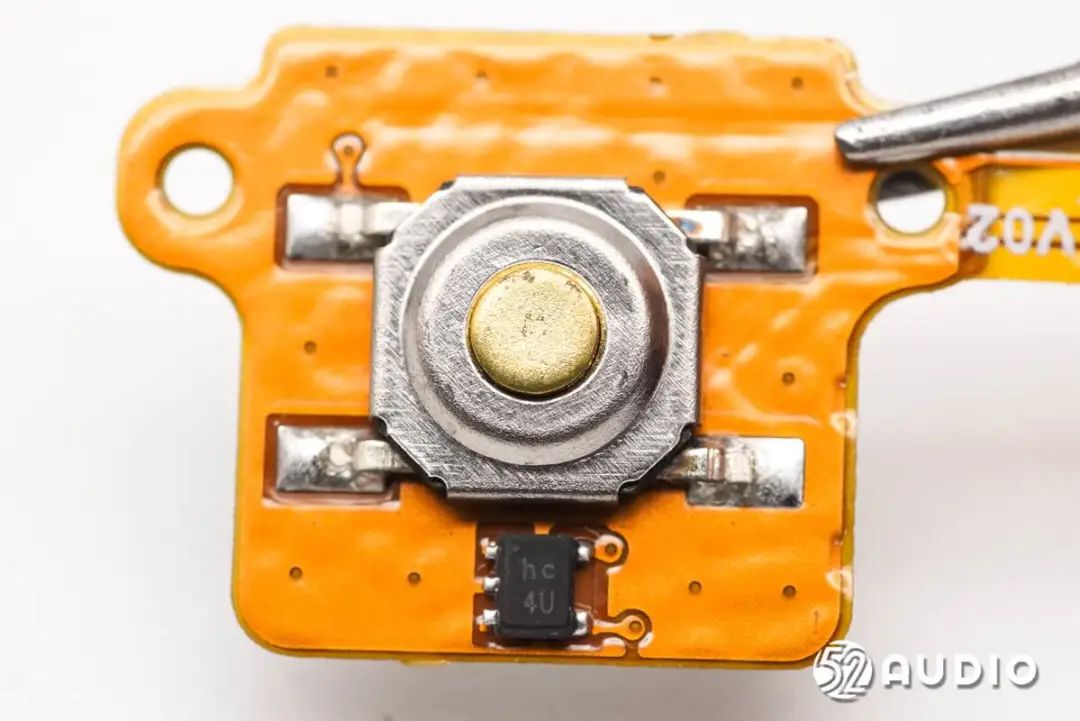

用于蓝牙配对的功能按键特写。

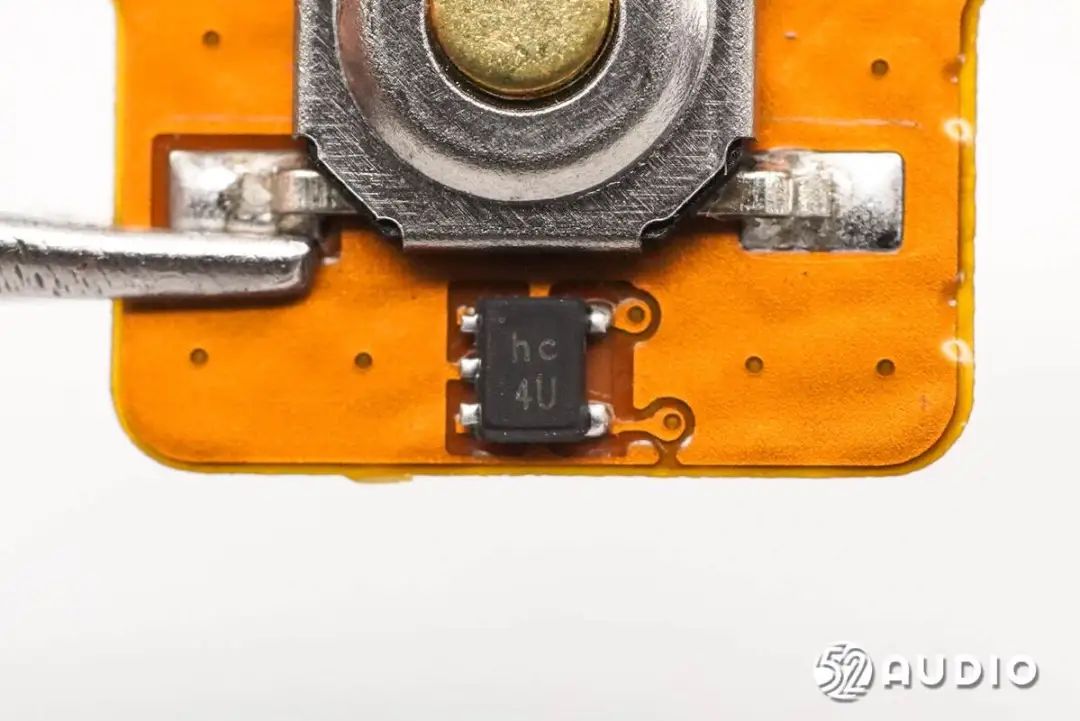

丝印hc 4U的霍尔元件，用于感知充电盒开启/关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

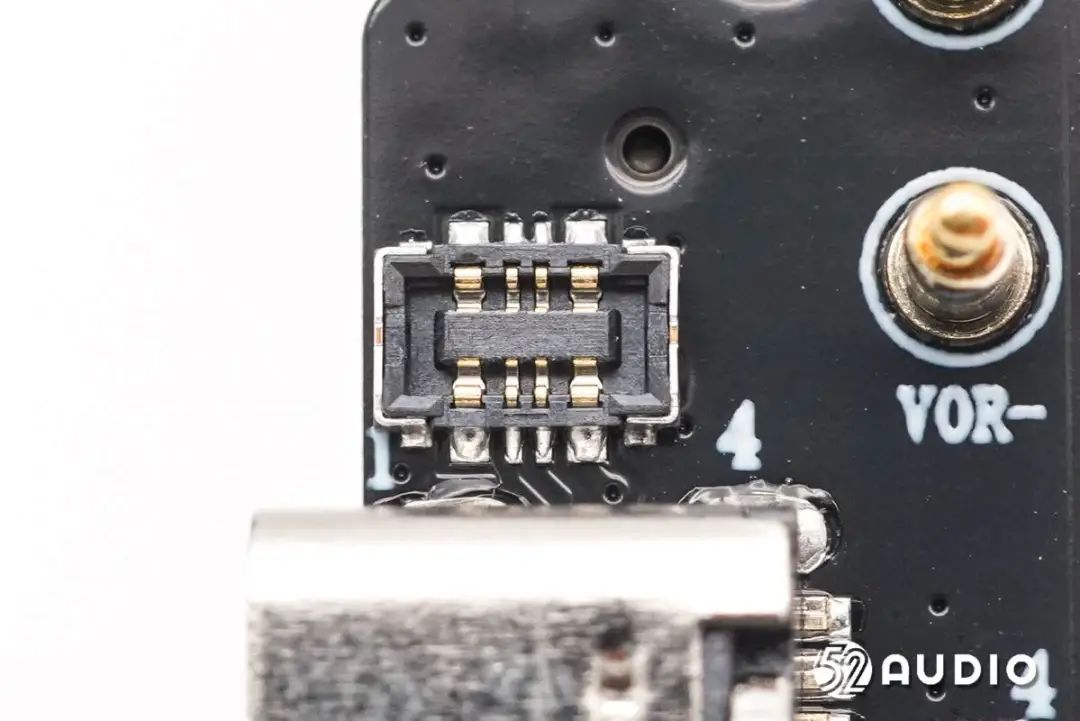

排线连接电源输入小板的BTB连接器公座特写，来自亚奇科技(OCN)，型号：OK-39GM004/4-04。

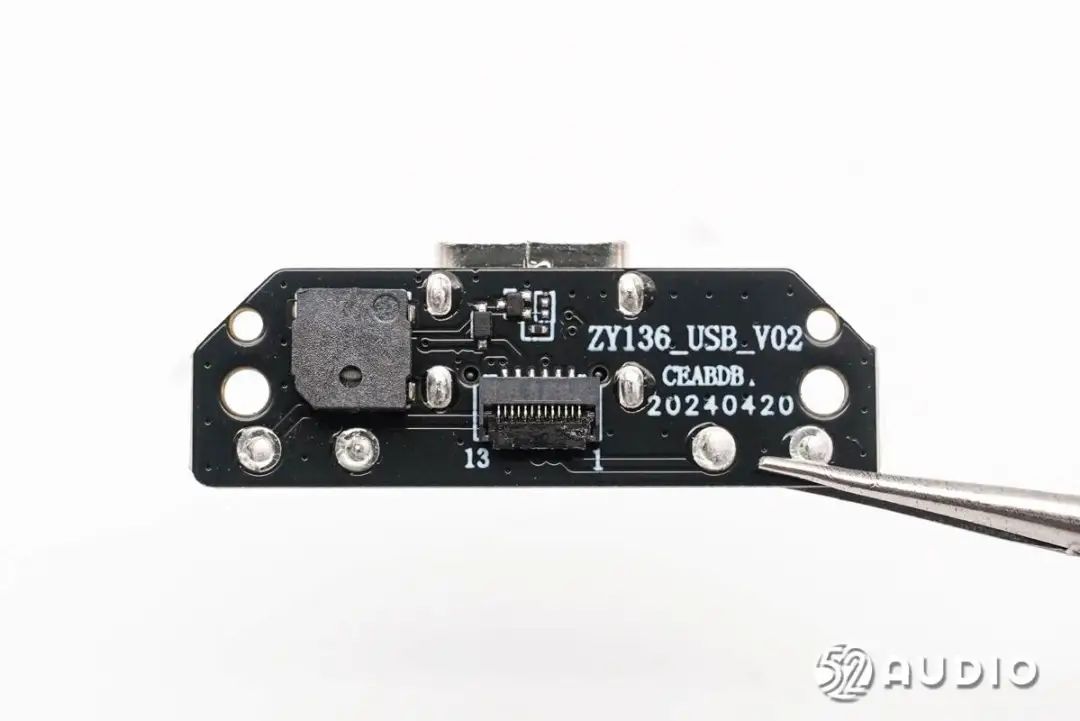

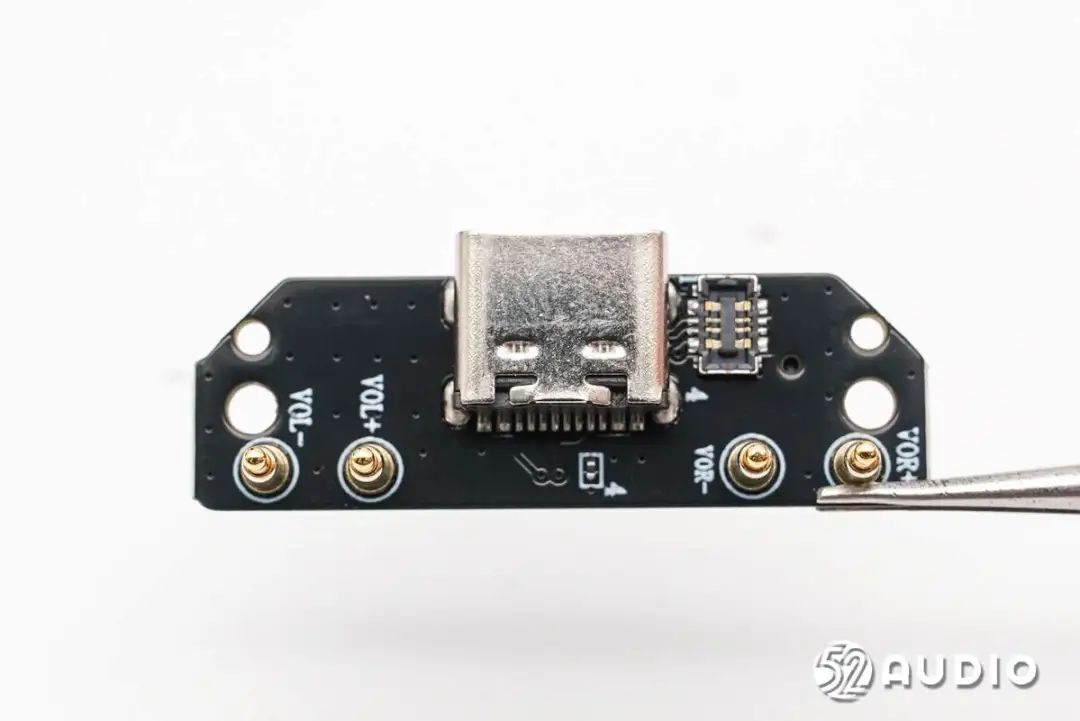

电源输入小板一侧电路一览。
电源输入小板另外一侧电路一览。
Type-C充电母座特写。

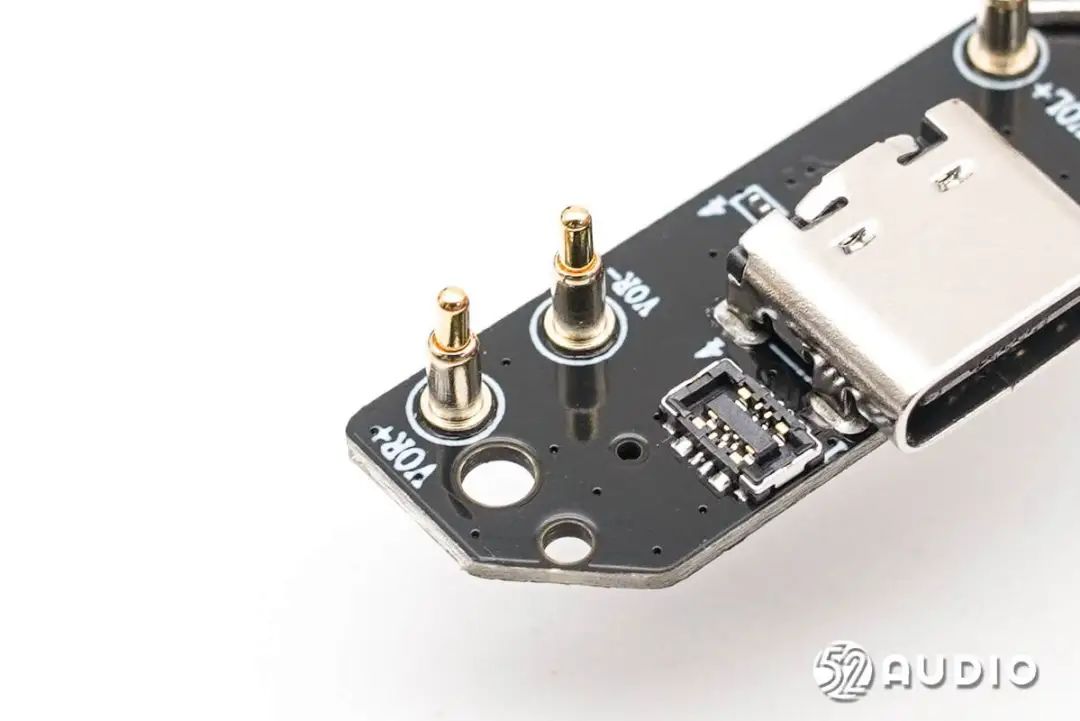

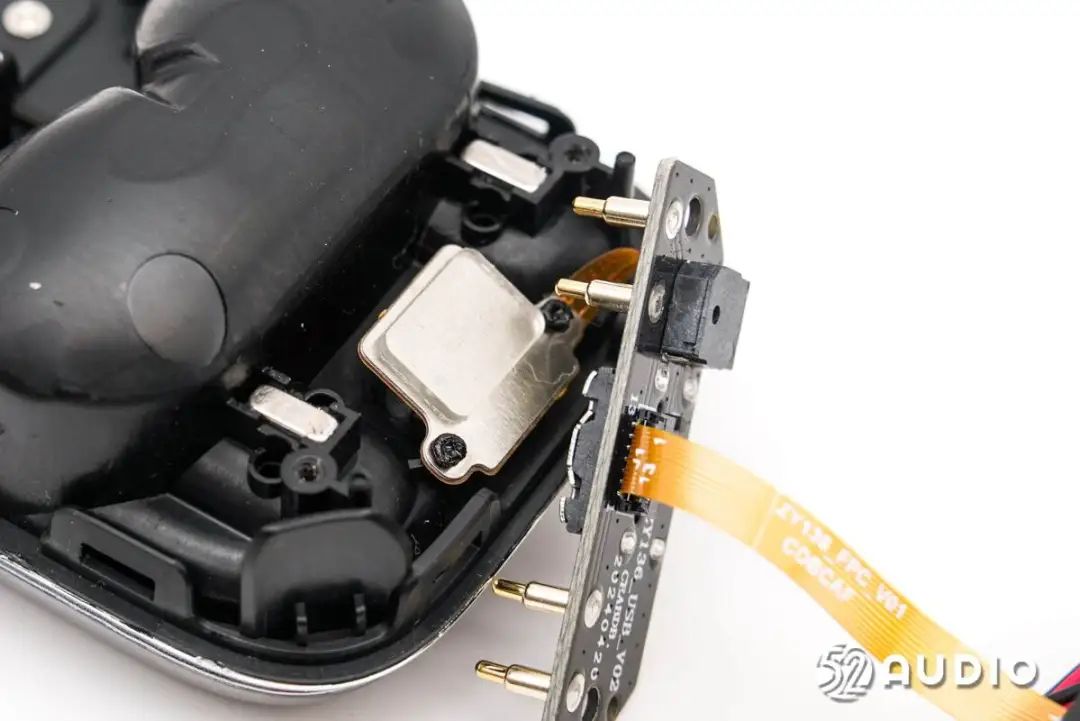

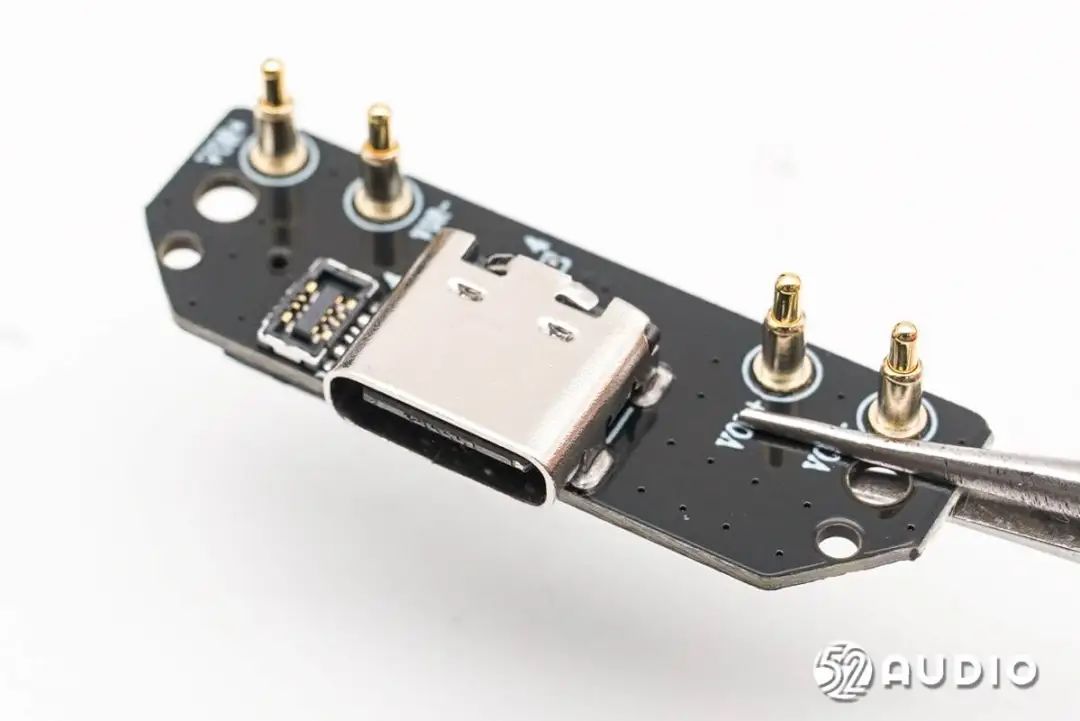

充电盒为耳机Pogo Pin连接器特写。

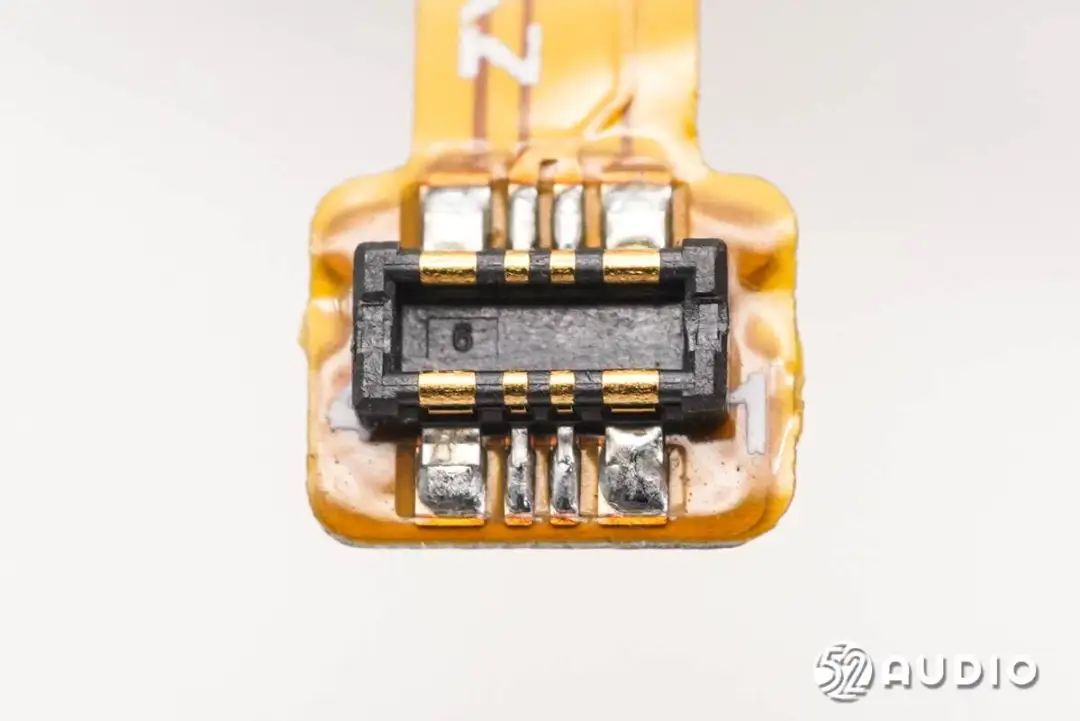

连接功能按键排线的BTB连接器母座，来自亚奇科技(OCN)，型号：OK-39GF004/4-04。

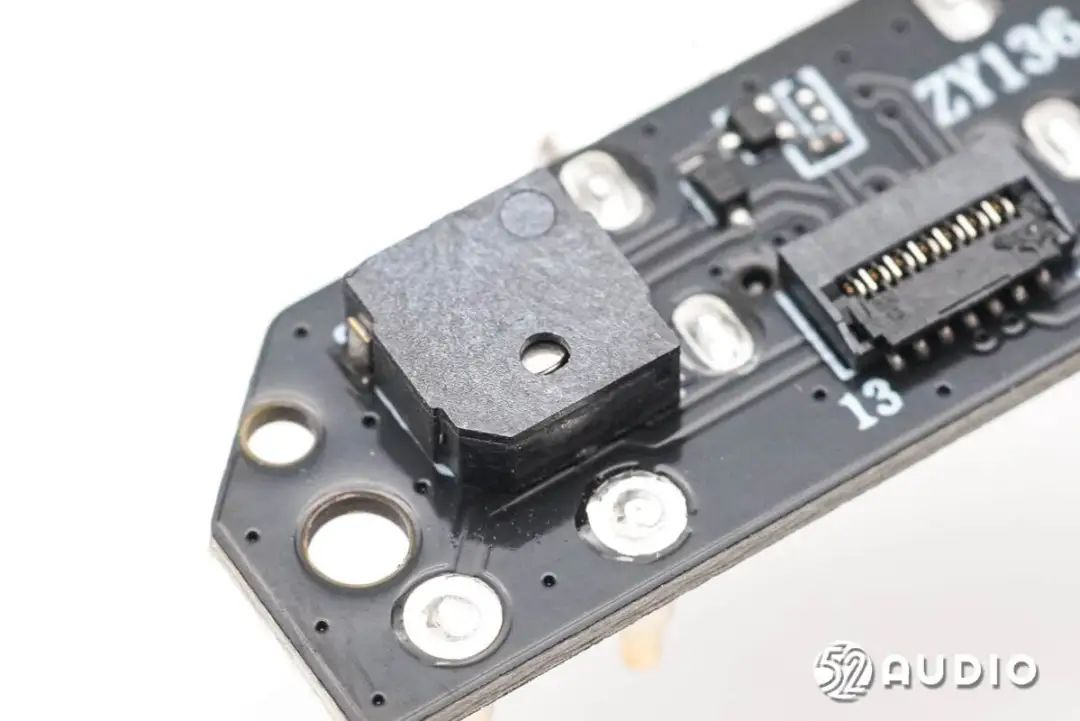

用于闹钟功能发声的蜂鸣器特写。

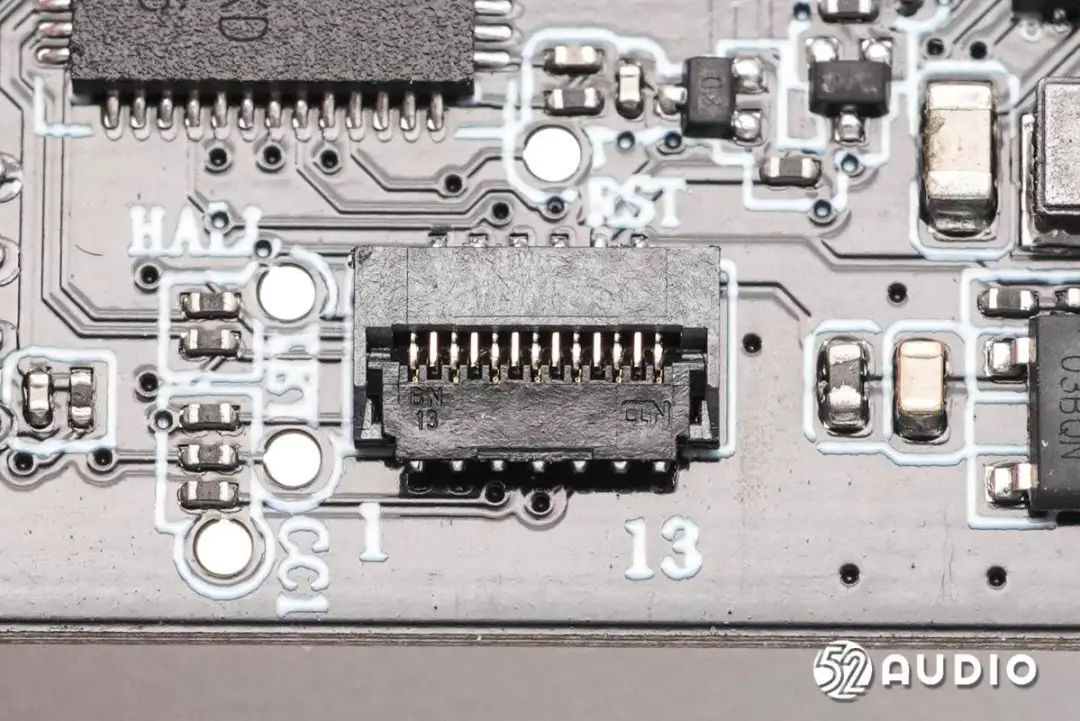

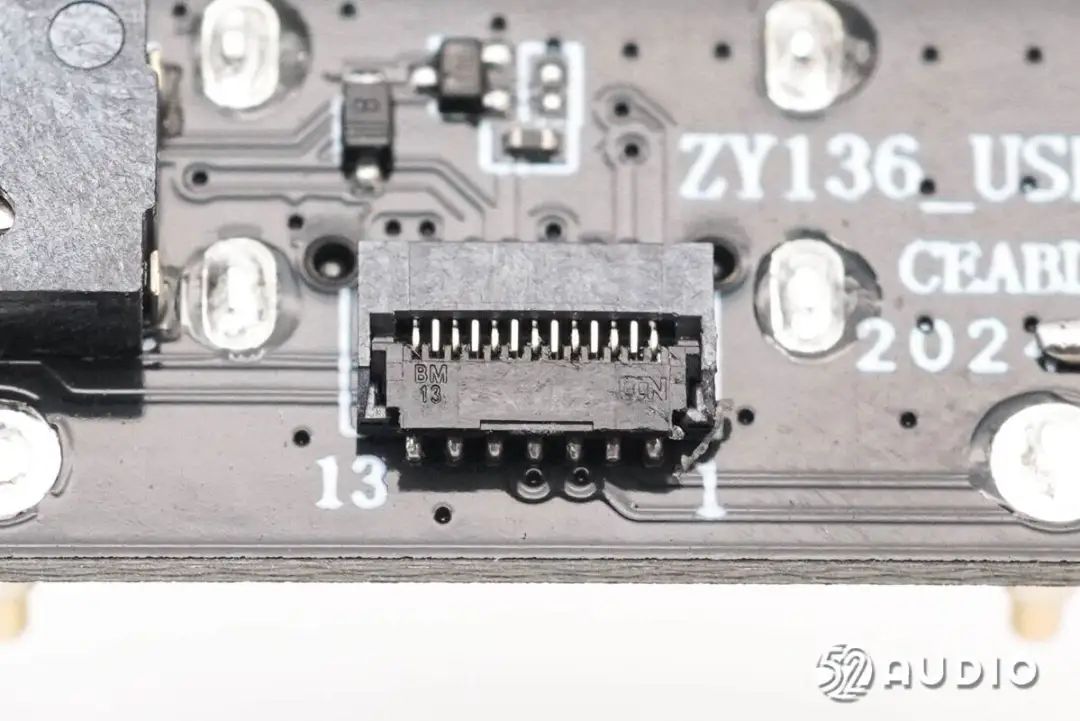

连接主板排线的ZIF连接器特写，来自亚奇科技（OCN），型号：OK-F302-13115。

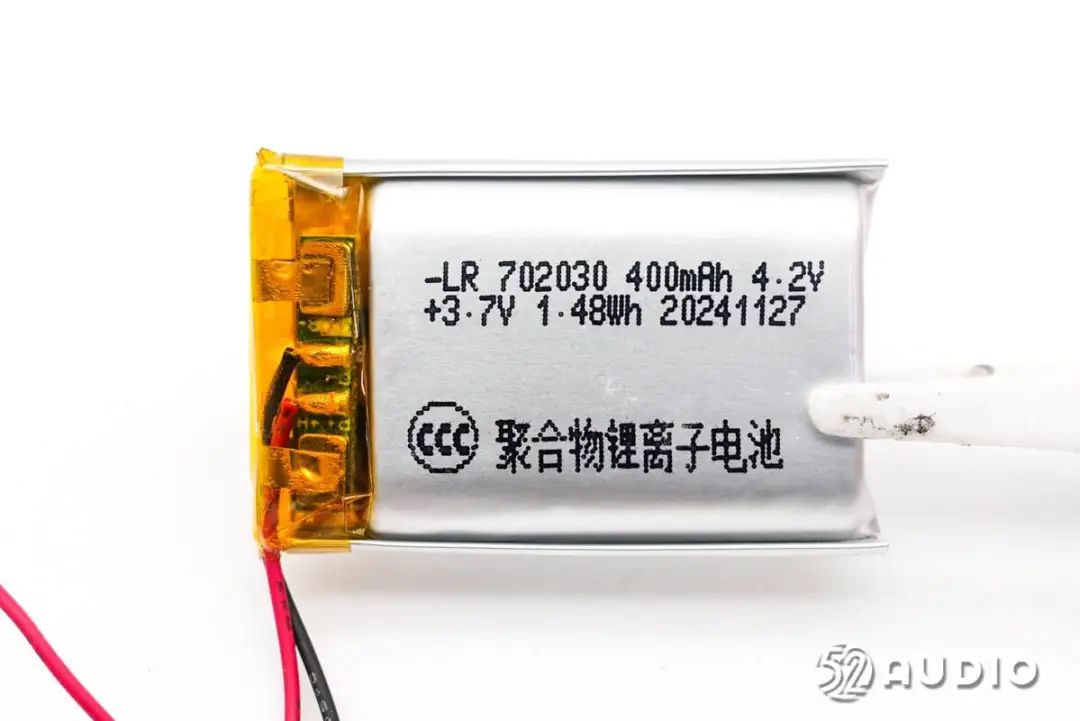

充电盒内置聚合物锂离子电池，型号：LR 702030，容量：400mAh 1.48Wh，标称电压：3.7V，充电限制电压：4.2V。

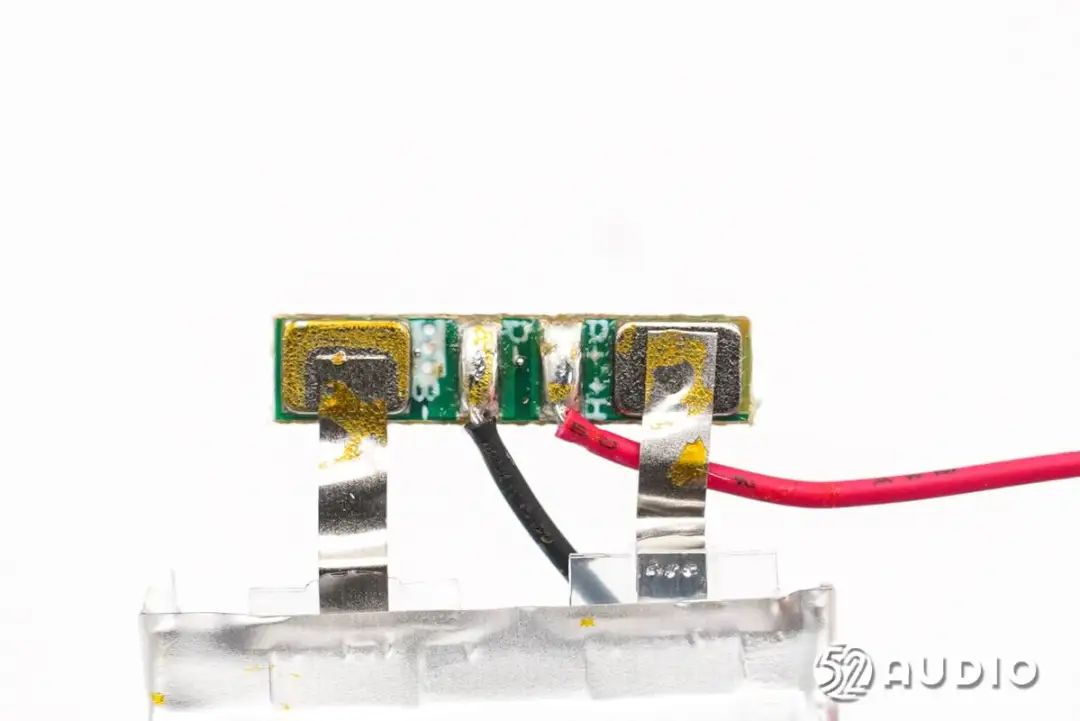

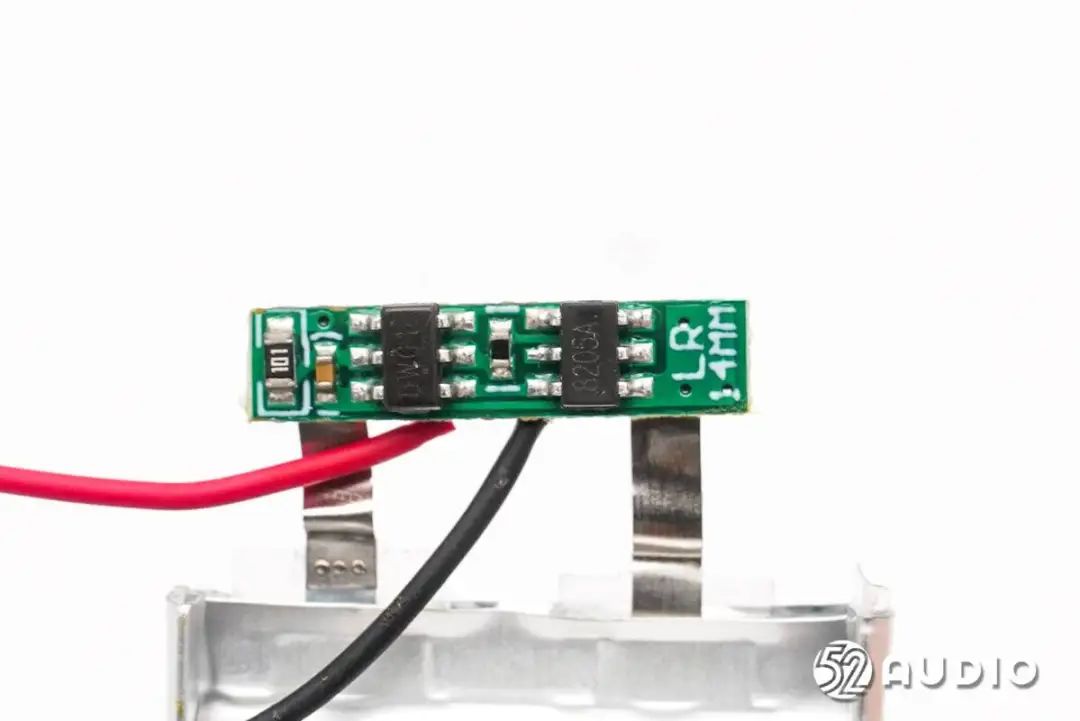

撕开绝缘保护，电池保护板正面电路一览。
电池保护板背面电路一览。

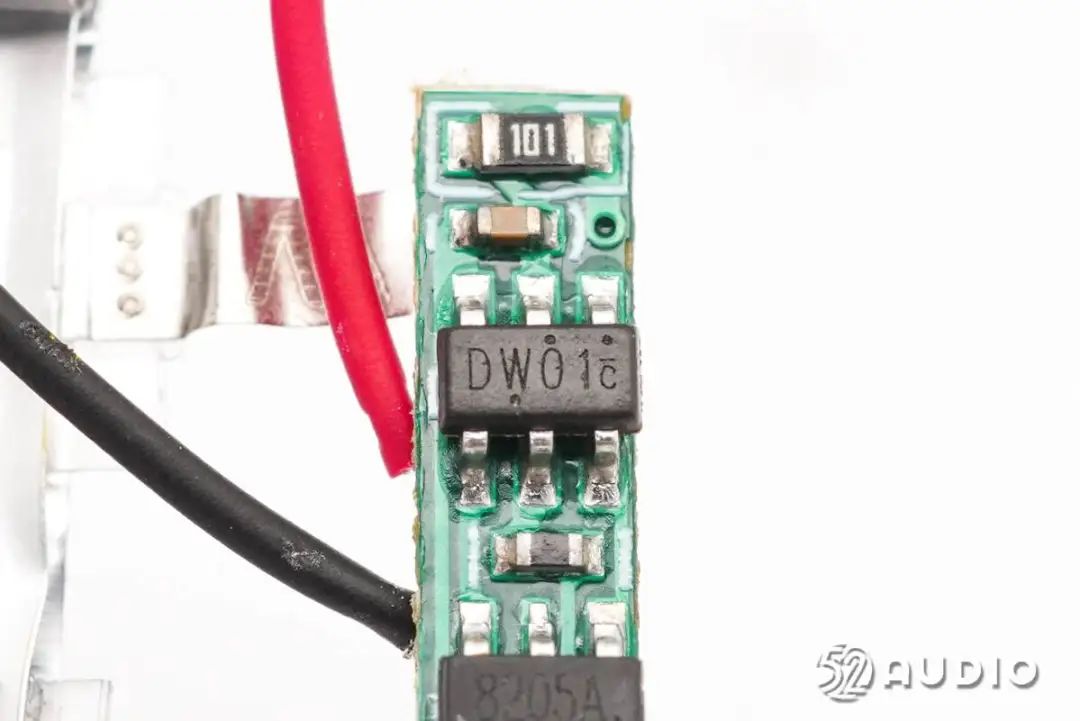

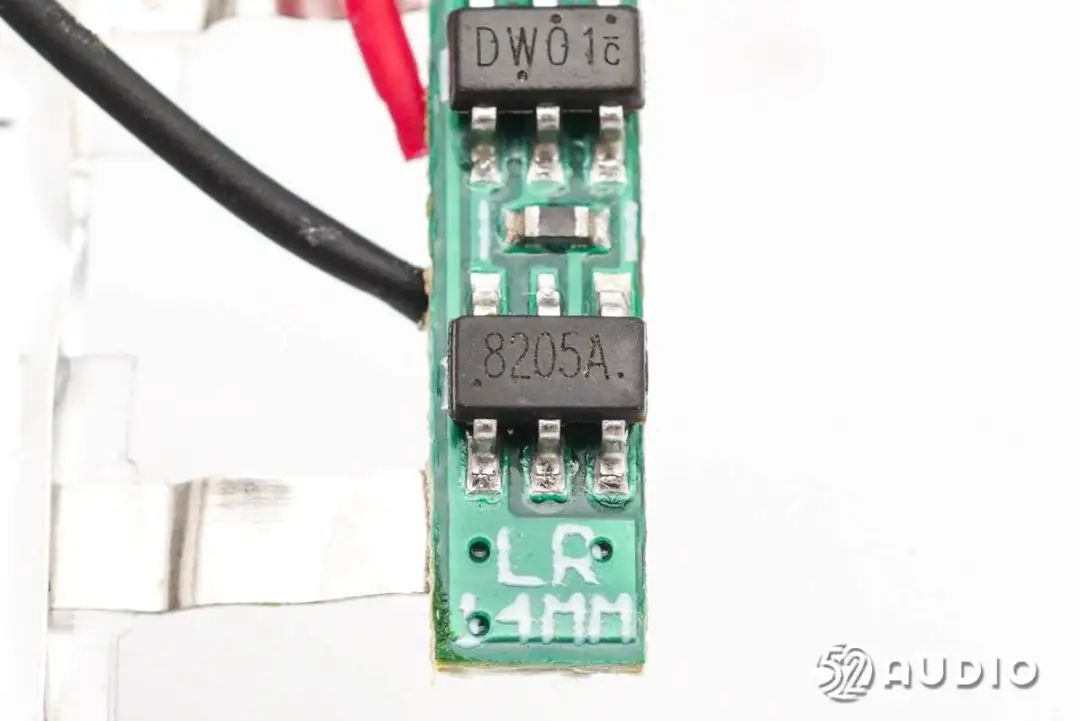

丝印DW01c的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
丝印8205A的MOS管。

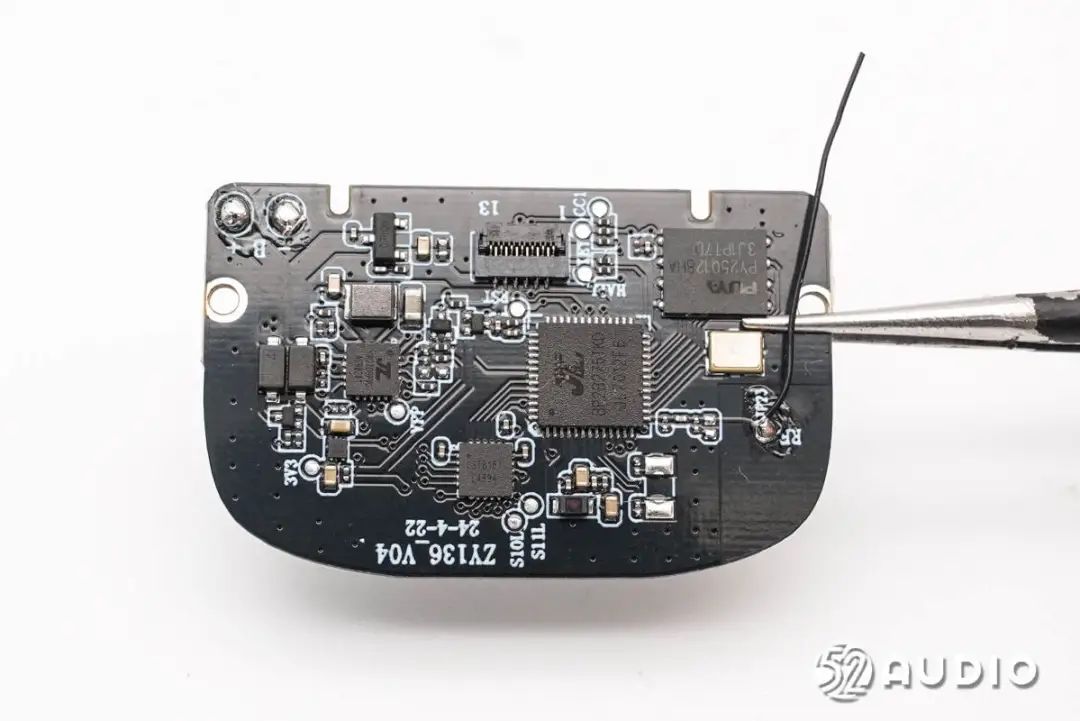

充电盒主板一侧电路一览。

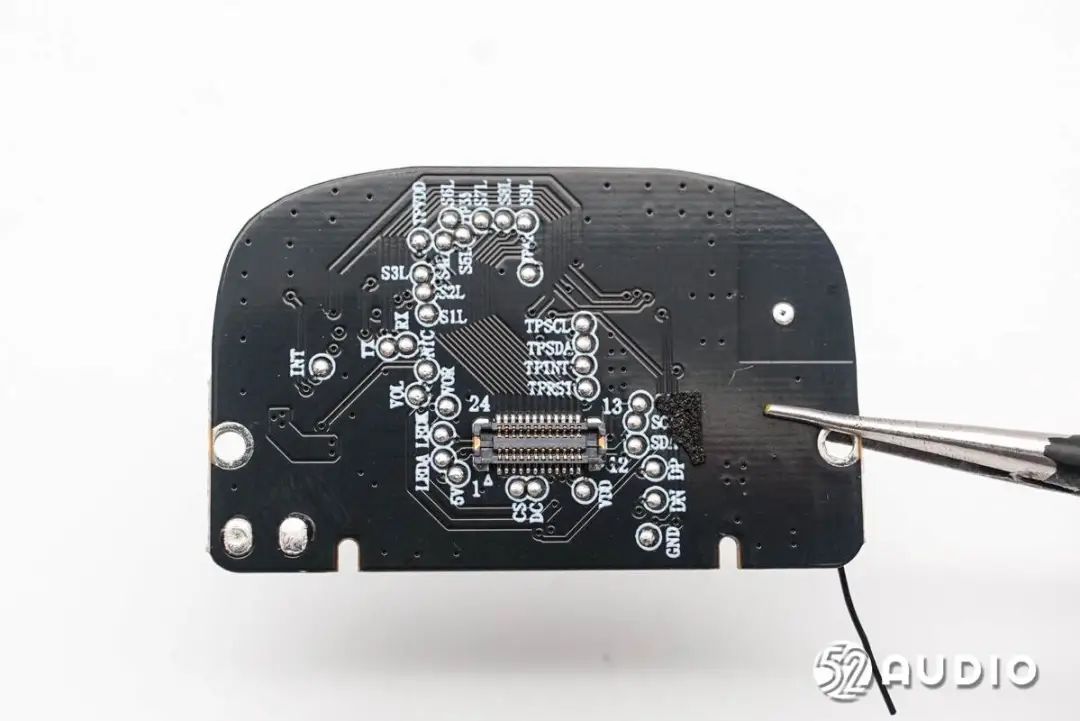

充电盒主板另外一侧电路一览。

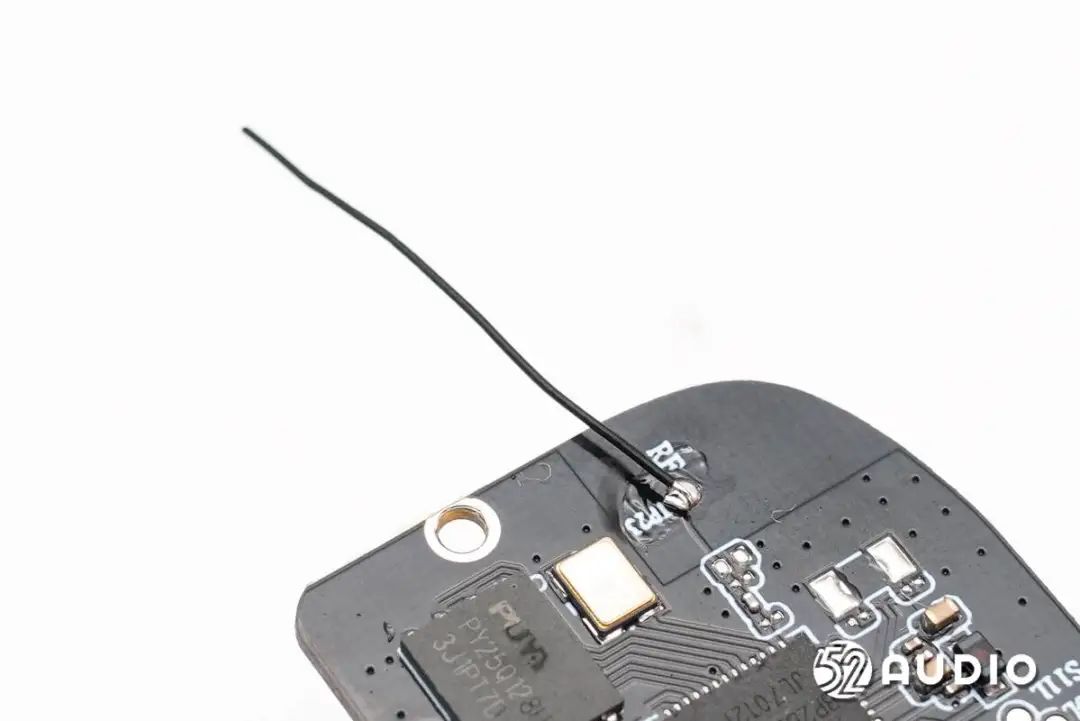

主板连接的天线特写。

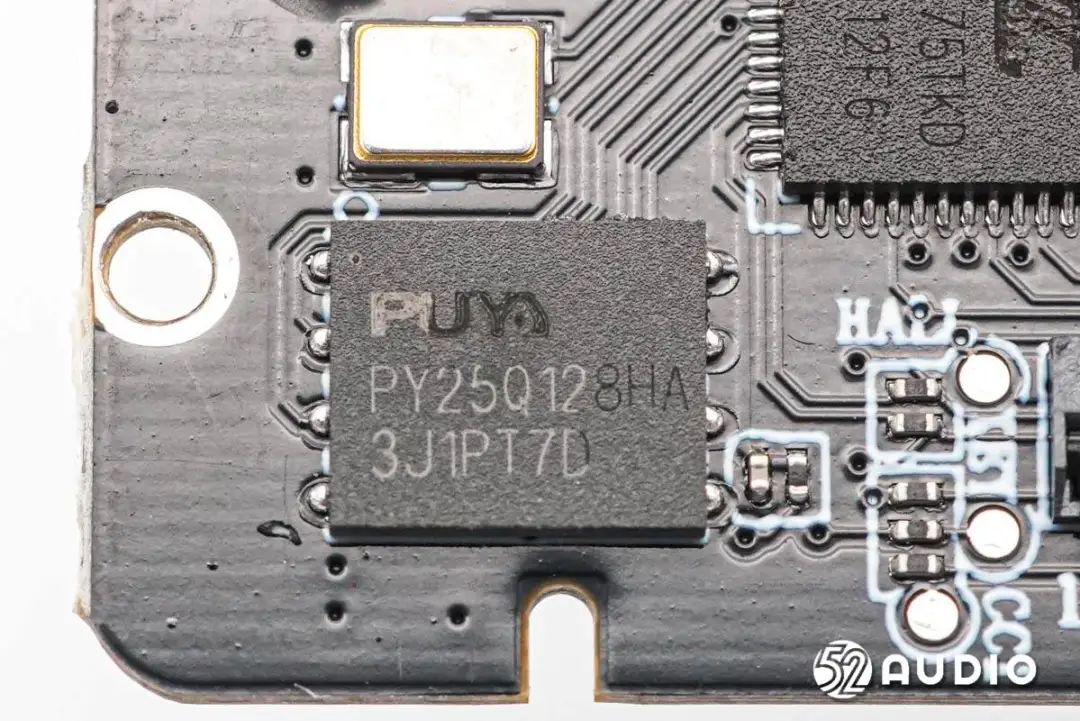

Puya普冉PY25Q128HA超低功耗串行多I/O闪存，存储空间128M-bit，用于储存固件配置。

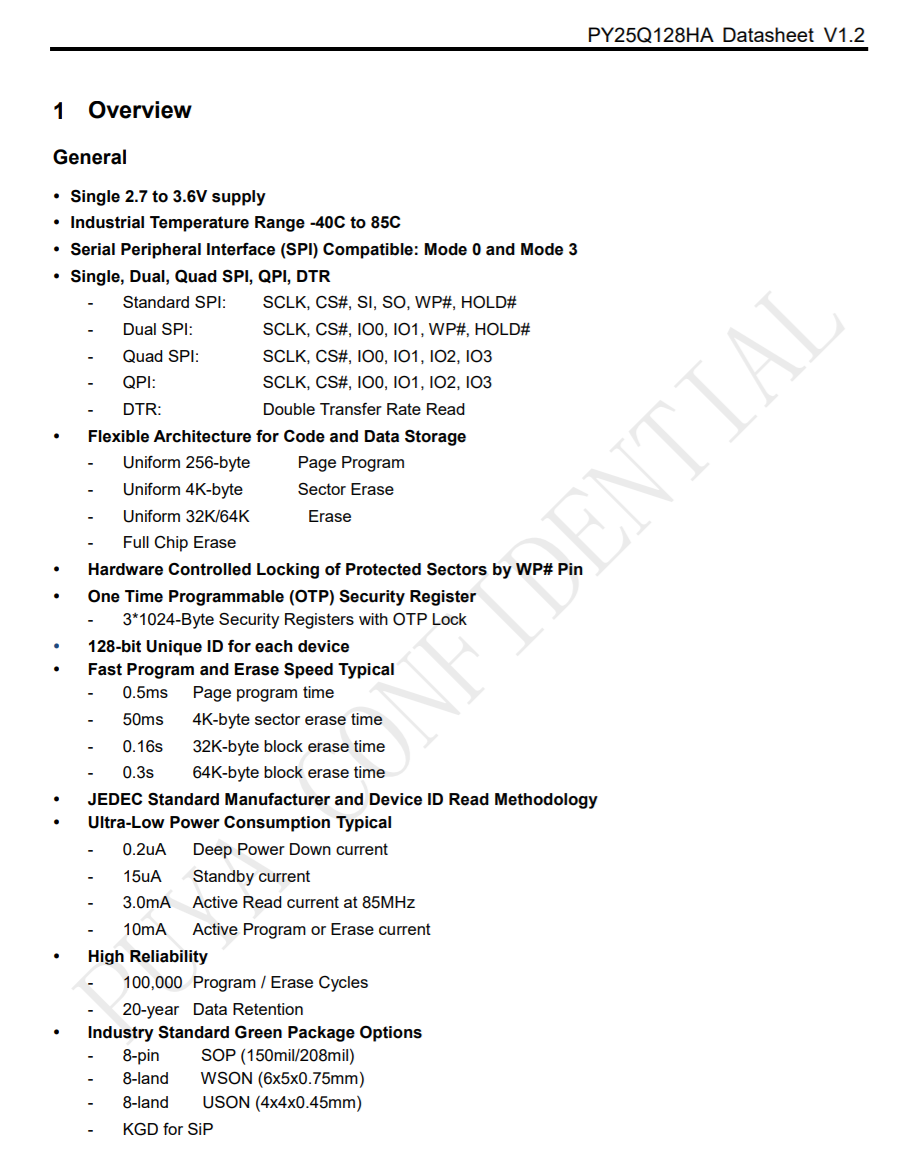

Puya普冉PY25Q128HA详细资料图。

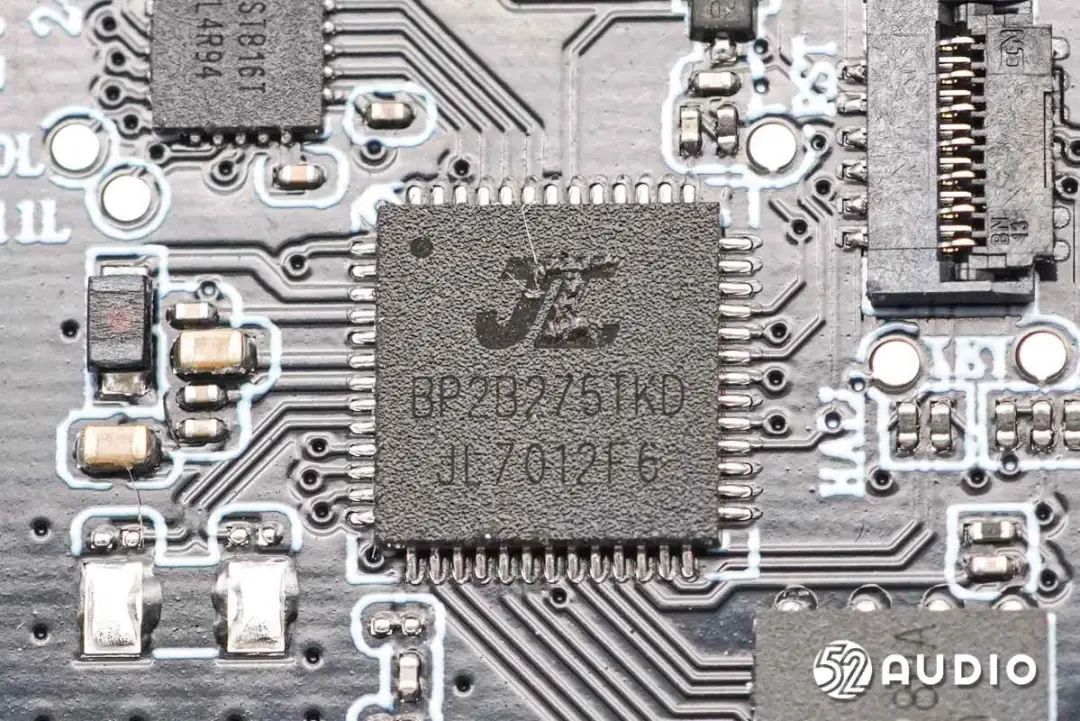

JL杰理JL7012F蓝牙音频SoC，符合蓝牙V5.3+BR+EDR+BLE规范，内置32位双核DSP、640KB SRAM、闪存，集成音频编解码模块、图像硬件加速模块及丰富的接口，为充电盒智慧大屏提供支持。

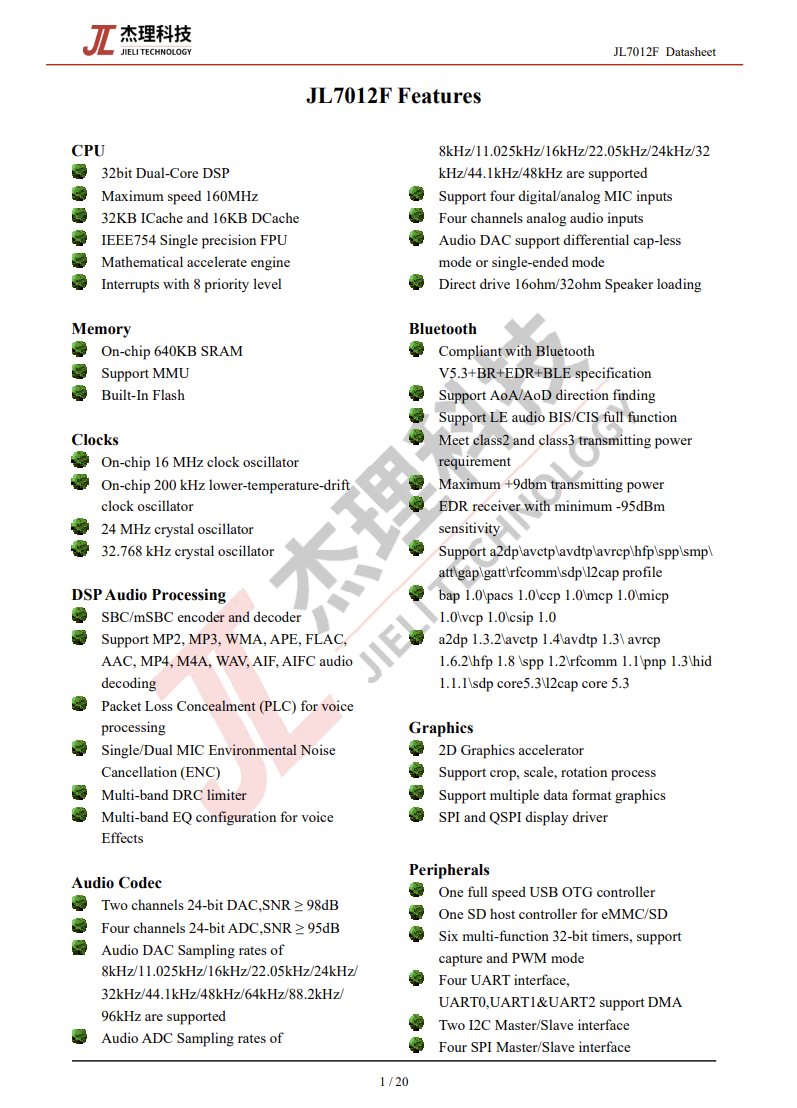

JL杰理JL7012F6详细资料图。

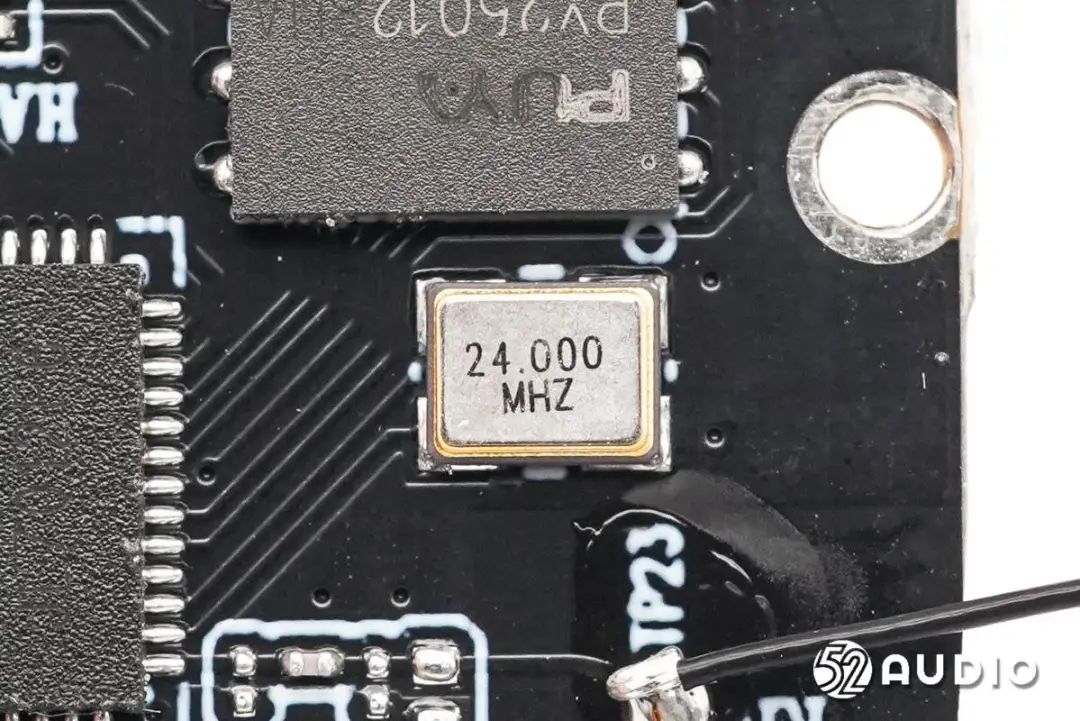

24.000MHz的晶振特写，为蓝牙音频SoC提供时钟。
连接电源输入小板排线的ZIF连接器，来自亚奇科技（OCN），型号：OK-F302-13115。

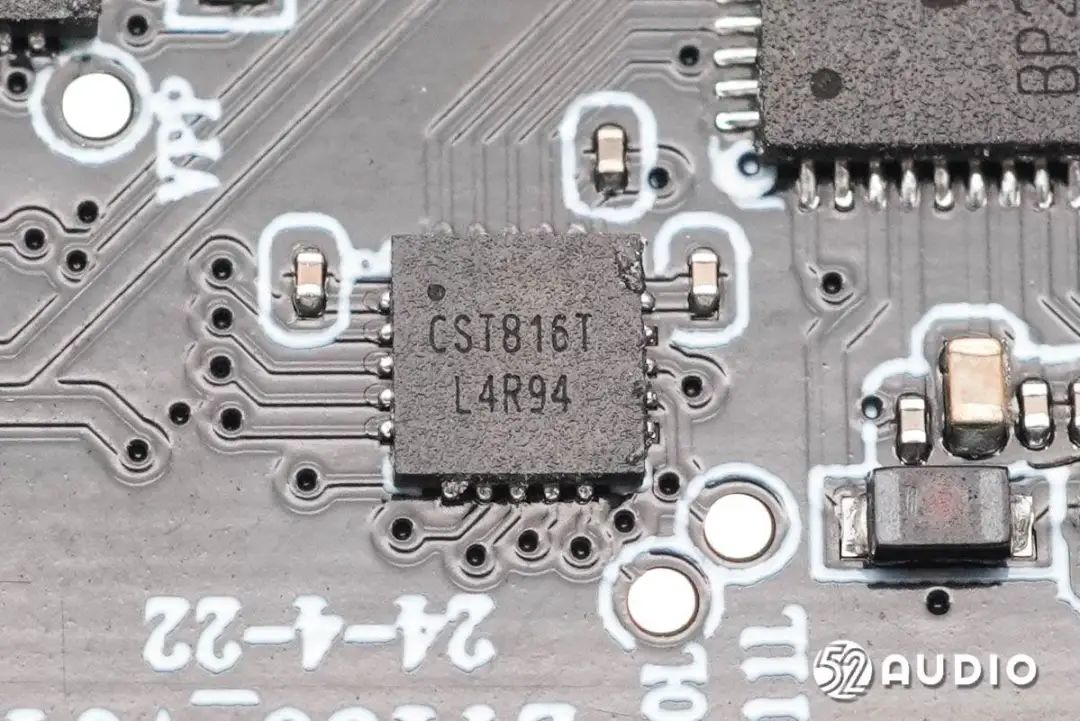

HYNITRON海栎创CST816T高性能自电容触控芯片。

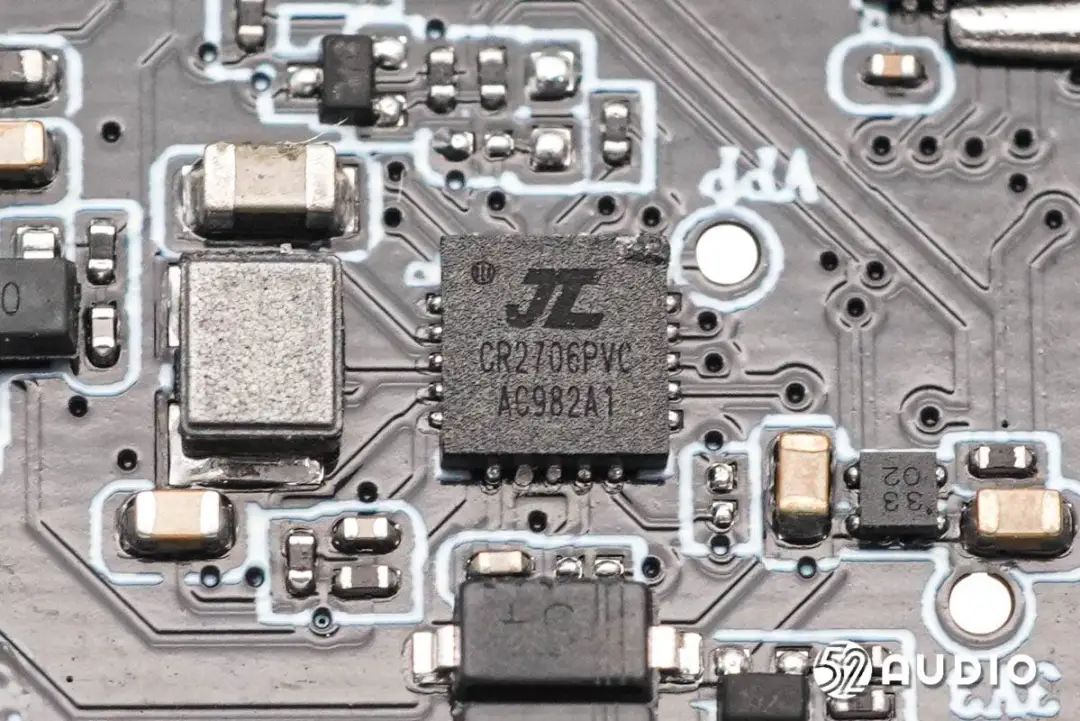

JL杰理AC982A充电仓SoC，内置8015 CPU，内置线性充电器，支持400mA可编程充电电流，同步升压输出5V/200mA，用于充电盒内置电池的充放电管理和整机控制。

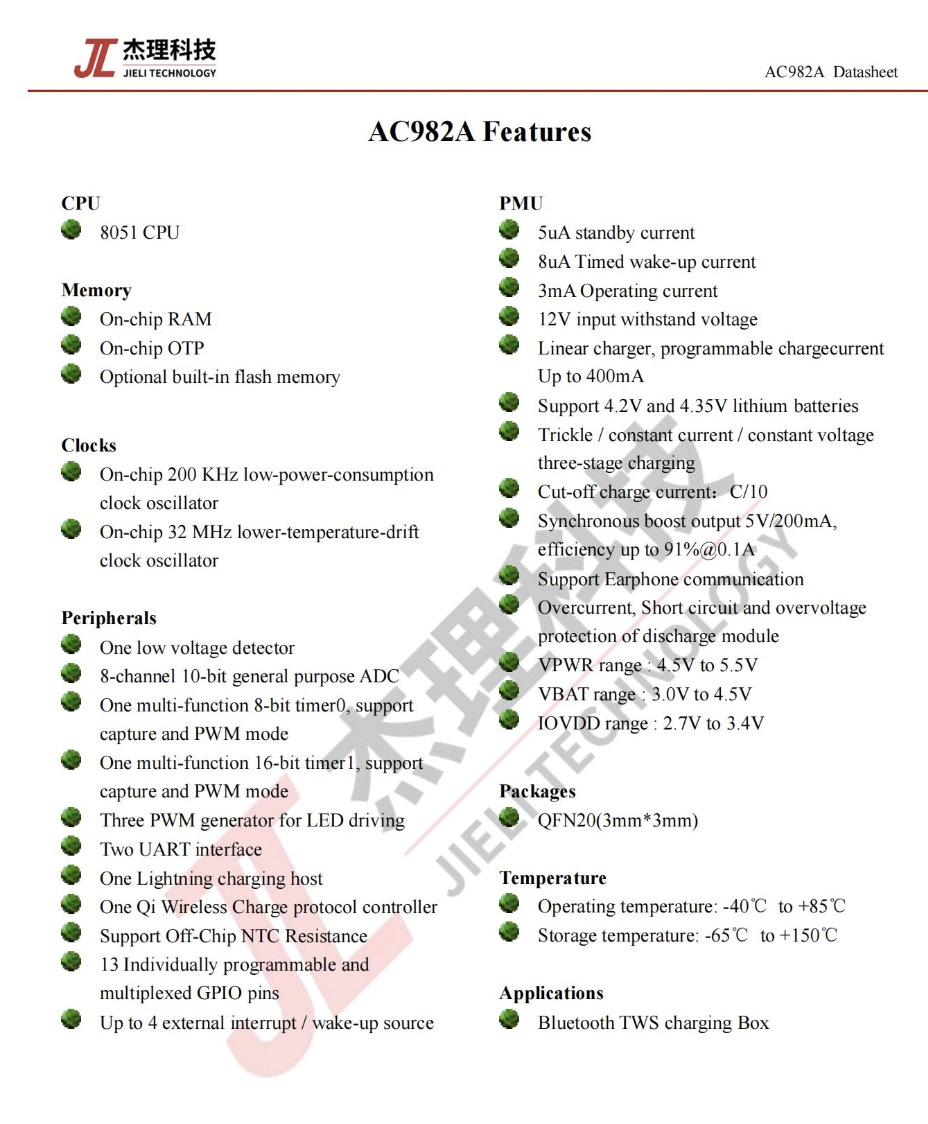

JL杰理AC982A充电仓SoC详细资料图。

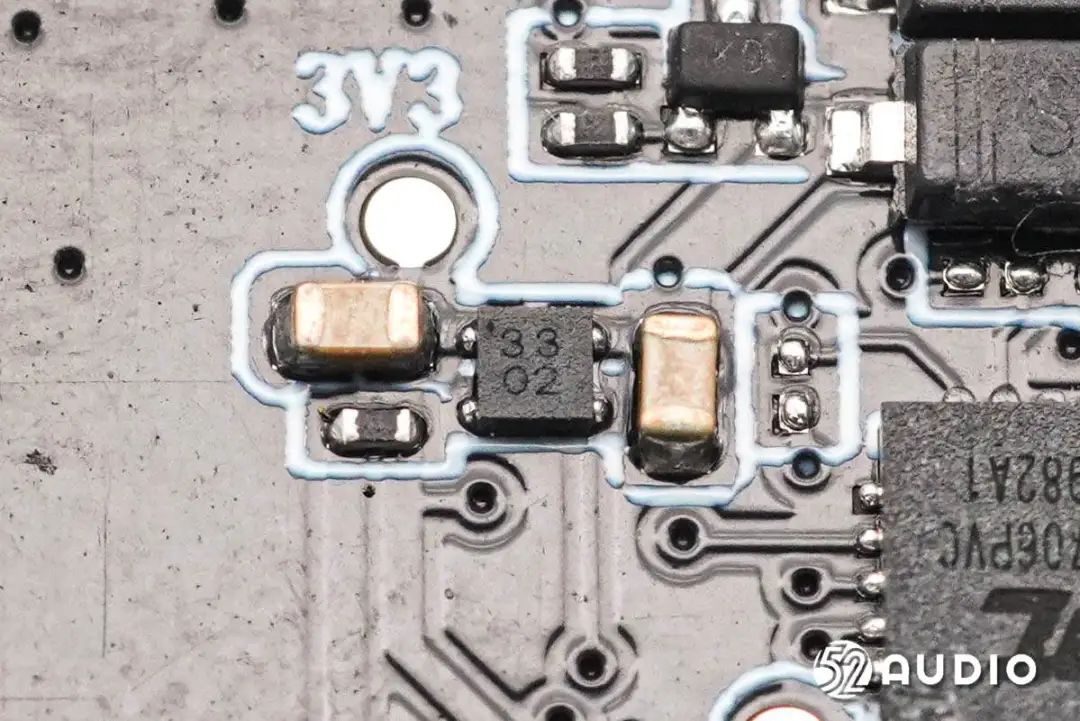

丝印33 02的IC。

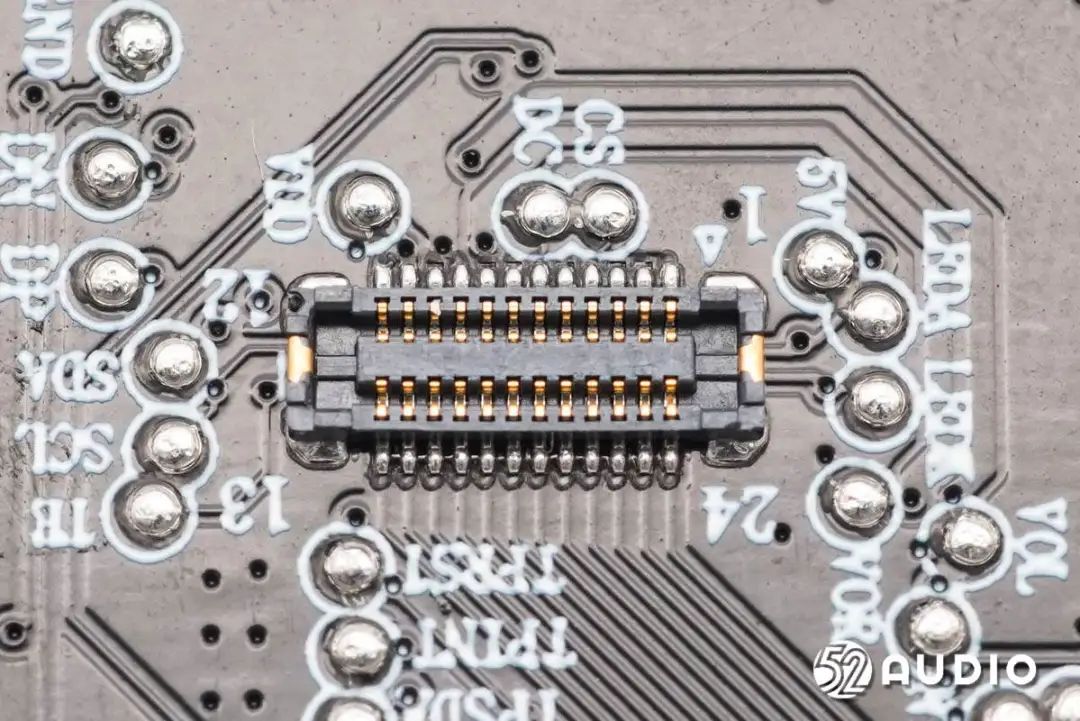

连接屏幕排线的BTB连接器母座特写。

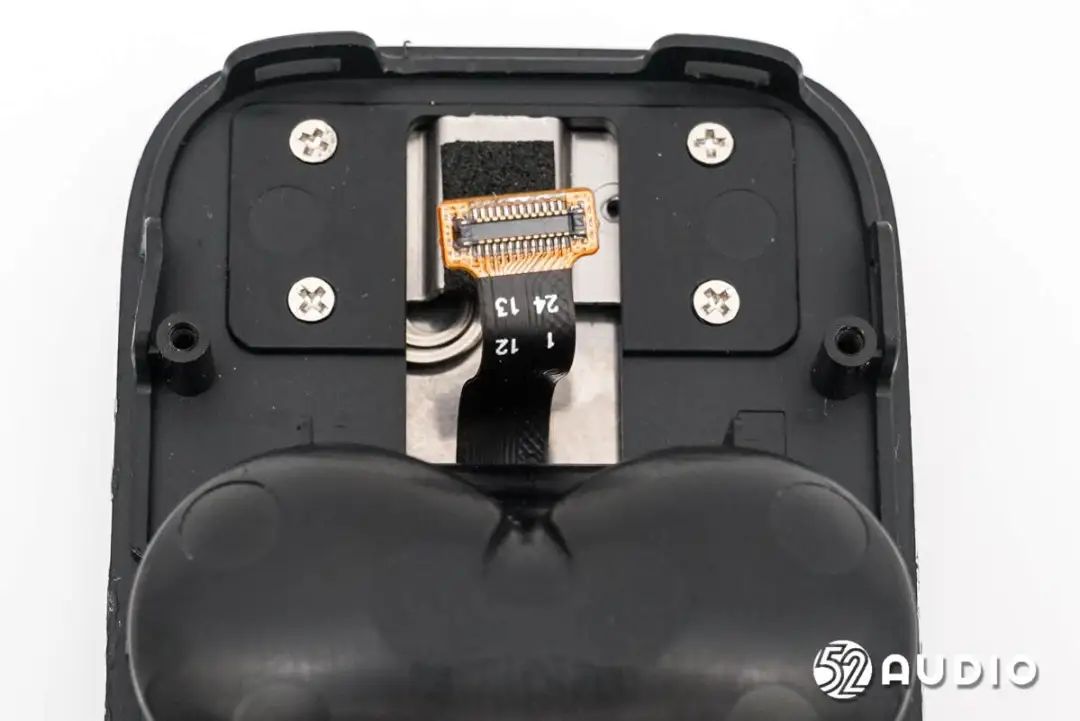

座舱底部通过螺丝固定盒盖的滑动结构，屏幕排线通过BTB连接器连接主板。

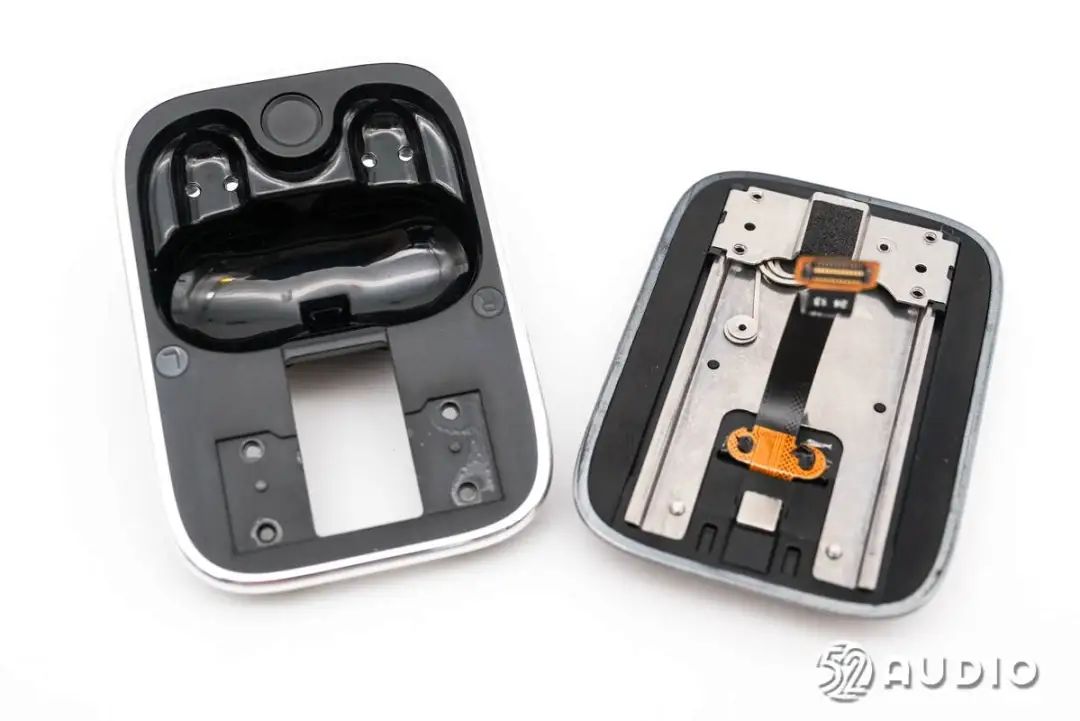

卸掉螺丝，取掉盒盖。

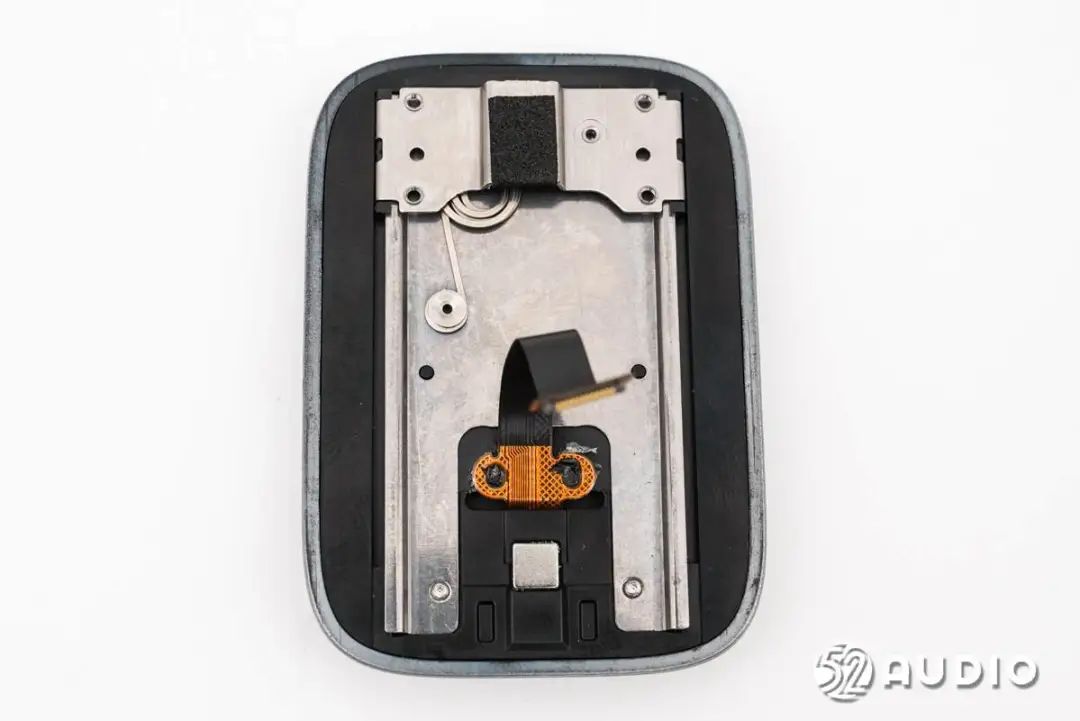

盒盖内侧的滑轨结构一览。
解开卡扣，取掉滑轨结构。

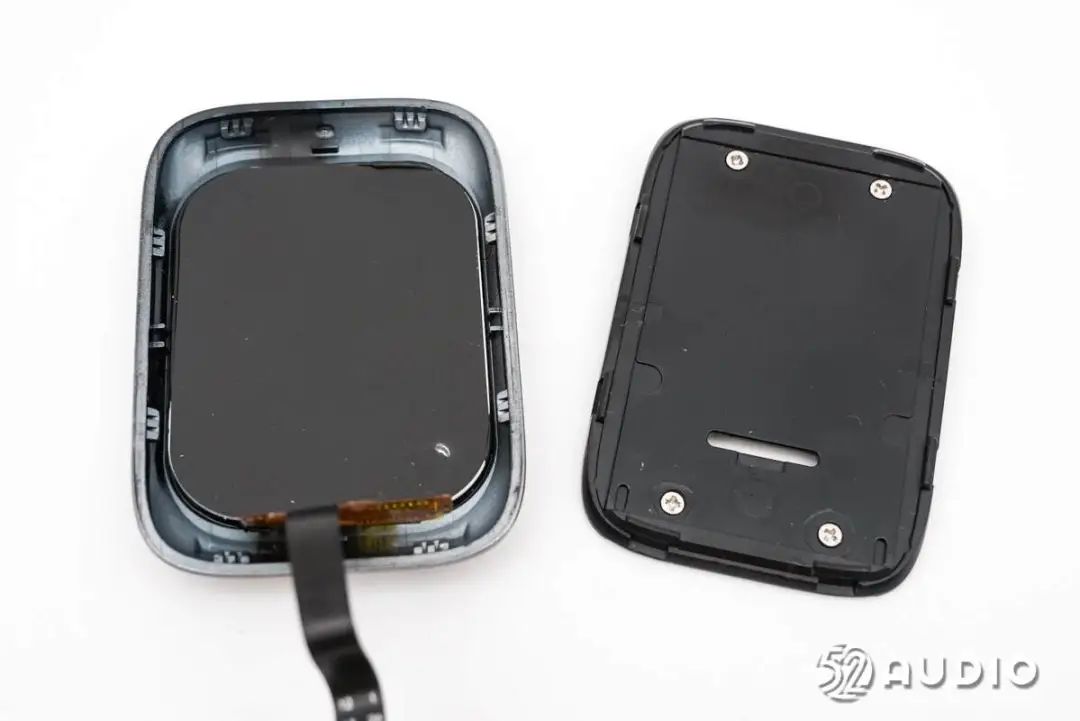

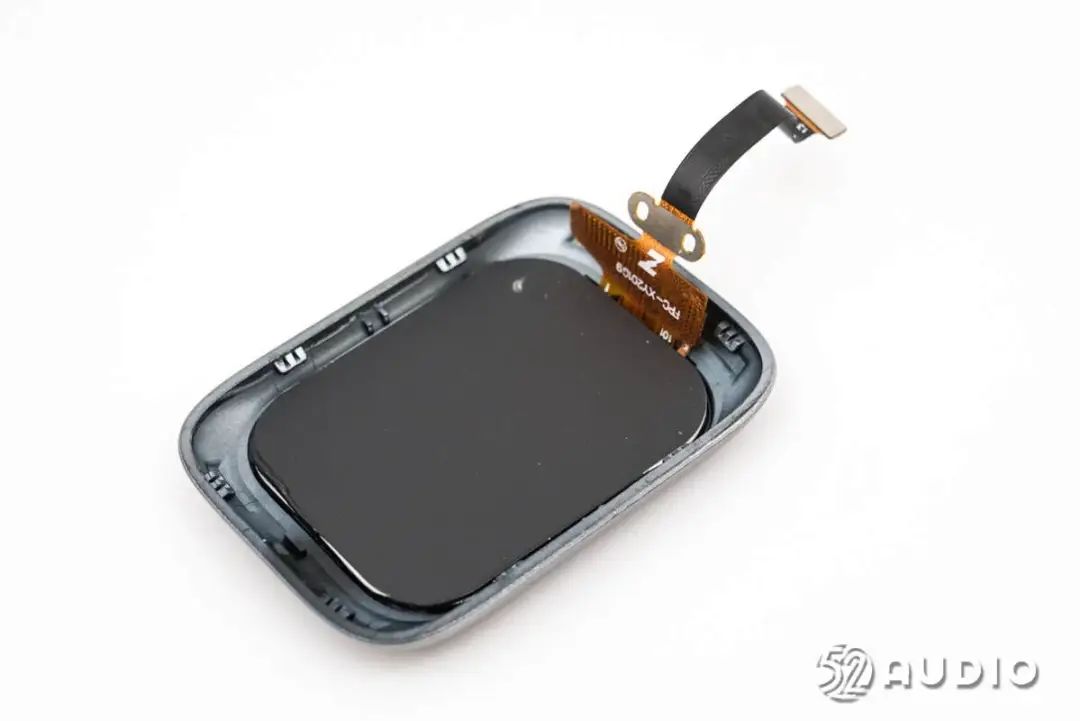

盒盖内部的屏幕结构一览。

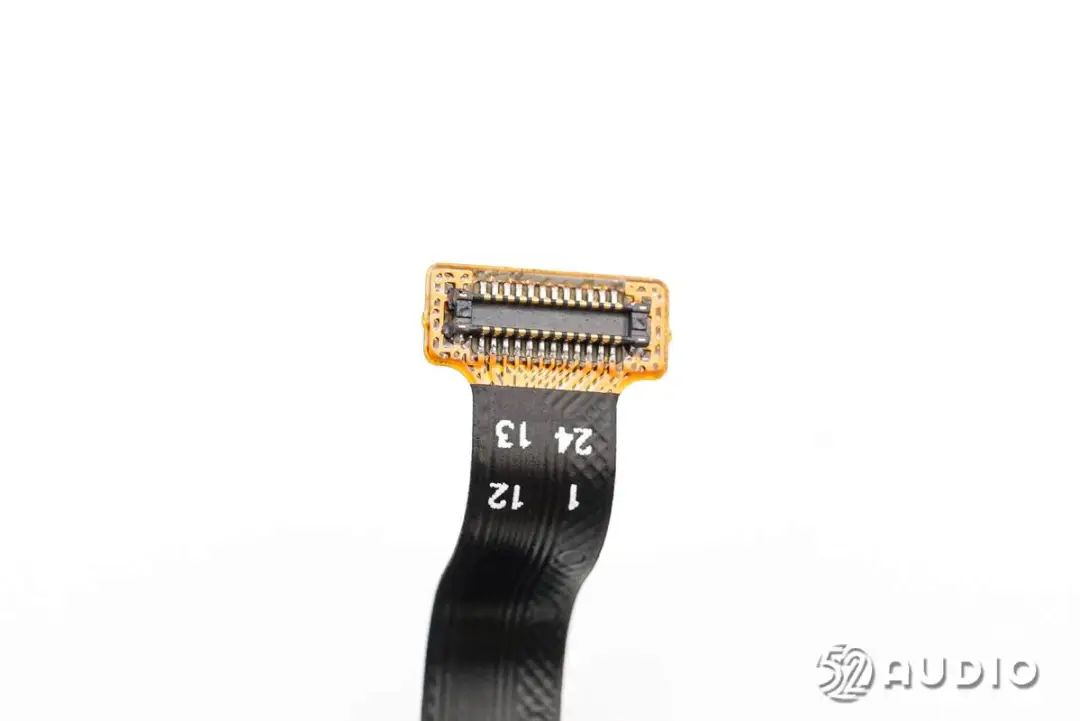

屏幕排线与主板连接的BTB连接器母座特写。
耳机拆解
拆解耳机部分，取掉耳机柄背部盖板。

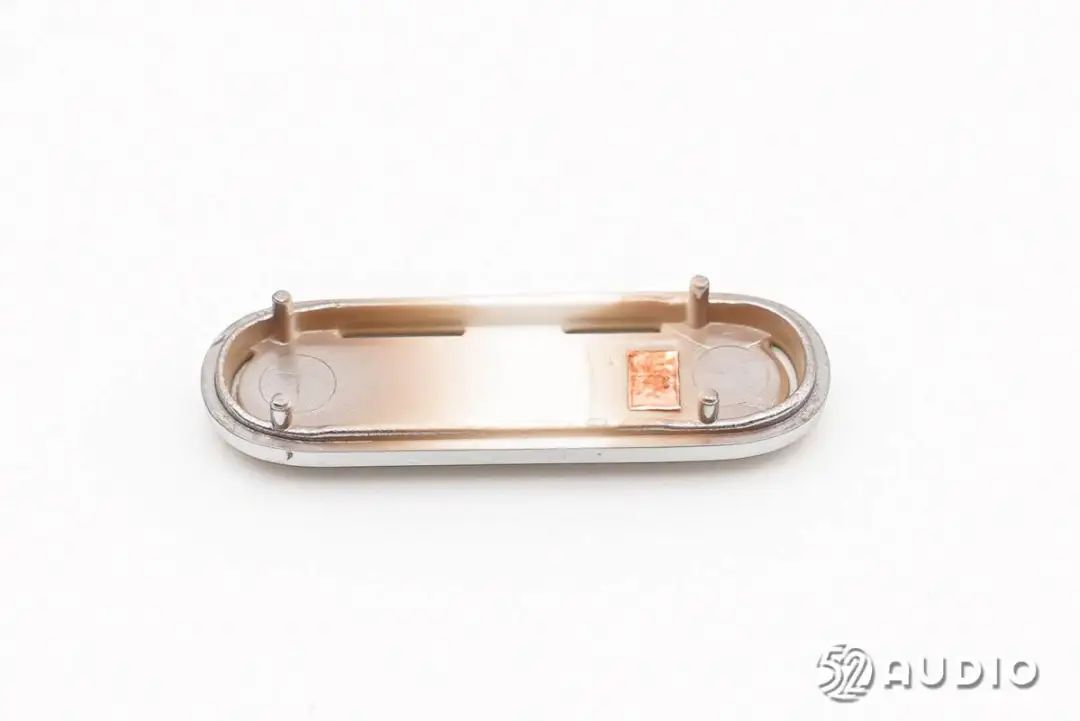

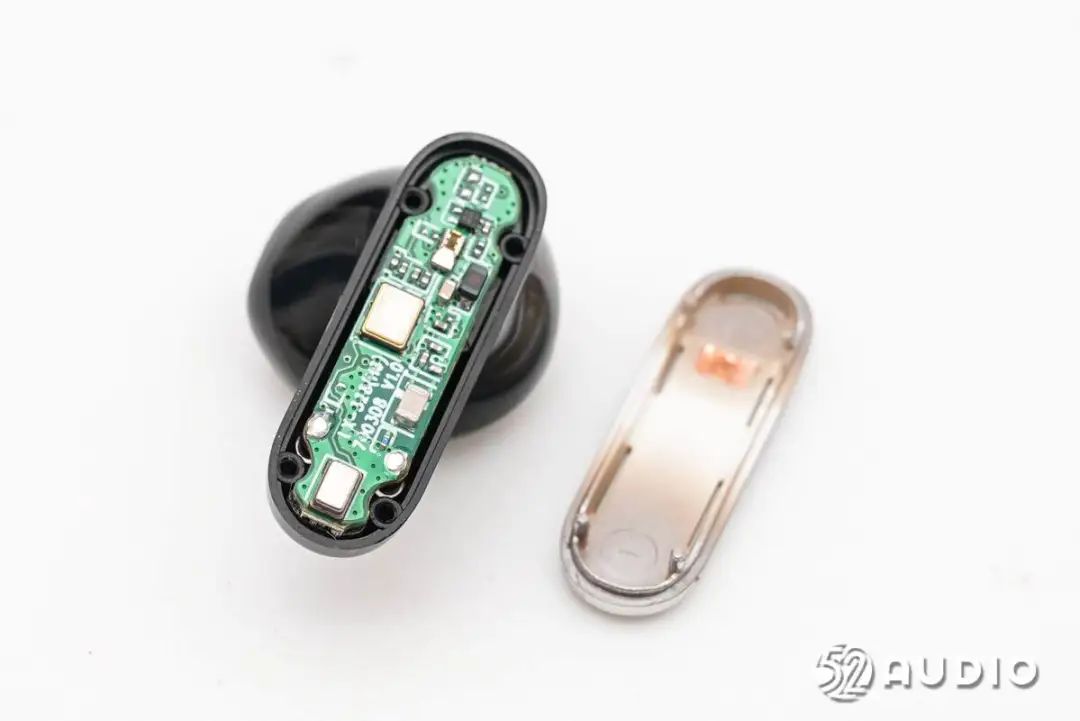

耳机柄内侧结构一览，设置有用于触摸检测的铜箔。

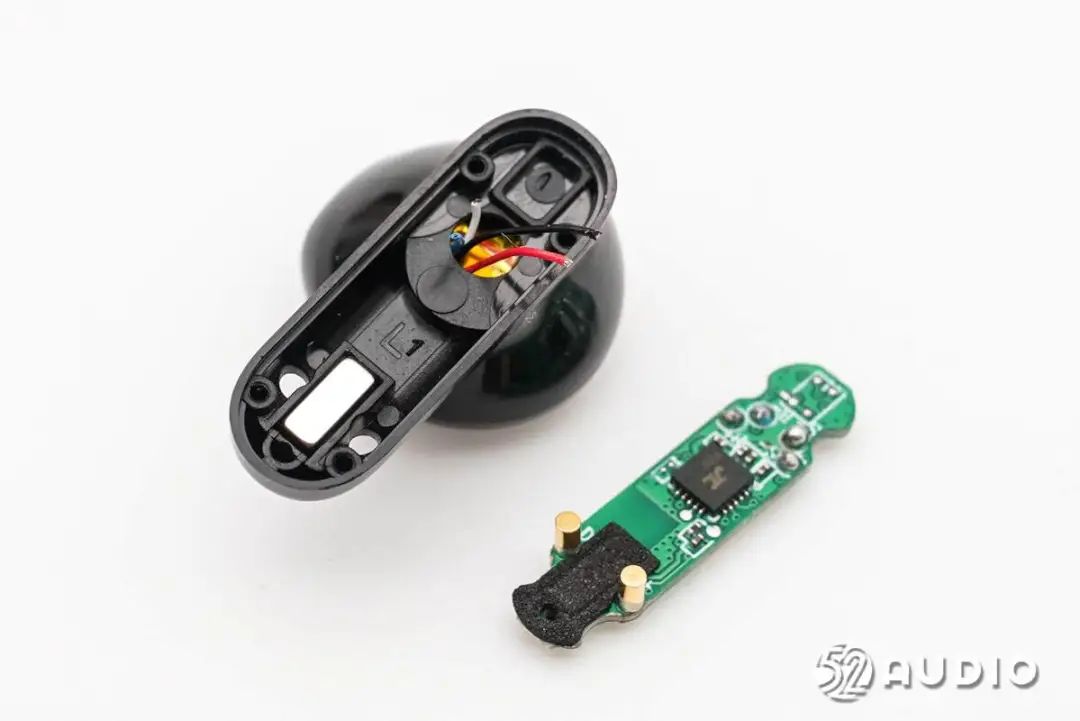

断开导线，取出腔体内部的主板单元。

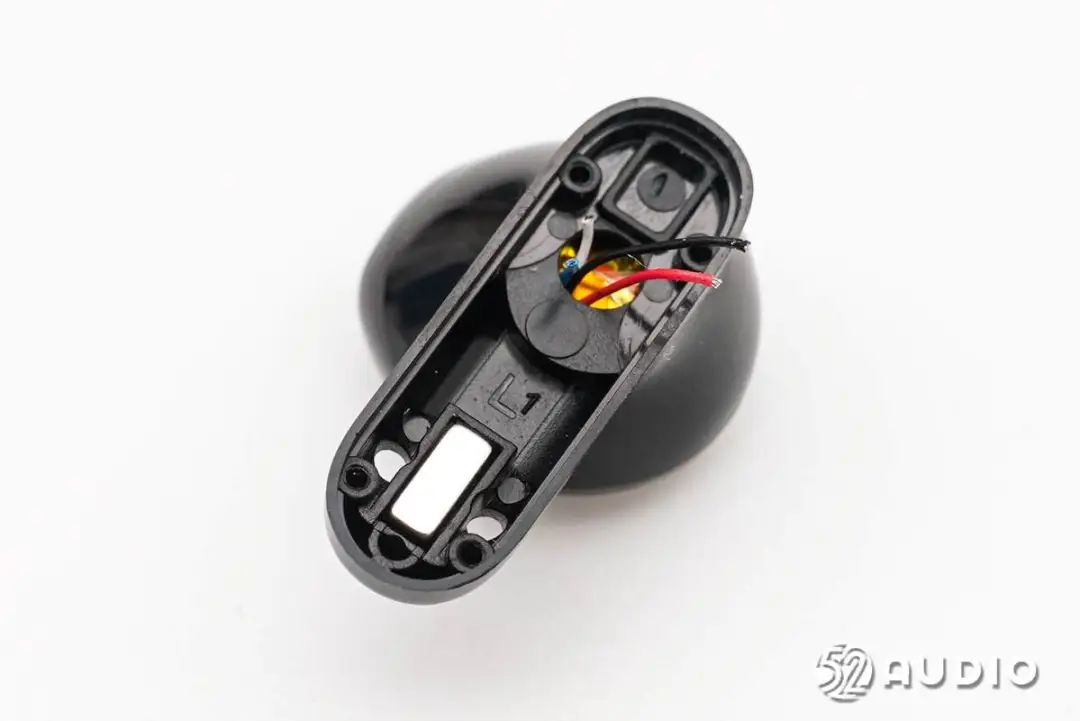

耳机柄腔体底部结构一览，设置有磁铁与充电盒固定。

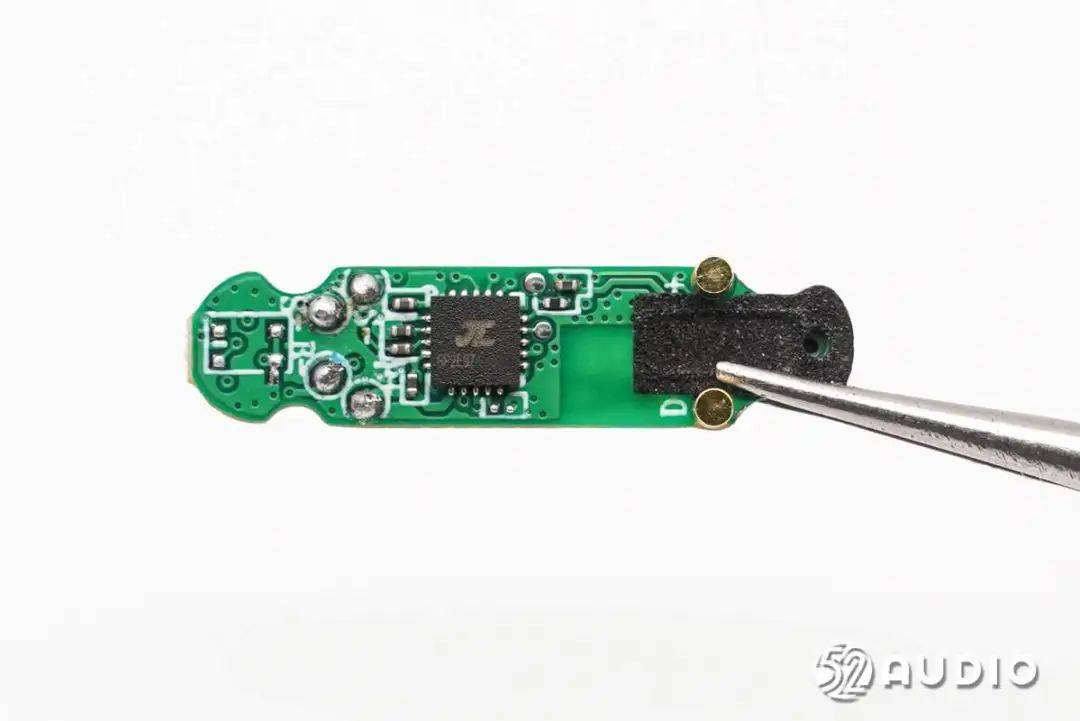

耳机主板一侧电路一览。

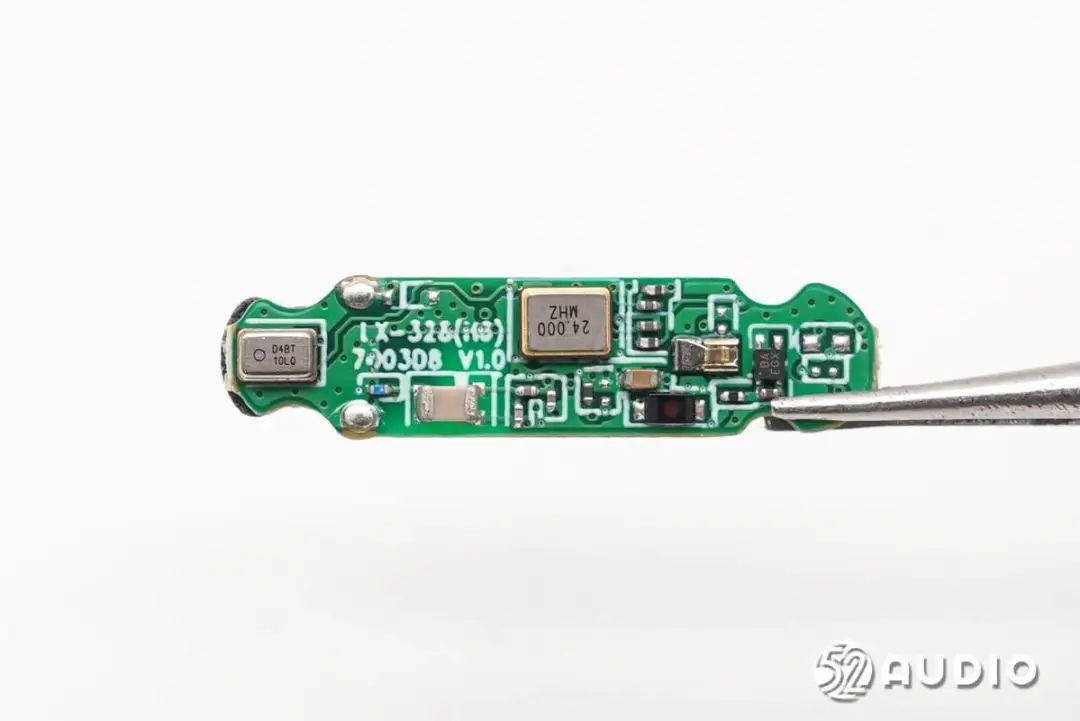

耳机主板另外一侧电路一览。

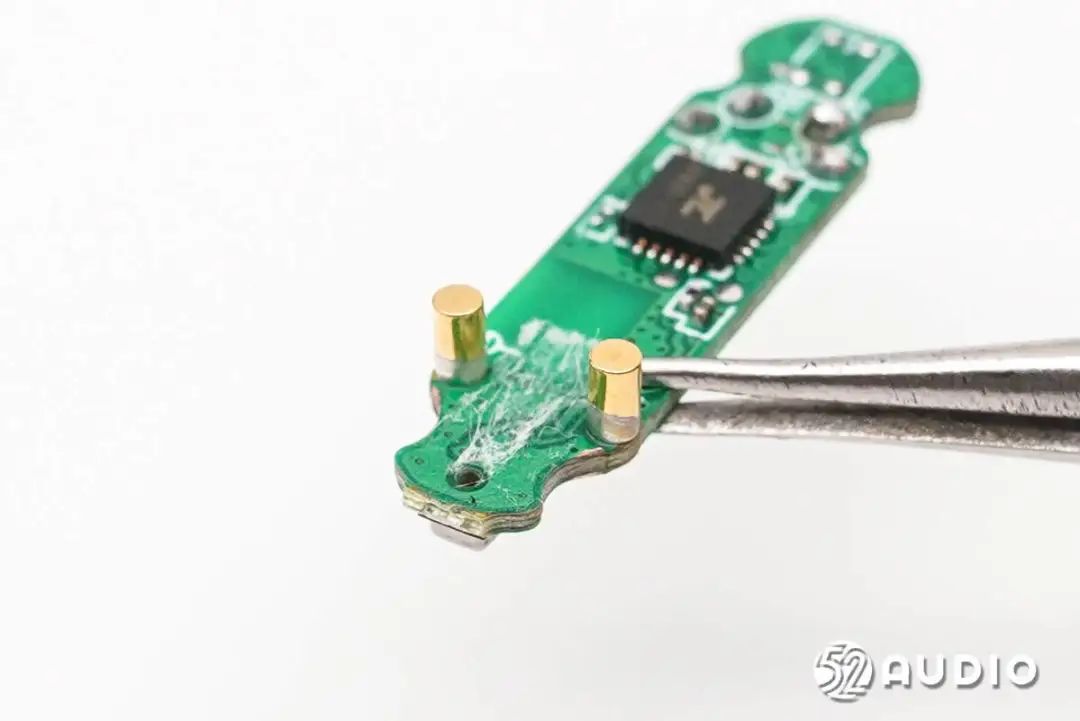

连接充电盒充电的金属铜柱特写。

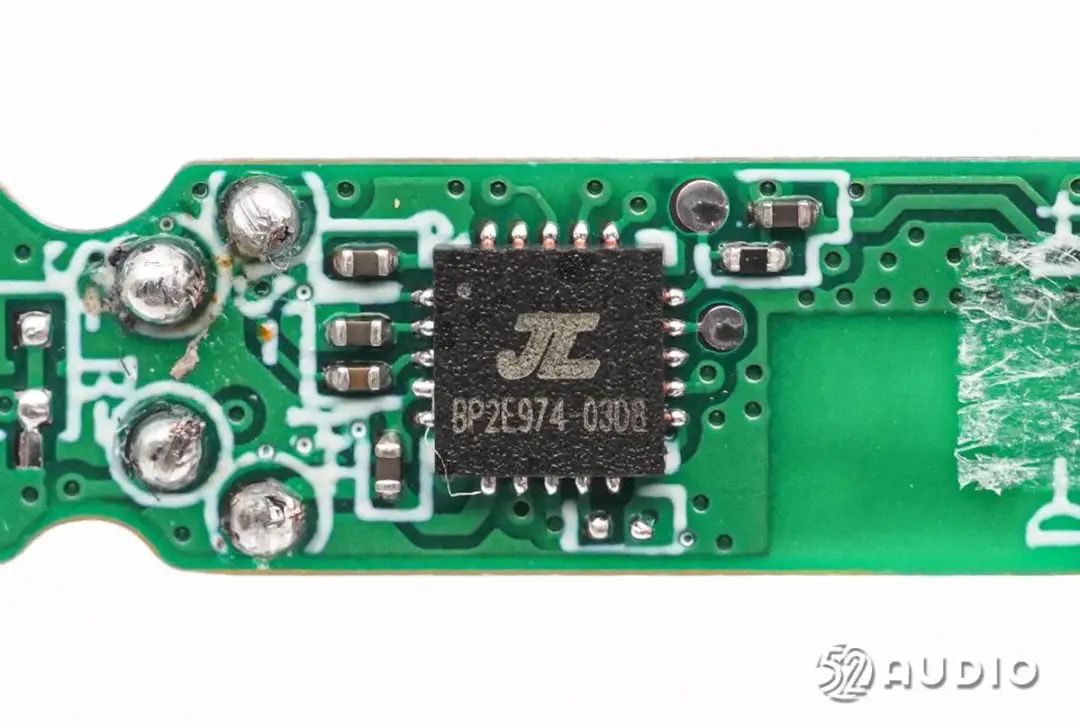

JL杰理JL7003D蓝牙音频SoC，内置32位双核DSP，最大速度160MHz；符合蓝牙5.3+BR+EDR+BLE规范，支持SBC、AAC音频解码，支持mSBC语音编解码器，支持单/双麦克风ENC，支持20波段EQ配置；内置双通道24bit DAC（信噪比≥102dB），双通道24bit ADC（信噪比≥95dB），内置两个模拟麦克风放大器，内置麦克风偏置，支持16ohm和32ohm扬声器负载；集成用于内部数字和模拟电路电源的低压LDO和DC-DC等。

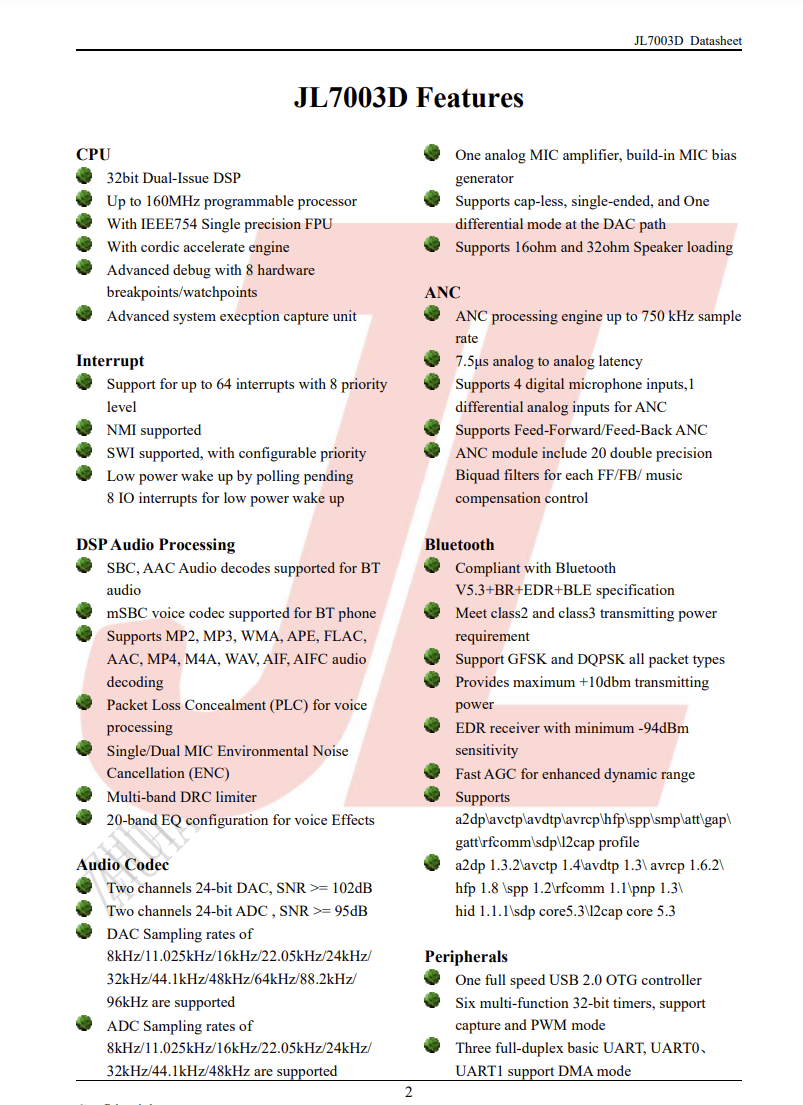

JL杰理JL7003D详细资料图。据我爱音频网拆解了解到，包括Redmi、JBL、漫步者、韶音、倍思、QCY、声阔、小度、TOZO、联想、飞利浦、boAt、钛度、蜂鸟、塞那、iKF、戴灵、墨觉、海尔兄弟、象鼻子、机乐堂、Coca-Cola、JLab、充客、索爱、奇奇学、火火兔、凯叔讲故事、百词斩、感音科技、京东京造、BuddyPhones在内的众多品牌采用了杰理科技的方案。

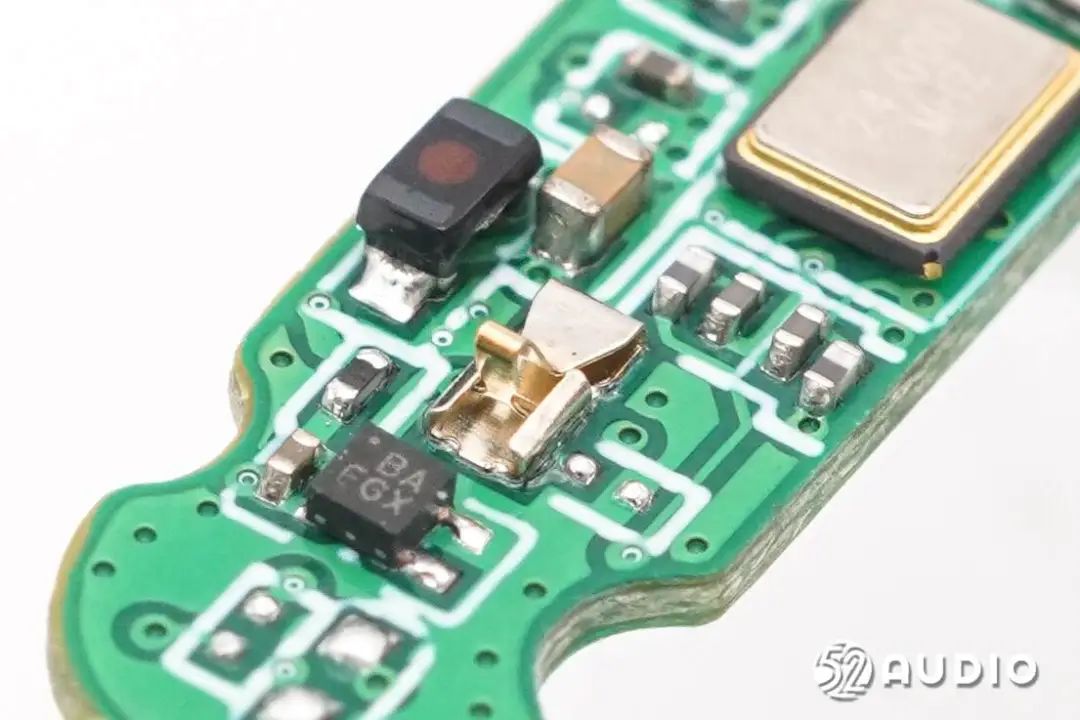

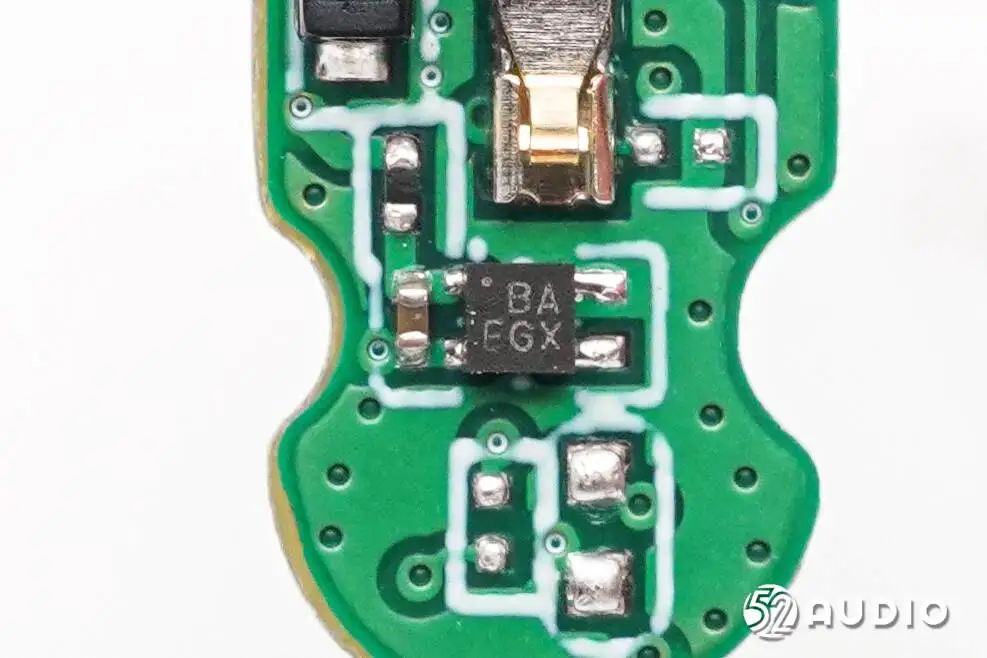

iCM创芯微CM112E-BAC集成MOSFET单节锂电保护IC，负责对电池的过充电、过放电、过电流等保护。
连接触摸检测铜箔的金属弹片特写。

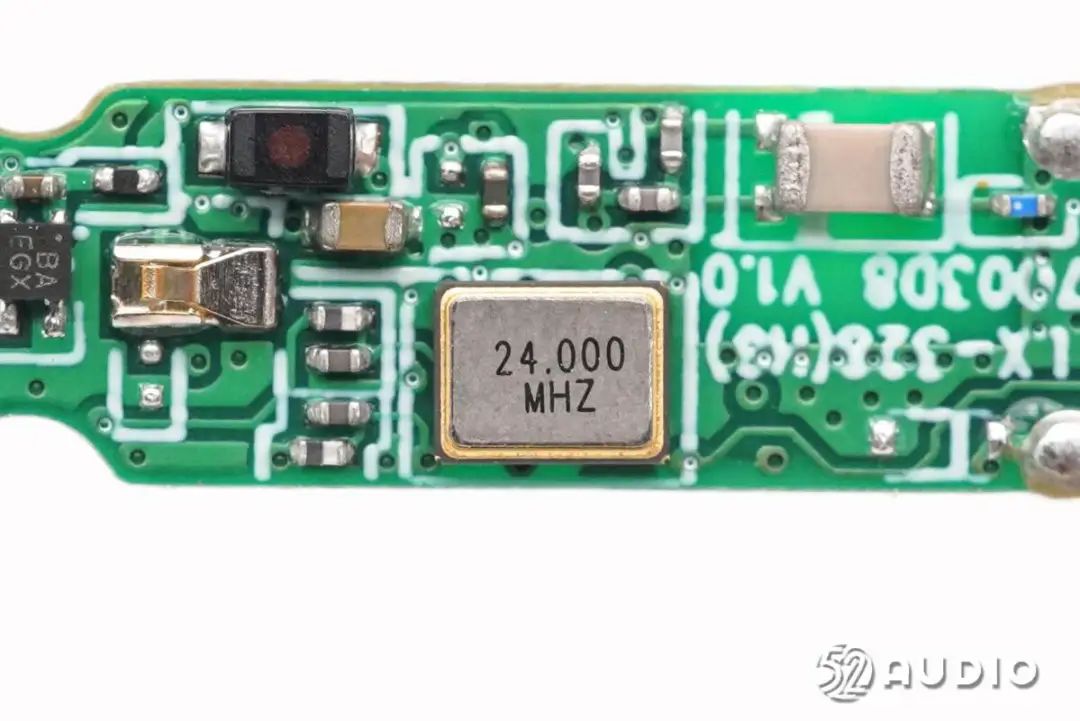

24.000MHz的晶振特写，用于提供时钟。

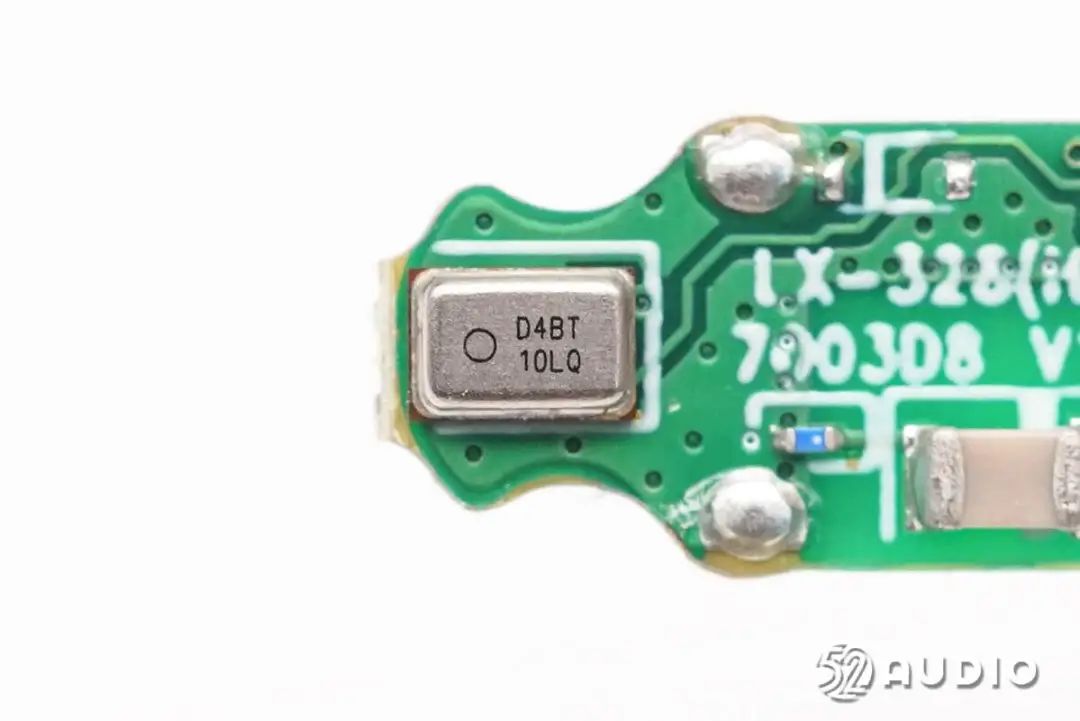

镭雕D4BT的MEMS麦克风特写，用于语音通话、翻译等功能拾音。
沿合模线打开音腔。

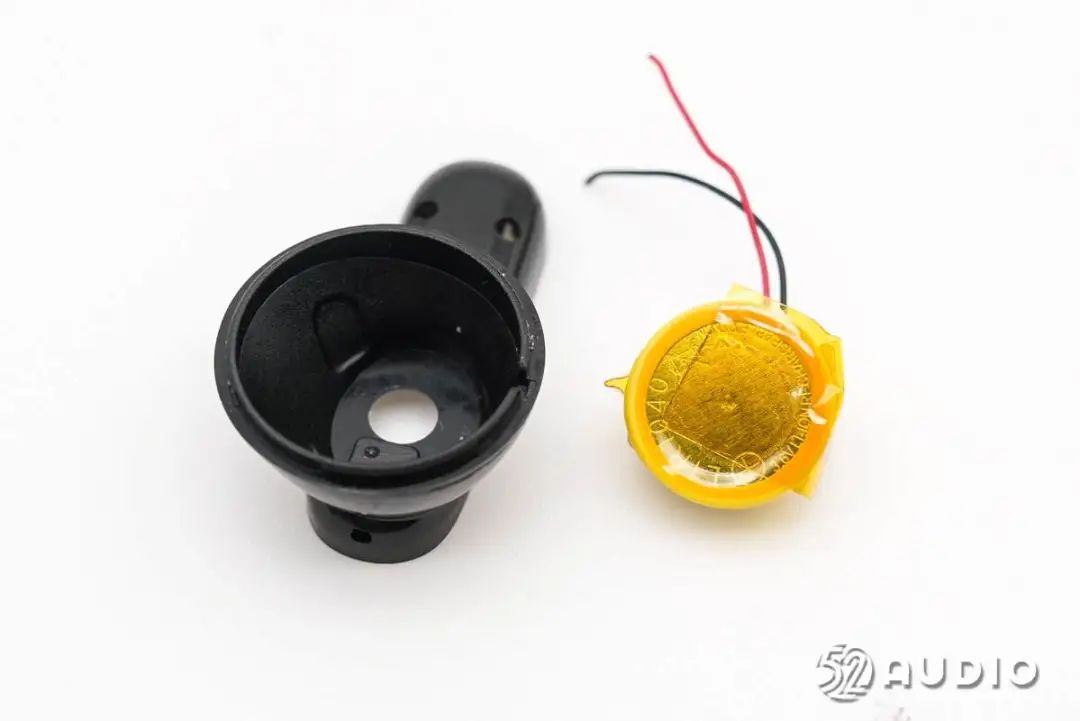

取出后腔内部的电池单元，电池通过绝缘胶包裹防护。

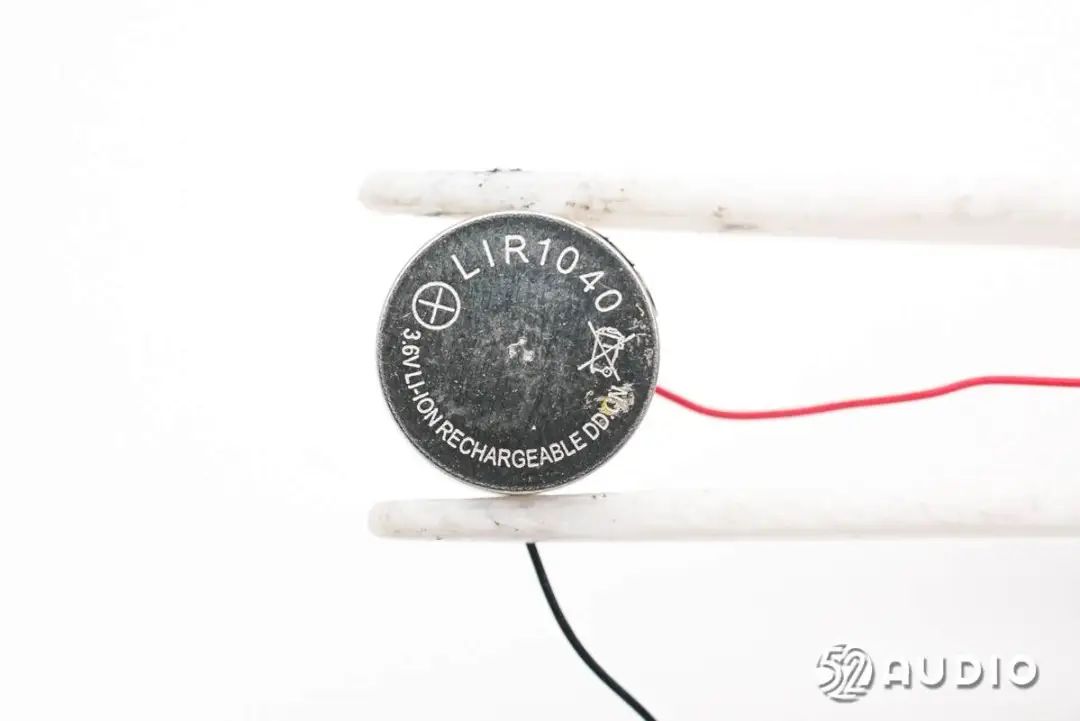

耳机内置钢壳扣式电池，型号：LIR1040，标称电压：3.6V。

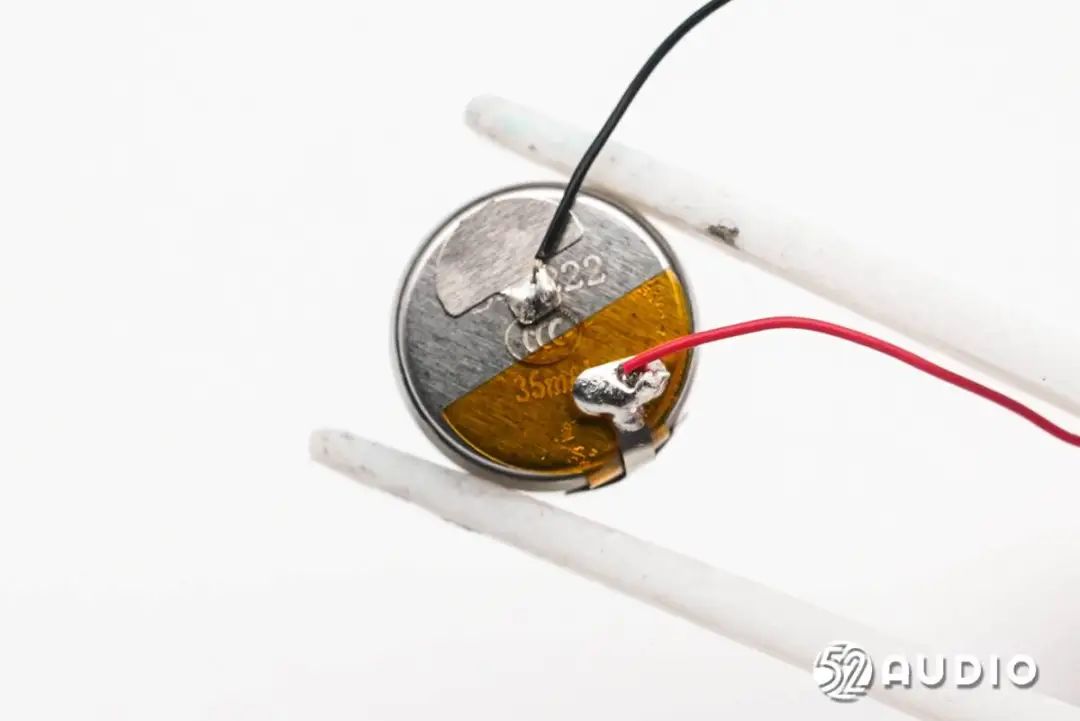

电池背面特写，雕刻容量信息：35mAh。

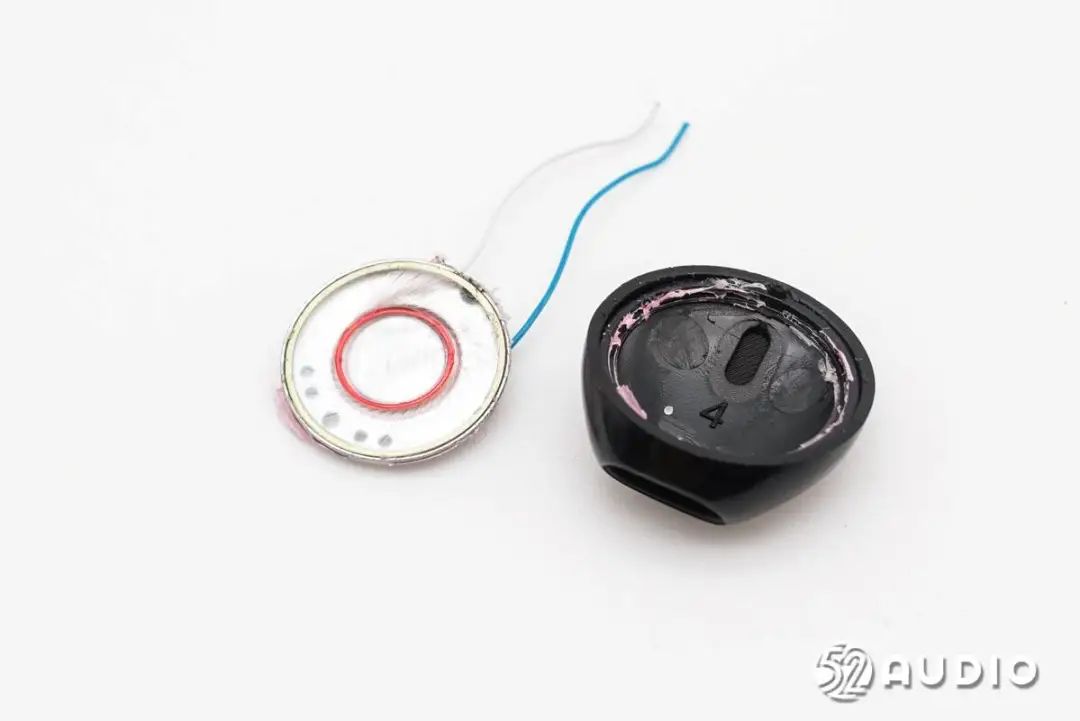

取出前腔内部的扬声器。

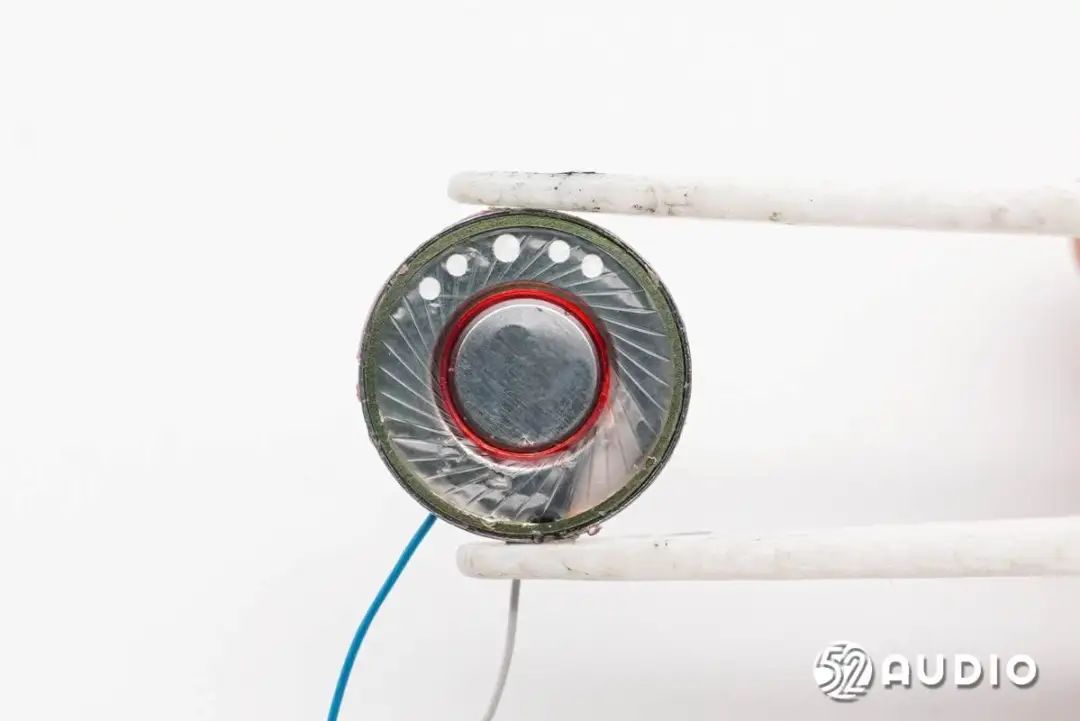

耳机扬声器正面振膜特写。

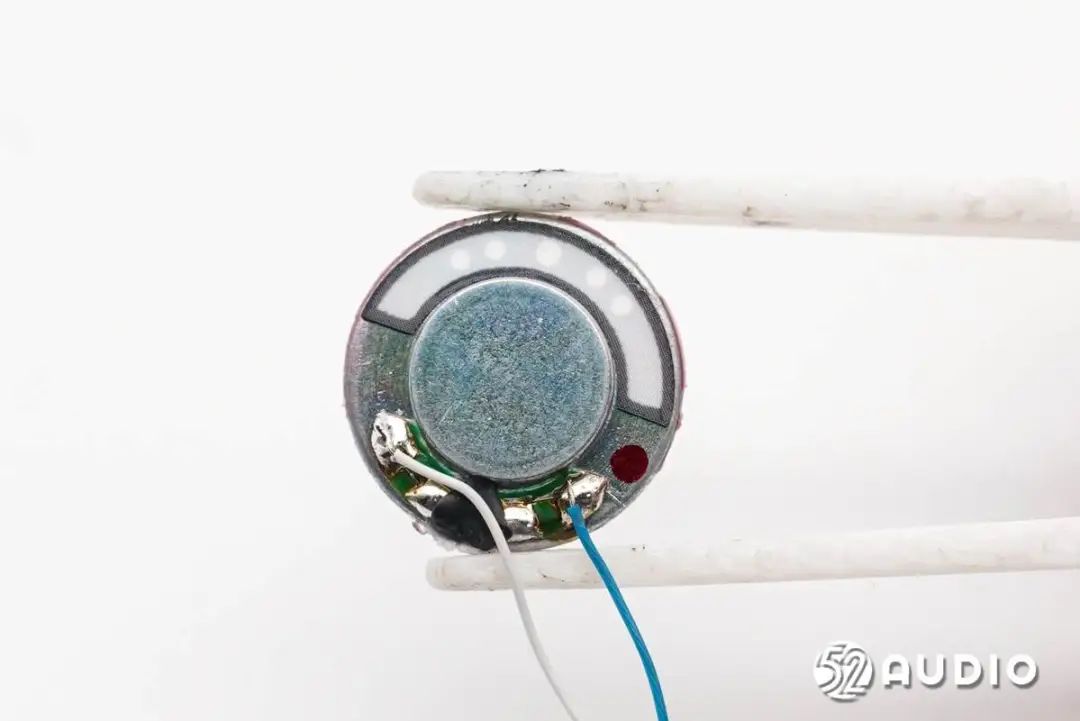

扬声器背面特写，边缘设置调音孔，通过丝网防护。

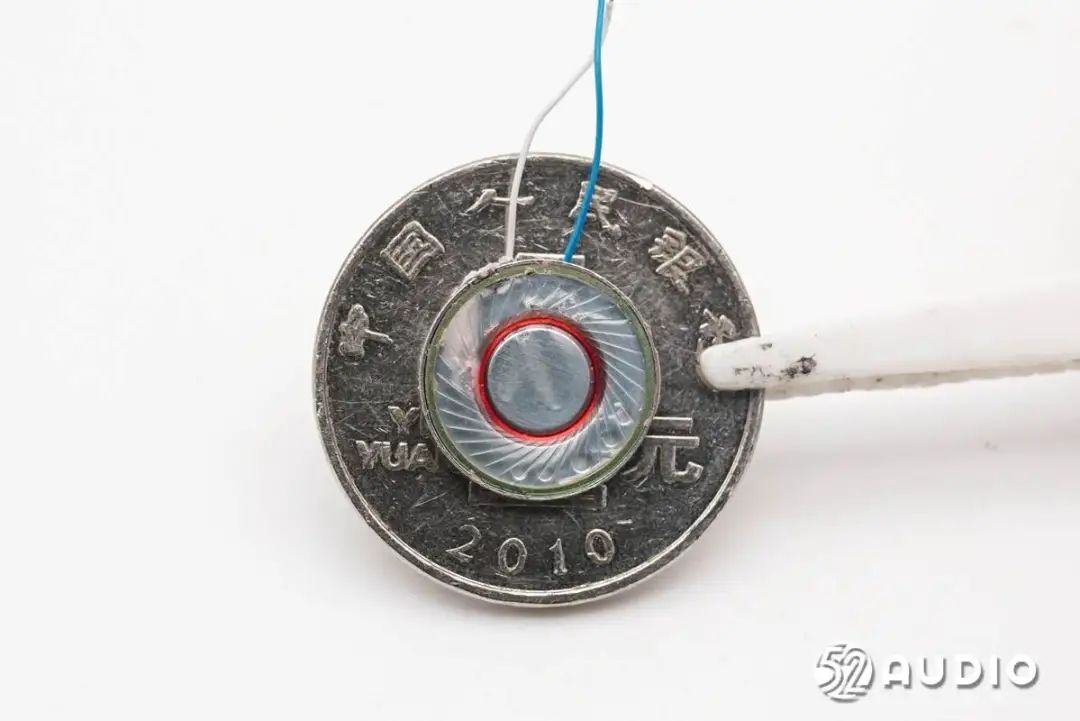

扬声器与一元硬币大小对比。

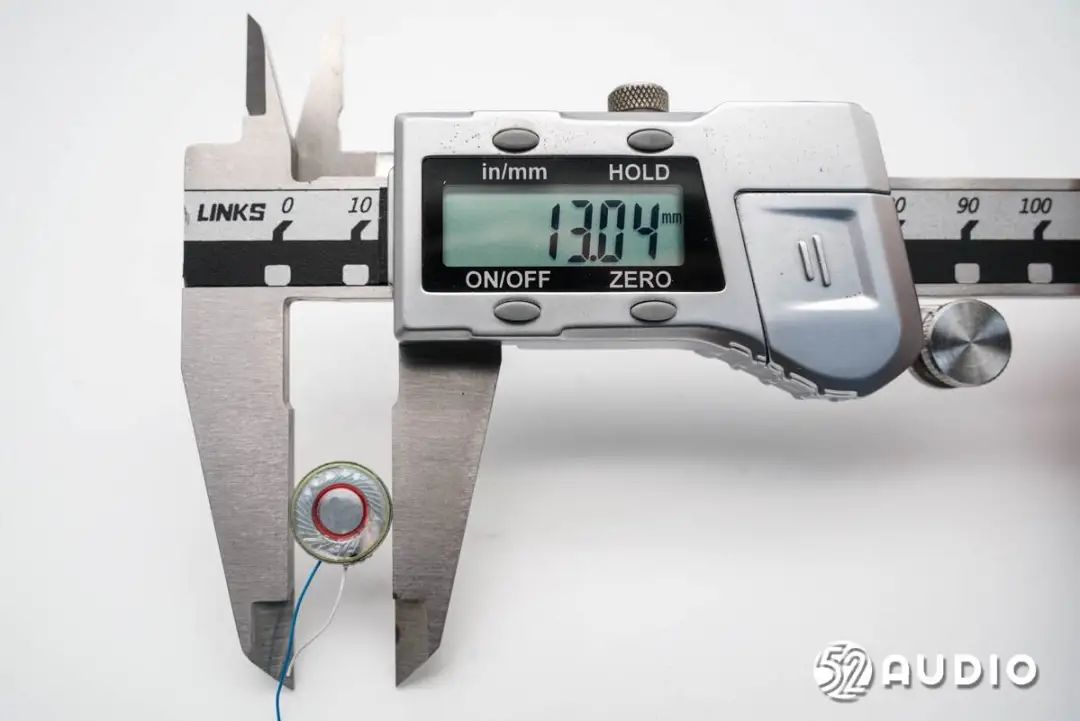

经我爱音频网实测，扬声器直径约为13mm。

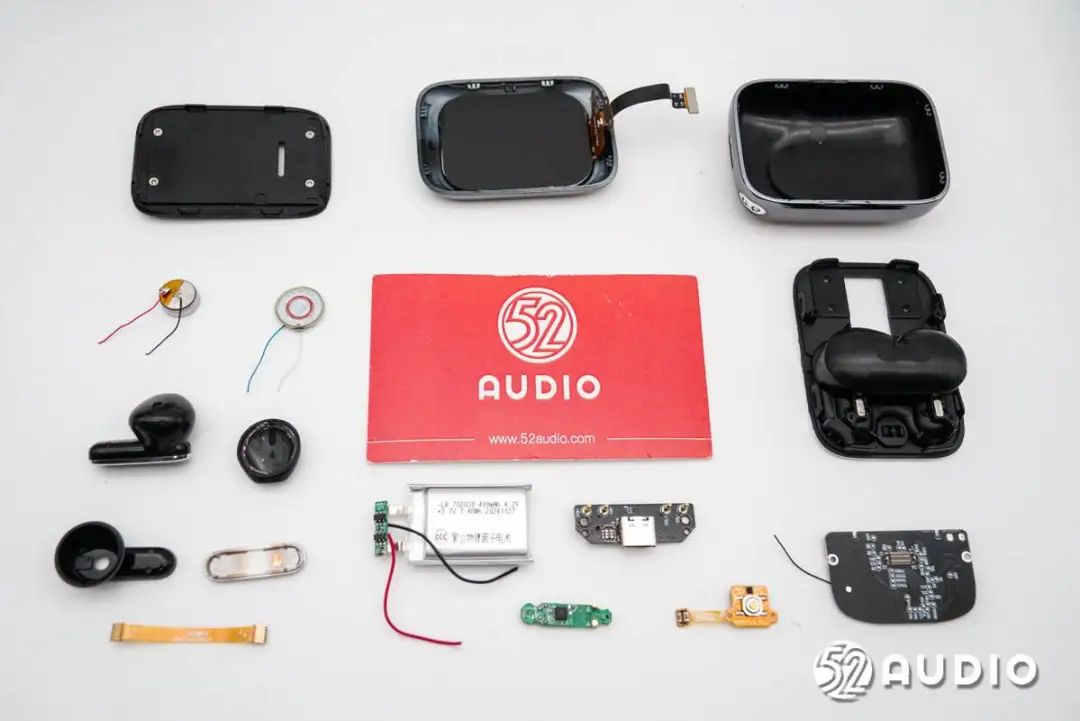

Newmine纽曼G9带屏真无线耳机拆解全家福。
三、我爱音频网总结
Newmine纽曼G9带屏真无线耳机在外观设计方面，充电盒采用了滑盖设计，开合便捷；电镀工艺处理，拥有着出色质感；同时搭载了大尺寸触摸显示屏，进一步丰富用户体验。耳机采用了柄状的半入耳式设计，光滑圆润的烤漆质感，体积小巧迷你，重量仅3.3g，佩戴舒适轻盈。
内部主要配置方面，充电盒触摸显示屏采用了JL杰理JL7012F蓝牙音频SoC，Puya普冉PY25Q128HA闪存，为其各项功能提供支持；内置了400mAh锂离子电池，采用了JL杰理AC982A充电仓SoC，负责电池的充放电管理和整机控制。
耳机内部搭载了35mAh钢壳扣式电池，采用了13mm大尺寸动圈单元；主板上，搭载了JL杰理JL7003D蓝牙音频SoC，用于无线连接和音频数据处理；采用iCM创芯微CM112E-BAC集成MOSFET单节锂电保护IC，负责对电池的过充电、过放电、过电流等保护；设置有一颗MEMS麦克风，用于语音通话、翻译等功能拾音。
