前言
本期拆解的是天地伟业推出的一款300万像素PoE音频半球摄像机TD-C240N，这款摄像机内置300万像素CMOS传感器，支持2304*1296@25FPS视频输出。摄像机出厂安装了4mm高清定焦镜头，并具备红外线补光灯，内置滤光片切换。
摄像机采用半球结构，角度可在安装时调节，并具备IP67防护能力，支持-30~60℃工作温度。摄像机为PoE供电，支持802.3af标准，标称功率为2.5W。下面就带来天地伟业这款TD-C240N摄像机的拆解，一起看看内部的方案和用料。
天地伟业AK系列300万定焦红外PoE音频半球开箱

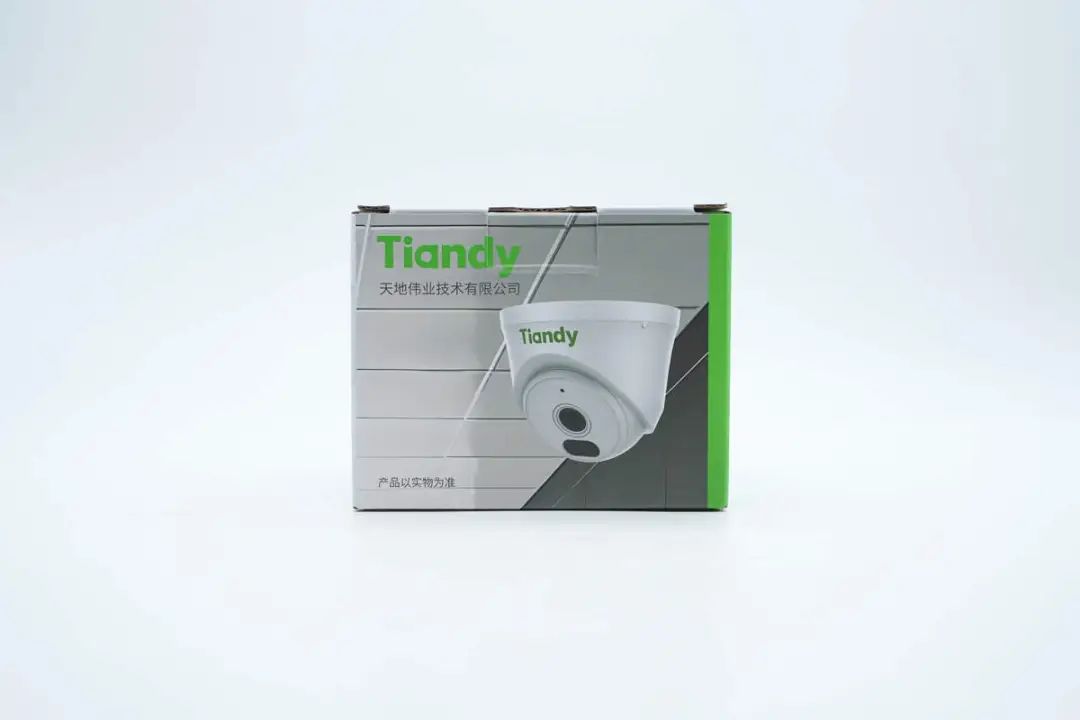

包装盒正面印有Tiandy品牌、天地伟业技术有限公司名称以及产品外观图。

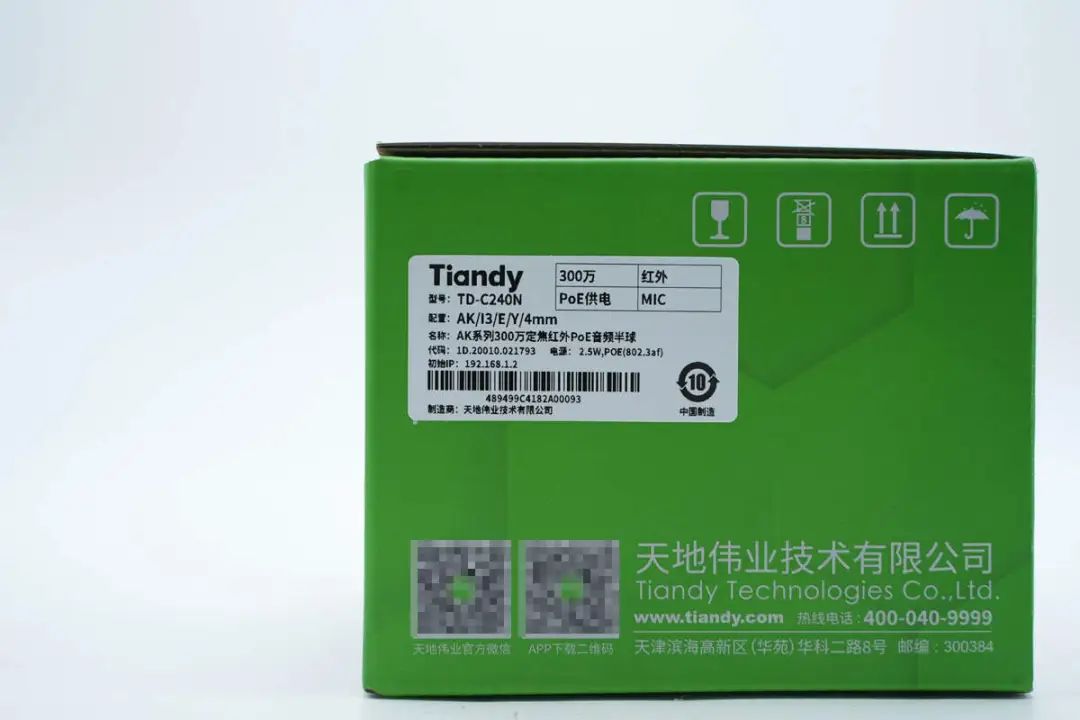

侧面印有产品、厂商信息以及注意标识等。
天地伟业AK系列300万定焦红外PoE音频半球采用PC防火材质白色外壳，表面磨砂工艺处理。

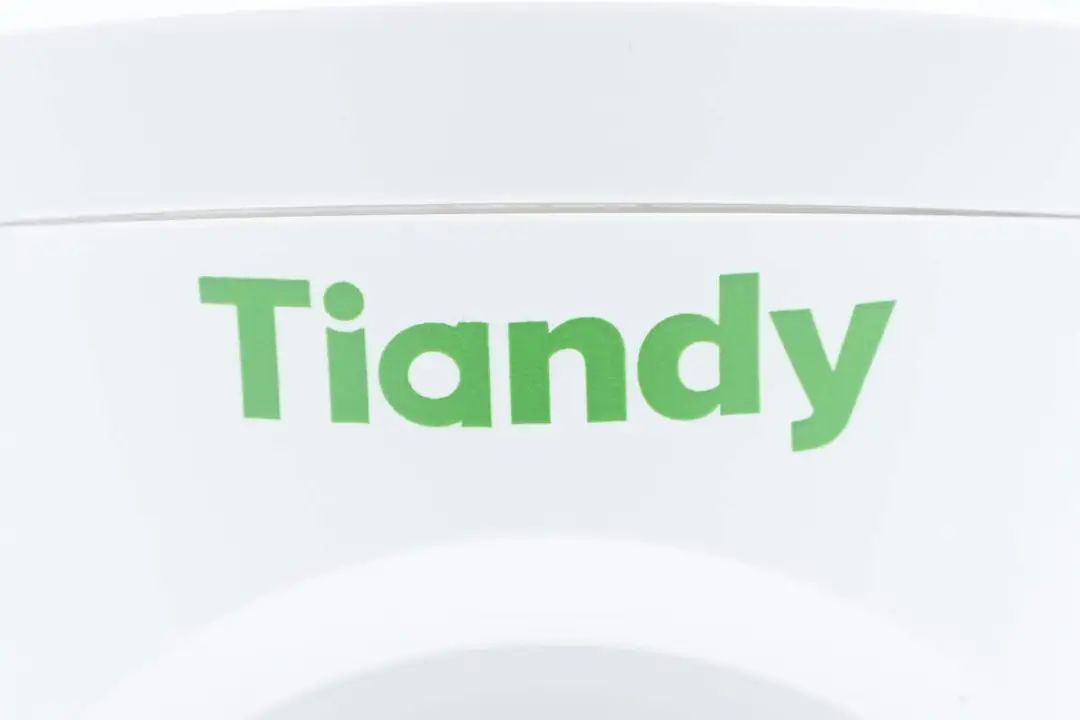

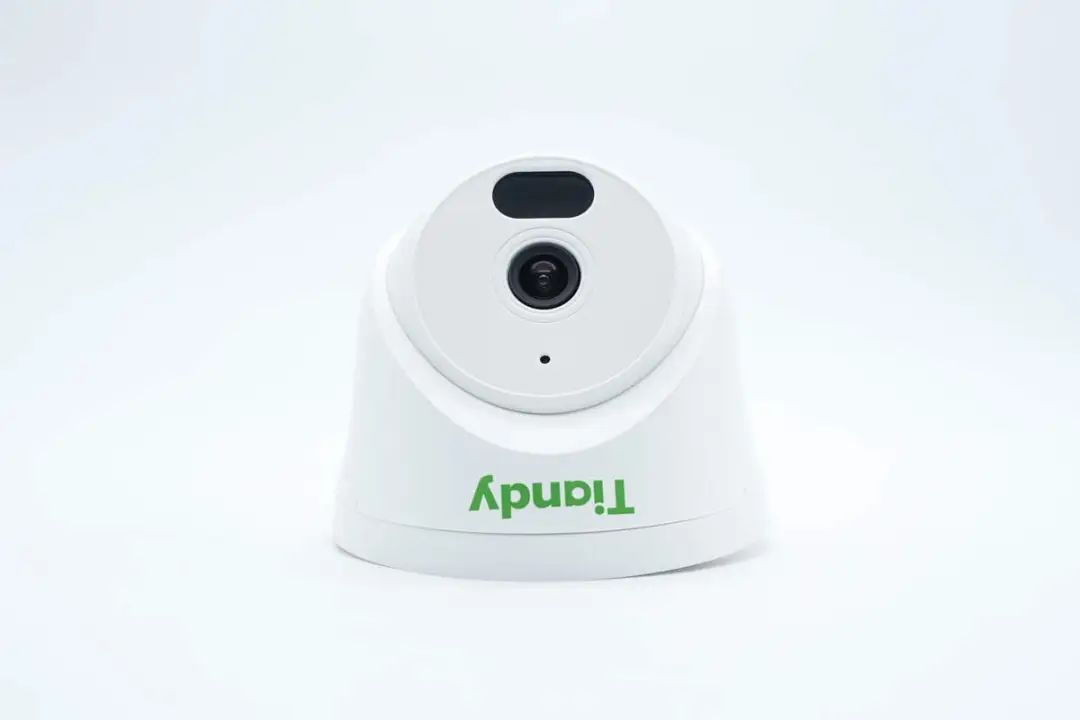

座体上印有Tiandy品牌。

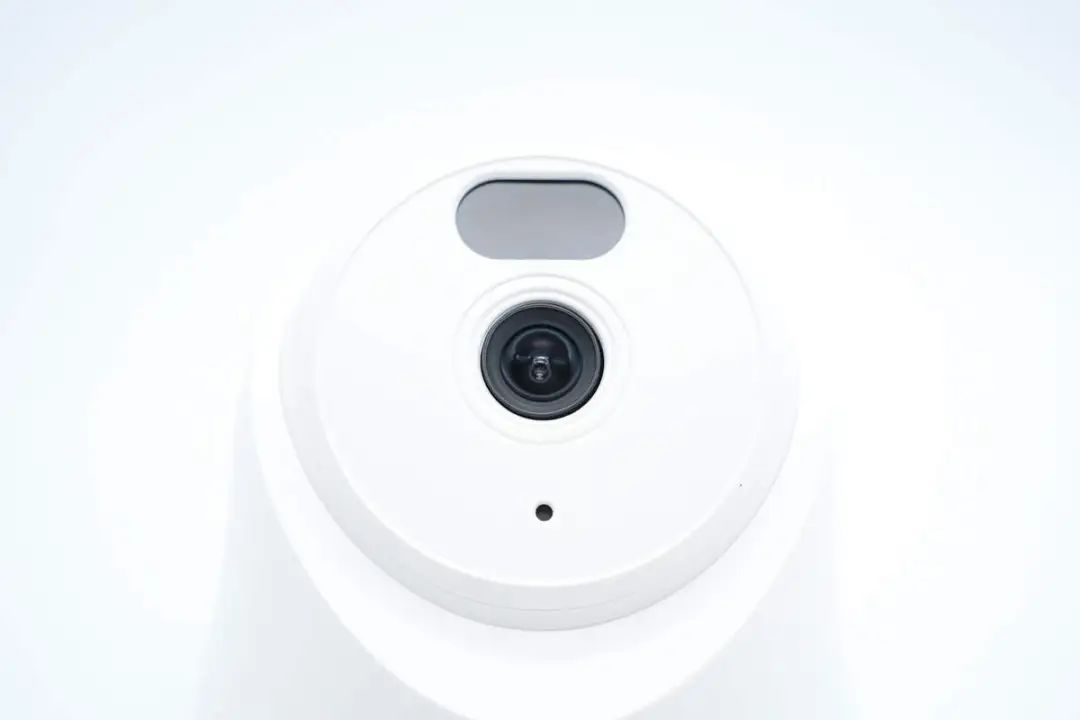

半球摄像机配置1/3英寸300万像素CMOS传感器，最高分辨率支持2304x1296@25fps。

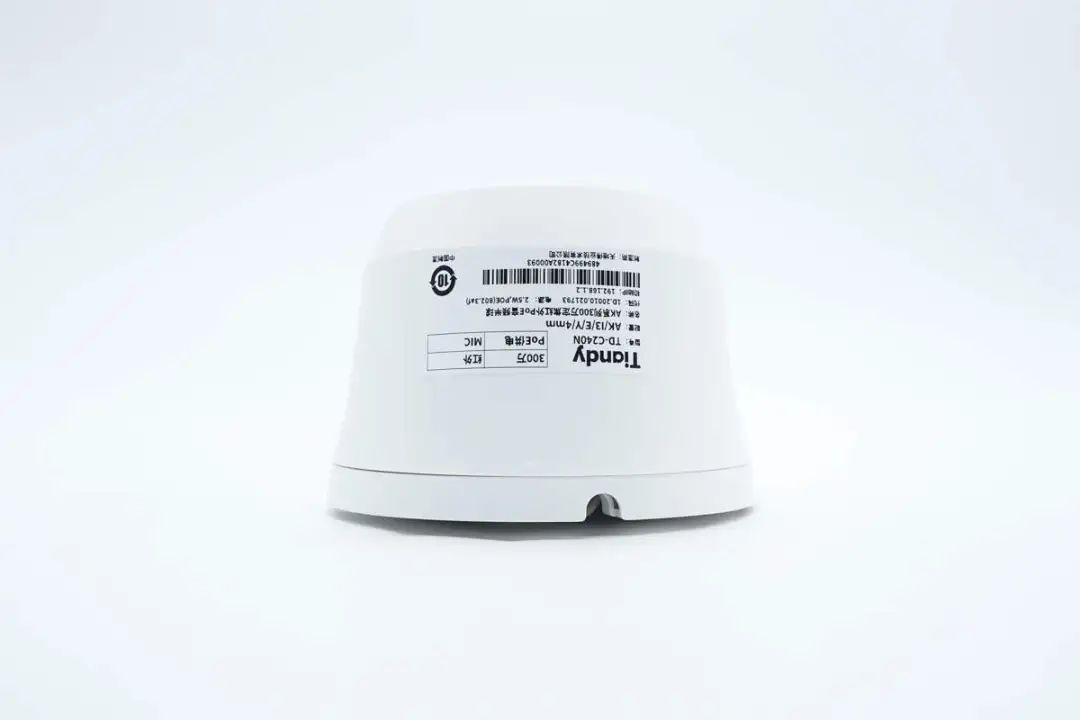

机身背面贴有产品信息贴纸。

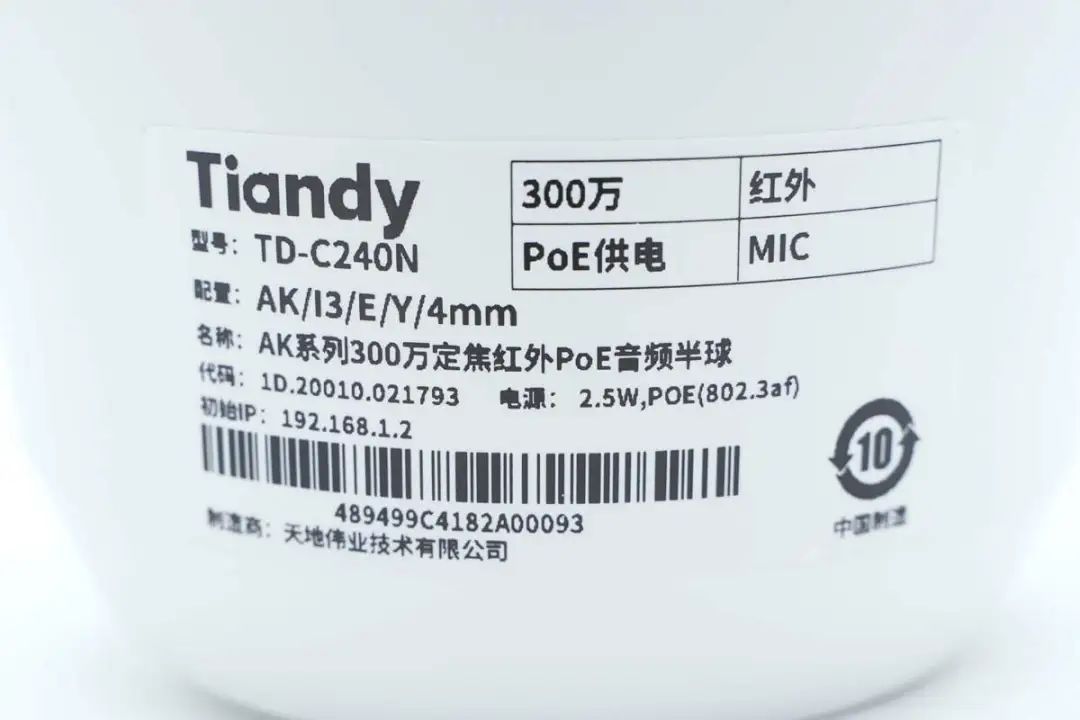

产品信息贴纸特写，型号为TD-C240N，名称为AK系列300万定焦红外PoE音频半球，制造商为天地伟业技术有限公司。

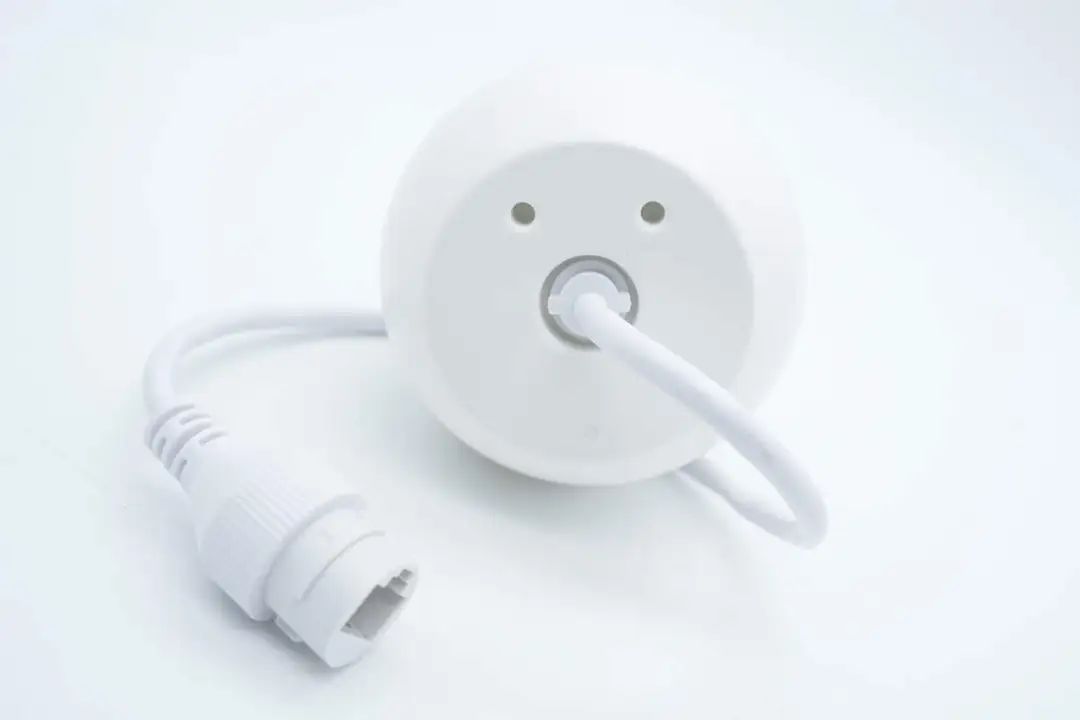

底部配置连接线。

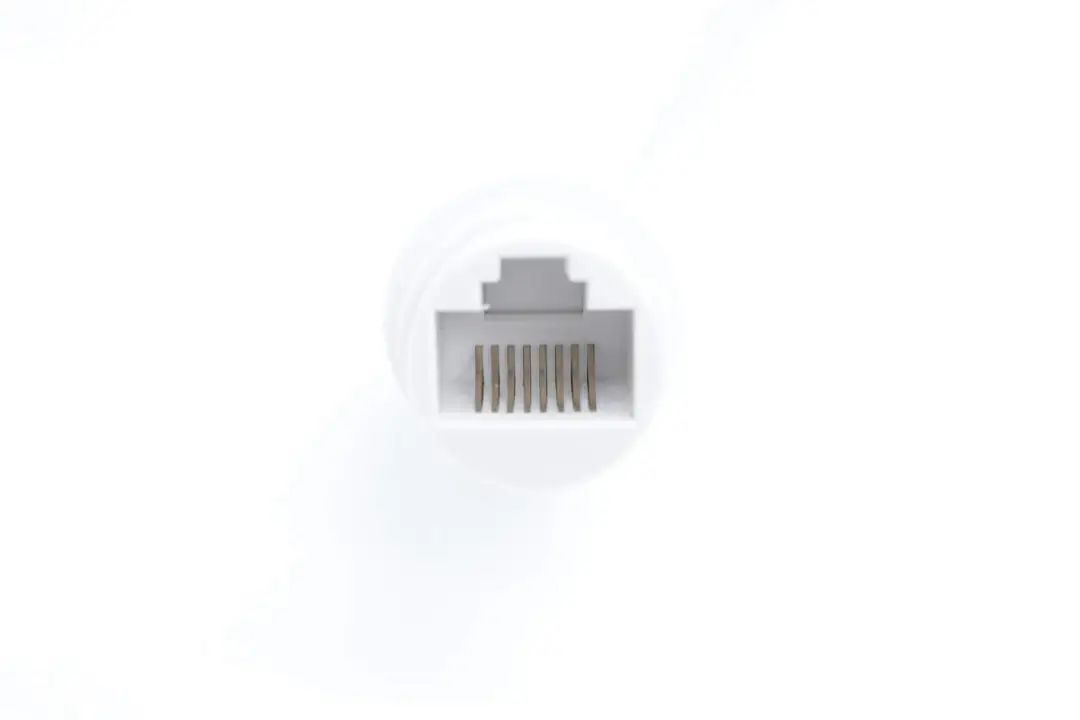

线缆端子为RJ45网口。

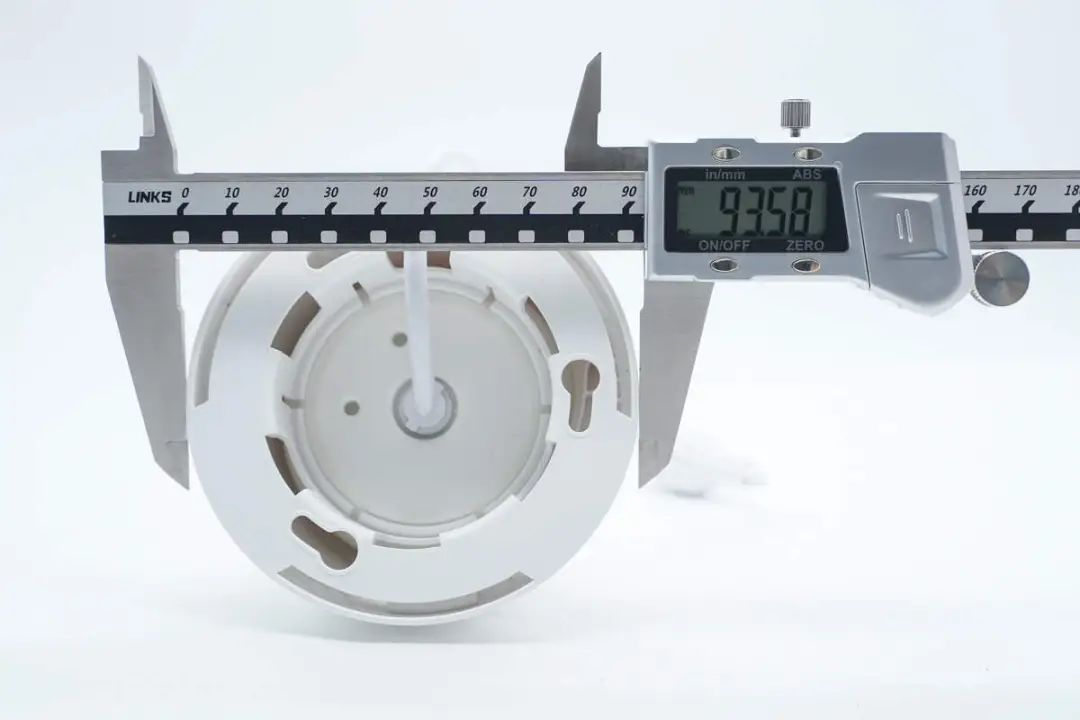

实测半球摄像机座体直径为93.58mm。

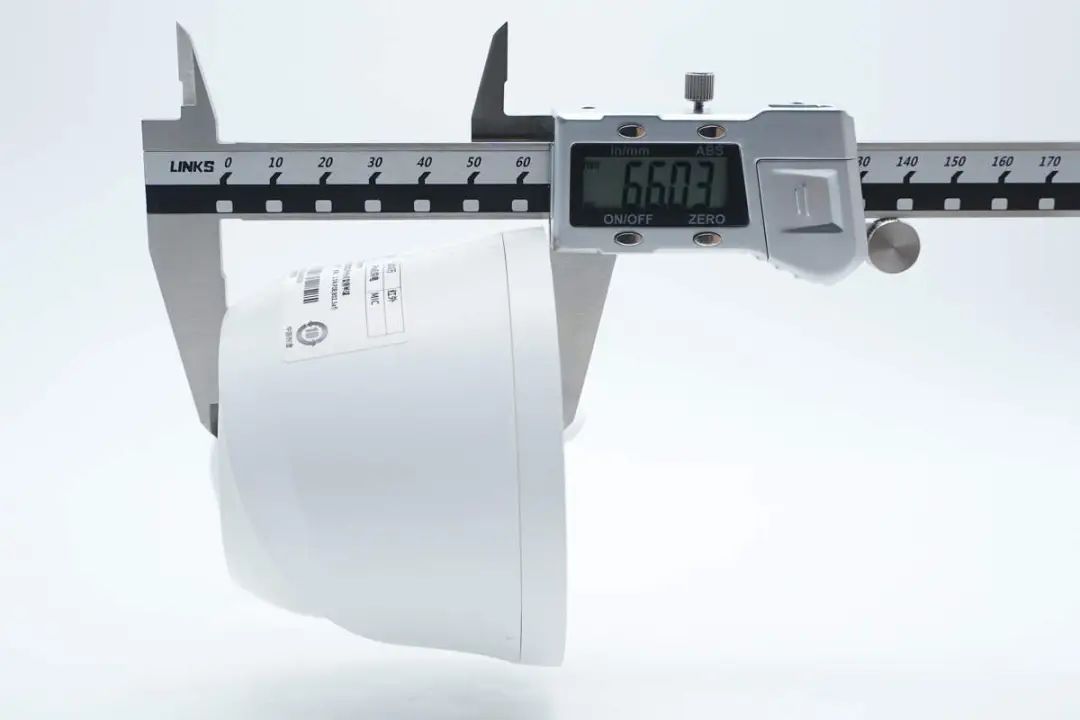

机身厚度为66.03mm。

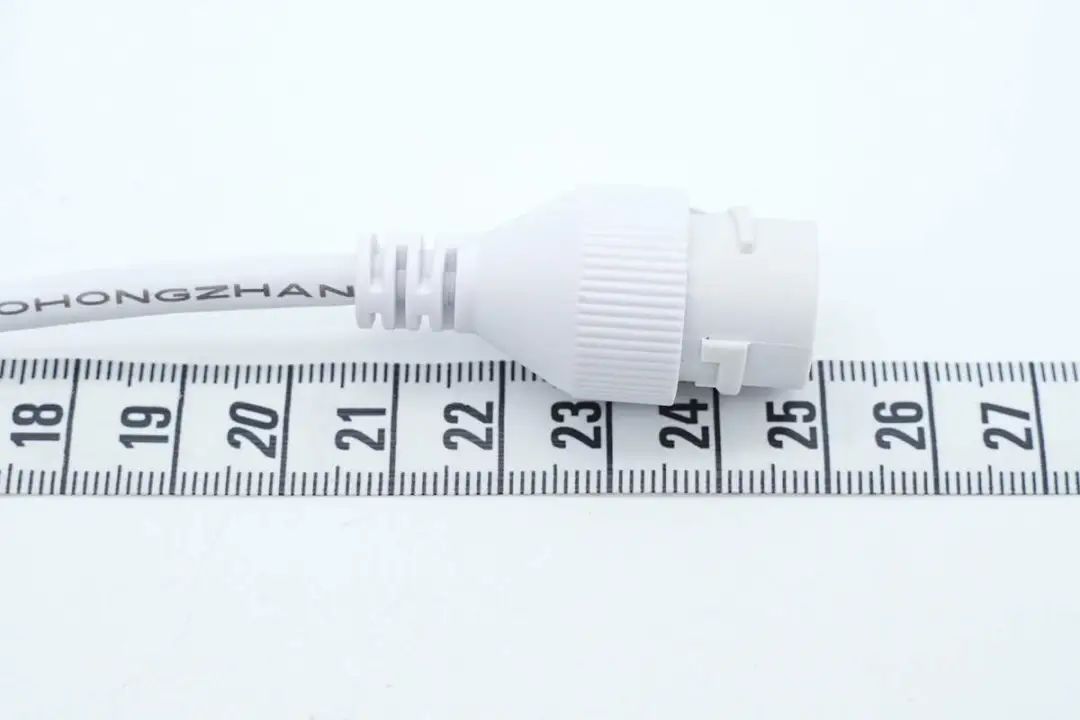

线材长度约为25cm。

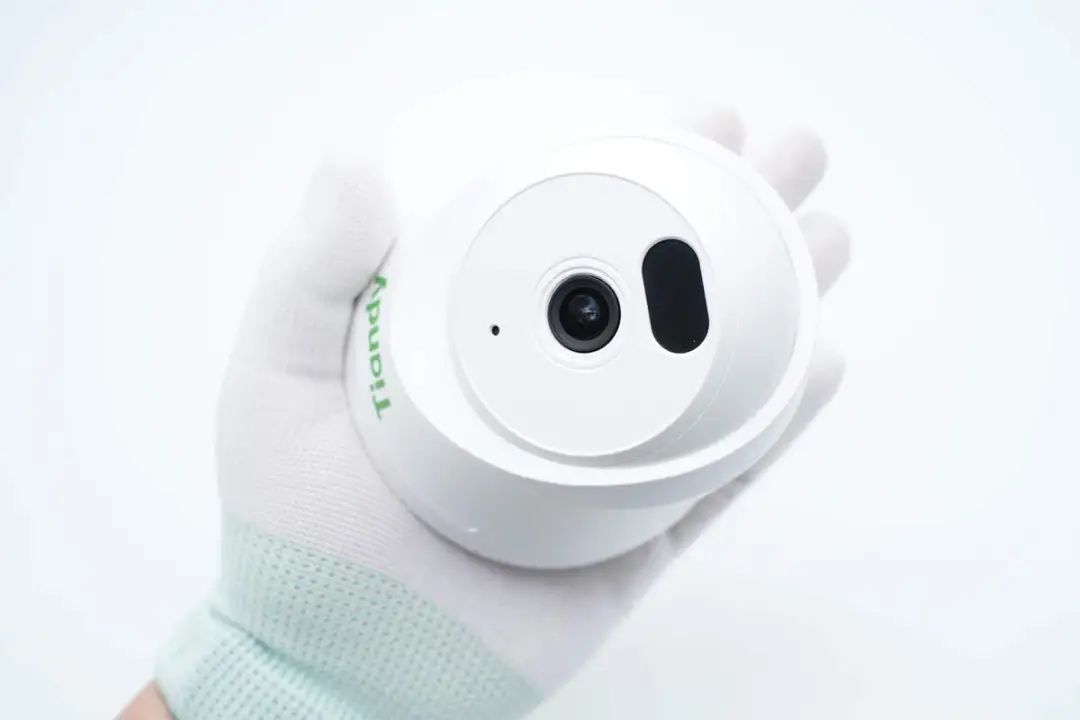

产品拿在手上的大小直观感受。

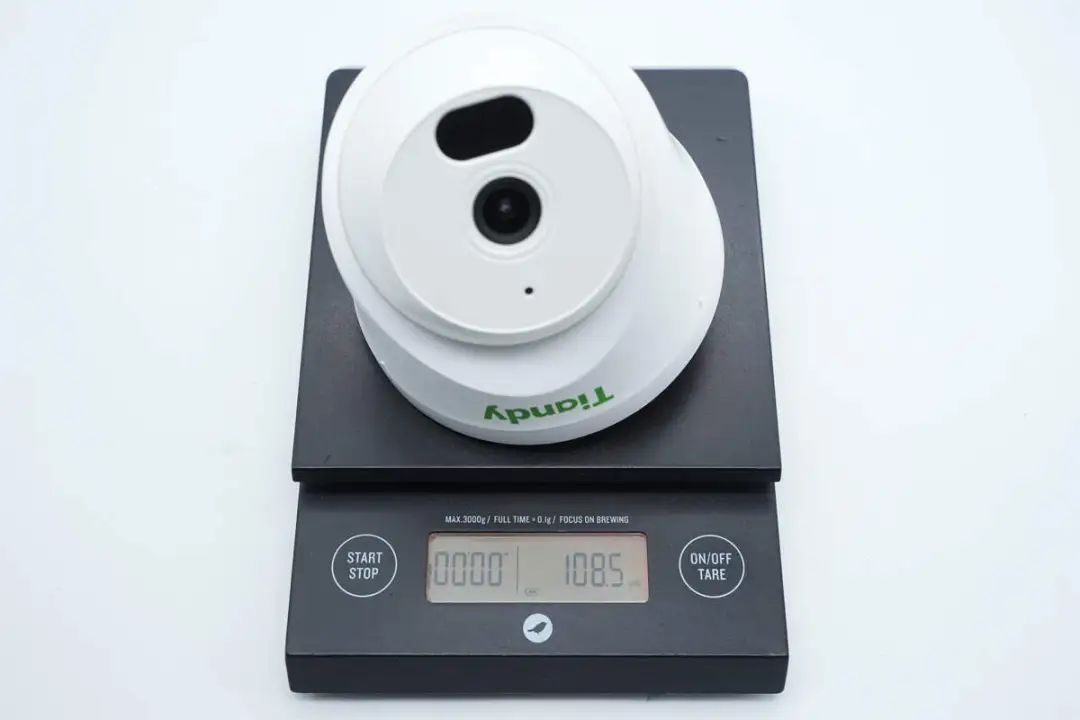

另外测得产品重量约为109g。
天地伟业AK系列300万定焦红外PoE音频半球拆解
看完了天地伟业这款摄像机的开箱和展示，下面就进行拆解，一起看看内部的方案和用料。

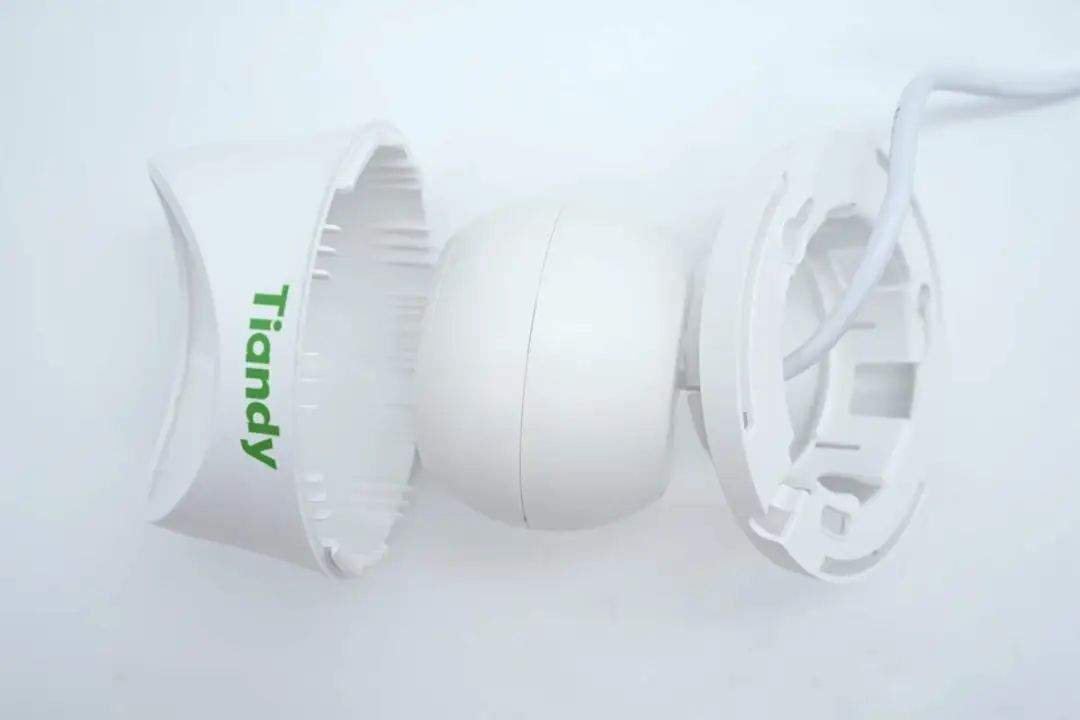

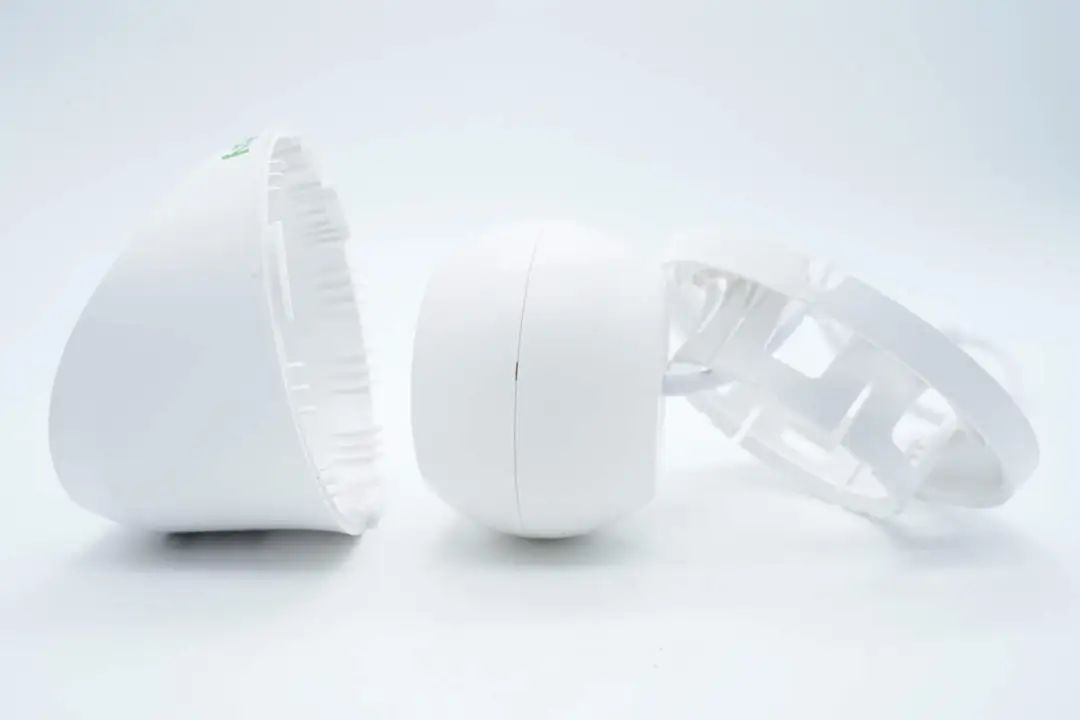

摄像机机身通过卡扣旋转固定，旋转打开外壳，取出内部摄像机机芯。
球形机芯通过内部支架固定。

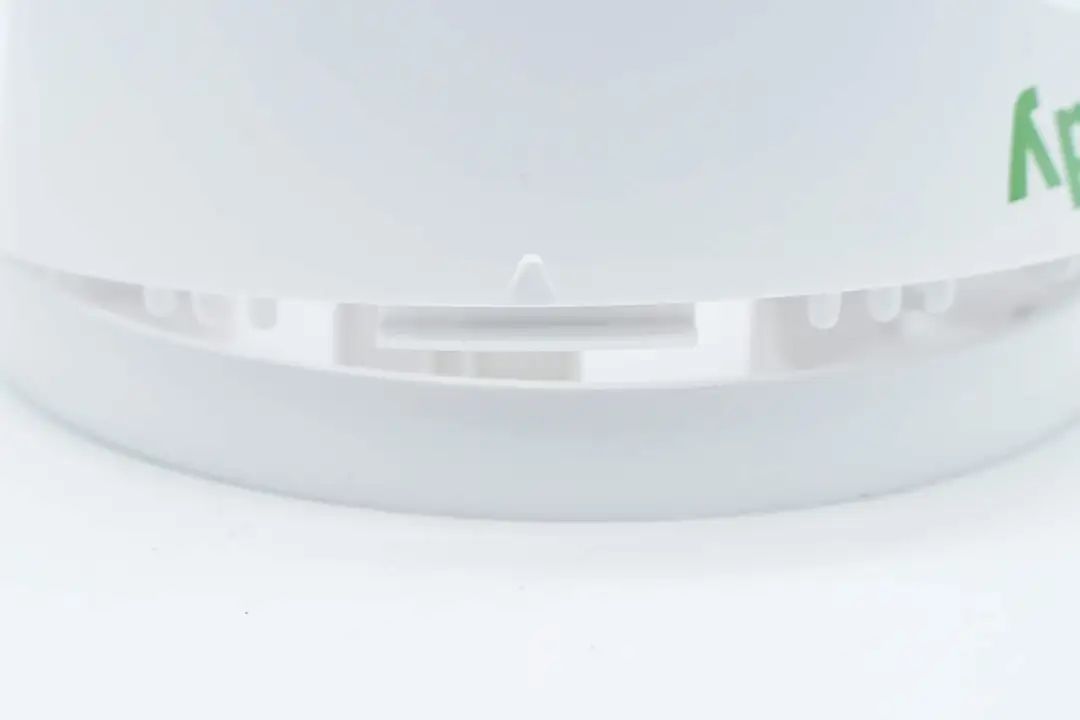

壳体之间的固定卡扣特写。

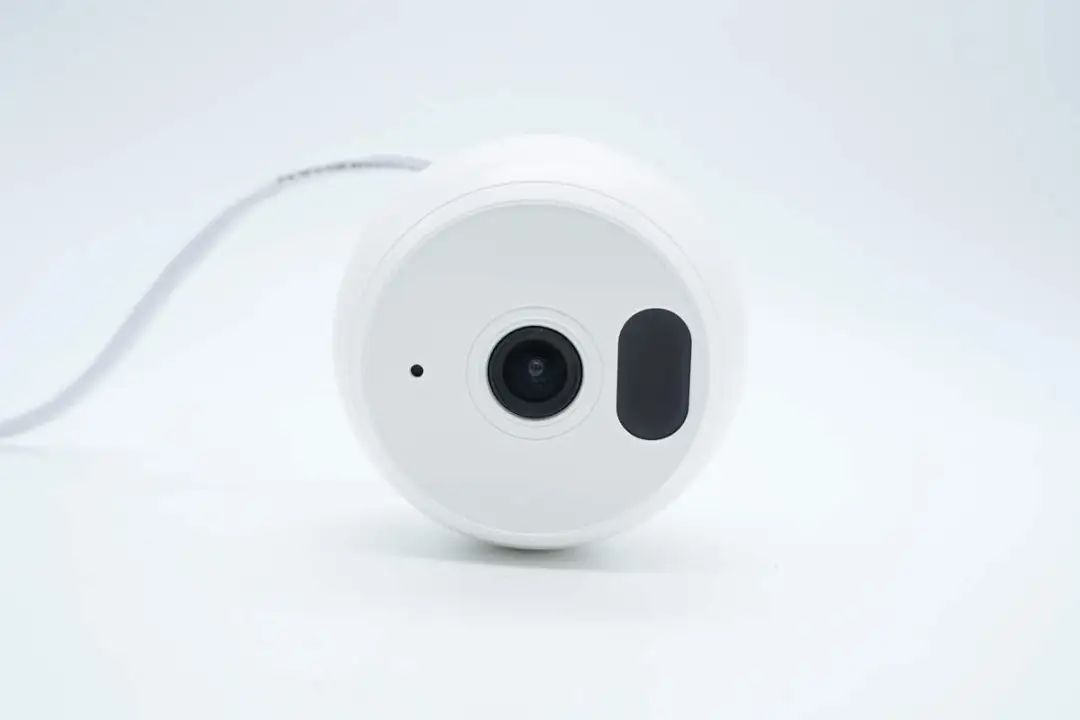

球体左侧为拾音麦克风，中间为300W像素镜头，右侧为红外光补光灯。
球体通过卡扣固定。

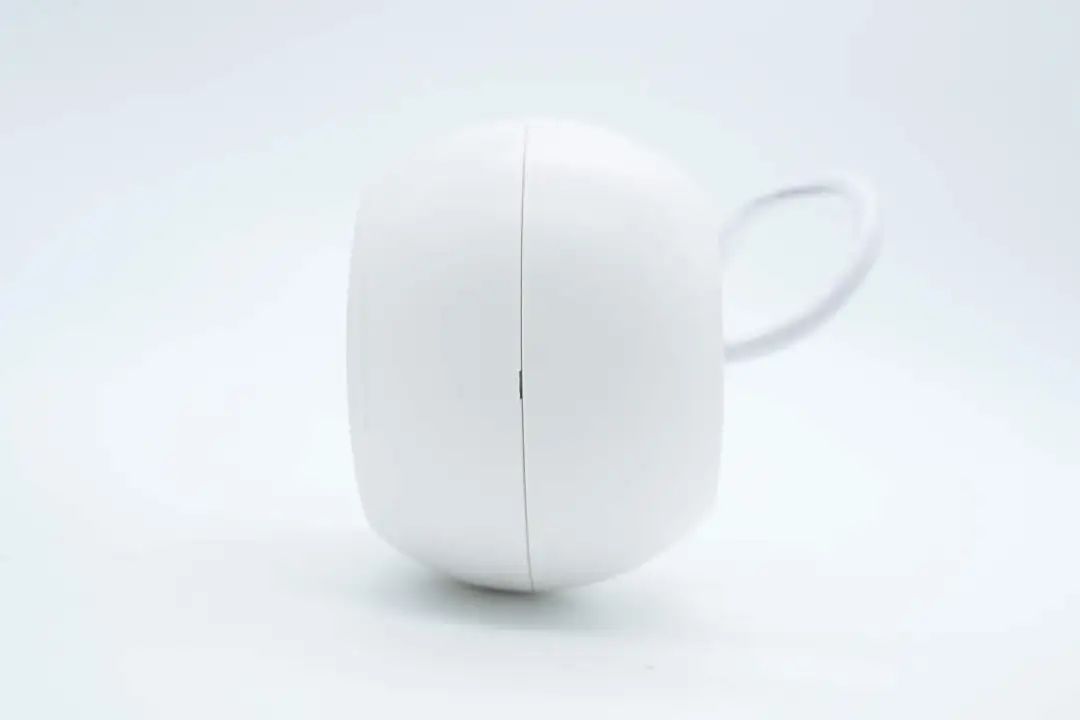

球体与尾部接线一览。
沿壳体接缝拆开球体外壳。
连接导线与壳体之间通过胶水密封。

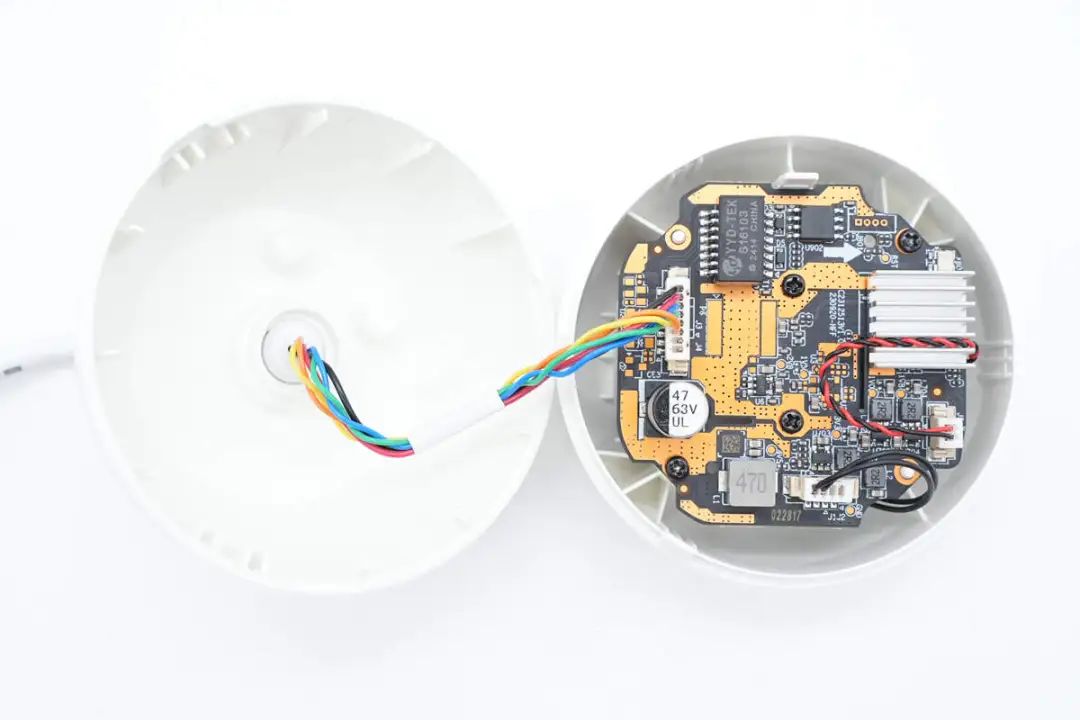

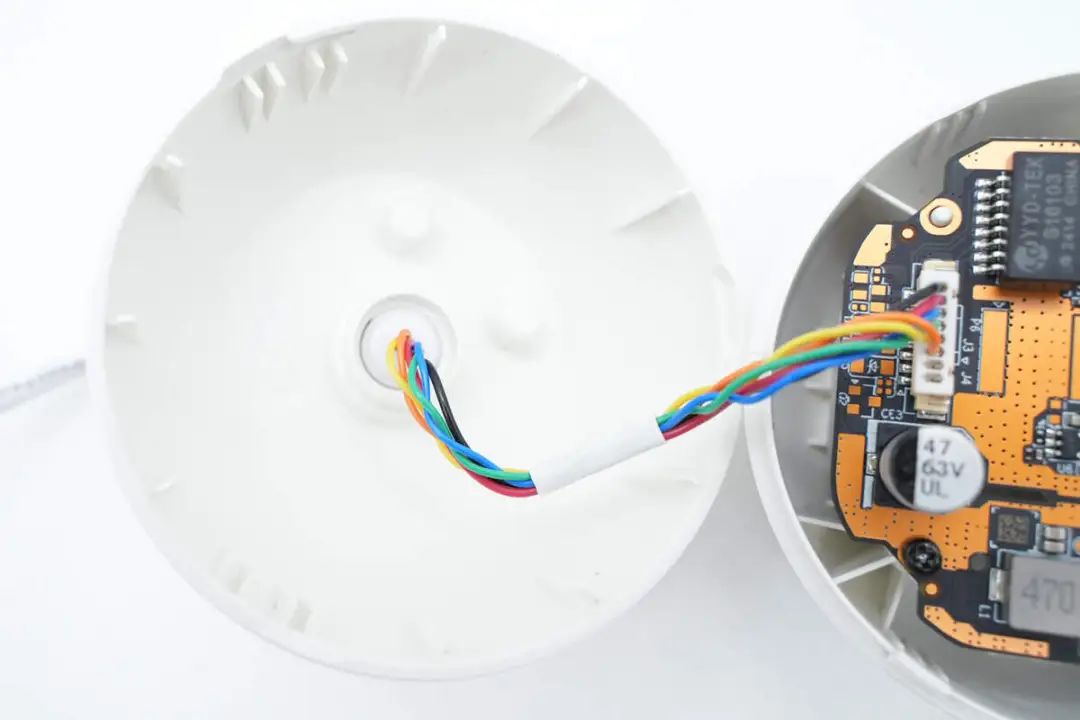

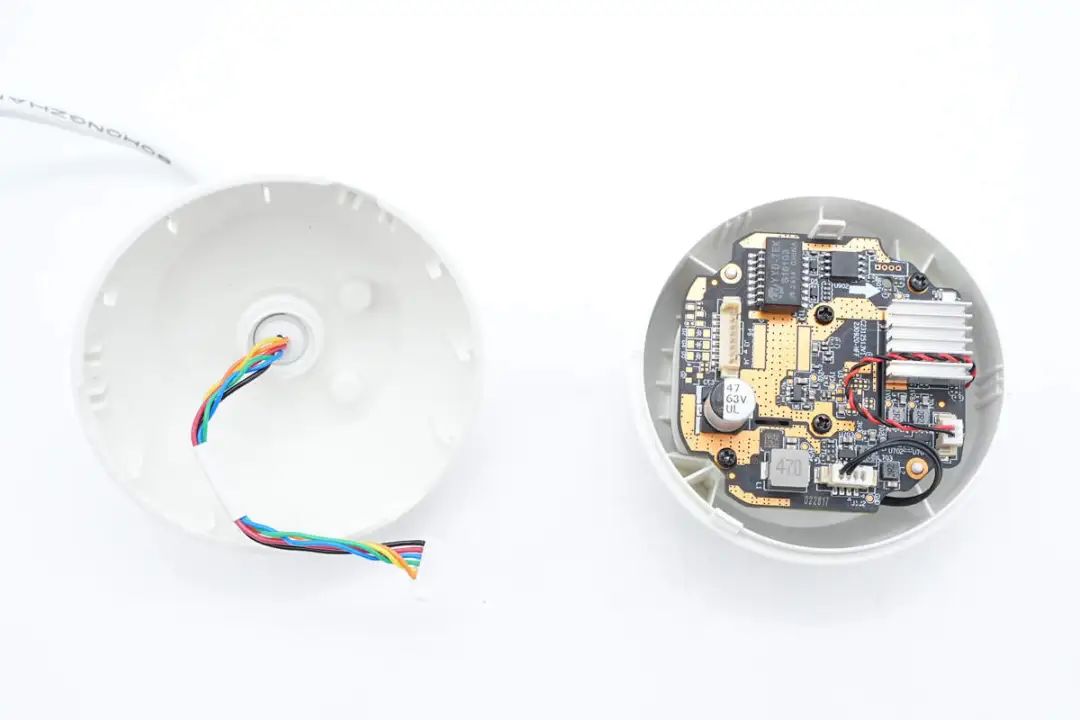

导线通过连接器连接到PCBA模块，便于生产组装。
断开连接导线，继续进行拆解。

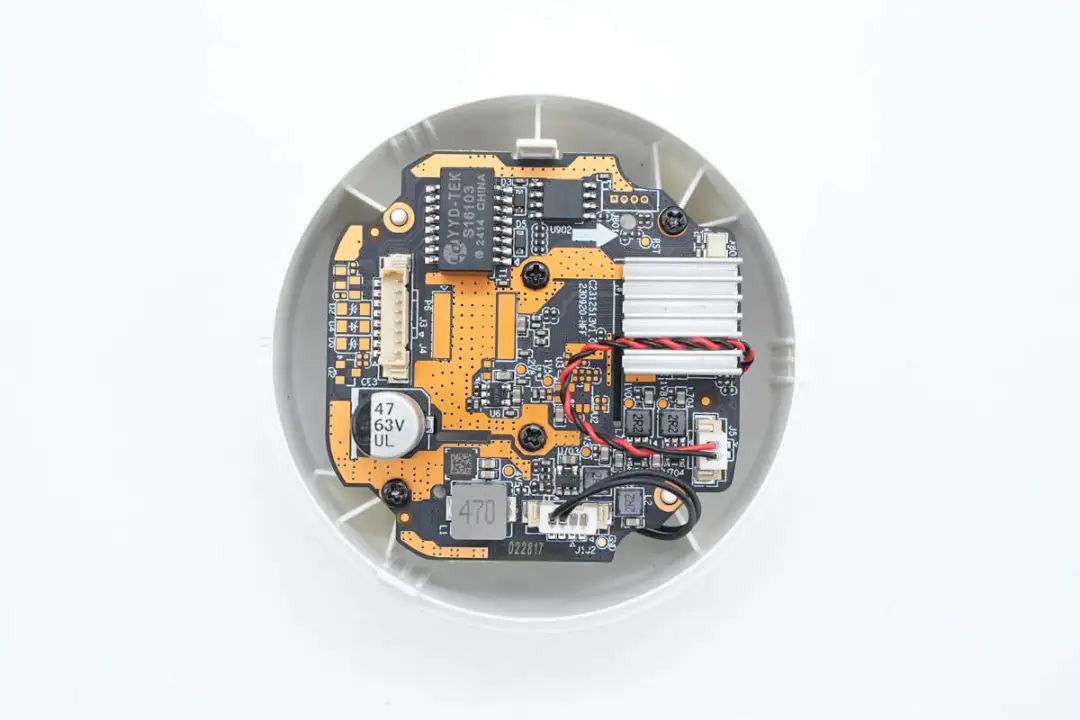

PCBA模块通过螺丝固定在壳体内部。

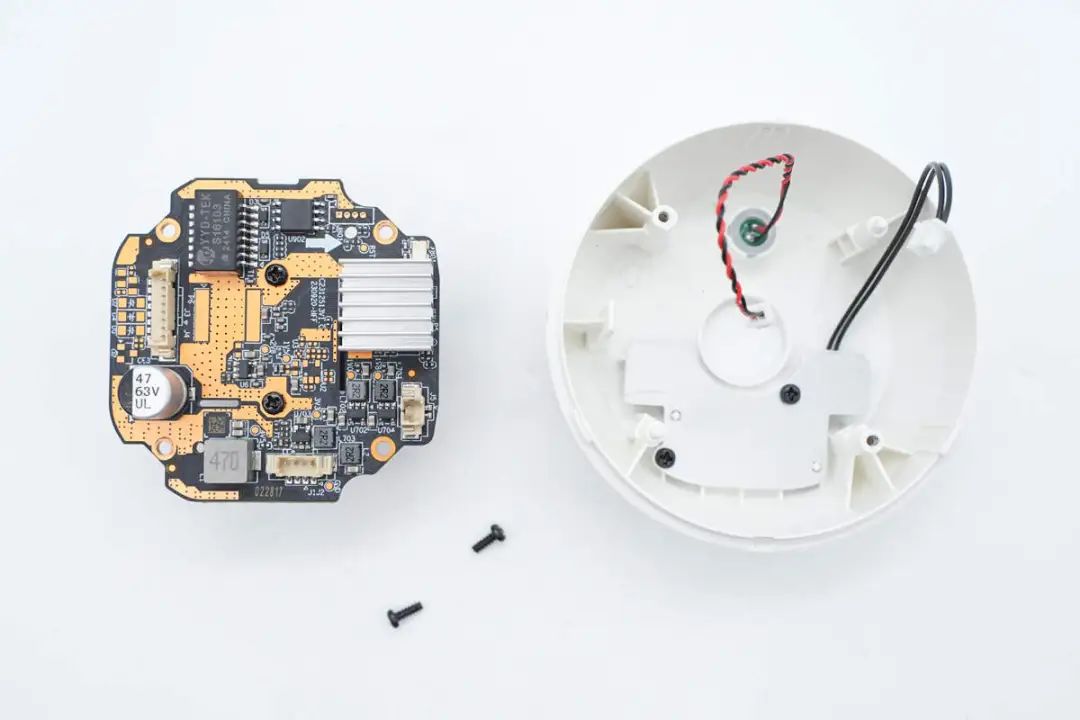

拧下固定螺丝拆下PCBA模块。

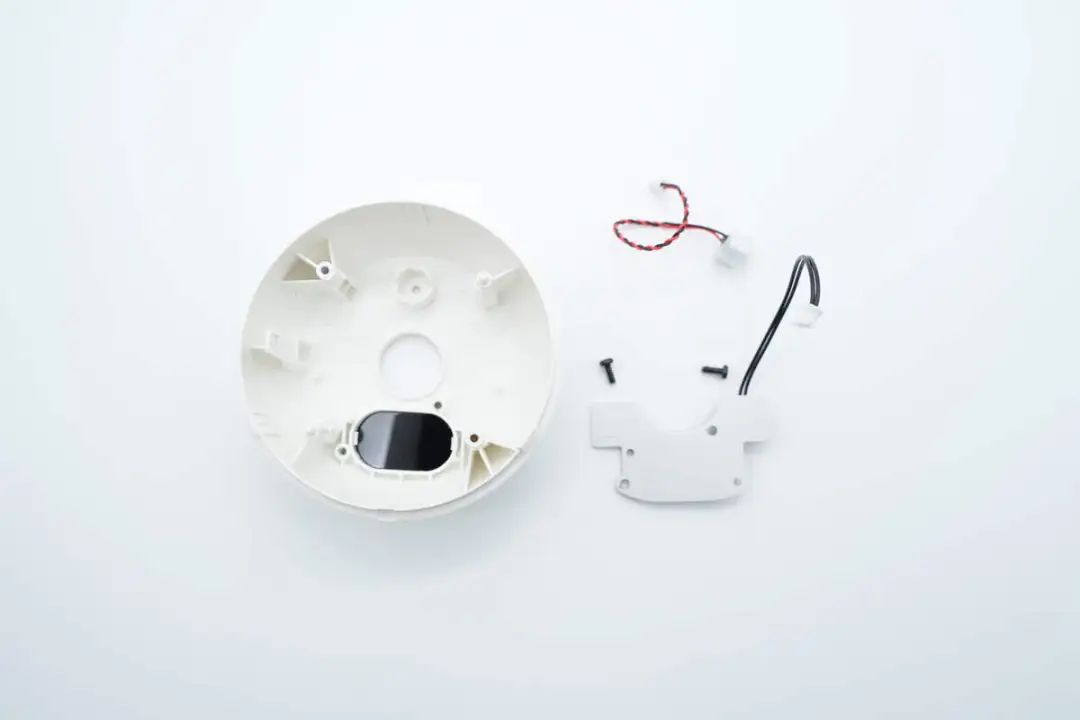

取出壳体内部的麦克风和补光灯板。

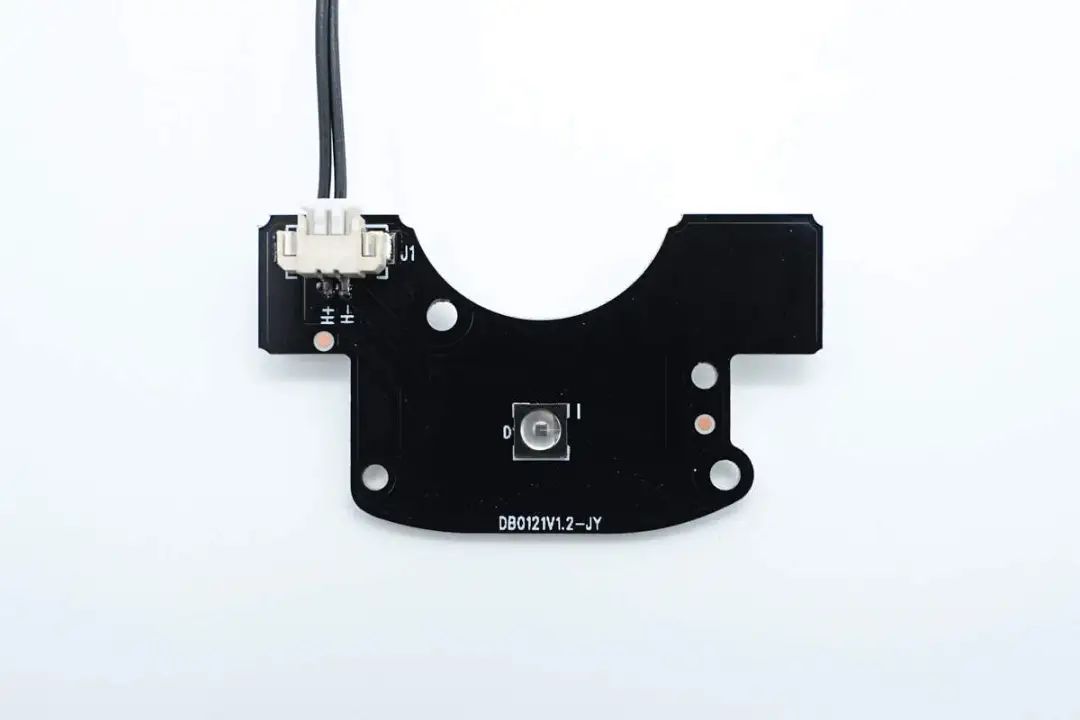

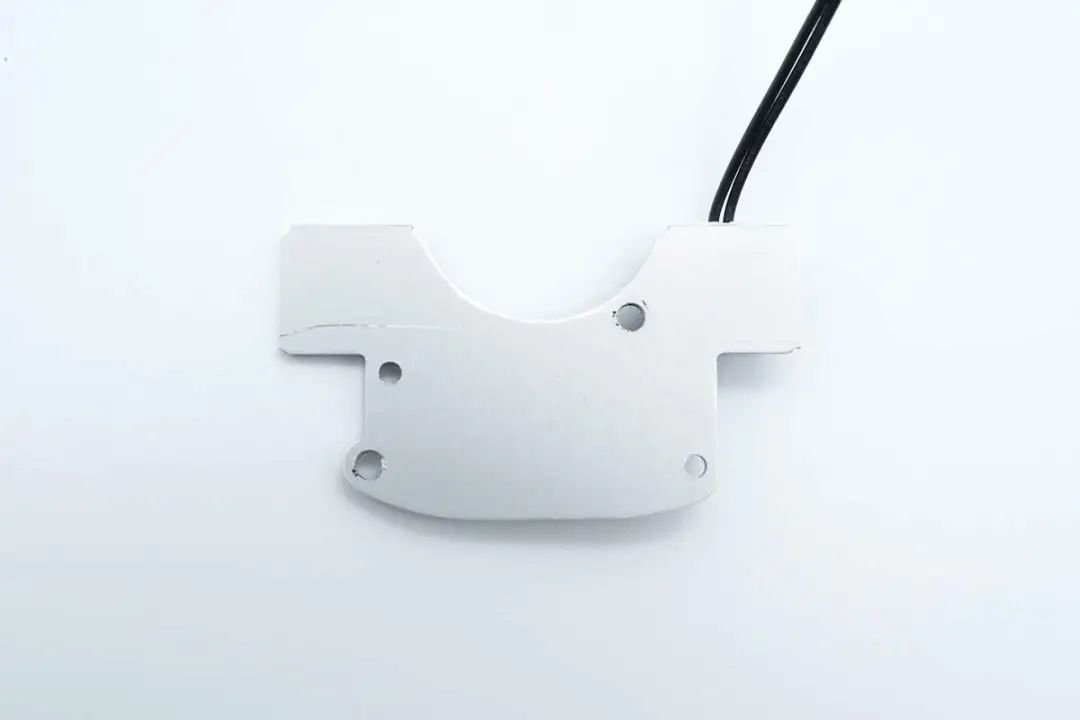

补光灯板采用铝基板。
另一面焊接连接器和红外线补光灯。

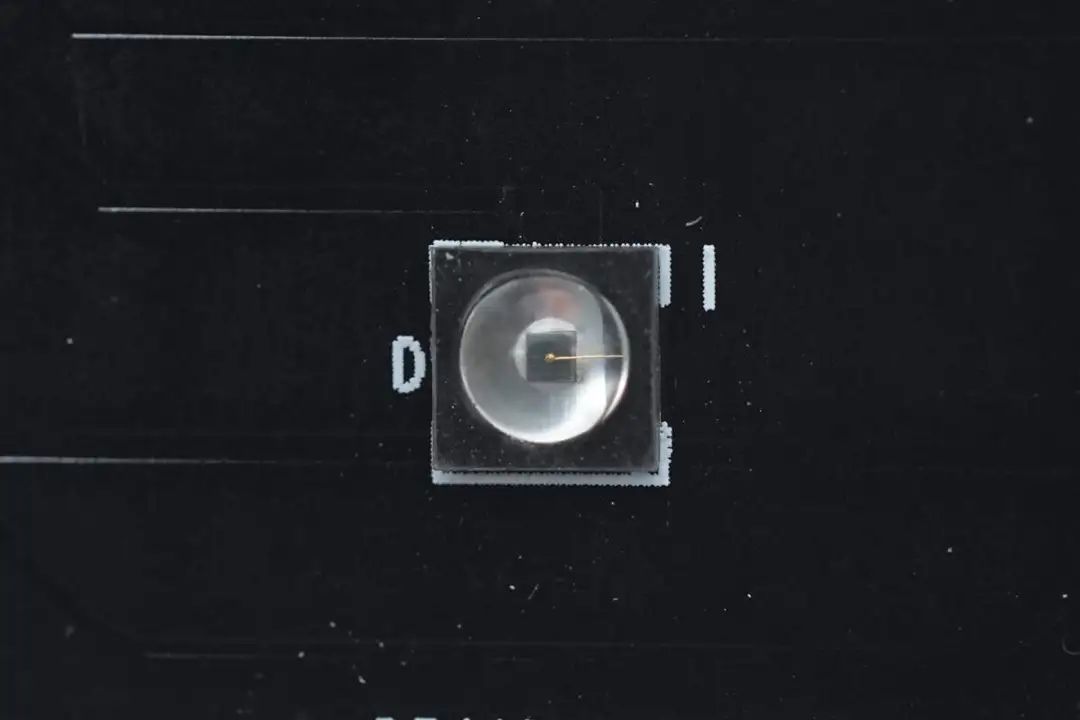

红外线补光灯特写。

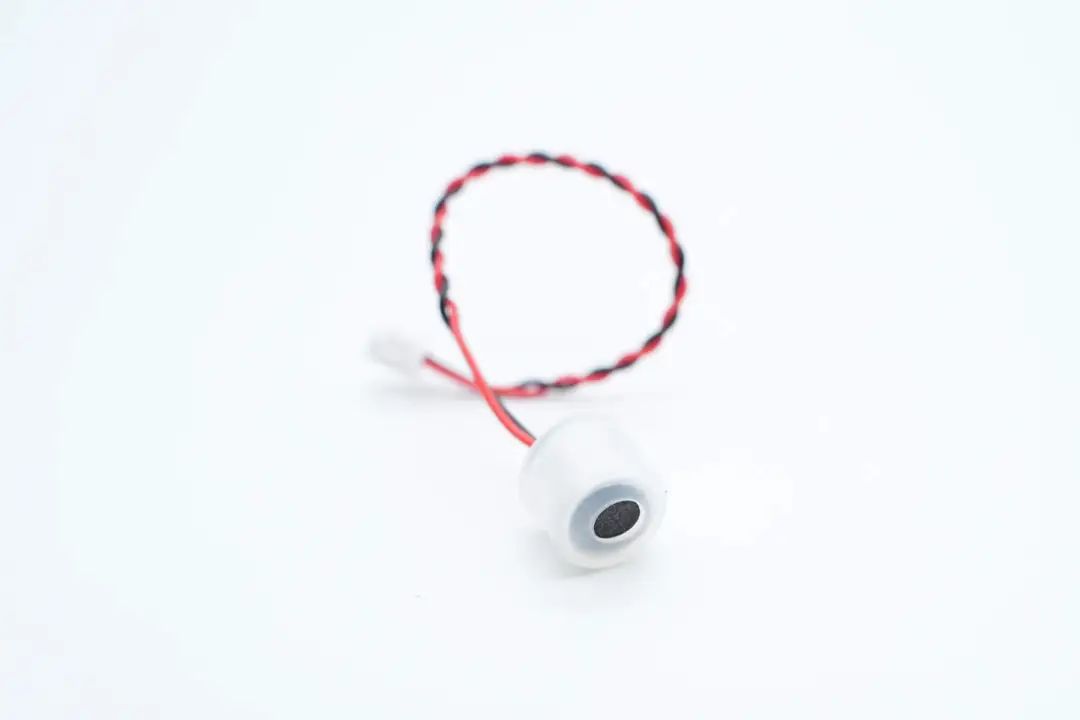

用于拾音的麦克风外套硅胶套密封。

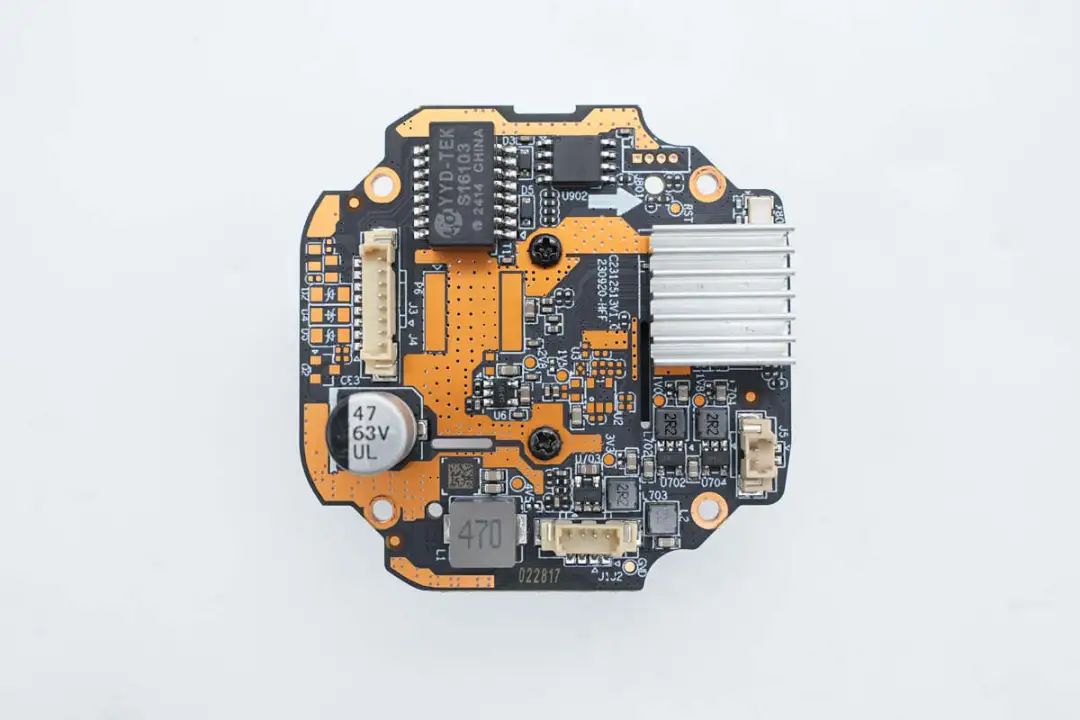

PCBA模块背面一览，设有网络变压器，存储器，主控芯片，底部设有降压电感和降压芯片。

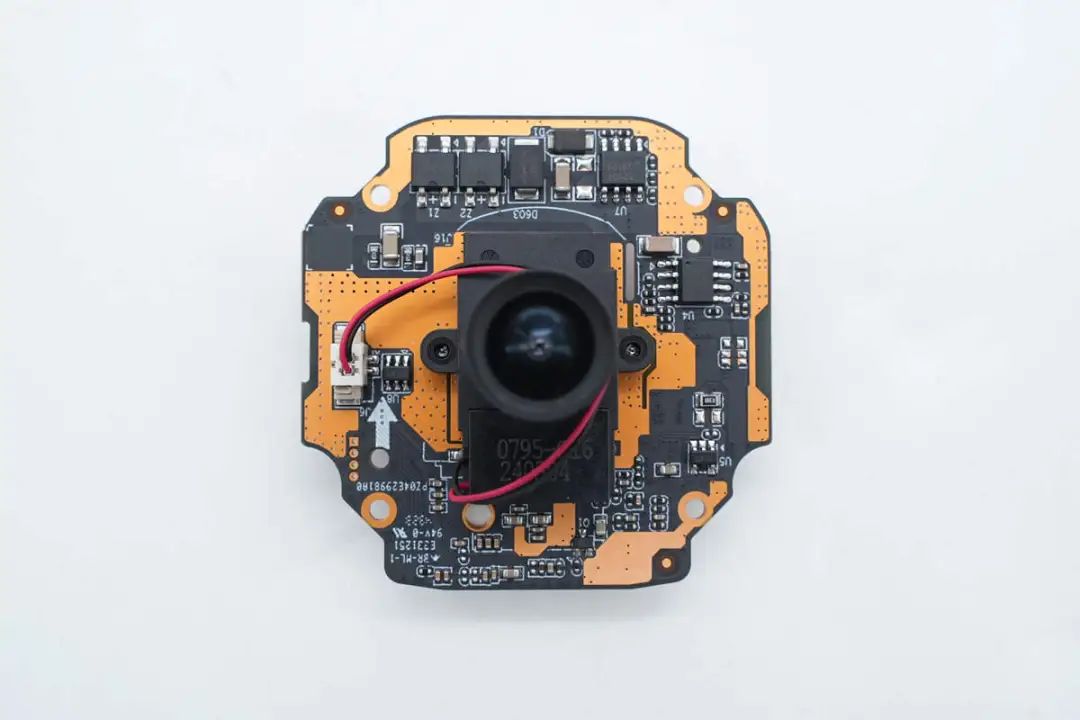

正面设有整流桥，PoE供电芯片，降压芯片和摄像机镜头。

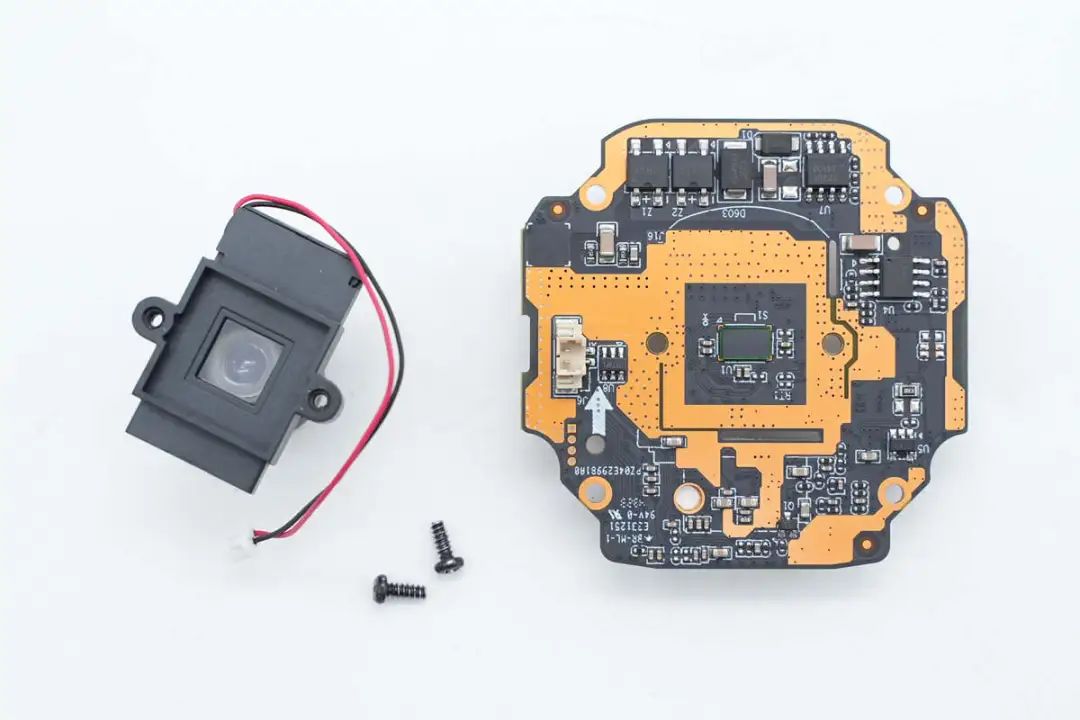

拆下摄像机镜头，内部为传感器芯片。

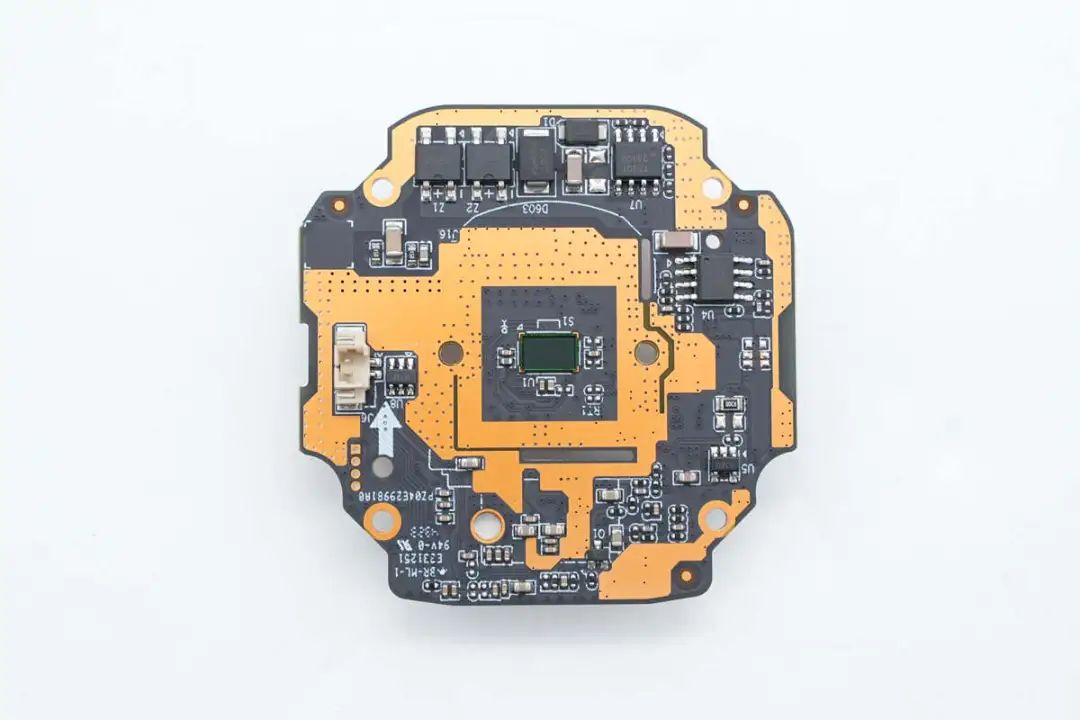

内部传感器芯片一览。

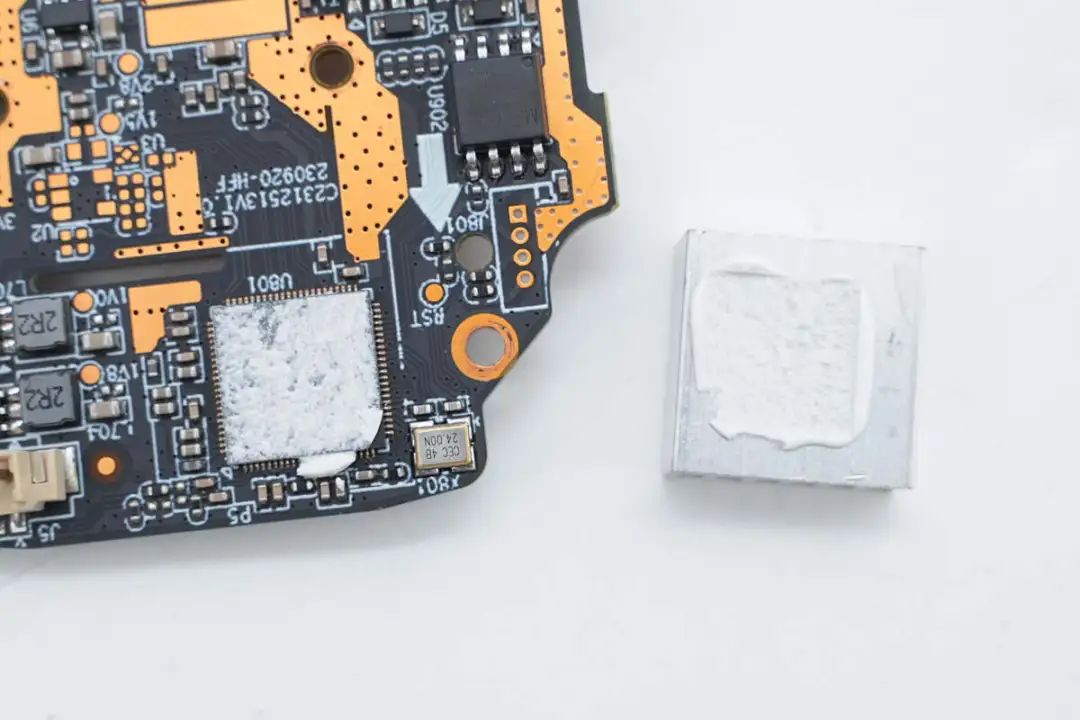

主控芯片使用导热胶粘贴铝合金散热片。

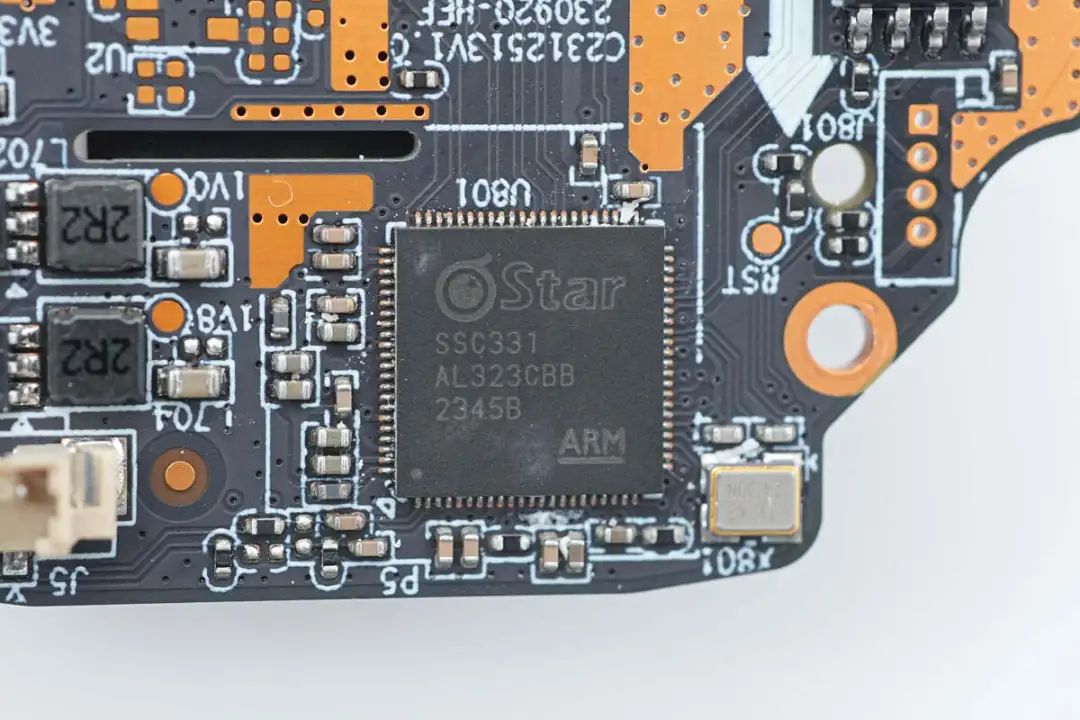

主控芯片来自SigmaStar星宸科技，型号SSC331。

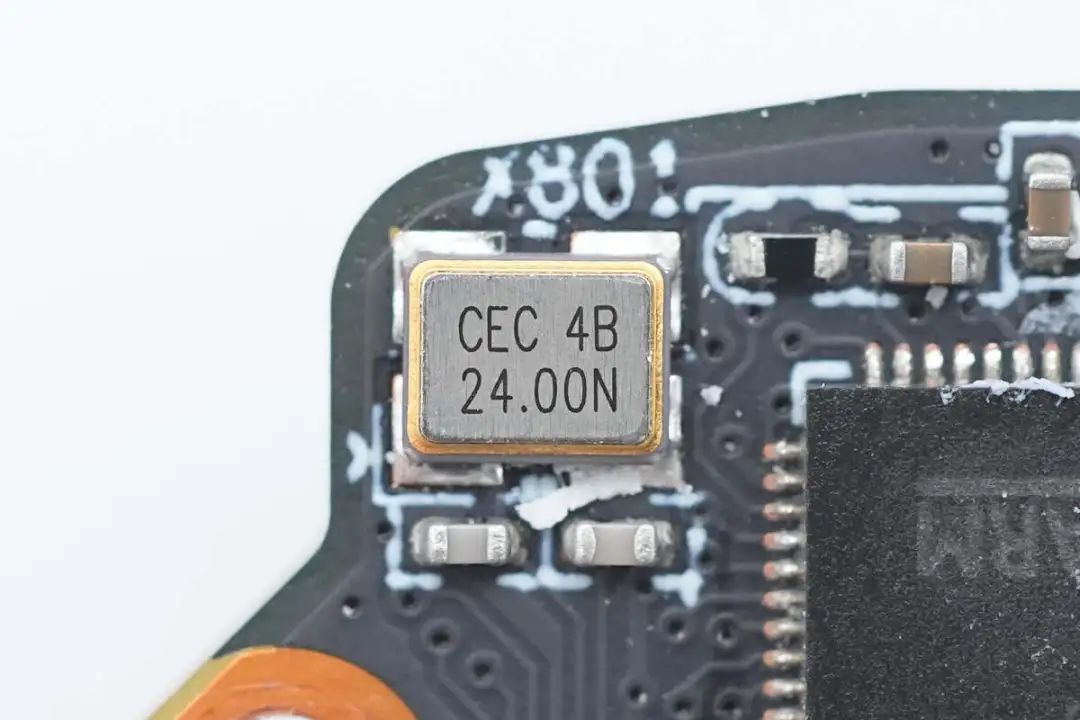

主控芯片外置24.00MHz无源时钟晶振。

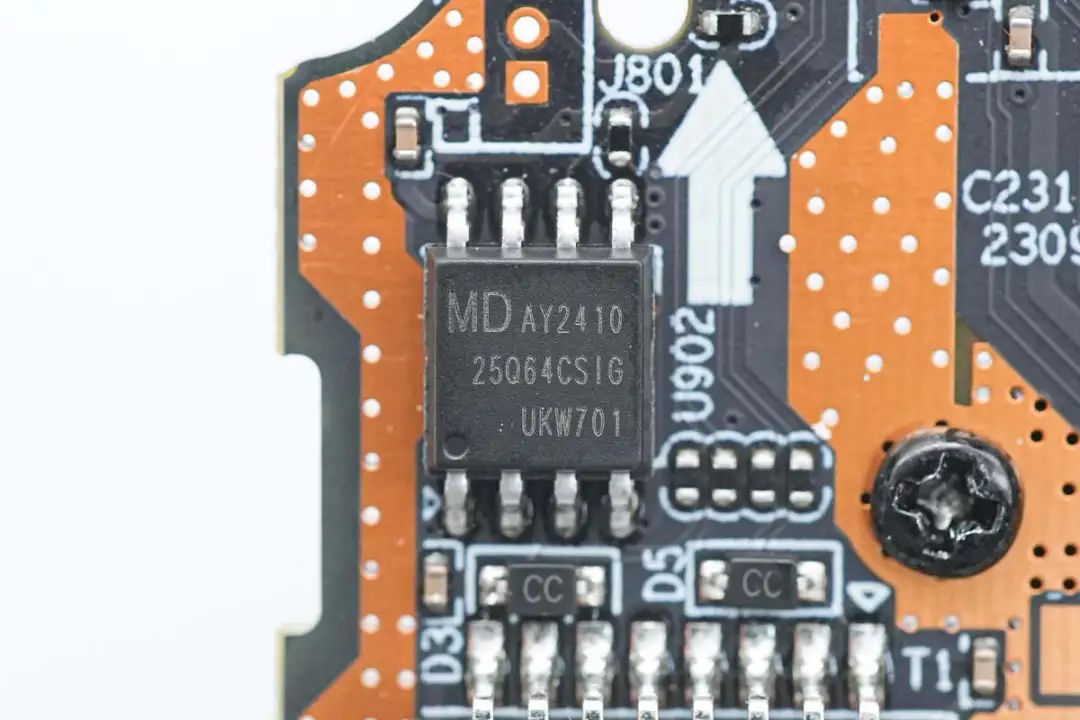

存储器芯片来自兆易创新，型号MD25Q64CSIG，容量为8MB。

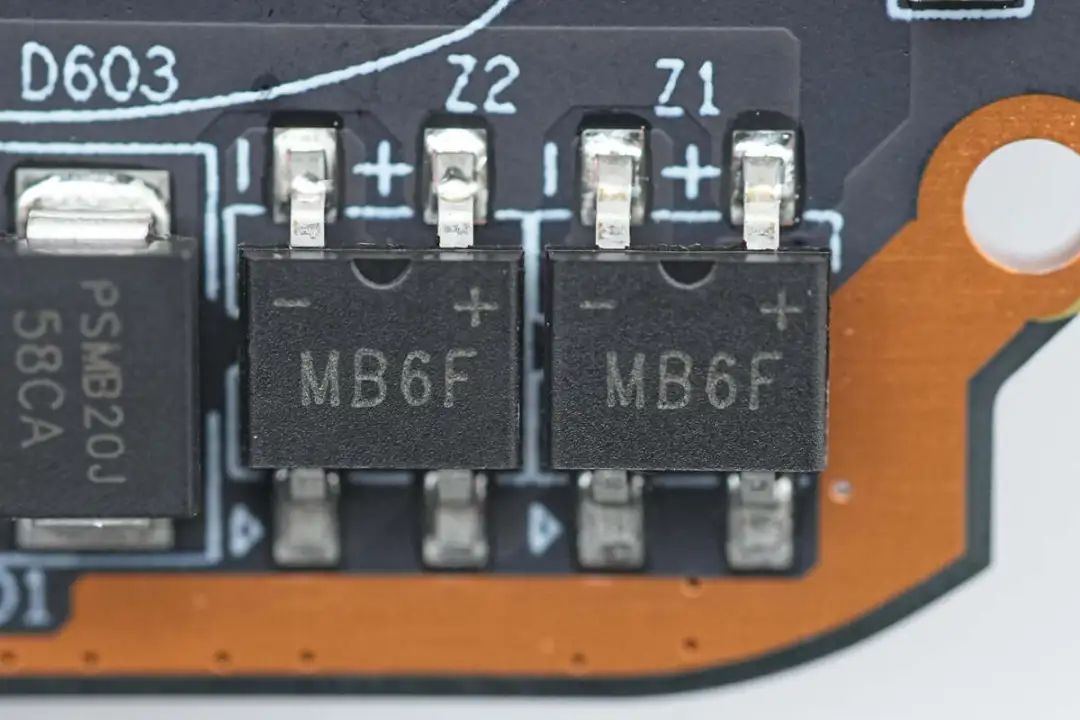

两颗整流桥用于供电输入极性转换。

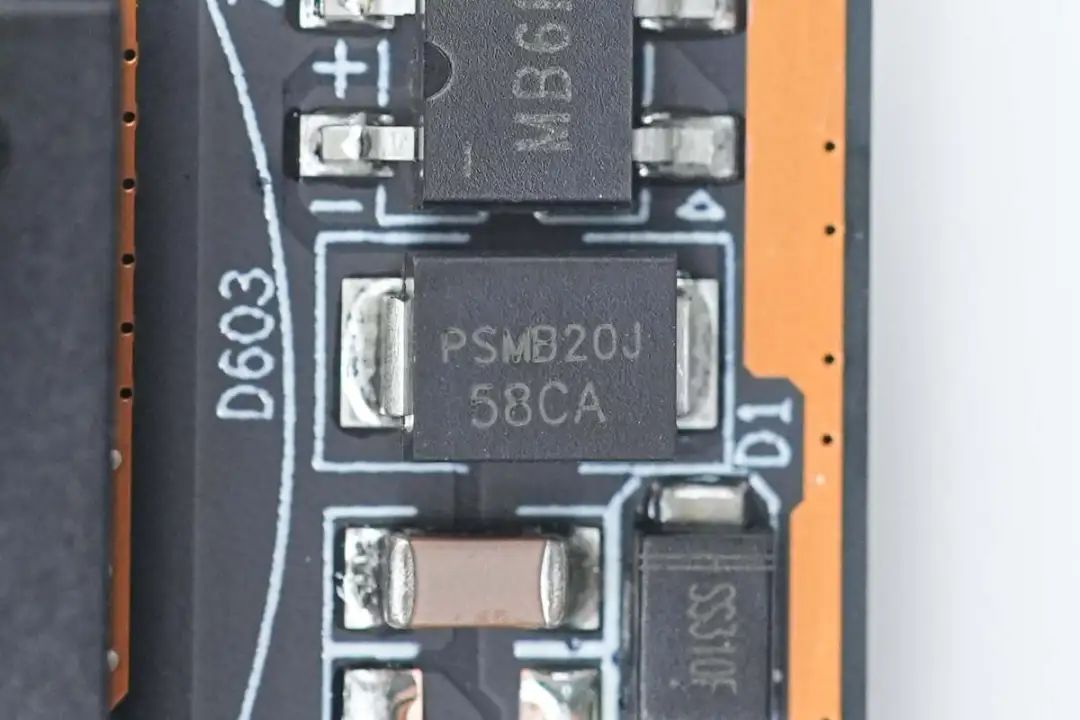

丝印58CA的TVS二极管用于吸收过压浪涌。

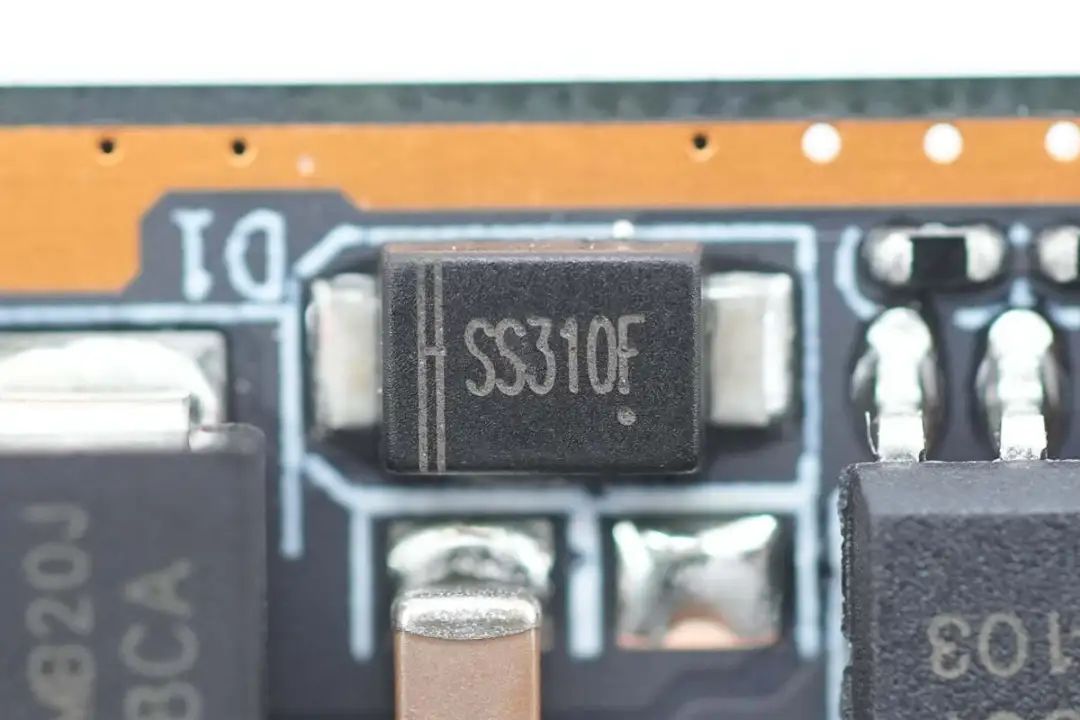

一颗SS310F肖特基二极管特写，规格为3A 100V。

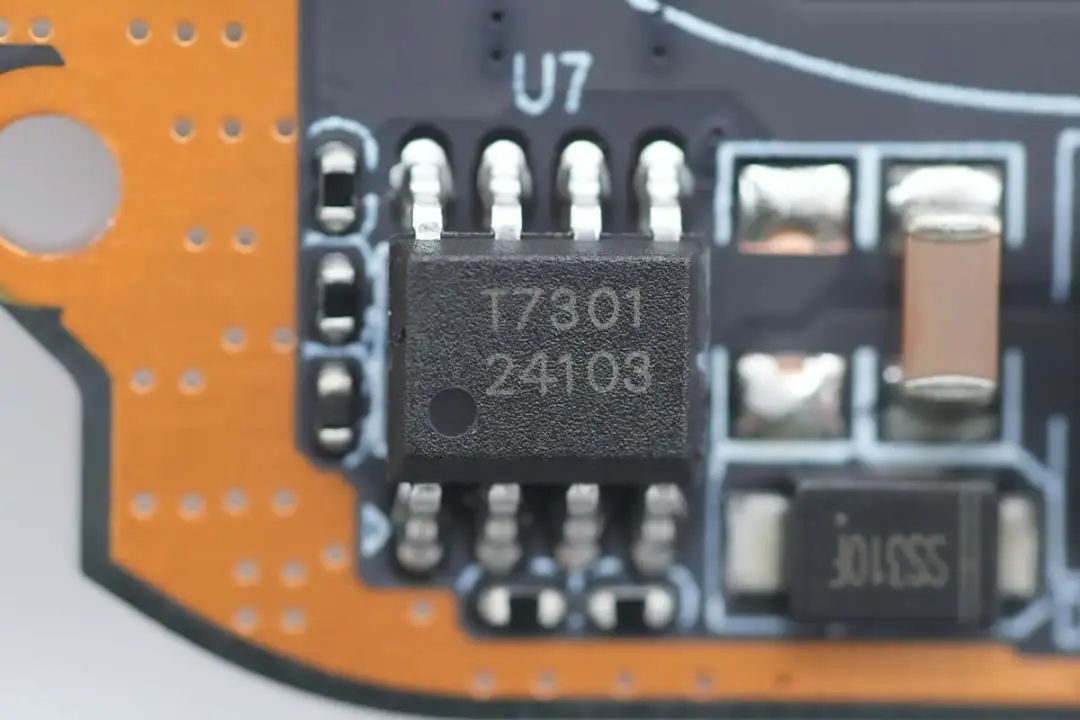

POE供电控制器来自拓尔微，型号TMI7301，支持IEEE 802.3af标准，支持15W输出功率。芯片内部集成100V耐压0.6Ω导阻MOS管，具备150mA浪涌电流限制和450mA直流输入电流限制，具备过热保护功能，采用SOP8封装。

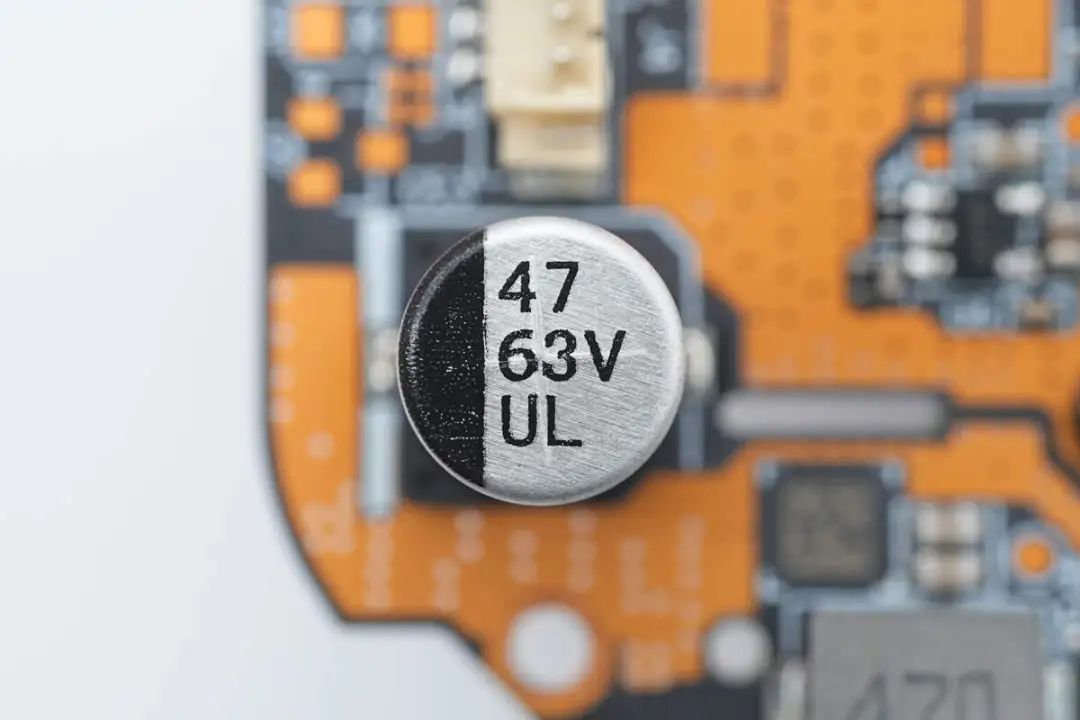

滤波电容规格为47μF63V。

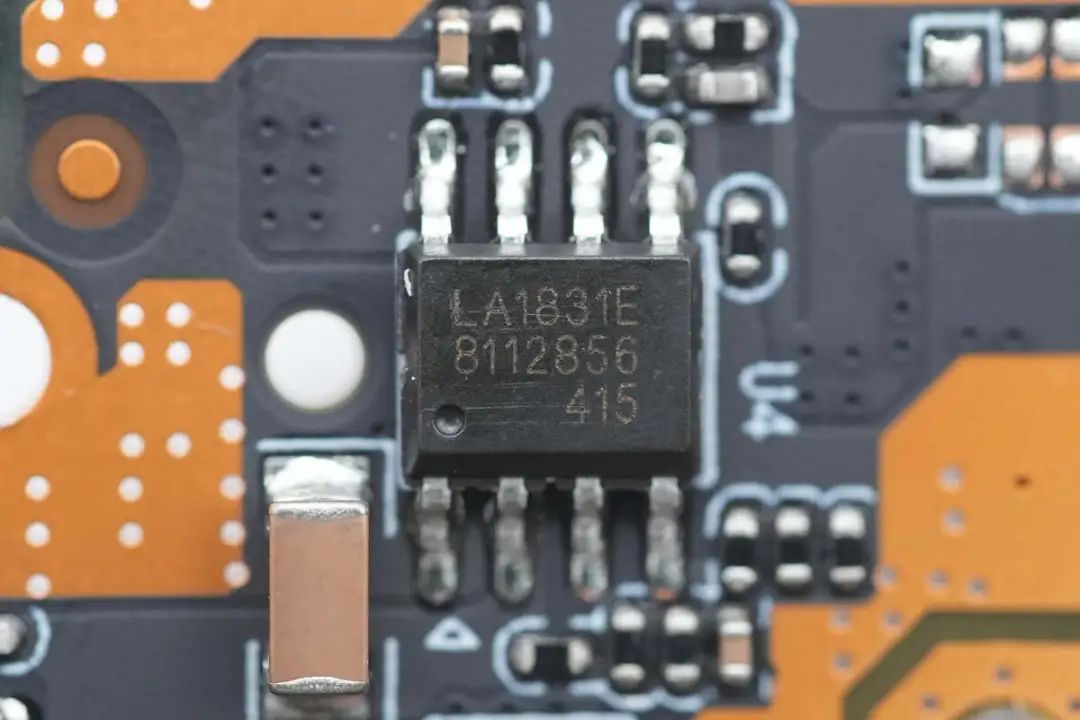

降压转换器丝印LA1831E。

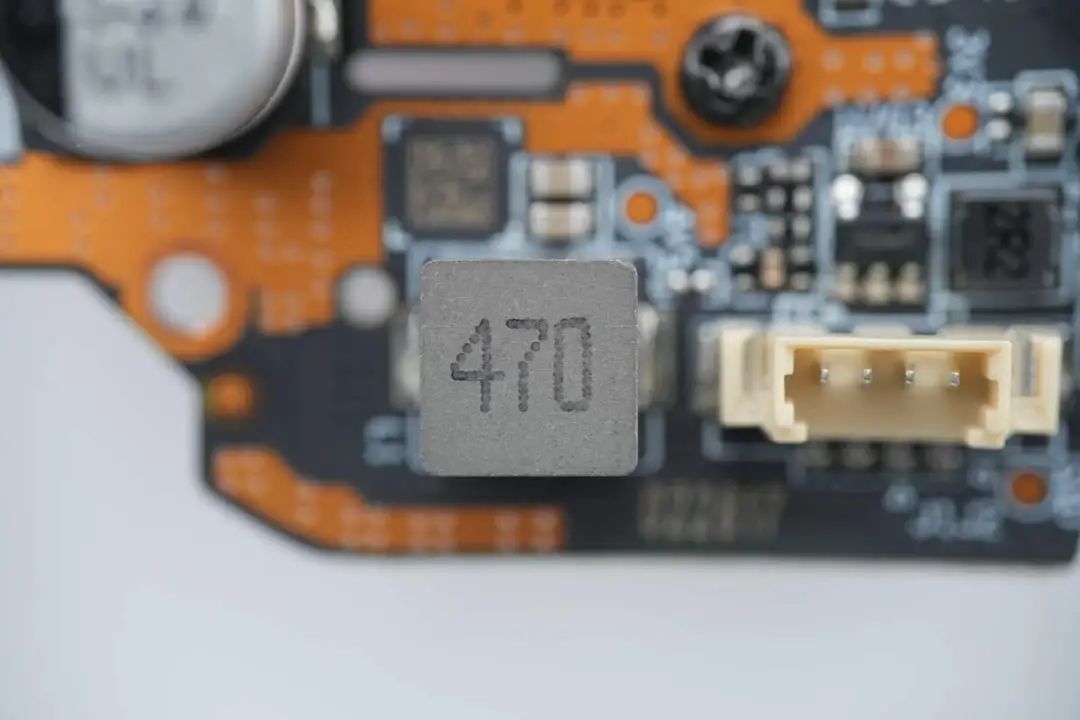

47μH降压电感特写。

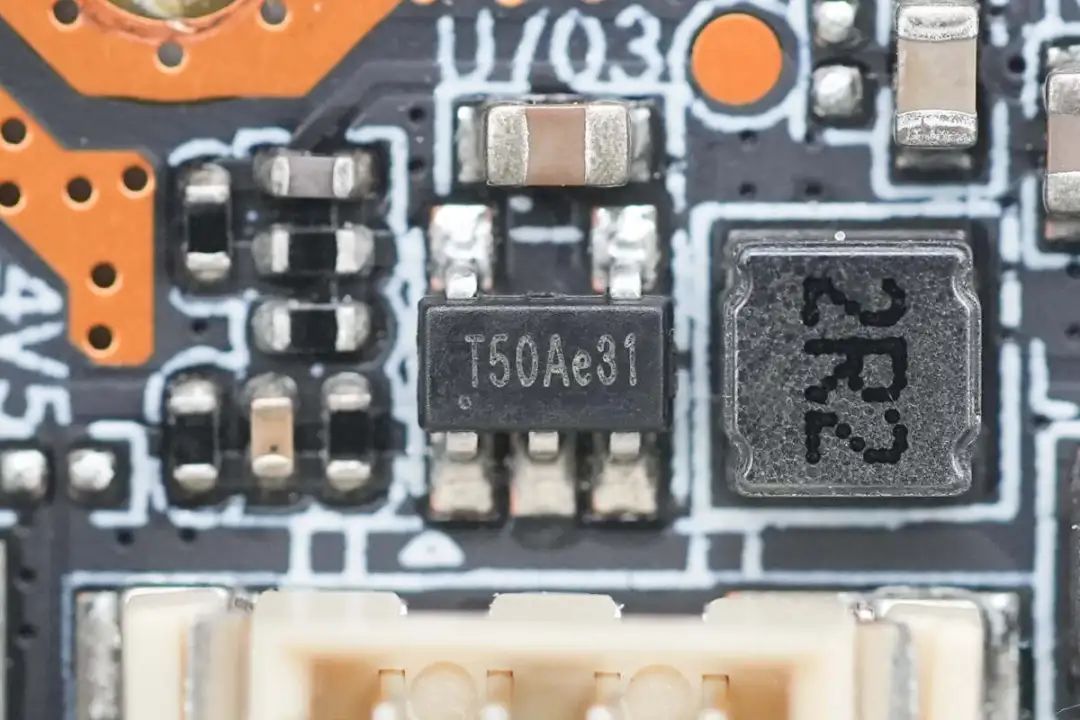

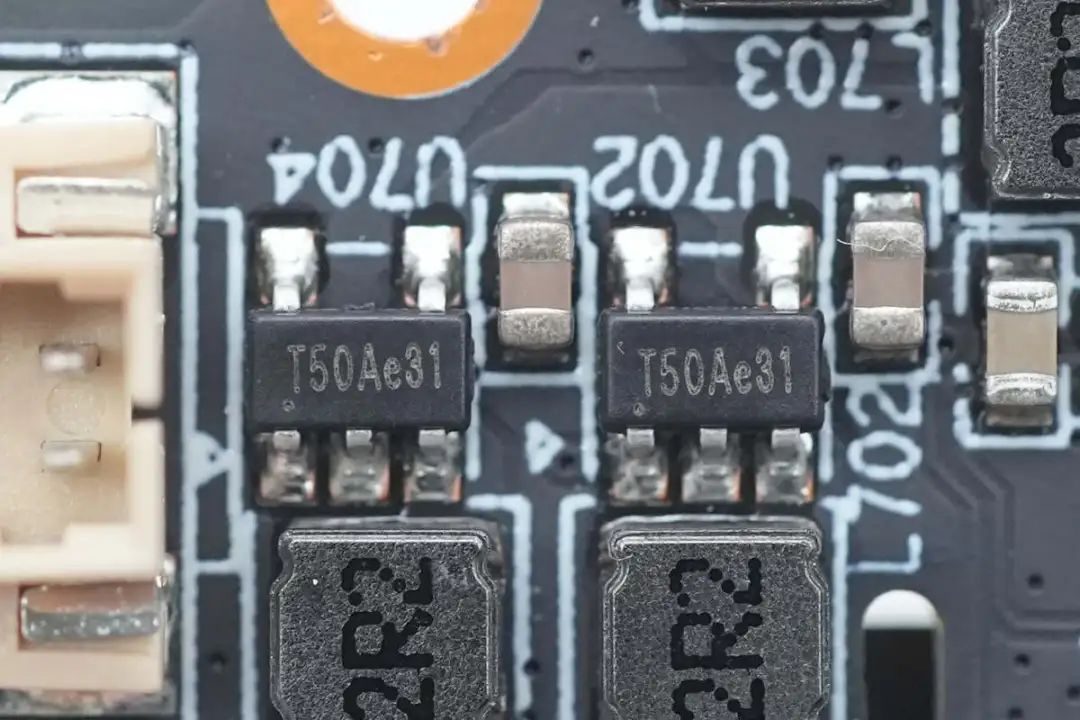

两颗同步降压芯片来自拓尔微，丝印T50A，型号TMI3108，是一颗5.5V输入电压的同步降压转换器，输出电流为1A，开关频率为1.5MHz，具有优秀的线性调整率和瞬态负载响应，采用SOT23-5封装。

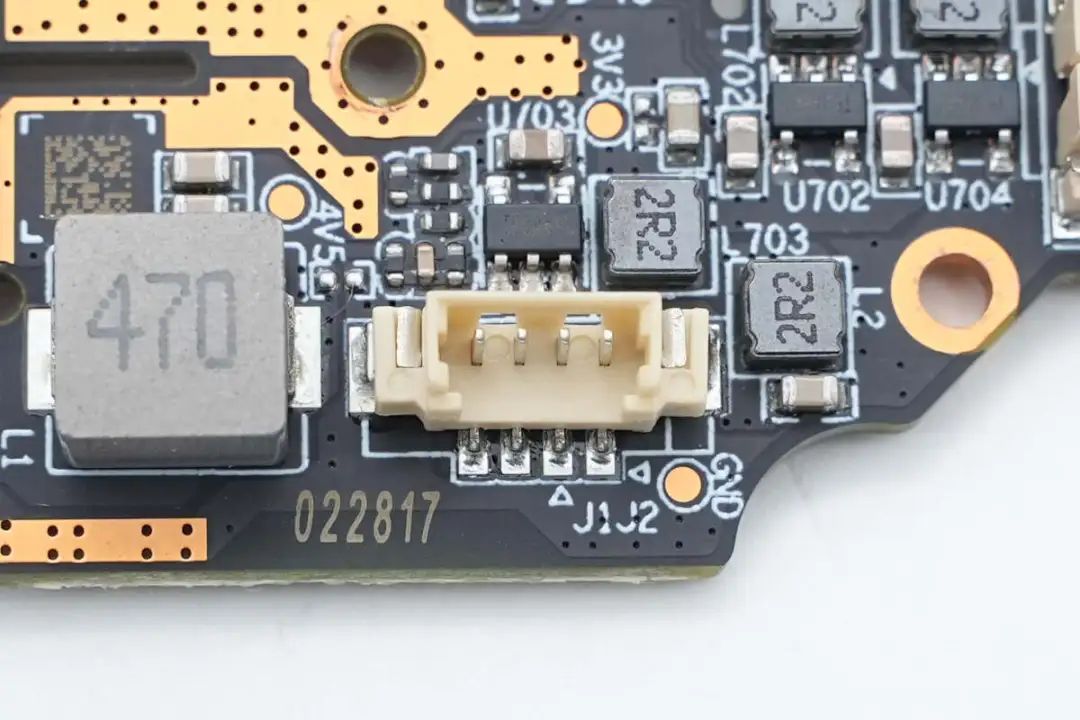

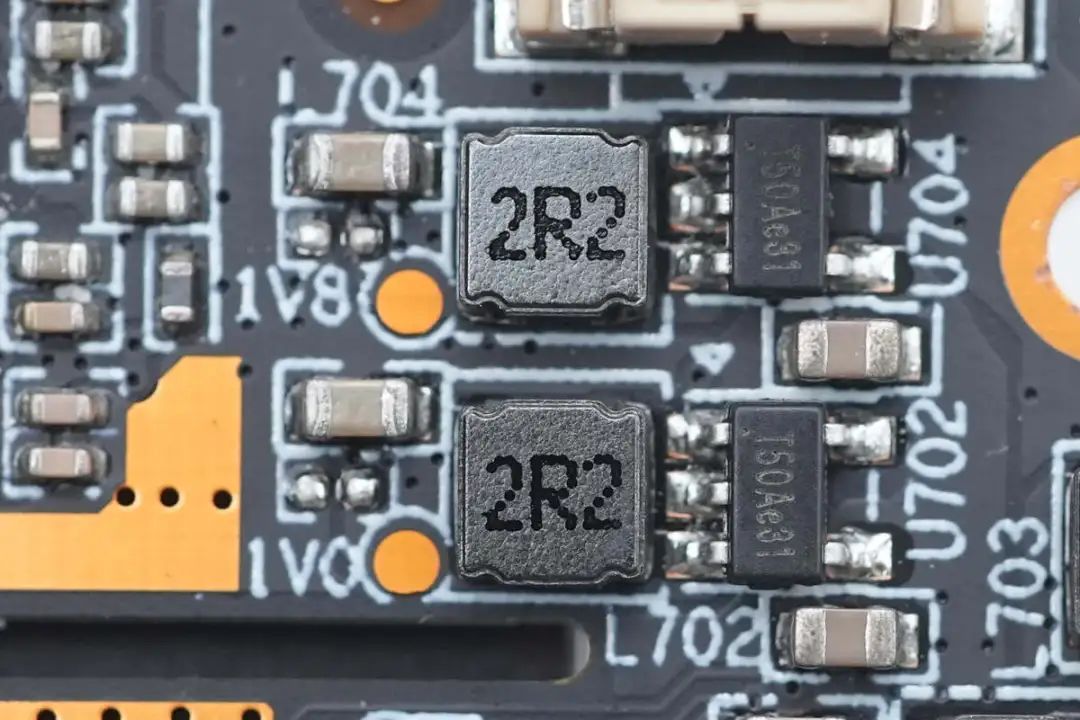

搭配使用的2.2μH降压电感特写，分别用于1.8V和1.0V输出，为主控芯片供电。
另一颗TMI3108用于3.3V降压输出。

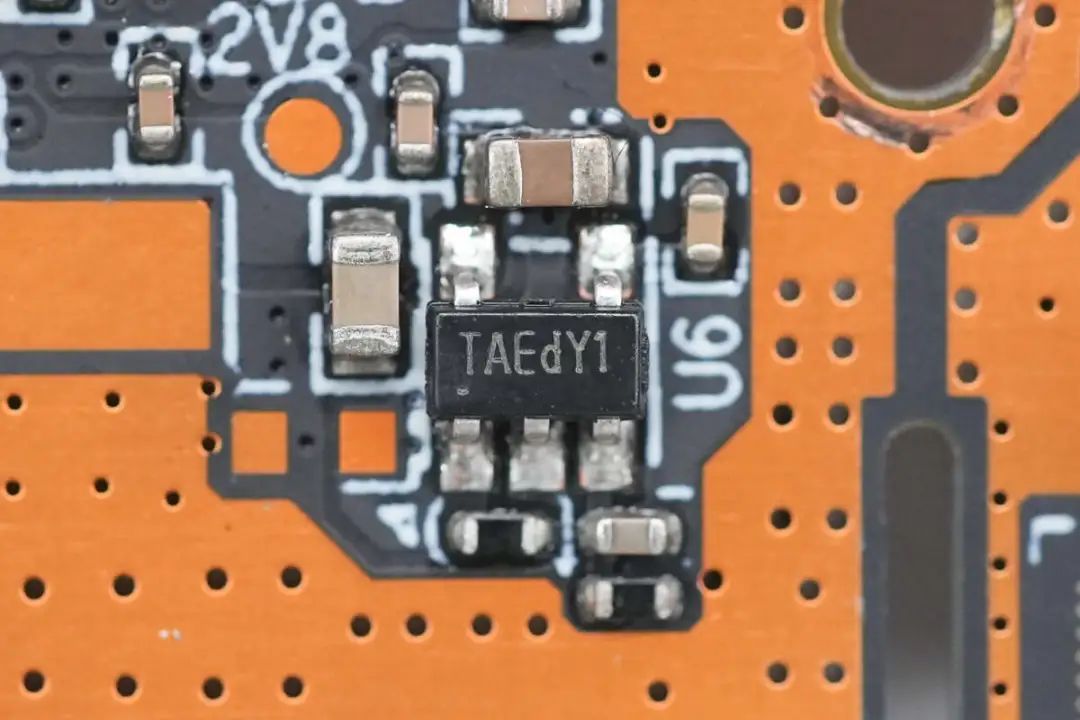

LDO稳压芯片来自拓尔微，丝印TAE，型号为TMI6030-2.8，是一颗低静态电流高电源抑制比稳压器，输出电流为300mA，具备出色的瞬态响应，支持过电流保护和过热关断，采用SOT23-5封装。

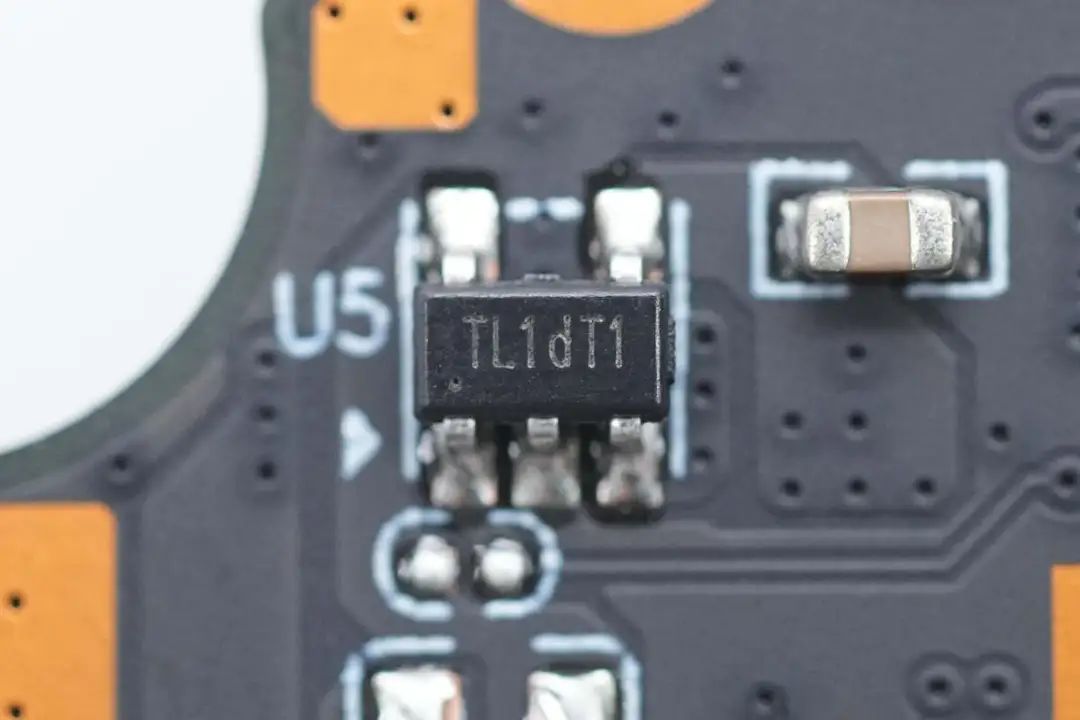

用于红外线补光灯的驱动芯片来自拓尔微，丝印TL1，型号为TMI5101，为同步降压架构，内部集成开关管，芯片开关频率为1.5MHz，支持1A输出电流，支持100%占空比输出，具备短路保护和过热保护，采用SOT23-5封装。
连接补光灯的插座特写。

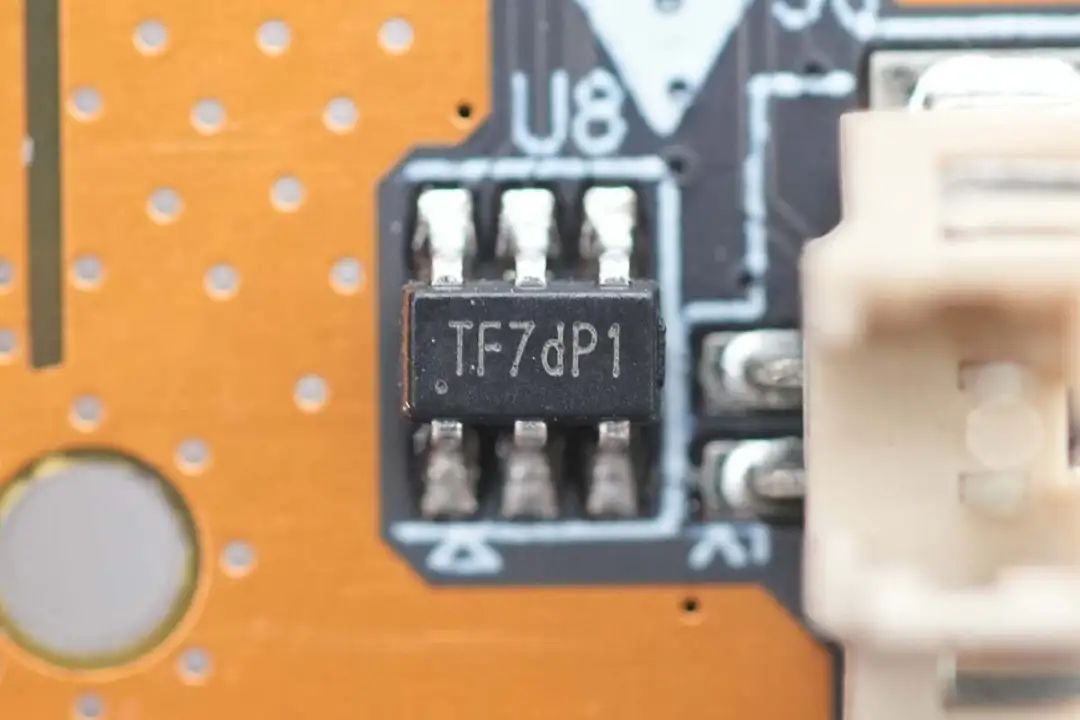

用于滤光片切换线圈的驱动芯片来自拓尔微，丝印TF7，型号为TMI8113，芯片内部设有H桥驱动电路，支持电机正反转，停止和刹车功能，芯片内置温度保护，支持7.2V工作电压，采用SOT23-6封装。

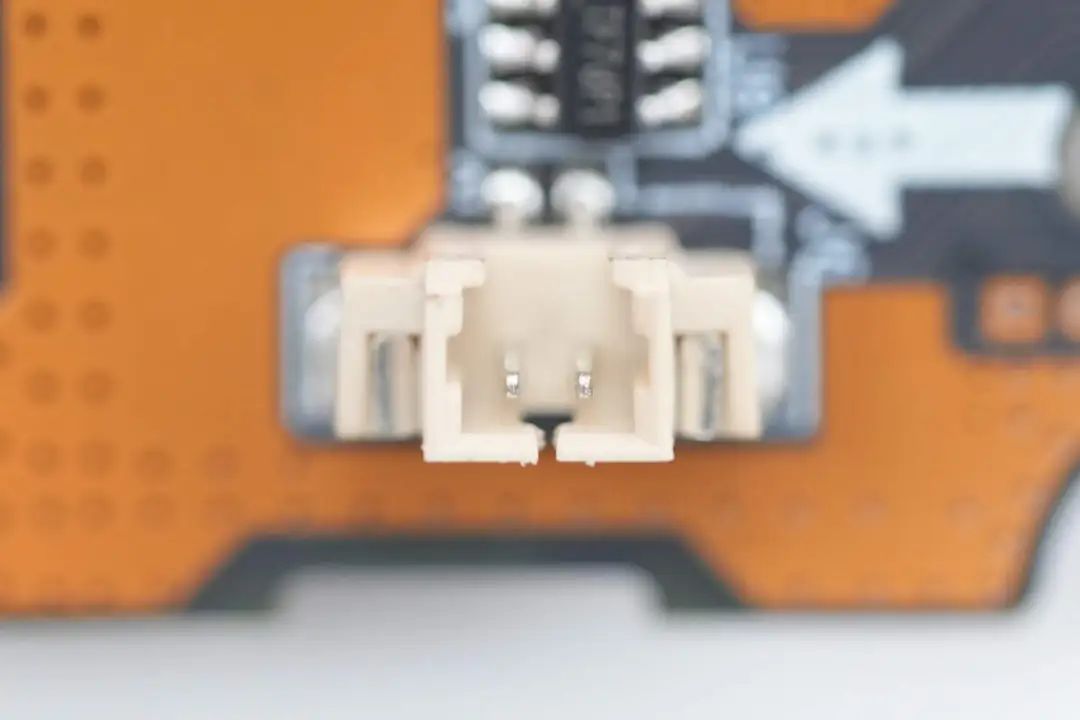

连接滤光片切换线圈的插座特写。

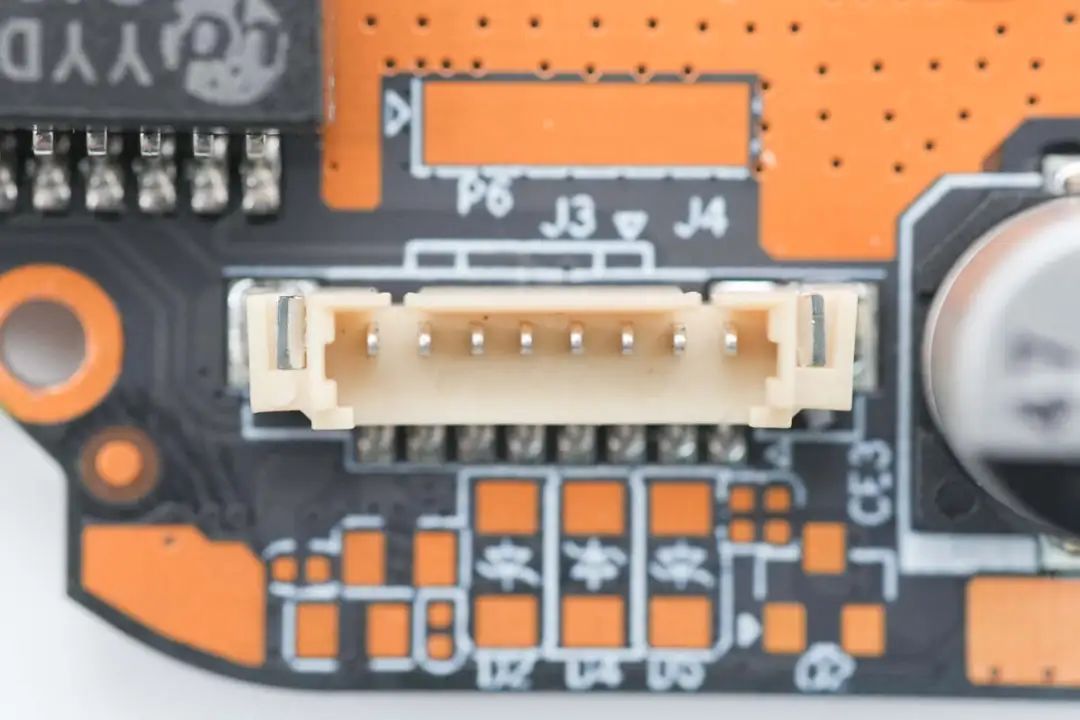

用于连接网线的插座特写。

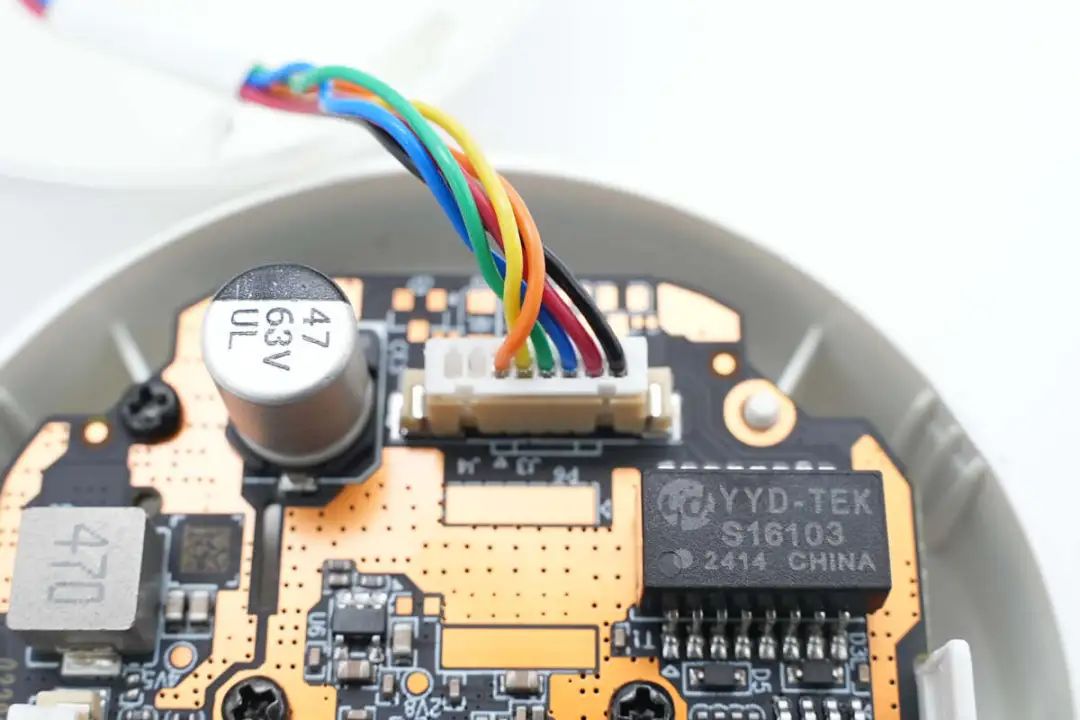

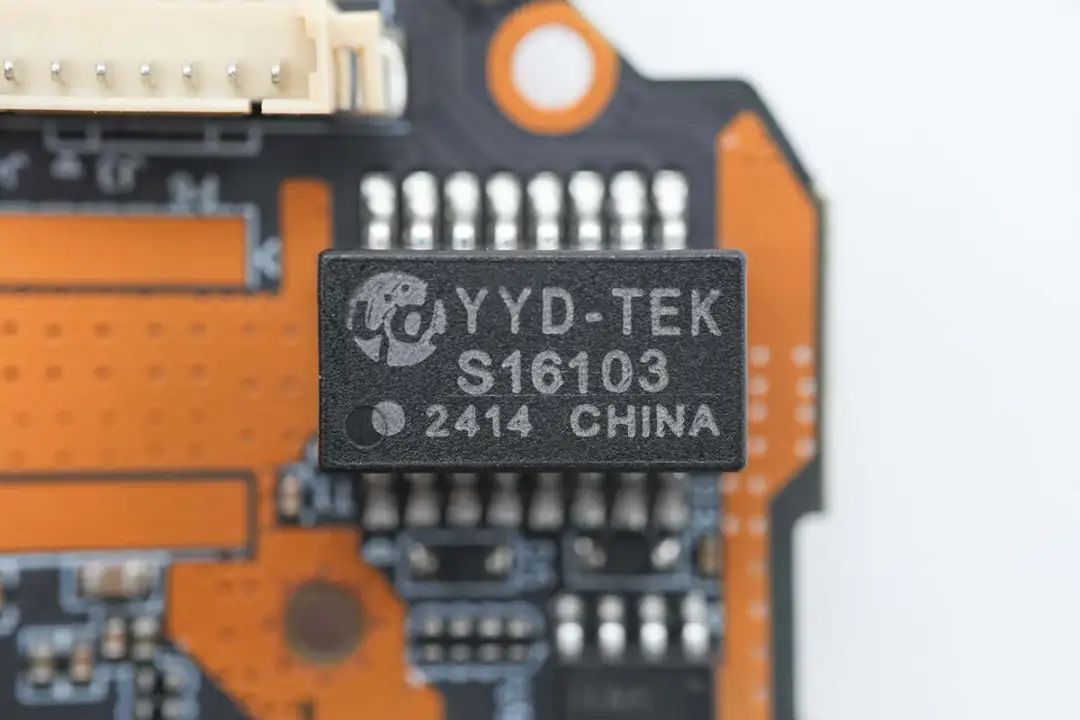

网络变压器来自深圳市毅远达电子。

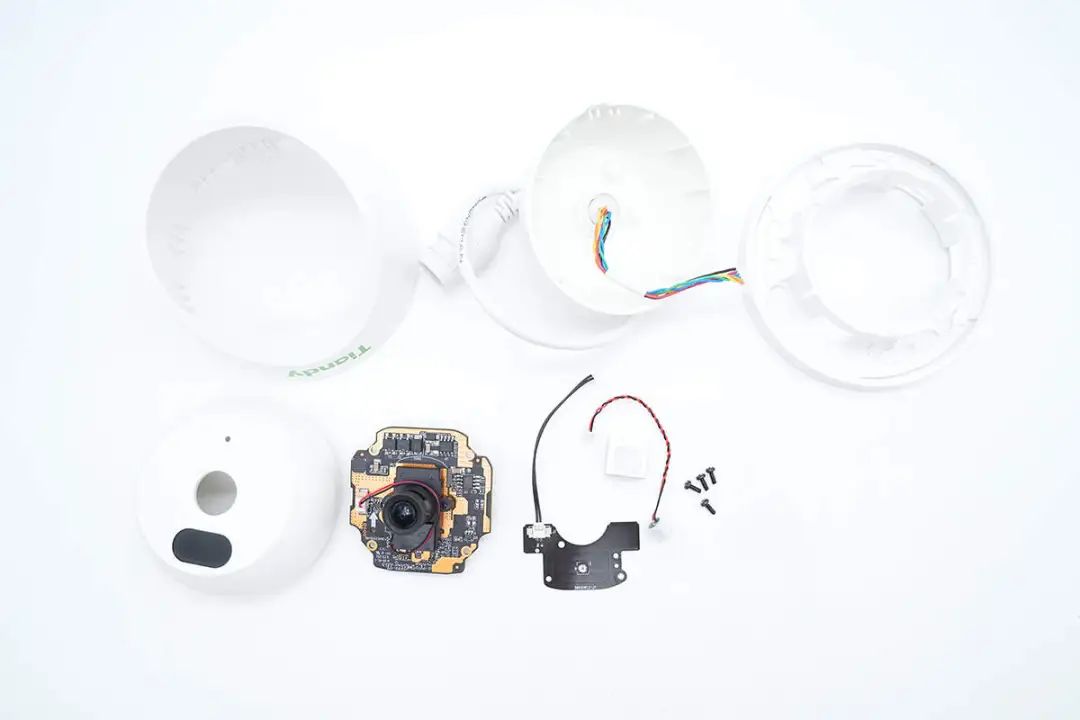

全部拆解一览，来张全家福。
安防评测室拆解总结

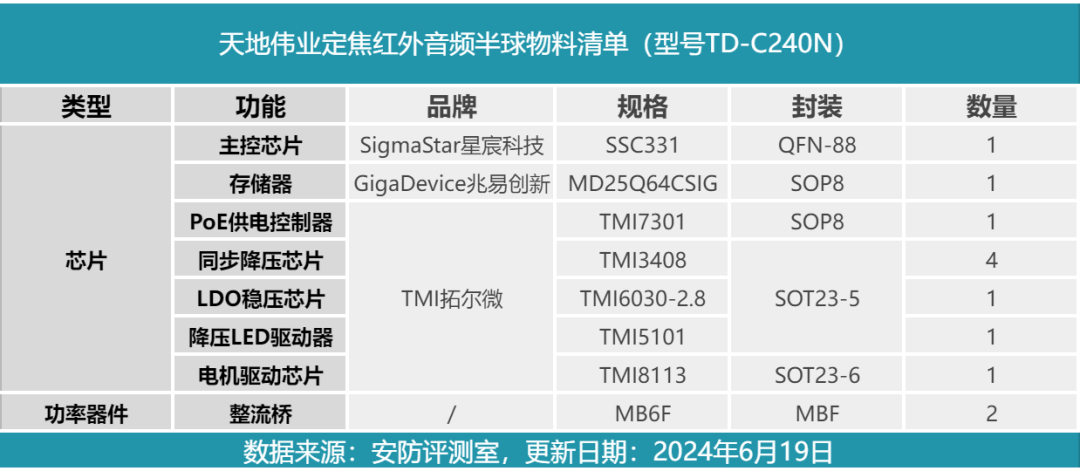

最后附上天地伟业半球摄像机的核心器件清单，方便大家查阅。
天地伟业这款半球摄像机为300万像素，预装4mm高清定焦镜头，支持IP67防尘防水能力，支持在户外使用。摄像机具备2304*1296@25FPS视频输出，并设有红外补光灯，具备夜视功能。摄像机采用PoE供电，一条网线即可完成摄像机联网与供电，无需额外布置电源。
安防评测室通过拆解了解到，这款摄像头采用星宸SSC331主控芯片，搭配使用兆易创新存储器。摄像头内部PoE供电芯片，开关降压芯片，LDO，电机驱动芯片和补光灯驱动芯片均来自拓尔微。摄像头主控芯片粘贴散热片，内部麦克风，网线和补光灯通过插接件连接，便于组装生产。
