Razer雷蛇是全球领先的玩家生活方式潮流品牌，专为玩家提供硬件、软件和服务的一体化生态系统，旗下产品包括游戏笔记本电脑及高性能游戏外设等。迪亚海魔（TIAMAT）系列是雷蛇推出的支持多声道环绕音的游戏耳机，用于为用户提供更具沉浸感的玩游戏和看视频体验。
该系列的第二代Razer雷蛇TIAMAT 7.1 V2游戏耳机于2017年发布，搭载了10个独立驱动单元（每侧5个），在声卡的支持下可提供7.1环绕声音效；配备音频控制台，可以切换7.1环绕声或2.0立体声，自主调节每个声道的音量，或是外接音响，提供了更多的可玩性；还支持CHROMA幻彩灯光系统，自定义设置耳罩和音频控制台的幻彩灯光。下面就来看看这款产品的详细拆解报告吧~
一、Razer雷蛇TIAMAT 7.1 V2游戏耳机开箱

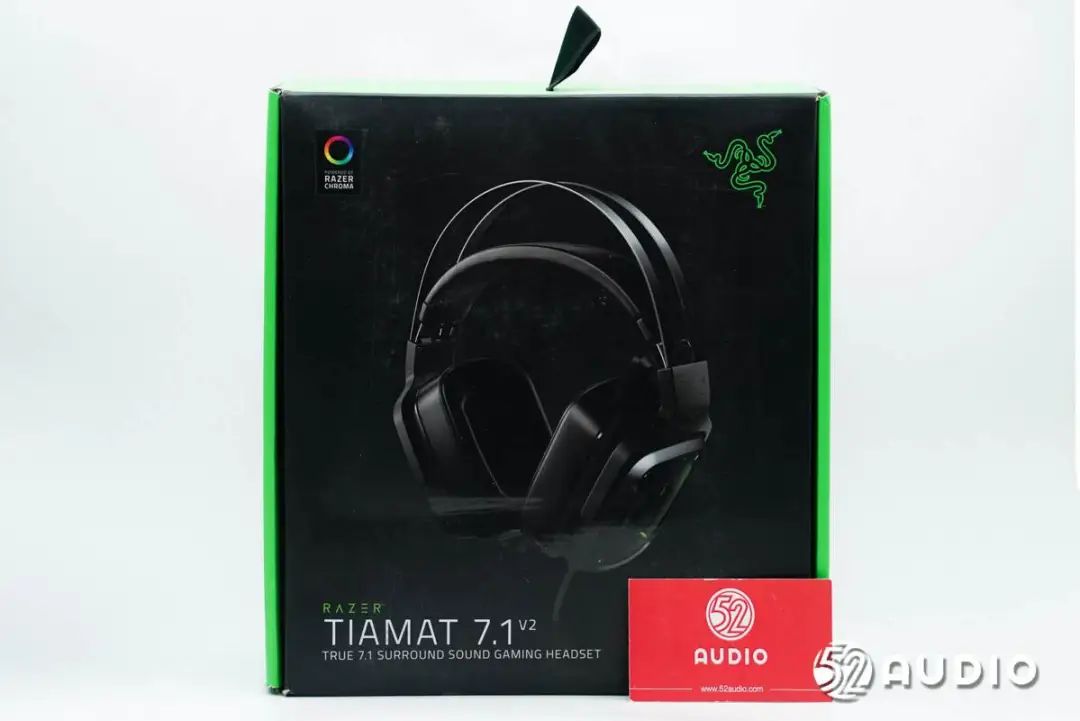

Razer雷蛇TIAMAT 7.1 V2游戏耳机包装盒采用了家族式的设计，经典黑绿配色，正面展示了产品外观，品牌LOGO和产品名称，以及Razer CHROMA系统标志。
包装盒背面详细介绍了单元、音频控制台和幻彩灯的功能特点。
包装盒底部介绍了各驱动单元和麦克风的参数信息。

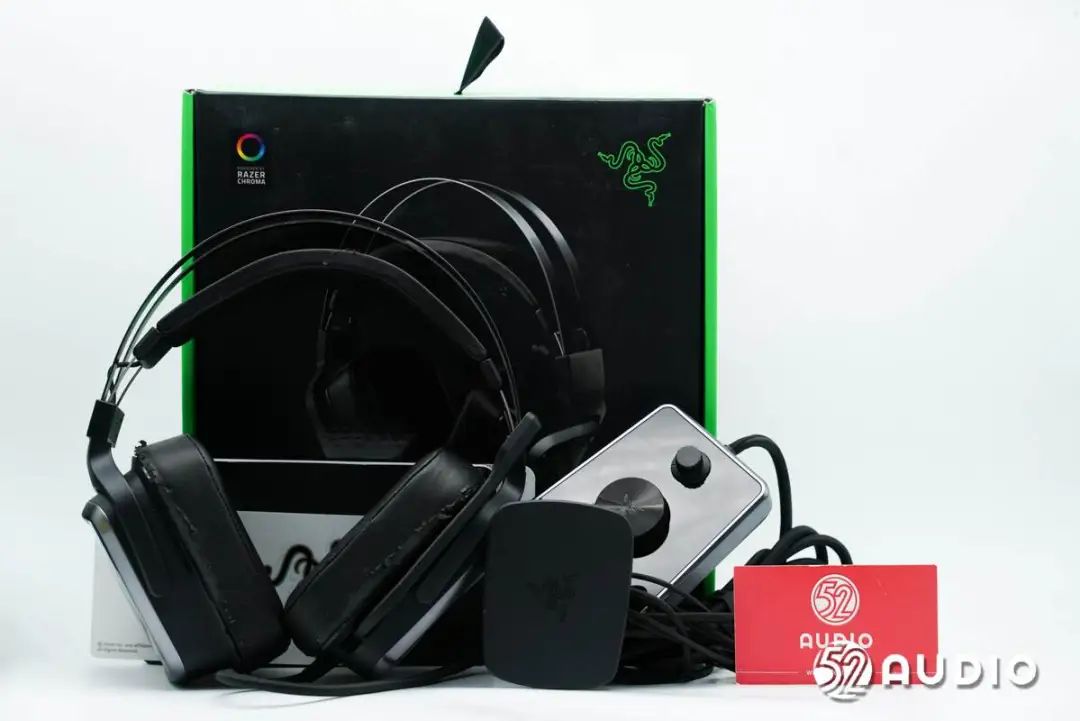

包装盒内部物品有耳机、可拆卸耳机盖和说明书等。此次拆解的为海淘产品，耳罩、头垫皮套有所破损。

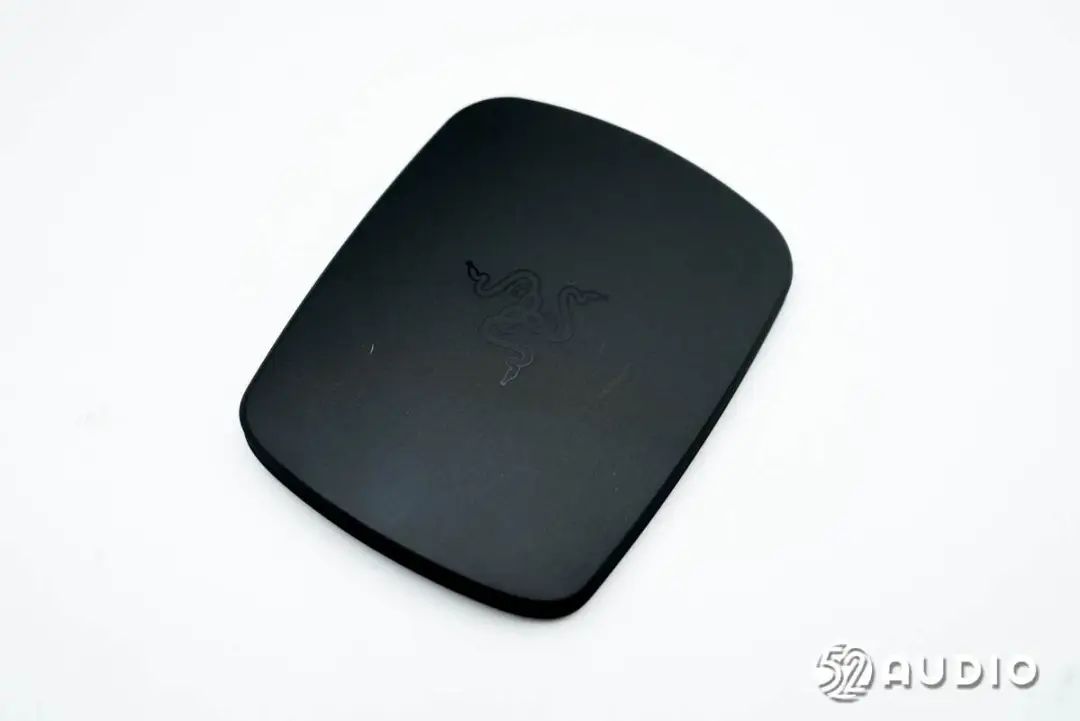

可拆卸耳机盖，用于便捷遮挡灯光效果。

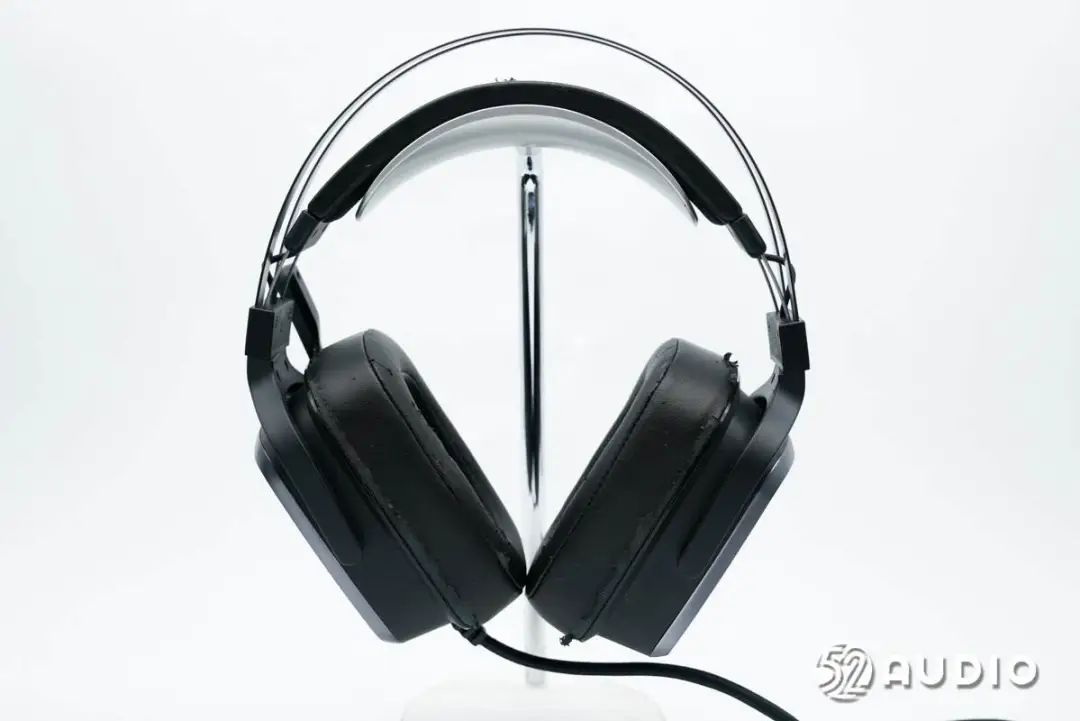

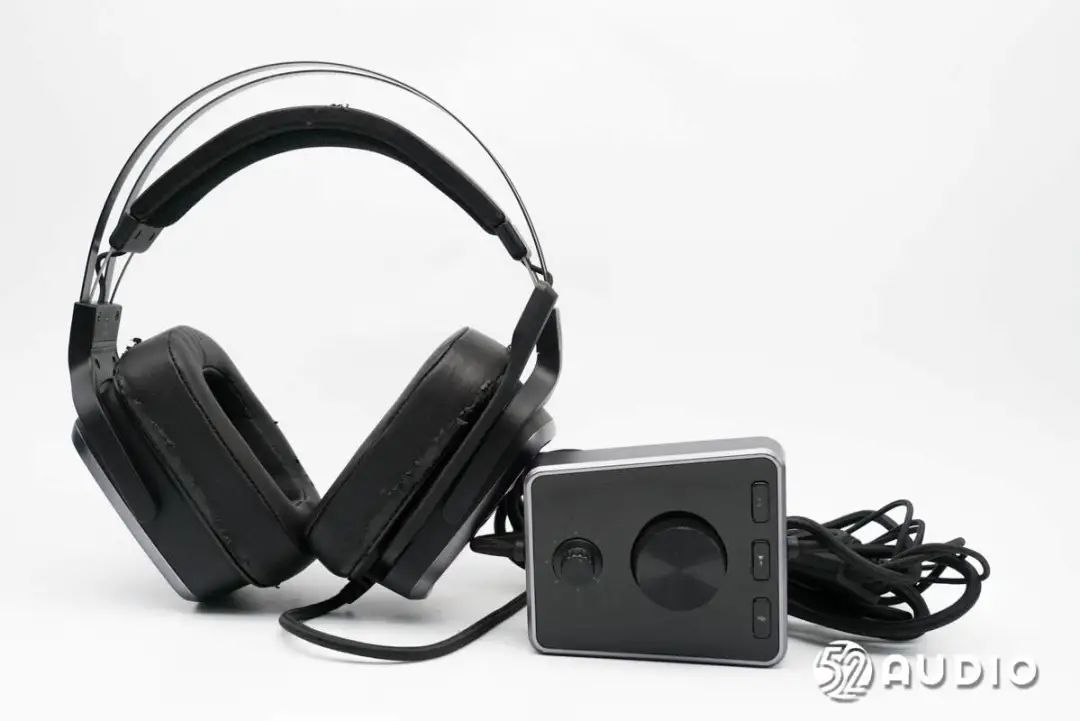

Razer雷蛇TIAMAT 7.1 V2游戏耳机整体一览。
雷蛇TIAMAT 7.1 V2耳机采用了黑银配色，轻量化头梁设计，自适应悬浮头带，均匀分布头部重量，提升舒适性。耳罩采用了仿皮革材质，佩戴舒适亲肤，且能够有效隔离外界噪音。

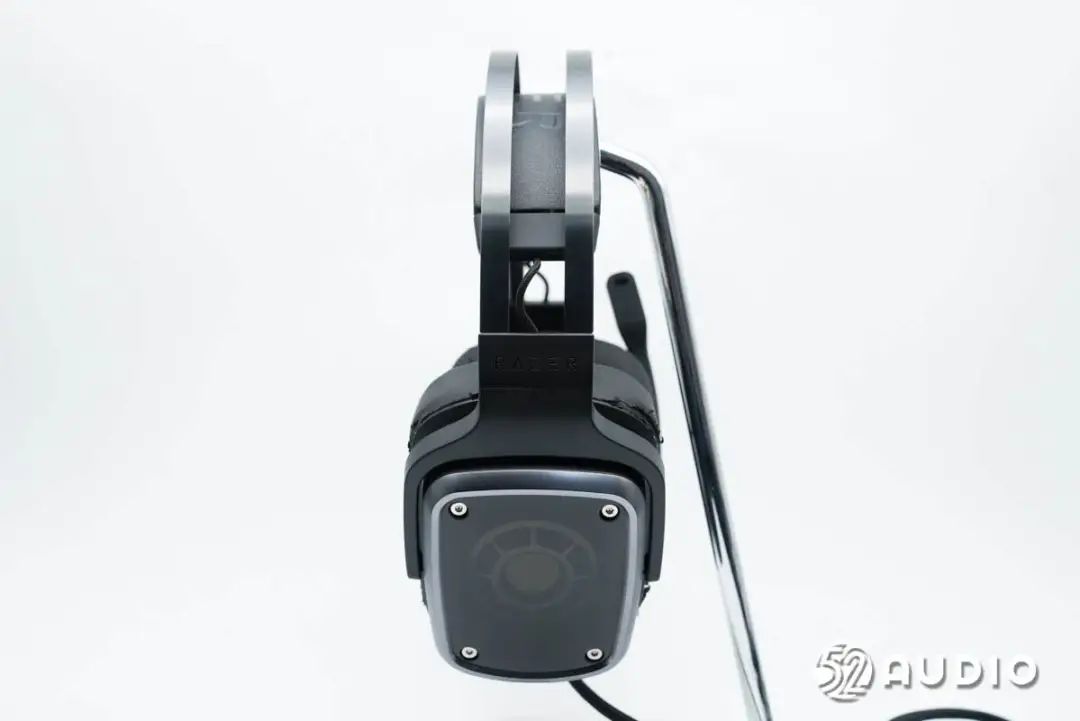

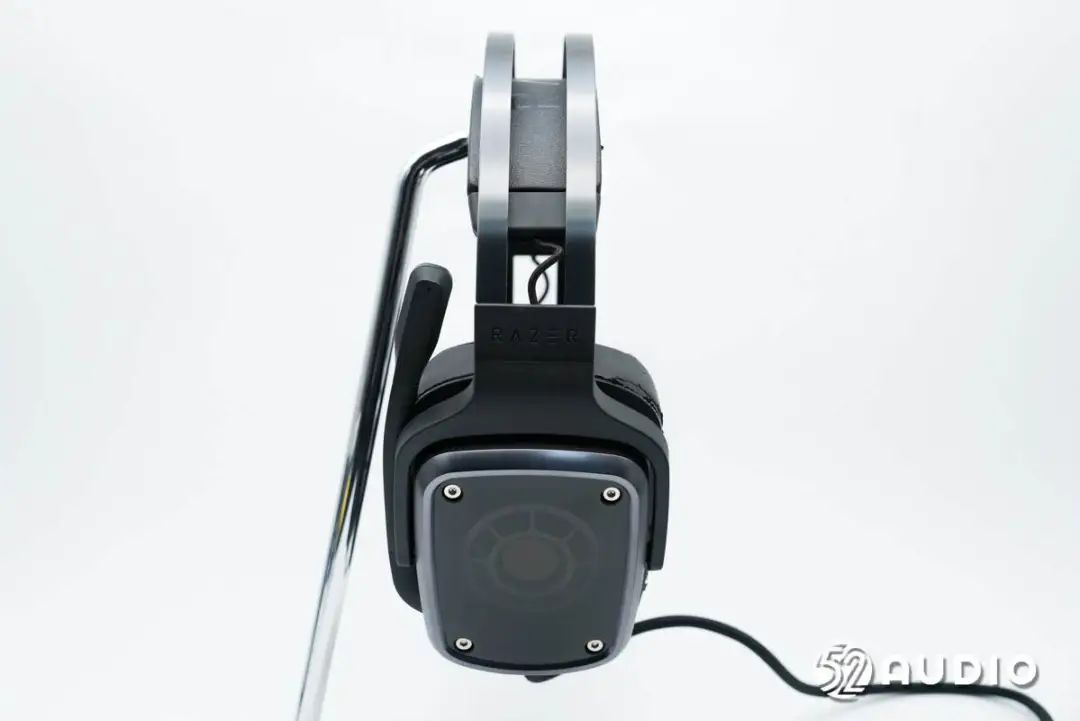

机身左侧外观一览，方形耳壳设计，透明材质，能够看到内部驱动单元及其幻彩灯效。左侧耳壳上设置吊杆麦克风，可以自由调节。
机身右侧外观一览，与左侧相同设计。

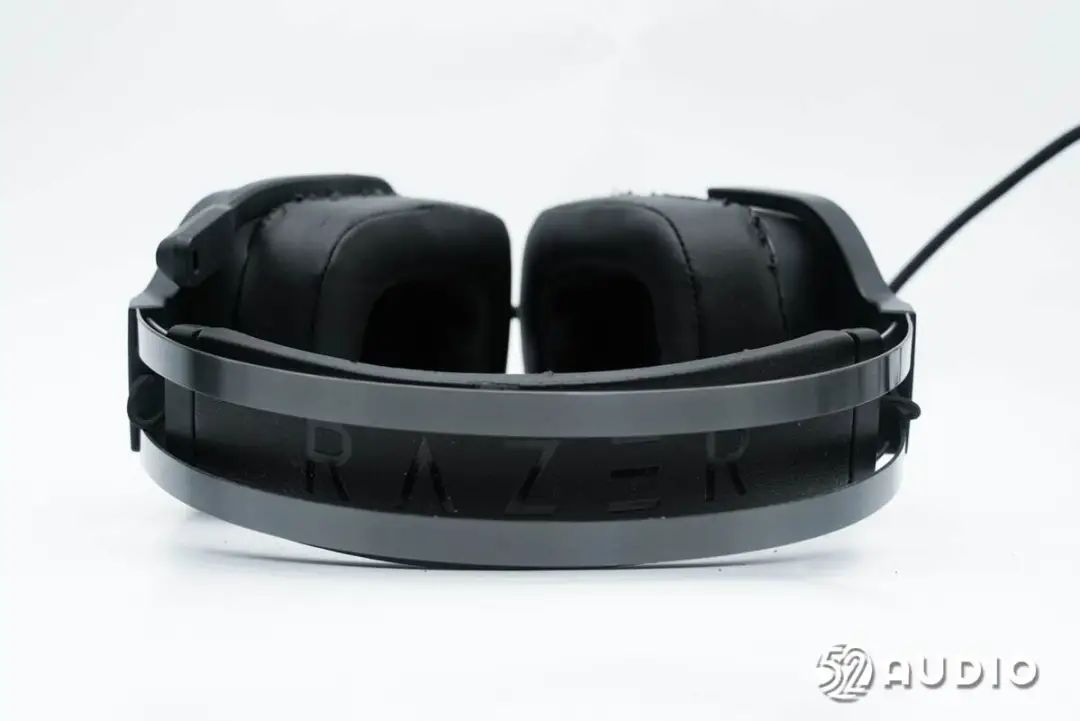

耳机头梁采用了特写，轻量化的钢条设计，内侧头带上压印“RAZER”品牌LOGO。

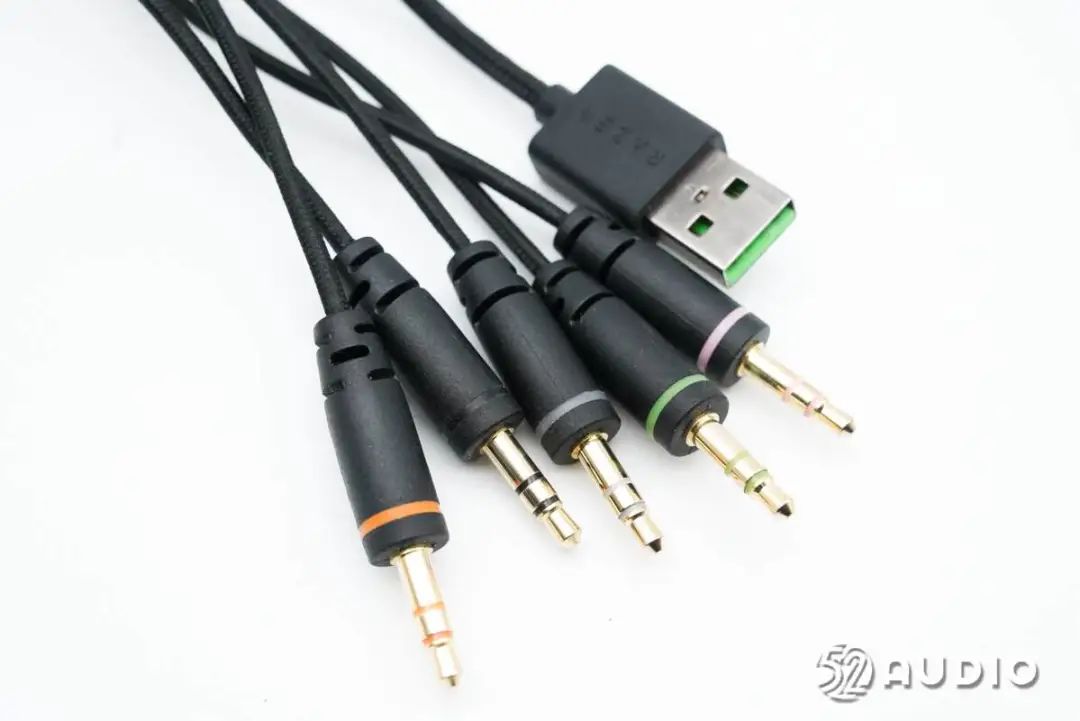

耳机线缆的插头特写，包括了USB-A幻彩灯光电源接口，以及4个3.5mm的驱动单元接口，1个3.5mm麦克风接口（粉色）。

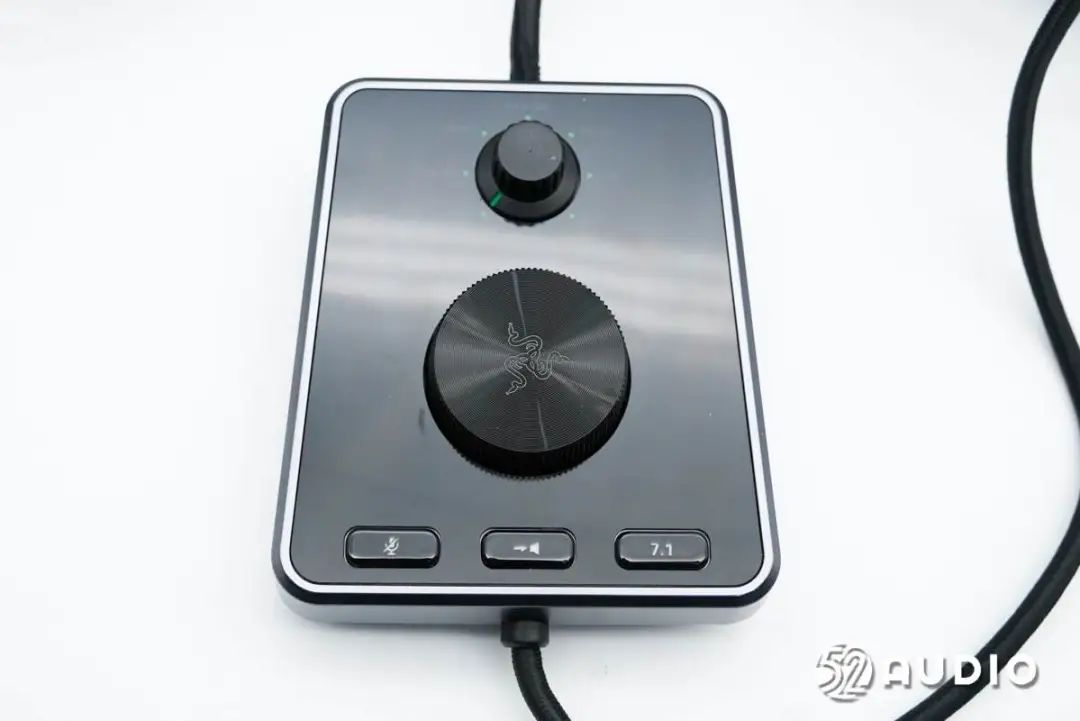

音频控制台正面外观一览，中间音量调节旋钮上设计雷蛇品牌LOGO。

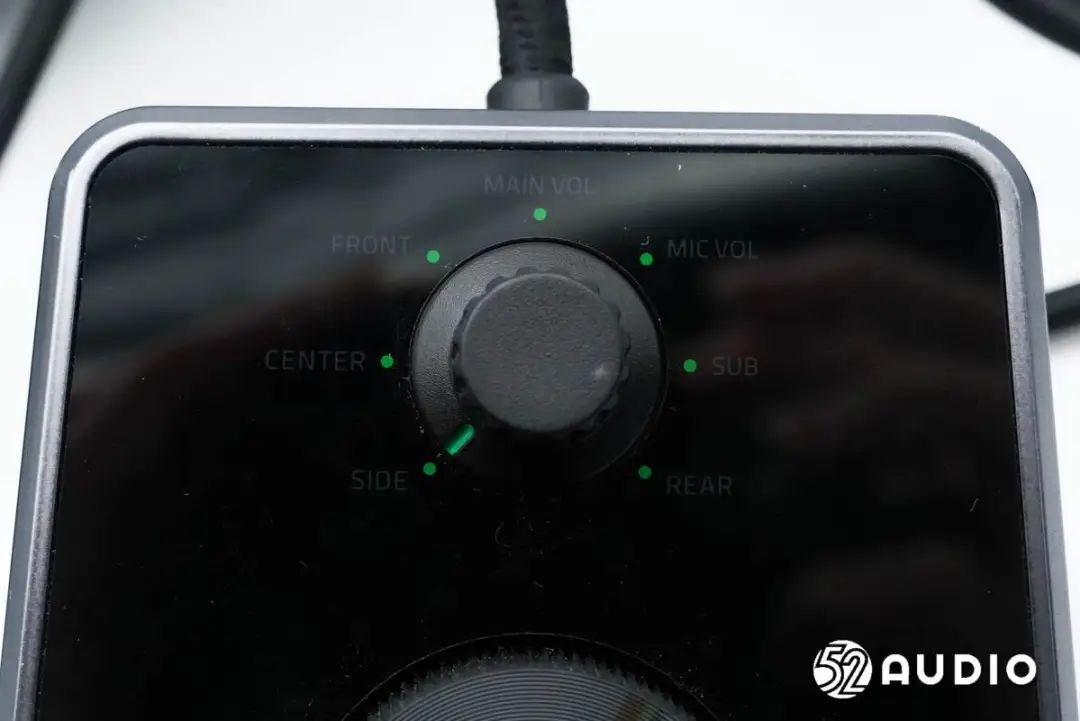

调节不同驱动单元、麦克风和幻彩灯的切换旋钮特写。

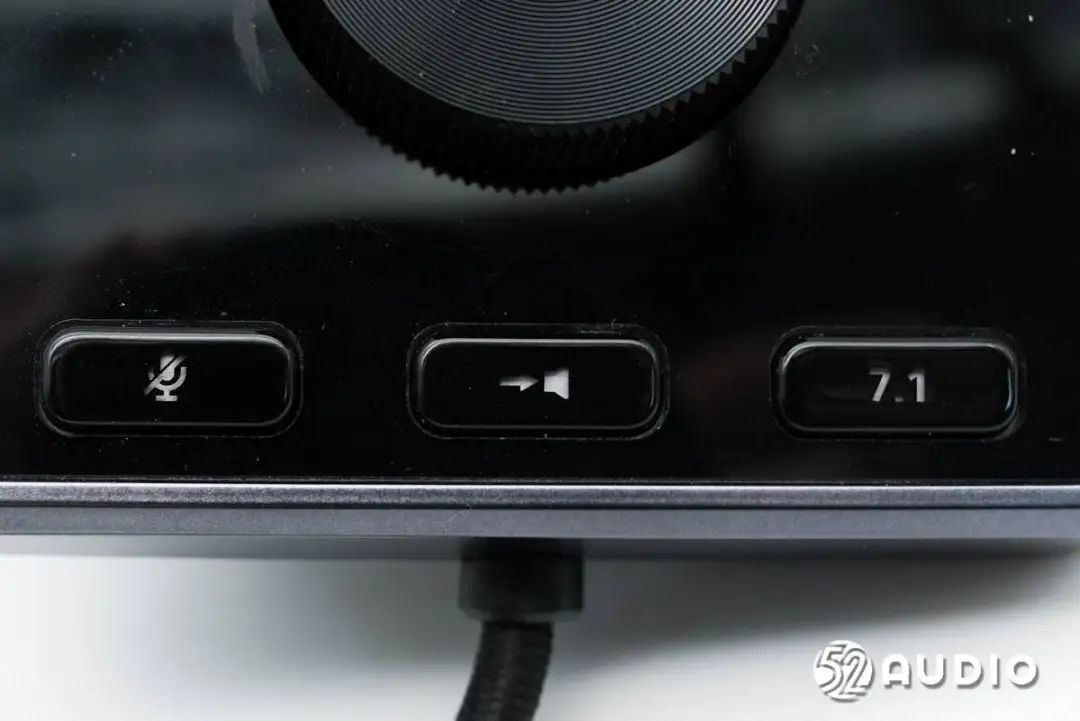

麦克风静音、耳机/音响切换和7.1/2.0声道切换按键特写。

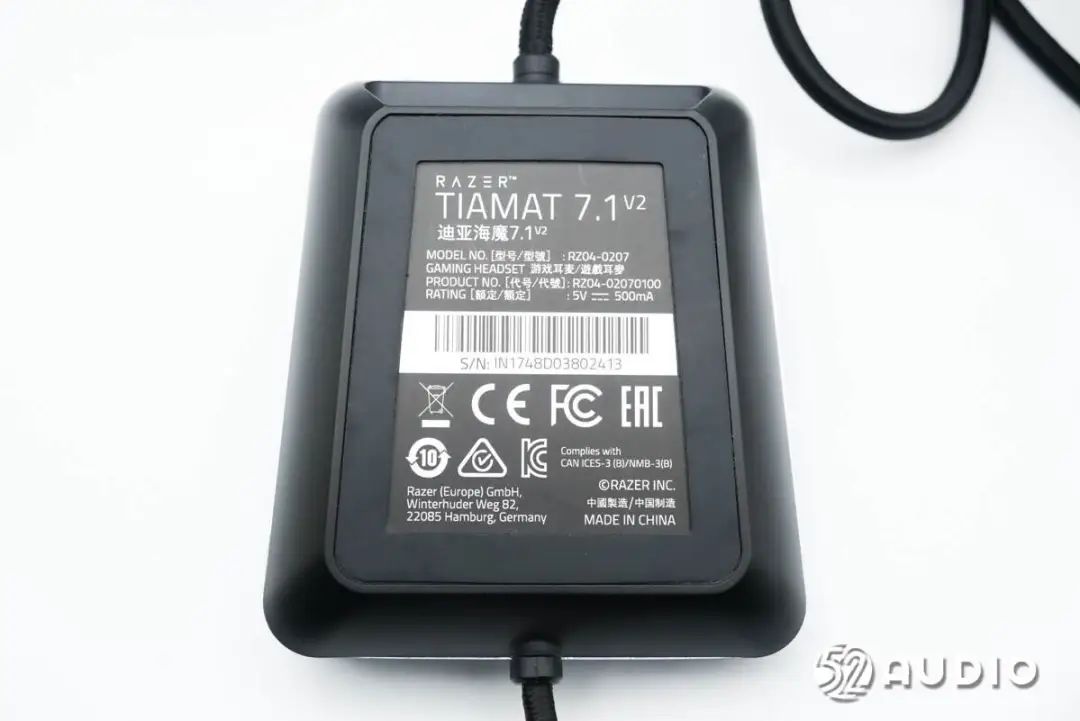

控制台背面贴有产品标签，迪亚海魔7.1 V2，型号：RZ04-0207，额定：5V-500mA。

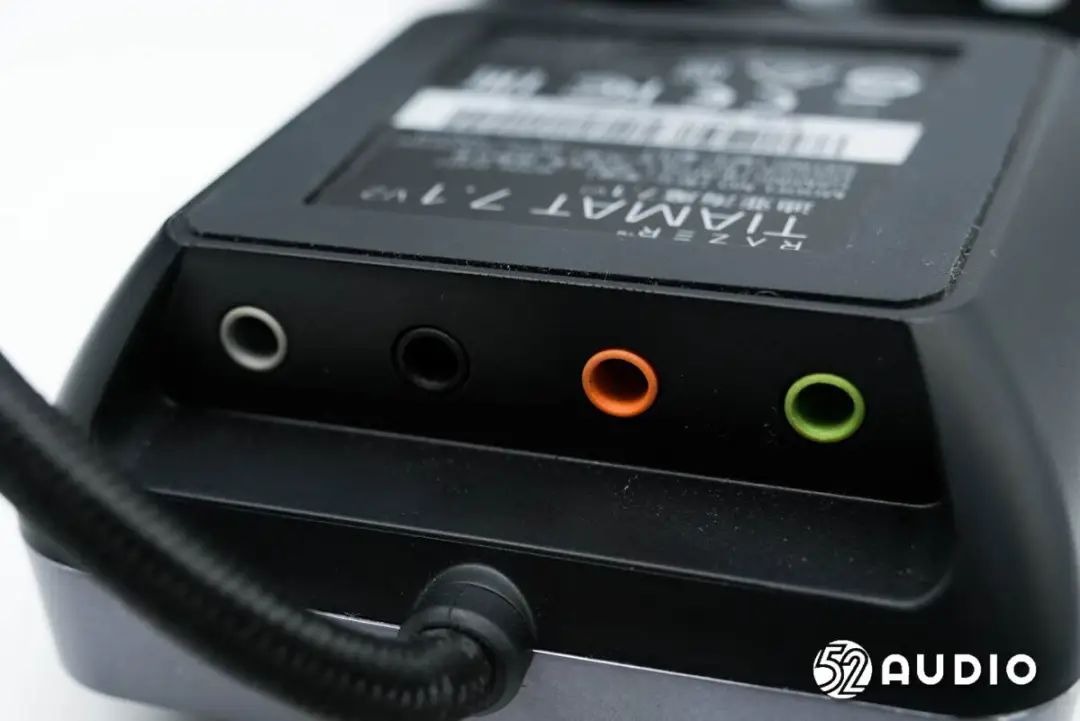

音频控制台侧边的功能接口特写，用于连接音响设备。
二、Razer雷蛇TIAMAT 7.1 V2游戏耳机拆解

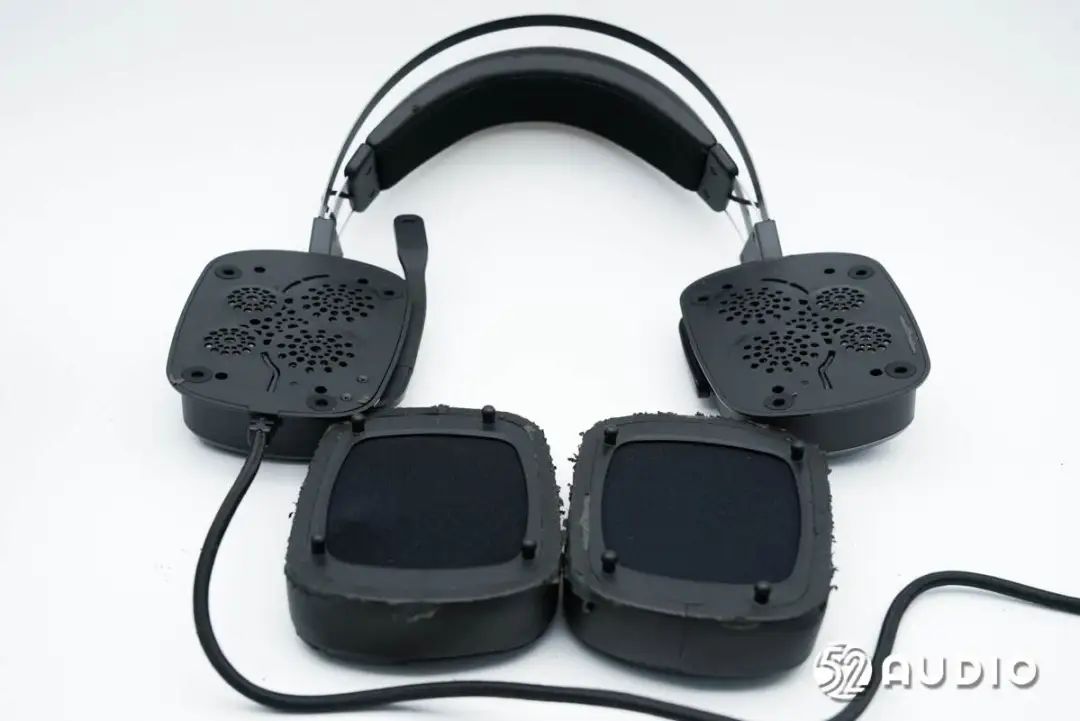

进入拆解部分，取掉两侧耳罩。

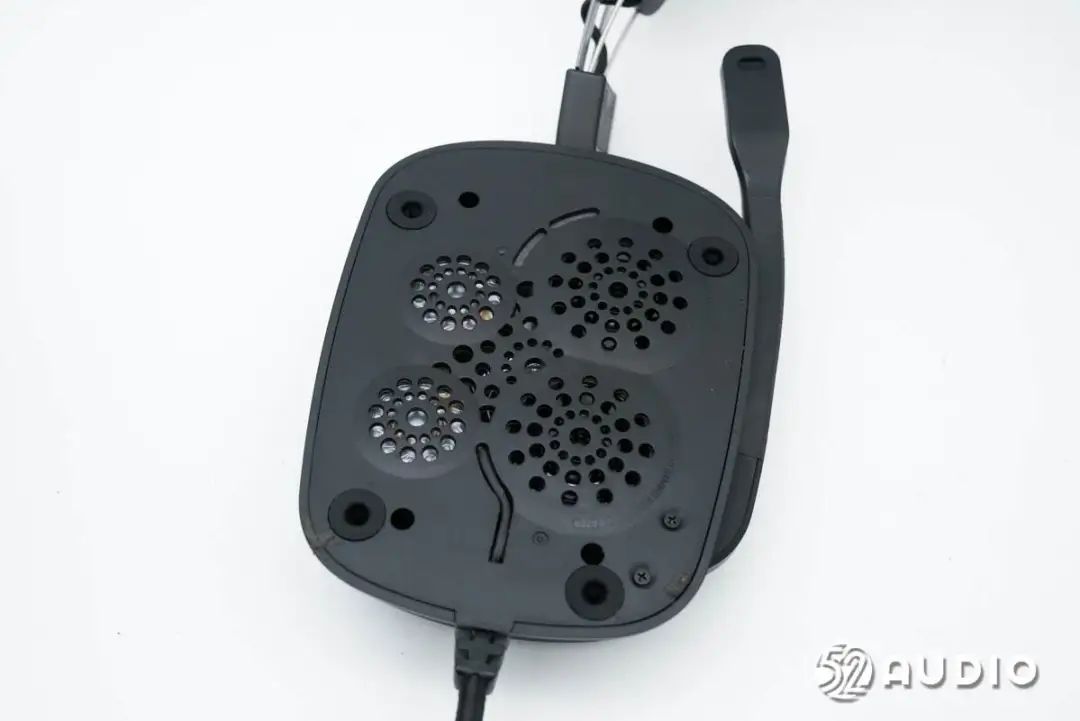

左侧音腔盖板结构一览，中间设置对应多单元的出音孔，四角设计调音孔。
卸掉螺丝，打开腔体。

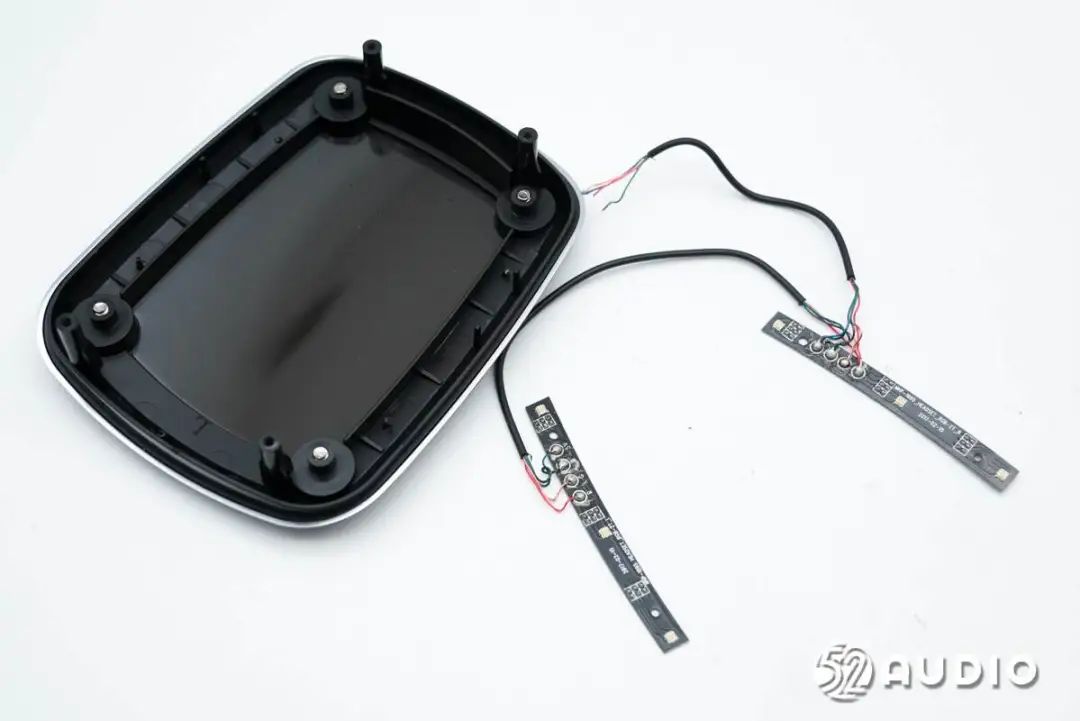

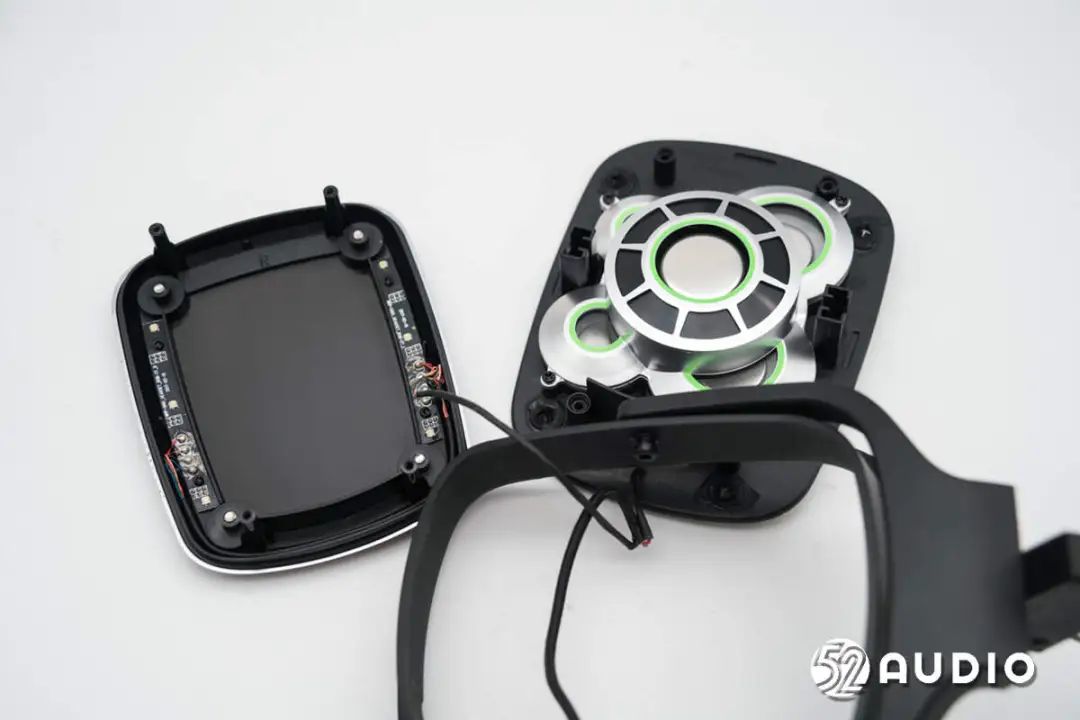

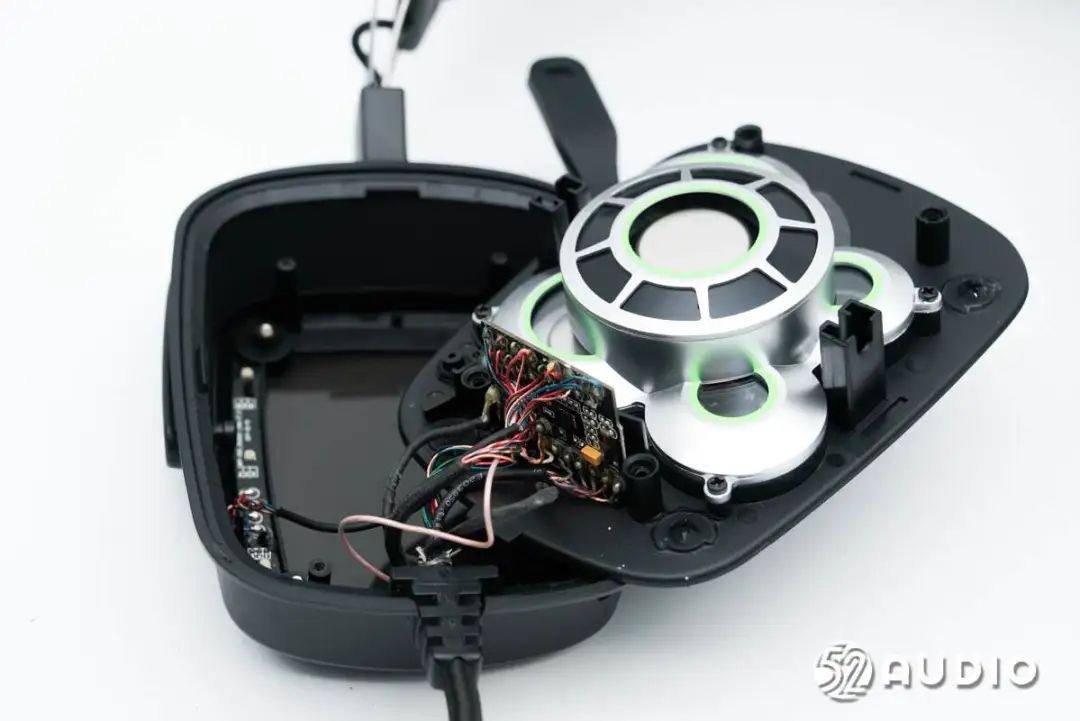

盖板内侧的结构一览，五单元通过炫酷盖板密封。

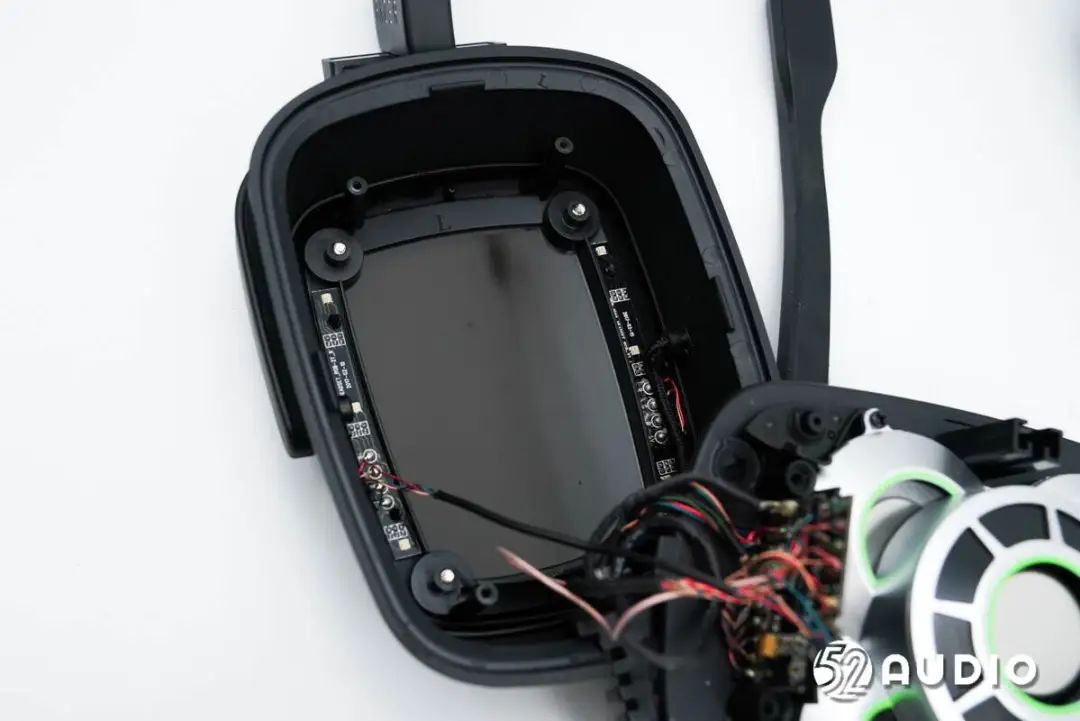

腔体内部两侧设置有RGB幻彩灯小板。
腔体内部的主板电路一览，与导线焊接，打胶防护。

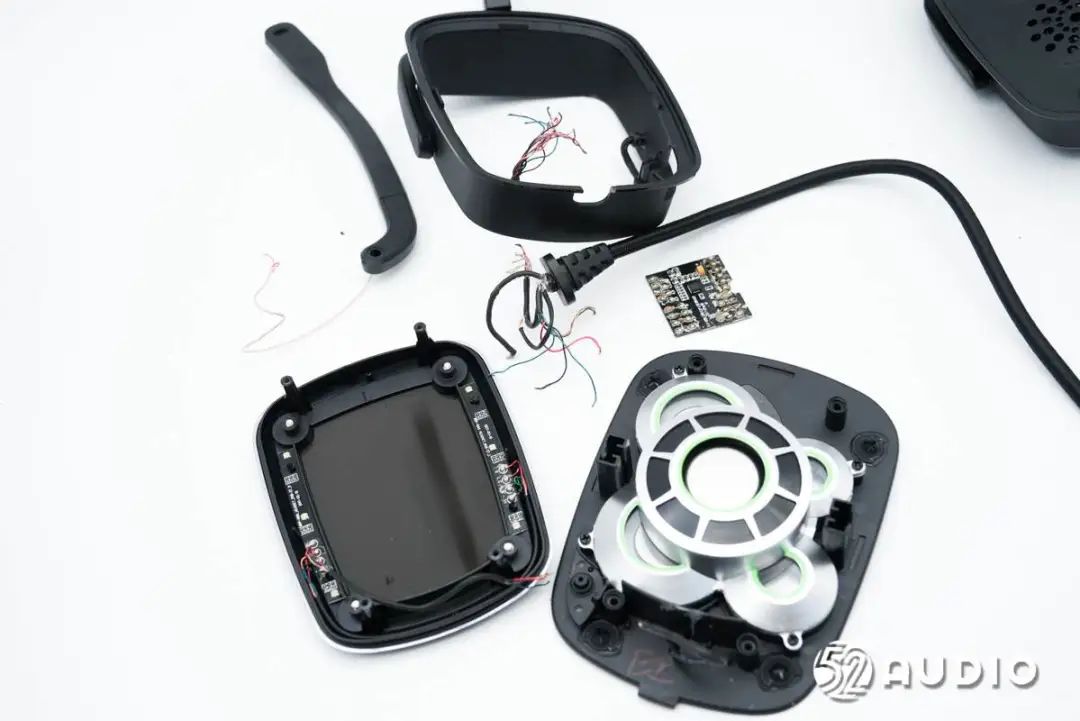

断开导线，分离所有组件。

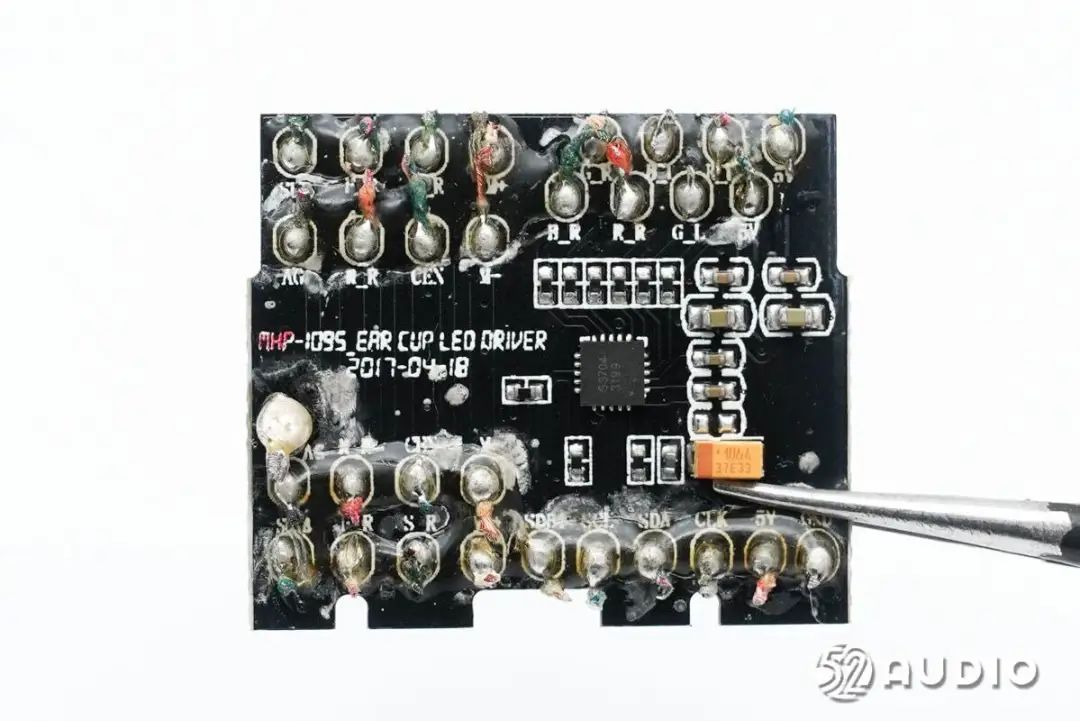

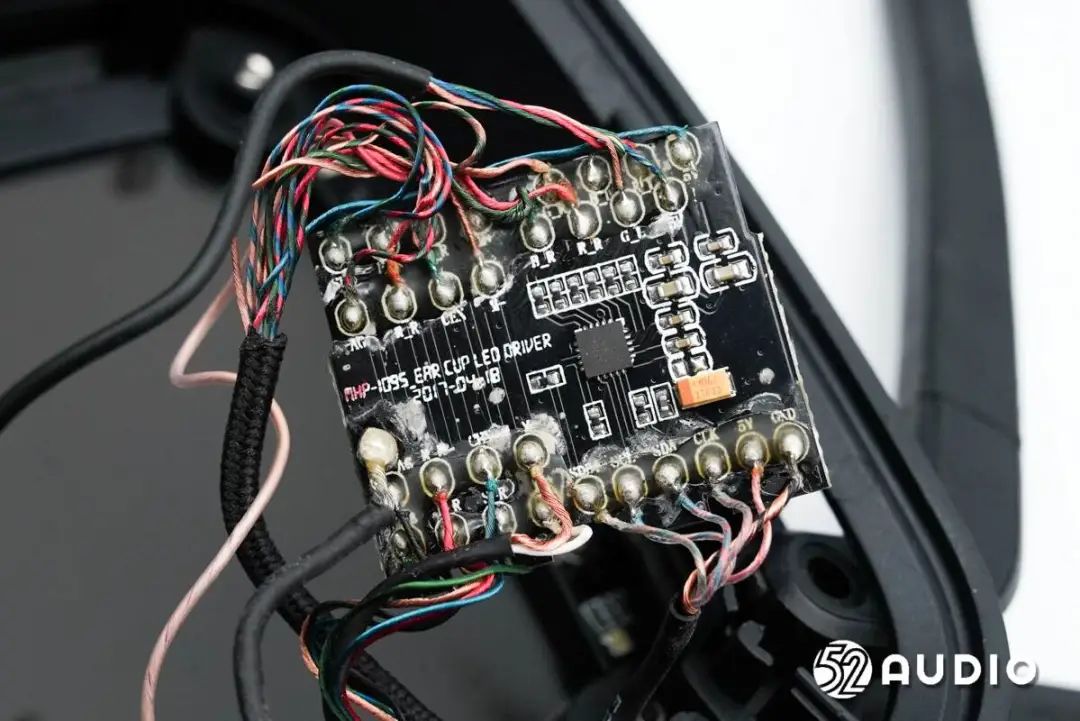

耳机主板一侧电路一览。

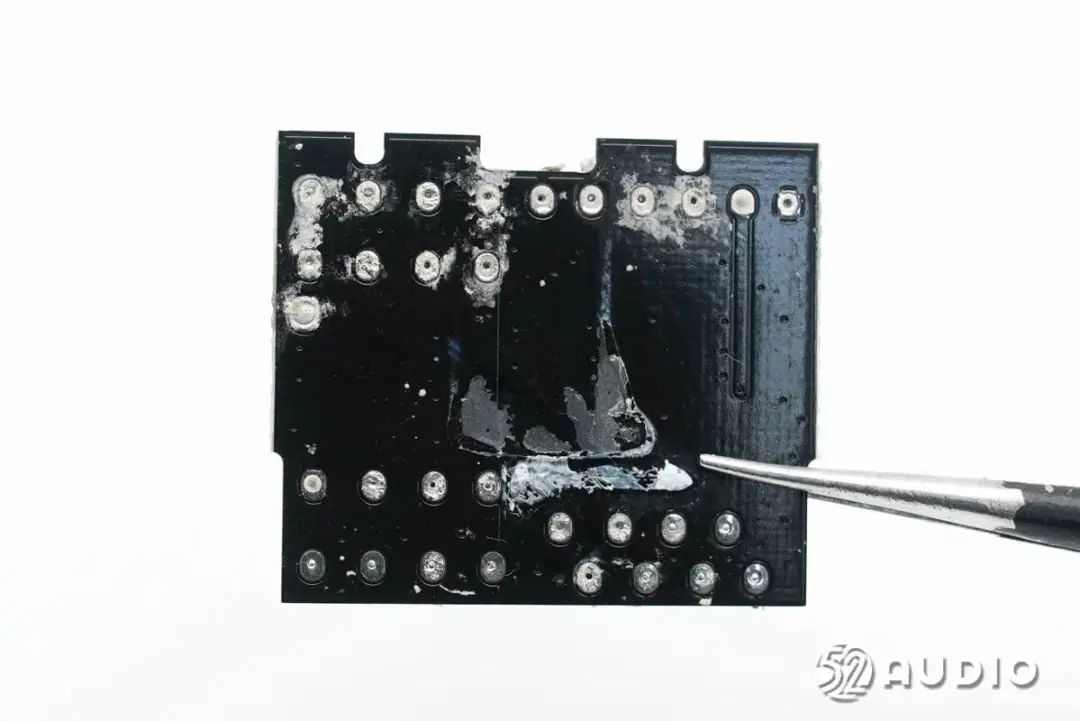

耳机主板另外一侧未设置元器件。

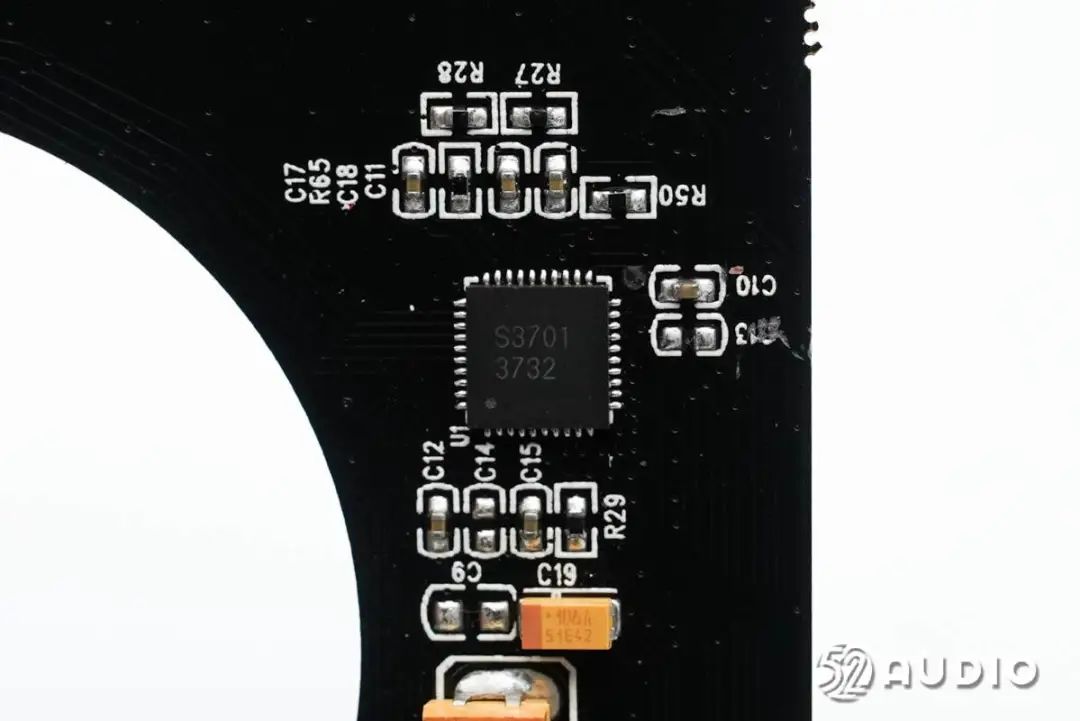

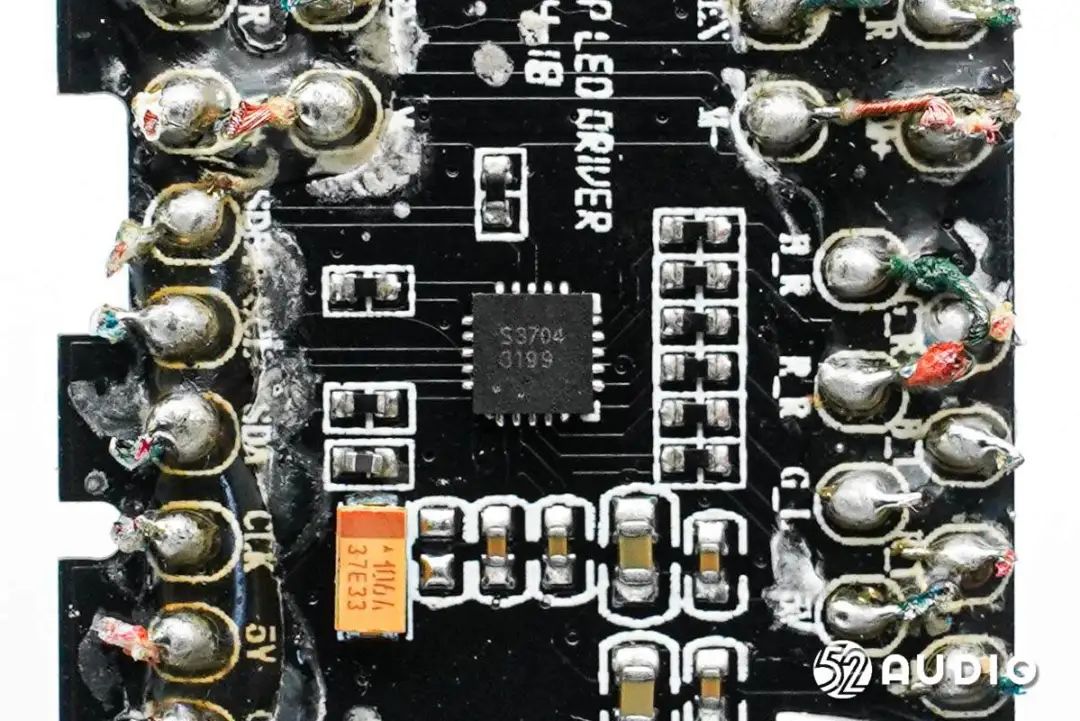

Lumissil IS31FL3732 LED驱动器，支持通过I2C兼容接口进行编程，支持独立的PWM控制，用于驱动RGB幻彩氛围灯。

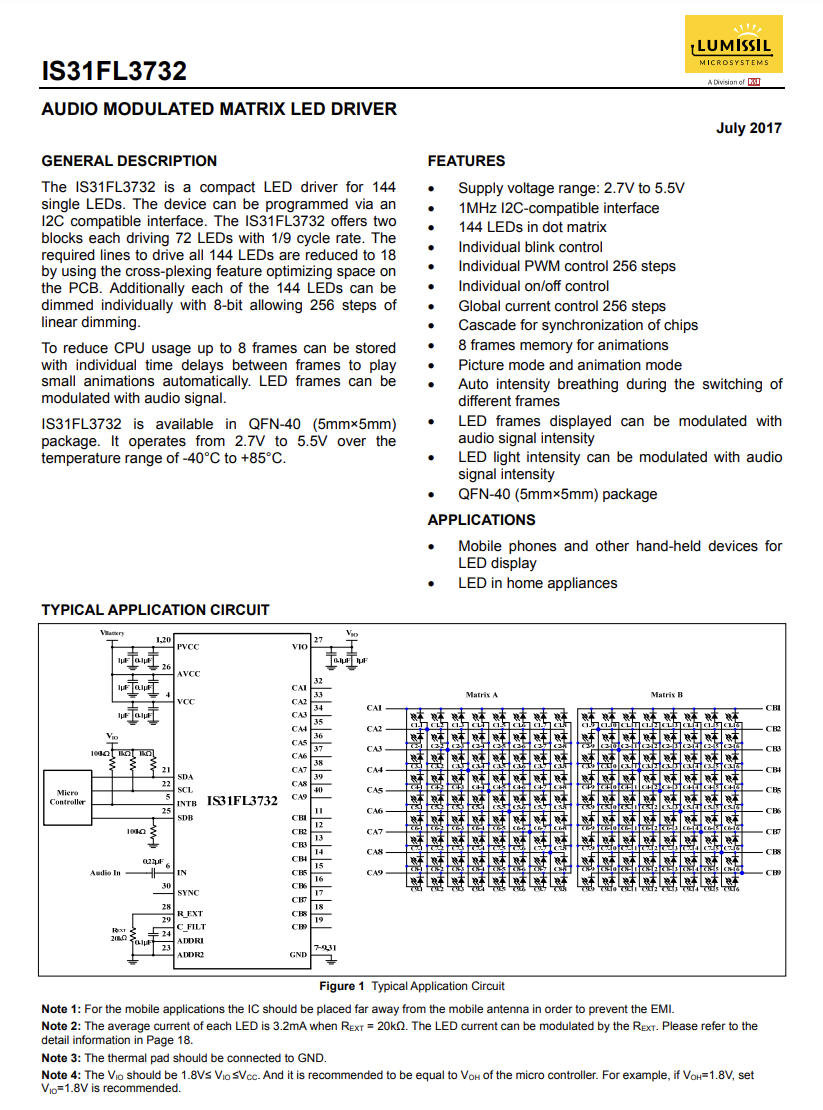

Lumissil IS31FL3732详细资料图。
卸掉螺丝，取掉音腔背部盖板。

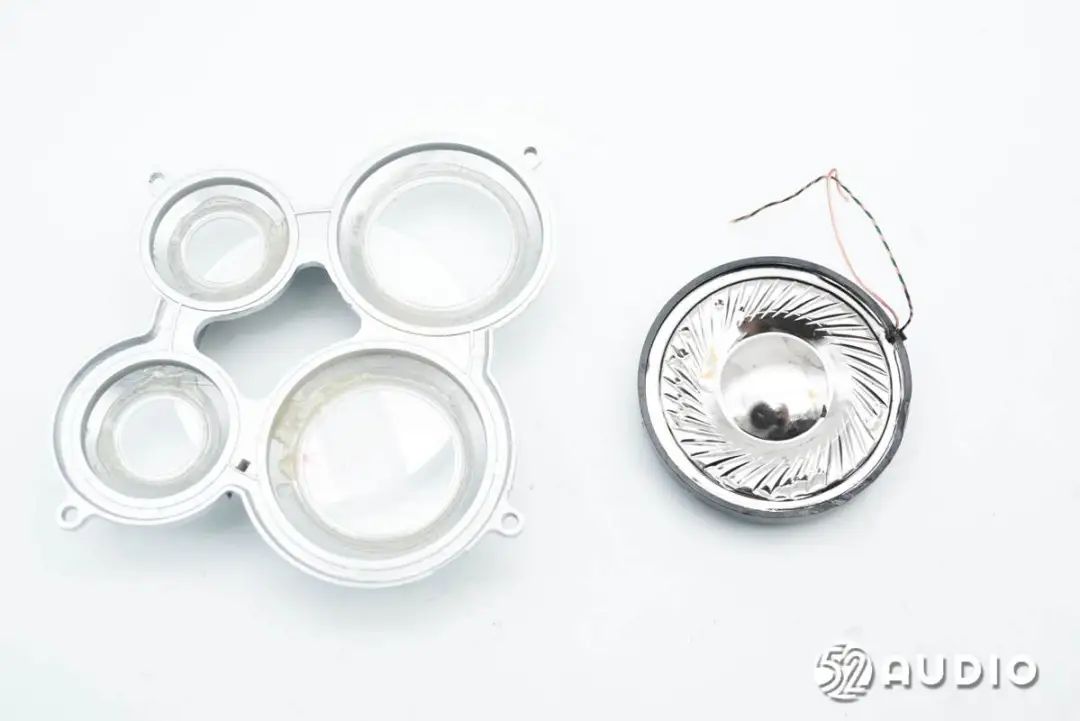

盖板内侧结构一览，中心固定有低音驱动单元。
取掉低音驱动单元盖板。

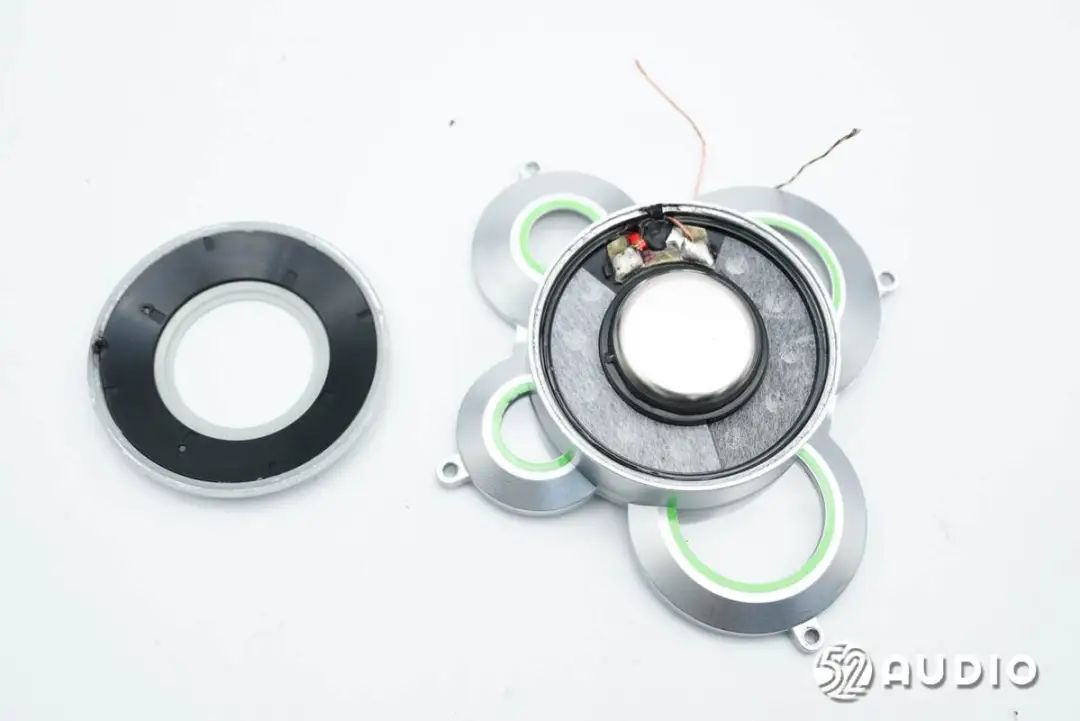

取出低音驱动单元。

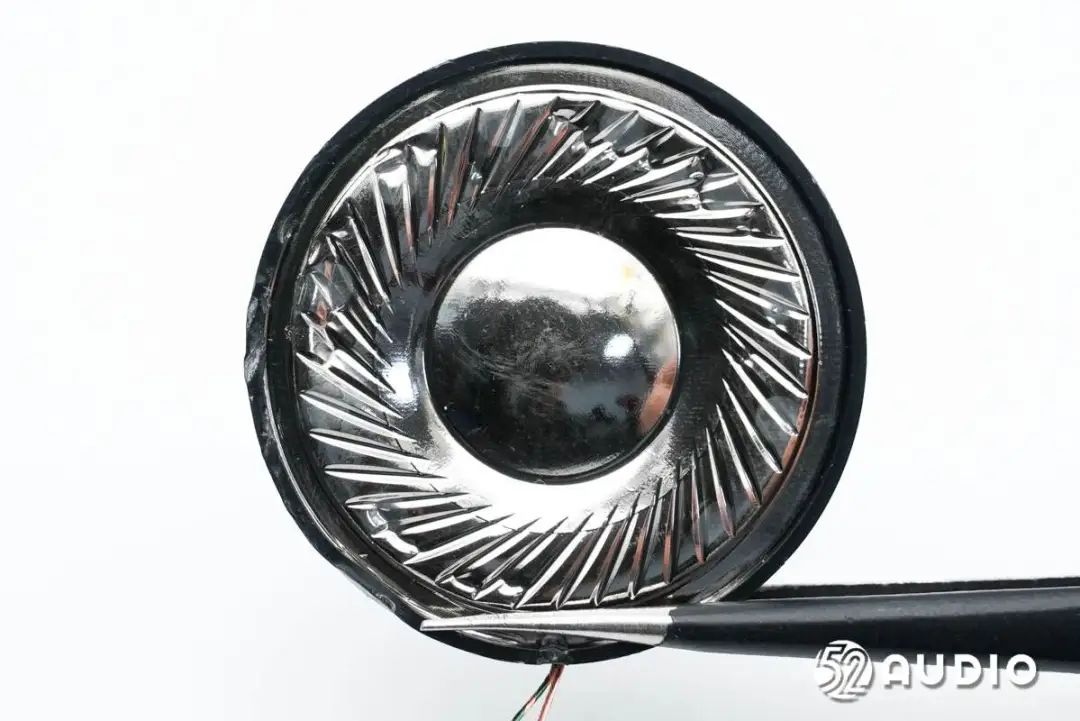

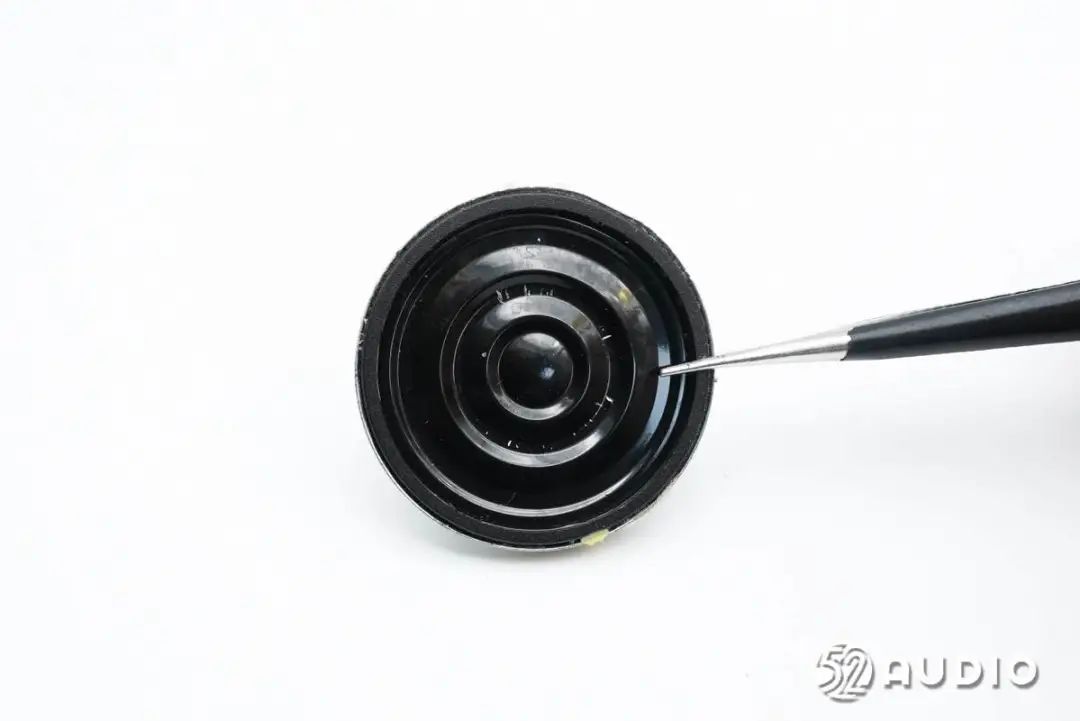

低音驱动单元正面特写。据官方介绍，采用了镀钛膜片钕磁铁单元，阻抗：16Ω，灵敏度：118dB±3dB。

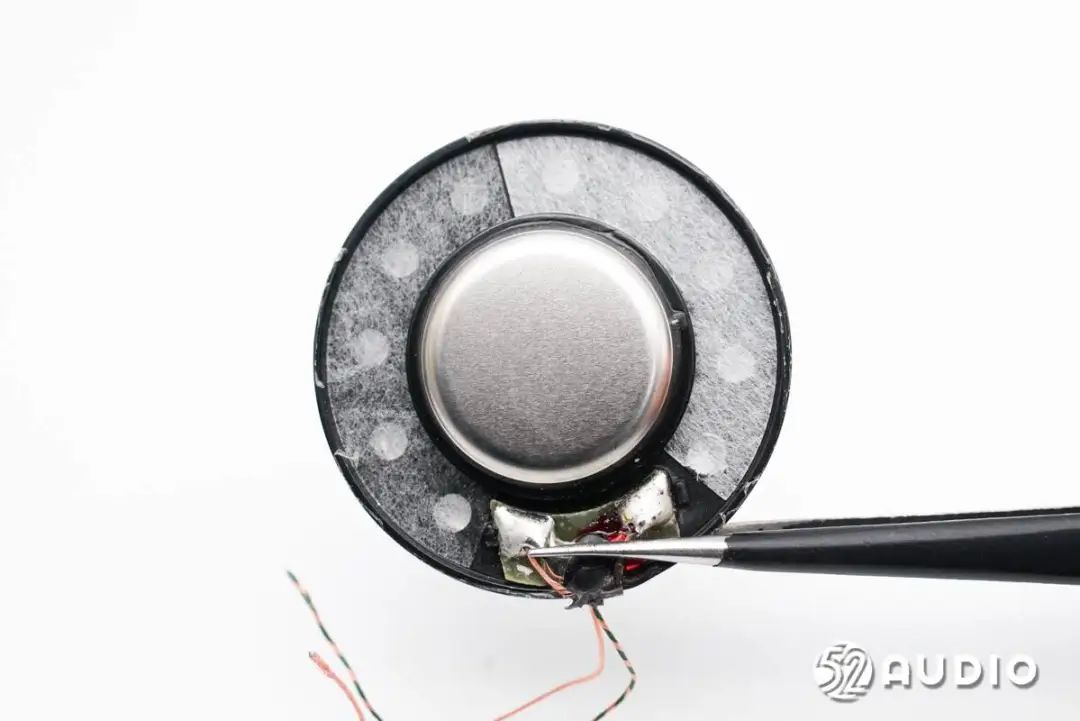

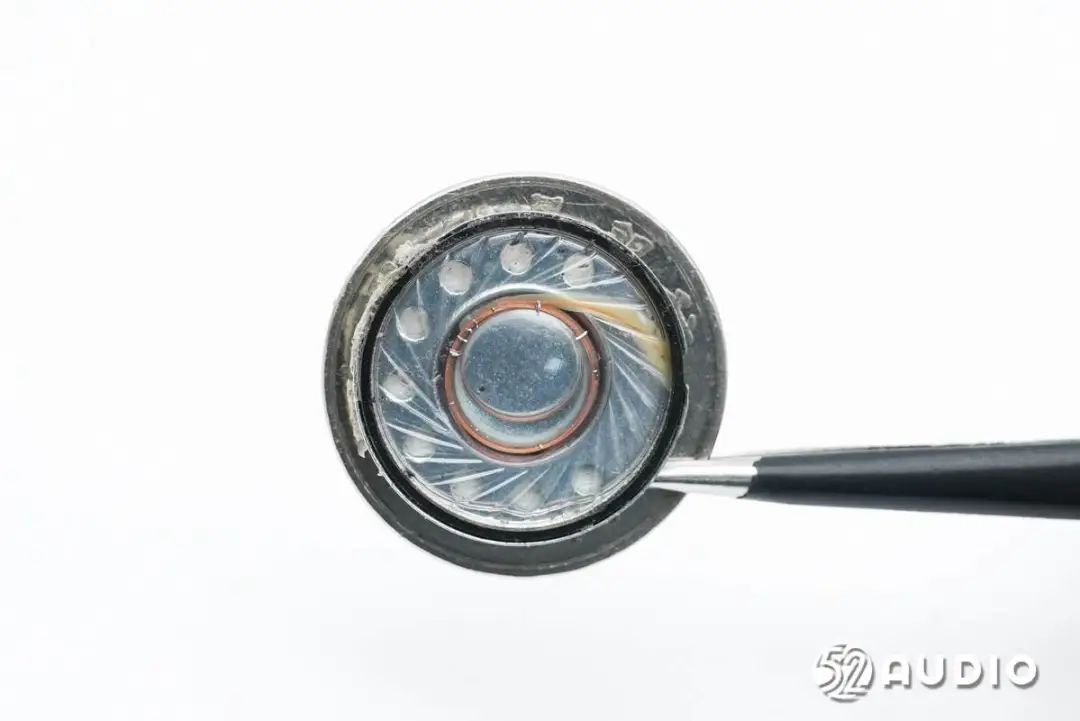

低音驱动单元背面特写，调音孔通过阻尼纸防护。

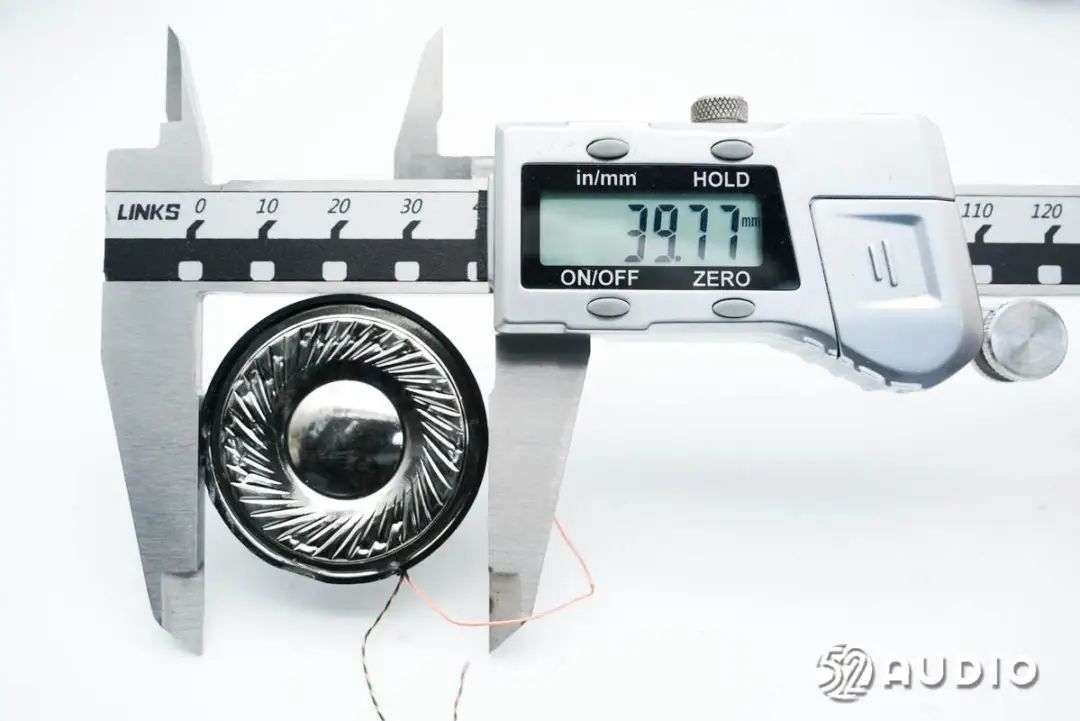

经我爱音频网实测，低音驱动单元直径约为40mm。

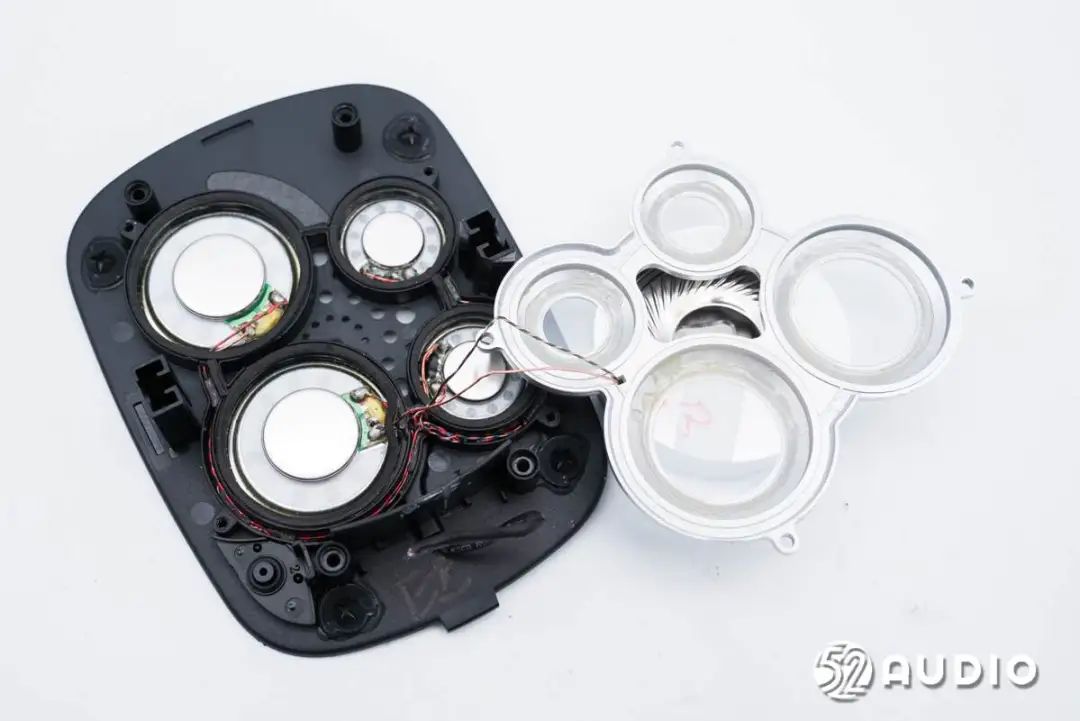

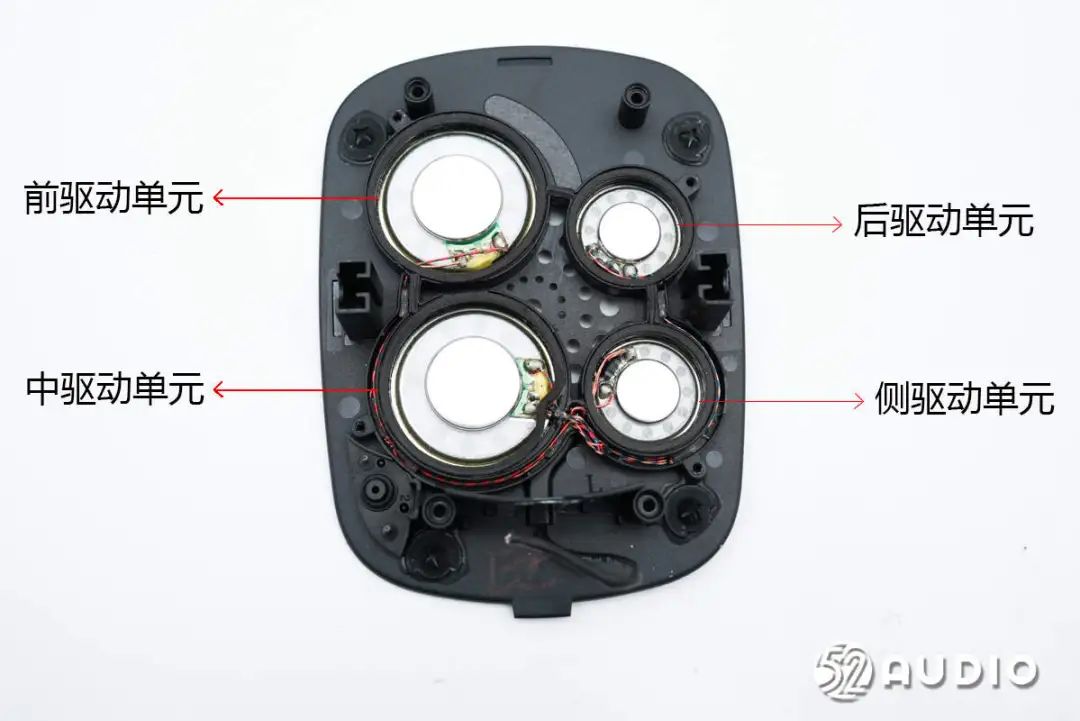

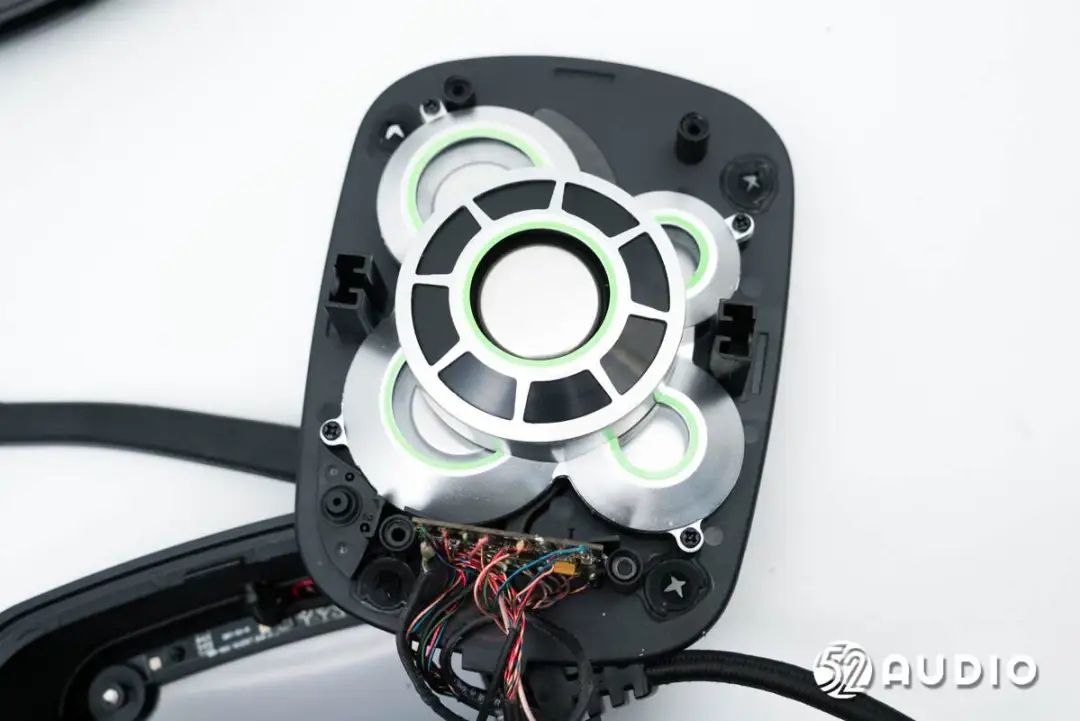

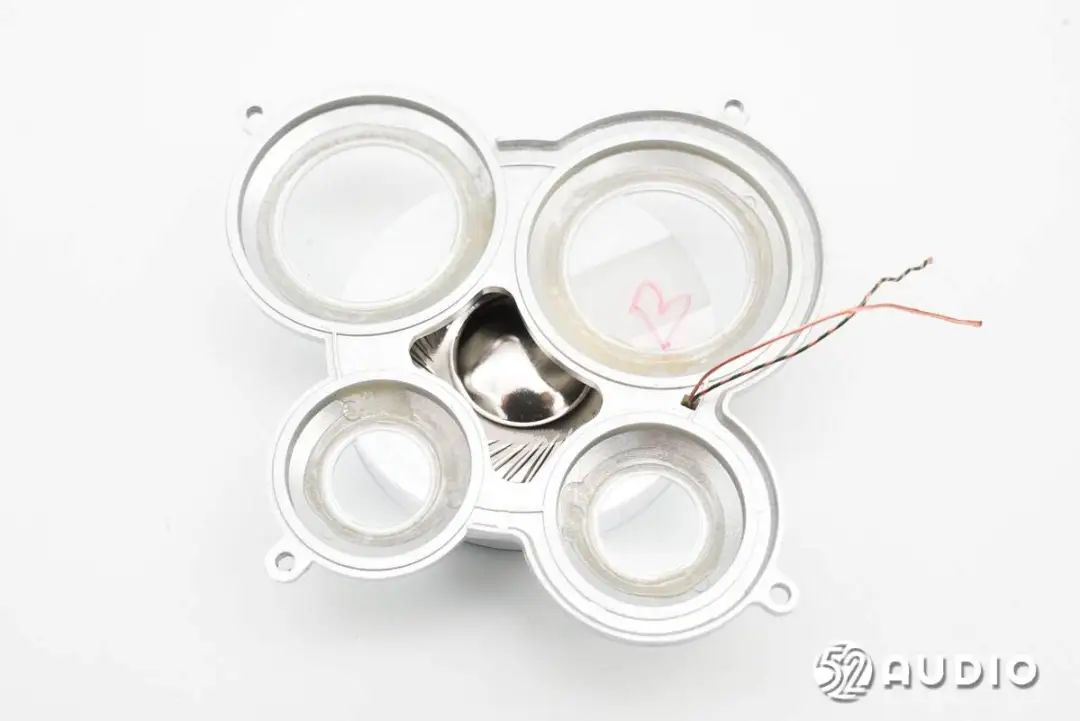

音腔盖板内侧的扬声器单元结构一览，包括了前驱动单元、后驱动单元、中驱动单元和侧驱动单元。

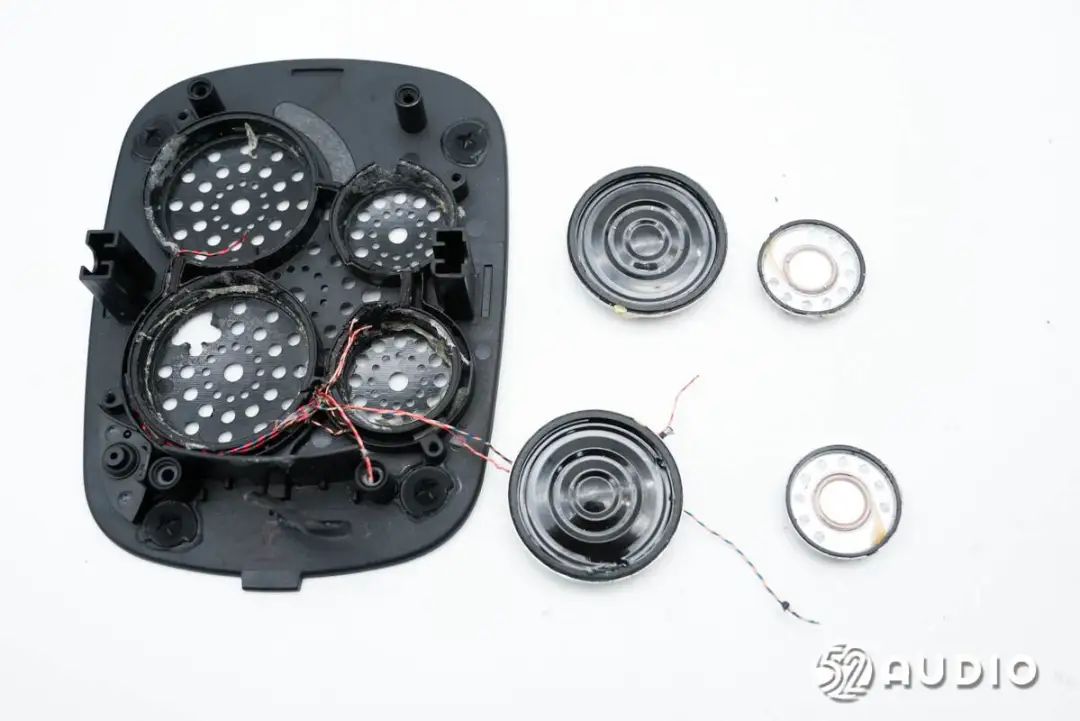

取掉四颗驱动单元，前/中驱动单元相同，后/侧驱动单元相同。
前/中驱动单元据官方介绍，采用了钕磁铁材料，阻抗：32Ω，灵敏度：118dB±4dB。

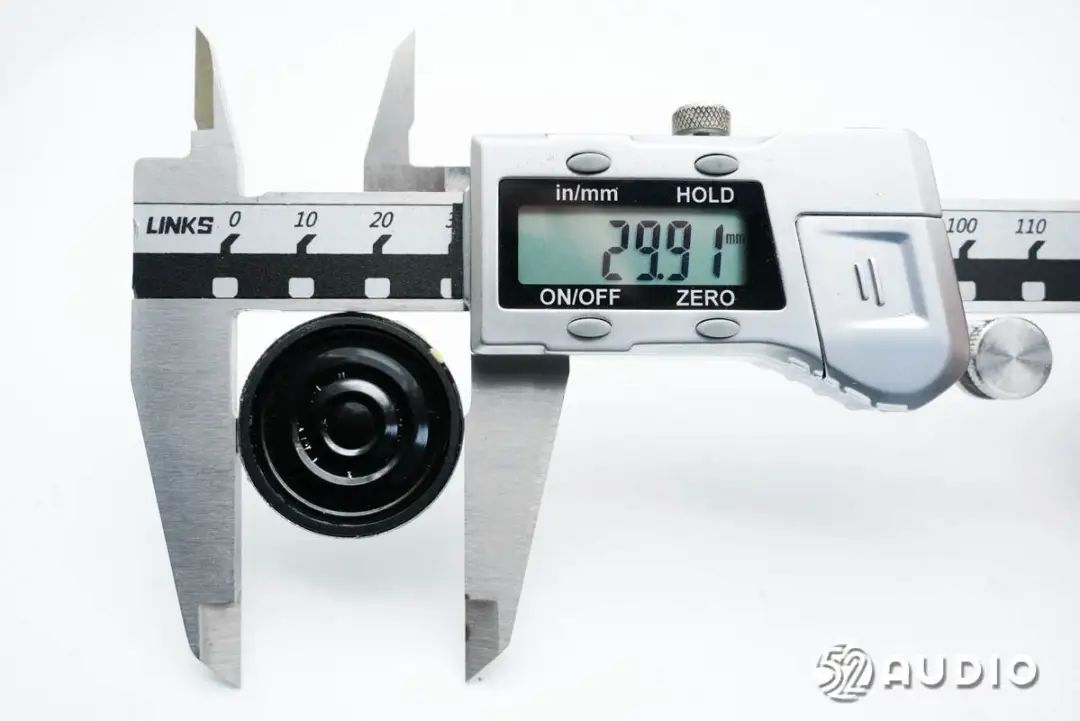

前/中驱动单元直径约为30mm。
后/侧驱动单元据官方介绍，阻抗：32Ω，灵敏度：118dB±5dB。

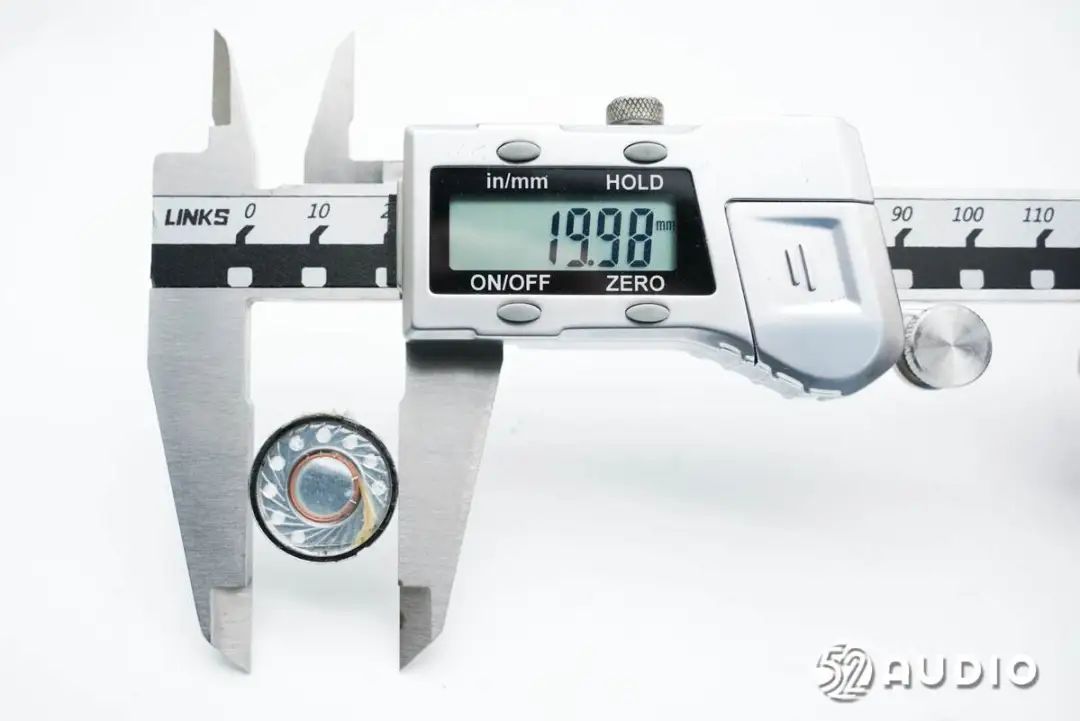

前/中驱动单元直径约为20mm。
取掉RGB幻彩灯小板，两个小板相同电路设计。

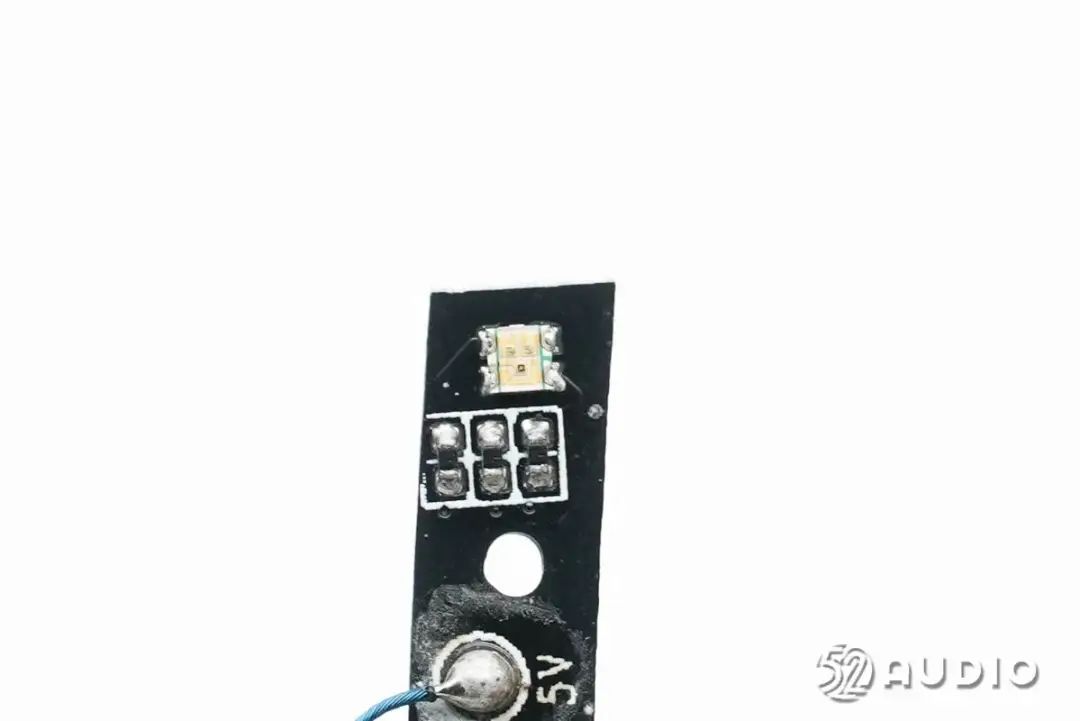

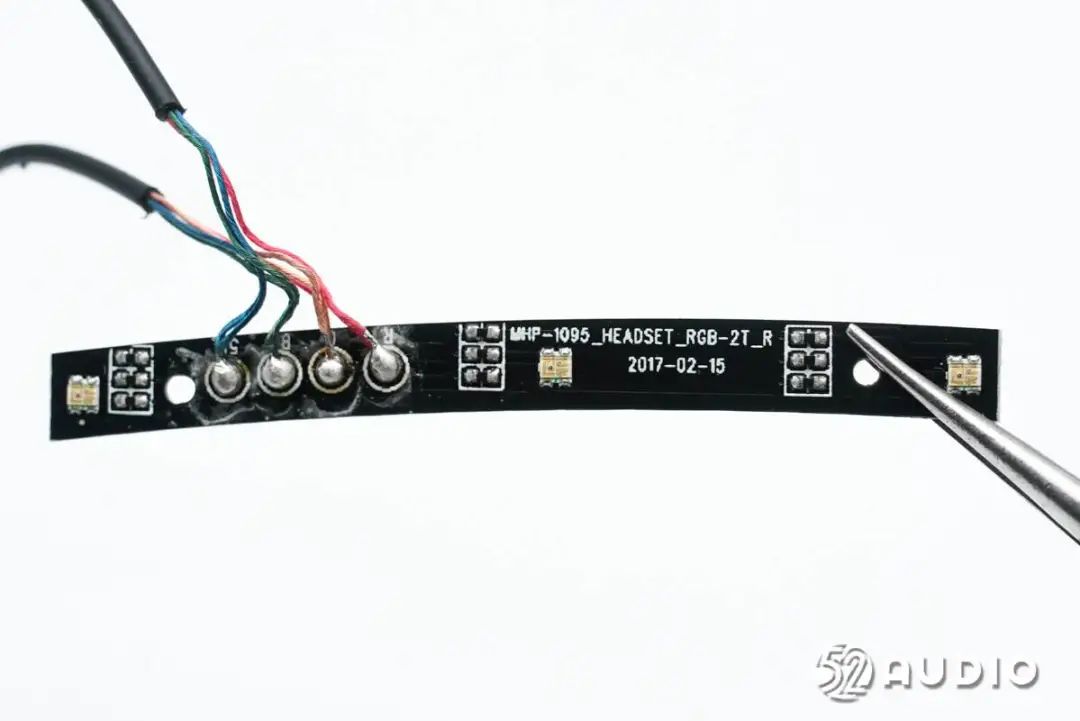

RGB幻彩灯小板一侧电路一览，设置有三颗LED灯珠（两侧共6颗）。

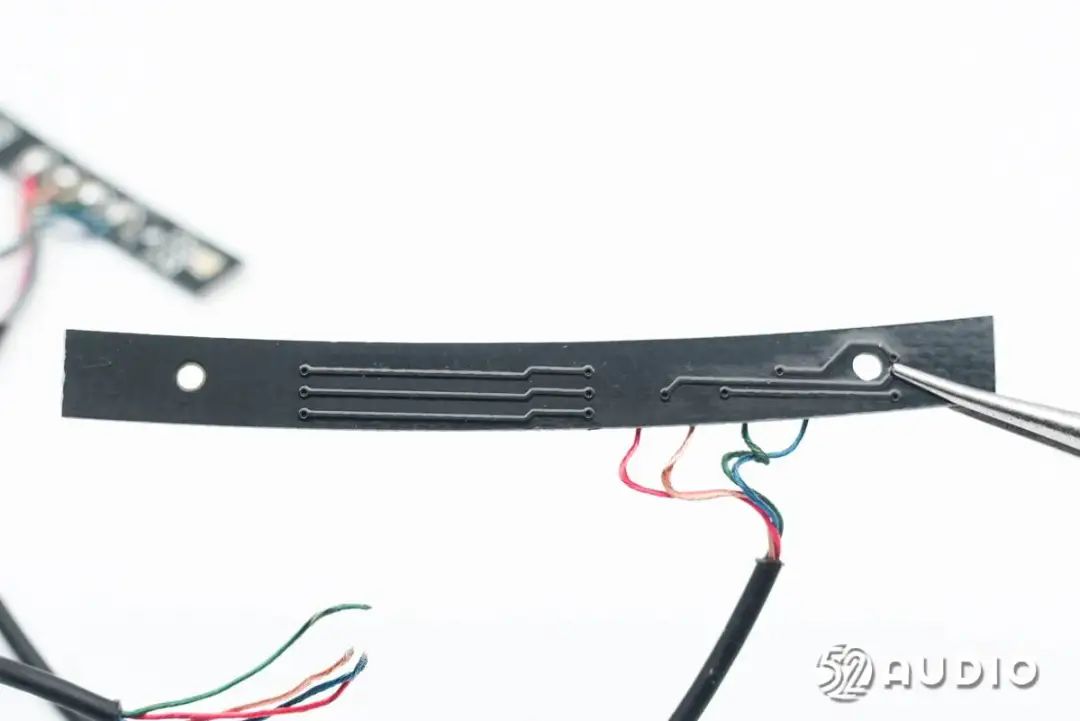

RGB幻彩灯小板背面未设置元器件。
RGB LED灯珠特写，为幻彩灯效提供光源。

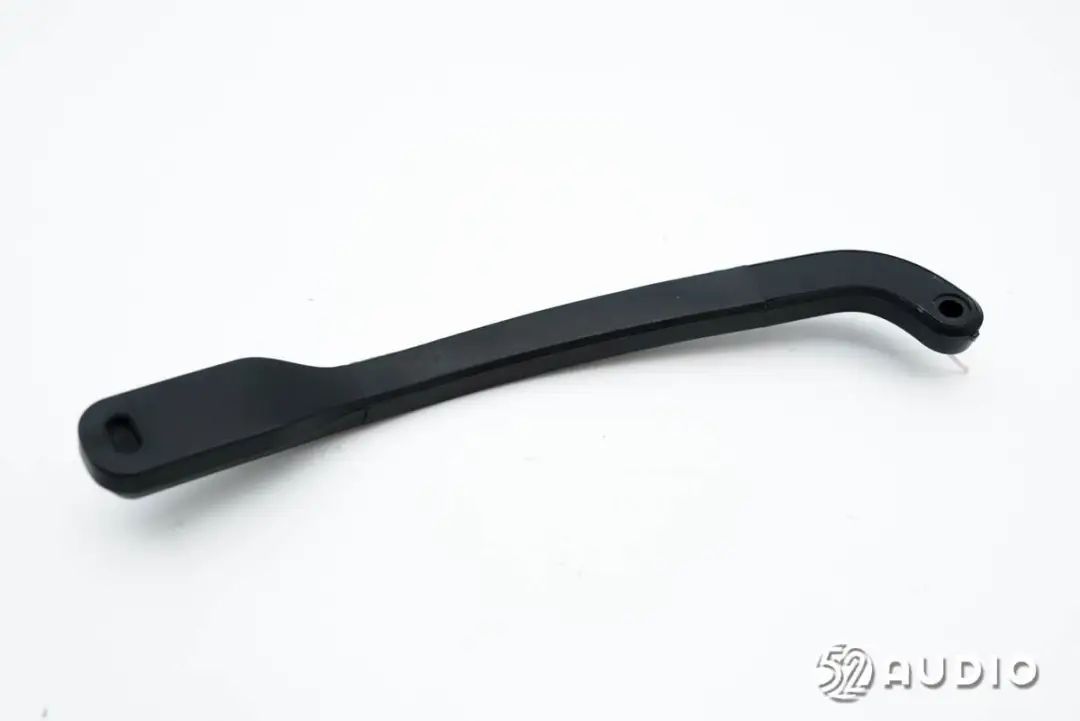

吊杆麦克风结构一览。

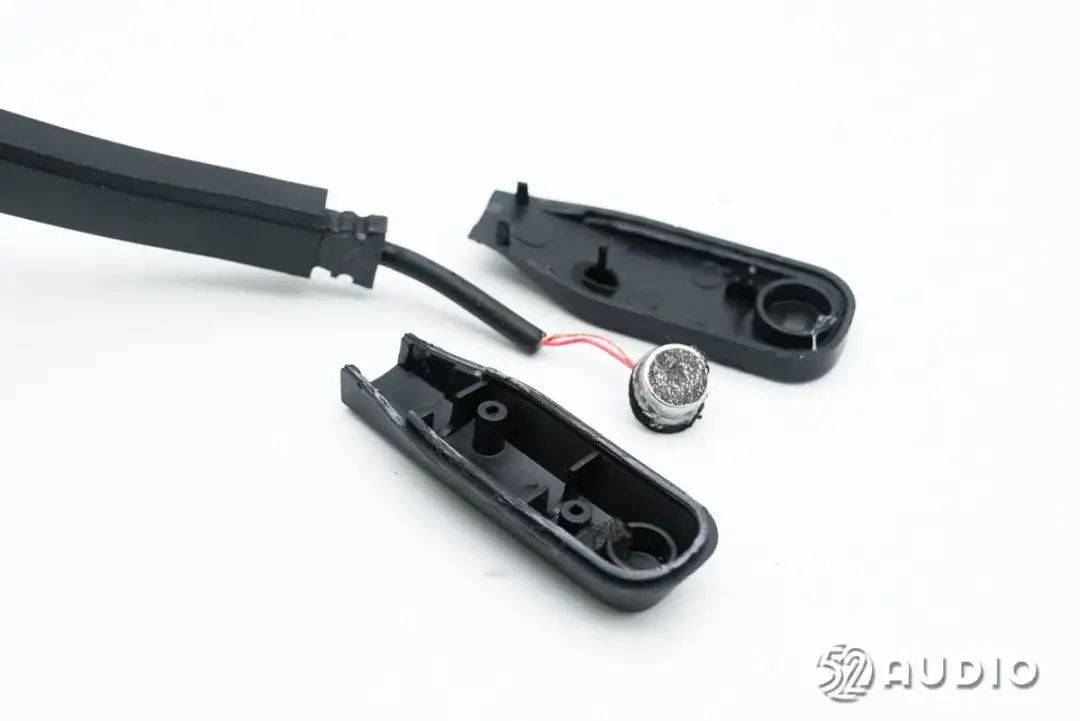

打开麦克风腔体。

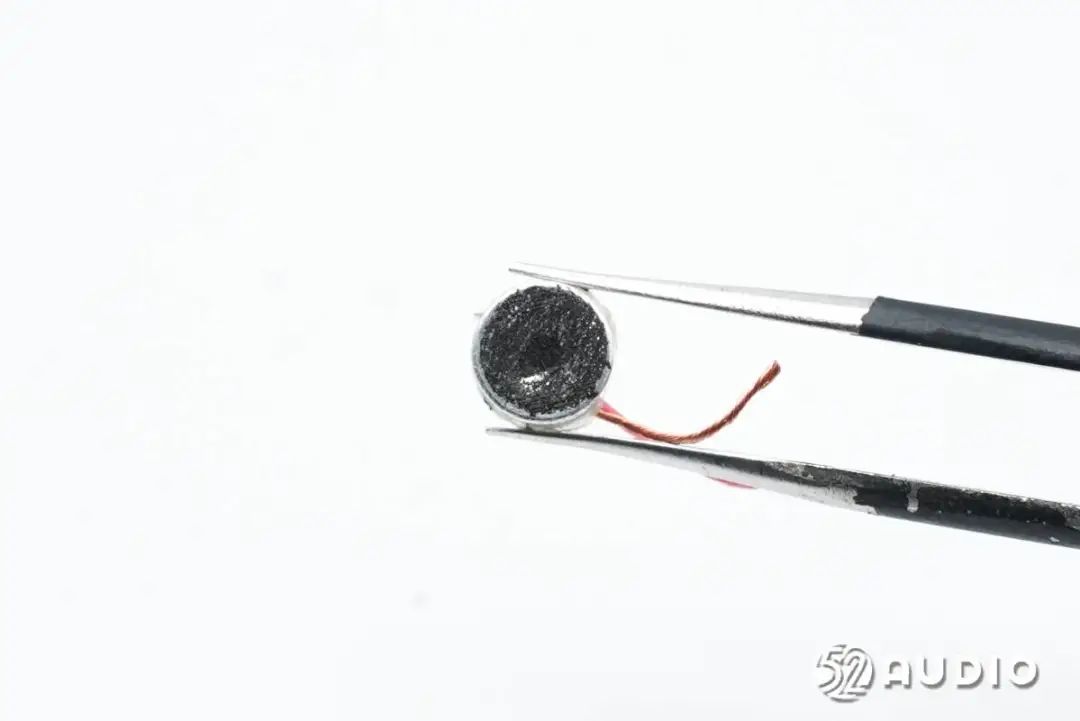

耳机搭载的驻极体麦克风正面特写，用于语音通话拾音。

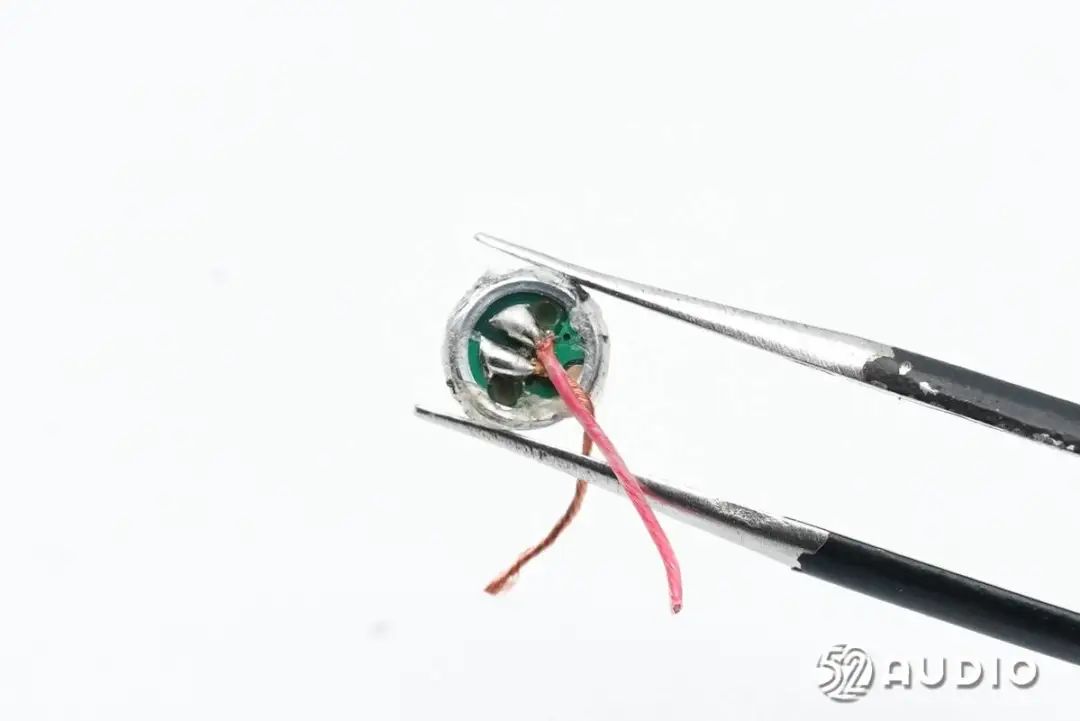

驻极体麦克风背面特写，与导线焊接。
打开右侧耳机腔体，内部搭载了五驱动单元和RGB幻彩灯小板。

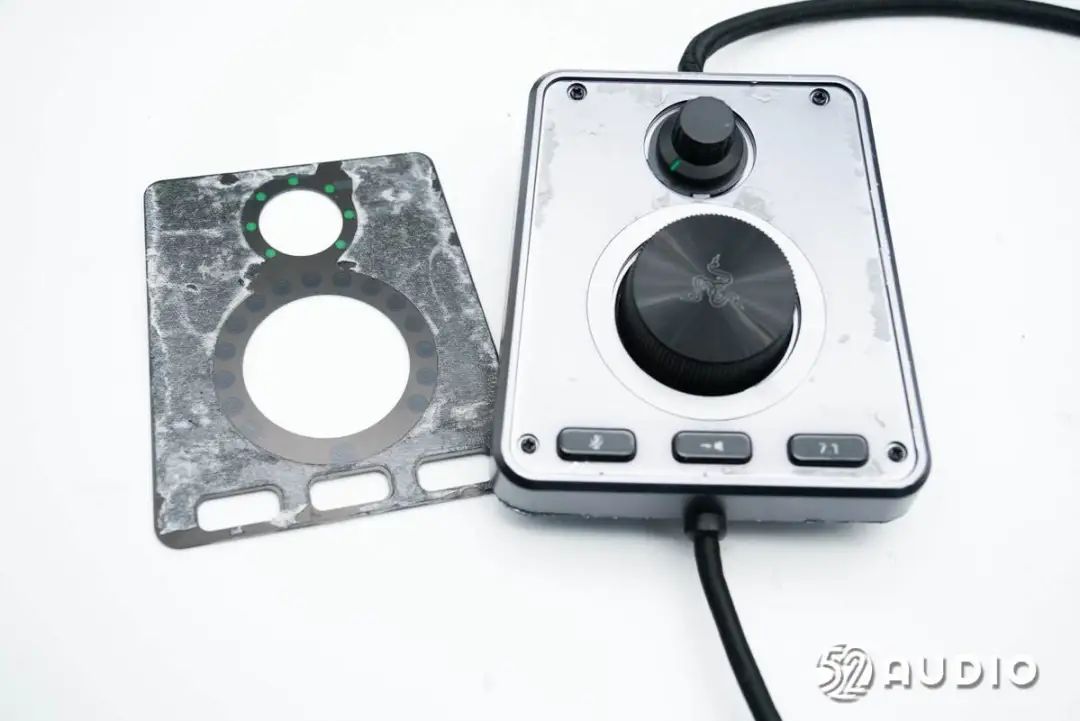

取掉音频控制台的装饰面板，下方盖板上隐藏有固定螺丝。
卸掉螺丝，取掉盖板。

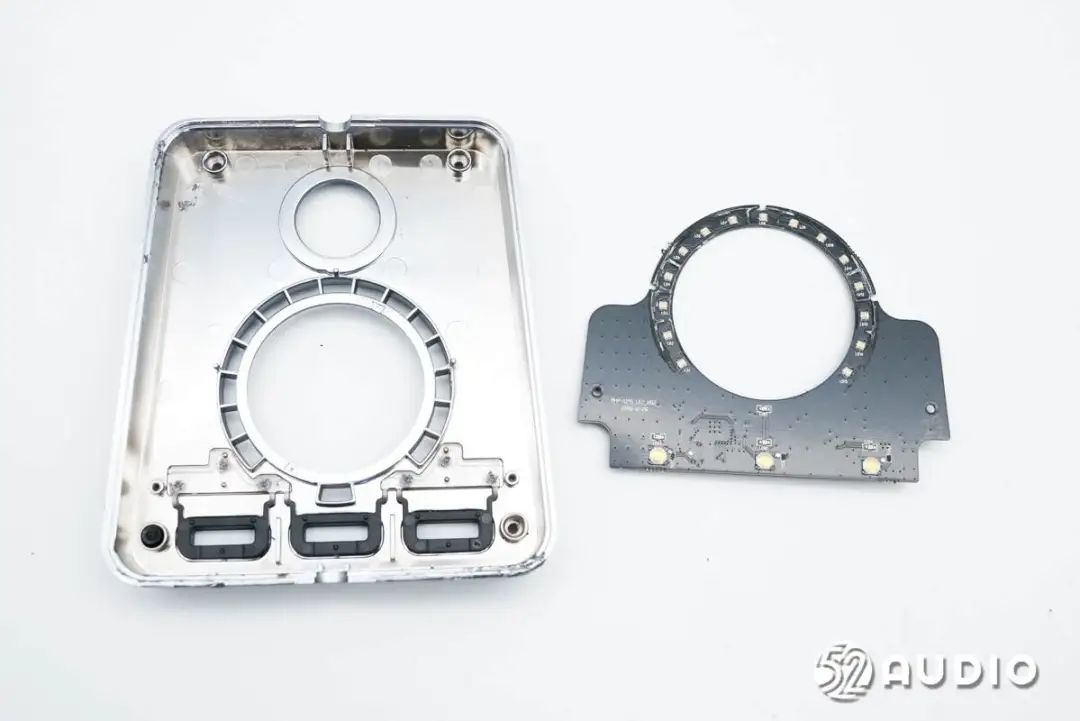

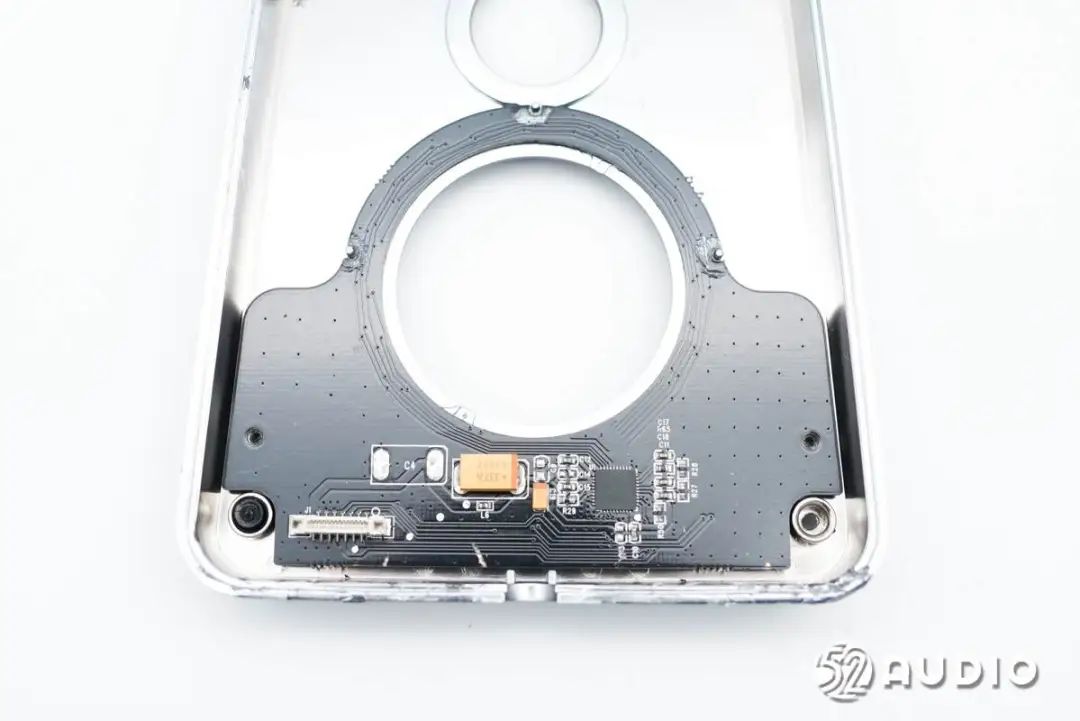

盖板内侧固定有功能按键和指示灯小板。
取出功能按键小板。

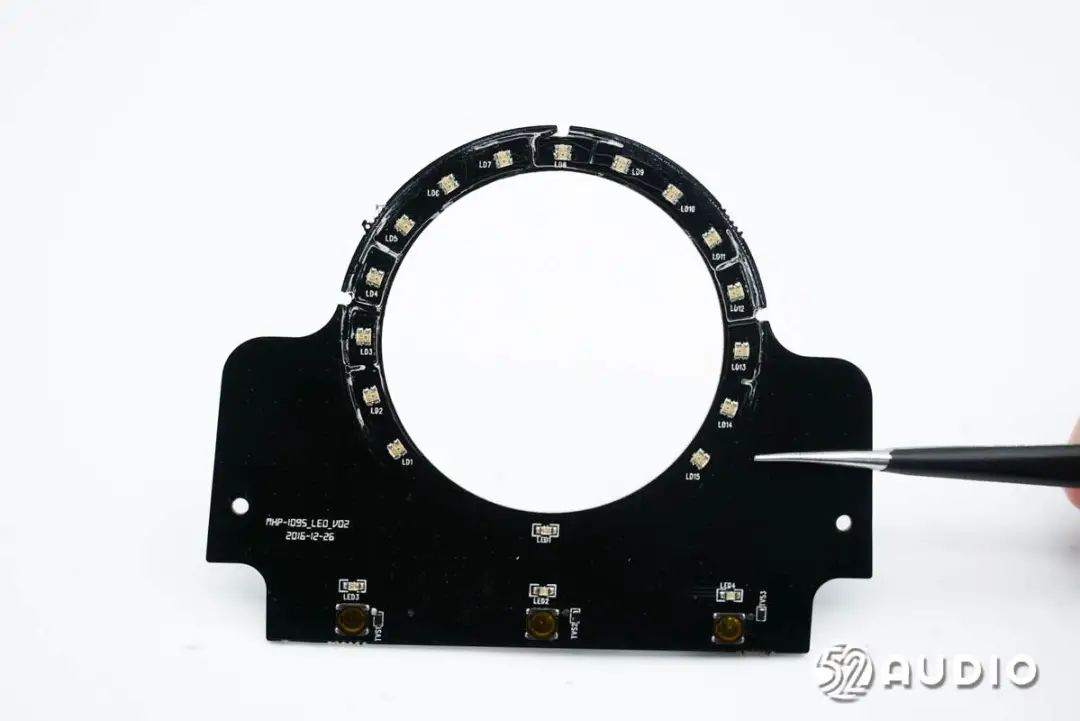

功能按键小板一侧电路一览。

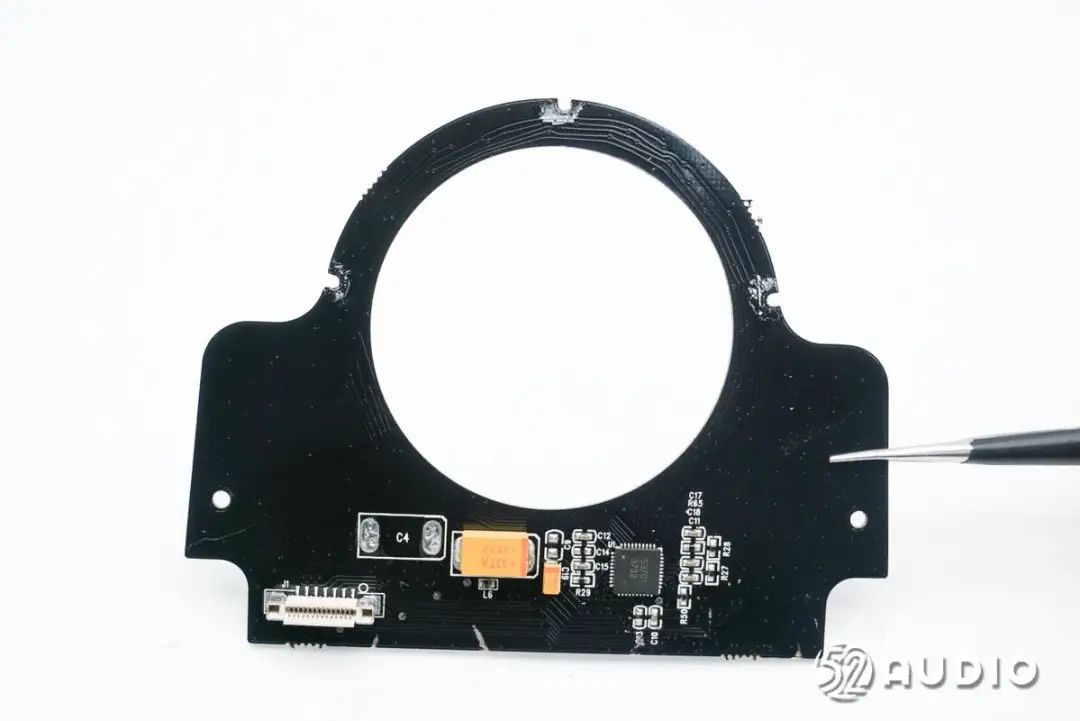

功能按键小板另外一侧电路一览。

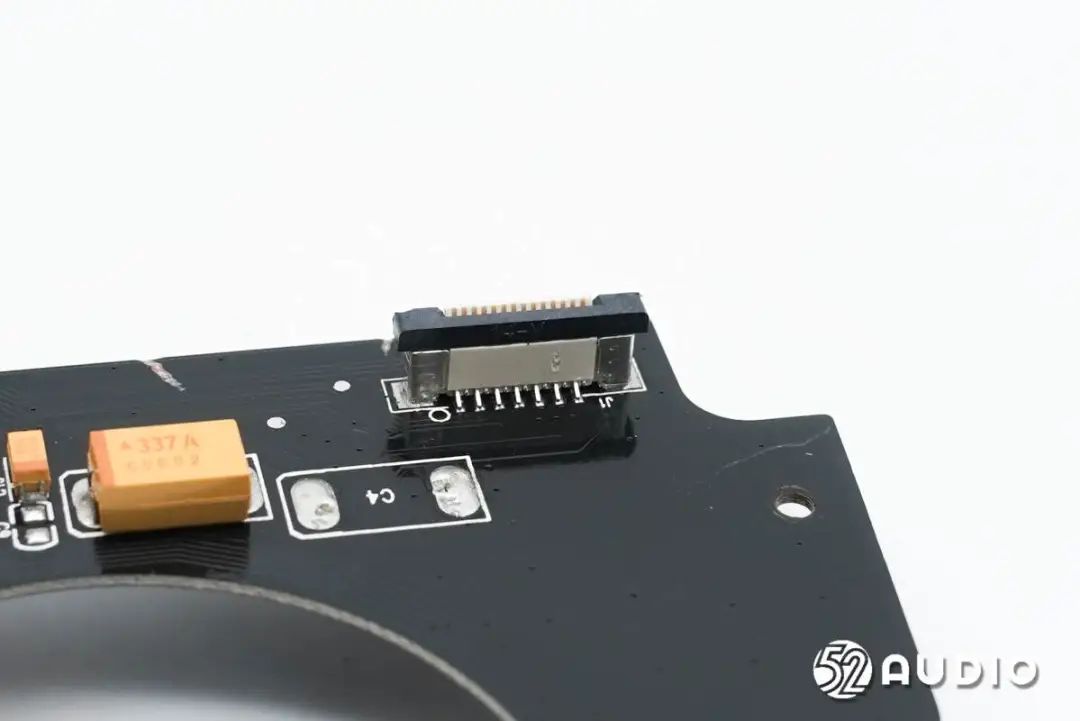

功能按键小板小板连接主板排线的FPC连接器。
Lumissil IS31FL3732 LED驱动器，支持通过I2C兼容接口进行编程，支持独立的PWM控制，用于驱动RGB幻彩氛围灯。
Lumissil IS31FL3732详细资料图。

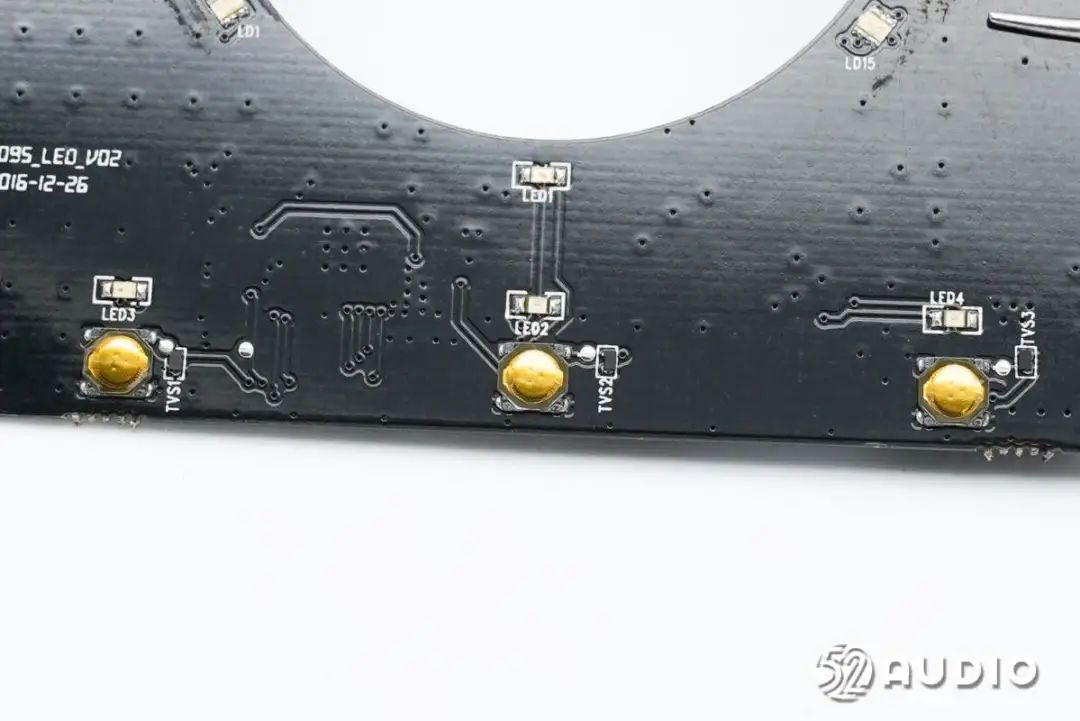

三颗微动按键特写，旁边设置有指示灯反馈工作状态。

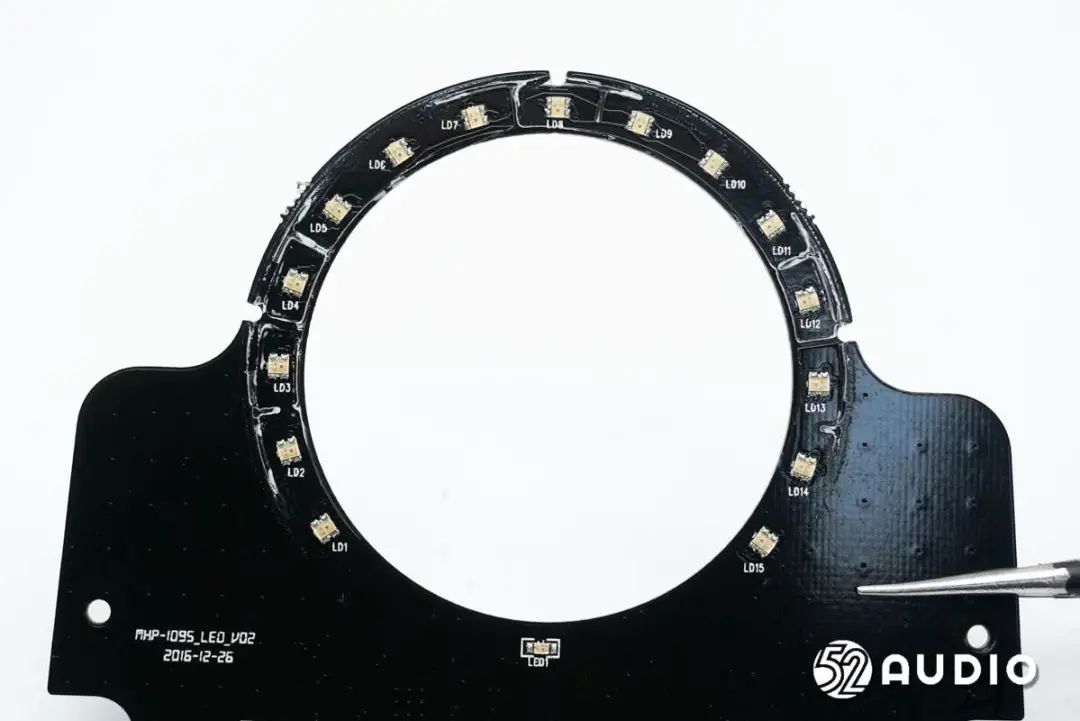

为音量调节旋钮提供幻彩灯效的RGB LED灯珠，搭载有15颗。

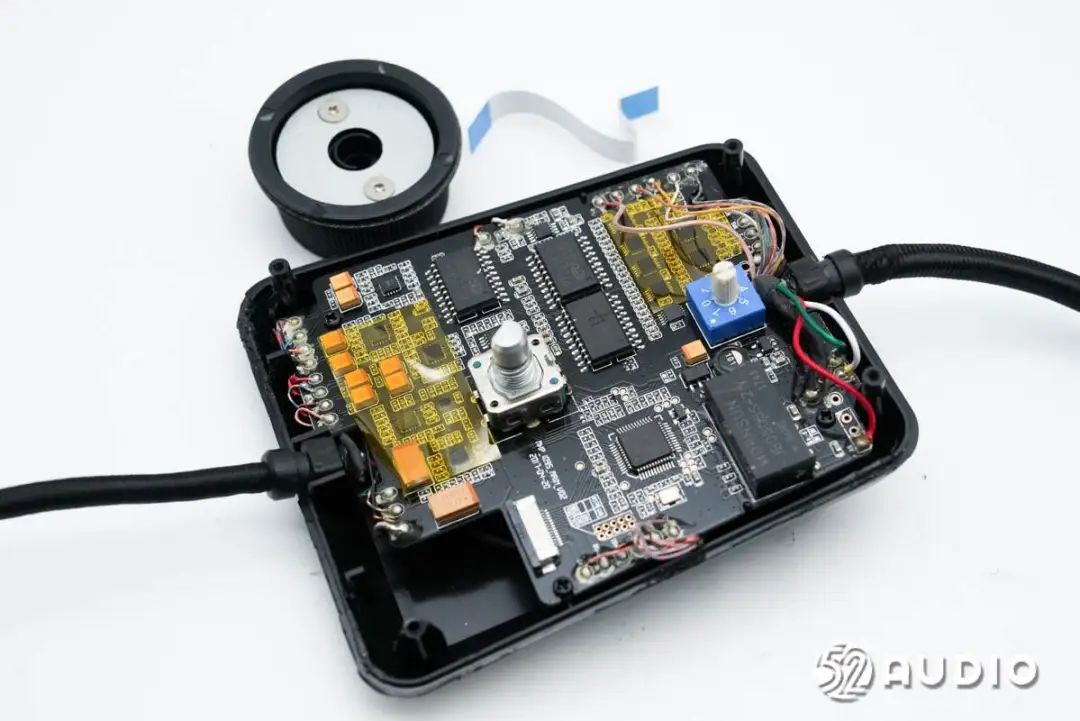

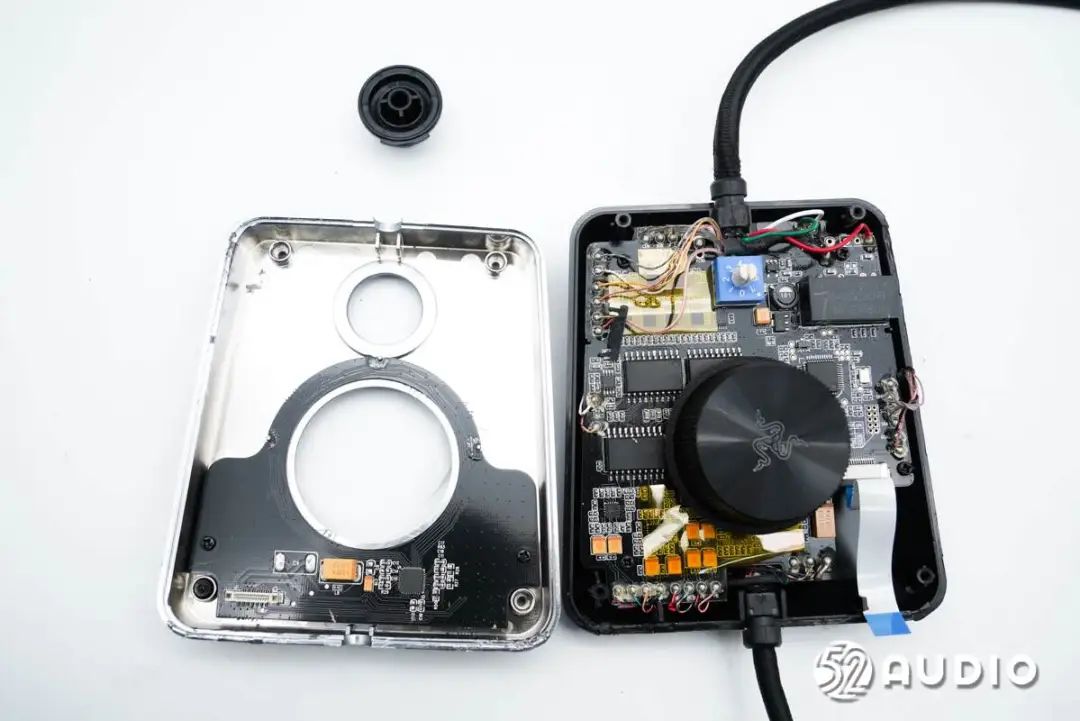

拆掉音量调节旋钮的键帽，腔体内部主板单元结构一览，通过螺丝固定。

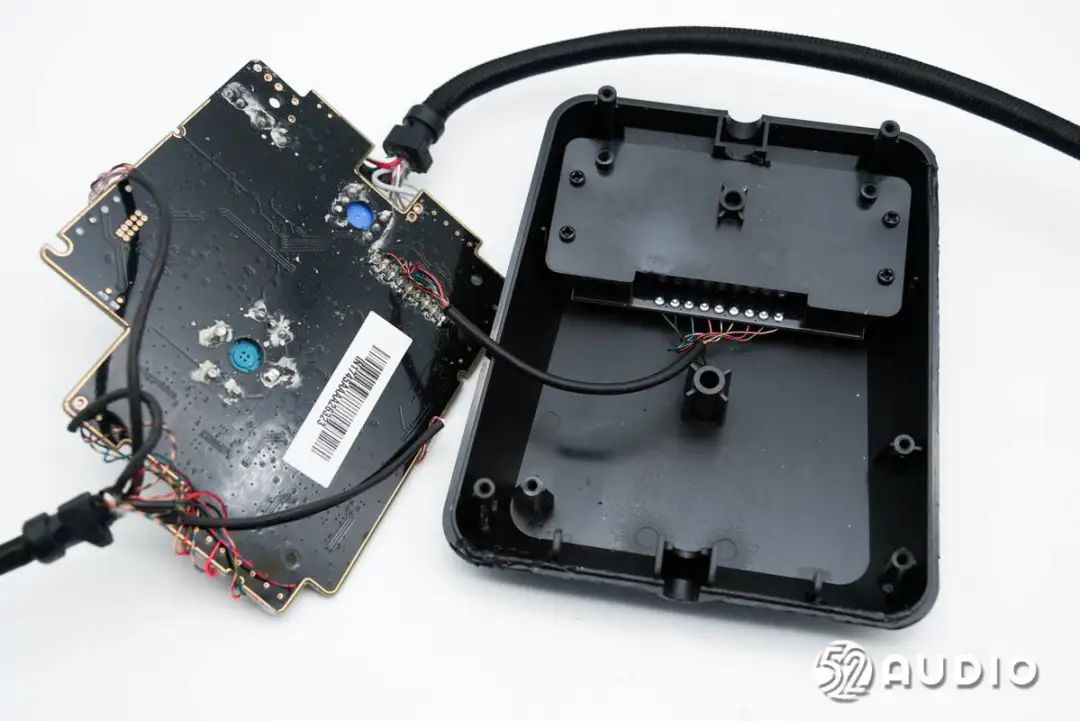

卸掉螺丝，取出主板。下方功能接口小板设置在独立腔体内，与主板导线焊接。

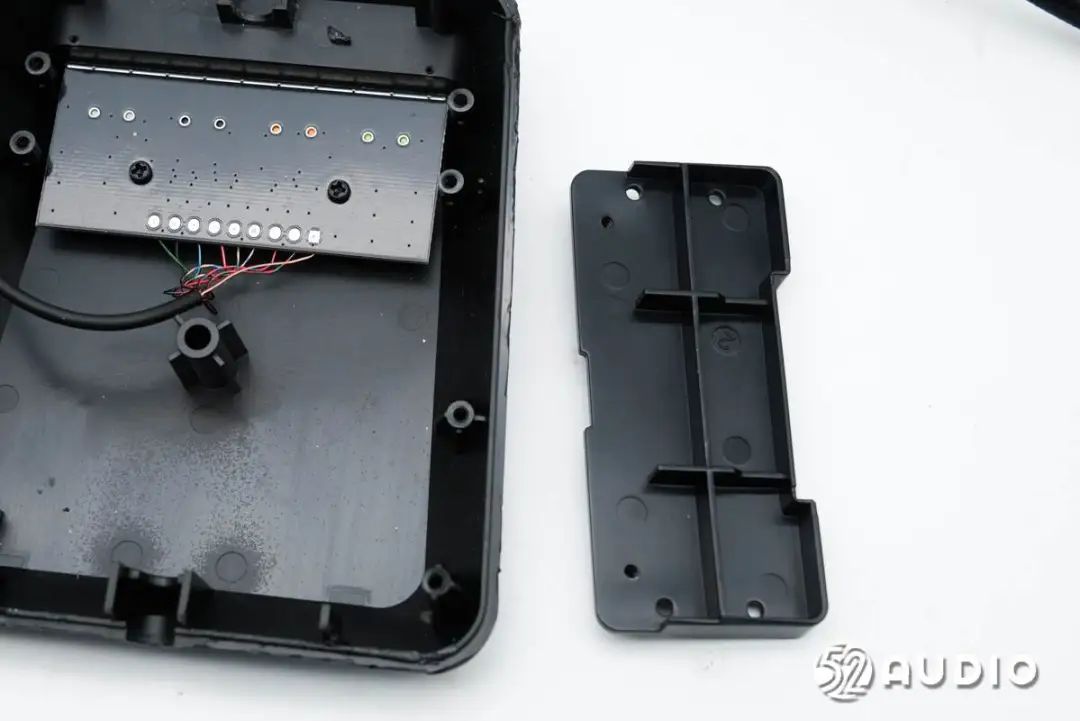

拆掉功能接口小板的腔体盖板。
取出功能按键小板。

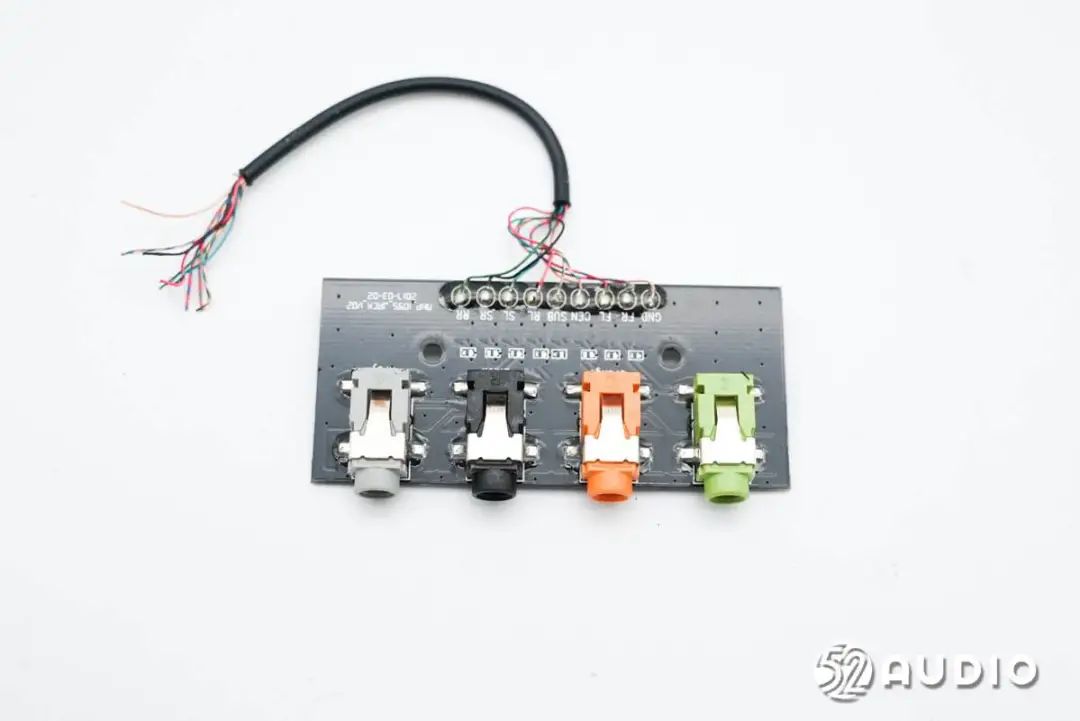

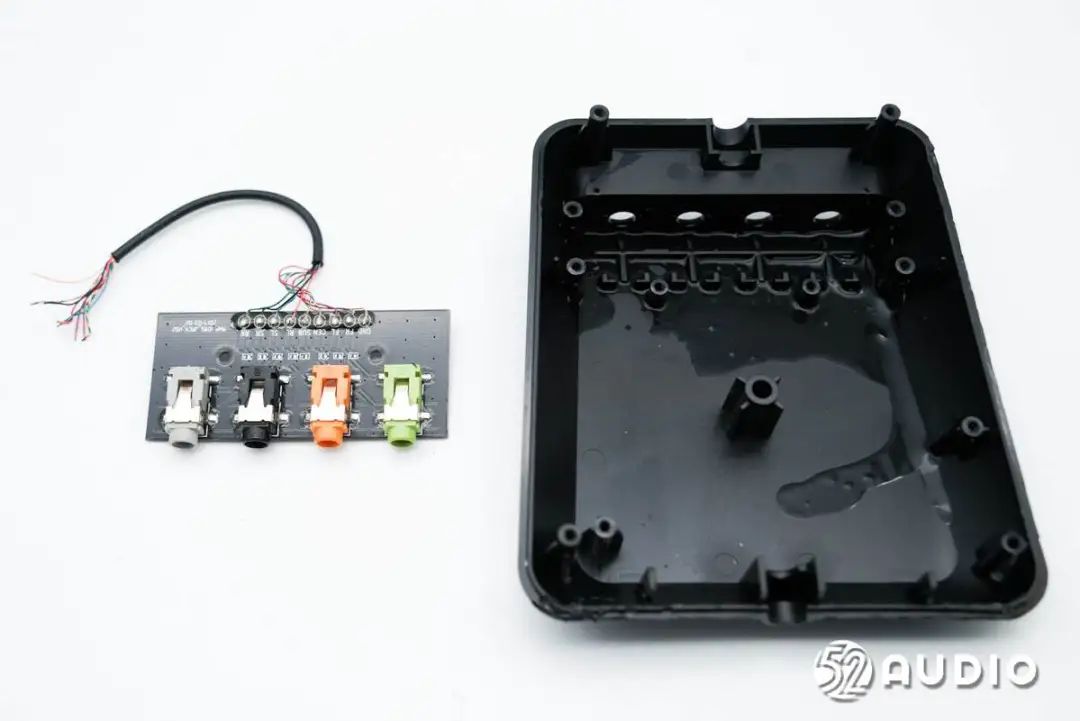

功能接口小板电路一览，设置有4颗3.5mm音频接口母座。

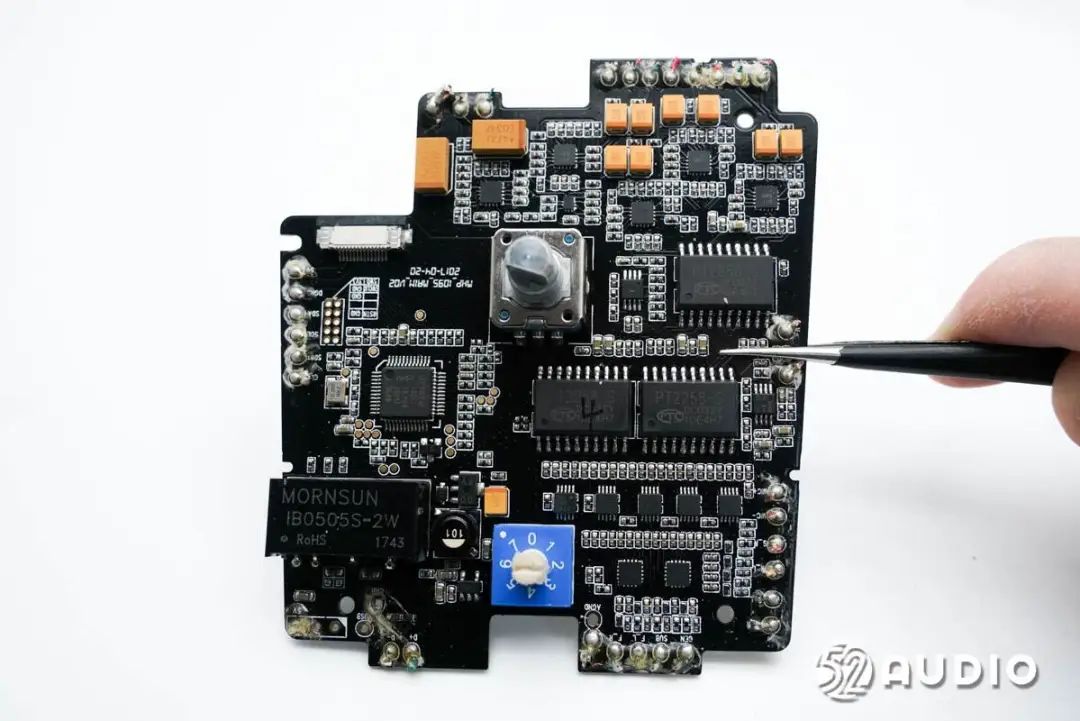

音频控制台主板一侧电路一览。

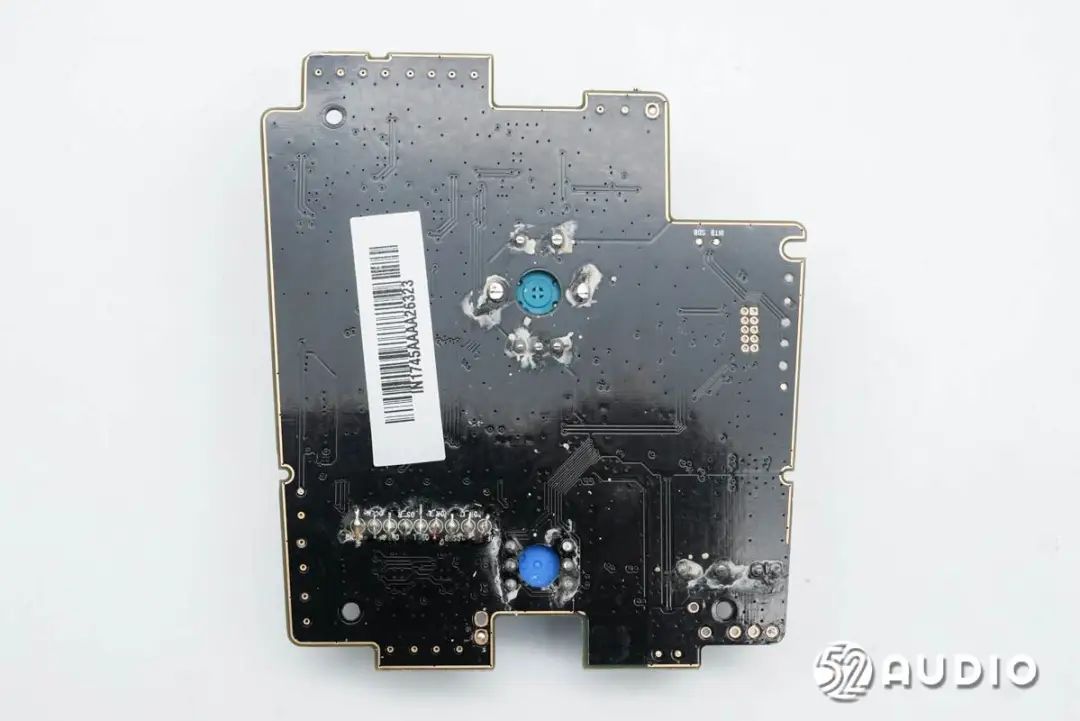

音频控制台主板另外一侧未设置元器件。

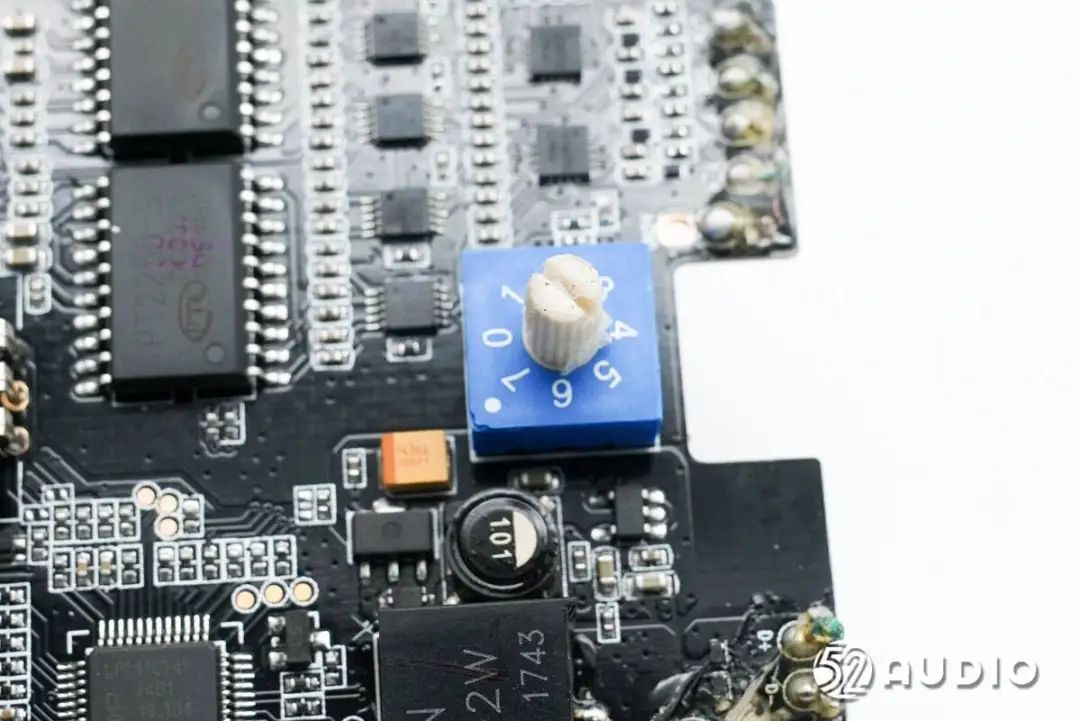

切换不同驱动单元调节的旋钮特点。

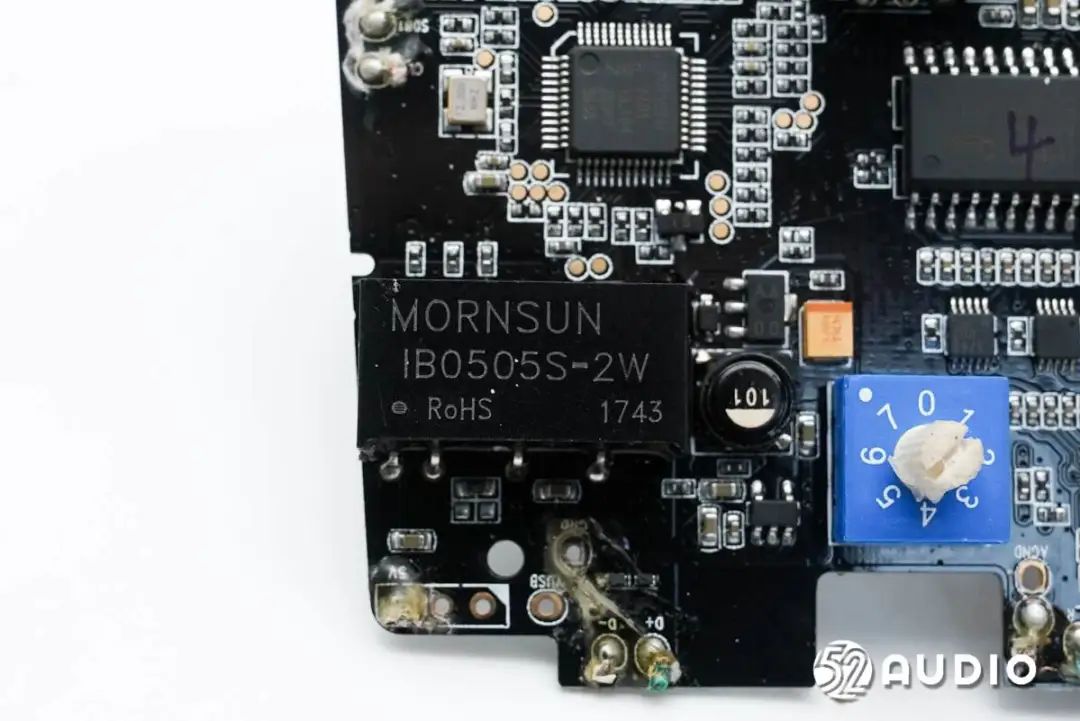

Mornsun金升阳IB0505S-2W DC/DC电源模块，2W额定输出功率，定电压输入，隔离稳压单路输出。

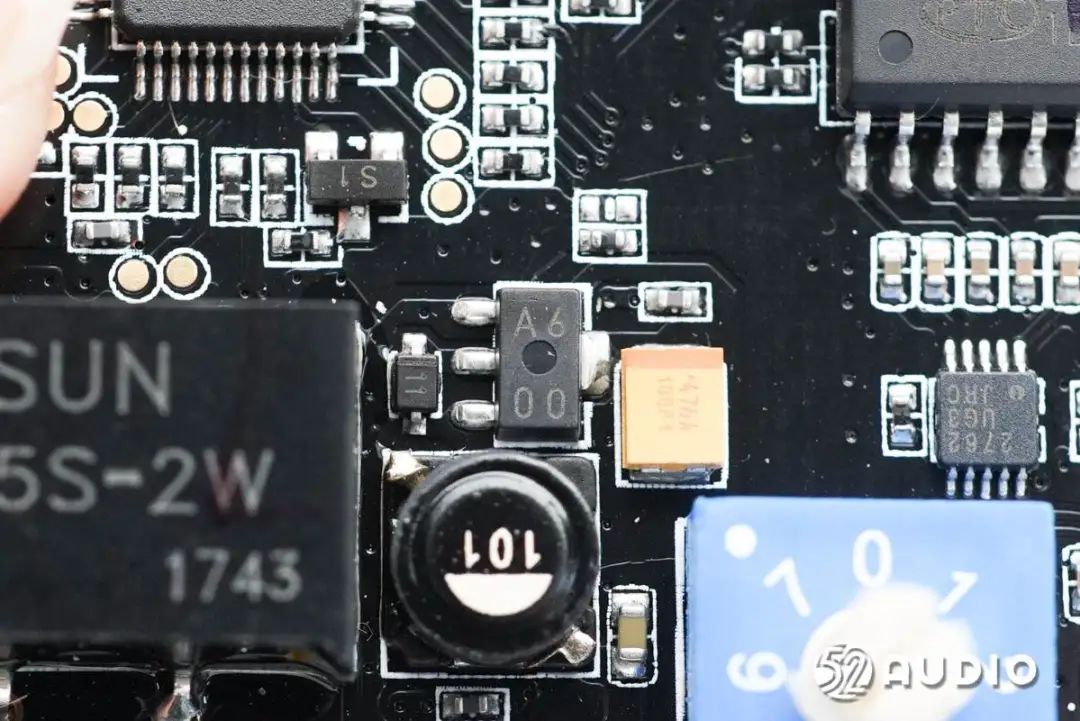

丝印A6 00的IC。

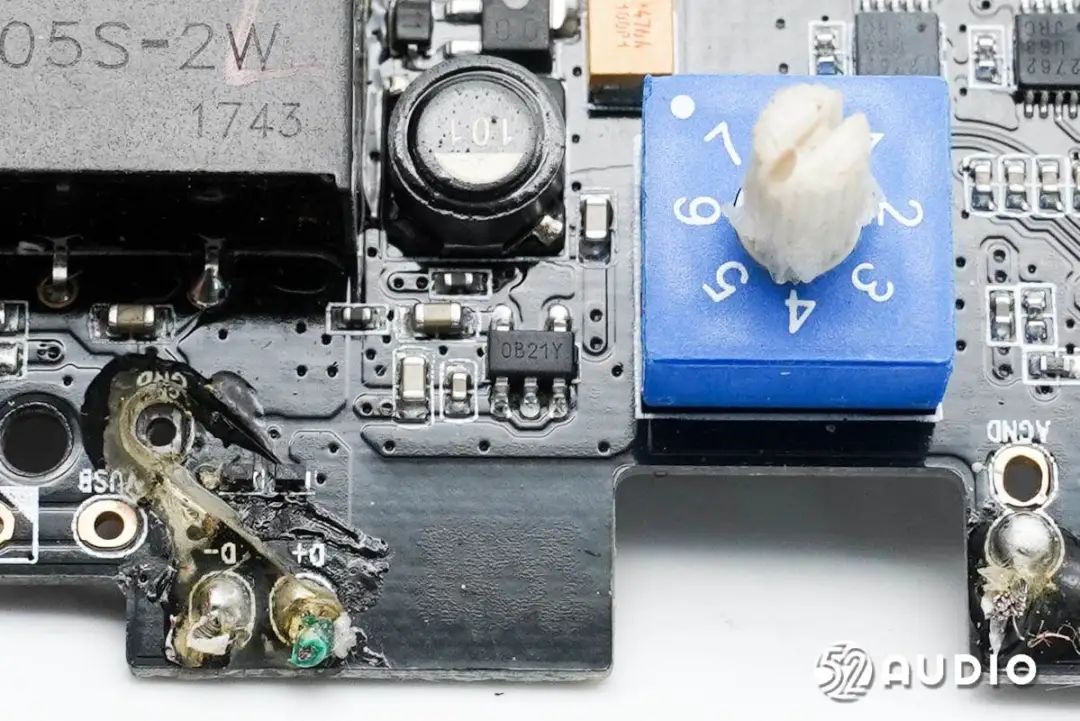

丝印0B21Y的IC。

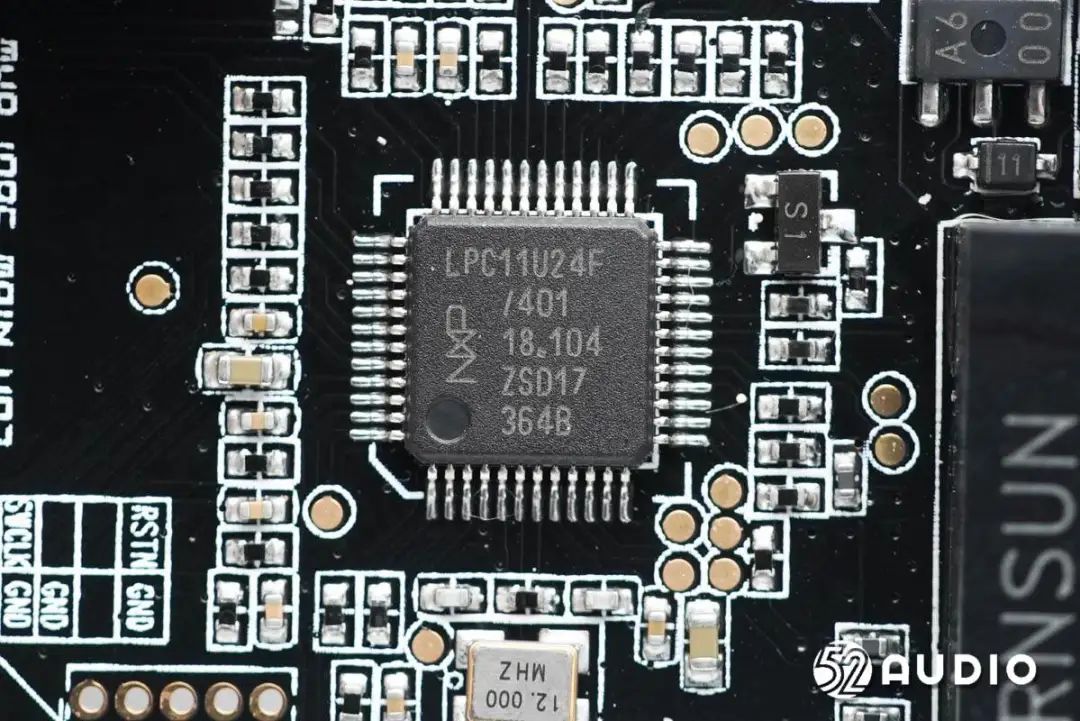

NXP恩智浦LPC11U24F MCU单片机，内置32位ARM Cortex-M0处理器，最高32kB闪存，10kB SRAM和4kB EEPROM，专用于8位或16位微控制器应用。

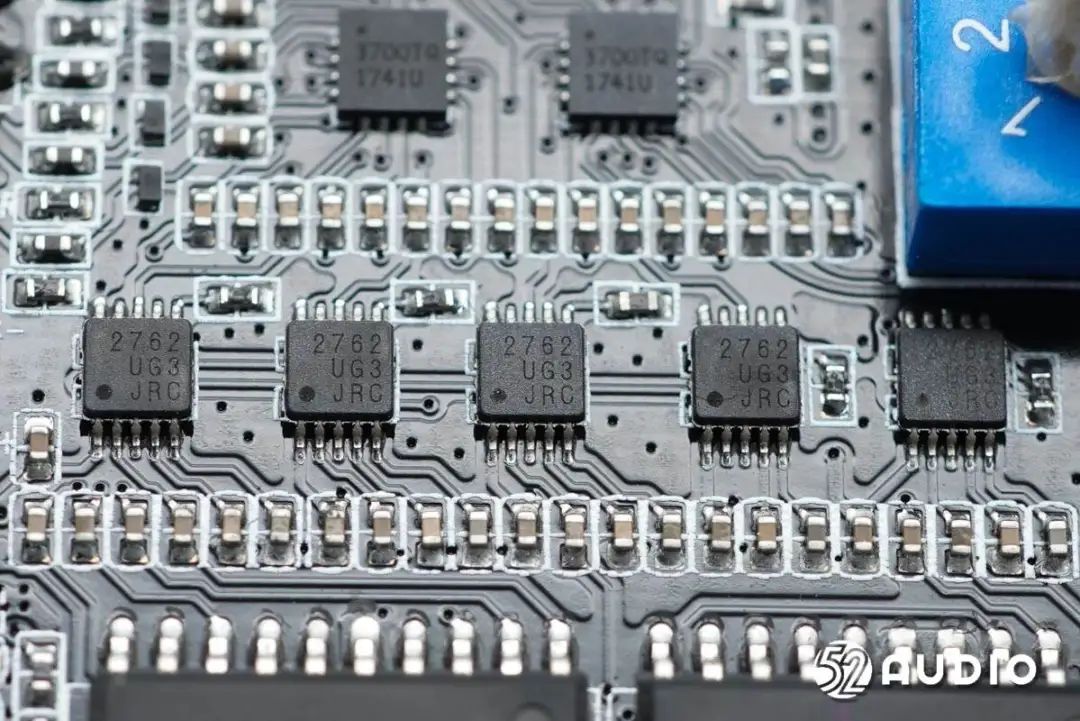

丝印2762的IC。

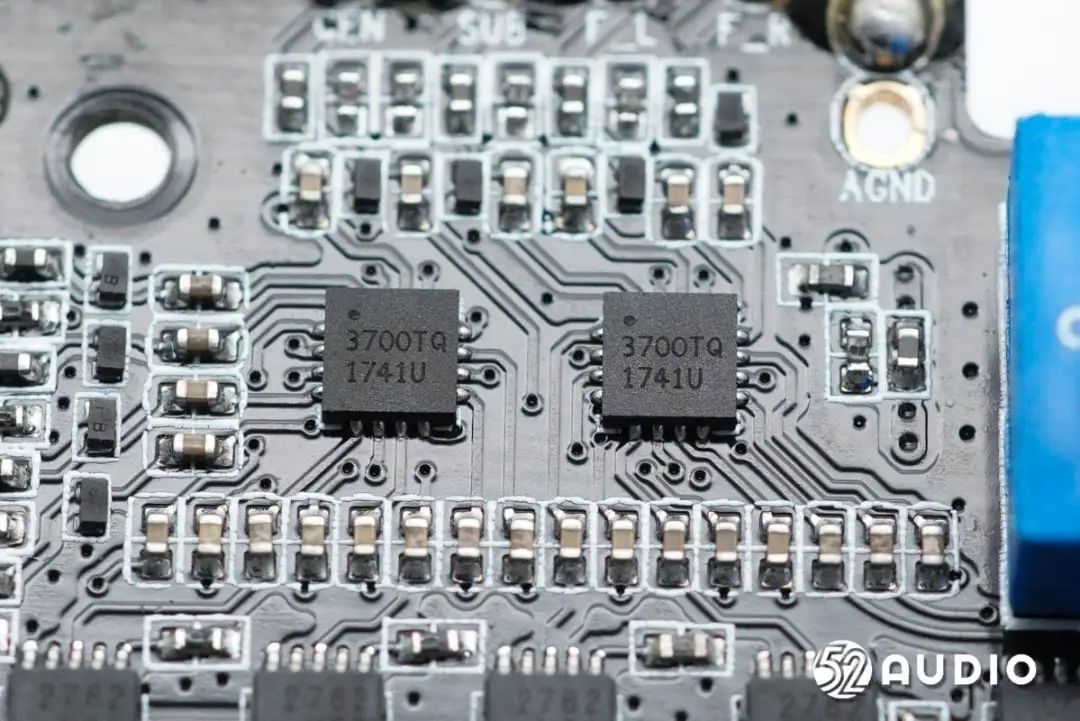

SGMICRO圣邦微SGM3700双路独立双刀双掷（DPDT）CMOS模拟开关，用于模式切换。

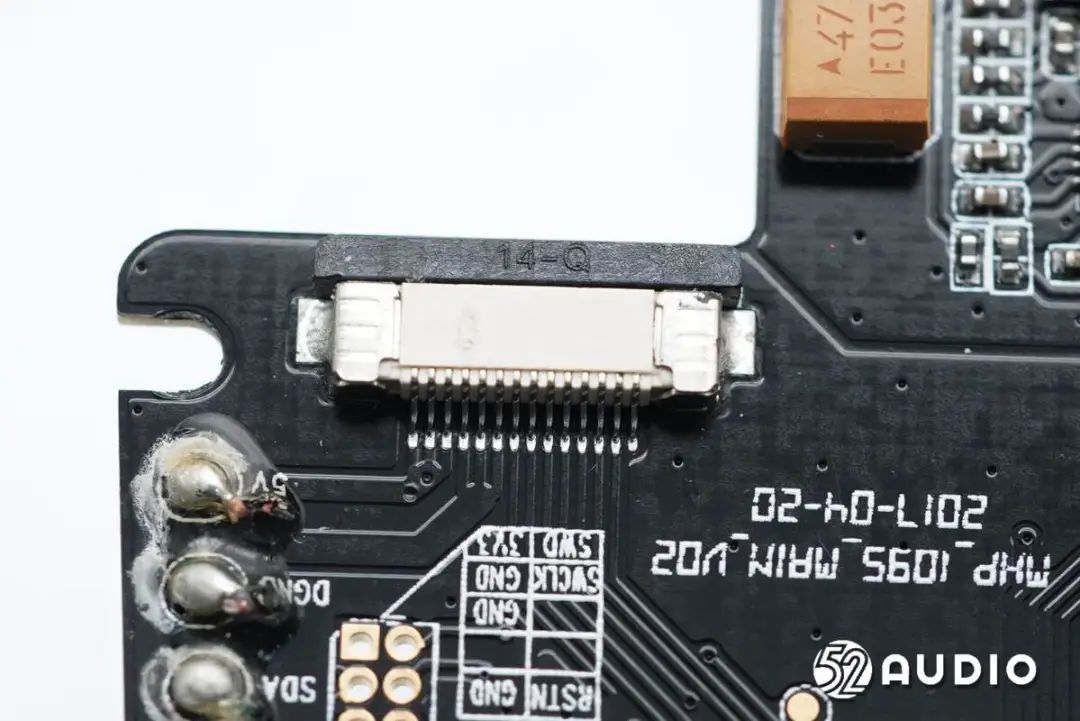

连接功能按键小板的FPC连接器特写。

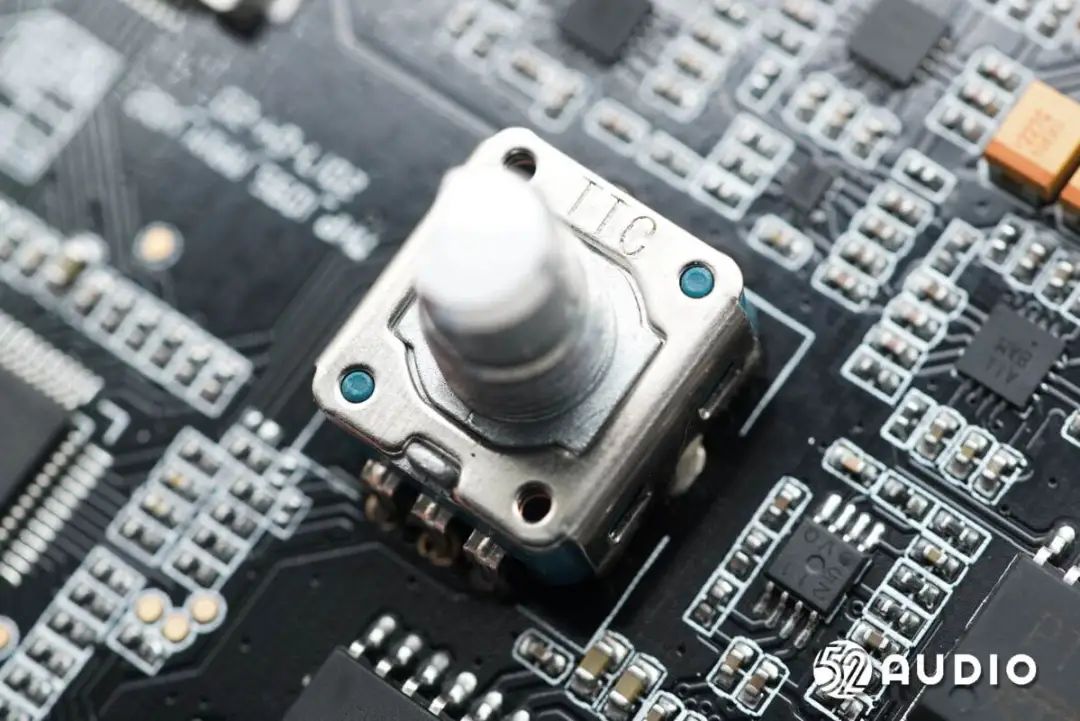

音量调节的旋转编码器特写。

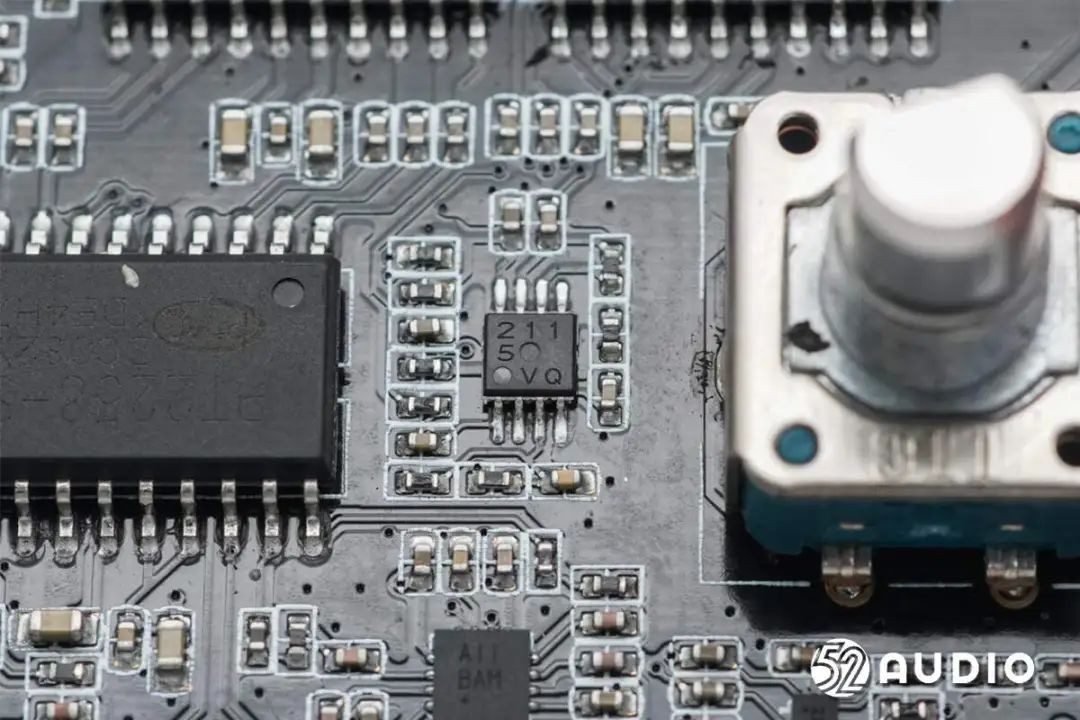

丝印2115的IC。

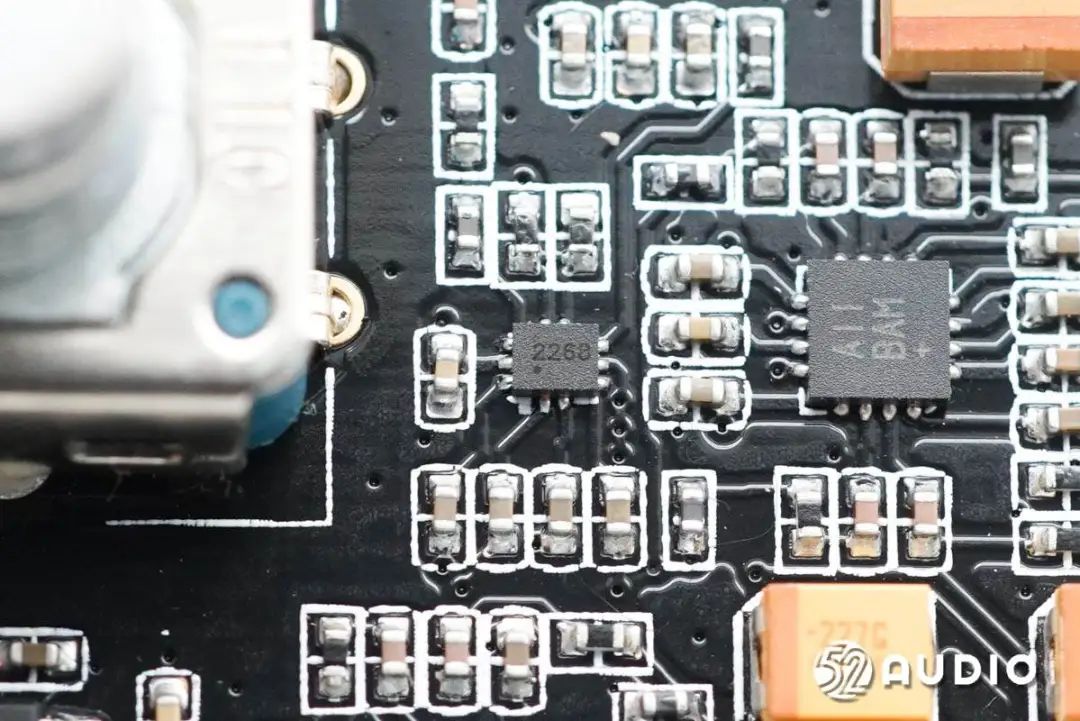

丝印2268的IC。

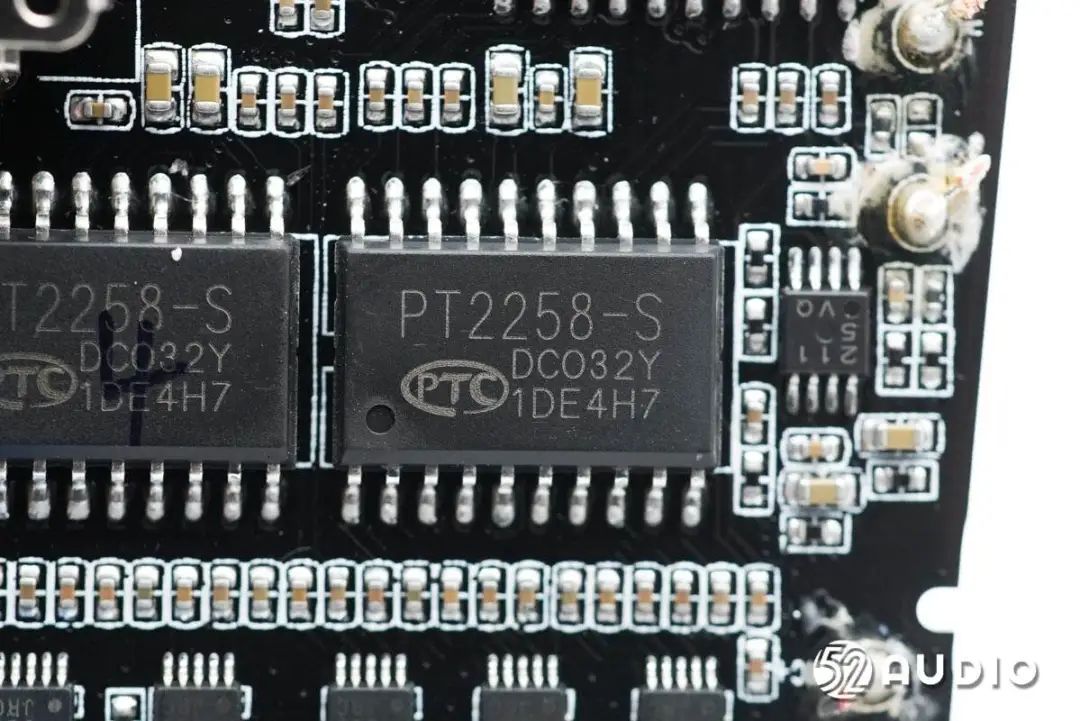

PTC普诚PT2258-S电子音量控制器（6个通道），整机搭载了3颗。PT2258系列采用CMOS技术，提供一个I2C控制接口，衰减范围为0至-79dB，步进为1dB，低噪声和高通道分离度。

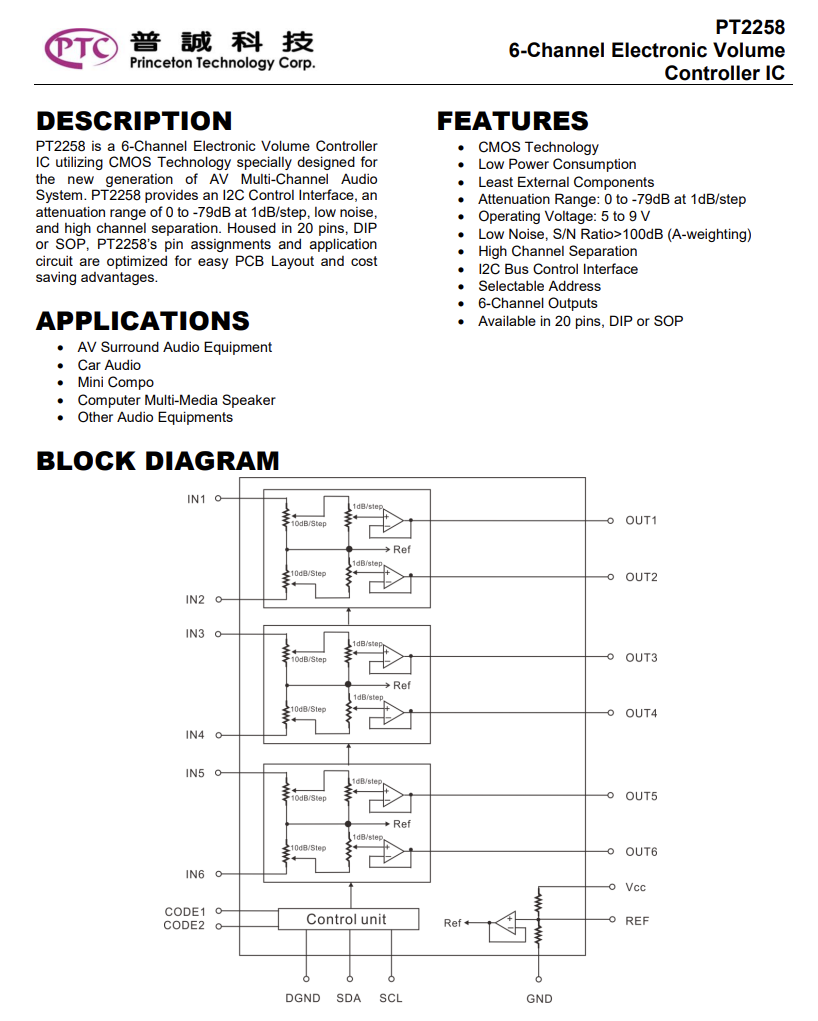

PTC普诚PT2258-S详细资料图。

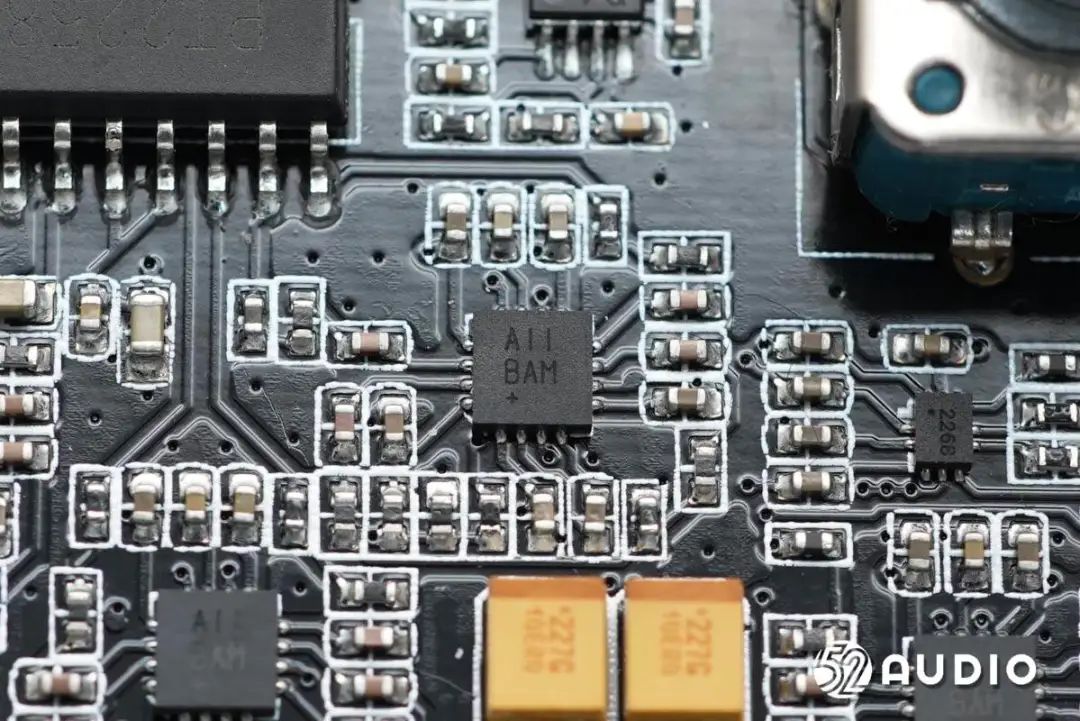

丝印AII BAM+的音频功率放大器，主板上搭载了5组，对应5个驱动单元。

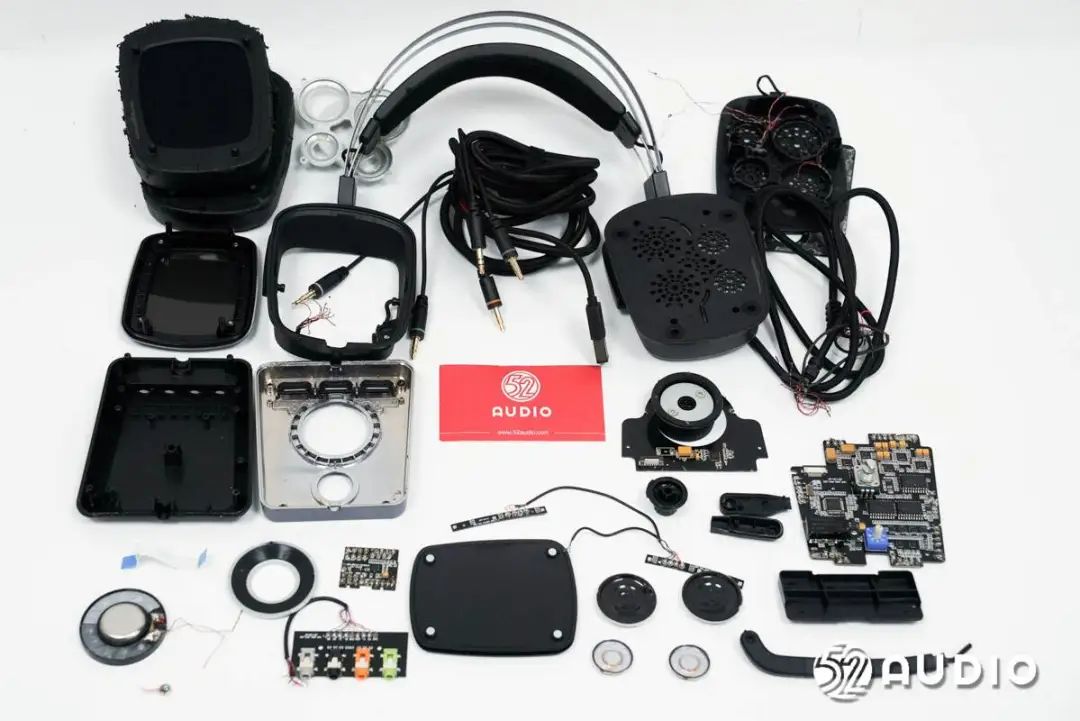

Razer雷蛇TIAMAT 7.1 V2游戏耳机拆解全家福。
三、我爱音频网总结
Razer雷蛇TIAMAT 7.1 V2游戏耳机在外观方面，具有着非常独特的设计，采用了轻量化的头梁结构，自适应悬浮头带，搭配仿皮革材质耳罩，提供舒适的佩戴；采用了方形耳壳，透明外壳，能够清晰看到内部炫酷的5单元结构，同时还设计有幻彩RGB灯效，提升游戏氛围感。音频控制台采用了旋钮切换模式和调节音量，还有独立的一键静音、声道切换按键，方便用户使用。
内部主要配置方面，耳机搭载了40mm低音驱动单元+30mm前/中驱动单元+20mm后/侧驱动单元5单元提供环绕音效；采用了驻极体麦克风用于语音通话拾音；搭载6颗LED灯珠，搭配Lumissil IS31FL3732 LED驱动器，为RGB炫彩灯提供支持。
音频控制台内部组件包括了主板、功能按键和幻彩灯小板，以及功能接口小板。RGB幻彩灯同样采用了Lumissil IS31FL3732 LED驱动器。主板上，搭载了Mornsun金升阳IB0505S-2W DC/DC电源模块，NXP恩智浦LPC11U24F MCU单片机，SGMICRO圣邦微SGM3700 CMOS模拟开关，PTC普诚PT2258-S电子音量控制器，以及驱动5个单元的5组音频功率放大器。
