前言
随着USB-C接口的普及以及设备超薄化，3.5mm耳机插孔逐渐淡出人们的视野。但这并不意味着3.5mm有线耳机已经彻底淘汰，其在音质、延迟、兼容性和成本等方面仍有不可替代的优势，尤其适合对音质和稳定性要求高的用户。
近期充电头网拿到了华硕一款ASUS华硕一款USB-C转3.5mm音频转接器，其内置知名厂商ESS的音频解码芯片，拥有Hi-Res AUDIO认证，实际音质表现自然不用多说，能够兼容PC、移动手机，平板设备和笔记本电脑等。下面充电头网就对其进行拆解，一起来了解下。
华硕USB-C转3.5mm音频转接器外观

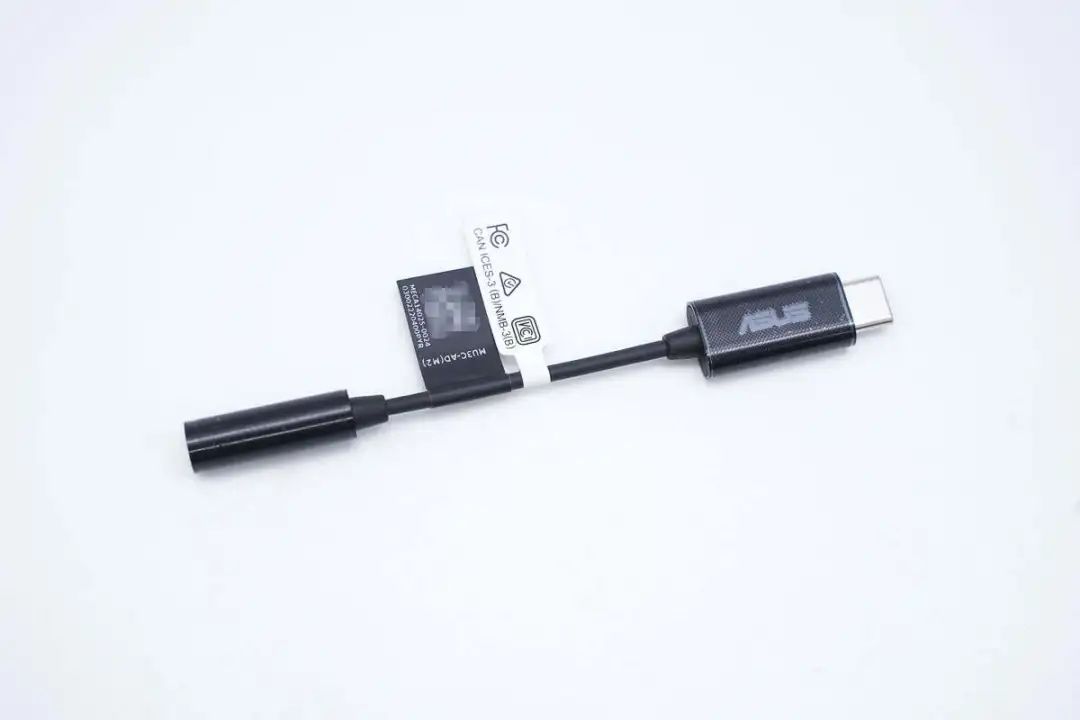

华硕USB-C转3.5mm音频转接器一端为USB-C端子，另一端为3.5mm音频插口，之间连接线为短线设计，方便用户日常使用和携带。

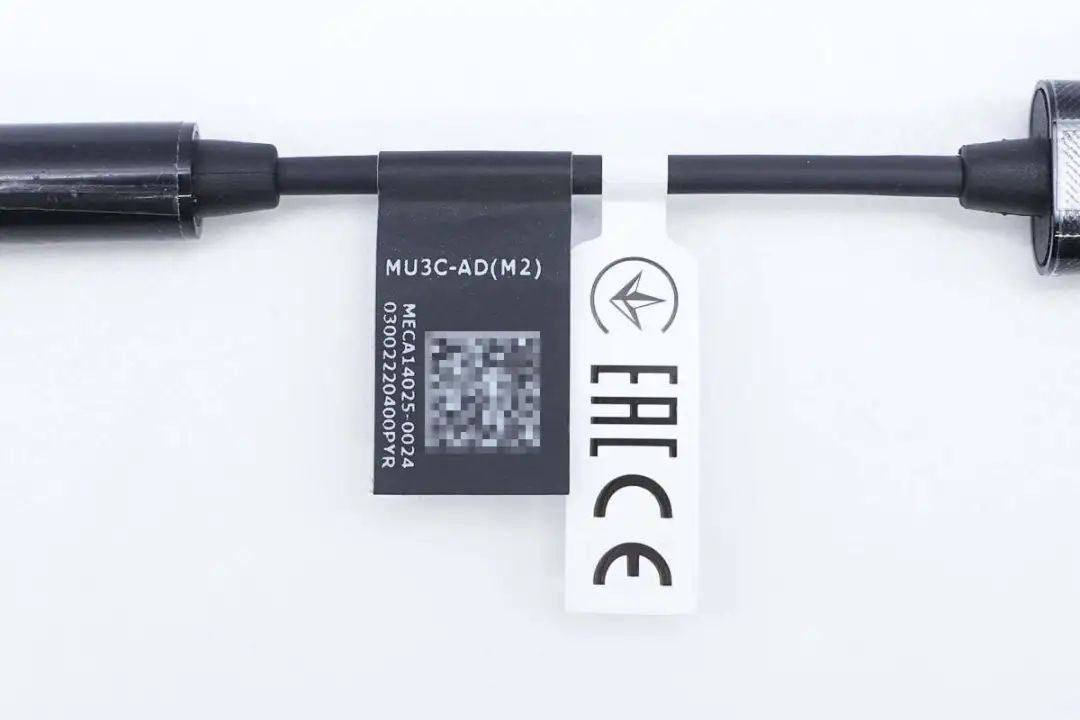

线身上套有产品认证标签，转接器通过了EAC、CE认证。

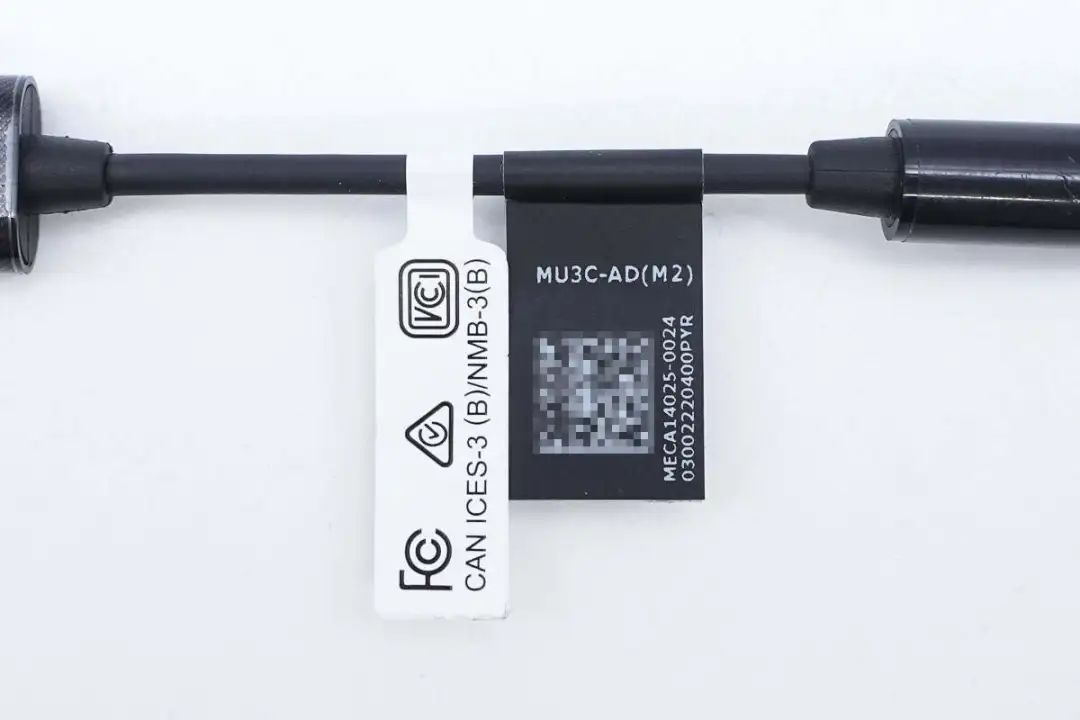

此外还通过了FCC、VCCI认证。

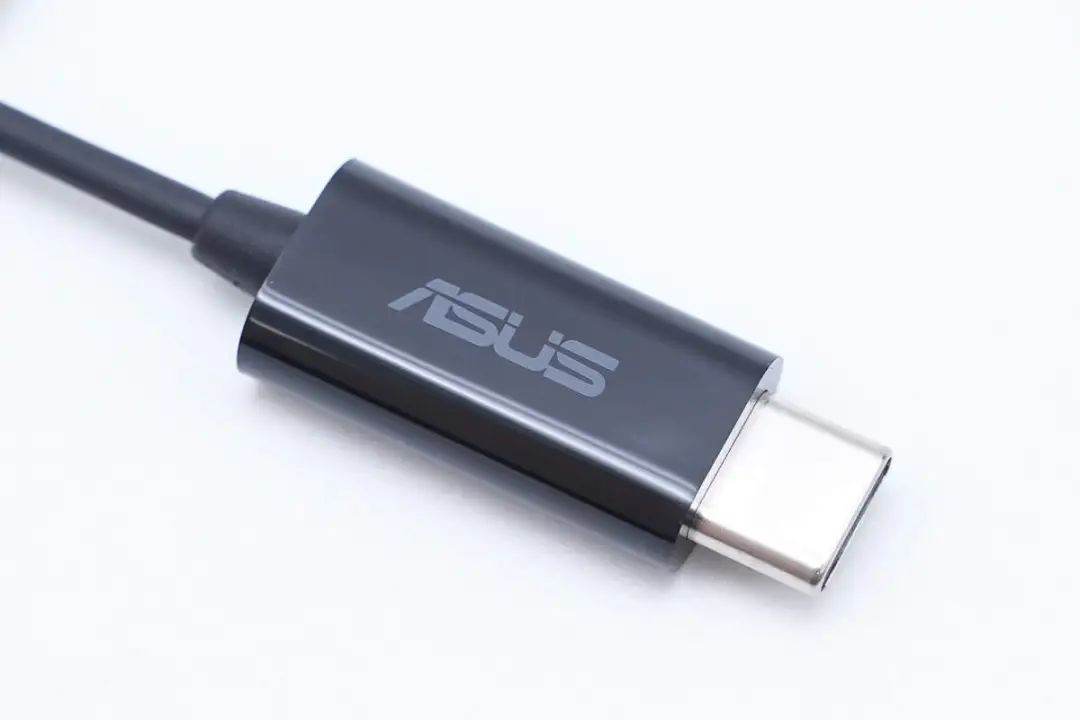

USB-C端子外壳表面高光亮面处理，正面印有ASUS品牌。

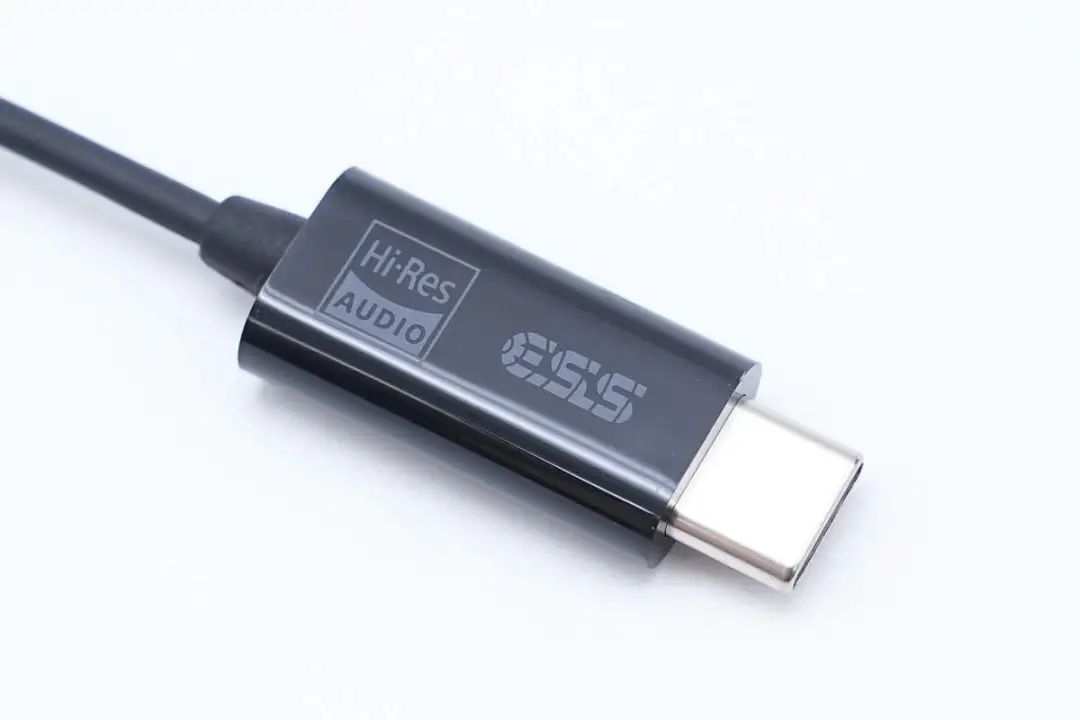

背面印有ESS品牌和Hi-Res AUDIO认证标识。

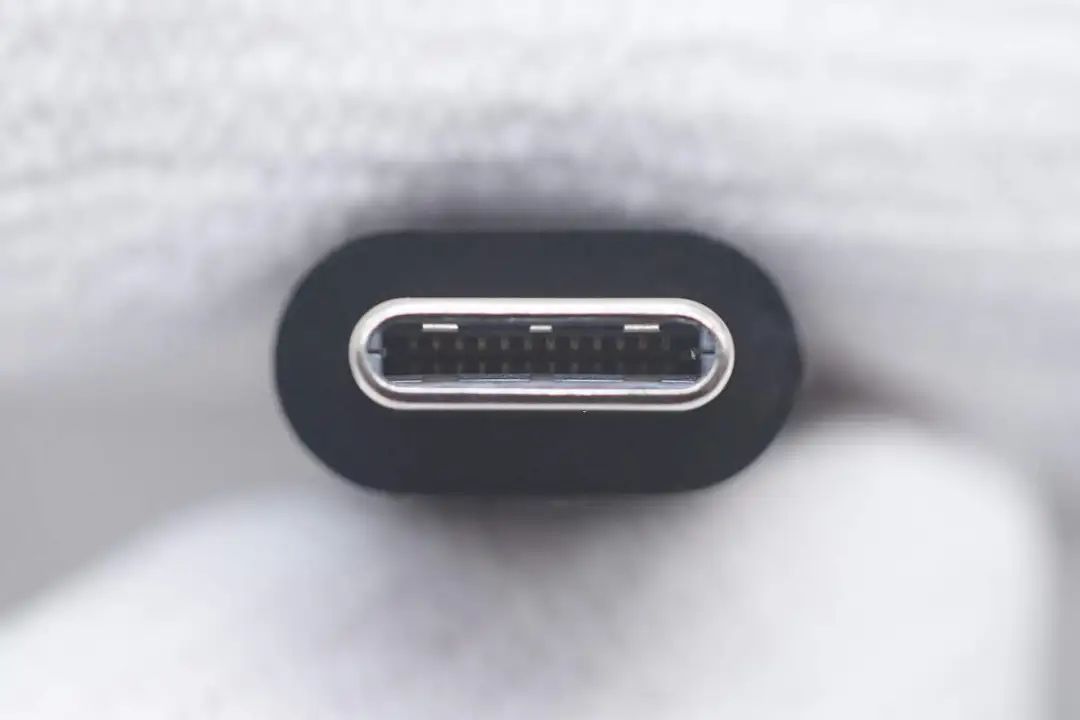

USB-C公头内部特写，满PIN设计。

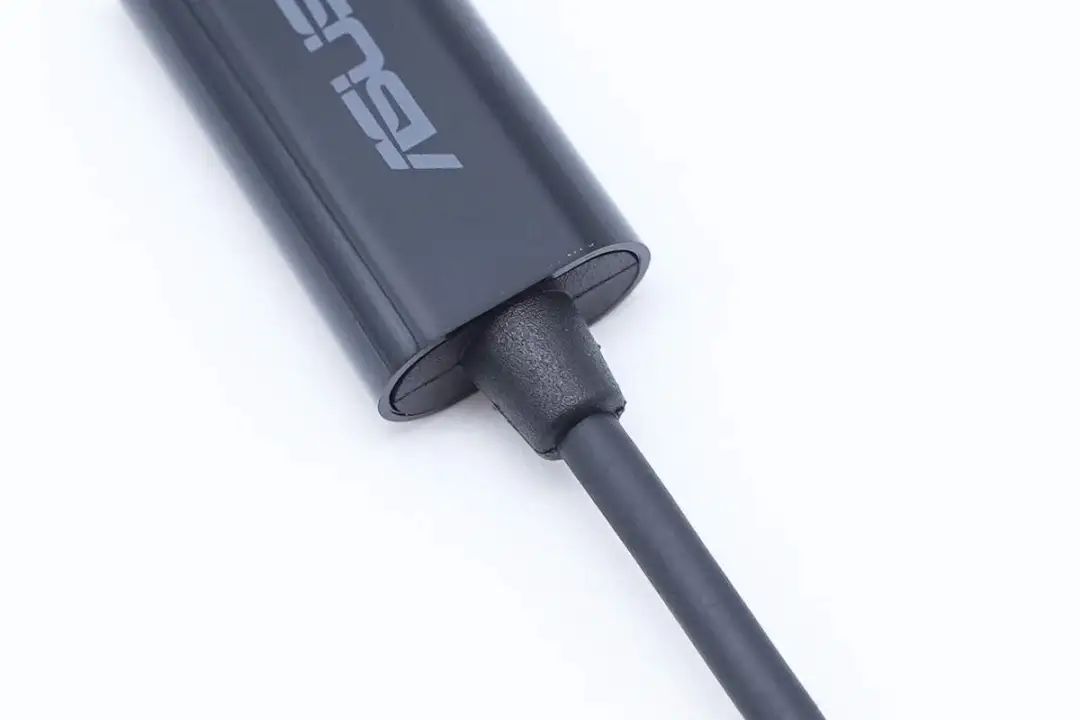

连接线两端均做了抗弯折保护设计。

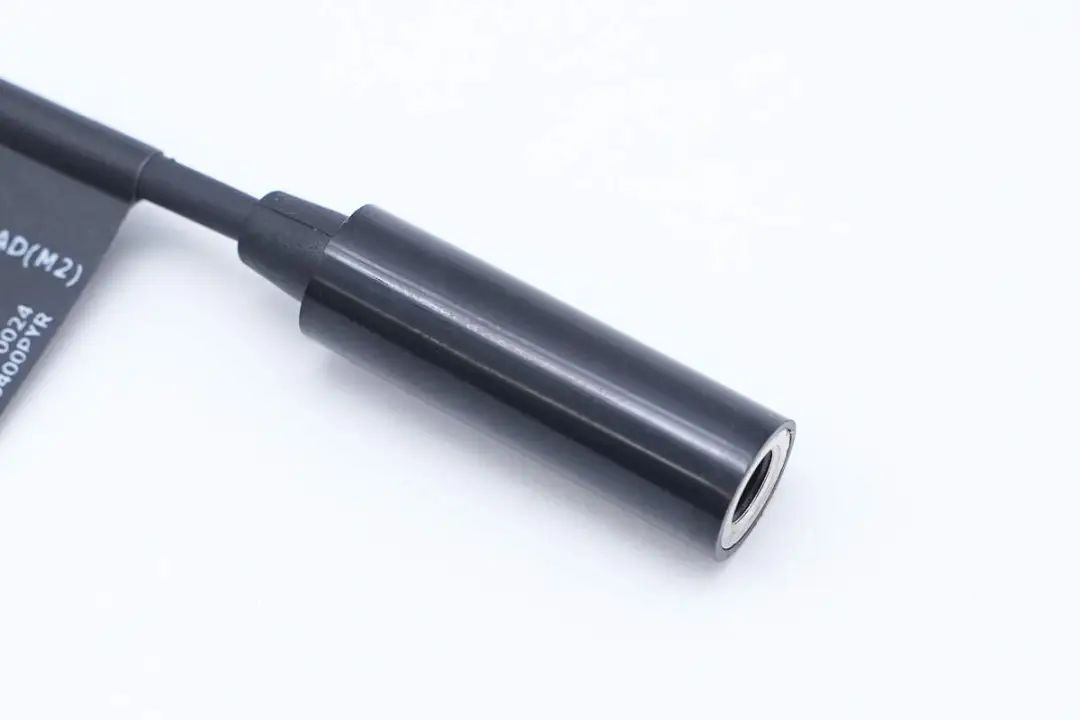

3.5mm耳机插孔端子为圆柱造型设计。

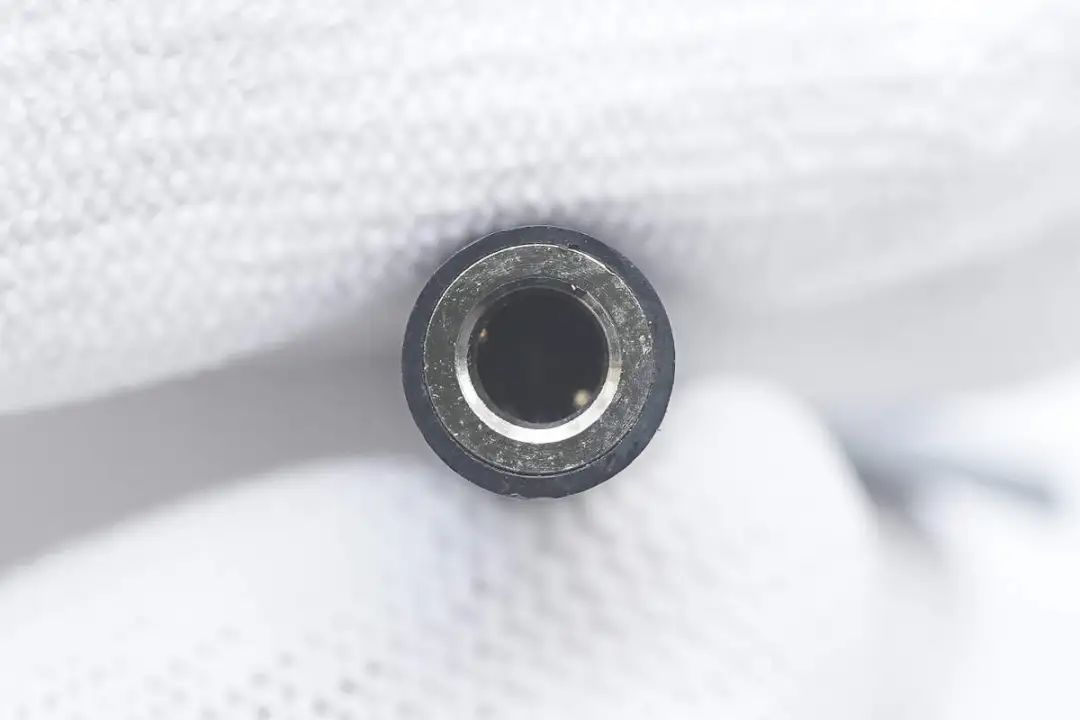

3.5mm耳机插孔特写。

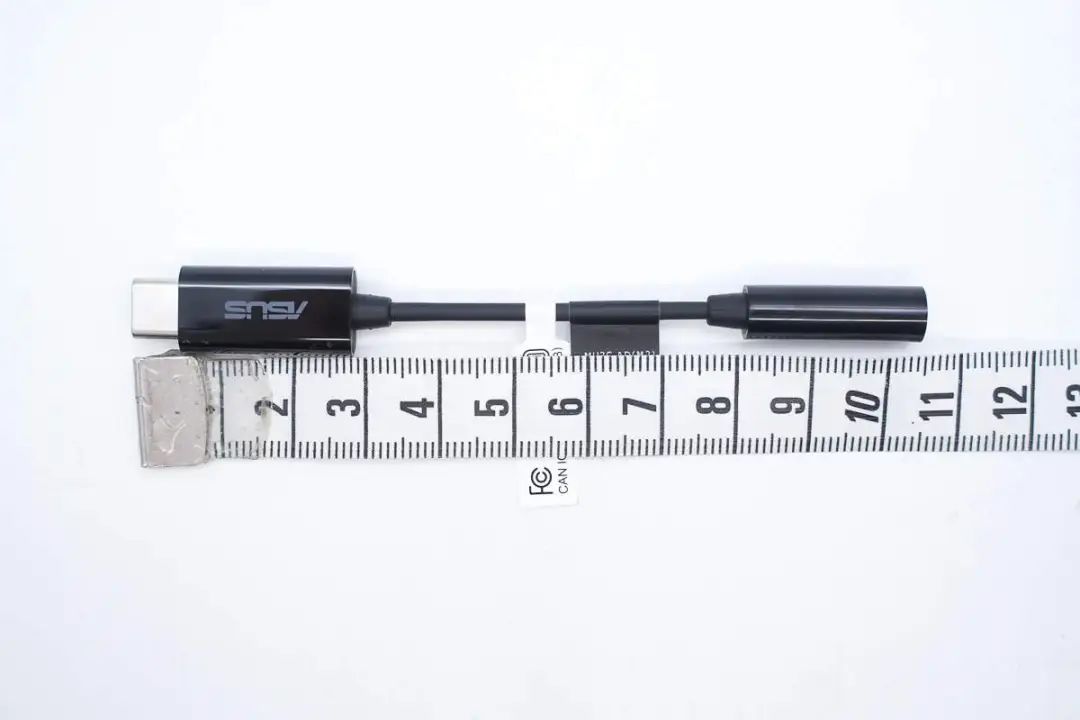

测得转接器长度约为10.5cm。

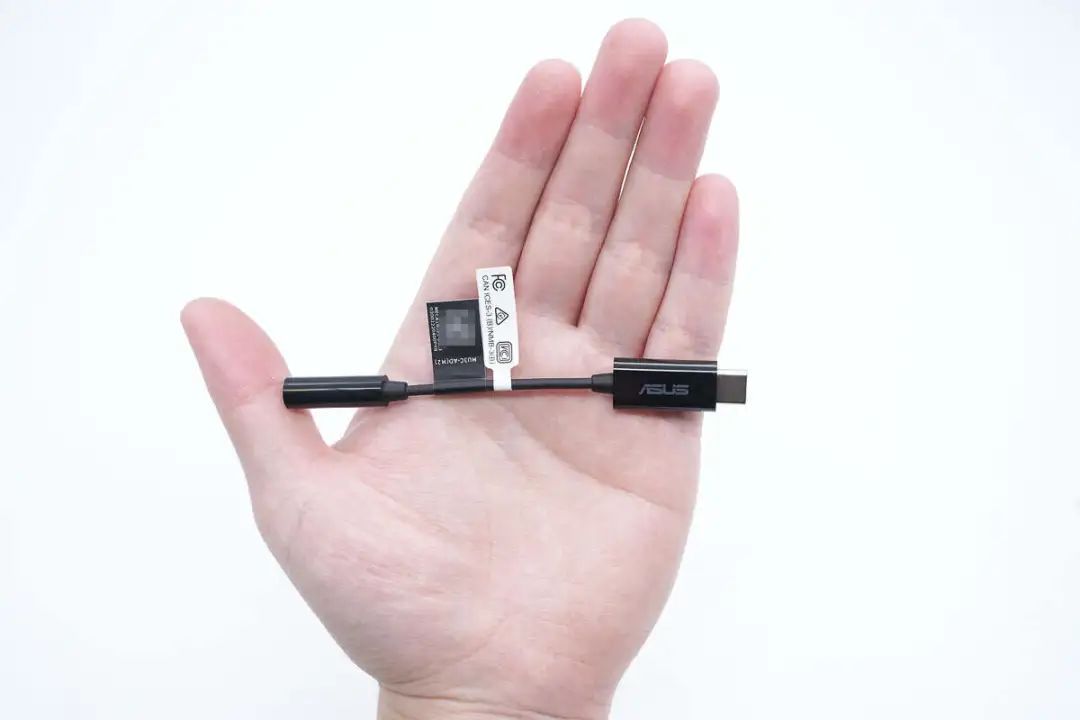

产品拿在手上的大小直观感受。

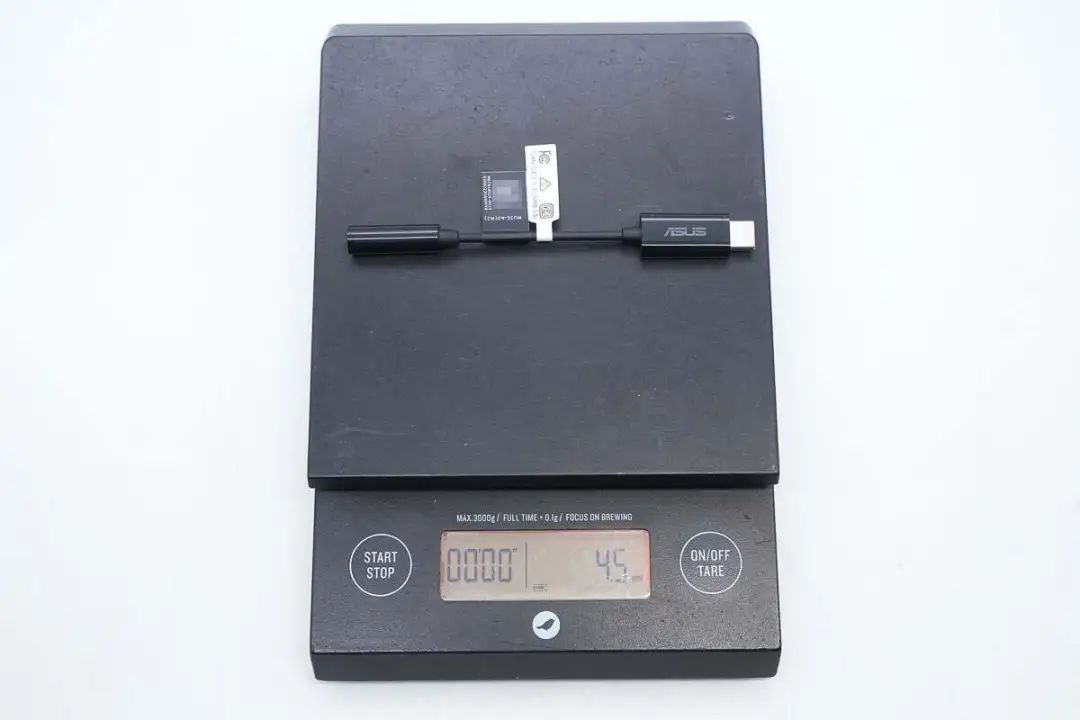

另外测得产品重量为4.5g。
华硕USB-C转3.5mm音频转接器拆解

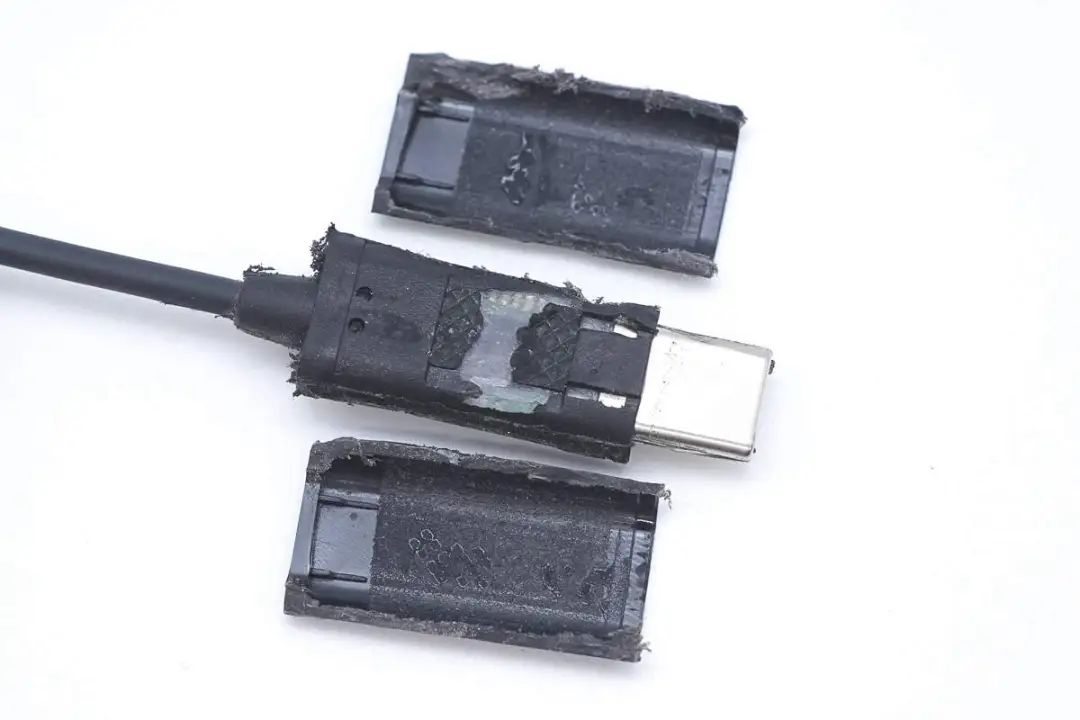

将USB-C端子外壳拆开，内部注塑填充。

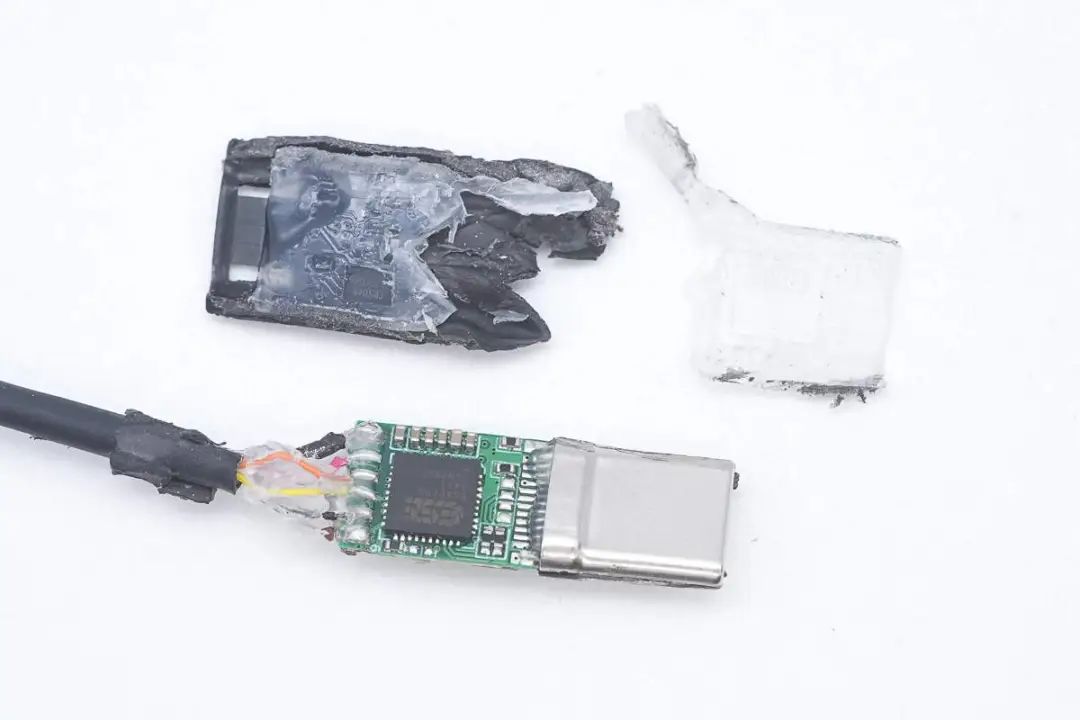

拆掉内部黑色塑料壳，PCB板采用透明硬封胶包裹保护。

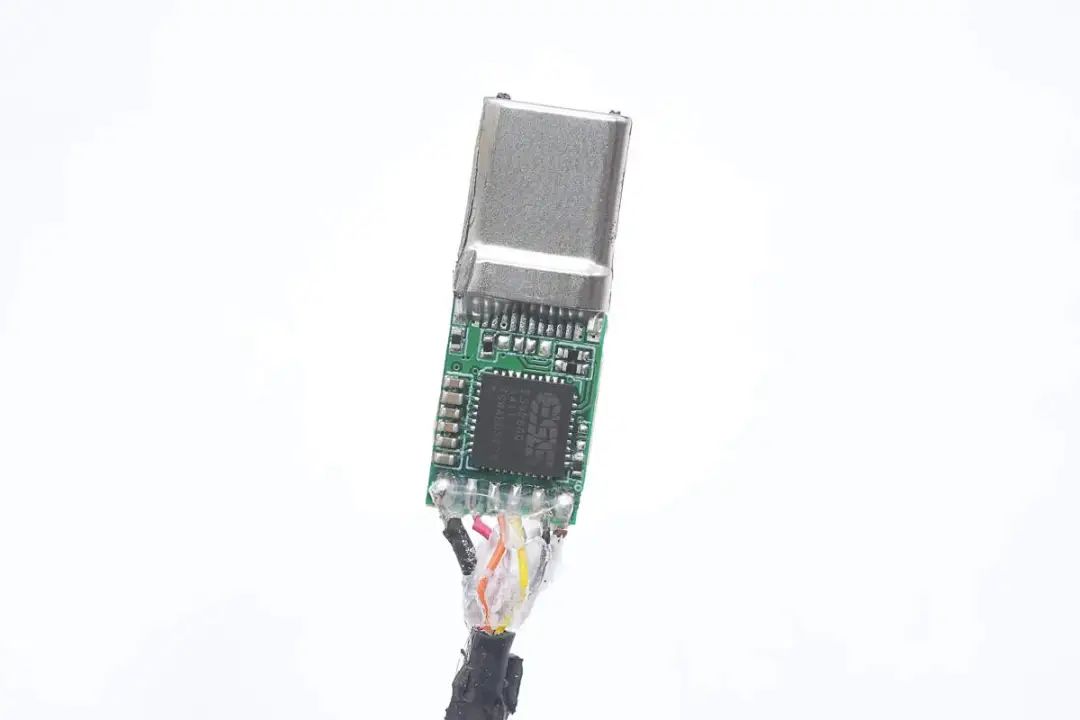

PCB板正面设有一颗音频解码芯片。

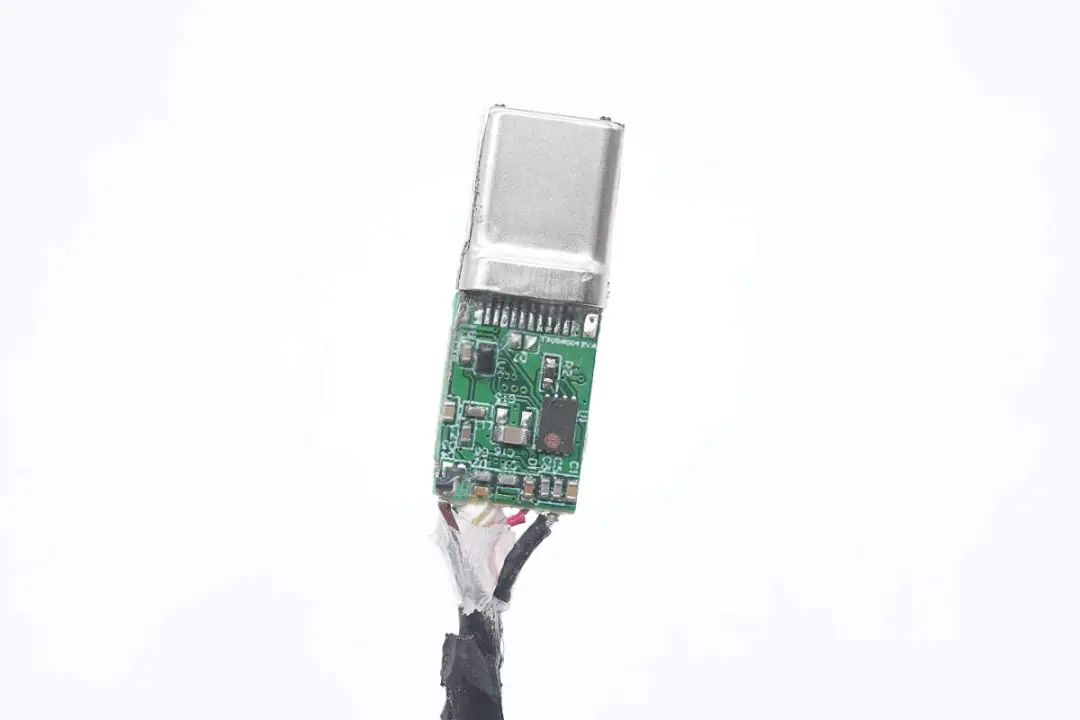

板子背面设有一颗存储器。

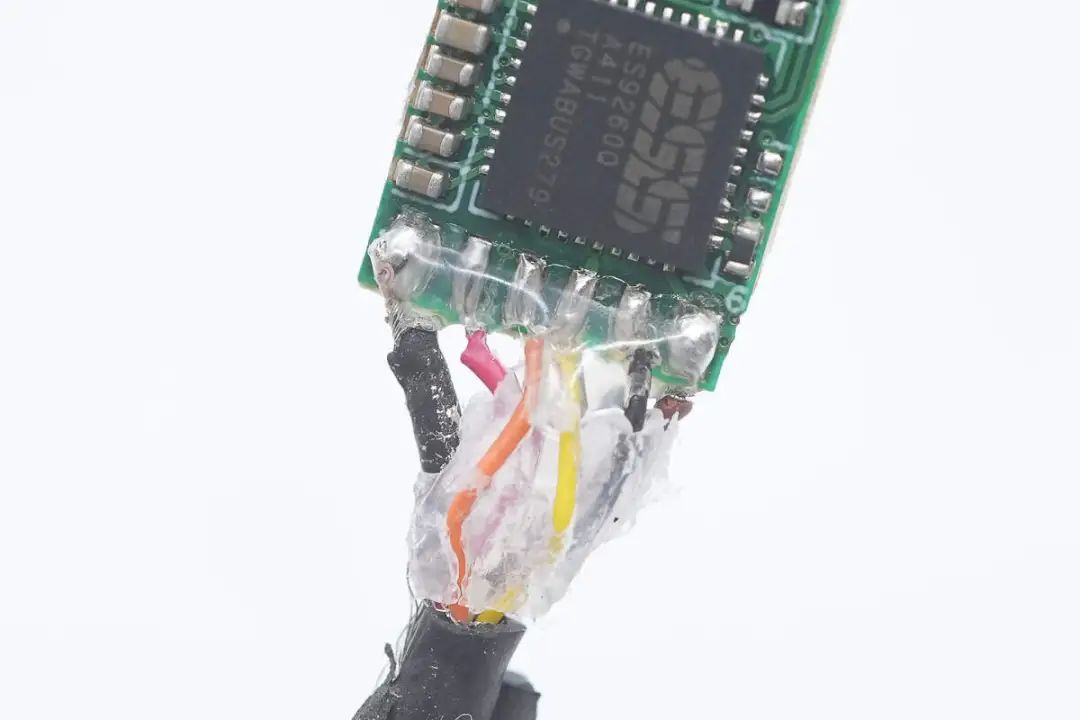

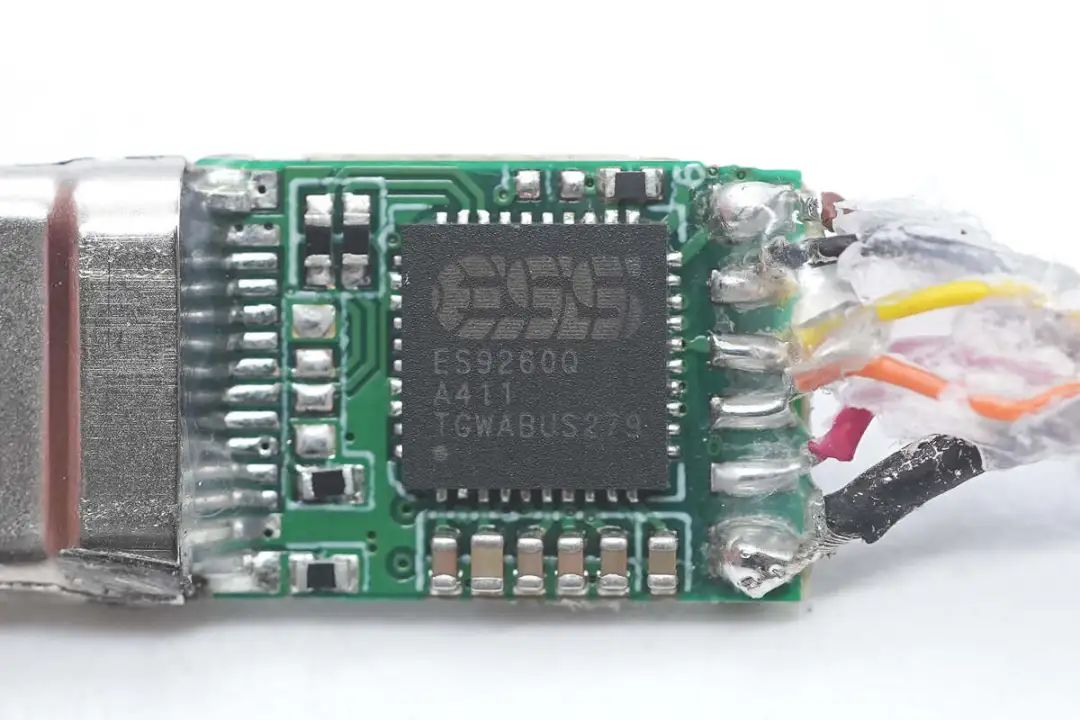

音频解码芯片来自知名厂商ESS，型号ES9260Q。

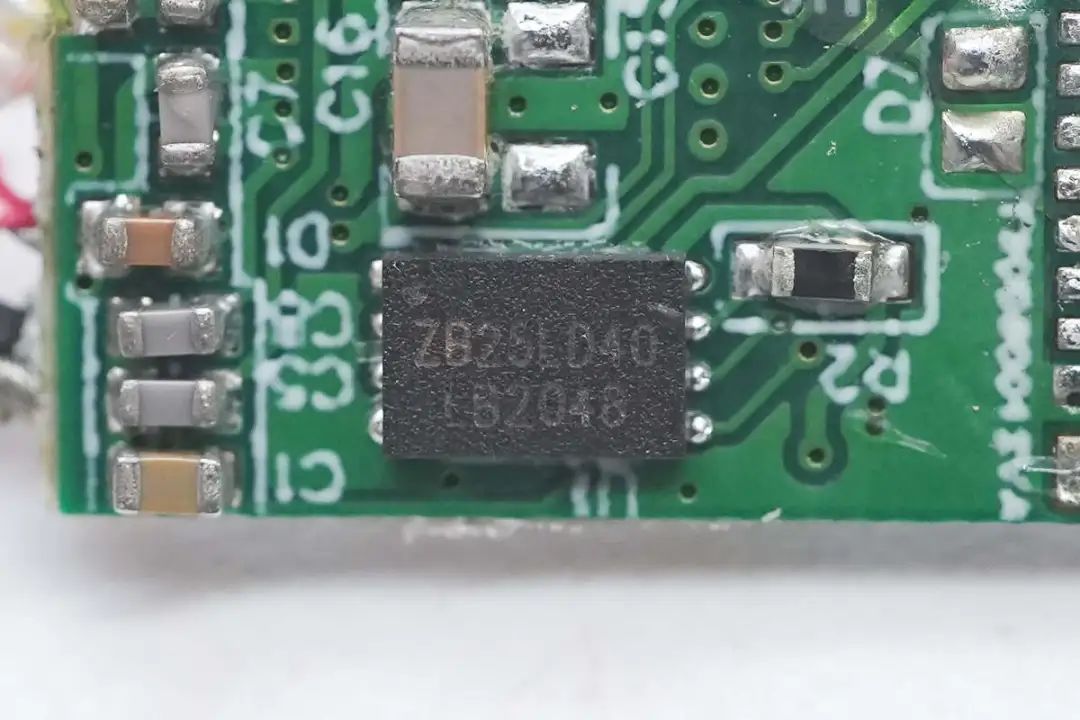

存储器来自Zbit恒烁，型号ZB25LD40，支持标准的串行外设接口（SPI）和双输出SPI：串行时钟、片选、串行数据 I/O0（DI）、O1（DO）。SPI时钟频率最高可达70MHz，在使用快速读取双输出模式时，等效时钟速率可达 140MHz（70MHz x 2）。
线芯焊接处注塑加固保护，细节讲究。

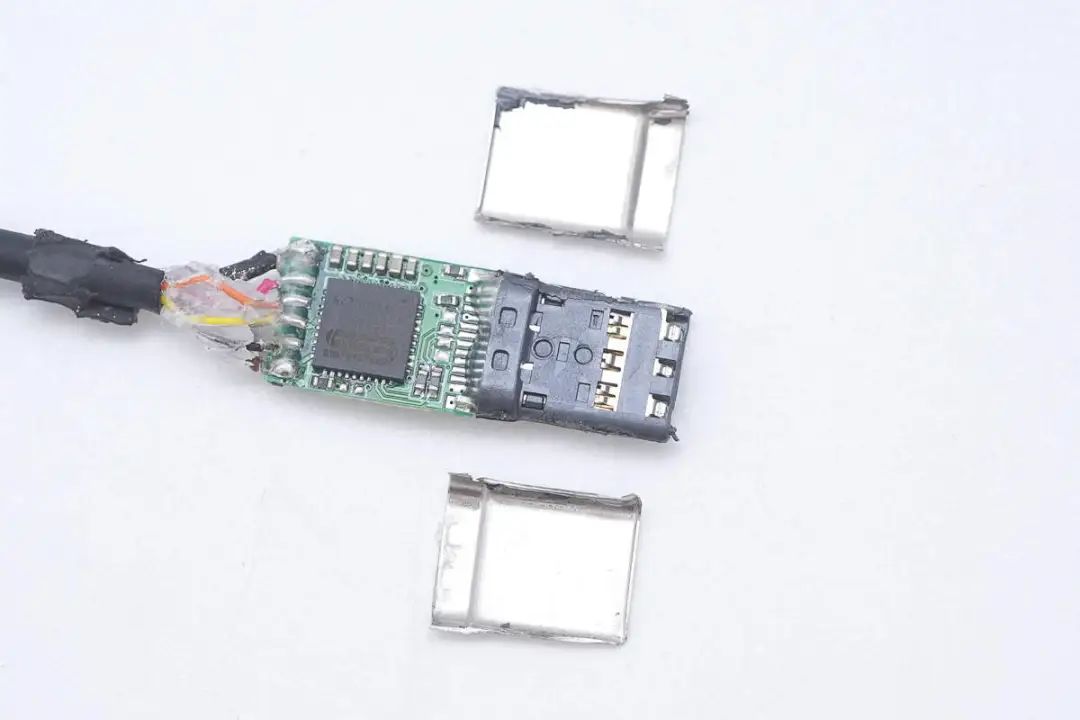

继续切割USB-C公头金属壳，内部注塑填充提升结构强度。

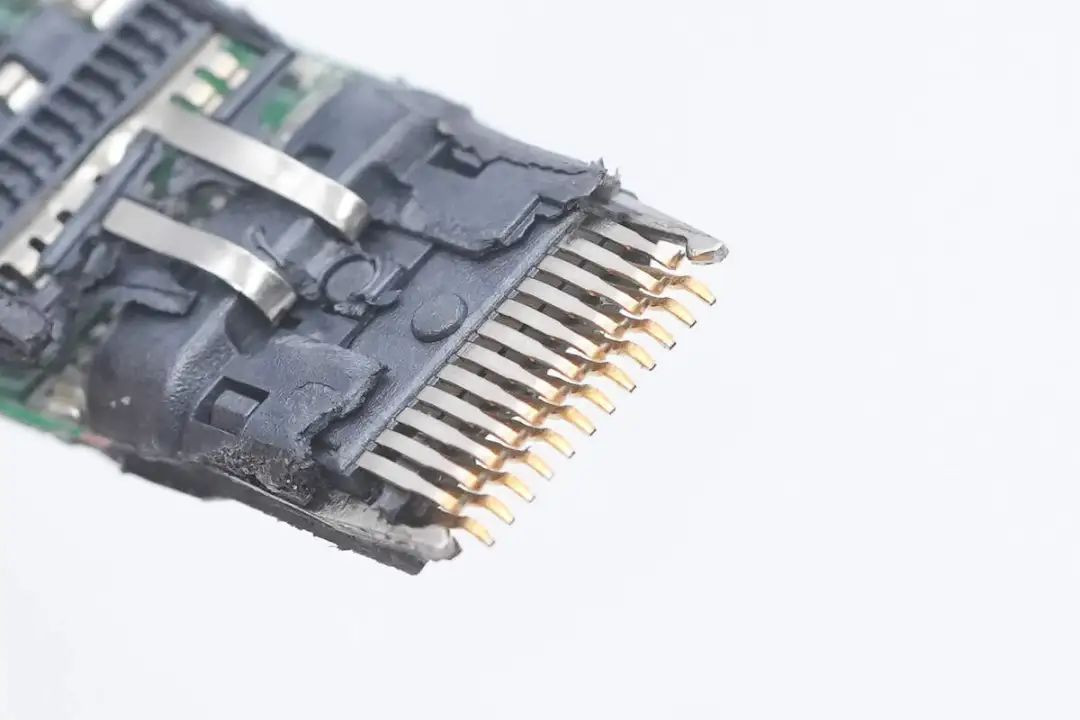

USB-C公头内部针脚特写，前端镀金处理。

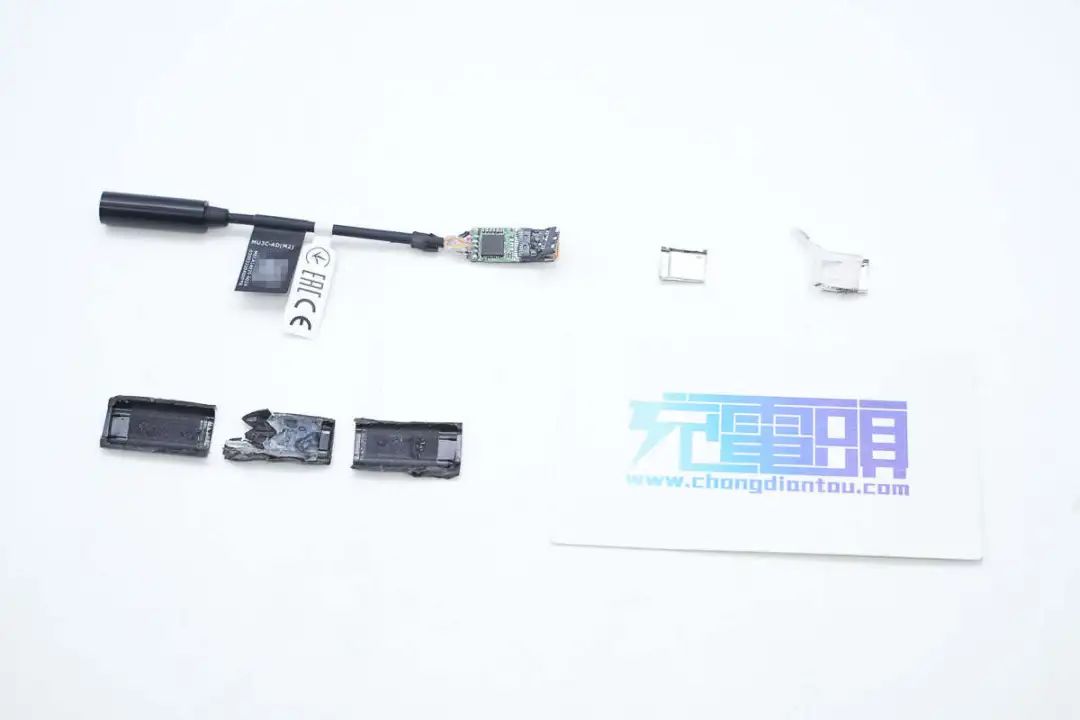

全部拆解一览，来张全家福。
充电头网拆解总结
华硕USB-C转3.5mm音频转接器长度仅10.5cm，小巧便携便用，是轻薄设备和手机等的很好选择。充电头网通过拆解了解到，USB-C端子内部设有一颗ESS ES9260Q音频解码芯片以及恒烁ZB25LD40存储器。ESS ES9260Q是一款用于驱动耳机的高性能芯片系统，也正是因为它，让华硕这款产品通过Hi-Res AUDIO认证得到保证，拥有更好的性能表现。
