拆解报告:戴森1600W氮化镓高速吹风机

2025-05-22 充电头网 阅读:
戴森HD15高速吹风机配备防飞翘顺发风嘴,柔和风嘴,顺滑风嘴和造型风嘴,共四款风嘴,并具有三档风速和四档温度设置,满足日常吹干和头发造型需求。


前言xk3ednc

充电头网采购了戴森HD15高速吹风机,这款吹风机为藏青铜配色,吹风机内置戴森第九代数码马达,转速高达每分钟11万转,马达直径仅1元硬币大小,安放在手柄内部。戴森HD15吹风机具备三档风速和四档温度设置,并具备一键冷风按键,使用简单方便。xk3ednc

吹风机配有防飞翘顺发风嘴,柔和风嘴,顺滑风嘴和造型风嘴,满足多种造型需求。戴森智能温控技术在出风口设有热感应器,能够迅速调节温度,避免头发过热损伤。下面就带来戴森HD15高速吹风机的拆解,一起看看内部的设计和用料。xk3ednc

戴森HD15高速吹风机开箱xk3ednc

xk3ednc

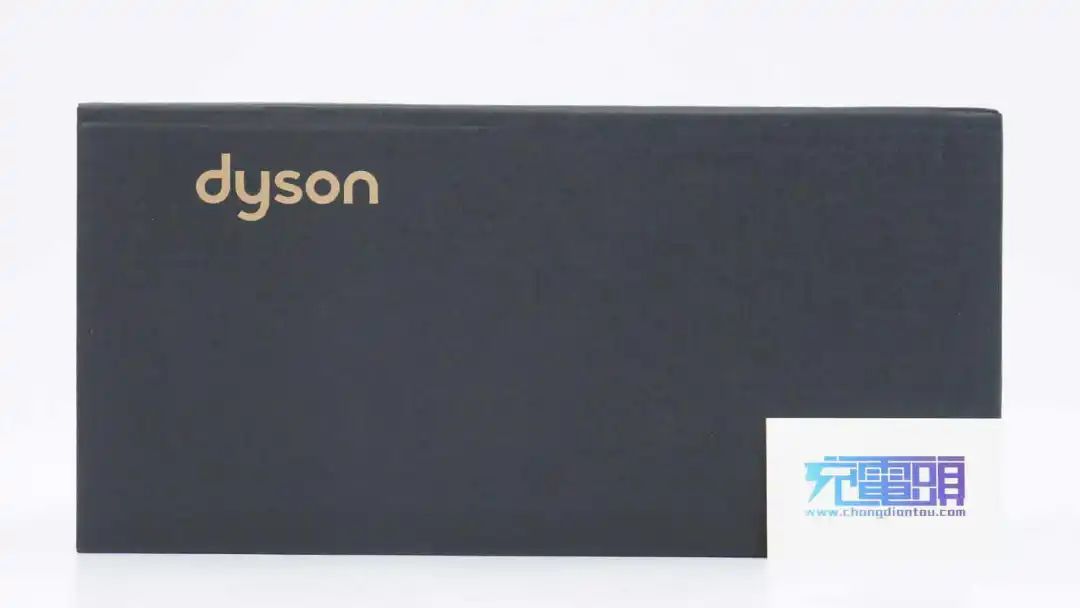

戴森HD15吹风机采用黑色包装盒,左上角印有金色dyson字样。xk3ednc

xk3ednc

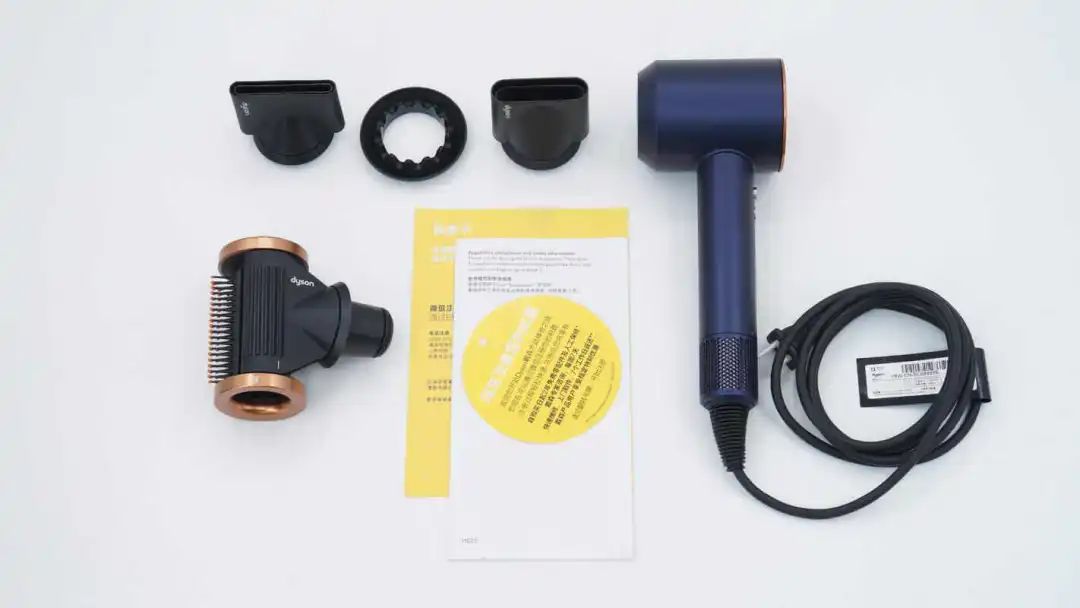

包装内含吹风机本体、四种风嘴以及使用说明书保修卡。xk3ednc

xk3ednc

吹风机附带的柔和风嘴特写。xk3ednc

xk3ednc

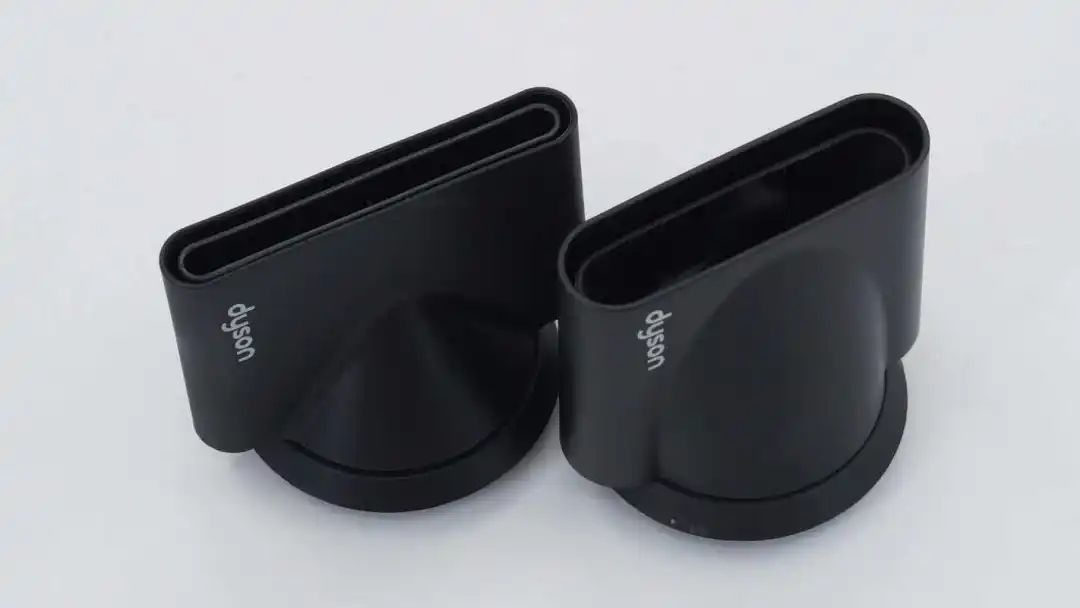

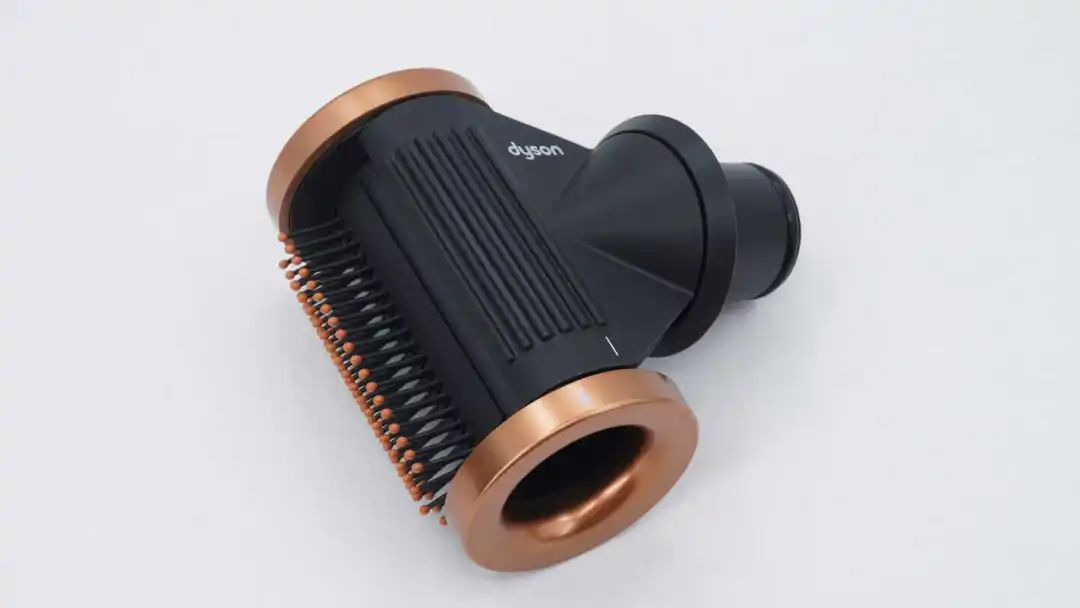

吹风机还附带造型风嘴和顺滑风嘴。xk3ednc

xk3ednc

吹风机附带的防飞翘顺发风嘴特写。xk3ednc

xk3ednc

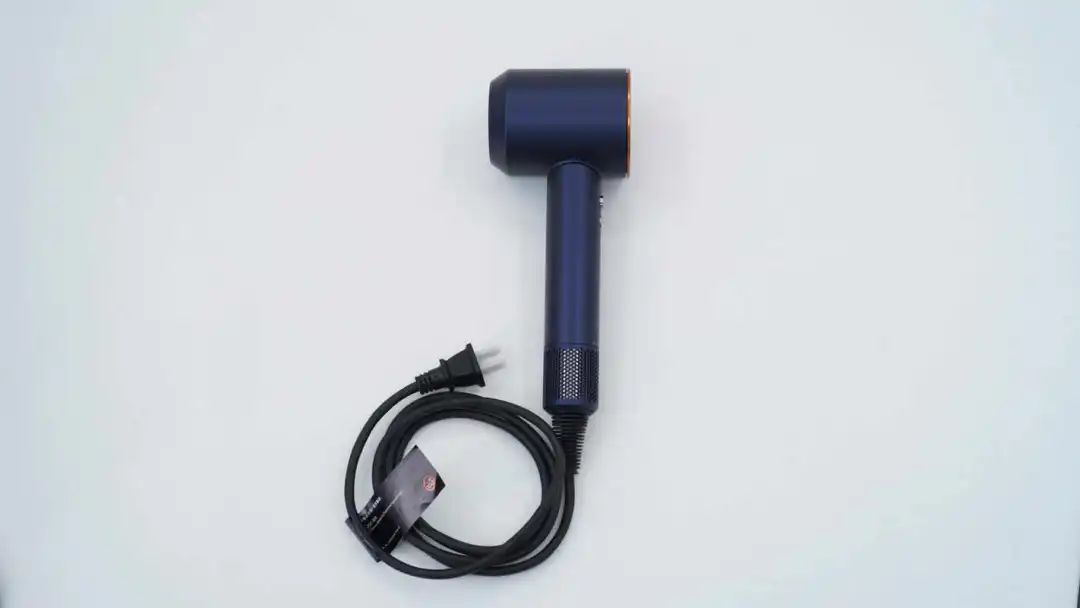

吹风机自带两脚插头电源线,连接端做了抗弯折保护设计。xk3ednc

xk3ednc

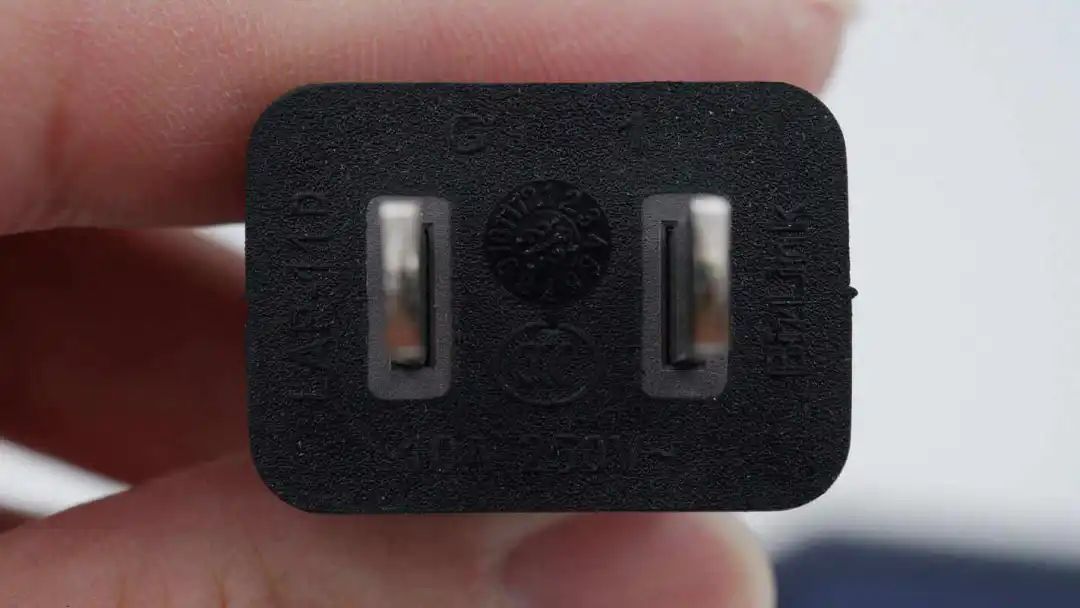

插头为国标两脚插头,规格为10A 250V。xk3ednc

xk3ednc

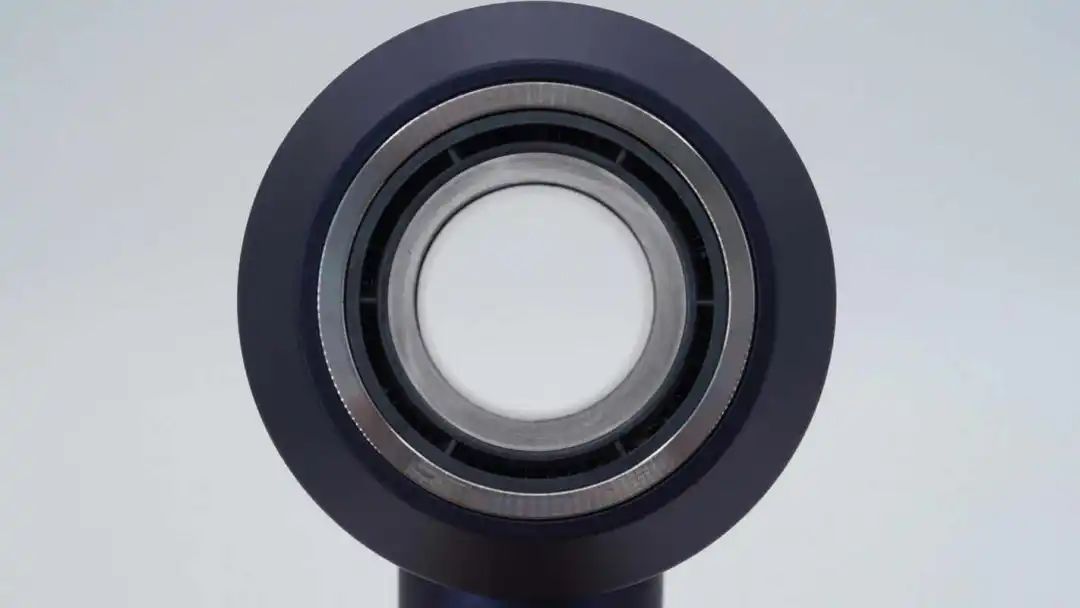

吹风机出风口外侧设有铁环用于吸附风嘴,中心为贯通设计。xk3ednc

xk3ednc

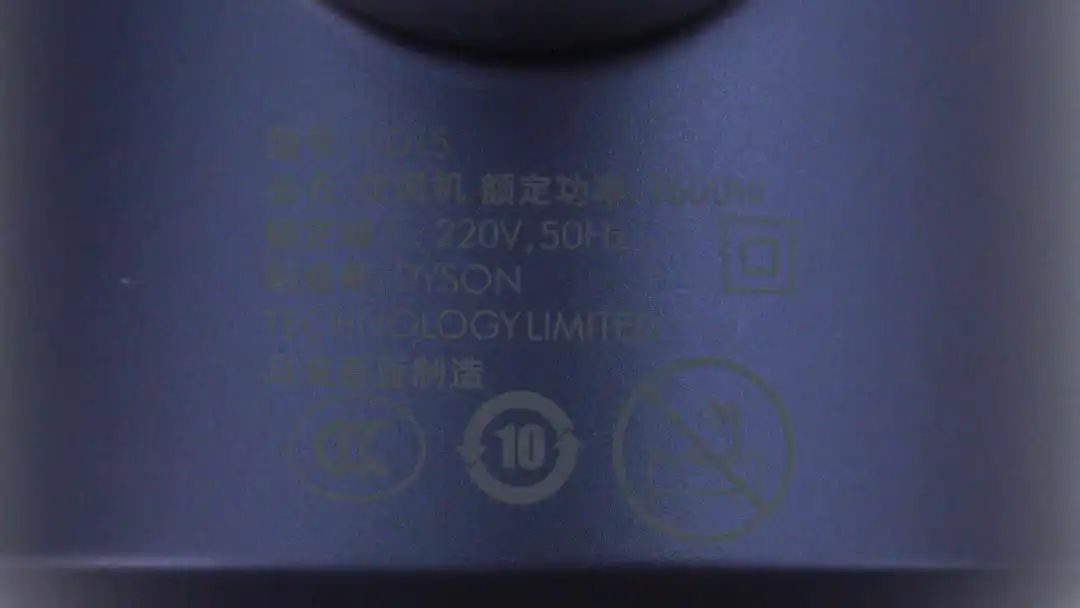

机身上印有吹风机参数,型号为HD15,额定功率1600W,额定输入220V~50Hz,产品通过了CCC认证。xk3ednc

xk3ednc

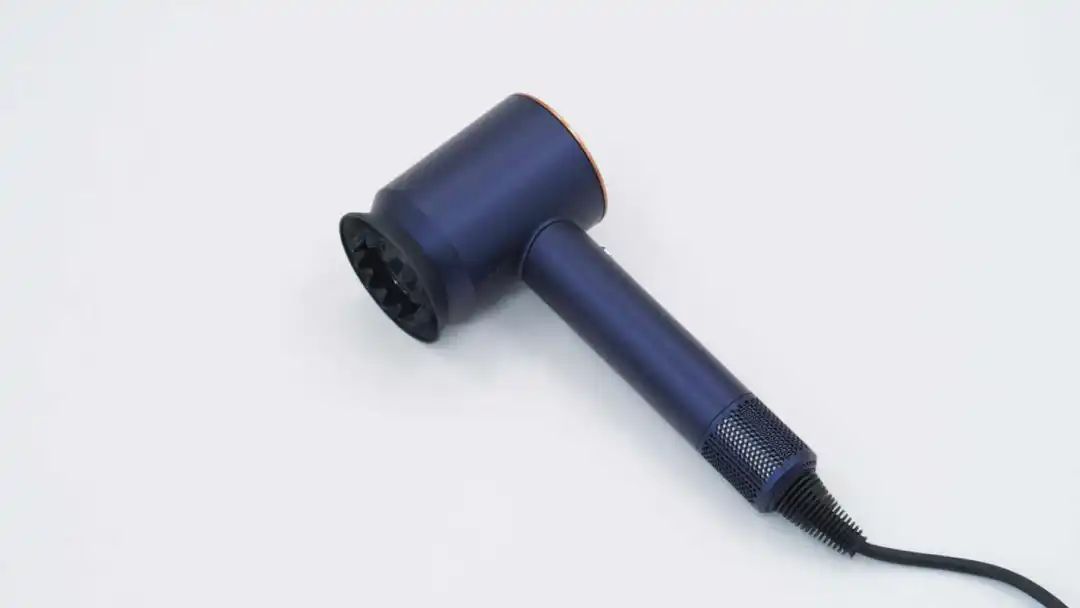

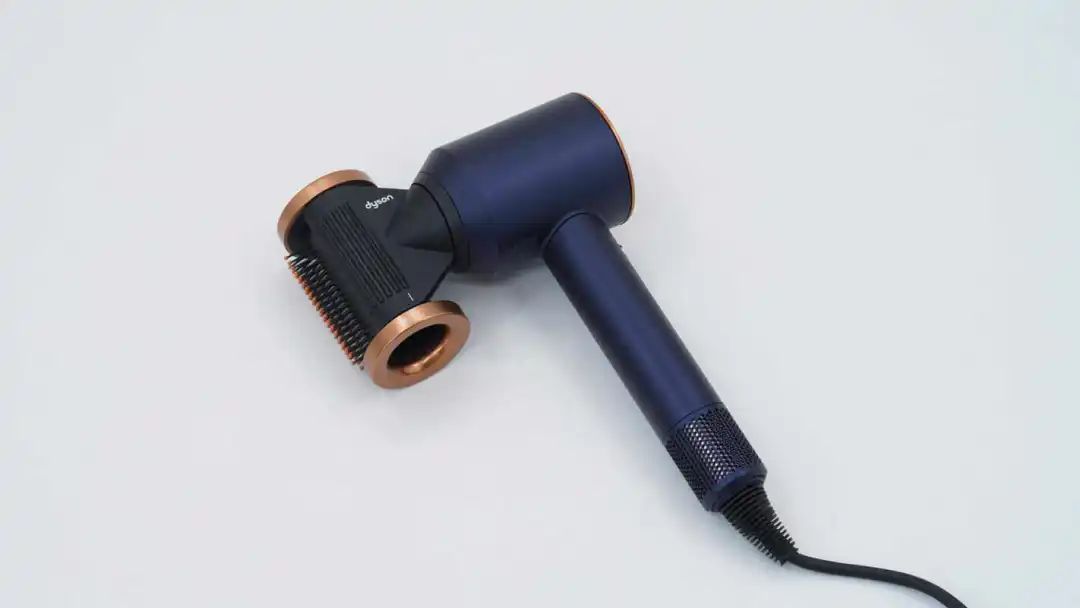

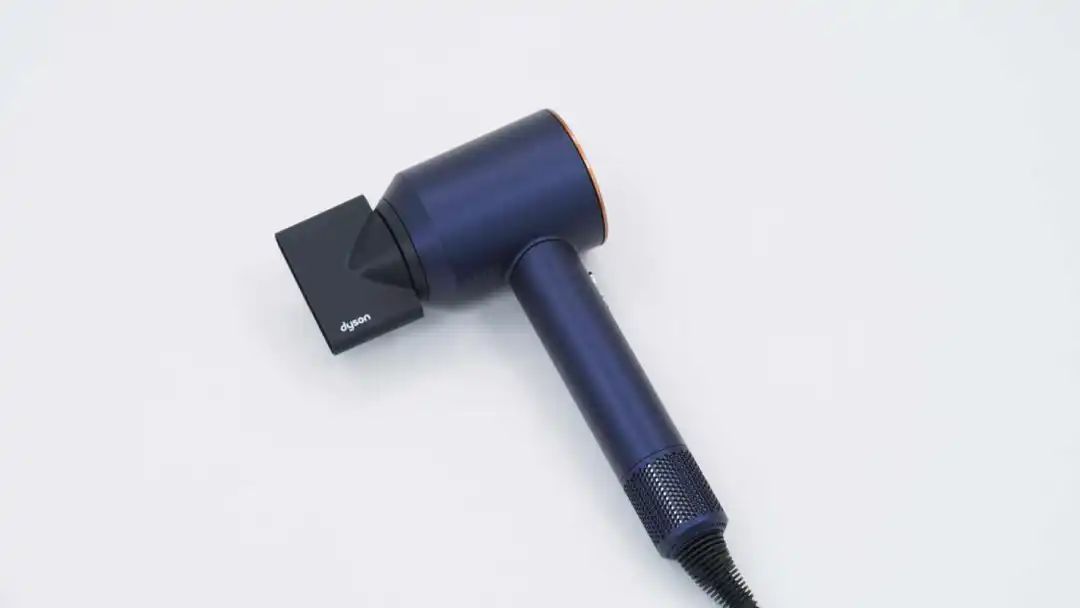

吹风机组装造型风嘴场景一览。xk3ednc

xk3ednc

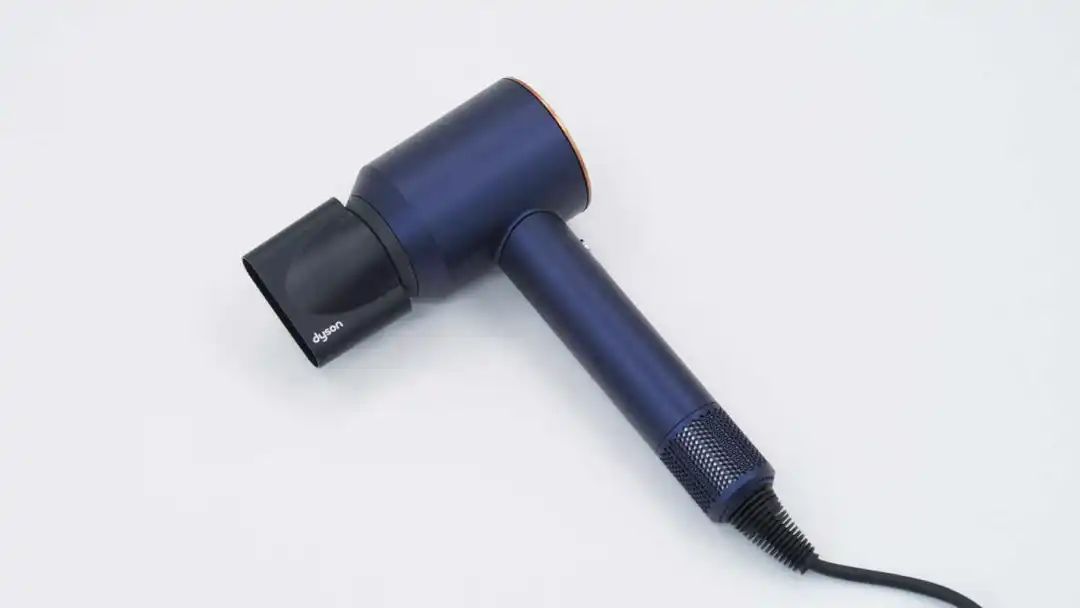

吹风机组装柔和风嘴一览。xk3ednc

xk3ednc

吹风机组装顺滑风嘴场景一览。xk3ednc

xk3ednc

吹风机组装防飞翘顺发风嘴场景一览。xk3ednc

xk3ednc

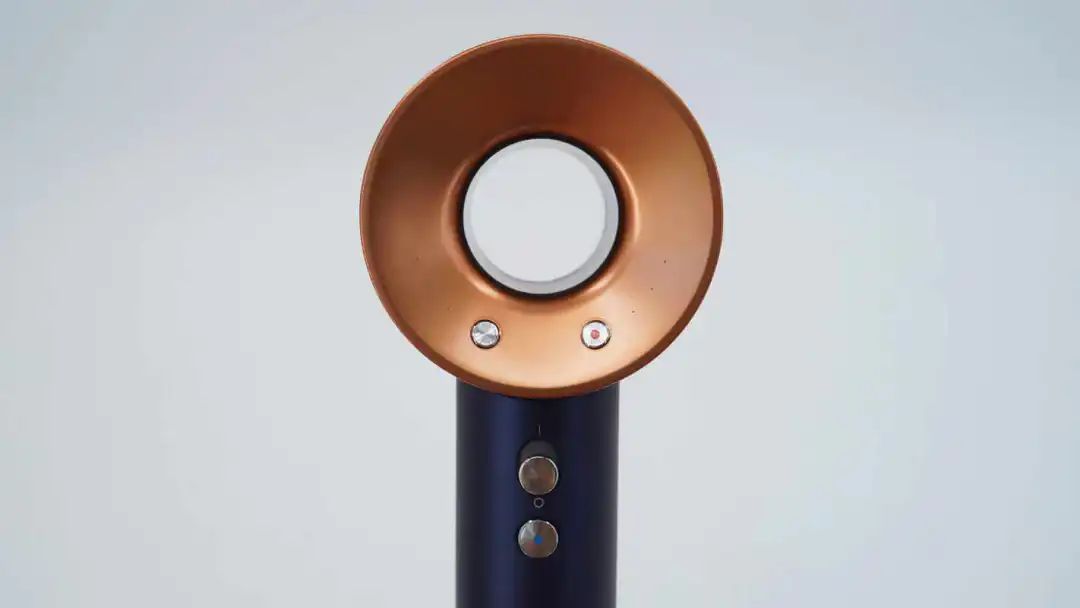

吹风机背面进风口设有功能按键和指示灯。xk3ednc

xk3ednc

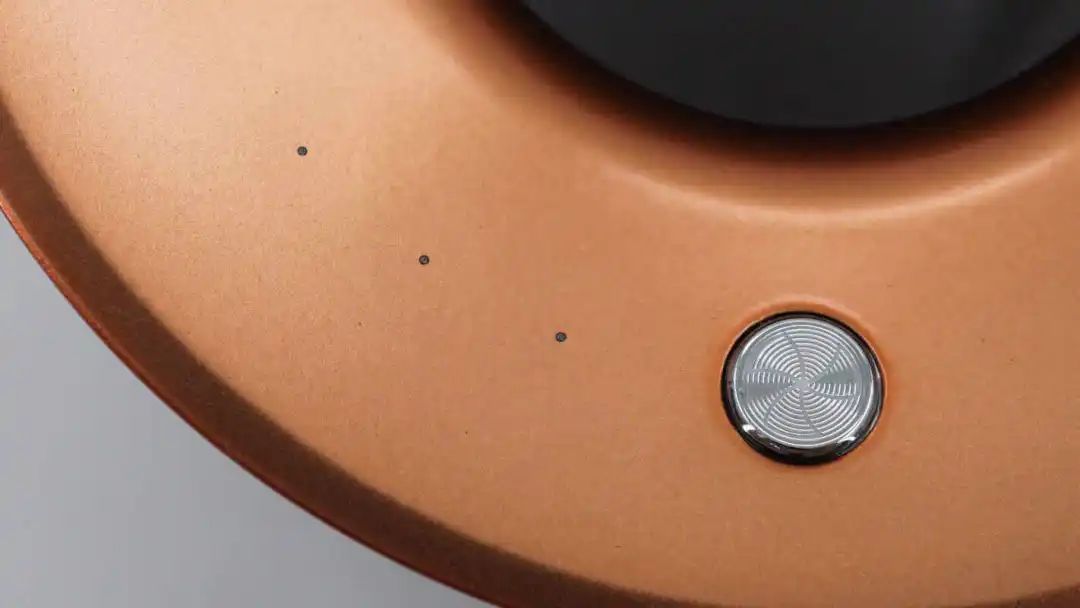

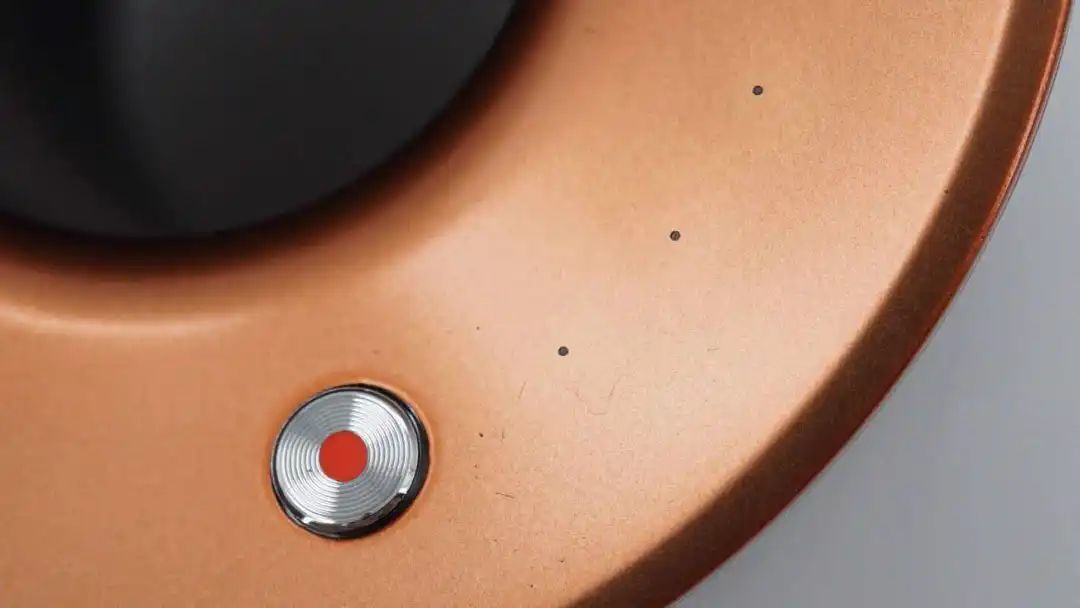

进风口左侧设有风速调节按钮和指示灯。xk3ednc

xk3ednc

右侧设有温度调节按钮和指示灯。xk3ednc

xk3ednc

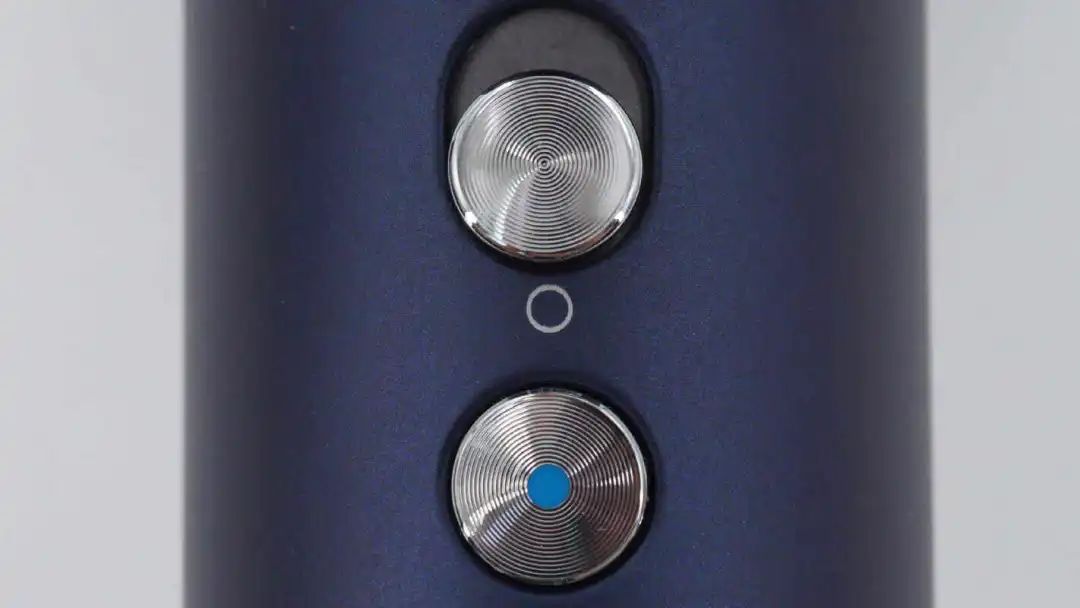

滑动电源开关和冷风模式按钮特写。xk3ednc

xk3ednc

手柄尾部标注滤网锁定位置。xk3ednc

xk3ednc

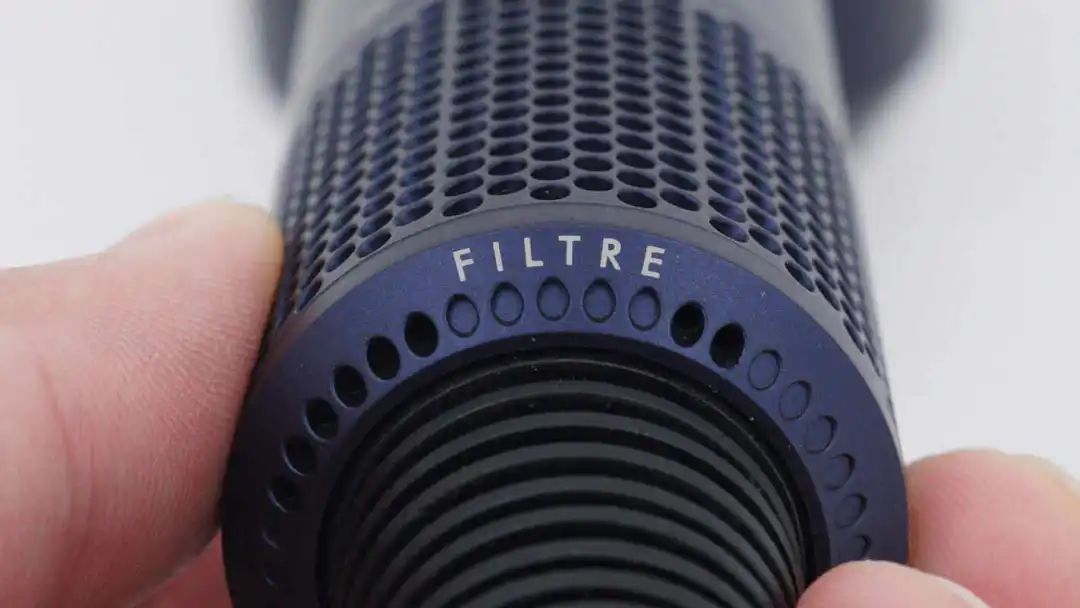

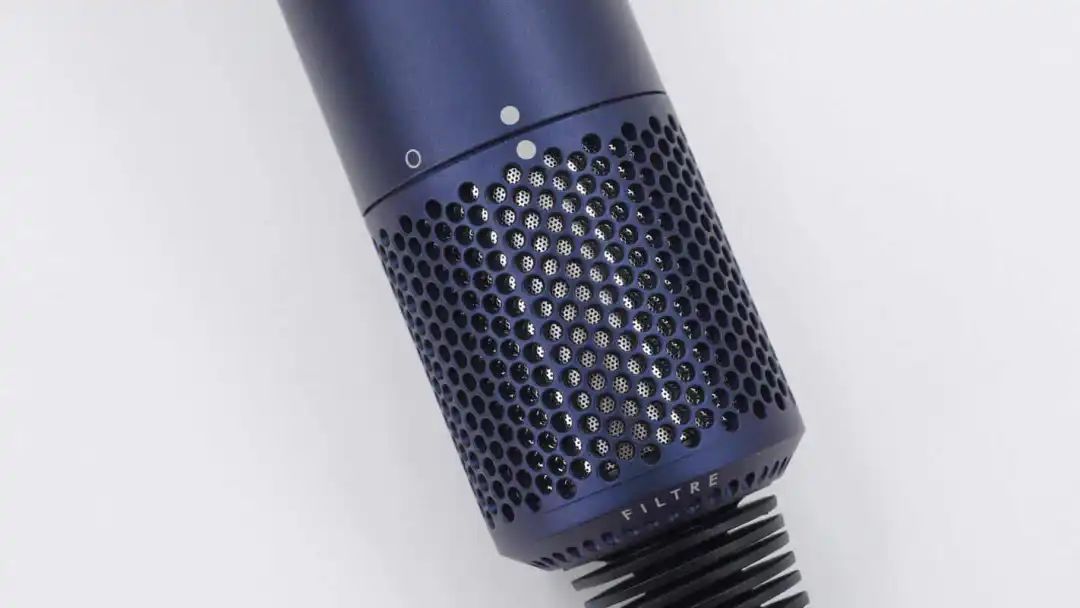

壳体印有FILTRE字样。xk3ednc

xk3ednc

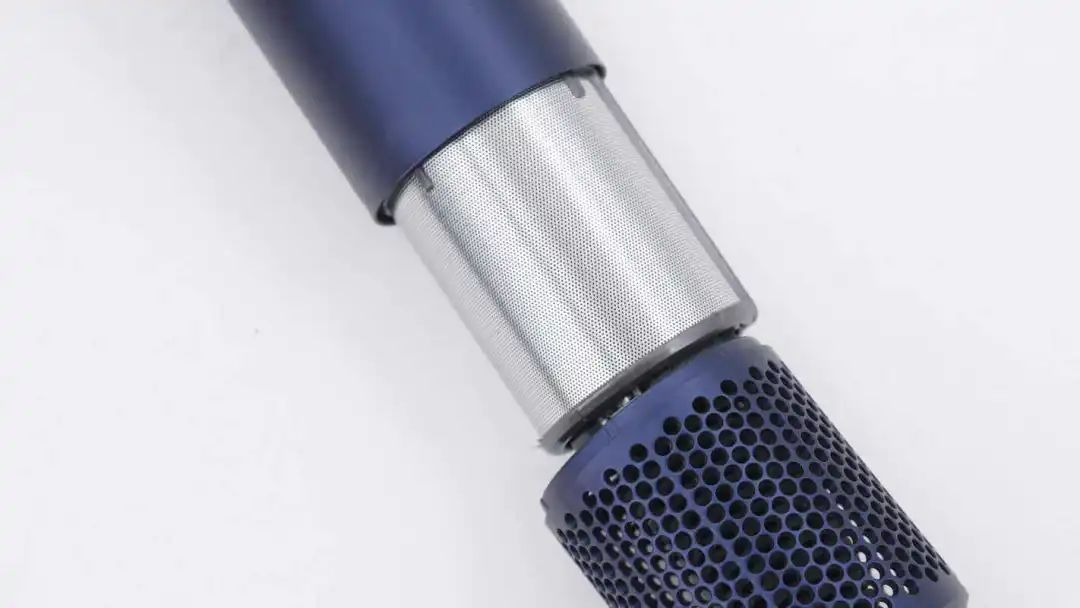

在壳体内部为不锈钢滤网,开有细密网孔。xk3ednc

戴森HD15高速吹风机拆解xk3ednc

看完了戴森这款高速吹风机的外观展示,下面就进行拆解,一起看看内部的设计和用料。xk3ednc

xk3ednc

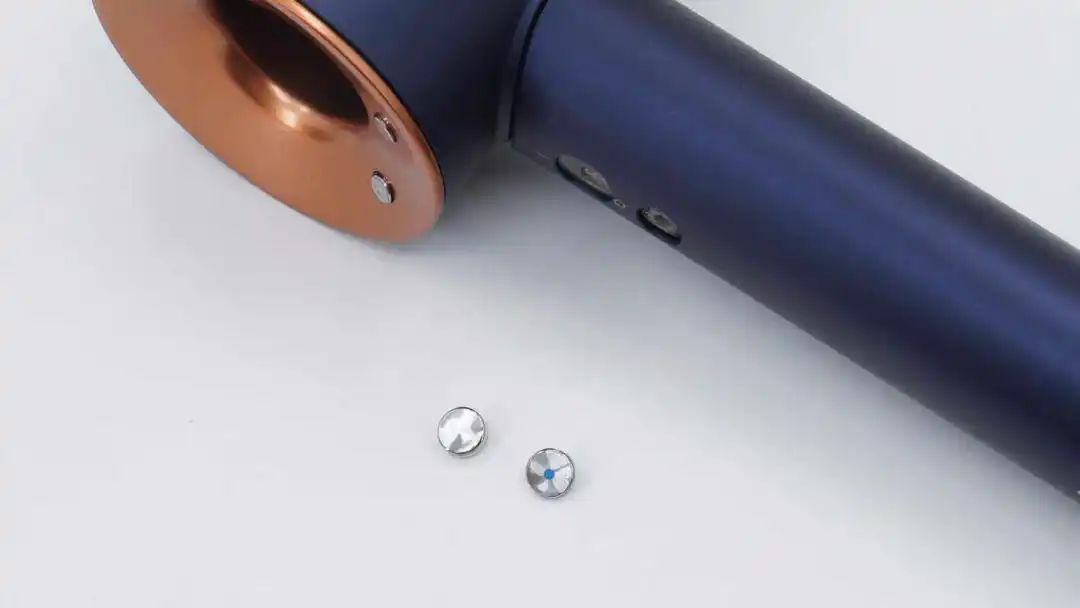

首先撬下手柄上的电源开关和冷风按键。xk3ednc

xk3ednc

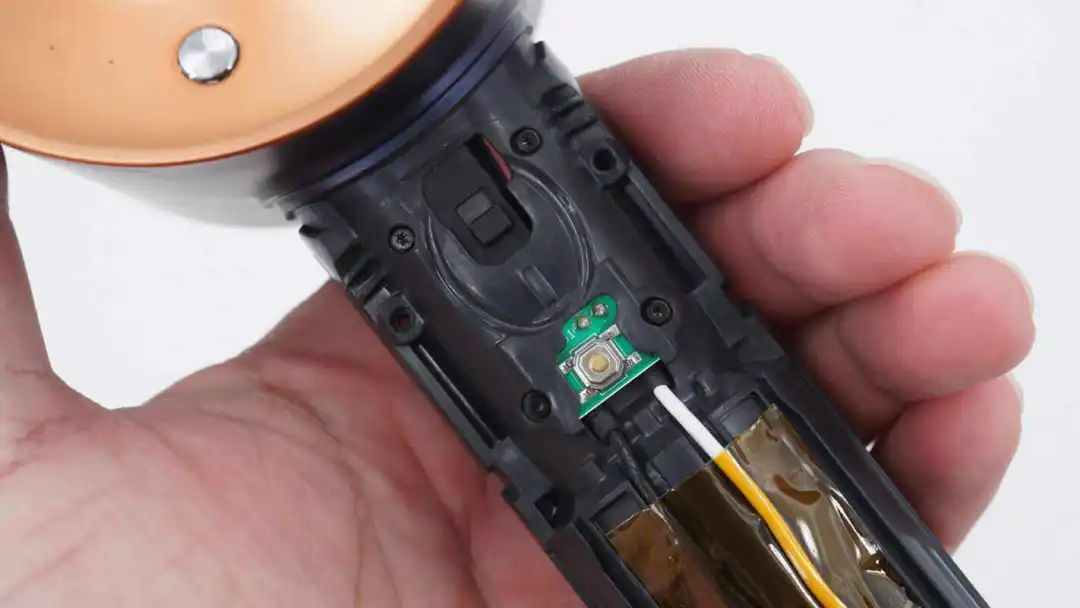

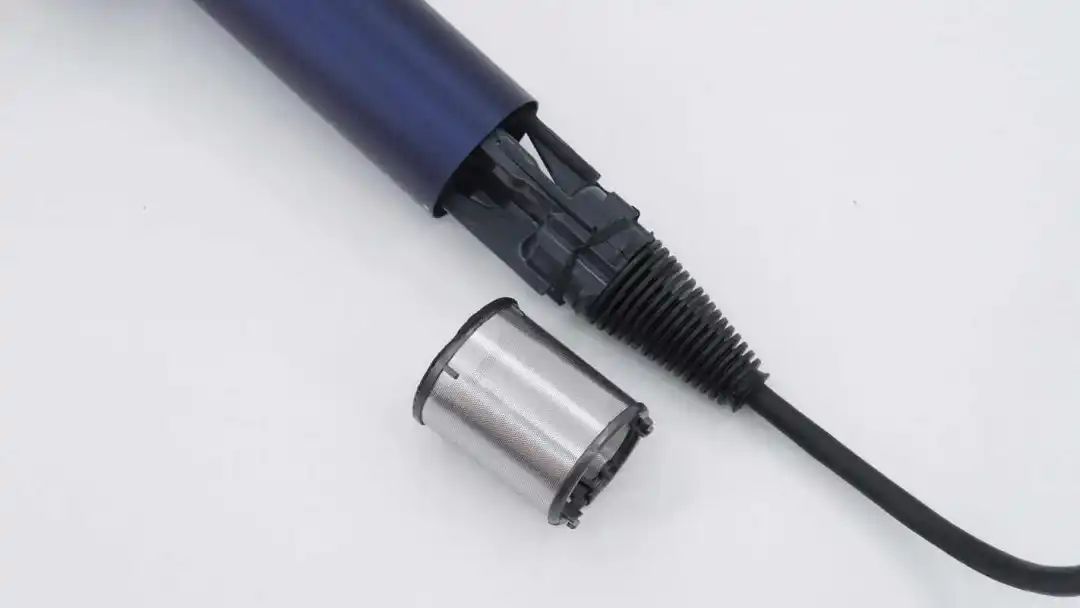

拆下进气滤网,露出手柄固定螺丝。xk3ednc

xk3ednc

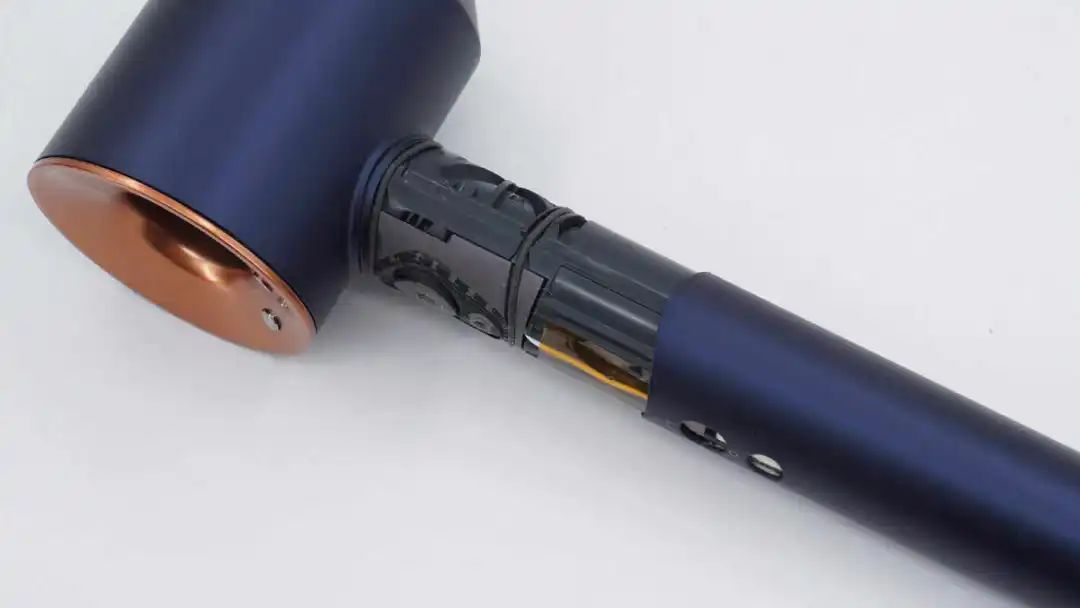

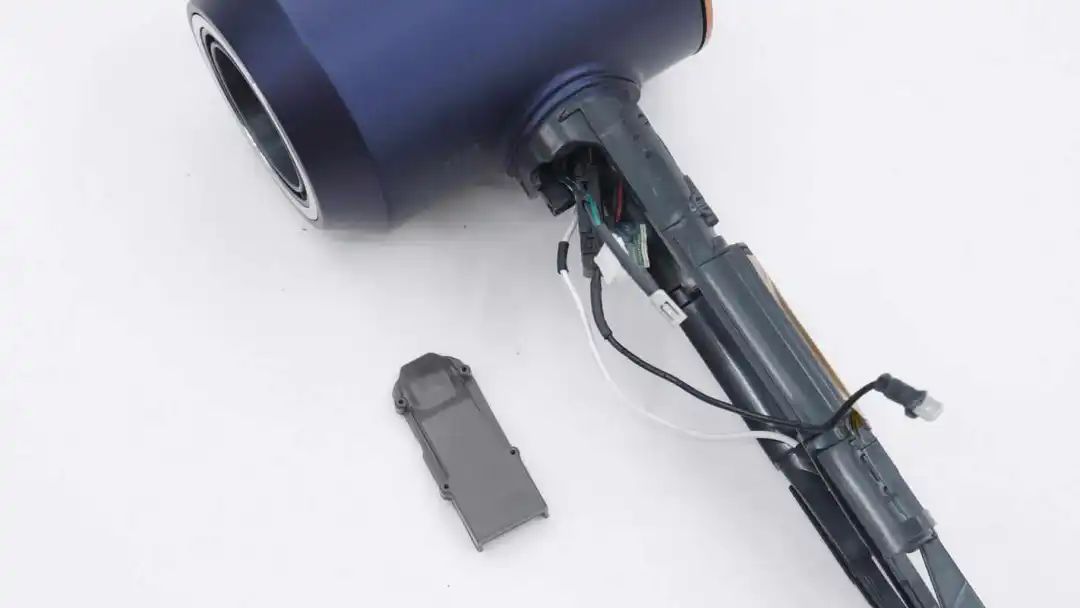

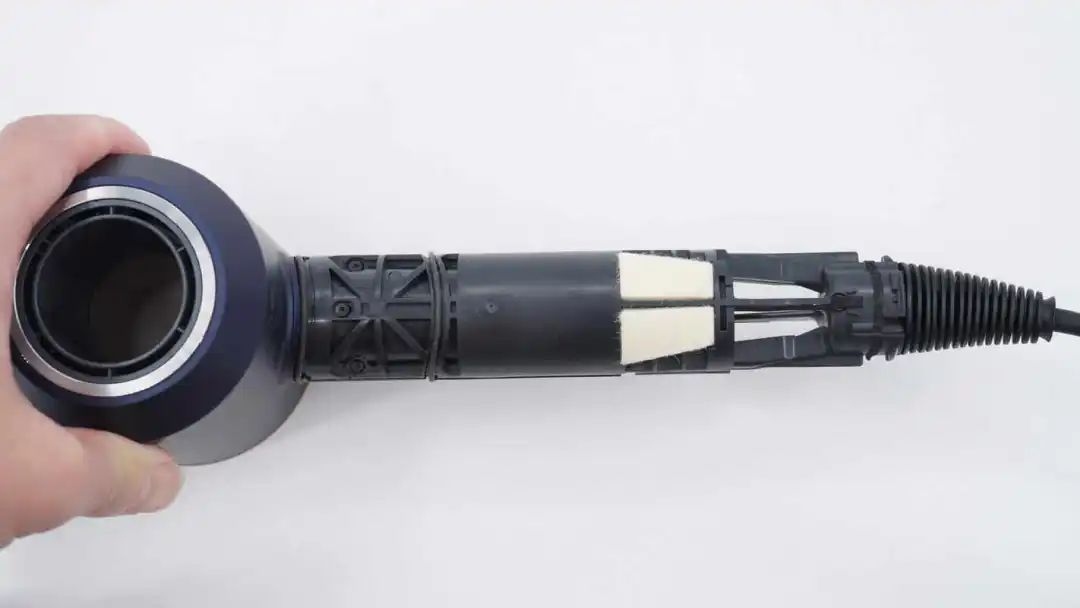

拧下手柄固定螺丝,拆下手柄外壳。xk3ednc

xk3ednc

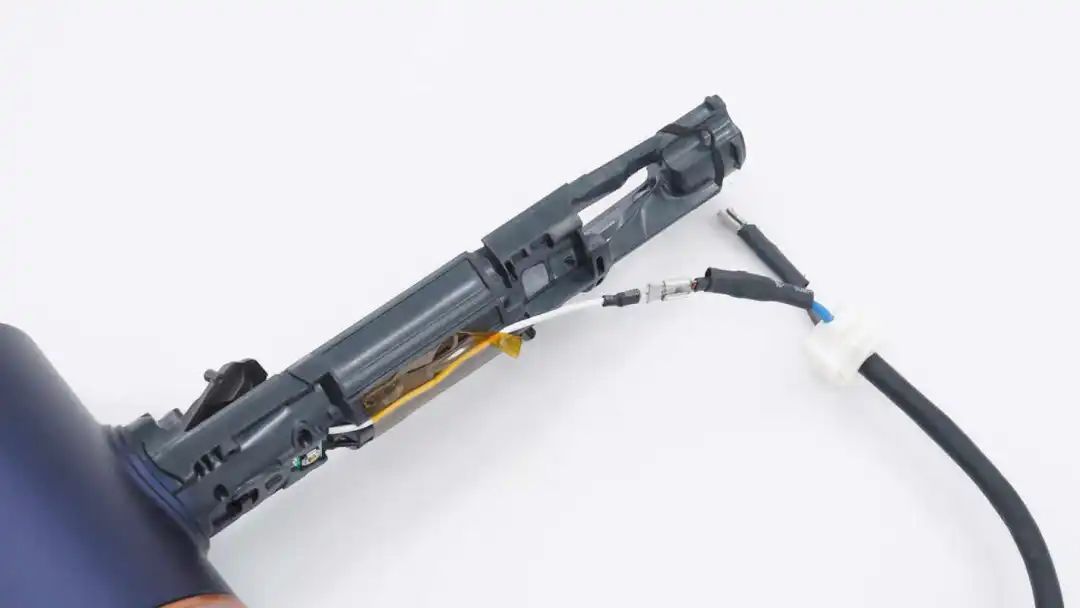

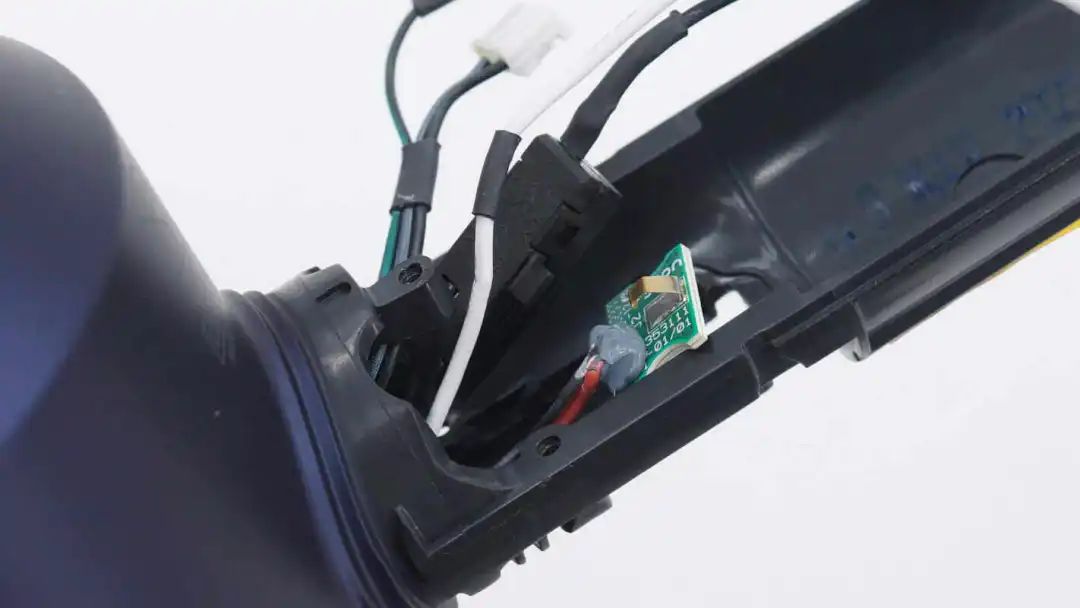

吹风机电源线固定在凹槽内部,并粘贴胶带固定。xk3ednc

xk3ednc

手柄通过螺丝固定。xk3ednc

xk3ednc

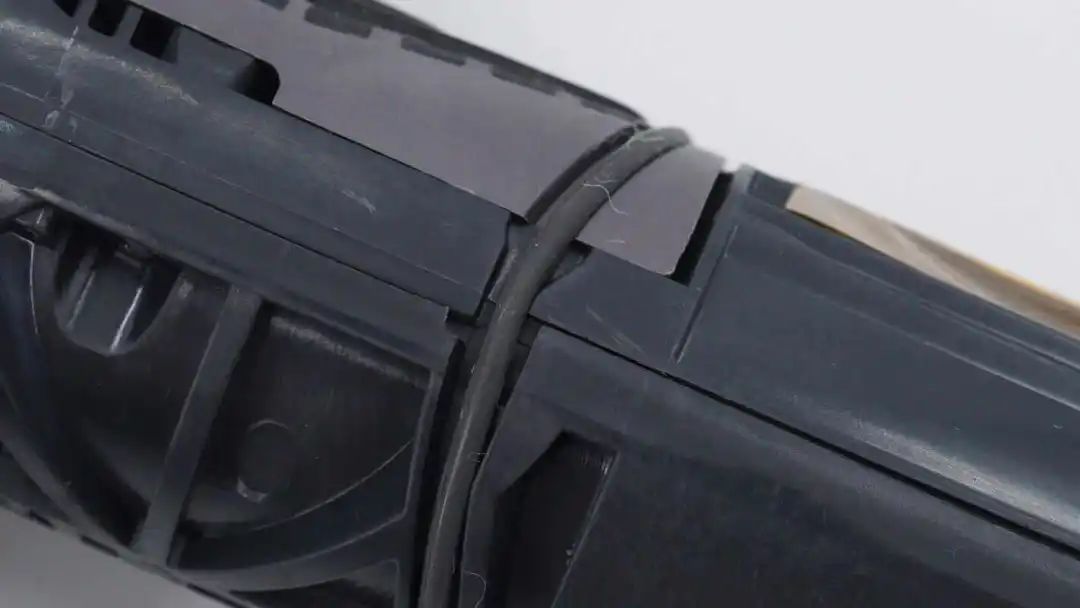

手柄上设有密封圈。xk3ednc

xk3ednc

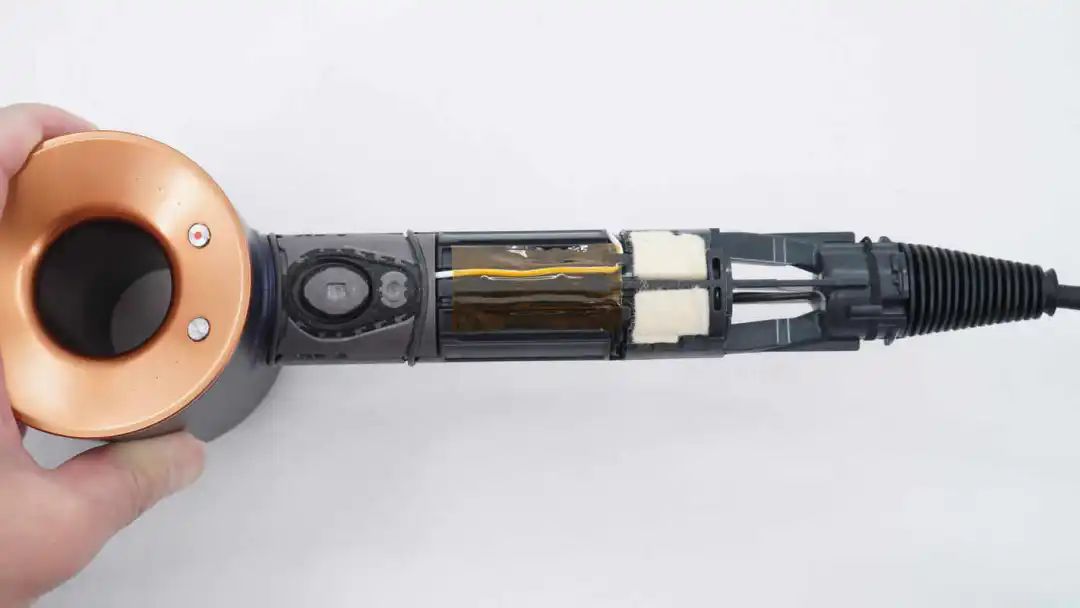

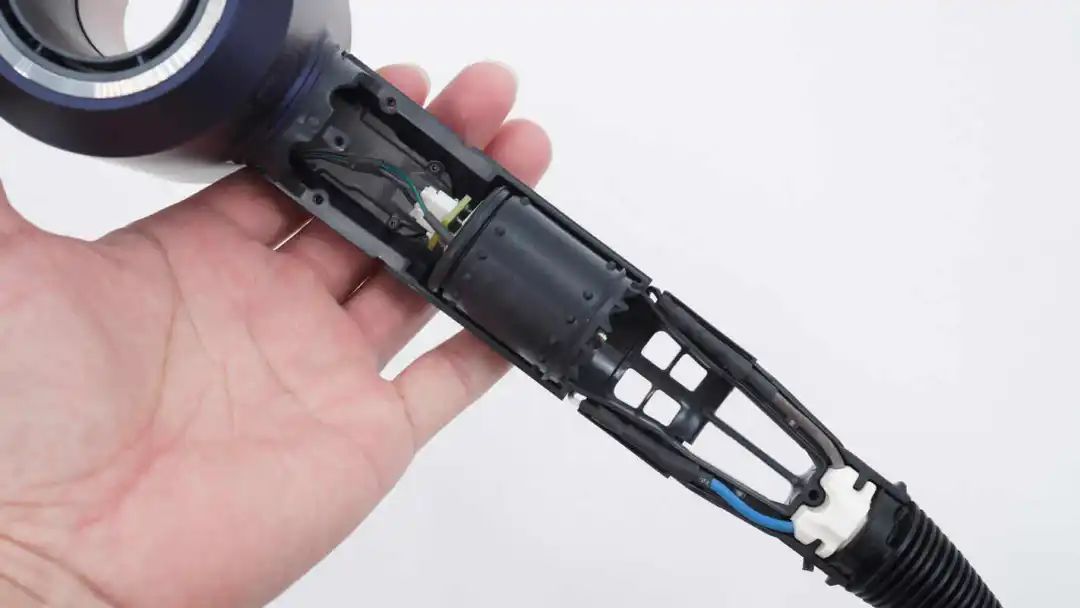

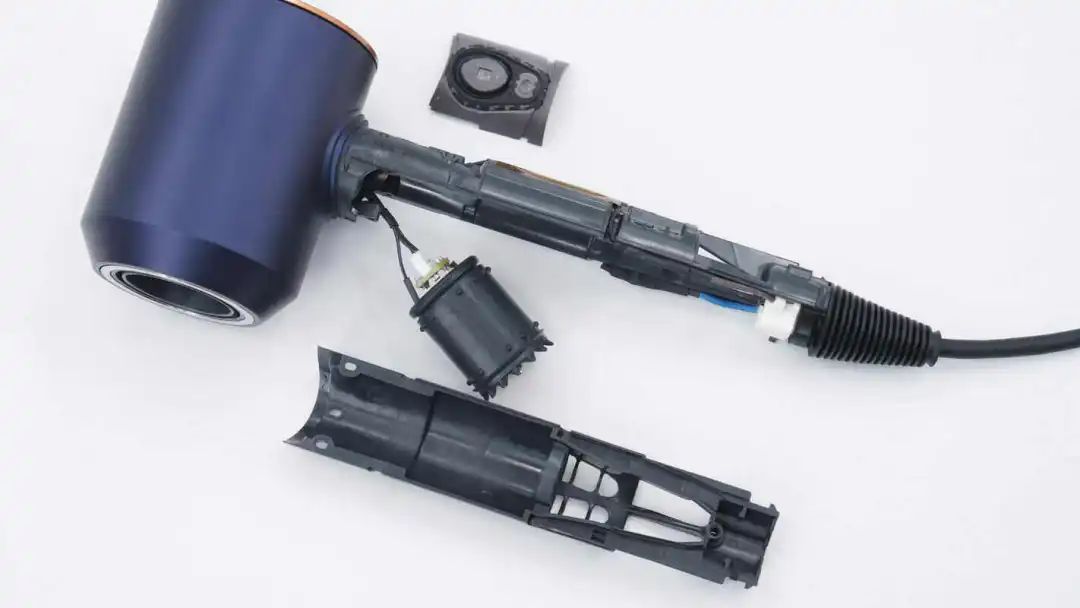

拧开固定螺丝拆开手柄,在手柄内部设有无刷马达。xk3ednc

xk3ednc

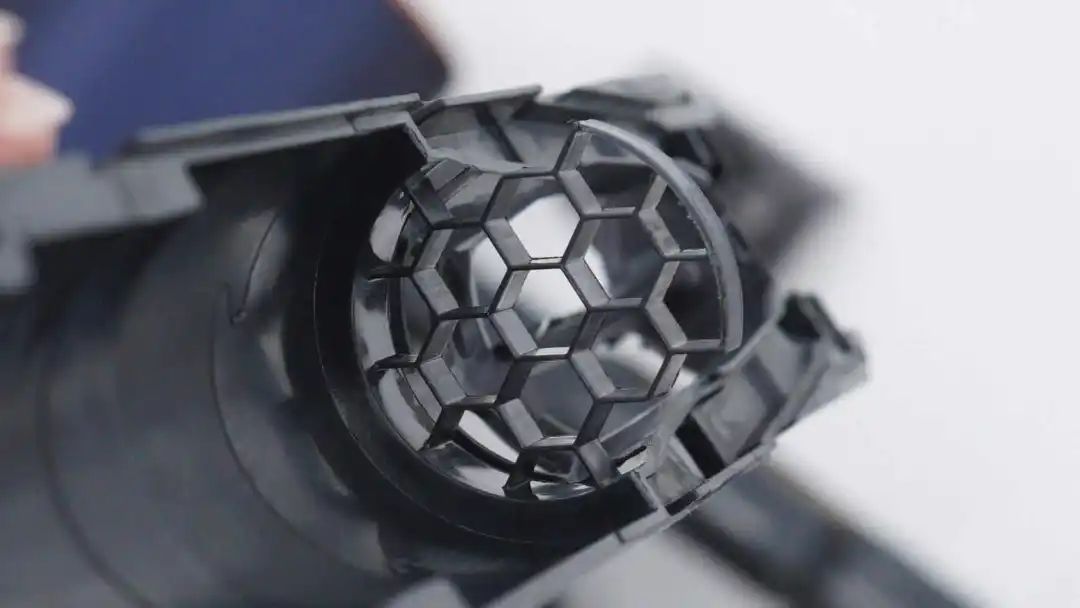

进气口内部设有蜂窝状格栅。xk3ednc

xk3ednc

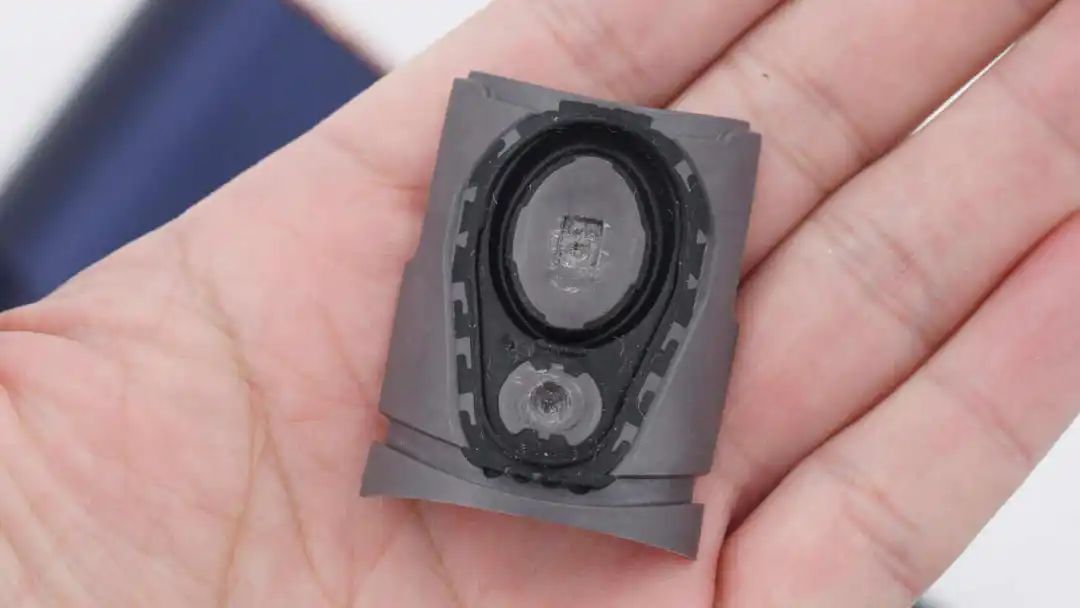

电源开关和冷风按钮设有橡胶密封盖子。xk3ednc

xk3ednc

无刷马达固定在手柄内部,通过插接件连接。xk3ednc

xk3ednc

滑动电源开关和按钮开关特写。xk3ednc

xk3ednc

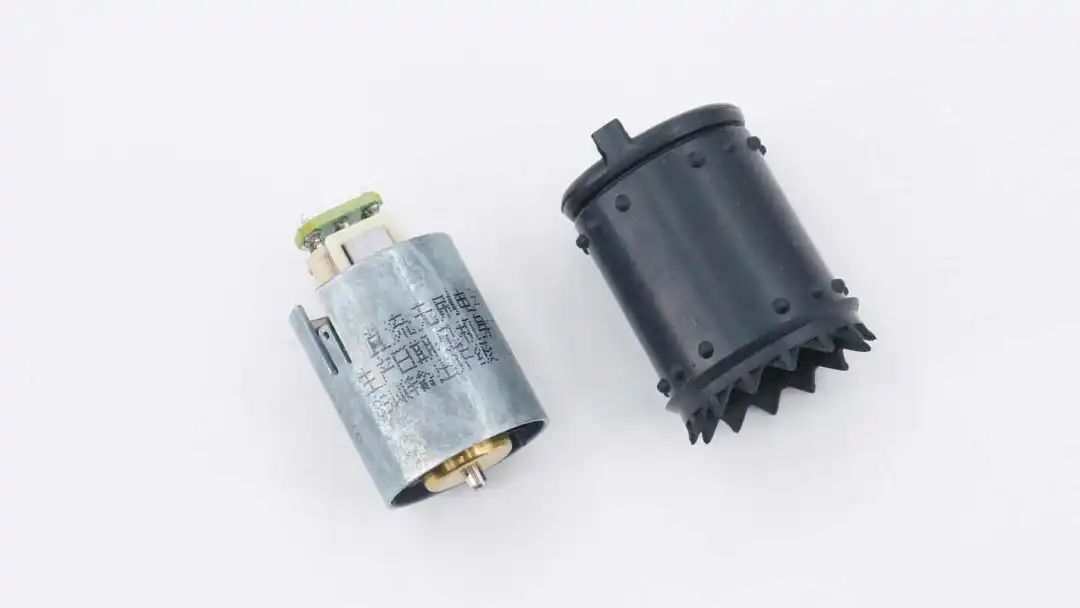

取下马达外套的密封橡胶套。xk3ednc

xk3ednc

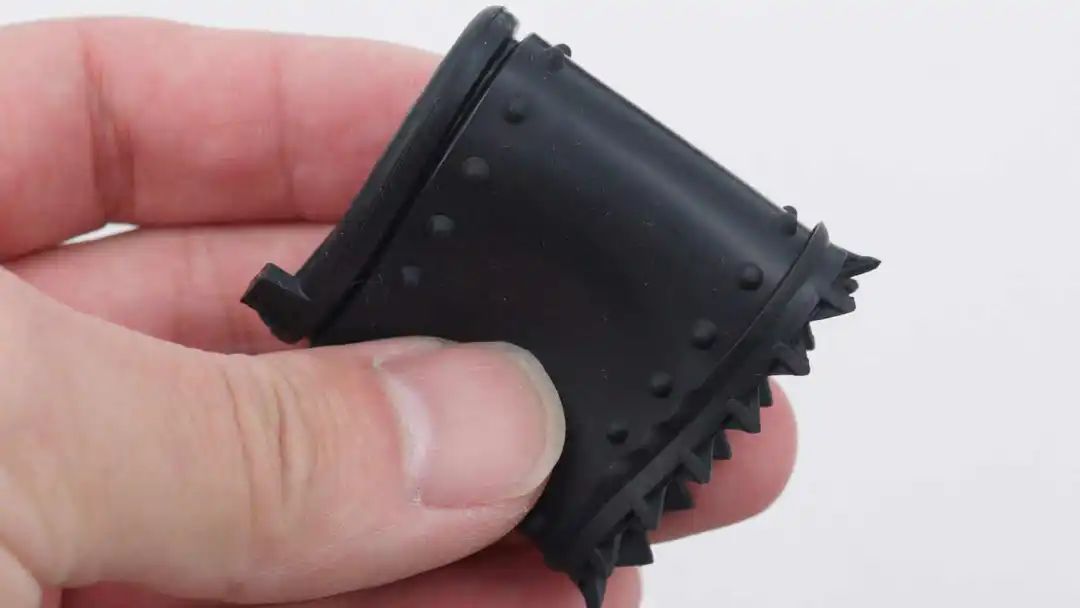

橡胶套设有密封环和减震凸起。xk3ednc

xk3ednc

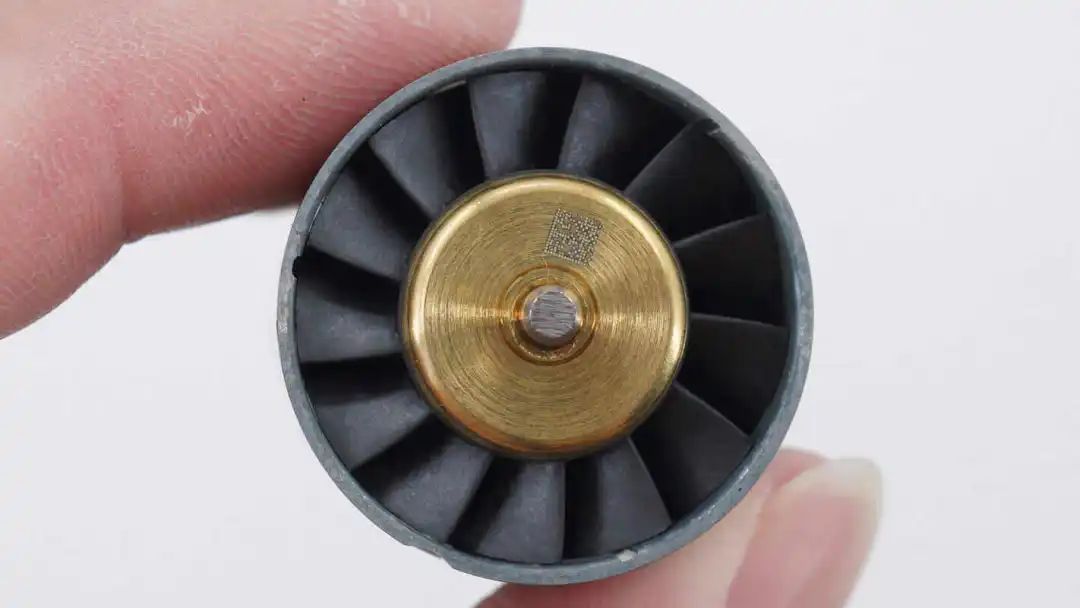

马达前端扇叶特写,共计13片叶片。xk3ednc

xk3ednc

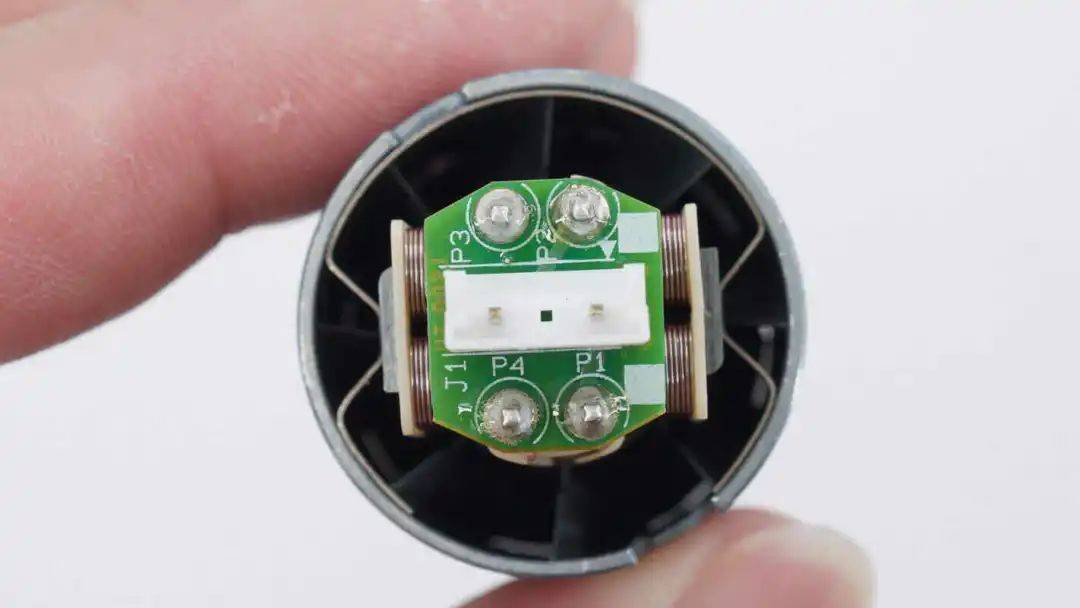

马达尾部设有接线小板和连接插座。xk3ednc

xk3ednc

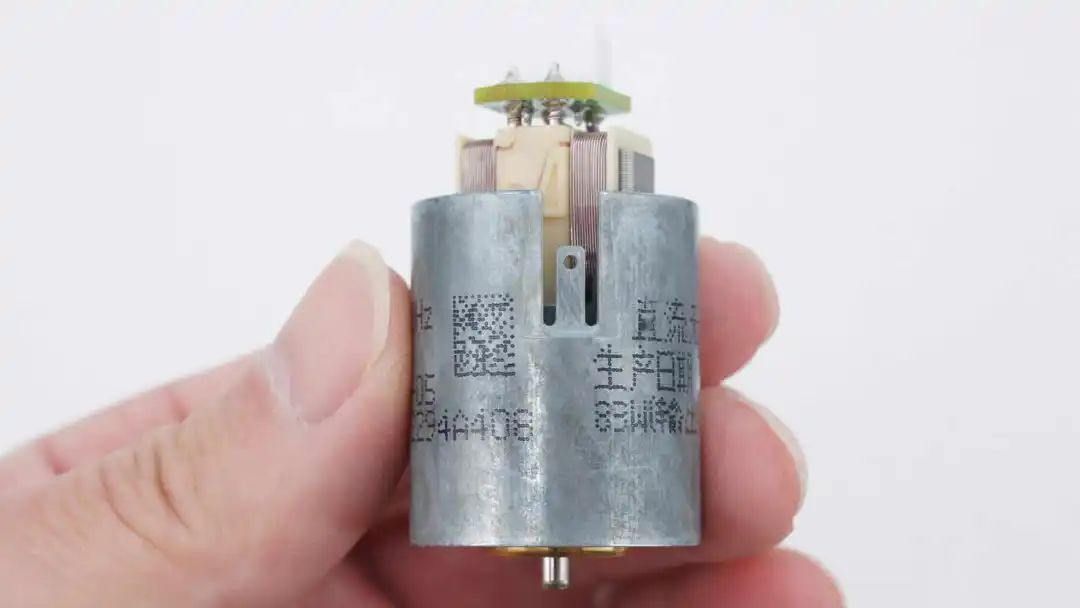

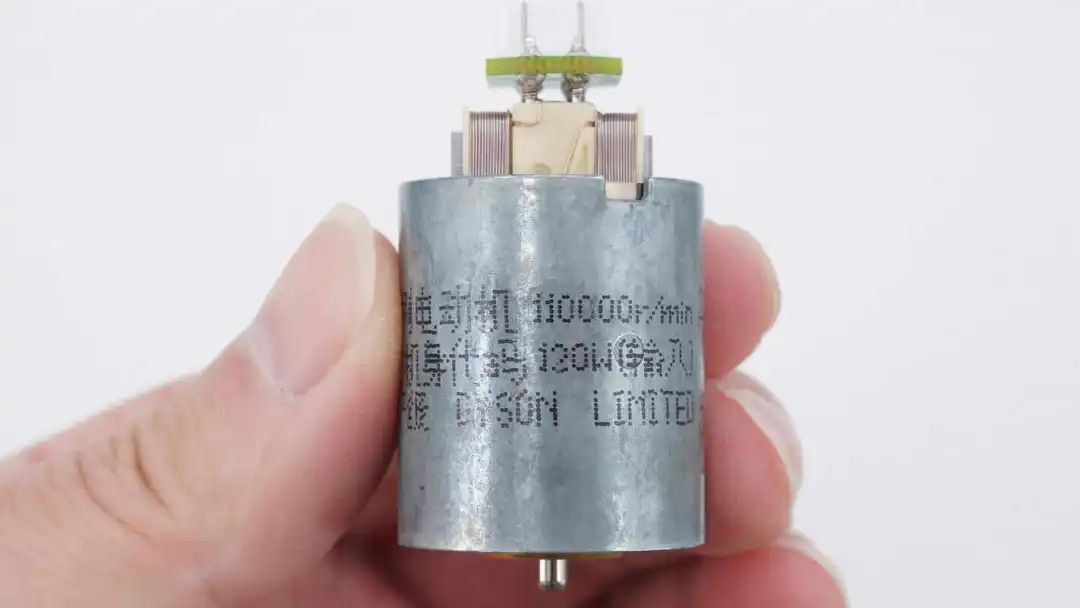

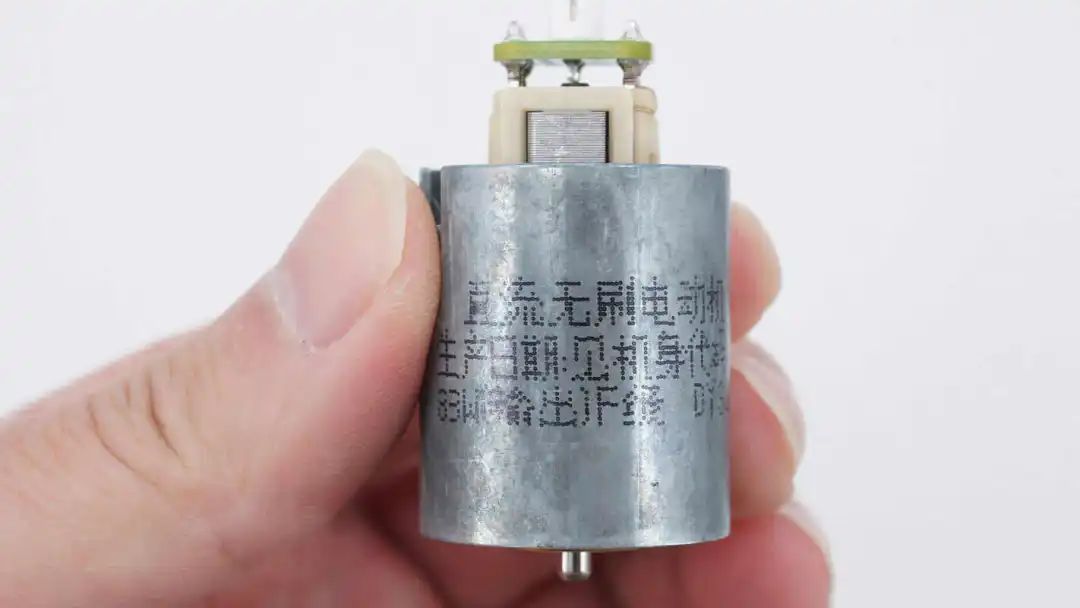

马达机身标注信息。xk3ednc

xk3ednc

直流无刷电动机xk3ednc

110000r/minxk3ednc

120W(输入)xk3ednc

83W(输出)xk3ednc

xk3ednc

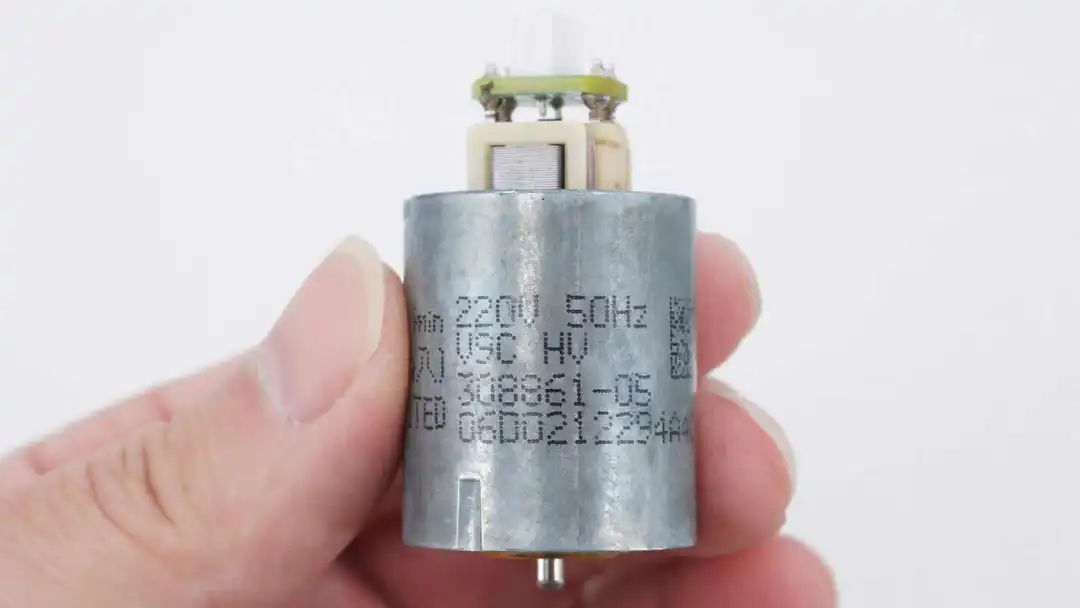

电机标注220V 50Hz V9C HV。xk3ednc

xk3ednc

外壳还设有接地端子。xk3ednc

xk3ednc

吹风机电源线通过插接件连接。xk3ednc

xk3ednc

拧下固定螺丝,取出内部支撑开关的固定板。xk3ednc

xk3ednc

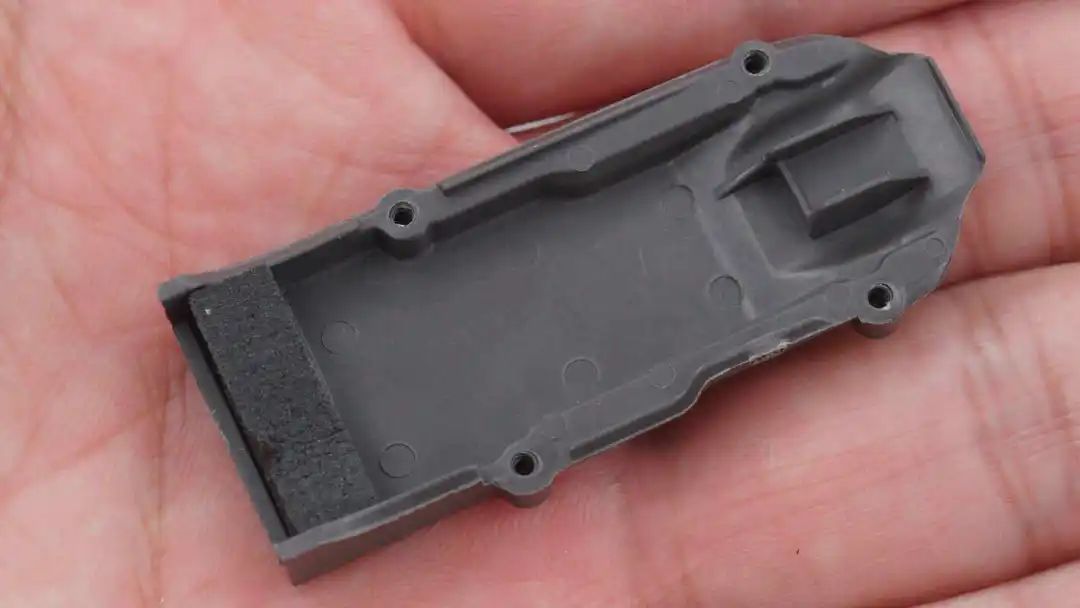

小板通过螺丝固定,固定电源开关和冷风开关。xk3ednc

xk3ednc

取出内部电源开关和冷风开关小板,继续进行拆解。xk3ednc

xk3ednc

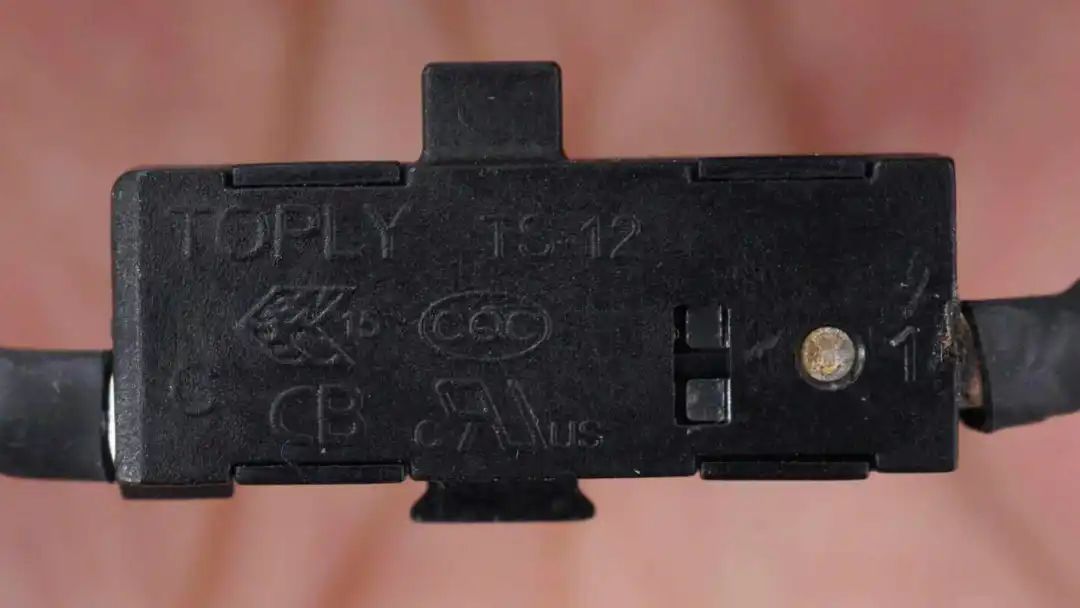

电源开关来自拓林,型号TS-12,导线焊点外套热缩管绝缘。xk3ednc

xk3ednc

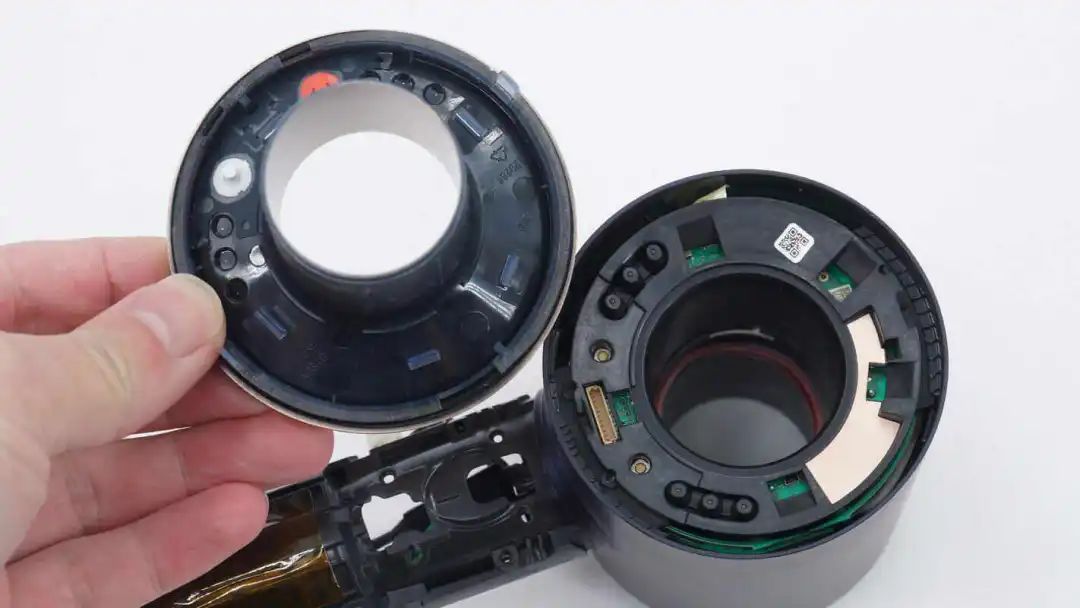

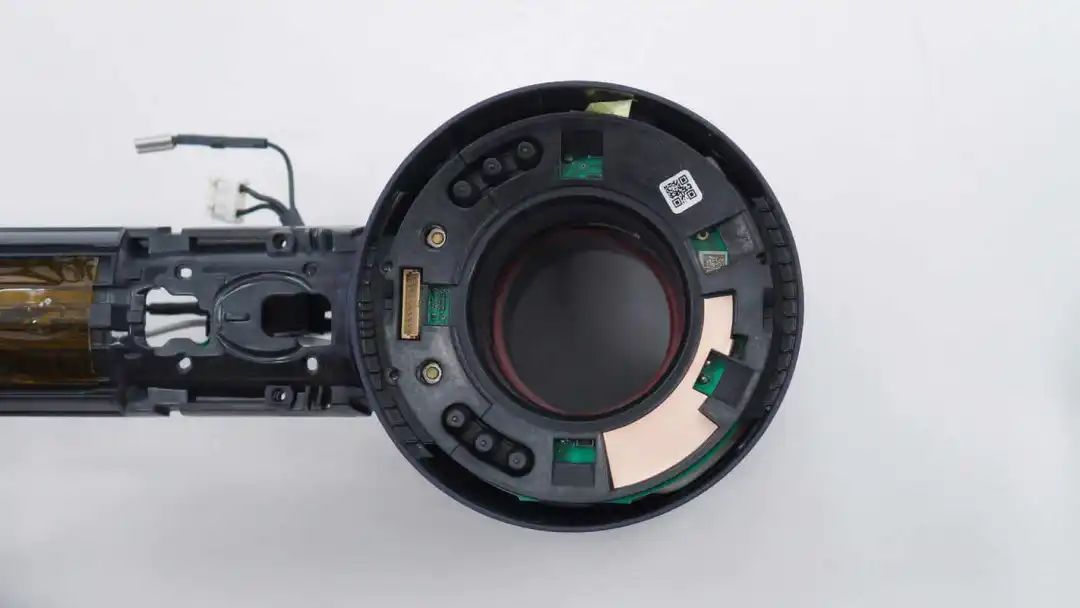

接下来拆解吹风机头部,首先拆下进气口的盖板组件。xk3ednc

xk3ednc

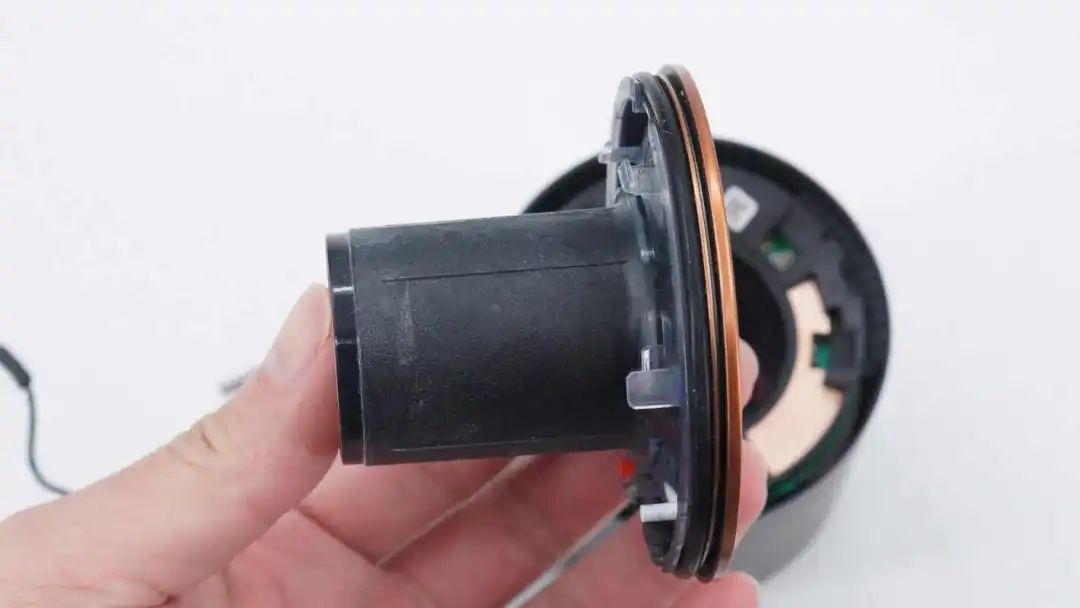

盖板组件内部设有导管,边缘与壳体之间设有密封圈。xk3ednc

xk3ednc

内部PCBA模块设有指示灯,微动按键和预留的连接器。xk3ednc

xk3ednc

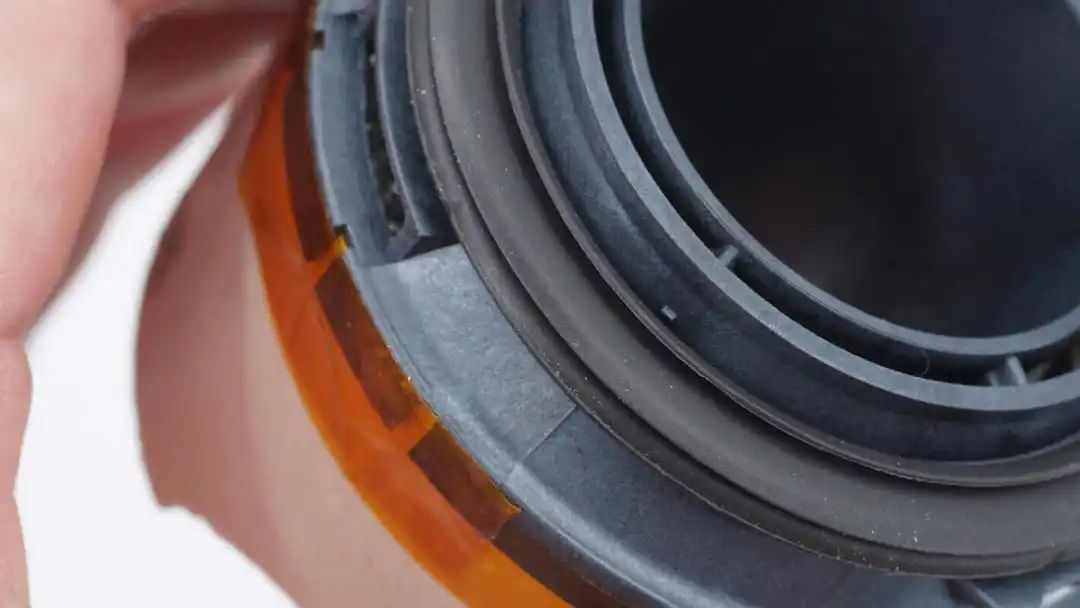

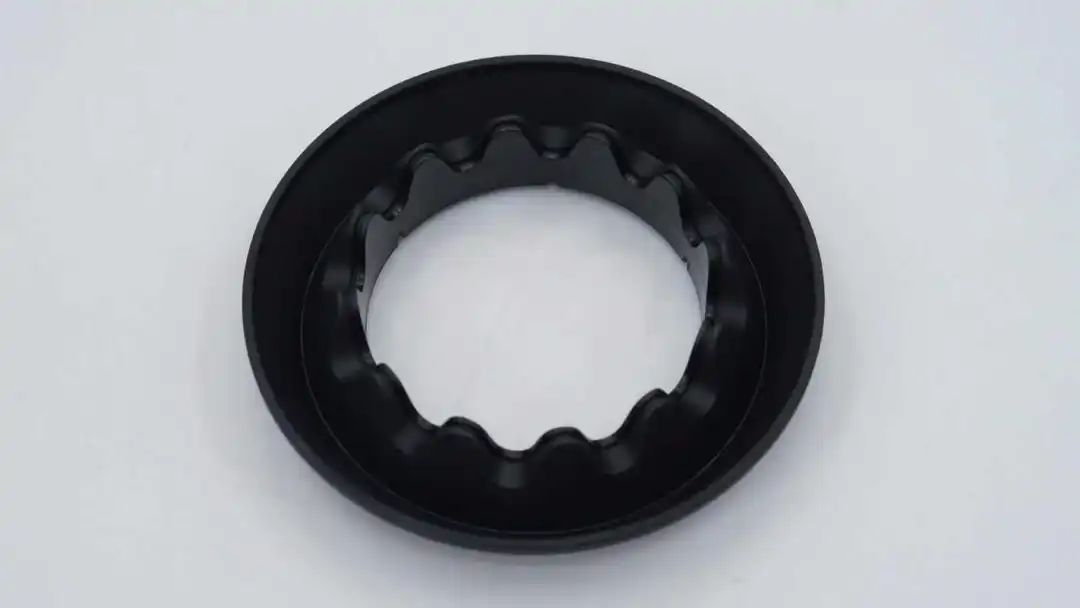

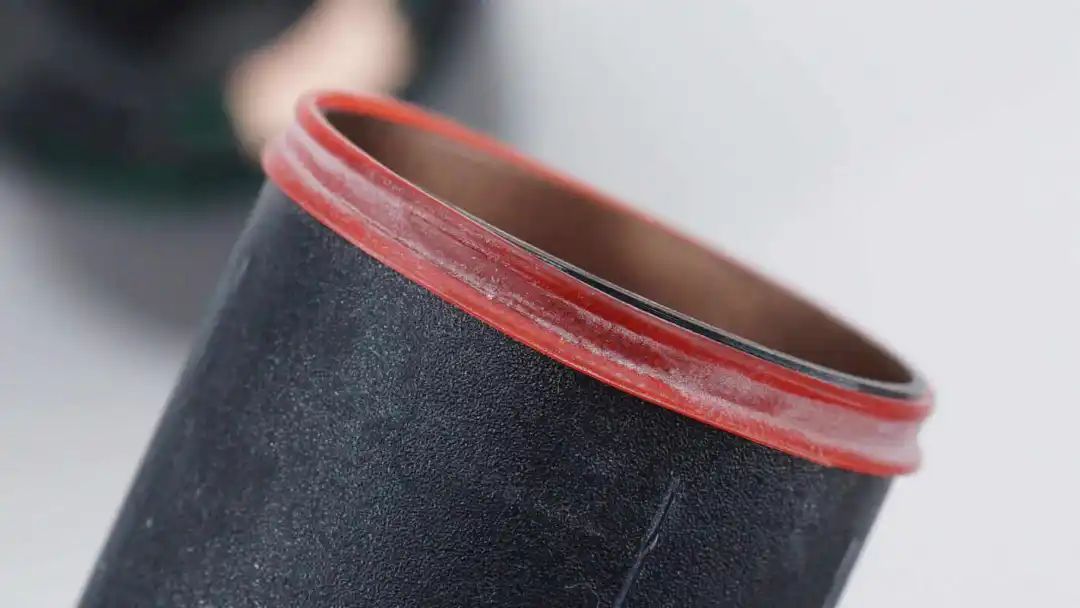

内部红色密封胶圈特写。xk3ednc

xk3ednc

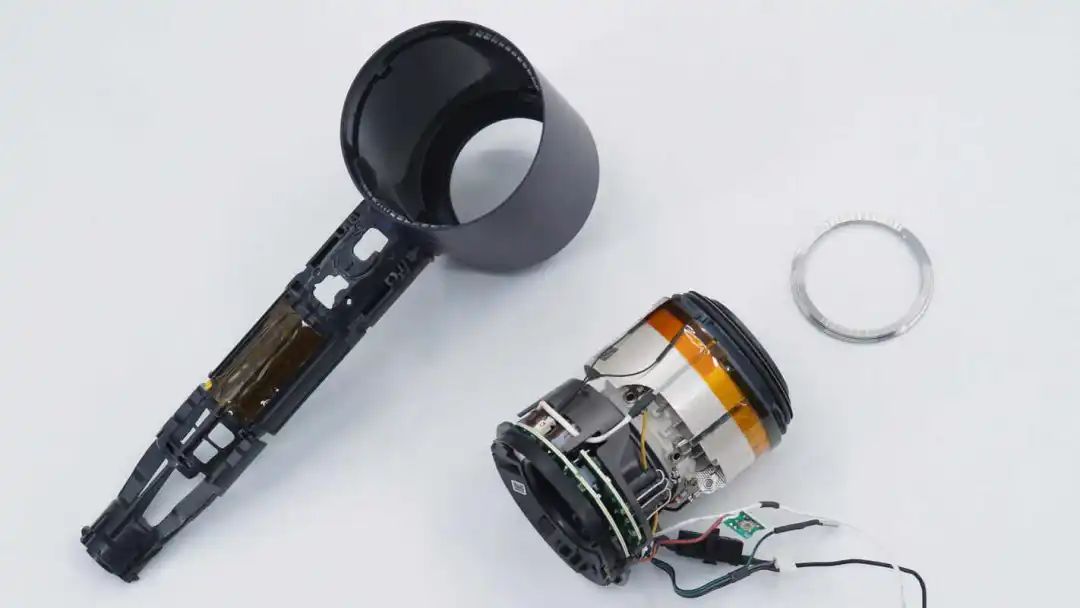

 从吹风机壳体内部取出机芯。xk3ednc

xk3ednc

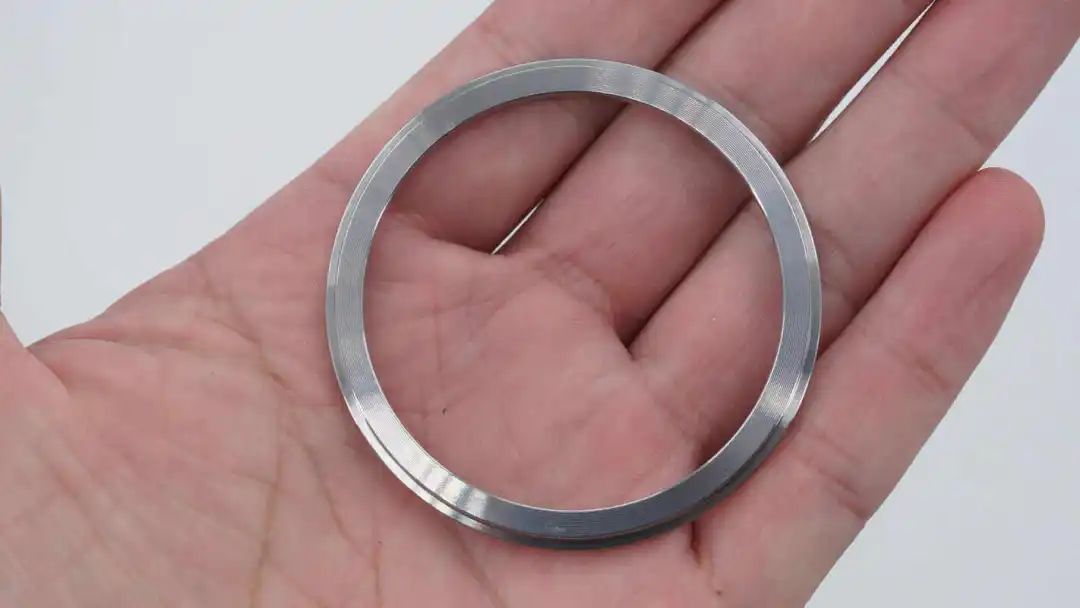

用于吸附风嘴的铁环特写。xk3ednc

xk3ednc

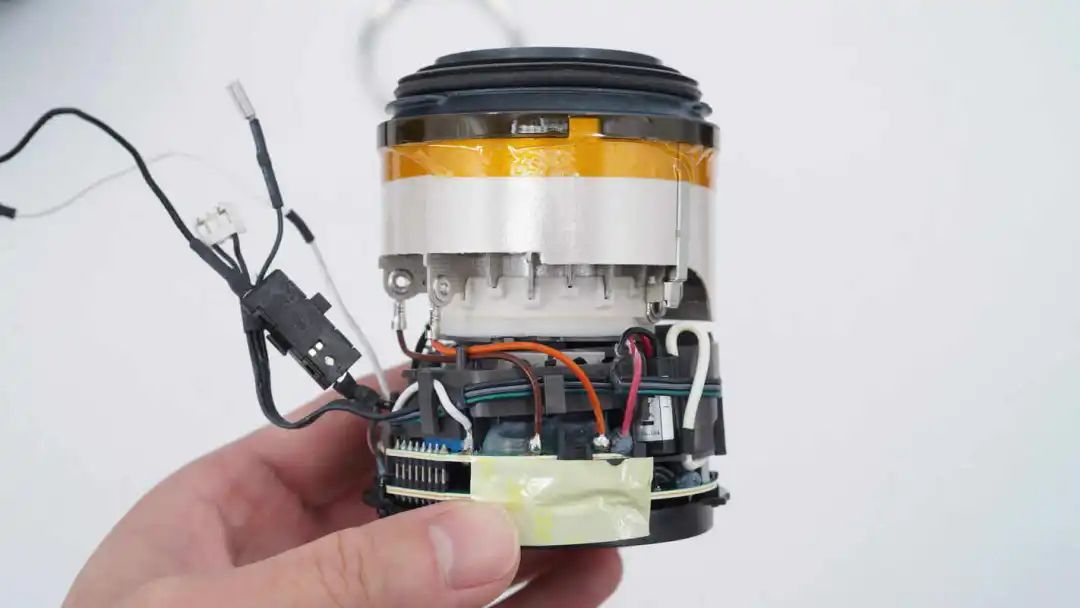

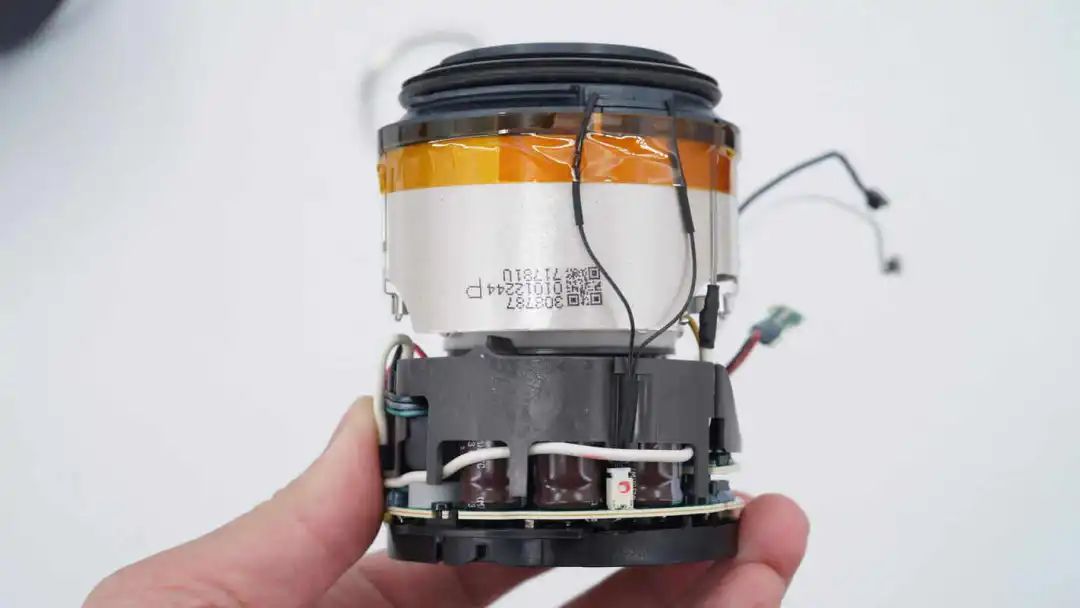

吹风机机芯侧面一览,上方为发热丝组件,包裹云母片隔热。下方为PCBA模块,通过导线焊接连接。xk3ednc

xk3ednc

在发热丝组件和PCBA模块之间设有塑料支架。xk3ednc

xk3ednc

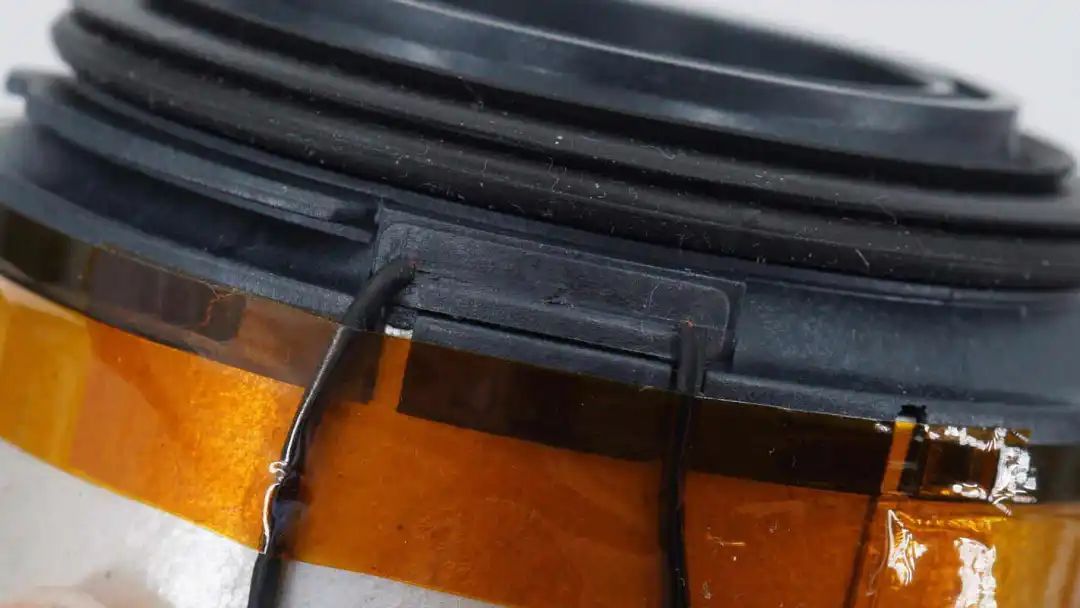

发热丝组件前端设有密封圈。xk3ednc

xk3ednc

用于检测出风口温度的热敏电阻通过塑料件密封固定。xk3ednc

xk3ednc

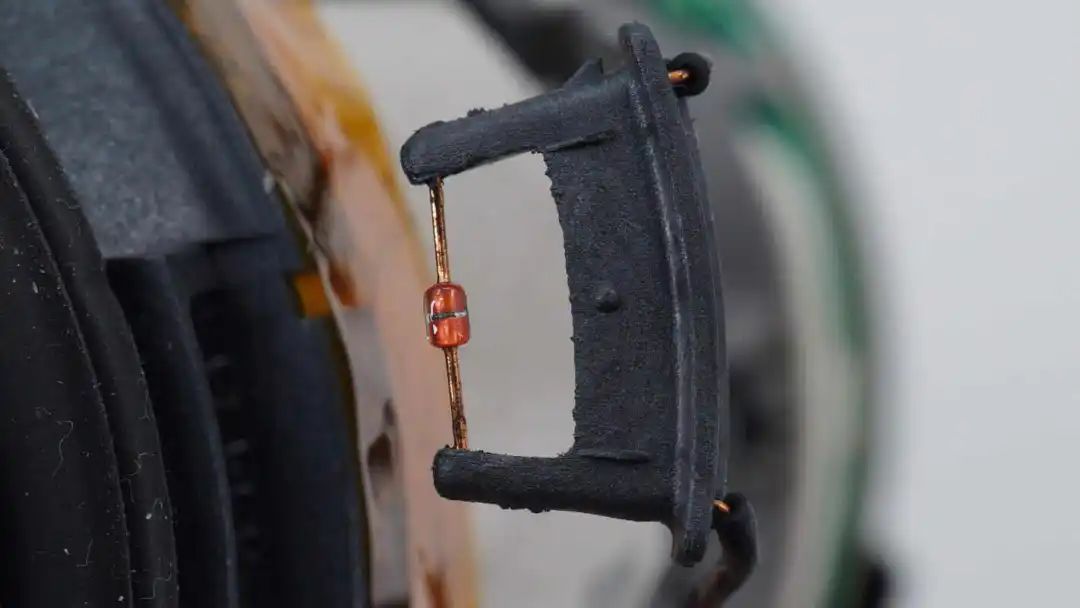

热敏电阻特写。xk3ednc

xk3ednc

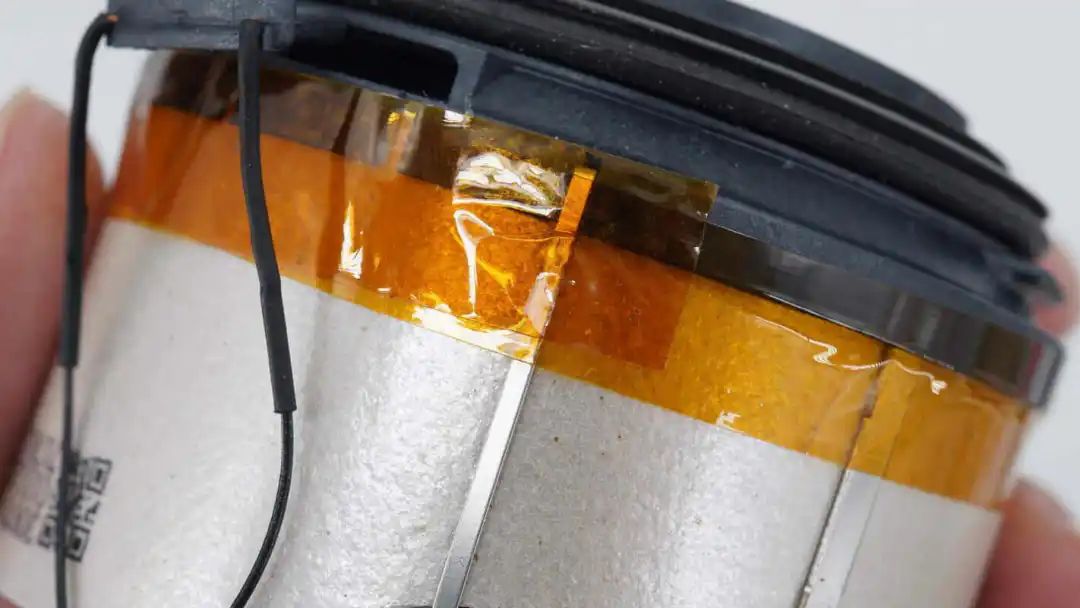

负离子发生器放电针通过高温胶带固定。xk3ednc

xk3ednc

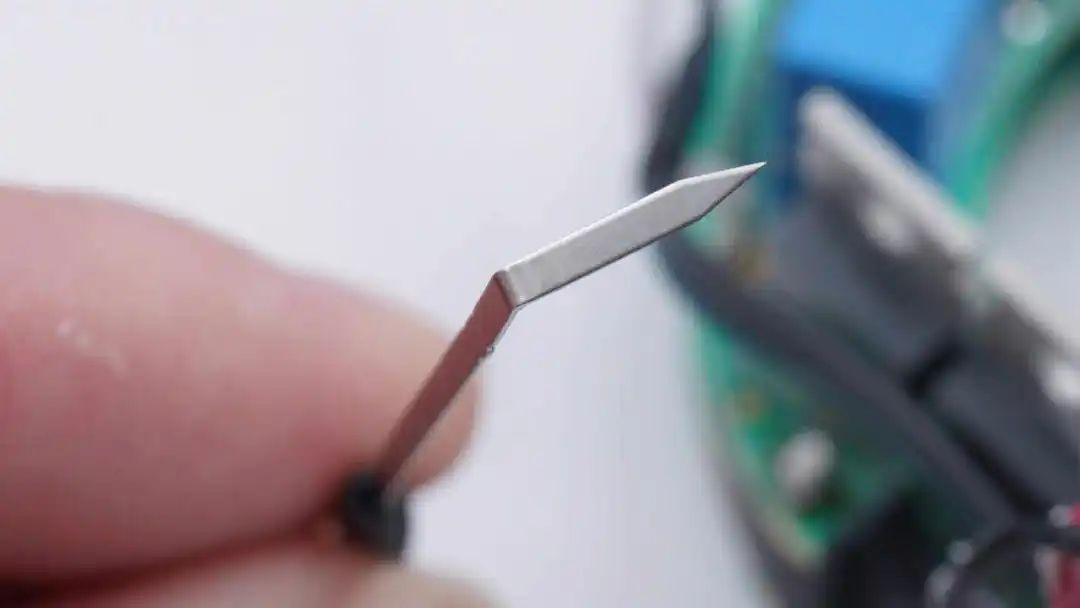

负离子发生器放电针特写。xk3ednc

xk3ednc

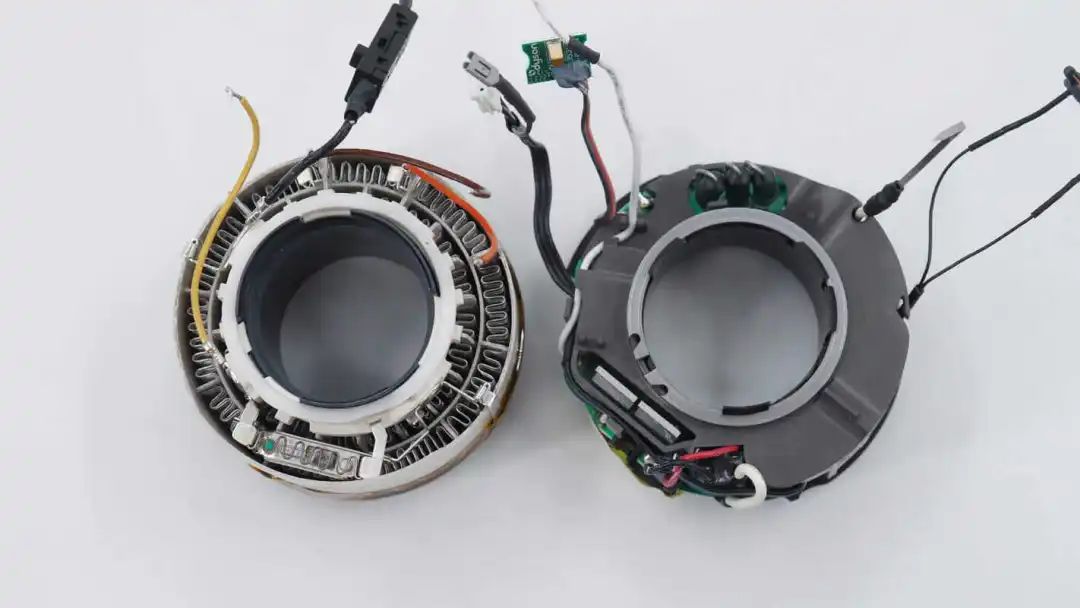

焊接断开连接导线,拆分PCBA模块和发热丝组件。xk3ednc

xk3ednc

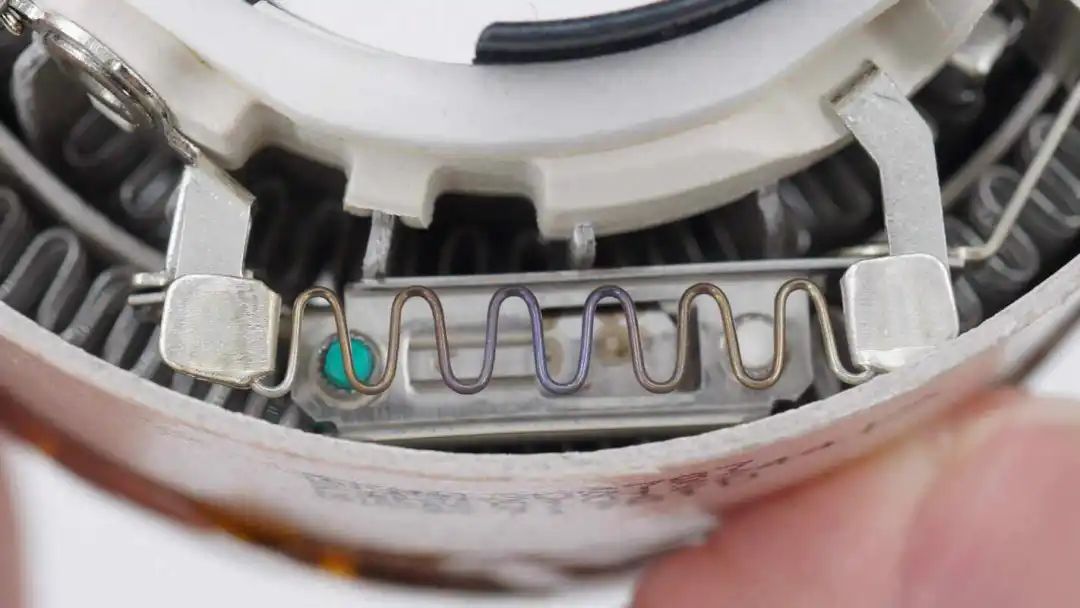

发热丝组件内部设有温度保护器,用于过热保护。xk3ednc

xk3ednc

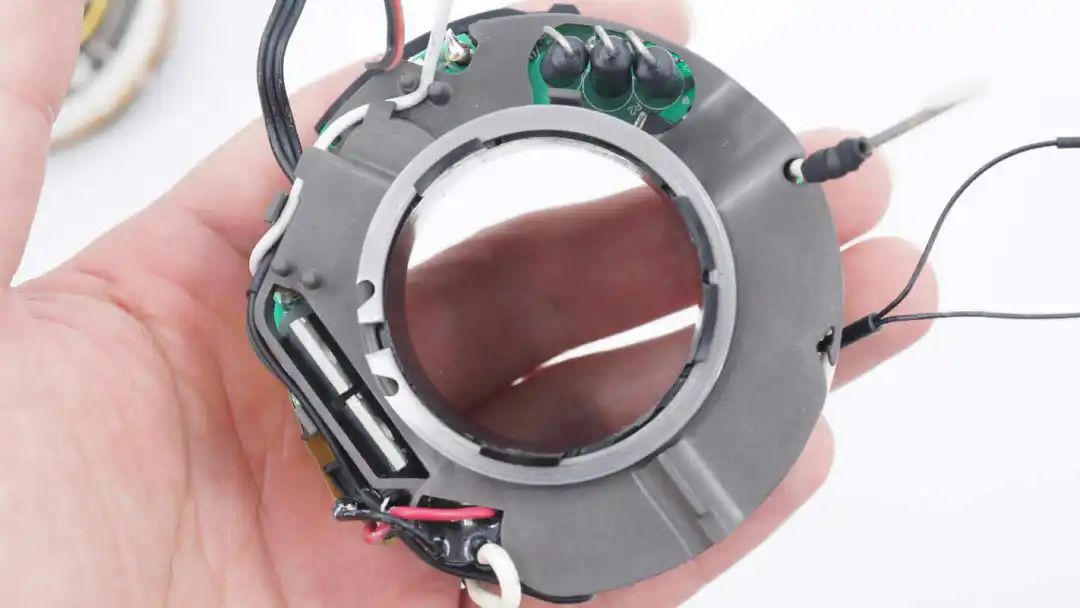

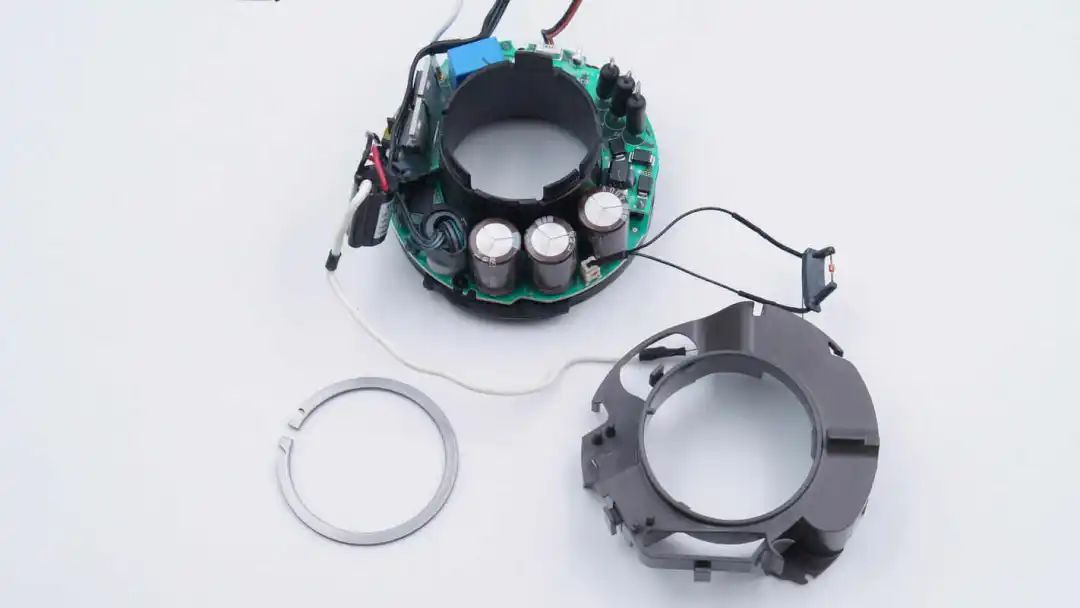

PCBA模块设有压板,通过卡扣固定。xk3ednc

xk3ednc

拆下卡扣继续拆解PCBA模块。xk3ednc

xk3ednc

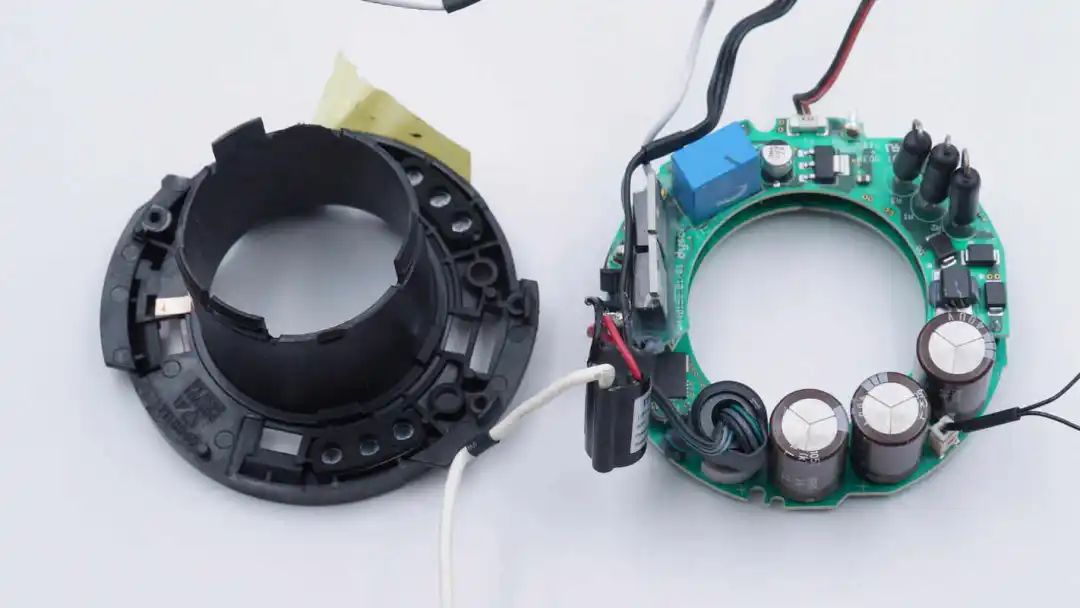

从壳体中取出PCBA模块。xk3ednc

xk3ednc

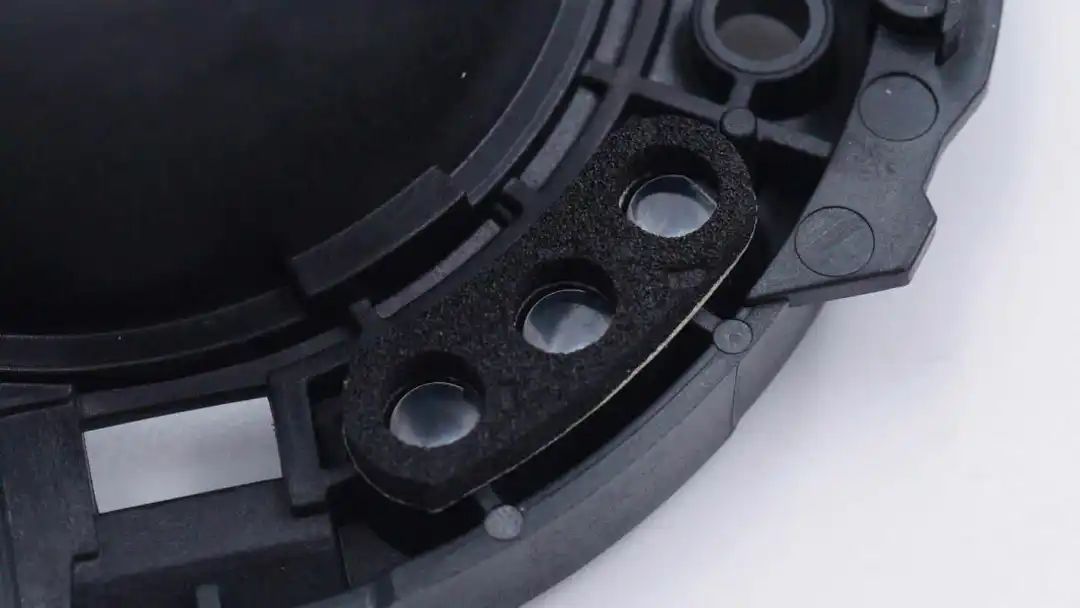

指示灯开孔粘贴泡棉防尘。xk3ednc

xk3ednc

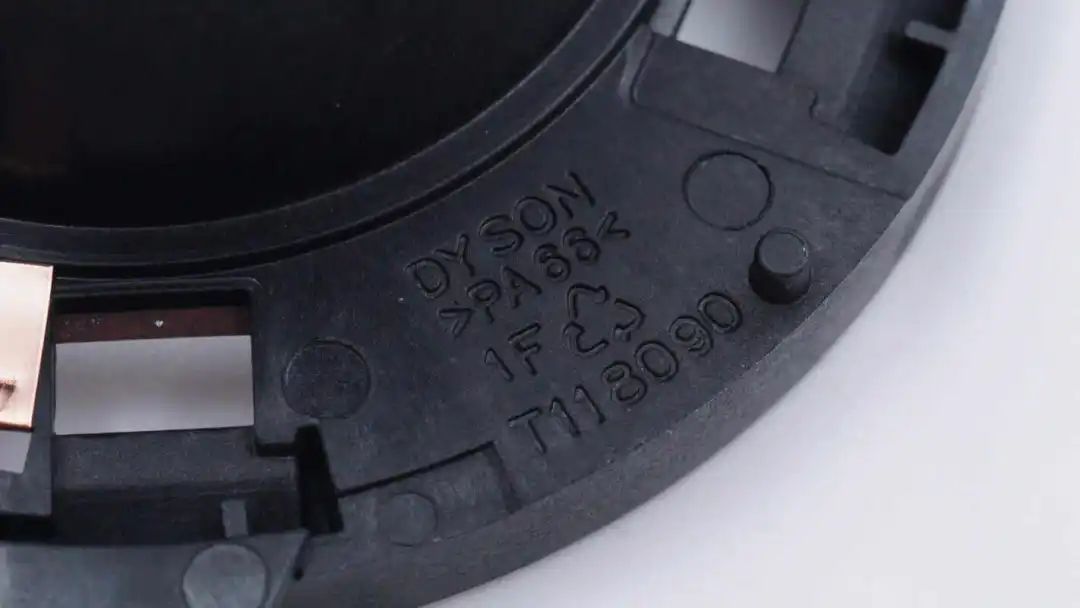

壳体采用PA66材质。xk3ednc

xk3ednc

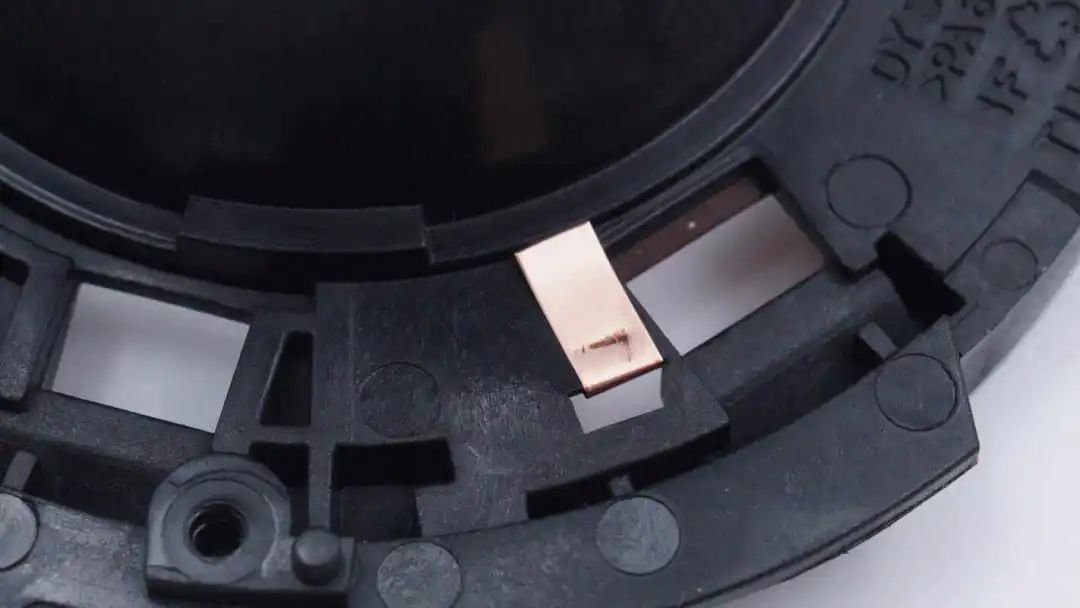

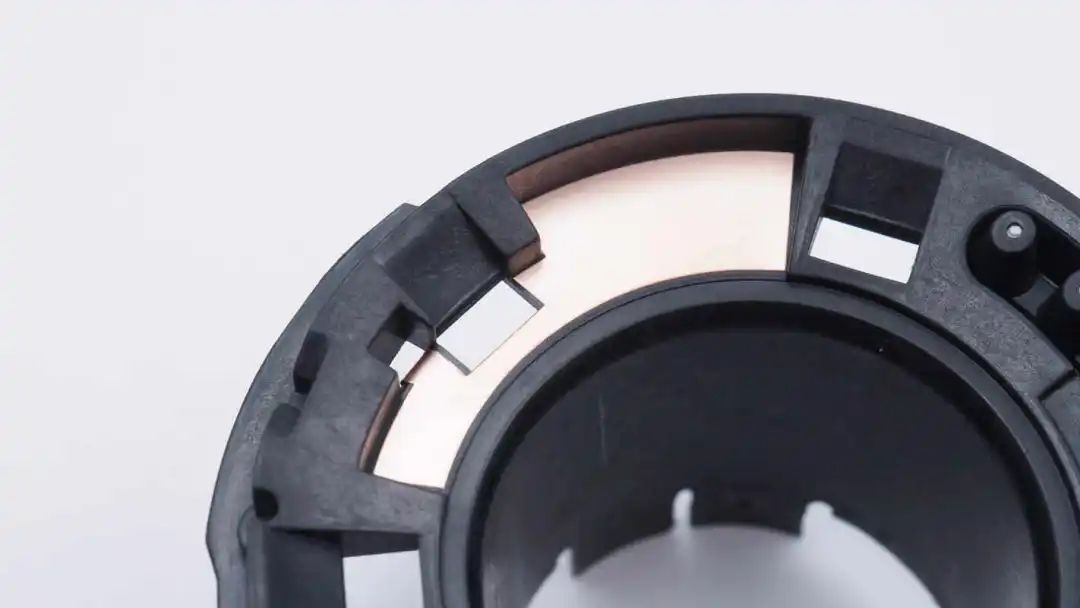

铜箔通过触点连接到PCBA模块。xk3ednc

xk3ednc

铜箔粘贴到壳体的另一面。xk3ednc

xk3ednc

PCBA模块为双层设计,通过焊接连接,设有滤波电容,可控硅,保险丝和薄膜电容。xk3ednc

xk3ednc

背面焊接贴片按键,指示灯,电源芯片。xk3ednc

xk3ednc

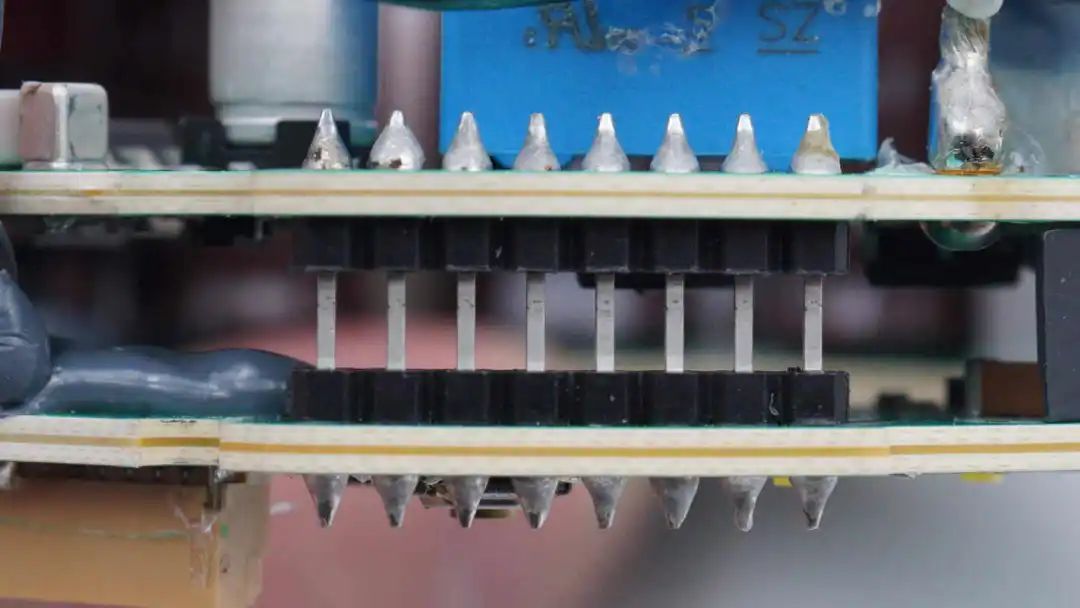

两层PCBA模块之间通过排针焊接连接。xk3ednc

xk3ednc

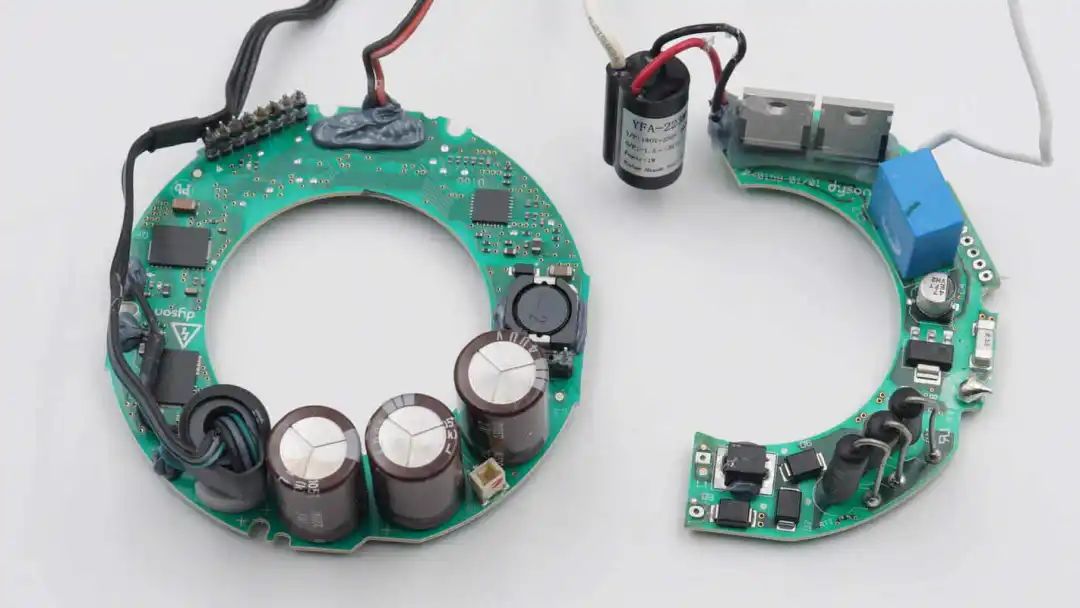

焊接拆分开两块PCB的连接,继续进行拆解。xk3ednc

xk3ednc

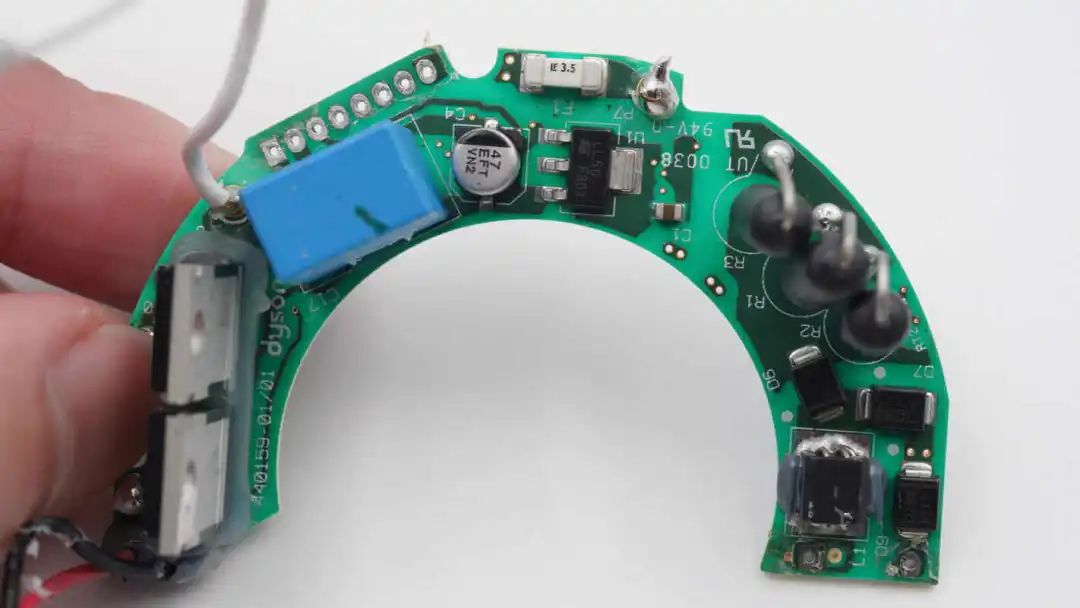

上方的PCB焊接保险丝,稳压芯片和滤波电容,左侧焊接安规X2电容和可控硅,右侧焊接电阻,整流二极管和滤波电感。xk3ednc

xk3ednc

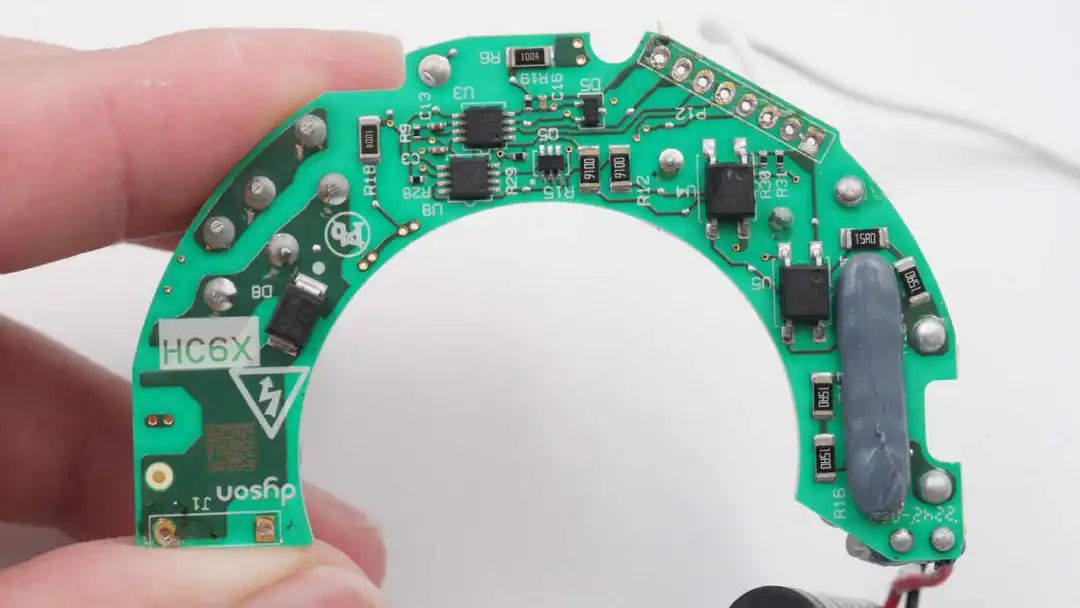

背面焊接二极管,多谐振荡器,与门芯片,两颗光耦。对应可控硅焊盘引脚涂有硅胶绝缘保护。xk3ednc

xk3ednc

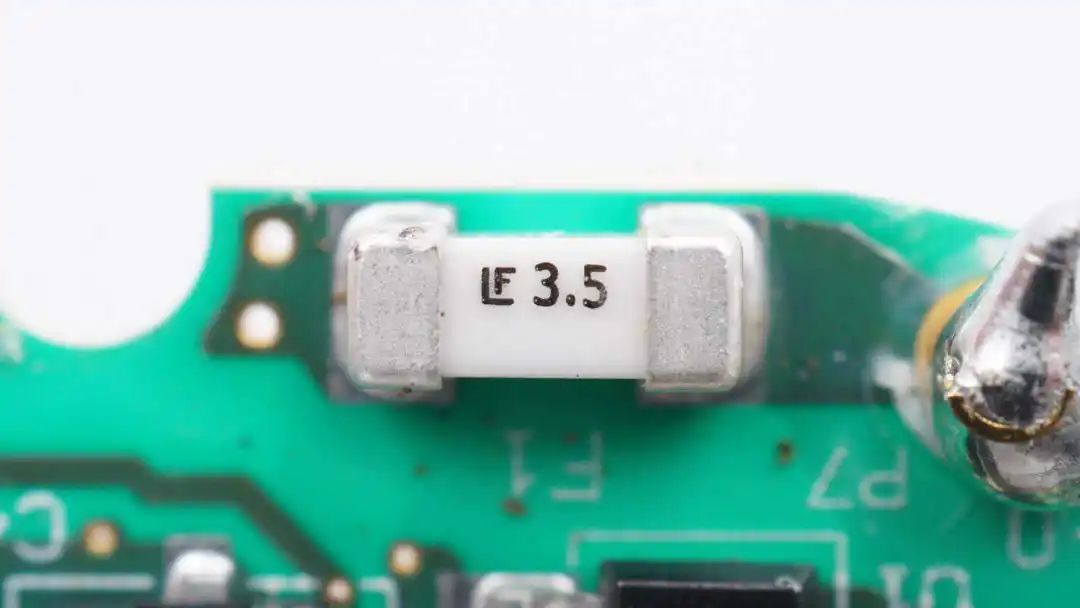

输入端贴片保险丝来自力特,规格为3.5A。xk3ednc

xk3ednc

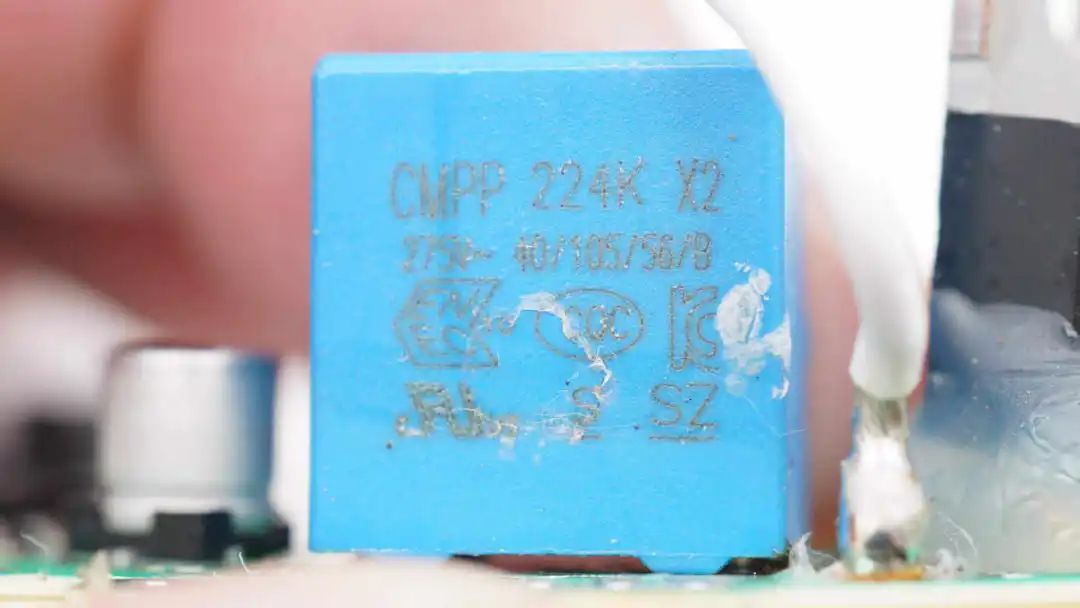

安规X2电容来自成镐,CMPP系列,规格为0.22μF。xk3ednc

xk3ednc

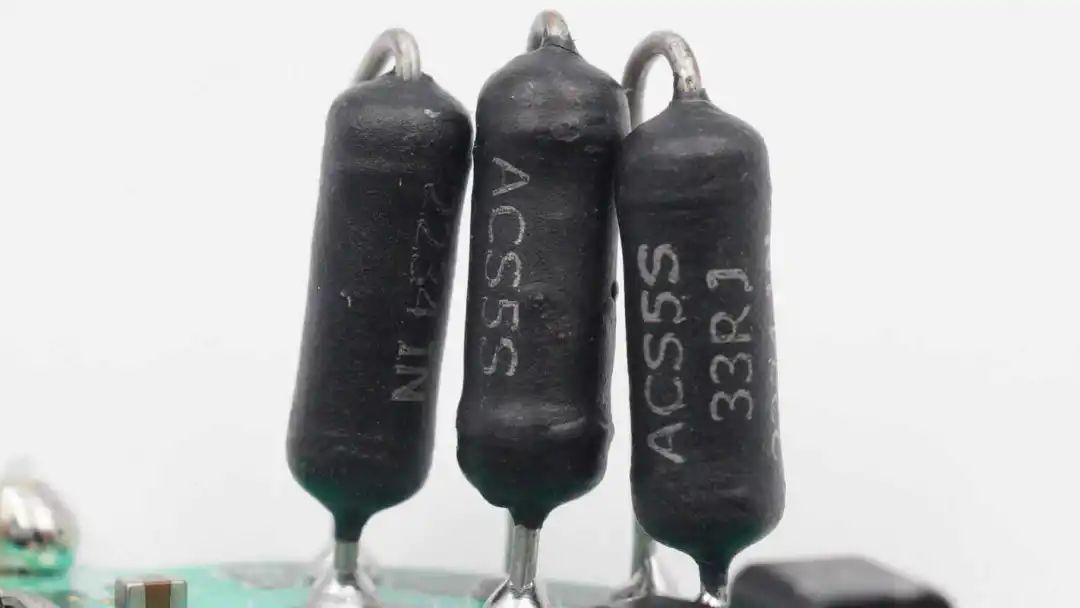

三颗33Ω电阻并联。xk3ednc

xk3ednc

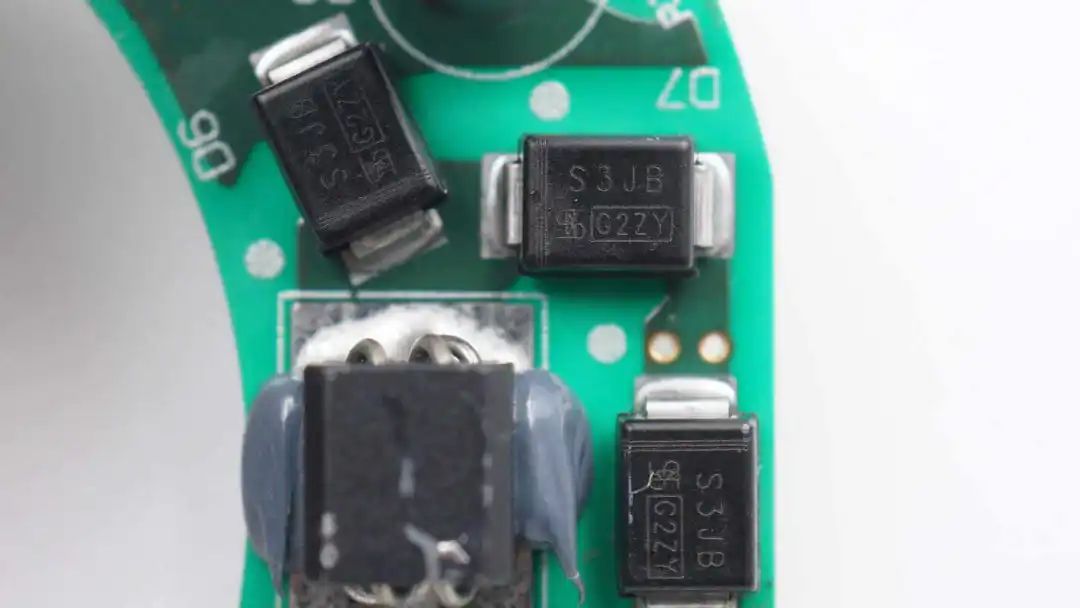

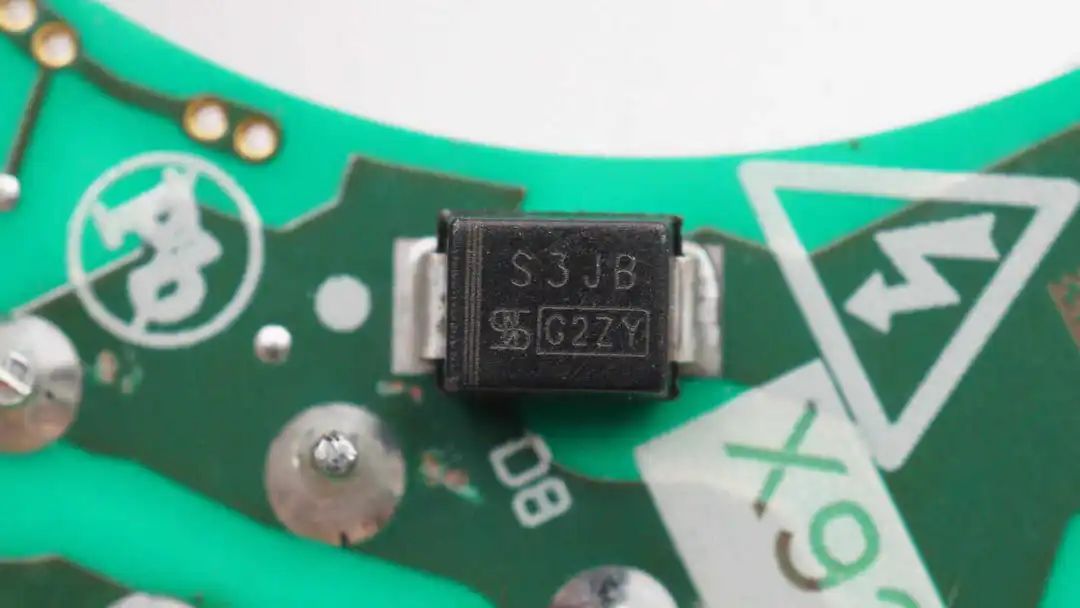

整流二极管来自台半,型号S3JB,规格为3A 600V,采用SMB封装。xk3ednc

xk3ednc

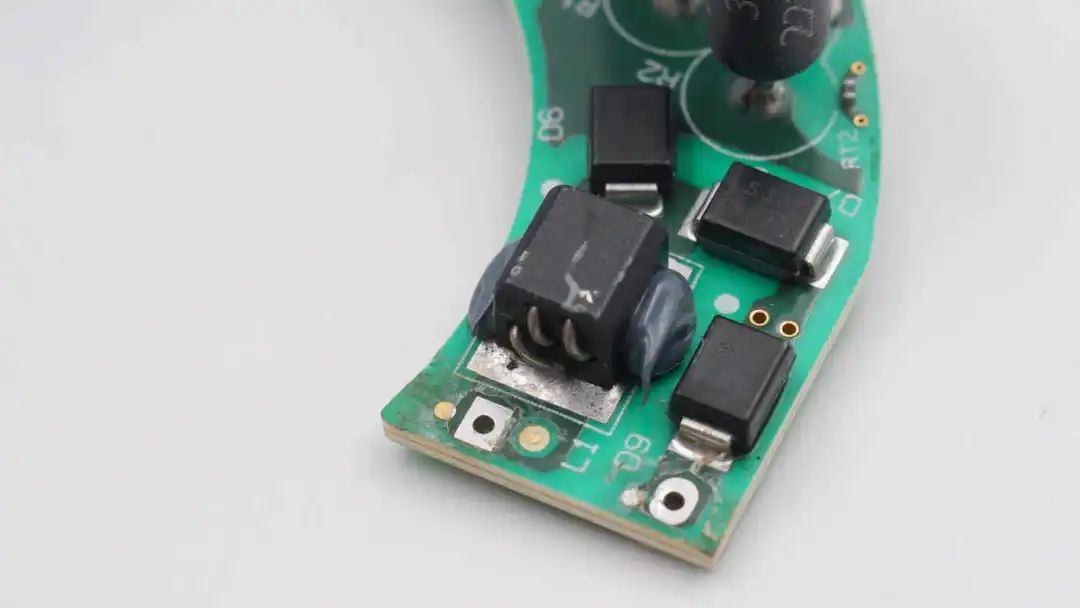

共四颗二极管组成桥式整流。xk3ednc

xk3ednc

滤波电感采用磁芯绕制,两侧打胶固定。xk3ednc

xk3ednc

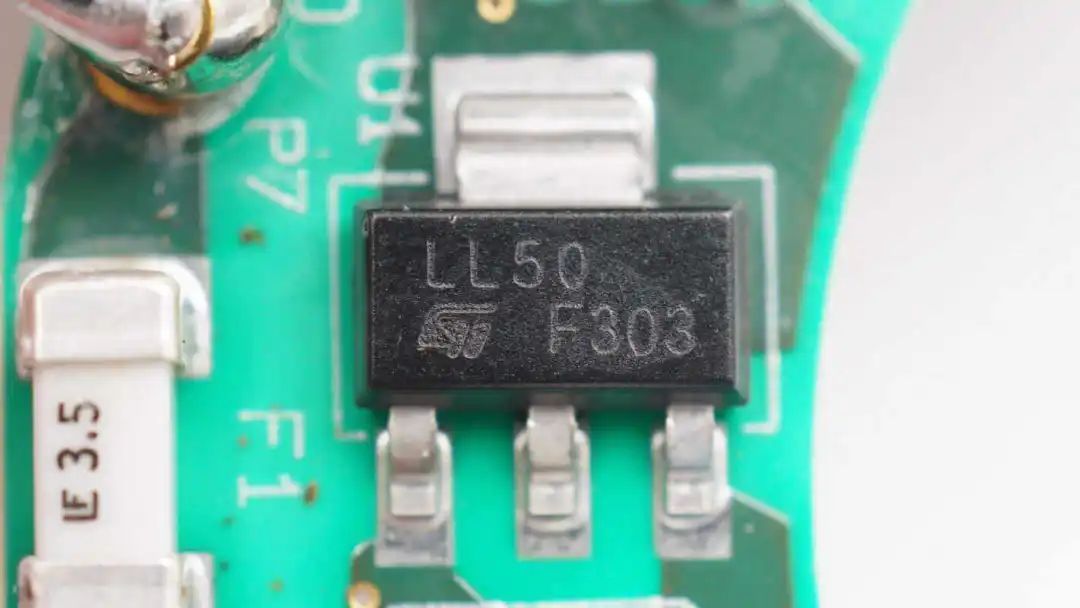

稳压芯片来自意法半导体,丝印LL50,型号LDL1117,输出电压为5V,采用SOT223封装。xk3ednc

xk3ednc

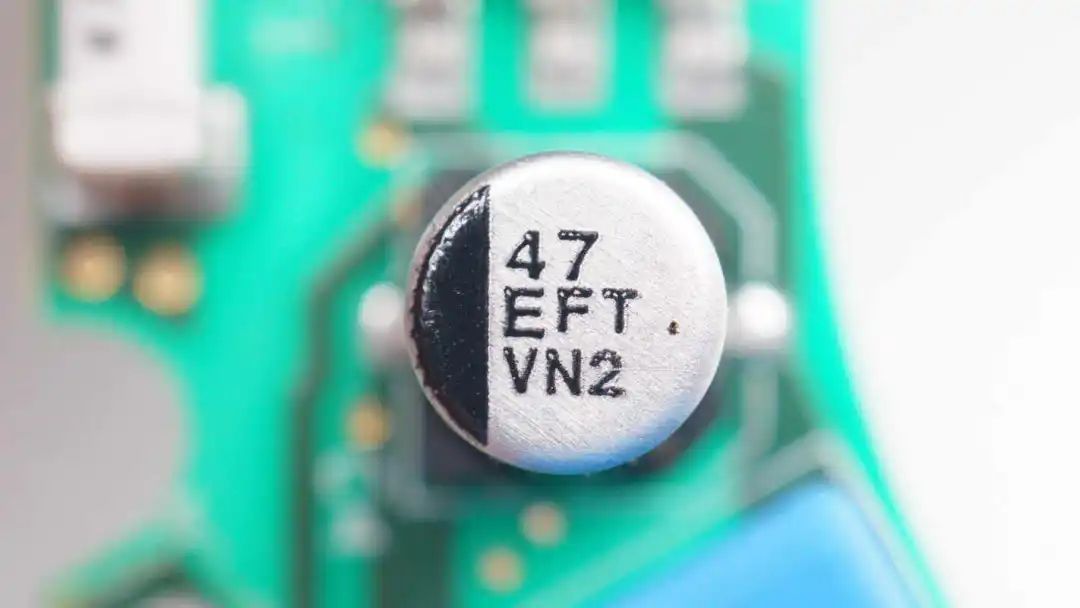

滤波电容来自松下,规格为47μF 25V。xk3ednc

xk3ednc

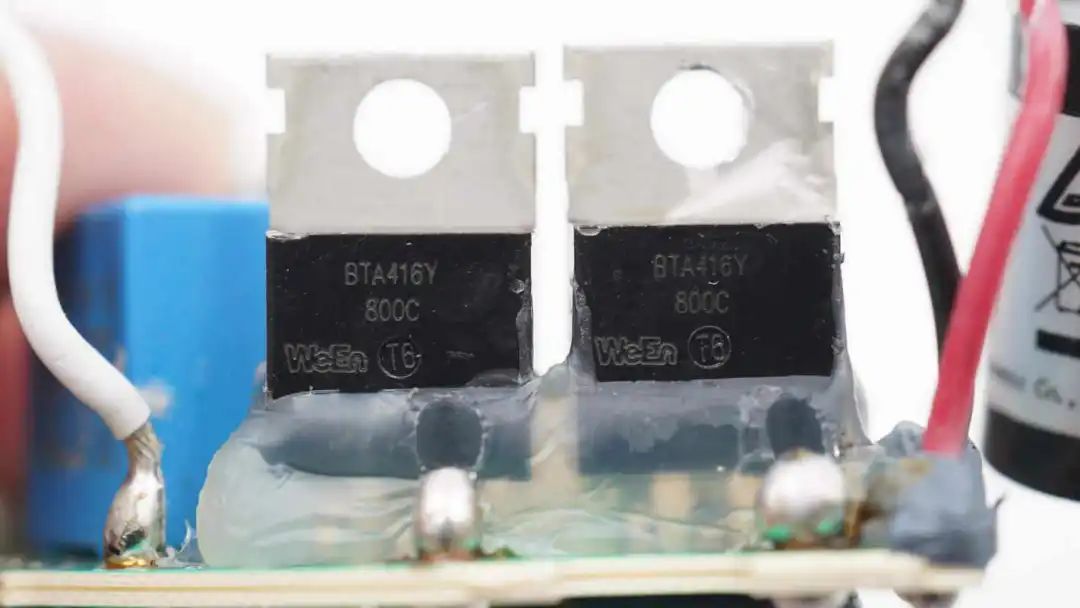

两颗可控硅来自瑞能,型号BTA416Y-800C,规格为800V 16A,采用IITO220封装,打胶进行密封固定。xk3ednc

xk3ednc

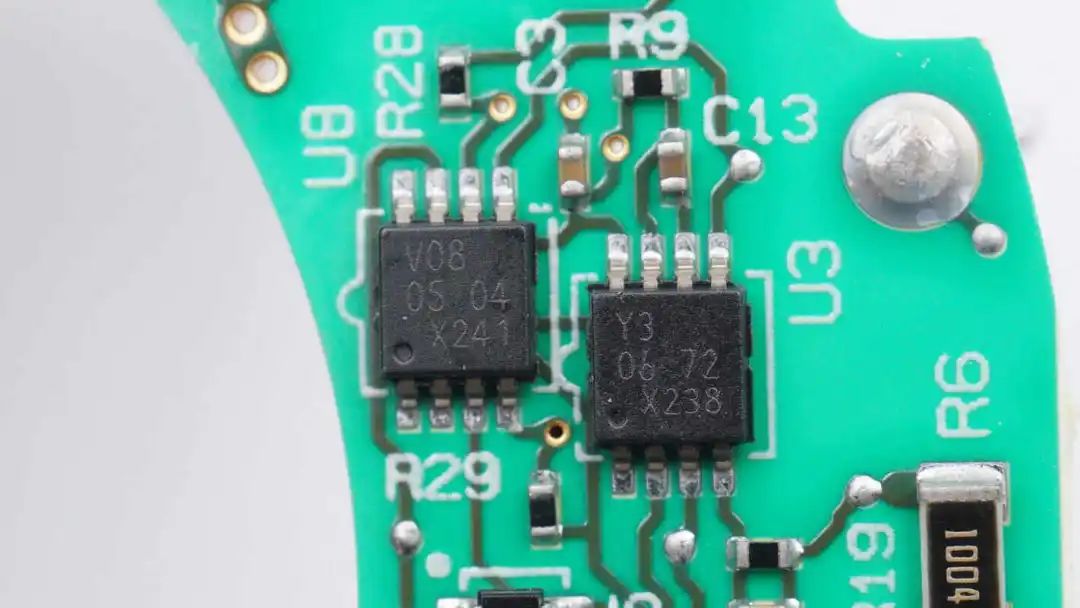

两颗芯片来自安世半导体,左侧一颗丝印V08,型号74LVC2G08,为双与门芯片。右侧一颗丝印Y3,型号74LVC1G123,为单稳态多谐振荡器,均采用TSSOP8封装。xk3ednc

xk3ednc

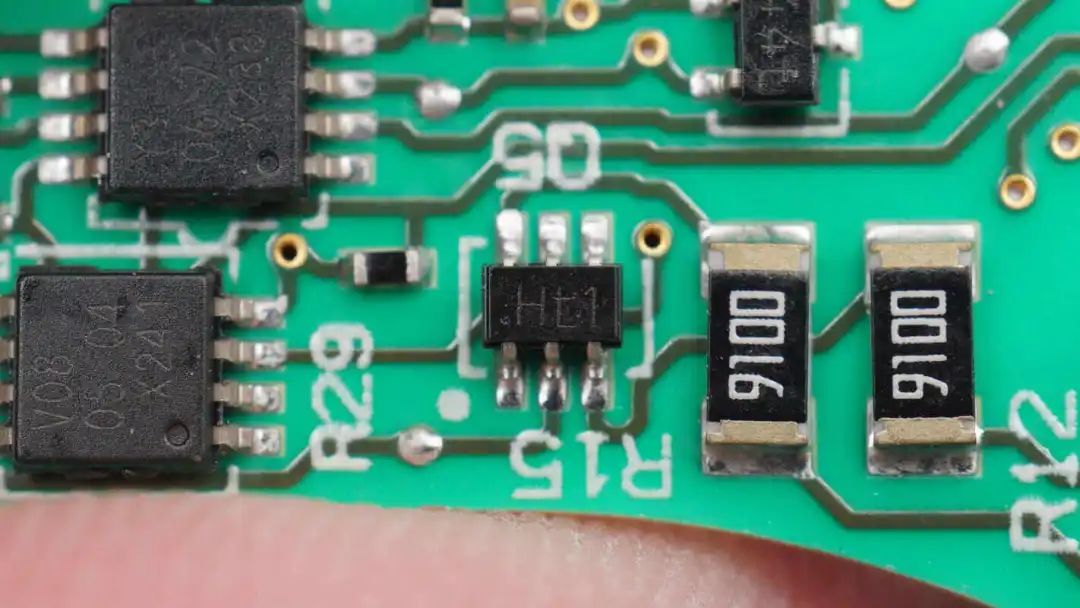

双三极管来自安世半导体,丝印Ht1,型号PUMH11,为双NPN三极管,采用SOT363封装。xk3ednc

xk3ednc

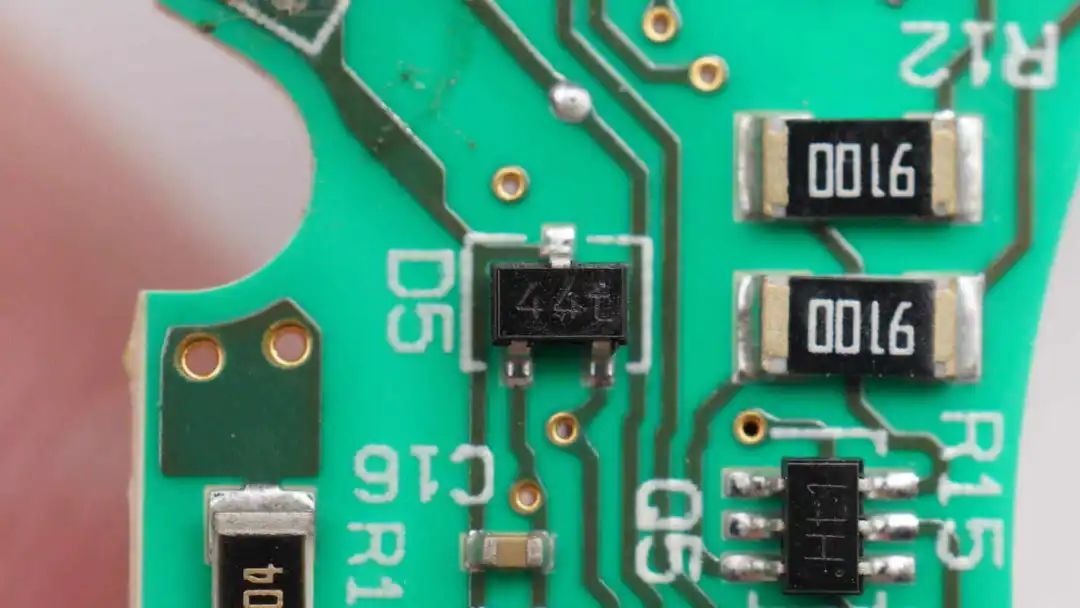

肖特基二极管来自安世半导体,丝印44t,型号BAT54SW,采用SOT323封装。xk3ednc

xk3ednc

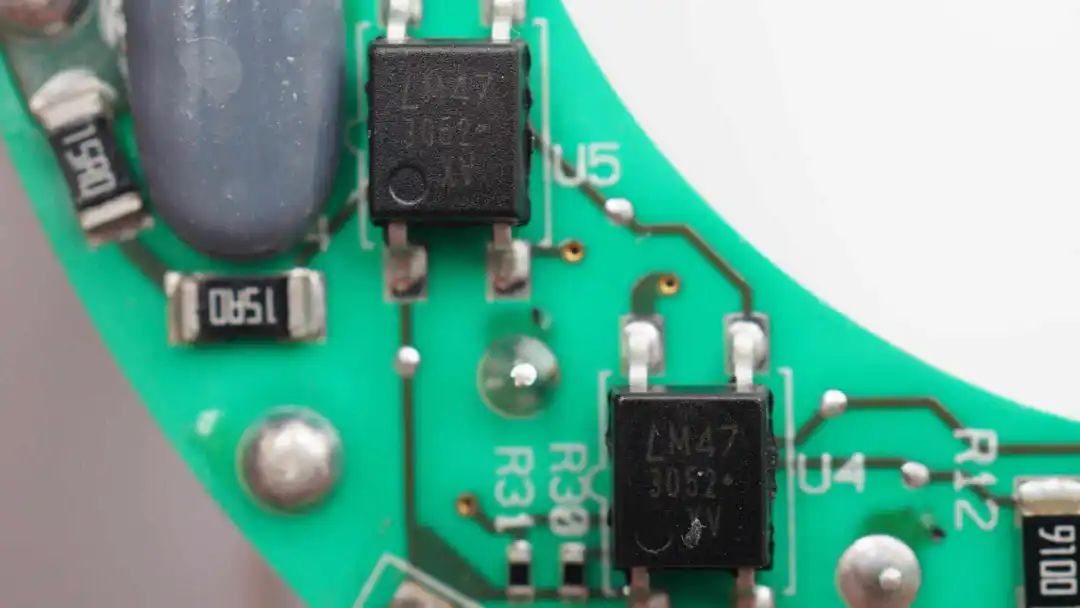

两颗贴片光耦来自光宝,型号LTV-3052,用于驱动可控硅控制发热丝加热,采用SOP4封装。xk3ednc

xk3ednc

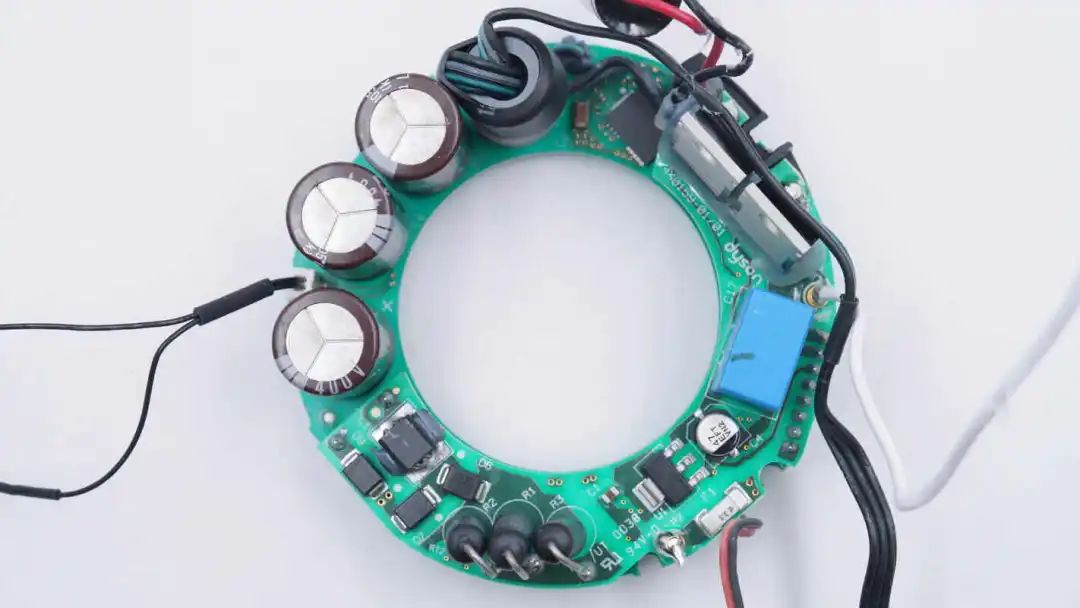

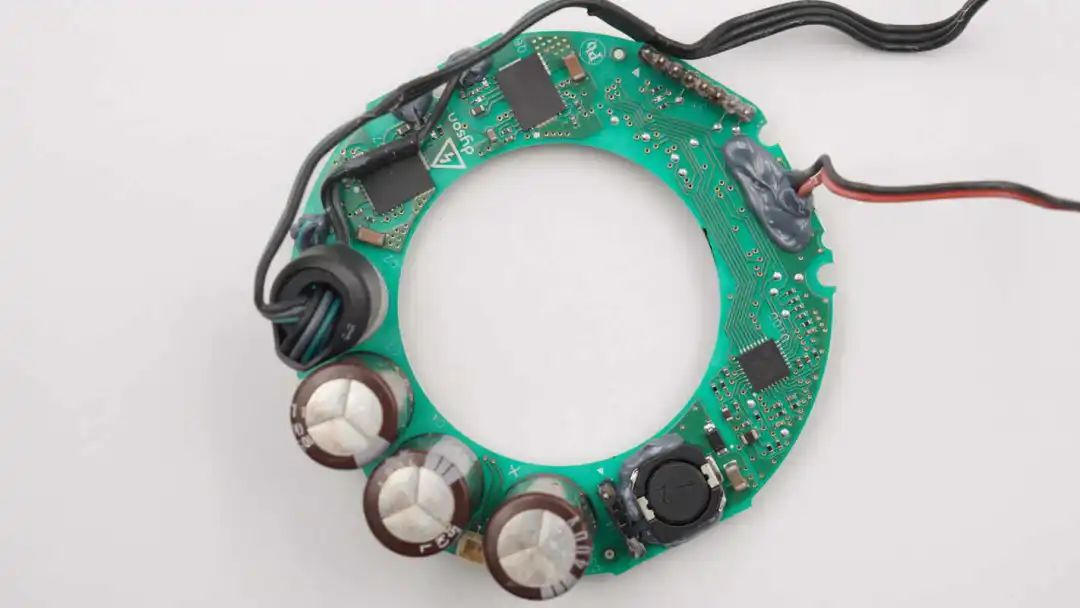

底层的环形PCB设有滤波电容,主控MCU和半桥氮化镓芯片。xk3ednc

xk3ednc

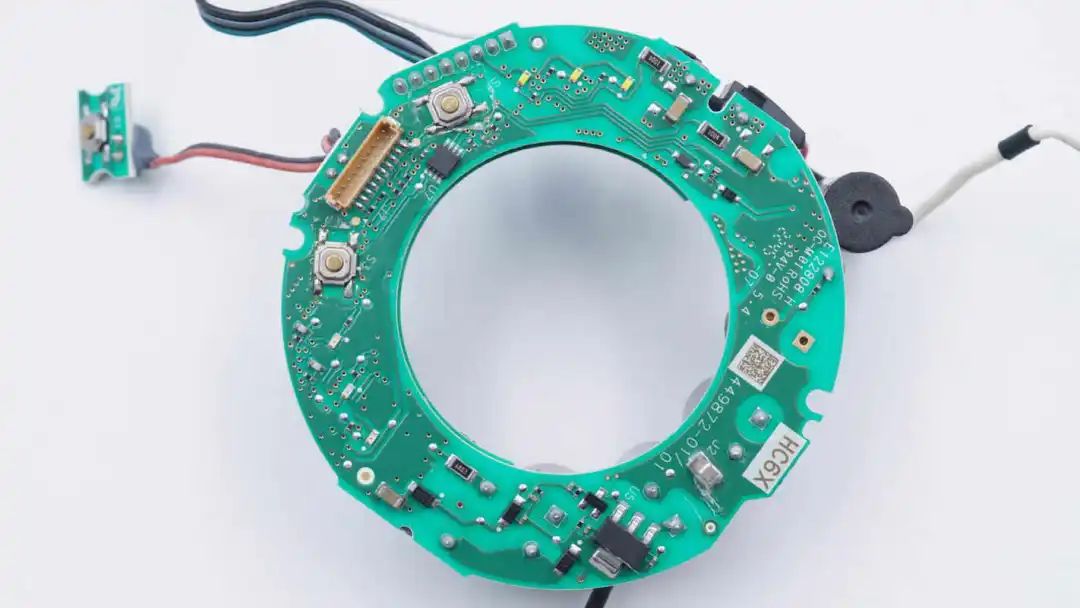

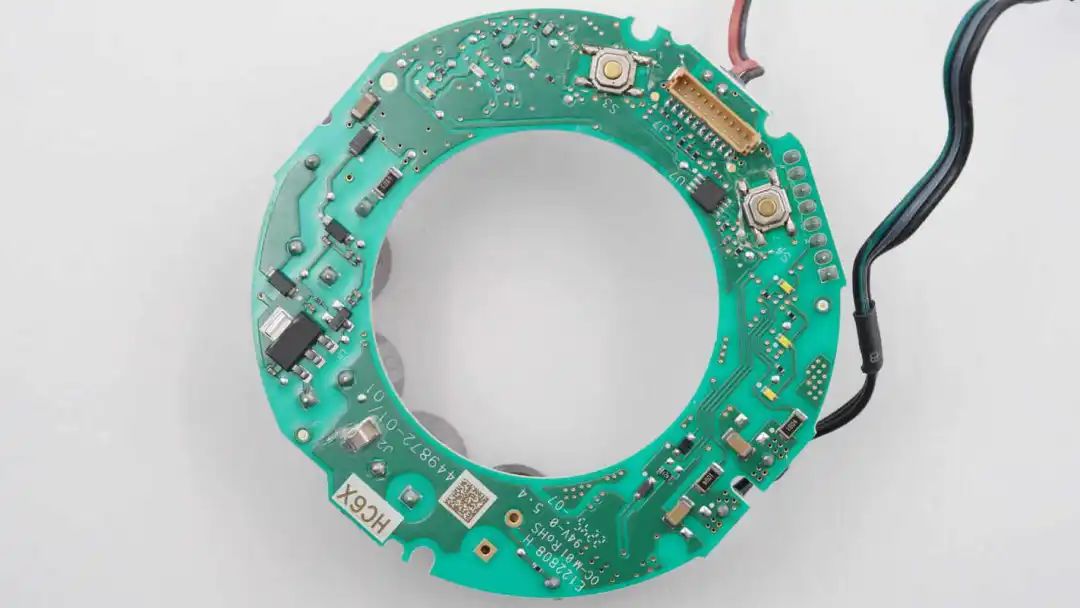

背面设有电源芯片,贴片按键,排线插座和与门芯片。xk3ednc

xk3ednc

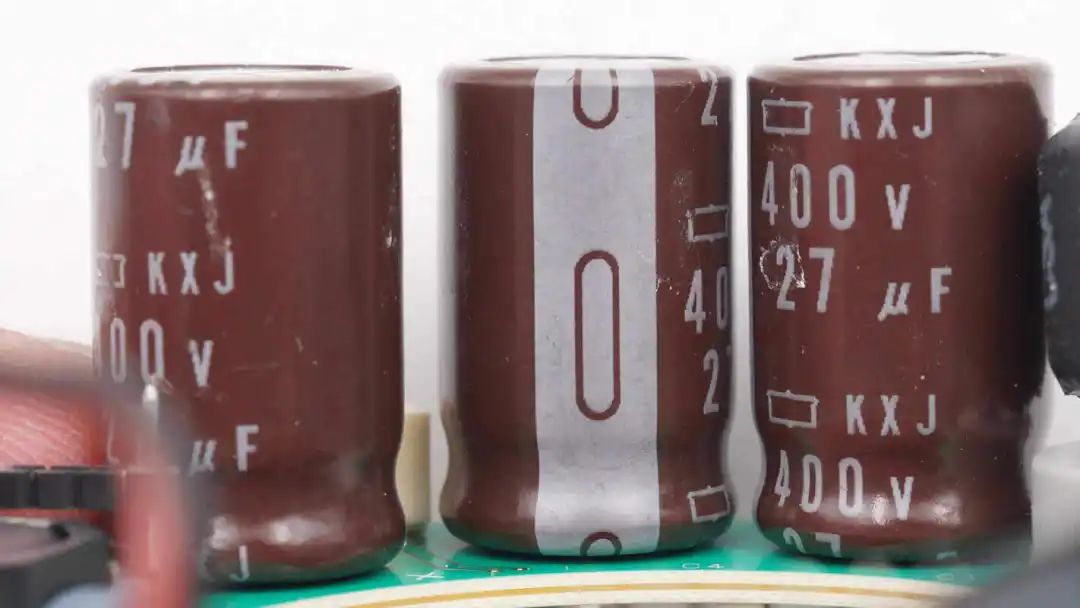

三颗滤波电容来自贵弥功,为KXJ系列长寿命电容,规格为400V 27μF。xk3ednc

xk3ednc

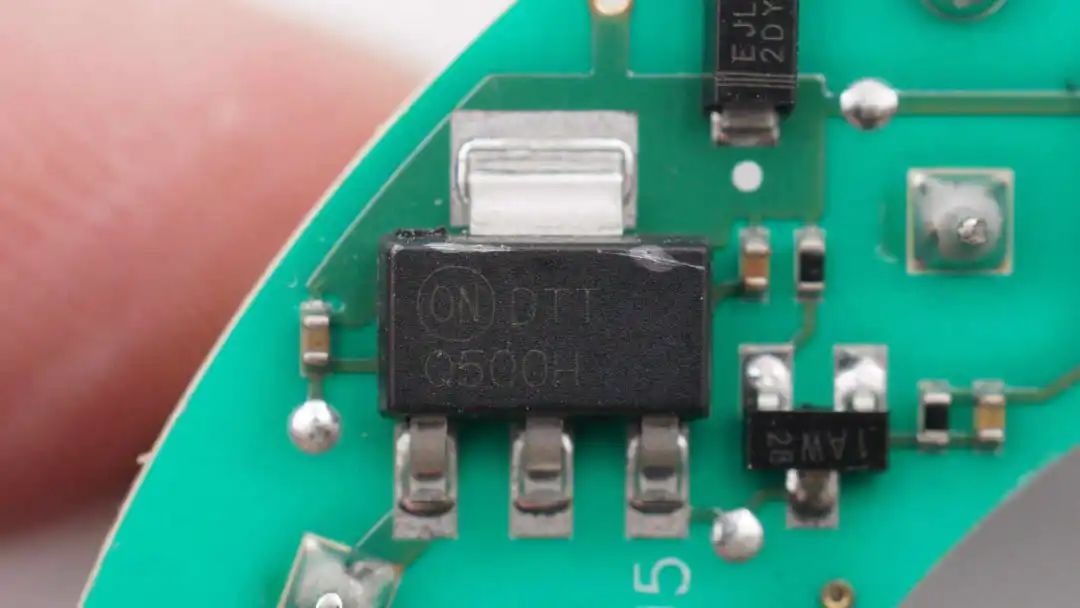

电源芯片来自安森美,丝印Q500H,采用SOT223封装。xk3ednc

xk3ednc

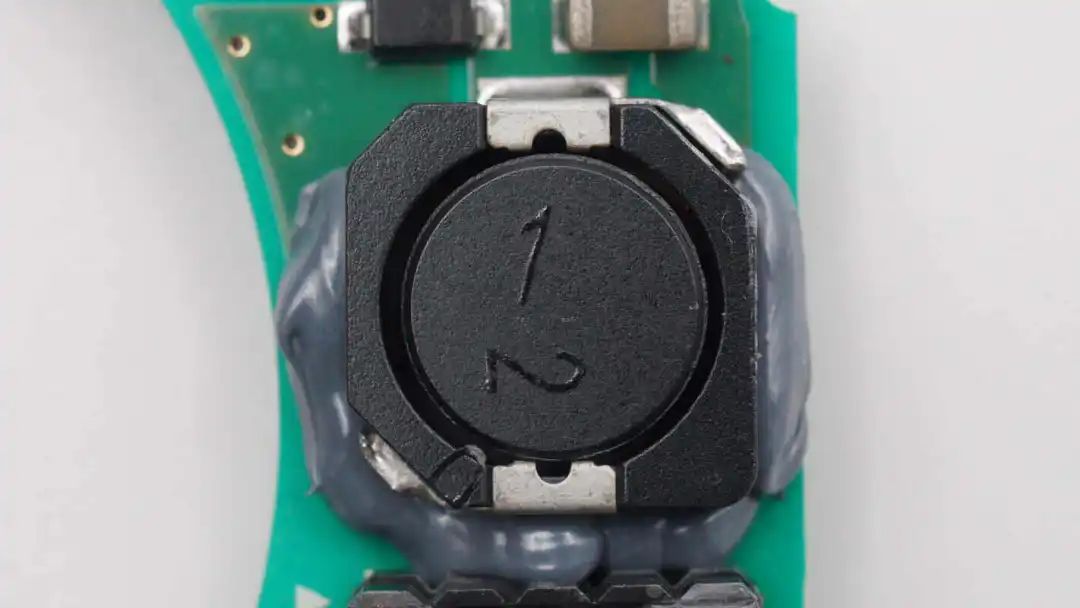

贴片电感周围打胶加固。xk3ednc

xk3ednc

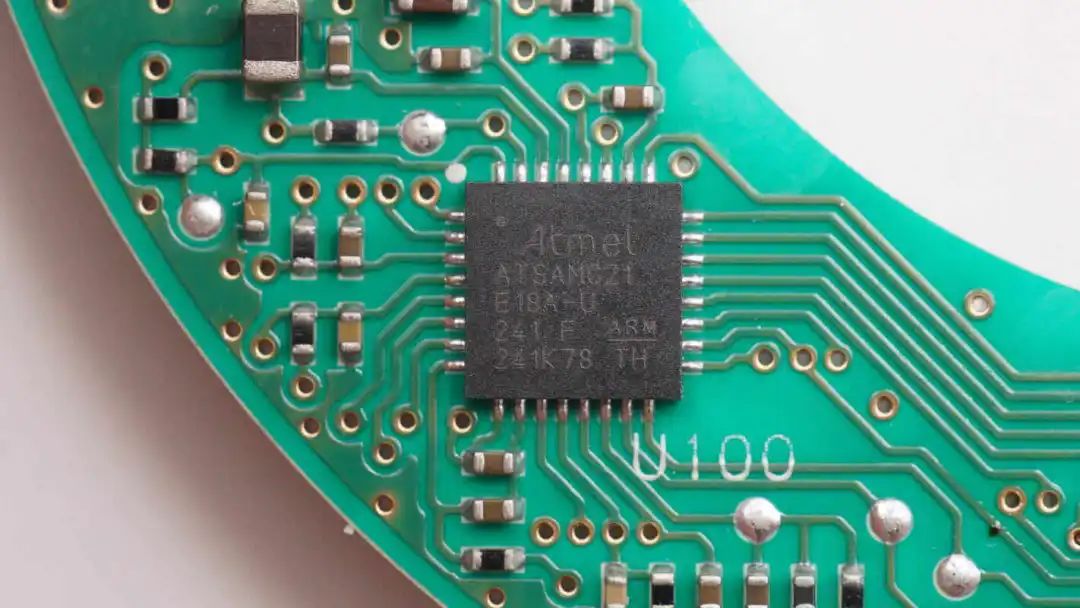

主控MCU来自微芯科技,型号ATSAMC21E18A-U,是一颗5V工作电压的32位M0+MCU,内置256KB Flash和32KB SRAM,用于吹风机整机控制,采用32-Pin VQFN封装。xk3ednc

xk3ednc

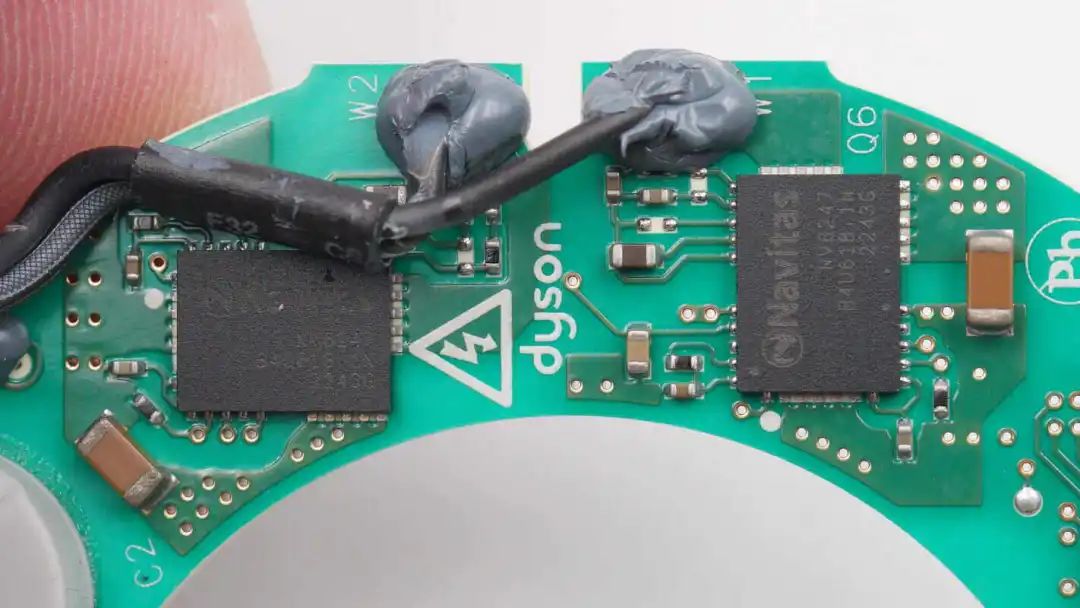

两颗氮化镓半桥芯片用于V9无刷马达驱动,导线焊接连接,焊点打胶加固。xk3ednc

xk3ednc

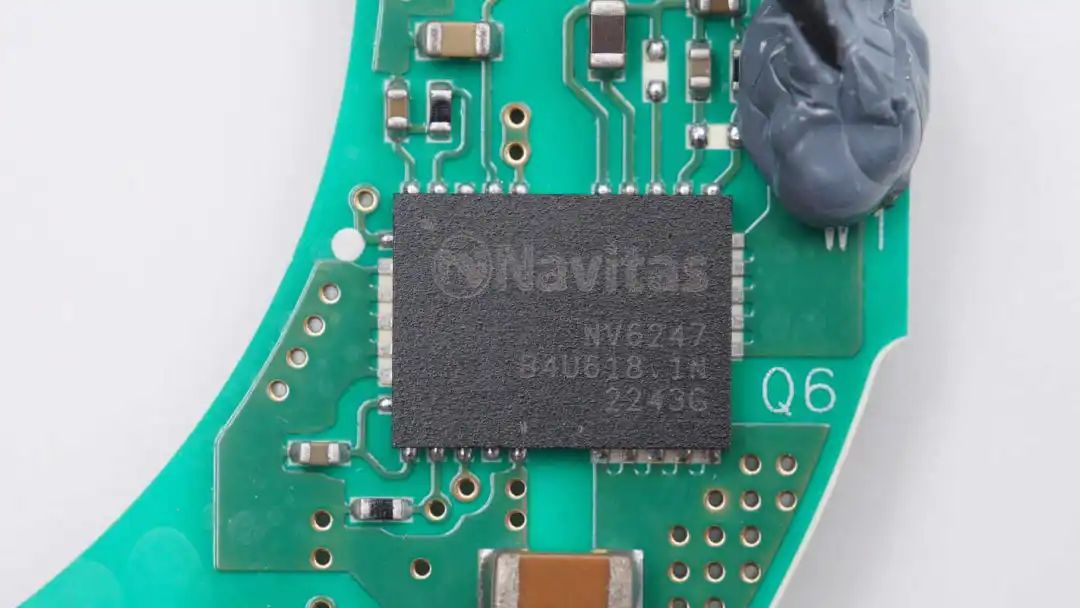

氮化镓半桥芯片来自纳微半导体,型号NV6247,芯片内部集成两个氮化镓开关管,氮化镓驱动器,控制,检测,保护和隔离电路,将传统多颗芯片才能实现的功能集成在一颗芯片内部。芯片内置两个150mΩ的氮化镓开关管,并采用GaNSense无损电流检测技术,采用QFN6*8封装。xk3ednc

纳微半导体GaNFast半桥氮化镓芯片内置标准数字逻辑输入,高边自举和电平转换,无损电流检测技术,有效减小PCB面积,提供更快速的保护和更高的效率。适用于电视机,显示器以及电机驱动器应用,满足高性能大功率需求。xk3ednc

xk3ednc

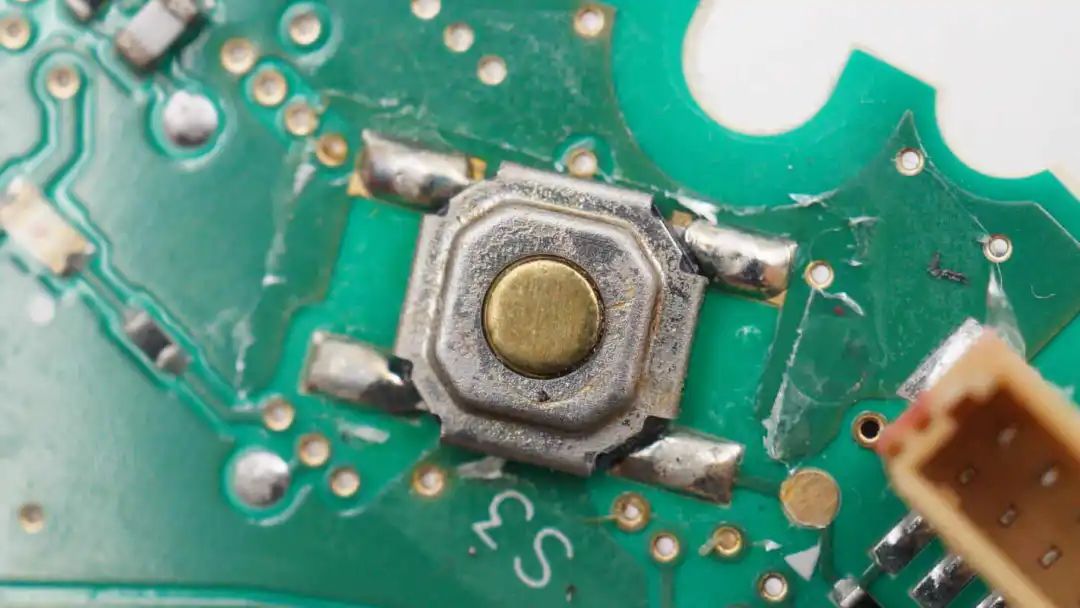

贴片功能按键特写。xk3ednc

xk3ednc

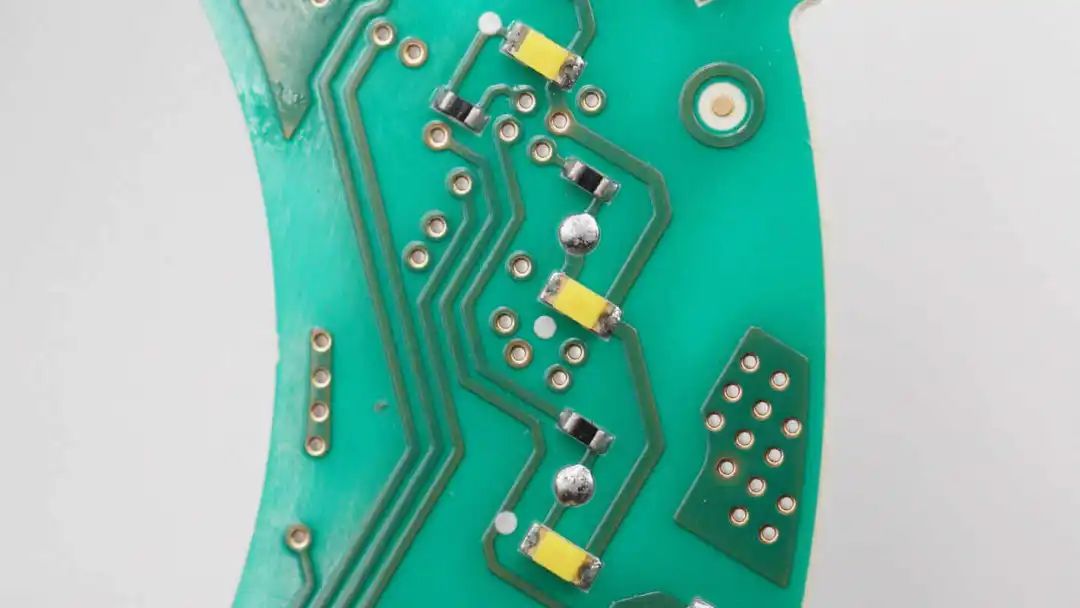

三颗贴片LED用于指示当前档位。xk3ednc

xk3ednc

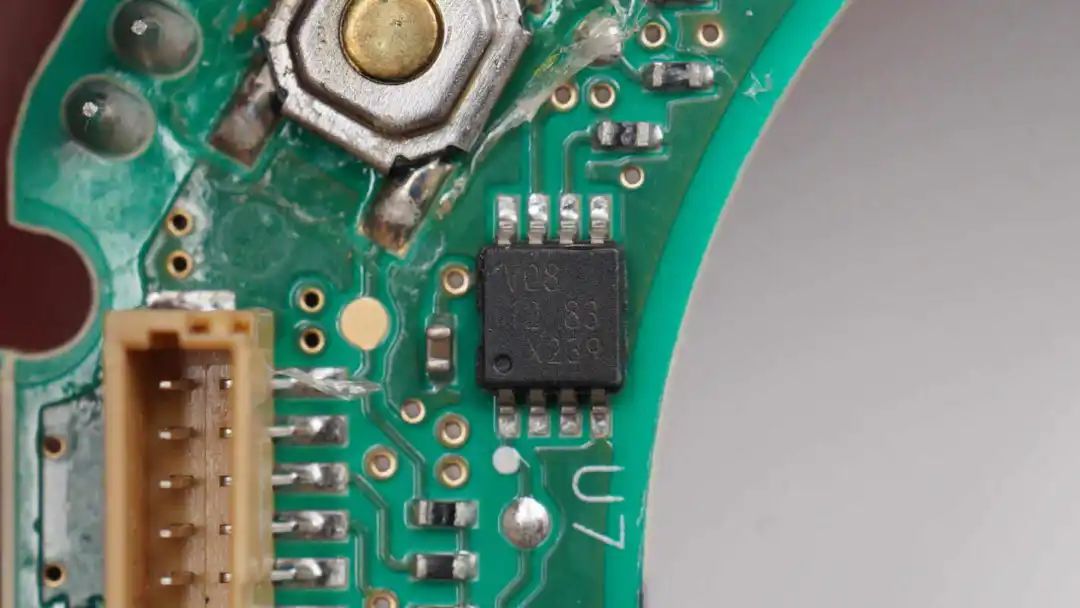

安世半导体 74LVC2G08 双与门芯片特写。xk3ednc

xk3ednc

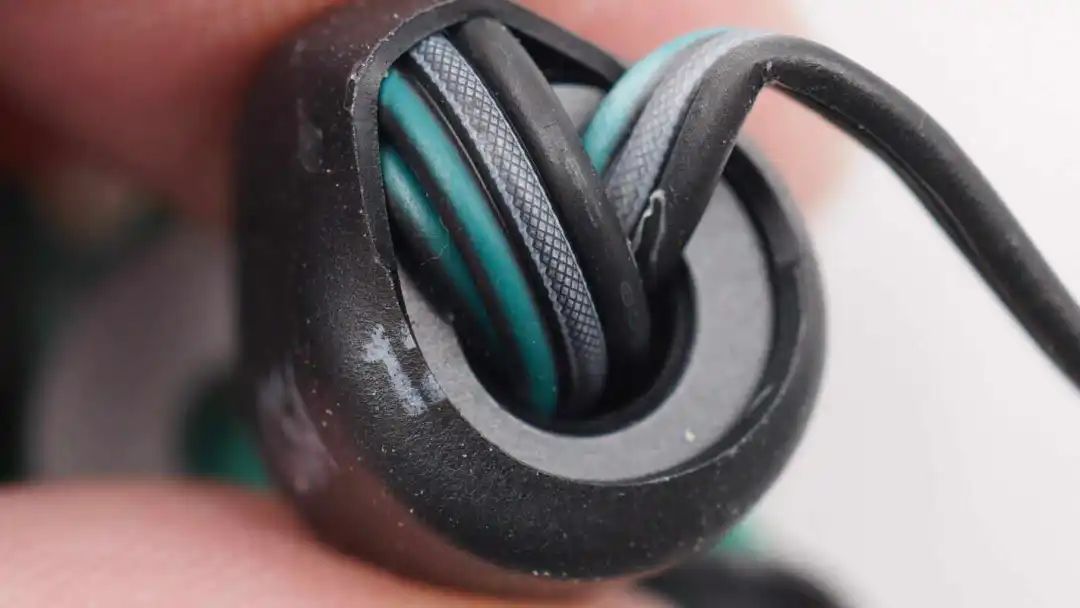

马达连接导线穿过磁环,抑制高频干扰。xk3ednc

xk3ednc

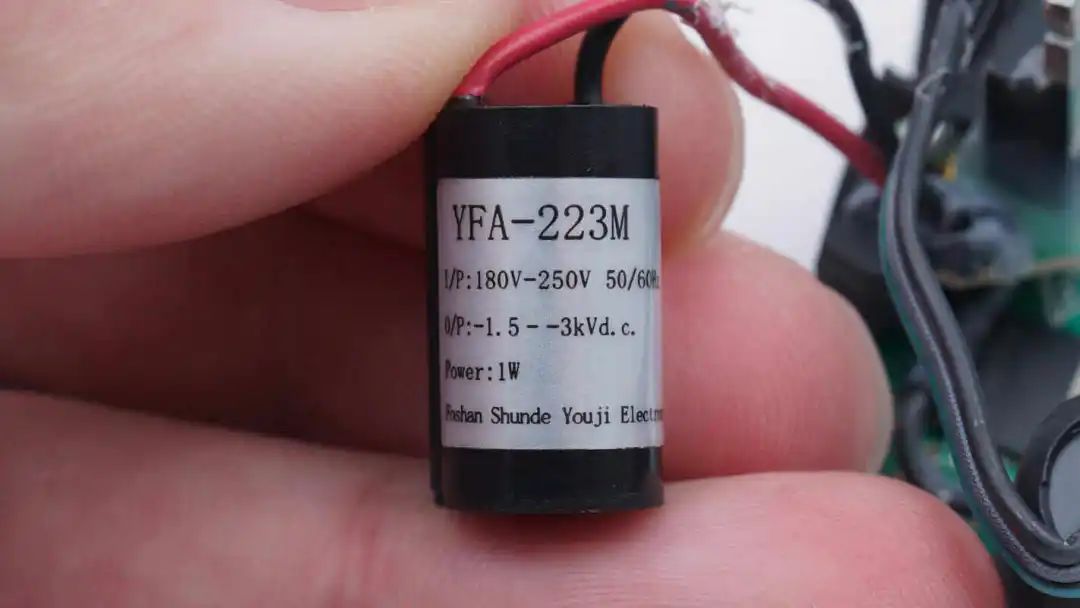

负离子发生器来自友基电子,型号YFA-223M,支持180-250V交流供电,输出电压为-1.5--3kV,功率为1W。xk3ednc

xk3ednc

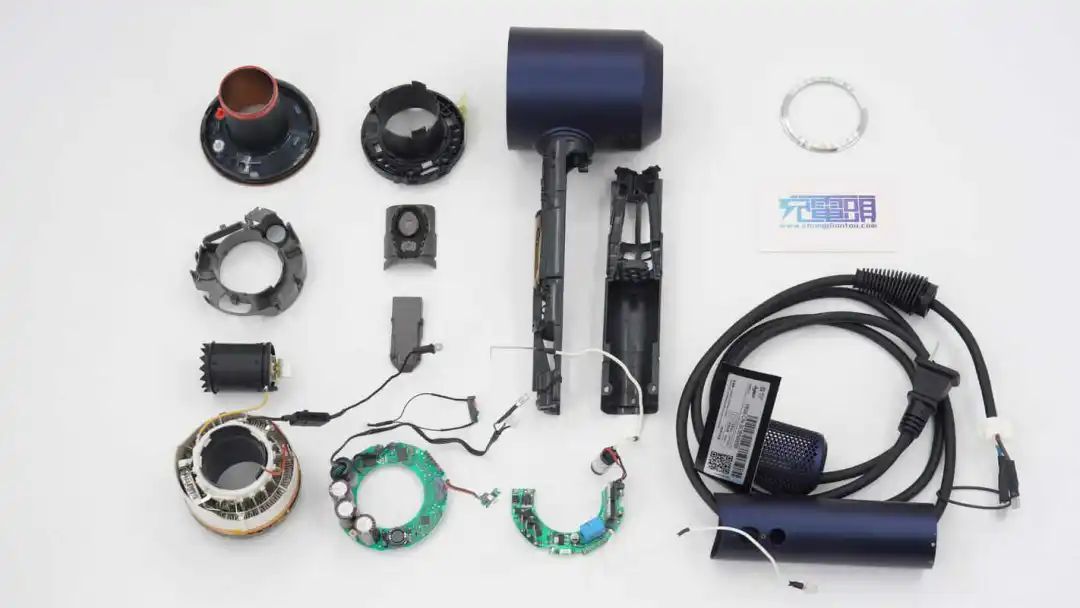

全部拆解一览,来张全家福。xk3ednc

充电头网拆解总结xk3ednc

xk3ednc

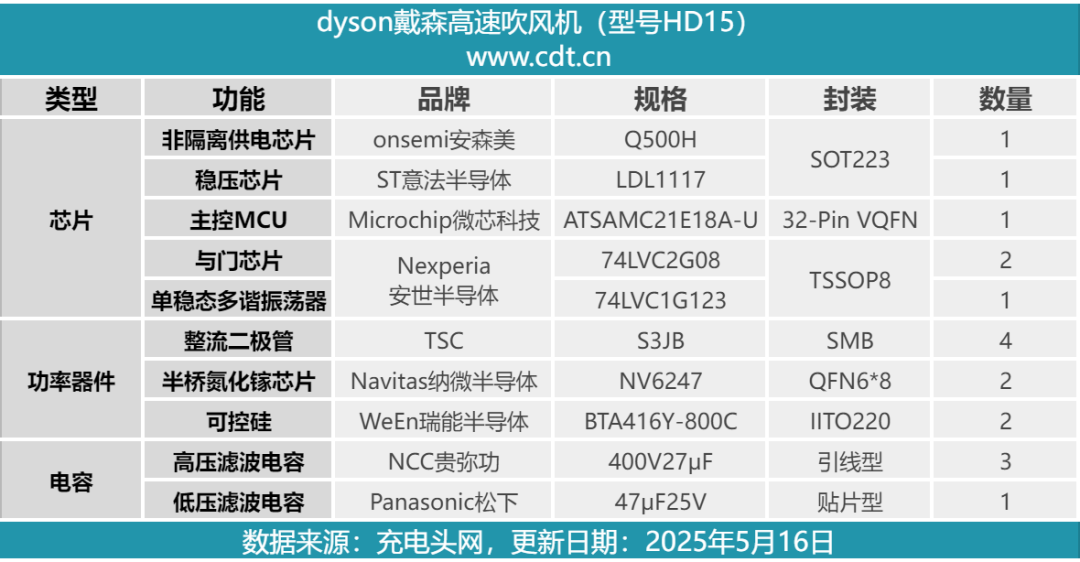

最后附上戴森HD15高速吹风机的核心器件清单,方便大家查阅。xk3ednc

戴森HD15高速吹风机配备防飞翘顺发风嘴,柔和风嘴,顺滑风嘴和造型风嘴,共四款风嘴,并具有三档风速和四档温度设置,满足日常吹干和头发造型需求。吹风机内置专利的V9数码马达,转速高达11万转,并运用康达效应,提升整体气流量,提供强劲风力。智能温控技术的加持,保护头皮屏障,避免头发过热损伤,更能保护头发光泽。xk3ednc

充电头网通过拆解了解到,戴森这款吹风机使用单相无刷马达,放置在手柄内部。机身内部采用微芯科技MCU进行整机控制,内置两颗NV6247 GaNFast氮化镓半桥芯片用于马达驱动,芯片内部集成两个氮化镓开关管,氮化镓驱动器,控制,检测,保护和隔离电路,集成传统多颗芯片的功能。xk3ednc

吹风机使用两颗可控硅进行发热丝控制,搭配使用热敏电阻进行温度检测,还使用温度保护器进行过热保护。内部两层PCB通过焊接连接,与发热丝等结构穿插布局设置,整体设计紧凑,空间利用率高。吹风机内部用料均为业界知名品牌,做工细致可靠,安全措施全面。xk3ednc
