Sennheiser森海塞尔是来自于德国的知名音频品牌，凭借在专业音频领域的深厚技术储备和调校功底，为用户打造独特的声音体验。此前我爱音频网为大家分享了森海塞尔旗舰级产品MOMENTUM真无线4代耳机的拆解报告，此次再来看看其最新推出的一款提供更轻巧舒适佩戴的半入耳式耳机——ACCENTUM Open。
SENNHEISER森海塞尔ACCENTUM Open真无线耳机在音频方面，由森海塞尔声学工程师特别调教，带来丰富、细腻的声音；采用AI声音拾取和双话筒波束成形技术，有效聚集语音并降低背景噪音，确保清晰通话效果；支持蓝牙5.3连接，支持多点连接，提供稳定便捷的使用体验。续航方面，单次音乐播放约6小时，搭配充电盒综合续航约28小时。下面就来看看这款产品的详细拆解报告吧~
一、SENNHEISER森海塞尔ACCENTUM Open真无线耳机开箱

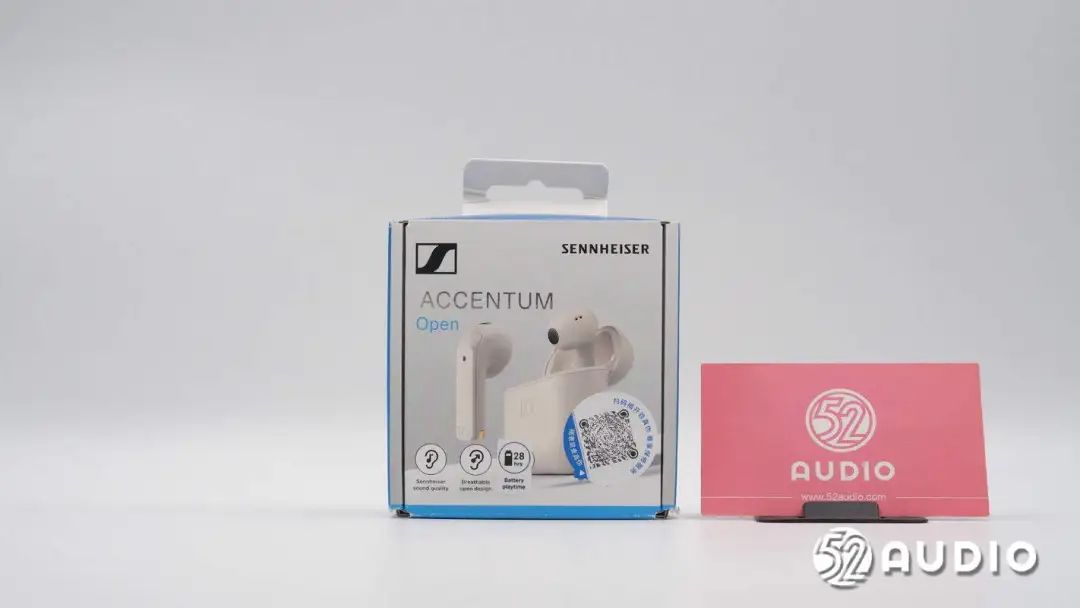

SENNHEISER森海塞尔ACCENTUM Open真无线耳机包装盒采用了家族式的折叠盒盖设计，顶部展示有品牌LOGO、产品名称和产品外观，以及产品的功能特点。

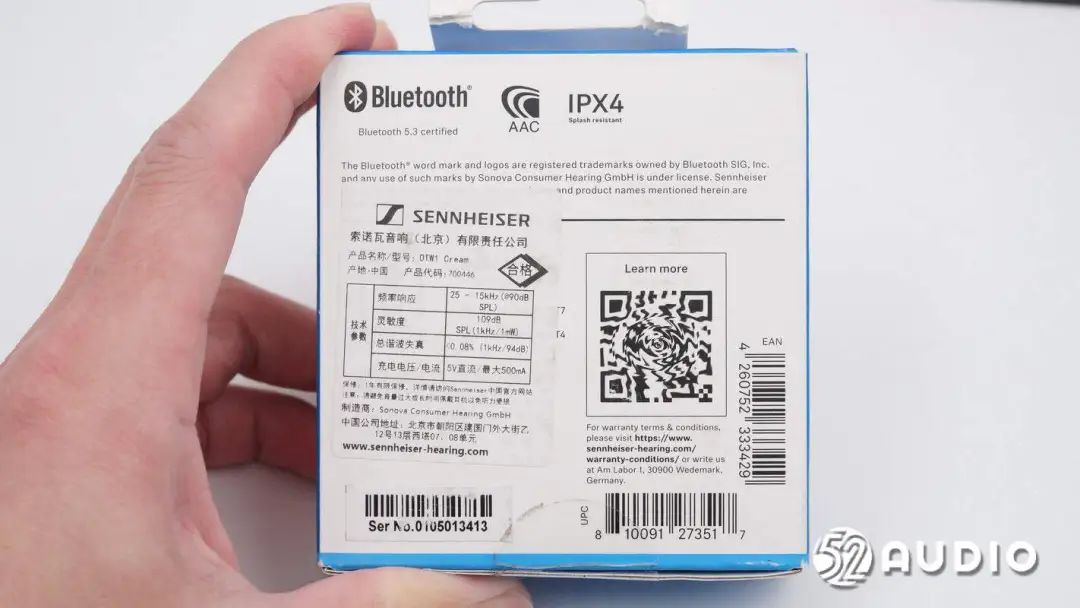

包装盒背面设计有各种认证标志，包括Bluetooth、AAC编解码、IPX4防水。贴有产品标签，索诺瓦音响（北京）有限责任公司，产品名称/型号：OTW1 Cream；产地：中国；频率响应：25~15kHz，灵敏度：109dB，总谐波失真＜0.08%，充电电压/电流：5V直流/最大500mA。

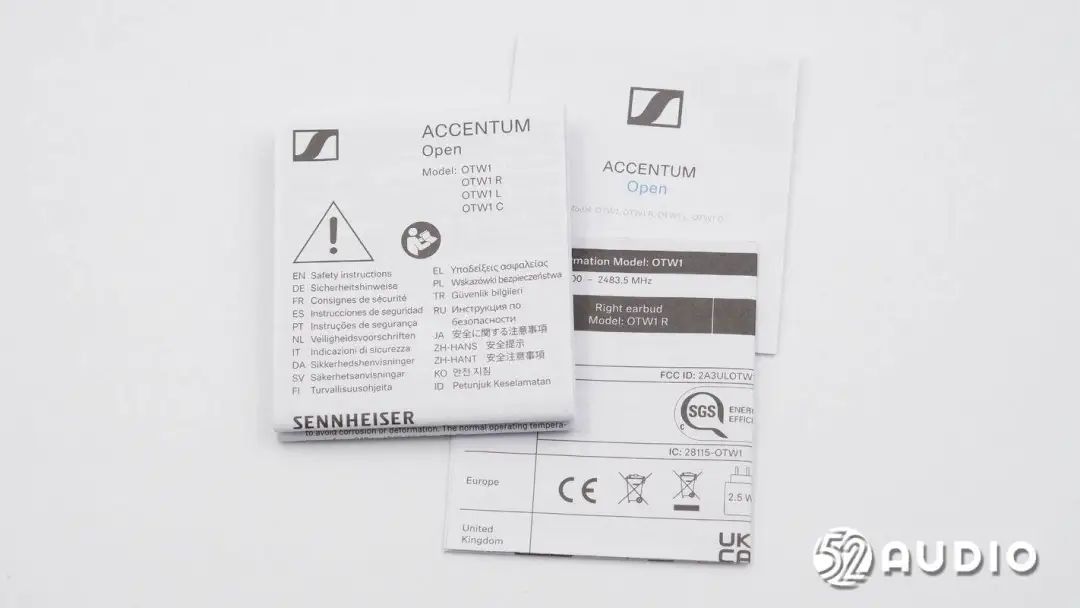

包装盒内部的快速使用指南和安全指南。

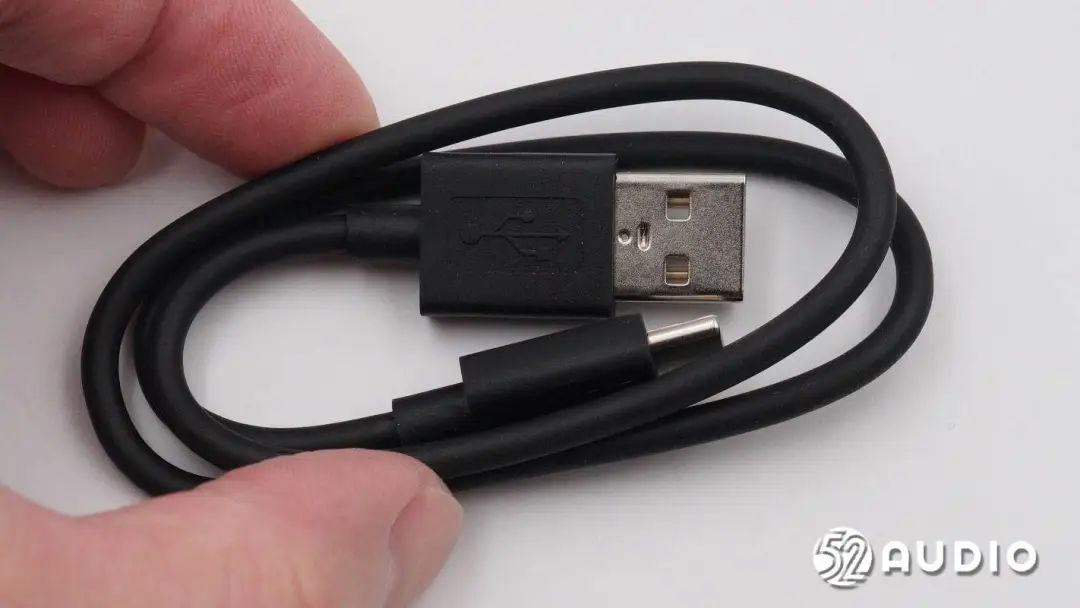

随机标配的充电线，采用了USB-A to Type-C接口。

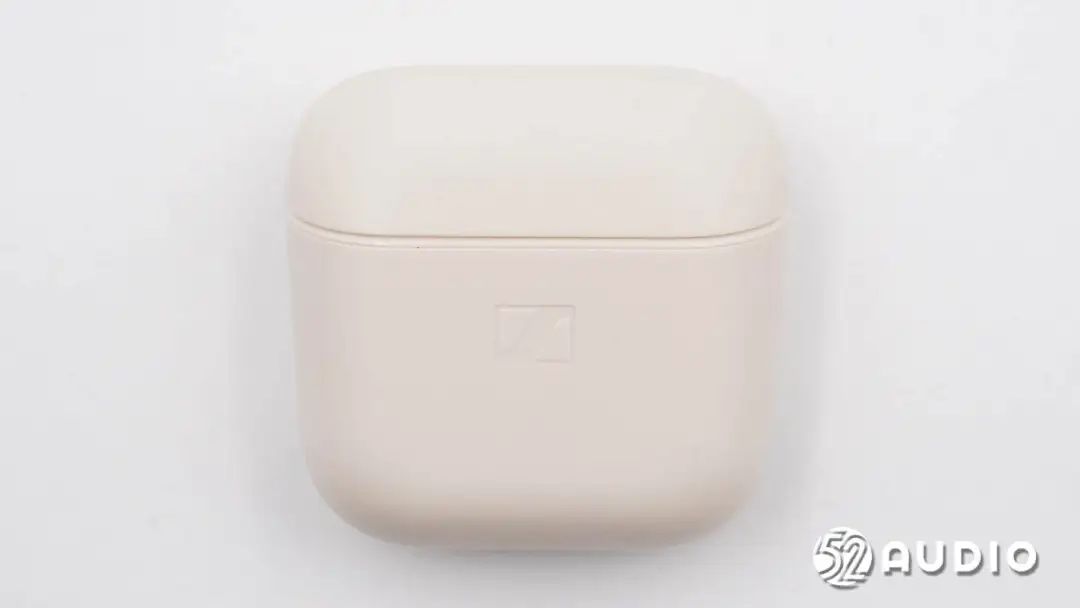

森海塞尔ACCENTUM Open真无线耳机充电盒外观一览，采用了“梯形”设计，磨砂质感，体积非常小巧轻便。此款奶油白配色，呈现温暖的米色效果。机身正面设计有品牌LOGO。

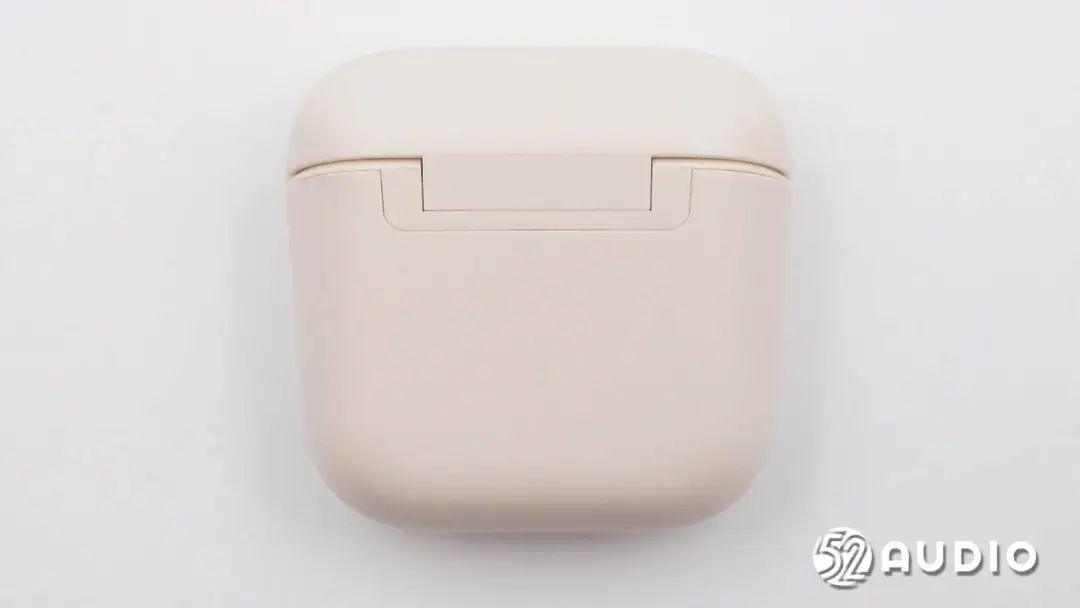

机身背面外观一览，一体式转轴结构设计。

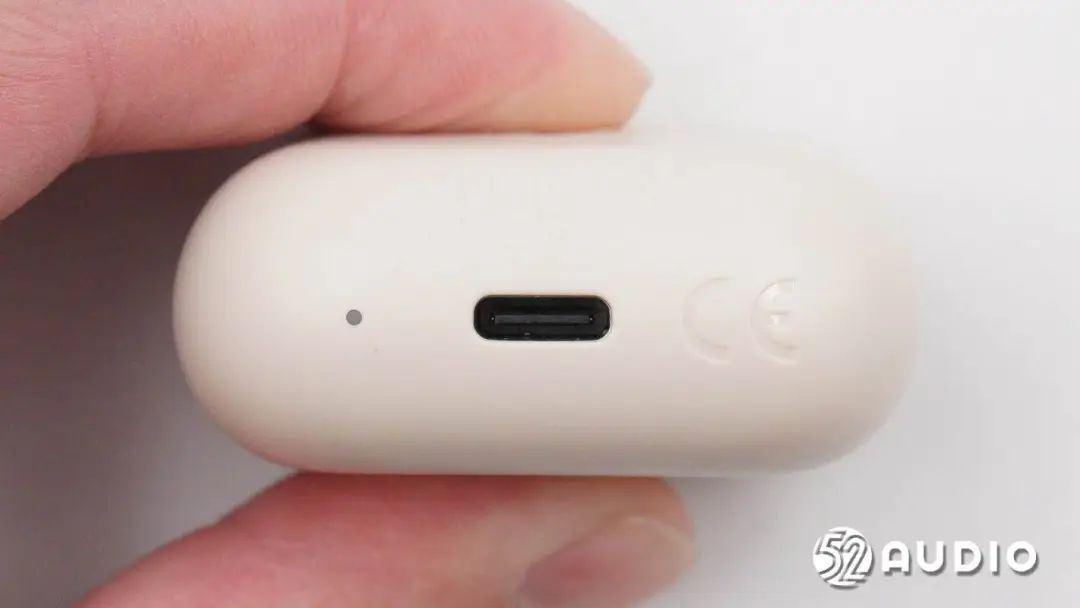

机身底部设置Type-C充电接口和指示灯。

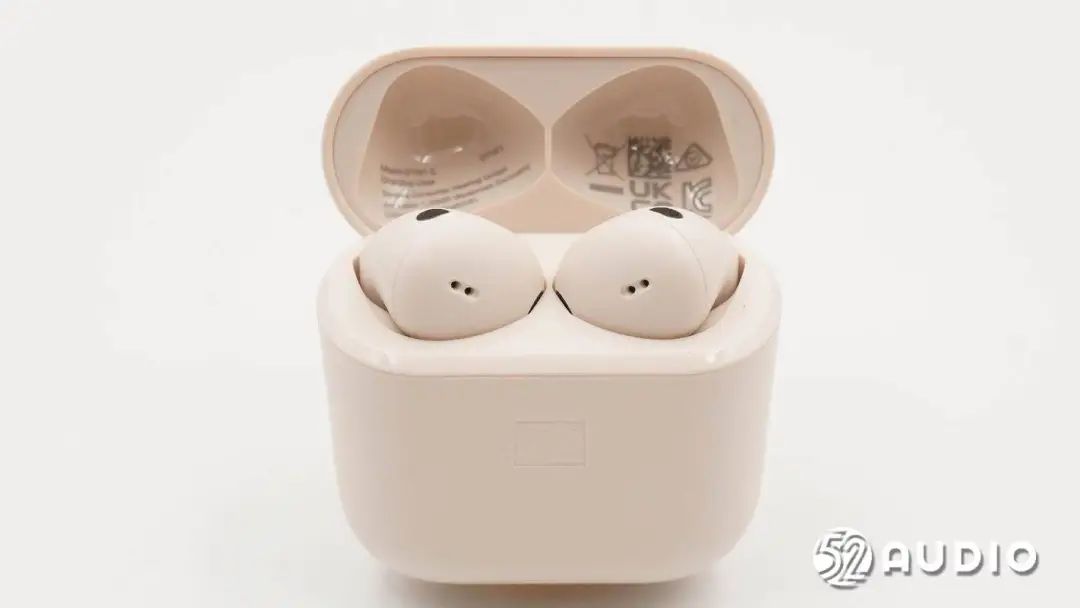

打开充电盒盖，内部耳机通过磁吸固定。

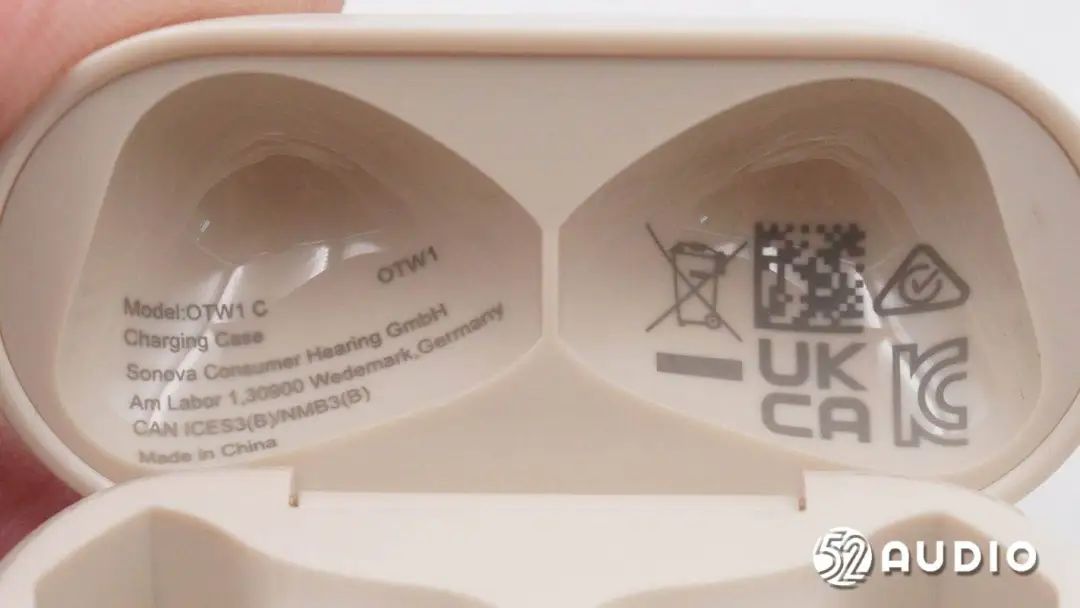

取出耳机，盒盖内侧标注有产品和认证信息。

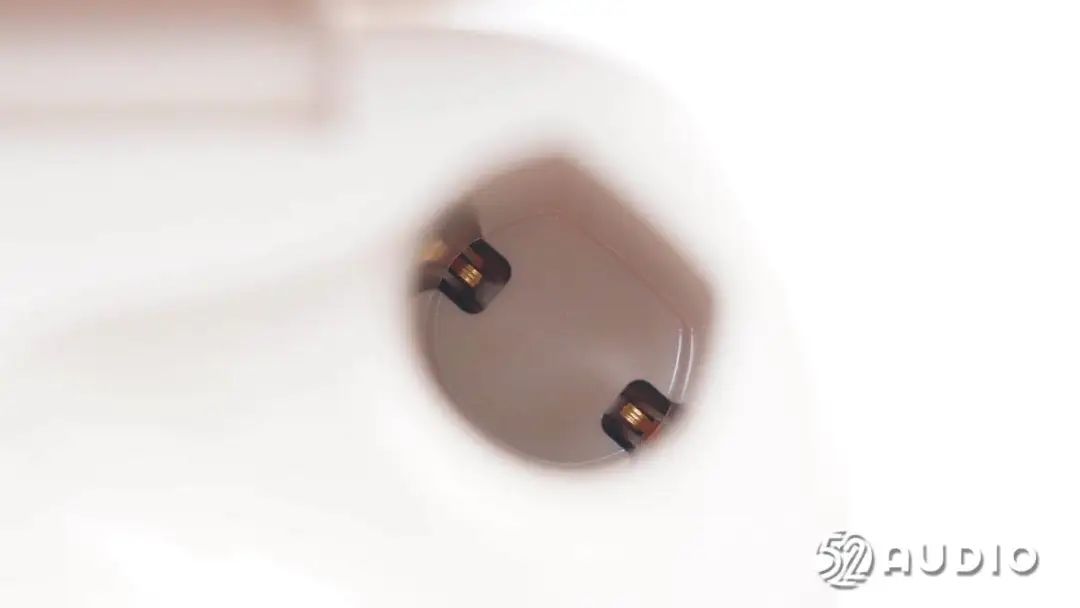

座舱内部为耳机充电的金属弹片特写。

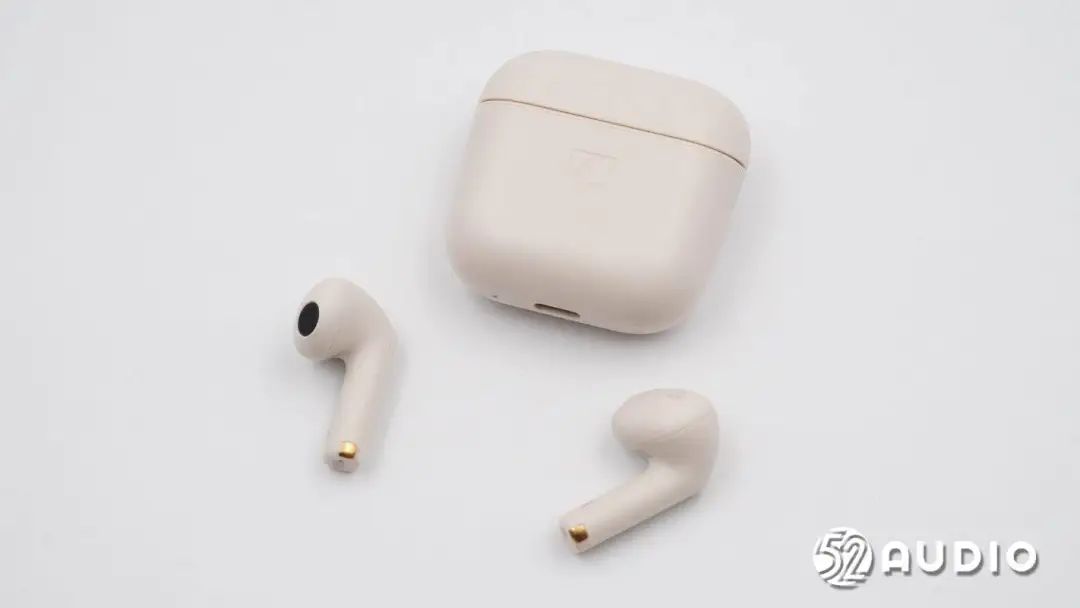

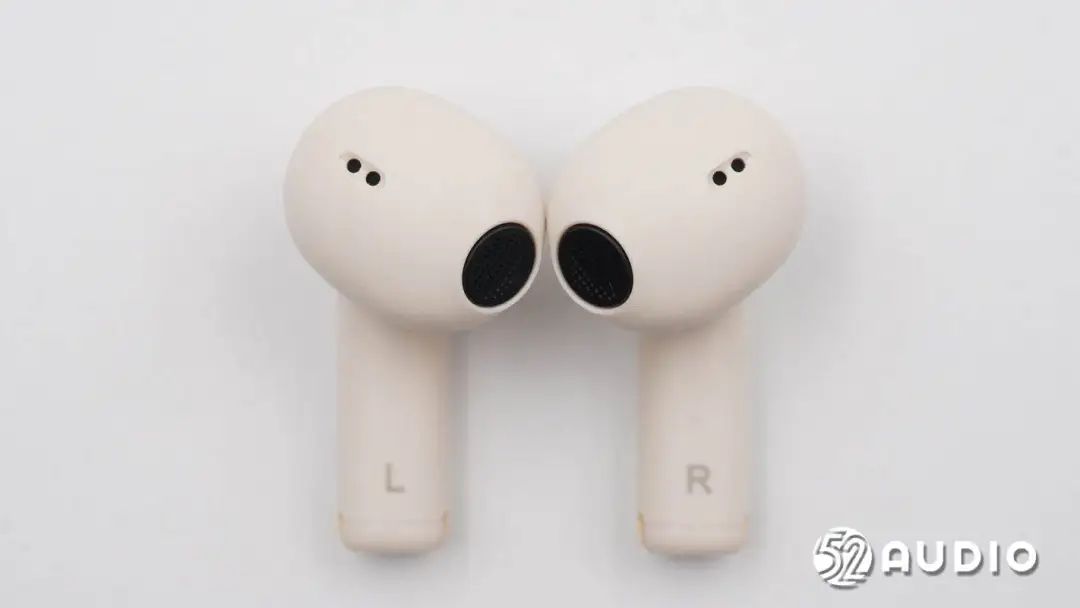

SENNHEISER森海塞尔ACCENTUM Open真无线耳机整体外观一览，耳机采用了柄状的半入耳式设计，质感与充电盒一致。

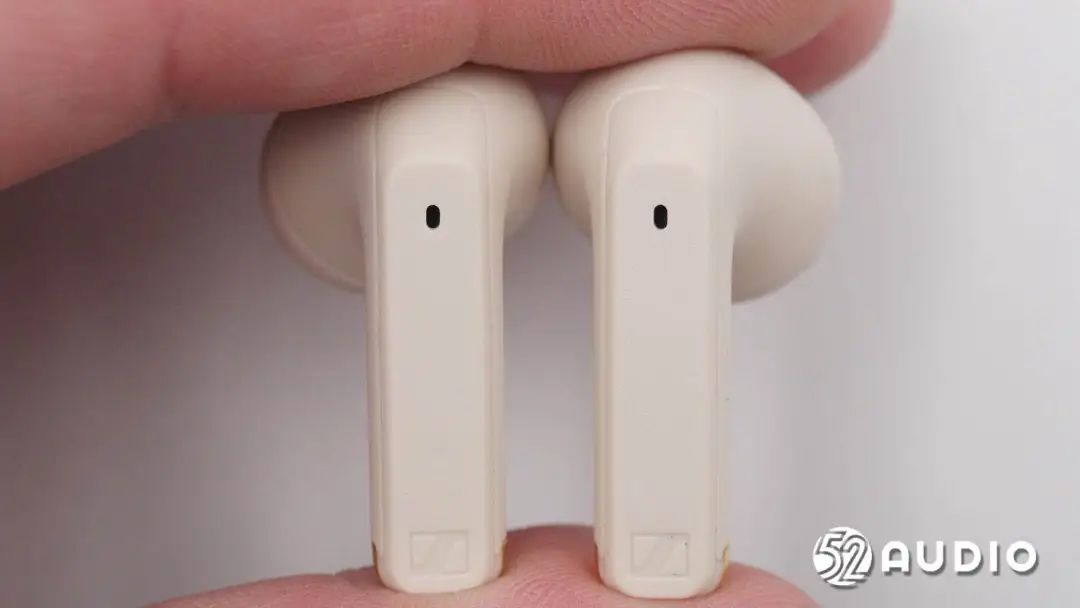

耳机外侧外观一览，富有层次的外观设计，耳机柄上方设置有降噪麦克风拾音孔，下方设计品牌LOGO。
耳机内侧外观一览，前腔设计有双调音孔。
机身顶部的泄压孔特写，用于保障腔体内部气压平衡，通过金属盖板防护。

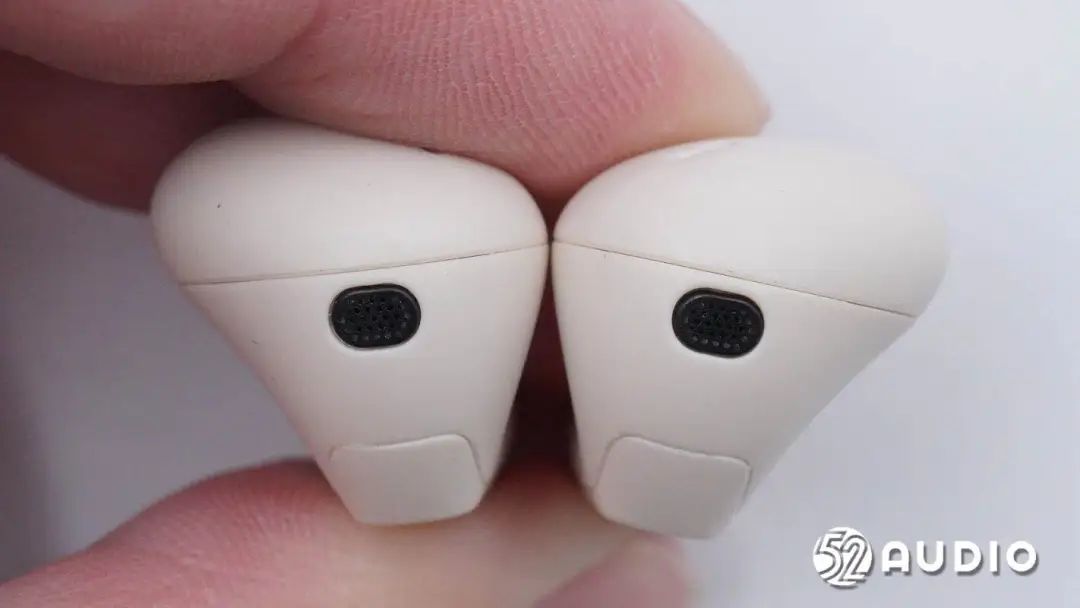

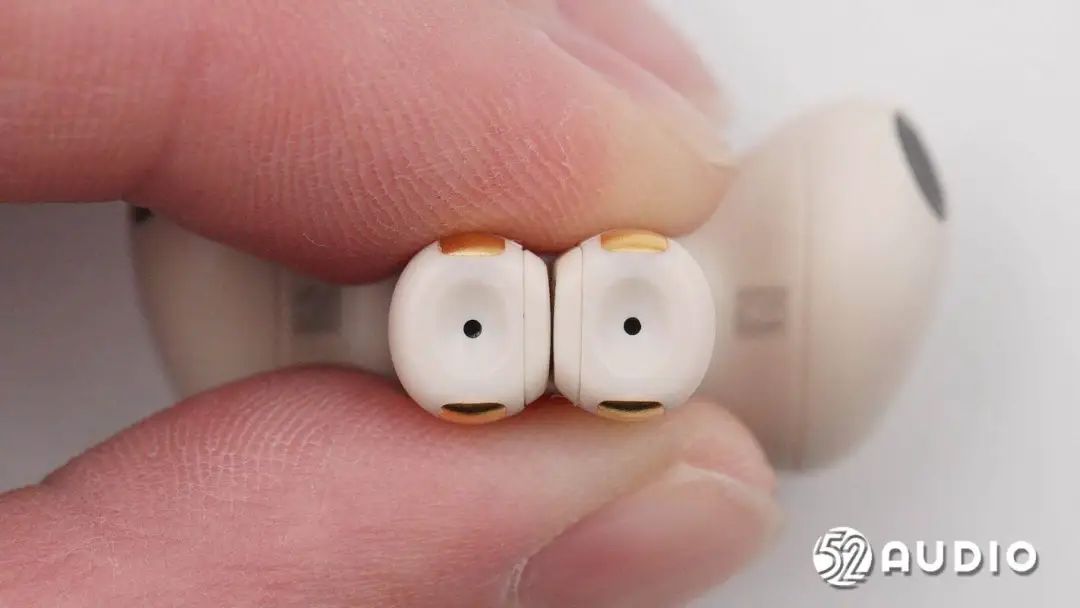

耳机底部的通话麦克风拾音孔。

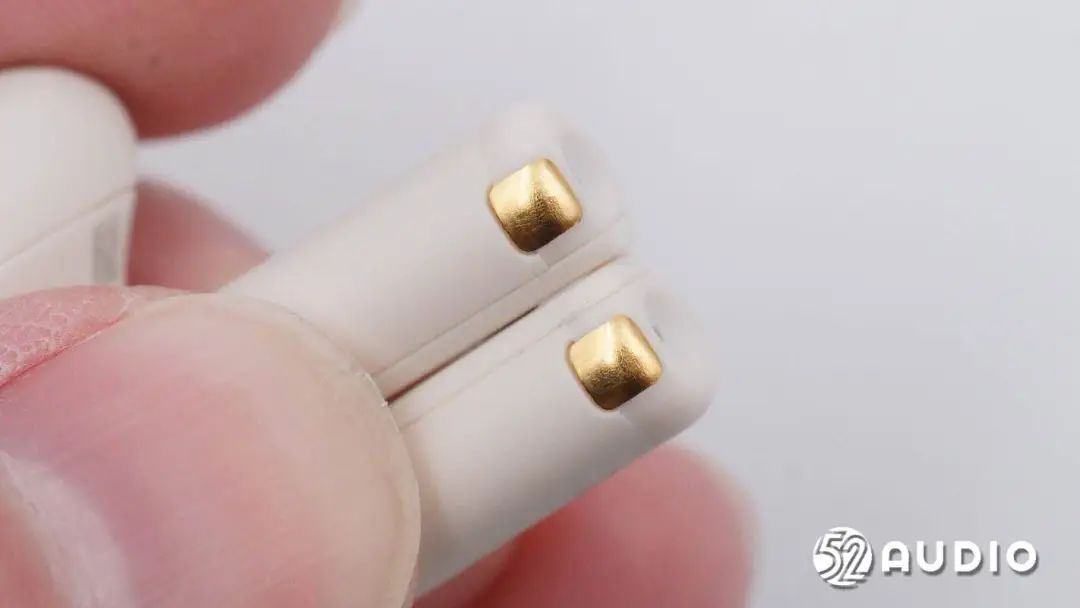

尾塞上的金属触点特写，镀金处理。

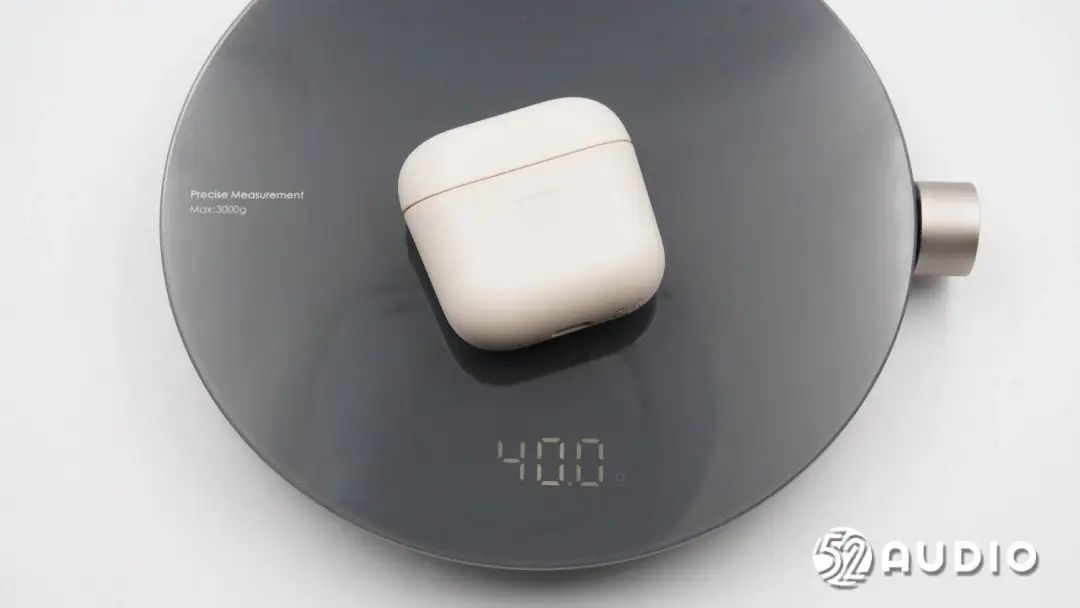

经我爱音频网实测，SENNHEISER森海塞尔ACCENTUM Open真无线耳机整机重量约为40.0g，体积非常轻巧便携。

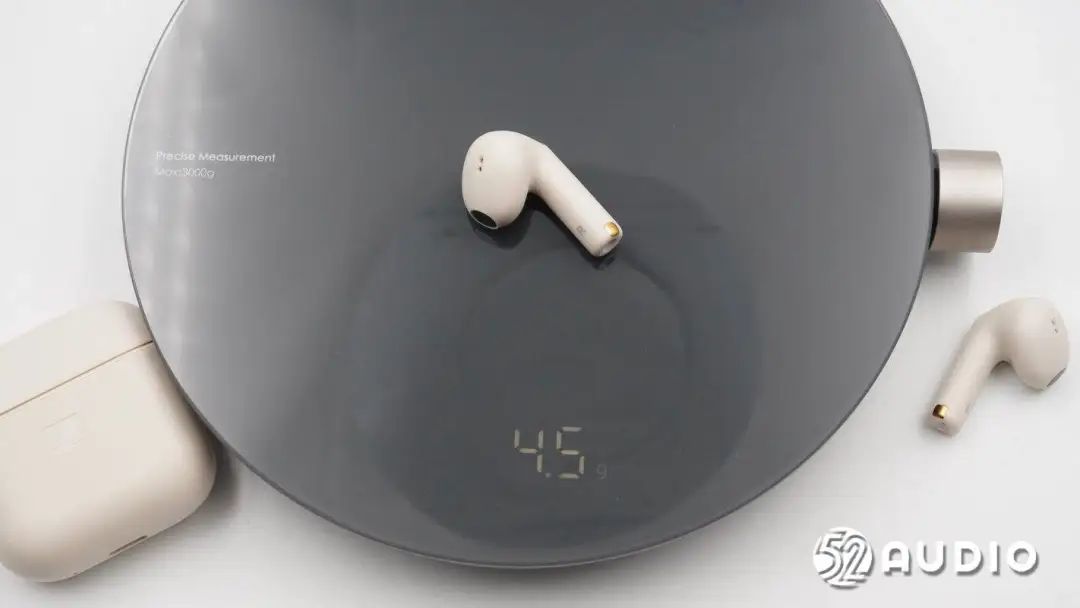

单只耳机重量约为4.5g，佩戴舒适轻盈。

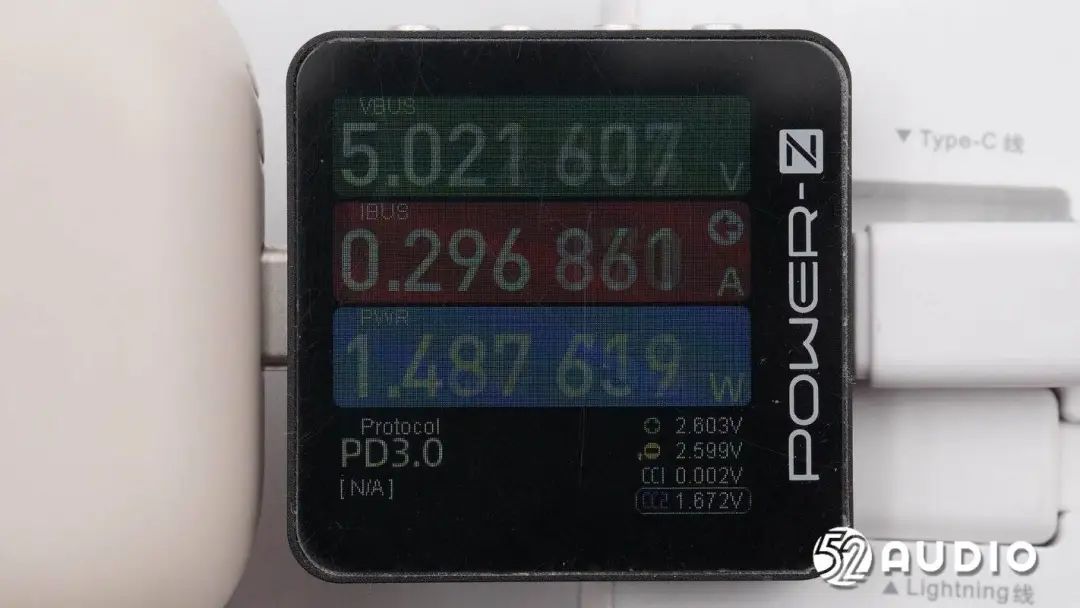

我爱音频网使用CHARGERLAB POWER-Z KM003C对SENNHEISER森海塞尔ACCENTUM Open真无线耳机进行充电测试，输入功率约为1.49W。
二、SENNHEISER森海塞尔ACCENTUM Open真无线耳机拆解
通过开箱，我们了解了SENNHEISER森海塞尔ACCENTUM Open真无线耳机的轻巧外观设计，下面进入拆解部分，看看内部结构配置信息~
耳机拆解

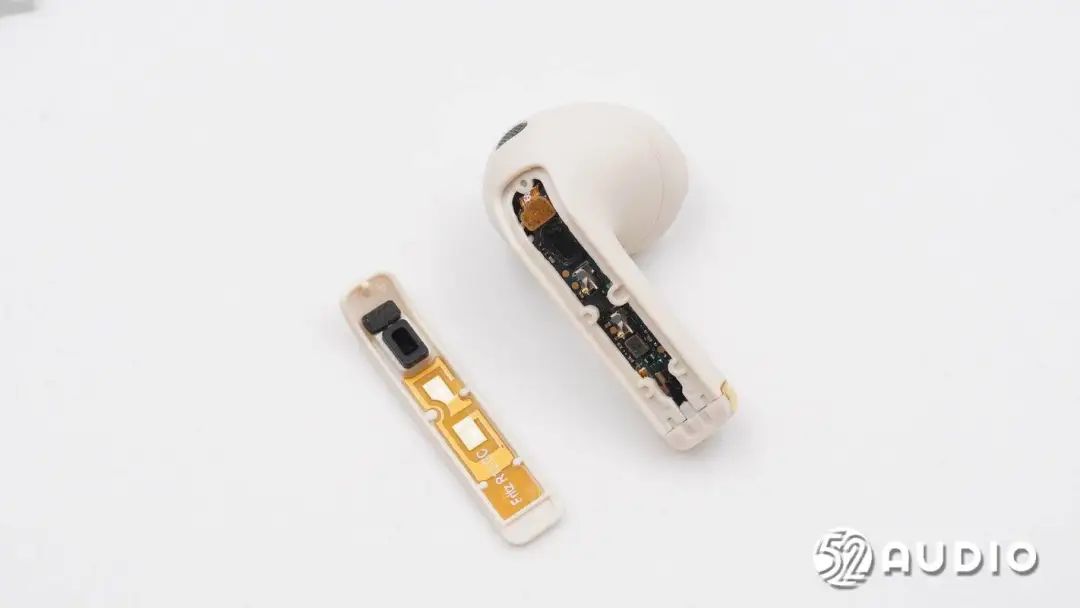

取掉耳机柄背部盖板。
盖板内侧结构一览，贴有蓝牙天线和触摸检测贴片。

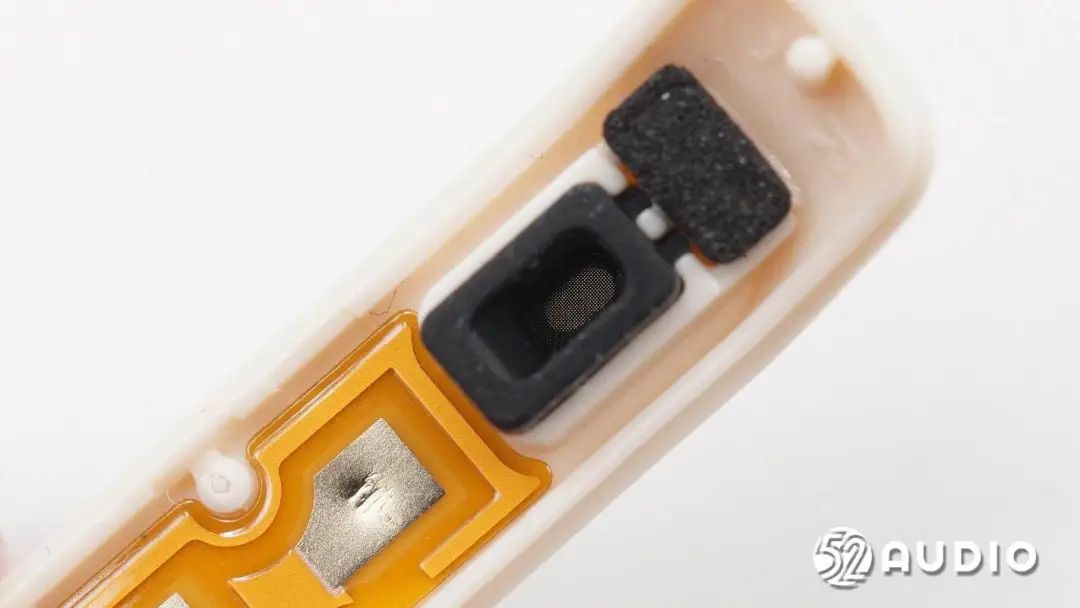

麦克风拾音孔内侧设置有声学橡胶罩，提升收音效果。

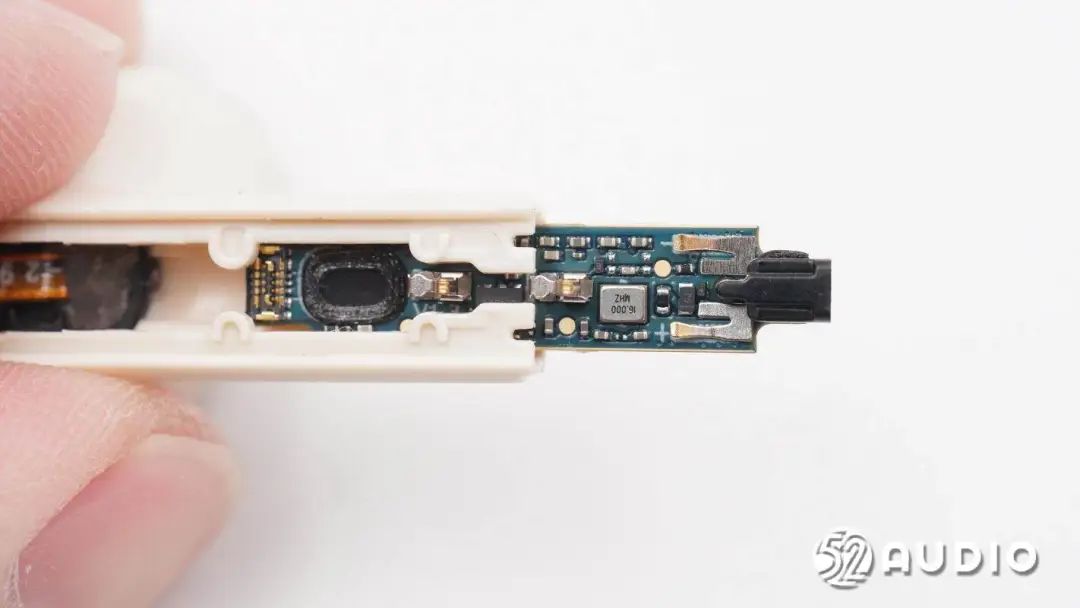

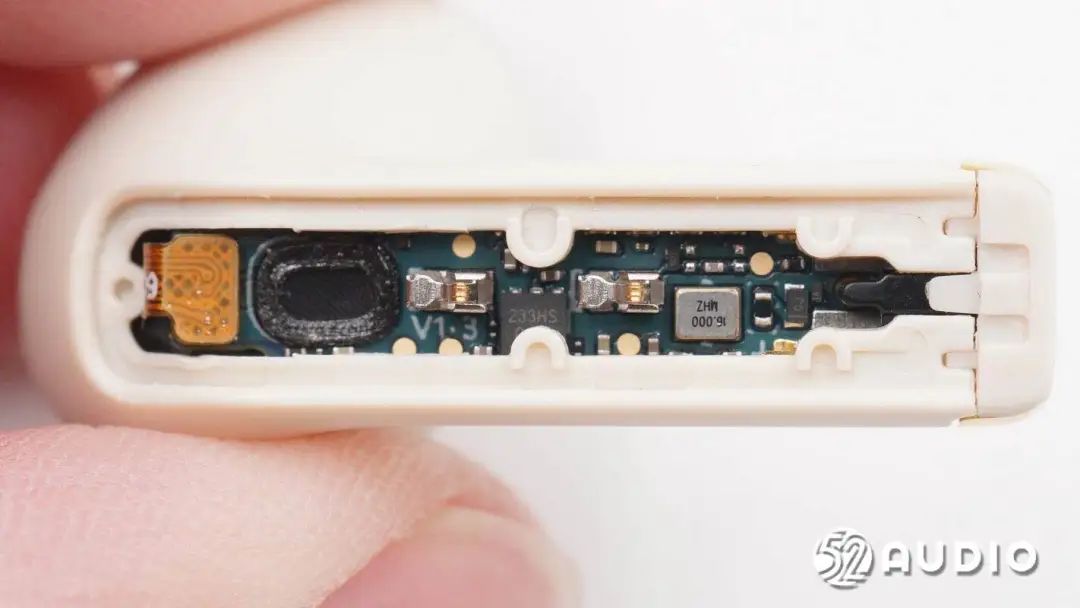

腔体内部结构一览，主板嵌入在腔体内部，与排线通过BTB连接器连接。

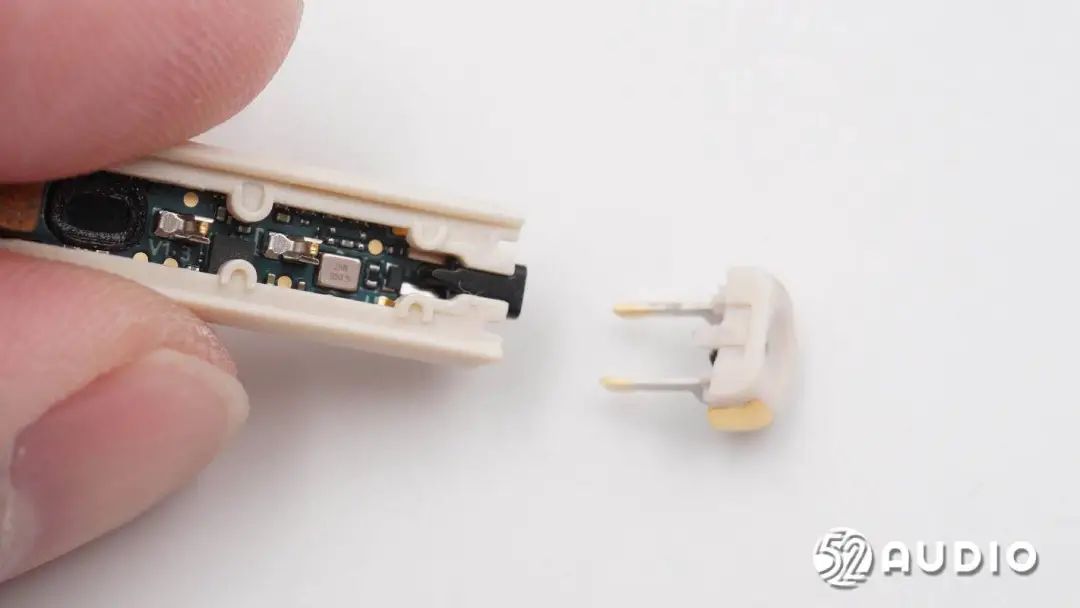

去掉耳机柄底部尾塞。

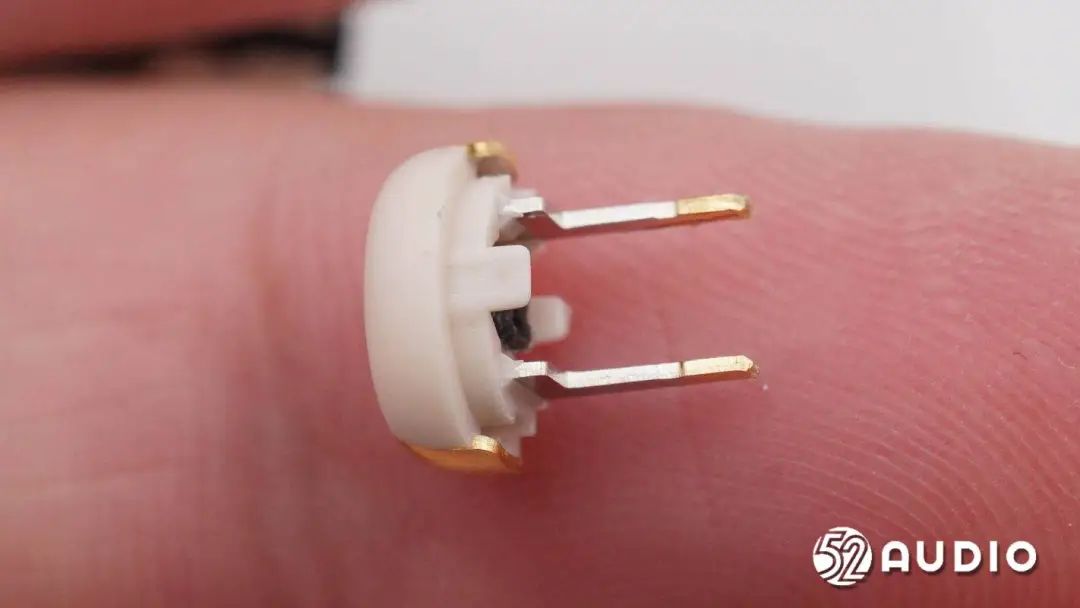

尾塞上的金属连接器结构特写。

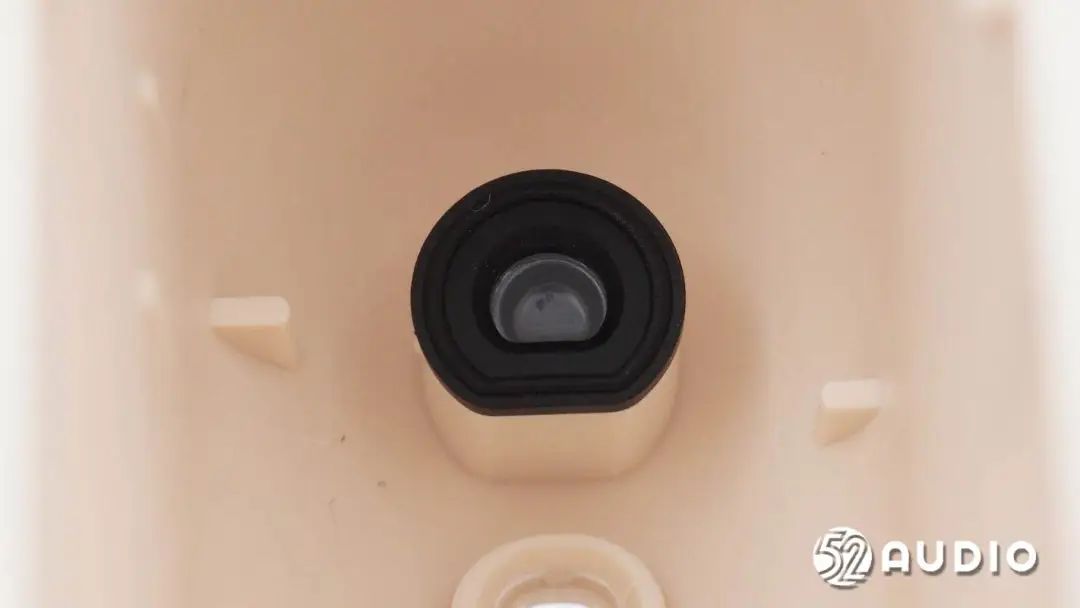

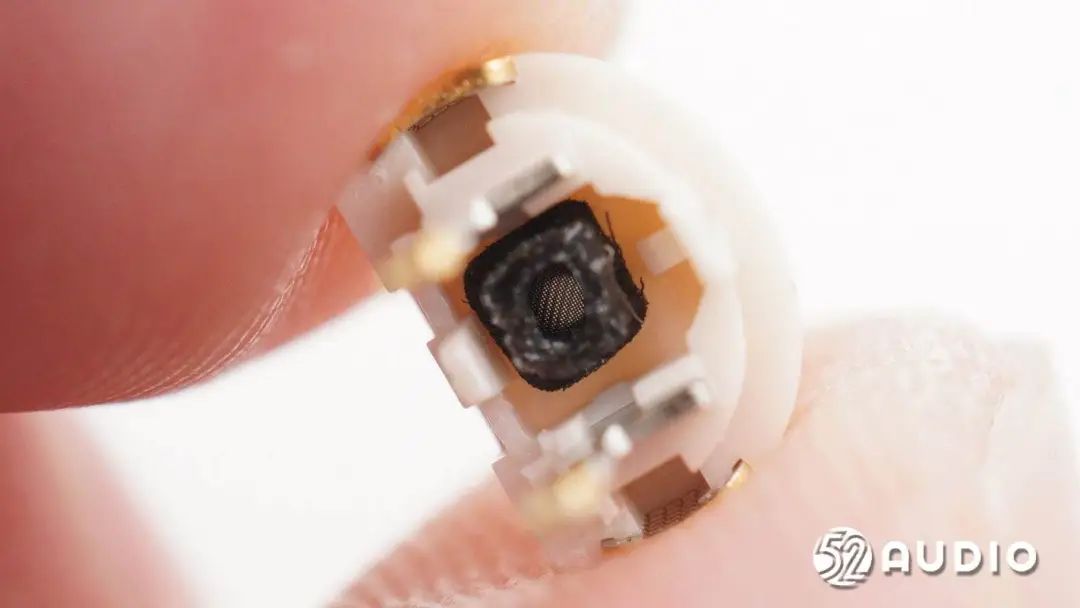

尾塞内部的麦克风拾音孔特写，通过丝网防护。

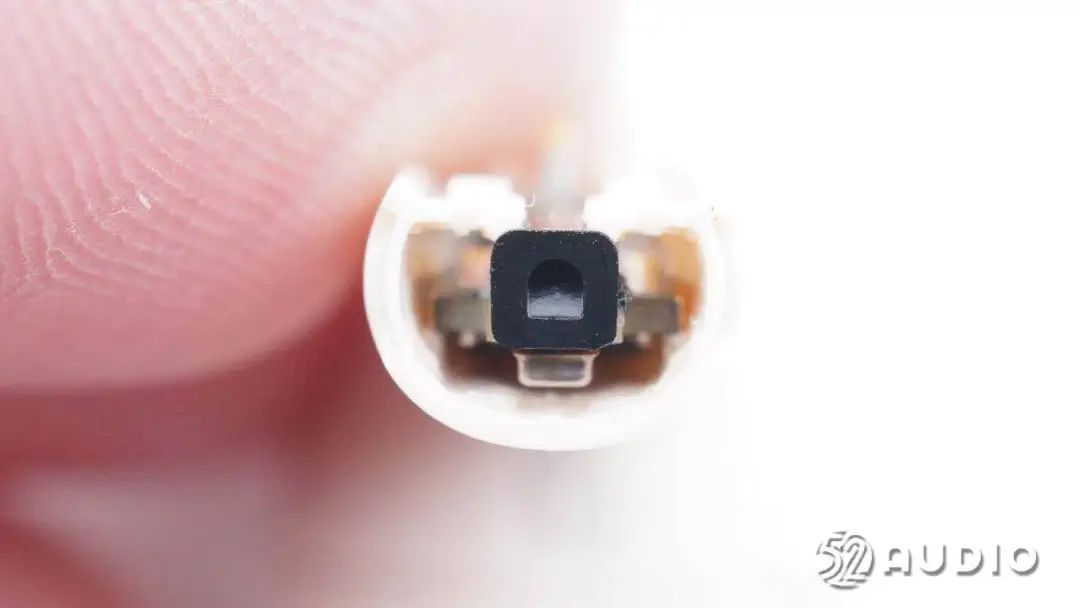

主板上通话麦克风的声学拾音结构特写。
挑开连接器，抽出主板单元。

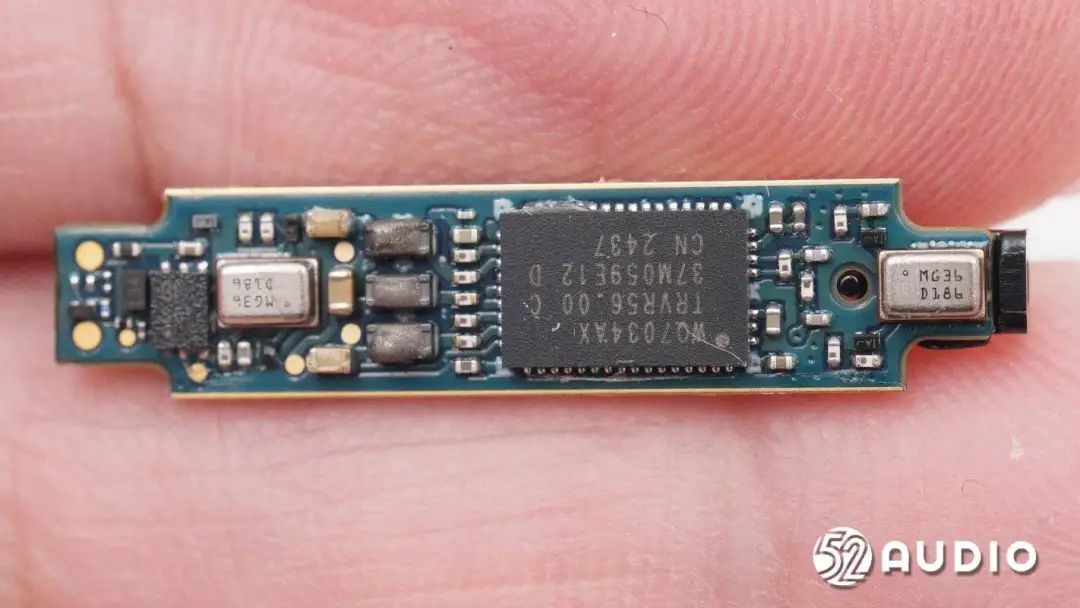

耳机主板一侧电路一览。

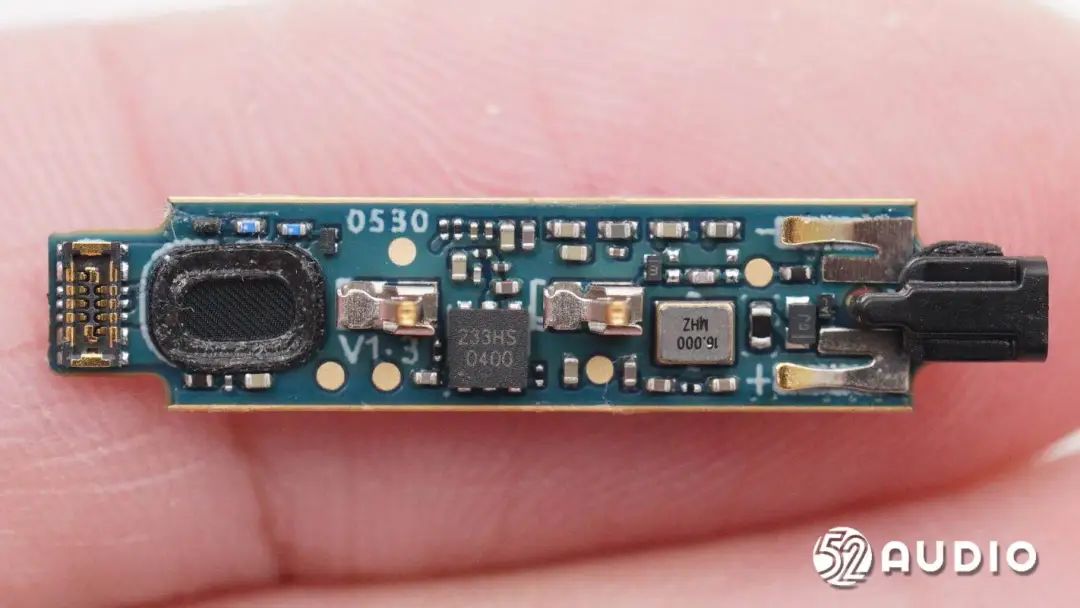

耳机主板另外一侧电路一览。

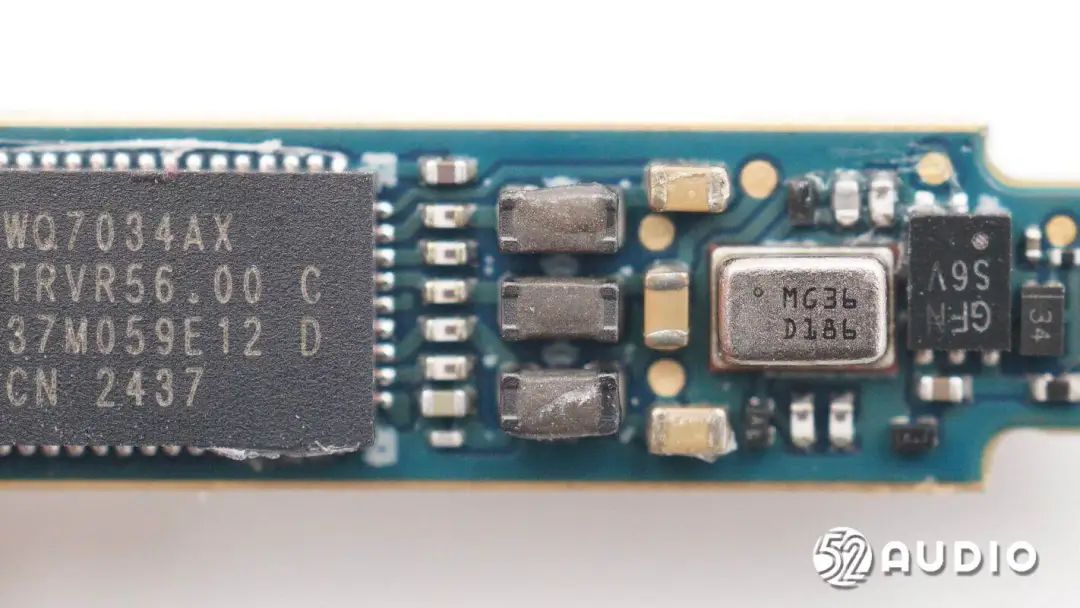

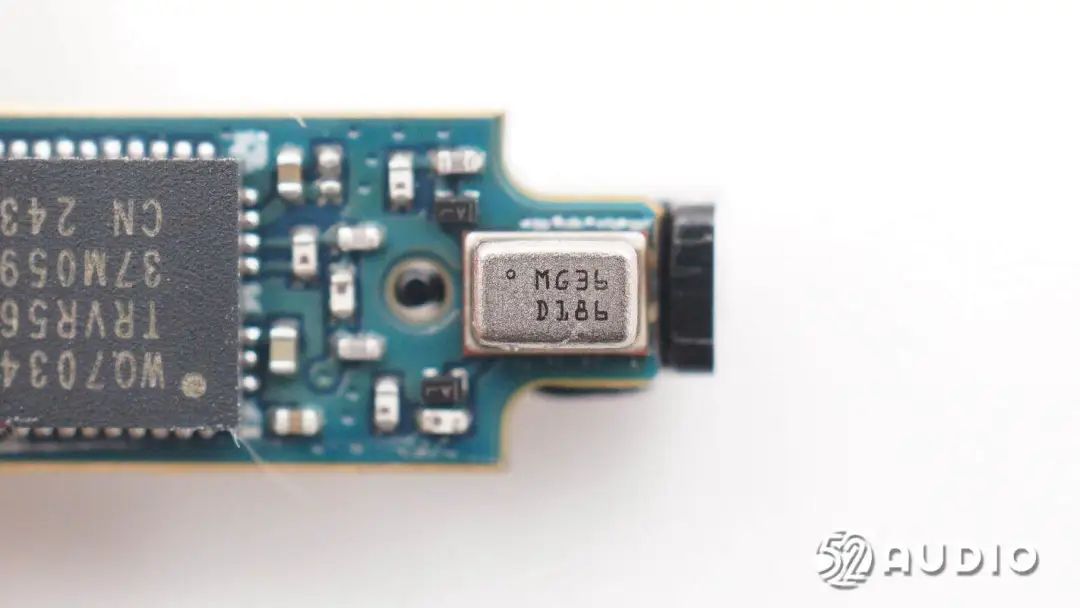

镭雕MG36 D186的MEMS麦克风特写，用于语音通话功能拾音，来自敏芯微电子。

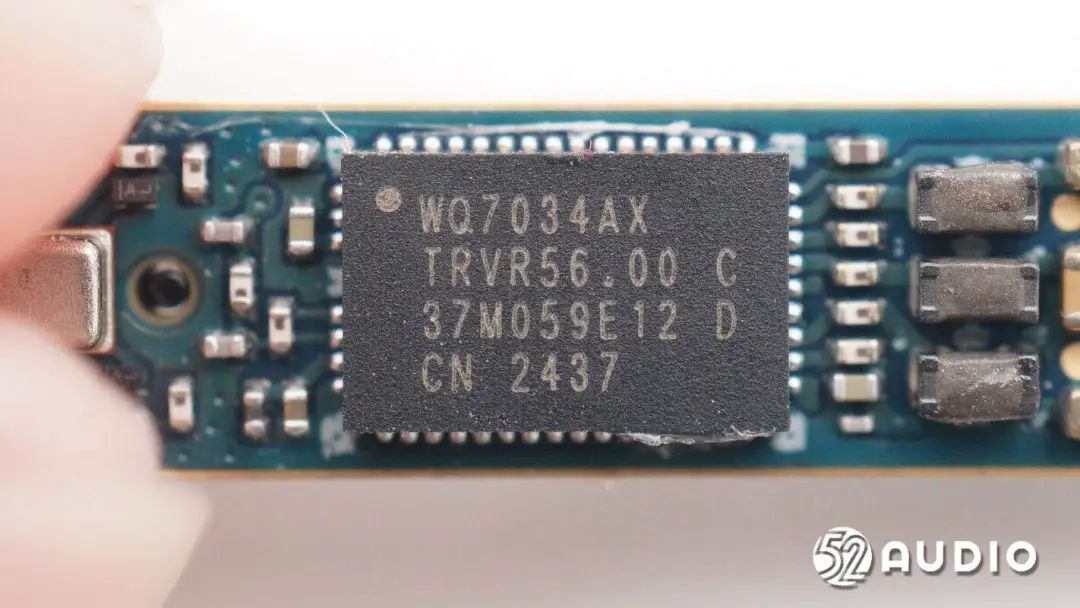

耳机搭载WUQI物奇WQ7034AX蓝牙音频SoC，采用高品质动圈单元和半开放声学结构设计，支持多麦AI ENC算法，配备了高清音频编解码技术以及物奇完整的音频算法方案，带来了出色的音乐和通话享受。
物奇WQ703X芯片平台拥有更加开放的应用生态，具备强大的平台能力，能够提供丰富的自定义音频方案和算法移植支持，拥有领先的性能优势。主要包括兼容多协议：支持蓝牙BT/BLE5.4双模模式和蓝牙多连接；支持蓝牙广播Auracast（和经典蓝牙共存的音频分享）；支持LE Audio新技术标准和LC3编解码器；射频性能优秀：发射功率最高到15dBm, 接收灵敏度到达-99dBm；高性能音频算法：支持自适应Hybrid ANC及各种上下行复杂音频算法；超低功耗水平：在复杂音频算法的同时，依然保持超低功耗；生态系统丰富：更大SRAM和FLASH空间，实现应用特性更广覆盖；平台开放，支持更多产品形态。
据我爱音频网了解到，目前已有beyerdynamic拜雅、荣耀、OPPO、Soundcore声阔、哈曼JBL、MONSTER魔声、haylou嘿喽、QCY、SoundPEATS泥炭、唱吧、Noise、YOBYBO、TOZO、boAt、iKF、沃尔玛、螃蟹、Jlab、森海塞尔、中国移动、Urbanista、GLIDiC、铁三角、飞利浦等众多国内外知名品牌采用了来自物奇的蓝牙芯片。
蓝牙主控外围采用了多颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

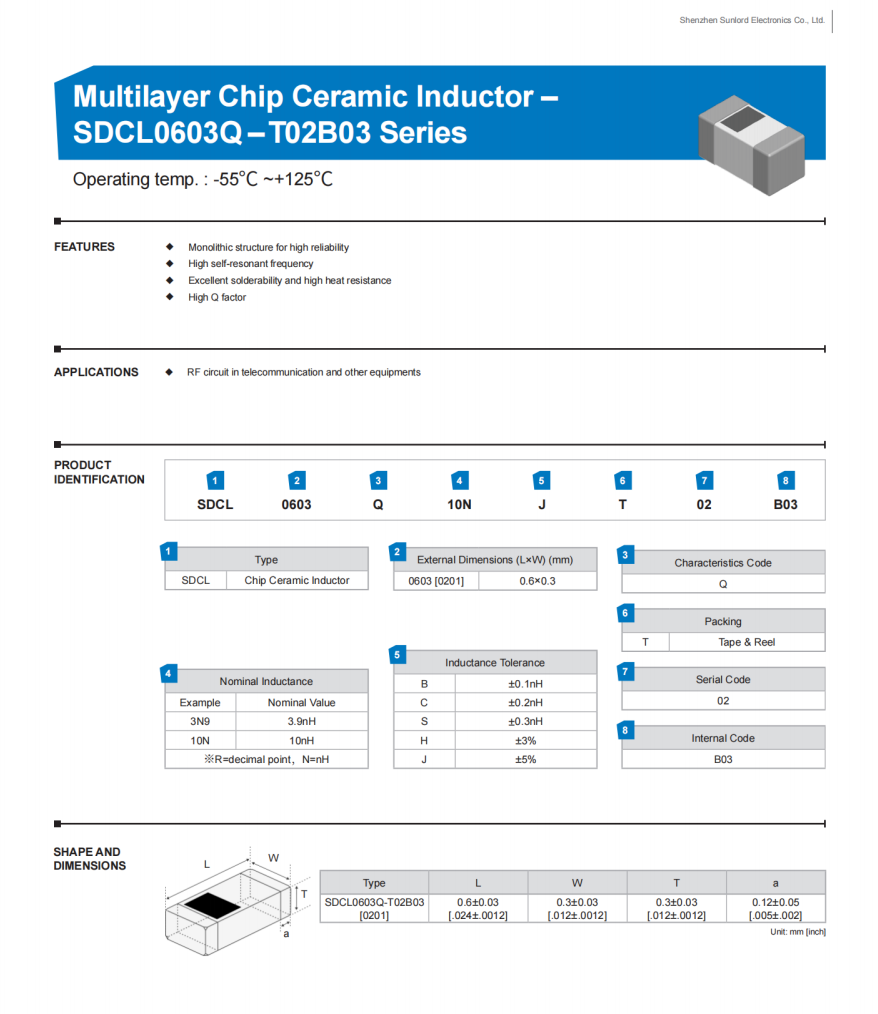

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据我爱音频网拆解了解到，包括HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、联想、iKF、Marshall、JLab、Nothing、倍思、摩托罗拉、字节跳动、美碳等众多品牌旗下产品采用了顺络电子的电感器。
蓝牙音频SoC外围电感，为其内部电路供电。

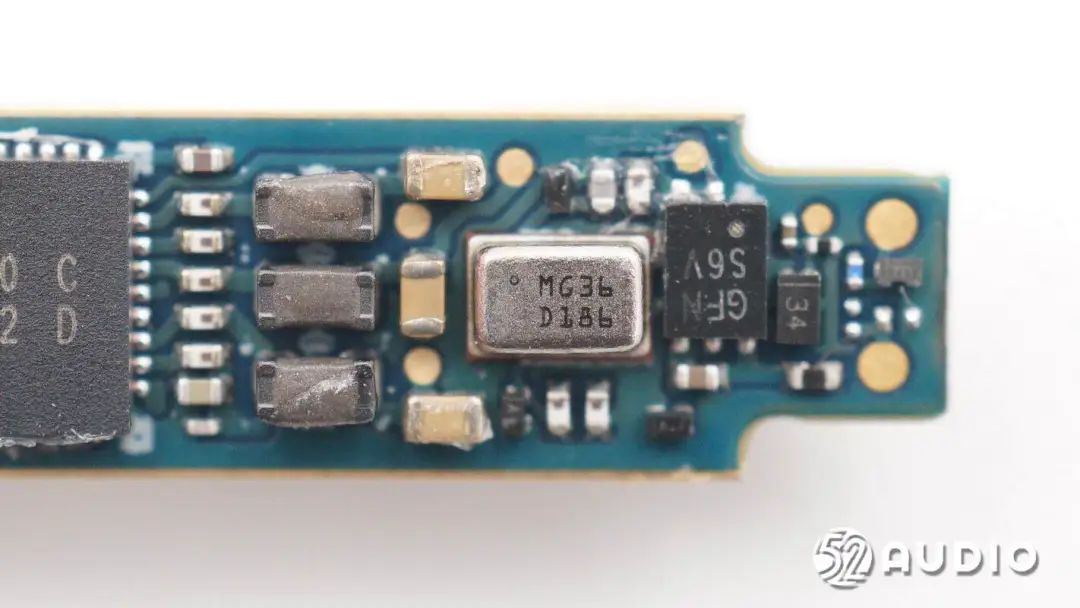

镭雕MG36的MEMS麦克风，用于拾取外界环境噪音，两颗麦克风协同，搭配降噪算法，提供清晰通话，来自敏芯微电子。

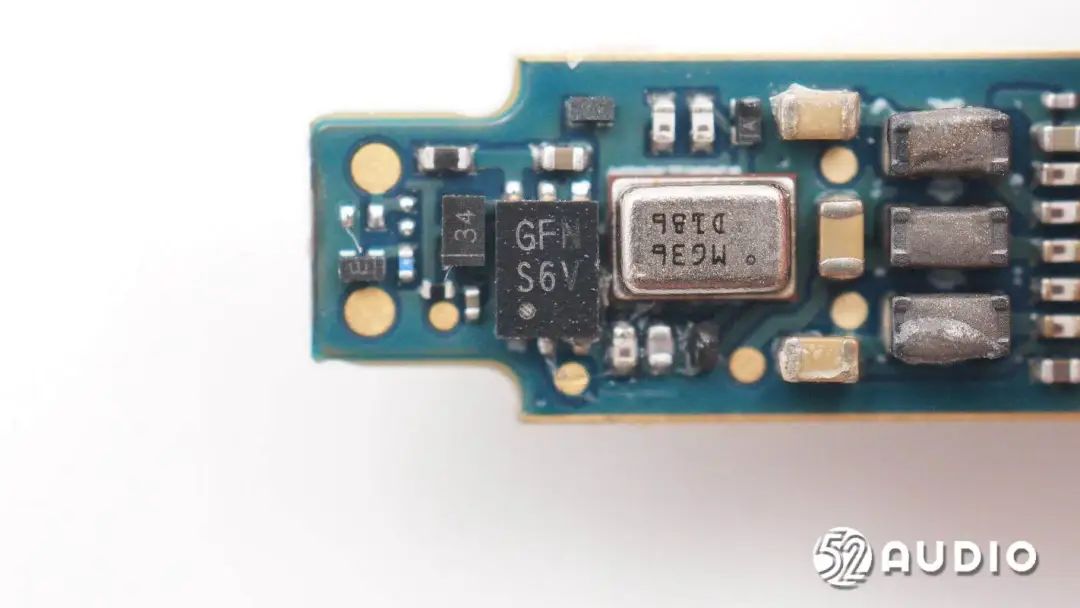

丝印GFN S6V的IC。

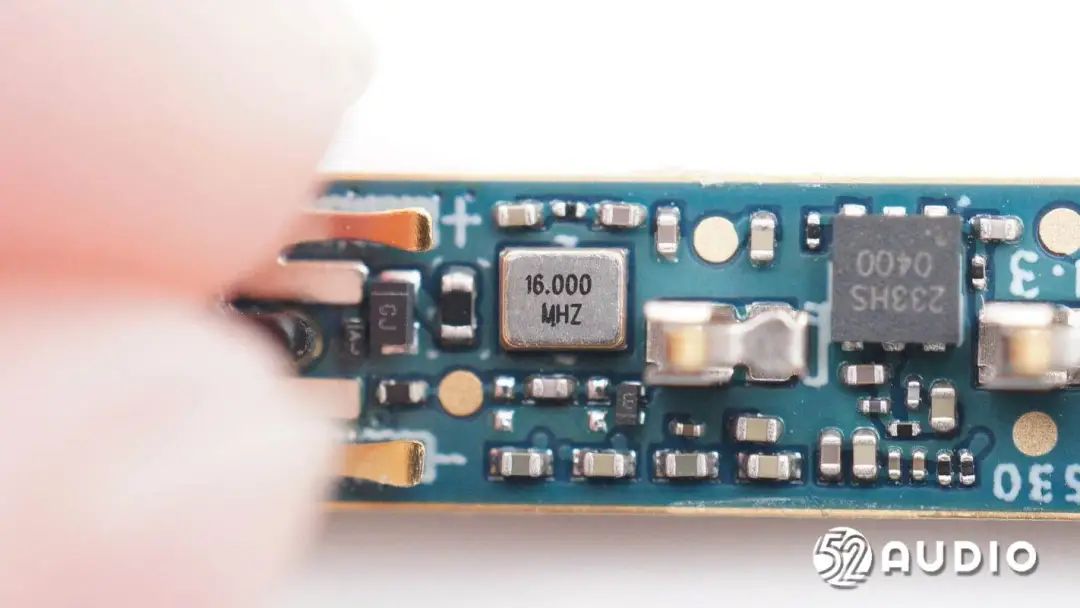

16.000MHZ的晶振特写，为蓝牙芯片提供时钟。

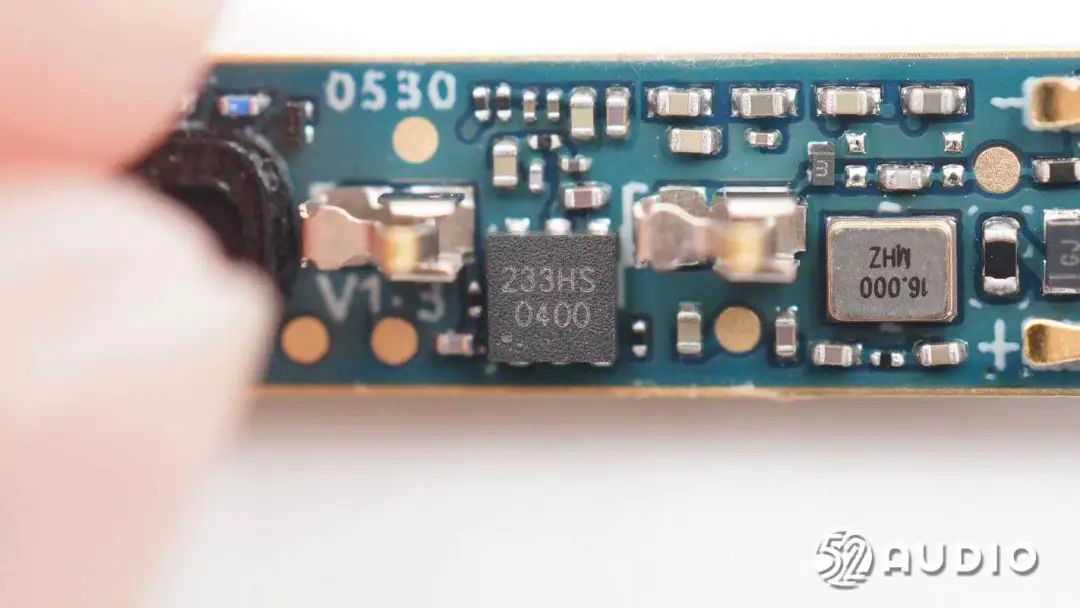

Vinka永嘉微电VKD233HS触摸检测IC，具有1个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。 提供了1路输出功能，可通过IO脚选择输出电平，输出模式。芯片内部集成了稳压电路，提供稳定的电压给触摸检测，可减少按键检测错误的发生，提高了可靠性。

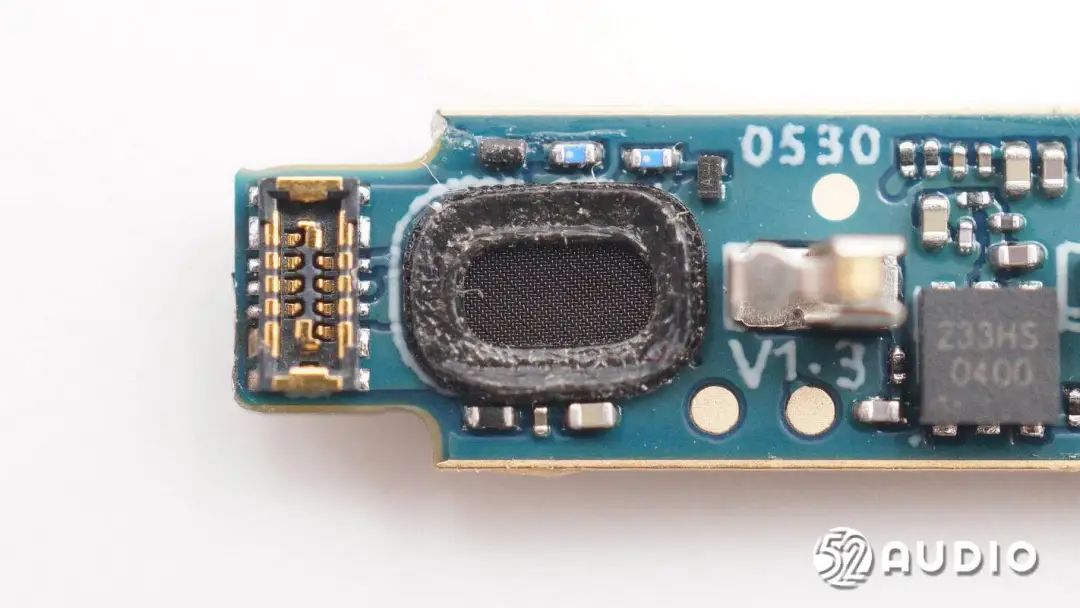

主板上的麦克风拾音孔特写，通过丝网防护。左侧设置连接排线的BTB连接器公座。

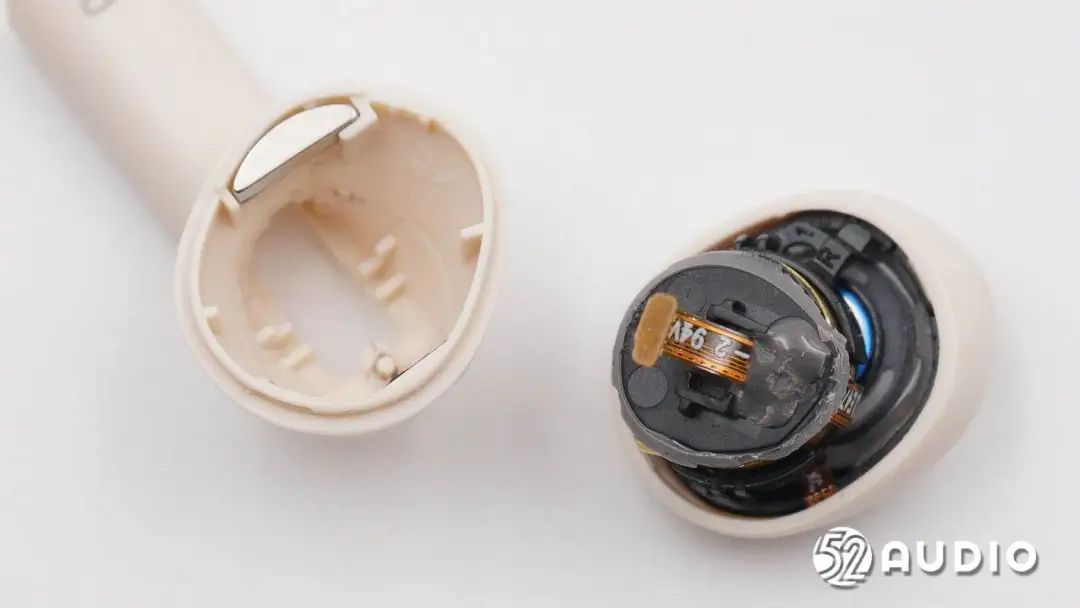

沿合模线打开音腔。

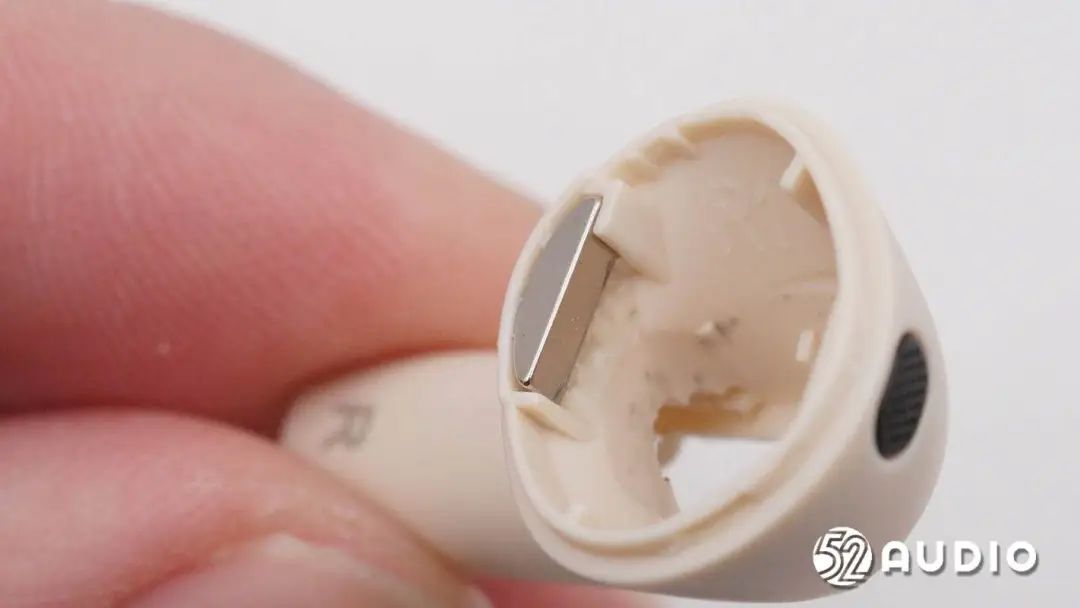

后腔内部固定的磁铁特写，用于与充电盒吸附固定。

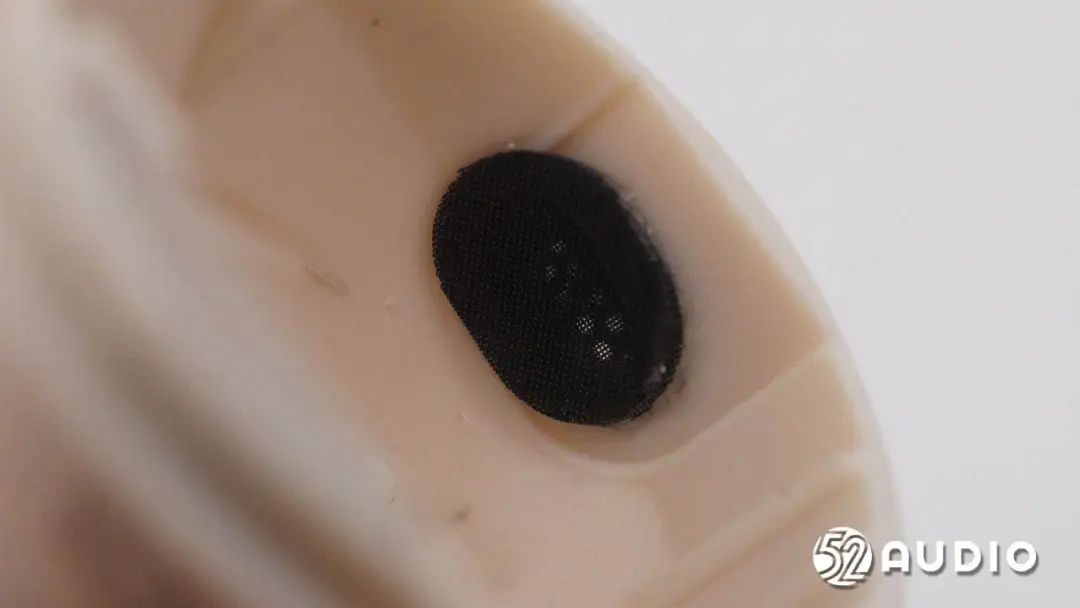

后腔上的泄压孔内侧特写，丝网防护。

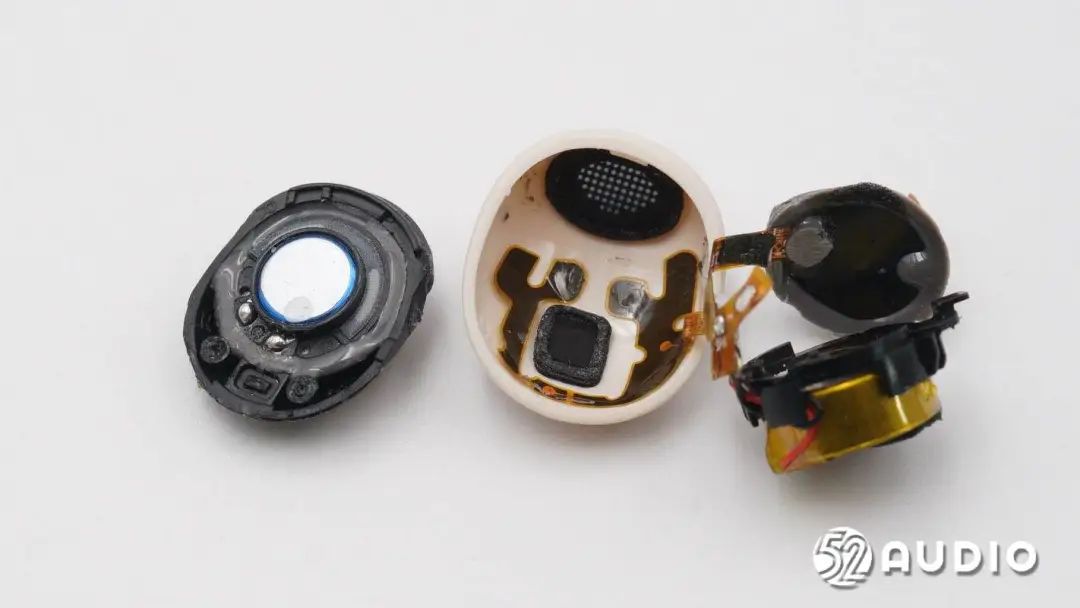

前腔内部结构一览，通过支架固定所有组件。

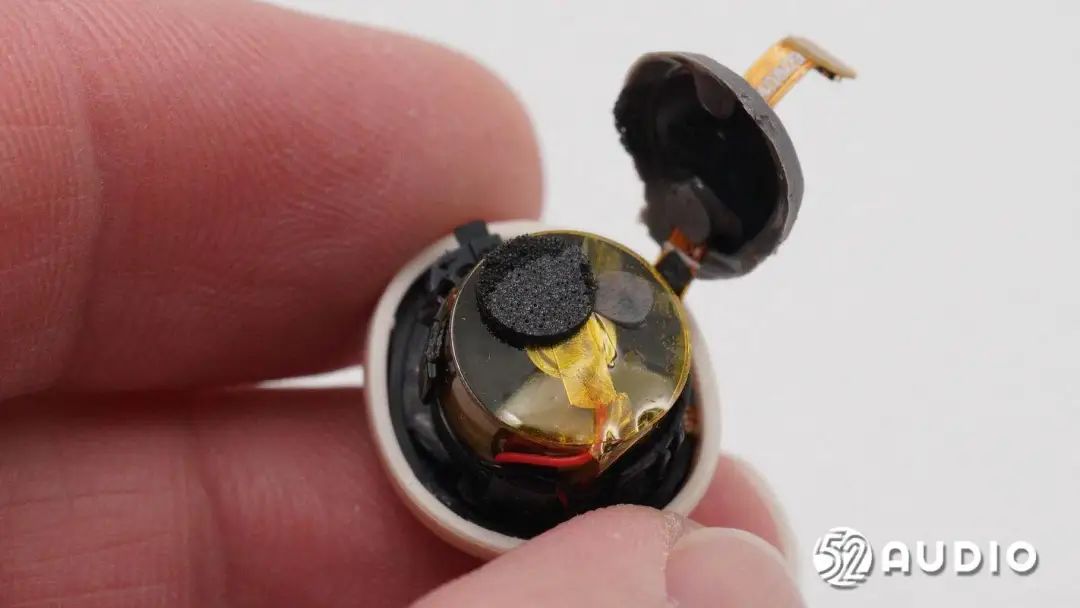

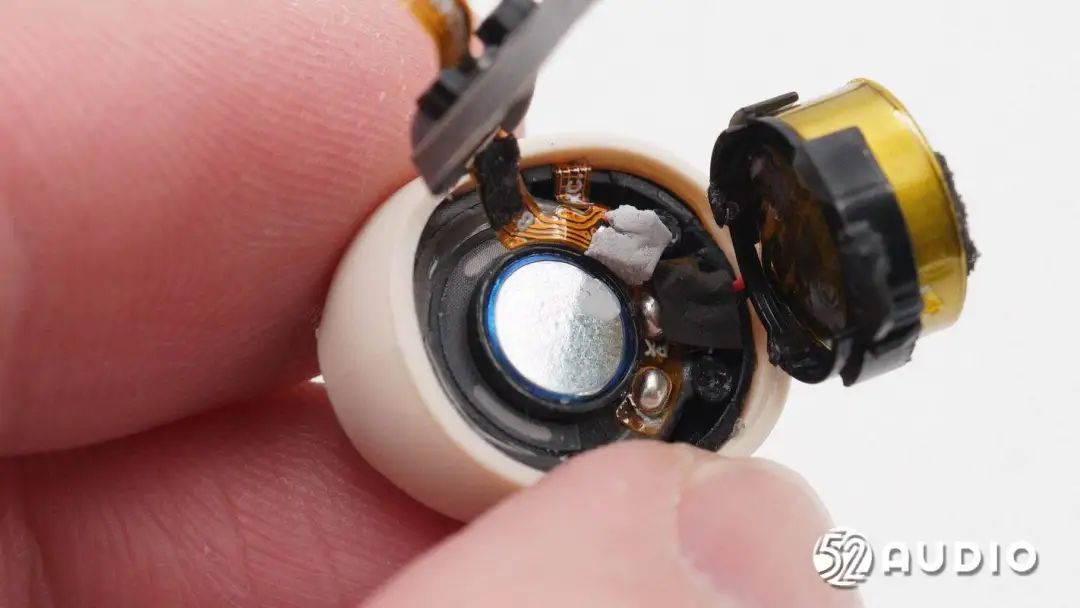

取掉支架顶部的盖板，下方钢壳扣式电池单元结构一览。

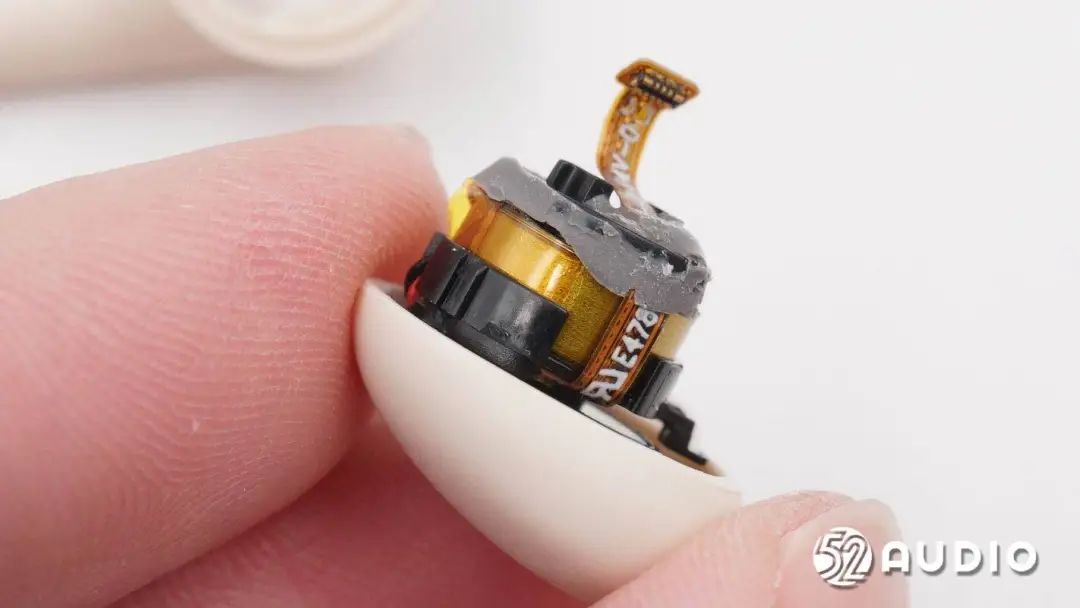

掀开电池支架，排线上有监测电池温度的NTC使用导热垫与电池接触。

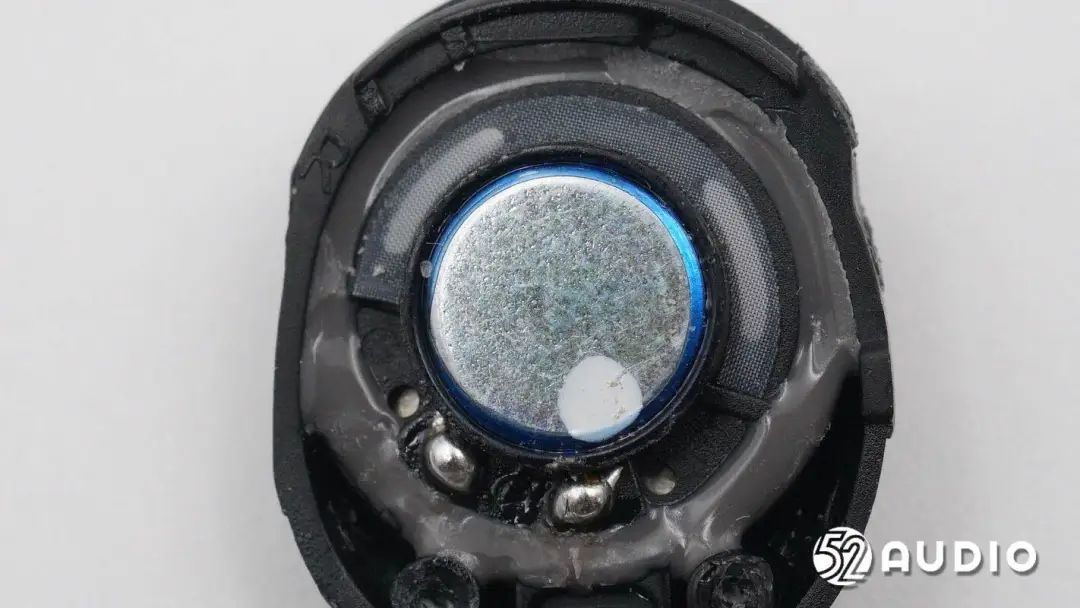

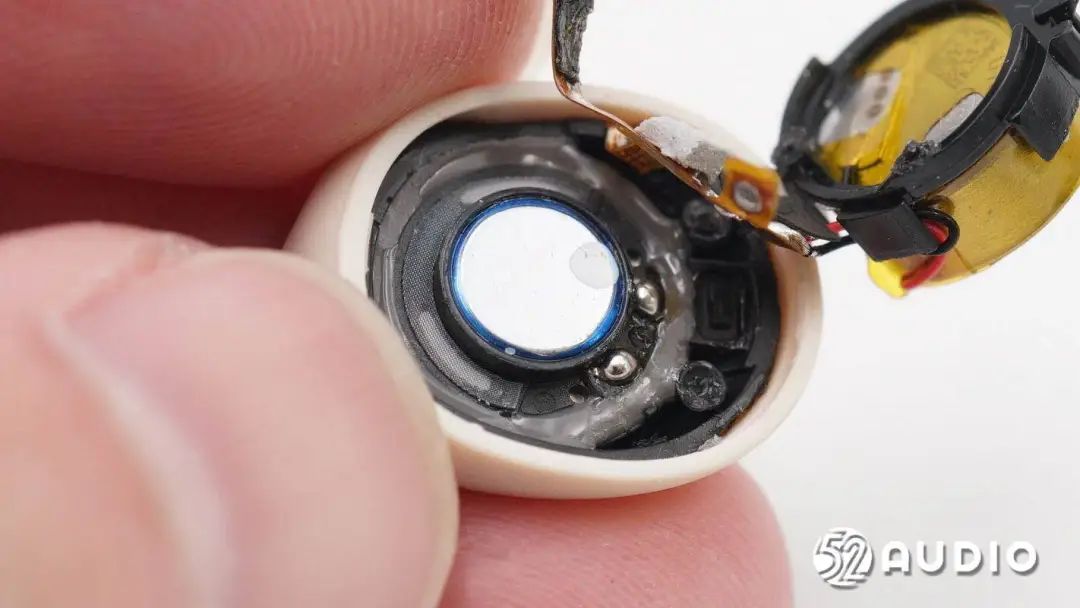

断开扬声器与排线的焊点。
取出扬声器单元结构。

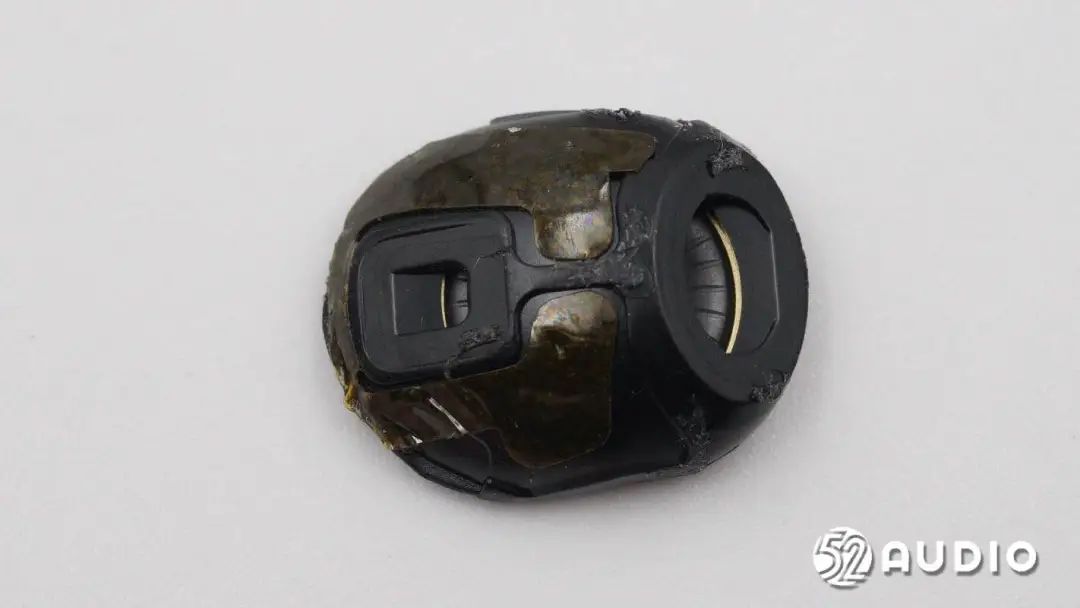

扬声器单元结构正面一览，双侧出音孔设计。
扬声器背面结构一览，边缘设置调音孔，通过丝网防护。

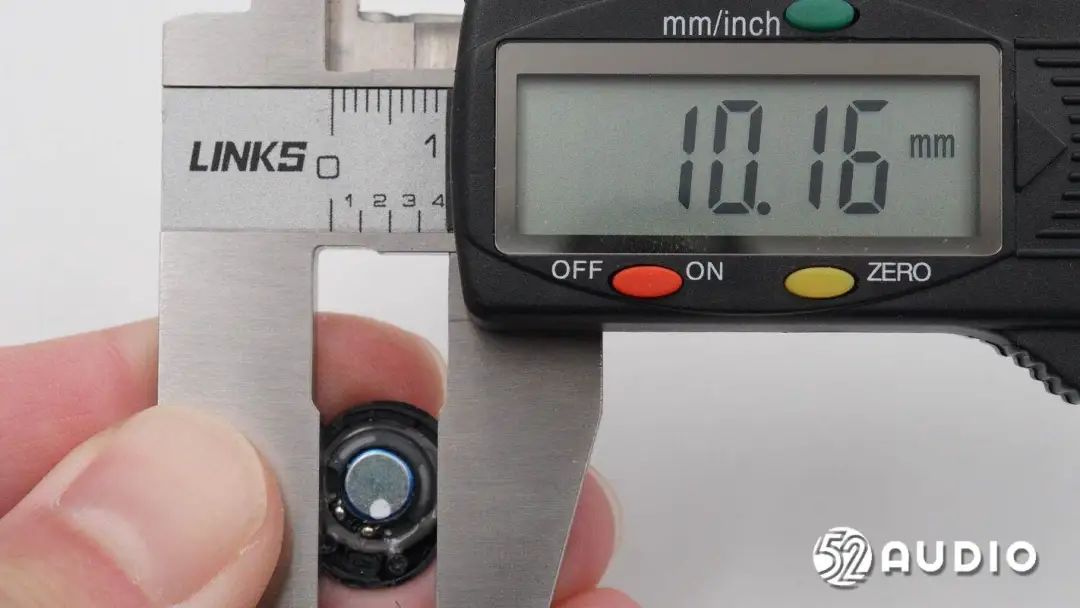

经我爱音频网实测，扬声器直径约为10mm。

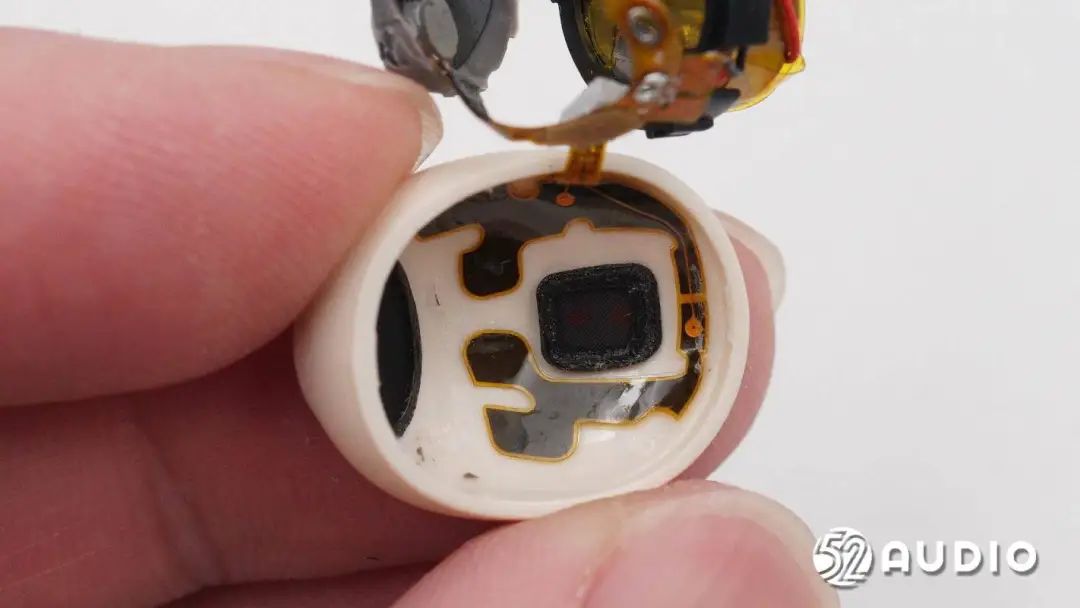

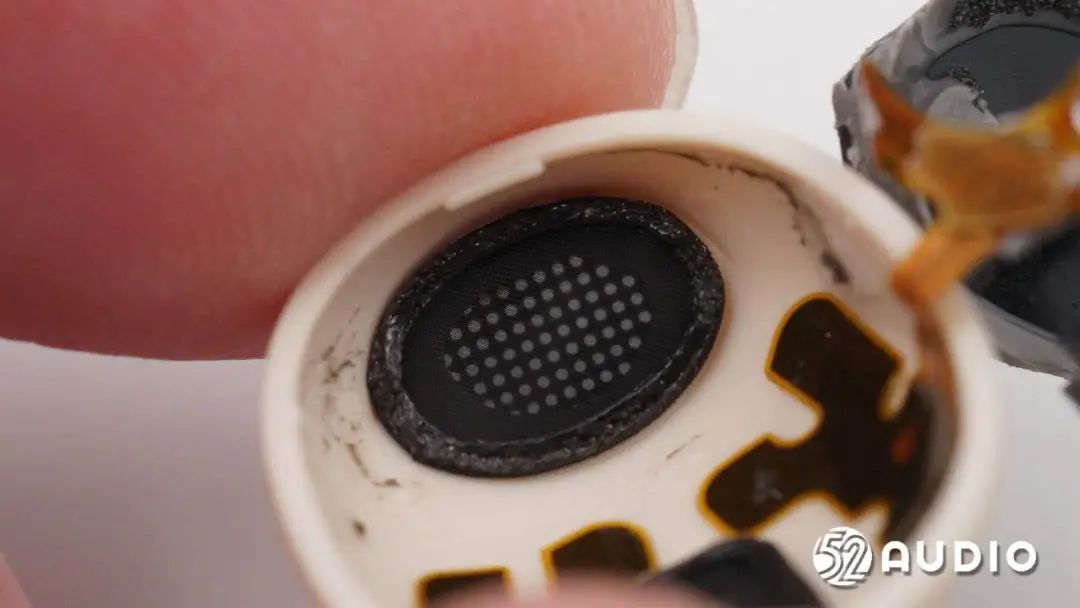

前腔底部结构一览，贴有佩戴检测的电容式传感器。调音孔内侧通过丝网防护。
扬声器出音嘴内侧结构一览，同样设置有丝网防护。

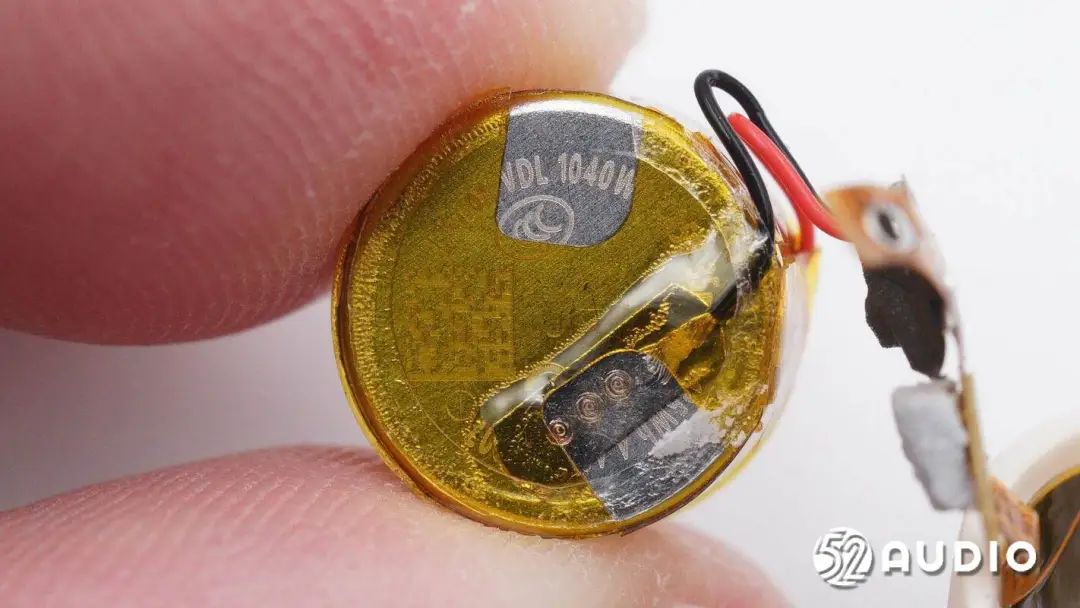

耳机内置钢壳扣式电池特写，通过高温绝缘胶包裹防护。

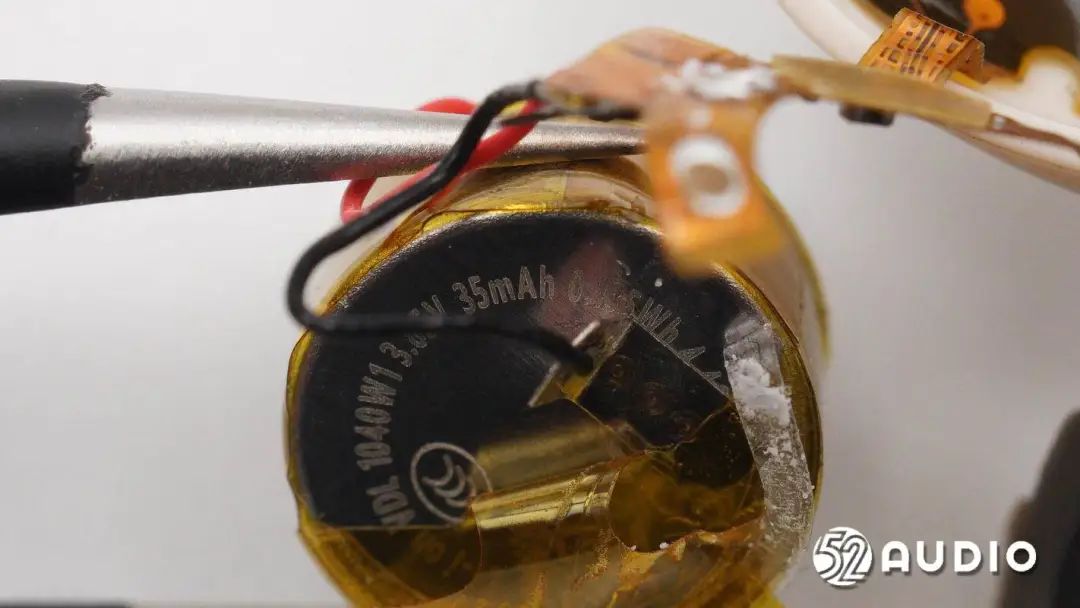

钢壳扣式电池型号：VDL 1040W1，标称电压：3.85V，额定容量：35mAh 0.135Wh，来自VDL紫建电子。
充电盒拆解

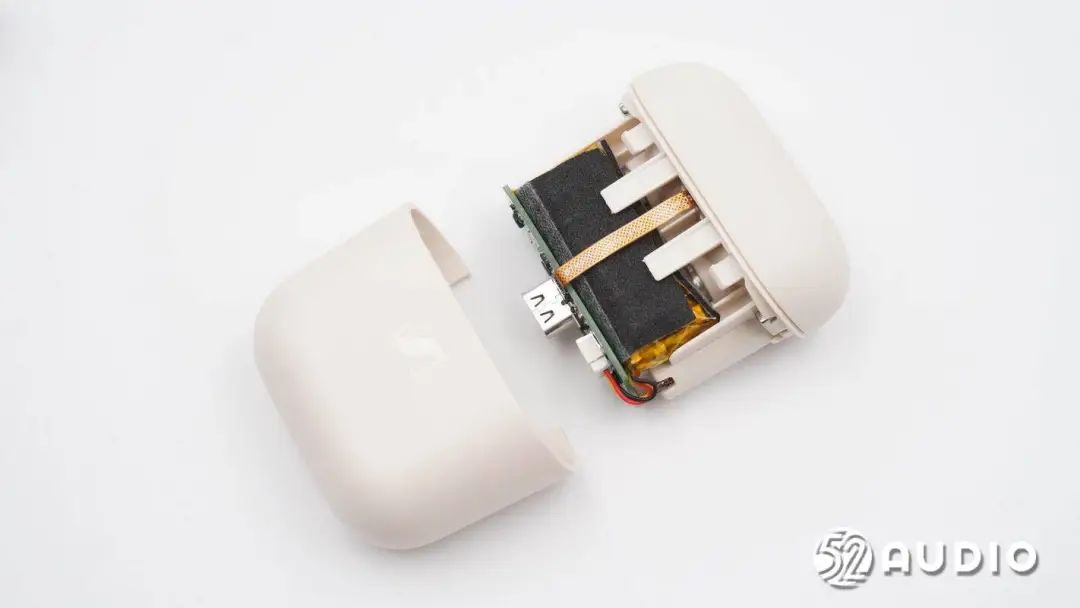

拆解充电盒部分，撬开外壳取出座舱结构。
外壳内侧的指示灯导光柱结构特写，橡胶罩密封。
充电盒座舱正面结构一览，设置有一条排线连接霍尔元件。

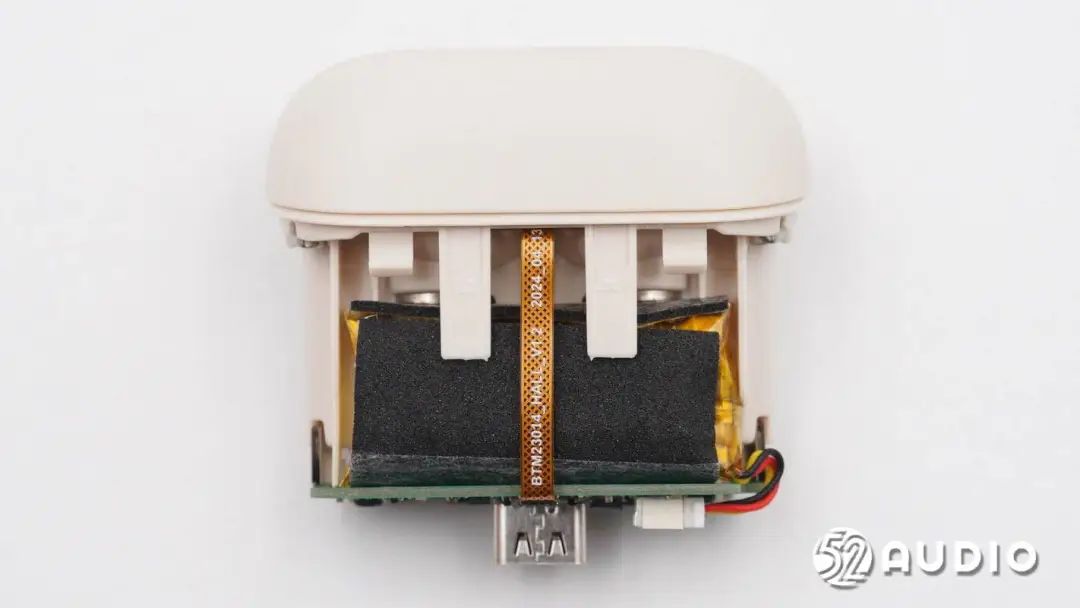

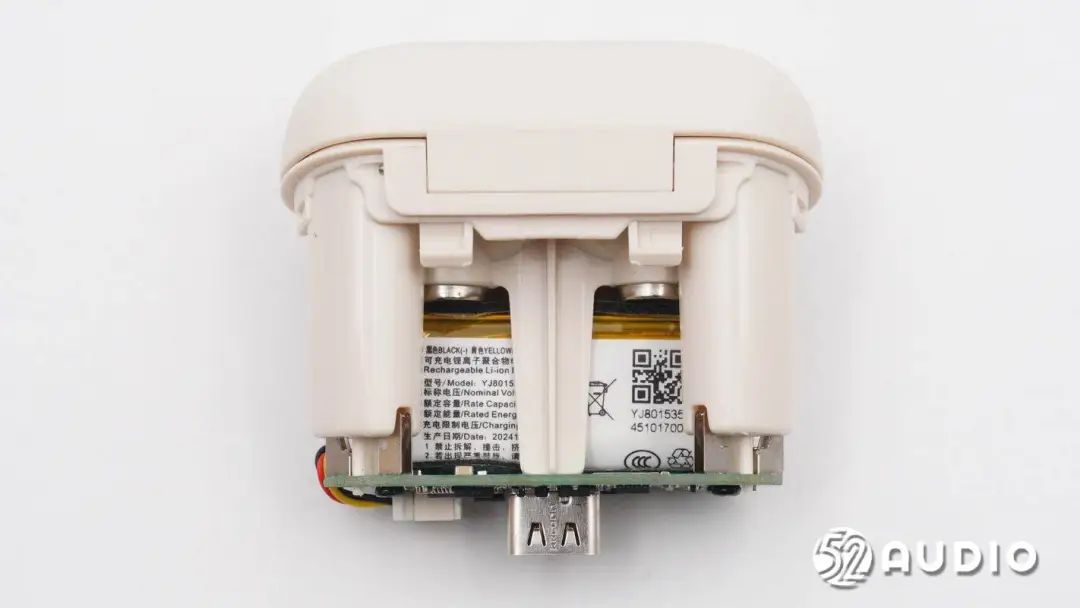

座舱背面结构一览，中间固定电池单元，起到很好的保护作用。
座舱底部通过螺丝固定主板，与电池导线通过插座连接。

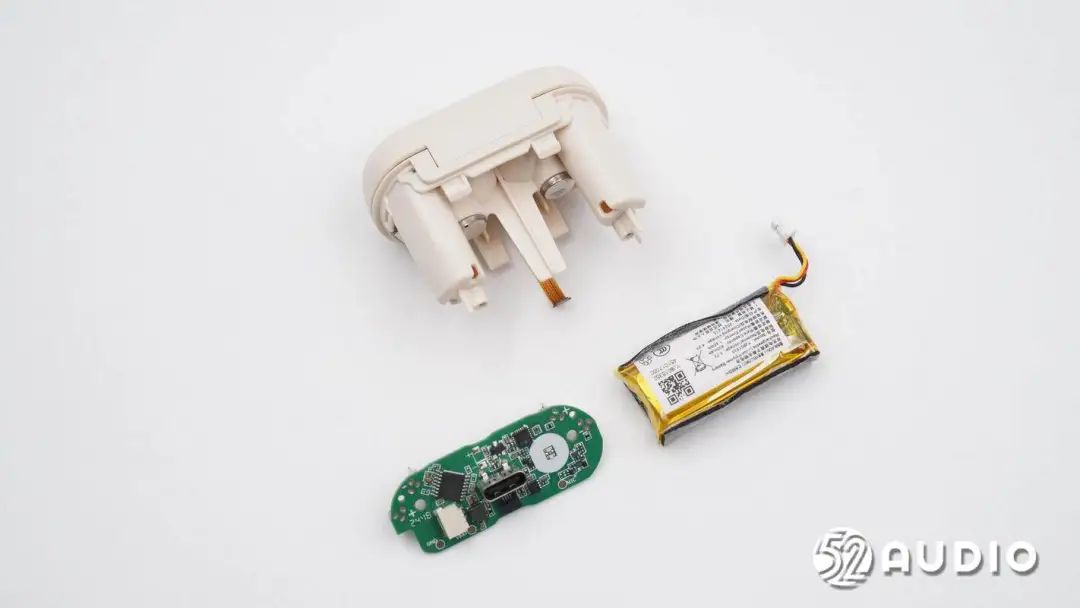

卸掉螺丝，取出电池和主板。

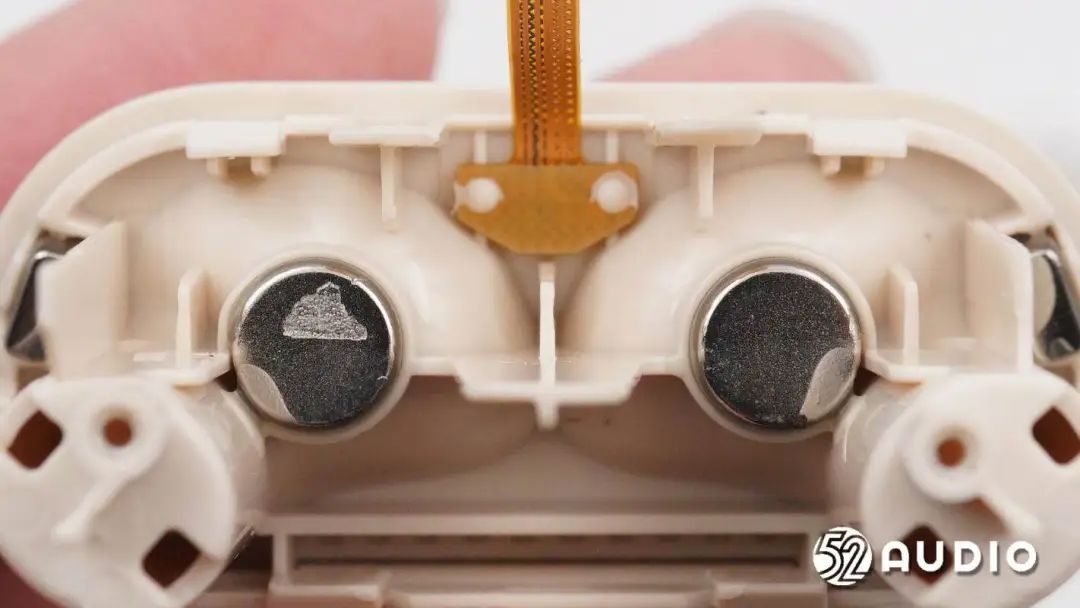

座舱底部结构一览，设置有两颗圆形磁铁固定耳机，霍尔元件的FPC小板通过热熔柱固定。

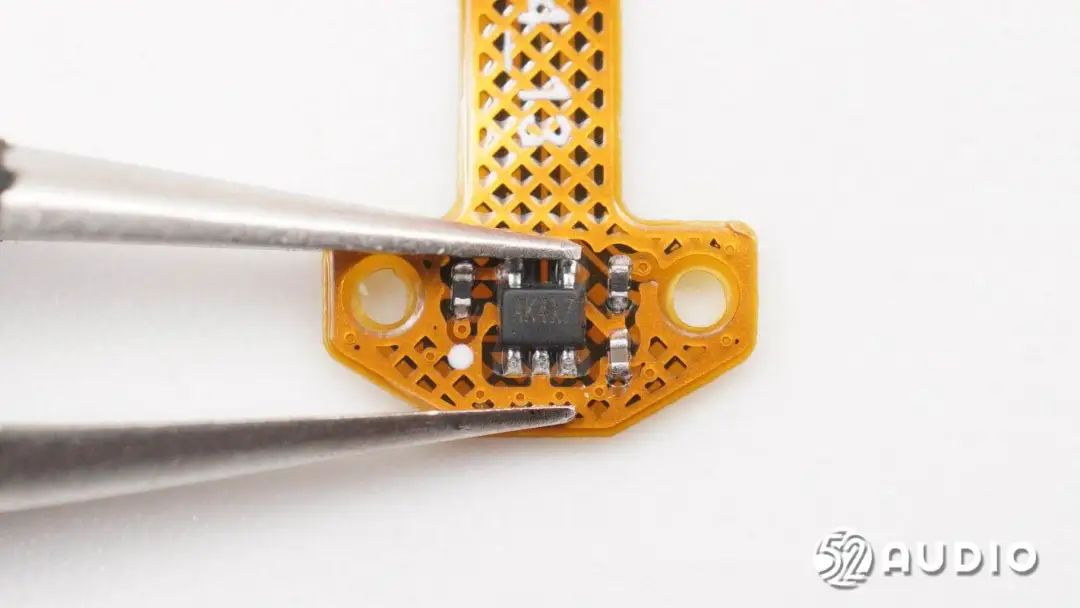

丝印AK4X7的霍尔元件，用于感知充电盒开启/关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

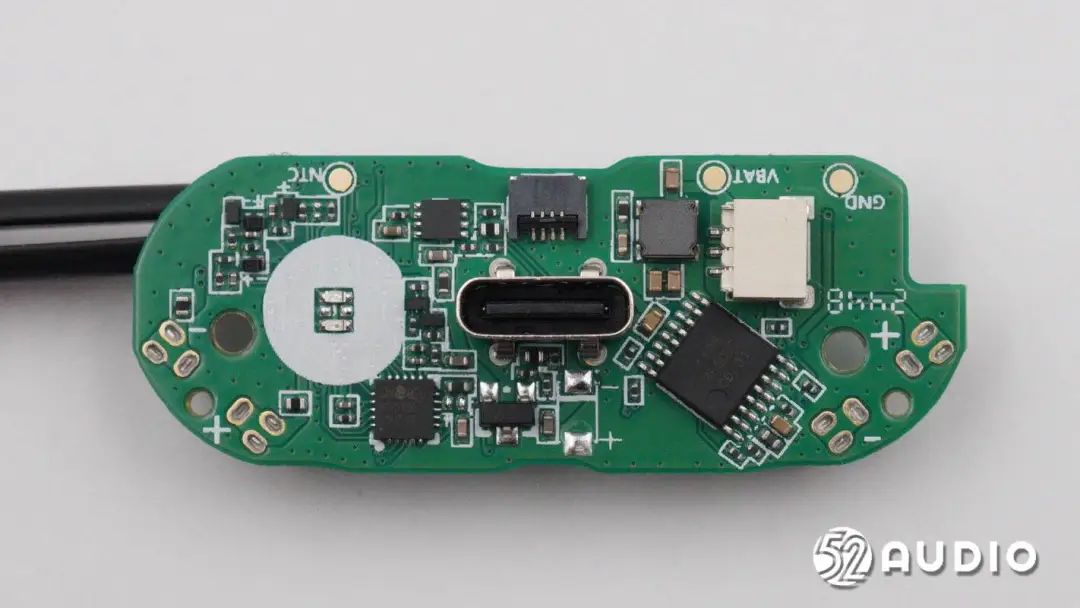

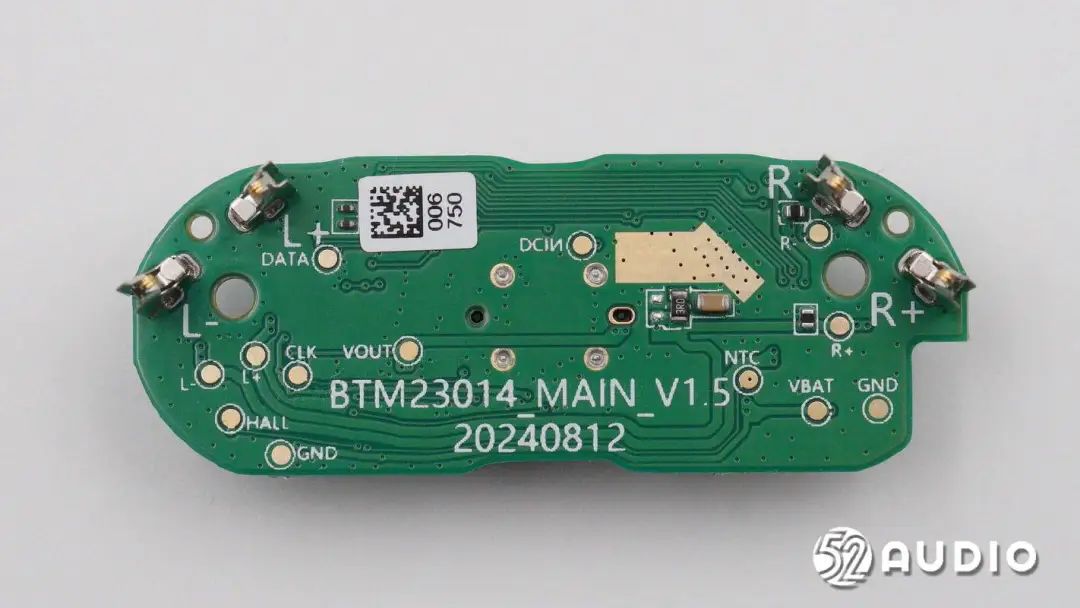

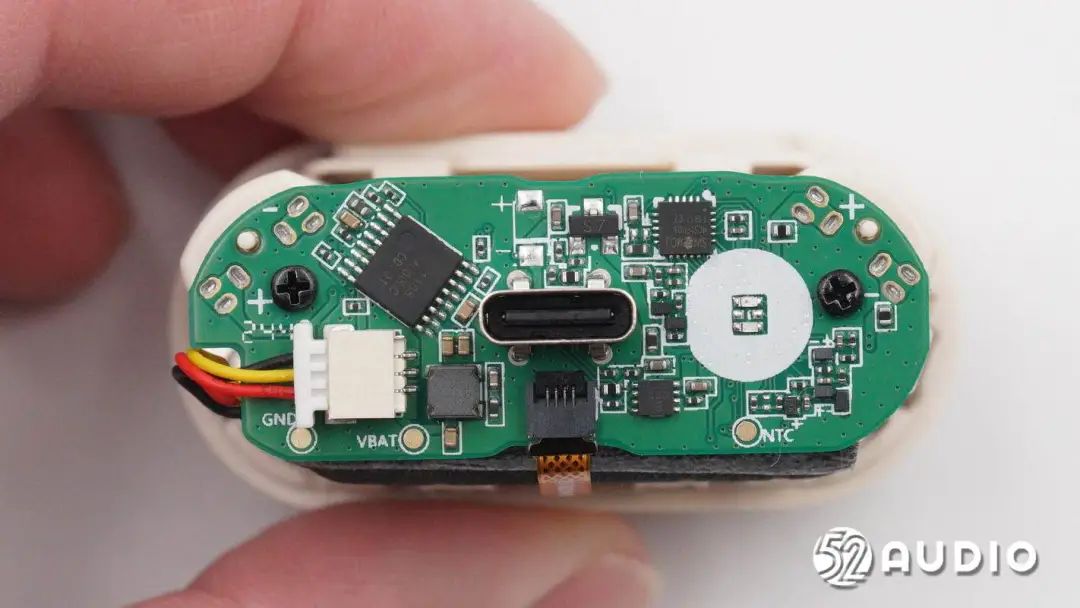

充电盒主板一侧电路一览。
充电盒主板另外一侧电路一览。

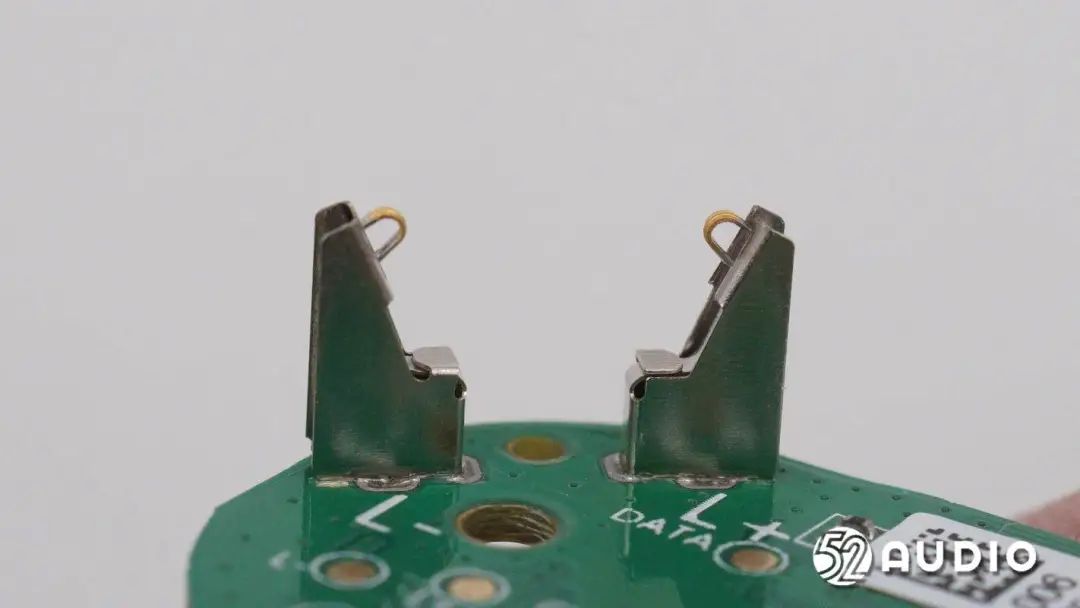

为耳机充电的金属弹片连接器特写，设置有两组，对应两个耳机。

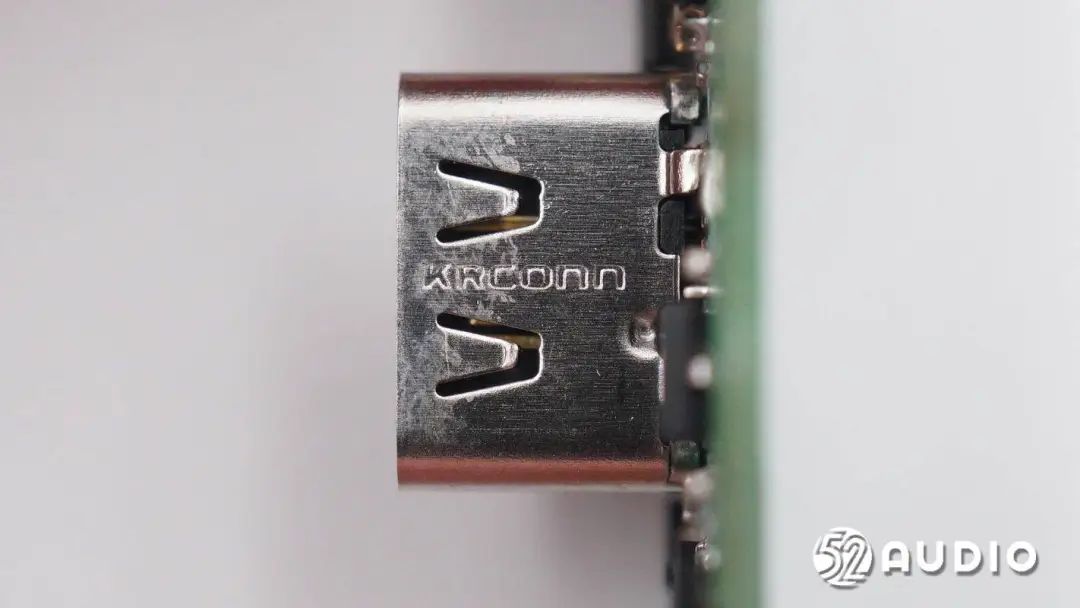

Type-C充电母座特写，来自KRCONN深圳精睿兴业科技有限公司。

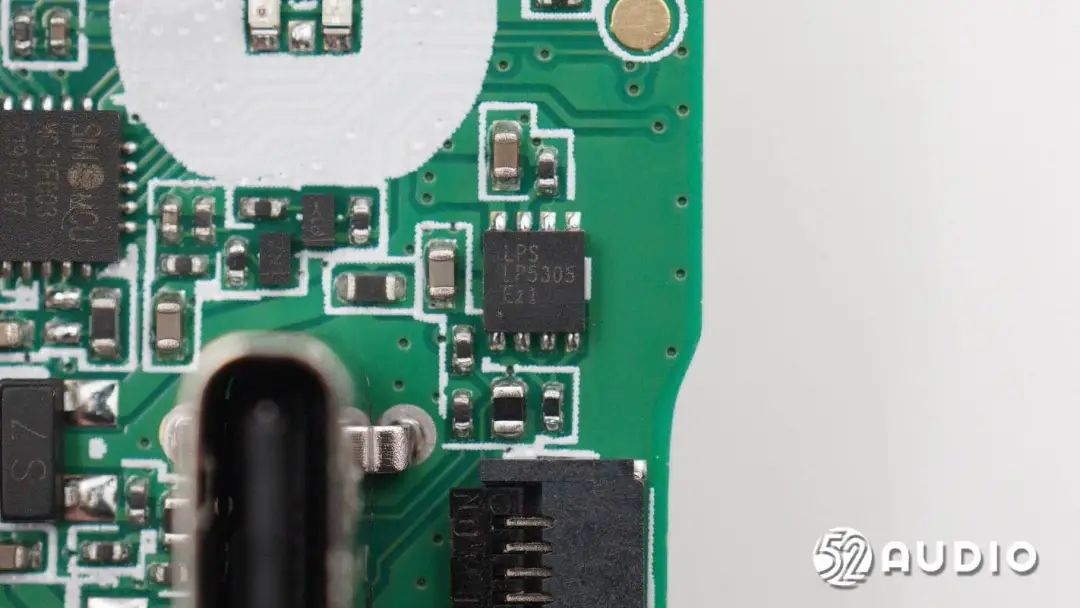

LPS微源半导体LP5305过压过流保护IC，用于保护低压系统免受异常高输入电压的影响。在工作时，IC持续检查输入电压、输入电流和电池电压。当保护状态发生时，电源MOS将同时关闭。
微源半导体LP5305是确保防止事故的安全装置。如果输入电压超过OVP阈值电压电平，功率MOS将在1μs内关闭。电流限制可通过ISET和GND之间的外部电阻进行调节。而且电流也受到限制，以防止电池充电过大的电流。微源半导体LP5305还监视锂离子电池电压，当电池电压超过4.35V时，IC将关闭MOS。其他特性包括过温保护和欠压锁定（UVLO）。

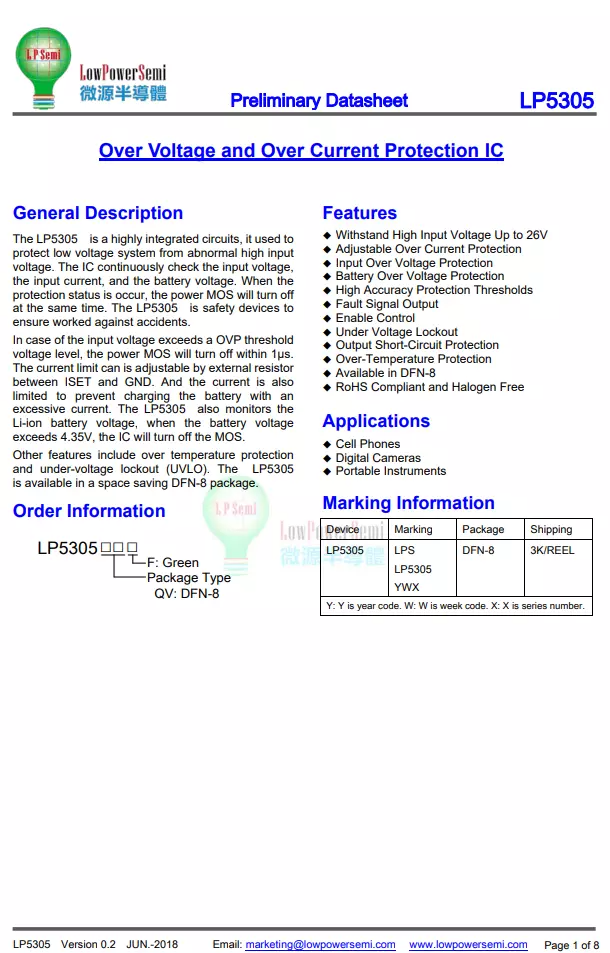

LPS微源半导体LP5305详细资料图。据我爱音频网拆解了解到，目前已有小米、魅族、摩托罗拉、QQ音乐、小天才、森海塞尔、罗技、漫步者、倍思、QCY、声阔、网易有道、TOZO、JLab、MUJI、ikko、蜂鸟、KEF、乔安、KOHLER、荣耀、Redmi、realme、红魔、雷蛇、FIIL、1MORE、JBL、Bowers & Wilkins、酷睿视、Barbetsound、SUUNTO、Monster、七彩虹、Nothing、斯莫格、PHILIPS、RODE、重力星球、Haylou、如布、ELEVOC、HHOGene、黑鲨、泥炭、花再、OPPO、华为、联想、索尼、诺基亚、万魔、绿联、雷蛇等众多品牌旗下音频产品采用了微源的方案。

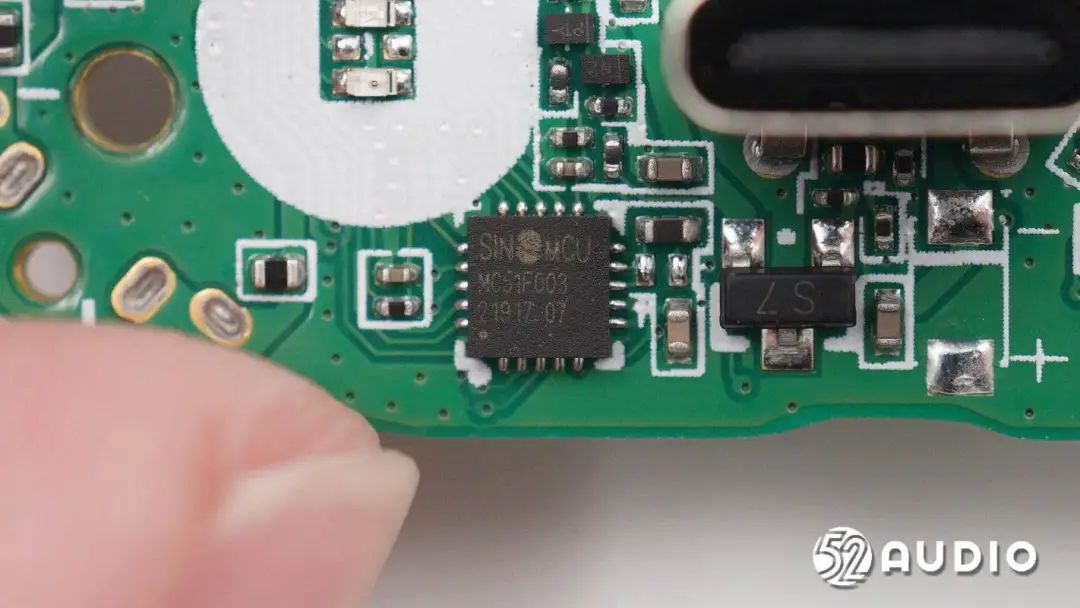

Sinomcu晟矽微MC51F003单片机，用于充电盒整机控制。

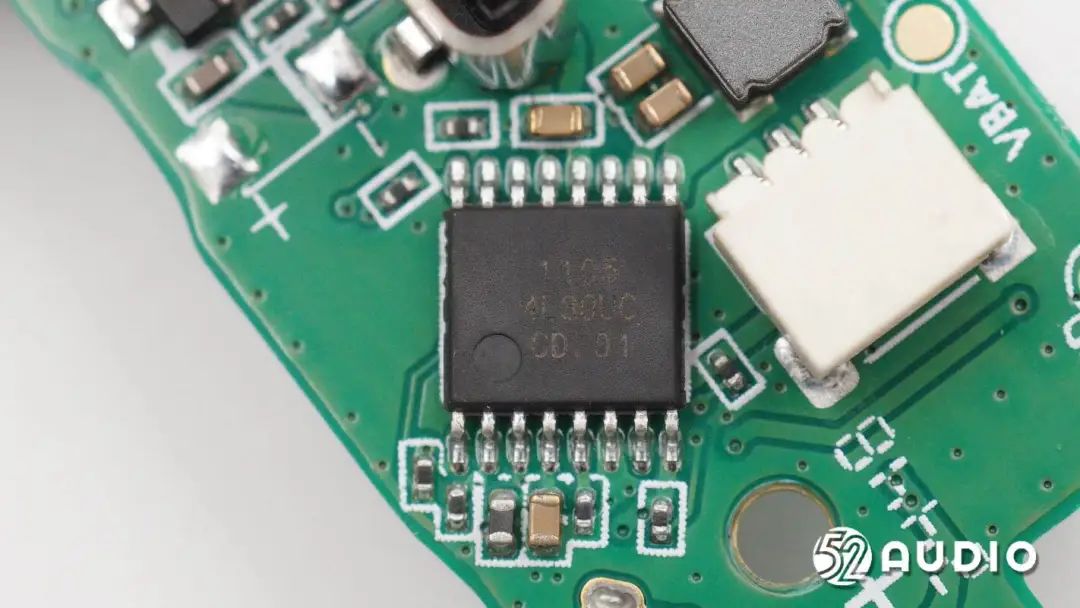

LY来远ICP1105电源管理芯片，集成开关充电，耐压28V，最大充电电流1A，截止电压精度±0.5%，CC/CV可I2C配置，支持快充；内置同步BOOST升压输出，输出电流0.7A，效率高达93%，并集成电源路径管理；支持双路独立开关控制，插入/拔出检测，输出轻载检测；此外芯片还集成了温度保护、输入过压、故障电池、充电超时等保护，充电过程非常安全可靠。

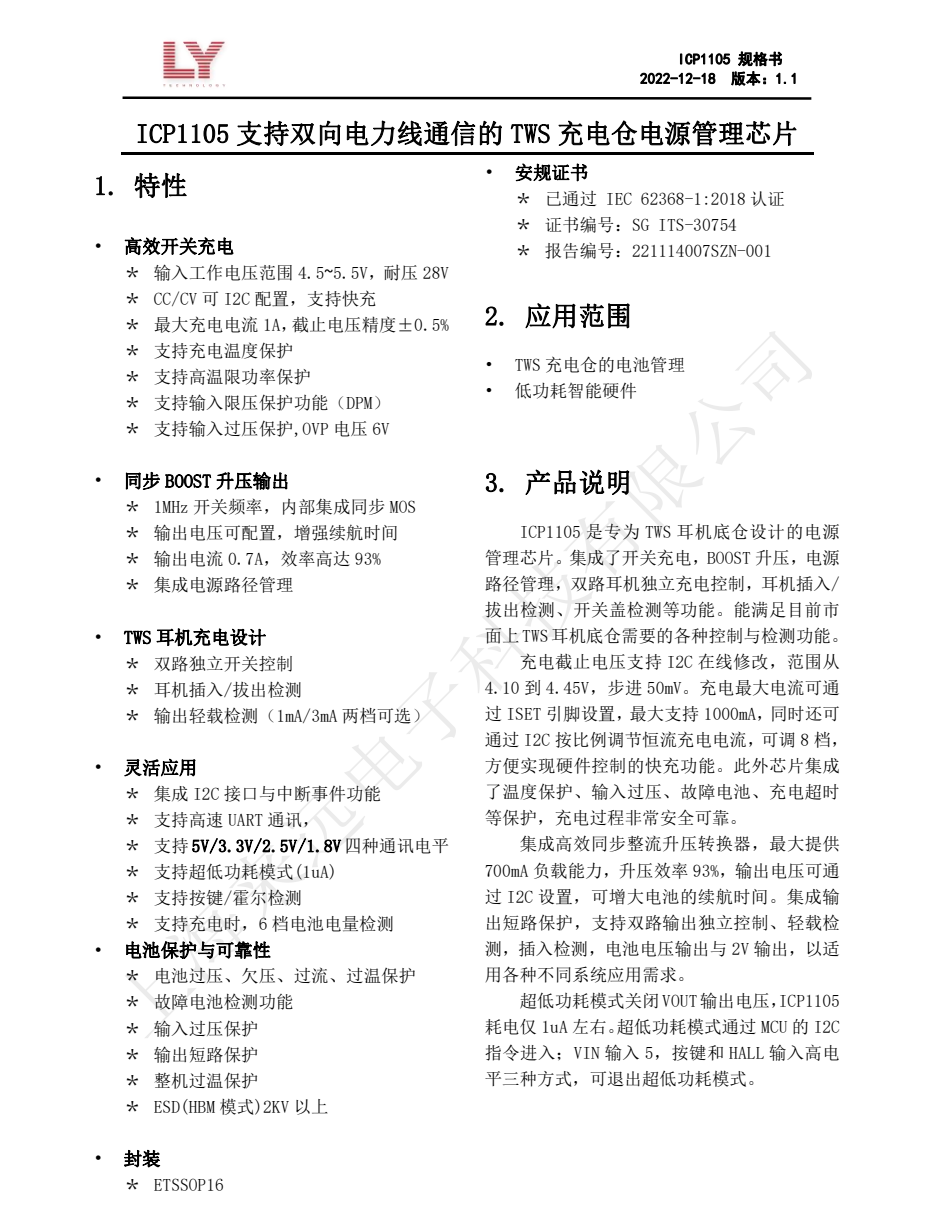

LY来远ICP1105详细资料图。据我爱音频网拆解了解到，拜雅、RØDE罗德、Soundcore声阔、荣耀、魅族、JBL、PHILIPS飞利浦、QCY、红魔、天猫精灵、创新科技、HHOGene、Sudio、贝尔金、omthing、TOZO、Nothing、宏碁、迈凯亚等品牌旗下的音频产品也采用了来远电子的电源管理芯片。

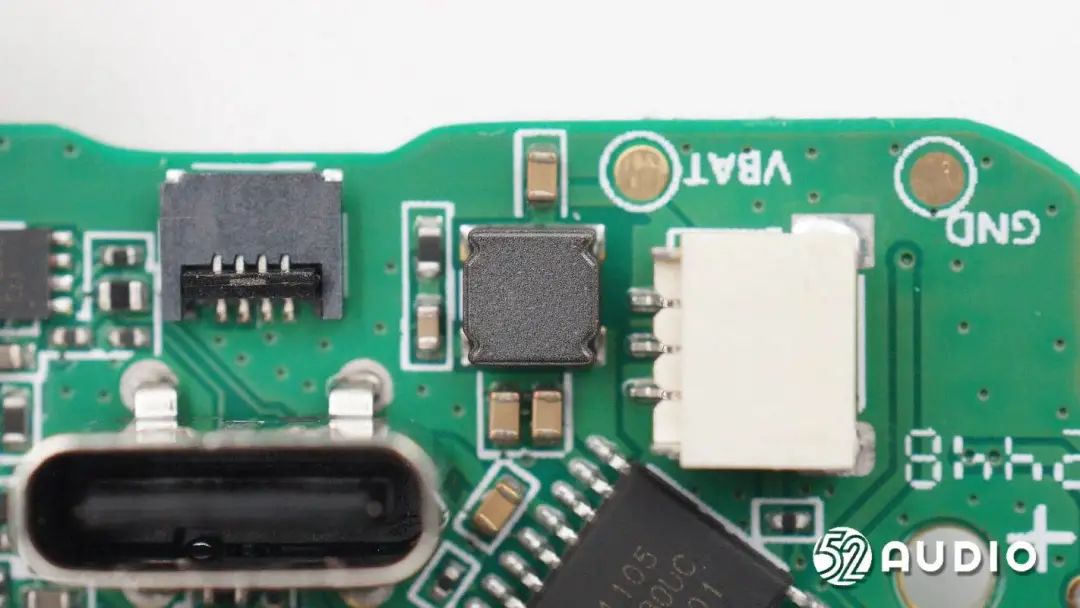

电源管理芯片外围功率电感特写。

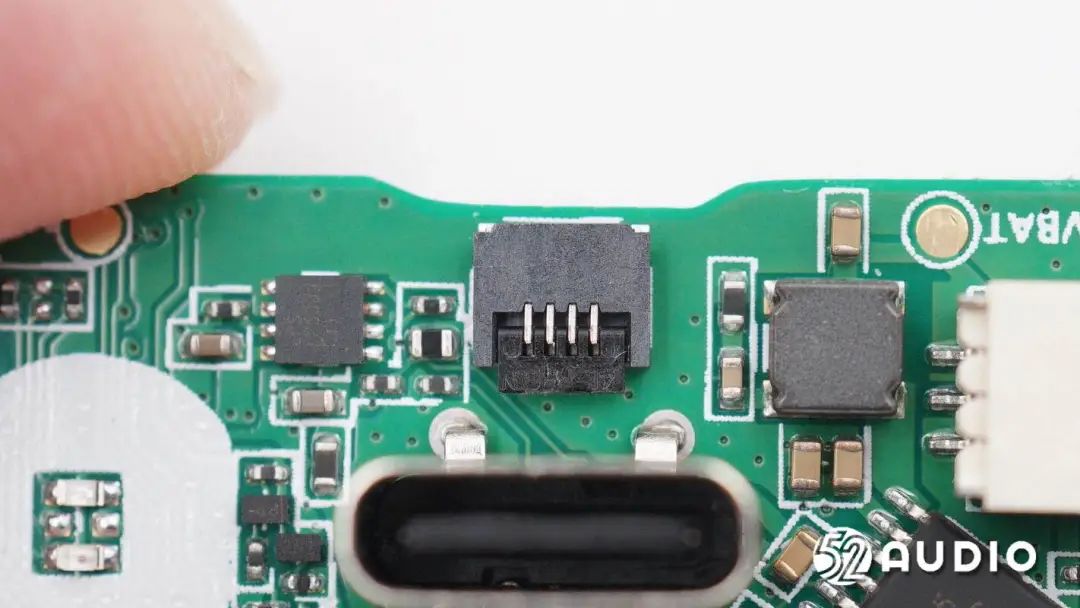

连接霍尔元件排线的ZIF连接器，来自亚奇科技（OCN），型号：OK-F501-04325。

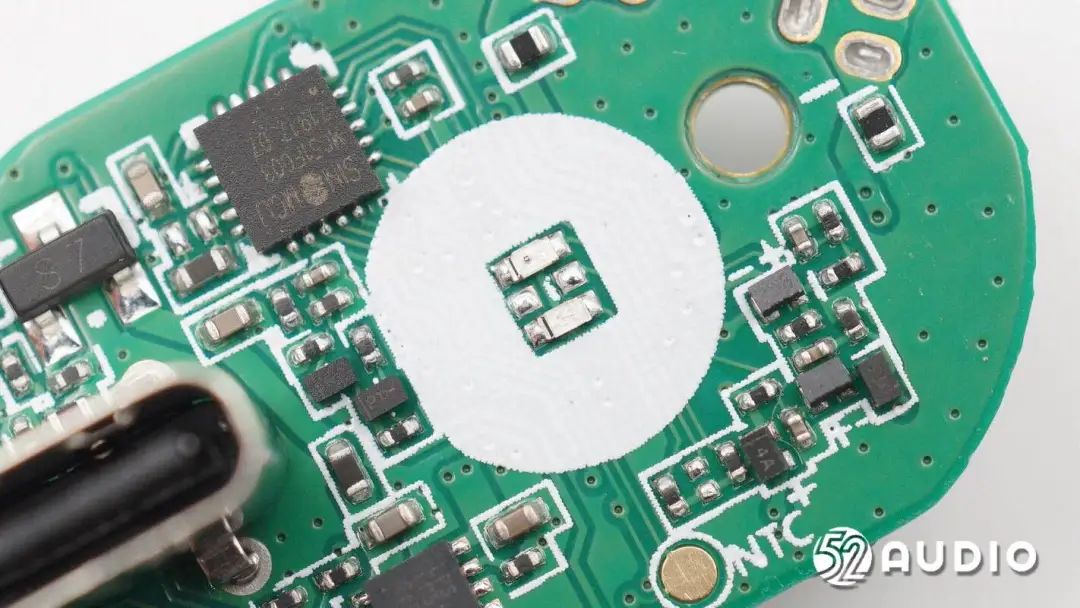

两颗LED指示灯特写，用于反馈充电状态。

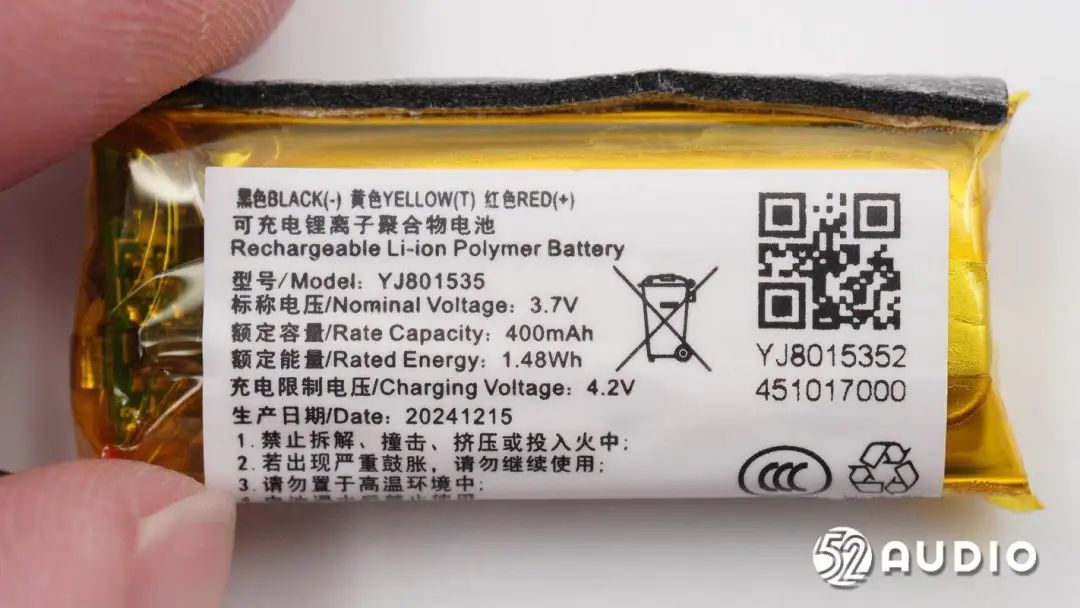

充电盒内置电池标签上信息，可充电锂离子聚合物电池，型号：YJ801535，标称电压：3.7V，额定容量：400mAh 1.48Wh，充电限制电压：4.2V。

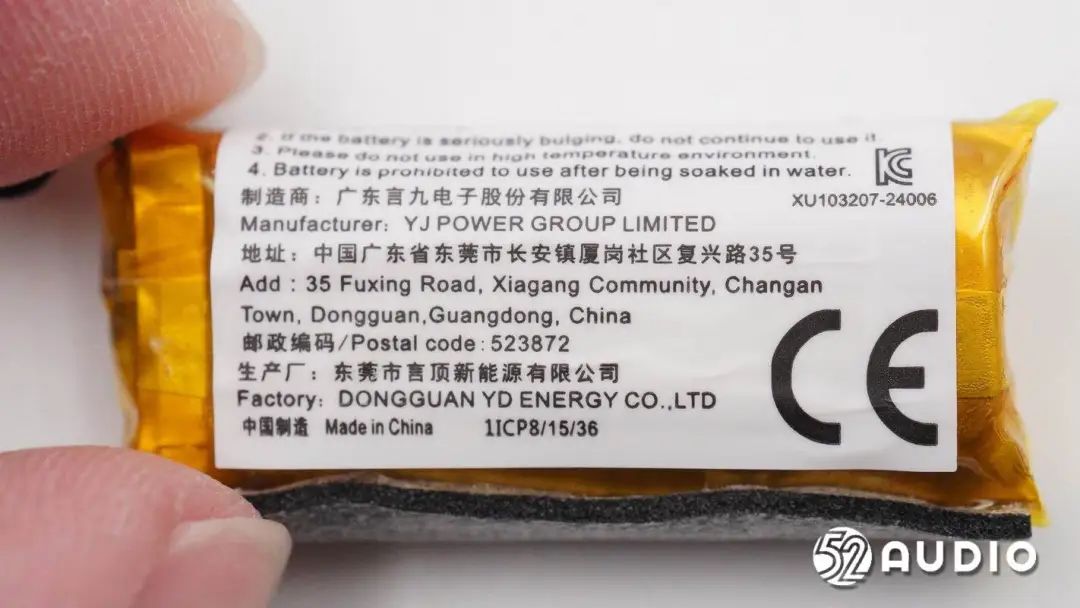

电池制造商：广东言九电子股份有限公司，生产厂：东莞市言顶新能源有限公司，中国制造。

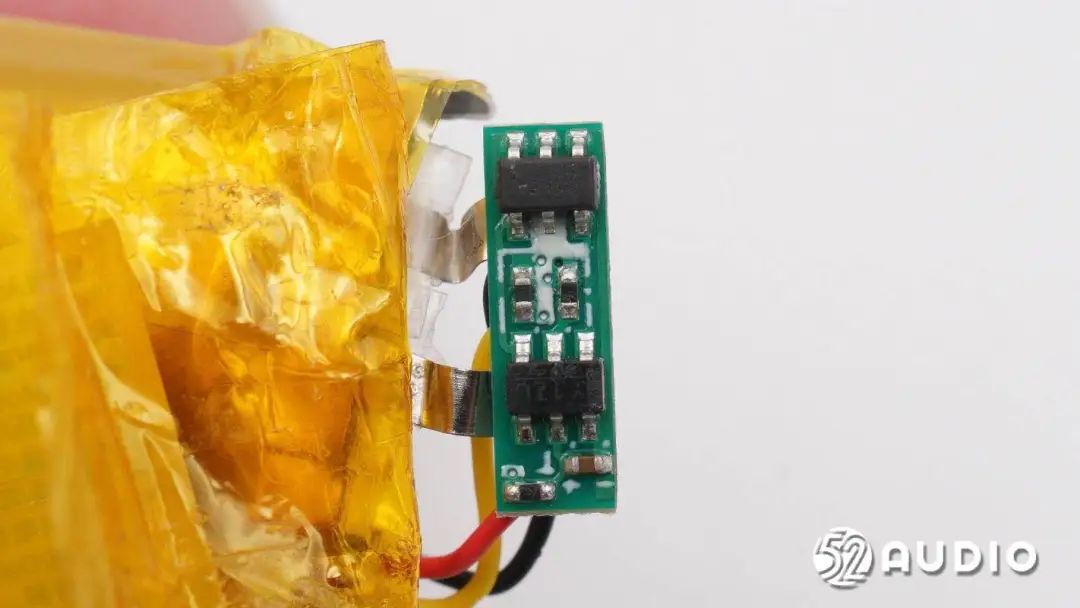

撕开绝缘保护，电池保护板一侧电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。

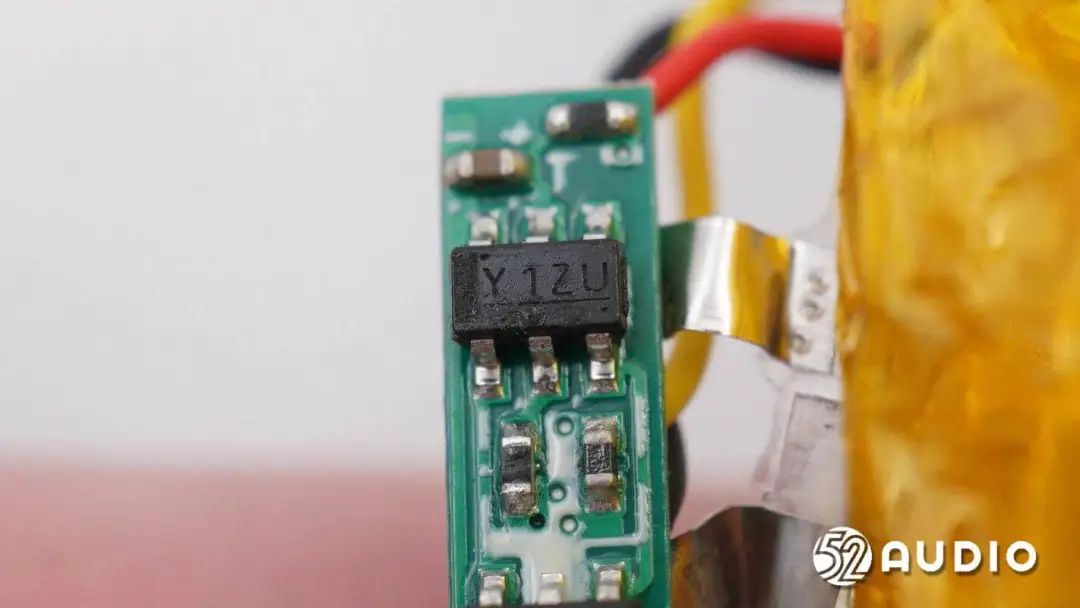

丝印Y1ZU的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

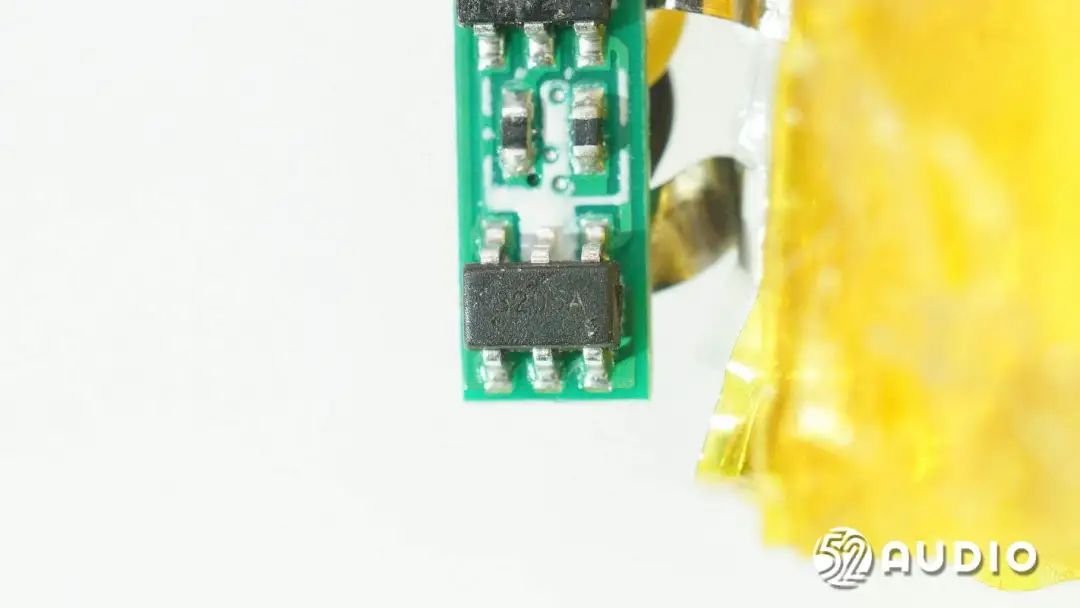

丝印8205A的MOS管。

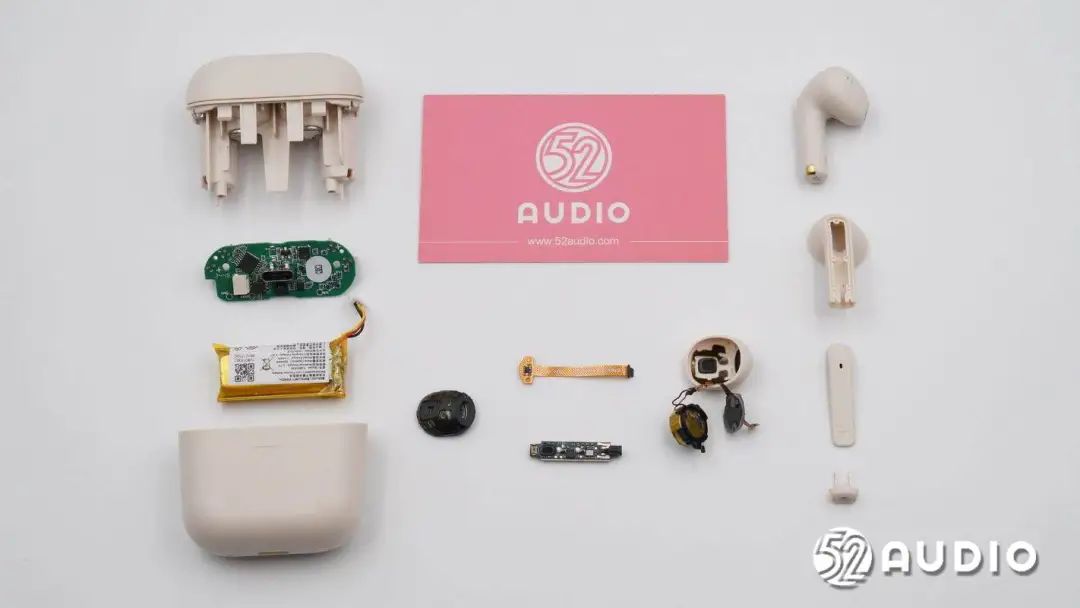

SENNHEISER森海塞尔ACCENTUM Open真无线耳机拆解全家福。
三、我爱音频网总结
SENNHEISER森海塞尔ACCENTUM Open真无线耳机在外观方面，采用了极致轻巧的设计，整机重量仅40.0g，使用非常便携。耳机重量仅4.5g，搭配半入耳式设计，佩戴舒适轻盈；奶油白配色，简约时尚。
内部主要配置方面，耳机搭载了10mm动圈喇叭，采用了35mAh钢壳扣式电池；主板上，搭载了两颗敏芯微电子的MEMS麦克风拾音；采用WUQI物奇WQ7034AX蓝牙音频SoC，用于无线连接和音频数据处理；采用Vinka永嘉微电VKD233HS触摸检测IC负责触摸控制；射频电路上采用了Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。
充电盒内部搭载了400mAh锂电池组，主板上采用LY来远ICP1105电源管理芯片，负责内置电池的充放电管理；采用LPS微源半导体LP5305过压过流保护IC，保护后级器件；采用Sinomcu晟矽微MC51F003单片机，用于充电盒整机控制。
