前言
充电头网拿到了华为MateStation商用电脑主机的内置电源，这款电源型号为PAC300D1205，输出功率为300瓦，由知名电源产品制造商航嘉生产。电源支持100-240V交流输入，输出电压为12.1V 24A，待机电源输出为5V2A。
电源为长条形设计，侧面设有风扇用于散热。电源输出线为华为电脑专用，配有CPU 4pin和主板10pin接口，不支持为外接显卡供电。下面就带来华为电脑主机的电源拆解，一起来看看内部的方案和用料。
华为PAC300D1205C电脑电源外观

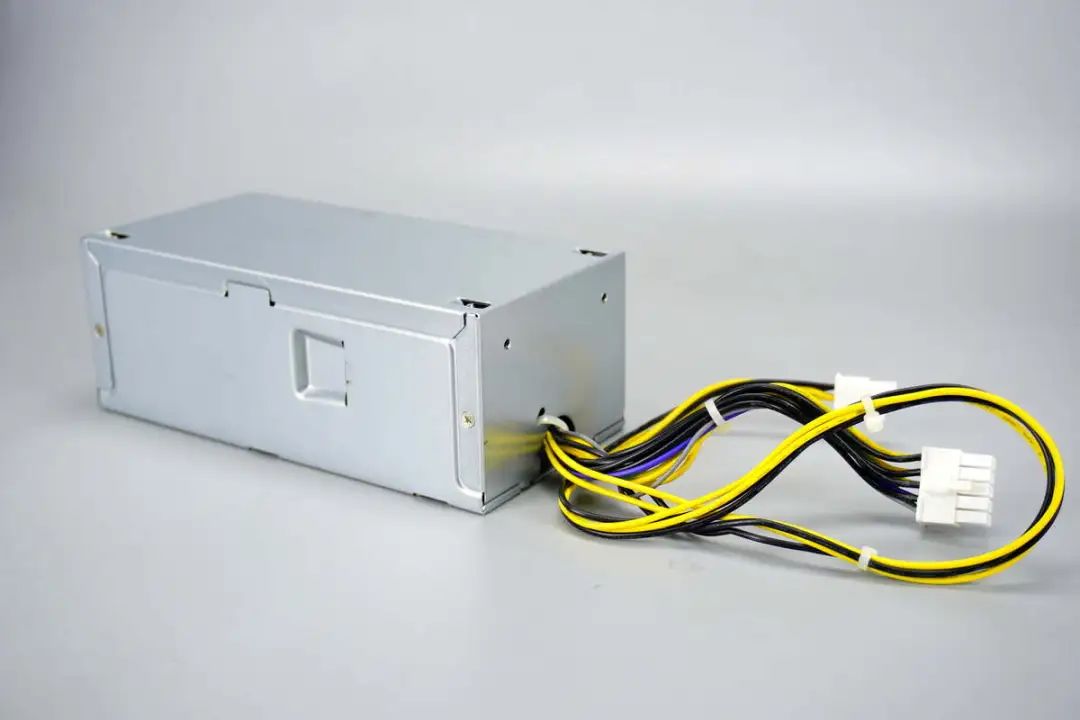

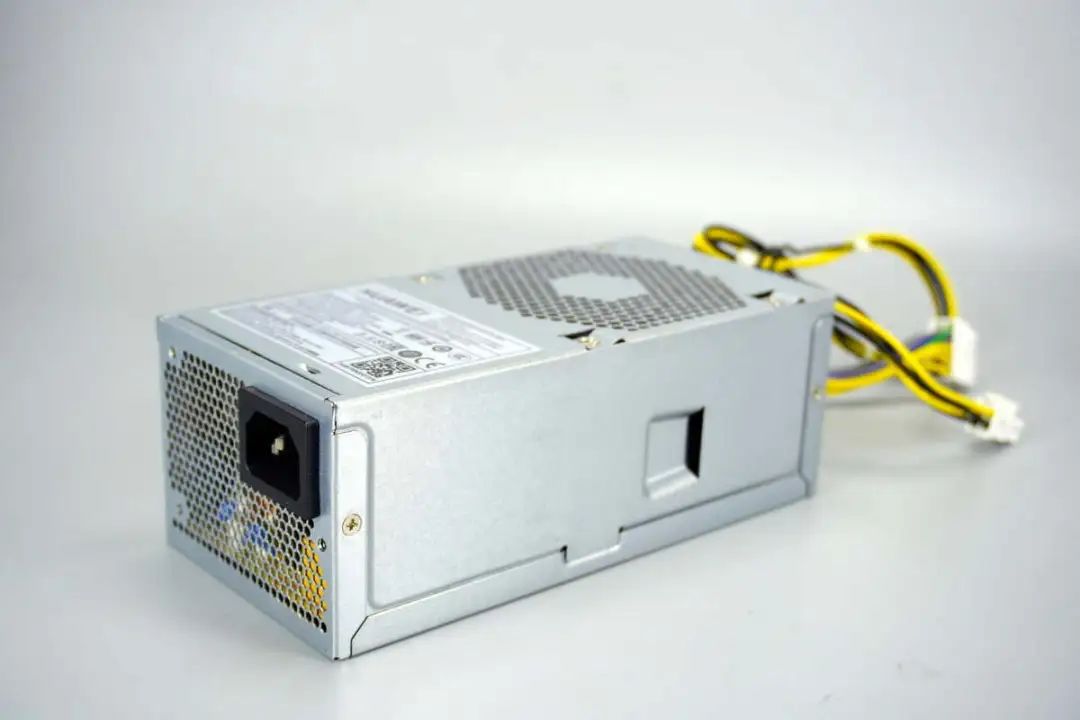

华为这款电脑电源采用电镀金属外壳，侧面冲孔，内部设有散热风扇。
电源尾部设有输出线。

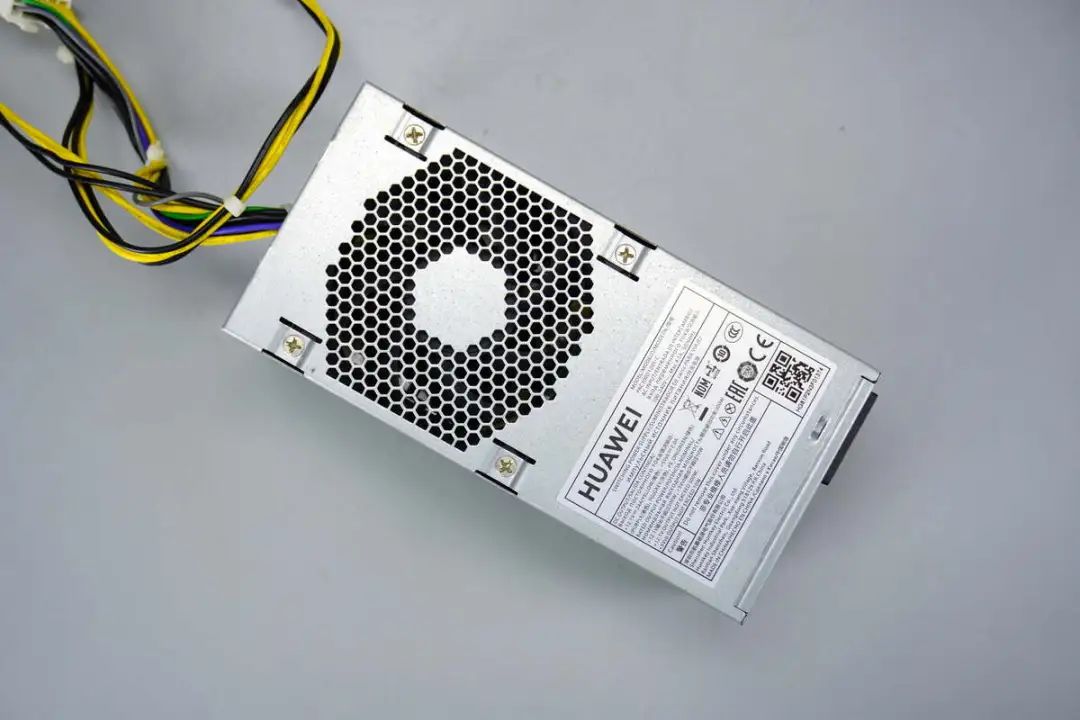

正面设有散热风扇格栅，并粘贴铭牌贴纸。

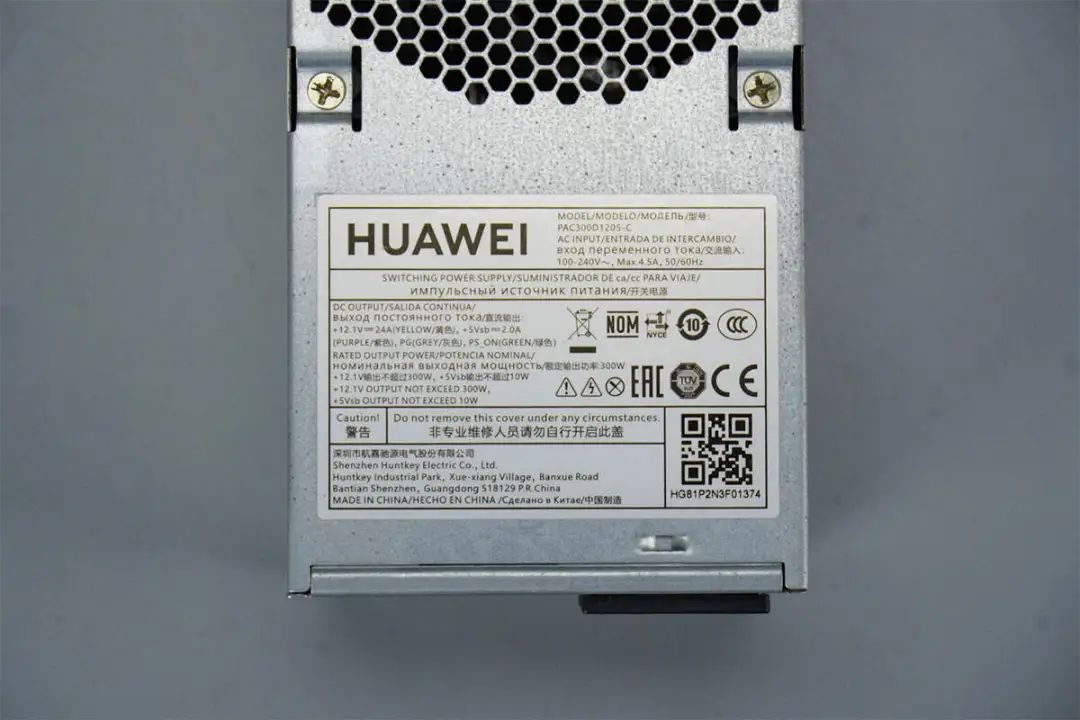

电源铭牌贴纸特写：
型号：PAC300D1205-C
交流输入：100-240V~，Max.4.5A，50/60Hz
直流输出：
+12.1V 24A，+5Vsb 2A
+12.1V输出不超过300W
+5Vsb输出不超过10W
深圳市航嘉驰源电气股份有限公司

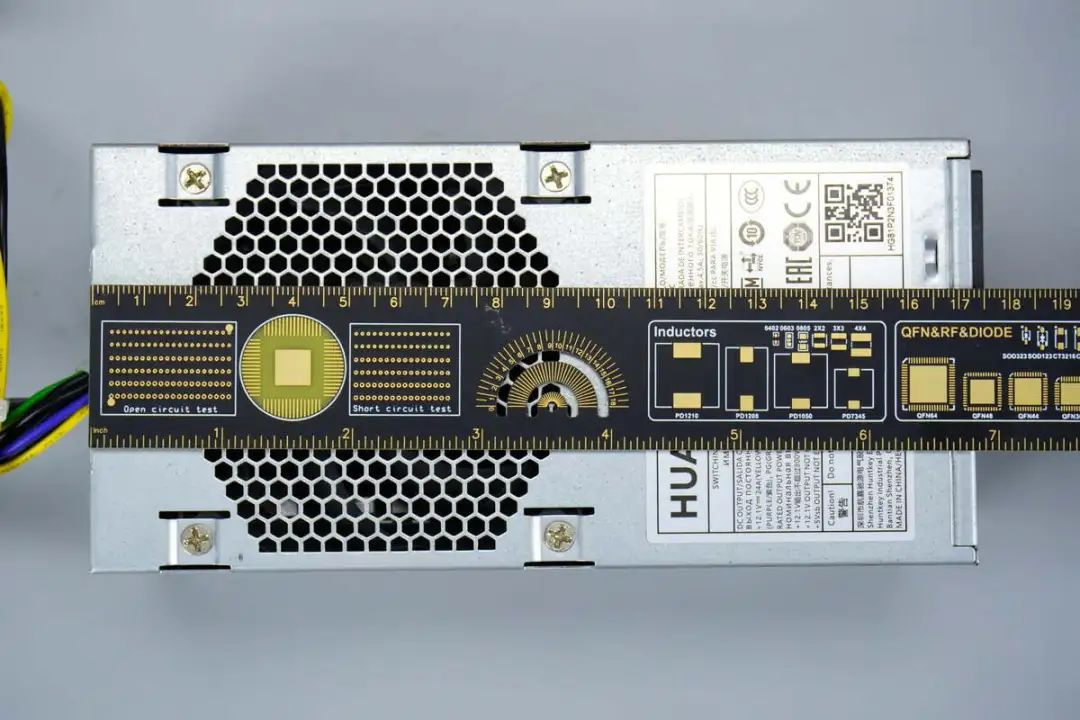

测得电源机身长度约为175mm。

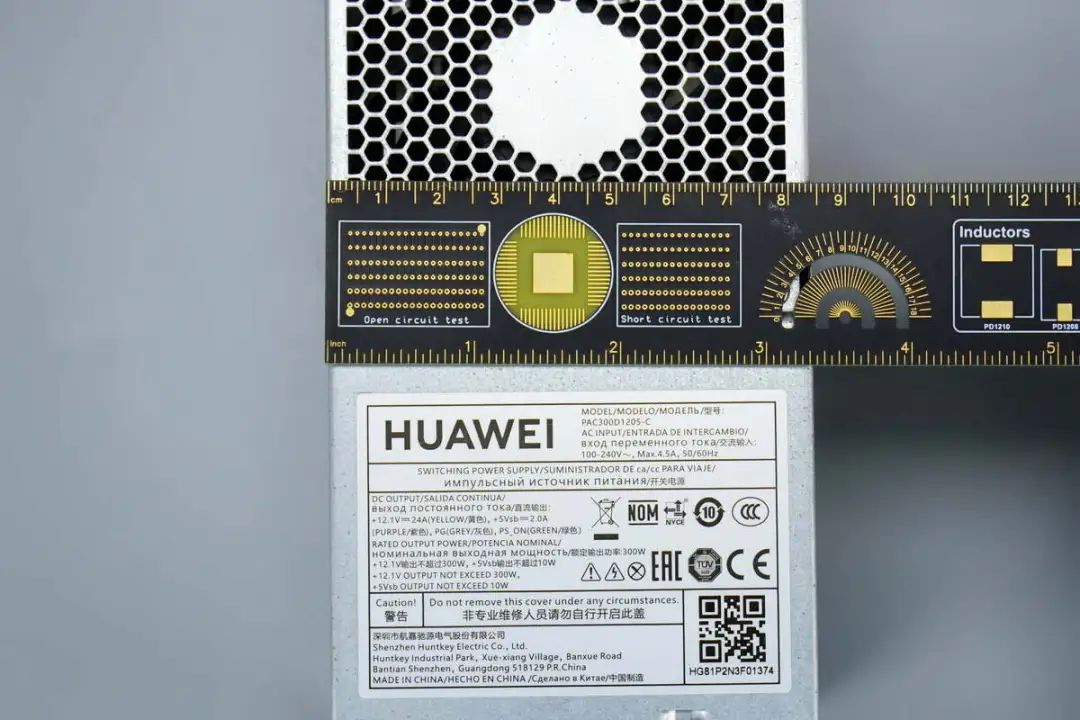

测得电源机身宽度约为84mm。

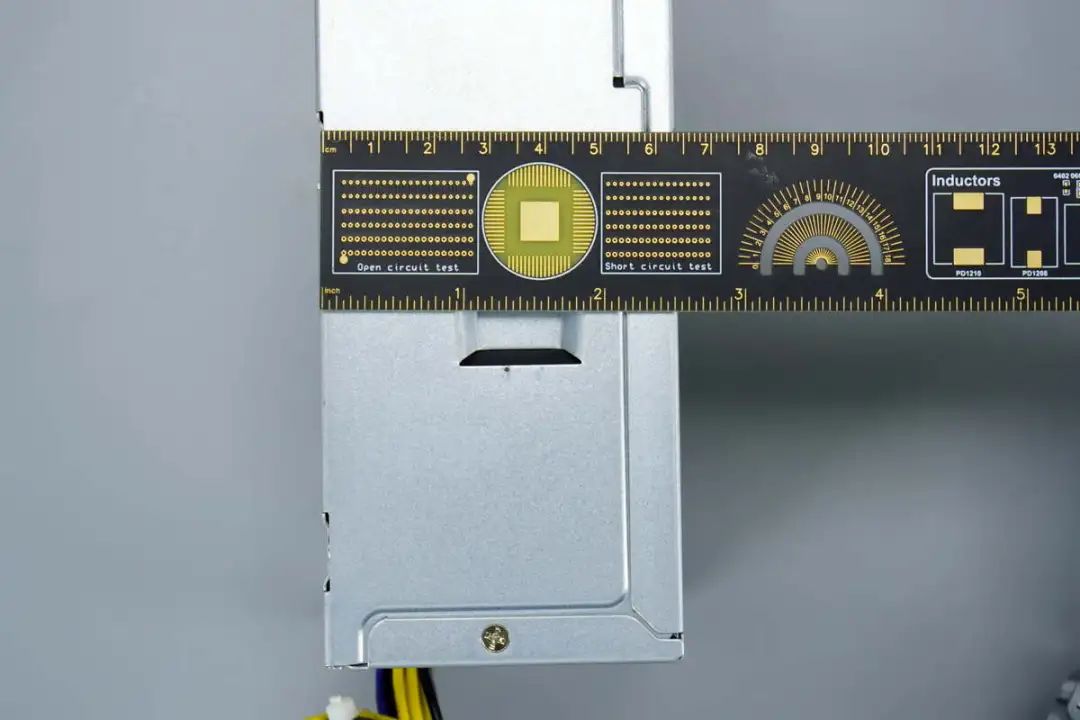

测得电源机身高度约为63mm。

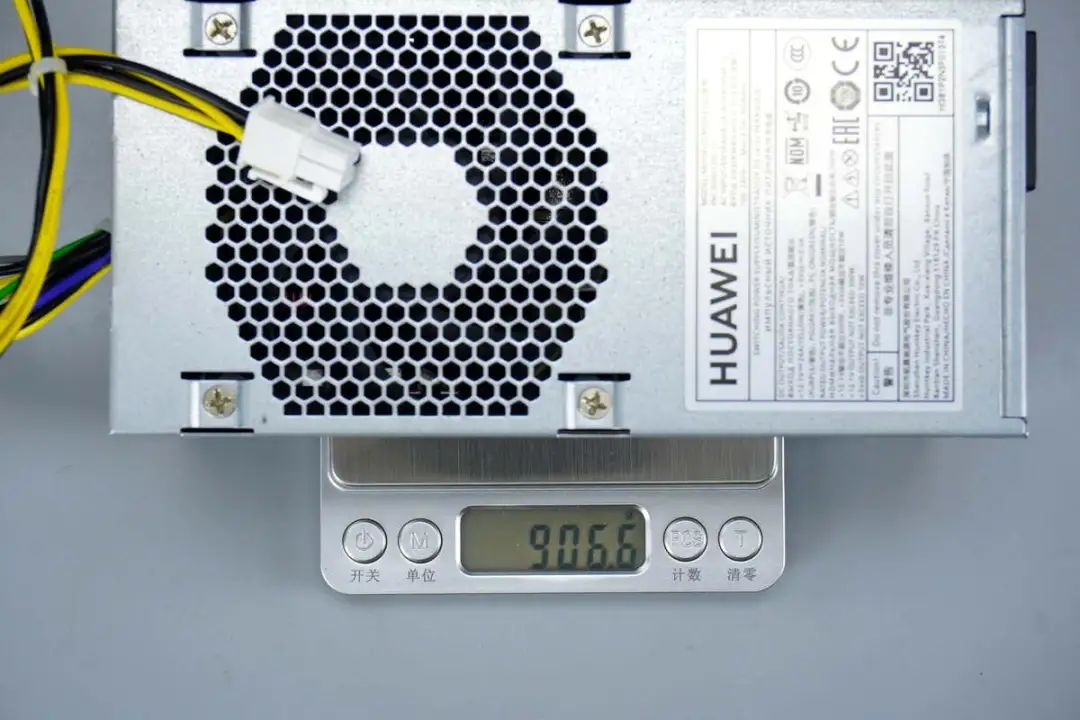

测得电源重量约为906.6g。
华为PAC300D1205C电脑电源拆解
看完了这款电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

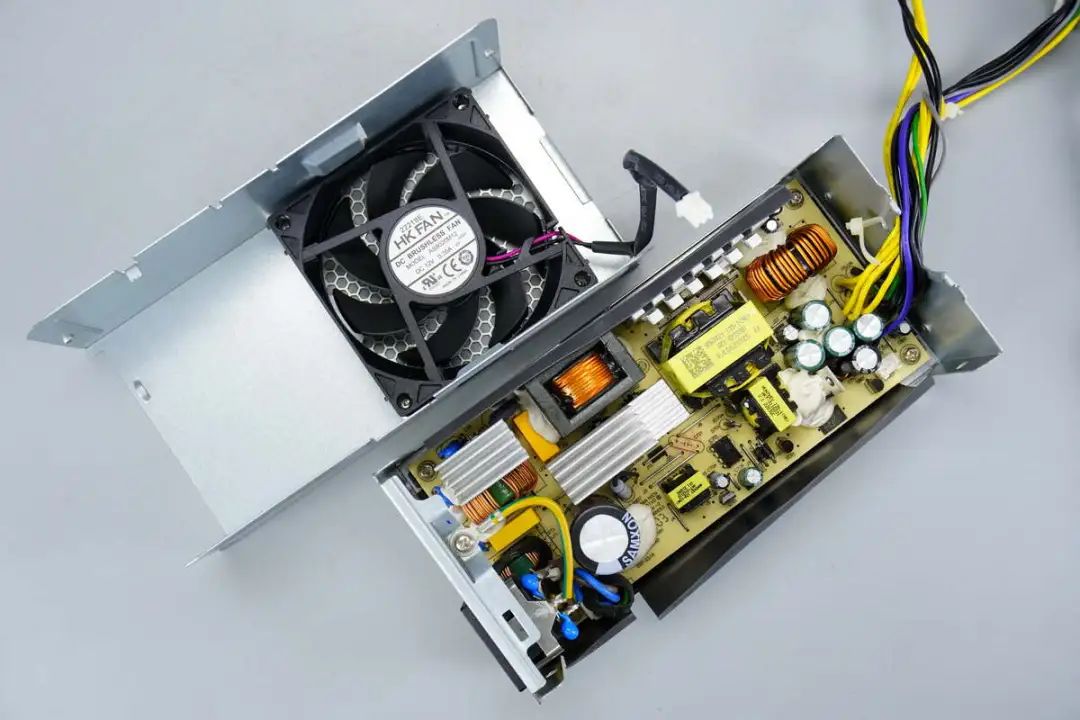

首先拧开固定螺丝，拆开电源外壳。

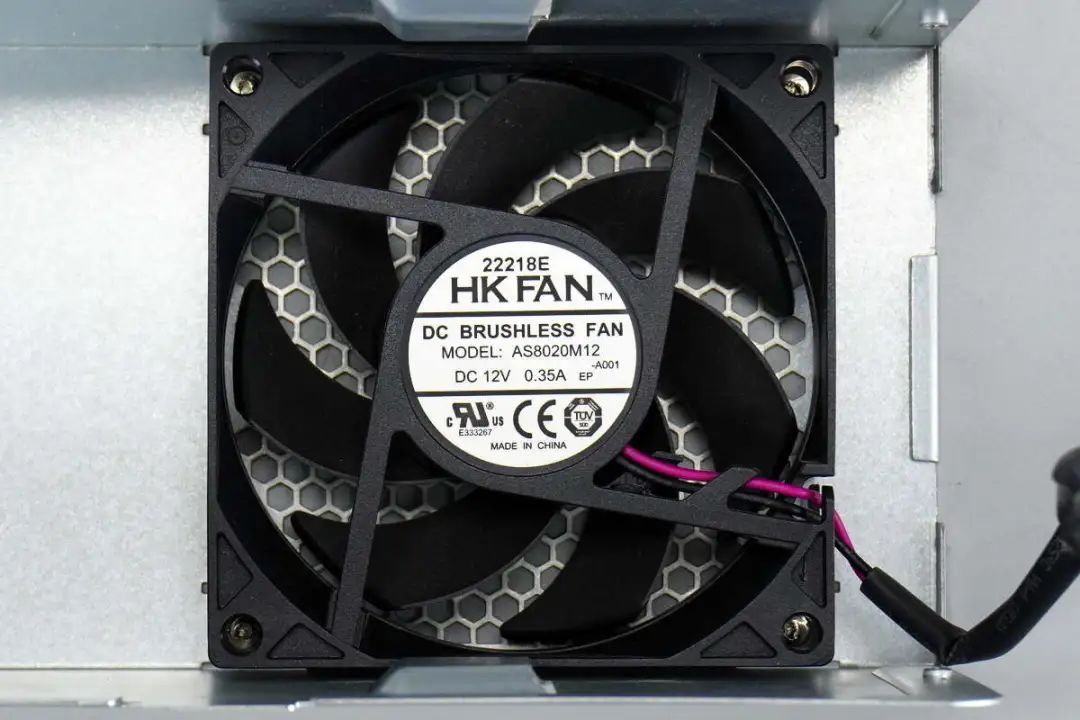

电源散热风扇来自航嘉，型号AS8020M12，规格为12V0.35A。

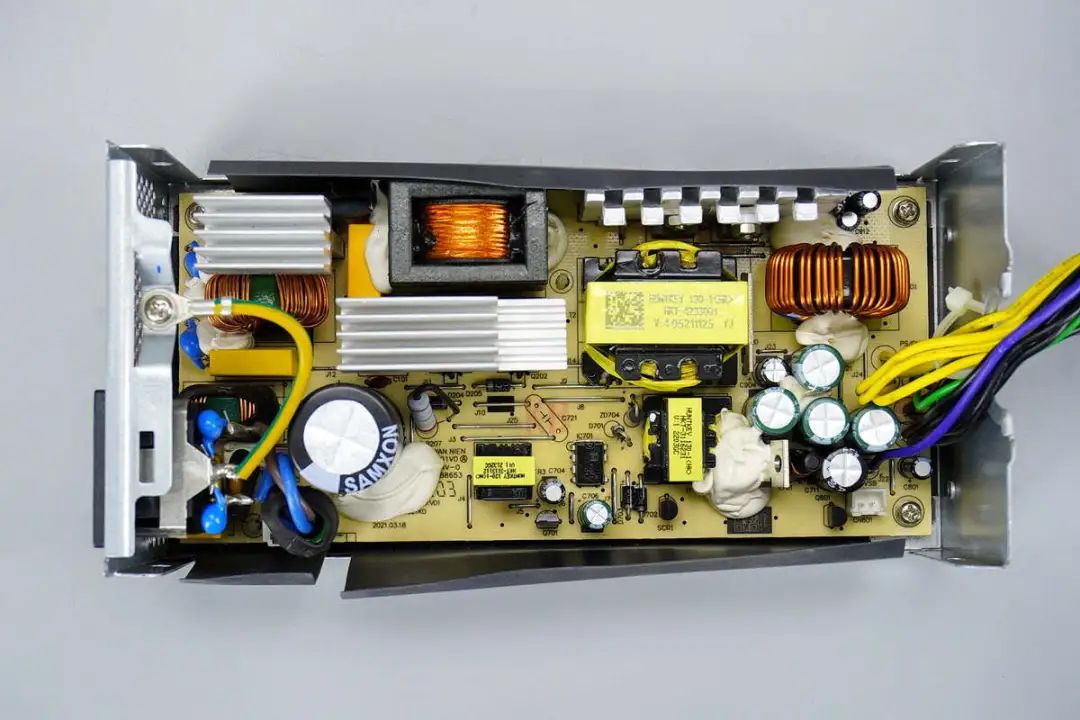

PCBA模块通过螺丝固定在壳体内部。
导线焊接连接到电源插座，另一端设有连接器。

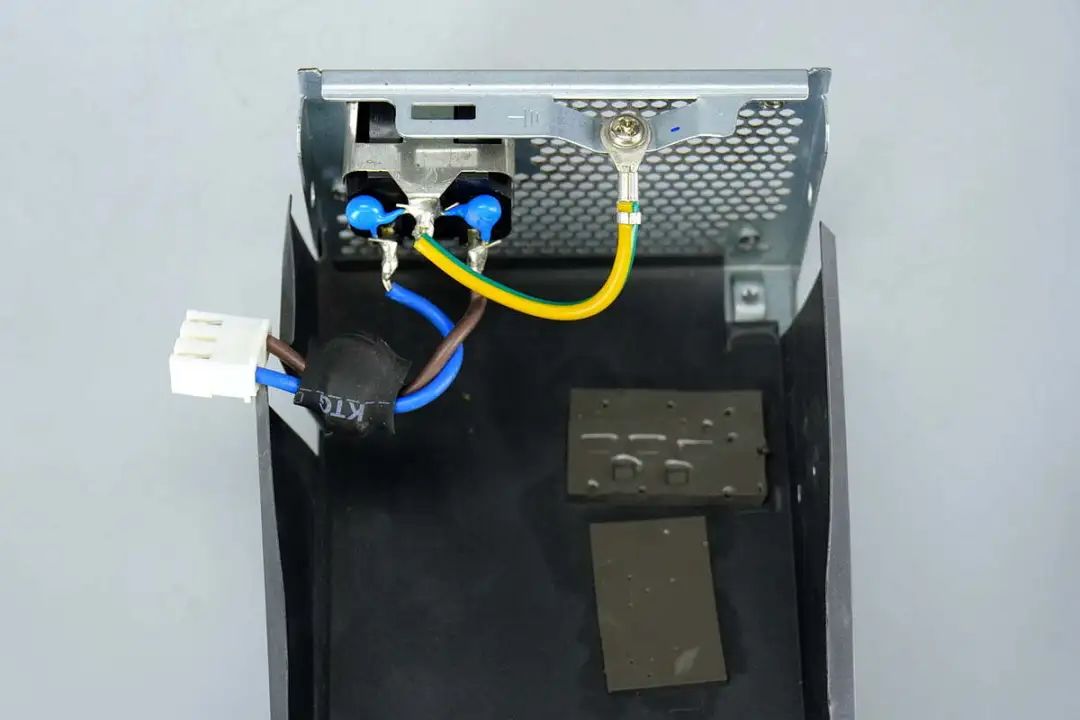

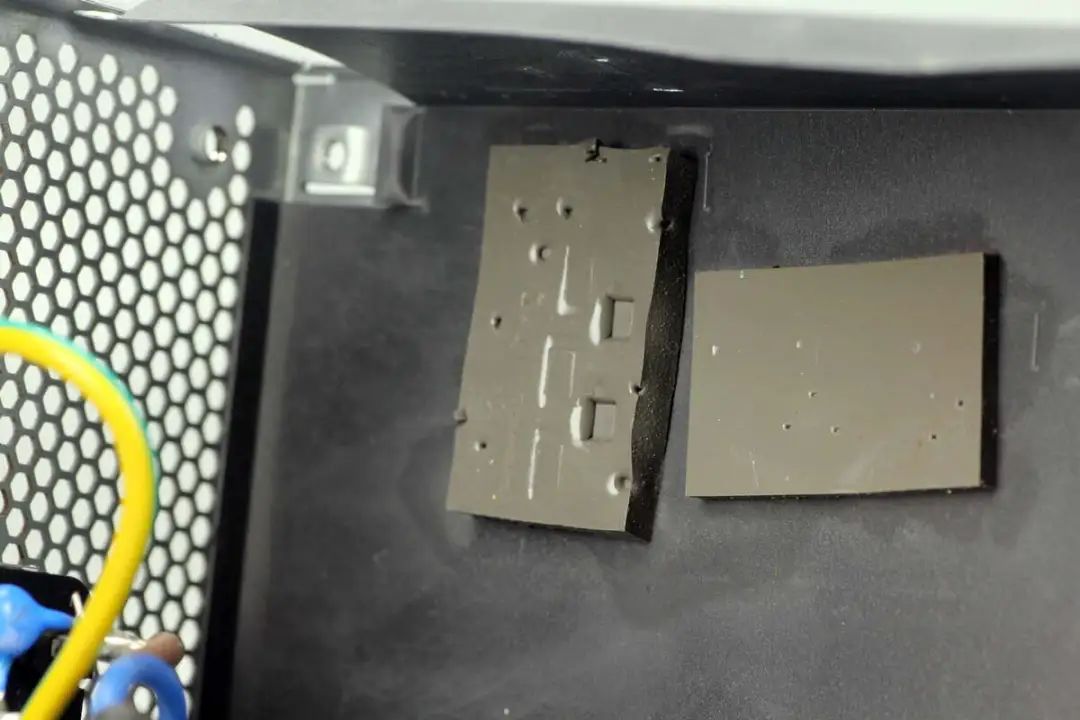

壳体内部设有麦拉片绝缘，对应发热元件位置设有导热垫加强散热。

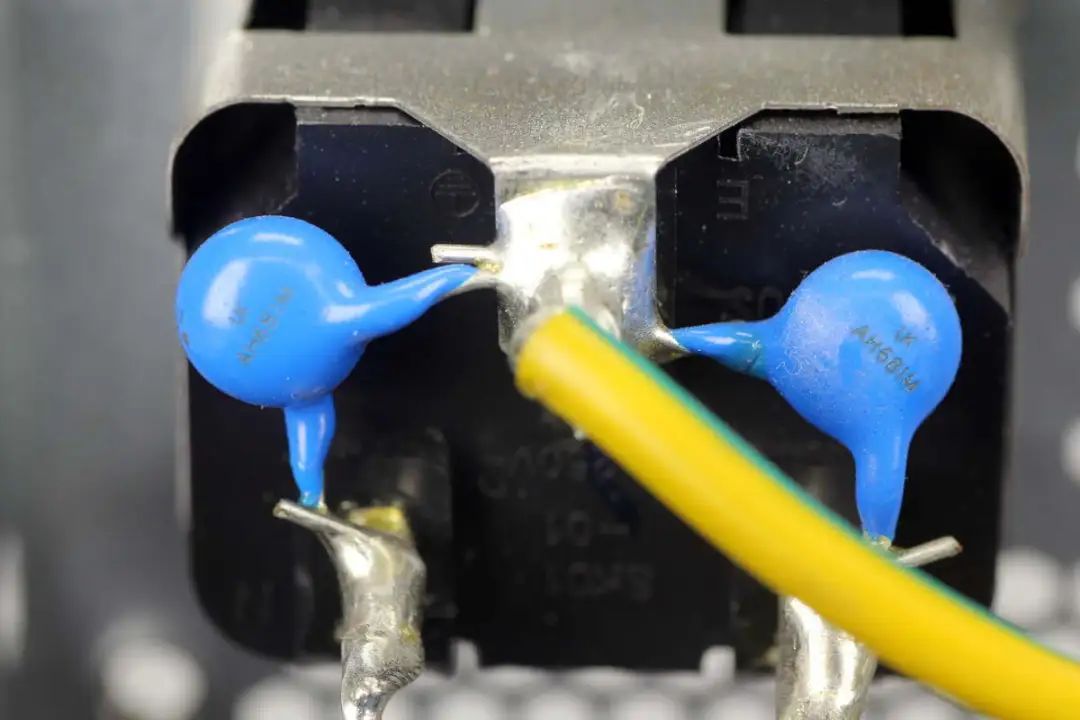

电源插座上焊接两颗蓝色Y电容。

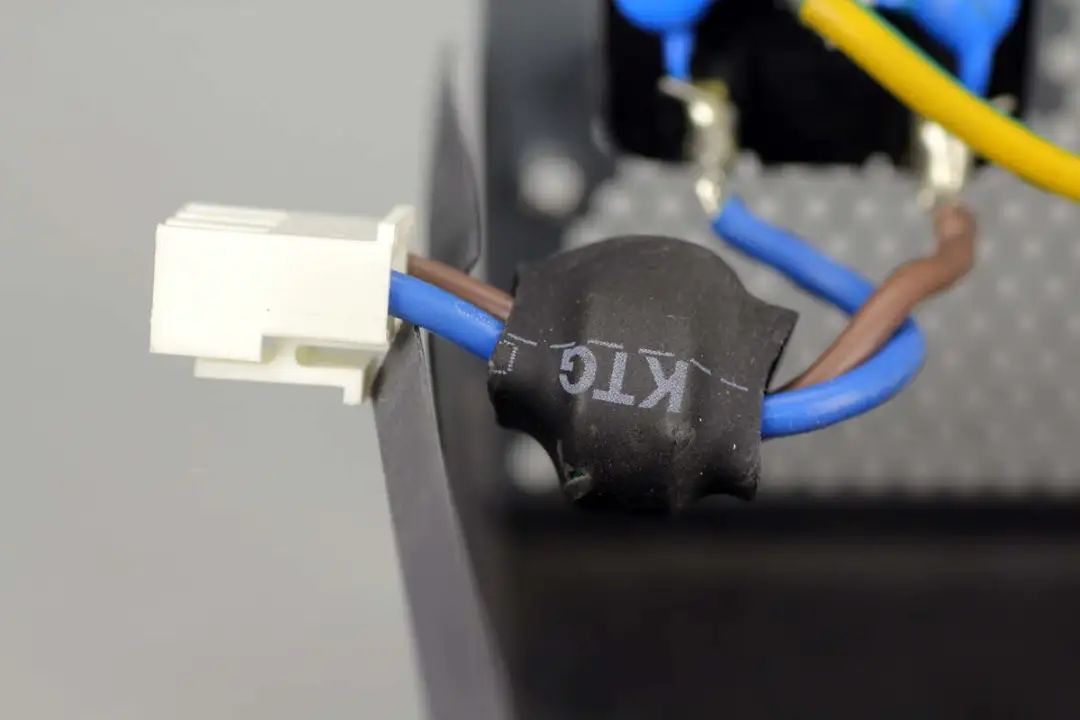

电源线设有磁环抑制高频干扰。

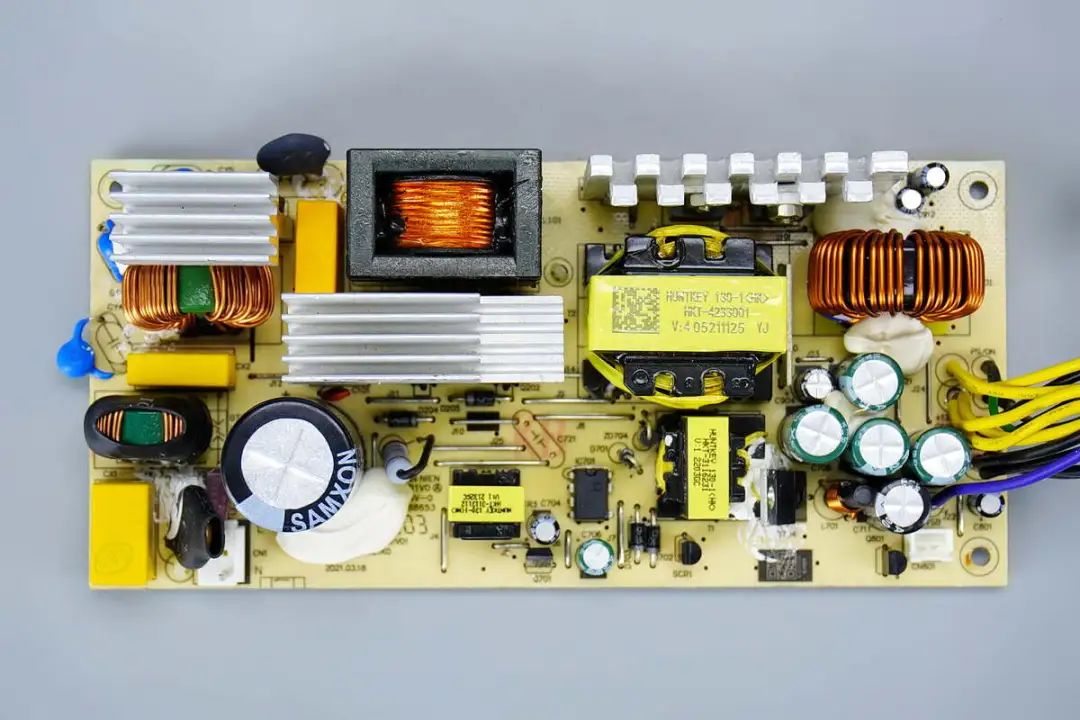

PCBA模块正面一览，左下角为交流输入端，设有连接插座，保险丝、压敏电阻，安规X2电容，共模电感，左上角设有散热片，NTC热敏电阻，薄膜滤波电容和PFC升压电感。下方散热片固定PFC开关管和正激开关管。
散热片下方设有高压滤波电容和驱动开关管的散热片。右侧设有开关变压器，整流管散热片，滤波电感。下方设有待机电源芯片，待机电源变压器和滤波电容等元件。高压电容和滤波电感等元件打胶加固。

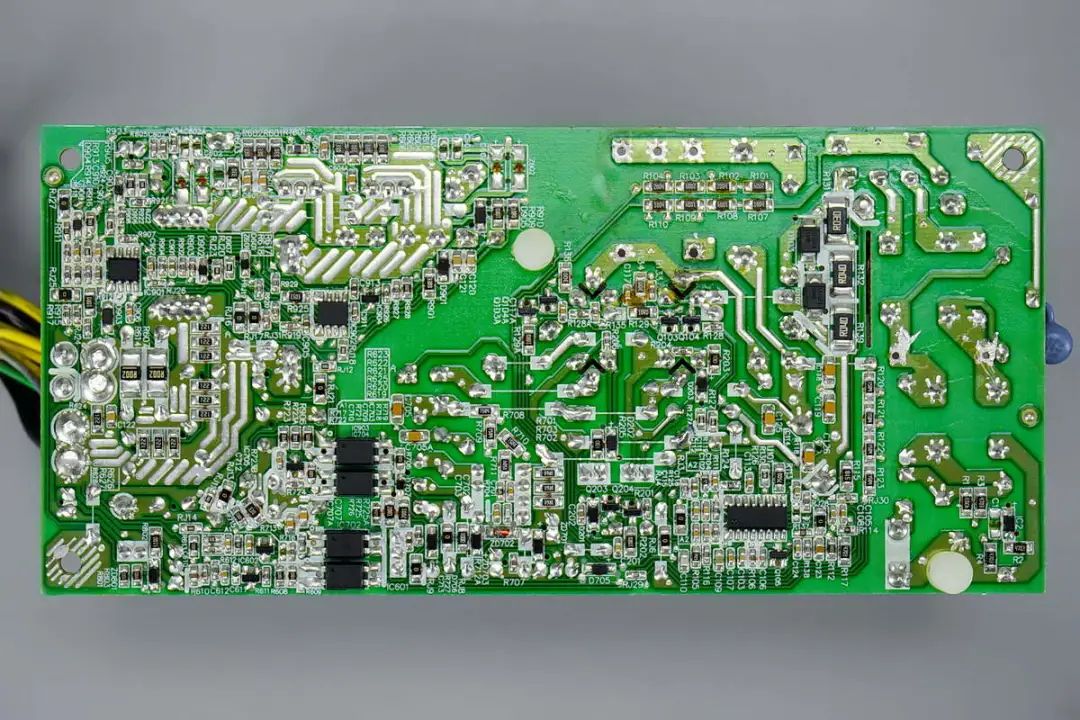

PCBA模块背面设有主控芯片，反馈光耦，运放和管控芯片。

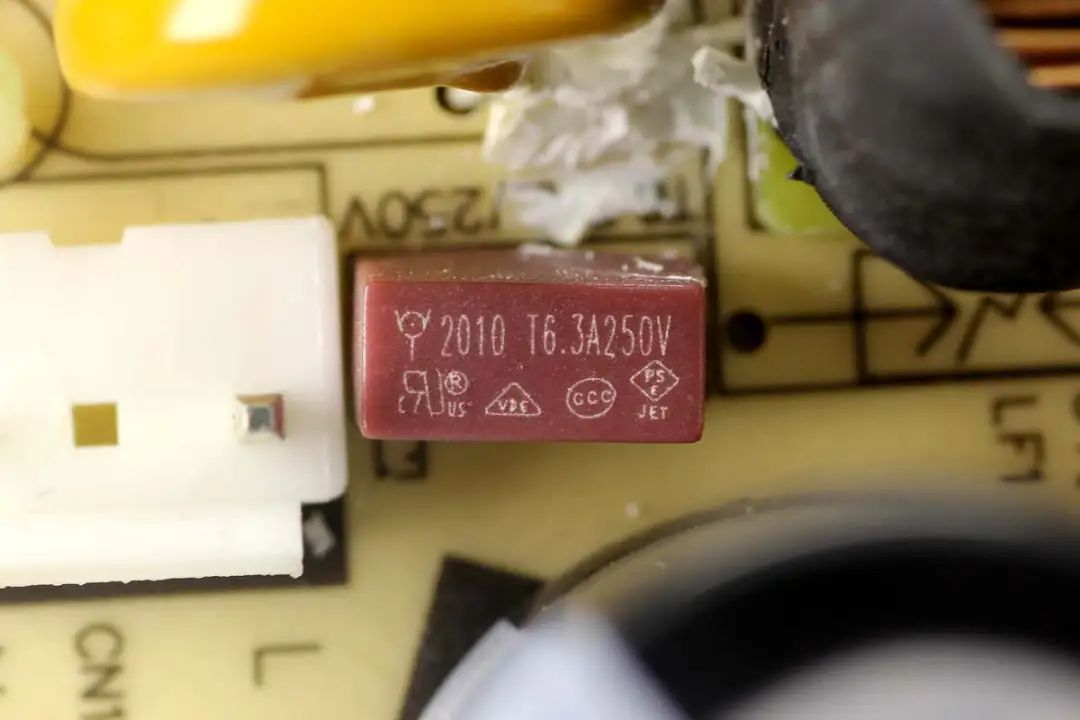

输入端保险丝来自华德电子，规格为6.3A 250V。

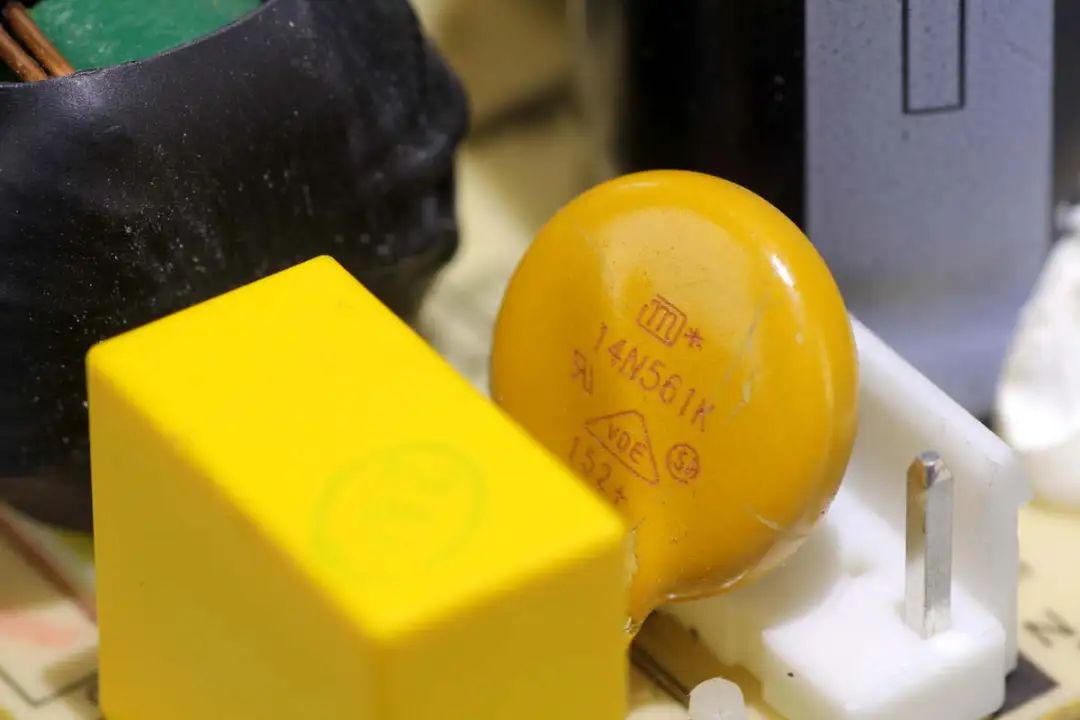

压敏电阻来自久尹，型号14N561K，用于吸收过压浪涌。

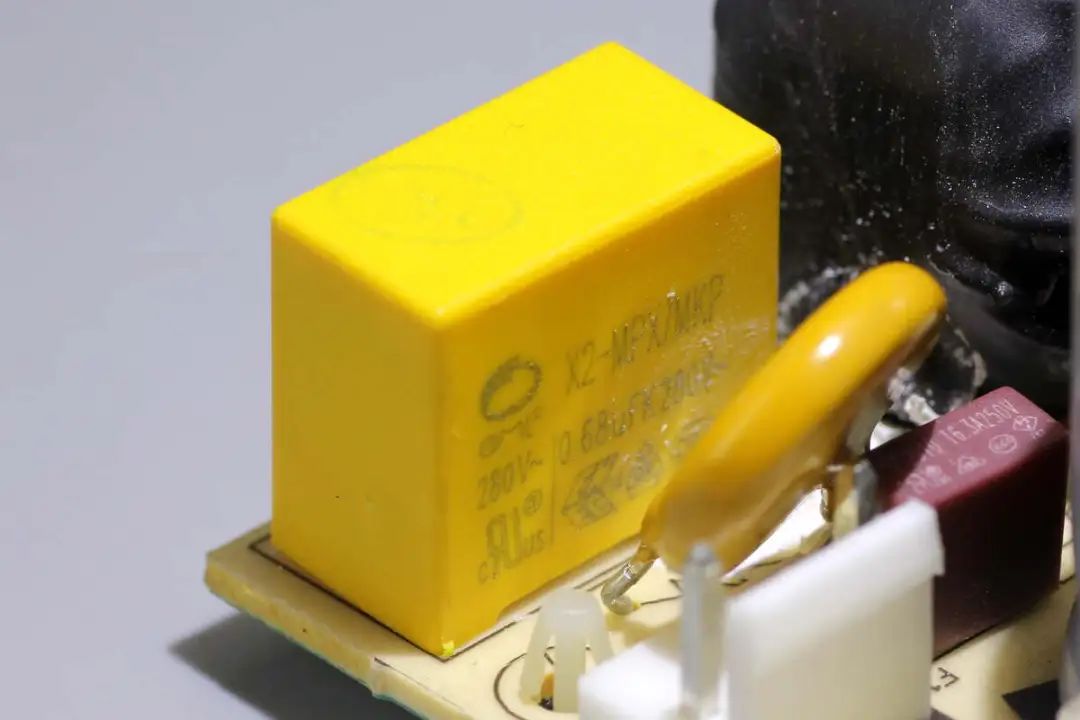

安规X2电容来自亿曼丰，规格为0.68μF。

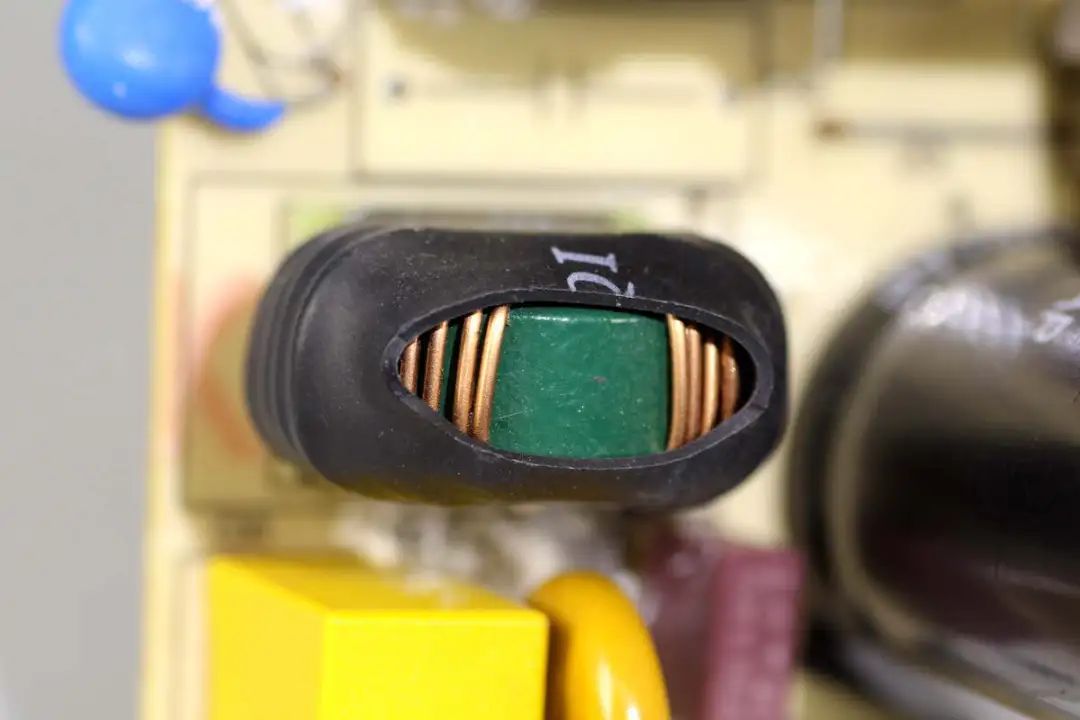

共模电感采用漆包线绕制，外套热缩管绝缘。

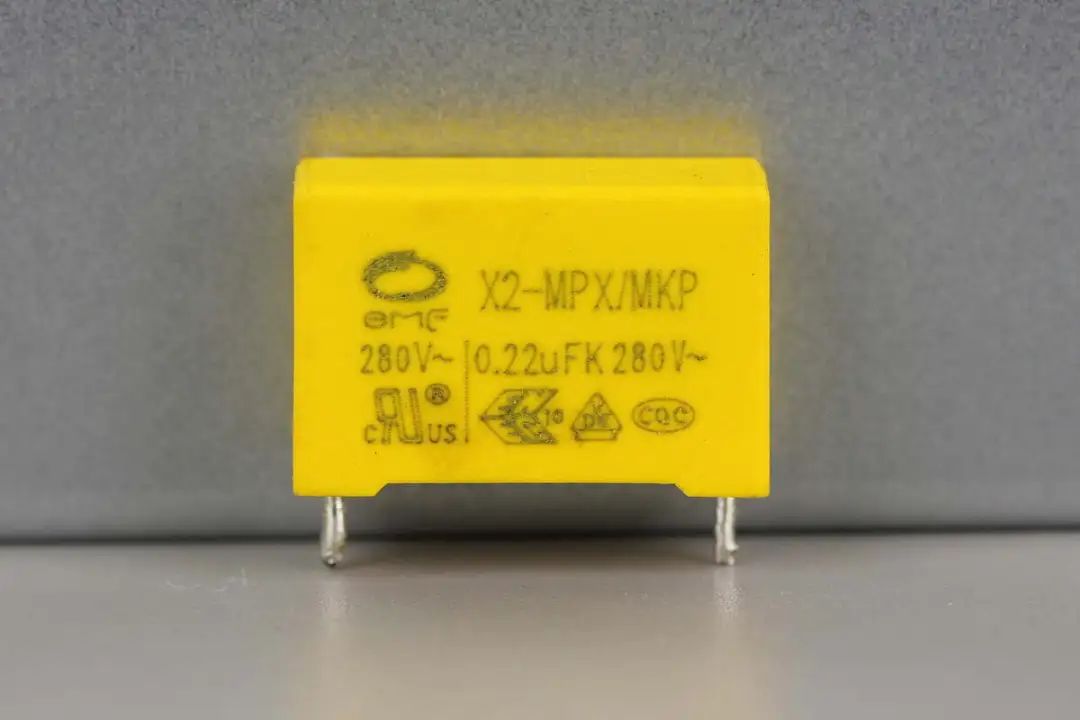

另一颗安规X2电容规格为0.22μF。

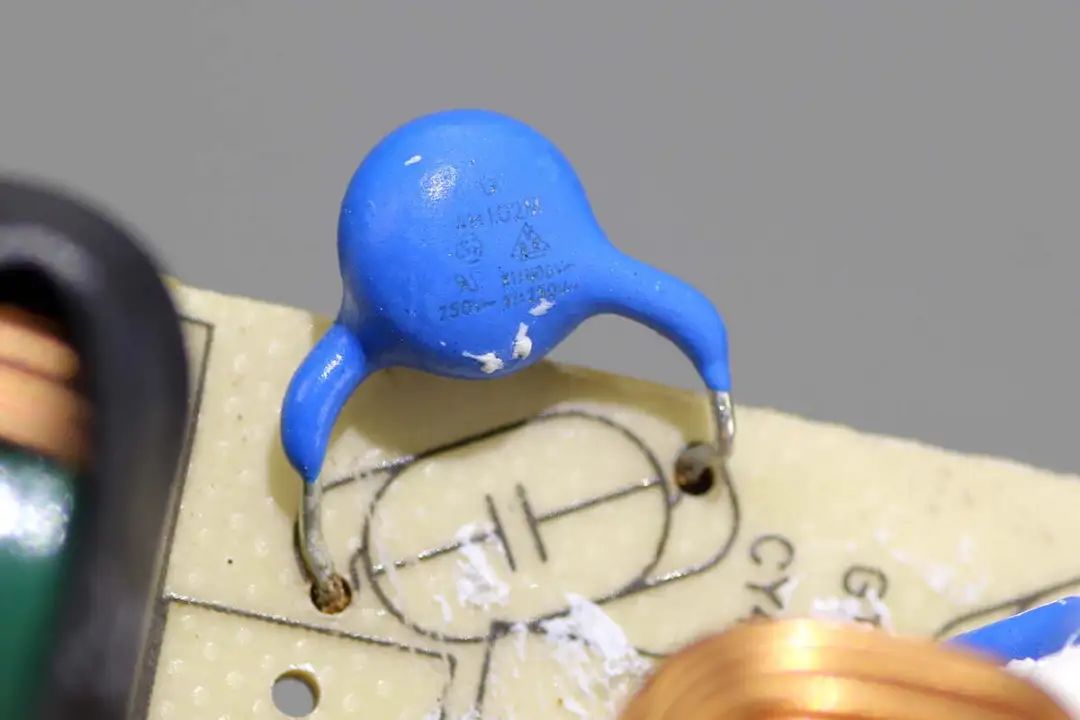

蓝色Y电容来自华新科。

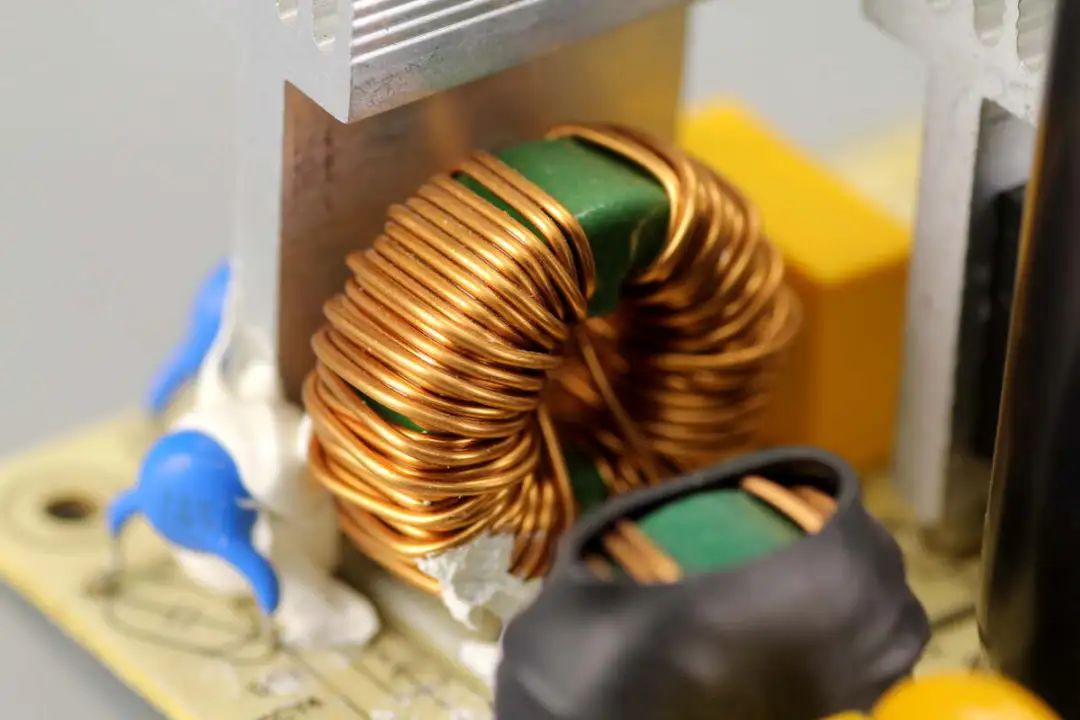

第二级共模电感也采用漆包线绕制。

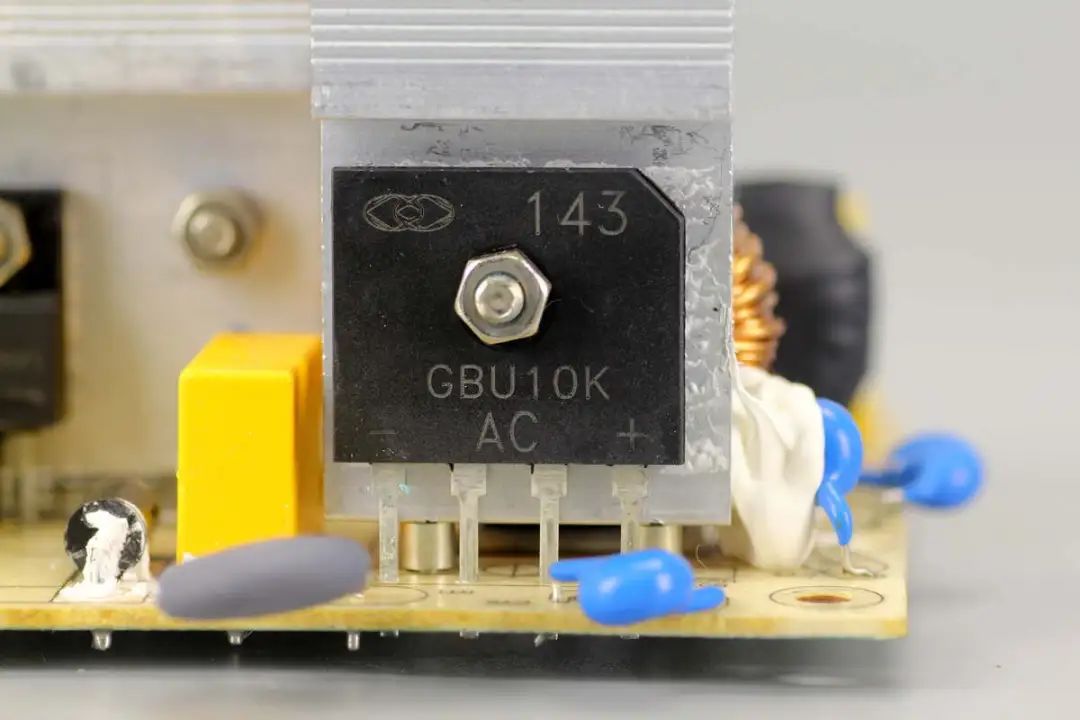

整流桥来自海湾电子，型号GBU10K，规格为800V 10A，采用GBU封装。

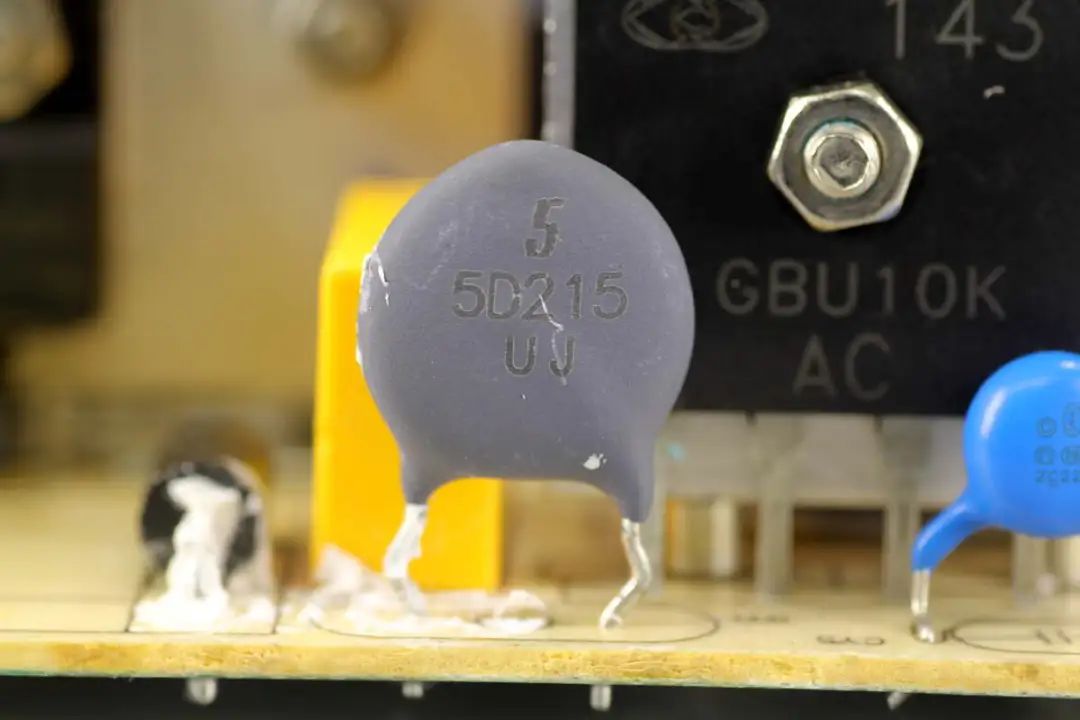

NTC热敏电阻来自石冢，型号5D2-15，用于抑制浪涌电流。

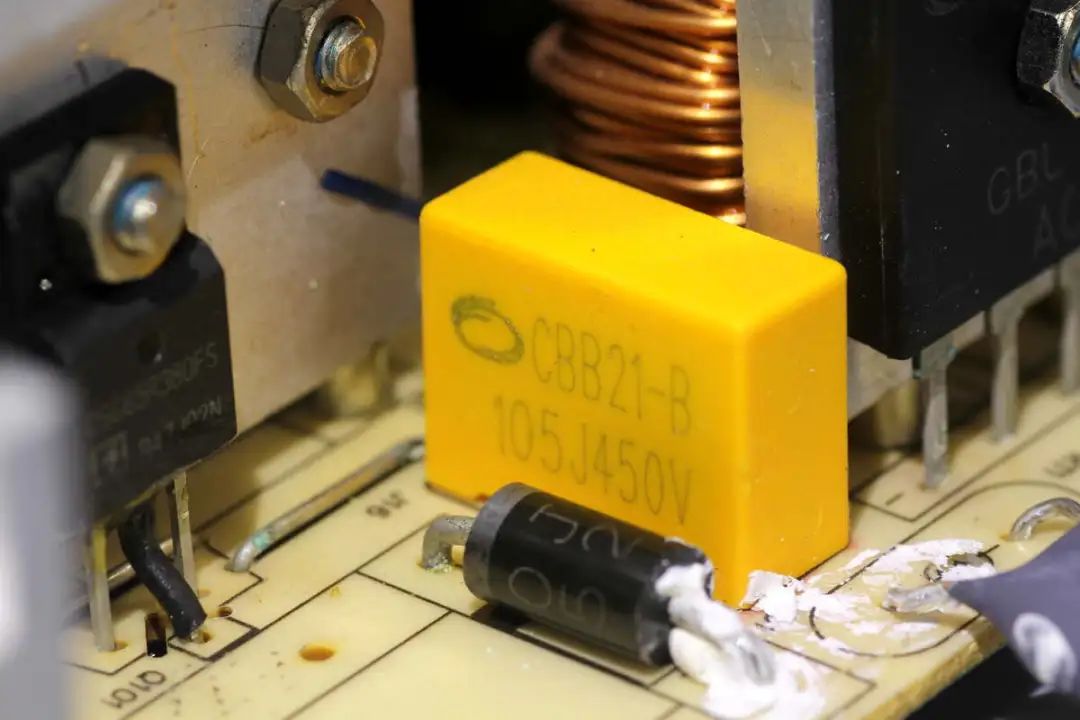

薄膜滤波电容和旁路二极管特写，滤波电容来自亿曼丰，规格为1μF450V。

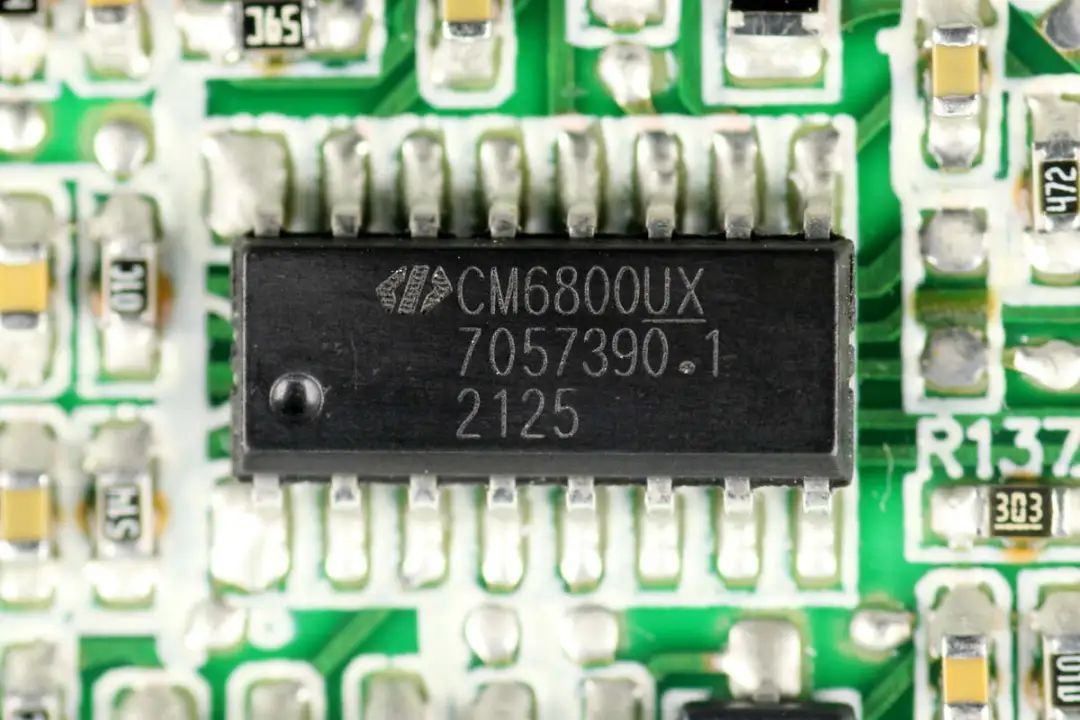

初级主控芯片来自虹冠，型号CM6800U，是一颗PFC+正激二合一控制器，适用于电脑电源、充电器等电源应用，采用SOP-16封装。

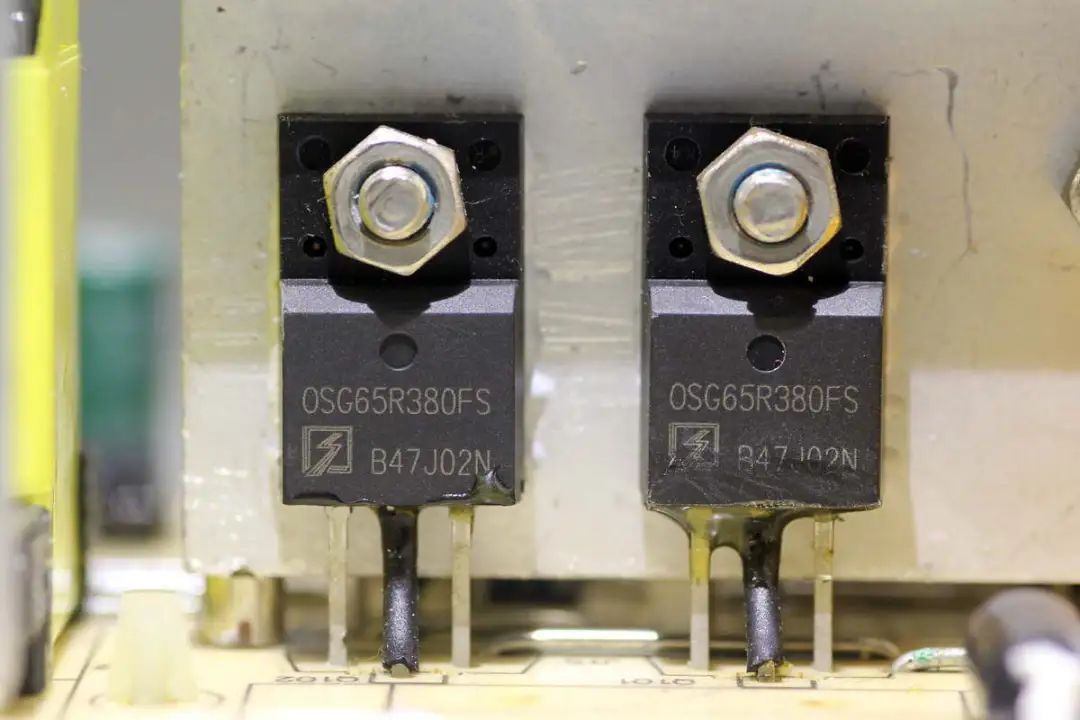

PFC开关管来自东微，型号OSG65R380FSF，NMOS，耐压700V，导阻380mΩ，采用TO220F封装，两颗并联。

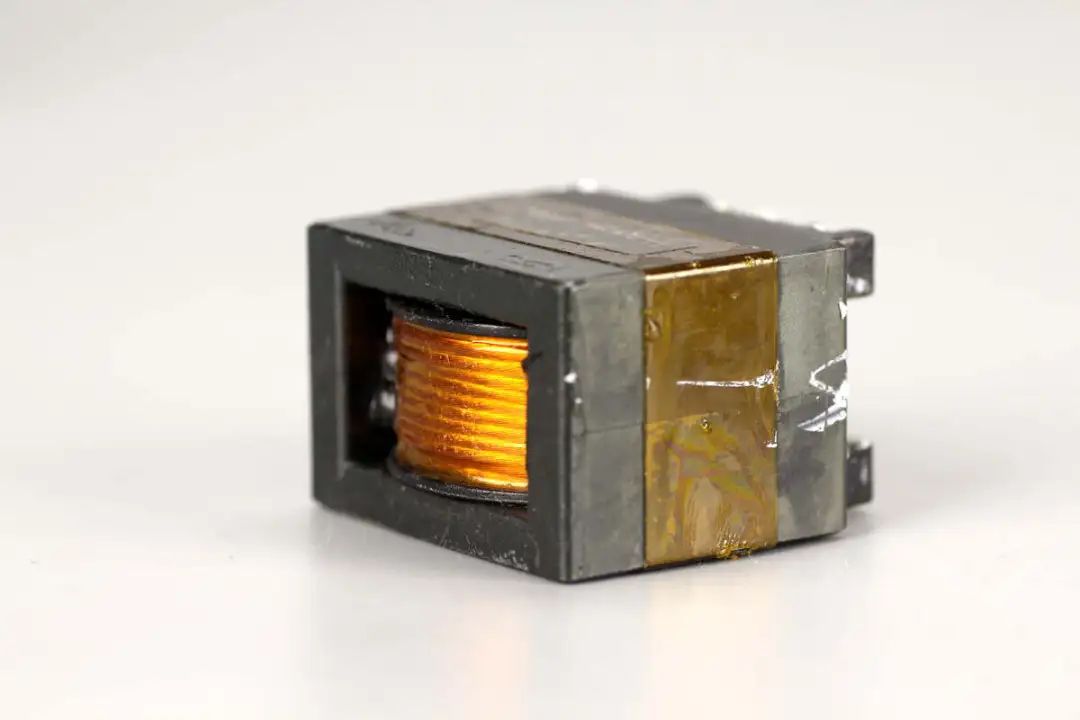

PFC升压电感特写。
电感采用利兹线绕制。

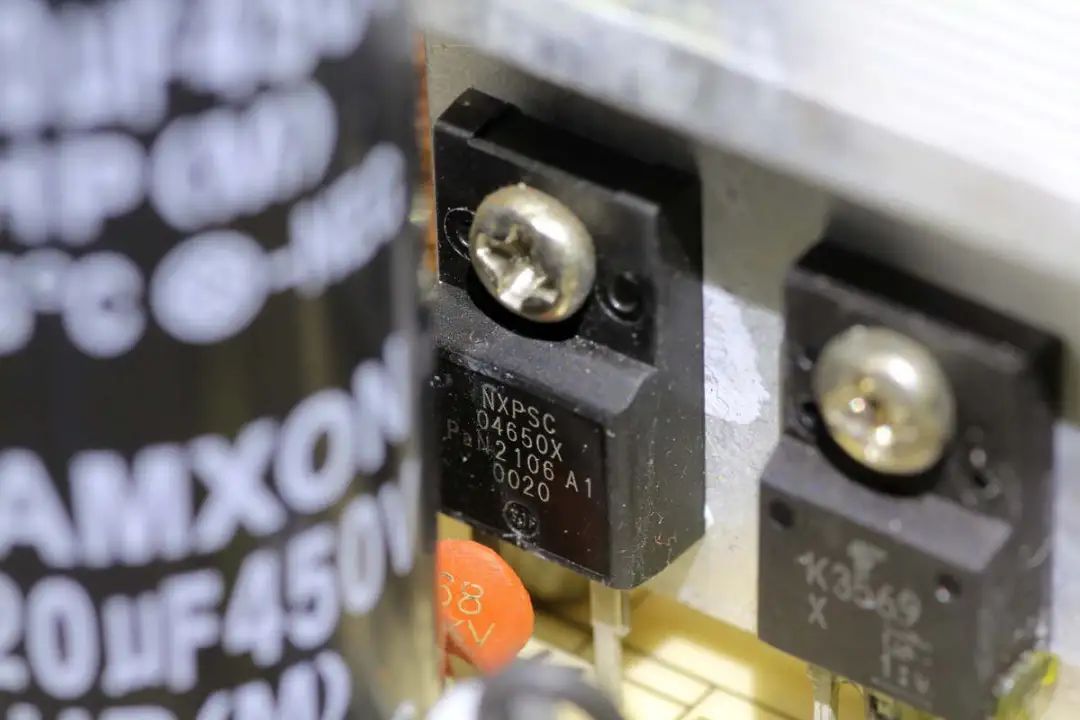

PFC整流管来自瑞能，型号NXPSC04650X，为碳化硅二极管，规格为650V 4A，采用TO220F-2L封装。

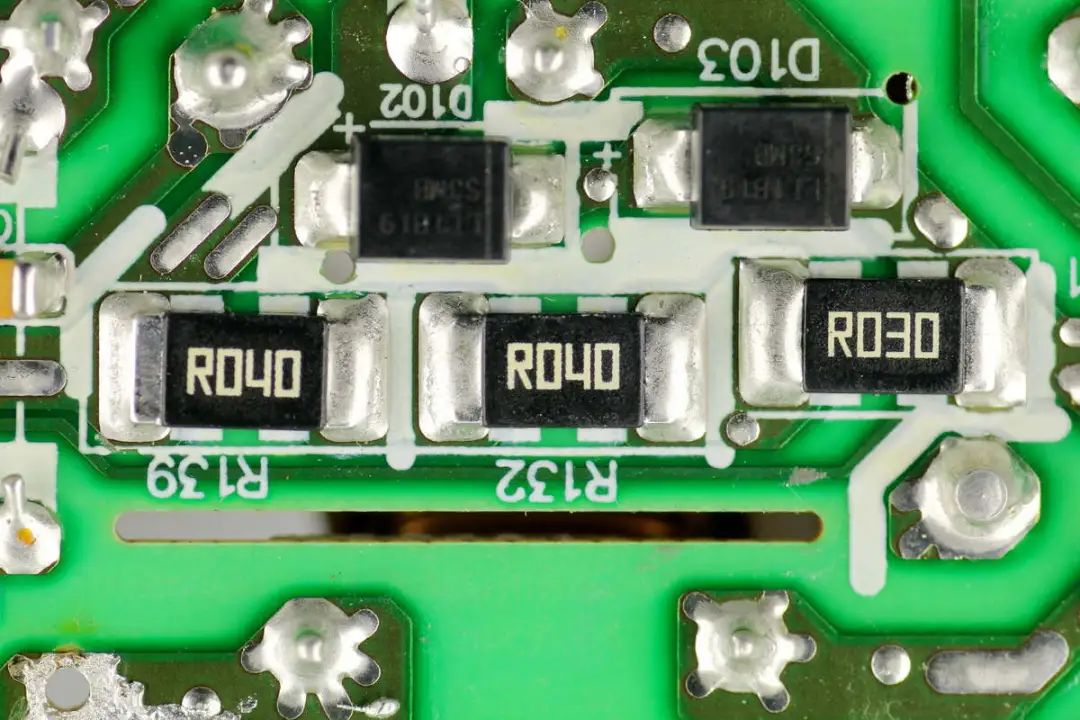

用于检测PFC开关管电流的三颗取样电阻特写。

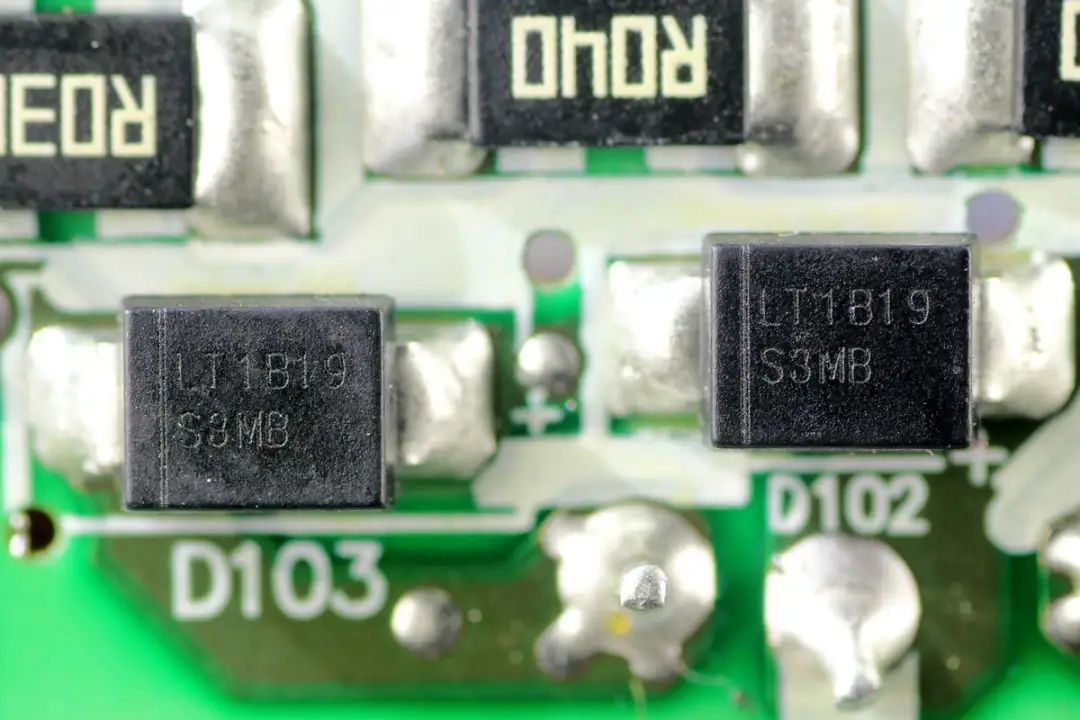

两颗S3MB二极管串联连接。

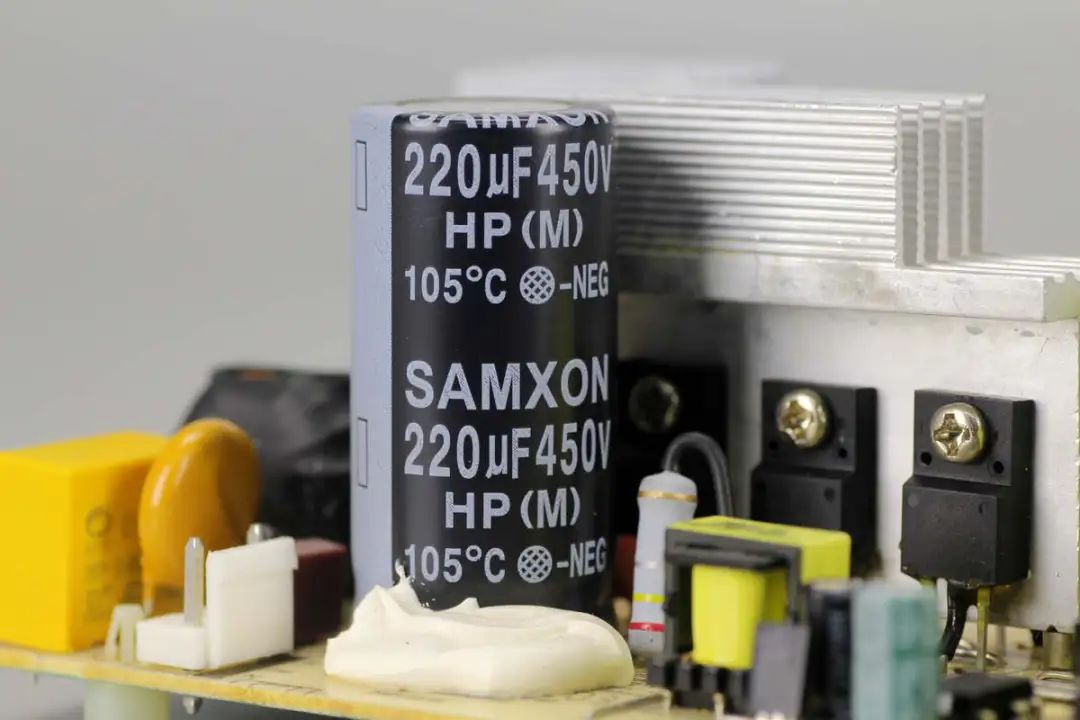

高压滤波电容来自万裕，规格为220μF450V，底部打胶加固。

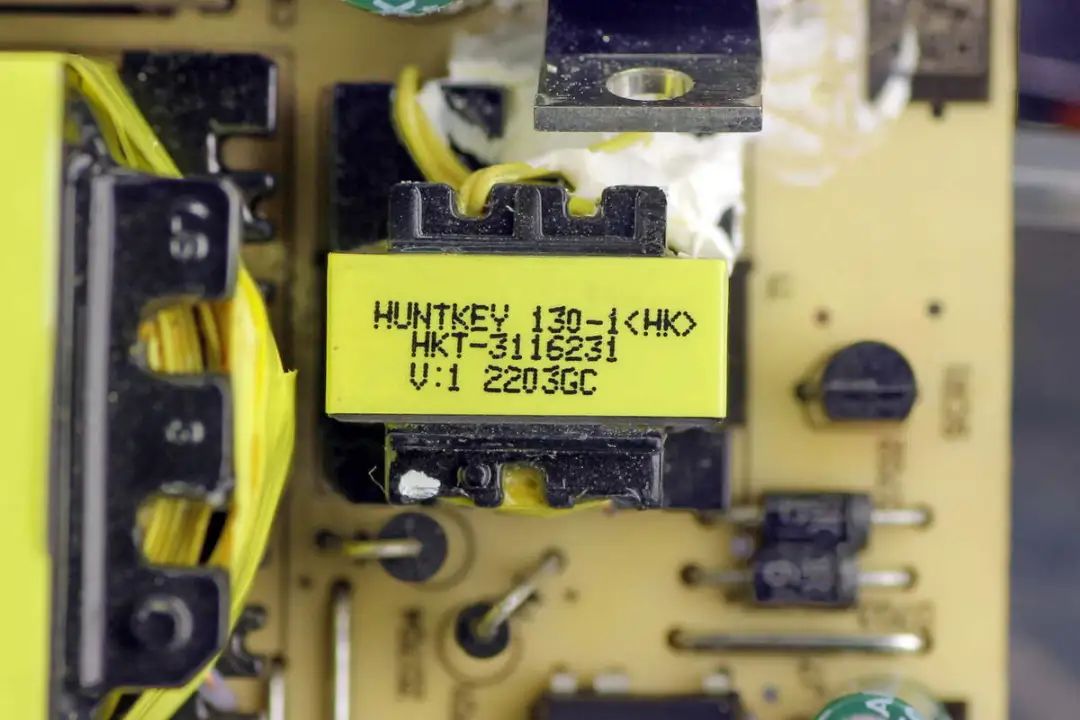

用于驱动初级开关管的变压器特写。

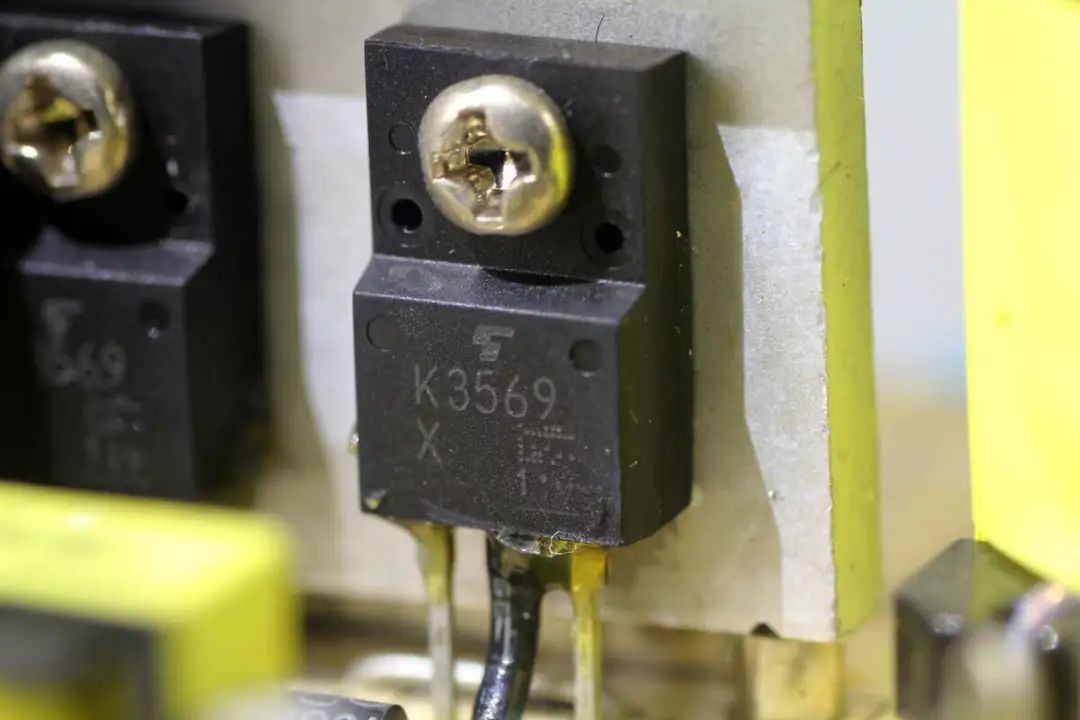

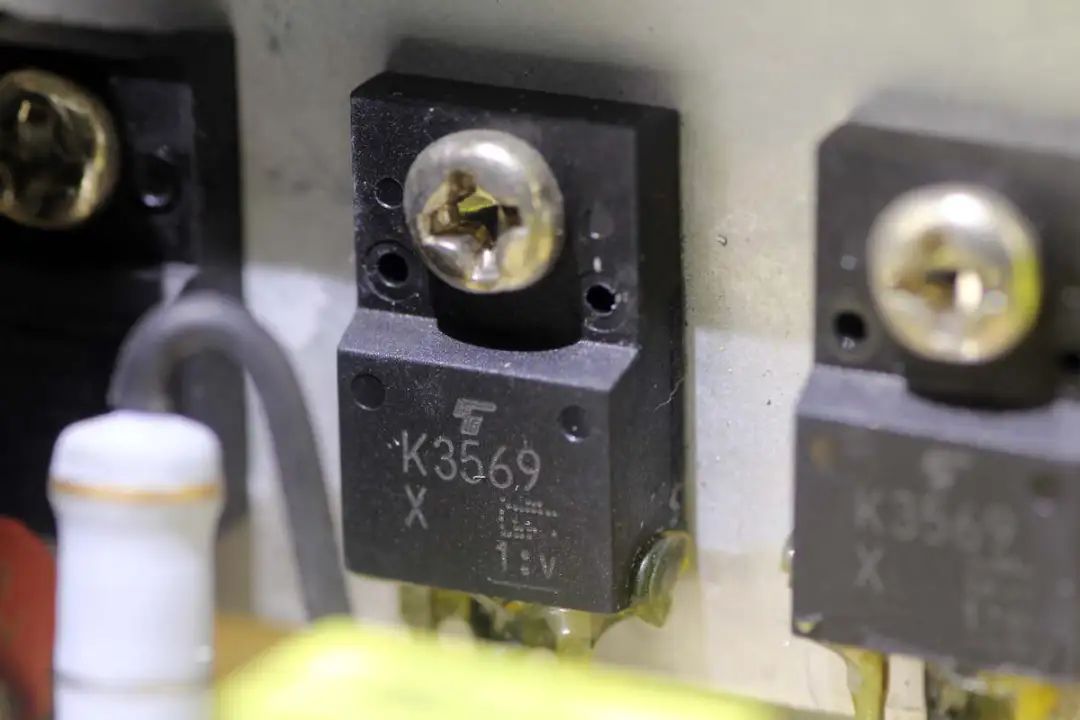

正激开关管来自东芝，型号2SK3569，NMOS，耐压600V，导阻540mΩ，采用TO-220F封装。
另一颗开关管型号相同，两颗并联。

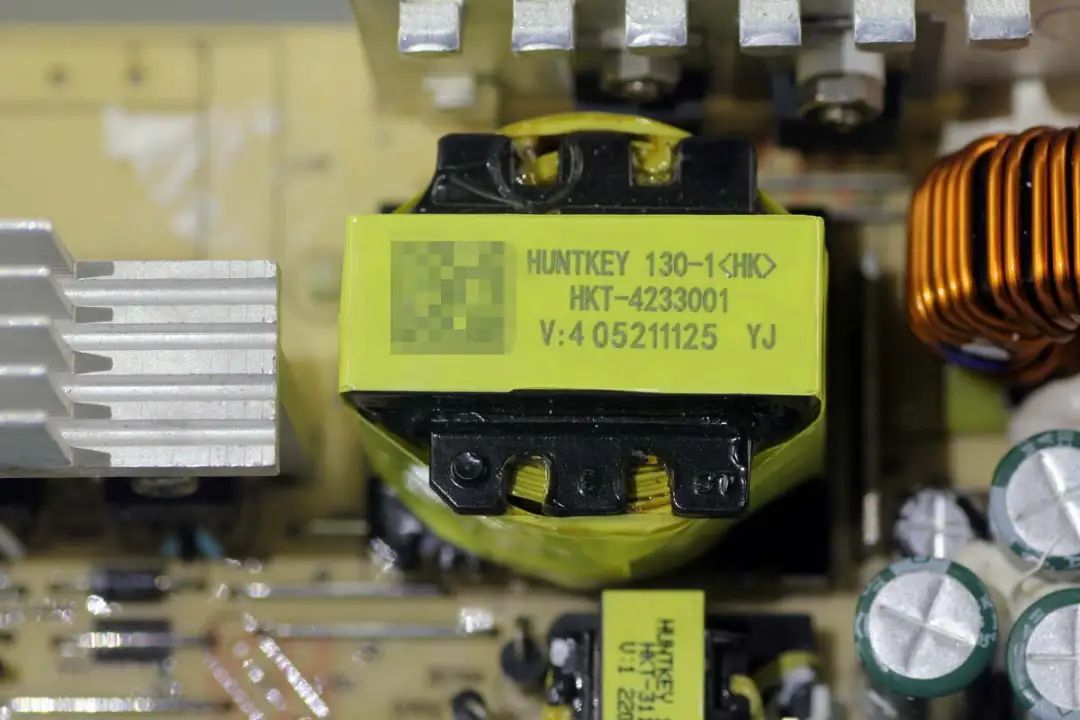

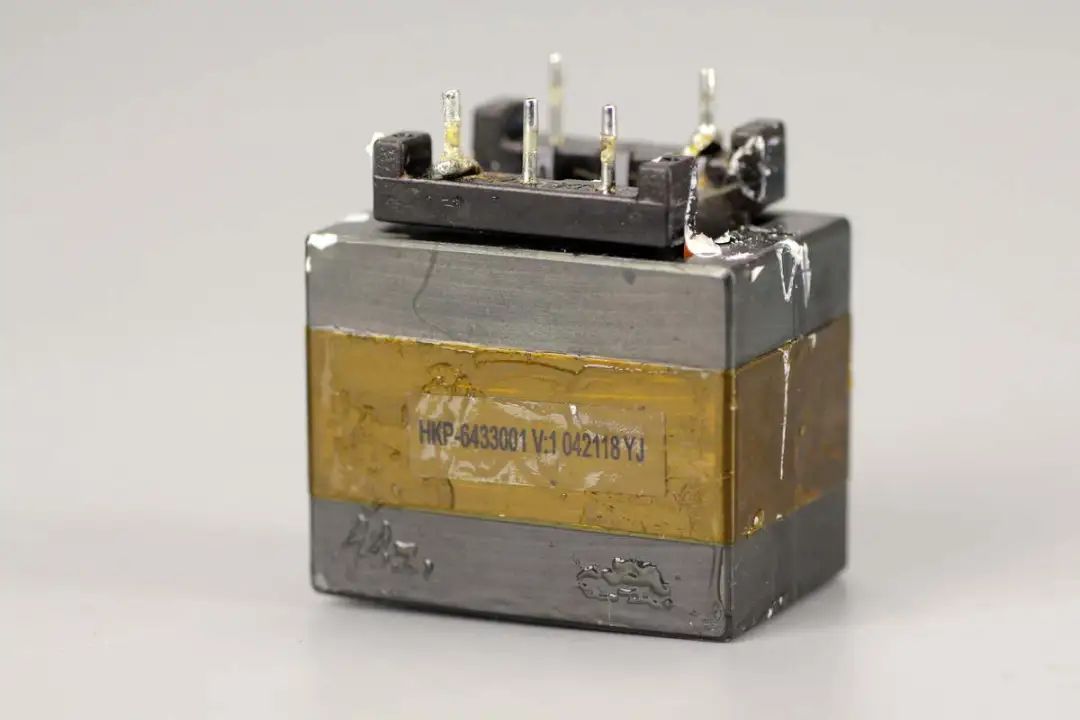

变压器特写。

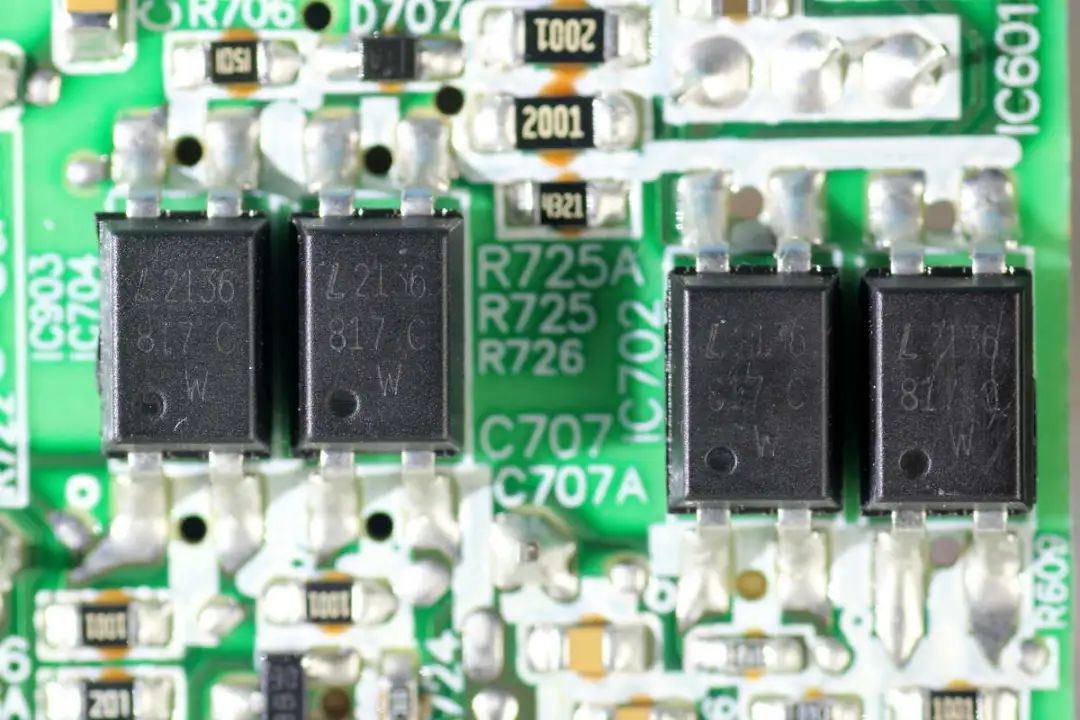

光宝LTV-817光耦用于反馈控制。

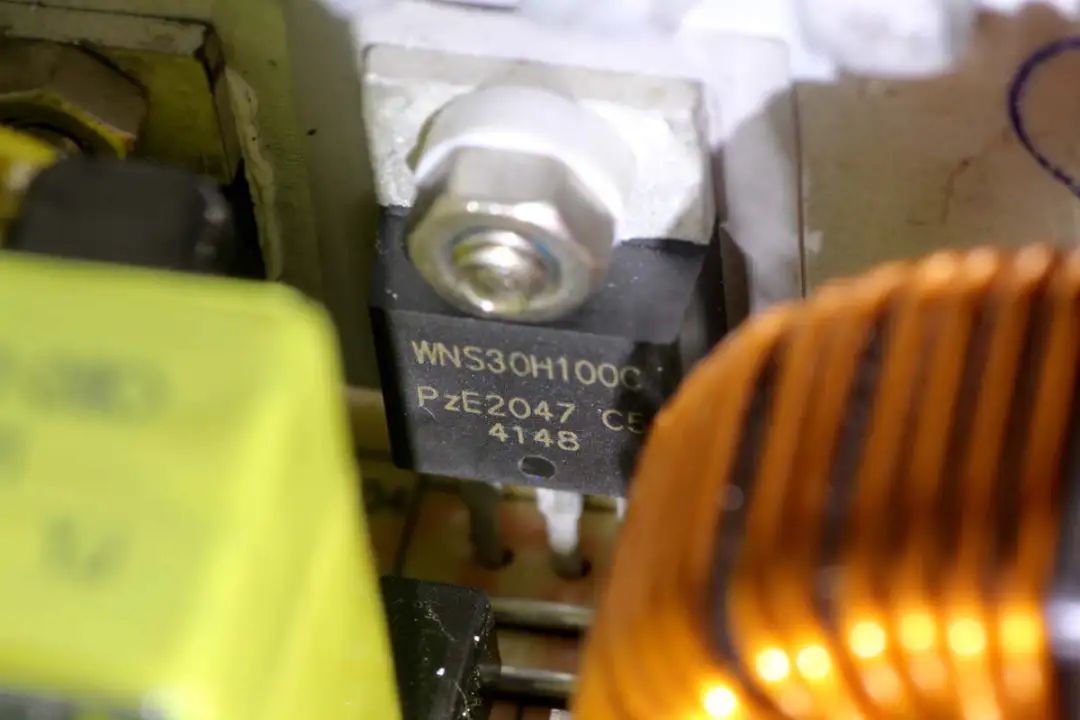

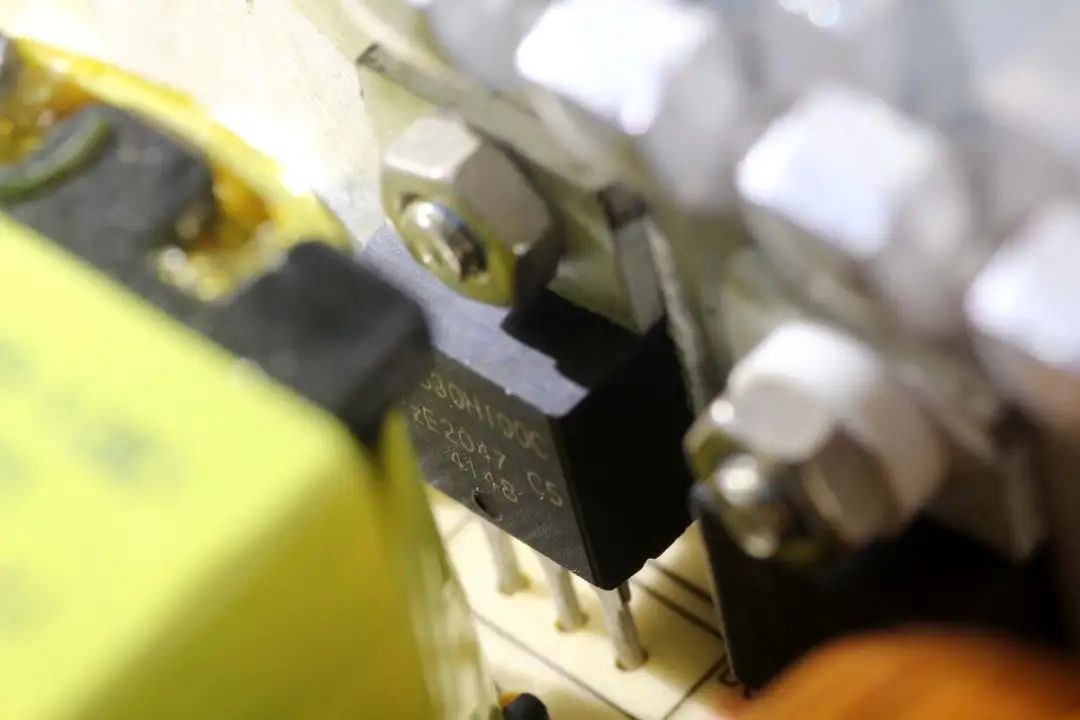

整流管来自瑞能，型号WNS30H100C，为肖特基二极管，规格为100V30A，采用TO220封装。
另一颗二极管型号相同。

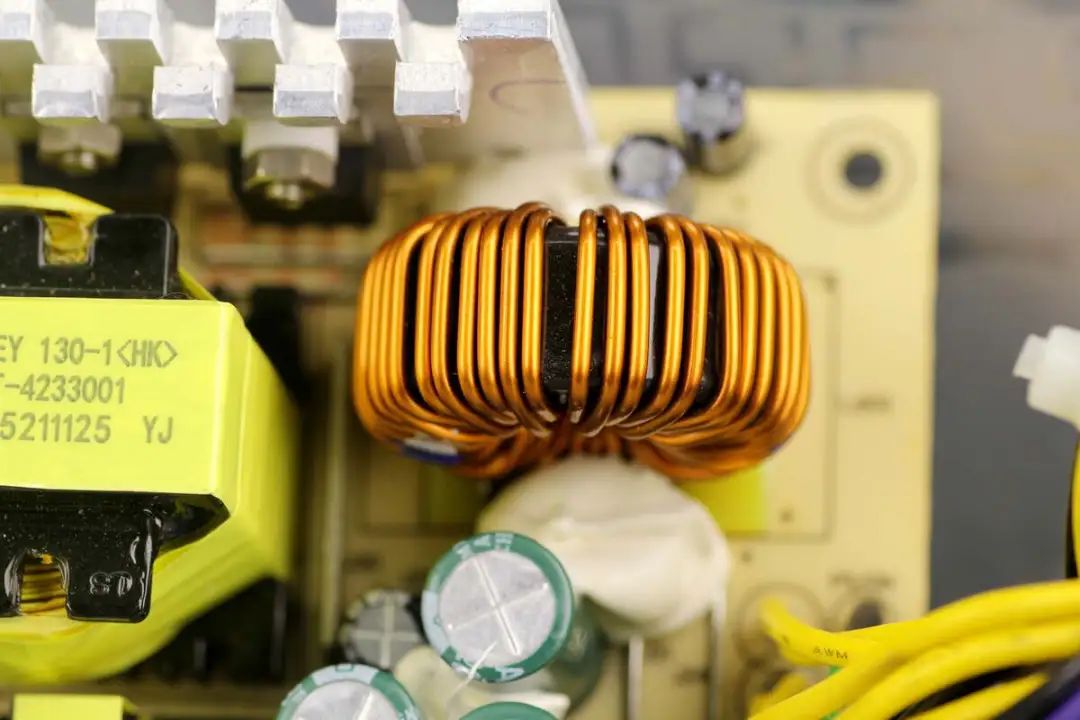

输出储能电感特写。

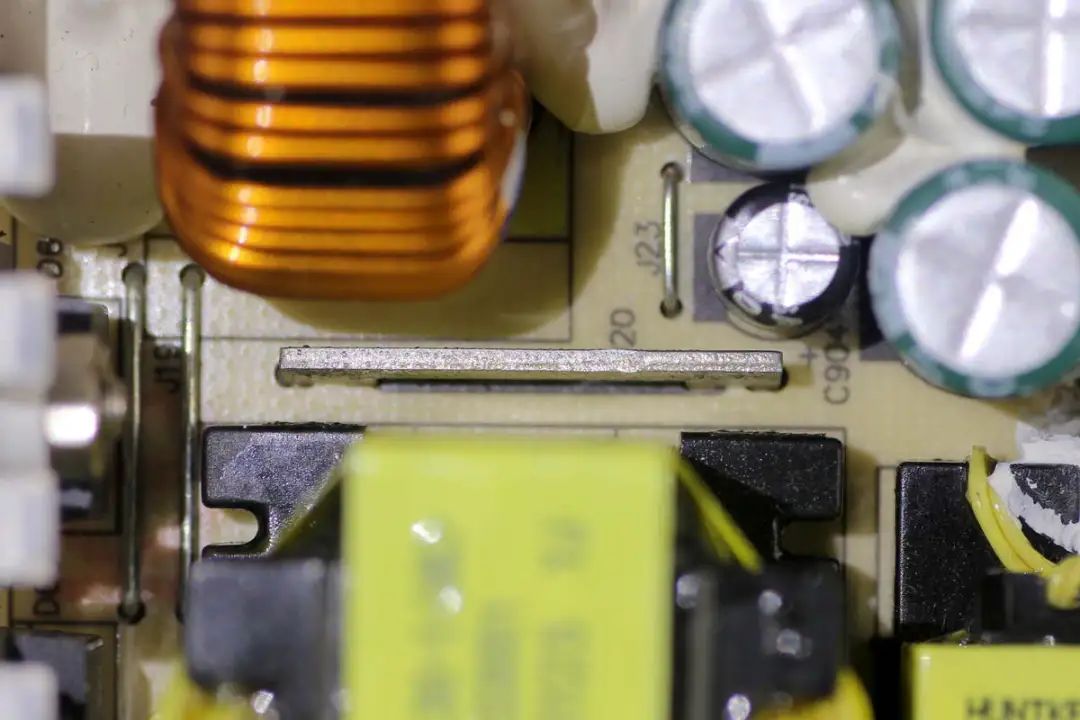

变压器旁设有连接铜条。

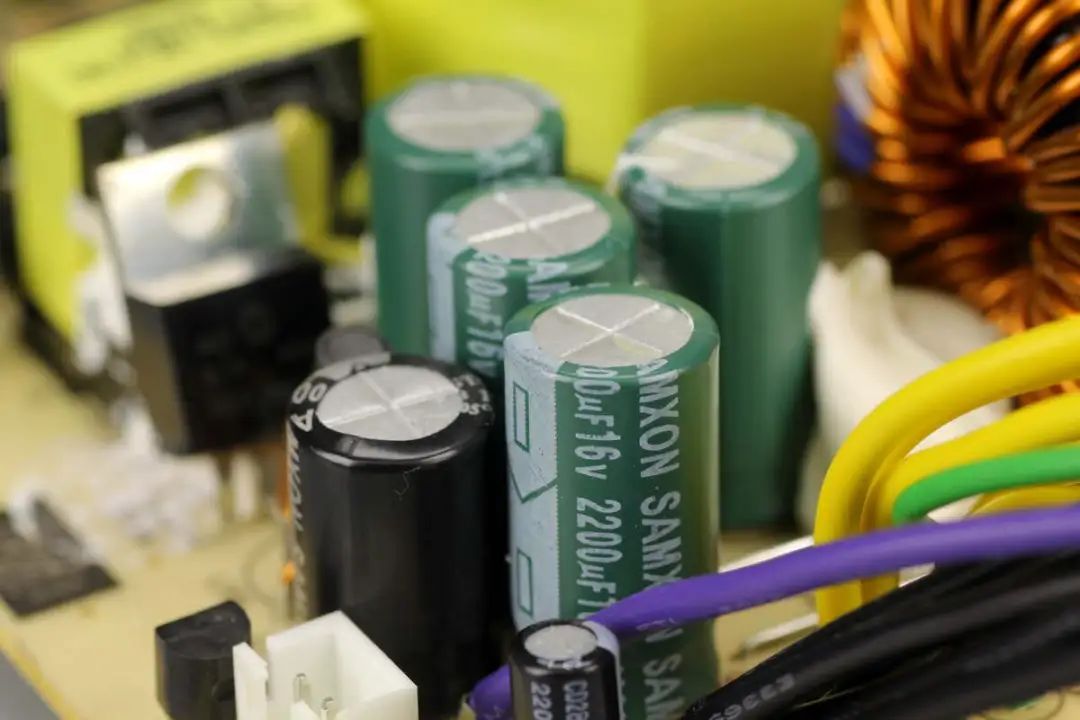

输出端滤波电容来自万裕，规格为2200μF 16V，四颗并联。

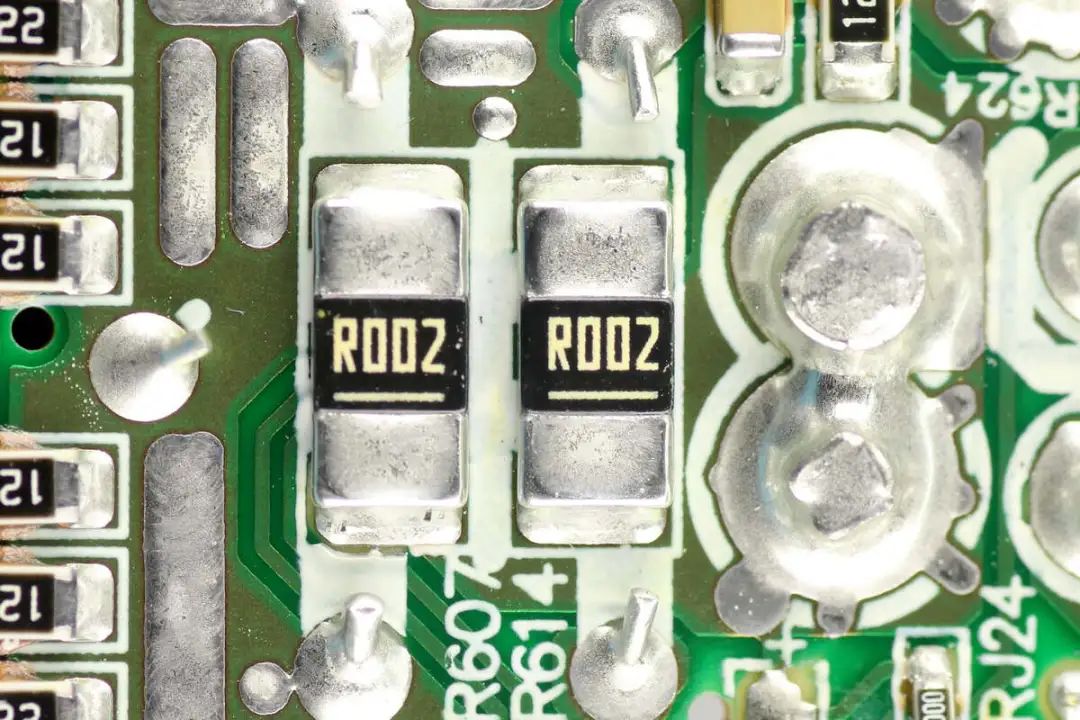

两颗2mΩ电阻并联用于输出电流检测。

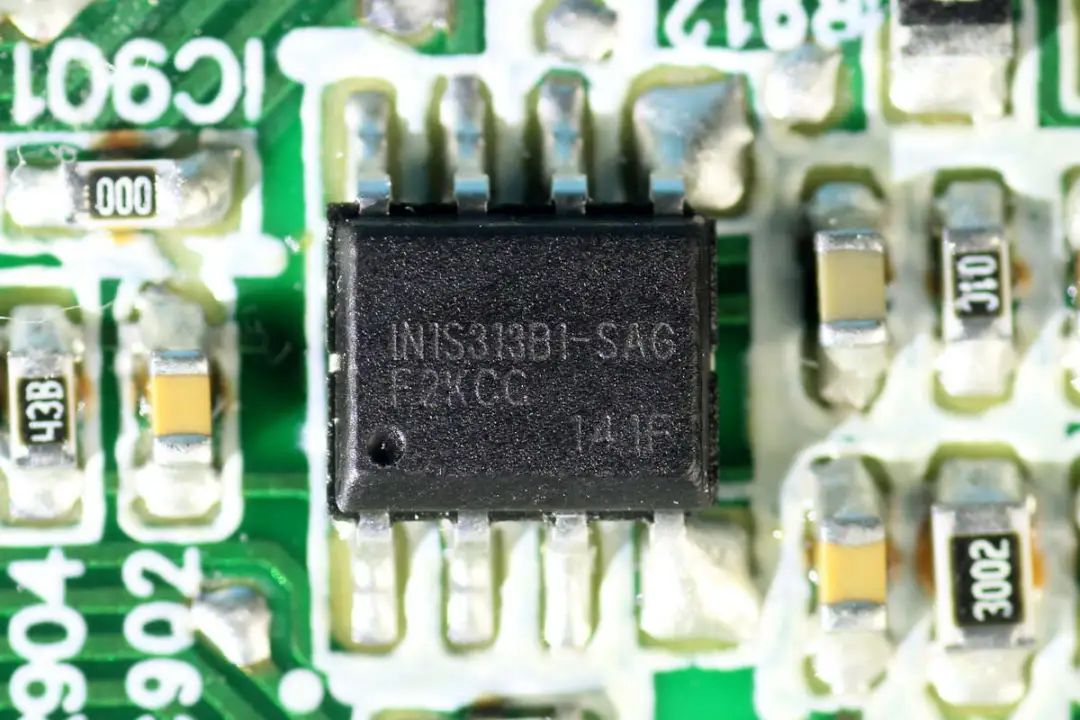

输出管控芯片丝印IN1S313B1-SAG。

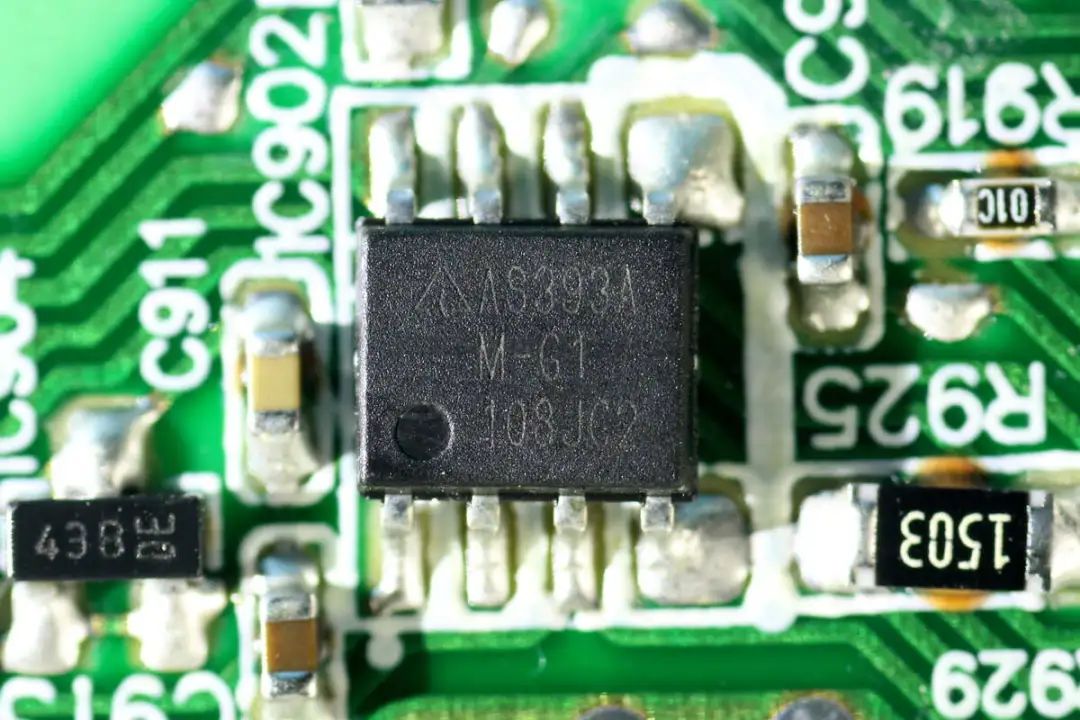

电压比较器来自达尔，型号AS393A，为双路电压比较器，用于保护检测功能，采用SO-8封装。

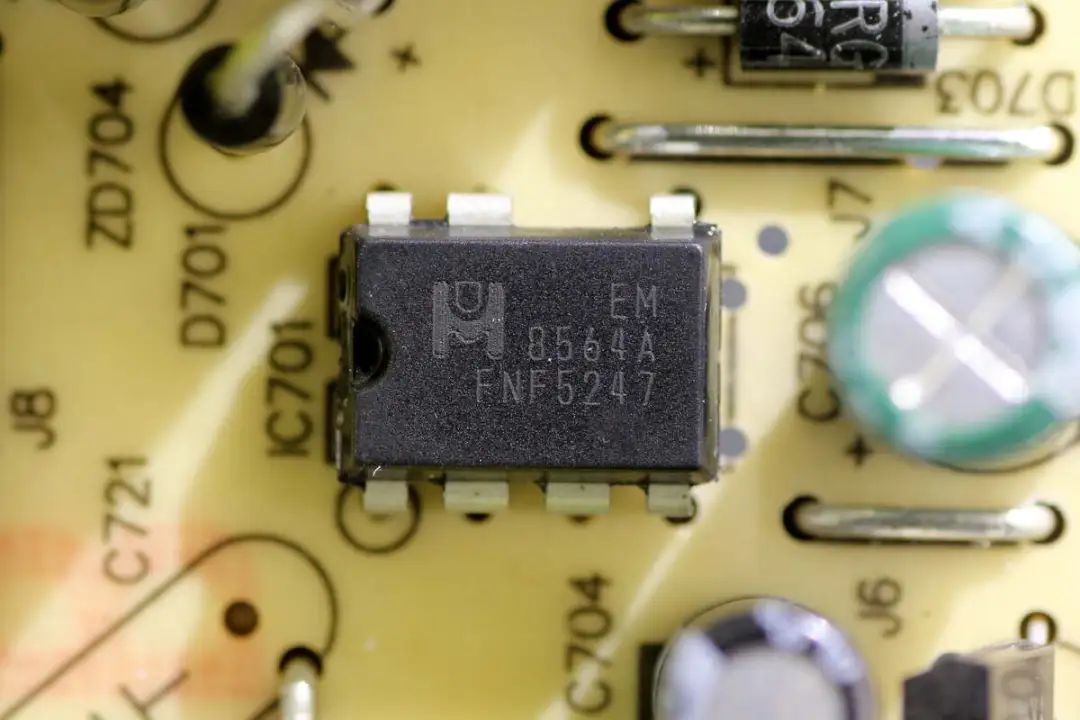

待机电源芯片来自杰力科技，型号EM8564A，芯片内部集成高压启动电路和开关管，采用电流模式控制，采用DIP-7封装。

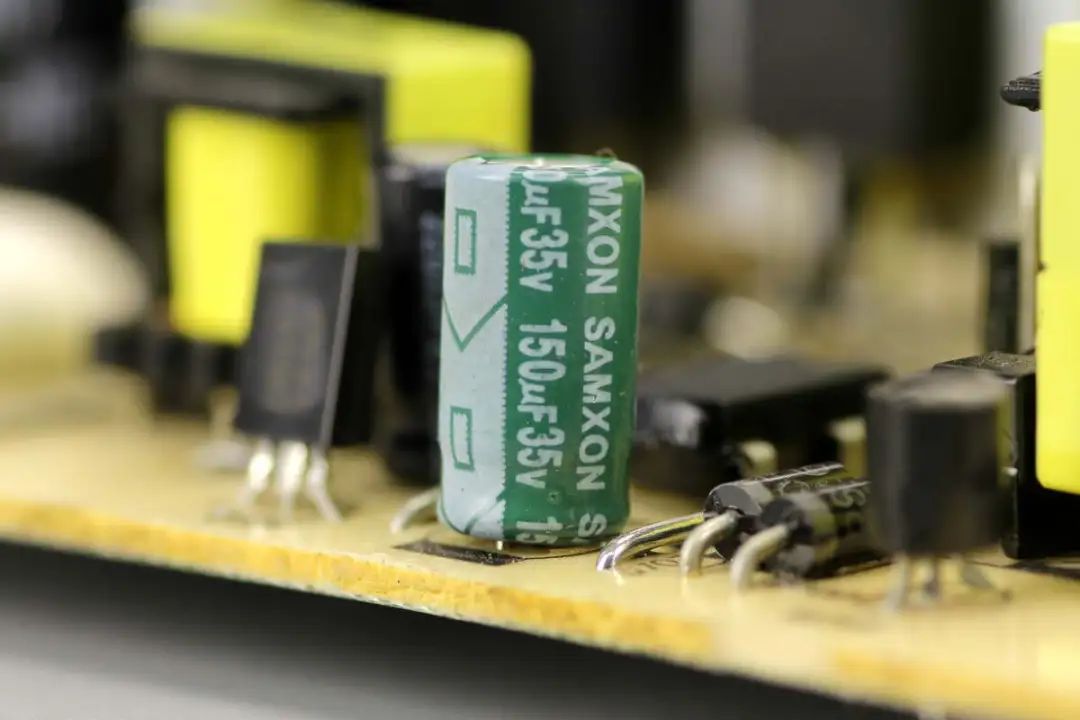

为待机电源芯片供电的滤波电容规格为150μF35V。

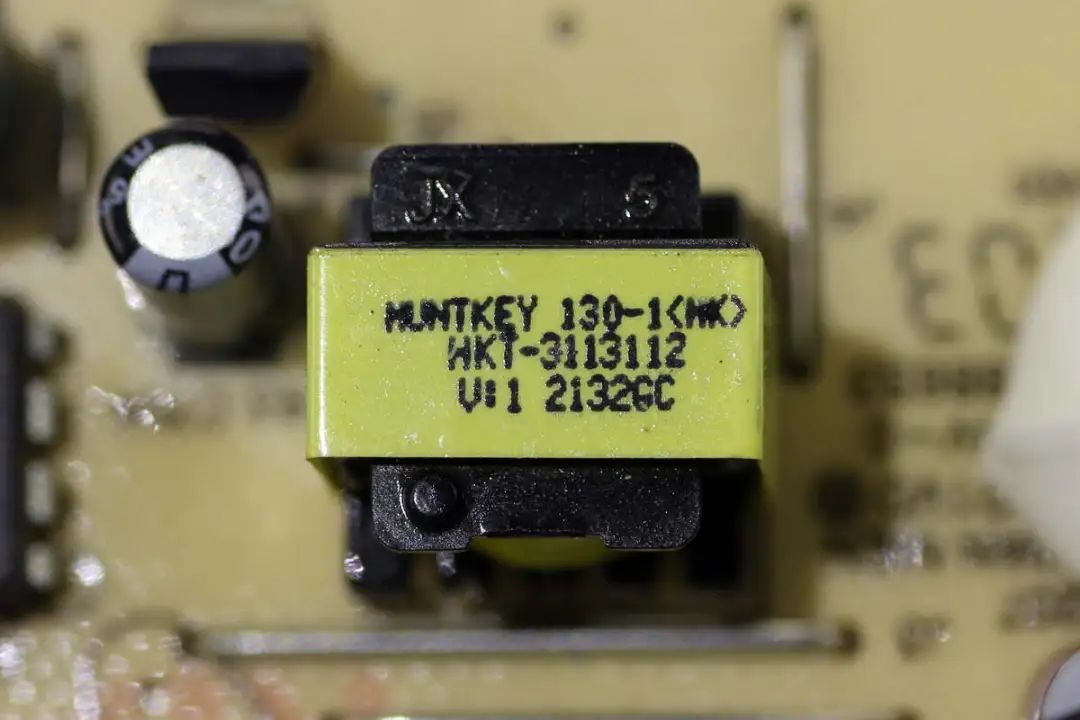

待机电源变压器特写。

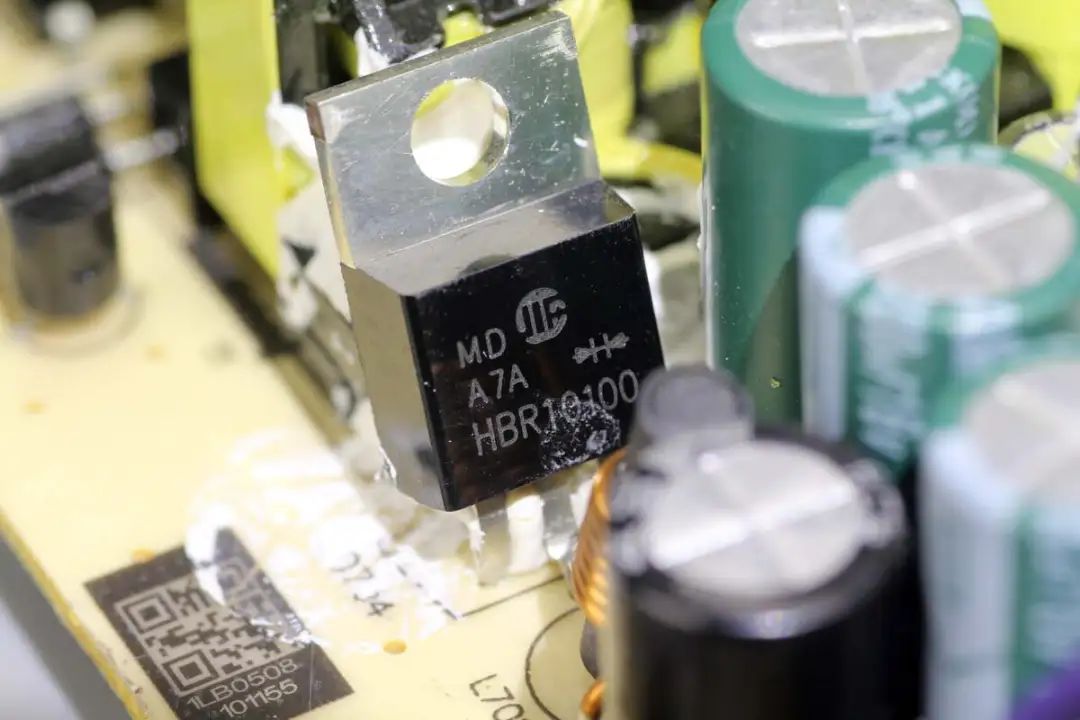

待机电源整流管来自华微电子，型号HBR10100，规格为10A 100V，采用TO-220封装。

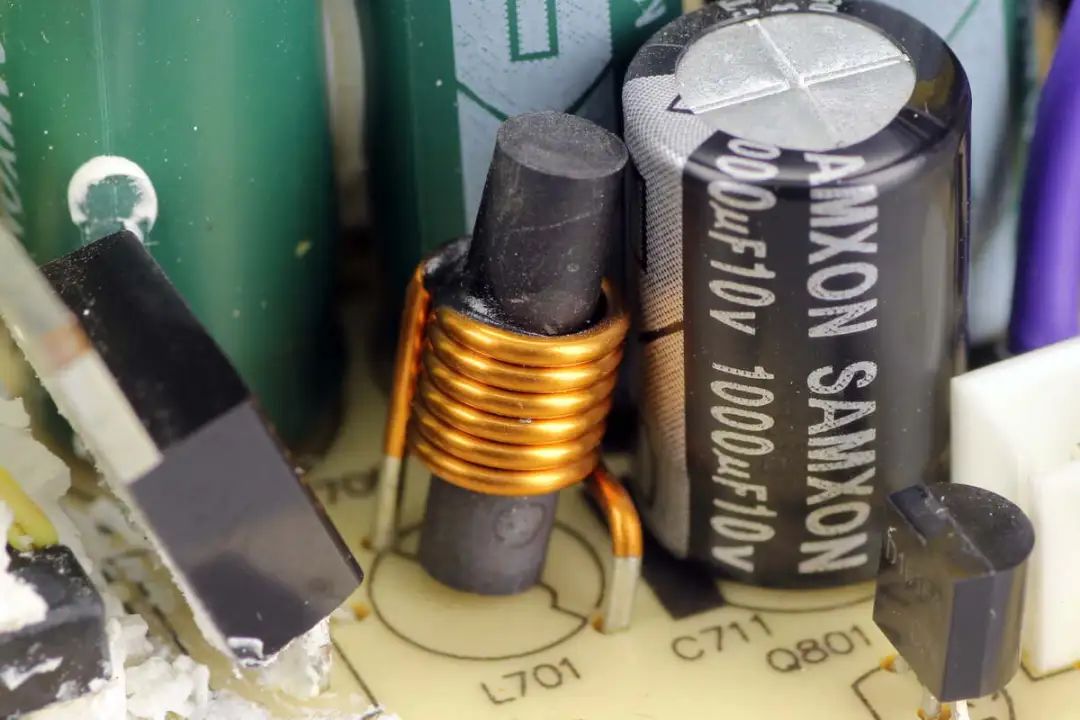

输出滤波电感特写。

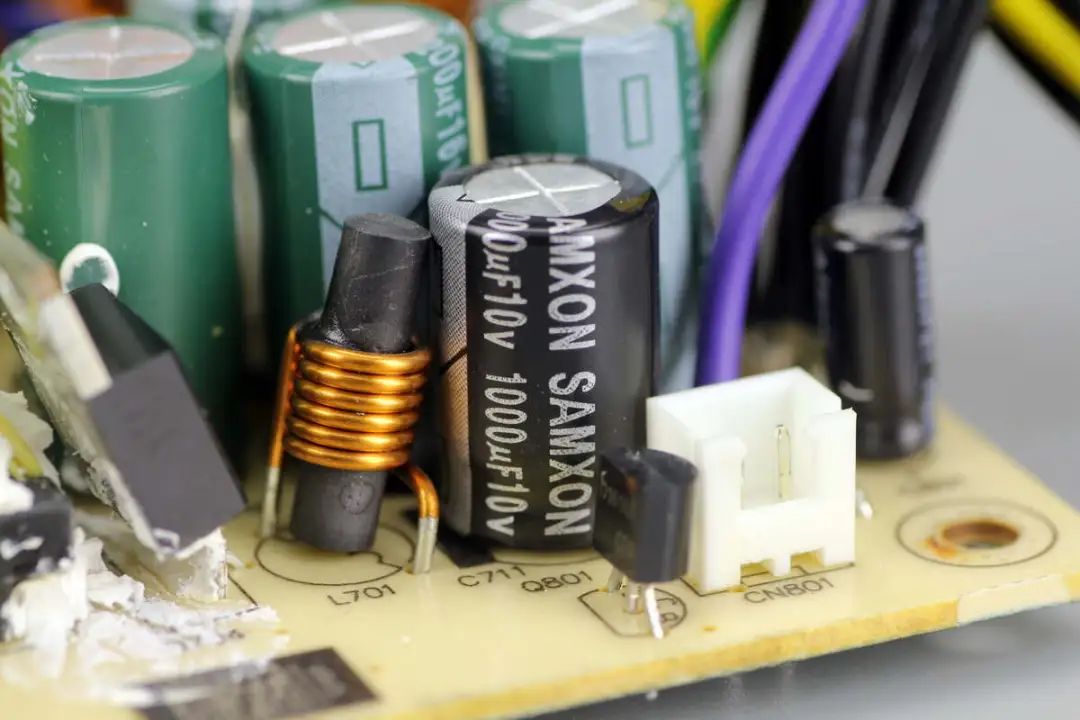

滤波电容来自万裕，规格为1000μF 10V。

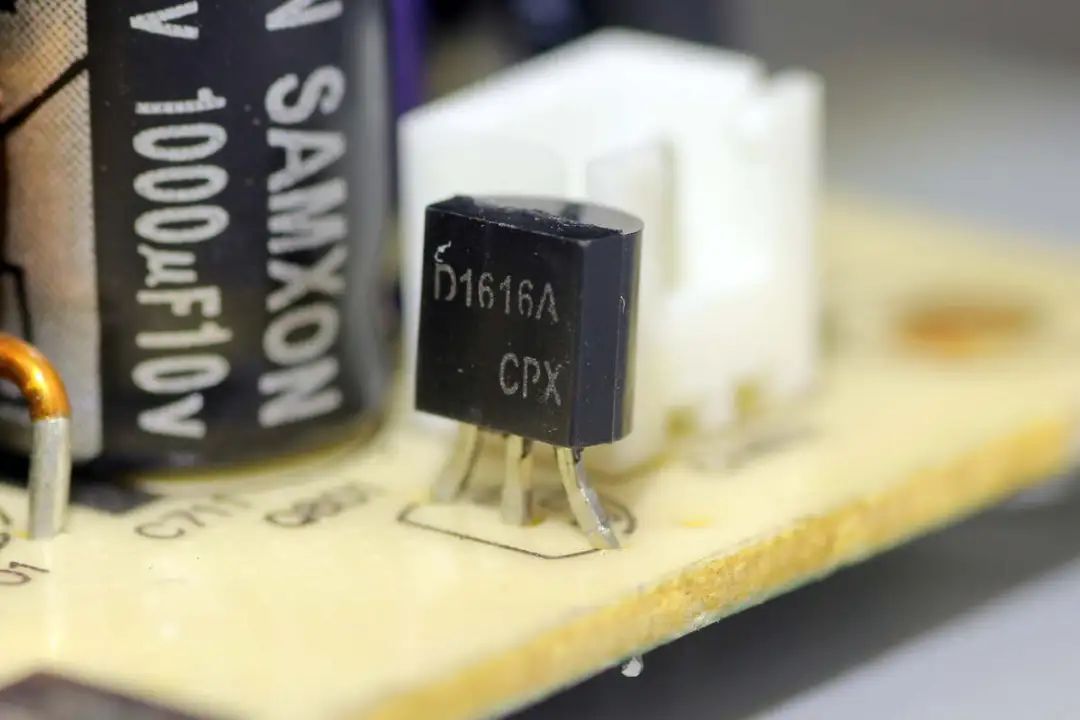

用于风扇控制的三极管丝印D1616A。

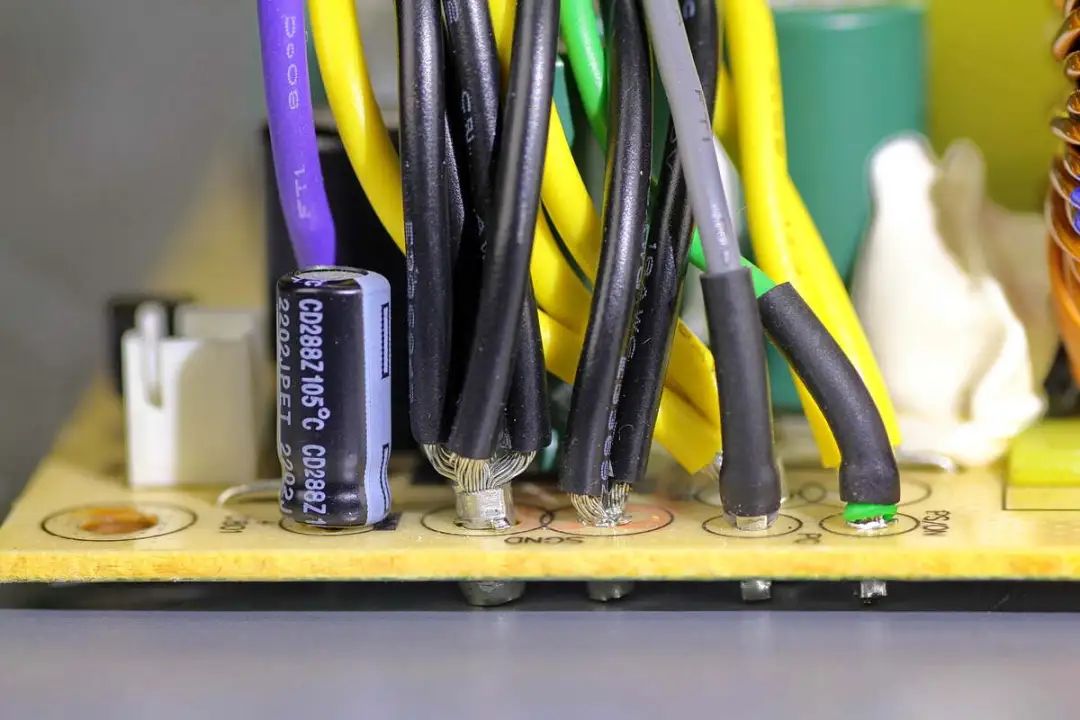

电源输出线冷压端子焊接。

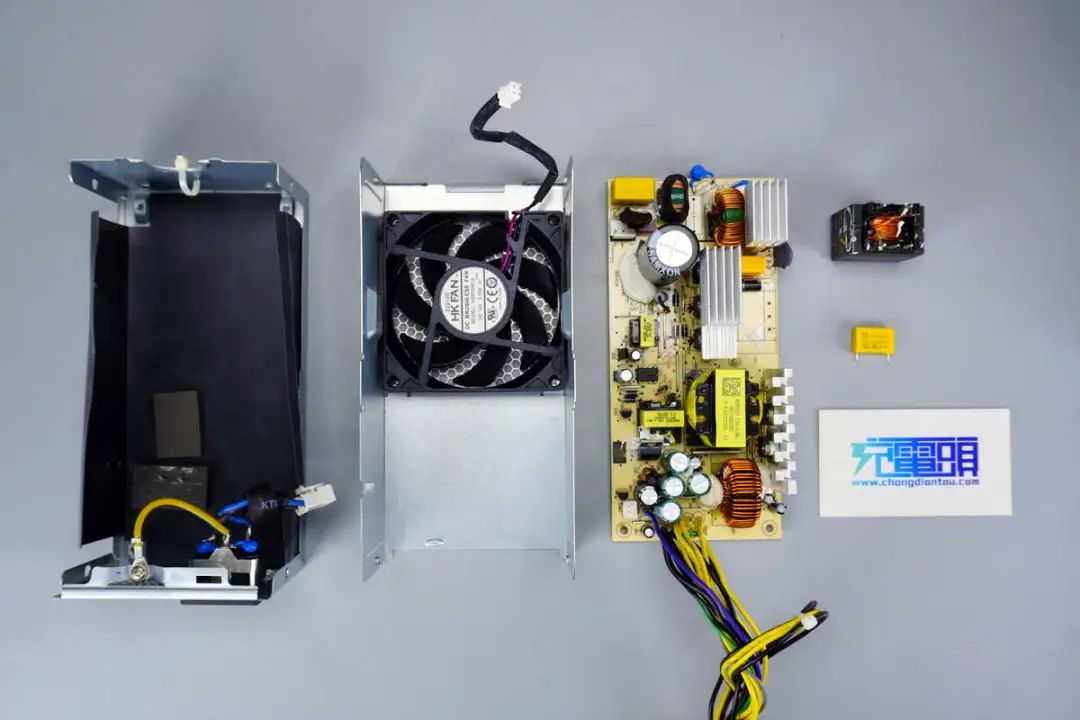

全部拆解一览，来张全家福。
充电头网拆解总结

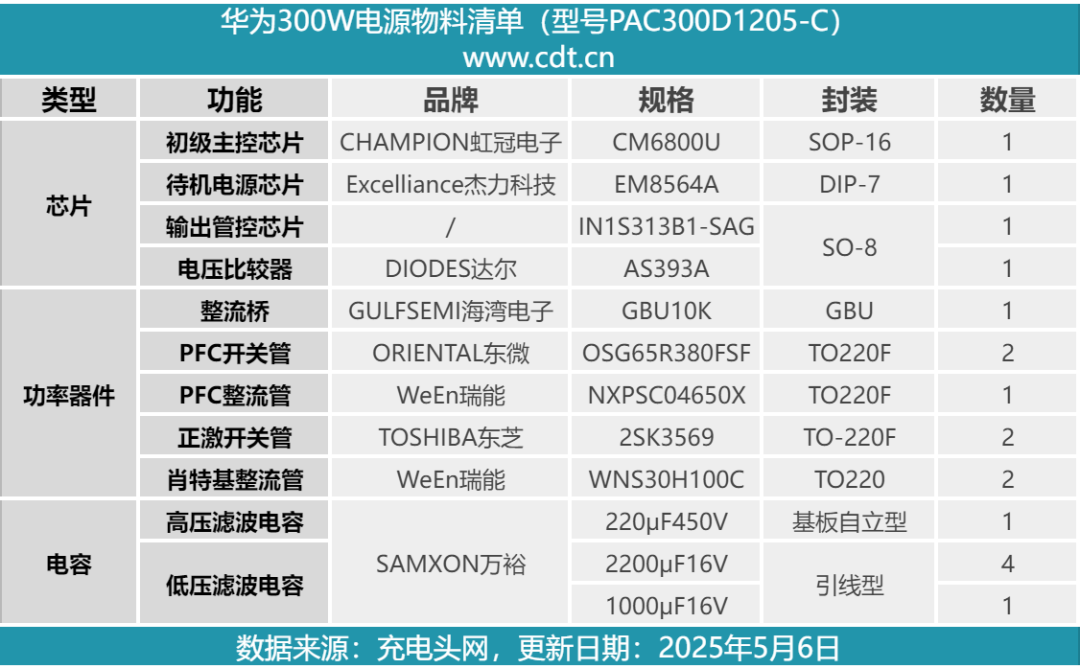

最后附上华为这款电脑电源的核心器件清单，方便大家查阅。
华为这款电源采用电镀金属外壳，自带输出线设计，由知名电源制造商航嘉生产。电源支持100-240V交流输入，输出电压为12.1V 24A，待机电源输出为5V2A。电源额定输出功率为300W，配有CPU 4pin和主板10pin输出线。
充电头网通过拆解了解到，华为这款电脑电源采用PFC+正激设计，使用虹冠电子CM6800U控制器，PFC开关管采用东微OSG65R380FSF，PFC整流管采用瑞能NXPSC04650X碳化硅二极管，正激开关管采用东芝2SK3569，整流管采用瑞能WNS30H100C。
待机电源使用杰力科技EM8564A，并设有管控芯片用于输出保护。电源内部电解电容均来自万裕，对应功率器件设有散热片，并设有导热垫接触到外壳散热。电源内部元器件均为知名品牌，做工与用料扎实可靠。
