前言
近期RedMagic红魔推出了一款氘锋能量块mini充电器，其延续了氘锋银翼+透明元素设计，精致而硬核。加之氮化镓电源方案的加持以及可折叠插脚设计，十分的小巧便携。
充电器支持最高35W PD快充，能够满足苹果全家桶充电，并且还兼容QC、SCP、PPS等快充协议，其它主流品牌设备均可快充。目前产品已上架红魔京东官方旗舰店开售，趁着618活动，充电头网对其进行详细拆解，带大家看看充电器的真实做工用料。
红魔35W氘锋能量块mini开箱
包装盒延续氘锋系列银色基调设计，正面印有DAO氘标识以及产品英文名称。

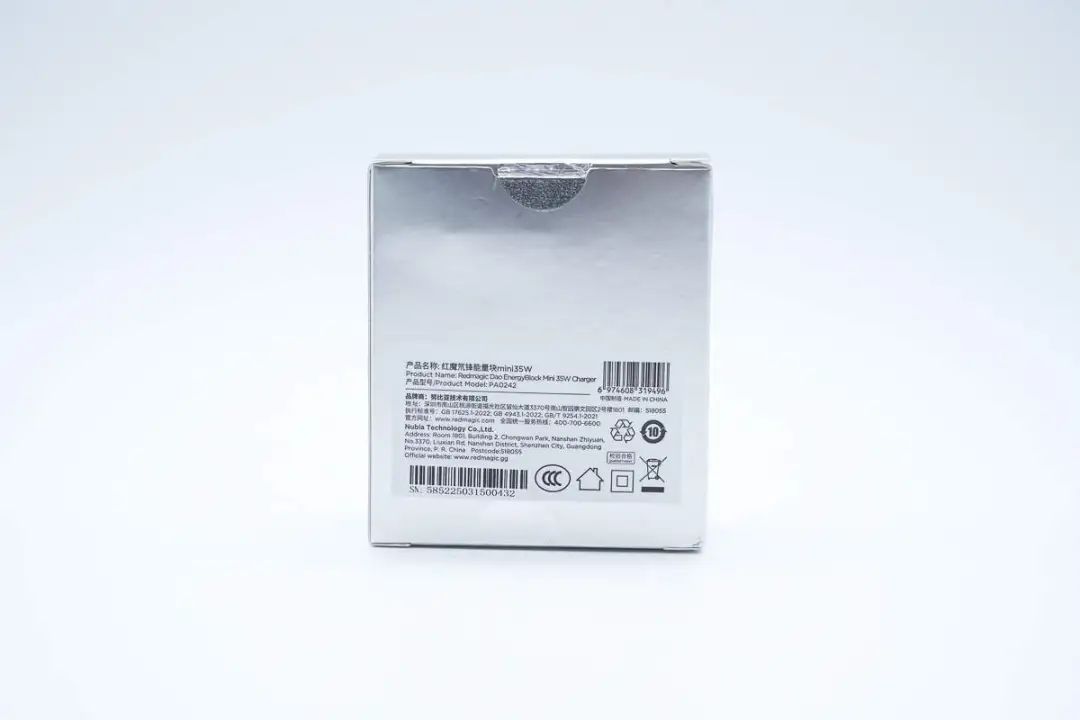

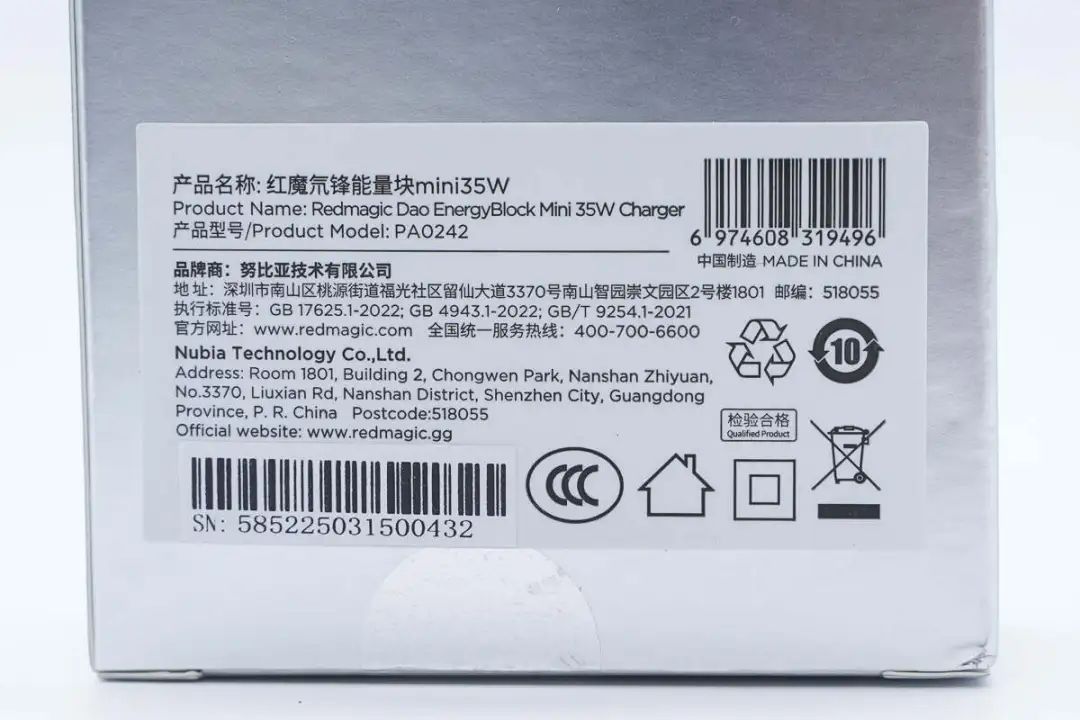

背面贴有产品信息贴纸。
贴纸上印有产品名称、型号以及品牌商的相关信息。

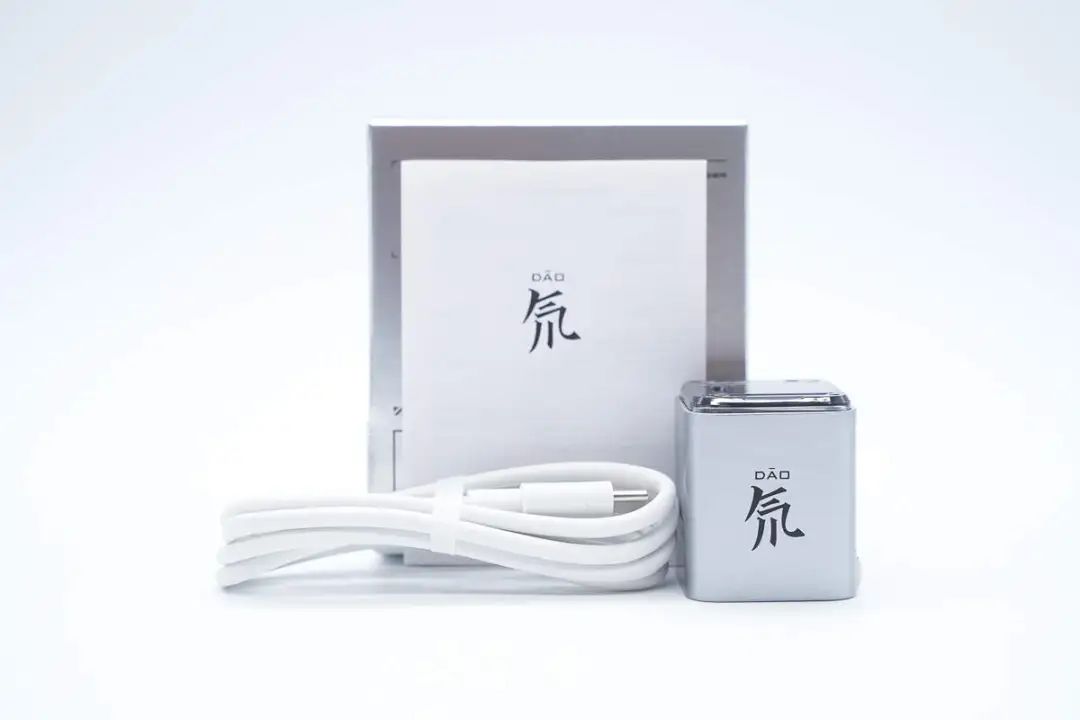

包装内含充电器、数据线以及使用说明书。

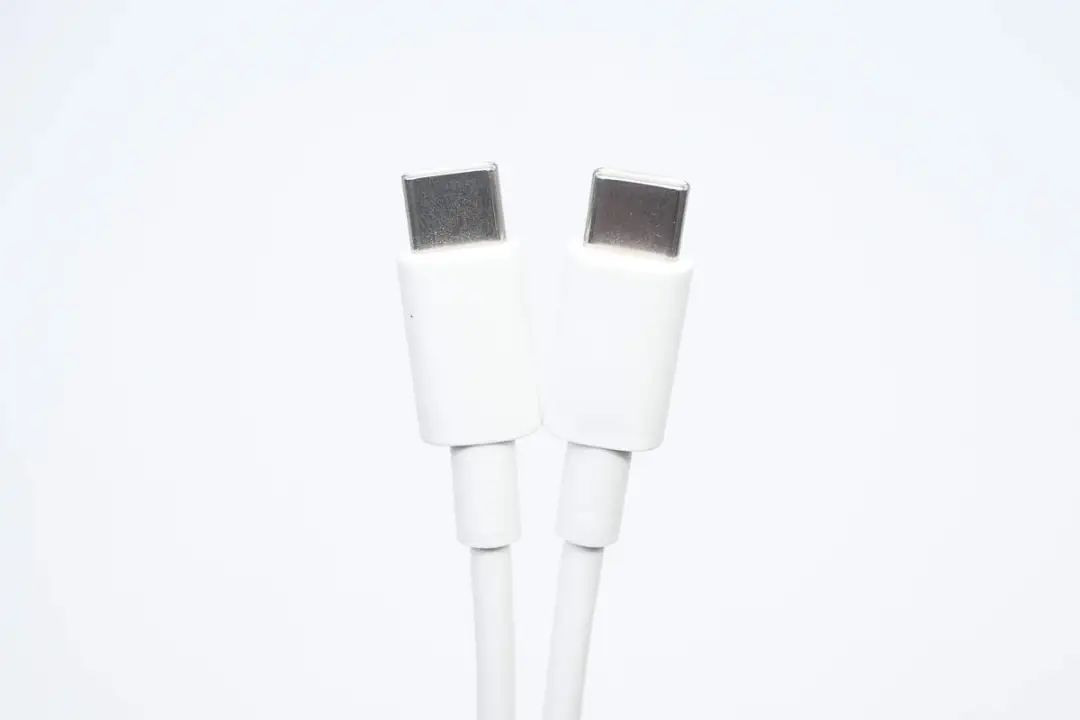

附带数据线为经典白色配色，端子外壳磨砂方便插拔，末端设有抗弯折网尾。

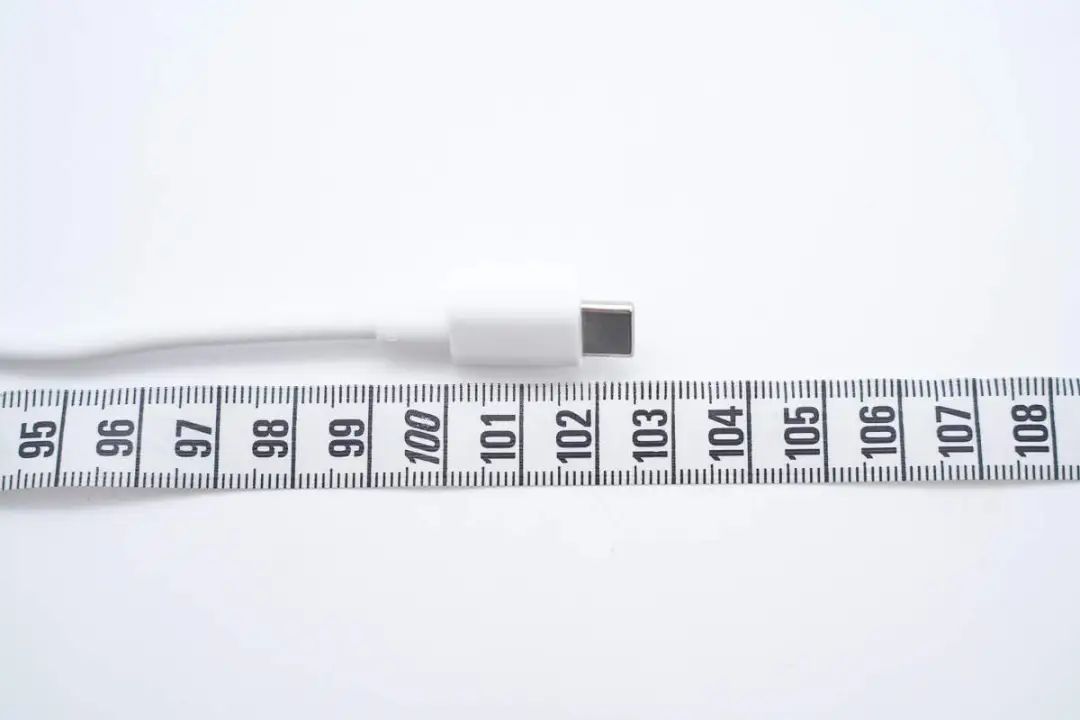

测得数据线长度约为102.5cm。
充电器延续银灰色金属质感+透明元素的经典组合设计，整体十分的小巧精致。

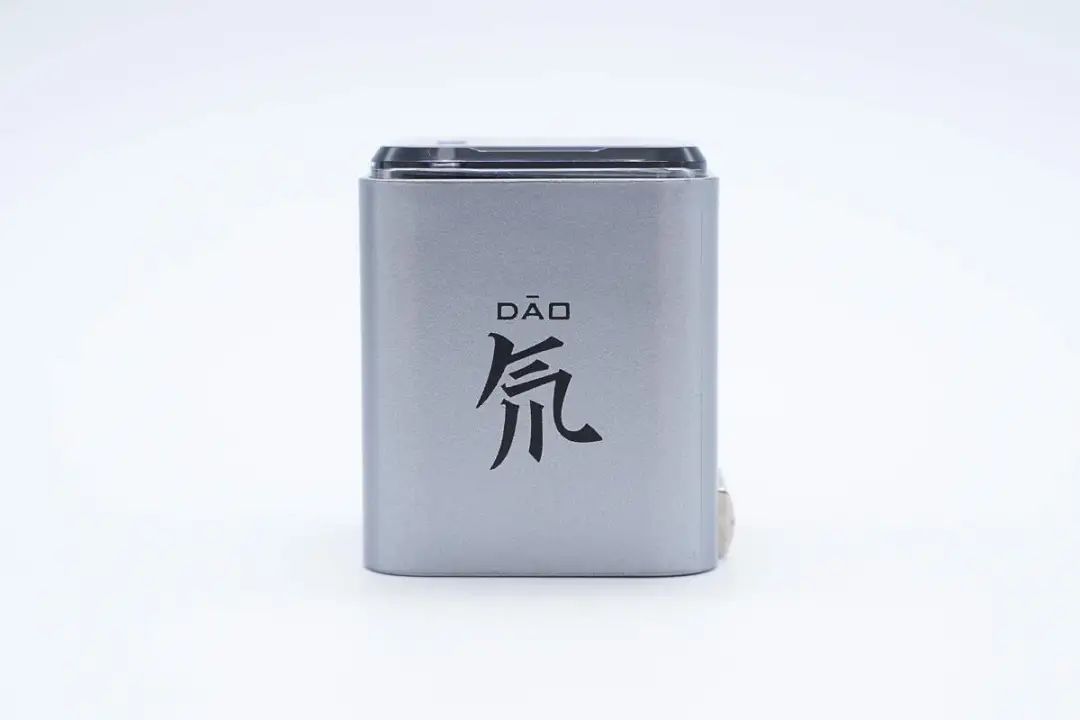

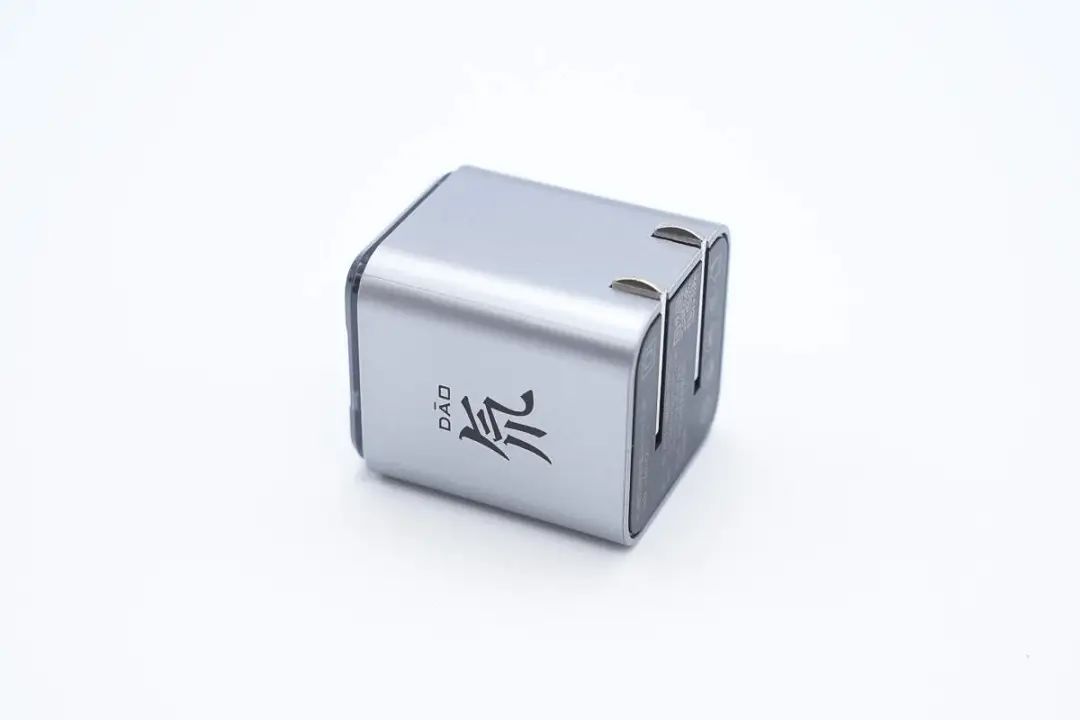

腰身一面印有DAO氘字样。

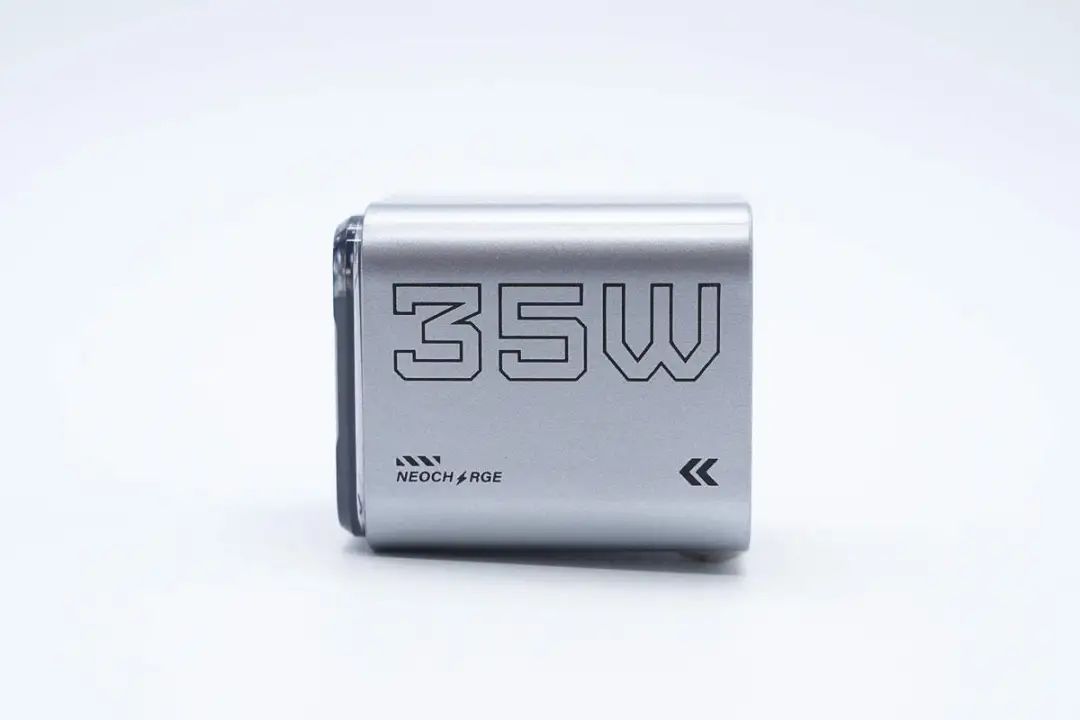

另一面设计有35W，表明充电器最大输出功率。

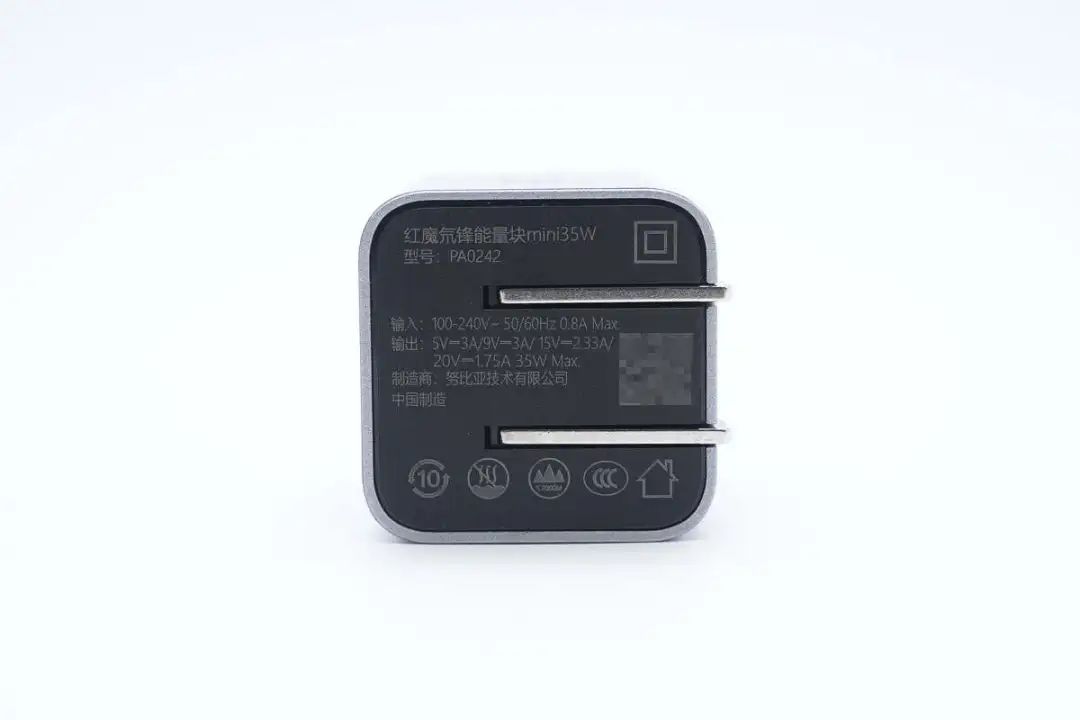

输入端外壳上印有充电器参数信息。

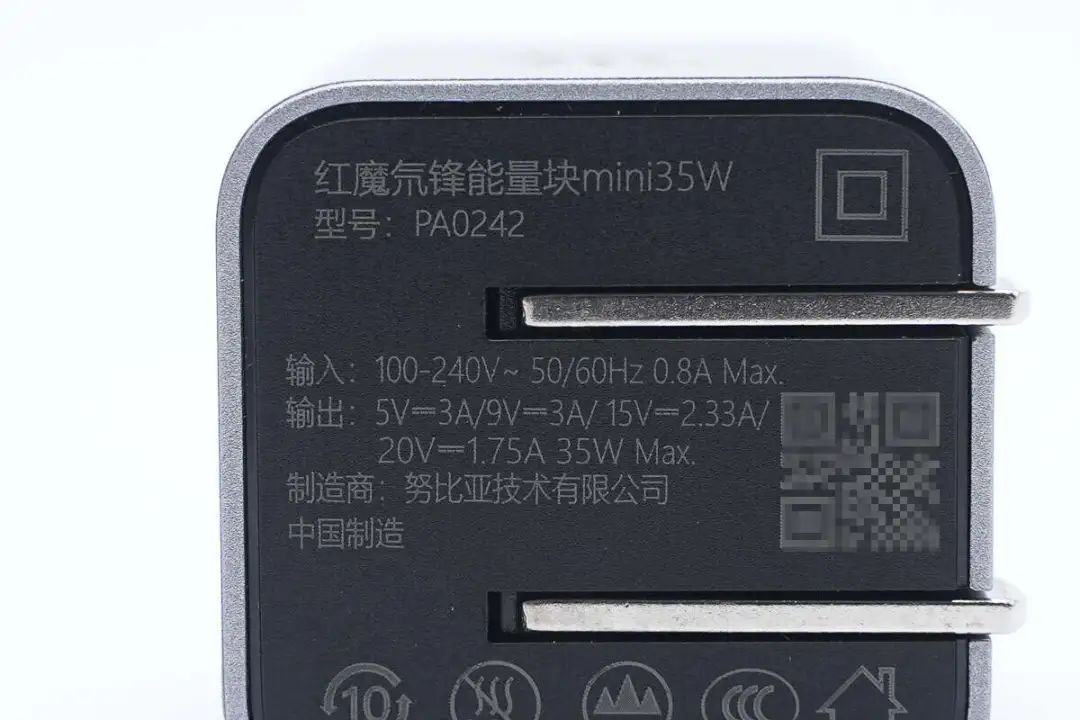

充电器参数特写
型号：PA0242
输入：100-240V~50/60Hz 0.8A Max
输出：5V3A、9V3A、15V2.33A、20V1.75A 35W Max
制造商：努比亚技术有限公司
充电器通过了CCC认证。

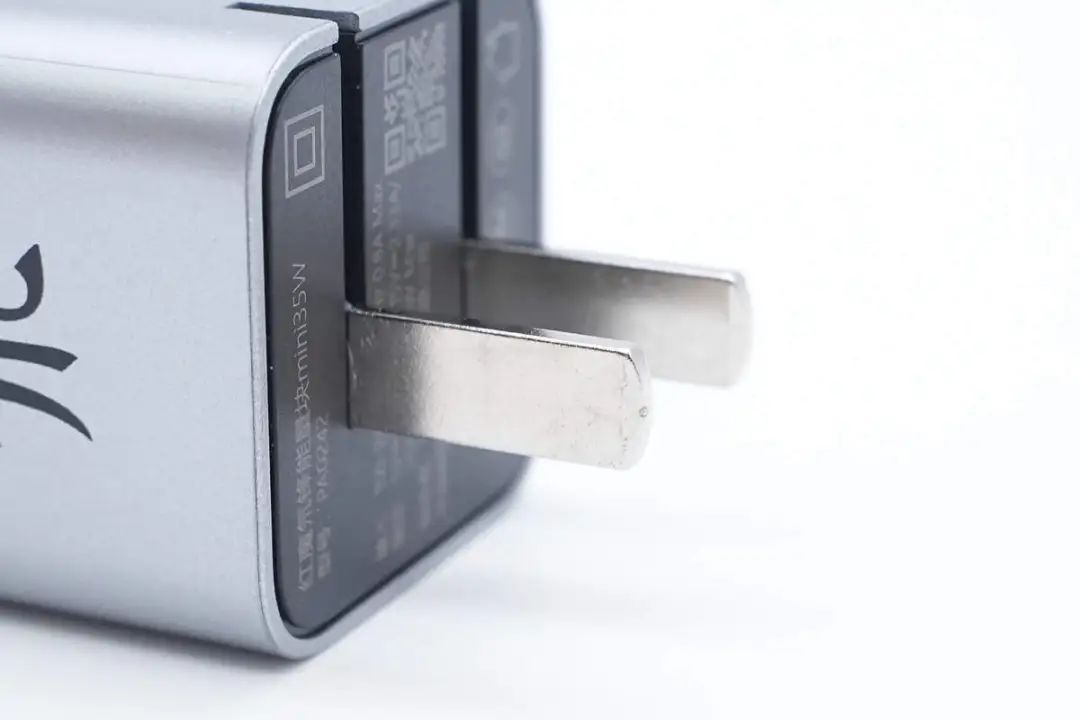

充电器配备可折叠国标插脚。

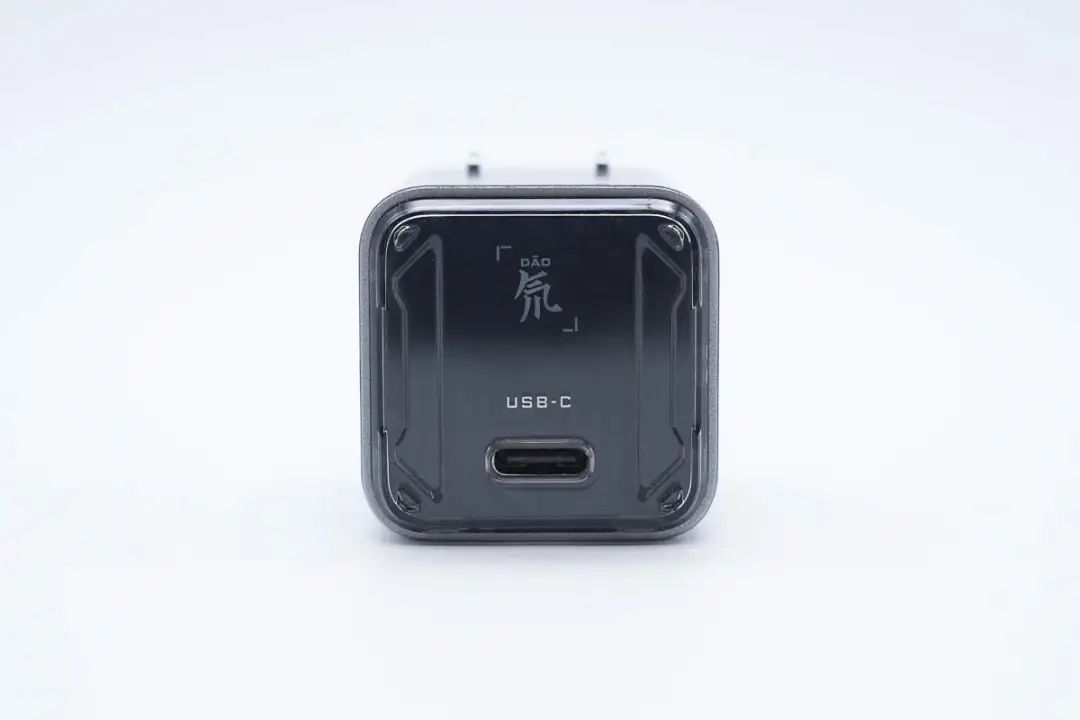

机身顶部配置USB-C接口，外壳依旧是透明设计，不过内部新增黑色隔板而无法看到PCBA模块。

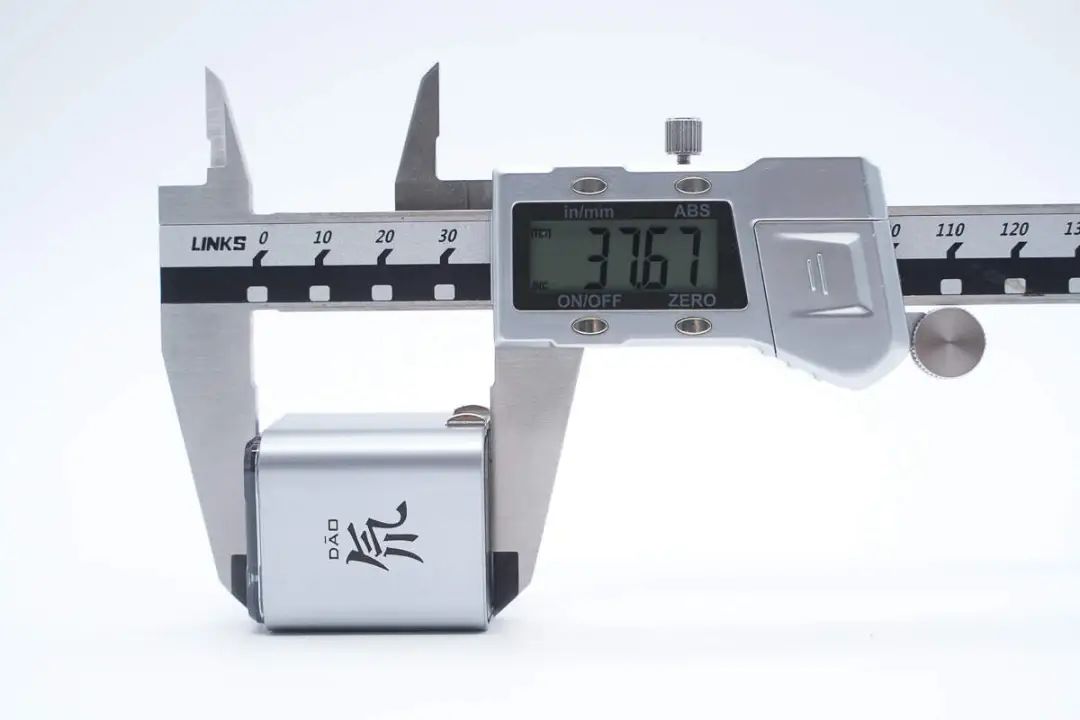

实测充电器机身长度为37.67mm。

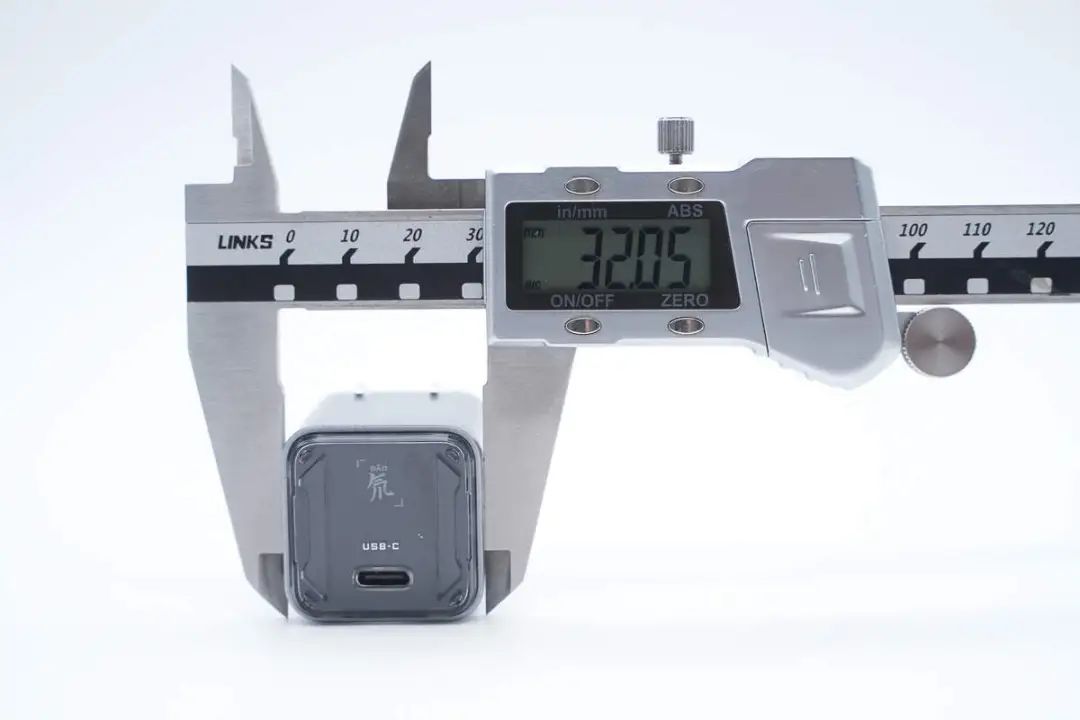

宽度为32.05mm。

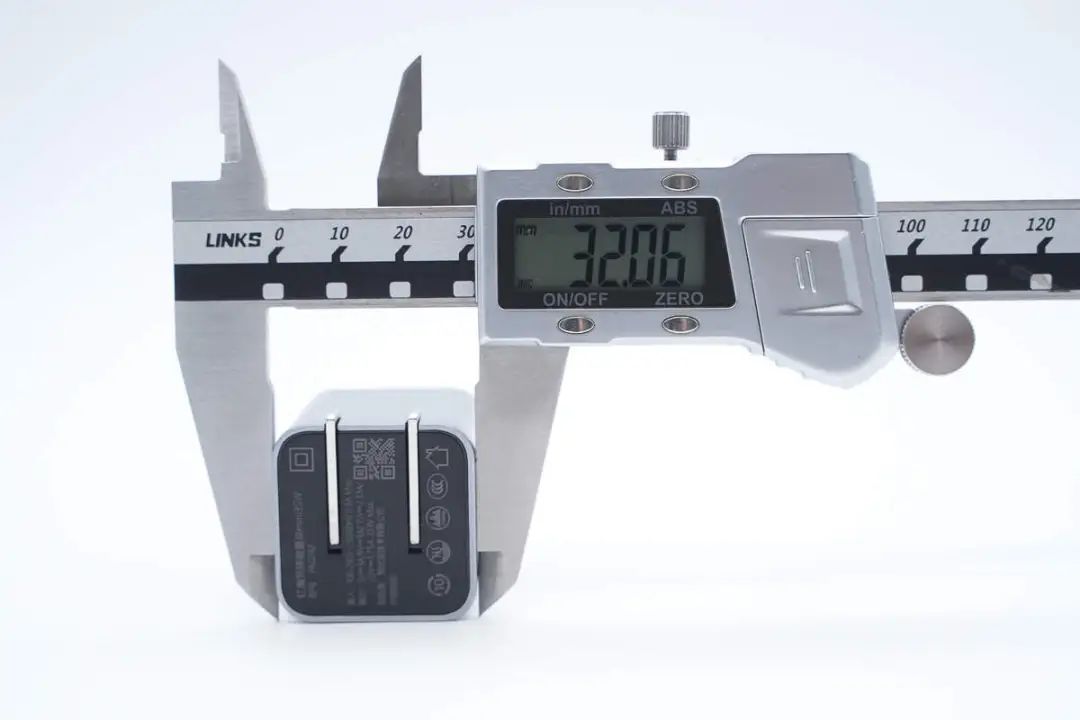

厚度为32.06mm。

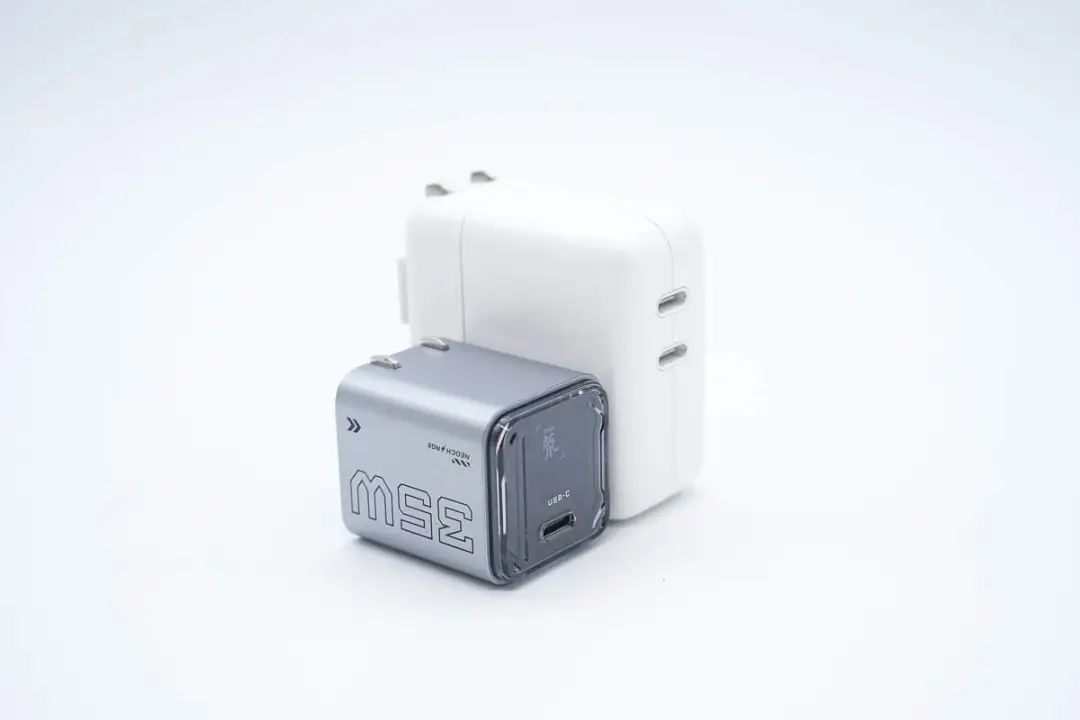

和苹果35W充电器放在一起对比，体积优势明显。

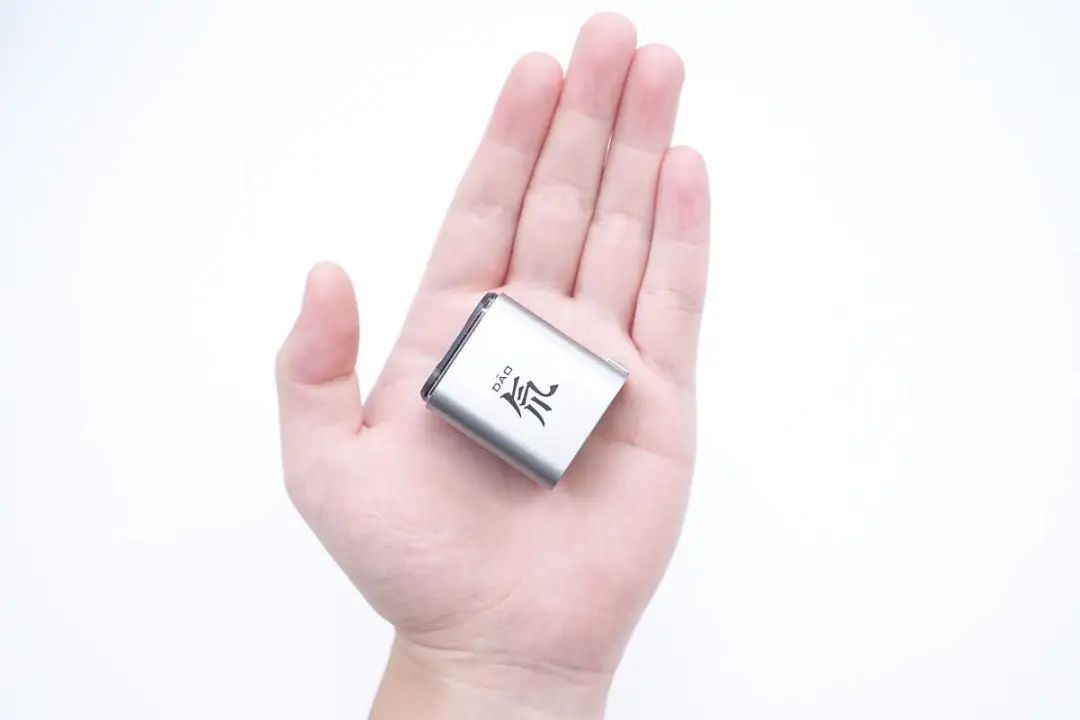

充电器拿在手上的大小直观感受。
另外测得充电器重量约为51g。

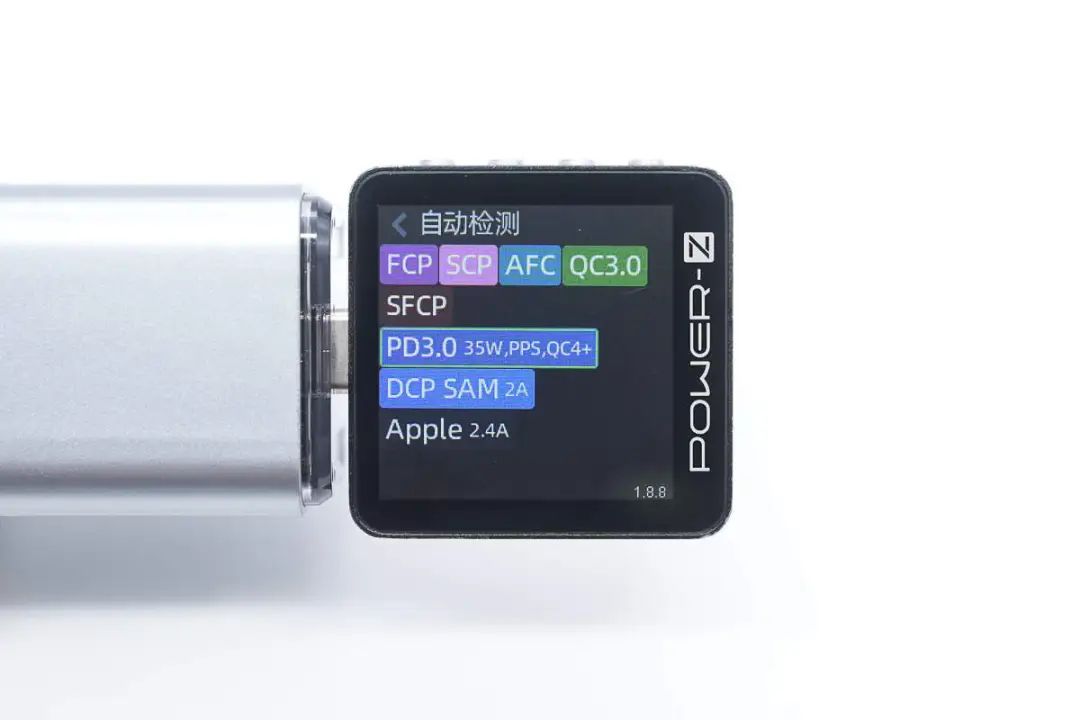

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3.0/4+、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

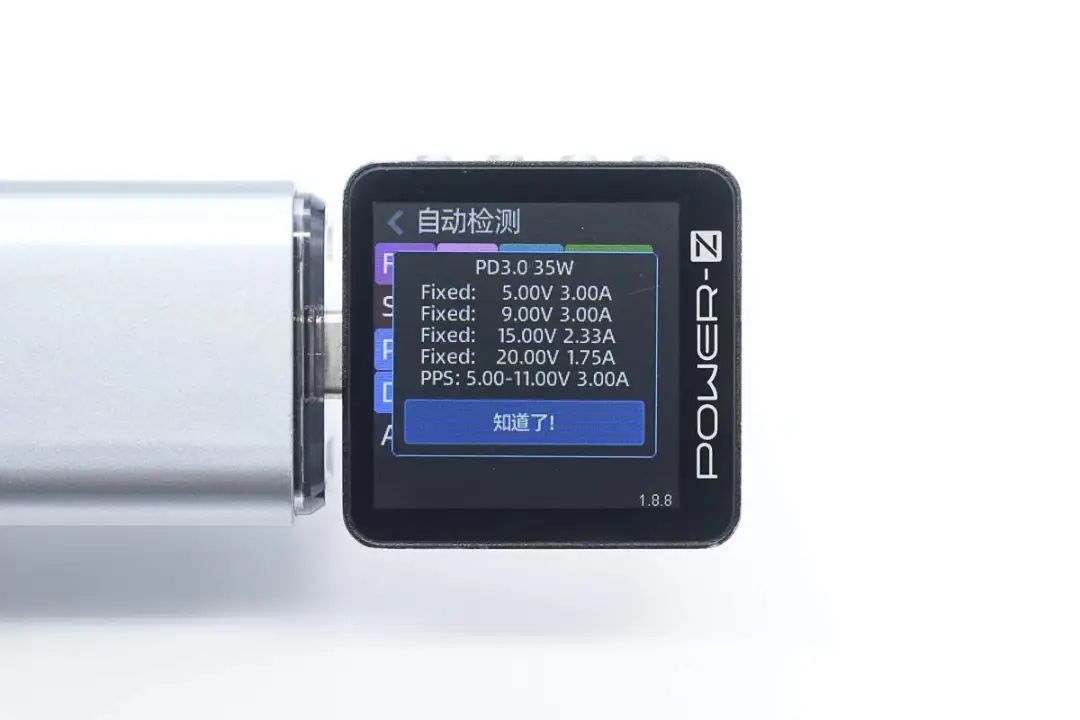

PDO报文显示USB-C口还具备5V3A、9V3A、15V2.33A、20V1.75A四组固定电压档位，以及5-11V3A一组PPS电压档位。
红魔35W氘锋能量块mini拆解

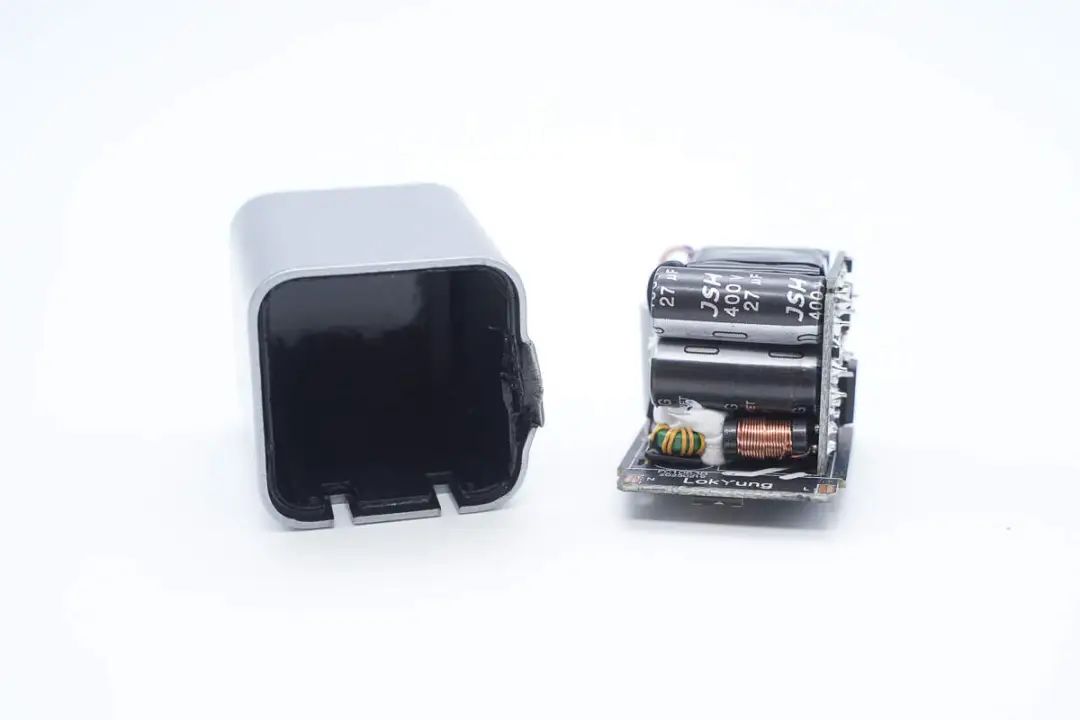

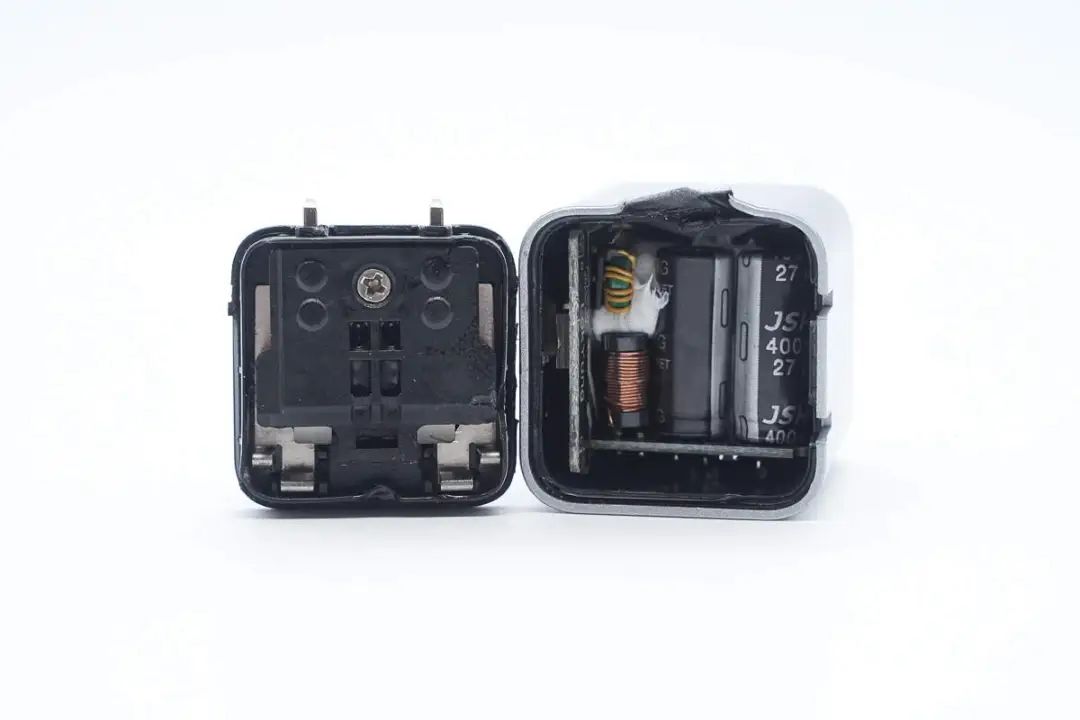

将输入端外壳拆开，插脚通过黑色塑料板和螺丝固定绝缘，采用金属弹片接触供电。

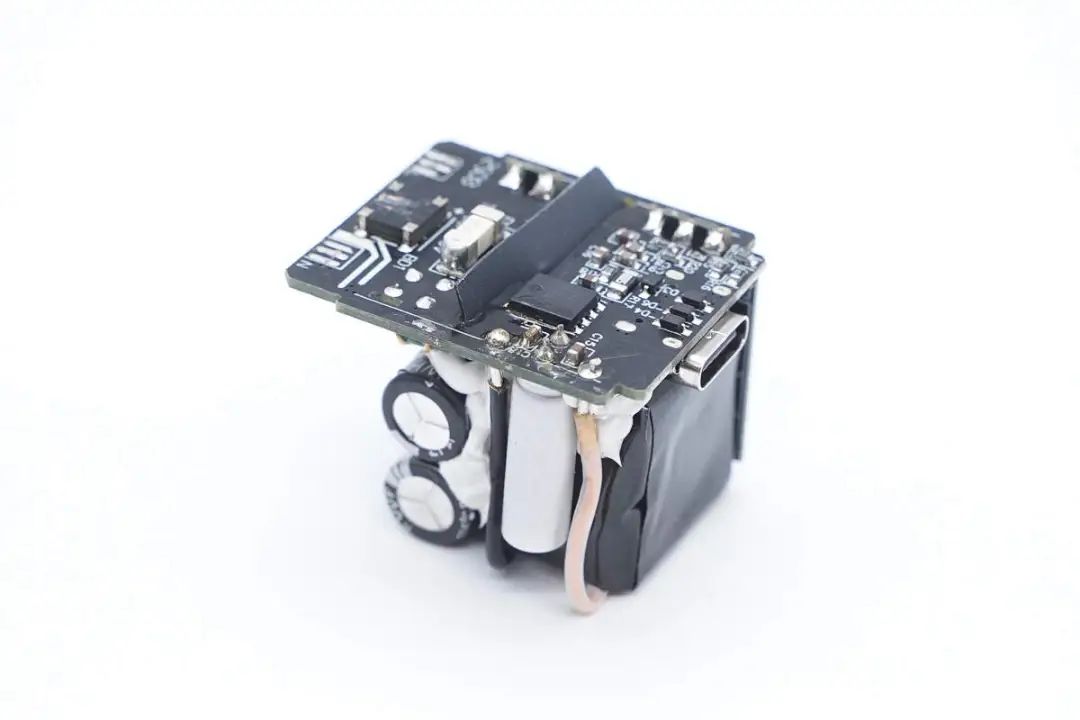

取出PCBA模块，模块由两块小板堆叠设计。

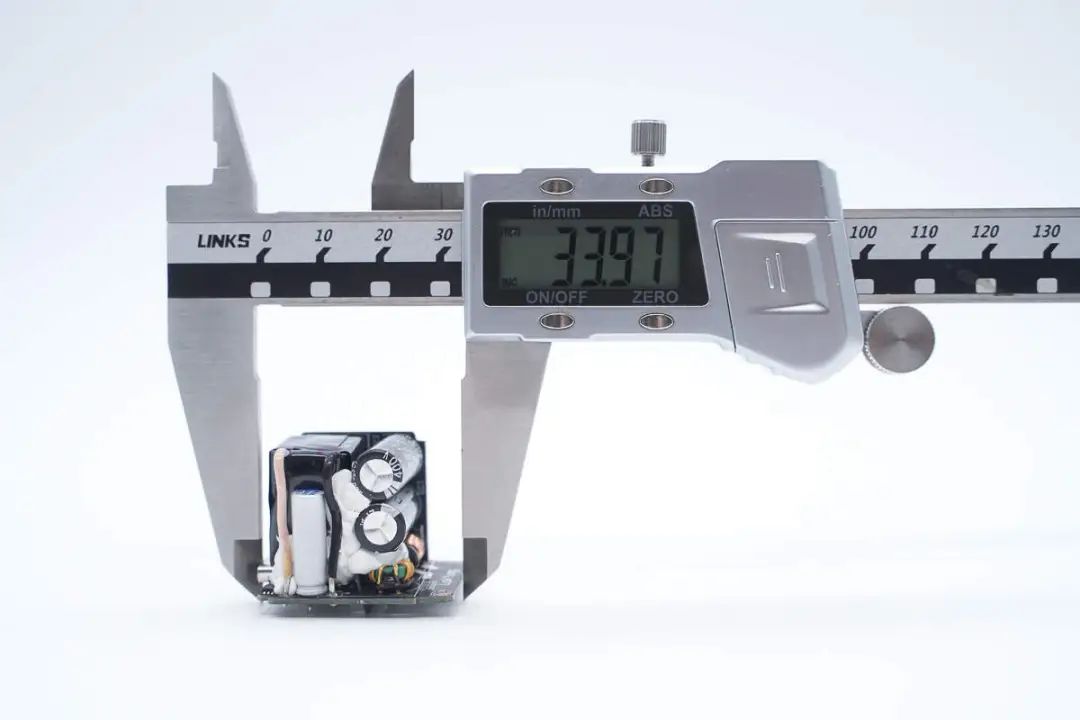

测得PCBA模块长度为33.97mm。

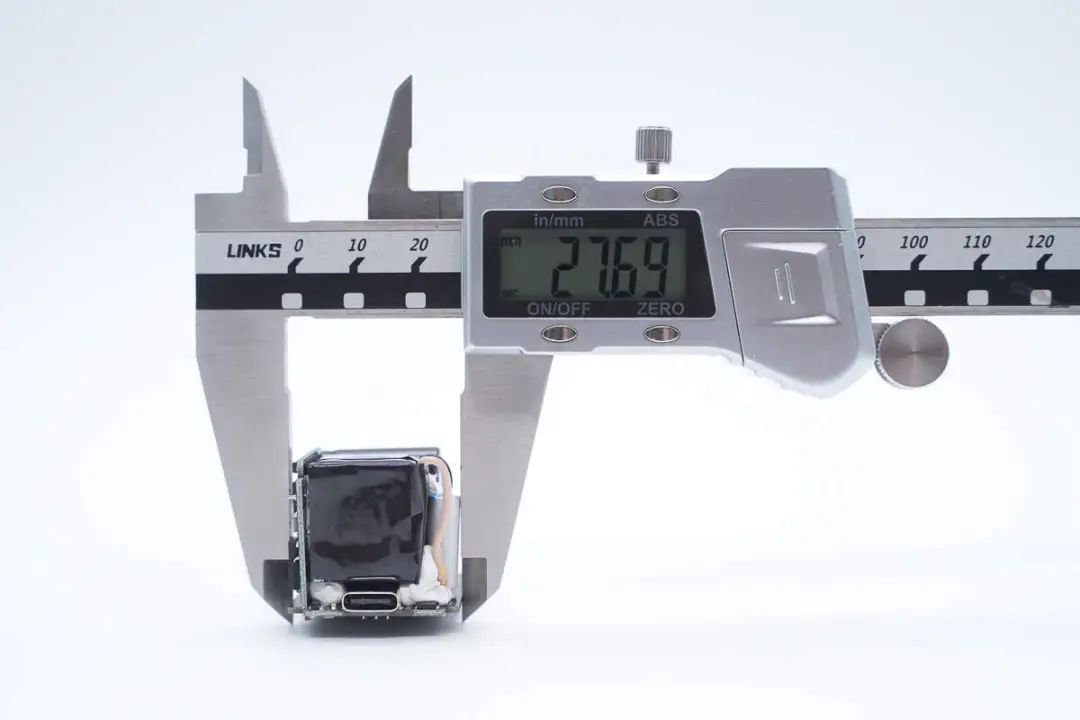

宽度为27.69mm。

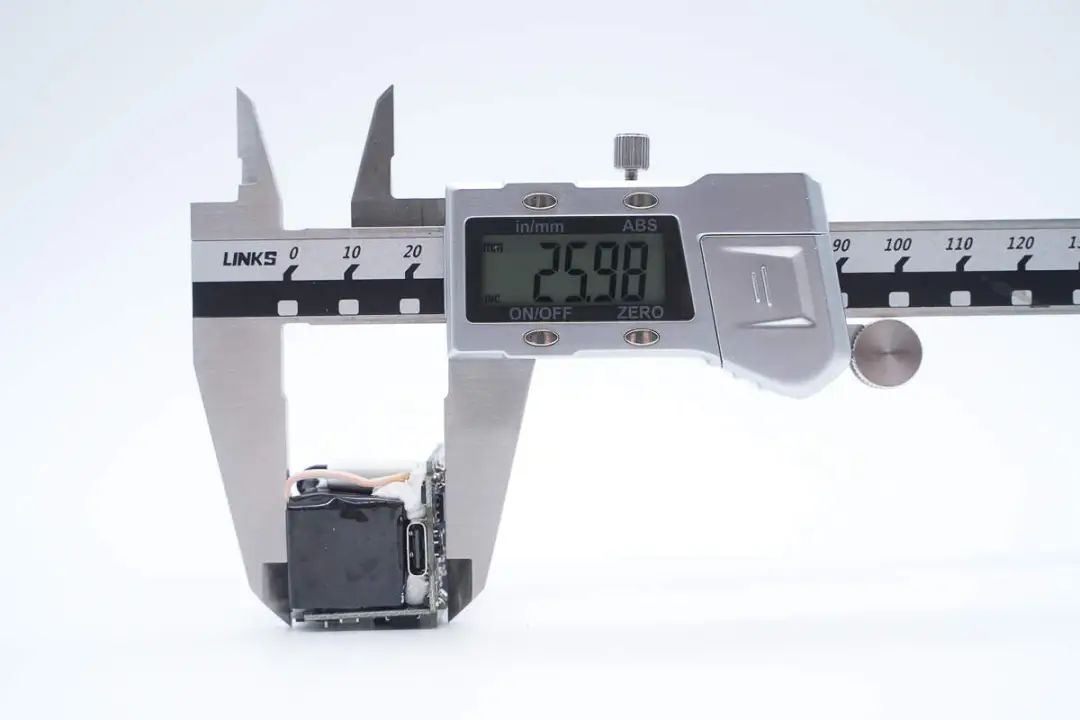

厚度为25.98mm。

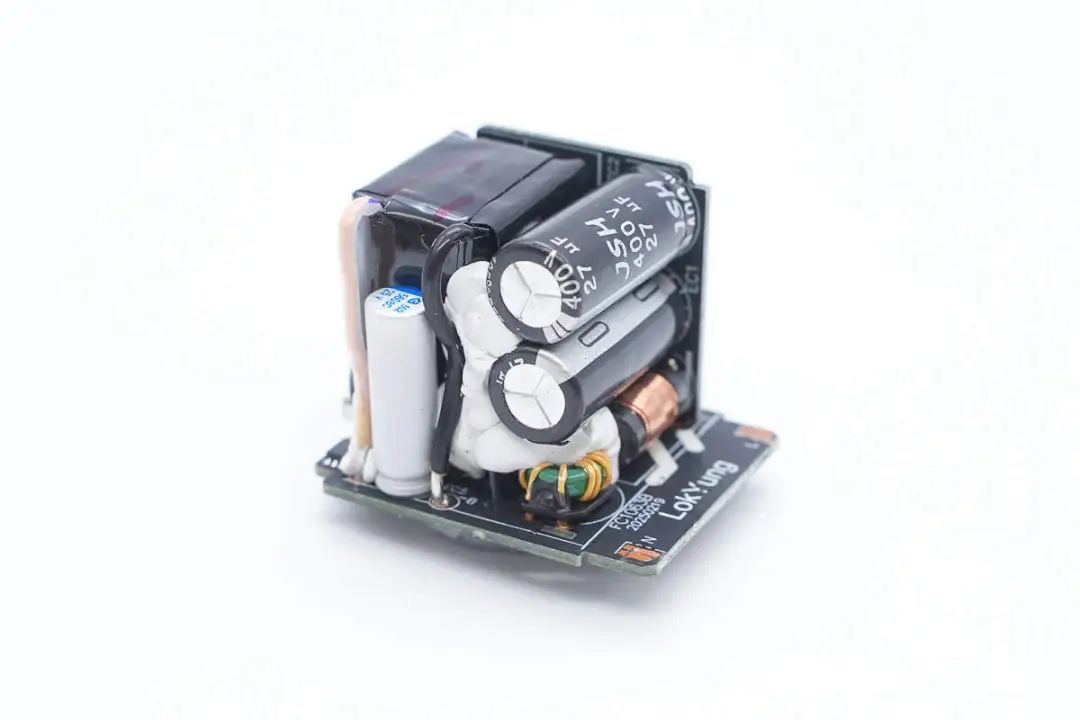

在模块电容和变压器等器件间有白胶填充加固，以提升整体稳定性。
同时初次级间设有麦拉片进行隔离绝缘。

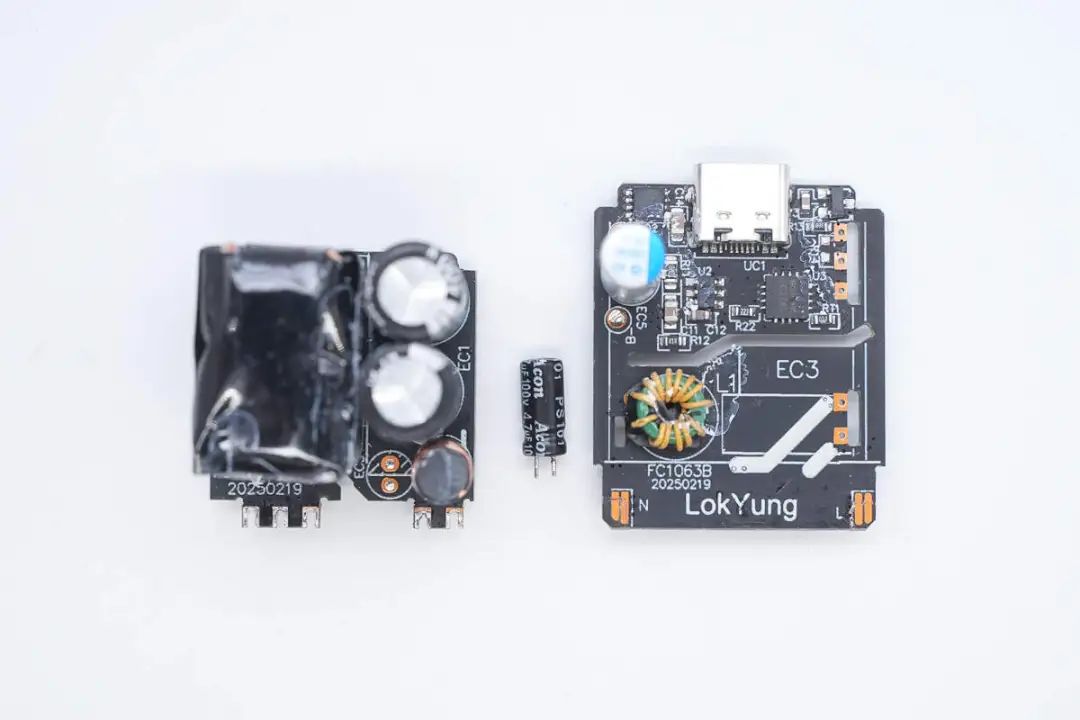

清理掉白胶将两块PCB板分离，方便对器件进行了解。

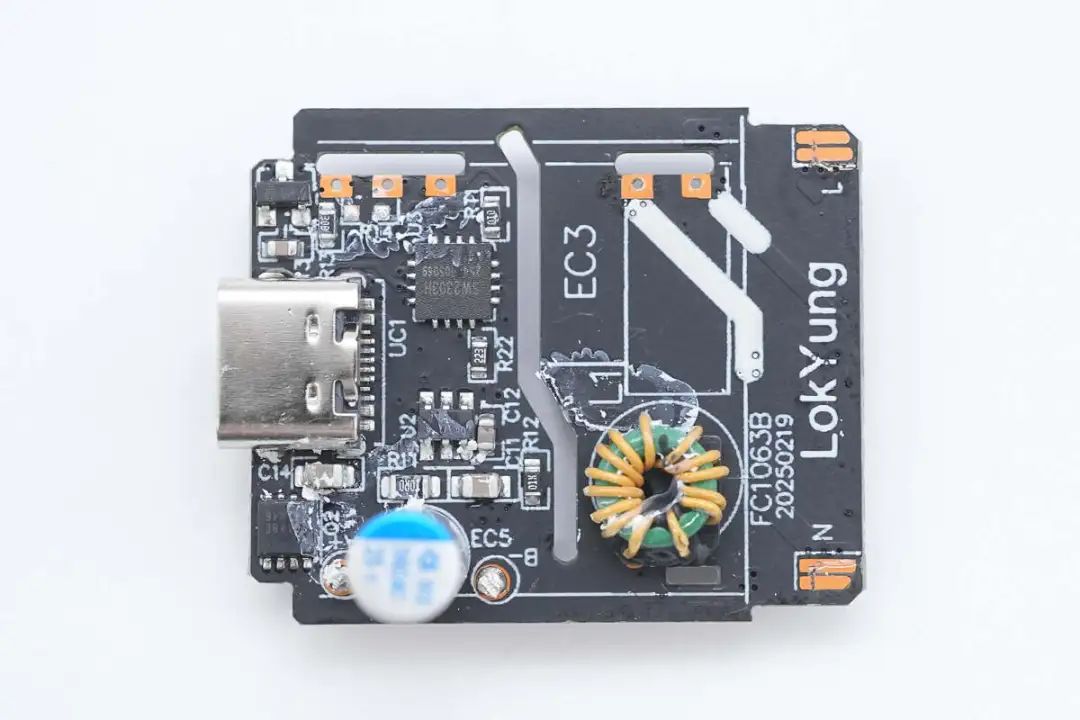

主板正面设有共模电感、同步整流控制器、输出滤波固态电容、协议芯片以及VBUS开关管。

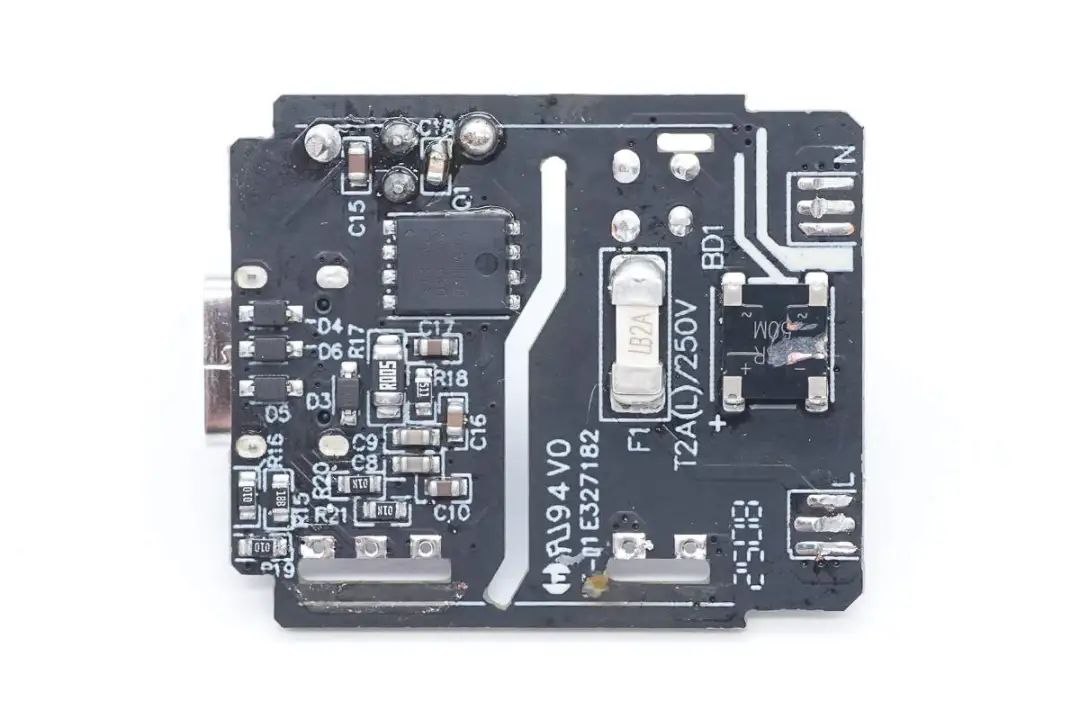

板子背面设有贴片保险丝、整流桥和同步整流管。

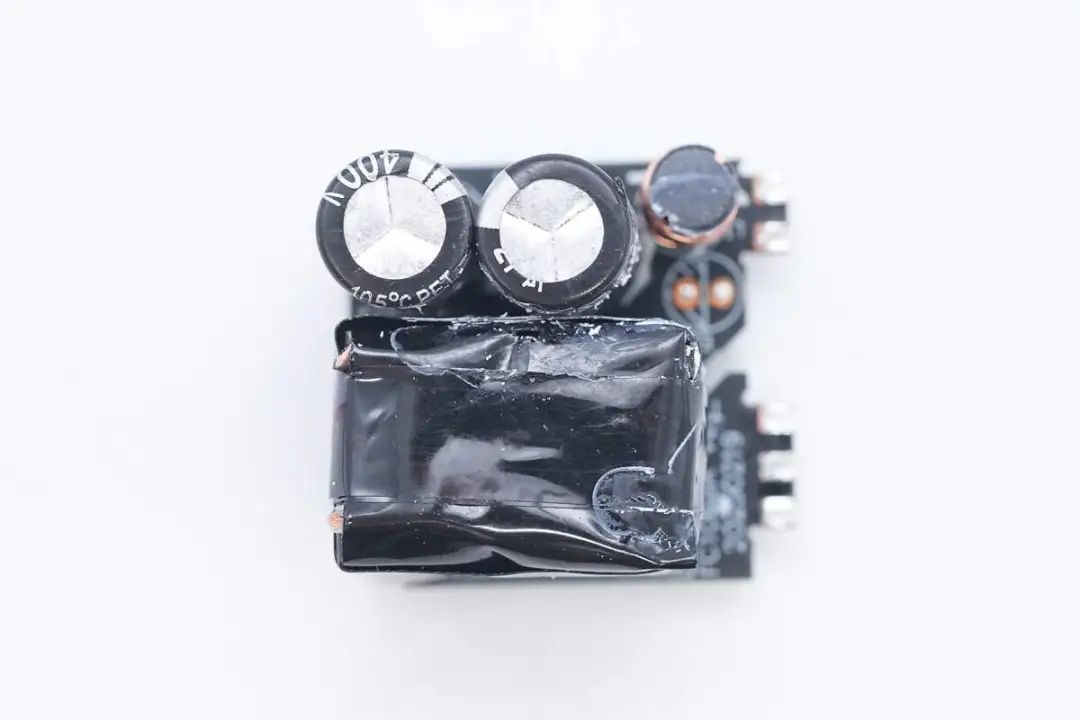

侧边小板正面设有工字电感、高压滤波电解电容以及变压器等。

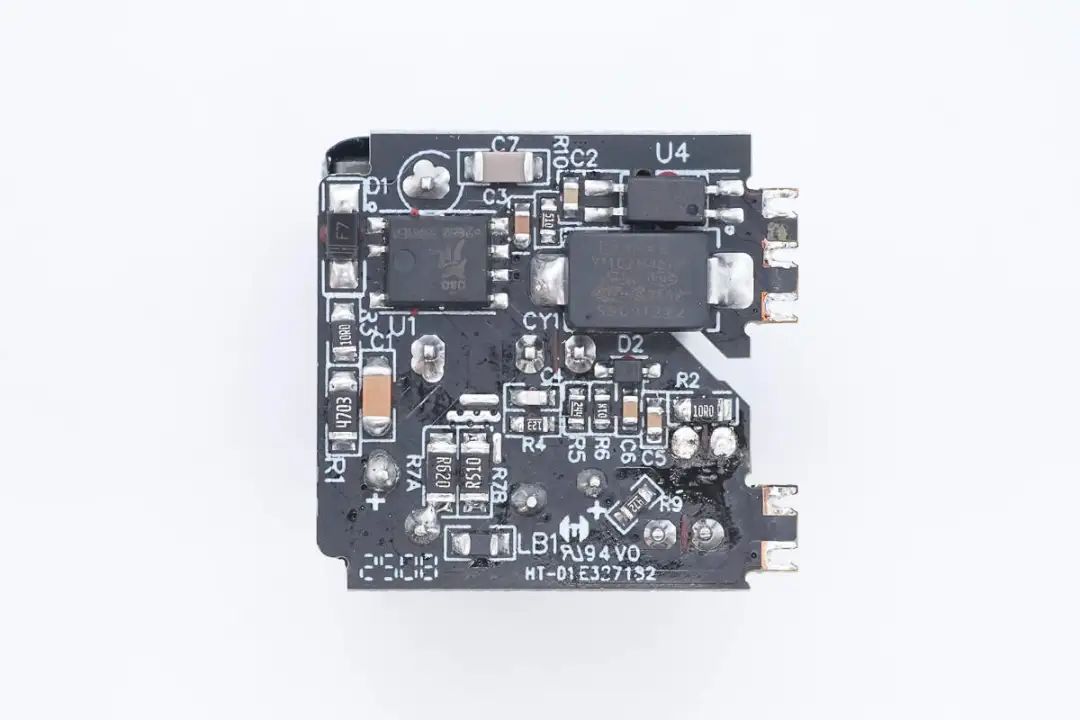

背面设有合封氮化镓芯片、光耦以及贴片Y电容。

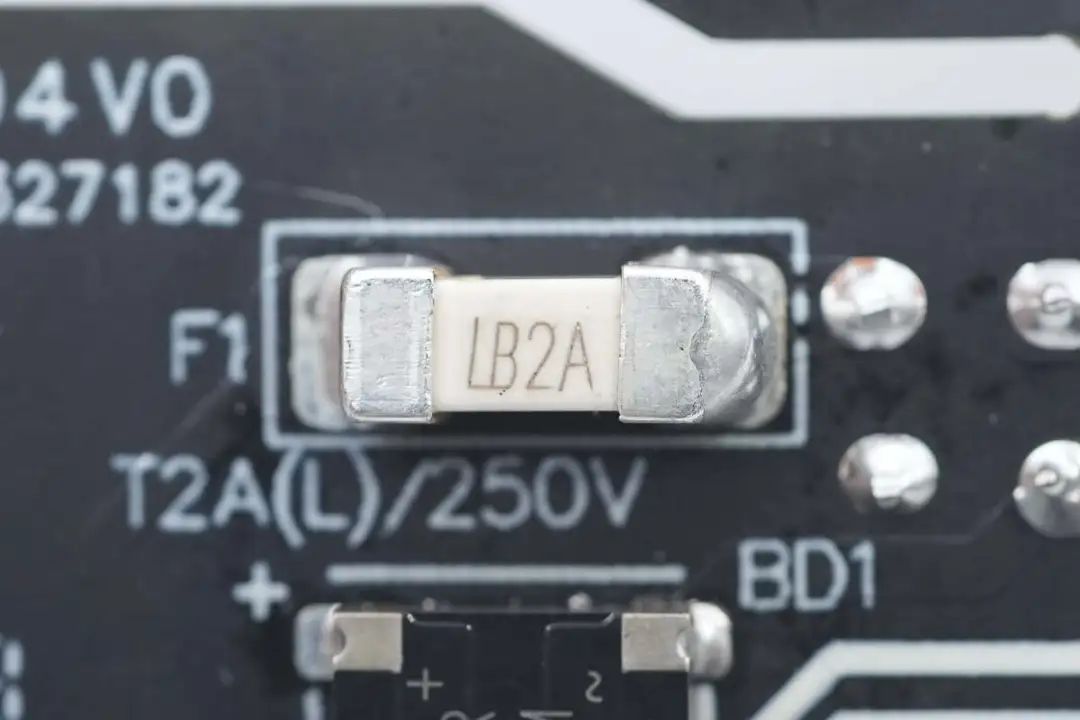

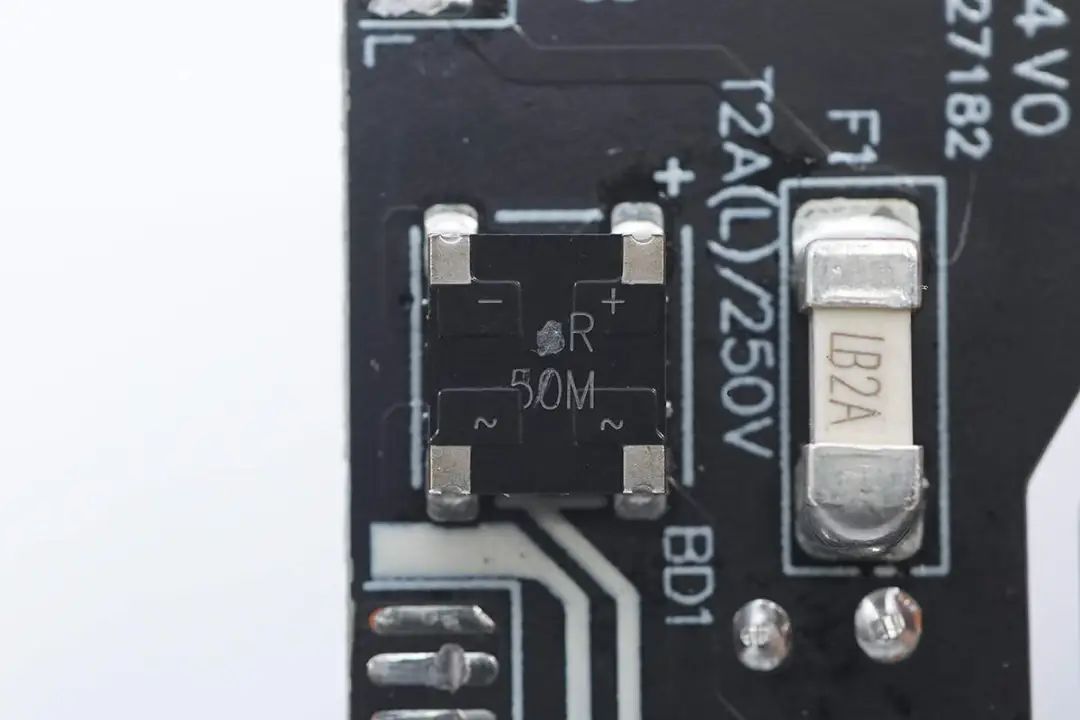

贴片保险丝来自蓝宝，额定电流2A。

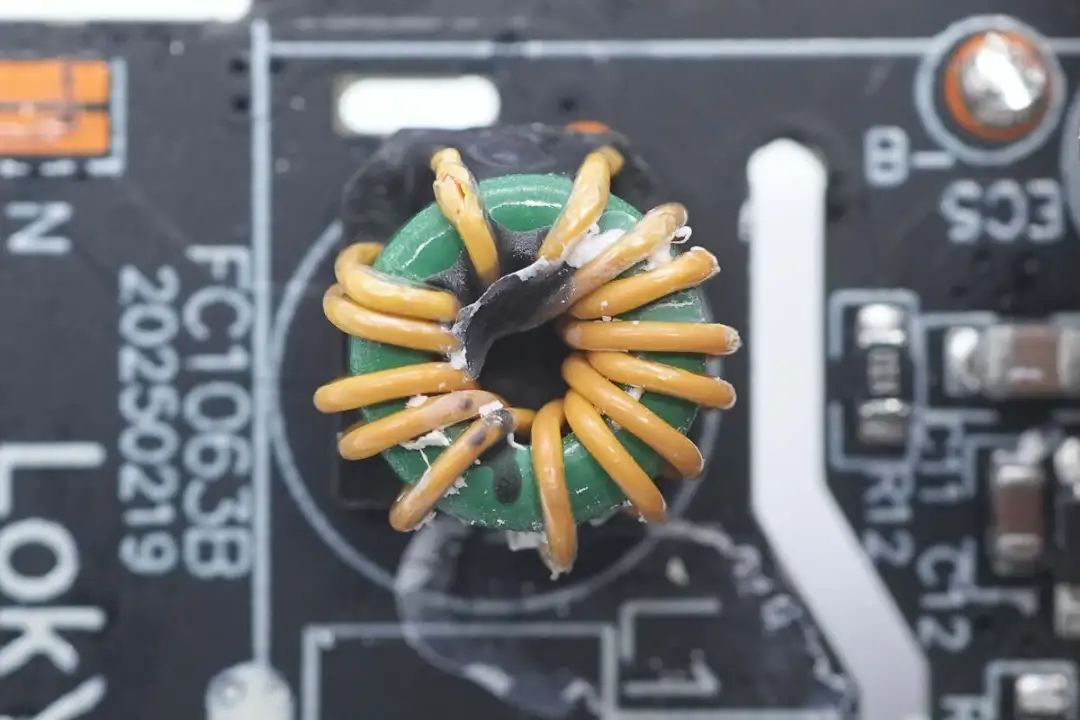

共模电感双线绕制，用于滤除EMI干扰。
整流桥特写。

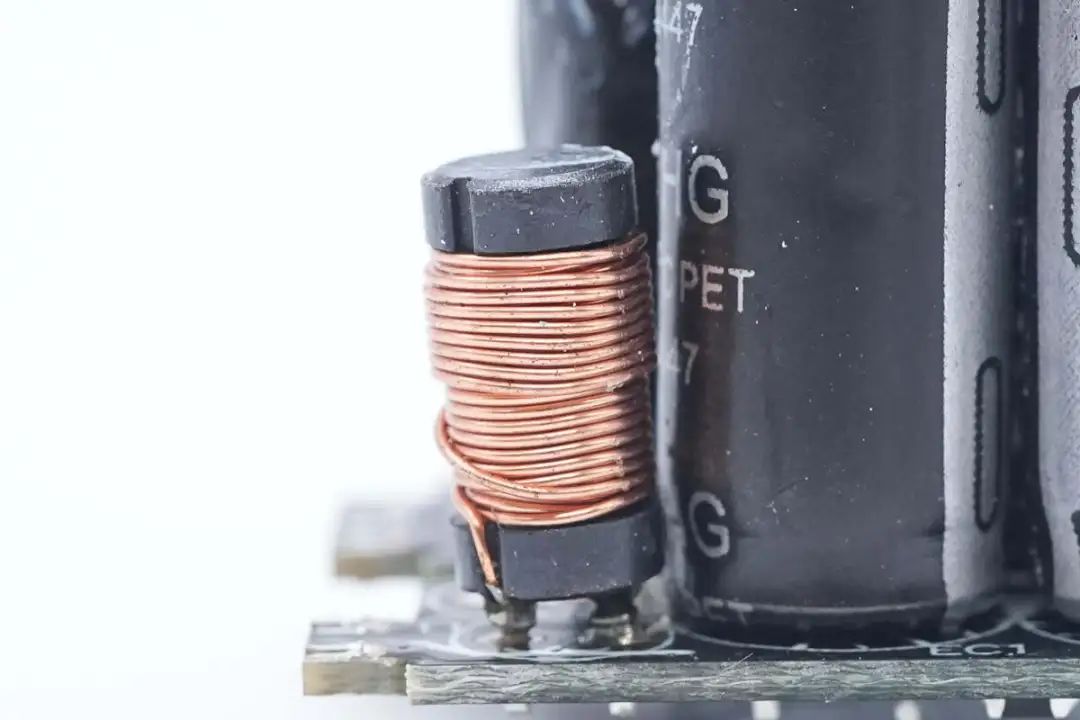

工字滤波电感特写。

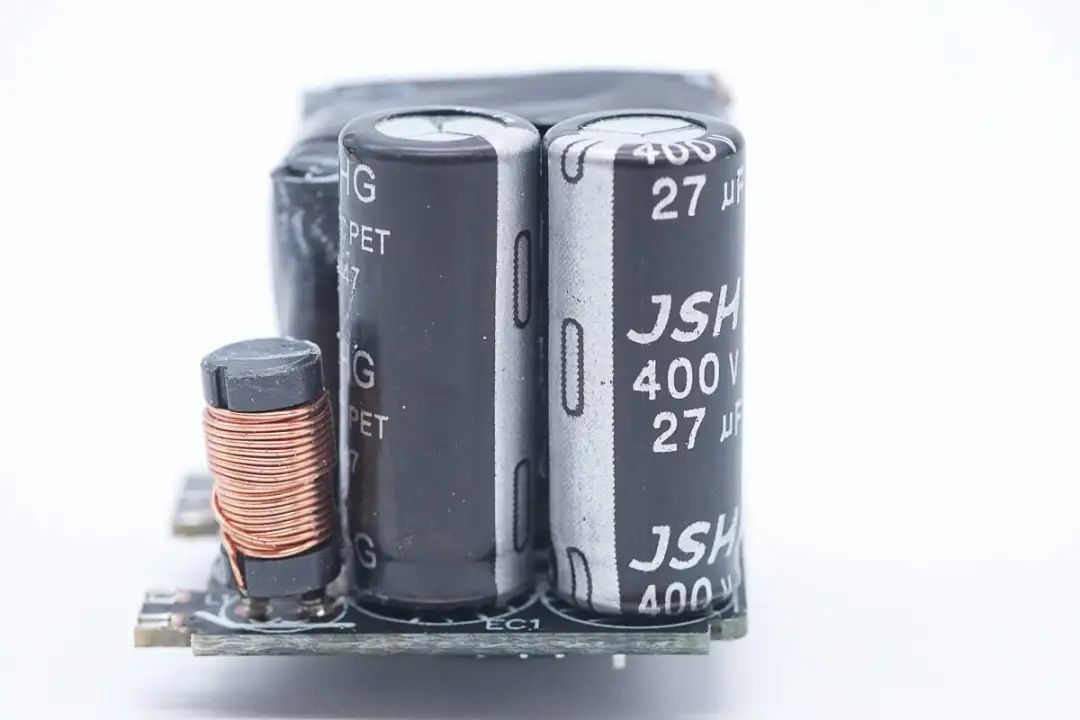

两颗高压滤波电解电容来自JSH万京源，规格均为400V27μF。

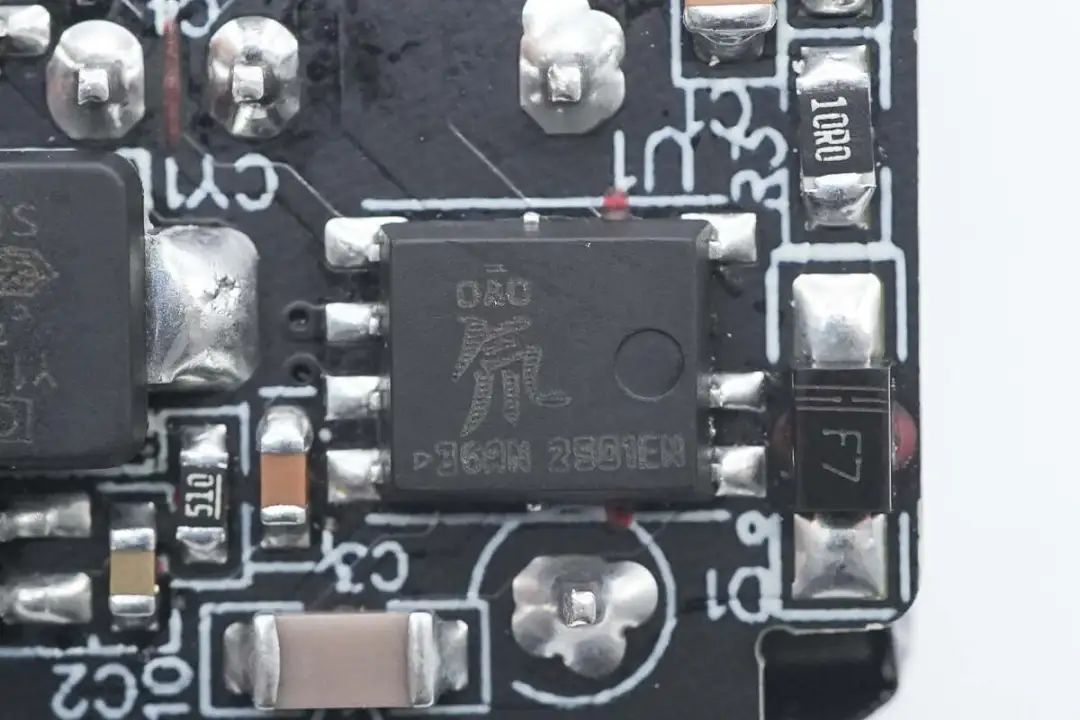

电源主控芯片采用氘锋自研氮化镓芯片——氘01，采用0.18μm BCD工艺all-in-one极致合封，支持Pure-Lock锁谷底技术以及自适应X-discharge放电技术。

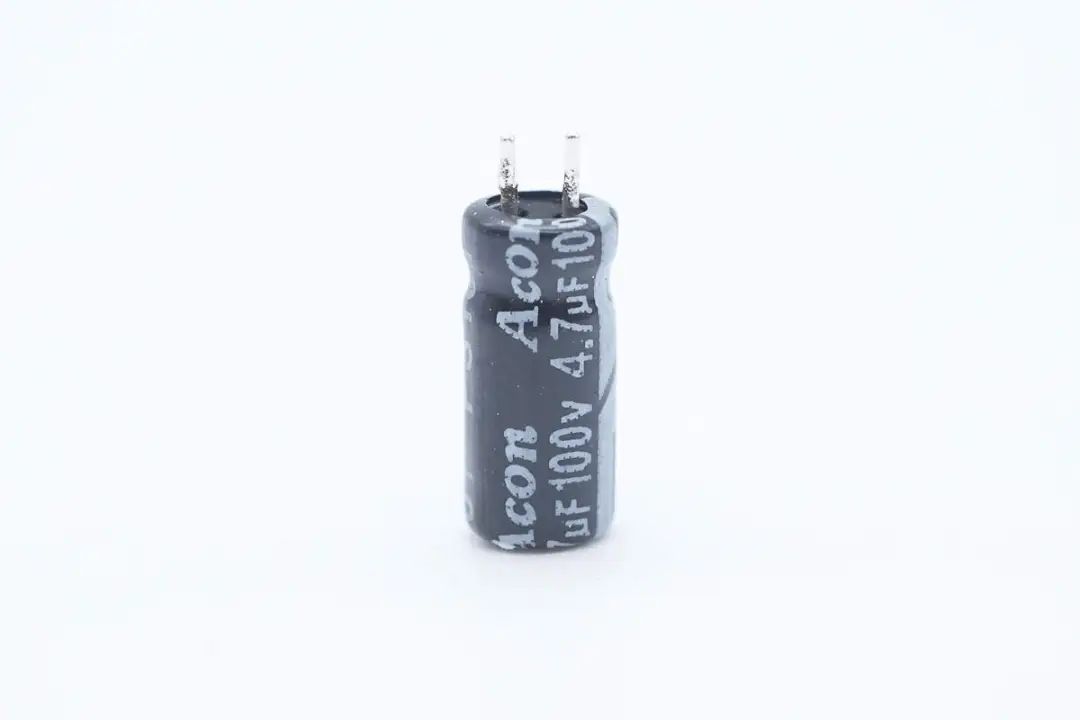

主控芯片供电电容来自新中元，规格为100V4.7μF。

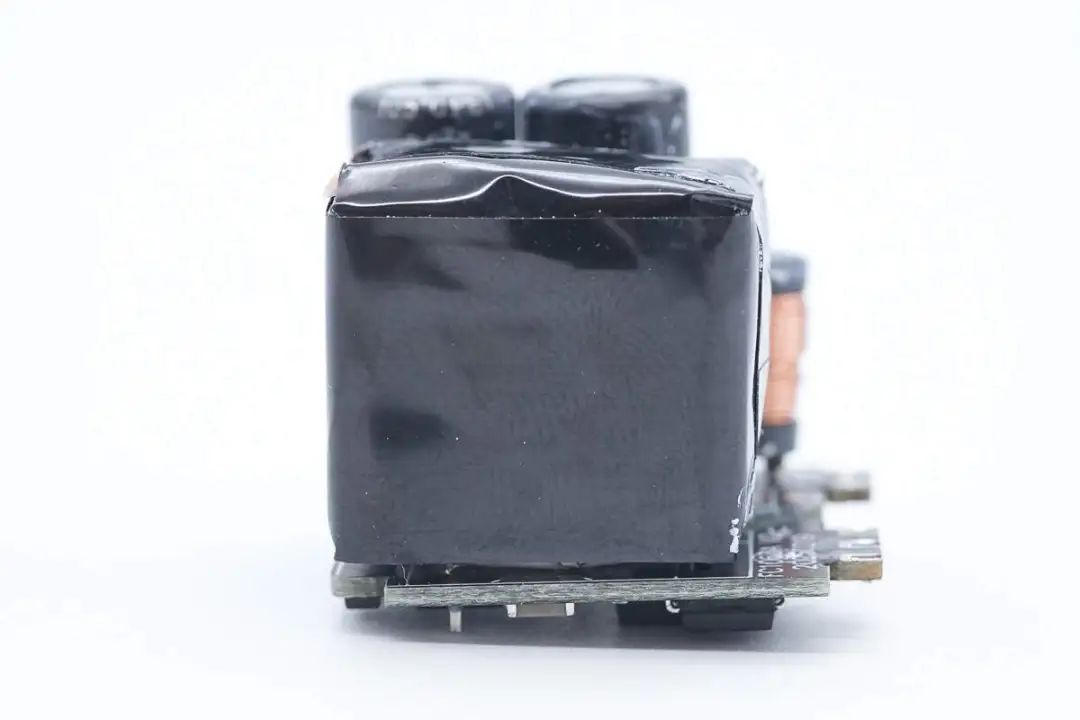

变压器包裹绝缘胶带。

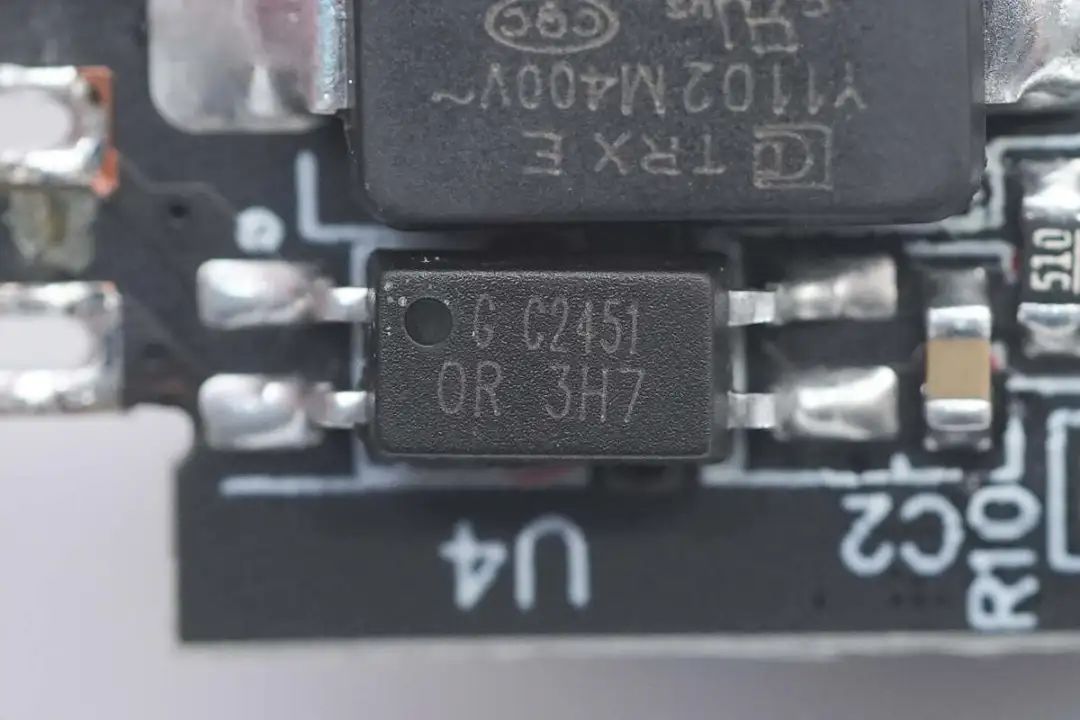

OR 3H7光耦特写，用于输出电压反馈。

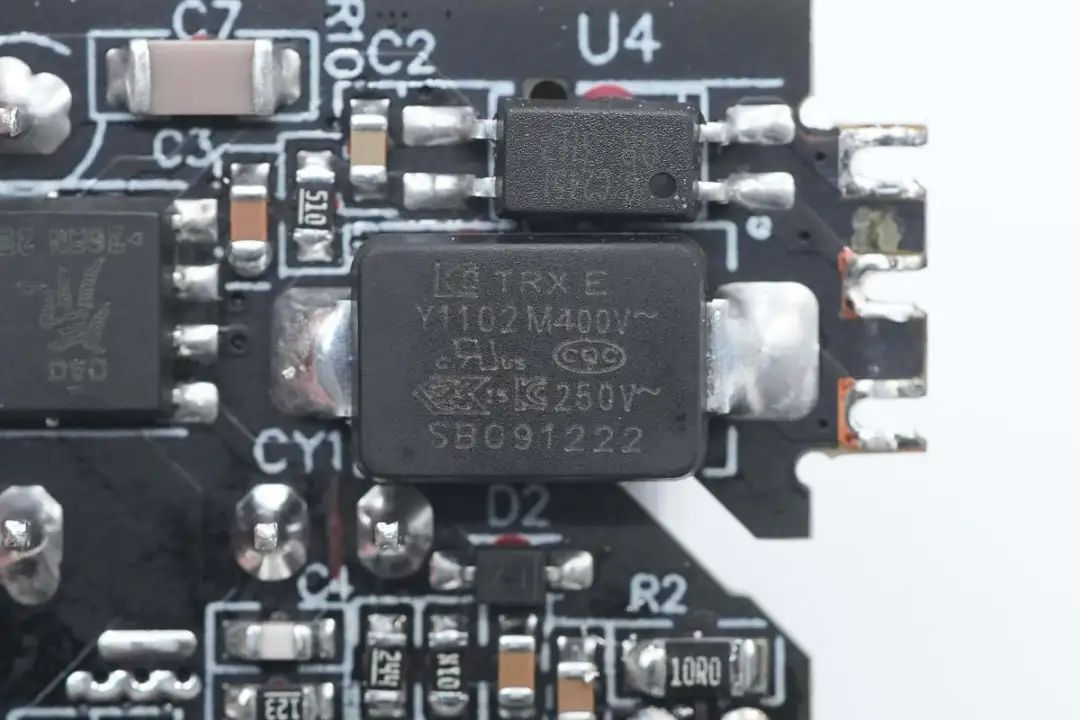

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

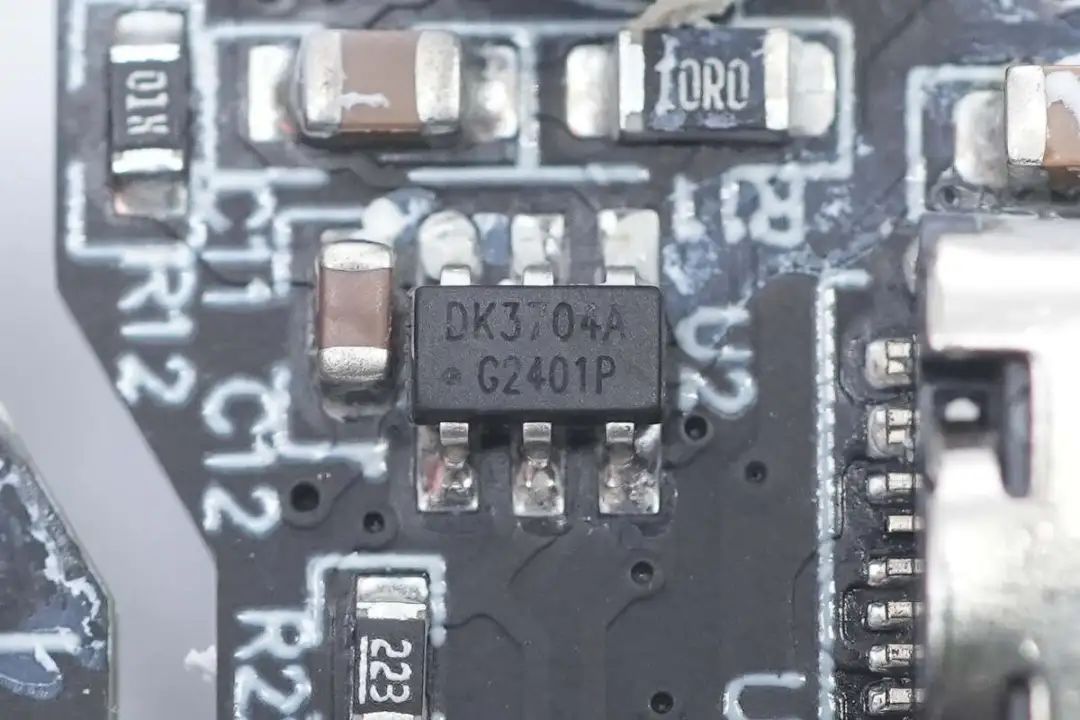

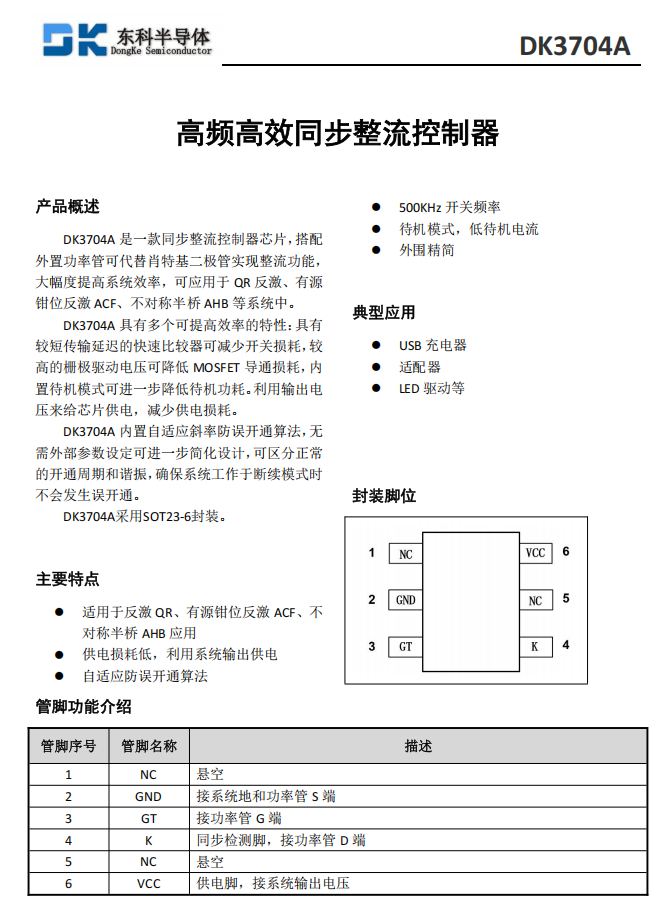

同步整流控制器来自东科半导体，型号DK3704A，搭配外置功率管可代替肖特基二极管实现整流功能，大幅度提高系统效率，可应用于QR反激、有源钳位反激ACF、不对称半桥AHB等系统中。
DK3704A具有多个可提高效率的特性：具有较短传输延迟的快速比较器可减少开关损耗，较
高的栅极驱动电压可降低MOSFET导通损耗，内置待机模式可进一步降低待机功耗。利用输出电压来给芯片供电，减少供电损耗。
DK3704A内置自适应斜率防误开通算法，无需外部参数设定可进一步简化设计，可区分正常
的开通周期和谐振，确保系统工作于断续模式时不会发生误开通。采用SOT23-6封装。

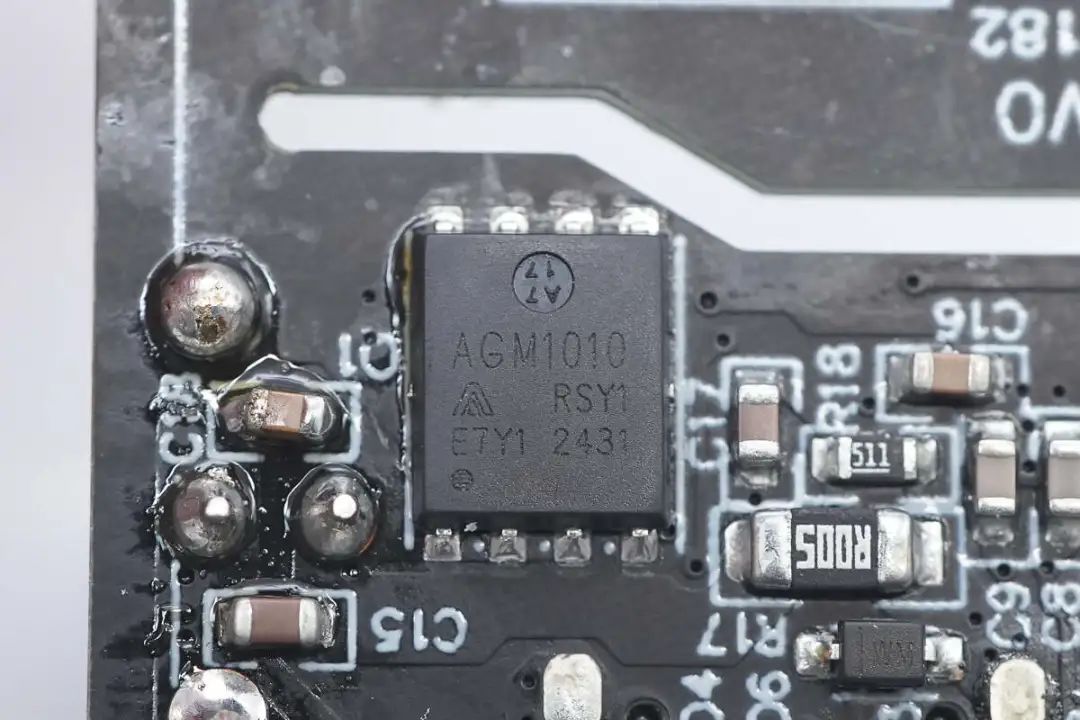

同步整流管来自AGMSEMI芯控源，型号AGM1010，采用DFN5*6封装。

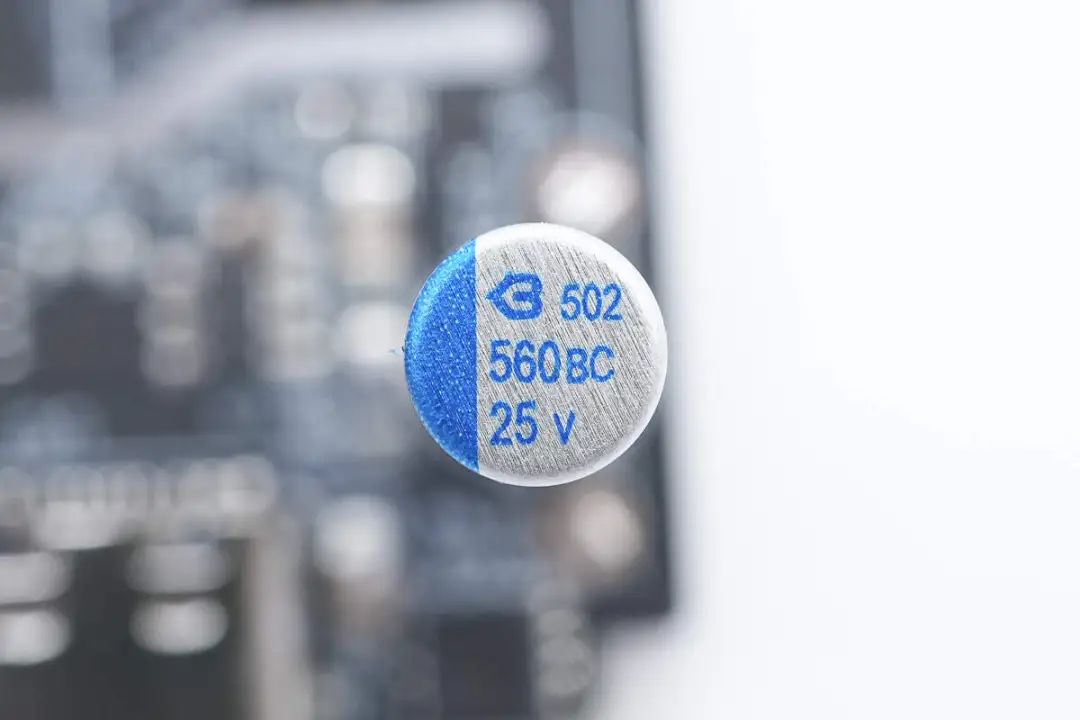

输出滤波固态电容来自绿宝石，规格为25V560μF。

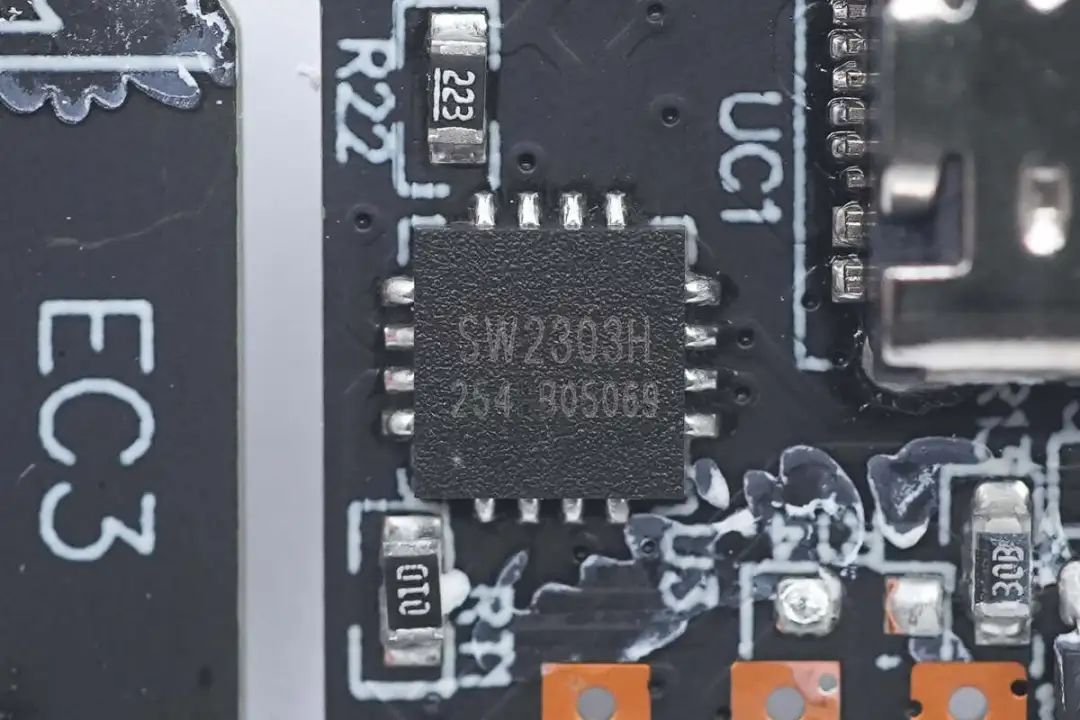

USB-C口协议芯片来自智融科技，型号SW2303H，这是一款高集成度的Type-C口/Type-A口快充协议芯片，支持PD、QC、FCP、高低压SCP、AFC、SFCP以及PE等主流快充协议，支持光耦反馈和FB反馈两种工作模式。

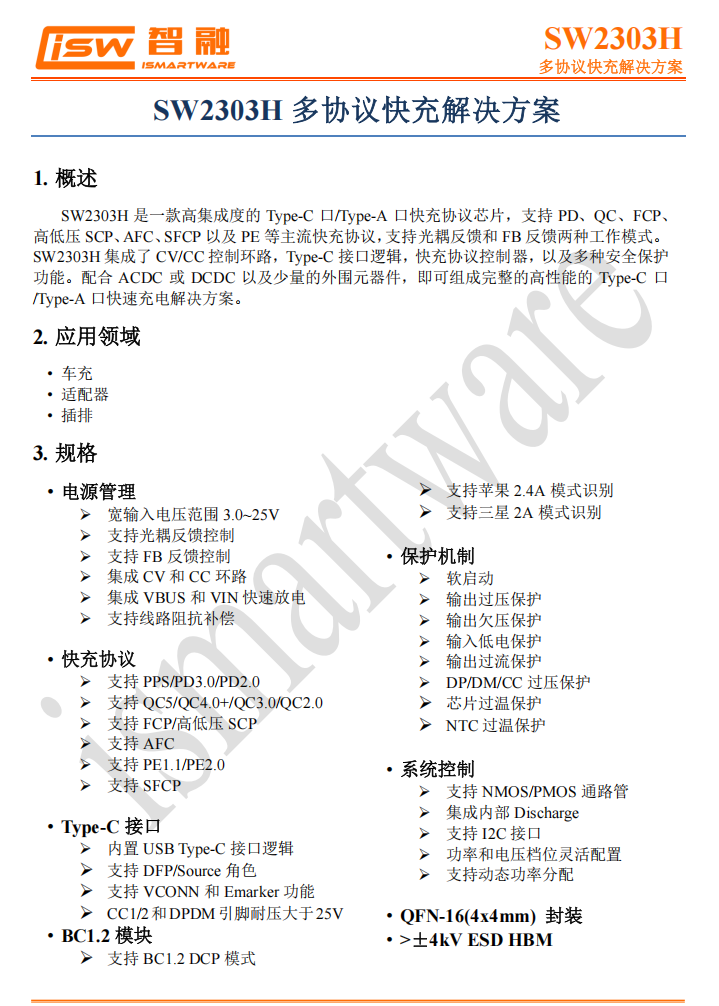

SW2303H集成了CV/CC控制环路，Type-C接口逻辑，快充协议控制器，以及多种安全保护
功能。配合ACDC或DCDC以及少量的外围元器件，即可组成完整的高性能的Type-C口/Type-A口快速充电解决方案。

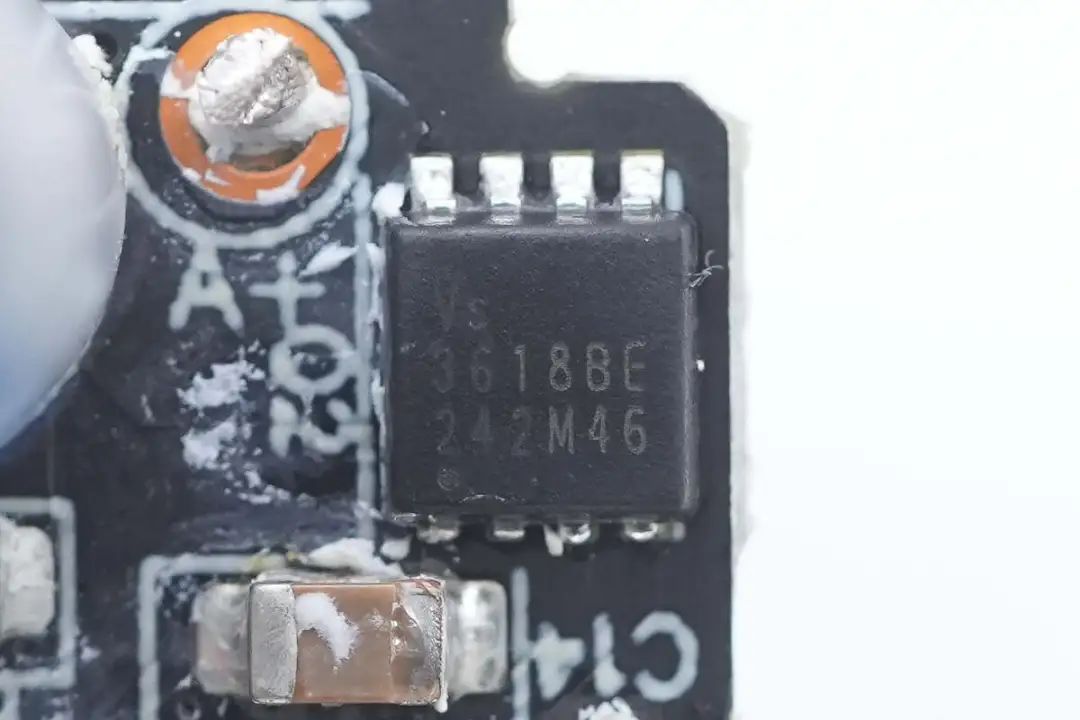

VBUS开关管来自威兆半导体，型号VS3618BE，NMOS，耐压30V，导阻为5.2mΩ，采用PDFN3333封装。

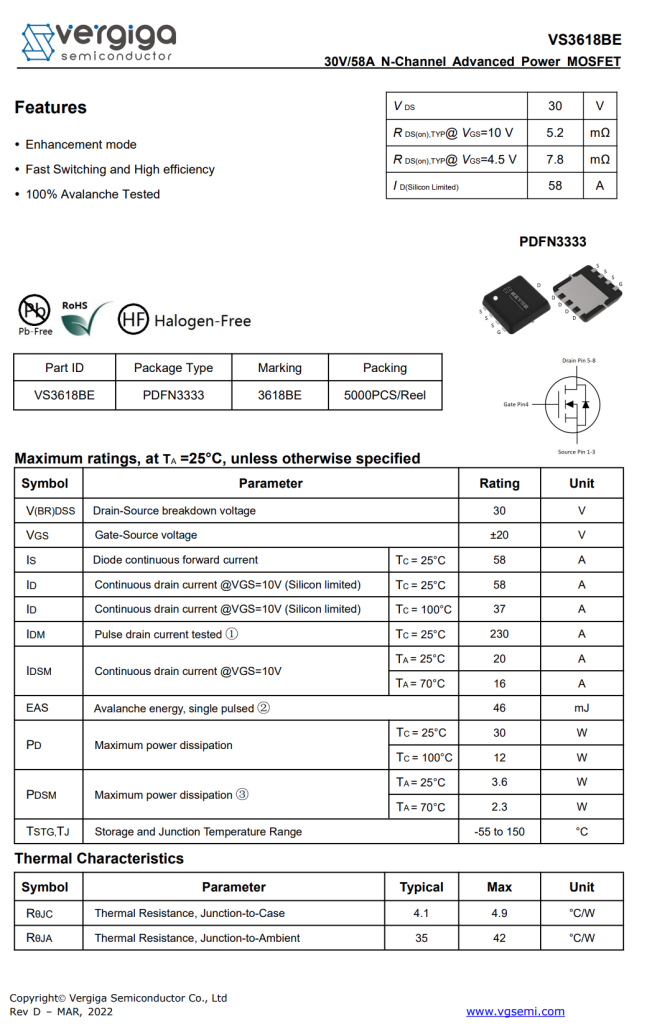

威兆半导体 VS3618BE 详细资料。

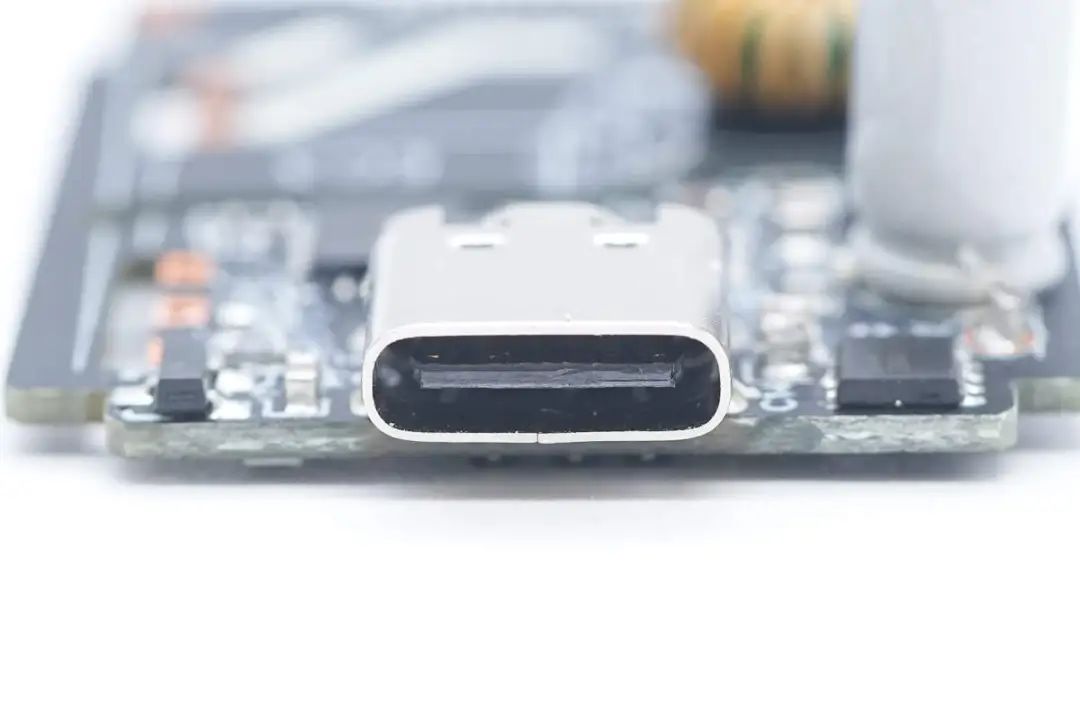

USB-C接口母座特写。

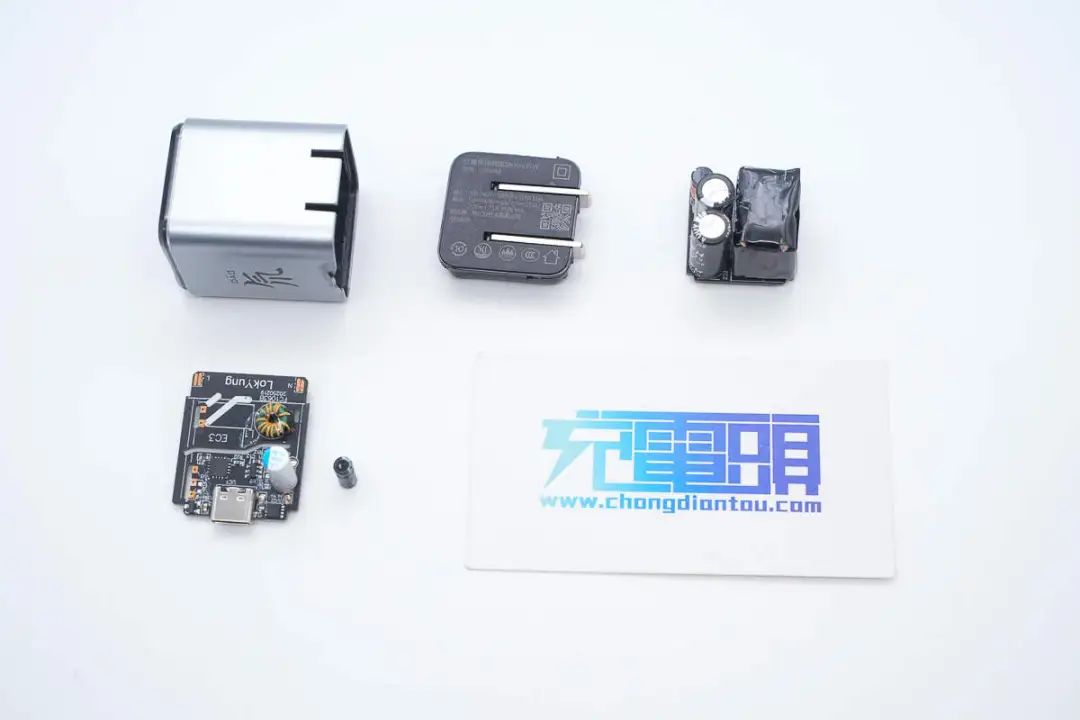

全部拆解一览，来张全家福。
充电头网拆解总结

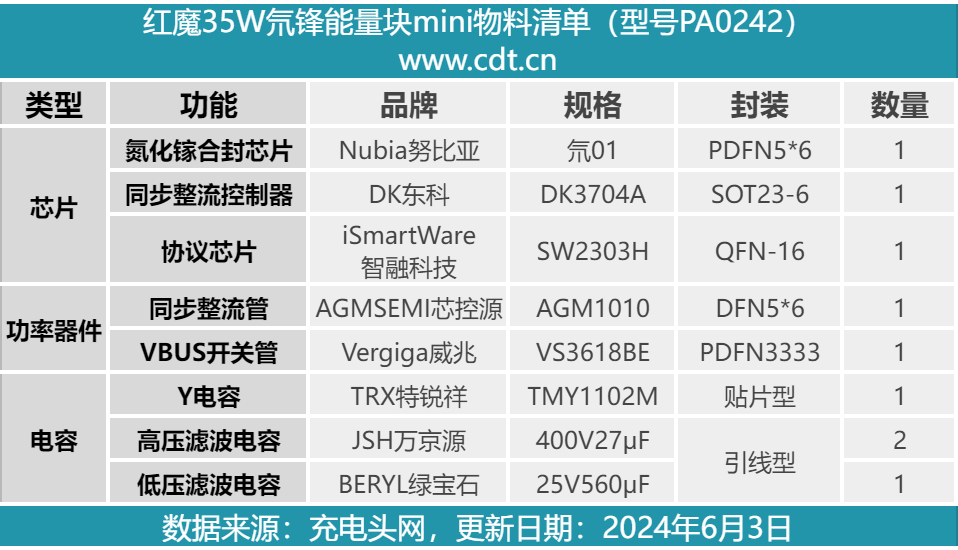

最后附上红魔35W氘锋能量块mini的核心器件清单，方便大家查阅。
红魔35W氘锋能量块mini不仅外观精美，而且在自研氮化镓方案加持下，体积缩小42%，效率高达96%，更高效率带来的是充电温度直降6℃的优秀表现。此外产品还支持AI温控+九重防护，充电更安全。
产品采用PD3.0快充协议，支持35W快充，轻松搞定iPhone、ipad、MacBook、AirPods、AppleWatch等苹果产品。30分钟可为iPhone16充满60%电量，快充再升级，保证用户的日常快充体验。
充电头网通过拆解了解到，充电器采用了氘锋自研合封氮化镓芯片氘01与东科DK3704A同步整流控制器组成的高集成高频电源方案，采用智融科技SW2303H协议芯片控制输出。万京源、绿宝石两大品牌电容滤波。模块器件焊接干净利落并打胶加固，用料和工艺水准都很不错。
