通嘉科技双集成方案LD9174E2+LD8925F2 反激PSR控制器之应用

参考文献:LD9174E2/LD8925F2 application note and datasheetXb9ednc

1、Flyback副边回授(SSR)及原边回授控制(PSR)背景说明

Flyback按回馈机制分为副边(SSR)及原边(PSR) 2种控制方式. SSR副边反馈控制是采用TL431内部的参考电压2.5V搭配外部回授补偿电路进行输出电压调整; PSR原边反馈控制是采用初级侧IC的 FB pin内部基准电压2.0V实现输出电压的调整.Xb9ednc

PSR原边反馈优缺点如下:Xb9ednc

优点: 电路中零件数量少, 具成本上的优势, 适用于小型化及低成本的设计需求Xb9ednc

缺点: 因输出无光耦和TL431检测输出电压，造成系统响应速度慢，在较大负载变化之 动态切换时(dynamic load test), 电压调整率较SSR略差.Xb9ednc

2、新型PSR原边控制双集成方案LD9174E2+LD8925F2特点

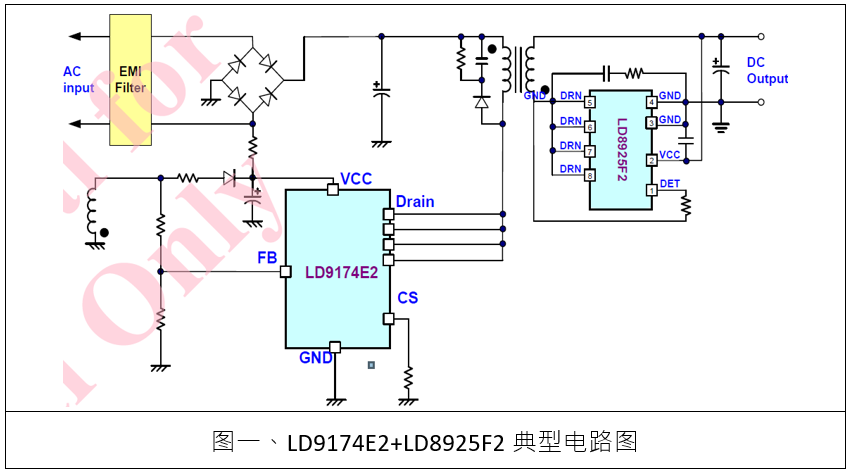

LD9174E2+LD8925F2 (如下图一)以特殊的创新专利技术设计, 使原边与副边具沟通机制并强化动态响应表现，整体输出的电压精度可小于±8%，性能已接近并可取代一般SSR控制方案。Xb9ednc

Xb9ednc

电子工程领域全球最大的技术媒体机构ASPENCORE 2021年主办首届亚洲金选奖 (EE Awards ASIA)，根据ASPENCORE消息，此次活动聚焦台湾和亚洲新兴市场，期间吸引了133家企业报名，并收集了300件以上报名表角逐27个奖项。在EET及EDN专业技术媒体及科技人士的共襄盛举之下，通嘉科技具快速动态响应之PSR方案(LD9174E2 + LD8925F2)成为最佳设计解决方案之一，获得金选潜力标杆奖(The Promising Product Award).Xb9ednc

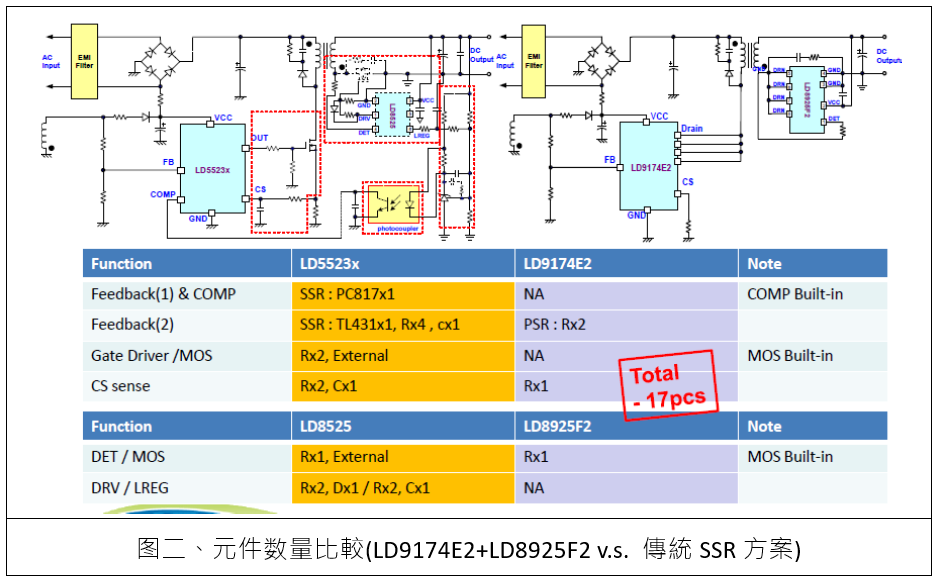

LD9174E2+LD8925F2适用于18W~24W电源供应器，与传统SSR方案相比可以节省17颗组件数量 (如下图二)，能有效降低电源整体成本，并具有小型化、零件精简、高功率密度、低待机功耗与高效率等特性，全面性的保护机制设计更可符合各项安全规范。Xb9ednc

Xb9ednc

3、LD9174E2特色介绍

3.1 QR+CCM 操作 (Multi-mode Operation)

QR+CCM的操作模式能满足DOE6及COC Tier2的能效规范; 当负载条件为10%-75%时操作在QR模式，一次侧开关MOSFET在较低的Vds电压处开通，有效降低了开关损耗；当负载条件为75%-100%操作在CCM模式，降低了导通损耗, 从而提升满载时的效率。Xb9ednc

相比传统的DCM或纯QR方案，LD9174E2可提升高低压输入时之平均效率，重载时操作在CCM可以减少变压器峰值电流，进而选用较小规格的磁性组件、开关MOSFET及输出二极管，能降低电源其它关键元器件成本.Xb9ednc

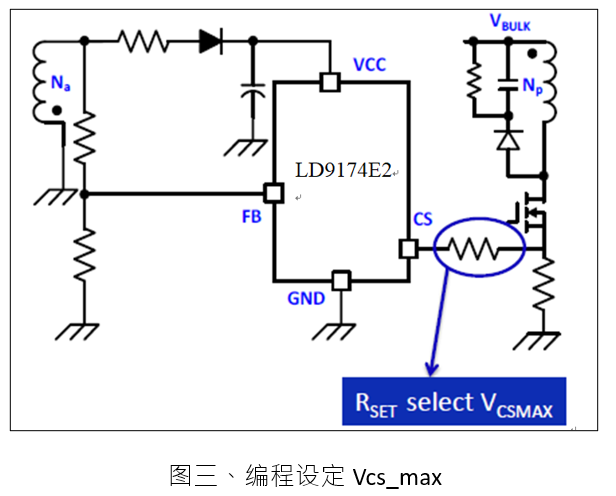

3.2 通过Vcs pin电阻编程设定Vcs_max  (Adjustable start-up Vcs-max limit for Bsat)

LD9174E2在开机时会通过CS pin吐出电流源到Rset，经由检测Vset值，来设定Vcsmax的大小; LD9174E2可以设定3档Vcsmax, IC在每次开机时会检测Vset来设定合适的Vcsmax。 例如，当系统有peak load开机需求，只要将Rset设计一个较大的值；当系统在短路/开关机及abnormal等情况下, 若变压器有饱和的情况, 可以将Rset设计较小的值, 此时LD9174E2会将Vcsmax设定为较低的值，可以避免变压器在上述条件下有磁饱和的风险。Xb9ednc

3.3输出电压ripple补偿功能 (Output voltage ripple reduce)

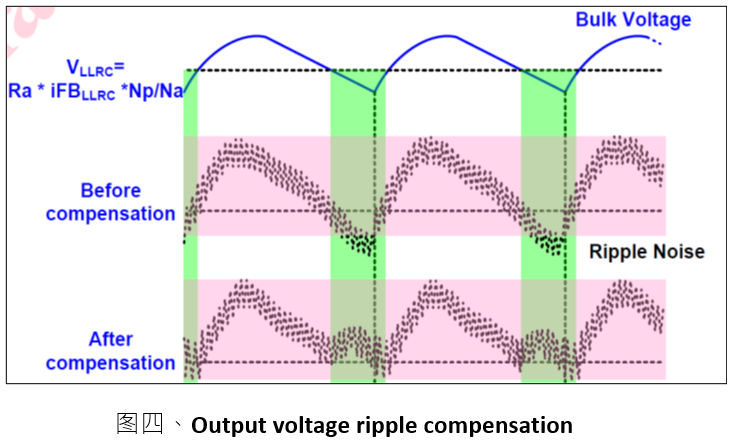

低压输入时, 整流后大电容的电压纹波会影响输出电压纹波, 此电压纹波补偿主要是于大电容电压在波谷时进行频率补偿, 进而达到降低输出纹波功能。Xb9ednc

3.4 精准的OCP设计Xb9ednc

一般的SSR反馈控制, OCP会受变压器电感量, 电流检测电阻, 切换频率与IC参数等影响, 整体误差约为+/-25%, 计算参考如下：Xb9ednc

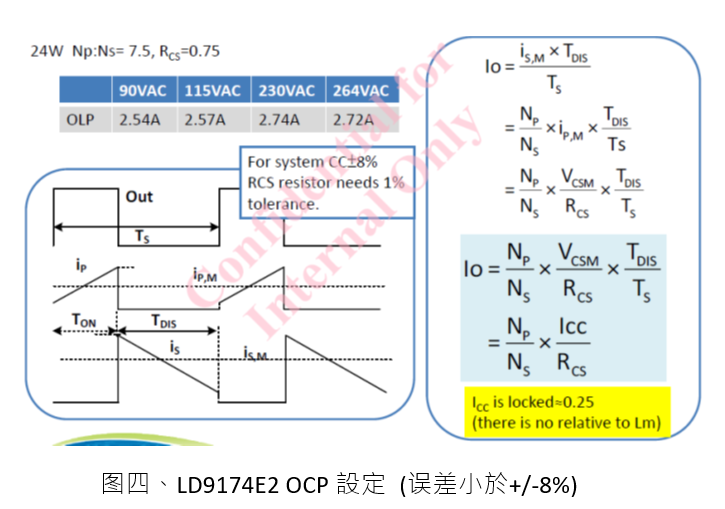

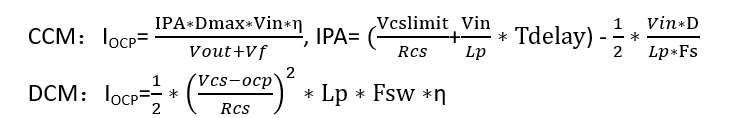

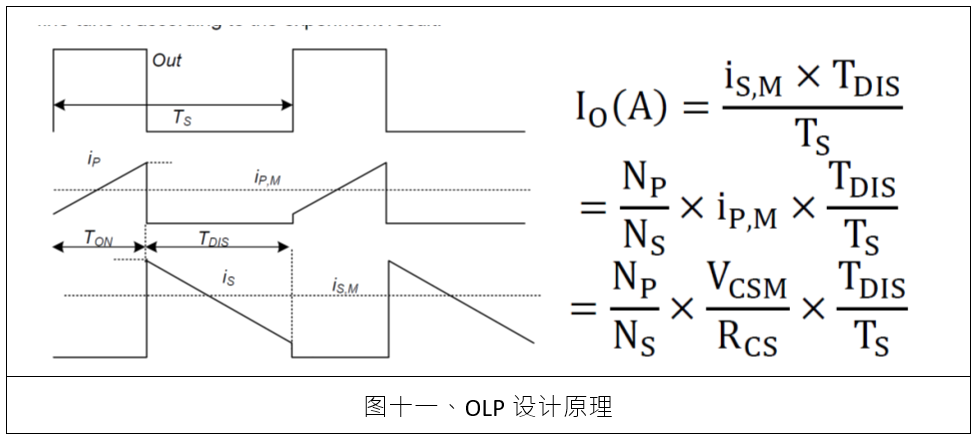

LD9174E2是采用电流积分控制，OCP误差小于+/-8%，且不受变压器电感影响, OCP计算公式为:Xb9ednc

Xb9ednc

其中

Xb9ednc

R_CS: 初级电流检测电阻Xb9ednc

NP: 变压器初级绕组圈数Xb9ednc

NS: 变压器次级绕组圈数Xb9ednc

Xb9ednc

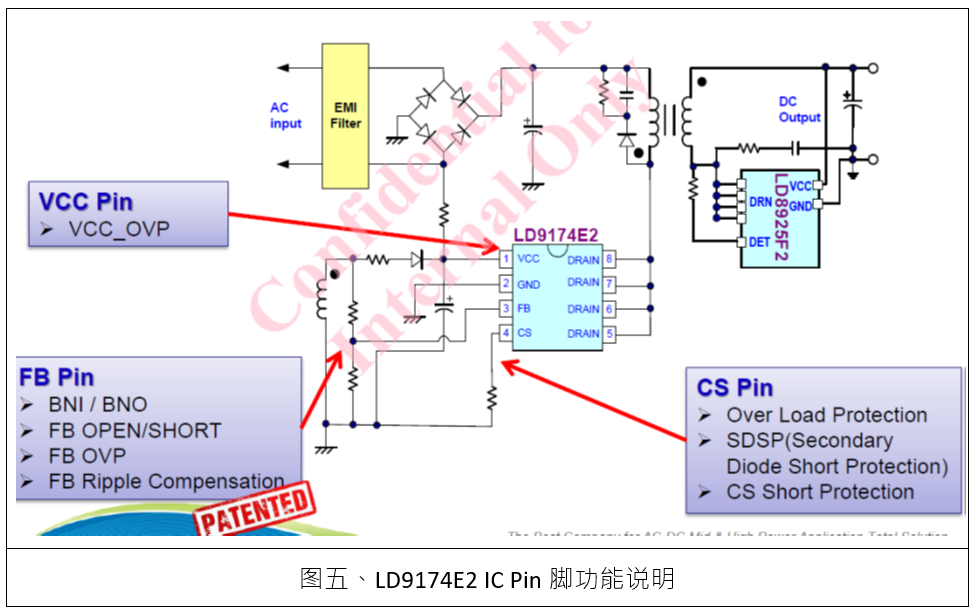

4、LD9174E2 Pin脚功能说明

Xb9ednc

4.1 FB Pin应用

4.1.1 输出电压及线补设定

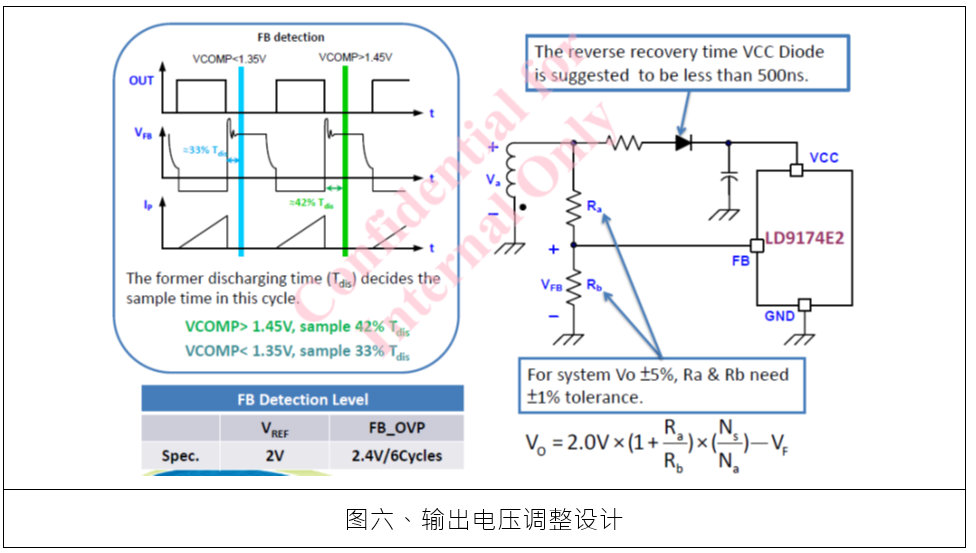

输出电压调整设定如图六说明: FB pin依据VFB正半周总时间的40%为取样点,并与IC内部参考电压2V作比较, 输出电压Vo=2(1+)-VF, 设计时需留意Vcc diode需采用快回复式(Trr<500ns)。Xb9ednc

Xb9ednc

4.1.2输出电压线补设定

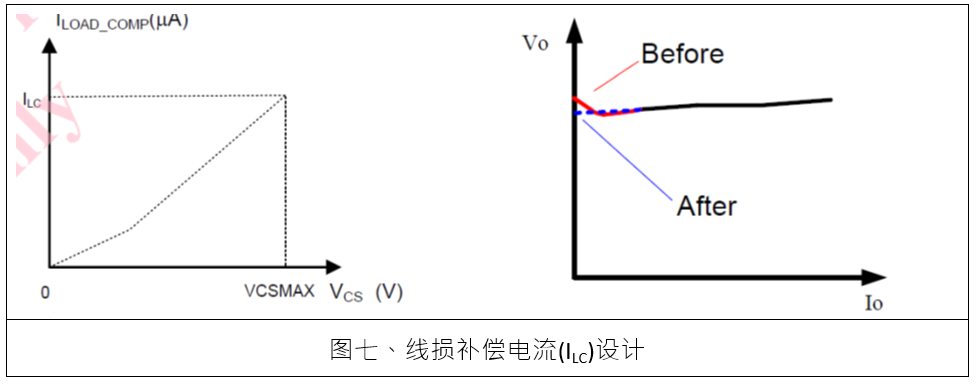

输出电压（带线补设定）如图七说明: IC依据满载(IRATED)及OLP(IOLP)设定线损补偿的电流(ILC)，设计公式Vo=(2(1+) – VFXb9ednc

Xb9ednc

设计注意事项

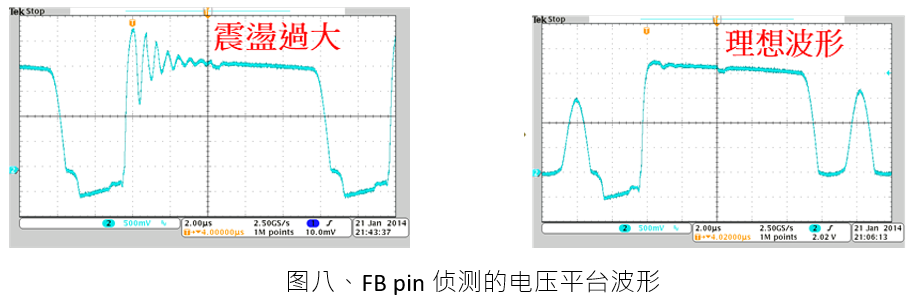

LD9174E2藉由初级MOS关闭时，FB pin侦测由变压器所映射的电压平台做为输出电压的反馈，如图八说明，若FB pin上由于漏感引起的尖峰电压及layout不合理造成干饶， 易造成电压侦测错误，而产生输出电压不稳或ripple大的现象。Xb9ednc

Xb9ednc

当出现FB pin取样错误时, 建议对策如下:Xb9ednc

1. VCC二极管整流前串联电阻小于2ohm; 较大的阻值易造成FB平台在轻载时有较缓的斜坡，导致时FB检测出现sample Error.Xb9ednc

2. 变压器VCC绕组尽量与二次侧绕组耦合（先绕NS后再绕VCC绕组），VCC绕组尽可能密绕或疏绕一层Xb9ednc

3. 使用快速二极管 (Trr<500ns)Xb9ednc

4. 若二次侧采用同步整流设计，需注意同步整流在任何负载（包含空载）的所有条件均要有驱动输出.Xb9ednc

5. PWM MOSFET snubber二极管尽可能采用慢管（如M7），若使用快管F7等需注意与之串联的电阻选用(建议大于75ohm).Xb9ednc

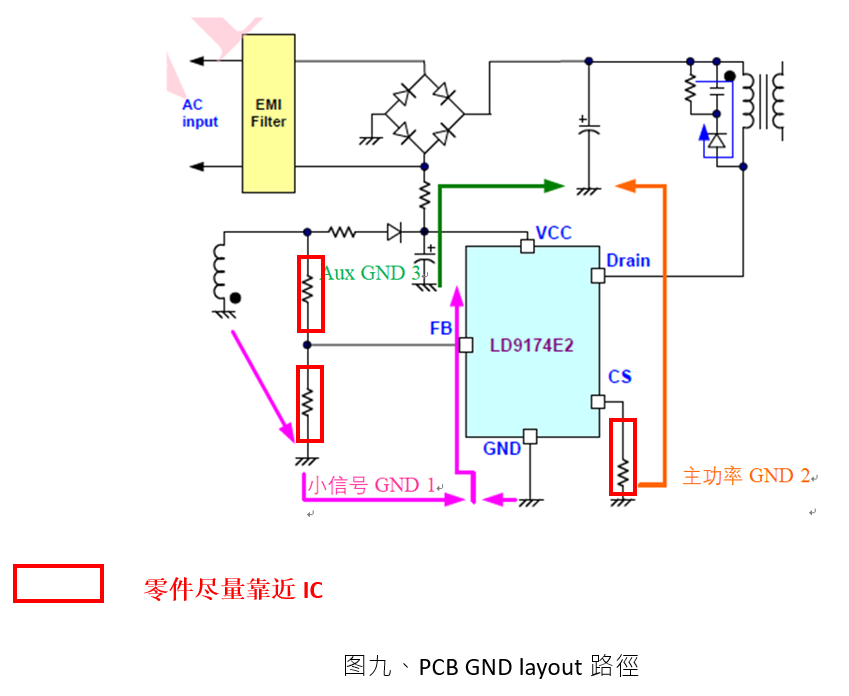

6. PCB layout方面，注意IC周边组件对应的小信号地需先接致IC GND后再经AuxwindingXb9ednc

  GND连致Bulk cap GND；主功率回路也需要经Rcs后单独接到Bulk cap GND上；另外FB pin 上下偏电阻需尽可能近的靠近IC Pin脚上；若考虑Iayout不合理或变压器漏感Xb9ednc

  有可能会造成FB Pin检测sample Error, FB pin下偏可以考虑预留最大为10pF的电容位置. PCB layout参考如下：Xb9ednc

Xb9ednc

4.1.3 输入Brown in and Brown outXb9ednc

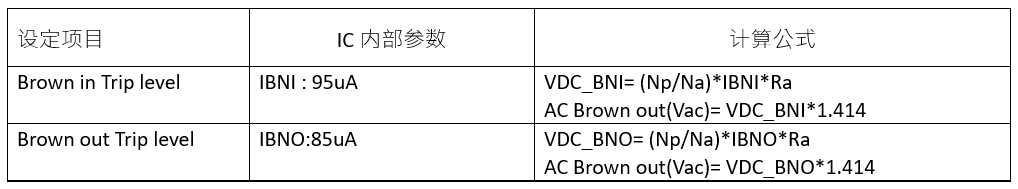

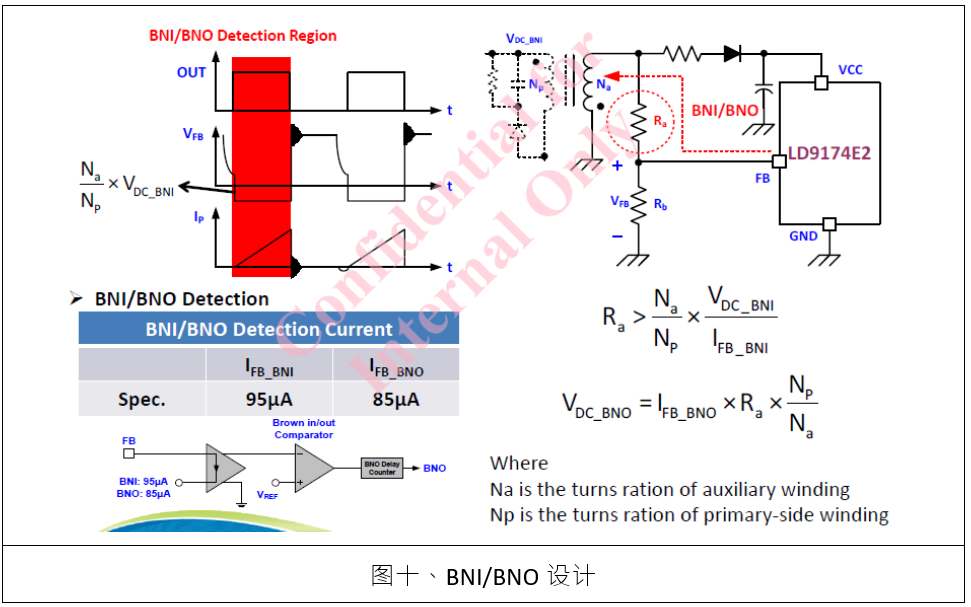

当初级MOS导通时FB pin V_FB为负半周时此电压为V_DC X(Na/NP) 其中V_DC为高压电容电压, 此负半周电压除以FB pin上偏电阻Ra所得到的电流I_FB, 当V_DC 电压越高表示输入电压越高, 当I_FB电流高于IBNI时进行AC Brown in, 低于IBO时进行AC Brown outXb9ednc

AC Brown in/out计算方式：Xb9ednc

 Xb9ednc

Xb9ednc

4.2 CS Pin应用Xb9ednc

4.2.1 OCP设定Xb9ednc

IOCP=(NP/NS)*(I_CC/R_CS)Xb9ednc

其中, ICC=VCSM*(TDIS/TS)=0.25, R_CS: 初级电流检测电阻, NP: 变压器初级绕组圈数Xb9ednc

NS: 变压器次级绕组圈数Xb9ednc

Xb9ednc

4.2.2 输出二极管短路保护 (Secondary diode short protection, SDSP)Xb9ednc

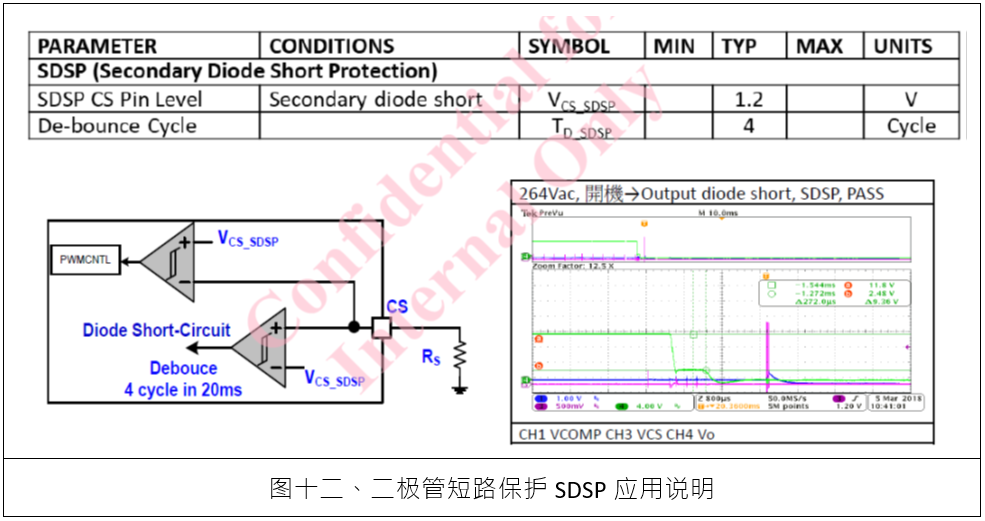

当安规进行短路及开路实验时, 判定标准为电源板不能出现冒烟起火等现象. 当次级二极管短路时, 初级侧的电流会瞬间冲高, 导致初级MOS管烧毁, 容易引起安规问题. LD9174E2内建SDSP功能, 当CS pin电压超过1.2V且维持4 Cycle 时驱动会关闭, IC进入保护模式并限制能量, 避免初级MOS损坏, 如图十二说明。Xb9ednc

Xb9ednc

5、LD8925F2特色介绍

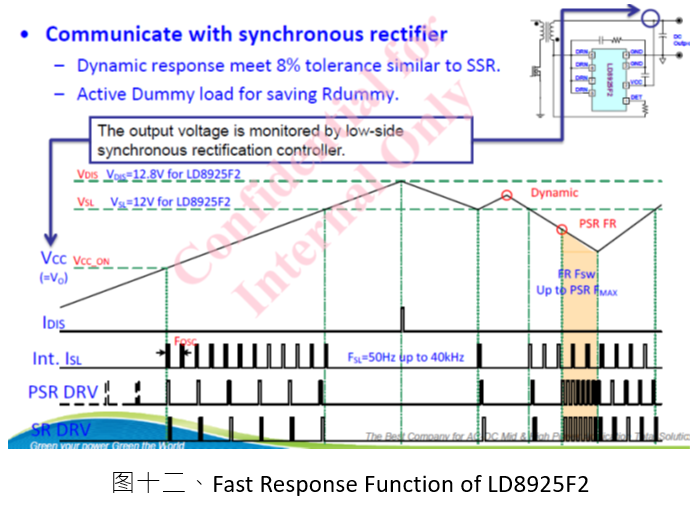

Dynamic load变化使输出电压低于LD8925F2监控的VSL值时，LD9174F2+LD8925F2独特的控制技术可以相互沟通，使反馈迅速响应，输出电压的调整率几乎趋近于SSR(小于8%)的输出电压精度. 另外, LD8925F2具有Active dummy load功能，可以保证No load及动态满载转空载/轻载时，输出电压能够非常稳定.Xb9ednc

6、24W Demo Board 测试数据

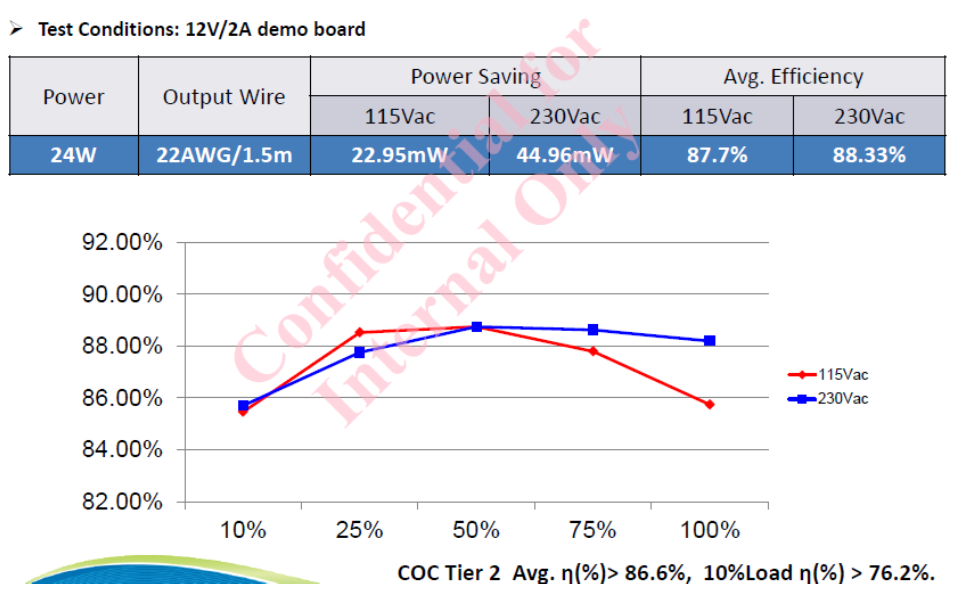

6.1 Efficiency Test:

Xb9ednc

6.2 Dynamic Test

 Xb9ednc

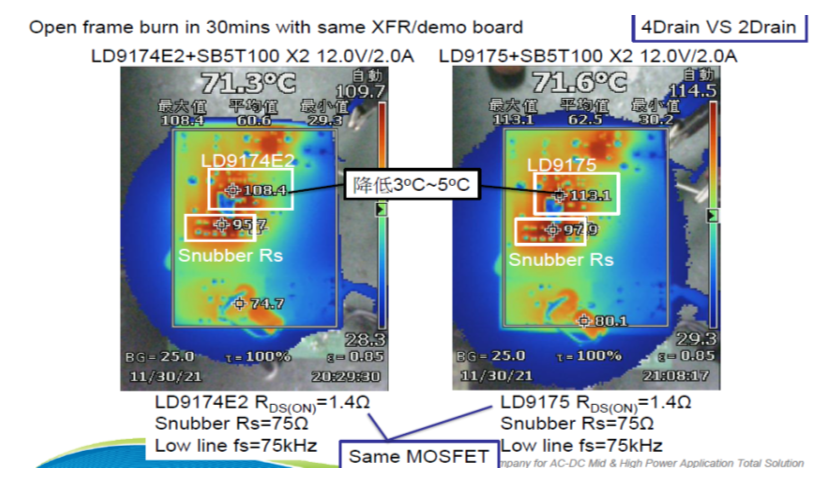

6.3. Thermal Test

Xb9ednc

总结:

本文主要讲解了通嘉新型原边控制双集成方案LD9174E2+LD8925F2, 以特殊的创新专利技术设计, 使原边与副边具沟通机制并强化动态响应表现，整体输出的电压精度可小于±8%，性能已接近并可取代一般SSR控制方案. LD9174E2+LD8925F2适用于18W~24W电源供应器，能有效降低电源整体成本，并具有小型化、零件精简、高功率密度、低待机功耗与高效率等特性，全面性的保护机制设计更可符合各项安全规范。Xb9ednc

透过以上的介绍，让电源设计者对LD9174E2+LD8925F2使用时更加熟悉跟了解，如有更进一步的需求及想法，欢迎跟通嘉科技联络。Xb9ednc
