前言
永磁电机作为机器人的重要组件，起到为机器人提供动力的作用，高扭矩的电机可以提升机器人的负重能力，而高转换效率则意味着机器人的电池续航时间更长。充电头网拿到了小米推出的CyberGear微电机，这款电机适用于机器人，桌面级机械臂和人形外骨骼应用。
这款电机采用减速器，电机和驱动器一体设计，具有强劲的动力持续输出，自研的温度检测系统和保护算法，保护电机运行更加安全可靠。电机采用快拆设计，便于DIY使用和快速维护。下面就带来小米CyberGear微电机的拆解，一起看看内部的设计和做工。
小米CyberGear微电机外观

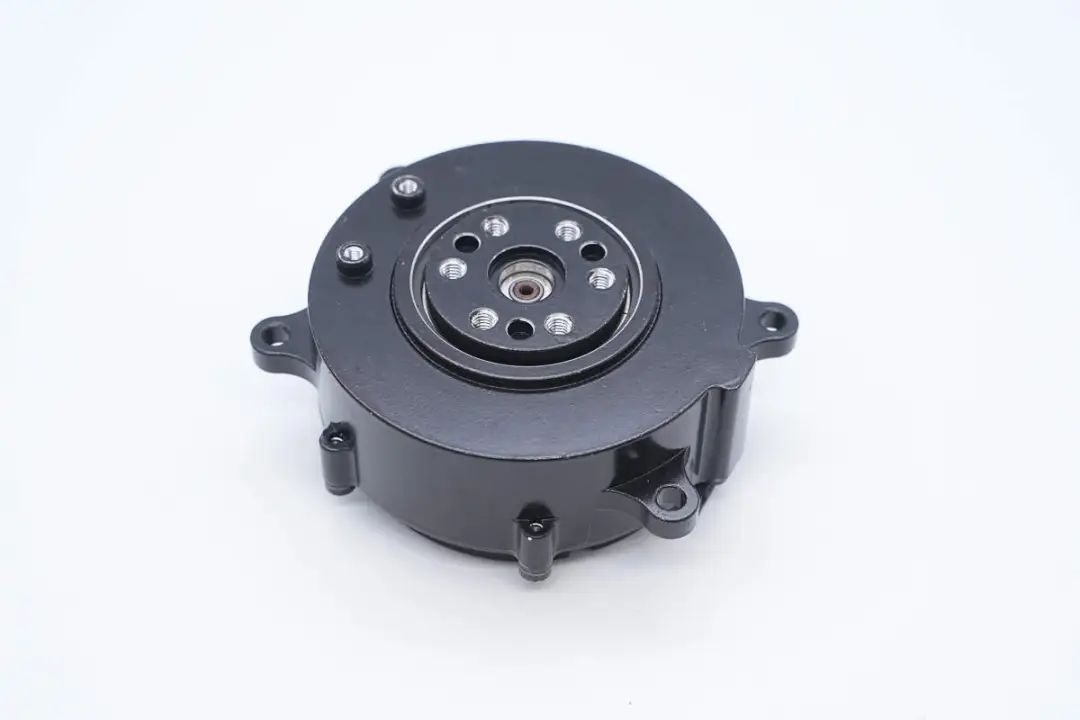

小米CyberGear微电机采用黑色铝合金外壳，中心圆盘为电机输出轴。
电机壳体边缘设有固定开孔。

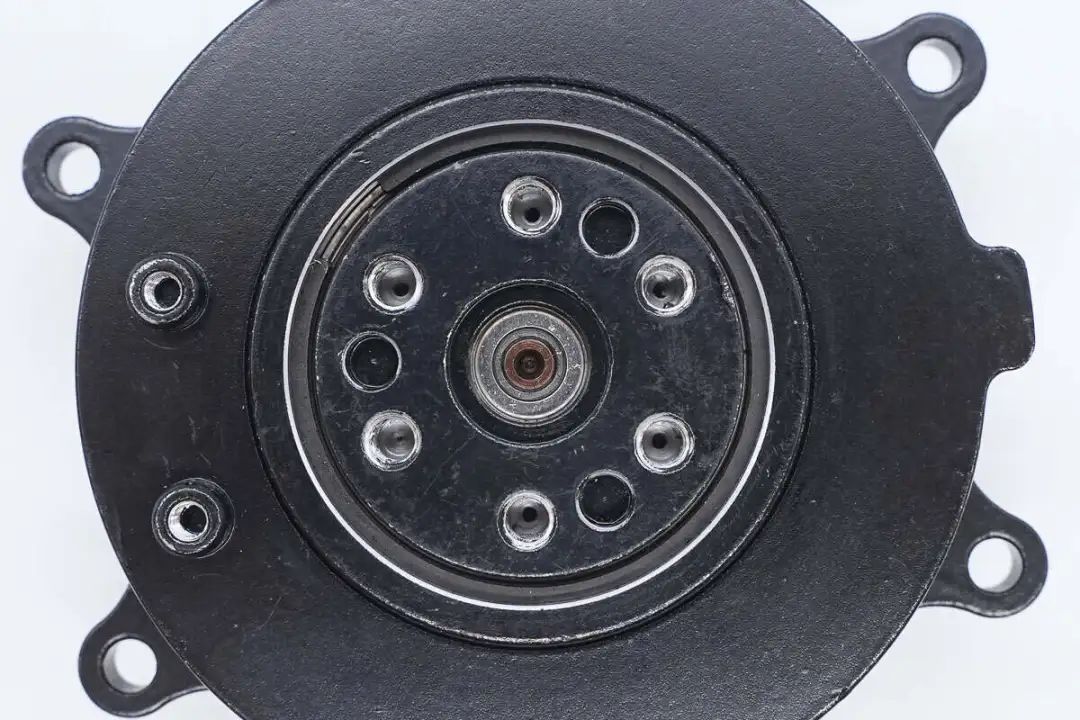

电机输出轴设有六个固定螺丝孔。
用于固定电机的螺丝孔特写。

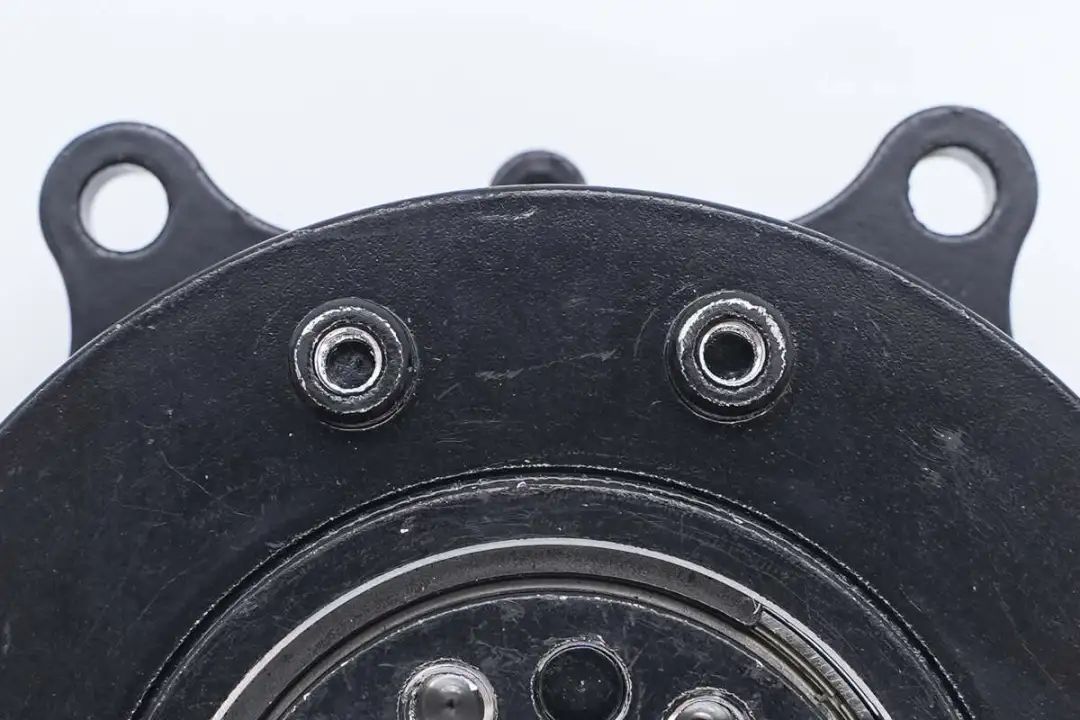

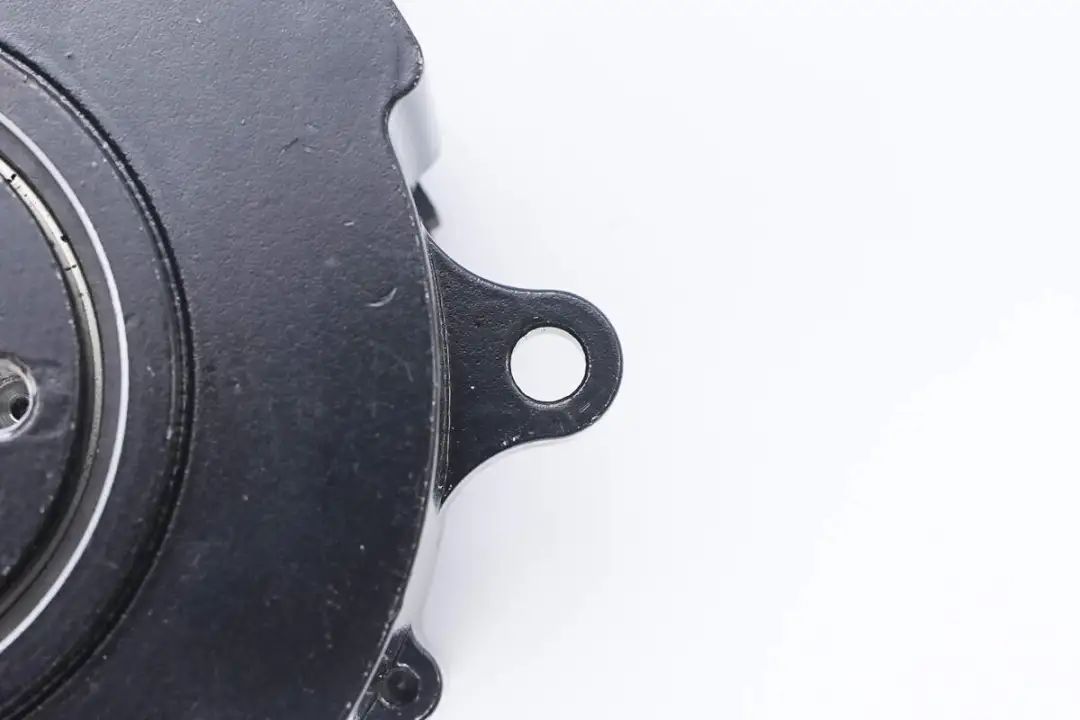

电机外壳的固定开孔特写。

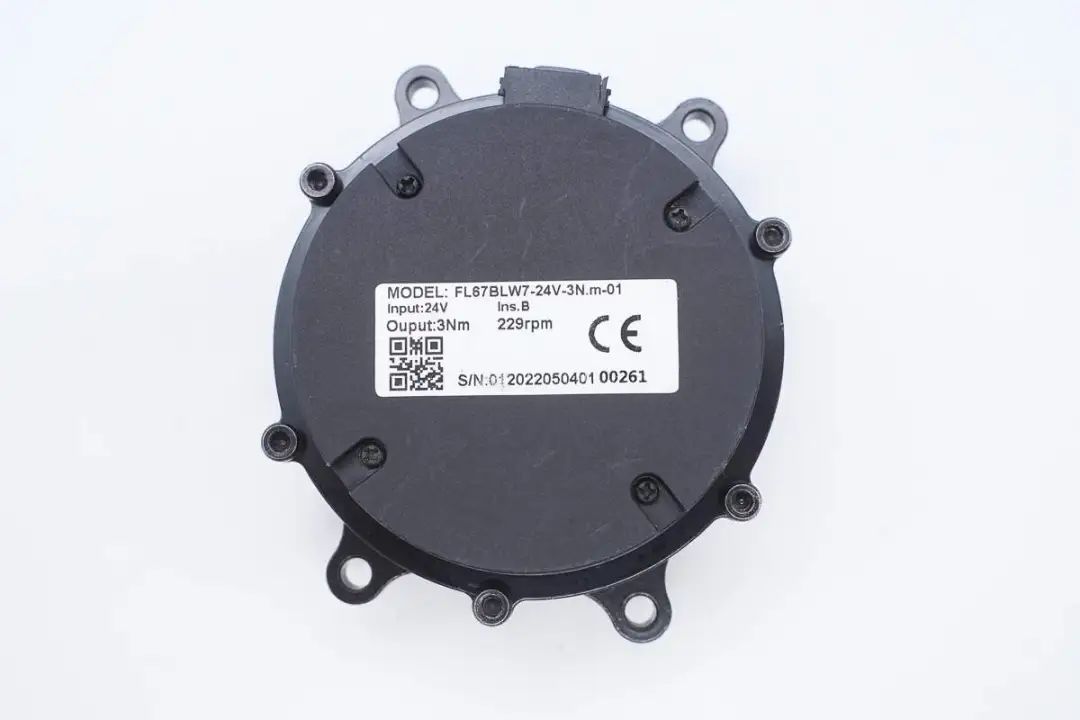

电机背面设有塑料盖子，通过螺丝固定，并粘贴信息标签。

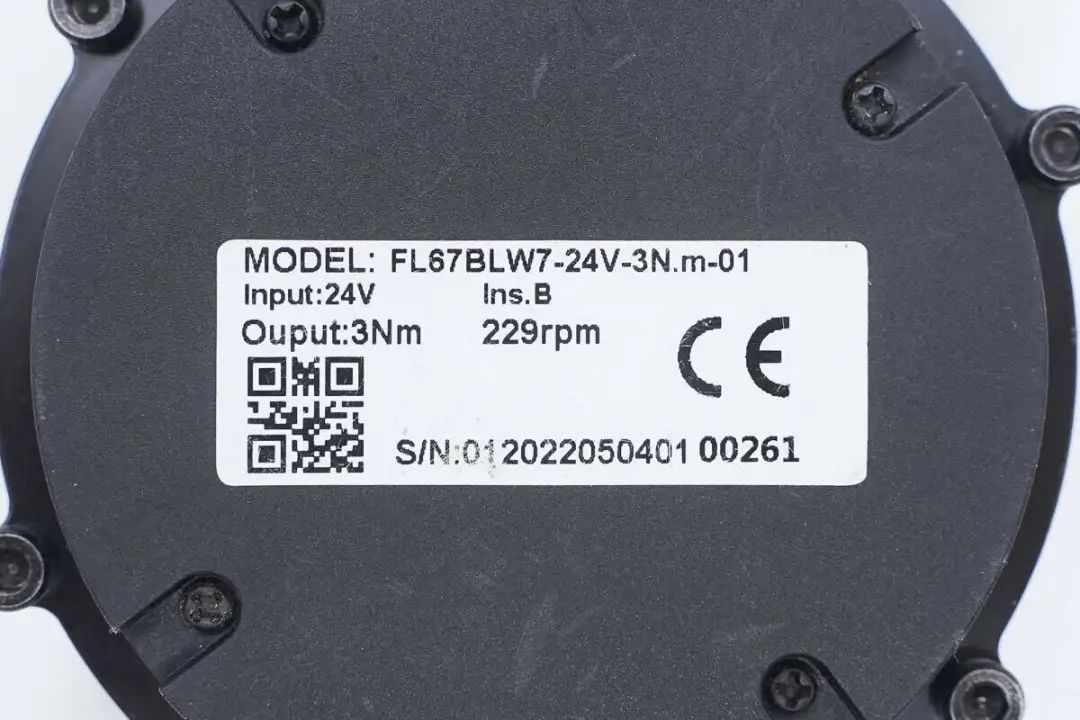

电机型号：FL67BLW7-24V-3N.m-01
输入电压：24V
输出：3Nm 229rpm

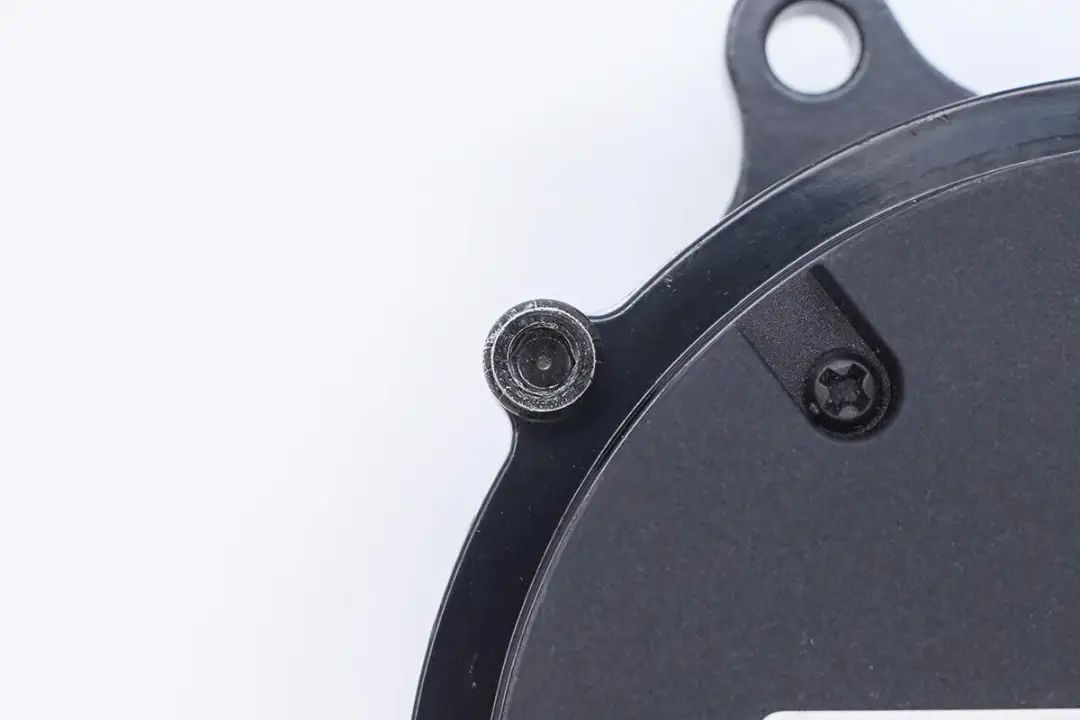

电机壳体固定螺丝特写。

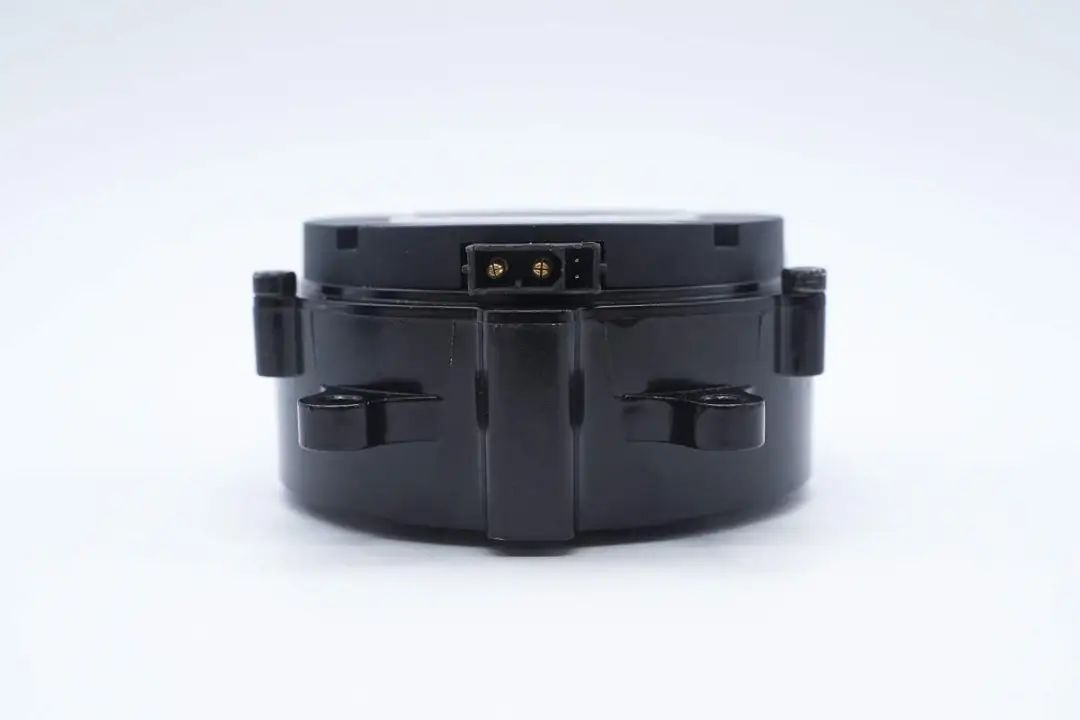

电机侧面设有连接器，采用XT30-2+2接口。

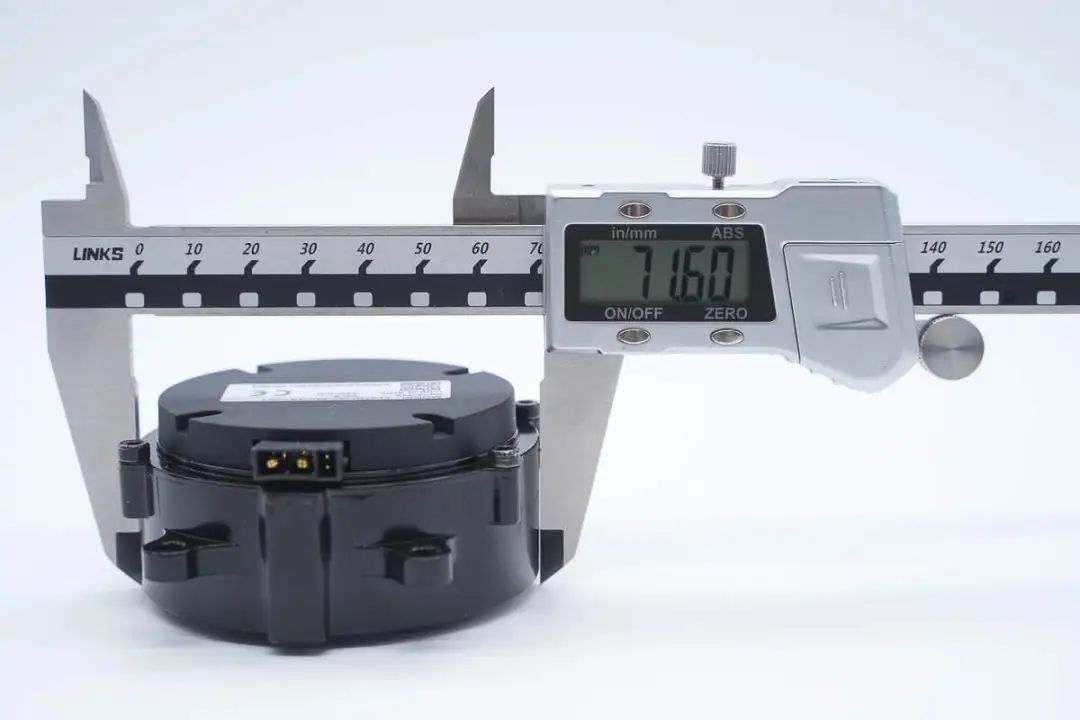

测得电机直径约为71.6mm。

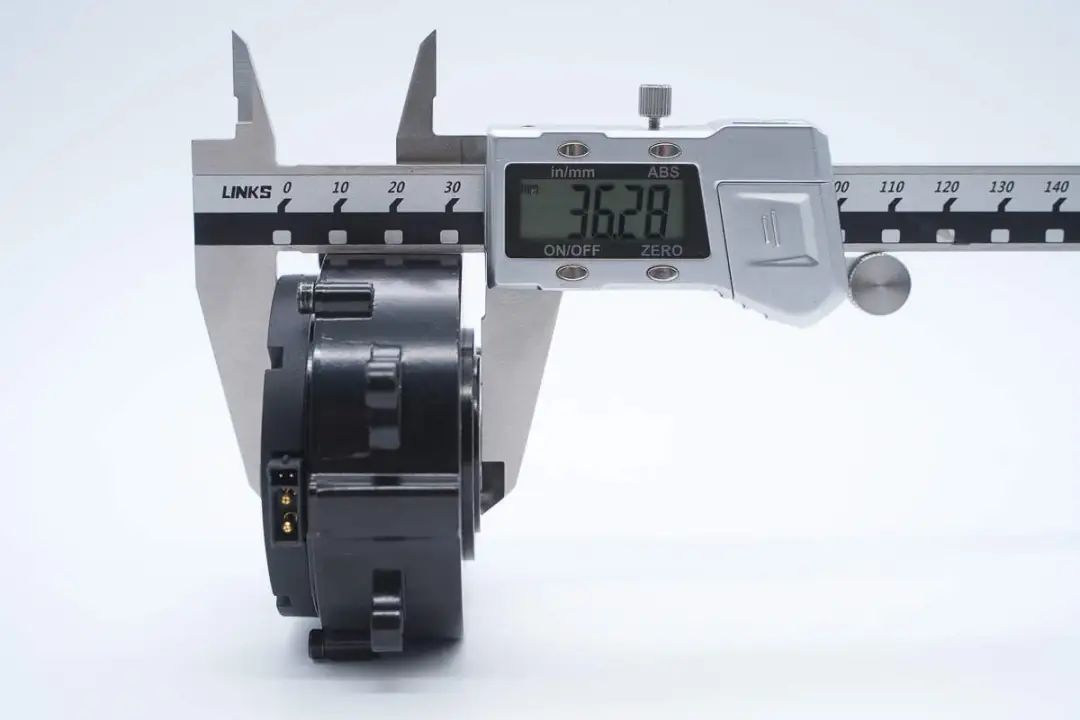

电机厚度约为36.3mm。

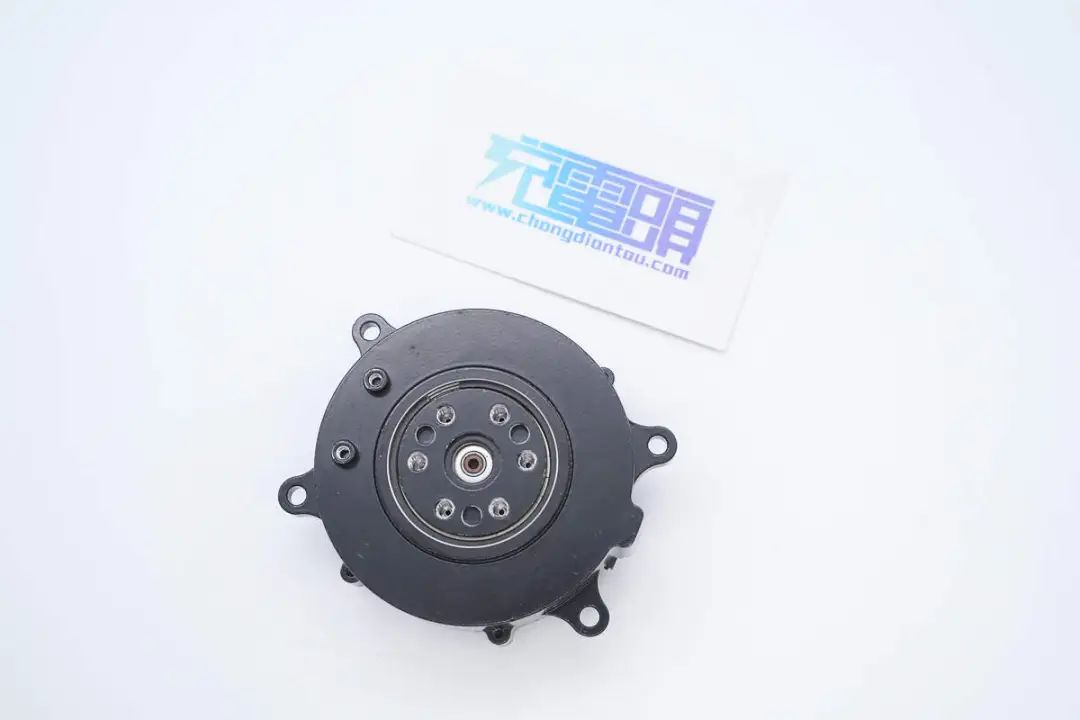

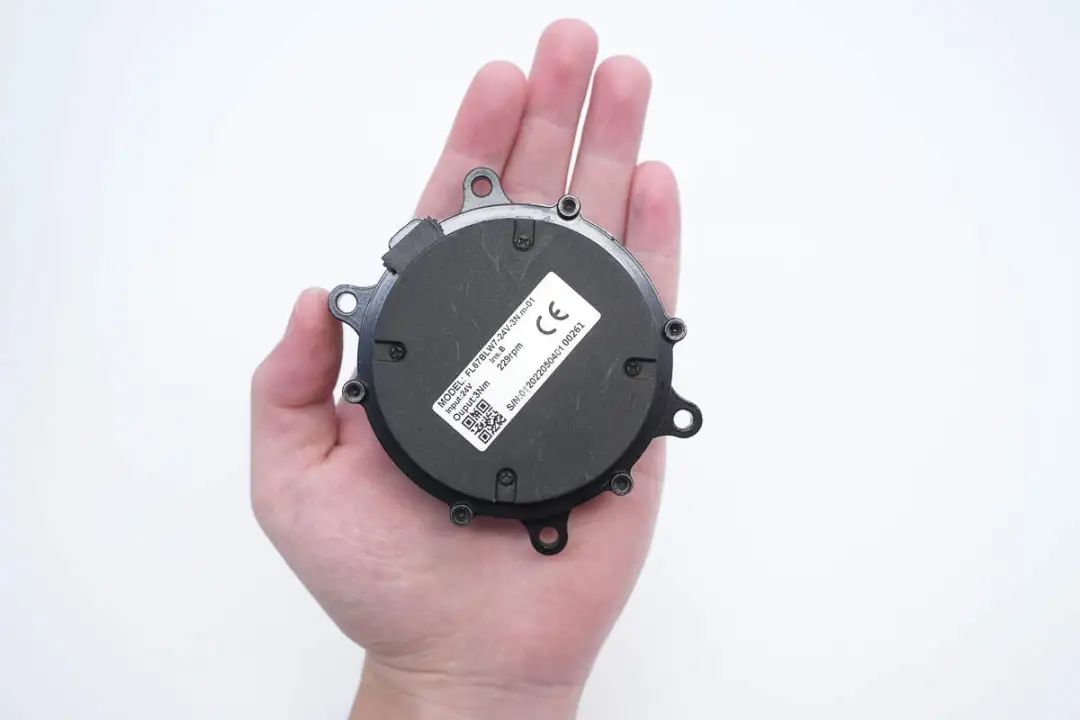

产品拿在手上的大小直观感受。

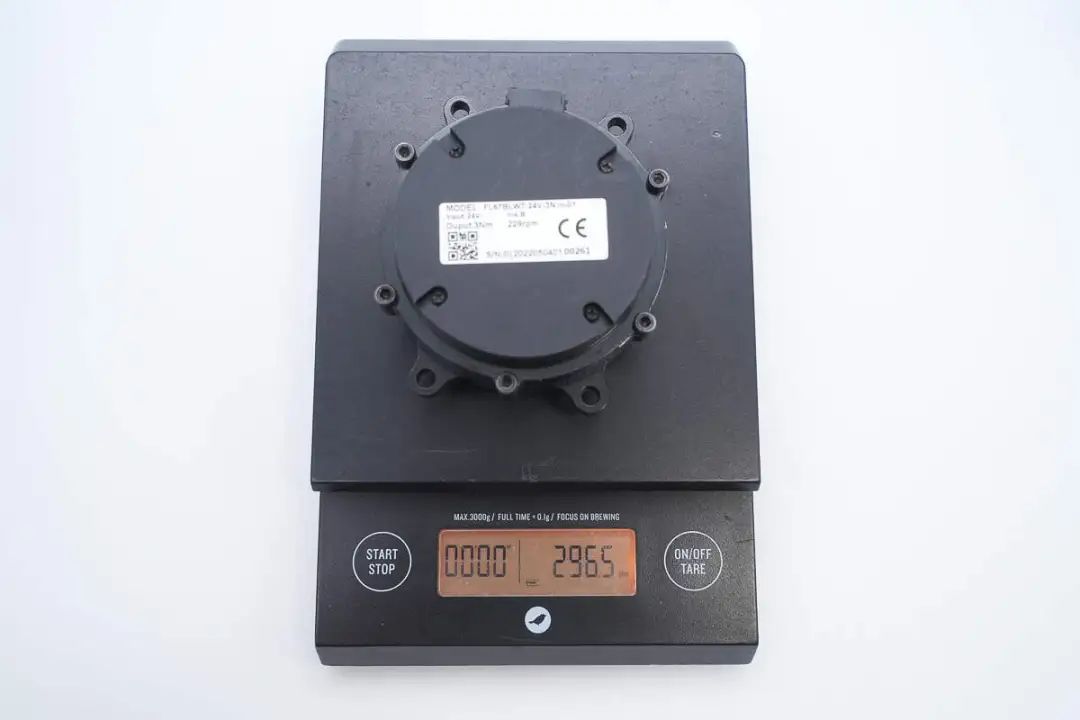

测得电机重量约为297g。
小米CyberGear微电机拆解
看完了小米这款电机的外观展示，下面就进行拆解，一起看看内部的设计和做工。
首先拧下后盖的固定螺丝，拆开电机后盖。

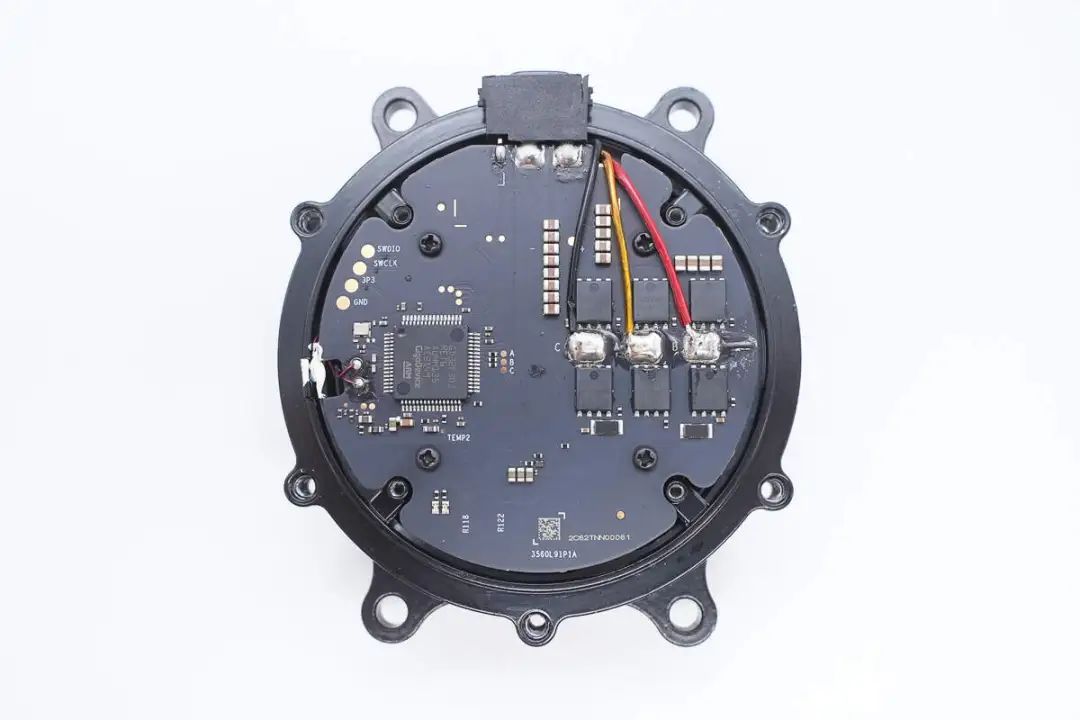

内部设有PCBA模块，通过螺丝固定。

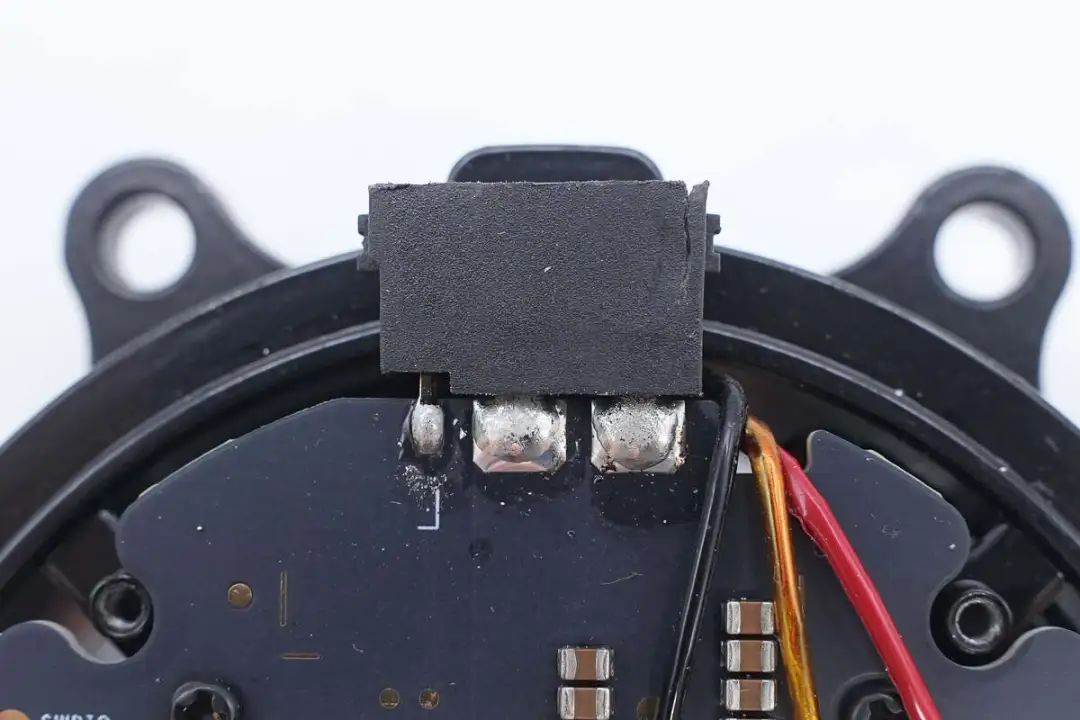

输入端XT30插座通过焊接连接。

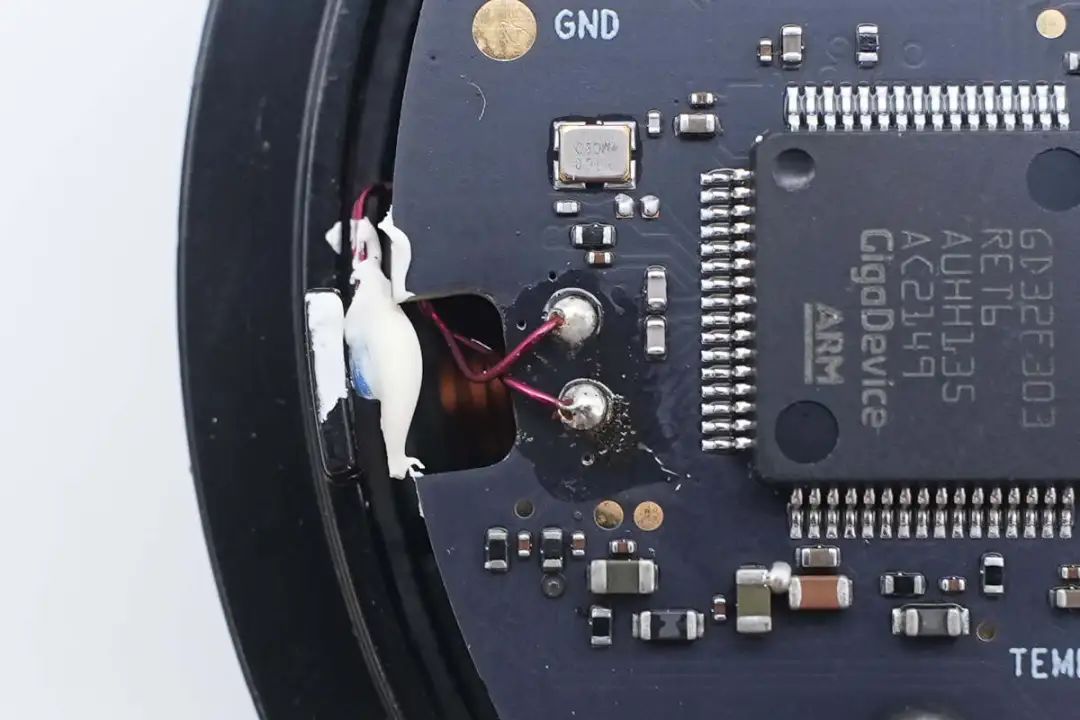

在电机外壳设有NTC热敏电阻，用于检测温度。
电机定子线圈引出线焊接连接到PCBA模块。

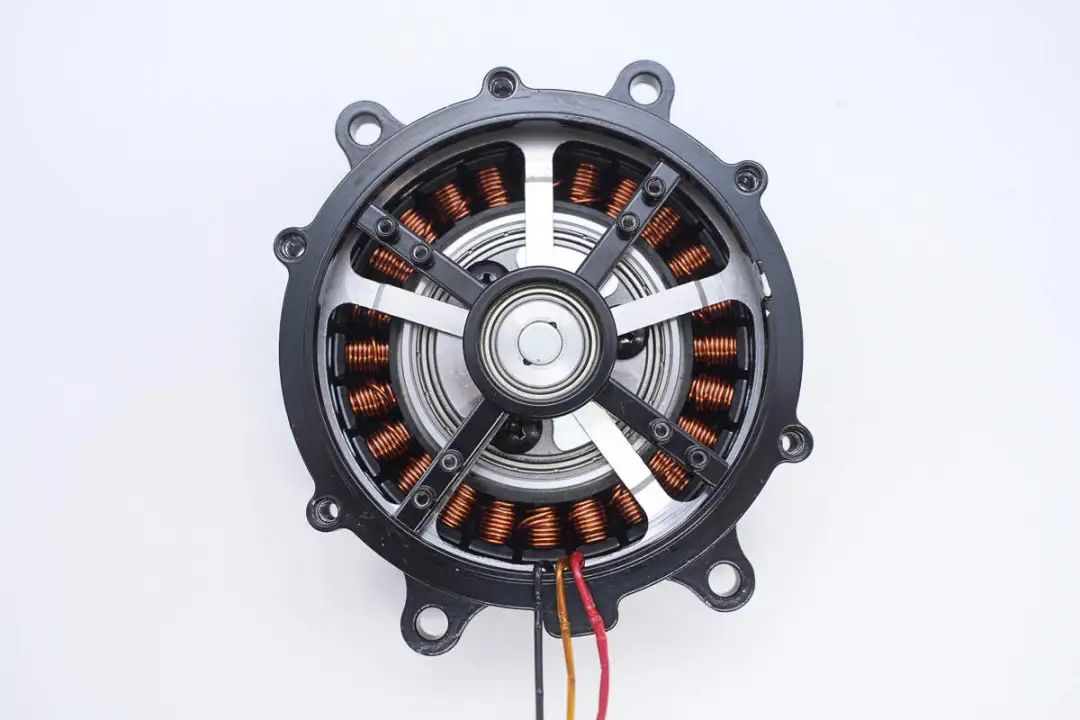

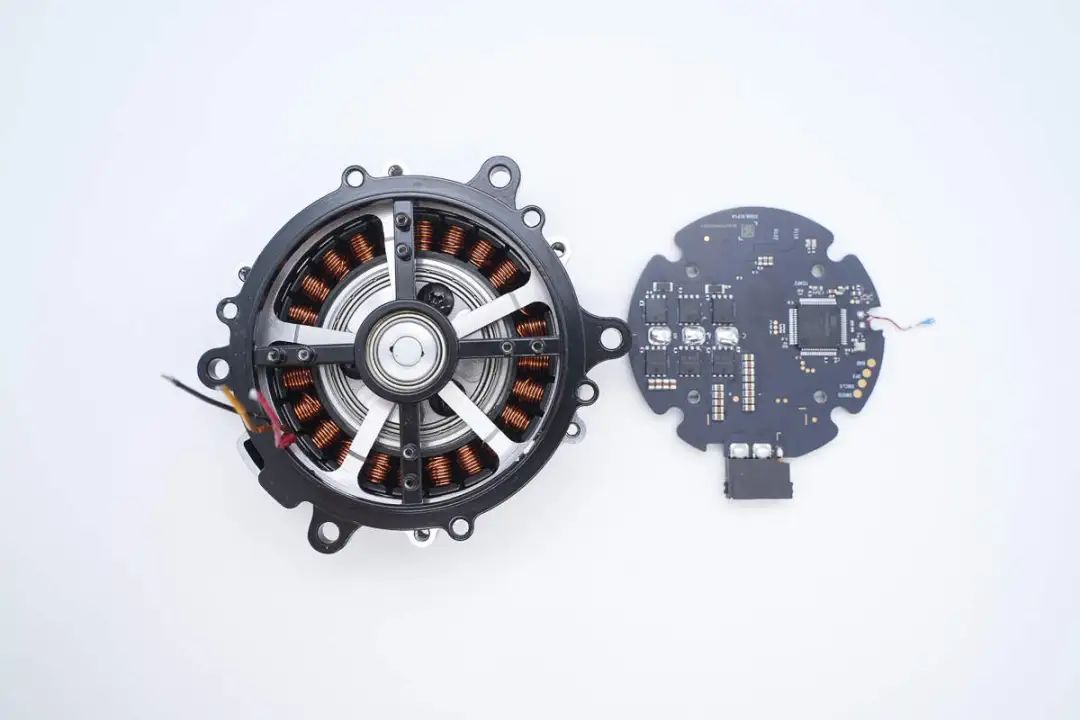

焊接分开电机定子线圈与PCBA模块的连接，分开电机与PCBA模块。

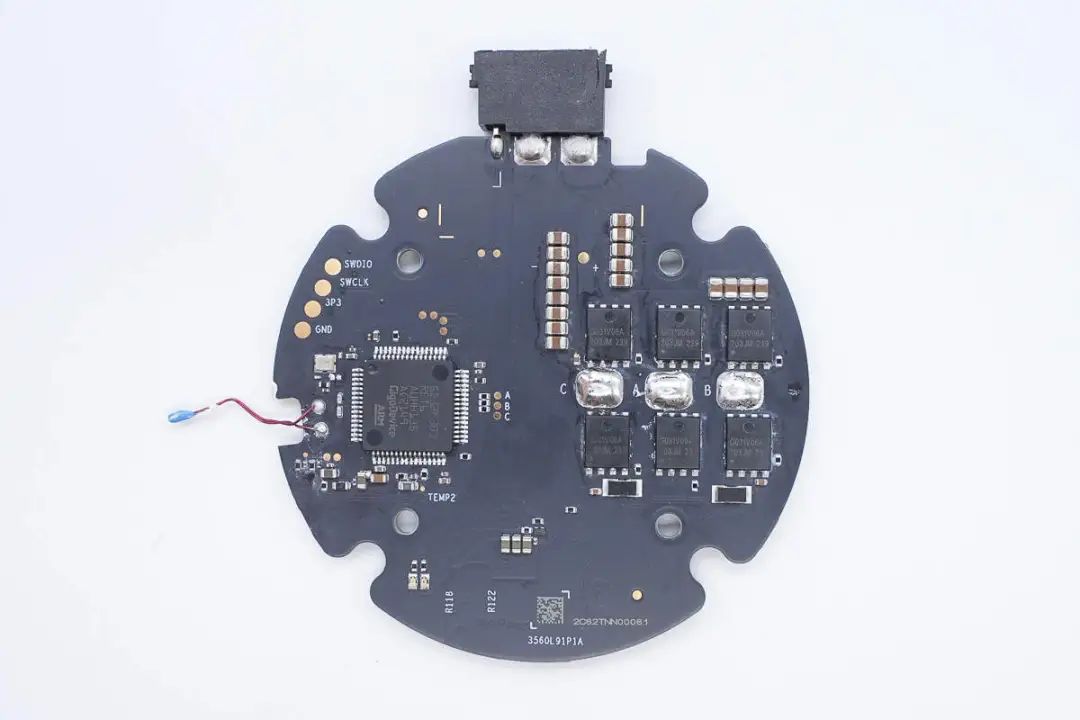

PCBA模块正面一览，左侧设有主控MCU，下方设有LED指示灯，右侧设有六颗用于电机驱动的MOS管以及MLCC电容。

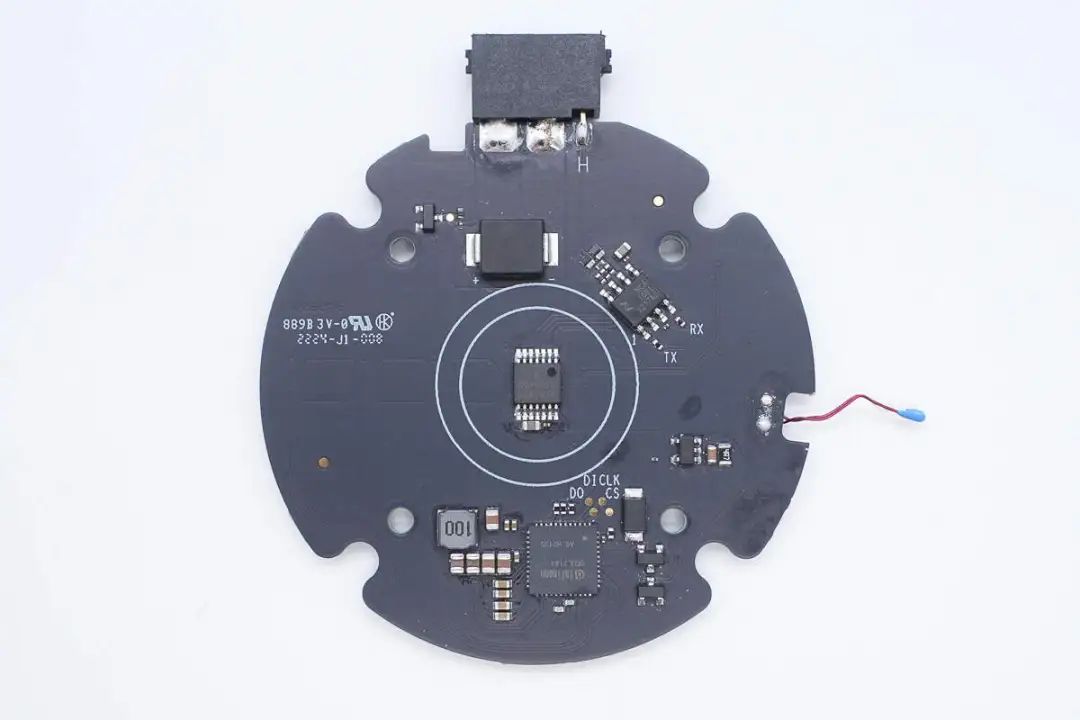

PCBA模块背面设有TVS二极管，CAN收发器，中间位置设有磁编码器，下方设有电机驱动芯片。

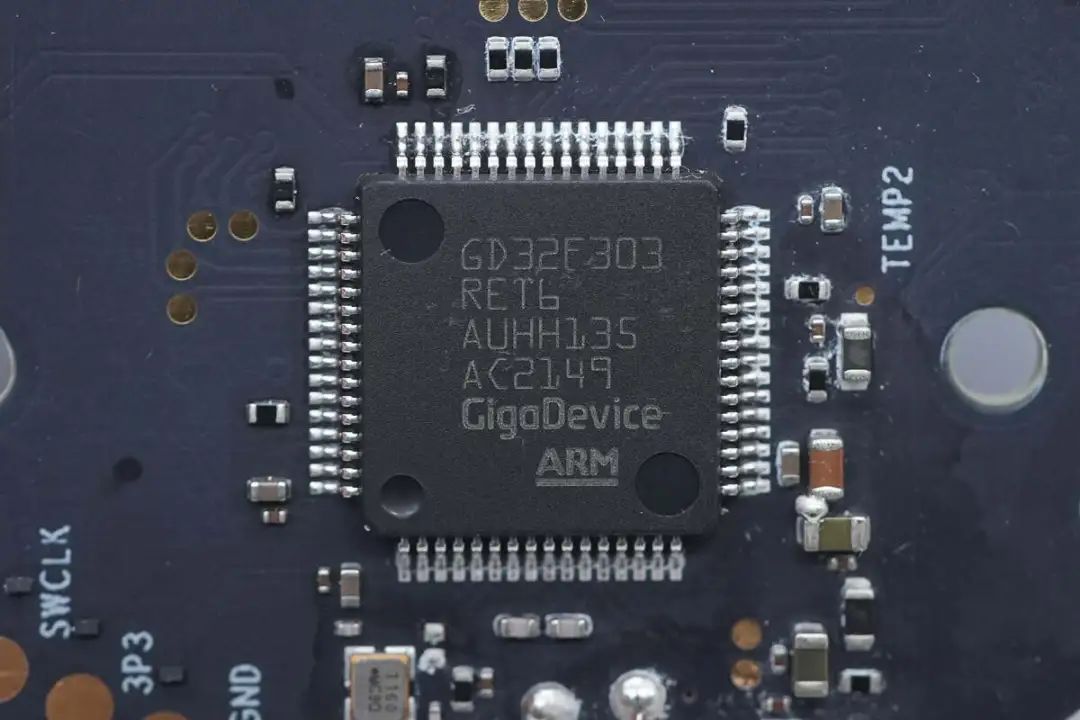

主控MCU来自兆易创新，型号GD32F303RET6，内置ARM Cortex-M4内核，主频120MHz，内置512KB Flash和64KB SRAM，采用LQFP64封装。

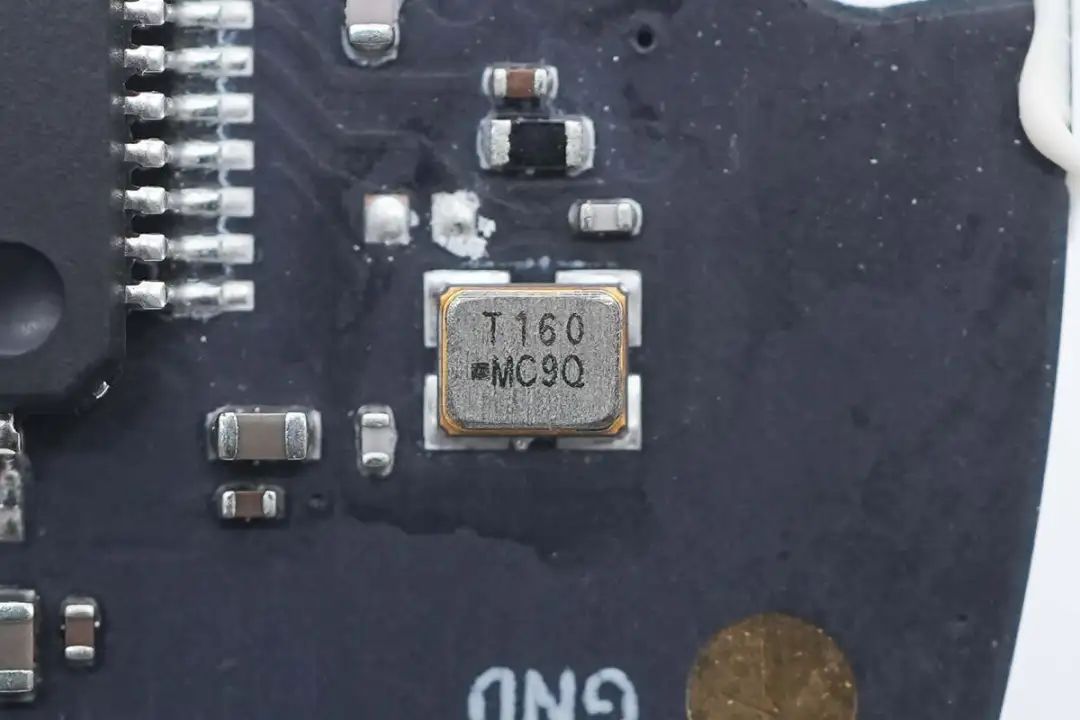

MCU外置时钟晶振特写。

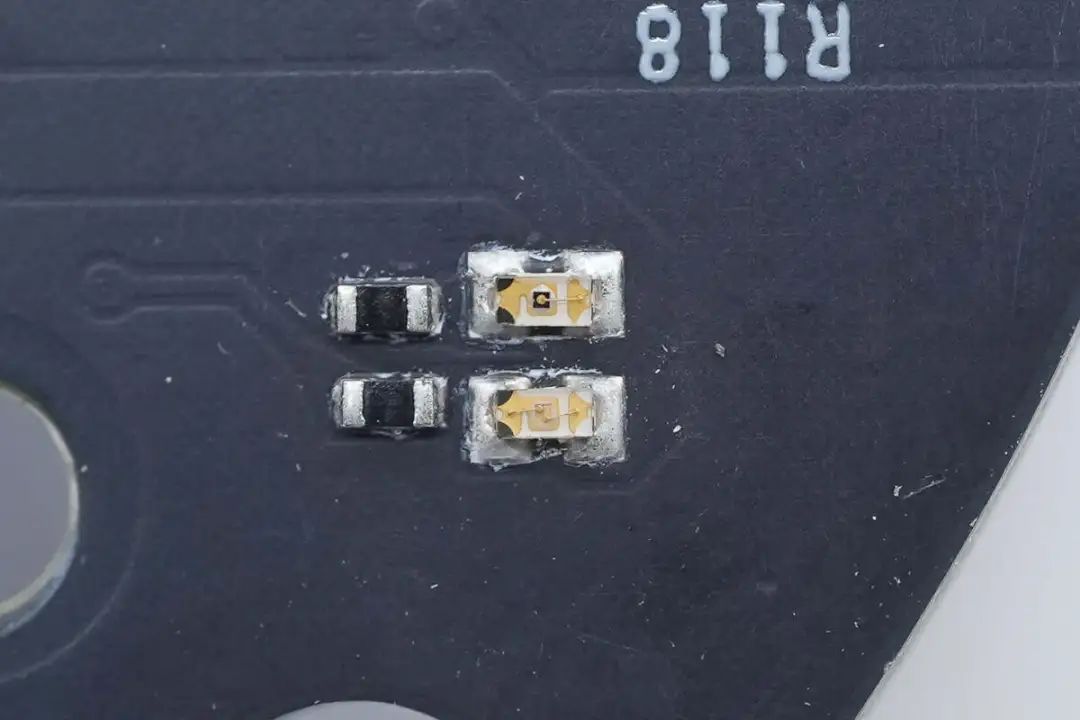

两颗贴片LED指示灯特写。

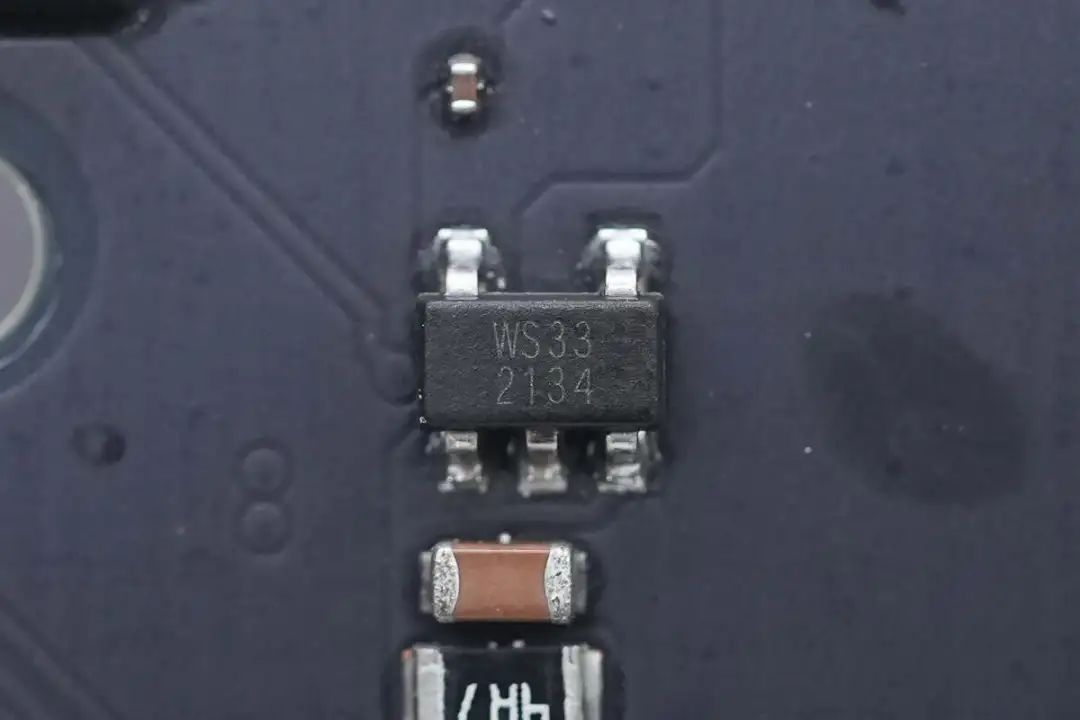

线性稳压芯片来自豪威，丝印WS33，型号WL2803E33-5，支持5.5V输入电压，输出电压3.3V，输出电流500mA，采用SOT-23-5L封装。

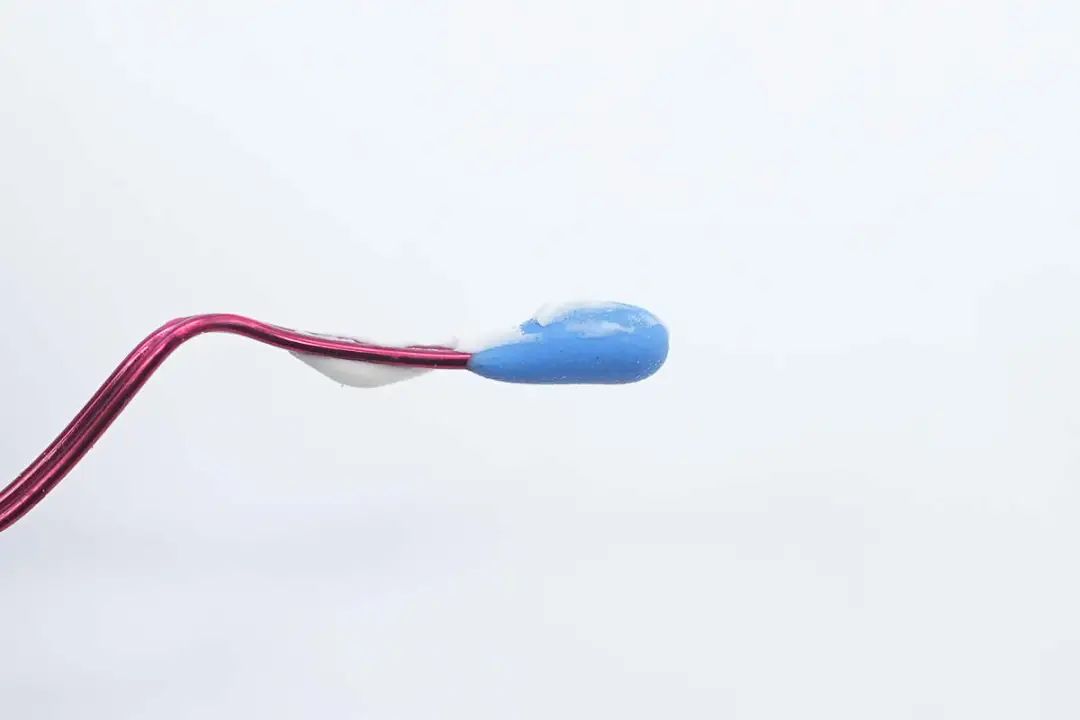

热敏电阻用于检测电机外壳温度。

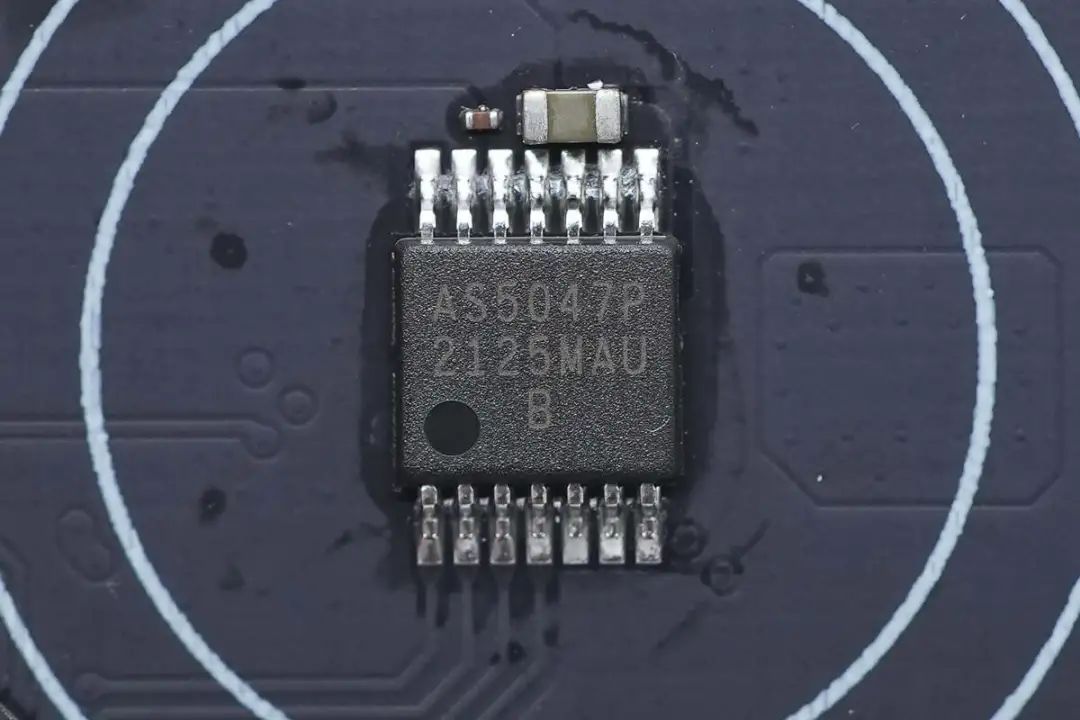

磁编码器来自艾迈斯半导体，型号AS5047P，是一颗14位高精度的磁编码器，使用SPI通信接口，采用TSSOP14封装。

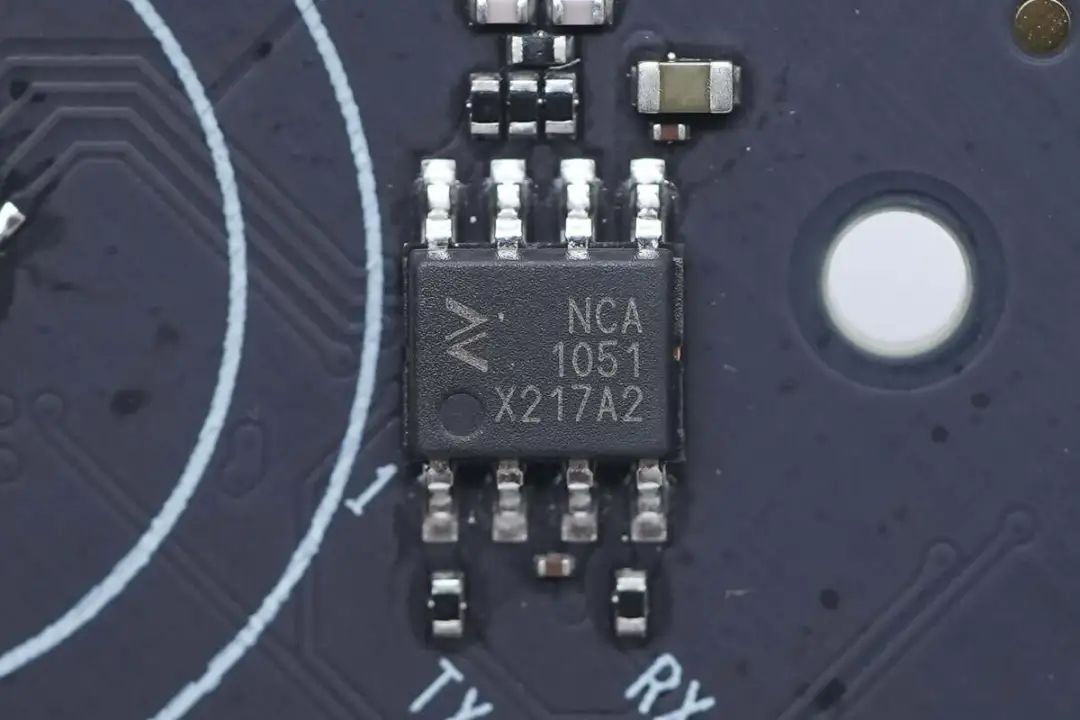

CAN收发器芯片来自纳芯微电子，型号NCA1051，是一颗高速CAN收发器，符合ISO11898-2标准，支持3V和5V MCU使用，具备过流和过热保护功能，传输速率高达5Mbps，采用SOP8封装。

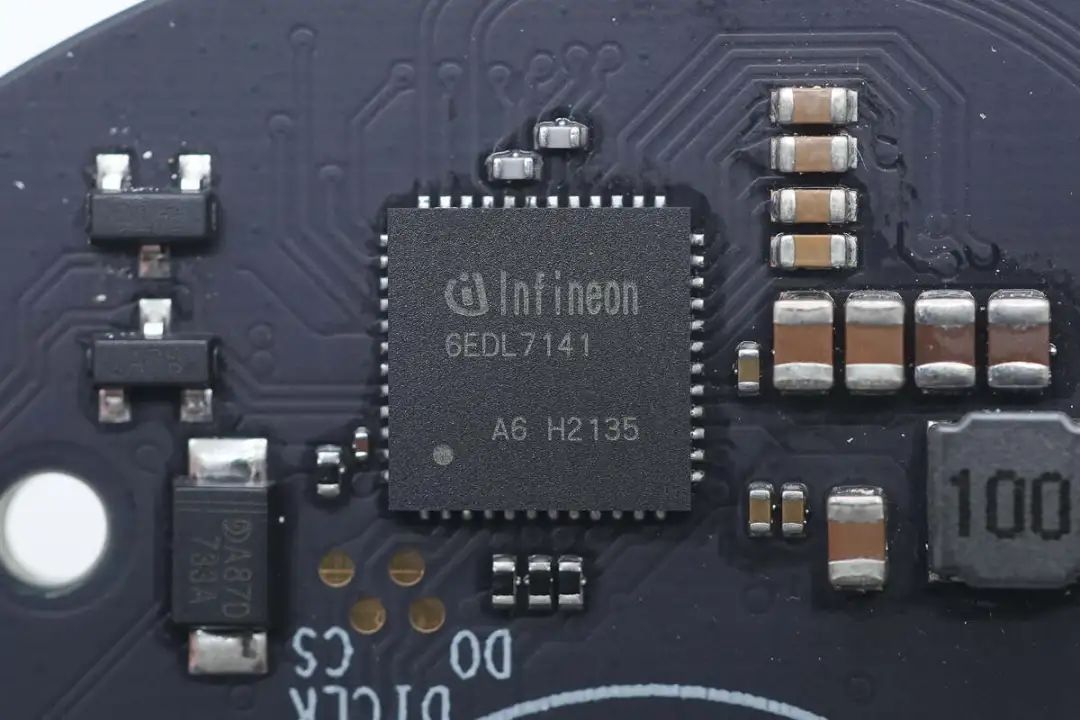

电机驱动芯片来自英飞凌，型号6EDL7141，用于三相无刷电机驱动。芯片支持5.5-60V工作电压，内置的驱动器支持1.5A输出电流，且输出电压可编程调节，具备独立的高侧和低侧压摆率控制，具备独立的死区时间设置。芯片集成完整的电机控制保护套件，采用VQFN-48封装。

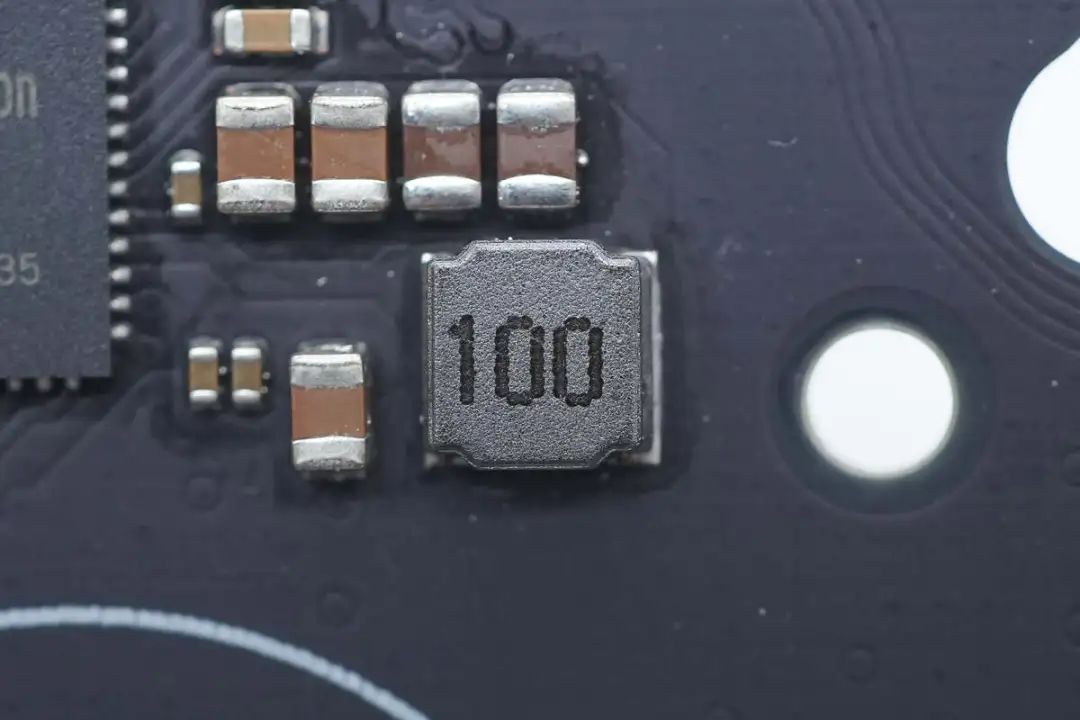

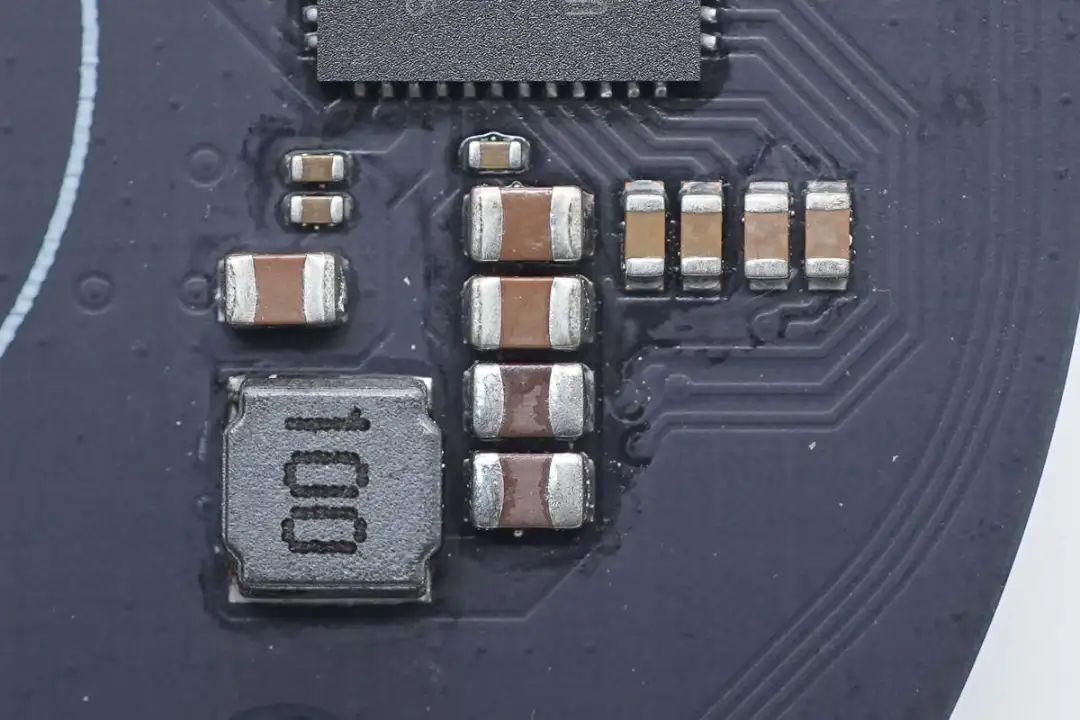

芯片外置的10μH降压电感特写。
MLCC滤波电容特写。

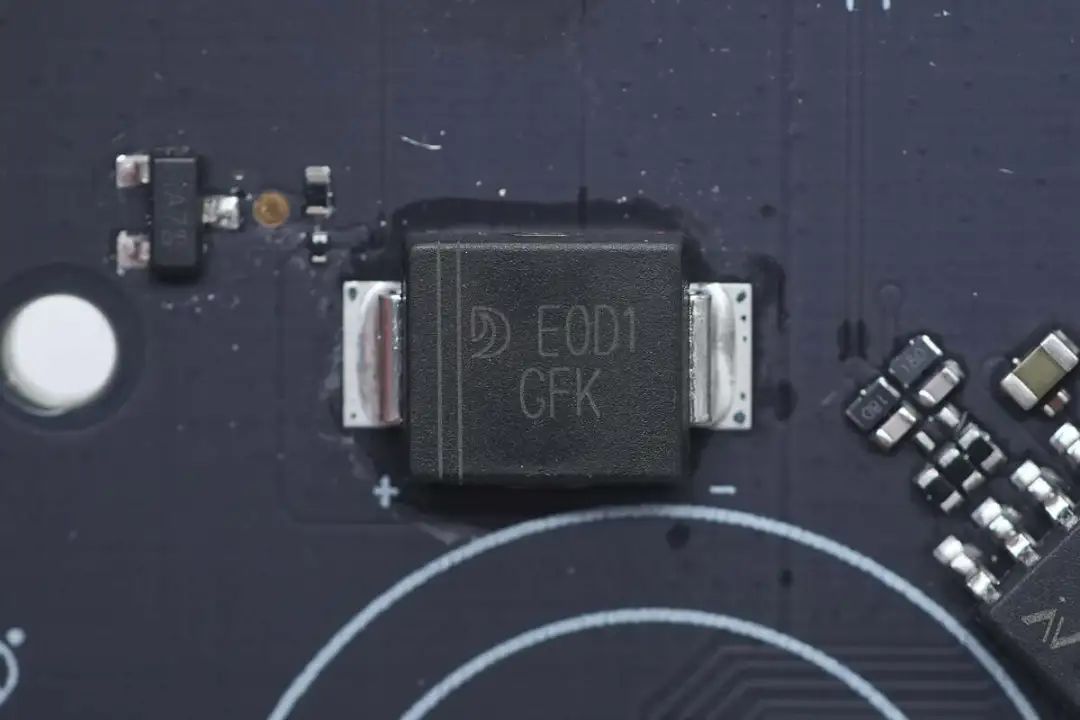

输入端TVS二极管来自迪一电子，丝印GFK，型号SMCJ30A，工作电压30V，用于吸收过压浪涌，采用SMC封装。

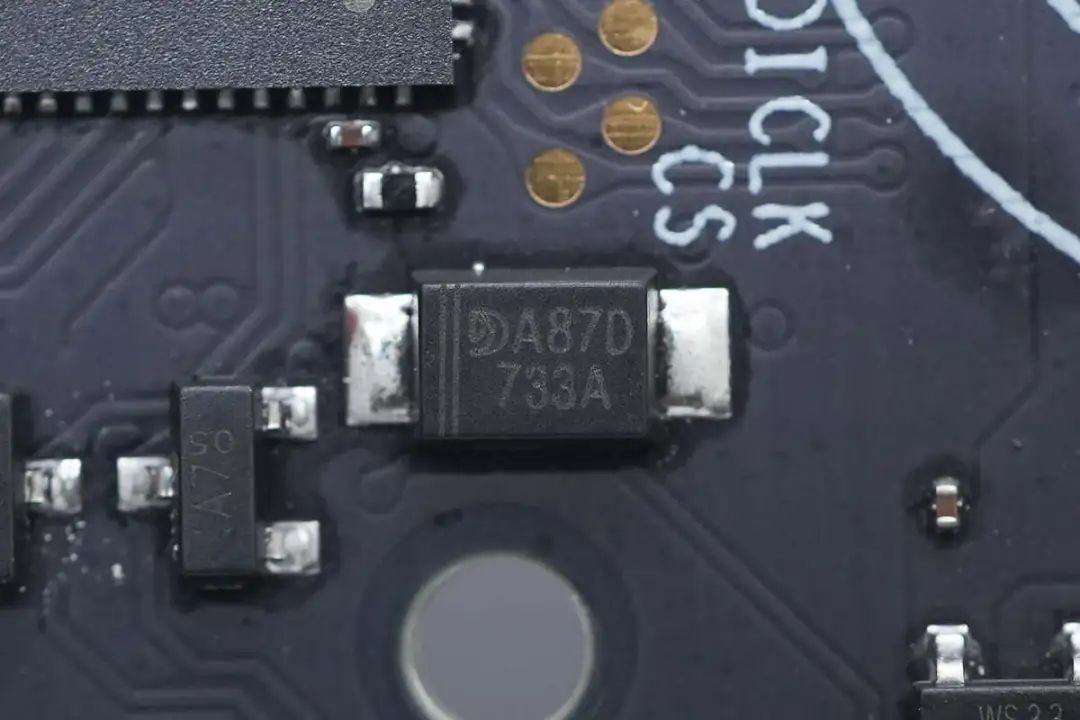

稳压管来自迪一电子，丝印733A，型号1SMAF4733A，工作电压5V，采用SMAF封装。

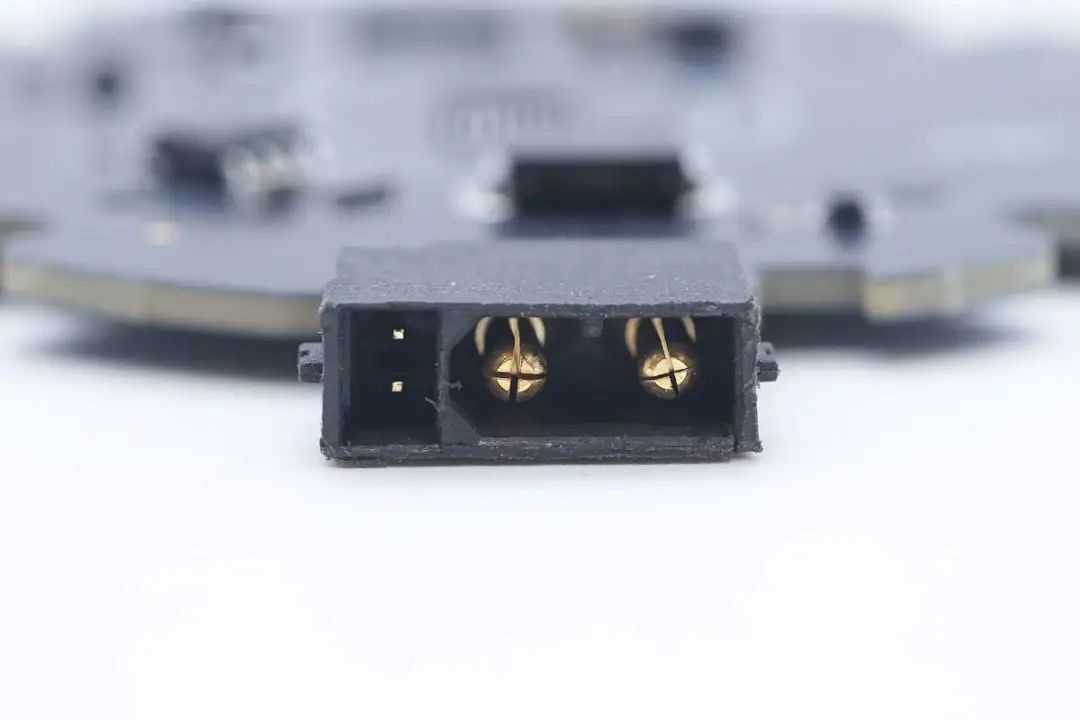

用于电机供电和控制的XT30插座特写。

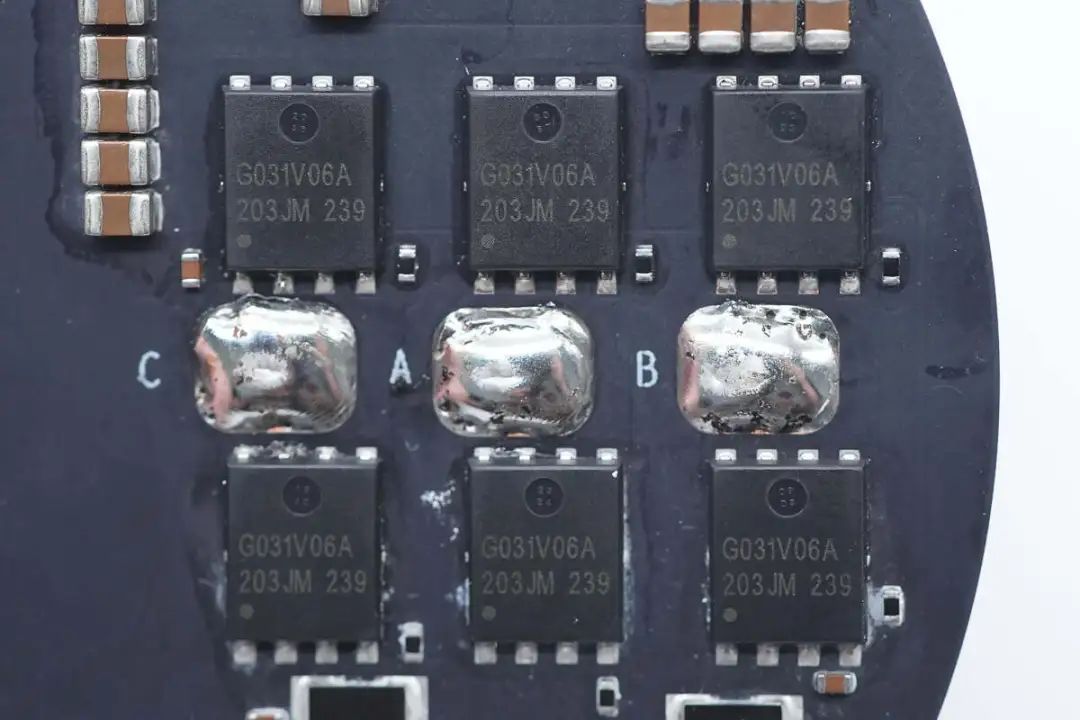

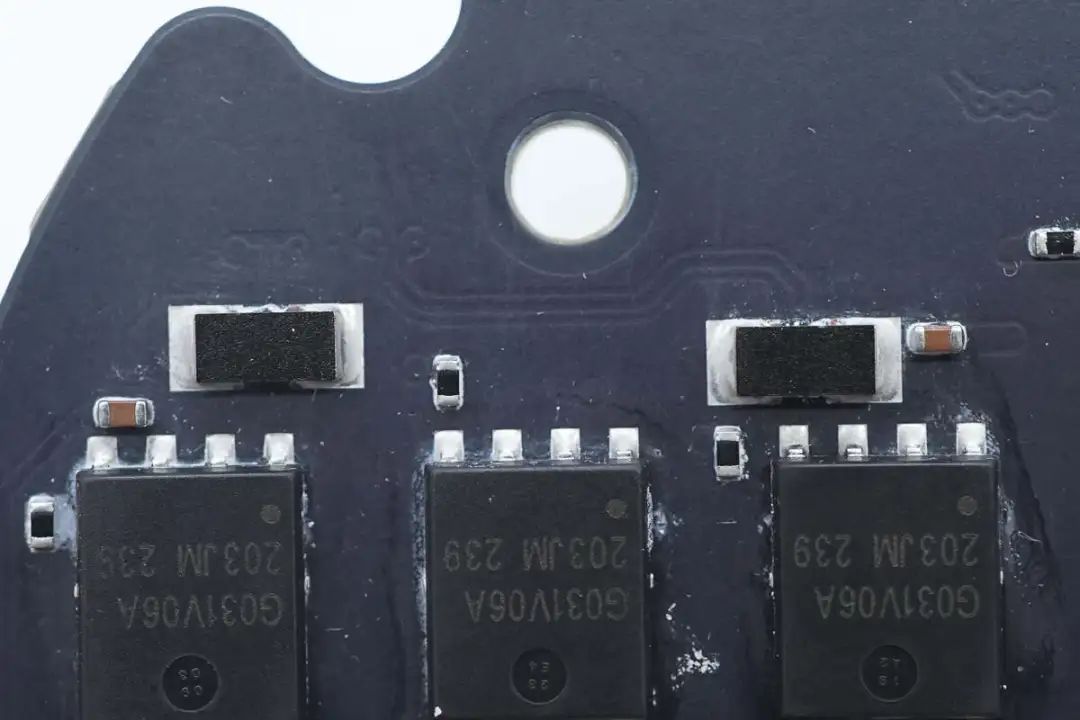

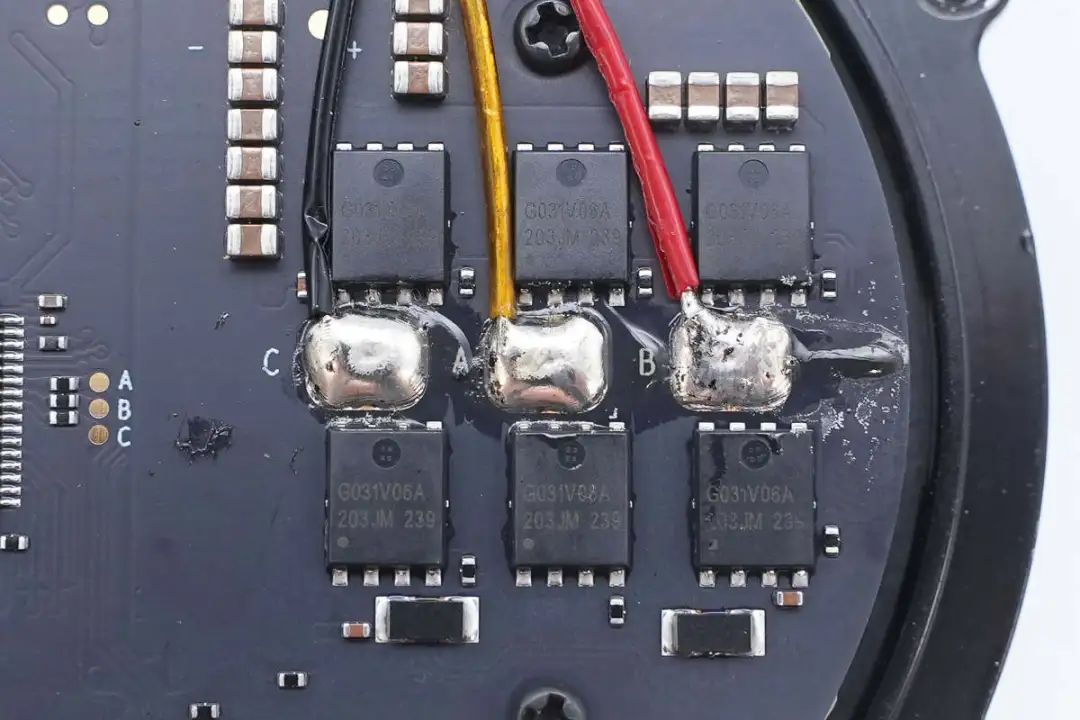

六颗驱动管用于三相电机驱动。
电机驱动管来自捷捷微电，型号JMGG031V06A，NMOS，耐压60V，导阻2.3mΩ，采用PDFN5*6-8L封装。
两颗检测驱动管电流的取样电阻特写。

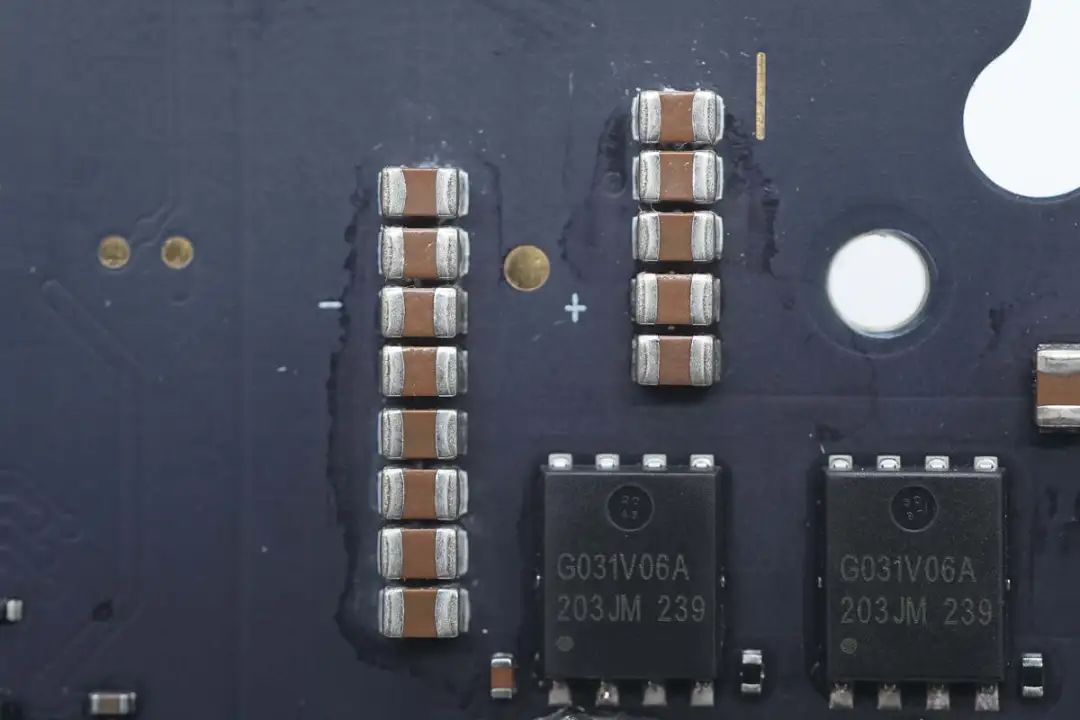

为驱动管供电滤波的MLCC电容特写。

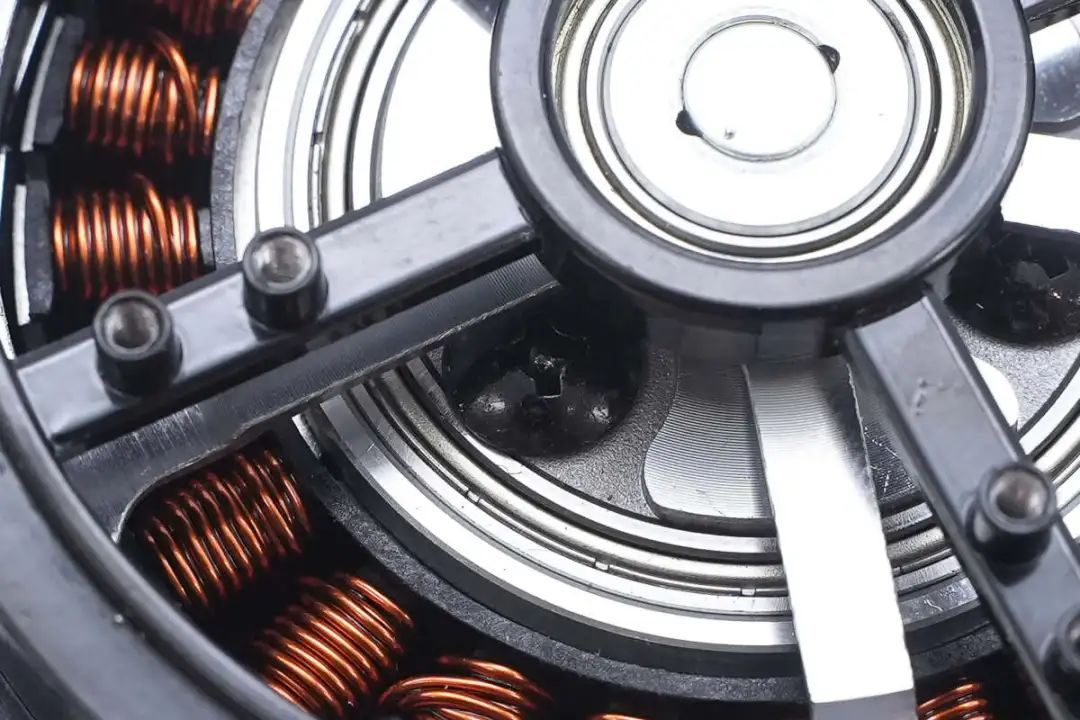

电机转子在壳体内部，通过轴承承载。
转子壳体通过螺丝固定，内部设有减速齿轮。
转子轴心设有检测转动角度的磁铁。

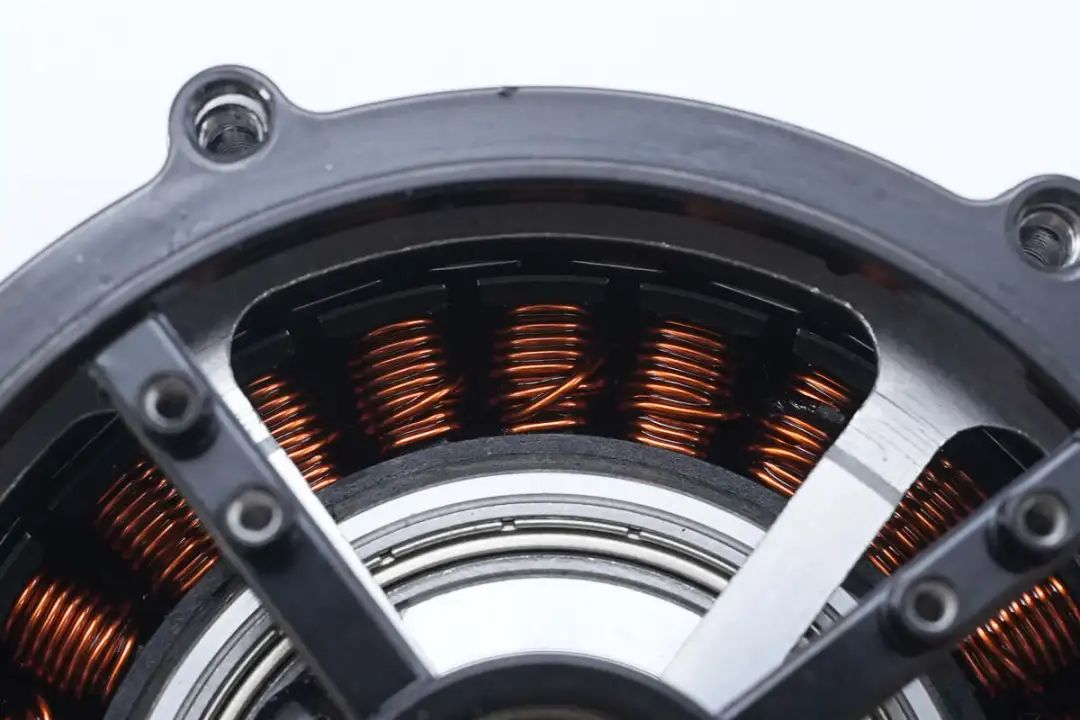

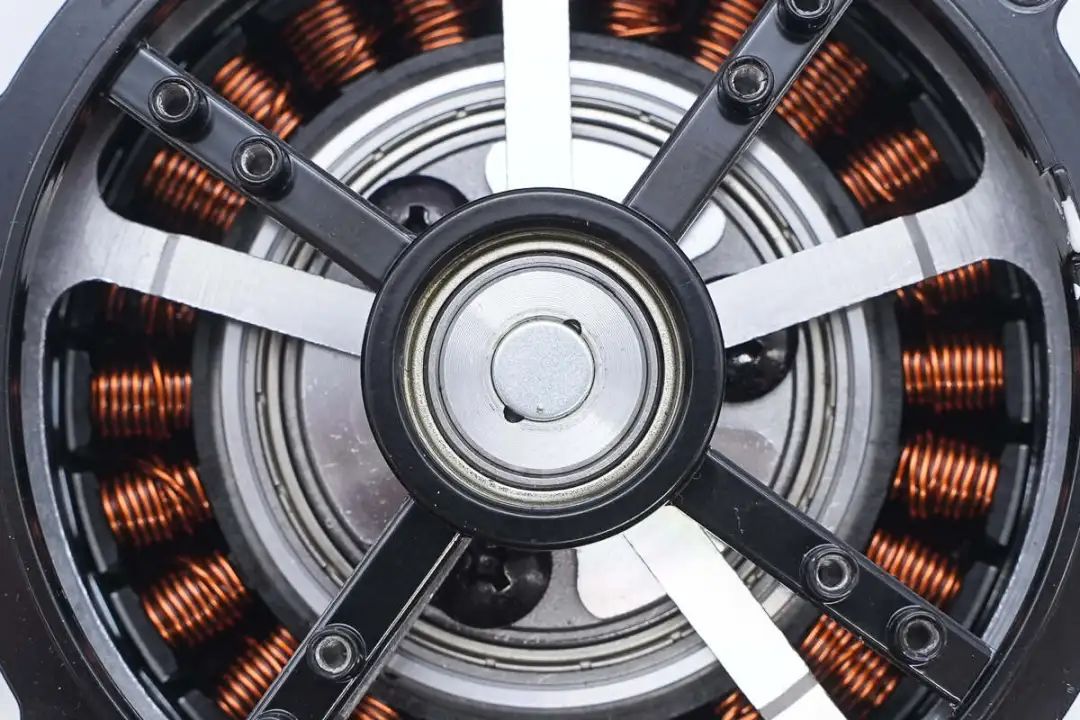

电机定子铁芯采用包塑工艺，线圈浸漆，提升保护和散热性能。

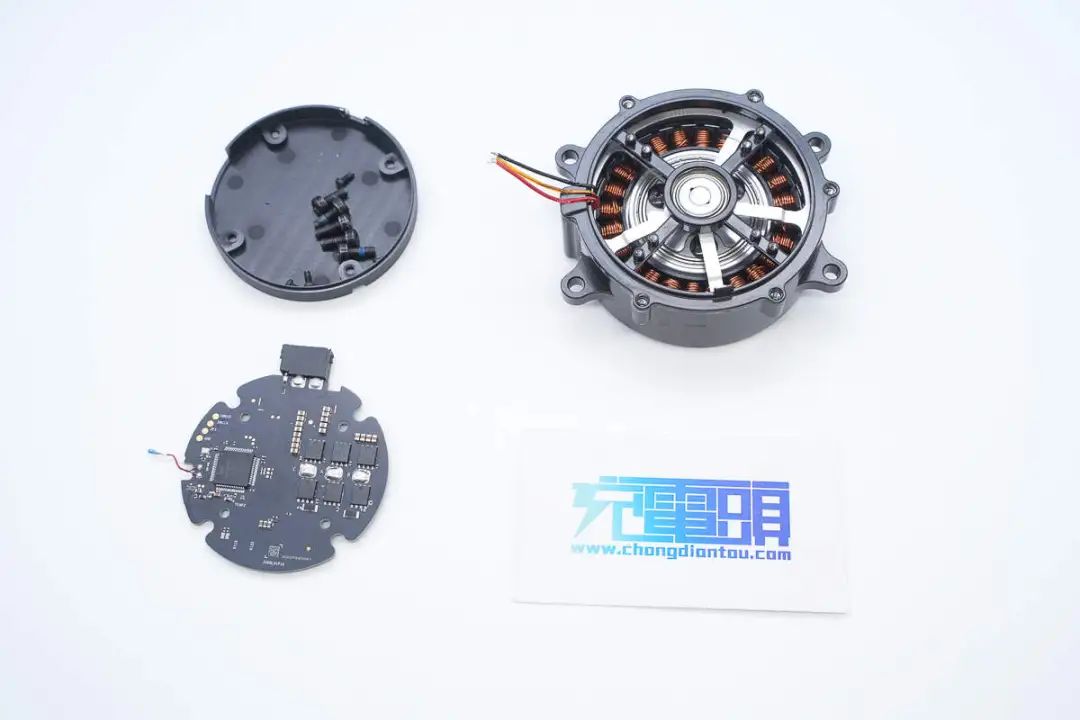

全部拆解一览，来张全家福。
充电头网拆解总结

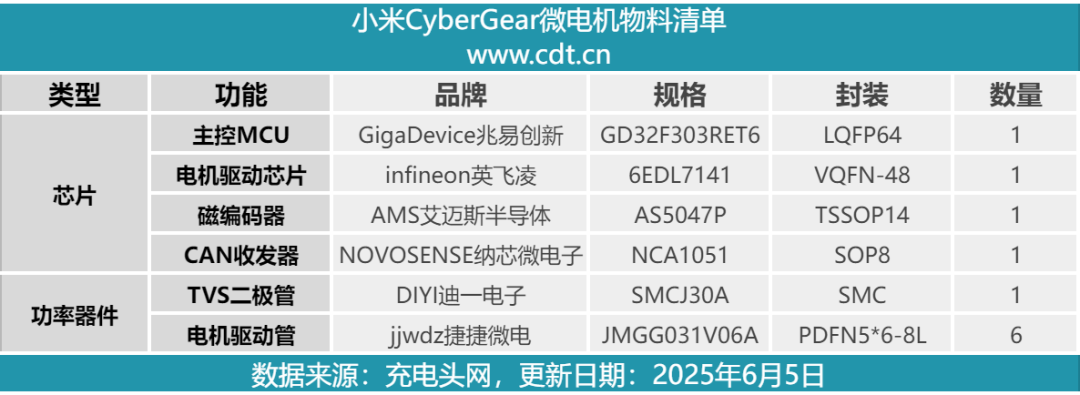

最后附上小米CyberGear微电机的核心器件清单，方便大家查阅。
小米CyberGear微电机采用铝合金外壳，外壳涂黑加强散热。电机为机器人，桌面级机械臂和人形外骨骼应用，采用减速器、电机与驱动器一体设计。电机采用通用的XT30连接器，便于DIY使用和快速维护，电机内置自研的温度检测系统和保护算法，运行更加安全可靠。
充电头网通过拆解了解到，小米这款电机采用兆易创新MCU进行通信和保护控制，使用英飞凌电机驱动芯片用于电机驱动，开关管来自捷捷微电，供电使用MLCC电容滤波，并配有热敏电阻进行过热保护。电机内部结构精密，做工扎实。
