前言
充电头网拿到了天地伟业推出的一款200万像素POE摄像机TC-C12EN，这款摄像机为200万像素CMOS传感器，支持1920*1080分辨率，摄像机安装了6mm高清定焦镜头，具备红外补光灯，内置滤光片切换。摄像机支持12V直流供电，具备IP67防尘防水能力，还支持PoE供电，网线接口配有密封端子用于防水。下面就带来这款摄像机的拆解，一起看看内部的方案和用料。
天地伟业红外POE音频一体摄像机开箱

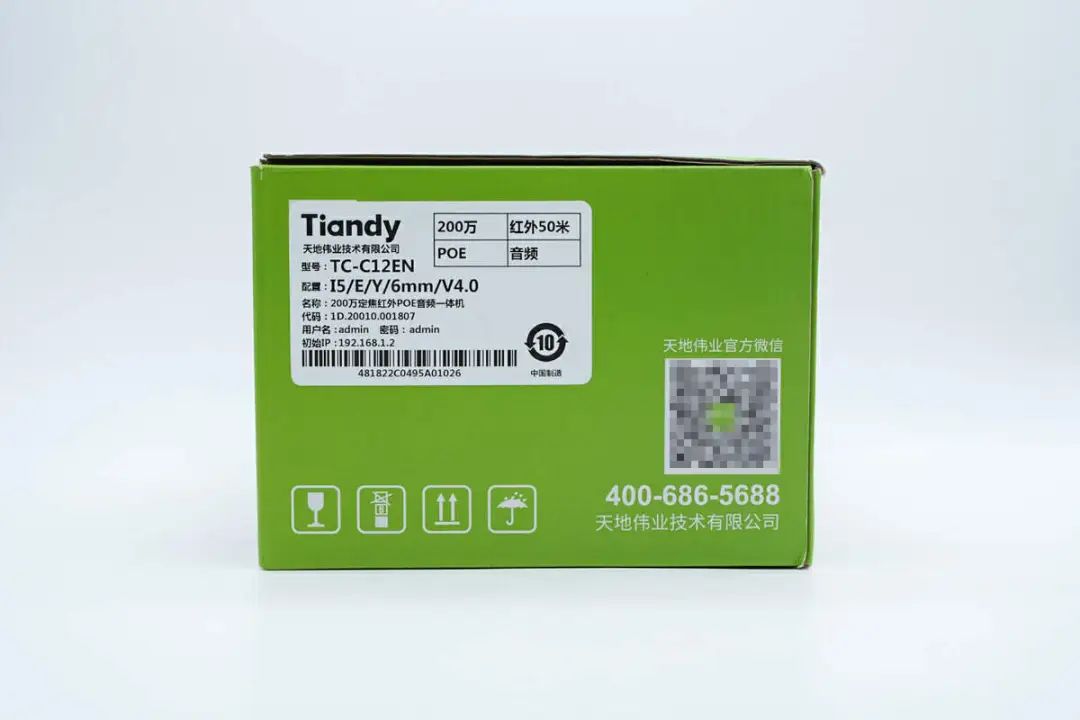

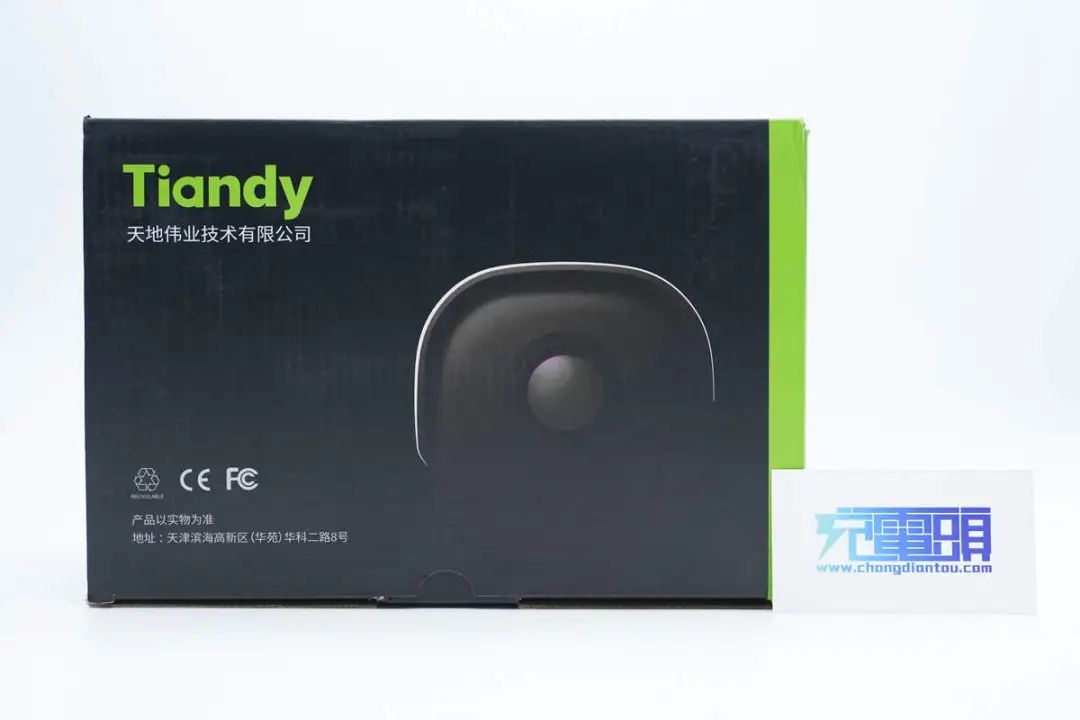

包装盒正面印有产品品牌、前端外观以及认证信息等。
侧面印有产品信息、注意事项标识以及天地伟业技术有限公司的热线、官微等。

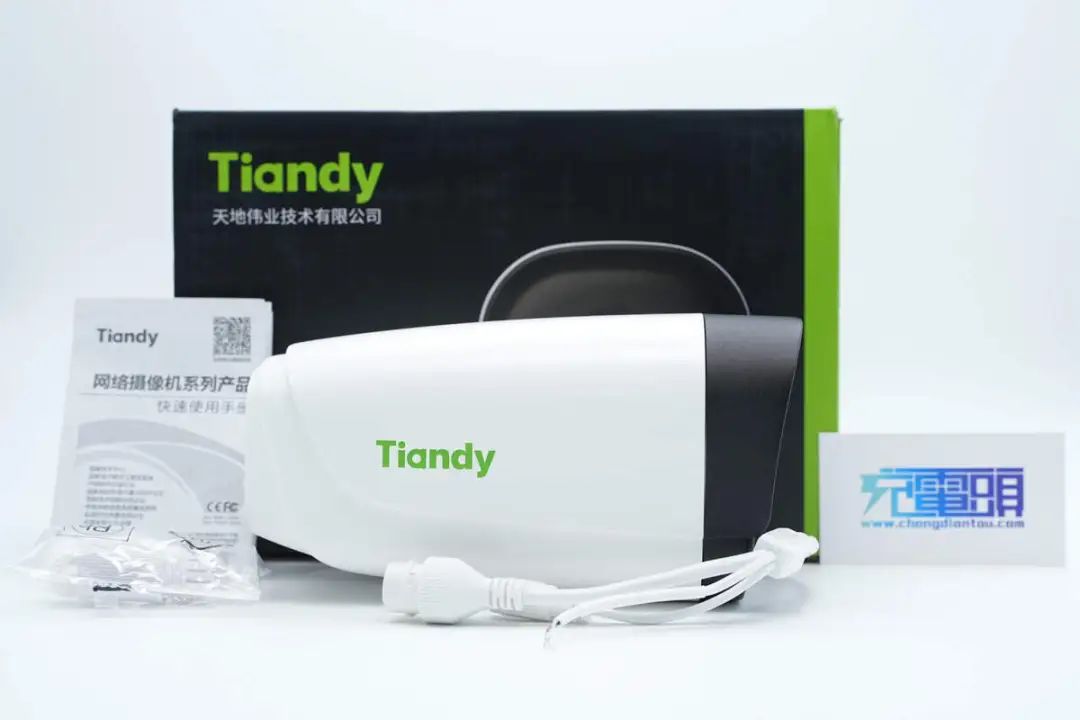

包装内含天地伟业红外POE音频一体摄像机、快速使用手册等。

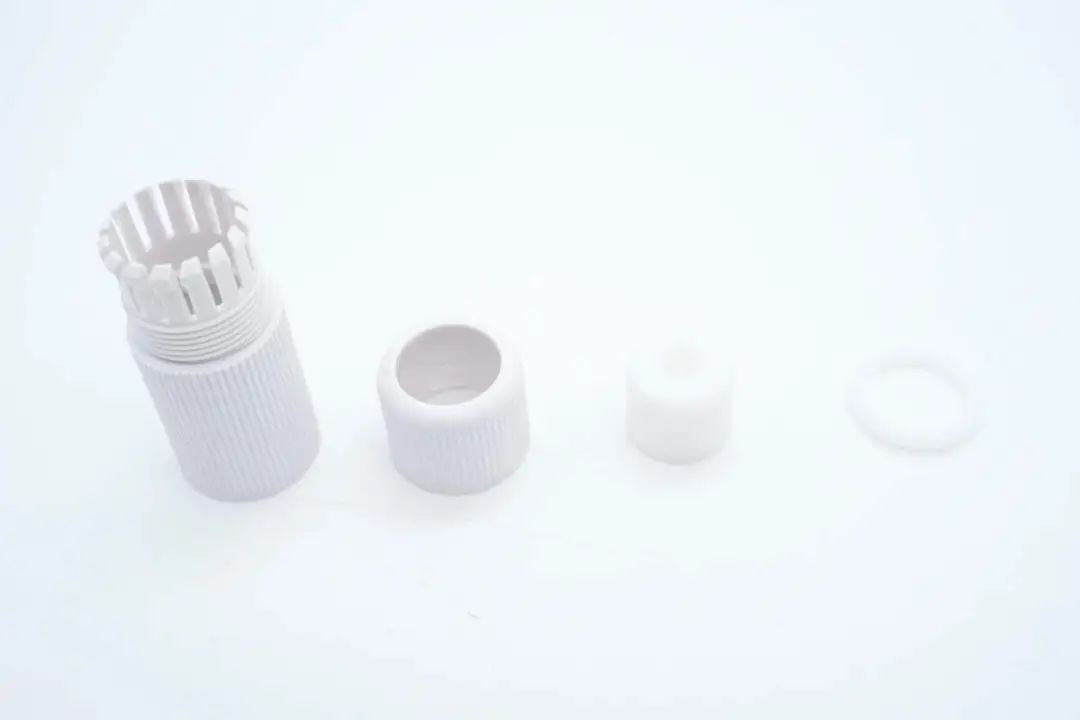

小配件包括O型胶圈、防水锁头、防水胶圈以及紧固螺帽。

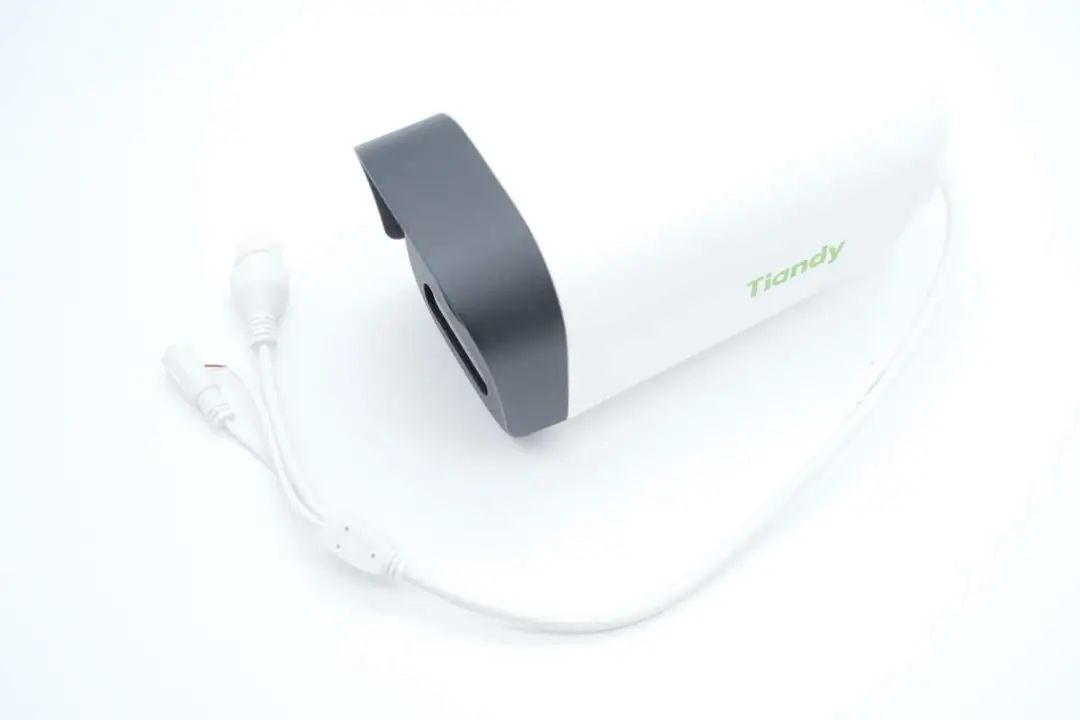

天地伟业红外POE音频一体摄像机为经典筒状式设计，机身黑白配色，整体设计风格简约。

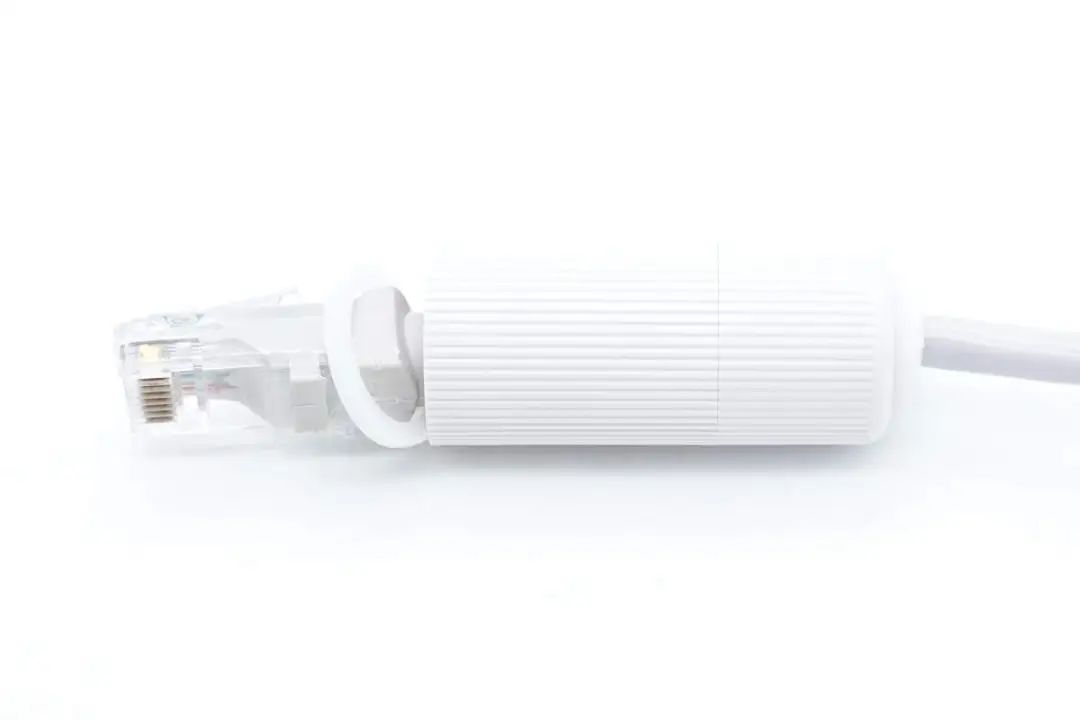

网络连接线组装后一览。

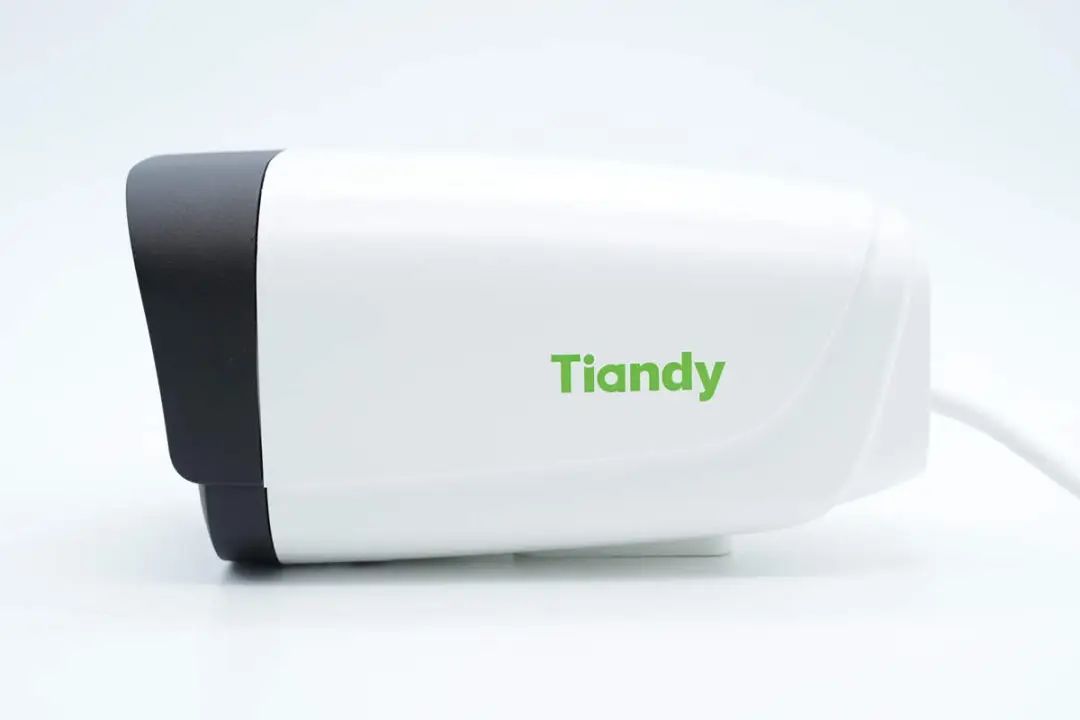

机身一侧印有Tiandy品牌。

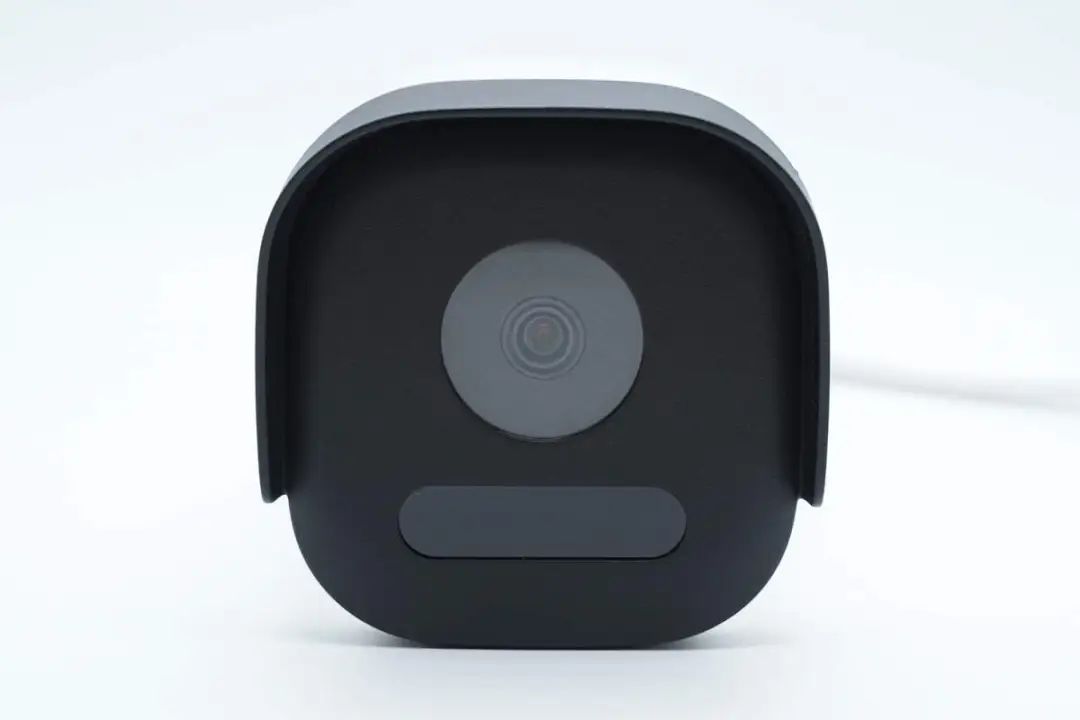

前端中心配置200万镜头。

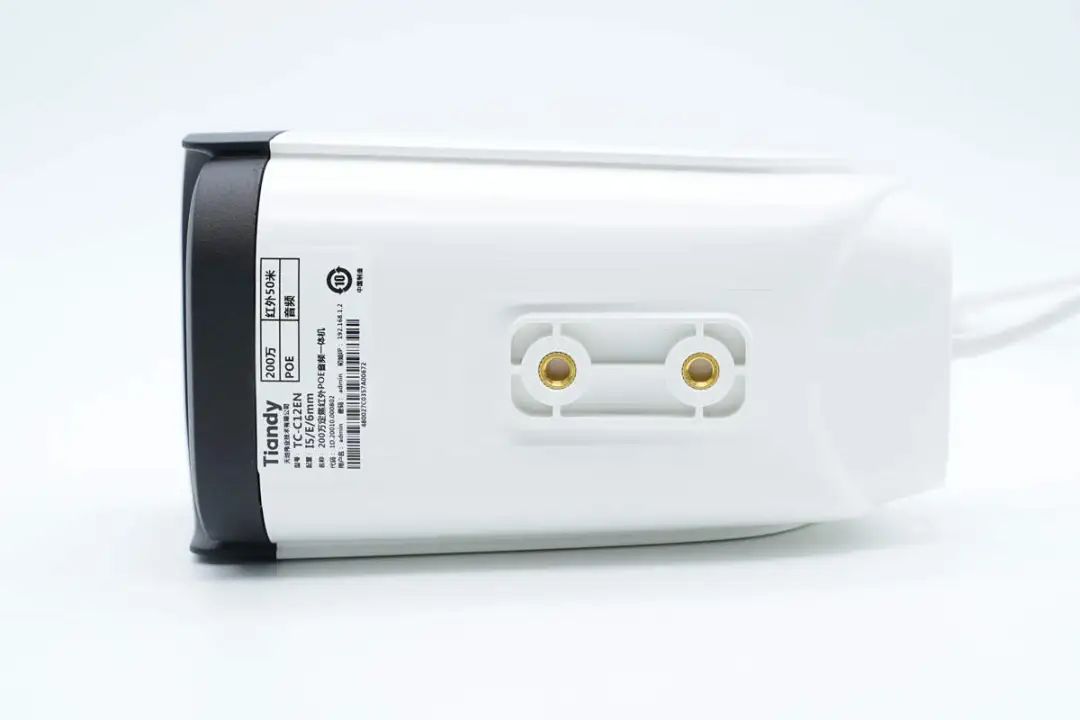

底部设有固定支撑螺丝孔，外壳上贴有产品信息贴纸。
产品型号为TC-C12EN，名称——200万定焦红外POE音频一体机，制造商为天地伟业技术有限公司。

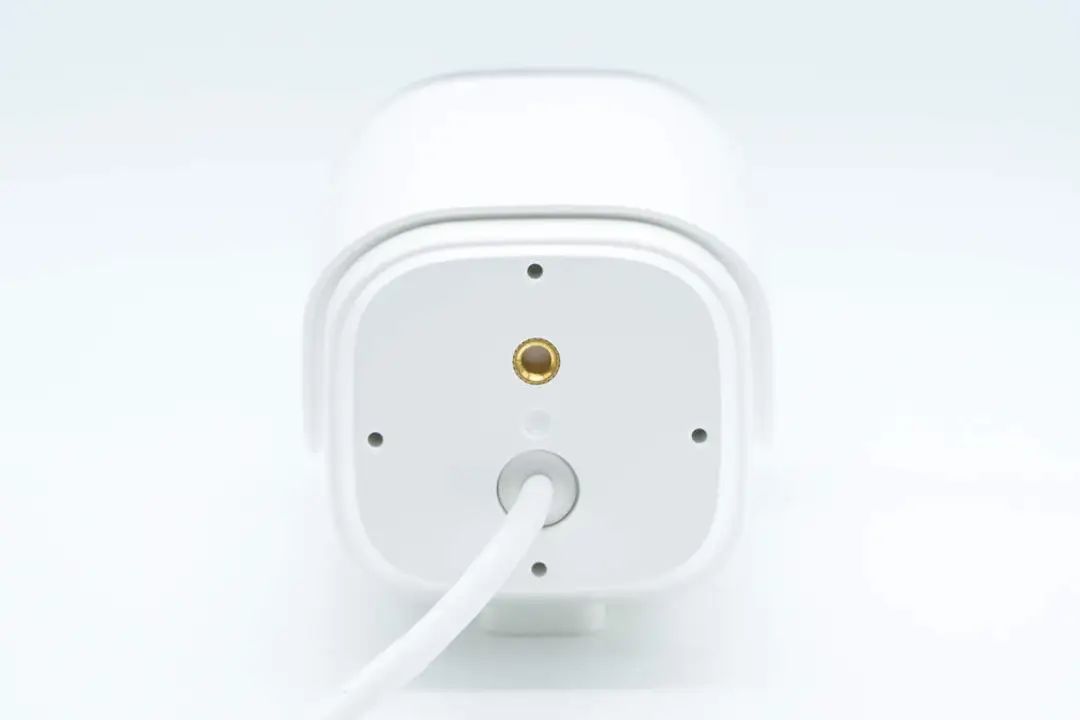

机身后方也有一个固定螺丝孔。

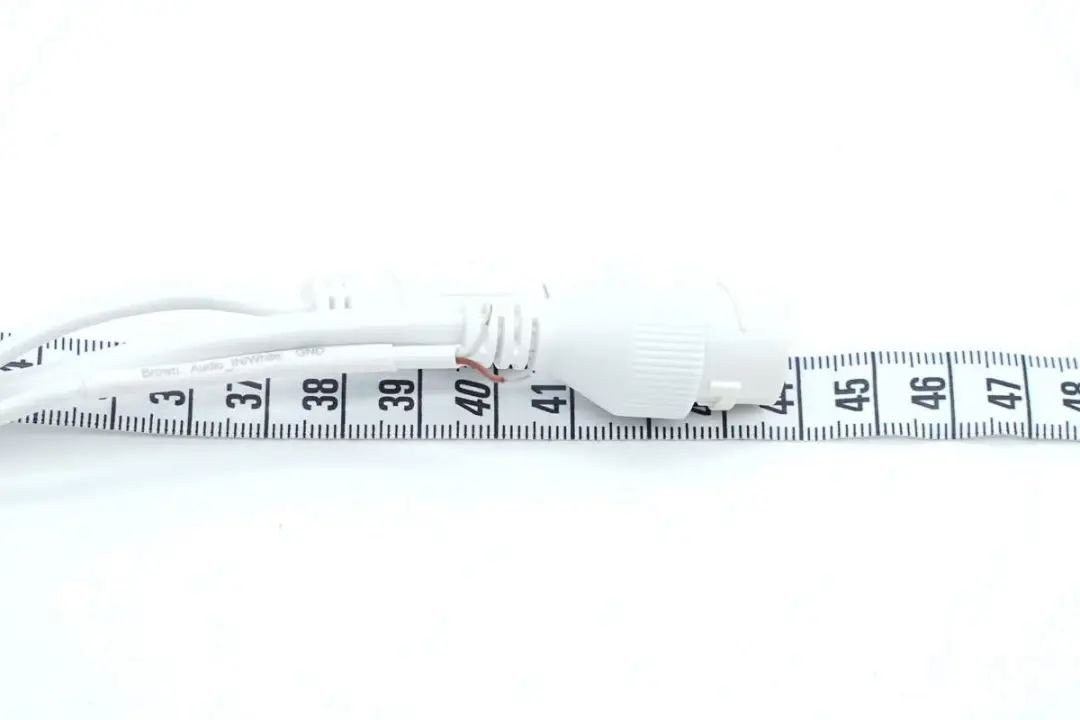

实测线材长度约为43.5cm。

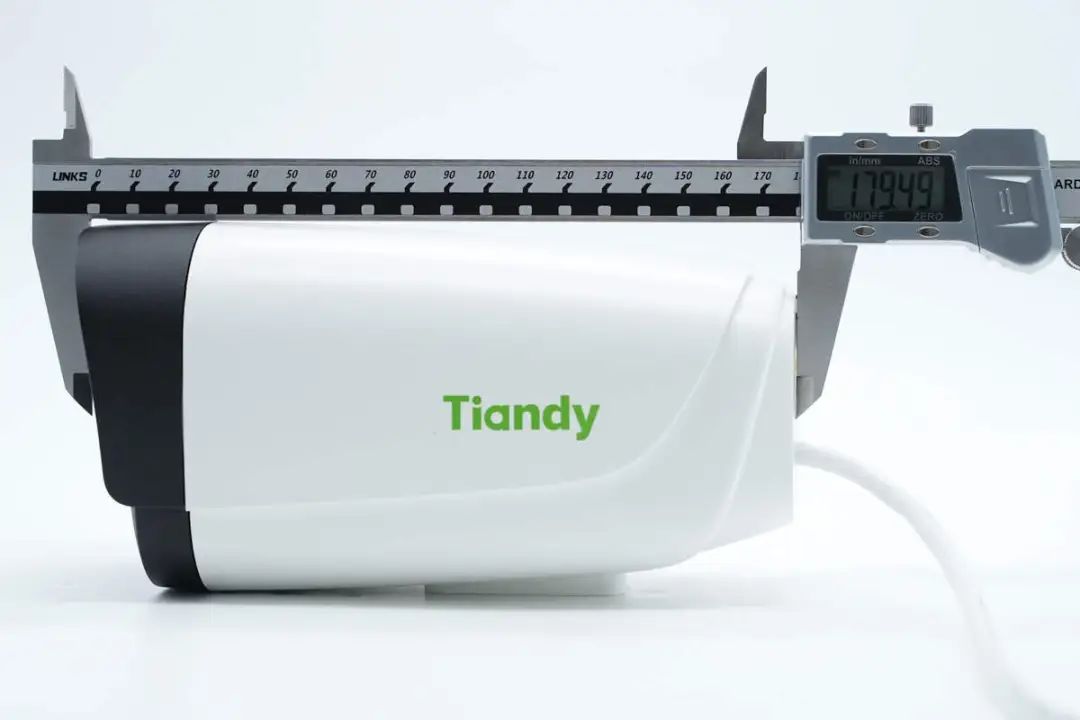

机身长度为179.49mm。

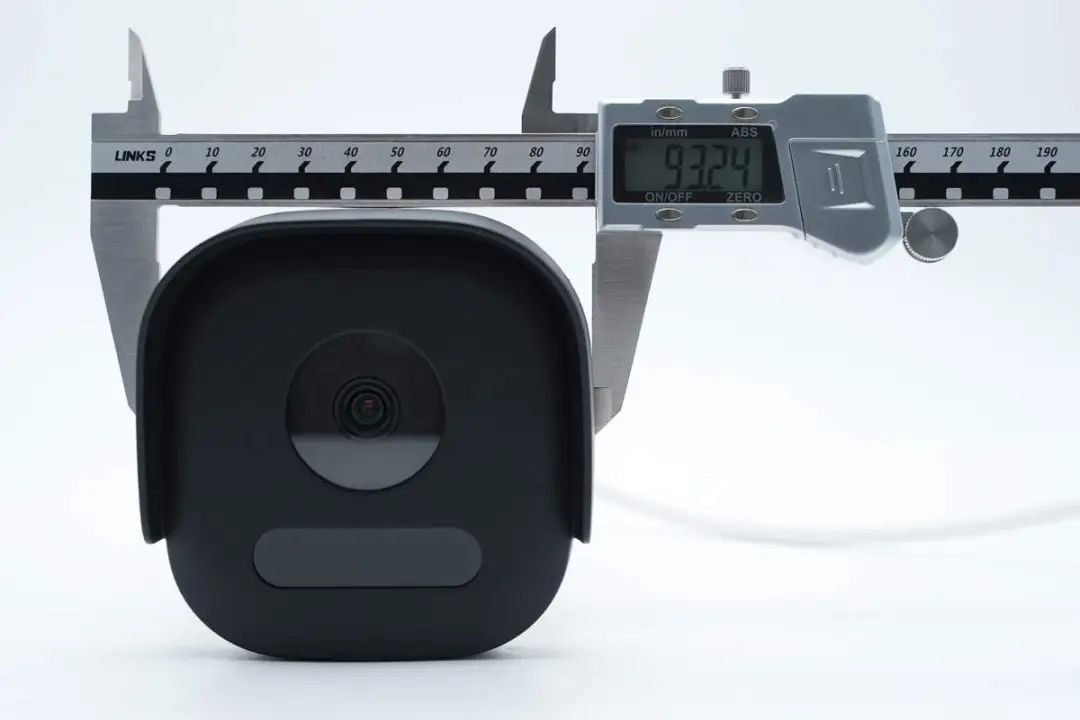

宽度为93.24mm。

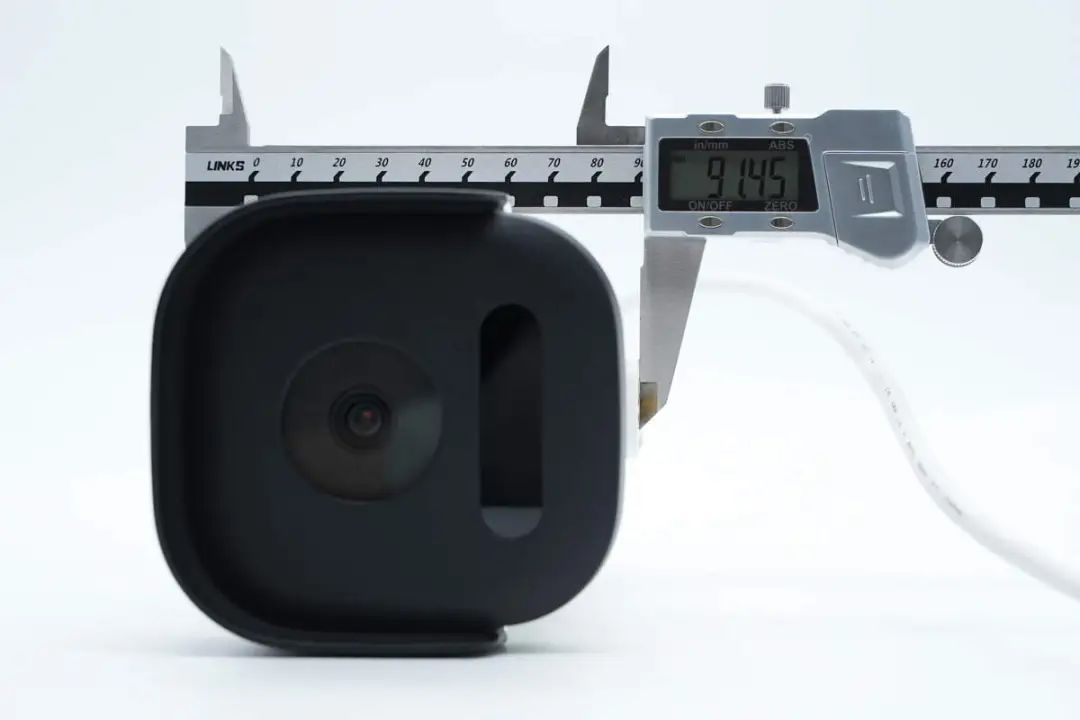

厚度为91.45mm。

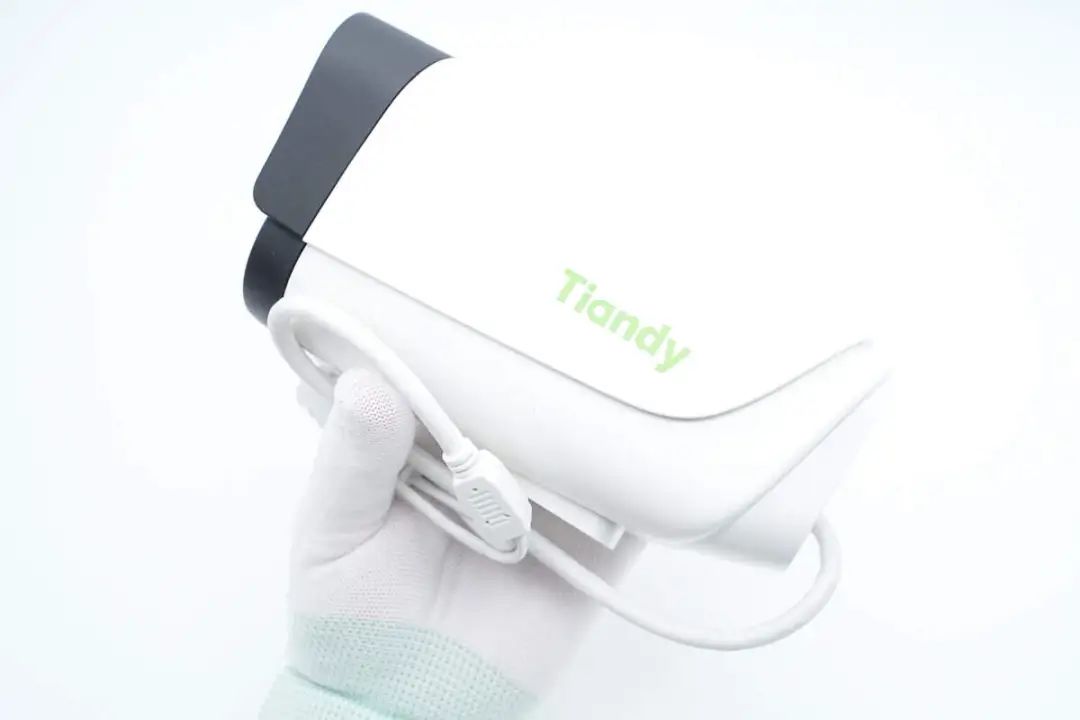

产品拿在手上的大小直观感受。

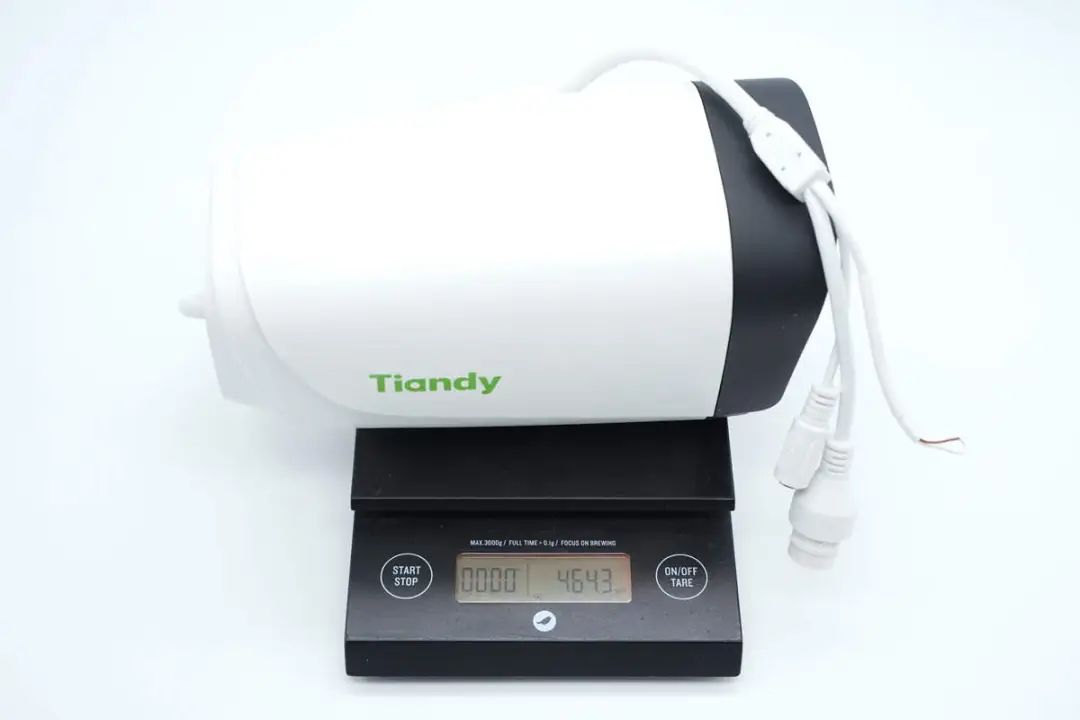

另外测得摄像机重量约为464g。
天地伟业红外POE音频一体摄像机拆解
看完了天地伟业这款网络摄像机的开箱和展示，下面就进行拆解，一起看看内部的设计和用料。
摄像机机身通过卡扣固定，使用切割机切开外壳进行拆解。

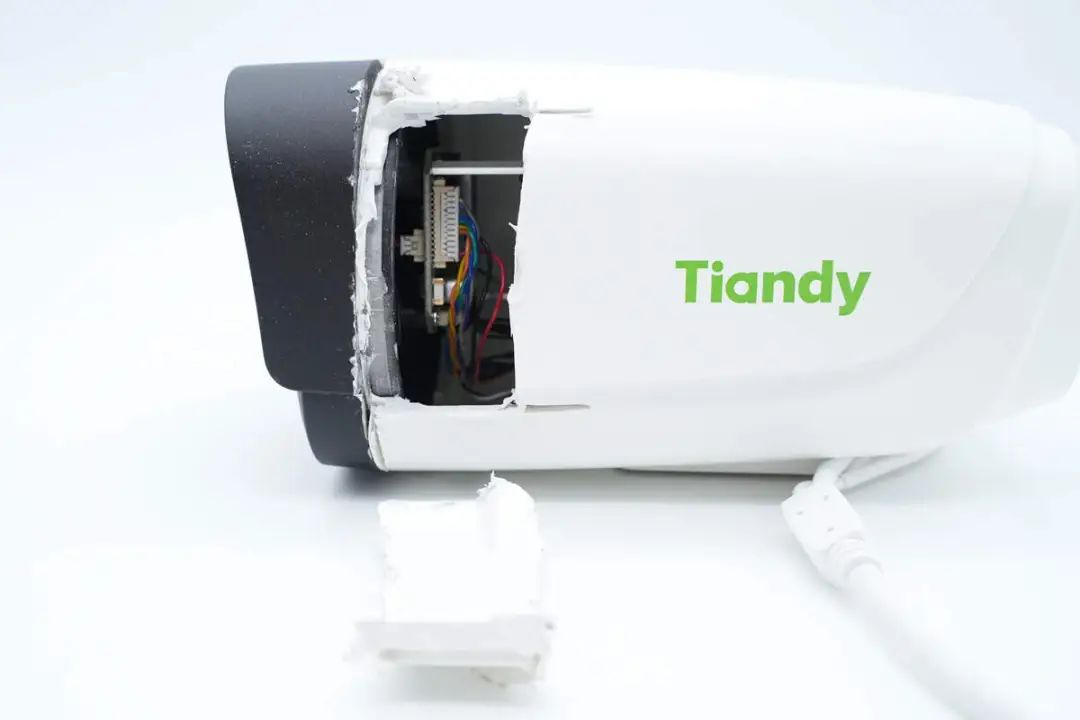

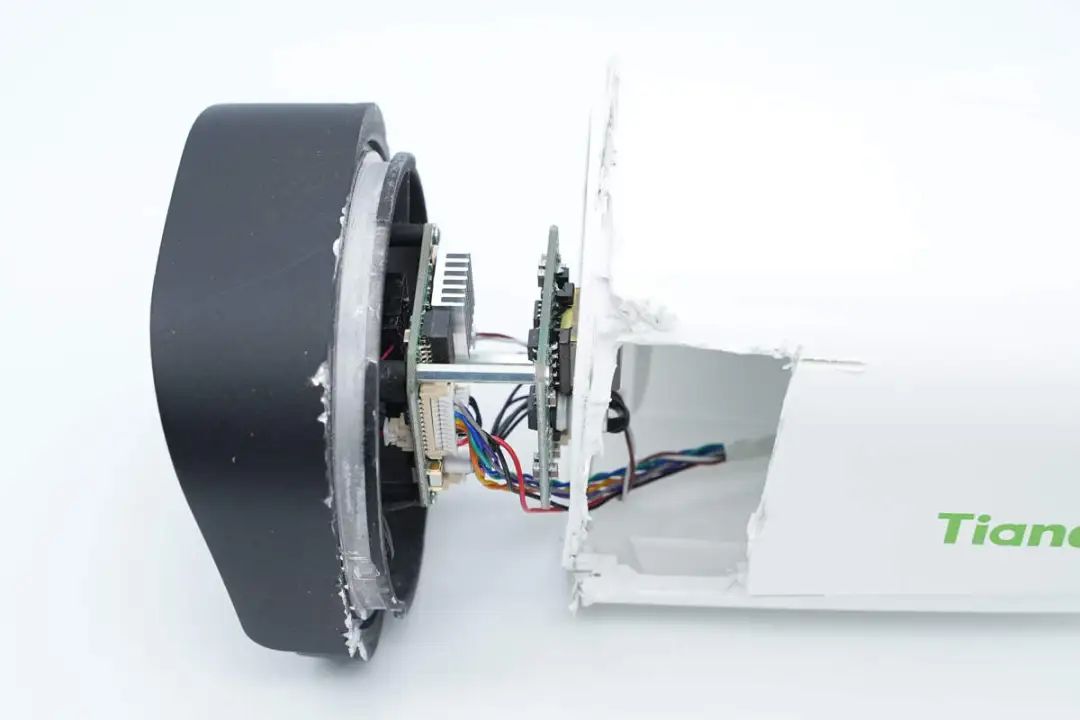

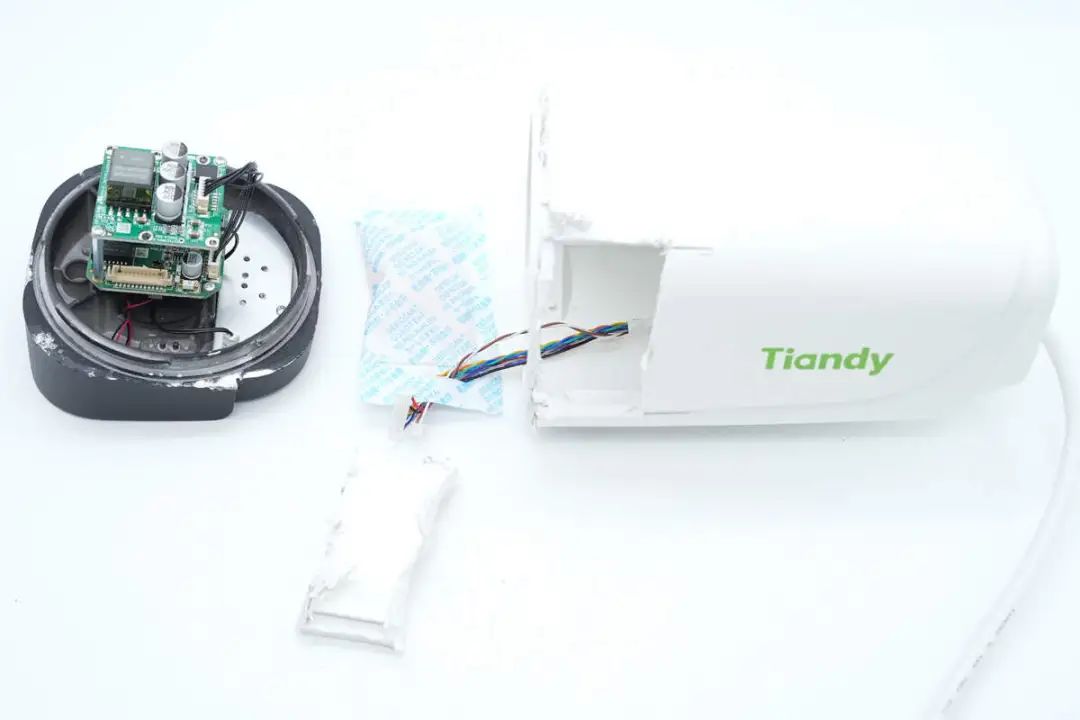

切开塑料外壳取下摄像机机芯。
机芯PCBA模块使用螺丝固定在铝合金外壳上，网线通过连接器连接。
断开网线的连接器，拆下摄像机机芯模块。

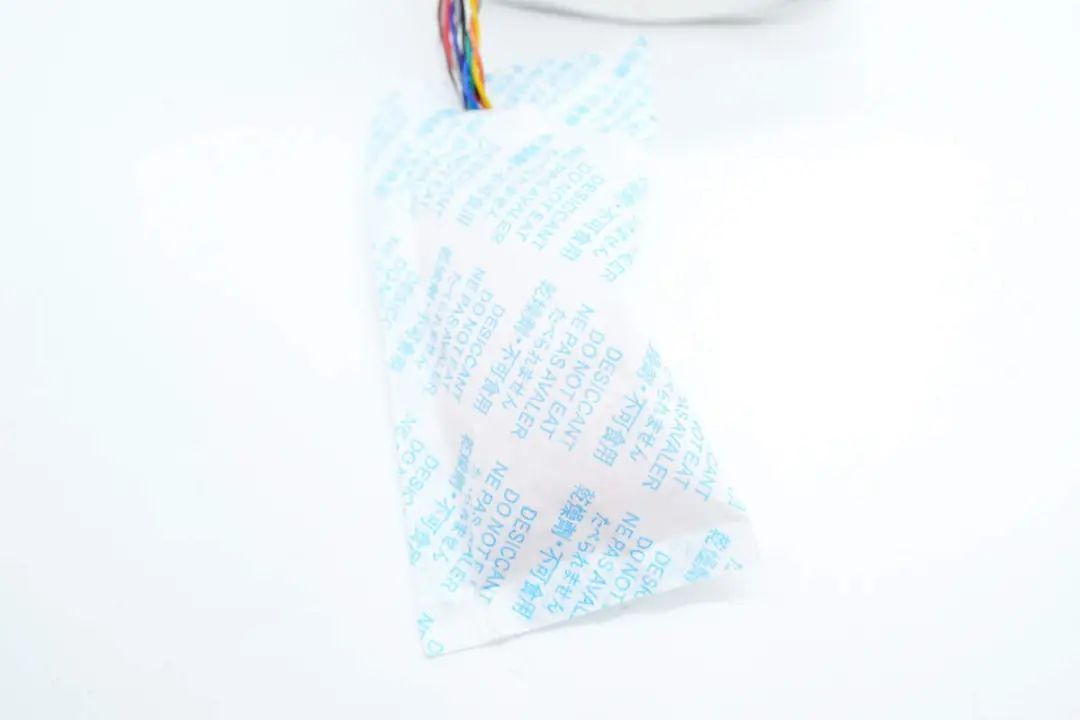

壳体内部设有干燥剂，防止镜头凝结水汽。

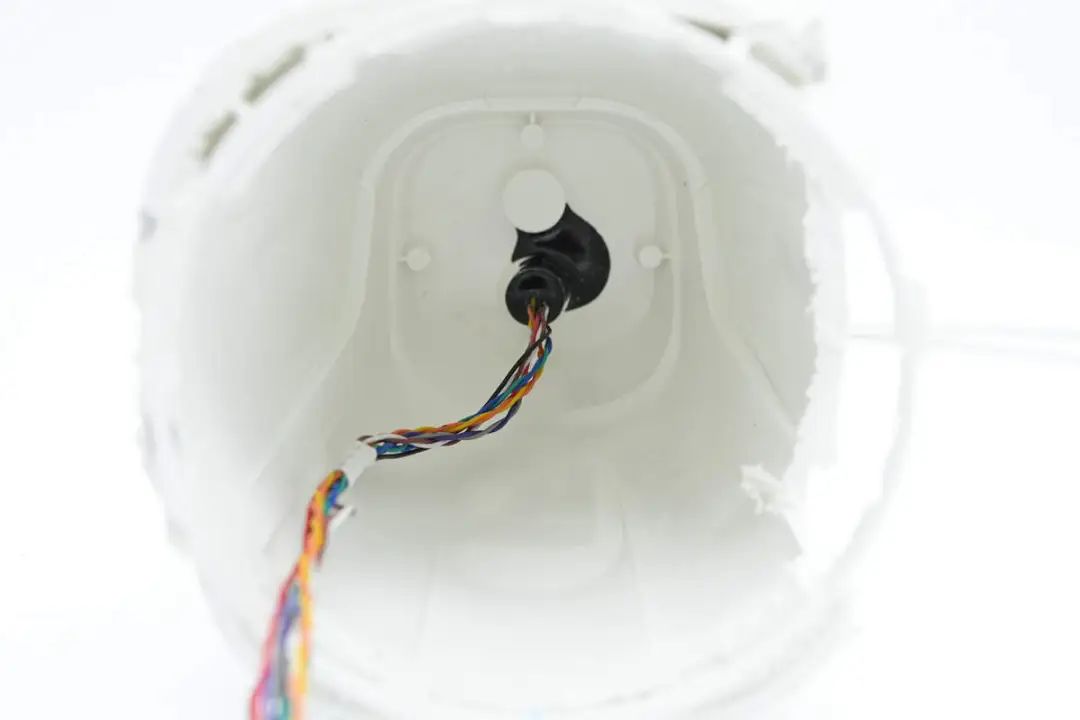

外壳开孔穿过导线，并涂有黑色胶水密封。

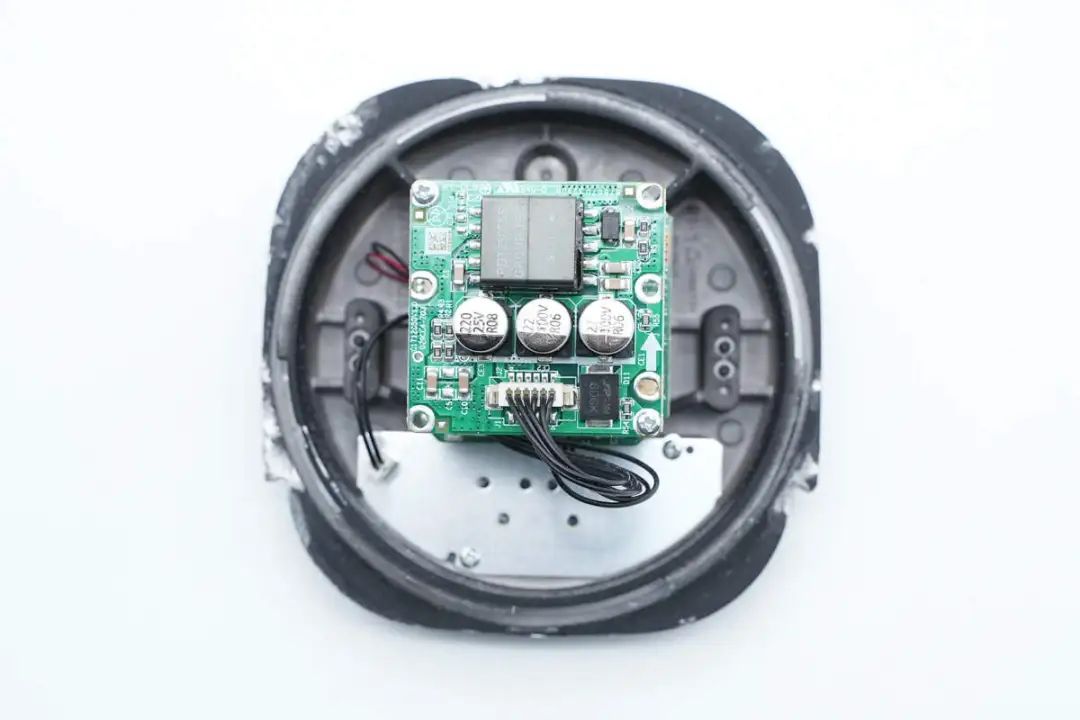

PCBA模块和补光灯板均通过螺丝固定在铝合金外壳上。
固定PCBA模块的螺丝特写。
两块PCBA模块通过导线连接。

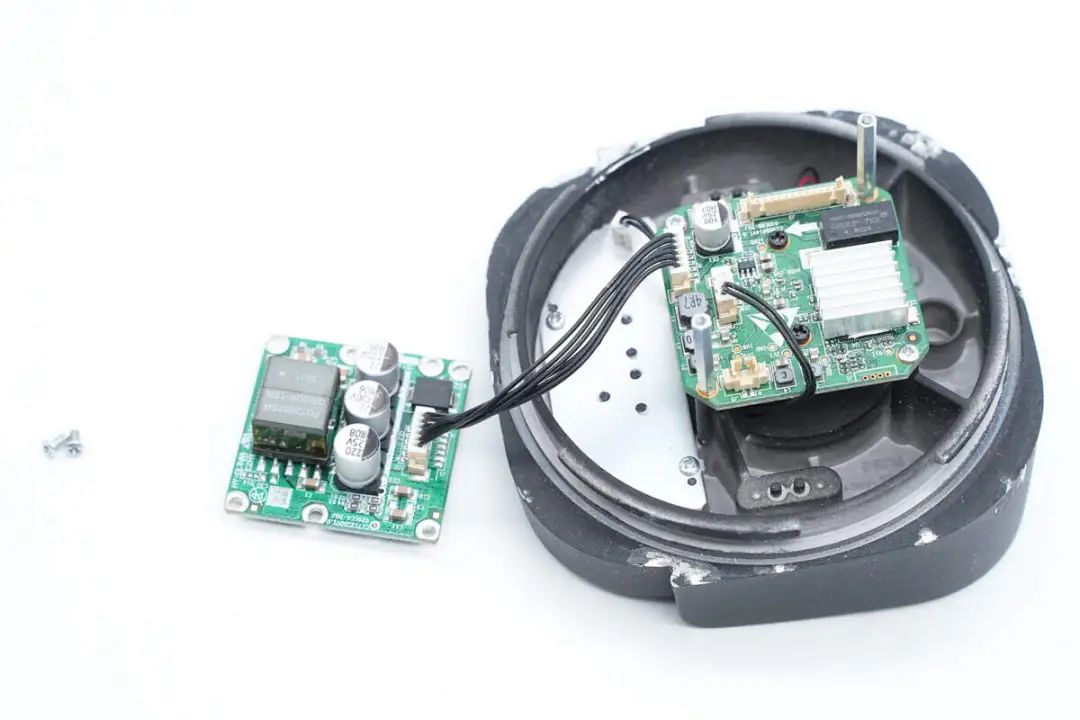

首先拆下POE供电小板。

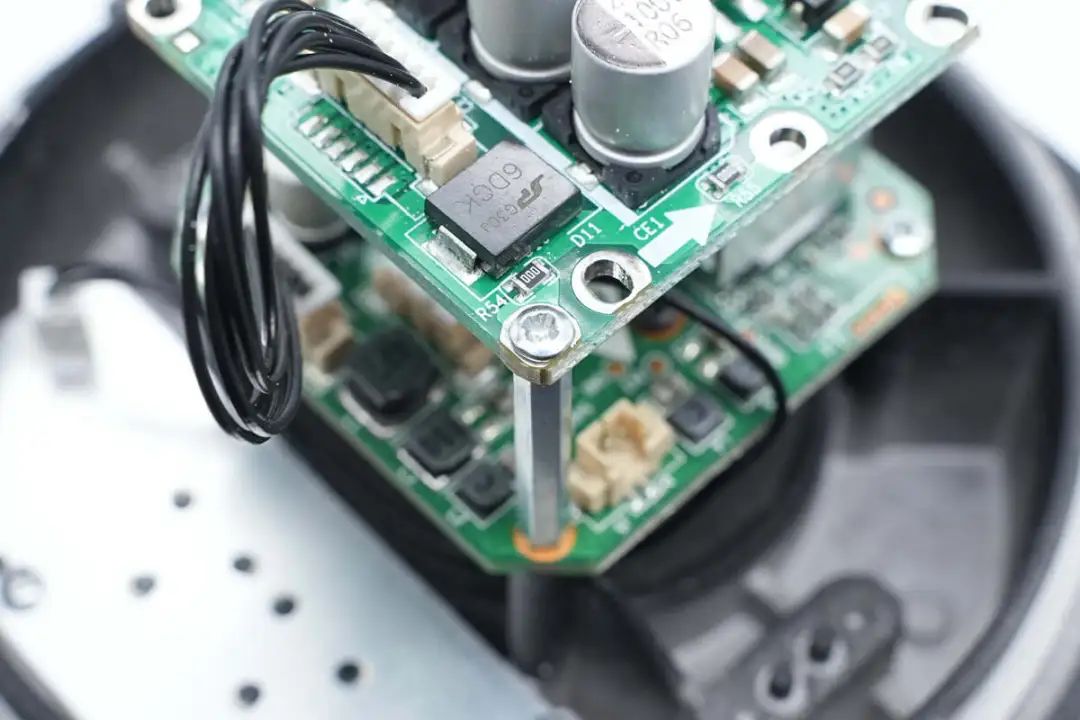

拧下固定螺柱，拆下传感器小板，红外补光灯铝基板使用螺丝固定。
拧下固定螺丝，拆下补光灯灯板。

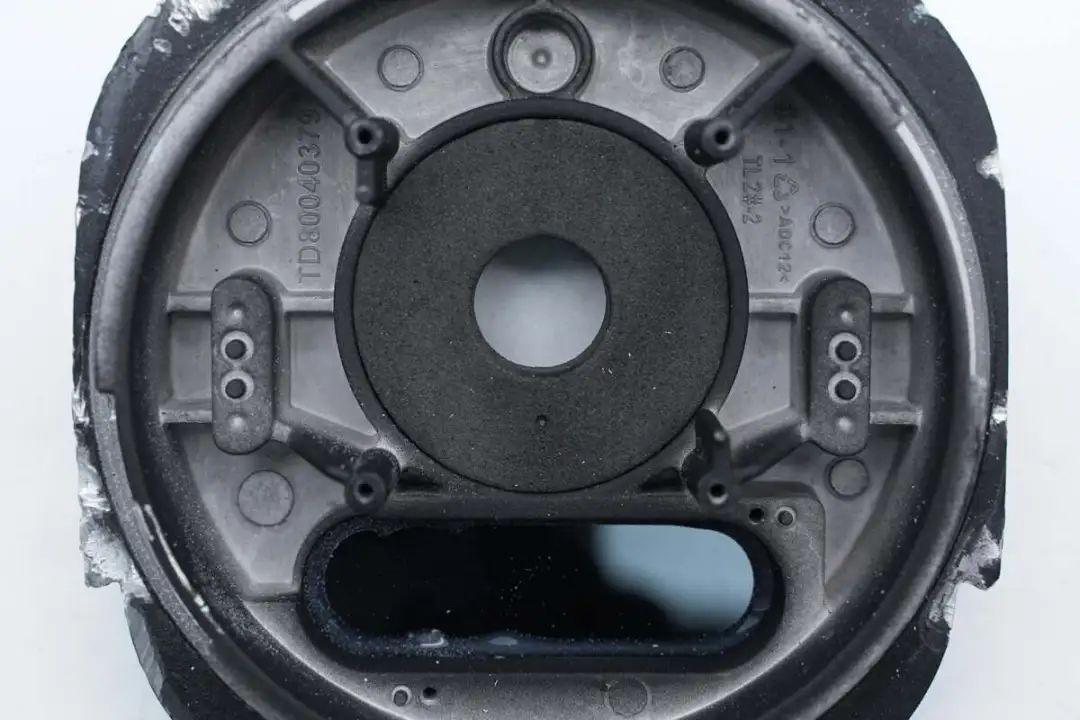

在玻璃上设有黑色泡棉，用于密封防尘。

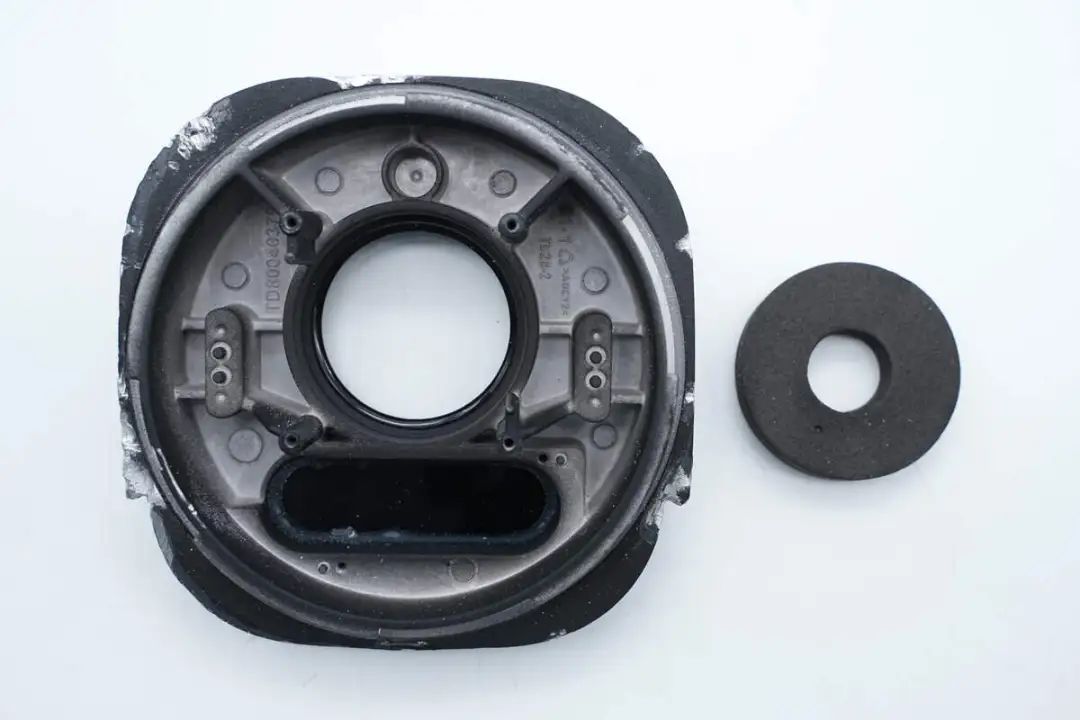

取出黑色泡棉，内部镜片一览。

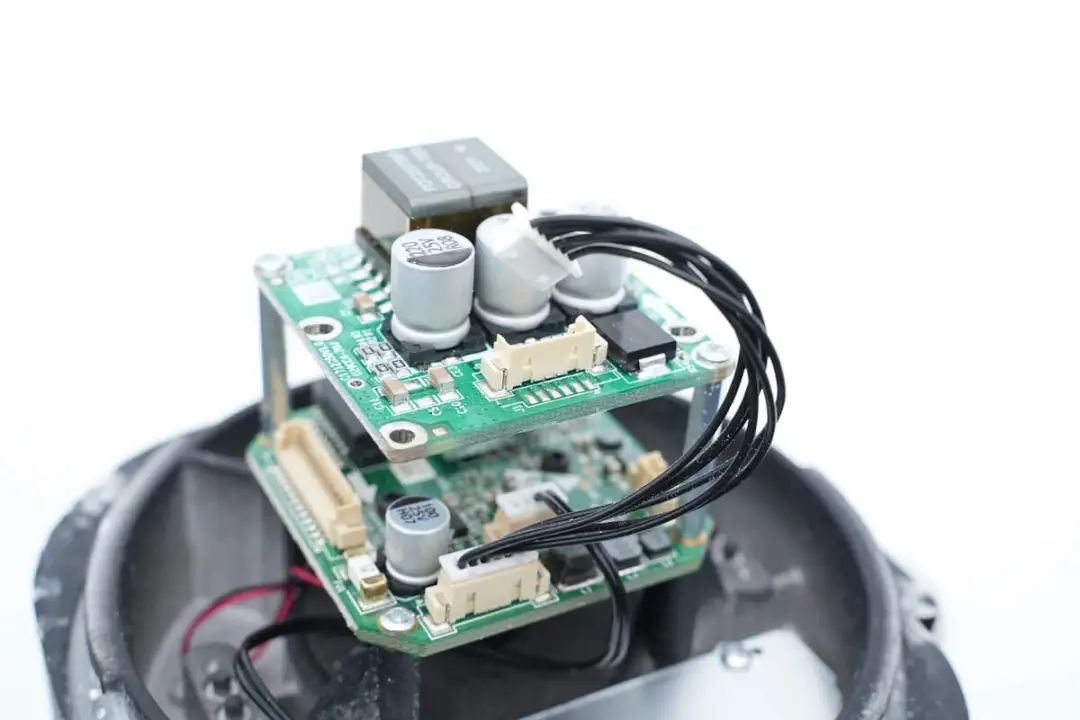

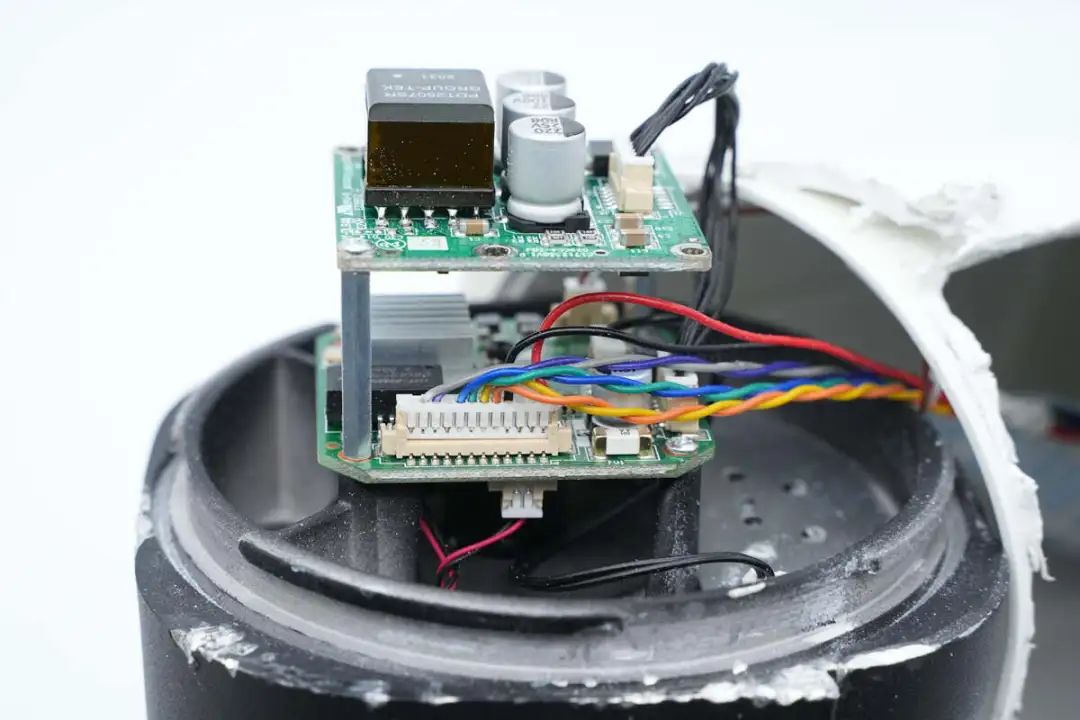

补光灯小板，传感器小板和POE供电小板通过导线和插接件连接。

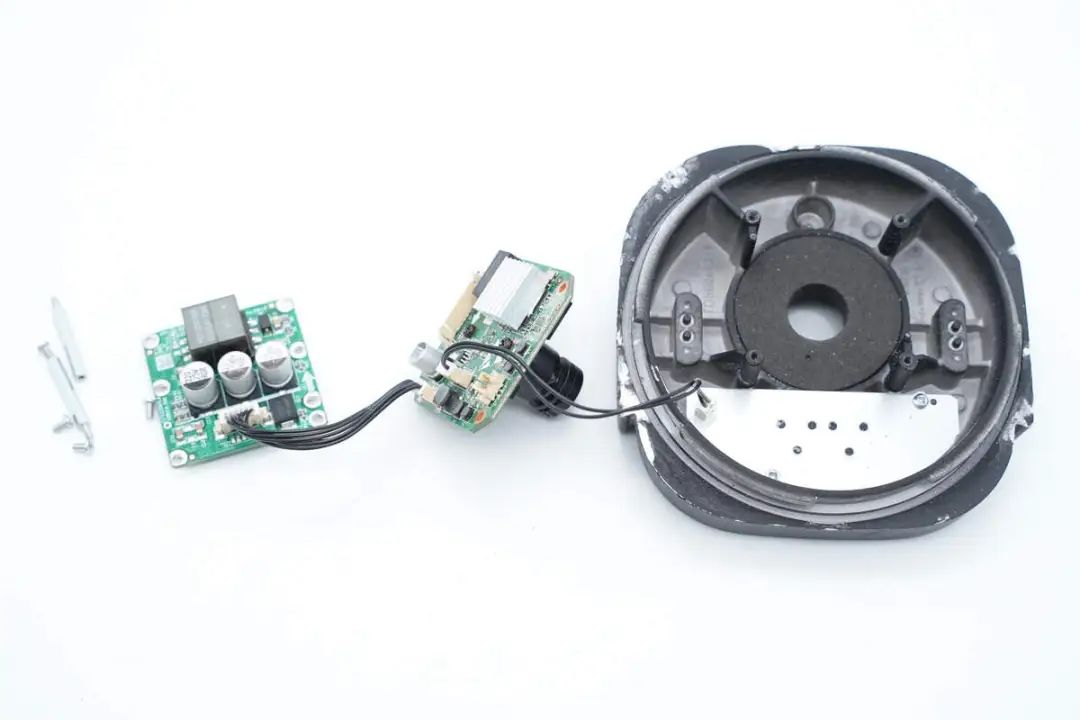

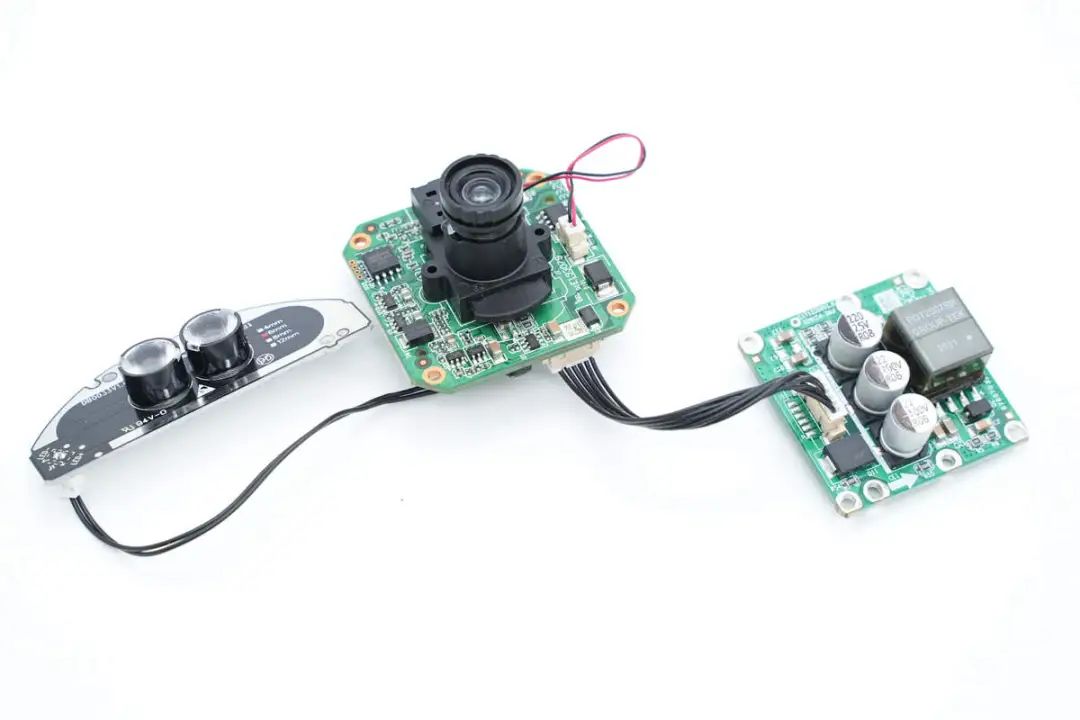

断开连接的插接件，分离各个小板。

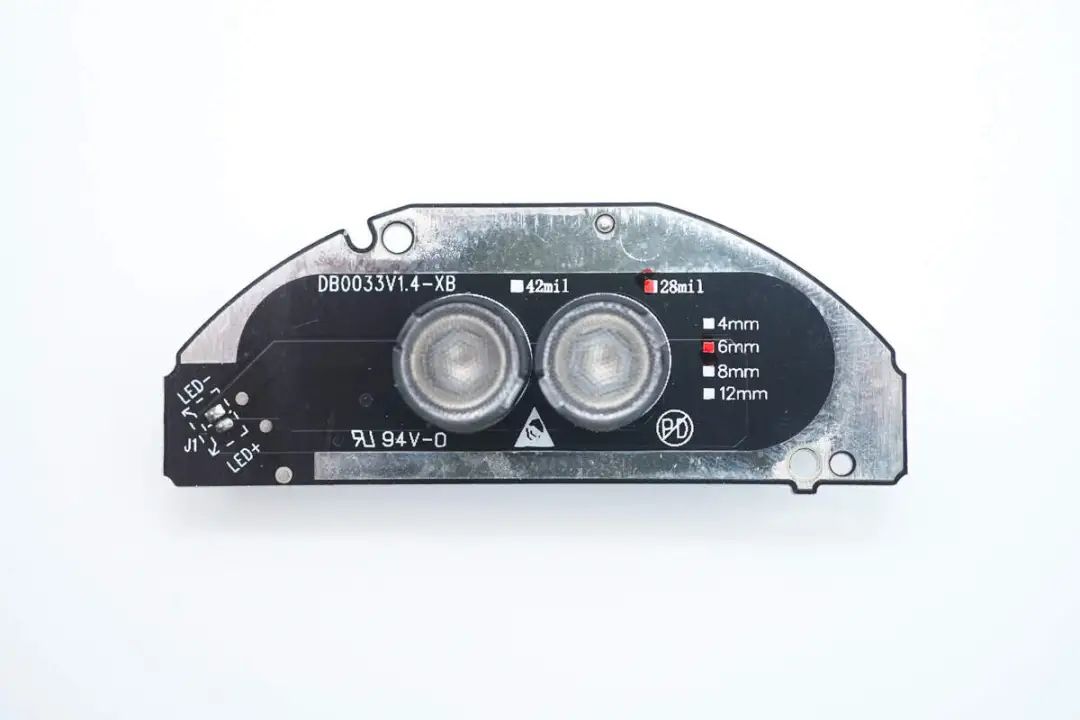

红外线补光灯小板正面设有两个灯杯，并标注6mm对应摄像机镜头焦距。

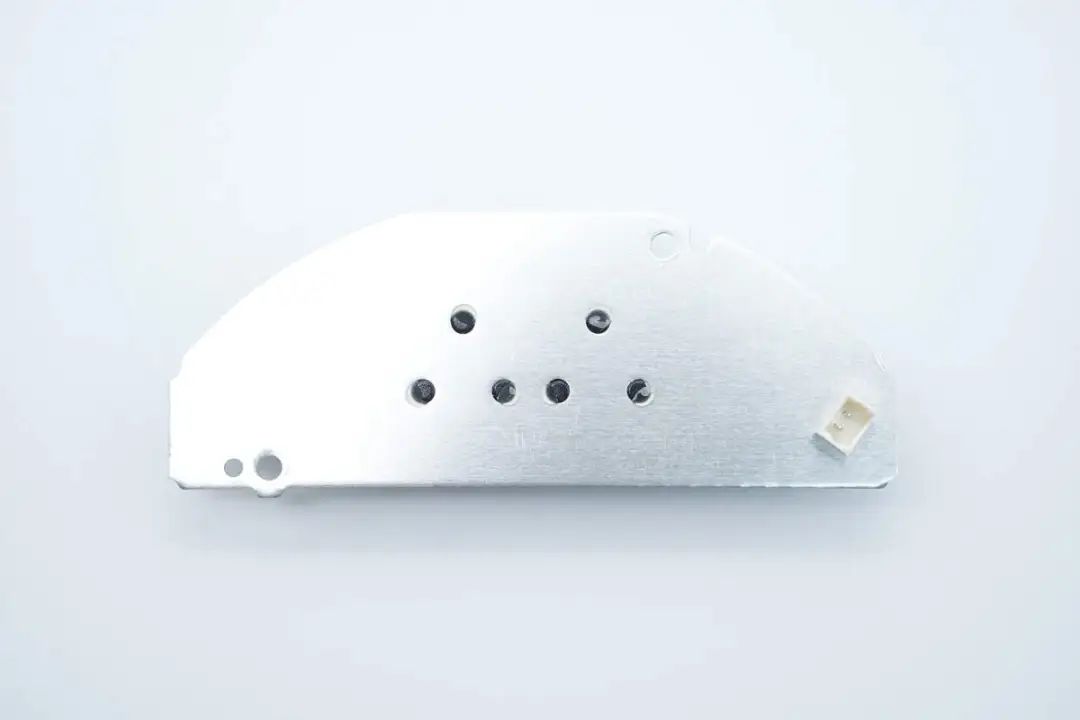

铝板背面设有灯杯固定开孔和接线插座。

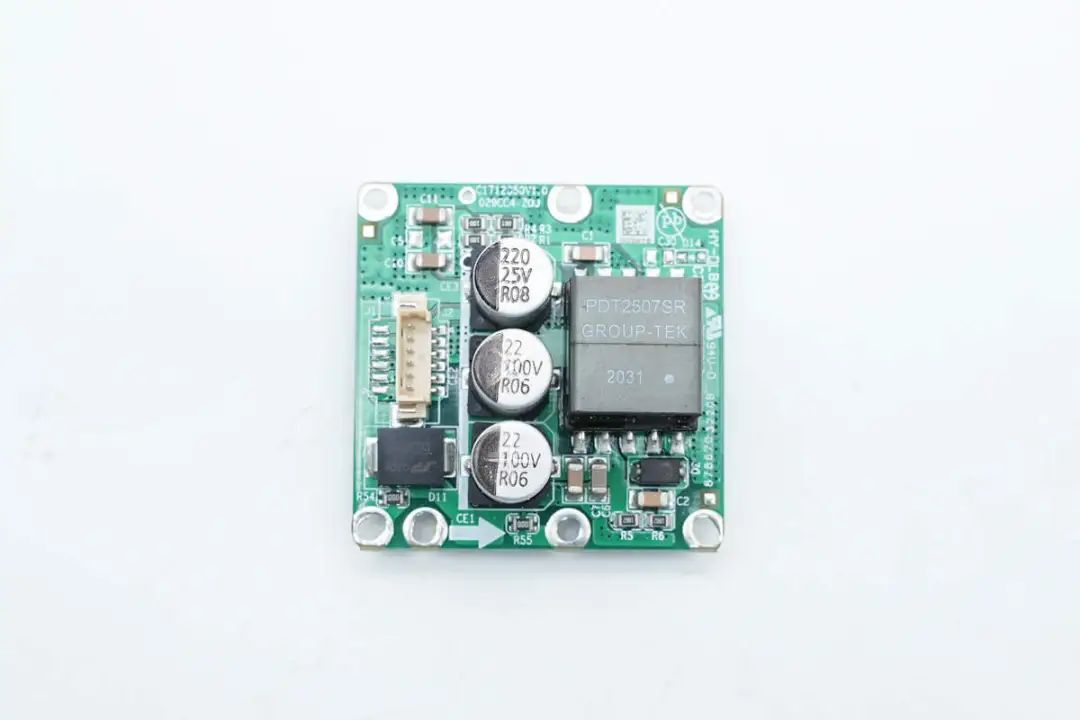

POE供电小板正面设有连接器，TVS二极管，滤波电容和变压器。

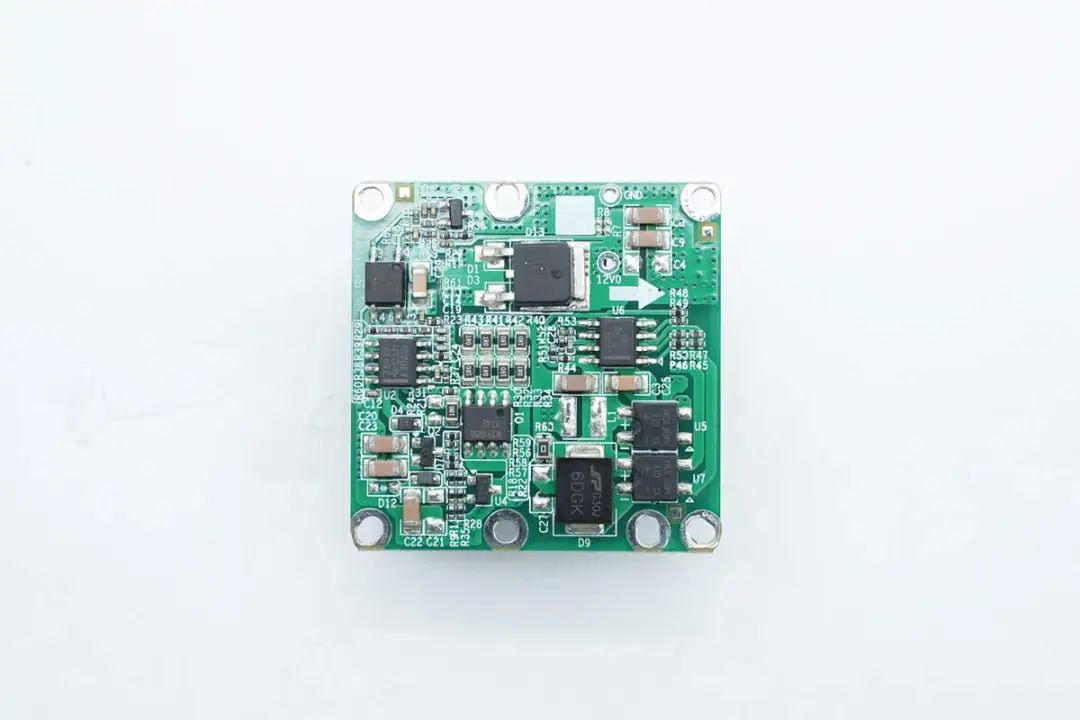

小板背面一览，左侧设有光耦和开关电源芯片，中间位置设置整流管和开关管，右侧设有PD控制器，整流桥和TVS二极管。

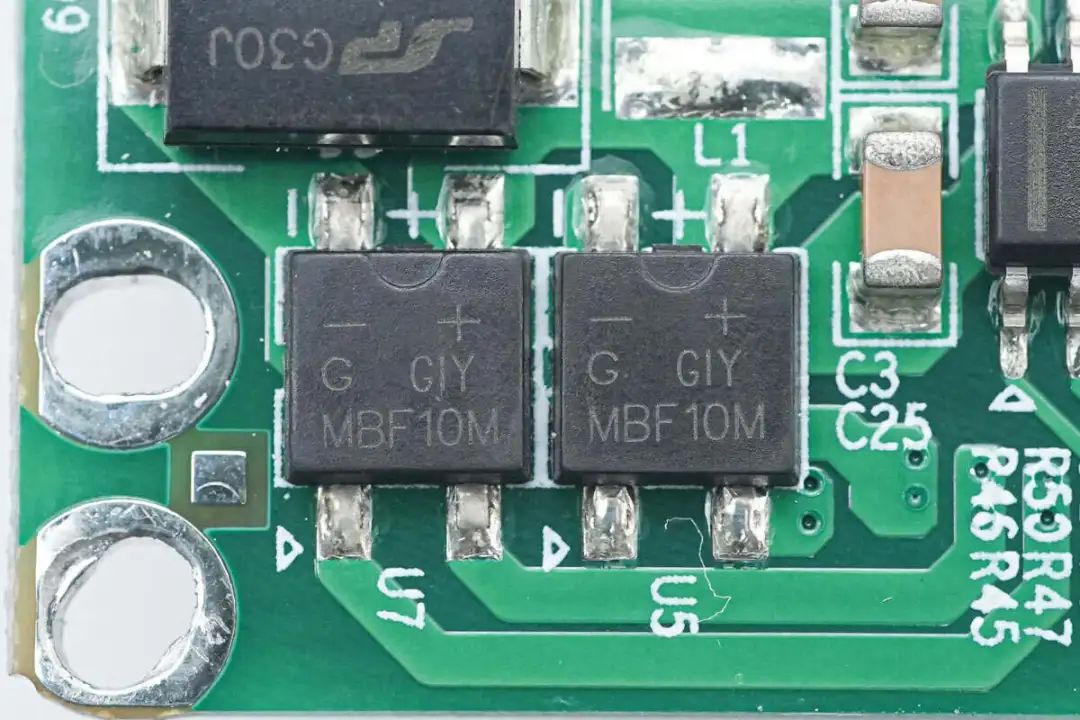

两颗整流桥来自银河微，型号MBF10M，用于输入极性转换。

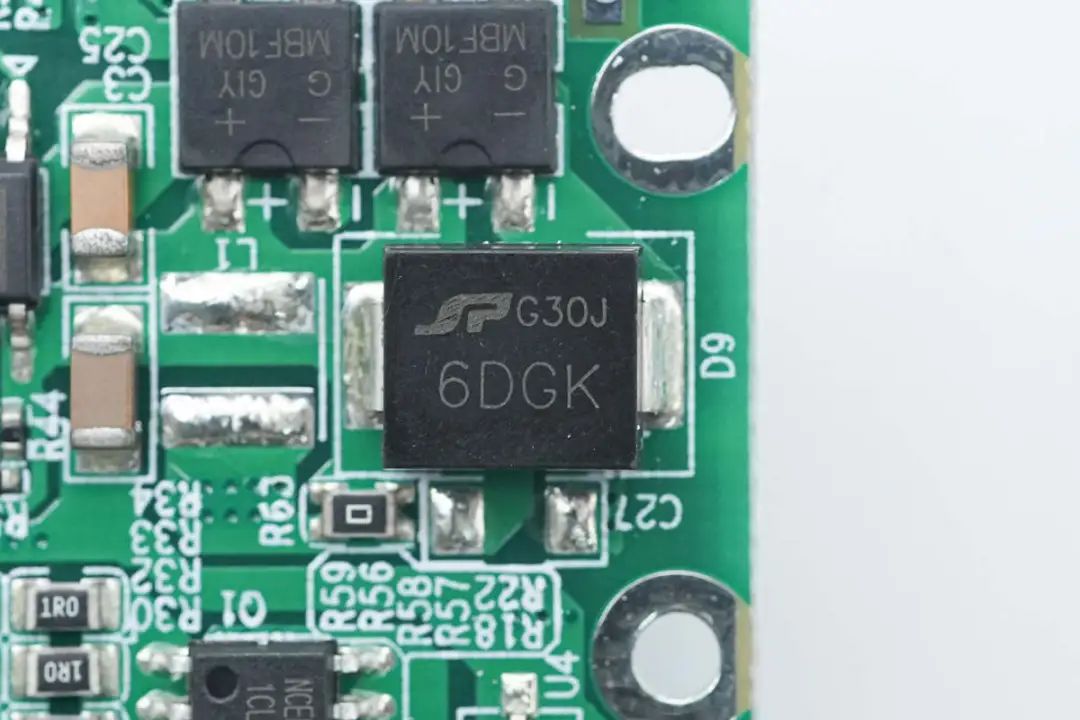

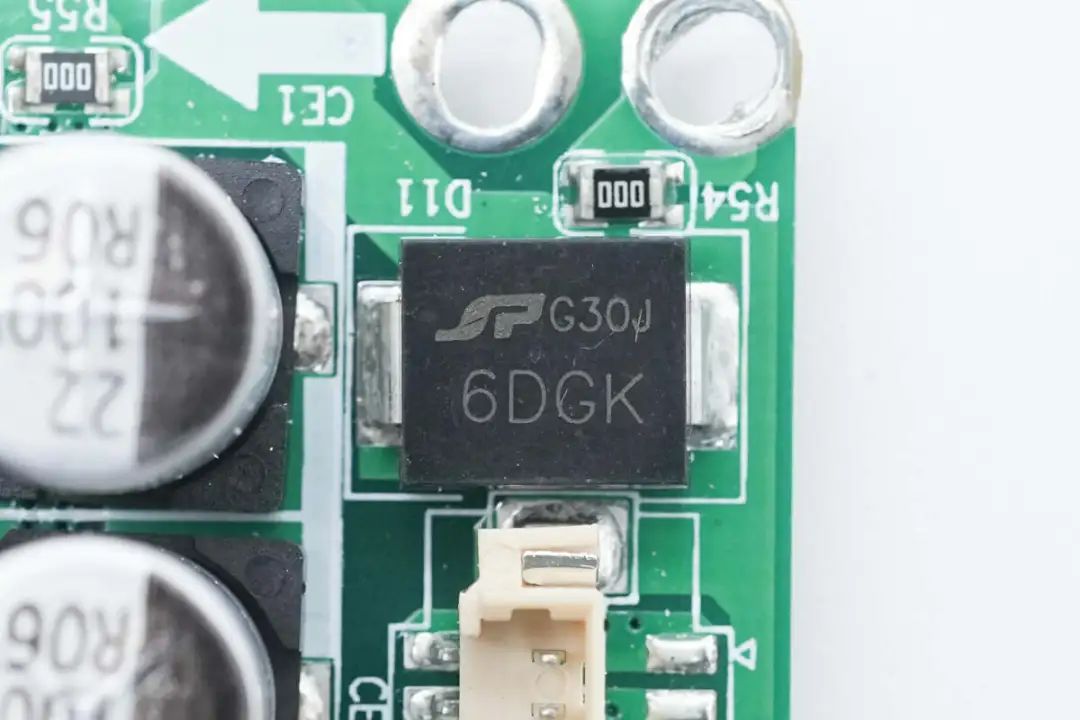

双向TVS二极管来自SPSEMI瞬雷，丝印6DGK，型号为PKA60CA，用于吸收过压浪涌。

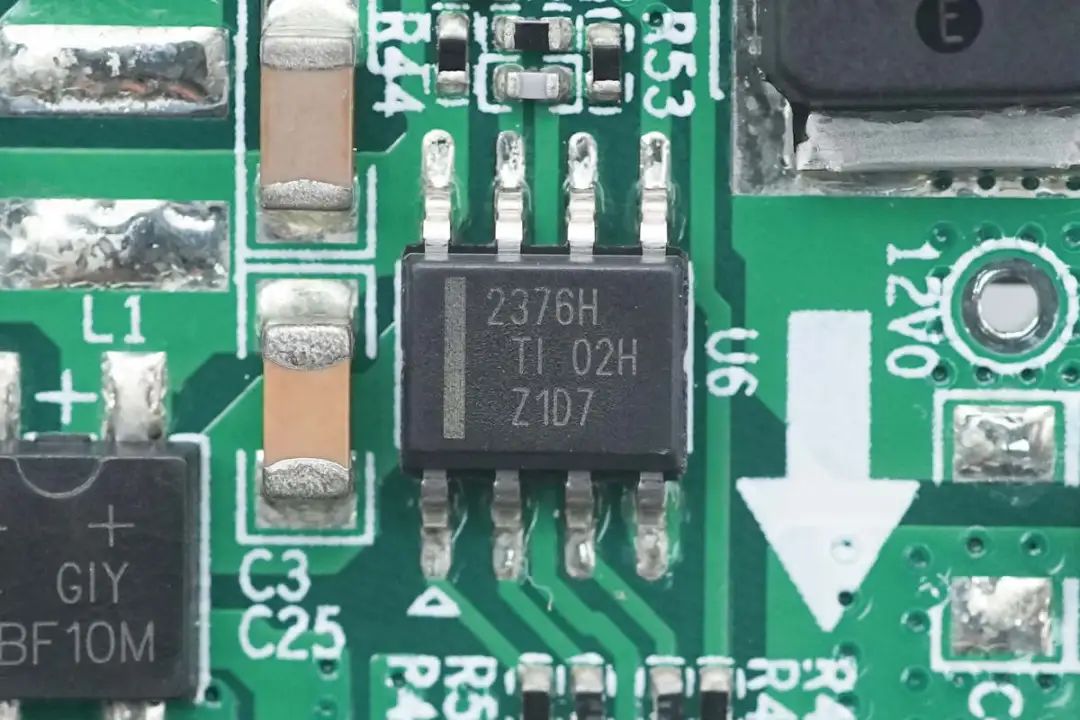

PD控制器来自TI德州仪器，型号TPS2376H，支持IEEE 802.3af标准，支持600mA电流输出，支持26W功率。芯片内部集成0.58Ω 100V耐压低侧开关，支持15kV系统级ESD，支持-40~85℃工作温度，采用SOIC8封装。

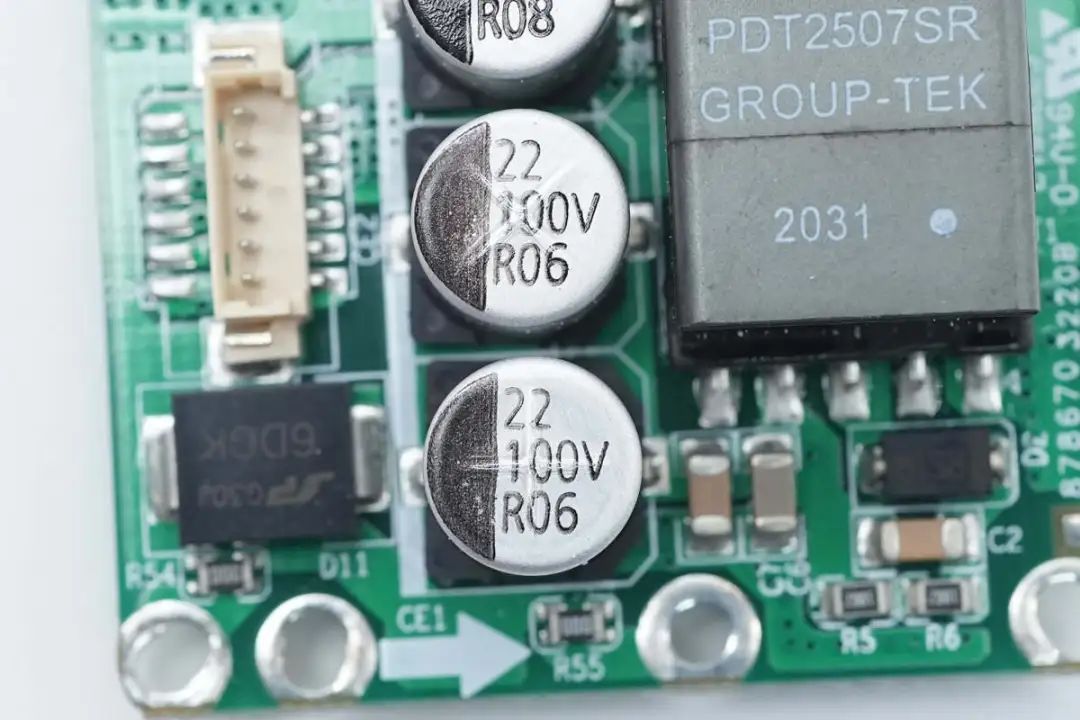

两颗滤波电容规格为22μF100V。
另一颗TVS型号相同。

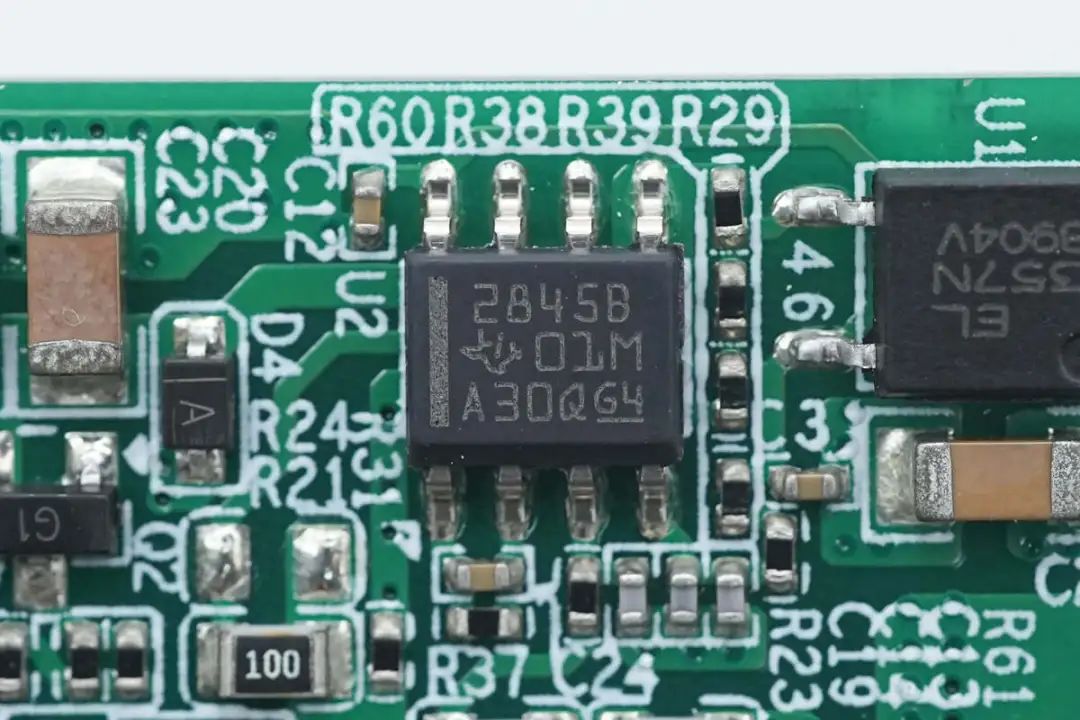

POE电源控制芯片来自TI德州仪器，型号TL2845B，是一颗高性能电流模式PWM控制器，用于POE开关电源控制。

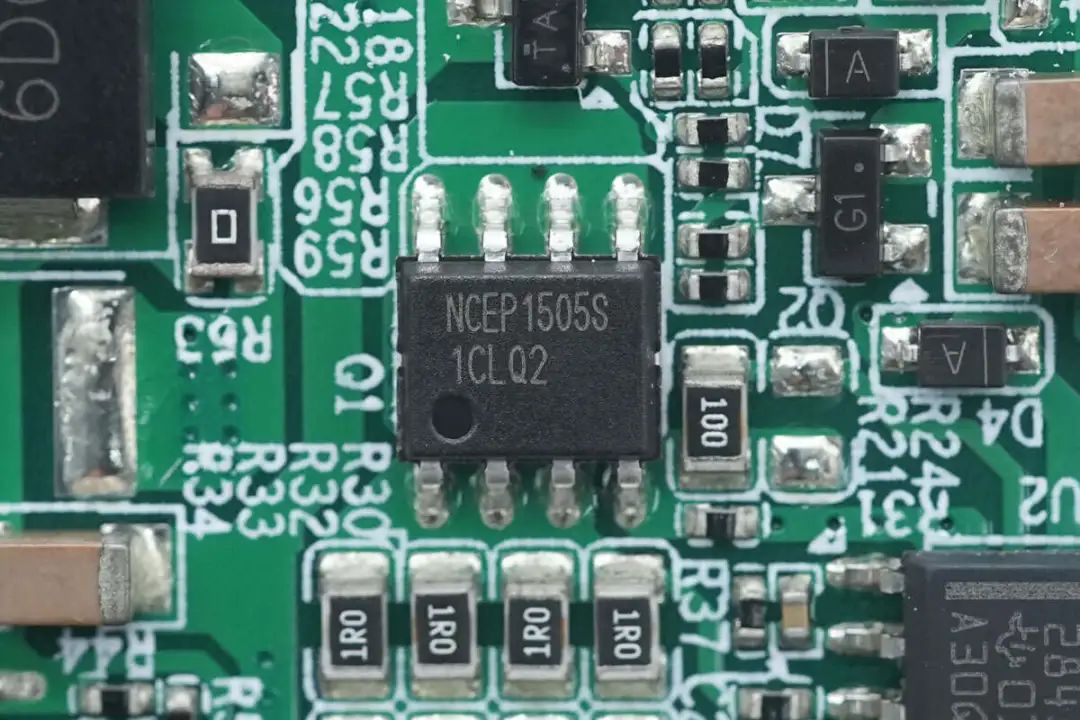

初级开关管来自新洁能，型号NCEP1505S，NMOS，耐压150V，导阻55mΩ，采用SOP-8封装。

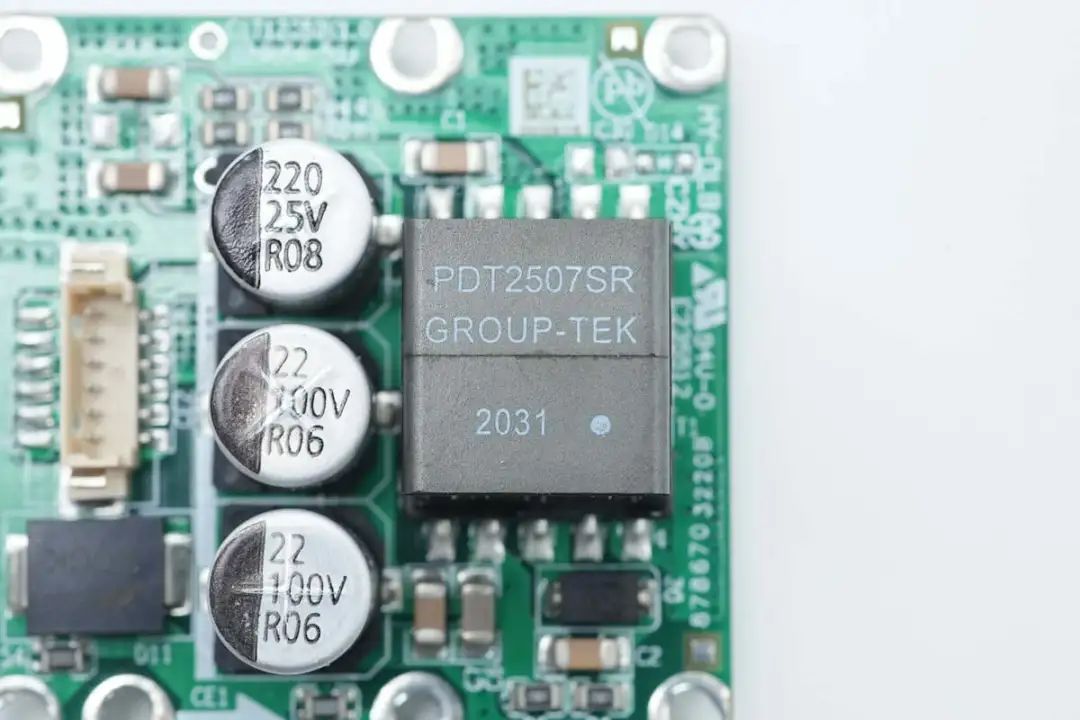

变压器型号PDT2507SR，来自联泰兴。

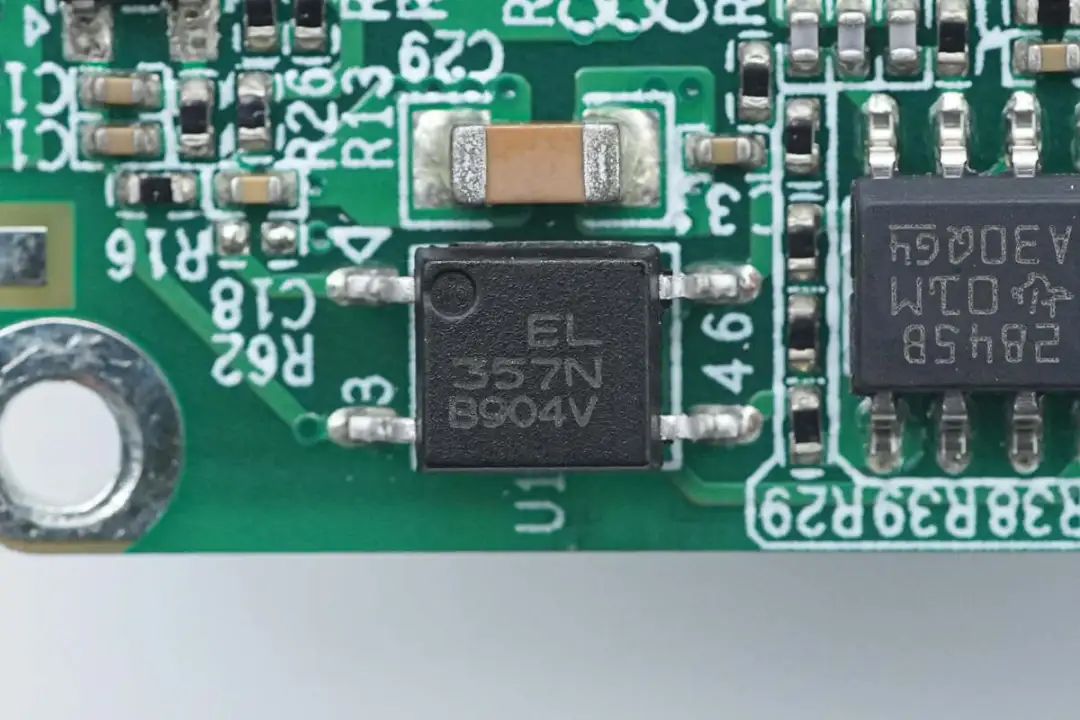

亿光EL357光耦用于输出电压反馈。

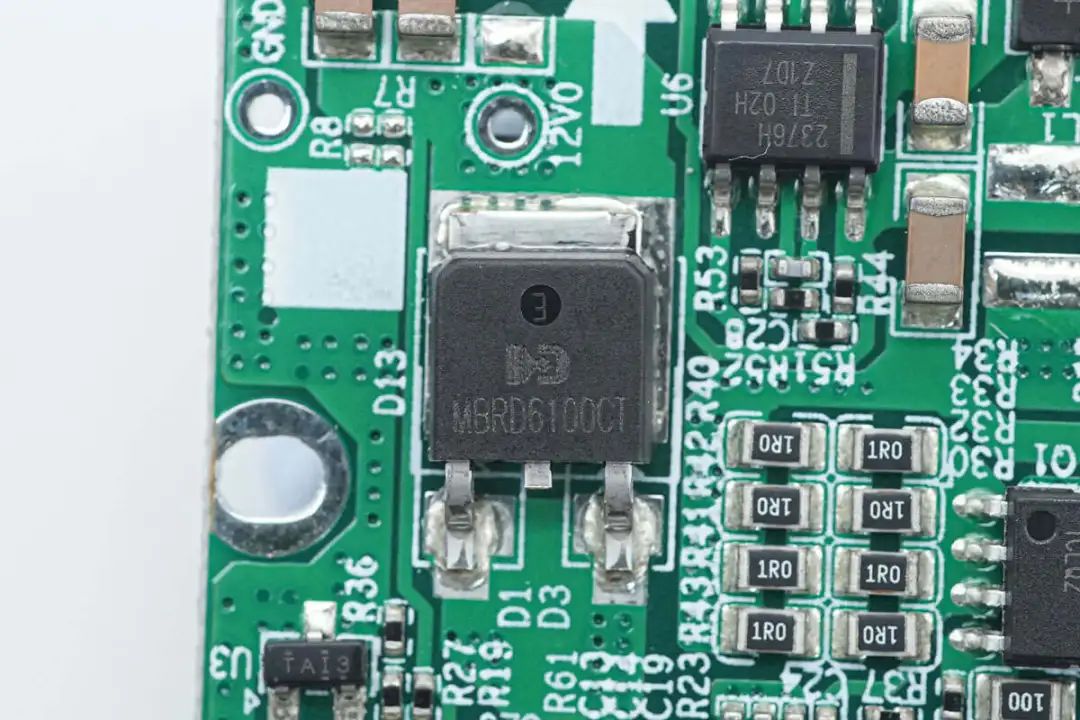

整流肖特基二极管型号MBR6100CT，规格为100V6A，采用TO-252封装。

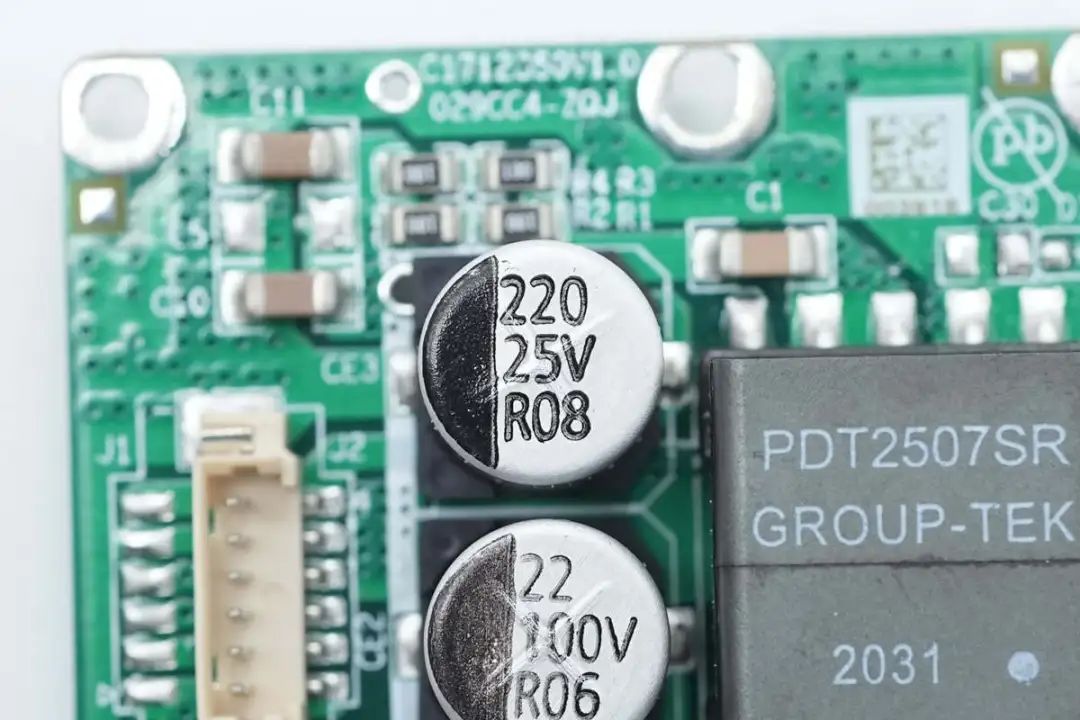

滤波电容规格为220μF25V。

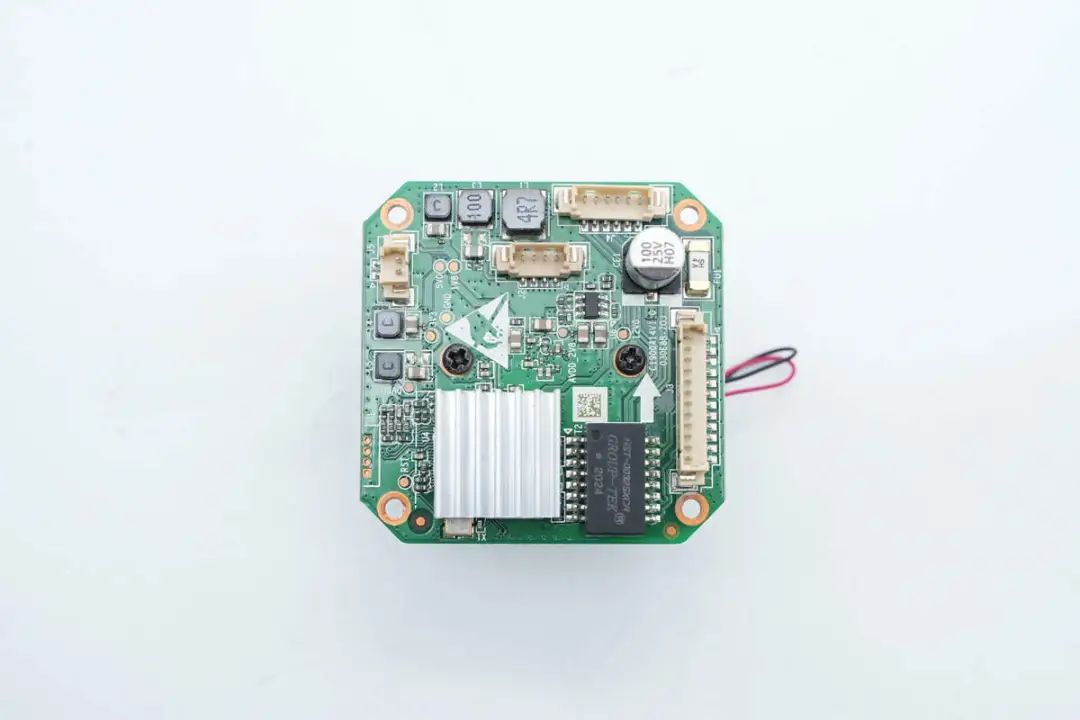

在传感器小板背面设有散热片和网络变压器。

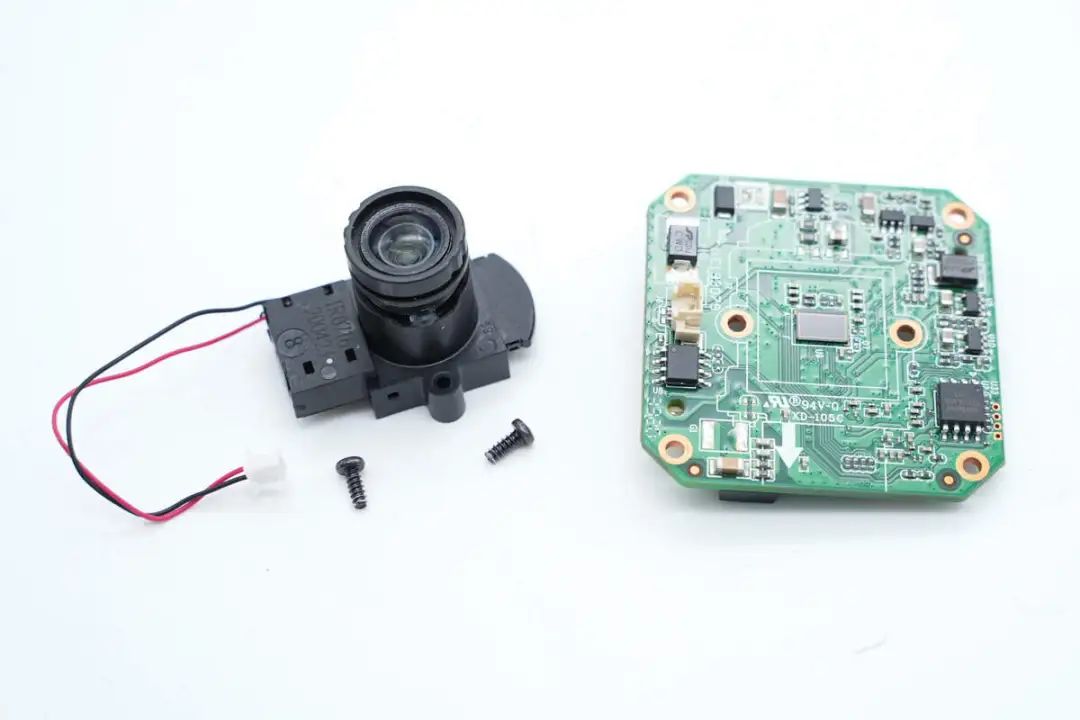

拧下固定螺丝，拆下镜头组件。

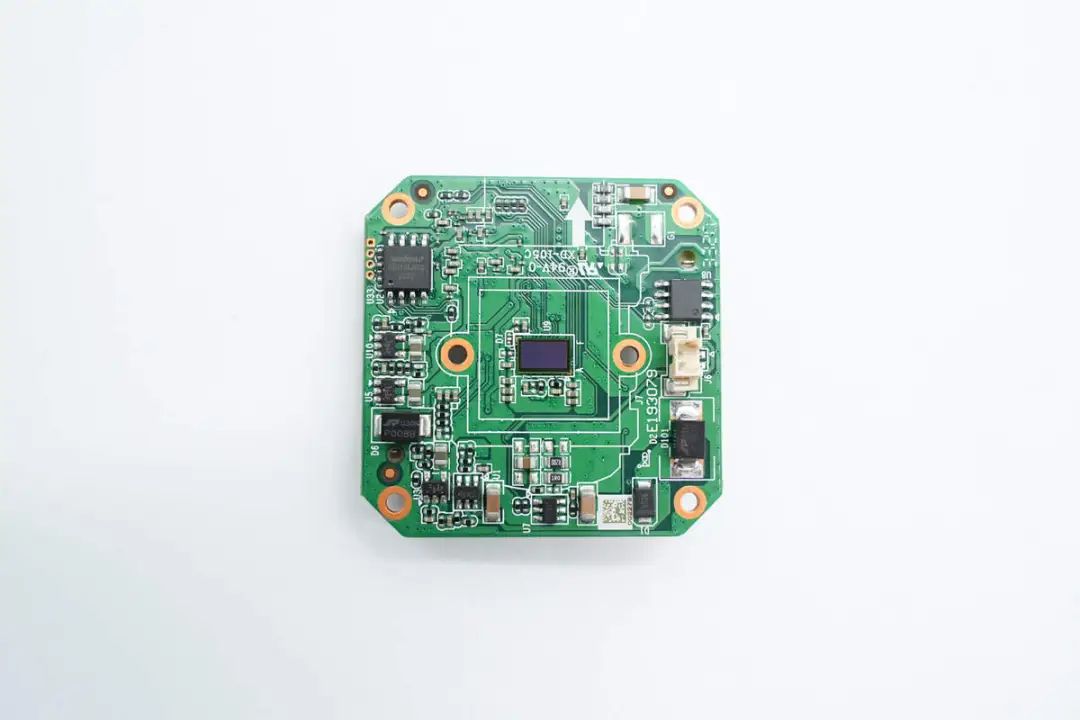

小板正面设有存储器，同步降压芯片，电机驱动芯片，中间位置设有图像传感器。

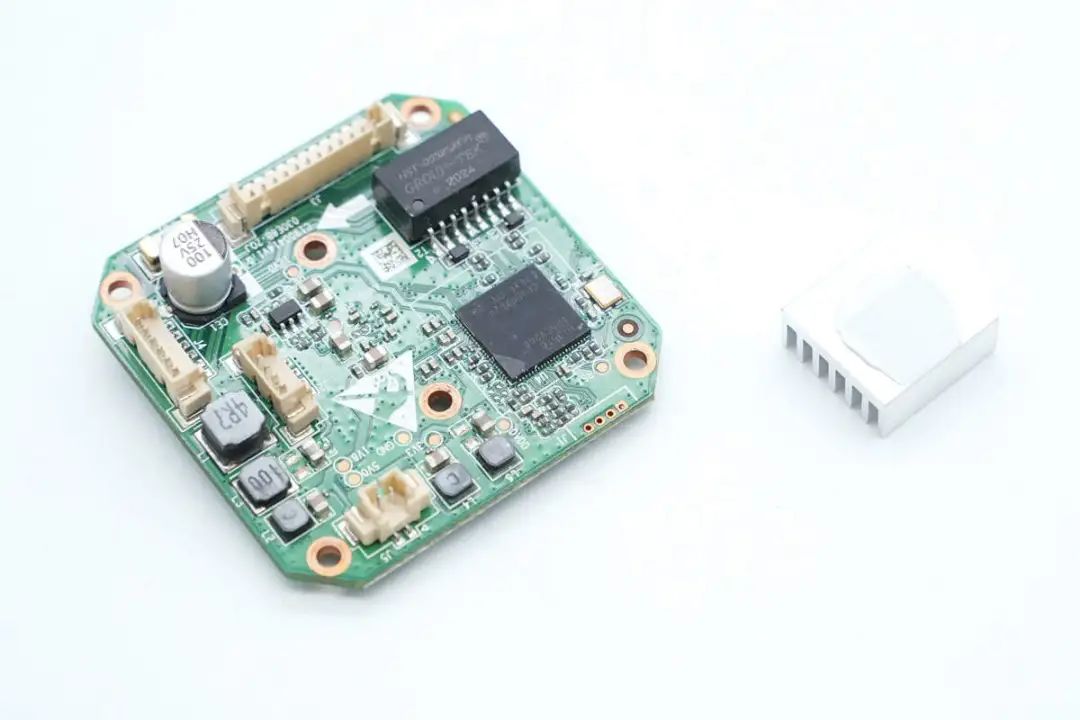

拆下背面的散热片，在散热片下方为摄像头主控芯片。

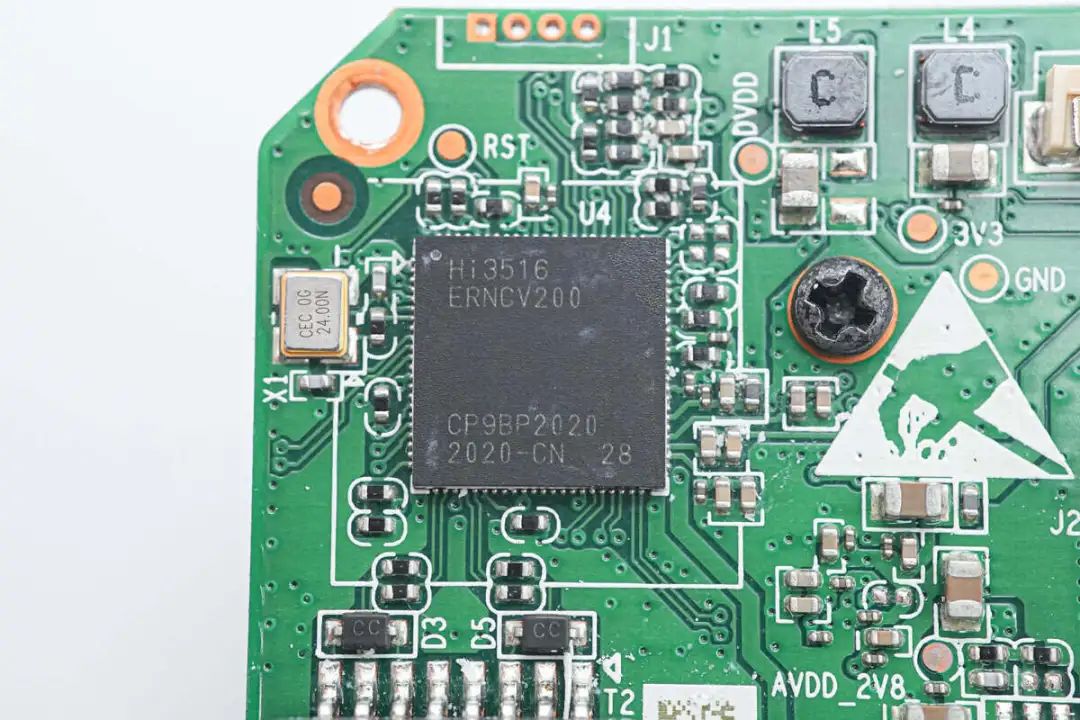

摄像头主控芯片来自海思，型号Hi3516 ENCRV200。

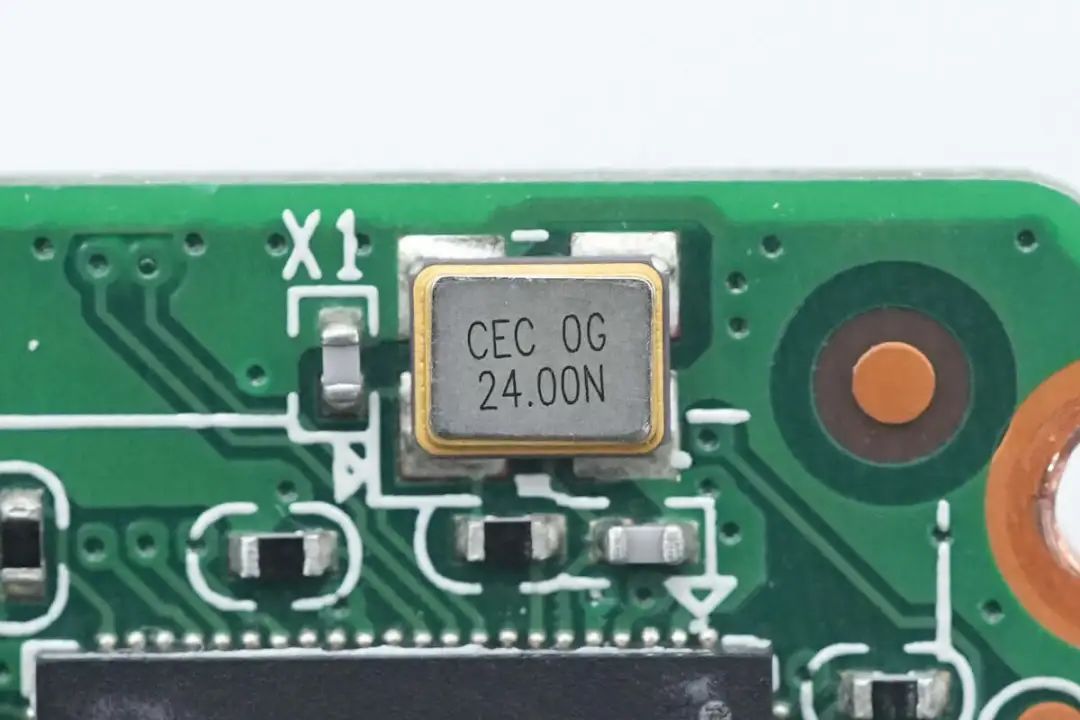

外置24.00MHz时钟晶振特写。

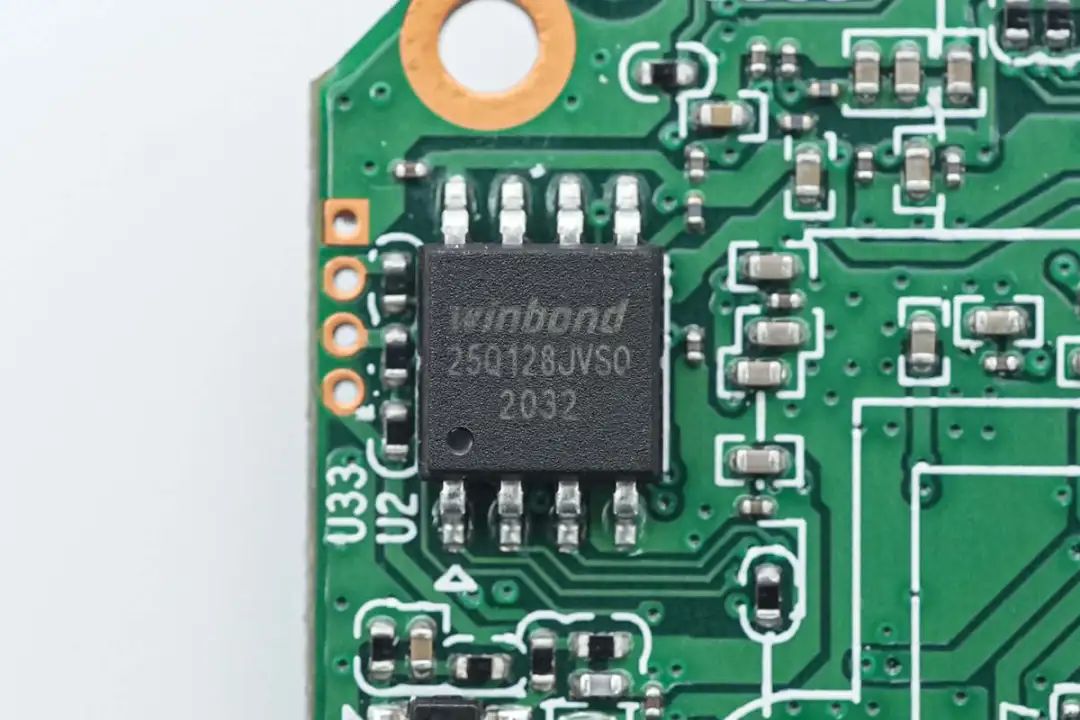

外置存储器来自华邦，型号为W25Q128JVSO，容量为16MB，用于存储固件信息。

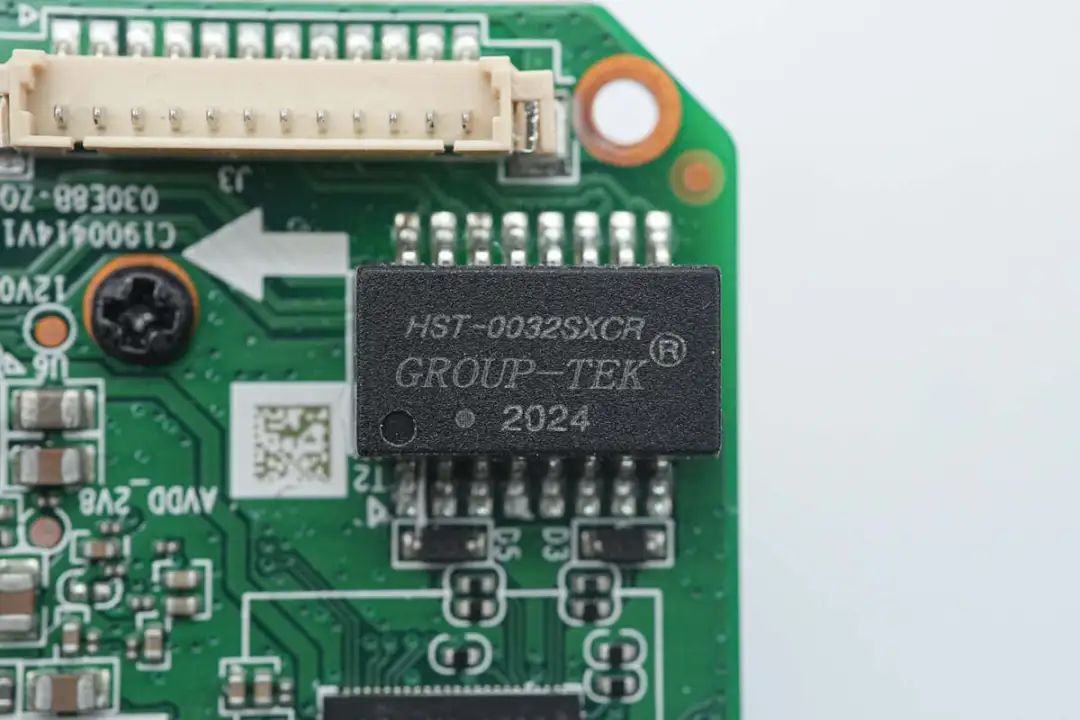

网络变压器来自联泰兴。

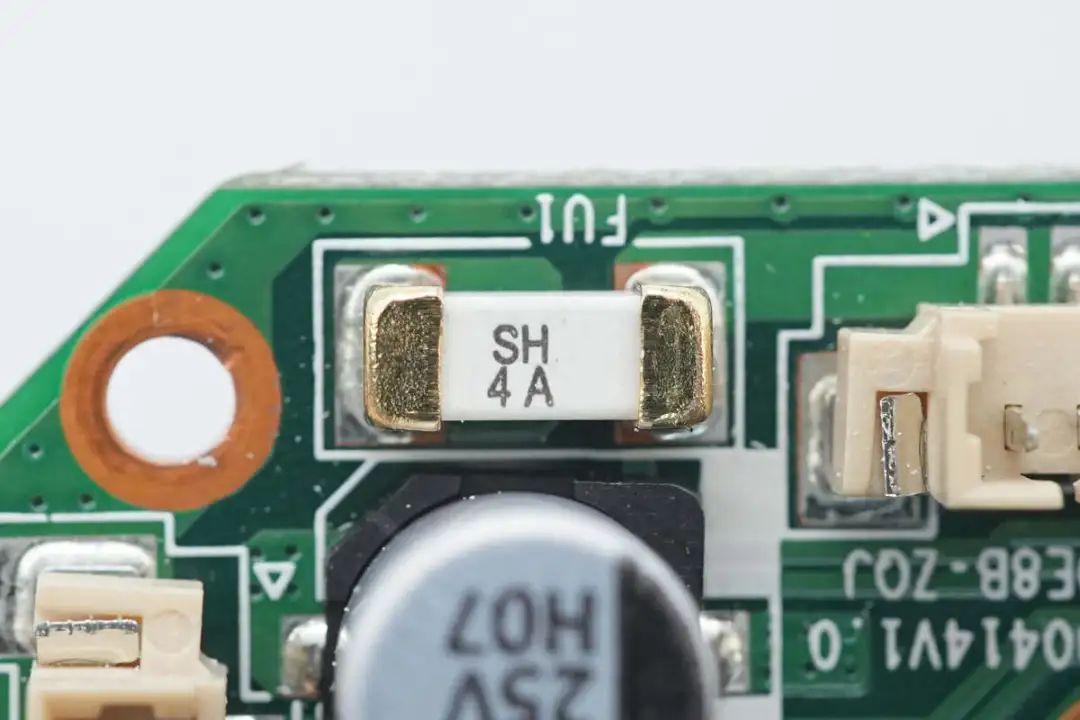

输入保险丝规格为4A。

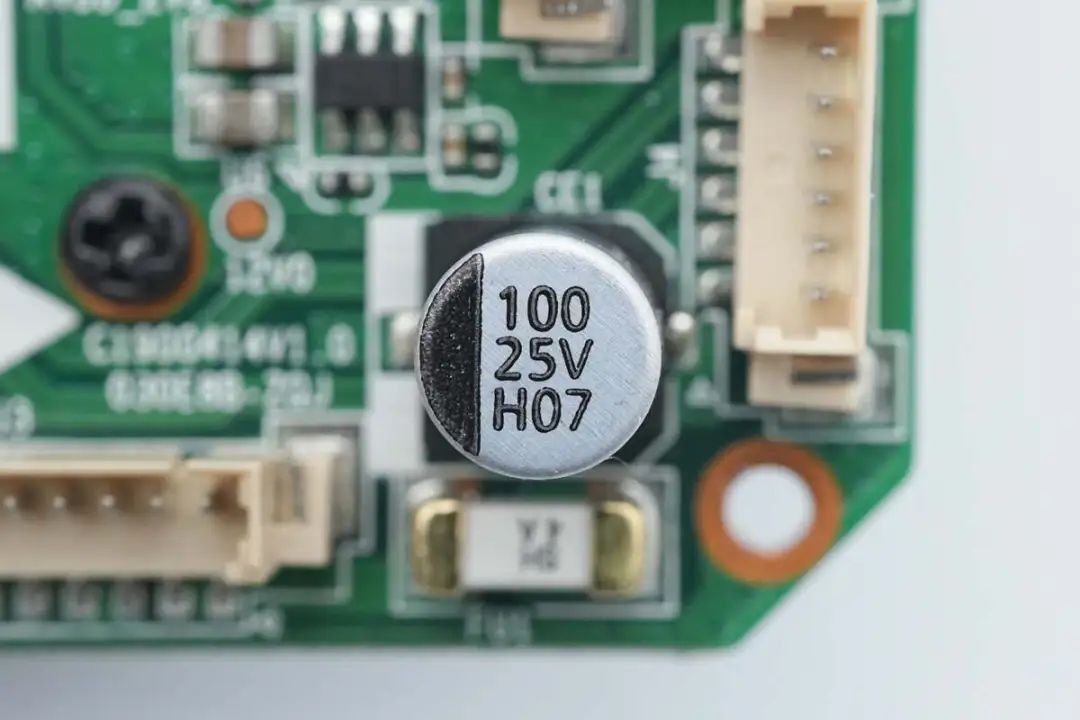

滤波电容规格为100μF25V。

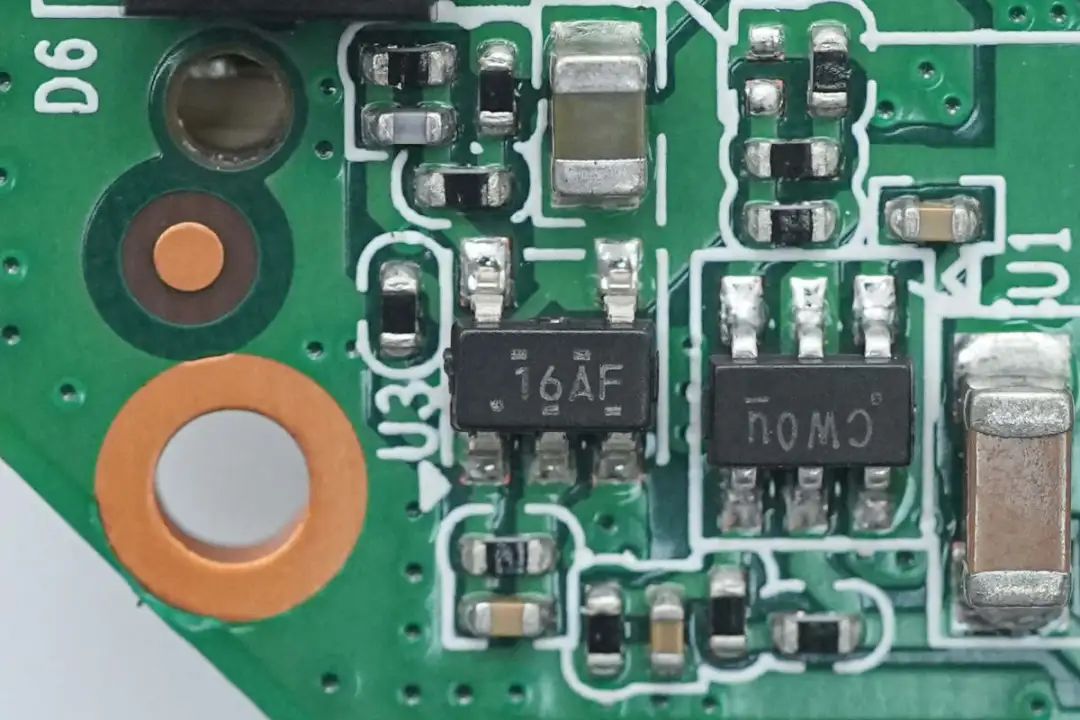

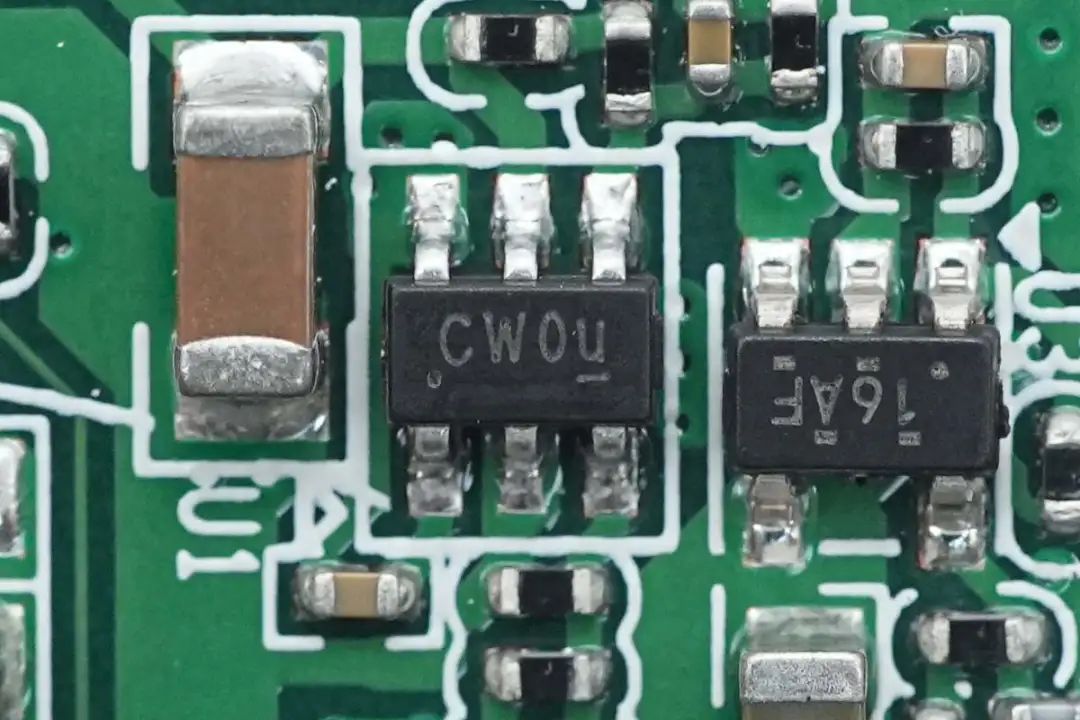

同步降压转换器来自ETA钰泰半导体，丝印CW，型号ETA8121，芯片内部集成开关管，输入电压为18V，输出电流2A，采用电流模式控制，开关频率为1MHz，支持欠压闭锁和过热关断，具备良好的瞬态响应，采用SOT23-6封装。

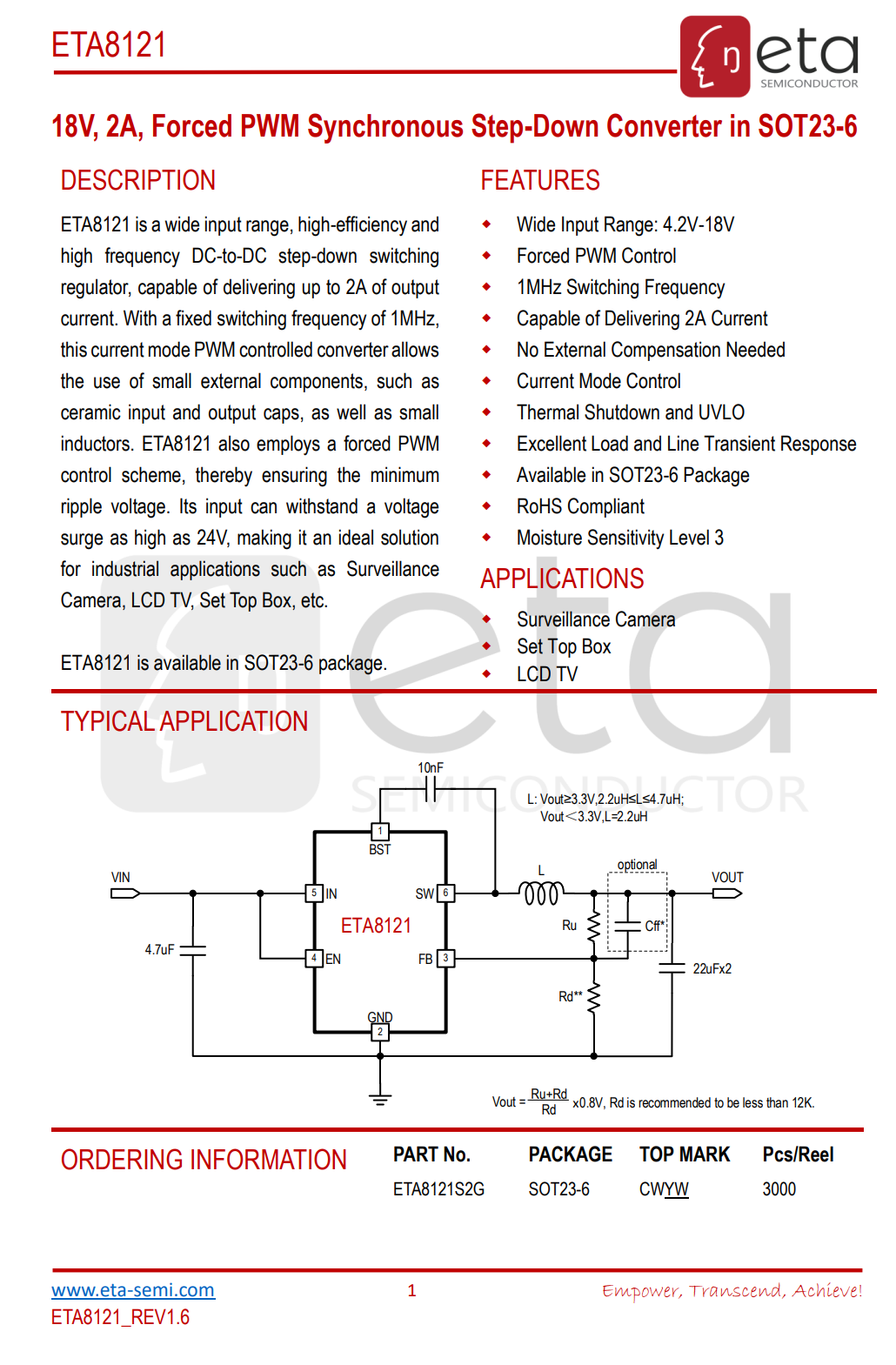

钰泰半导体 ETA8121 资料信息。

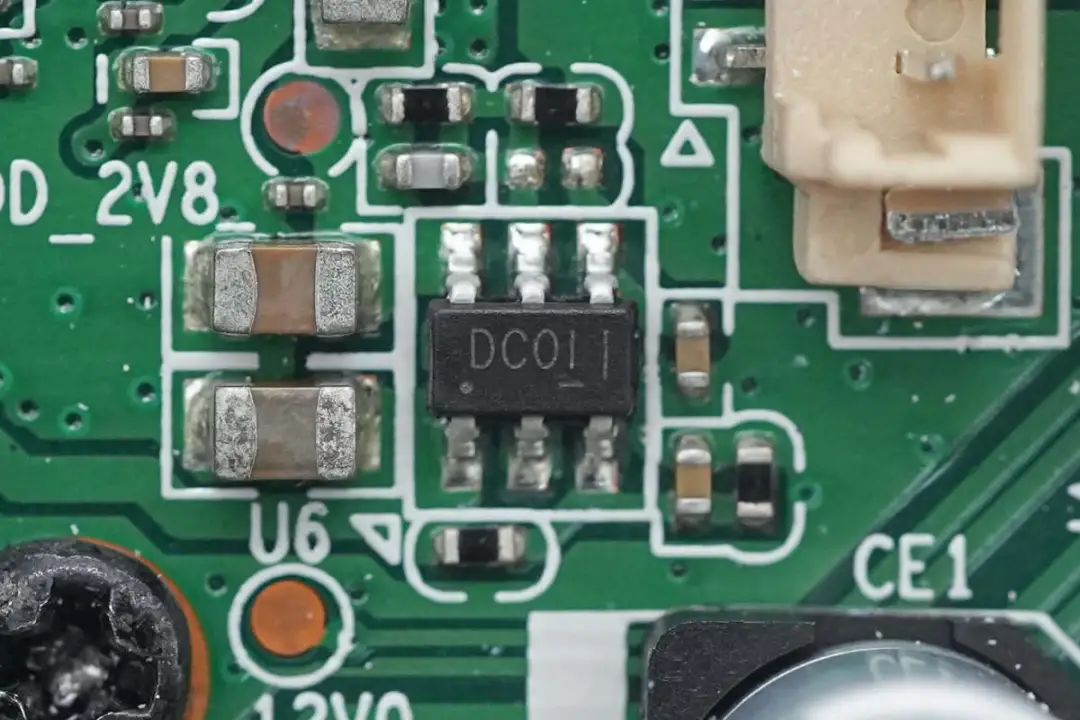

LDO稳压芯片来自ETA钰泰半导体，丝印DC，型号为ETA5052，是一颗低压差线性稳压器，具备80dB电源抑制比，具备超低的输出噪声，良好的线性和负载瞬态响应，输出电流为300mA，采用SOT23-6封装。适用于射频供电，传感器和音频应用。

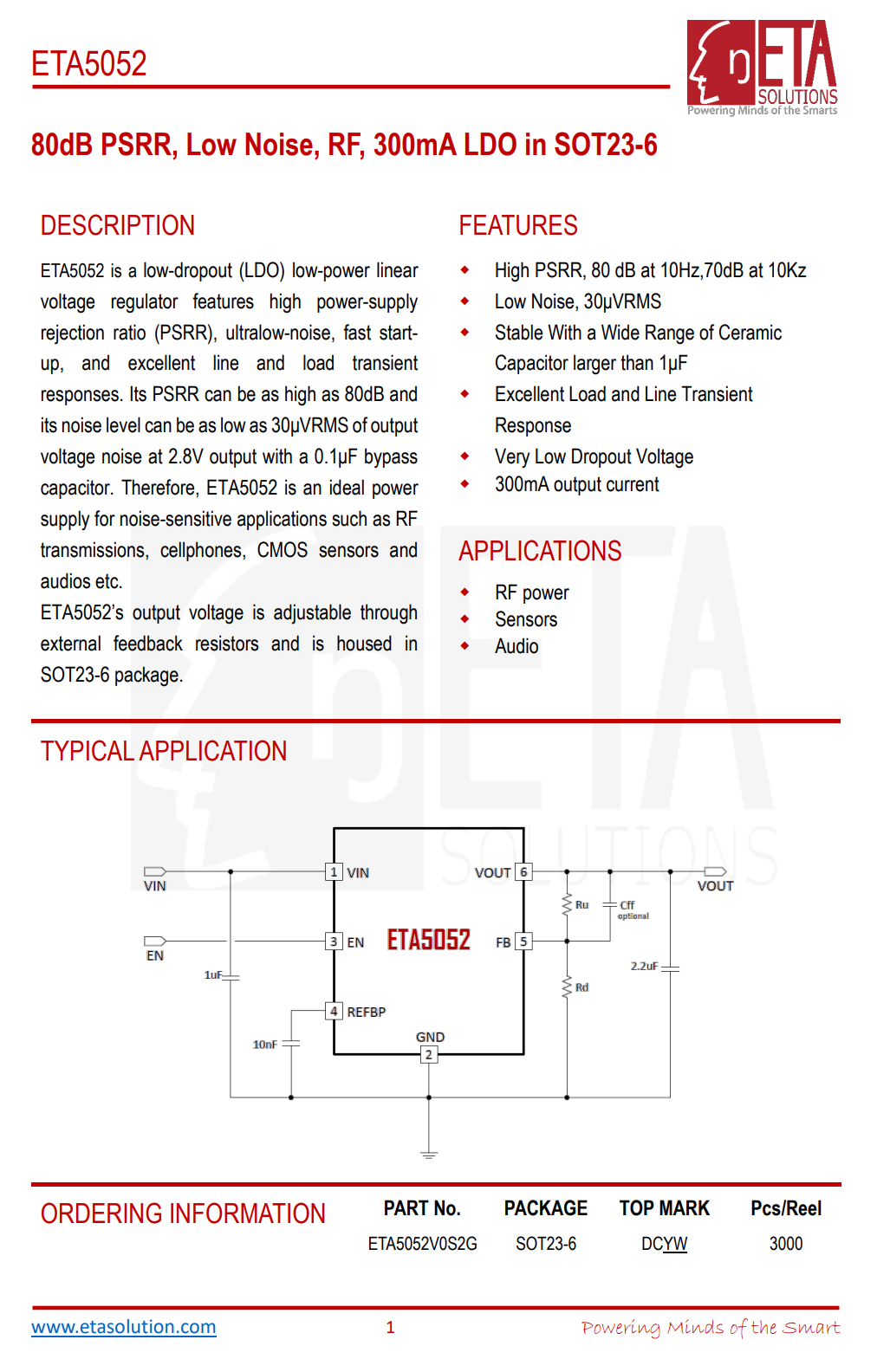

钰泰半导体 ETA5052 资料信息。
两颗同步降压芯片来自TI德州仪器，型号TLV62569，是一颗输入电压5.5V的同步降压转换器，芯片内部集成开关管，支持2A输出电流，工作频率为1.5MHz，采用SOT23封装。
另一颗TLV62569特写。

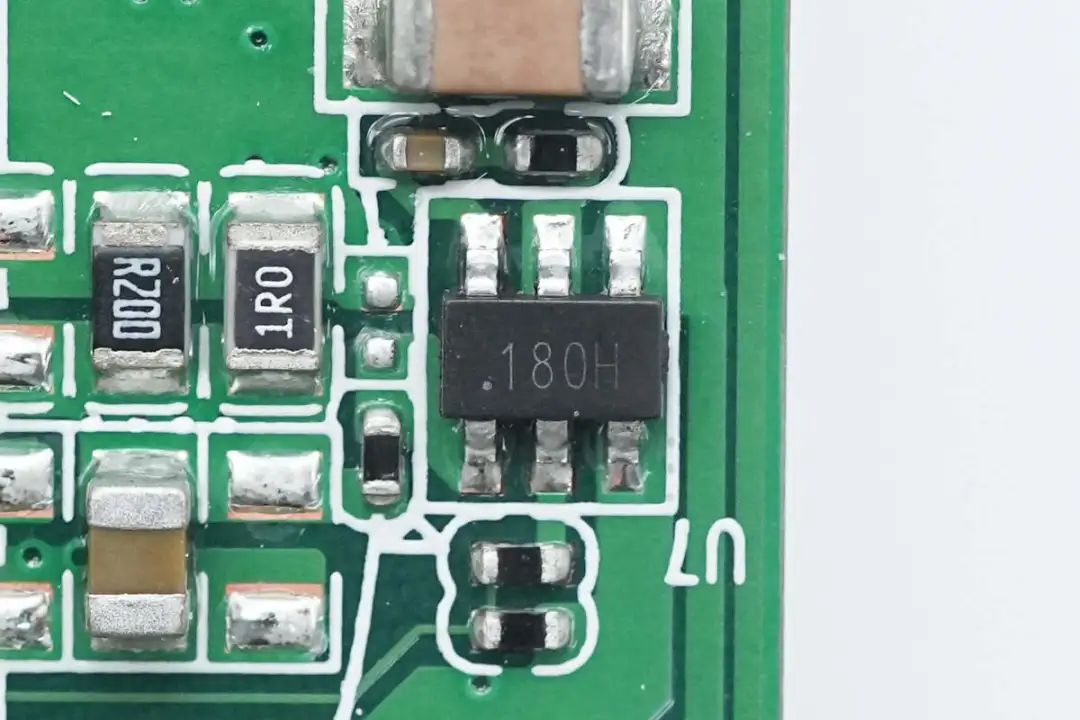

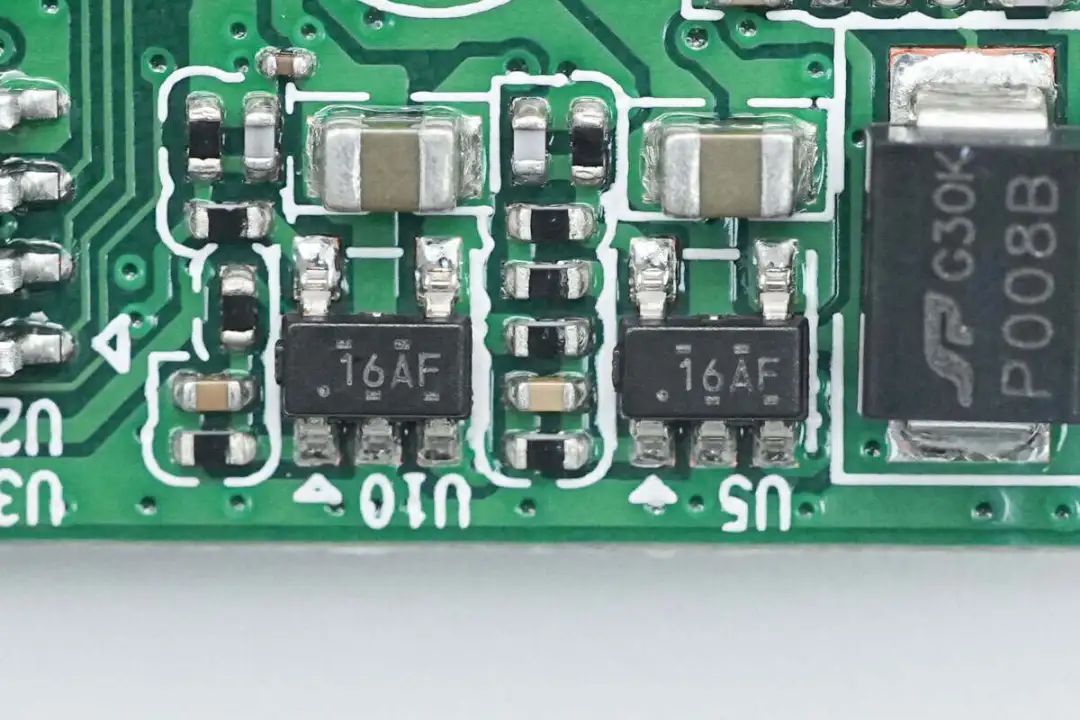

一颗同步降压芯片丝印180H。

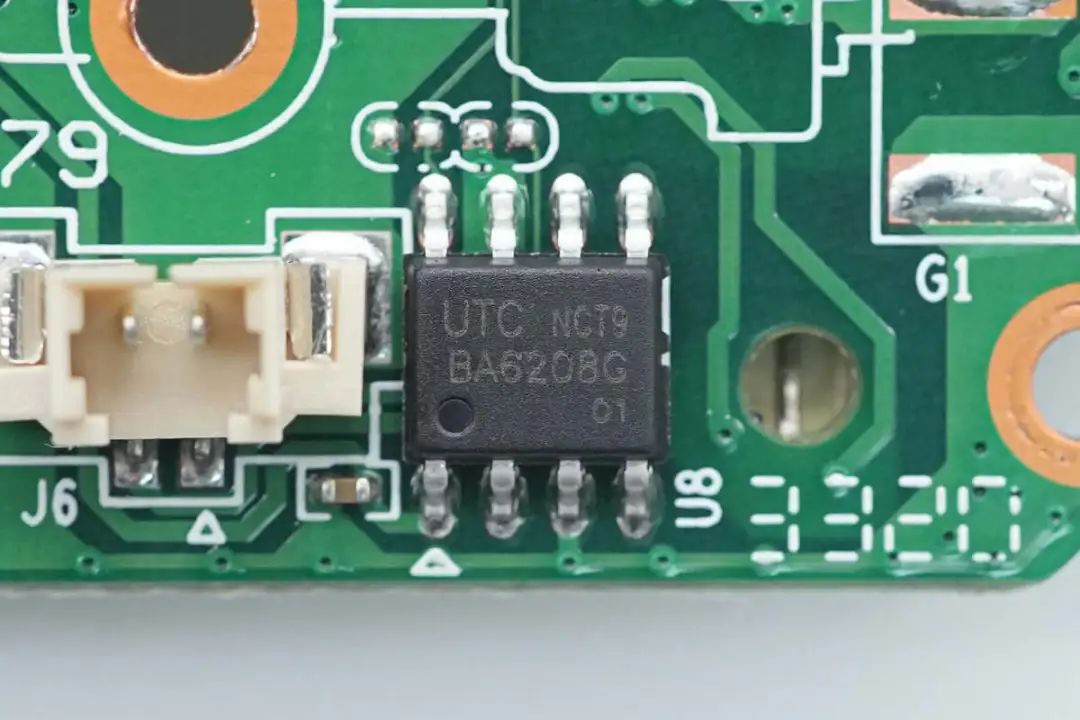

电机驱动芯片来自UTC友顺，型号BA6208，支持100mA驱动电流，耐压15V，支持电机正反转，刹车和高阻模式，芯片内置钳位二极管，支持TTL电平，用于驱动滤光片线圈切换，采用SOP-8封装。

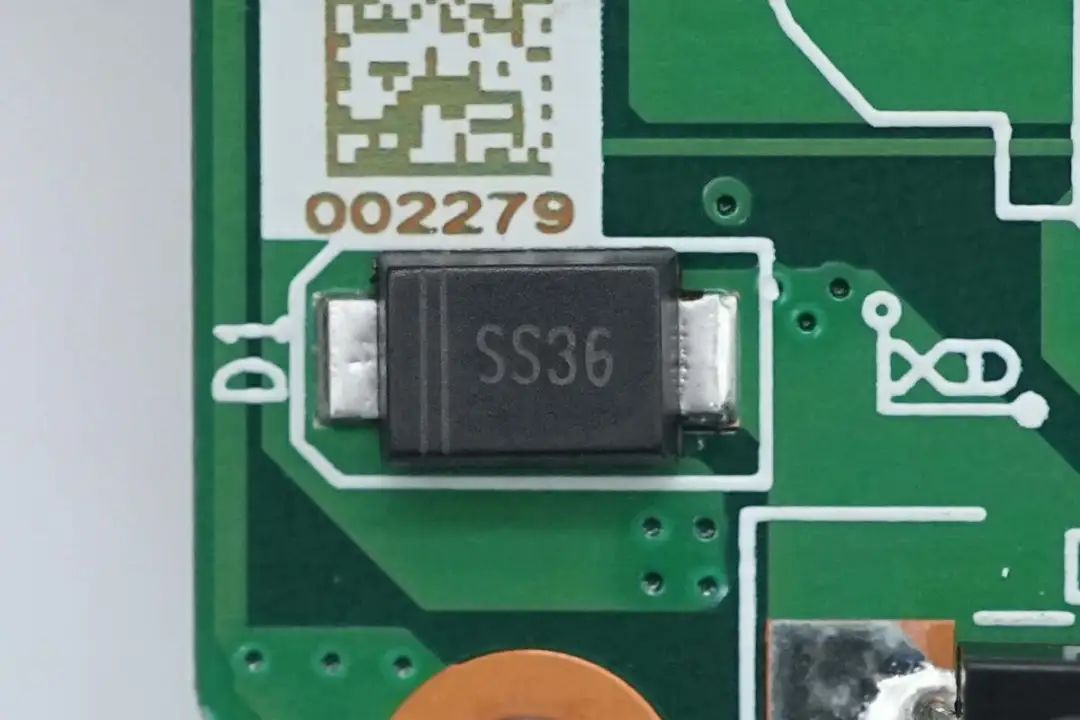

SS36肖特基二极管用于输入反接保护。

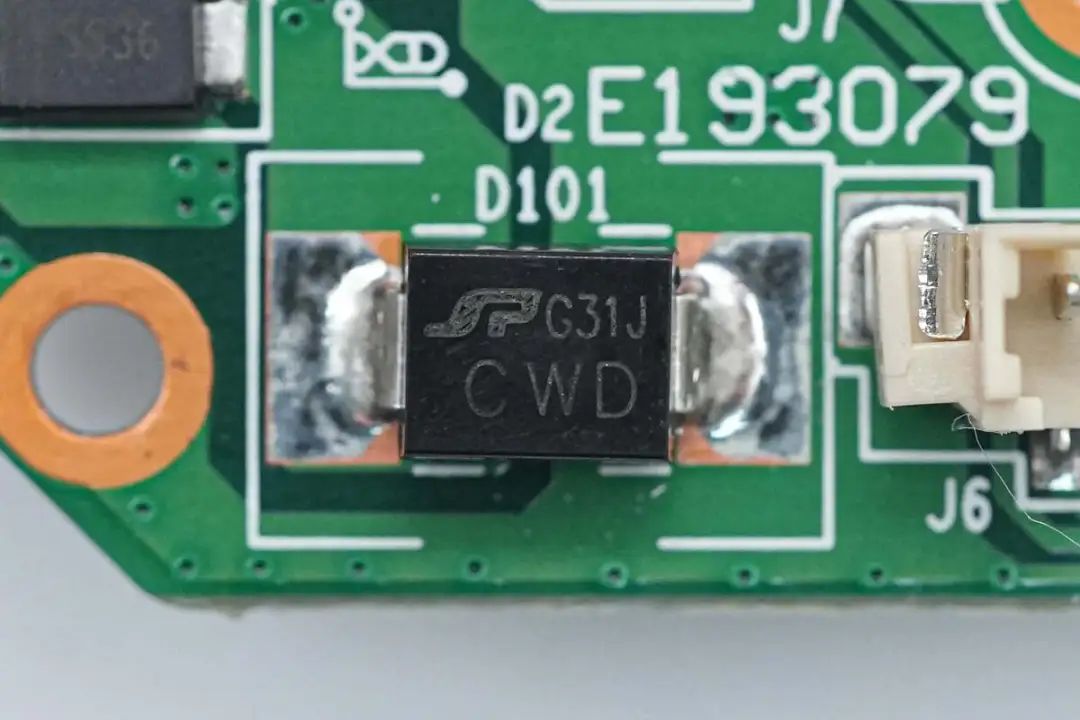

一颗TVS二极管丝印CWD。

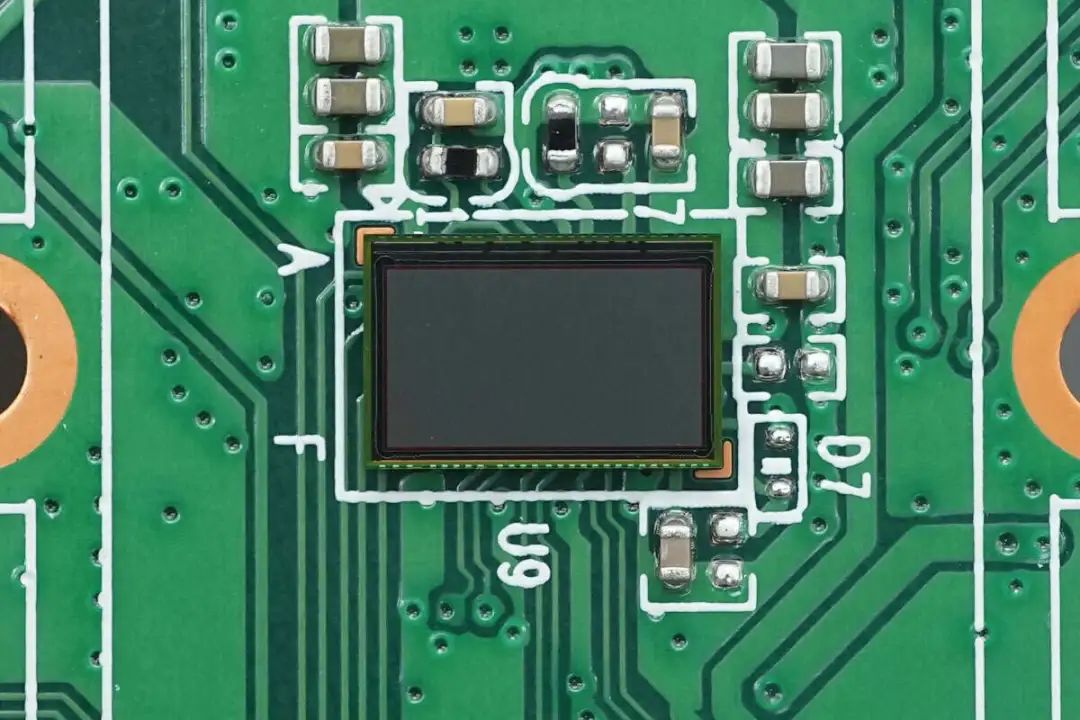

图像传感器特写。

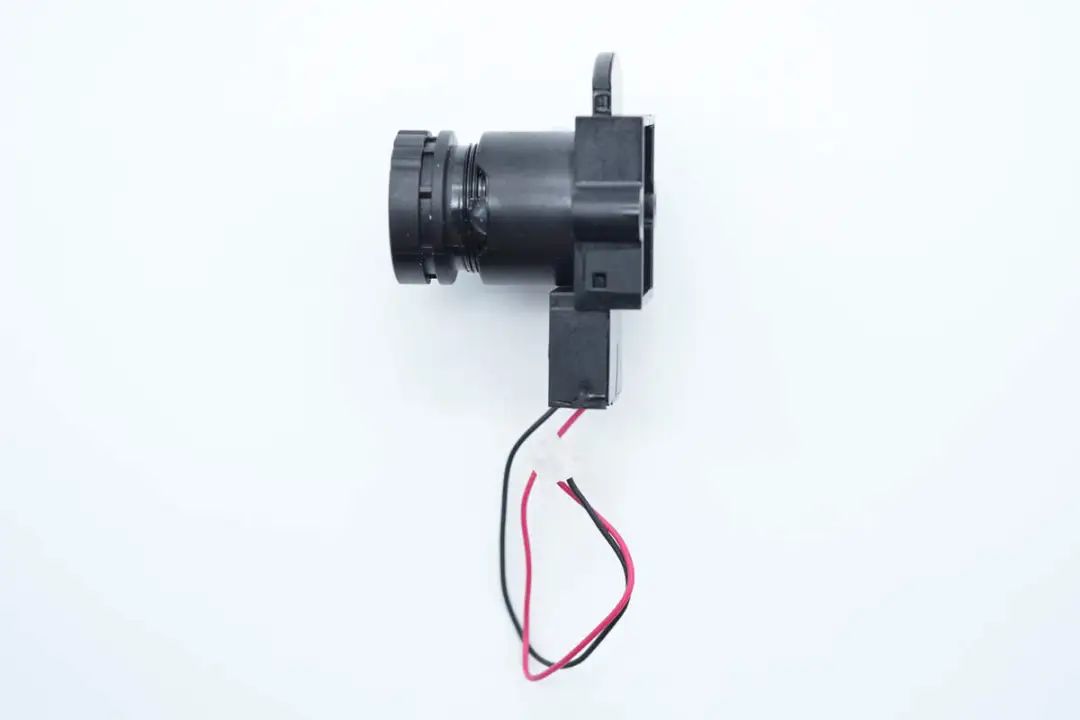

定焦镜头和滤光片驱动马达组件特写。

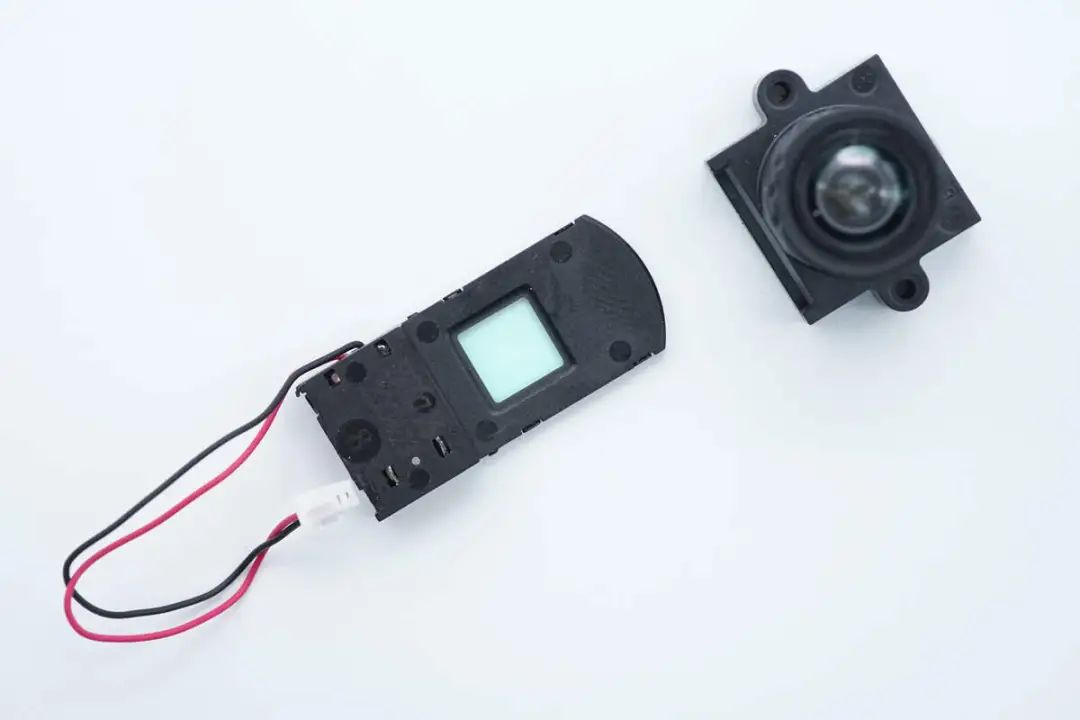

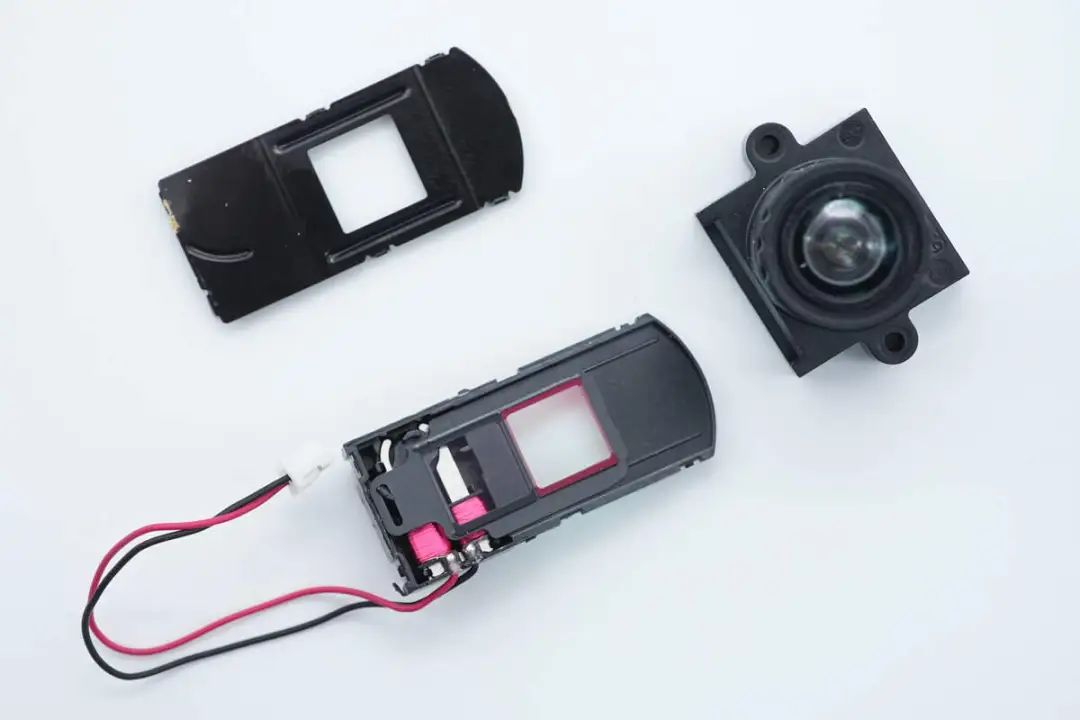

滤光片组件可以与镜头拆分。
打开滤光片组件外壳。

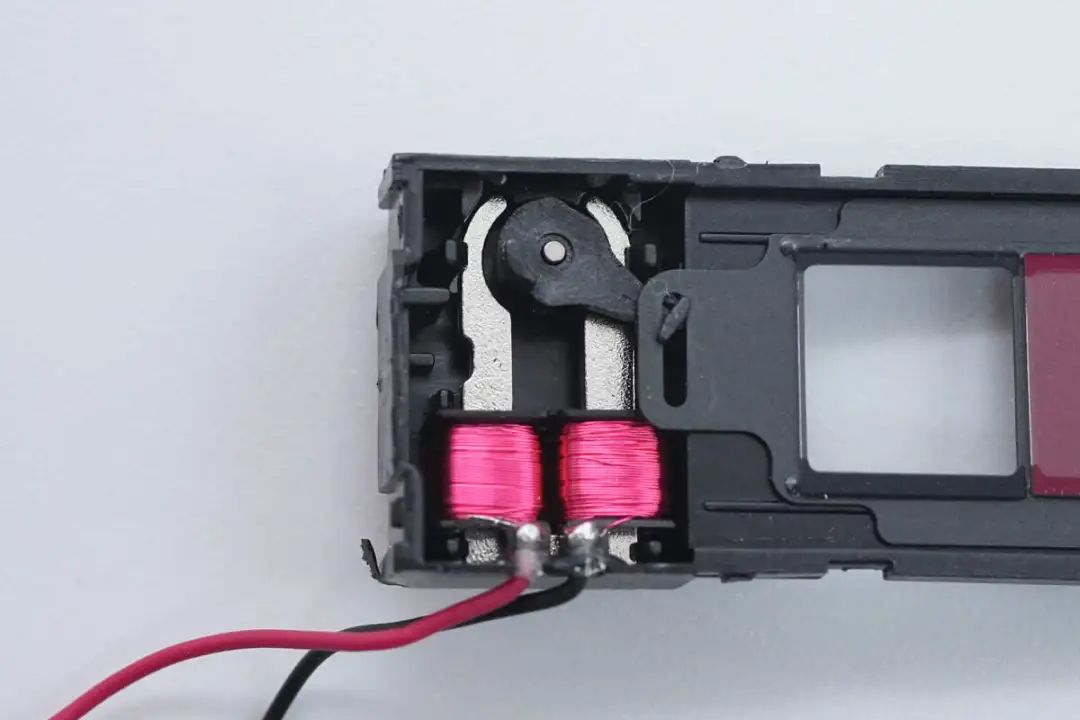

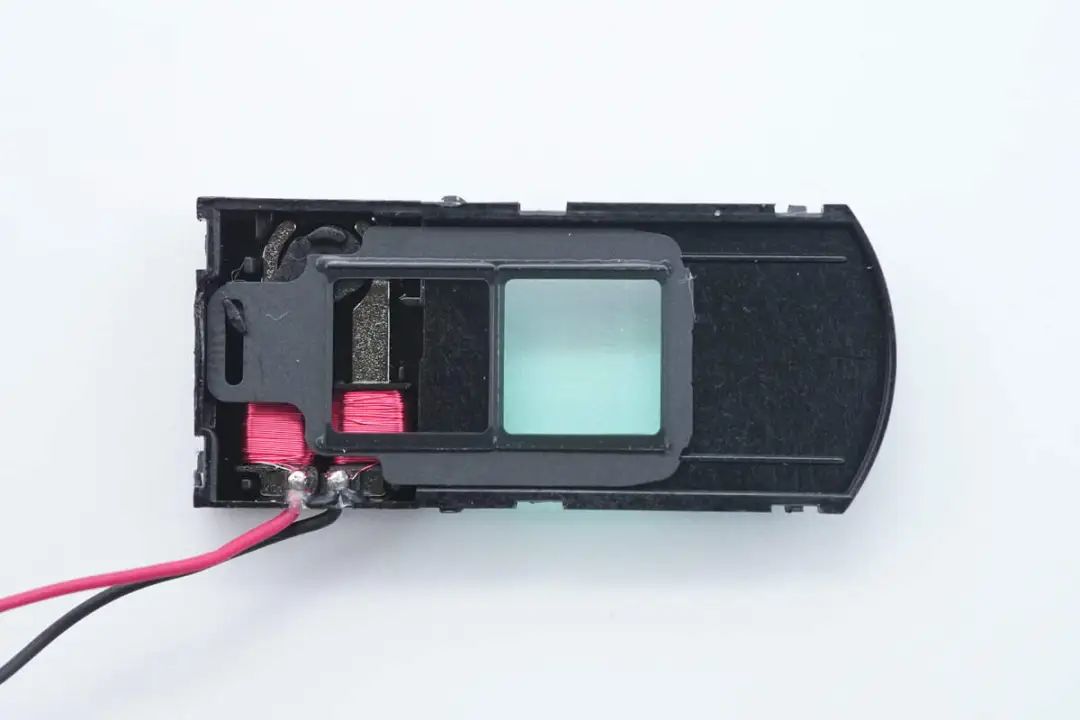

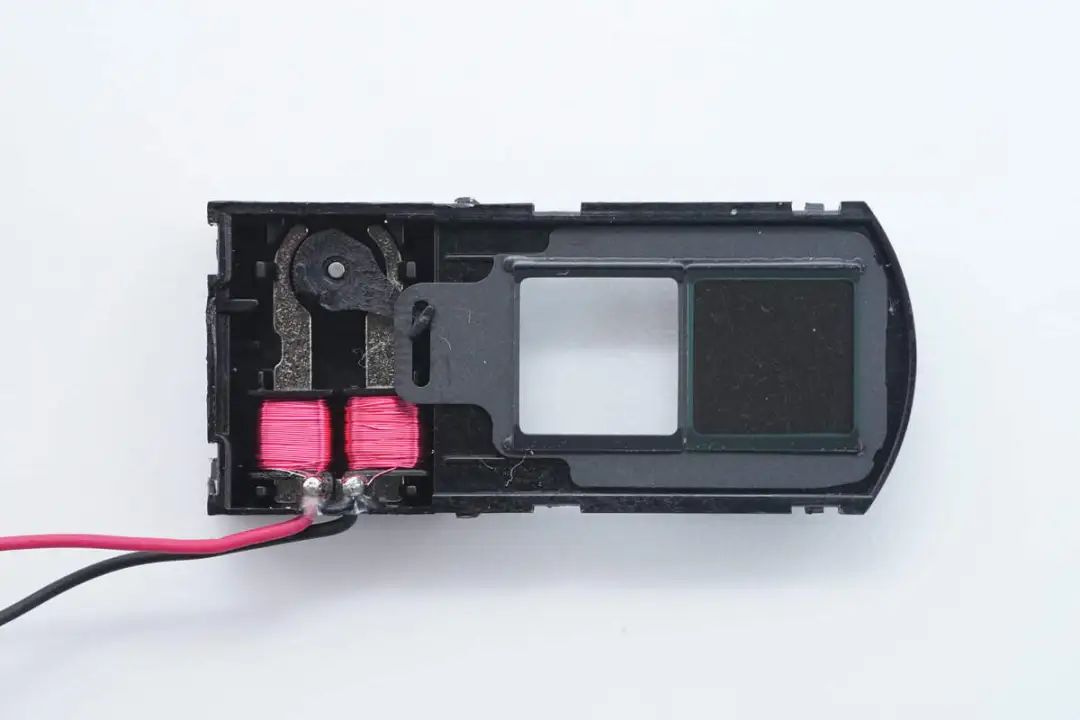

内部设有驱动滤光片的线圈。
日间正常光照时采用红外滤光片。
夜间使用红外灯时为全透光滤光片。

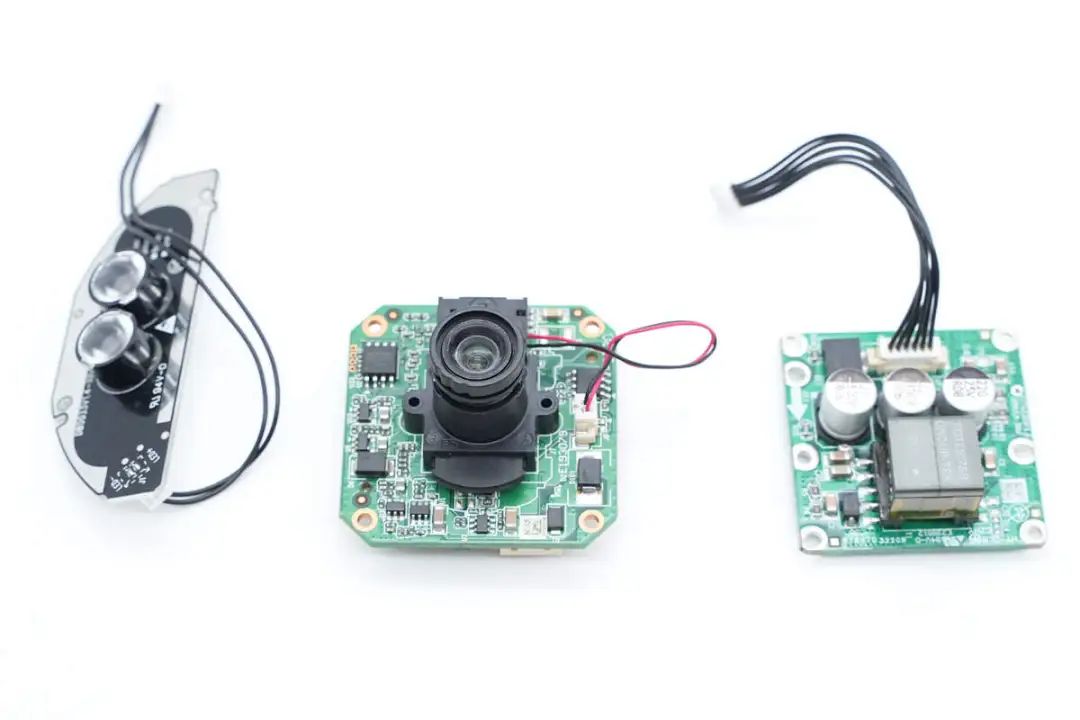

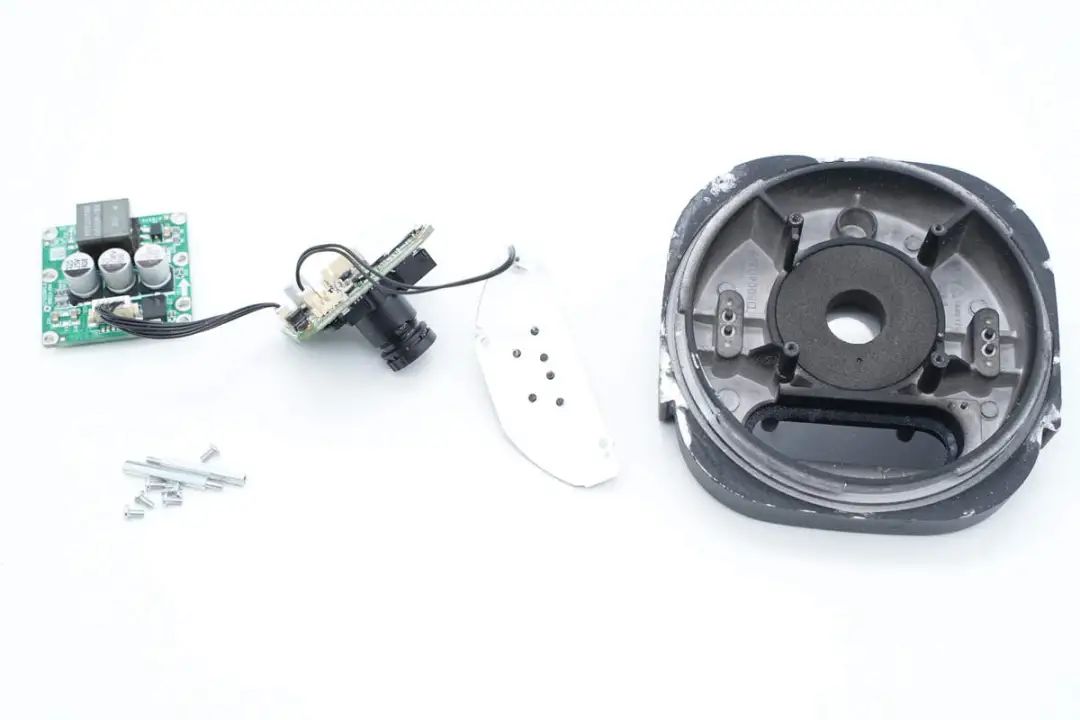

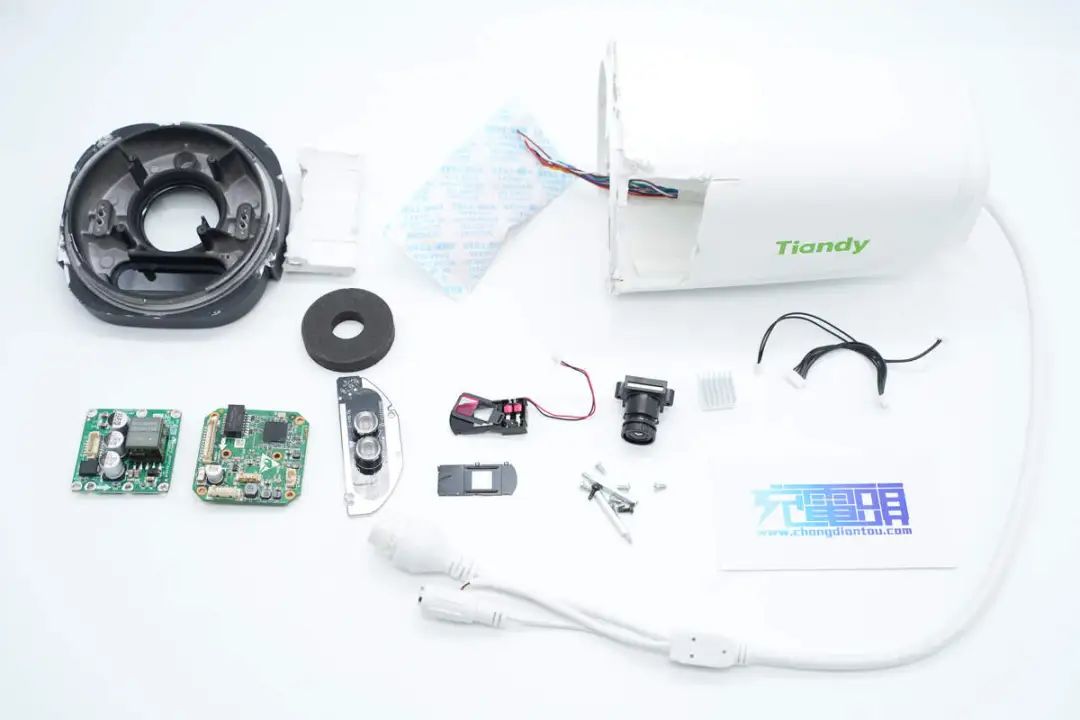

全部拆解一览，来张全家福。
充电头网拆解总结
天地伟业TC-C12EN摄像机为200万像素，预装了6mm高清定焦镜头，支持IP67防尘防水，可以在户外使用。摄像机支持1920*1080分辨率输出，并支持红外补光灯，具备夜视功能。摄像机支持POE供电，并支持12V供电，可根据实际情况进行选择。
充电头网通过拆解了解到，天地伟业这款摄像机为全密封设计，壳体通过卡扣固定，线缆与外壳连接处采用胶水密封。摄像头机芯设有POE供电电路，采用德州仪器PD控制器和电源芯片。传感器小板使用钰泰同步降压芯片和线性稳压芯片供电，小板通过插接件连接，便于生产组装。
