在TWS耳机市场，华为拥有HUAWEI FreeBuds Pro系列、FreeBuds系列、FreeBuds数字i系列，以及FreeBuds SE系列多个产品线，基于不同的产品定位，为消费者提供了丰富多样的选择。其中，HUAWEI FreeBuds系列是一款支持半入耳式主动降噪的产品，兼具了舒适佩戴和沉浸式聆听，为用户带来高品质的无线音频体验。
近期，HUAWEI FreeBuds系列第6代产品正式发布，同时也成为了华为全场景智能声学品牌——华为悦彰（HUAWEI SOUND）的第2款产品。新一代华为FreeBuds 6悦彰耳机外观上，延续了上代的独特设计，体积大幅缩小，佩戴更加轻盈舒适；功能上，升级超感知原声双单元，搭配HarmonyOS 5手机使用还支持小艺智能体，实现随时问答及面对面翻译、同声传译等功能。
在音质表现方面，HUAWEI华为FreeBuds 6真无线降噪耳机搭载双磁动圈低音单元+超高频微平板高音单元，低音下潜至14Hz，高频上探至48kHz；同时针对于50Hz-2kHz的频率范围实时优化，提供始终如一的听感；还具备2.3Mbps无损传输能力，至高可听48kHz/24bit无损音乐，获得了HWA Lossless及Hi-Res Wireless双高清音频认证；支持头部跟踪空间音频，进一步提升临场感。
在降噪体验方面，华为FreeBuds 6支持半开放轻降噪，减轻外界环境干扰；通过骨传导麦克风和多通道降噪算法，实现95dB噪声以及8m/s风速下的清晰干净通话人声效果。其他方面，还支持头部姿态控制，点头接听、摇头拒接；支持星闪查找和定位、遗落提醒；支持智能充电，识别用户充电习惯，延长电池寿命。续航上，最长支持单次6小时，综合36小时的音乐播放；还支持快速充电和无线充电功能。下面就来看看这款产品的详细拆解报告吧~
一、HUAWEI华为FreeBuds 6真无线降噪耳机开箱

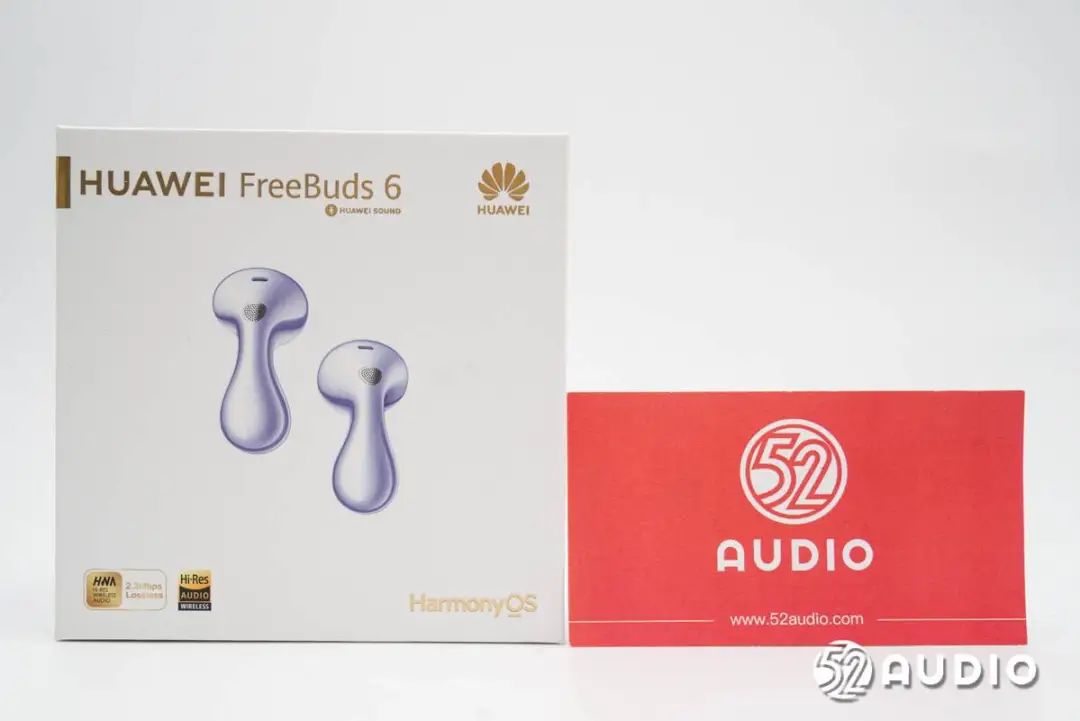

HUAWEI华为FreeBuds 6真无线降噪耳机包装盒采用了家族式的简约设计，正面展示有对应配色的耳机外观，烫金设计品牌LOGO、产品名称和HarmonyOS系统标志，以及HWA、Hi-Res双金标标识。

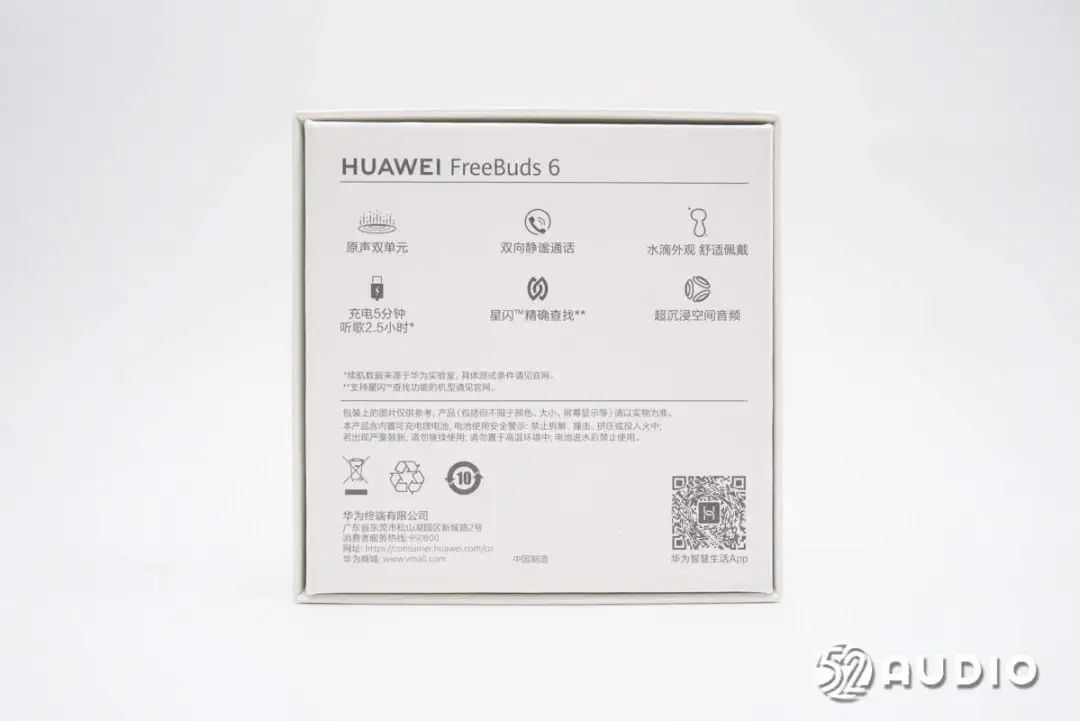

包装盒背面介绍有产品的功能特点：原声双单元、双向静谧通话、水滴外观 舒适佩戴、充电5分钟 听歌2.5小时、星闪精确查找、超沉浸空间音频；以及华为终端有限公司部分信息。
包装盒底部贴有出厂标签，HUAWEI FreeBuds 6耳机，耳机型号：T0020，充电盒型号：T20C，颜色：极光紫。

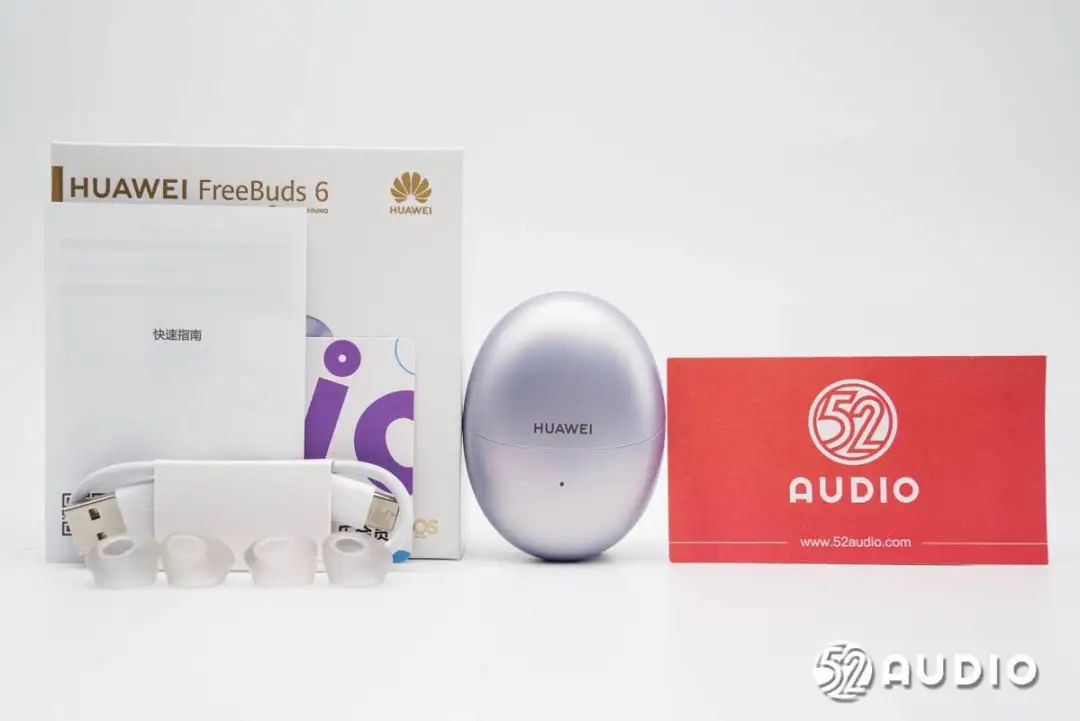

打开包装和，取出所有物品，包括主机、耳套、充电线、快速指南和1个月华为音乐会员礼包。

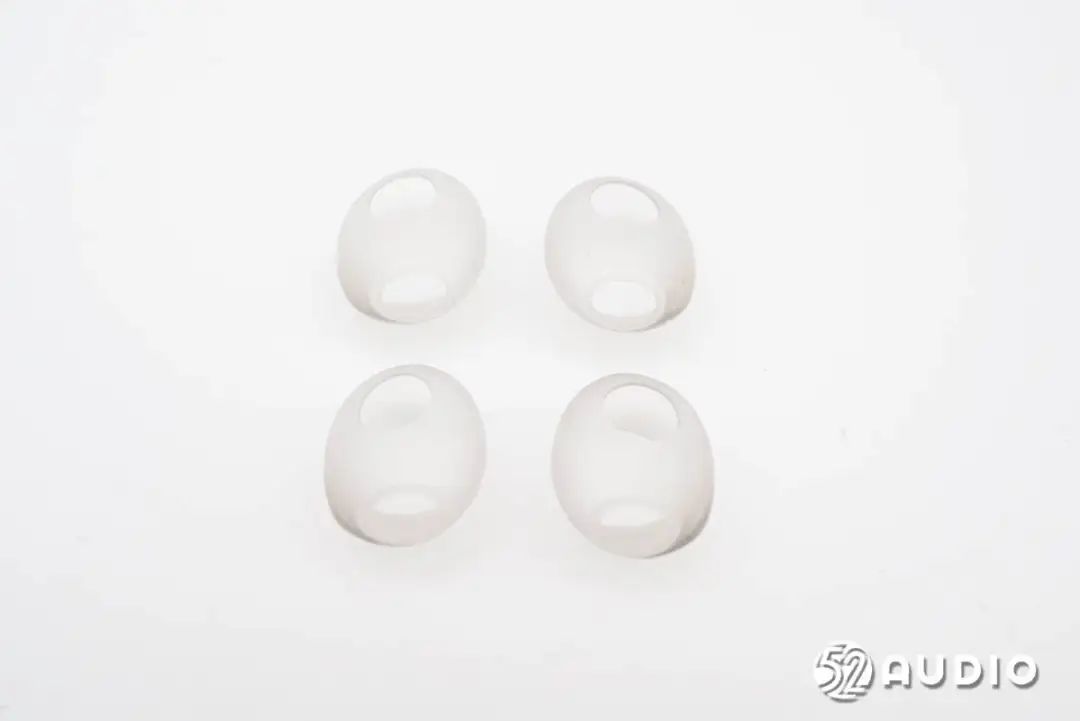

随机标配的两副硅胶耳套，用于实现更优的密闭性，从而提升降噪性能。

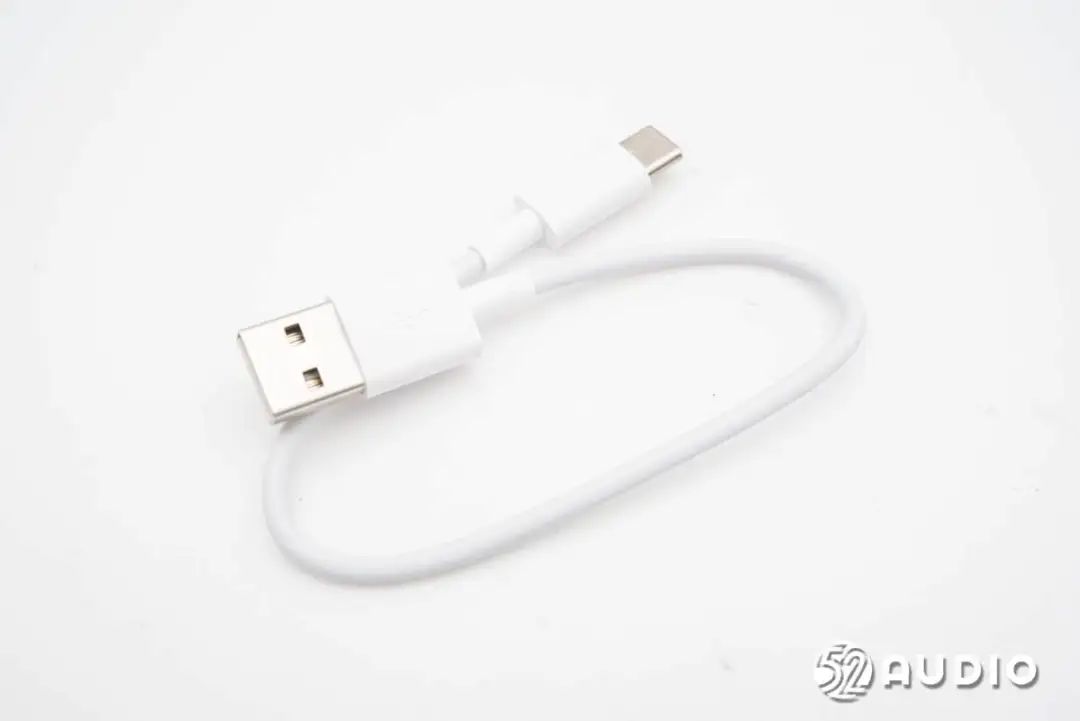

随机标配的充电线，采用了USB-A to Type-C接口。

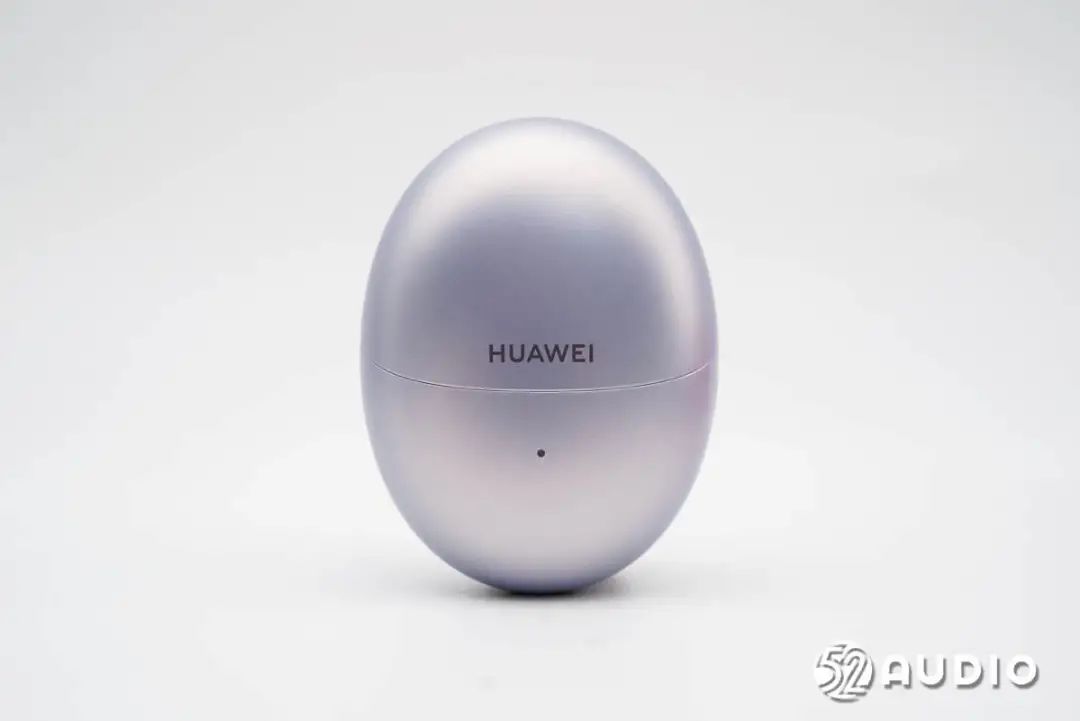

华为FreeBuds 6真无线降噪耳机充电盒采用了非常圆润的鹅卵石状设计，极光紫配色为磨砂涂层，质感出色。机身正面设计有品牌LOGO和一颗指示灯。

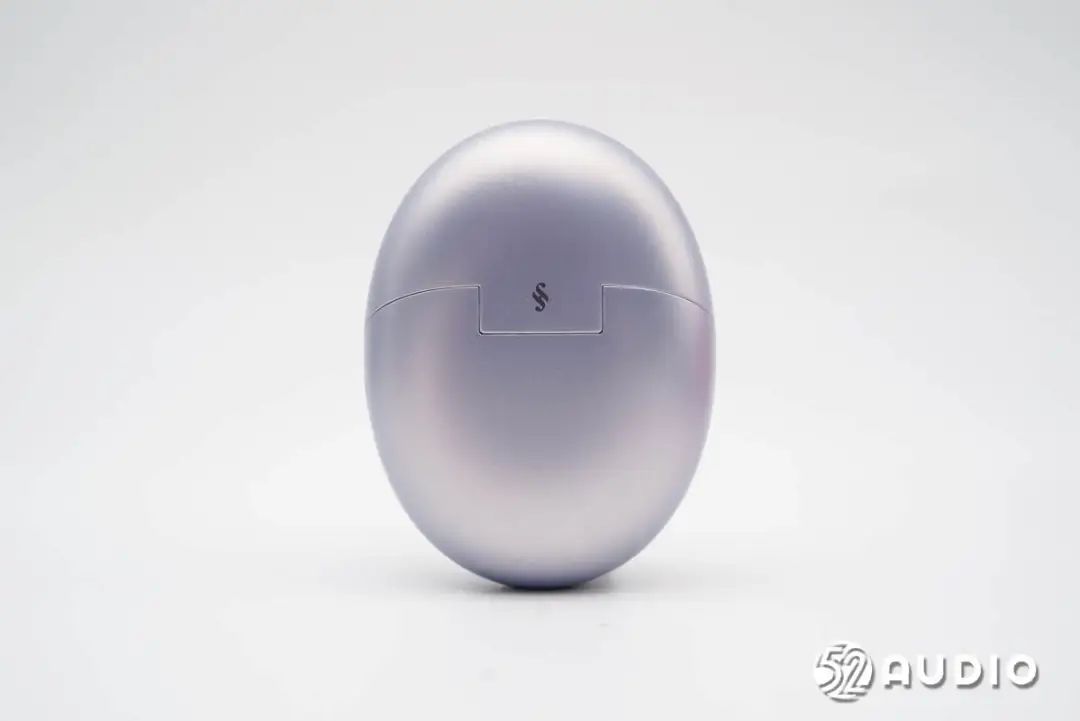

机身背面为无线充电接收区域，一体式转轴上设计华为悦彰LOGO。

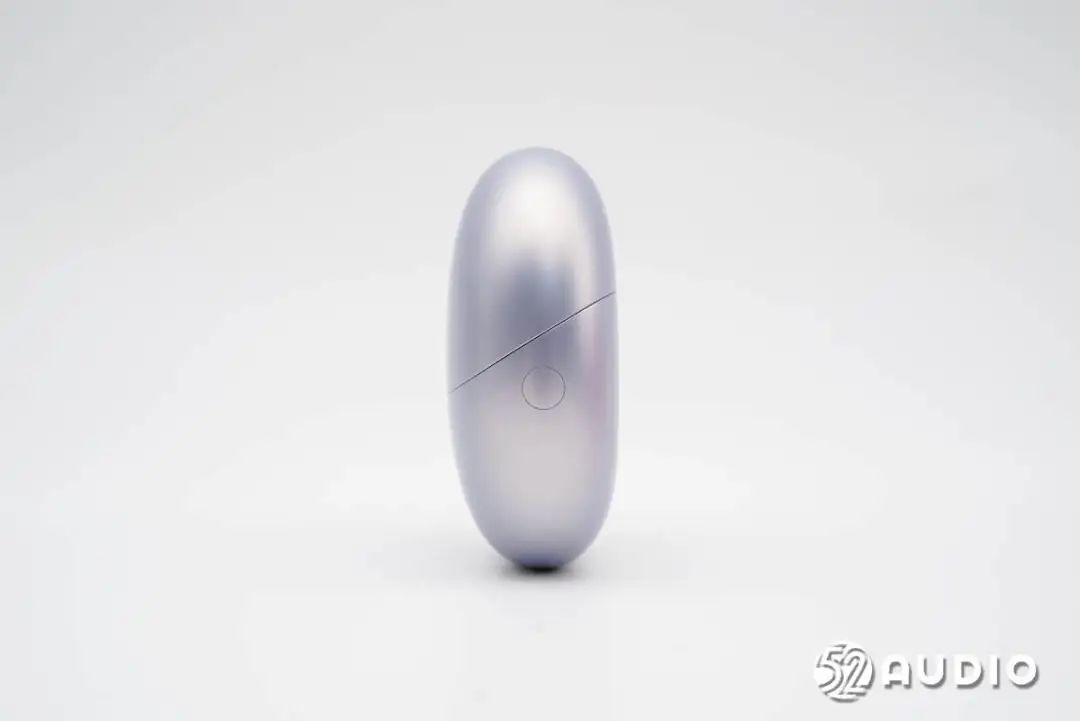

机身侧边设置蓝牙配对功能按键。

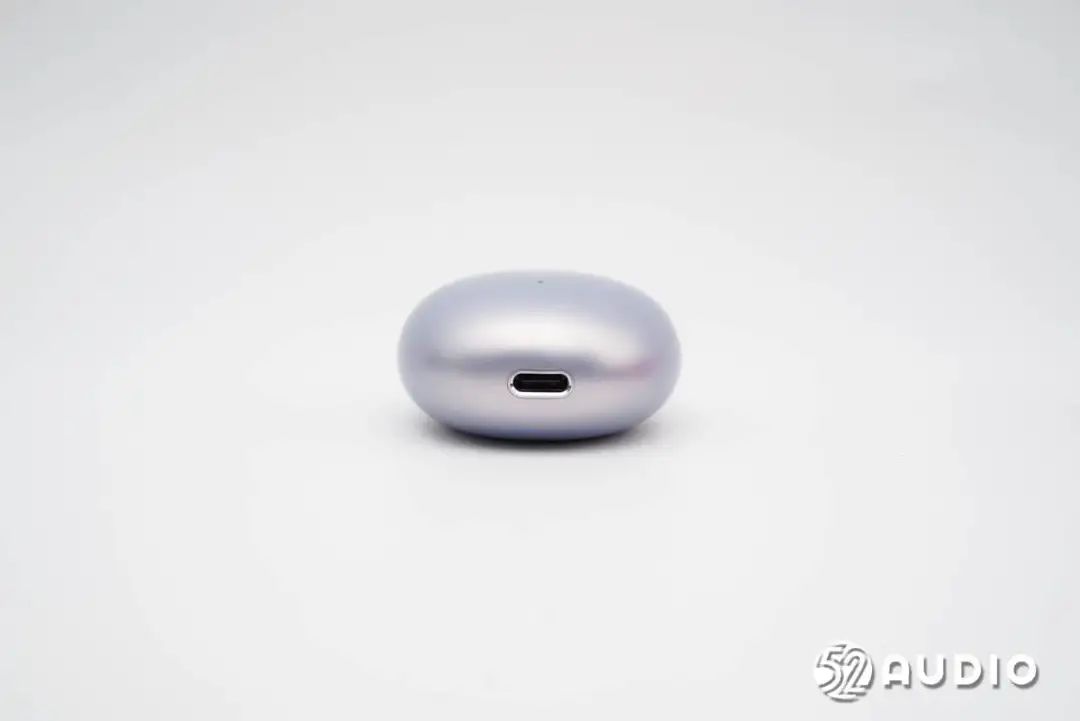

机身底部设置Type-C充电接口，银色环装饰，同时提升开孔强度。

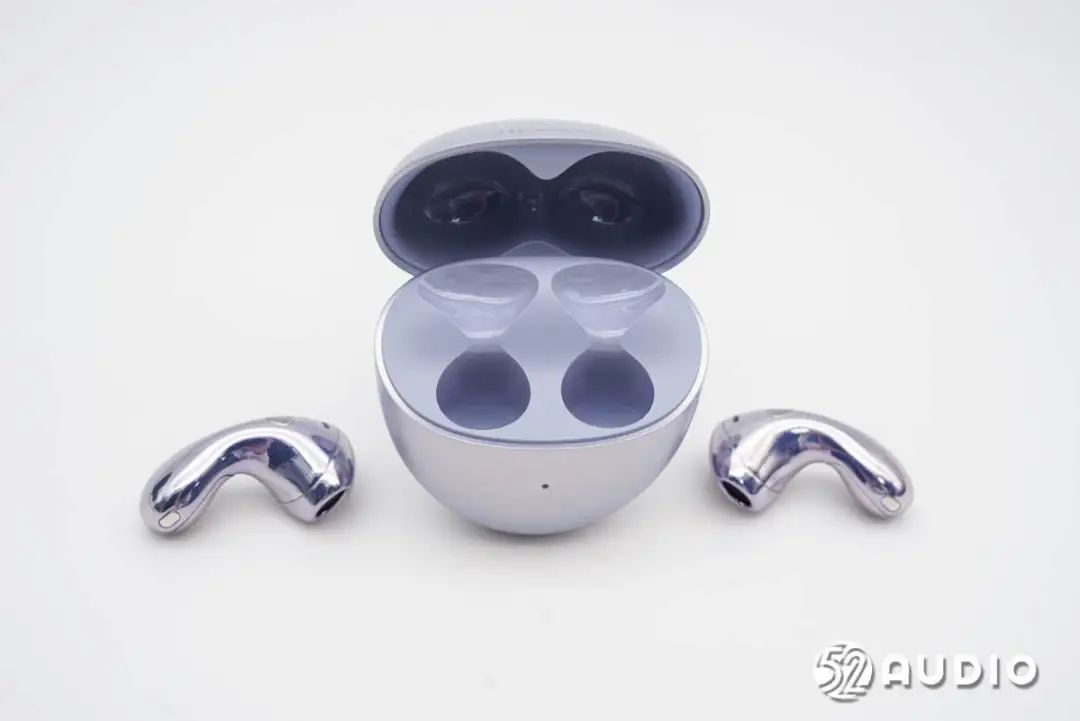

打开充电盒盖，取出耳机，座舱内部结构一览。

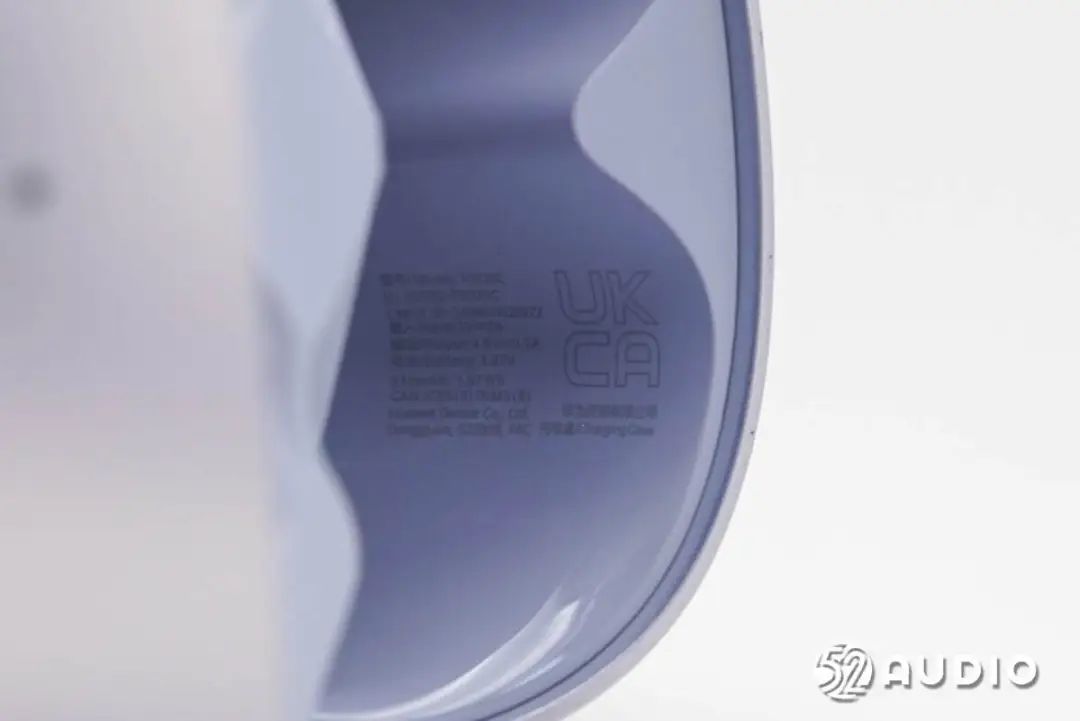

盒盖内侧标注有产品信息，型号：T0020C，输入：5V-2A，输出：4.8V-
0.5A，电池：3.87V 510mAh 1.97Wh，华为终端有限公司。

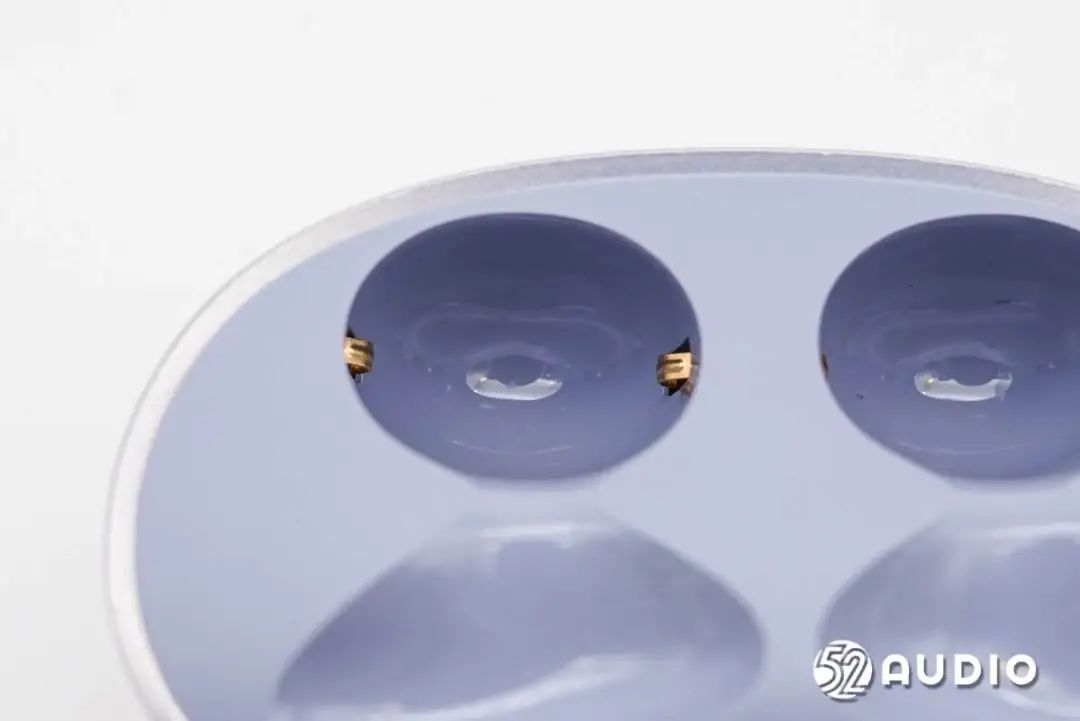

座舱内部为耳机充电的金属弹片特写。

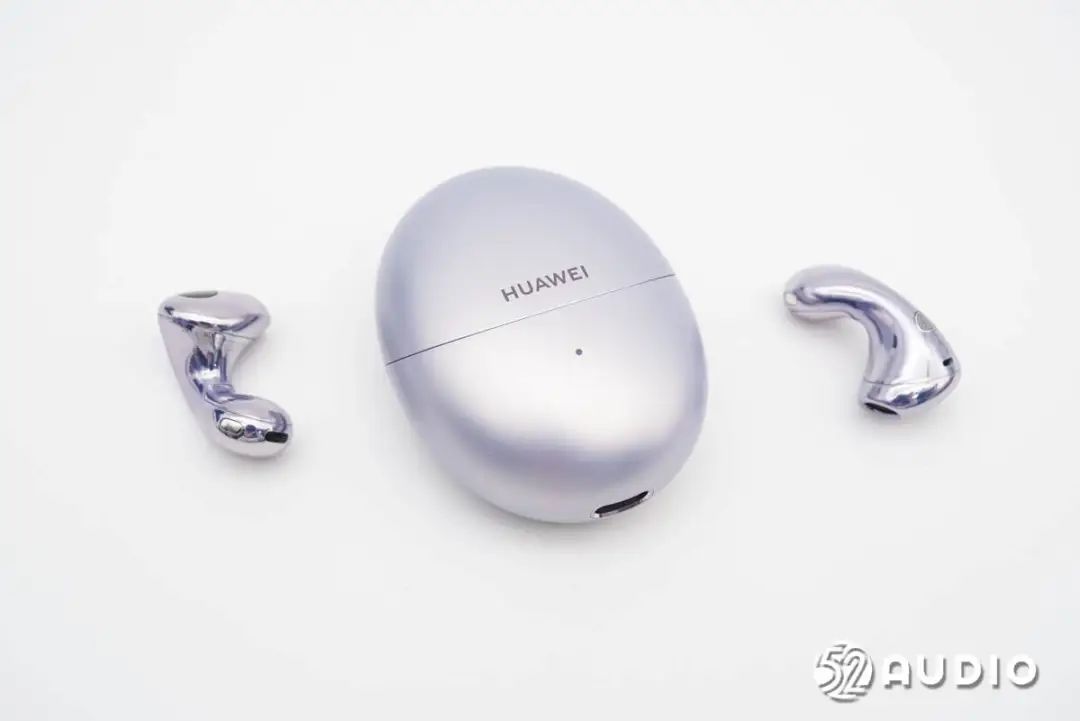

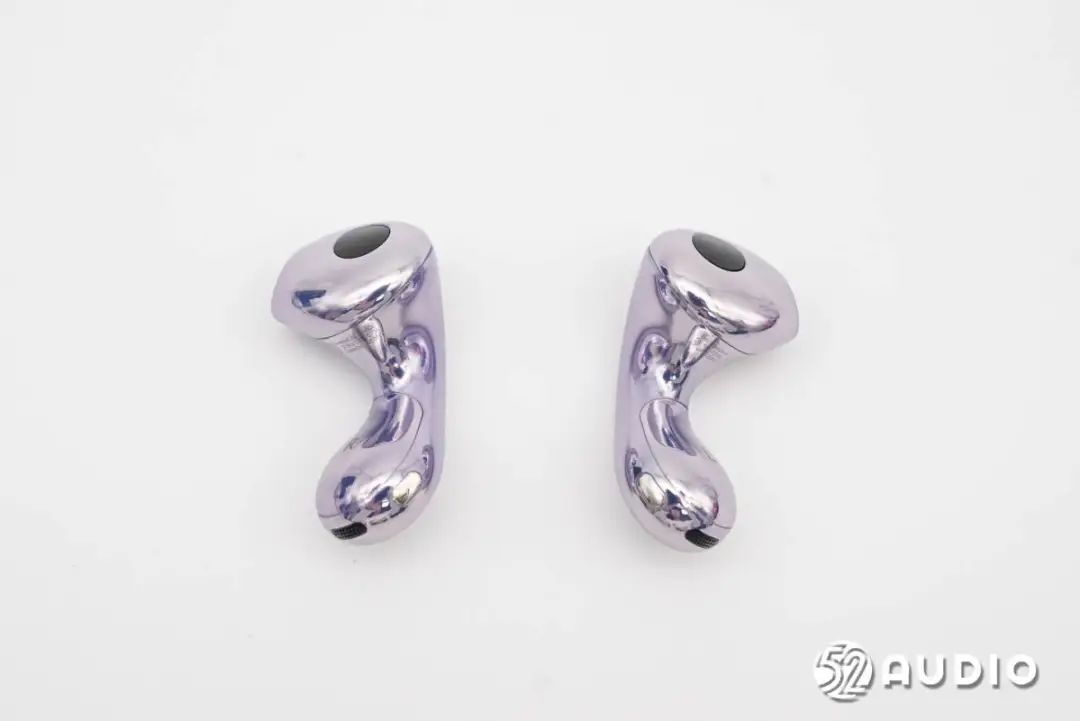

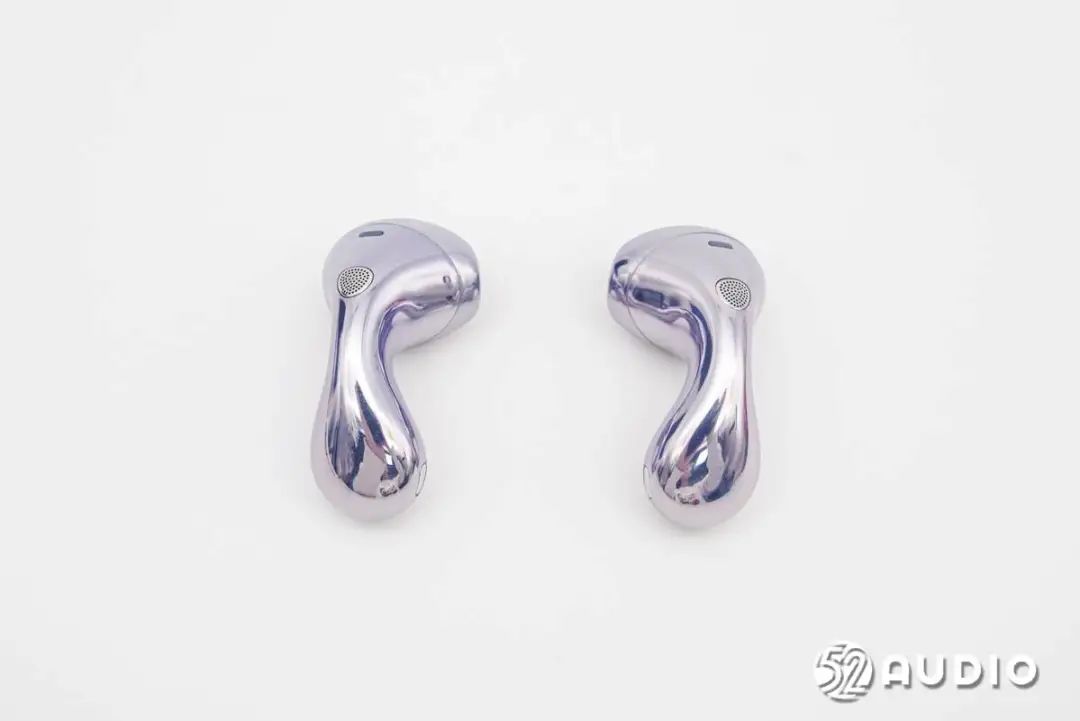

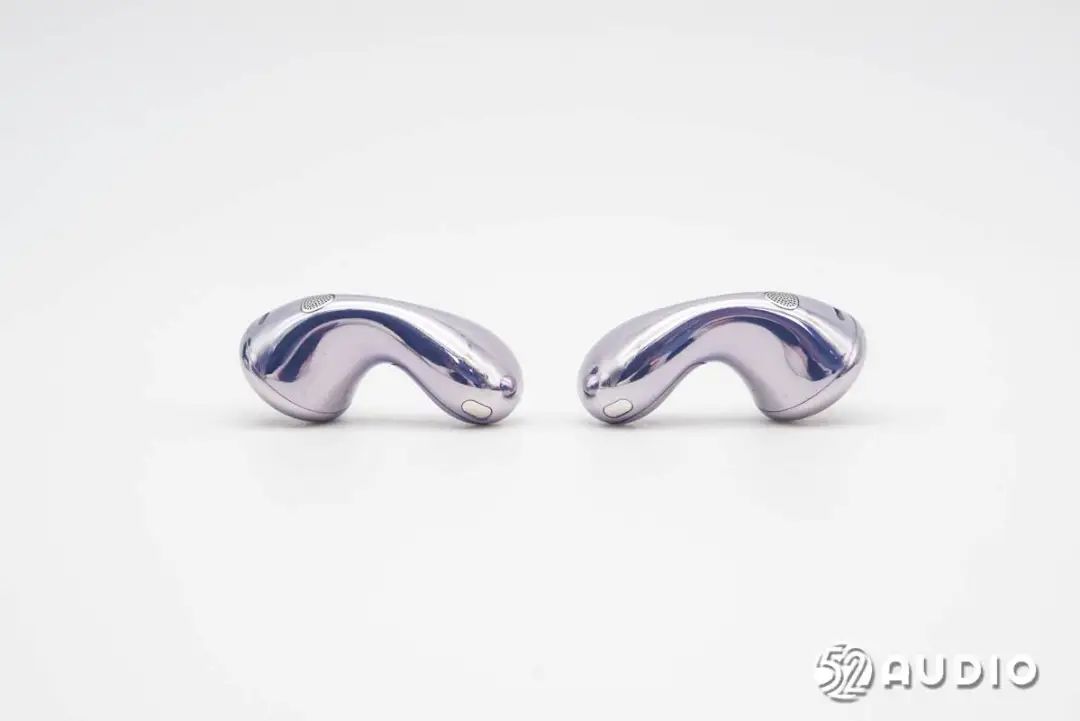

HUAWEI华为FreeBuds 6真无线降噪耳机整体外观一览，耳机延续了上代的水滴型半入耳式设计，光滑的亮面质感。相较于上代，耳杆体积缩小12%，耳机重量减轻9%，带来更轻盈舒适的佩戴体验。
耳机外侧外观一览，机身线条流畅，优雅时尚。
耳机内侧外观一览，佩戴舒适贴合耳廓和面颊。
机身侧边外观一览。

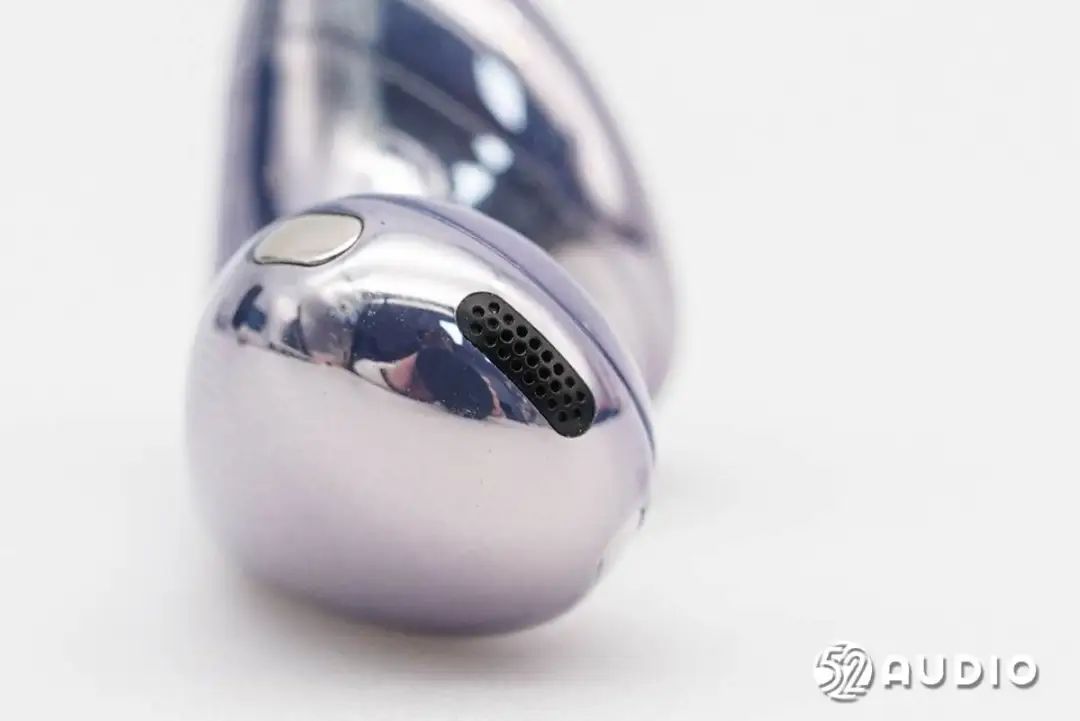

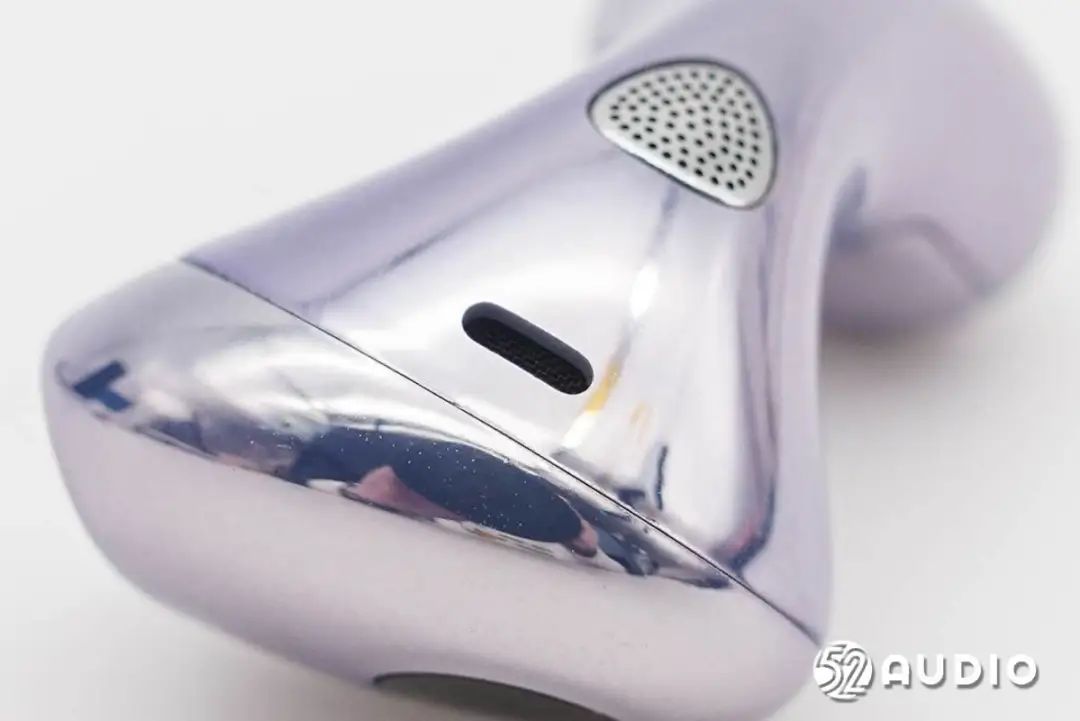

机身顶部的泄压孔特写，用于保障腔体内部的气压平衡。

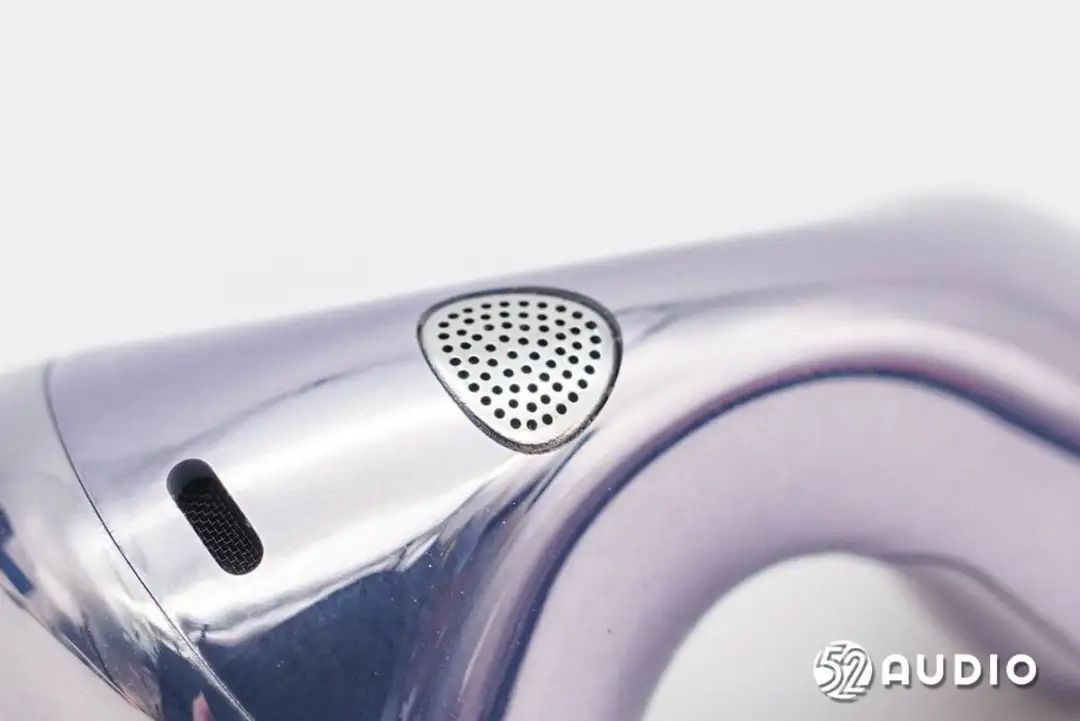

前馈降噪麦克风拾音孔特写，金属盖板防护。

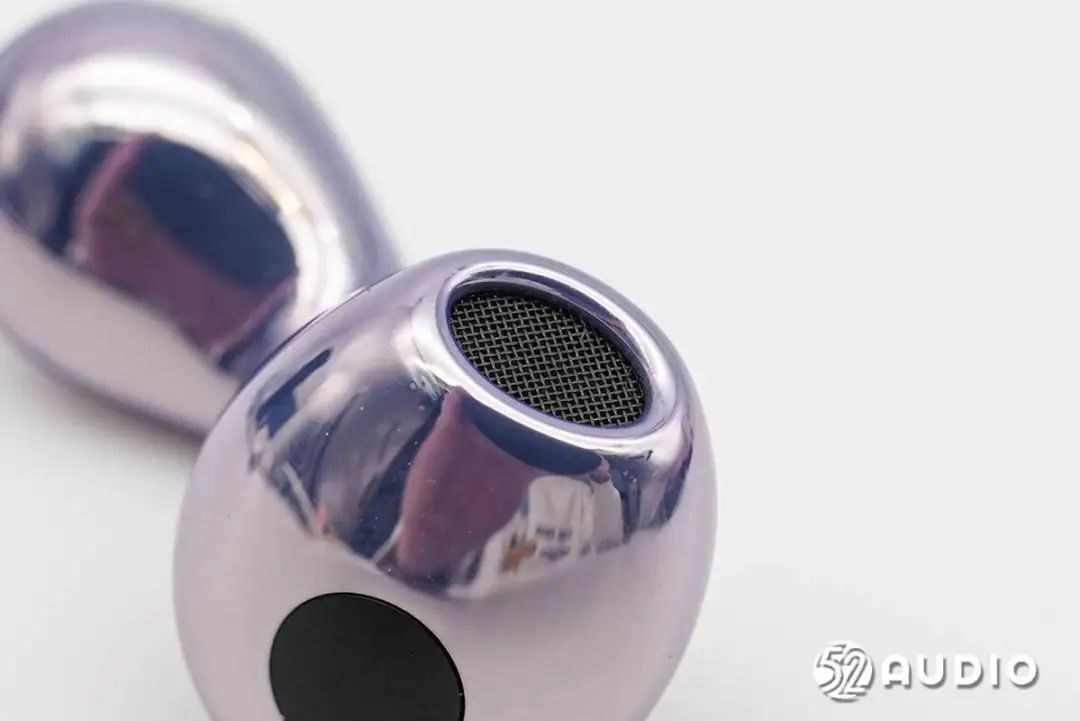

耳机出音嘴特写，做工精细，边缘圆润无毛刺。内部设置有后馈降噪麦克风，用于从耳道内部拾音。

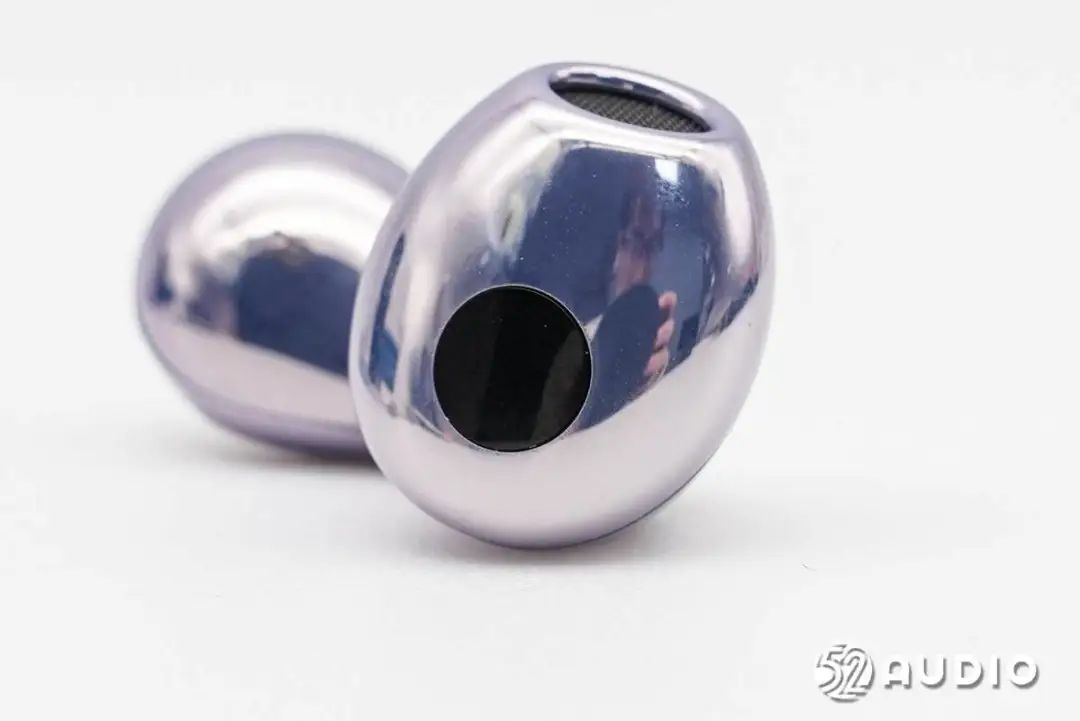

耳机内侧的光学入耳检测传感器开窗特写。

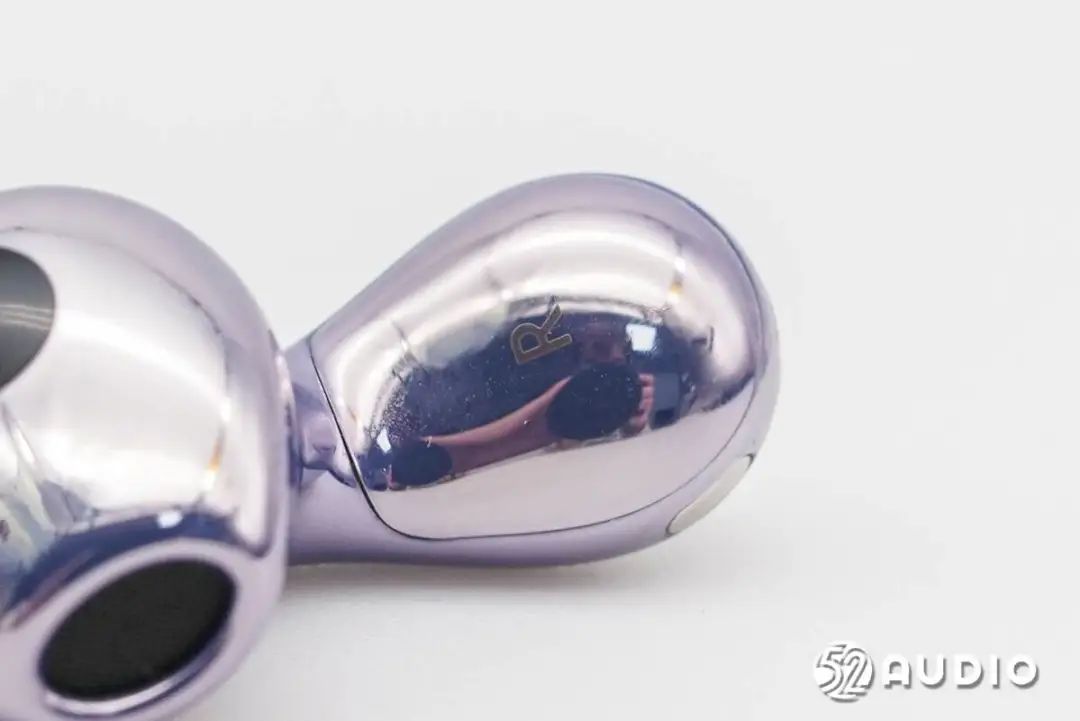

耳机柄内侧设计的R/右标识。
耳机柄底部的通话麦克风拾音孔特写，两侧设置充电触点。

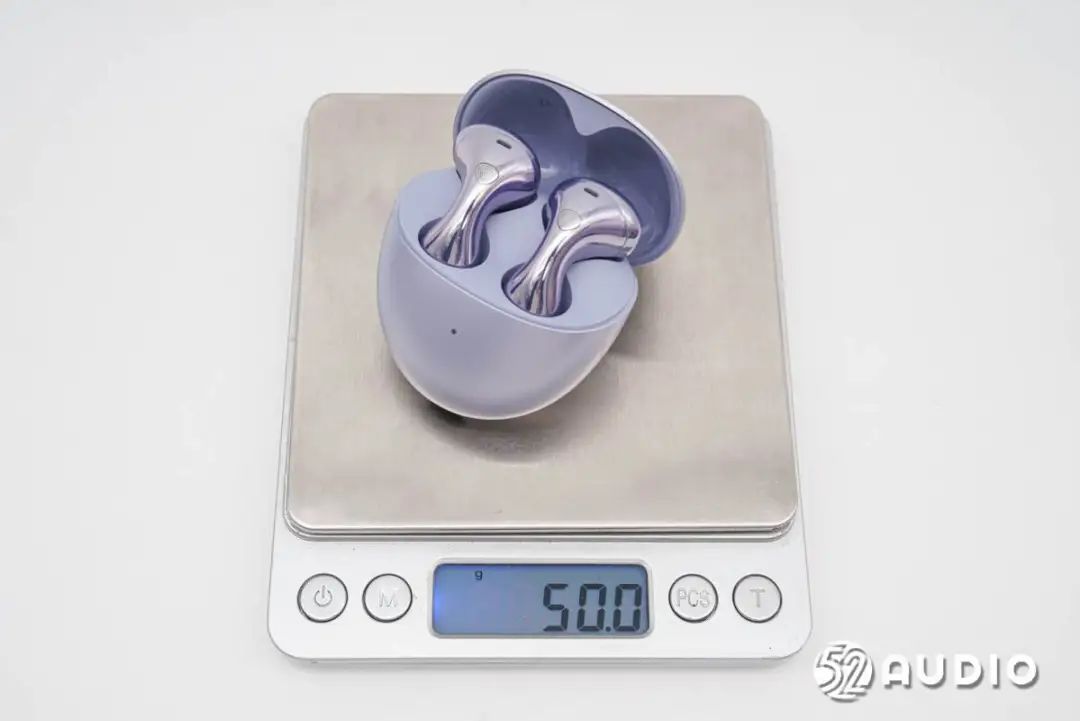

经我爱音频网实测，HUAWEI华为FreeBuds 6真无线降噪耳机整机重量约为50.0g。

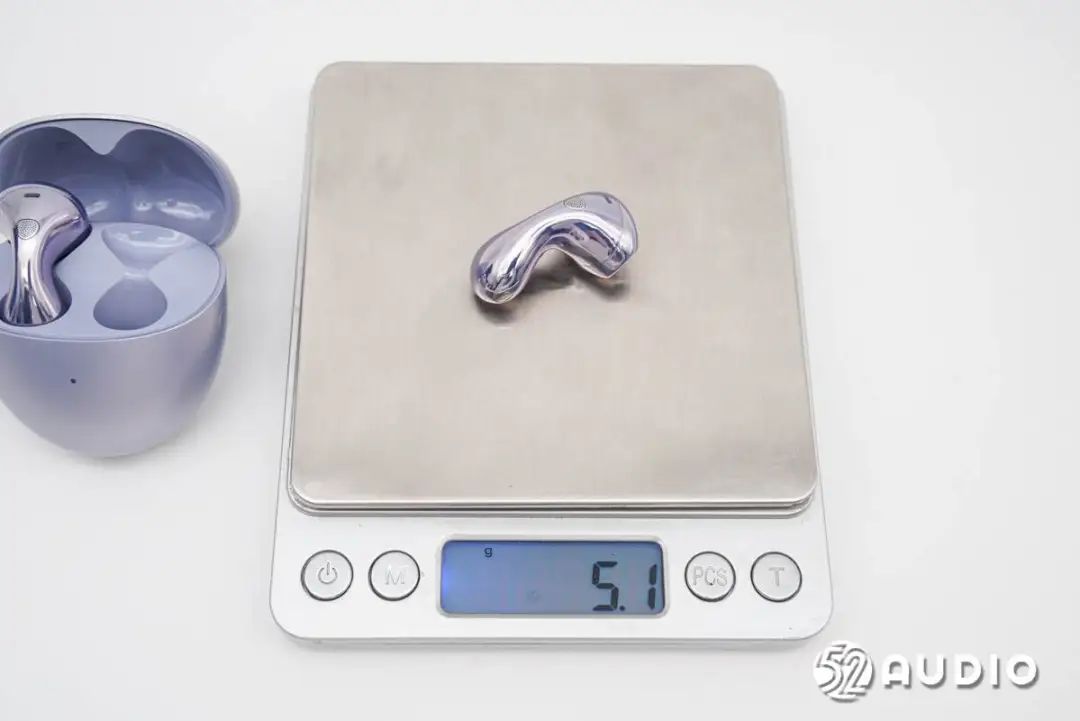

单只耳机重量约为5.1g。

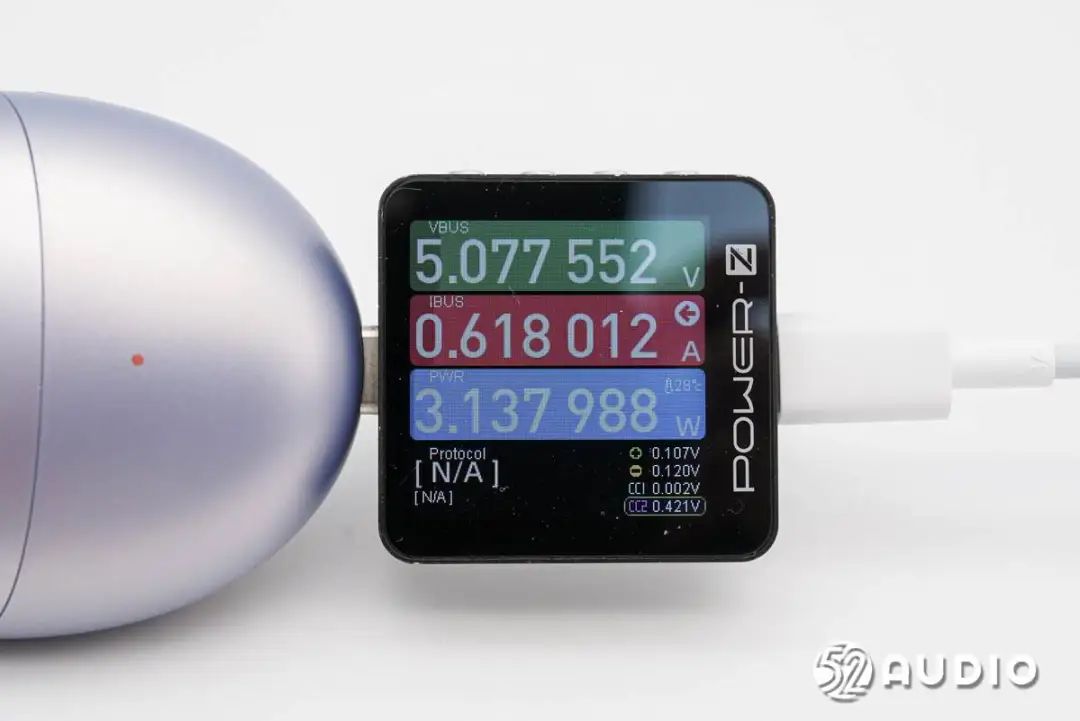

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对HUAWEI华为FreeBuds 6真无线降噪耳机进行充电测试，输入功率约为3.14W。
二、HUAWEI华为FreeBuds 6真无线降噪耳机拆解
通过开箱，我们详细了解了HUAWEI华为FreeBuds 6真无线降噪耳机独具特色的外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~
充电盒拆解

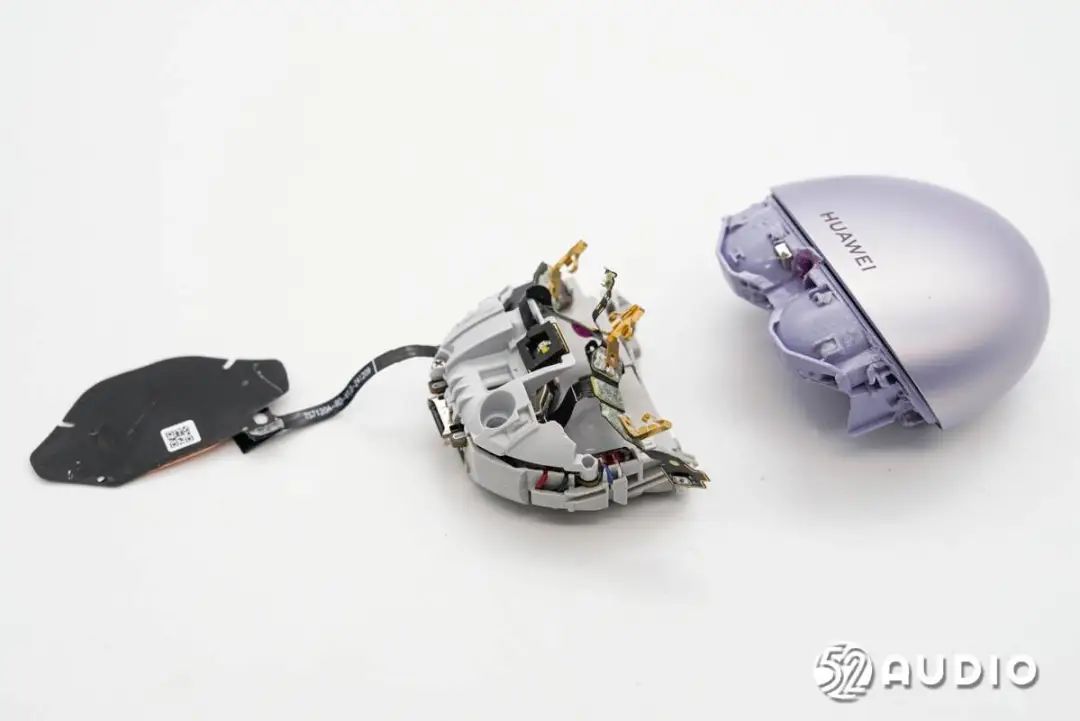

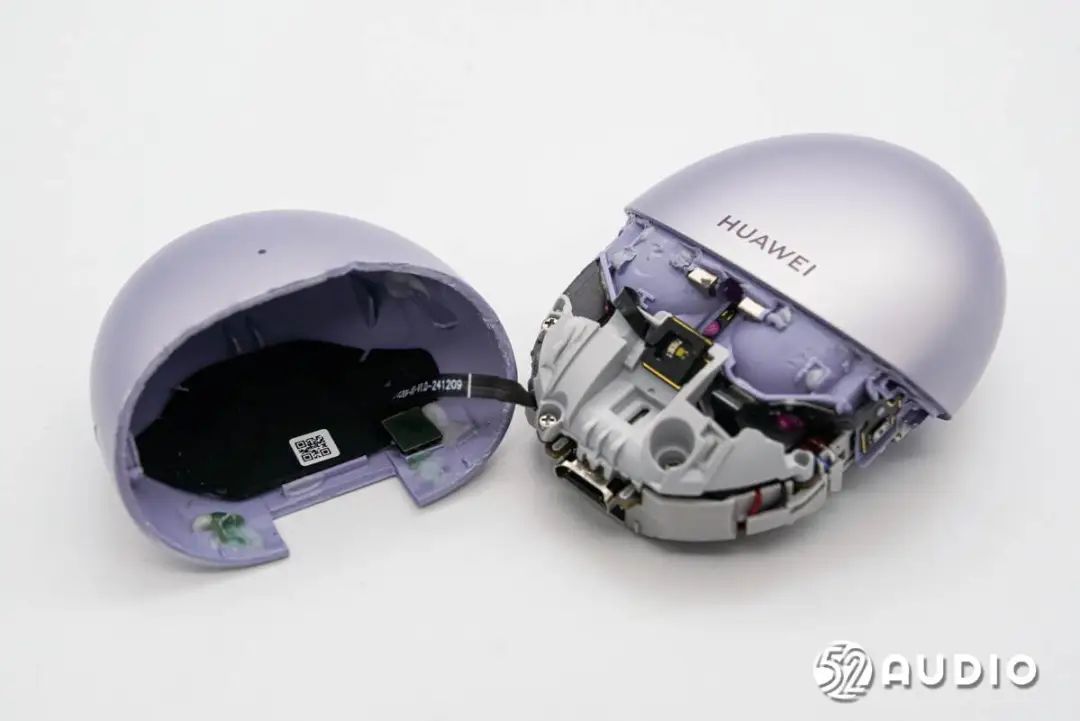

拆开充电盒外壳，取出座舱结构。

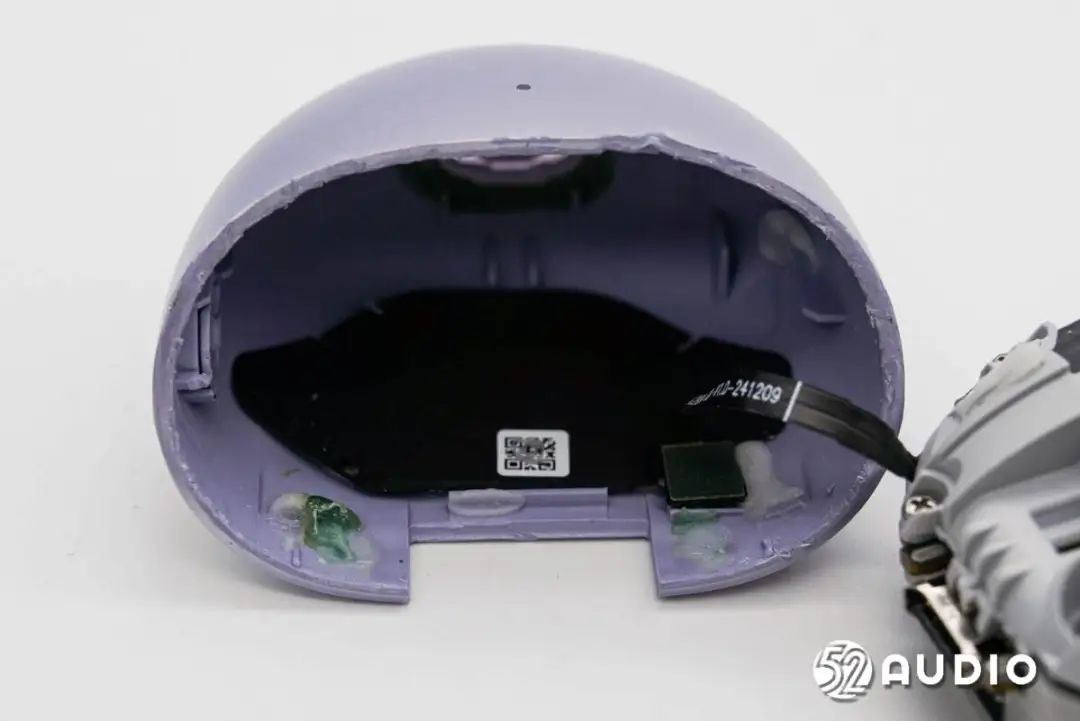

外壳内侧结构一览，腔体壁上固定无线充电接收线圈。

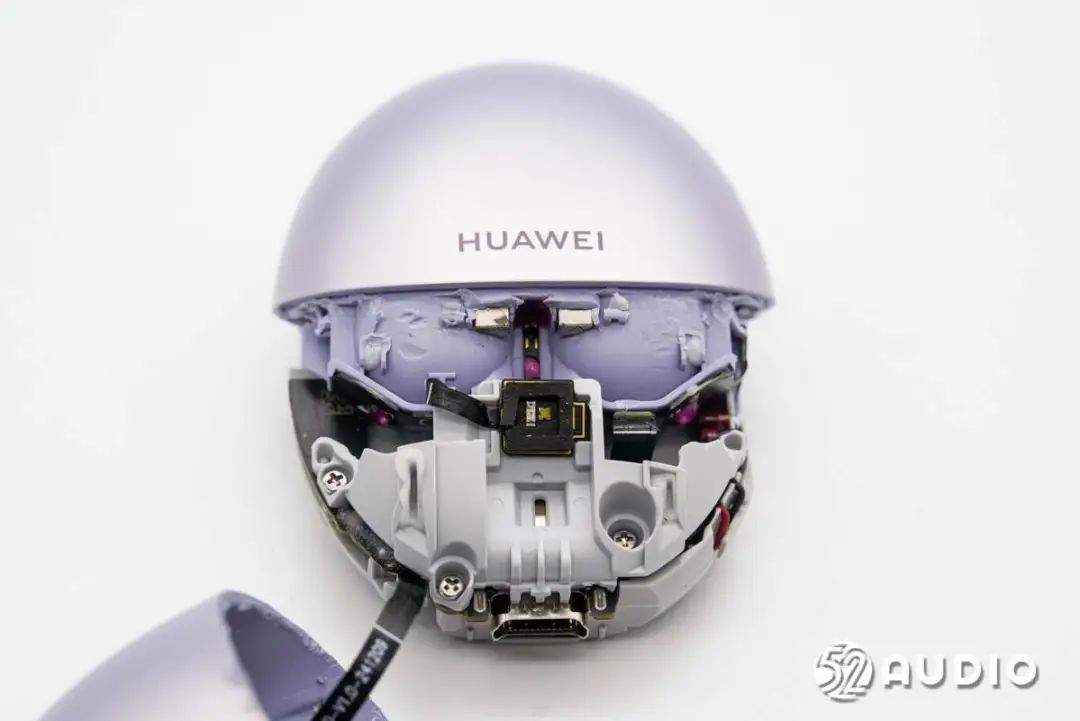

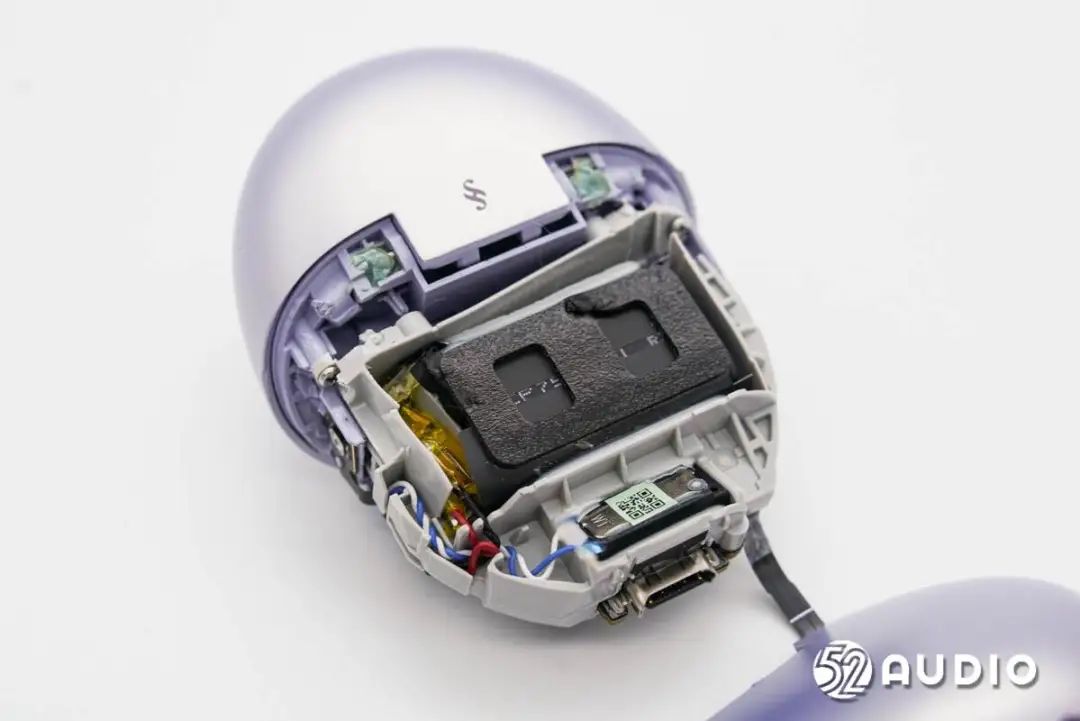

座舱正面结构一览，设置有支架固定主板单元和排线。
座舱背面支架上固定电池单元和扬声器。

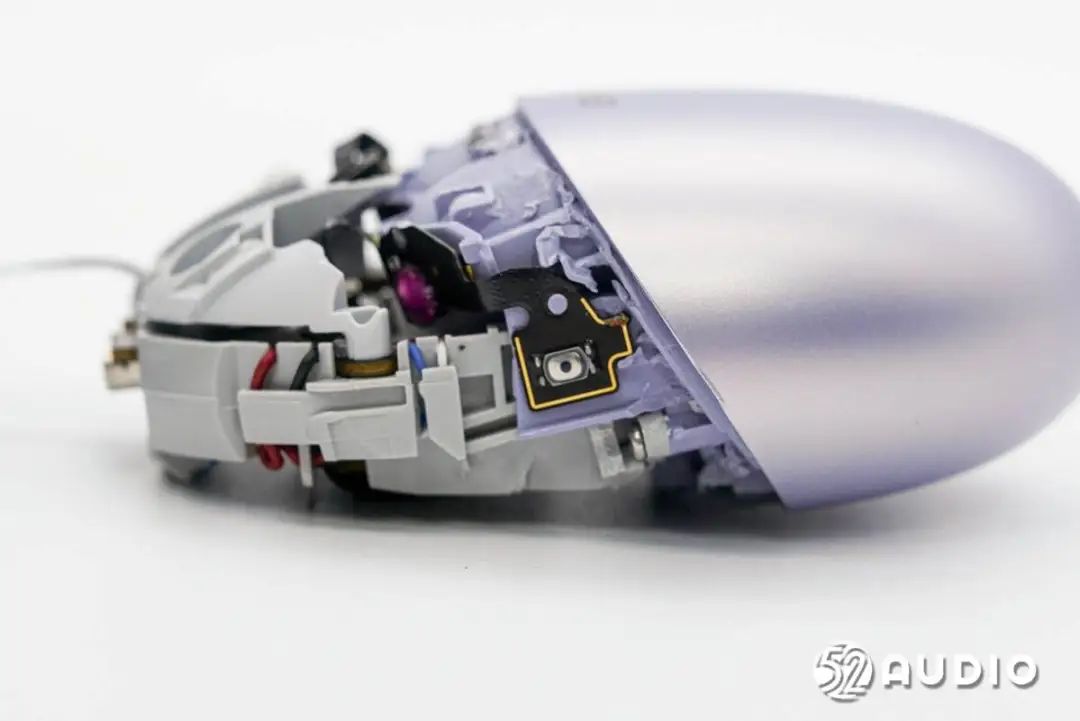

座舱侧边的功能按键排线结构一览。

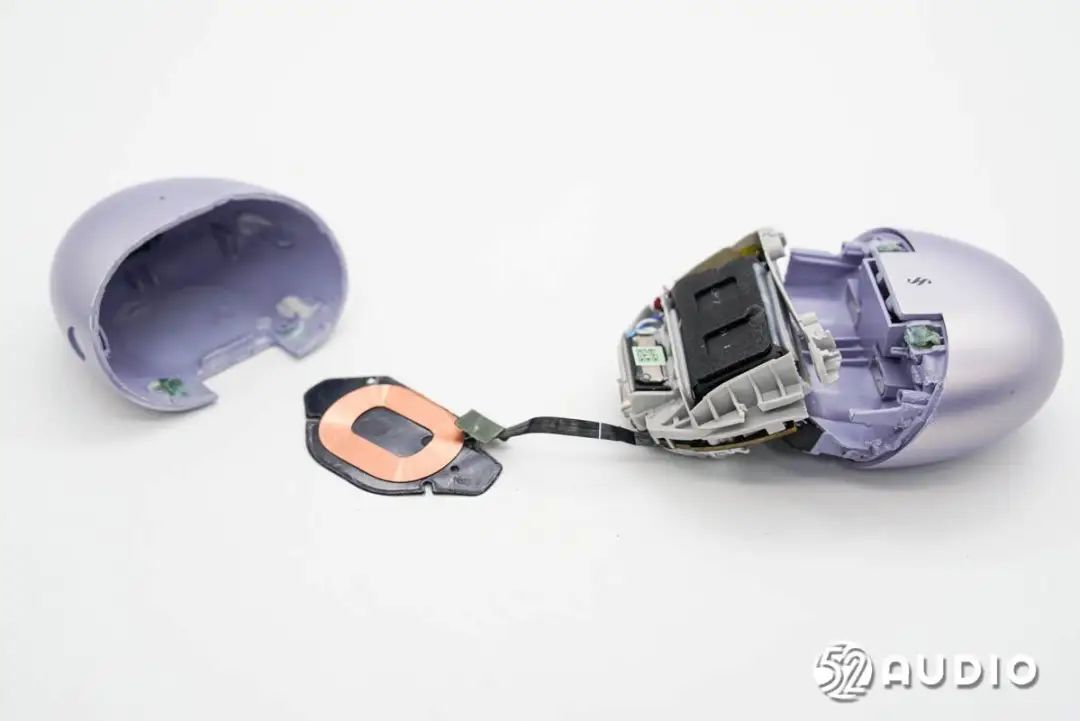

取出外壳内侧的无线充电接收线圈。
卸掉螺丝，取掉座舱上的支架结构。
取掉支架上固定的所有组件。

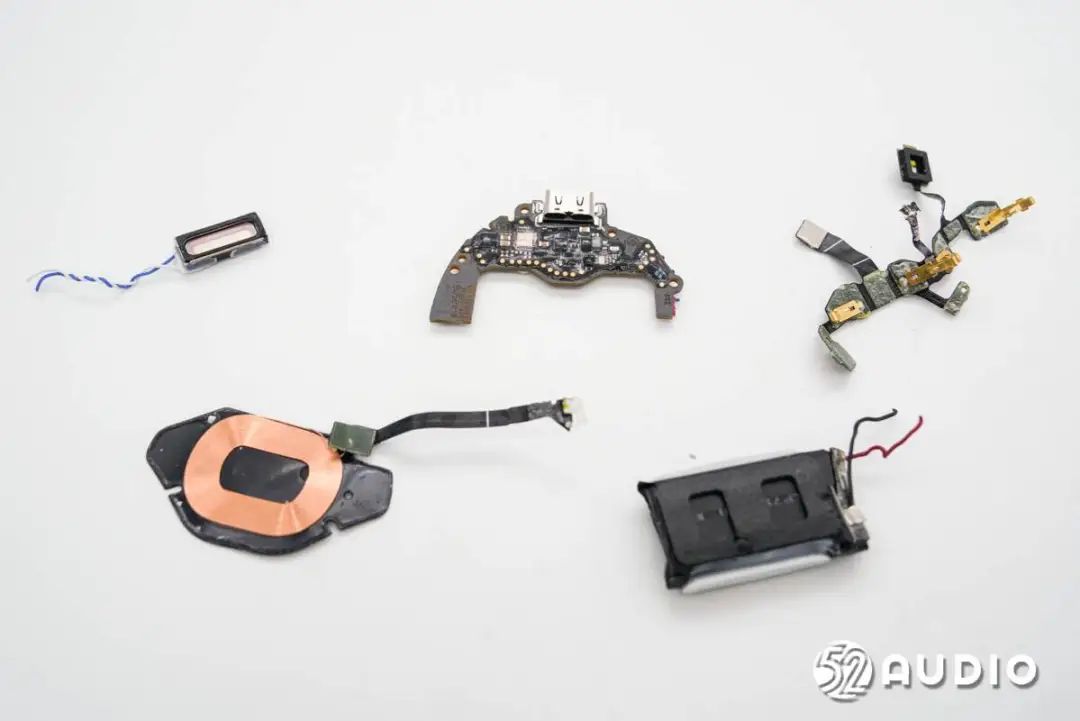

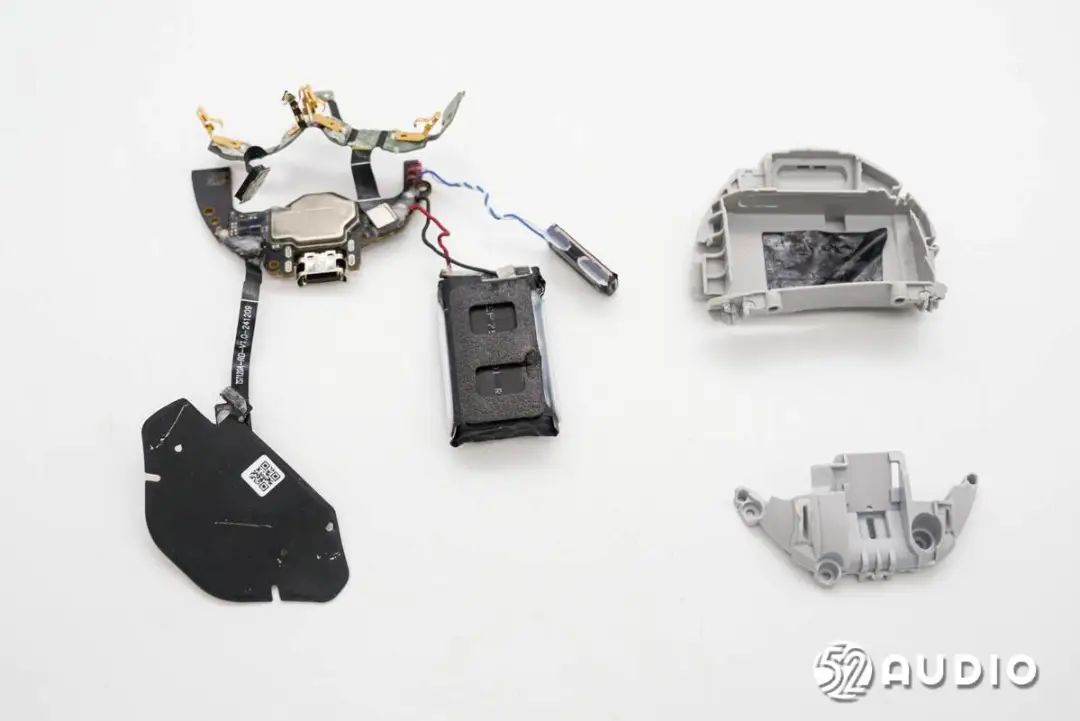

断开导线分离所有组件。

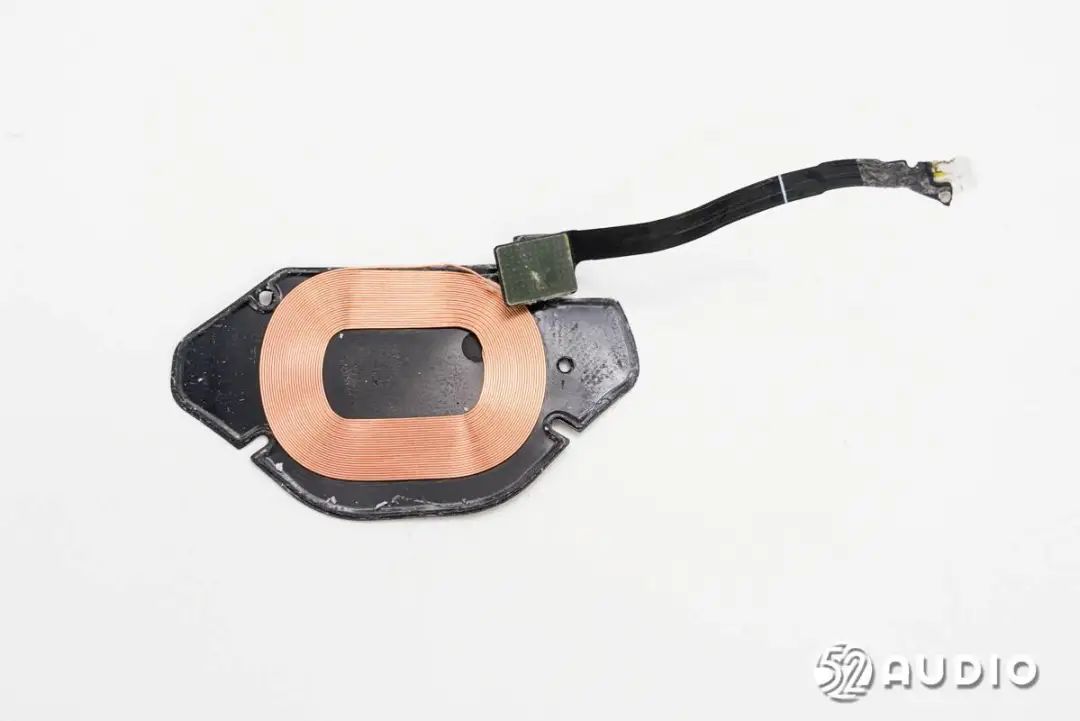

无线充电接收线圈特写，设置在歌词屏蔽贴纸上，排线与主板焊接。

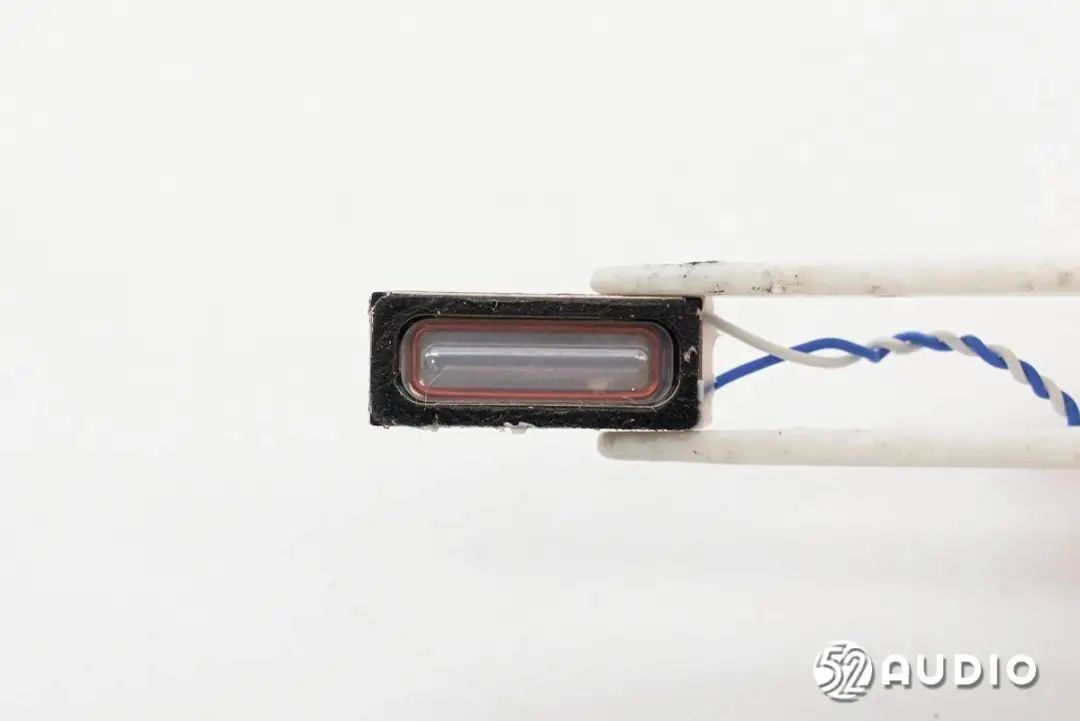

充电盒内置扬声器特写，用于查找功能发声。
充电盒内置扬声器背面特写。

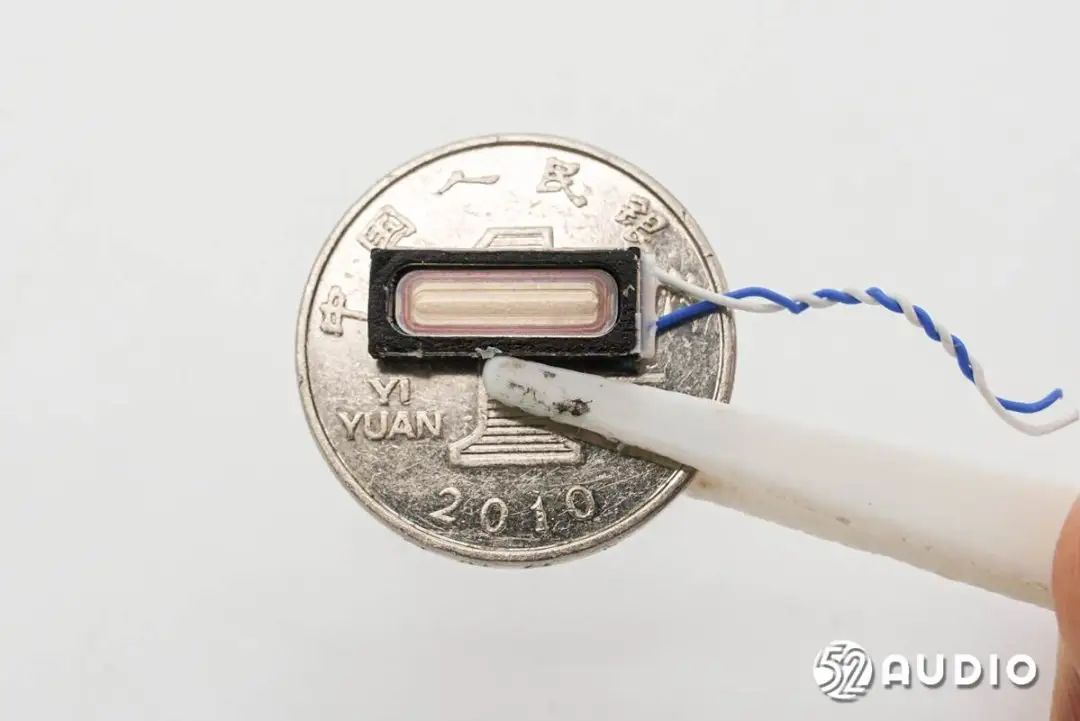

扬声器与一元硬币大小对比。

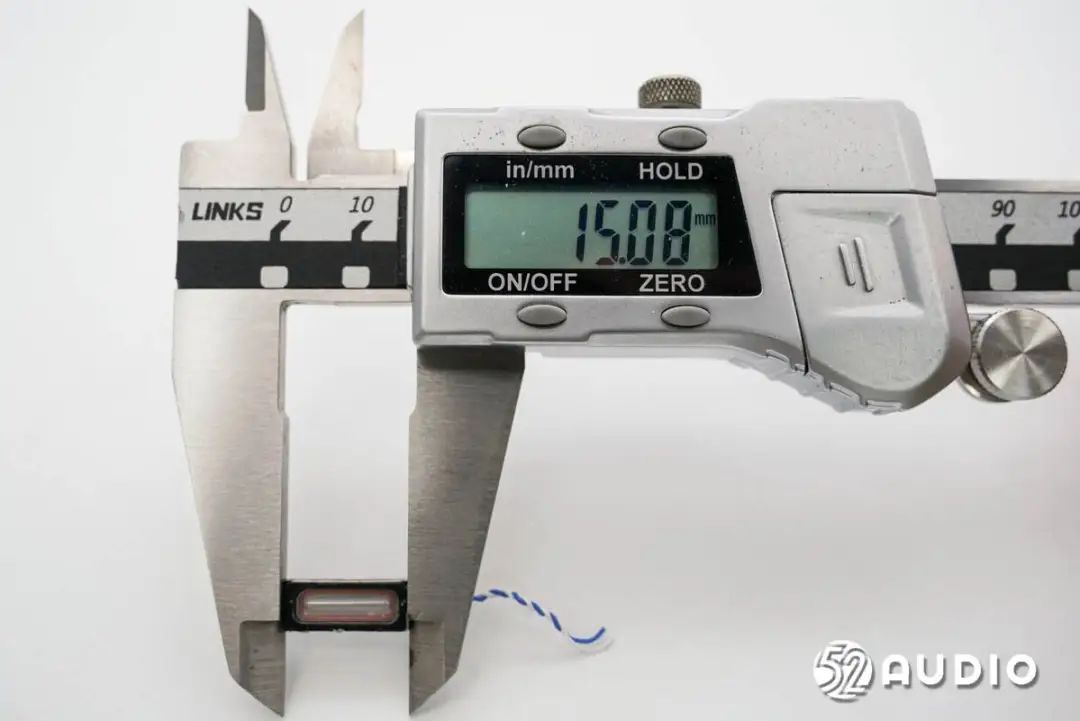

经我爱音频网实测，扬声器长度约为15mm。

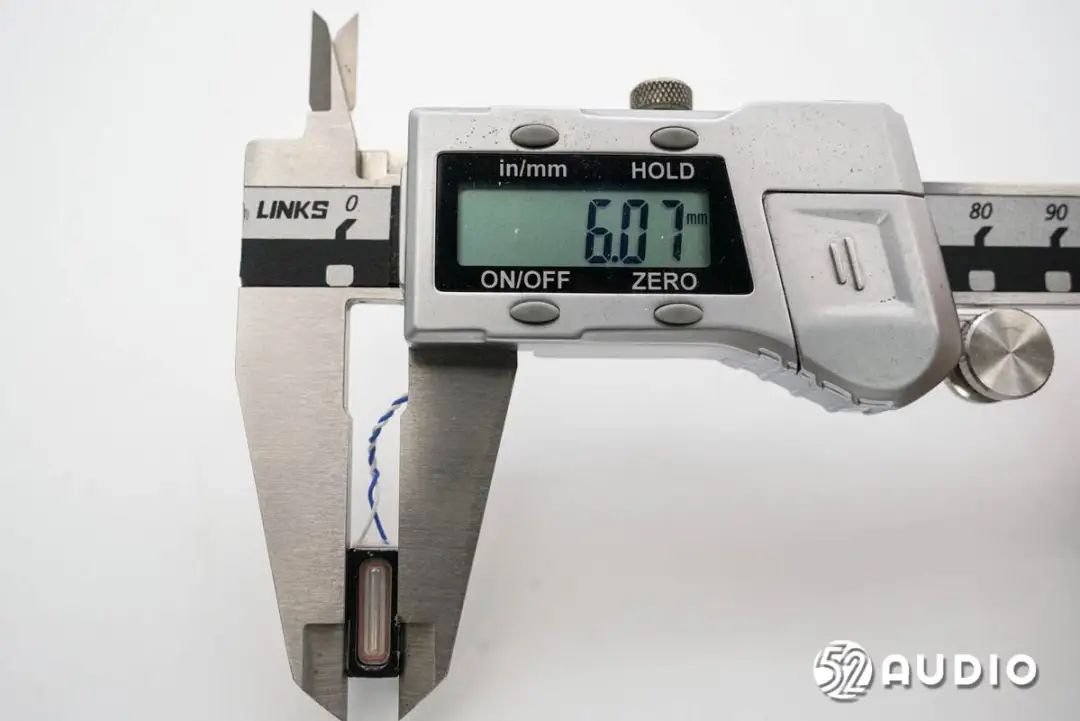

宽度约为6mm。

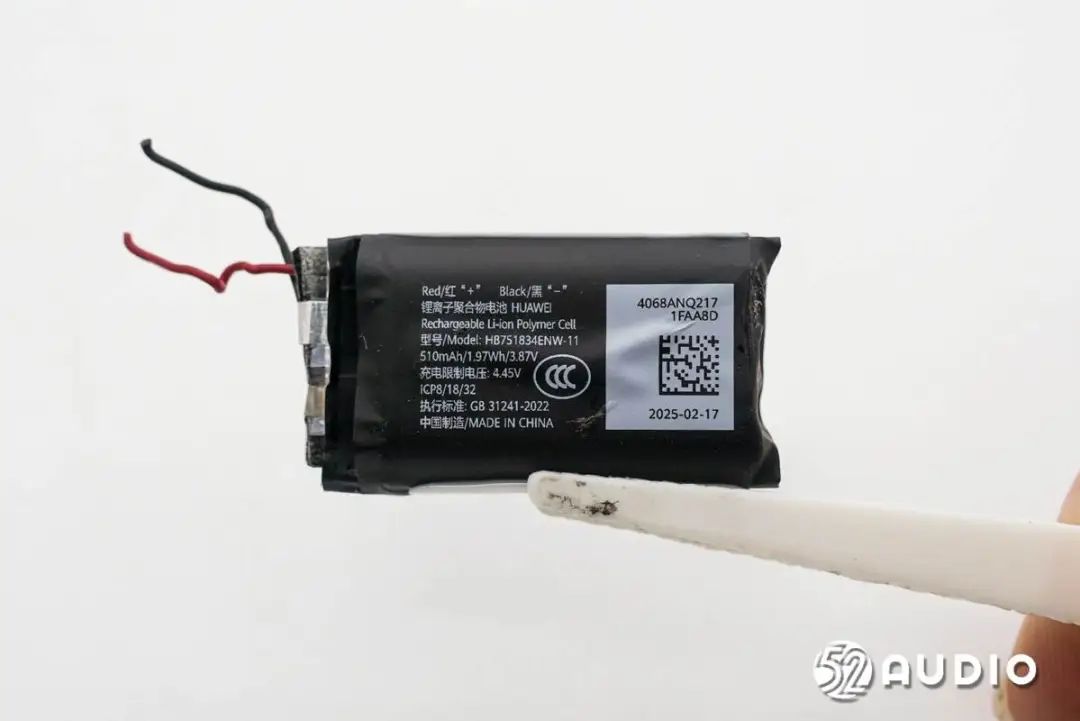

充电盒内置锂离子聚合物电池，型号：HB751834ENW-11，额定容量：510mAh 1.97Wh，标称电压：3.87V，充电限制电压：4.45V，中国制造。
电芯上丝印信息一览，型号：731832，来自ATL新能源。

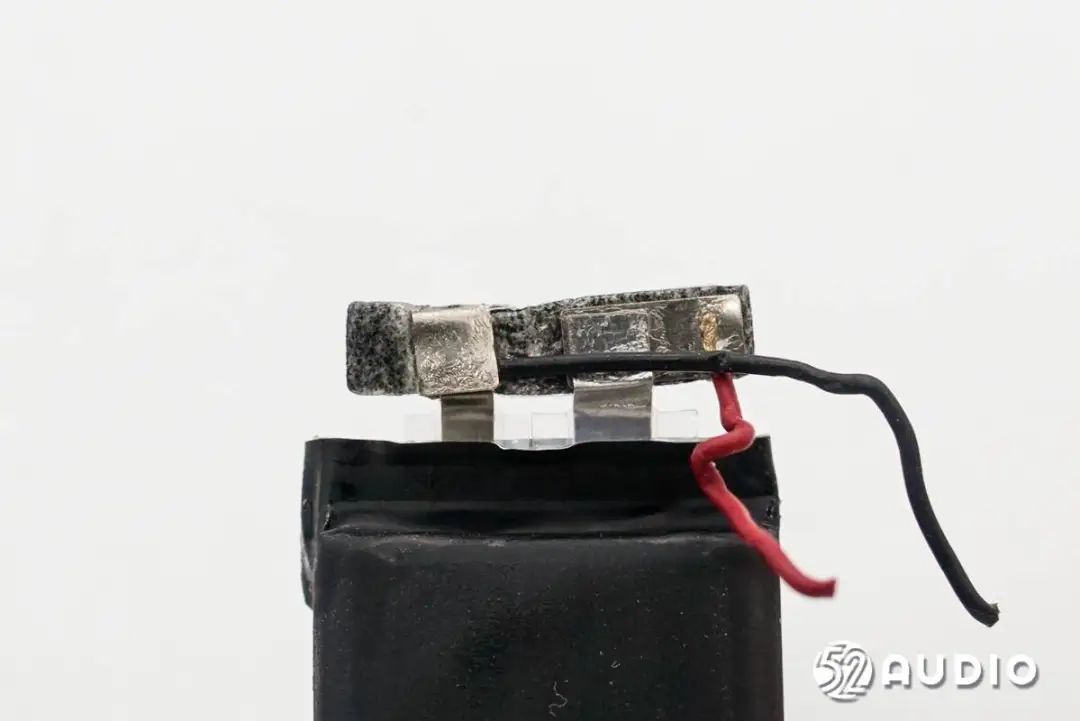

电池正负极镍片与导线焊接。

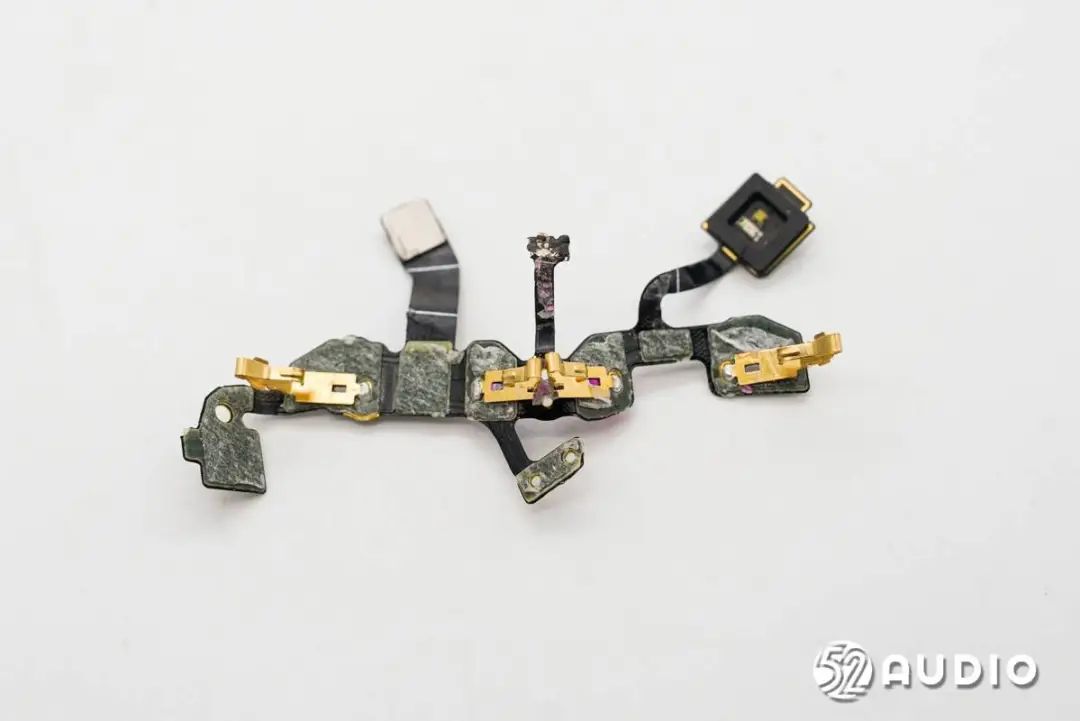

充电盒内部排线电路一览。

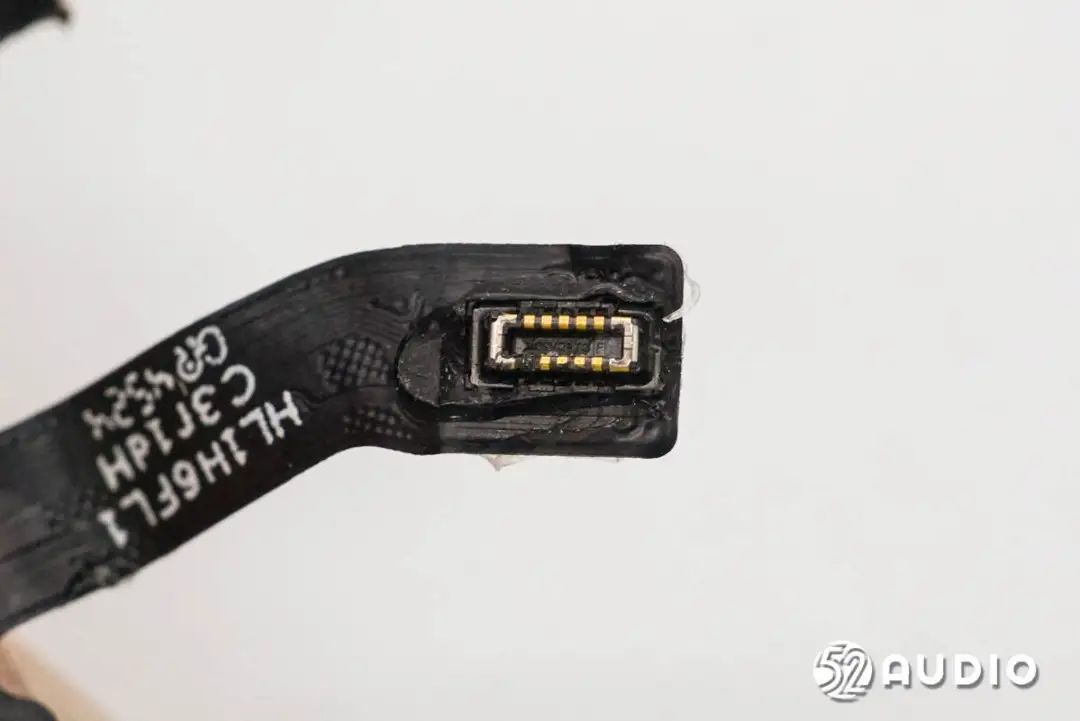

排线连接主板的BTB连接器公座特写。

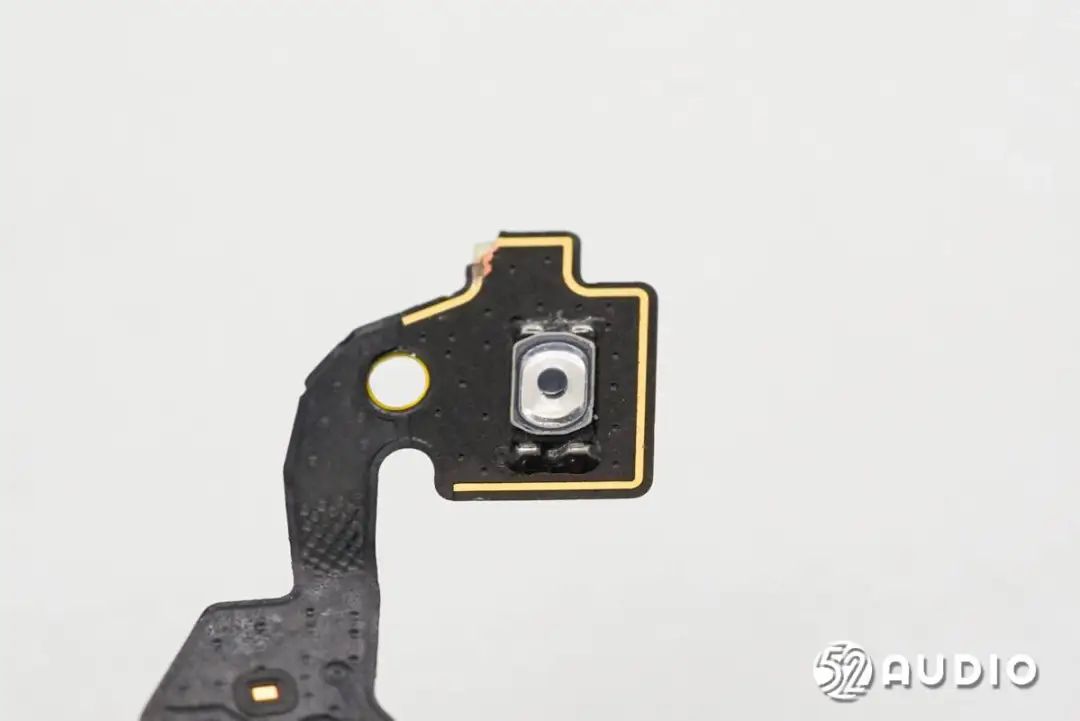

用于蓝牙配对的功能按键特写。

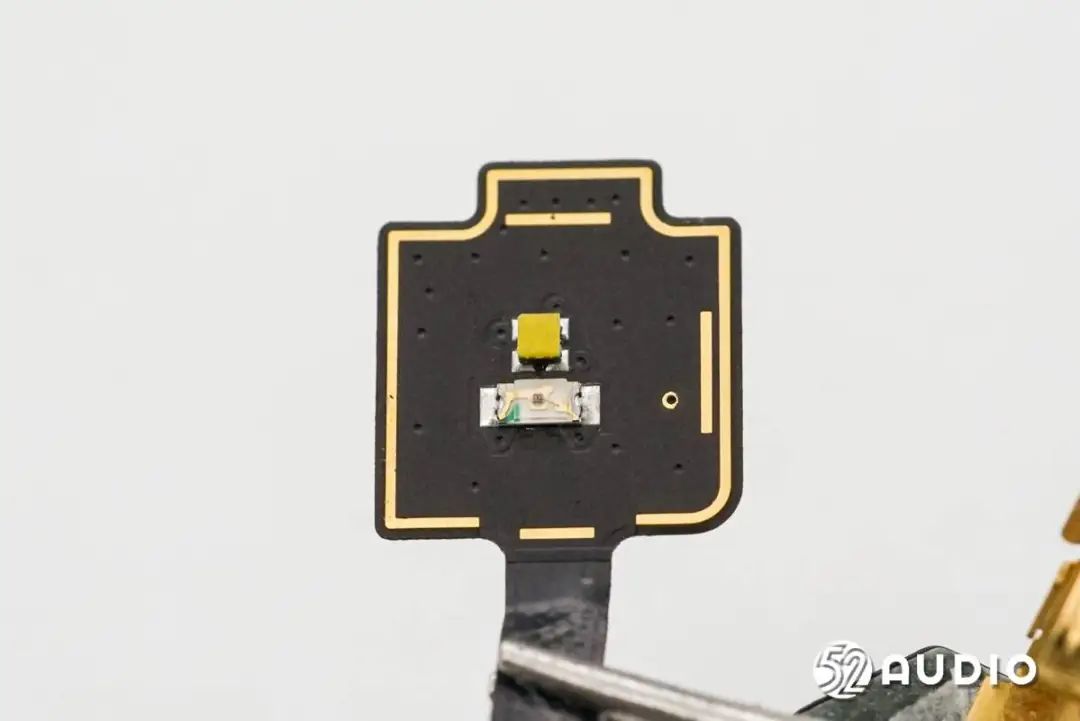

用于反馈蓝牙配对和充电状态的LED指示灯。

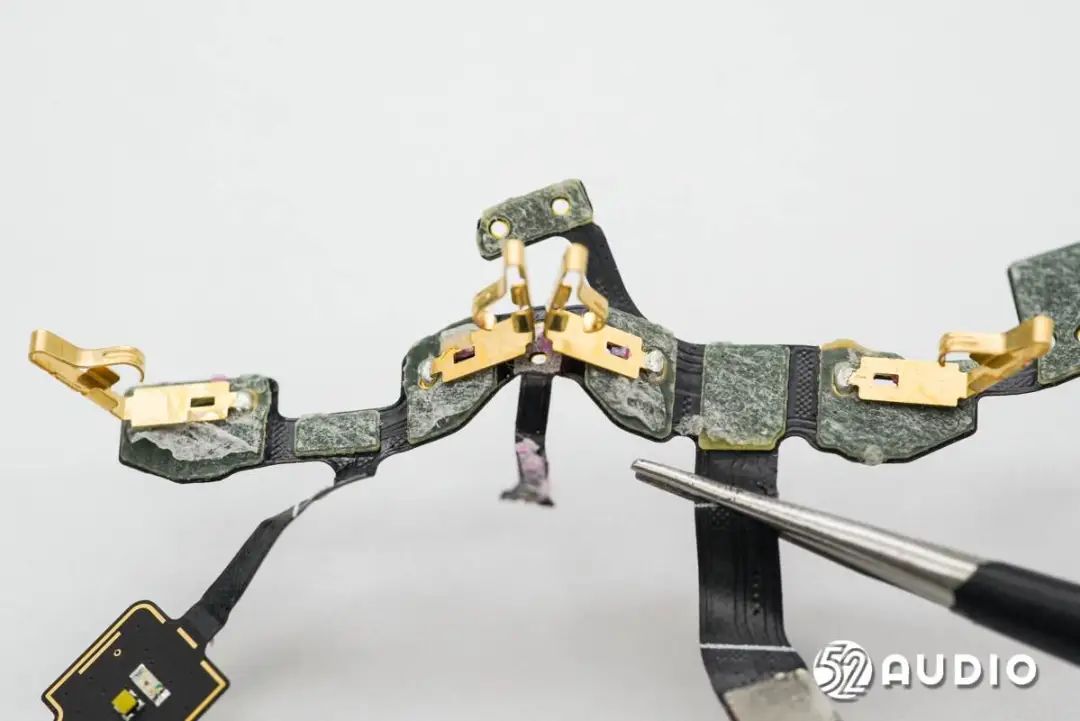

为耳机充电的金属弹片。

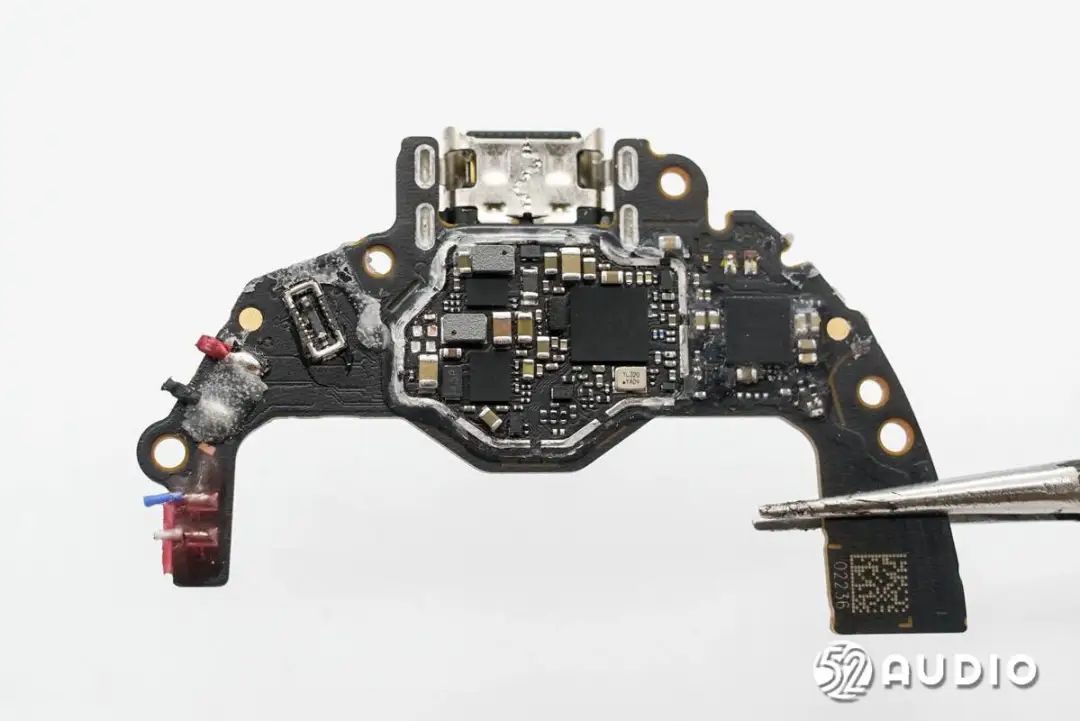

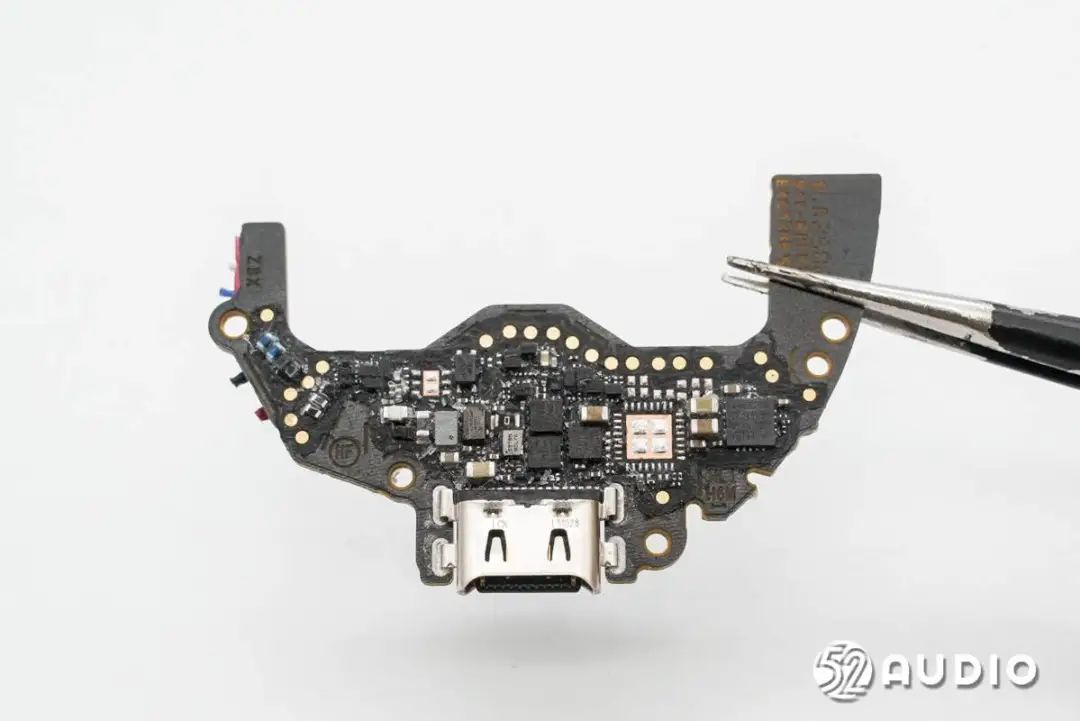

充电盒主板一侧电路一览。
充电盒主板另外一侧电路一览。

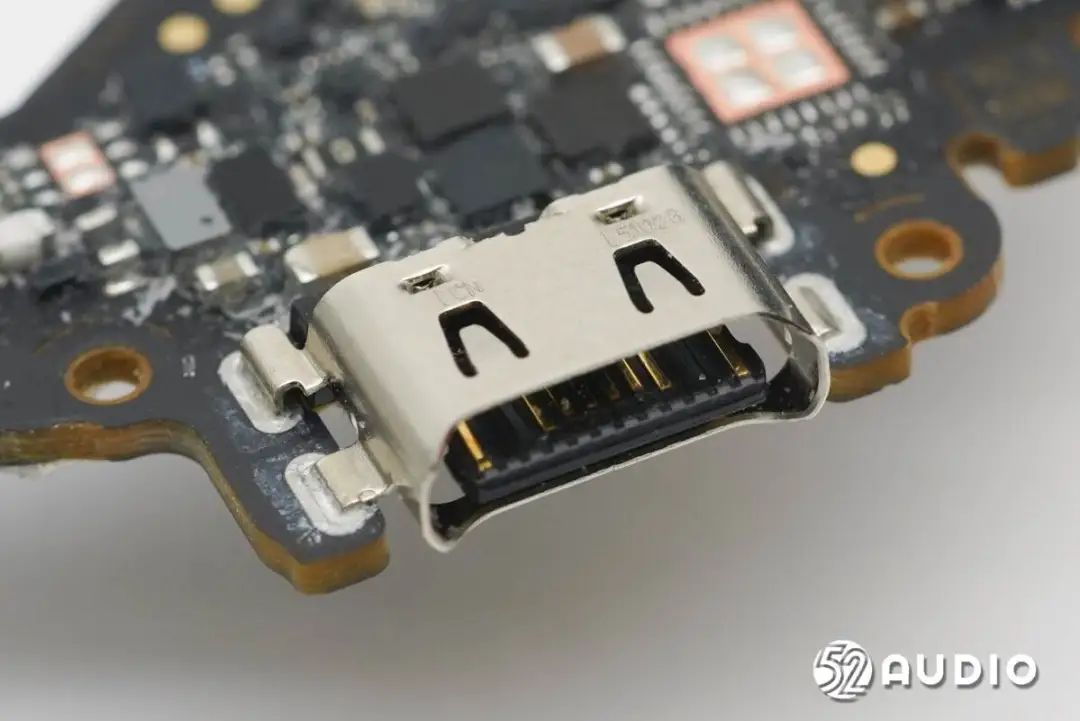

Type-C充电母座特写。

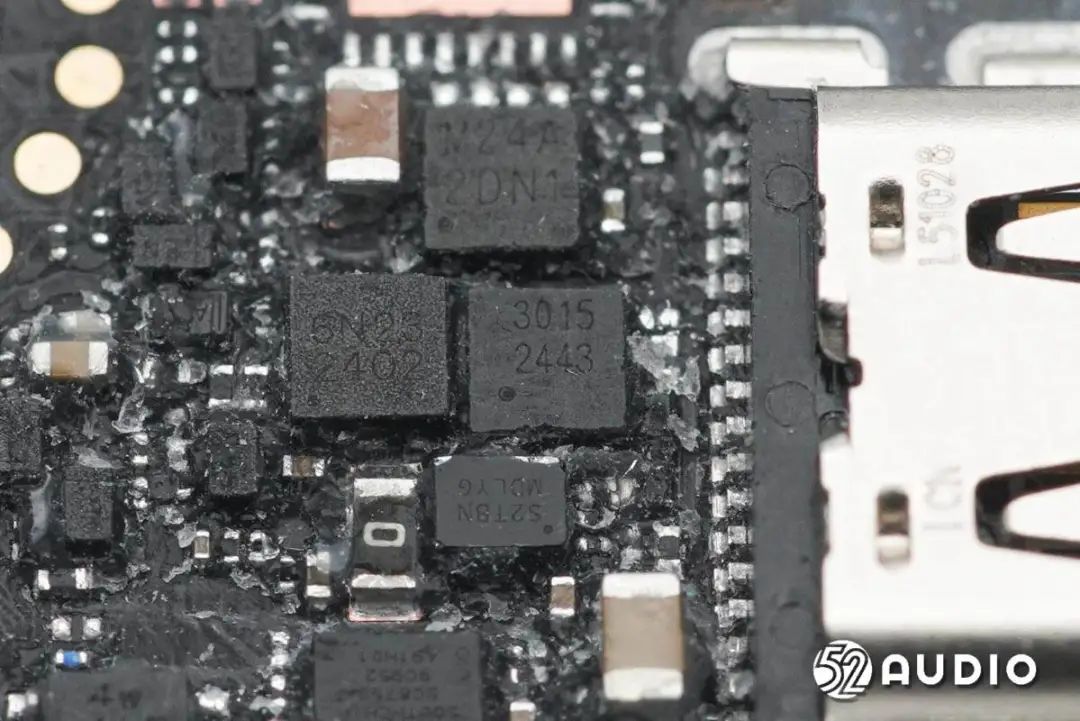

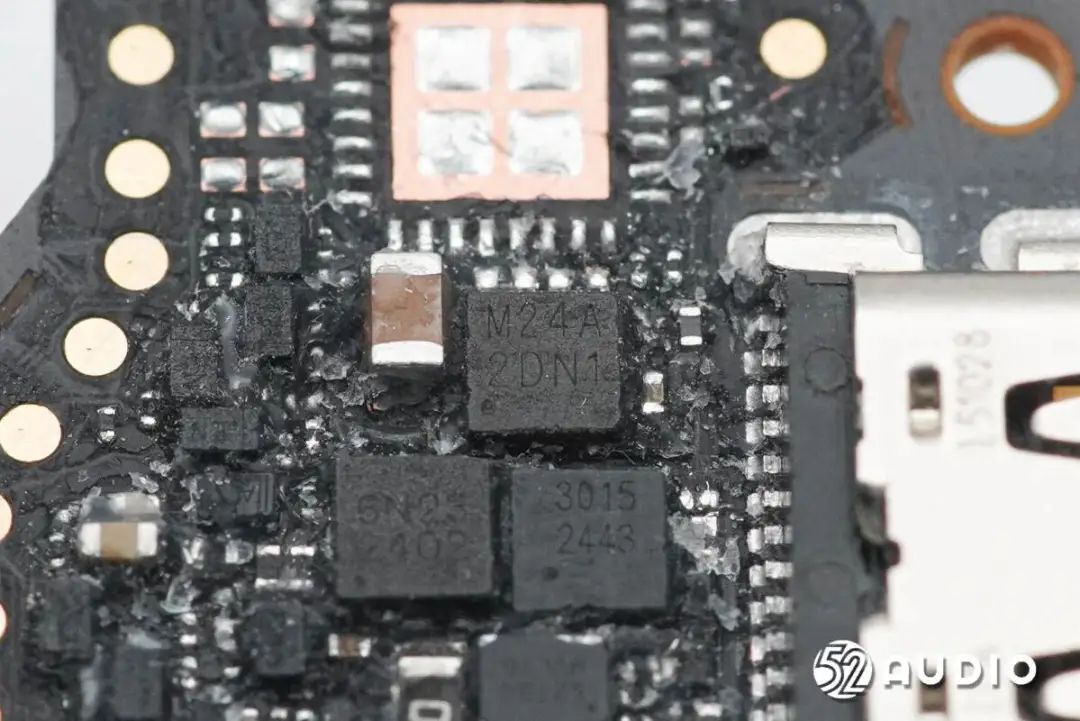

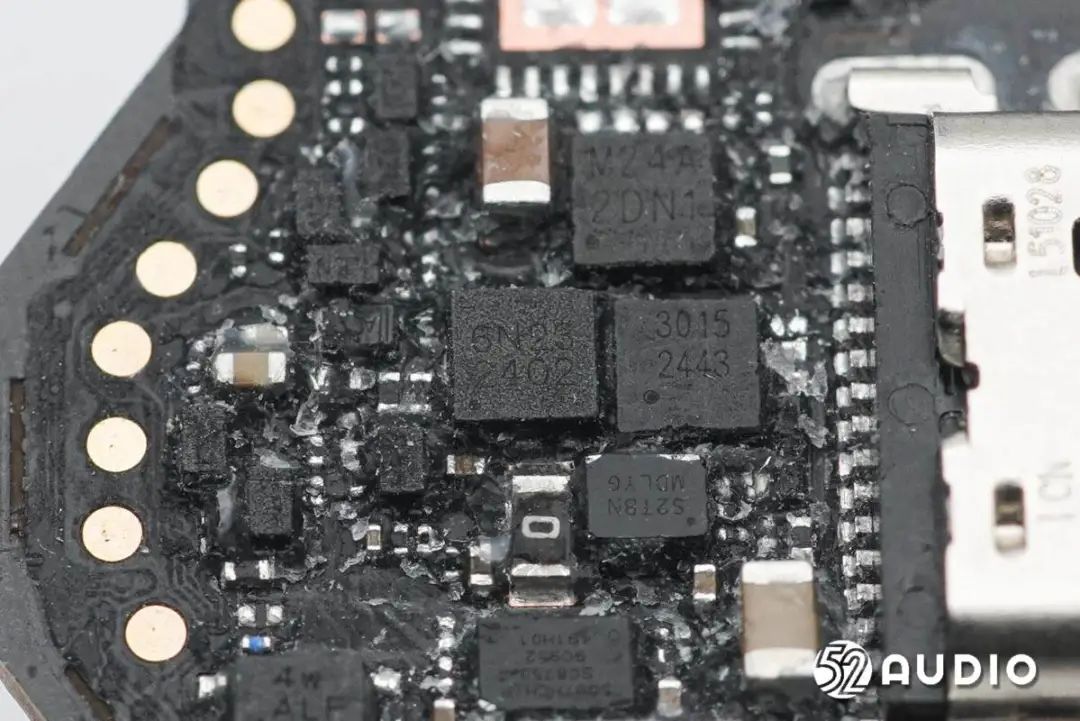

丝印M24A的IC。
丝印6N23的IC。
丝印3015的IC。

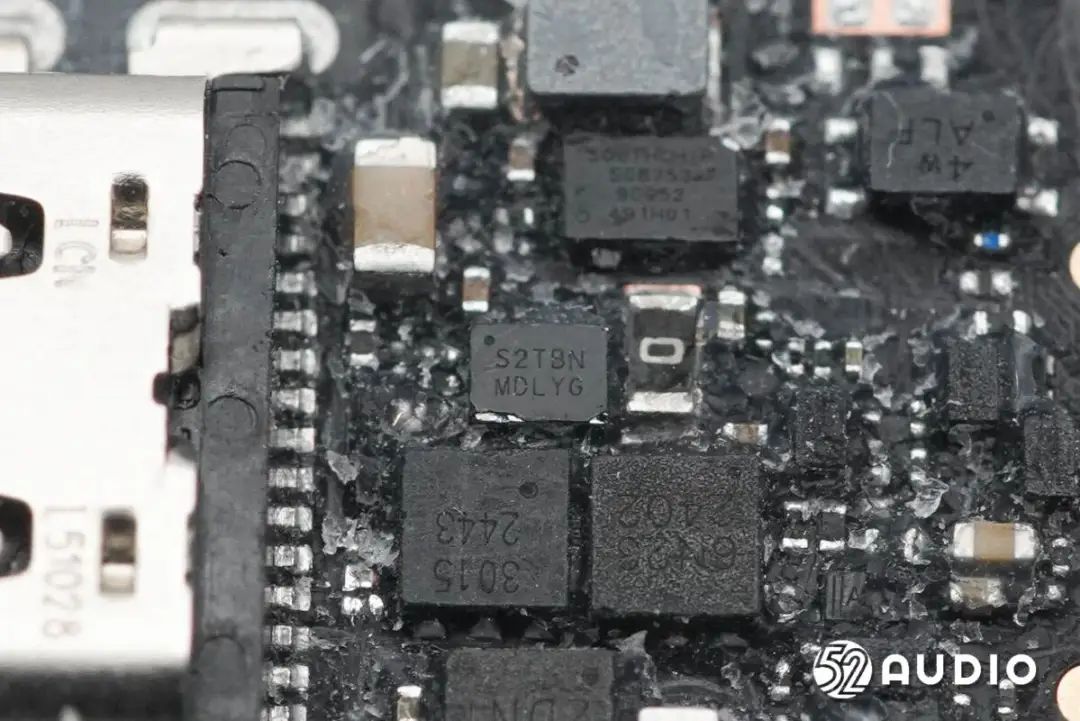

丝印S2TBN的IC。

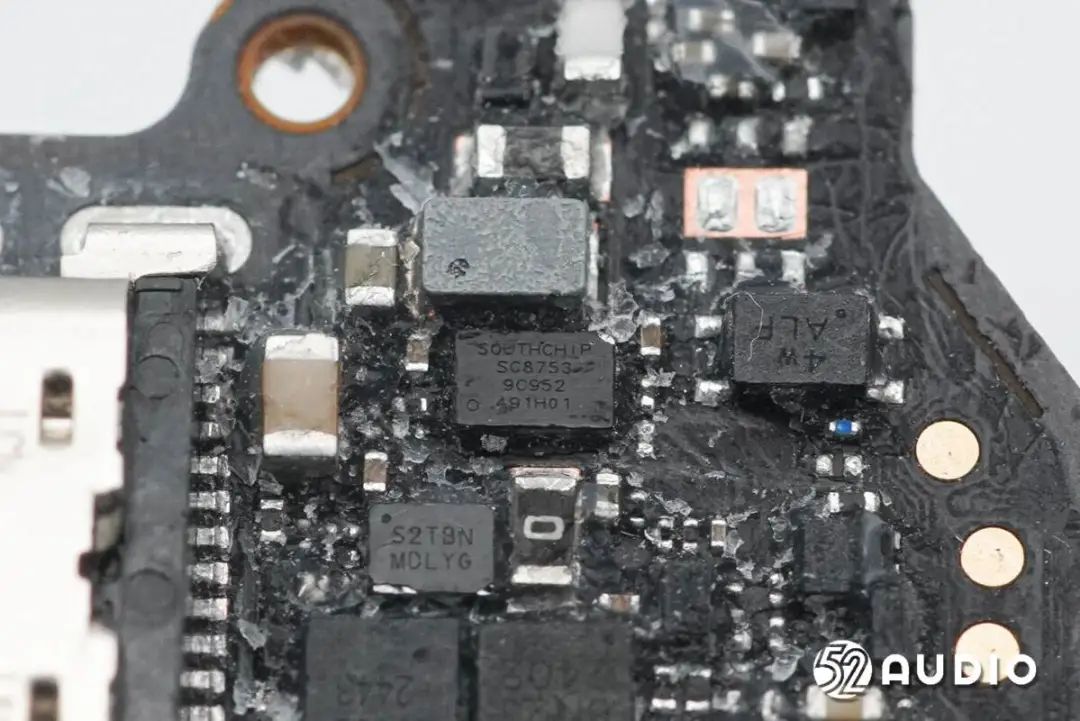

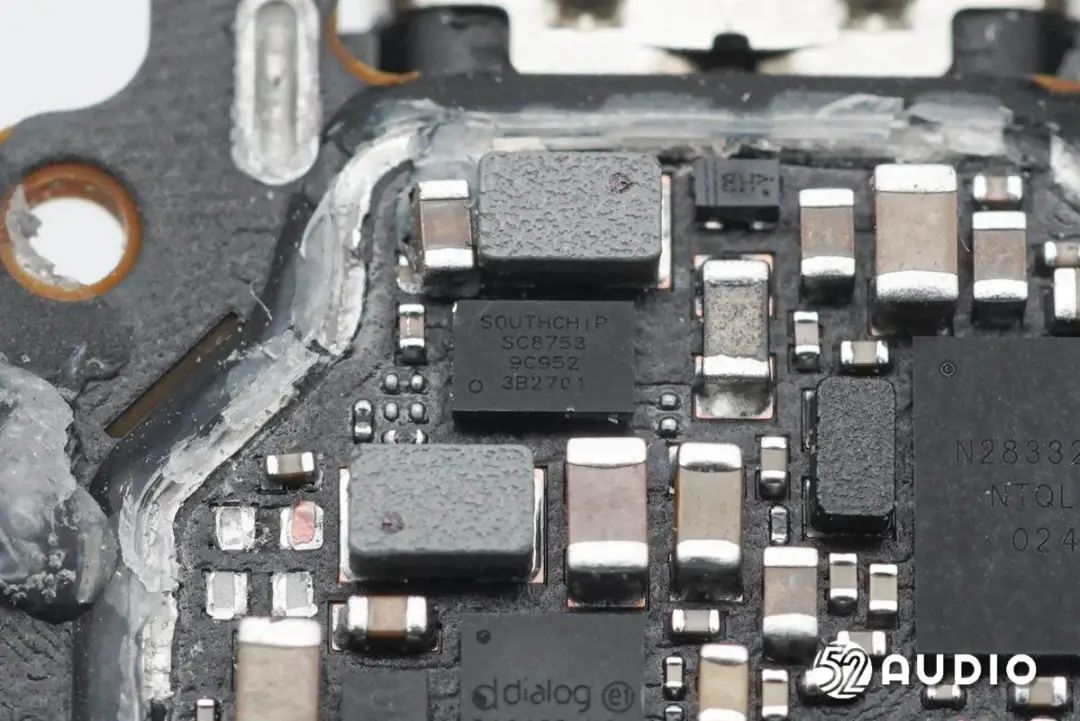

Southchip南芯半导体SC8753高效直充芯片，专为TWS耳机充电仓设计。

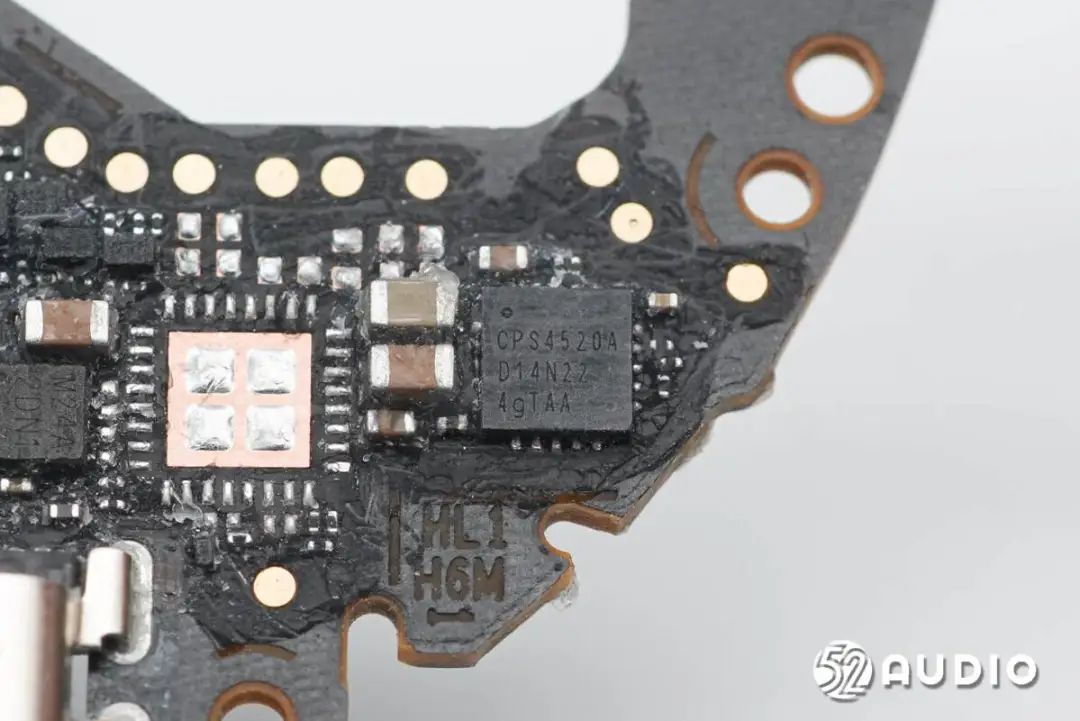

ConvenientPower易冲半导体CPS4520A无线充电接收芯片，符合WPC Qi 1.3协议，支持5W的输出功率，支持高效的交直流稳压，Rx Tx通信，I2C接口与MCU通信，具有可靠的过压/电流/温度保护方案。

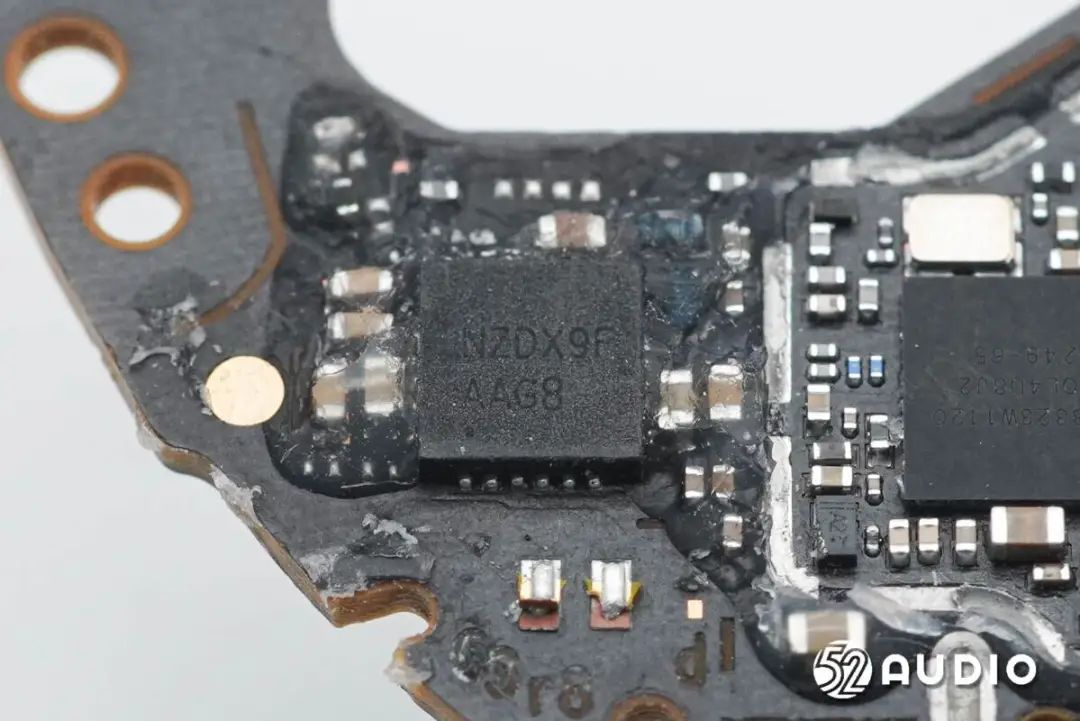

丝印NZDX9F的IC。
丝印N2833W1120的IC。

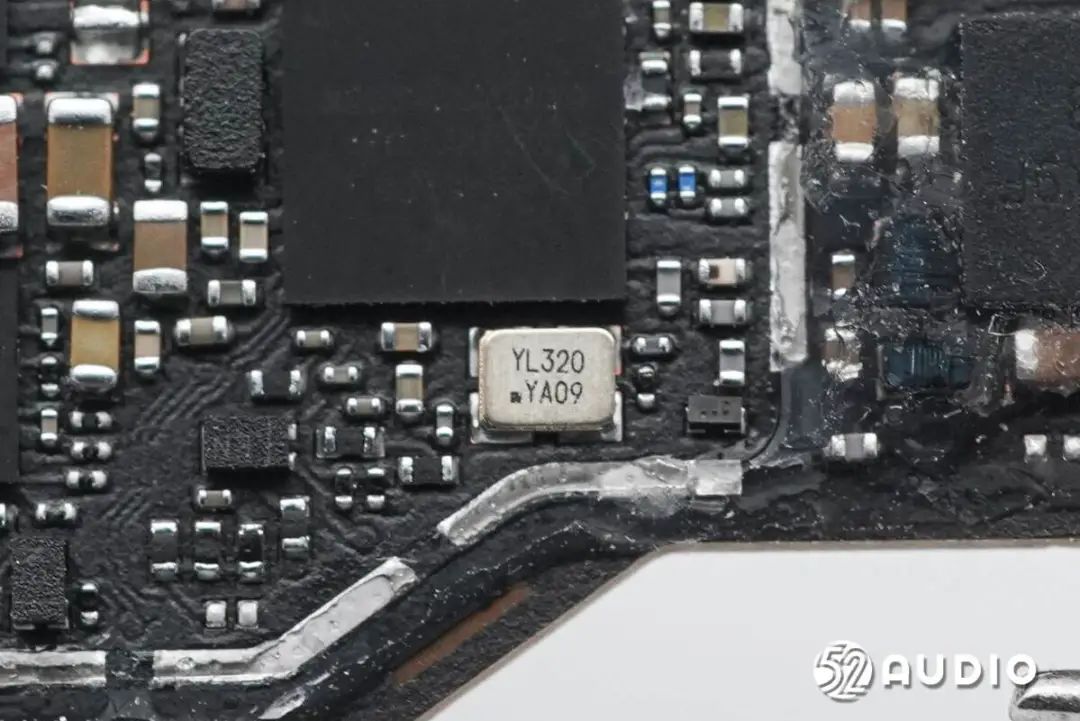

镭雕TL320的晶振特写，用于提供时钟。
第二颗Southchip南芯半导体SC8753高效直充芯片，两颗芯片分别为两只耳机充电。

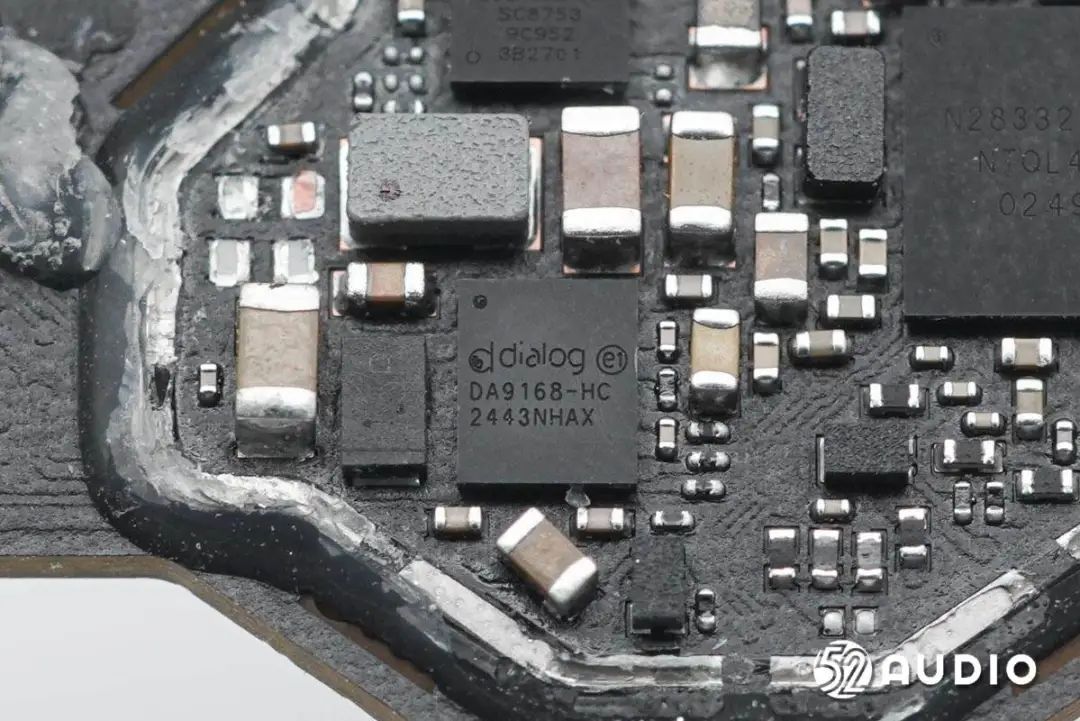

Renesas瑞萨DA9168电池充电管理芯片，内置双路独立LDO和反向升压功能，可支持USB On-The-Go（USB-OTG）标准，具有极低的静态电流消耗和非常紧凑的占位面积，使其非常适合大量注重空间的电池供电消费类产品应用。

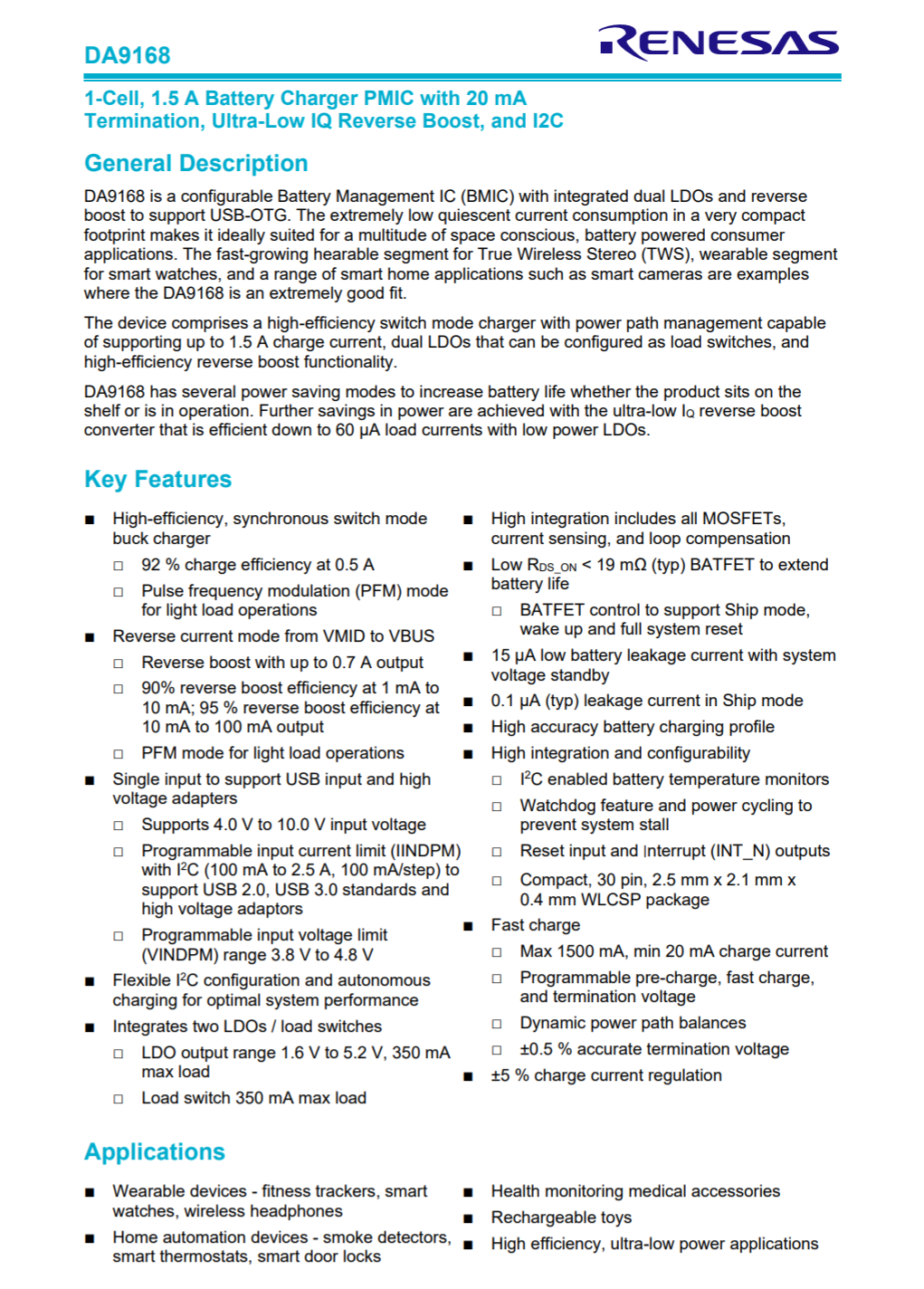

Renesas瑞萨DA9168详细资料图。
连接排线的BTB连接器母座。
耳机拆解

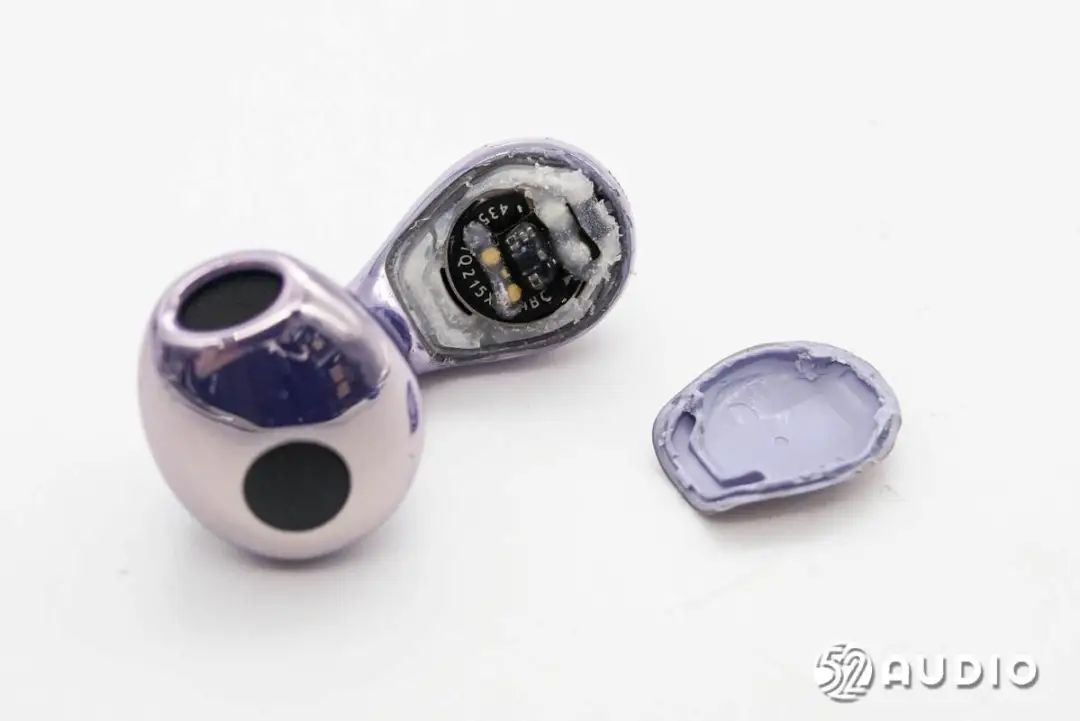

拆解耳机部分，取掉耳机柄内侧盖板。

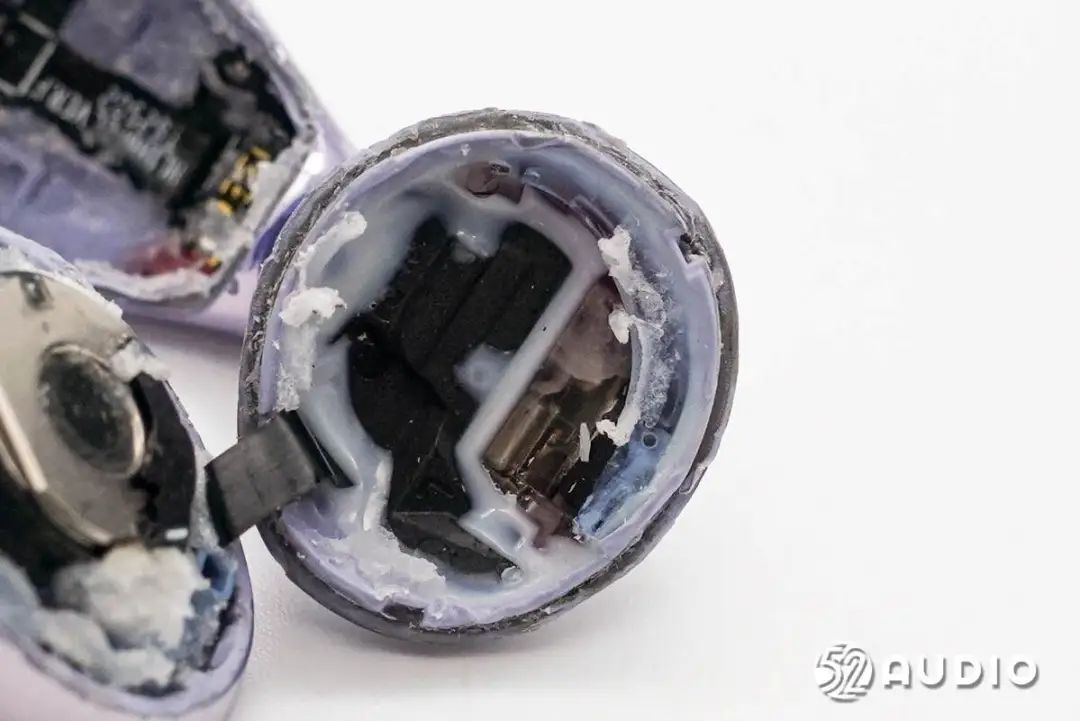

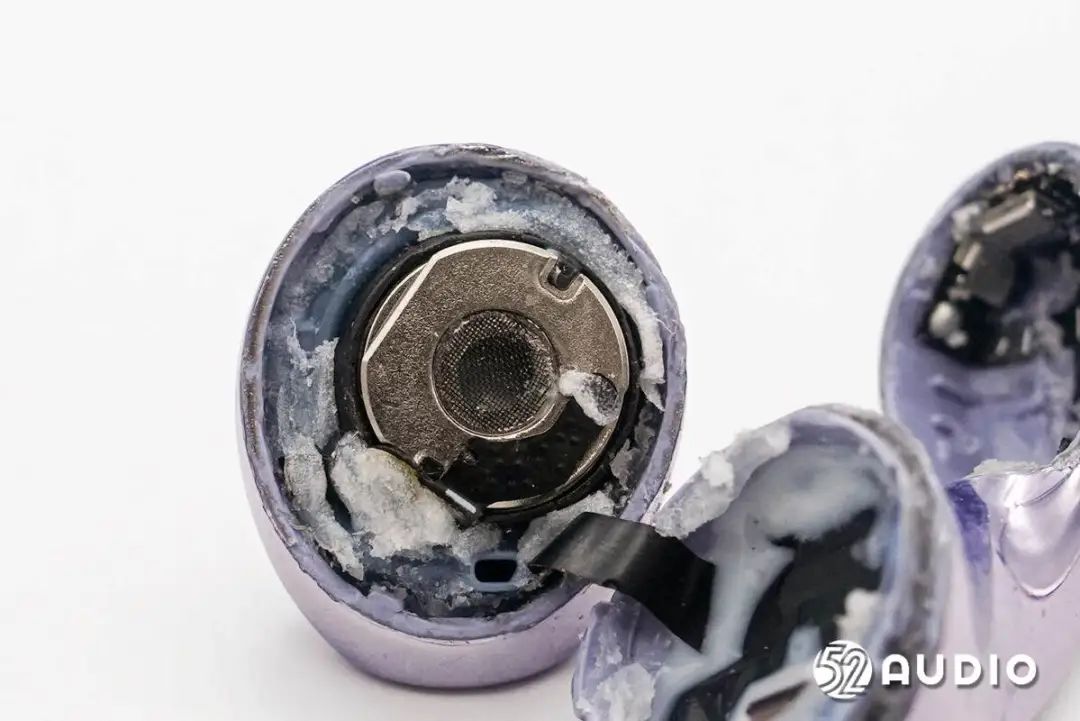

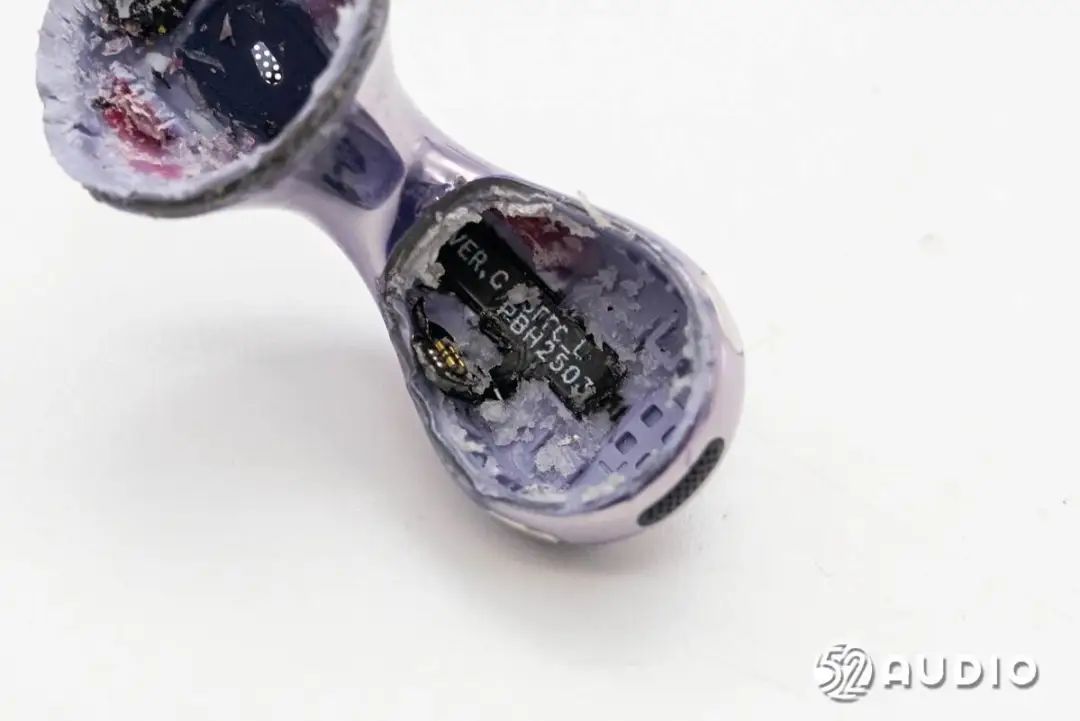

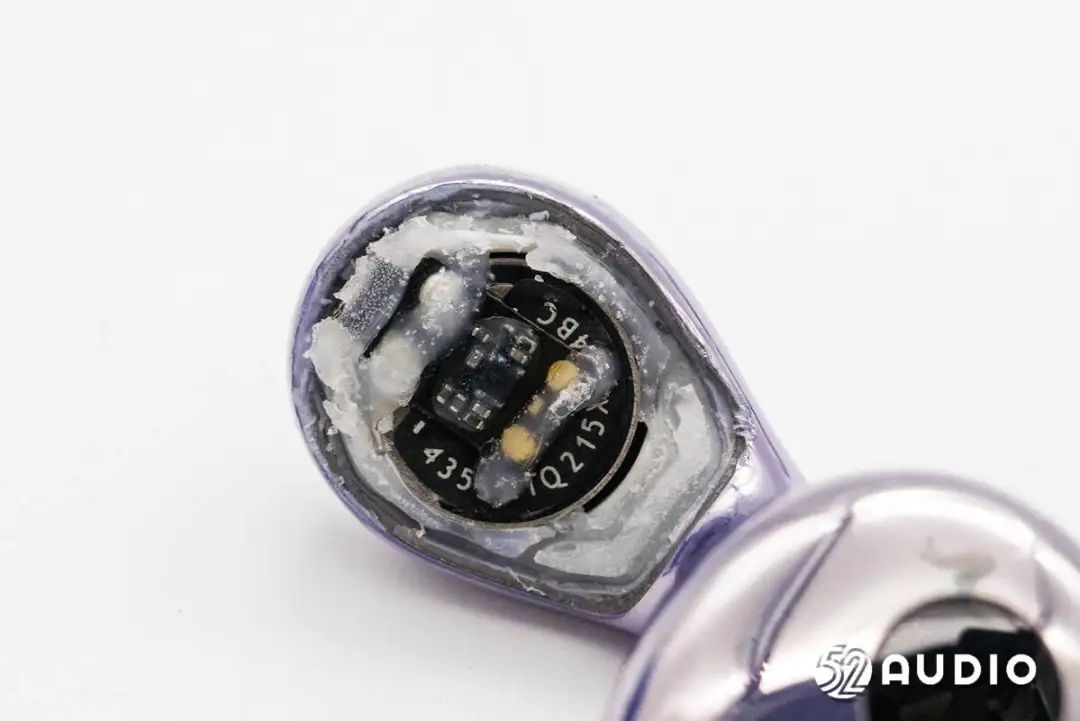

腔体内部设置钢壳扣式电池单元，通过大量胶水密封。

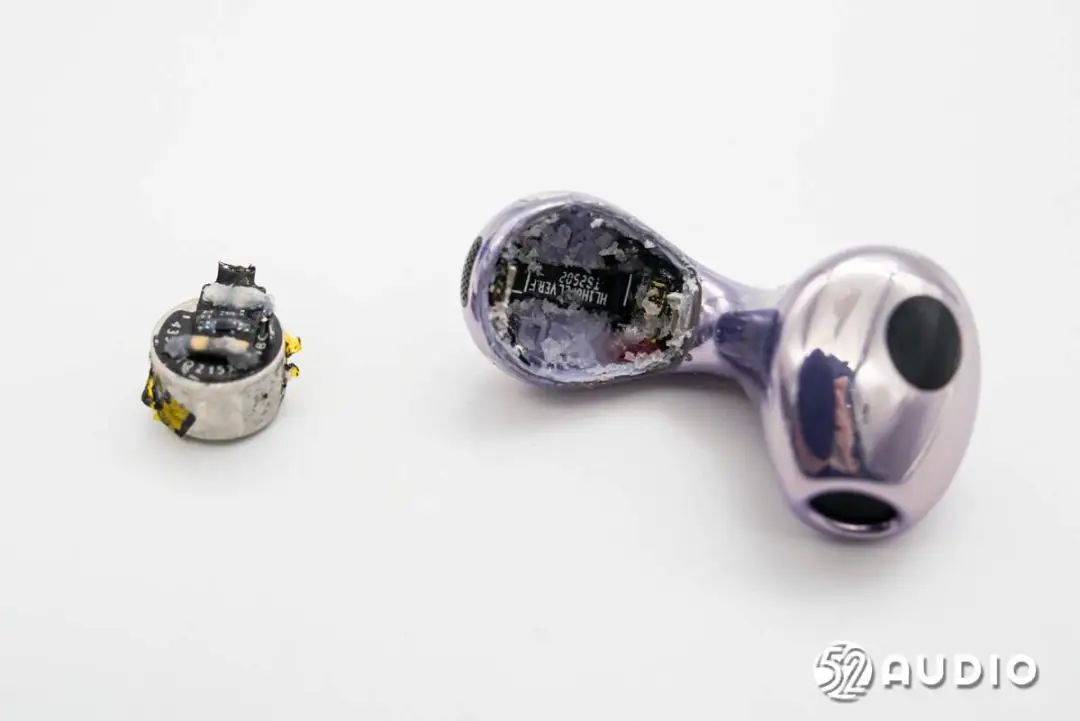

断开排线，取出电池。
取掉电池排线。

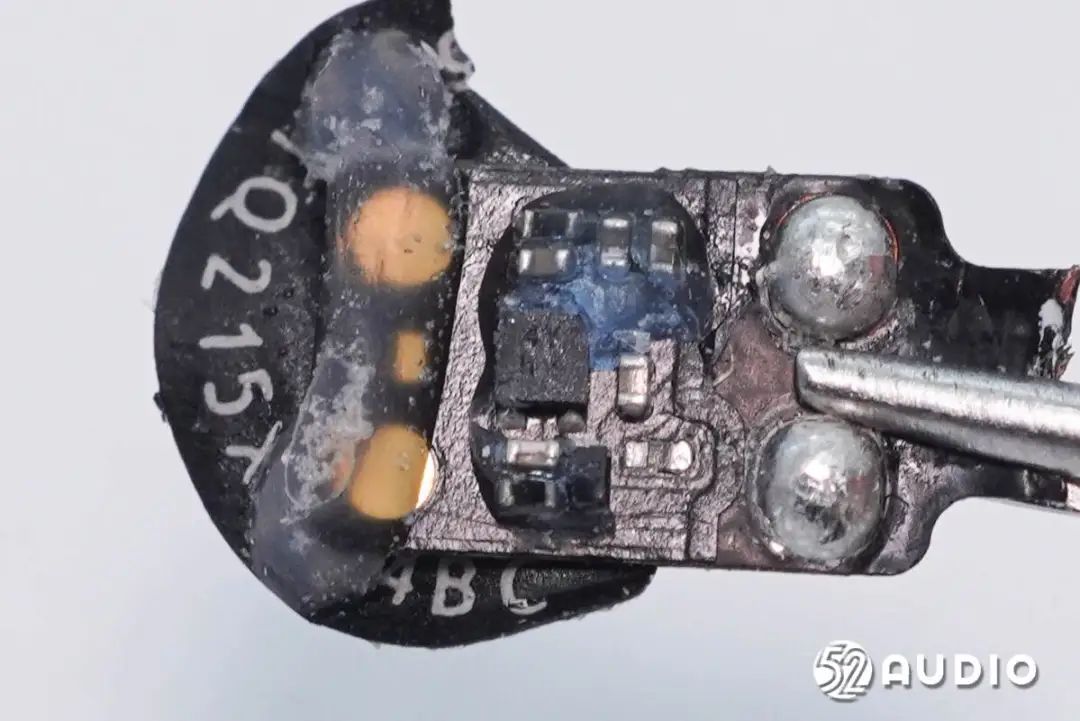

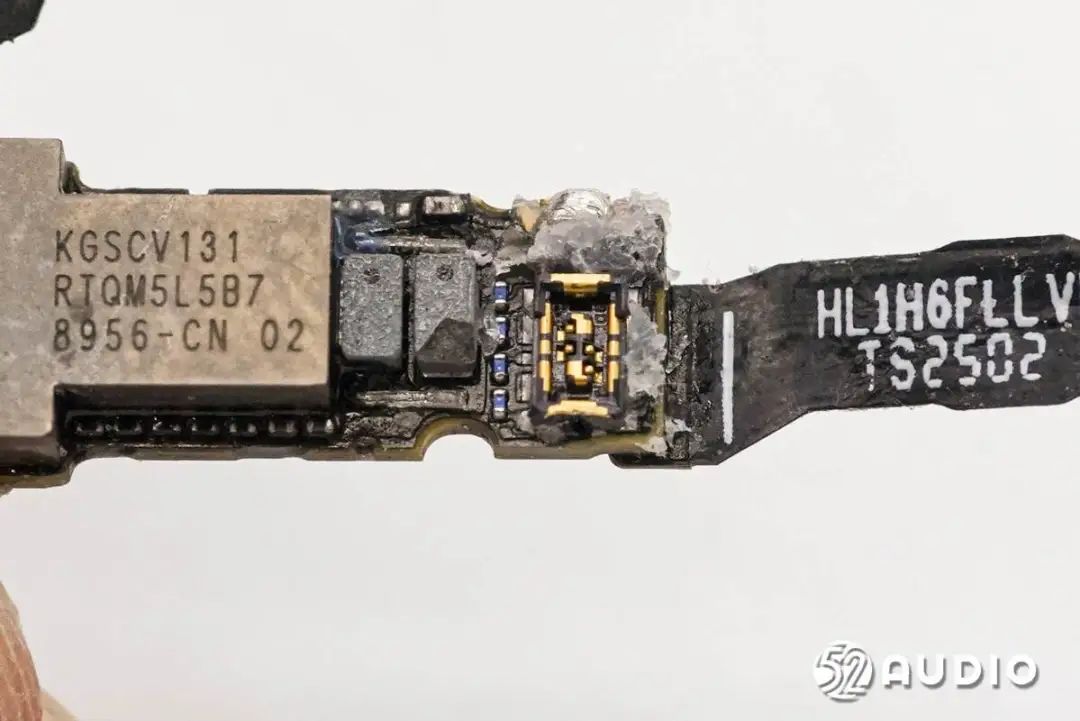

排线上设置有丝印4Y nv的锂电保护IC。

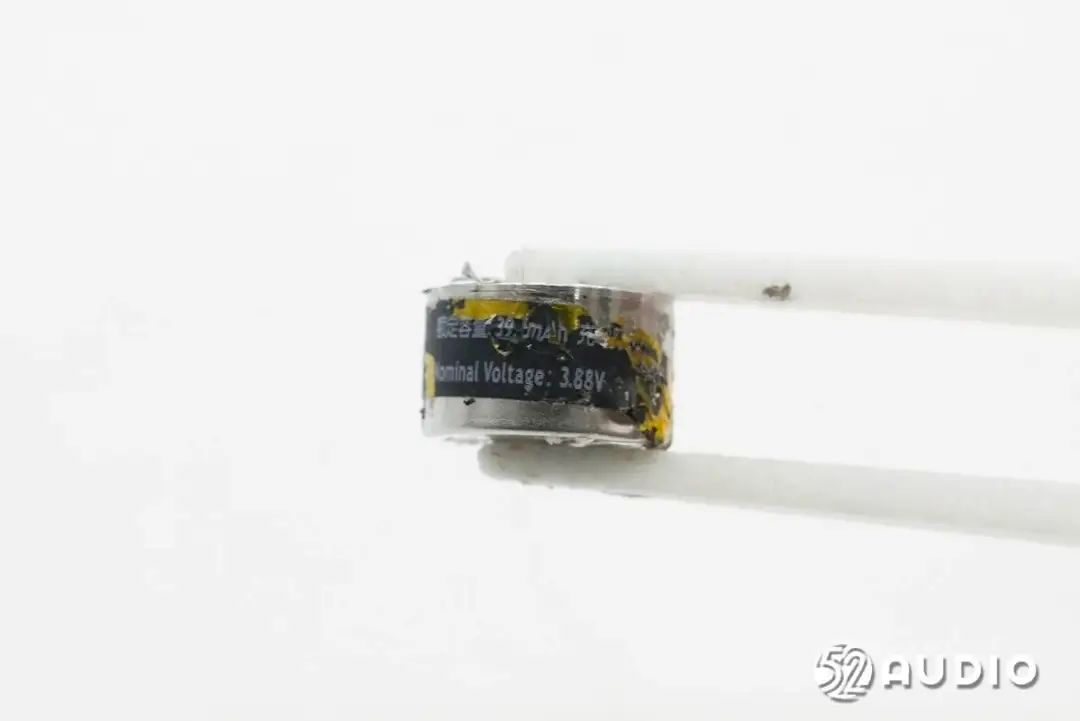

钢壳扣式电池电池侧边贴有参数标签，额定容量：39.5mAh，标称电压：3.88V。
腔体内部结构一览，底部贴有触摸检测传感器，腔体壁上排线连接充电触点和通话麦克风。

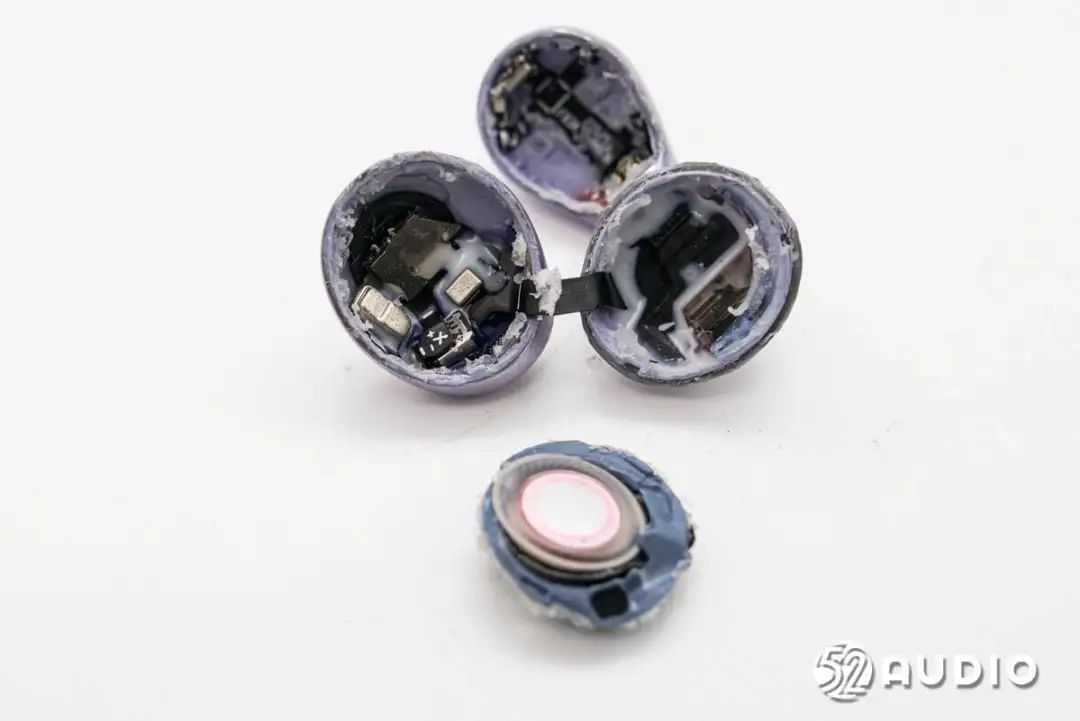

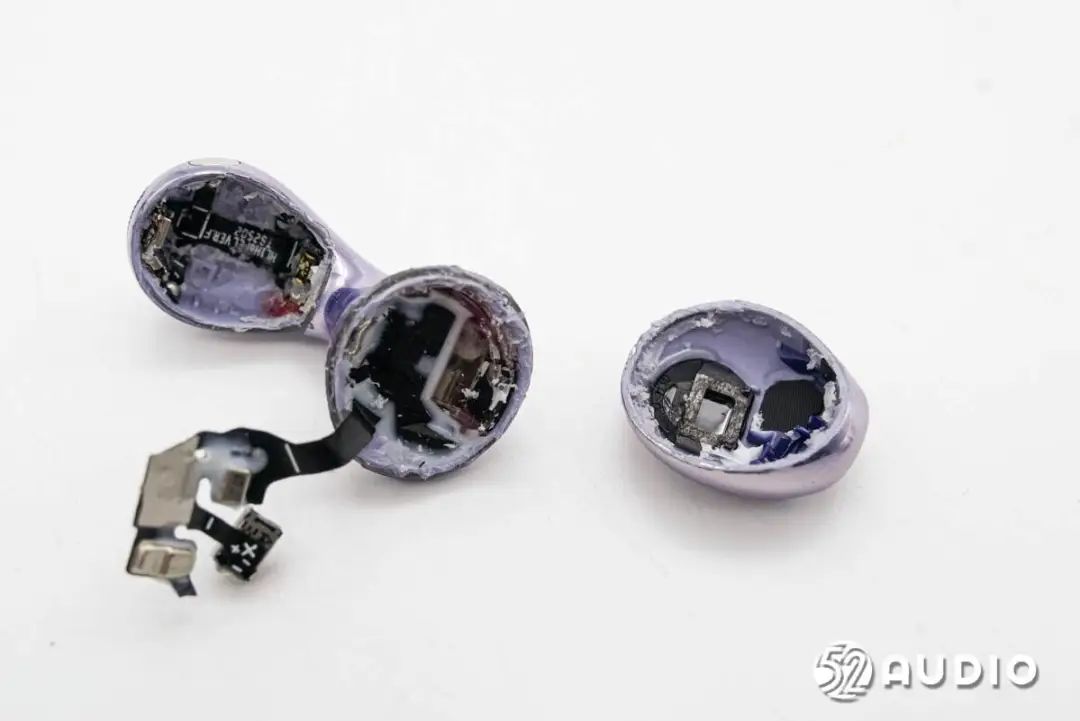

沿合模线打开音腔。

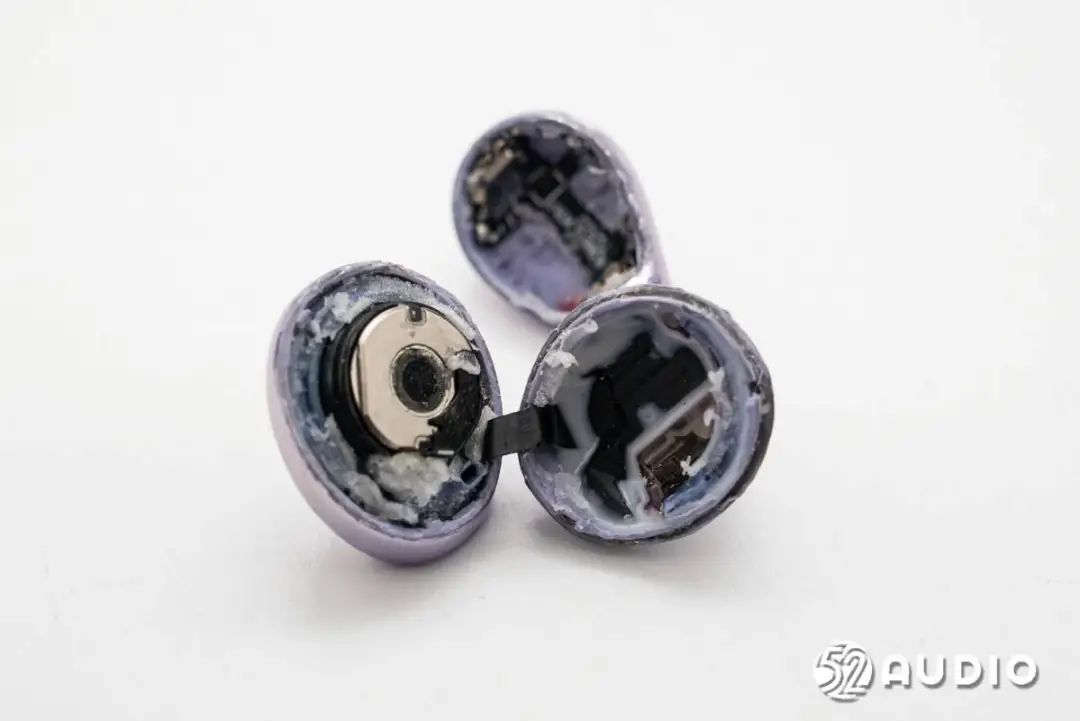

前腔内部的扬声器单元结构一览。
后腔内部结构一览，通过双盖板与音腔隔离。

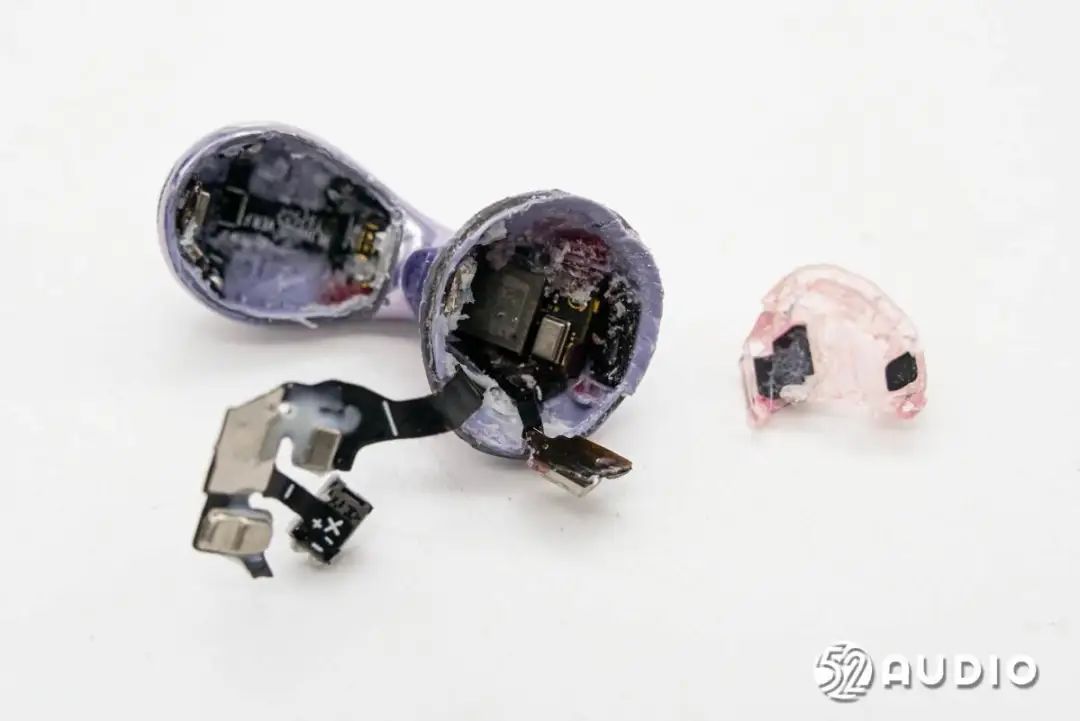

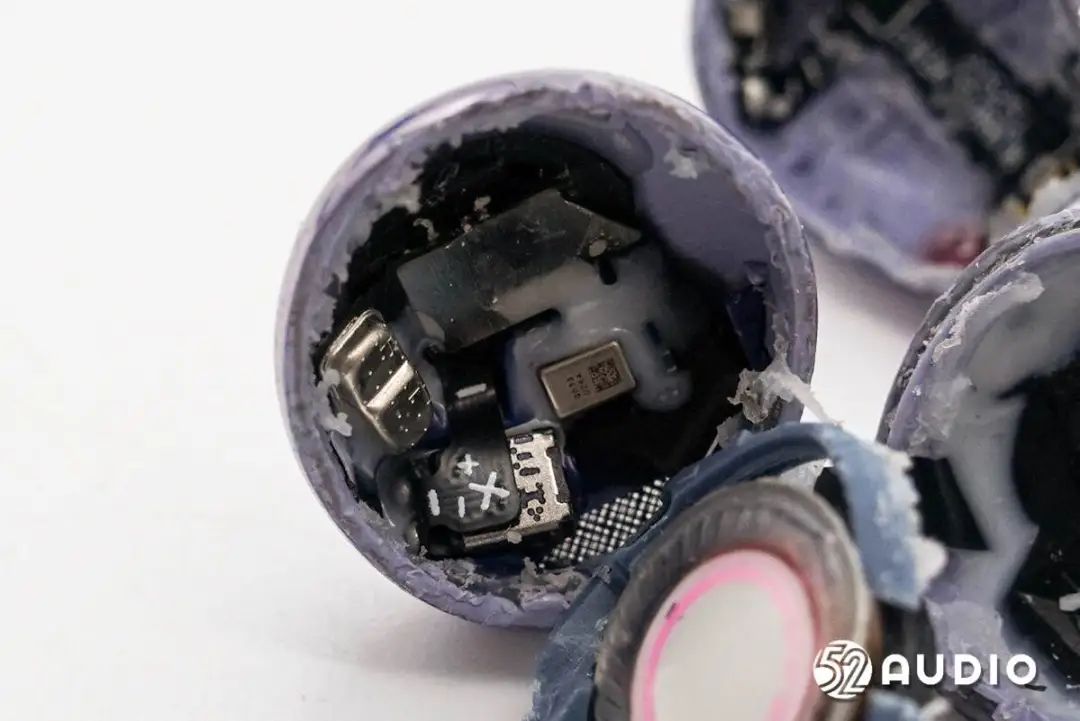

掀开扬声器，前腔底部结构一览。
断开排线，取掉动圈单元结构。
动圈单元结构一览。

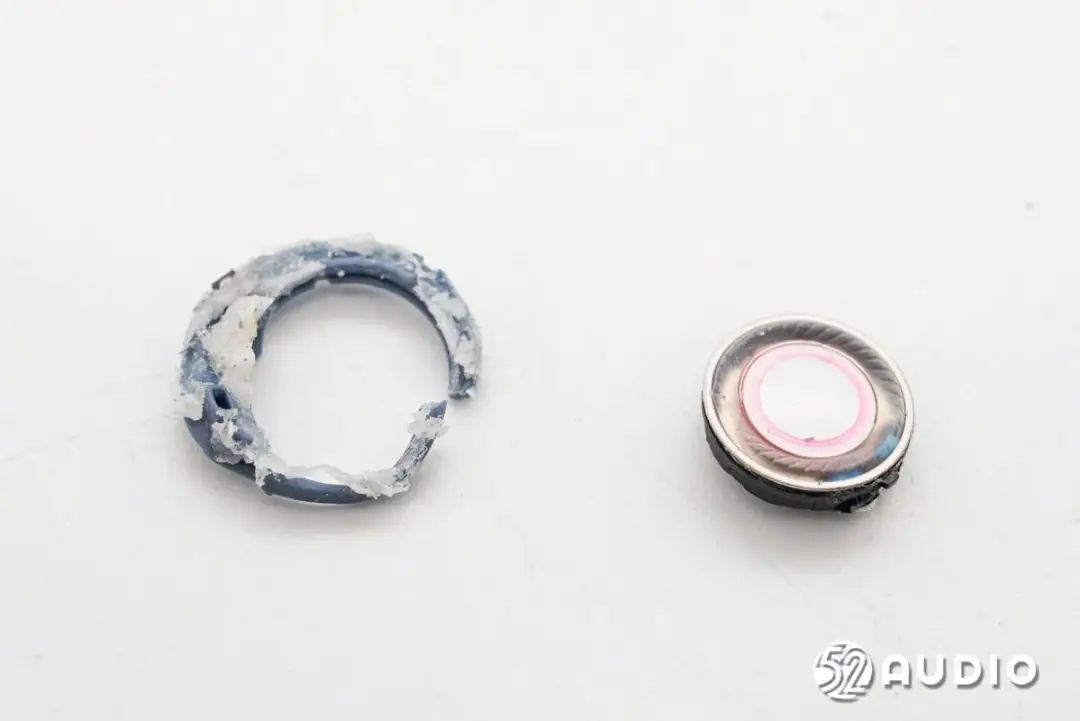

取掉动圈单元。

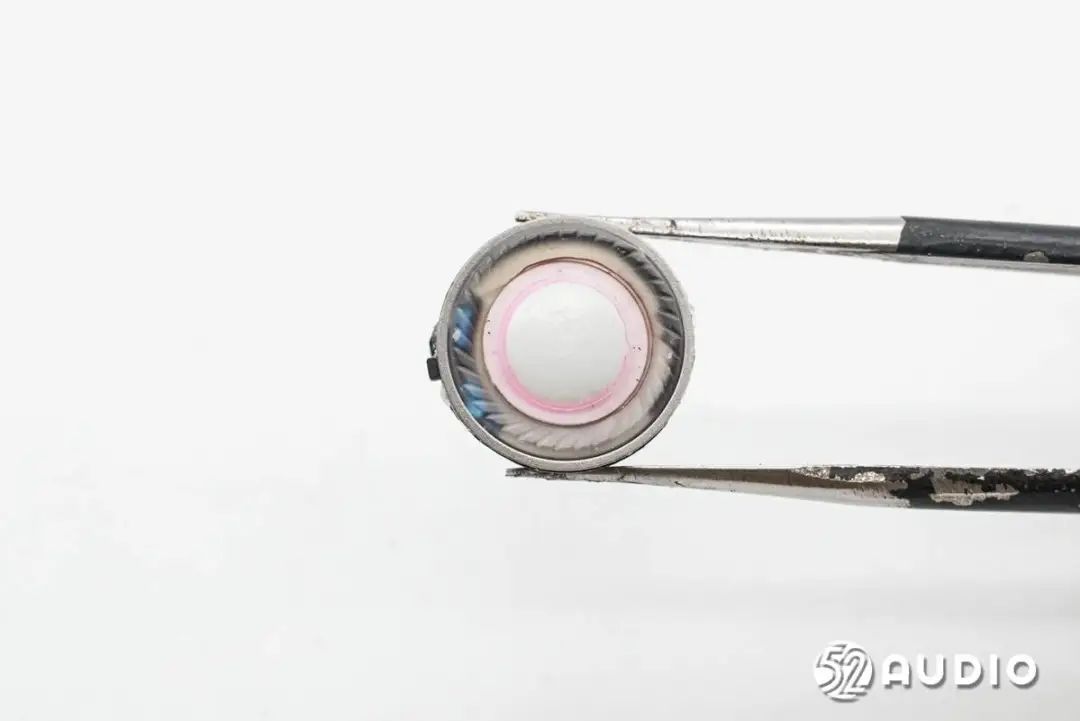

耳机内置低音动圈单元正面特写，据官方介绍，采用了双磁路设计，负责中低音部分，可下潜至14Hz。

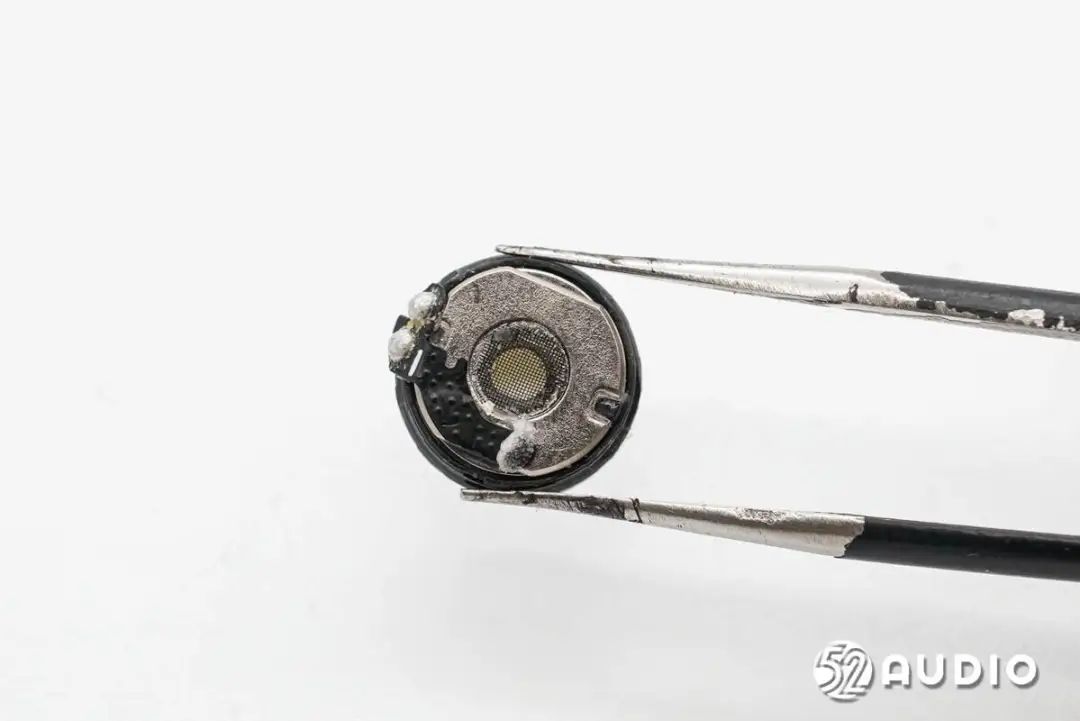

低音动圈单元背面特写，中心设计调音孔，通过丝网防护。

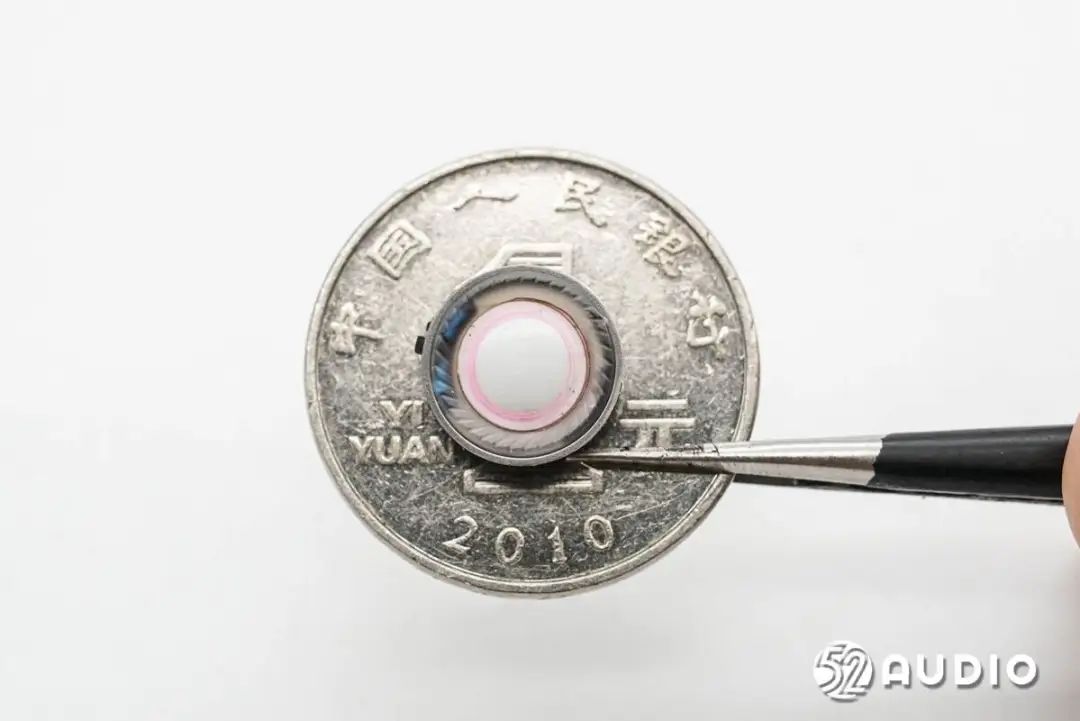

低音动圈单元与一元硬币大小对比。

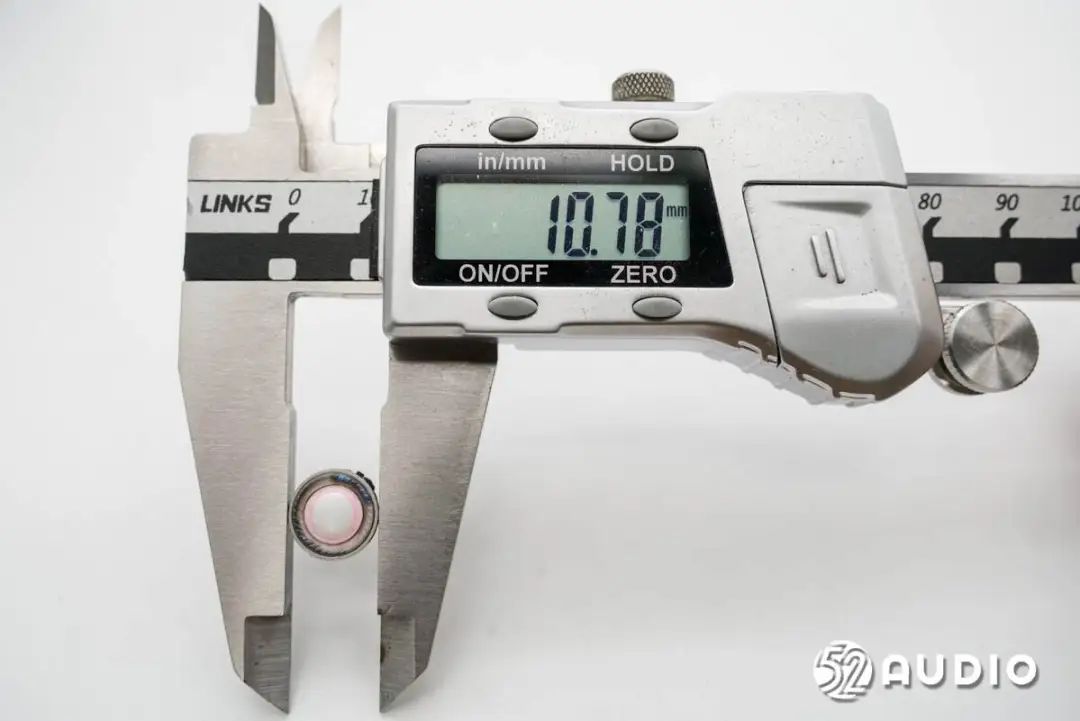

经我爱音频网实测，低音动圈单元直径约为10.78mm。
取出前腔内部排线。

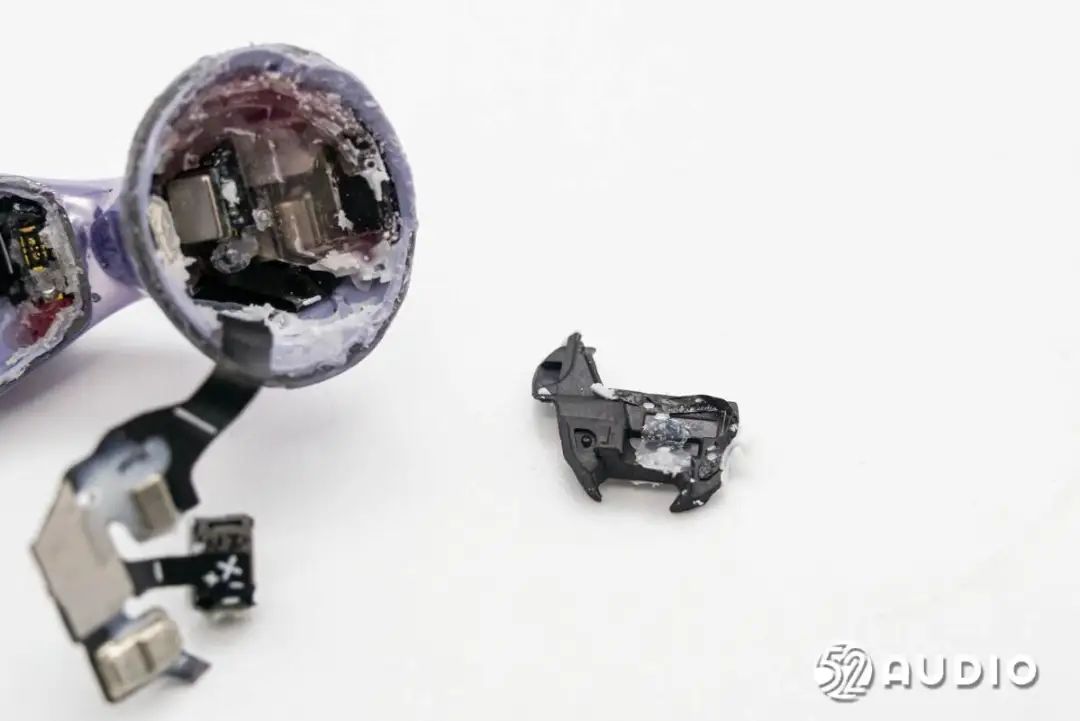

拆掉后腔内部的黑色支架。

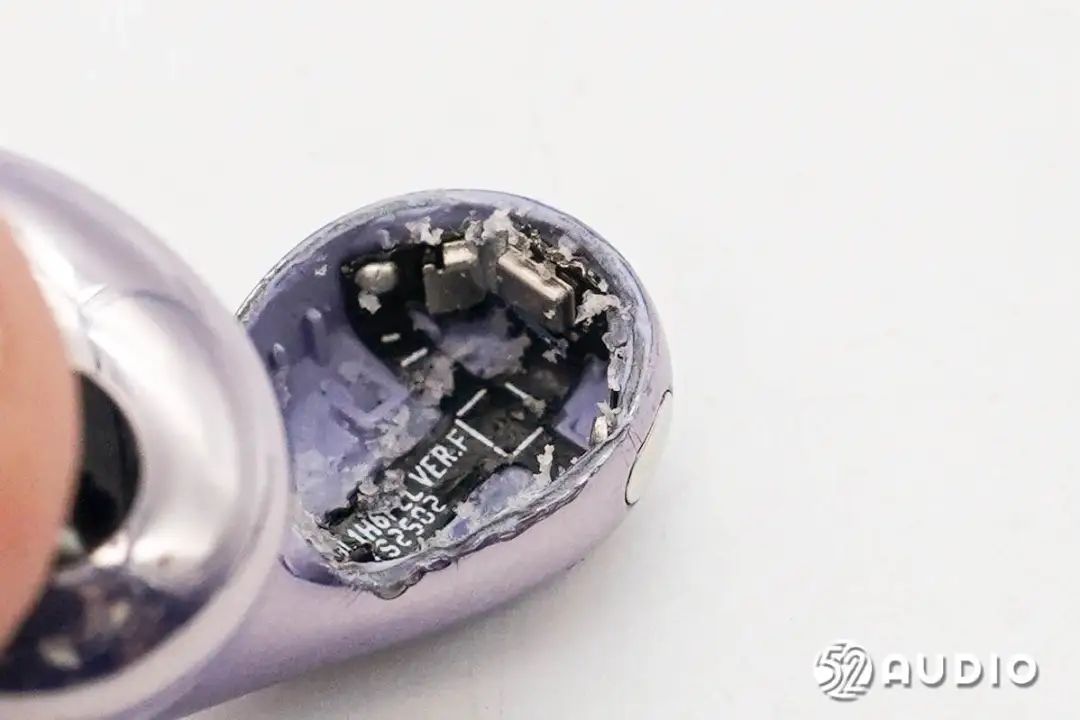

取掉后腔内部的透明盖板，后腔底部主板单元结构一览。

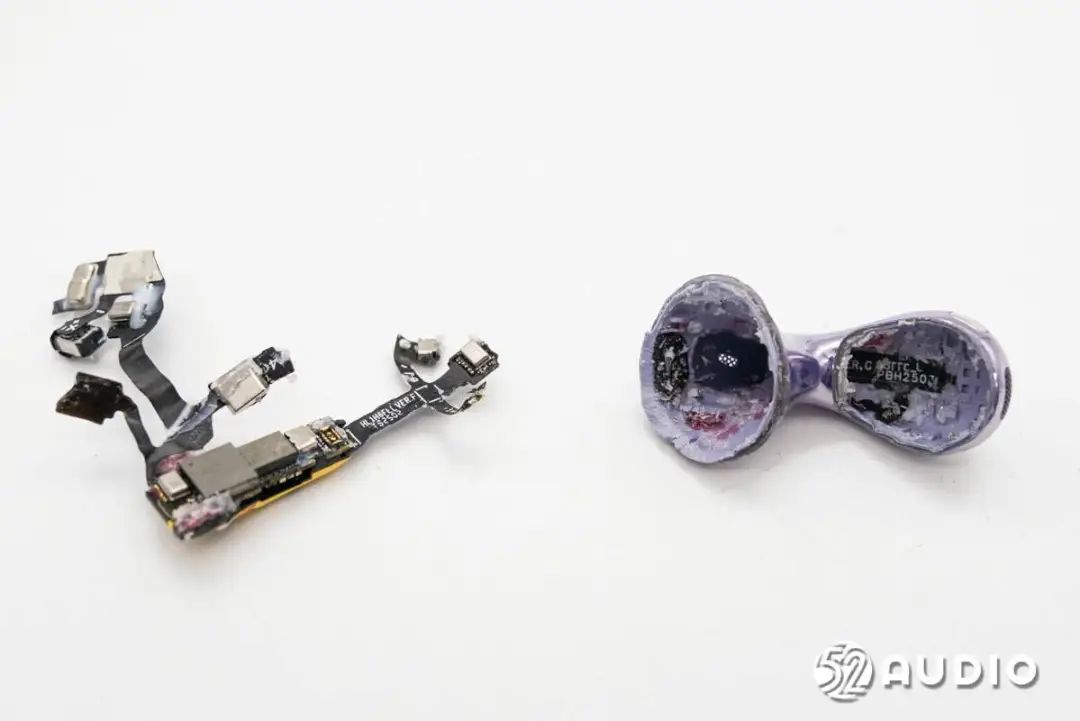

抽出耳机柄内部的主板及排线。
腔体内部的触摸检测贴片特写，与主板通过BTB连接器连接。

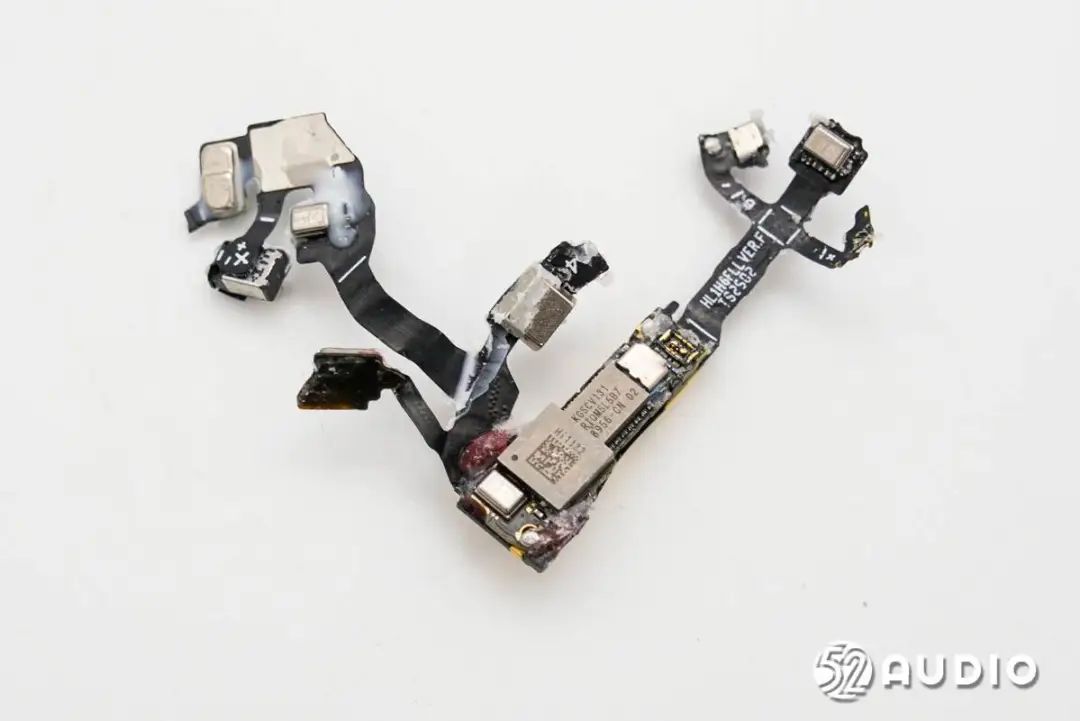

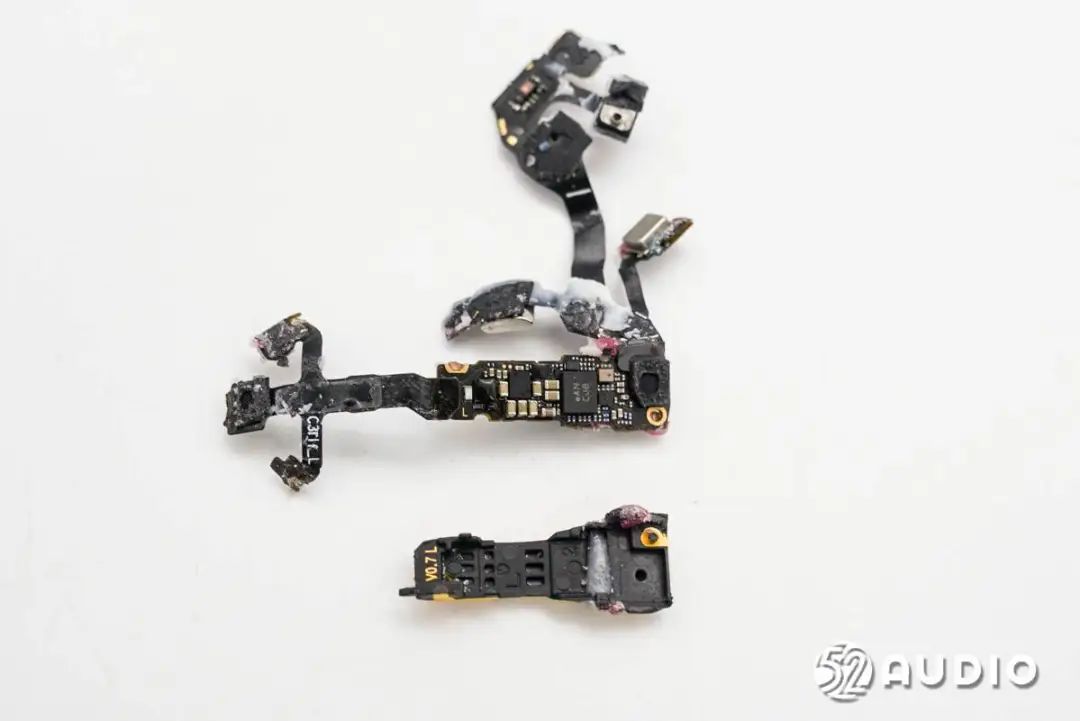

耳机内部的主板及排线电路一览。
取掉主板上的支架。

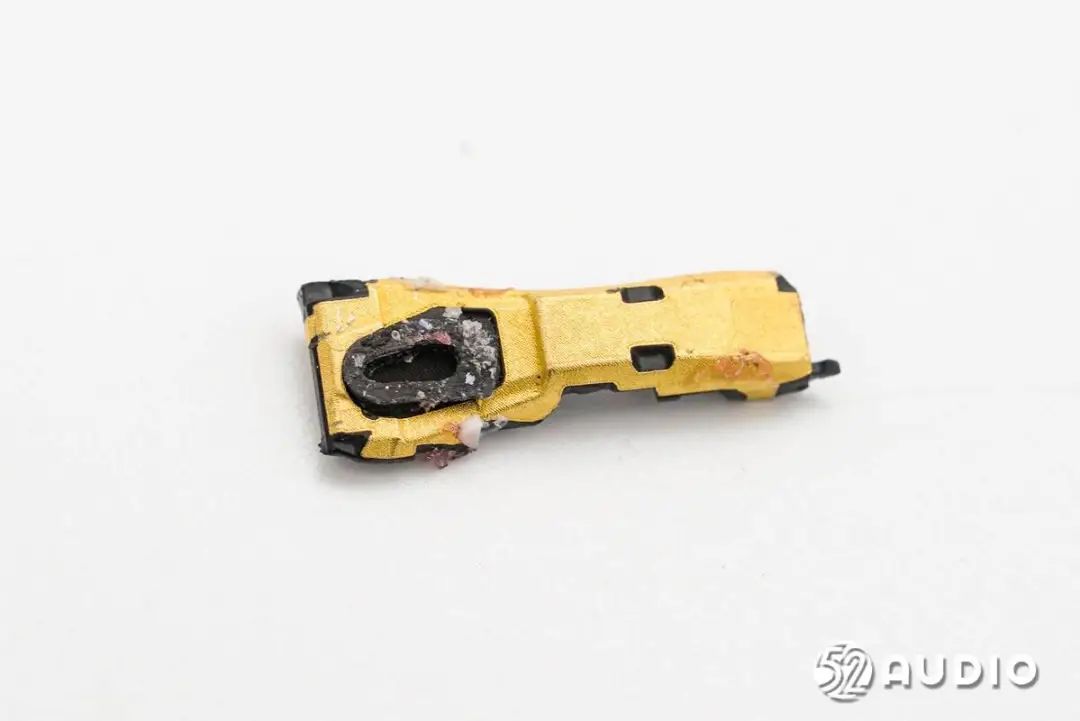

支架上大面积印刷LDS镭射天线，设置有前馈降噪麦克风拾音孔，通过丝网防护。

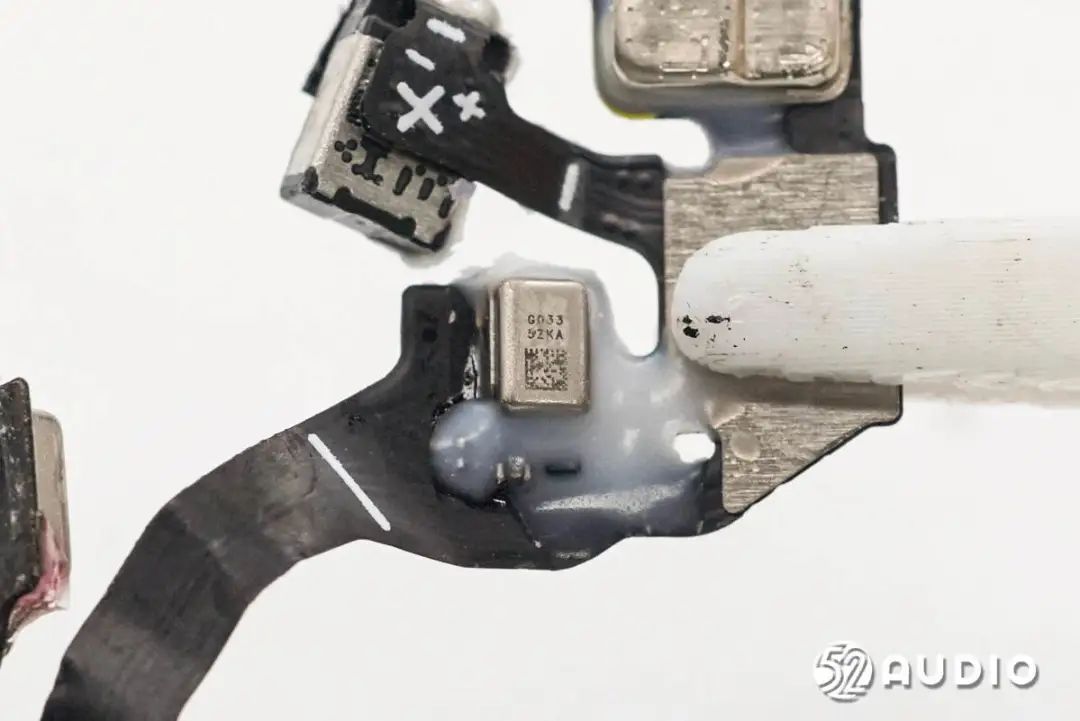

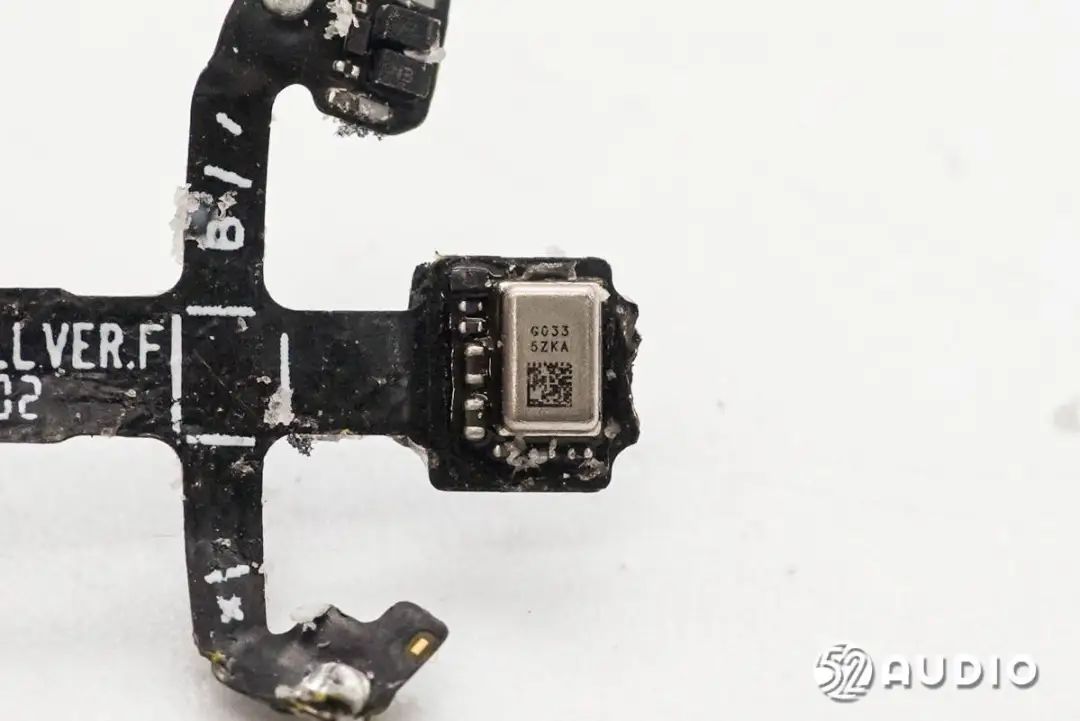

镭雕G033的MEMS麦克风特写，为通话麦克风，用于语音通话功能拾取人声。

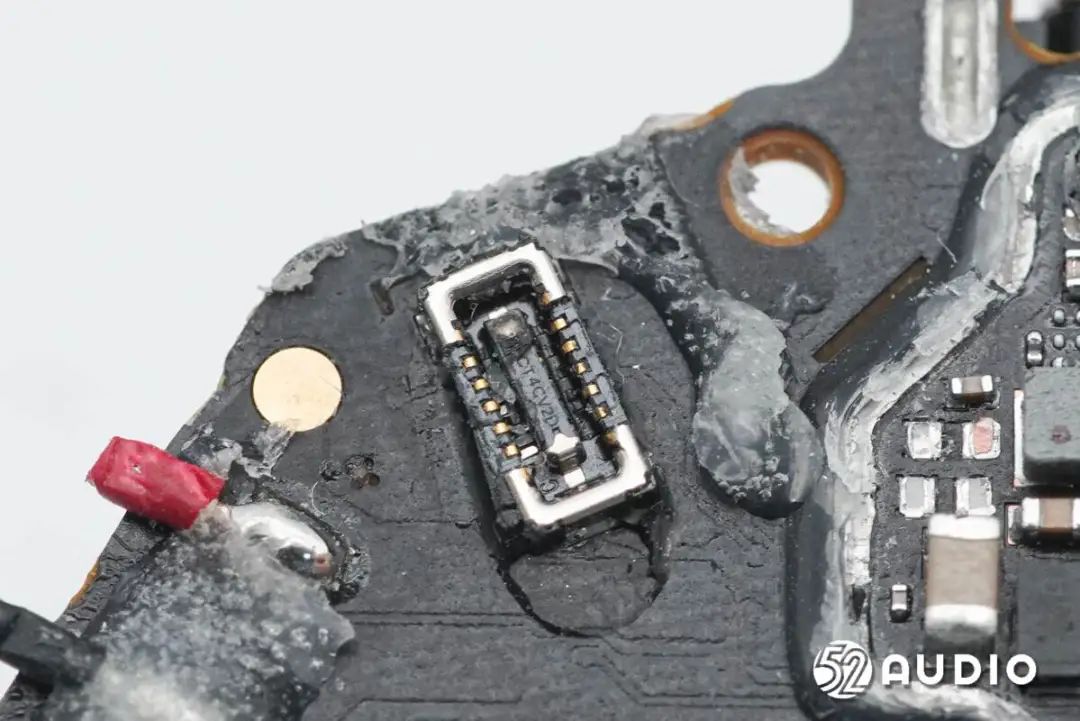

连接触摸检测贴片的BTB连接器母座特写。

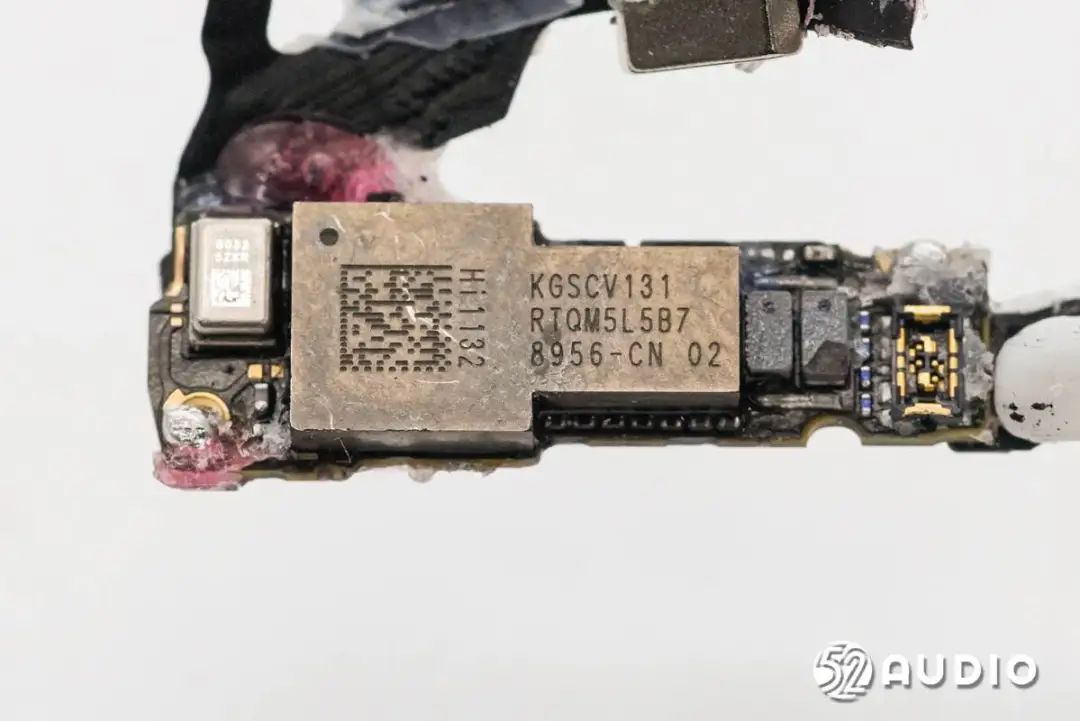

SiP（System in Package）系统级封装的华为自研Kirin麒麟A2芯片，丝印“Hi1132”。

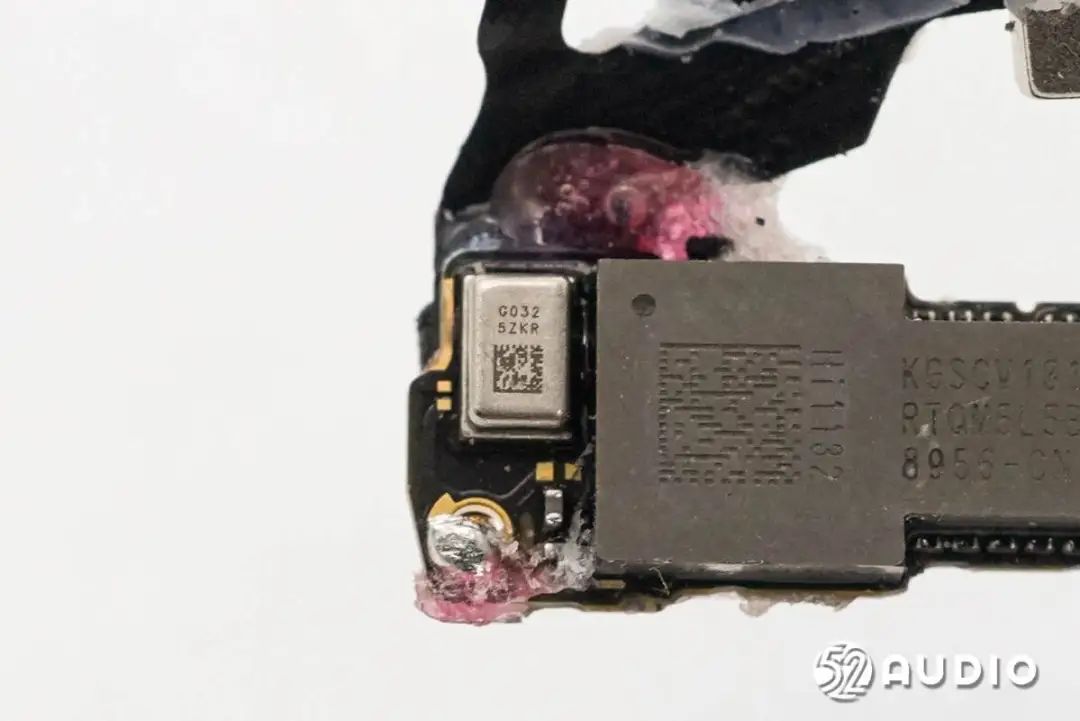

第二颗镭雕G032的MEMS麦克风，为前馈降噪麦克风，用于拾取外界环境噪音。

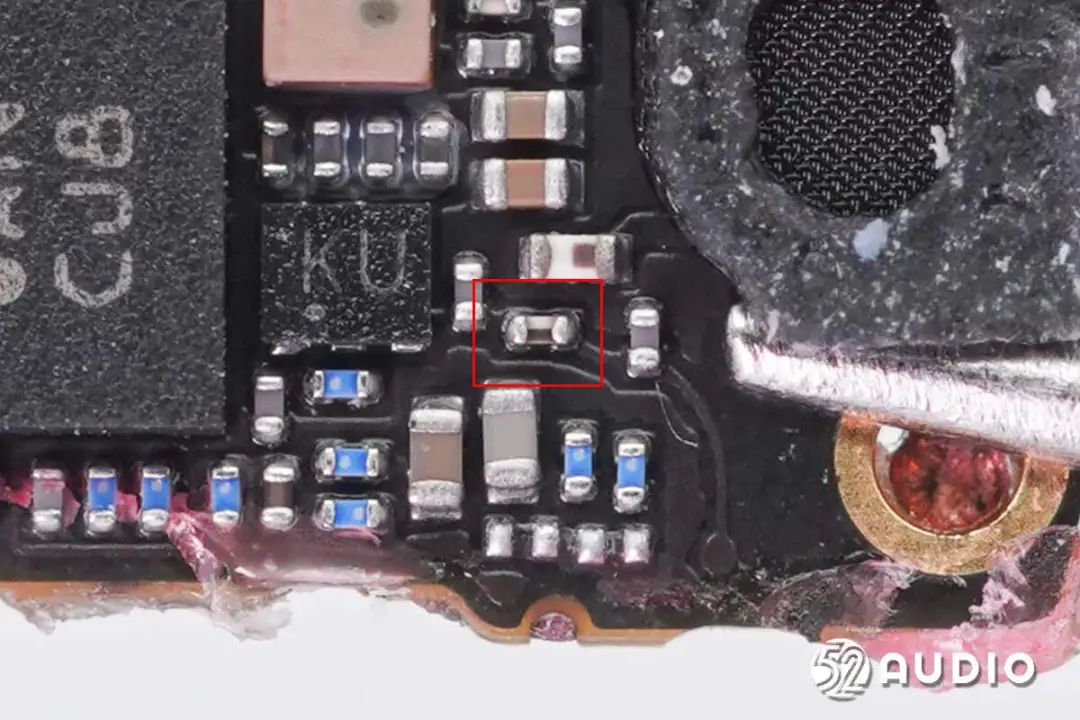

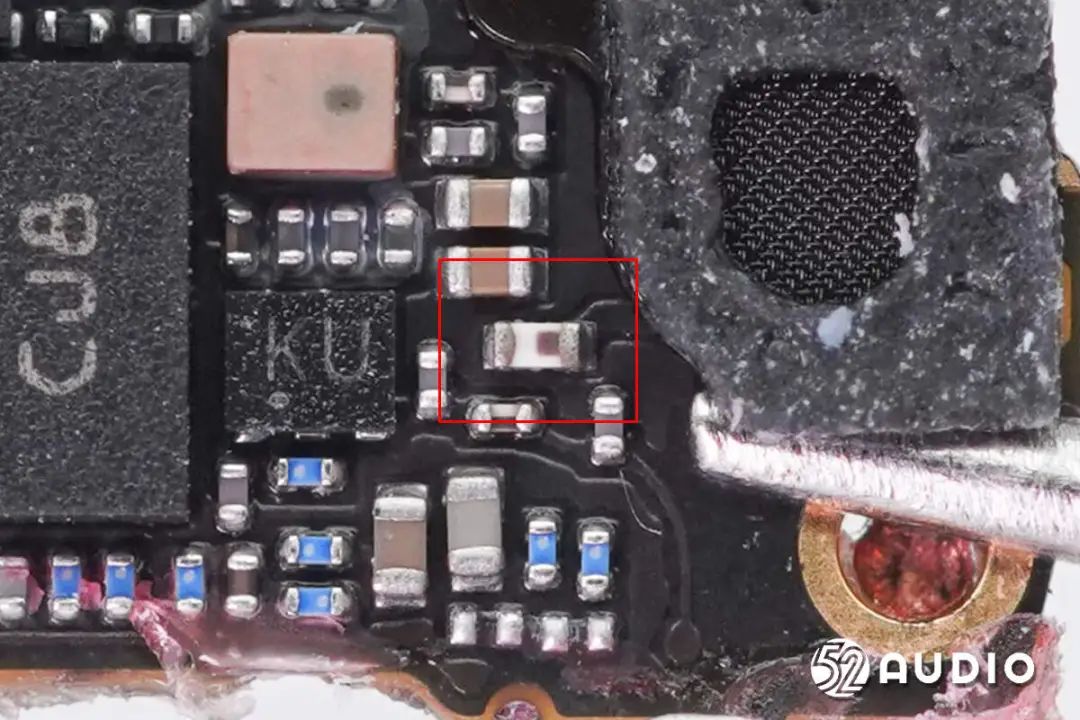

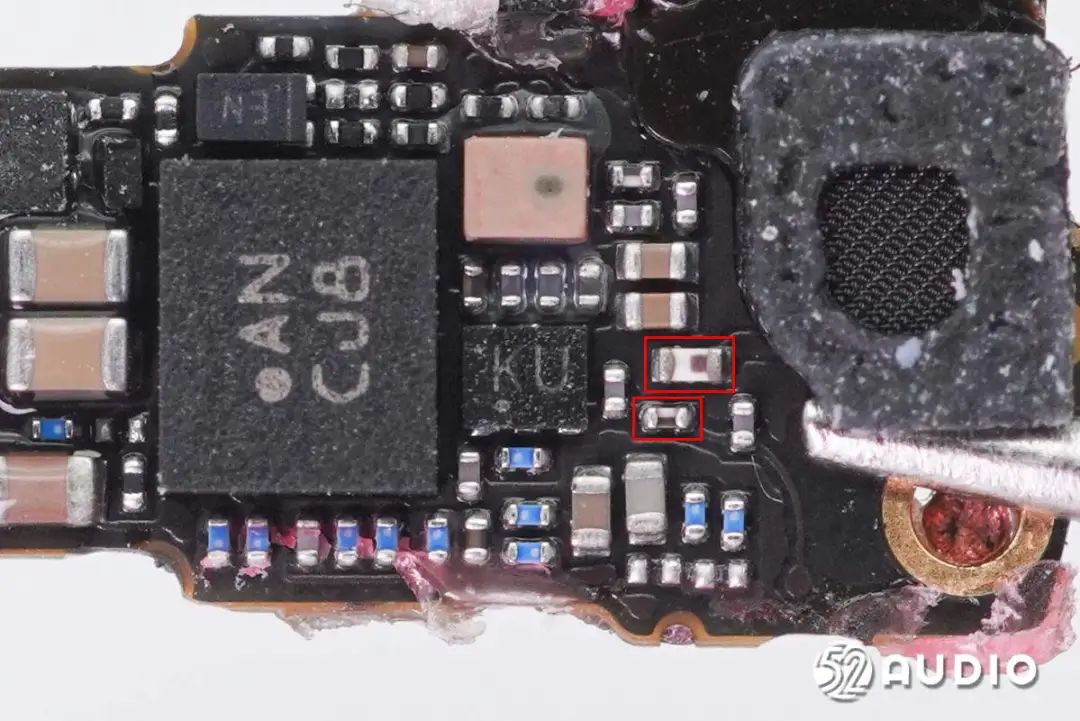

丝印KU的IC，右侧配备了Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感（上）和SDCL0402H-01系列叠层陶瓷电（下）。
Sunlord顺络电子SDCL0603Q系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

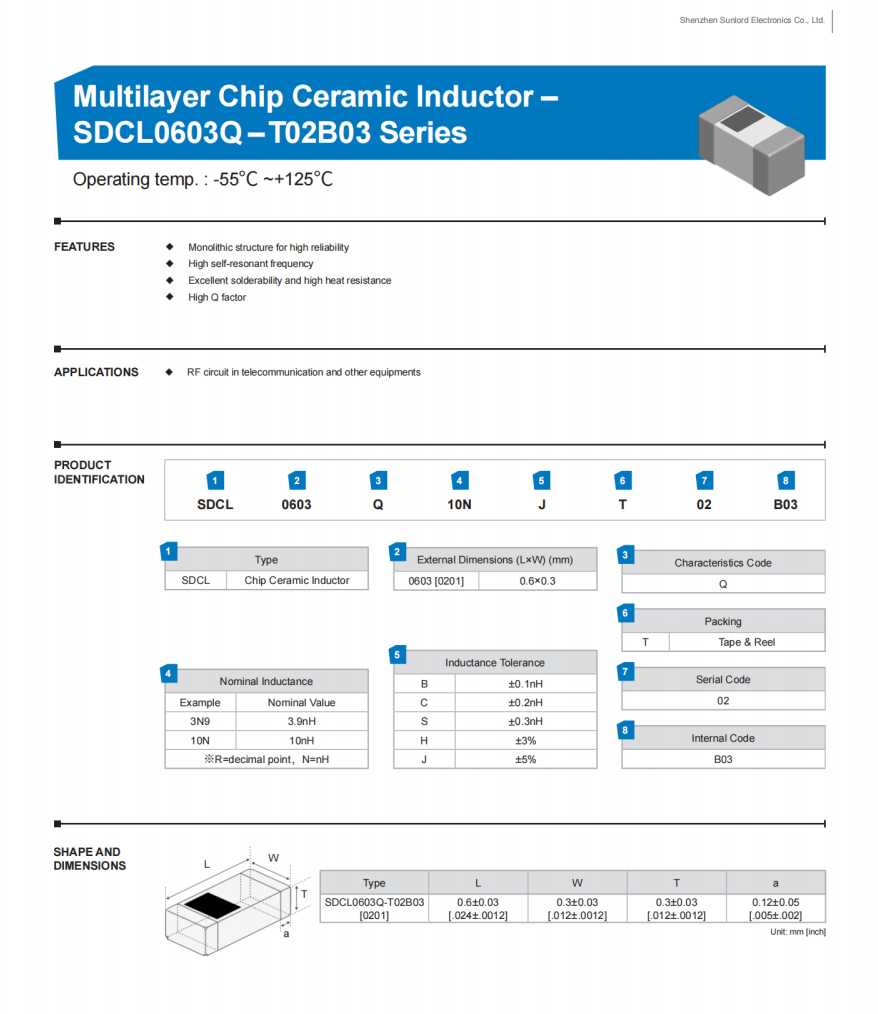

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据我爱音频网拆解了解到，包括HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、联想、iKF、Marshall、JLab、Nothing、倍思、摩托罗拉、字节跳动、美碳等众多品牌旗下产品采用了顺络电子的电感器。
Sunlord顺络电子SDCL0402H-01系列叠层陶瓷电感，通过叠层结构保障可靠性性和生产效率，拥有高Q值和高自谐振频率（SRF）等特点。

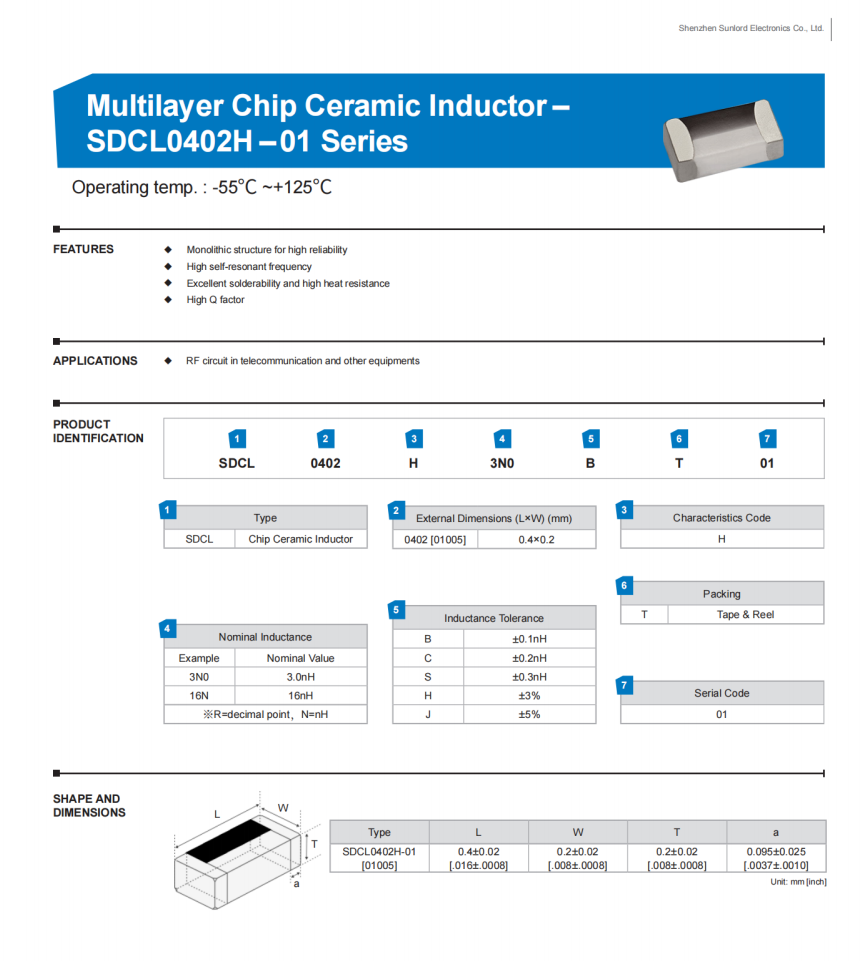

Sunlord顺络电子SDCL0402H-01系列详细资料图。

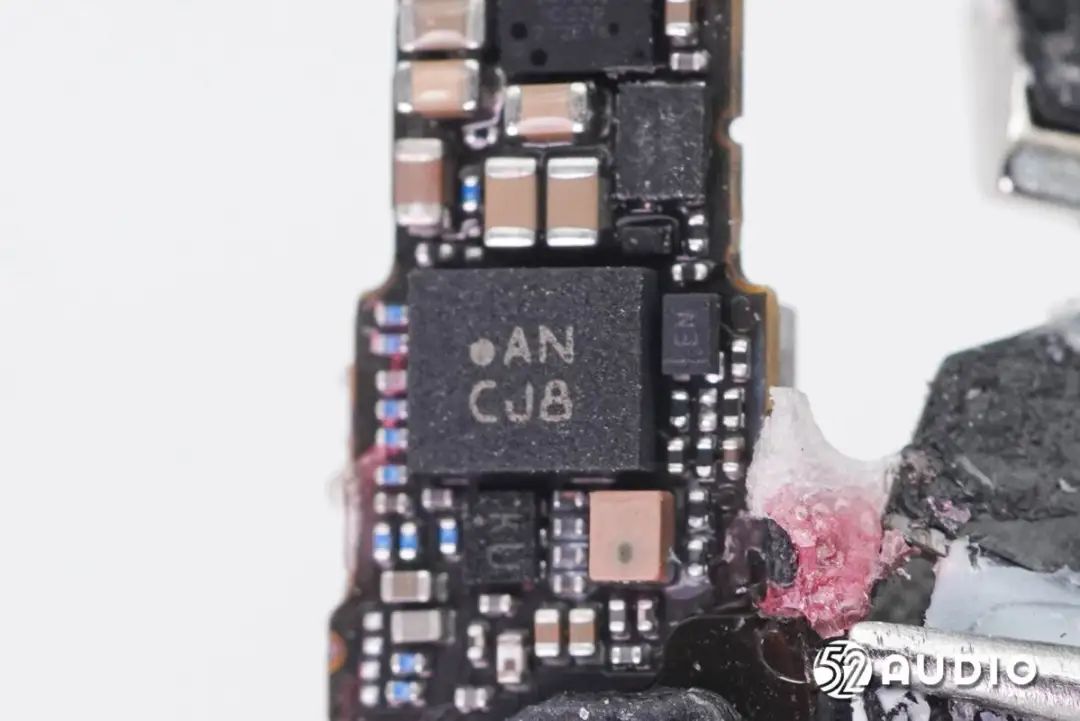

丝印AN CJ8的六轴陀螺仪，用于空间音频功能追踪头部运动。

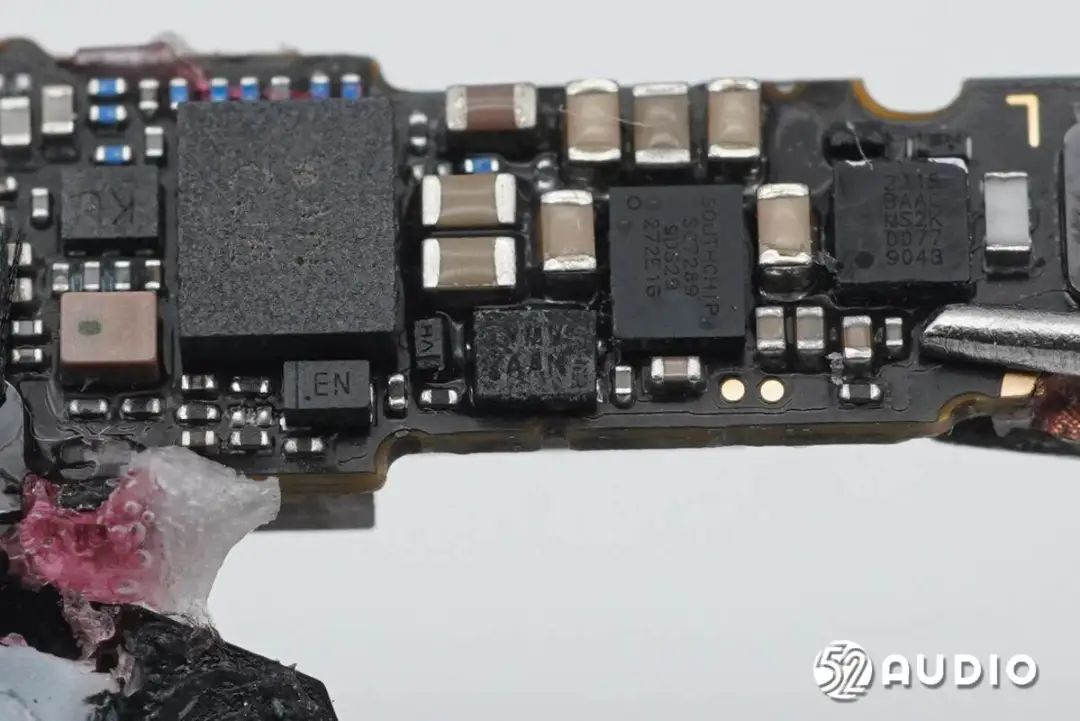

赛微微电CW2215B锂电池电量计芯片，具有5μA超低功耗，支持电流检测。

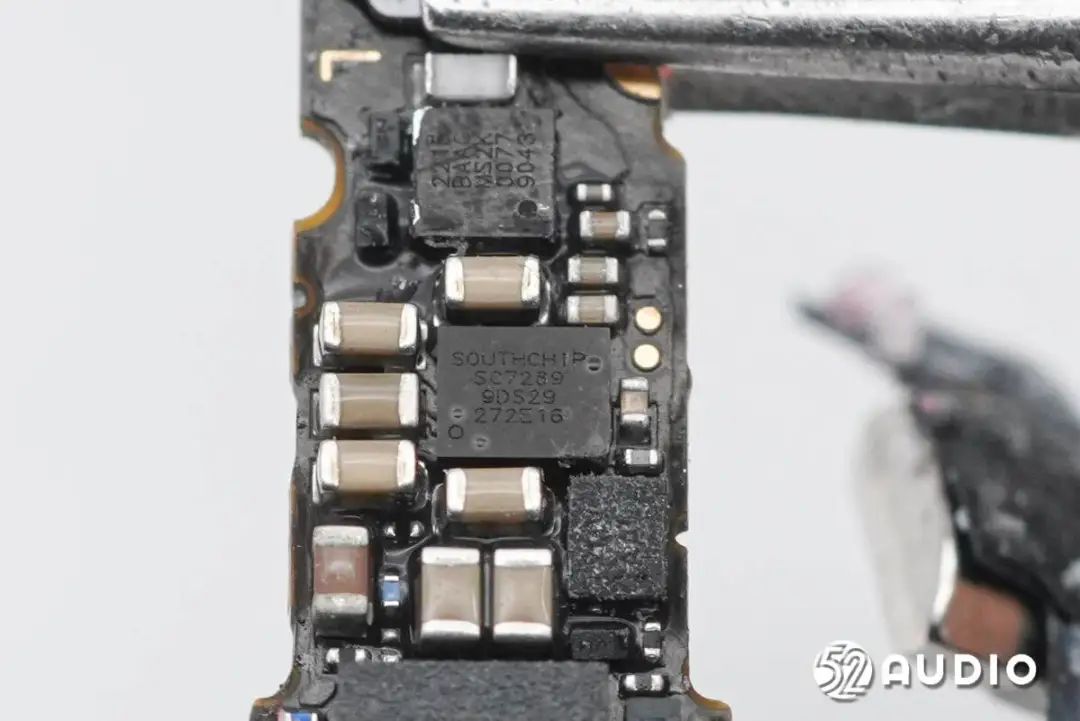

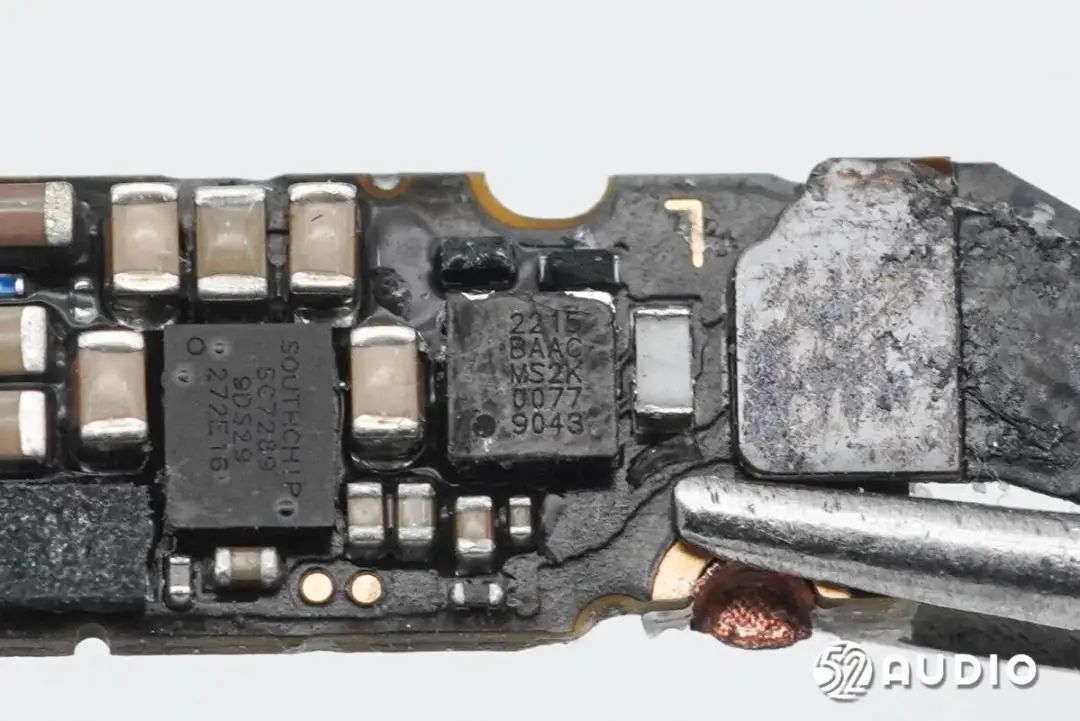

Southchip南芯半导体SC7289线性充电IC。
丝印YMV AAN的IC。

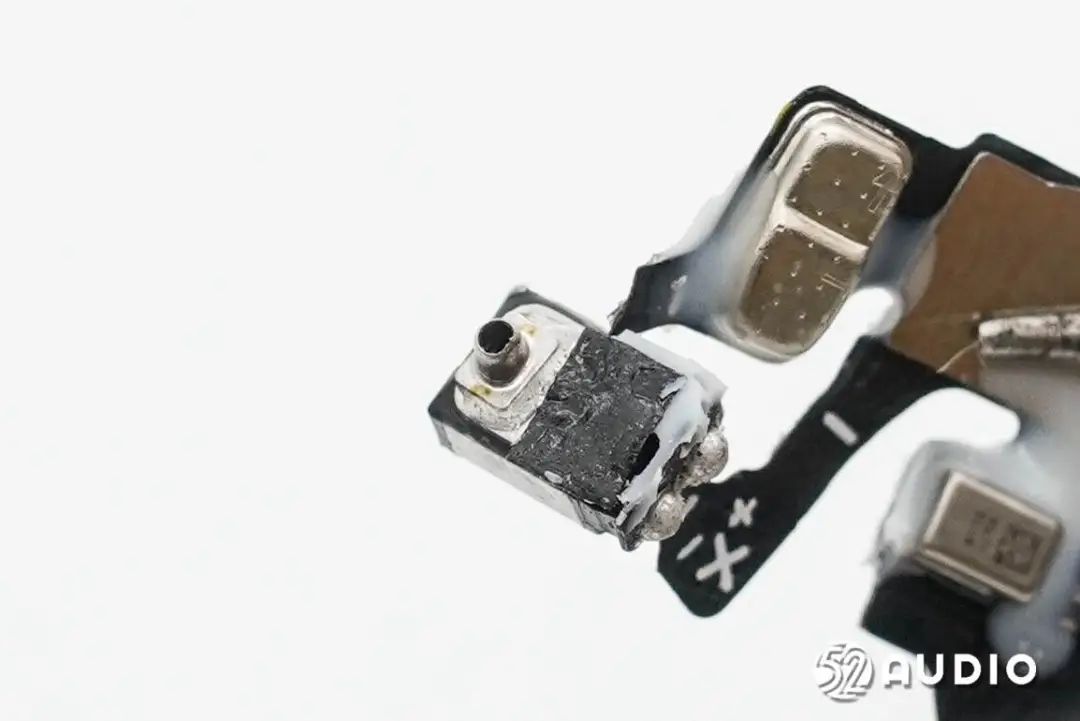

丝印二维码的骨传导VPU，用于精准识别骨传导震动声音，提升拾音效果，使通话或视频时声音更清晰。
第三颗镭雕G032的MEMS麦克风，为后馈降噪麦克风，用于从耳道内部拾音，进一步提升降噪效果。

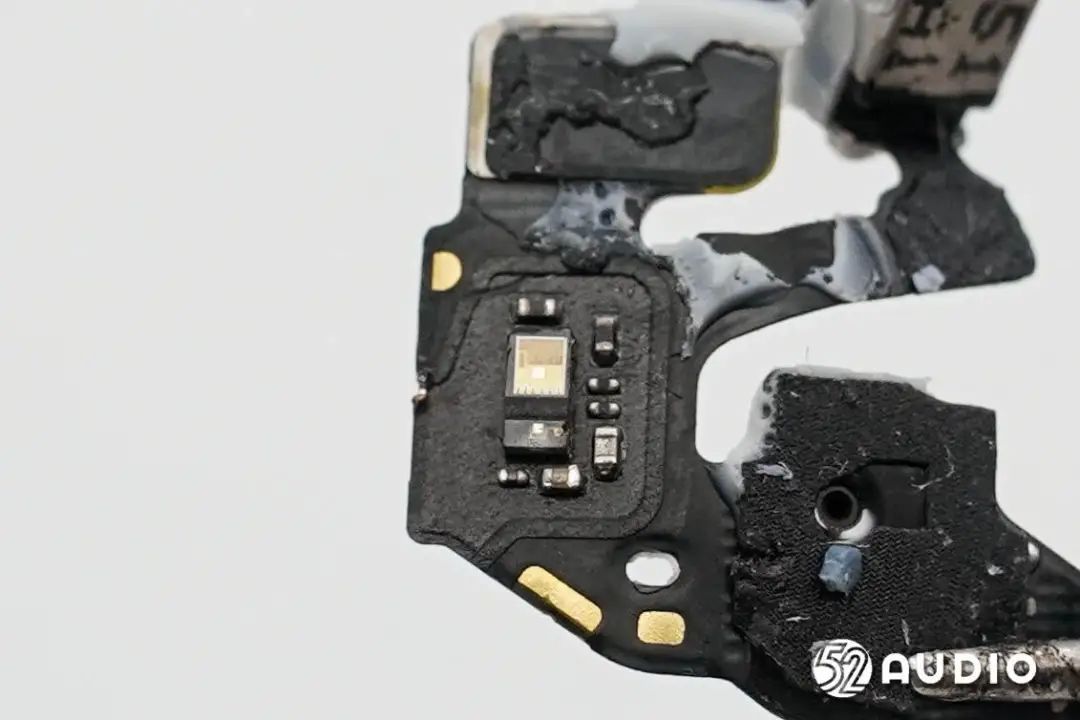

光学入耳检测传感器，用于实现摘取自动暂停播放，佩戴自动恢复播放功能。
微平板高音单元正面特写，负责高音部分，可上探至48KHz。

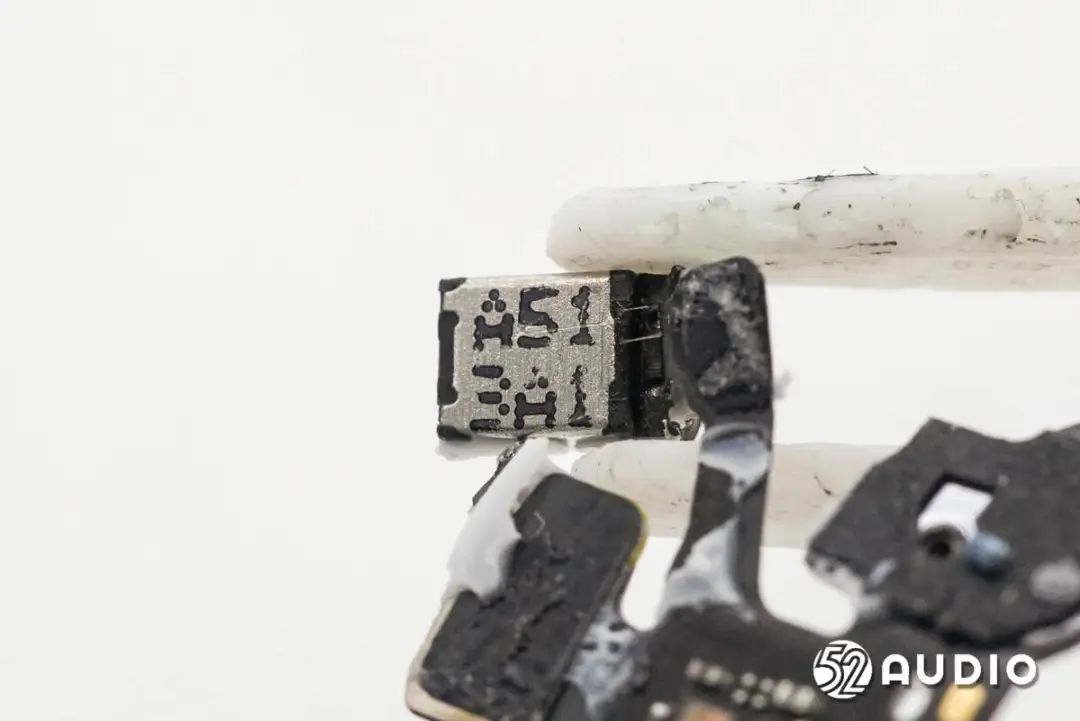

微平板高音单元背面特写，丝印“A51 3A1”信息。

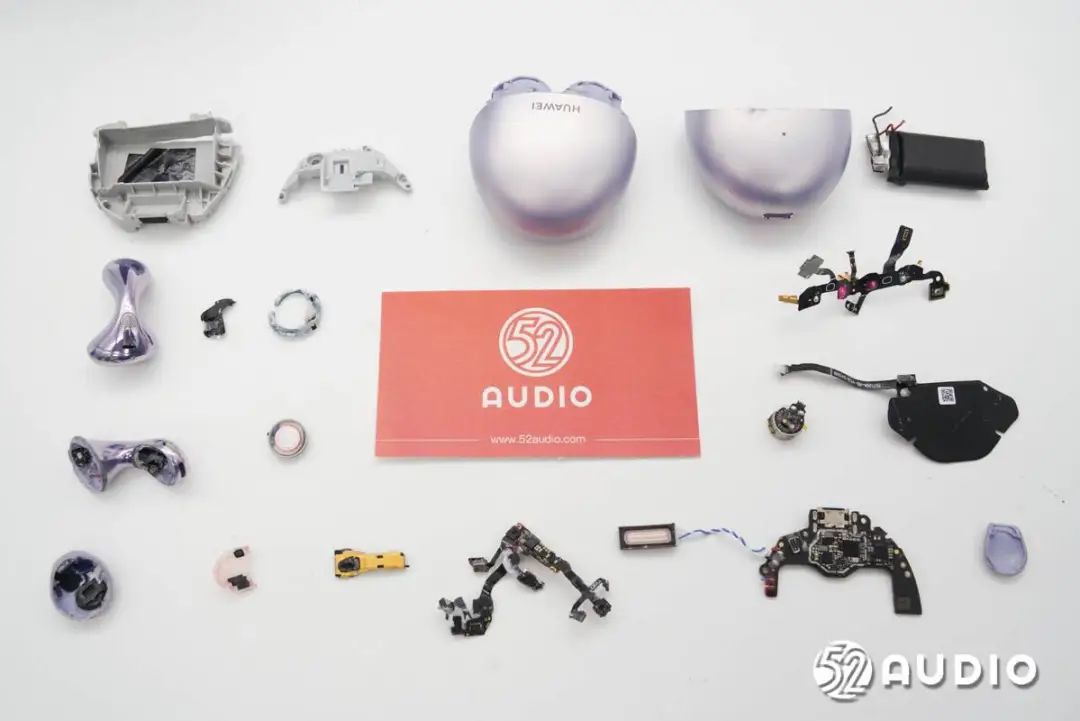

HUAWEI华为FreeBuds 6真无线降噪耳机拆解全家福。
三、我爱音频网总结
HUAWEI华为FreeBuds 6真无线降噪耳机在外观方面，延续了上代的独具特色设计，拥有着出色的质感。鹅卵石状充电盒，外观圆润，体积小巧便携。柄状的入耳式耳机，采用了水滴型设计，机身线条流畅，优雅时尚；光滑的亮面质感，佩戴舒适亲肤；还配备了硅胶耳套，用于提升佩戴稳定性和密闭性，从而满足个性化需求。
内部主要配置方面，充电盒搭载了510mAh/3.87V锂电池，电芯来自ATL新能源。主板上，采用了ConvenientPower易冲半导体CPS4520A无线充电接收芯片，Renesas瑞萨DA9168电池充电管理芯片，Southchip南芯半导体SC8753高效直充芯片等方案；还内置了15mm x 6mm扬声器，用于查找功能。
耳机内部，采用了39.5mAh/3.88V钢壳扣式电池；搭载了双磁动圈低音单元+超高频微平板高音单元双单元，内置三颗MEMS麦克风+骨传导VPU拾音；主控芯片为SiP封装的华为自研Kirin麒麟A2芯片；其他还采用了Southchip南芯半导体SC7289线性充电IC，赛微微电CW2215B锂电池电量计芯片，Sunlord顺络电子SDCL0603Q系列和SDCL0402H-01系列叠层陶瓷电等。
