前言
充电头网采购了戴森HD17精准造型吹风机，这款吹风机采用全新的r型机身，采用分体式设计，机身缩小30%，重量减轻20%，配合人体工学设计，操控灵活使用方便。吹风机采用流线型气流加热科技，可均匀的加热气流，呈流线型输出。
吹风机配备5款磁吸式智能风嘴，满足日常干发造型需求。吹风机输出功率为1700W，具备三档风速设置和4档温度设置，还设有一键冷风按钮便于定型。下面就带来戴森HD17精准造型吹风机的拆解，一起看看内部的用料和设计。
戴森精准造型吹风机开箱
戴森HD17吹风机采用纸箱包装，左上角印有dyson supersonic r字样。

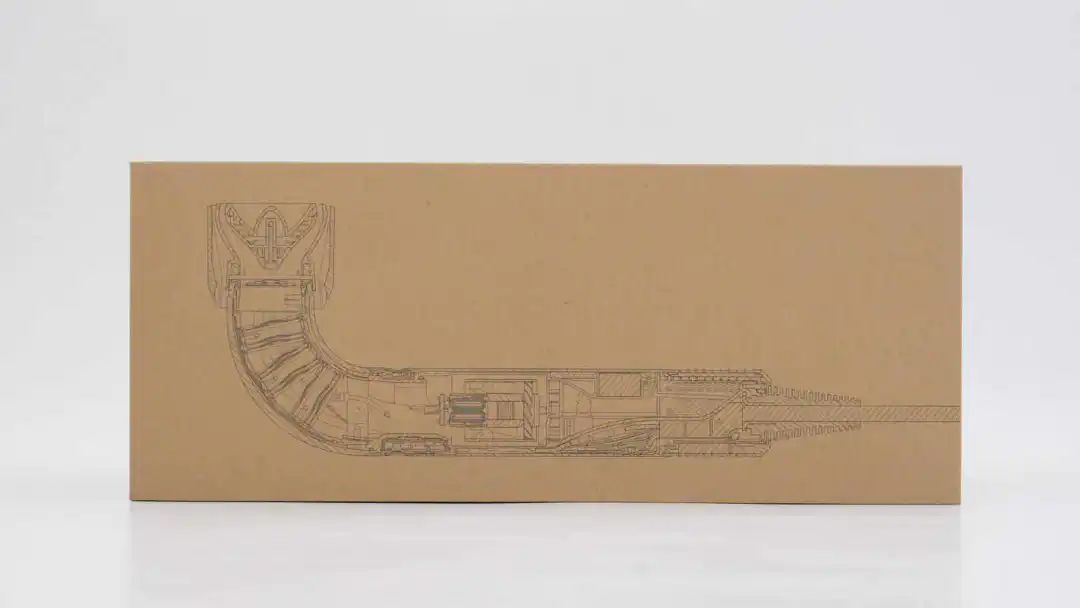

另一面印有吹风机的内部透视图。
包装盒侧面标签标注产品信息，下面到产品实物展示环节再介绍。
包装盒内附快速操作指南。
吹风机整体一览，戴森HD17吹风机将电机驱动电路由吹风机内部转移到插头处，减小了机身体积并降低重量，大幅提升使用体验。

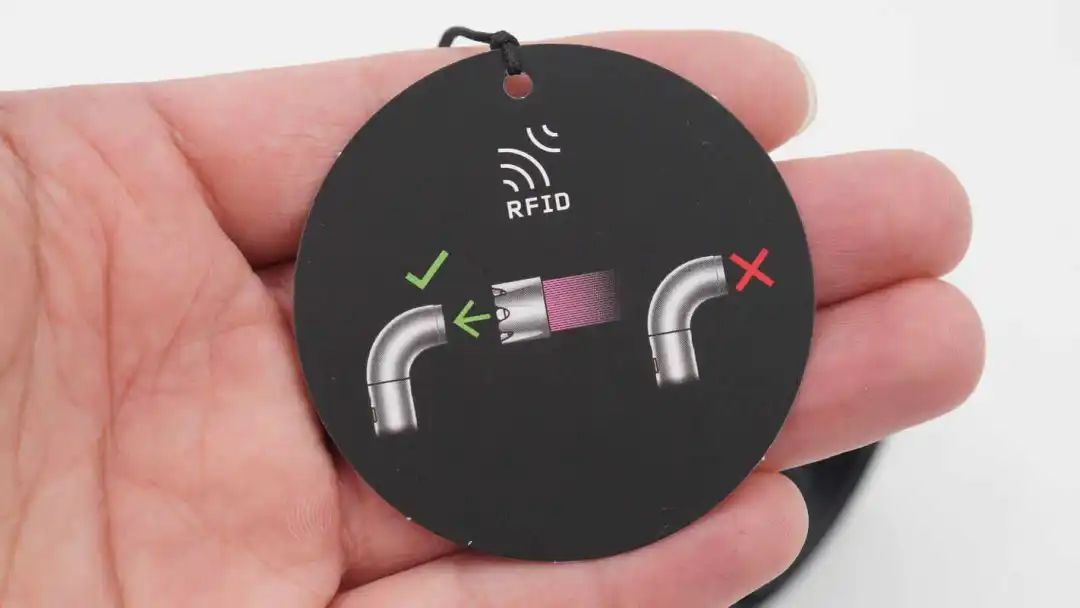

电源线设有标签，标注吹风机需安装风嘴才能使用。

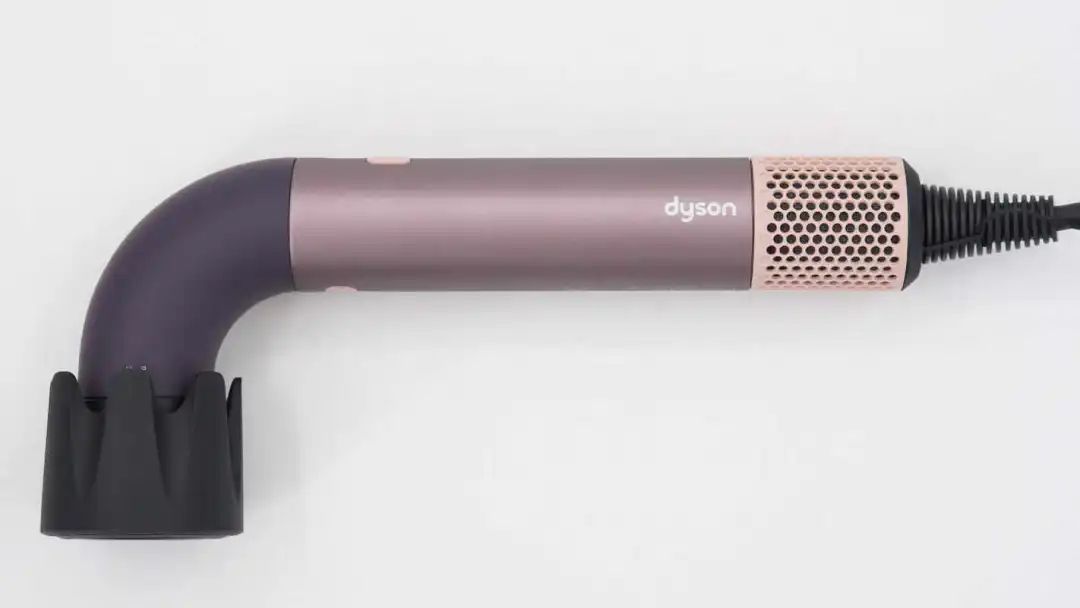

戴森HD17吹风机为晶耀紫配色，安装强劲气流风嘴。

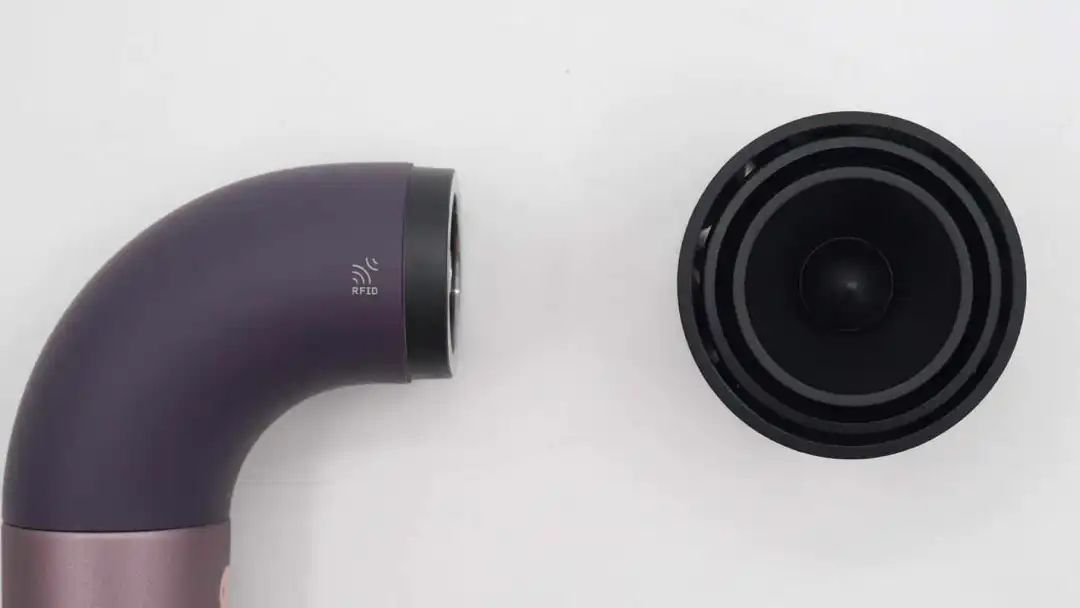

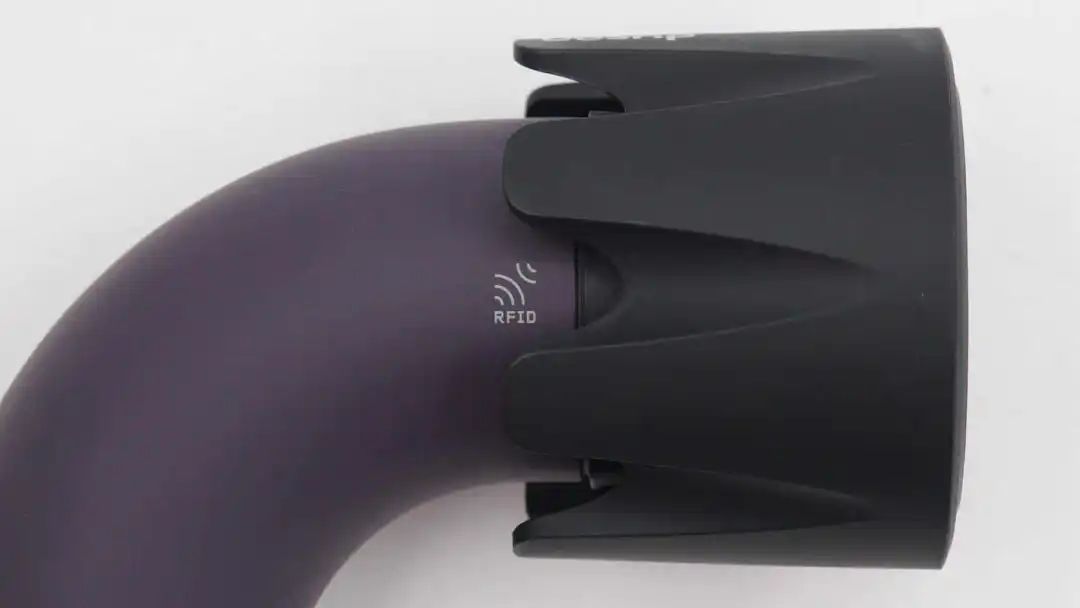

风嘴通过RFID技术识别检测。
风嘴为磁吸安装，更换方便快捷。

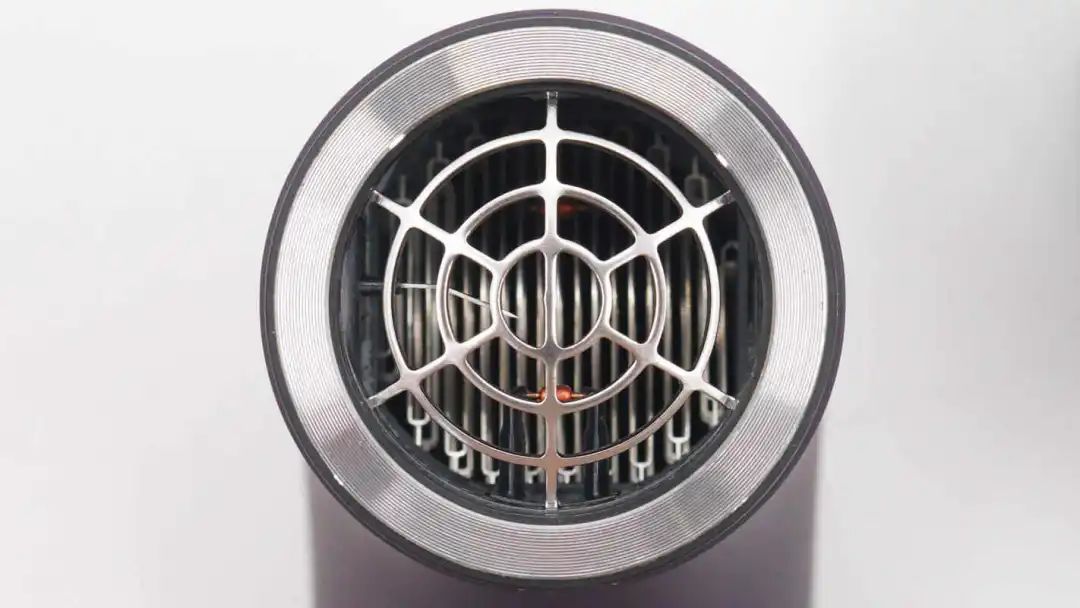

出风口设有防护网，透过防护网可以观察到内部的发热丝。

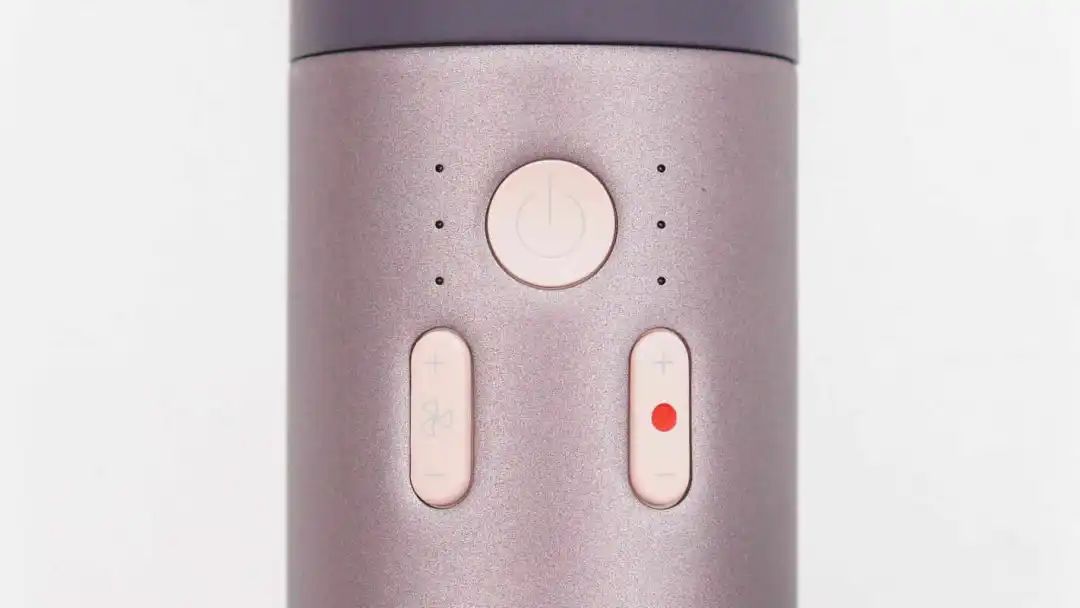

手柄设有电源按键，左侧为风速控制按钮和风速指示灯，右侧为风温控制按钮和风温指示灯。

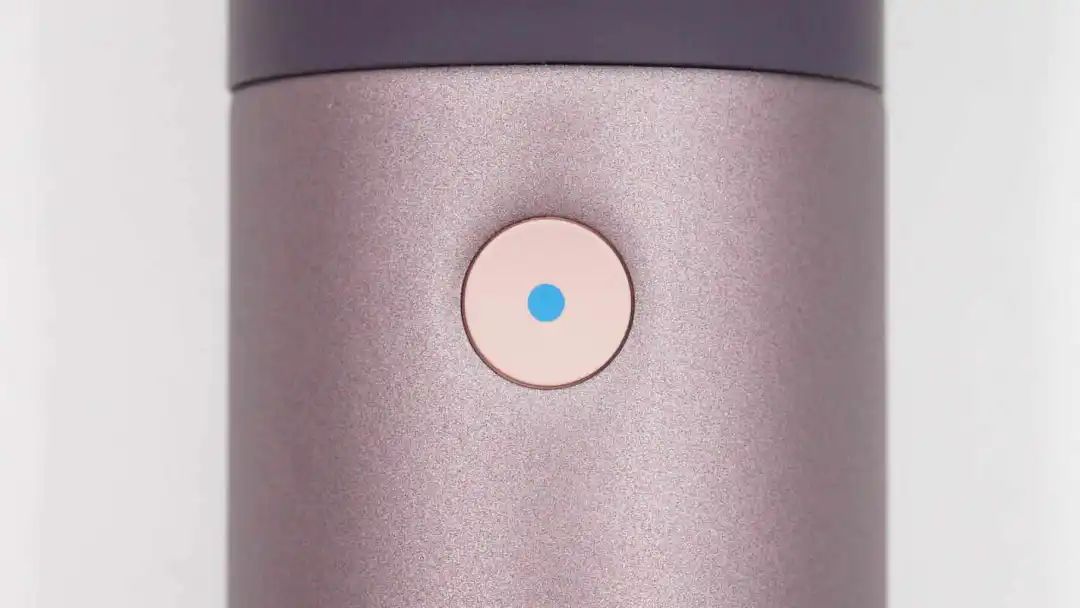

另一面相对位置设有冷风按钮。

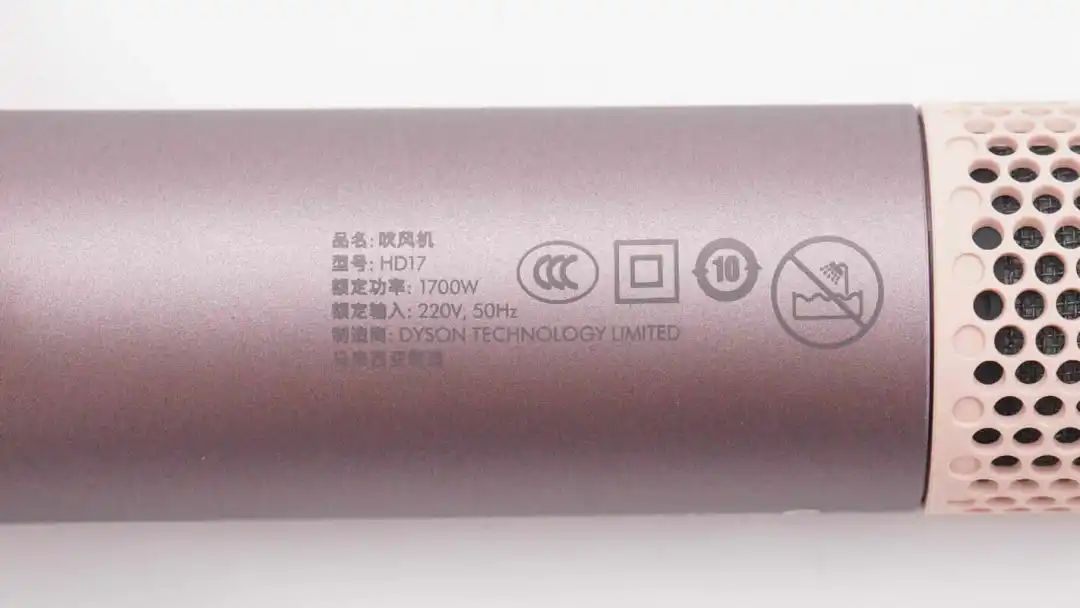

机身印有吹风机参数，型号为HD17，额定功率1700W，额定输入：220V~50Hz，产品通过了CCC认证。
指示灯用于滤网安装提示。
戴森HD17吹风机共附带5个风嘴。
吹风机安装强劲气流风嘴，输出高速气流，快速干发。
专业造型风嘴输出集中气流，利于精准造型。

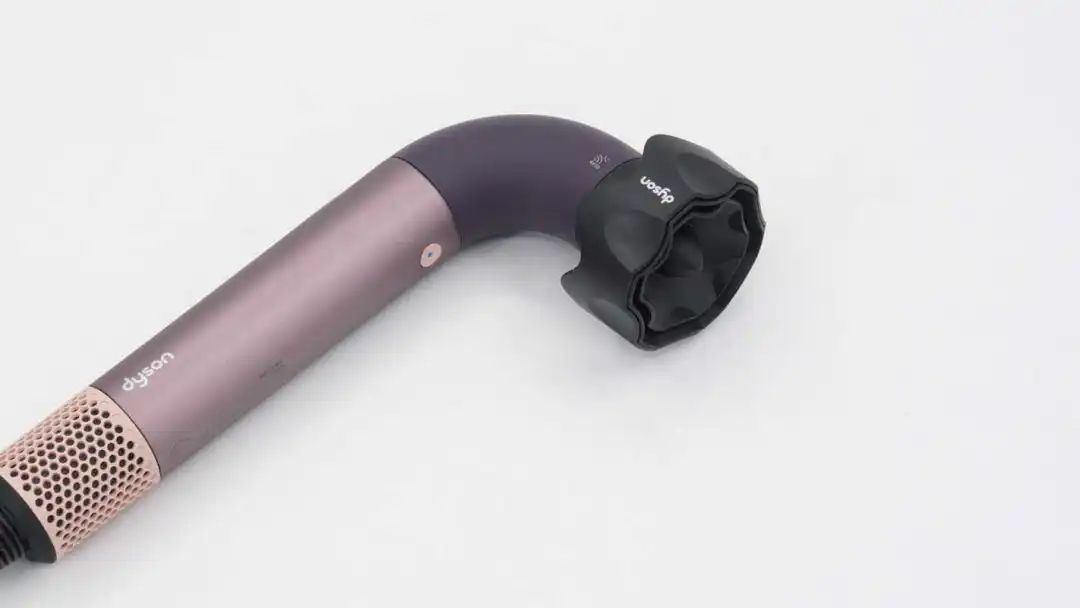

柔和风嘴提供均匀扩散的柔和气流，可更温和地吹干发根和头皮。
顺滑风嘴提供更多负离子，减少头发毛躁，打造自然顺滑造型。

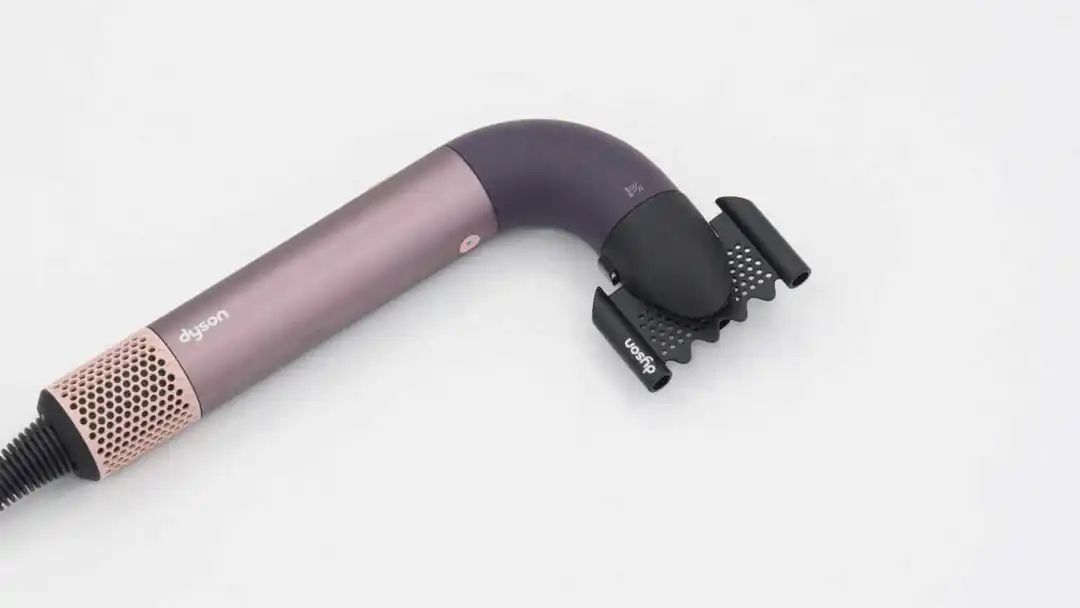

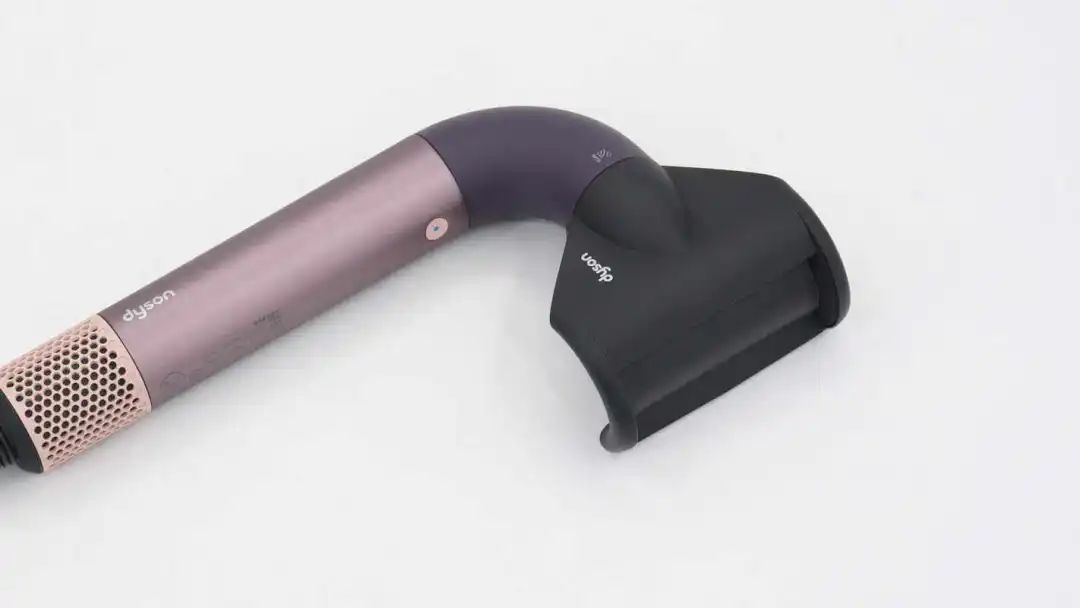

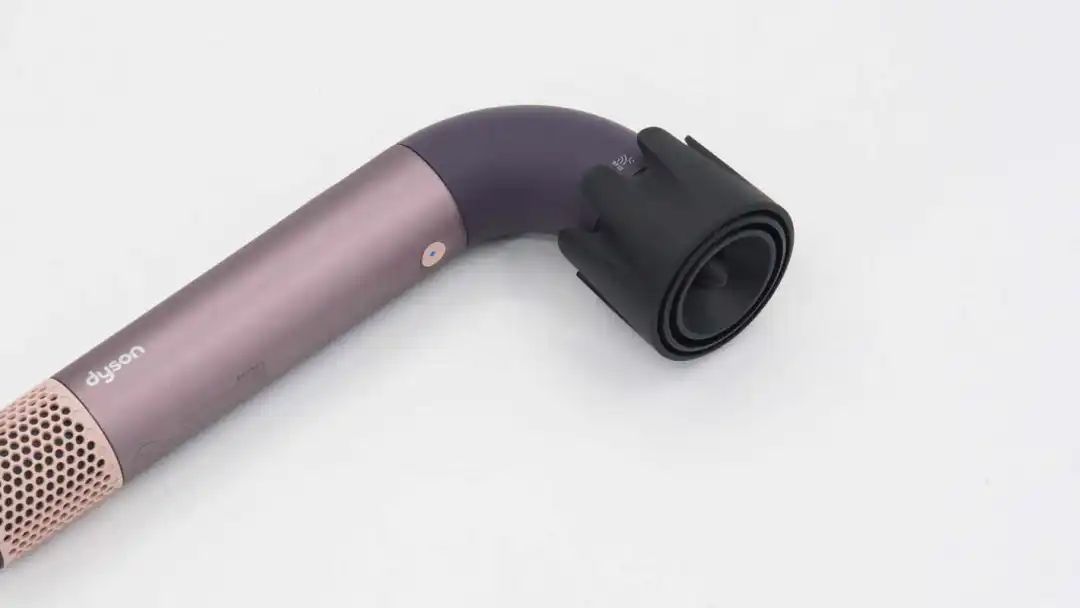

防飞翘风嘴利用康达效应，可吸附长发并隐藏飞翘。

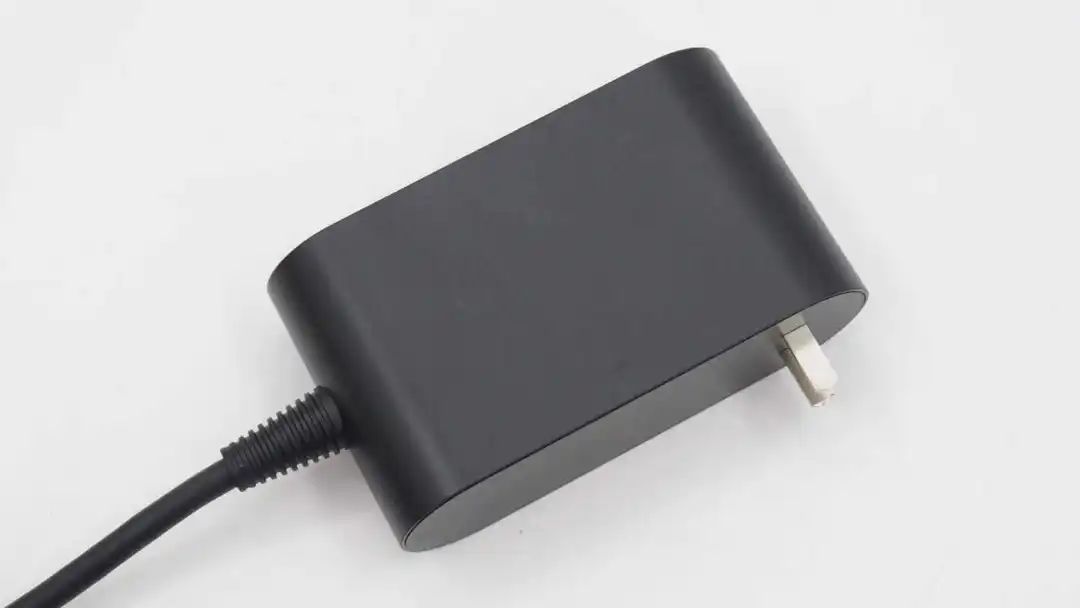

电源插头内部容纳了吹风机的电机驱动电路，外壳采用跑道型设计。

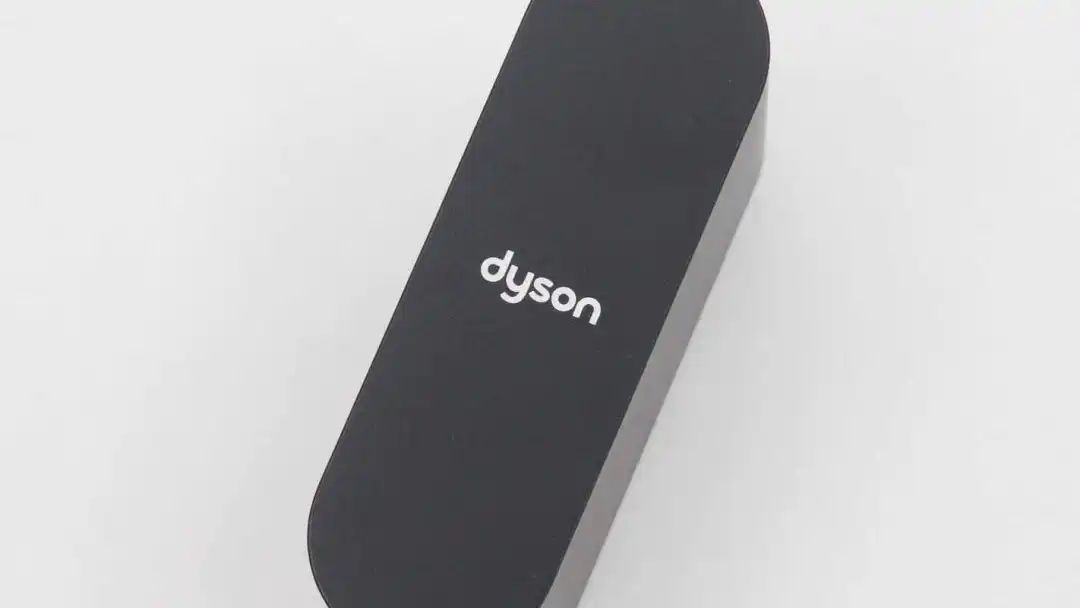

顶部印有dyson标识。

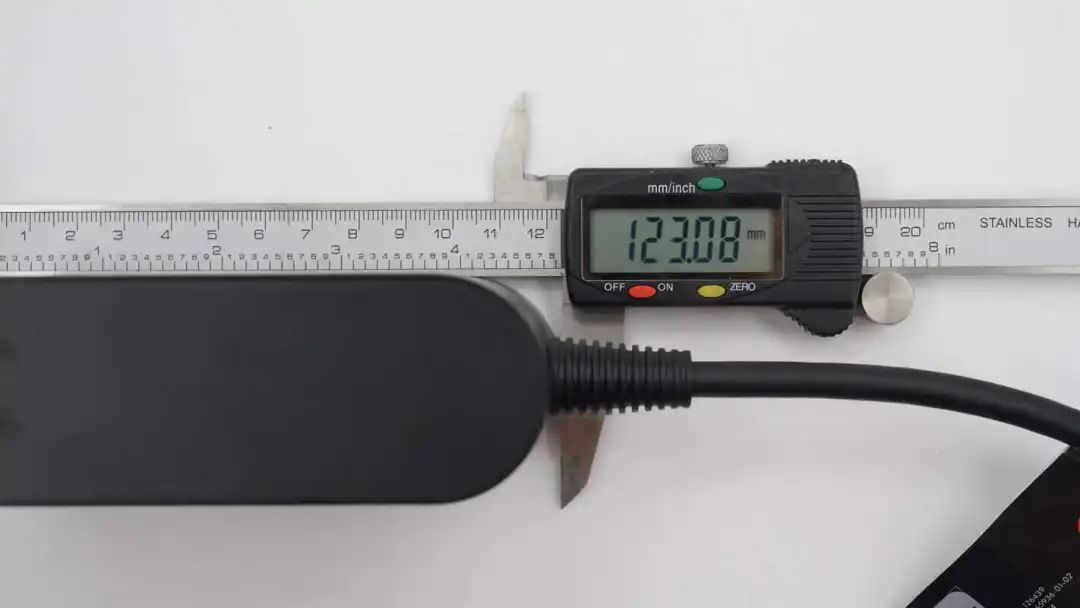

使用游标卡尺测得插头长度约为123mm。
插头宽度约为40mm。

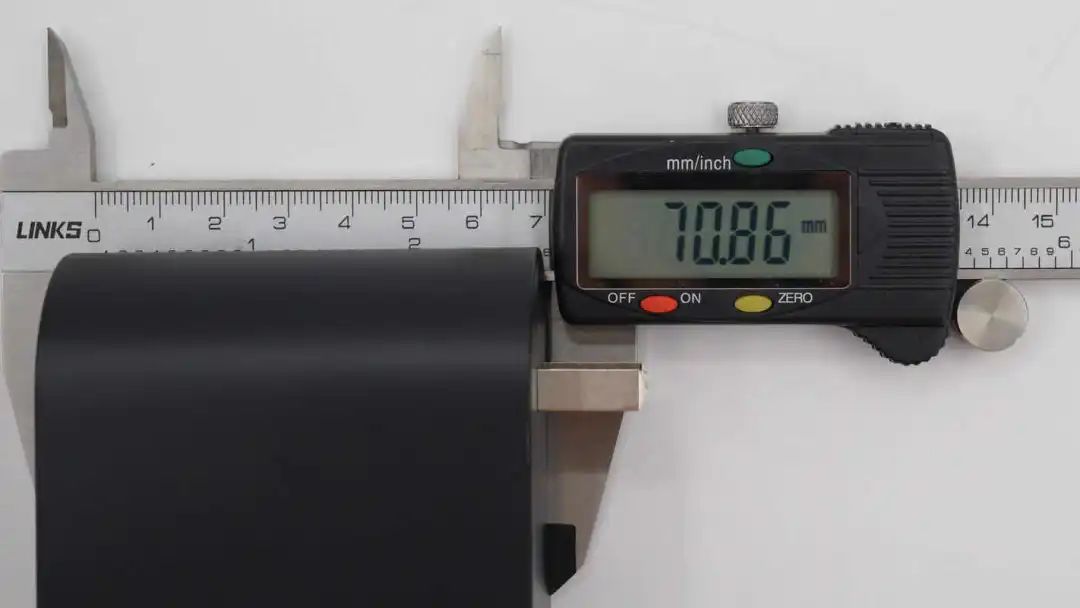

插头高度约为71mm。
戴森精准造型吹风机拆解
看完了戴森这款高速吹风机的外观展示，下面就进行拆解，一起看看内部的设计和用料。

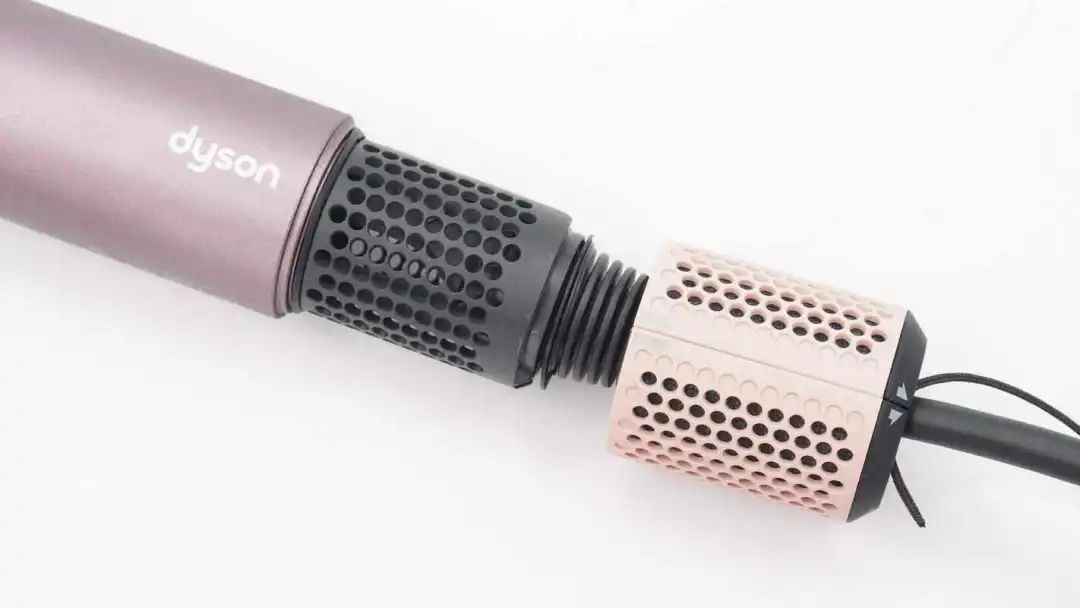

首先拆下吹风机进气口滤网，手柄外壳通过螺丝固定。

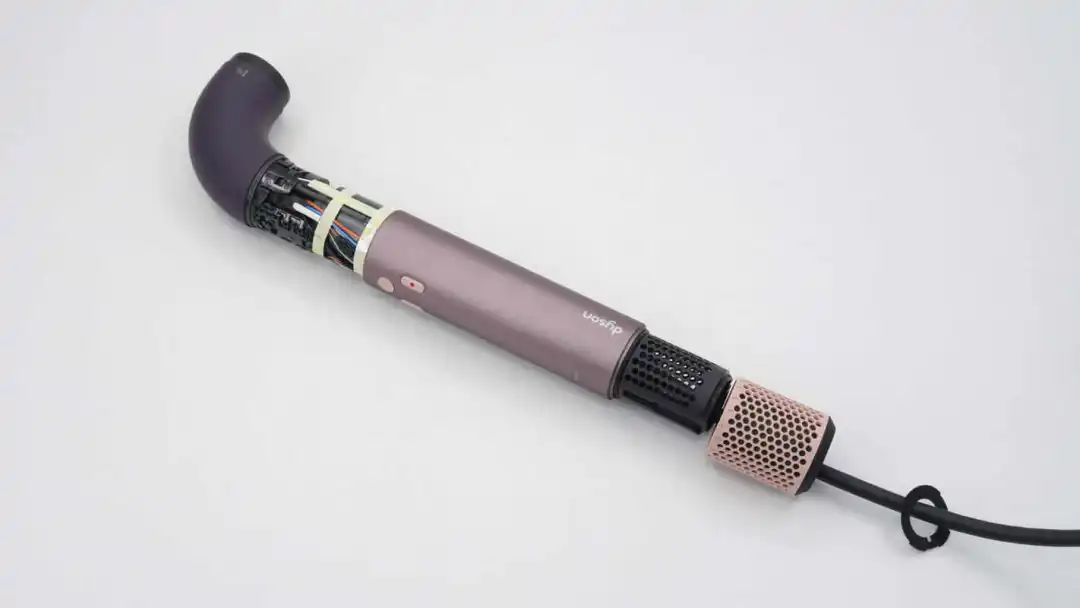

拧下固定螺丝，拆下手柄外壳。
手柄通过螺丝固定，顶部设有冷风按钮。

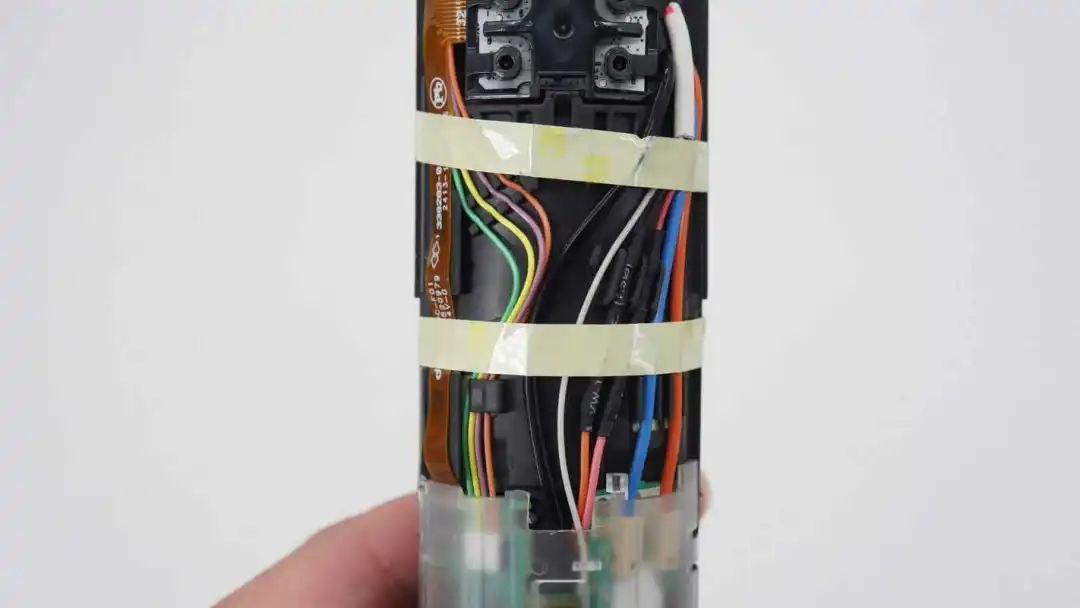

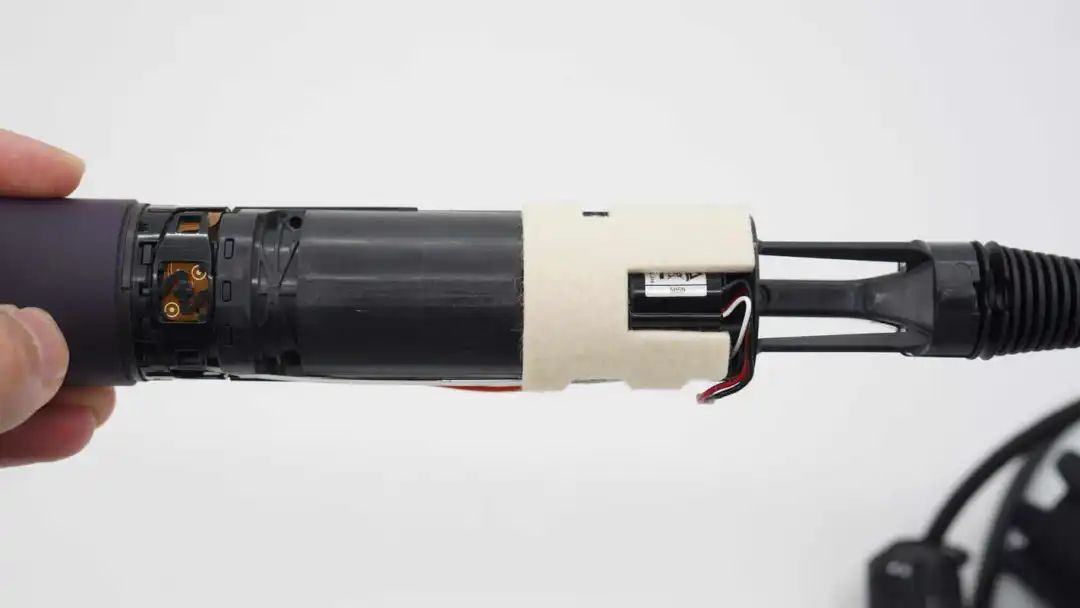

线缆通过胶带固定，PCBA模块设有透明塑料壳保护。
侧面导线通过胶带粘贴固定。
手柄尾部还设有吸音棉。
手柄尾部检测滤网位置的传感器特写。
滤网内部对应位置设有磁铁。

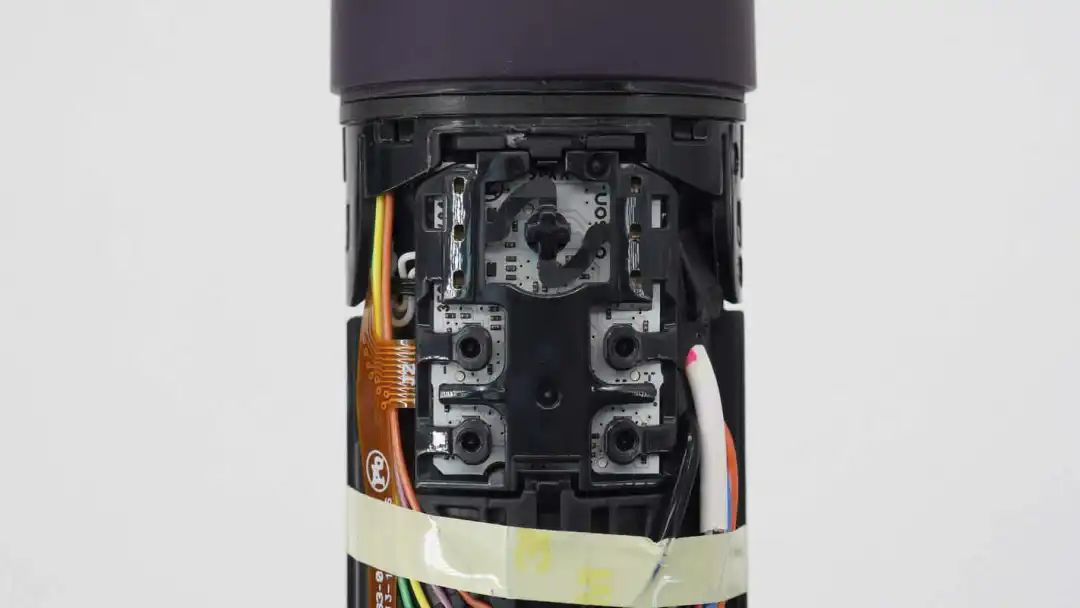

手柄内部电源开关以及指示灯和风速，风温按键特写。
连接导线通过壳体卡扣和胶带固定。
拆下PCBA模块表面的保护塑料壳。

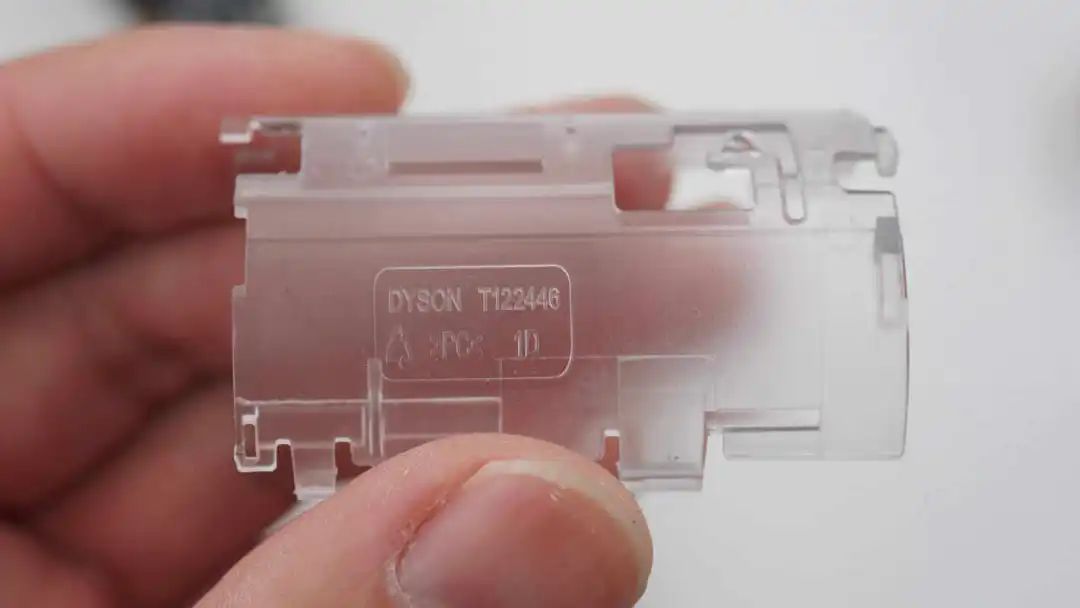

透明塑料壳采用PC材质。
导线通过插接件连接到PCBA模块，PCBA模块为软硬结合板。
另一片PCB设有导线连接器和排线插座。
从壳体中取出PCBA模块和无刷马达。

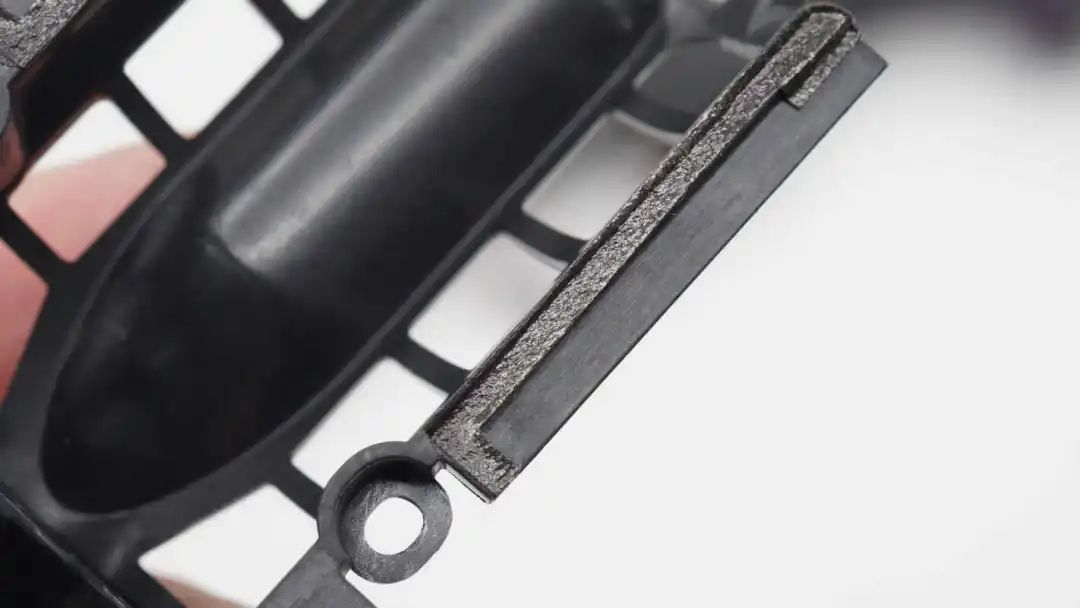

壳体边缘设有泡棉密封。

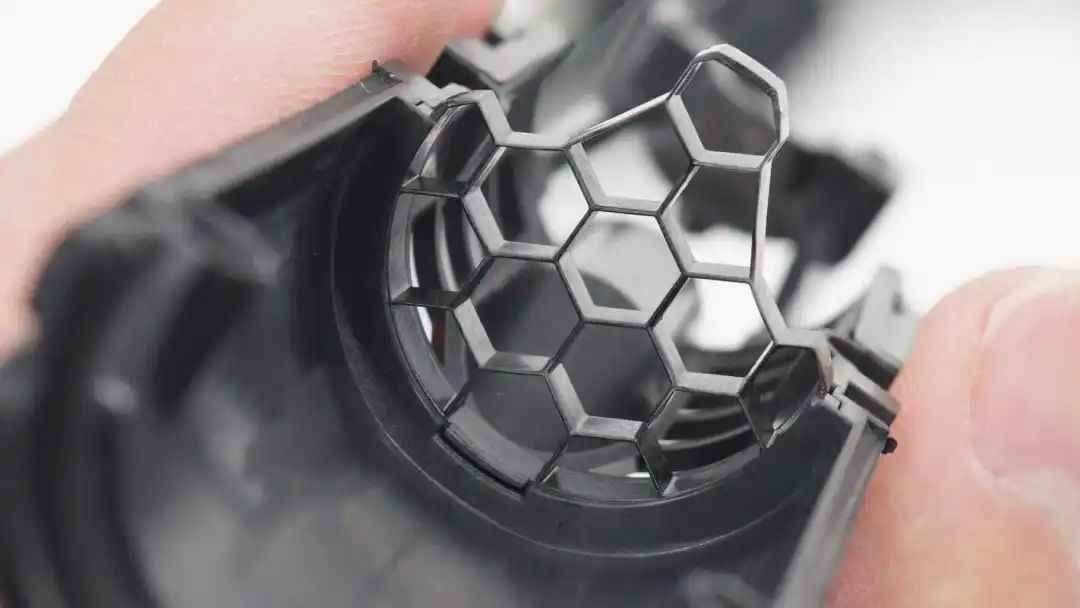

进气口内部设有蜂窝状格栅。

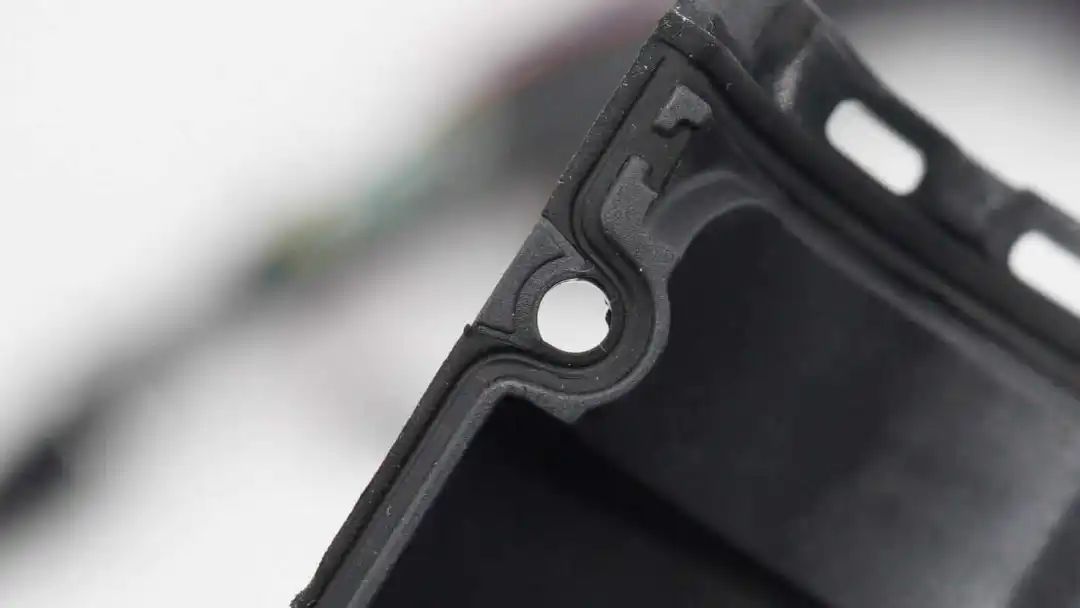

壳体边缘设有橡胶密封。

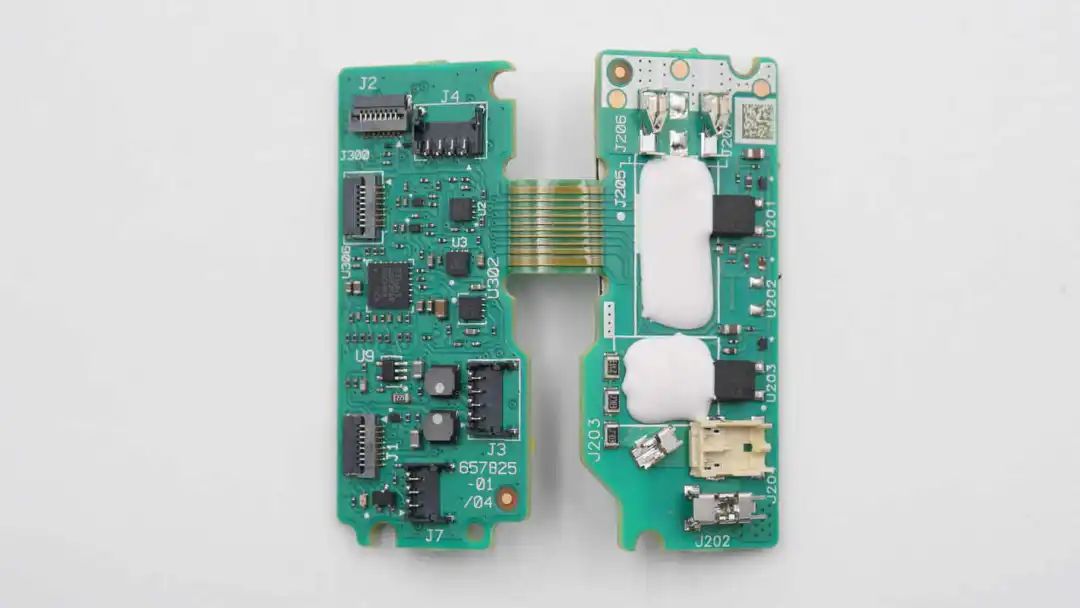

PCBA模块一览，左侧设有MCU和三颗运放，右侧设有两颗隔离光耦。

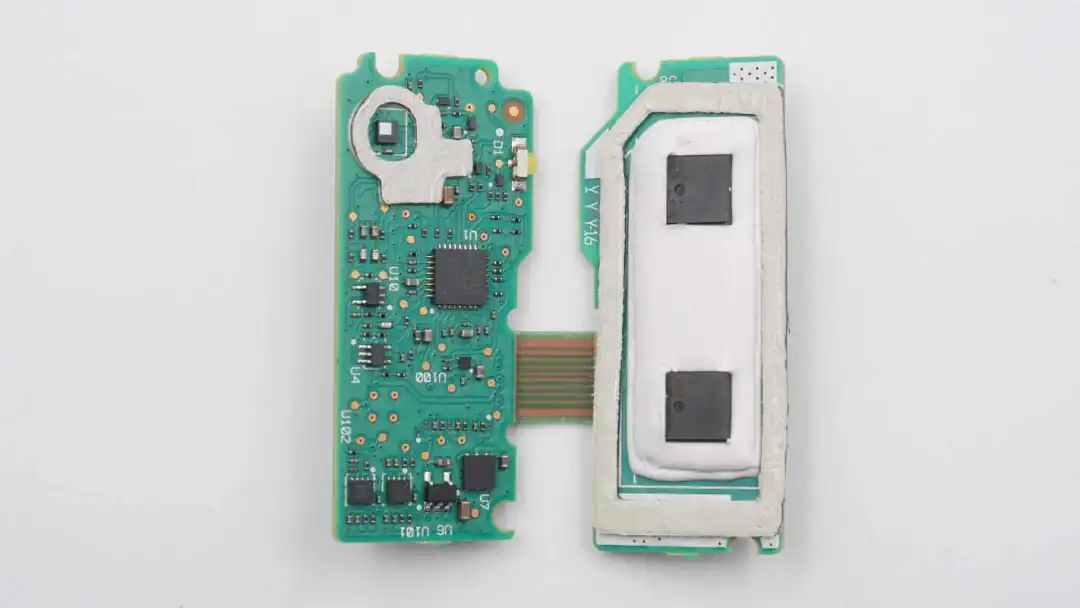

背面设有气压传感器，MCU，另一侧设有两颗可控硅。其中气压传感器用于检测滤网状态，可控硅打胶密封。

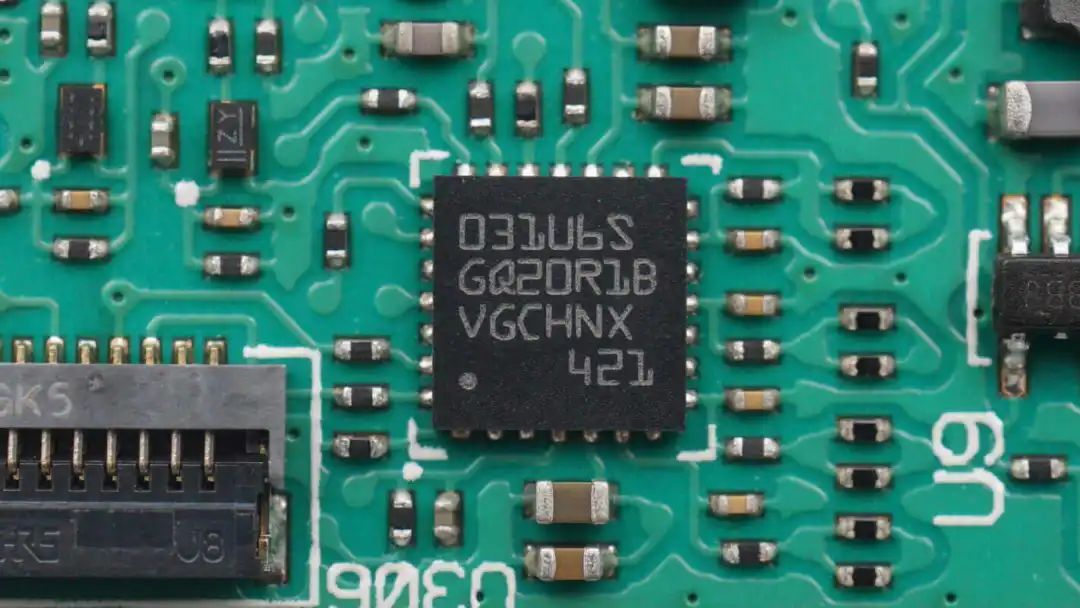

MCU来自意法半导体，型号STM32L031G6U6S，芯片内置ARM Cortex-M0+内核，主频为48MHz，内置64KB Flash和8KB SRAM，采用UFQFPN28封装。

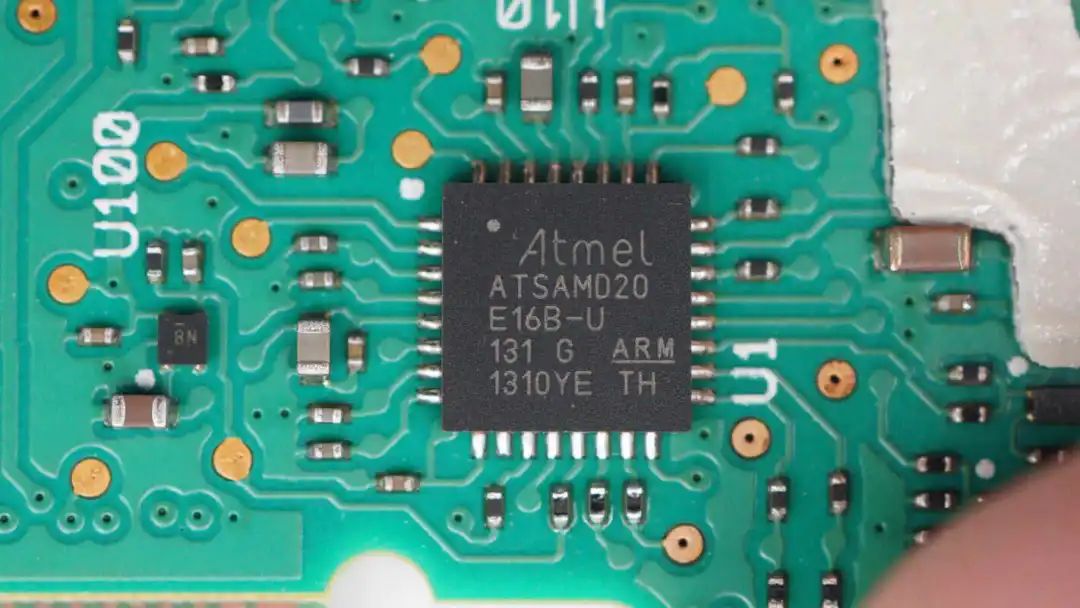

MCU来自微芯科技，型号ATSAMD20E16B-U，芯片内置32位M0+MCU，内置64KB Flash和8KB SRAM，用于吹风机整机控制，采用32-Pin VQFN封装。

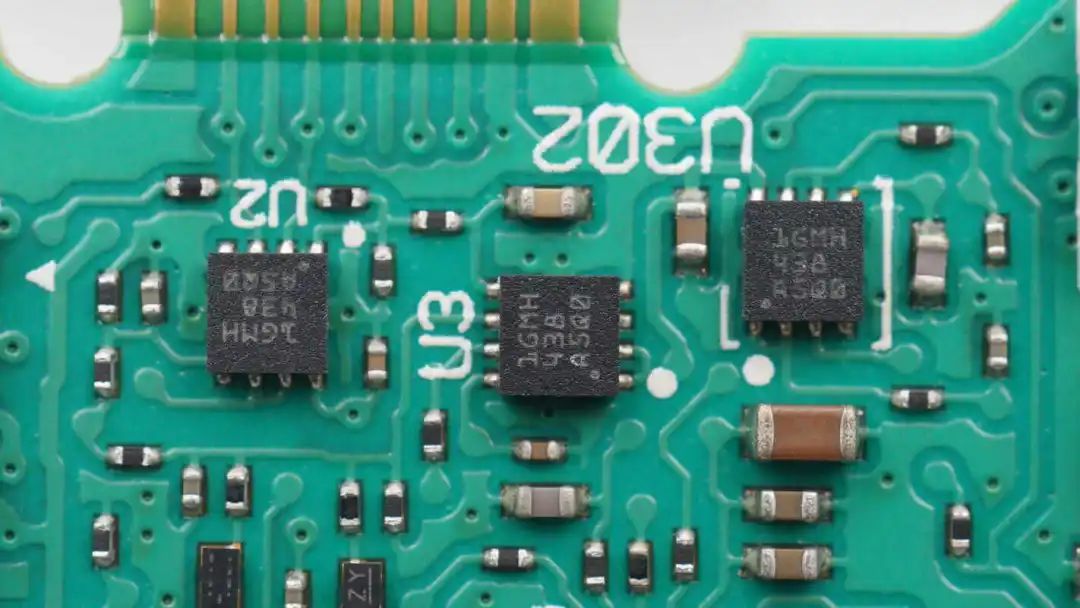

三颗运放芯片来自德州仪器，丝印1GMH，型号TLV9002，为低功耗双运放，具备轨对轨输入输出，采用WSON8封装。

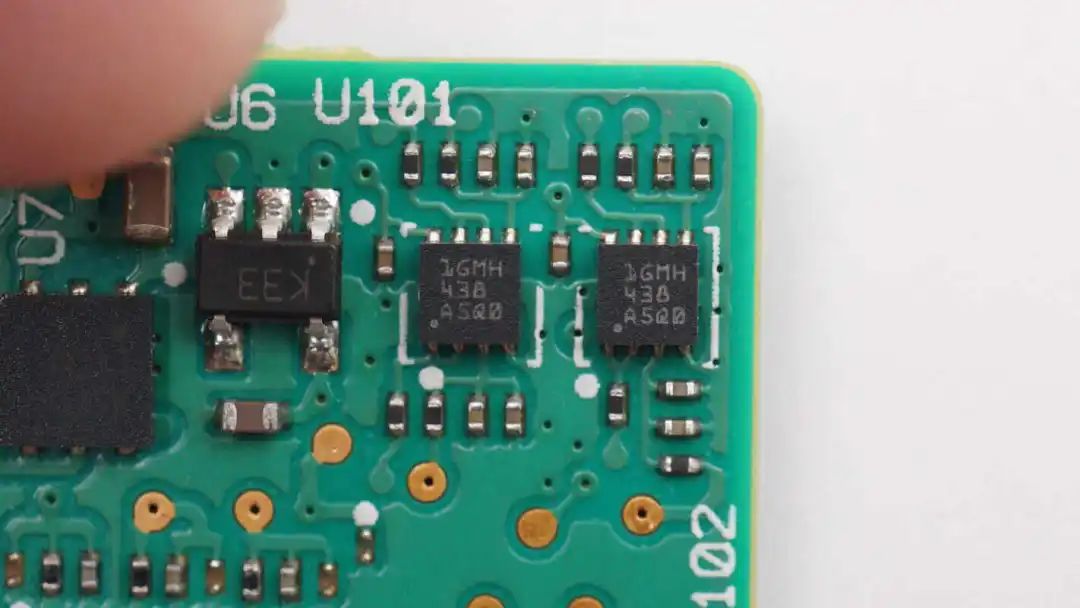

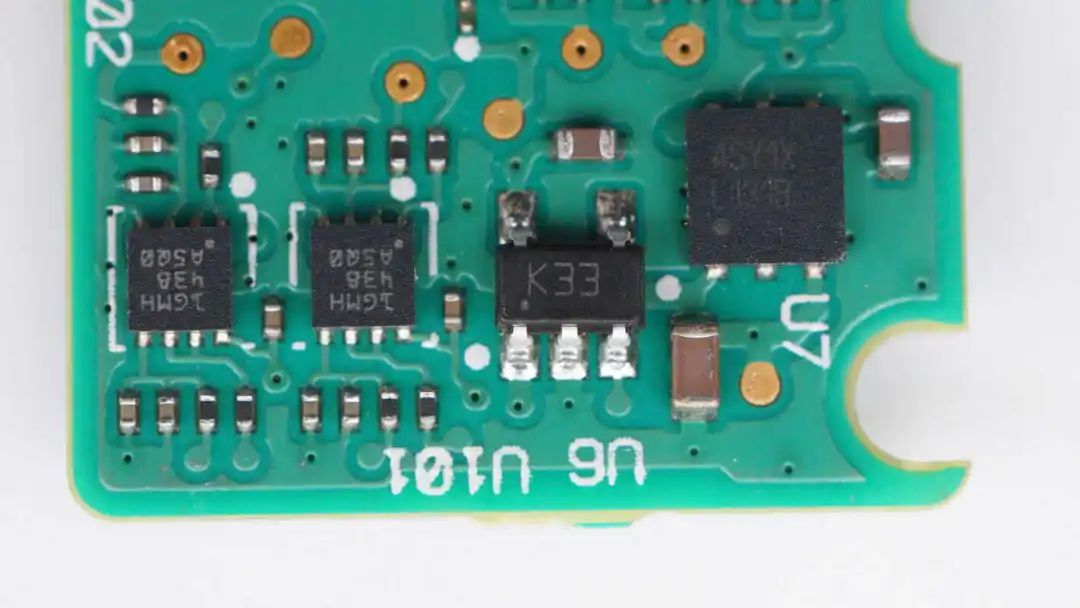

另外两颗TLV9002运放特写。
稳压芯片来自意法半导体，丝印K33，型号LDK130M33R，为超低噪声稳压器，支持5.5V输入电压，输出电压3.3V，输出电流300mA，采用SOT23-5L封装。

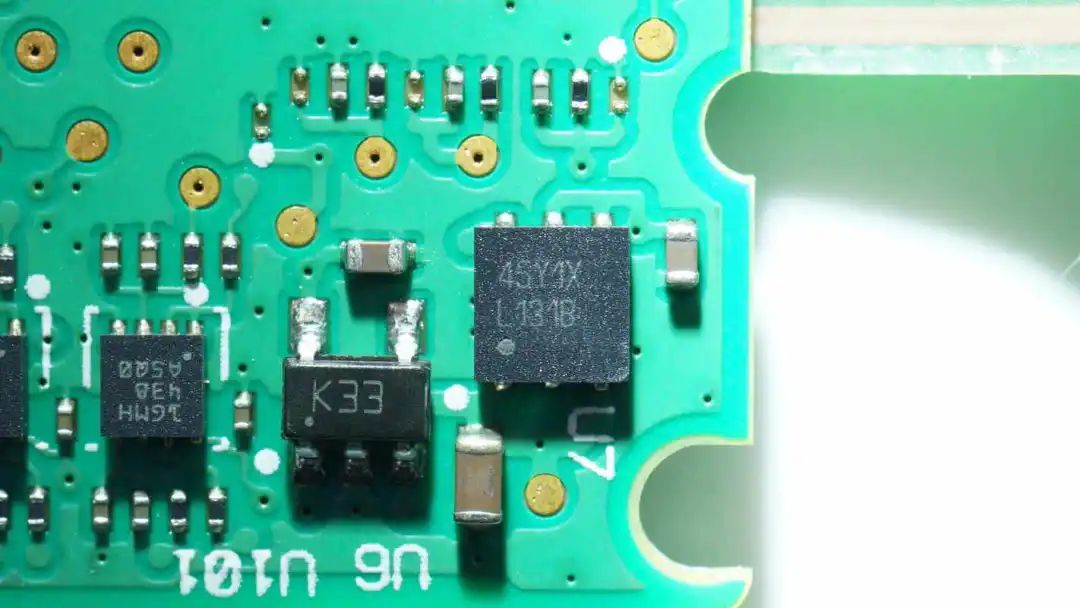

丝印45Y1X的芯片特写。
数字气压计芯片特写。

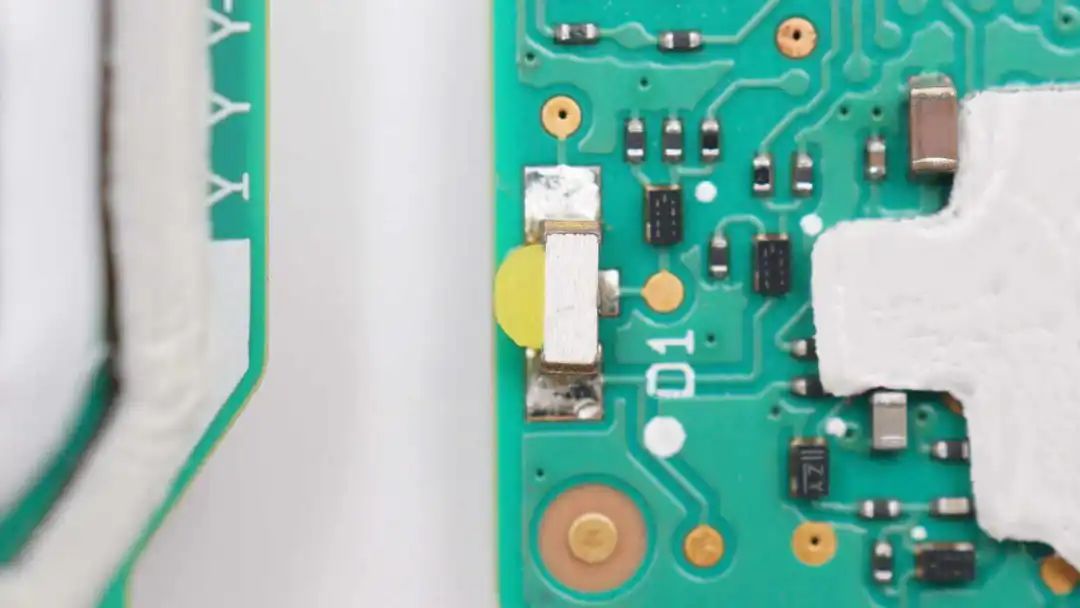

白色贴片LED特写，用于滤网异常指示。

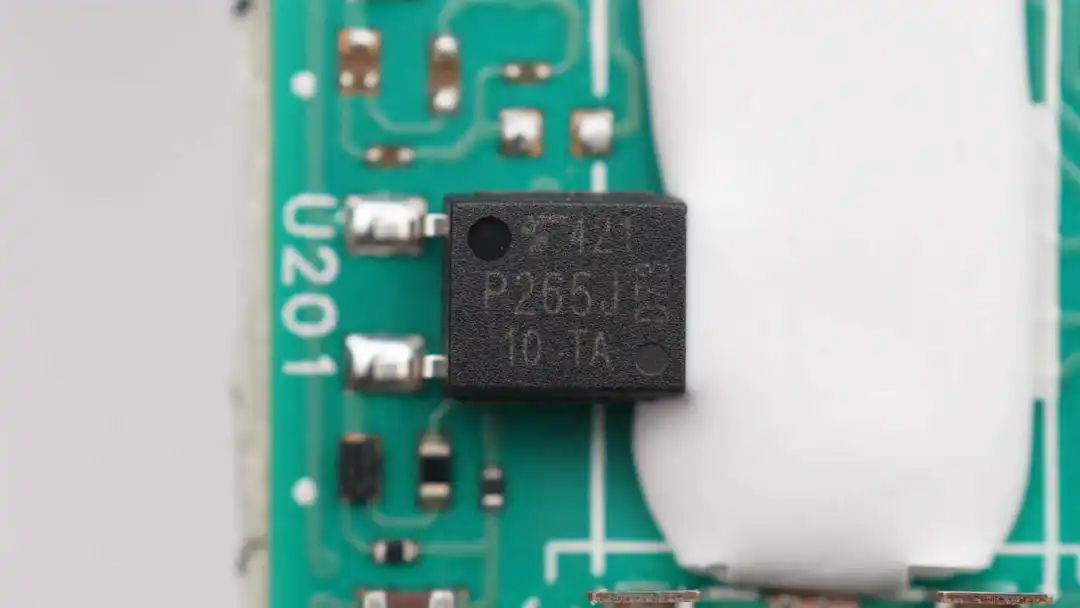

贴片光耦来自东芝，型号TLP265J，用于驱动可控硅。

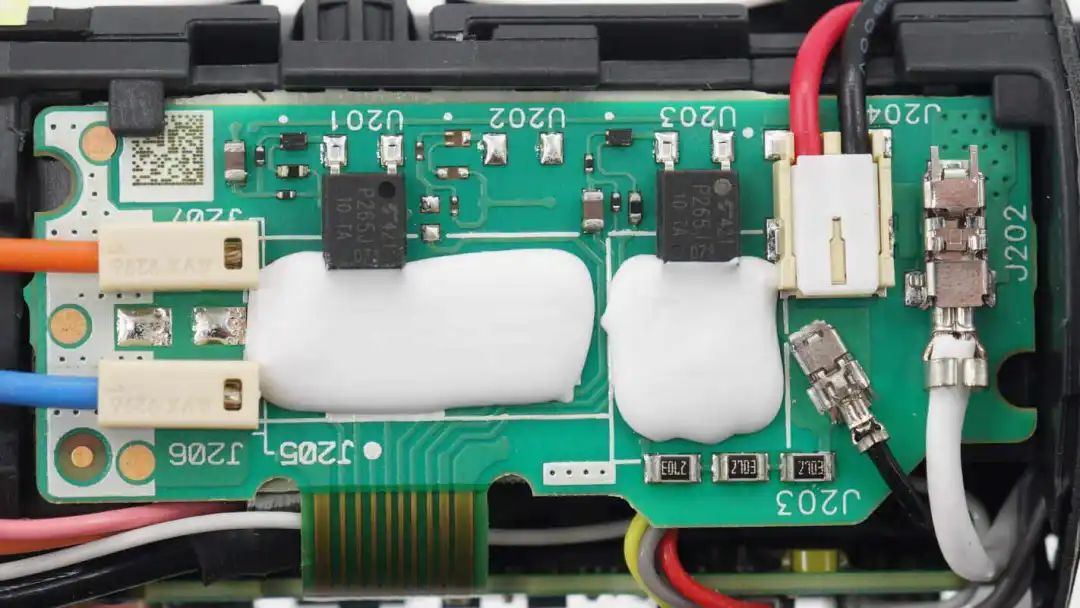

两颗可控硅打胶密封，使用双面胶粘贴在进气口，利用气流散热。

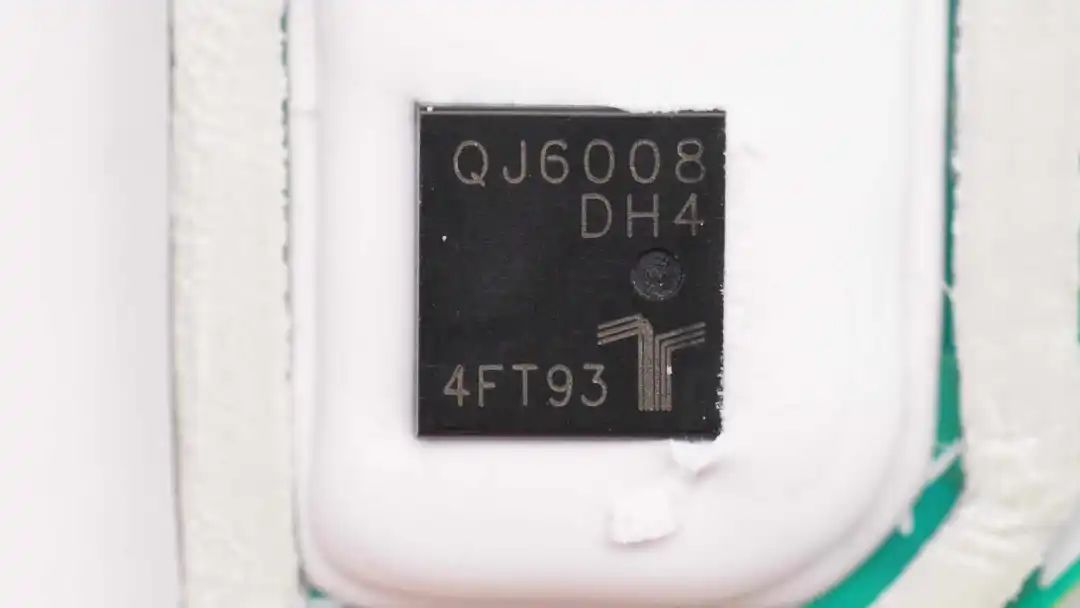

可控硅来自力特，型号QJ6008DH4，规格为8A 600V，采用TO-252封装。
继续进行拆解，拆下按键小板。

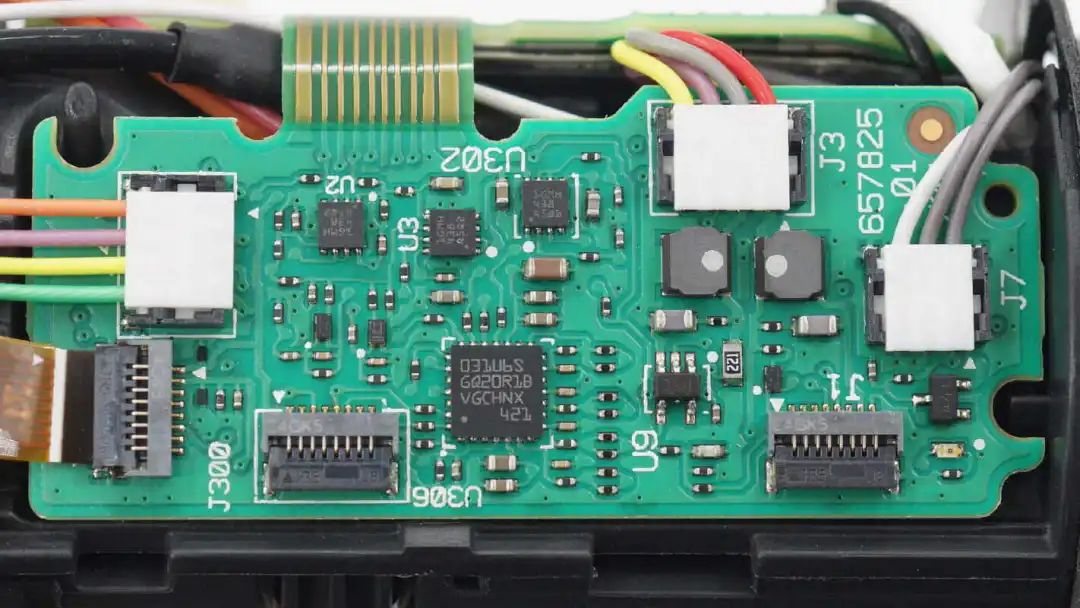

按键小板背面设有两颗芯片和连接器。

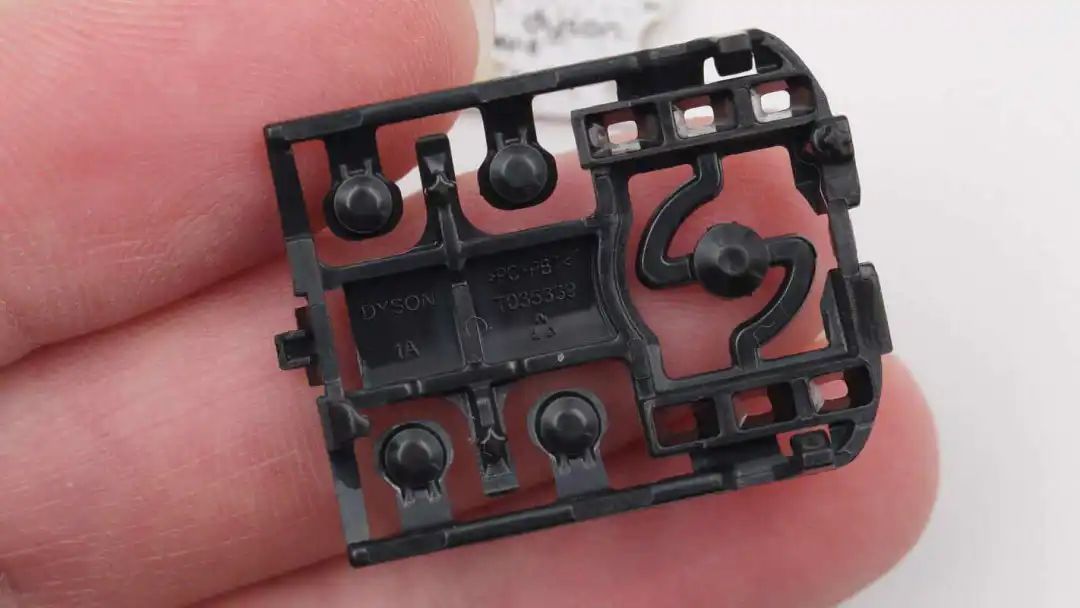

取下正面的按键支架。

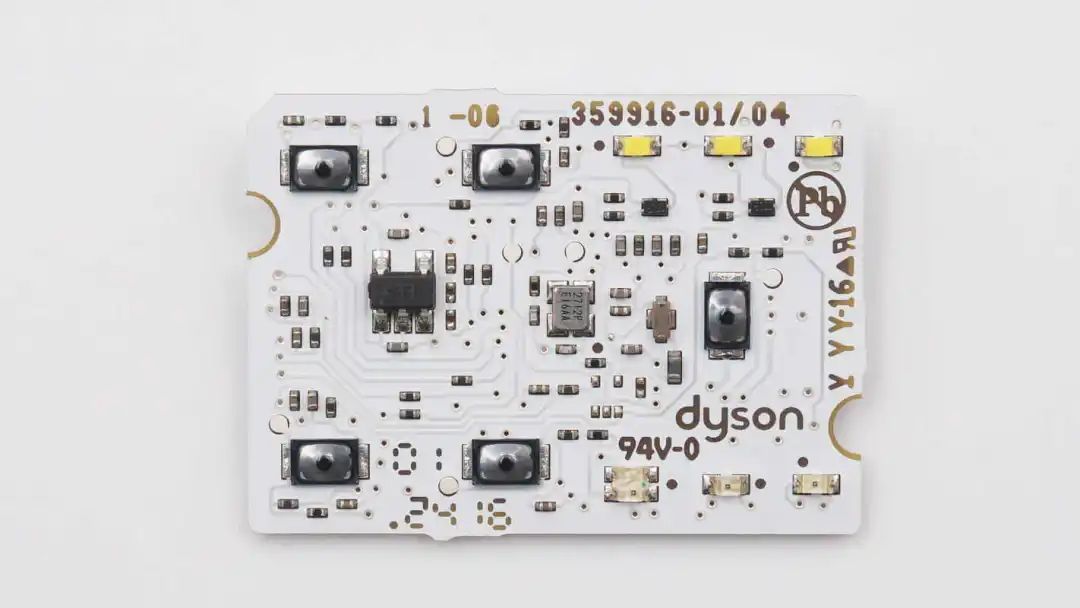

小板正面焊接贴片按键，LED指示灯，稳压芯片和贴片晶振。

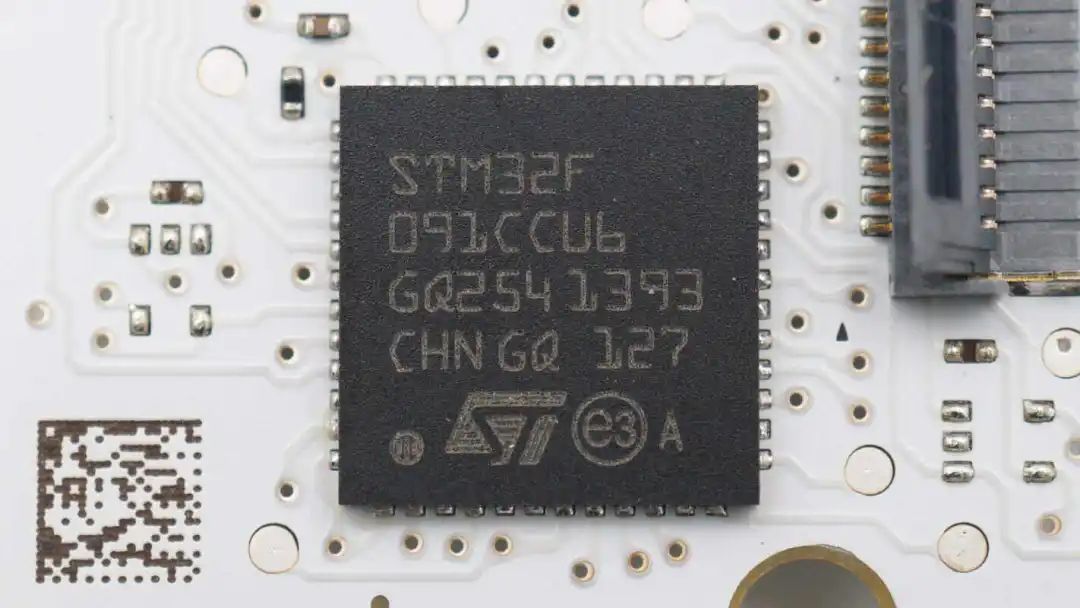

MCU来自意法半导体，型号STM32F091CCU6，芯片内置ARM Cortex-M0内核，主频为48MHz，内置256KB Flash和32KB SRAM，采用UFQFPN48封装。

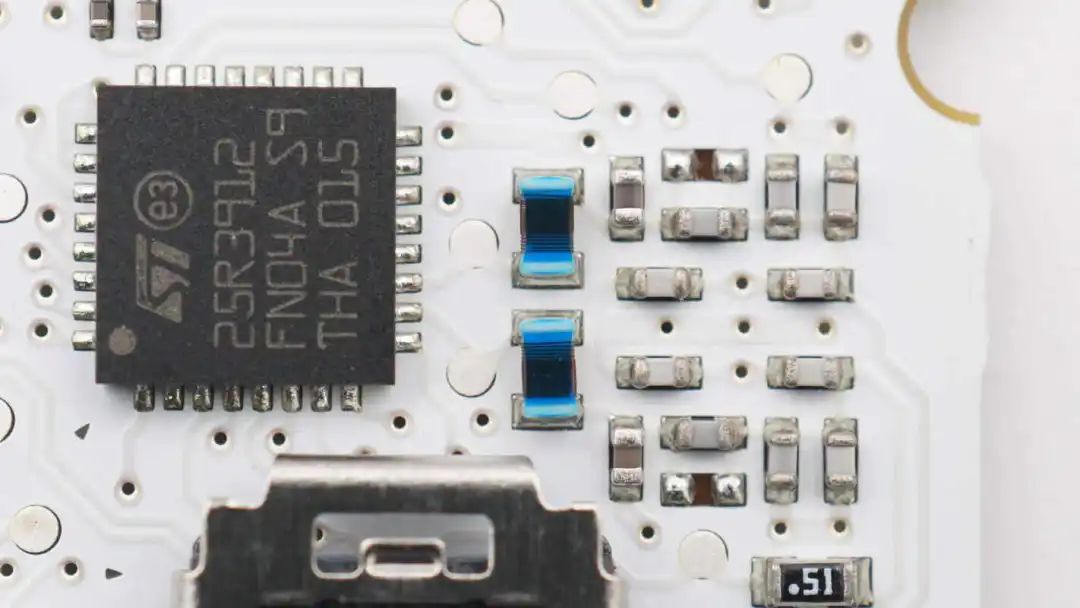

RFID芯片来自意法半导体，型号ST25R3912，是一颗高性能NFC/HF RFID读写芯片，内部集成差分天线驱动器，采用VFQFPN32封装。
输出端两颗线绕电感特写。

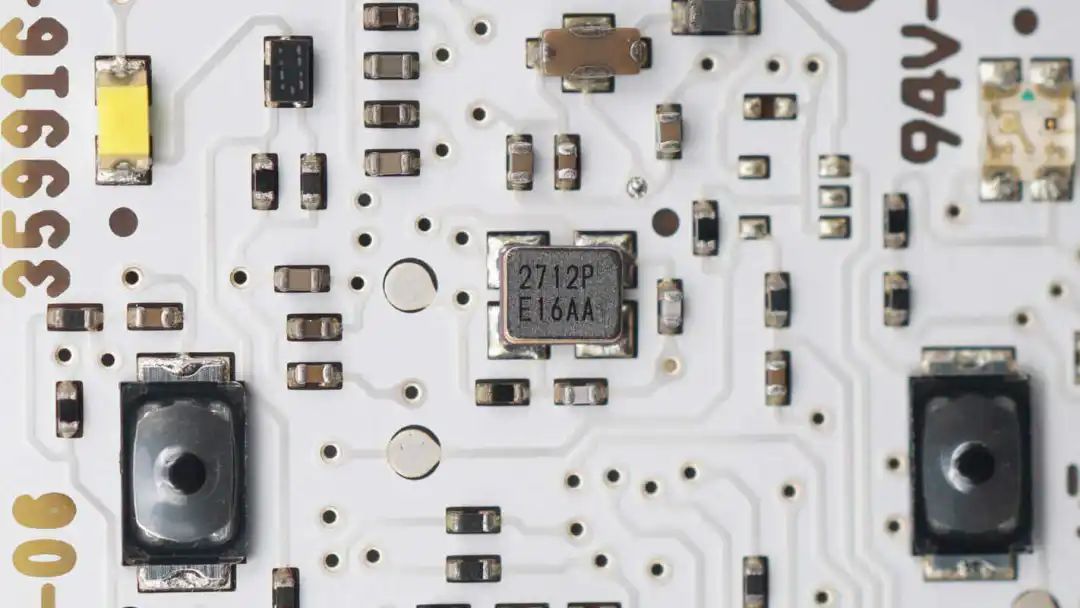

芯片外置时钟晶振特写。
意法半导体 LDK130M33R 稳压芯片特写。
贴片按键特写。
用于风速指示的三颗LED特写。
用于风温指示的三颗LED特写。
马达外套的密封橡胶套设有密封环和减震凸起。
马达前端扇叶特写，共计13片叶片。
马达尾部设有接线小板和连接插座。

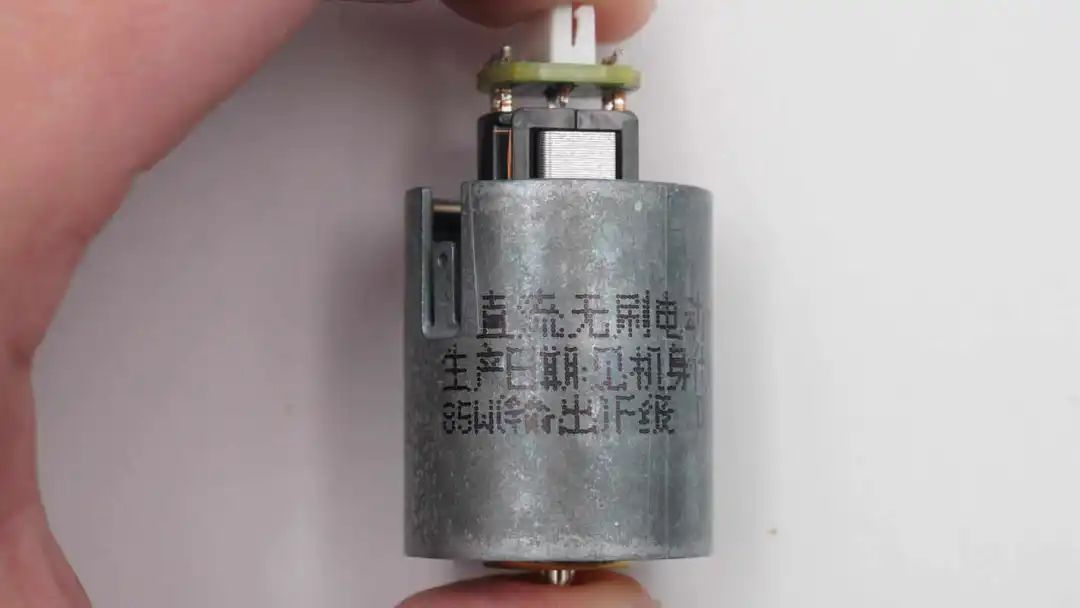

马达机身标注信息。
直流无刷电动机
115000r/min
120W（输入）
85W（输出）
电机标注220V 50Hz V9 HV。
出风口内置热敏电阻检测风温。

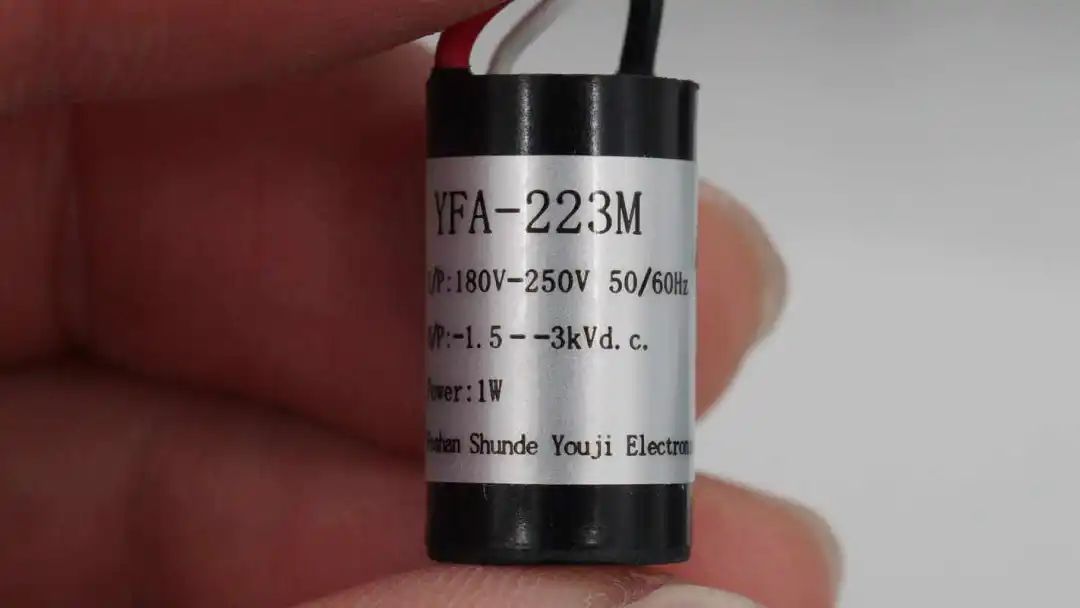

负离子发生器来自友基电子，型号YFA-223M，支持180-250V交流供电，输出电压为-1.5--3kV，功率为1W。

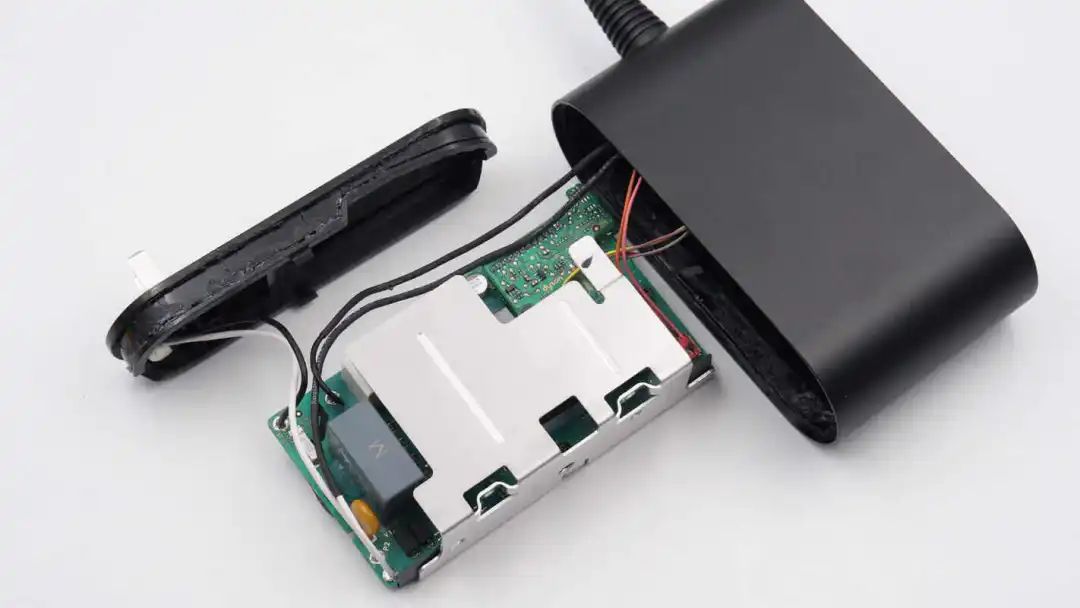

最后来拆解吹风机插头部分，打开插头外壳，内部PCBA模块包裹铝合金散热片。

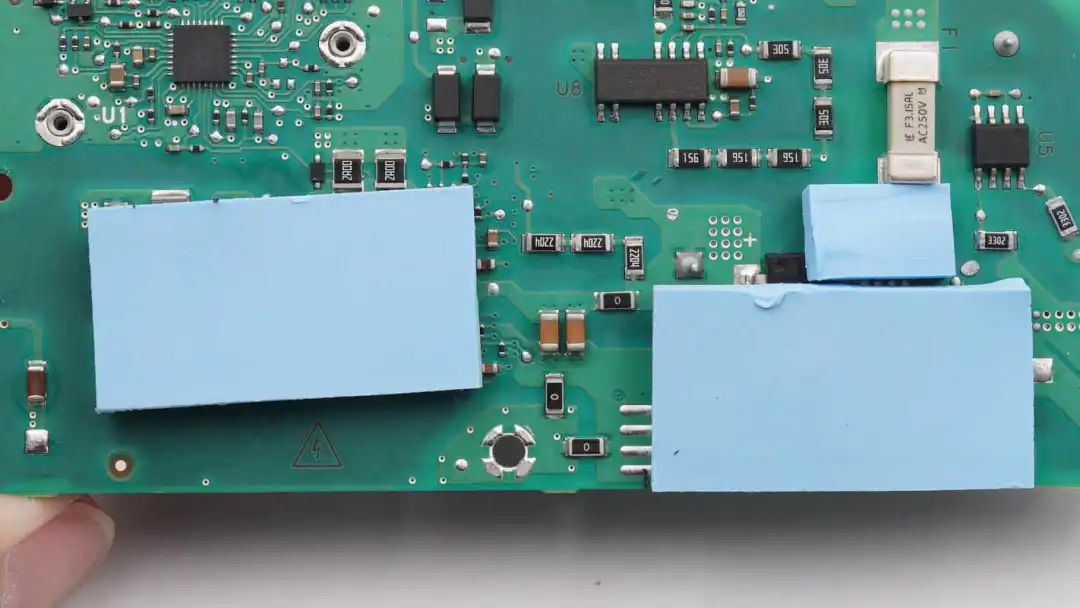

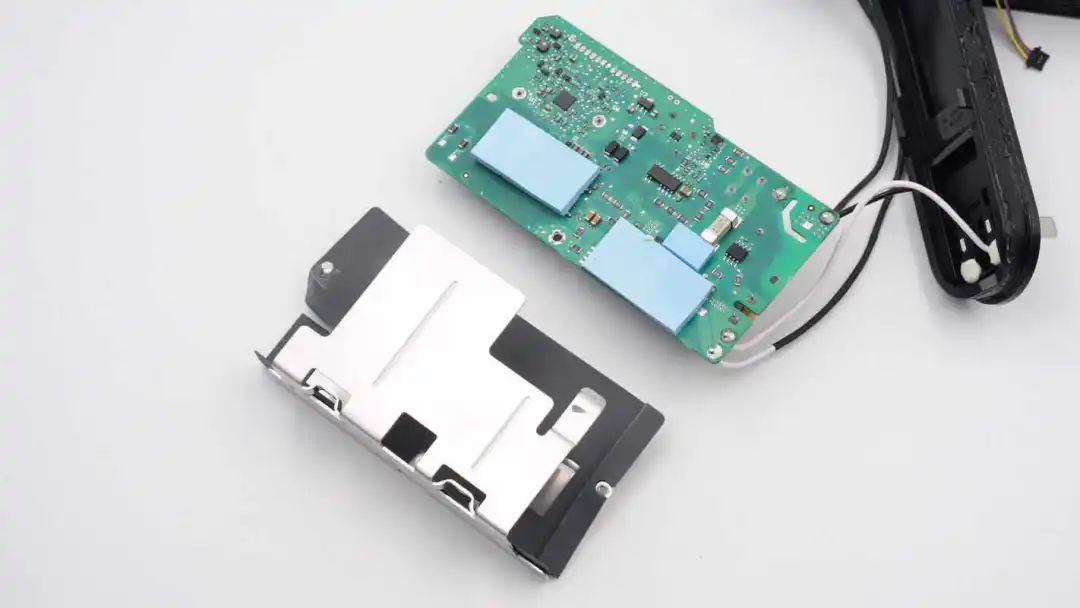

拧下固定螺丝，拆下铝合金散热片，PCBA模块发热元件粘贴导热垫散热。

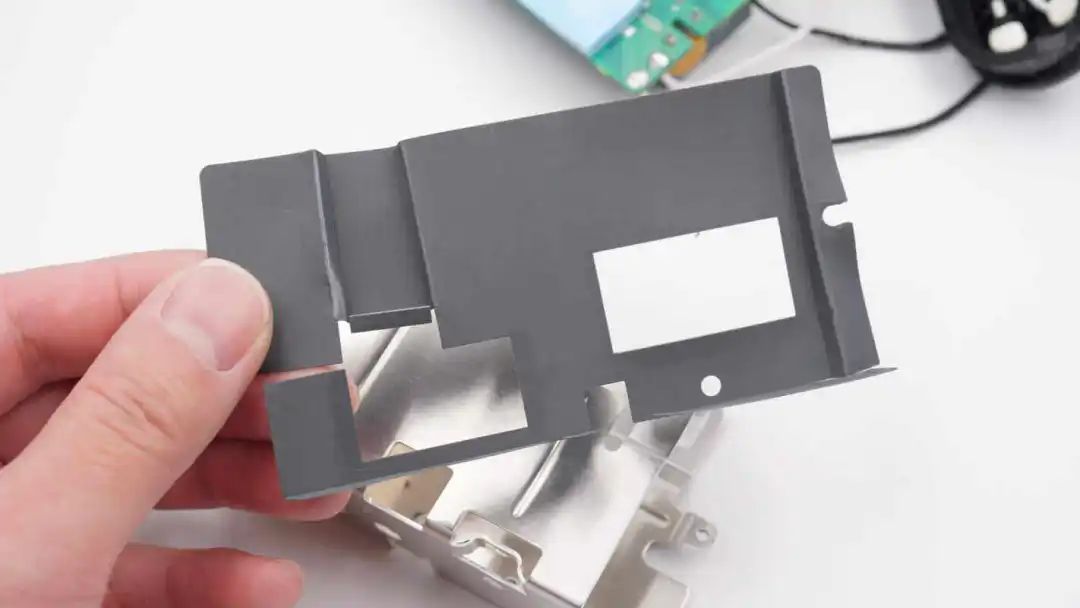

绝缘麦拉片对应导热垫设有开口。

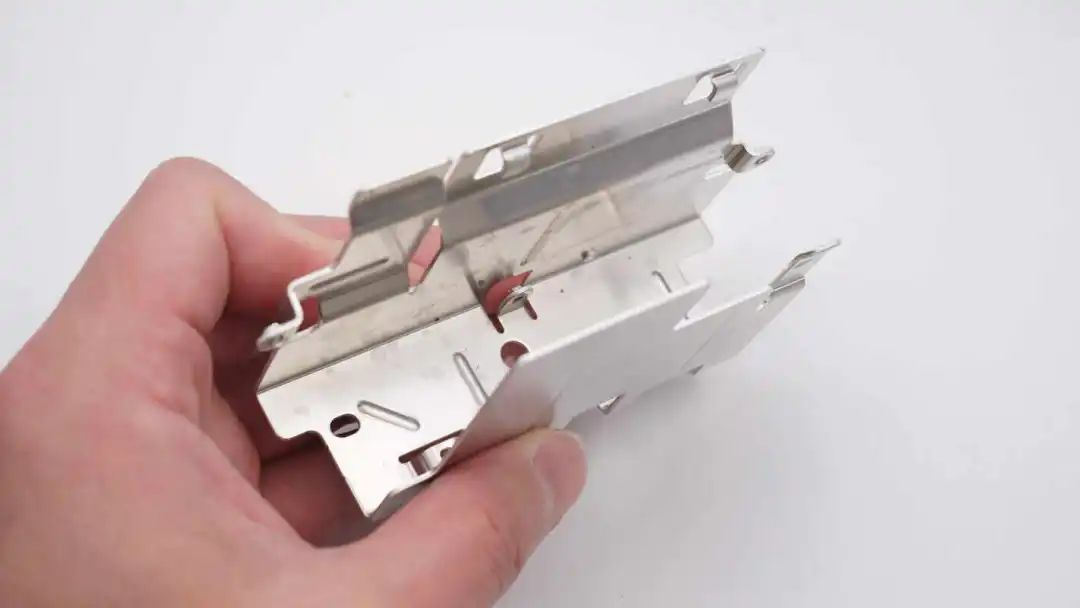

铝合金散热片为U型结构。
对应电机驱动芯片和整流桥设有导热垫。
PCBA模块正面一览，右侧为交流输入端，设有保险丝，压敏电阻，贴片电阻，安规X2电容和继电器。中间位置设有高压滤波电容和变压器，下方设有滤波电容，左侧设有滤波电感和转接小板，元件打胶加固处理，防止不慎跌落造成损坏。

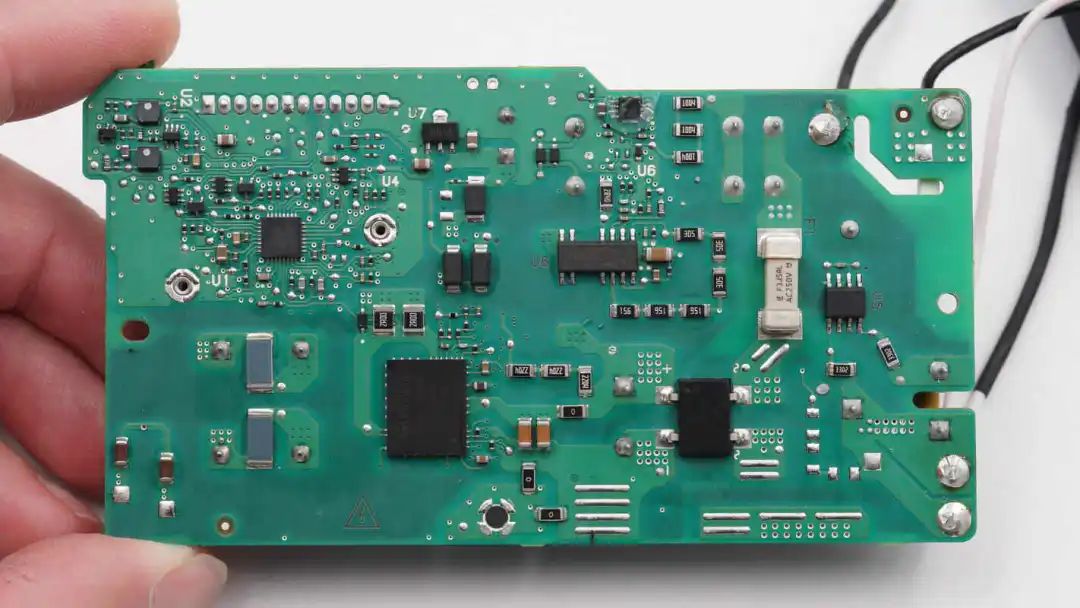

PCBA模块背面设有保险丝，X电容放电芯片，整流桥，开关电源芯片和智能功率模块。
电源输入端保险丝来自力特，规格为15A。

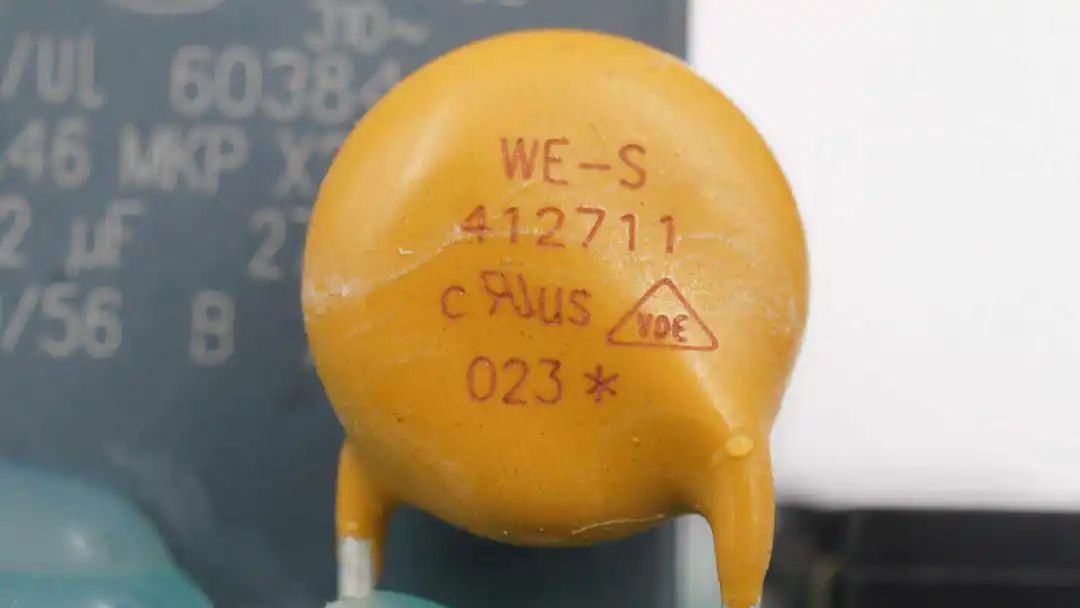

压敏电阻来自伍尔特，型号820412711，工作电压275V，用于吸收过压浪涌。

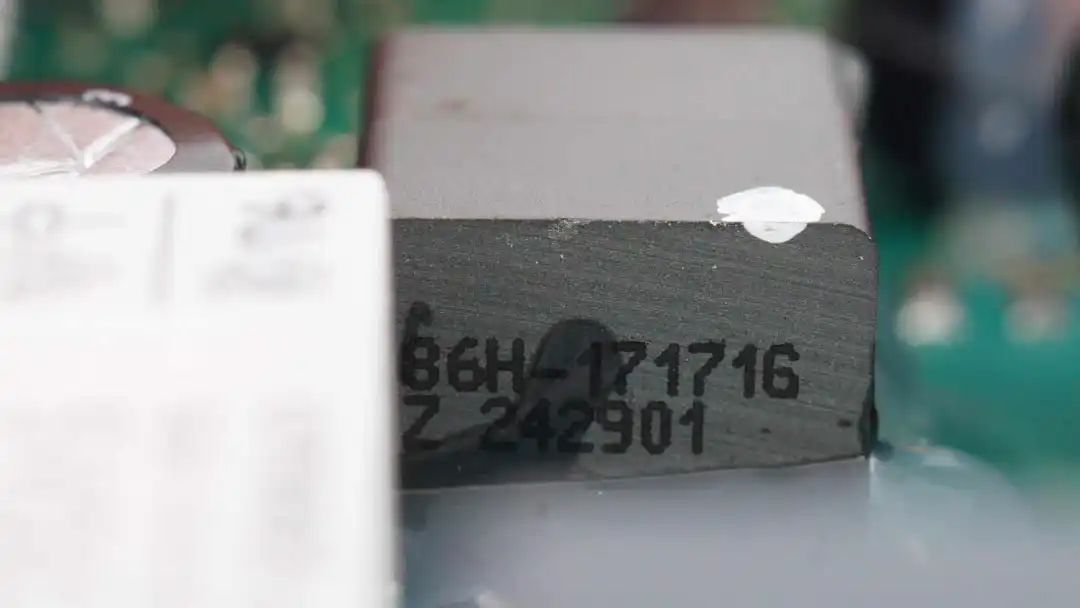

安规X2电容来自基美，规格为2.2μF。
安规X2电容放电芯片来自恩智浦，型号TEA1708T，用于X电容自动放电，典型功耗为1mW，采用SO8封装。

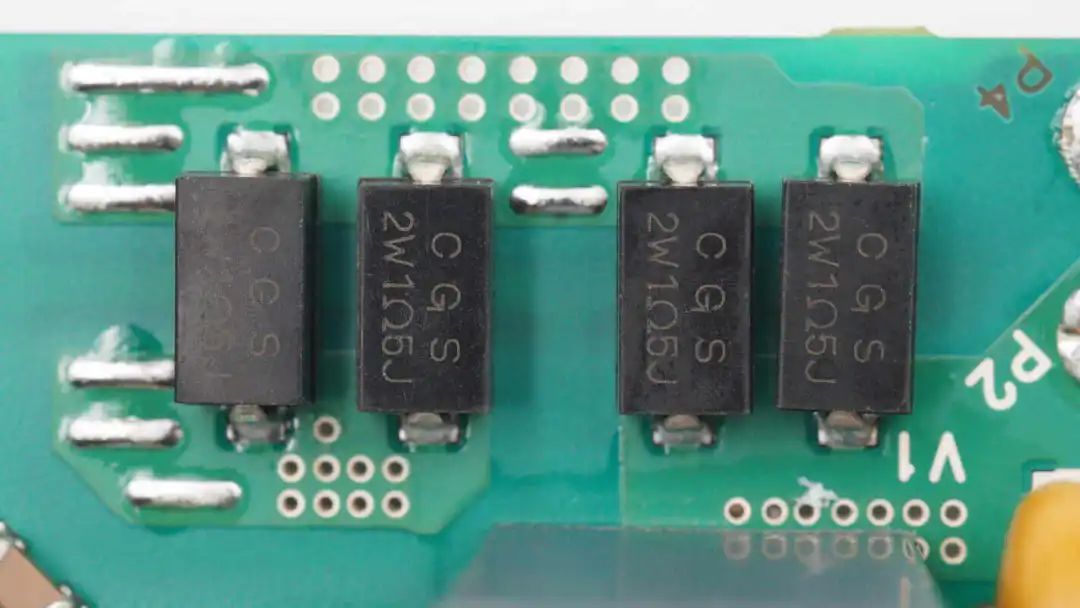

四颗贴片电阻来自泰科电子，为绕线电阻，阻值1.5Ω，功率为2W。
另一颗保险丝来自力特，规格为3.15A 250V。

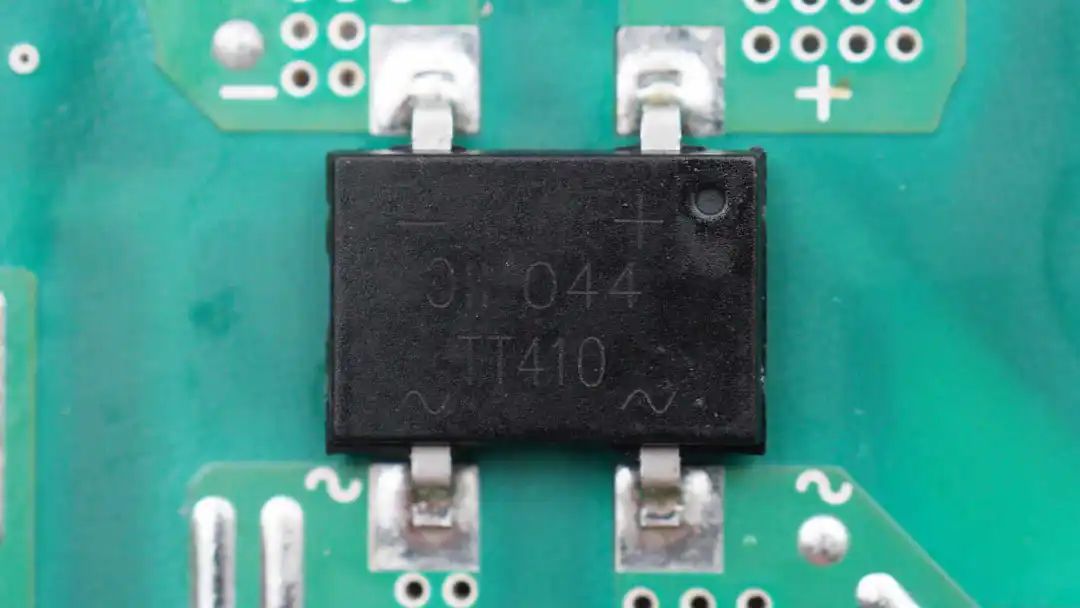

整流桥来自达尔，型号TT410，规格为4A 1000V，采用TT封装。
高压滤波电容来自红宝石，规格为400V 82μF。

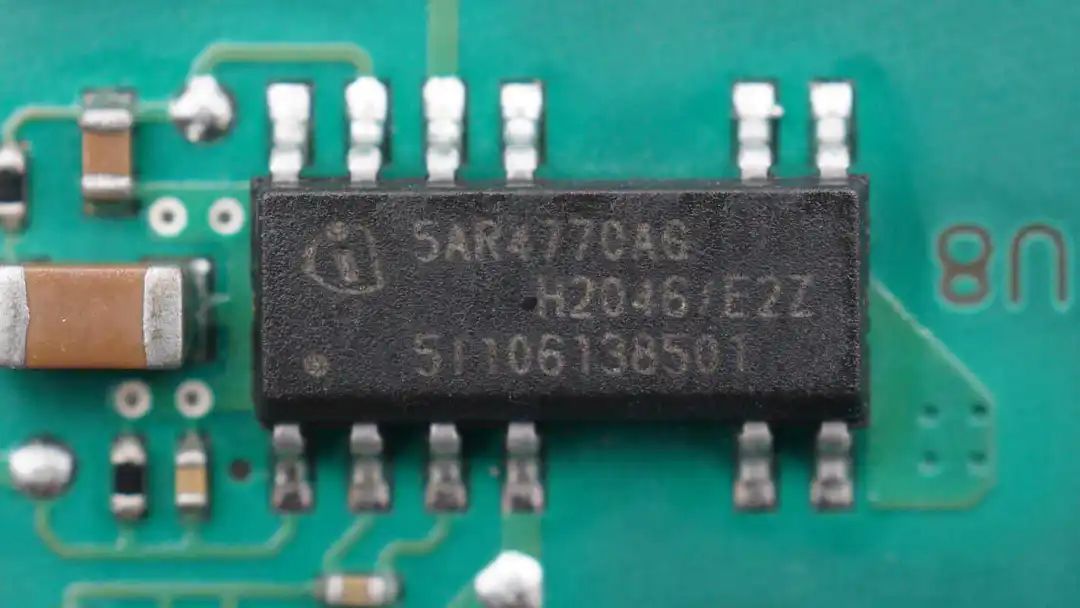

开关电源芯片来自英飞凌，型号ICE5AR4770AG，内部集成700V开关管，内置数字软启动，具备逐周期峰值电流限制，具备全面完善的保护功能，采用DSO-12封装。
变压器打胶加固。

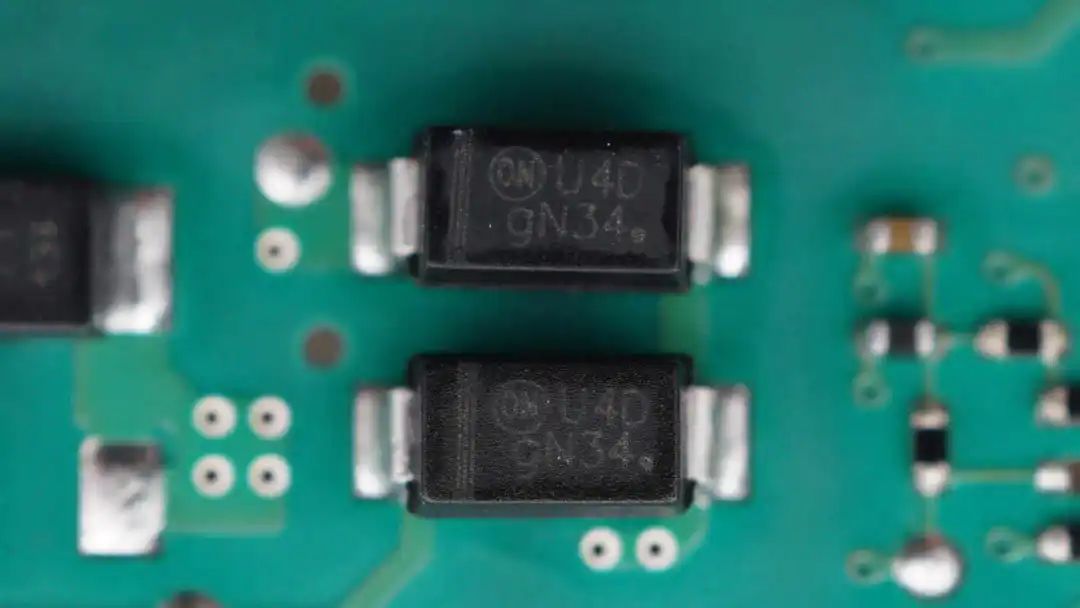

整流管来自安森美，丝印U4D，型号MURA120T3G，规格为1A 200V，采用SMA封装。
滤波电容规格为68μF25V。

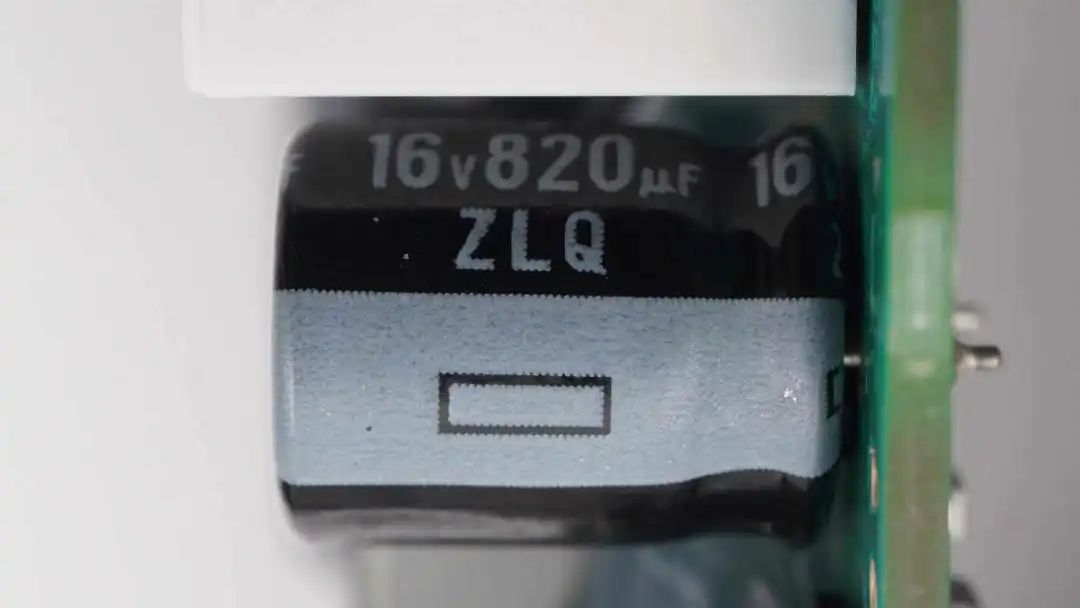

另一颗滤波电容来自红宝石，规格为16V820μF。

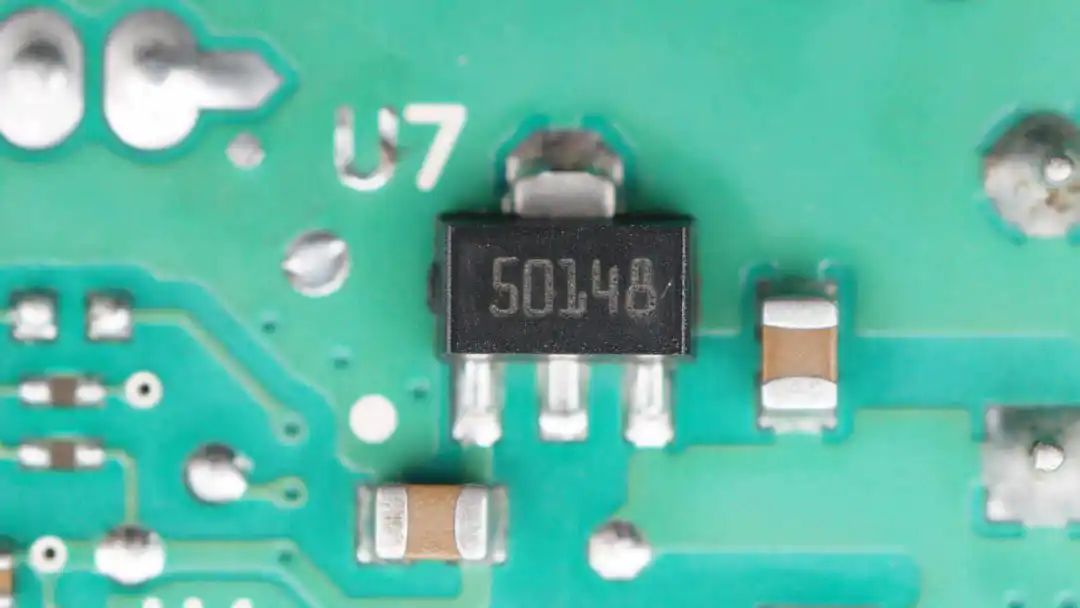

稳压芯片来自意法半导体，型号LDK220U50R，支持13.2V输入电压，输出电压5V，输出电流200mA，采用SOT-89封装。
用于驱动电机的MCU来自微芯科技，型号ATSAMC21E18A-N，是一颗5V工作电压的32位M0+MCU，内置256KB Flash和32KB SRAM，采用32-Pin VQFN封装。
智能功率模块来自英飞凌，型号IM111-X6Q1B，是一颗集成的H桥驱动芯片，内部集成600V耐压，280mΩ导阻CoolMOS，具备过电流保护和故障报告，集成欠压闭锁和直通保护，支持3.3V输入，支持80-200W电机驱动，具备1500V rms隔离能力，采用QFN12*10封装。
输出滤波电感打胶加固。

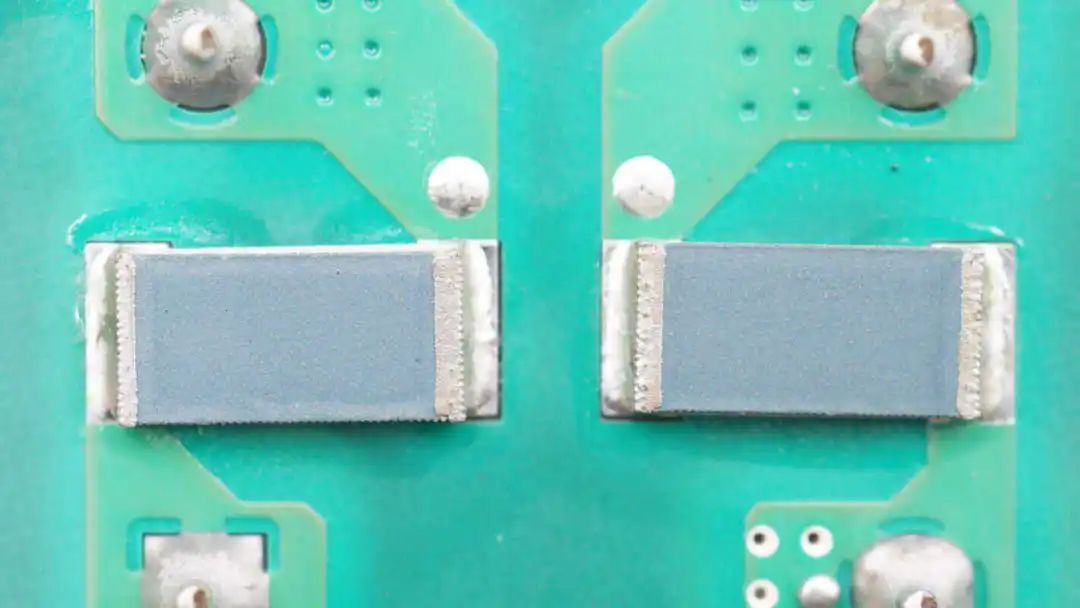

两颗贴片电阻特写。

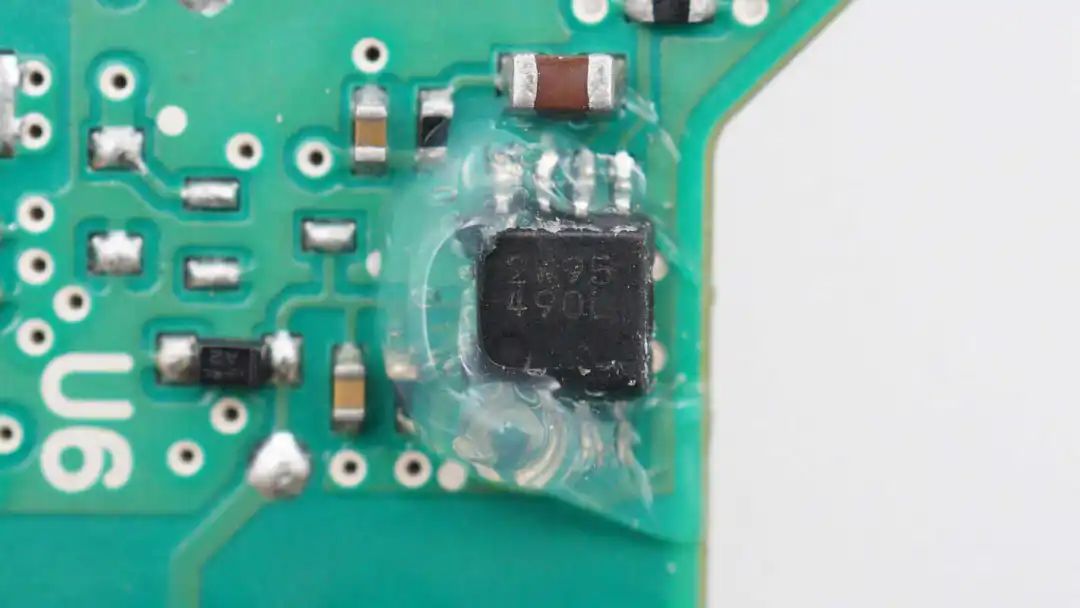

丝印2W95490L的芯片特写，打胶密封。
两颗贴片电感用于输出滤波。

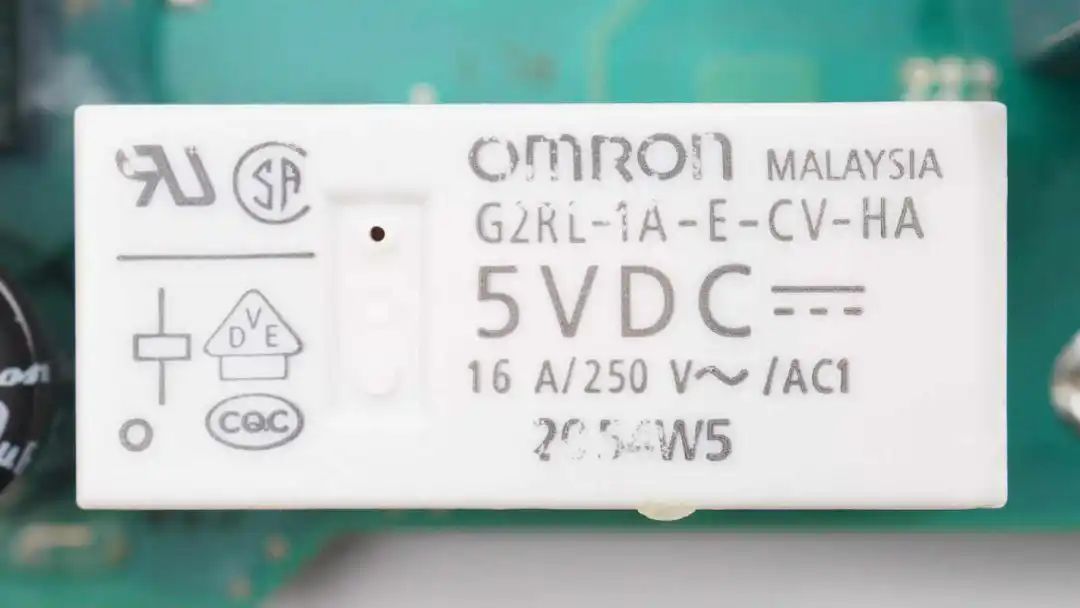

用于供电控制的继电器来自欧姆龙，型号G2RL-1A-E-CV-HA，线圈电压5V，触点容量为16A 250V。

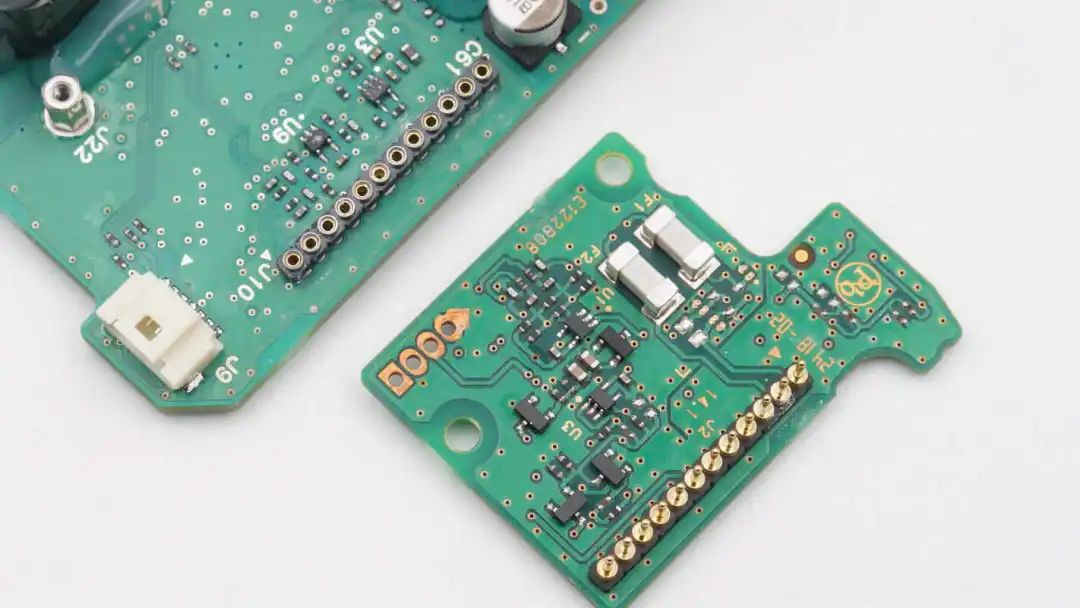

小板通过插针连接。

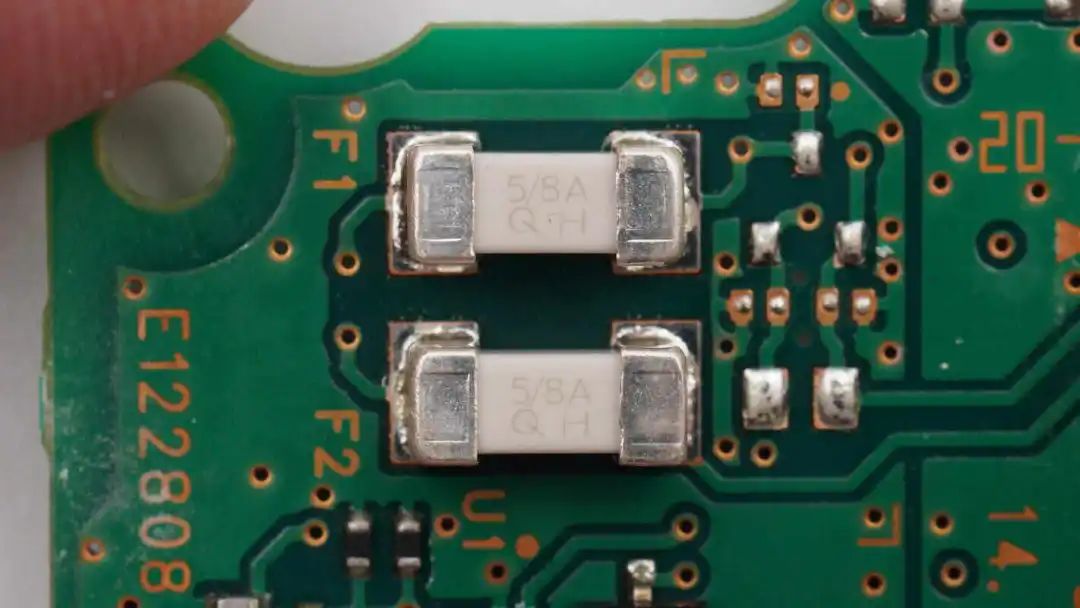

小板背面设有两颗贴片保险丝。
贴片保险丝特写。

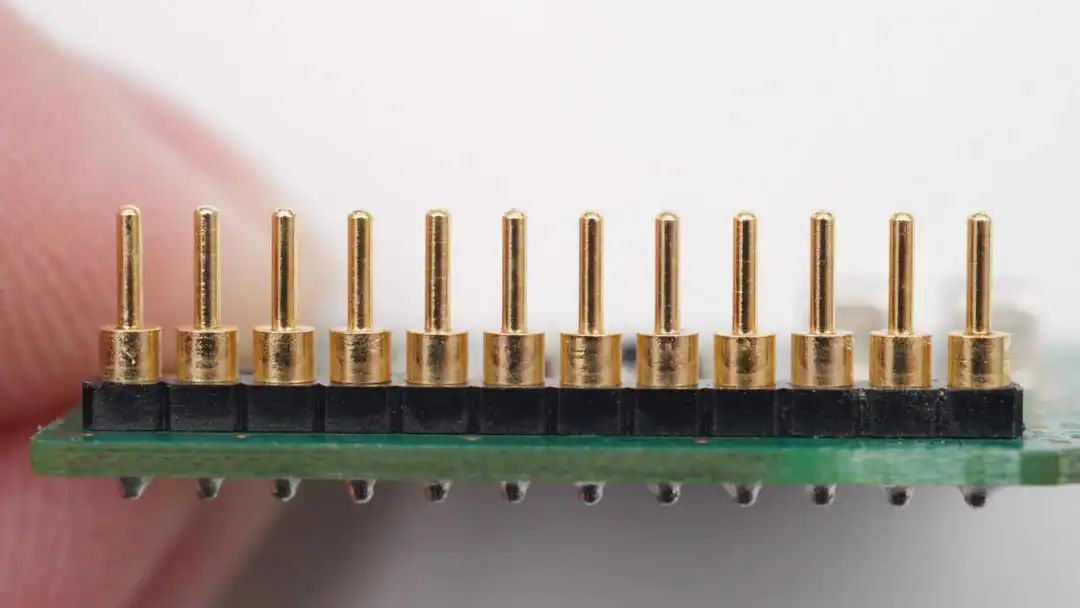

镀金连接排针特写。

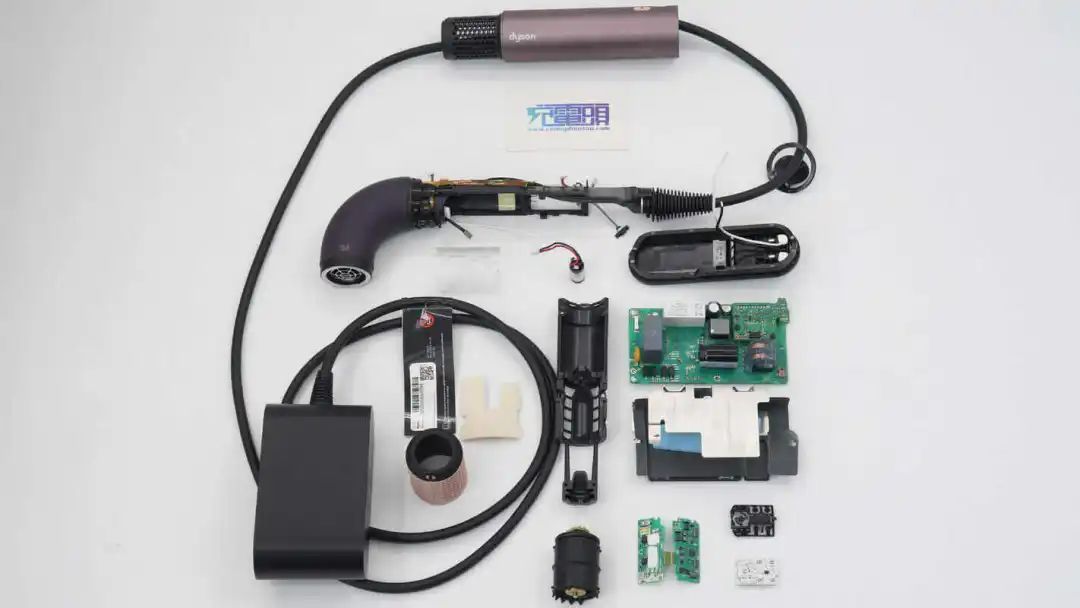

全部拆解一览，来张全家福。
充电头网拆解总结
最后附上戴森HD17精准造型吹风机的核心器件清单，方便大家查阅。
戴森HD17精准造型吹风机采用全新的r型机身造型，配合人体工学设计，操控灵活使用方便。吹风机利用流线型气流加热科技，均匀加热气流。吹风机配备5款磁吸式智能风嘴，满足日常干发造型需求，并设有一键冷风按钮，便于定型。
充电头网通过拆解了解到，戴森HD17精准造型吹风机采用分体式设计，将电机驱动电路移出吹风机手柄，实现小巧的机身设计。电机驱动电路和待机电源设置在传统意义的适配器中，采用英飞凌开关电源芯片和智能功率模块，主控MCU来自微芯科技，设有继电器用于供电控制。
吹风机内部设有PCBA模块用于发热丝控制，控制发热丝加热的可控硅设置在进气口内部，通过气流散热降温，进气口内部还设有气压传感器，配合手柄底部的传感器检测滤网是否正确安装。吹风机风嘴作为整体的一部分，通过RFID技术检测风嘴安装，确保正常运行。
