6月5日，Nintendo任天堂推出了新一代游戏主机Switch 2，距离上一代发布时间已经过去了8年。在如此长的时间跨度下，技术有了相当大的发展，因此Switch 2在硬件性能、显示效果、手柄设计等方面均有显著升级。
也正是得益于此，Switch 2的销售成绩十分亮眼，仅仅四天就售出了350多万台。充电头网也是第一时间入手了这款游戏主机进行相关评测，本期先为大家带来原装快充充电器的拆解，这款充电器功率进一步提升，支持最高60W PD快充。下面一起来看看充电器的做工水准如何。
任天堂Switch 2原装60W快充充电器开箱
充电头网采购的Switch 2为港版，包装盒延续经典红色基调设计，正面印有产品实物套装外观以及马里奥赛车等元素。
侧面印有包装清单以及注意事项等。
另一侧印有产品使用场景等。
打开包装盒，Switch 2主机等采用纸托固定保护。

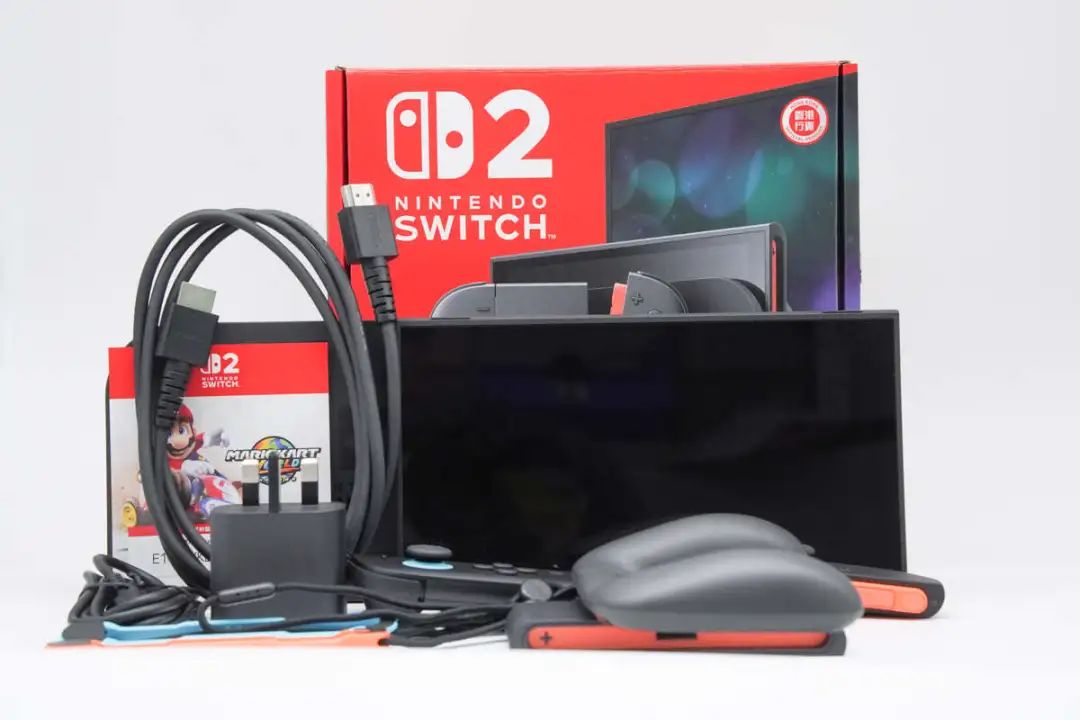

包装内含Switch 2主机、Joy-Con套件、底座、充电器套装、HDMI线等。

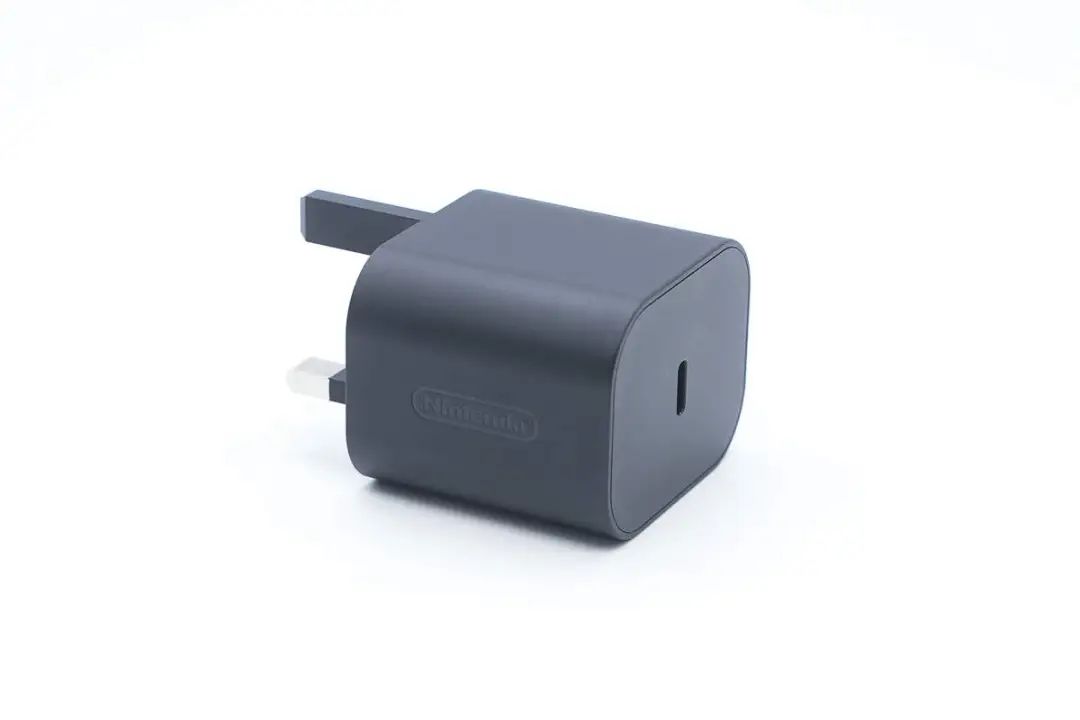

充电器采用PC阻燃材质黑色外壳，机身表面磨砂工艺处理抗指纹，两侧过渡圆润，整体给人一种“敦厚”的观感。

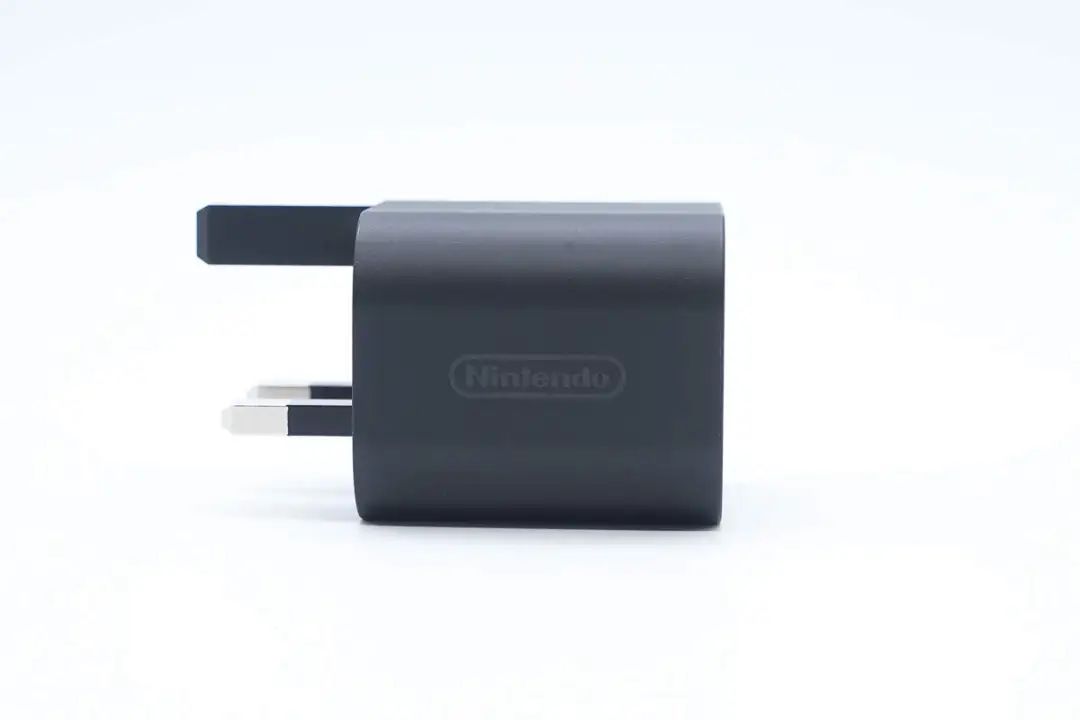

机身一侧设计有Nintendo品牌。

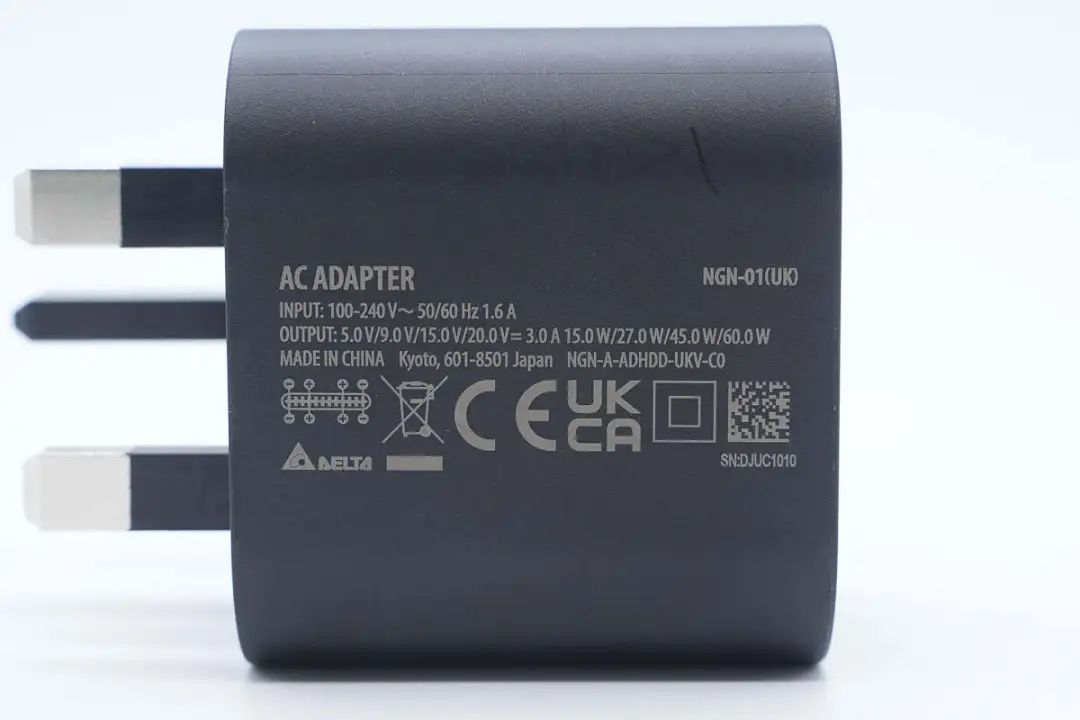

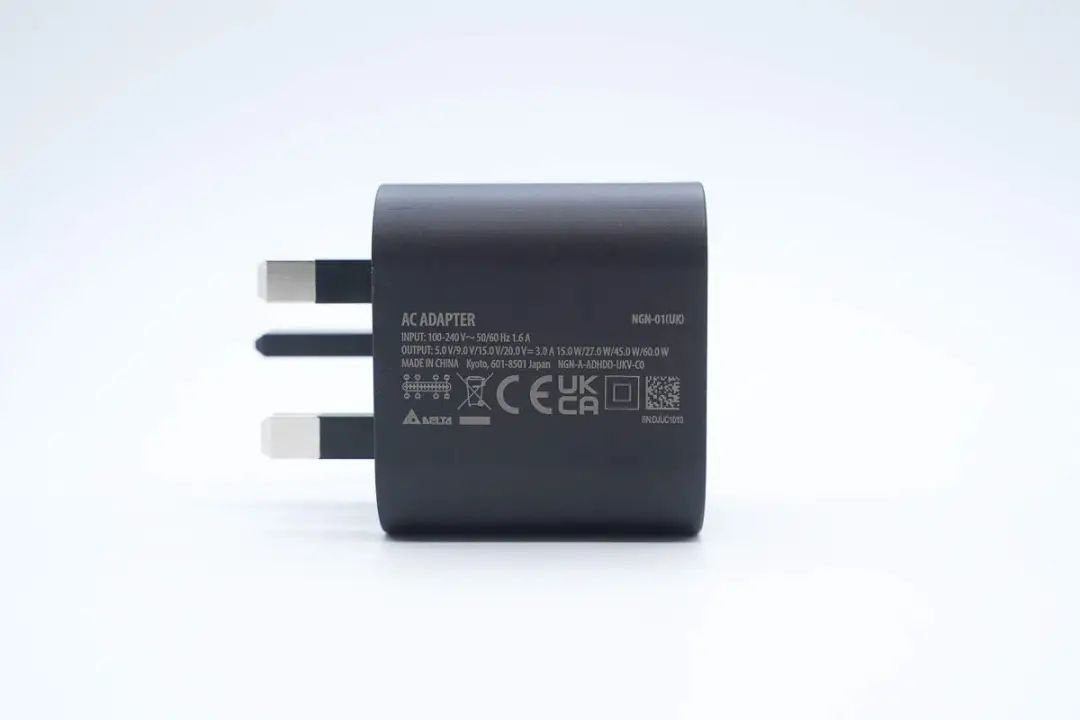

背面则印有充电器铭牌。
产品参数特写
输入：100-240V~50/60Hz 1.6A
输出：5/9/15/20V3A 60W Max
制造商：台达电子工业股份有限公司
充电器通过了CE、UKCA认证。

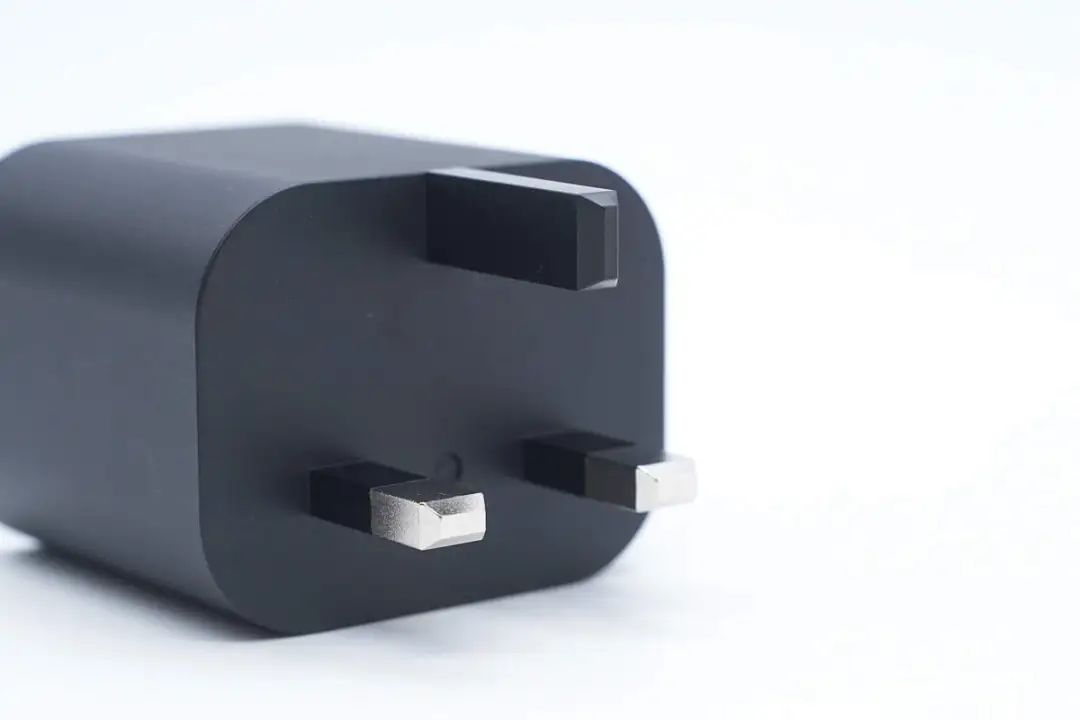

充电器输入端配备的是英规插脚。

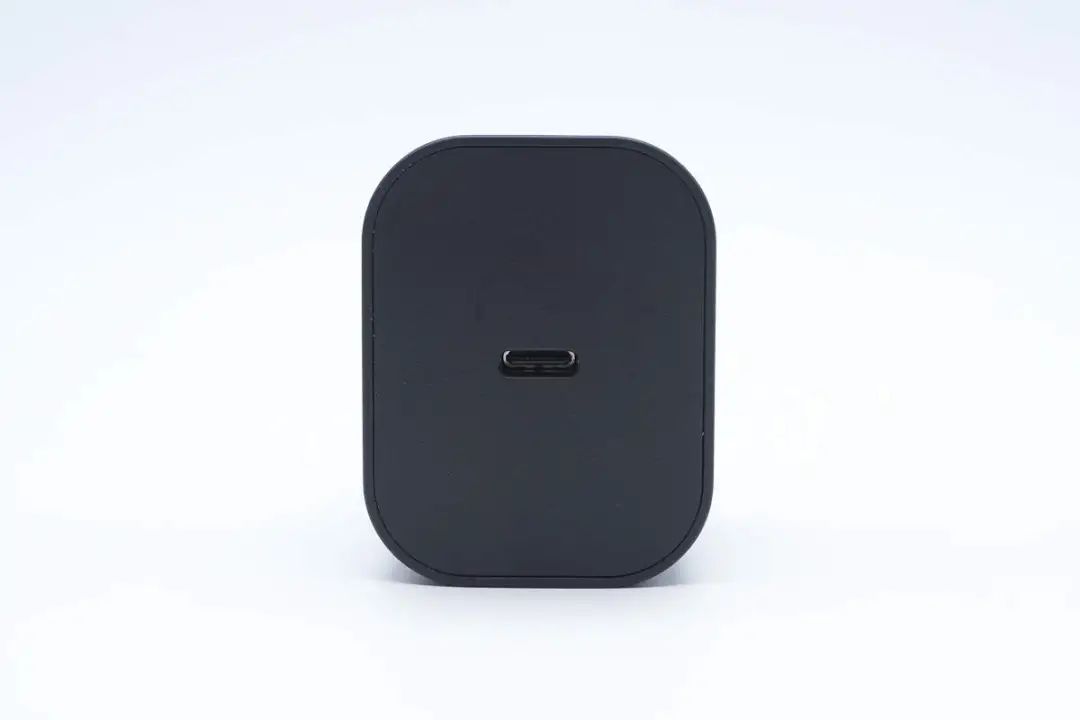

输出端配备USB-C接口，居中布局。

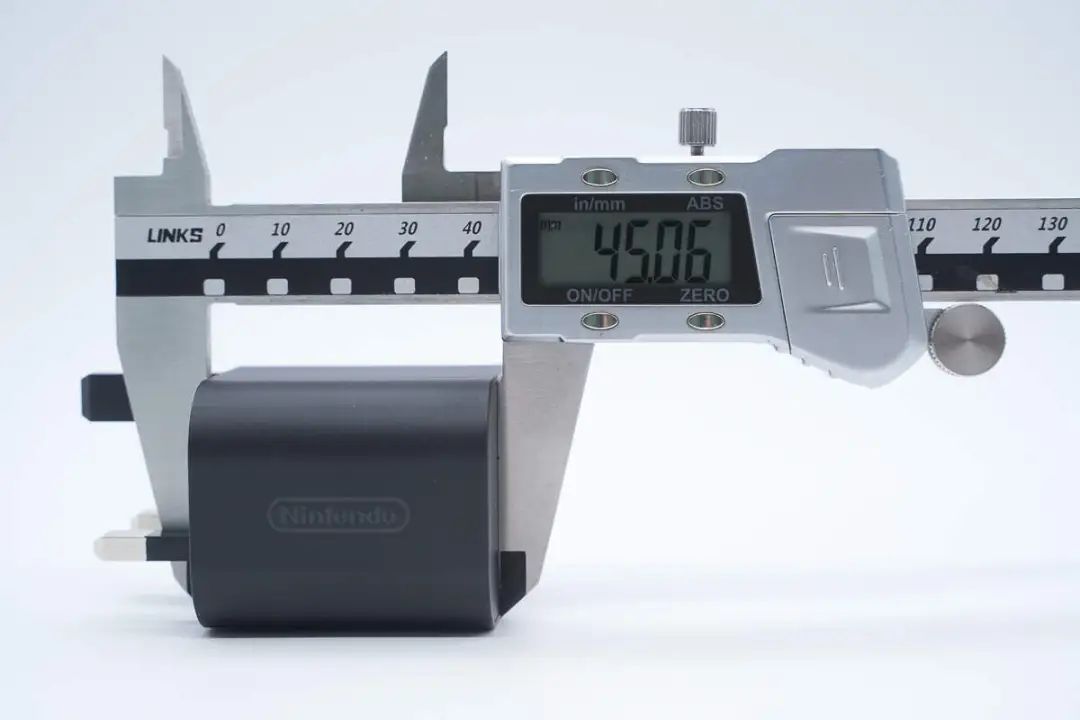

实测充电器机身长度为45.06mm。

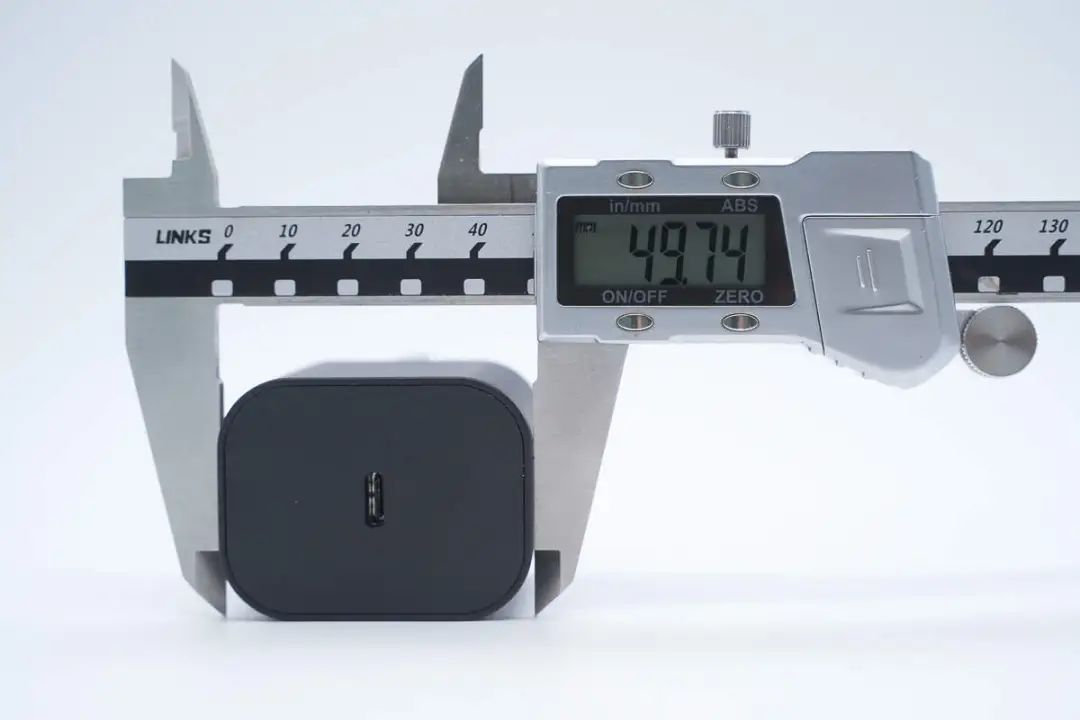

宽度为49.74mm。

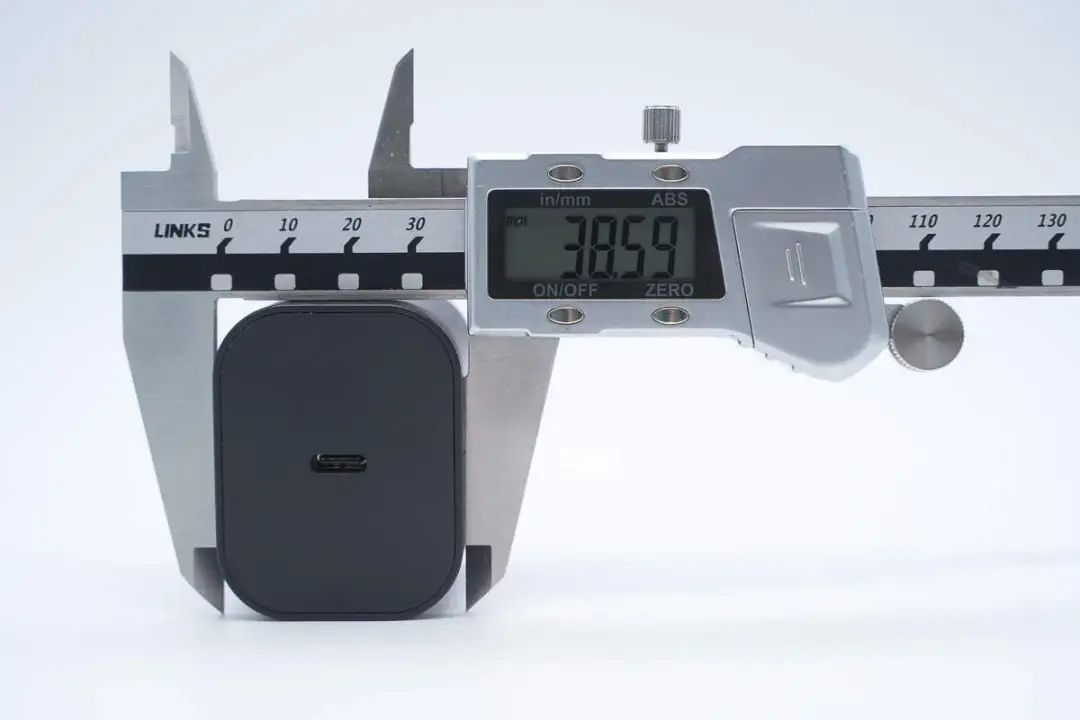

厚度为38.59mm。

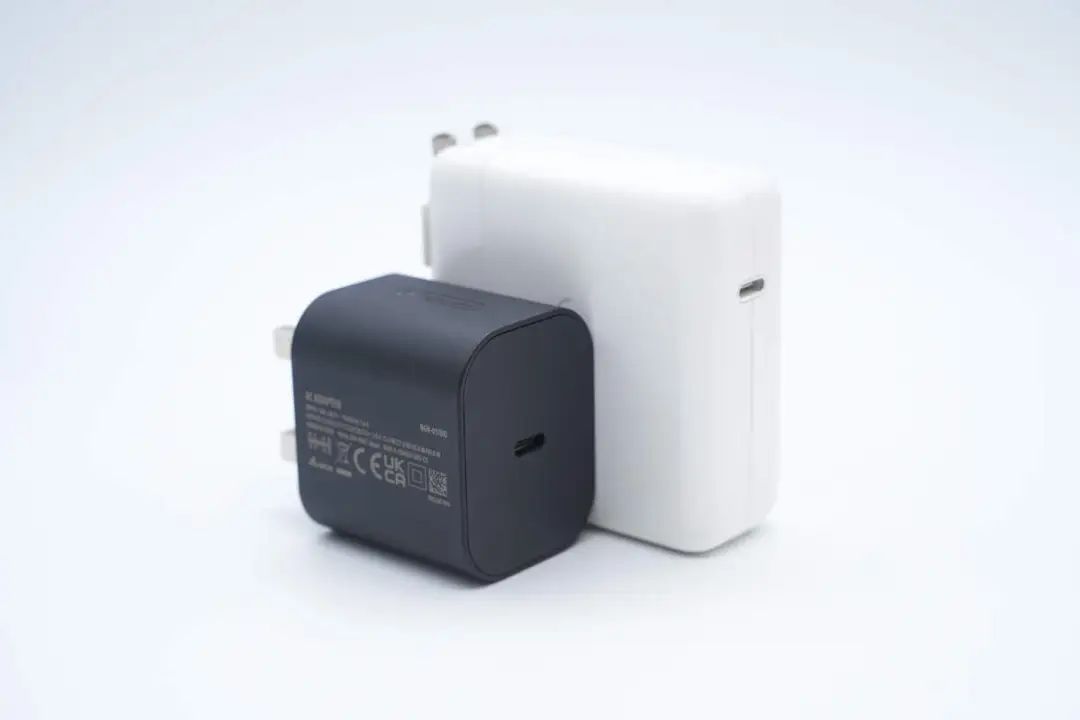

和苹果61W充电器放在一起对比，体积优势明显。
充电器拿在手上的大小直观感受。

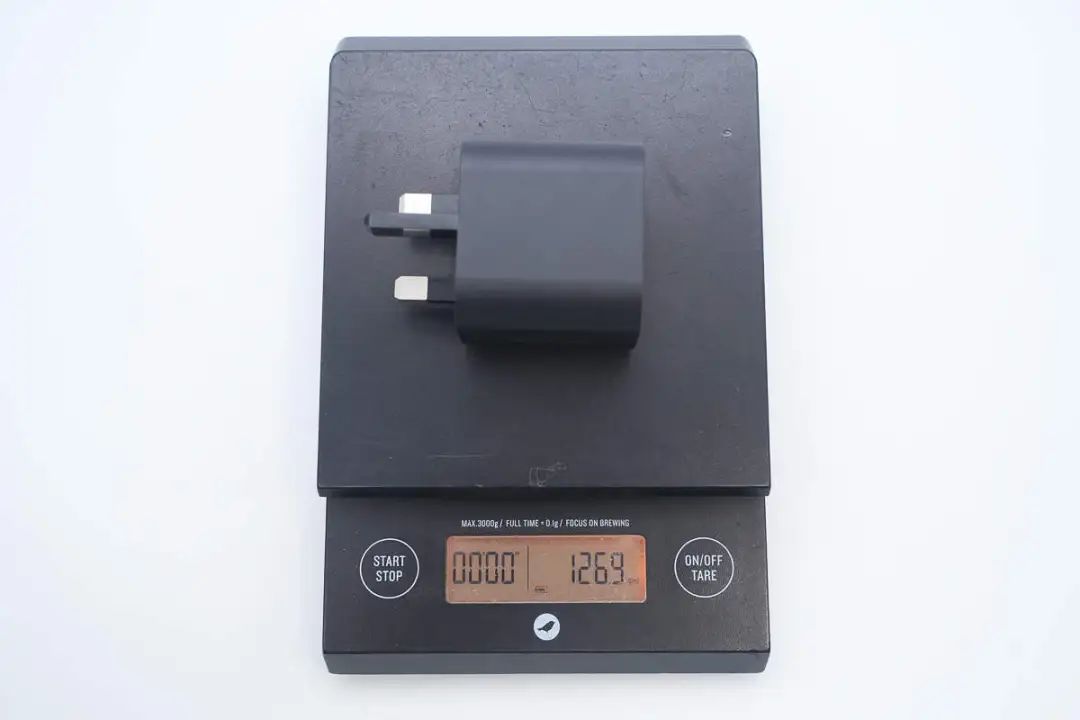

另外测得充电器重量约为127g。

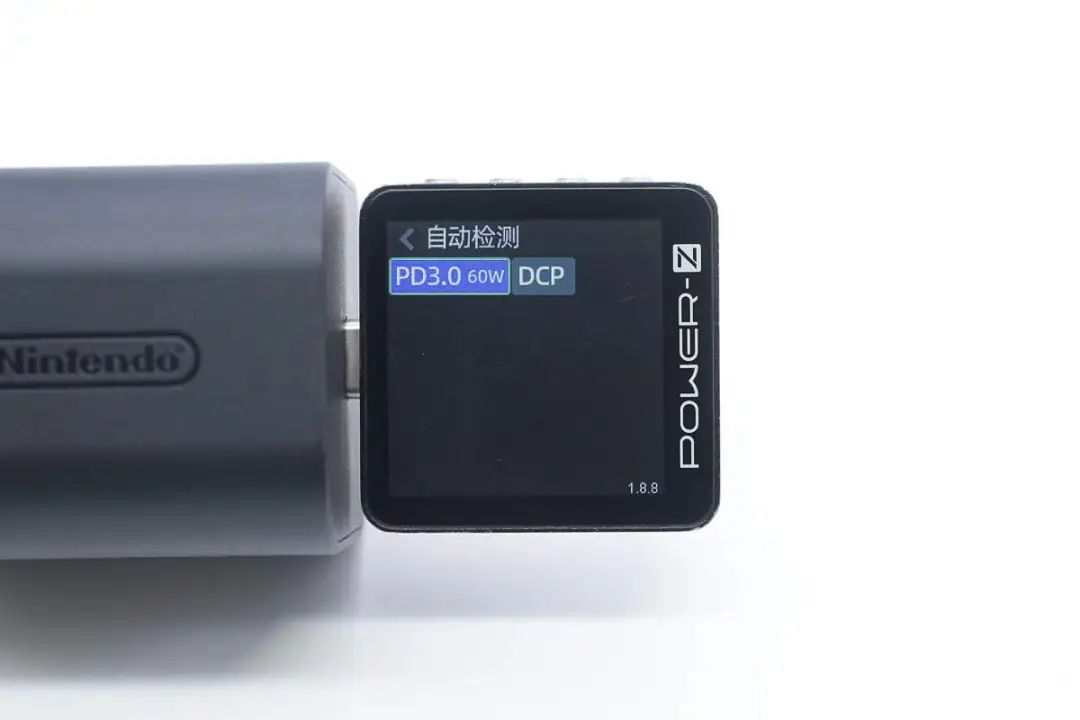

使用ChargerLAB POWER-Z KM003C测得USB-C口支持PD3.0和DCP充电协议。

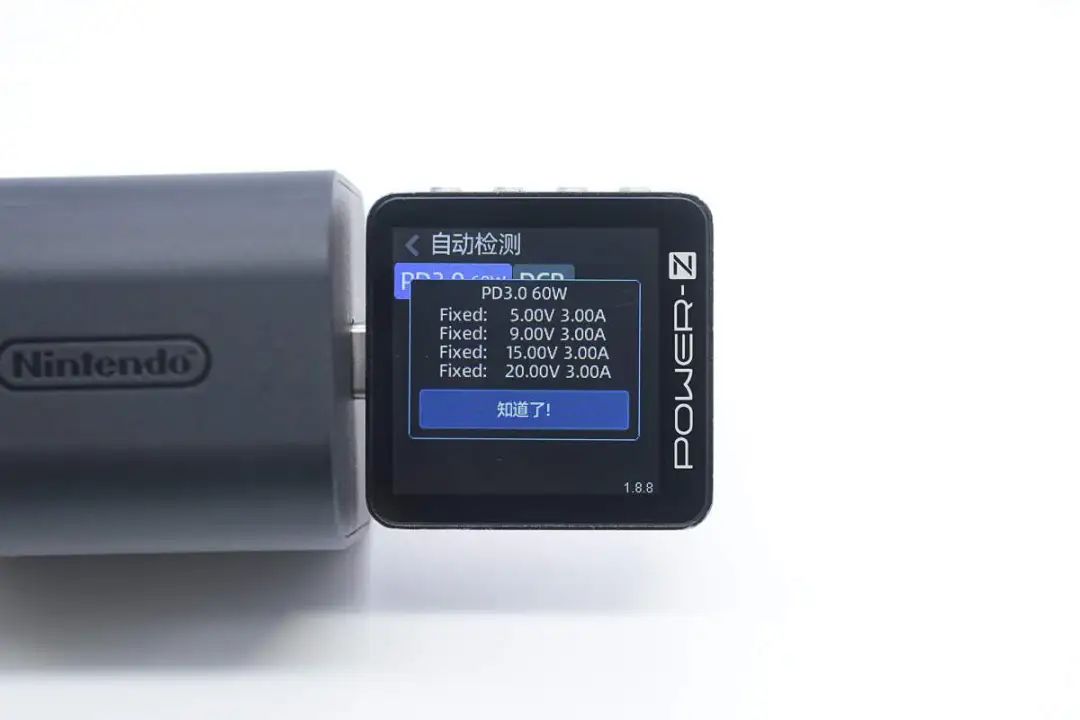

PDO报文显示USB-C口还具备5V3A、9V3A、15V3A、20V3A四组固定电压档位。

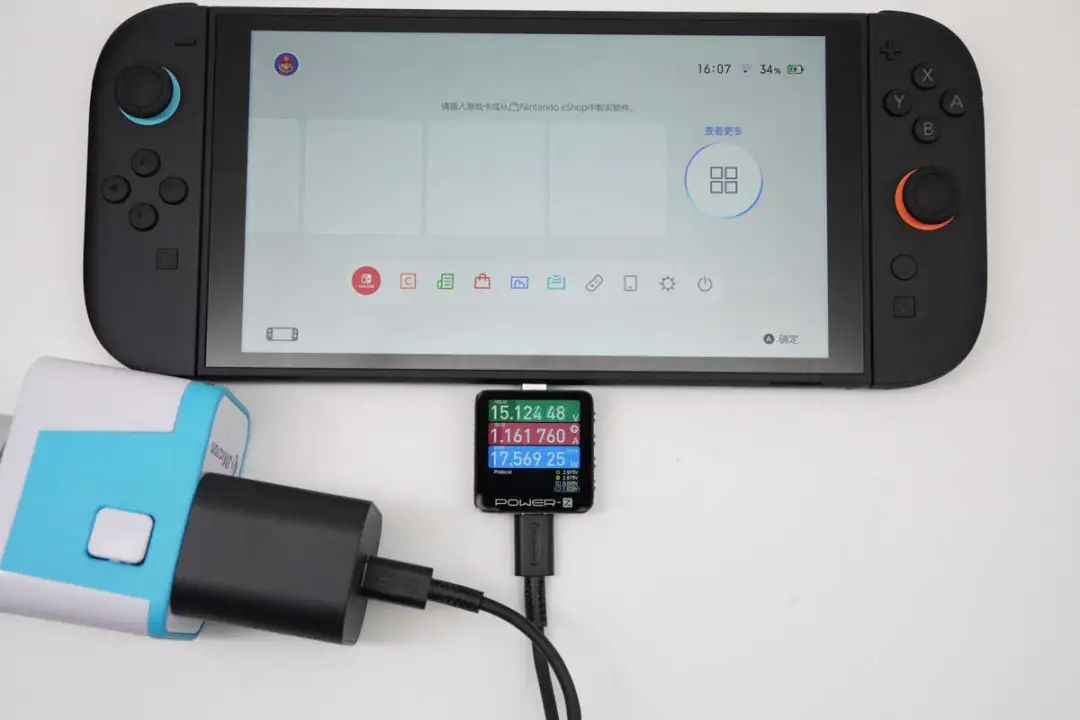

使用充电器套装给Switch 2充电，测得充电功率约为17.57W。
任天堂Switch 2原装60W快充充电器拆解

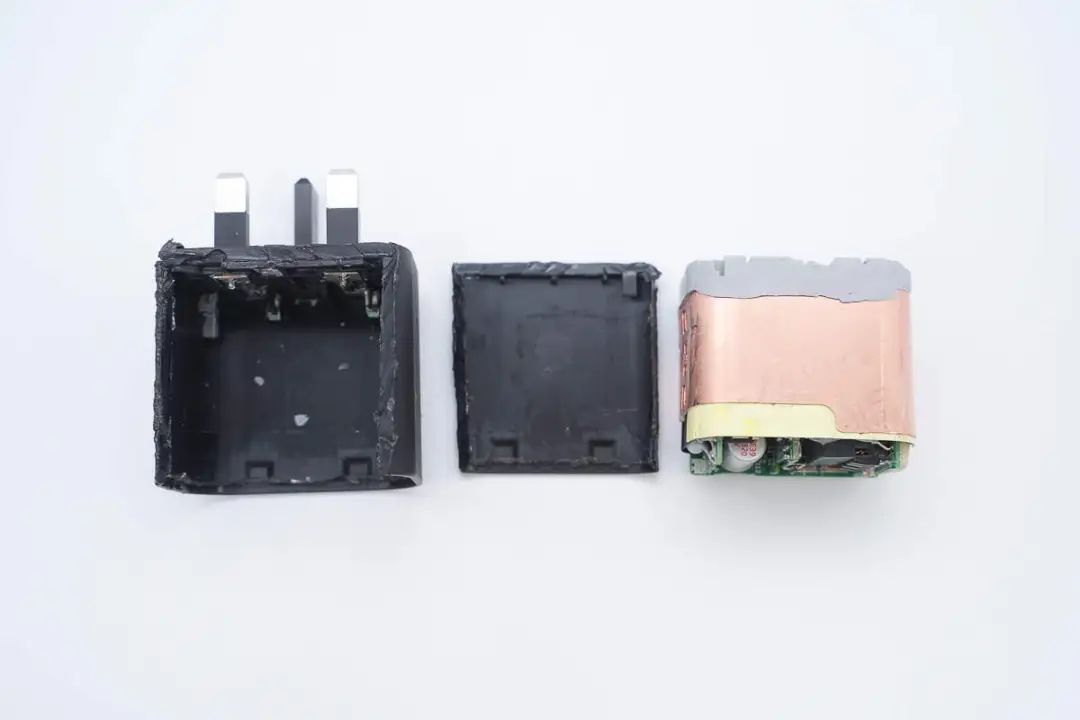

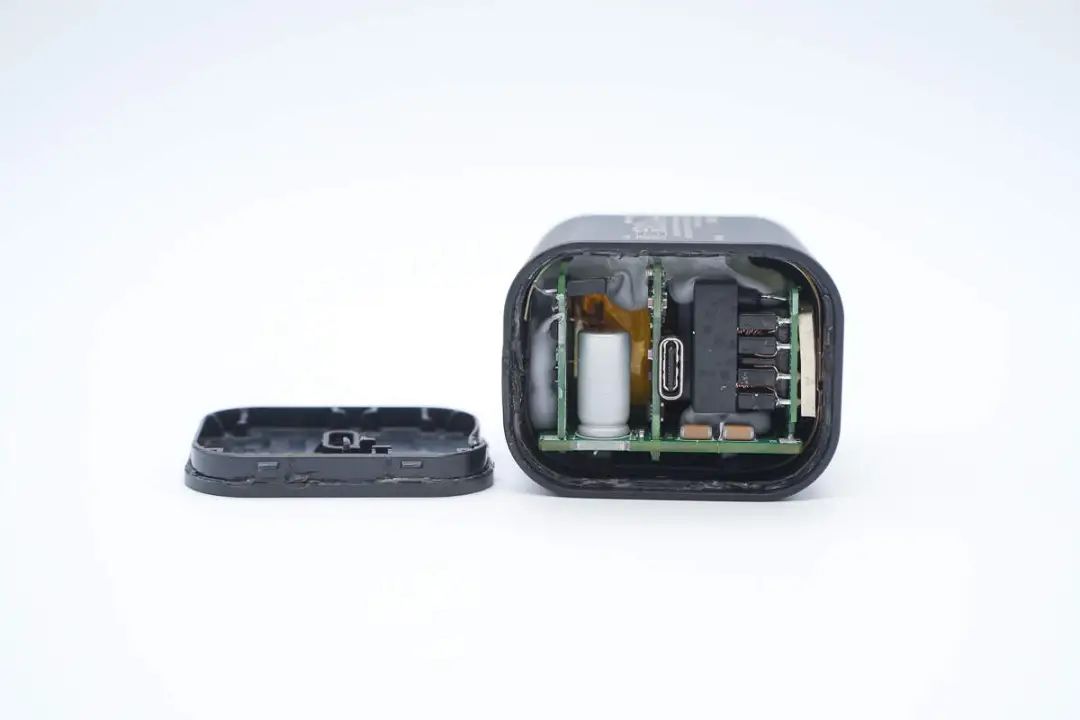

将充电器顶部外壳拆开，边缘采用超声波焊接封装。
内部PCBA模块固定十分牢固，只能通过切割外壳取出。

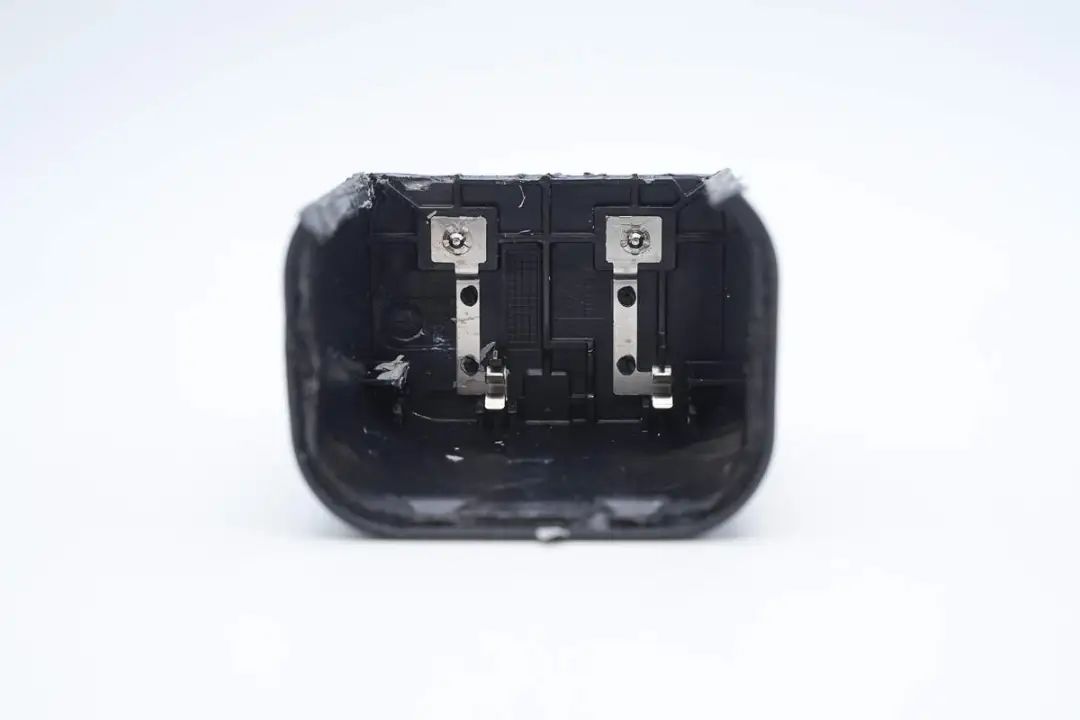

输入端为接触式通电设计。

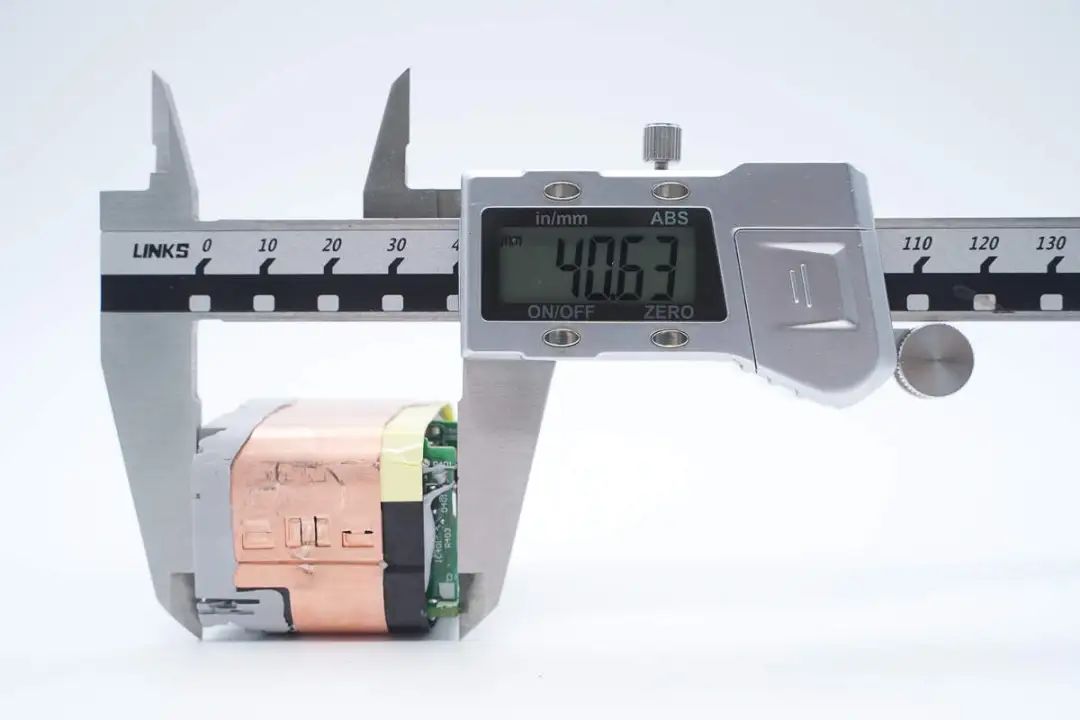

测得PCBA模块长度为40.63mm。

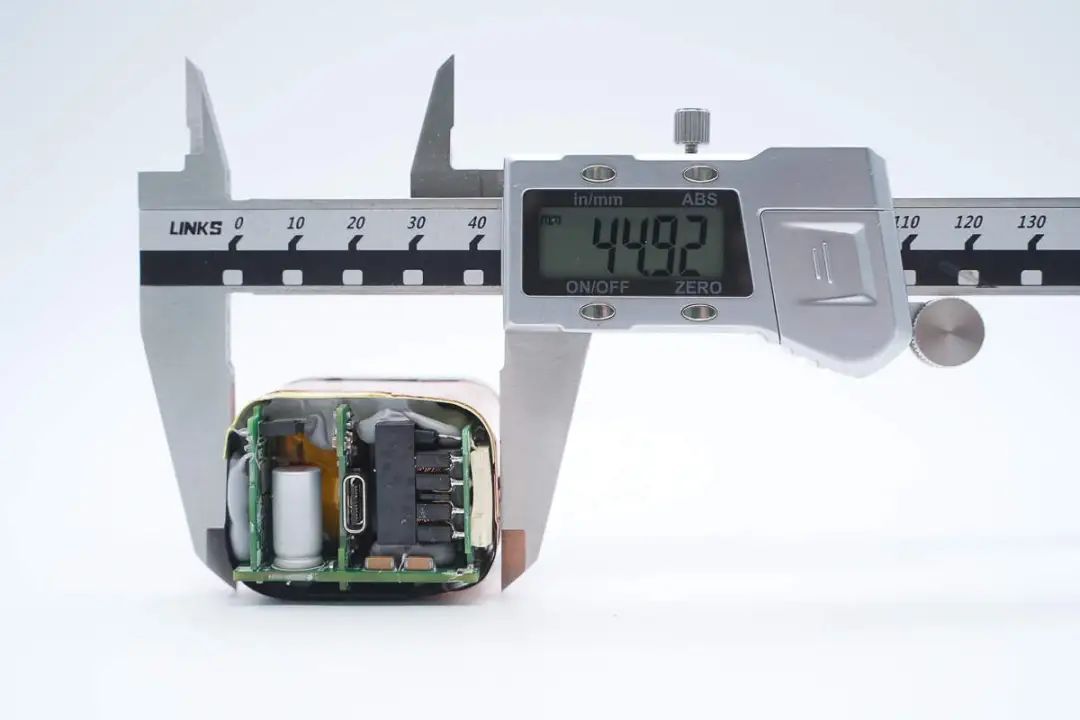

宽度为44.92mm。

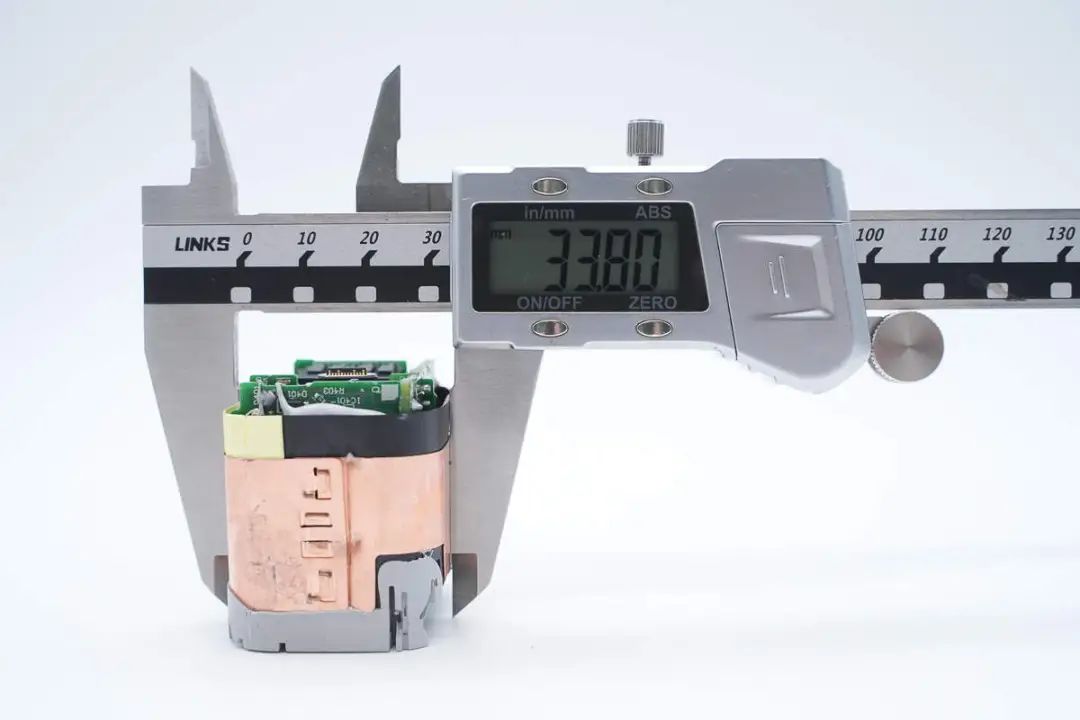

厚度为33.8mm。

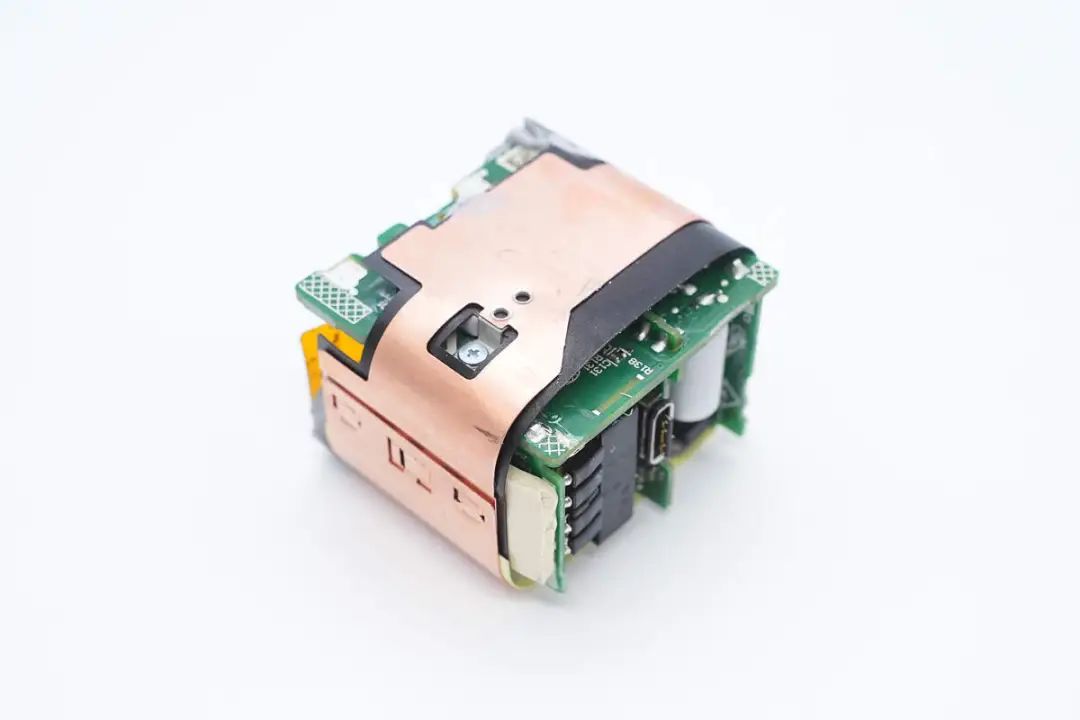

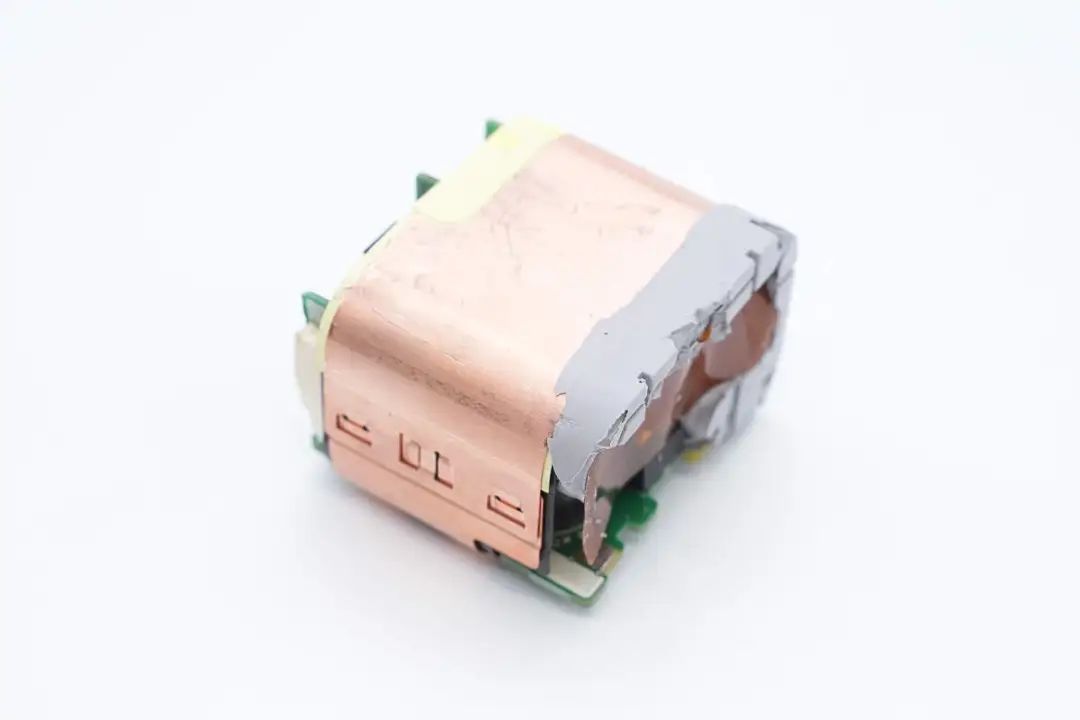

PCBA模块包裹铜散热片，两侧为卡扣结构固定。模块输入端打胶，同时贴有耐高温绝缘片。
铜散热片还采用螺丝固定，内侧设有麦拉片进行隔离绝缘。

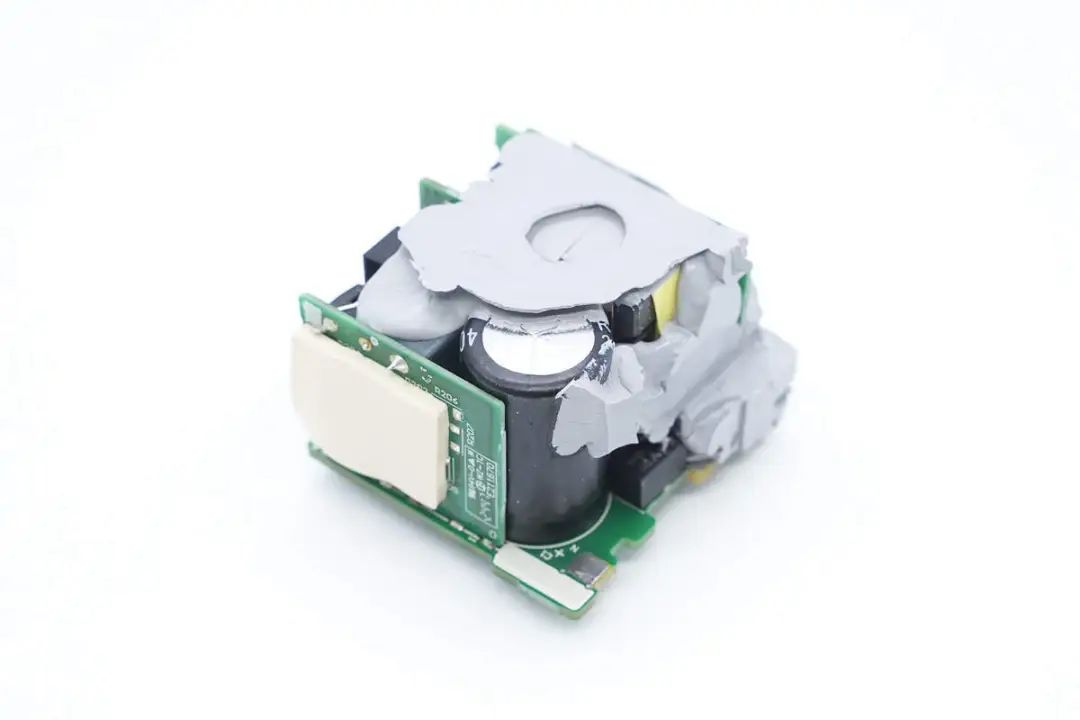

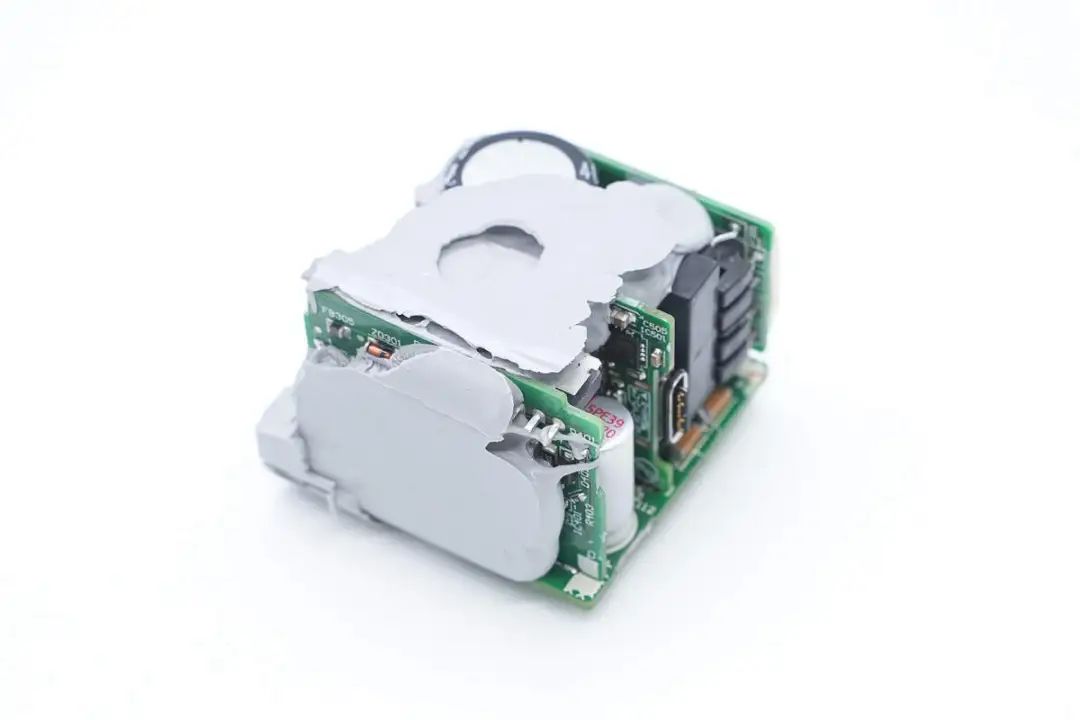

拆掉散热片，模块上填充导热胶，侧边小板上还贴有导热垫。
模块另一侧小板上覆盖导热胶帮助散热。

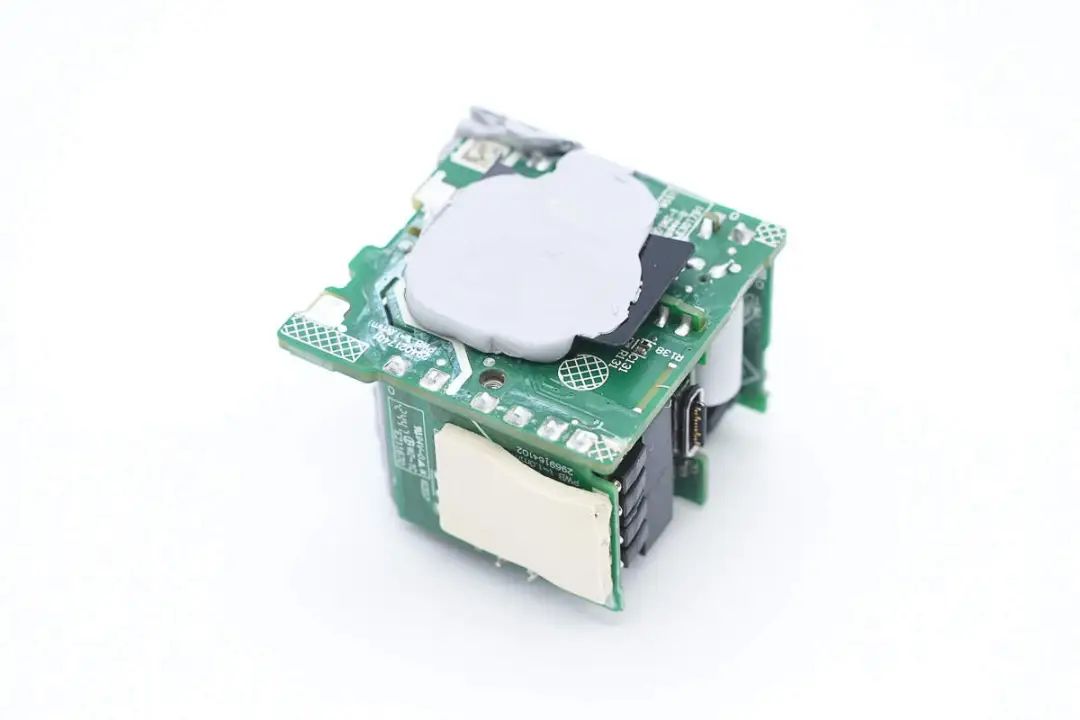

主板背面中心也打胶处理，初次级间镂空放置麦拉片进行隔离绝缘。

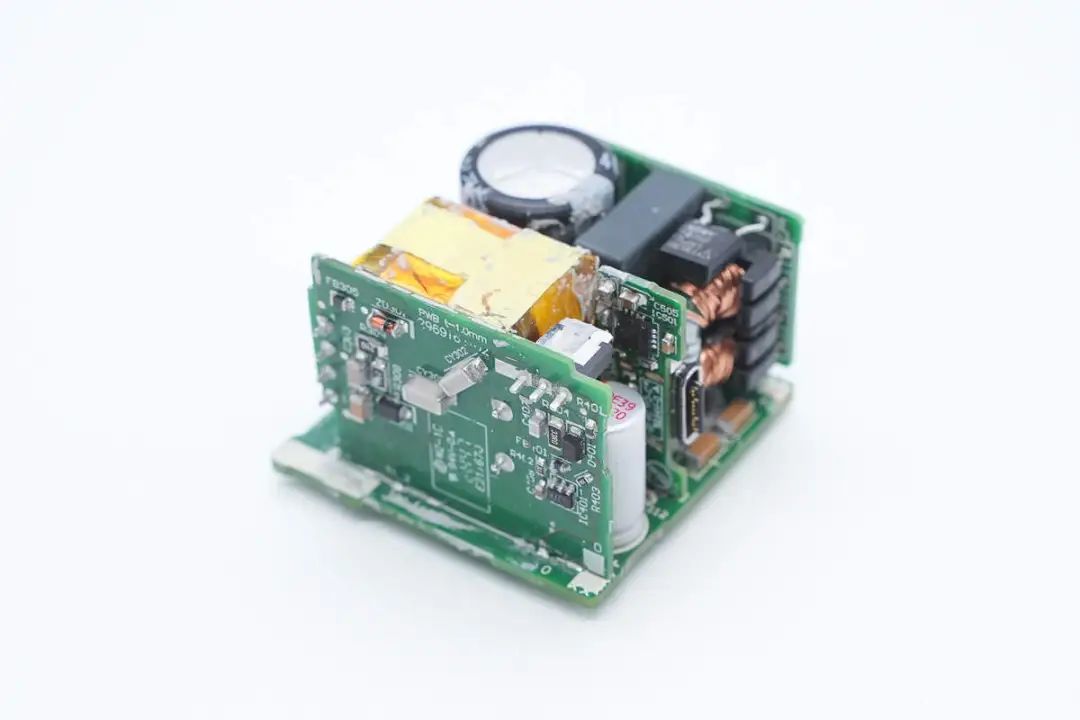

清理掉导热胶可以看到，模块采用多块小板堆叠设计，充分利用内部空间。

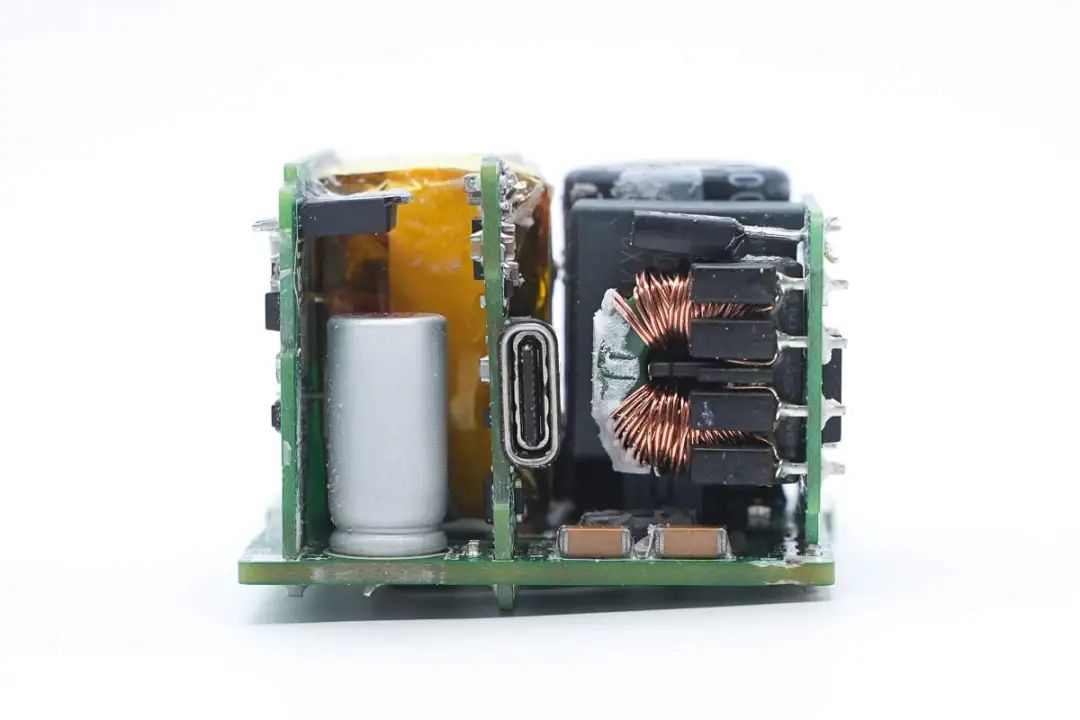

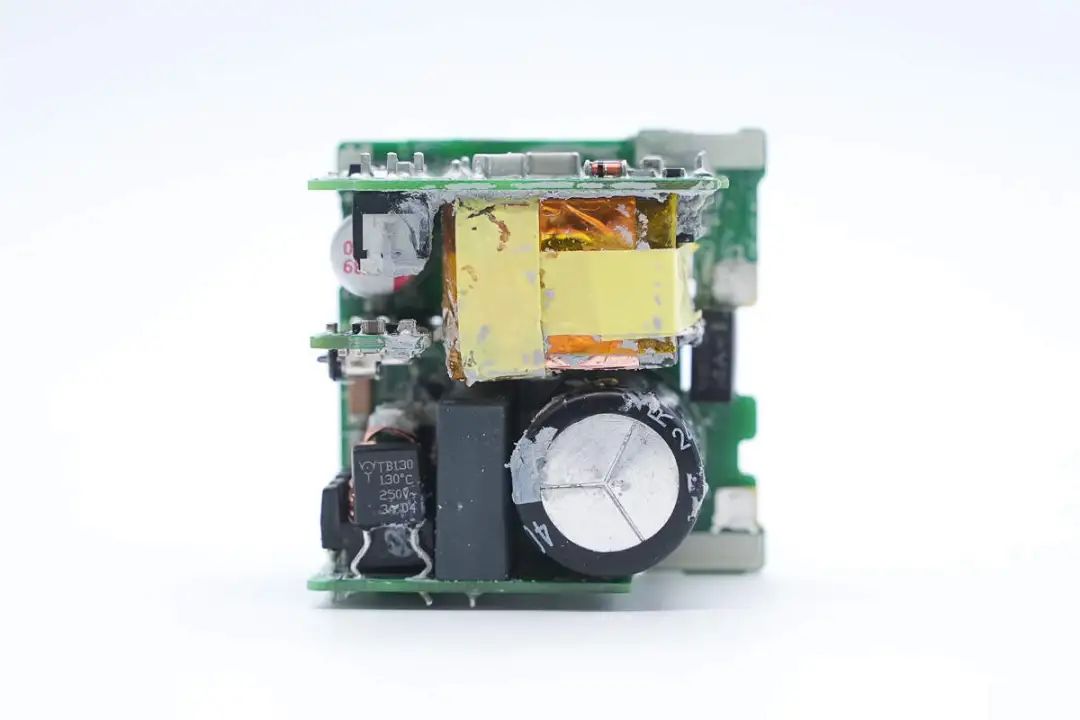

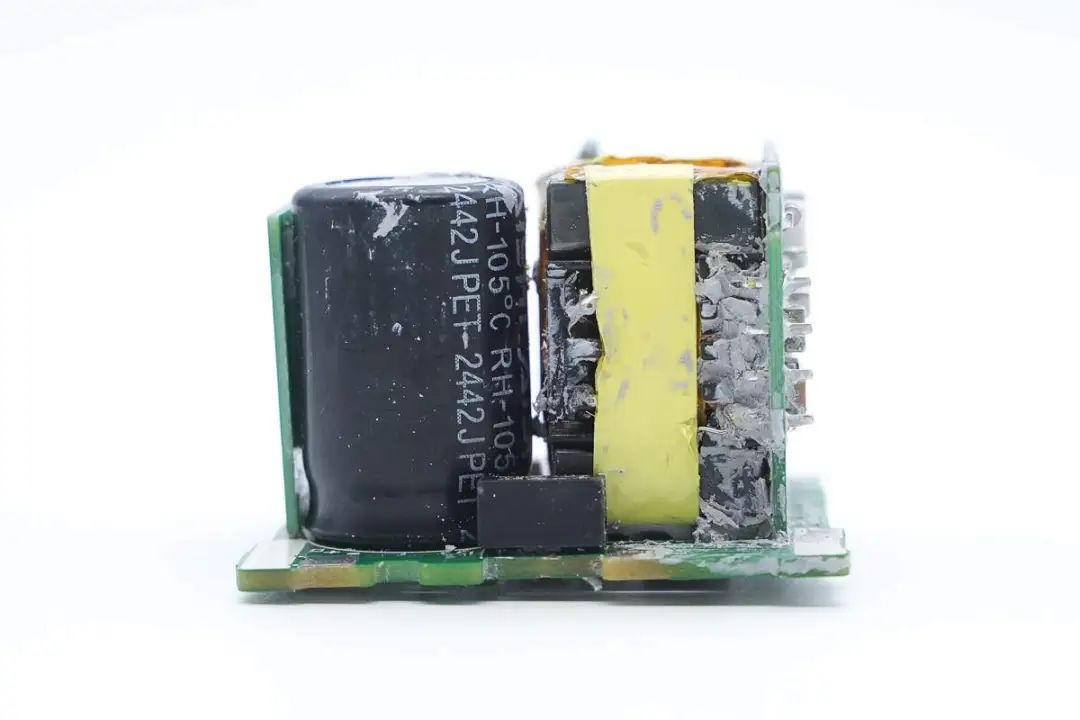

两侧小板之间的区域设有高压滤波电解电容、变压器等器件。

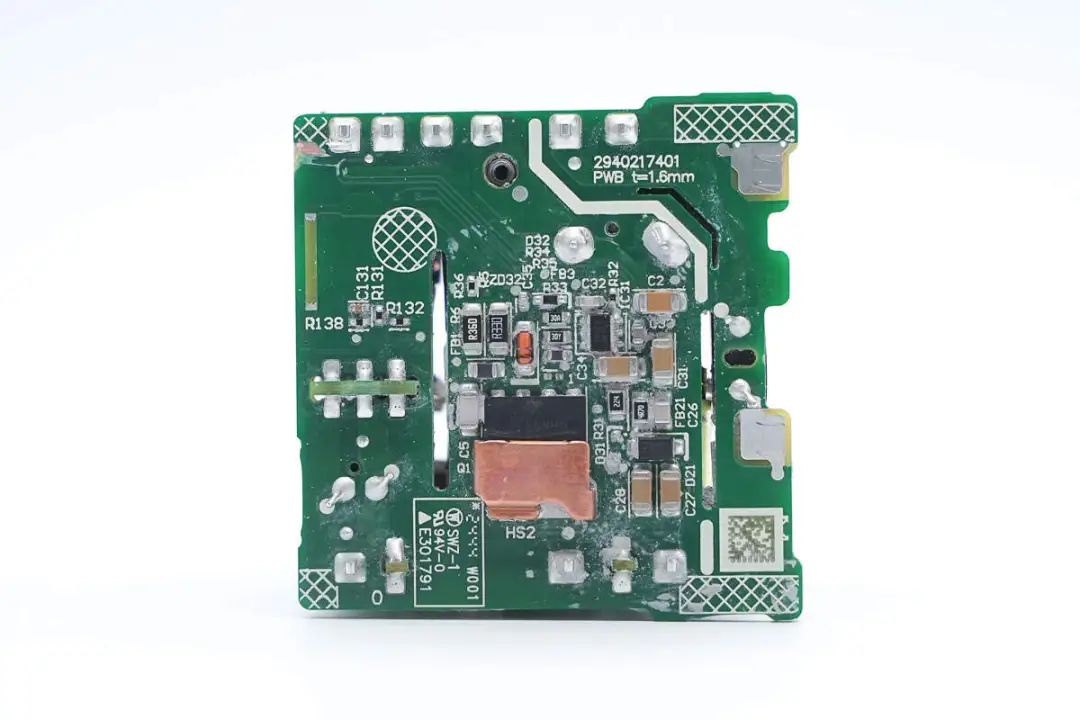

主板背面设有初级主控芯片以及初级开关管，MOS管上还覆盖铜散热片。
输入端一览，主板上设有延时保险丝以及高压滤波电解电容。

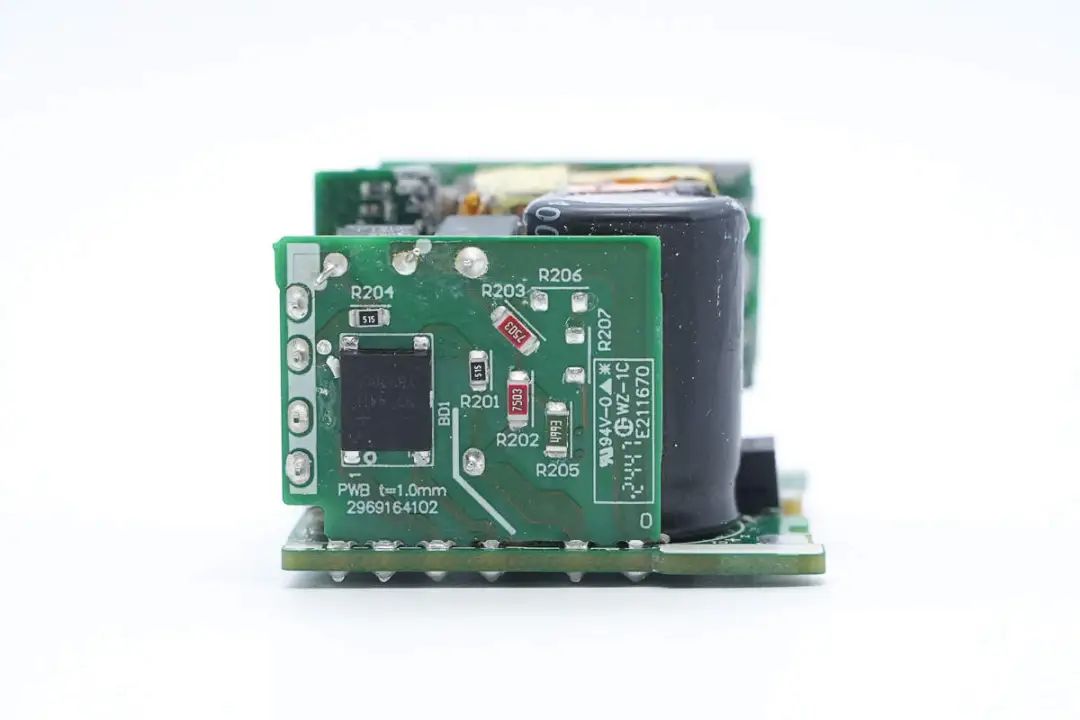

侧边小板上设有整流桥。

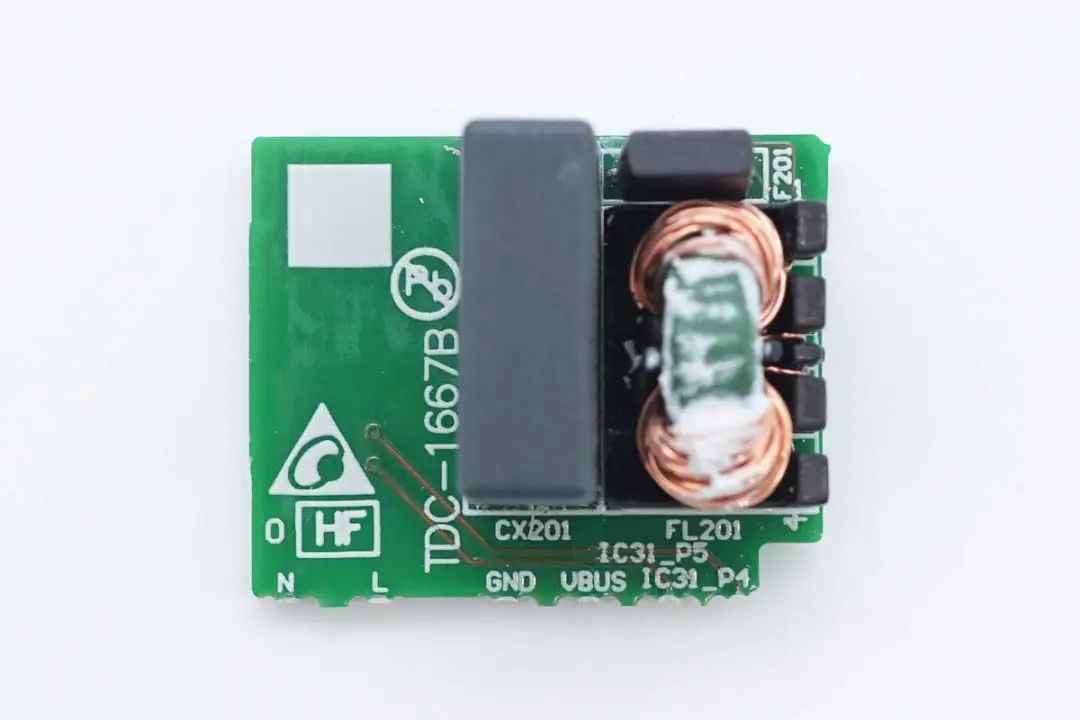

将小板拆下，另一面设有共模电感、安规X2电容以及温度保险丝。

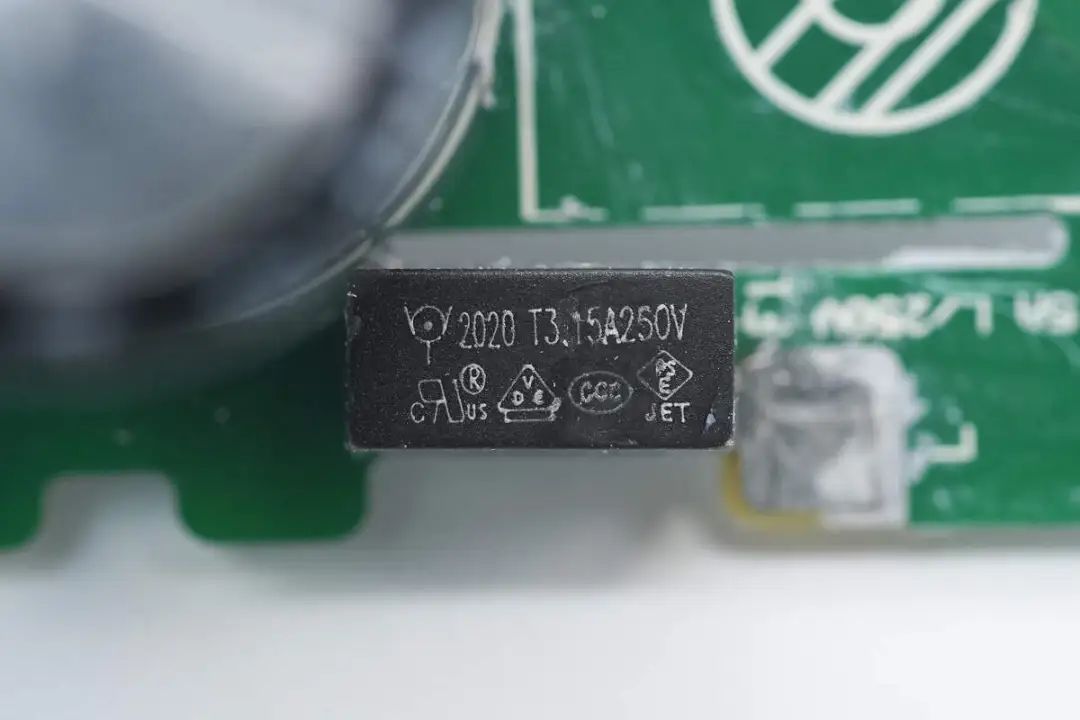

延时保险丝来自华德电子，规格为3.15A250V。

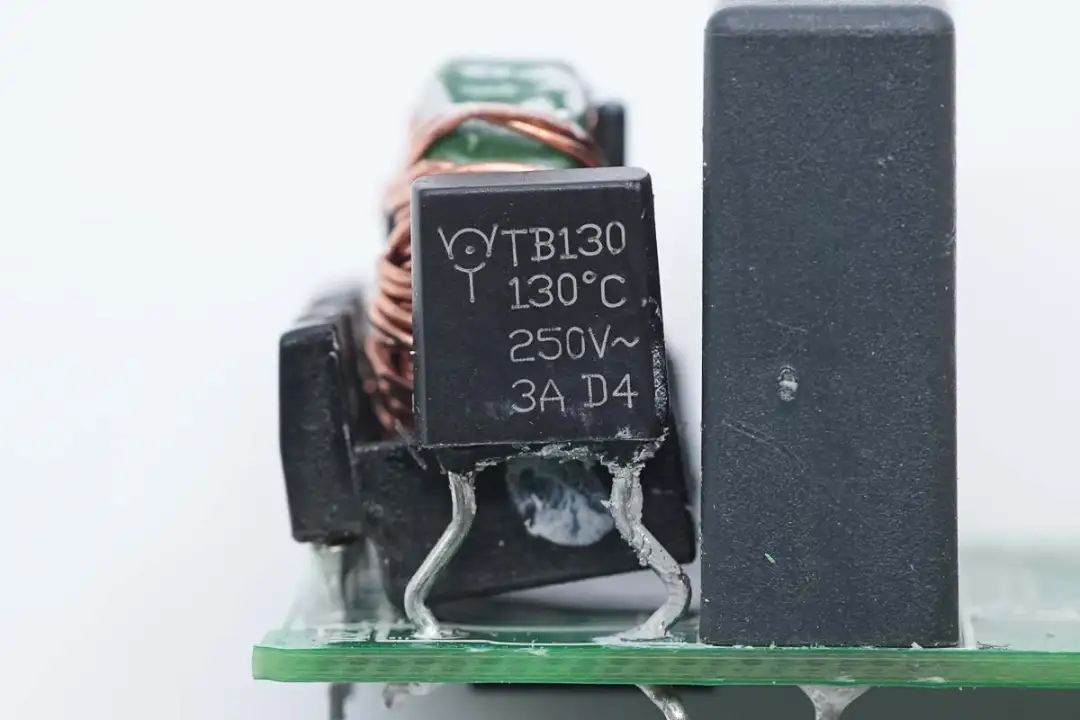

温度保险丝也是来自华德电子。

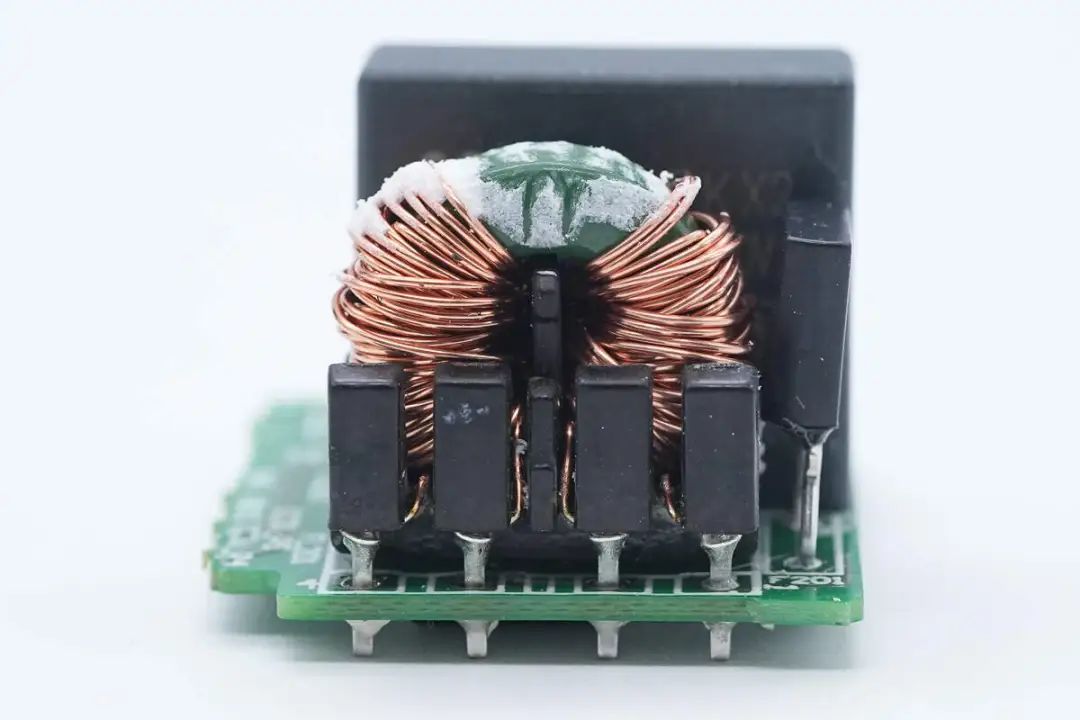

共模电感特写，用于滤除EMI干扰。

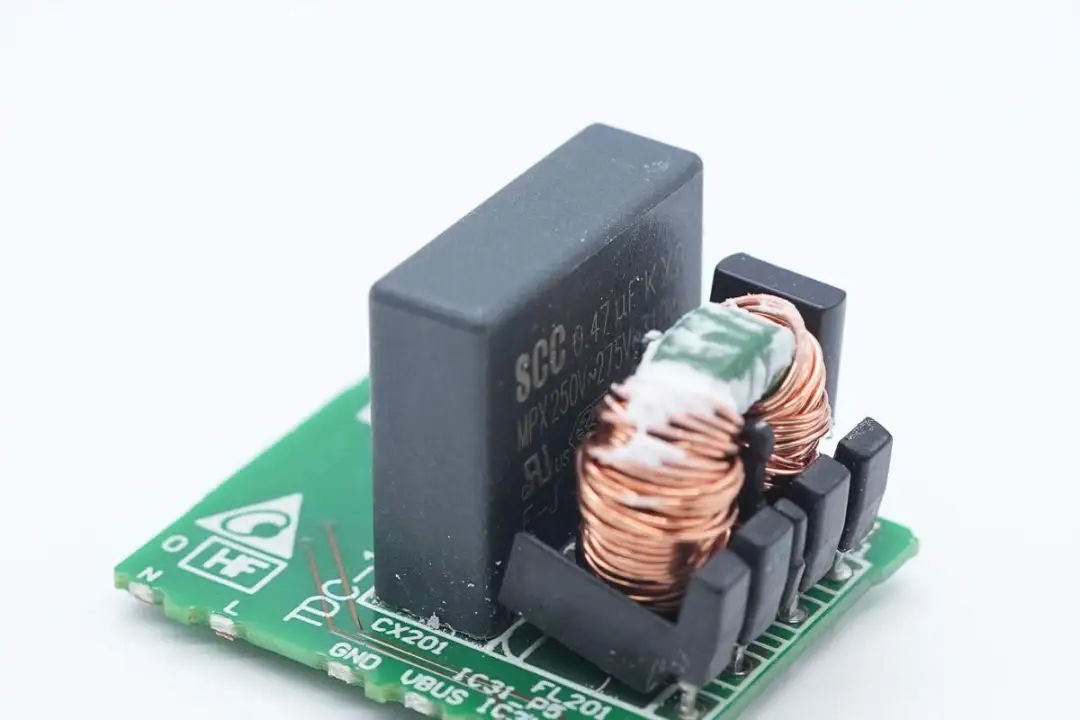

安规X2电容来自SCC实全电子，规格为0.47μF。

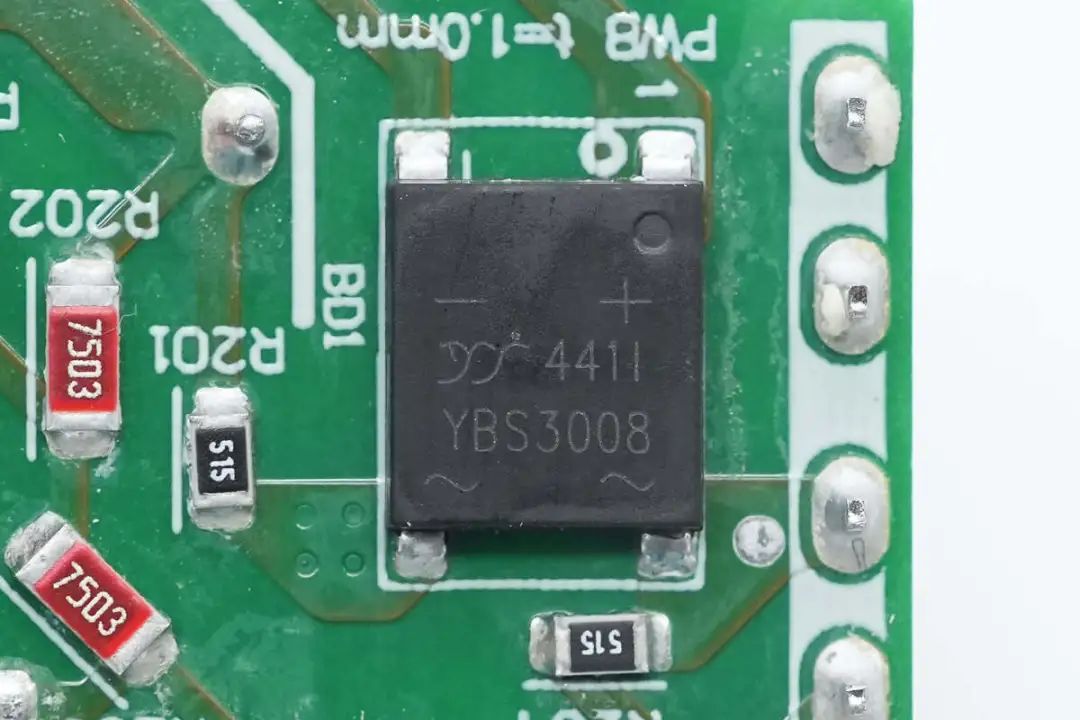

整流桥来自扬杰，型号YBS3008，规格为3A 800V，采用YBS封装。

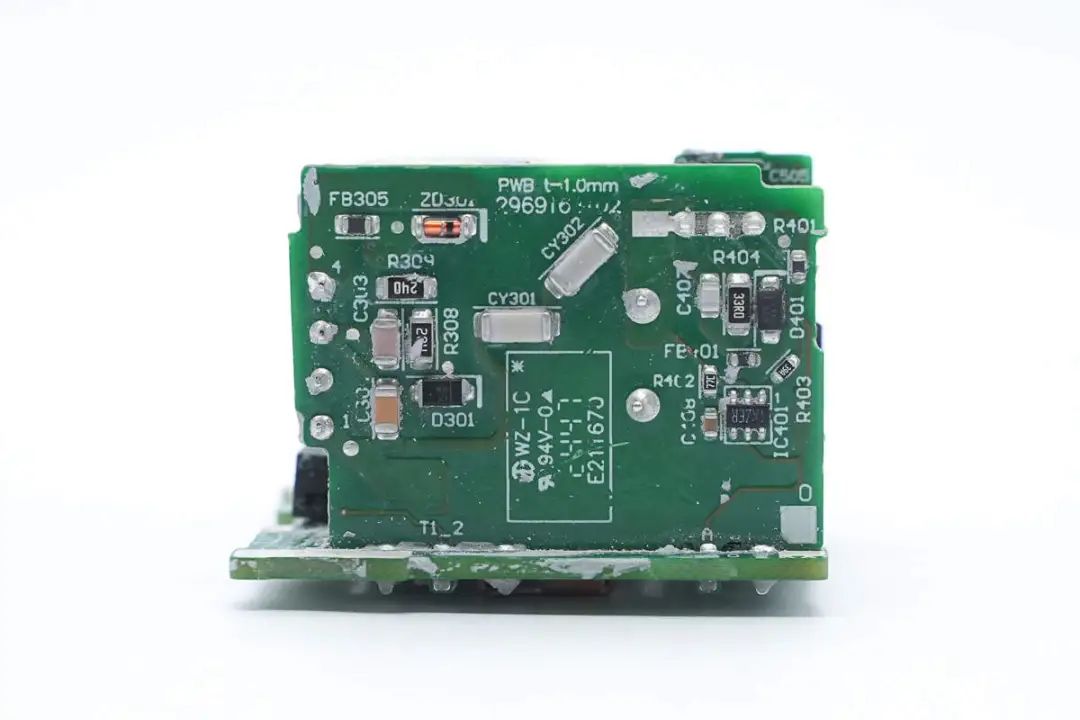

另一侧小板背面设有一颗同步整流控制器。

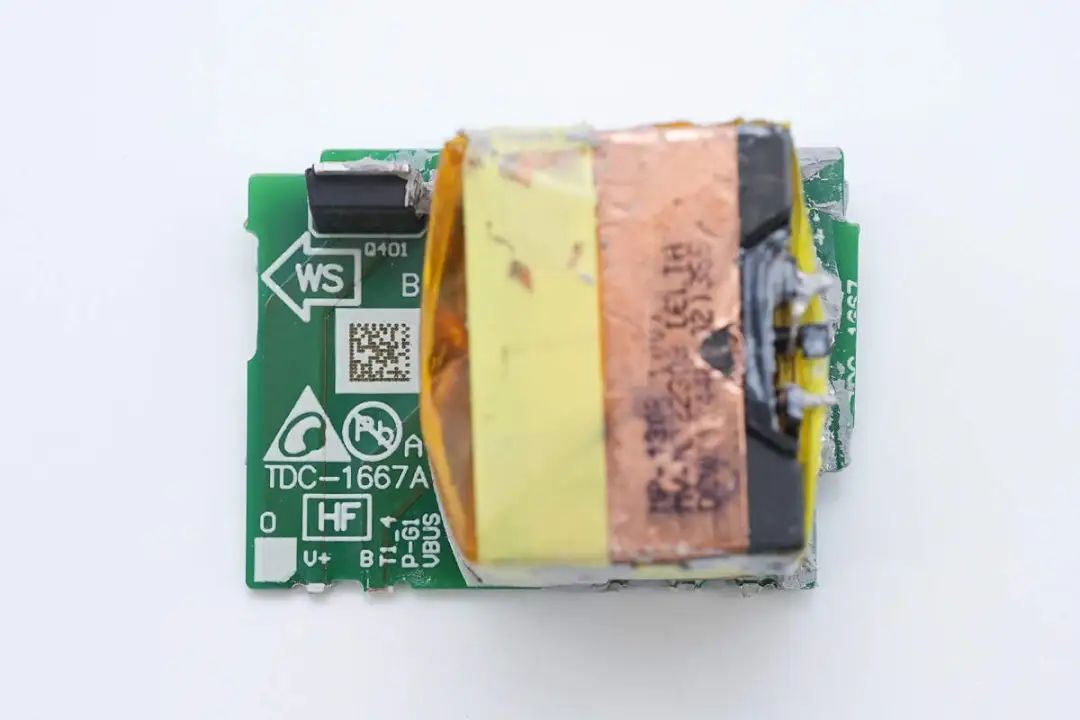

将小板拆下，另一面还设有变压器以及同步整流管。

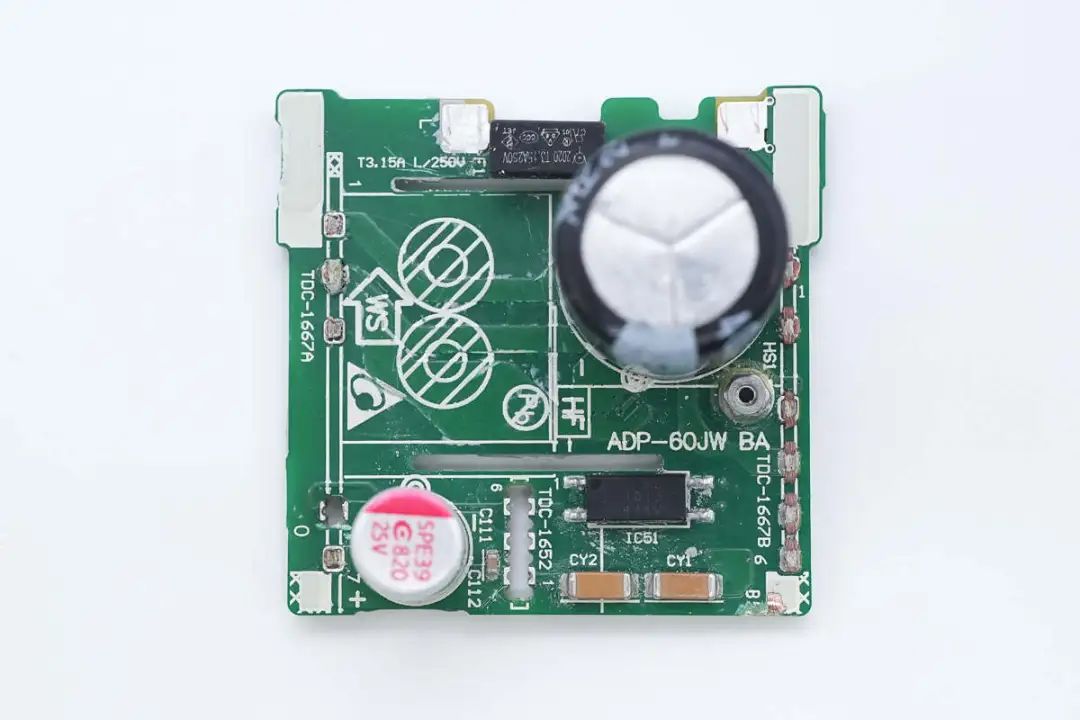

拆掉正面所有小板后，主板正面还设有光耦、贴片Y电容以及输出滤波固态电容。

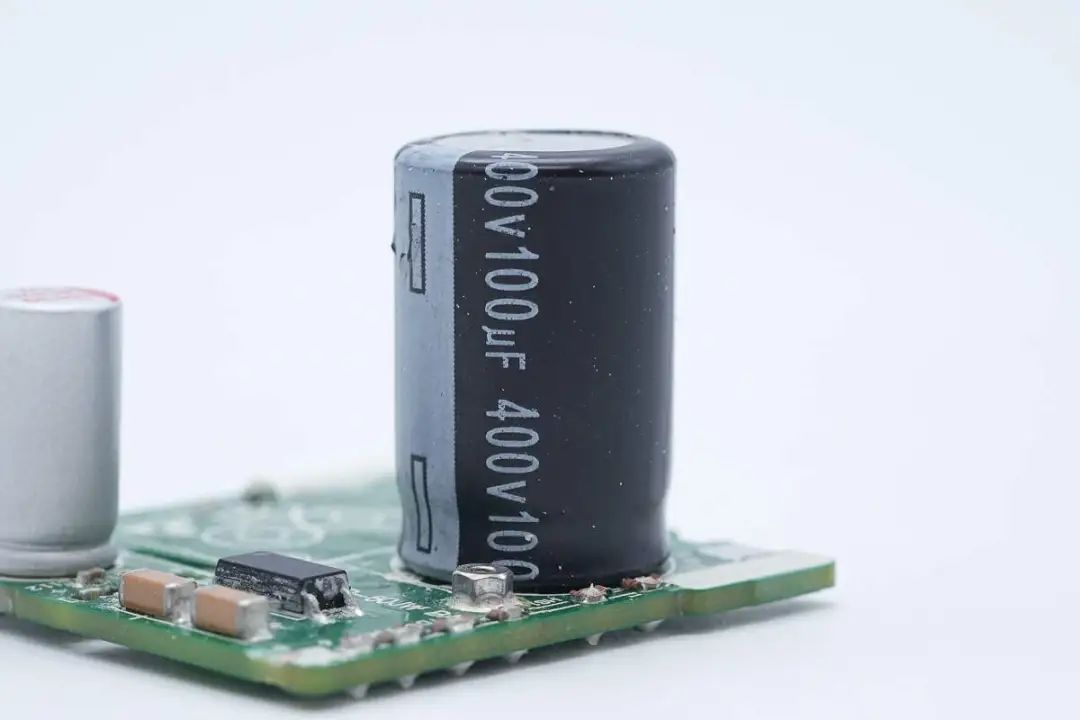

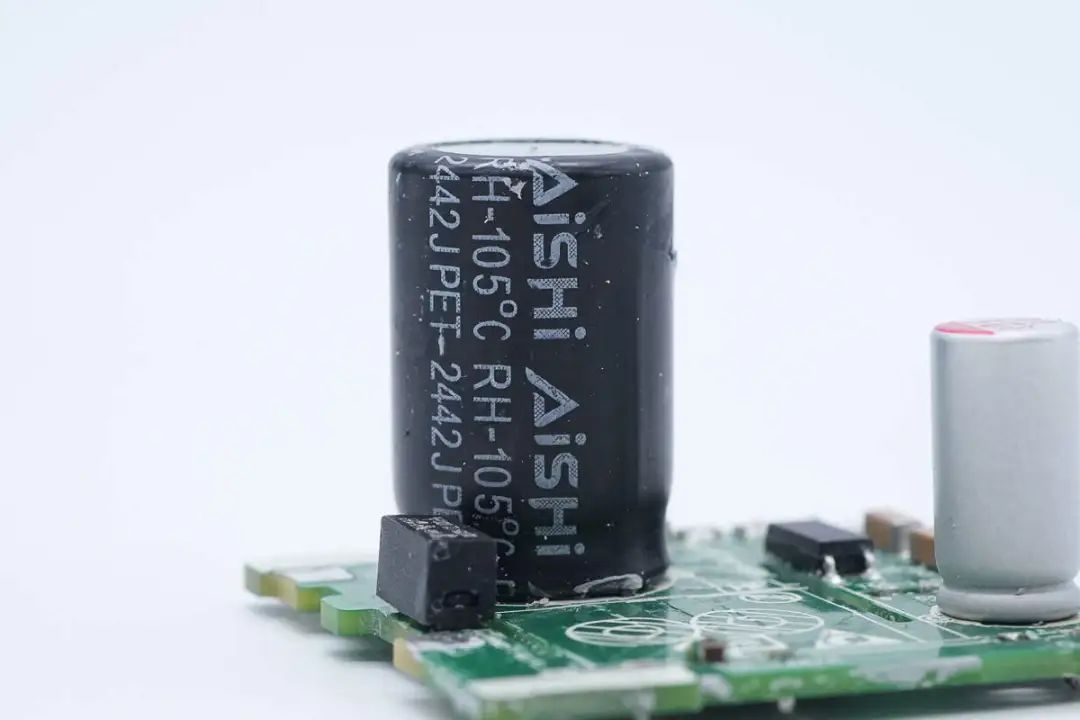

高压滤波电解电容来自AiSHi艾华。
规格为400V100μF。

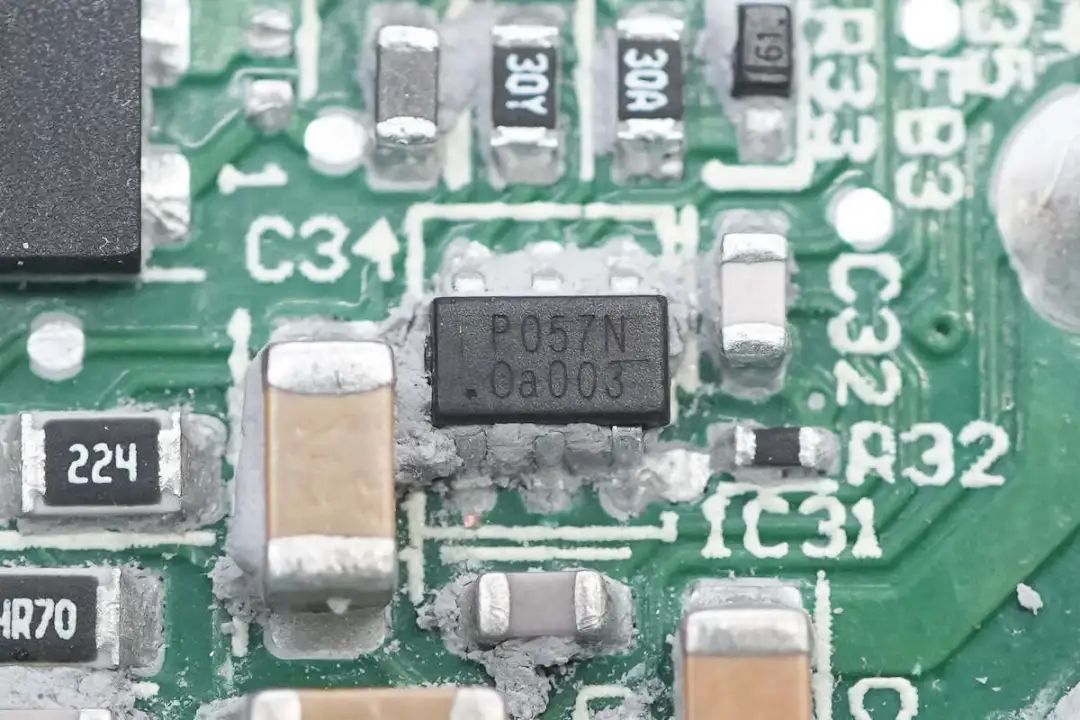

初级主控芯片丝印P057N，采用SOT23-6封装。

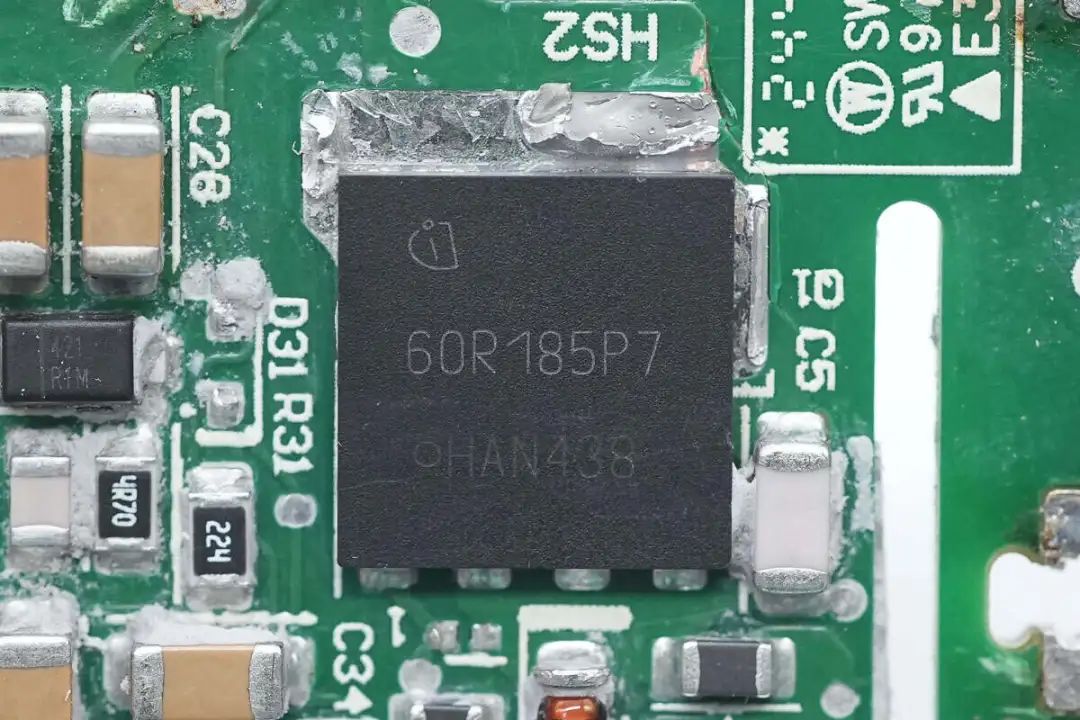

初级开关管来自英飞凌，型号IPL60R185P7，属CoolMOS P7系列，耐压650V，导阻185mΩ，采用PG-VSON-4封装。

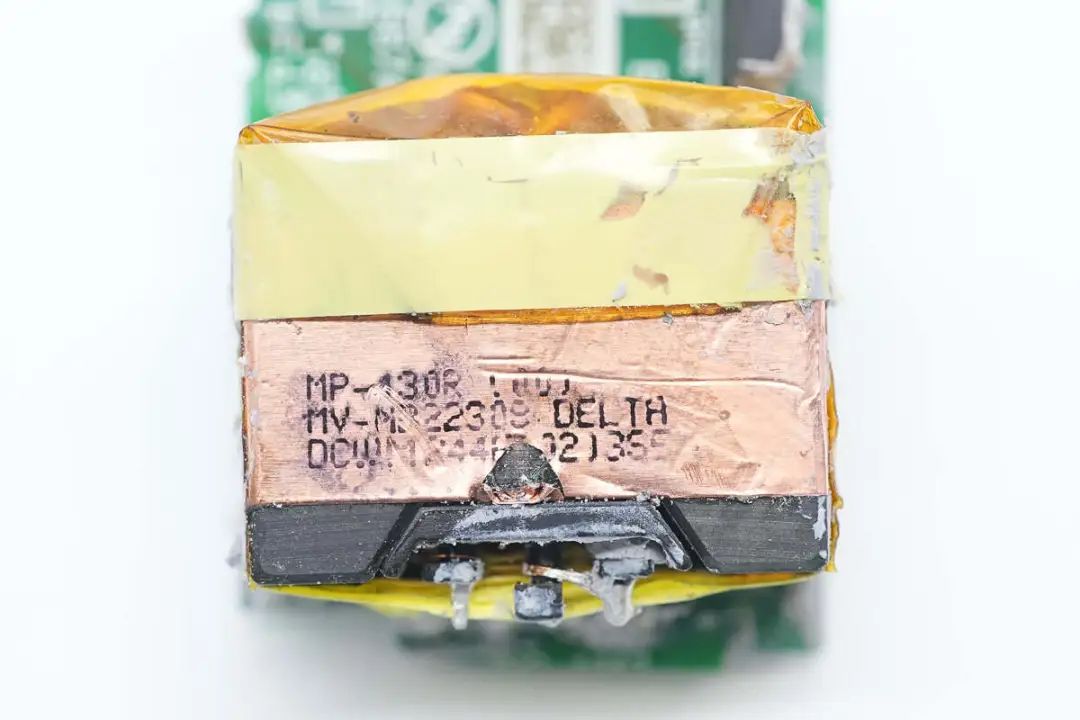

变压器特写，包裹铜箔以及绝缘胶带。

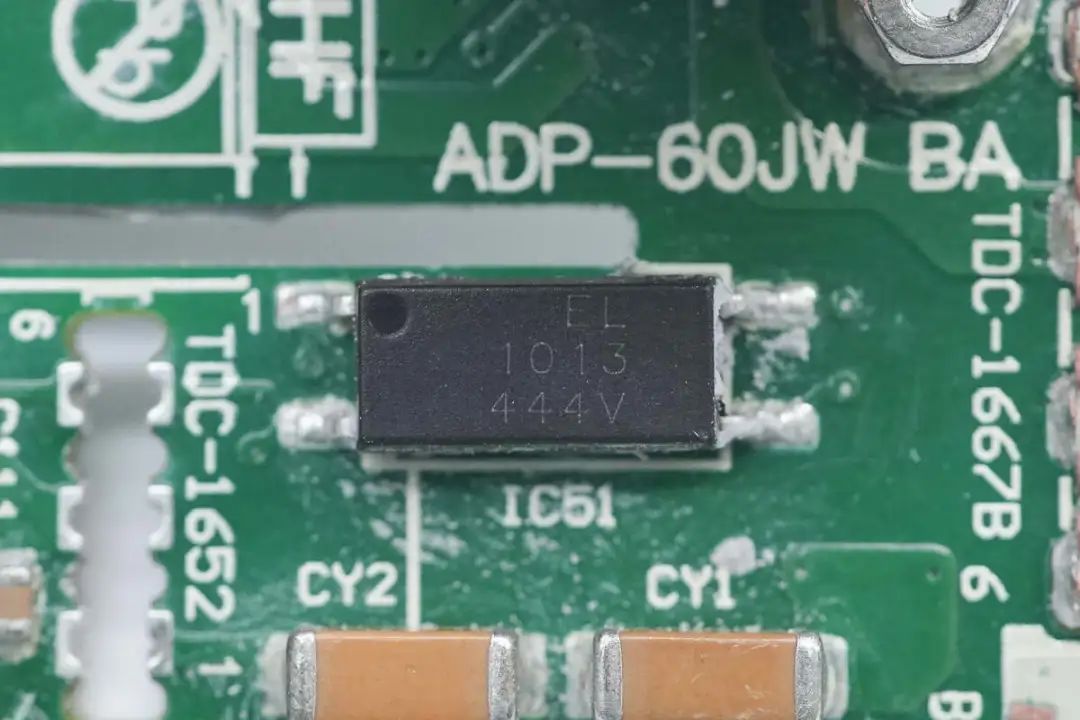

亿光EL 1013光耦特写，用于输出电压反馈。

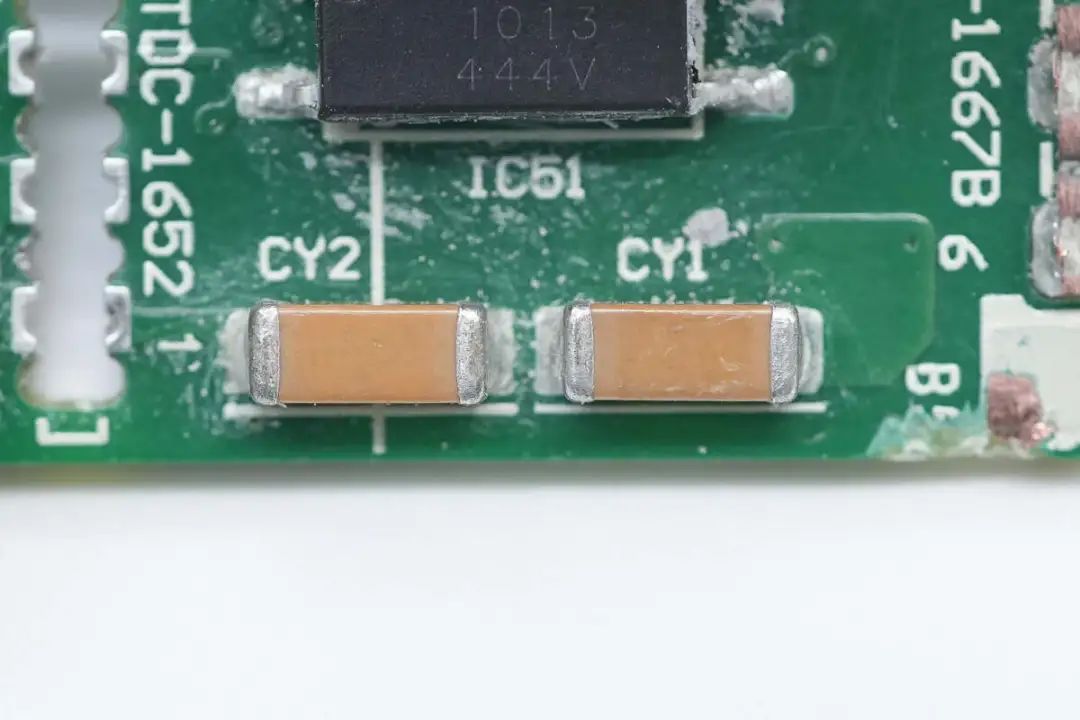

旁边两颗贴片Y电容串联提升耐压等级。

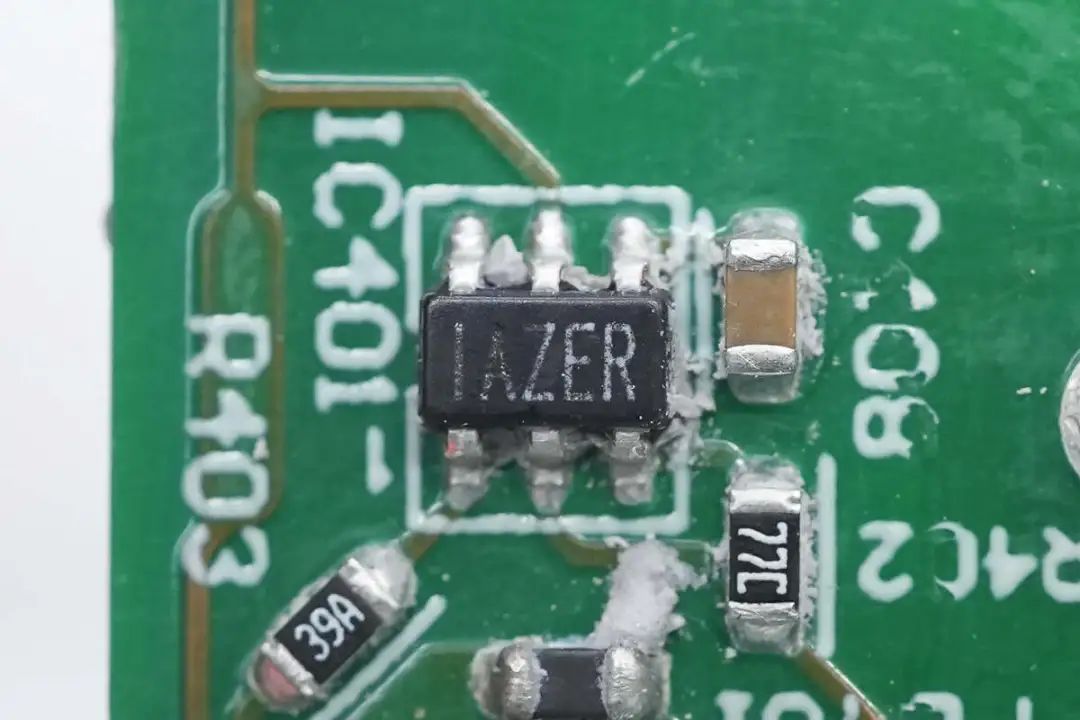

同步整流控制器来自MPS芯源系统，型号MP6908，支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流。

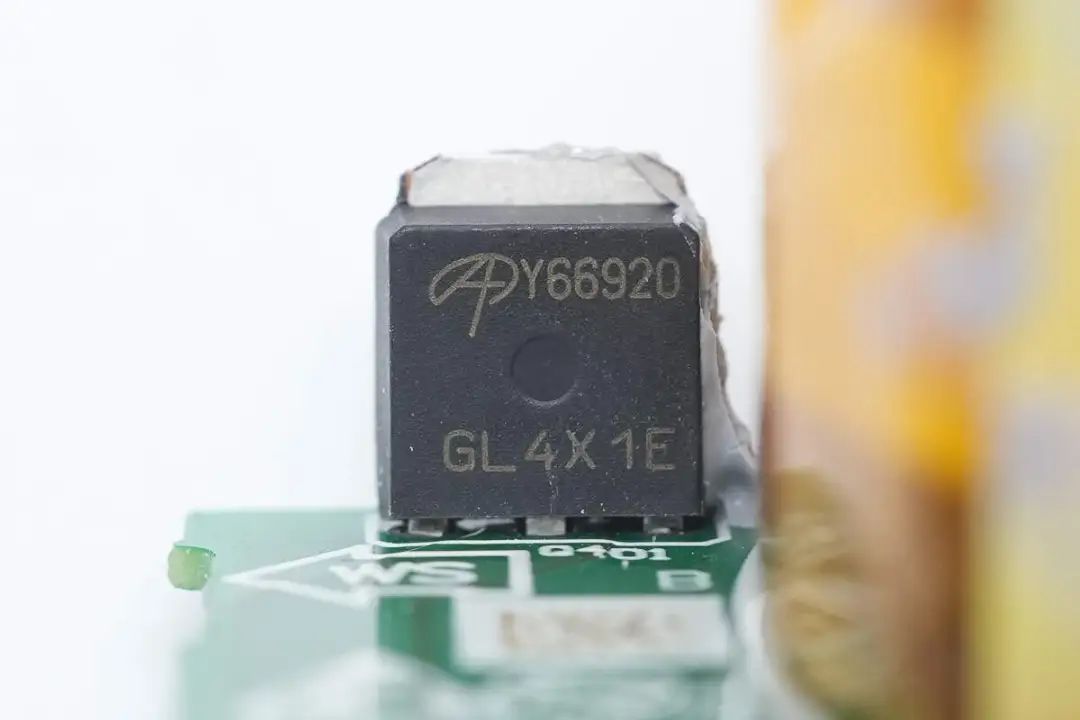

同步整流管来自AOS万国半导体，型号AOY66920，耐压100V，导阻8.2mΩ，采用TO251B封装。

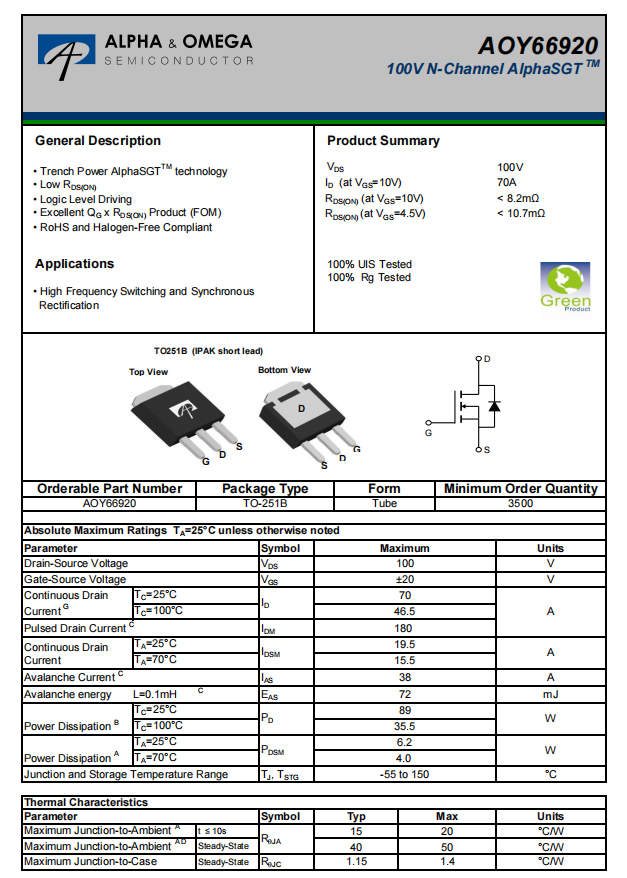

万国半导体AOY66920资料信息。

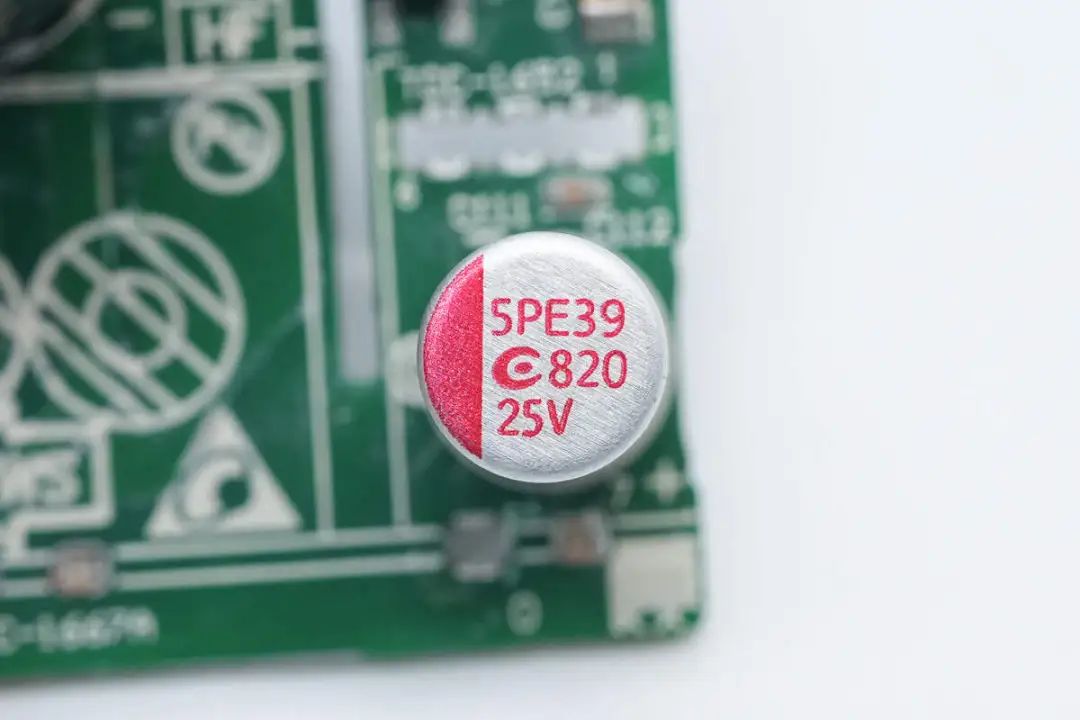

输出滤波固态电容来自APAQ钰邦，规格为25V820μF。
输出端一览，主板中心焊接USB-C接口小板。

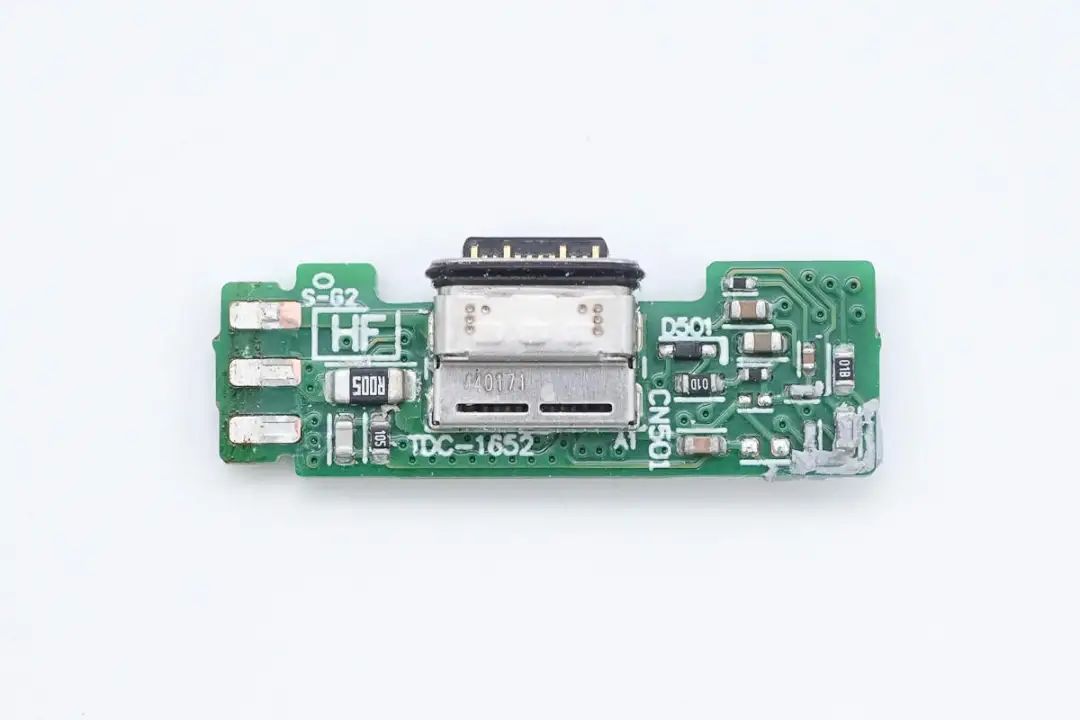

输出端小板正面焊接USB-C母座。

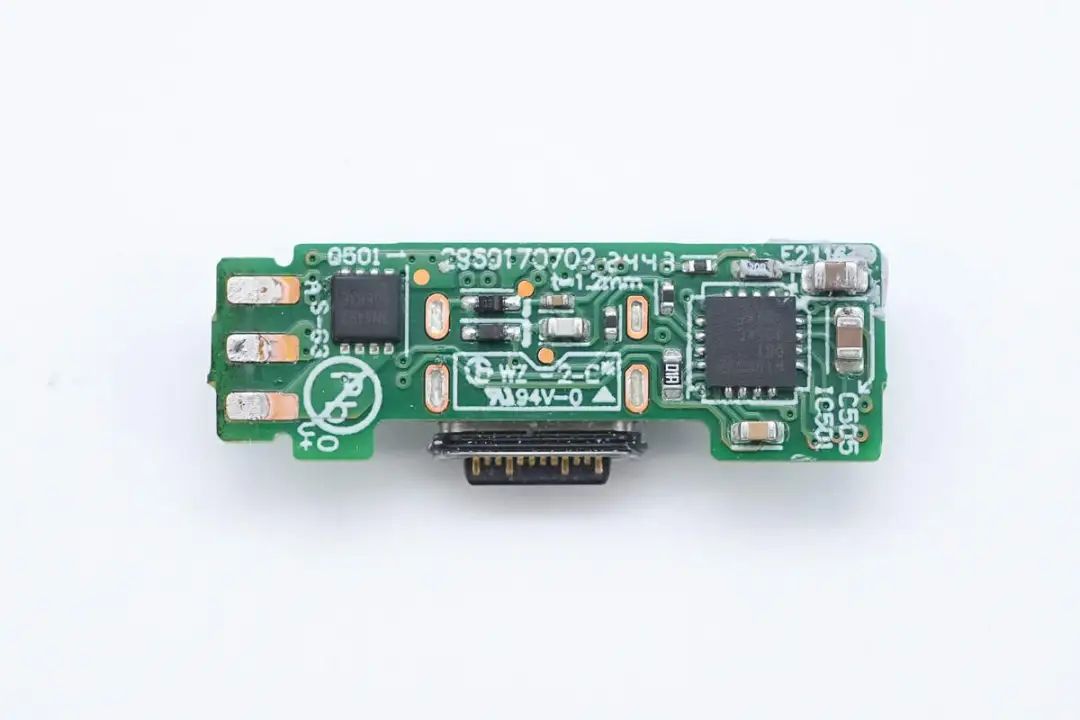

背面设有协议芯片以及输出VBUS开关管。

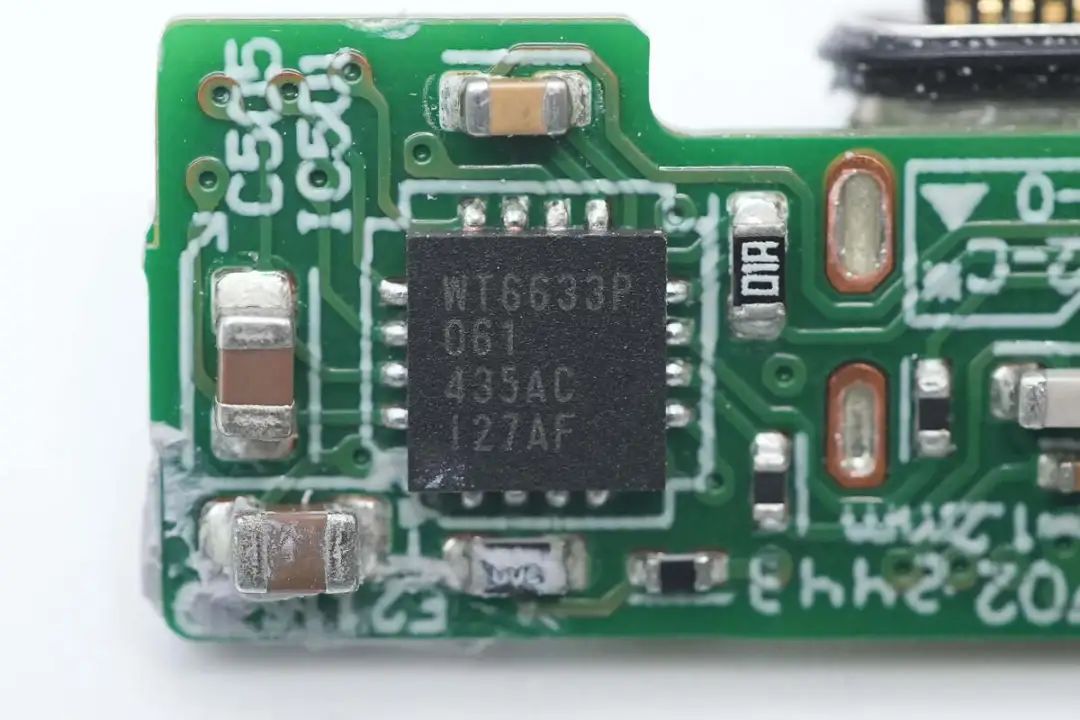

协议IC采用伟诠WT6633P，支持USB PD3.0，支持高通QC4，QC4+和QC5。通过USB-IF认证，TID1070018。同时WT6633P还通过了高通QC5认证，认证号4789627043-2，高通QC4+认证，认证号4788566324-2。WT6633P内置8051内核，内置恒压恒流控制，片内集成输出电流传感，支持线损补偿，内置完善的保护功能。

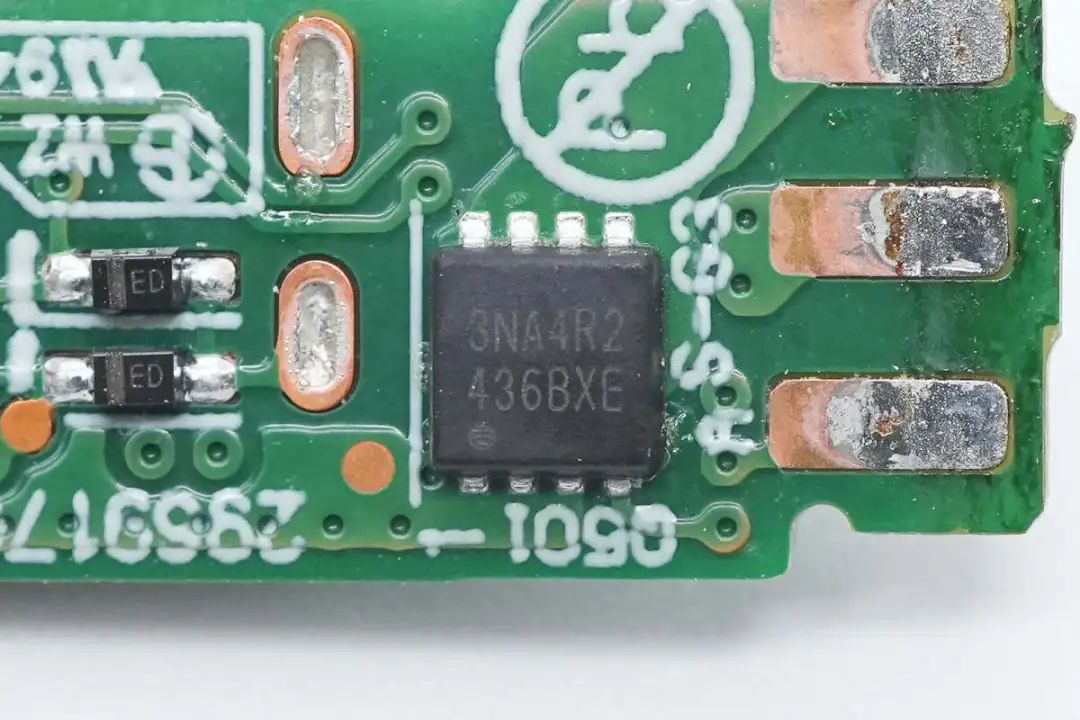

输出VBUS开关管来自富鼎先进，型号为AP3NA4R2YT，是一颗耐压30V的NMOS管，导阻4.2mΩ，采用PMPAK3*3封装。

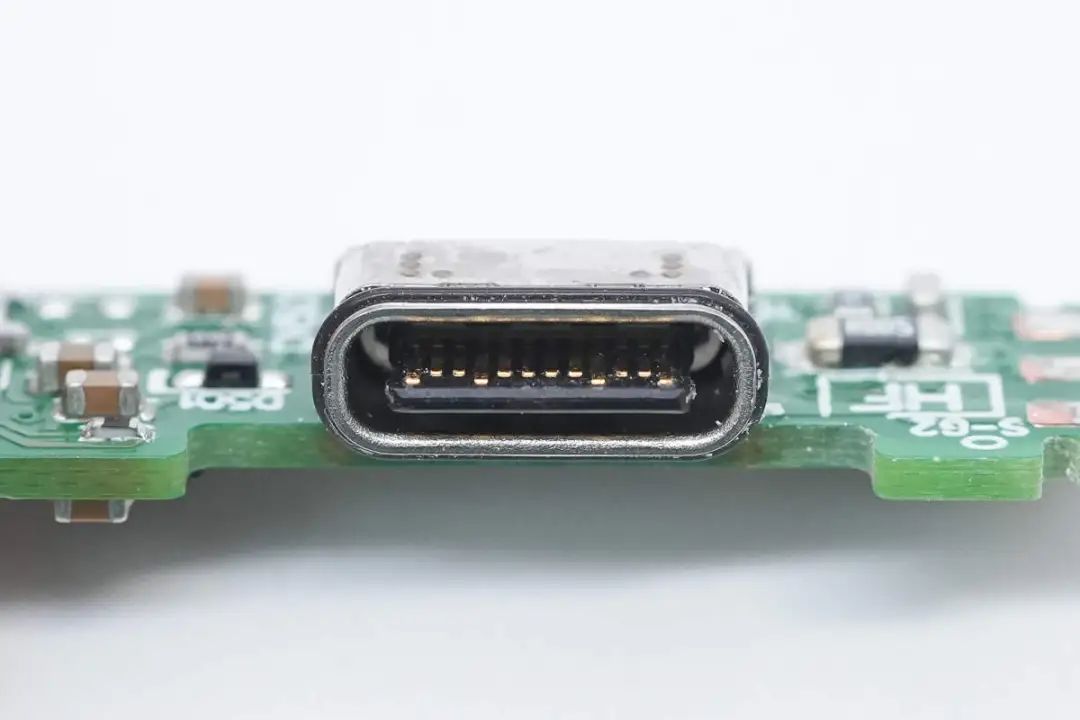

USB-C接口母座特写，外套钢套加固。

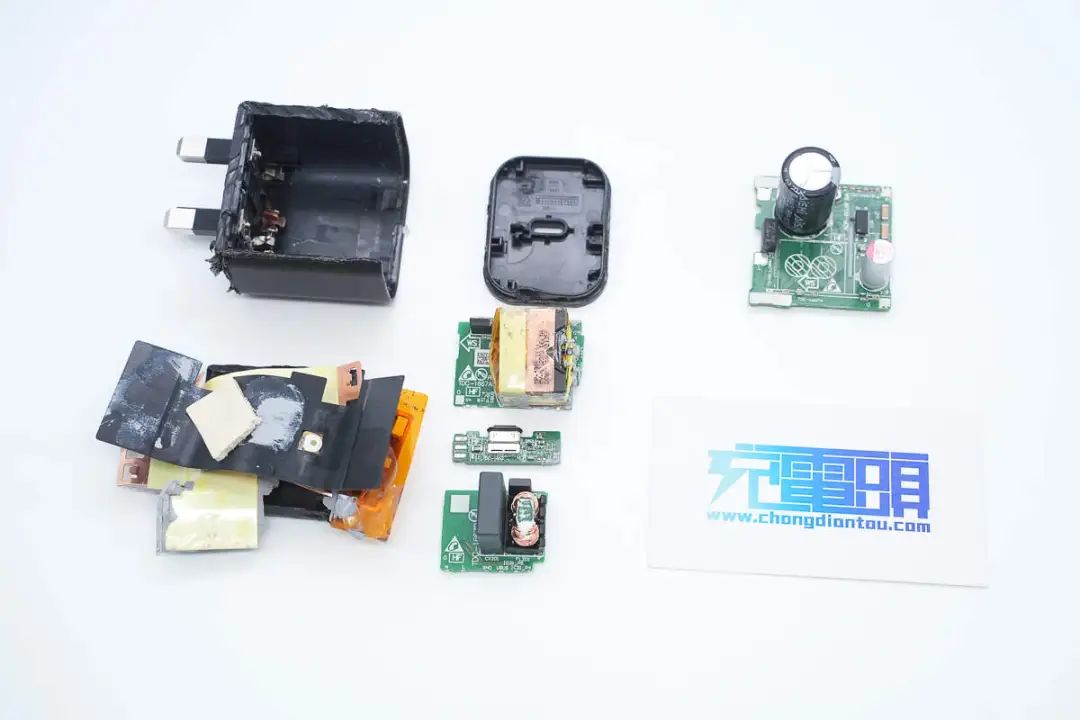

全部拆解一览，来张全家福。
充电头网拆解总结

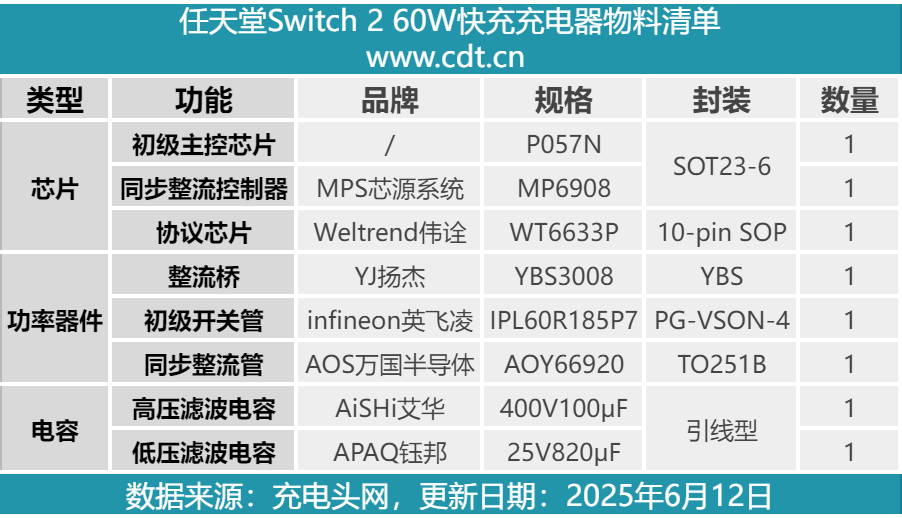

最后附上任天堂Switch 2原装60W快充充电器的核心器件清单，方便大家查阅。
任天堂Switch 2这款60W充电器在样式设计上，开始摒弃传统的电源外观，外观更加时尚了些，线体分离设计也更加便携便用。配备USB-C接口，支持PD3.0快充协议，最大可提供60W快充输出，已经能让其不再局限于为Switch 2供电，日常使用中，用户也可以拿来为手机、平板甚至是轻薄笔记本充电。
充电头网通过拆解了解到，这款充电器基于经典QR反激电源架构设计，采用了定制主控芯片搭配MPS MP6908同步整流控制器的电源方案，搭配英飞凌IPL60R185P7初级开关管以及万国半导体AOY66920同步整流管，伟诠WT6633P协议芯片控制输出。
此外艾华和钰邦两大知名品牌电容滤波，核心器件均来自知名厂商，台达代工，PCBA模块打胶以及覆盖铜散热片散热，用料和做工都相当不错。
