拆解报告：T-FLASH同诗扫振杀菌电动牙刷U2-EDN 电子技术设计

 同诗扫振杀菌电动牙刷U2整体的设计考虑相当全面，既拥有高辨识度的外观，同时外带可避免接触随身携带的其它东西。磁吸充电避免了USB-C接口可能沾水的问题，充电更安全方便。

前言Rmtednc

最近电动牙刷论坛拿到了T-FLASH同诗旗下一款扫振一体电动牙刷U2，相比市面上的同类产品，其不仅拥有60°大角度扫振摆幅以及多档位工作模式，还支持智能换区提醒、杀菌功能以及防水的磁吸充电设计等，功能十分全面强大。

此外产品在外观设计上也十分的“张扬”，拥有十分显眼的科技白、极光绿、太空银、远山蓝四种配色，杀菌杯同时集杀菌+收纳+漱口杯于一身，搭配充电座，让用户外带更加方便安心。下面就随小编来详细了解这款产品吧。

同诗扫振电动牙刷U2开箱

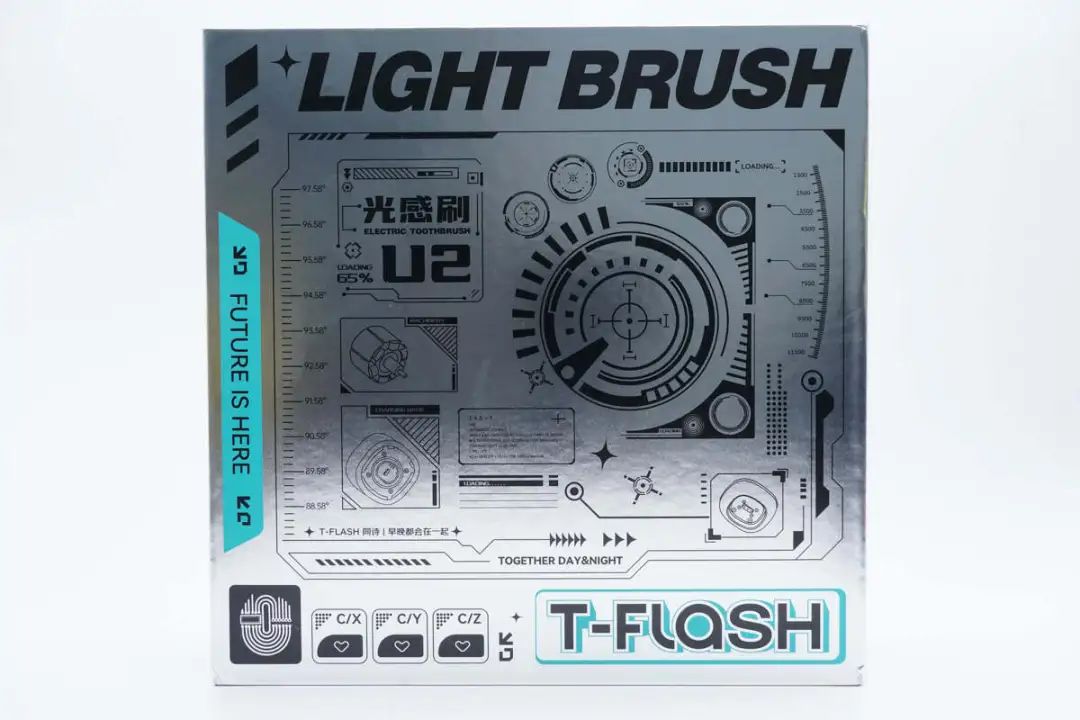

包装盒采用极具赛博科技感的亮银底色设计，顶部印有T-FLASH、LIGHT BRUSH、光感刷U2以及磁吸供电插座和电机的简图等。

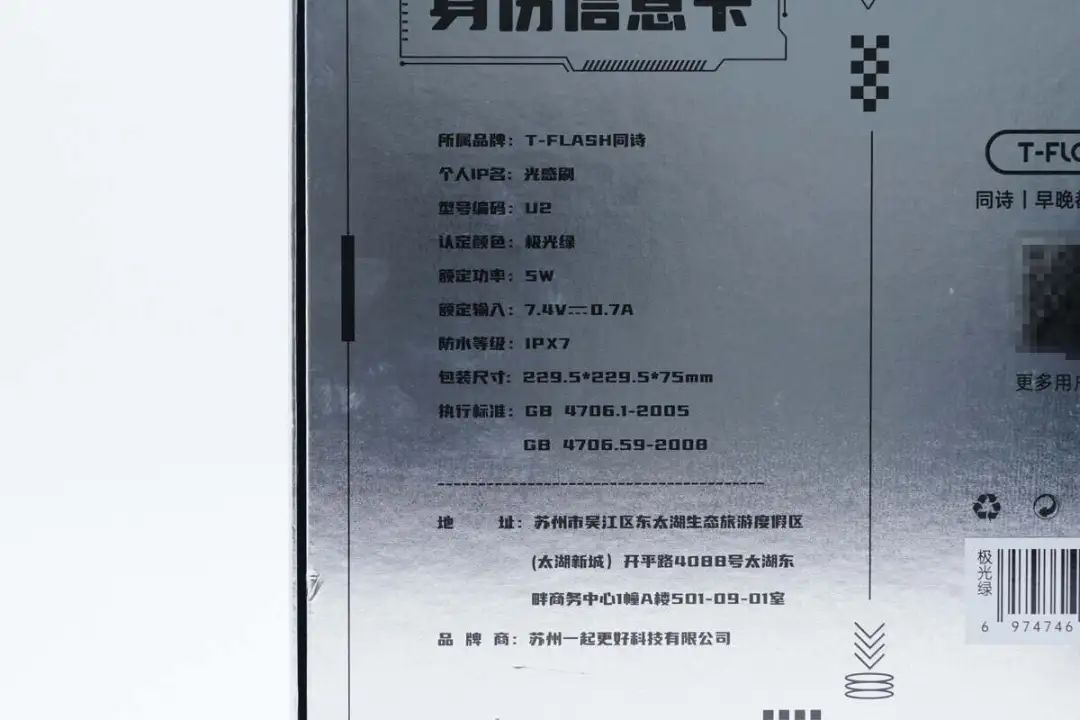

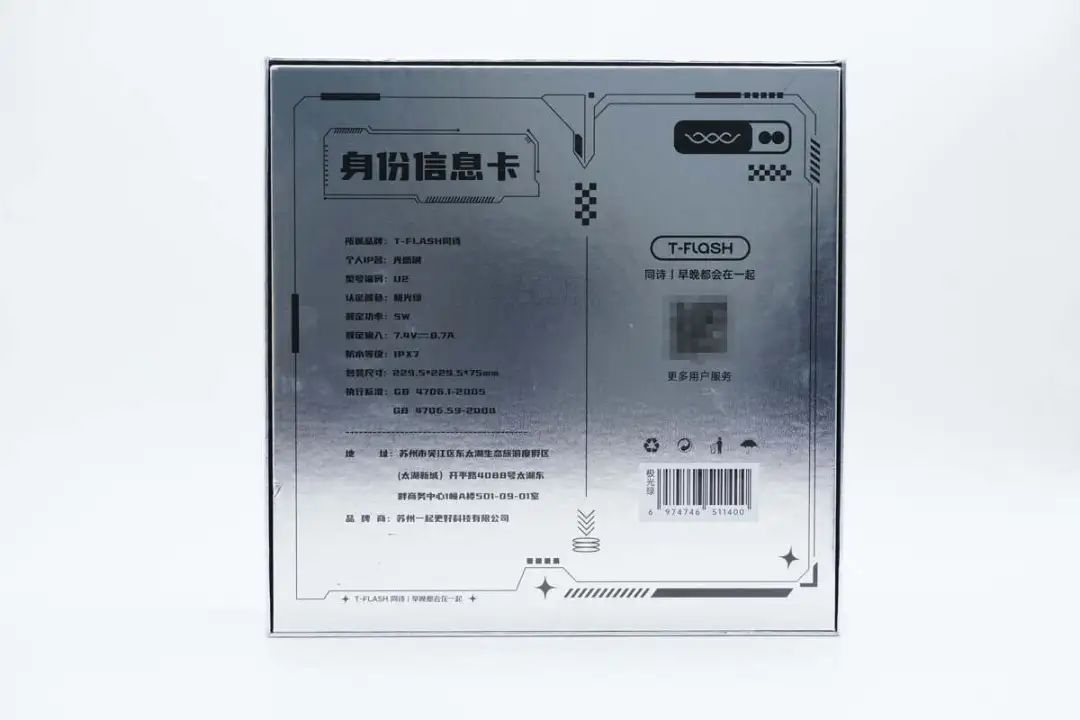

底部印有T-FLASH品牌和标语，产品参数以及商家信息等。

包装盒上参数特写，下面到产品实物展示环节再介绍。

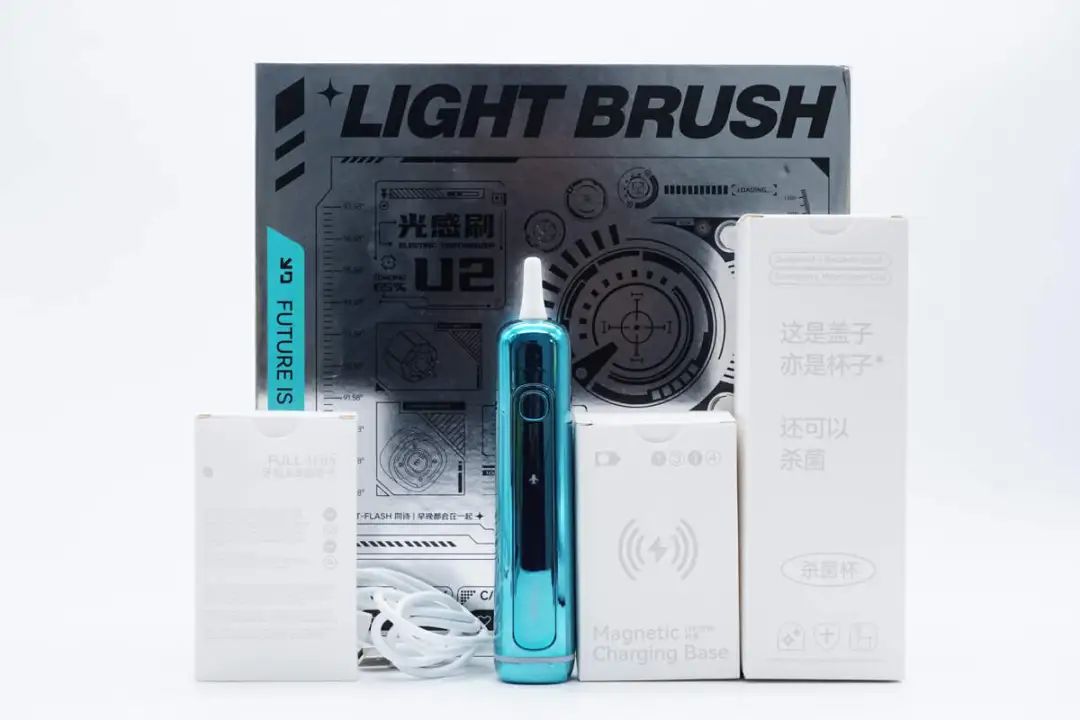

包装内含同诗扫振杀菌电动牙刷U2手柄、充电线、磁吸充电座、杀菌杯、牙刷头以及说明书等，配件分别采用小盒子独立包装。

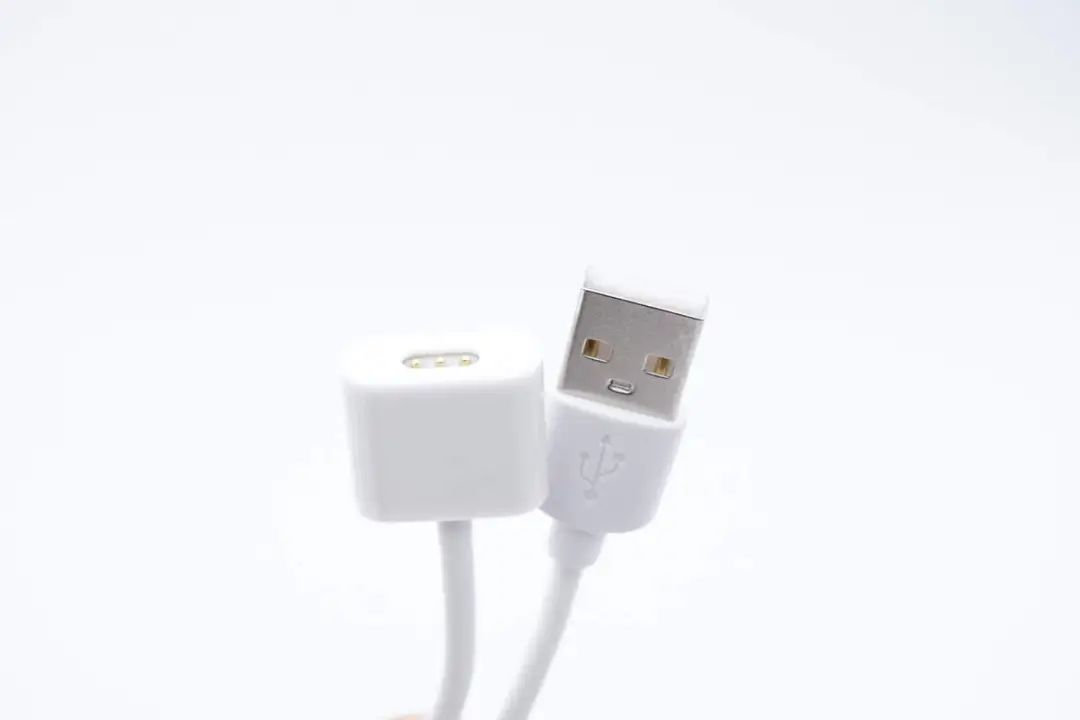

配备的充电线一端为USB-A端子，另一端为磁吸端子，整根线缆为常规白色配色。

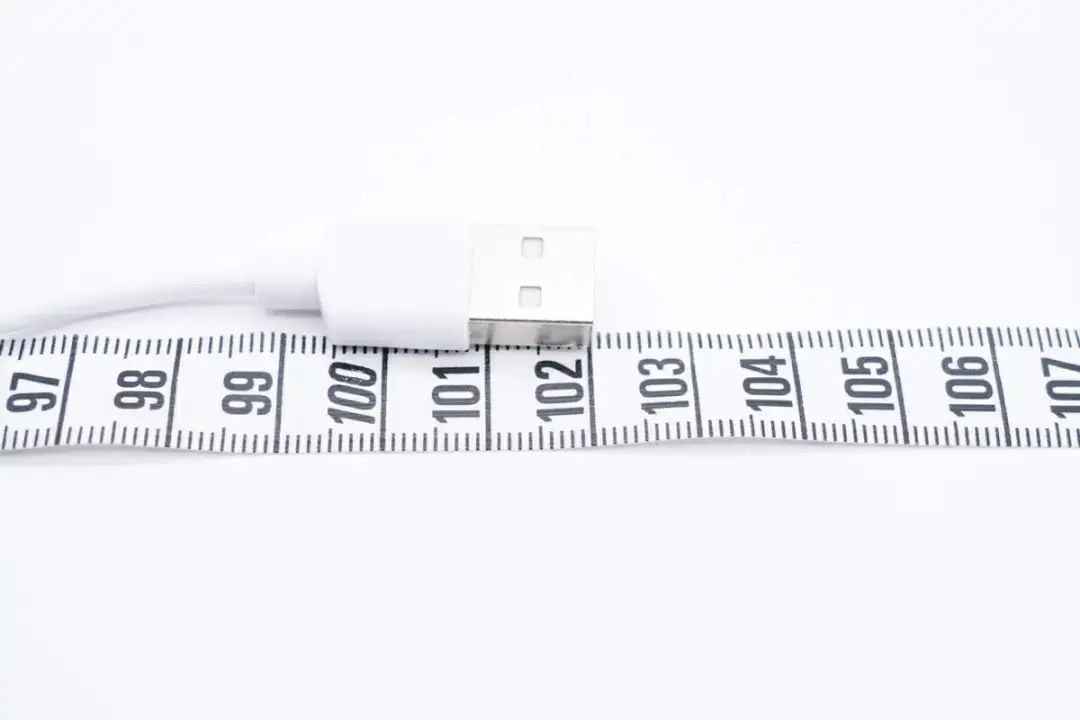

测得充电线长度约为102cm。

磁吸充电座机身表面高光亮面处理，同时采用与同诗扫振杀菌电动牙刷U2相同极光绿配色，质感十足。机身正面下方印有T-FLASH品牌。

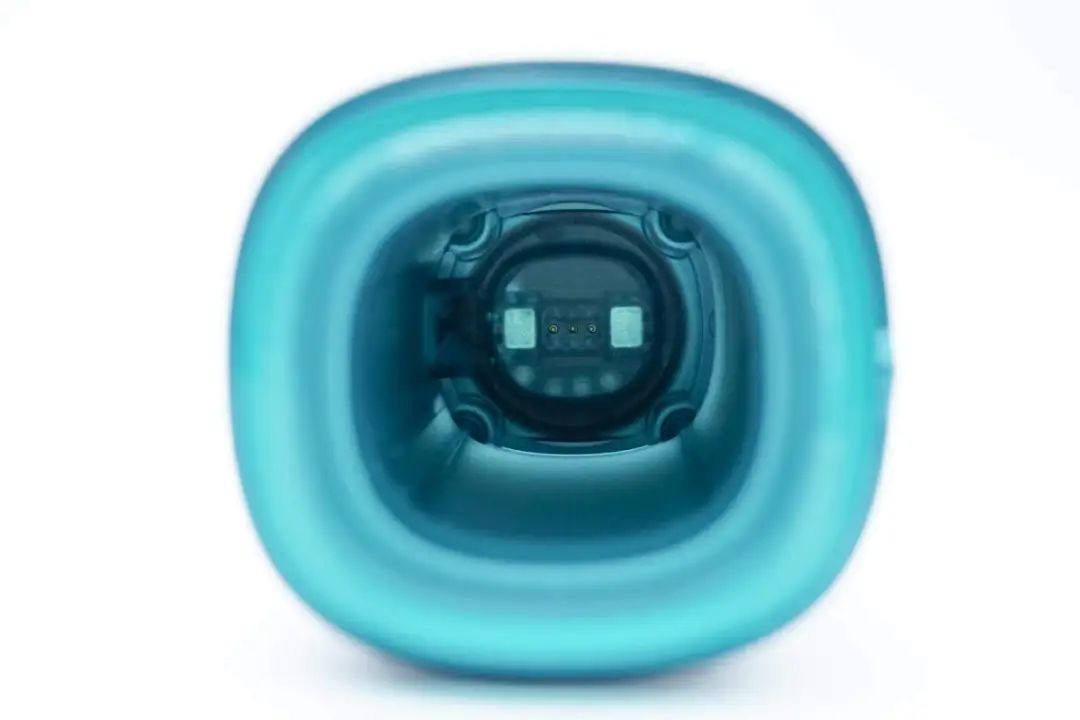

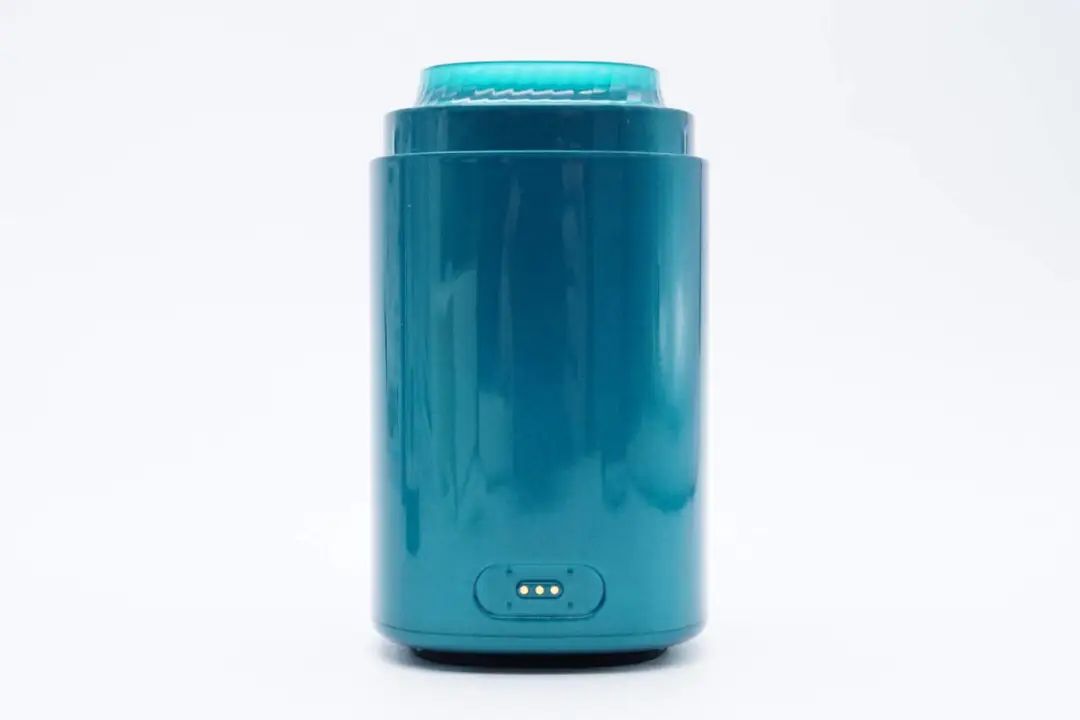

机身背面下方设有磁吸充电插座，内凹设计充电更稳定。

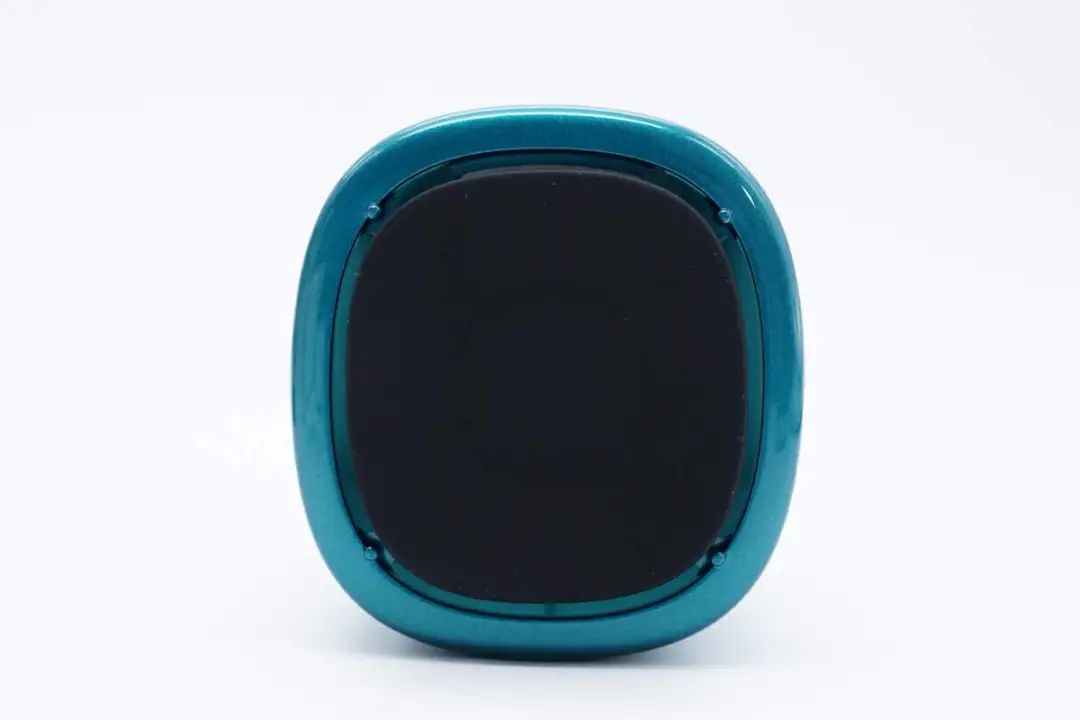

顶部看去，磁吸充电座为深槽结构设计，牙刷手柄放进去会更加稳定，保护性更好。

充电座底部设有防滑胶垫。

底部外壳上还印有充电座相关参数，额定电压7.4V，额定充电功率5W，支持IPX7防水等级，制造商为苏州一起更好科技有限公司。

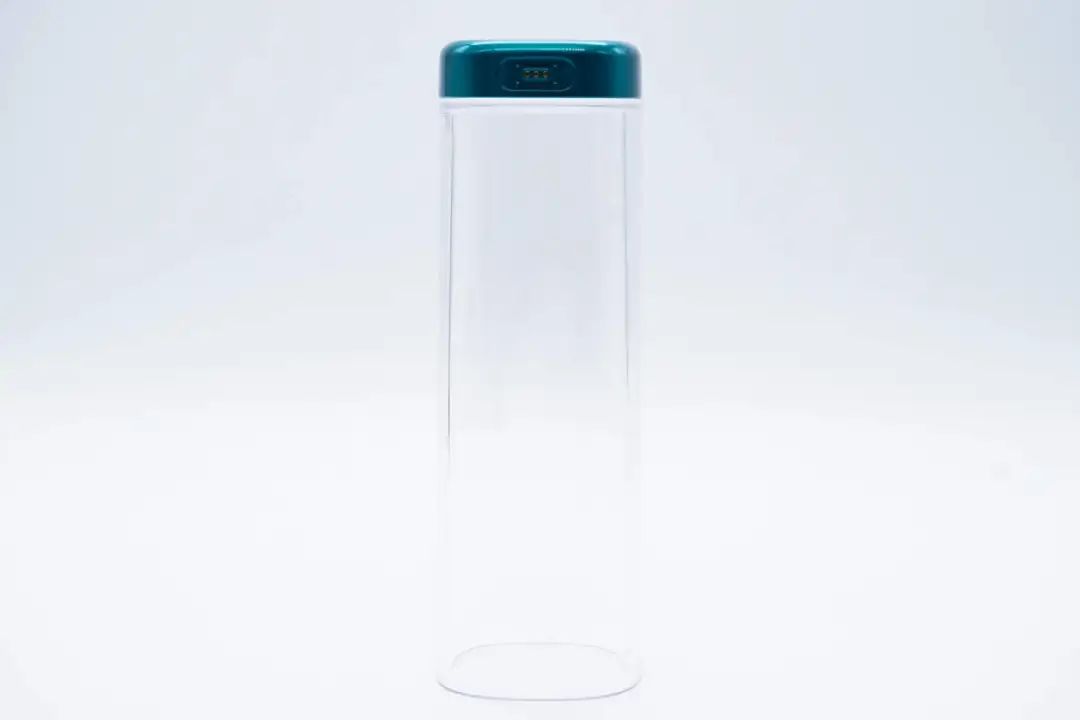

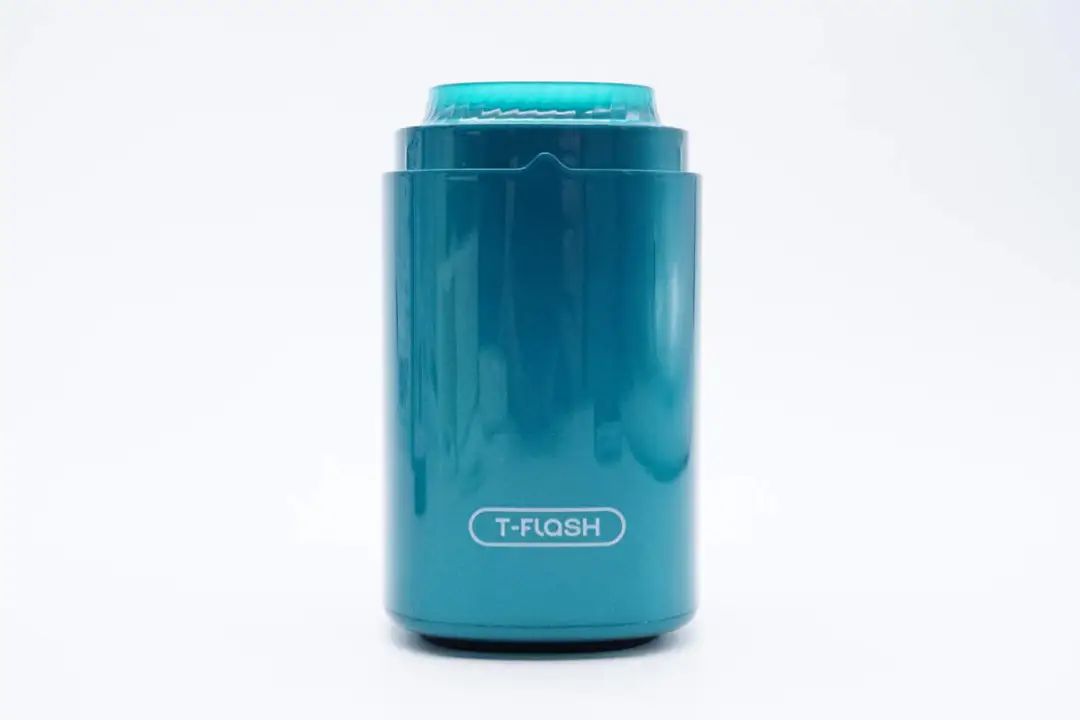

杀菌杯顶部壳体采用与充电座相同外观设计，其余部分透明处理。

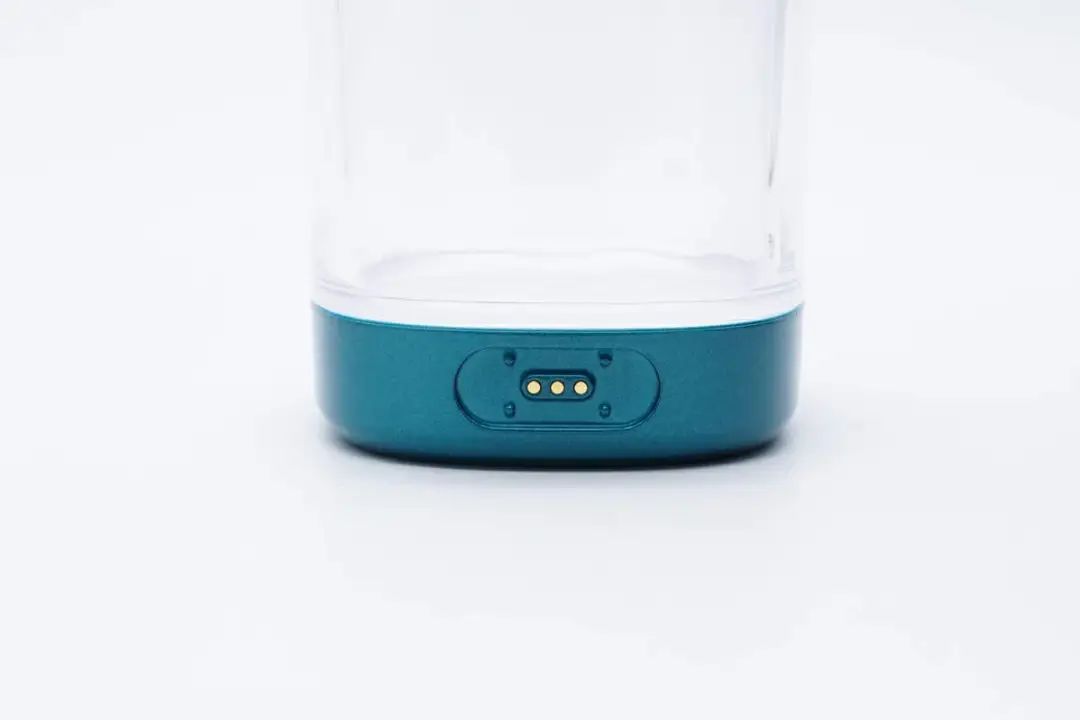

侧边设有与充电座相同的磁吸供电插座。

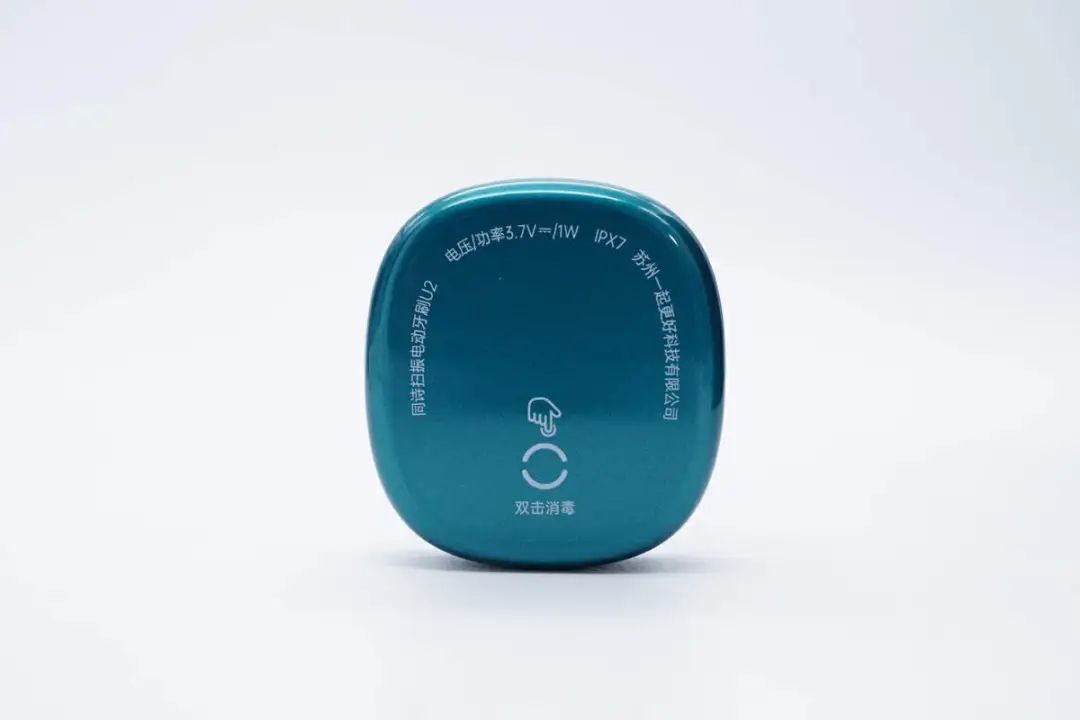

顶部印有杀菌杯参数以及启动杀菌功能提示标识，额定电压3.7V，额定工作功率1W，同样支持IPX7防水等级。

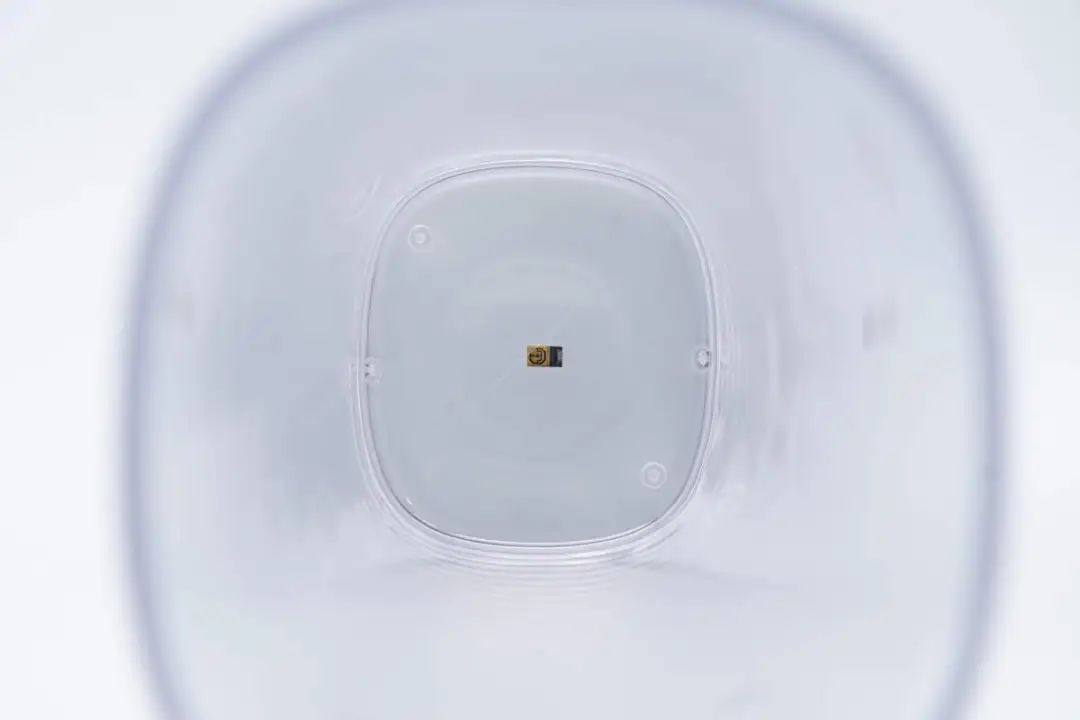

杀菌杯内设有航天用UVC紫外线杀菌灯珠，通过双击顶面触控区域启动工作。

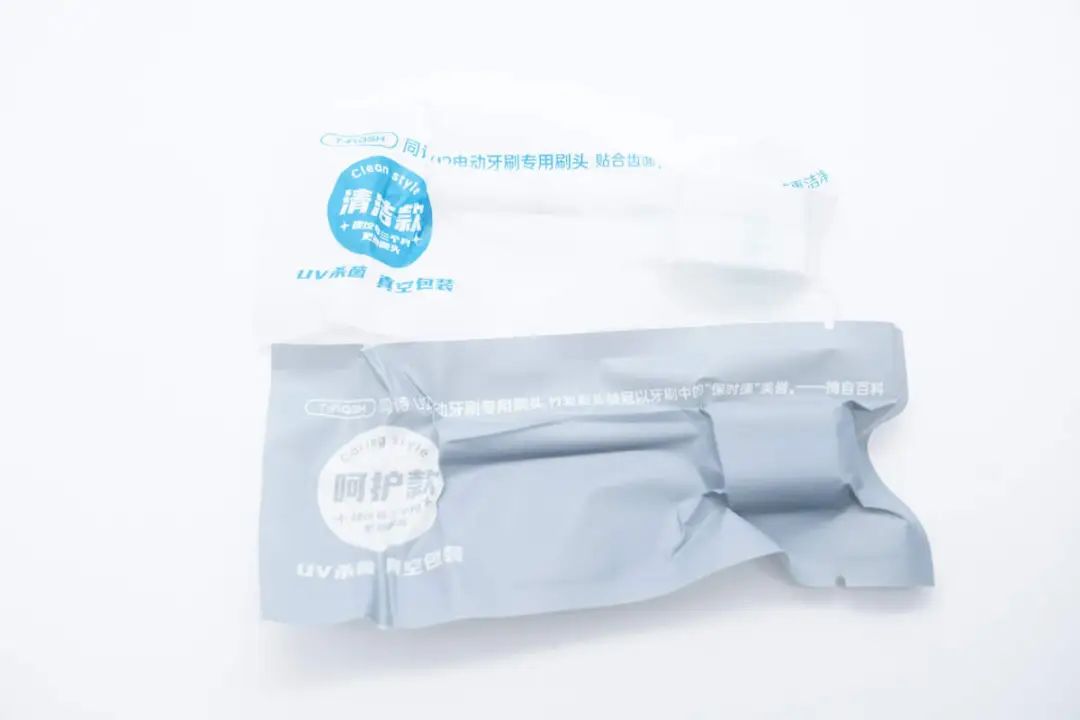

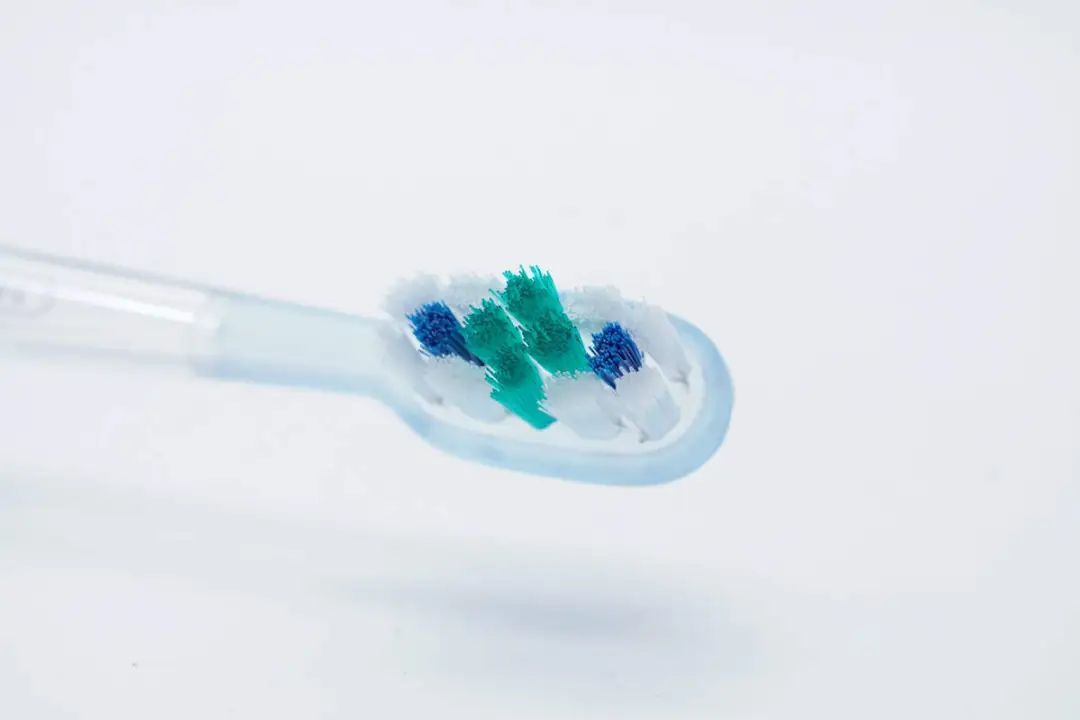

附送的刷头是两支清洁款和一支呵护款，做了UV杀菌和真空包装，十分贴心。

清洁款采用减震设计不麻牙，刷丝变色设计可提醒用户及时更换。

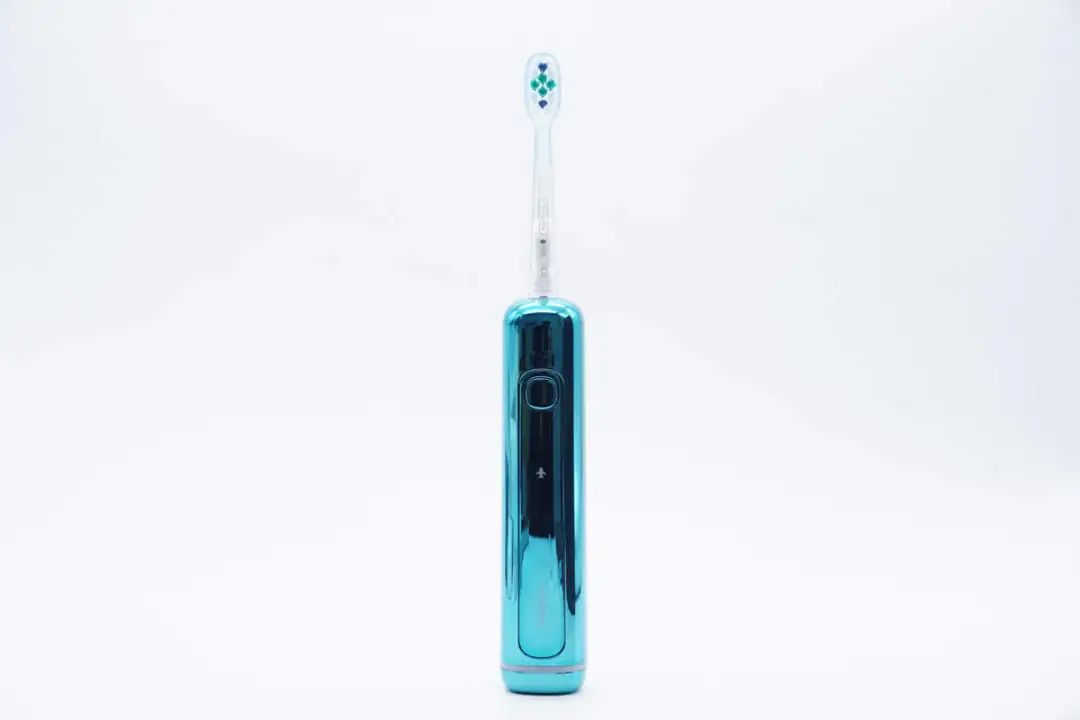

同诗扫振杀菌电动牙刷U2手柄机身造型圆润，表面高光亮面处理，加上金属质感十足的极光绿配色，个性十分张扬。

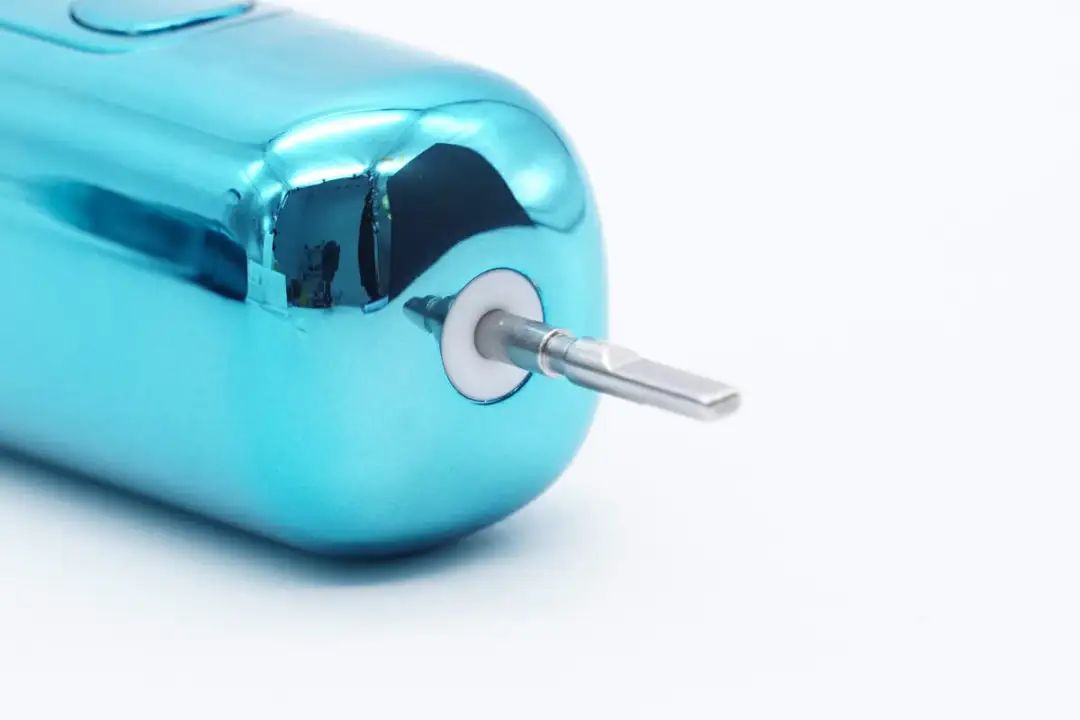

机身顶部输出金属轴特写。

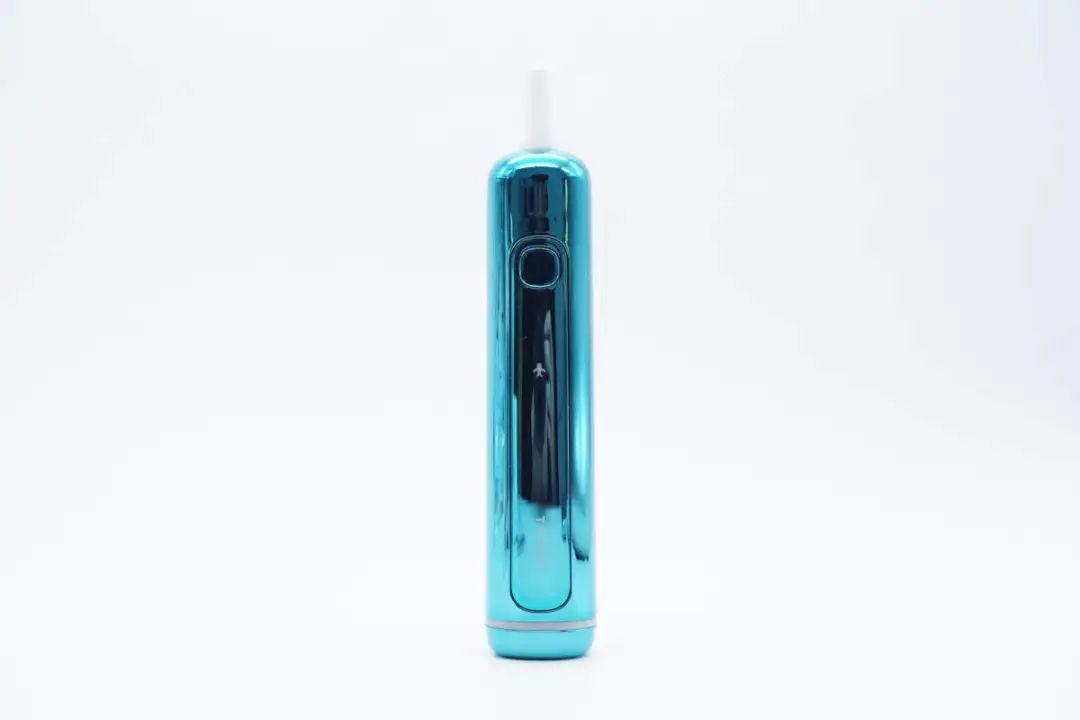

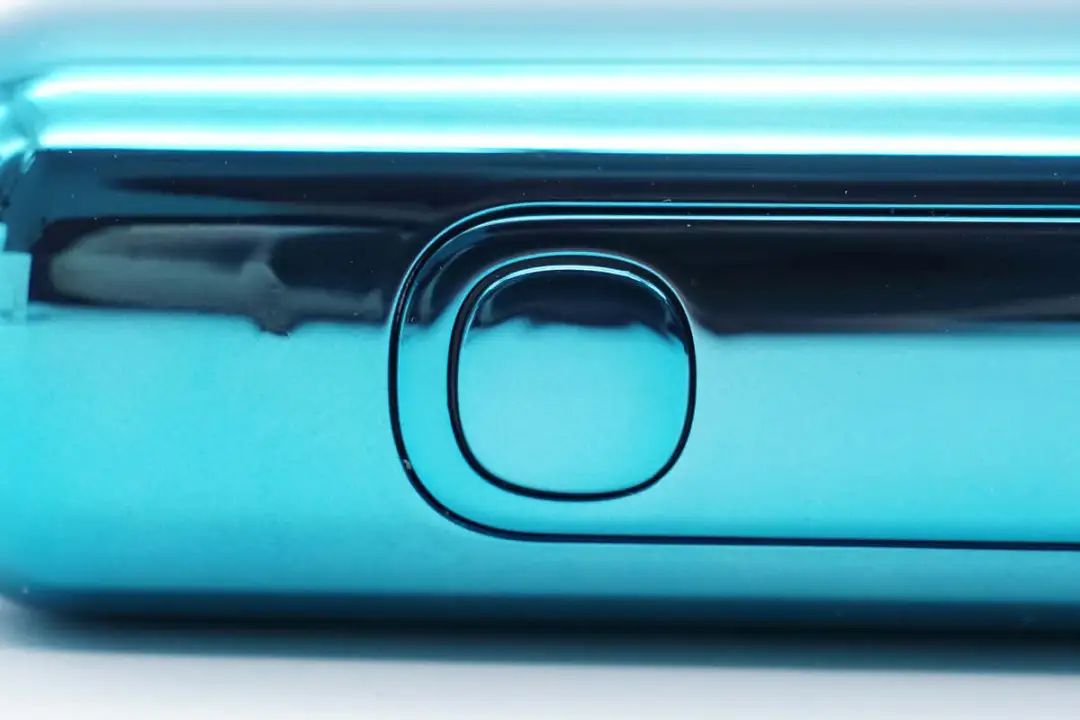

正面设有功能按键，支持开机、飞行模式以及工作档位的操作切换。

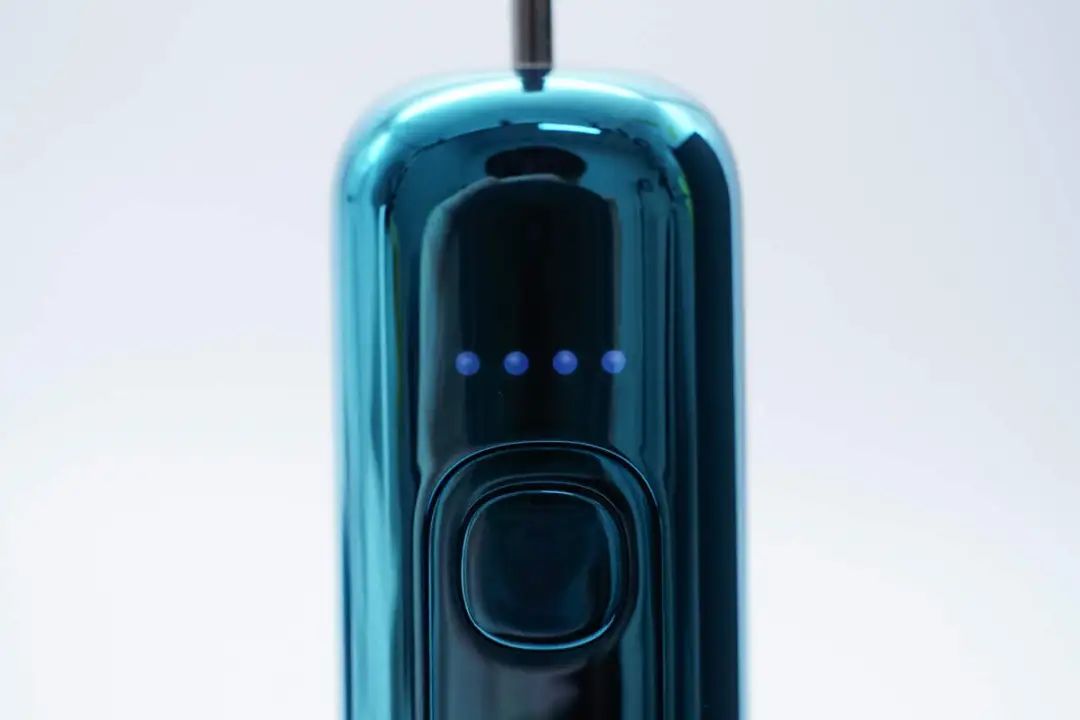

按键上方设有工作档位指示灯，分别对应一档轻柔模式、二档洁白模式、三档抛光模式和四档深度模式。

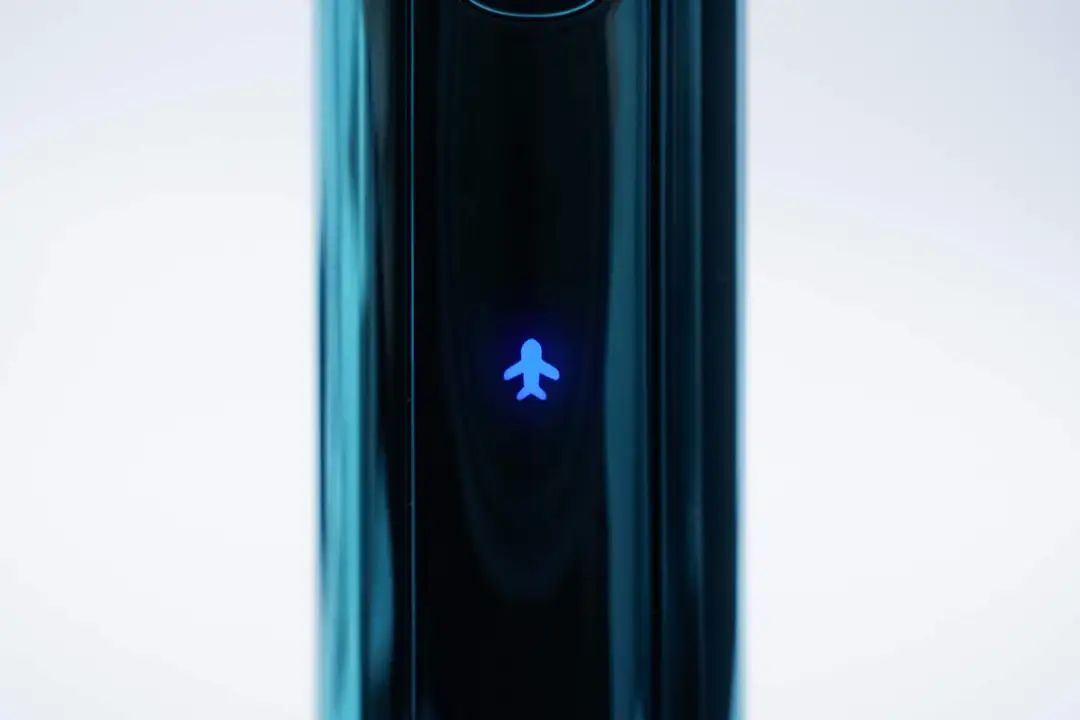

按键下方设飞行模式指示灯，可以避免一些误操作。

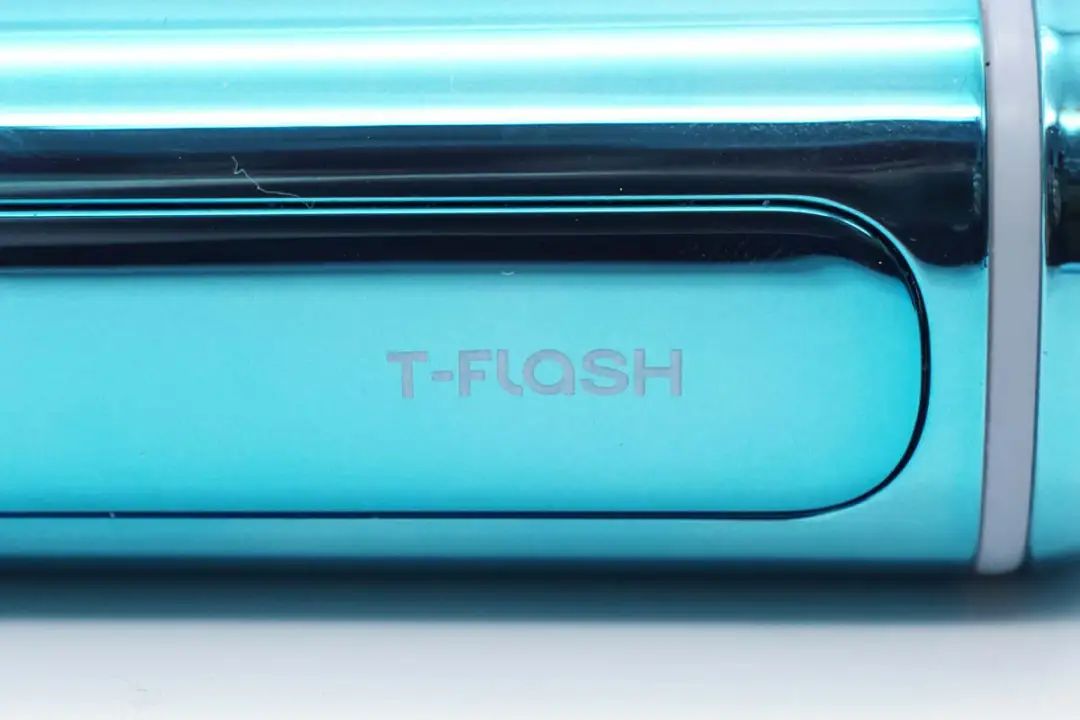

下方还设计有T-FLASH品牌。

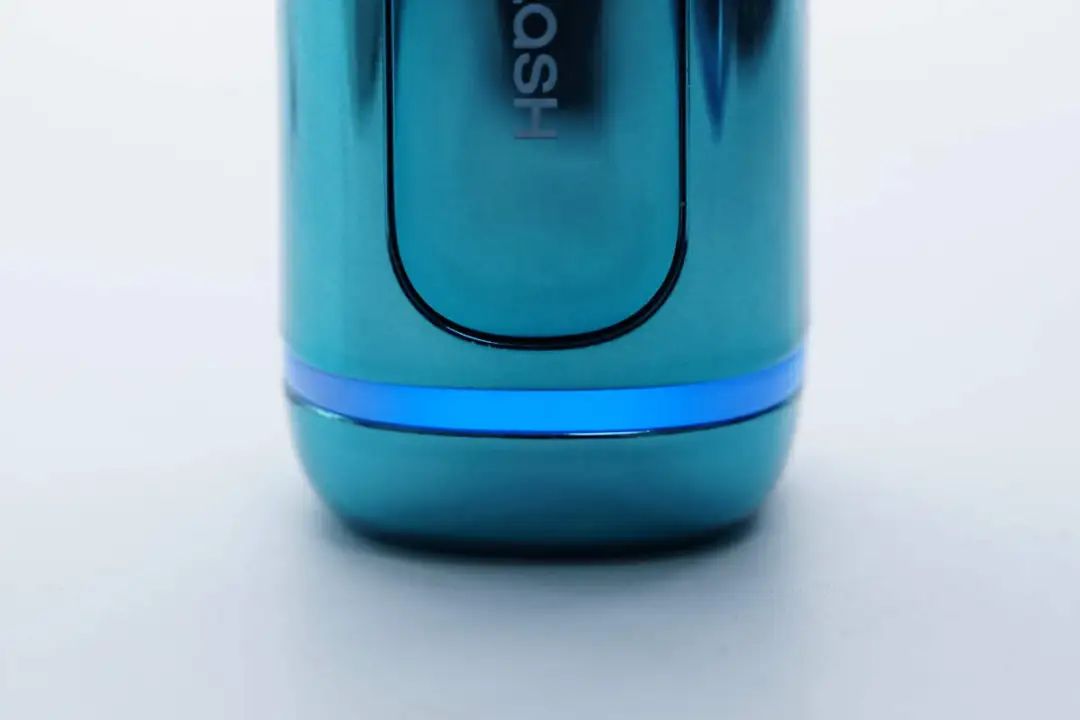

底部还设有环形指示灯，开机和充电状态下亮蓝光。

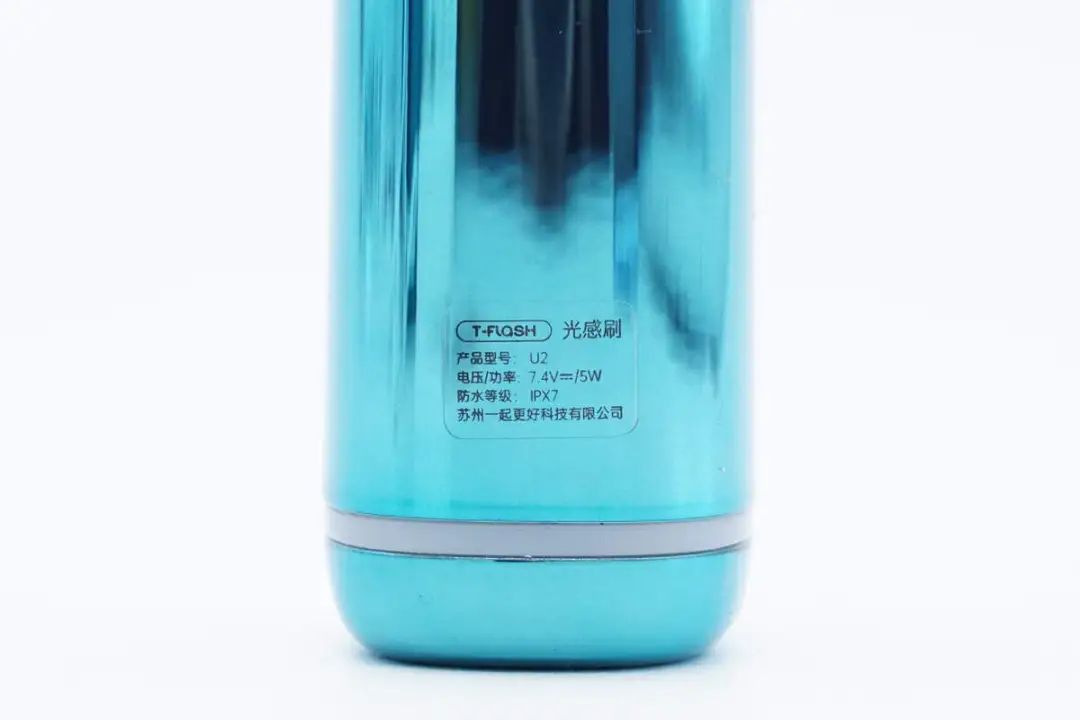

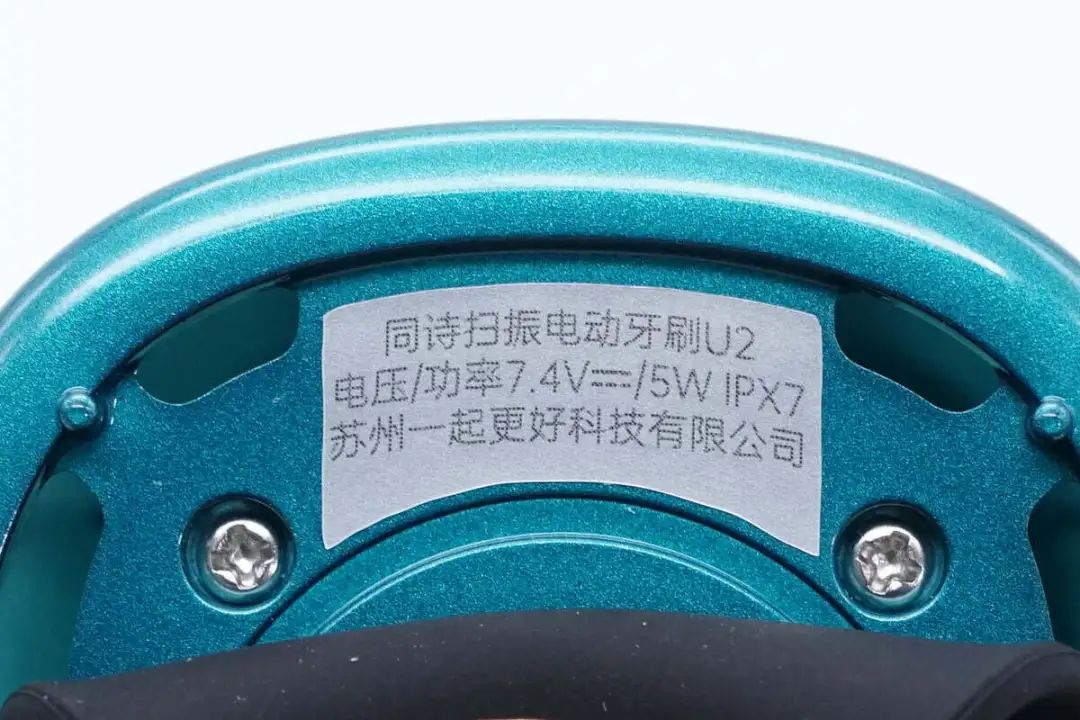

机身背面下方贴有产品参数标签

型号：U2

电压/功率：7.4V/5W

防水等级：IPX7

制造商：苏州一起更好科技有限公司

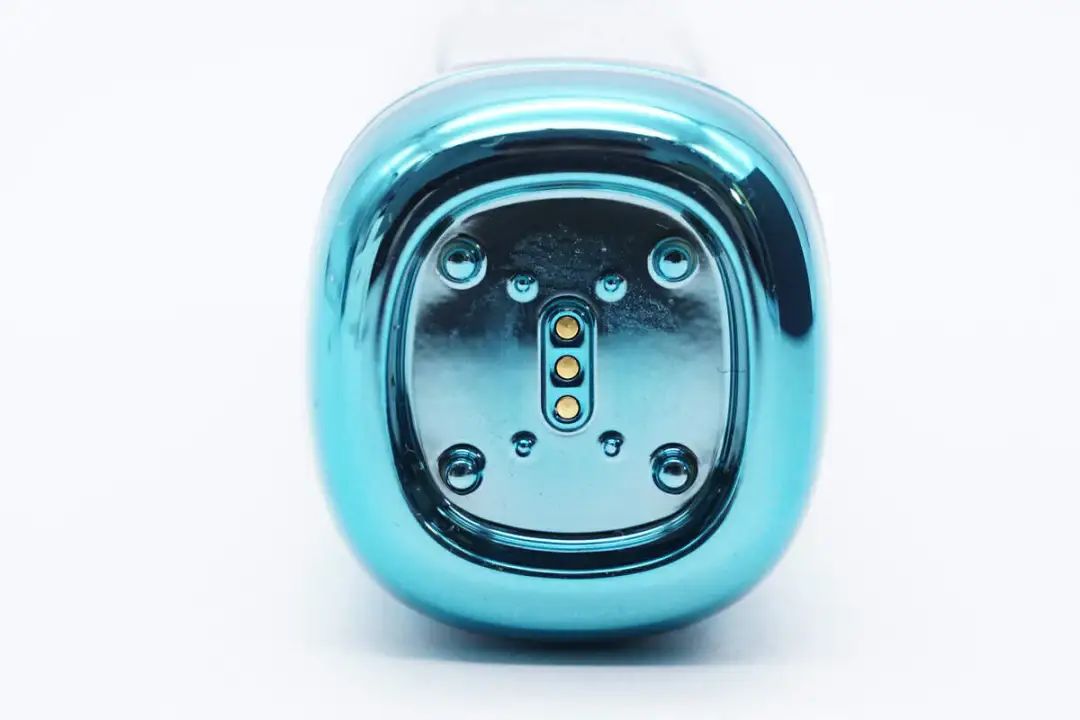

机身底部充电触电特写。

同诗扫振电动牙刷U2组装刷头一览。

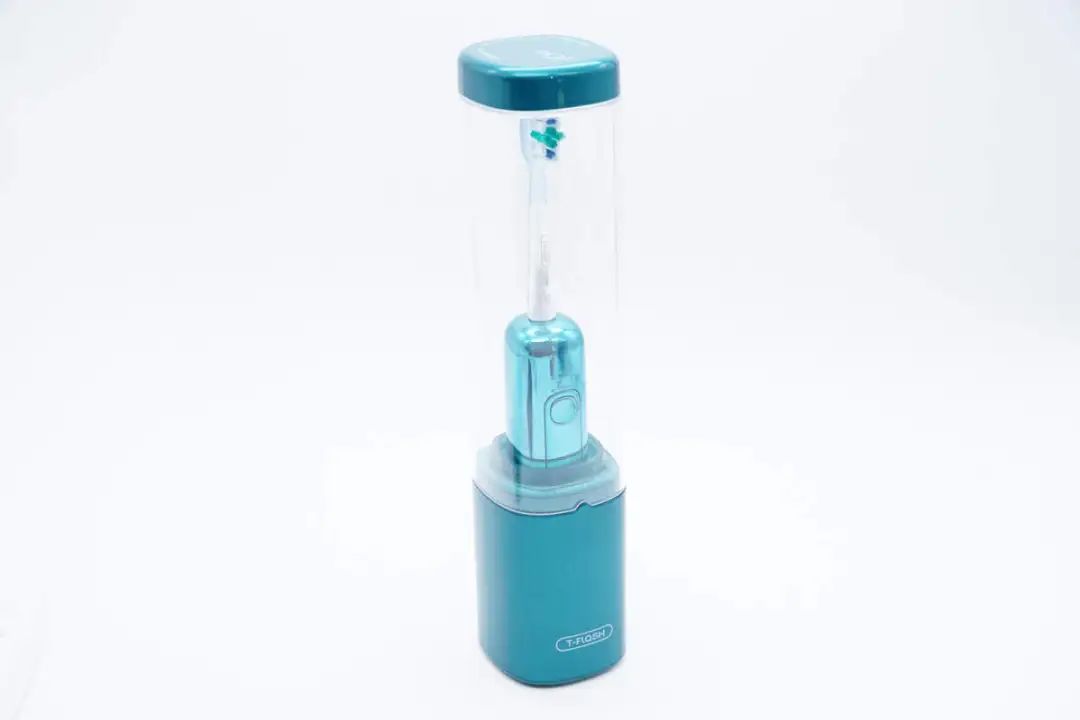

同诗扫振电动牙刷U2收纳场景一览，杀菌杯不仅起到杀菌作用，还能避免刷头与用户携带的其它物品直接接触，更加卫生。

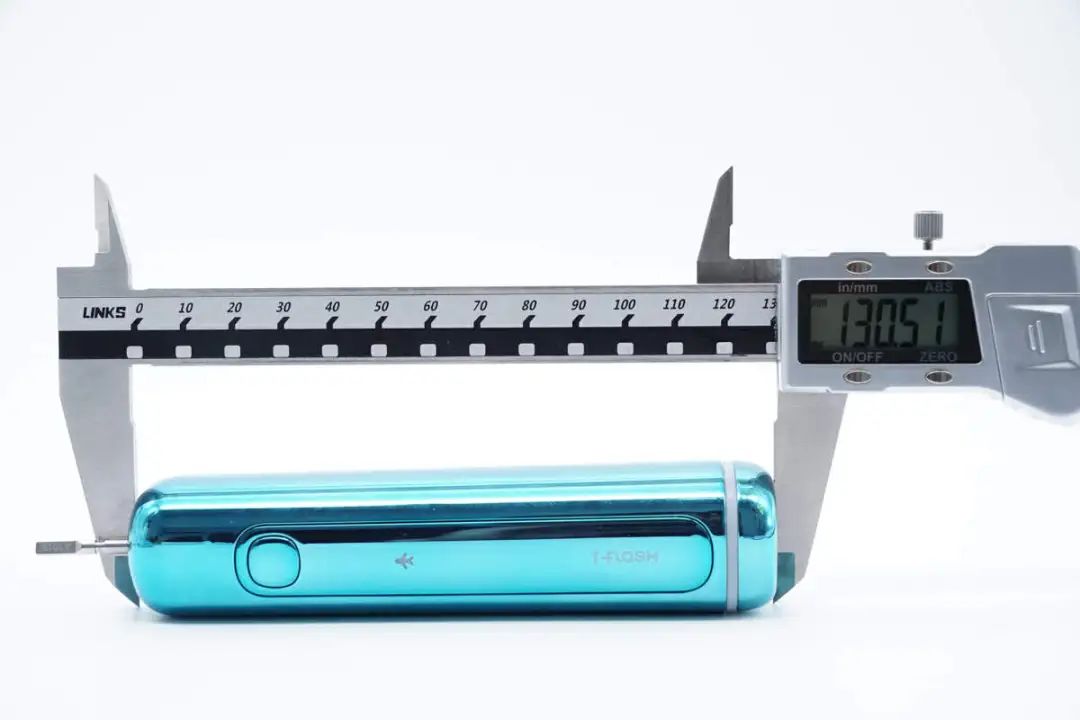

实测同诗扫振电动牙刷U2手柄长度为130.51mm。

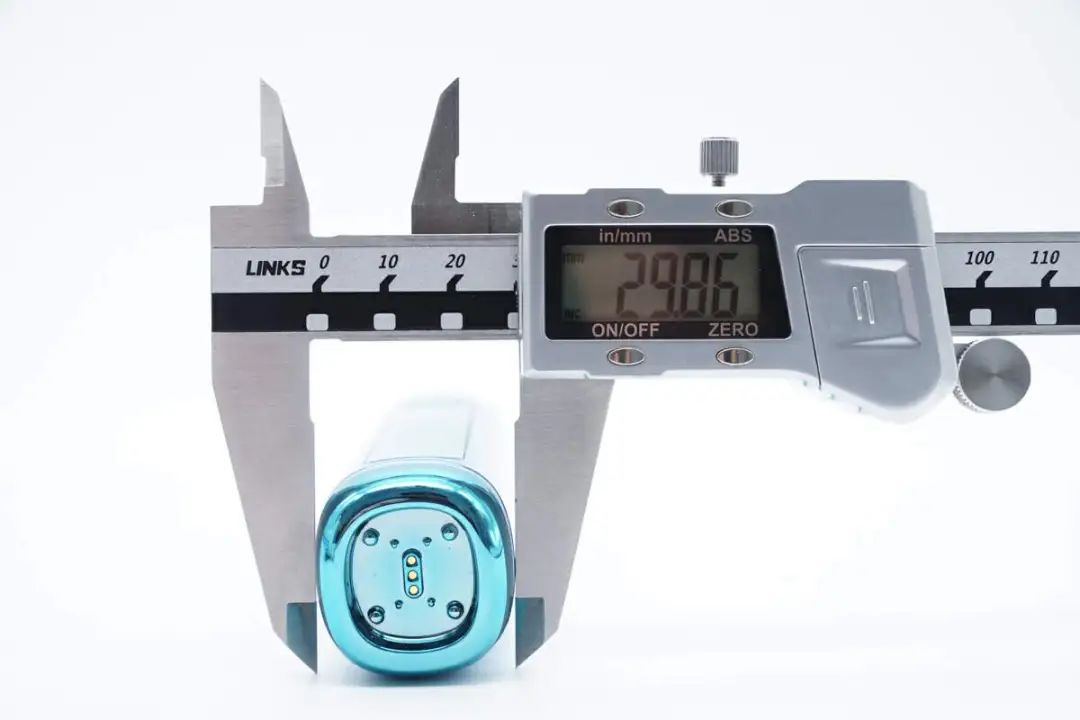

宽度为29.86mm。

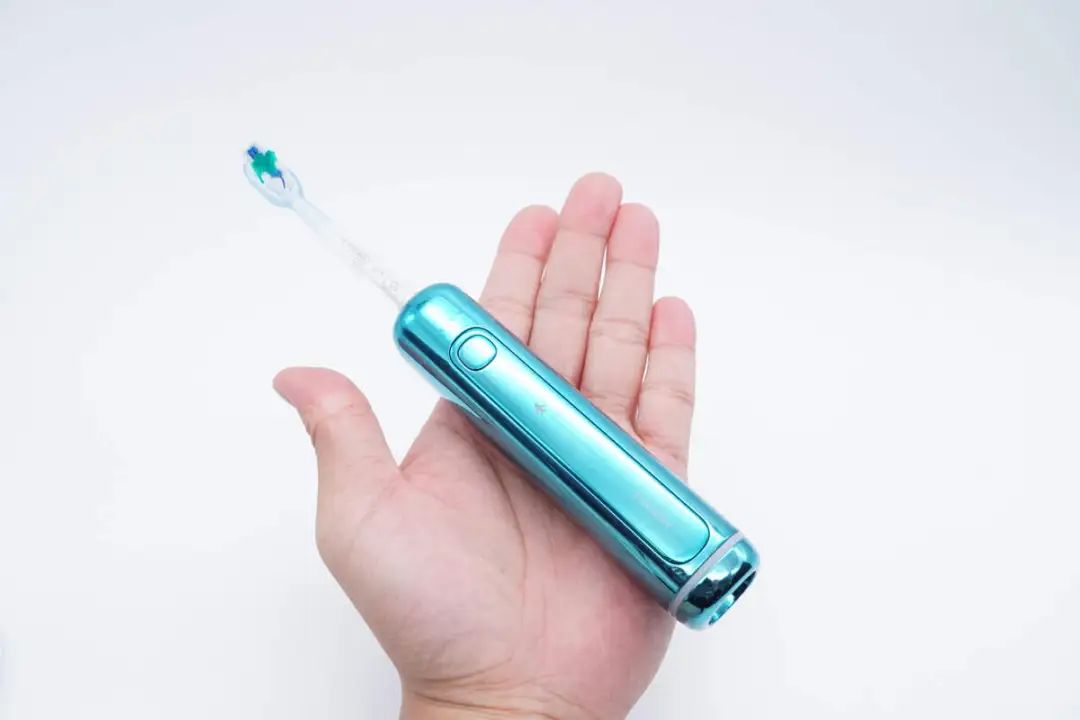

产品拿在手上的大小直观感受。

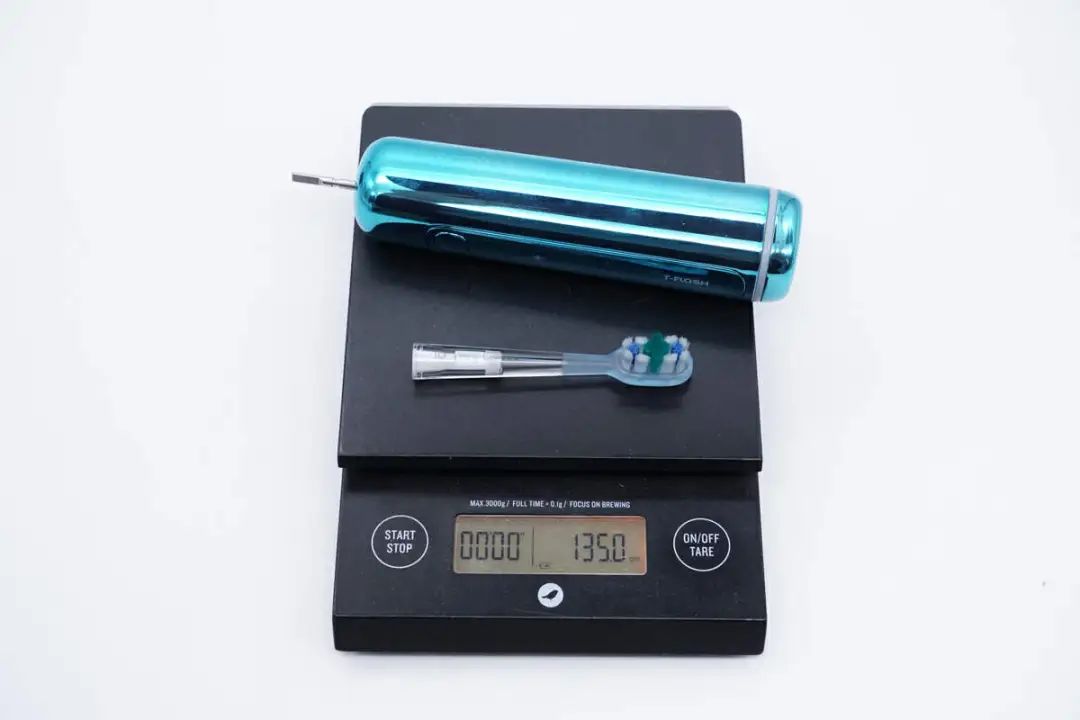

另外测得手柄加刷头重量约为134g。

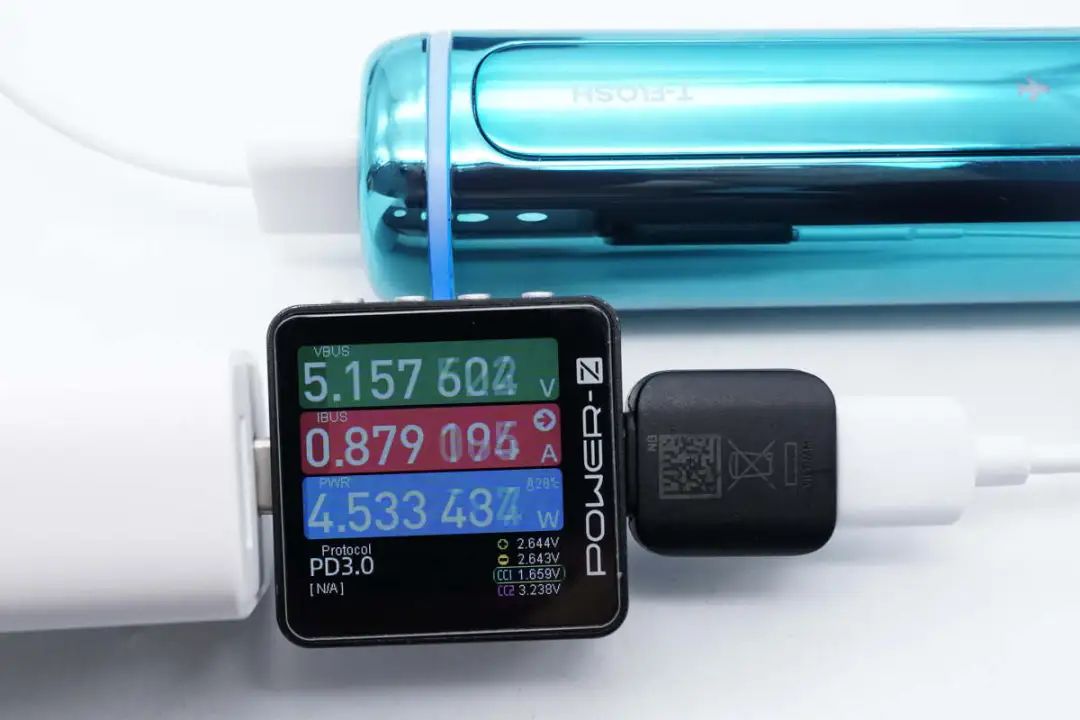

充电方面，用户可直接给同诗扫振电动牙刷U2充电，实测充电器输出功率约为4.53W。

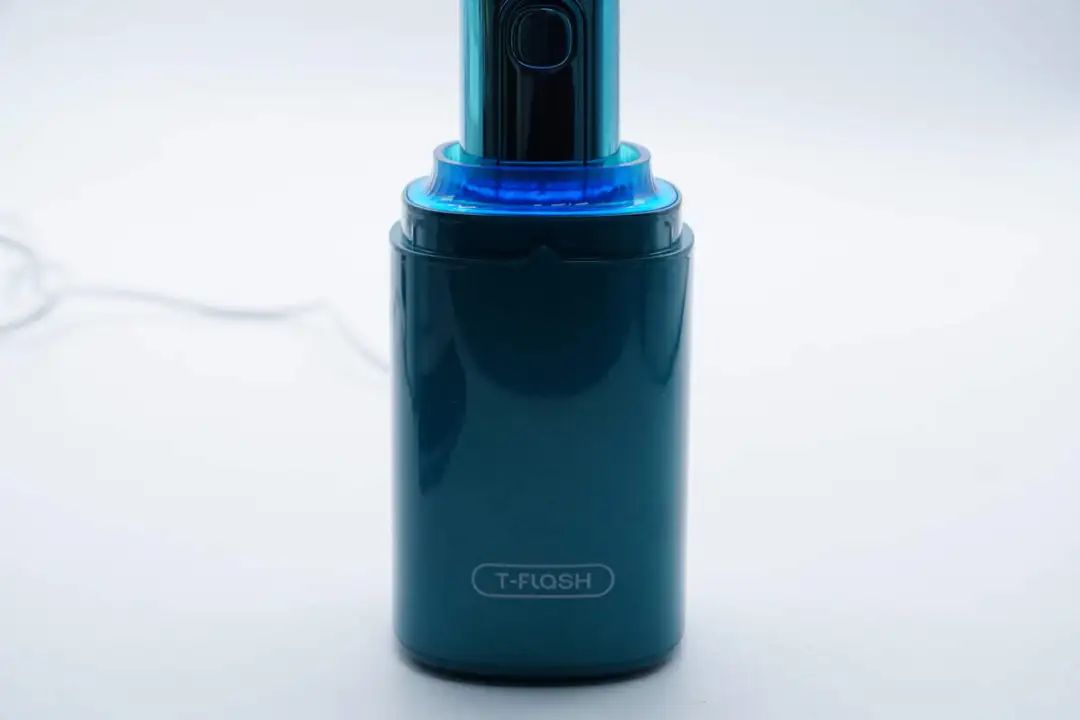

也可选择通过磁吸充电座进行充电，并且充电座设计上也能看到相应的充电灯效。

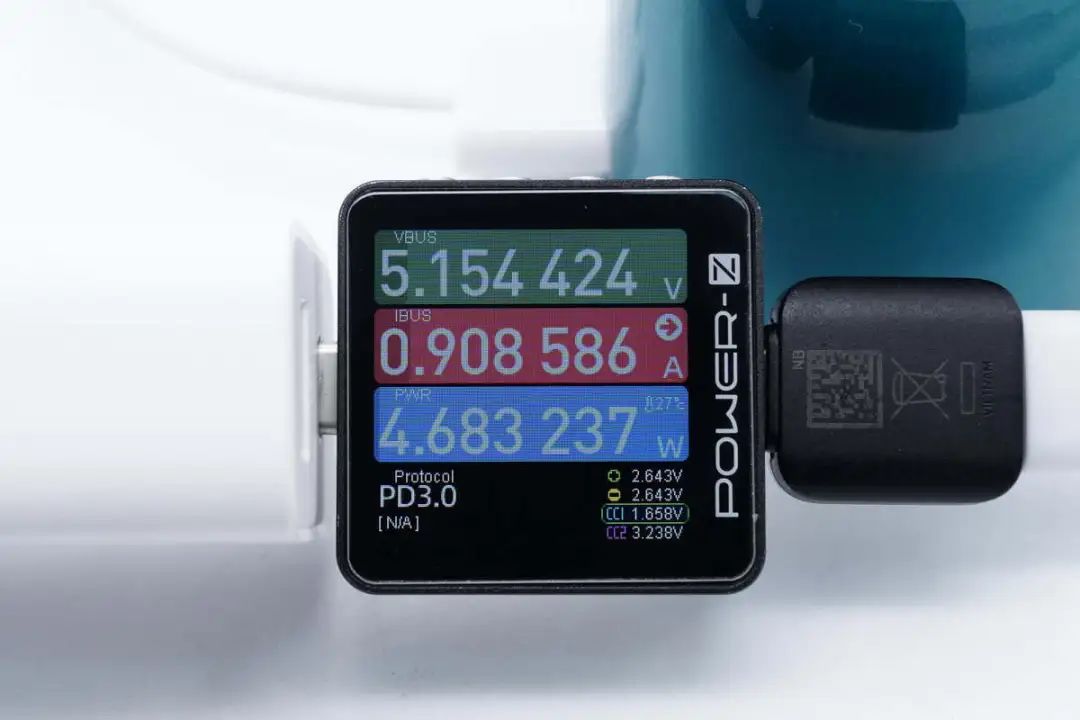

测得通过充电座充电时，充电器的输出功率约为4.68W。

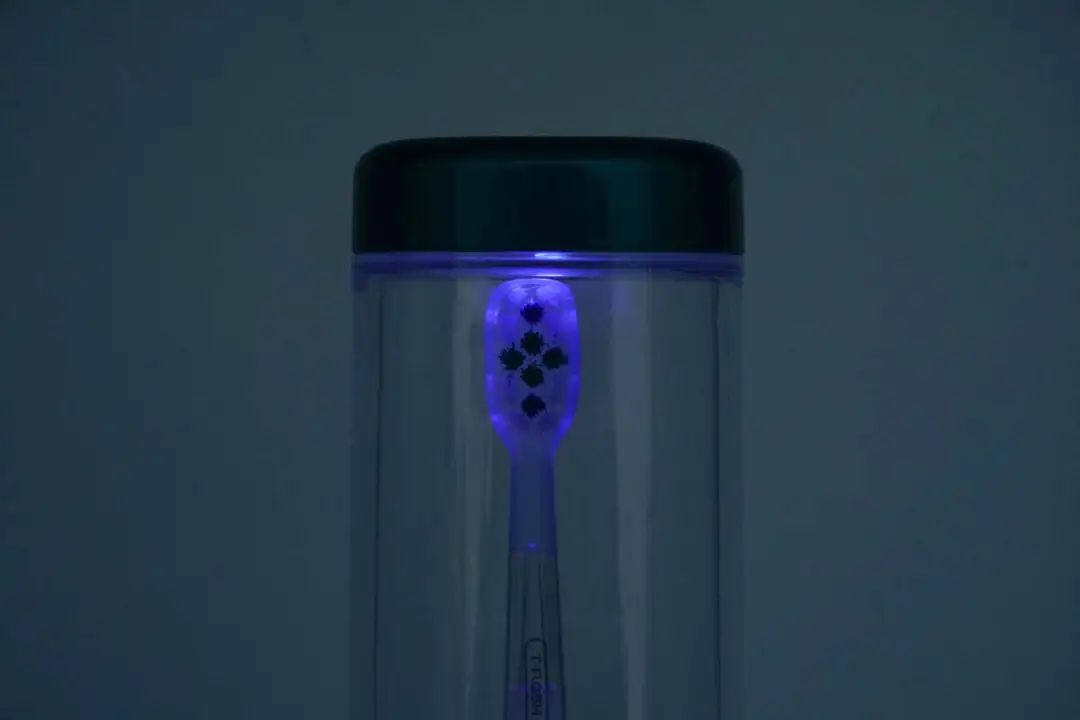

最后是杀菌杯灯珠启动场景一览，权威检测表明杀菌率效果达99.99%。

同诗扫振电动牙刷U2拆解

将同诗扫振电动牙刷U2底部外壳拆开，底部设有一块PCB小板，并使用螺丝进行固定。

取出牙刷内部模块，模块主控PCB板与底部外壳上的PCB板通过导线连接。

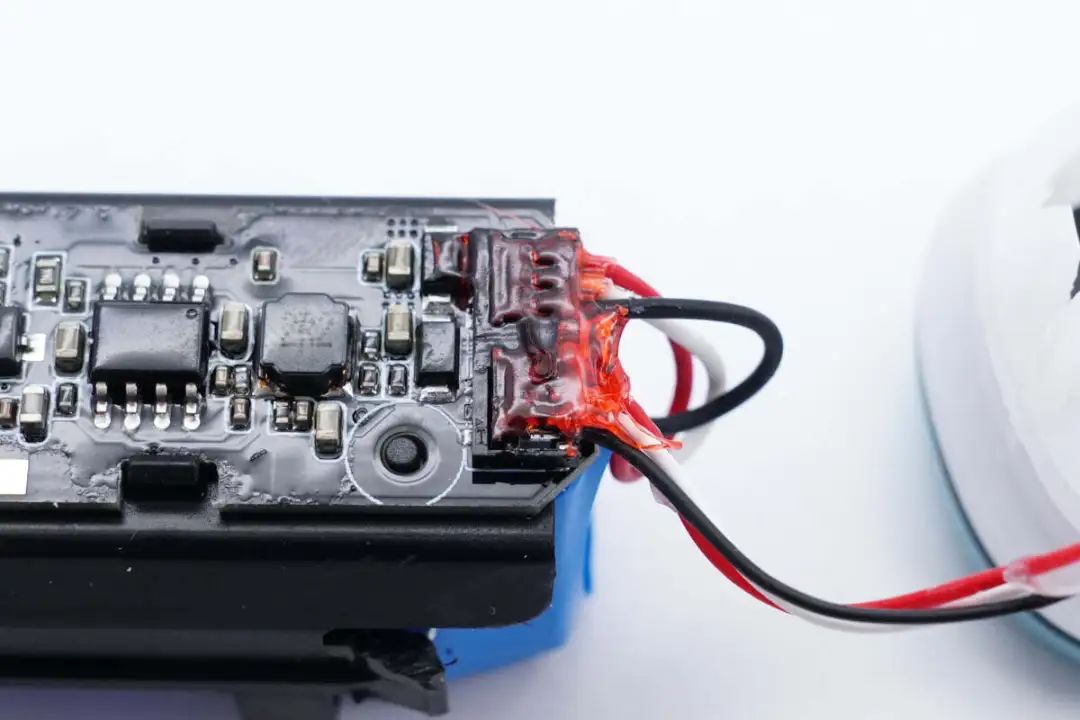

内部电池组也是通过导线与主控板连接，两组导线一端均为插拔式设计，并且打胶加固避免松动脱落。

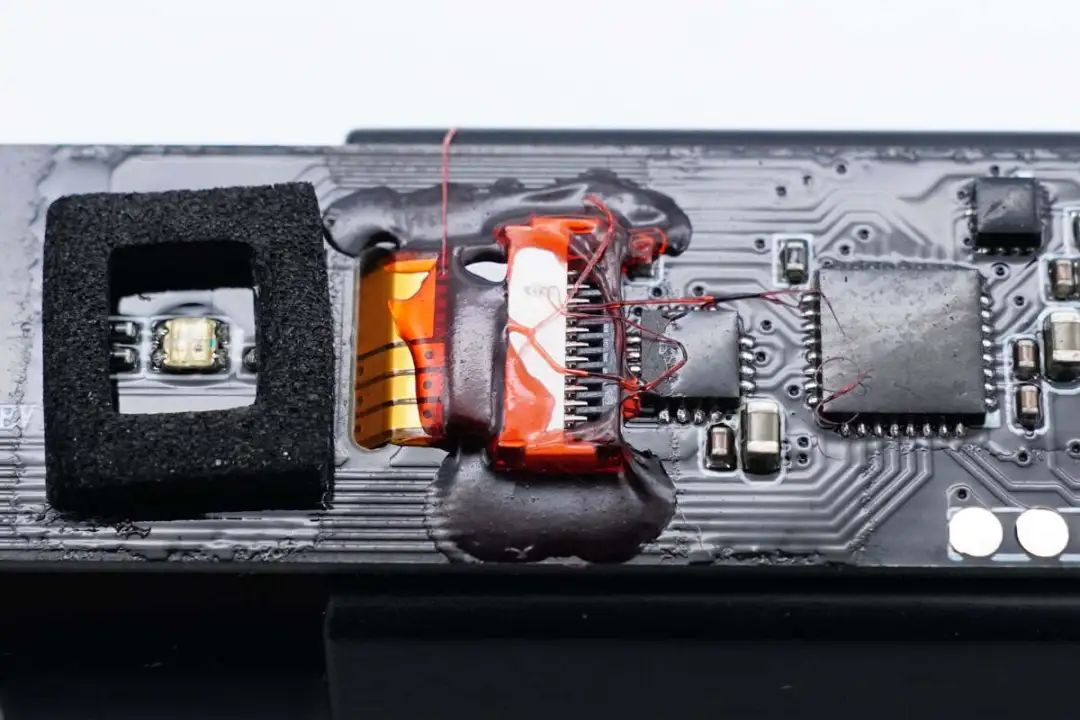

电机通过排线与主控板连接，座子也同样打胶加固。

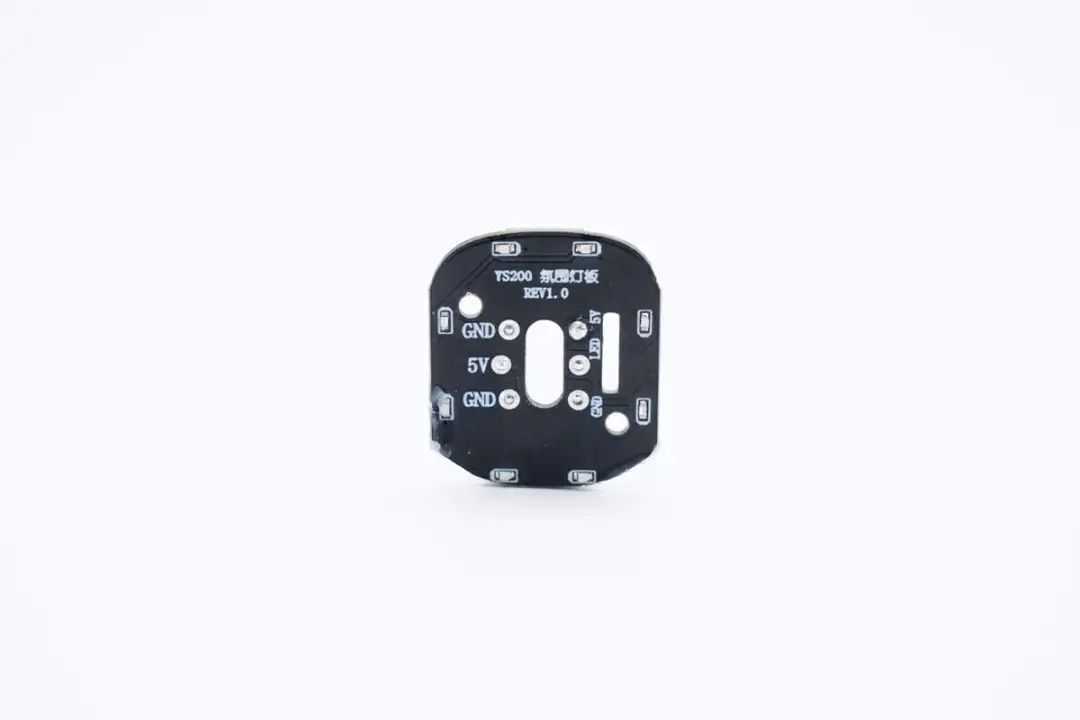

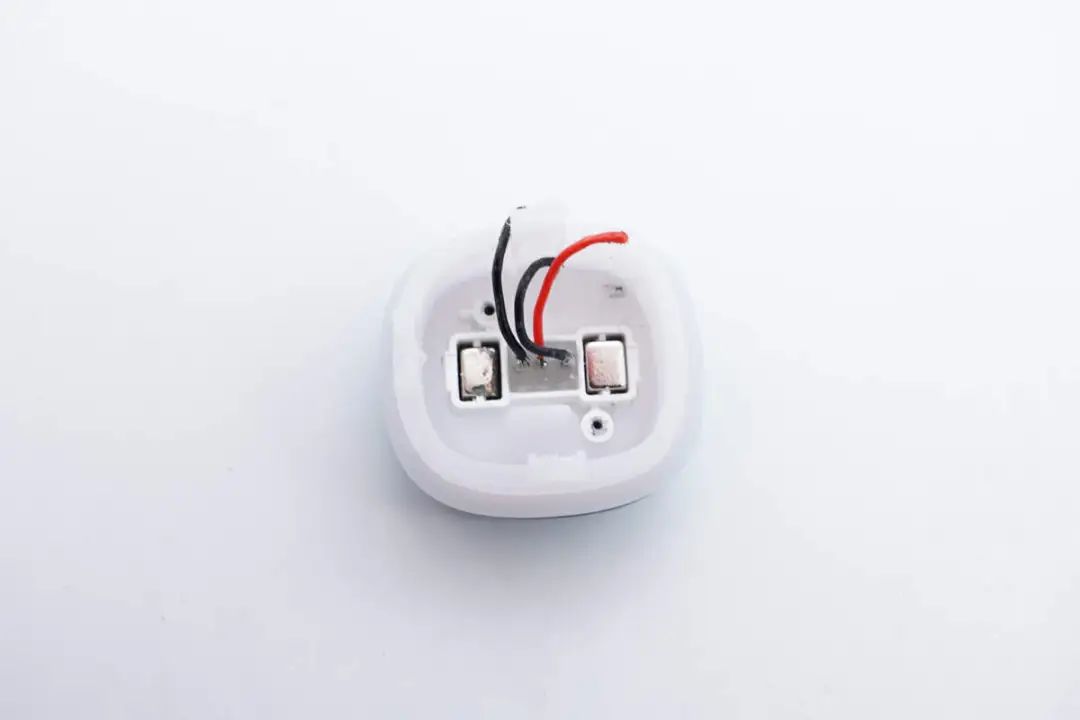

将小PCB板拆掉，底部外壳上嵌入两颗小磁铁。

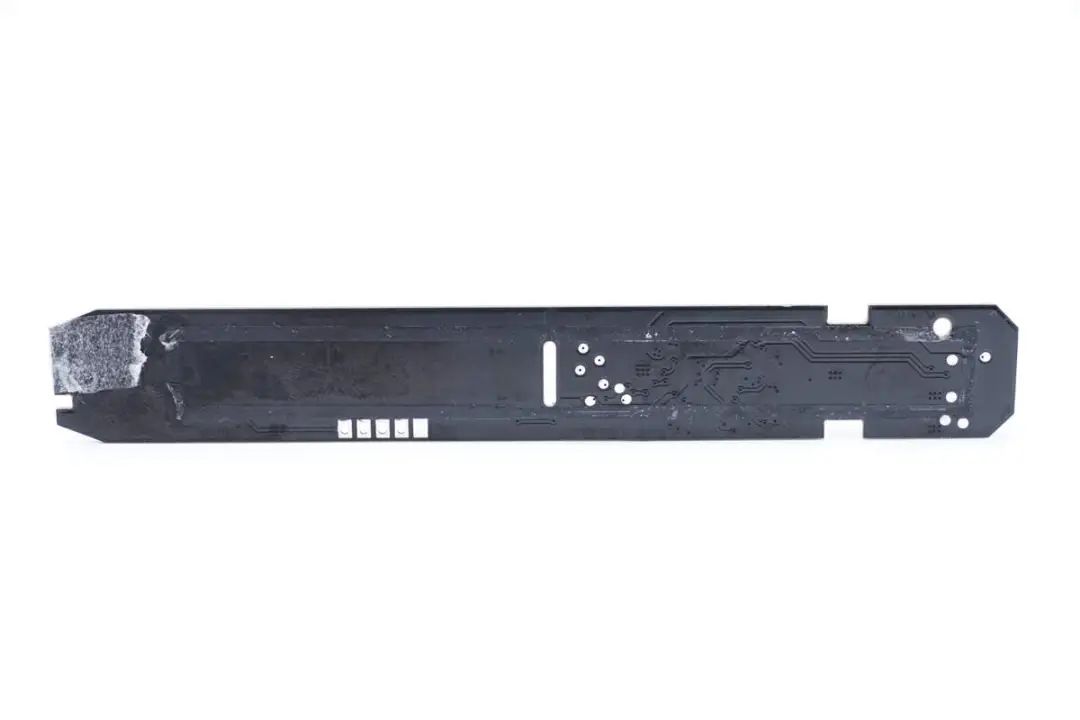

小板两面均无器件设计。

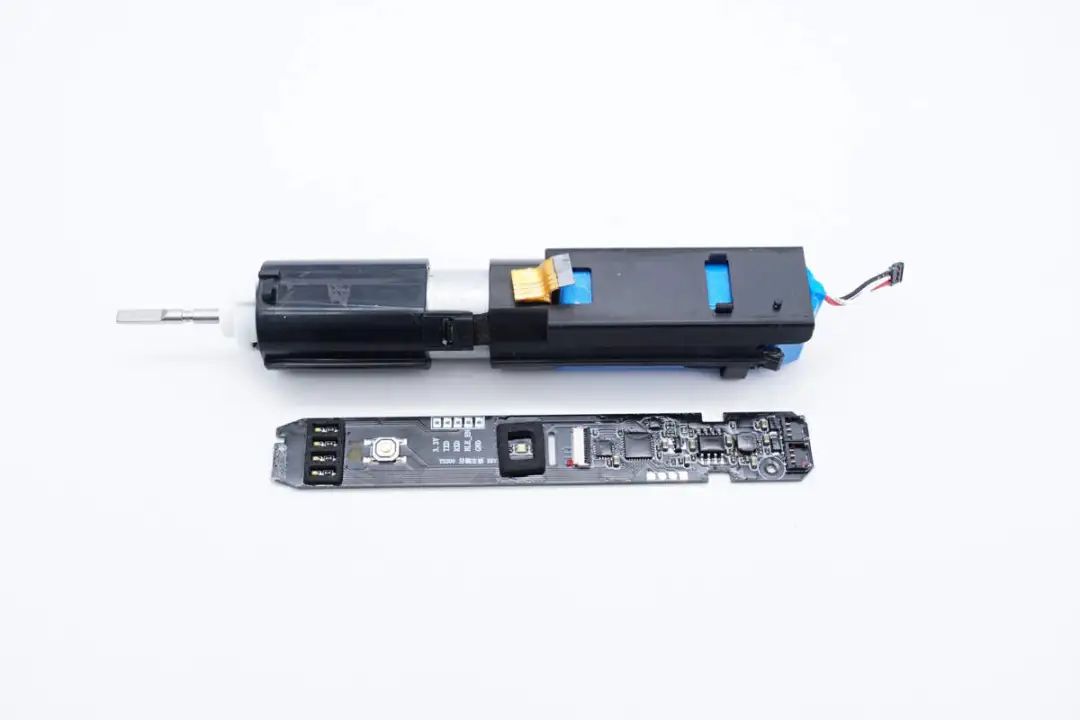

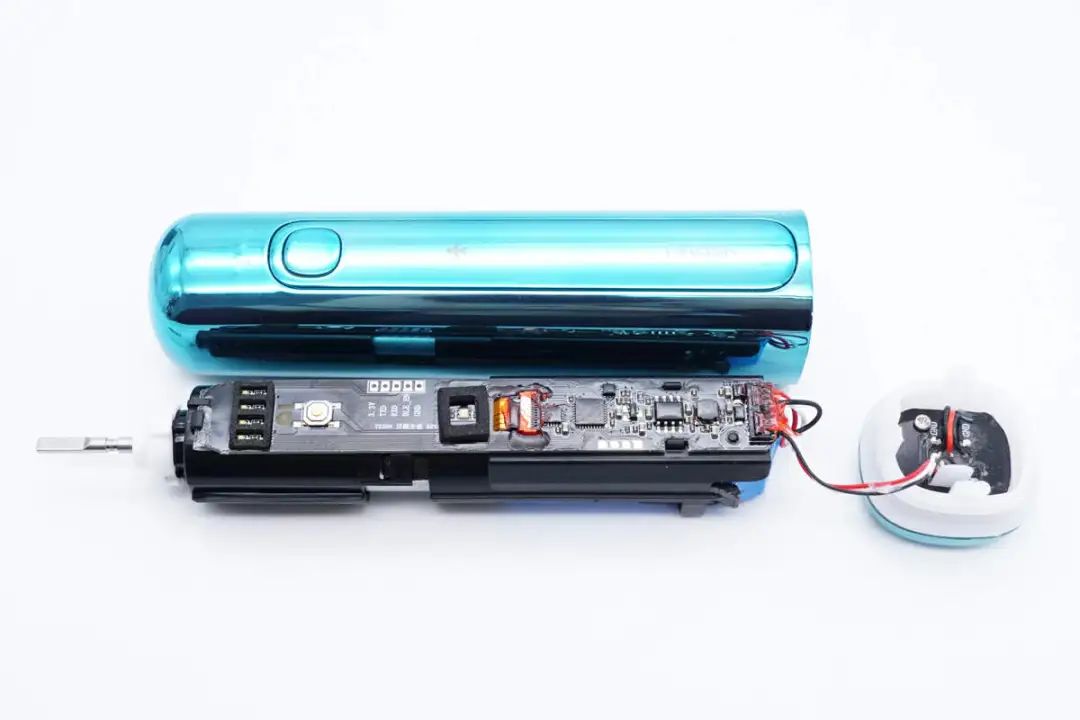

内部模块采用塑料框架进行支撑和隔离，正面固定主控PCB板。

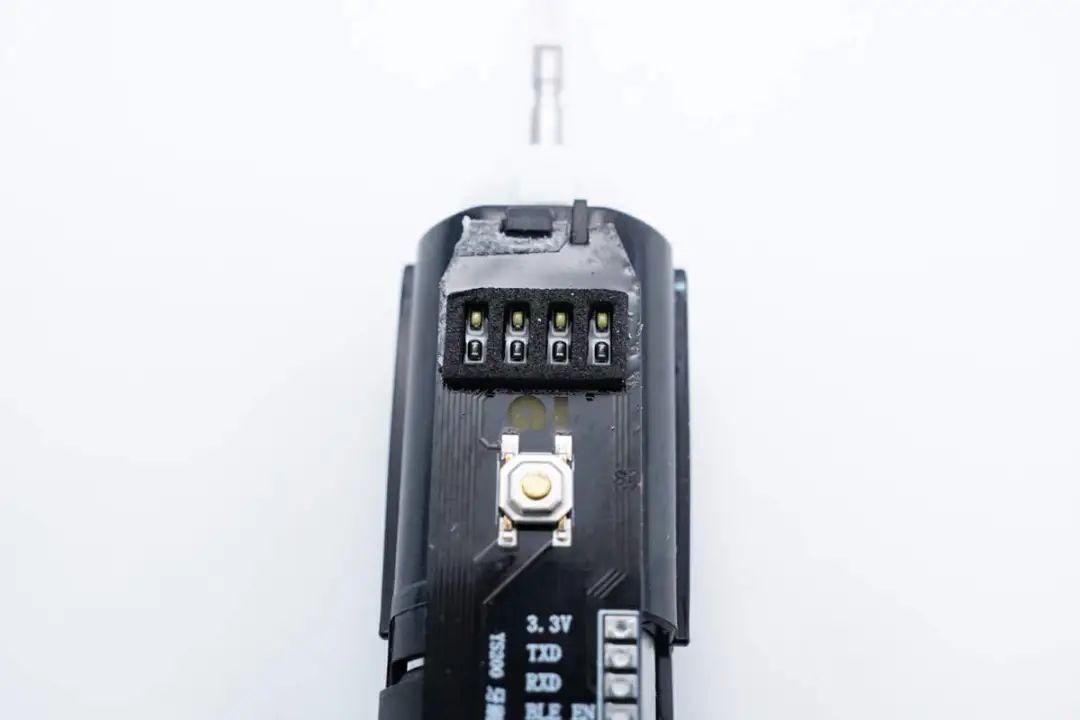

档位指示灯区域贴有泡棉防串光。

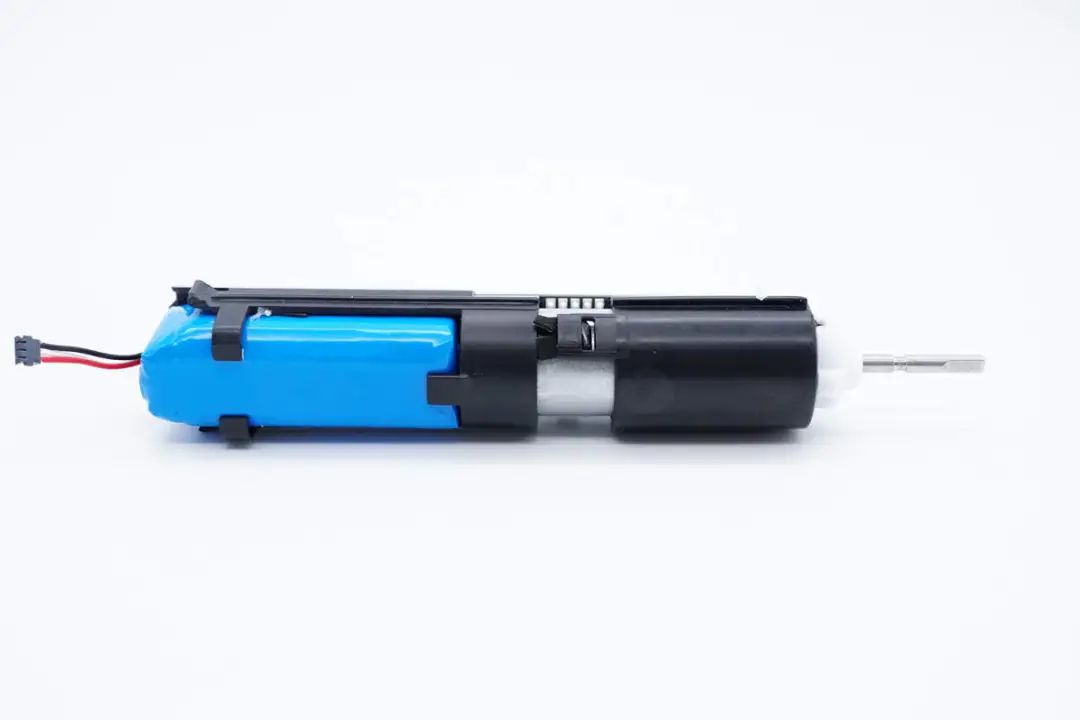

背面设有电池组以及电机。

将主控PCB板拆下，可以看到板子采用卡扣、定位柱以及定位板进行固定。

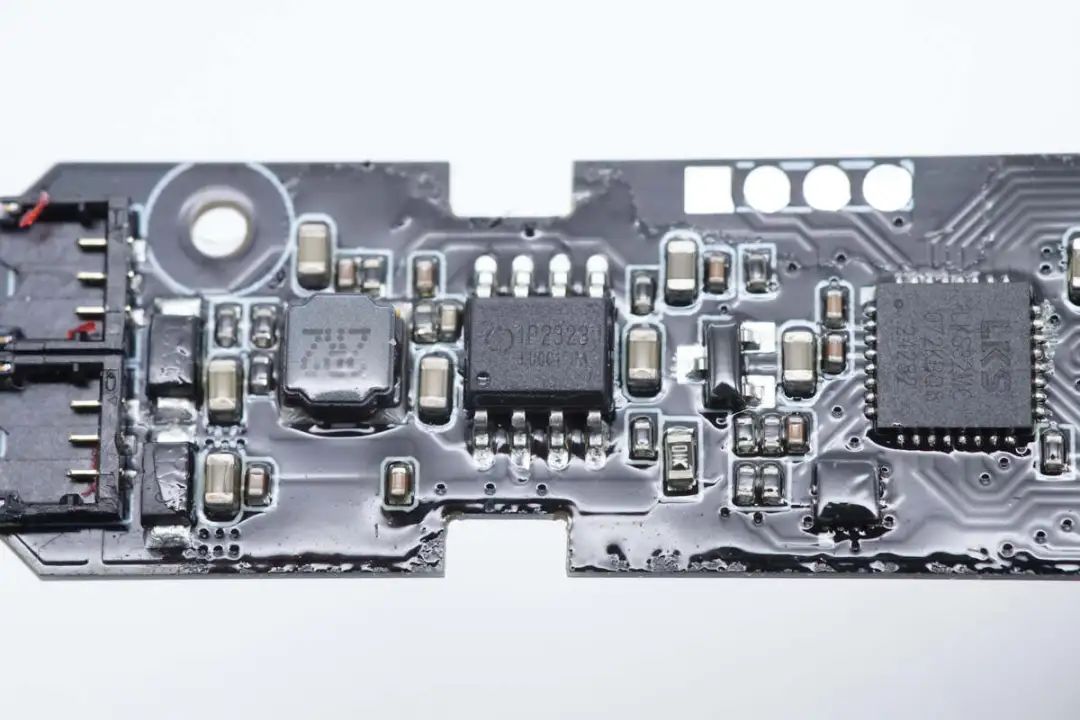

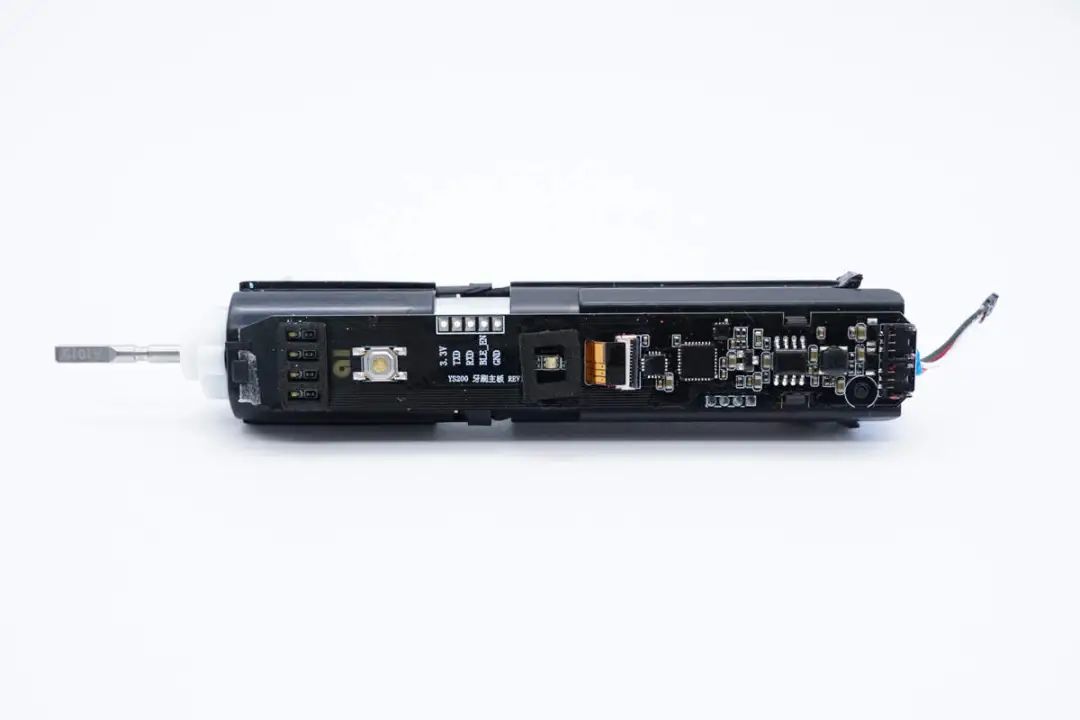

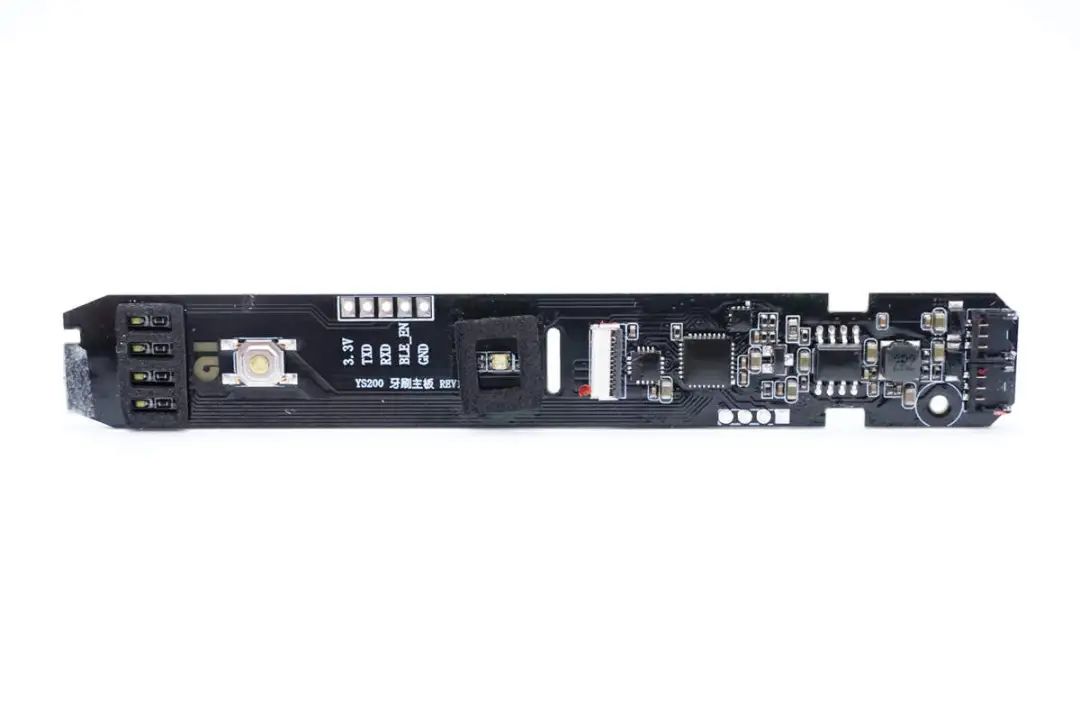

主控PCB板正面设有电池充电芯片、MCU、陀螺仪、电池驱动芯片、指示灯以及功能键等。

PCB板背面无器件。

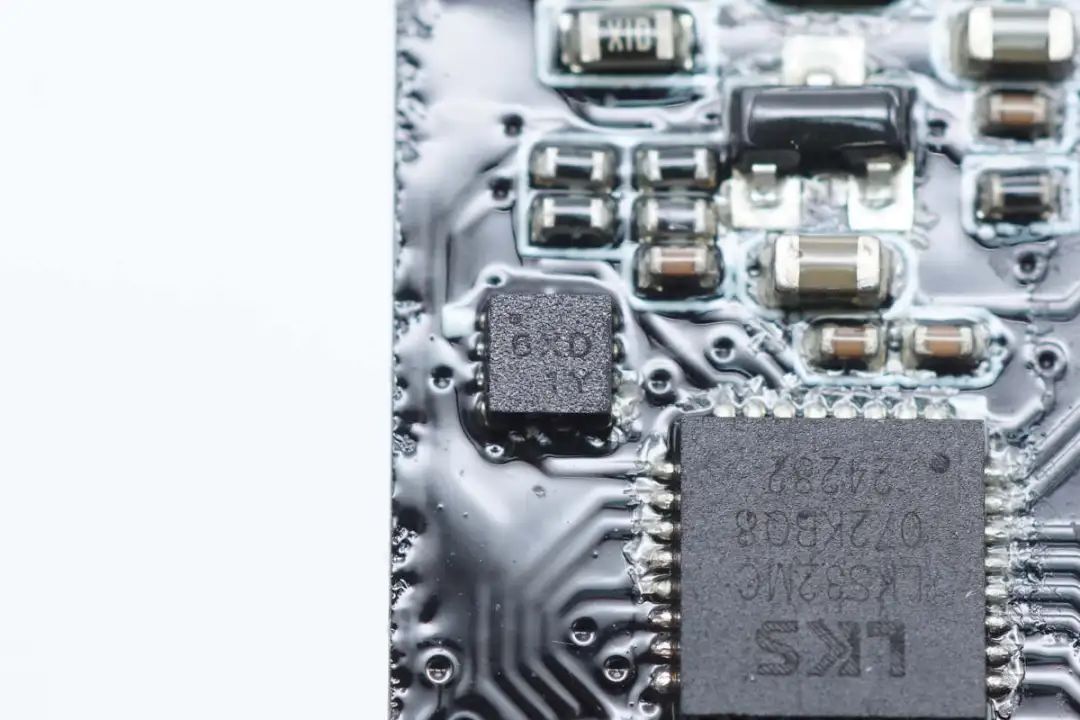

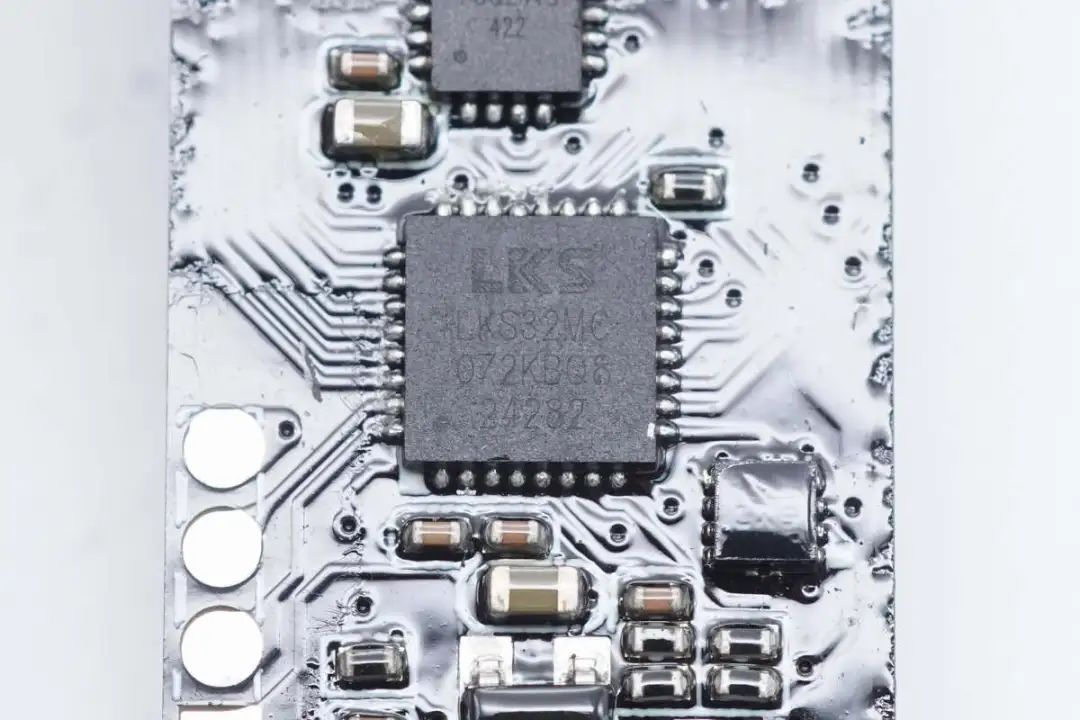

主控MCU来自LINKO凌鸥创芯，型号LKS32MC072KBQ8，芯片内置96MHz 32位Cortex-M0内核，集成自主指令集电机控制专用DSP，支持超低功耗休眠模式，MCU低功耗休眠电流10μA。

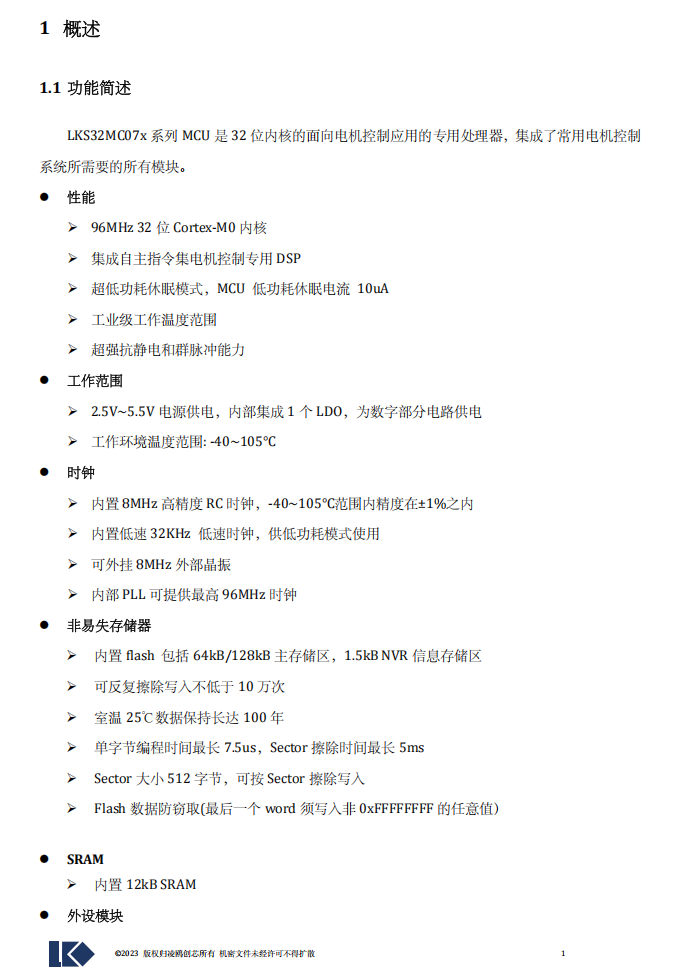

LKS32MC07x系列MCU还拥有-40~105℃工业级工作温度范围以及超强抗静电和群脉冲能力。采用2.5V~5.5V电源供电，内部集成1个LDO，为数字部分电路供电。

芯片采用QFN5*5封装，拥有高可靠性、高集成度、最终产品体积小、节约BOM成本等众多优势。

一颗丝印6XD的陀螺仪。

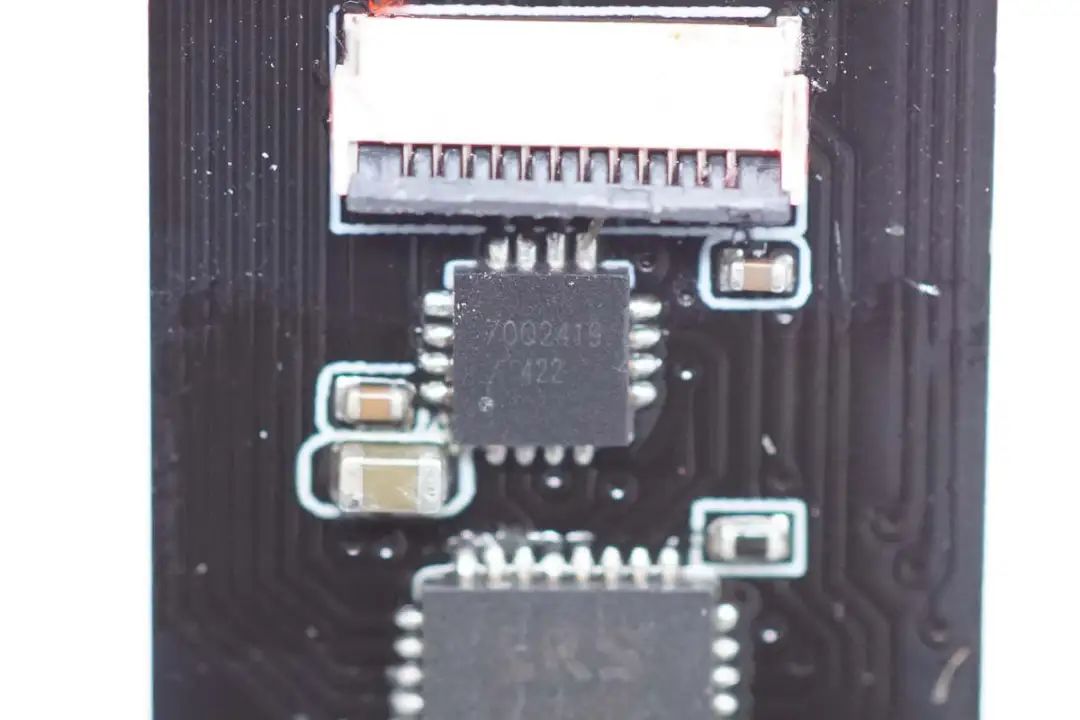

集成功率级的电机驱动芯片丝印70Q2419。

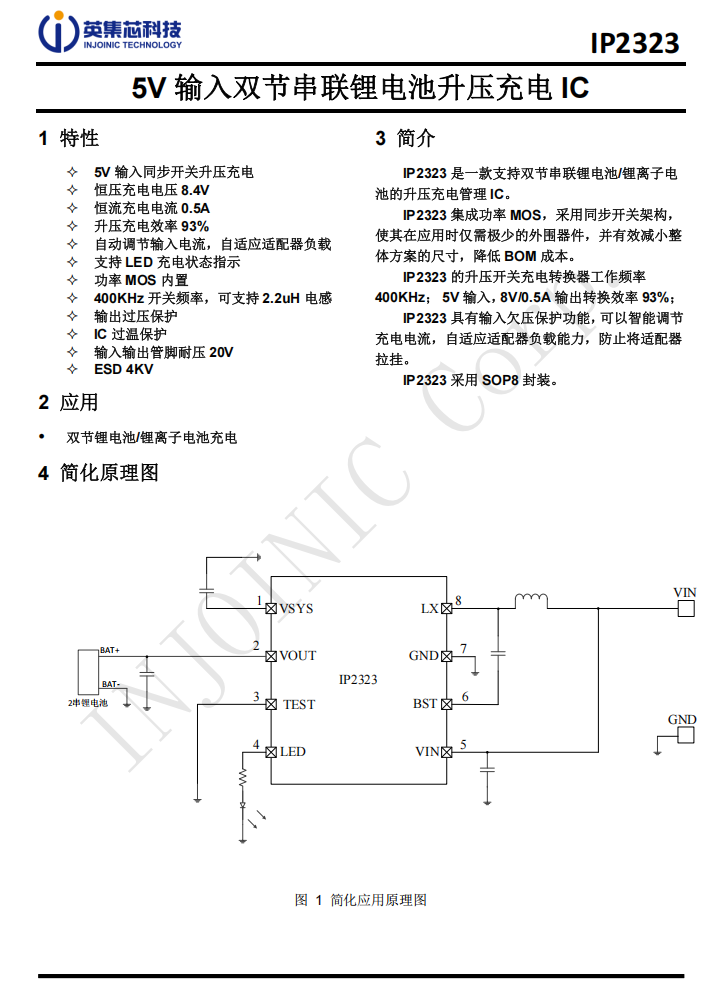

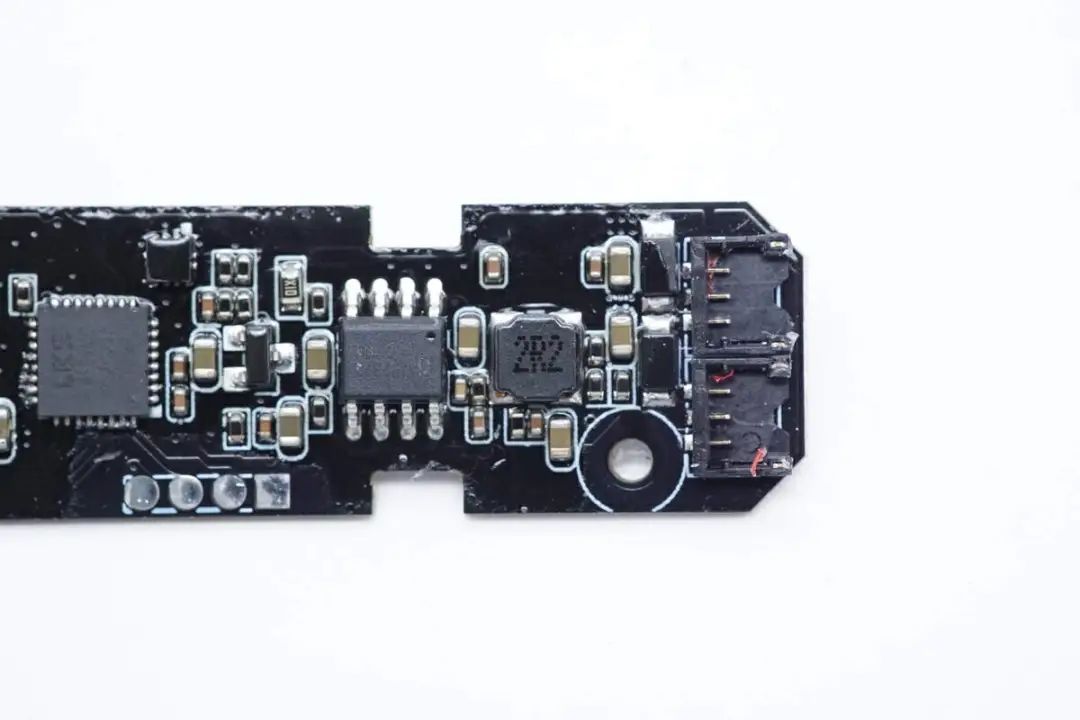

电池充电芯片来自英集芯，型号IP2323，这是一款5V输入双节串联锂电池升压充电IC，集成功率MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

IP2323的升压开关充电转换器工作频率400KHz；5V输入，8V/0.5A输出，转换效率 93%。其具有输入欠压保护功能，可以智能调节充电电流，自适应适配器负载能力，防止将适配器拉挂。采用SOP8封装。

旁边是一颗2R2电感。

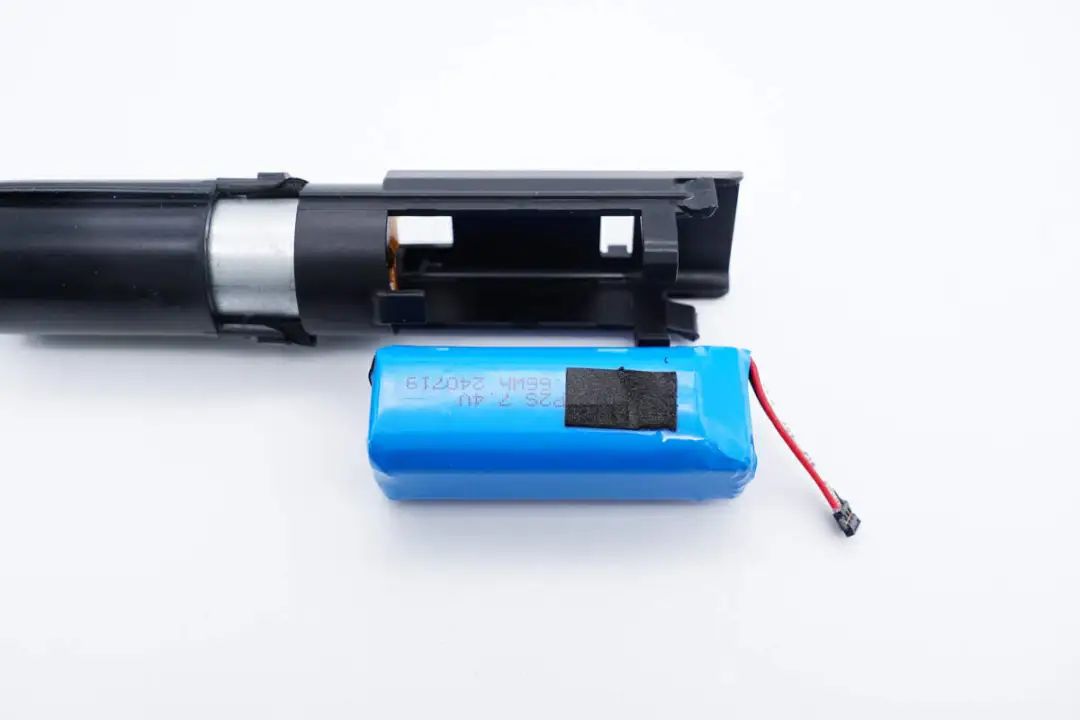

继续拆下电池组，外包的PVC热收缩膜上还贴有缓冲保护泡棉。

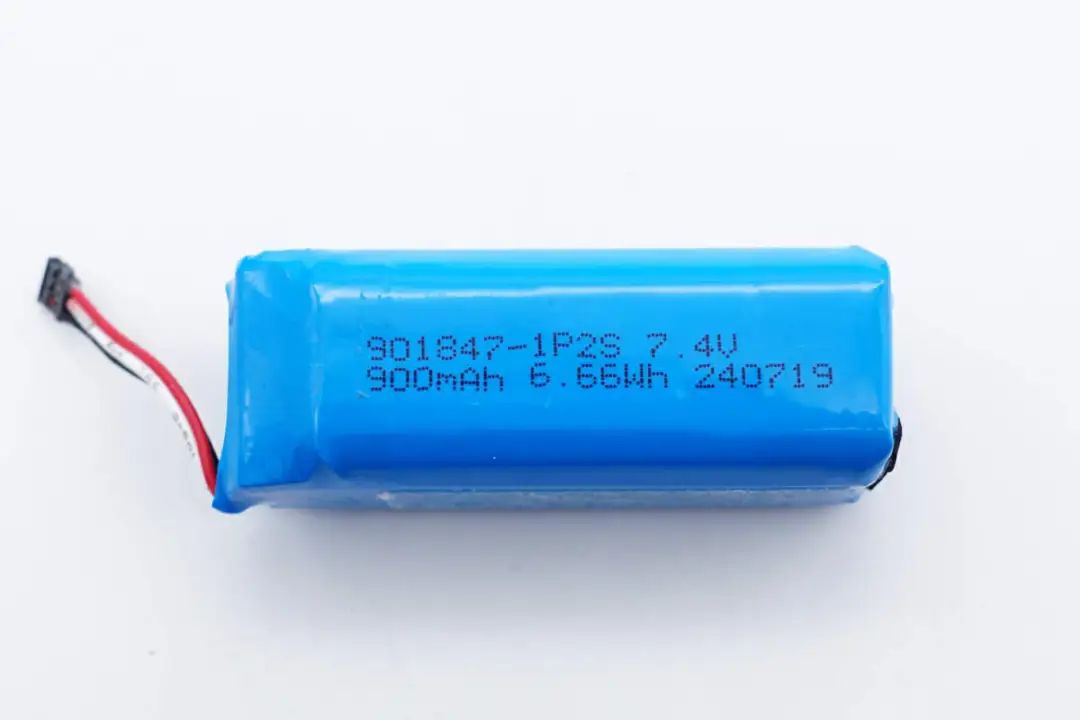

电池组参数特写，型号901847-1P2S，标称电压7.4V，额定容量900mAh，额定能量6.66Wh。

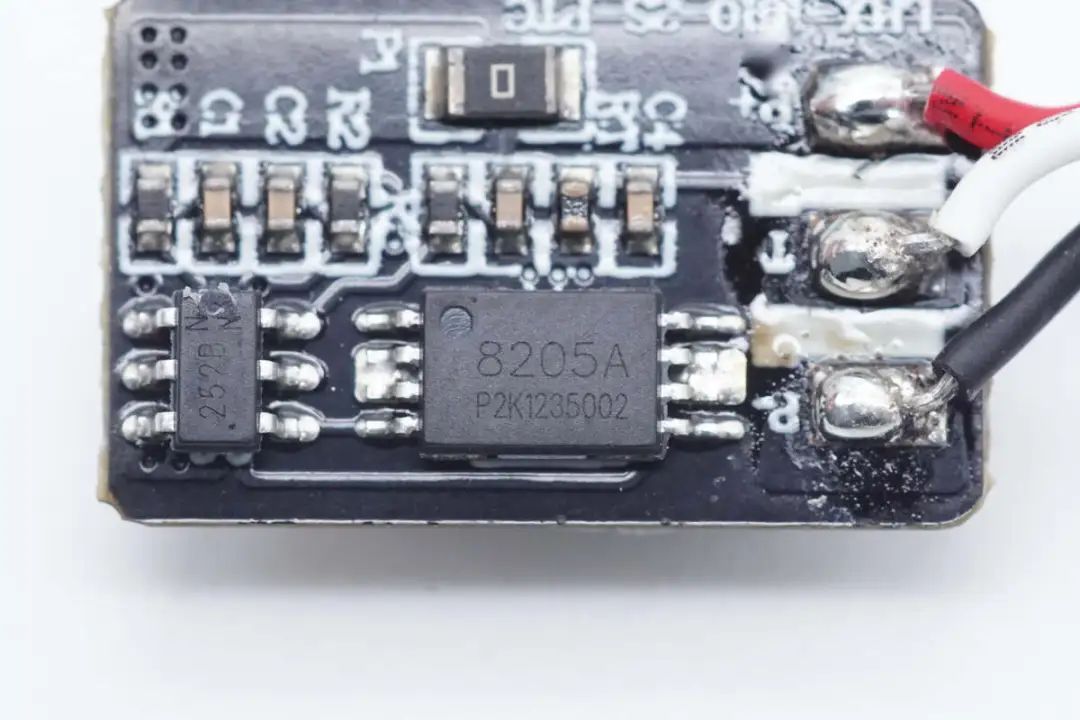

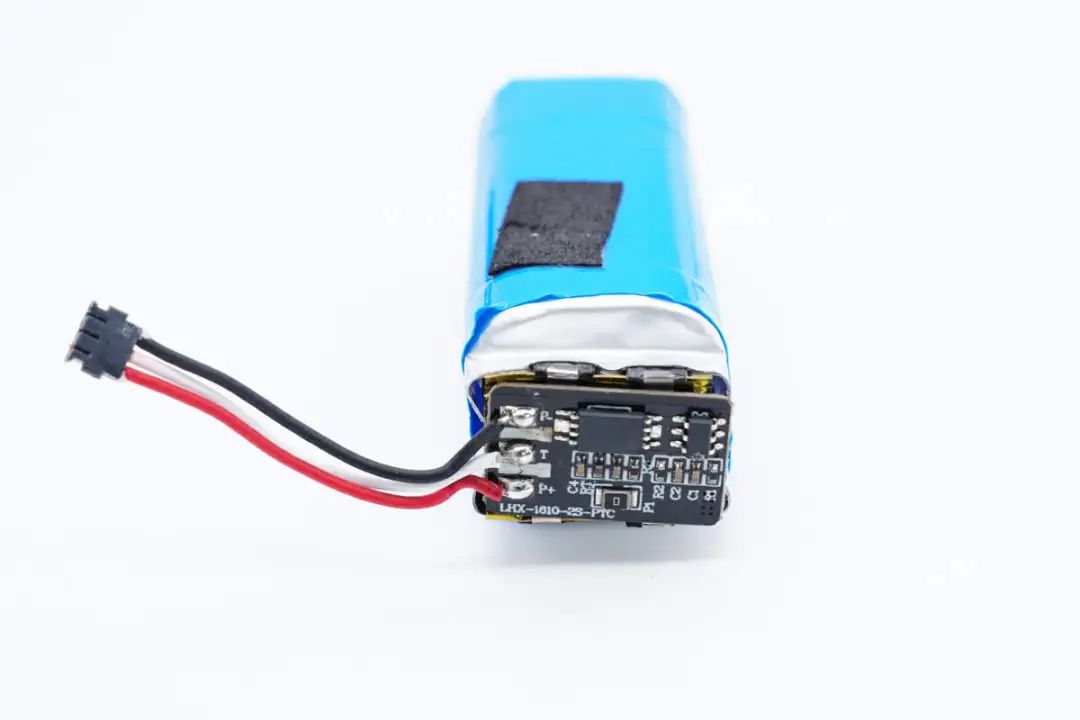

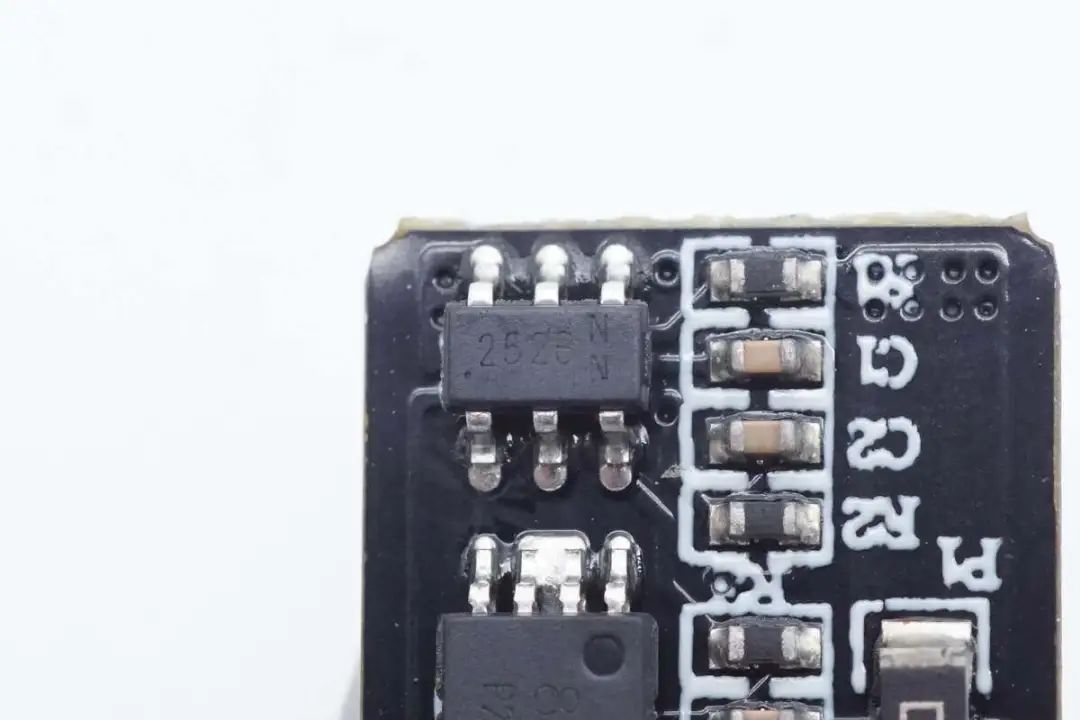

电池组一端镍片锡焊连接一块锂电保护小板，板上设有锂电保护芯片和锂电保护管。

锂电保护芯片特写，丝印252B。

锂电保护管特写，丝印8205A。

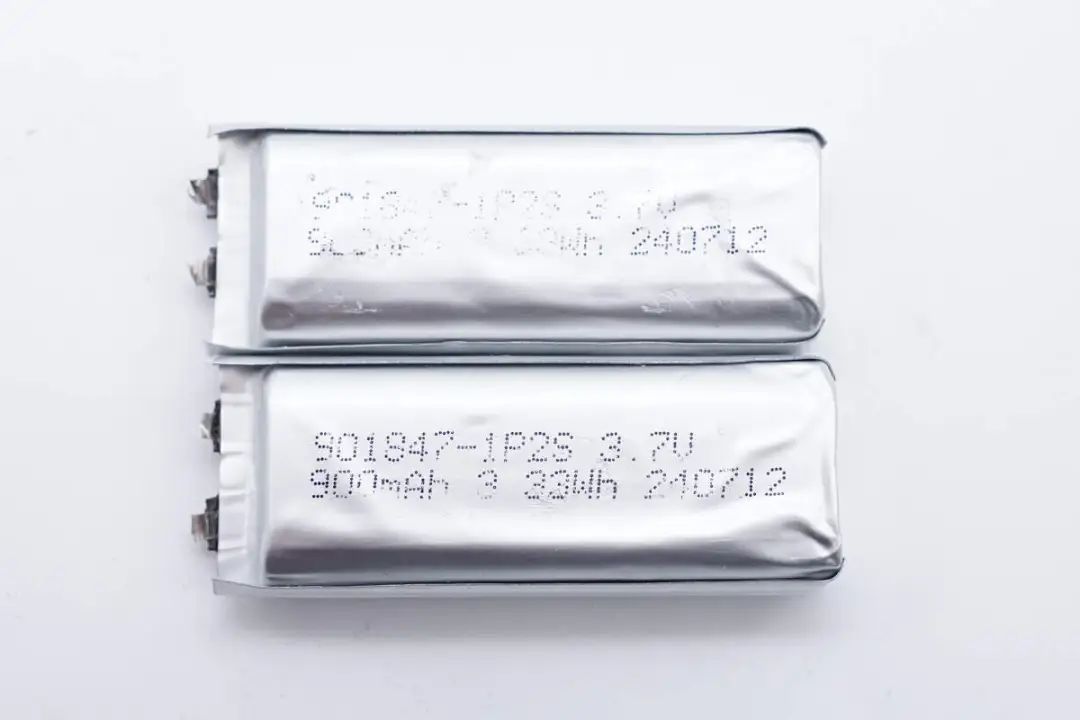

最后将电芯拆分开，单颗规格外3.7V/900mAh/3.33Wh。

电机外套塑料壳，并采用螺丝进行固定。

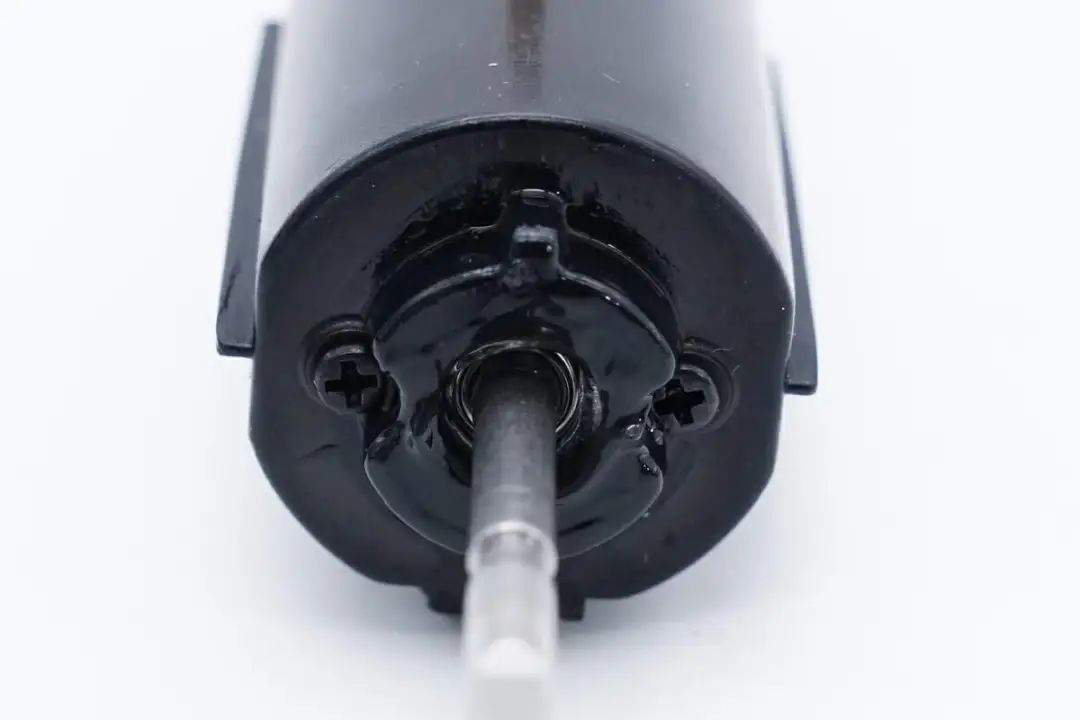

取出电机，金属壳体上还贴有缓冲保护泡棉。

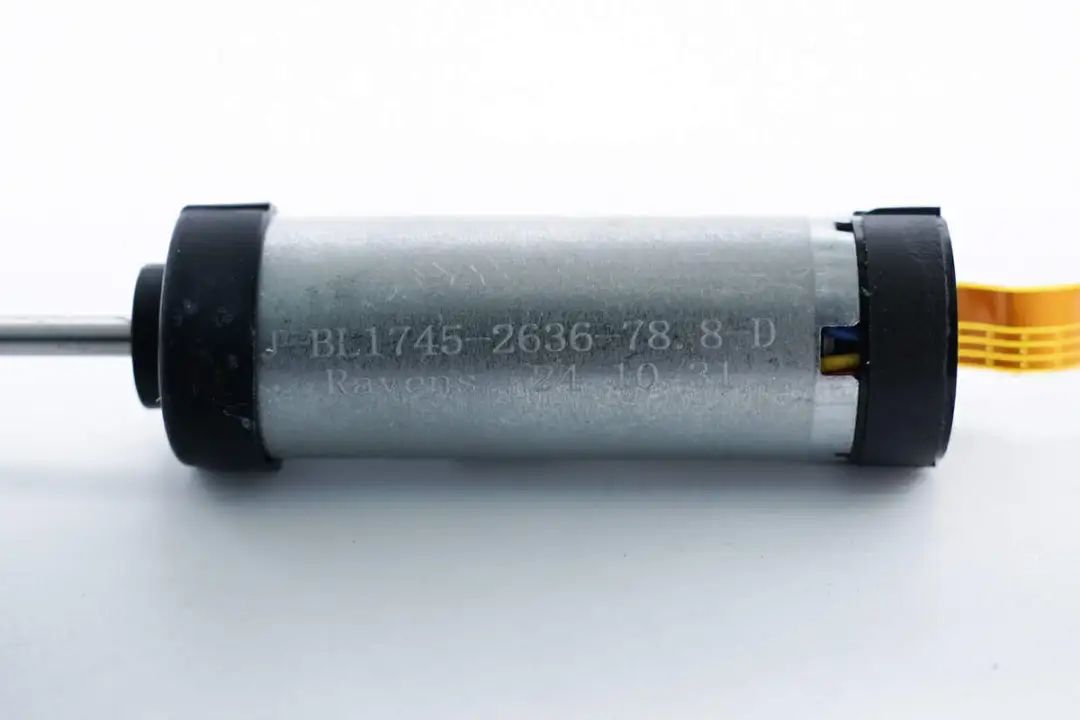

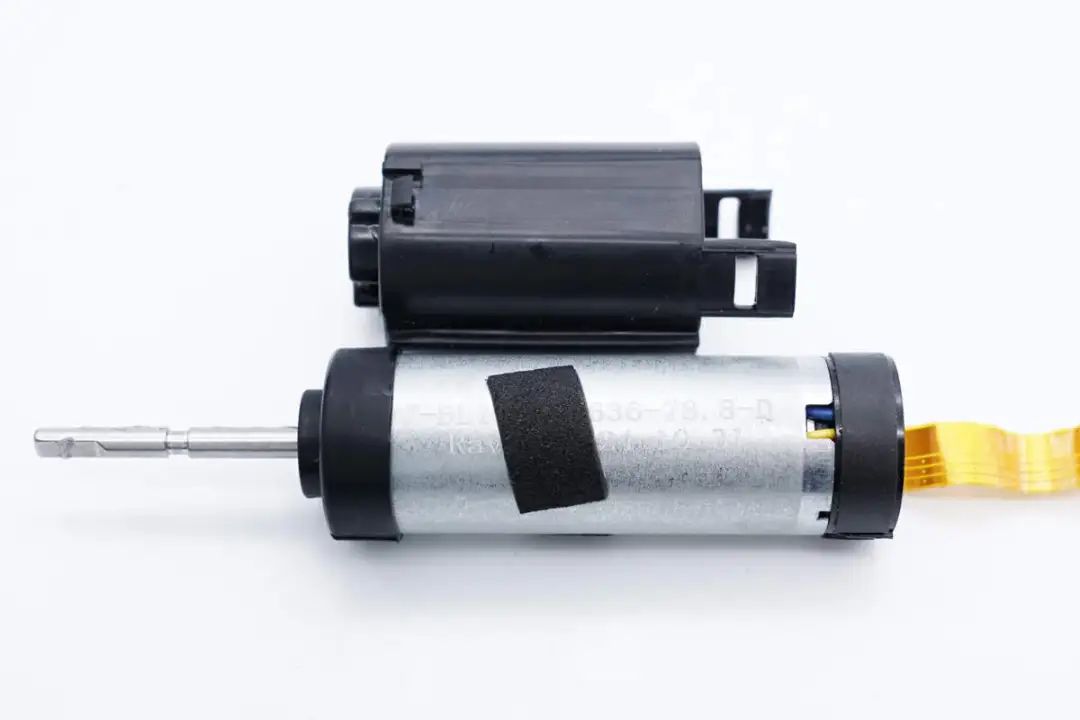

电机来自Ravens雷文斯，壳体上有J-BL1745-2636-78.8-D以及Ravens字样，生产日期为2024年10月31日。

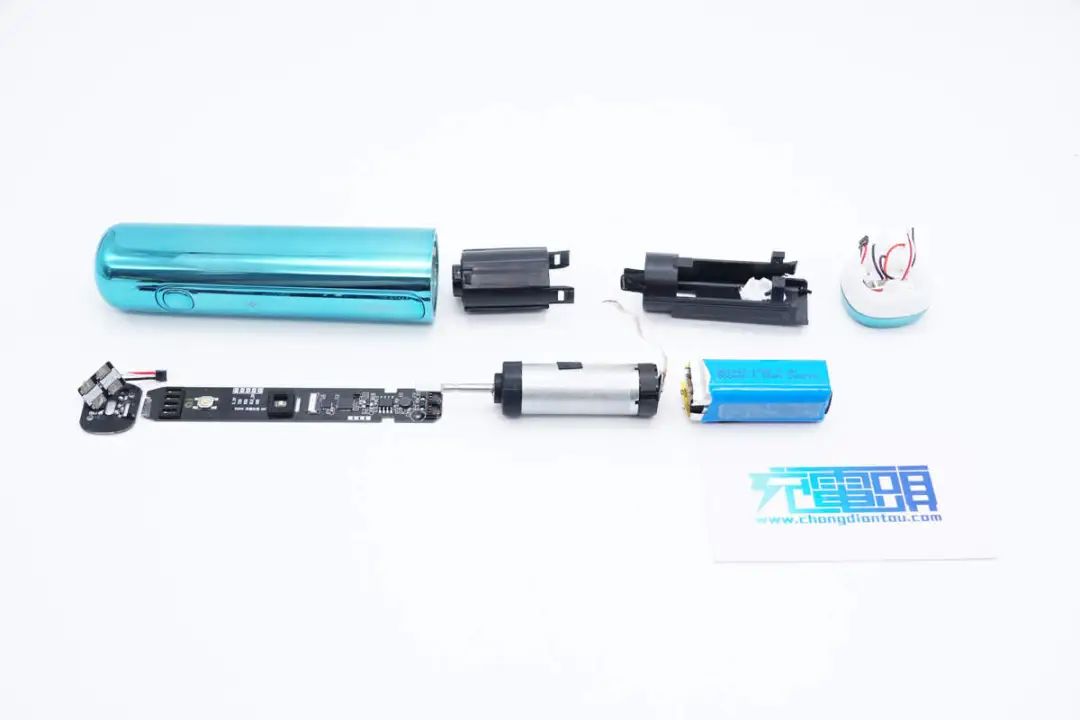

全部拆解一览，来张全家福。

电动牙刷论坛拆解总结

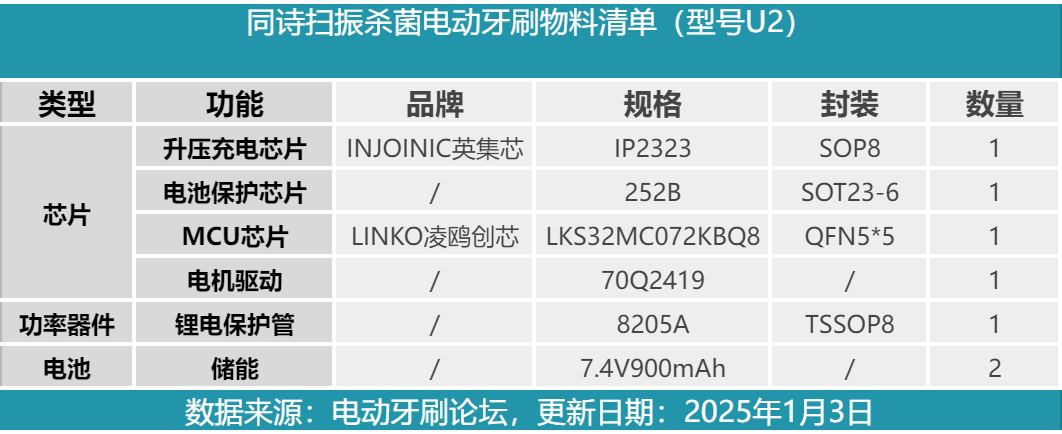

最后附上同诗扫振杀菌电动牙刷U2的核心物料清单，方便大家查阅。

同诗扫振杀菌电动牙刷U2整体的设计考虑相当全面，既拥有高辨识度的外观，同时外带可避免接触随身携带的其它东西。磁吸充电避免了USB-C接口可能沾水的问题，充电更安全方便。产品还支持60°科学扫刷、换区提醒、主动杀菌以及90天长续航等，是一款设计得不错的产品。

电动牙刷论坛通过拆解了解到，同诗扫振电动牙刷U2内置900mAh电池组，配有锂电保护电路，使用英集芯IP2323进行升压充电。主控板MCU采用凌鸥创芯LKS32MC07x系列产品实现整机控制。

这款LKS32MC072KBQ8拥有丰富功能同时兼具低功耗、高可靠性、高集成度等优点，从实际电路板也能看出大大简化了系统电路，对工程师的开发设计以及建立成本优势很有帮助。此外产品内部的导线、排线连接都打胶加固，内部结构也很稳定，整体做工不错。
