蓝牙音箱是我们日常生活中广泛使用的音频设备，它以便捷、便携的特性深受用户喜爱。此次将要拆解的W&P M2便携式蓝牙音箱，外观体积小巧玲珑，便于随身携带；同时支持磁吸功能，能够轻松吸附在手机、冰箱等支持磁吸的物体上使用。
在功能配置上，W&P M2磁吸迷你蓝牙音箱搭载了36mm高灵敏度驱动单元，搭配专业调音算法，提供三频均衡的出色音质；支持2台互联，带来更饱满的立体音效；支持蓝牙5.3，可提供约6小时续航；还支持有线连接，兼容手机/电脑等音源设备。下面就来看看这款产品的详细拆解报告吧~
一、W&P M2磁吸迷你蓝牙音箱开箱
W&P M2磁吸迷你蓝牙音箱包装盒设计简约，正面展示有品牌LOGO，以及“以匠心 致生活”的品牌Slogan。
包装盒背面贴有产品标签，W&P M2影音类磁吸迷你蓝牙小音箱（普通版）M2红色，制造商：微尔普（深圳）电子有限公司。

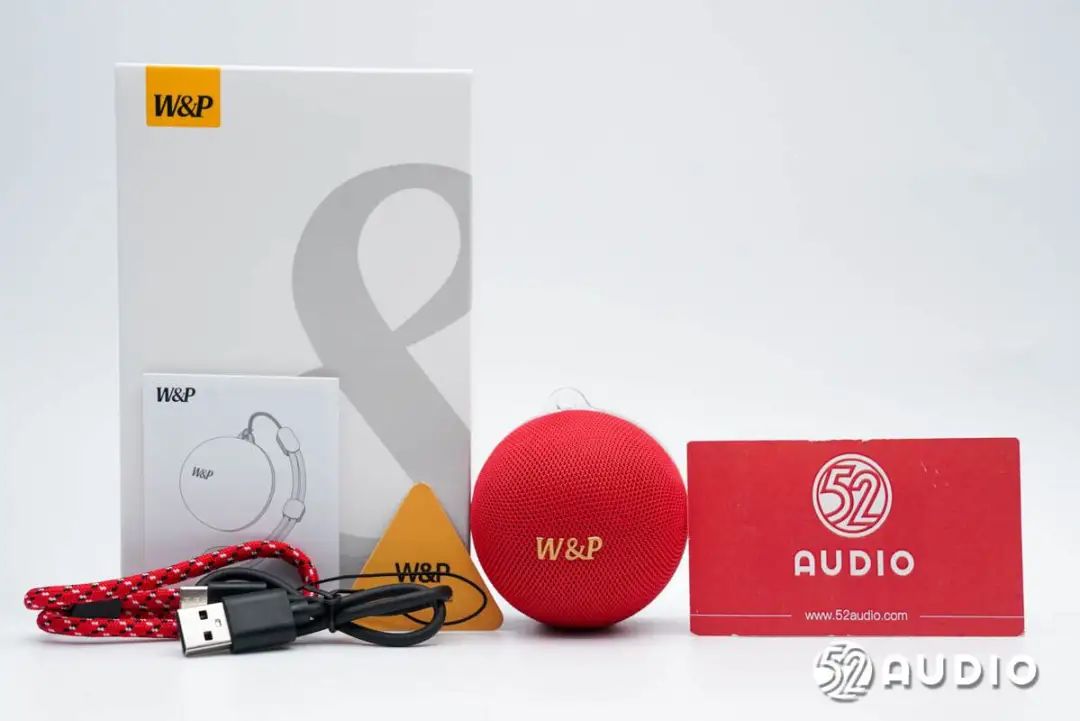

包装盒内部物品有音箱、便携挂绳、充电线和使用说明书。

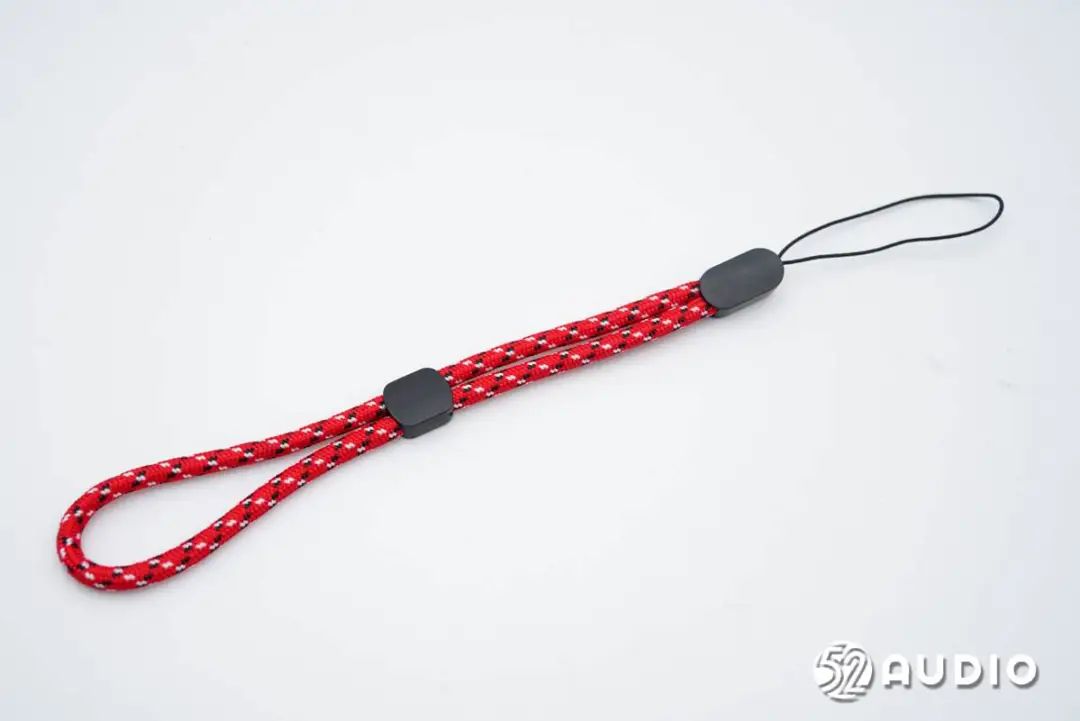

随机标配的便携挂绳。

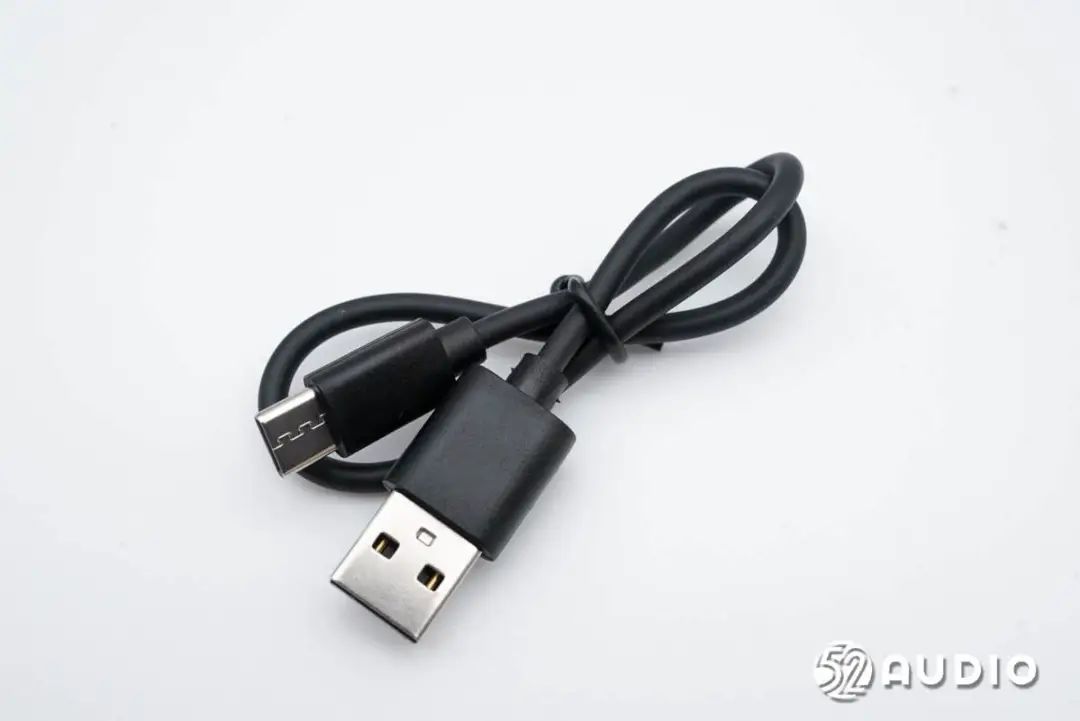

USB-A to USB-C充电线。

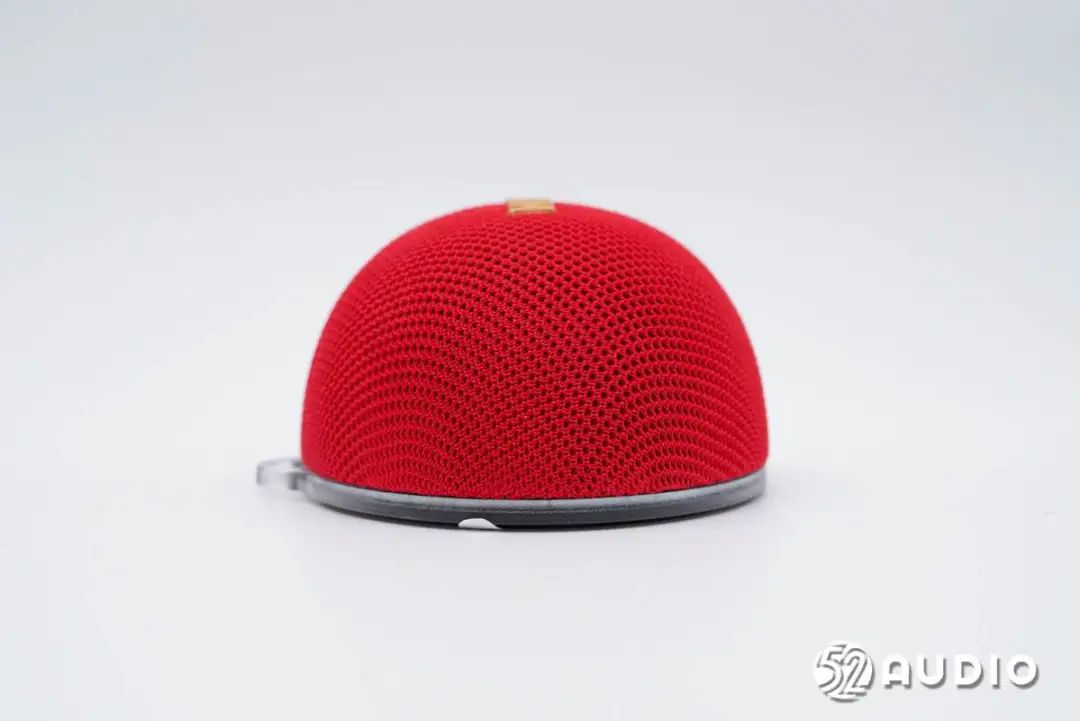

W&P M2磁吸迷你蓝牙音箱外观一览，采用了半球形设计，通过红色织物包裹，体积小巧轻盈，便于携带。底部盖板透明设计，支持RGB氛围灯，提升音乐氛围。

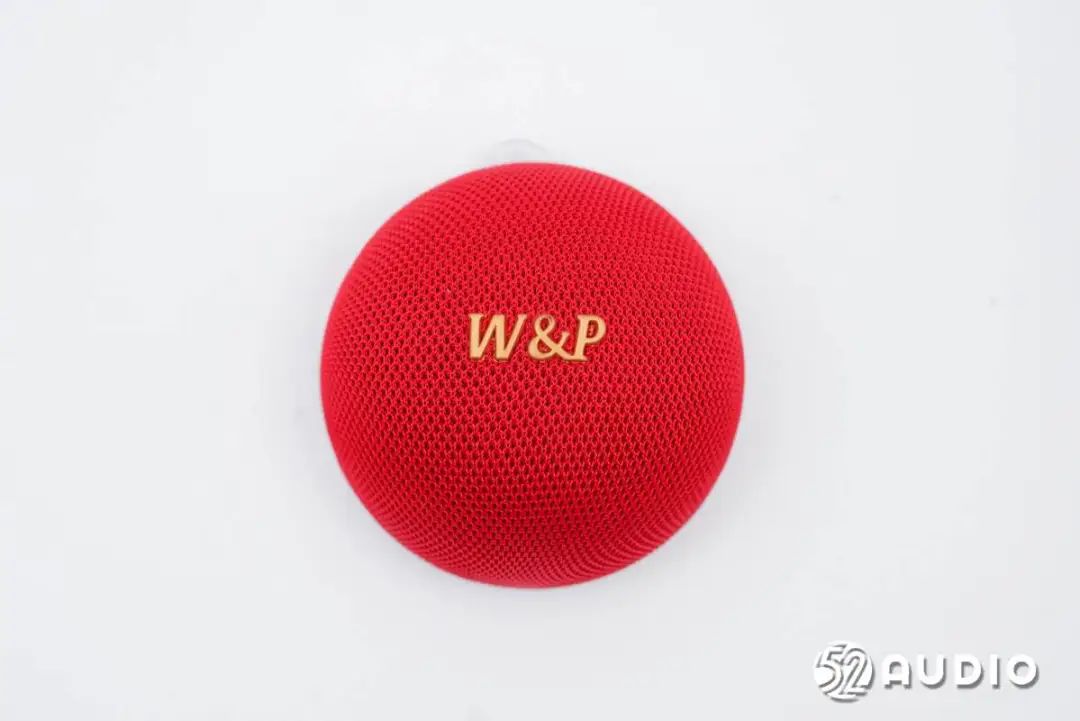

机身顶部设计有“W&P”品牌LOGO。

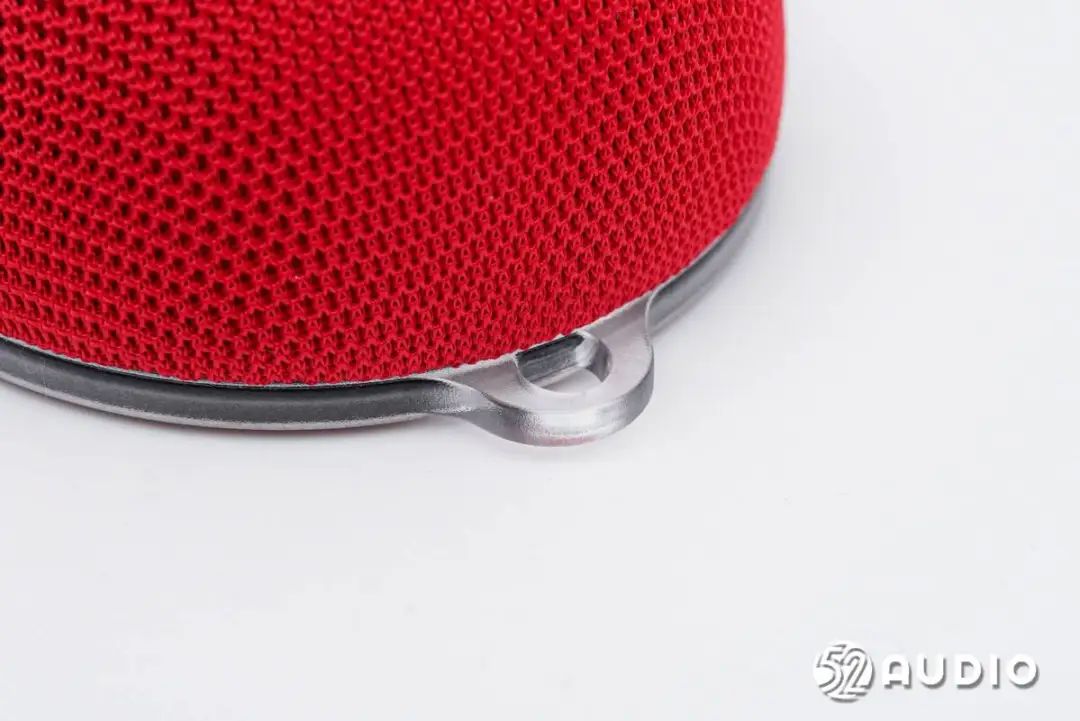

机身侧边的挂绳孔特写。
机身背部设置有防滑胶垫，贴有磁吸片，用于与不支持磁吸的物体固定。中心设置有功能按键和Type-C充电接口。

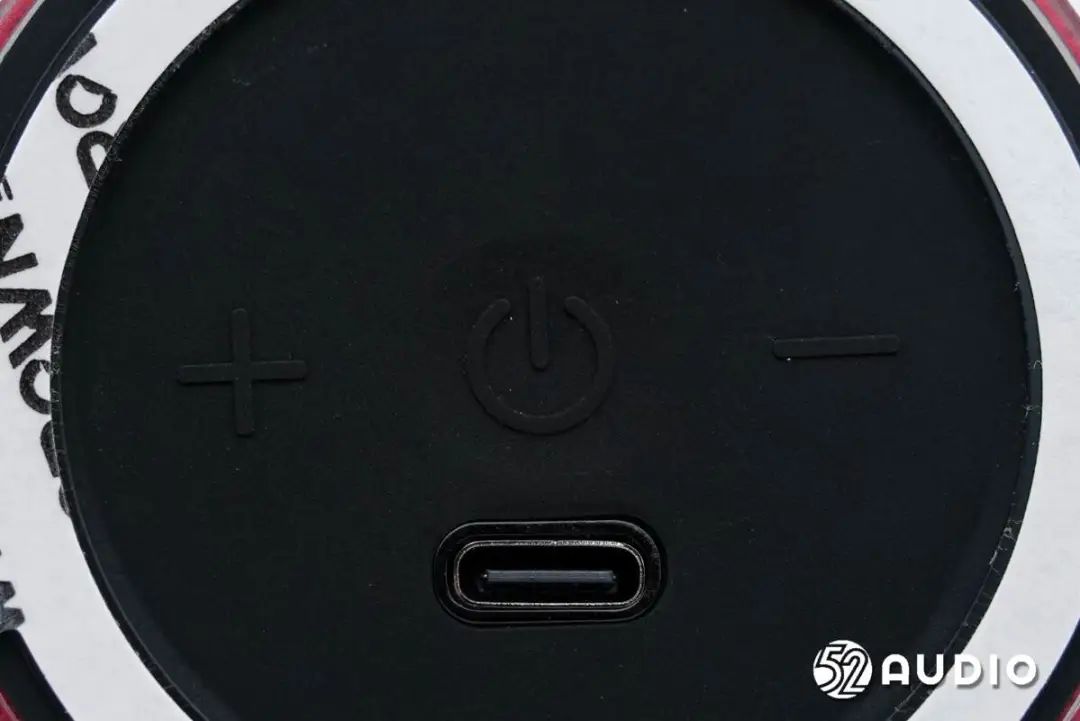

机身底部的功能按键特写，中间多功能电源键用于开关机、暂停播放、灯光切换和清空蓝牙连接等功能控制；两侧音量键同时用于上下曲切换，同时加音量键还用于开启TWS配对，减音量键清空TWS配对。

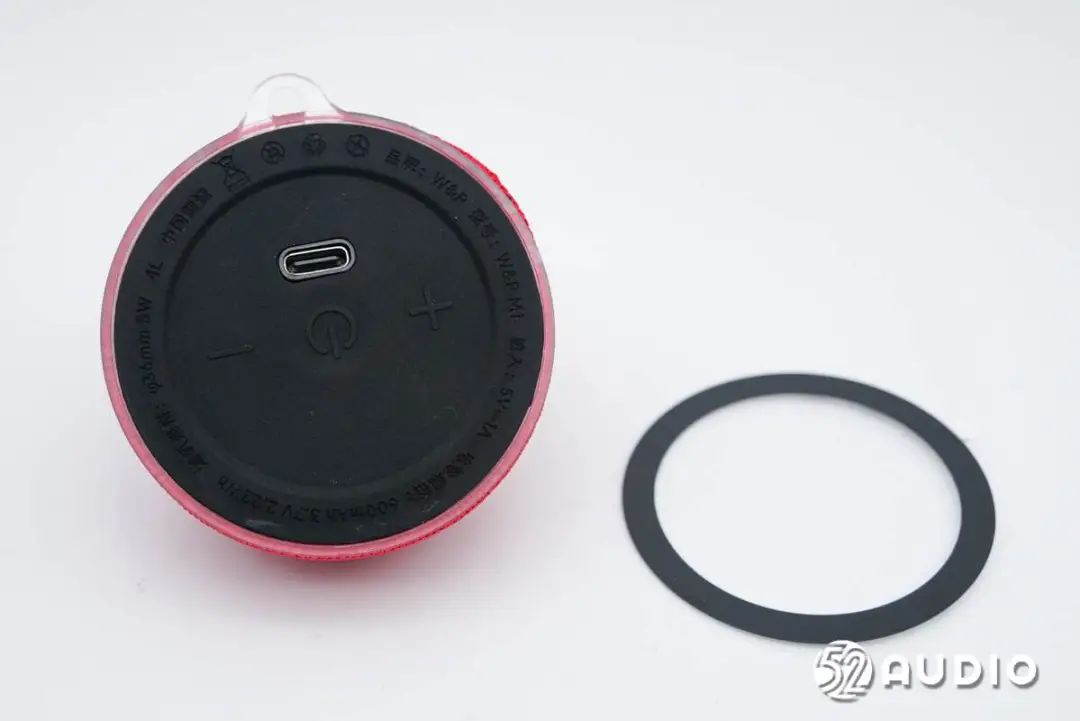

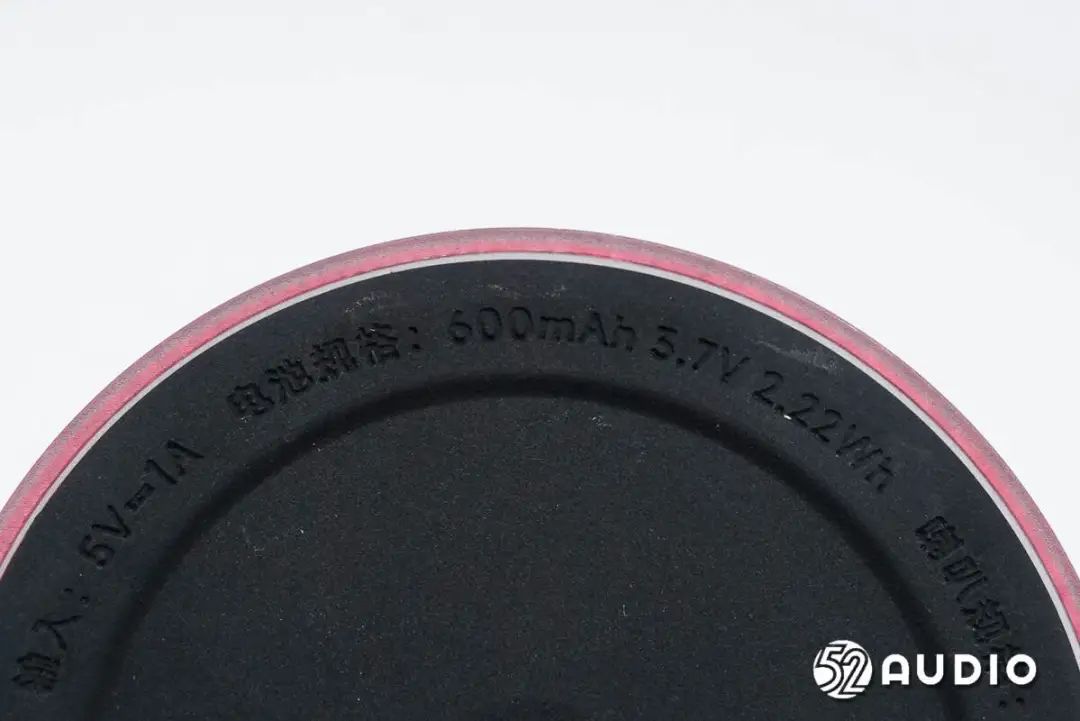

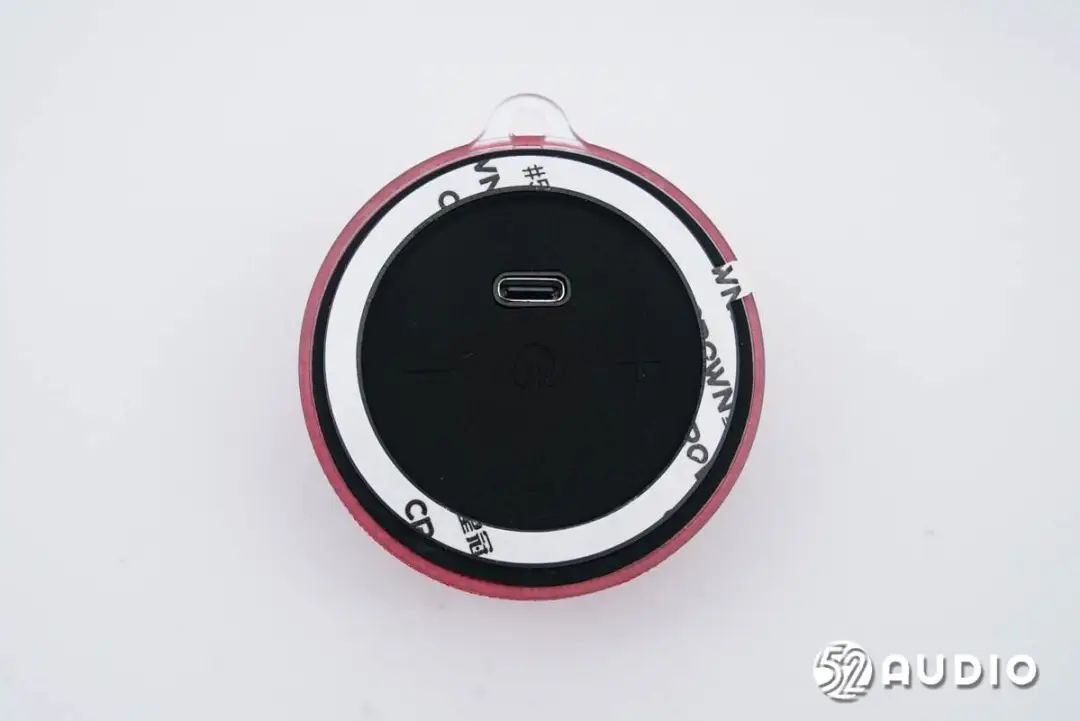

取掉磁吸片，下方标注有产品信息。
音箱电源输入：5V-1A，电池规格：600mAh 3.7V 2.22Wh。

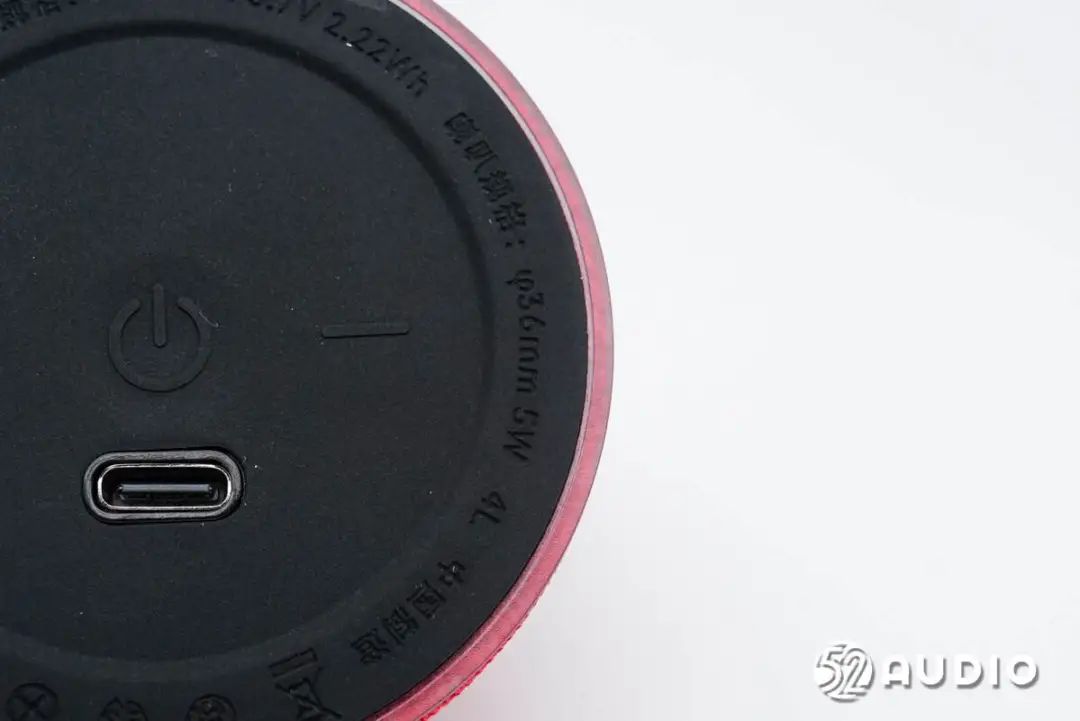

喇叭规格，尺寸：36mm，功率：5W。

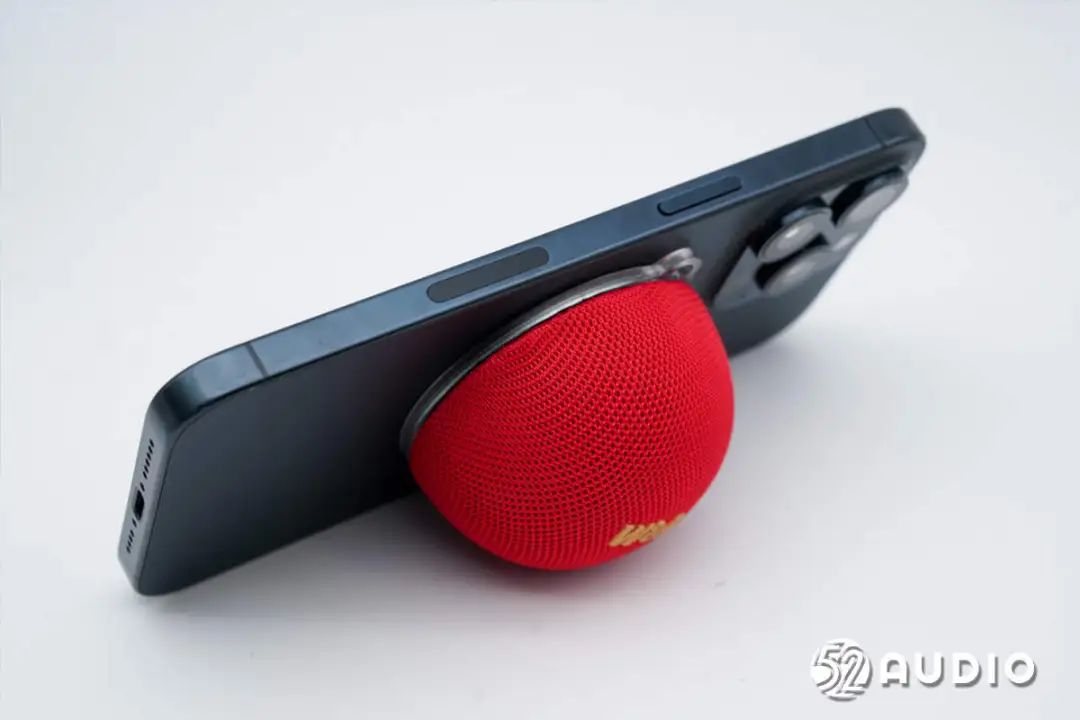

W&P M2磁吸迷你蓝牙音箱与手机磁吸固定状态一览，秒变支架。

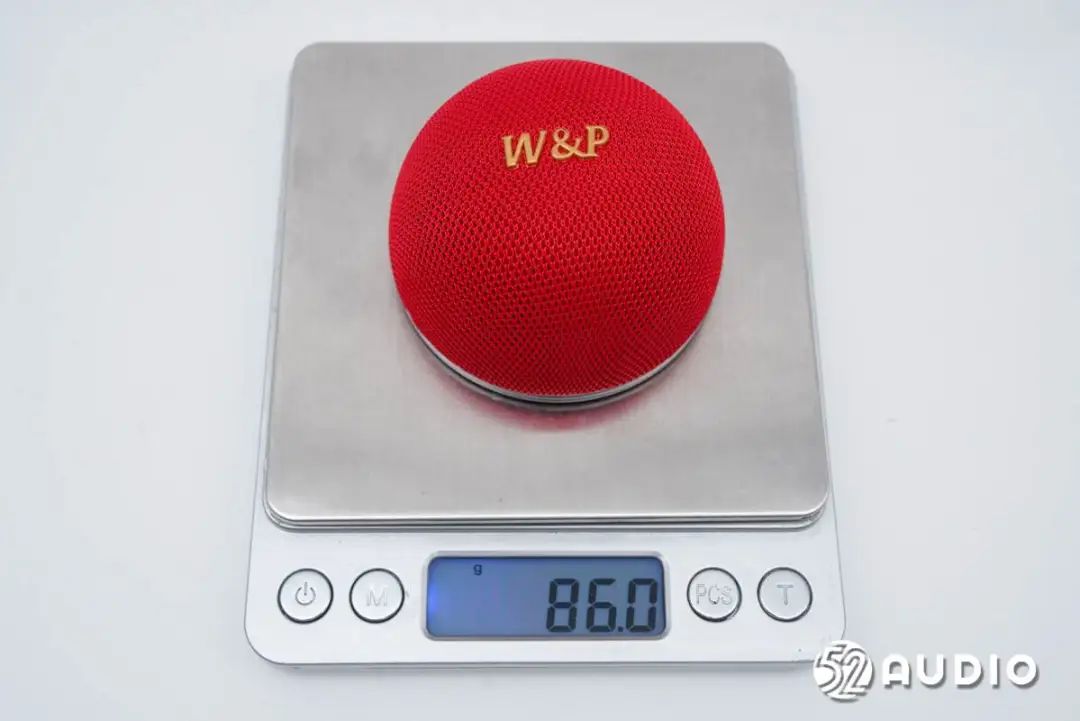

经我爱音频网实测，W&P M2磁吸迷你蓝牙音箱重量约为86.0g，非常的轻盈便携。

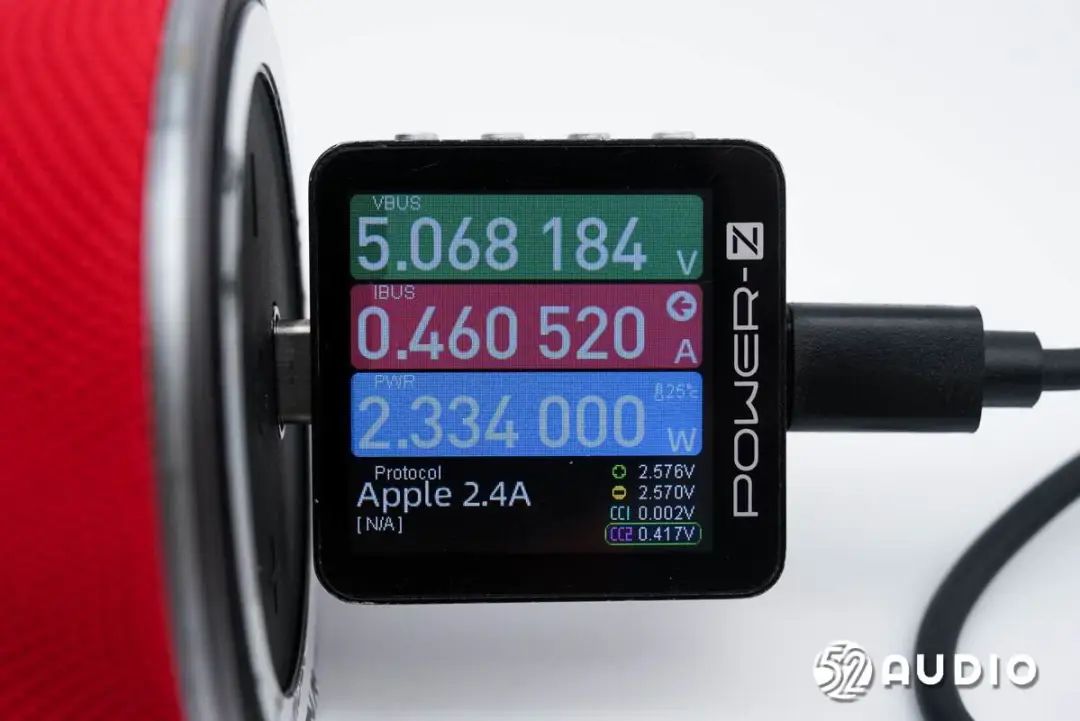

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对W&P M2磁吸迷你蓝牙音箱进行充电测试，输入功率约为2.33W。
二、W&P M2磁吸迷你蓝牙音箱拆解
通过开箱，我们详细了解了W&P M2磁吸迷你蓝牙音箱的外观设计，下面进入拆解部分，看看内部结构及硬件配置信息~

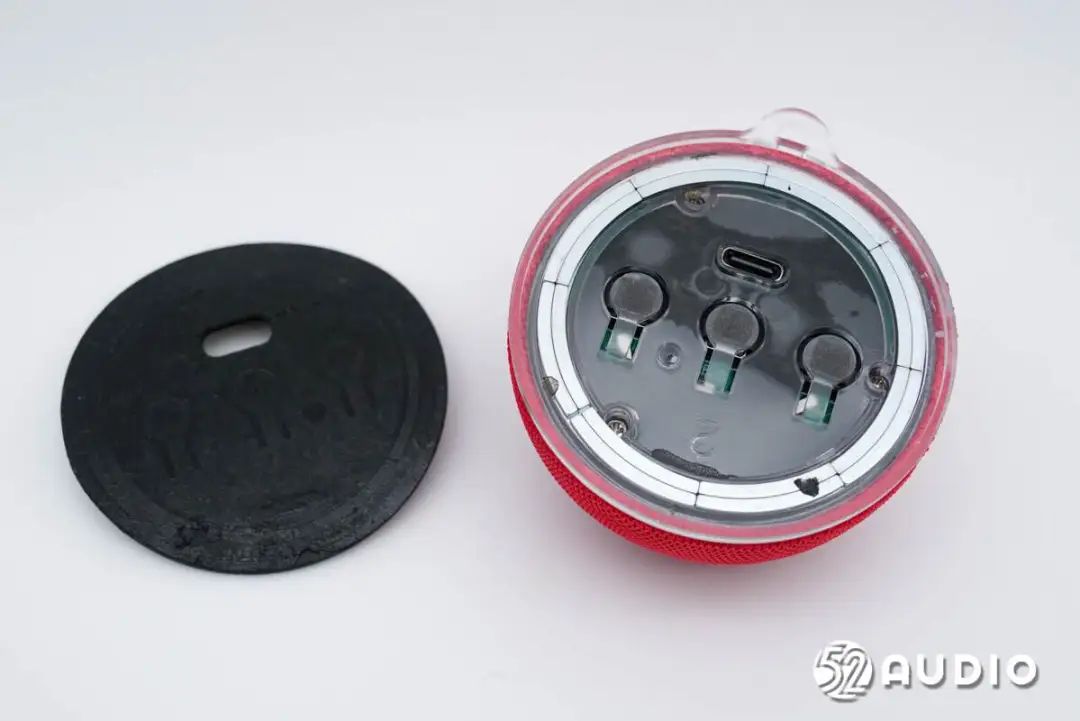

撕掉机身底部的防滑胶垫。

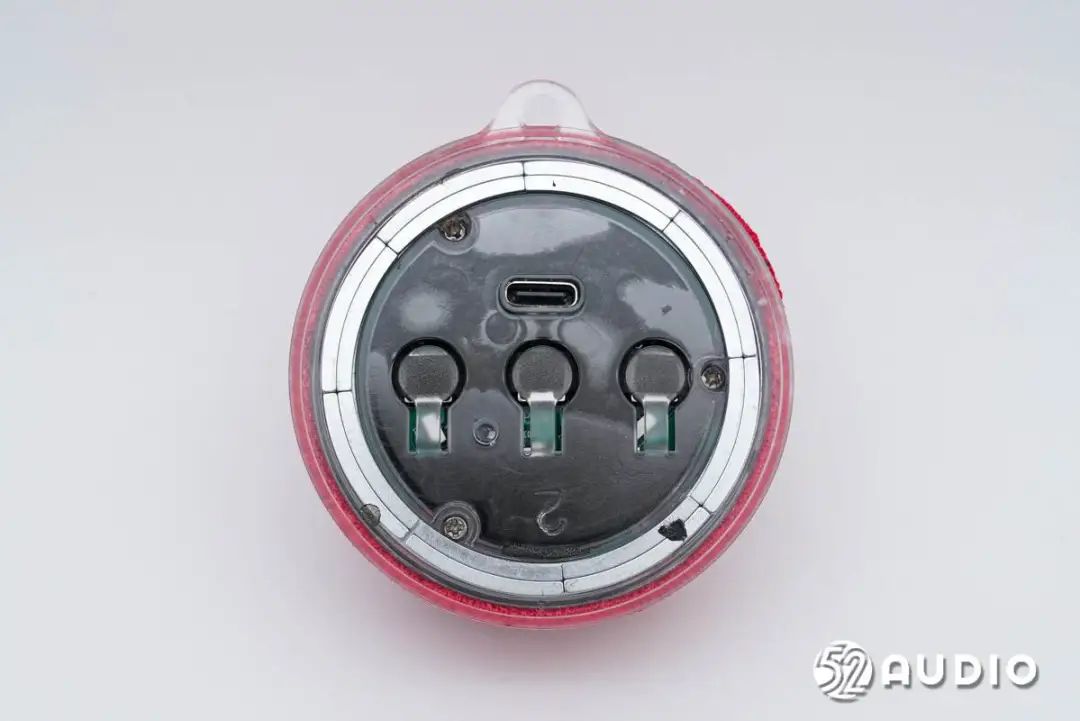

音腔底部盖板通过螺丝固定，采用了透明材质，用于RGB氛围灯导光。

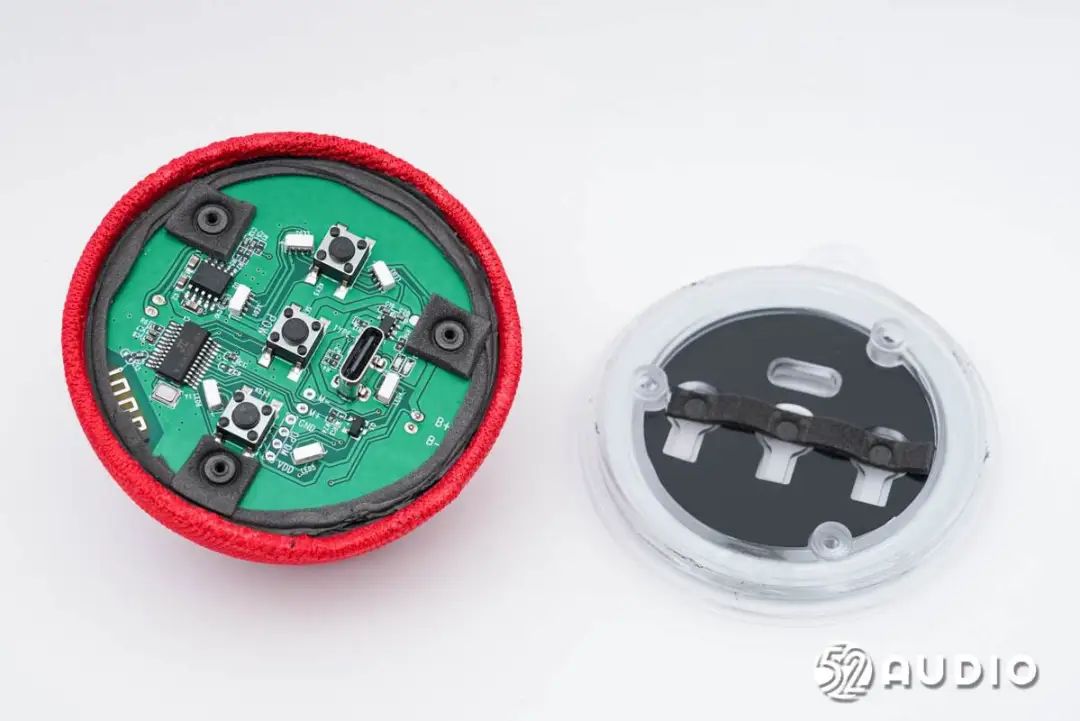

卸掉螺丝，取掉盖板。

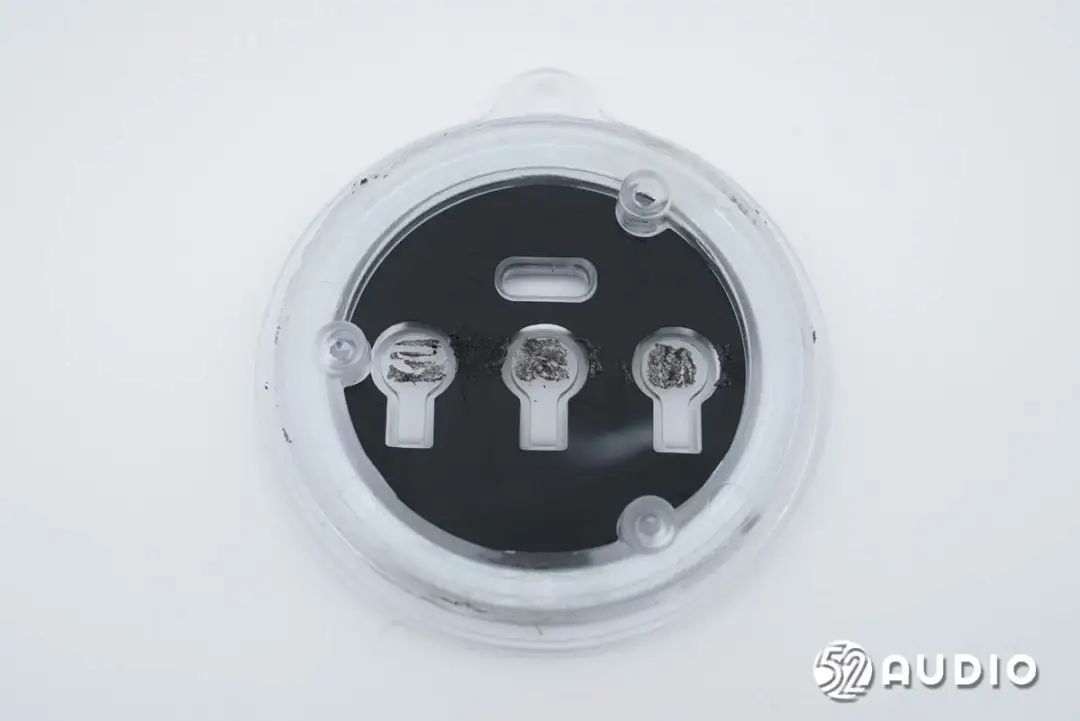

盖板内侧结构一览，中间贴有黑色遮光贴纸，实现环形氛围灯。

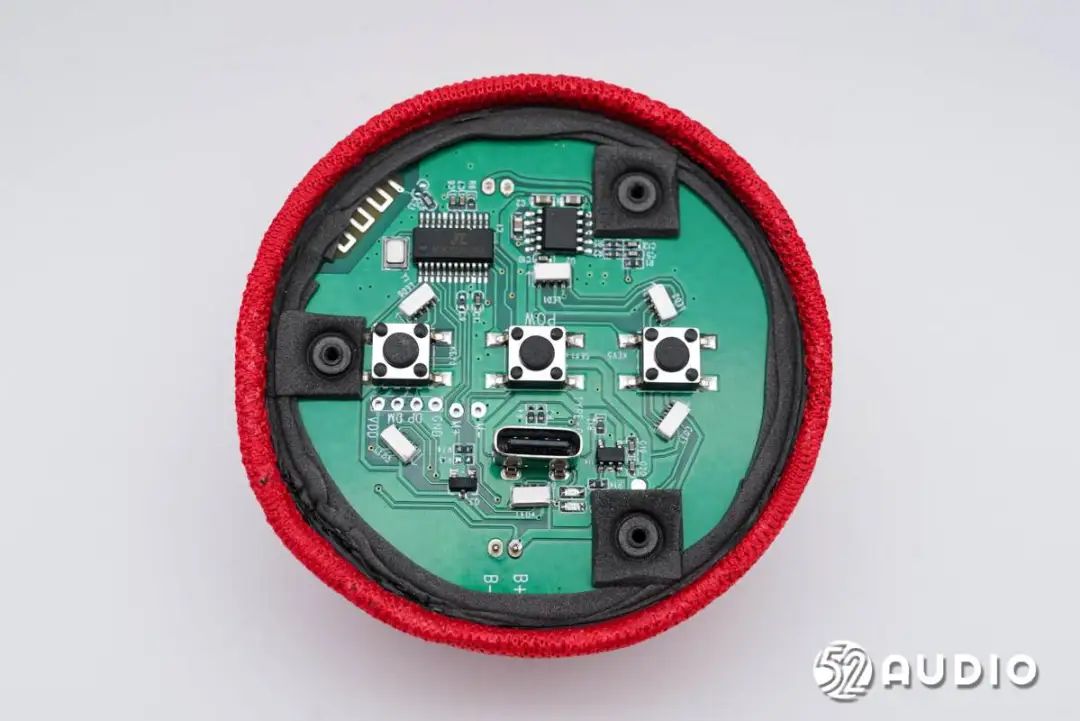

腔体内部主板单元结构一览，结构连接处设置有海绵垫缓振。

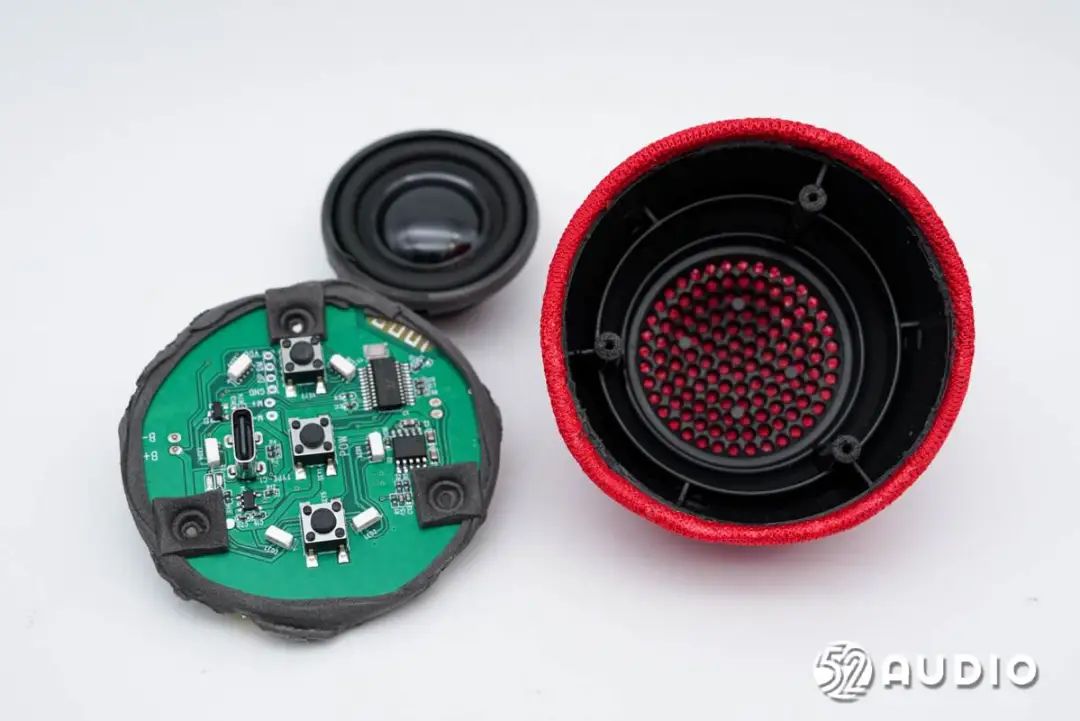

取出腔体内部的主板和扬声器。

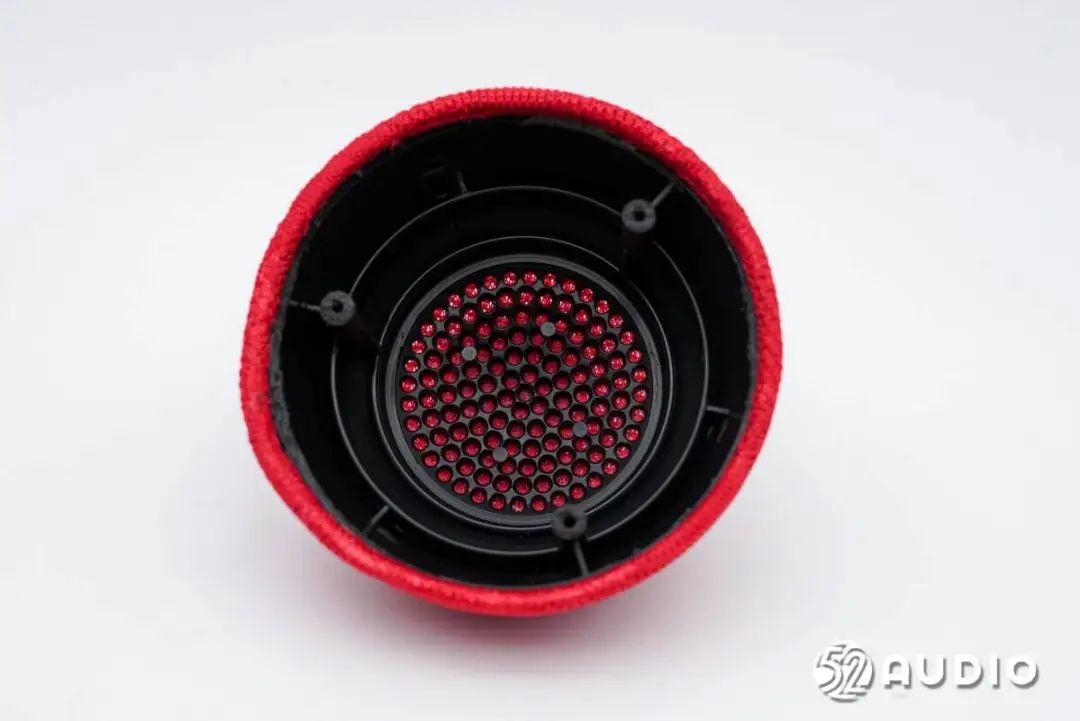

腔体内部结构一览，顶部设计扬声器出音孔。

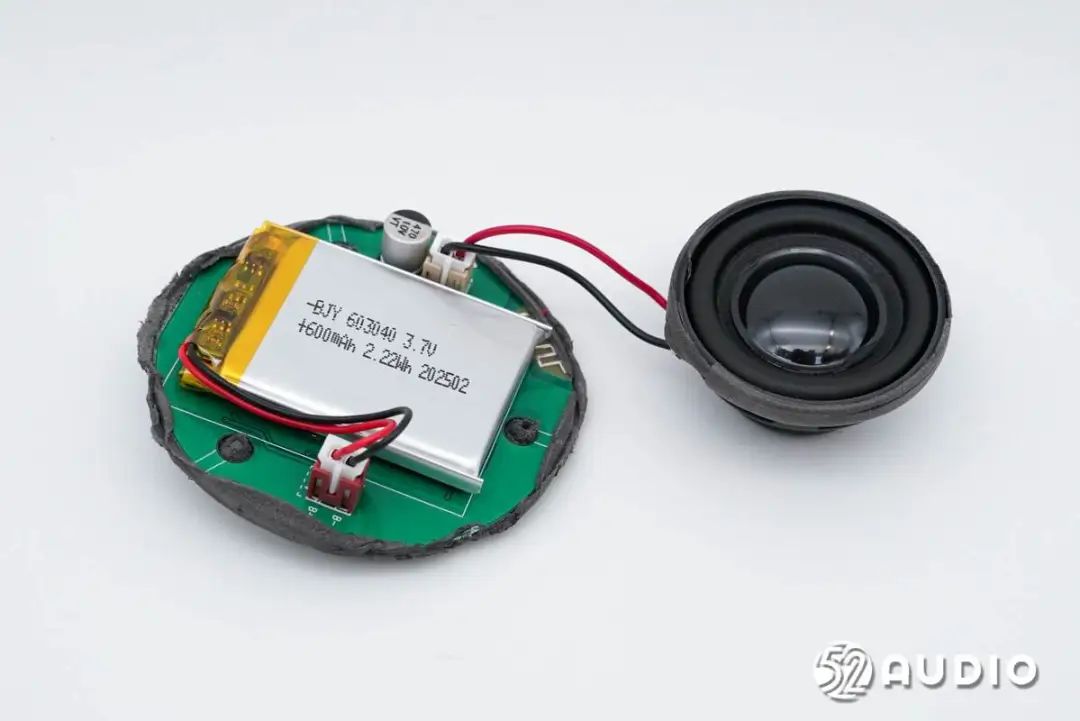

音箱内部的主要电路一览，扬声器和电池导线与主板通过插座连接。

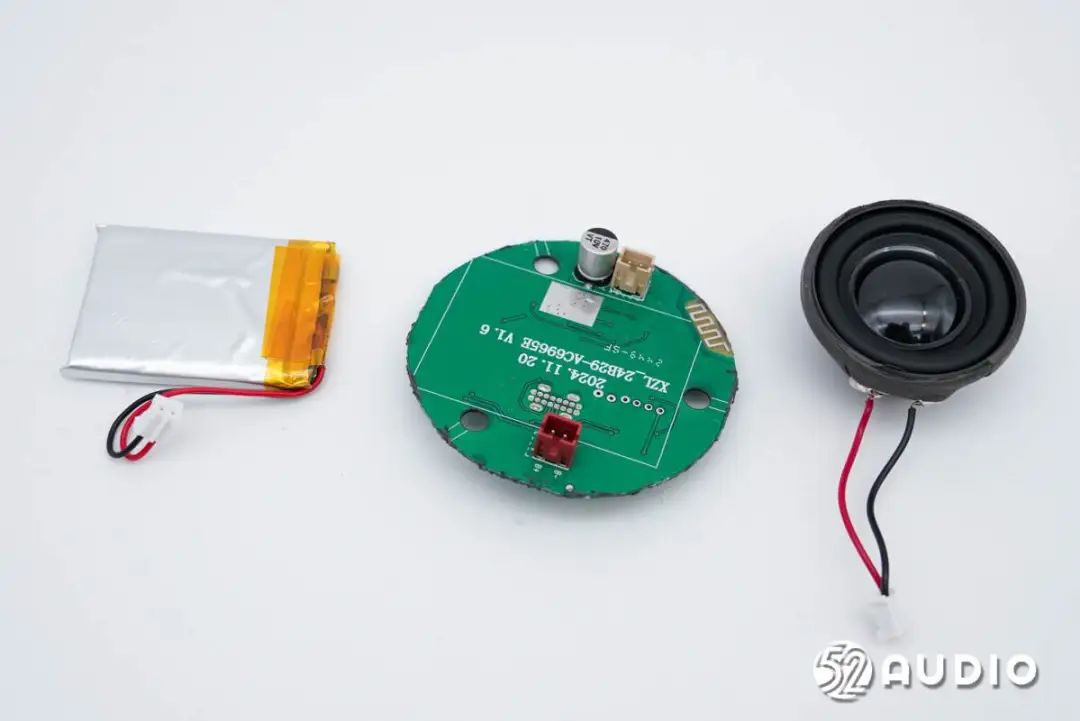

拔掉插座，分离组件。
音箱内置扬声器正面振膜特写。

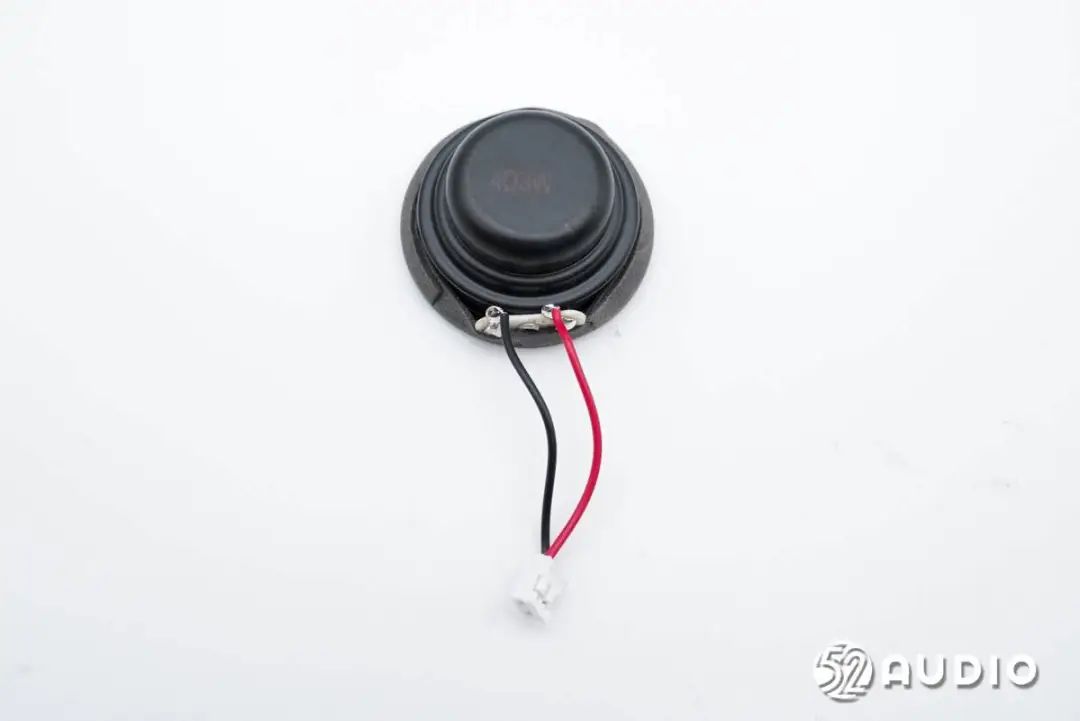

扬声器背面特写，丝印参数信息，阻抗：4Ω，功率：3W。

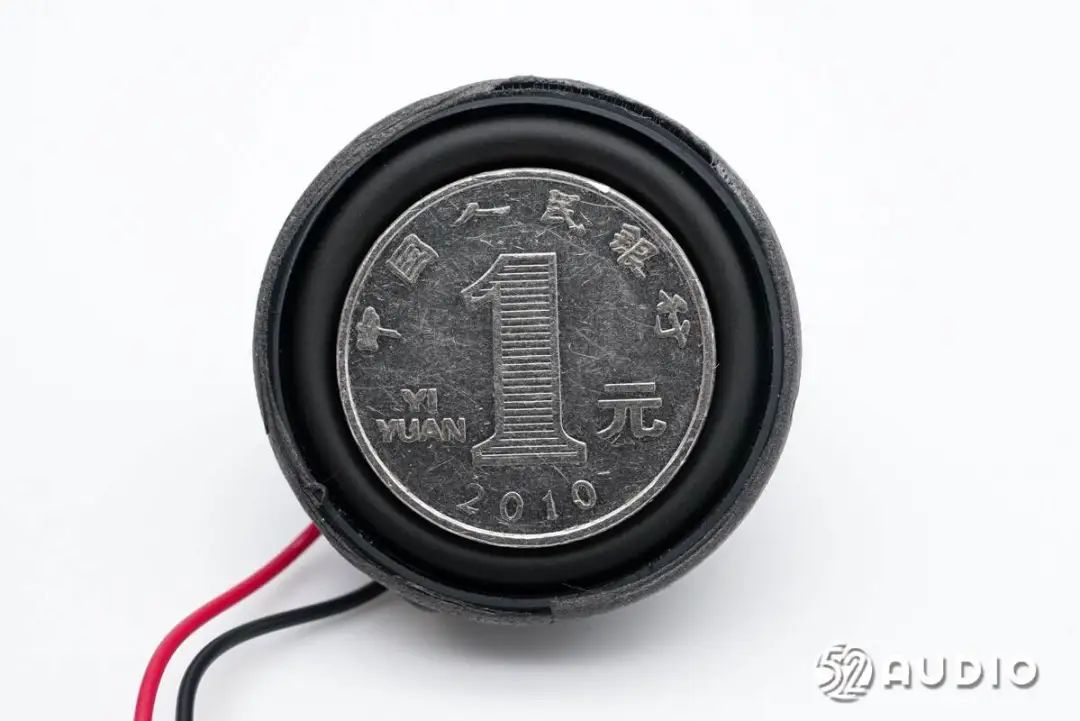

扬声器与一元硬币大小对比。

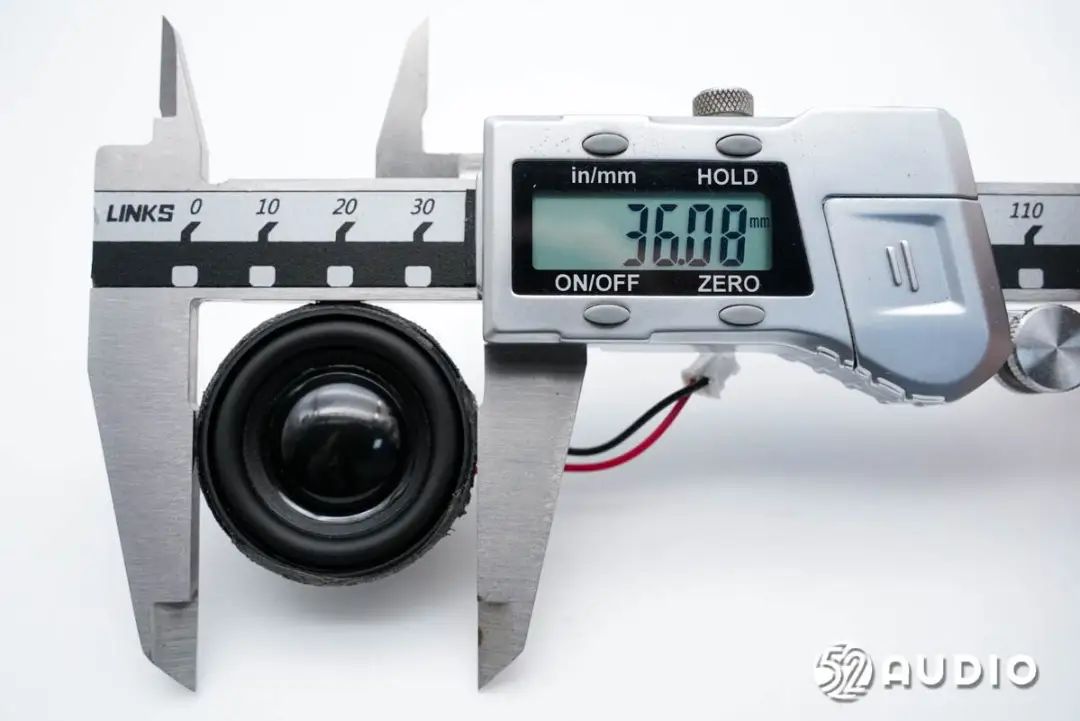

经我爱音频网实测，扬声器直径约为36mm。

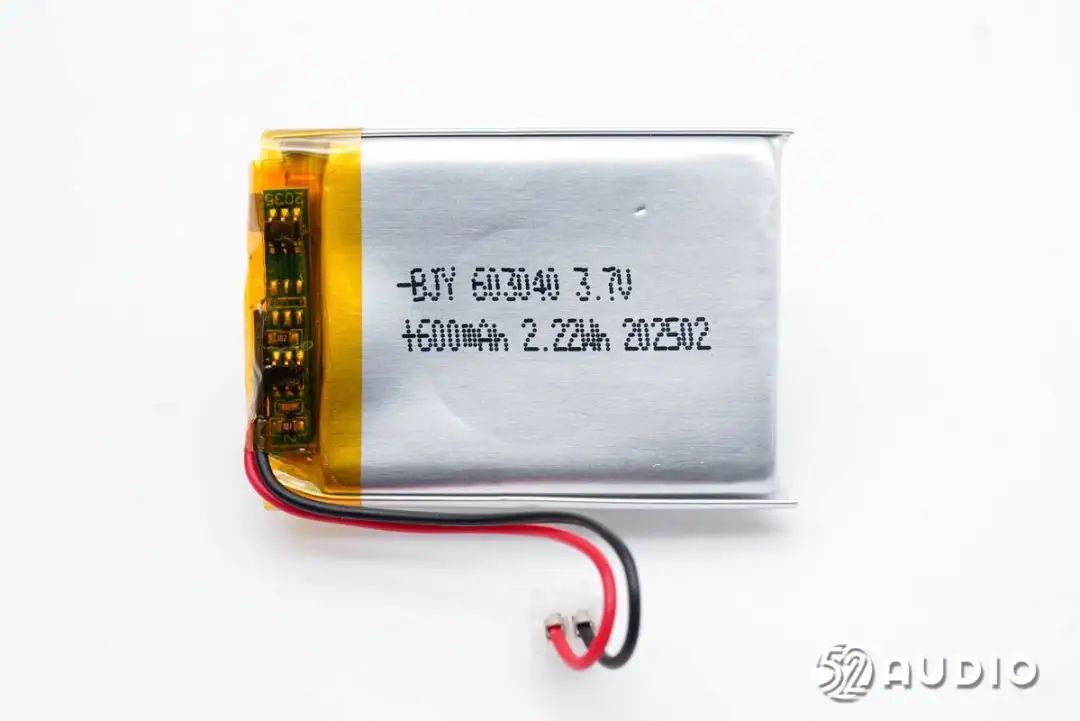

充电盒内置锂电池型号：BJY 603040，标称电压：3.7V，额定容量：600mAh/2.22Wh。

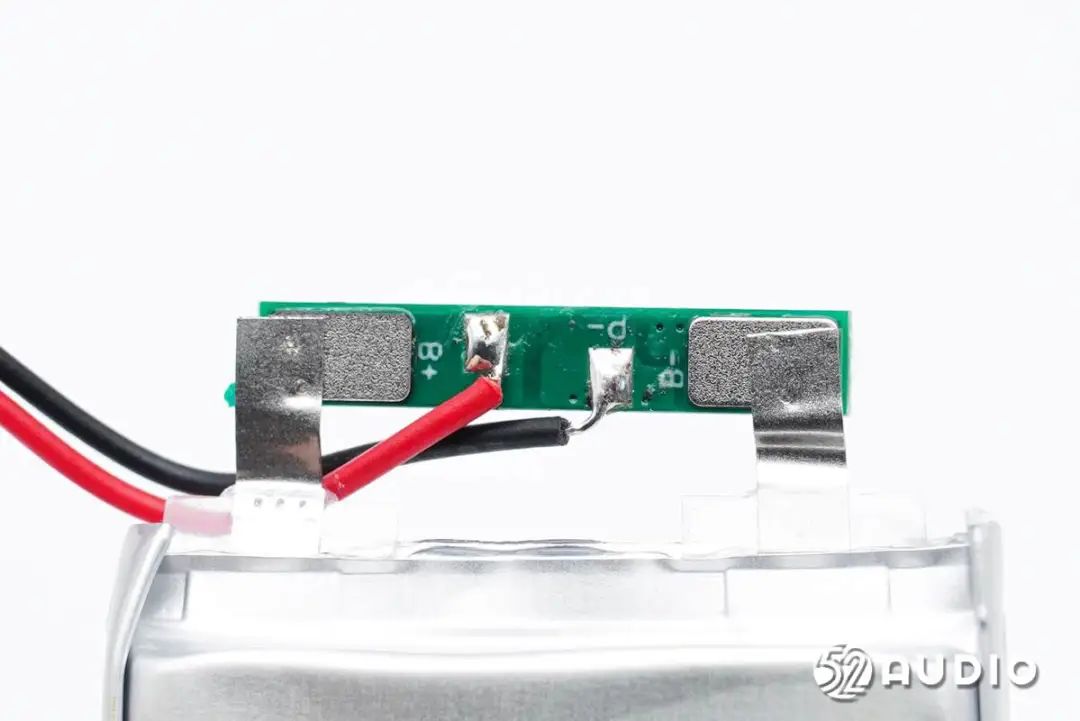

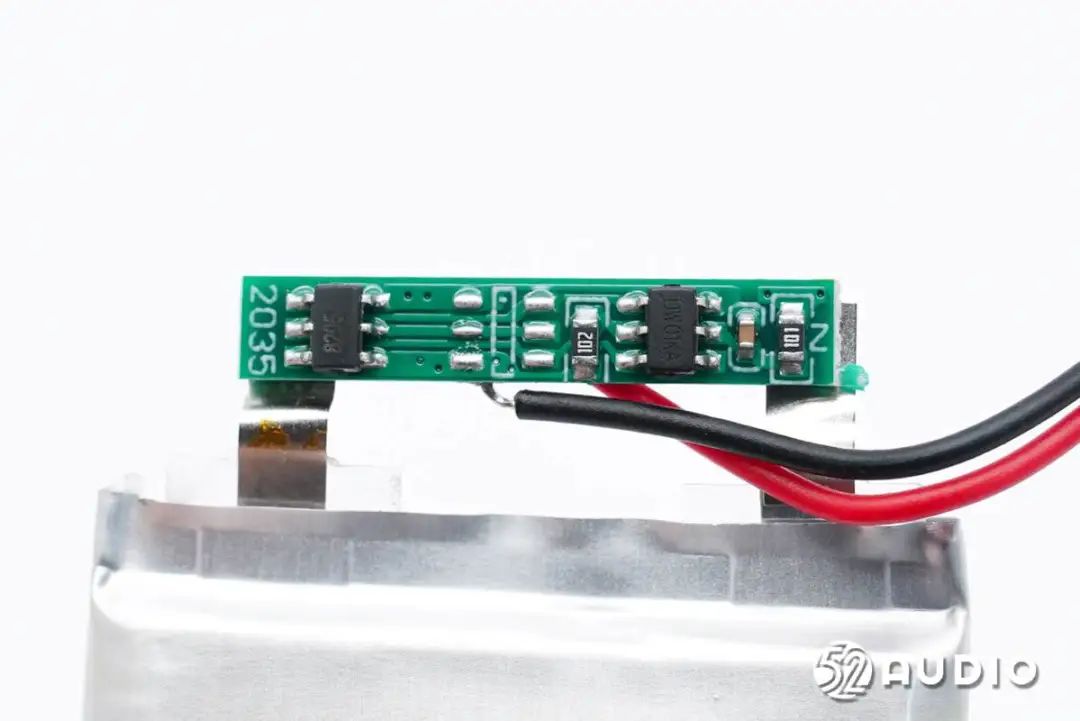

撕开外部绝缘保护，电池保护板正面电路一览。
电池保护板背面电路一览。

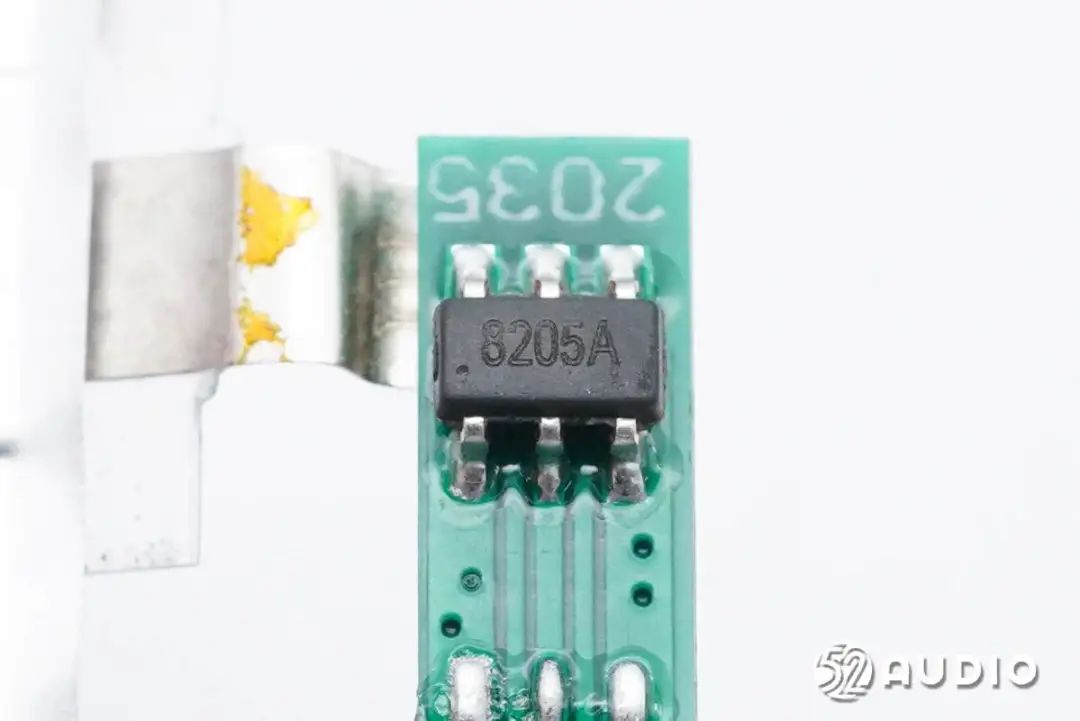

丝印8205A的MOS管。

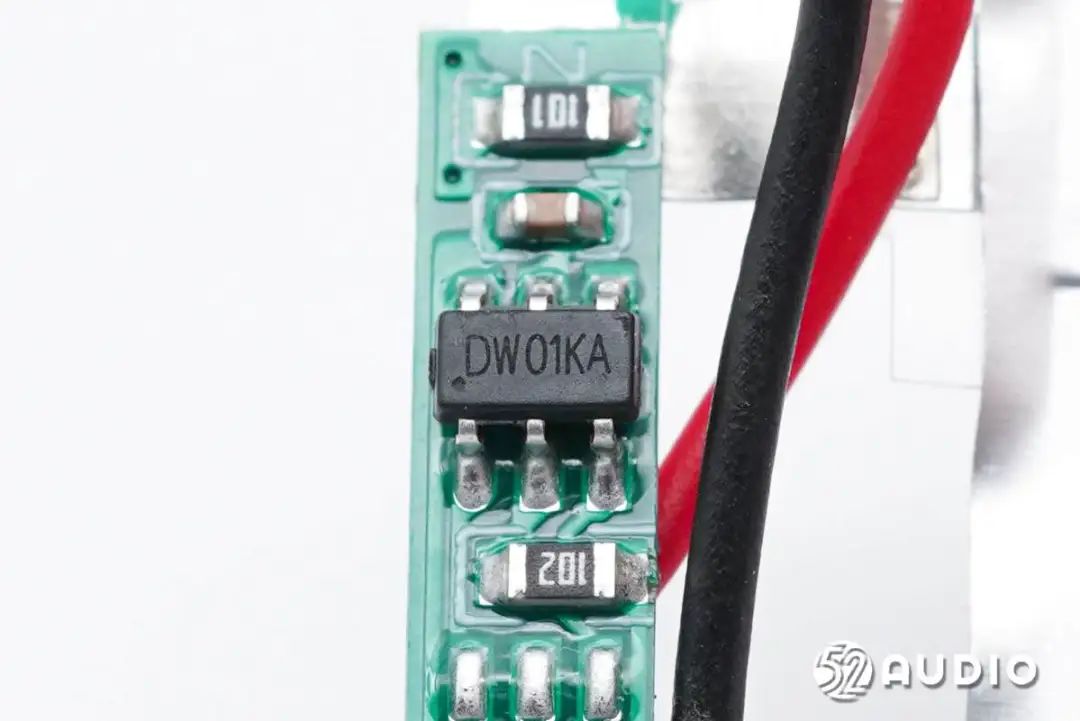

丝印DW01KA的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

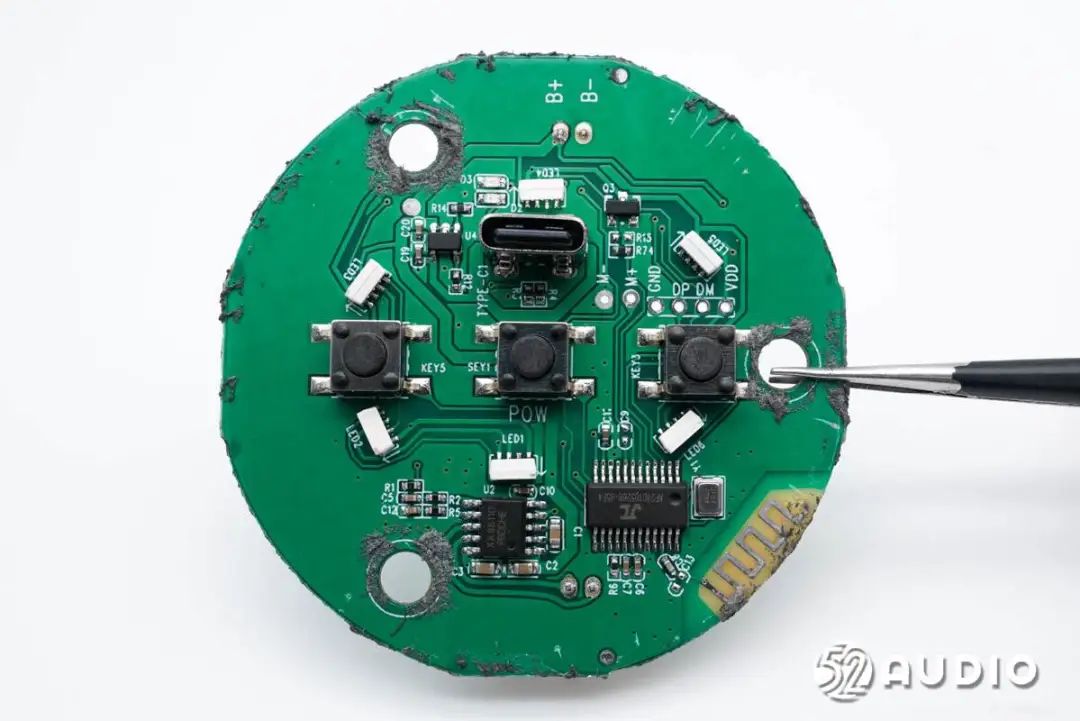

音箱主板一侧电路一览。

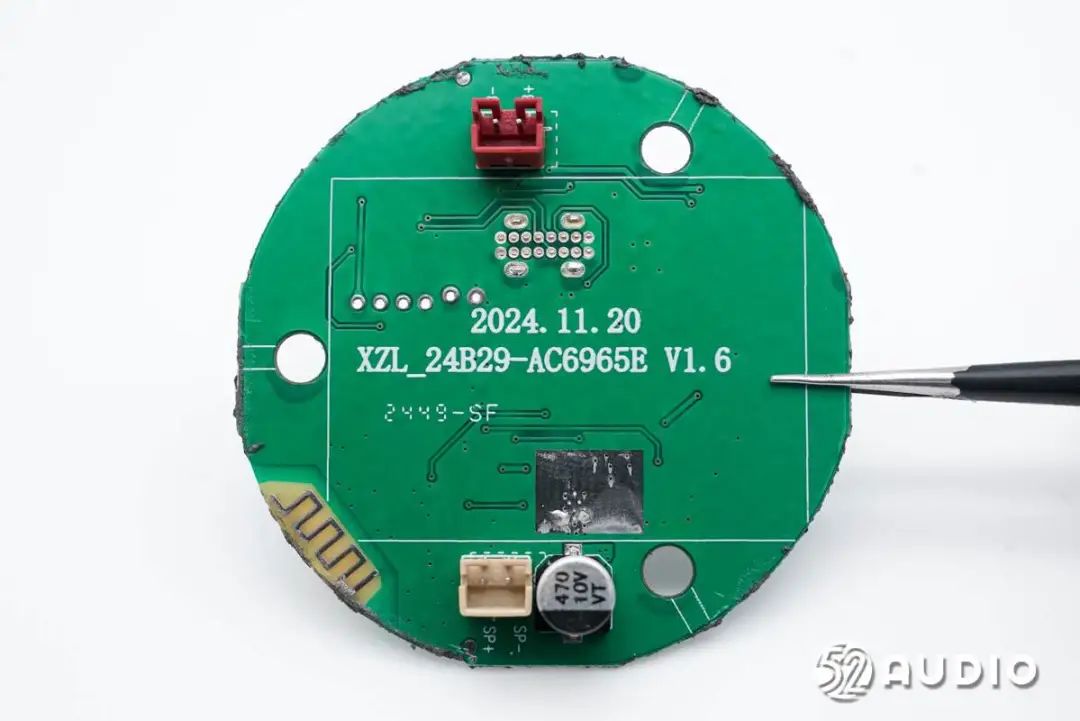

音箱主板另外一侧电路一览。

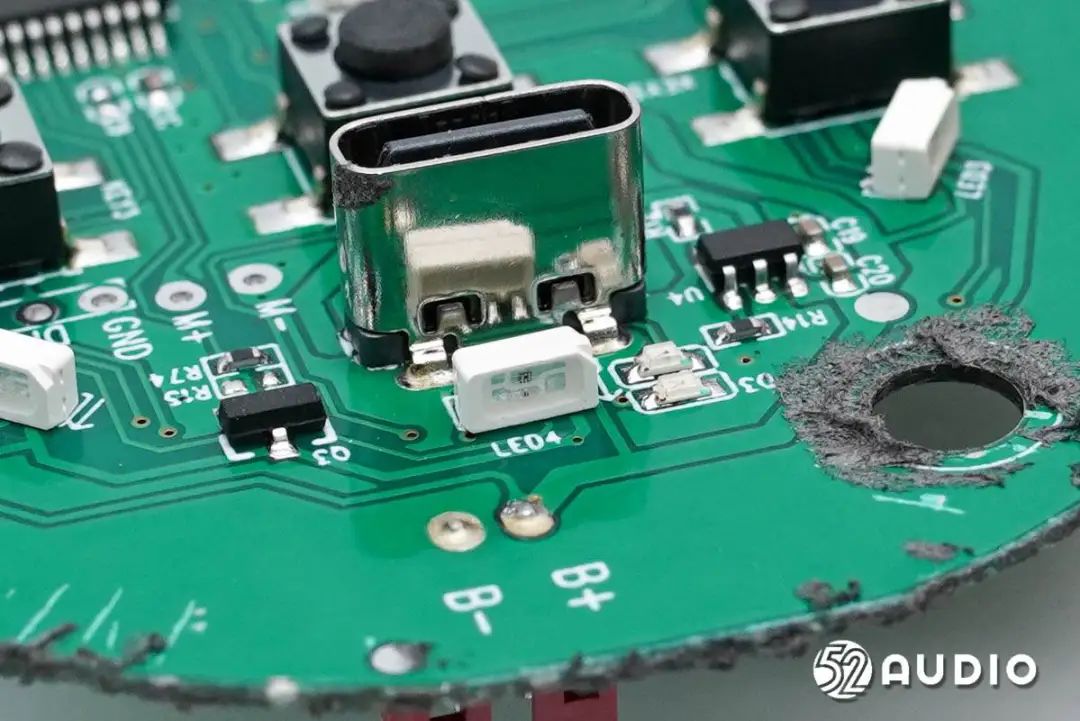

Type-C充电母座特写。

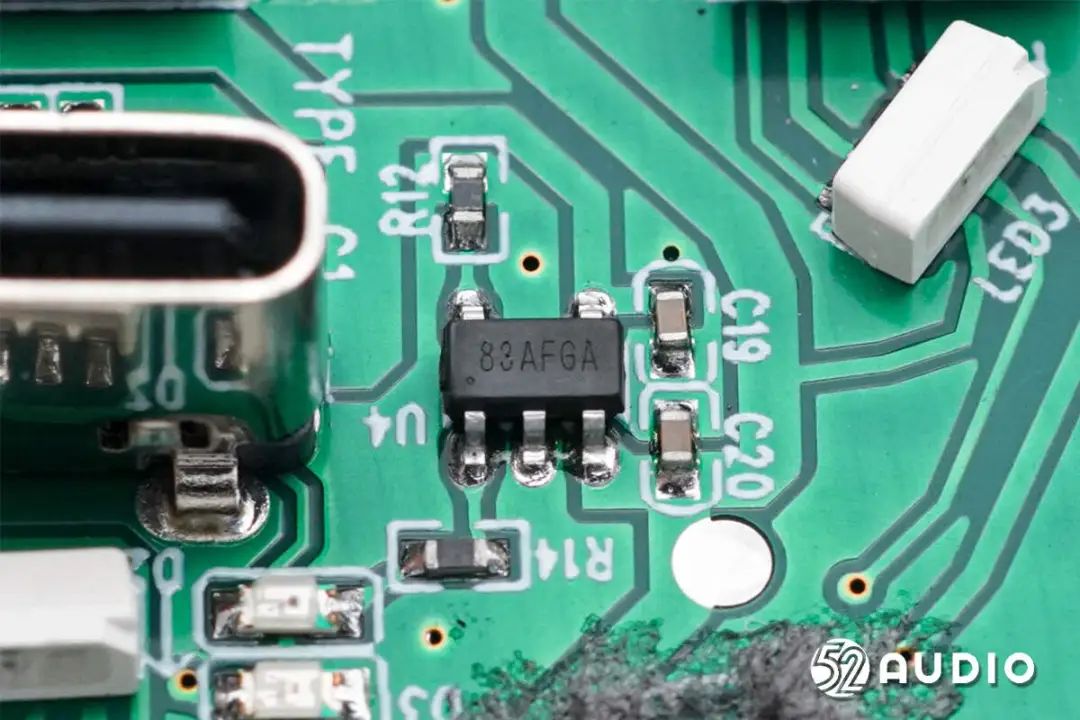

丝印83AFGA的过压过流保护IC。

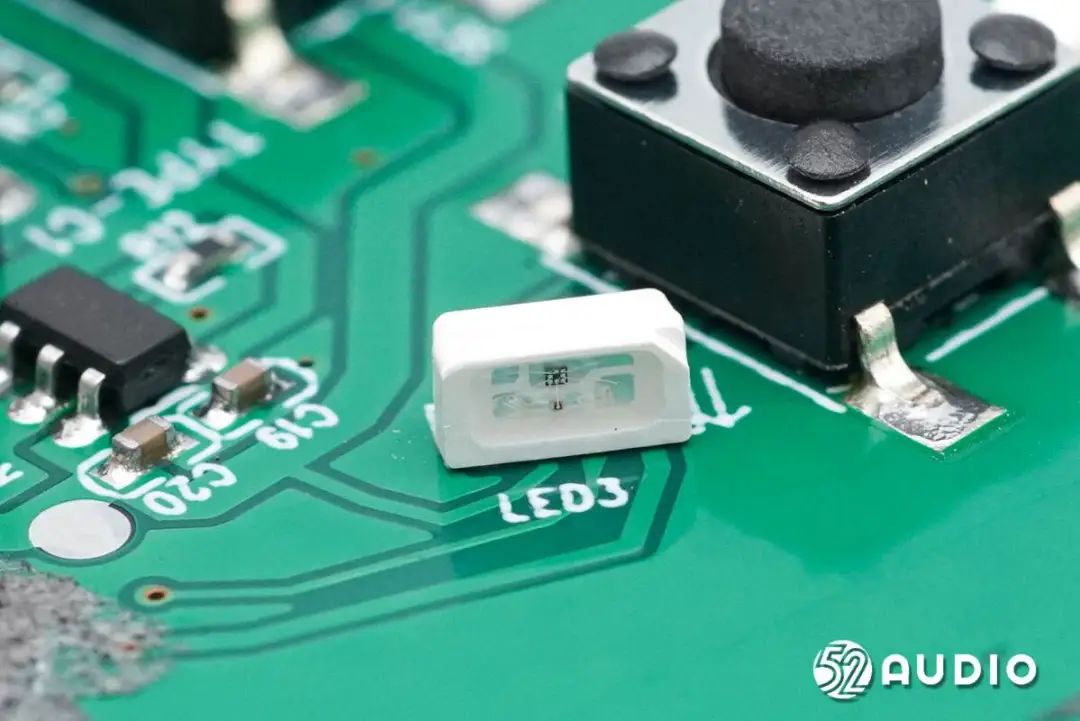

为氛围灯提供光源的RGB灯珠特写，主板上环绕设置有6颗。
用于反馈充电状态的LED指示灯特写。

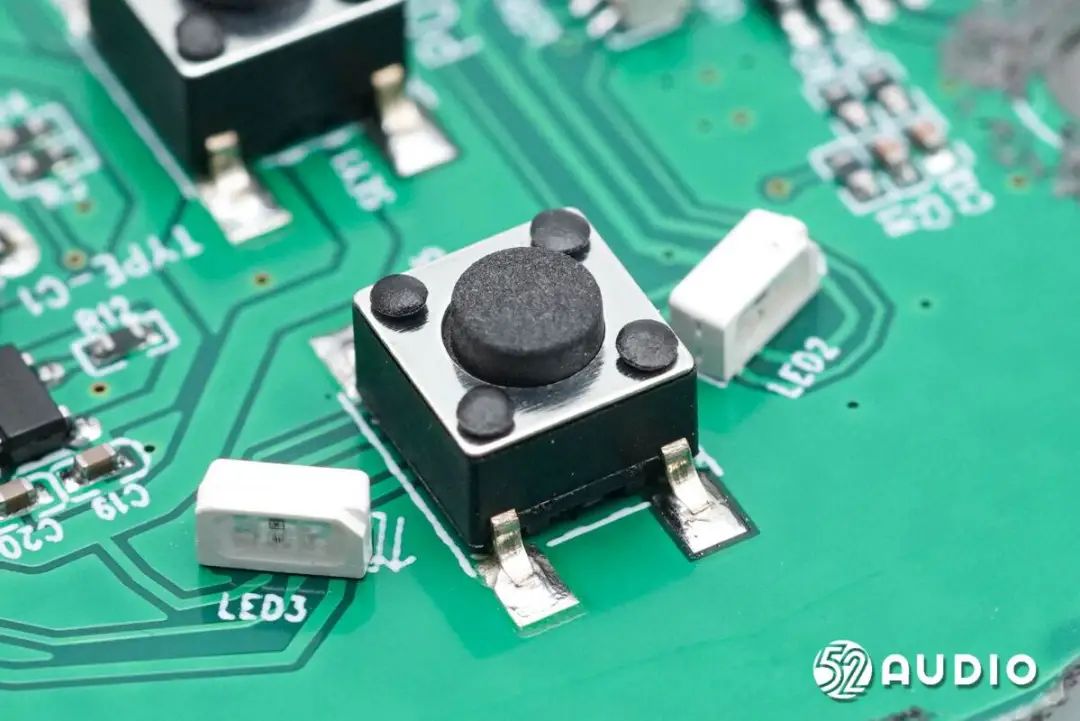

用于功能控制的物理按键特写，三颗采用了相同规格。

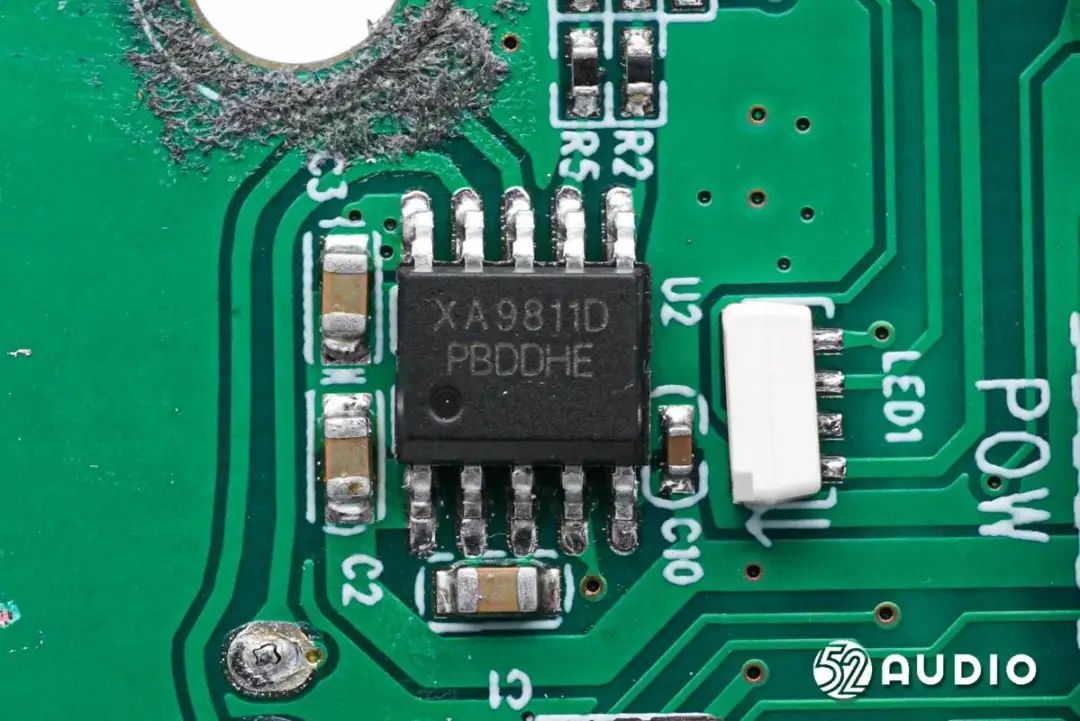

Torch-Chip合肥汤诚XA9811D音频功率放大器，用于扬声器驱动。

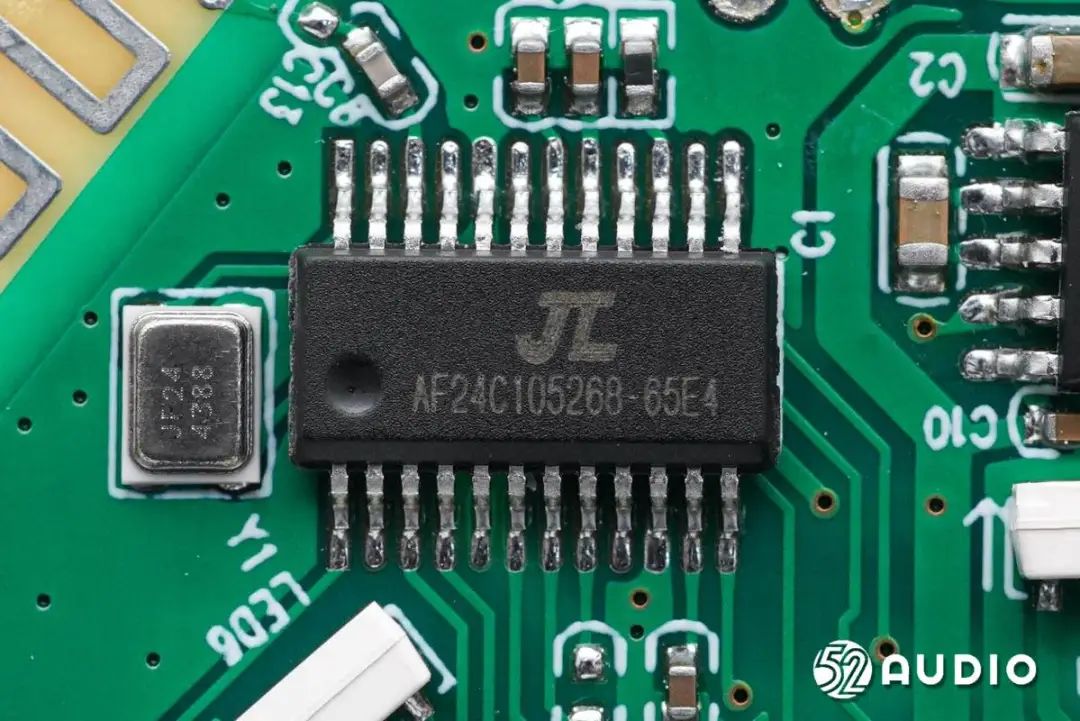

JL杰理AC6965E蓝牙音频SoC，用于无线连接和音频数据处理。

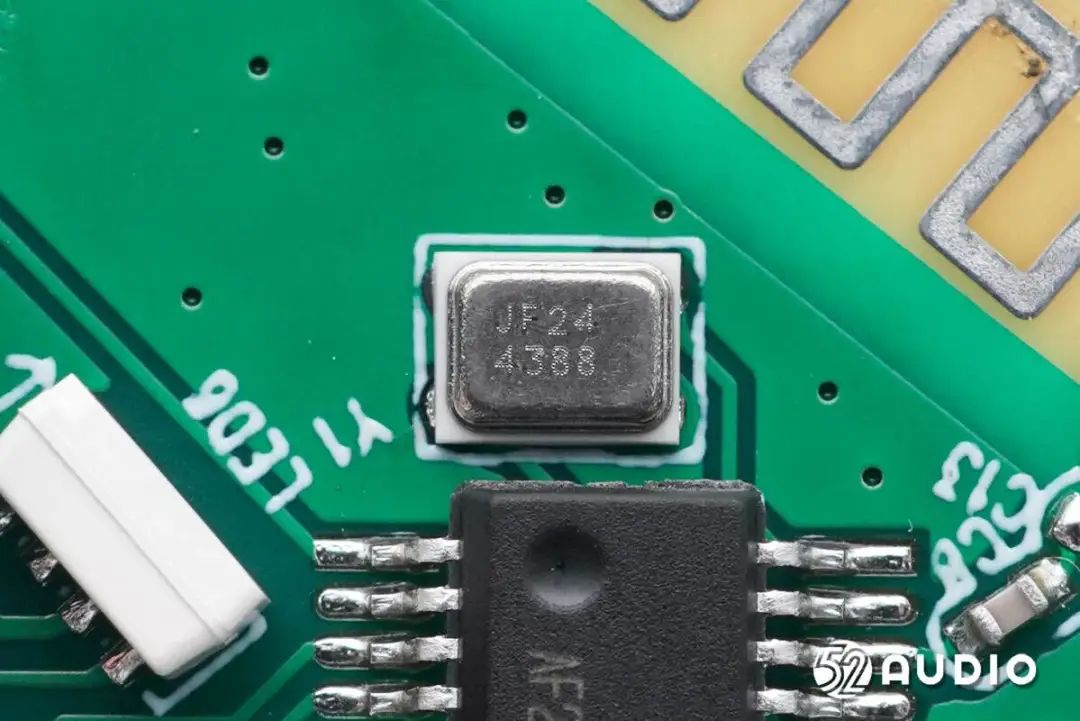

镭雕JF24的晶振特写，为蓝牙芯片提供时钟。

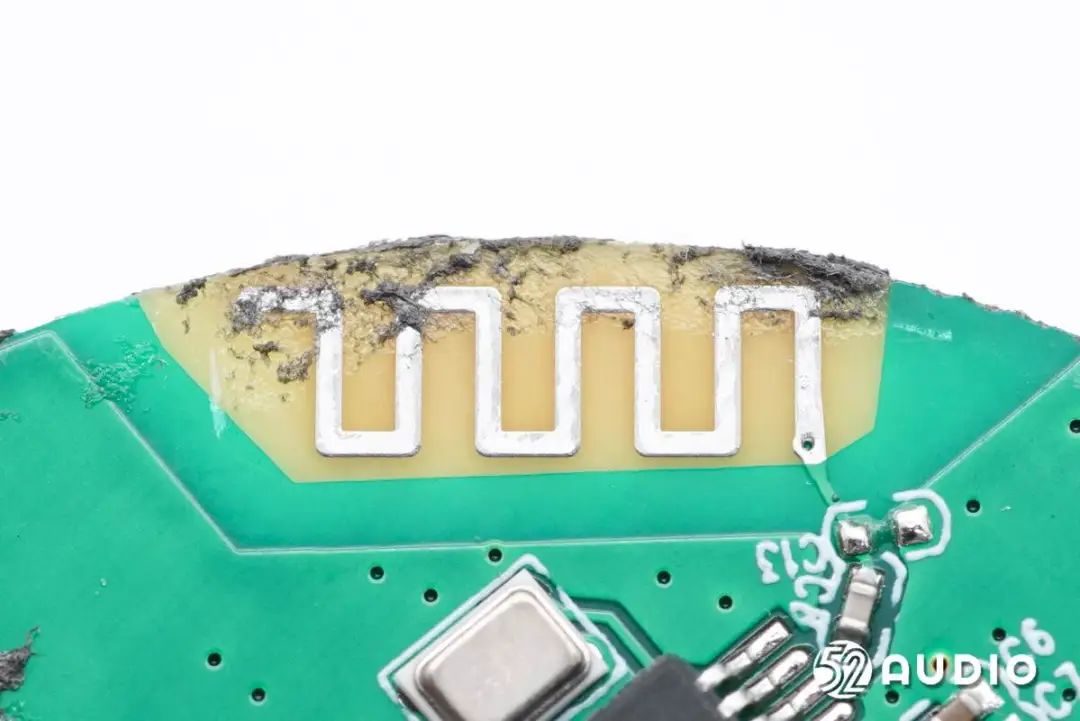

板载蓝牙天下特写。

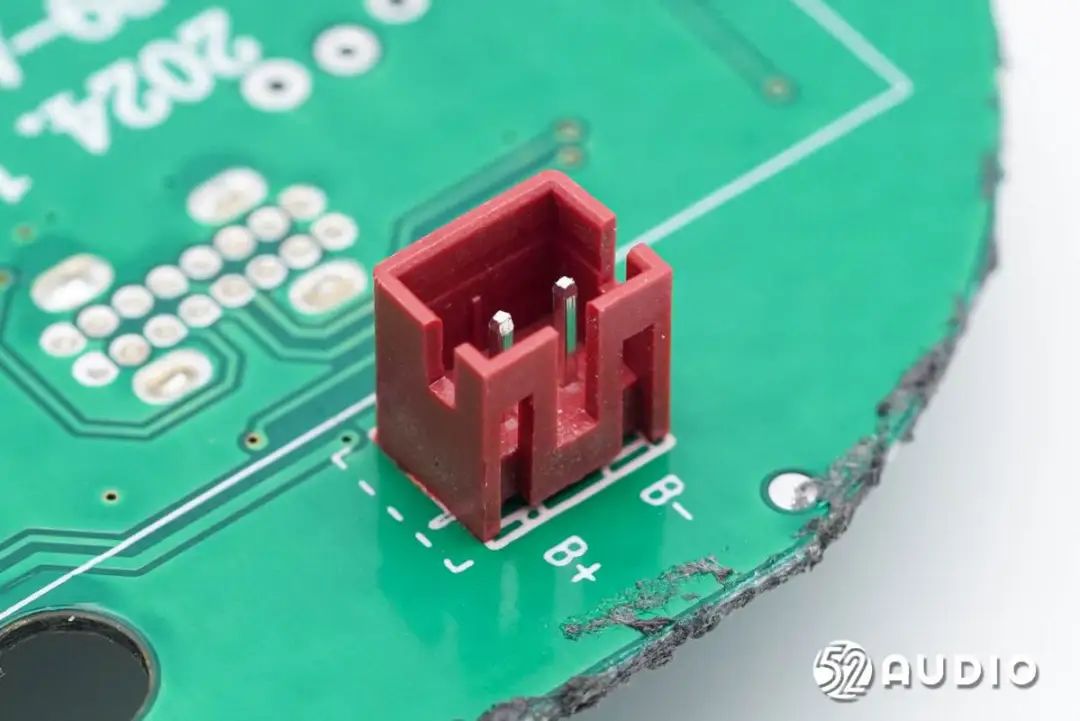

连接电池的导线插座特写。
连接扬声器的导线插座。

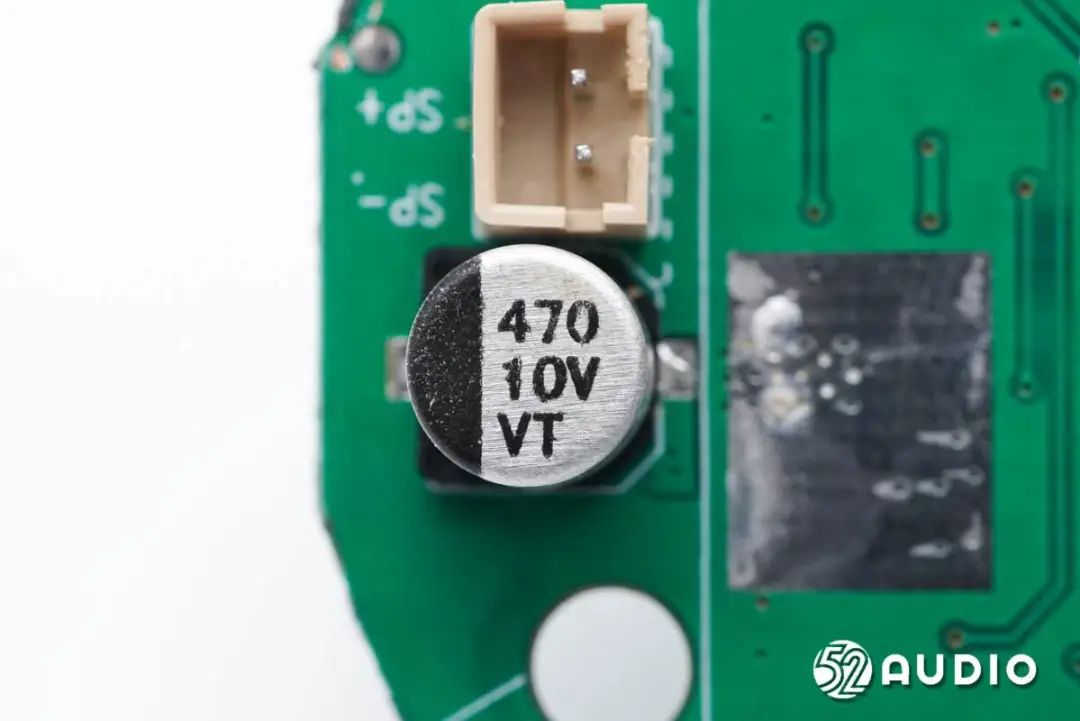

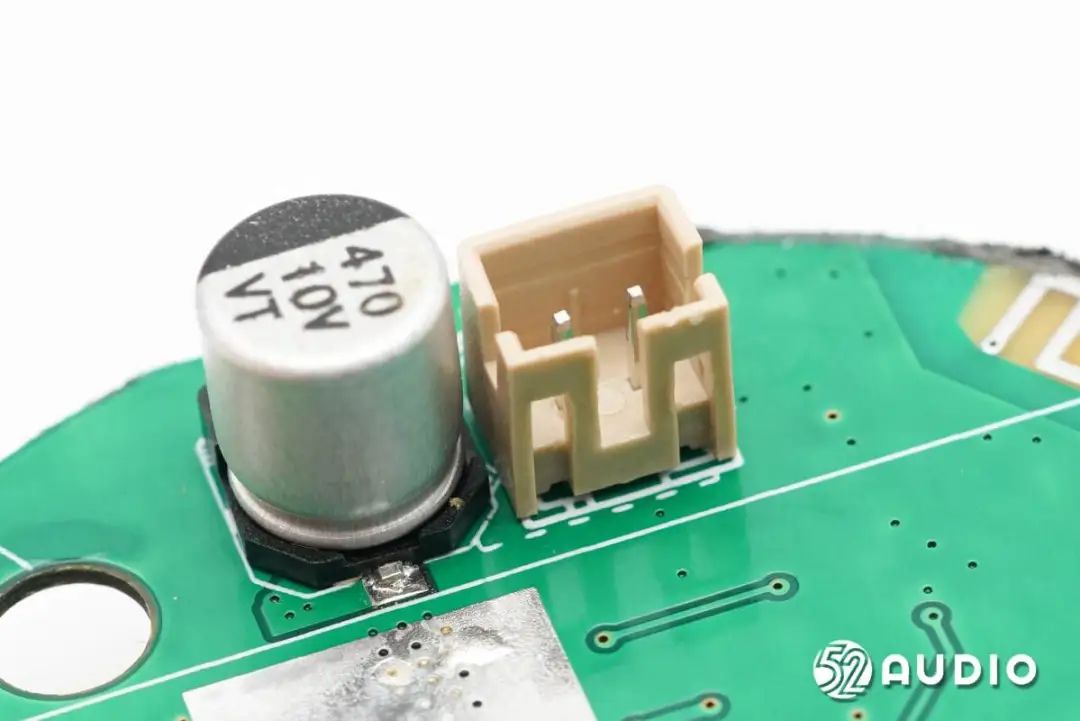

470μF 10V耐压的滤波电容。

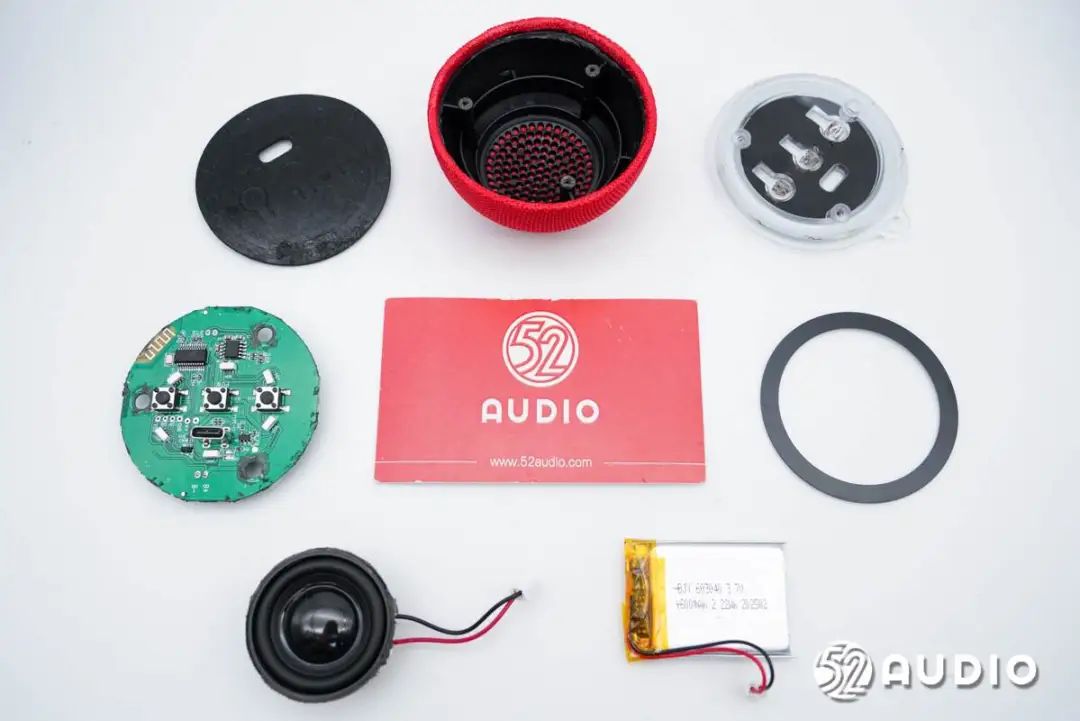

W&P M2磁吸迷你蓝牙音箱拆解全家福。
三、我爱音频网总结
W&P M2 磁吸迷你蓝牙音箱在外观方面极具特色，采用半球形设计，表面织物包裹，整体简约时尚。音箱体积小巧轻盈，重量仅为86.0g，单手即可轻松掌握，便于随身携带。此外，它还具备磁吸功能，方便固定在其他物体上。搭配支持磁吸的手机时，既能提供更优质的音频体验，还能充当手机支架。
内部主要配置方面，W&P M2 磁吸迷你蓝牙音箱搭载了600mAh锂电池，配备有电路保护板负责过充电、过放电、过电流等保护；搭载36mm动圈喇叭，采用JL杰理AC6965E蓝牙音频SoC，用于无线连接和音频数据处理。
