前言
安克推出了一款智显充Lite氮化镓充电器，这款充电器支持100W输出功率，采用2C1A接口配置，两个USB-C接口支持100W盲插，三个接口均支持快充，并支持功率智能分配。充电器支持小米90W官方授权协议，两个USB-C口均可为小米手机和平板提供90W Max输出功率。
充电器配有液晶屏幕，支持三个接口功率显示。通过触摸按键操作，可进行屏幕方向翻转，切换总输出功率显示，单个接口功率显示，充电器温度显示，便于用户了解设备充电状态。屏幕还可记录充电器使用时长，具备18个月无忧质保。
充电器3C证书编号：2025010907780470，通过CQC官网查询，这款充电器由东莞市奥海科技股份有限公司第二分公司生产，目前已获得CCC认证。下面充电头网就带来安克这款充电器的拆解，一起看看内部的用料和设计。
安克智显充Lite100W充电器开箱
包装盒正面印有蓝色ANKER品牌，下方印有充电器和无线充电器等产品标识。

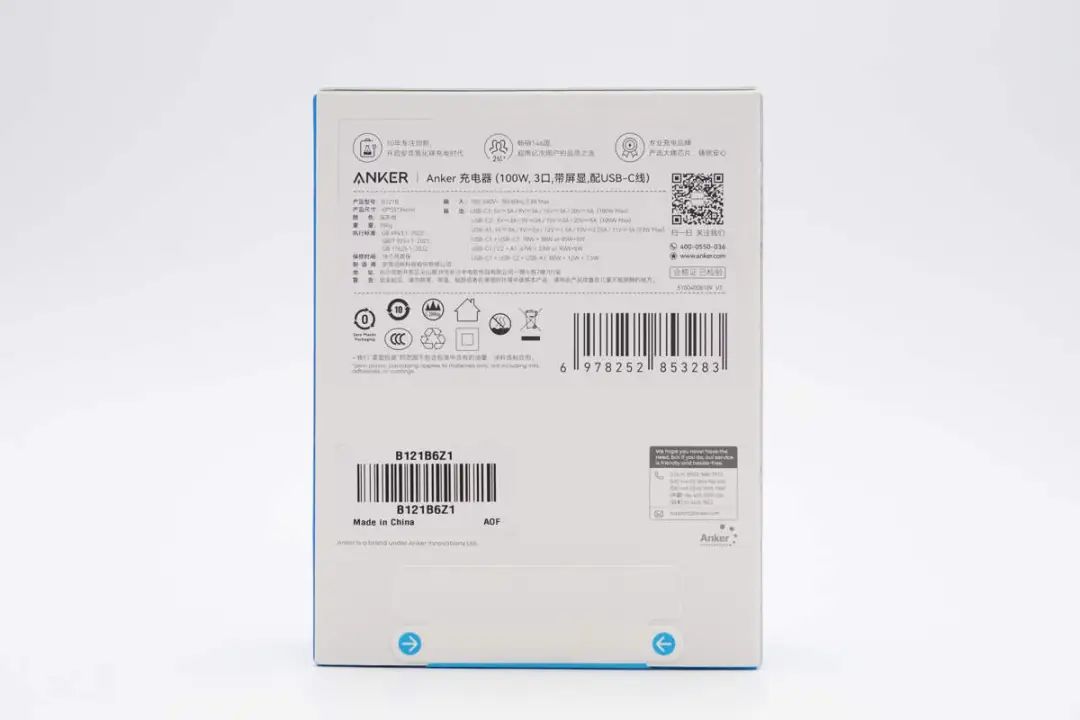

包装盒背面贴有产品信息贴纸。
贴纸上印有产品详细参数信息，下面到产品实物展示环节再介绍。

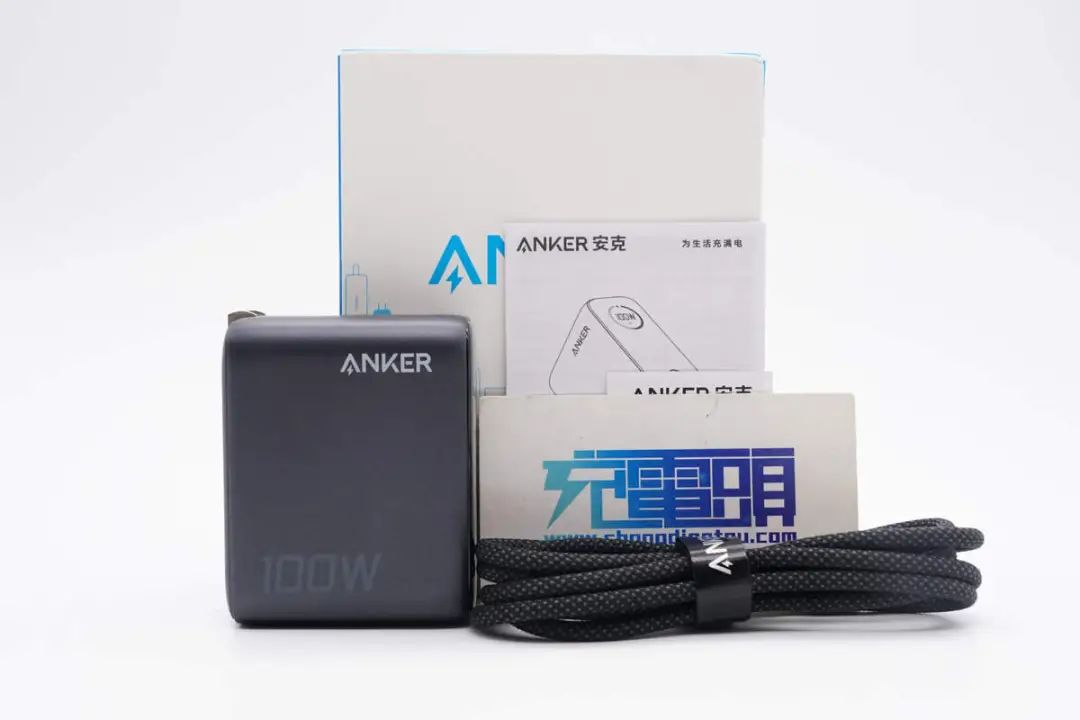

包装内含充电器，数据线和使用说明书。

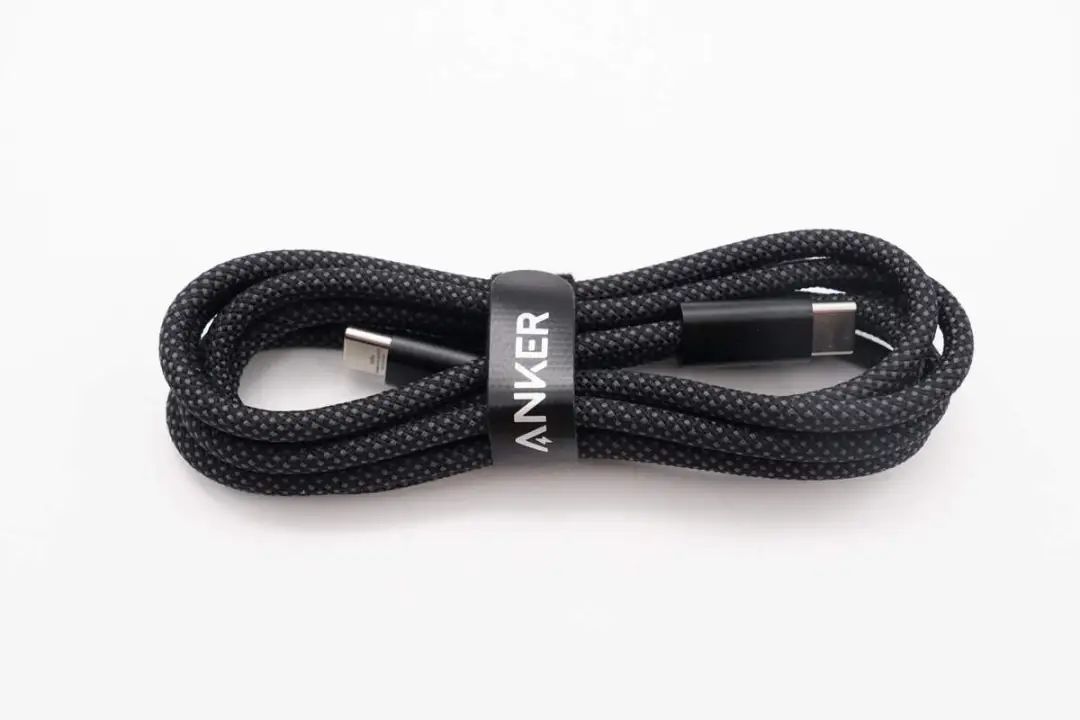

充电器附带充电线为USB-C to USB-C线。

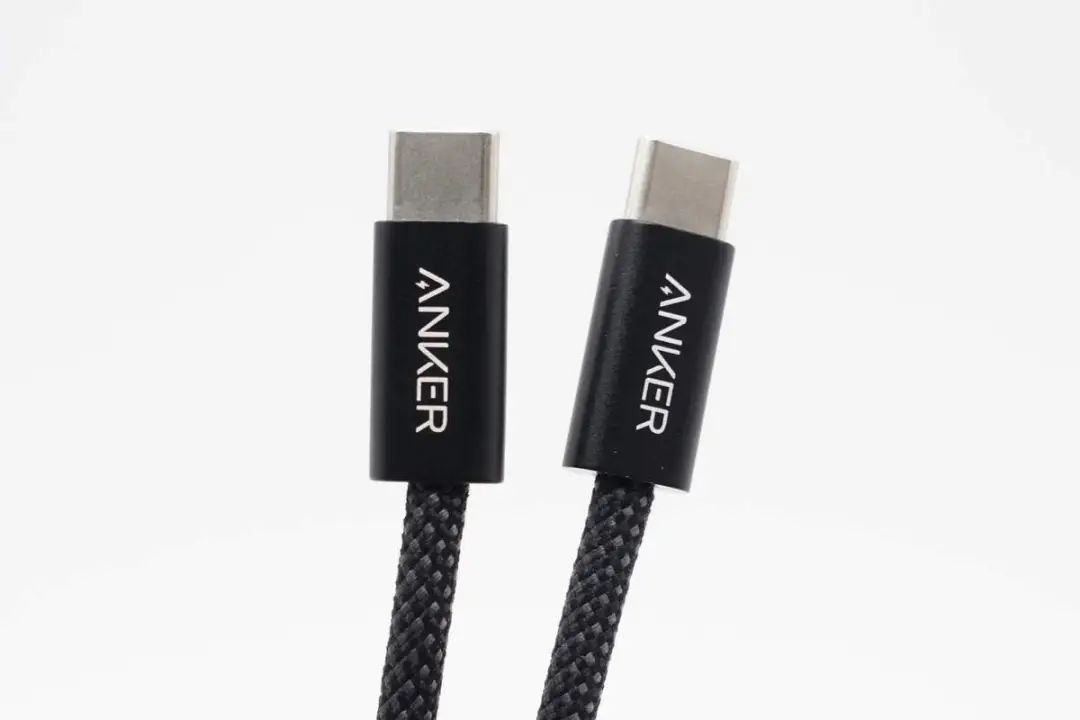

线头为铝合金外壳，印有ANKER品牌。

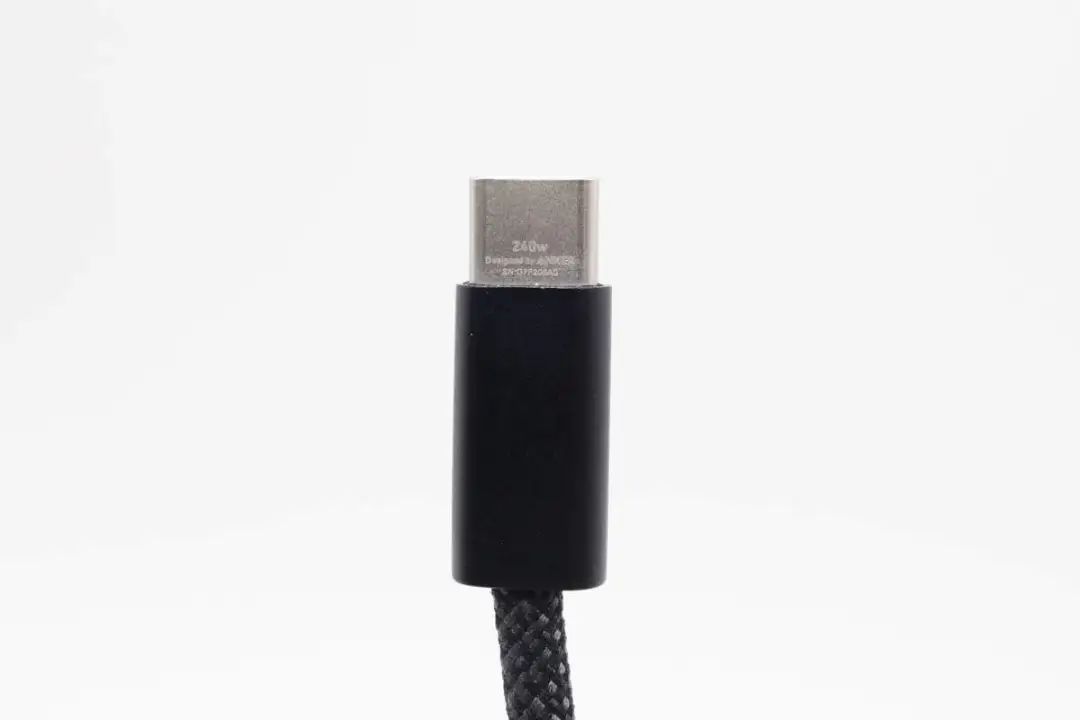

充电线插头标注支持240W功率。

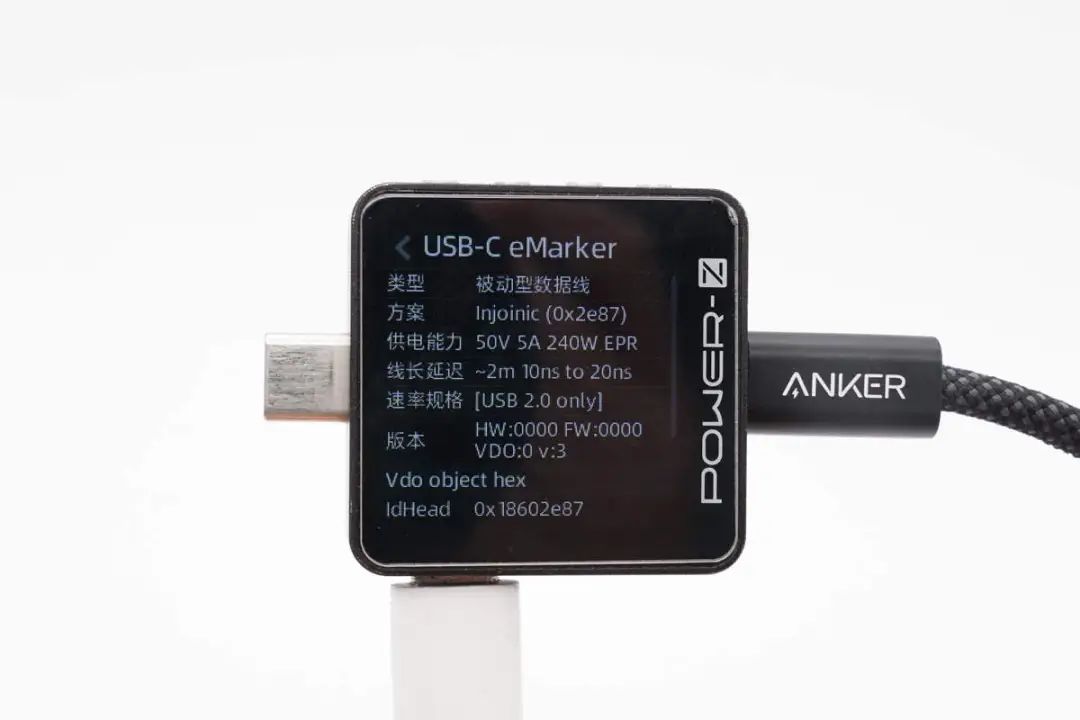

使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB2.0。

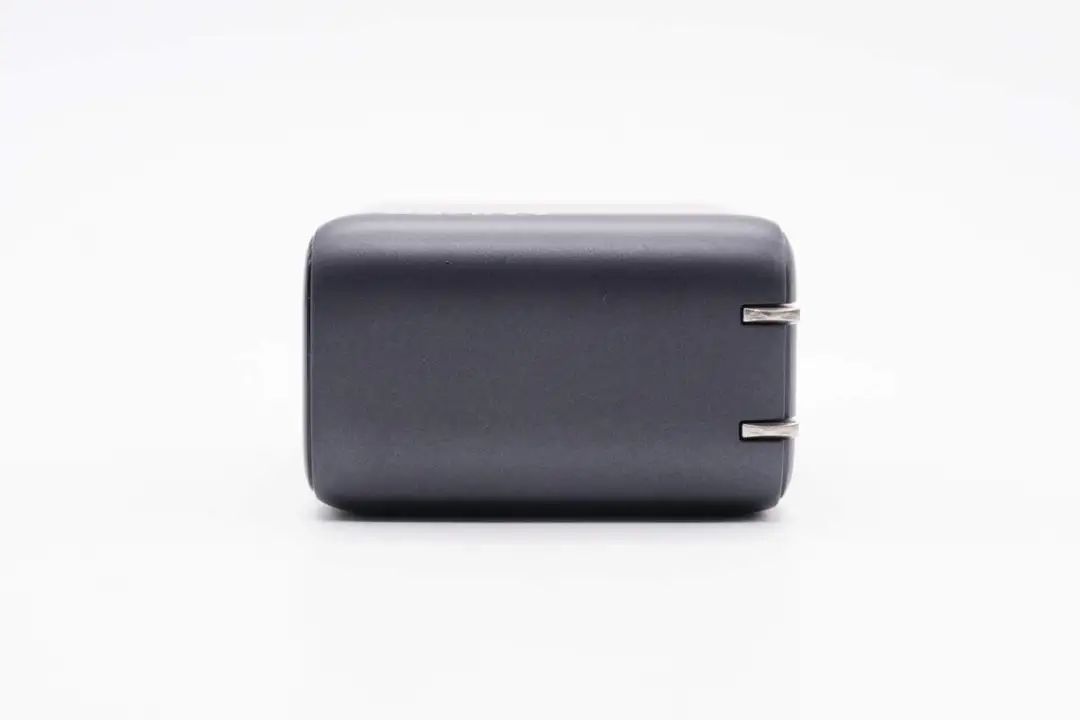

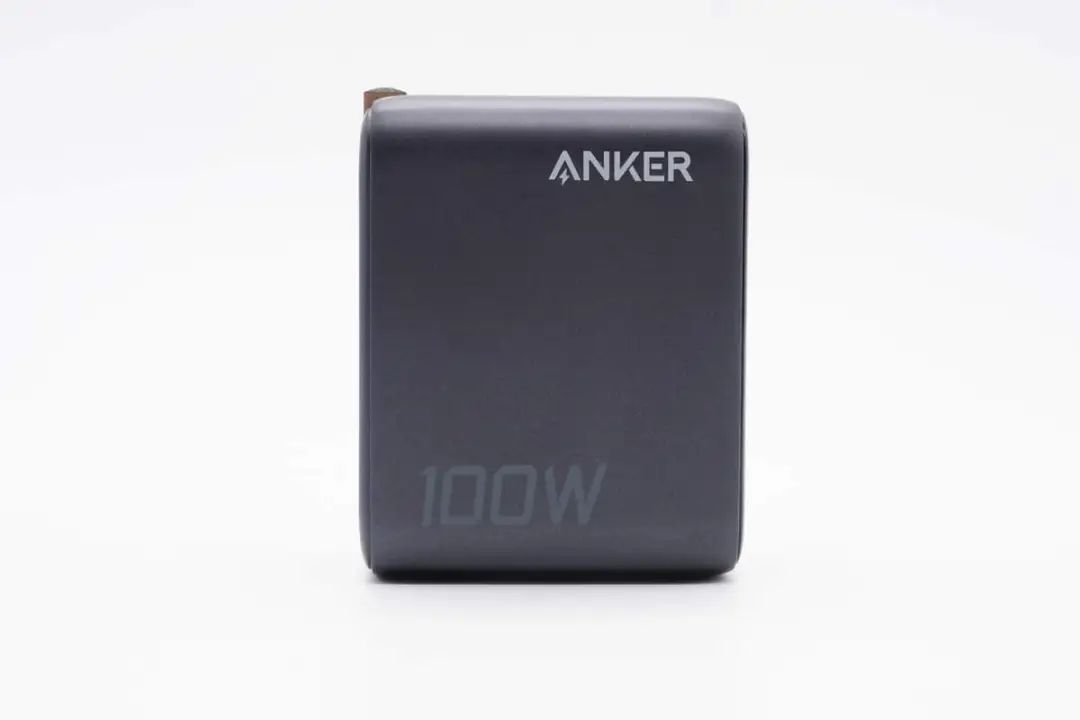

充电器机身侧面左下角印有100W字样，右上角印有ANKER品牌。

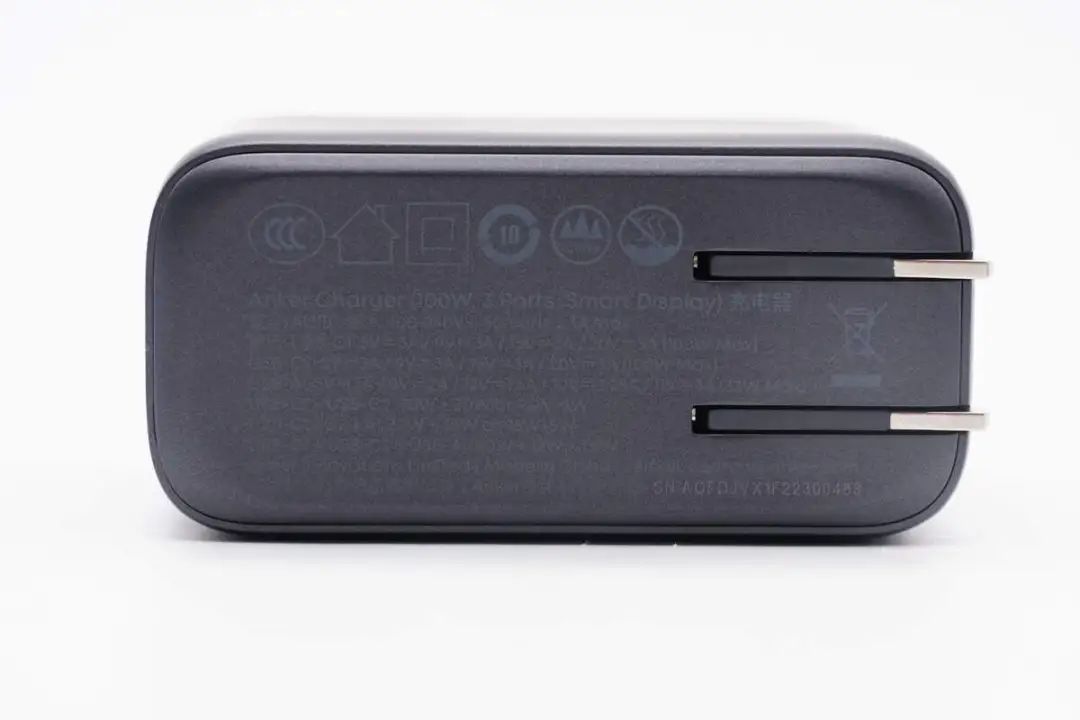

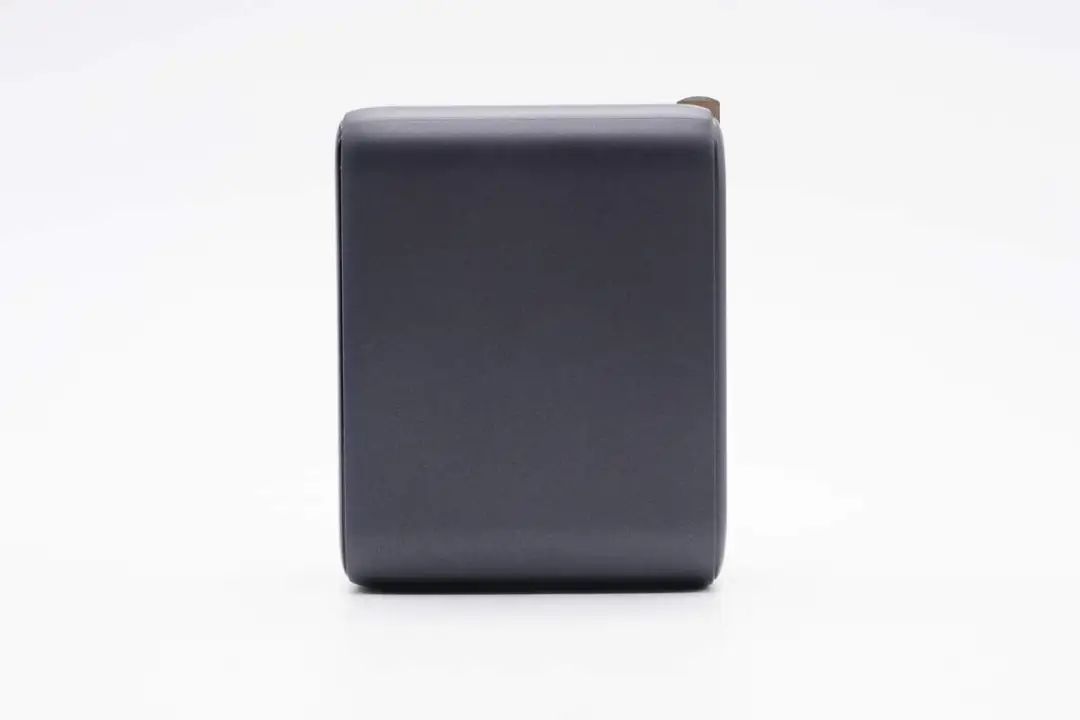

机身另一侧没有任何标识。

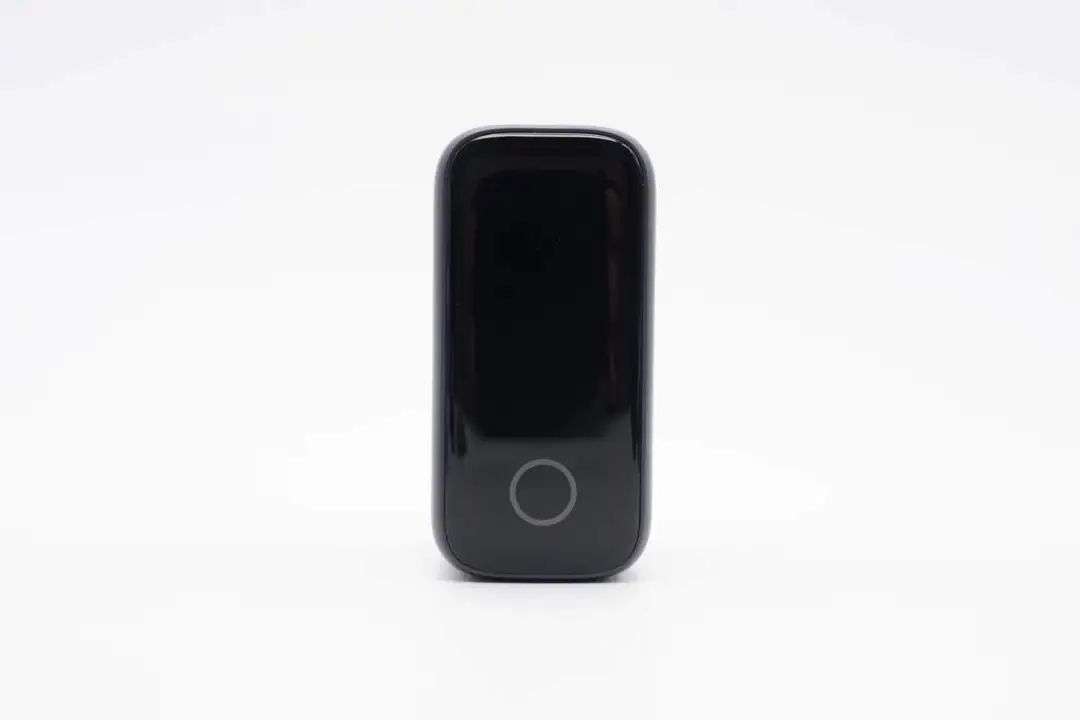

充电器侧面设有液晶屏幕，下方圆圈内部为触摸按键。
充电器顶部没有任何标识。

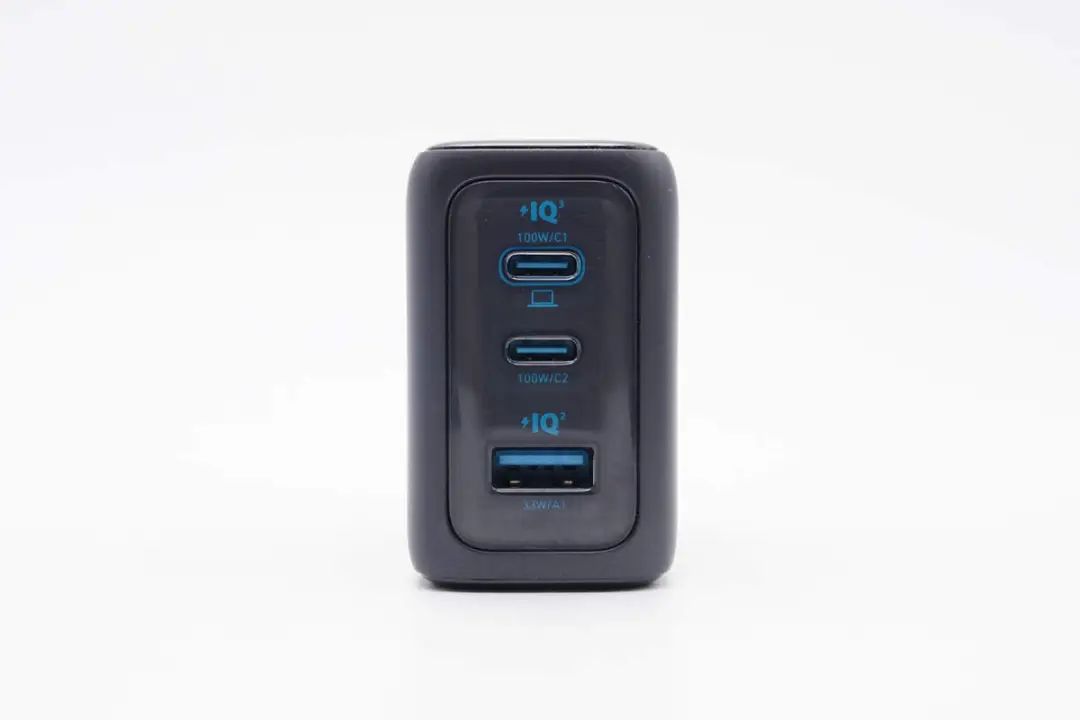

充电器底部设有2C1A接口。

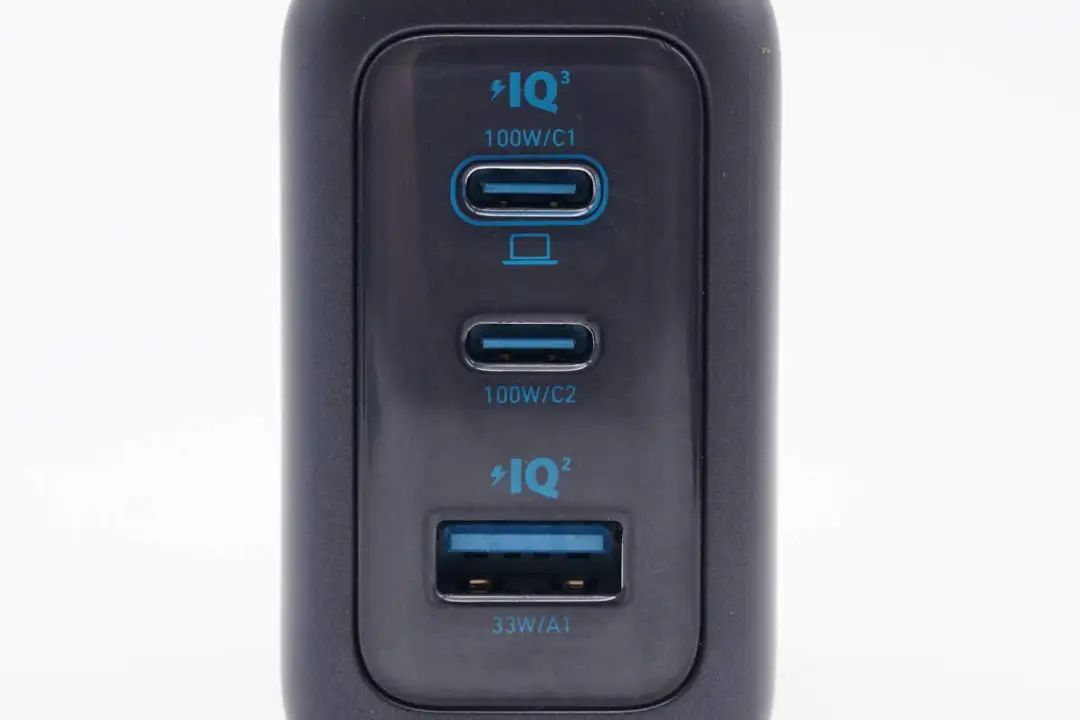

接口旁标注输出功率，两个USB-C接口支持100W输出功率，USB-A口支持33W输出功率。

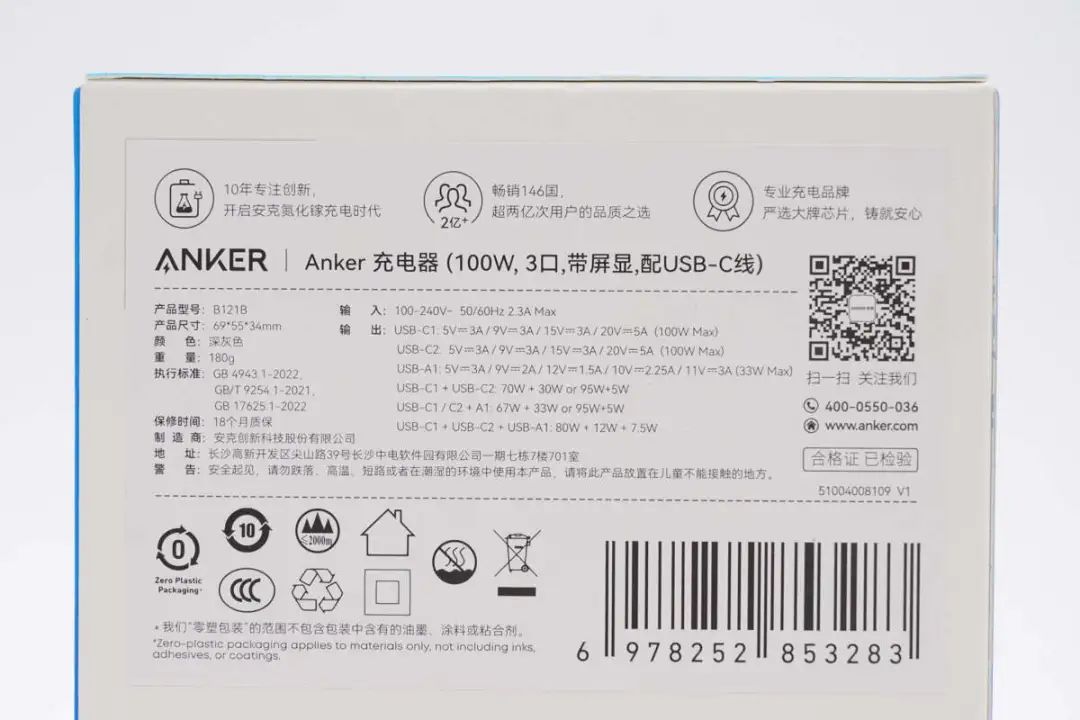

产品参数特写
Anker Charger（100W，3Ports，Smart Display）充电器
型号：A121B
输入：100-240V~ 50/60Hz 2.3A Max
输出：USB-C1：5V3A/9V3A/15V3A/20V5A（100W Max）
USB-C2：5V3A/9V3A/15V3A/20V5A（100W Max）
USB-A1：5V3A/9V2A/12V1.5A/10V2.25A/11V3A（33W Max）
USB-C1+USB-C2：70W+30W or 95W+5W
USB-C1/C2+A1：67W+33W or 95W+5W
USB-C1+USB-C2+USB-A1：80W+12W+7.5W
安克创新科技股份有限公司 Anker设计 中国制造

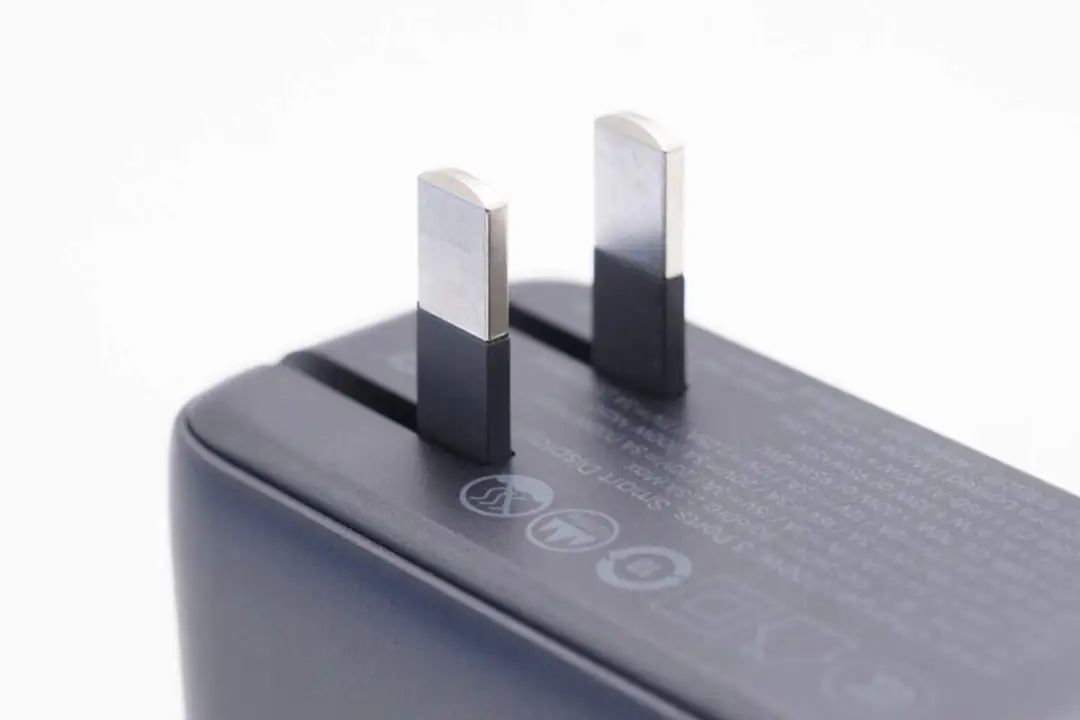

充电器配备可折叠国标插脚，插脚设有绝缘护套，符合新国标GB1002-2024标准，安全性大幅提升。

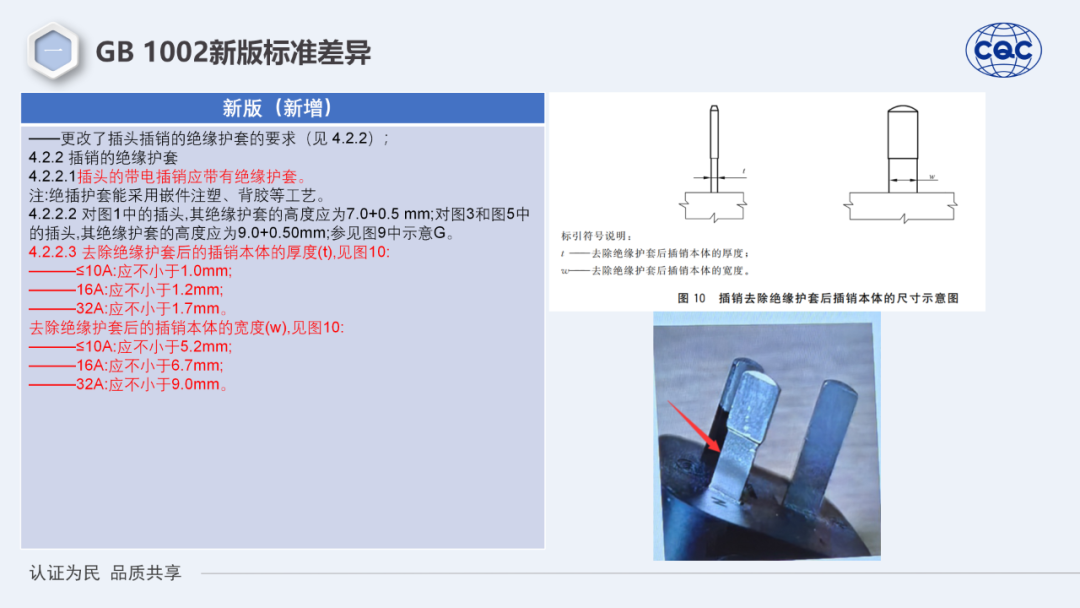

这也是目前市面上首批符合新国标 GB1002-2024《家用和类似用途单相插头插座型式、基本参数和尺寸》标准，在插头插销处加绝缘护套的充电器。

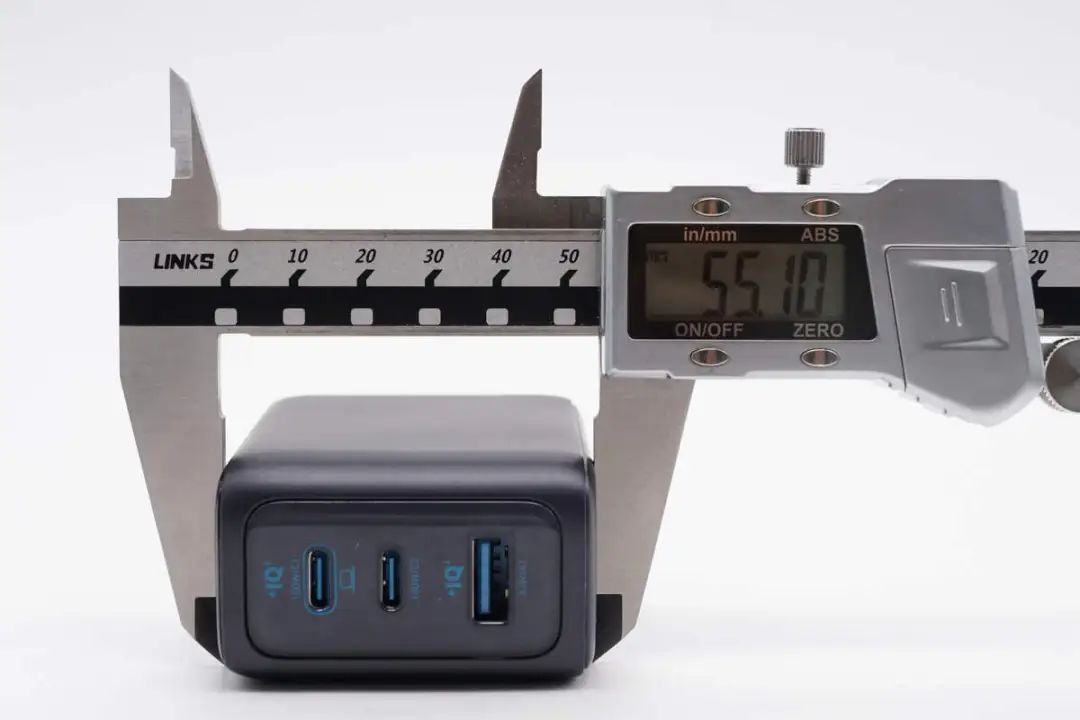

使用游标卡尺测得充电器机身长度约为55.1mm。

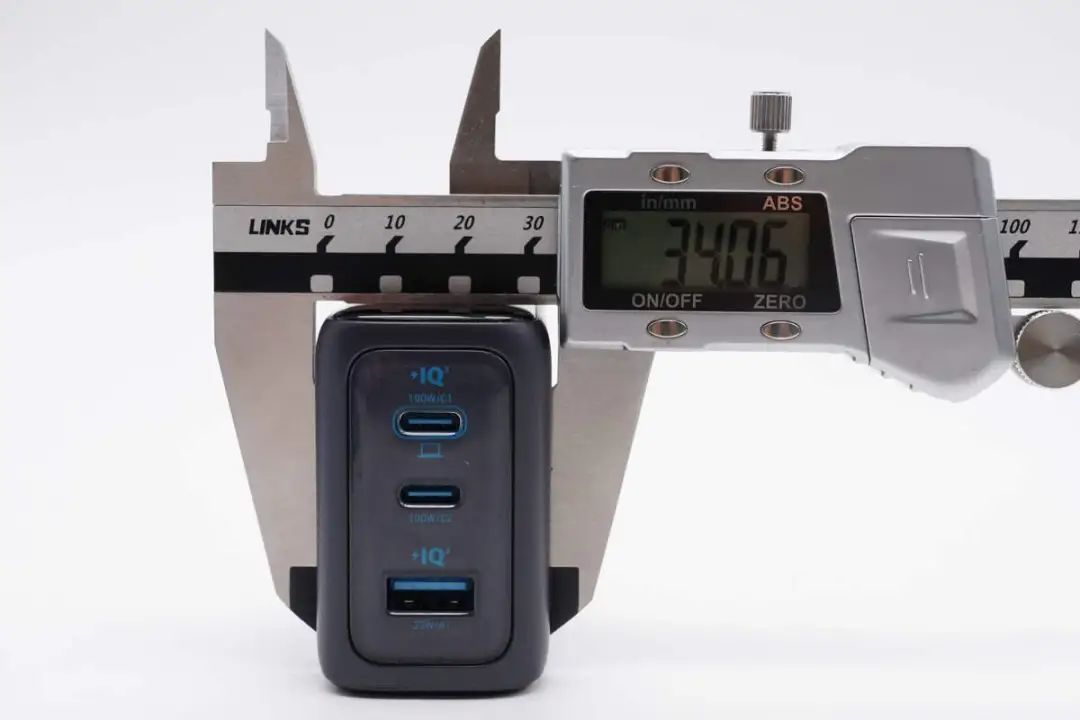

充电器机身宽度约为34.1mm。

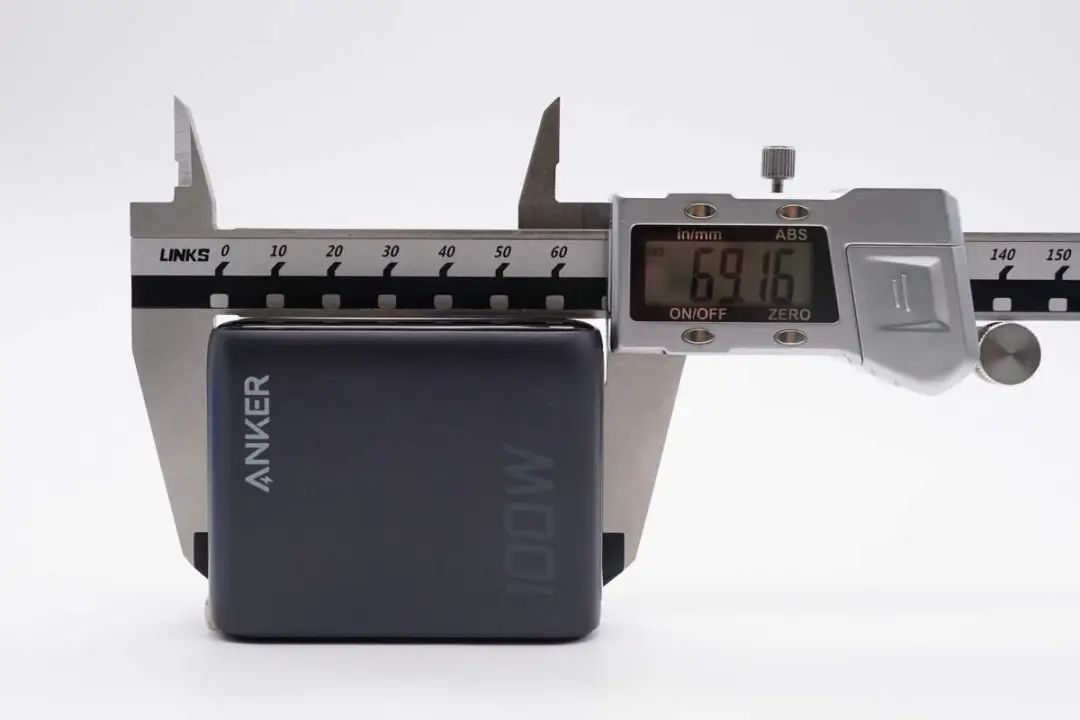

充电器机身高度约为69.2mm。

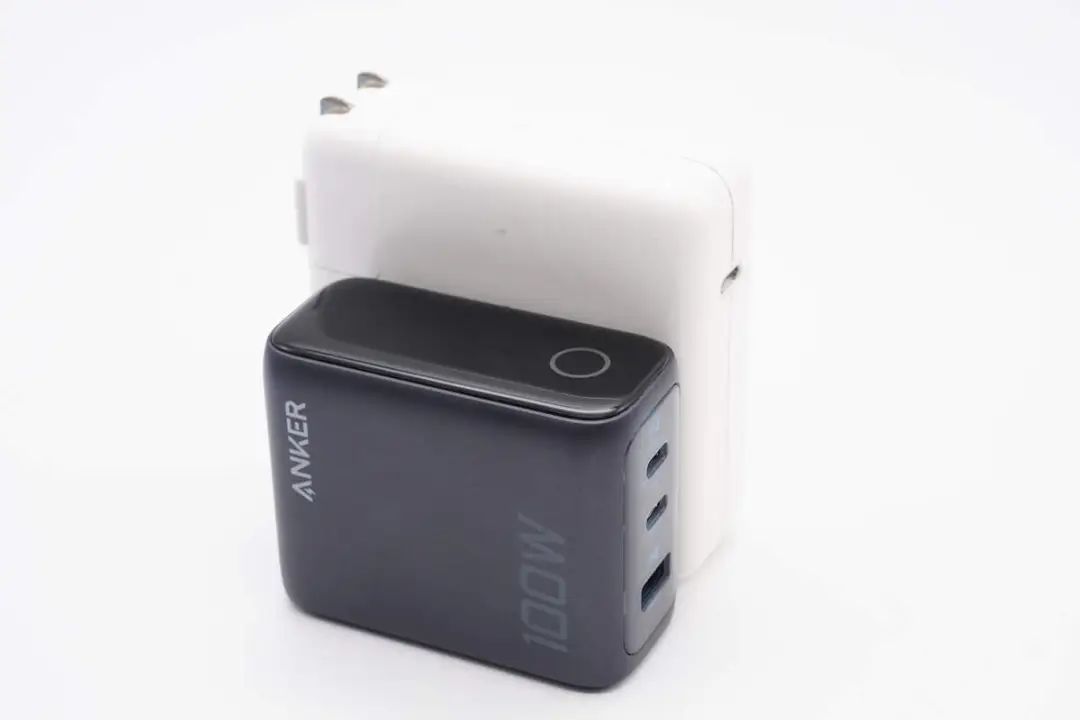

与苹果96W充电器进行对比，体积优势明显。

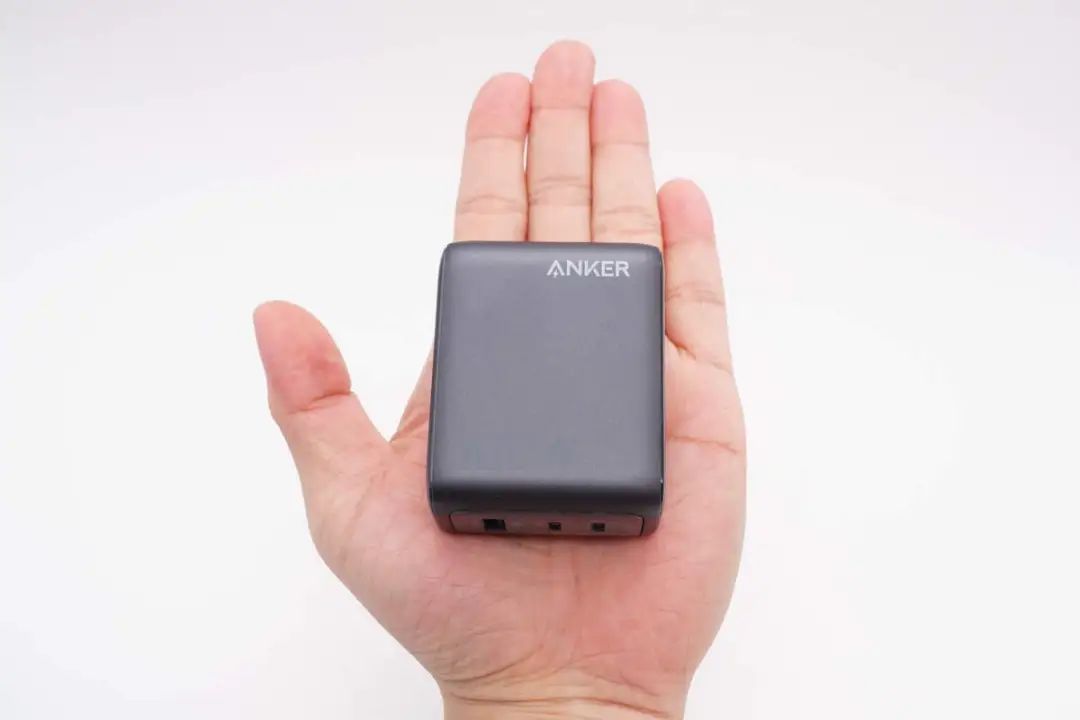

充电器拿在手上的大小直观感受。

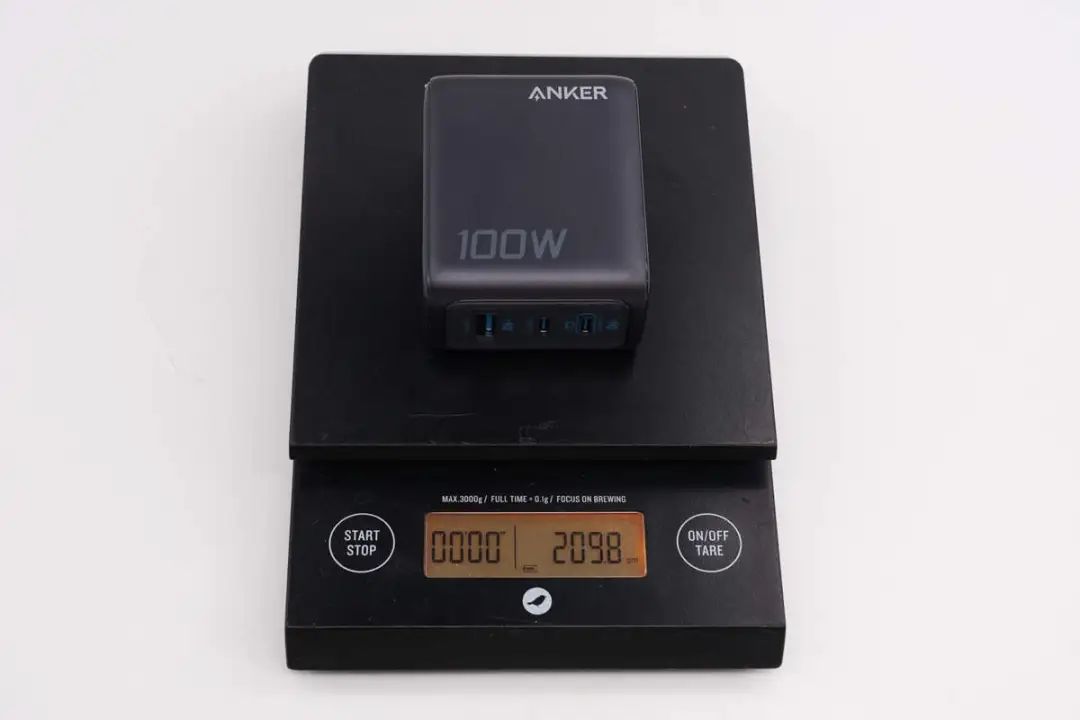

测得充电器净重约为210g。

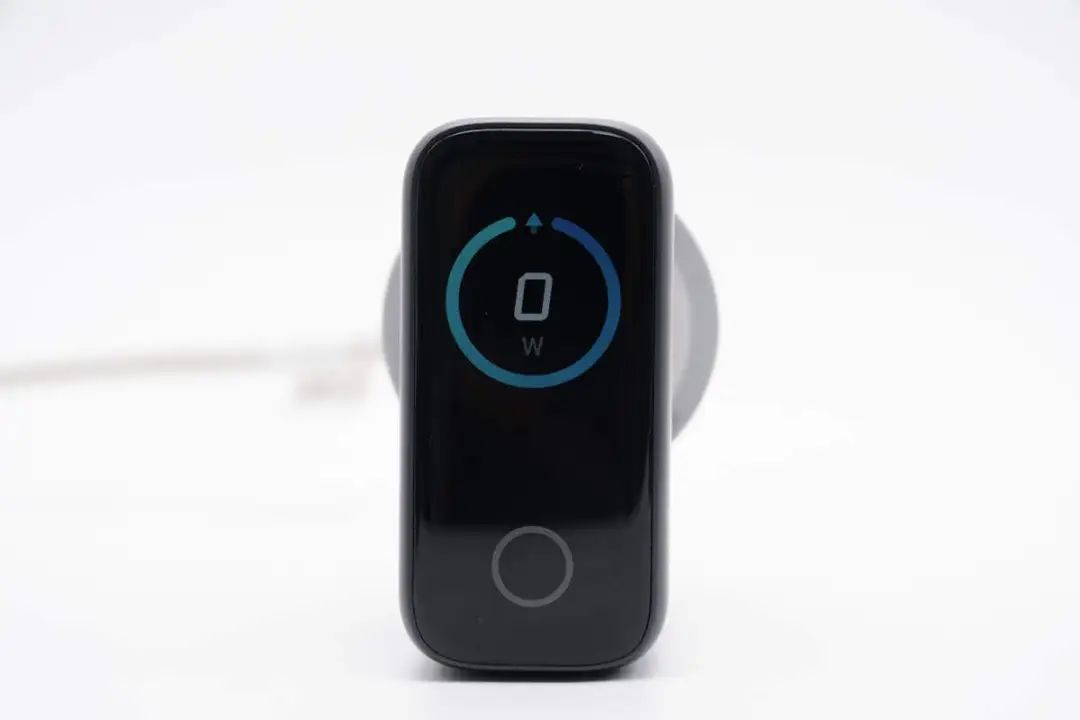

将充电器接通电源，屏幕点亮显示输出功率为0W。

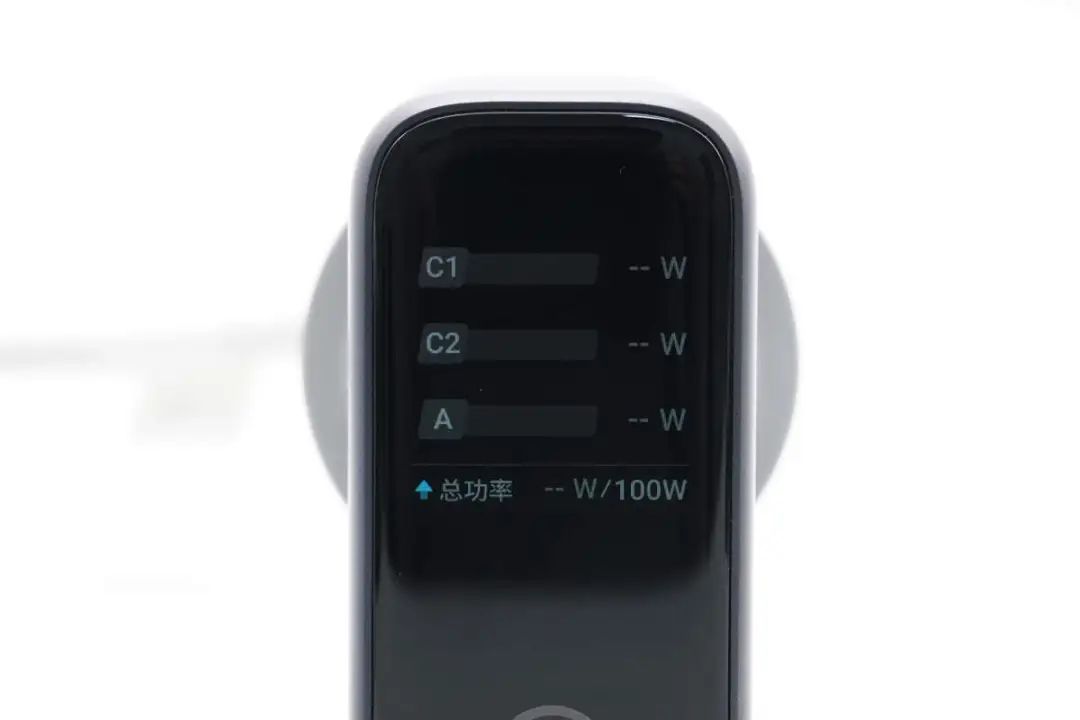

屏幕可显示各个接口的输出功率和充电器总输出功率。

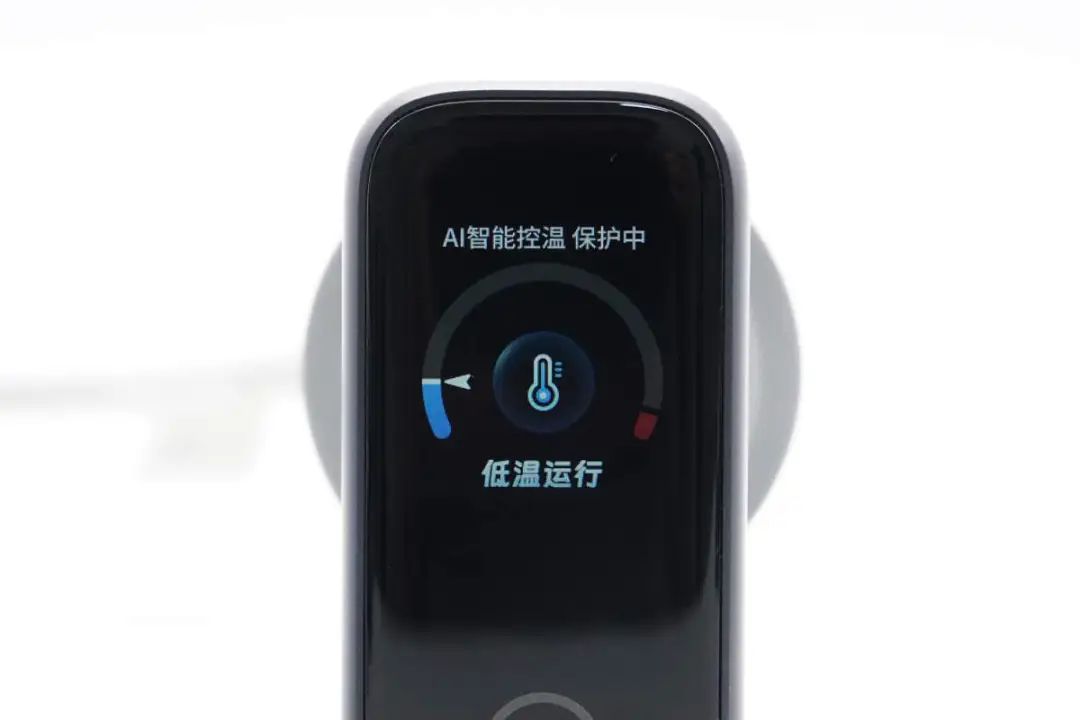

按键切换显示充电器内部温度。

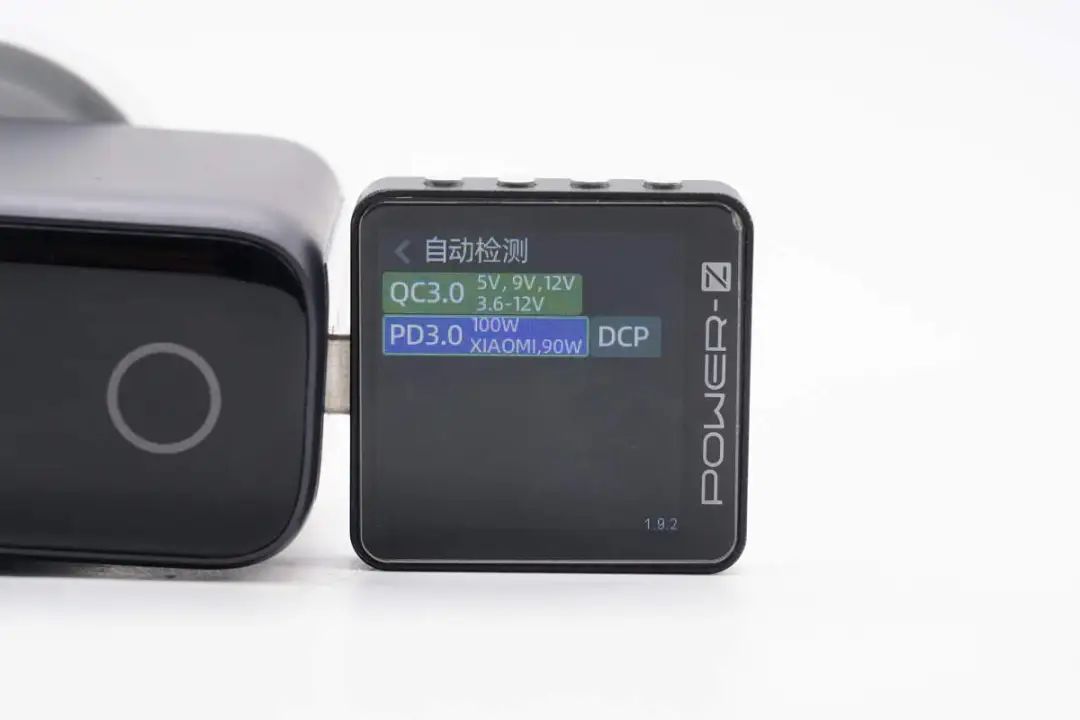

使用ChargerLAB POWER-Z KM003C测得USB-C1/C2接口支持QC3.0，PD3.0，小米90W和DCP充电协议。

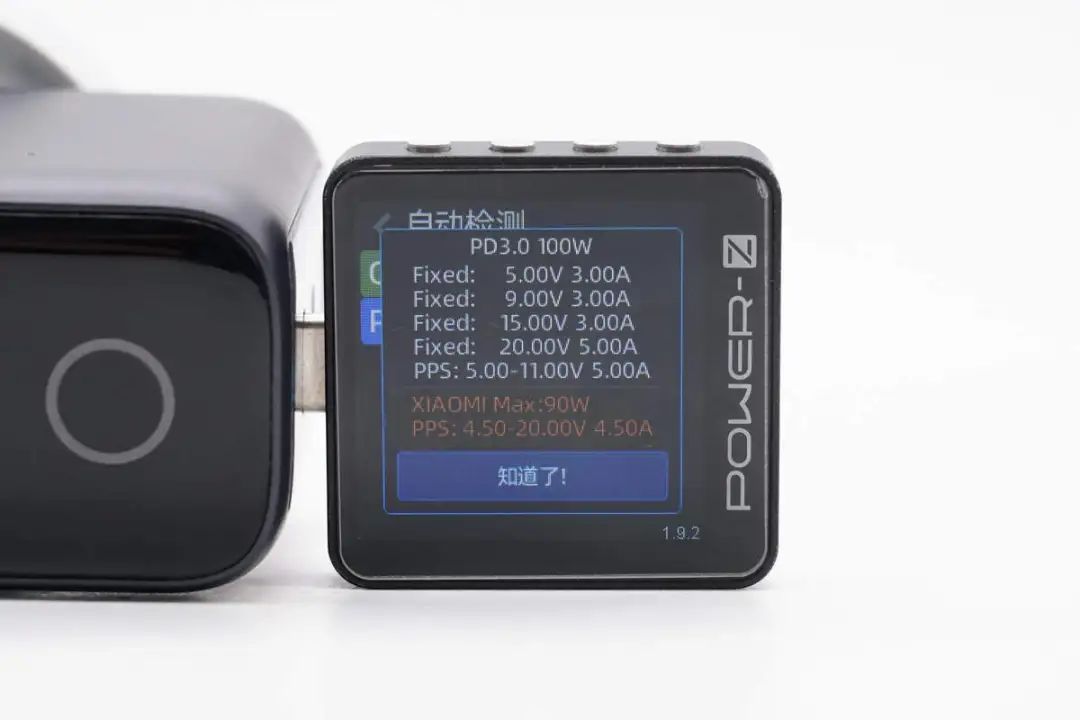

PDO报文显示USB-C1/C2接口具备5V3A、9V3A、15V3A、20V5A四组固定电压档位，以及5-11V 5A PPS电压档位和4.5-20V 4.5A小米90W快充协议。

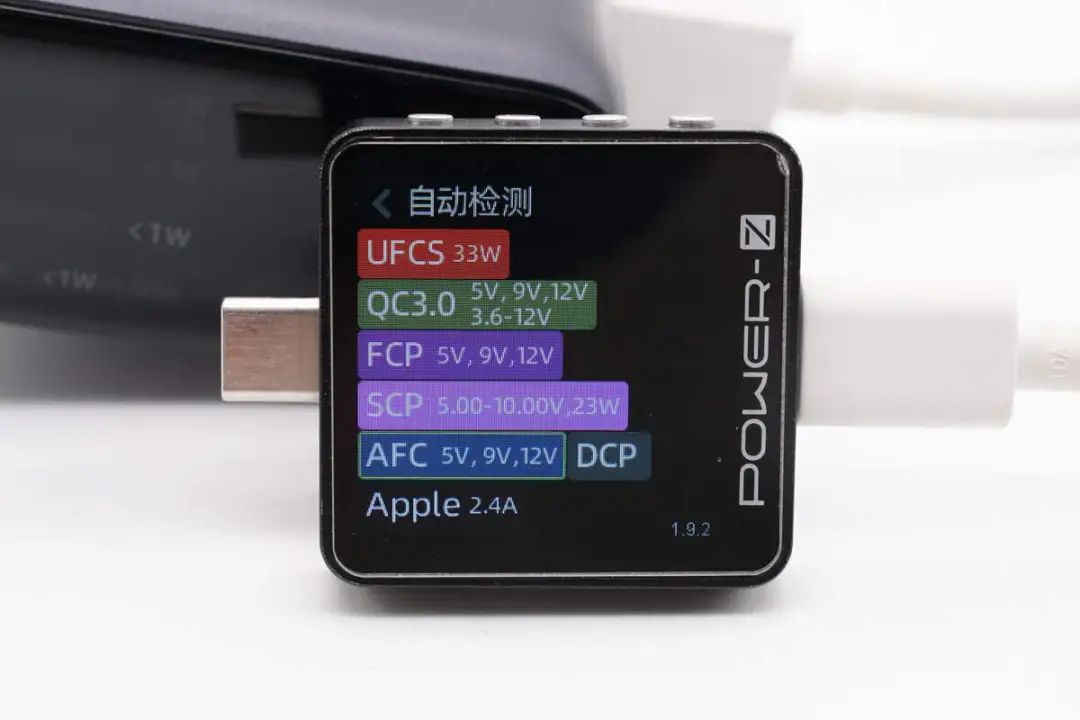

USB-A接口支持UFCS、QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

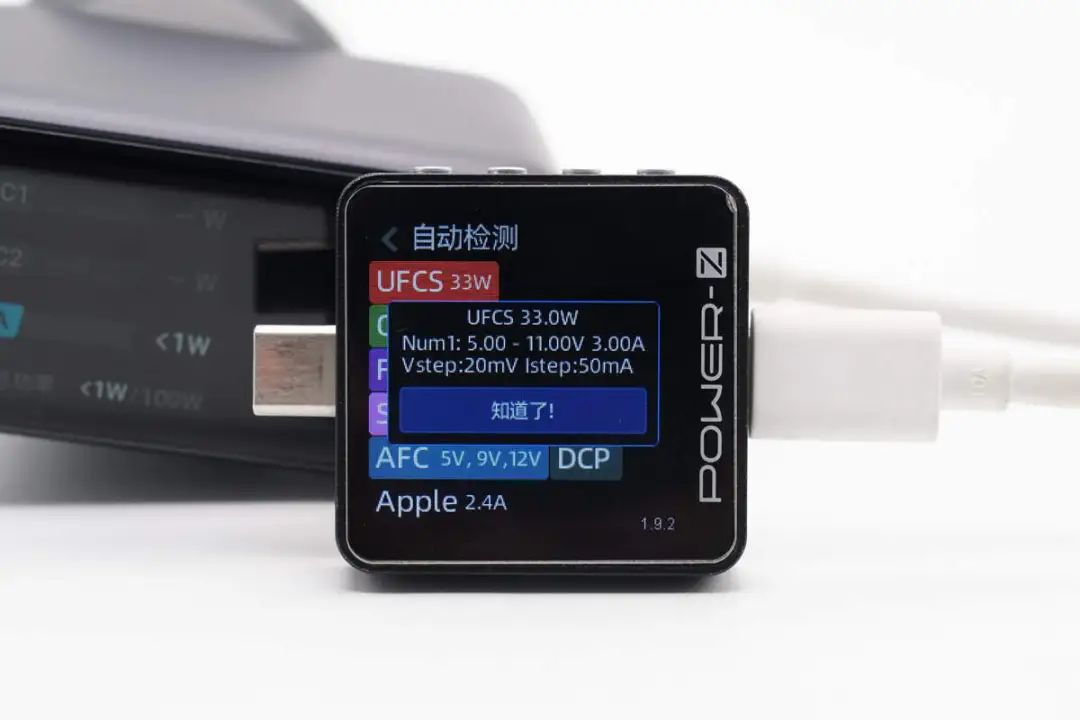

UFCS融合快充支持5-11V 3A电压档位，电压支持20mV步进，电流支持50mA步进。

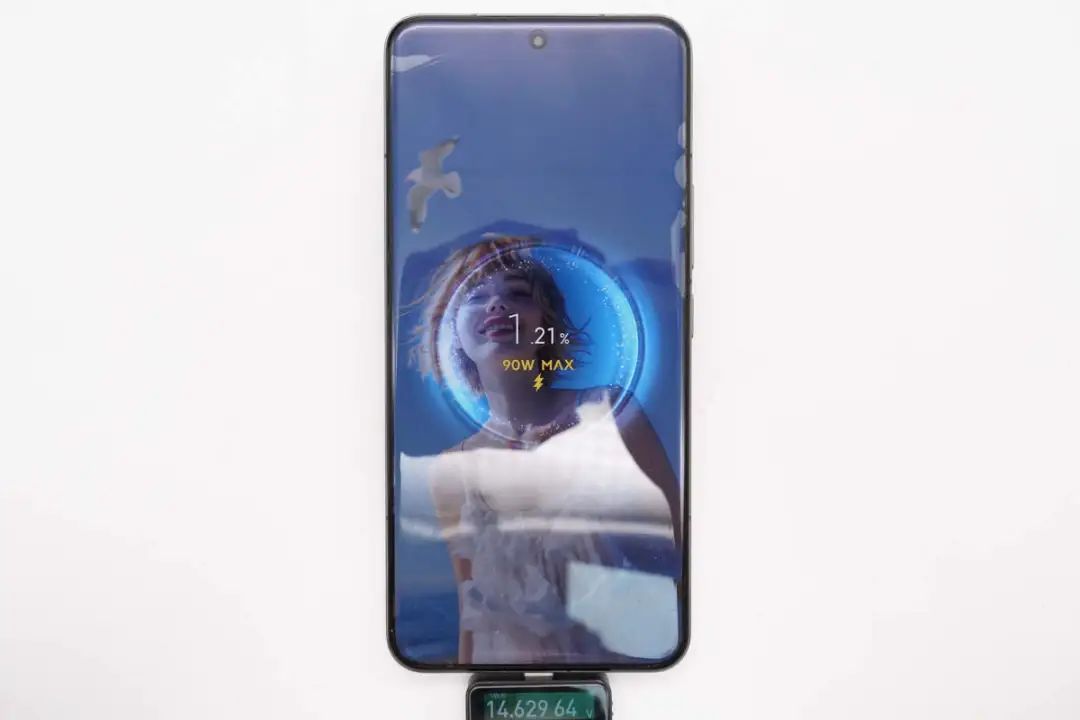

将充电器连接小米15Pro手机充电，成功激活90W Max快充。

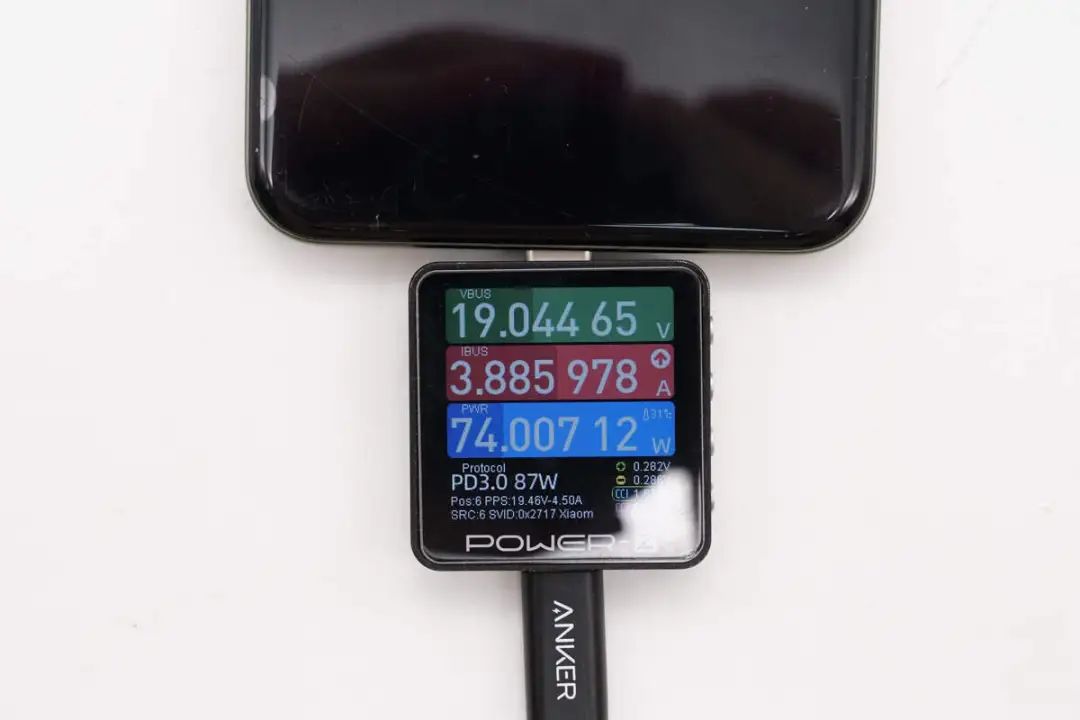

测得充电功率约为74W。

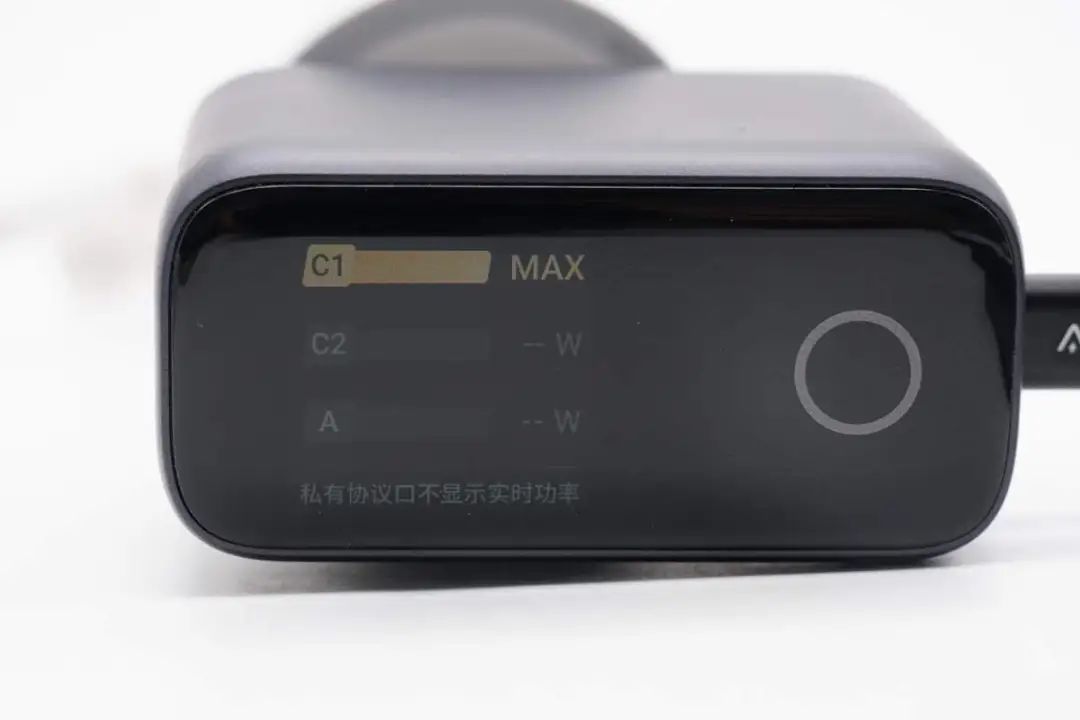

私有协议不支持显示输出功率。

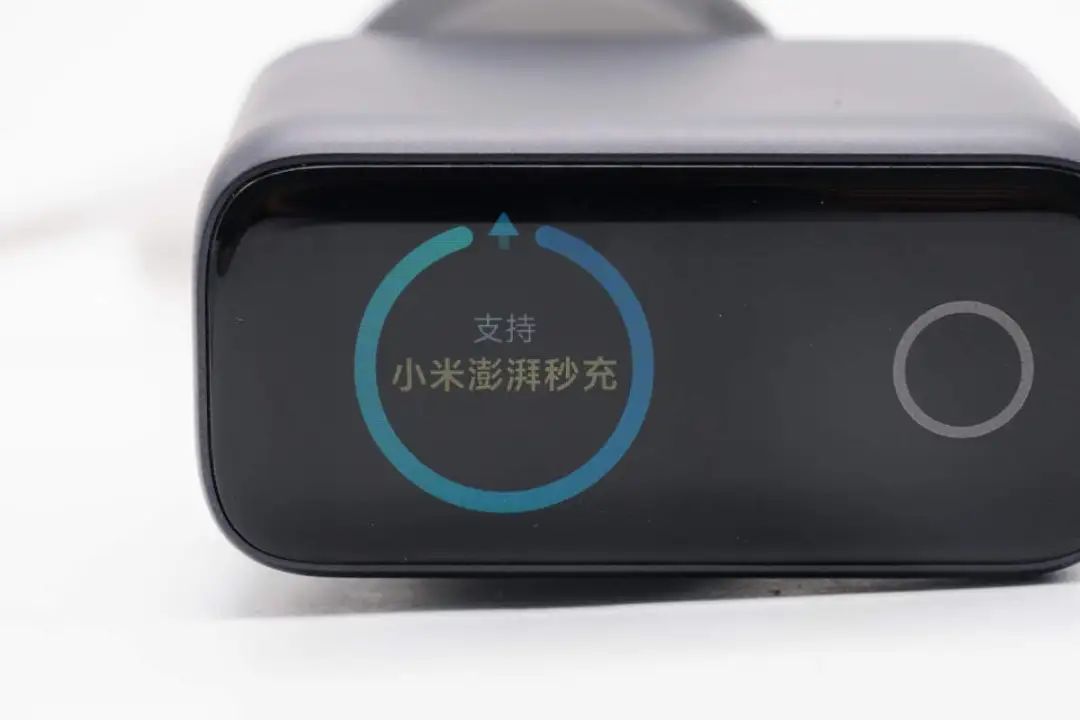

屏幕显示支持小米澎湃快充。
安克智显充Lite100W充电器拆解
看完了安克这款充电器的开箱，下面就进行拆解，一起看看内部的用料和设计。

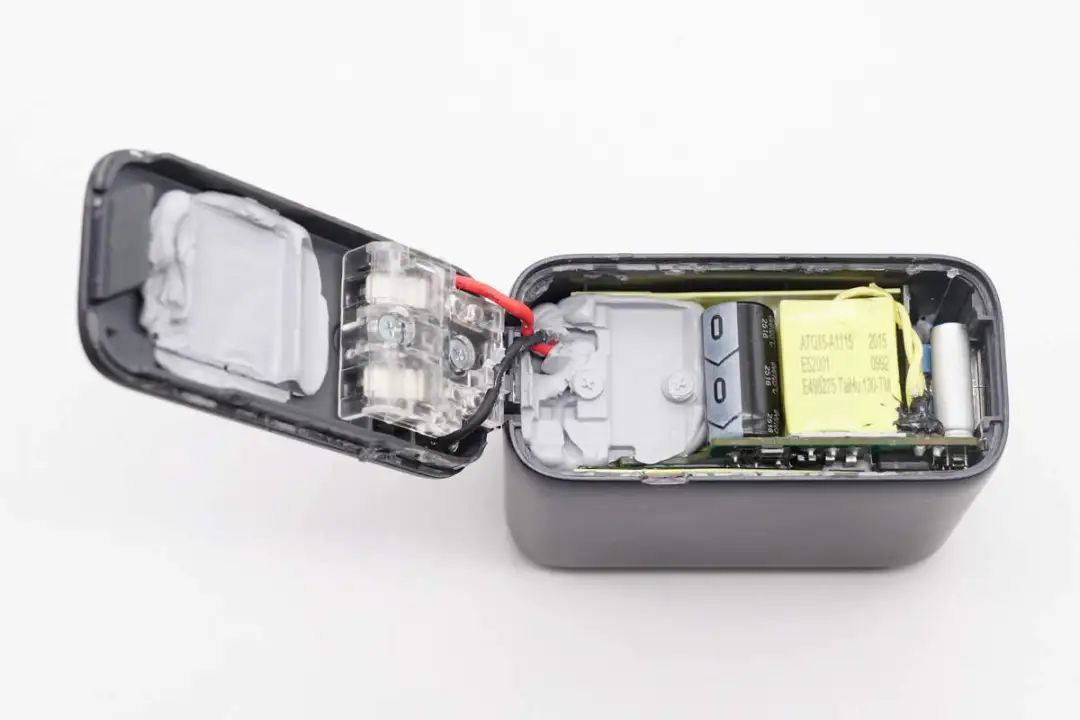

首先沿壳体接缝撬开外壳。

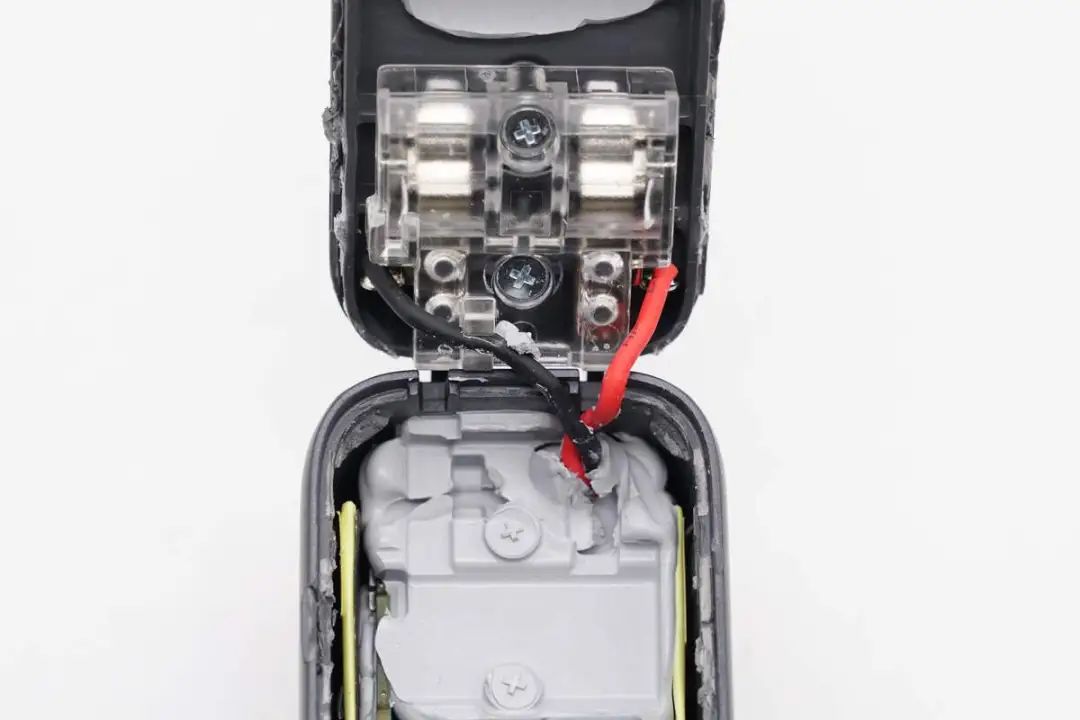

折叠插脚通过导线焊接连接。

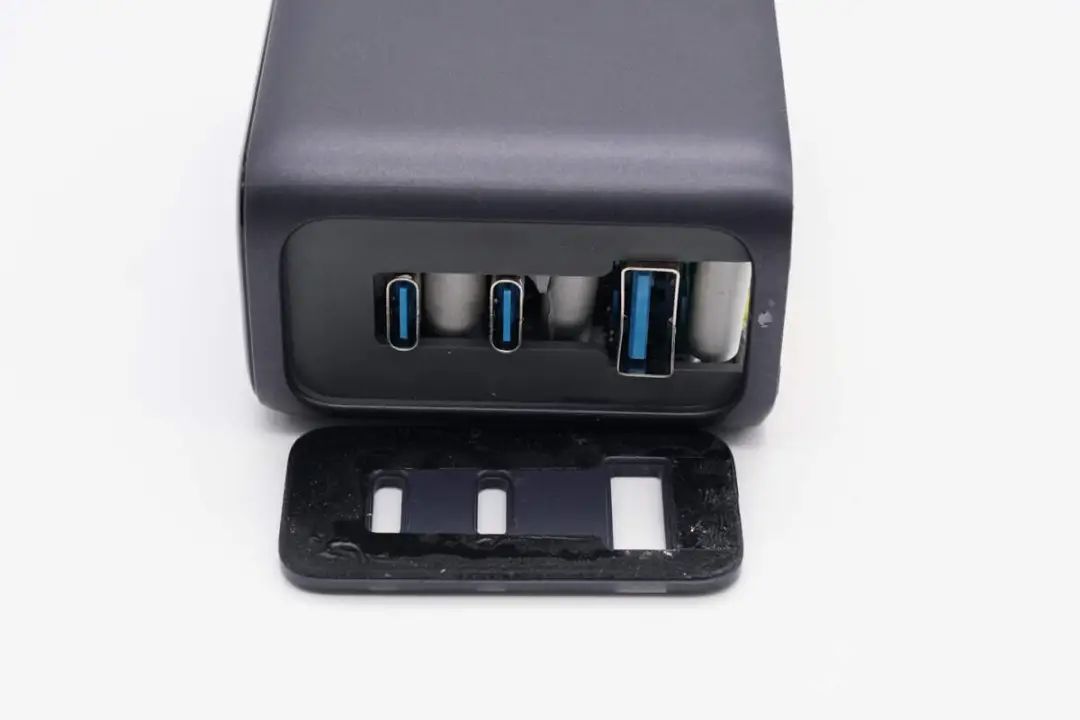

拆下充电器侧面盖板。

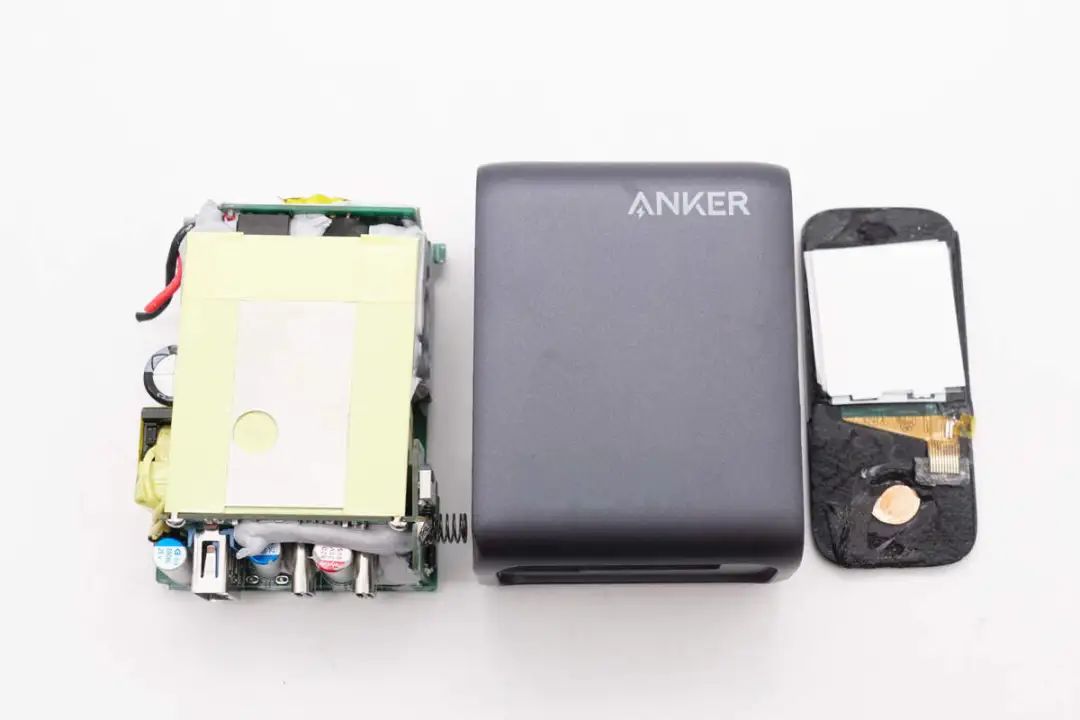

从壳体中取出PCBA模块。

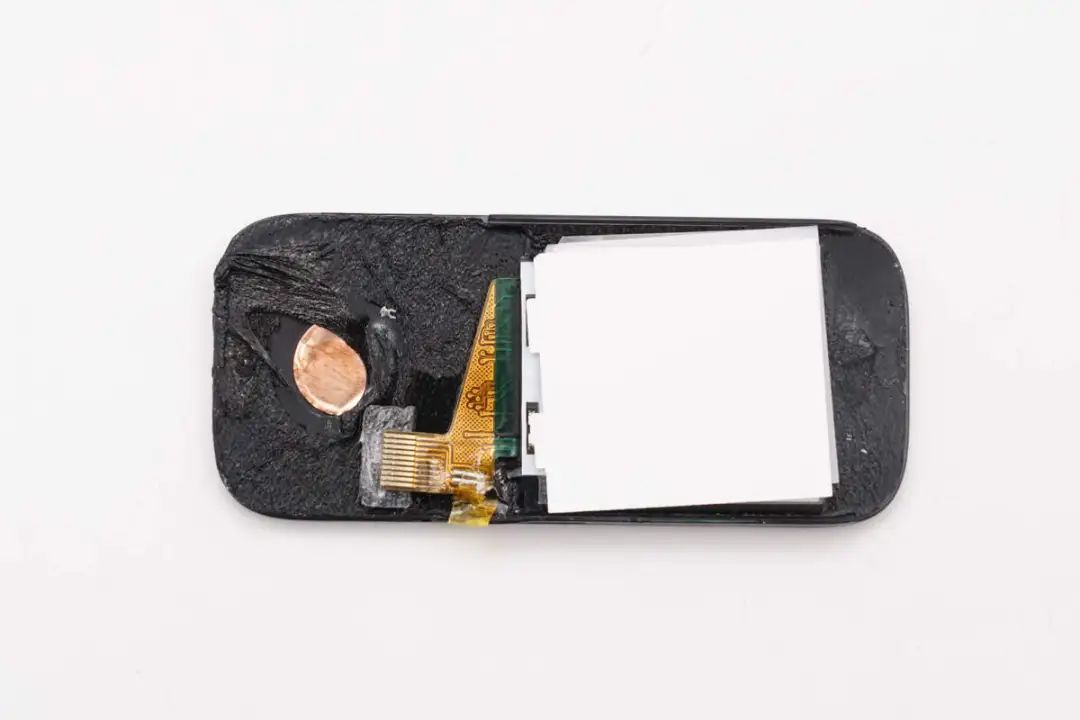

显示面板通过双面胶粘贴固定。

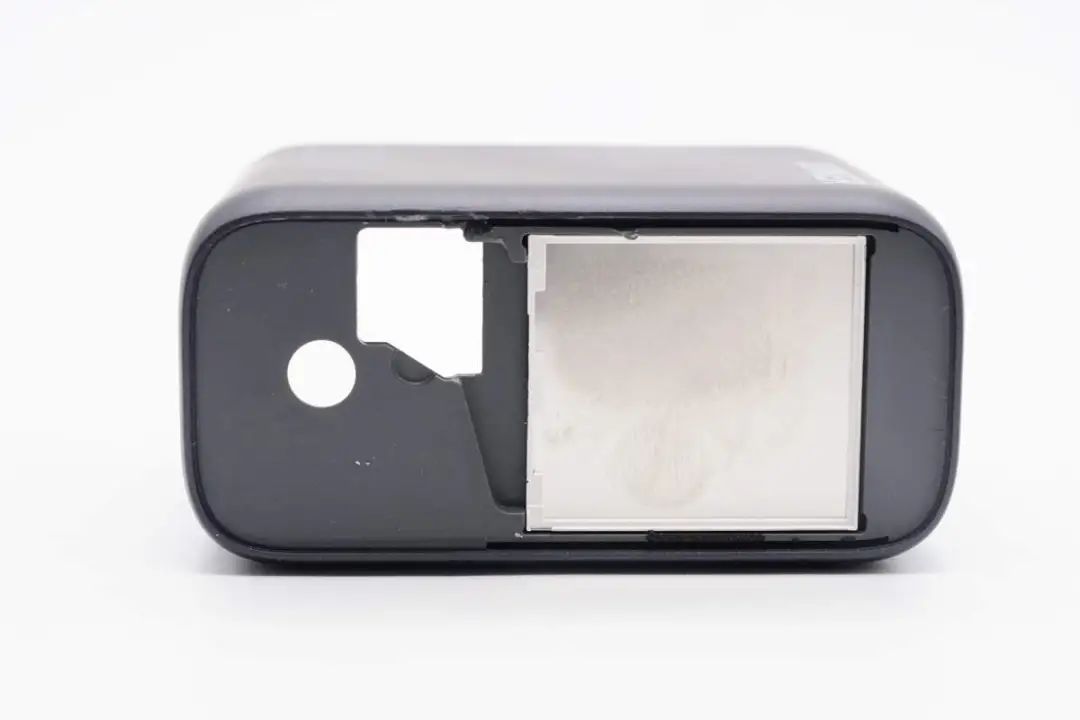

壳体开孔穿过触摸弹簧，开槽固定显示屏。

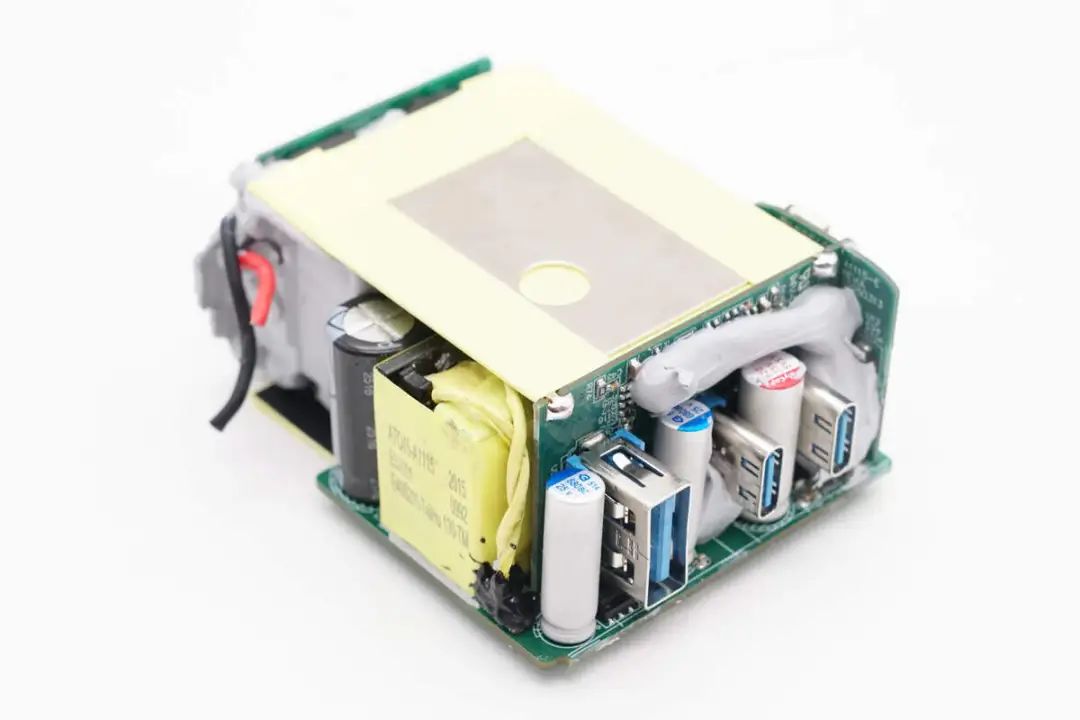

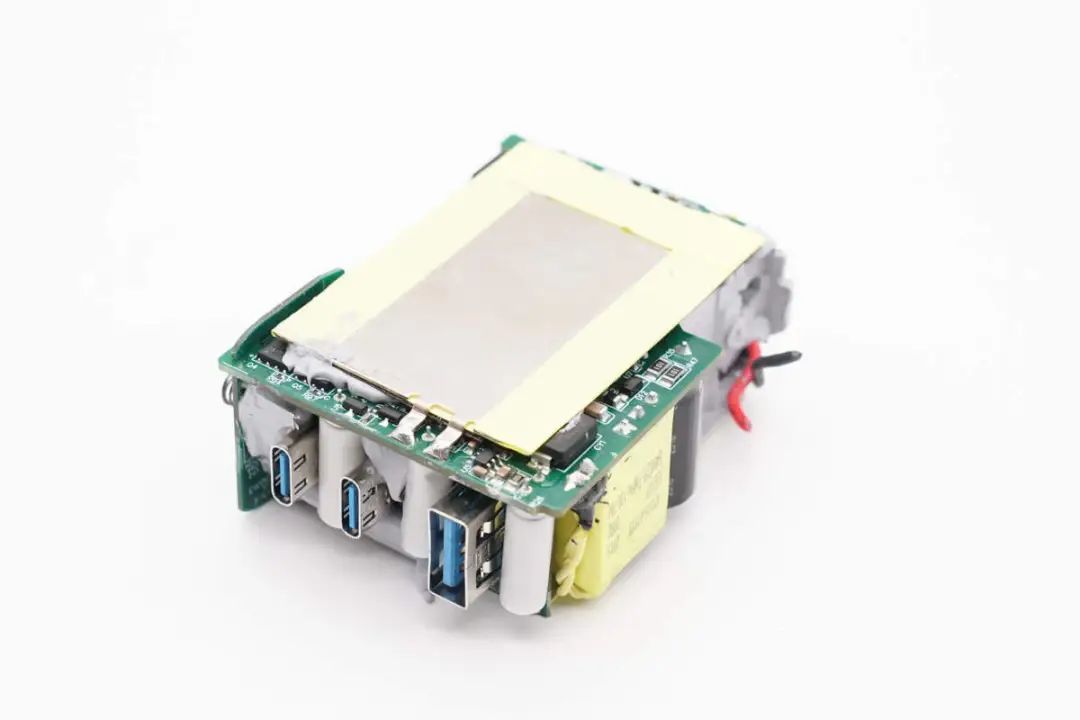

PCBA模块采用多块小板焊接组成，并焊接固定散热片。

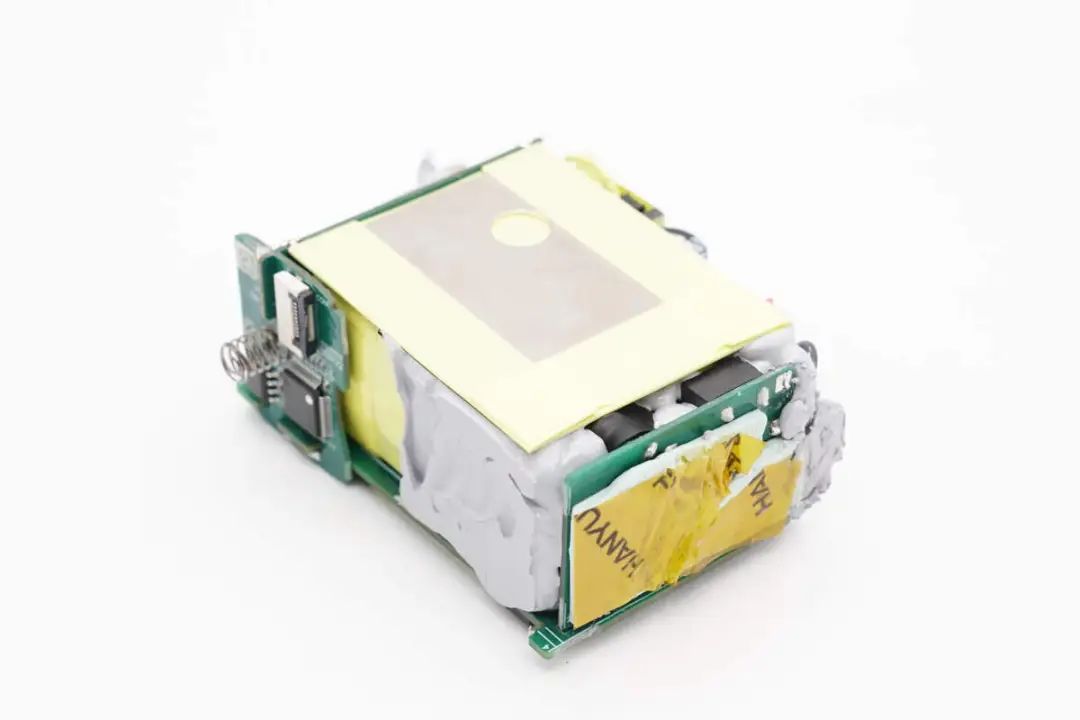

侧面粘贴的导热垫来自汉宇热能。
PCBA模块背面设有散热片，通过焊接固定，边缘粘贴胶带绝缘。
使用游标卡尺测得PCBA模块长度约为51.4mm。

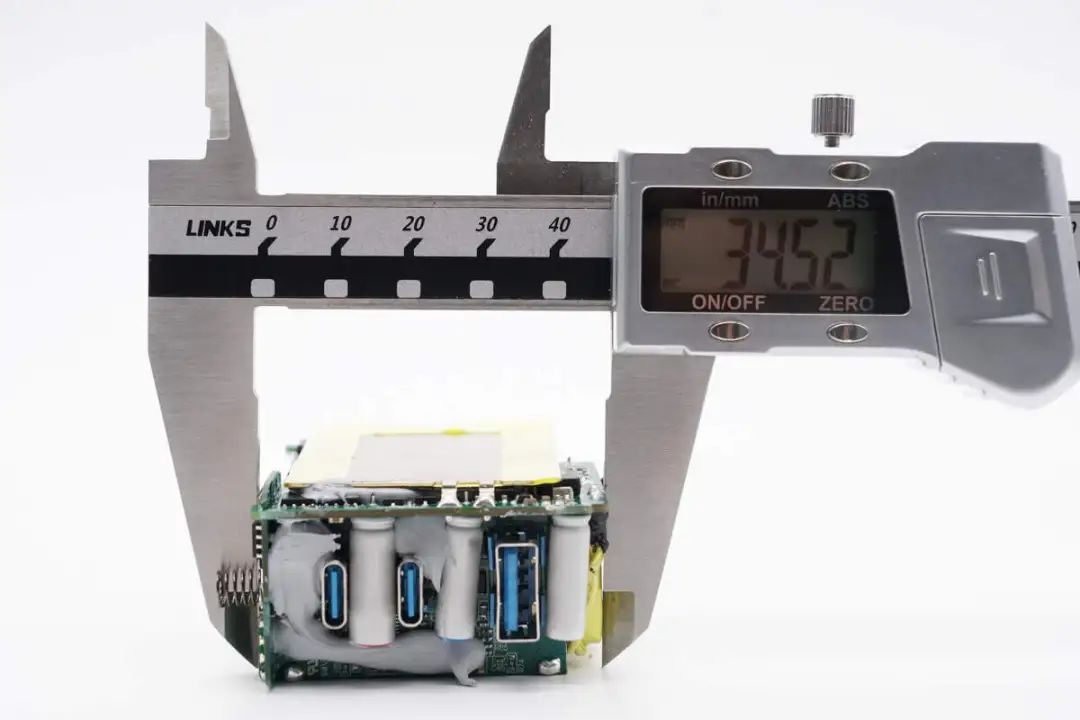

PCBA模块宽度约为34.5mm。

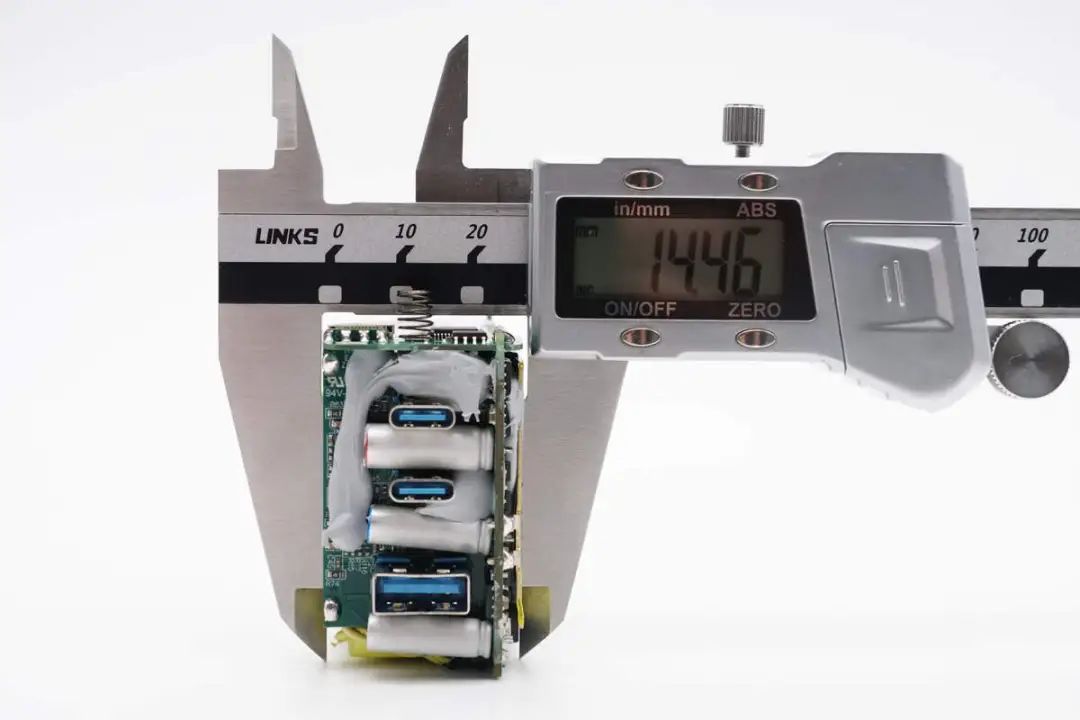

PCBA模块厚度约为14.5mm。

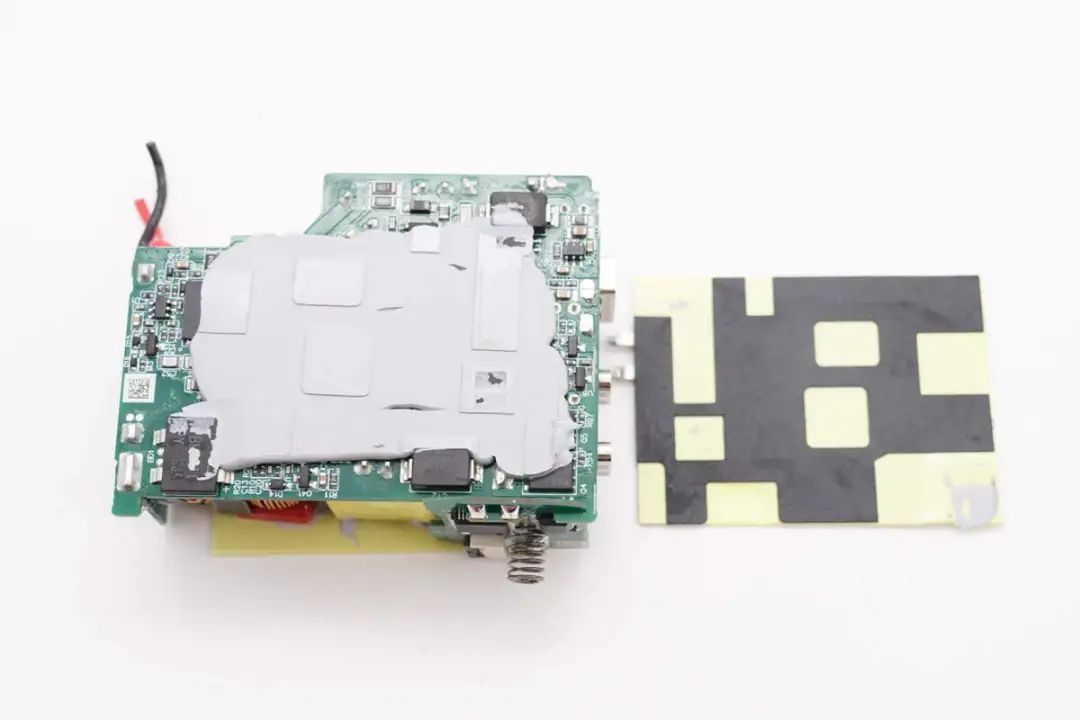

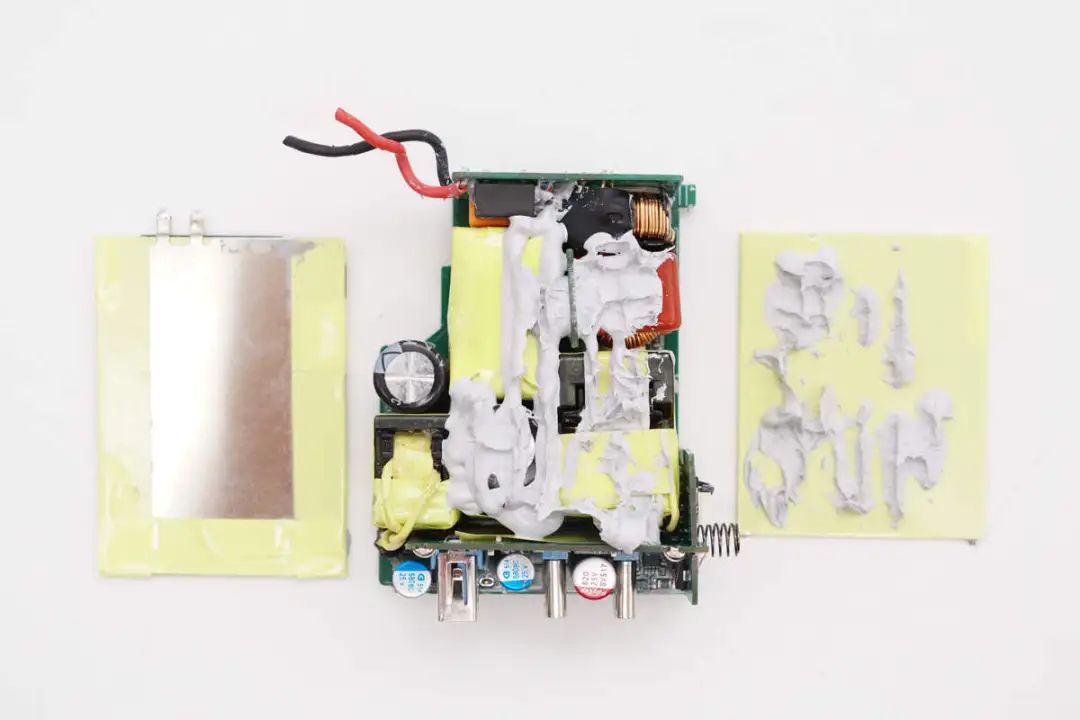

拆下PCBA模块表面的散热片，PFC电感，变压器等元件打胶导热。
PCBA模块背面也打胶导热。

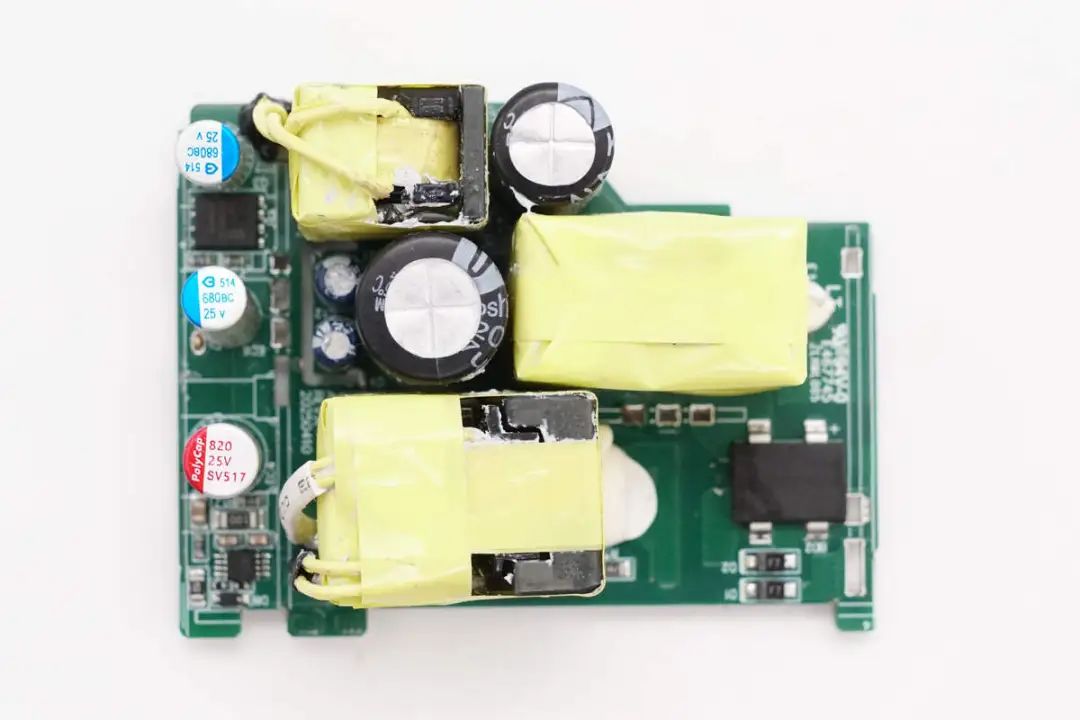

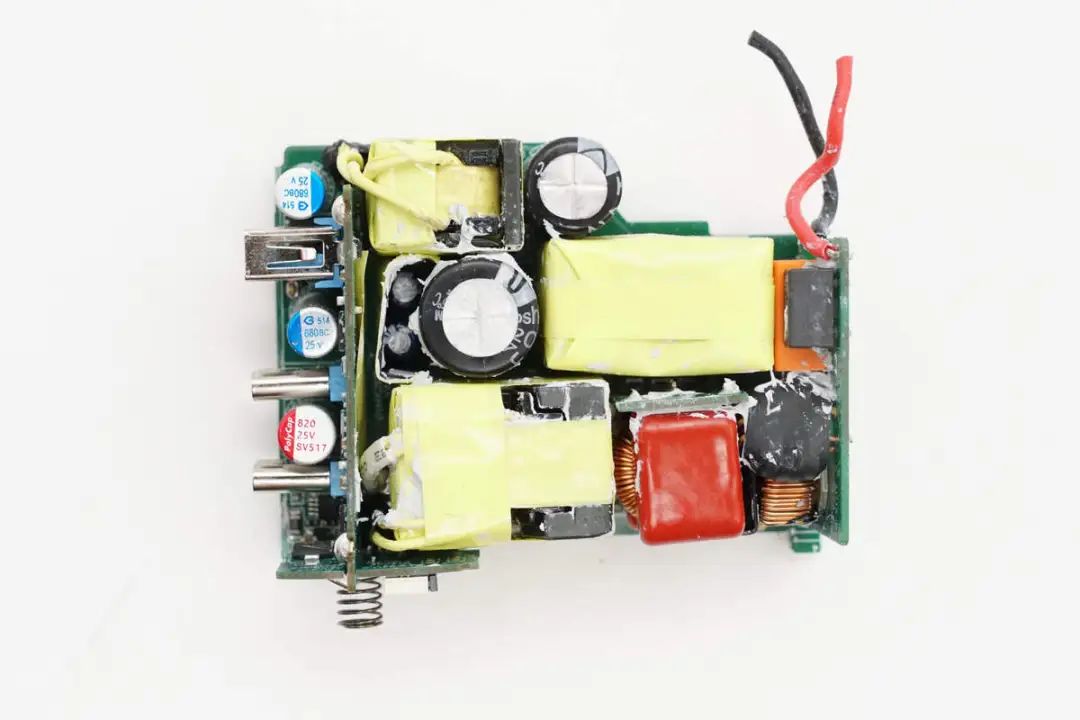

清理掉导热胶，PCBA模块正面一览，右侧小板为交流输入，焊接保险丝，共模电感和安规X2电容，右侧上方焊接PFC升压电感，下方焊接滤波电容和滤波电感。左侧输出小板焊接USB-C和USB-A母座，小板右侧焊接变压器，滤波电容，左下方焊接显示小板。

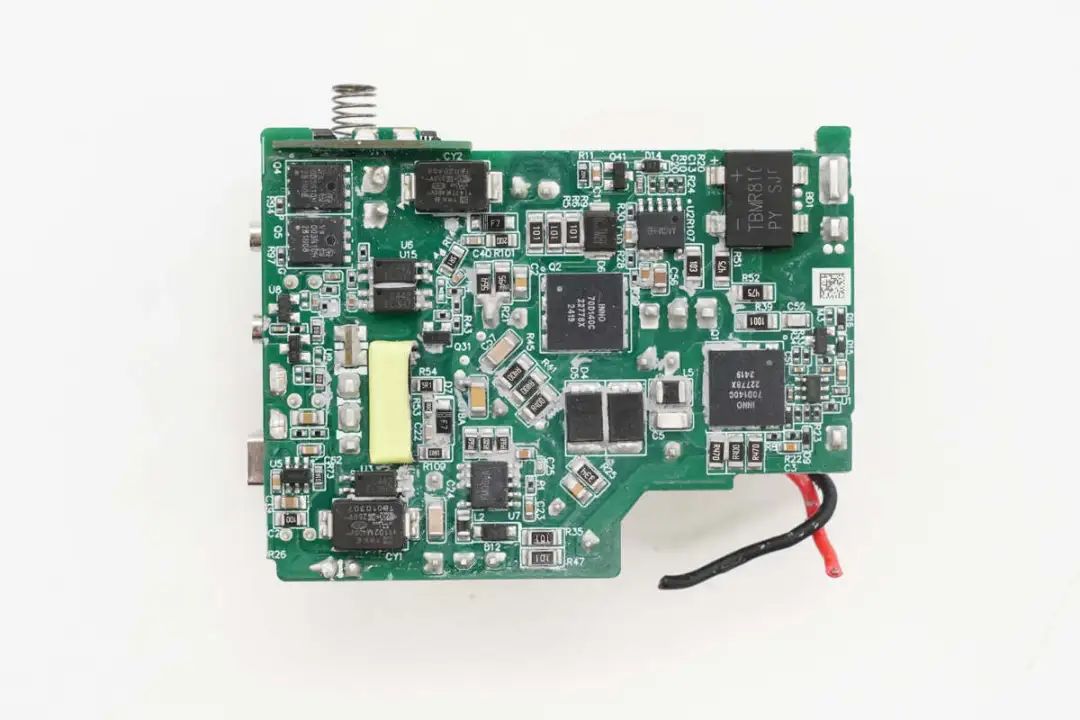

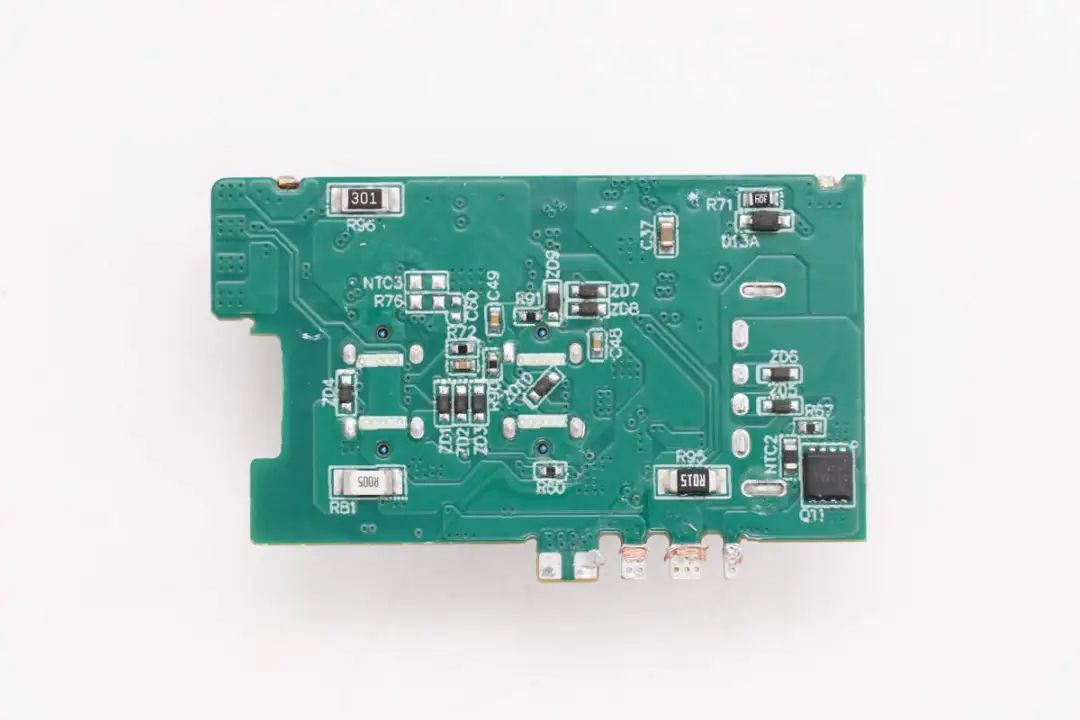

PCBA模块背面右上角焊接整流桥，下方焊接PFC控制器和氮化镓开关管，中间位置焊接主控芯片和氮化镓开关管，左上角焊接两颗同步整流管，左下方焊接电源主控芯片和同步整流控制器。初次级之间设有两颗贴片Y电容和三颗反馈光耦。

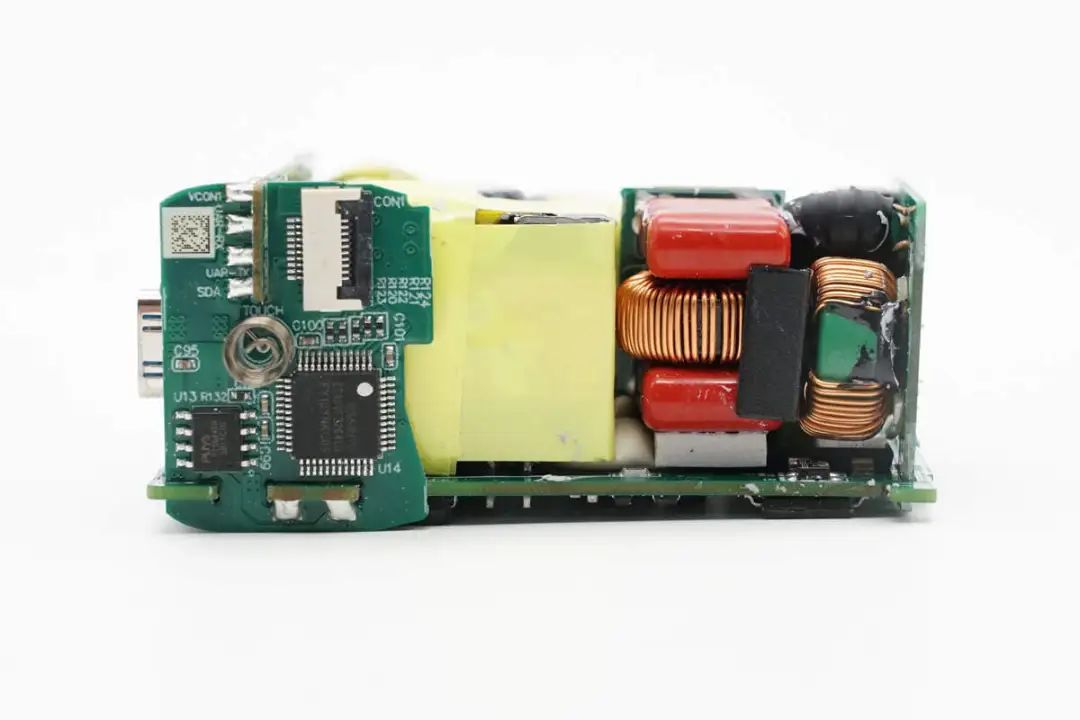

PCBA模块侧面一览，焊接屏幕显示小板，滤波小板。

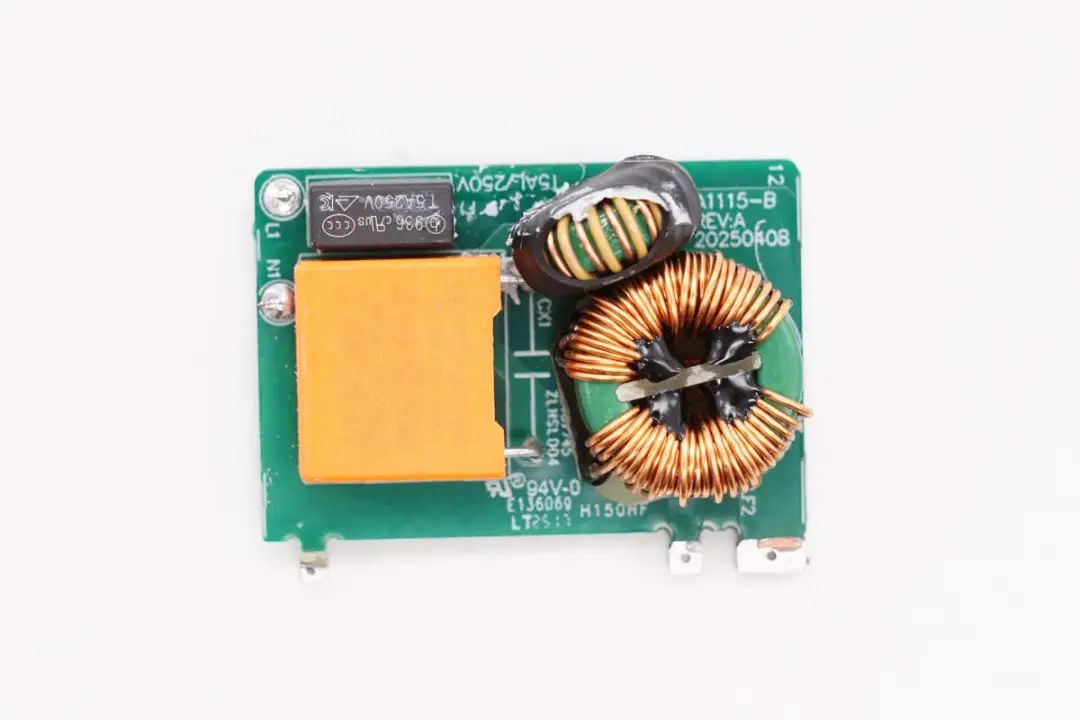

焊接拆下侧面小板，小板焊接保险丝，安规X2电容和两颗共模电感。

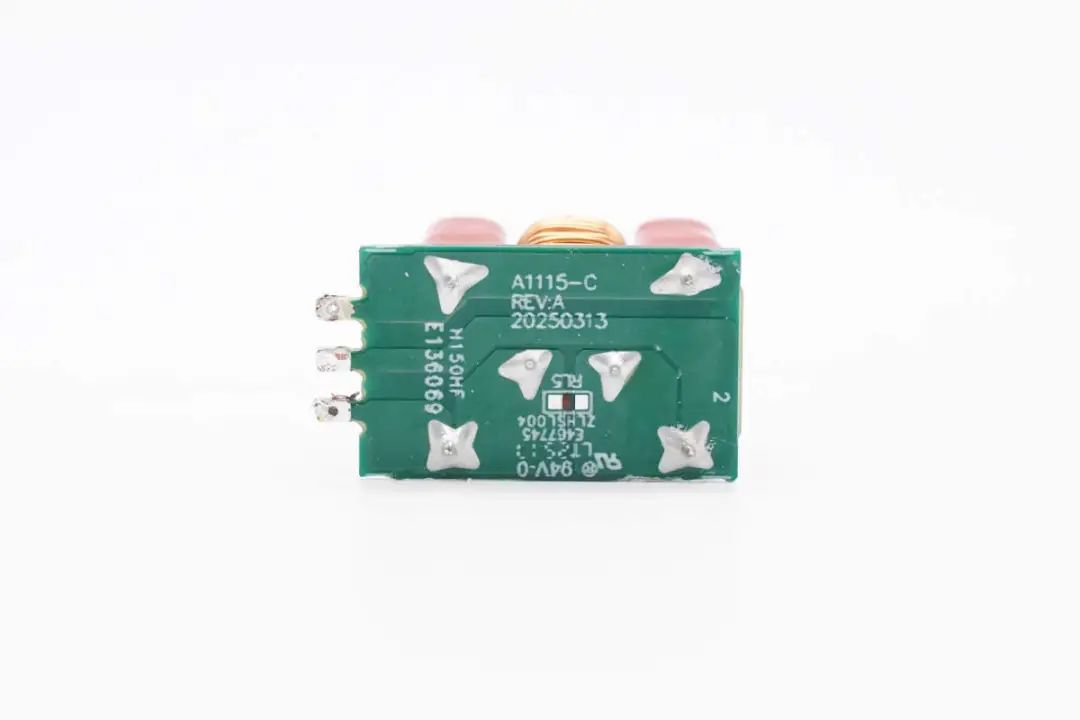

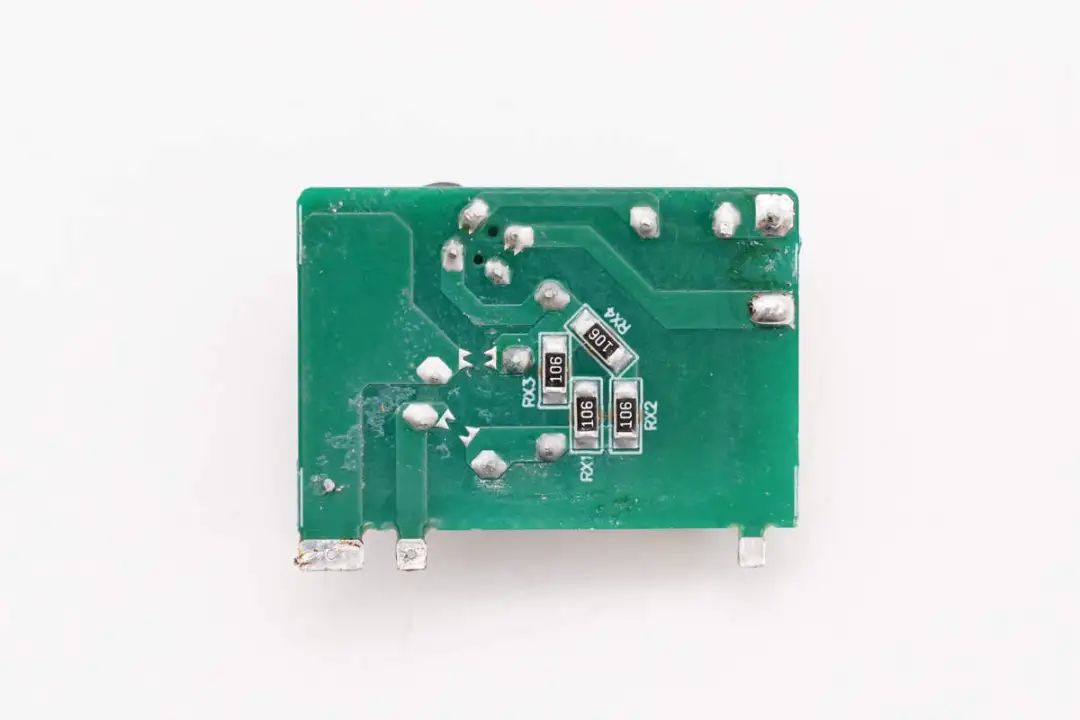

小板背面焊接贴片电阻。

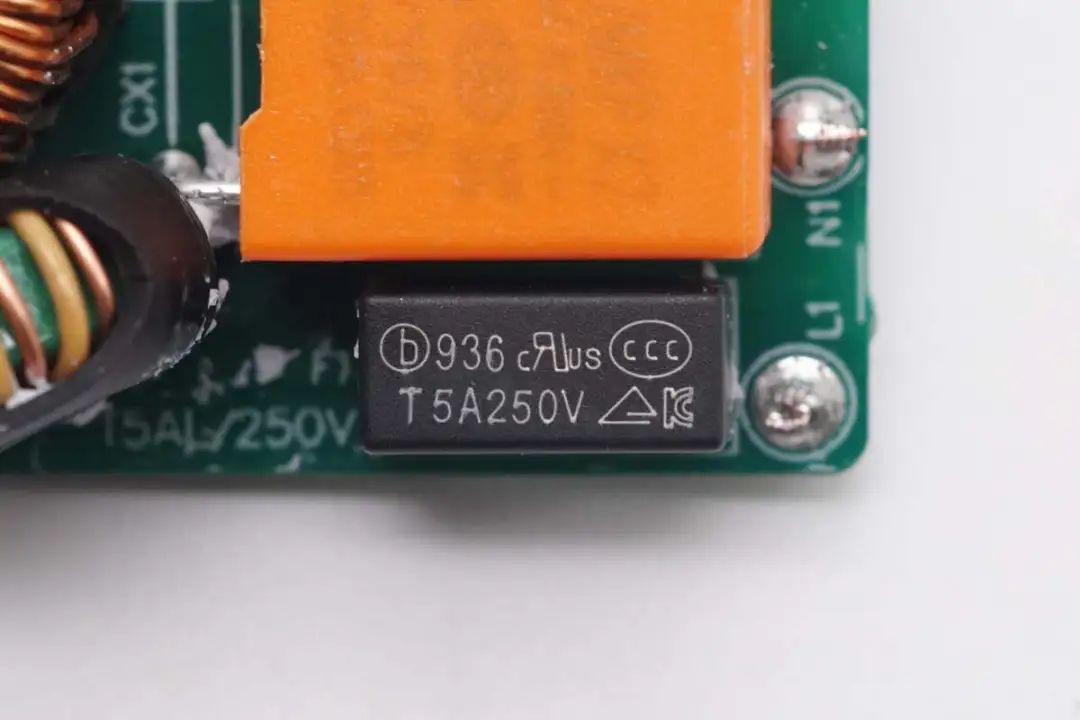

保险丝来自贝特电子，出料号936，规格为5A 250V。

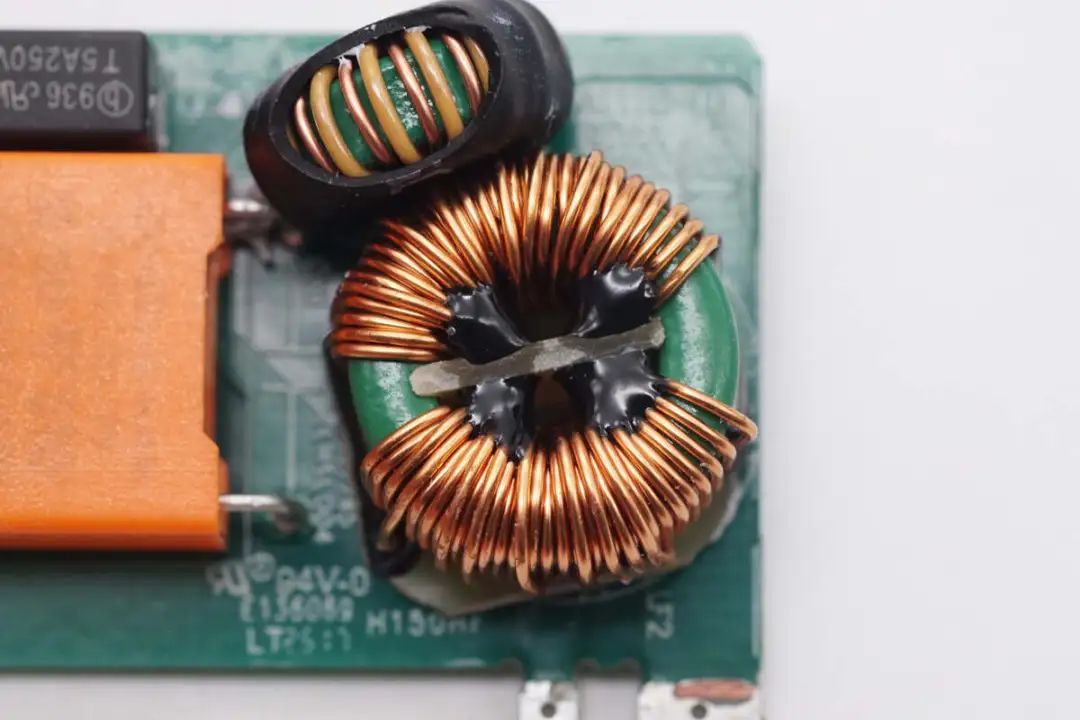

共模电感采用漆包线和绝缘线绕制，外套热缩管绝缘。

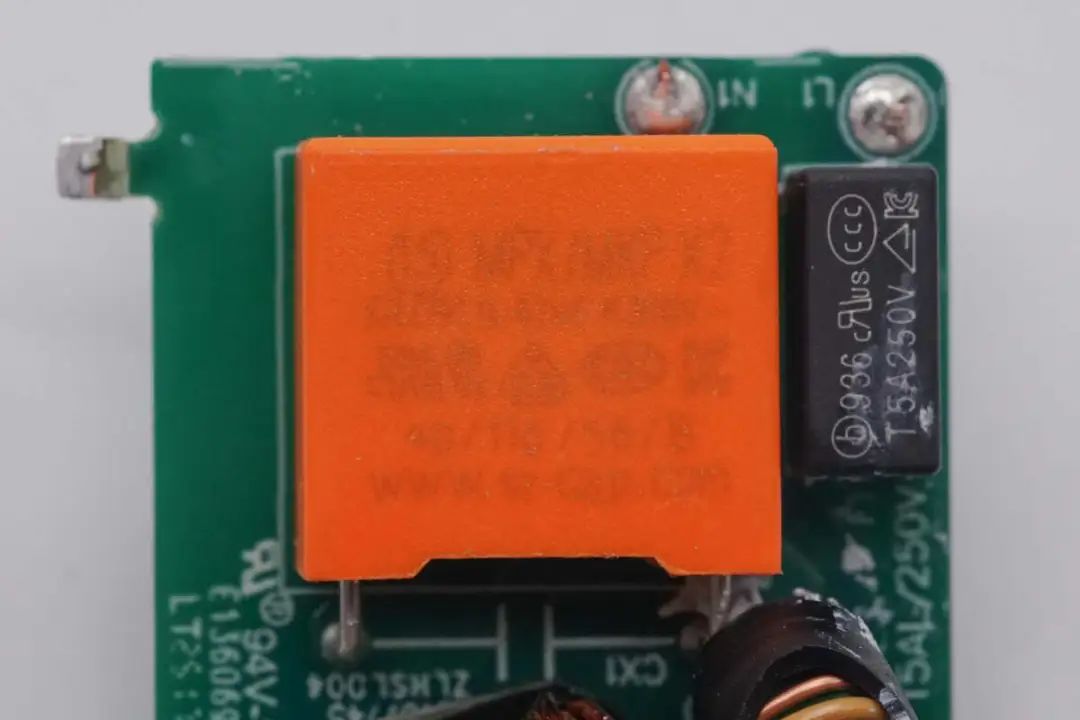

安规X2电容来自塑镕，规格为0.47μF。

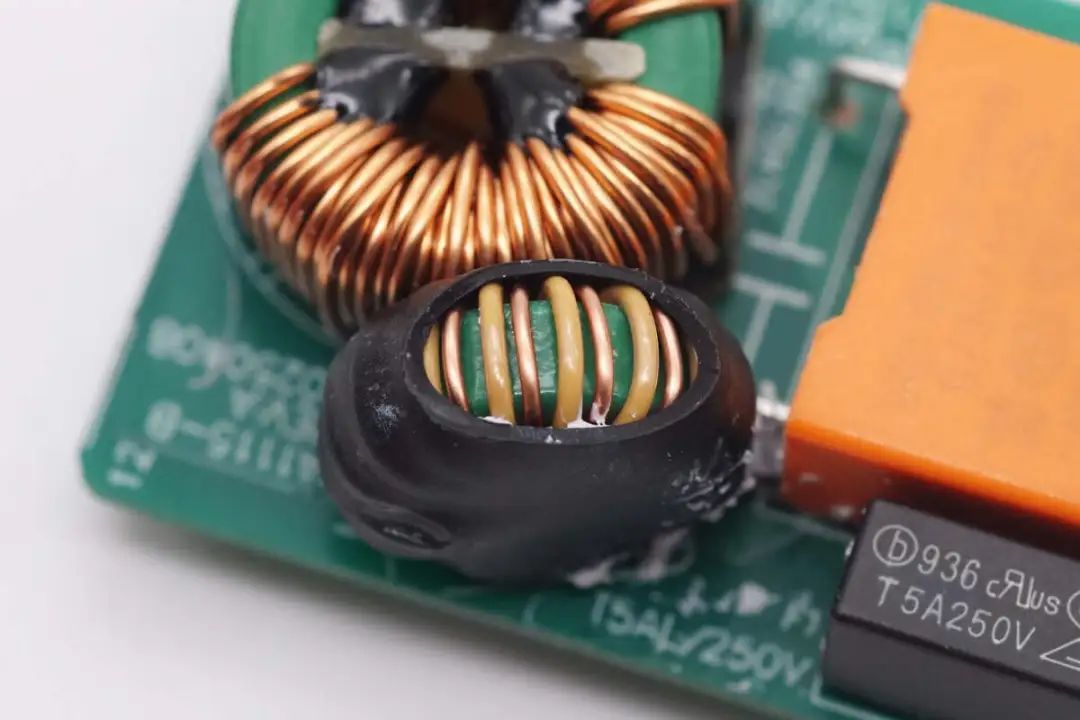

共模电感采用磁环绕制，底部设有电木板绝缘。
PCBA模块右下角焊接一颗整流桥。

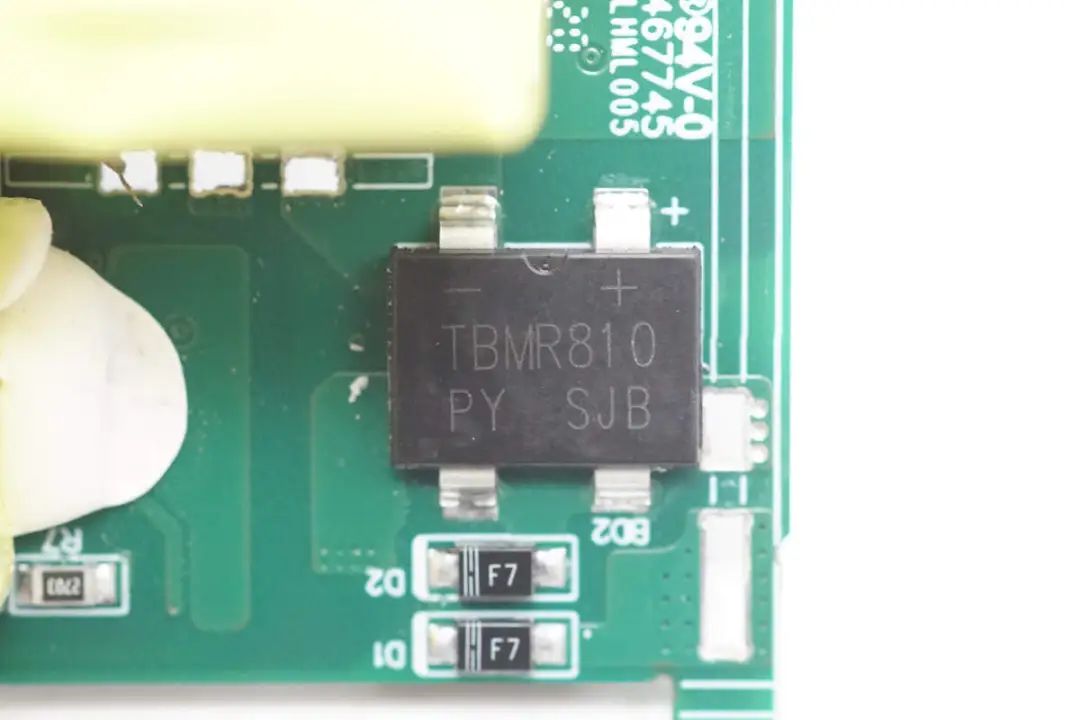

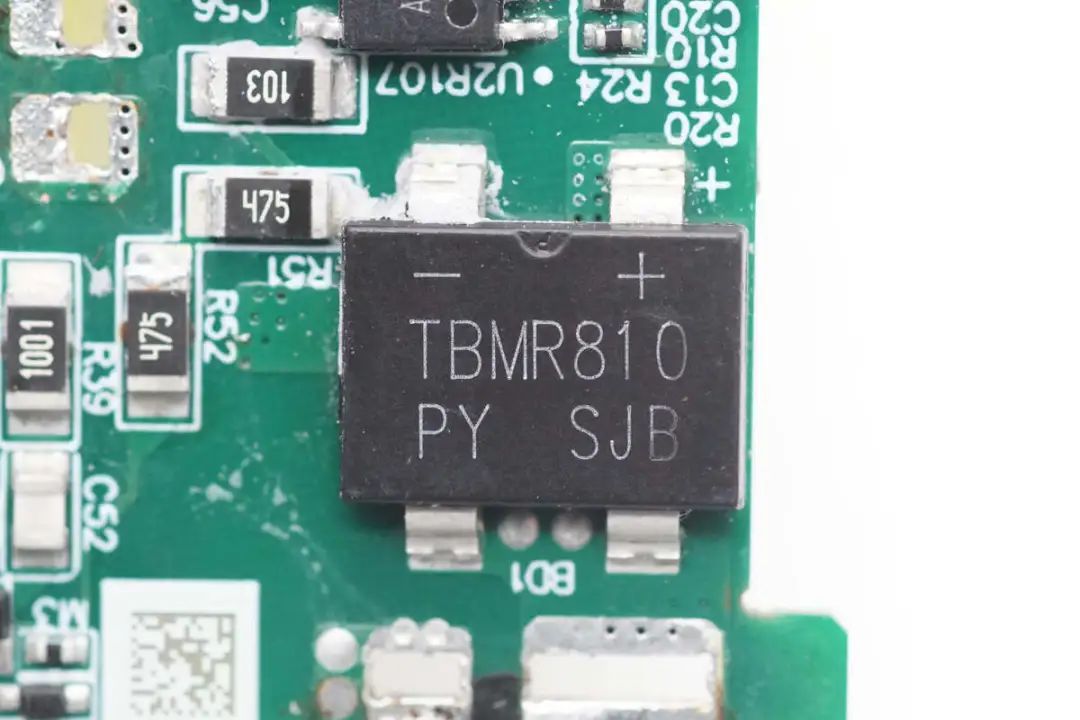

整流桥来自平伟，型号TBMR810，规格为8A 1000V，采用TBM封装。
背面还设有一颗同型号的整流桥，使用两颗均摊发热。
滤波电容和滤波电感焊接在单独的小板上，充分利用空间。
小板背面没有焊接元件。

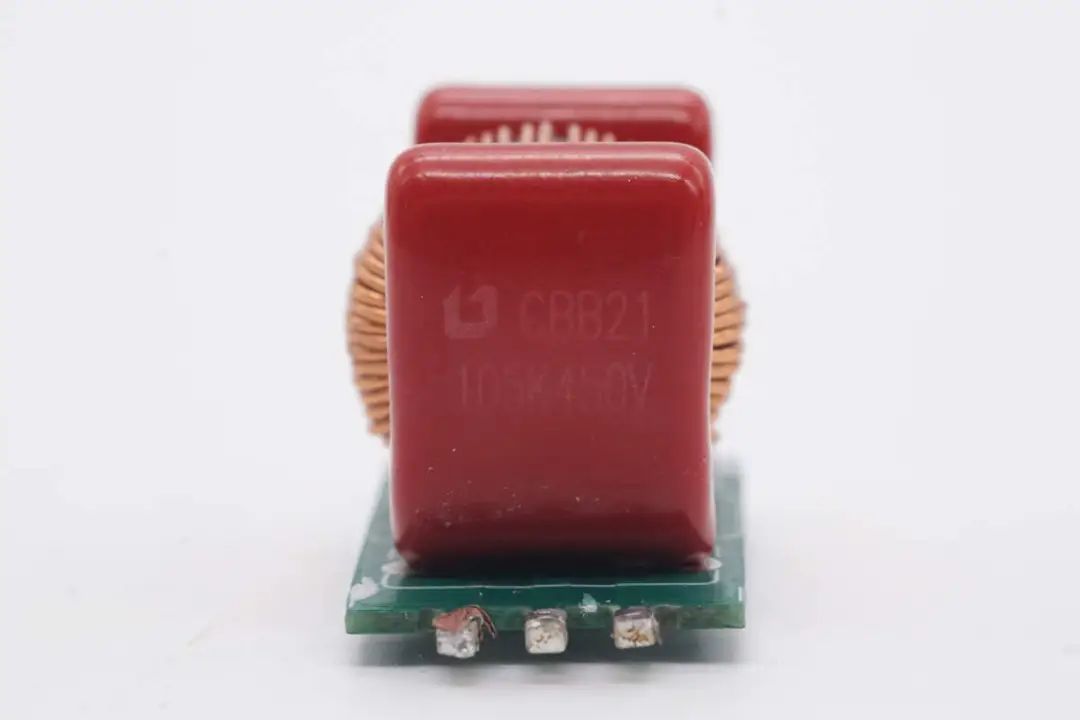

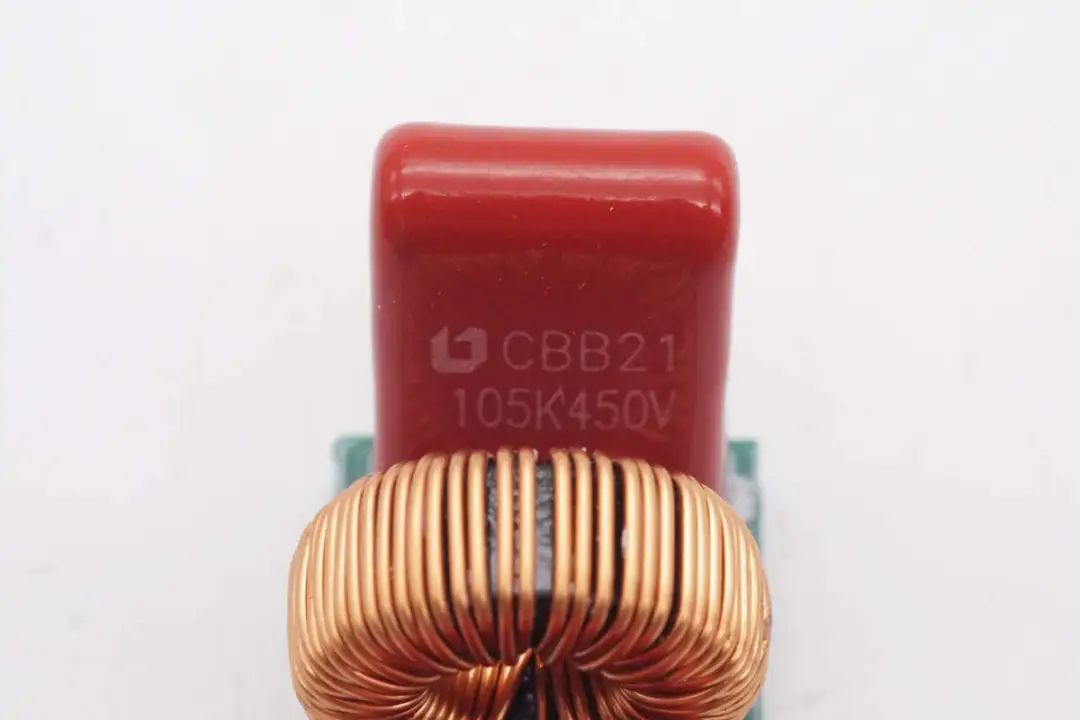

薄膜电容来自塑镕，为CBB21系列，规格为1μF450V。
另一颗薄膜电容规格相同。

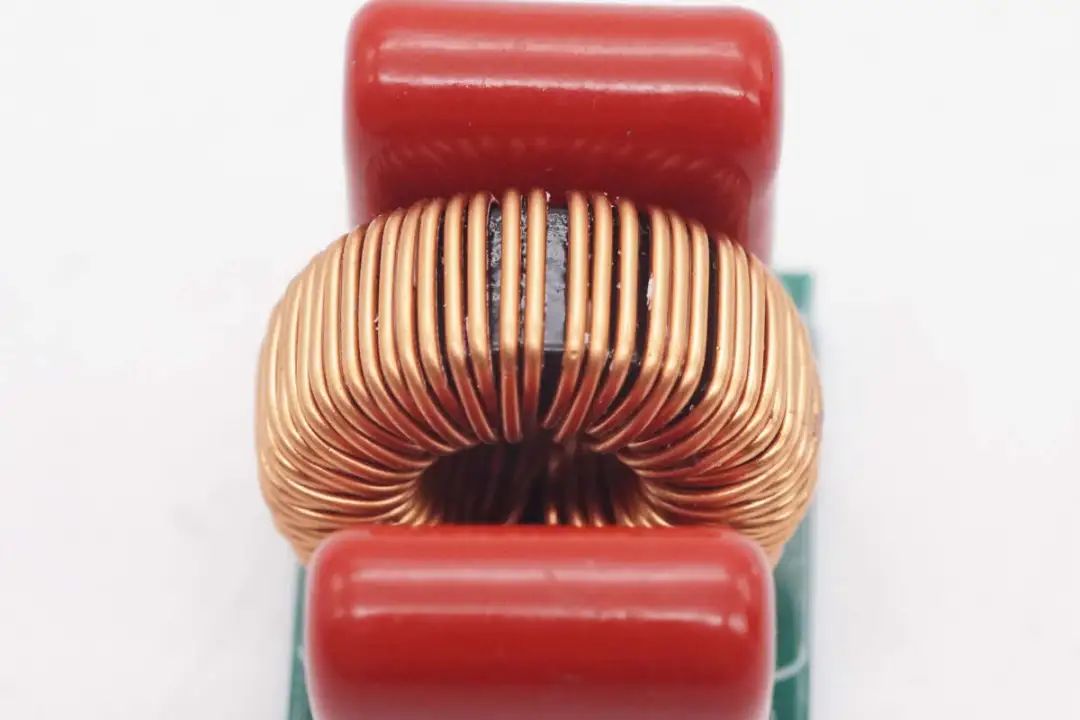

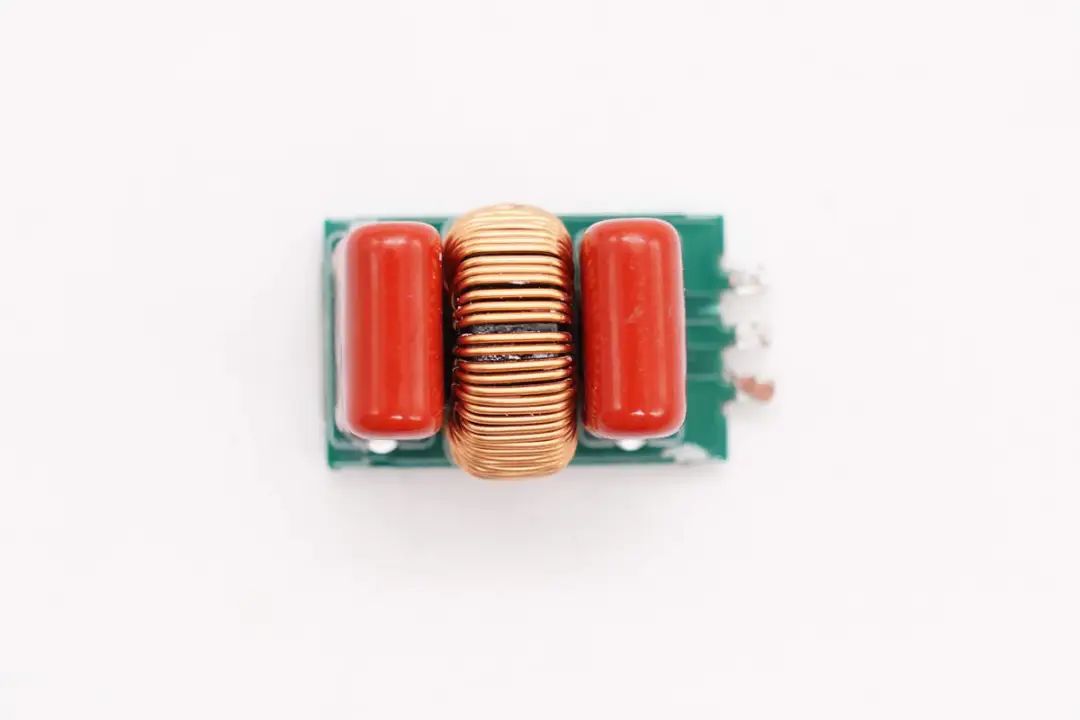

磁环滤波电感特写。

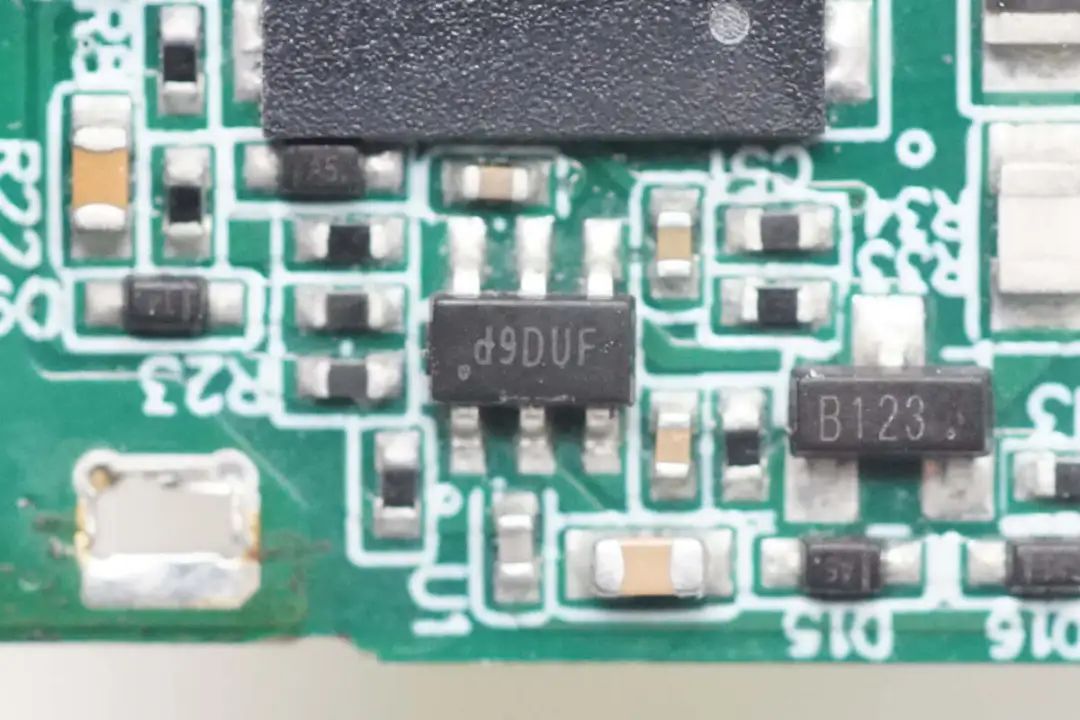

PFC控制器采用矽力杰SY5072B，丝印d9，运行在临界模式，采用恒定导通时间运行，内置的升压转换器采用准谐振开关，谷底开通，以获得高效率及优化EMI性能，采用SOT23-6封装。

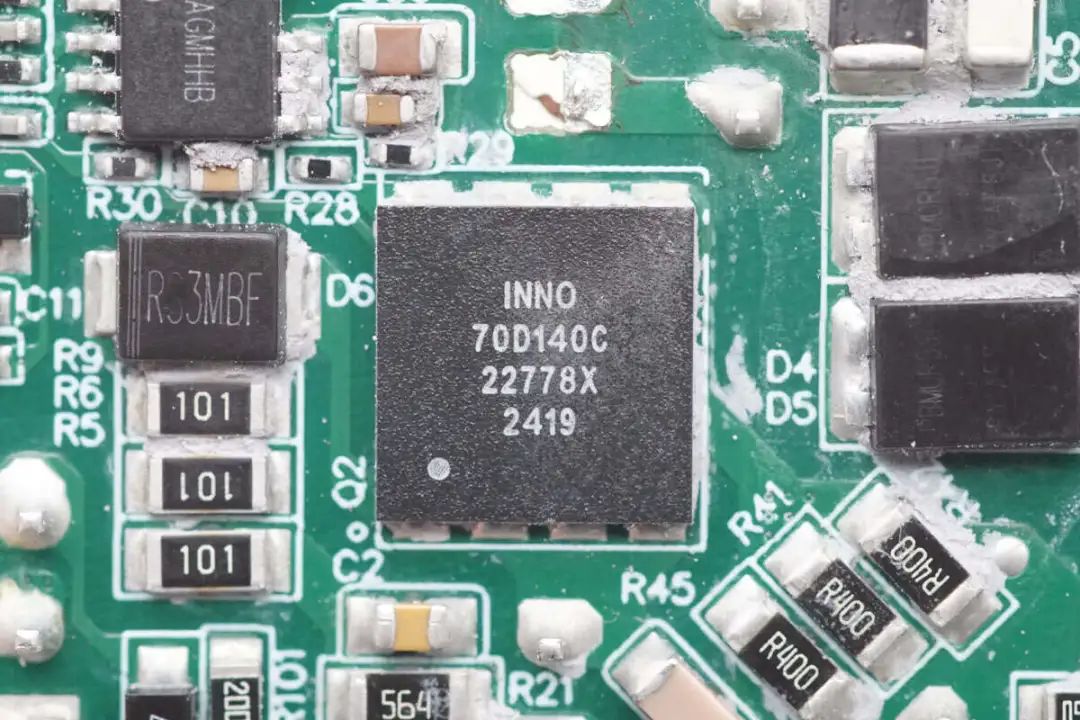

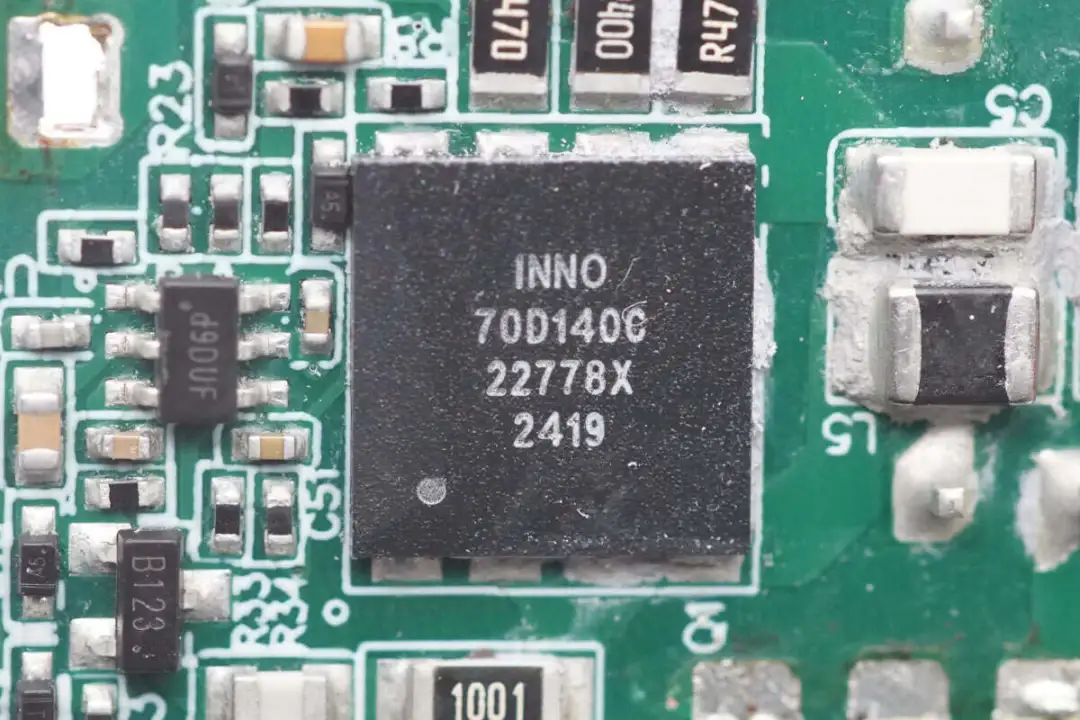

PFC开关管来自英诺赛科，丝印70D140C，型号INN700D140C，为耐压700V的增强型氮化镓开关管，瞬态耐压为800V，导阻140mΩ，具备开尔文源极，采用DFN8*8封装。
英诺赛科氮化镓开关管具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规。适用于图腾柱PFC，快充电源，高功率密度以及高能效开关电源应用。

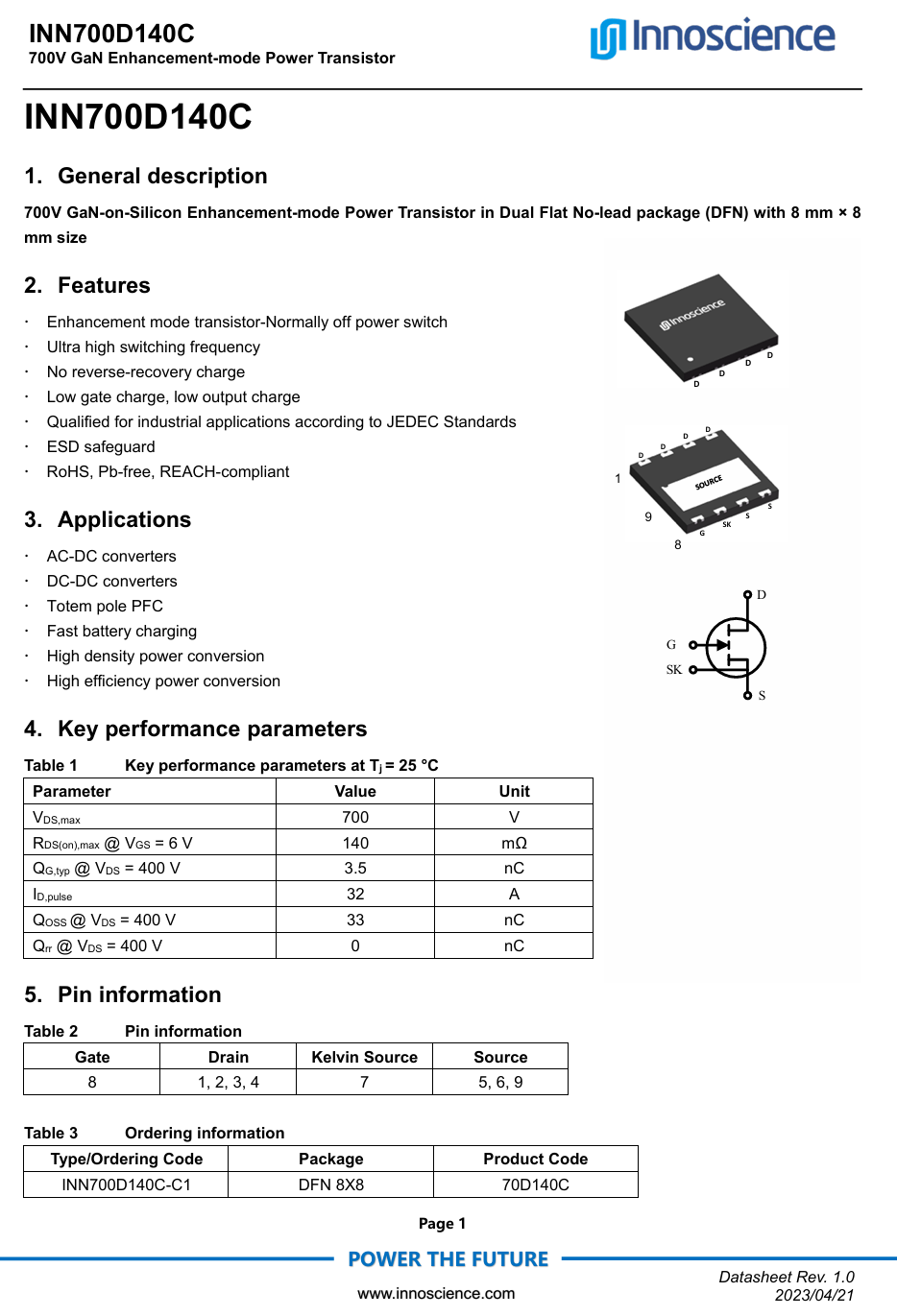

英诺赛科 INN700D140C 资料信息。
PFC升压电感采用胶带严密缠绕绝缘。

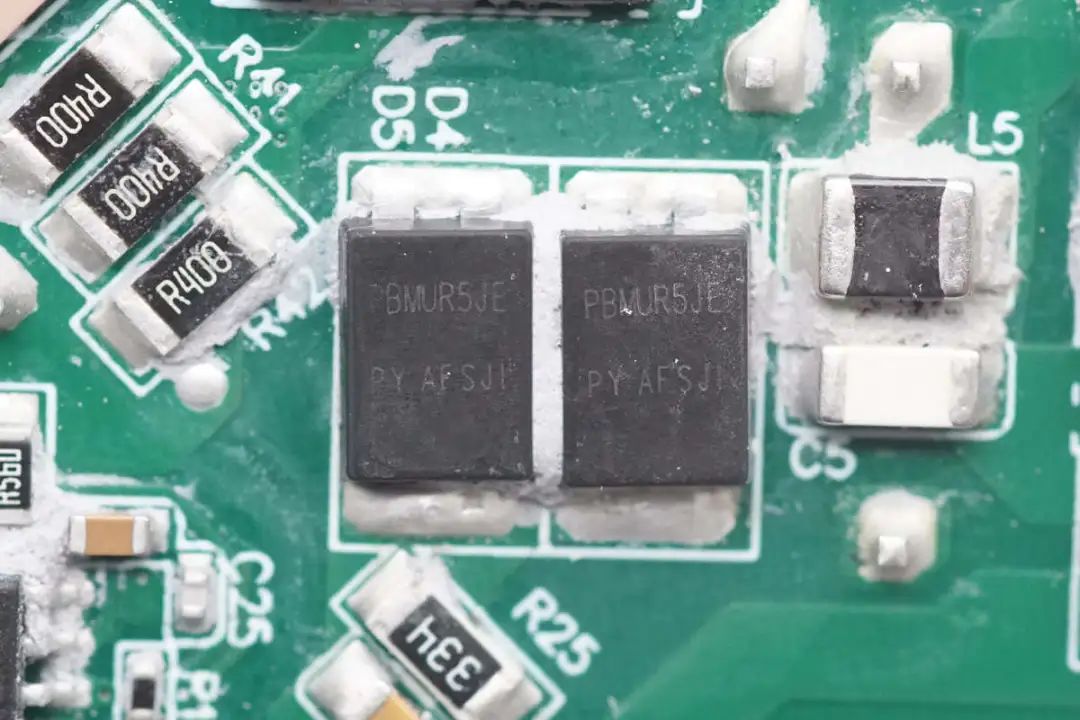

PFC整流管来自平伟，型号PBMUR5JE，超快恢复二极管，规格为5A 600V，采用PS-277B封装。
高压滤波电容来自东佳，规格为420V27μF。

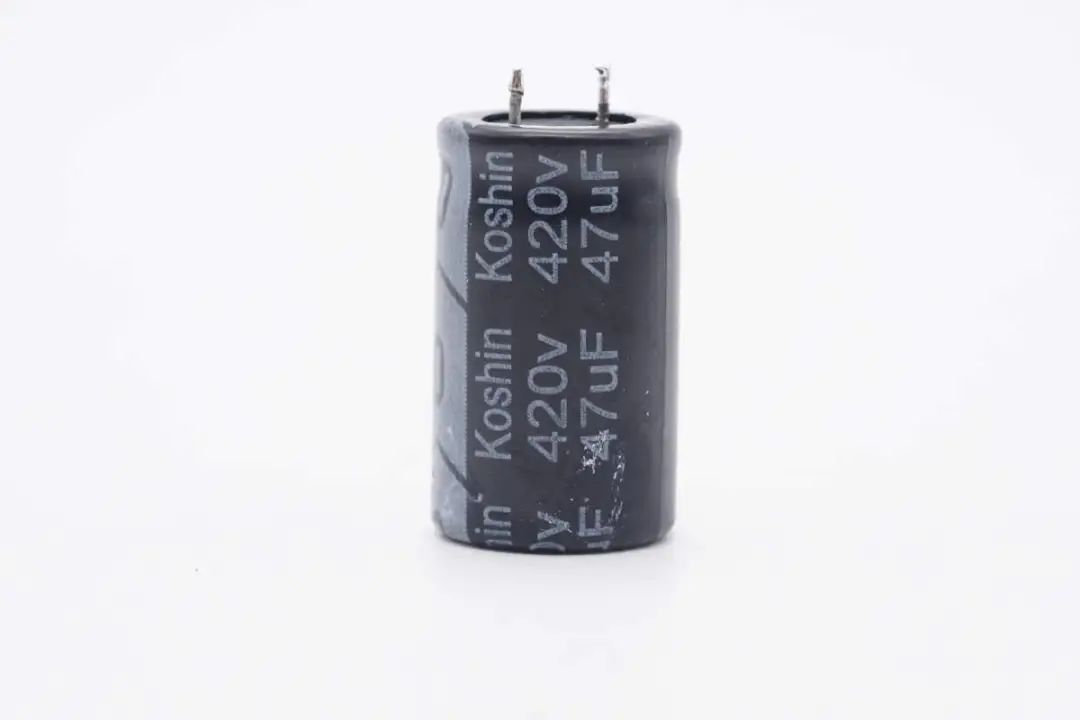

另一颗电容规格为420V47μF。

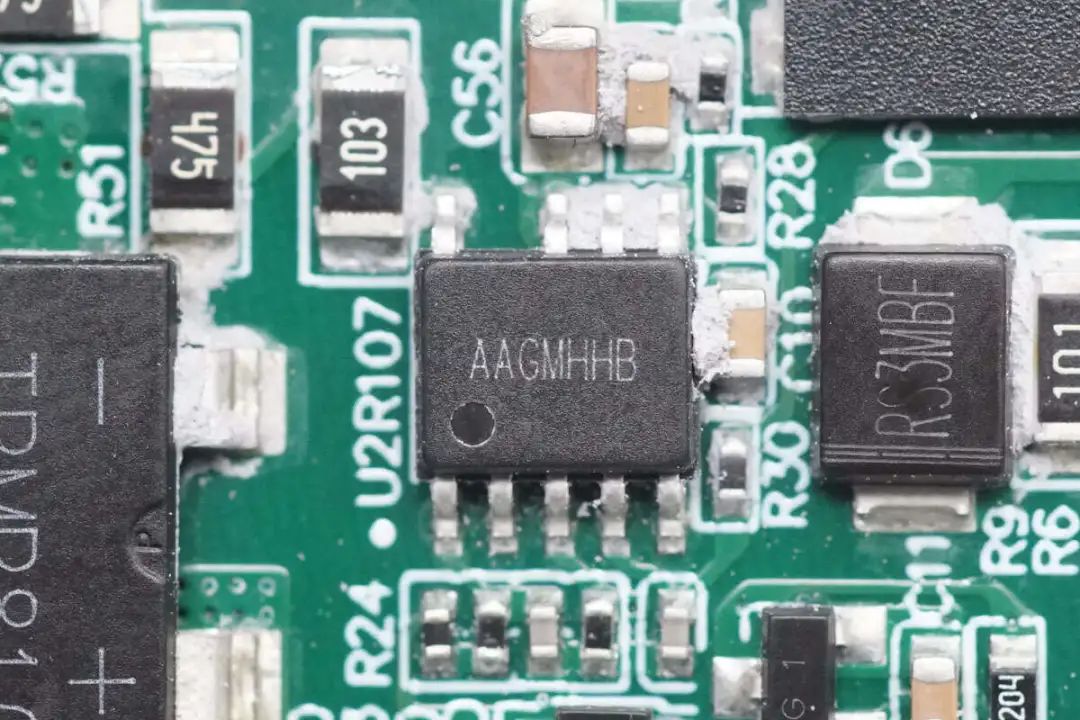

初级主控芯片来自矽力杰，丝印AAGM，采用SSOP9封装。
开关管采用英诺赛科INN700D140C，与PFC开关管型号相同。

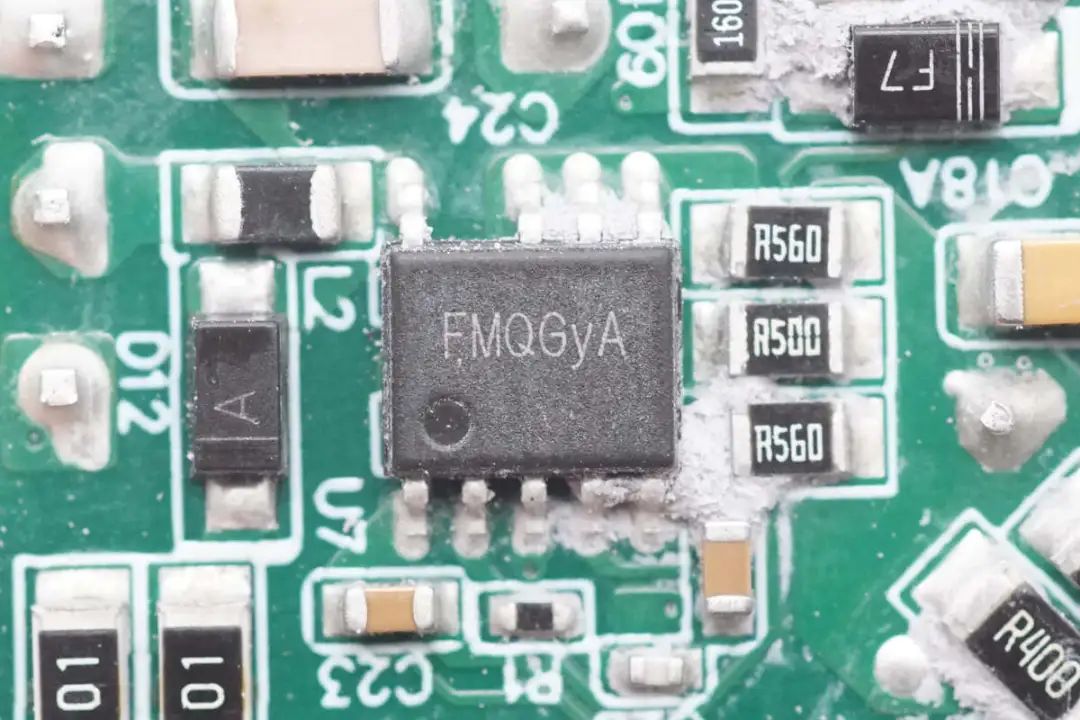

另一颗初级主控芯片来自矽力杰，丝印FMQ，采用SSOP9封装。

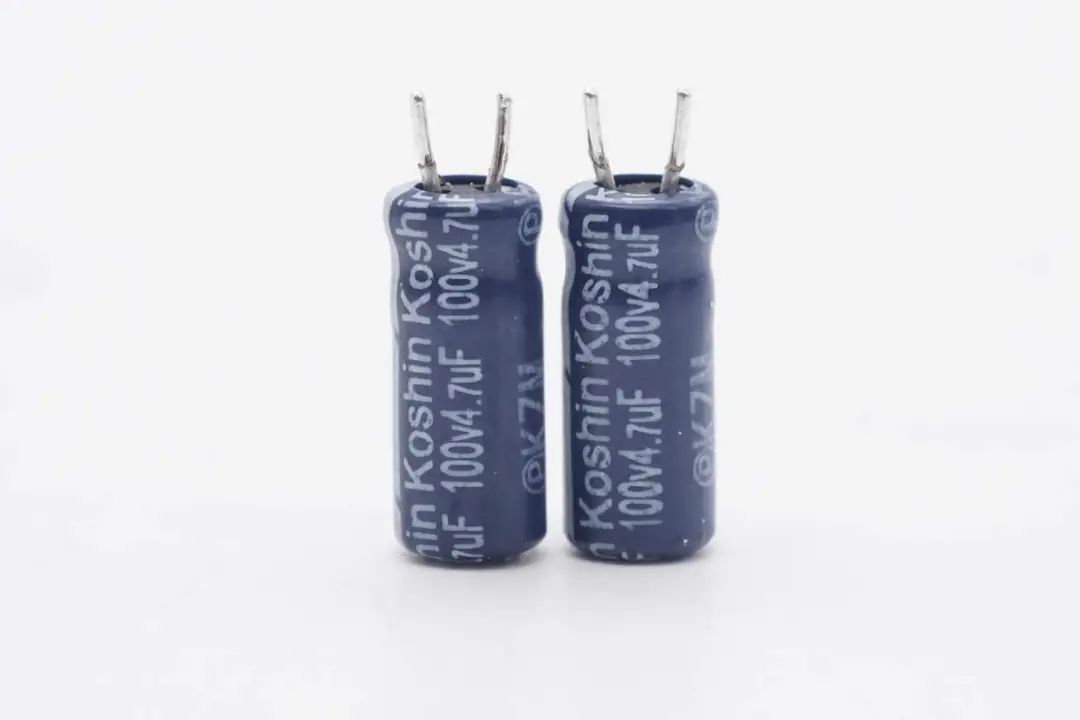

两颗为初级主控芯片供电的滤波电容来自东佳，规格均为100V4.7μF。

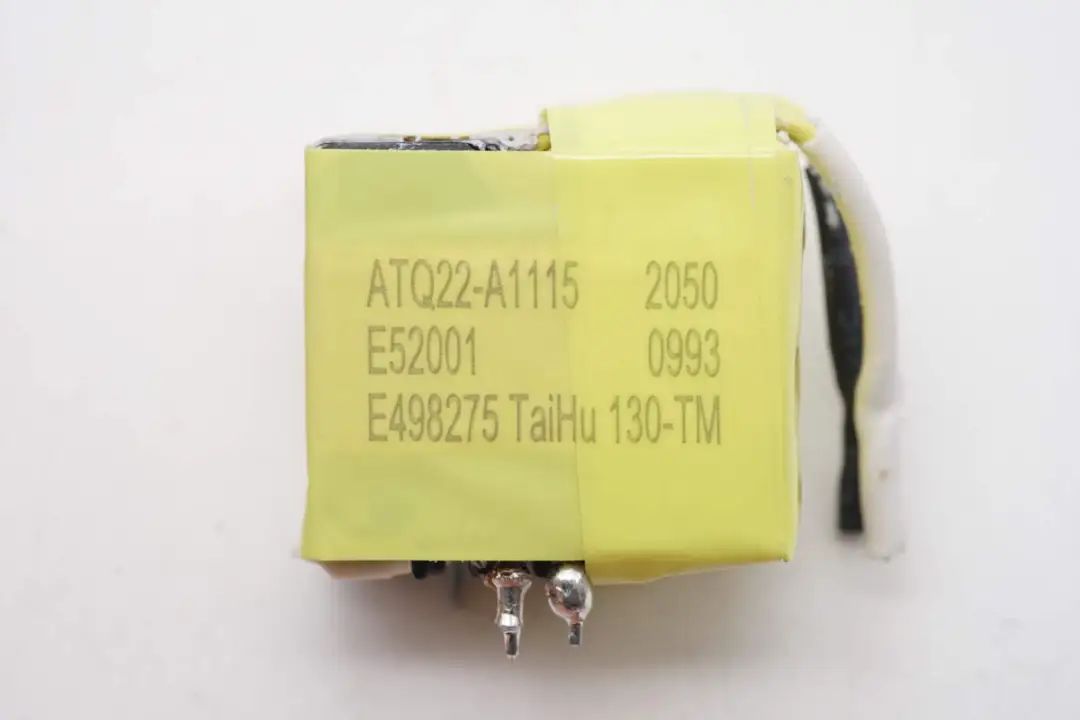

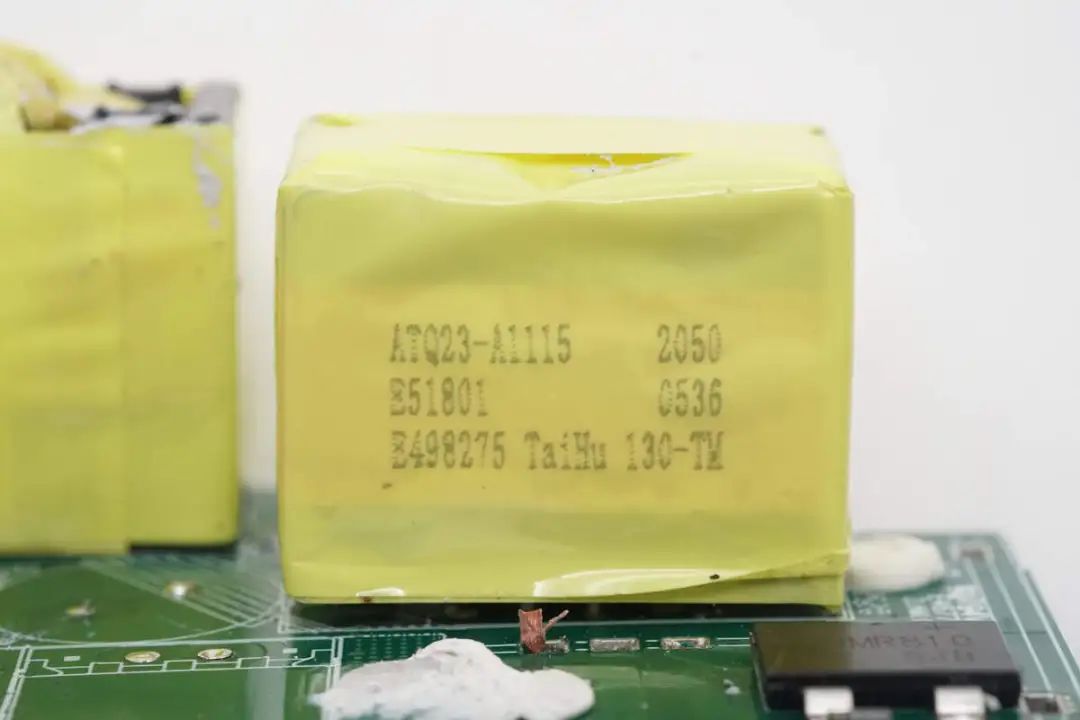

变压器采用ATQ22磁芯。
另一个变压器采用ATQ15磁芯。

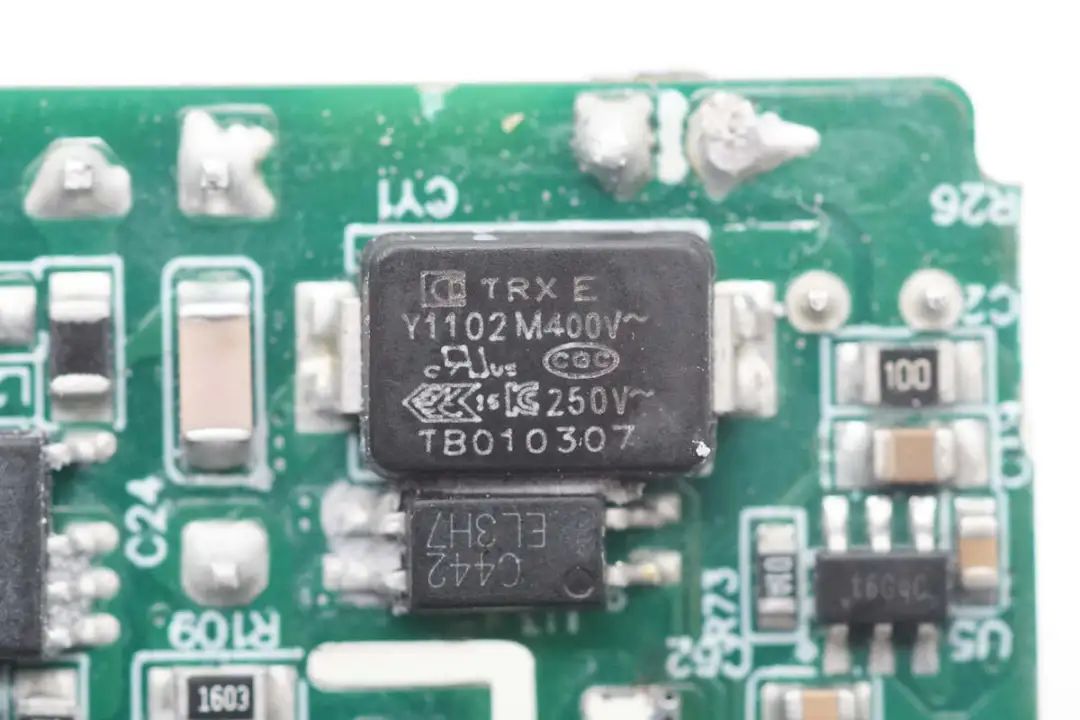

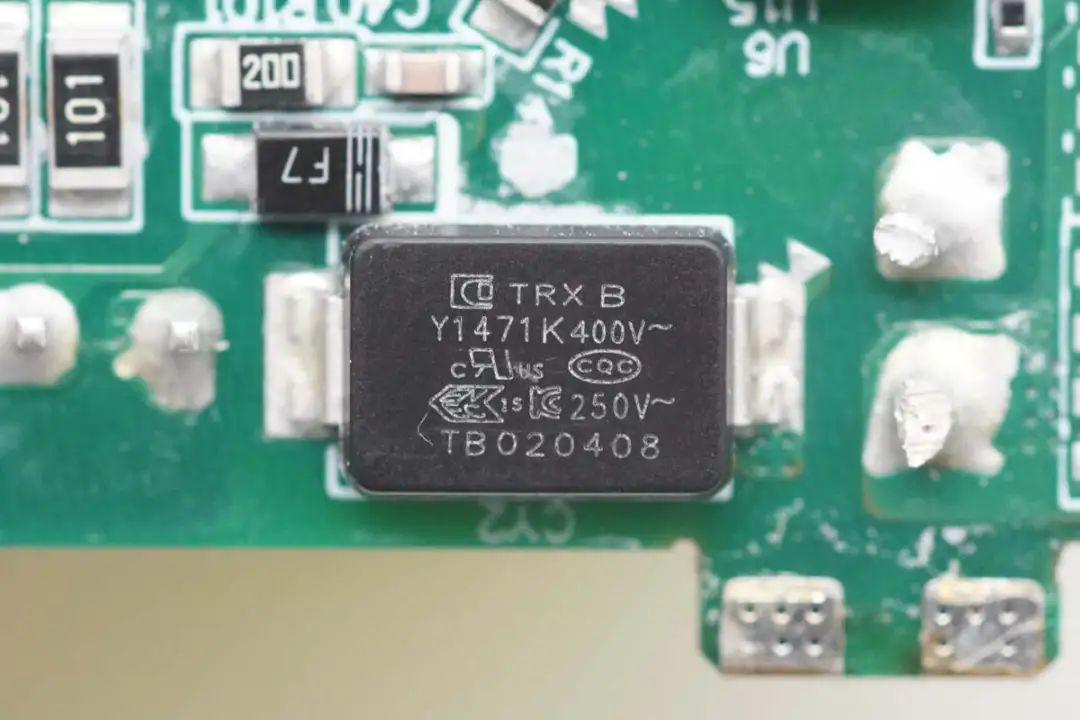

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号TMY1102M。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
另一颗特锐祥贴片Y电容料号TMY1471K。

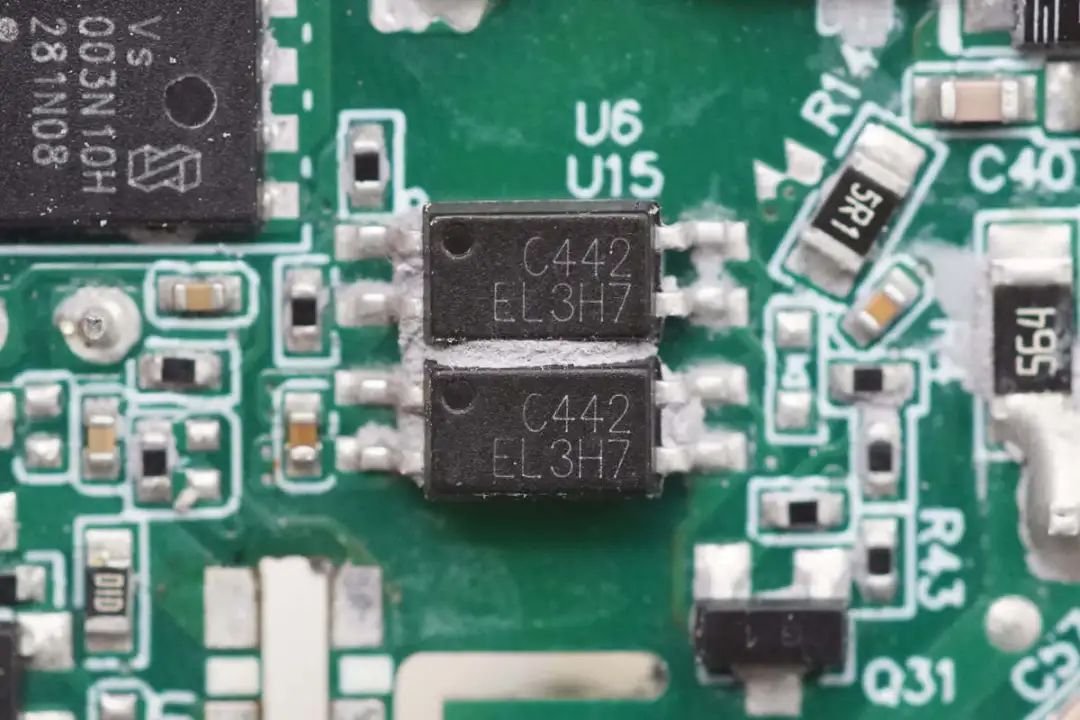

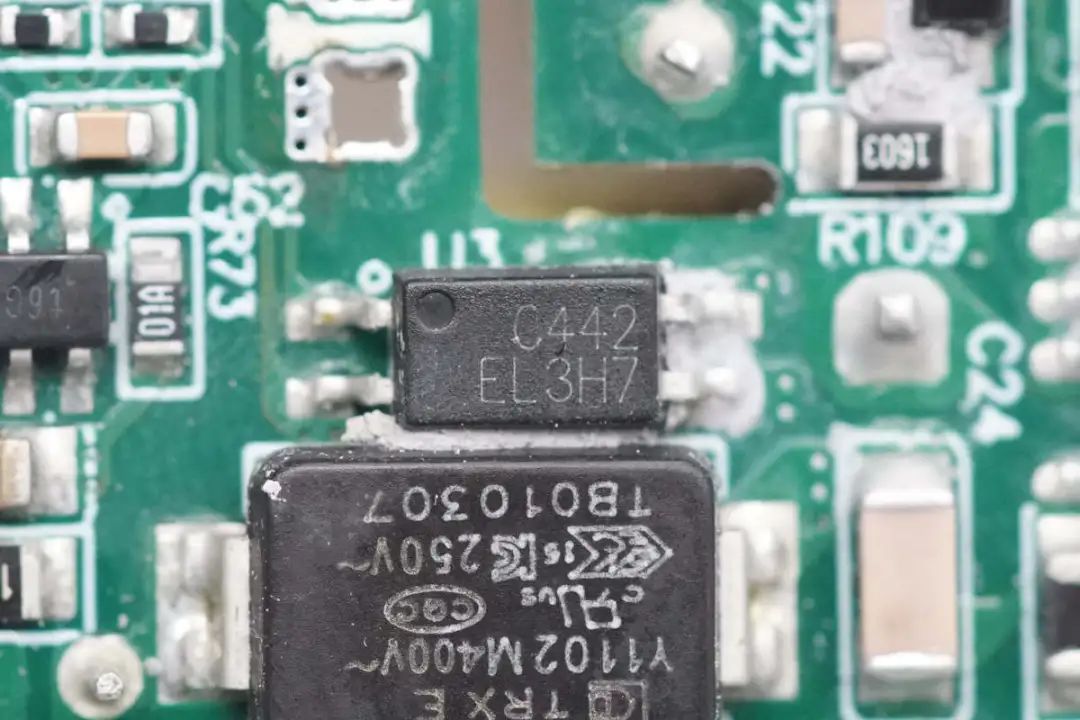

亿光EL3H7贴片光耦用于输出电压反馈。
另一颗EL3H7贴片光耦特写。
输出端焊接协议小板和滤波固态电容。

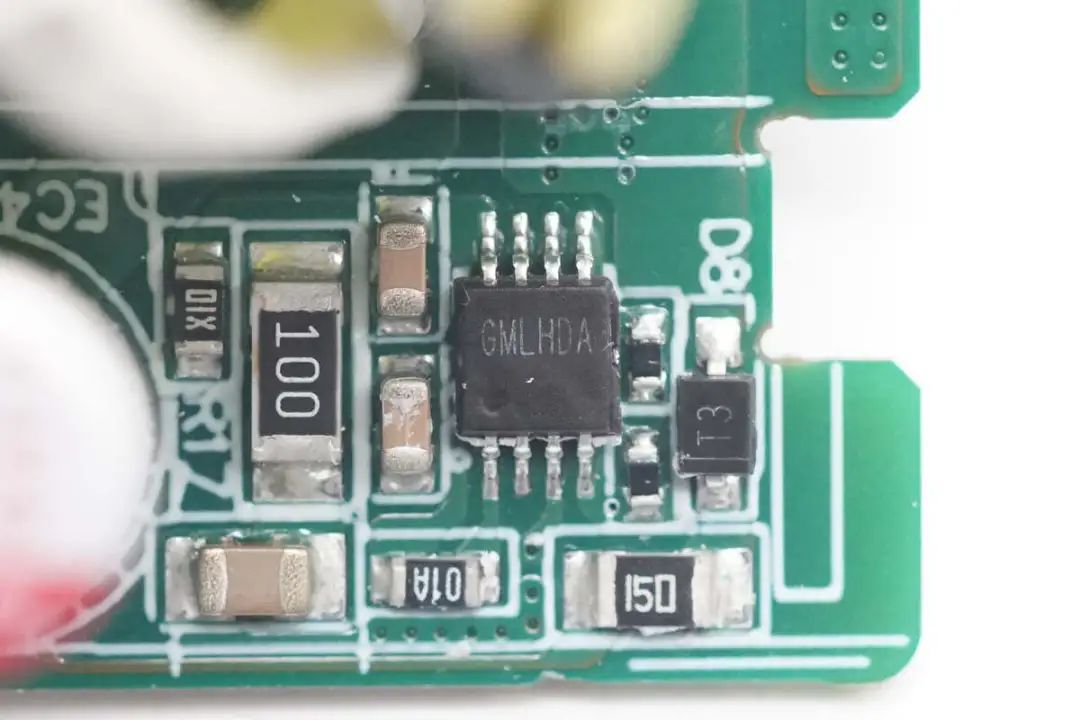

同步整流控制器来自矽力杰，丝印GML，采用MSOP8封装。

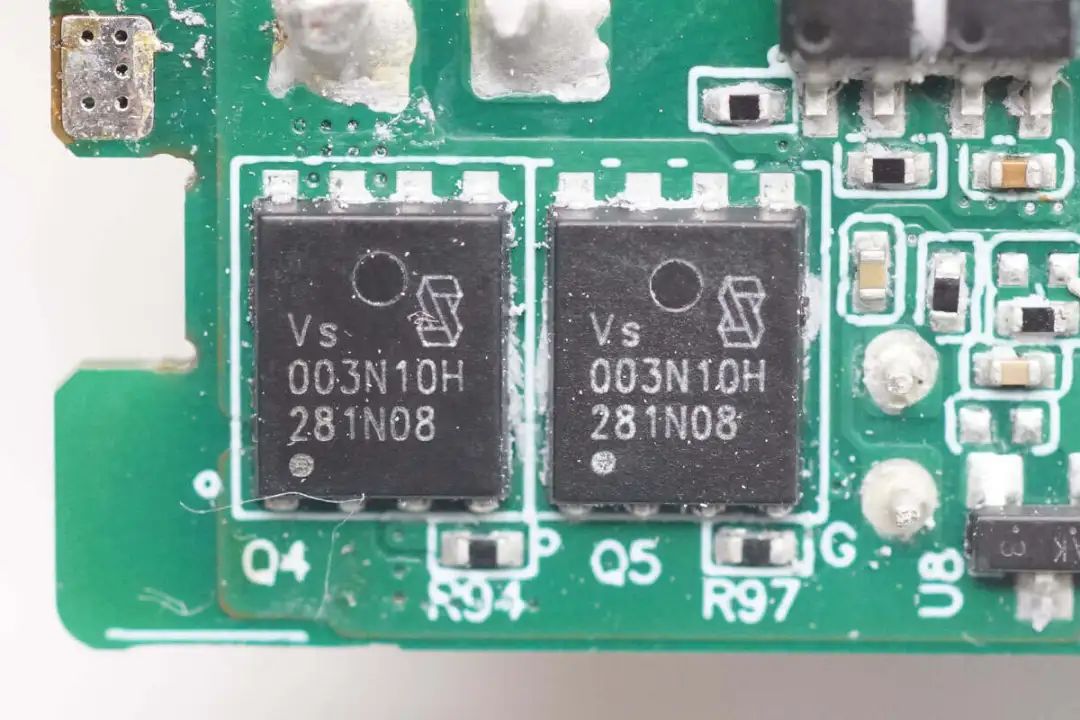

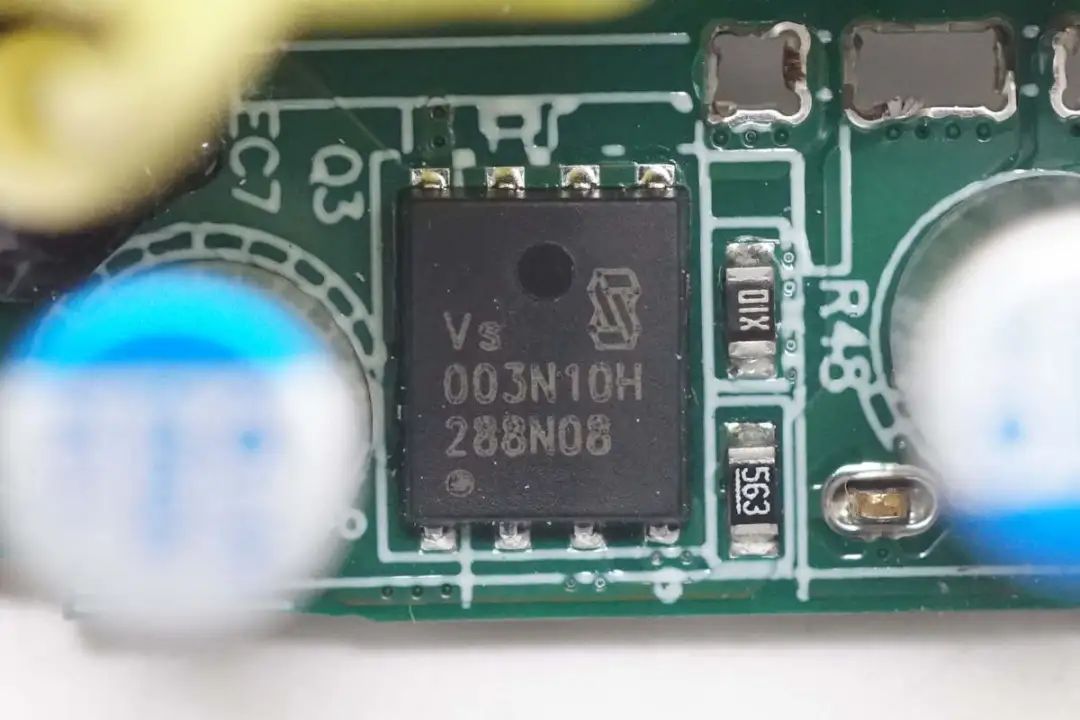

同步整流管来自威兆半导体，型号VSP003N10HS-G，NMOS，耐压100V，导阻3.8mΩ，采用PDFN5*6封装，使用两颗并联。

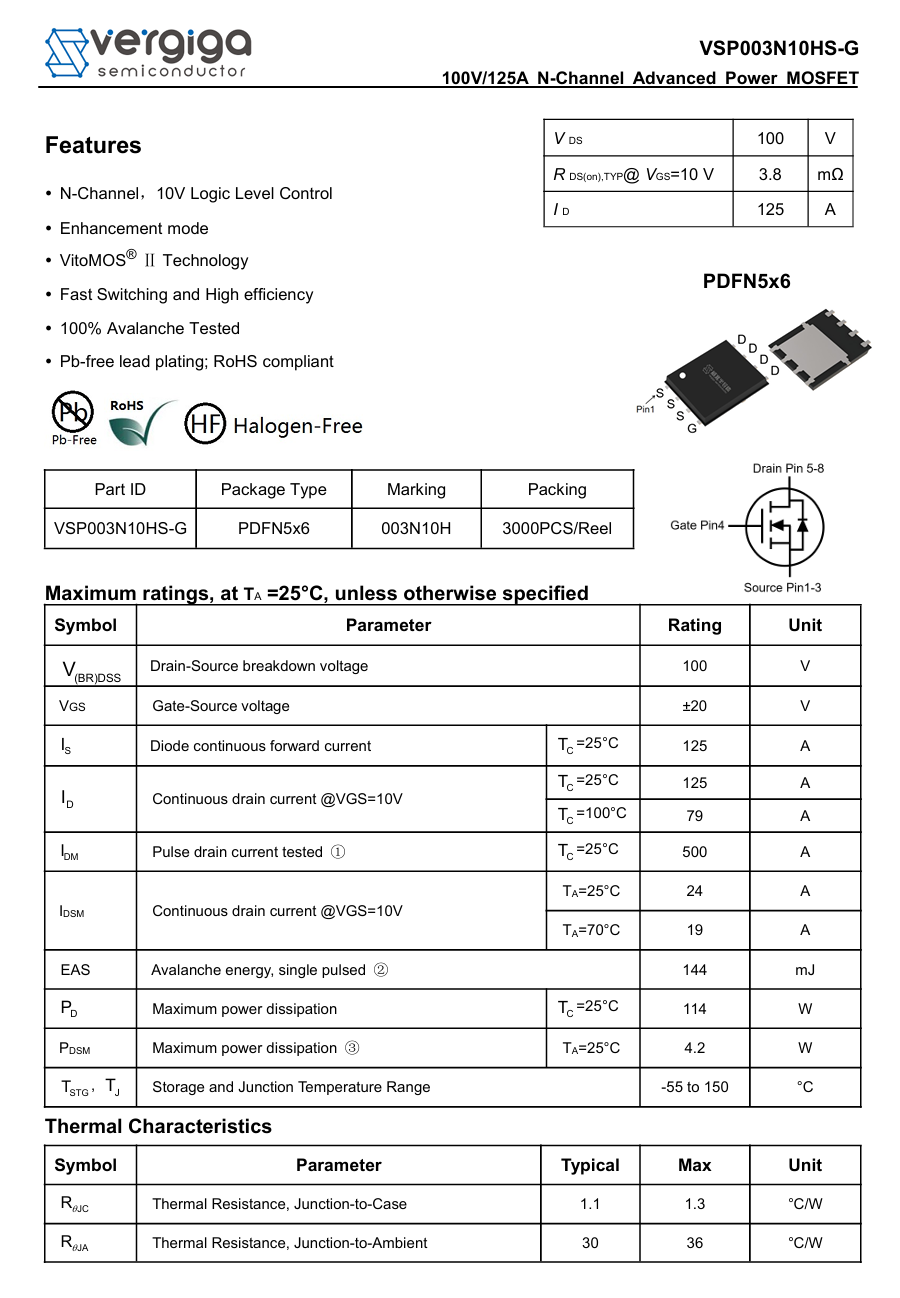

威兆半导体 VSP003N10HS-G 资料信息。

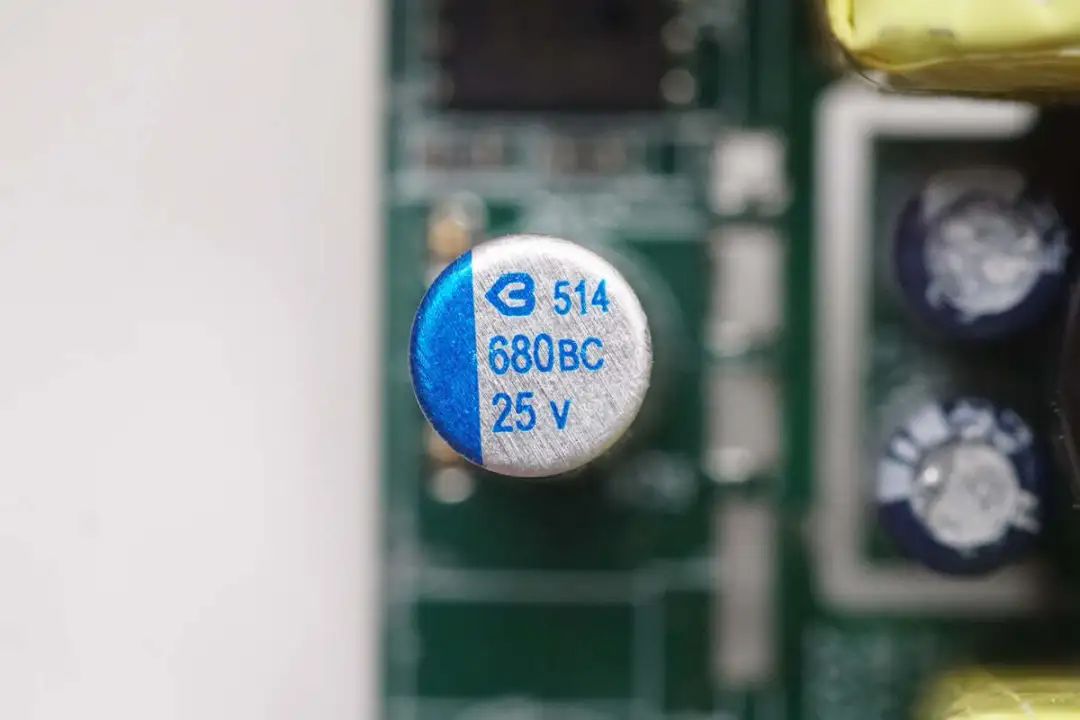

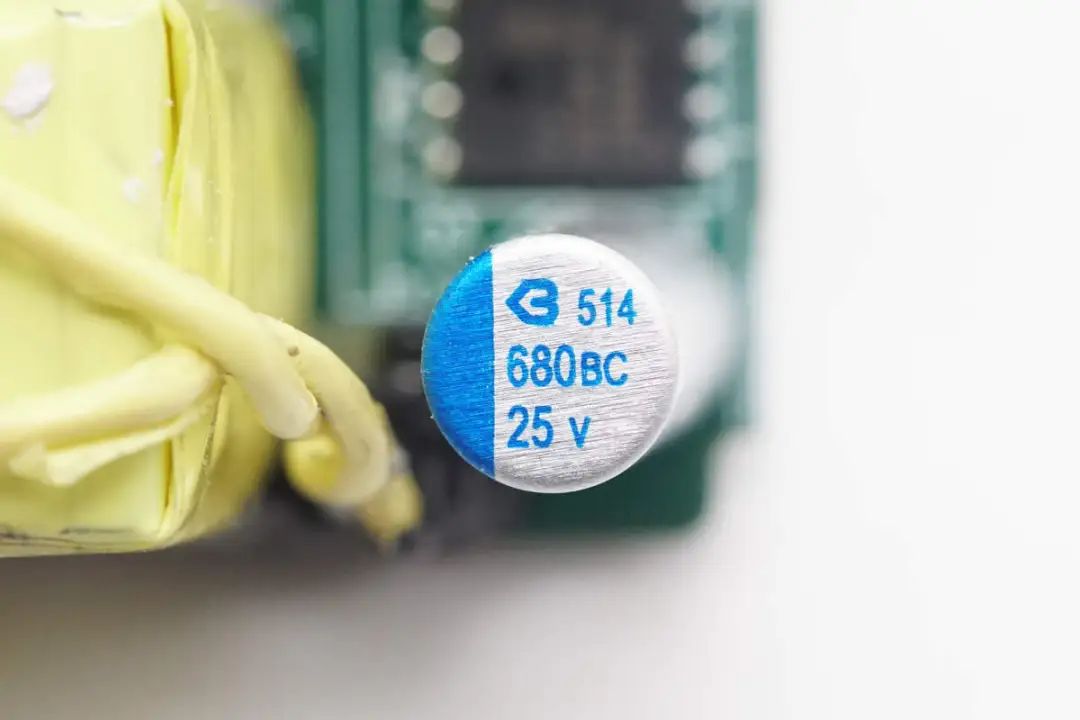

滤波固态电容来自绿宝石，为BC系列导电高分子电容，规格为680μF25V。

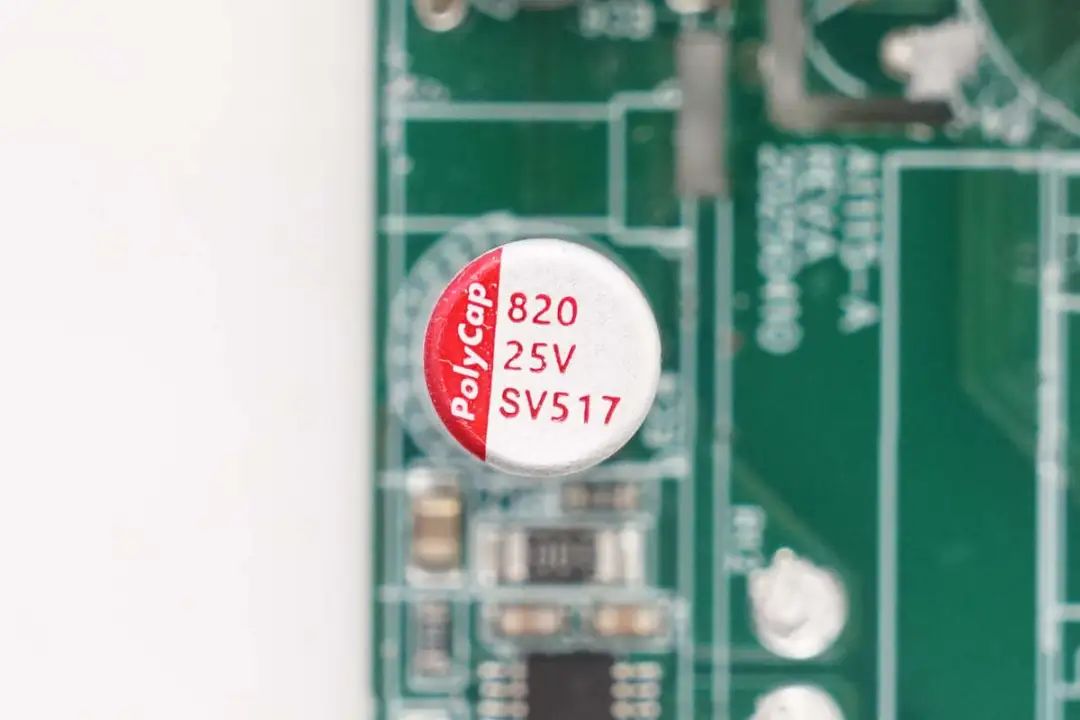

另一颗滤波电容来自柏瑞凯，规格为820μF25V。

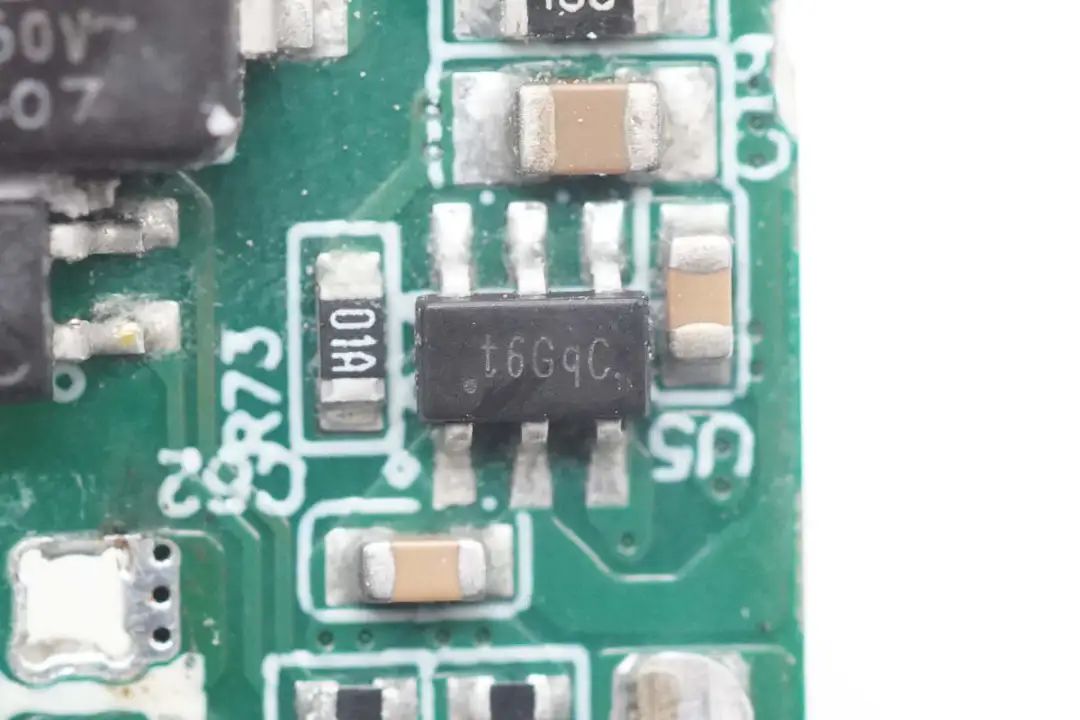

同步整流控制器来自矽力杰，丝印t6，采用SOT23-6封装。
同步整流管采用威兆半导体VSP003N10HS-G，两路同步整流管型号相同。
输出滤波电容规格为680μF25V。

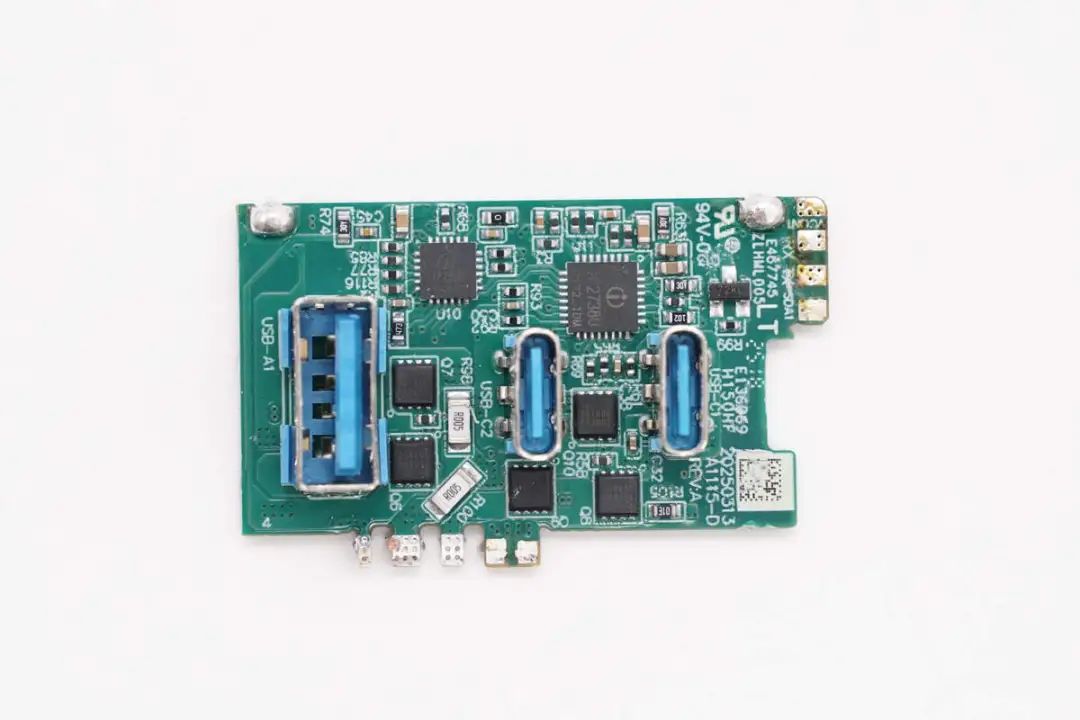

输出协议小板设有协议芯片，VBUS开关管和电流检测电阻。USB-C和USB-A母座过孔焊接固定。
背面也设有电流检测电阻和VBUS开关管。

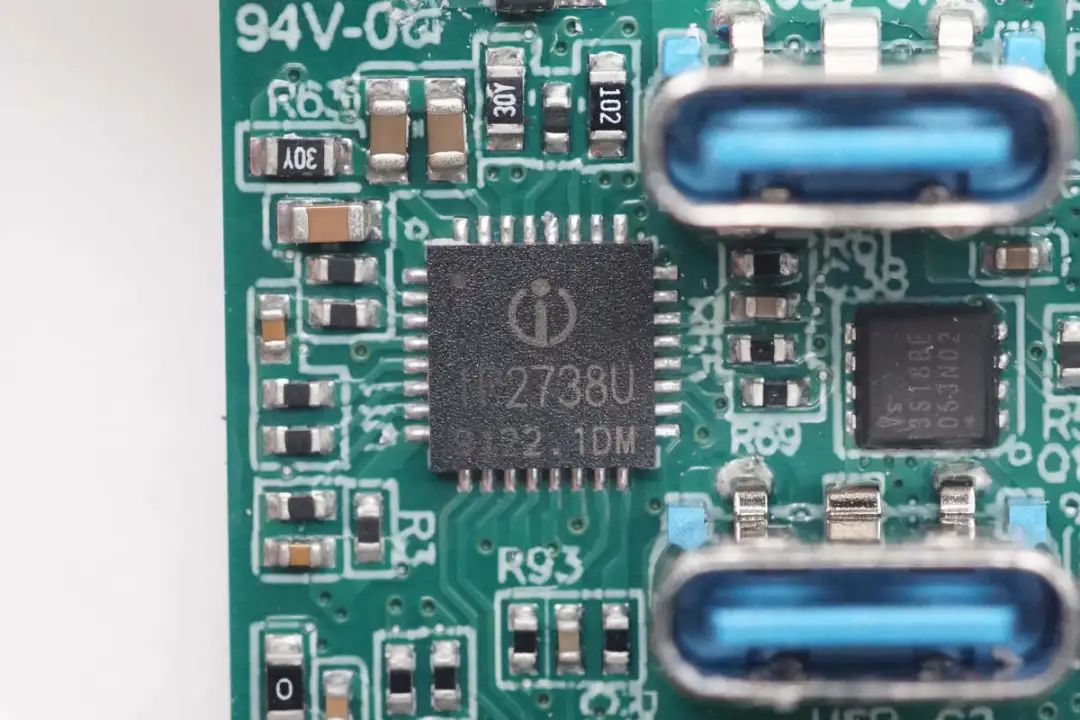

两个USB-C接口的协议芯片采用英集芯IP2738U，这是一颗支持多个USB接口的协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，支持UFCS融合快充，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。
英集芯IP2738U内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。

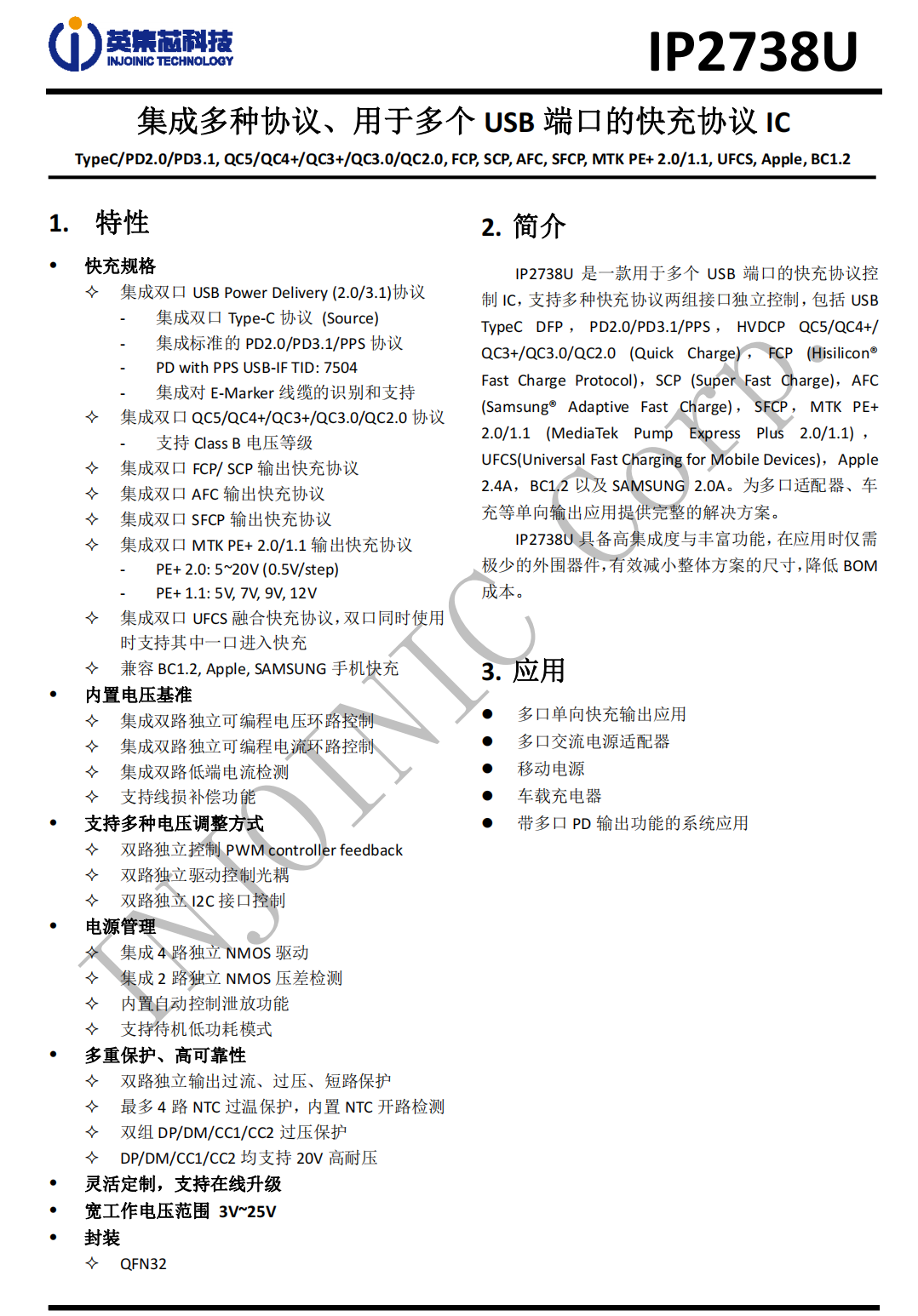

英集芯 IP2738U 资料信息。

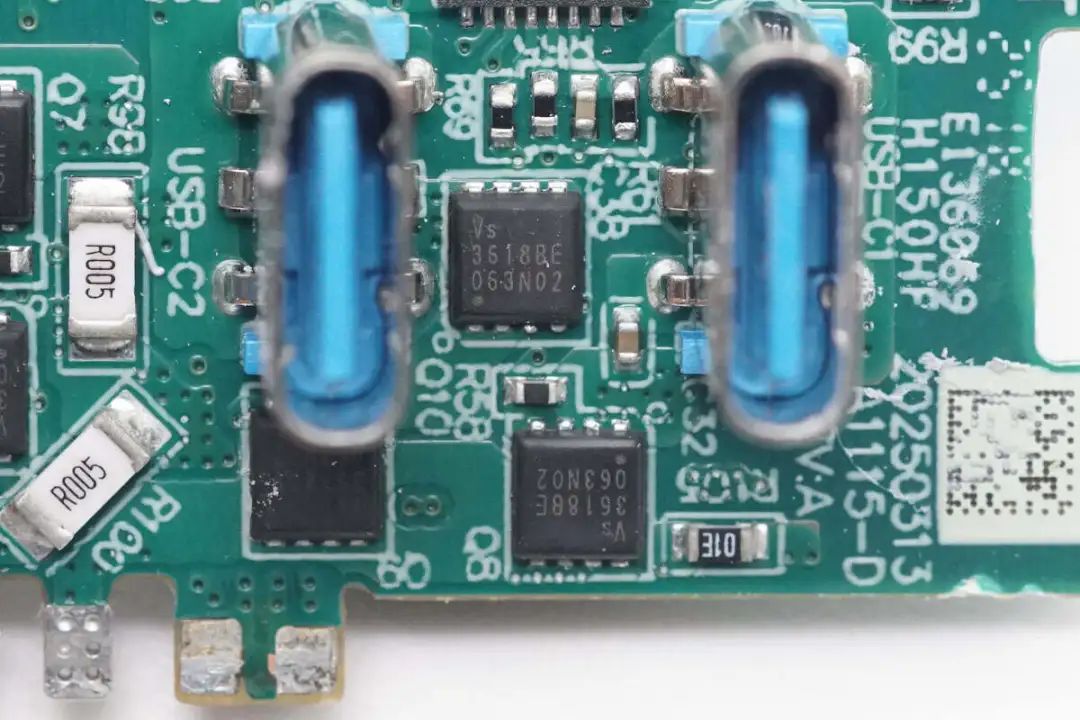

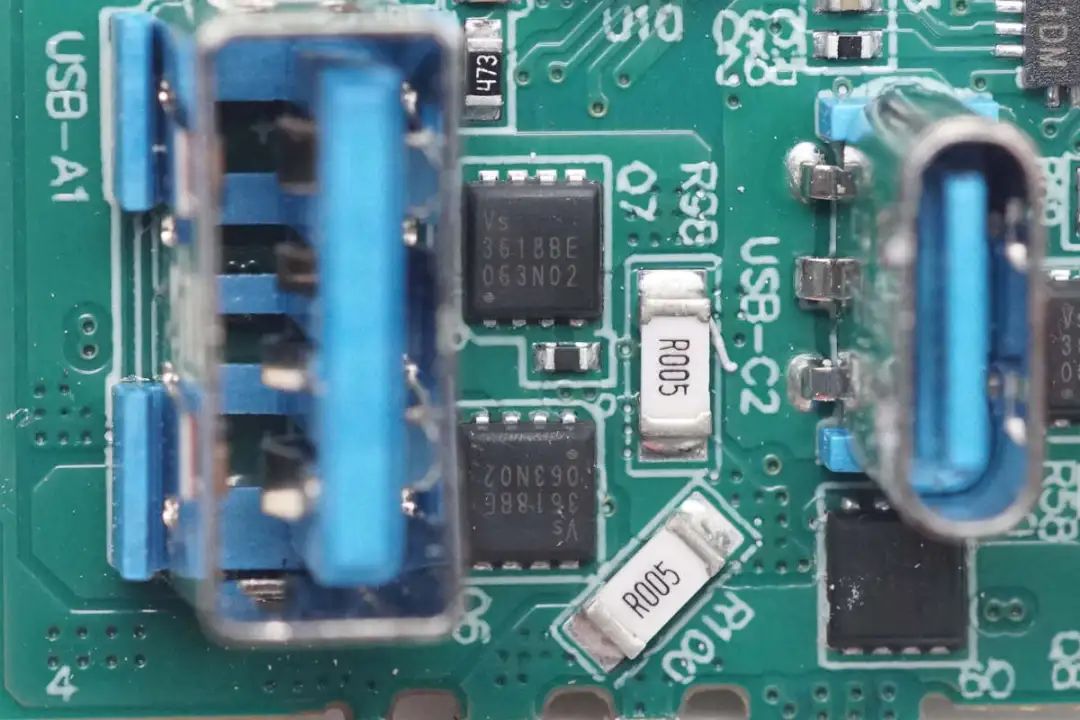

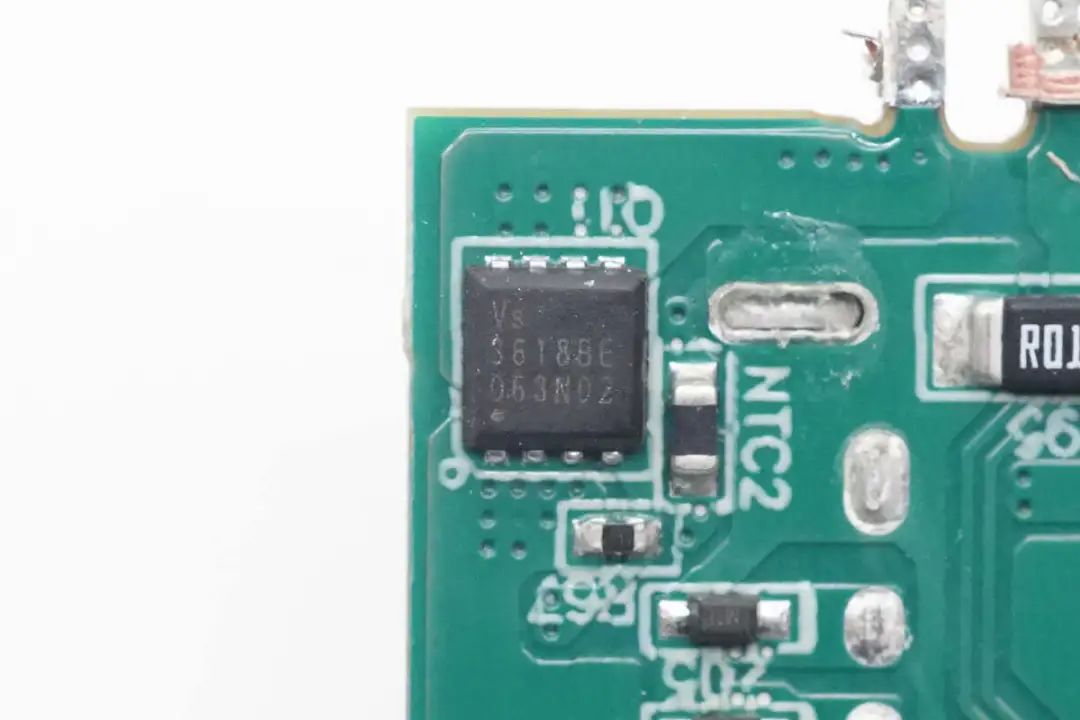

三颗VBUS开关管来自威兆半导体，型号VS3618BE，NMOS，耐压30V，导阻5.2mΩ，采用PDFN3333封装。

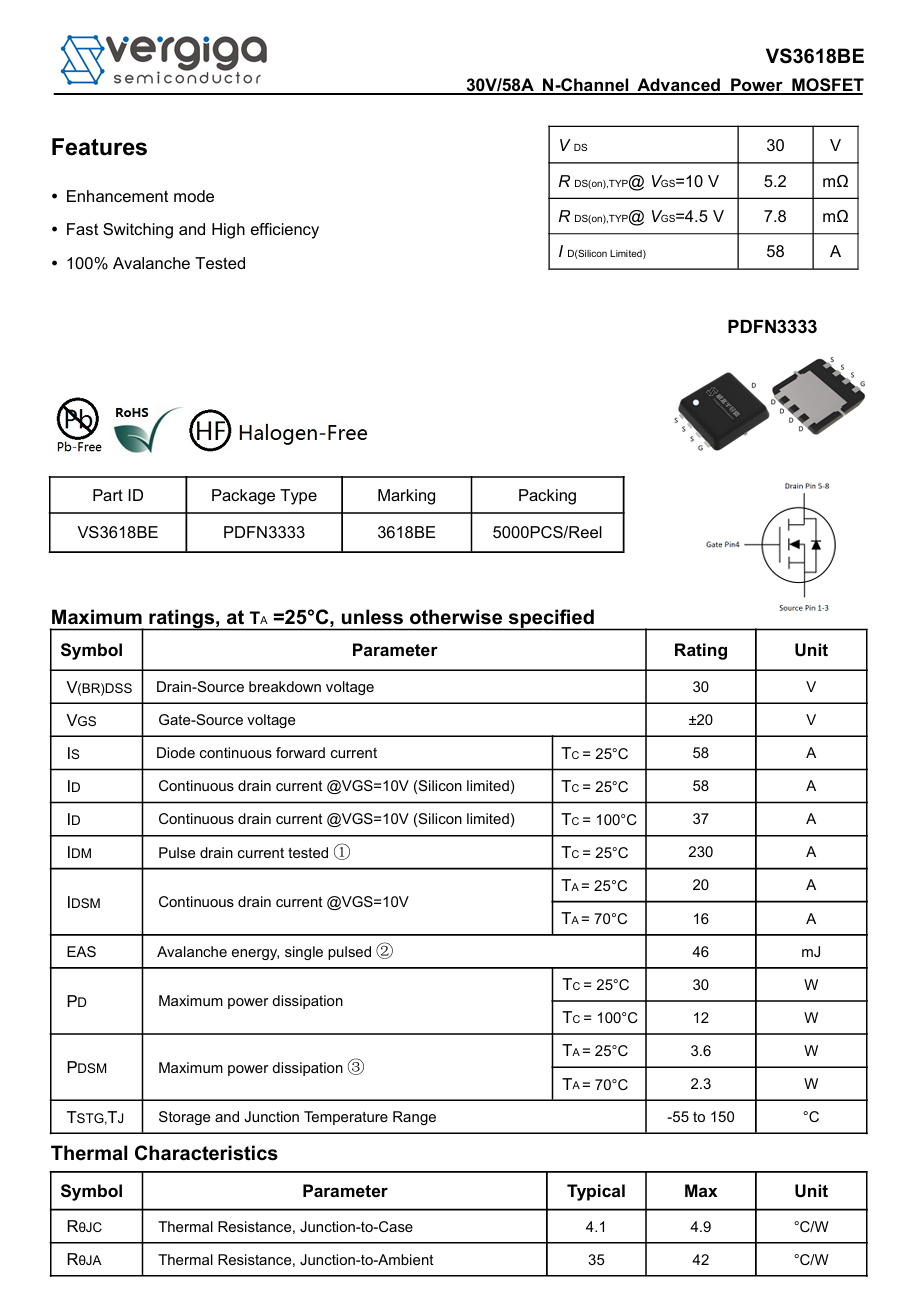

威兆半导体 VS3618BE 资料信息。

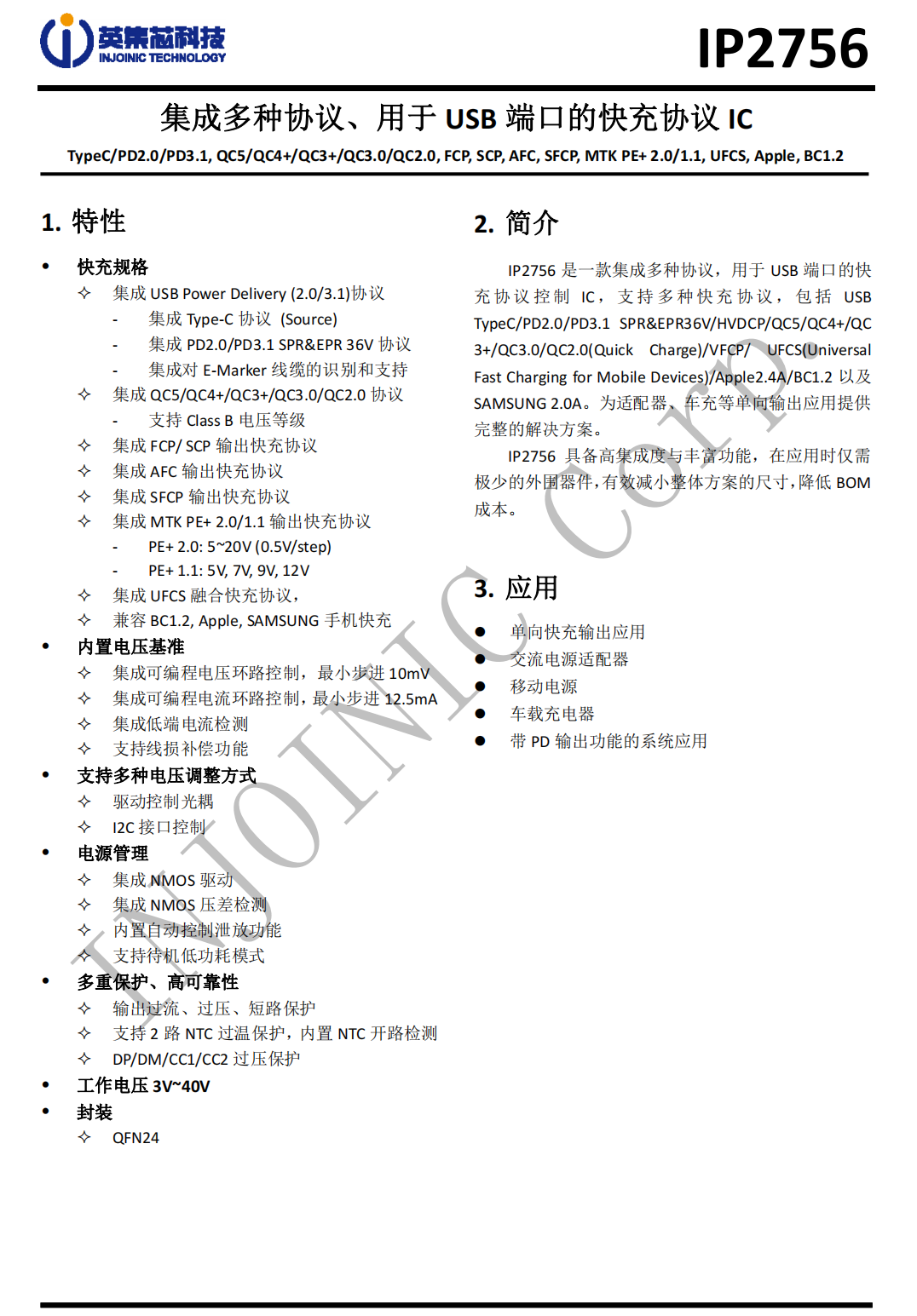

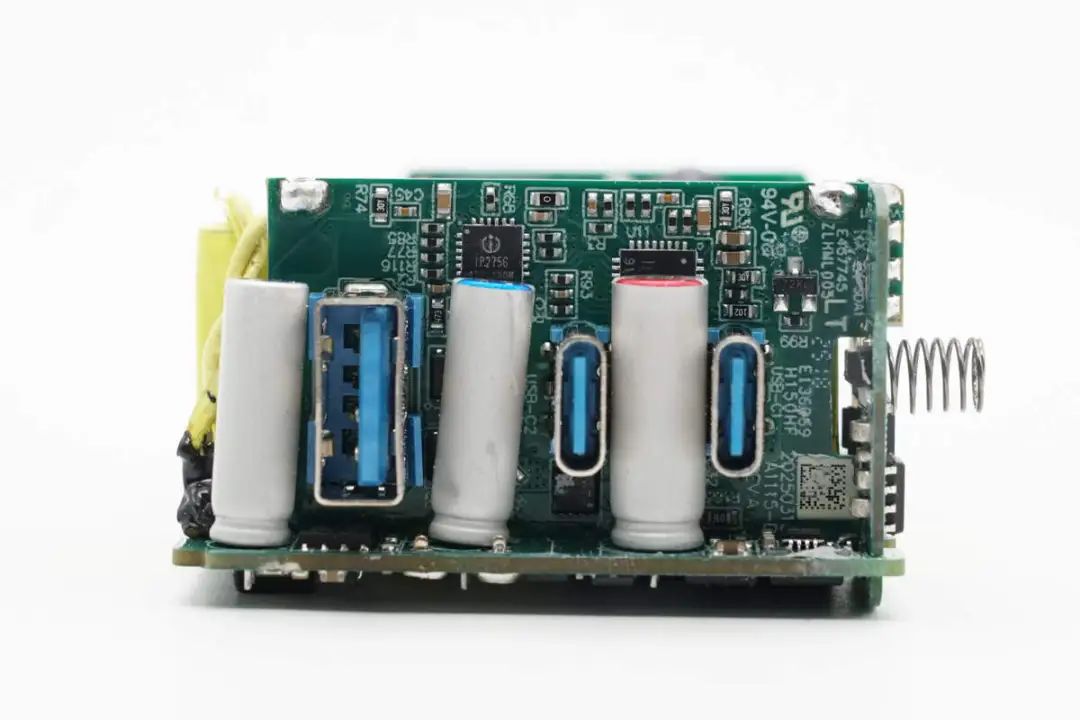

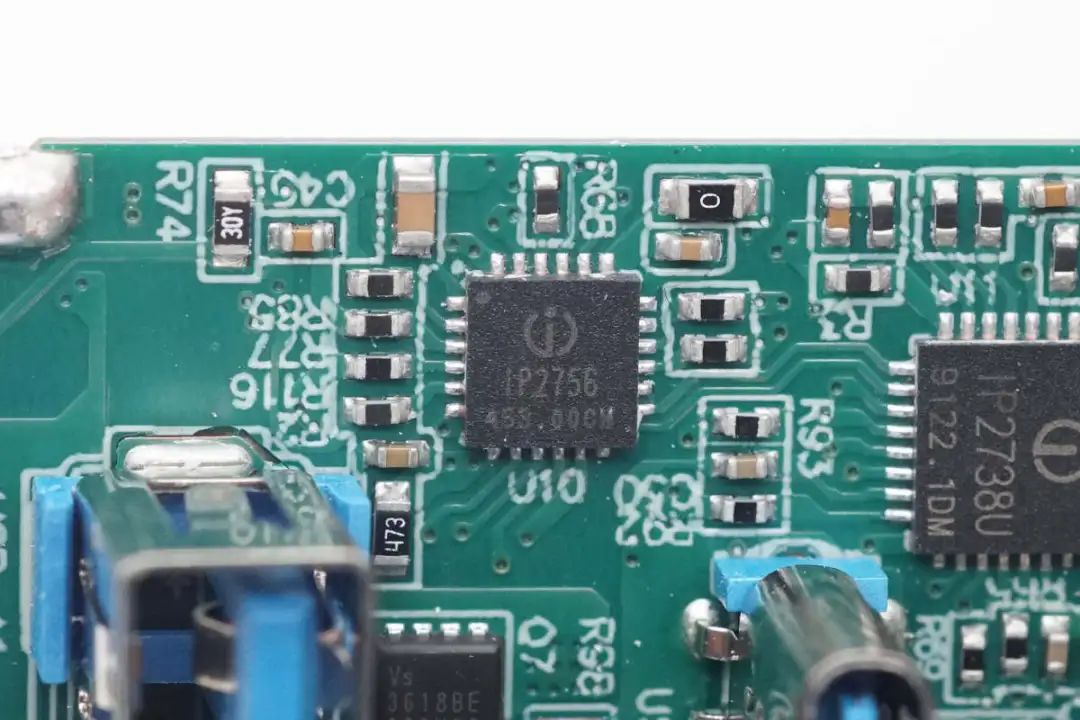

USB-A口协议芯片采用英集芯IP2756，这是一款集成多种协议，用于 USB 端口的快充协议控制 IC，支持多种快充协议，包括 PD2.0/PD3.1 SPR&EPR36V、HVDCP、QC5/4+/3+/3.0/2.0、VFCP、UFCS、Apple 2.4A、BC1.2 以及 SAMSUNG 2.0A。为适配器、车充等单向输出应用提供完整的解决方案，采用QFN24封装。
IP2756 具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低 BOM 成本。
两颗VBUS开关管采用威兆半导体VS3618BE。
背面也设有一颗同型号的VBUS开关管。

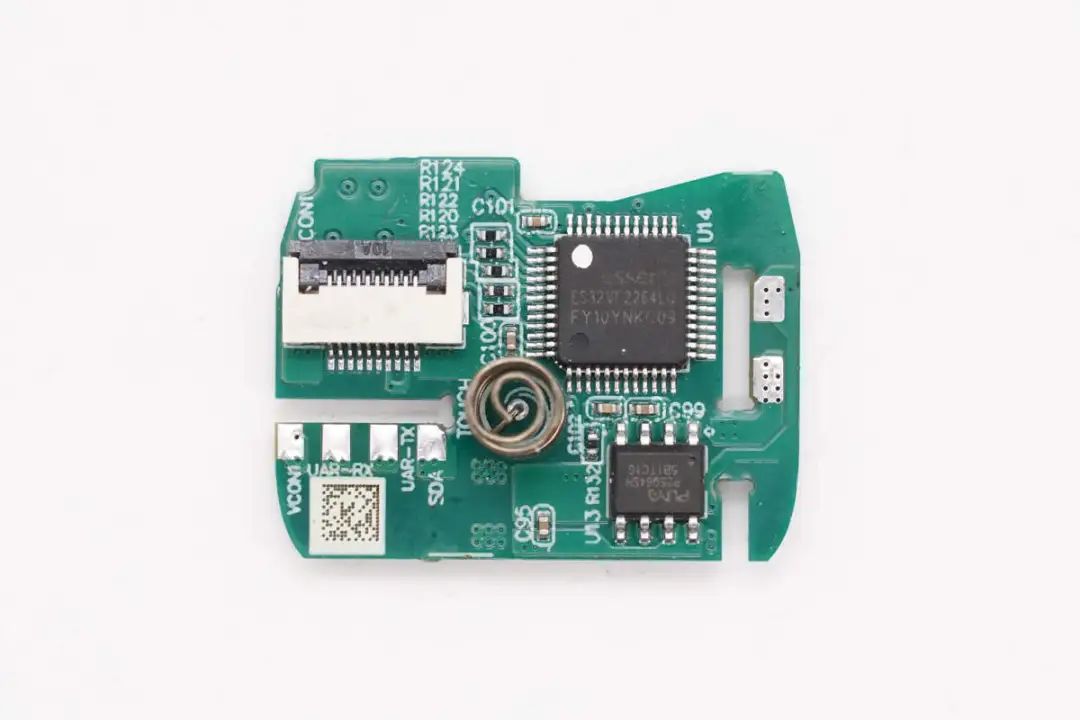

屏显小板设有MCU和存储器，还设有屏幕排线插座和触摸弹簧。

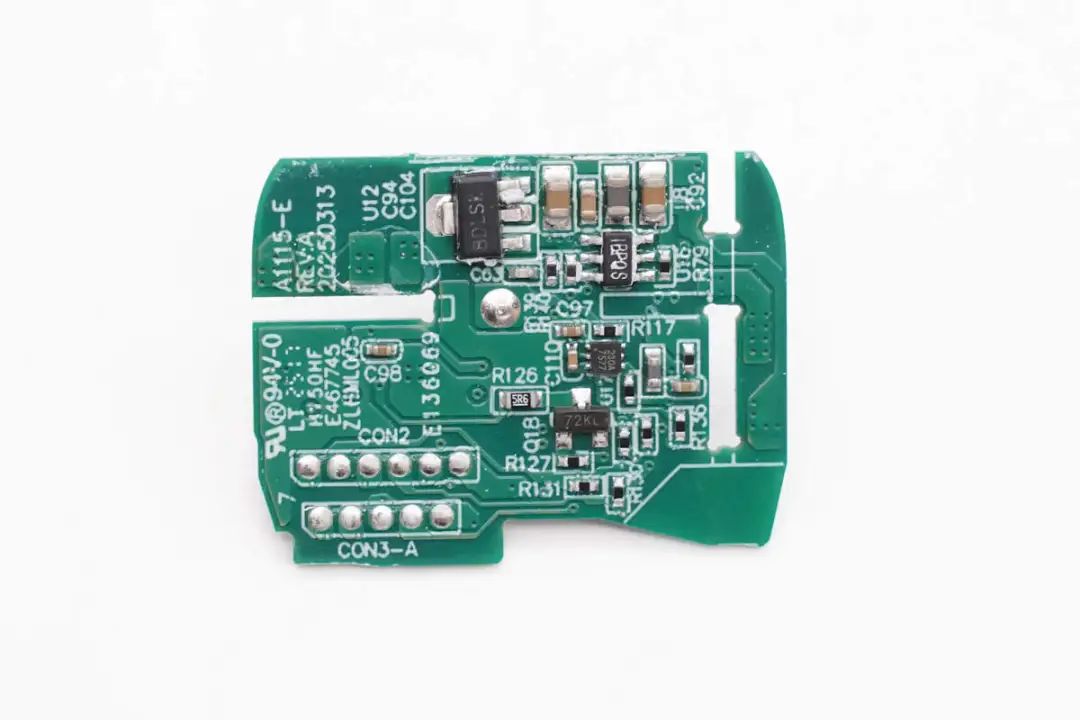

背面焊接同步降压芯片，稳压芯片和触摸芯片。

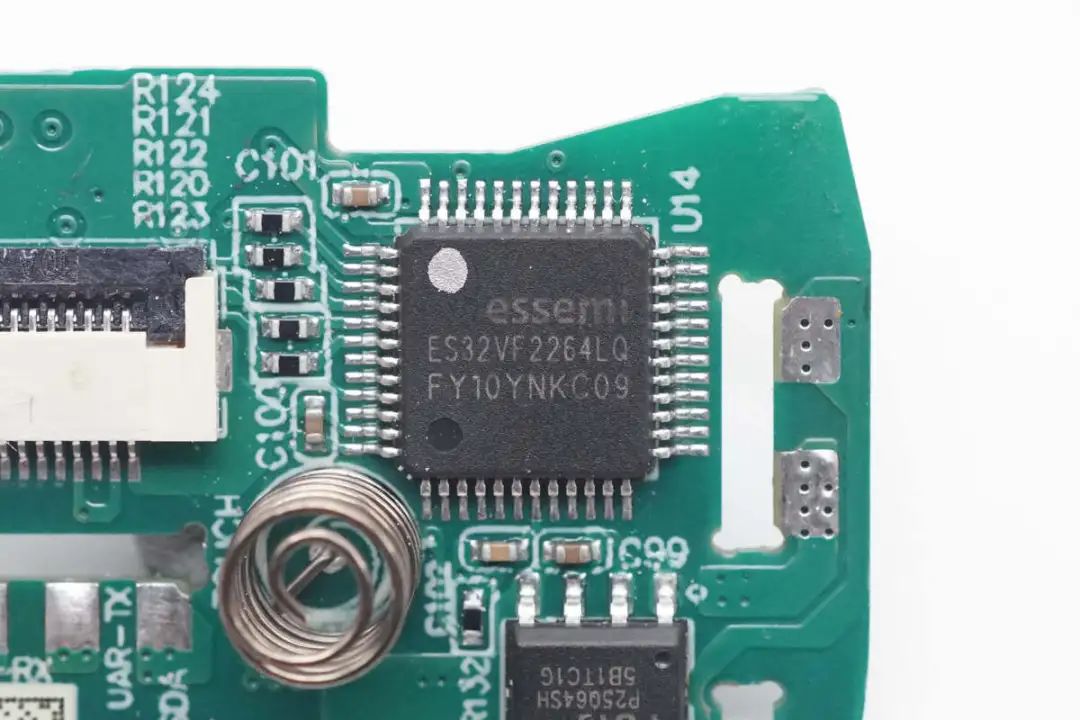

用于驱动屏幕显示的MCU来自东软载波，型号ES32VF2264LQ，采用E902内核，主频为72MHz，内置256KB FLASH和32KB SRAM，采用LQFP48封装。

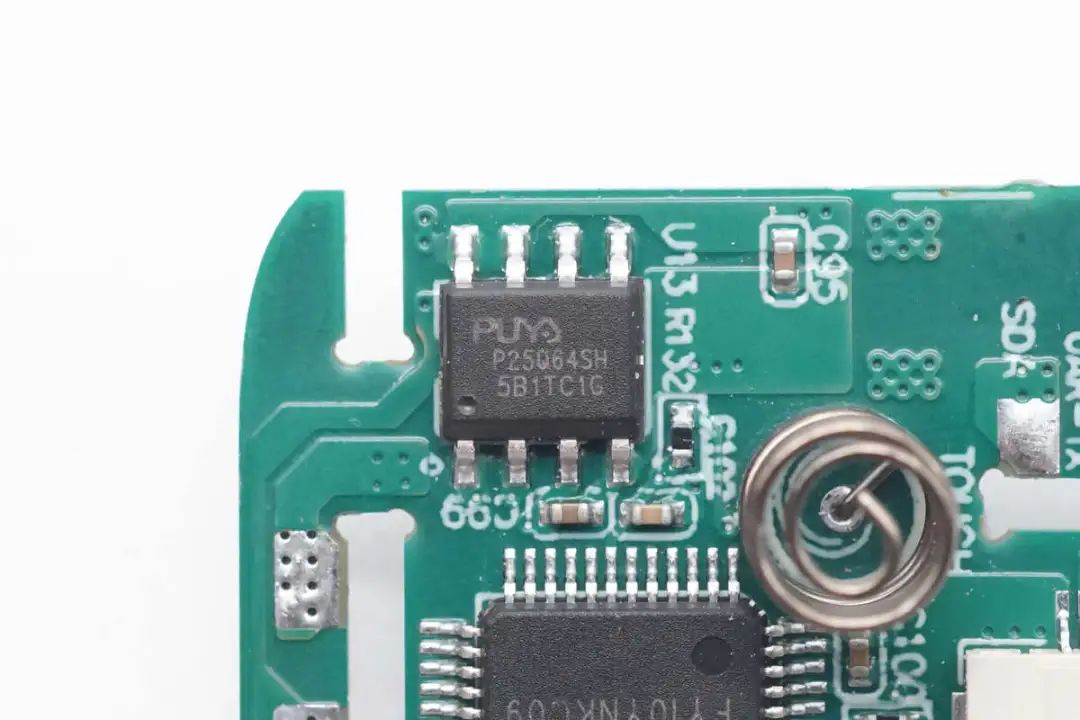

外置的存储器来自普冉，型号P25Q64SH，容量为8MB，采用SOP8封装。

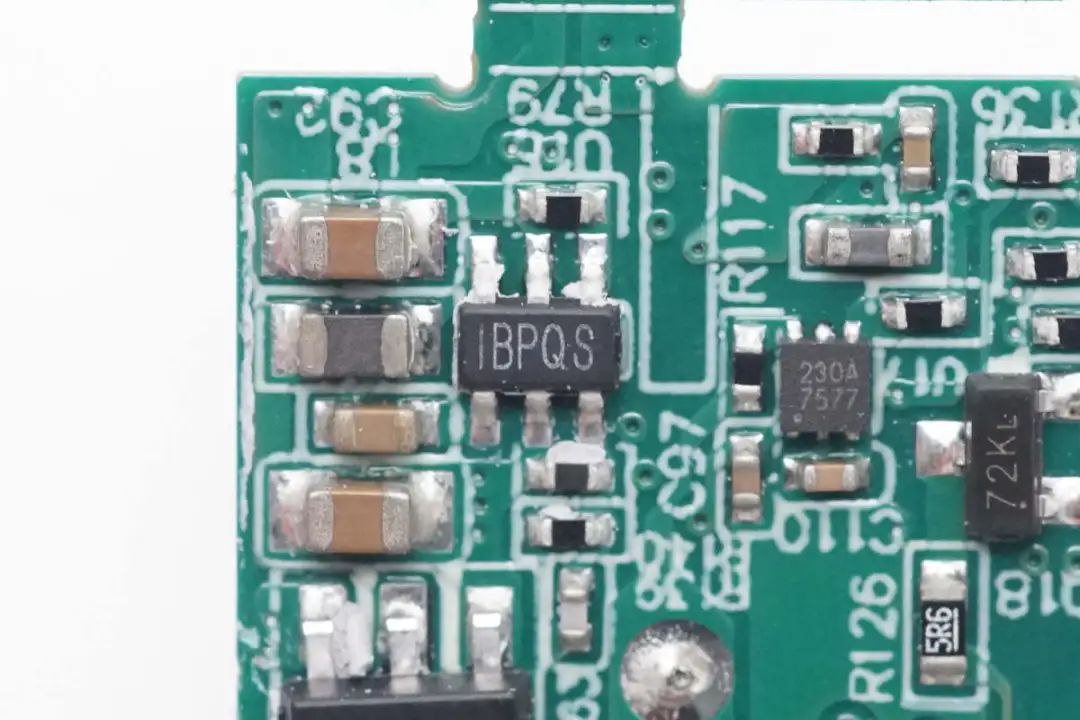

同步降压转换器来自芯源系统，丝印BPQ，型号MP2460，支持45V输入电压，输出电流0.6A，芯片内部集成开关管，开关频率为1.7MHz，采用TSOT23-6封装。

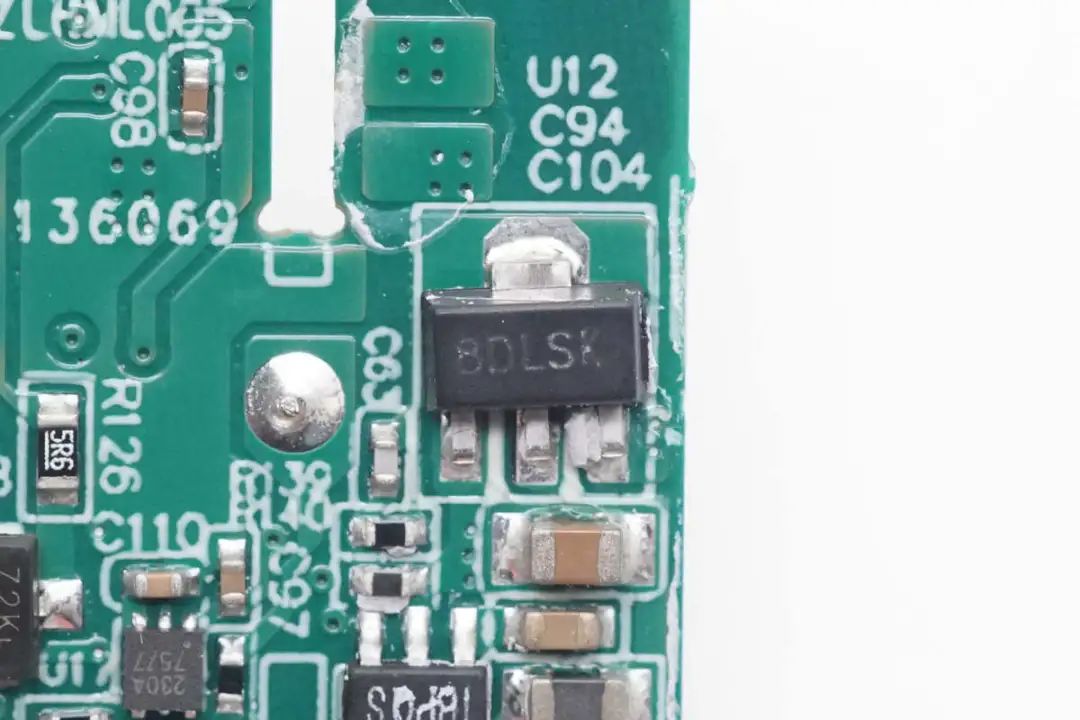

稳压芯片来自乐山无线电，丝印8DL，型号LR6375A33P，输入耐压36V，输出电压3.3V，输出电流250mA，采用SOT-89-3封装。

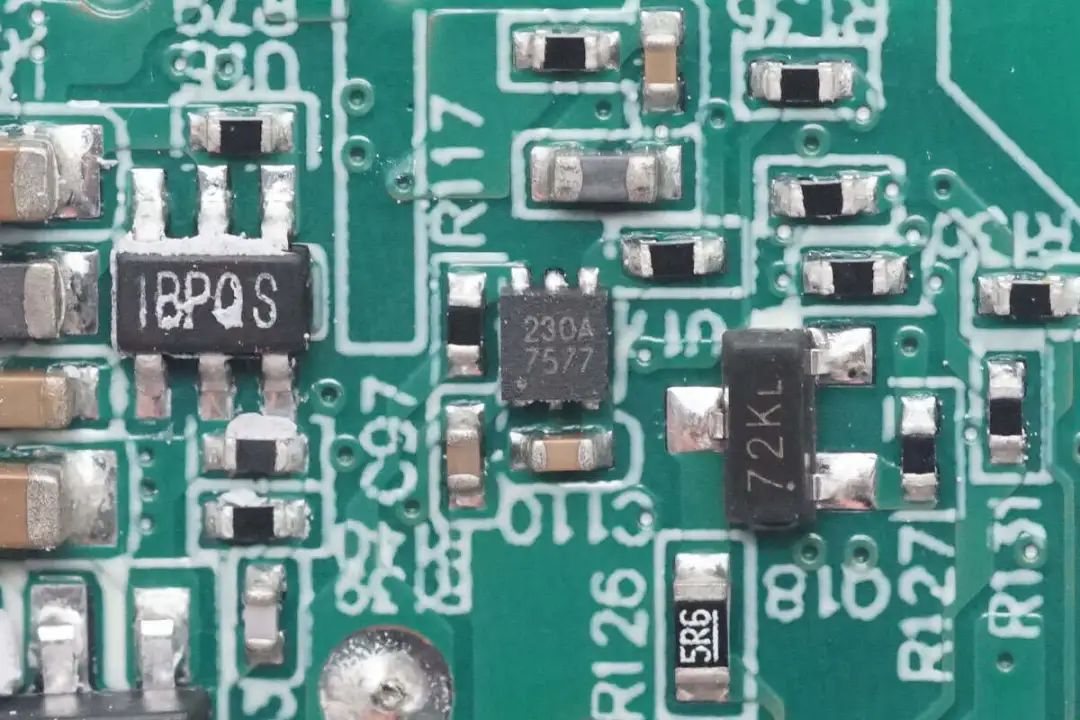

触摸芯片丝印230A，用于检测触摸操作。

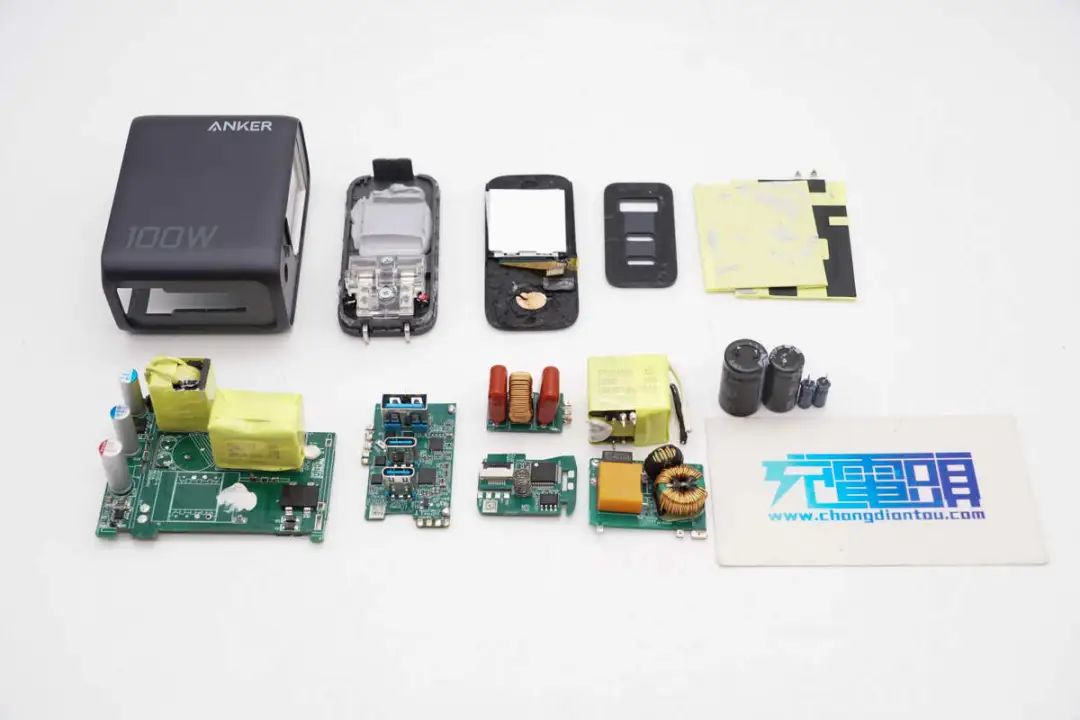

全部拆解一览，来张全家福。
充电头网拆解总结

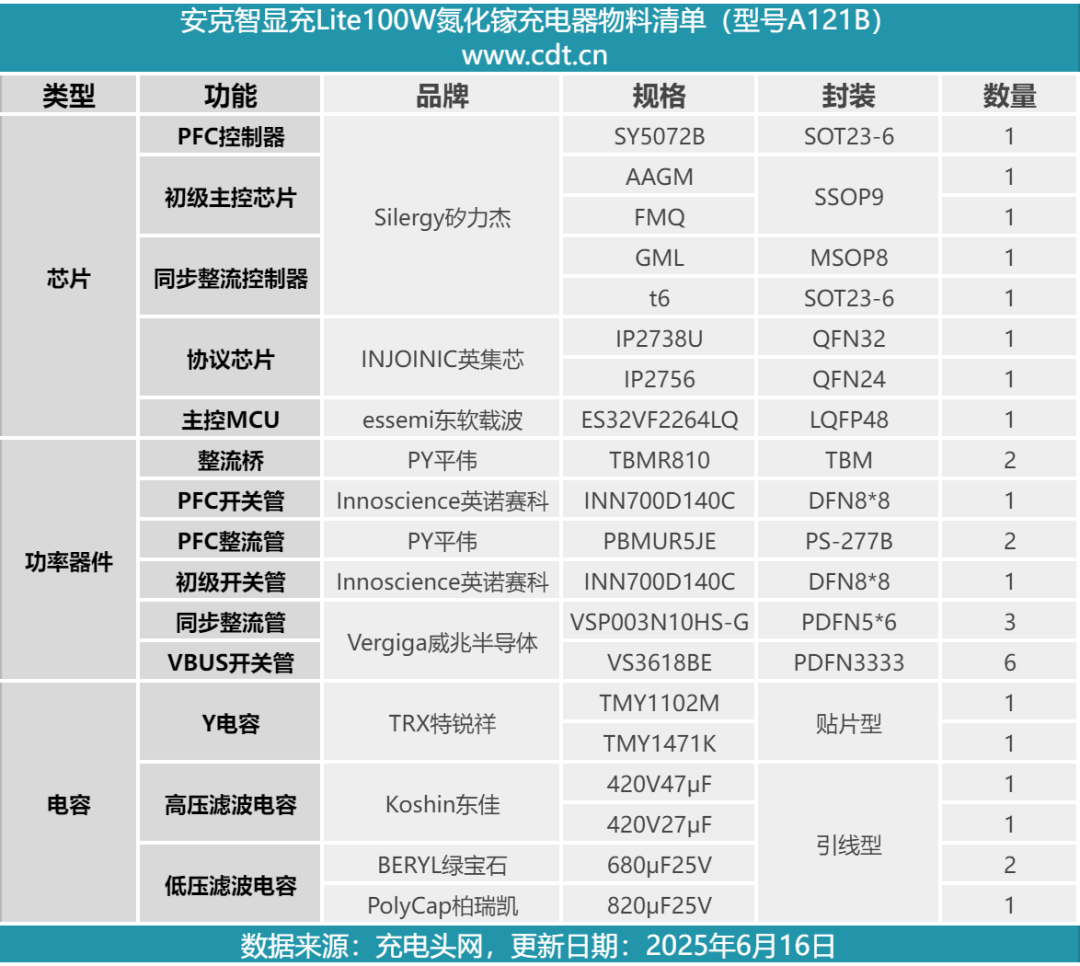

最后附上安克智显充Lite100W氮化镓充电器的核心器件清单，方便大家查阅。
安克智显充氮化镓充电器支持100W输出功率，具备2C1A接口，USB-C接口支持100W功率盲插，并支持小米90W官方授权快充协议。充电器机身设有液晶屏幕，支持充电器输出功率和温度显示，便于用户了解设备充电状态。
充电头网通过拆解了解到，这款充电器采用PFC+反激电源拓扑，PFC控制器，主控芯片和同步整流控制器均来自矽力杰。输出使用英集芯IP2738U+IP2756进行协议控制，使用东软载波MCU进行屏幕显示。PCBA模块两面均设有散热片，内部打胶填充加强导热，提升散热性能。
