前言
近期充电头网拿到了Tenda腾达自主设计的一款全千兆非网管PoE交换机套装，其支持AF/AT标准PoE供电方式，并可智能识别受电设备。此外支持单口最大30W以及整机120W输出，可为8个PoE高清网络摄像头、千兆AP等提供数据传输和供电。
另外值得一提的是，为交换机供电的电源适配器基于先进的氮化镓方案设计，使用了致能ZN65C1R120L、ZN65C1R200L两款氮化镓器件，这放在业界来看都是很少见的。下面充电头网便对这款电源进行拆解，看看电源的具体设计。
腾达119.3W氮化镓电源适配器开箱
产品采用牛皮纸盒包装，顶部印有Tenda品牌，同时还贴有印有产品名称、卖点信息的贴纸。

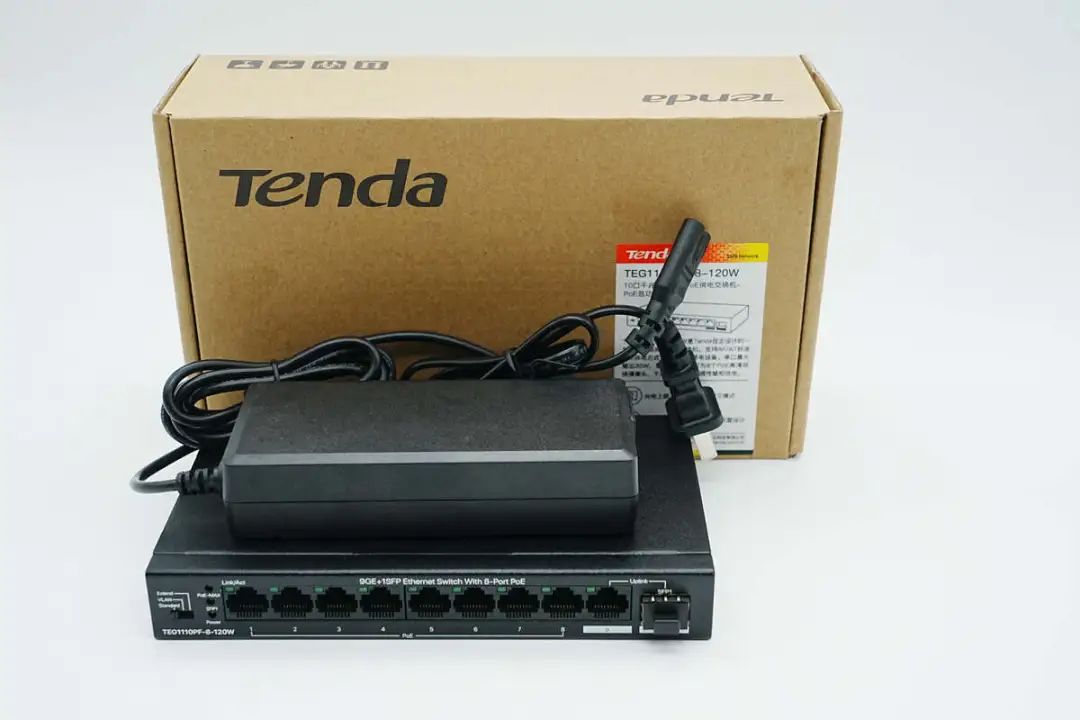

包装内含腾达10口千兆光电上联PoE供电交换机以及电源适配器。

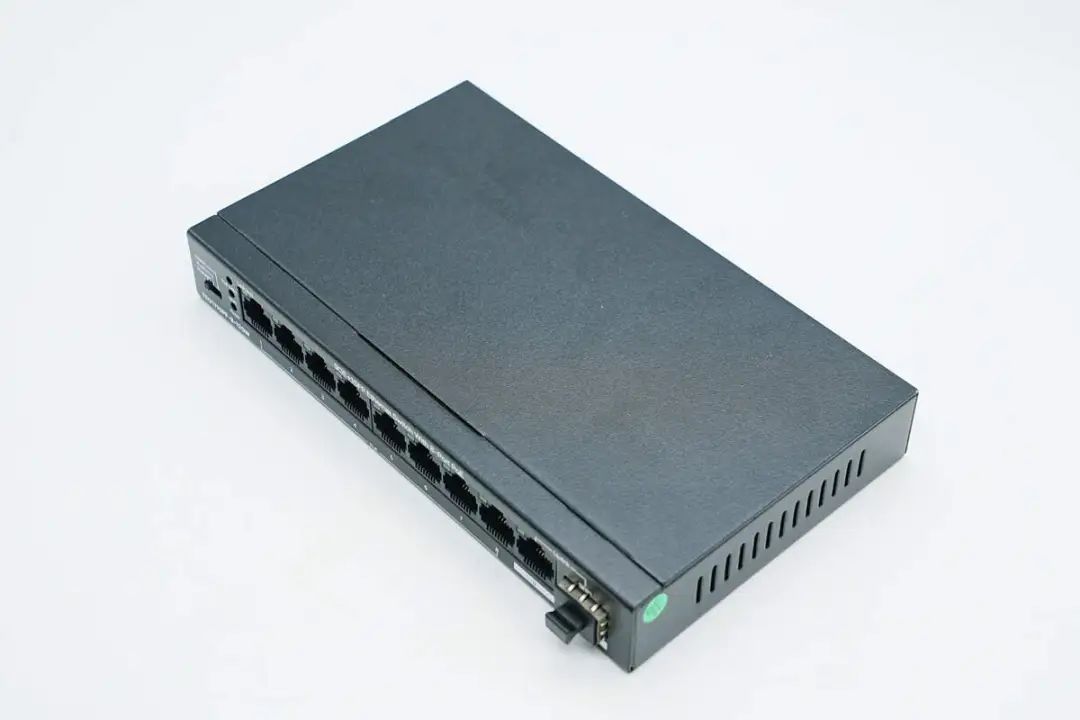

腾达10口千兆光电上联PoE供电交换机机身扁平，采用金属材质外壳，两侧设计有通风口帮助散热。

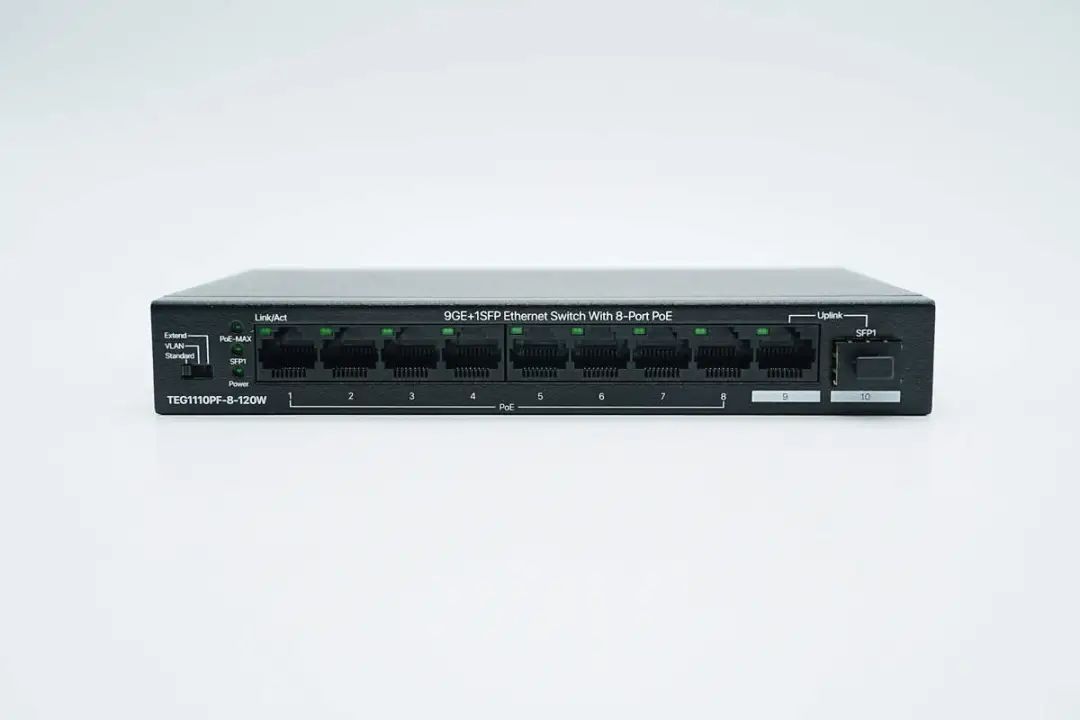

机身前端设计模式切换滑动开关、网线接口等。

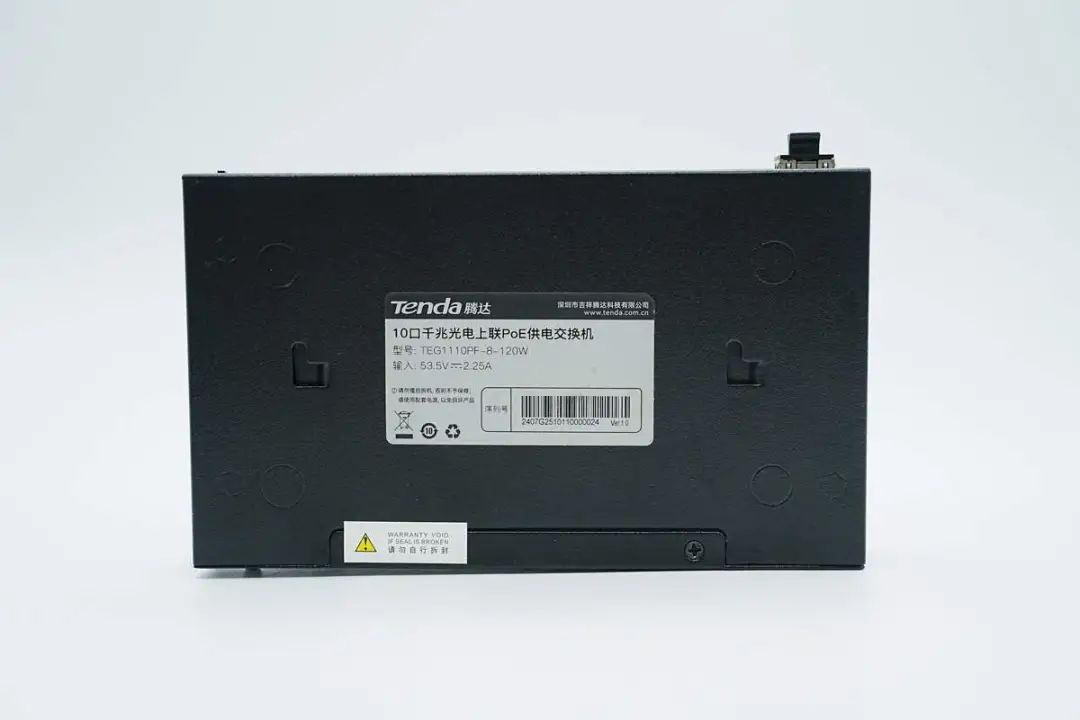

底部贴有产品铭牌。

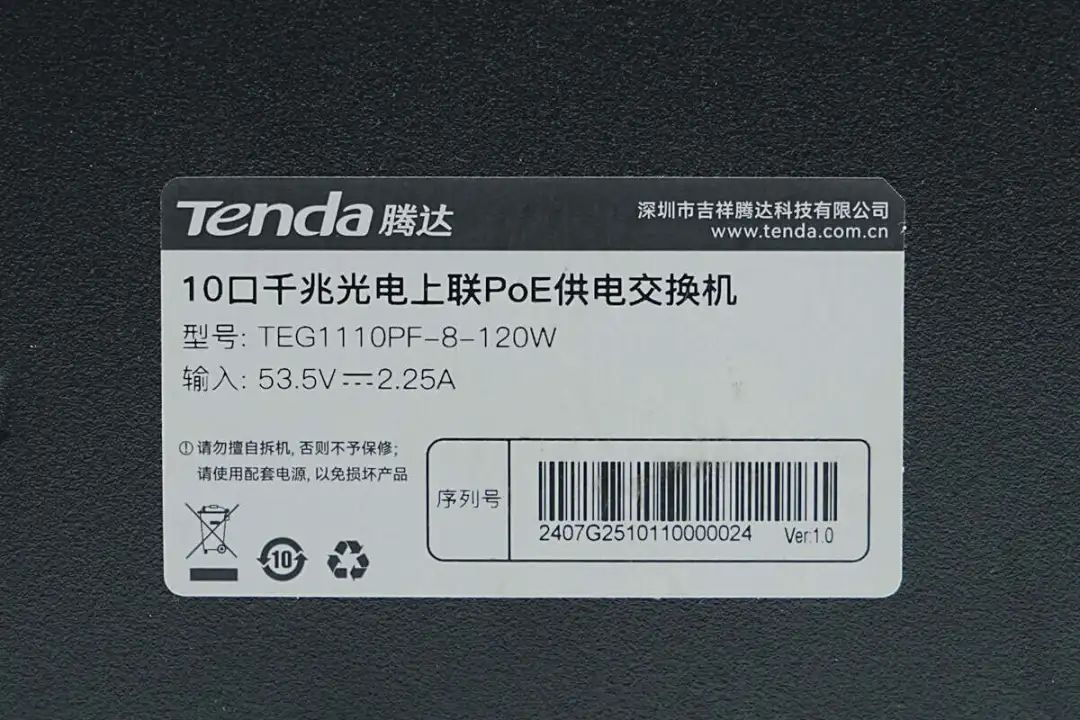

产品铭牌特写，交换机型号TEG1110PF-8-120W，支持53.5V2.25A输入。

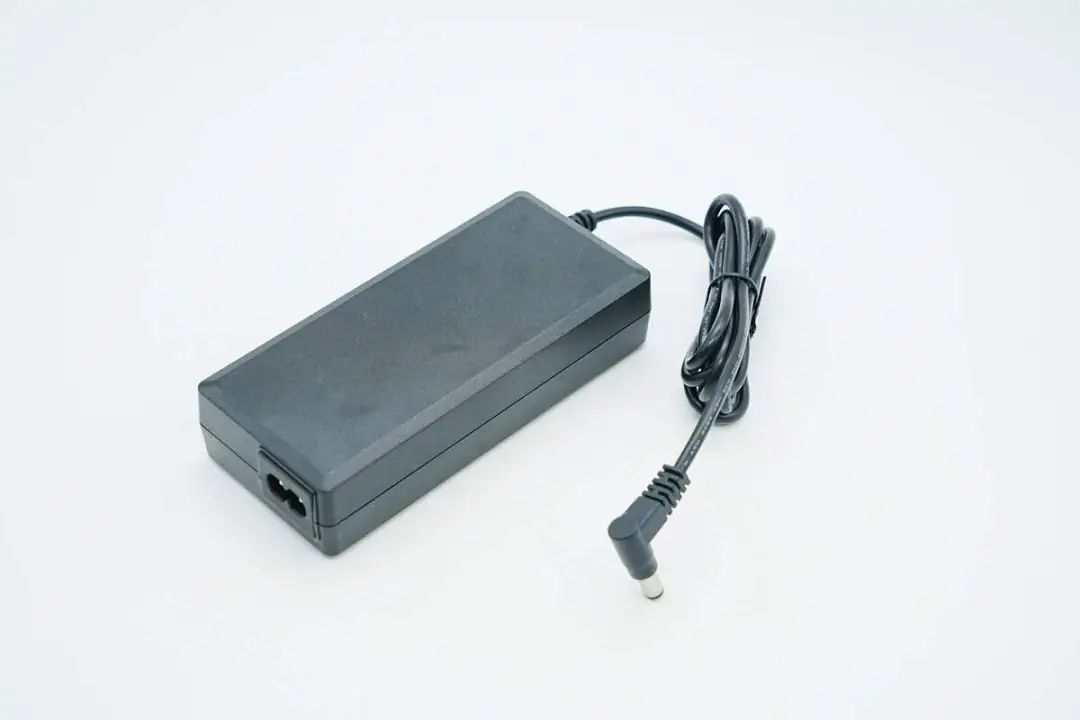

电源适配器自带DC输出线缆，输入端为线体分离设计，机身采用PC阻燃材质塑料外壳，边缘倒角设计，表面磨砂工艺处理。机身输入端采用8字接口母座，并且为独立模块设计。

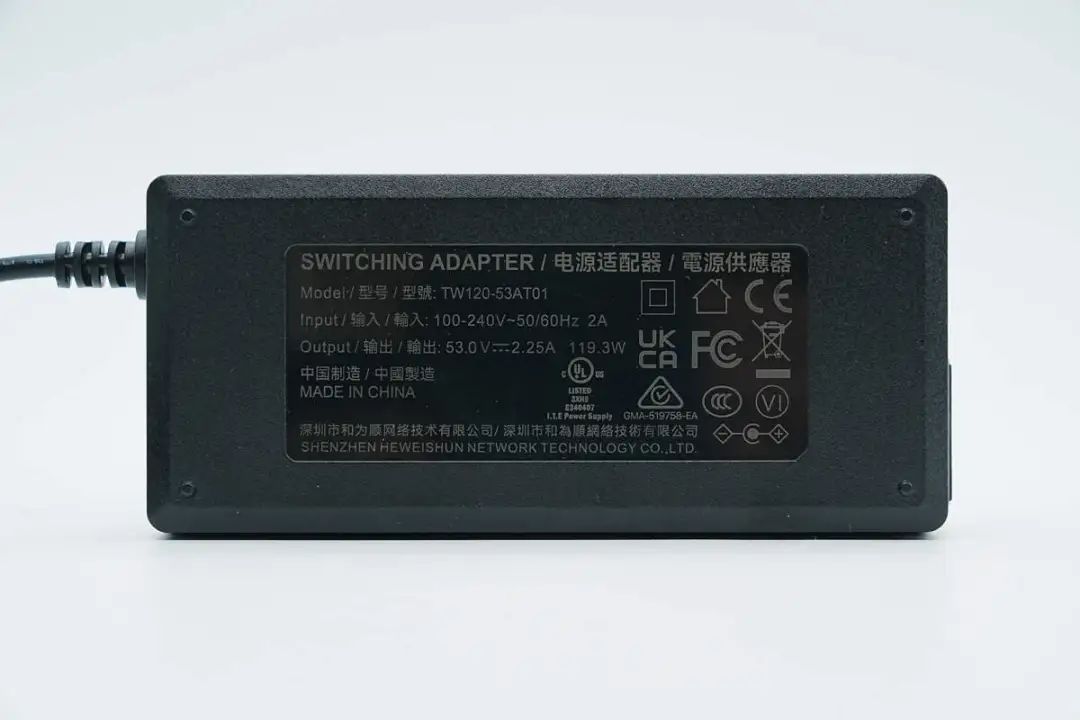

底部印有电源适配器铭牌信息。

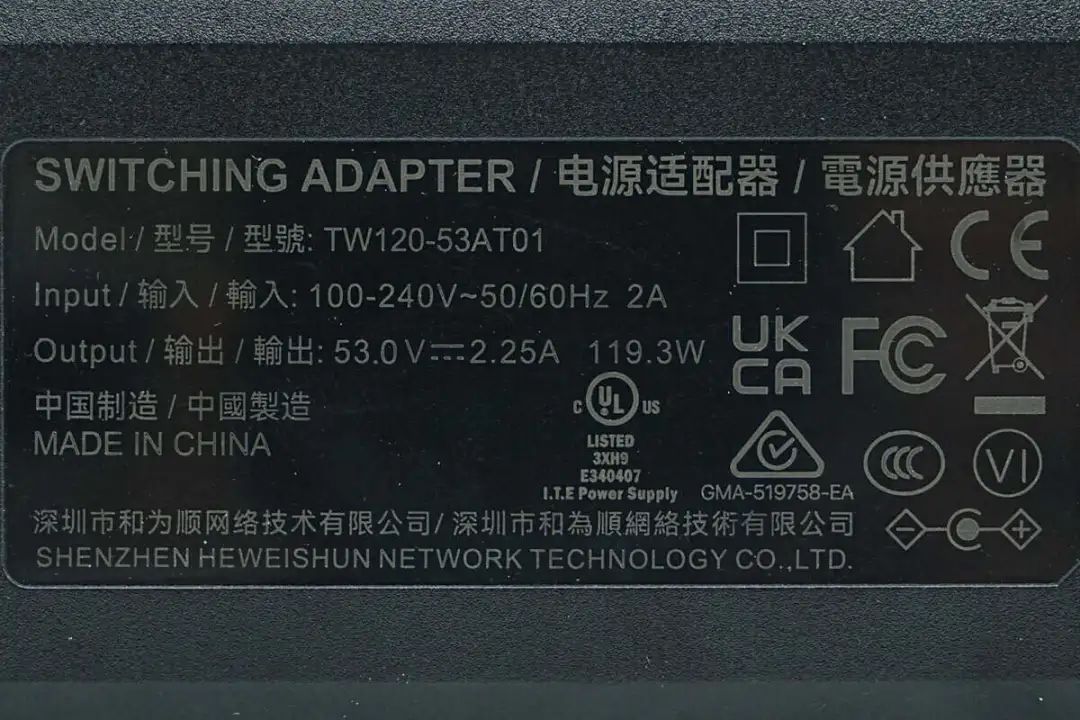

电源适配器参数特写
型号：TW120-53AT01
输入：100-240V~50/60Hz 2A
输出：53V2.25A 119.3W
制造商：深圳市和为顺网络技术有限公司
电源适配器通过了CE、UKCA、FCC、CCC、UL认证，以及VI级能效认证。

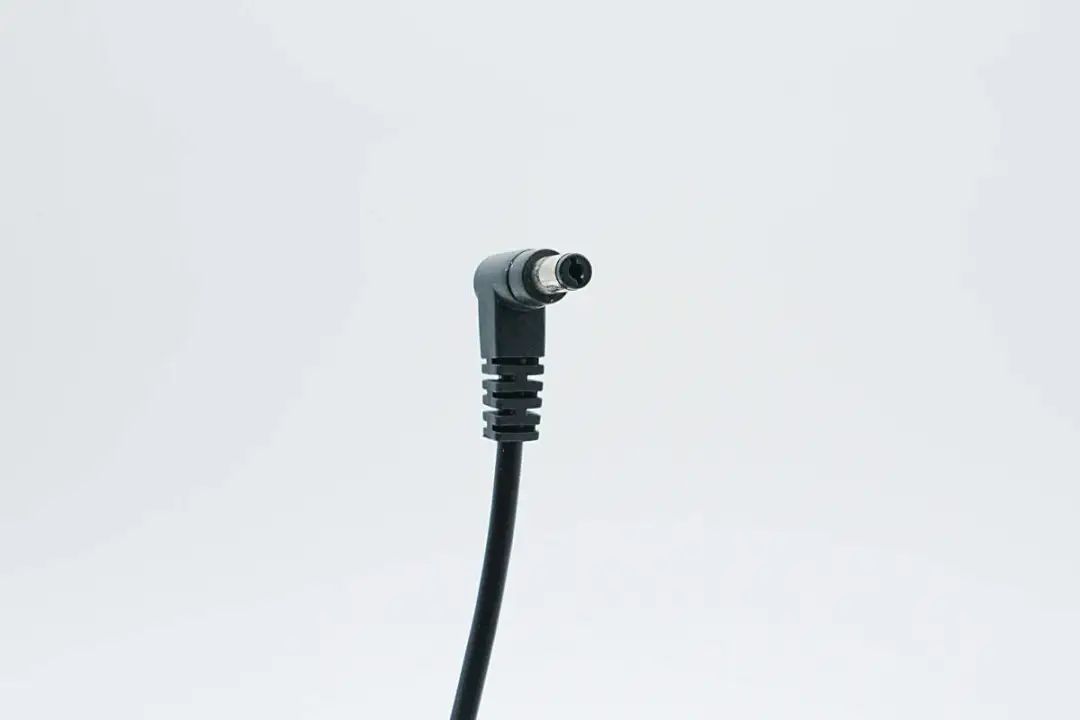

输出线缆端子90°弯头设计，方便使用。

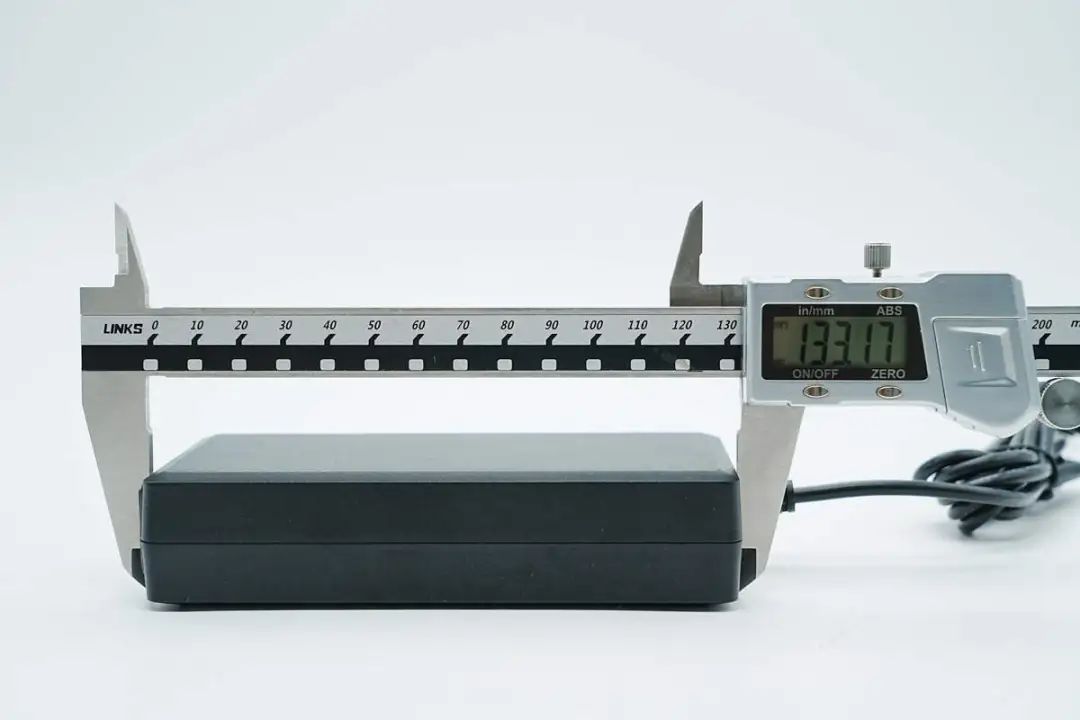

实测电源适配器机身长度为133.17mm。

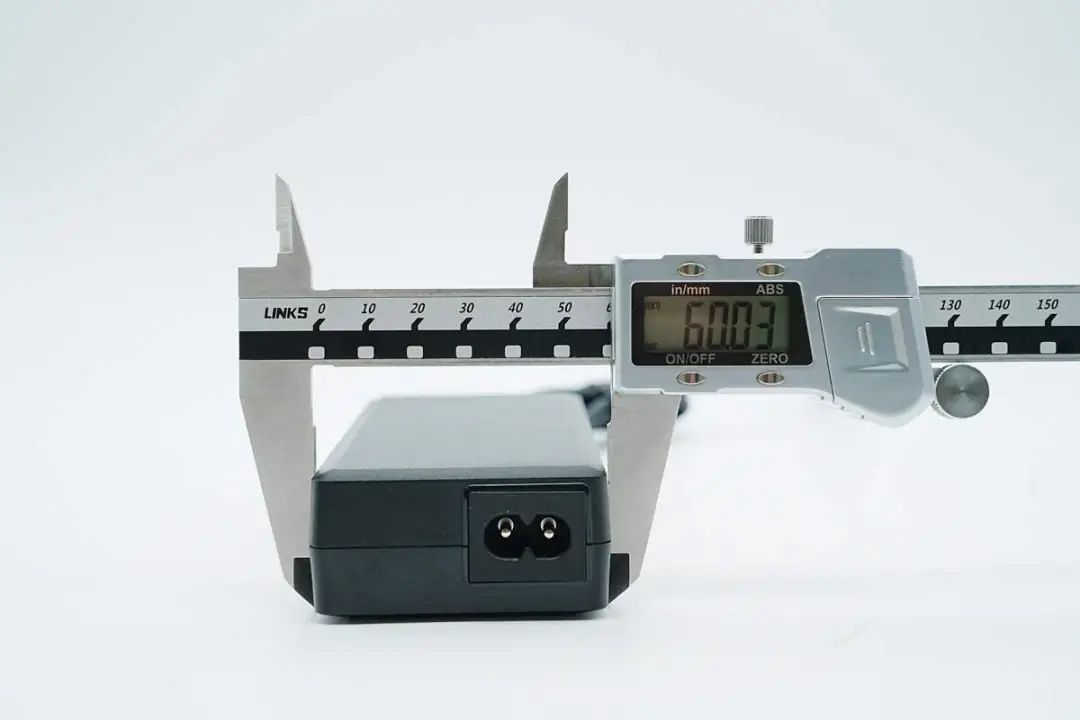

宽度为60.03mm。

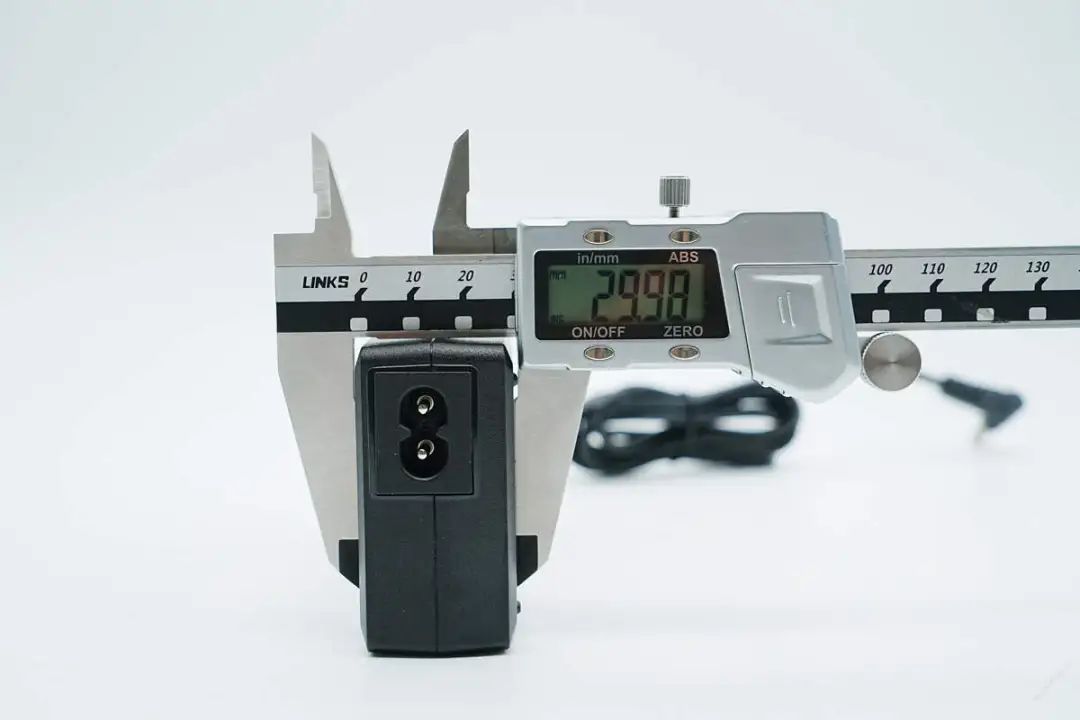

厚度为29.98mm。

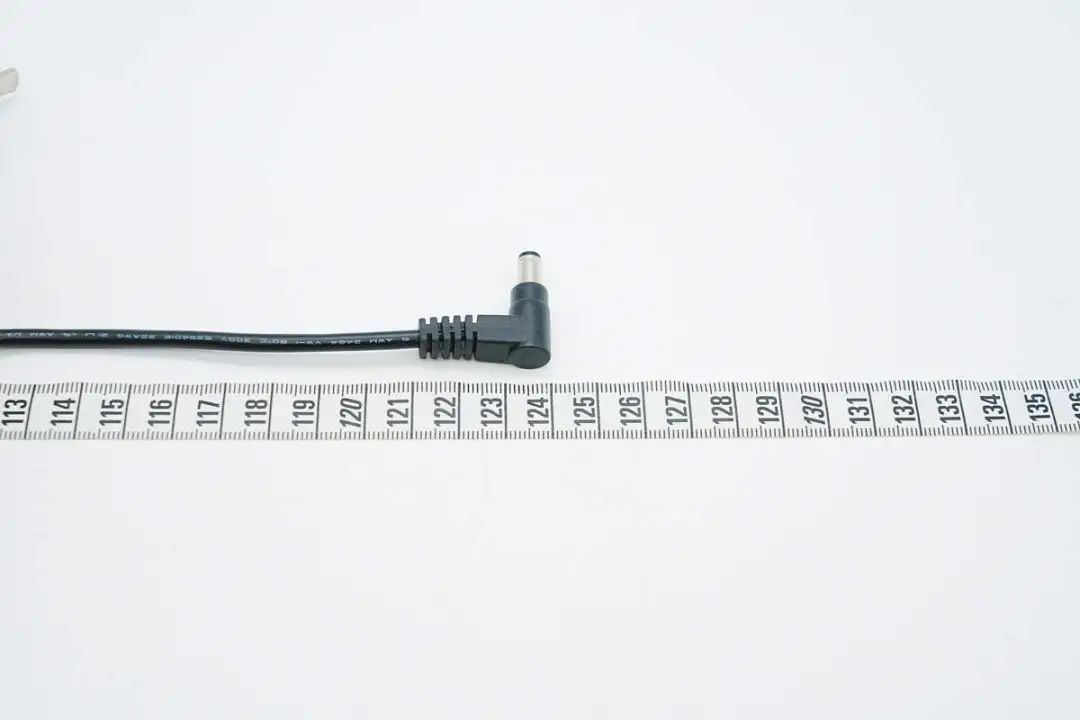

另外测得输出线缆长度约为124cm。

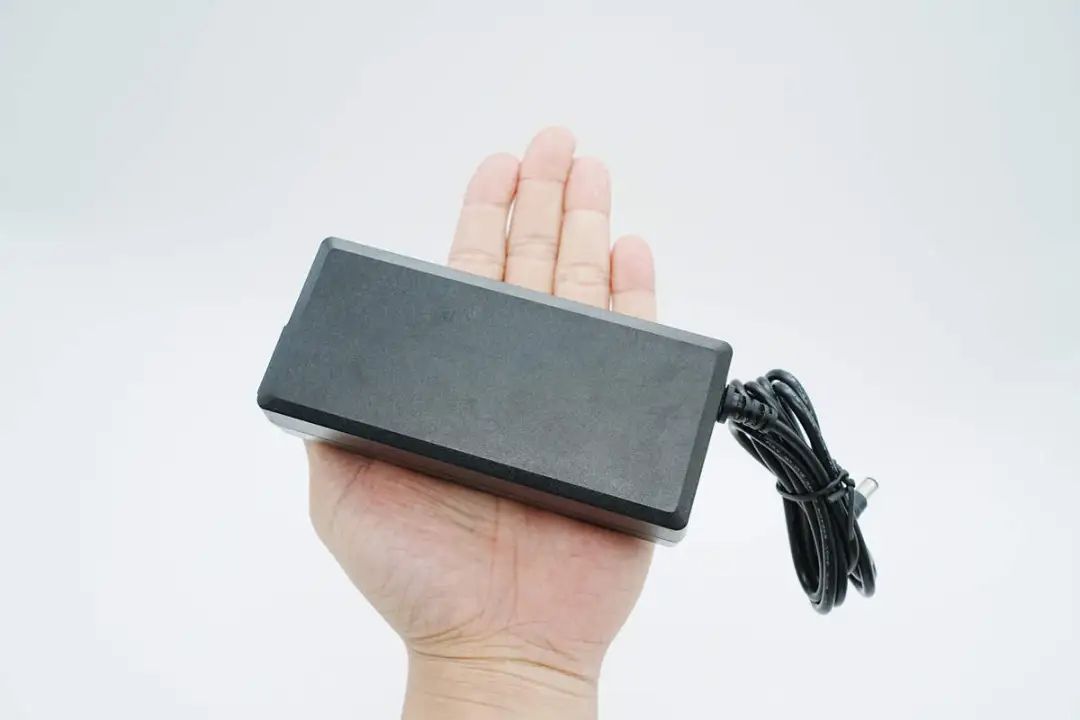

产品拿在手上的大小直观感受。

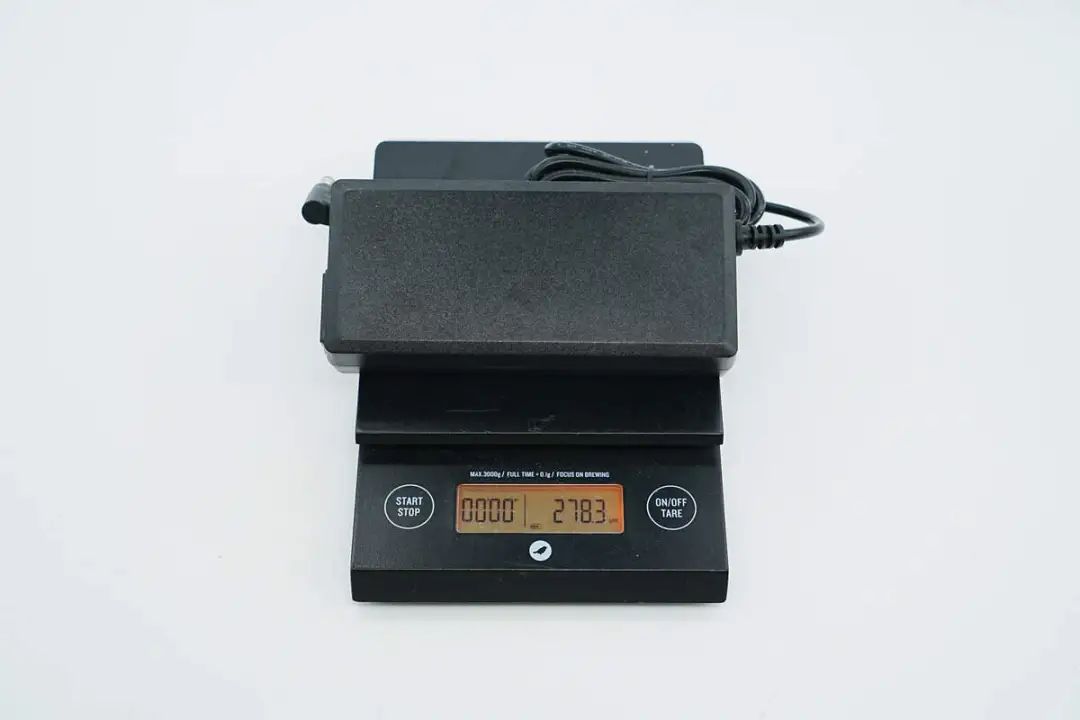

另外测得电源重量约为278g。
腾达119.3W氮化镓电源适配器拆解

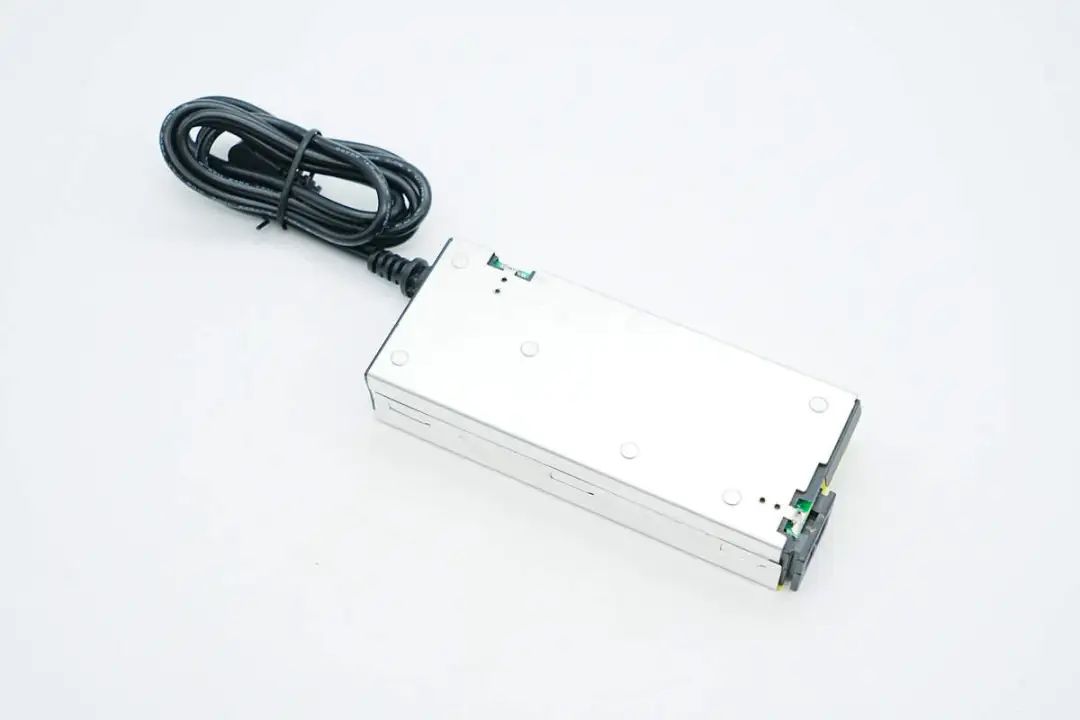

将机身外壳拆开取出PCBA模块。

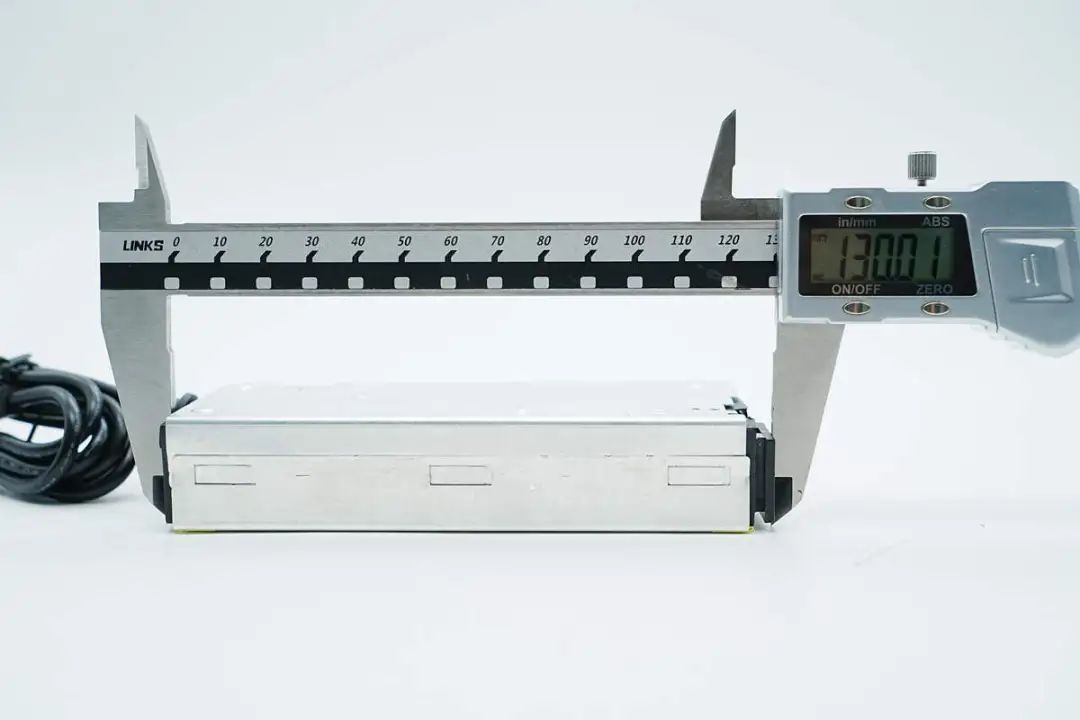

测得模块长度为130.01mm。

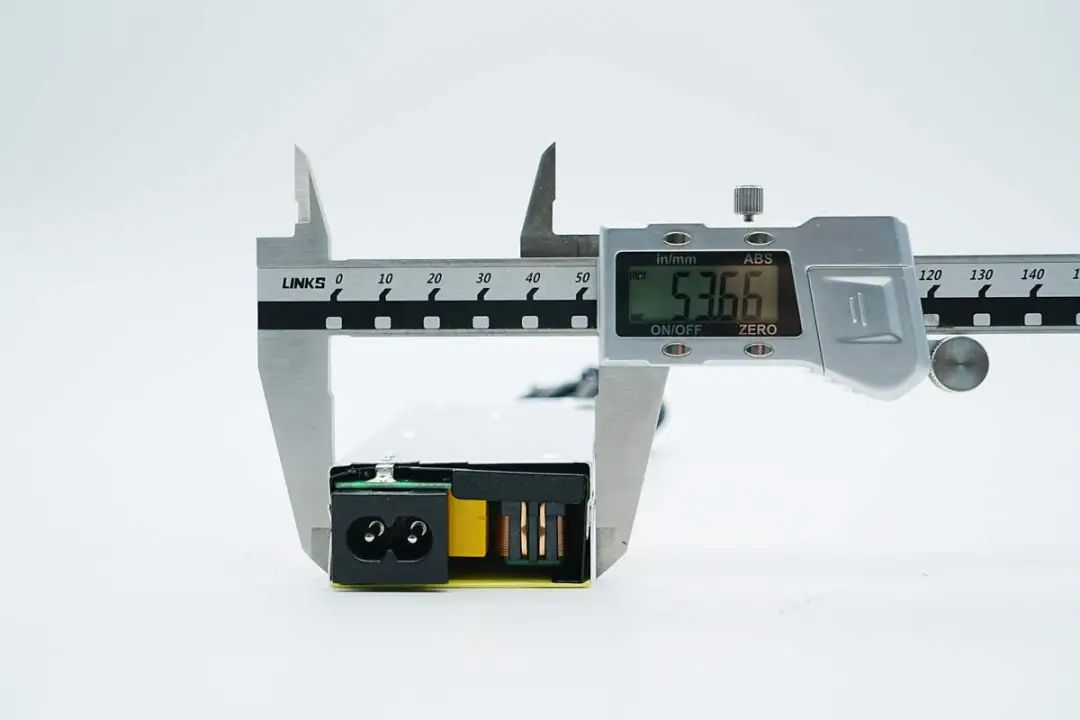

宽度为53.66mm。

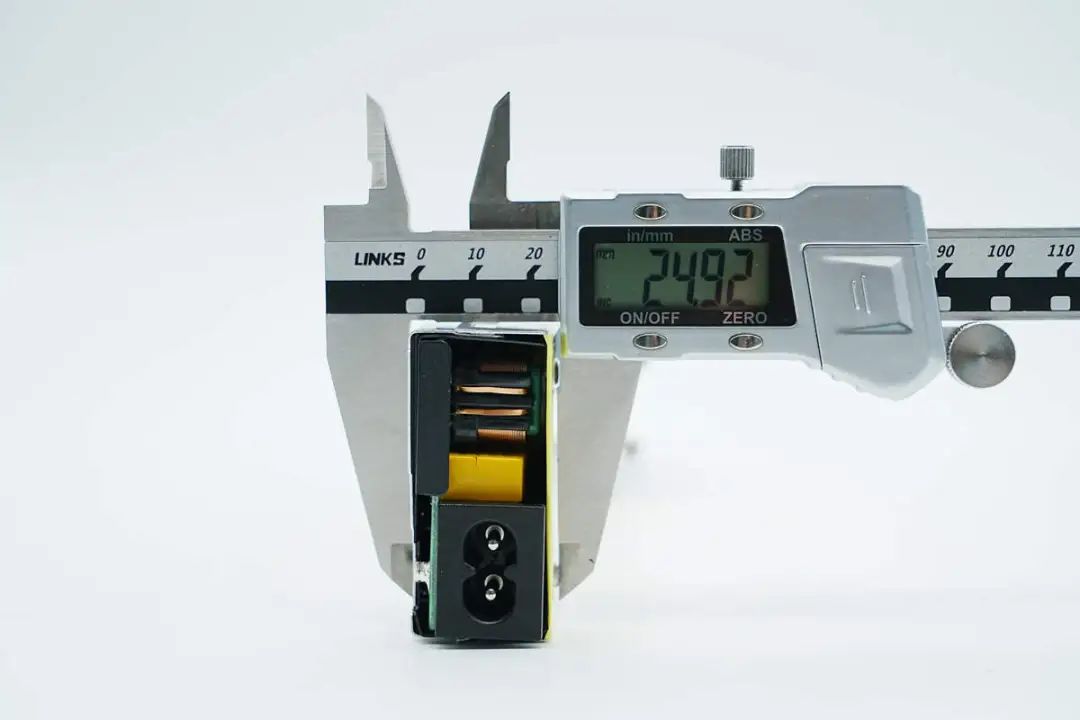

厚度为24.92mm。

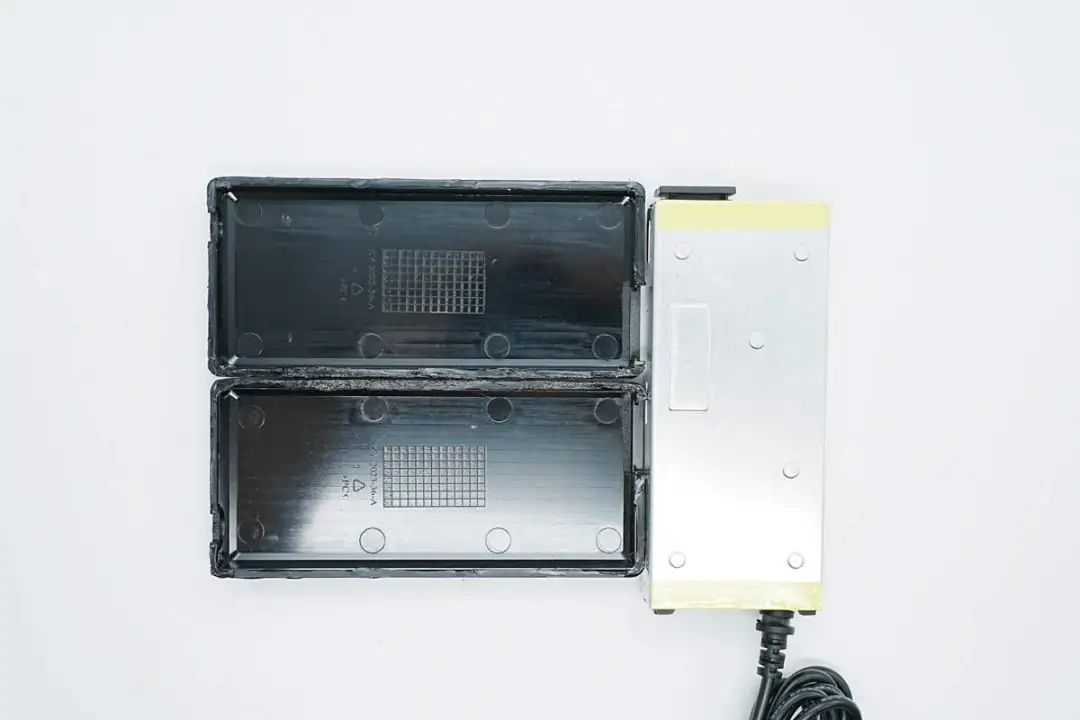

PCBA模块上下覆盖U型散热片，之间通过卡扣以及锡焊进行固定。
顶部散热片内侧粘贴绝缘胶带，同时设有导热垫帮助变压器等器件散热。

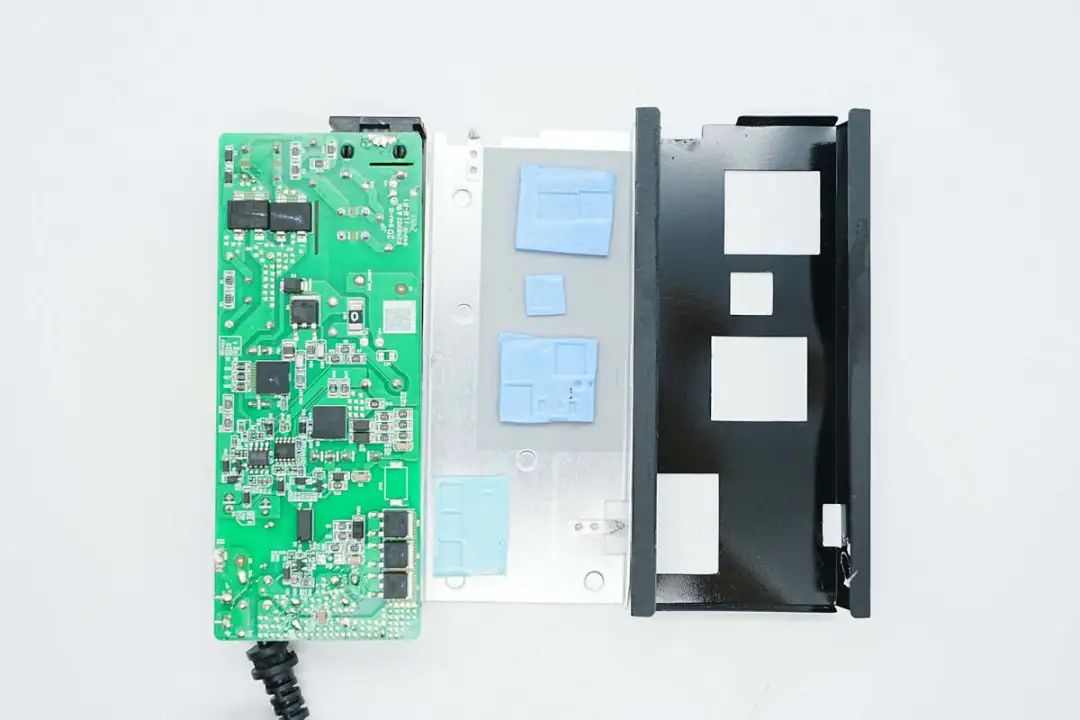

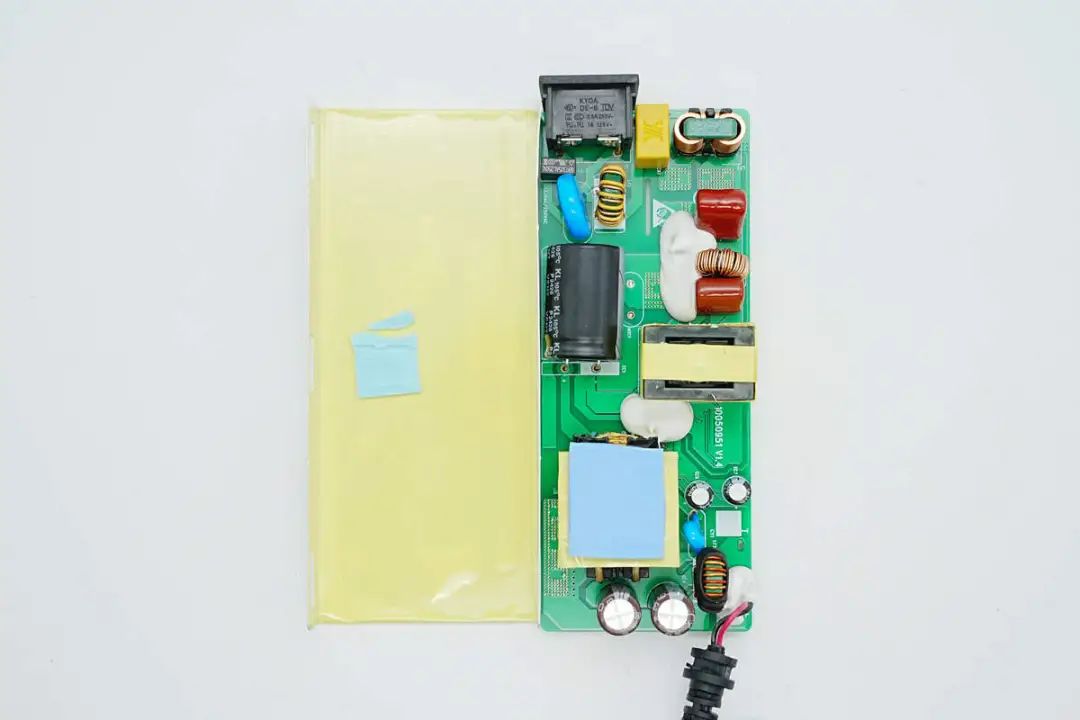

将底部散热片也拆下，内侧设有麦拉片进行隔离绝缘，对应整流桥等核心发热器件区域也都设有导热垫。

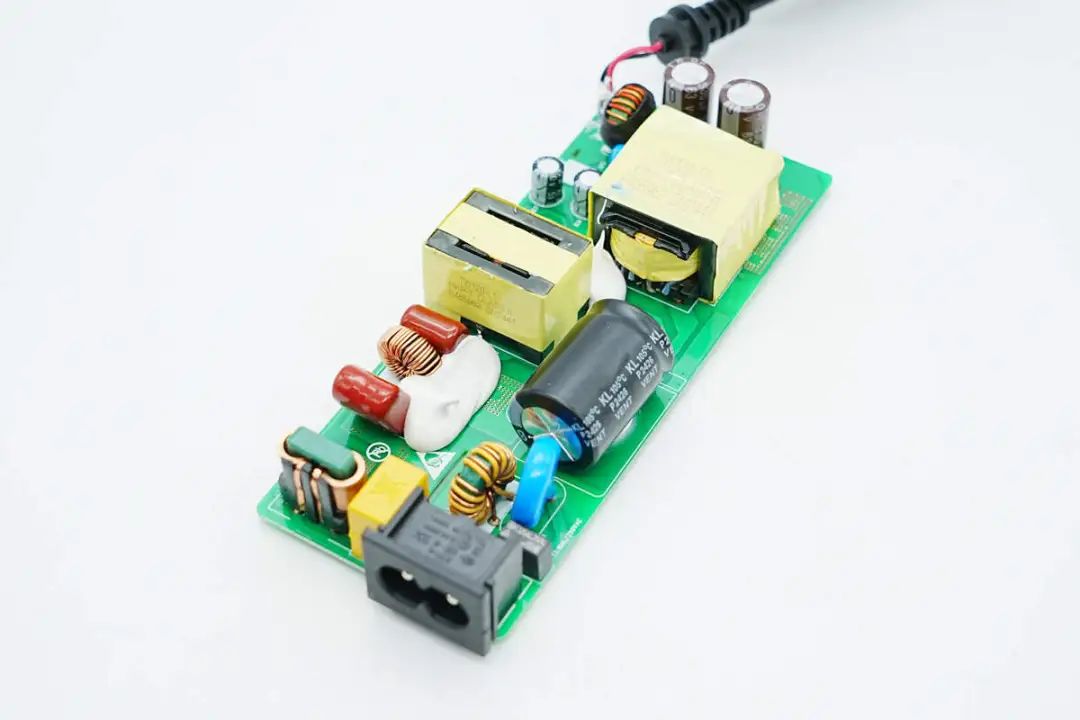

PCB板正面空间富余，薄膜滤波电容、PFC升压电感、变压器等器件打胶加固。

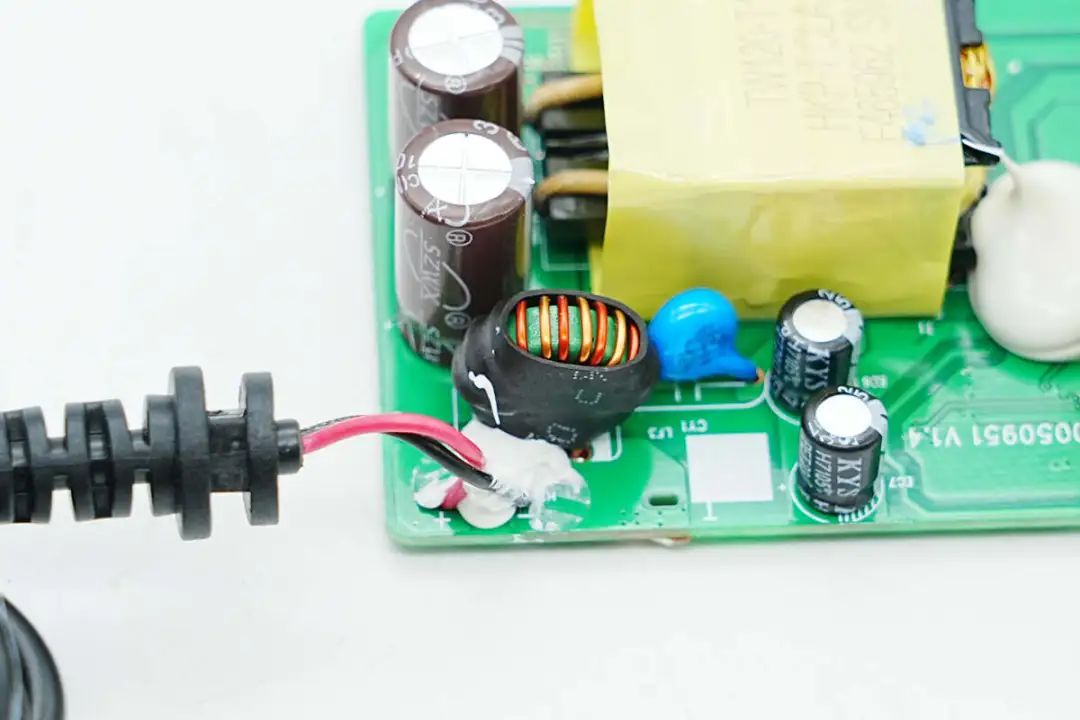

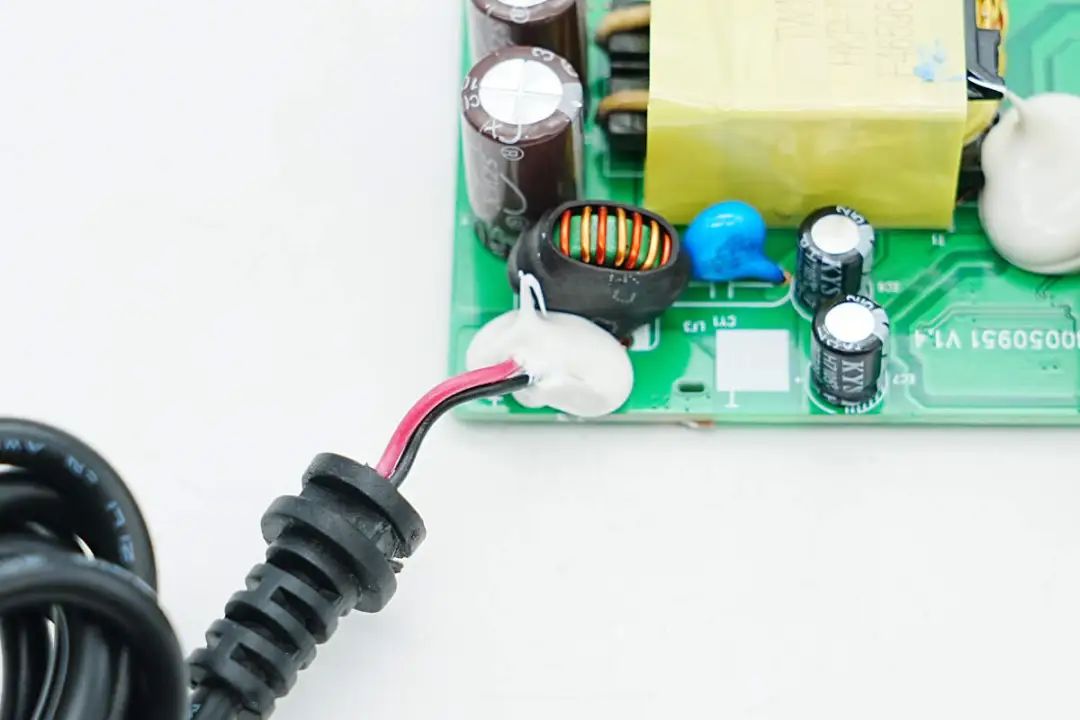

输出线缆焊接处也打胶保护。

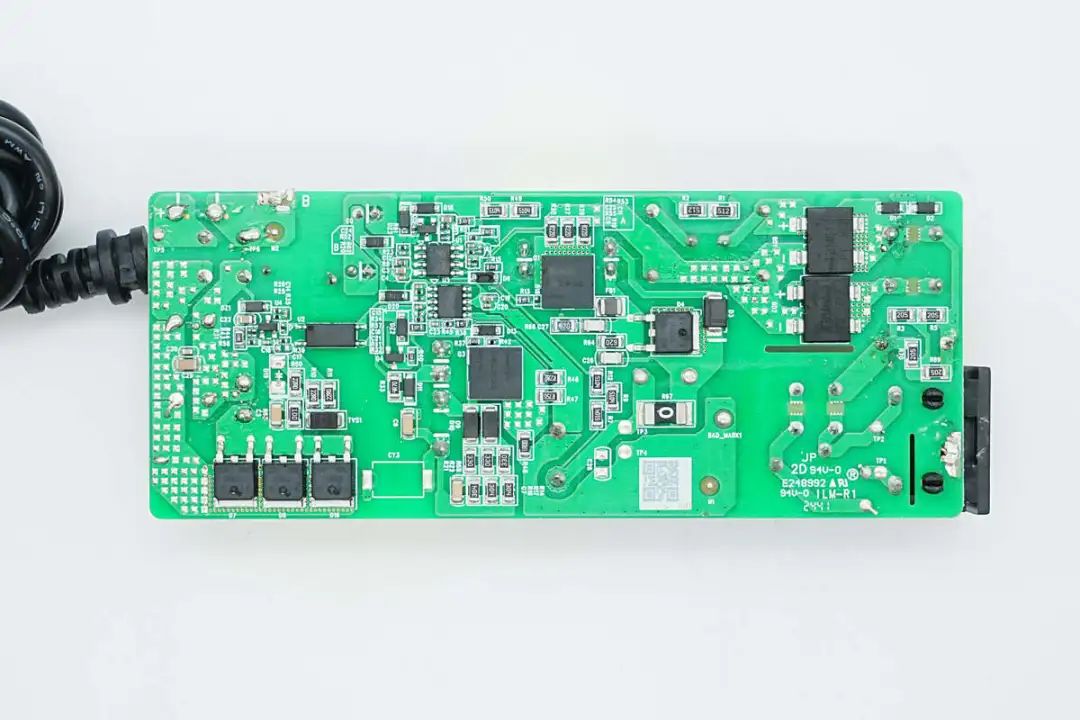

主板背面设有整流桥、PFC控制器、初级主控芯片、氮化镓开关管、光耦等器件。

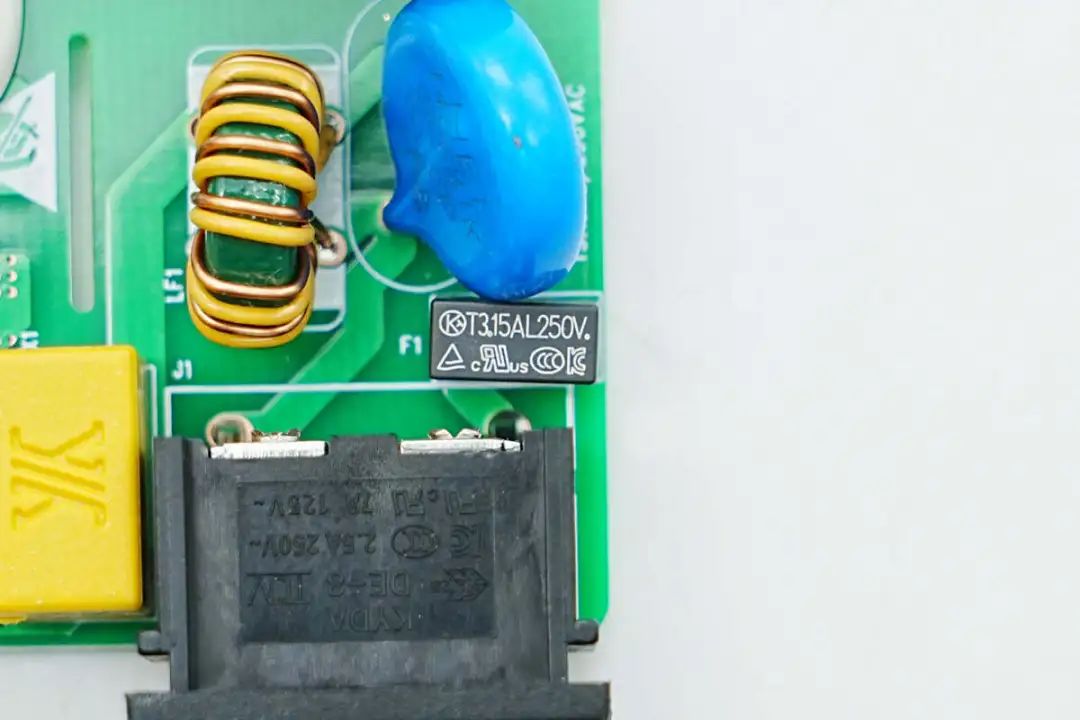

延时保险丝规格为3.15A250V。

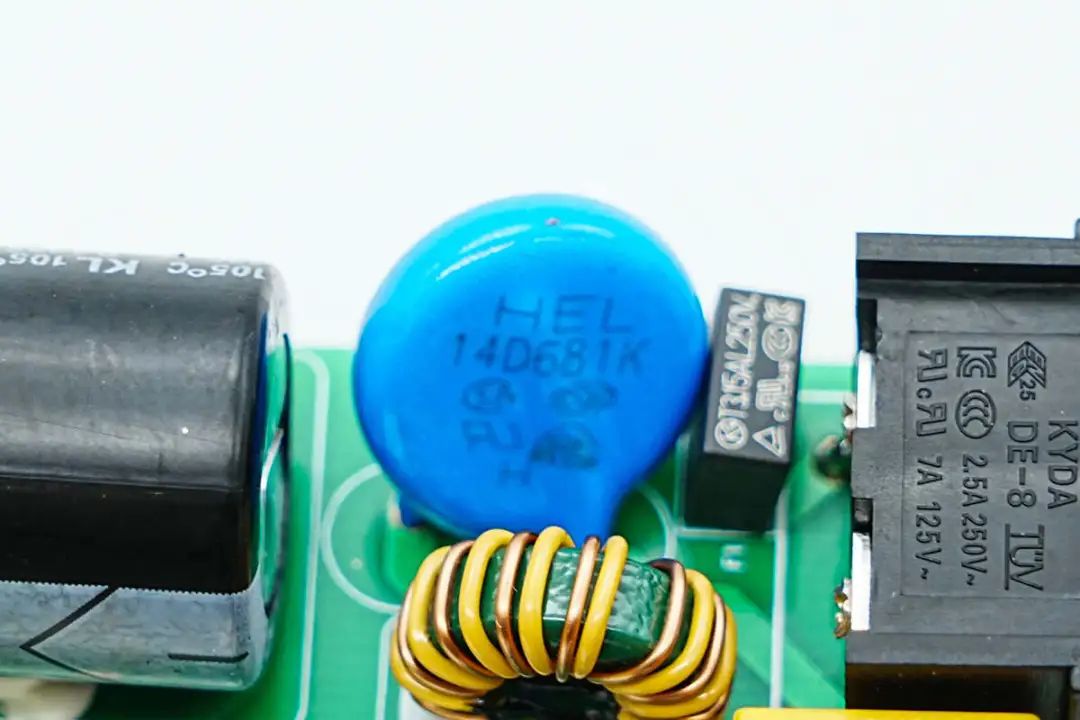

压敏电阻来自HEL鸿志，规格为14D681K，用于吸收过压浪涌。

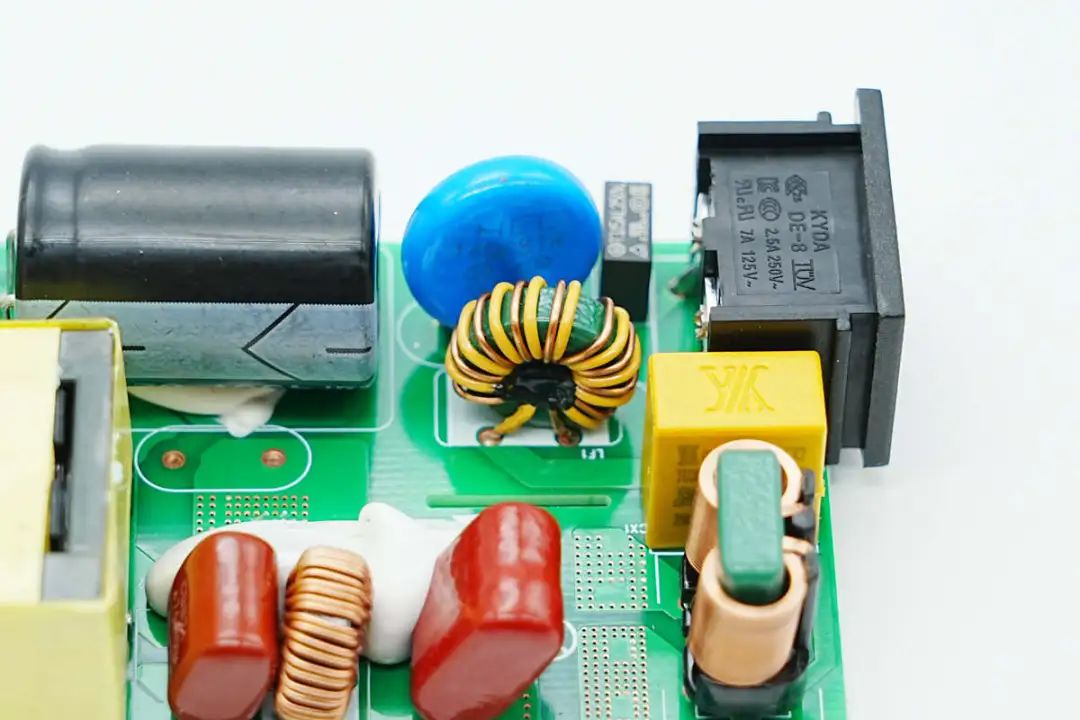

共模电感双线绕制，用于滤除EMI干扰。

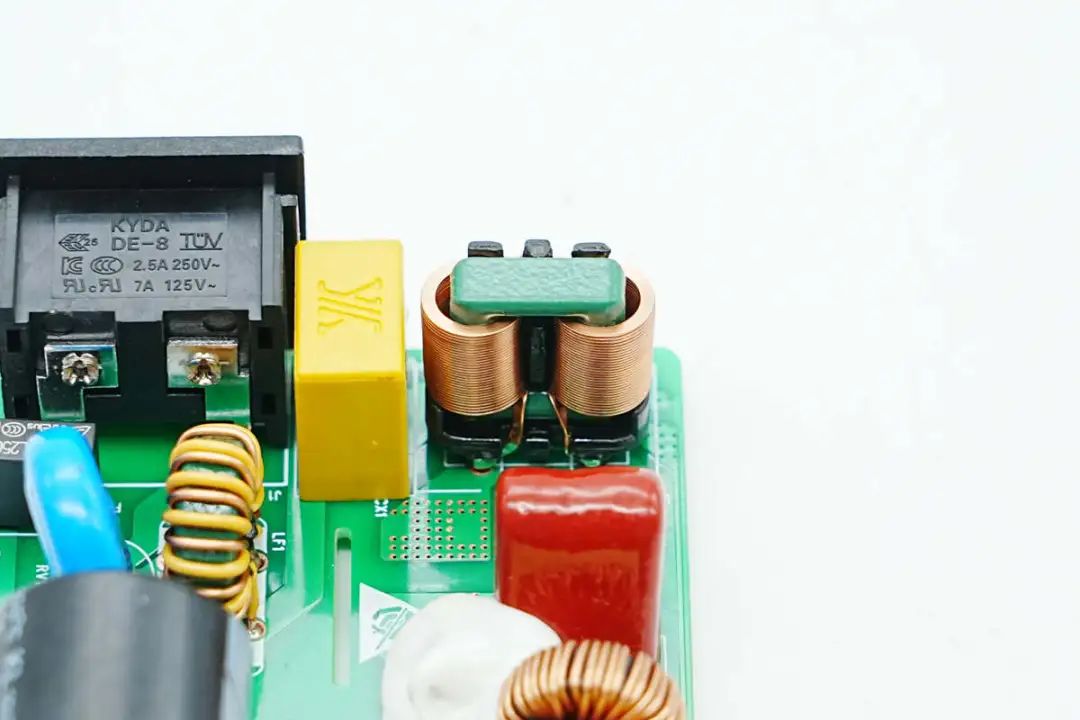

二级共模电感扁平铜带绕制，左侧安规X2电容容量0.47μF。

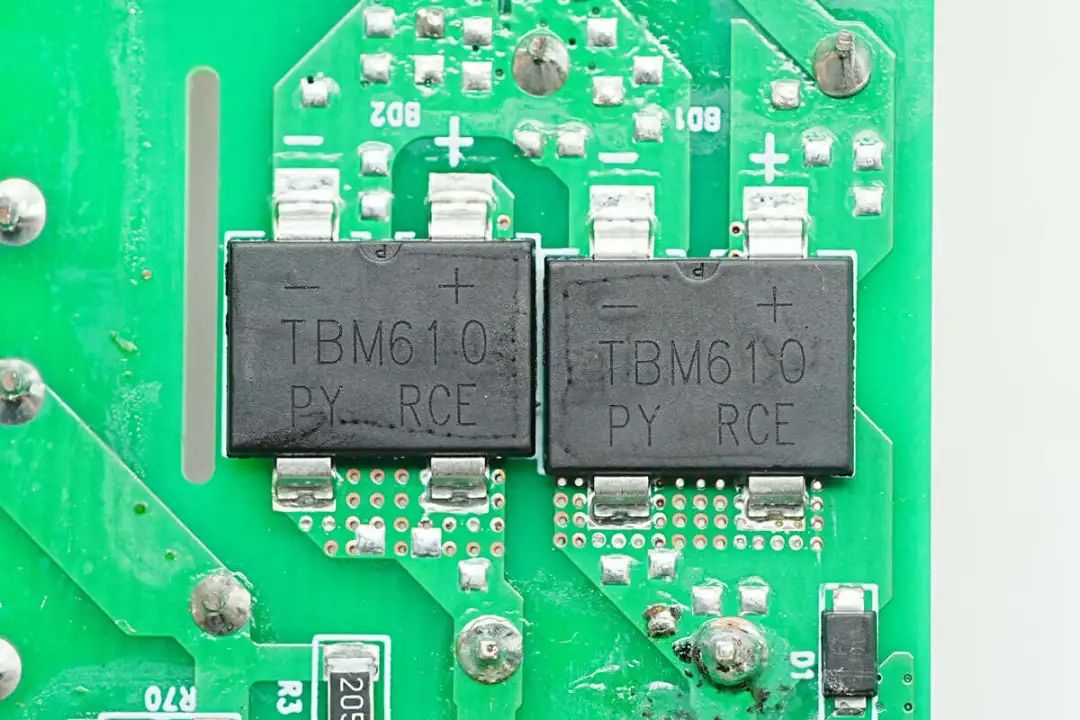

两颗整流桥来自平伟，型号TBM610，规格为6A 1000V，采用TBM封装。

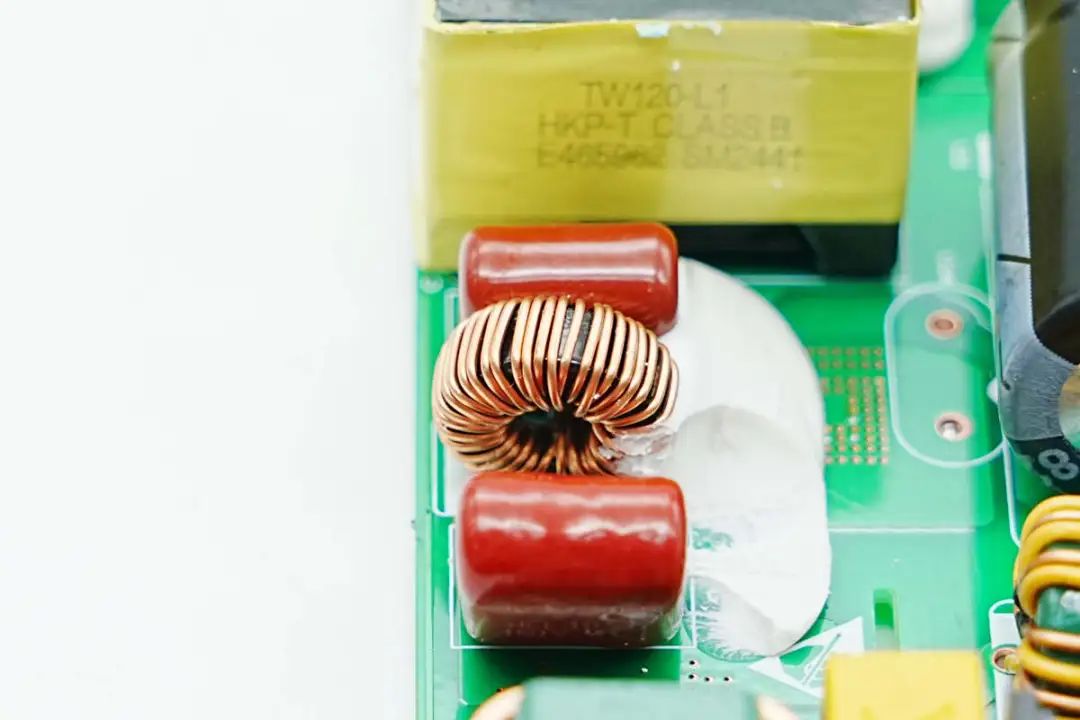

薄膜滤波电容以及滤波电感打胶加固。

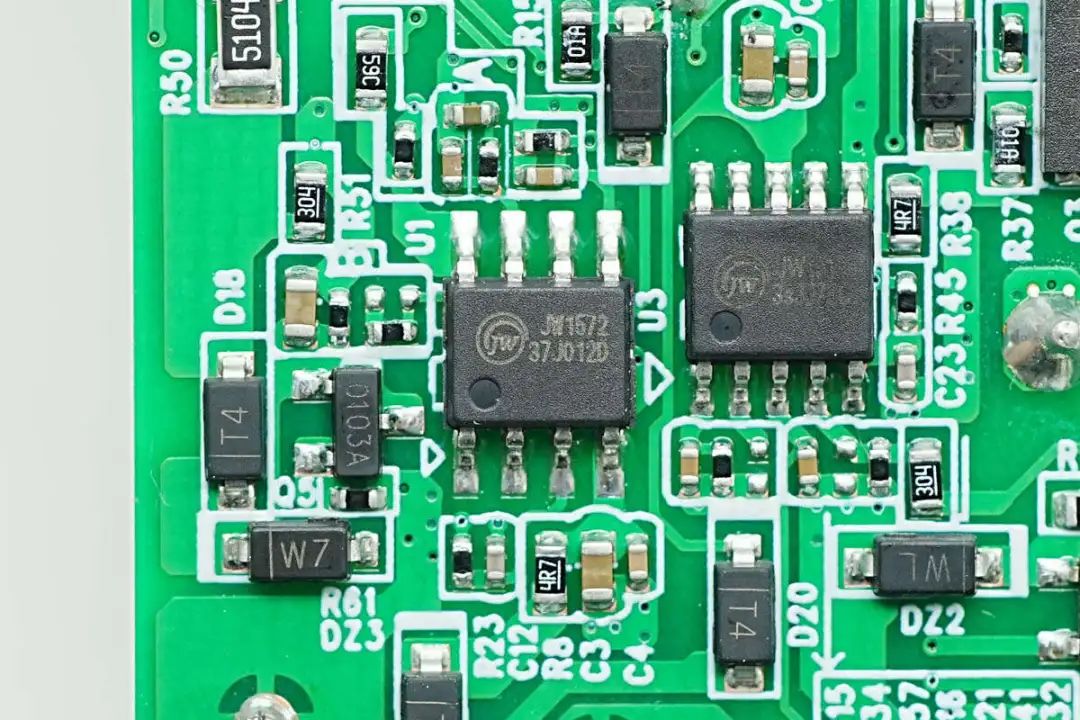

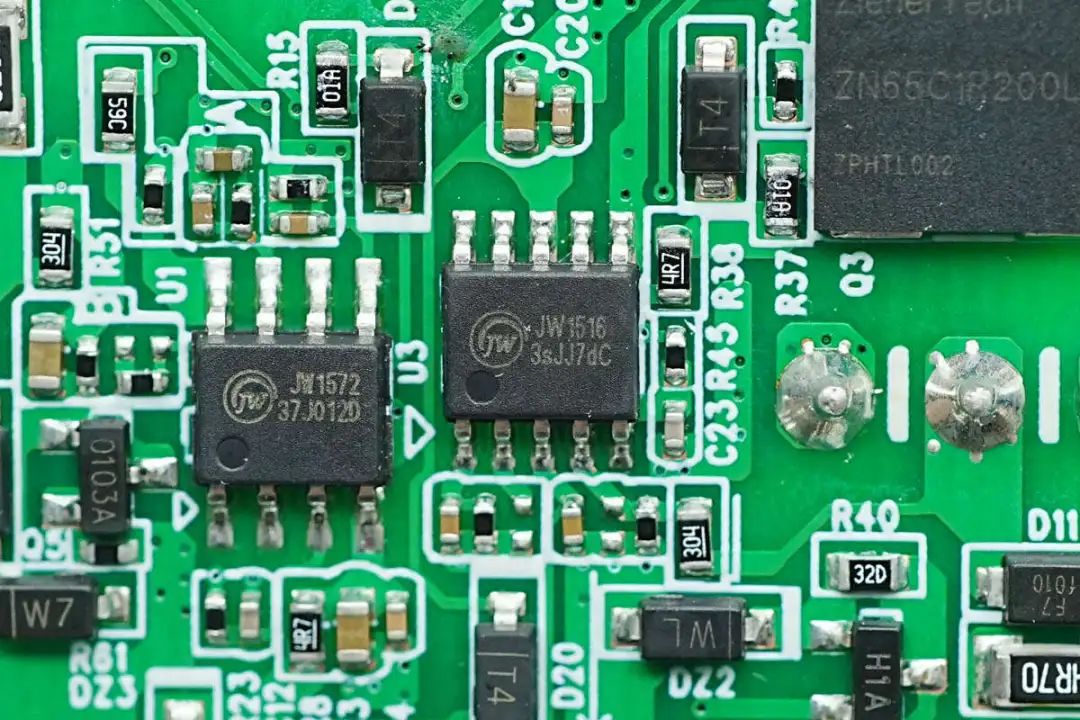

PFC控制器来自杰华特，型号JW1572，是一款升压式PFC控制器，具备高精度恒压输出，适用于单级功率因数校正。芯片采用恒定导通时间控制，确保高功率因数，无需输入电压检测电路，简化了系统设计并降低损耗。
芯片采用临界导通模式运行，降低开关损耗，提升EMI性能以及效率。芯片具备完善的保护功能，具备反馈开路保护，电流取样电阻短路保护，逐周期过流保护，反馈过电压保护以及过热保护等保护功能，适用于USB PD快充，液晶电视以及显示器应用。

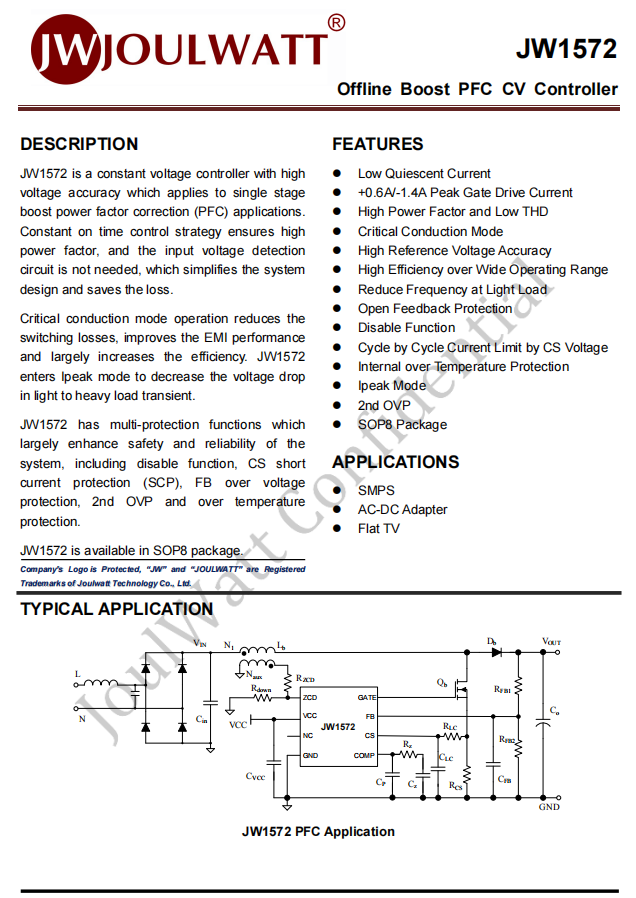

杰华特 JW1572 资料信息。
充电头网拆解了解到，杰华特JW1572此前还被小米140W氮化镓快充充电器、倍思100W伸缩线桌面充、飞利浦200W充电器、Aohi 140W 2C1A氮化镓充电器（青春版）、联想拯救者140W PD3.1氮化镓快充充电器等知名品牌产品采用过。

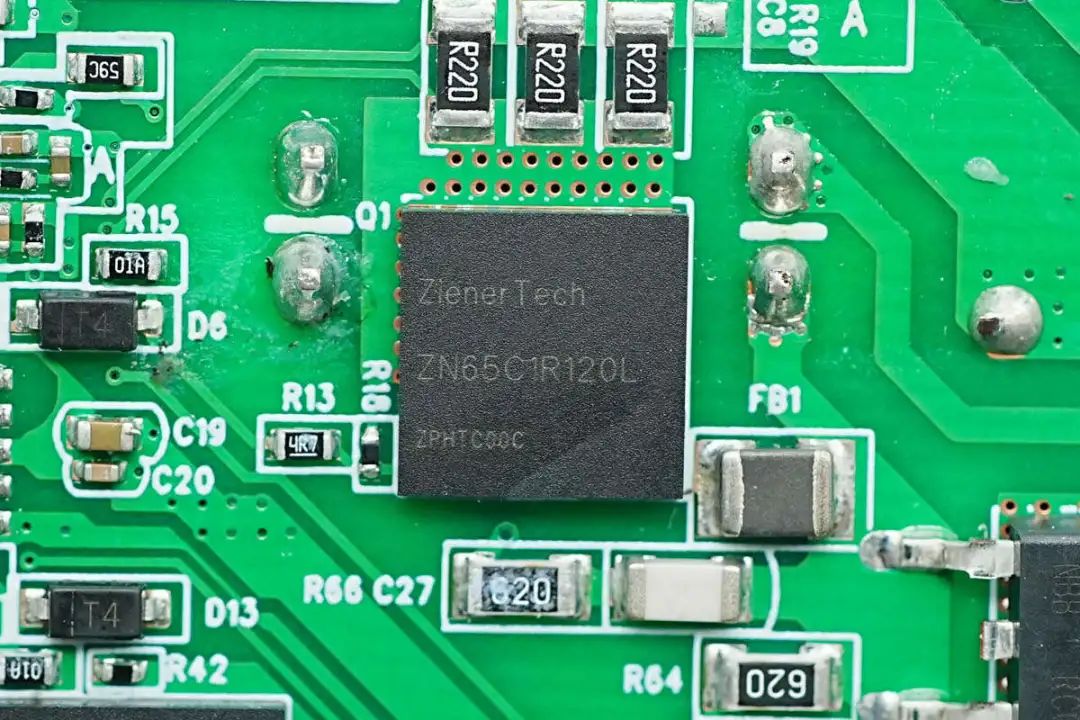

PFC开关管来自ZIENER致能，型号ZN65C1R120L，这是一颗氮化镓功率器件，耐压650V，导阻120mΩ，采用DFN8*8封装。

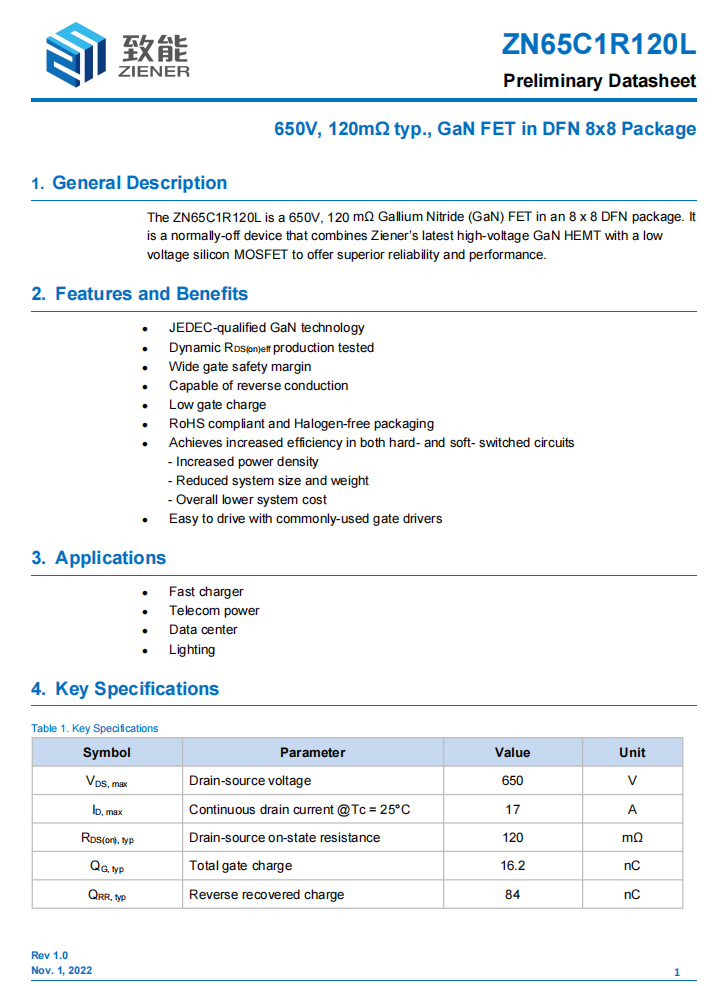

致能ZN65C1R120L资料信息。
PFC升压电感特写。

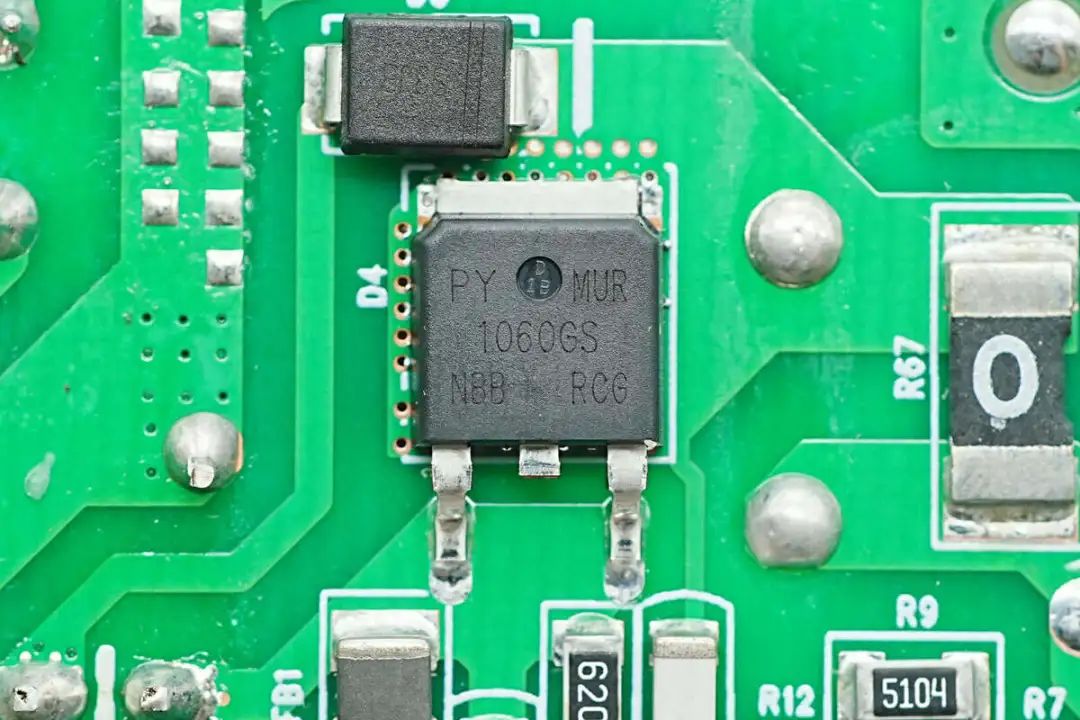

PFC整流管来自平伟，型号MUR1060GS，这是一颗快恢复二极管，采用TO-252封装。

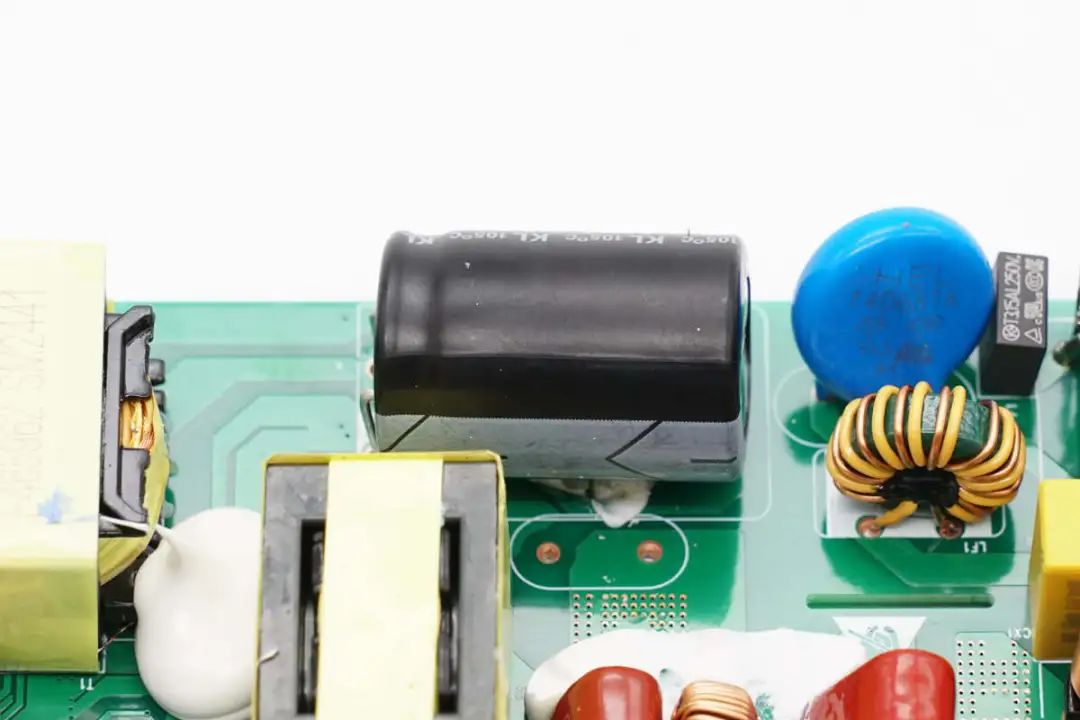

高压滤波电解电容规格为450V82μF。

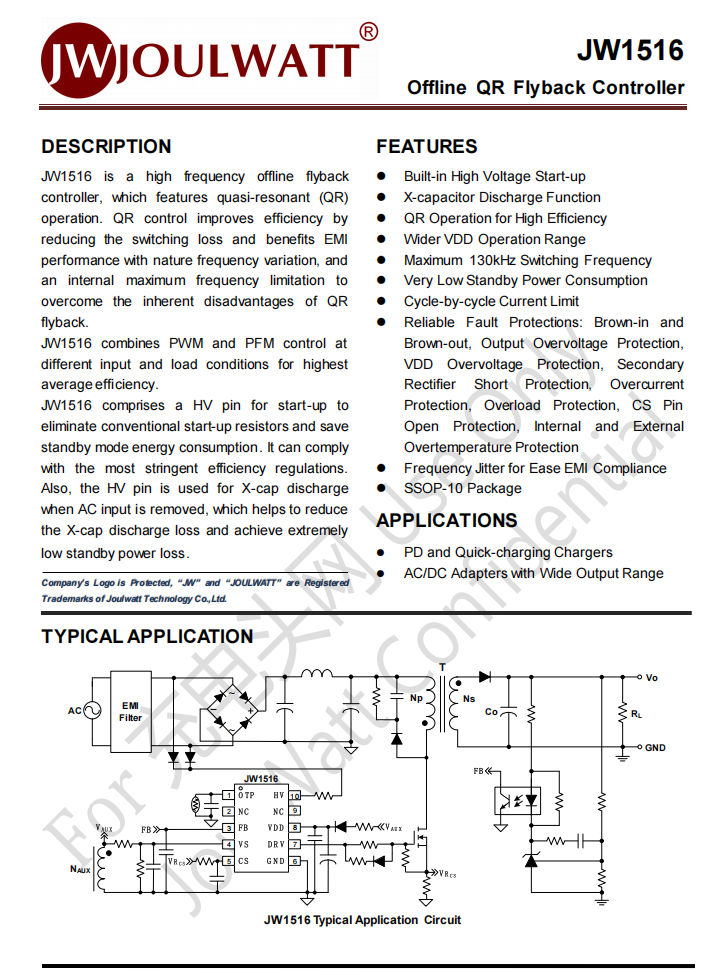

主控芯片来自杰华特，型号JW1516，这是一款高频离线反激控制器，具备准谐振（QR）工作模式。支持驱动MOS管和氮化镓开关管，内置高压启动电路以及加入抖频功能，改善系统的EMI性能；同时支持X-cap放电，最大130kHz开关频率，最大支持200W功率。
JW1516在不同的输入和负载条件下结合了PWM和PFM控制方式，以获得最高的平均效率。采用SSOP-10封装。

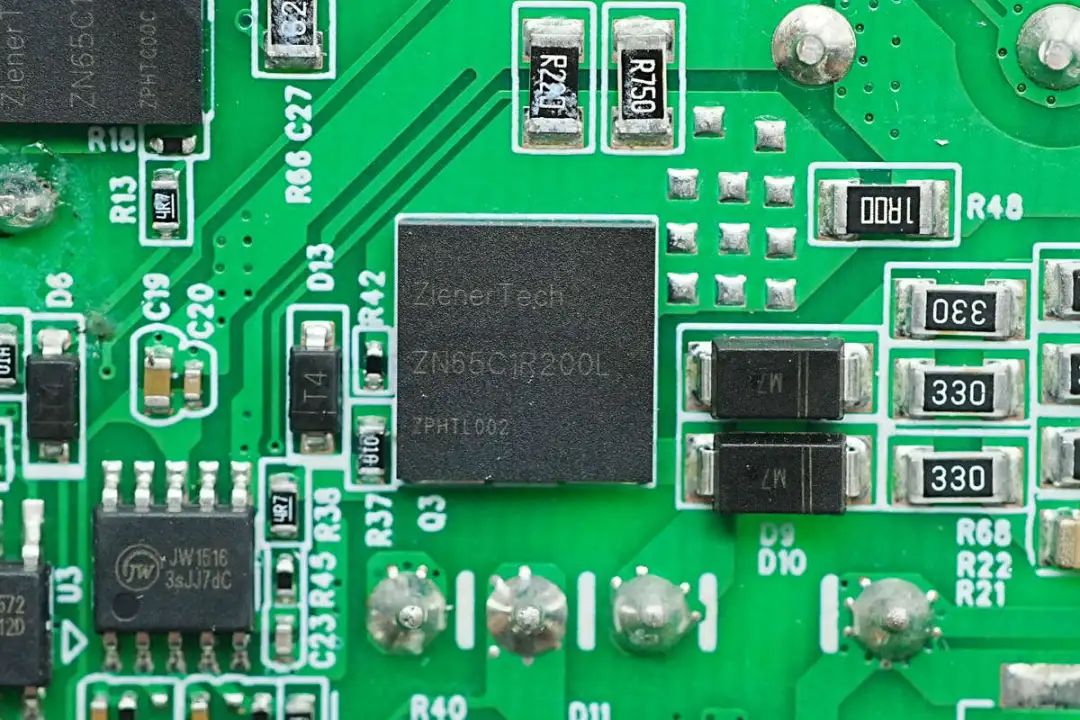

初级开关管也是来自致能，型号ZN65C1R200L，这是一款650V、200mΩ的氮化镓功率器件，采用DFN8x8封装。该器件为常关型设计，结合了Ziener公司最新的高压氮化镓高电子迁移率晶体管（HEMT）与低压硅基MOSFET，可提供卓越的可靠性和性能表现。

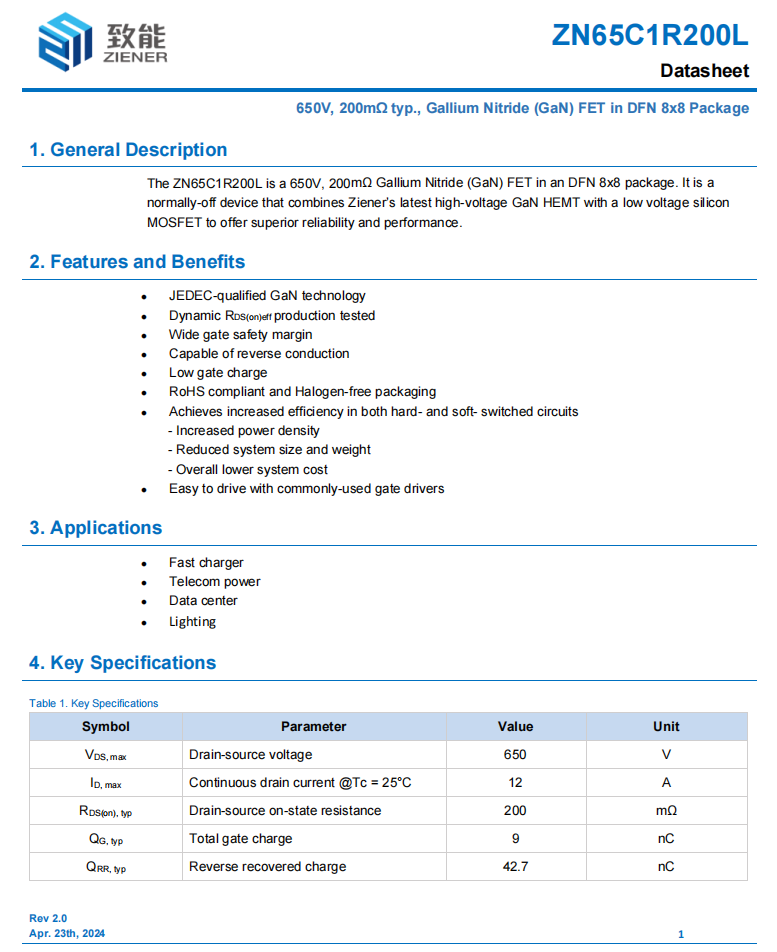

致能ZN65C1R200L资料信息。

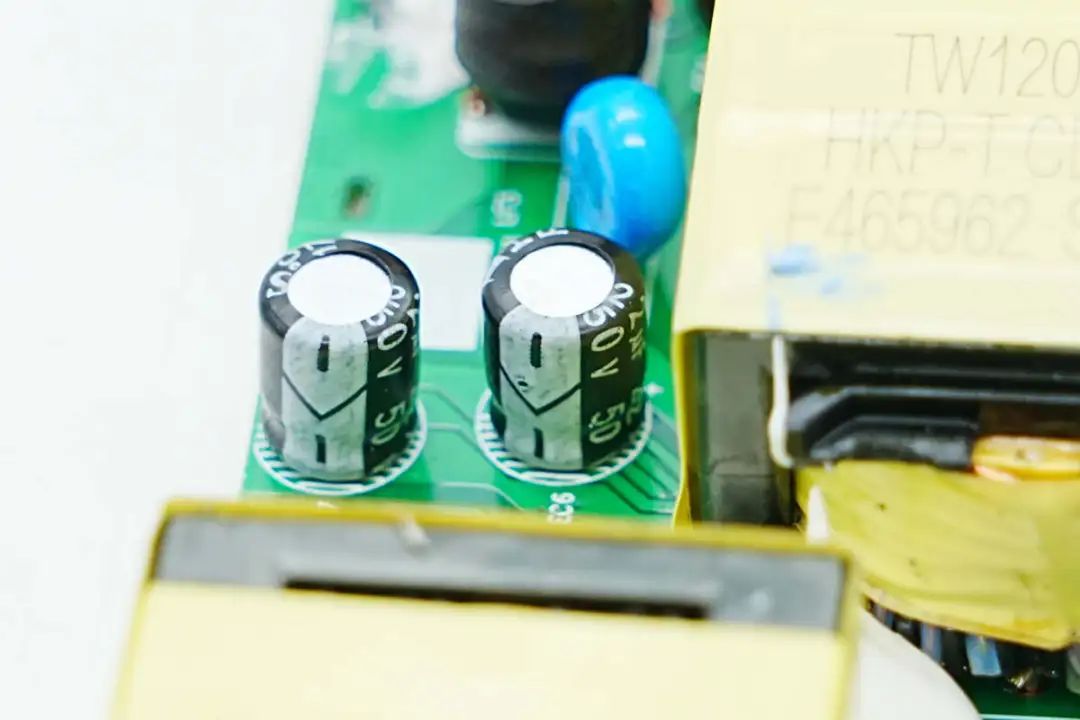

主控芯片供电电容规格为50V22μF，旁边还有一颗蓝色Y电容。

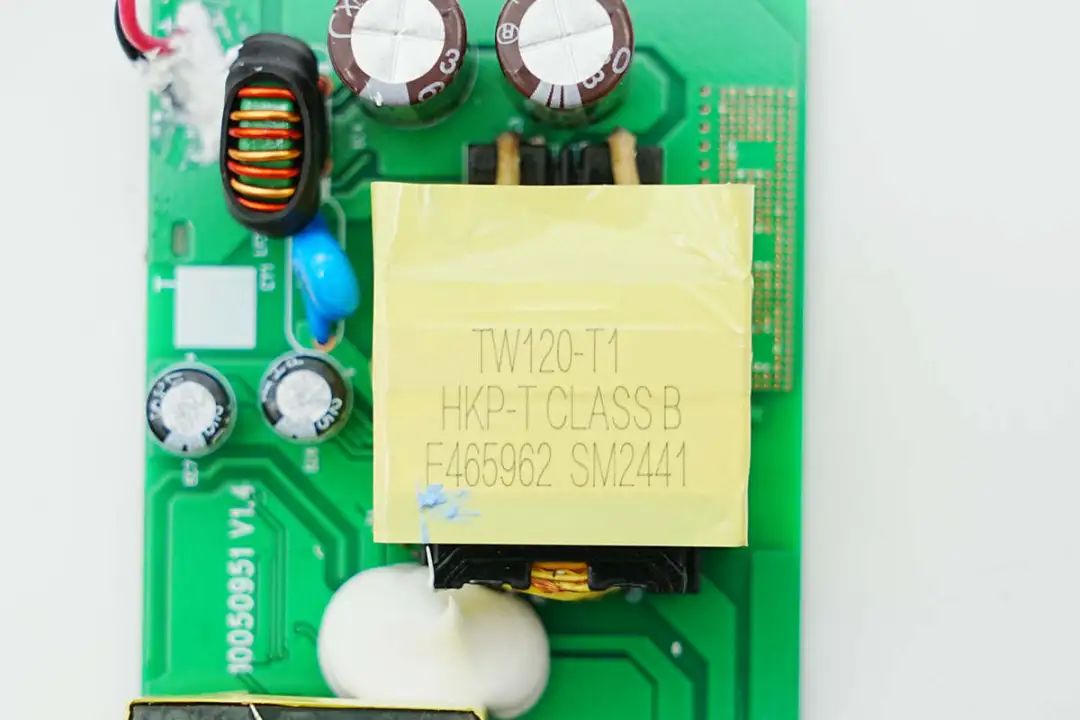

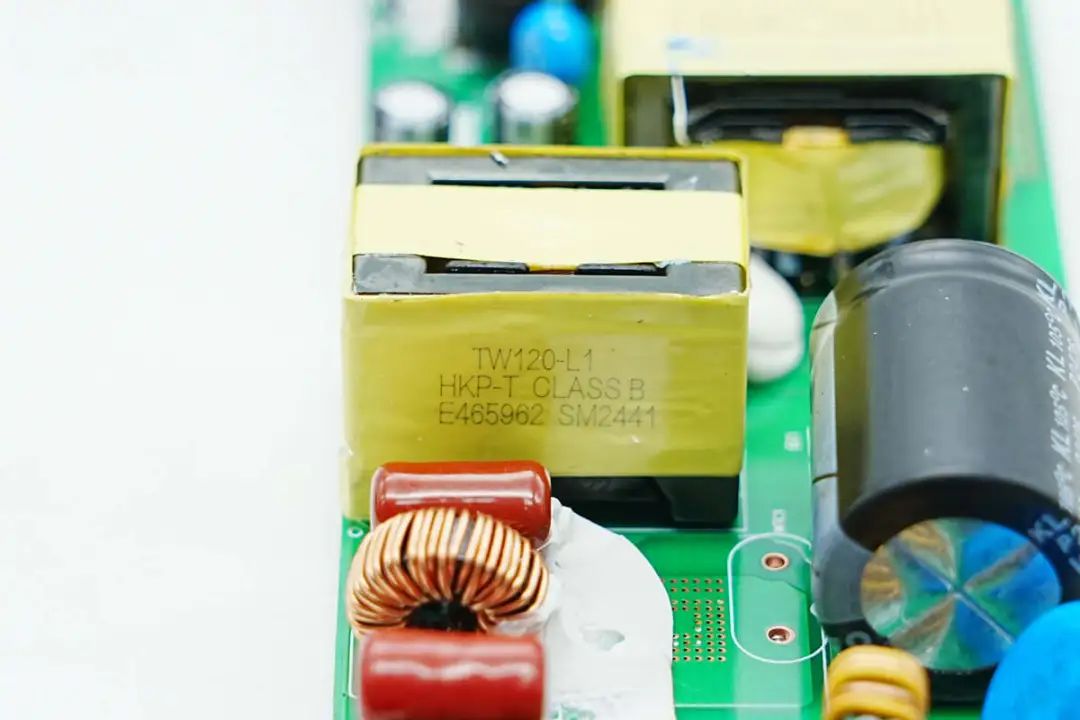

变压器特写。

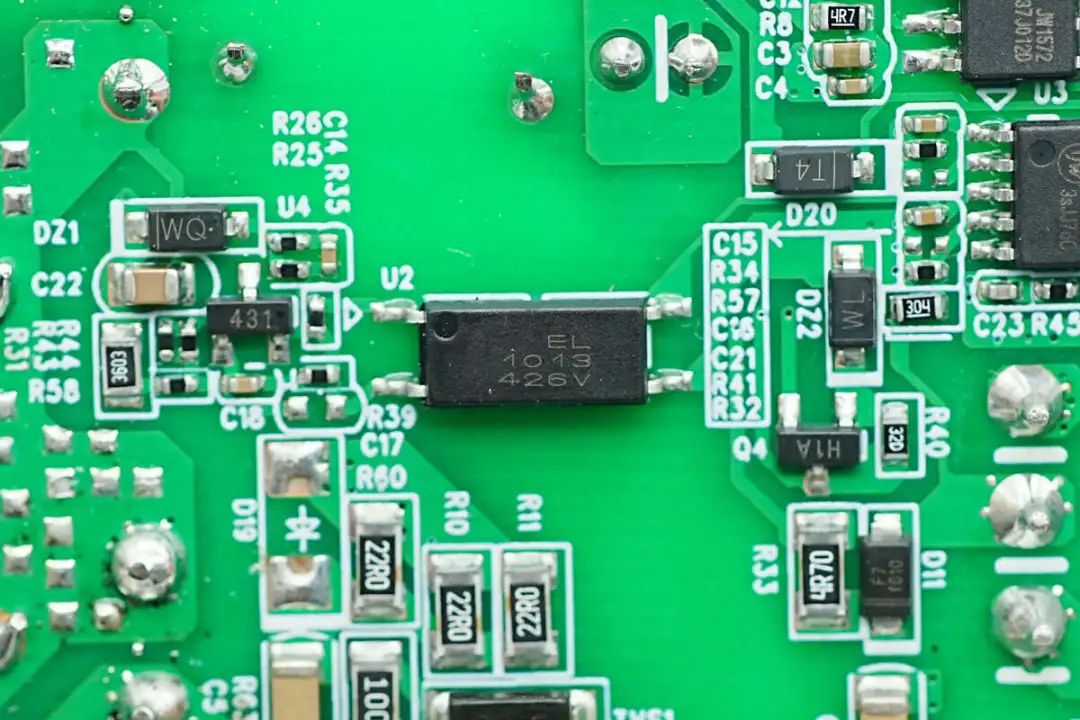

亿光EL 1019光耦用于输出电压反馈。

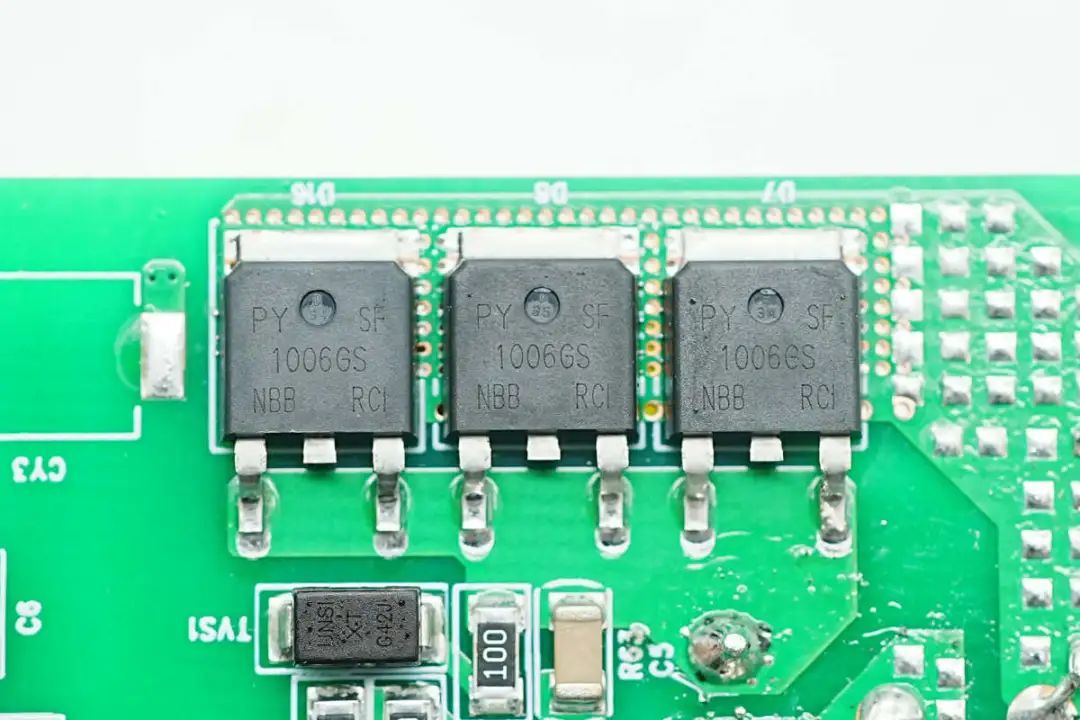

整流二极管来自平伟，型号SF1006GS，这是一颗超快恢复二极管，规格为400V 10A，采用TO-252封装。

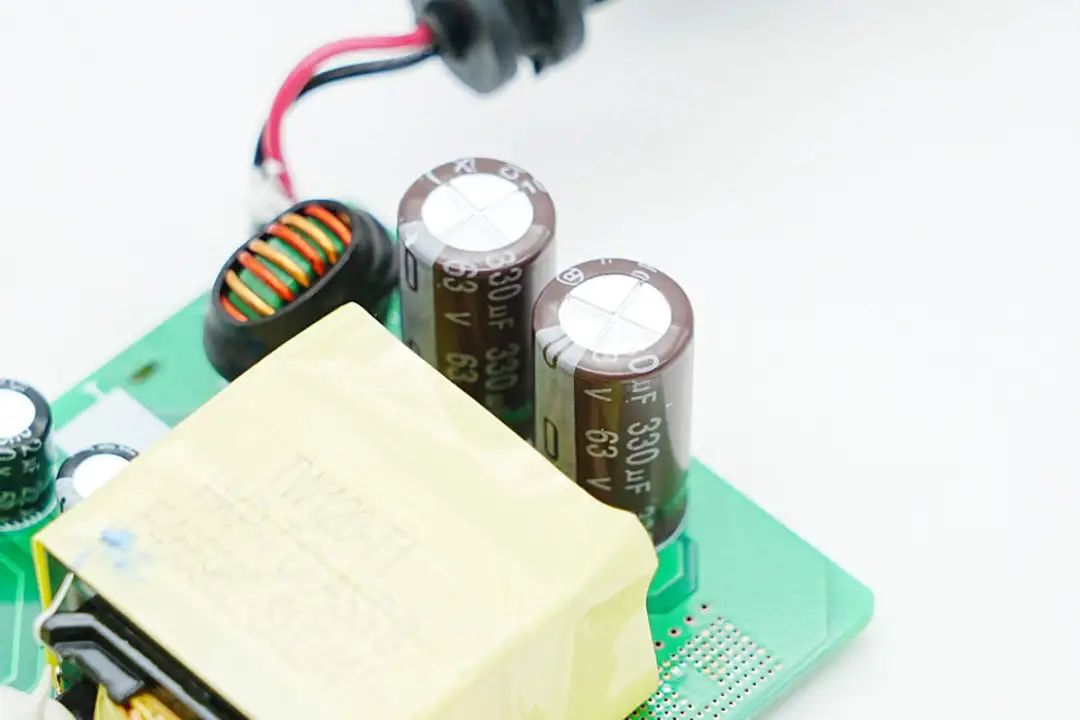

两颗输出滤波电容63V330μF。
滤波电感外套热缩管绝缘保护。

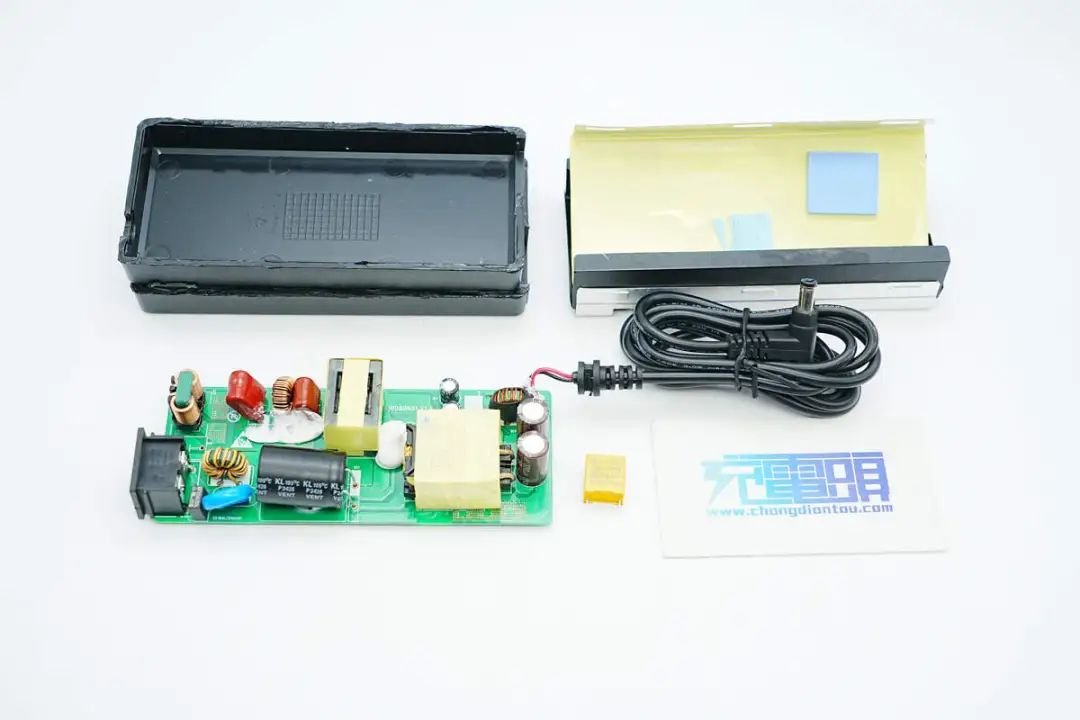

全部拆解一览，来张全家福。
充电头网拆解总结

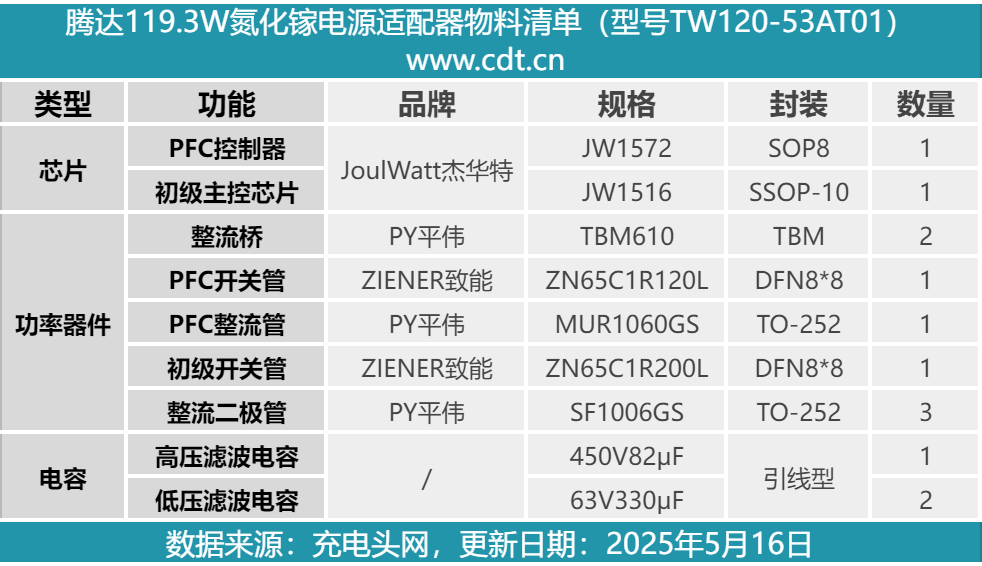

最后附上腾达119.3W氮化镓电源适配器的核心器件清单，方便大家查阅。
腾达全千兆非网管PoE交换机配备的这款氮化镓电源适配器采用经典样式设计，输入端电源线分体式设计提升了一定的灵活使用性，并且在支持100-240V宽电压输入情况下，可使用地区更加广泛。而氮化镓方案的加持，更是提升了电源的效率和稳定可靠性，充分体现腾达对于供电方面的重视。
充电头网通过拆解了解到，电源基于PFC+QR拓扑设计，采用了杰华特JW1572+JW1516方案，并分别搭配致能ZN65C1R120L、ZN65C1R200L两款氮化镓开关管，以保证电源的高效、高可靠性。
次级侧采用二极管整流恒压输出。PCBA模块实际上空间富余，同时模块覆盖大型散热片，之间设有导热垫为关键器件更好散热。此外器件打胶加固，保证整体稳定性。
