拆解报告:Baseus倍思Bowie M3s真无线降噪耳机

2025-07-09 我爱音频网 阅读:
Baseus倍思Bowie M3s真无线降噪耳机在外观方面,相较于上代设计更加简约,体积也更轻巧便携。圆角方形充电盒,边缘过渡非常圆润,烤漆工艺处理,带来了不错的质感···





Baseus倍思作为消费电子品牌,旗下产品涵盖了充电、音频、车品、智能家居、智能家电等众多领域。在蓝牙耳机市场,倍思推出了丰富的产品选择,并随着技术发展不断迭代,为用户带来更优体验。近期,倍思Bowie M3s真无线降噪耳机正式发布,百元的价格具备了完善的功能,实现了全方位的体验升级。SJ7ednc

倍思Bowie M3s真无线降噪耳机在功能配置上方面,搭载10mm超感强磁单元,支持自适应低频补偿、动态均衡算法,支持LDAC高清解码,最高990kbps传输速率,展现丰富的音频细节,获得了Hi-Res AUDIO WIRELESS和QQ音乐·臻品音质双认证;还支持BISA空间音效,包括影院、音乐两种模式,带来更具立体感和真实感的音效。SJ7ednc

倍思Bowie M3s真无线降噪耳机搭载6麦克风系统,支持ANC3.0自适应降噪,最大降噪深度-50dB,降噪频宽4000Hz;支持自适应、室内、室外、通勤、自定义五档调节,支持环境音通透模式,满足多场景使用需求;支持6麦AI通话降噪,提供清晰地通话效果。其他方面,支持蓝牙6.0和智慧双联,支持低延迟游戏模式,可提供单次12小时,综合55小时的持久续航。下面来看看这款产品的详细拆解报告吧~SJ7ednc



一、Baseus倍思Bowie M3s真无线降噪耳机开箱SJ7ednc

SJ7ednc

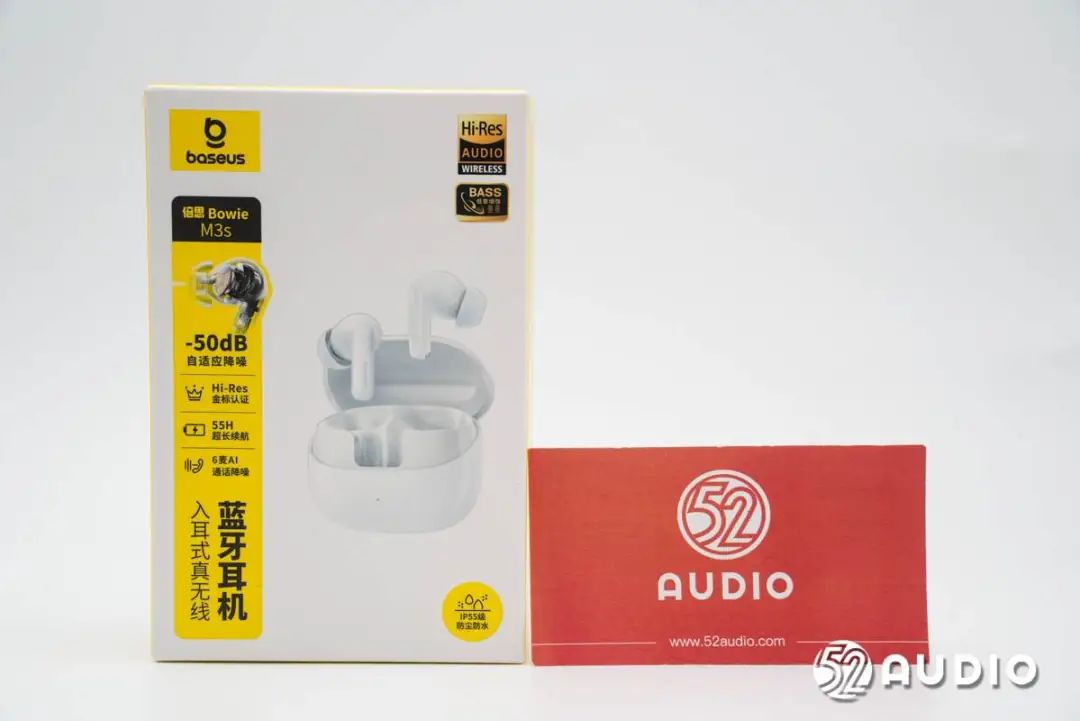

Baseus倍思Bowie M3s真无线降噪耳机包装盒延续了家族式的配色,正面展示有产品的整体外观设计,品牌LOGO和产品名称,以及-50dB自适应降噪、Hi-Res金标认证、55h超长续航,6麦AI通话降噪、IP55级防尘防水的产品特点。SJ7ednc

SJ7ednc

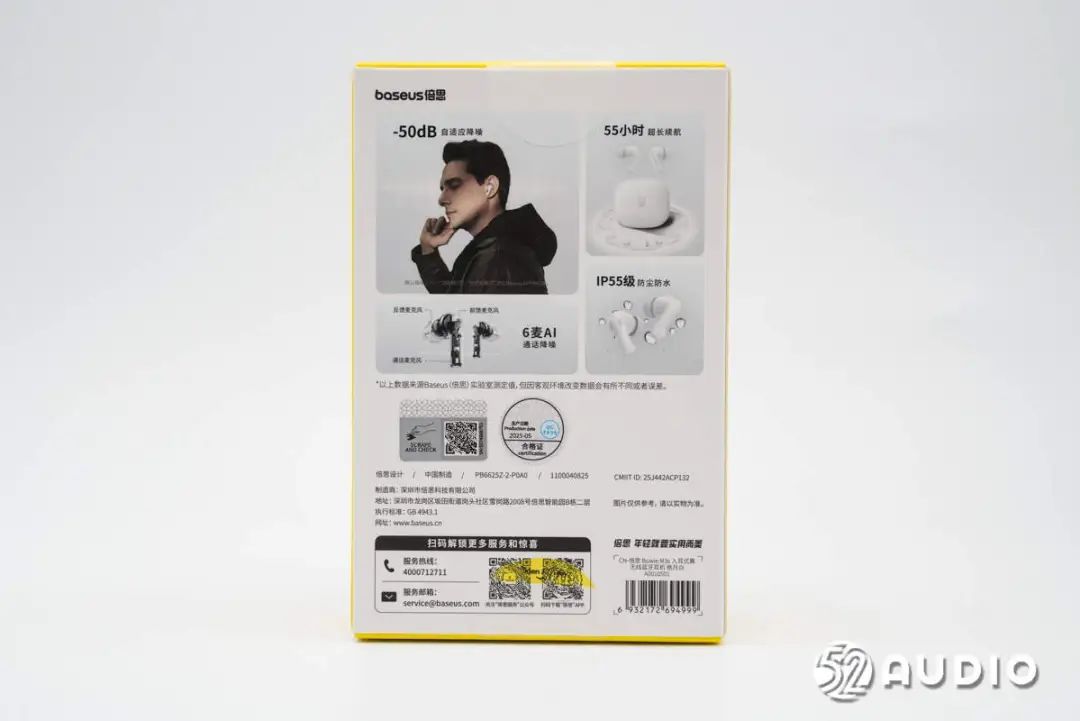

包装盒背面通过图文直观展示了产品特点,介绍了公司及服务信息。SJ7ednc

SJ7ednc

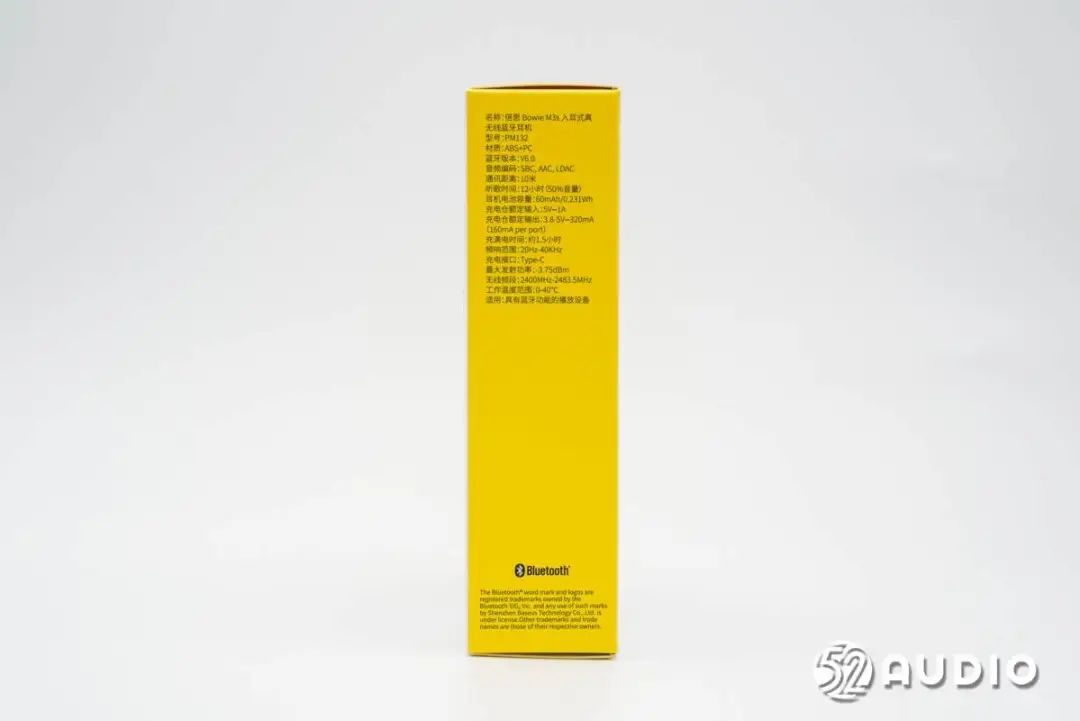

包装盒侧边标注了产品参数信息,名称:倍思Bowie M3s入耳式真无线蓝牙耳机,型号:PM132,蓝牙版本:V6.0,音频编码:SBC、AAC、LDAC,听歌时间:约12小时(50%电量),耳机电池容量:60mAh/0.231Wh,充电仓额定输入:5V-1A,充电仓额定输出:3.8~5V-320mAh(160mA Per Port),充满电时间:约1.5小时,频响范围:20Hz-40kHz,最大发射功率:-3.75dBm,无线频段:24000MHz-2483.5MHz,适用:具有蓝牙功能的播放设备。SJ7ednc

SJ7ednc

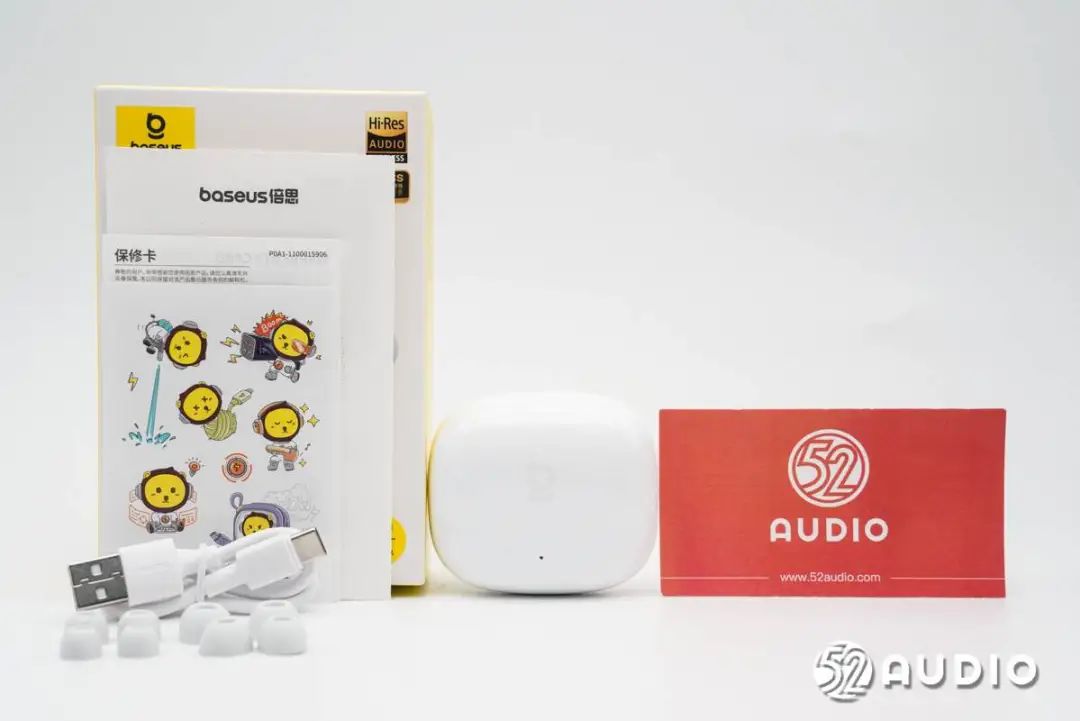

包装盒内部物品有主机、充电线、耳塞、倍思贴纸、产品说明书和保修卡,此款为皓月白配色。SJ7ednc

SJ7ednc

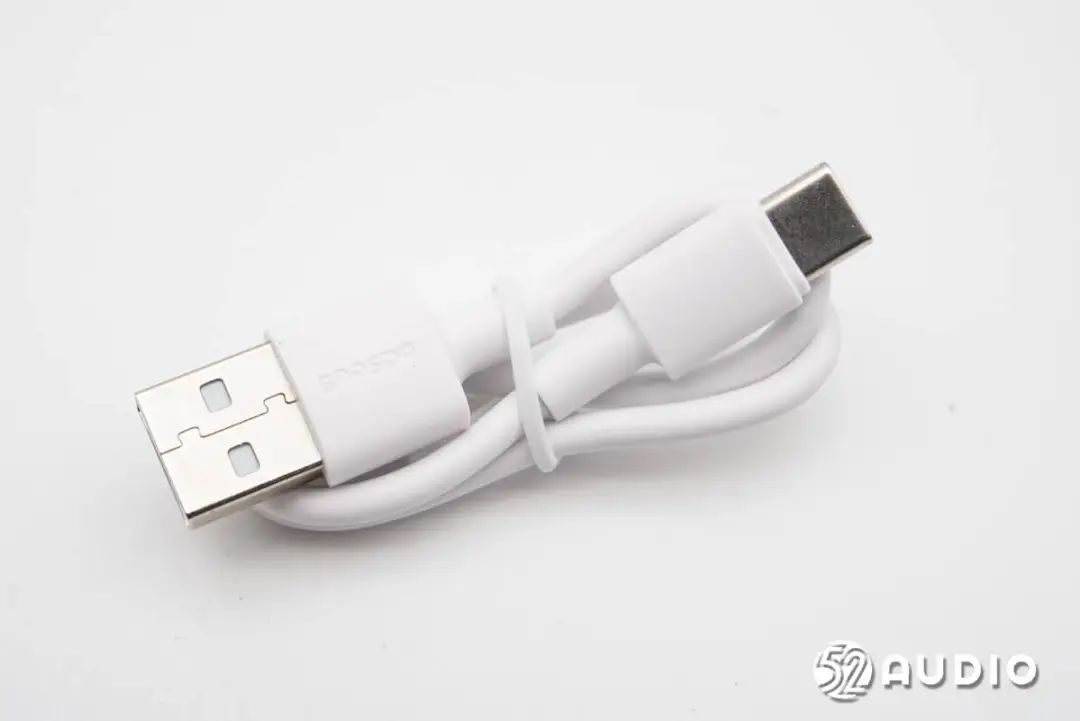

随机标配的充电线,采用了USB-A to Type-C接口,端口雕刻有“Baseus”品牌LOGO。SJ7ednc

SJ7ednc

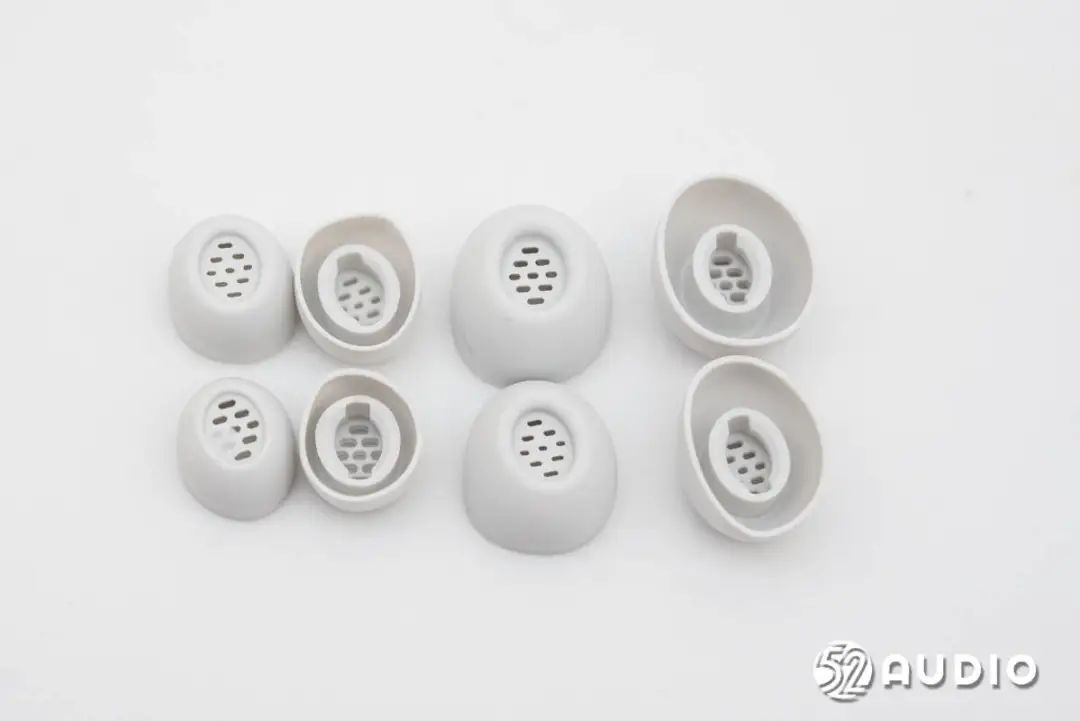

随机标配的三副硅胶耳塞,耳机上预装一副,总共有四种尺寸可供用户选择。SJ7ednc

SJ7ednc

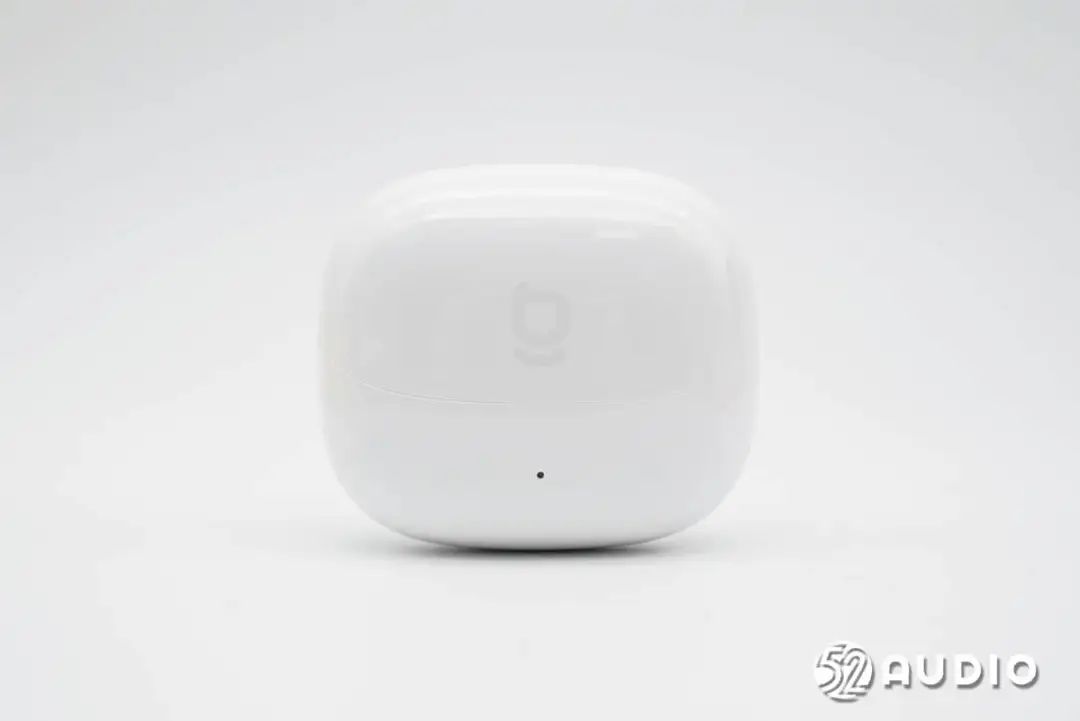

Baseus倍思Bowie M3s真无线降噪耳机充电盒采用了圆角方形设计,烤漆质感,边缘过渡非常圆润。机身正面设计有品牌LOGO,设置一颗指示灯反馈充电状态。SJ7ednc

SJ7ednc

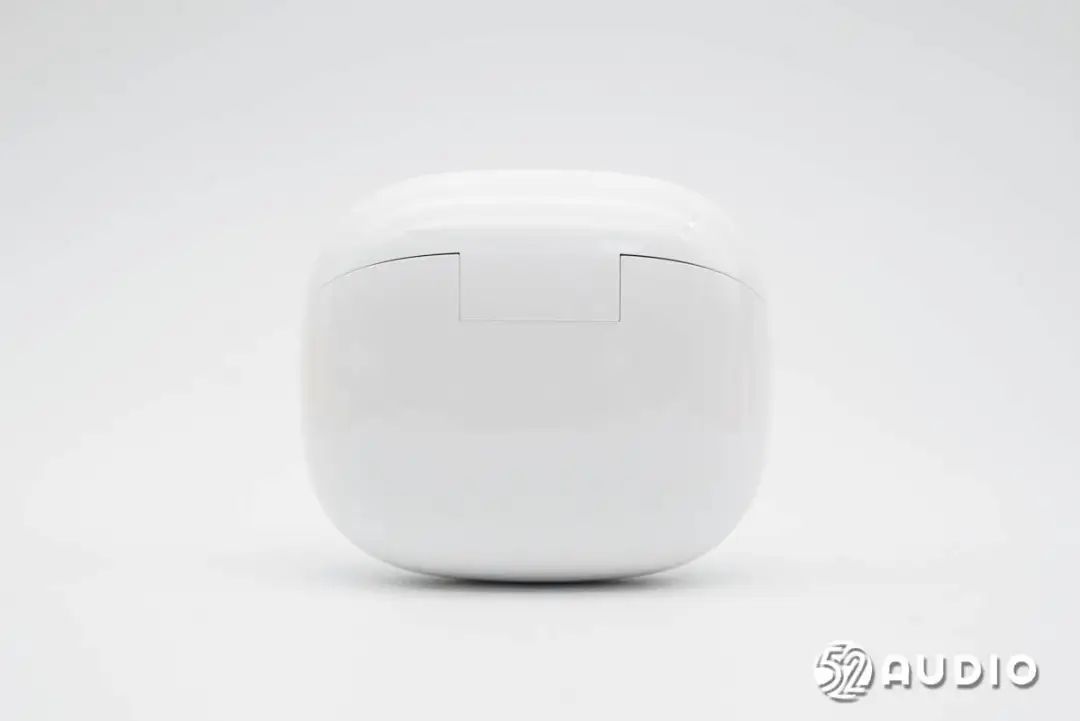

机身背面外观一览,一体式转轴设计。SJ7ednc

SJ7ednc

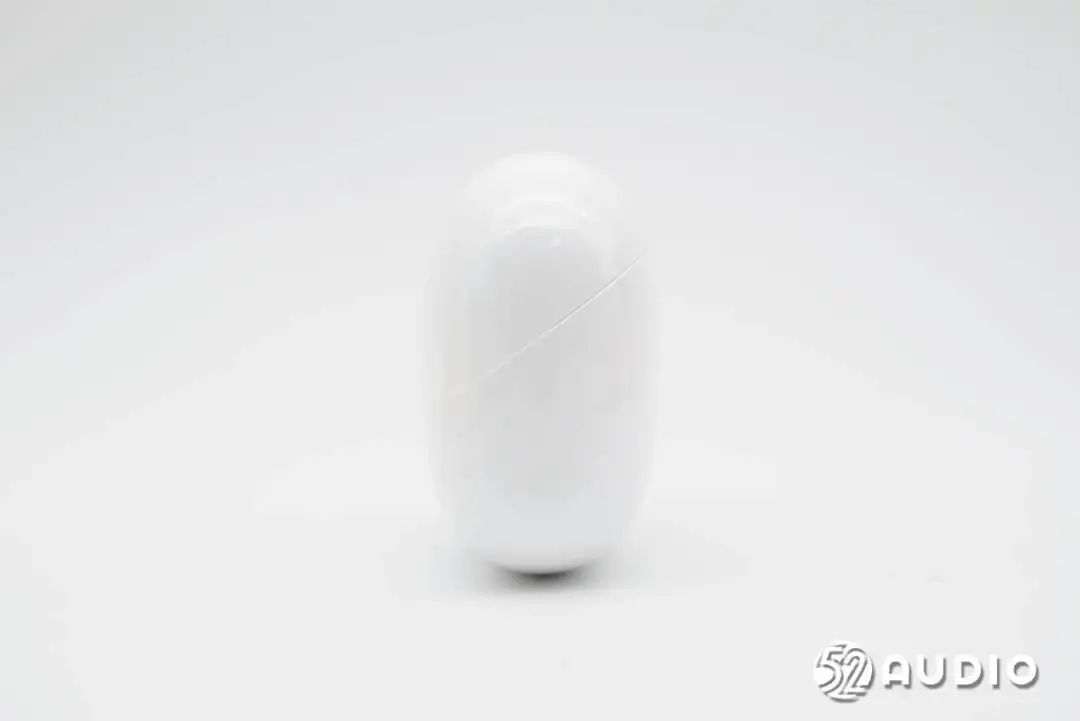

机身侧边外观一览,倾斜盒盖设计,提供大角度的舱口,便于耳机取放。SJ7ednc

SJ7ednc

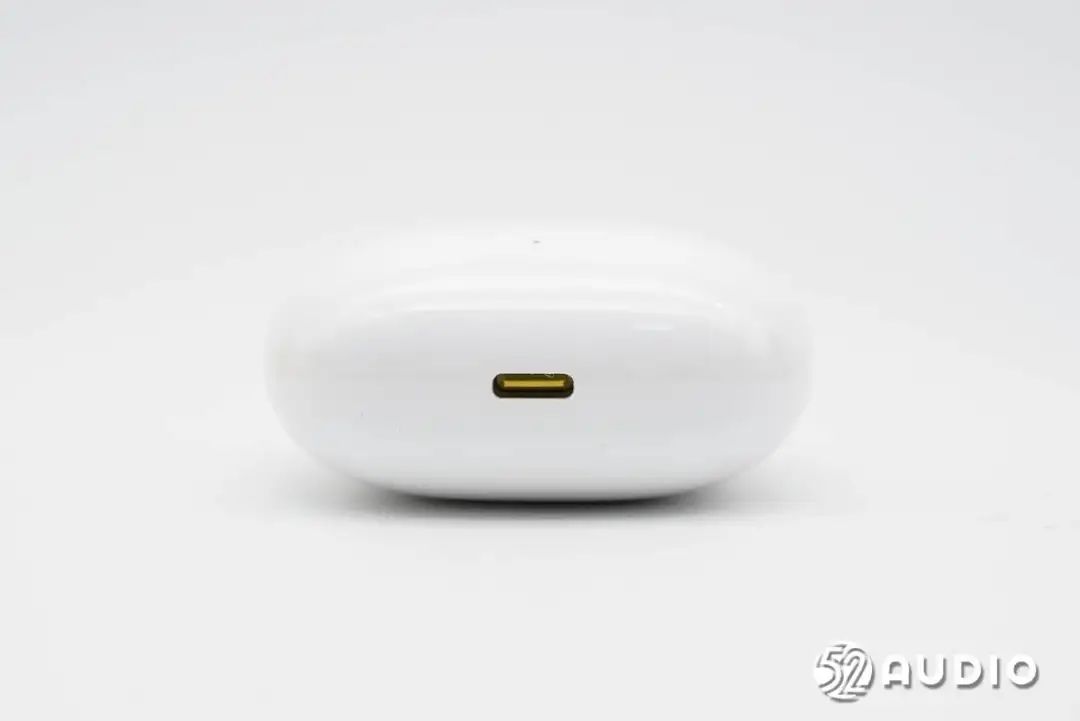

机身底部设置有Type-C充电接口。SJ7ednc

SJ7ednc

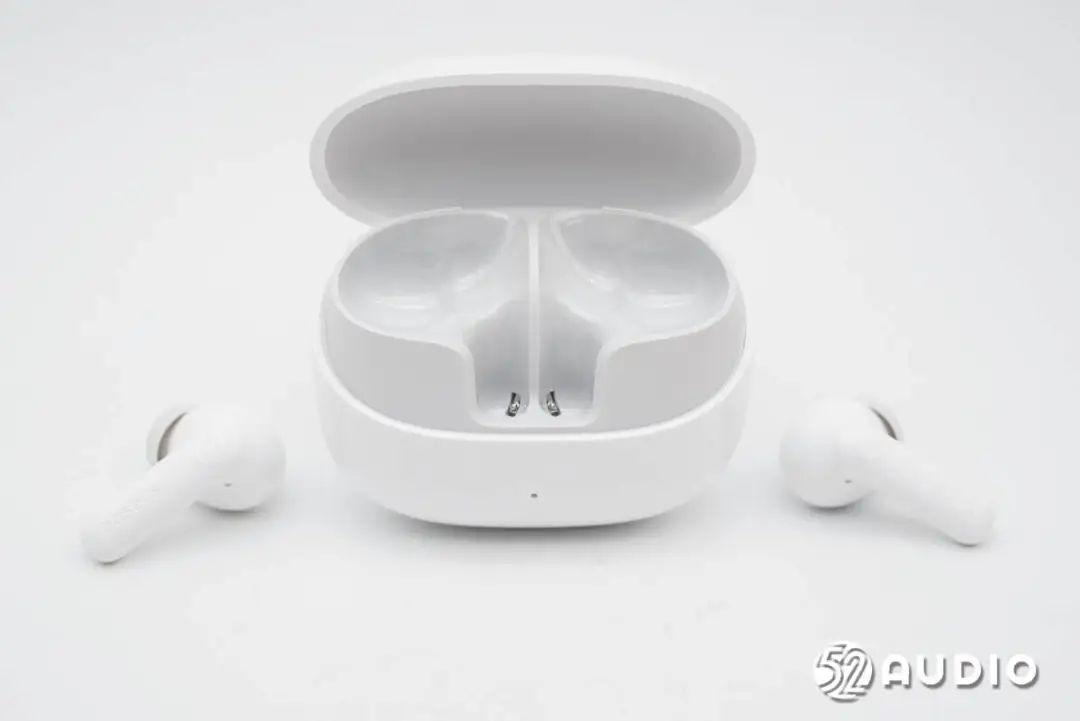

打开充电盒盖,内部座舱采用开放式设计,耳机通过磁吸固定。SJ7ednc

SJ7ednc

取出耳机,座舱内部结构一览。SJ7ednc

SJ7ednc

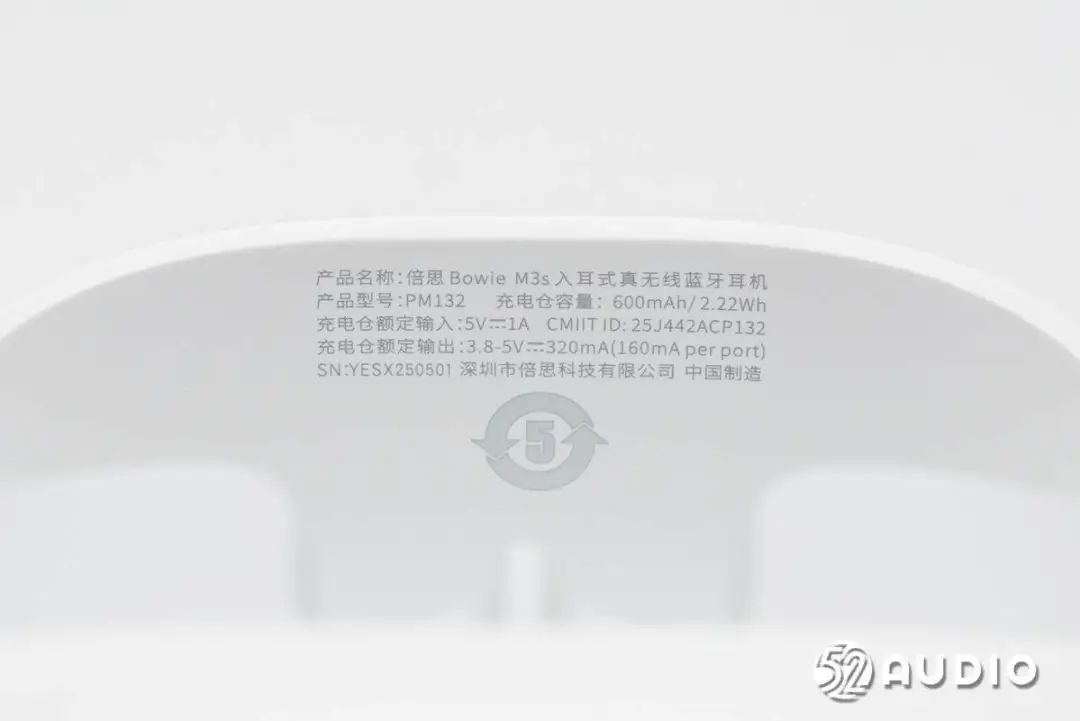

盒盖内侧标注信息一览,与外部包装盒上一致。SJ7ednc

SJ7ednc

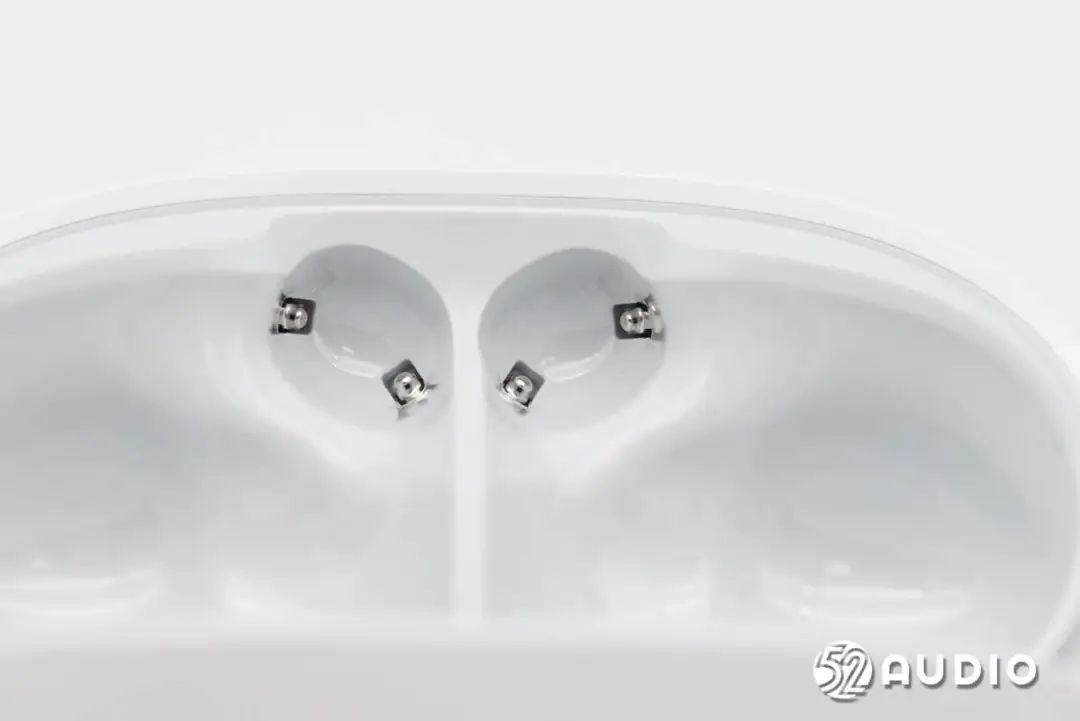

为耳机充电的金属弹片特写。SJ7ednc

SJ7ednc

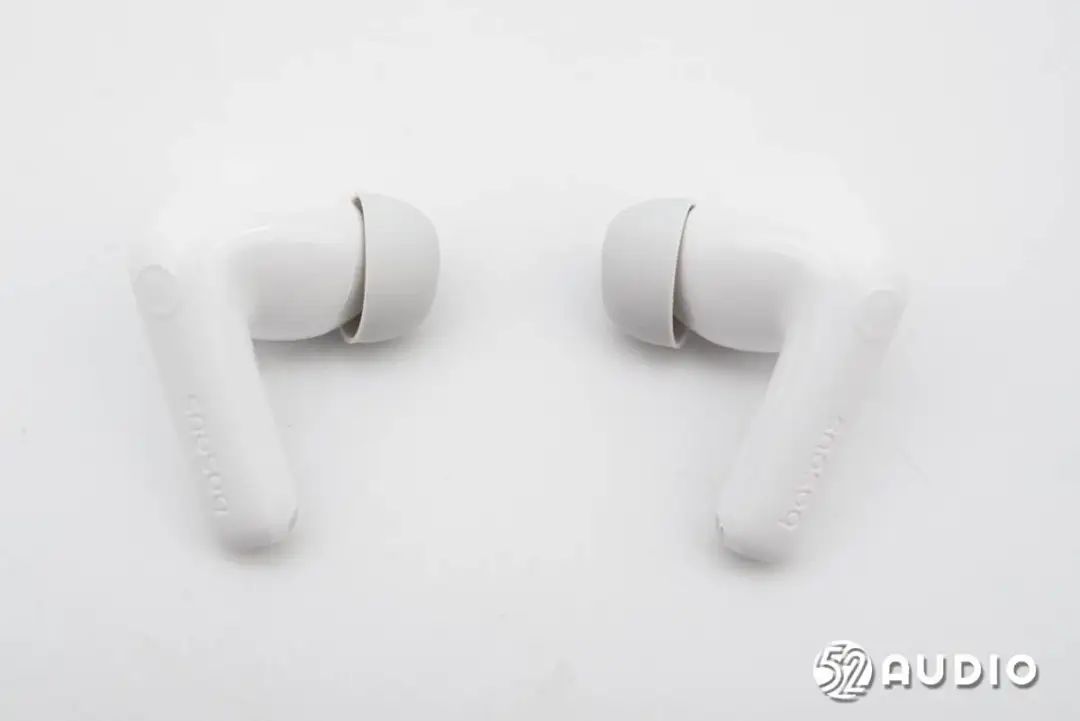

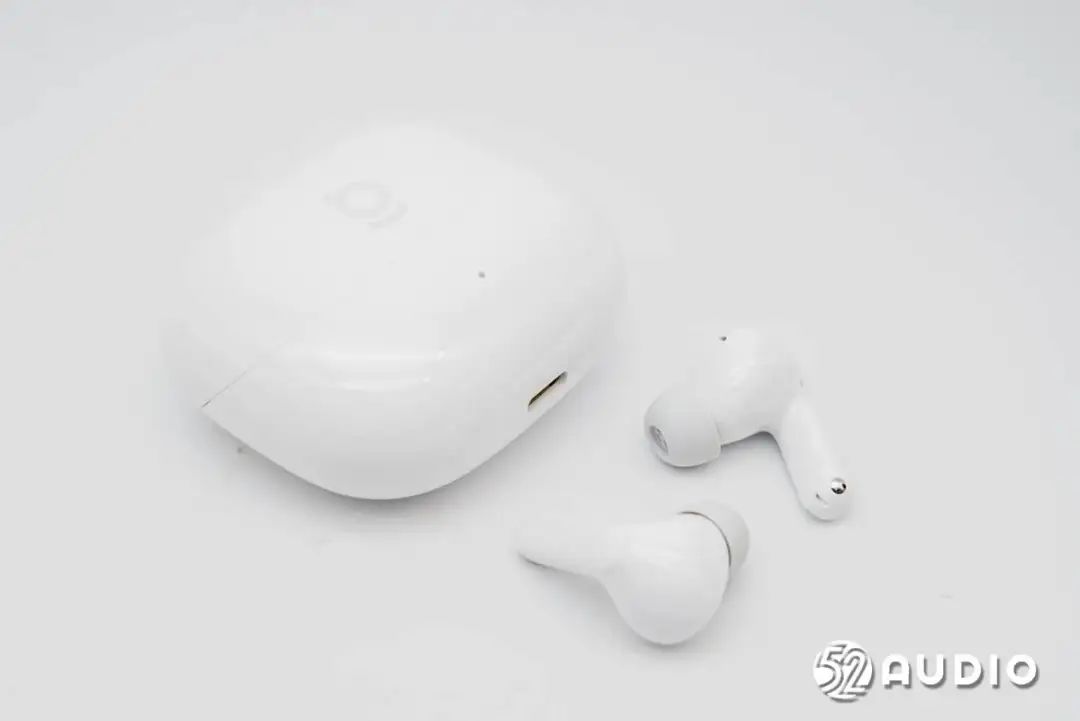

Baseus倍思Bowie M3s真无线降噪耳机整体外观一览,耳机采用了柄状的入耳式设计,体积小巧,佩戴舒适轻盈。SJ7ednc

SJ7ednc

耳机外侧外观一览,耳机柄背部采用磨砂质感,上方触控区域设计凸出的圆环,便于盲操作;下方设计凹陷的品牌名,亮面质感反衬。SJ7ednc

SJ7ednc

机身内侧外观一览,采用了光滑的烤漆质感,音腔曲线圆润,佩戴与耳廓紧密贴合。SJ7ednc

SJ7ednc

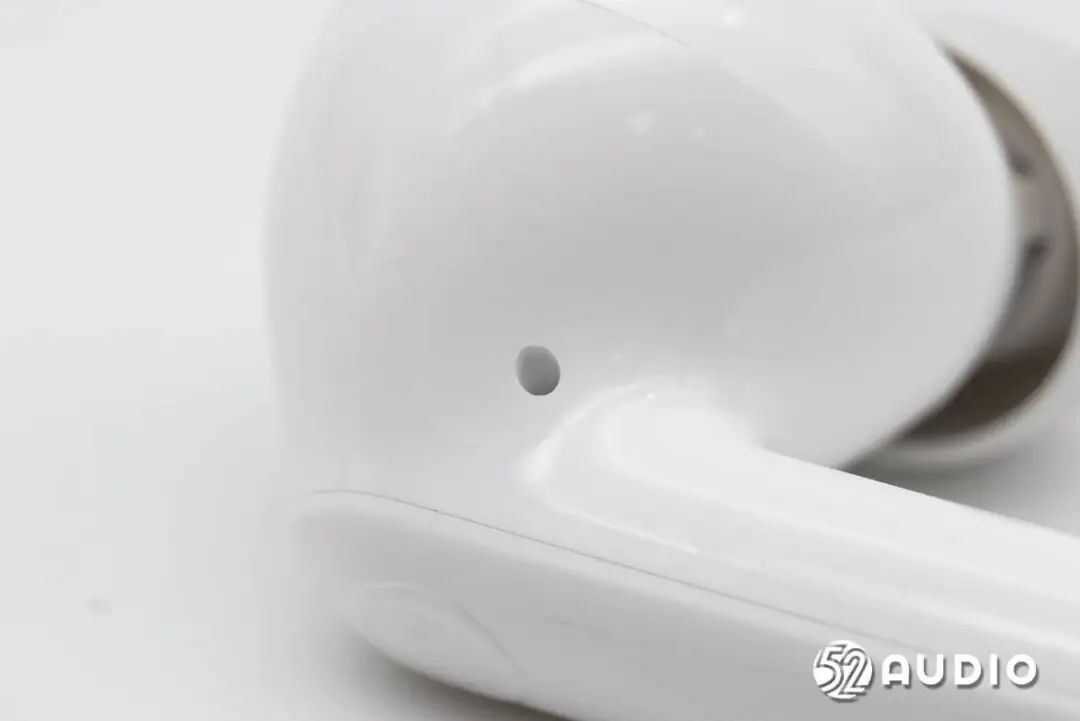

耳机柄侧边的前馈麦克风拾音孔特写。SJ7ednc

SJ7ednc

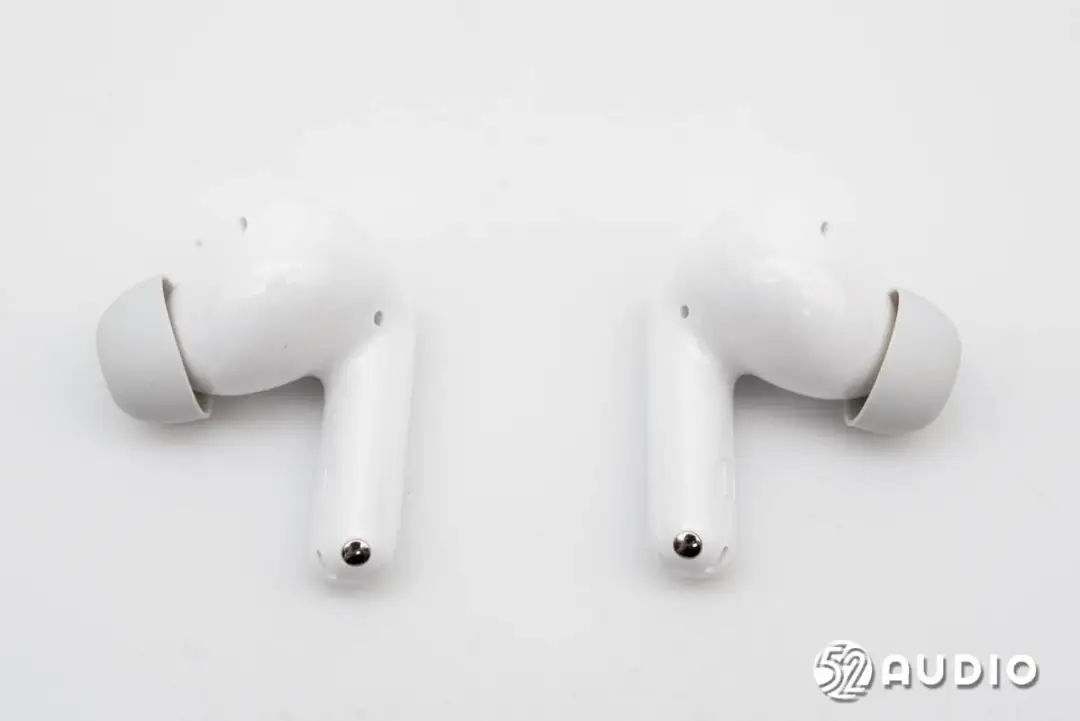

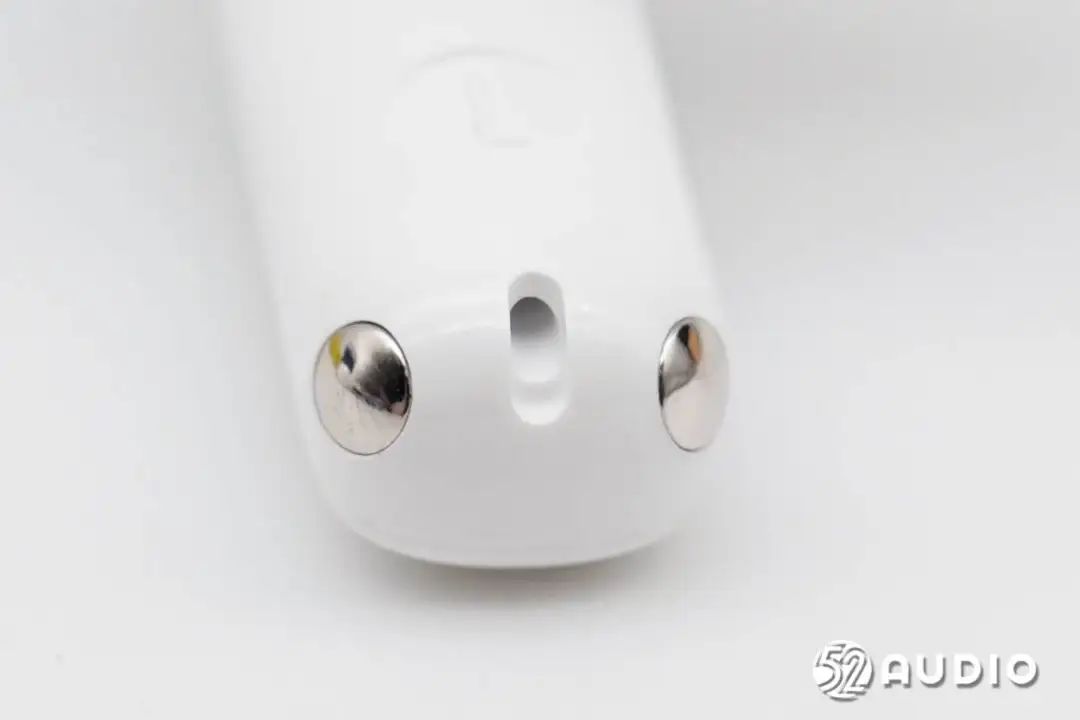

耳机柄底部的通话麦克风拾音孔特写,两侧设置充电触点。SJ7ednc

SJ7ednc

机身内侧的调音孔特写,设计有哑光圆环装饰。SJ7ednc

SJ7ednc

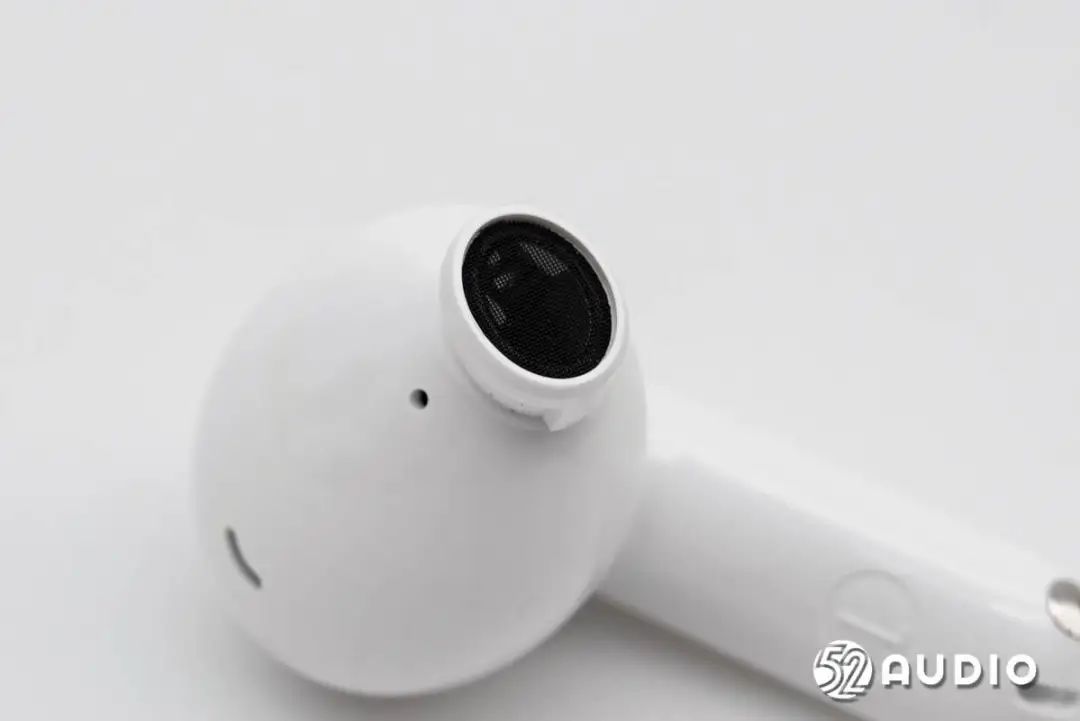

取掉耳塞,耳机出音嘴特写,丝网防护。内部设置有反馈麦克风。SJ7ednc

SJ7ednc

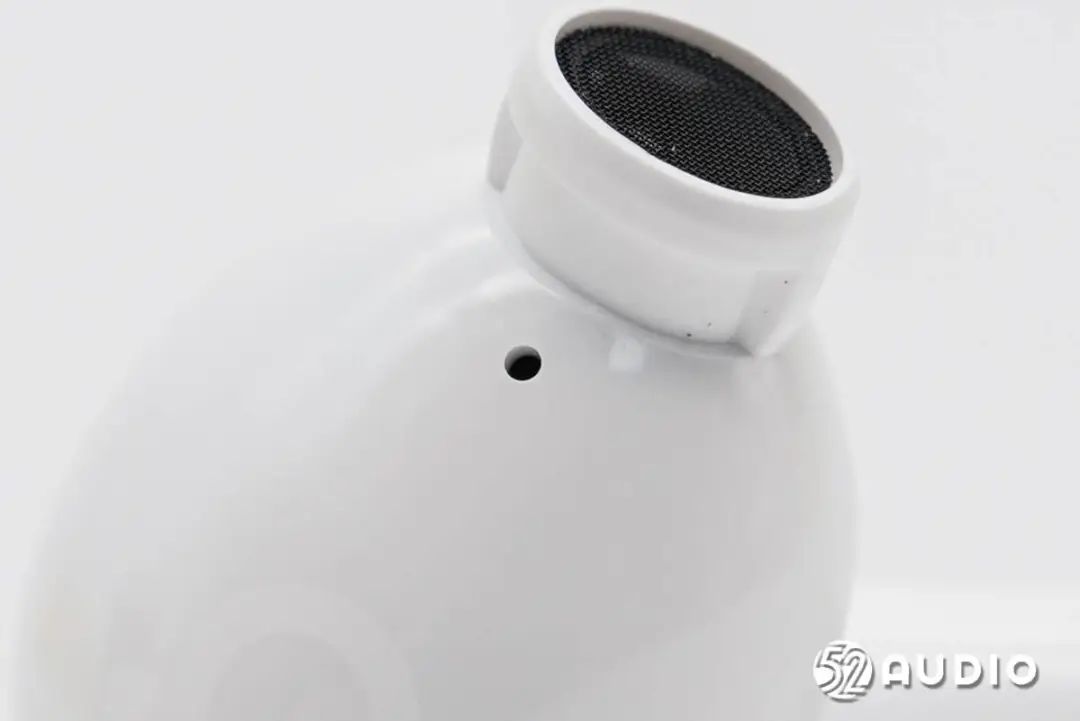

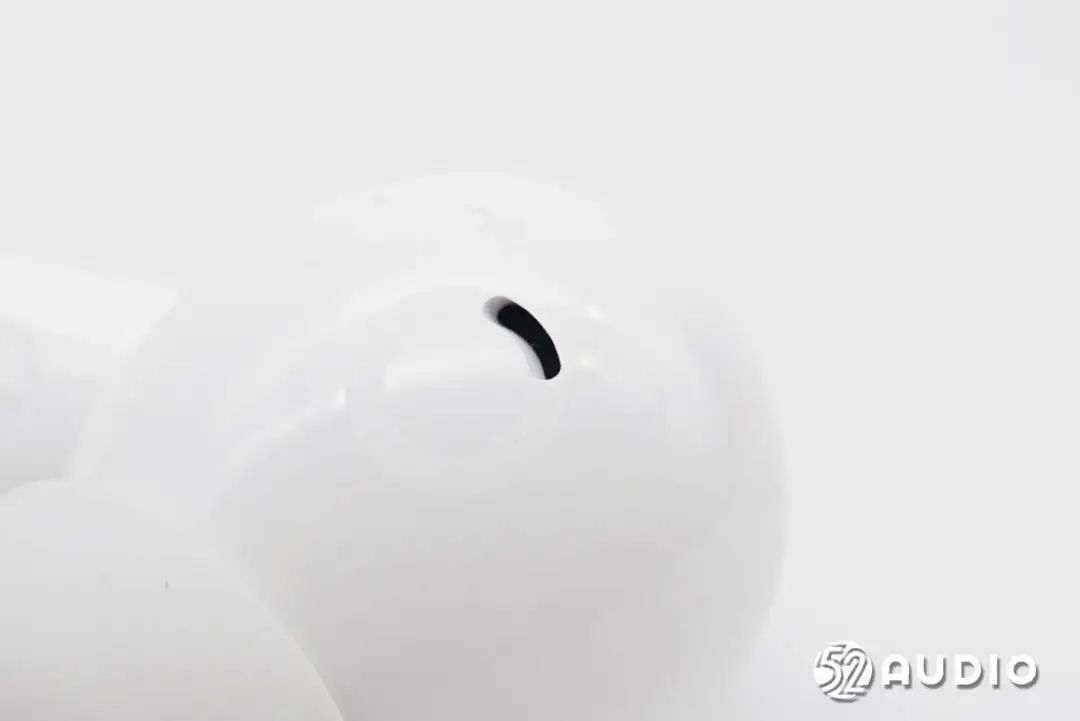

前腔调音孔特写,用于保障音腔内部空气流通。SJ7ednc

SJ7ednc

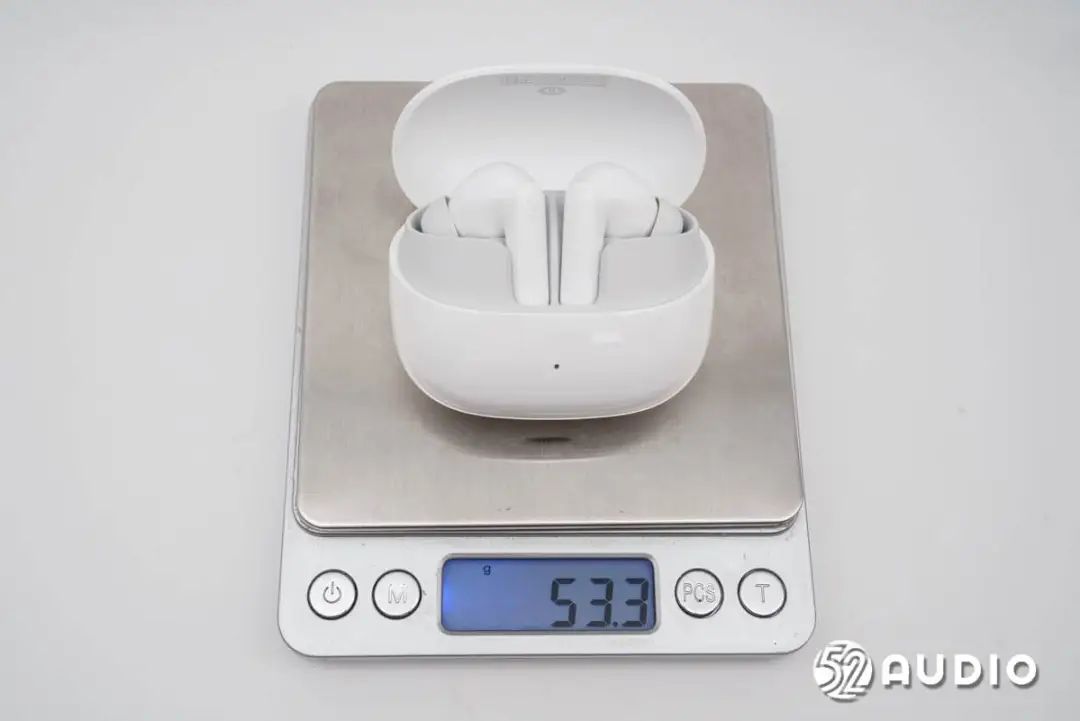

经我爱音频网实测,Baseus倍思Bowie M3s真无线降噪耳机整体重量约为53.3gSJ7ednc

SJ7ednc

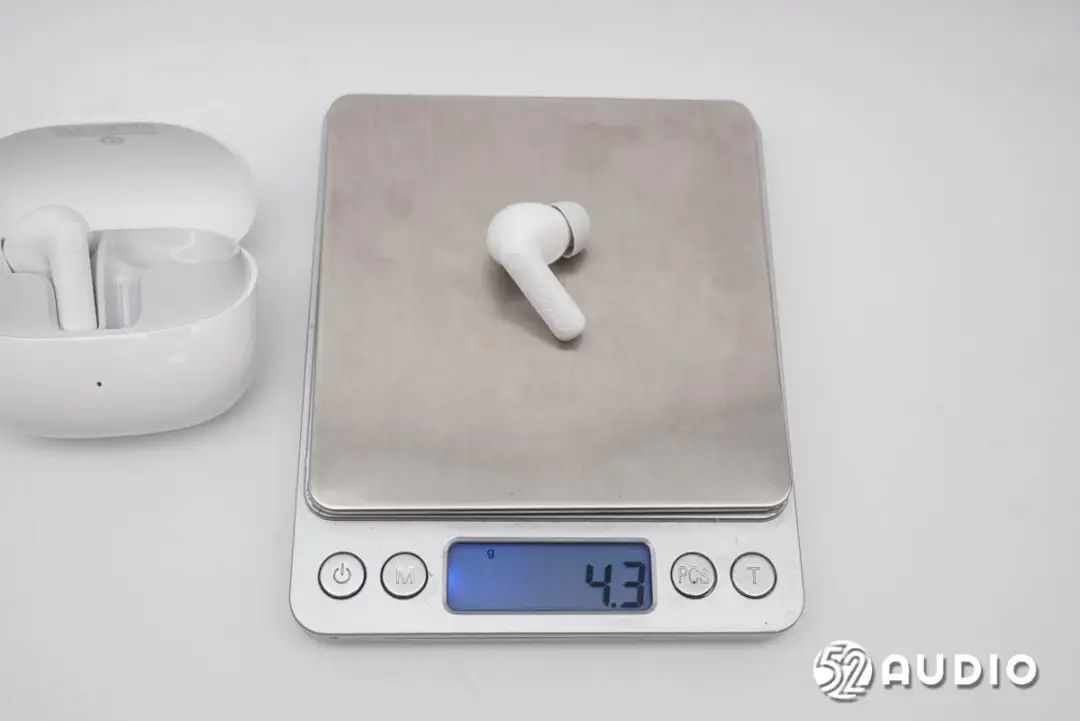

单只耳机重量仅为4.3g,佩戴轻盈舒适。SJ7ednc

SJ7ednc

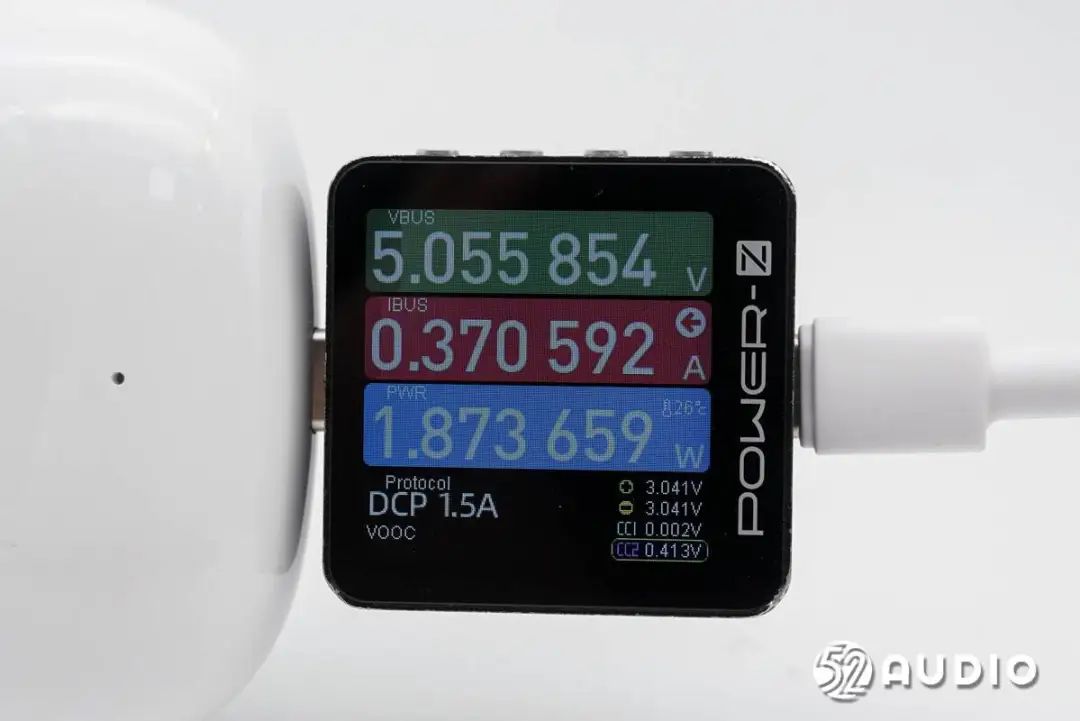

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对Baseus倍思Bowie M3s真无线降噪耳机进行充电测试,输入功率约为1.87W。SJ7ednc



二、Baseus倍思Bowie M3s真无线降噪耳机拆解SJ7ednc

通过开箱,我们详细了解了Baseus倍思Bowie M3s真无线降噪耳机的外观设计,下面进入拆解部分看看内部结构设计及配置信息~SJ7ednc



充电盒拆解SJ7ednc

SJ7ednc

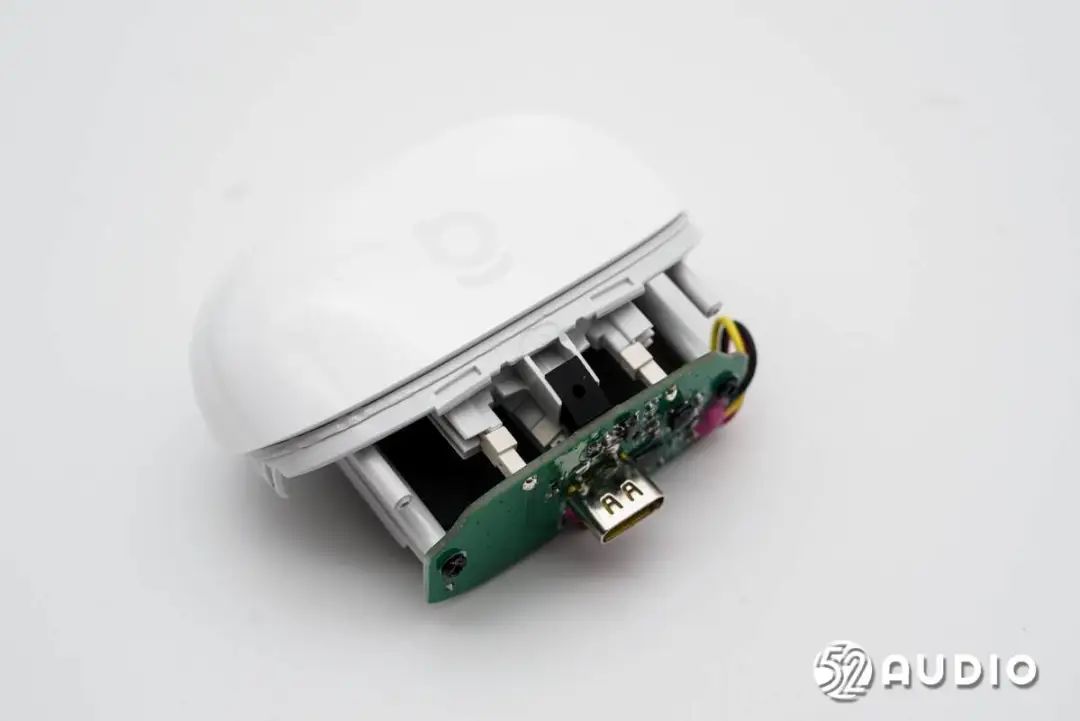

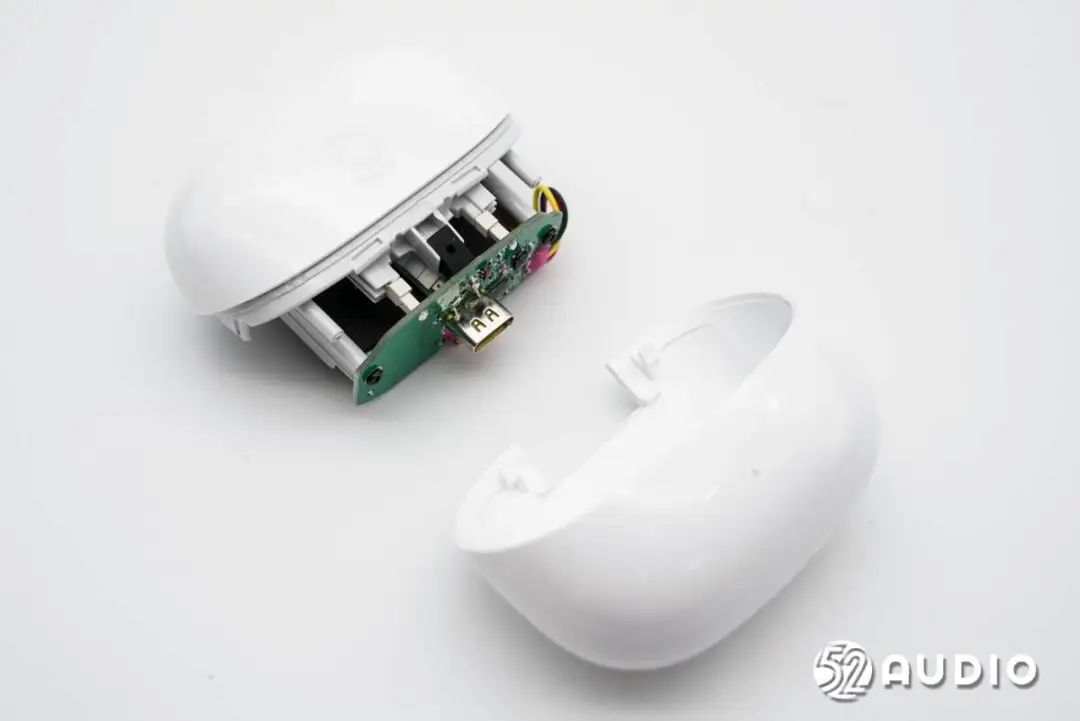

拆开充电盒外壳,取出座舱结构。SJ7ednc

SJ7ednc

座舱正面结构一览。SJ7ednc

SJ7ednc

座舱背面结构一览,设置有电池单元和霍尔元件的排线。SJ7ednc

SJ7ednc

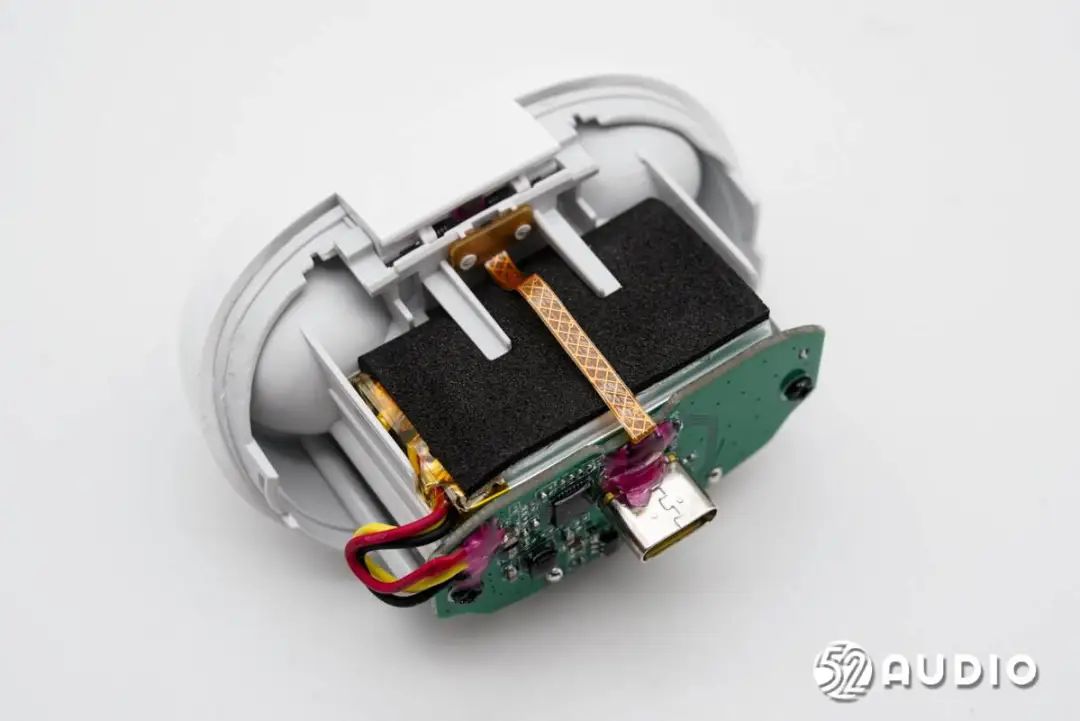

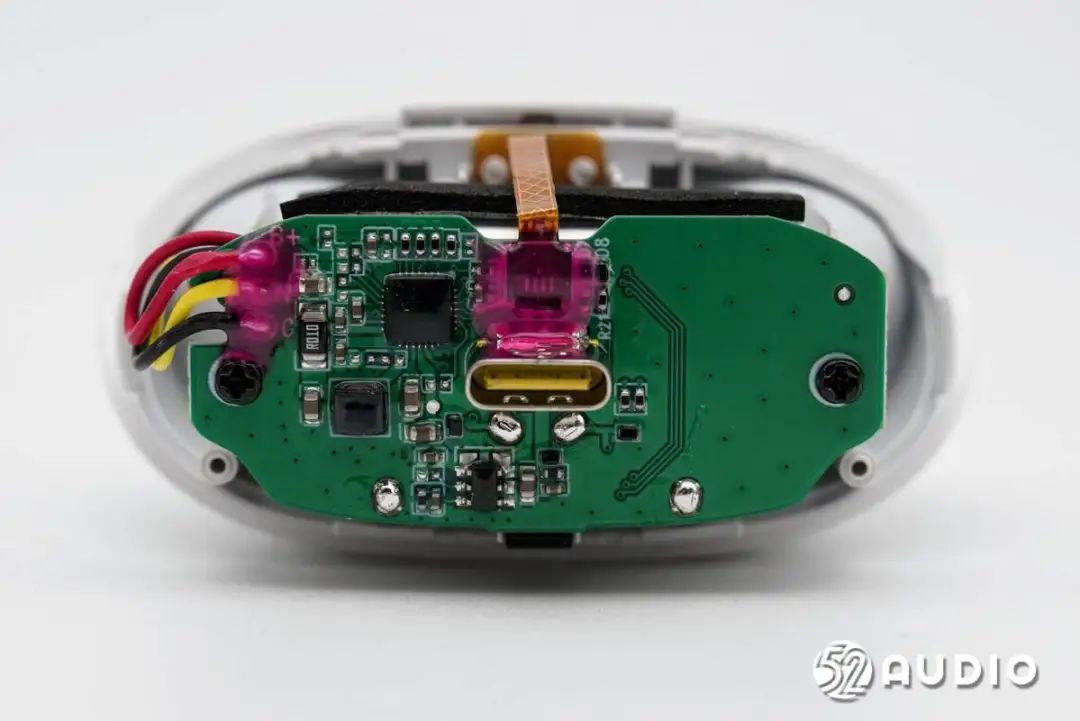

座舱底部结构一览,通过螺丝固定主板。与电池导线焊接,与排线通过连接器连接,打胶防护。SJ7ednc

SJ7ednc

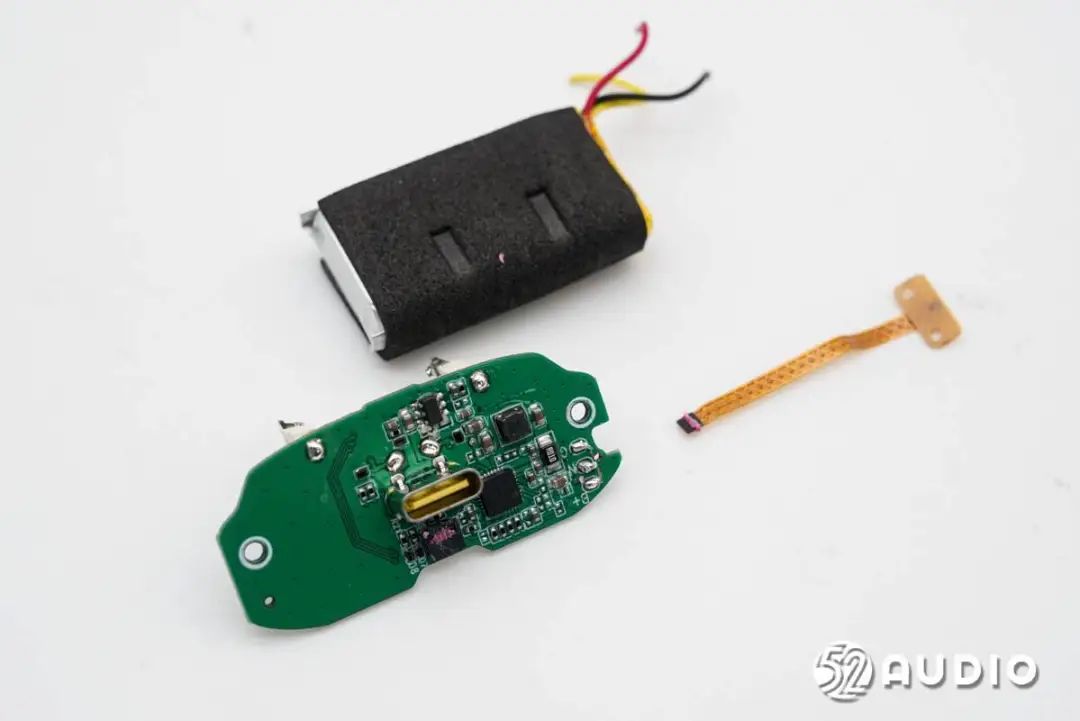

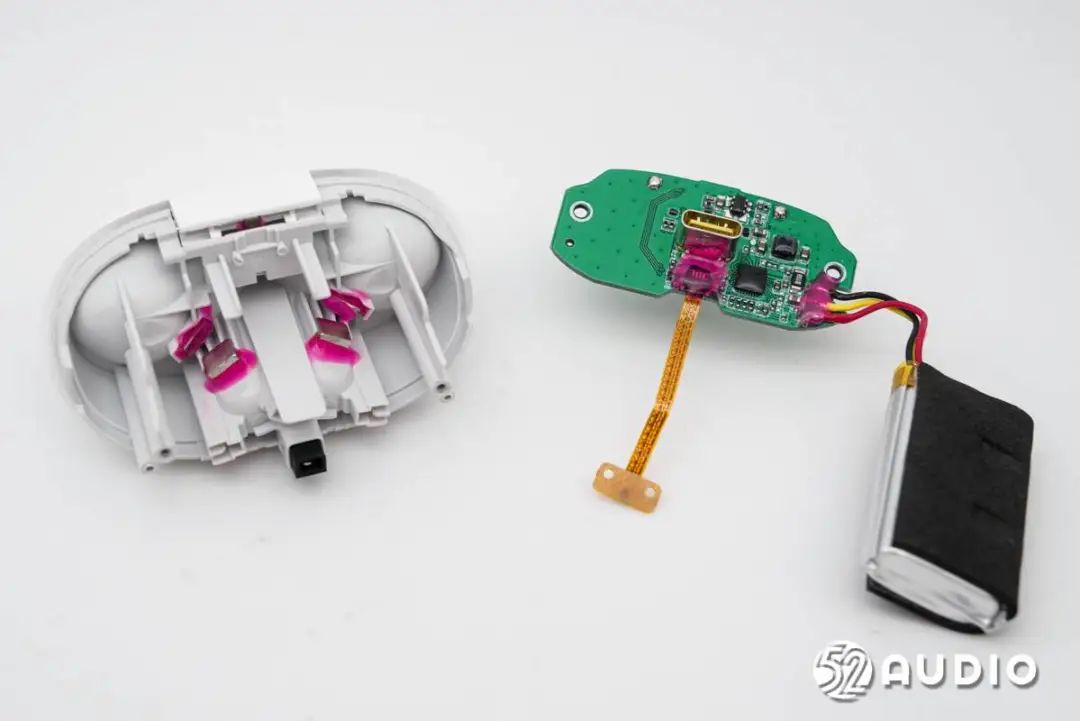

卸掉螺丝,取掉座舱上固定的所有组件。SJ7ednc

SJ7ednc

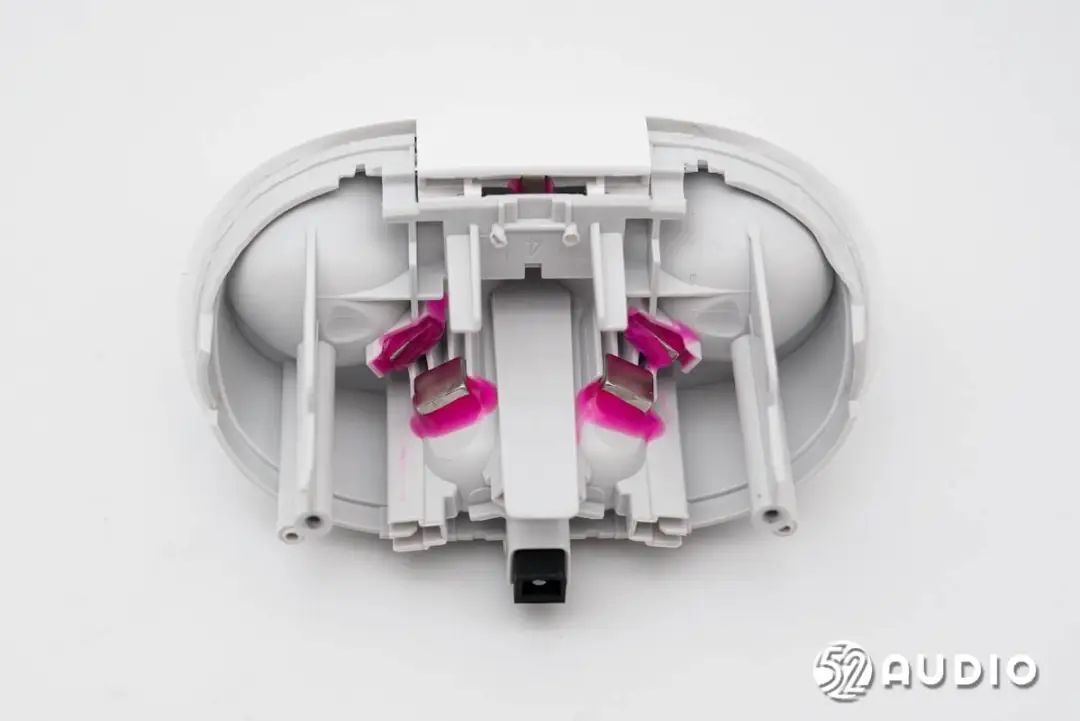

座舱底部结构一览,设置有多颗磁铁固定耳机和充电盒盖。指示灯设置有遮光罩密封。SJ7ednc

SJ7ednc

断开电池导线,挑开排线连接器。SJ7ednc

SJ7ednc

丝印AR4R1的霍尔元件,用于感知充电盒开启/关闭时的磁场变化,进而通知充电盒MCU和耳机与已连接设备配对或断开连接。SJ7ednc

SJ7ednc

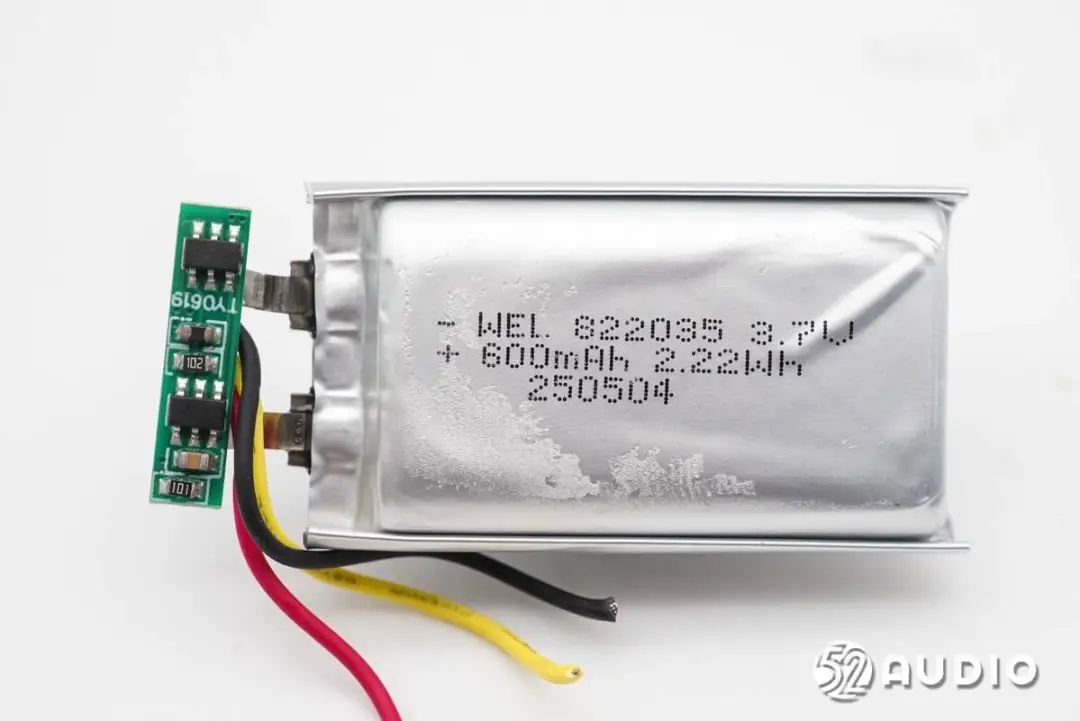

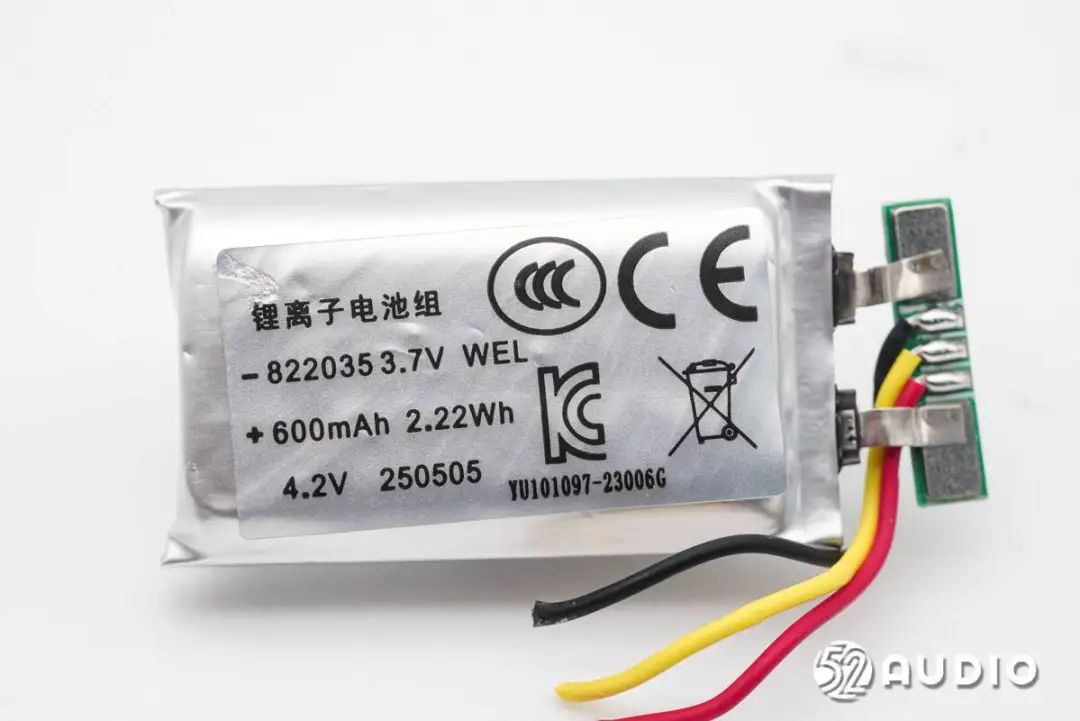

充电盒内置锂电池标签上信息,锂离子电池组,型号:822035,标称电压:3.7V,额定容量:600mAh 2.22Wh,充电限制电压:4.2V,来自WEL旭航诚。SJ7ednc

SJ7ednc

电芯上丝印信息一览。SJ7ednc

SJ7ednc

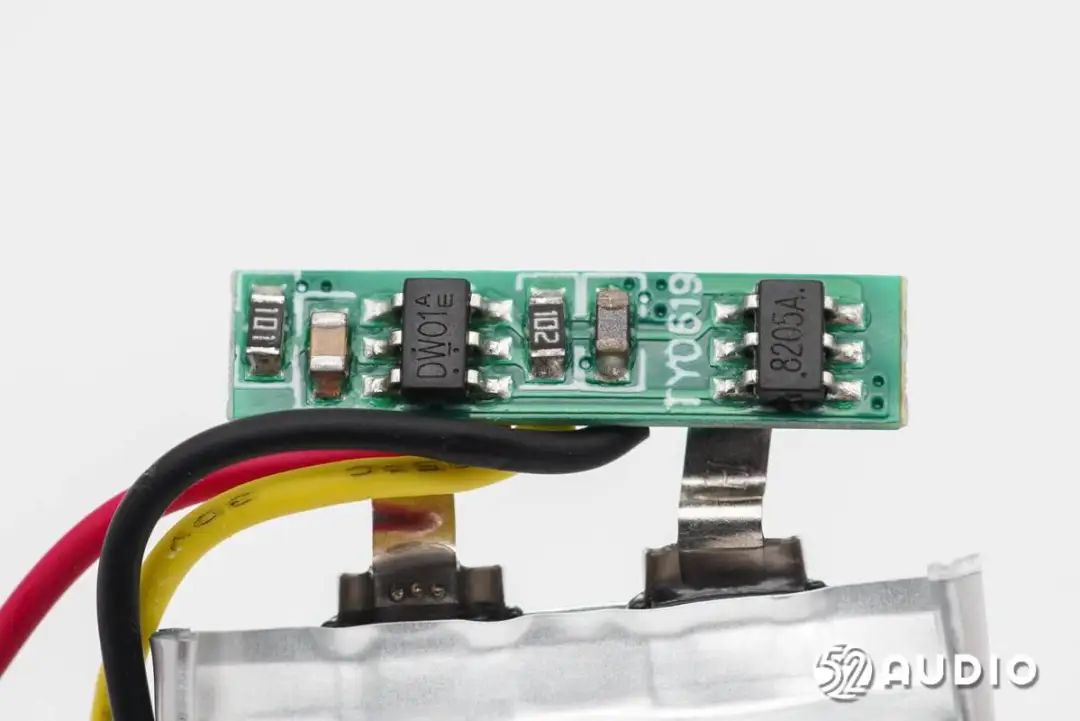

电池保护板电路一览,设置有锂电保护IC和MOS管,以及用于检测电池温度的热敏电阻。SJ7ednc

SJ7ednc

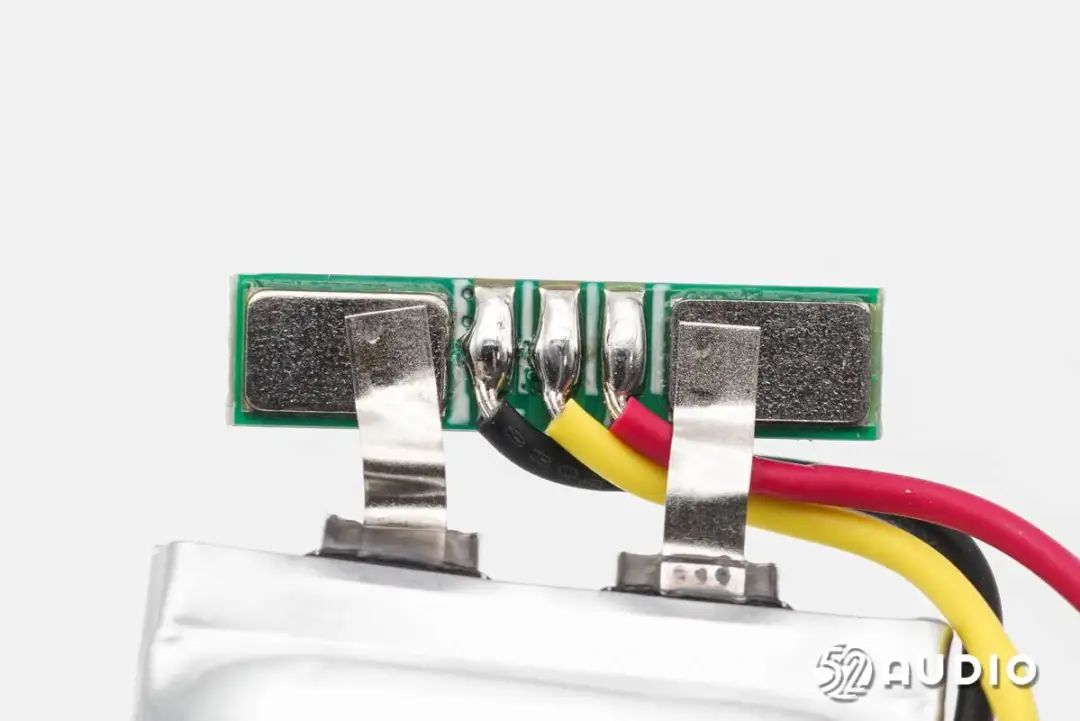

保护板另外一侧与导线和电池正负极镍片焊接。SJ7ednc

SJ7ednc

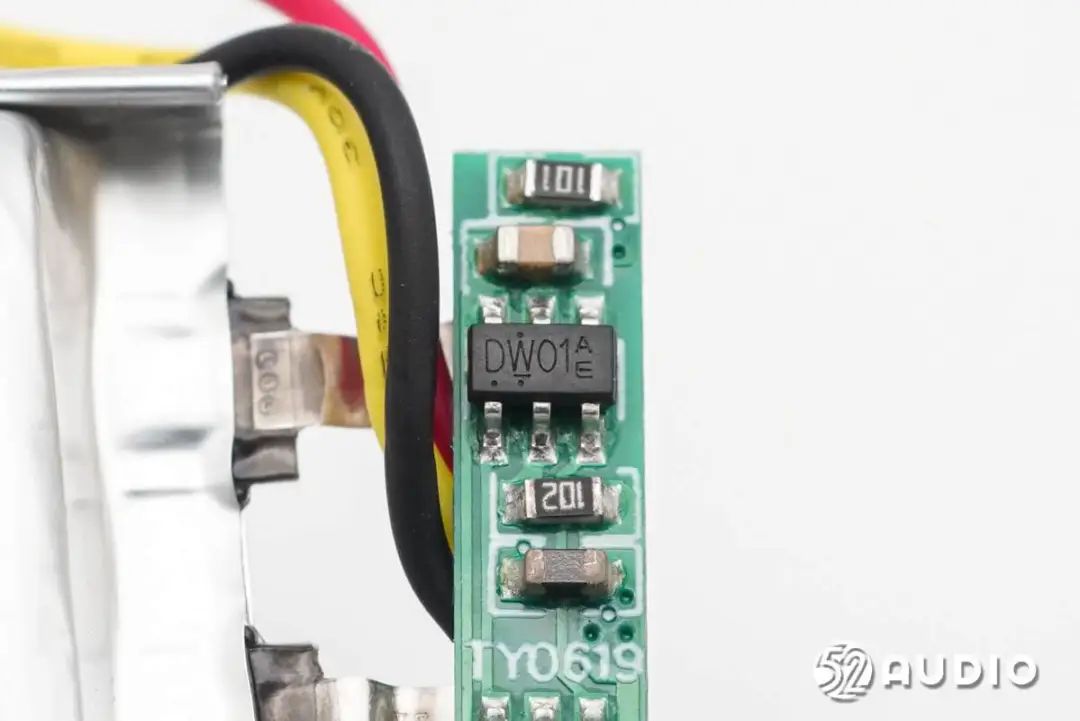

丝印DW01AE的锂电保护IC,负责电池的过充电、过放电、过电流等保护。SJ7ednc

SJ7ednc

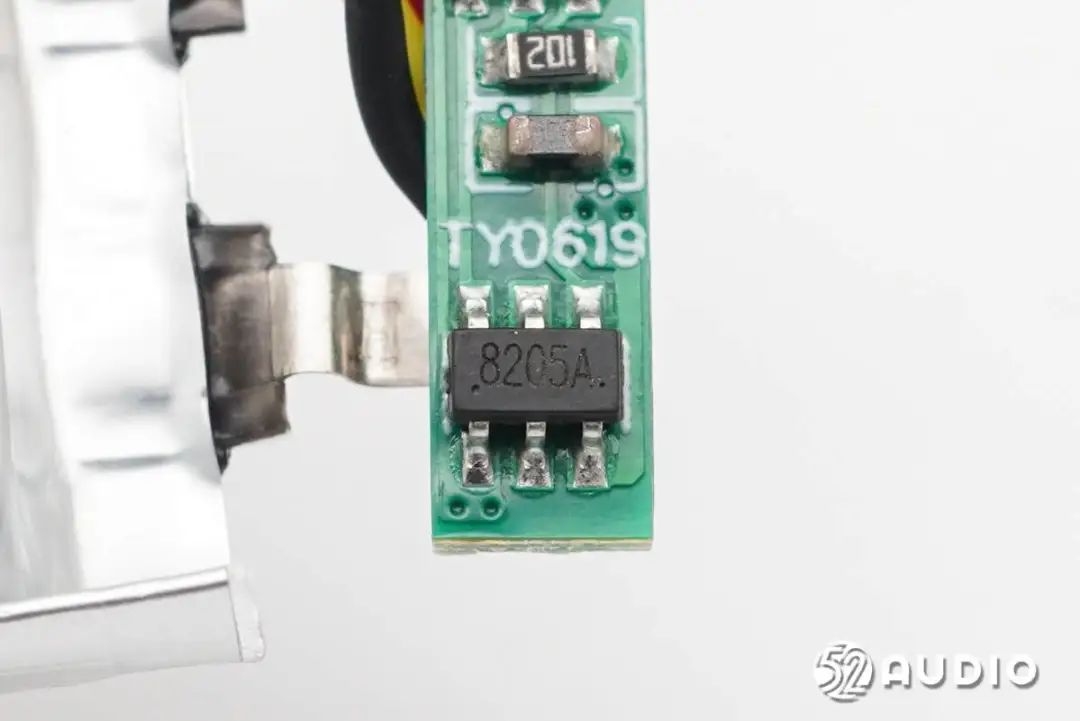

丝印8205A的MOS管,配合锂电保护IC工作。SJ7ednc

SJ7ednc

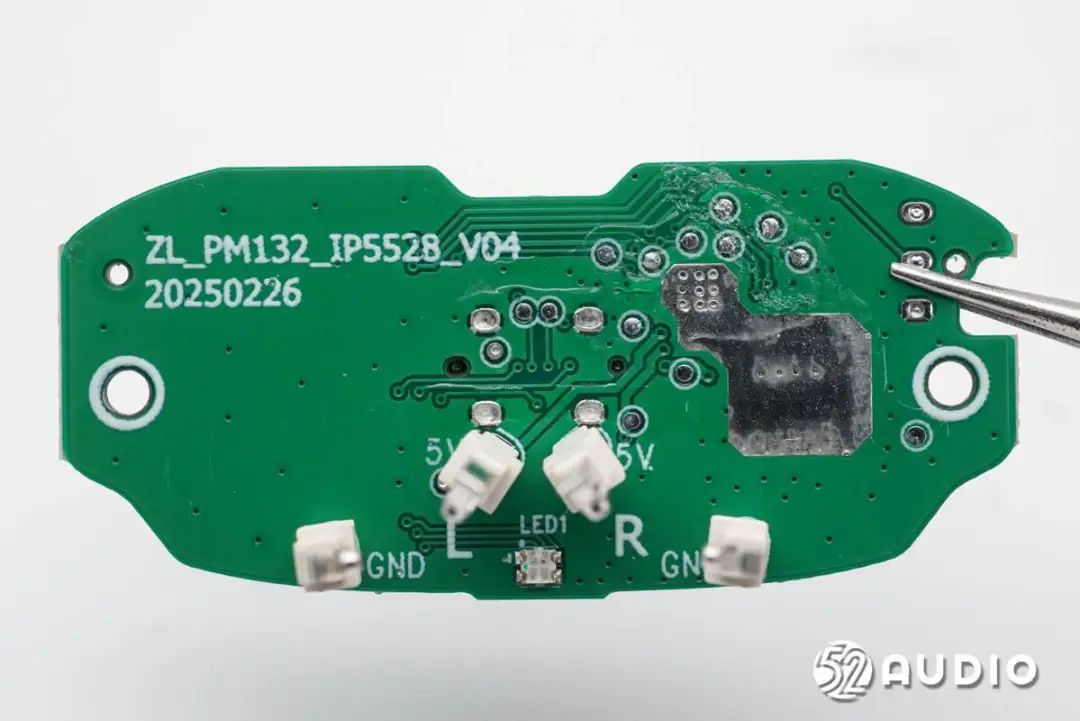

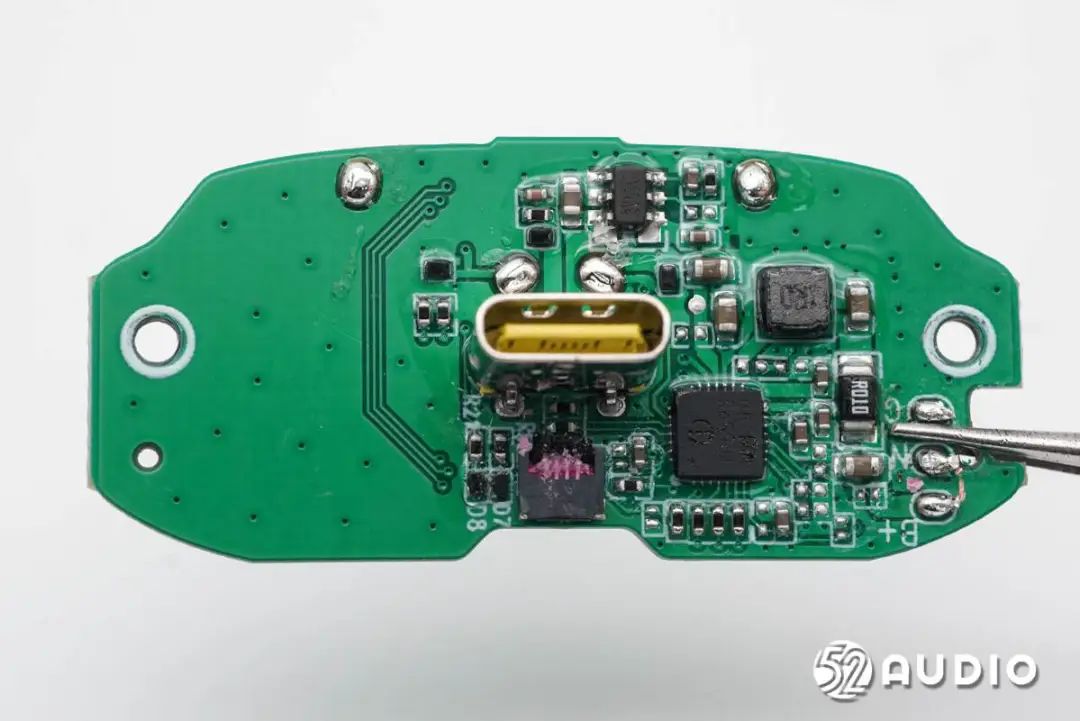

充电盒主板一侧电路一览。SJ7ednc

SJ7ednc

充电盒主板另外一侧电路一览。SJ7ednc

SJ7ednc

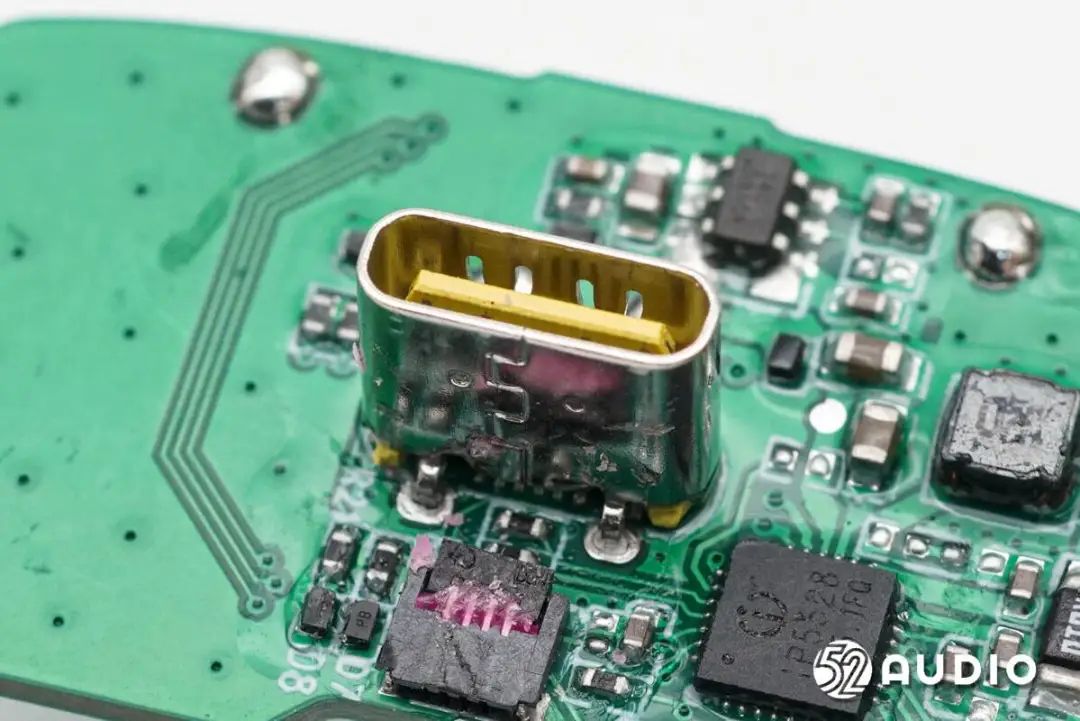

Type-C充电母座特写。SJ7ednc

SJ7ednc

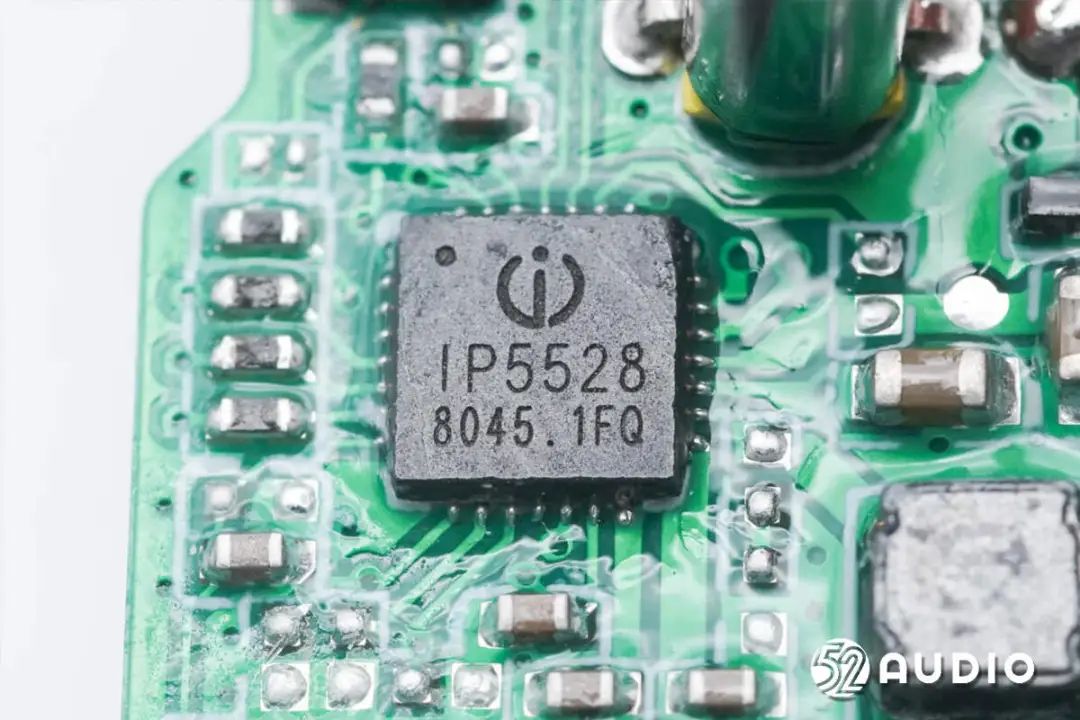

INJOINIC英集芯IP5528 TWS耳机充电仓管理SoC,是一款集成MCU、升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC,为TWS充电仓提供完整的解决方案。 得益于IP5528的高集成度与丰富功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸, 降低BOM成本。SJ7ednc

英集芯IP5528支持跟随充电功能,可实现充电电压3.2~5.5V范围10mV精细步进调整,能够有效提升15%~20%充电盒电池到耳机电池的转换效率,进而提升15%~20%的TWS耳机综合续航时间。基于这一特性,品牌厂商可以在电池容量、外观体积和功能性上做更灵活的权衡。SJ7ednc

例如,在不增加电池容量的情况下,可以使产品提供更持久的续航时间;又或是使用更小容量的电池来达到与原来相同的续航时间,不仅可以有效降低成本,还能减小产品的体积,提高便携性;还可以在搭载更多功能和应用的情况下,保证产品的续航时间不打折扣,让用户无需因此而感到担忧。SJ7ednc

SJ7ednc

英集芯IP5528在应用上,只需一个电感实现升降压功能,支持低成本电感和电容。IP5528的同步升压系统提供额定400mA输出电流,转换效率高至93%。轻载时,自动进入休眠状态,静态电流降至15µA。SJ7ednc

英集芯IP5528采用开关充电技术,提供额定1A充电电流,充电效率高至90%。内置芯片温度保护和输入电压智能调节充电电流。IP5528内置12bit ADC,可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示和数显电量显示。从产品手册介绍,IP5528还支持输出电压3.2V~5.2V,支持给耳机快充。SJ7ednc

据我爱音频网拆解了解到,目前已有JBL摩托罗拉、倍思、QCY、水月雨、马歇尔、联想、声阔、公牛、飞利浦、TOZO、sanag、iKF、Nothing、山水、索爱、机乐堂、象鼻子、boAt、蓝万柯、可口可乐荣耀、realme、传音、漫步者、万魔、嘿喽、名创优品、酷狗、创维、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、AnkerWork、纳拓、Skullcandy、MOZOTER、HYUNDAI、沃尔玛、ROBOT、Urbanfun、Btootos、kaiboaudio、Loca夏新、喜马拉雅、网易云音乐、唱吧、京东京造中兴JLab海贝PioneerPIHEN傲基MPOW诺基亚Ambie等大量品牌采用英集芯的电源管理方案。SJ7ednc

SJ7ednc

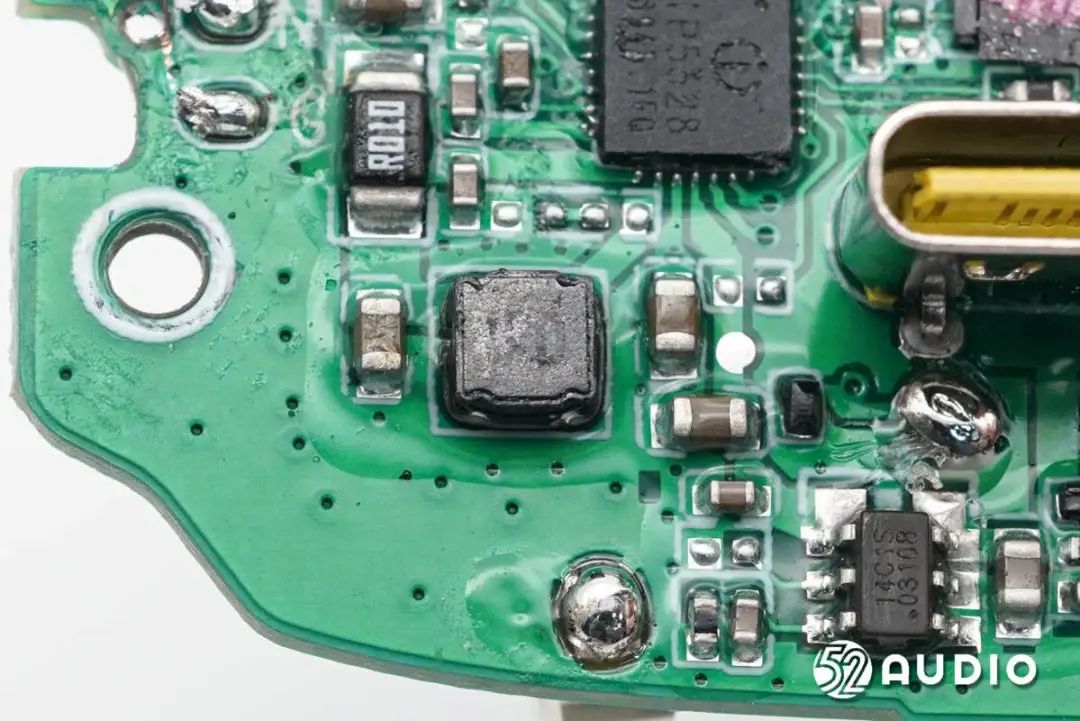

电源管理芯片外围1.0μH功率电感。SJ7ednc

SJ7ednc

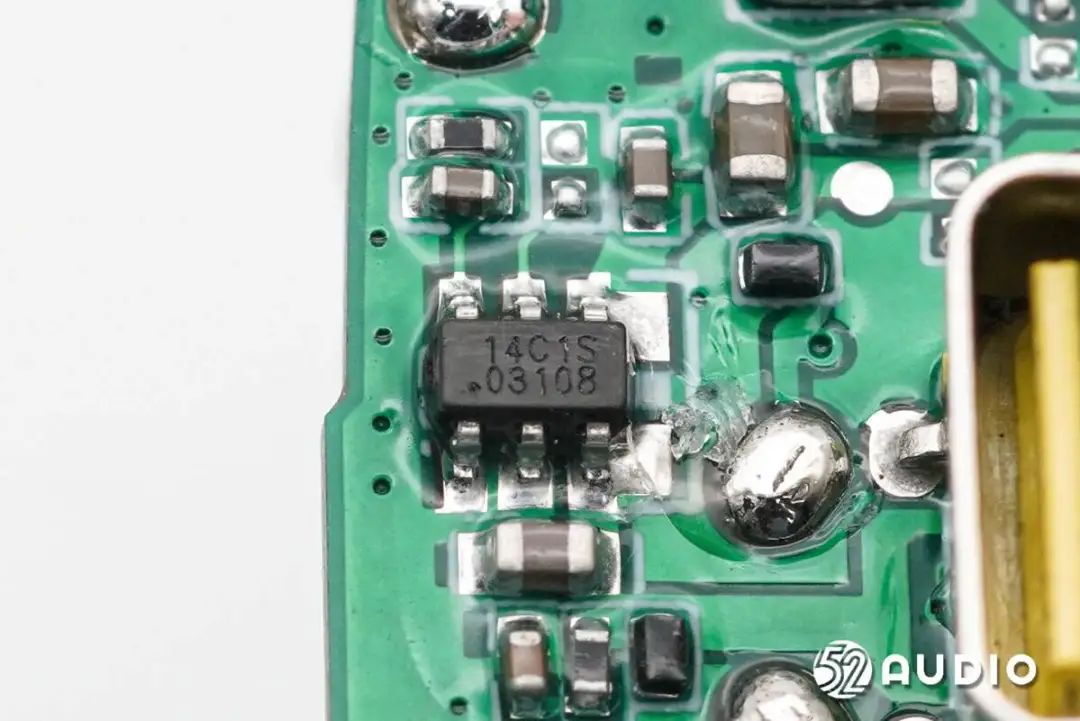

Prisemi芯导P14C1S过压过流保护IC,输入耐压高达32V,过压保护点为固定6V。SJ7ednc

SJ7ednc

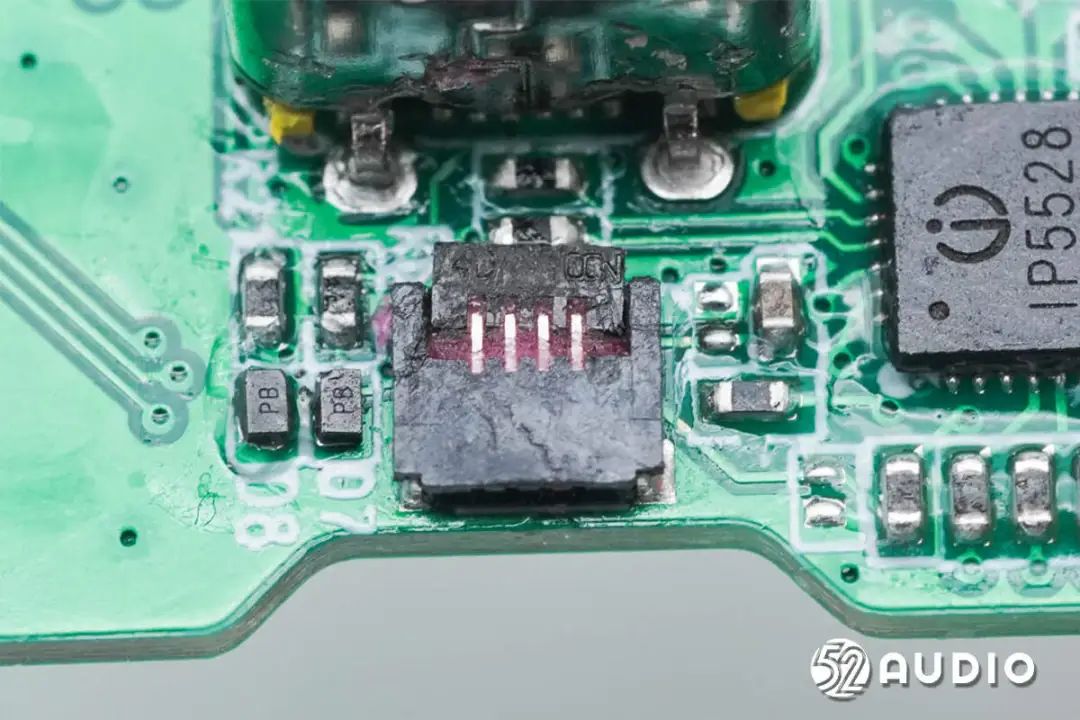

连接霍尔元件排线的ZIF连接器,来自亚奇科技(OCN),型号:OK-F501-04325。SJ7ednc

SJ7ednc

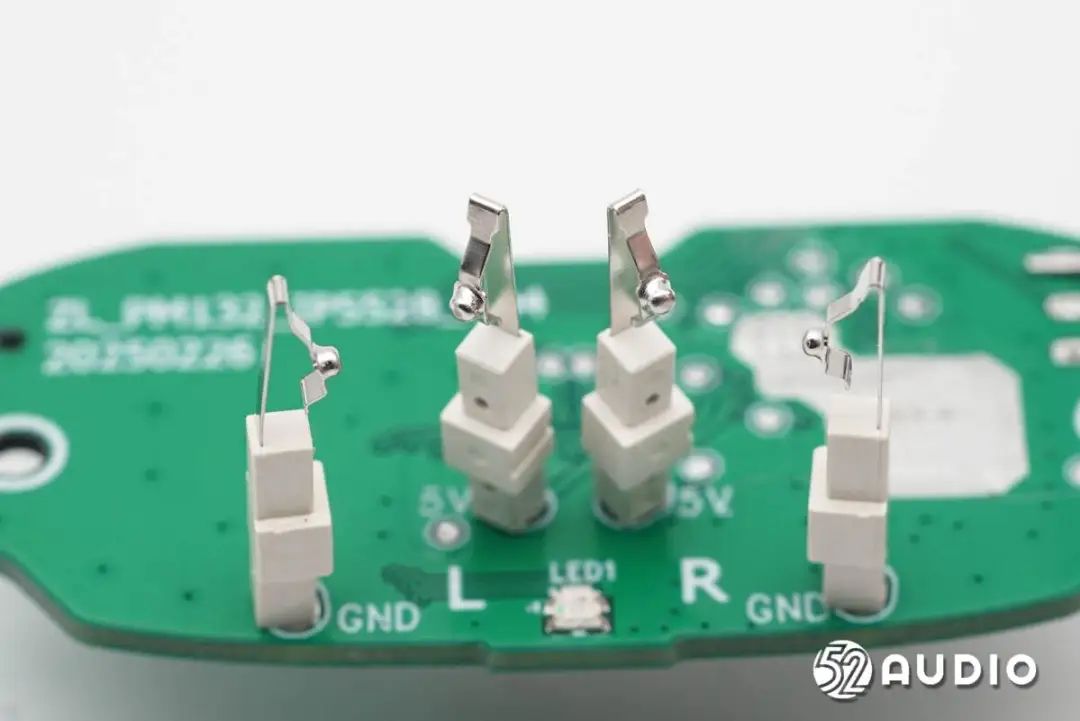

充电盒为耳机充电的金属弹片连接器特写。SJ7ednc

SJ7ednc

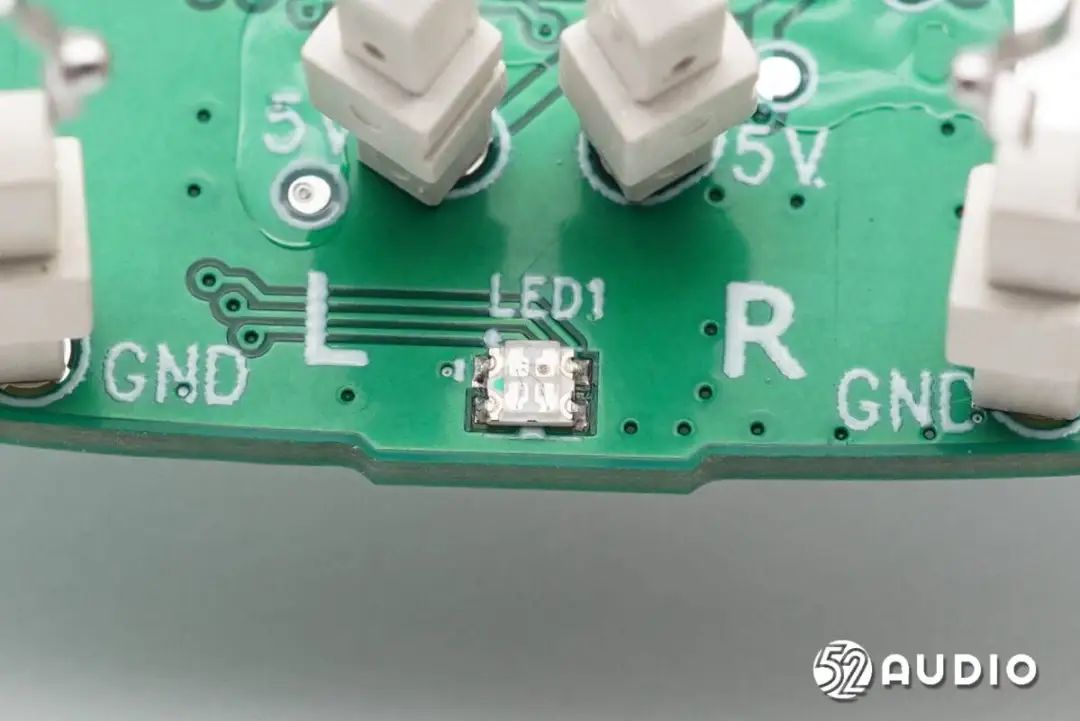

LED指示灯特写,用于反馈剩余电量信息。SJ7ednc



耳机拆解SJ7ednc

SJ7ednc

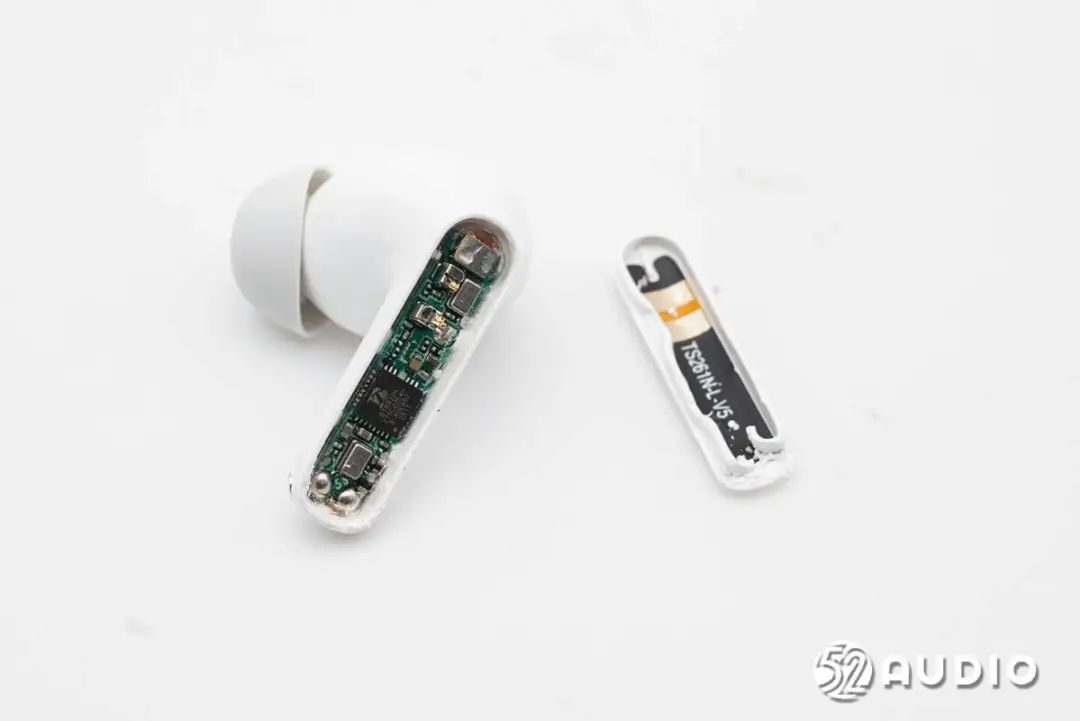

拆解耳机部分,取掉耳机柄背部盖板。SJ7ednc

SJ7ednc

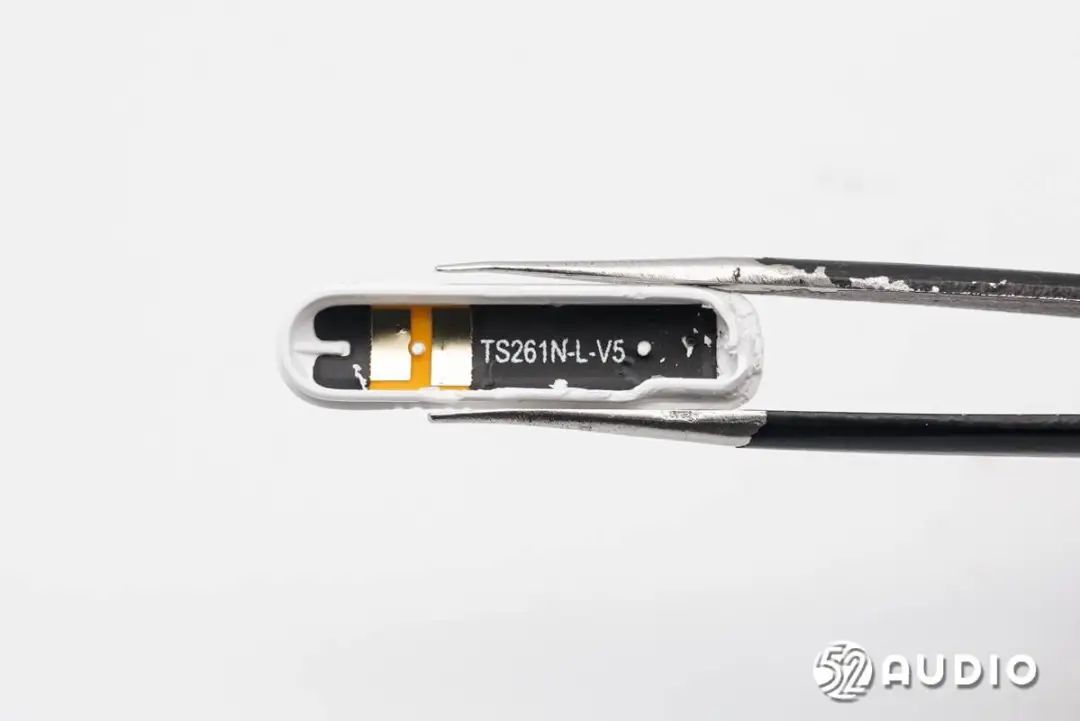

盖板内侧贴有蓝牙天线和触摸检测贴片。SJ7ednc

SJ7ednc

腔体内部主板单元结构一览,打胶固定,与排线通过连接器连接。SJ7ednc

SJ7ednc

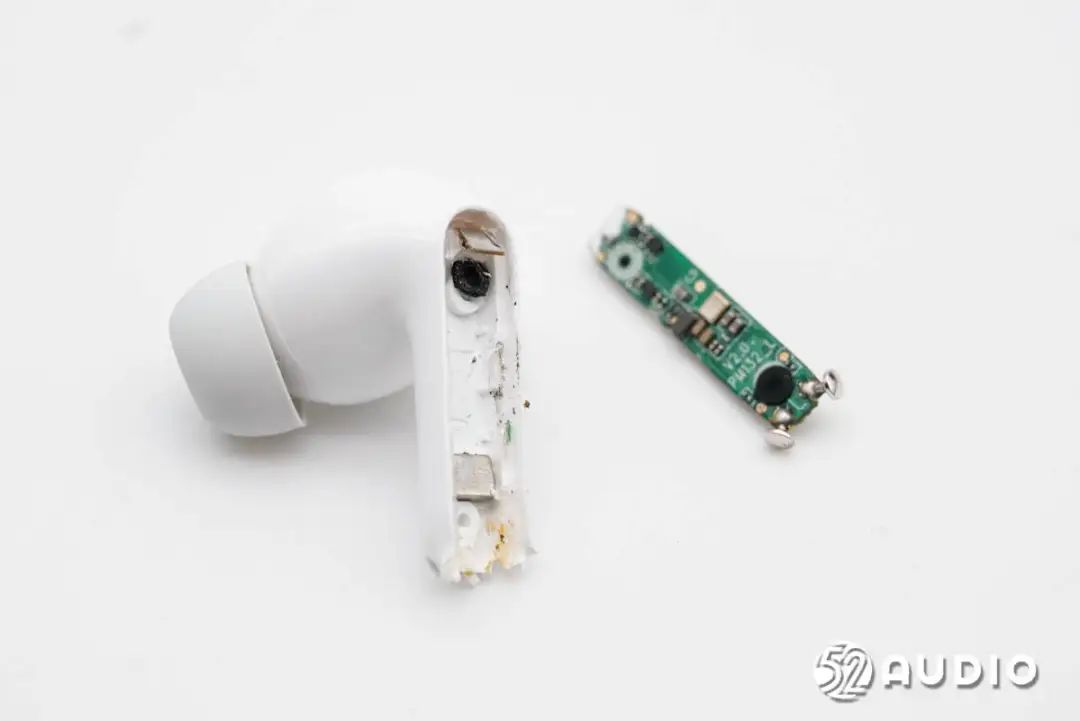

挑开连接器,取出主板。SJ7ednc

SJ7ednc

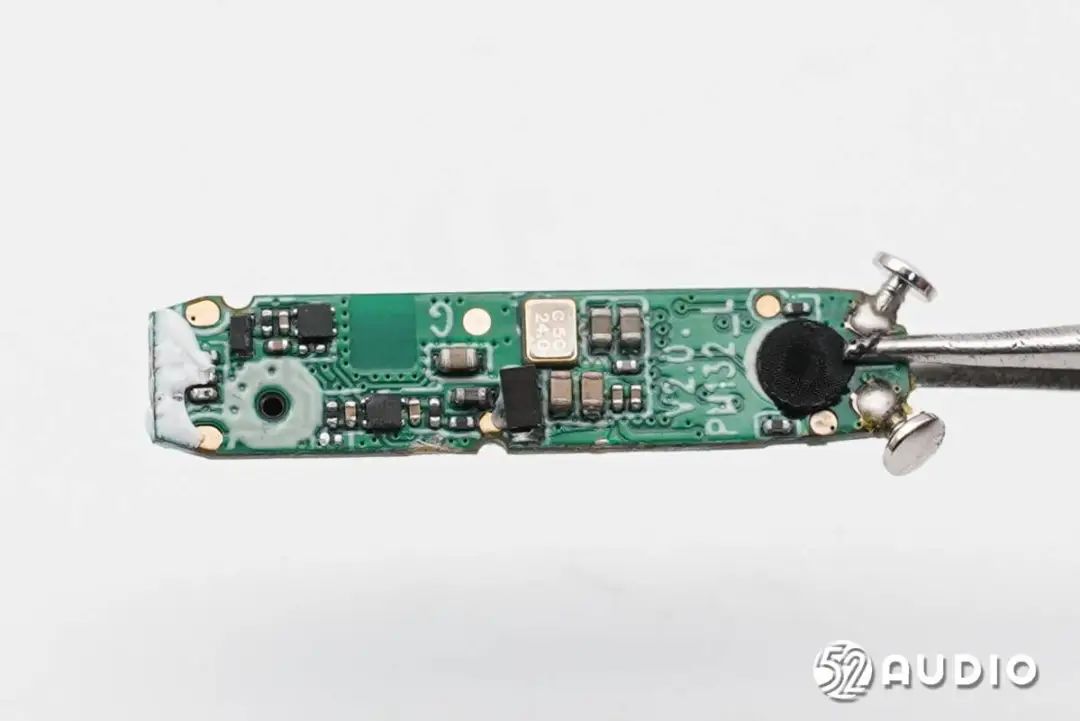

耳机主板一侧电路一览。SJ7ednc

SJ7ednc

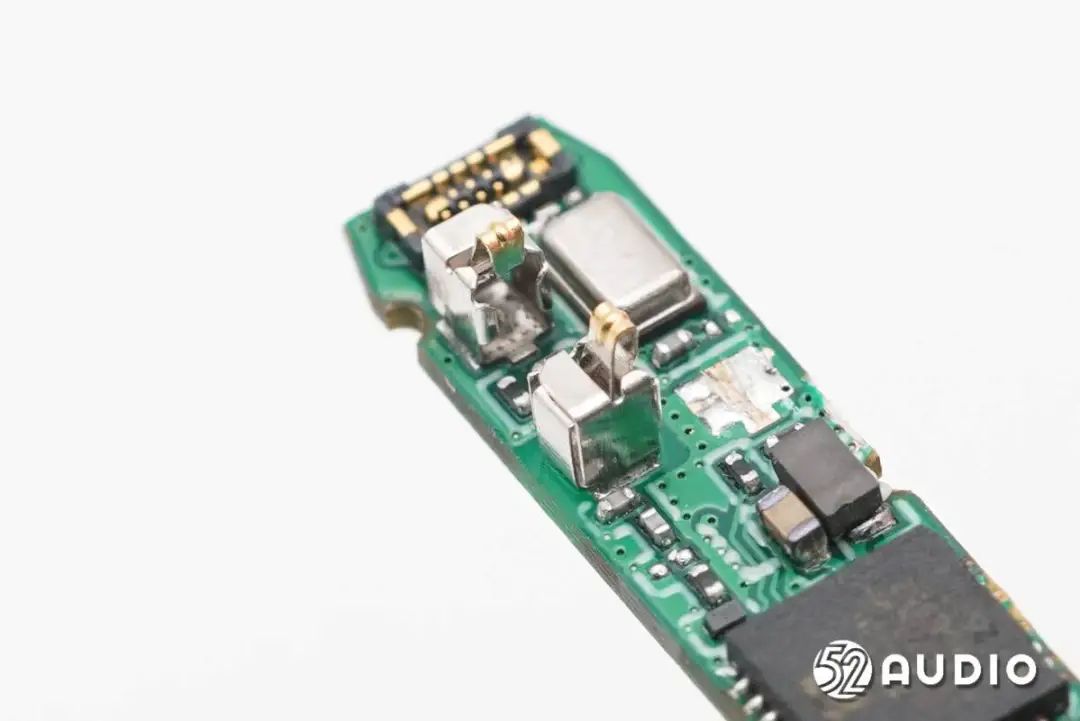

主板另外一侧电路一览。SJ7ednc

SJ7ednc

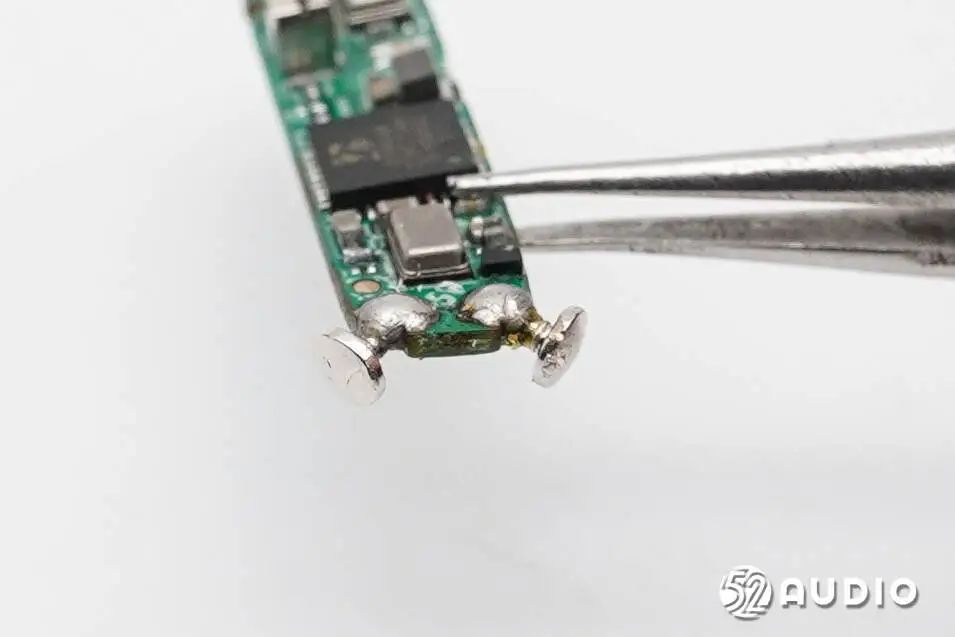

连接充电盒的充电触点特写。SJ7ednc

SJ7ednc

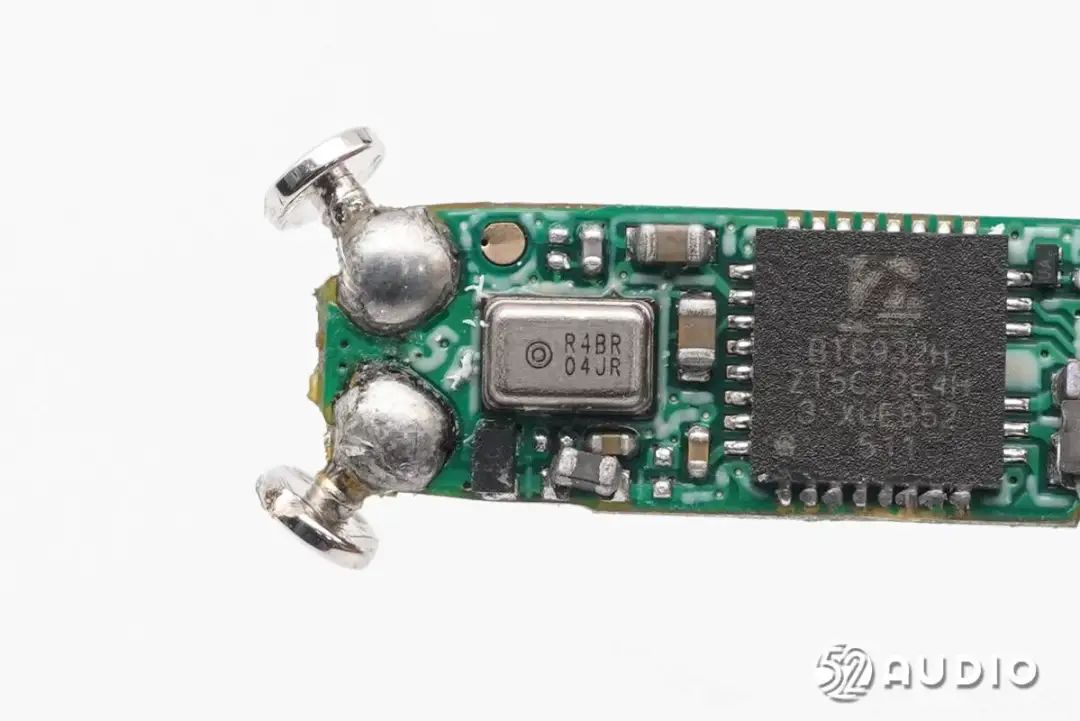

镭雕R4BR的MEMS麦克风,为通话麦克风,用于语音通话功能拾音,来自瑞勤电子。SJ7ednc

SJ7ednc

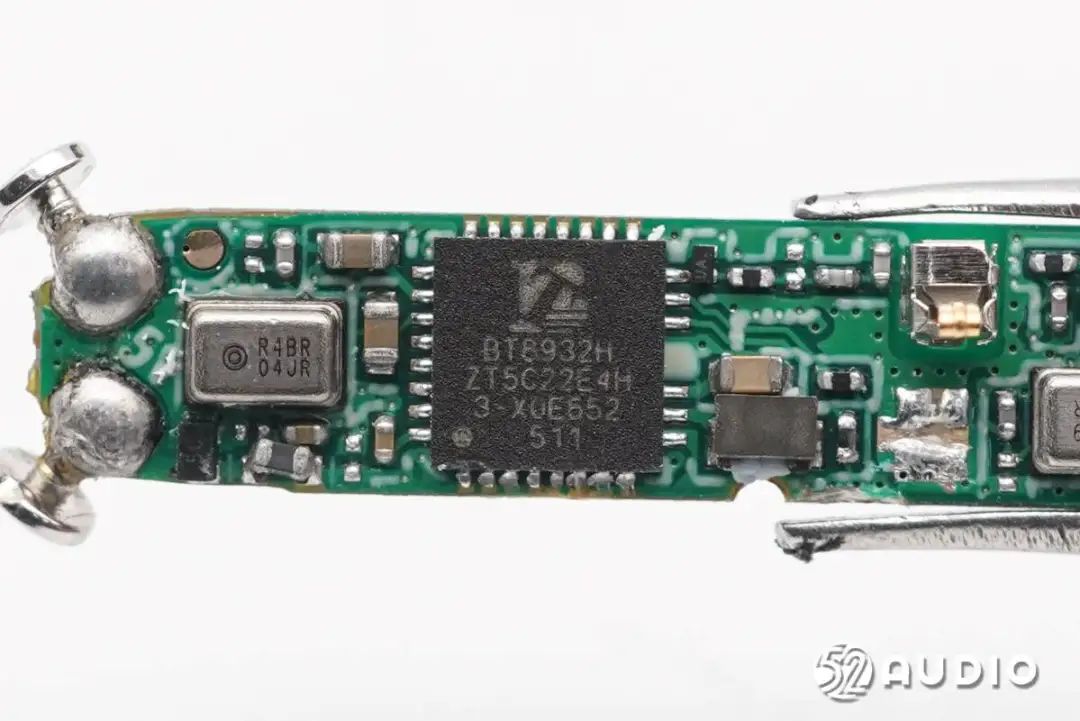

Bluetrum中科蓝讯BT8932H蓝牙音频SoC,内置32位高性能RISC-V处理器核心,支持DSP指令,运行频率最高140MHz;内置16Mbits闪存,320KB RAM;具有可编程上拉和下拉电阻的灵活GPIO引脚;支持GPIO唤醒或中断。SJ7ednc

中科蓝讯BT8932H符合蓝牙6.0+BR+EDR+BLE规范,最大发射输出功率+10.5dBm,接受灵敏度-94.5dBm@2M EDR,支持具有平衡效率的TWS通信功耗,支持TWS主从交换机。SJ7ednc

中科蓝讯BT8932H具有高性能立体声DAC,信噪比104dB,支持差分模式和VCMBUF模式;具有三通道高性能ADC,信噪比102dB;支持三路MIC放大器输入,支持灵活的音频均衡器调整,支持8、11.025、12、16、22.05、32、44.1、48、88.2、96、176.4和192KHz采样率。还支持前馈、反馈及混合主动降噪,神经网络处理单元(NPU),低功耗触摸键、入耳检测,集成PMU,如充电器/降压/LDO。SJ7ednc

SJ7ednc

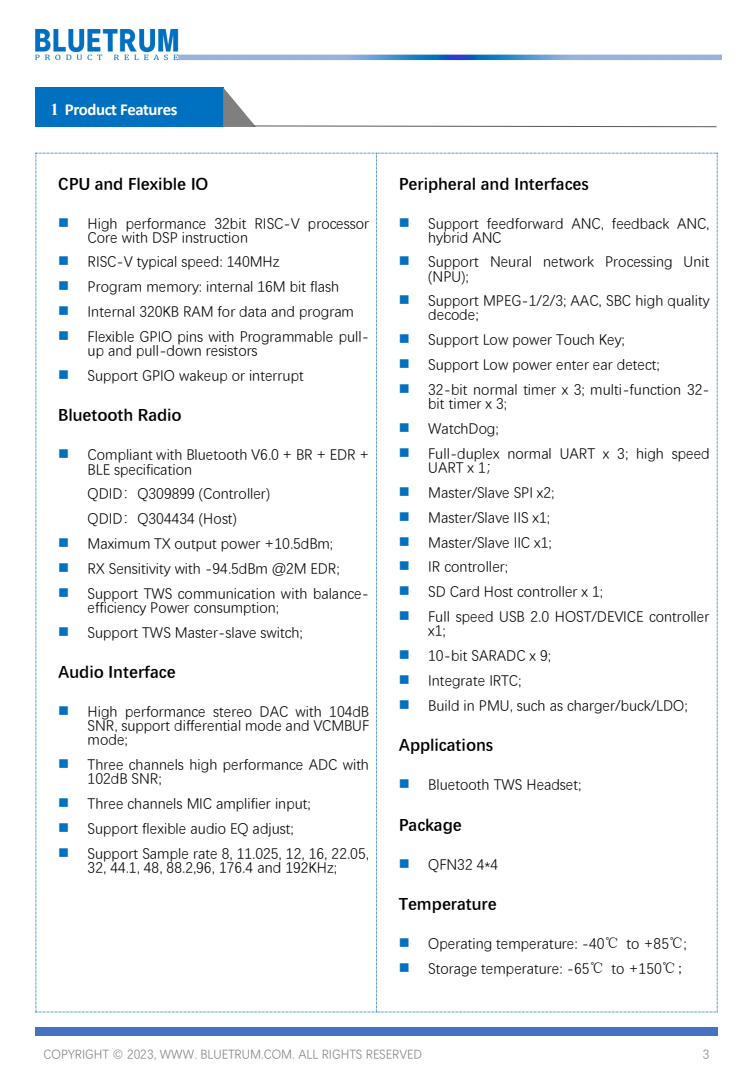

Bluetrum中科蓝讯BT8932H详细资料图。据我爱音频网拆解了解到,目前已有泥炭荣耀、realme、QQ音乐、倍思、联想、QCY、MUJI、水月雨、名创优品、山水、公牛、智国者、飞利浦、IRIVER、翡声、肯德基Redmi、漫步者、惠威、FIIL、创维、酷狗、充客、诺必行、凯叔讲故事、魔声、沃尔玛科大讯飞、喜马拉雅、网易云音乐、bilibili、唱吧魅族NOME传音乐视夏新绿联、360、铁三角、凡蒂尼、天猫精灵、Defunc、Coocaa等众多品牌旗下产品采用了中科蓝讯解决方案。SJ7ednc

SJ7ednc

连接蓝牙天线和触摸检测贴片的金属弹片特写。SJ7ednc

SJ7ednc

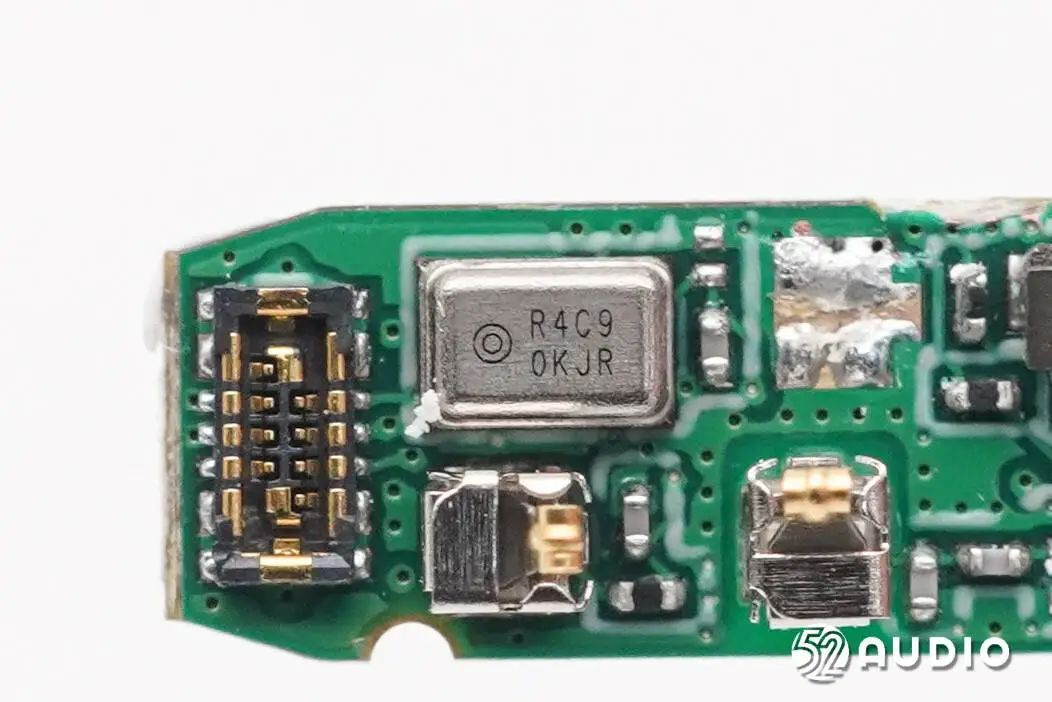

镭雕R4C9的MEMS麦克风,为前馈麦克风,用于降噪功能拾取环境噪音,同样来自瑞勤电子。SJ7ednc

SJ7ednc

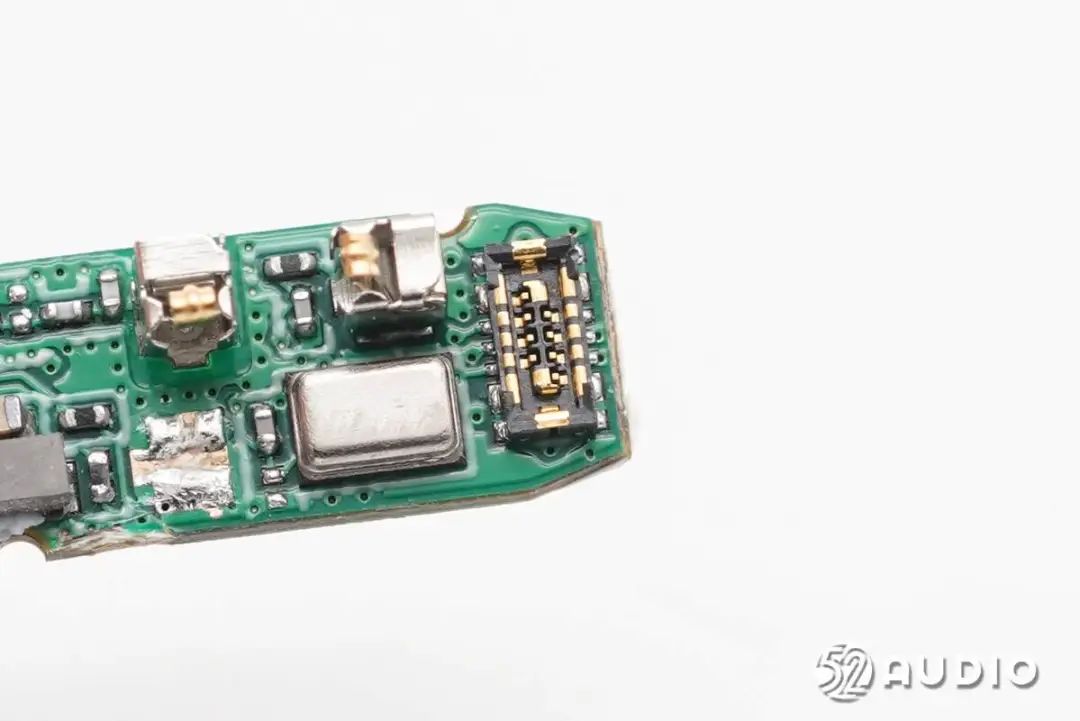

连接排线的BTB连接器母座特写。SJ7ednc

SJ7ednc

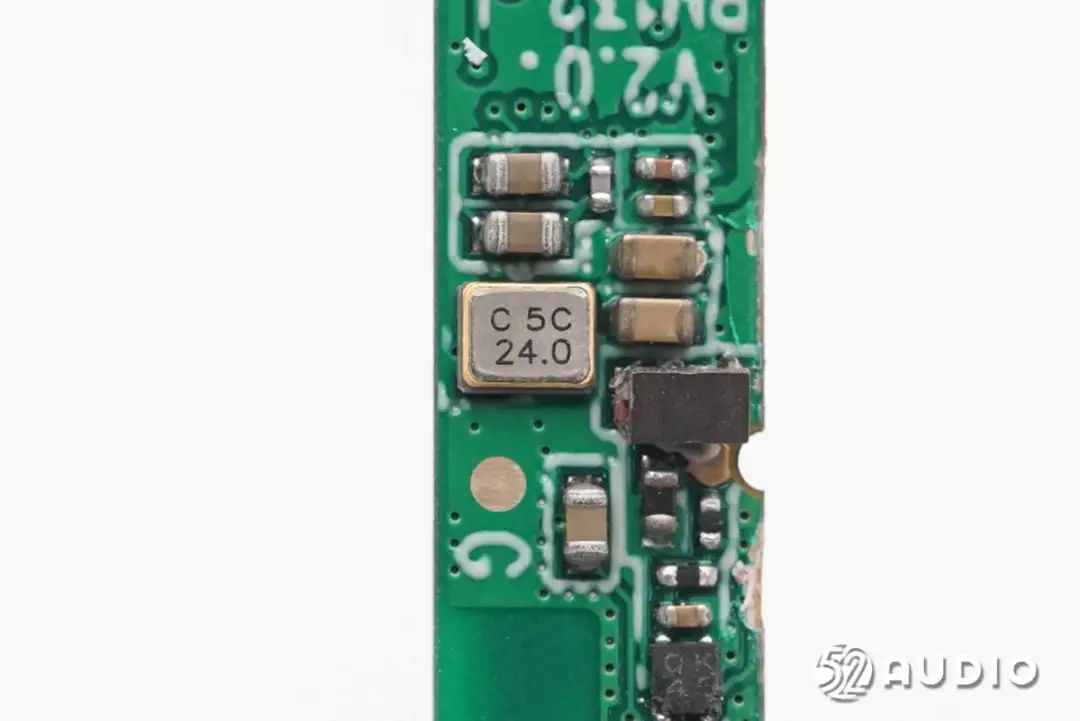

24.0MHz的晶振特写,为蓝牙芯片提供时钟。SJ7ednc

SJ7ednc

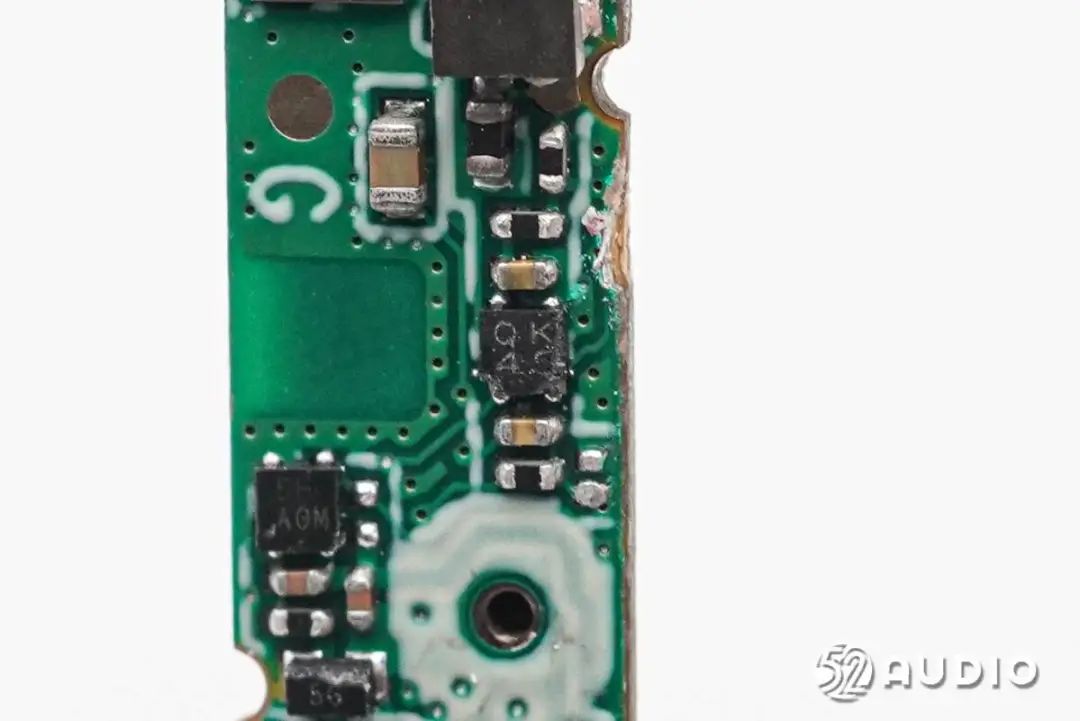

丝印QK 4S的IC。SJ7ednc

SJ7ednc

丝印5F AGM的锂电保护ICSJ7ednc

SJ7ednc

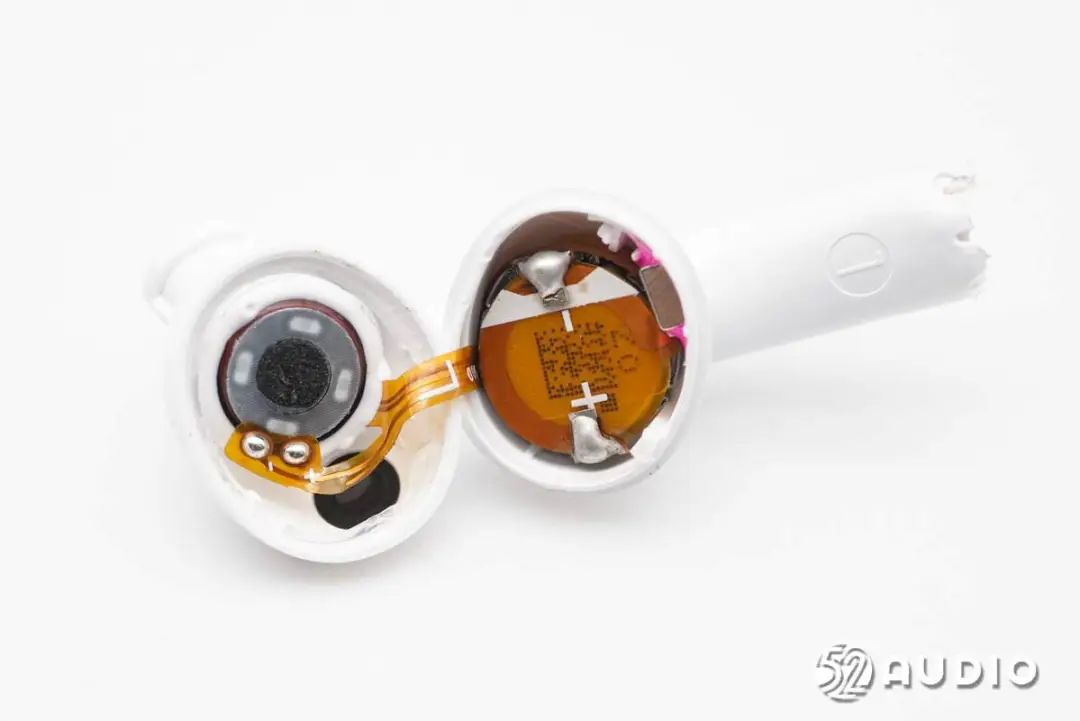

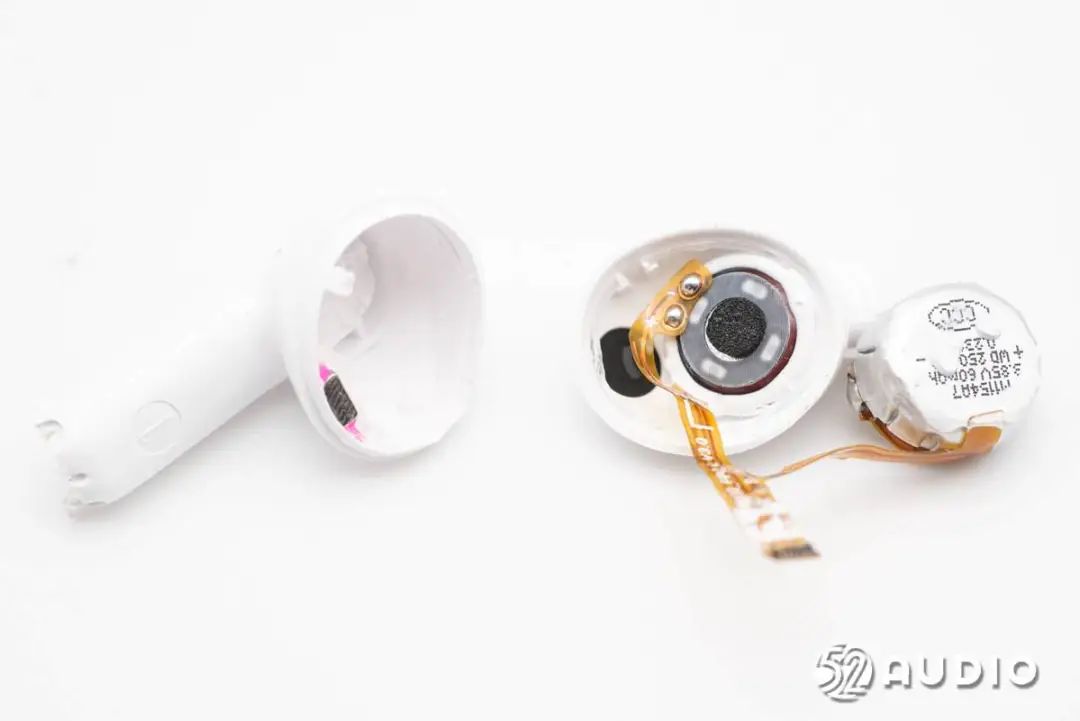

沿合模线打开音腔。SJ7ednc

SJ7ednc

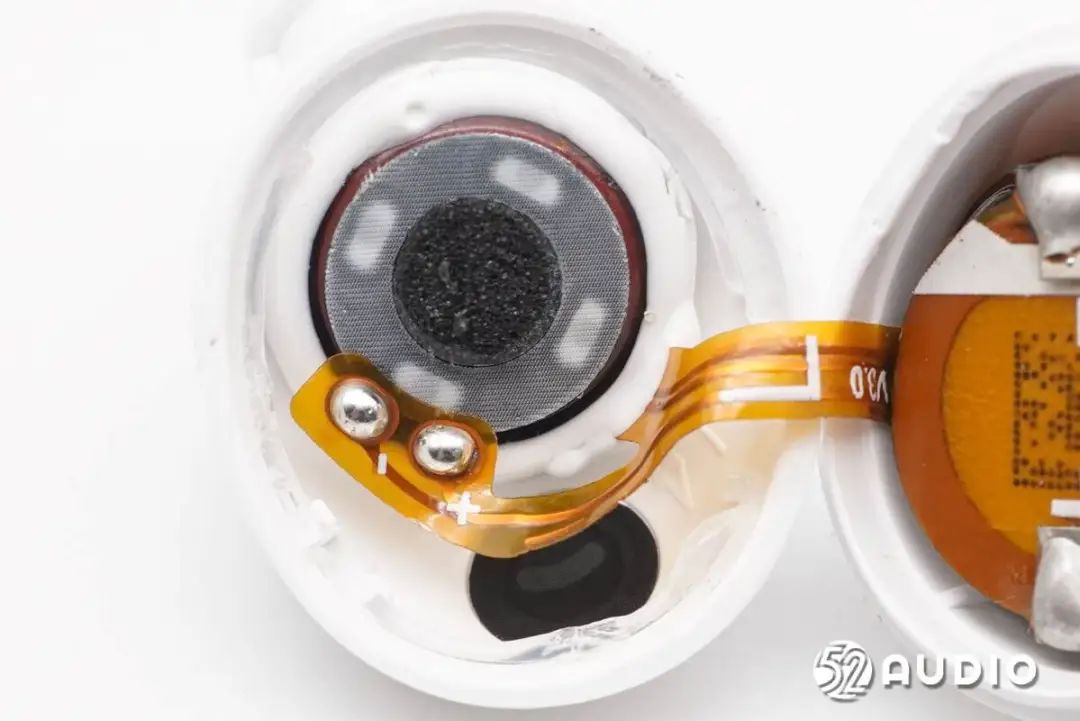

前腔内部的扬声器单元结构一览。SJ7ednc

SJ7ednc

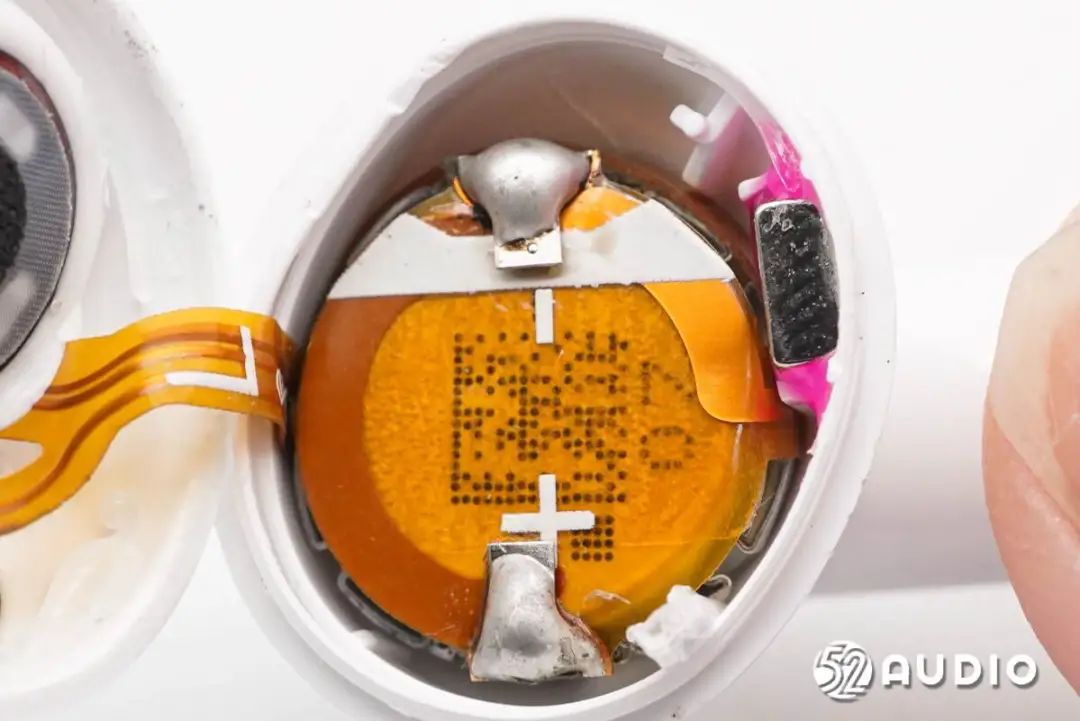

后腔内部设置电池单元。SJ7ednc

SJ7ednc

取出后腔内部的电池。SJ7ednc

SJ7ednc

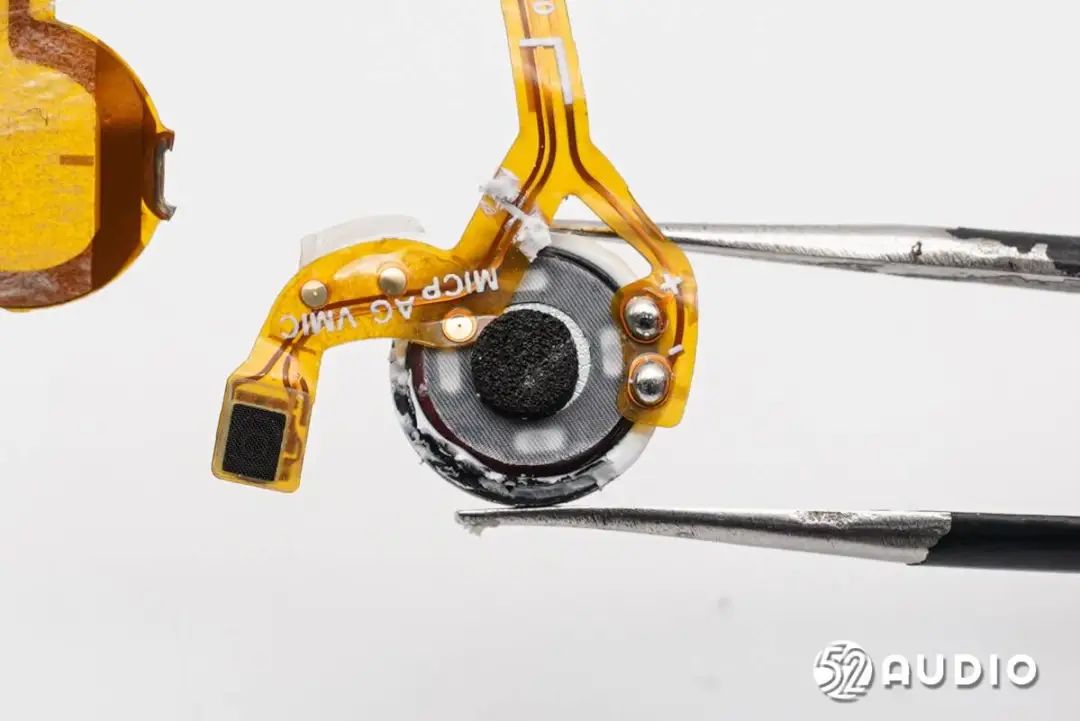

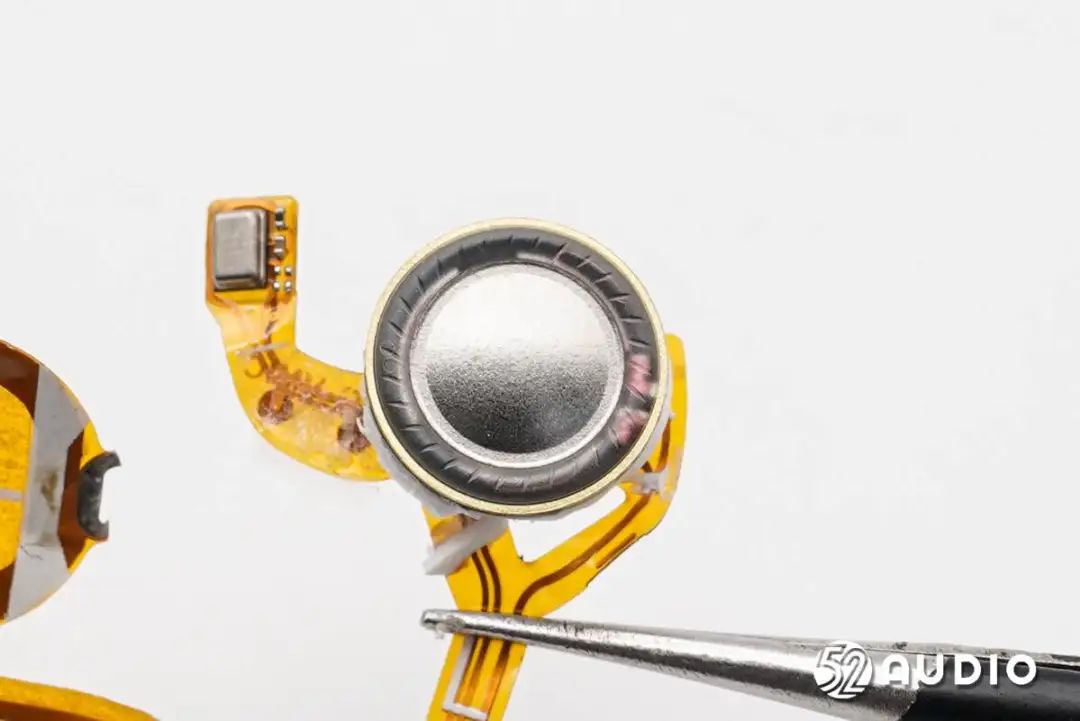

取出前腔内部的扬声器和麦克风。SJ7ednc

SJ7ednc

前腔底部结构一览,调音孔内侧均通过丝网防护。SJ7ednc

SJ7ednc

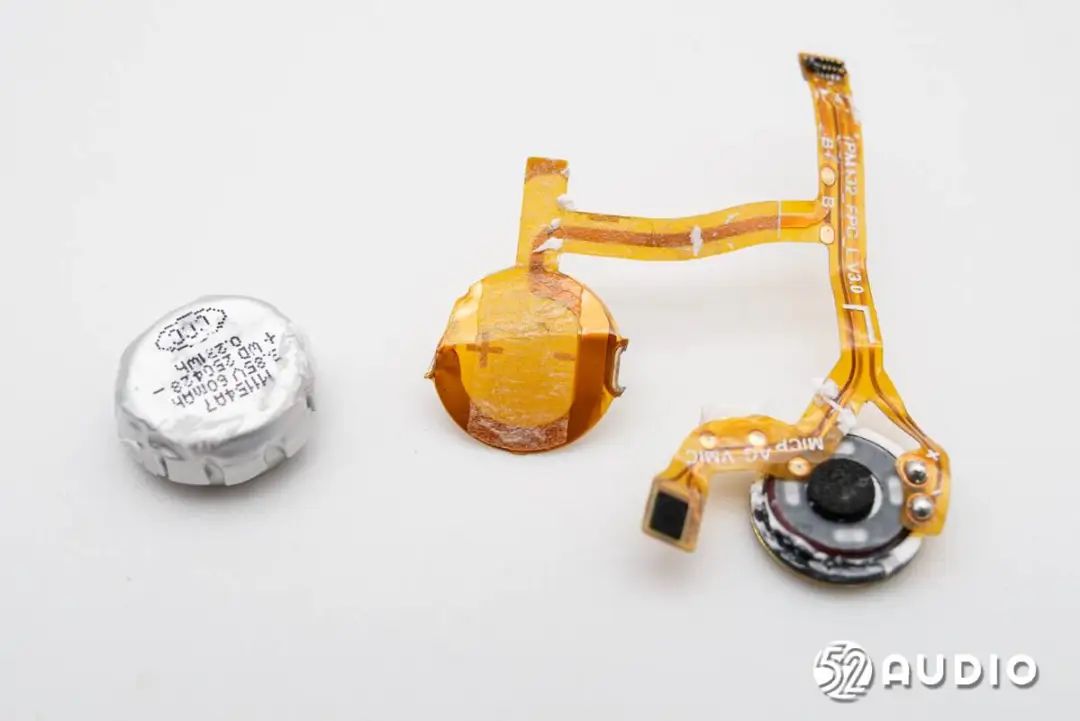

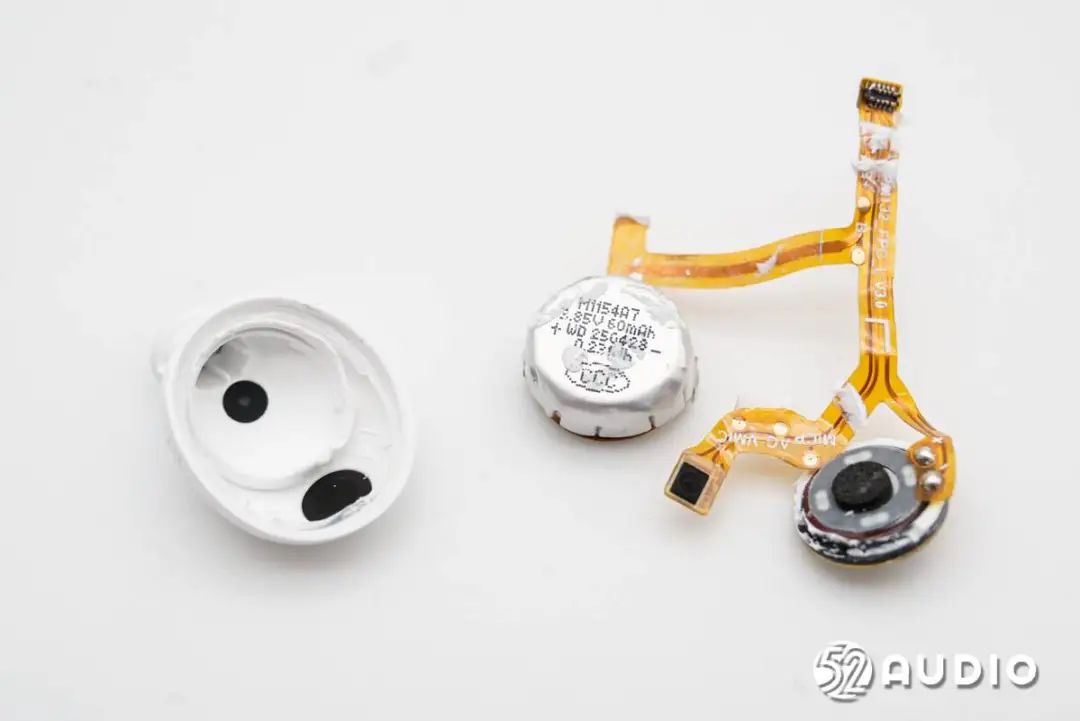

断开排线与电池的焊点。SJ7ednc

SJ7ednc

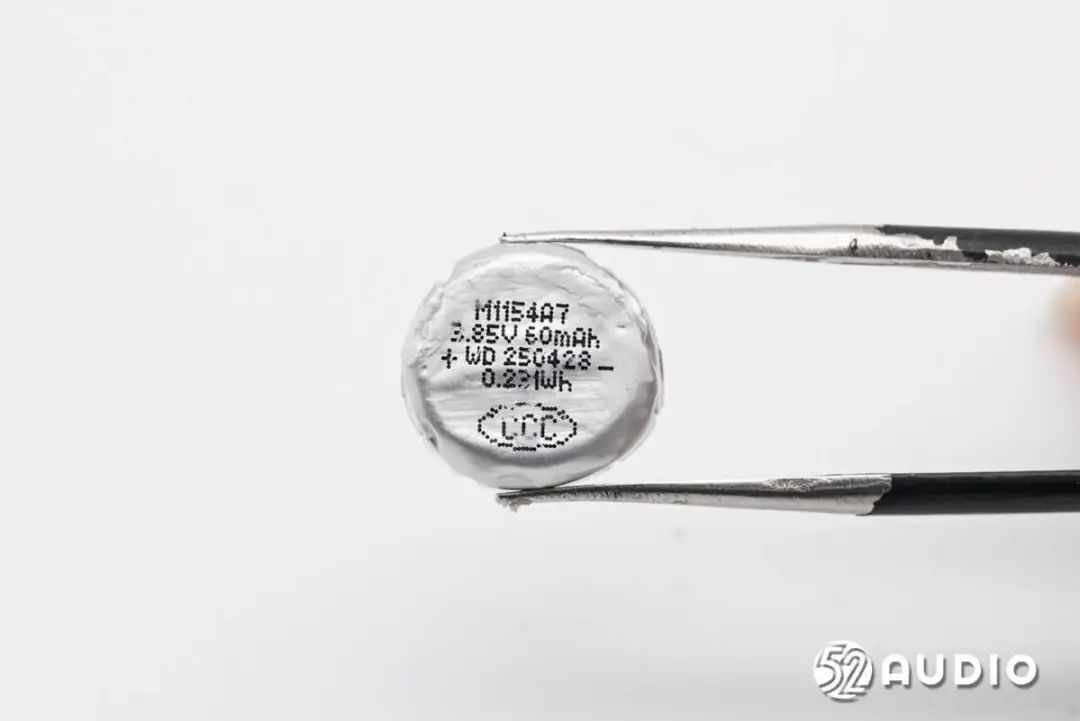

耳机内置软包扣式电池,型号:M1154A7,标称电压:3.85V,额定容量:60mAh 0.231Wh。SJ7ednc

SJ7ednc

电池另外一侧丝印二维码,用于产品追溯。SJ7ednc

SJ7ednc

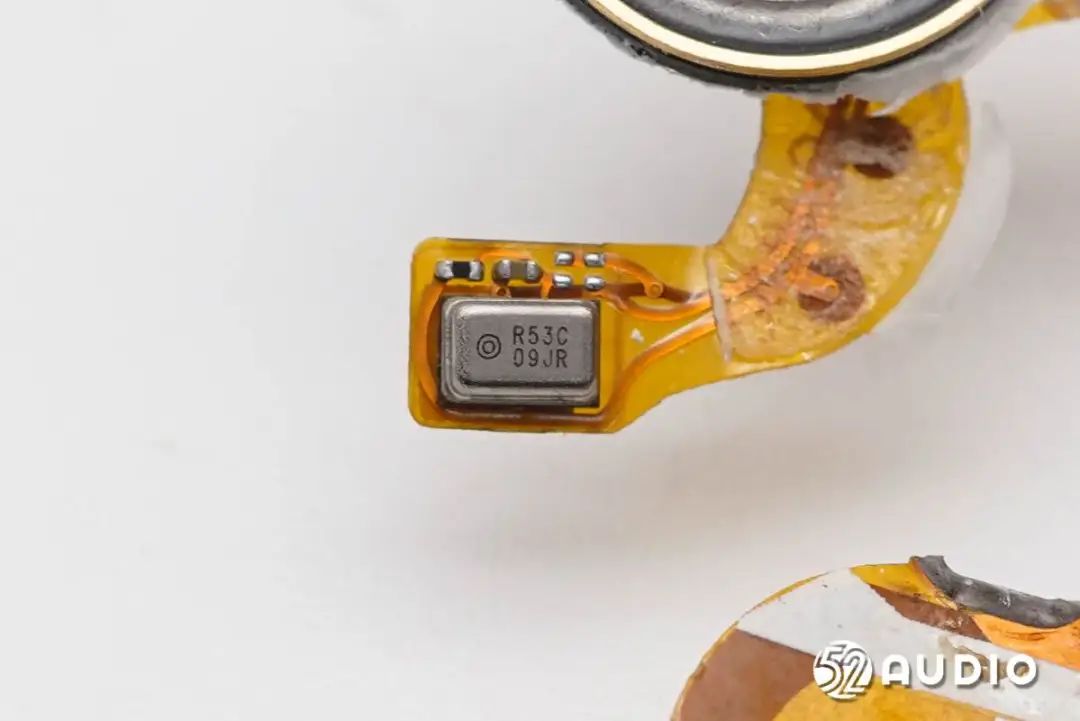

镭雕R53C的MEMS麦克风特写,为反馈麦克风,用于从耳机内部拾音,进一步提升降噪效果,来自瑞勤电子。SJ7ednc

SJ7ednc

耳机扬声器为动圈喇叭。据官方介绍,采用了镀钛强磁振膜,能够更精准的还原音频细节,强化全音域听感。SJ7ednc

SJ7ednc

动圈喇叭背面特写,四周设置调音孔,通过丝网防护。SJ7ednc

SJ7ednc

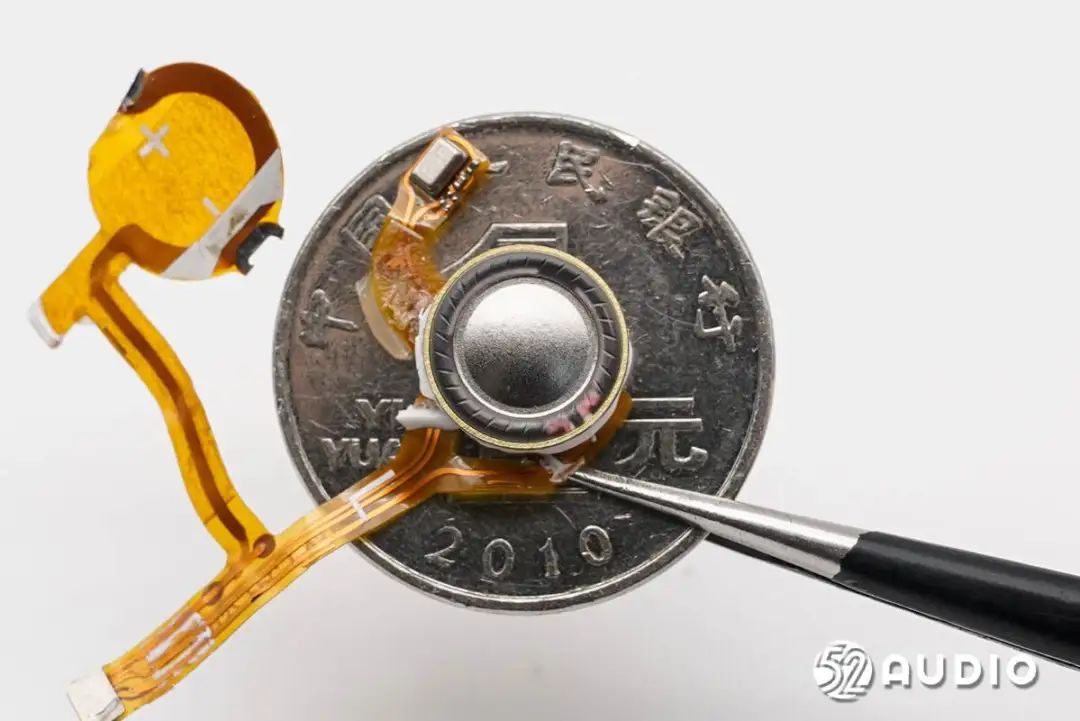

动圈喇叭与一元硬币大小对比。SJ7ednc

SJ7ednc

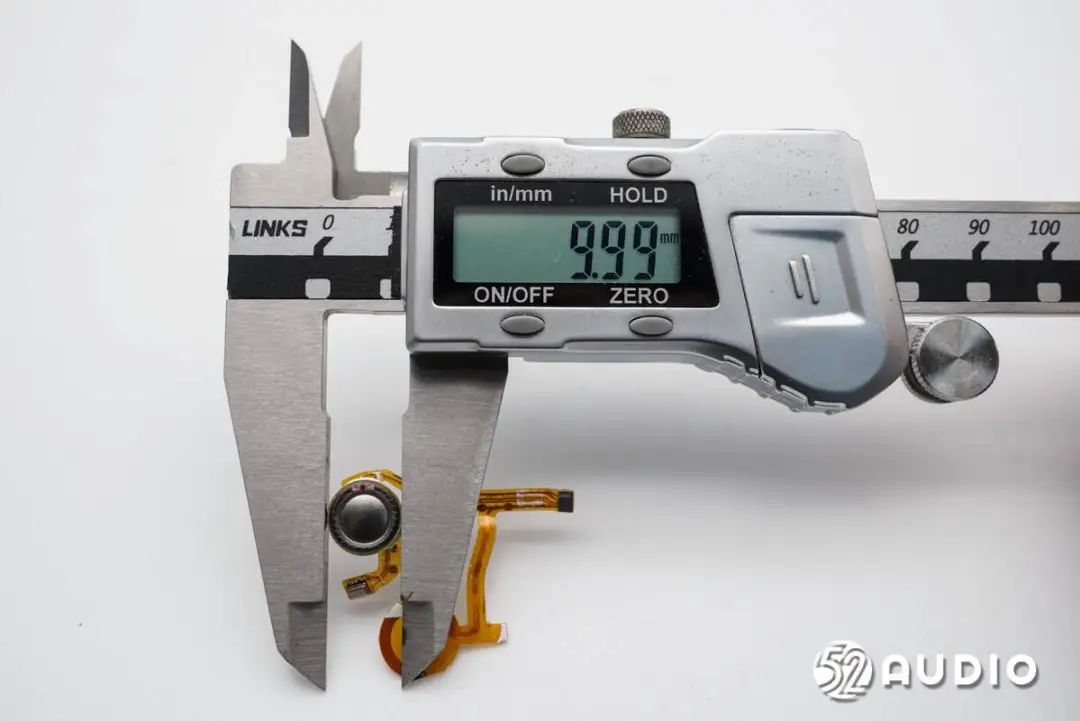

经我爱音频网实测,动圈喇叭直径约为10mm。SJ7ednc

SJ7ednc

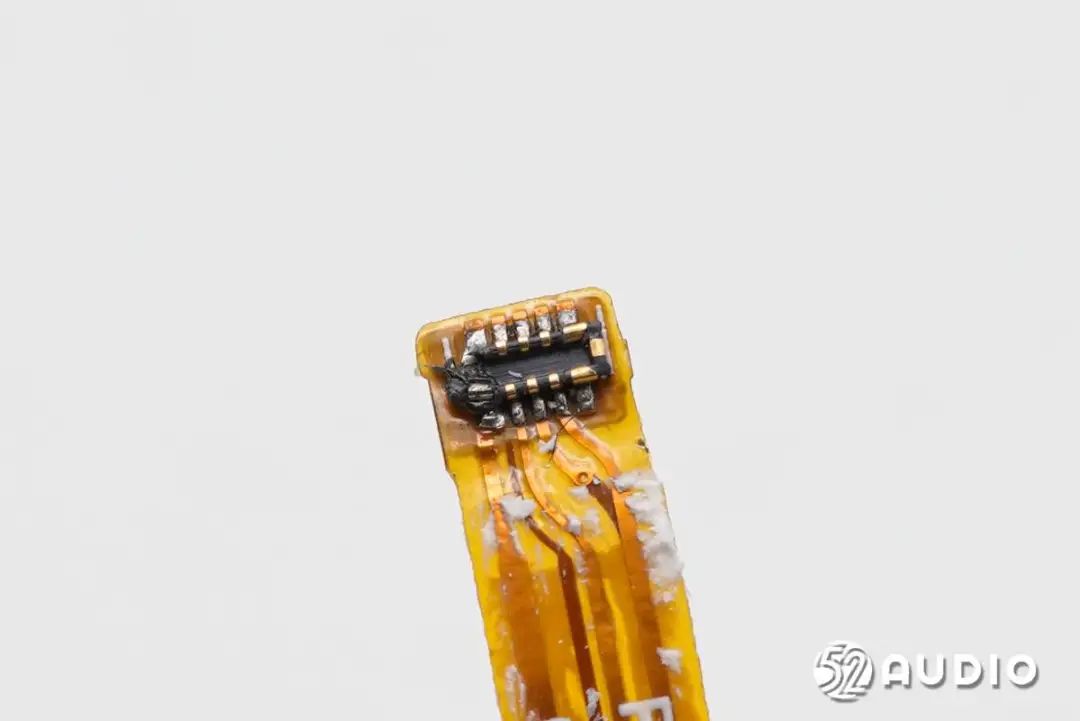

扬声器排线连接主板的BTB连接器公座特写。SJ7ednc

SJ7ednc

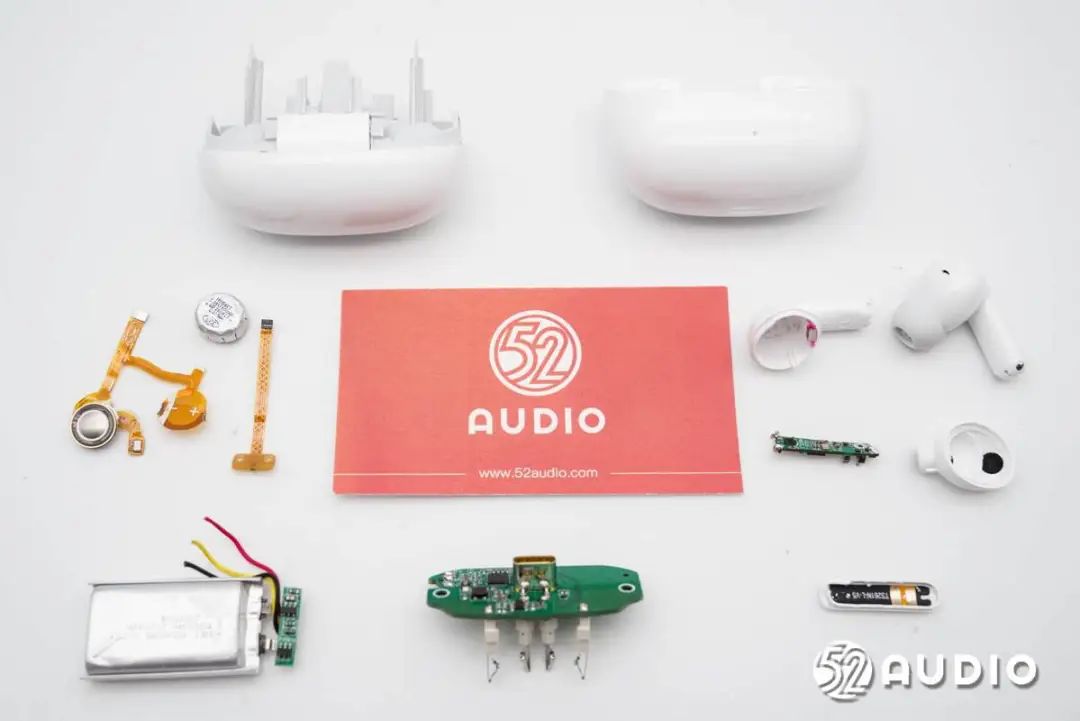

Baseus倍思Bowie M3s真无线降噪耳机拆解全家福。SJ7ednc



三、我爱音频网总结SJ7ednc

Baseus倍思Bowie M3s真无线降噪耳机在外观方面,相较于上代设计更加简约,体积也更轻巧便携。圆角方形充电盒,边缘过渡非常圆润,烤漆工艺处理,带来了不错的质感;开放式座舱结构,取放耳机都非常方便。柄状的入耳式耳机,体积小巧,重量仅4.3g,标配四种尺寸的硅胶耳塞,提供了个性化的舒适佩戴体验。SJ7ednc

内部主要配置方面,充电盒内置WEL旭航诚600mAh锂离子电池组,配备电路保护板负责过充电、过放电、过电流等保护;主板上,搭载了INJOINIC英集芯IP5528充电仓管理SoC,集成MCU、升压转换器、锂电池充电管理、电池电量指示等功能,支持跟随充电,可有效提升15%~20%的TWS耳机综合续航时间,从而使Bowie M3s整机续航达到了55小时。SJ7ednc

耳机内部搭载60mAh软包扣式电池,采用10mm镀钛振膜动圈喇叭,单耳内置3颗瑞勤电子的MEMS麦克风拾音;主板上,采用了Bluetrum中科蓝讯BT8932H蓝牙音频SoC,支持蓝牙6.0,支持主动降噪、神经网络处理、触摸控制等功能,集成PMU,为耳机的各项功能提供支持。SJ7ednc
