随着远程办公和在线会议的普及，音视频会议设备成为了现代办公的必备工具。此次将要拆解的小米音视频会议扬声器，是一款面向商用的高清音视频会议一体机，单机融合了超清摄像头、阵列麦克风和音箱的功能，支持Zoom、Microsoft Teams、腾讯会议、钉钉会议、微信、企业微信等主流会议软件，提供清晰、高效、便捷的远程会议体验。
小米音视频会议扬声器外观上采用了“回音壁”式设计，支持多种安装方式，使用非常便捷。在视频方面，其搭载了120° 广角SONY高清摄像头，支持8倍变焦和上下10°机械垂直角度调节，支持4K超清源码输出，确保清晰聚焦的会议重点画面；在音频输出上，其搭载两个2.5英寸高保真喇叭，采用专业会议声学算法，还原真实人声。
在音频采集方面，小米音视频会议扬声器采用6阵列麦克风多角度定向拾音，搭配波束成形算法，实现5米范围内的精准拾音；支持AI智能降噪算法，有效抑制混响和大部分嘈杂噪音；还标配了扩展麦克风，内置360°全向陈列麦克风，实现更远距离的高清拾音，满足多样化的会议需求。下面就来看看这款产品的详细拆解报告吧~
一、小米音视频会议扬声器开箱
小米音视频会议扬声器包装盒正面展示有产品外观，“MI”品牌LOGO和产品名称。

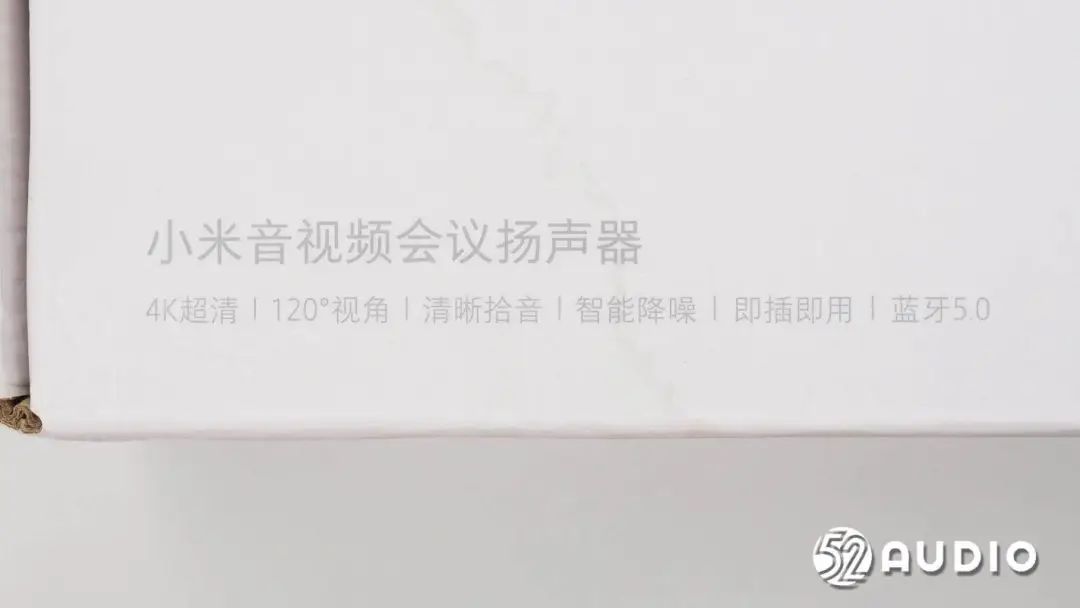

包装盒正面标注的产品功能特点：4K超清、120°视角、清晰拾音、智能降噪、即插即用、蓝牙5.0。
包装盒底部图文介绍了产品功能特点。

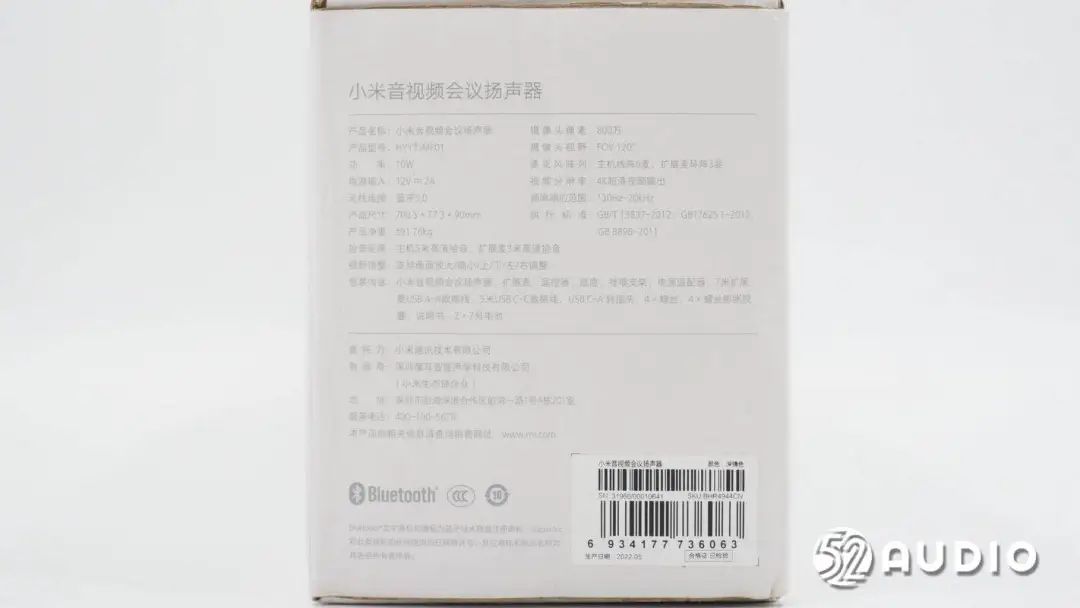

包装盒侧边介绍了产品参数信息。产品型号：HYYTJME01，功率：10W，电源输入：10V-2A，无线连接：蓝牙5.0，频率响应：130Hz~20KHz，麦克风阵列：主机线阵6麦、扩展麦环阵3麦，拾音距离：主机5米高清拾音、扩展麦3米高清拾音，摄像头像素：800万，摄像头视野：FOV120°，视频分辨率：4K超清视频输出，事业调整：支持画面放大/缩小/上/下/左/右调整；委托方：小米通讯技术有限公司；制造商：深圳魔耳智能声学科技有限公司（小米生态链企业）。

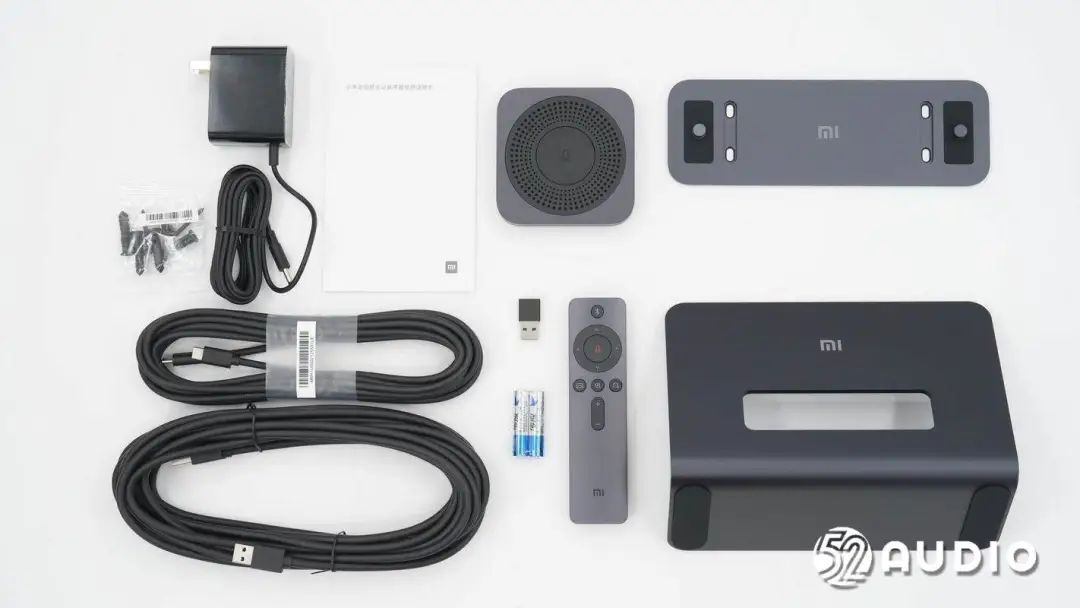

包装盒内部配件一览，包括电源适配器、扩展麦、遥控器、C-C数据线、A-A数据线、转接头、7号电池*2、桌面底座、挂墙支架、螺丝*4、膨胀栓*4和说明书。

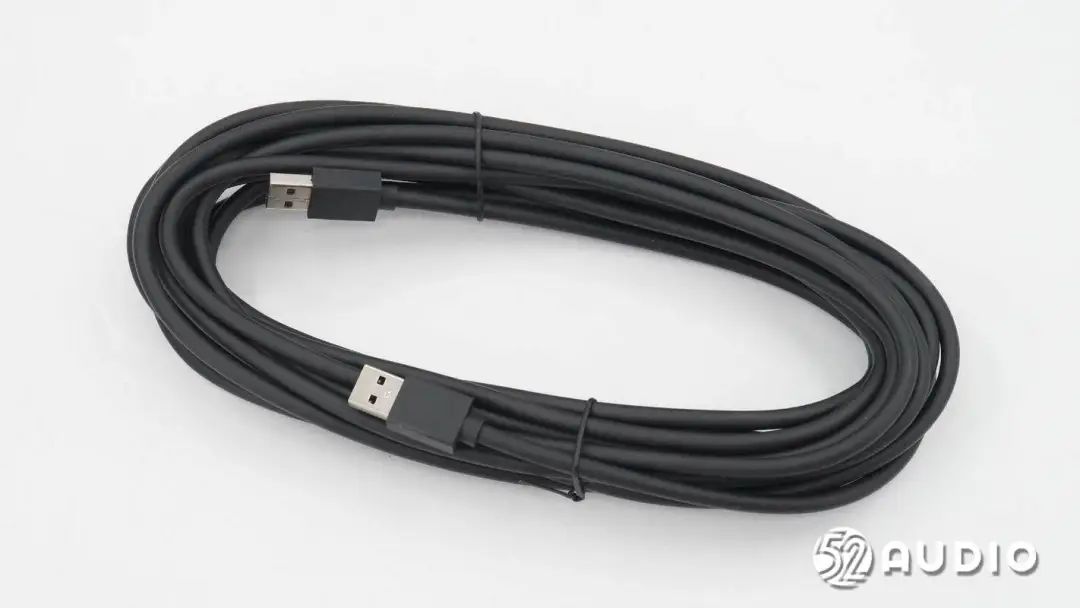

7米扩展麦USB A-A数据线。

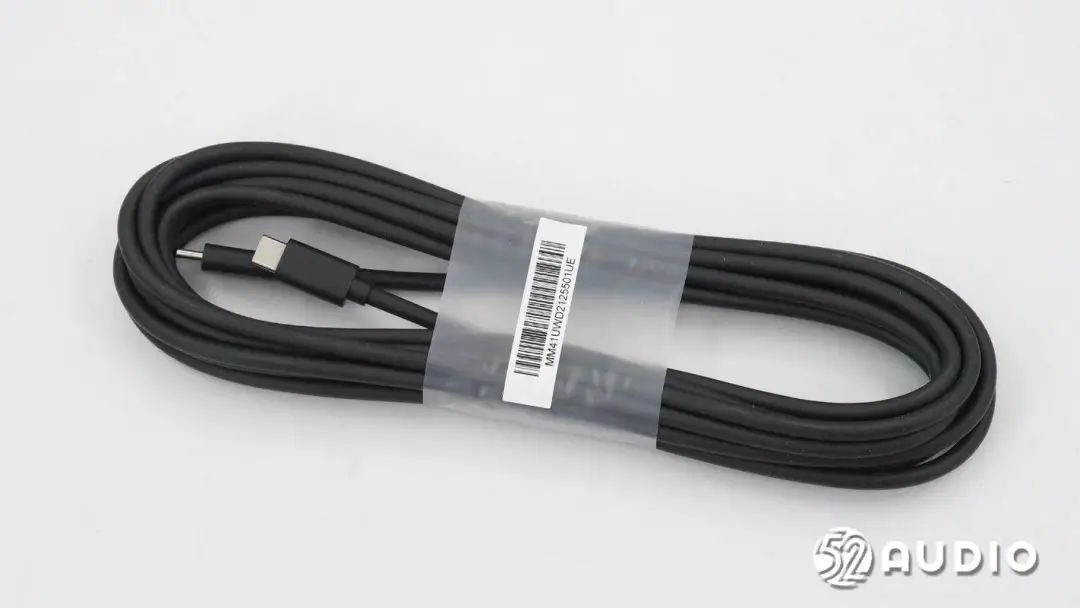

5米USB C-C数据线。

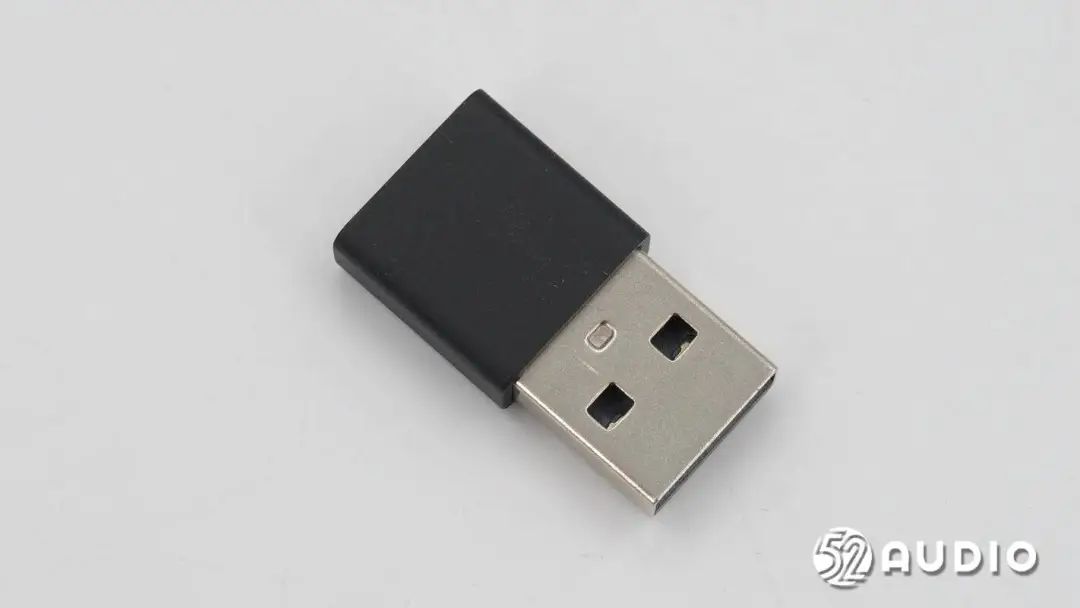

USB C-A转接头。

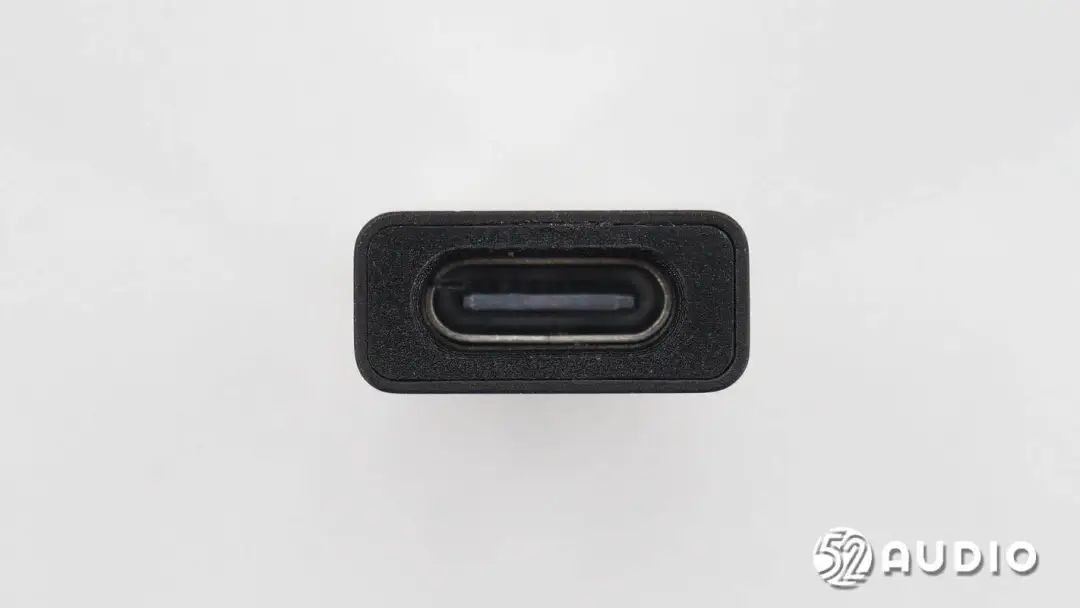

转接头USB-C接口特写。
扩展麦外观一览，圆角方形设计，魔蛇质感，360°环形布置阵列麦克风拾音孔。

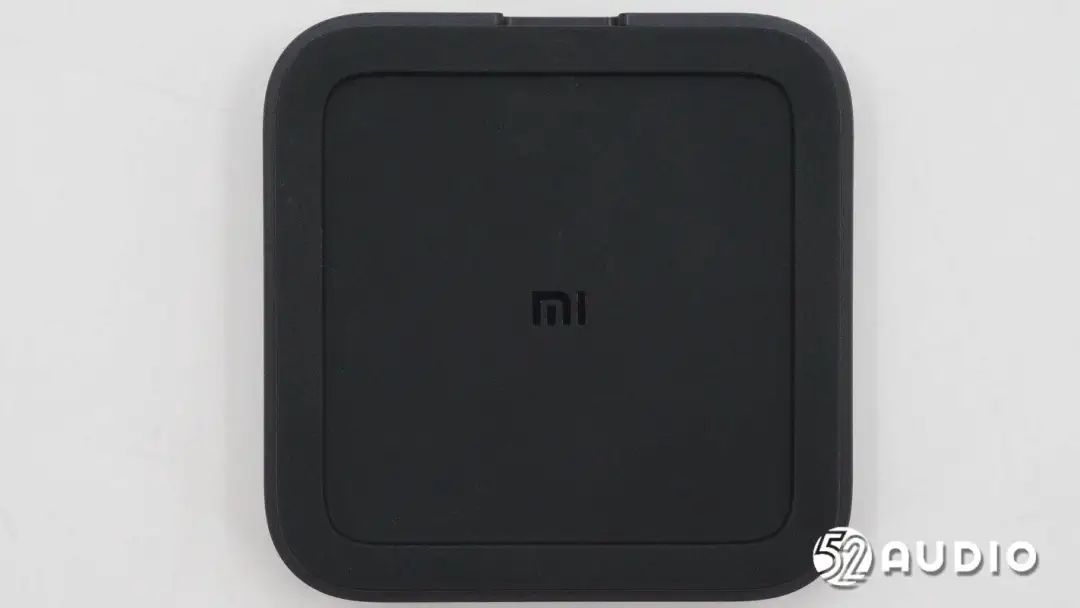

机身底部设置有防滑橡胶垫，中心设计“MI”品牌LOGO。

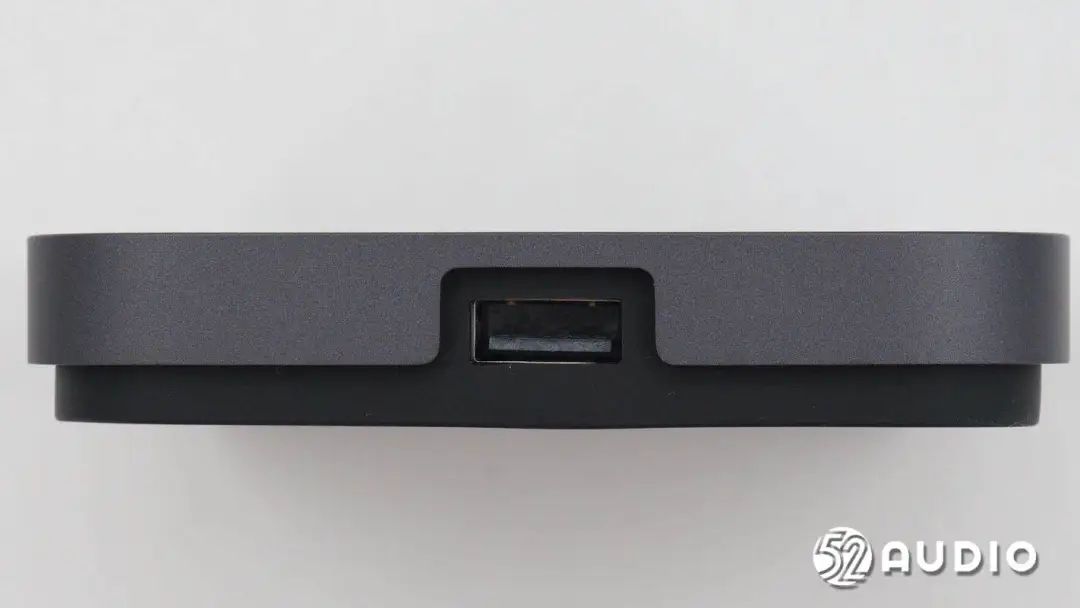

扩展麦的USB-A接口特写。

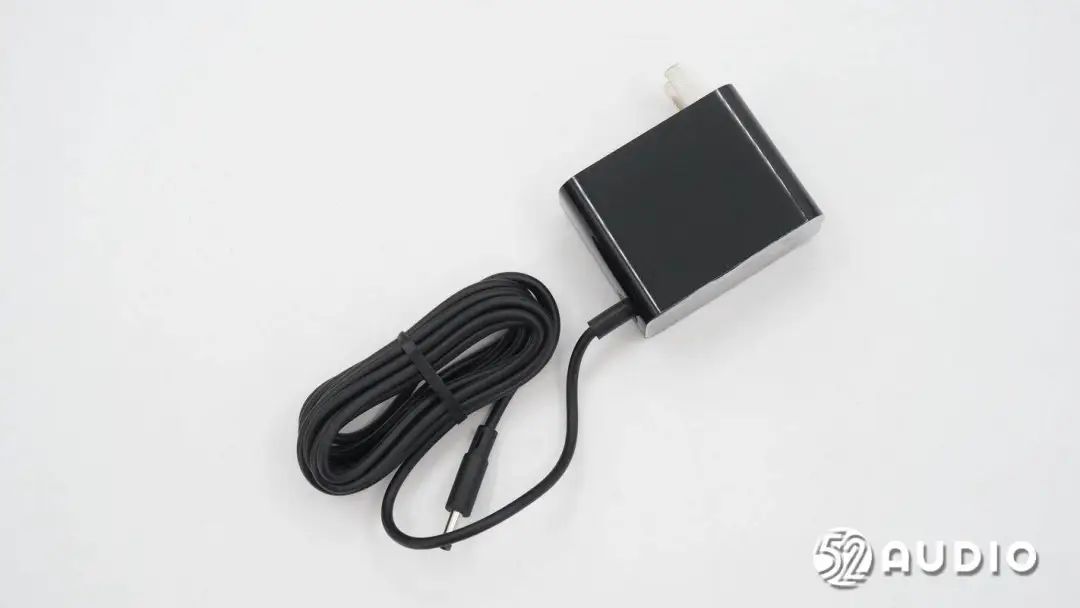

会议扬声器电源适配器，采用了双脚插头 to DC电源接口。

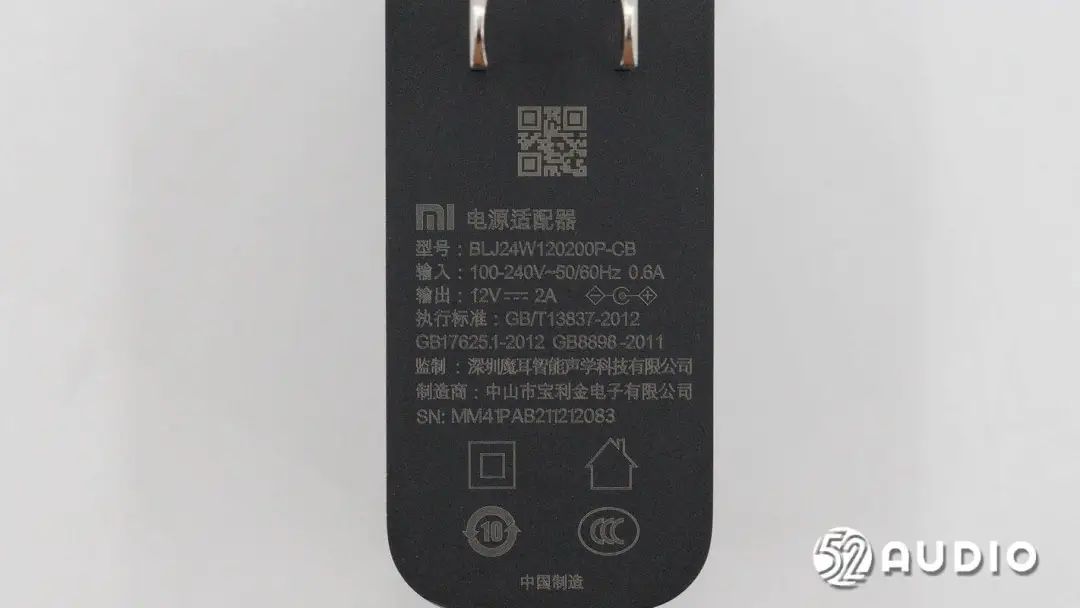

电源适配器上丝印产品信息，型号：BLJ24W120200P-CB，输入：100-240V-50/60Hz 0.6V，输出：12V-2A，监制：深圳魔耳智能声学科技有限公司，制造商：中山市宝利金电子有限公司。

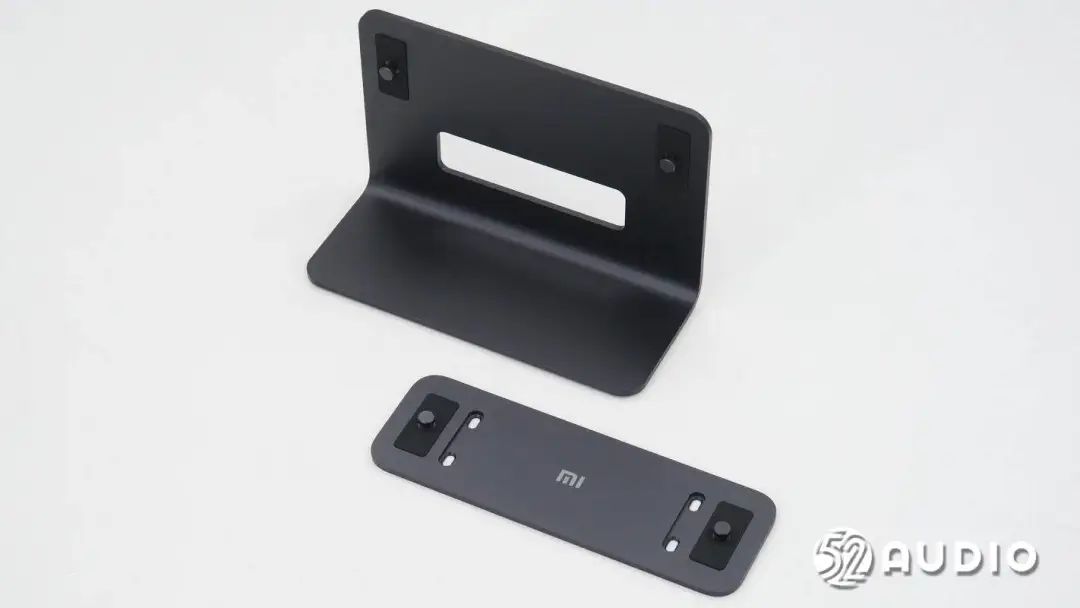

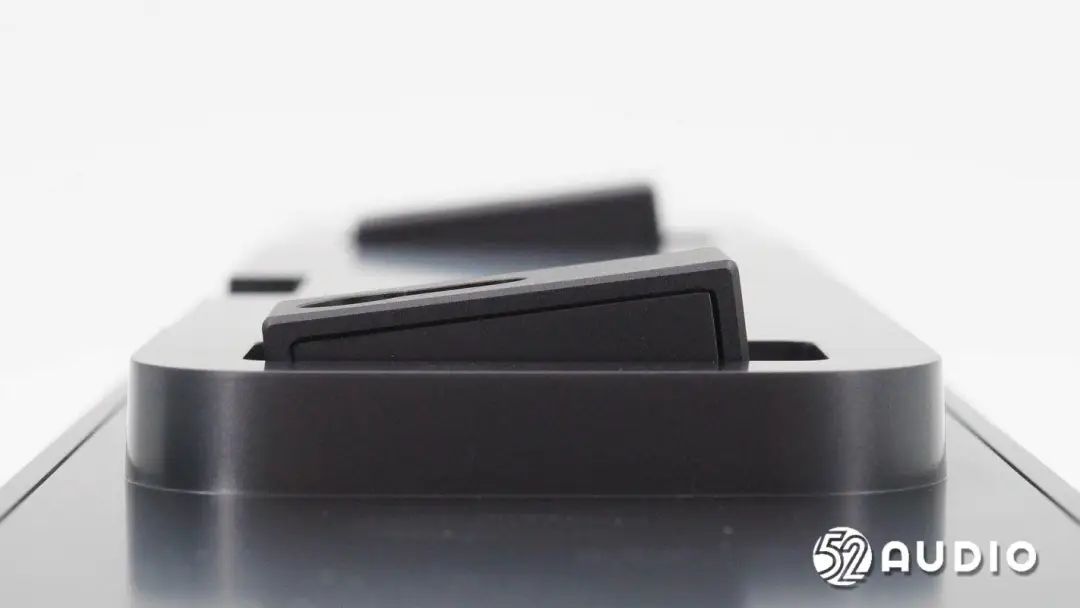

随机标配的L型桌面底座和挂墙支架。

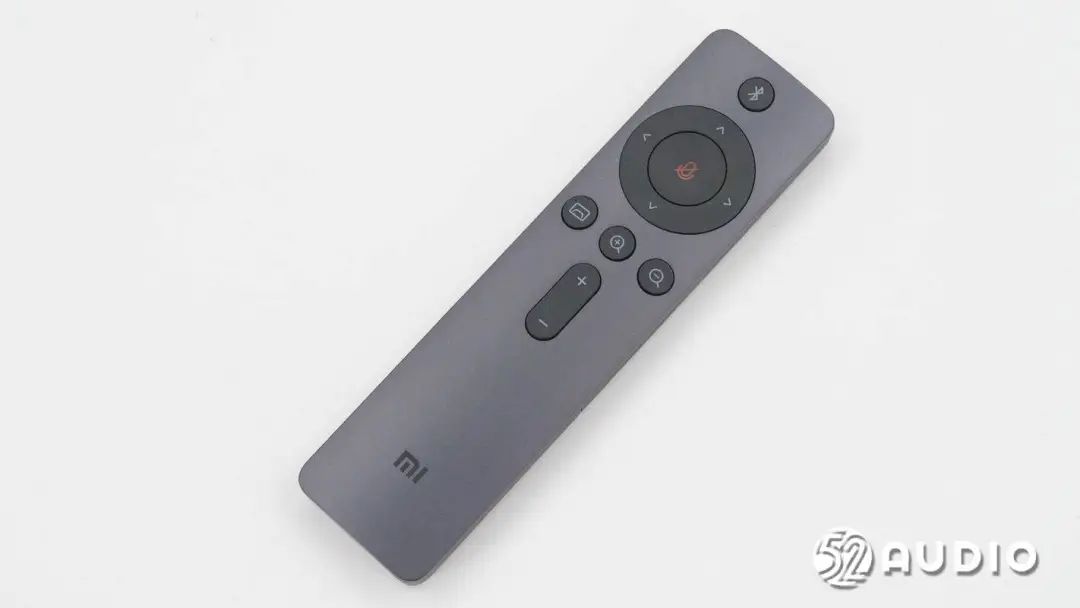

会议扬声器遥控器。

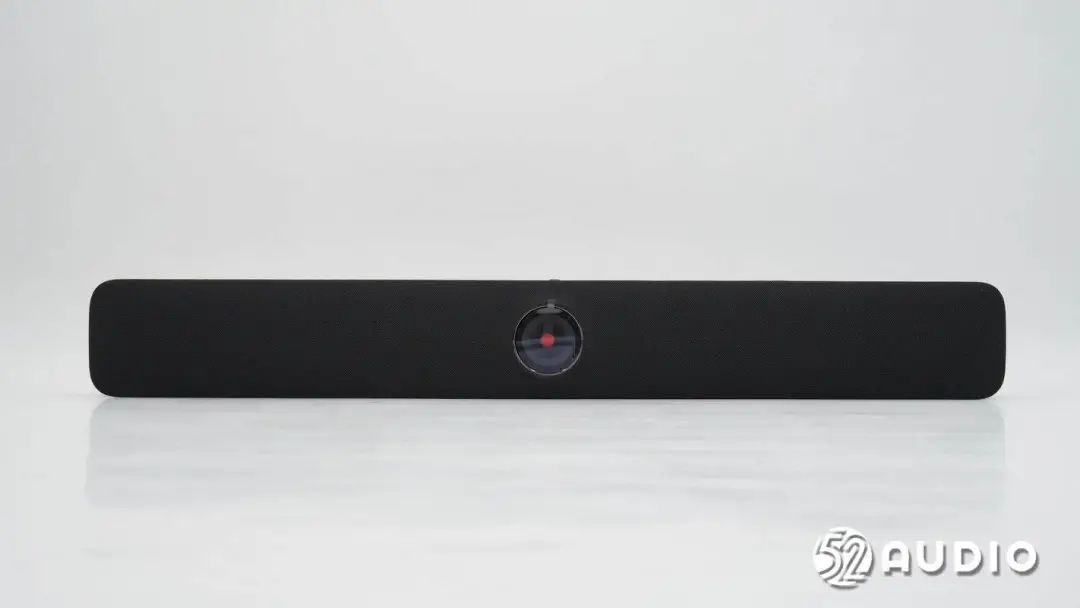

小米音视频会议扬声器采用了“回音壁”式的长方形设计，正面出音孔通过织网覆盖，中间设置摄像头。

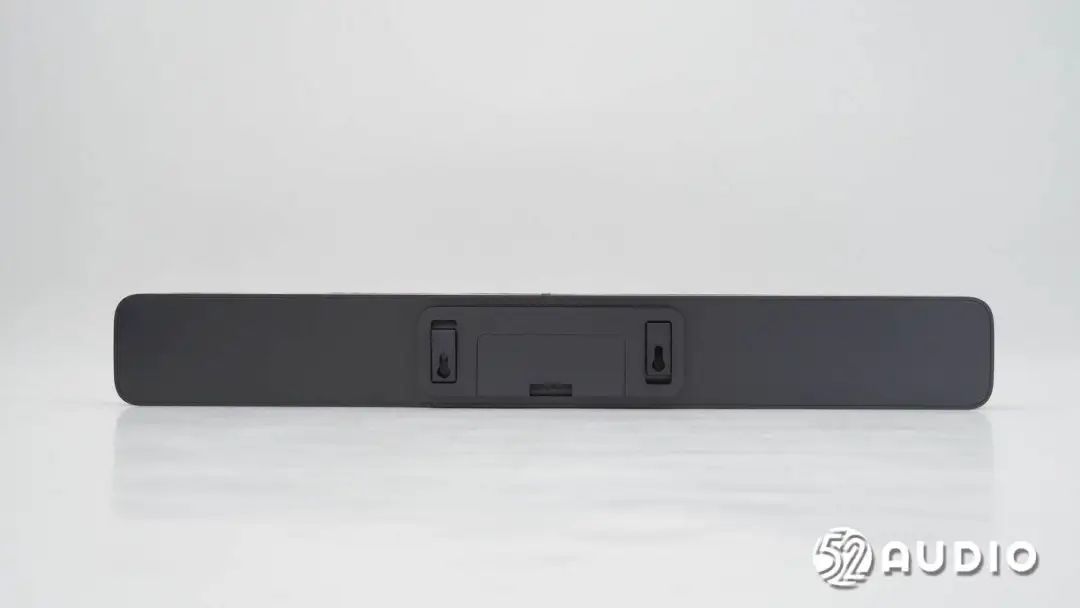

机身背面设置有孔位，用于和底座、支架固定。功能接口设置有盖板保护。

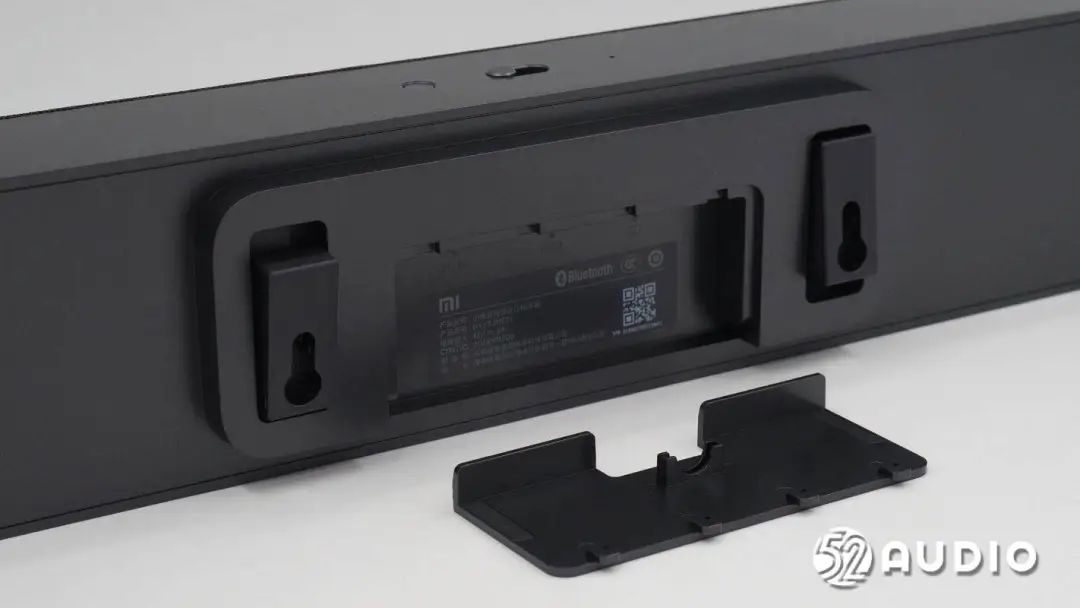

取掉功能接口的磁吸盖板，下方贴有产品标签，与外部包装盒一致。

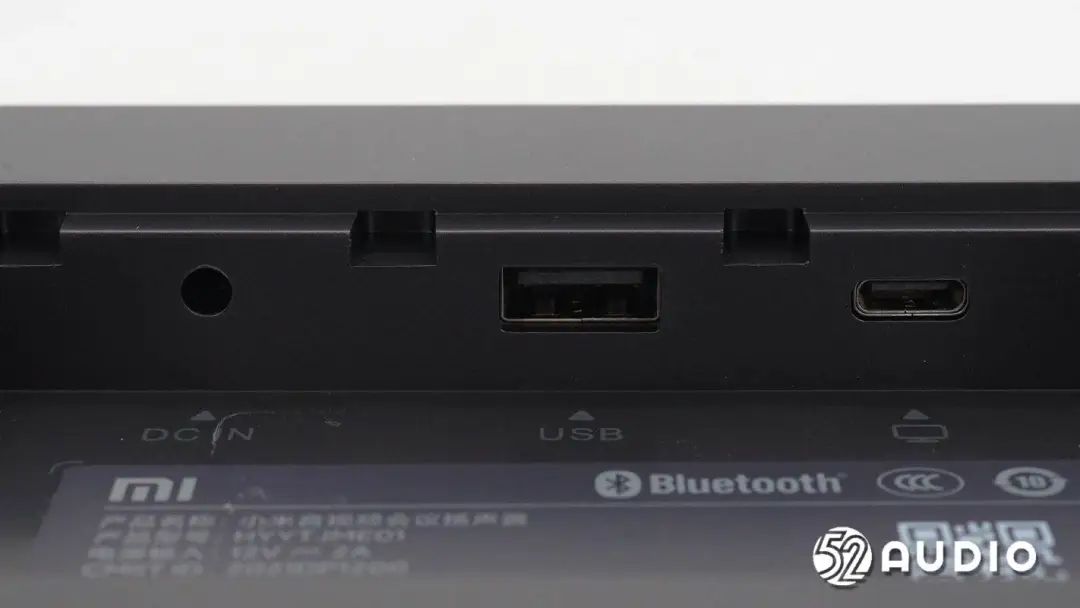

会议扬声器功能接口特写，包括DC电源接口和USB-A、USB-C数据接口。
用于会议扬声器处置角度调节的机械结构特写。
向下调节状态一览，可支持10°调节范围。

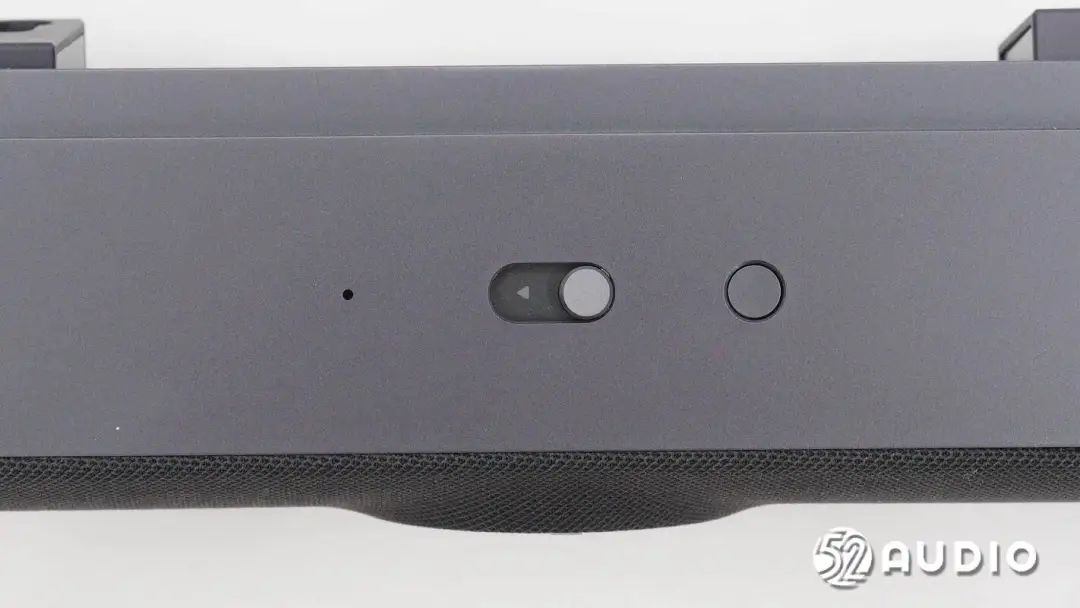

机身顶部设置有恢复出厂设置针孔、摄像头物理遮蔽开关和蓝牙配对键。

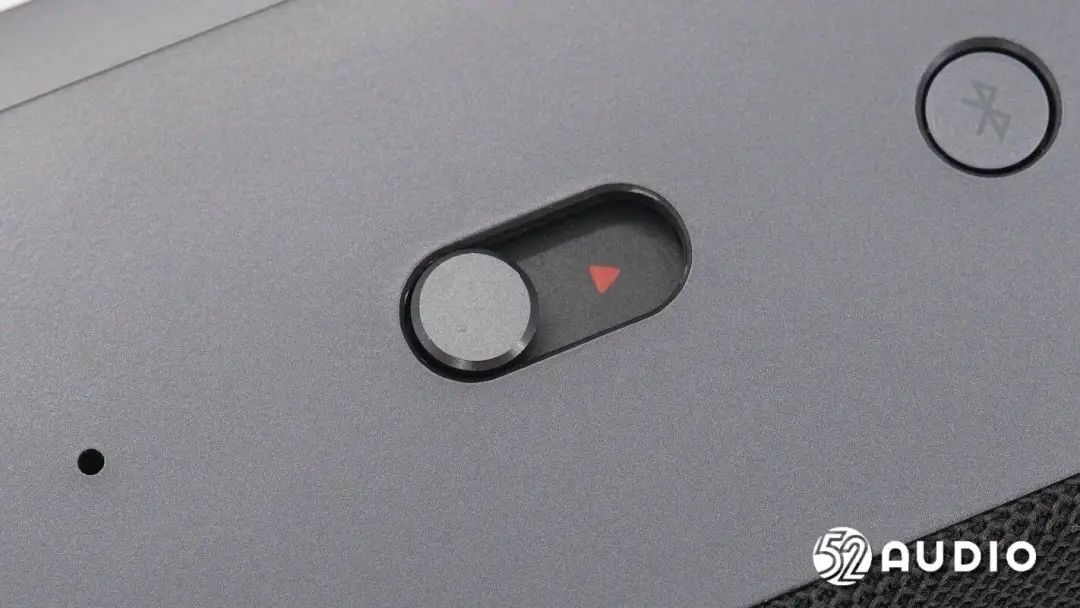

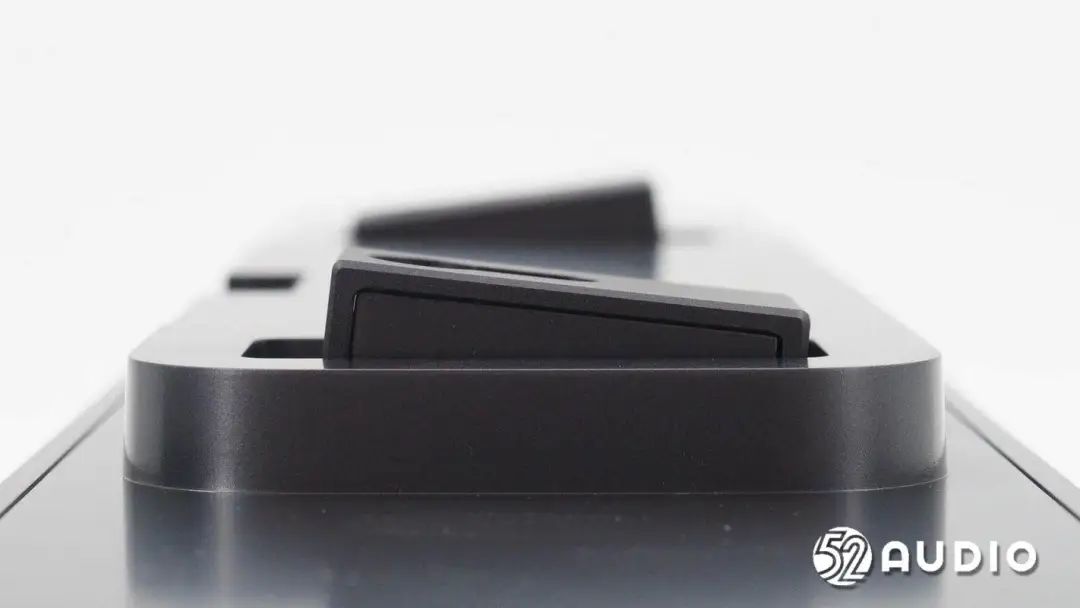

摄像头物理遮蔽开关通过白色和红色箭头指示。

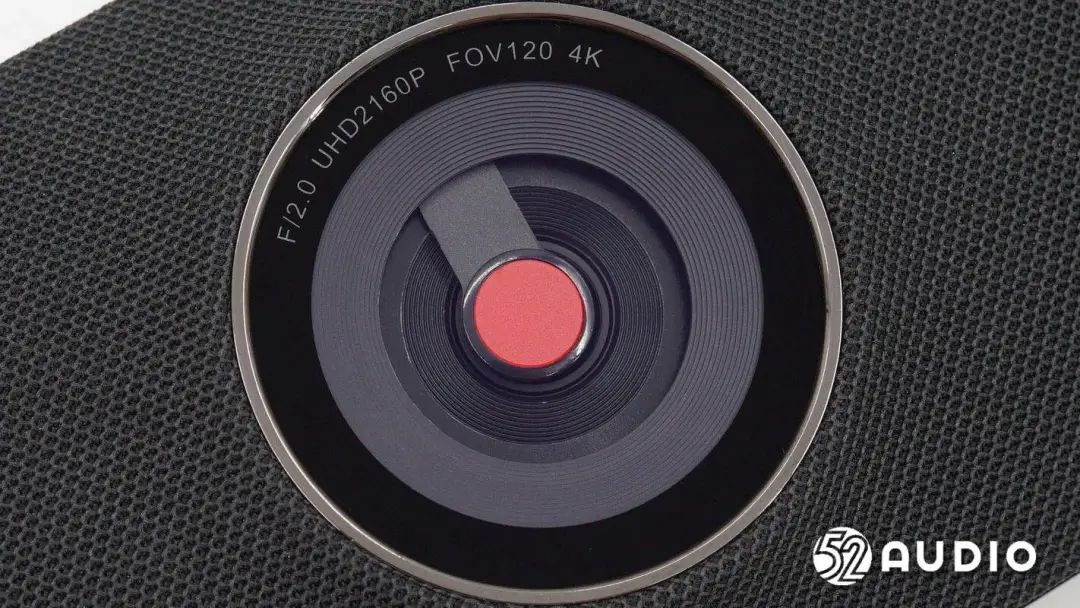

小米音视频会议扬声器搭载的摄像头特写，标注有参数信息：F/2.0、FOV120、4K。
摄像头遮蔽状态特写。

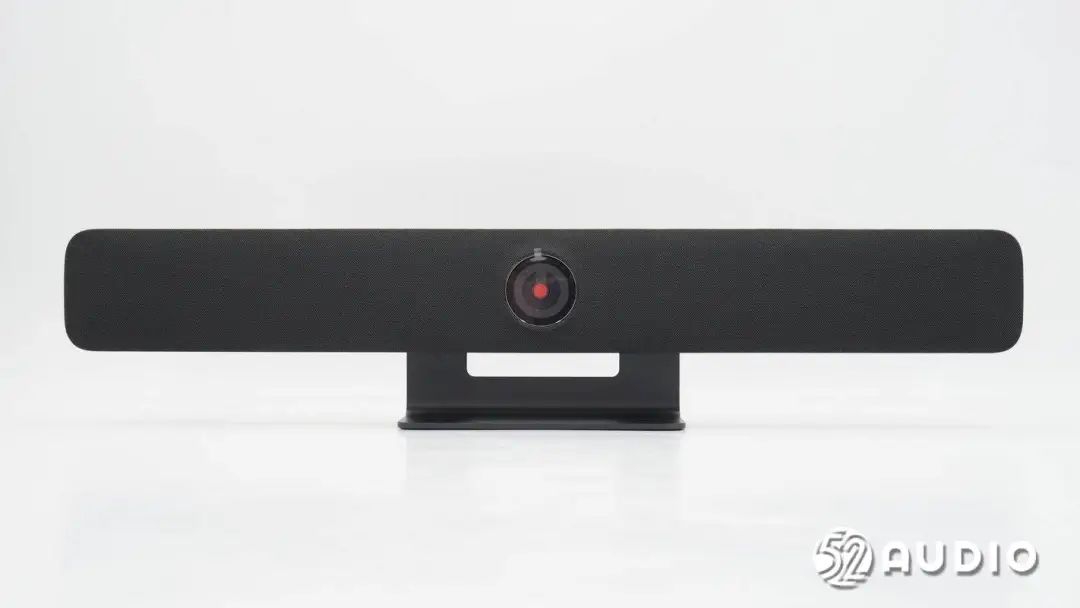

安装底座，小米音视频会议扬声器正面外观一览，简约时尚，搭配各种会议场景使用不突兀。

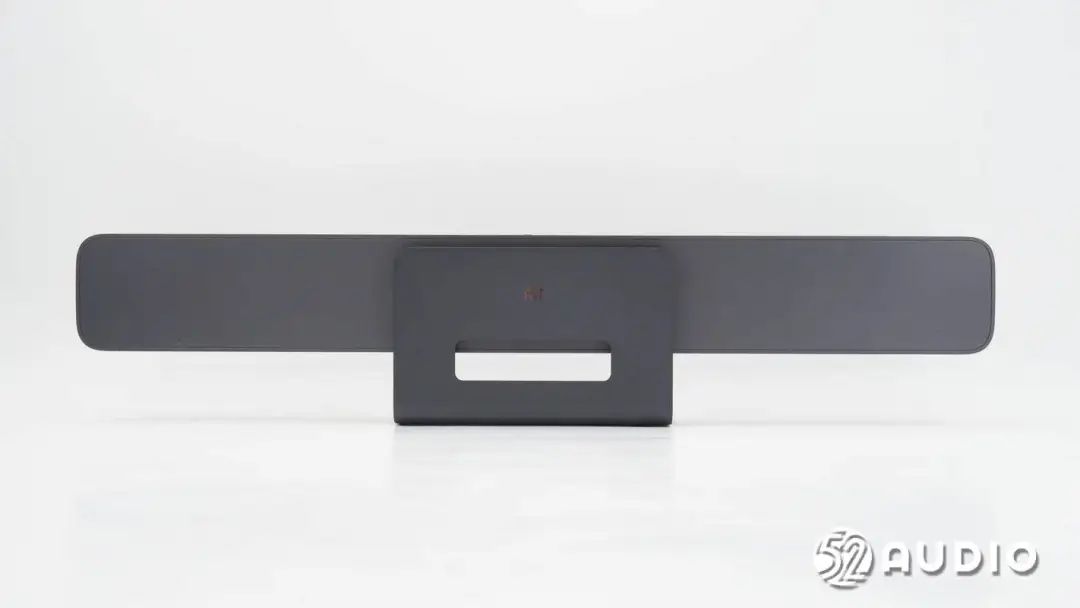

小米音视频会议扬声器背面外观一览。

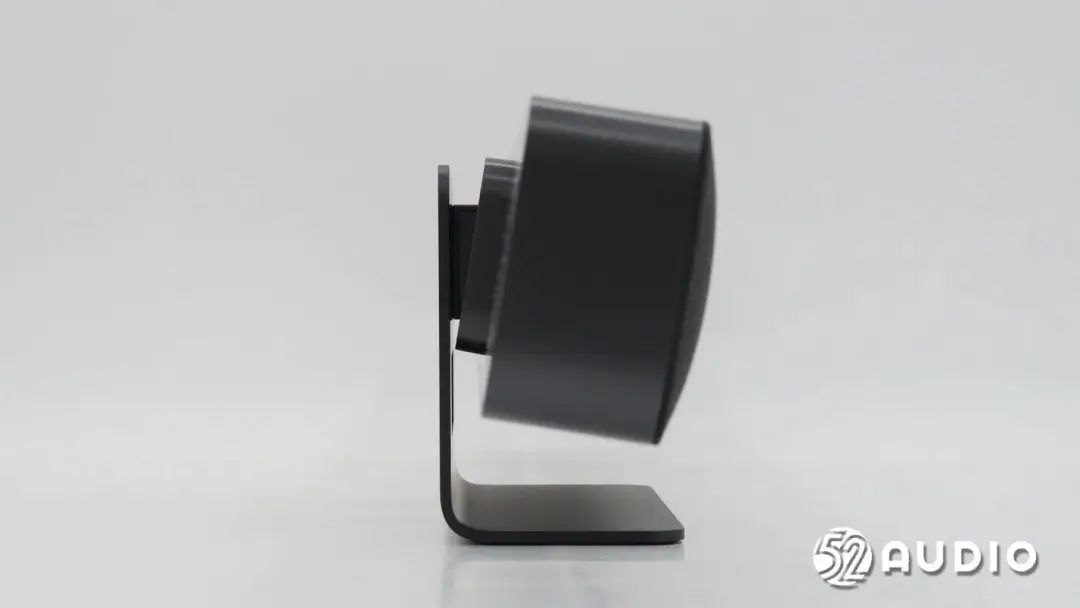

小米音视频会议扬声器向上调节状态一览。

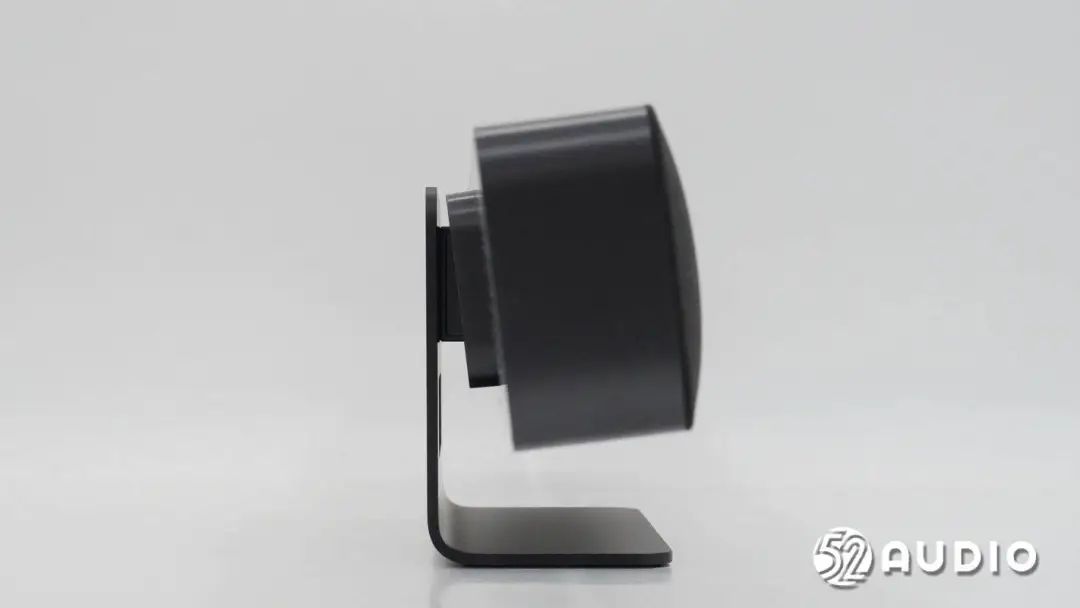

小米音视频会议扬声器向下调节状态一览。
二、小米音视频会议扬声器拆解
取掉会议扬声器的出音孔面板。

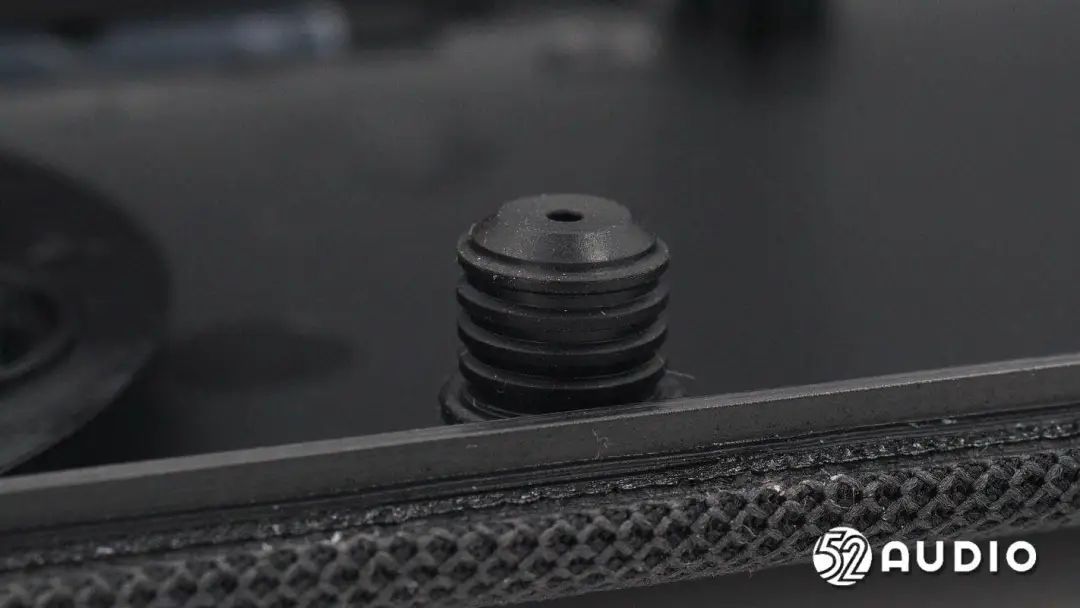

出音孔面板内侧通过橡胶螺塞固定。

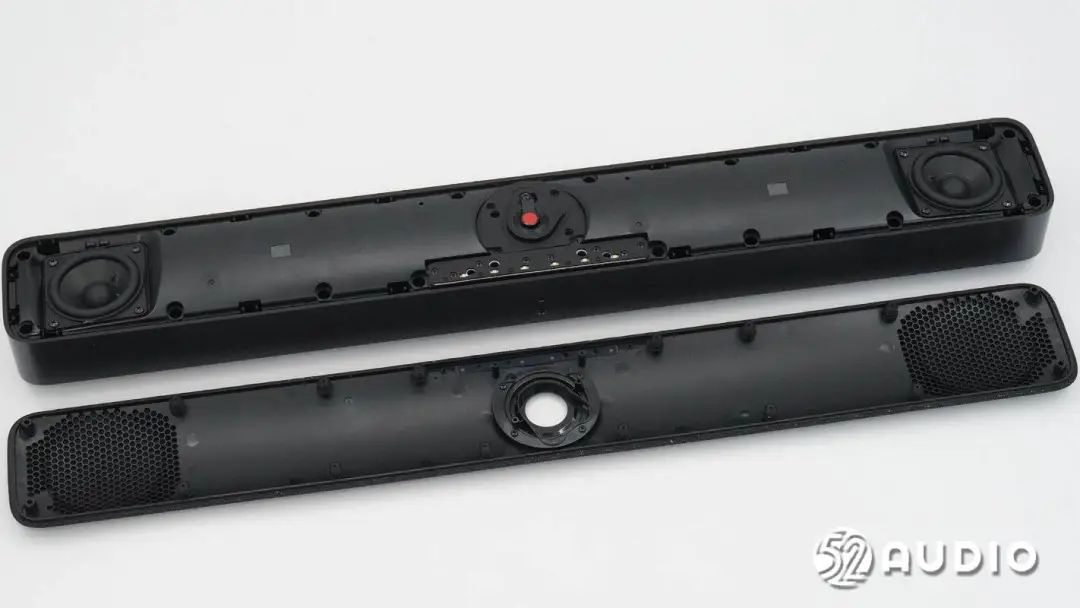

音腔盖板结构一览，两侧设置两颗喇叭，中间固定摄像头、指示灯和麦克风小板。

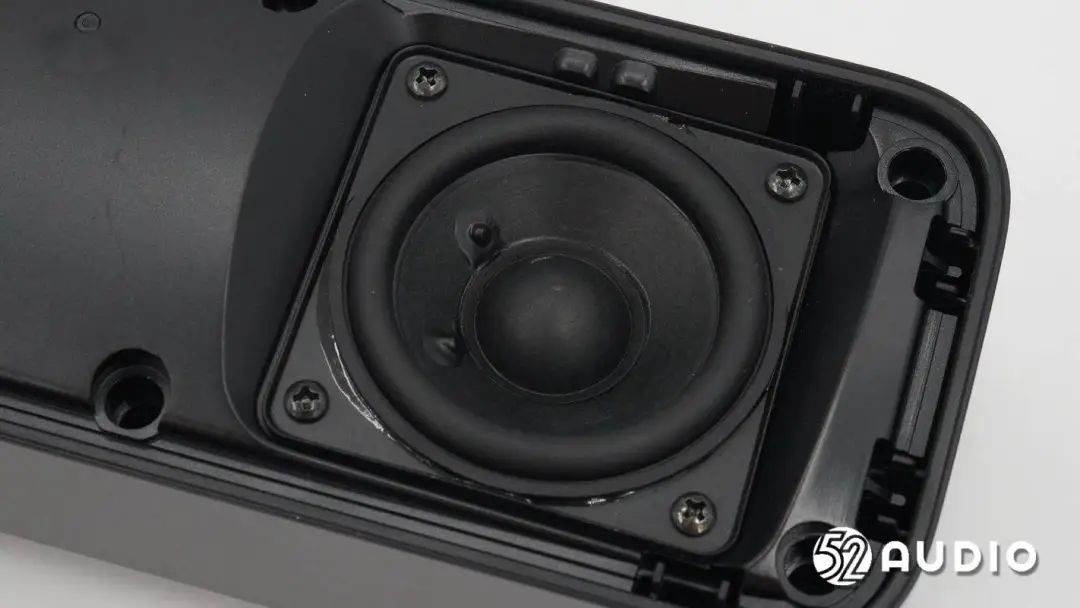

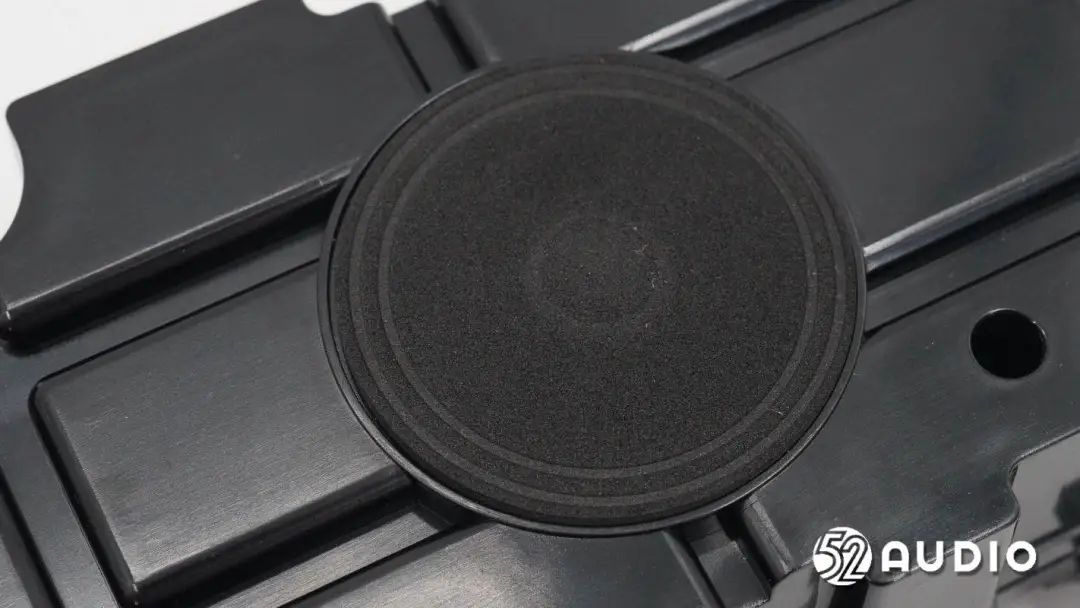

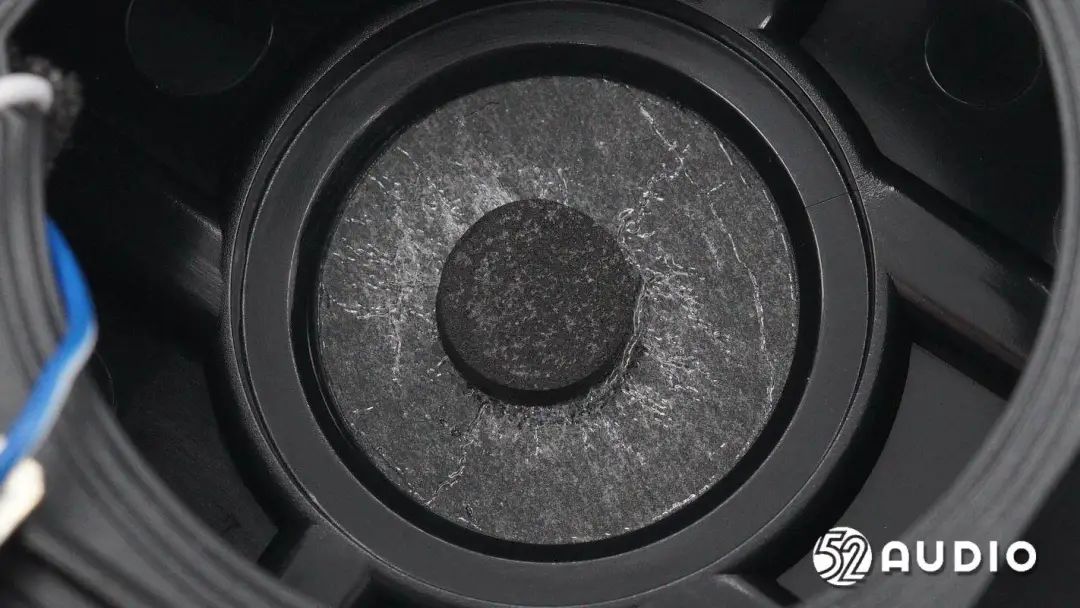

会议扬声器喇叭结构特写，通过螺丝固定。

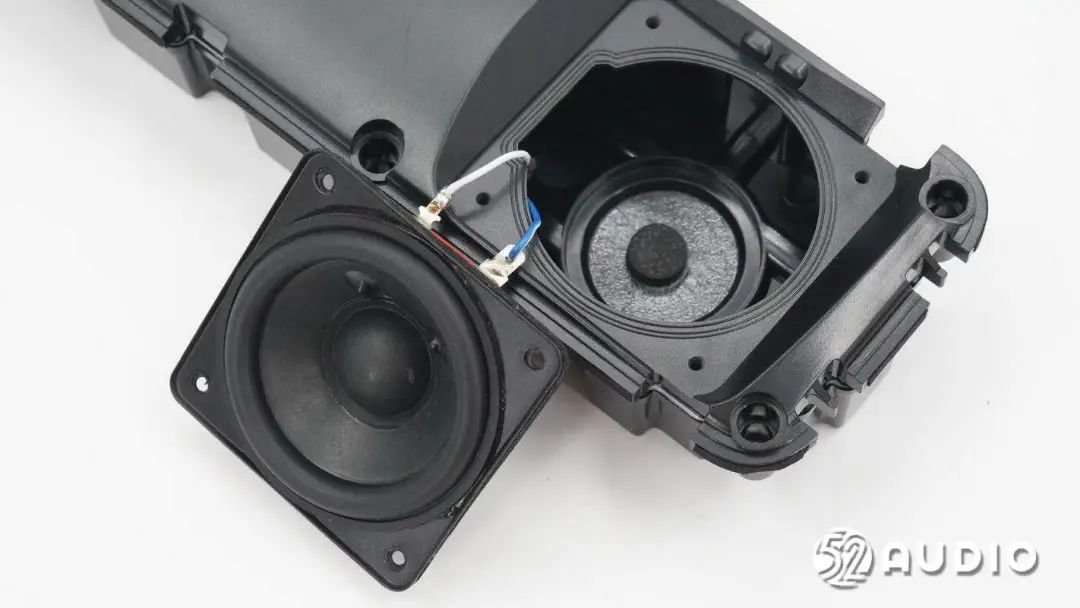

卸掉螺丝，取出喇叭。

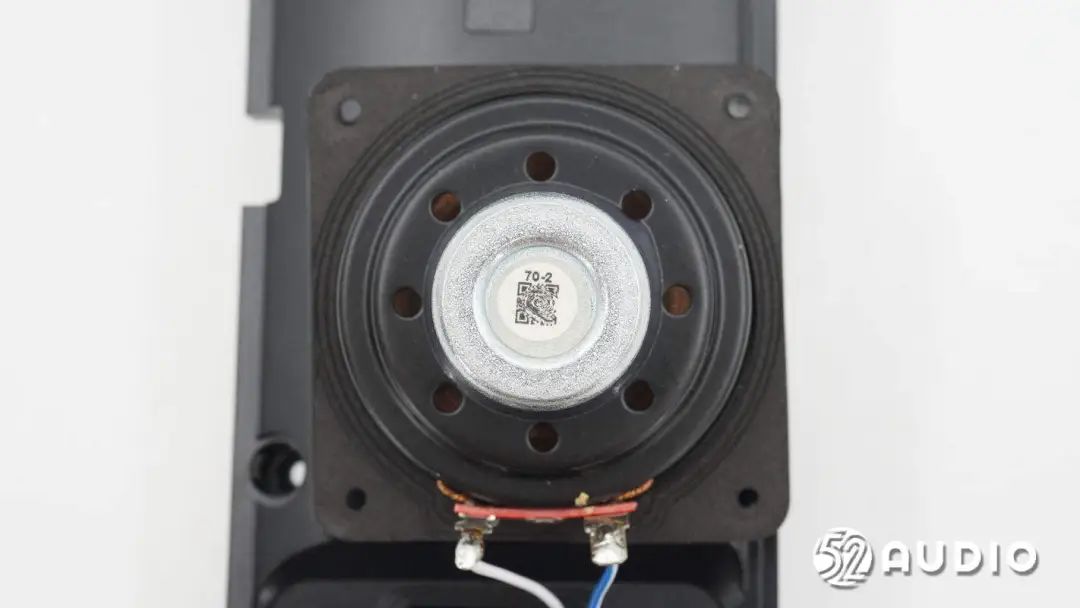

喇叭背面特写，边缘支架上还支海绵垫缓冲。
腔体内部结构一览，对应喇叭位置设置海绵垫缓冲。

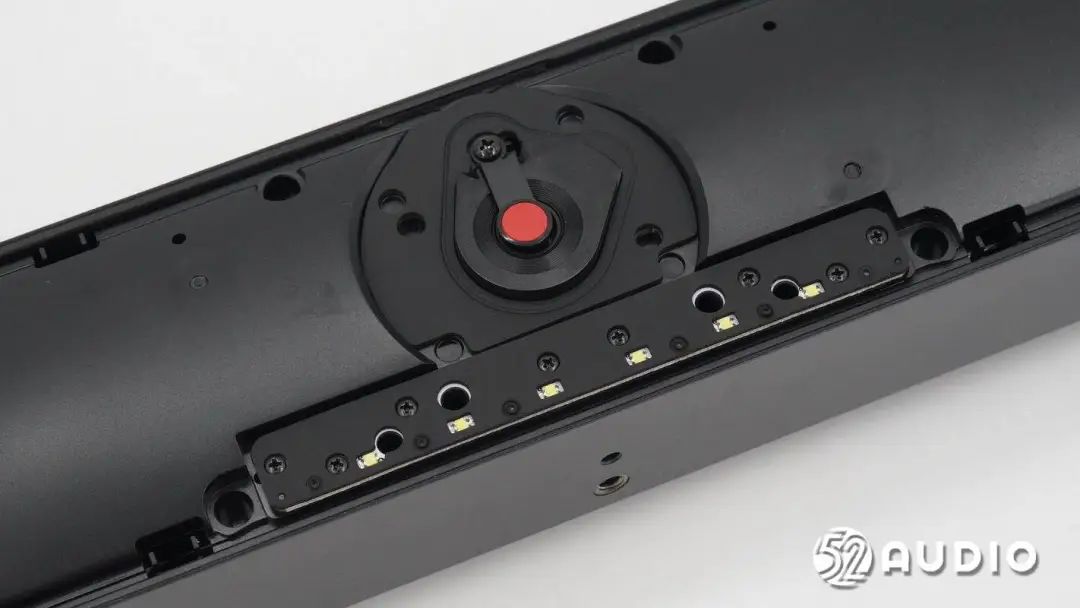

摄像头的物理遮挡结构，以及指示灯个麦克风小板结构一览。
卸掉螺丝，取出音腔结构。

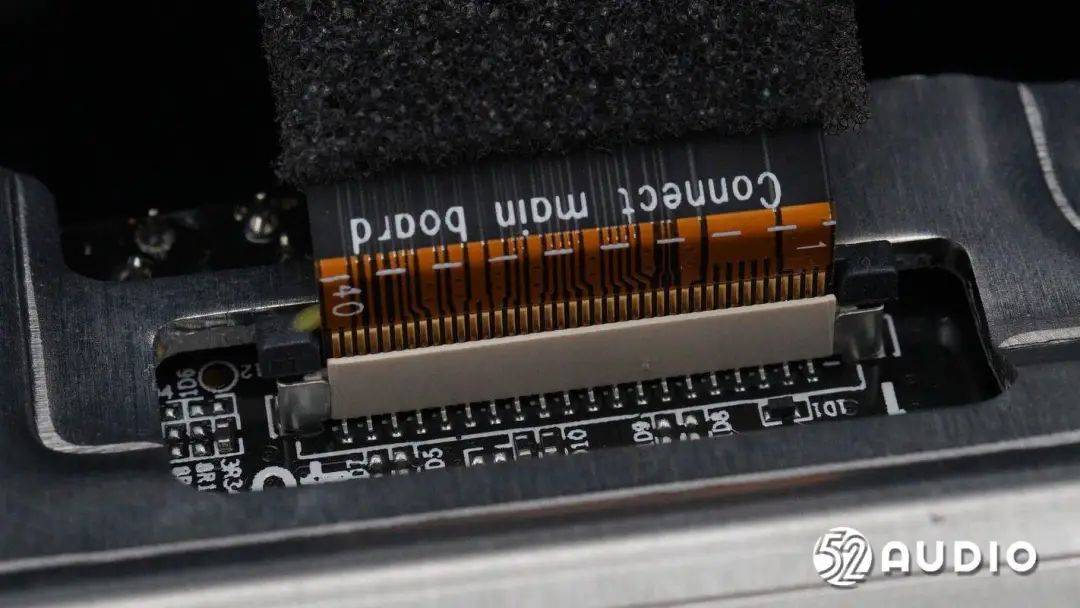

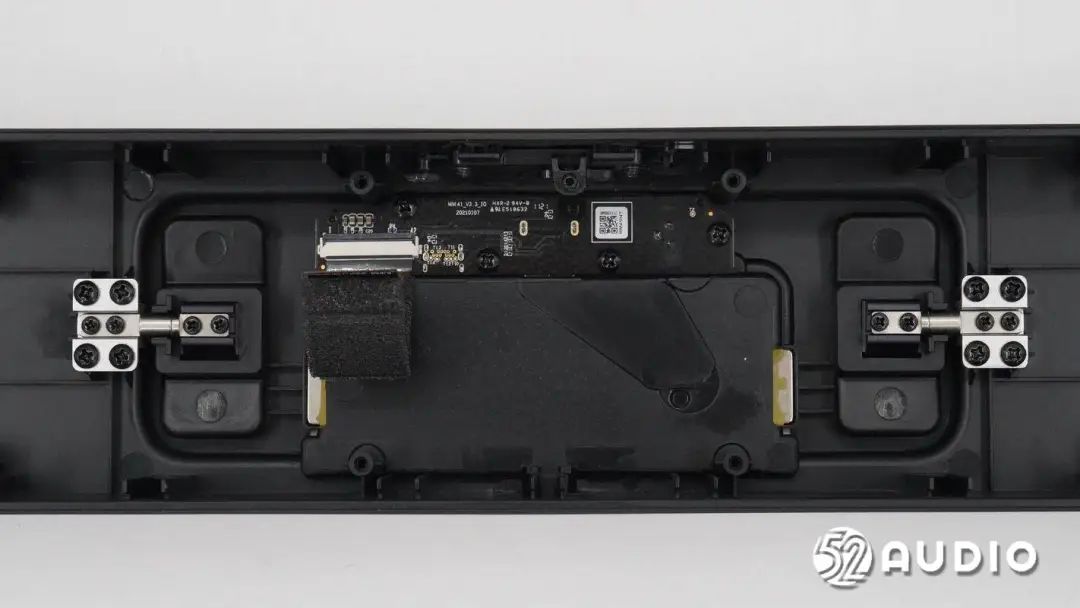

腔体内部功能接口小板排线与主板通过连接器连接。
腔体内部的功能接口小板结构一览。

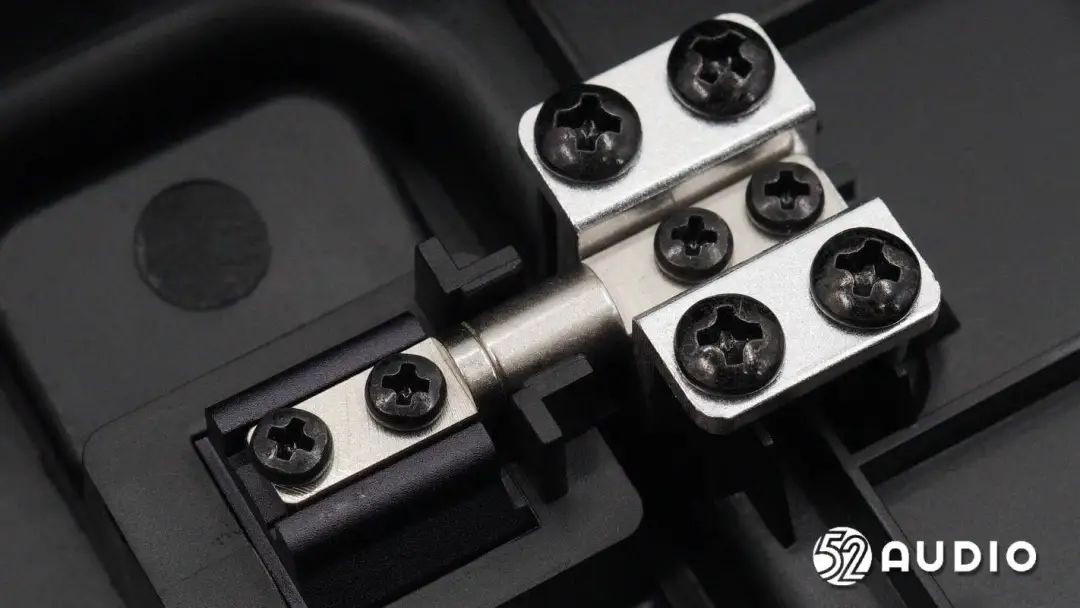

用于实现垂直角度调节的金属转轴结构特写。

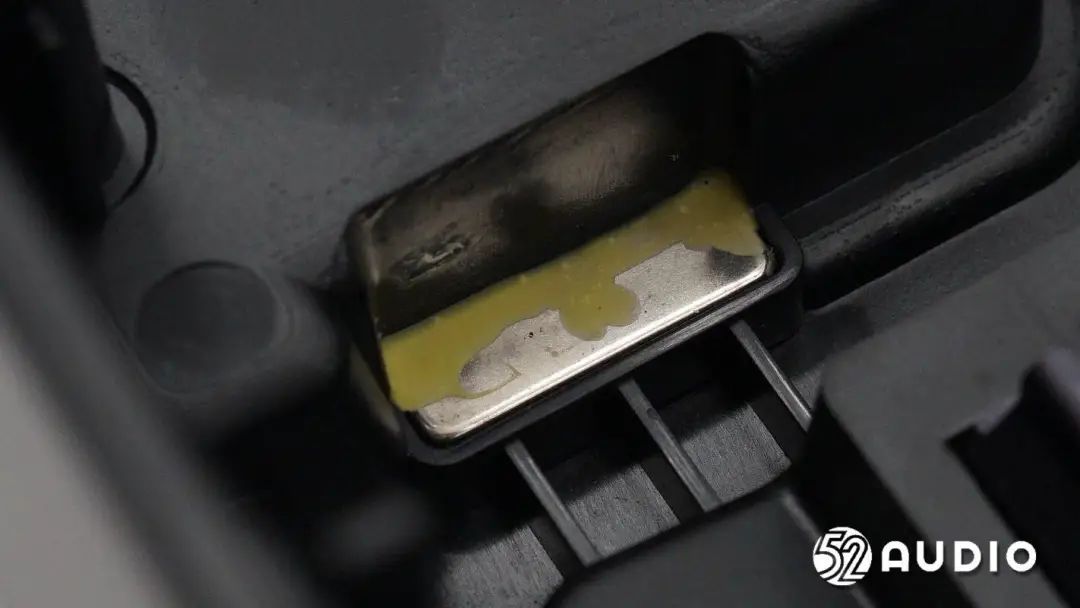

用于吸附理线盖板的磁铁特写，两侧各设置一颗。

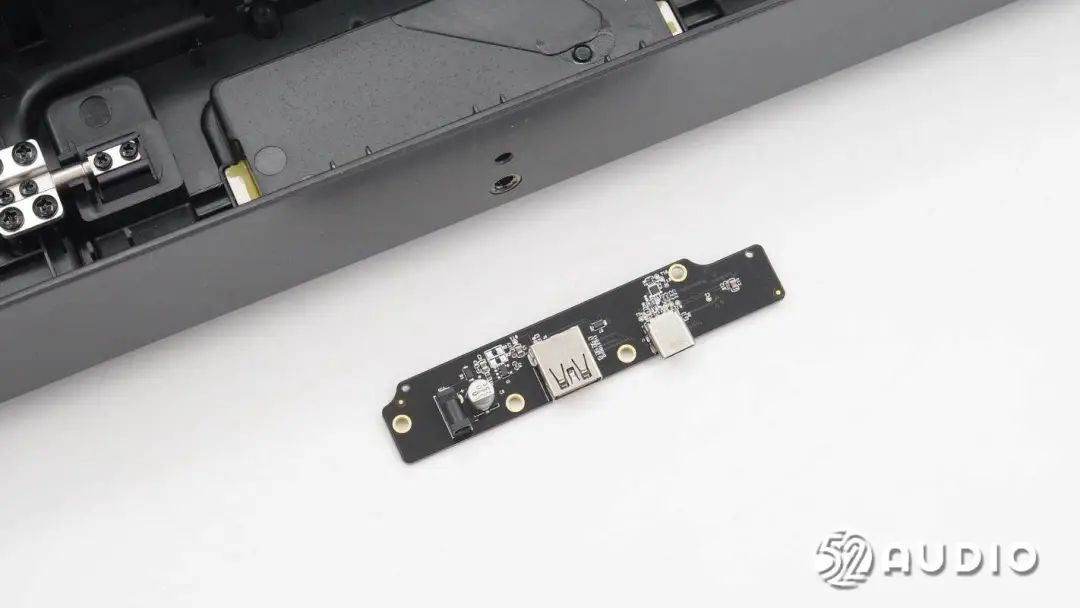

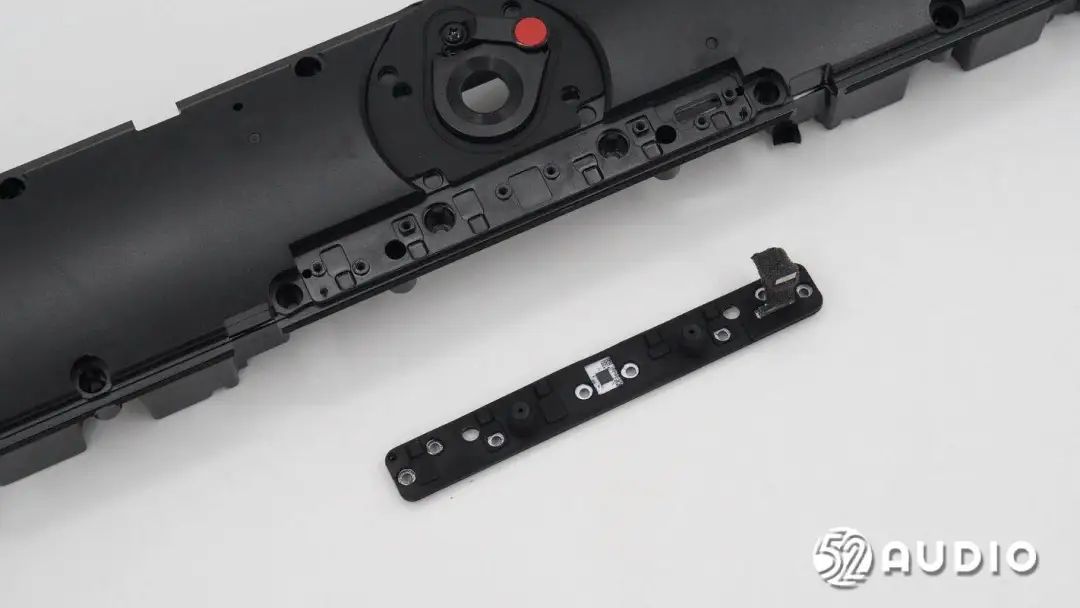

挑开连接器，卸掉螺丝，取出功能接口小板。

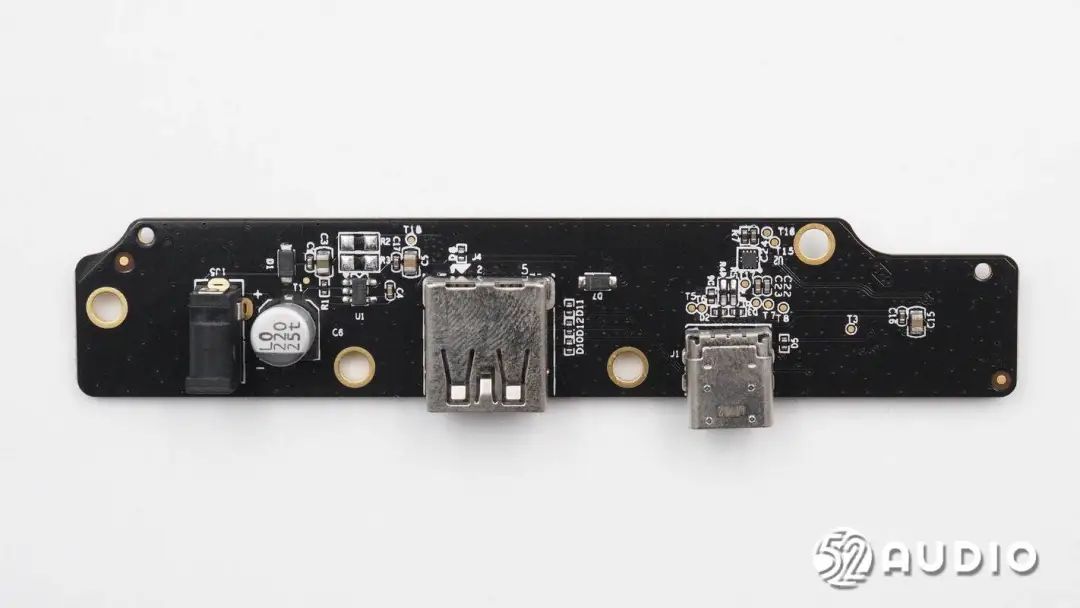

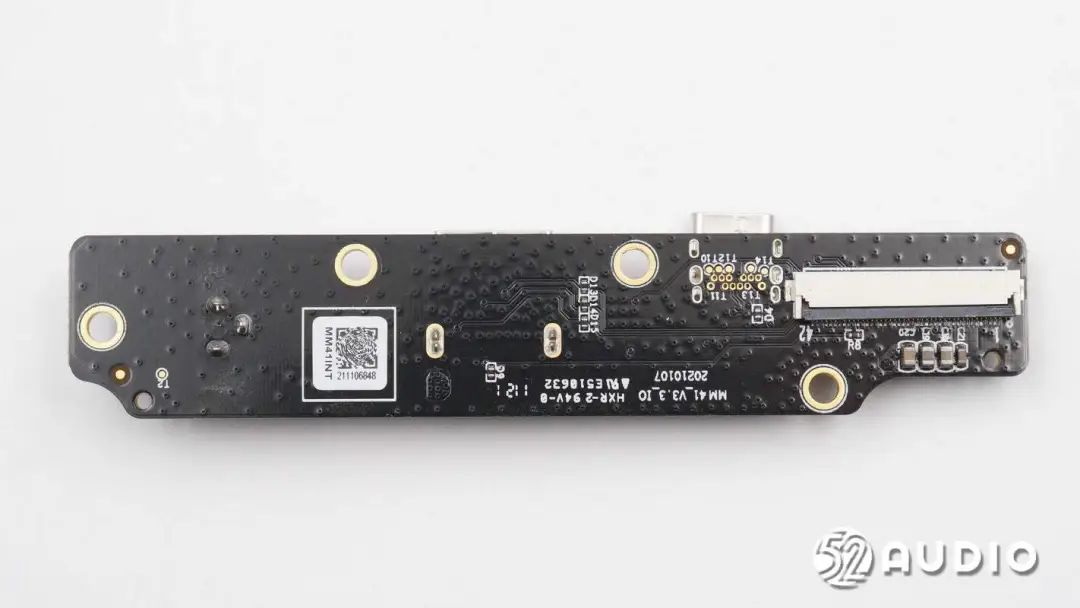

功能接口小板一侧电路一览。
功能接口小板另外一侧电路一览。

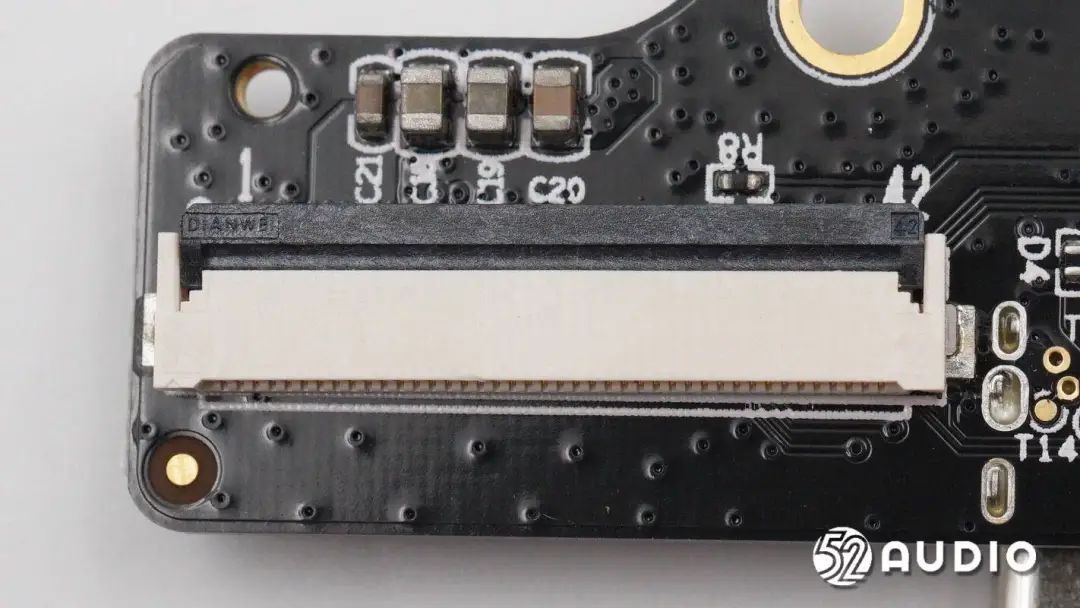

连接主板排线的ZIF连接器特写。

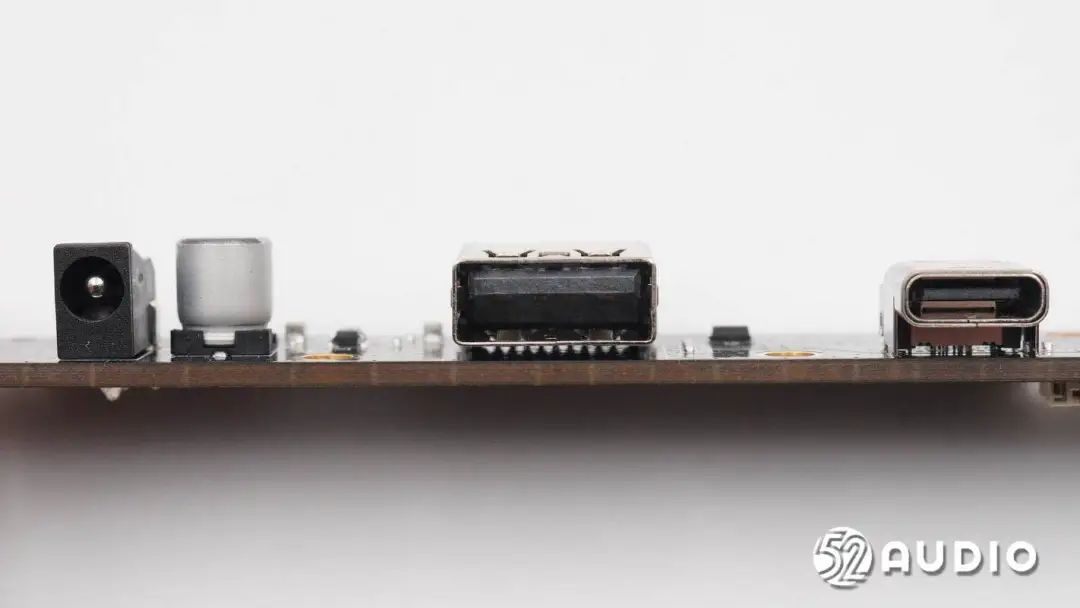

DC电源输入和USB-A、USB-C功能接口特写。

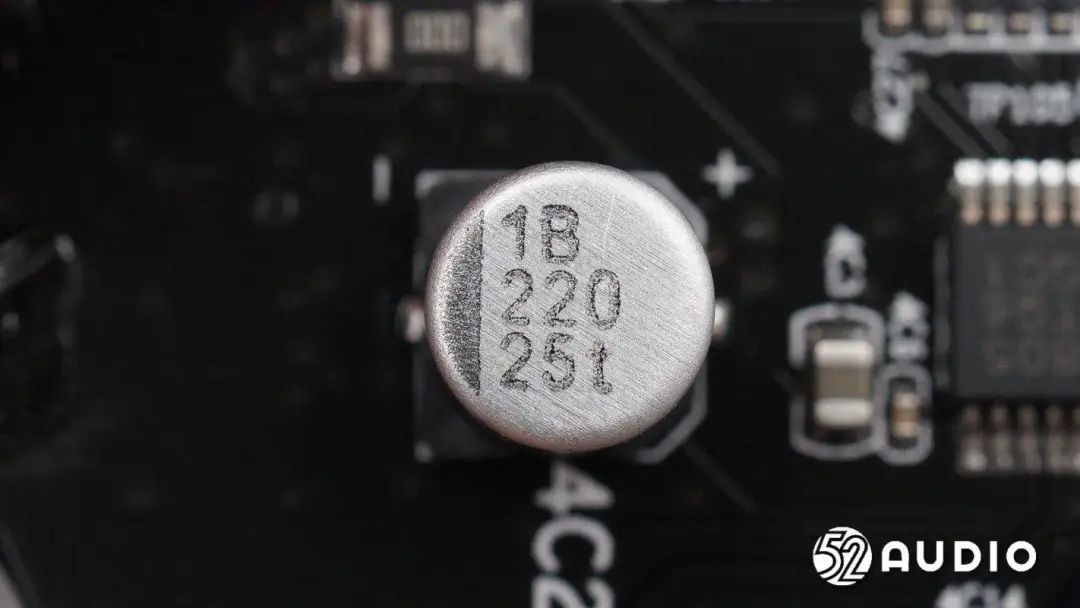

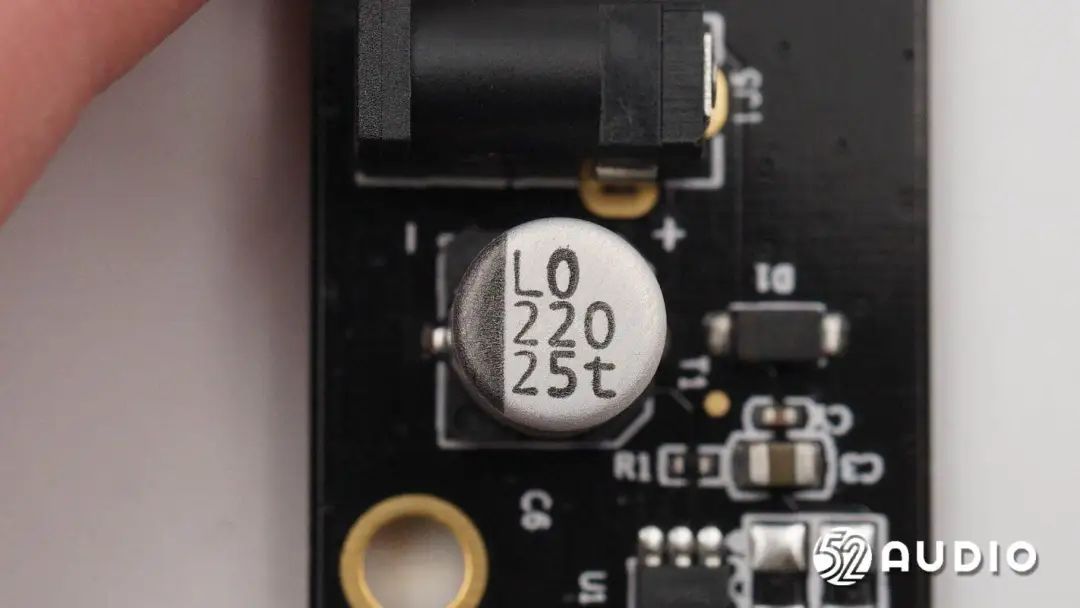

220μF 25V耐压的输入端滤波电容特写。

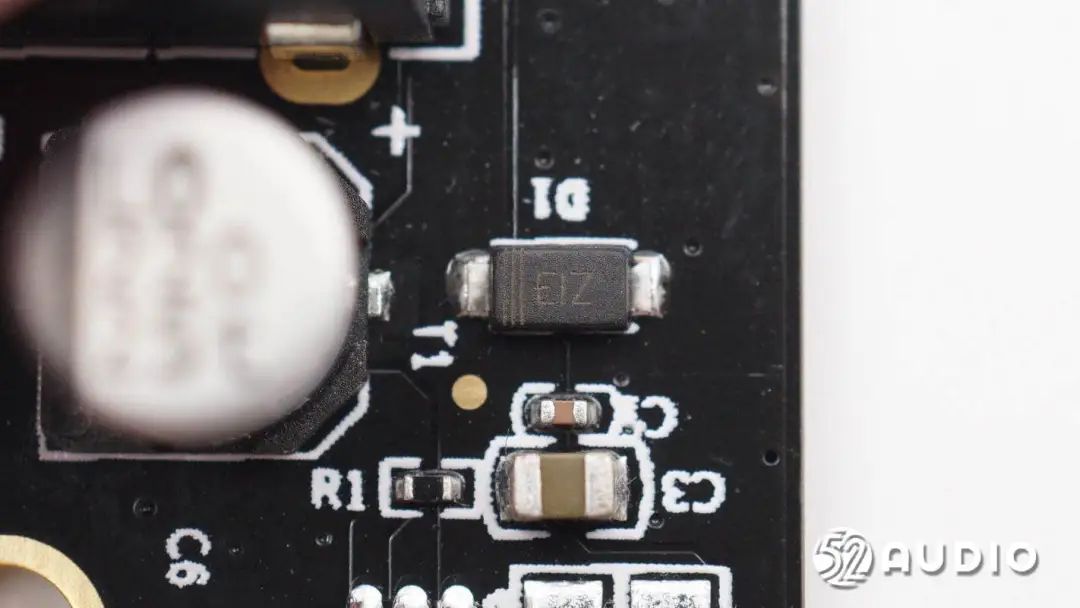

丝印EIZ的肖特基二极管。

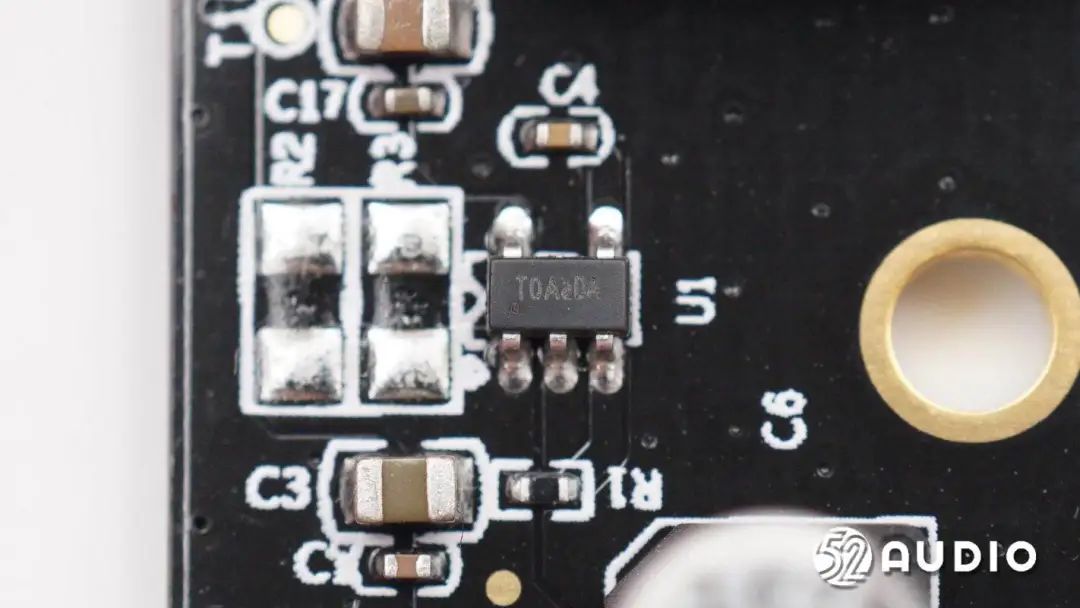

丝印T0AaDA的IC。

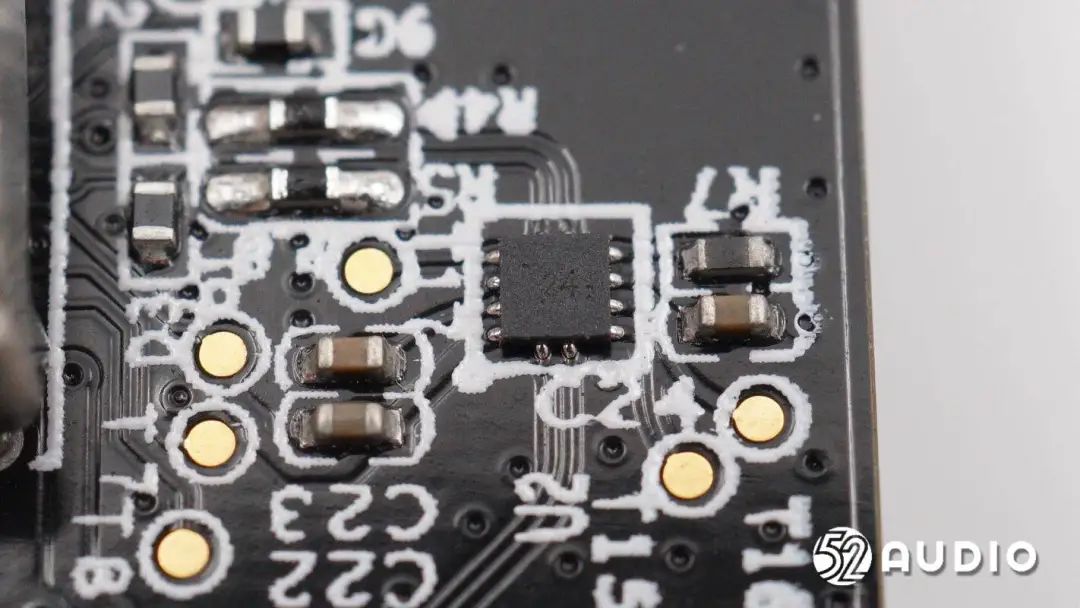

丝印24的IC。

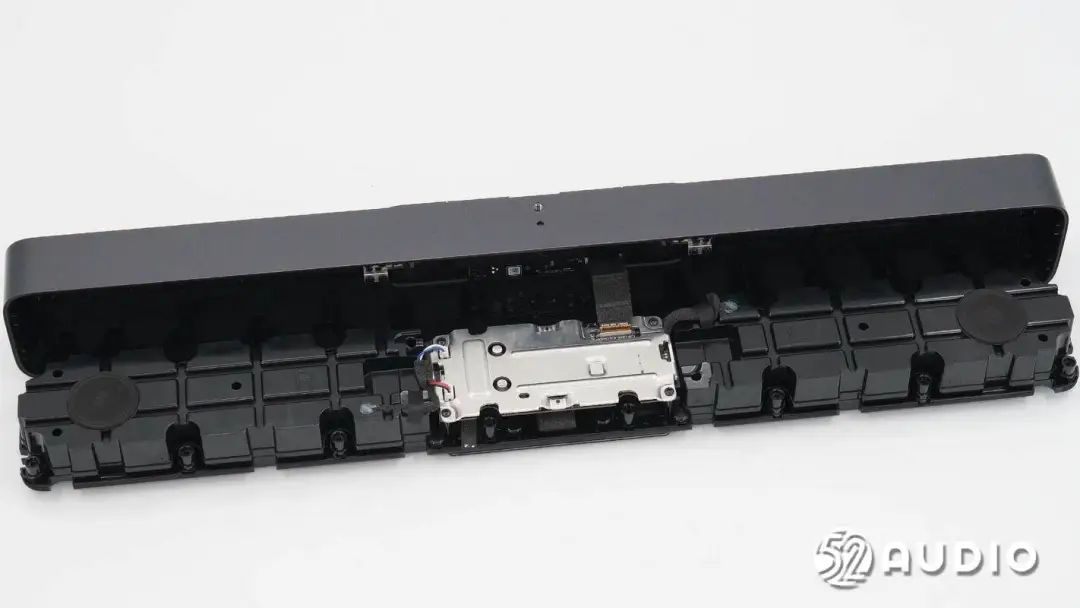

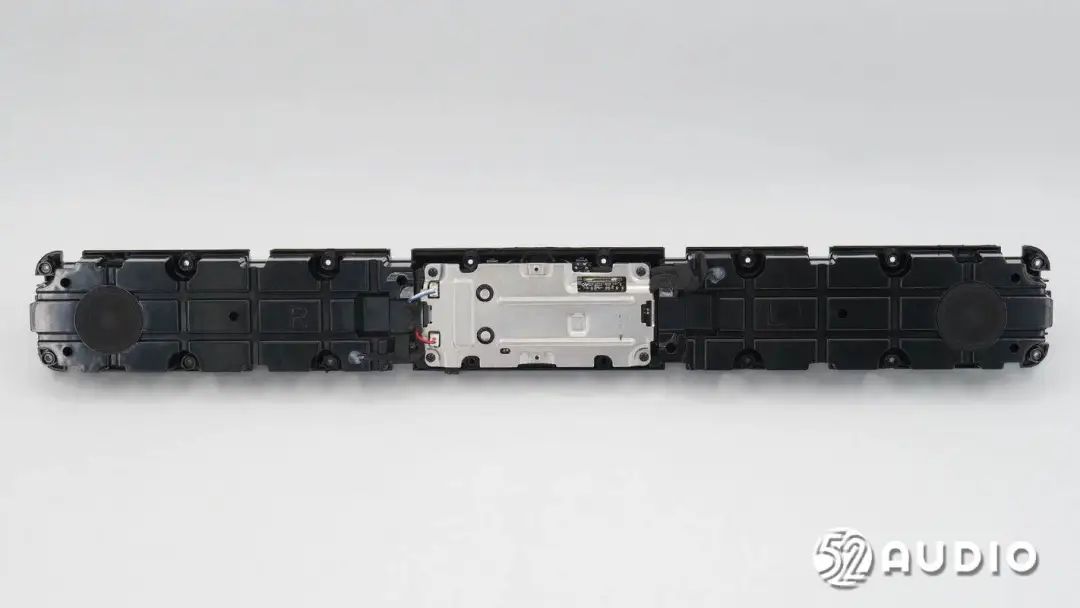

音腔背部结构一览，中间设置主板单元。
两侧对应喇叭位置设置有调音孔，通过海绵垫防护。

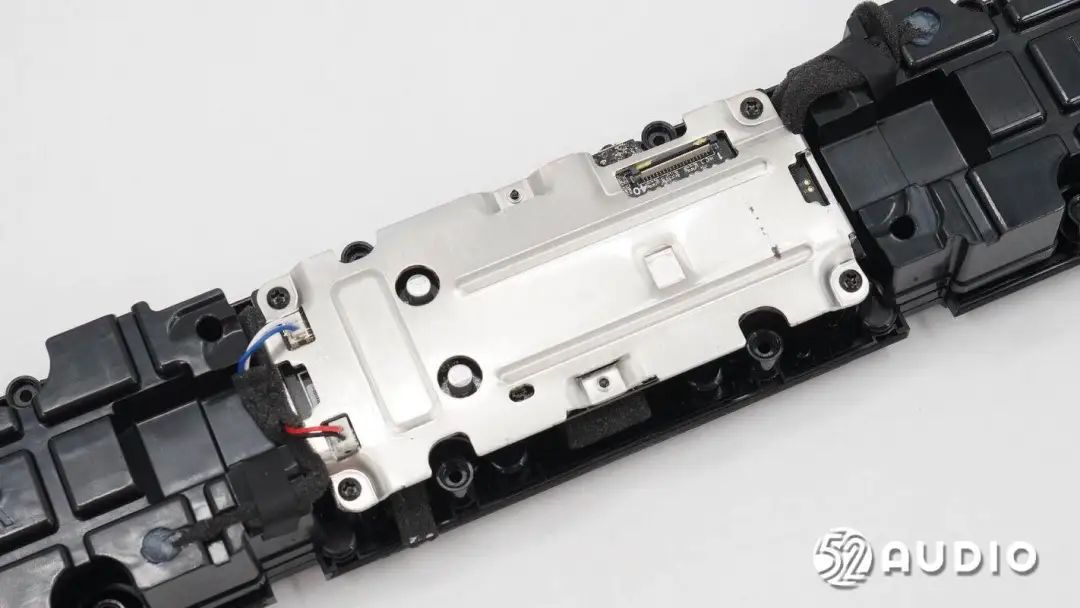

主板单元结构一览，通过金属支架固定，与喇叭导线通过插座连接。

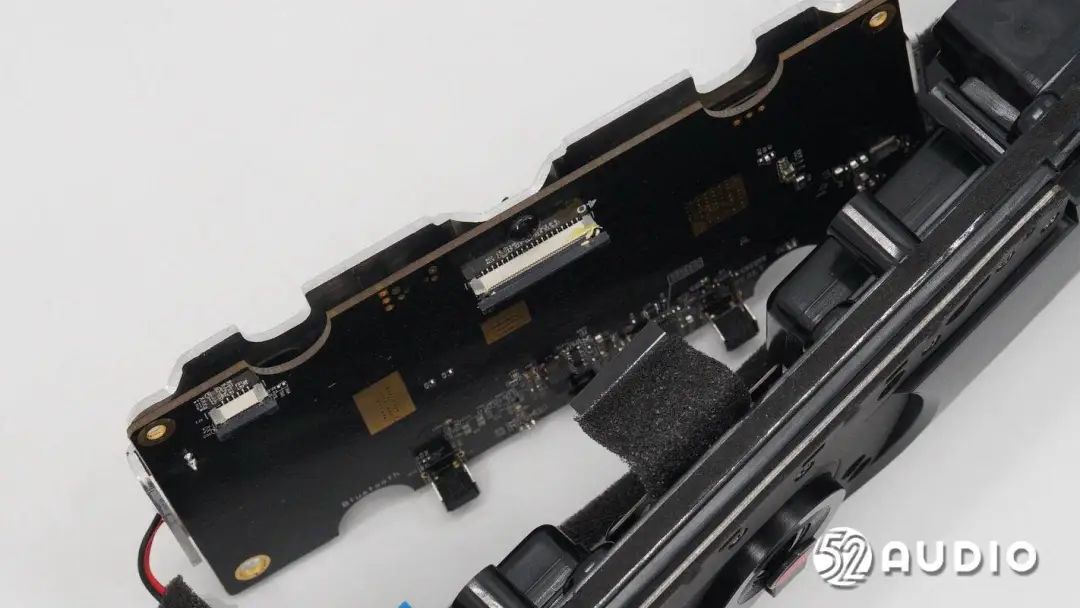

卸掉螺丝，拔掉插座，掀开主板，内侧排线连接摄像头模组。

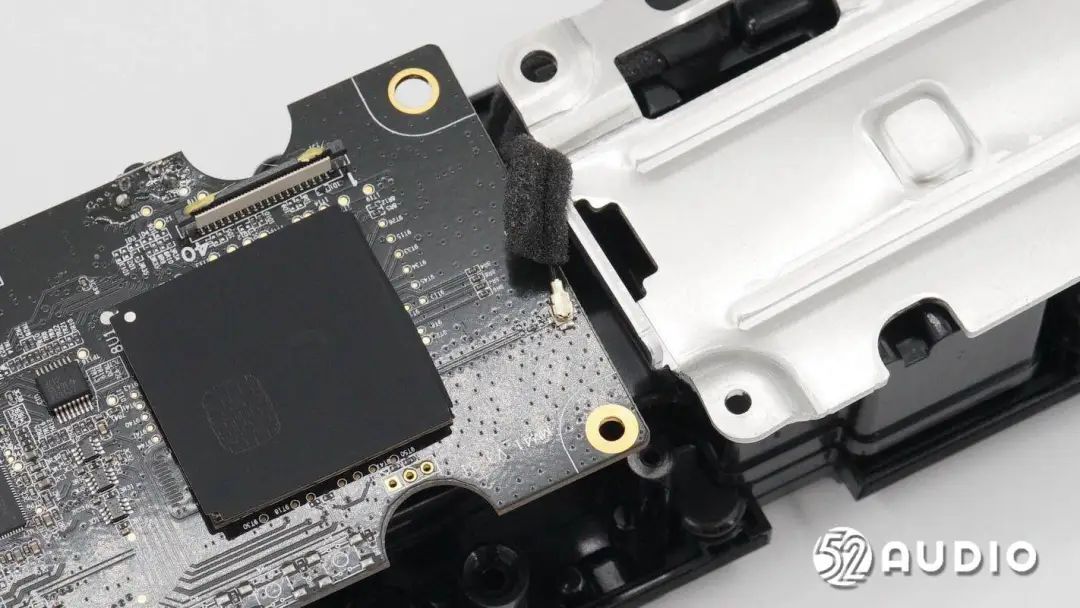

主板连接蓝牙天线的同轴插座特写。

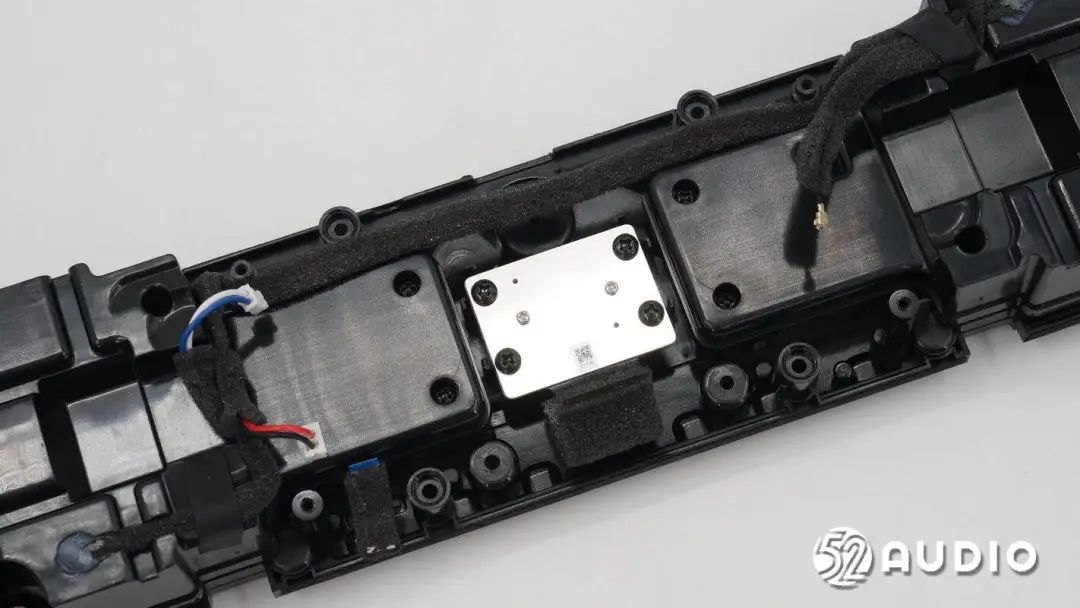

摄像头模组结构一览，通过金属盖板和螺丝固定。

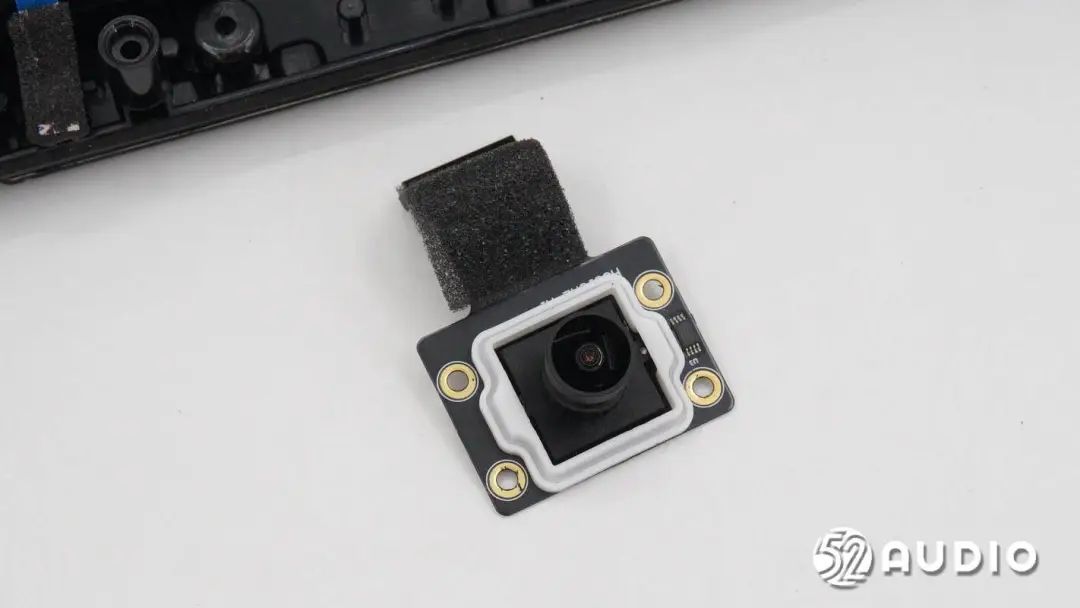

取出摄像头模组。

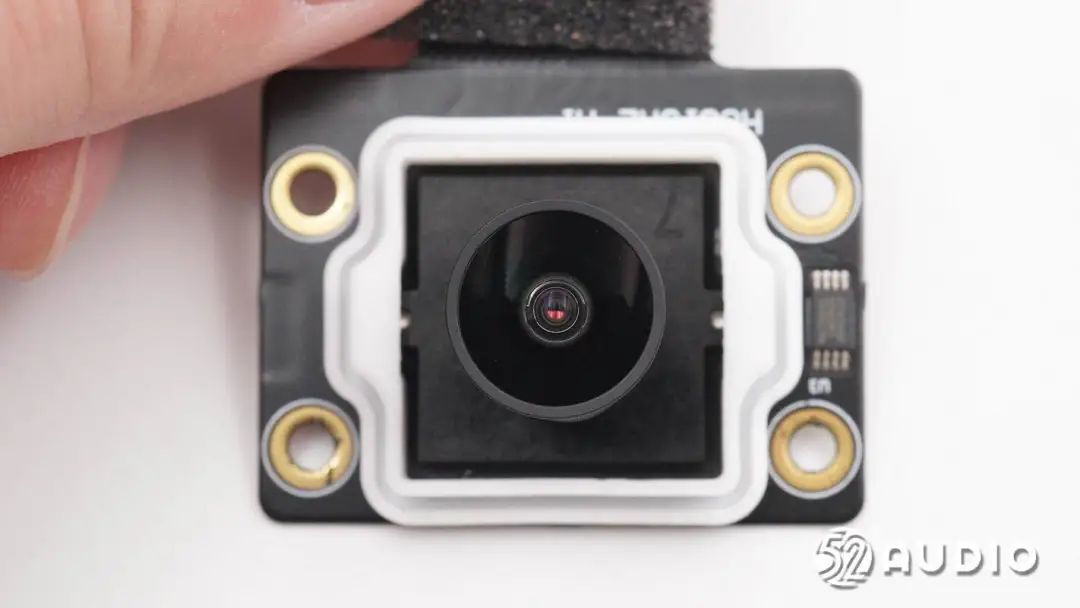

会议扬声器搭载的摄像头特写，800万像素。

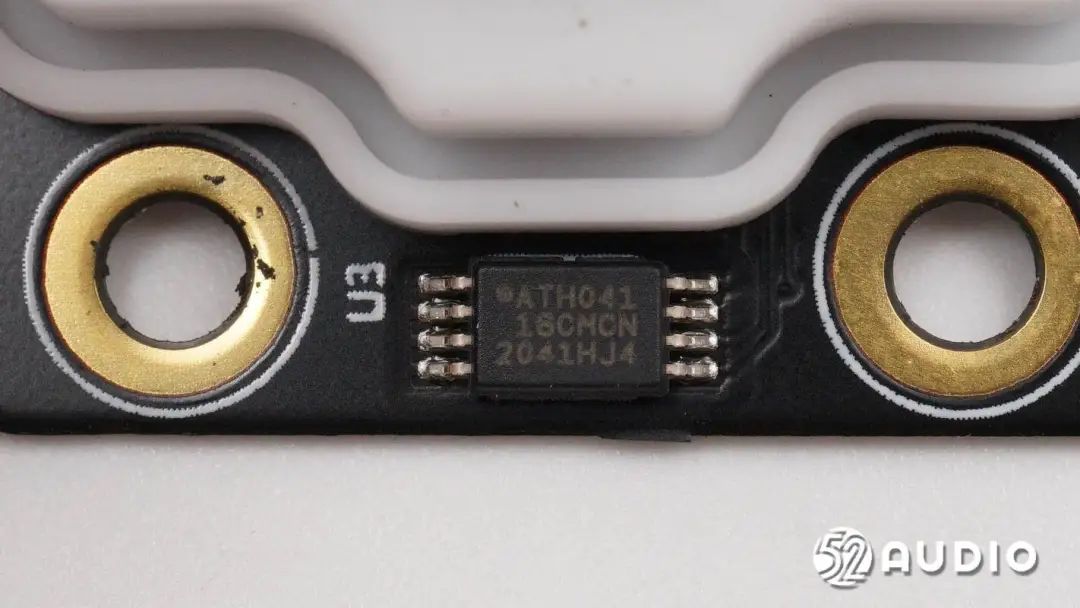

丝印ATH041的IC。

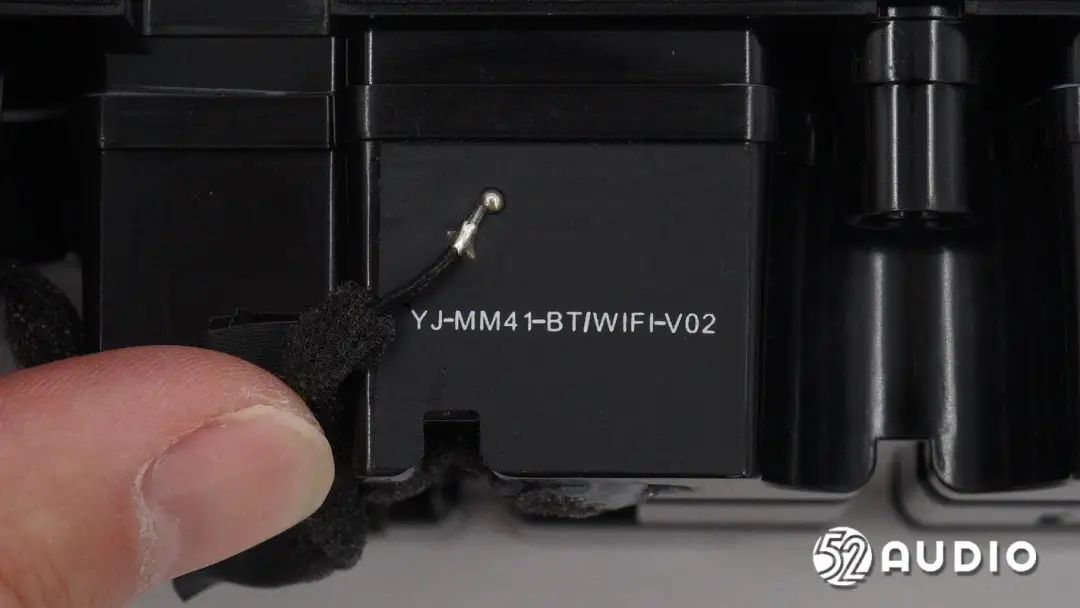

腔体上固定的蓝牙/WIFI天线特写。
卸掉螺丝，取出指示灯和麦克风的小板。小板内侧设置有用于固定的橡胶垫。

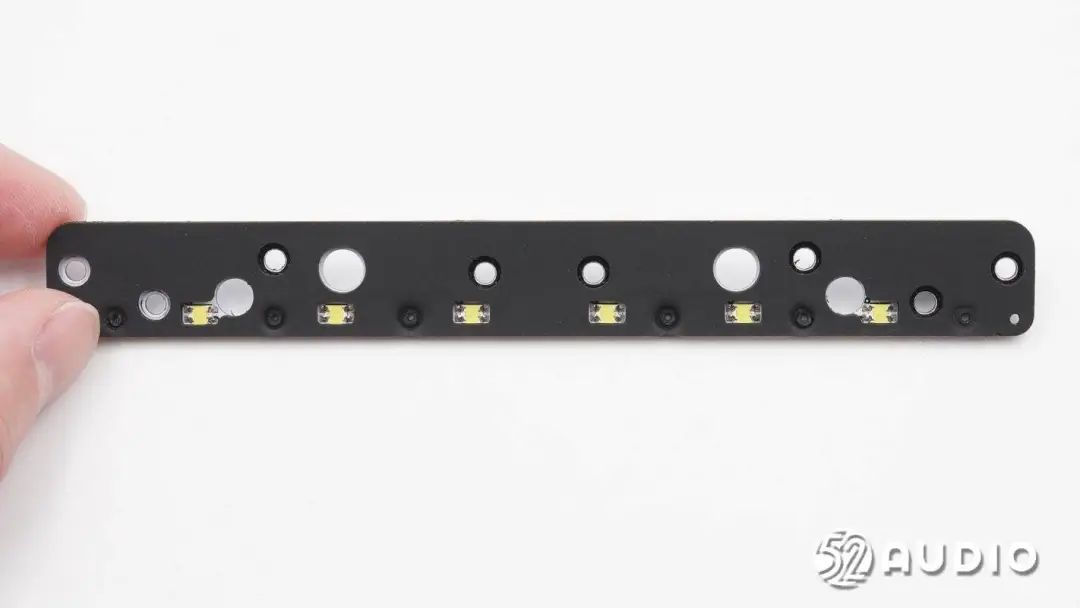

小板正面设置有海绵垫防护，设置有6颗LED灯珠，反馈工作状态。

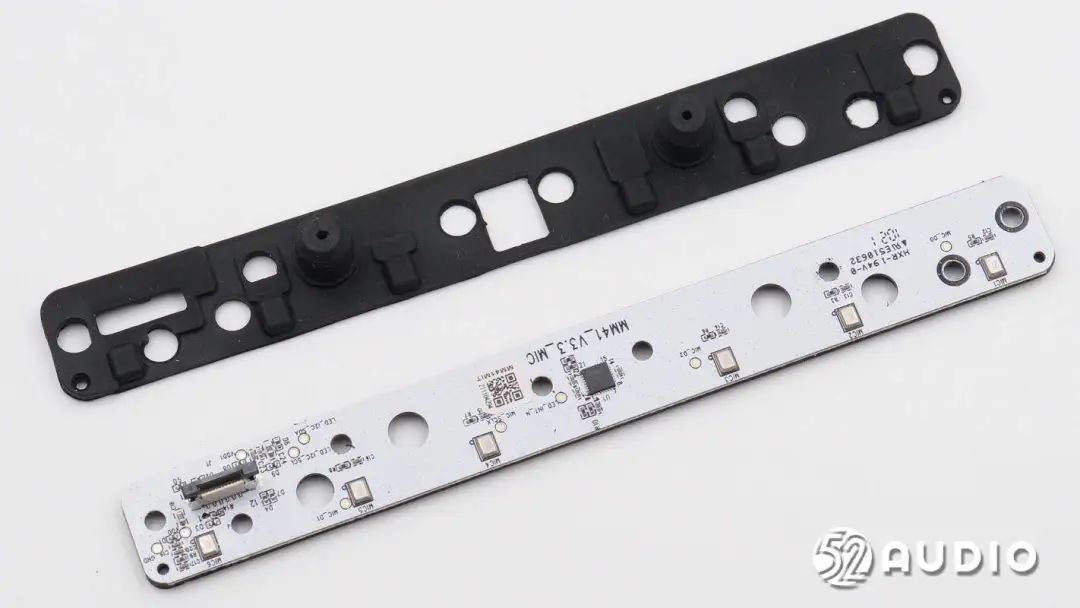

拆掉背面的橡胶垫。

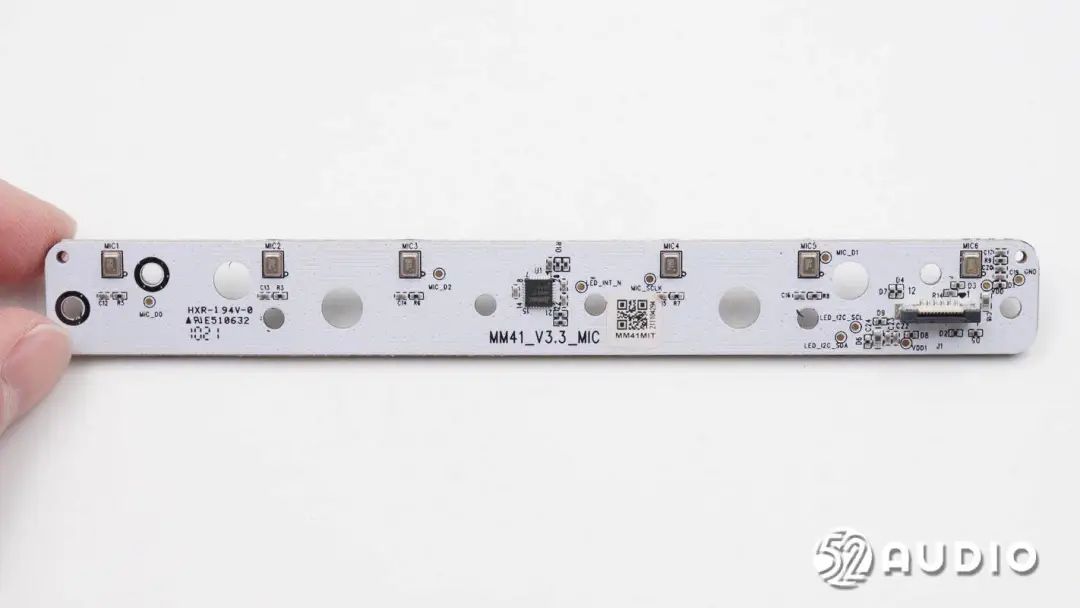

小板背面电路一览，设置6颗MEMS麦克风组成拾音阵列。

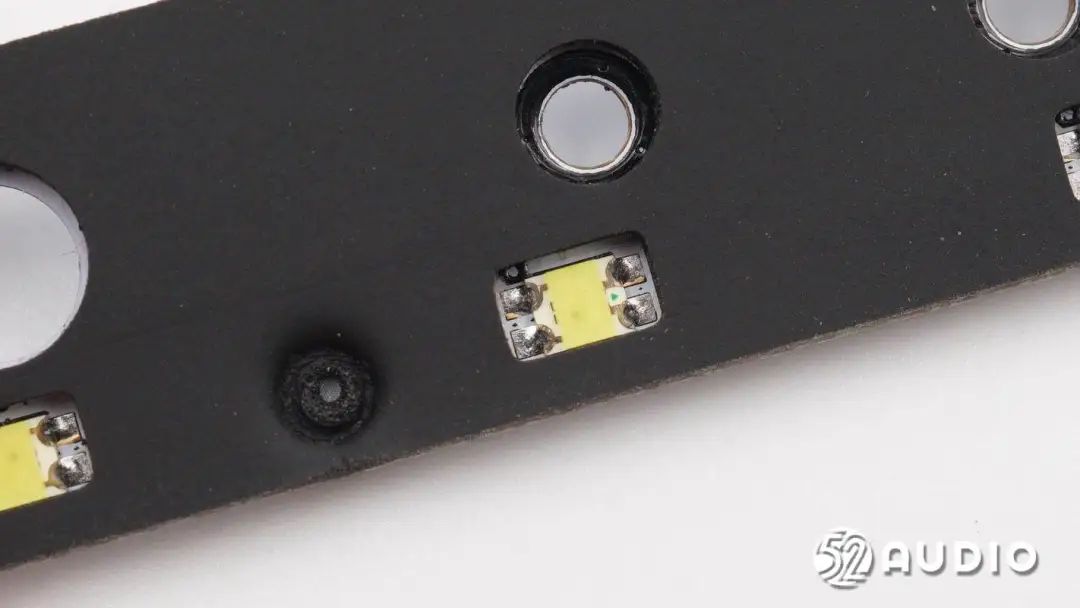

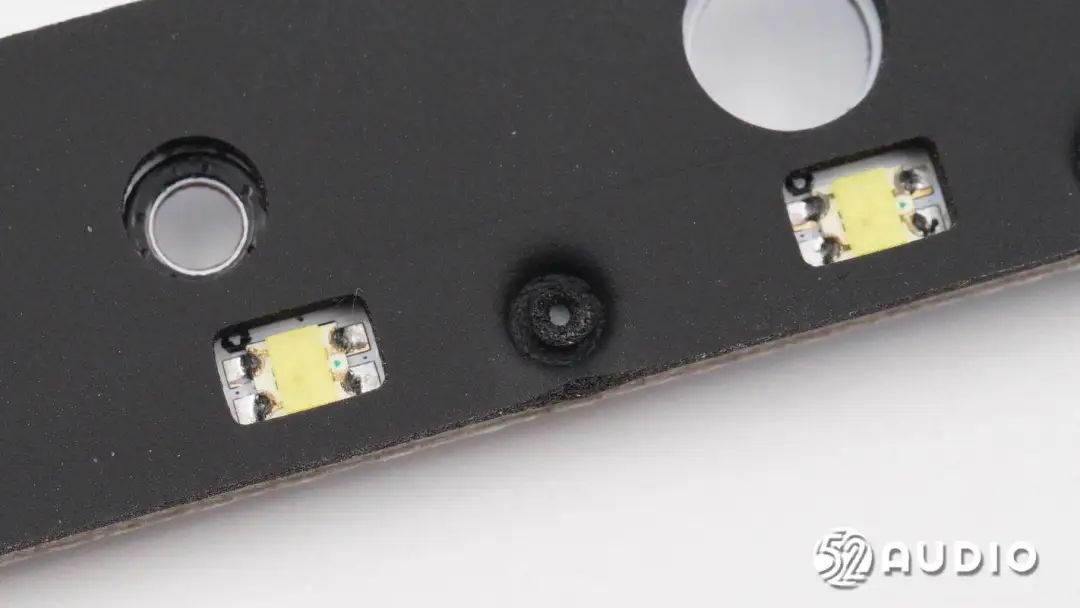

LED指示灯特写。
麦克风的的拾音孔特写，防水透气膜防护。
镭雕S2623的MEMS麦克风特写，用于音视频通话拾音。

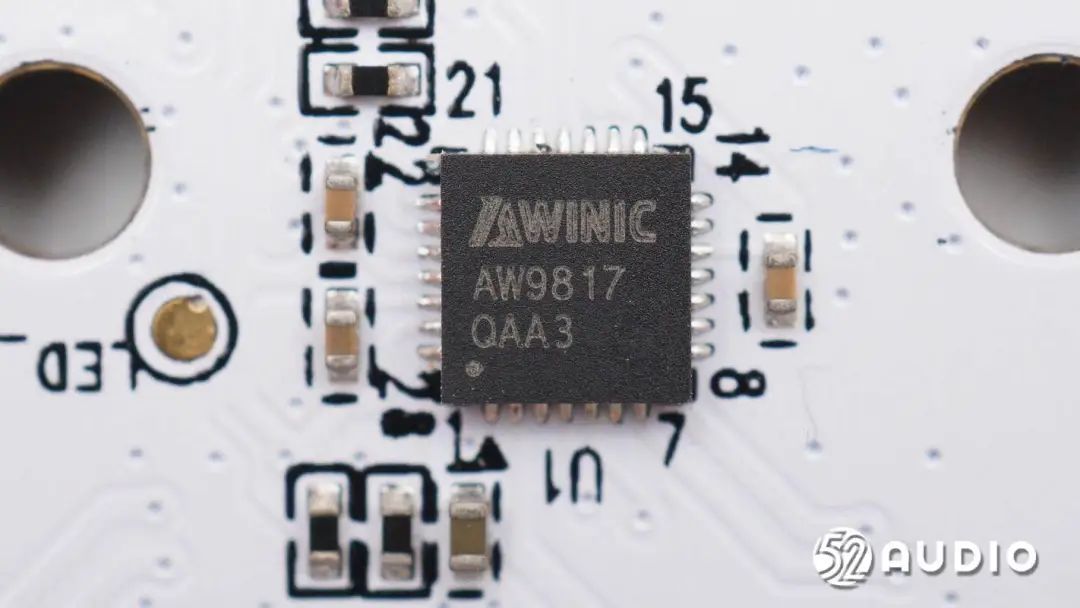

上海艾为电子AW9817 LED控制器，支持I2C接口、44路LED调光。

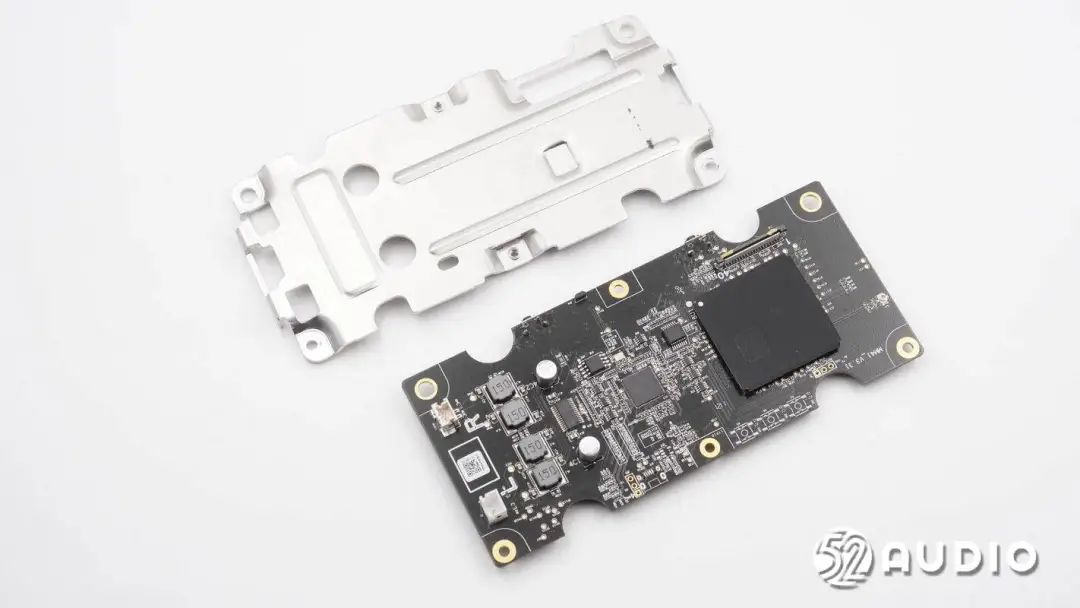

取掉主板上的金属支架。

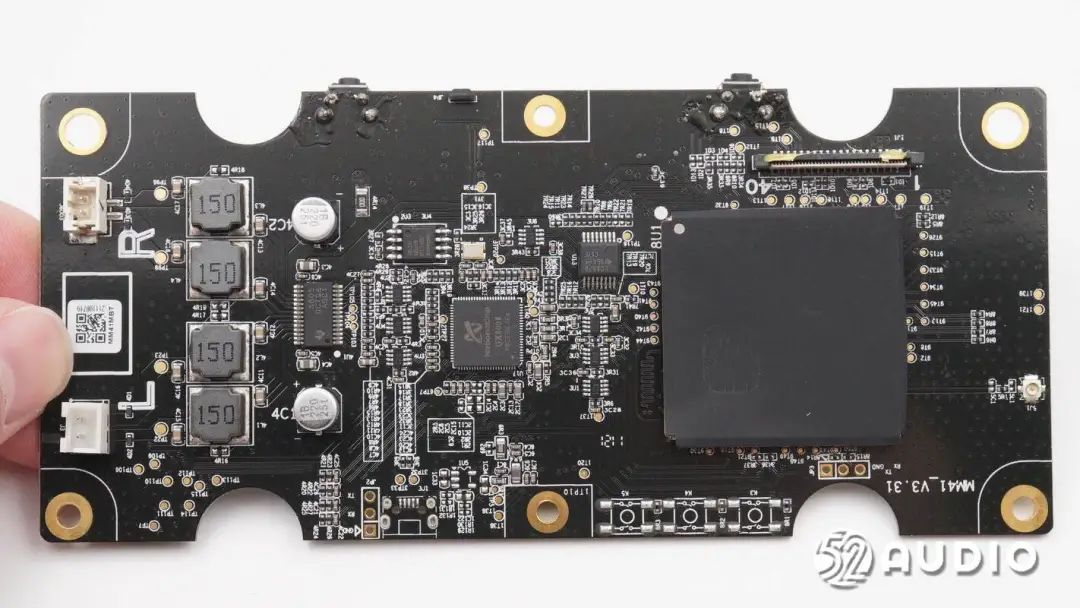

会议扬声器主板一侧电路一览，右侧部分区域通过屏蔽罩防护。

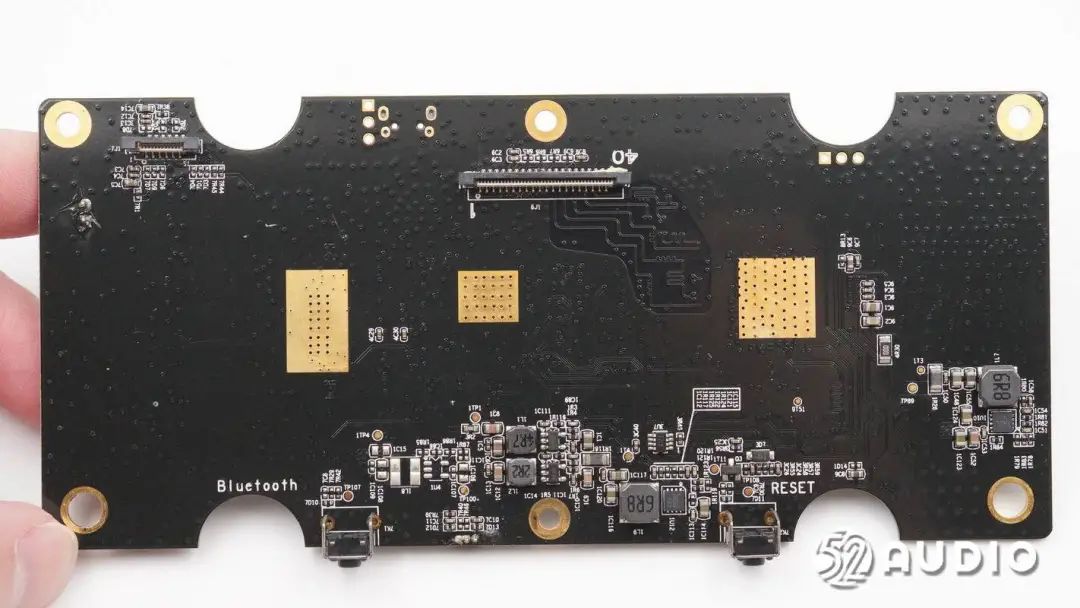

会议扬声器主板另外一侧电路一览。

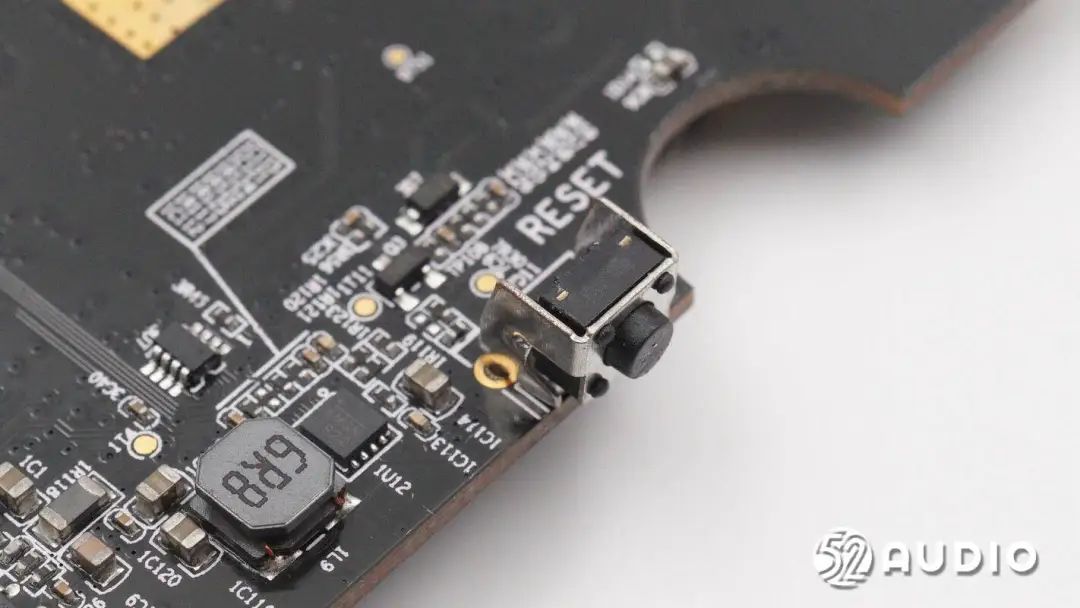

用于恢复出厂设置的功能按键特写，另外一颗蓝牙配对按键采用了相同规格。

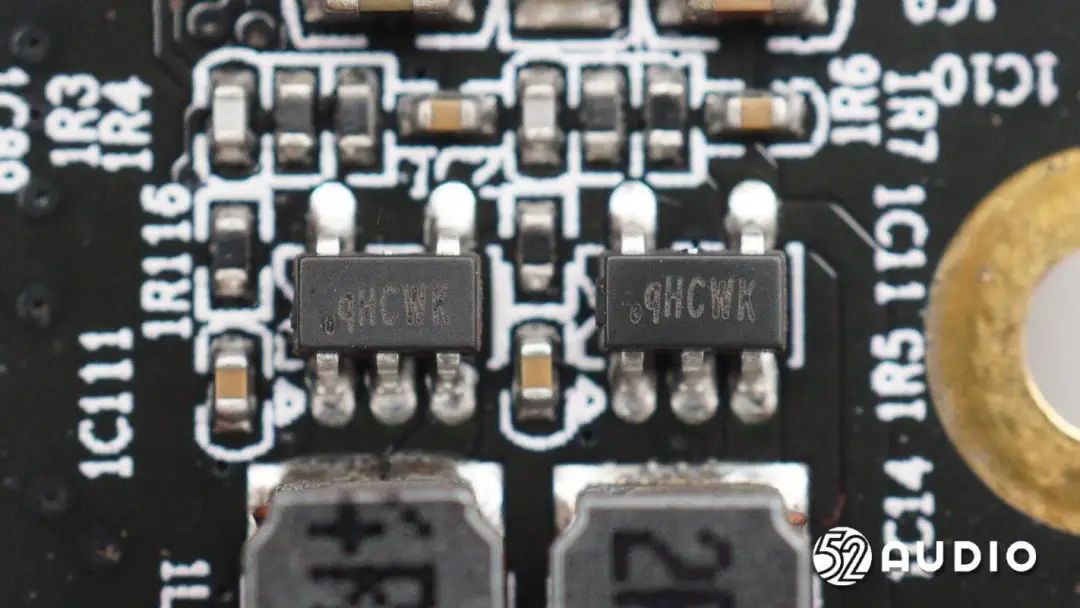

两颗丝印qHCWK的IC。

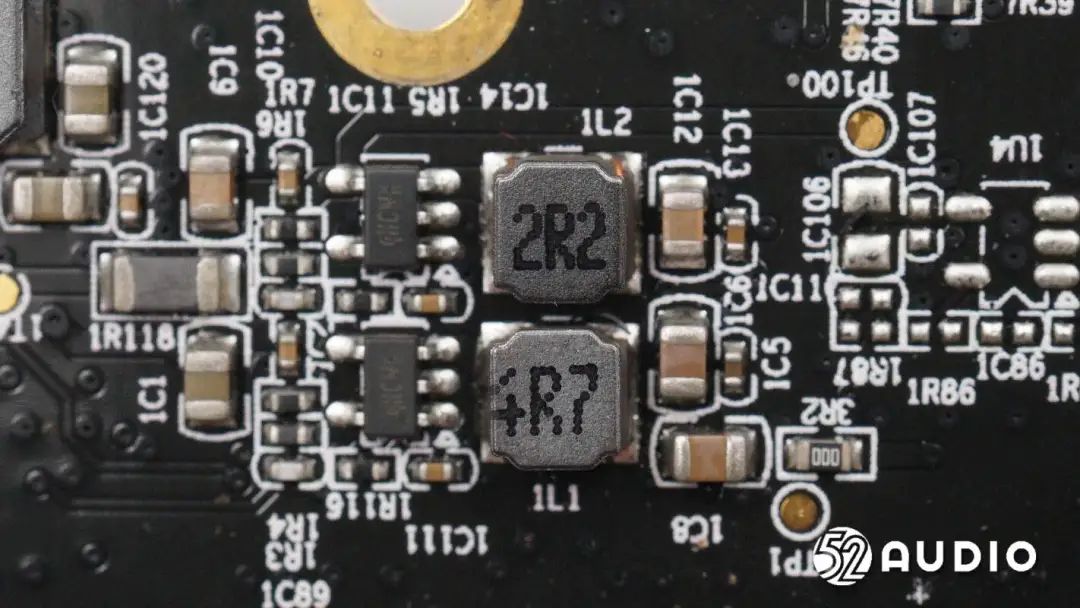

2.2μH和4.7μH的功率电感。

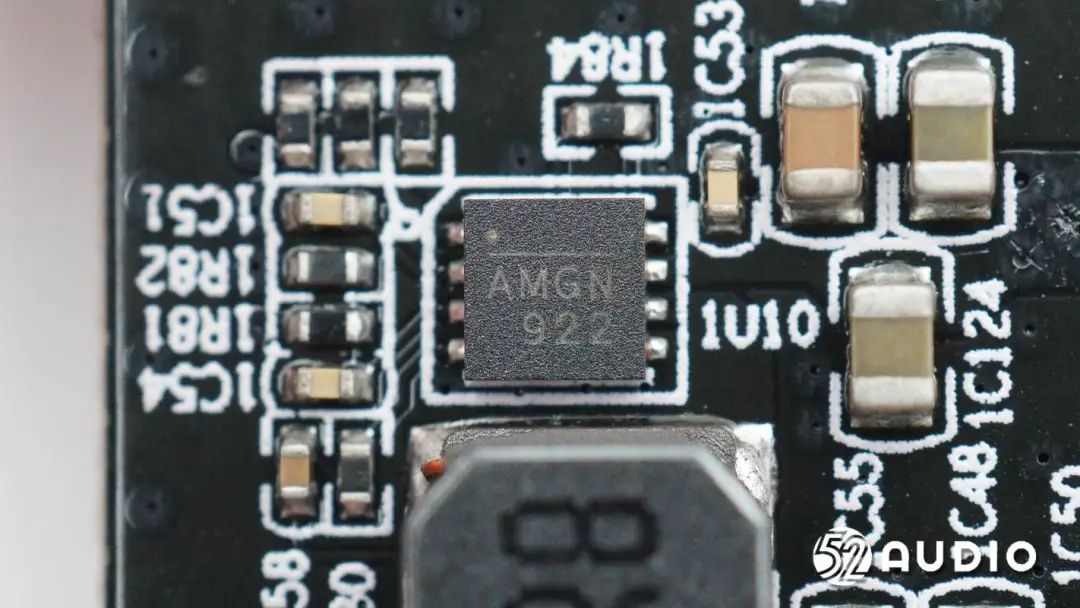

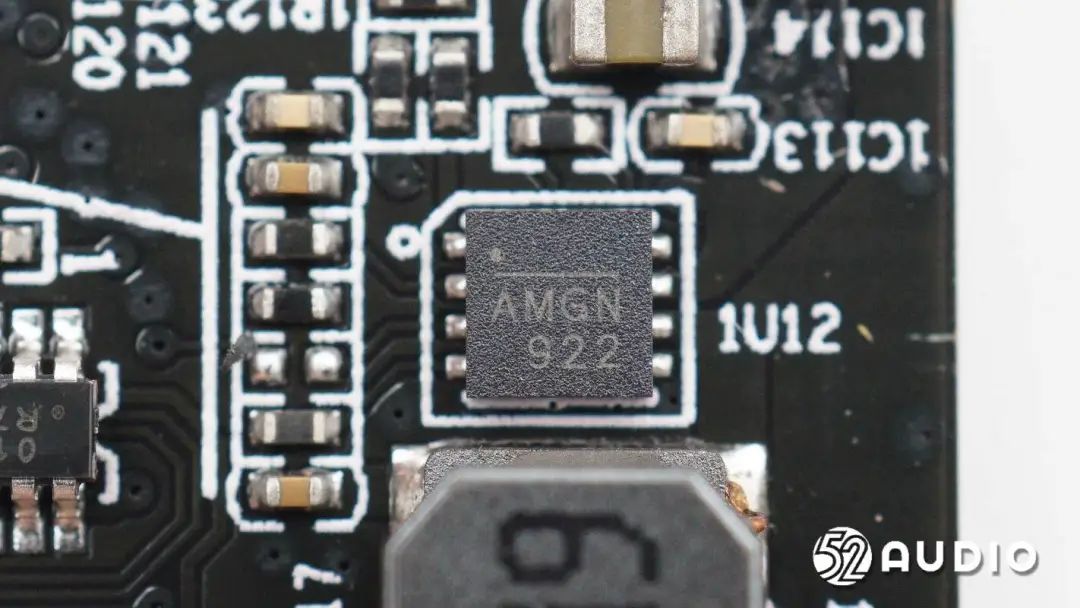

丝印AMGN 922的IC。

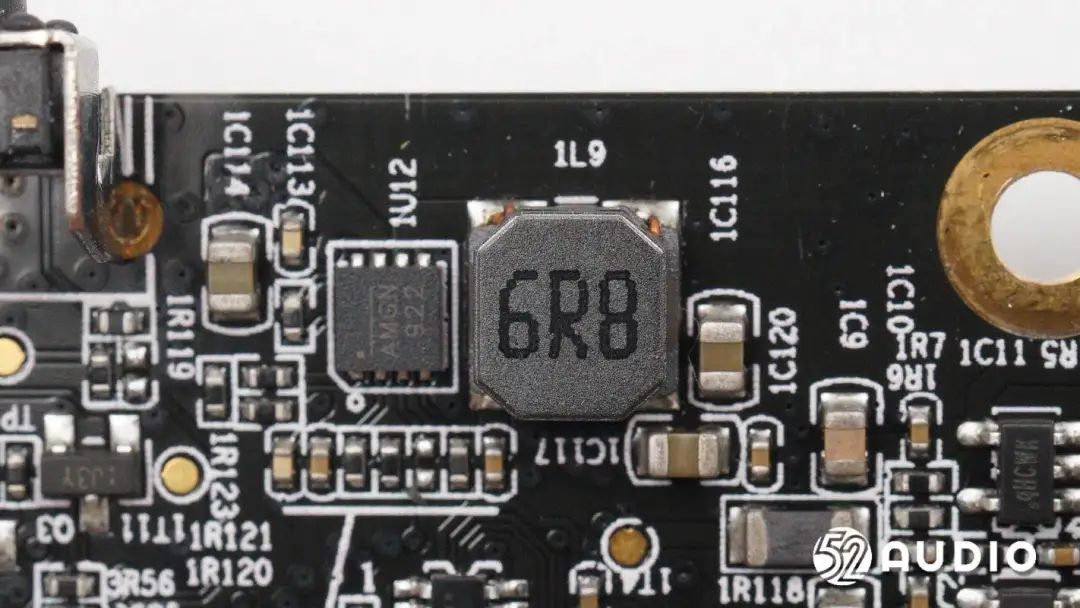

6.8μH功率电感。
丝印0102的IC。
第二颗丝印AMGN 922的IC。

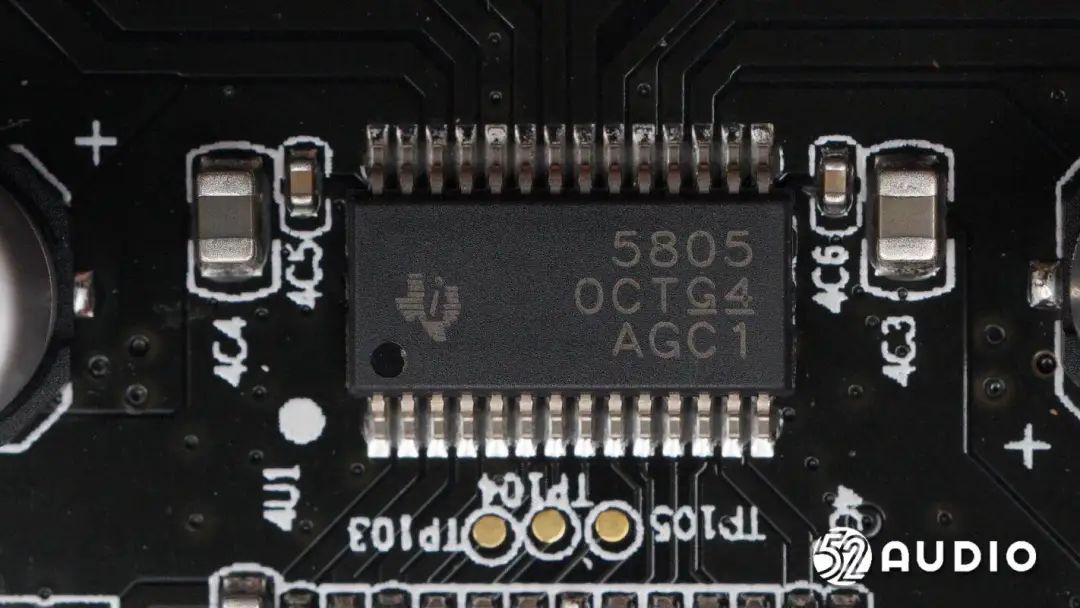

TI德州仪器TAS5805M具有处理功能的23W立体声、45W单声道、4.5V至26.4V电源电压、数字输入D类音频放大器。

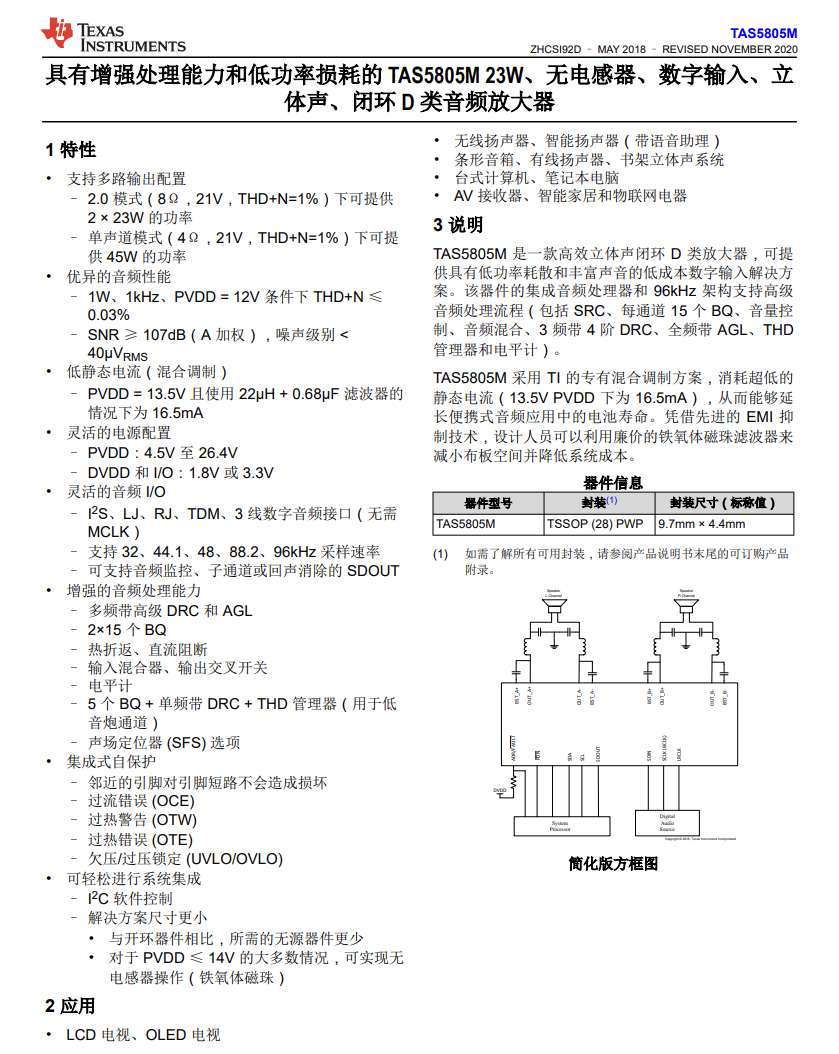

TI德州仪器TAS5805M详细资料图。

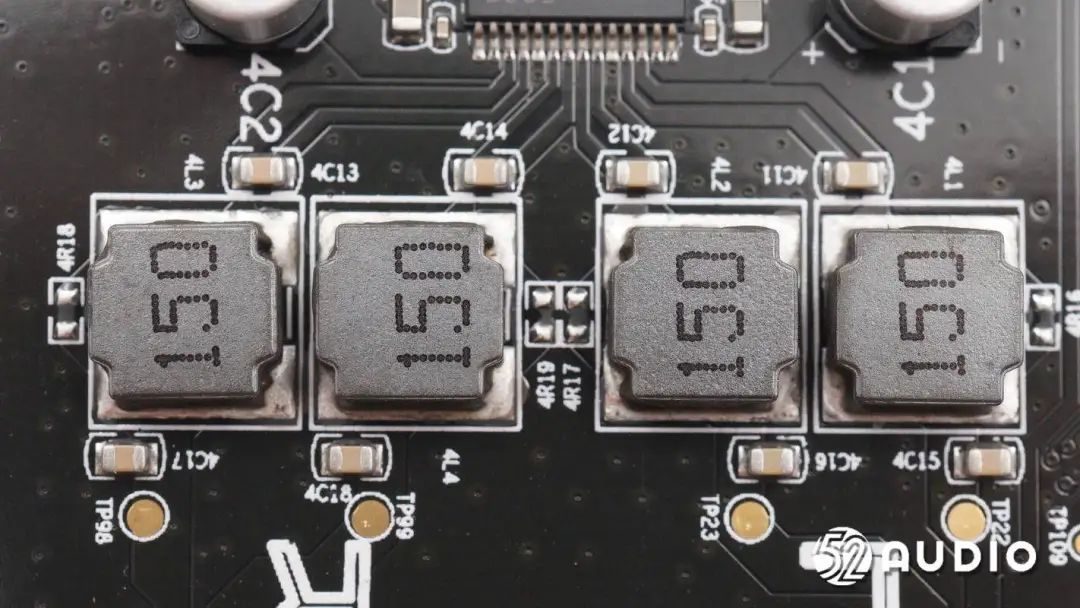

功率放大器外围滤波电感特写。
功率放大器外围220μF 25V耐压的滤波电容。

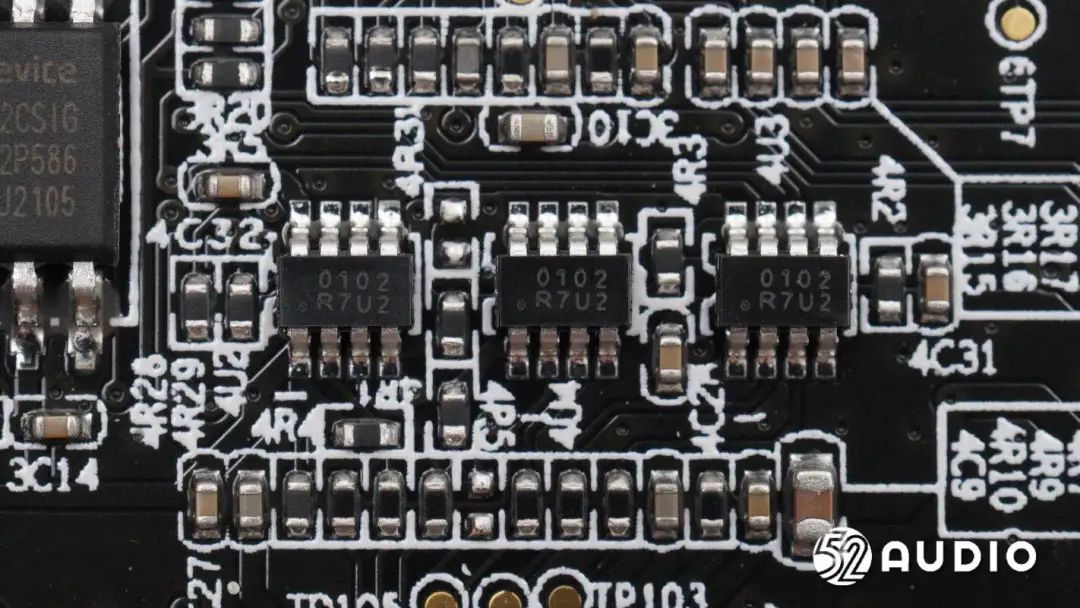

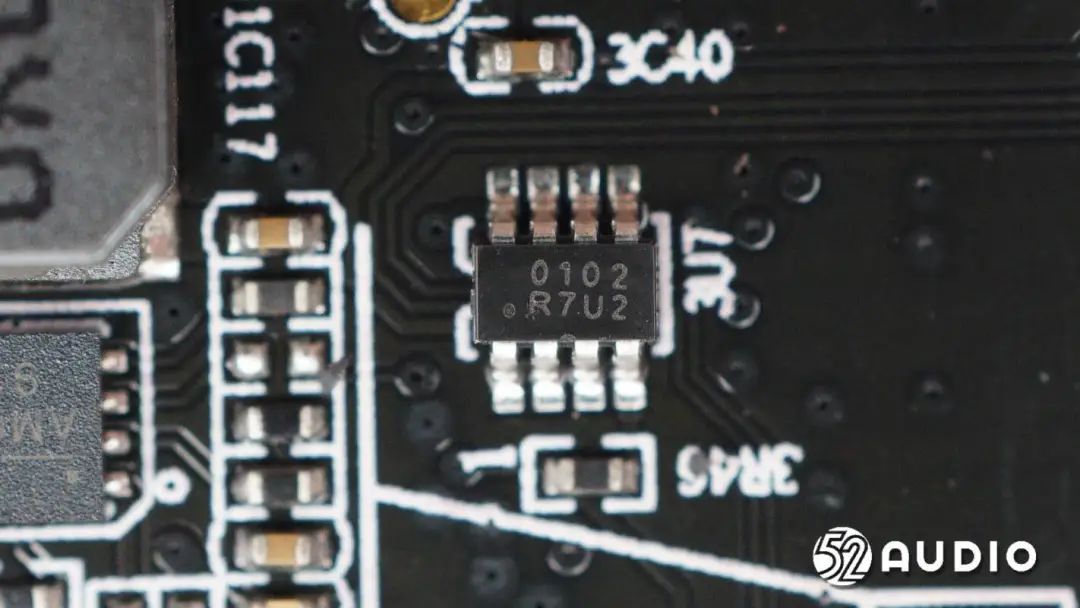

三颗丝印0102 R7U2的IC。

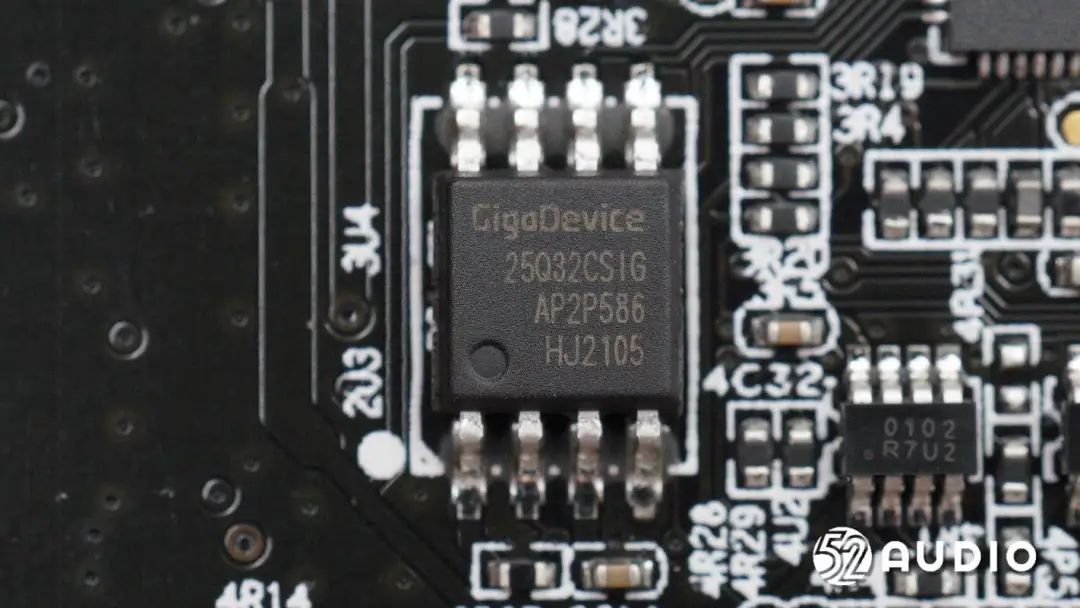

GigaDevice兆易创新GD25Q32C串行闪存（32Mb），用于存储固件信息。

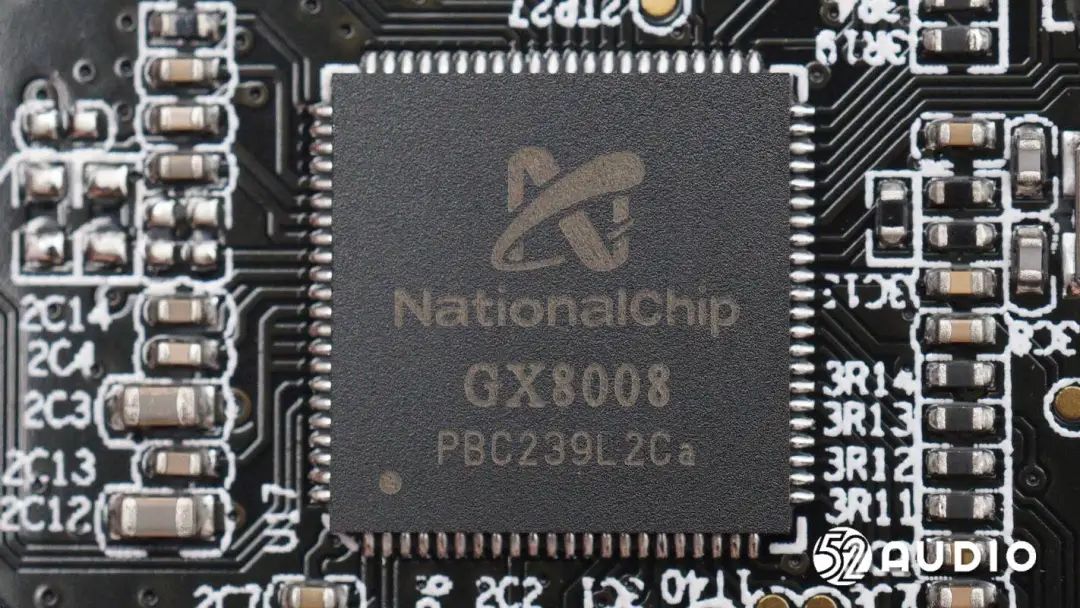

NationalChip杭州国芯GX8008 AI语音处理芯片，是一款专为智能语音前端信号处理而设计的嵌入式SoC芯片。GX8008采用独特的异构多核架构设计，集成了自主研发的神经处理单元（NPU）、DSP用于语音处理、32位RISC CPU、多通道ADC和音频DAC、丰富的外设接口以及嵌入式SRAM，使其尺寸更小、功耗更低，并且整个硬件设计更简单。

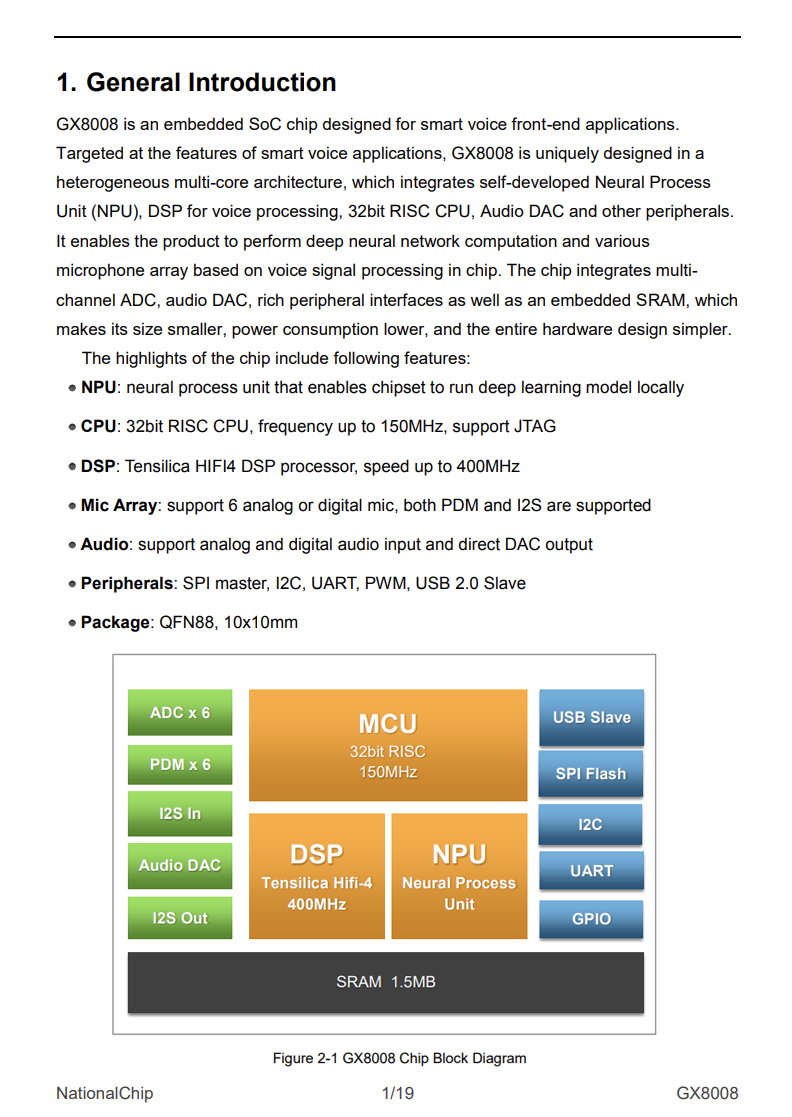

NationalChip杭州国芯GX8008详细资料图。

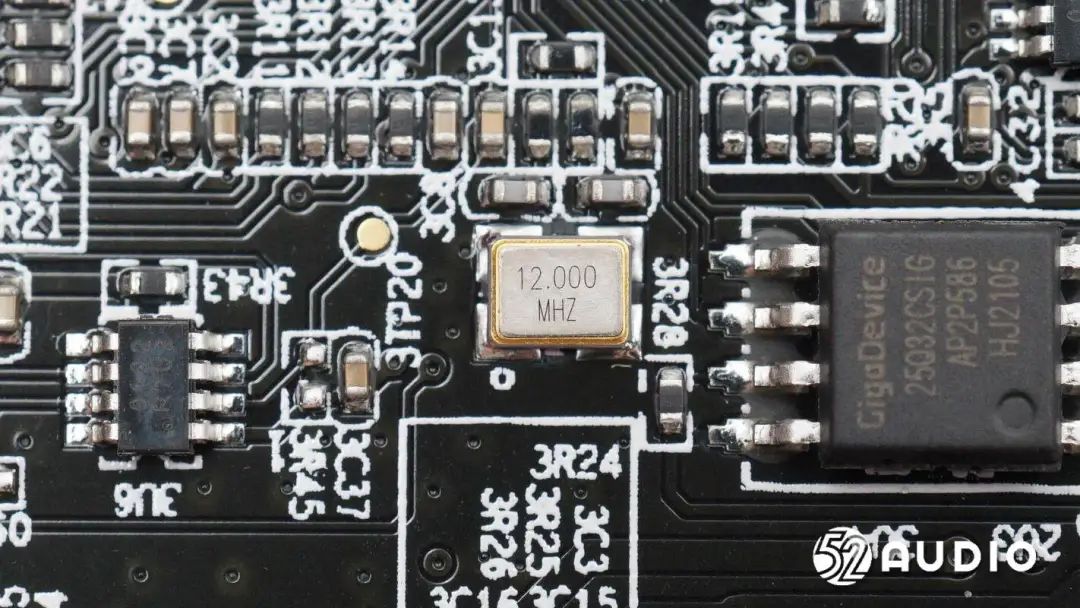

12.000MHZ的晶振特写，用于提供时钟。

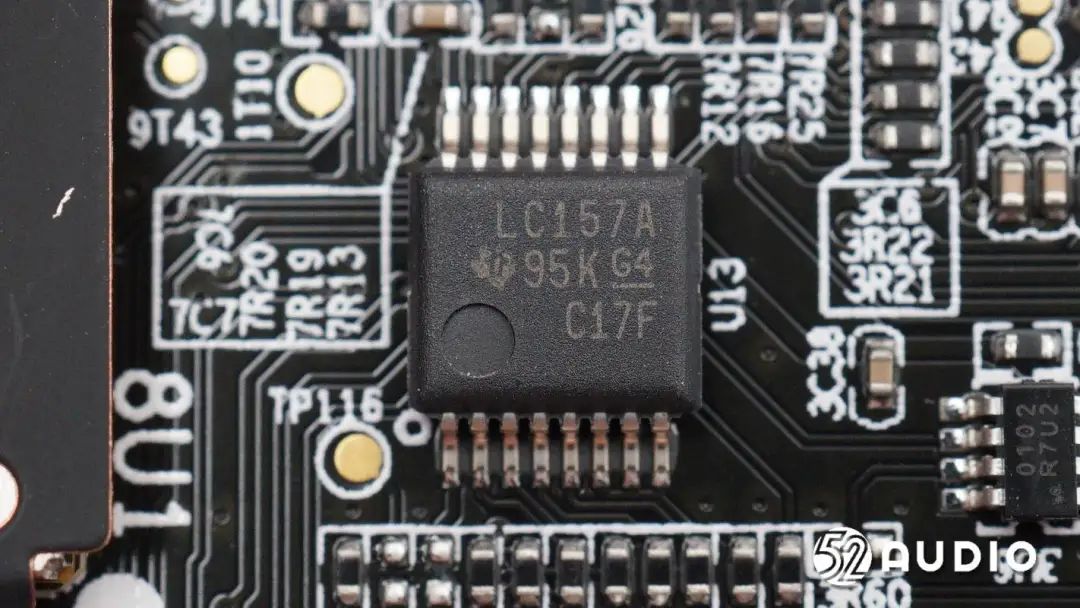

TI德州仪器SN74LVC157A四通道2线至1线数据选择器/多路复用器，可在1.65V至3.6V VCC下运行。

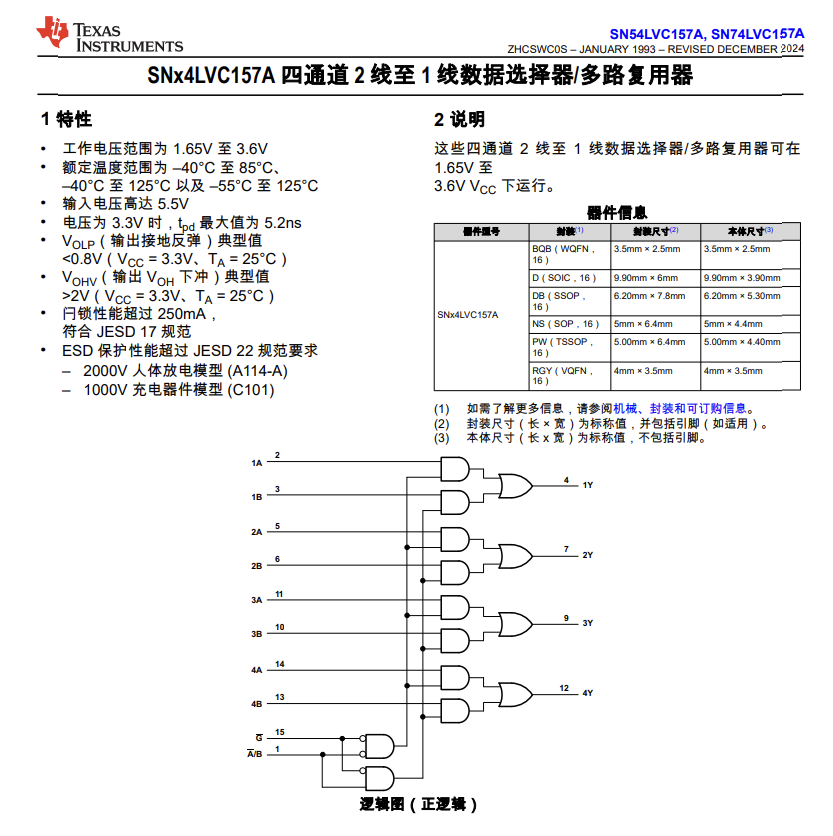

TI德州仪器SN74LVC157A详细资料图。

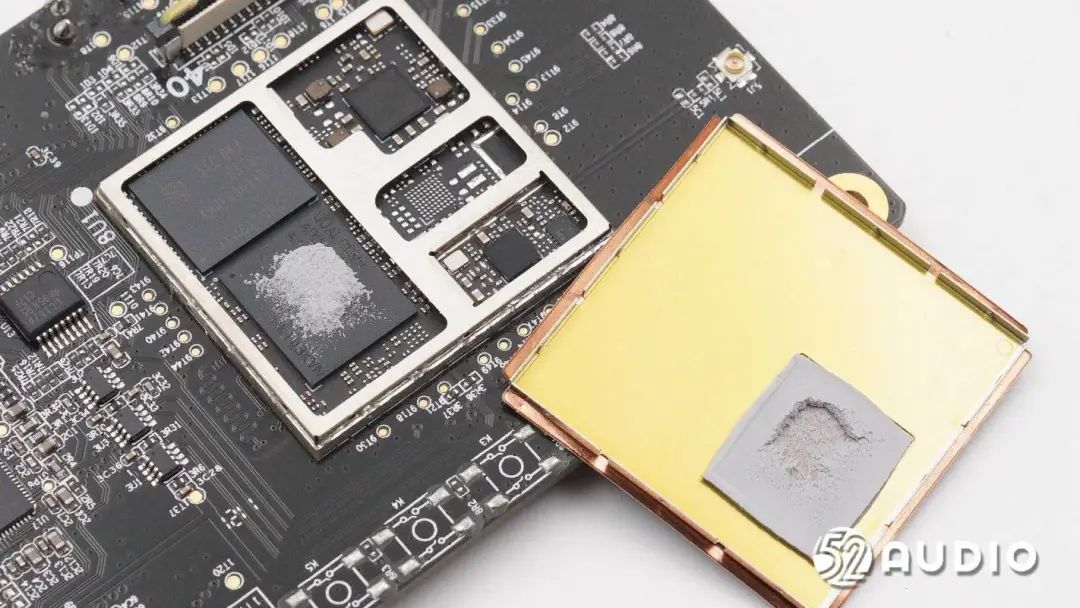

取掉屏蔽罩。屏蔽罩内侧贴有导热垫，对应视频处理器，提升散热性能。

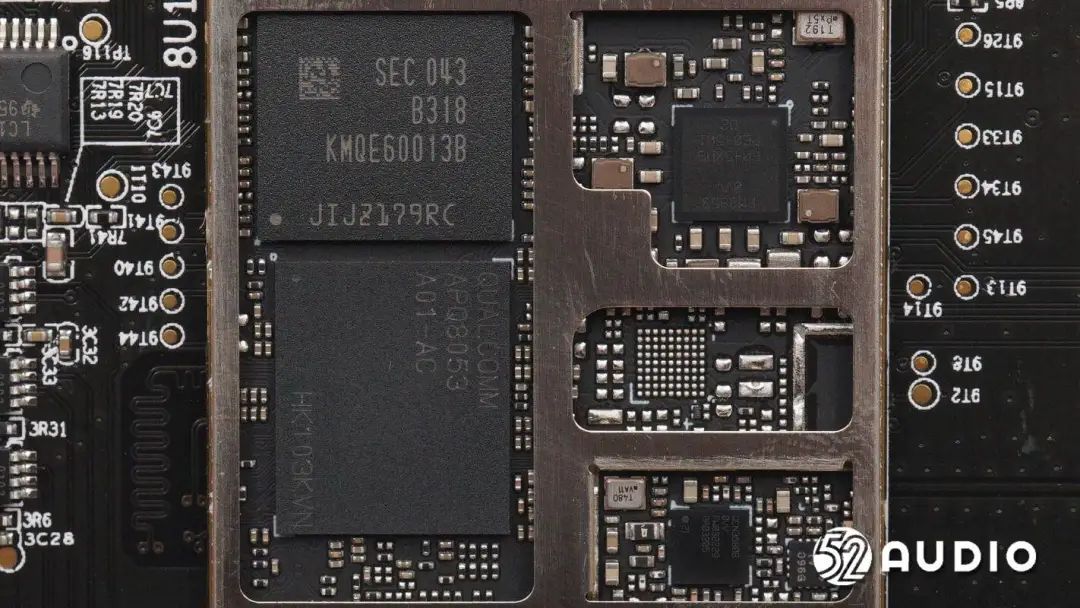

屏蔽罩下方电路一览。

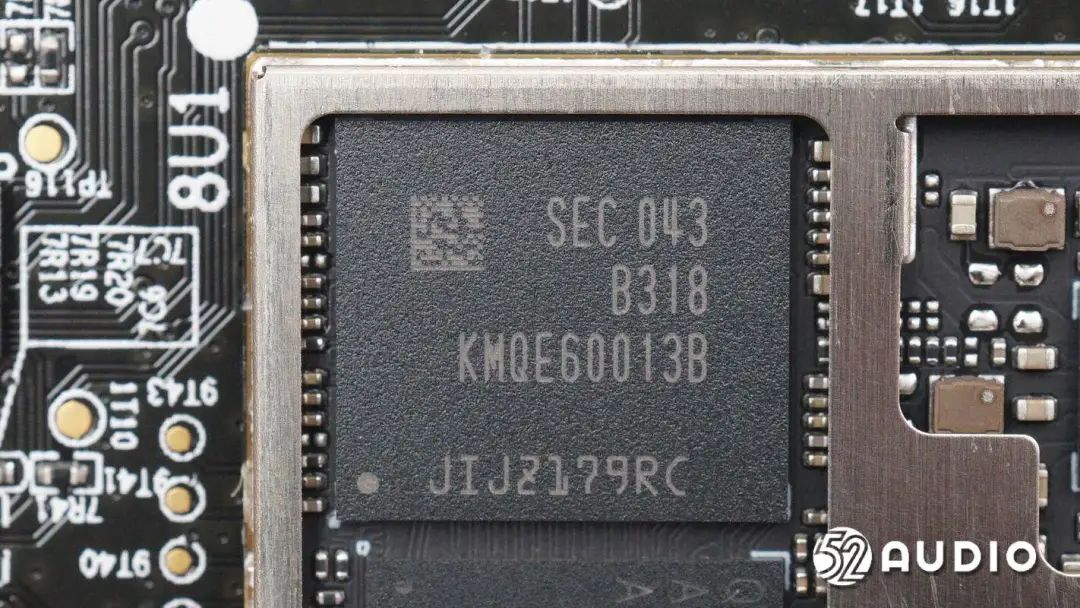

Samsung三星KMQE60013B-B318是一款多芯片封装存储器，集成了16GB容量的eMMC5、16GB容量的LPDDR3 DRAM，传输速率1866Mbps。

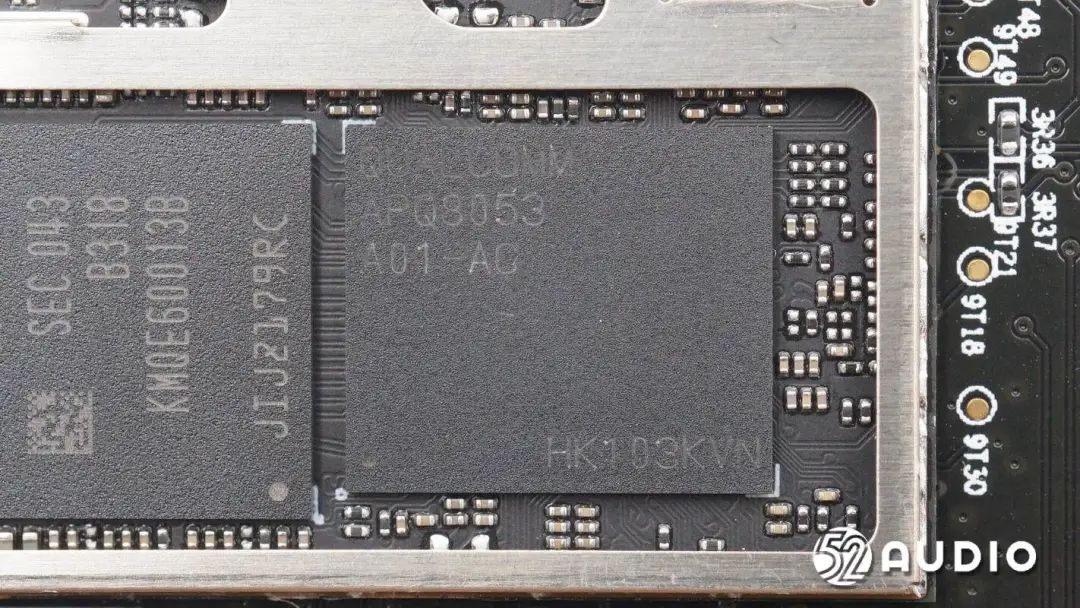

Qualcomm高通APQ8053系统级SoC，采用14nm LPP先进制程，集成八核64位Arm Cortex-A53应用处理器、高通Hexagon 546 DSP、高通 Adreno 506 GPU，集成双图像信号处理器（ISP），以及WiFi和蓝牙无线连接功能，为4K超清画质提供支持。

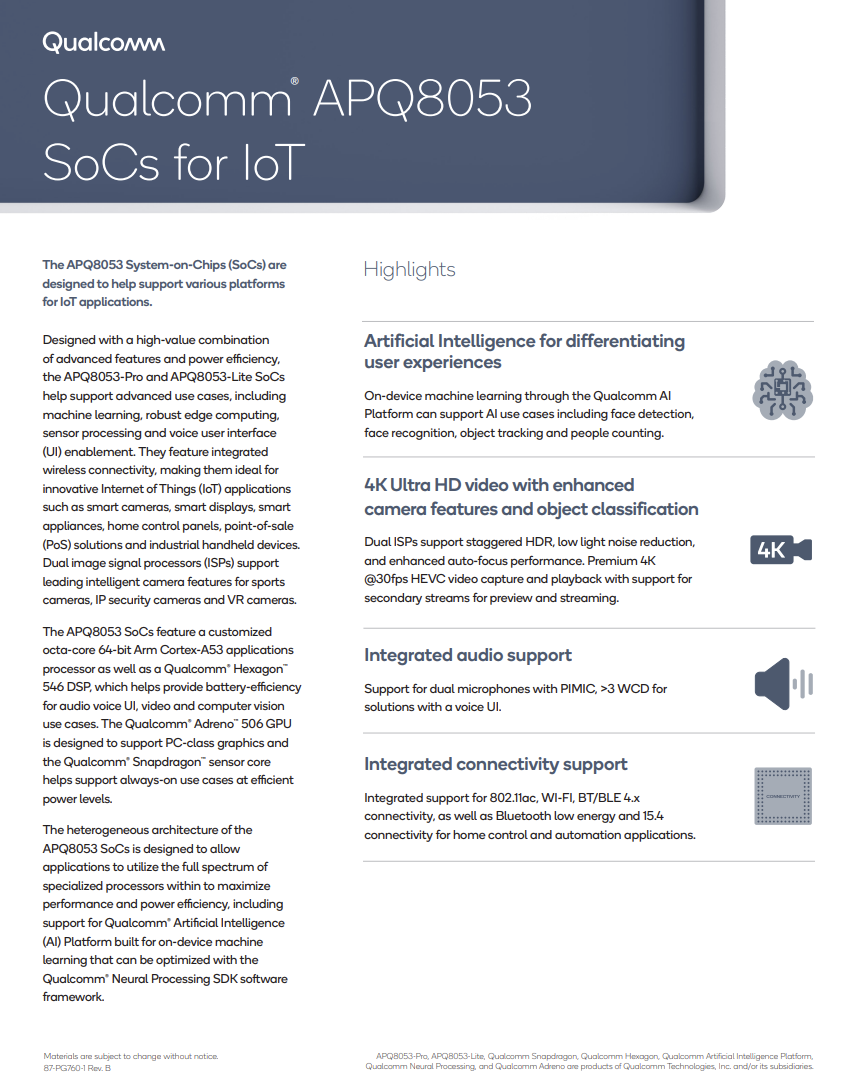

Qualcomm高通APQ8053详细资料图。

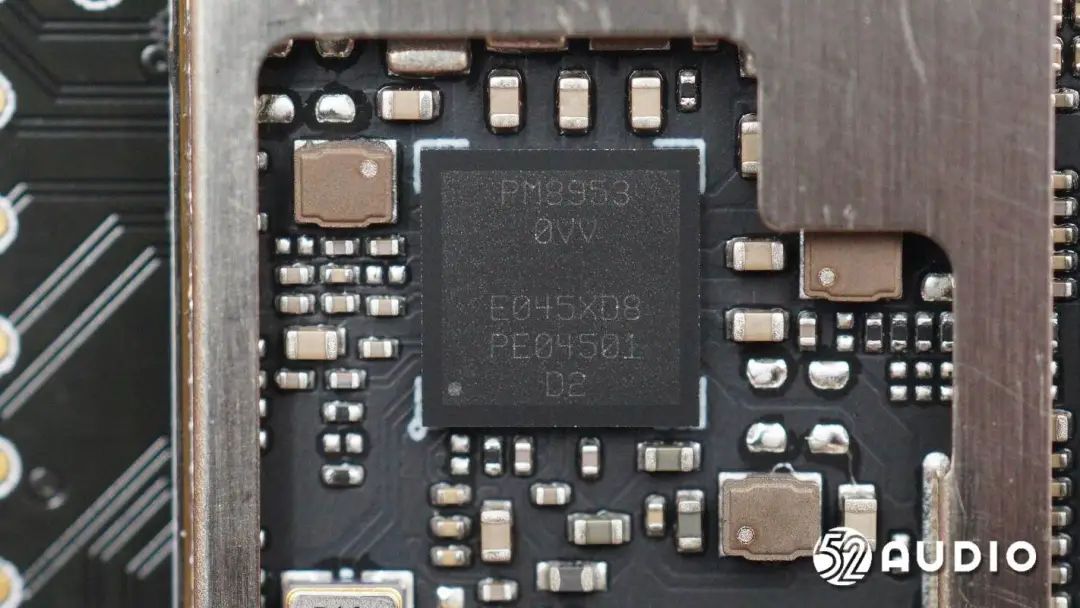

Qualcomm高通PM8953电源管理芯片。

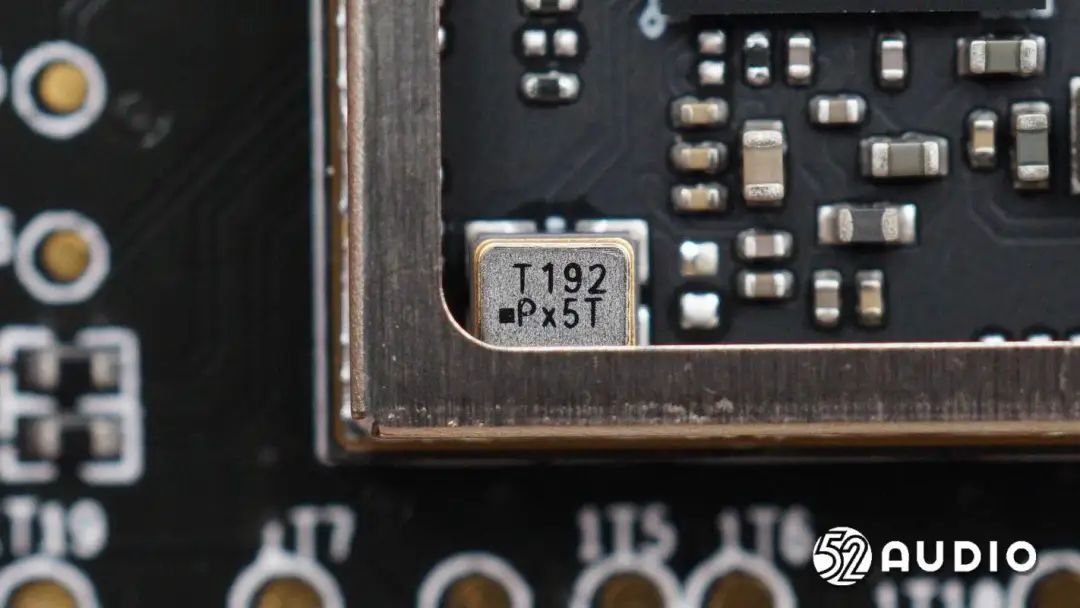

镭雕T192的晶振特写。

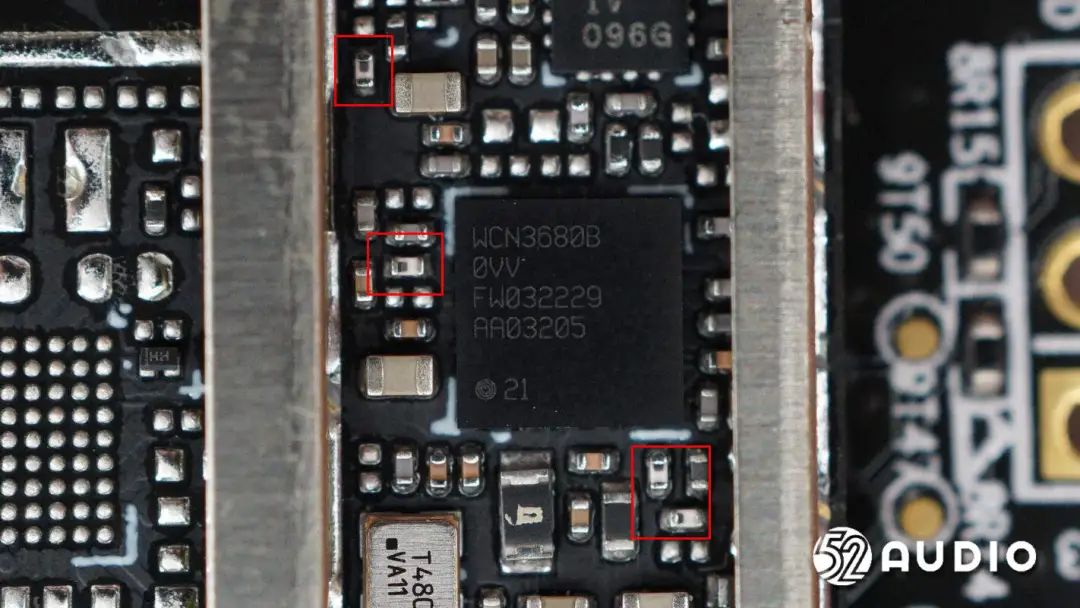

Qualcomm高通WCN3680B无线通讯模块。外围采用了多颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。该系列产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

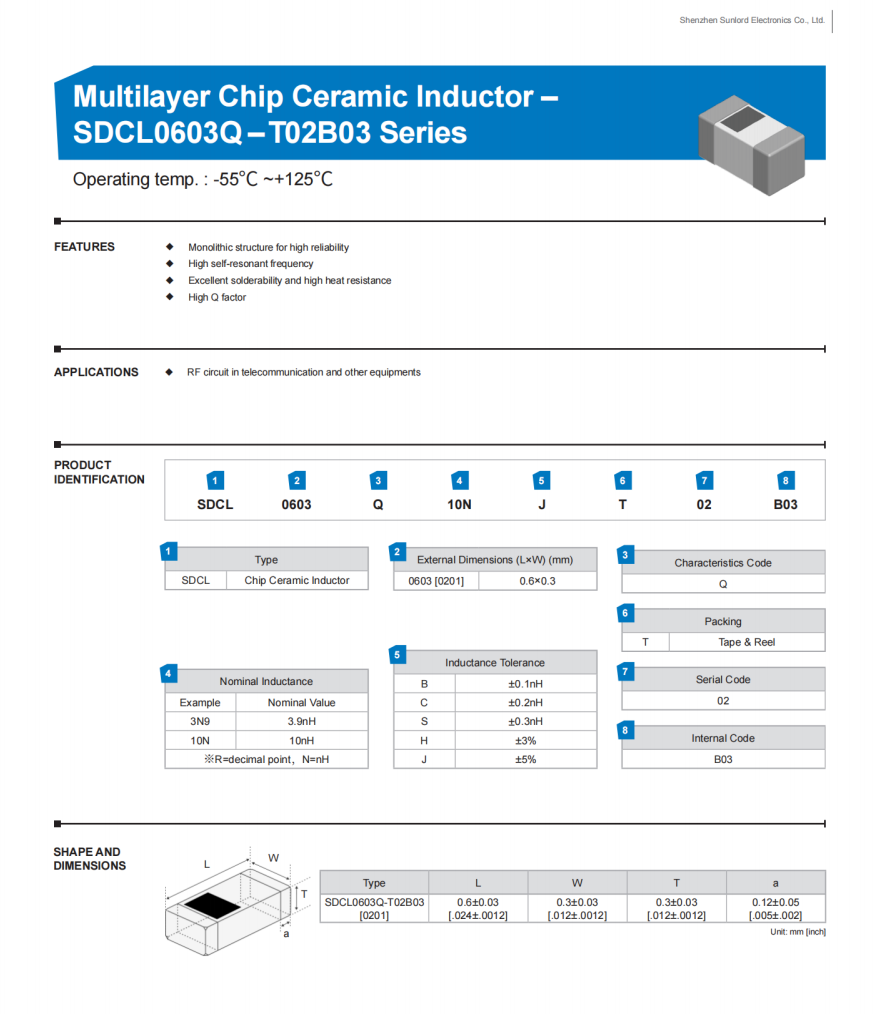

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据我爱音频网拆解了解到，包括HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、漫步者、联想、iKF、Marshall、JLab、Nothing、倍思、摩托罗拉、字节跳动、美碳等众多品牌旗下产品采用了顺络电子的电感器。

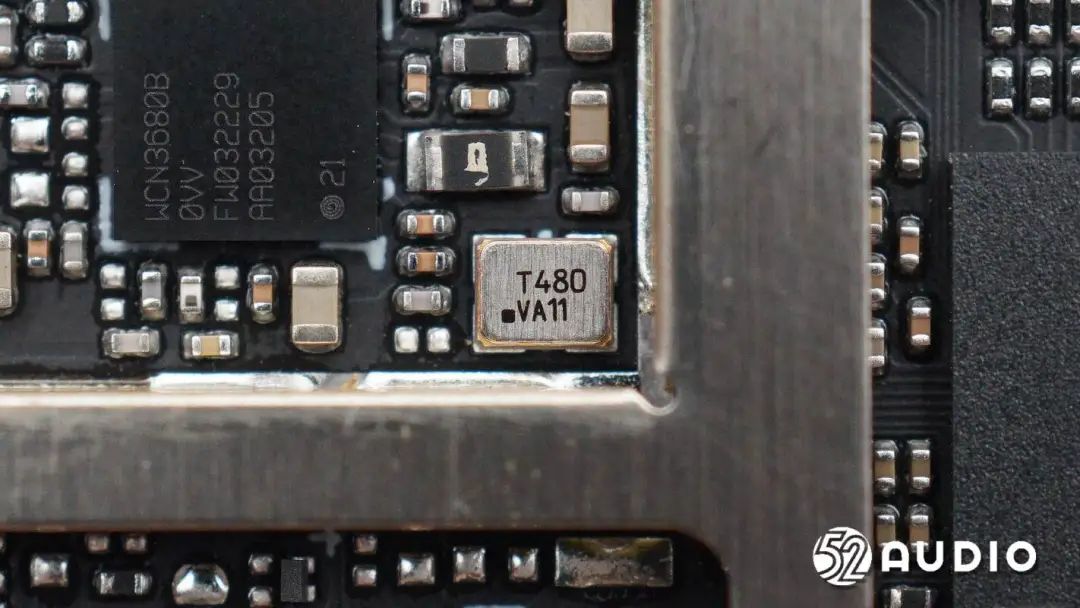

镭雕T480的晶振特写，为无线通讯模块提供时钟。

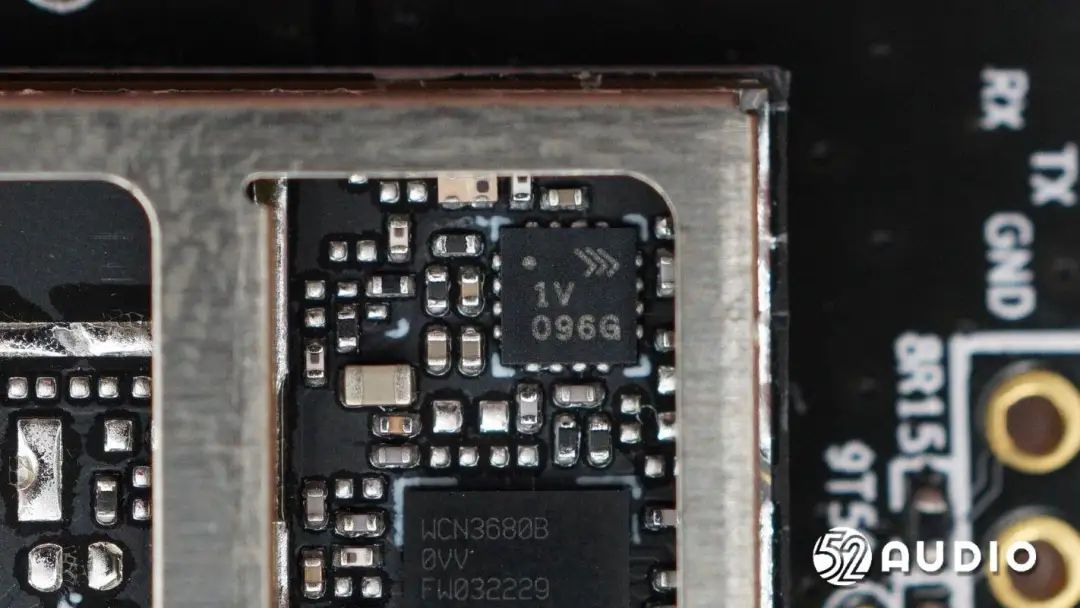

丝印1C 096G的IC。

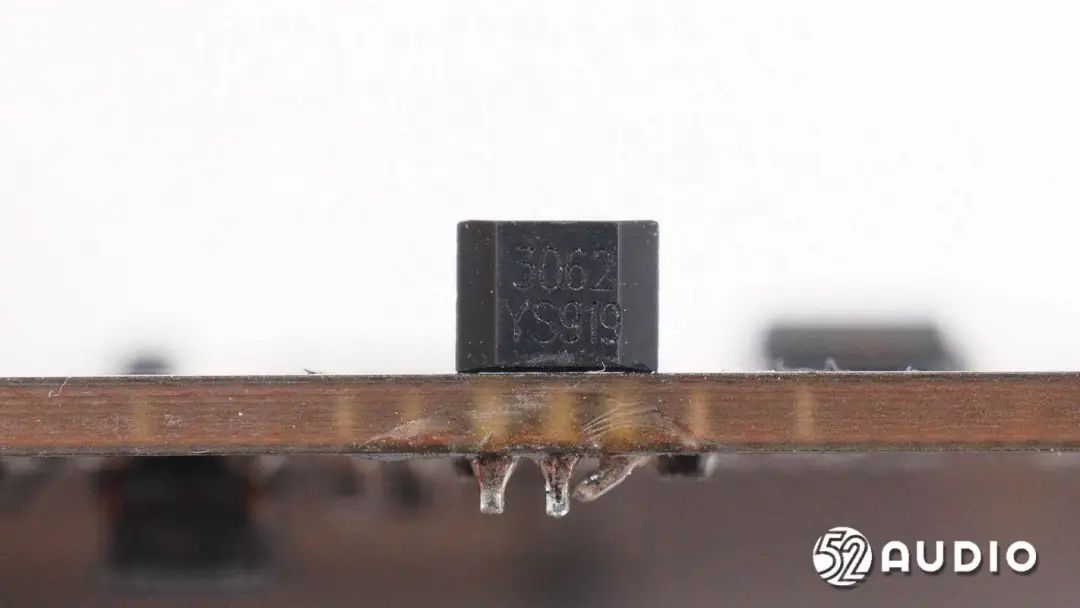

丝印3062的霍尔元件，用来检测摄像头物理遮罩的开与关。

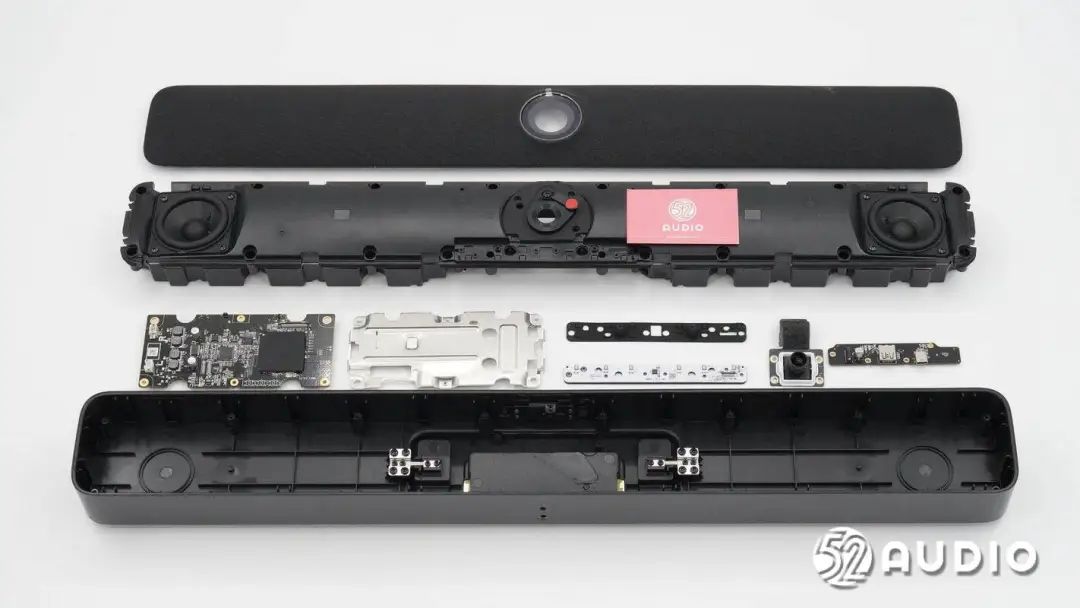

小米音视频会议扬声器拆解全家福。
三、我爱音频网总结
小米音视频会议扬声器在外观方面，采用了时尚简约的长方形设计，支持桌面模式、壁挂模式和脚架模式，适应不同会议室布局，且安装便捷，方便使用。箱体还支持上下10°机械垂直角度调节，实现更好地聚焦到正在说话的主体；摄像头还设置有物理遮蔽开关，方便不使用时保护隐私。
内部主要配置方面，小米音视频会议扬声器搭载800万像素摄像头，双2.5英寸动圈喇叭。指示灯和麦克风小板上搭载6颗MEMS麦克风阵列，提供精准拾音；设置了6颗LED灯珠，实时反馈工作状态。
主板上，搭载了TI德州仪器TAS5805M数字输入D类音频放大器，NationalChip杭州国芯GX8008 AI语音处理芯片，GigaDevice兆易创新GD25Q32C串行闪存，Samsung三星KMQE60013B-B318存储器，Qualcomm高通APQ8053系统级SoC和PM8953电源管理芯片、WCN3680B无线通讯模块，以及Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感等。
