XIBERIA西伯利亚是一个专注于电竞游戏耳机市场的品牌，旗下产品包括头戴式蓝牙游戏耳机、真无线蓝牙游戏耳机、有线电竞耳机及相关配件等。此次将要拆解的西伯利亚K02BS头戴式游戏耳机，是一款支持2.4G适配器、蓝牙、3.5mm有线三模连接的产品。其中，2.4GHz传输采用XIBERIA COSMICSPEED无线技术，能够为游戏玩家提供超低延迟的流畅音频体验。
XIBERIA西伯利亚K02BS头戴式游戏耳机在功能配置上，搭载了50mm驱动单元，提供更优的音频效果和声场体验；采用吊杆式麦克风，搭配通话降噪降低环境噪音，提供更清晰的游戏沟通；设计有炫酷幻彩RGB灯效，提升游戏氛围感。续航方面，2.4G模式下，关灯续航约112小时，开灯续航约41小时；蓝牙模式最长续航可达163小时。下面就来看看这款产品的详细拆解报告吧~
一、XIBERIA西伯利亚K02BS头戴式游戏耳机开箱
XIBERIA西伯利亚K02BS头戴式游戏耳机包装盒采用了炫酷的机甲风格设计，正面展示有产品外观，品牌LOGO和产品名称，以及无感延迟、三模连接、50mm驱动单元、超长续航的产品特点。

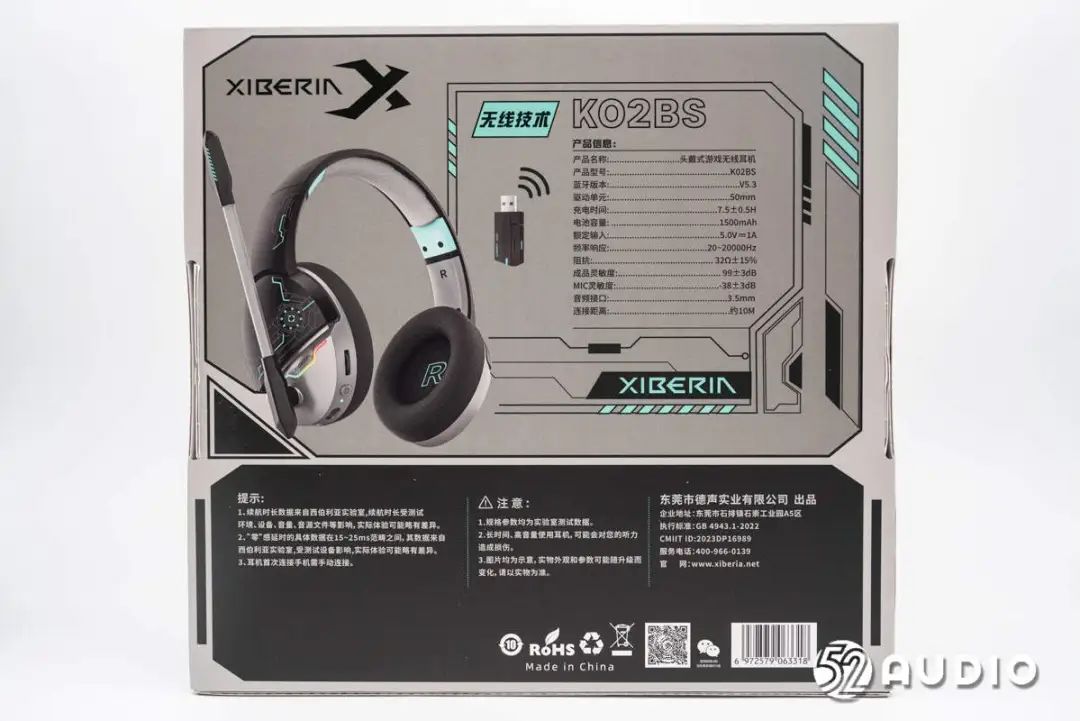

包装盒背面介绍了产品信息，产品名称：头戴式游戏无线耳机，产品型号:：K02BS，蓝牙版本：V5.3，驱动单元：50mm，充电时间：7.5±0.5H，电池容量：1500mAh，额定输入：5.0Vm1A，频率响应：20~20000Hz，阻抗：32Ω±15%，成品灵敏度：99±3dB，MIC灵敏度：-38±3dB，音频接口：3.5mm，连接距离：约10M。东莞市德声实业有限公司 出品。

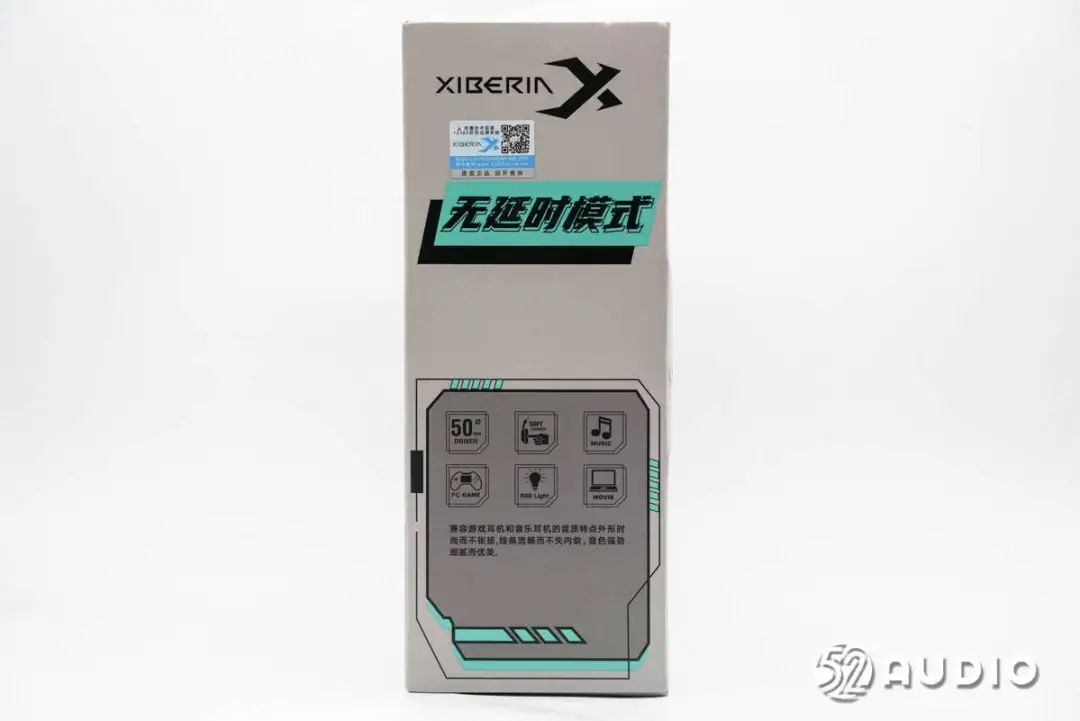

包装盒侧边介绍了产品特点和使用场景。
包装盒另外一侧设计有产品局部特写，展示RGB灯效、功能按键和耳罩特征。

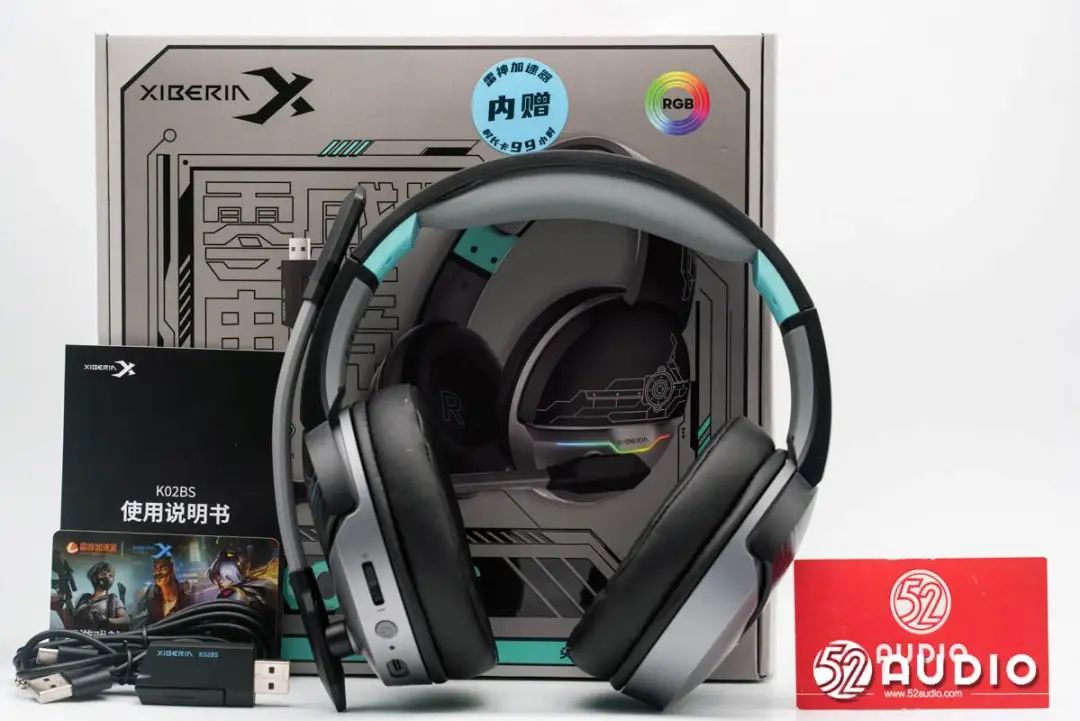

包装盒内部物品有耳机、适配器、充电线、音频线、使用说明书和雷神极速器卡片等。

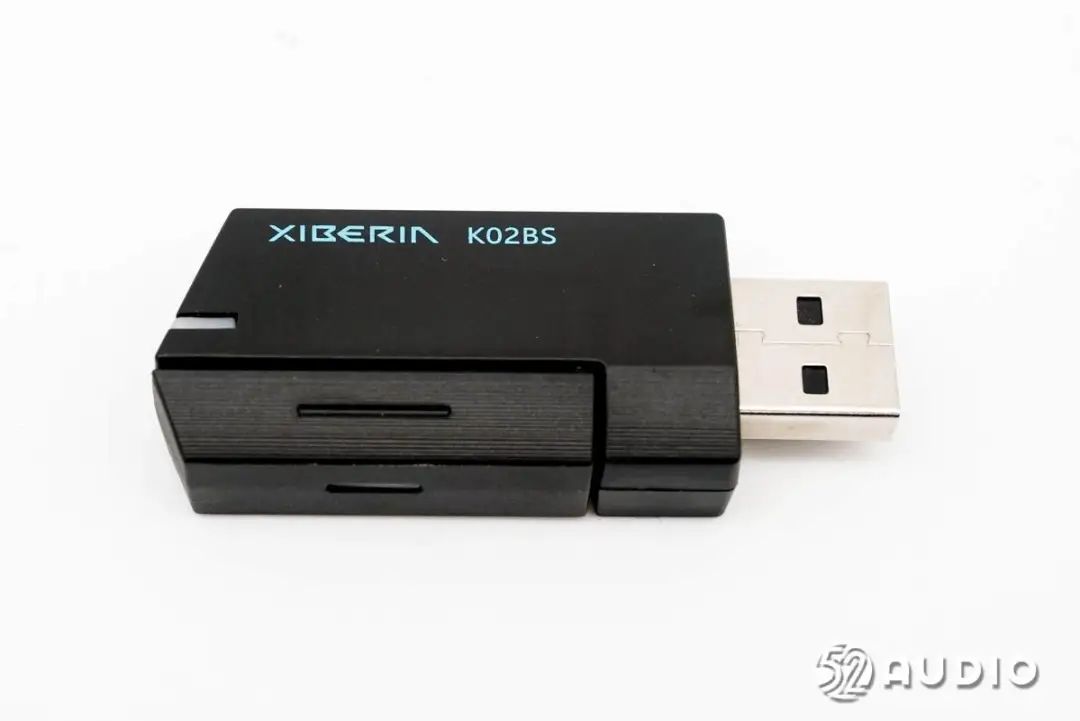

2.4G适配器外观一览，采用了二合一设计，USB-A接口用于连接PC、PS等设备。

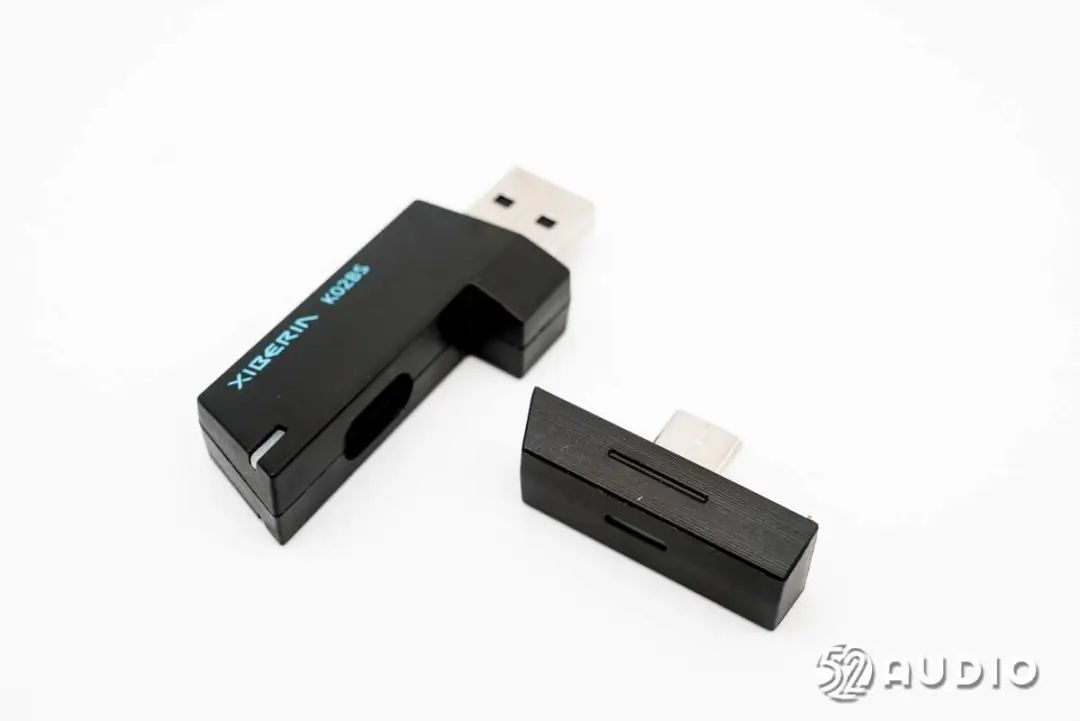

分离适配器，另外一个Type-C接口用于连接手机、平板、笔记本等设备，体积小巧，使用方便。

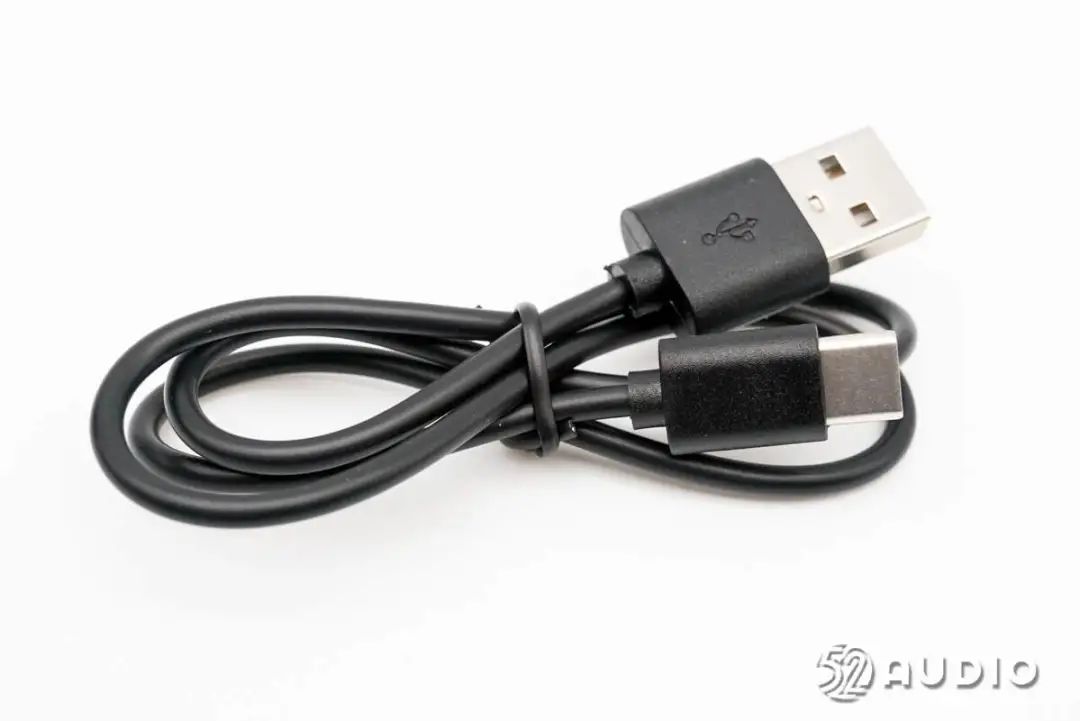

随机标配的USB-A to Type-C充电线。

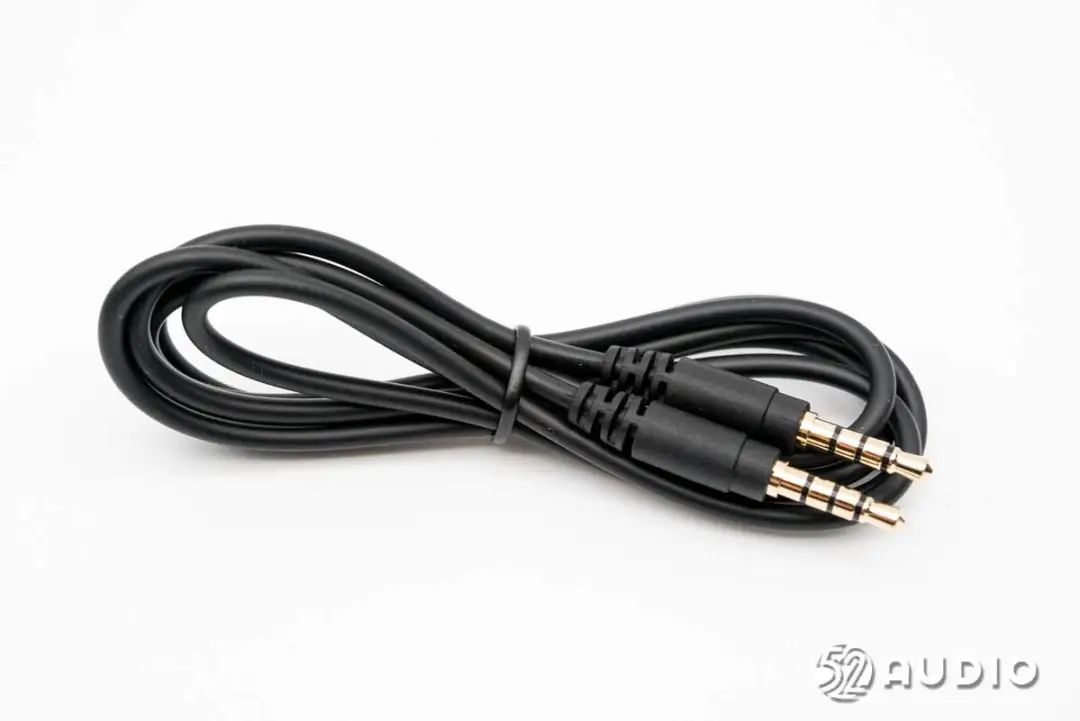

3.5mm to 3.5mm音频线，用于有线播放音频。
XIBERIA西伯利亚K02BS头戴式游戏耳机外观一览，采用了黑银配色，蓝色点缀，搭配炫酷涂装，极具游戏科技感。

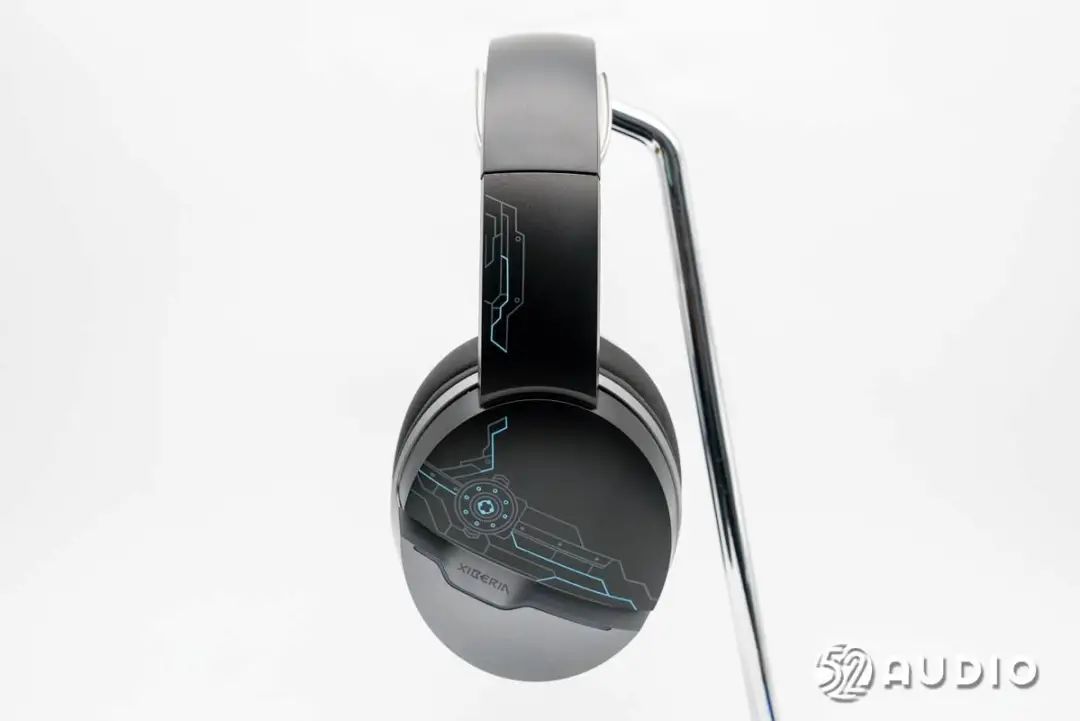

机身右侧外观一览，采用了独特的半圆形悬挂，与背壳一分为二，同时设计有炫酷游戏涂装和品牌LOGO。

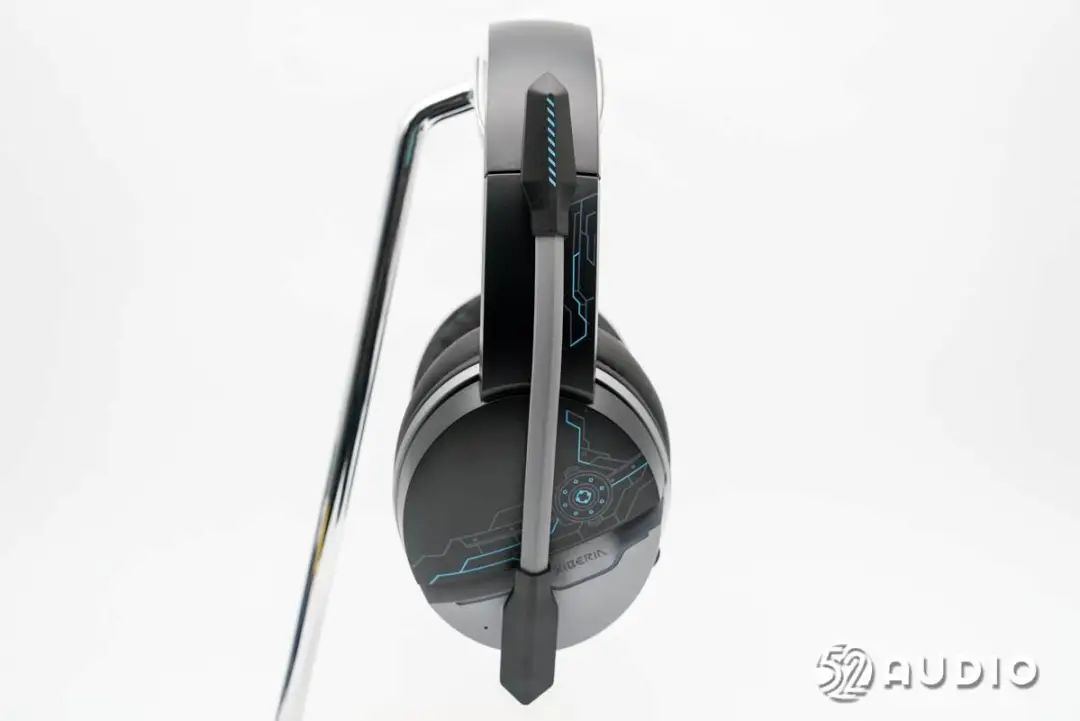

机身左侧外观一览，设置有吊杆麦克风，支持旋转和弯曲调节，满足个性化需求。

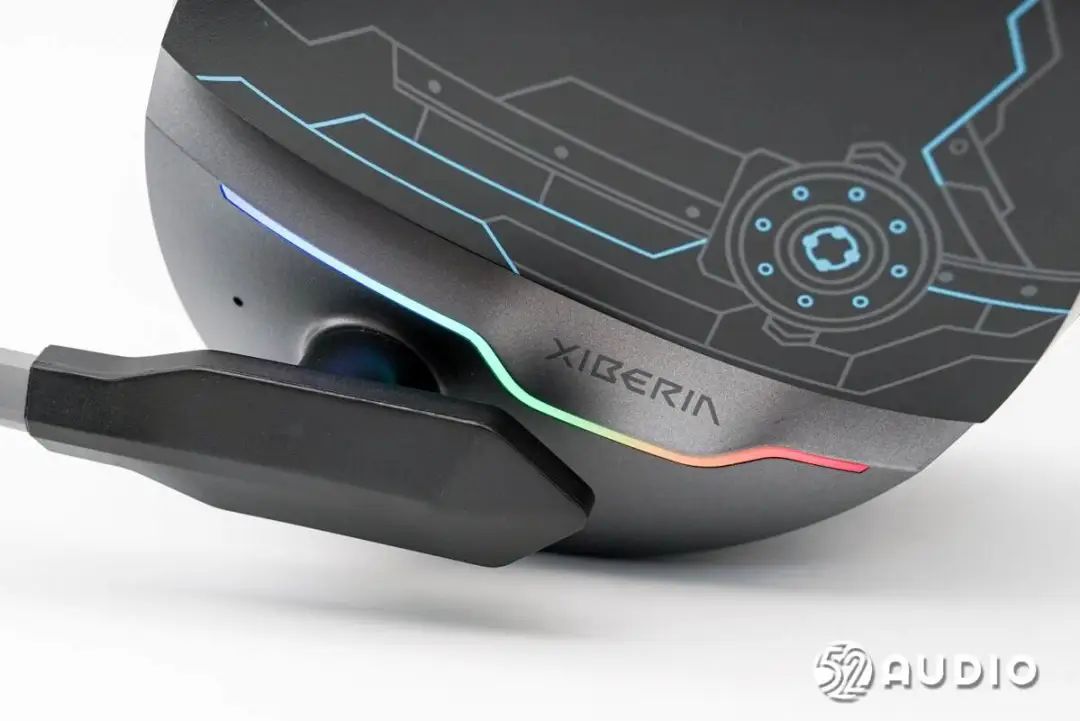

机身背部的RGB炫彩氛围灯特写。

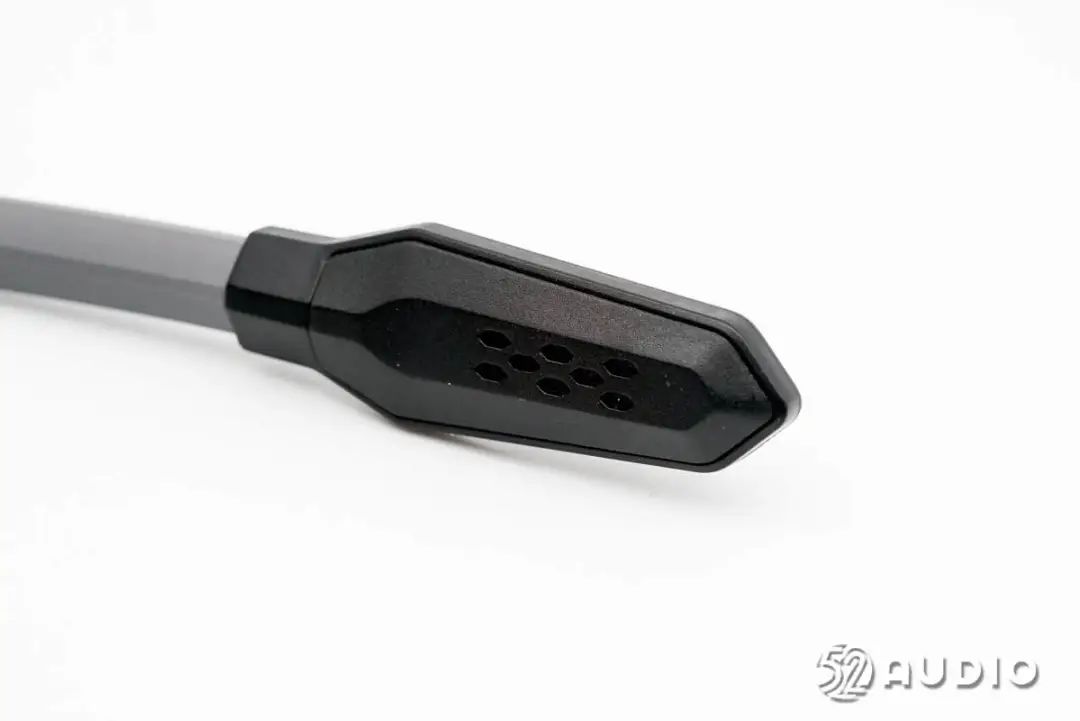

吊杆麦克风内侧拾音孔特写。

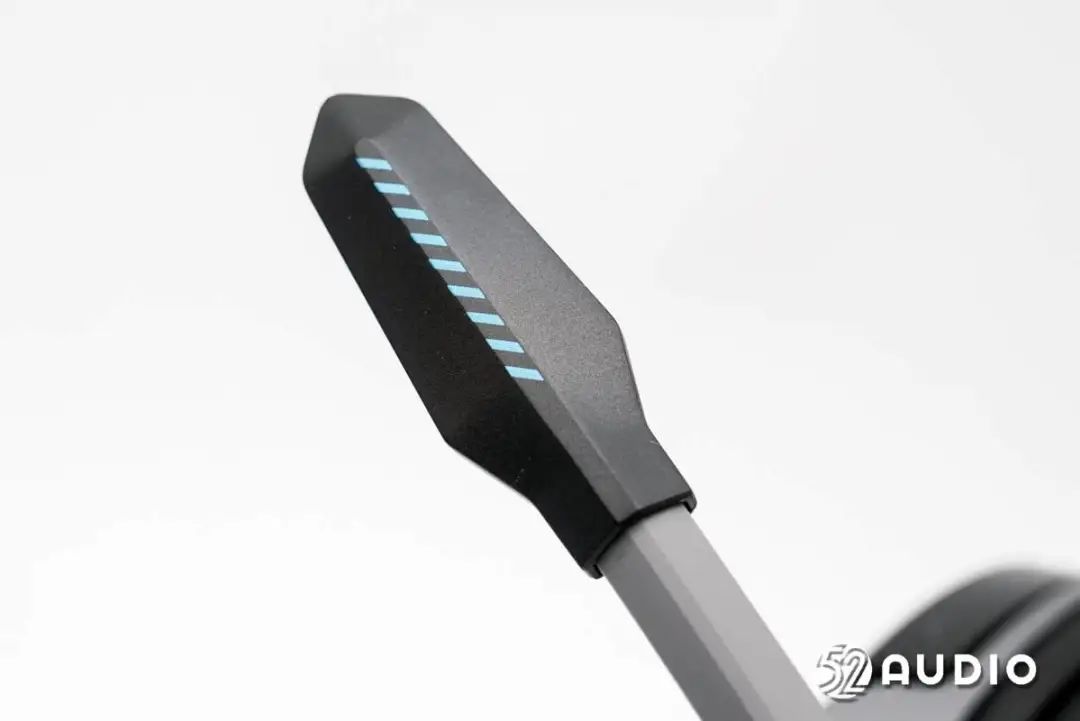

吊杆麦克风背部设计有类似氛围灯的涂装。

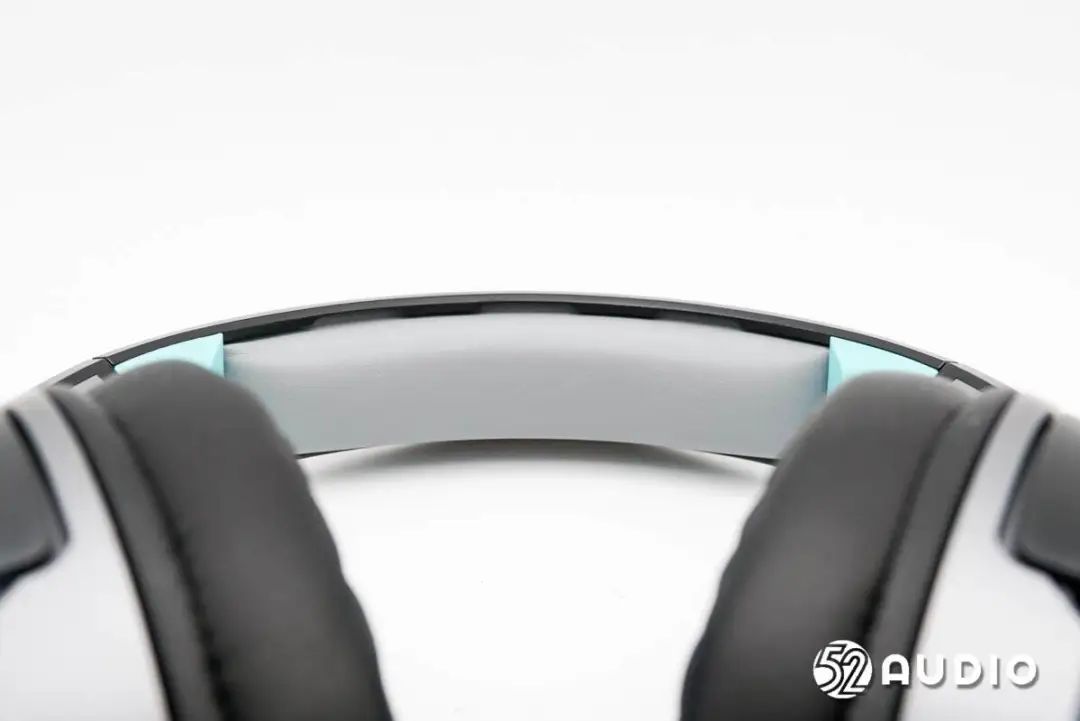

耳机头梁内侧设置有较厚的头垫，有效分散头部压力，提升长久佩戴的舒适性。

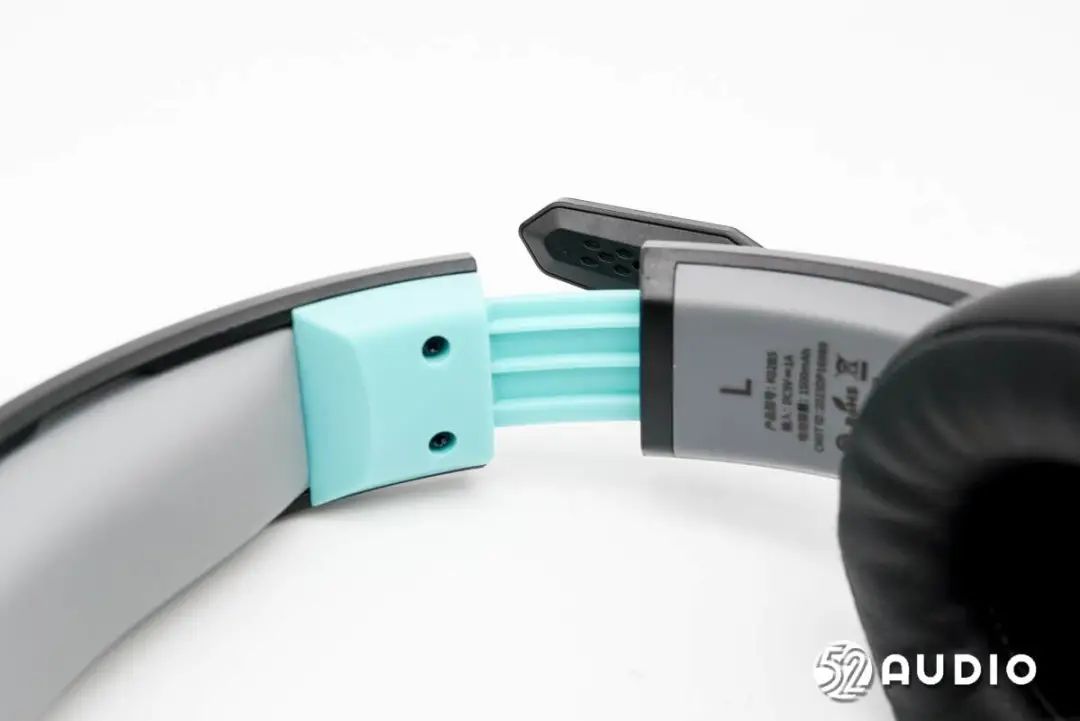

头梁支持长短调节，满足不同用户的使用需求。
耳罩采用了蛋白皮材质，内部填充非常柔软，体积也较大，提供优异的包裹性。

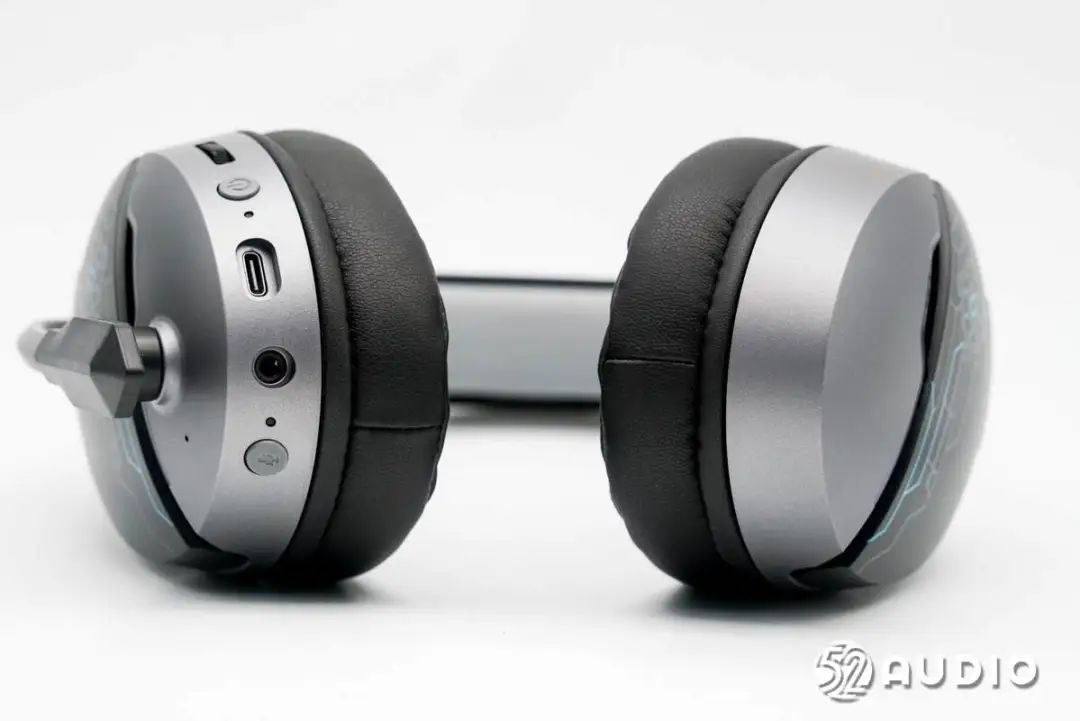

耳壳采用了银色配置，类金属喷砂质感。左侧耳壳底部设置功能按键和功能接口。

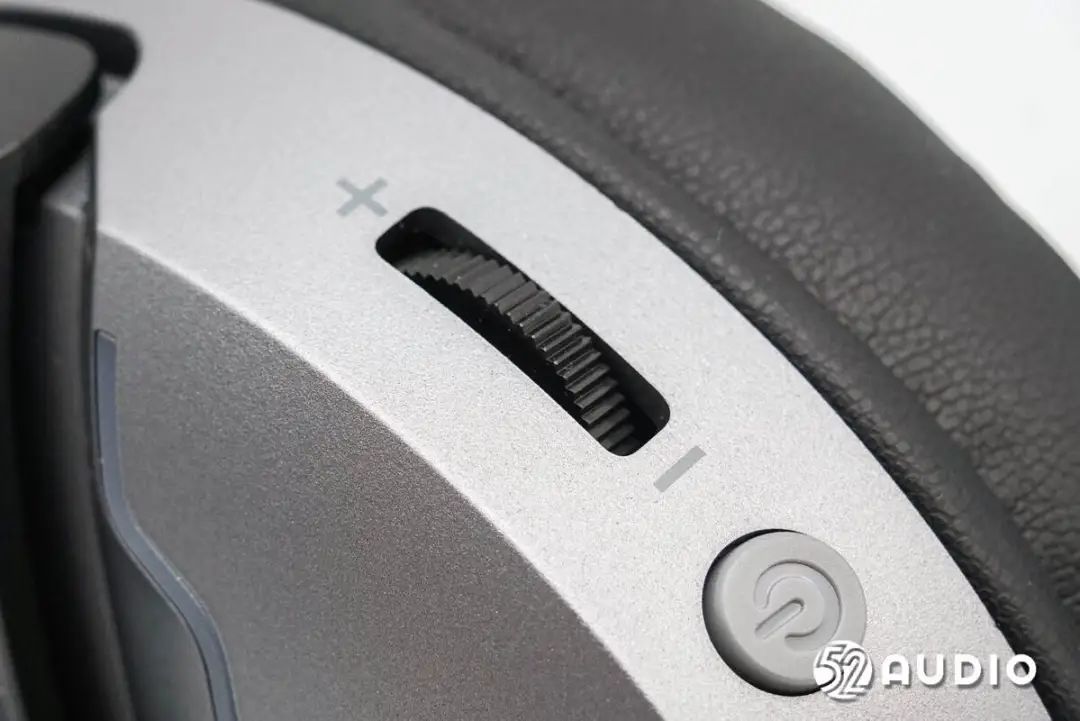

音量调节采用了滚轮设计，操控更加便捷。

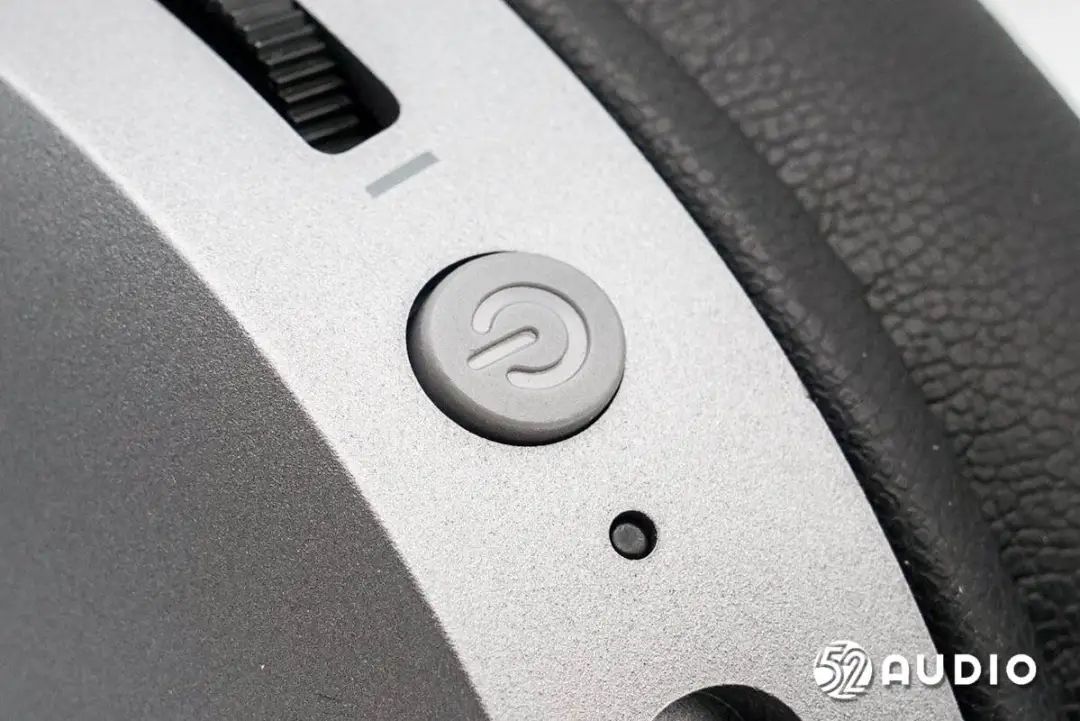

电源键特写，旁边设置有指示灯反馈工作状态。

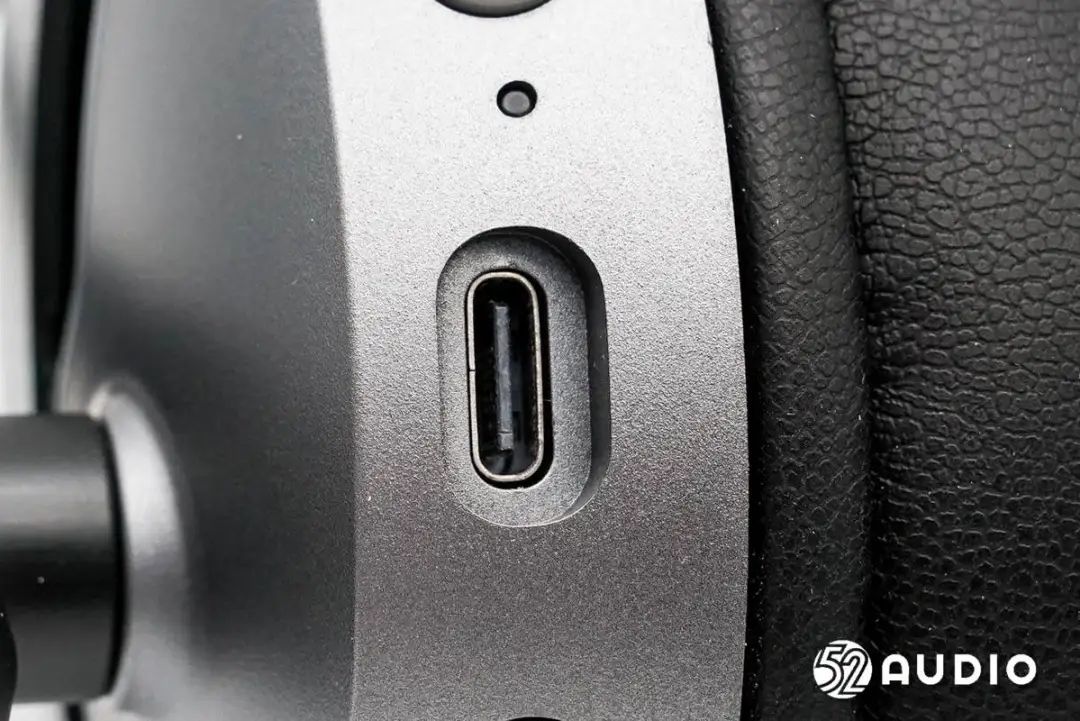

Type-C充电接口特写。

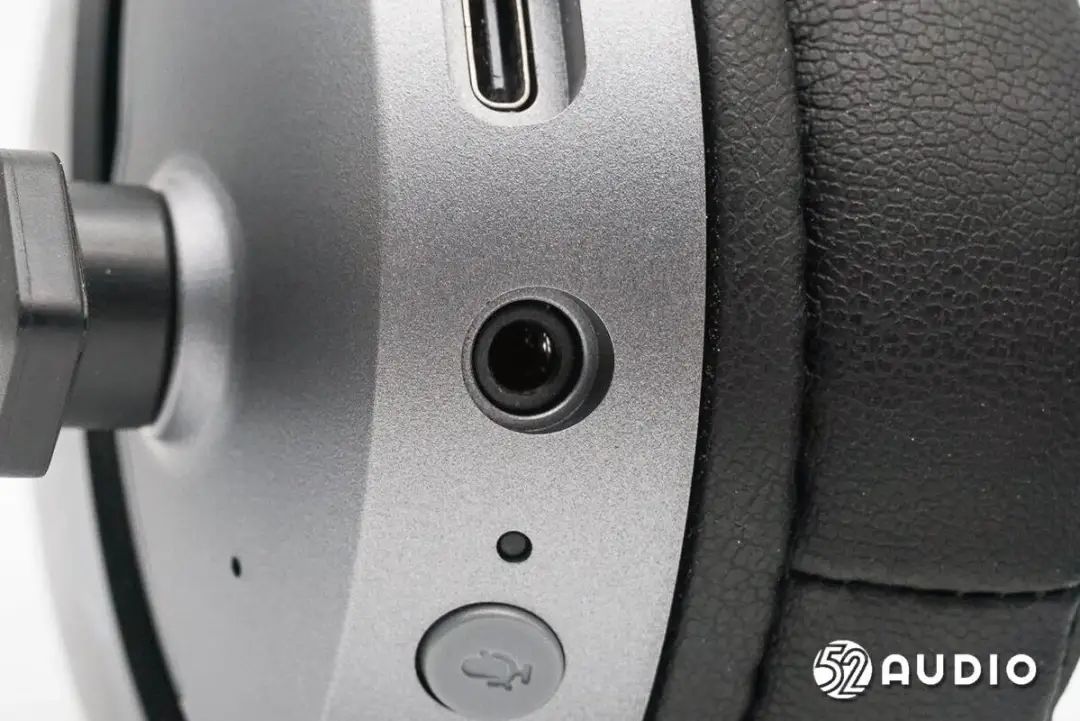

3.5mm音频输入接口特写。

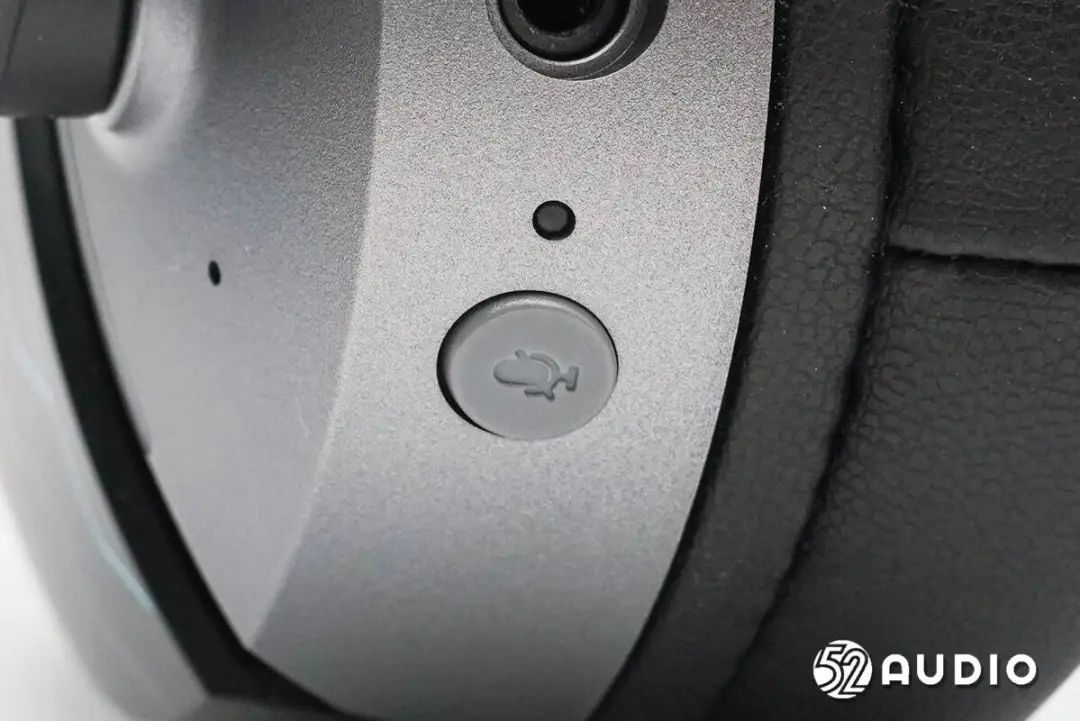

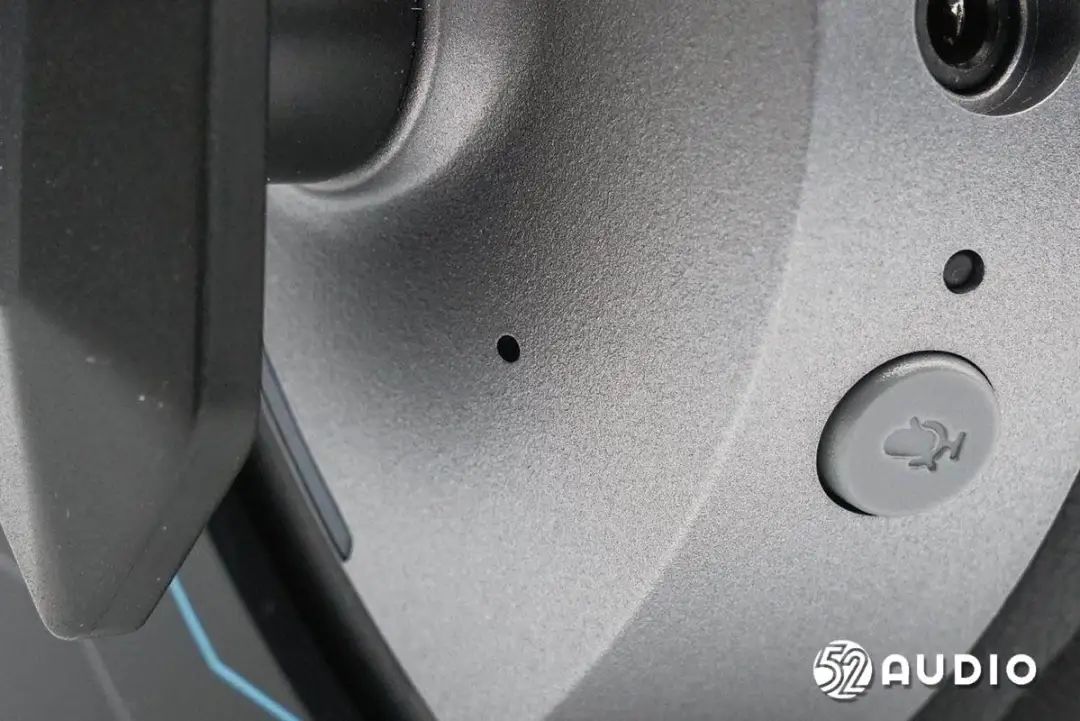

麦克风开关按键和指示灯特写。
左侧耳壳上的泄压孔特写。

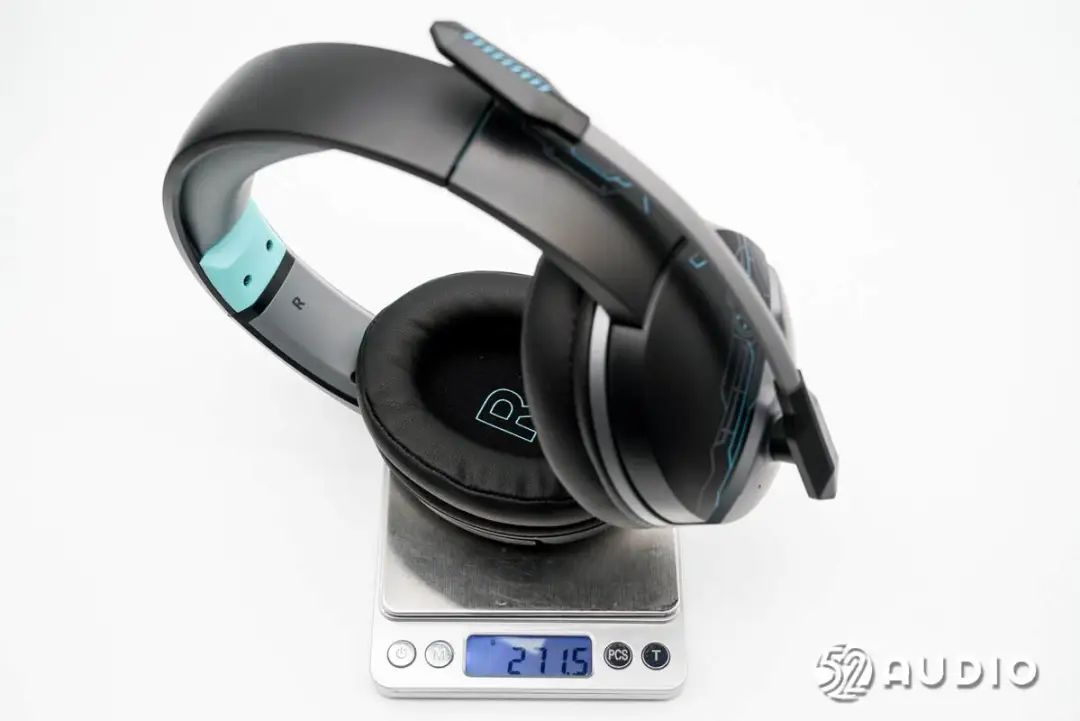

经我爱音频网实测，XIBERIA西伯利亚K02BS头戴式游戏耳机重量约为271.5g。

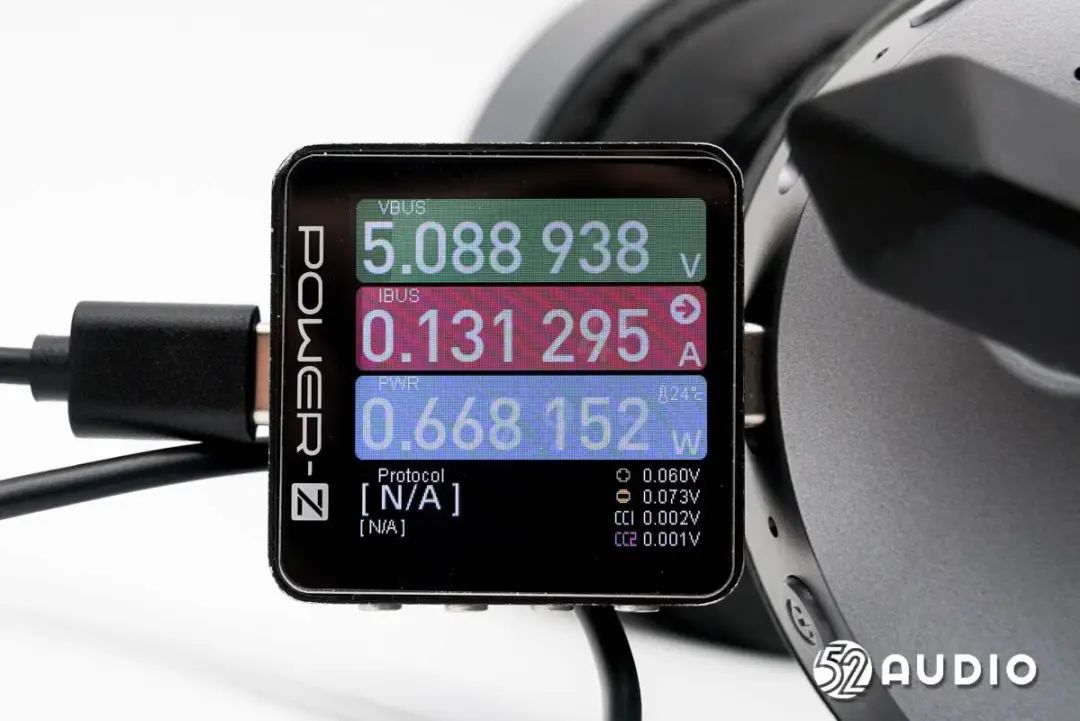

我爱音频网采用CHARGERLAB POWER-Z KM003C对XIBERIA西伯利亚K02BS头戴式游戏耳机进行充电测试，输入功率约为0.67W。
二、XIBERIA西伯利亚K02BS头戴式游戏耳机拆解
通过开箱，我们了解了XIBERIA西伯利亚K02BS头戴式游戏耳机的炫酷外观设计变化，下面进入拆解部分，看看内部结构配置信息~
头戴式耳机拆解

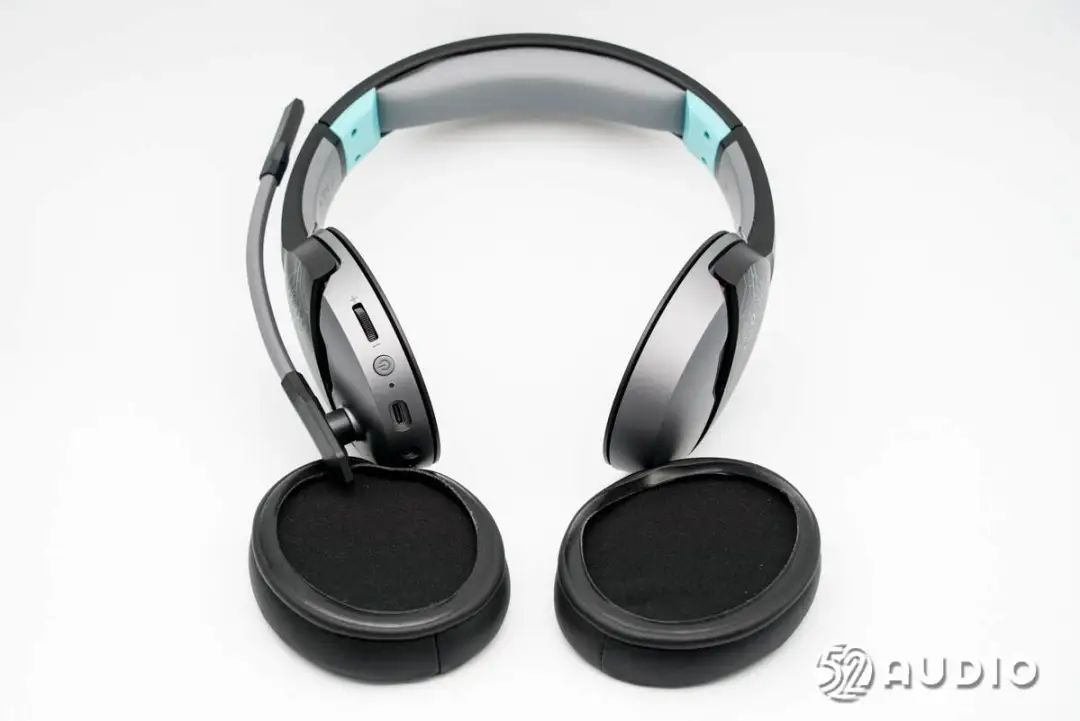

取掉两只耳罩。
耳罩内侧结构一览，通过皮套与耳壳固定。

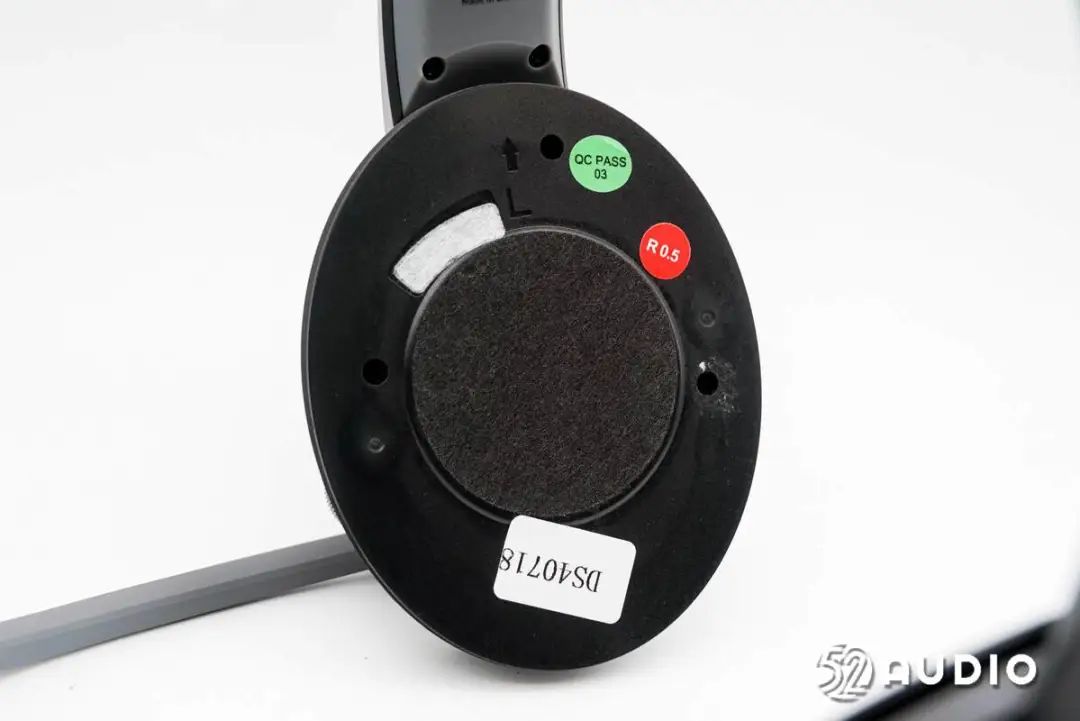

左侧音腔盖板结构一览，中间出音孔通过调音棉覆盖，同时起到防尘作用。

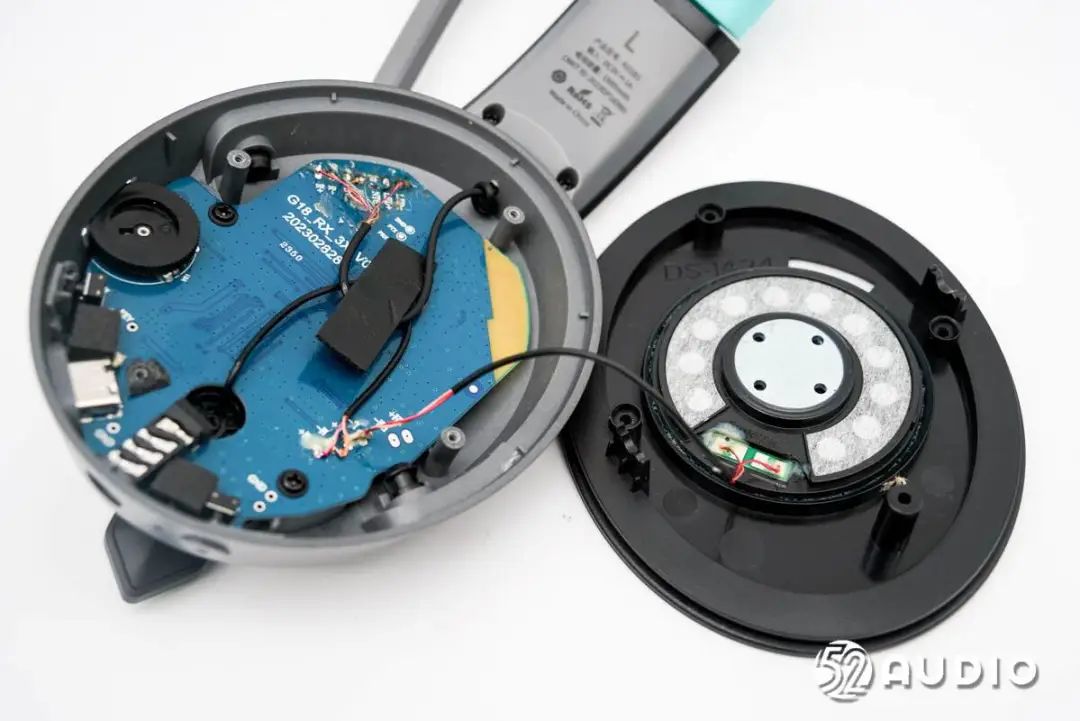

卸掉螺丝，打开腔体。

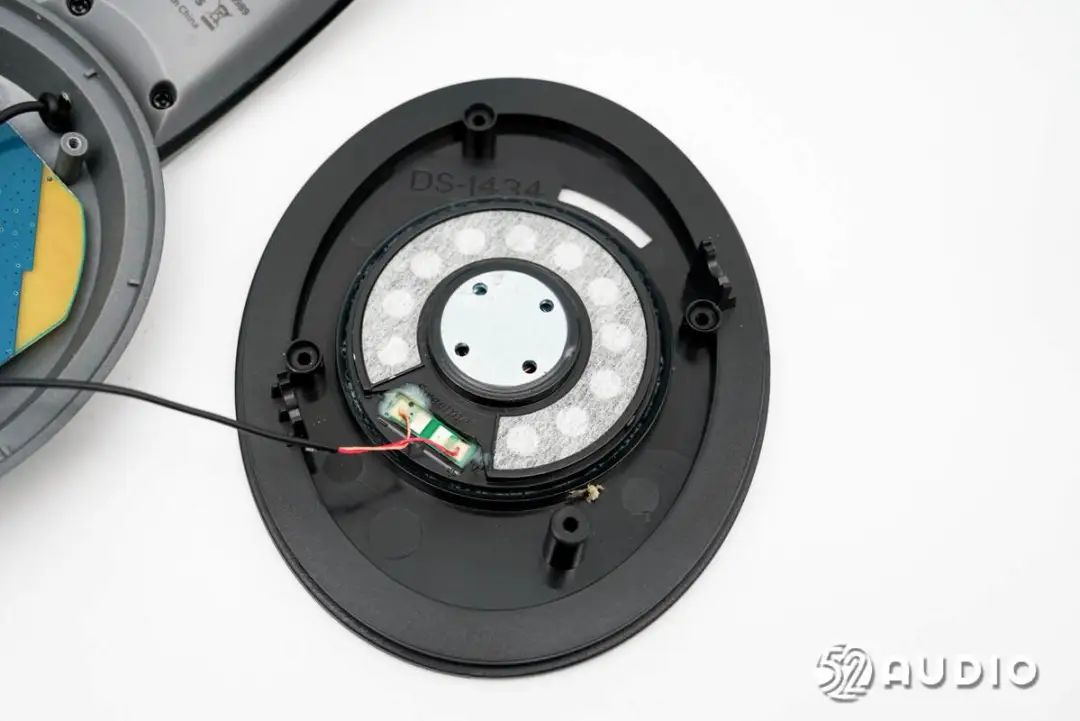

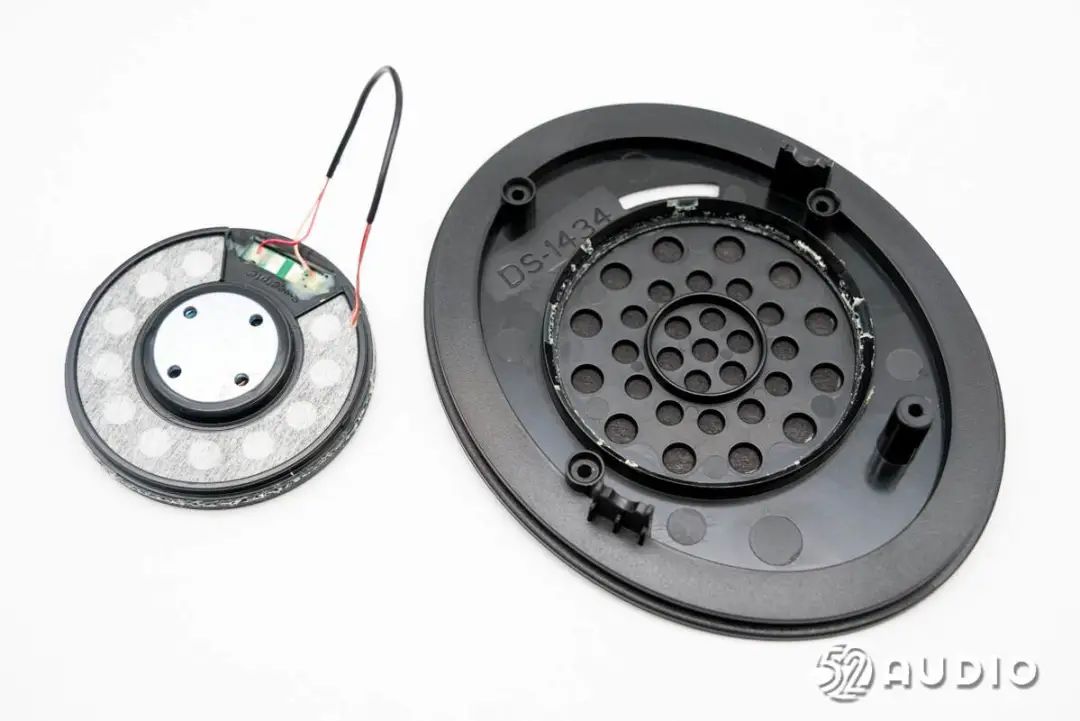

音腔盖板内侧扬声器单元结构一览。

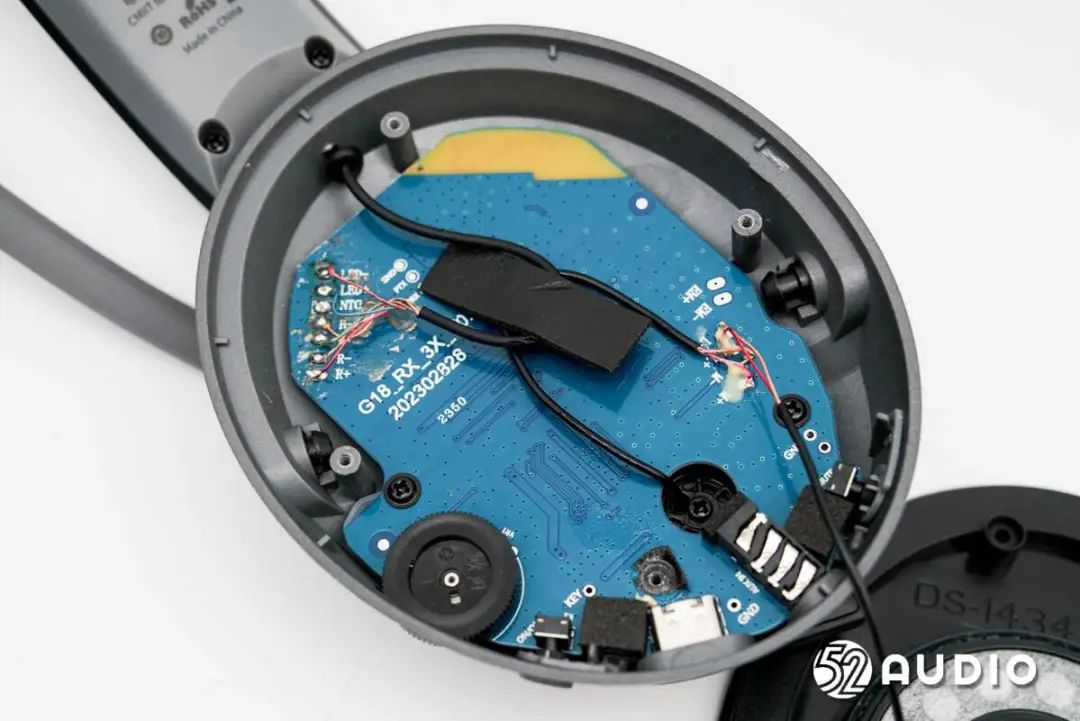

腔体内部设置主板单元。
取出扬声器。

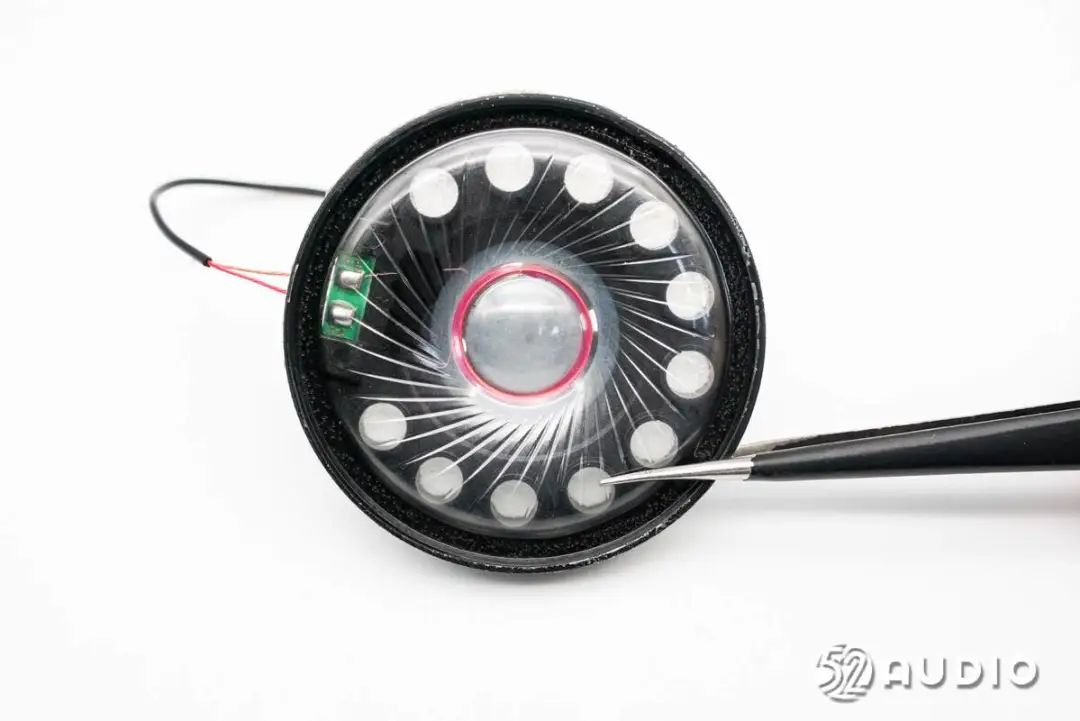

耳机搭载的动圈喇叭正面特写。

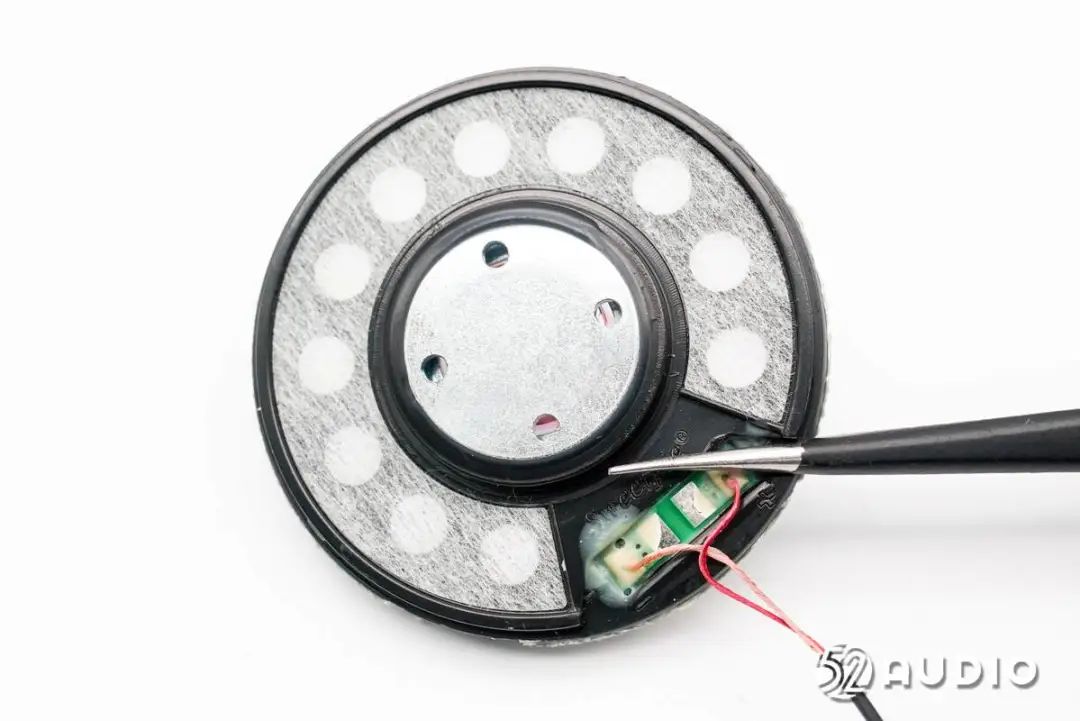

动圈喇叭背面特写，调音孔通过阻尼纸覆盖。

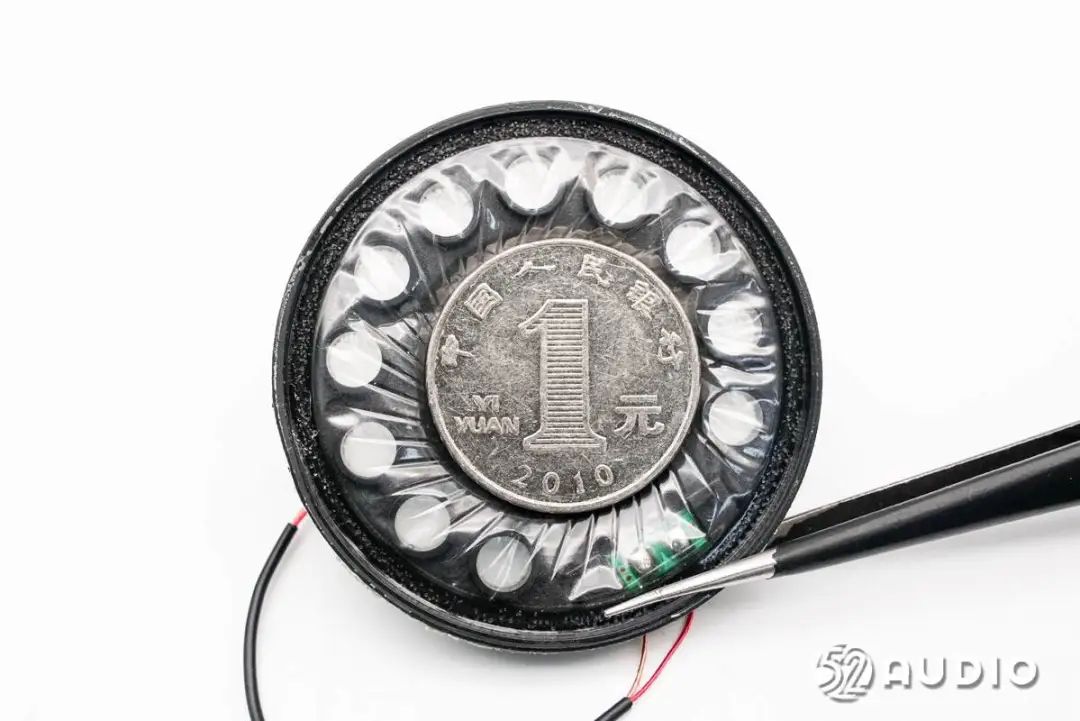

动圈喇叭与一元硬币大小对比。

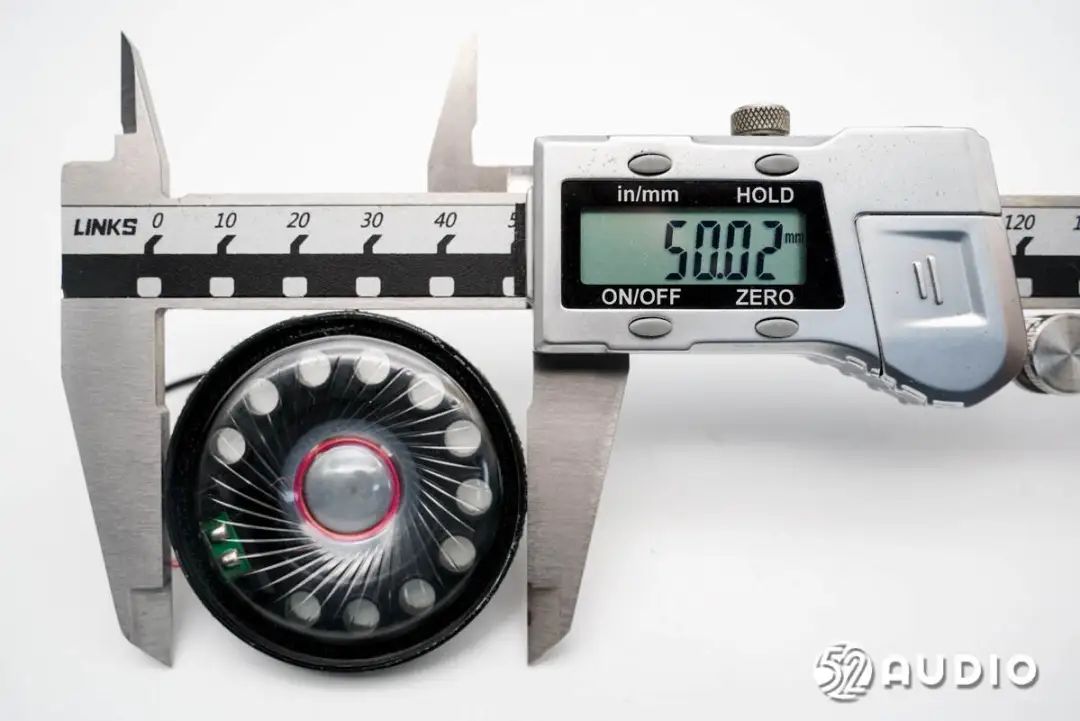

经我爱音频网实测，动圈喇叭直径约为50mm。

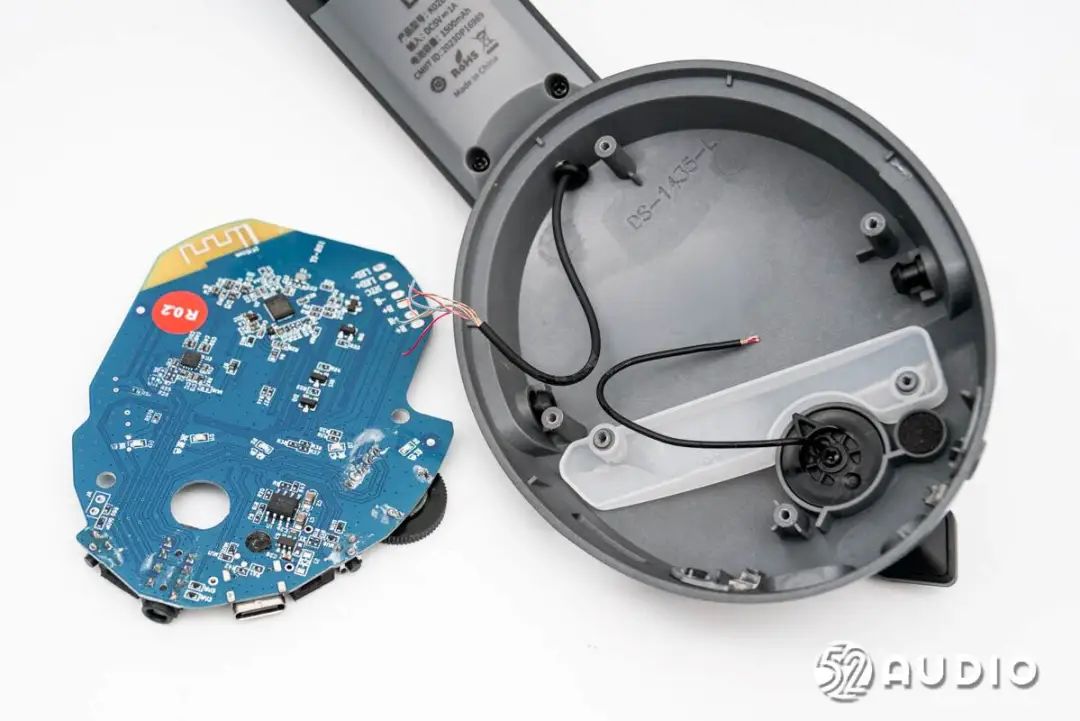

断开导线，取出腔体内部的主板单元。

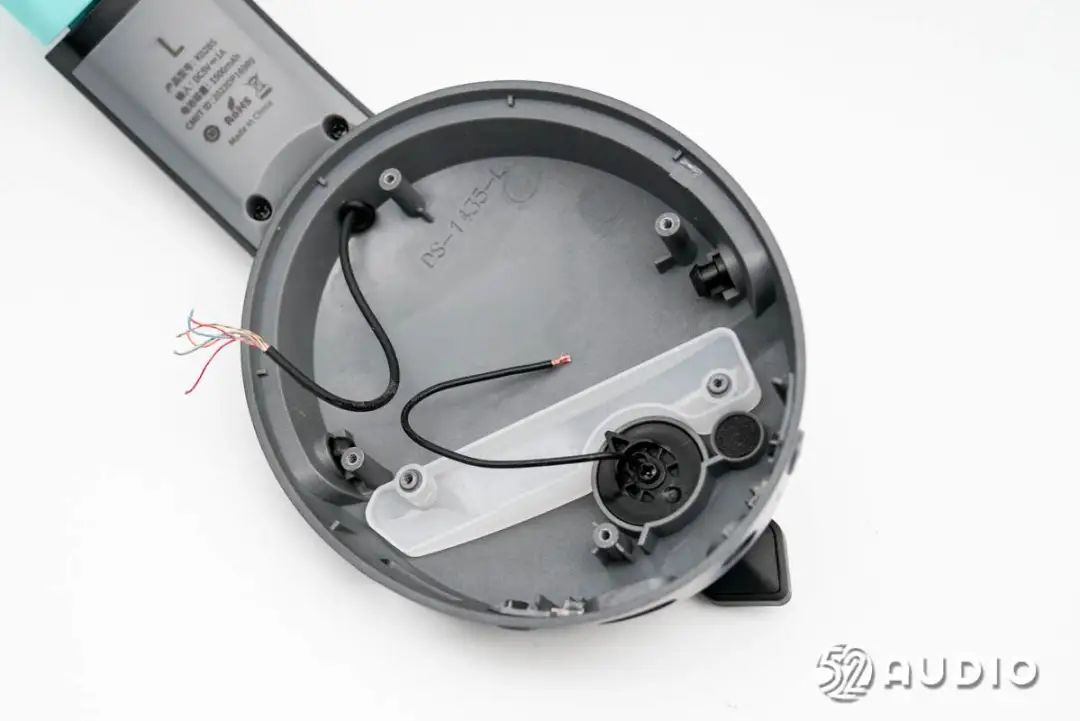

腔体底部结构一览，RGB氛围灯内侧设置有导光柱结构。

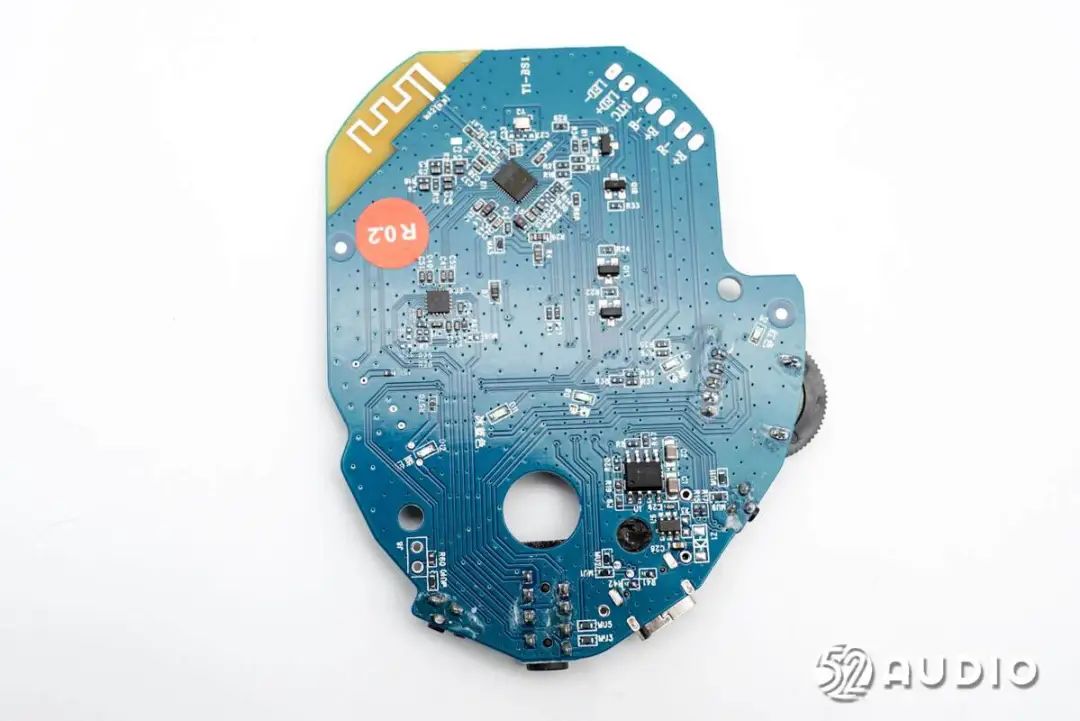

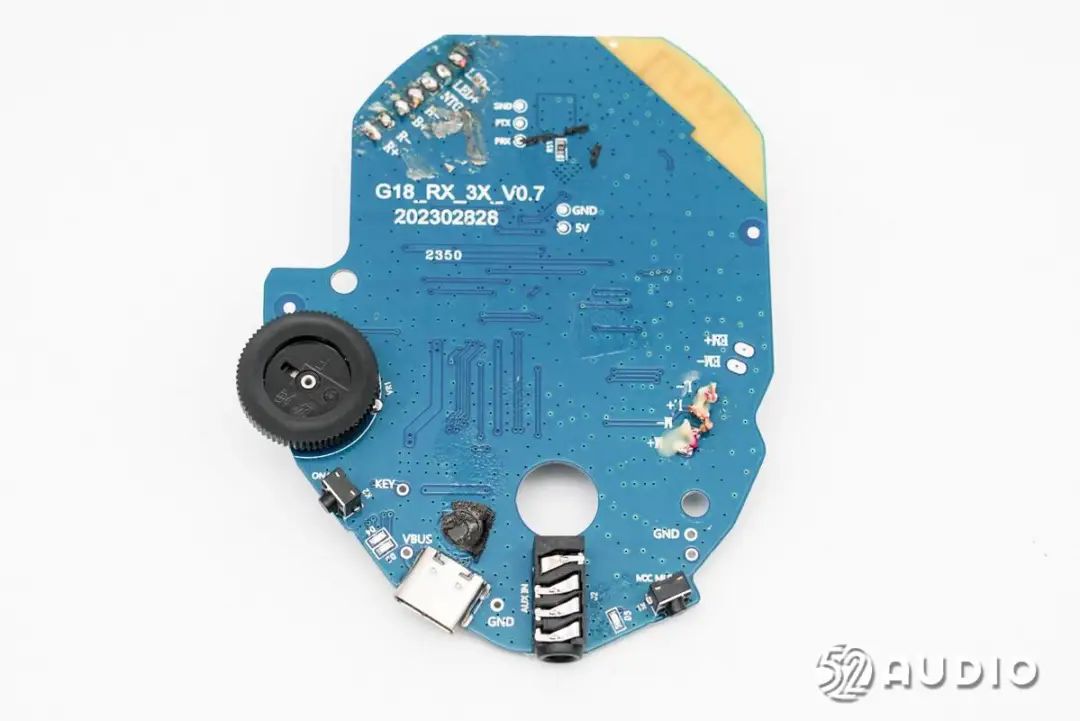

耳机主板一侧电路一览。
耳机主板另外一侧电路一览。

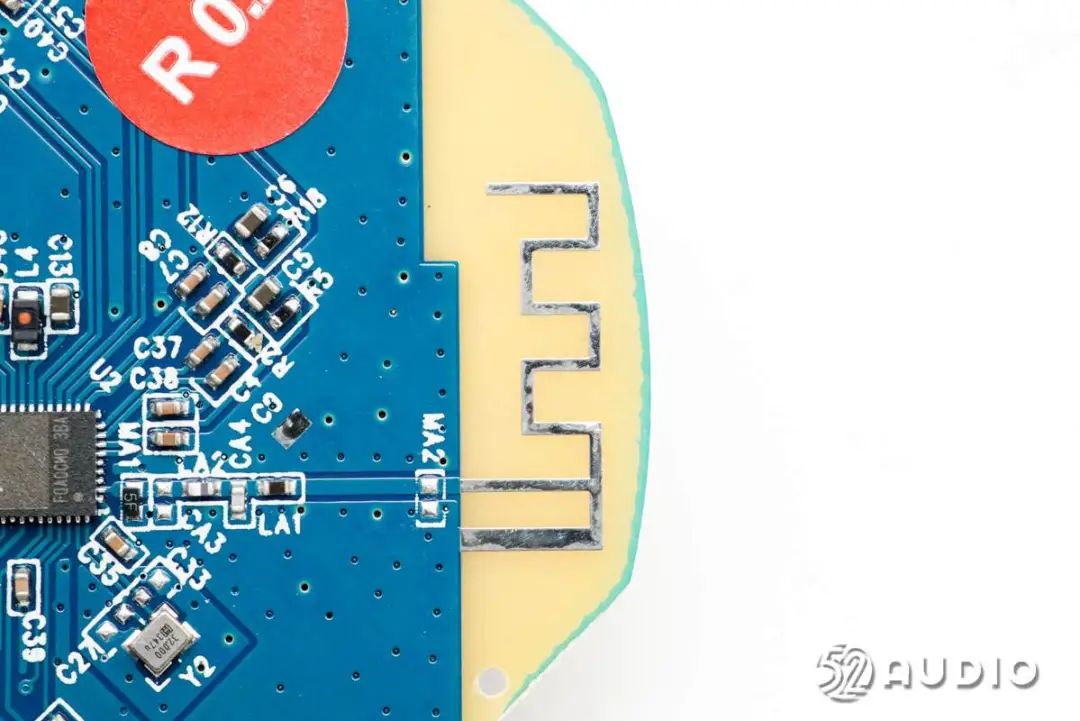

板载蓝牙天线特写。
蓝牙主控特写，丝印信息被抹除，无法获取详细信息。
24.000MHZ的晶振特写，为蓝牙芯片提供时钟。
TI德州仪器TPA6132A2立体声耳机放大器，内置电荷泵转换负电压，输出不需要隔离电容，提供更好的频率响应，并且支持上电噪声抑制。

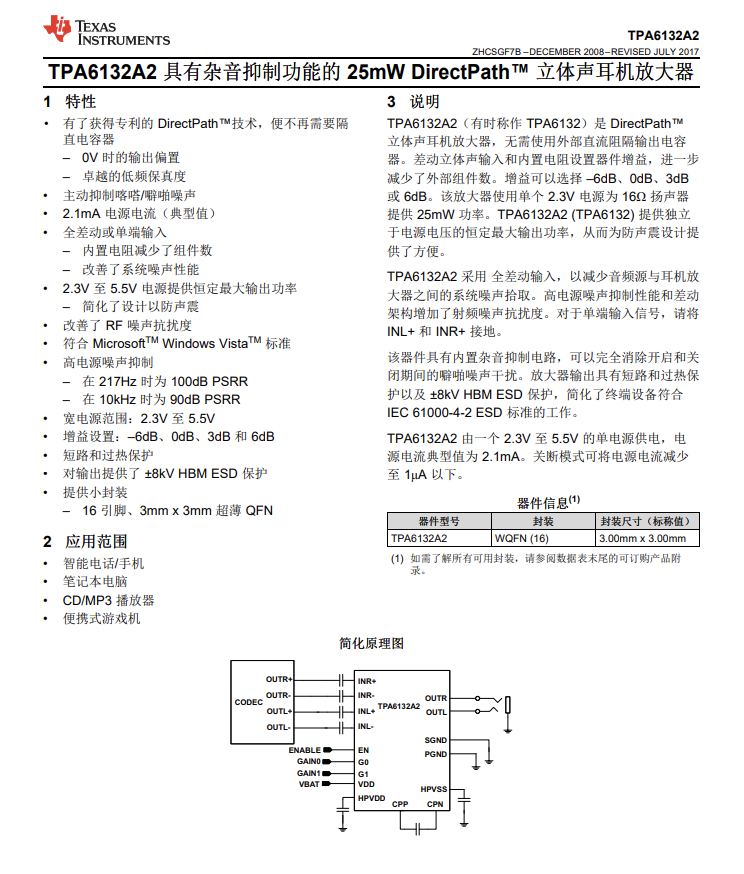

TI德州仪器TPA6132A2详细资料图。
为RGB炫彩氛围灯提供光源的灯珠特写，总共设置有五颗，包括蓝色、冰蓝色、绿色、黄色、红色灯珠。

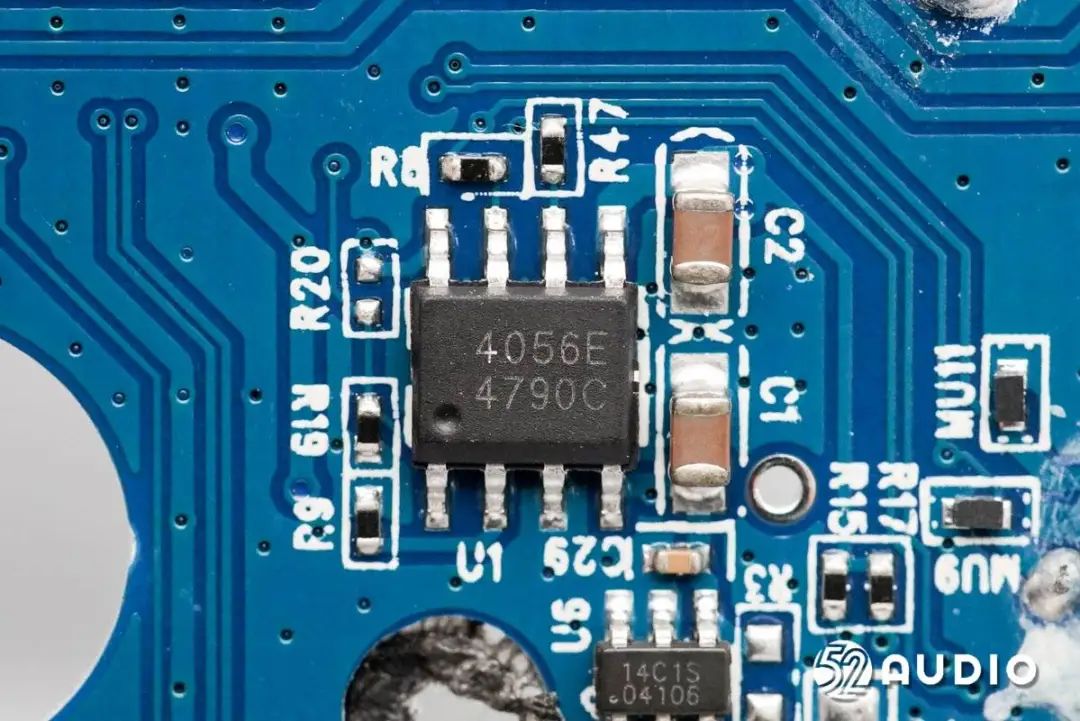

丝印4056E的锂电池充电芯片。

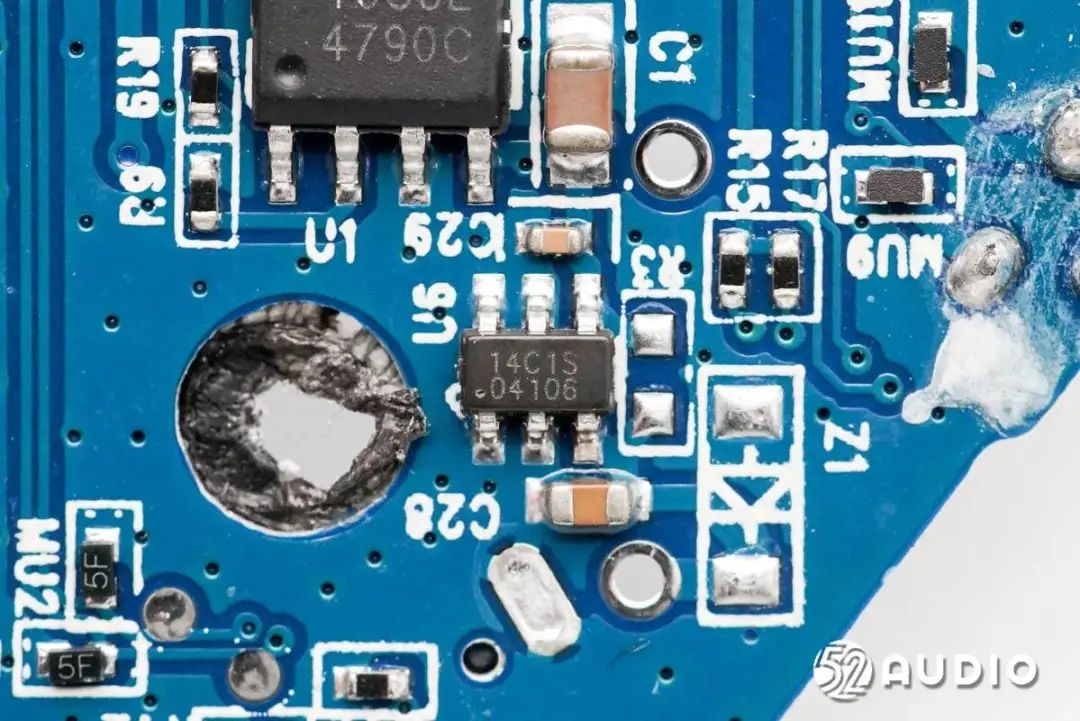

Prisemi芯导P14C1S过压过流保护IC，输入耐压高达32V，过压保护点为固定6V。

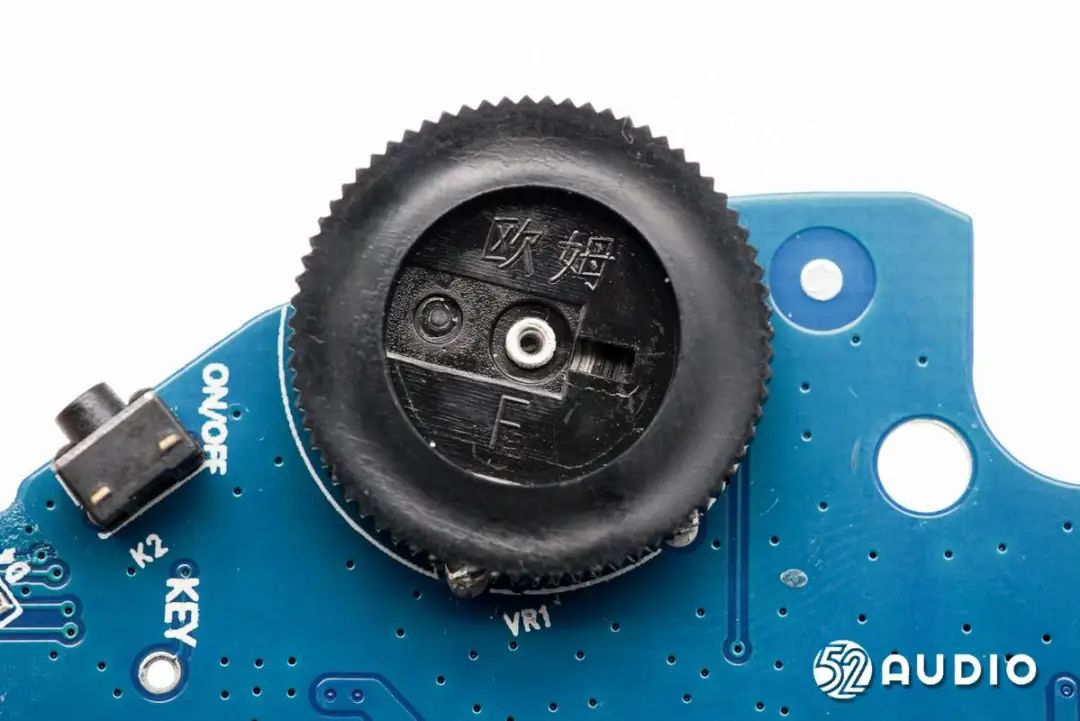

音量调节的滚轮特写。

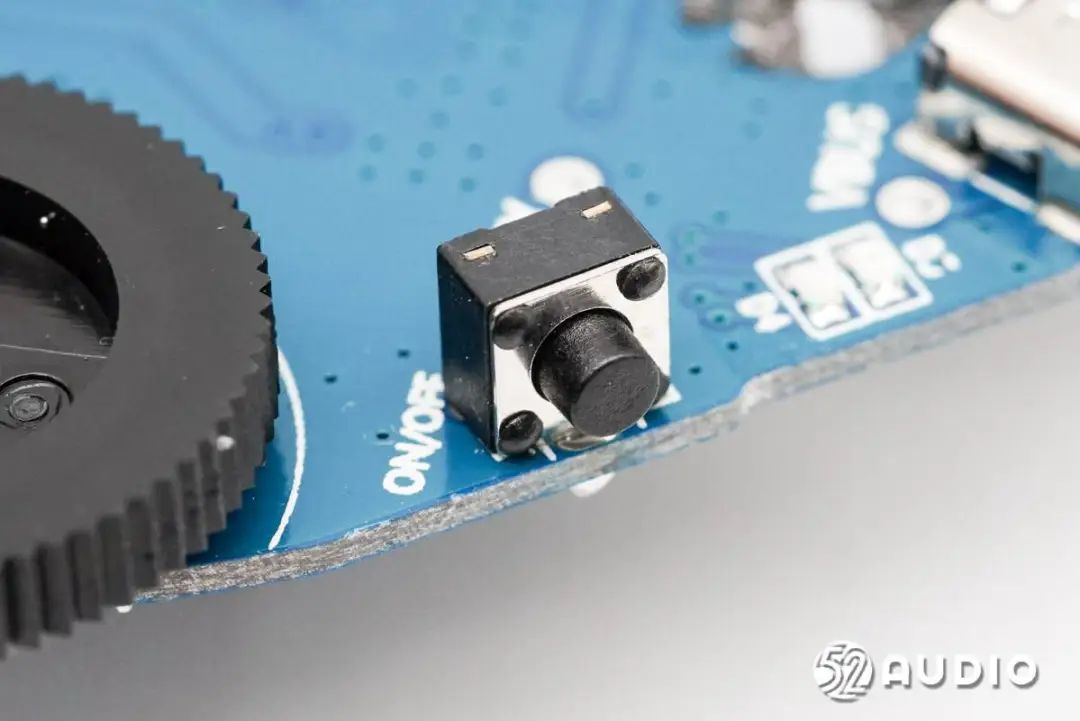

电源开关按键特写。

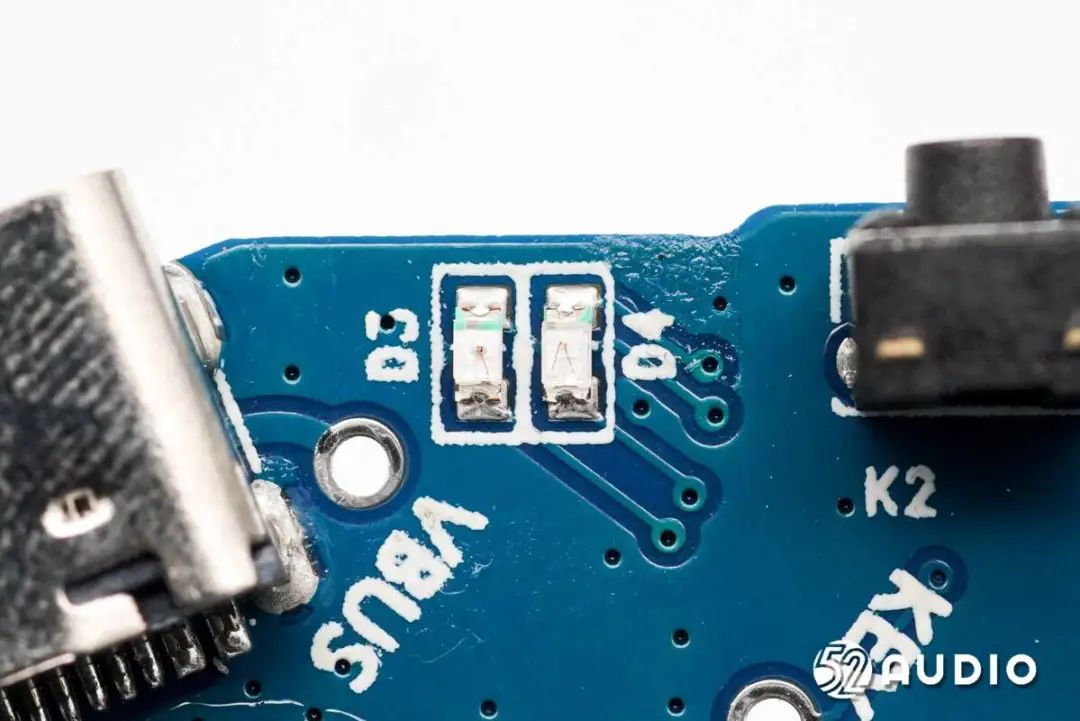

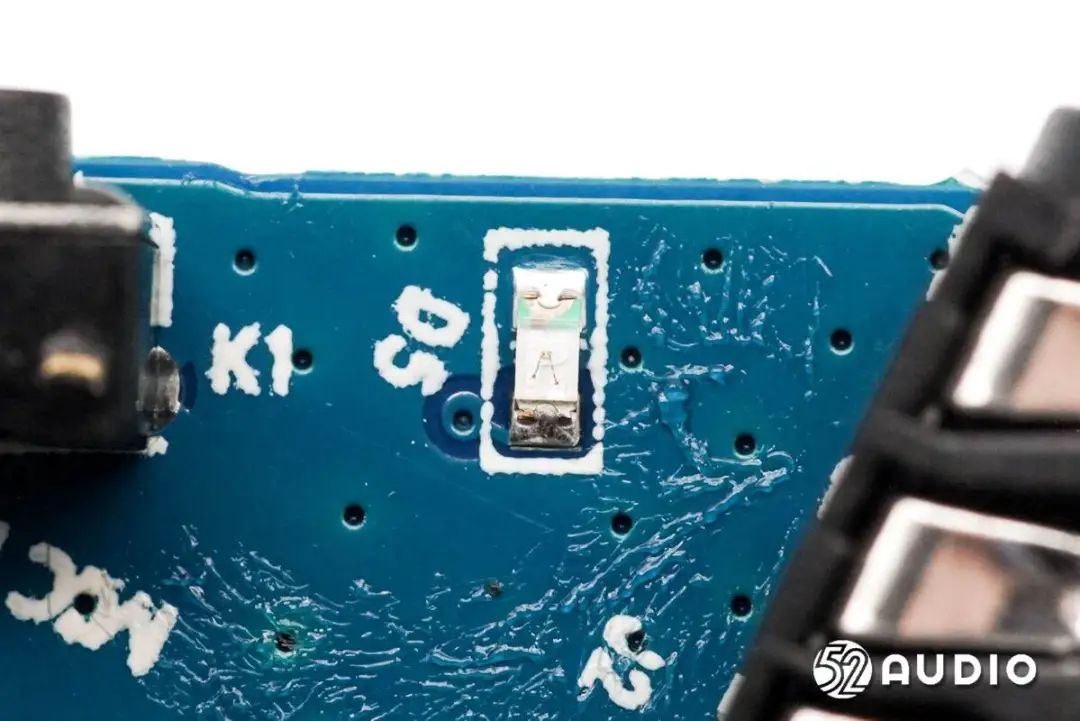

电源指示灯特写，用于反馈蓝牙配对状态。

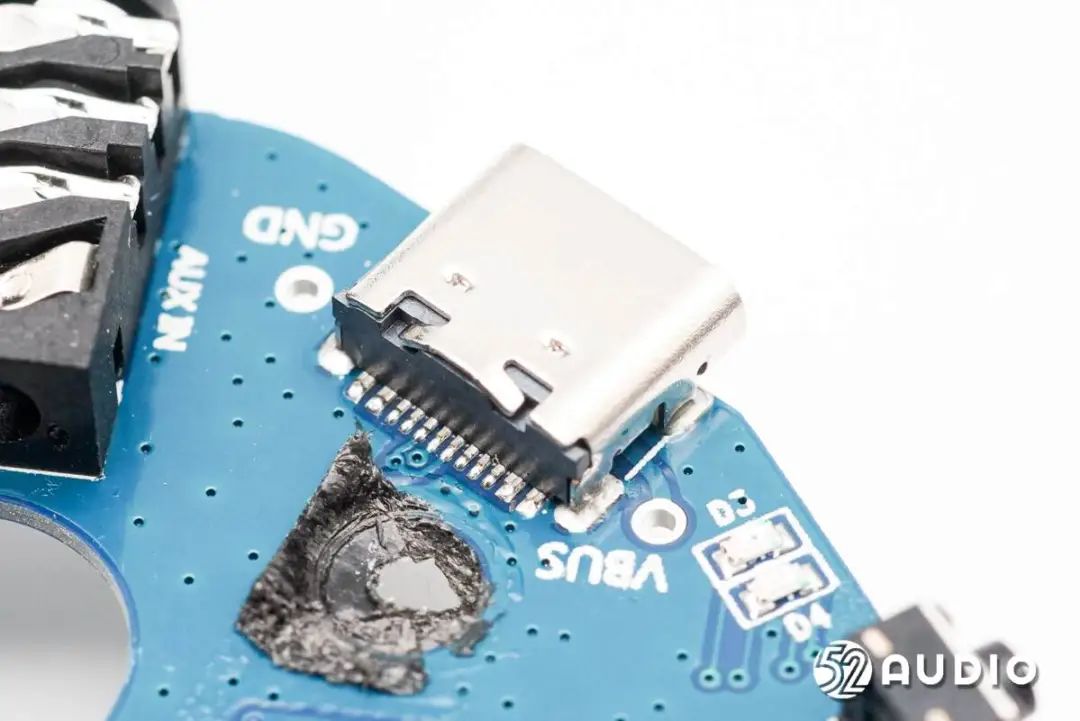

Type-C充电母座特写。

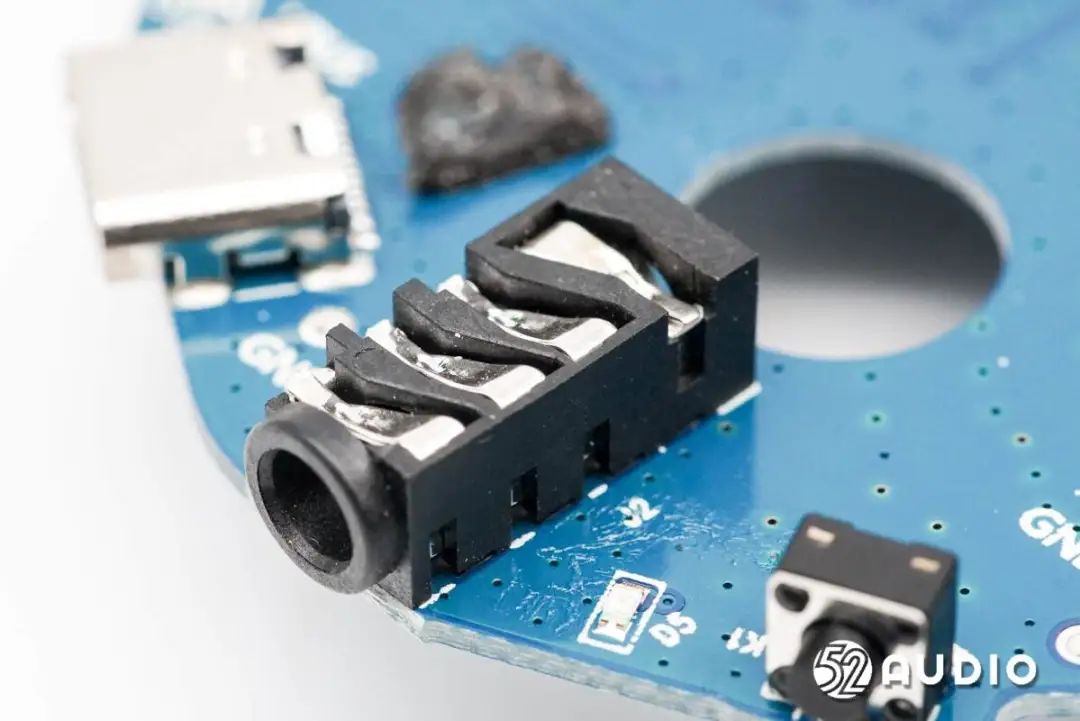

3.5mm音频接口母座特写。
麦克风静音开关特写。
麦克风静音开关指示灯特写。

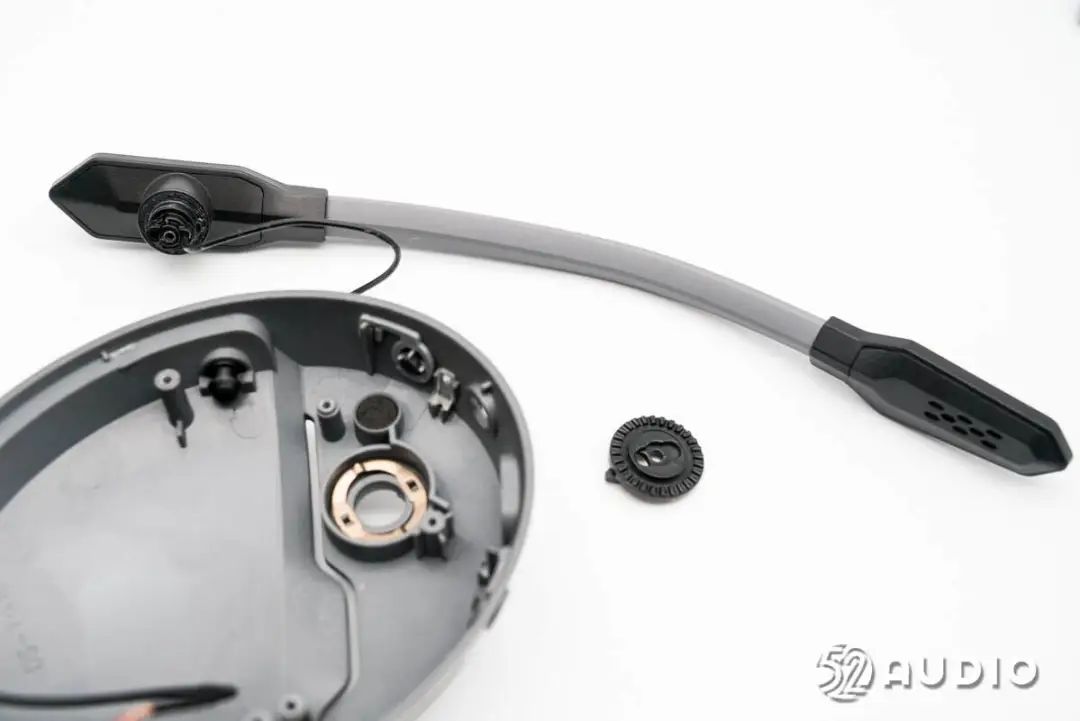

卸掉螺丝，取掉吊杆麦克风。

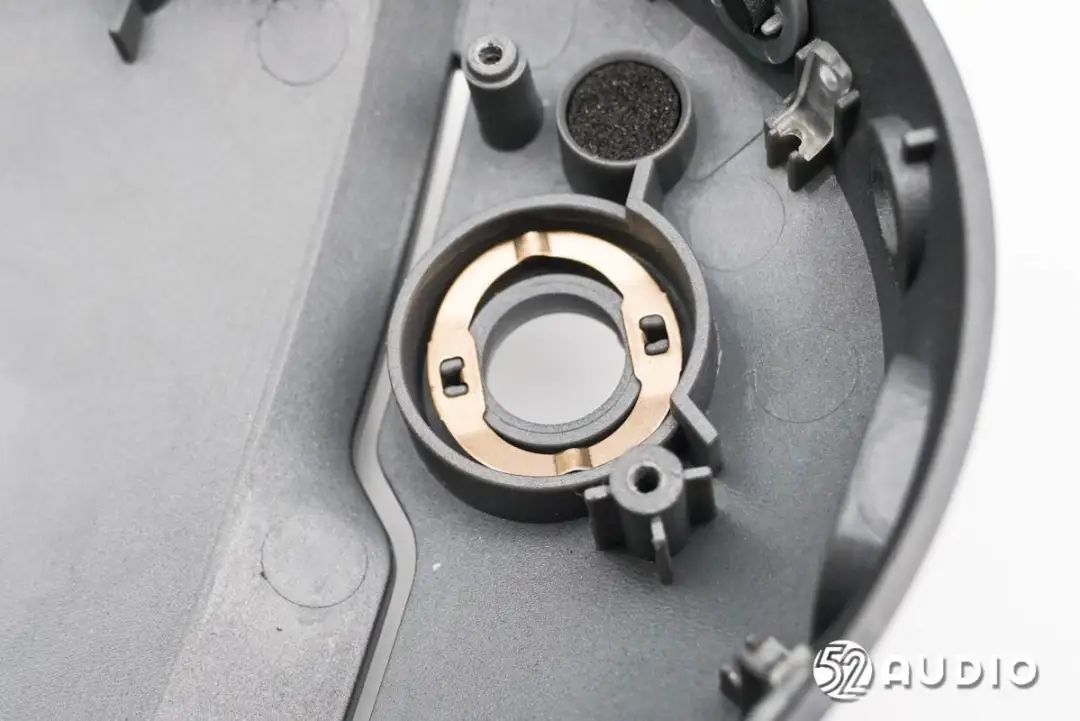

腔体内部的吊杆麦克风旋转结构特写。

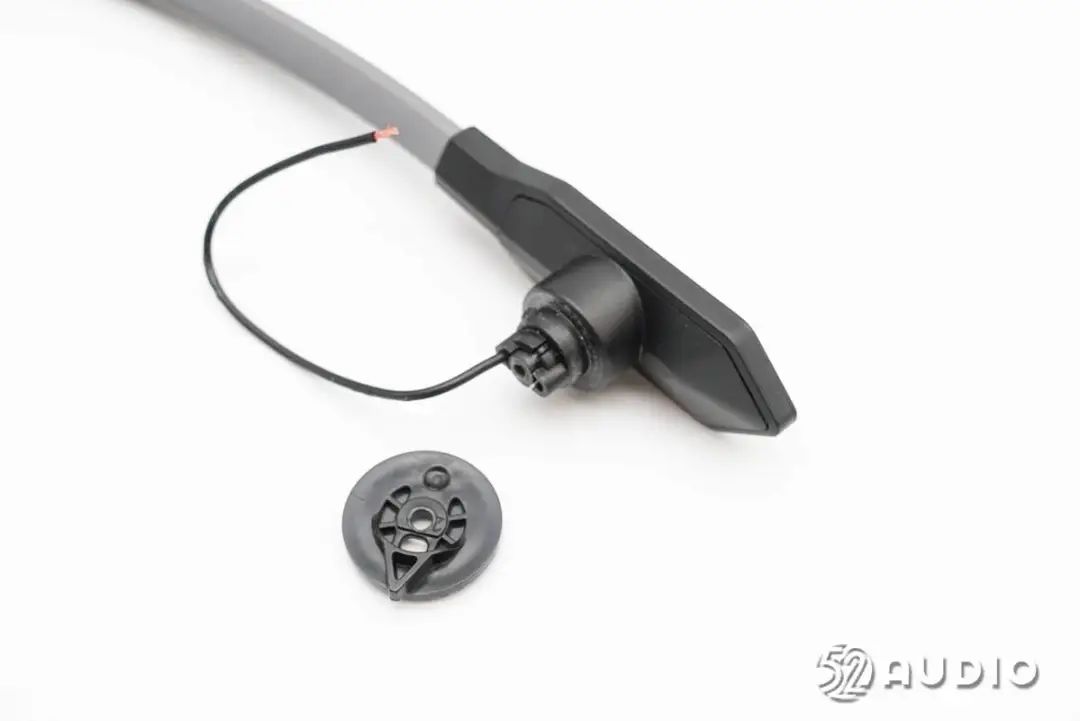

吊杆麦克风的旋转结构特写。

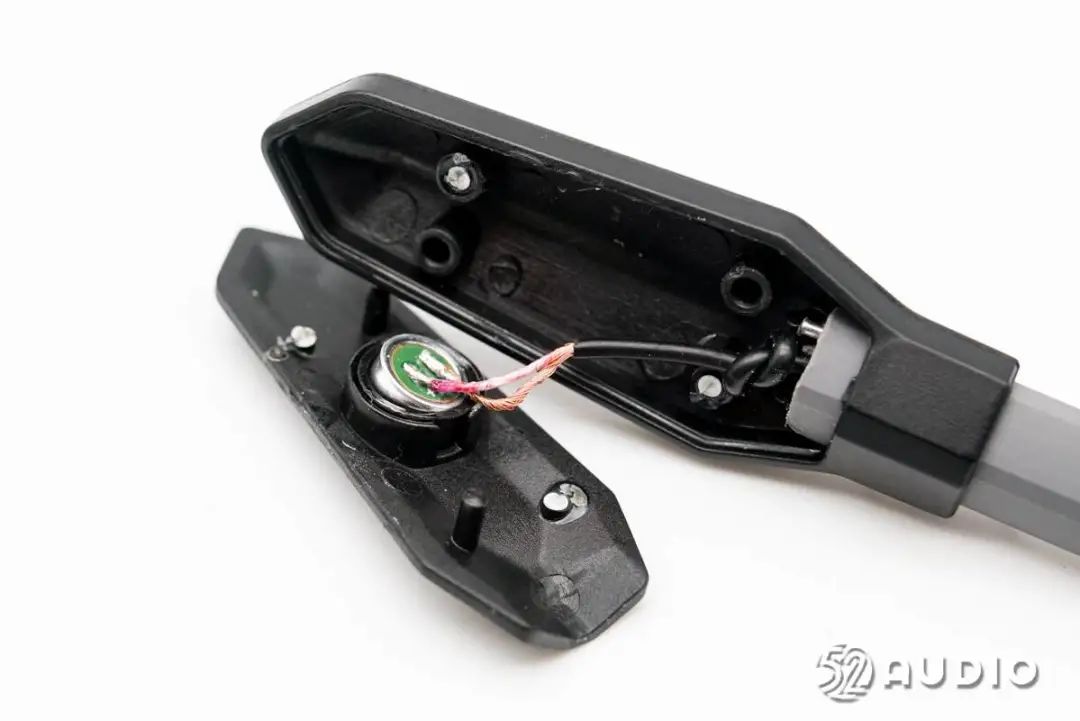

打开吊杆麦克风腔体，内部仅设置有拾音麦克风。

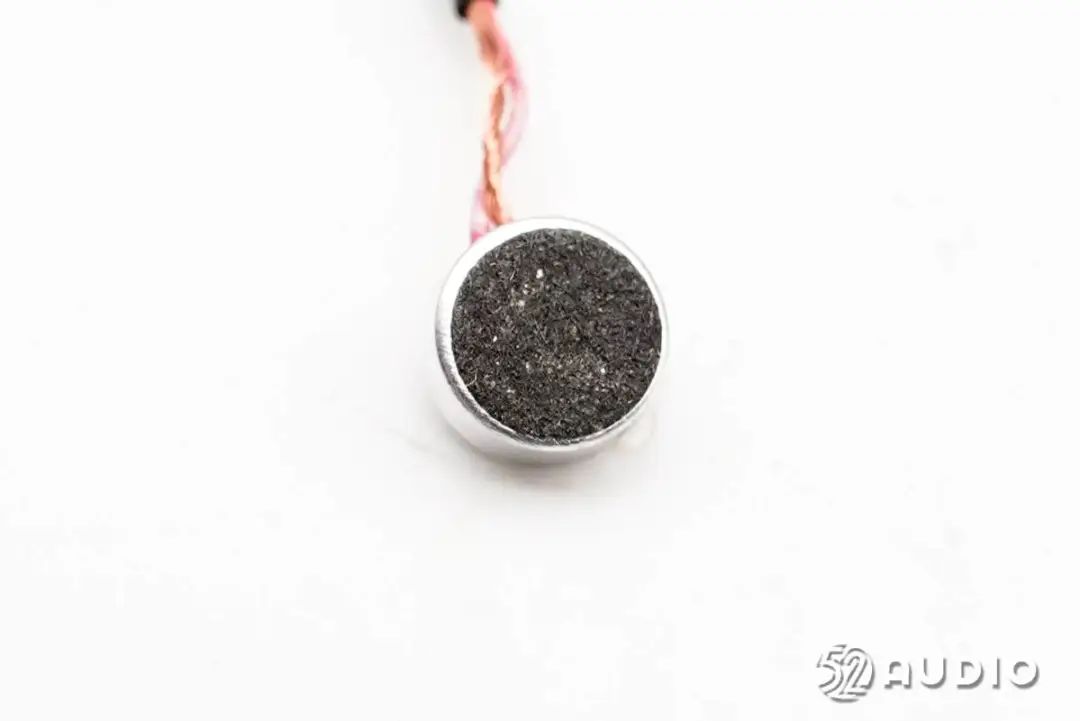

耳机内置的驻极体麦克风特写，用于语音通话功能拾音。

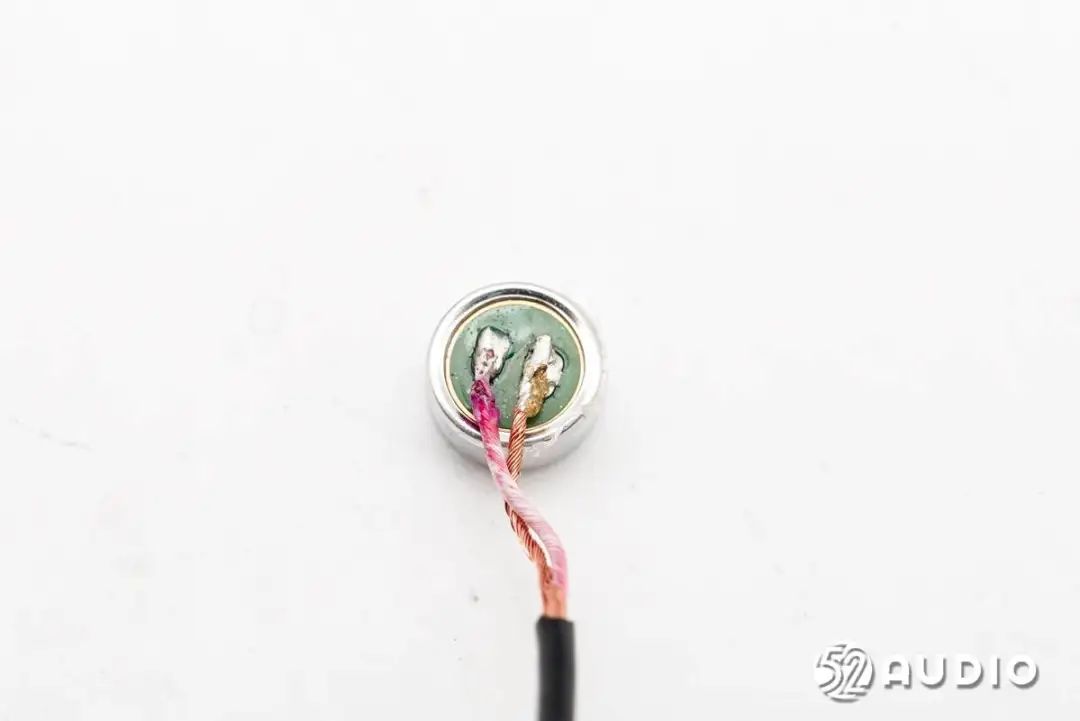

驻极体麦克风背面特写，与导线焊接。

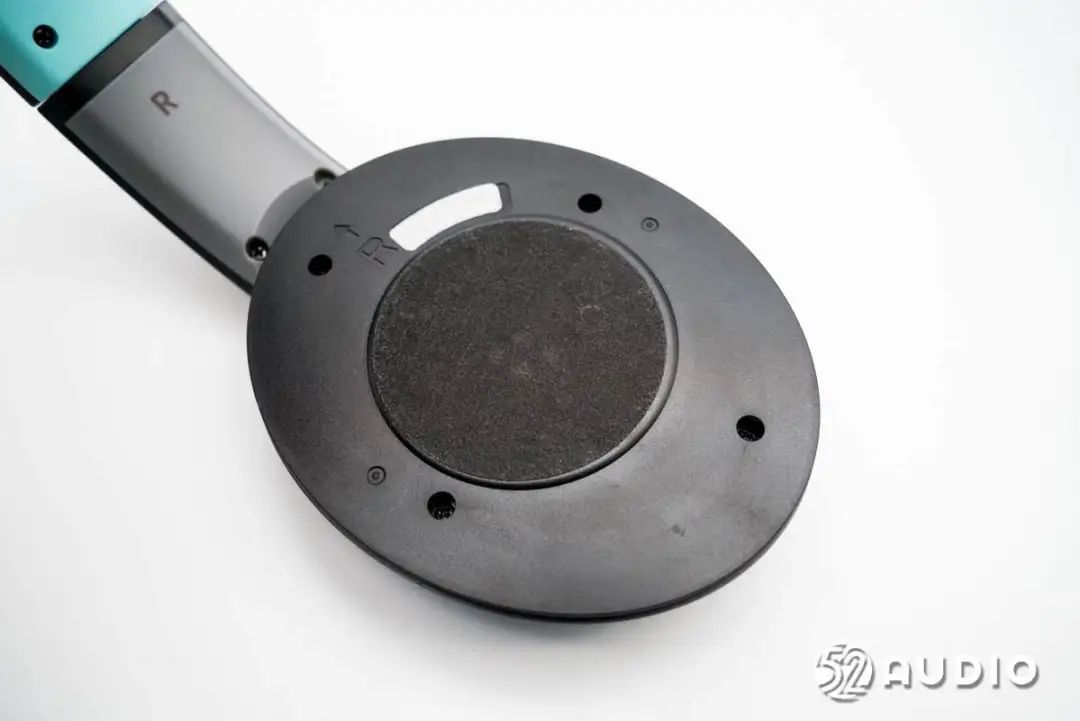

右侧音腔盖板结构一览，与左侧相同，雕刻有R/右标识。

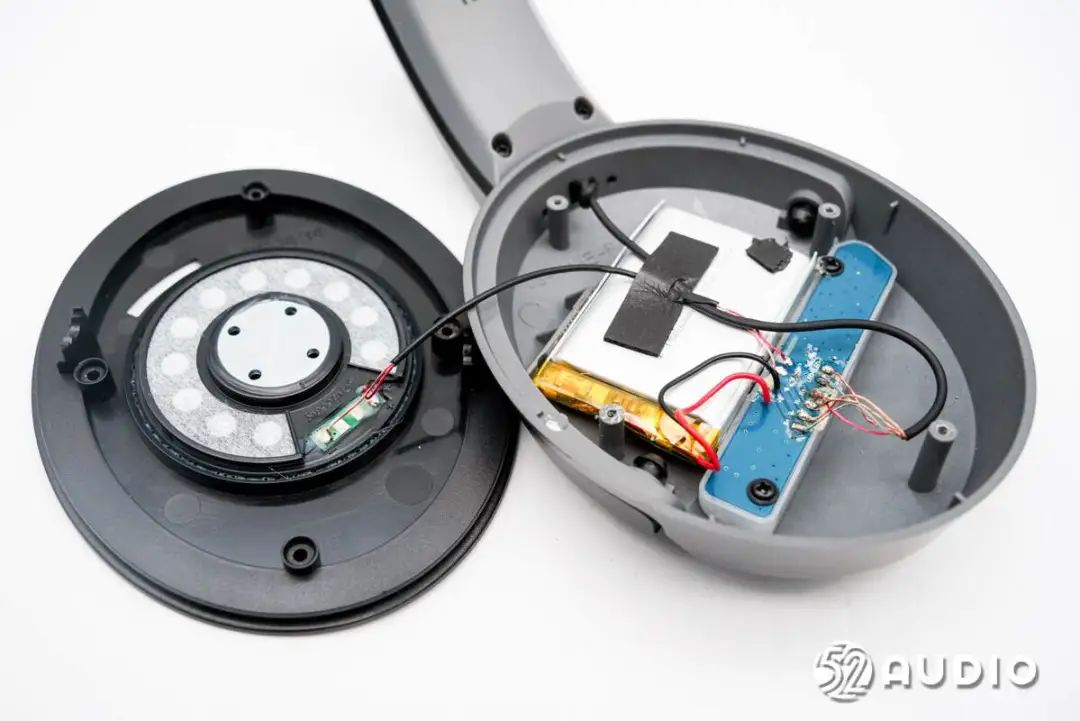

卸掉螺丝，打开腔体，内部设置电池单元和氛围灯小板。

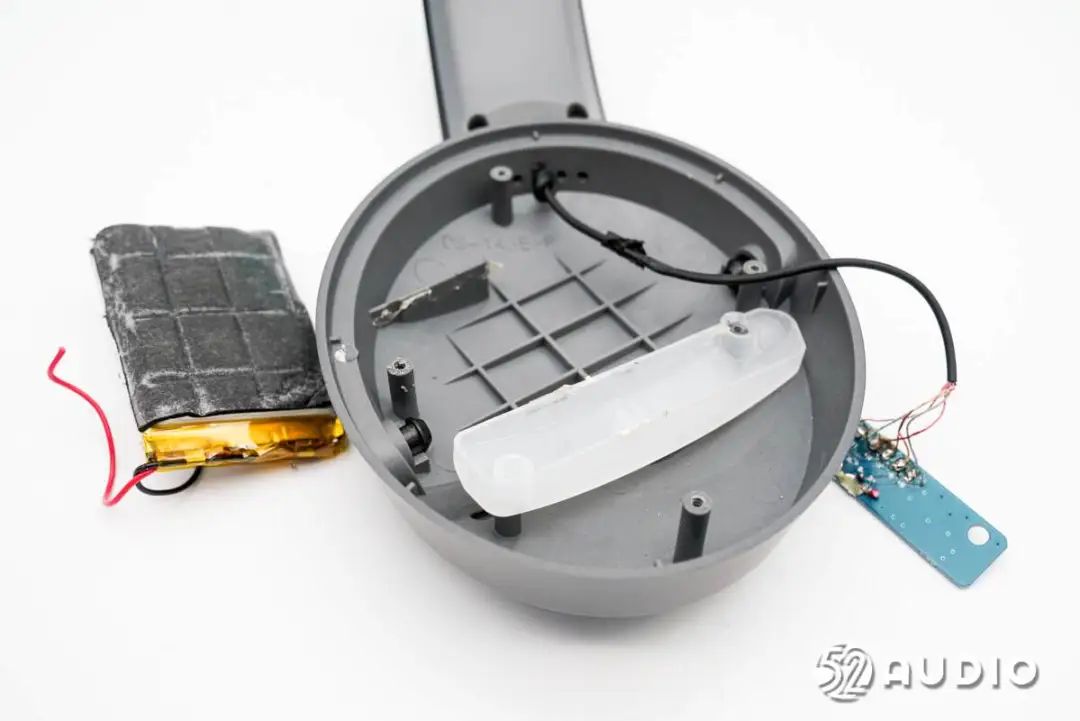

取出电池和氛围灯小板，腔体底部结构一览。

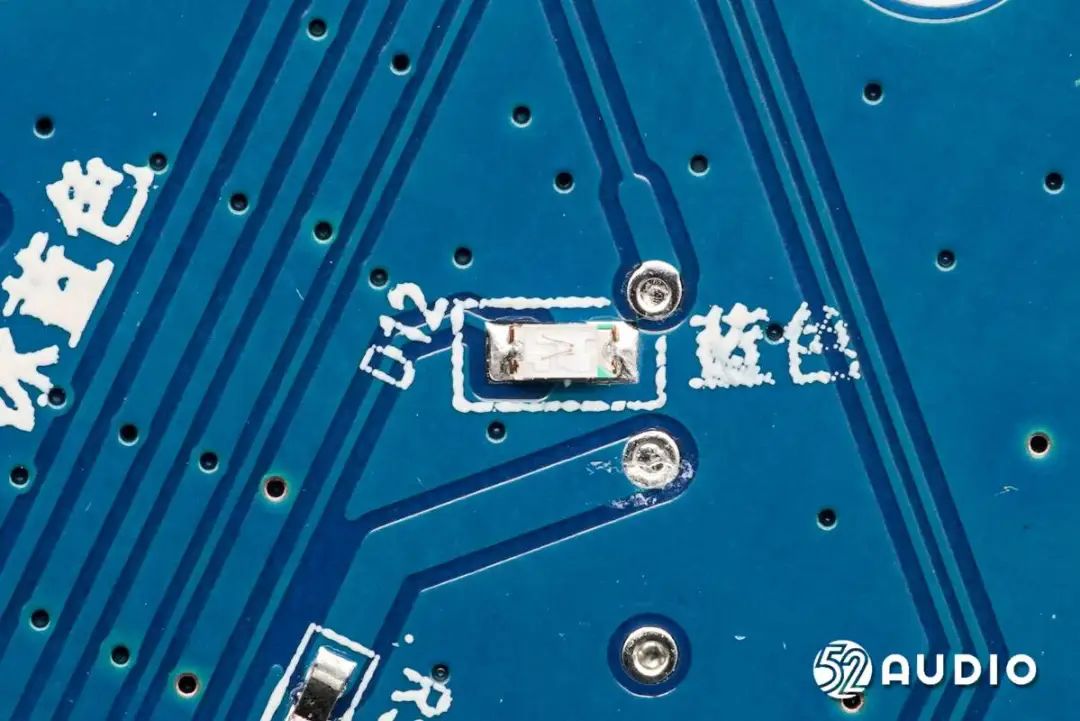

氛围灯小板电路一览，设置有与左侧主板相同的5颗LED灯珠。

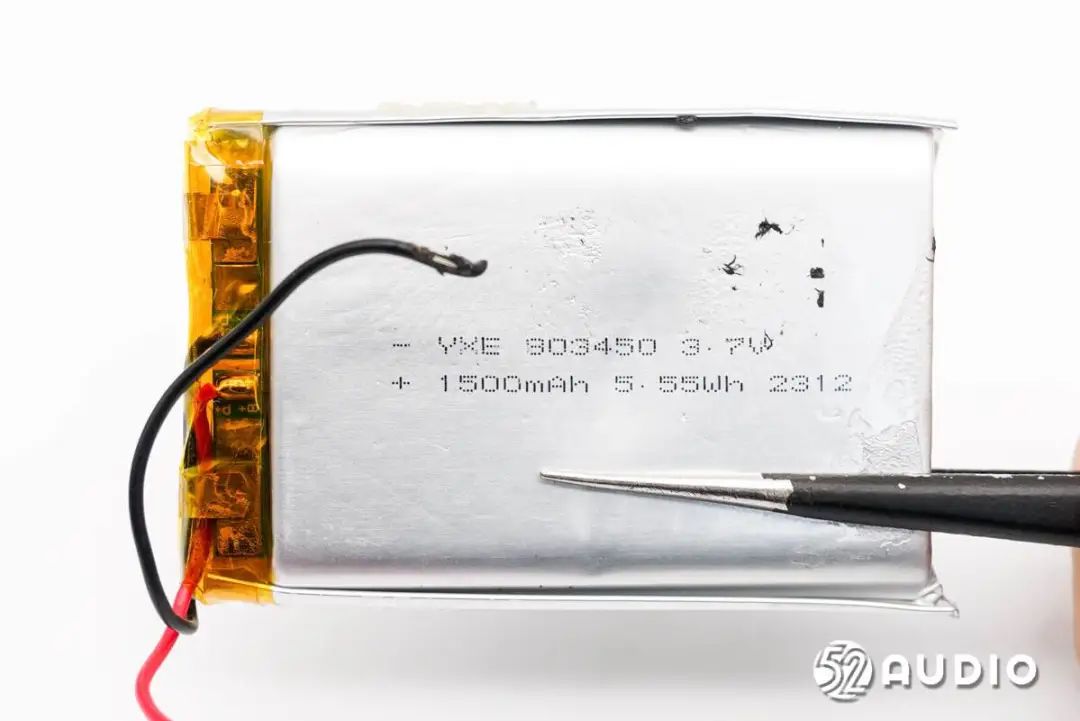

耳机内置锂电池型号：YXE 803450，标称电压：3.7V，额定容量：1500mAh 5.55Wh。

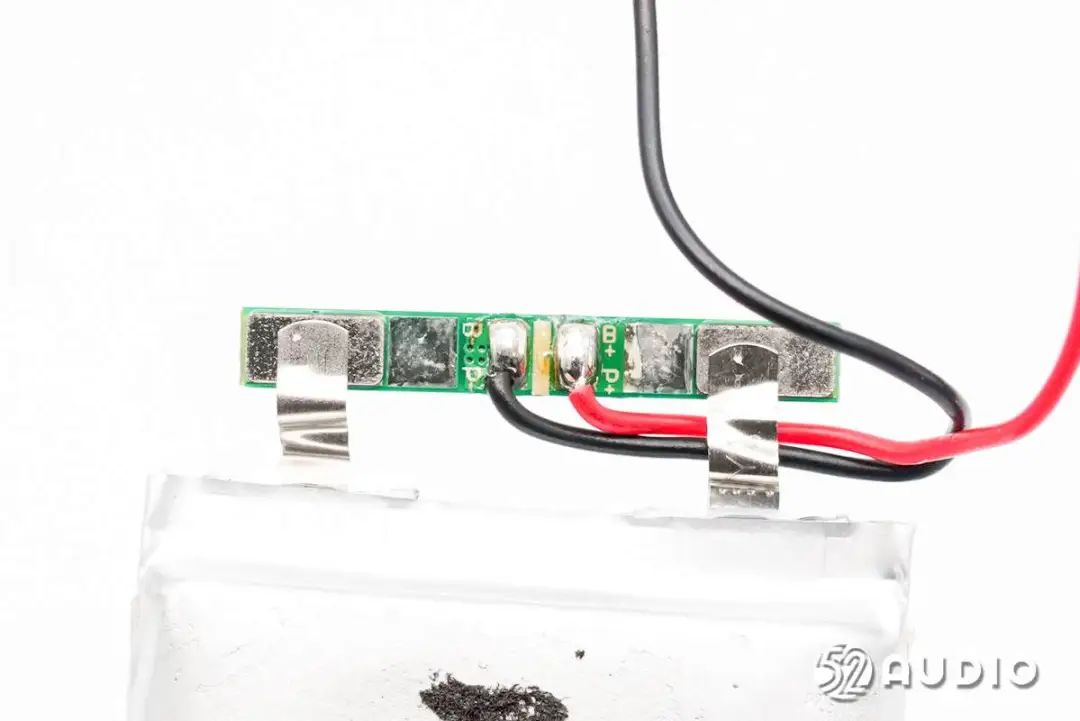

撕开绝缘保护，电池保护板正面电路一览。
电池保护板背面电路一览。

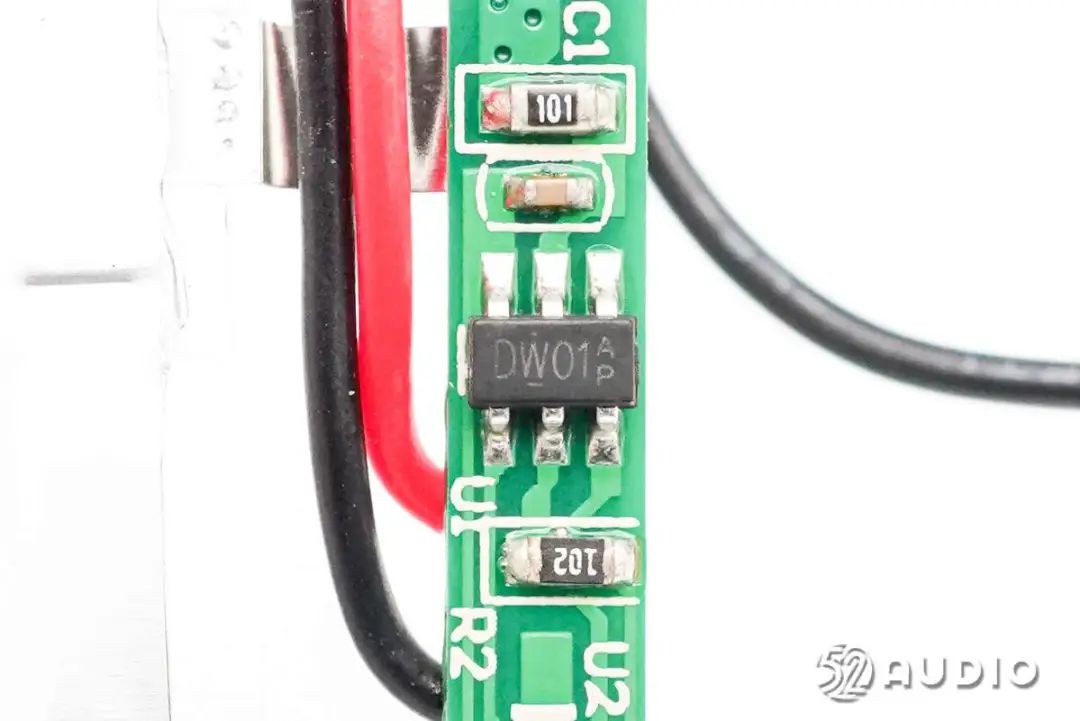

丝印DW01AP的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

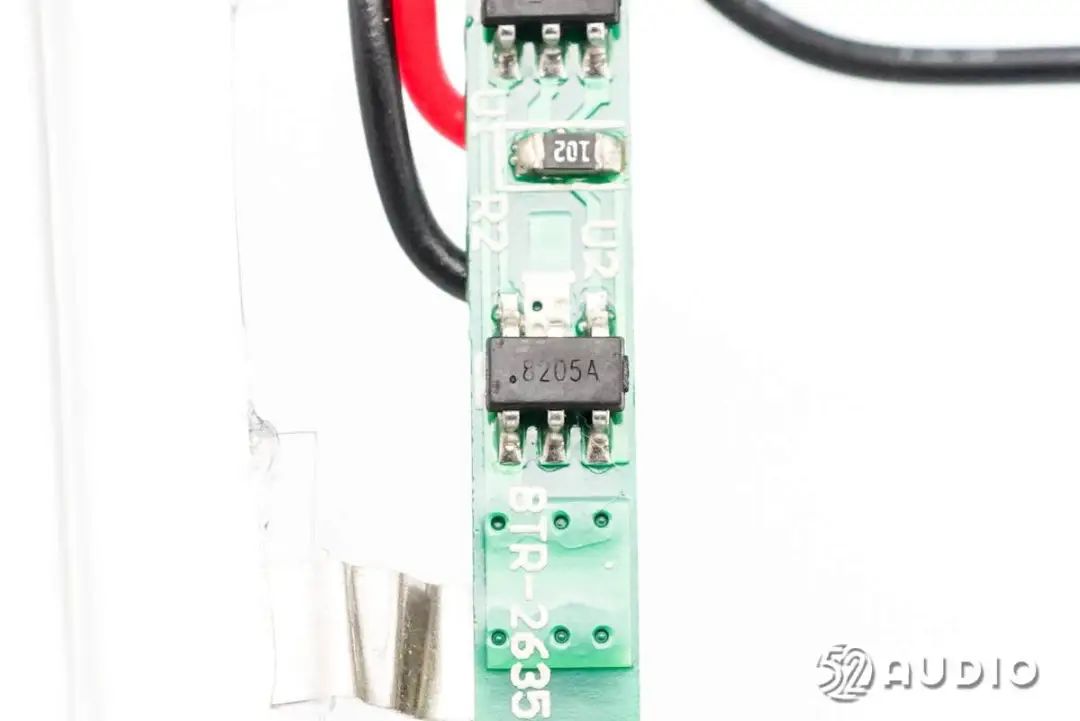

丝印8205A的MOS管。
2.4G适配器拆解
拆解适配器部分，拆掉适配器外壳。

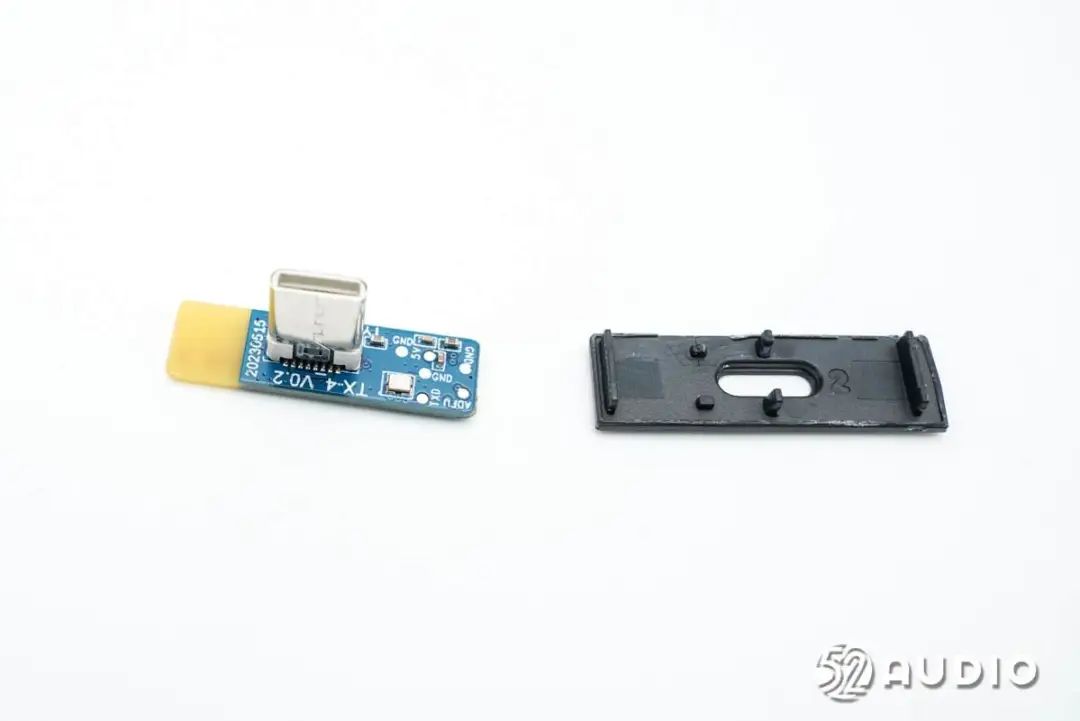

取出适配器主板单元。

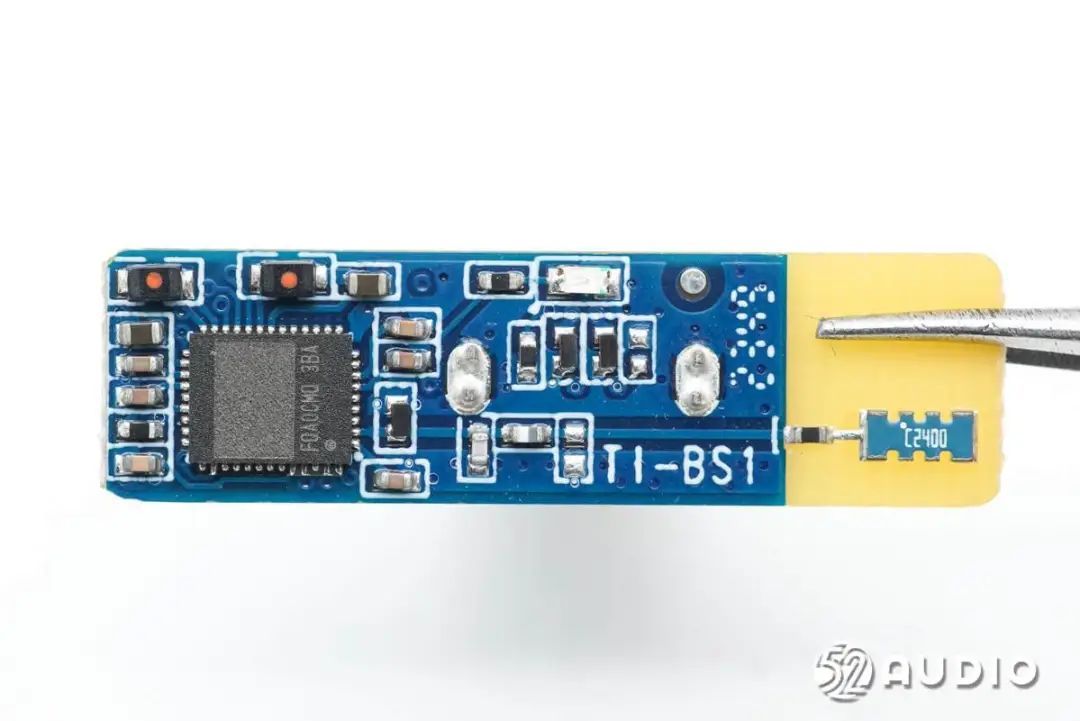

适配器主板一侧电路一览。

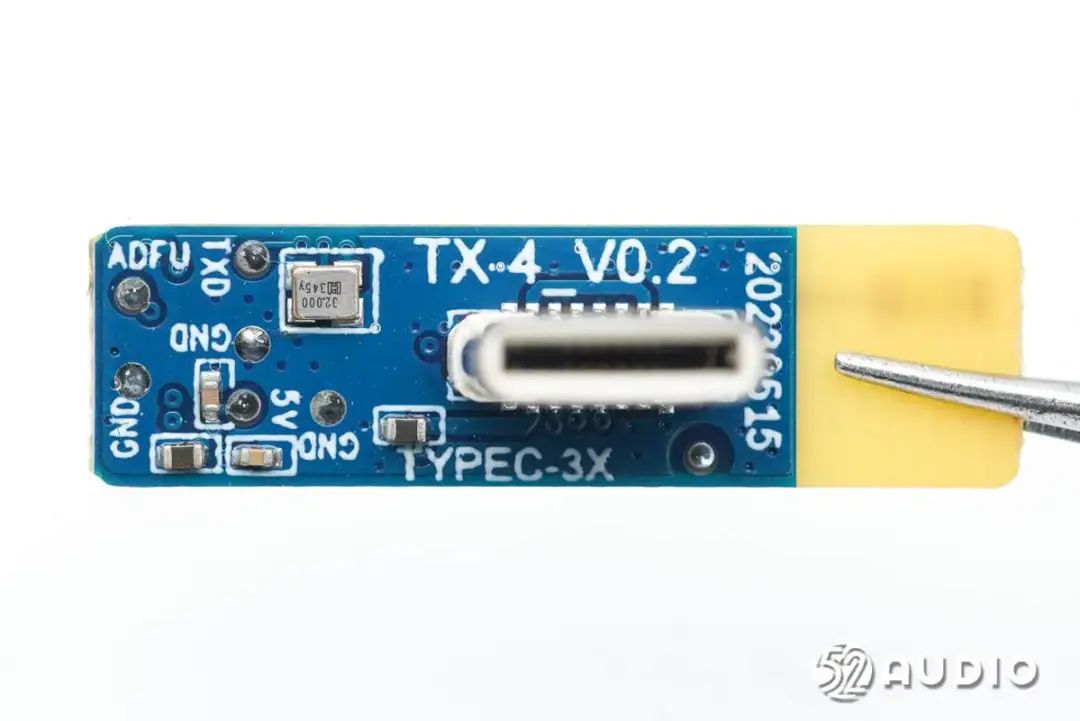

适配器主板另外一侧电路一览。

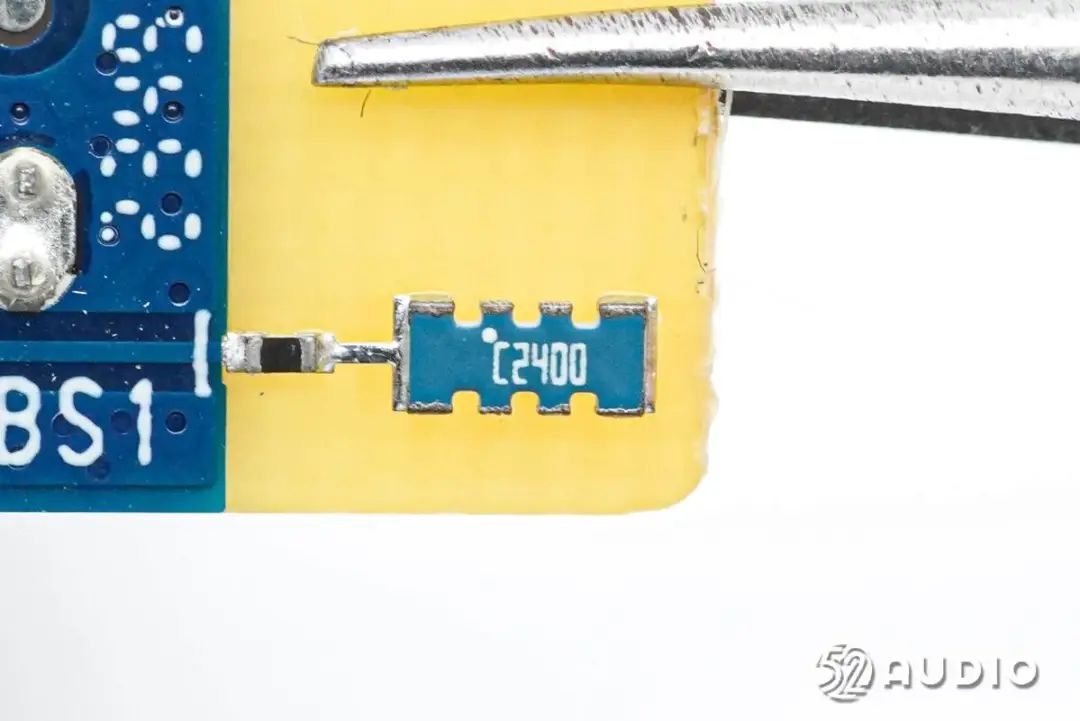

蓝牙天线特写。

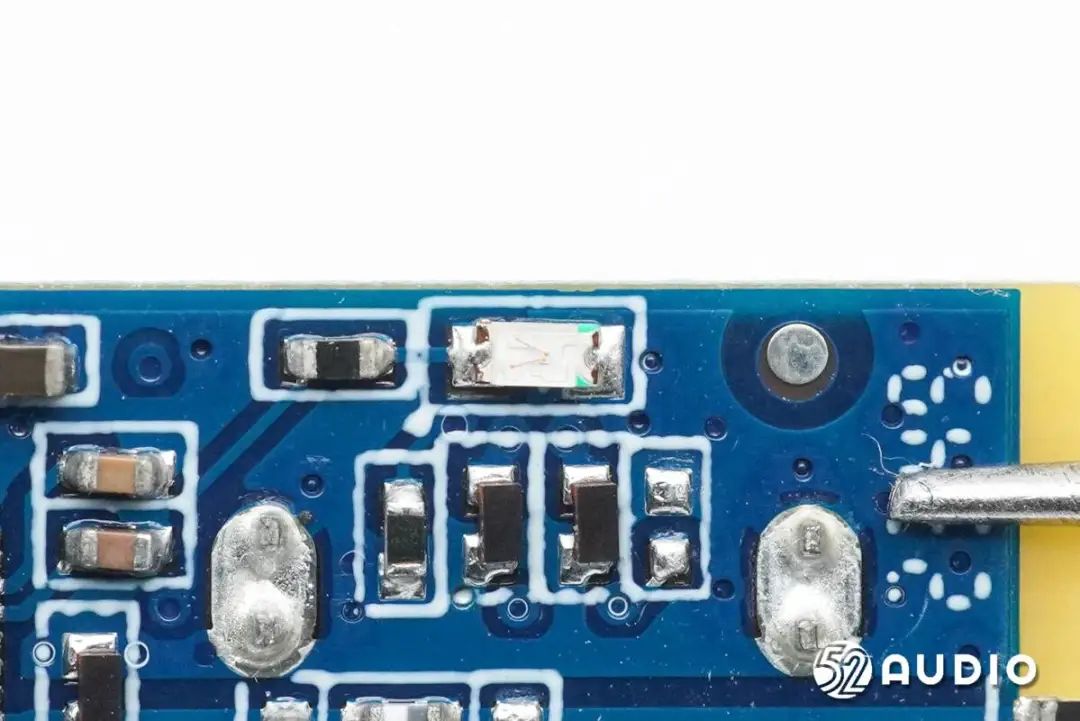

LED指示灯特写。

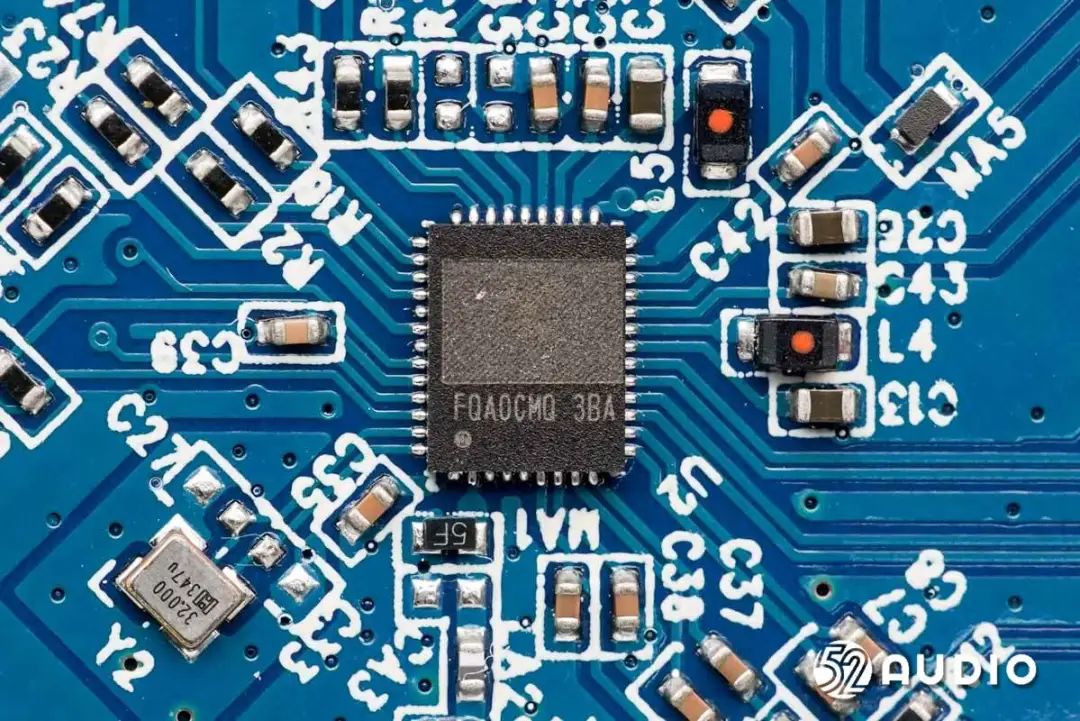

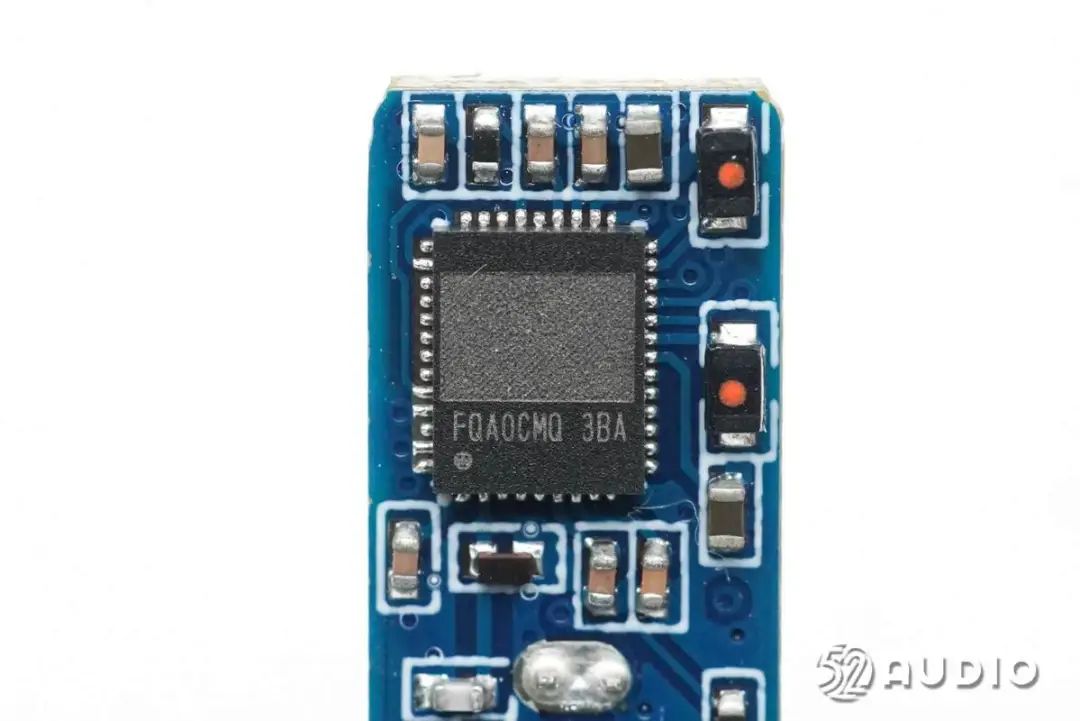

被抹除型号信息的蓝牙主控，配合耳机内部蓝牙主控，实现无线音频传输。

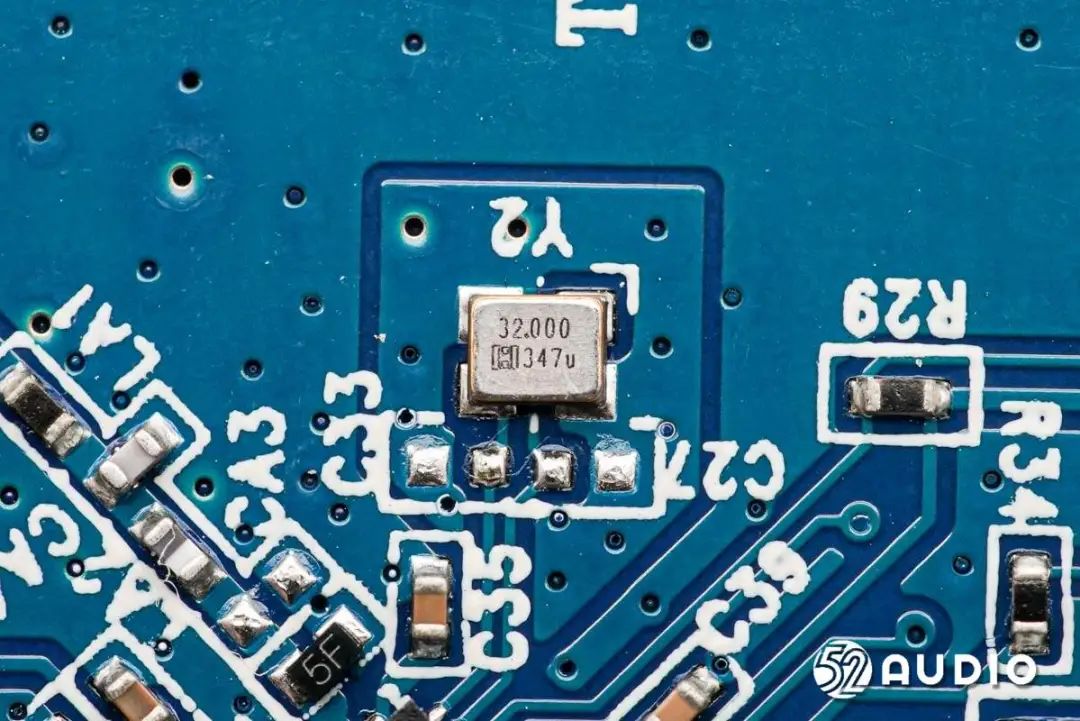

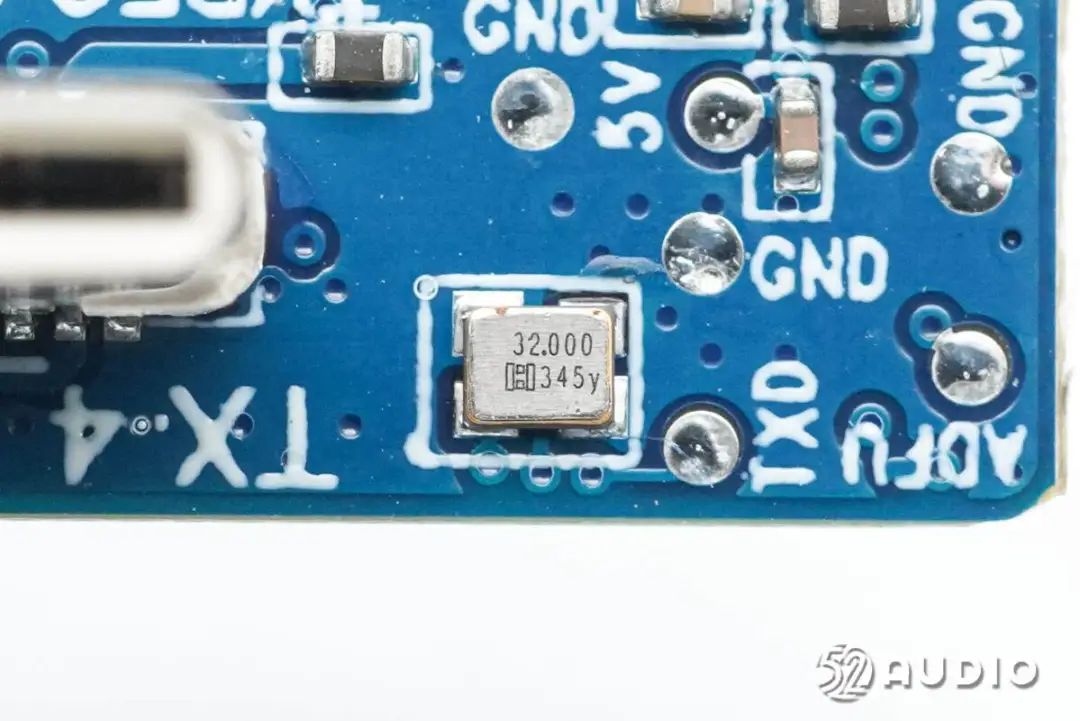

32.000MHZ的晶振。

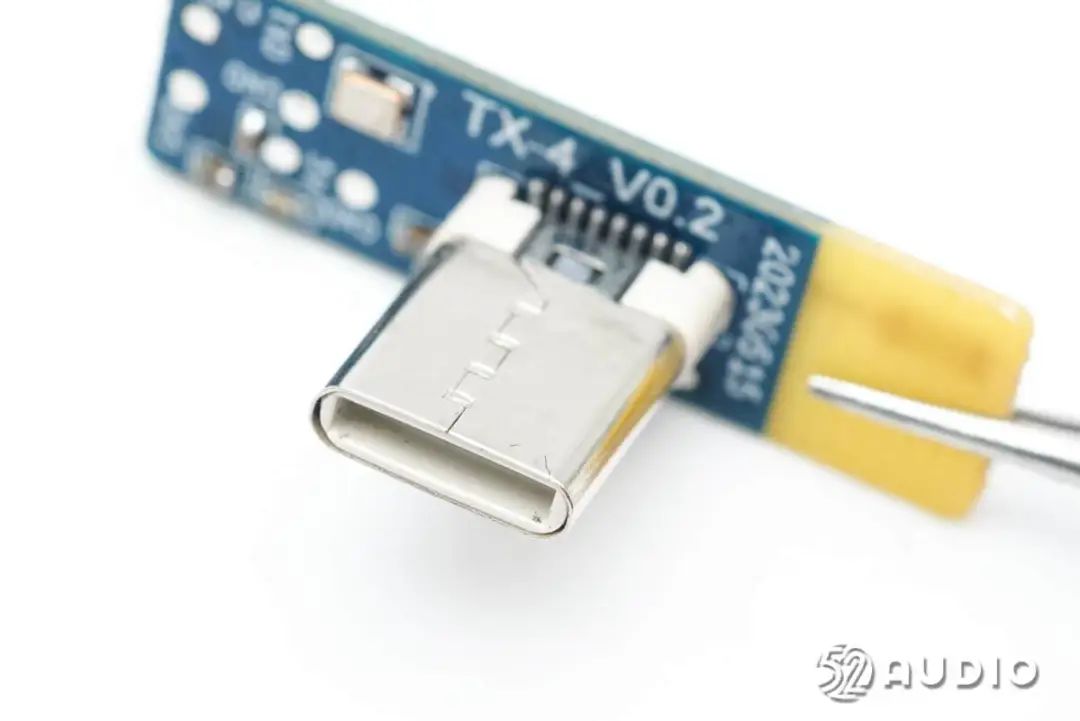

连接手机设备的Type-C插头母座特写。

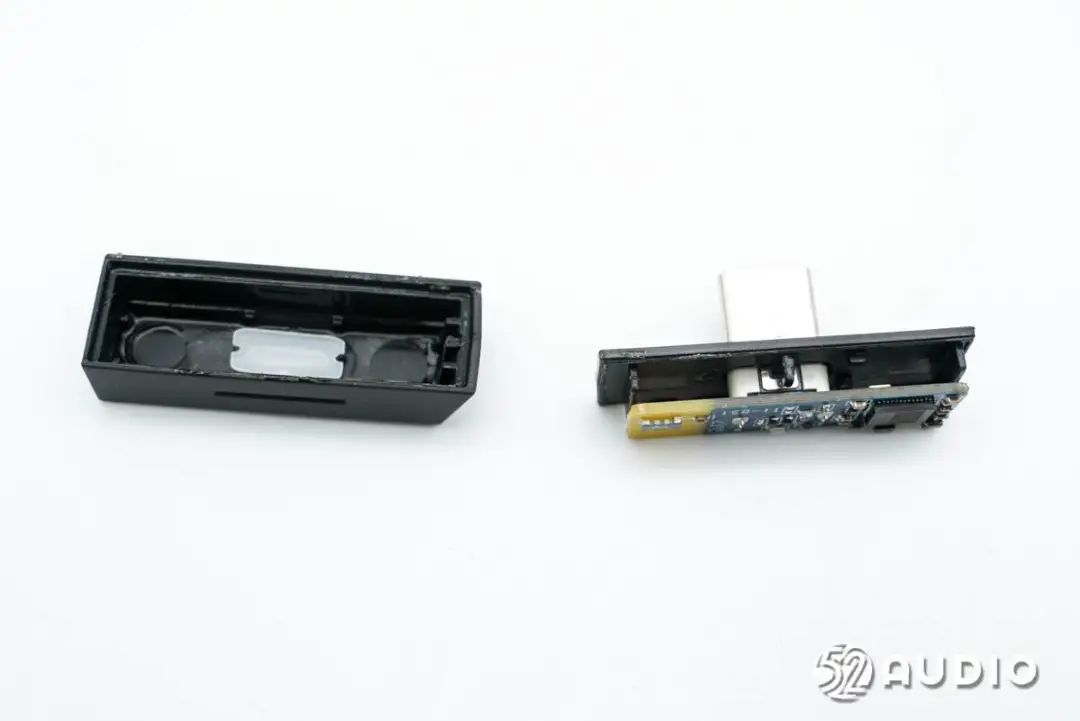

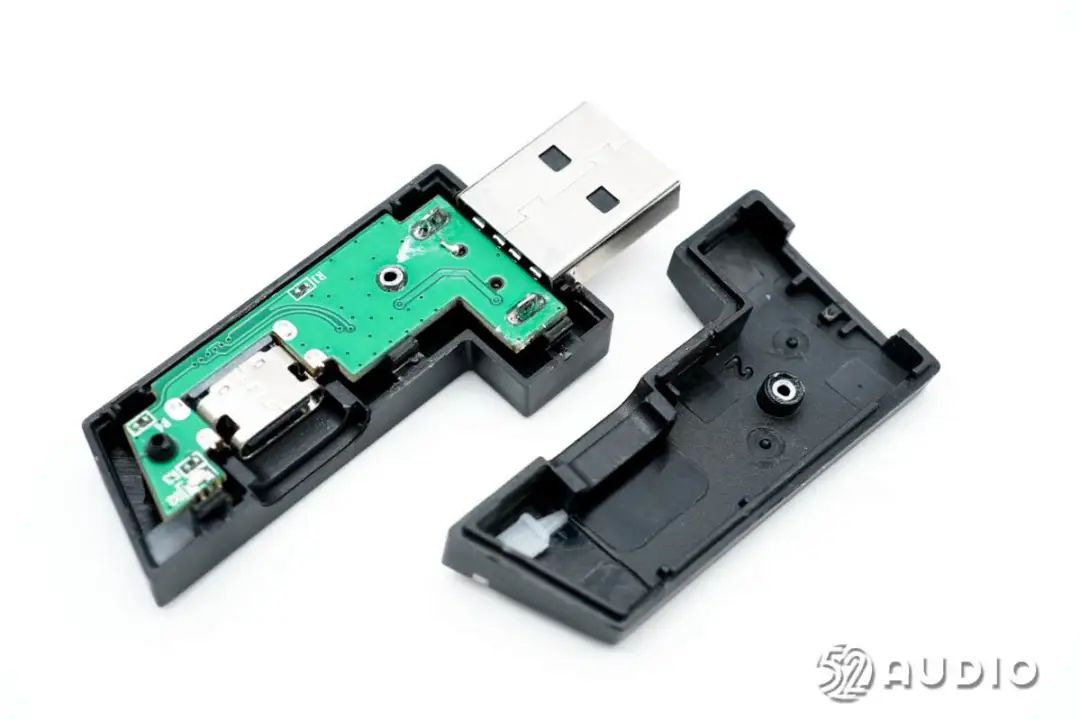

拆开USB-A转接器。

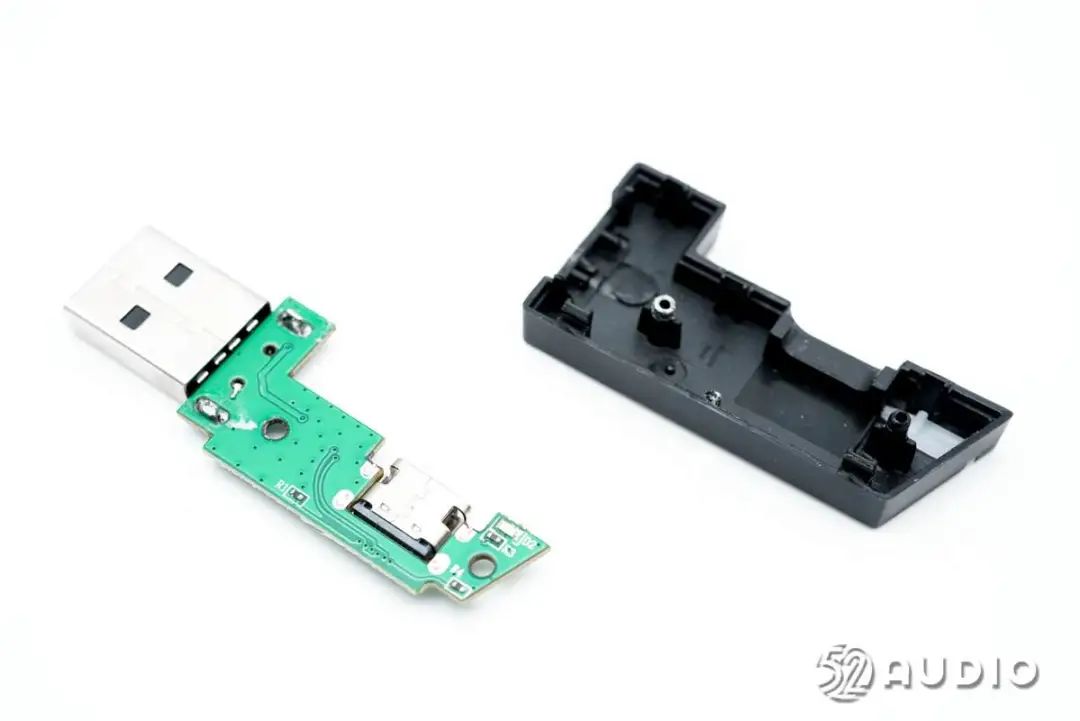

取出USB-A转接器主板。

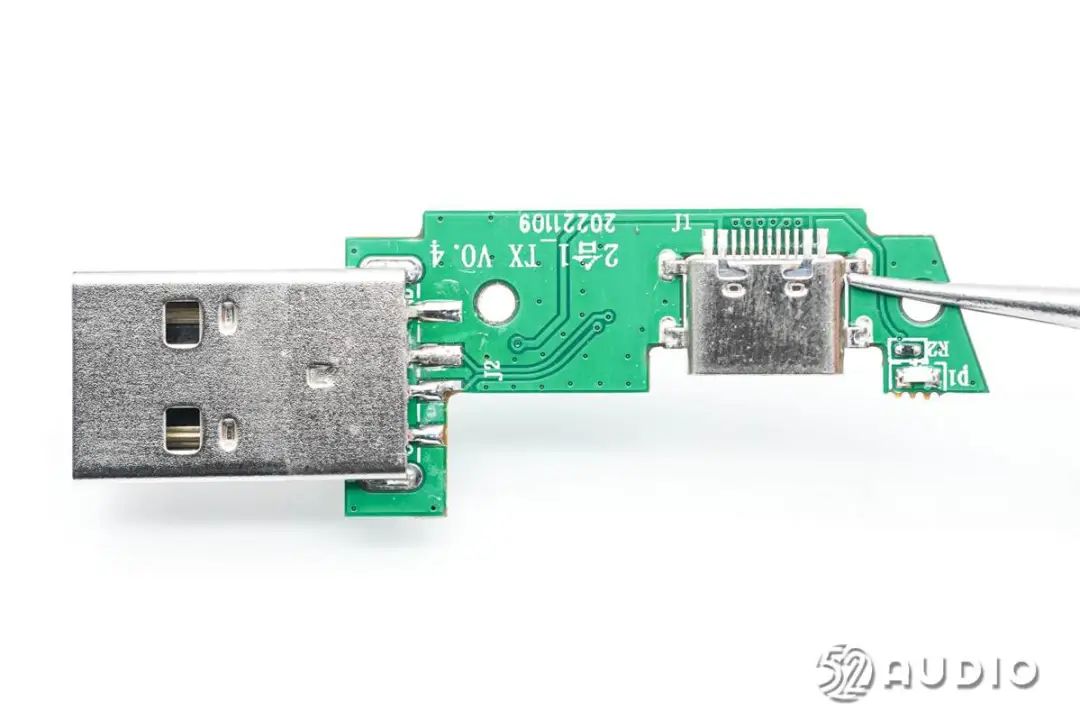

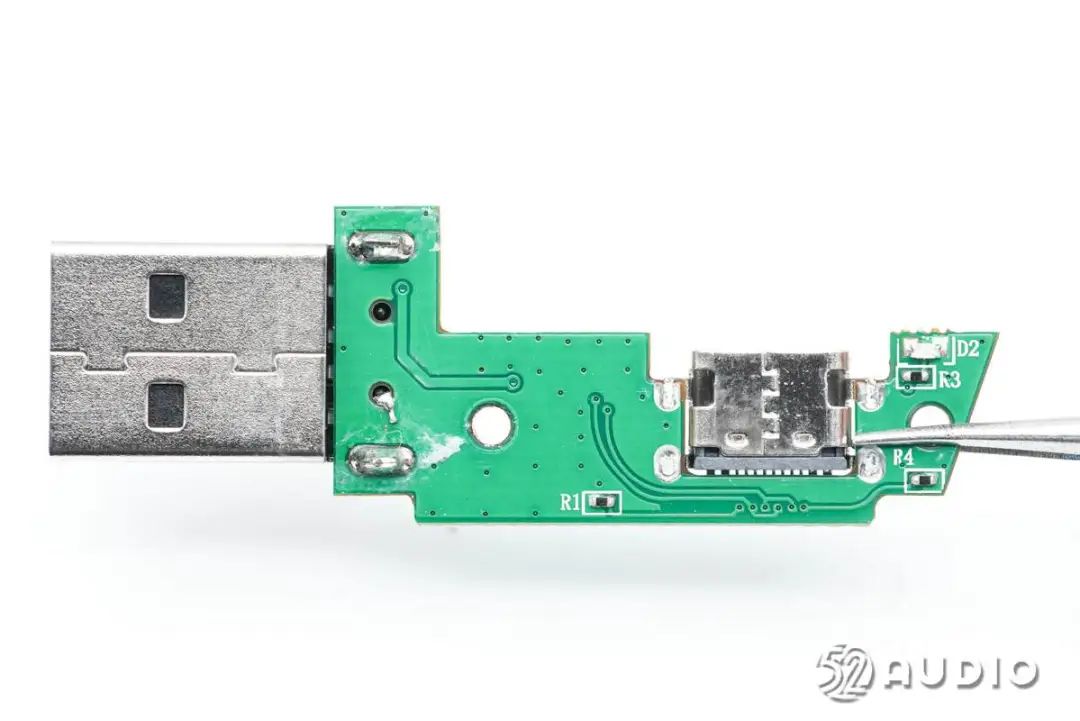

USB-A转接器主板一侧电路一览，焊接USB-A和USB-C接口。
USB-A转接器主板另外一侧电路一览。

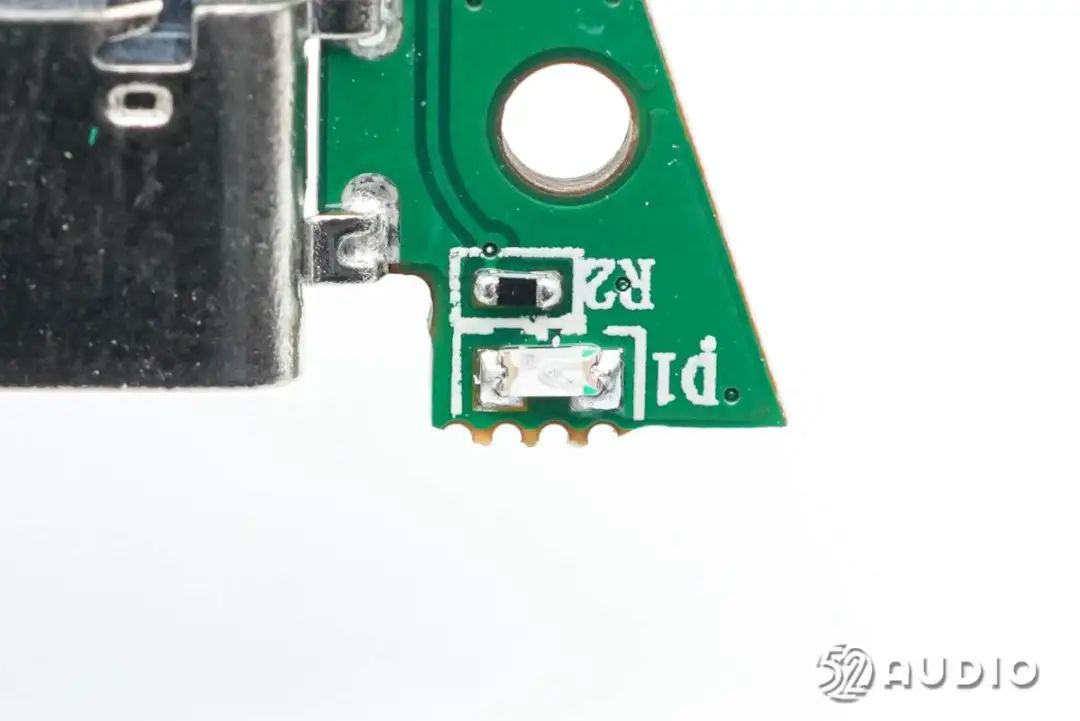

转接器指示灯特写。

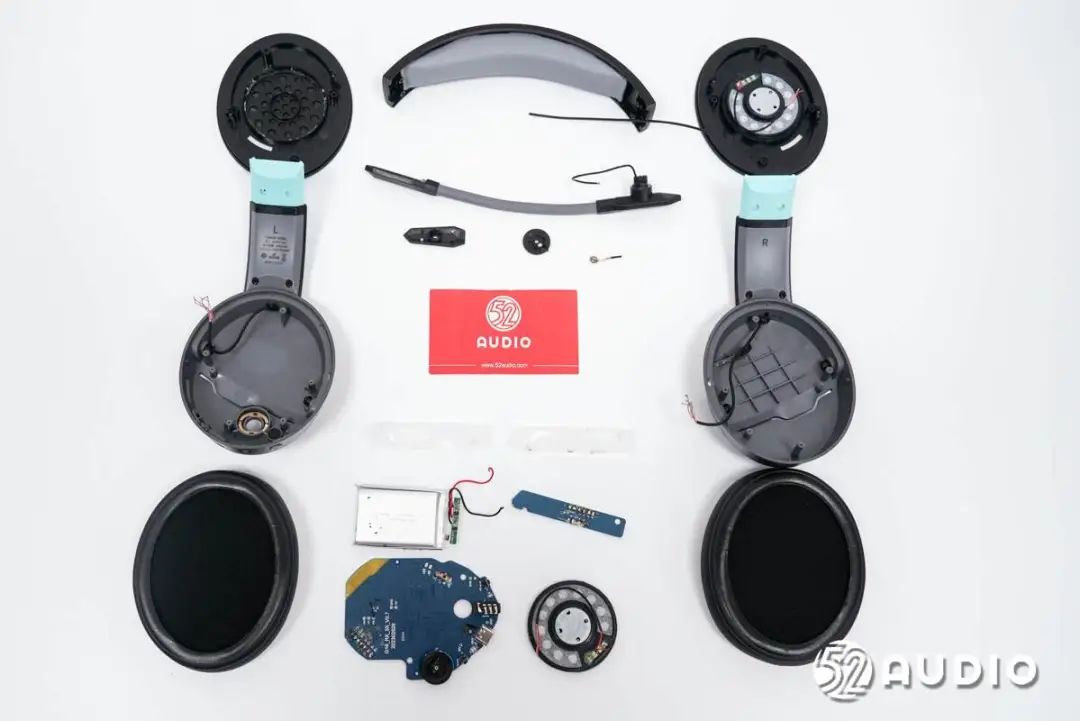

XIBERIA西伯利亚K02BS头戴式游戏耳机拆解全家福。
三、我爱音频网总结
XIBERIA西伯利亚K02BS头戴式游戏耳机在外观设计方面，基于炫酷涂装和炫彩RGB灯效，极具品牌特色和未来科技感。同时，耳机配备了较厚的头垫分散头部压力，采用了亲肤蛋白皮耳罩提供优异的包裹性，从而保障长时间的舒适佩戴。还设计了吊杆式麦克风，支持多项调节，满足游戏玩家的个性化需求。
内部主要配置方面，耳机搭载了50mm大尺寸动圈喇叭，内置1500mAh锂电池；主板上，搭载了TI德州仪器TPA6132A2立体声耳机放大器，用于驱动扬声器；吊杆麦克风内部采用了驻极体麦克风拾音。耳机和适配器蓝牙主控丝印被抹除，未能获取详细信息。
