利用重力储存能量,可行吗?

2021-05-06 Bill Schweber 阅读:
储能方案有很多种,包括电化学电池、超级电容器储能、飞轮储能、电解制氢储能、可逆盐态储能(reversible salt state),以及压缩空气和抽水储能。但这些储能方式都很难达到电网级储能量。许多现有的大型电网储能设施都利用水库进行储能......

工程师都知道大型能源系统包含三个主要部分:能源产生、存储和传输。每个部分都有其独一无二的特性,这些特性常常会重叠并相互影响。然而,能源储存还迫切需要一些可行的解决方案,尤其是当间歇再生的能源(例如风能和太阳能)无法立即使用时,就需要将它们存储起来,以免浪费。IS1ednc

储能方案有很多种,包括电化学电池、超级电容器储能、飞轮储能、电解制氢储能、可逆盐态储能(reversible salt state),以及压缩空气和抽水储能。在这些储能方式中,没有哪一种是最好的,每种技术都因为不同原因而各有利弊,原因包括尺寸、规模(存储几千瓦跟存储千兆瓦甚至兆瓦都是不同的)、可用空间和安全问题等等。长话短说:这些储能方式都很难达到电网级储能量。IS1ednc

许多现有的大型电网储能设施都利用水库进行储能,存储能量时将水抽到高处,需要时再利用水流下的势能发电。这个原理很简单,但是这样的方案需要两个足够大的大型水库,且水库之间必须有足够的垂直距离。IS1ednc

还有一些替代方案处于制作原型和试运行等阶段。一些是纯机械,不使用水的;一些是使用水的,但与传统的双水库技术又不同。IS1ednc

瑞士Energy Vault公司提供了一种全机械系统,通过自动化地堆叠和拆卸总重量达35吨(一吨是1,000公斤,约2,200磅)的砌块进行储能,整个系统使用六个起重机臂,安装在一个空旷区域(图1)。这种复杂的系统使用先进的算法来决定在哪里堆叠、堆叠什么、以及最佳的堆叠顺序。系统必须解决的问题包括:在砌块和起重机移动时风的影响、摆锤效应、缆绳拉伸,以及如何通过调整砌块的“空投”顺序来保持恒定输出。Energy Vault公司称该系统是模块化的,存储容量范围为20~80MWh,4~8MW放电能够持续8~16小时。Energy Vault正在瑞士Ticino州搭建一个110米高的大型展示系统。IS1ednc

 IS1ednc

IS1ednc

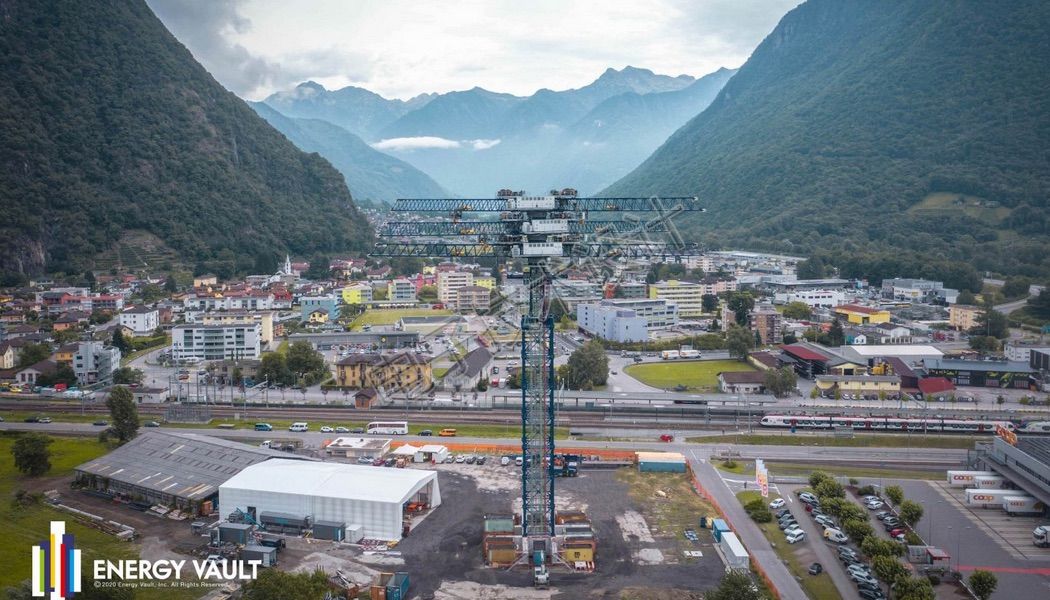

图1:Energy Vault的储能系统使用了六个起重机,可自动进行砌块的堆叠和拆卸。(图片来源:Energy Vault)IS1ednc

与Energy Vault露天堆砌重物的方案相比,Gravitricity的系统将500到5,000吨的单个重物悬挂在各自的竖井中(图2)。每个重物都有一个绞盘,用来拉起或释放重物,释放重物时即可为发电机供能。该公司称每个系统可产生1~20MW的峰值功率,并持续输出15分钟至8小时。他们目前正在苏格兰建造和测试一个使用25吨重物、输出250kW额定功率的展示系统。IS1ednc

 IS1ednc

IS1ednc

图2:Gravitricity的储能系统可悬挂500至5,000吨单个重物,每个竖井中只有一个重物。(图片来源:Gravitricity)IS1ednc

New Energy Let’s Go的方案则使用重物和水。他们的系统是将一块巨大的岩石放置在可移动的活塞上,由电动泵和液压系统将水压入岩石下方并使岩石上升而存储能量(图3)。需要释放能量时,岩石下的水通过高压输送进涡轮机和发电机。这个系统的储能容量据称在1至10GWh之间。IS1ednc

 IS1ednc

IS1ednc

图3:New Energy Let’s Go的储能系统使用重物和水,并将重物放置在可移动活塞上。(图片来源:New Energy Let’s Go)IS1ednc

Gravity Power提供的方案也使用水。在该系统中,一个大型活塞被悬吊在装满水的竖井中,活塞采用滑动密封设计来防止漏水,另外还有一个回水管连接到地面的水泵涡轮机(图4)。当系统开始工作时,竖井中会立刻蓄满水,随后密封,工作过程中不需要另外加水。需要存储能量时,电动机/发电机泵将水通过回水管压进竖井,使活塞向上移动。发电时,活塞下降,将竖井中的水从回水管压回,并通过涡轮驱动电动机/发电机。Gravity Power公司表示每个竖井的存储能量可达数百MWh。目前巴伐利亚州Weilheim市正在建设一个兆瓦级的展示工厂。IS1ednc

 IS1ednc

IS1ednc

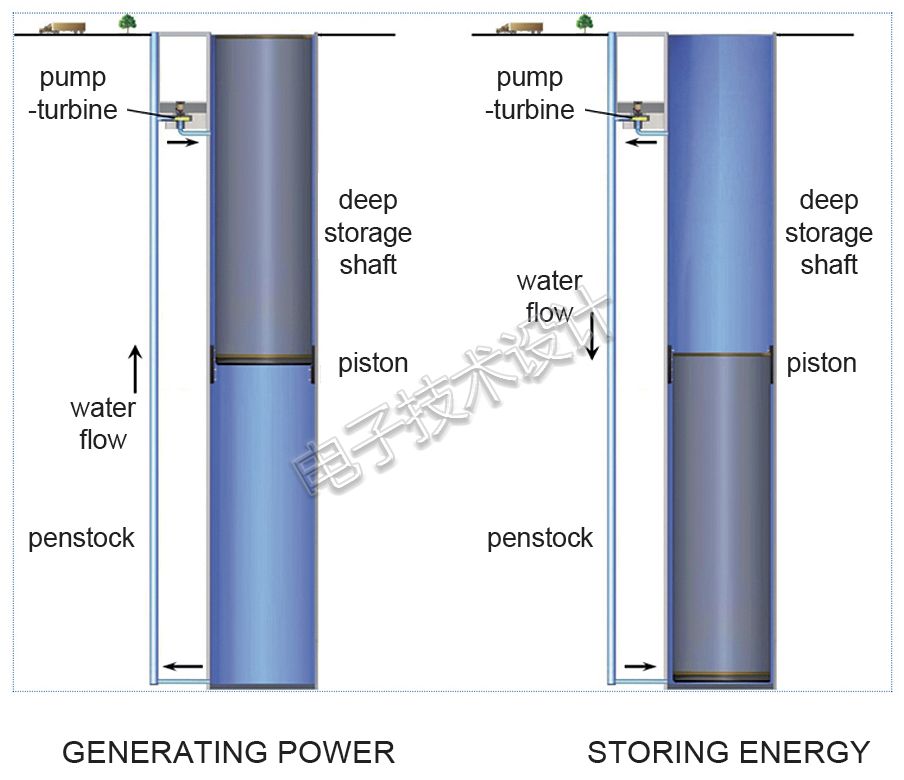

图4:Gravity Power的储能方法是利用大型活塞在一个闭环中的运动,闭环由一个充满水的竖井和一个回水管组成。(图片来源:Gravity Power)IS1ednc

这些设计中的一个重要考量是它们要能够瞬间将输出拉满。在许多电网应用中,当源和负载都无法预测时,这是非常有用的。IS1ednc

这些方法都需要从外形尺寸、选址、复杂性、成本、可靠性和容量,以及主观或客观存在的安全问题等各个方面,做出一些取舍。找出其中最好的一种方案会很有意思,这取决于很多因素,包括地点、功率水平、当地成本、能源需求和替代方案等,但也有可能它们都会成功。IS1ednc

没有任何数据支撑,单凭“直觉”,我对多个起重机的方案持怀疑态度,因为它看起来太复杂,又暴露在室外,并且需要最复杂的管理和算法。不过话又说回来,我在预测USB端口时就马失前蹄,我当时认为:“谁需要这个啊?我们已经有足够的输入/输出转换方案了。”然而很明显USB现在已经得到了广泛使用。IS1ednc

对于这些电网级储能方案,你认为它们能够投入大规模应用吗?这些方案是否可以有效替代电池储能电站(Battery Farm)、水库、压缩空气,以及其他在用或计划中的方案?IS1ednc

(本文授权编译自EDN美国版,原文参考链接:Using gravity for energy storage: viable idea or impractical?,由Jenny Liao编译。)IS1ednc

本文为《电子技术设计》2021年5月刊杂志文章,版权所有,禁止转载。免费杂志订阅申请点击这里IS1ednc
