拆解报告：传音infinix5V1A充电器

前言

充电头网拿到了传音旗下infinix品牌的一款5V1A充电器，这款充电器为白色直板机身，美规固定插脚，具备单USB-A接口。充电器型号为U050XSA，支持100-240V宽电压输入，输出为5V1A的经典规格。下面就带来这款充电器的拆解，一起看看内部的方案和用料。

此前充电头网还拆解过传音infinix 180W USB-C氮化镓快充充电器，欢迎查阅。

infinix 5W充电器外观

充电器为经典直板造型设计，机身外壳为白色配色，腰身高光亮面处理。

机身背面印有充电器参数信息。

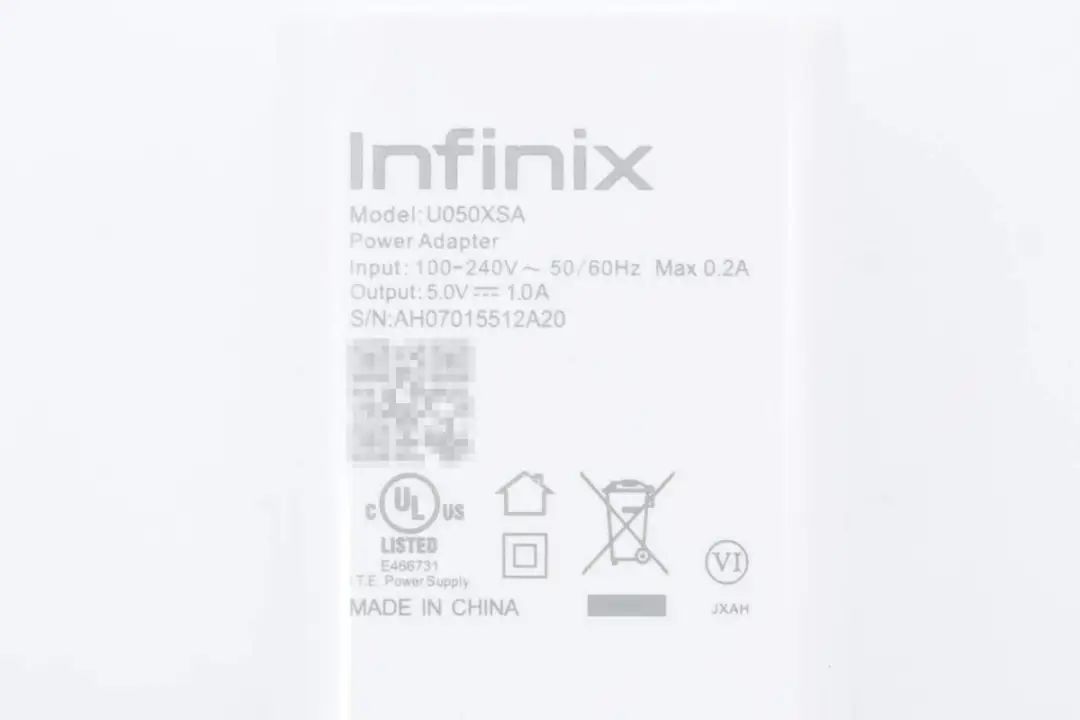

机身背面参数特写V8sednc

型号：U050XSAV8sednc

输入：100-240V~50/60Hz 0.2A MaxV8sednc

输出：5.0V1.0AV8sednc

充电器通过了UL认证，以及VI级能效认证。V8sednc

充电器输入端配备固定式美规插脚。

输出端配备USB-A接口，白色胶芯。

实测充电器机身长度为37.09mm。

宽度为30.02mm。

厚度为20.72mm。

和苹果5V1A充电器对比，传音这款机身更长也更宽一些。

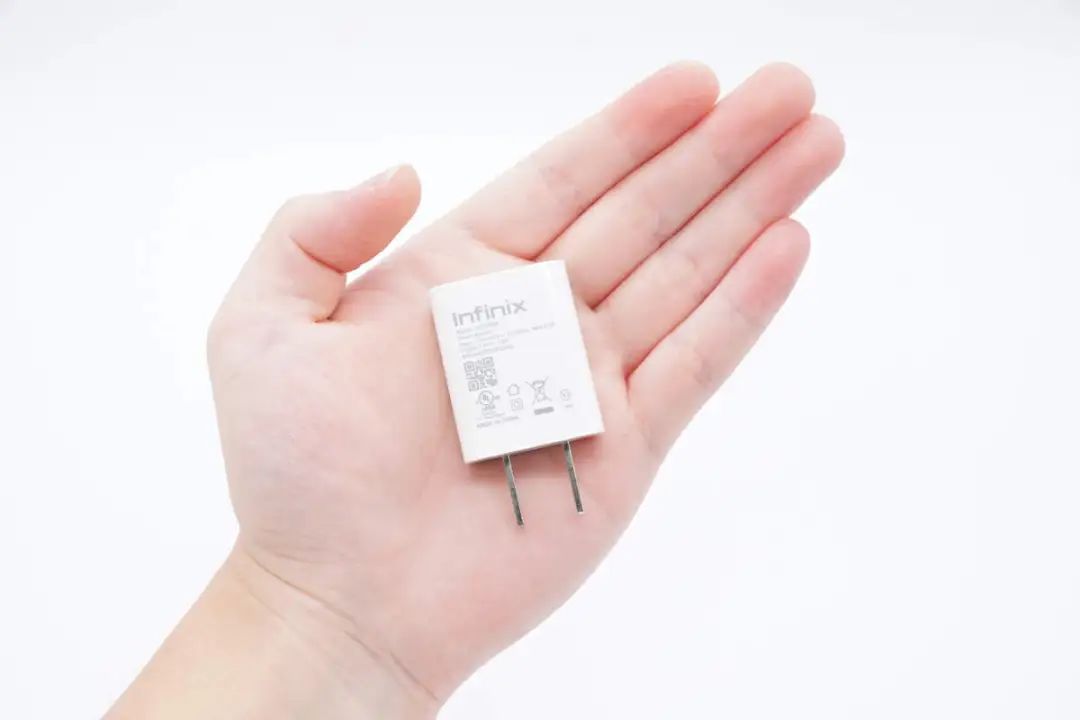

充电器拿在手上的大小直观感受。

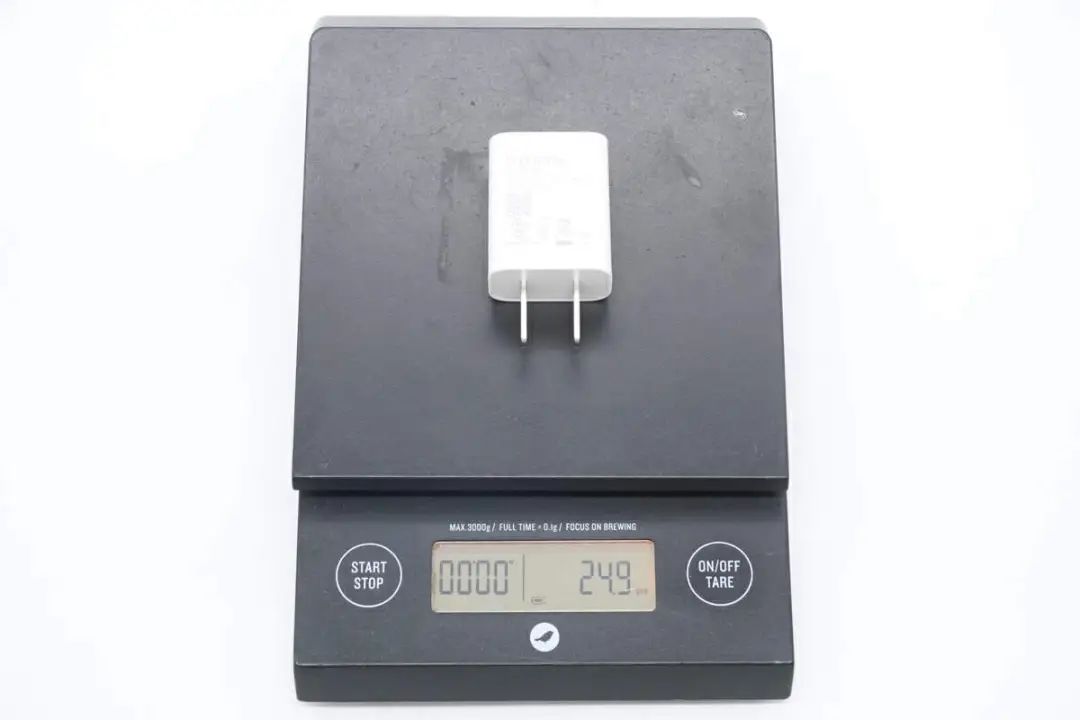

另外测得充电器净重约为25g。

使用ChargerLAB POWER-Z KM003C测得充电器支持DCP充电协议。

infinix 5W充电器拆解

看完了这款充电器的外观和测试，下面就进行拆解，一起看看内部的方案和用料。

首先沿插脚侧接缝撬开充电器外壳，固定插脚通过夹片连接内部PCBA模块供电。

PCBA模块通过壳体内部开槽固定。

从壳体内部抽出PCBA模块。

变压器与元件之间打胶加固，与输入夹片之间设有麦拉片绝缘。

变压器与次级侧元件之间也设有麦拉片绝缘。

使用游标卡尺测得PCBA模块长度约为33.2mm。

PCBA模块宽度约为26.6mm。

PCBA模块厚度约为14.3mm。

PCBA模块正面一览，左侧设有供电夹片和保险电阻，左上方设有高压滤波电容和色环电感，下方焊接变压器。在右侧设有USB-A母座和两颗滤波电容。

PCBA模块初次级之间开槽，插入麦拉片绝缘。

PCBA模块左下角焊接整流桥，中间位置焊接初级主控芯片，右侧焊接肖特基二极管。

通过对PCBA模块的观察发现，这款充电器为反激开关电源架构，初级主控芯片内部集成开关管，为原边反馈，固定电压输出。采用肖特基二极管整流。下面我们就从输入端开始了解整个充电器的设计和用料。

PCBA模块输入端焊接取电夹片和保险电阻。

输入端保险电阻外套热缩管绝缘。

整流二极管丝印A7，四颗组成整流桥。

PCBA模块侧面焊接绿色输出滤波电容和高压滤波电容以及色环电感。

高压滤波电容为ZTC品牌，规格为4.7μF400V。

色环电感特写。

电源主控芯片来自昂宝，型号OB25133，芯片内部集成开关管，具备高精度恒压恒流控制，无需431基准和光耦，芯片采用多模式PWM/PFM模式提升能效，支持5W输出功率。

侧面焊接变压器和输出滤波电容。

变压器采用EE13磁芯。

SS34肖特基二极管用于输出整流。

输出端焊接两颗滤波电容和USB-A母座。

滤波电容为ZTC品牌，规格为470μF10V。

USB-A母座采用过孔焊接固定。

全部拆解一览，来张全家福。

充电头网拆解总结

传音这款5W充电器为配机充电器，采用白色外壳，设计简约。充电器配有美规固定插脚和USB-A接口。支持100-240V全球宽电压输入，输出为5V1A规格，只能满足小容量电池的充电需求，对于现代大容量手机电池来说，充电时间较长。

充电器内部采用昂宝OB25133原边反馈的电源芯片，配合肖特基二极管整流，滤波电容为ZTC品牌。PCB对应交流输入端和直流输出端开槽处理，并插入麦拉片绝缘，变压器等元件之间打胶加固。尽管说这款充电器的输出功率仅有5W，但是内部的做工和用料还是很可靠的。
