前言
绿联推出了一款自带伸缩线的快充充电器，这款充电器采用氮化镓技术，外观小巧精致。充电器具备1C1A接口，并配有70cm长USB-C线，伸缩线具备8档长度，方便不同场合使用，并配备折叠插脚，便于日常携带。
这款充电器输出功率为45W，USB-C接口和自带线均支持45W输出，USB-A接口支持22.5W快充，并支持功率自动分配，接口同时使用时，自带线仍然支持30W快充输出。
绿联45W伸缩线氮化镓充电器采用全套智融芯片，初级采用支持谷底锁定功能的氮化镓合封芯片SW1118J以及内置MOS的同步整流转换器SW1656，方案效率高，温升低，使得产品可靠性更高，同时也给用户带来极好的充电温度体验。协议端采用SW3537搭配SW3561H，具有业界一流的兼容性，满足客户各种产品应用。
下面充电头网就带来绿联这款伸缩线氮化镓充电器的拆解，一起看看内部的设计和用料。
绿联45W伸缩线氮化镓充电器开箱
包装盒正面印有UGREEN绿联品牌，产品卖点和产品外观图。

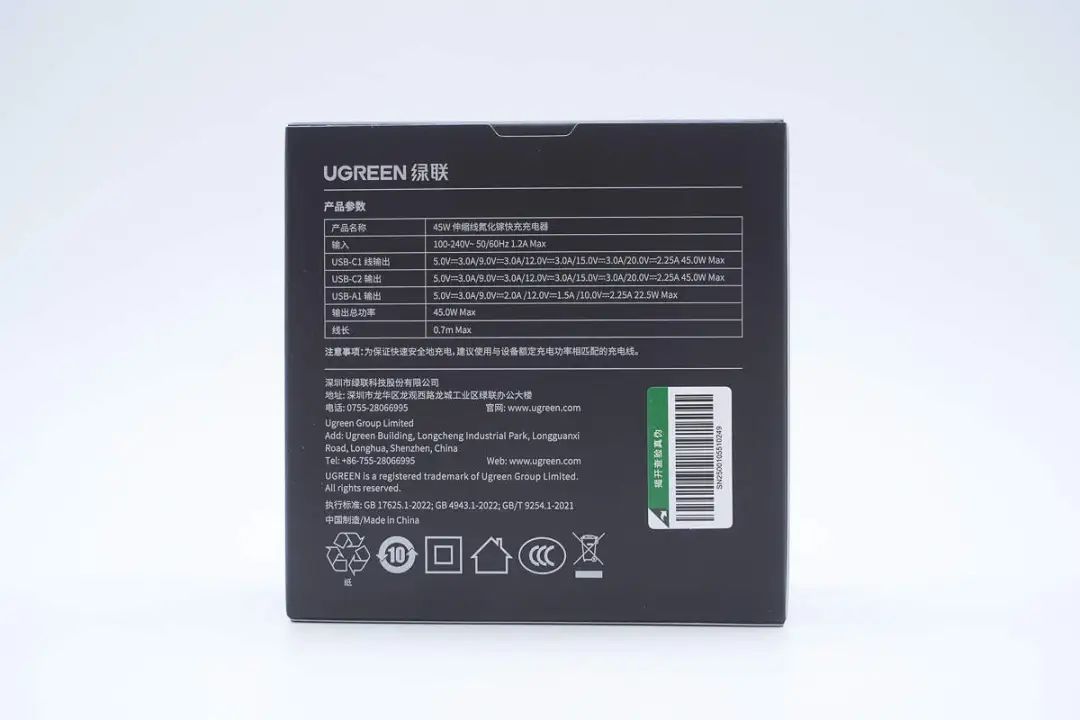

包装盒背面印有产品参数和注意事项等。

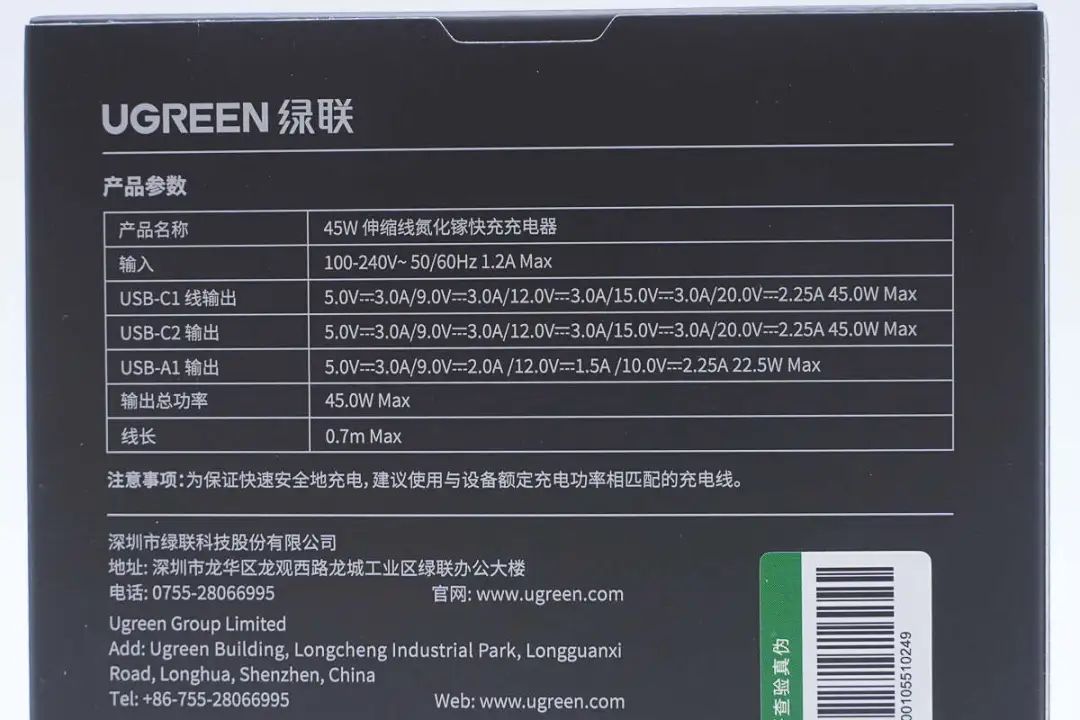

包装盒上参数特写，下面到产品实物展示环节再介绍。

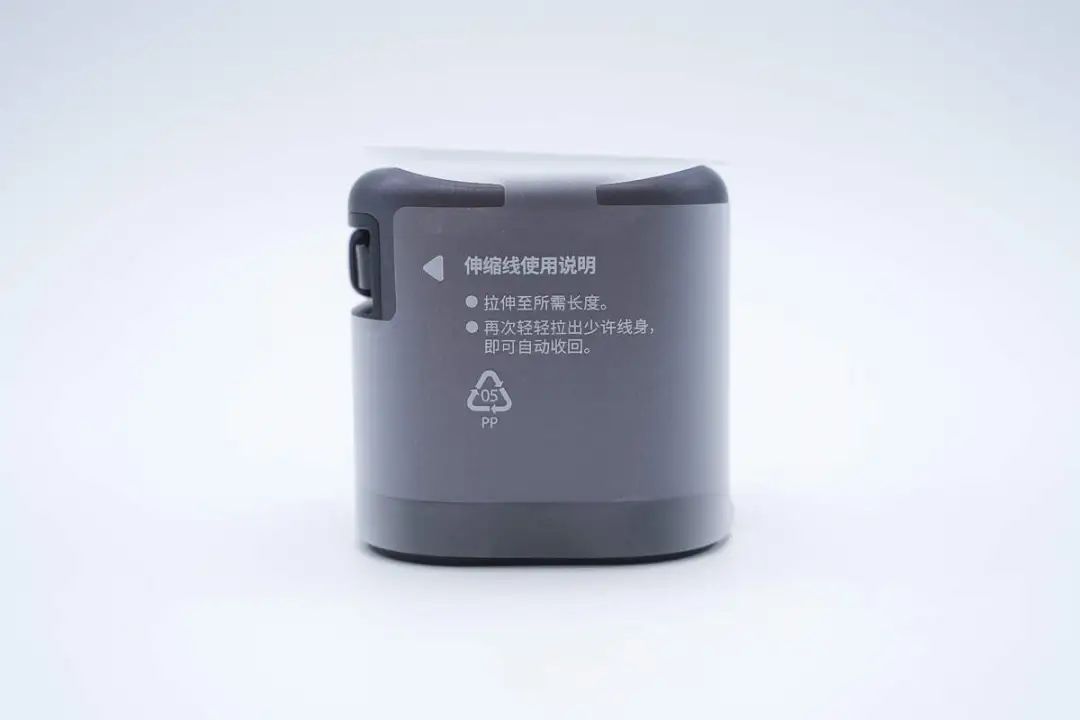

充电器包裹保护膜，标注伸缩线使用方式。

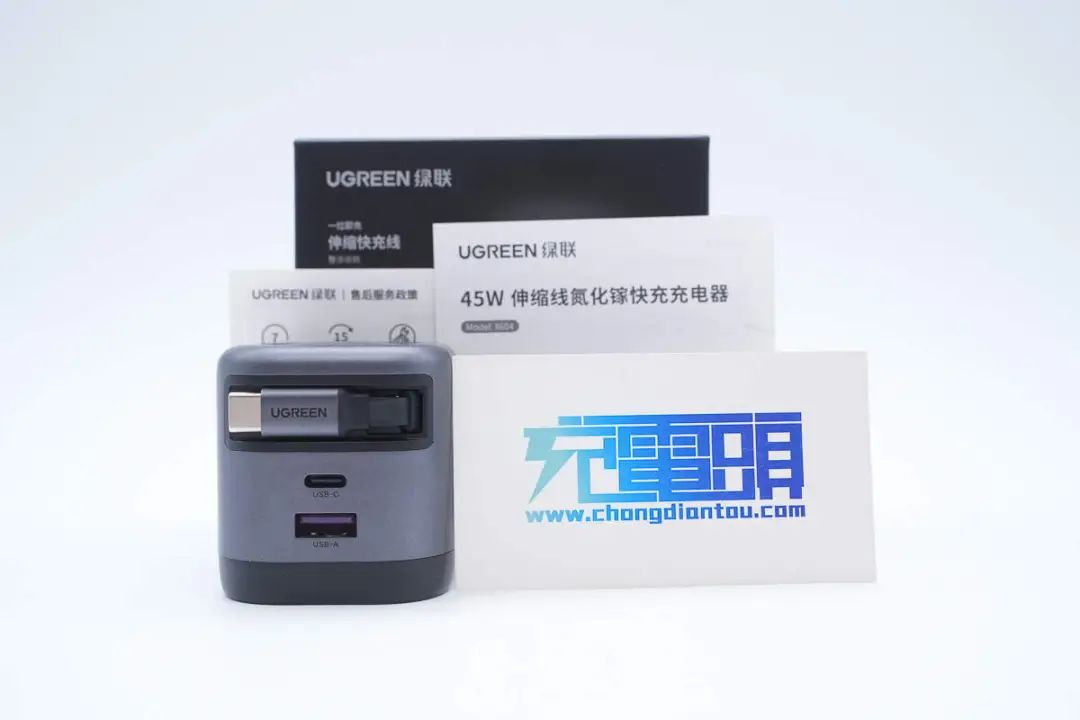

包装内含充电器，使用说明书和保修卡。

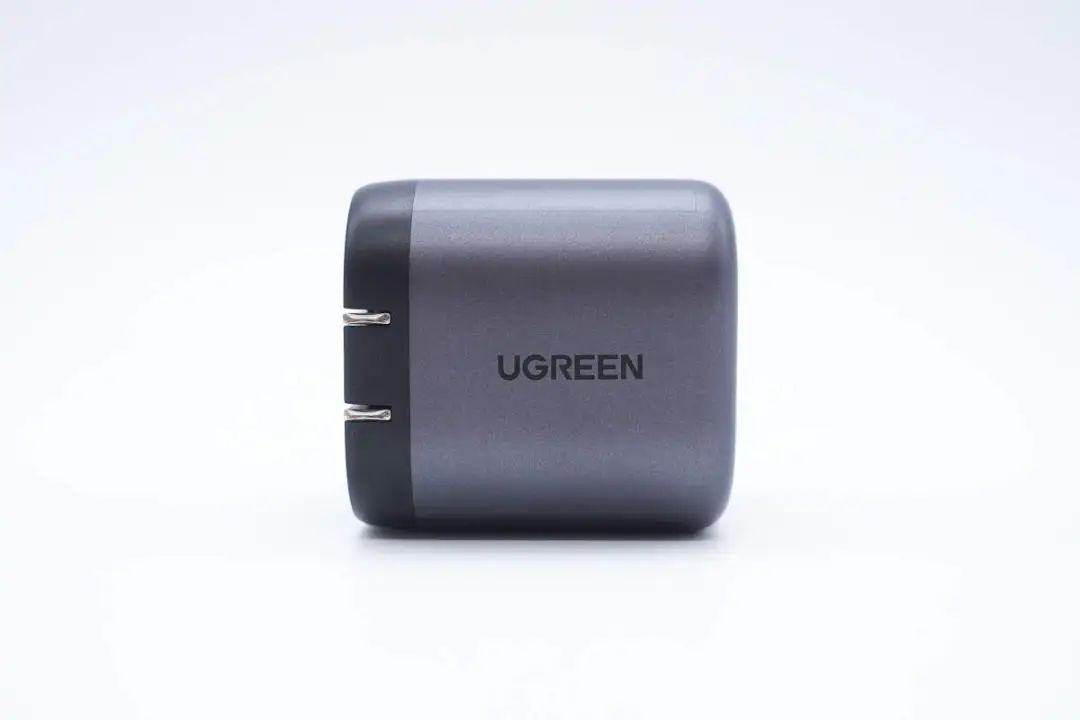

充电器正面印有UGREEN绿联品牌。
机身底部印有产品信息。

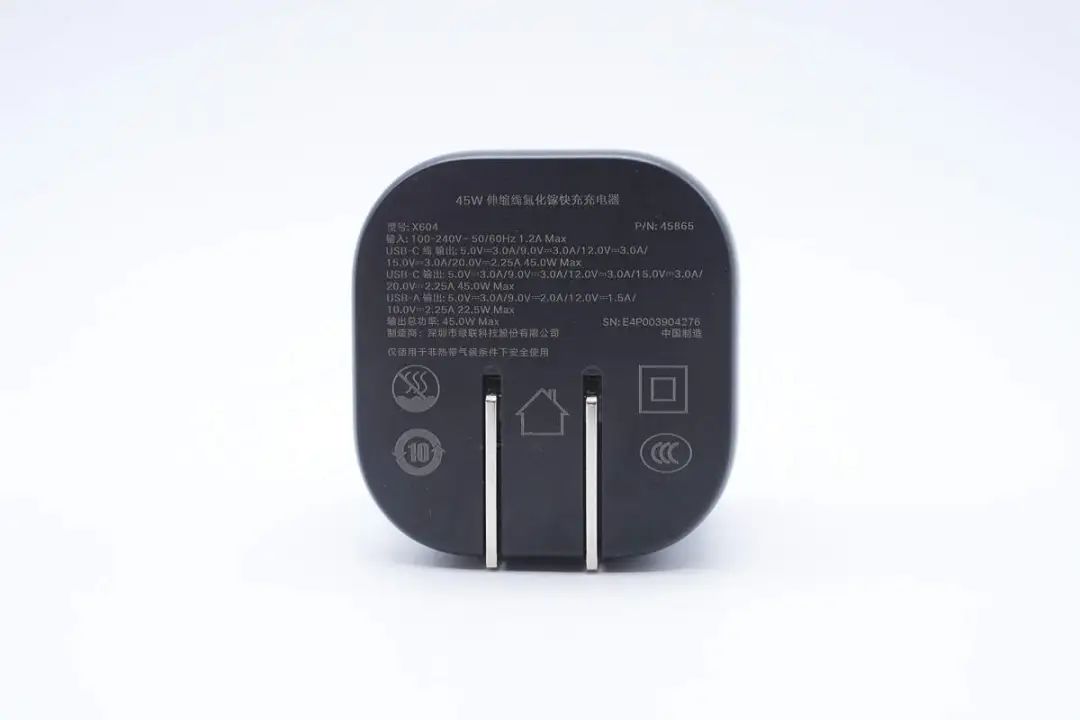

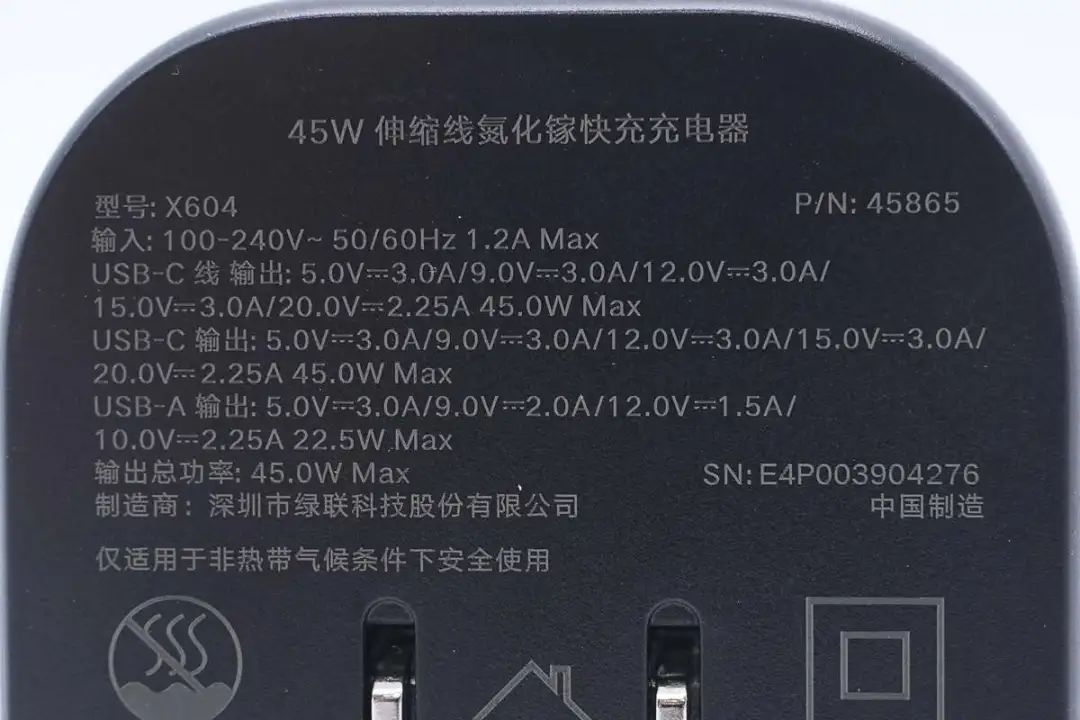

充电器参数特写
45W 伸缩线氮化镓快充充电器
型号：X604
输入：100-240V~50/60Hz 1.2A Max
USB-C线输出：5V3A、9V3A、12V3A、15V3A、20V2.25A 45W Max
USB-C输出：5V3A、9V3A、12V3A、15V3A、20V2.25A 45W Max
USB-A输出：5V3A、9V2A、12V1.5A、10V2.25A 22.5W Max
输出总功率：45W Max
制造商：深圳市绿联科技股份有限公司
产品通过了CCC认证。

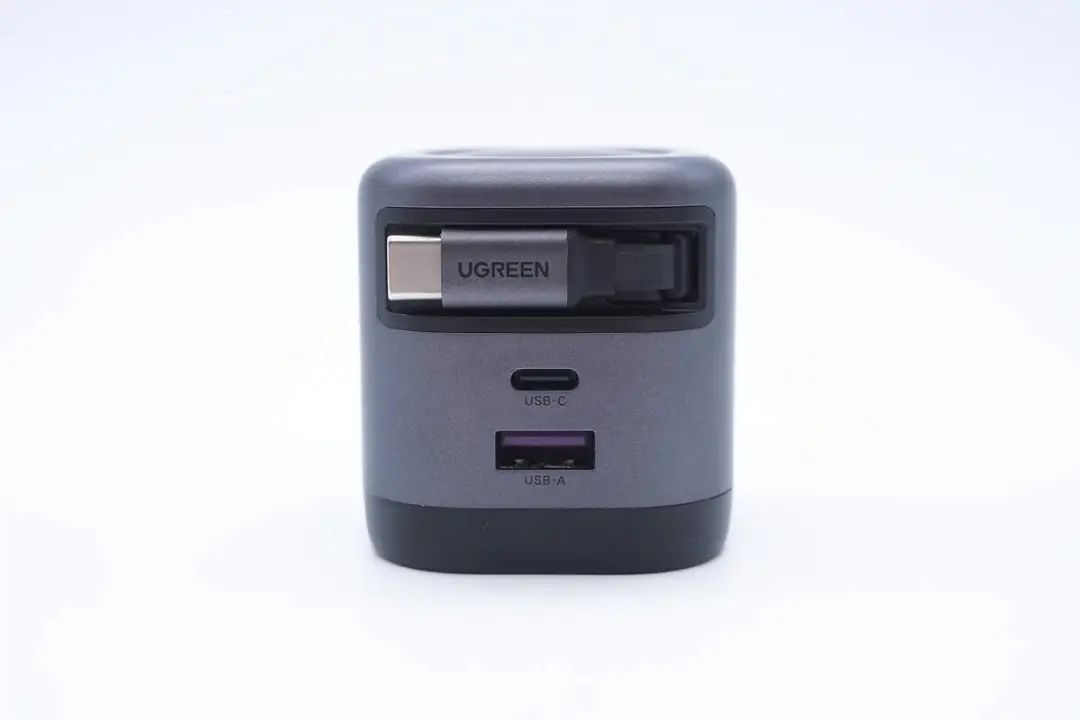

机身另一侧设有伸缩线，USB-C接口和USB-A接口。

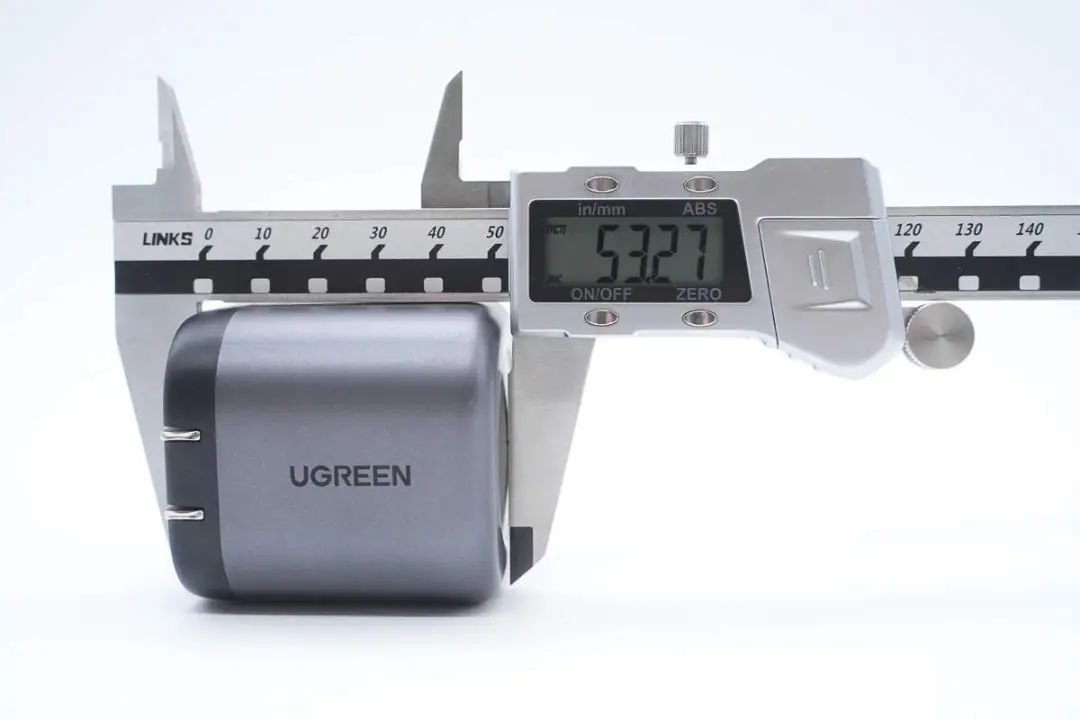

使用游标卡尺测得绿联45W伸缩线氮化镓充电器机身高度约为53.3mm。

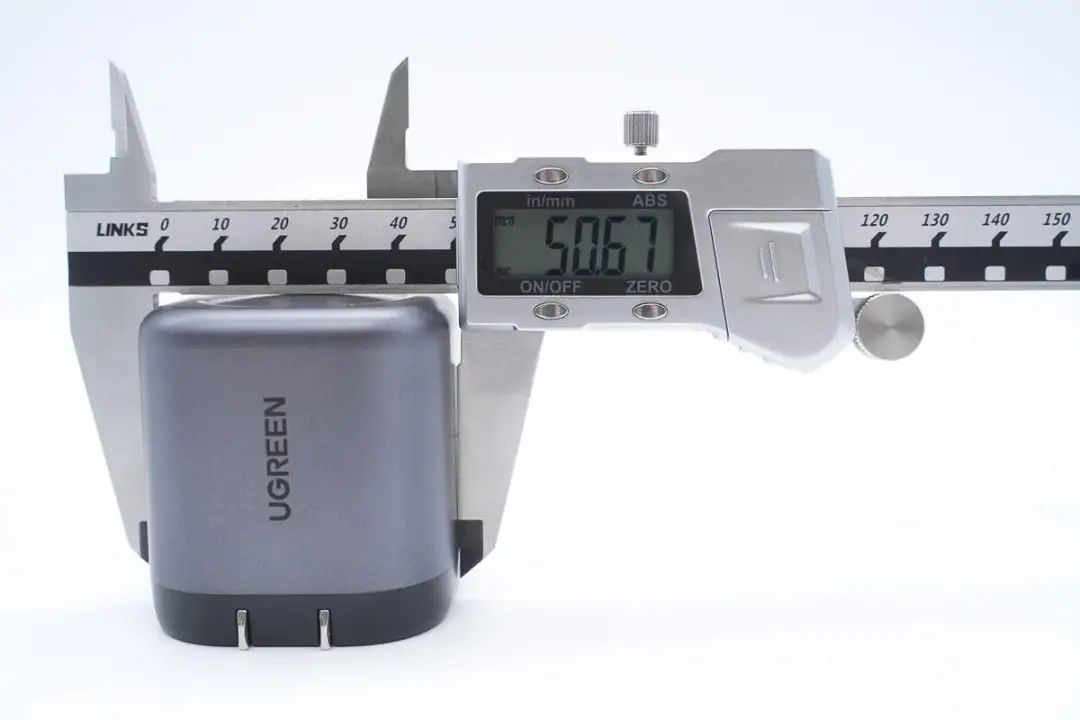

机身宽度约为50.7mm。

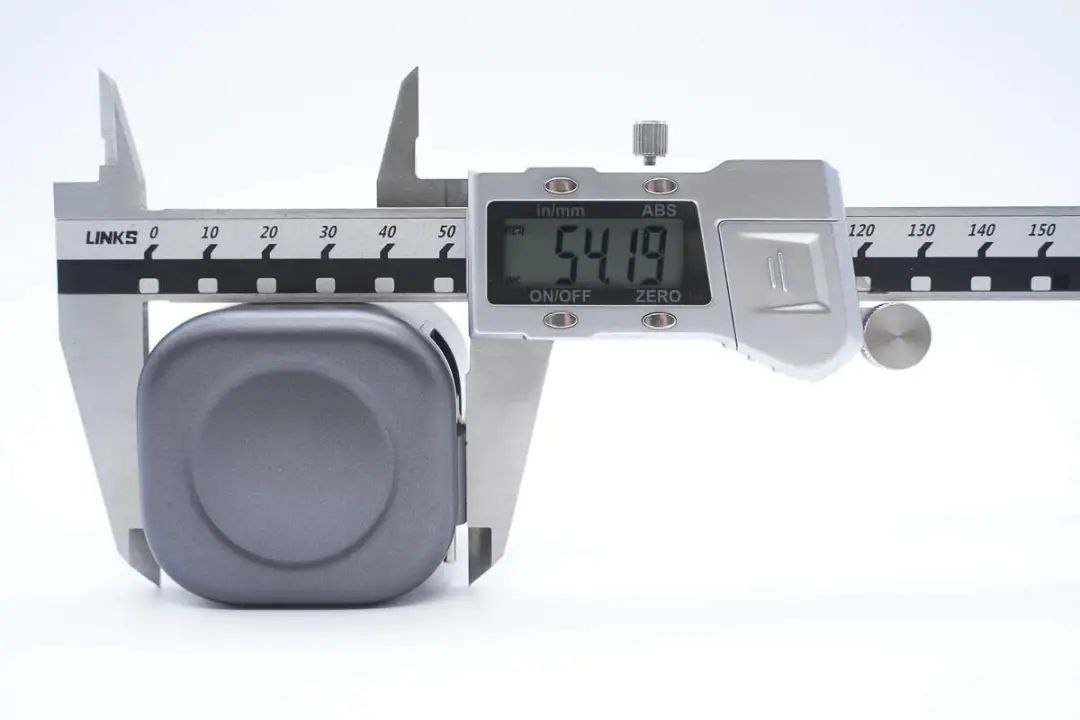

机身深度约为54.2mm。

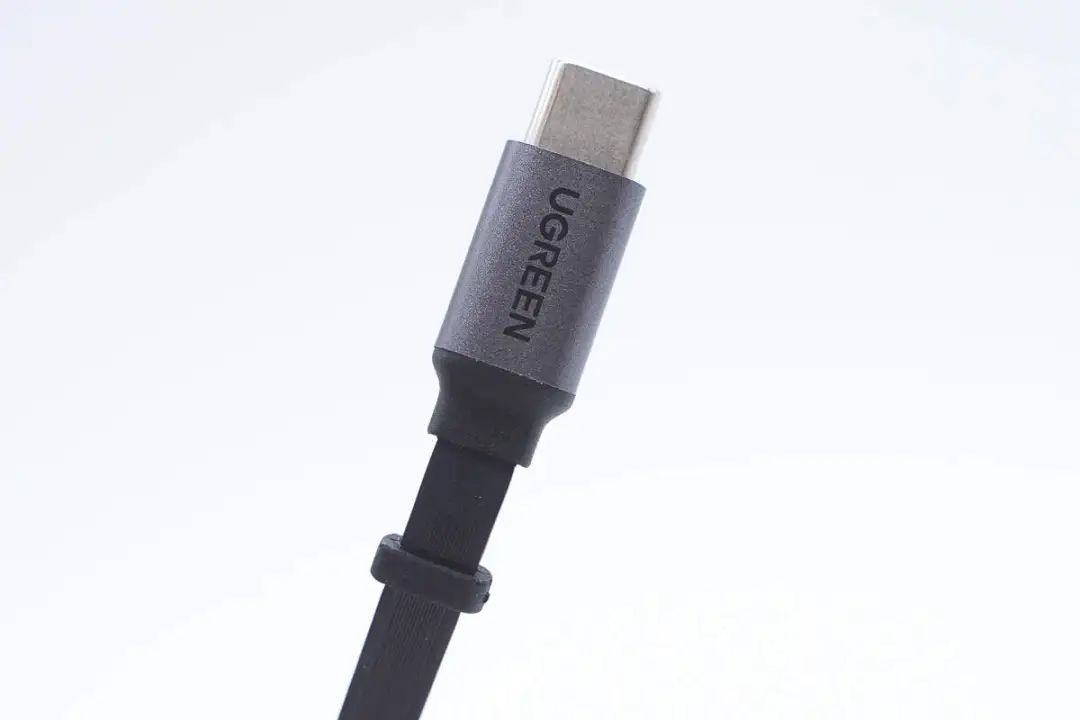

伸缩线插头采用金属外壳，印有UGREEN绿联品牌。

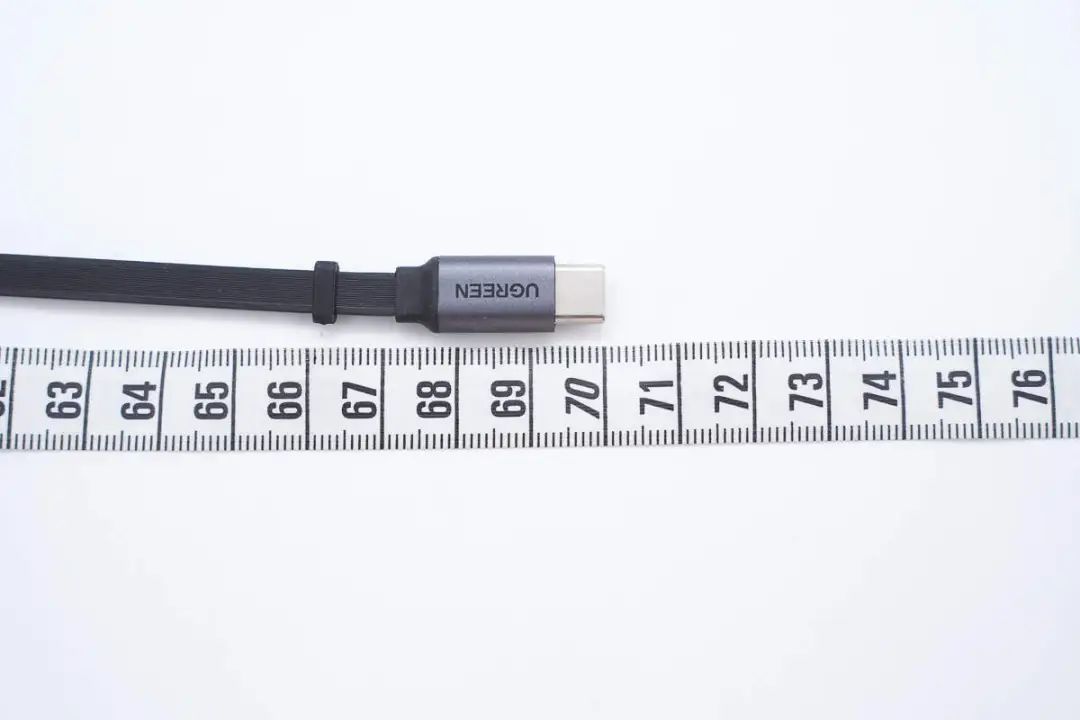

测得伸缩线长度约为70cm。

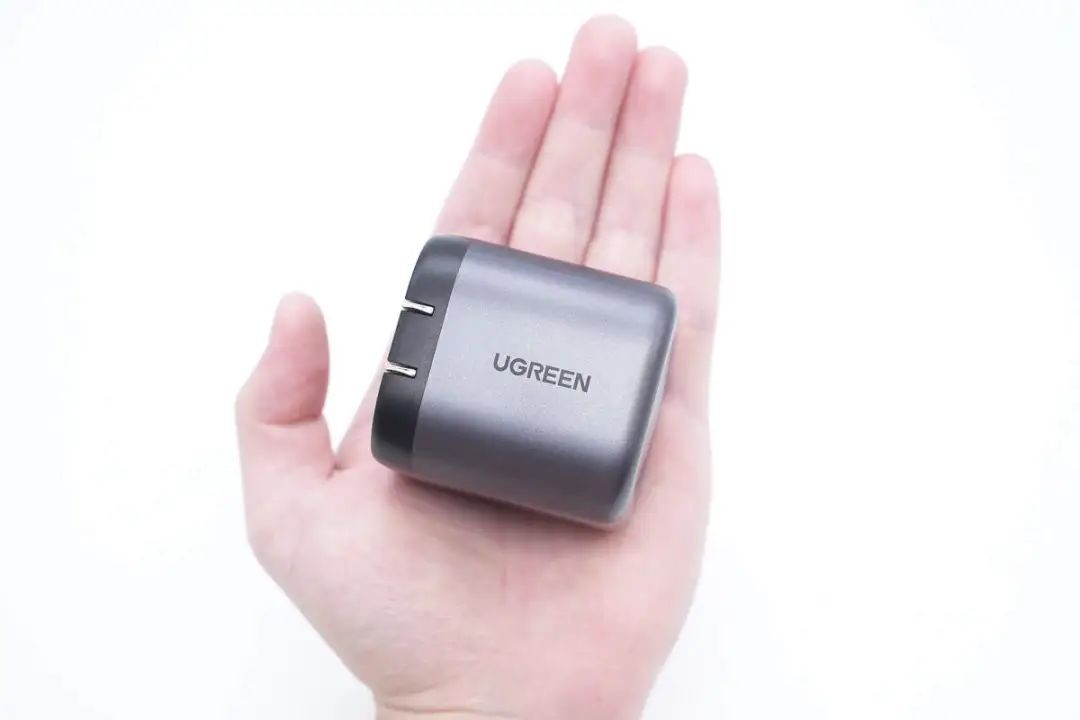

充电器拿在手上的大小直观感受。

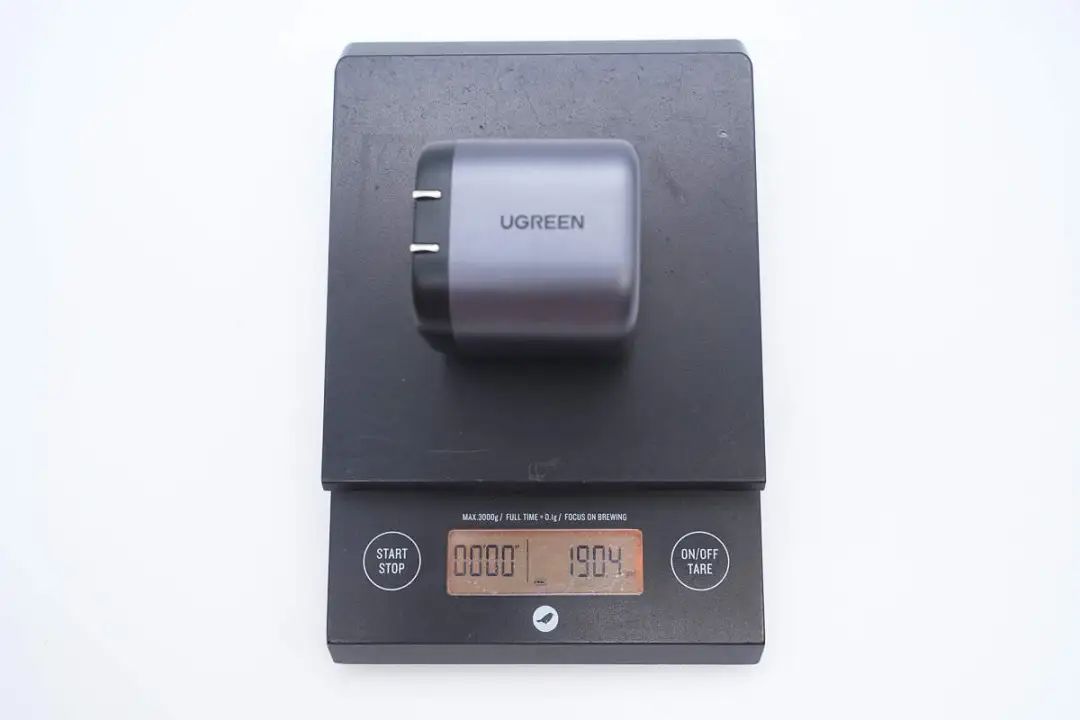

测得充电器重量约为190g。

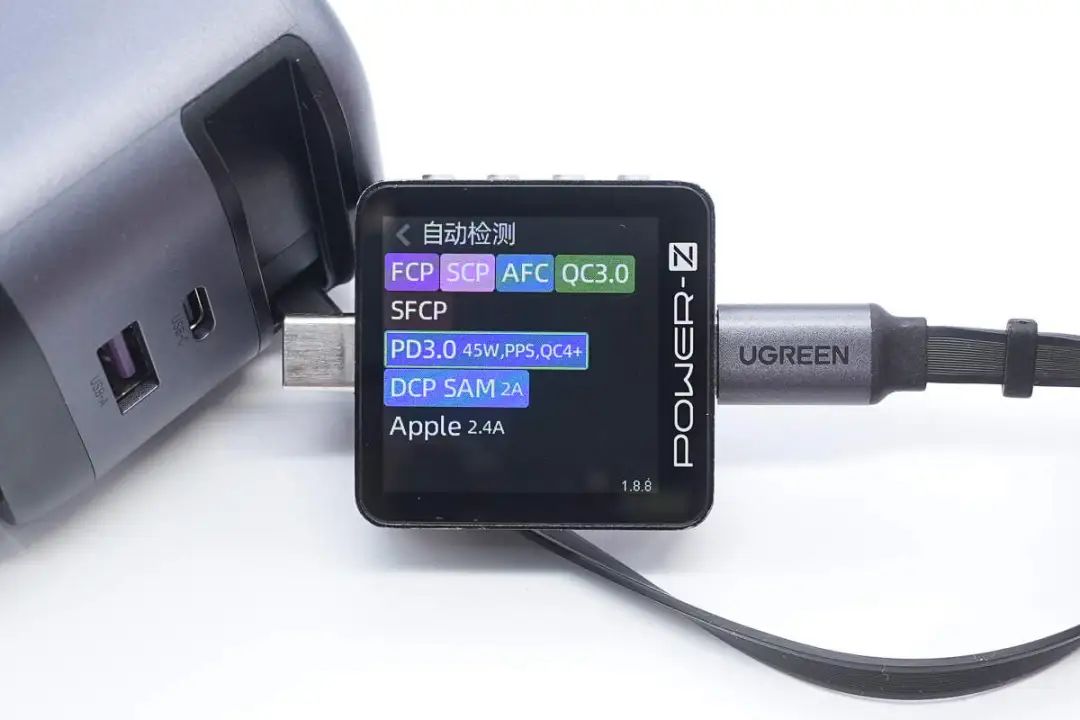

使用ChargerLAB POWER-Z KM003C测得充电器伸缩线输出支持FCP、SCP、AFC、SFCP、QC3/4+、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

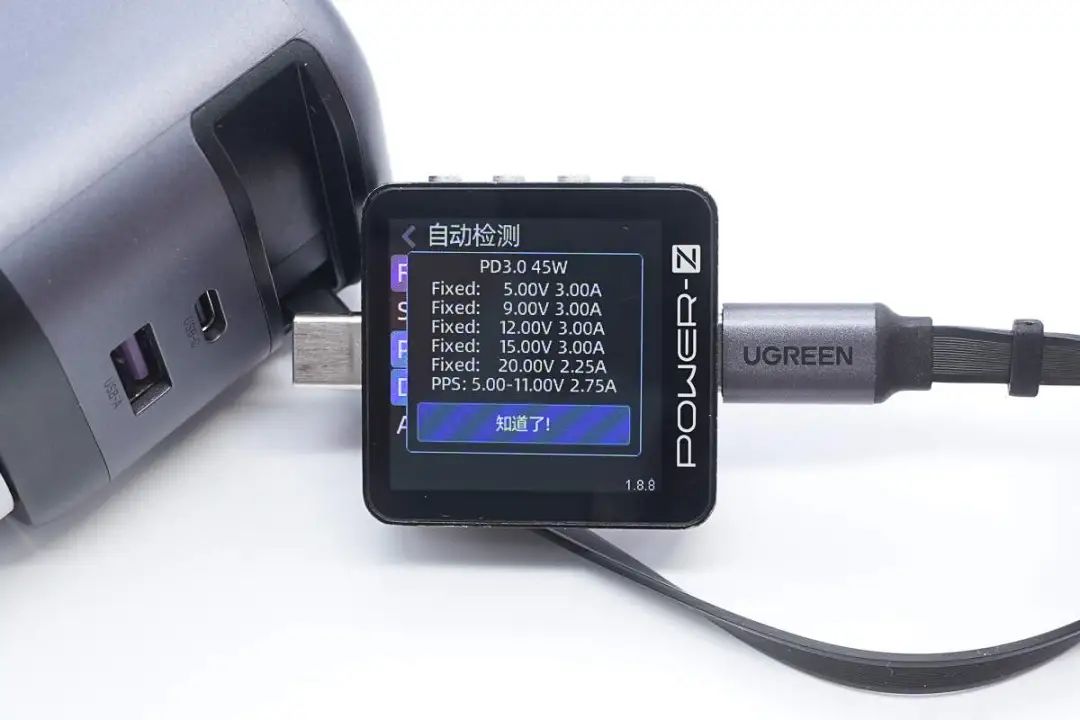

PDO报文显示伸缩线还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V 2.75A PPS电压档位。

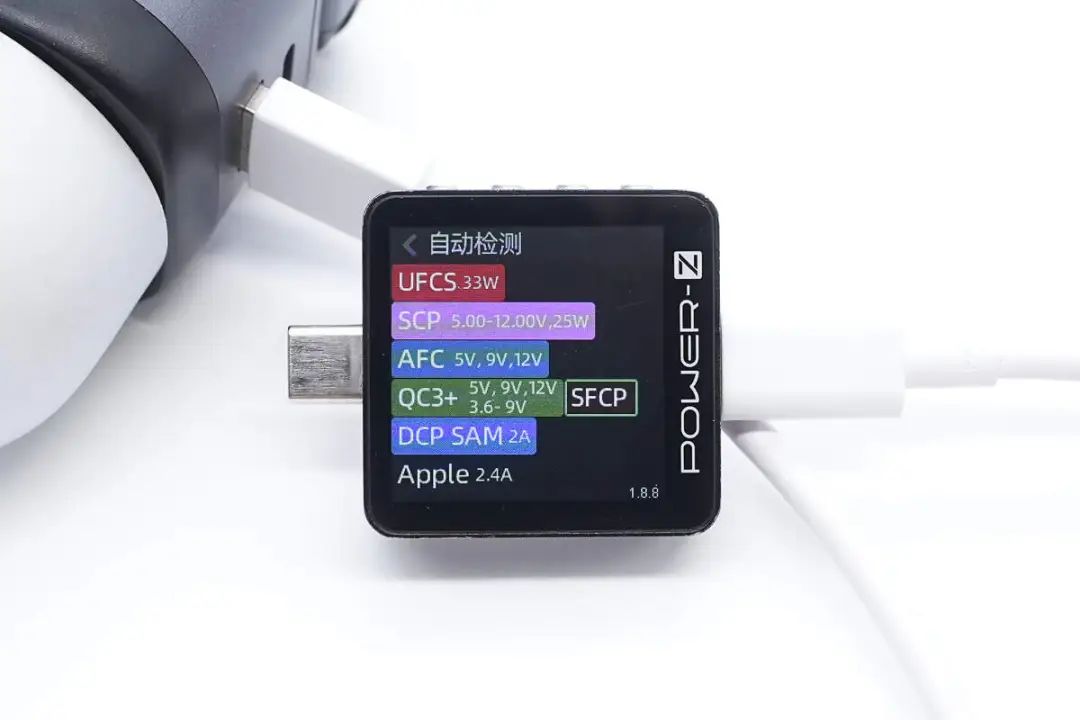

USB-C接口支持UFCS、SCP、AFC、SFCP、QC3+/4+、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

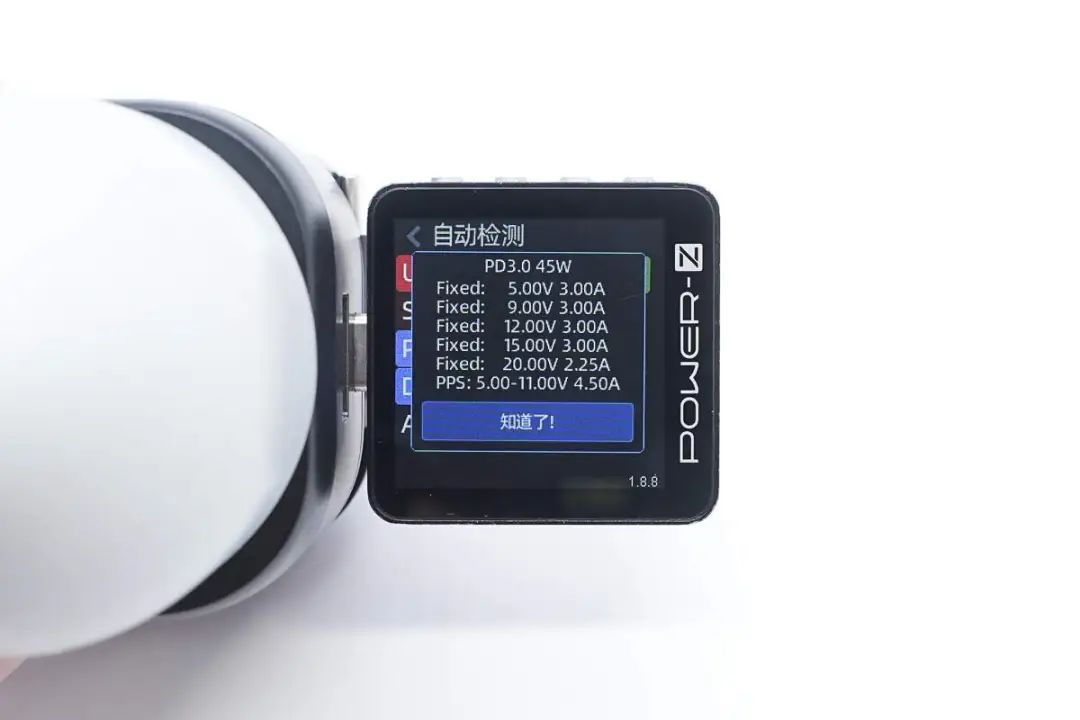

PDO报文显示USB-C接口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V 4.5A PPS电压档位。
另外测得UFCS融合快充具备3.4-5.5V 3A、5.5-11V 3A两组电压档位。

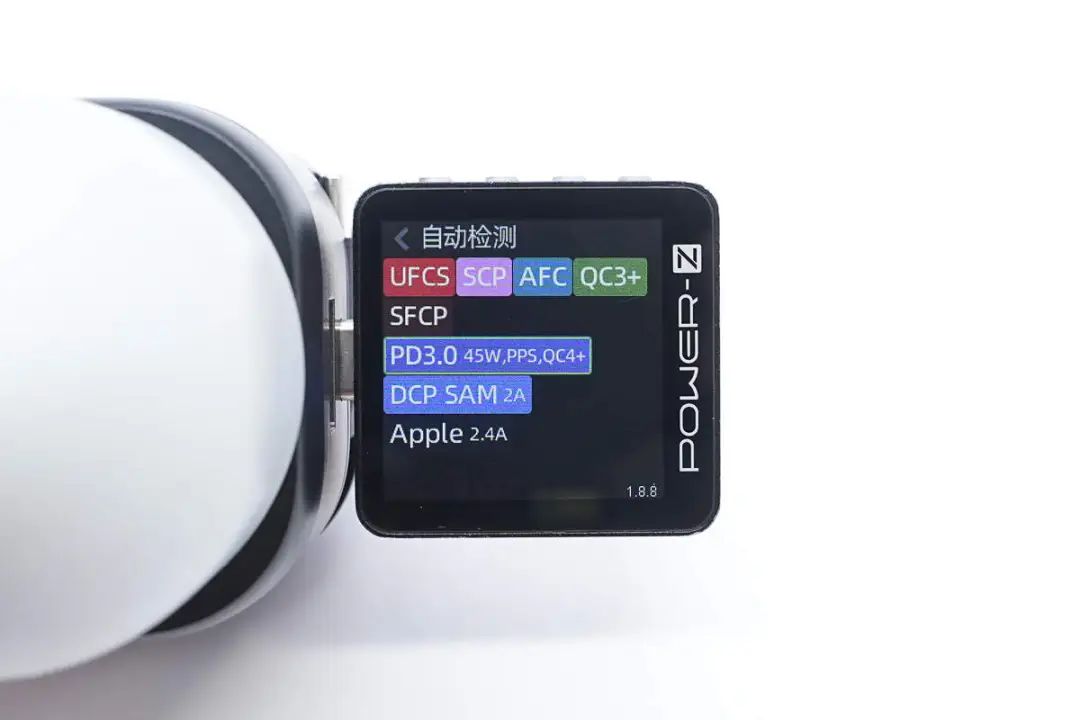

USB-A接口支持UFCS、SCP、AFC、QC3+、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。

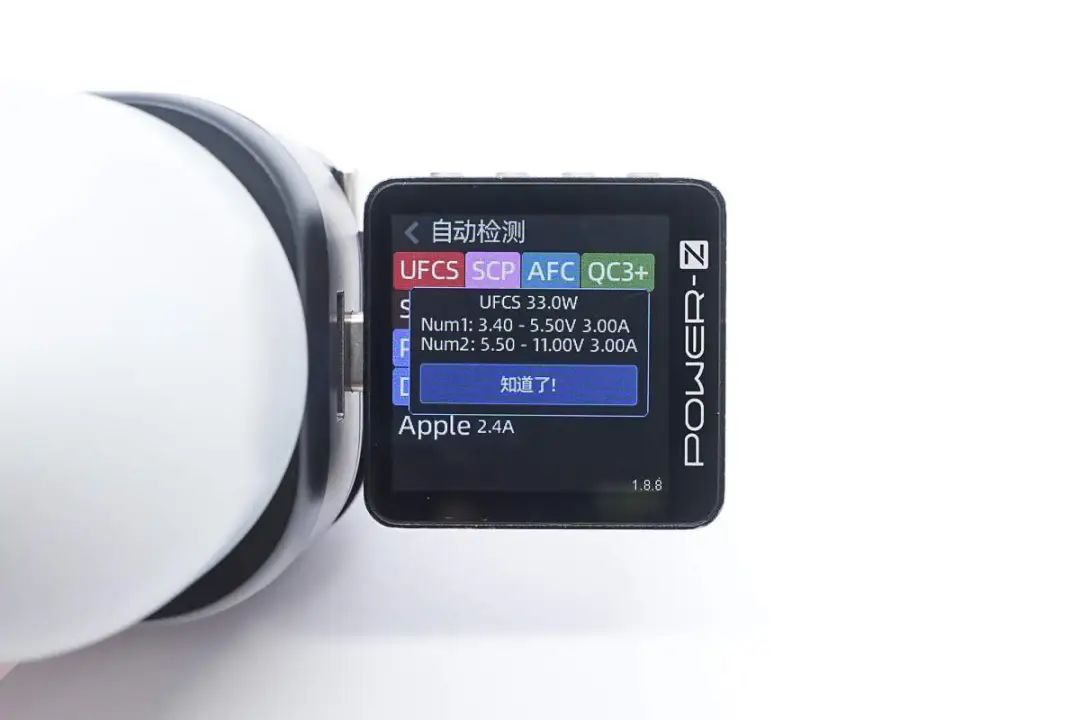

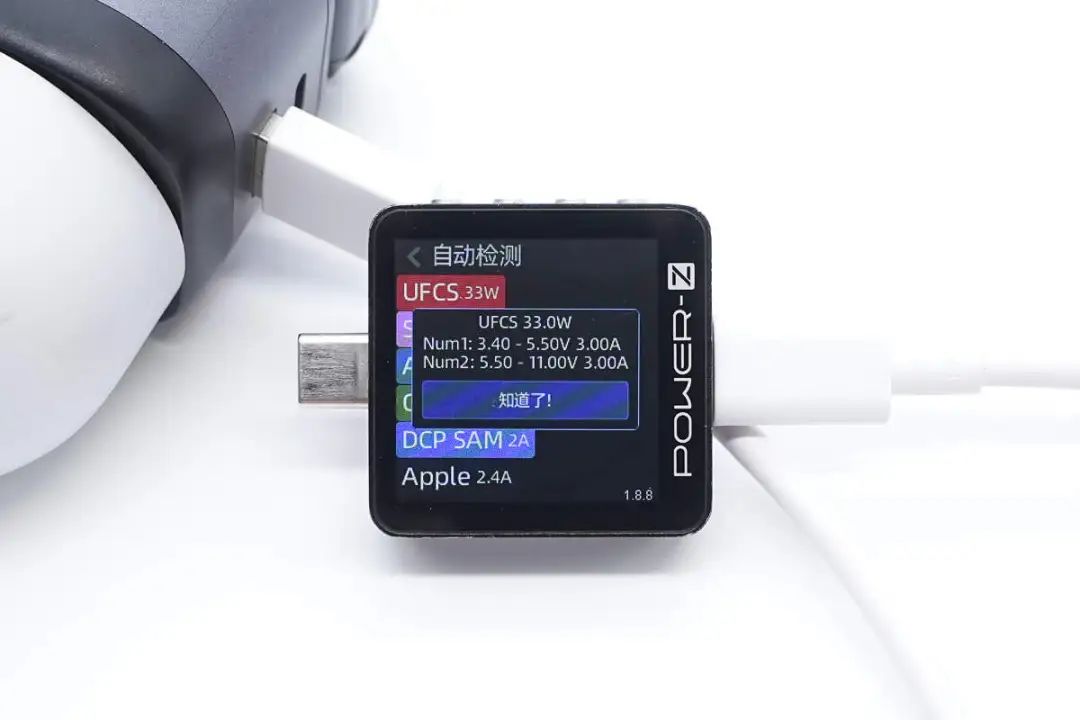

UFCS融合快充具备3.4-5.5V 3A、5.5-11V 3A两组电压档位。
绿联45W伸缩线氮化镓充电器拆解
看完了绿联这款伸缩线氮化镓充电器的开箱和测试，下面就进行拆解，一起看看内部的设计和用料。

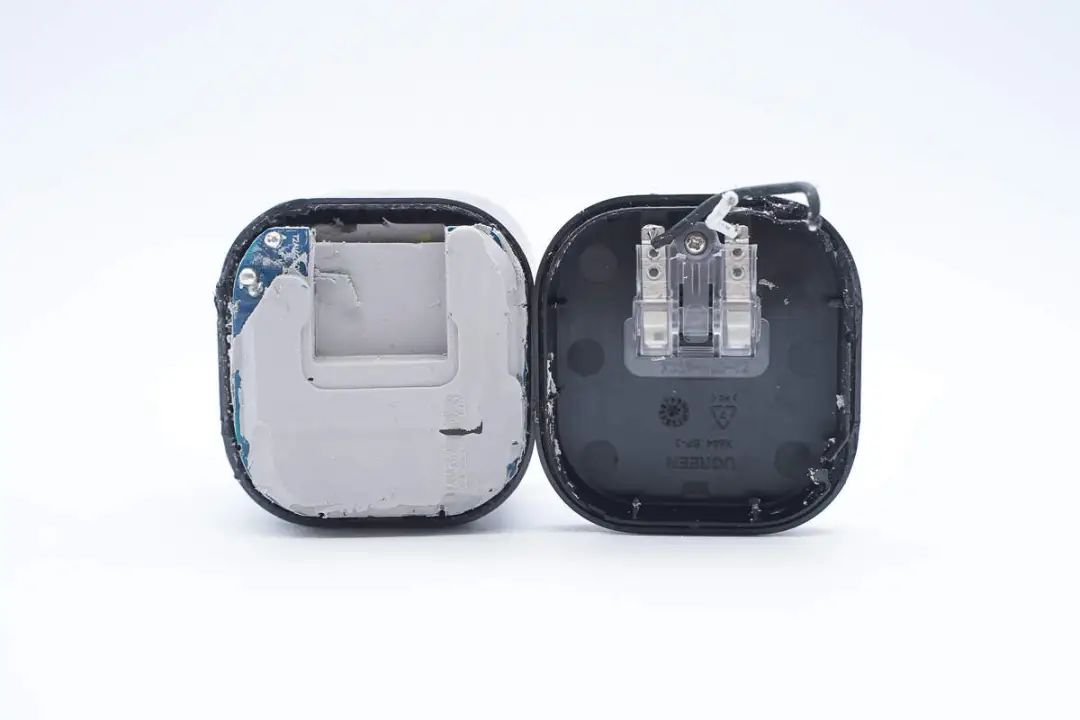

首先沿机身接缝拆开充电器外壳，内部PCBA模块采用导热胶填充灌封。

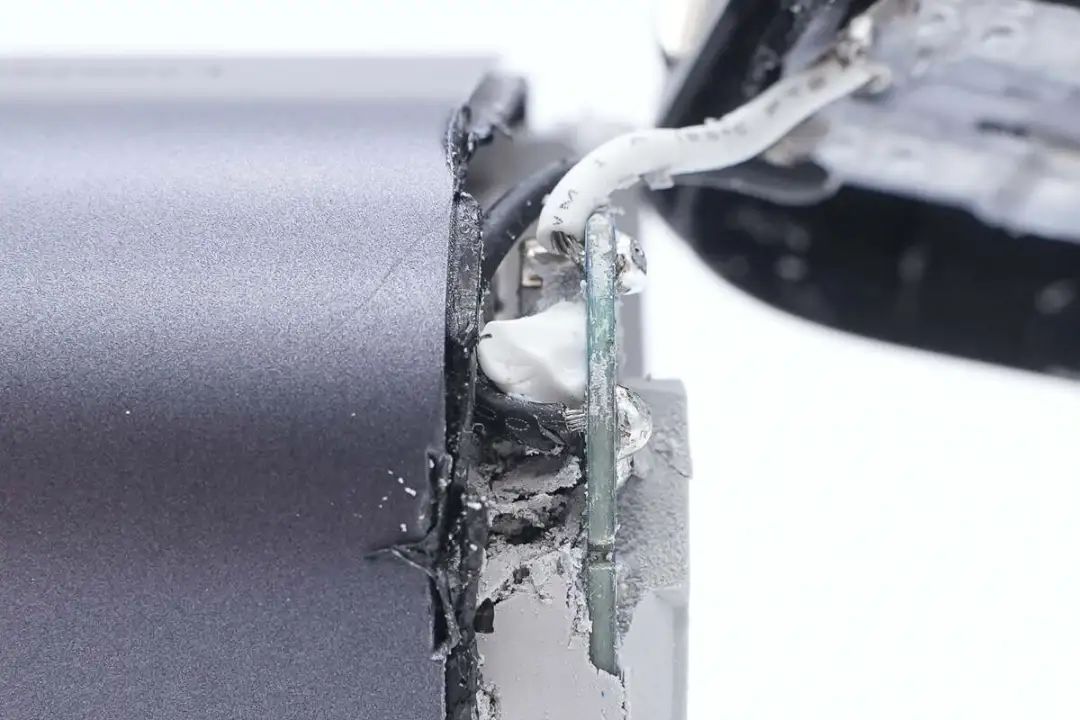

折叠插脚和PCBA模块通过导线焊接连接。
焊接断开折叠插脚与PCBA模块的连接。

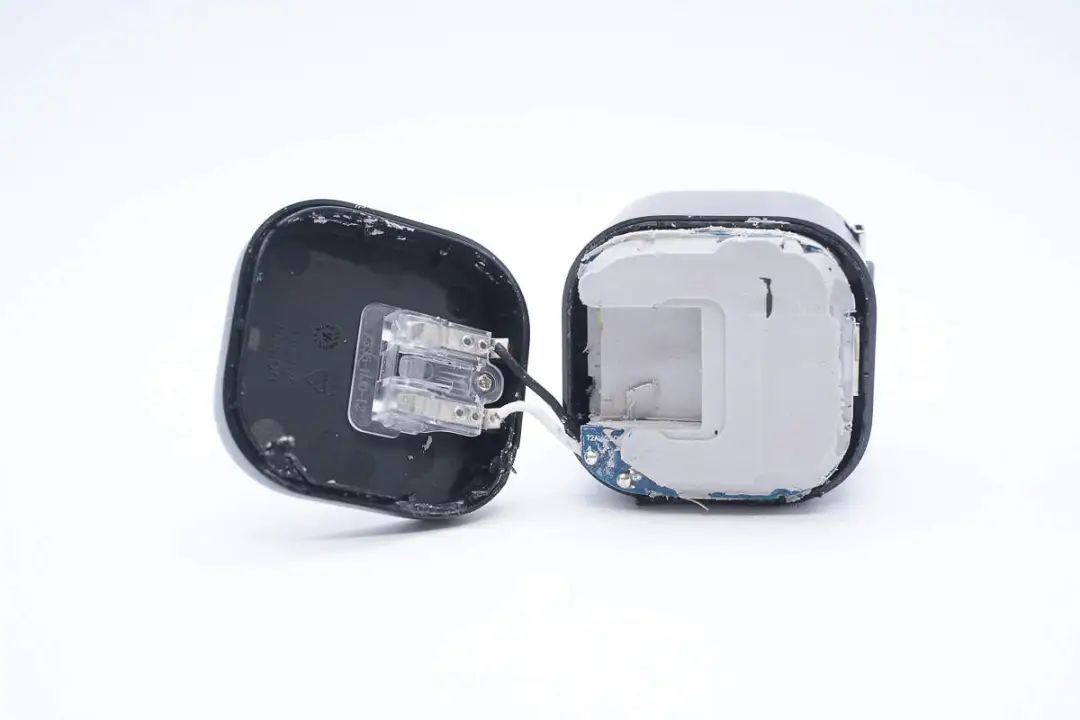

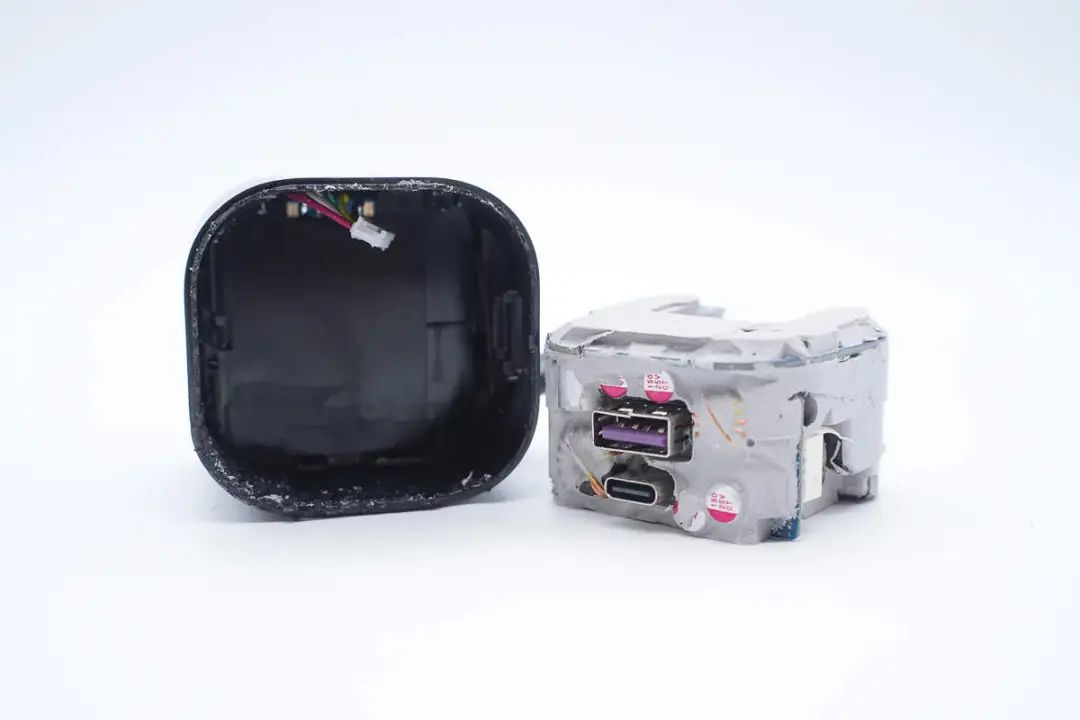

从壳体内部取出PCBA模块。

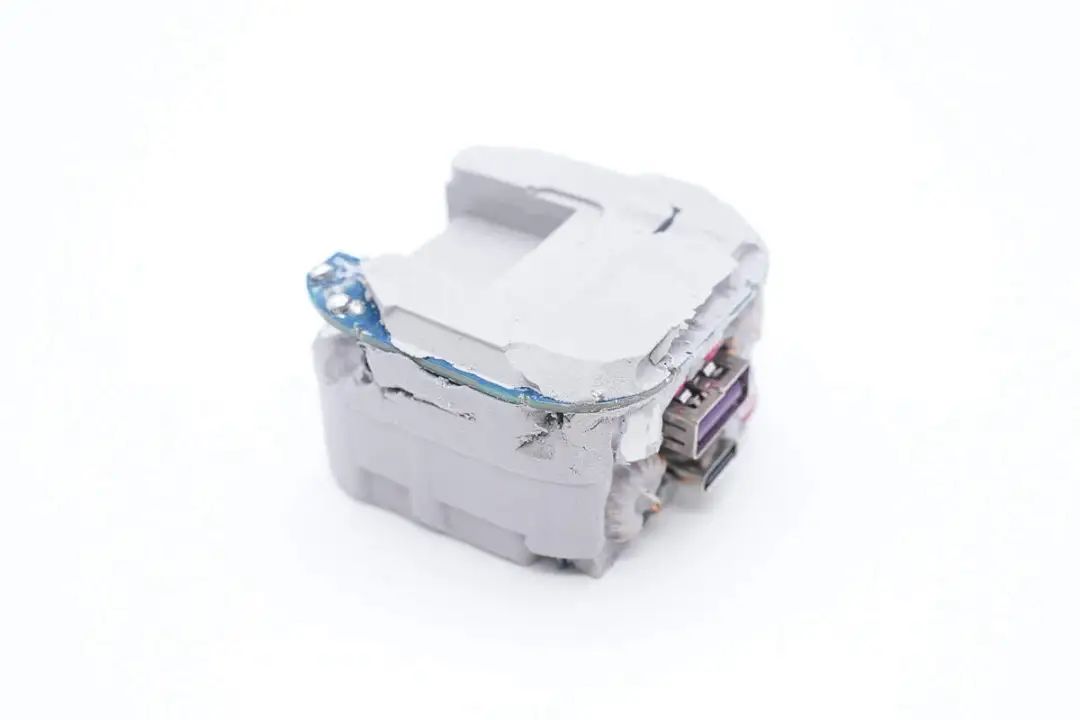

PCBA模块整体打胶灌封填充，提升耐候性和散热性能，提升长时间运行的稳定性。

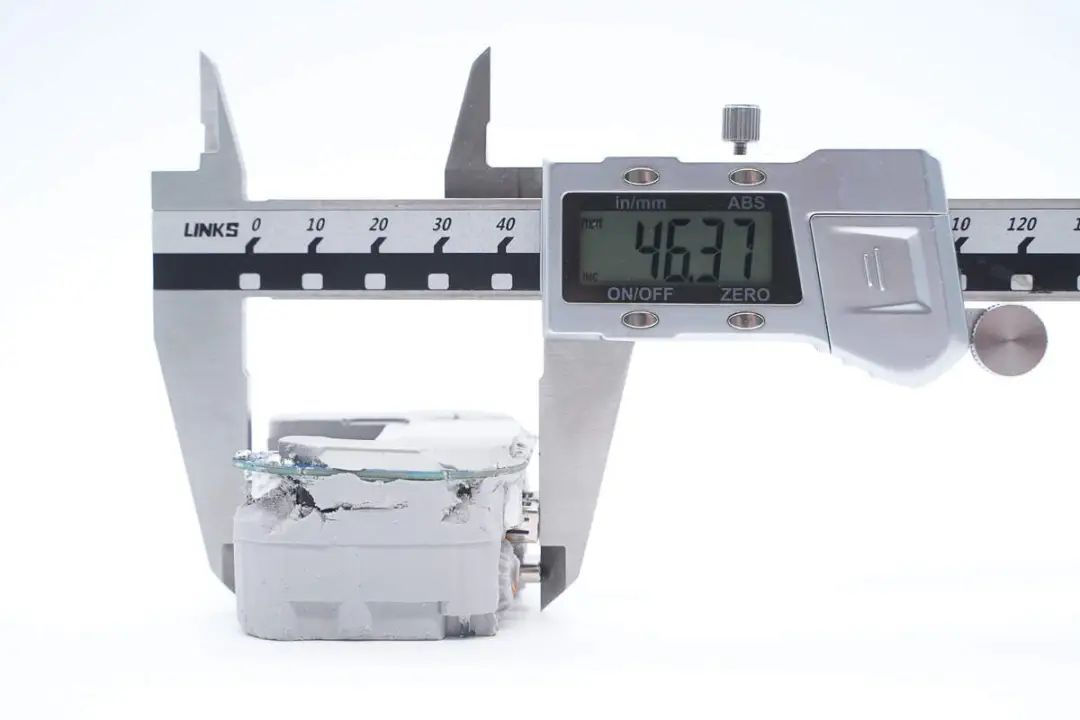

使用游标卡尺测得PCBA模块长度约为46.4mm。

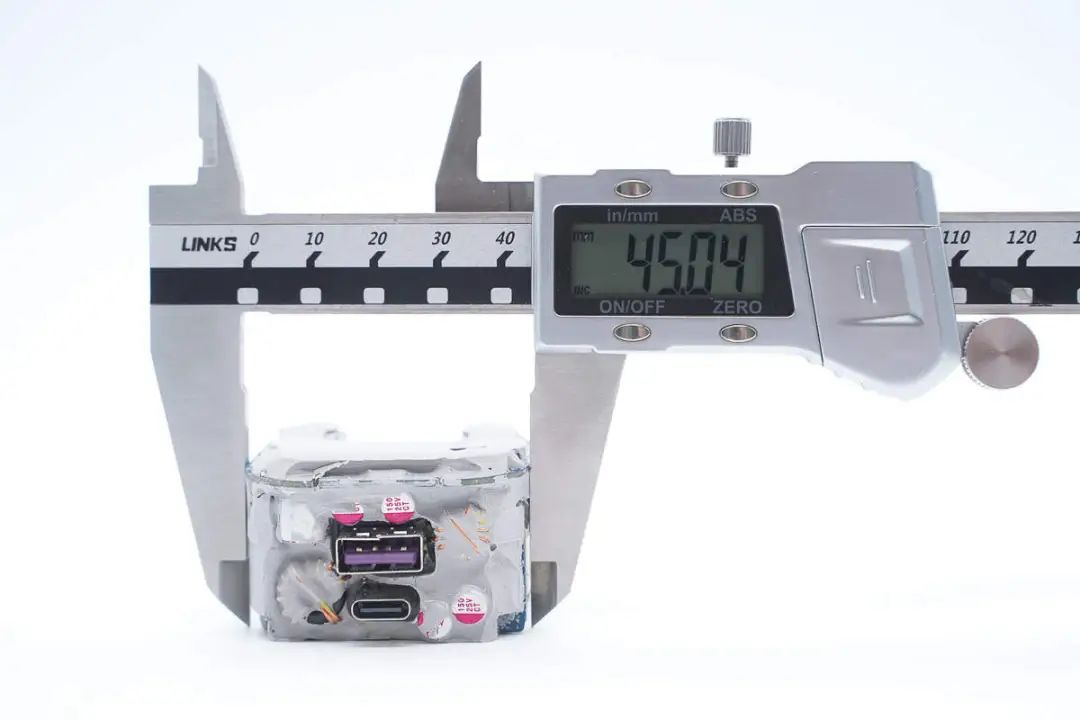

PCBA模块宽度约为45mm。

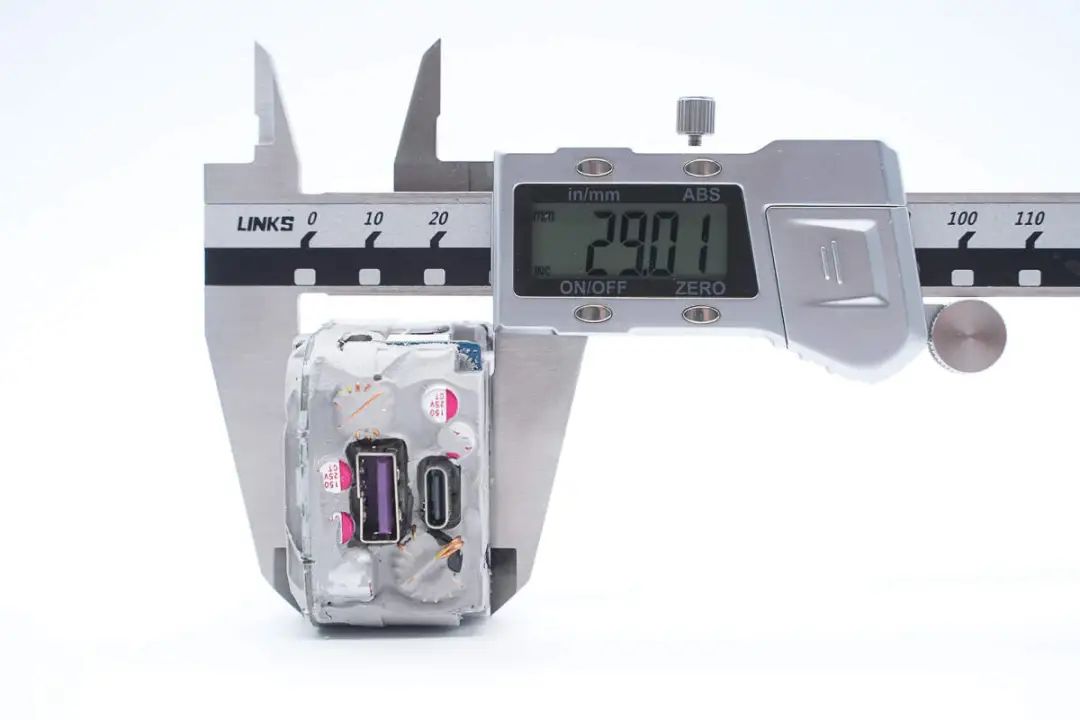

PCBA模块厚度约为29mm。

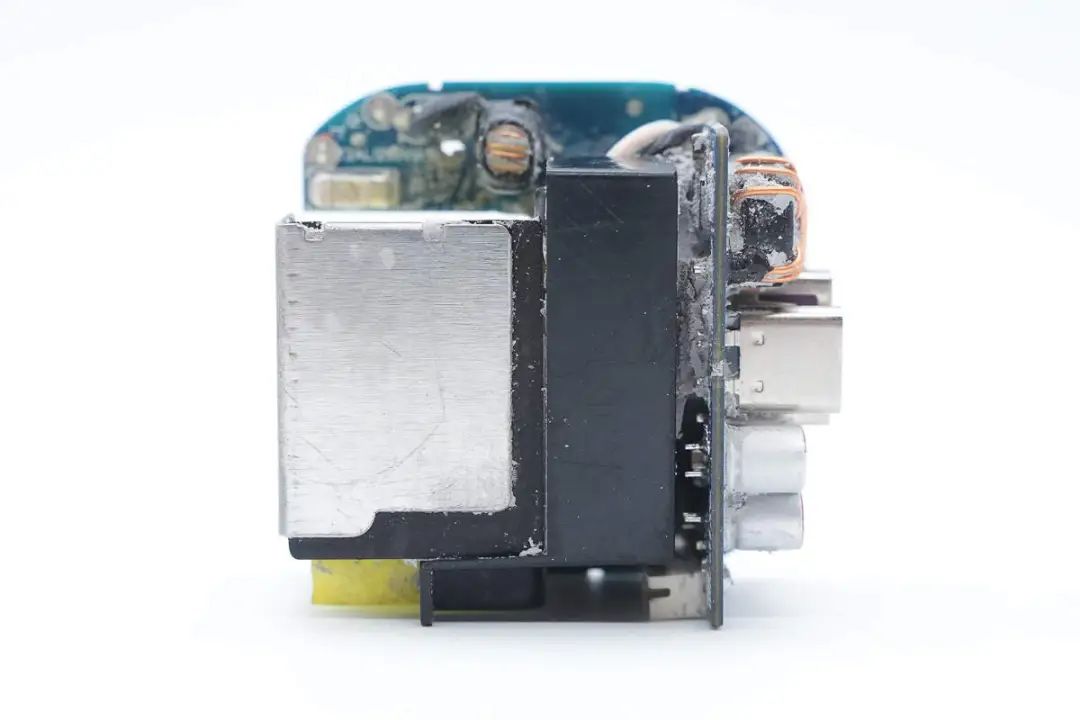

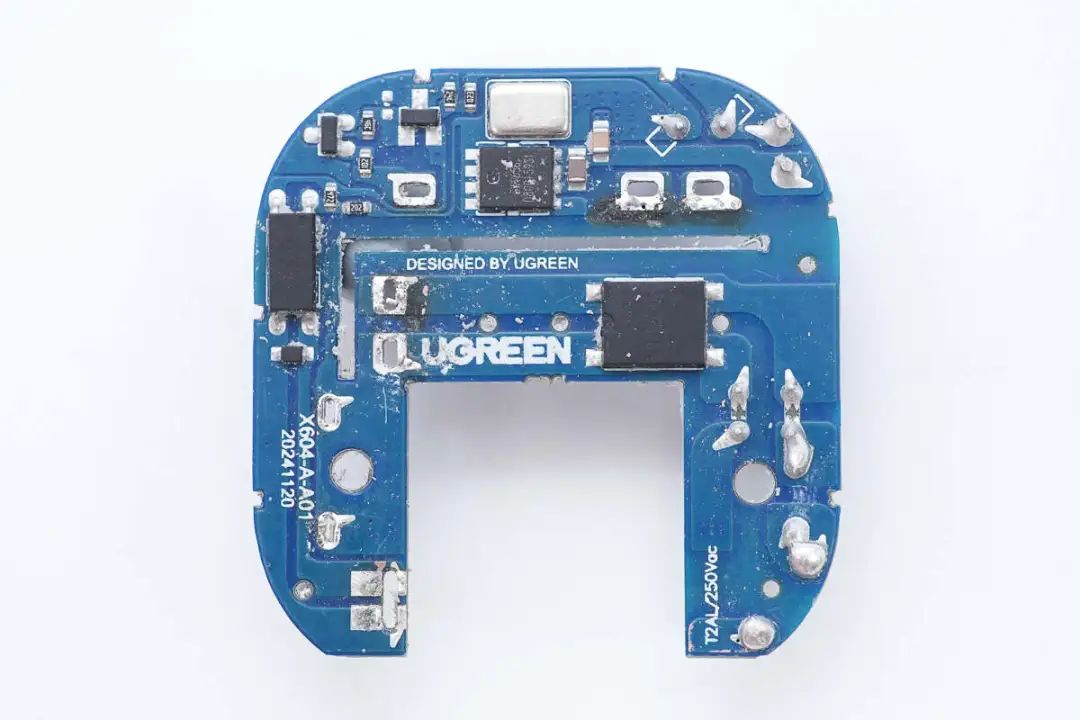

清理掉灌封胶，PCBA模块通过三块小板焊接组成，在初次级之间设有塑料隔离板绝缘。
PCBA模块对应折叠插脚和塑料隔离板位置镂空。

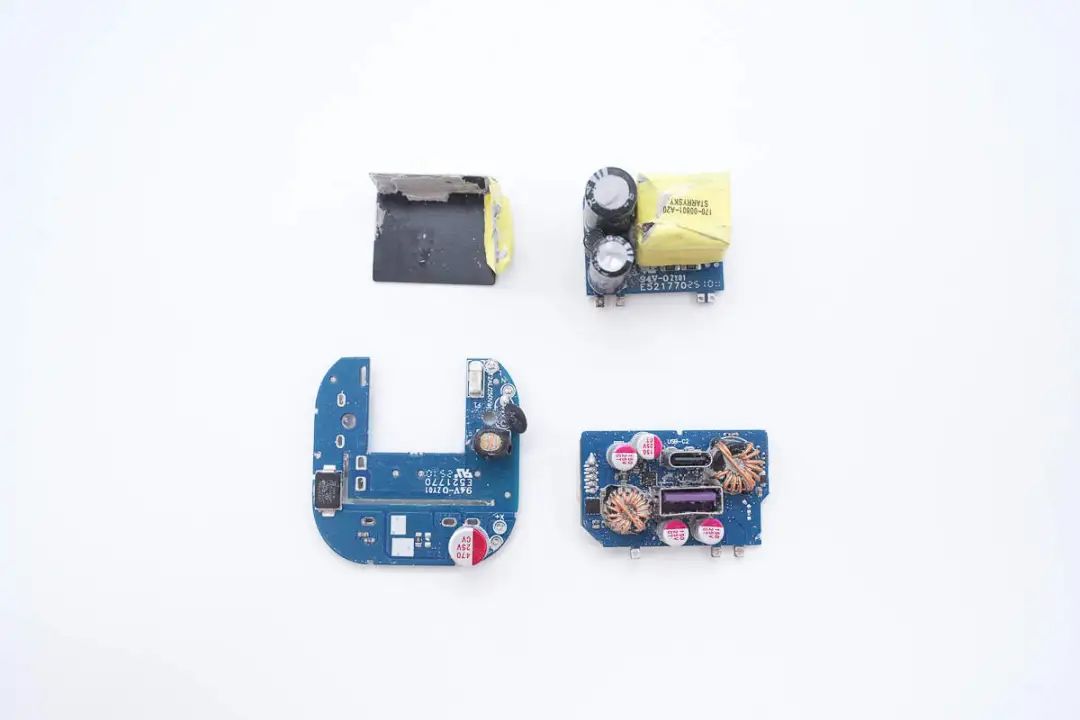

焊接拆分PCBA模块，方便对器件进行了解。

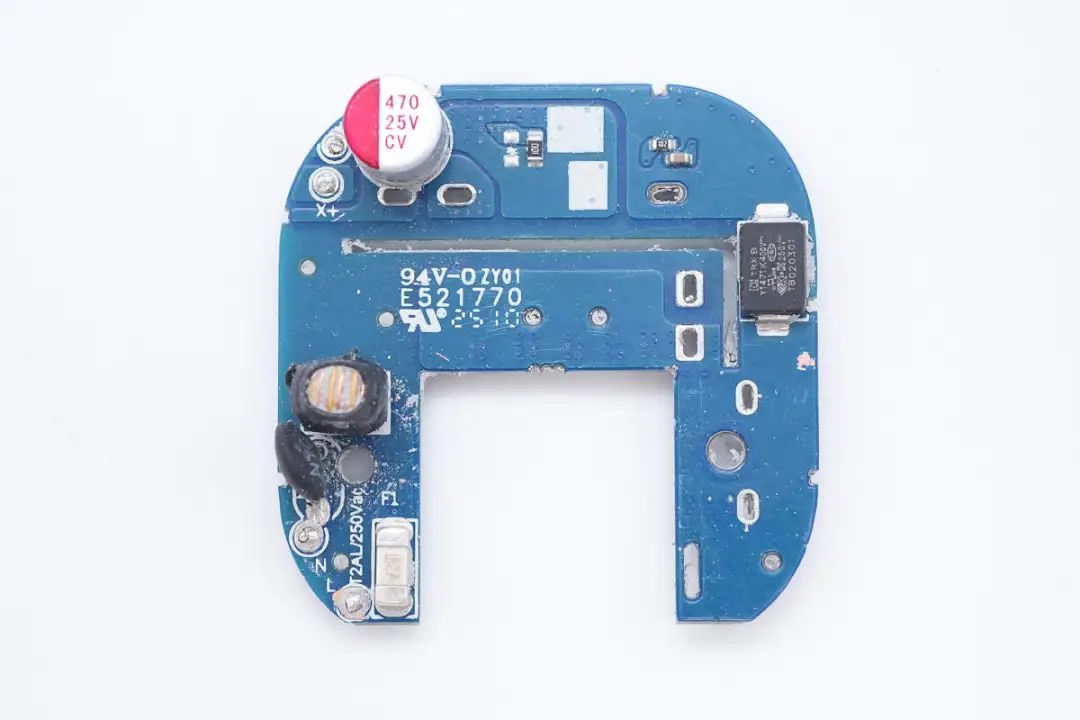

底部小板设有保险丝，NTC热敏电阻，共模电感，贴片Y电容和滤波固态电容。

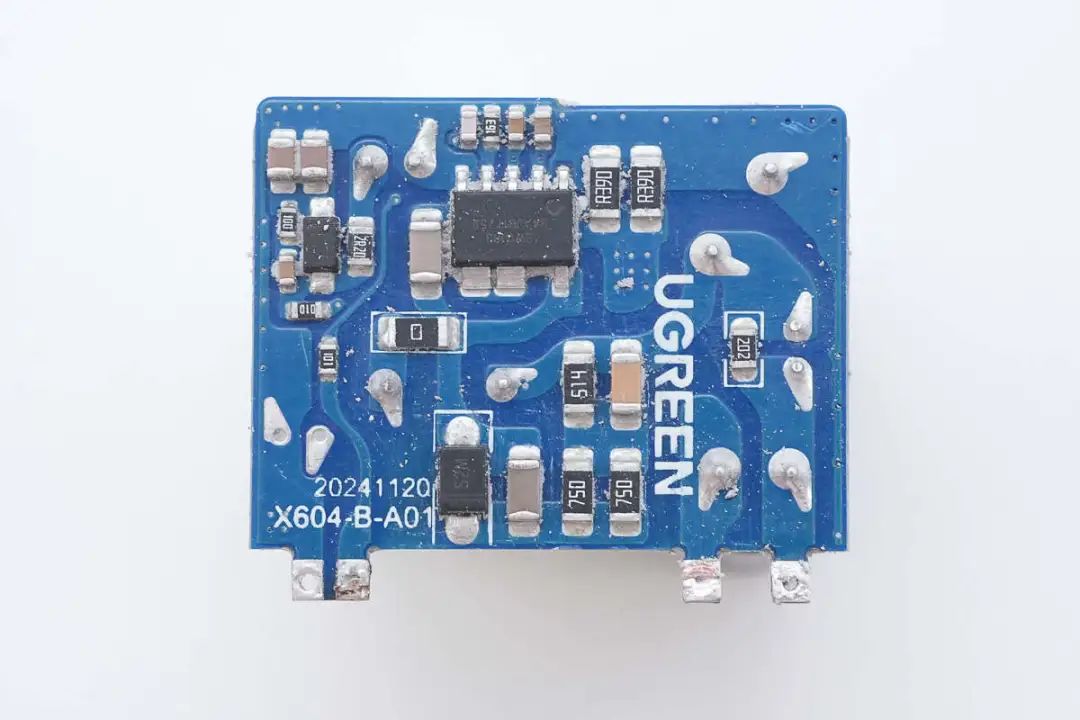

小板背面设有反馈光耦，同步整流芯片和整流桥。

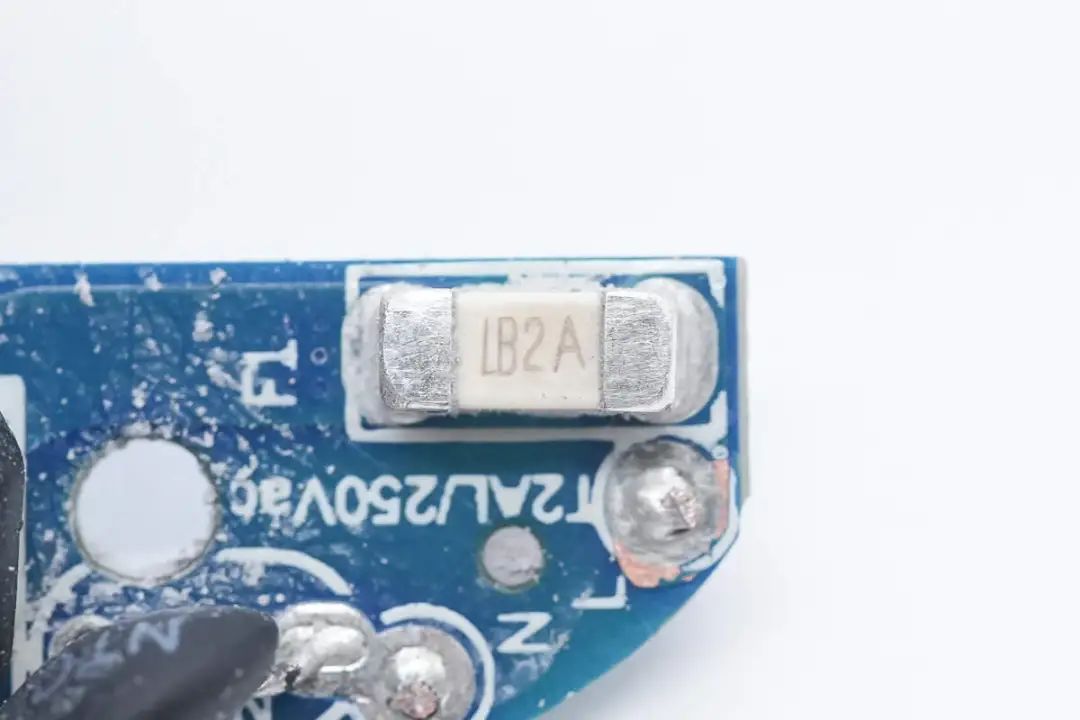

输入端贴片保险丝来自蓝宝，规格为2A 250V。

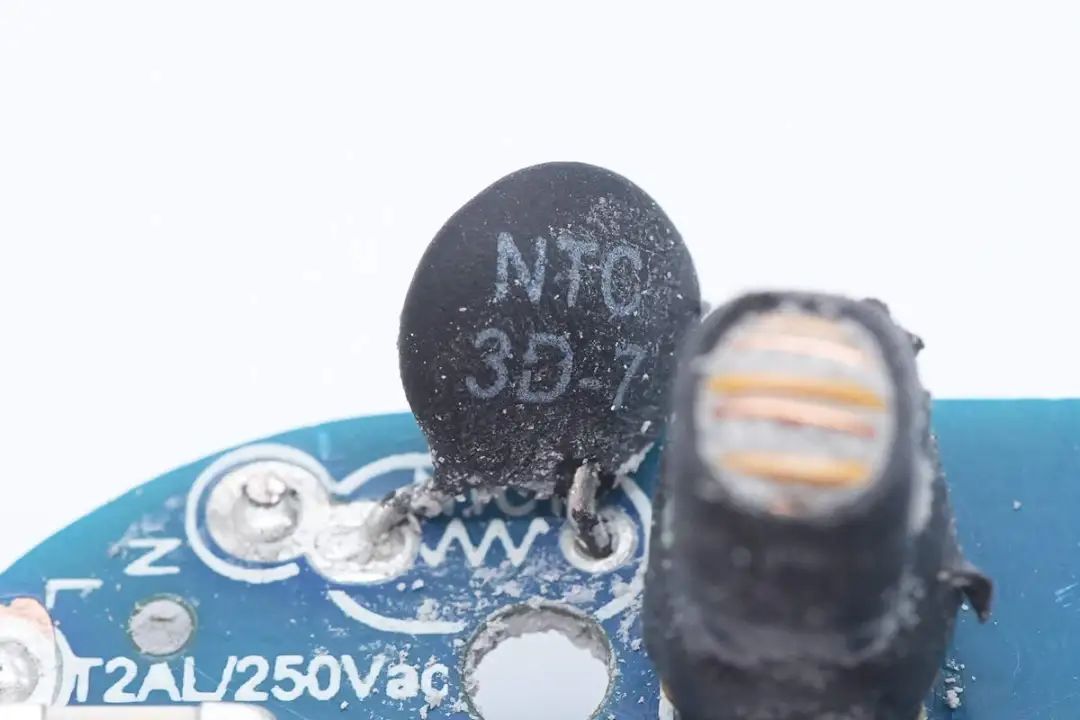

NTC热敏电阻丝印3D-7，用于抑制上电的浪涌电流。

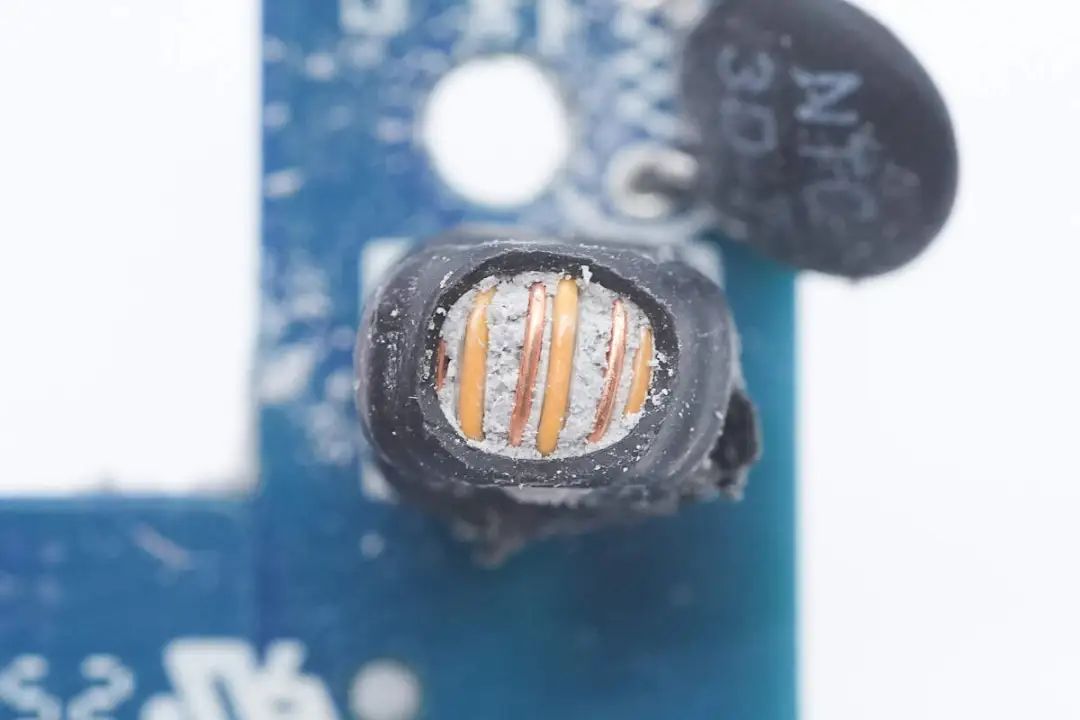

共模电感采用漆包线和绝缘线绕制，外套热缩管绝缘。

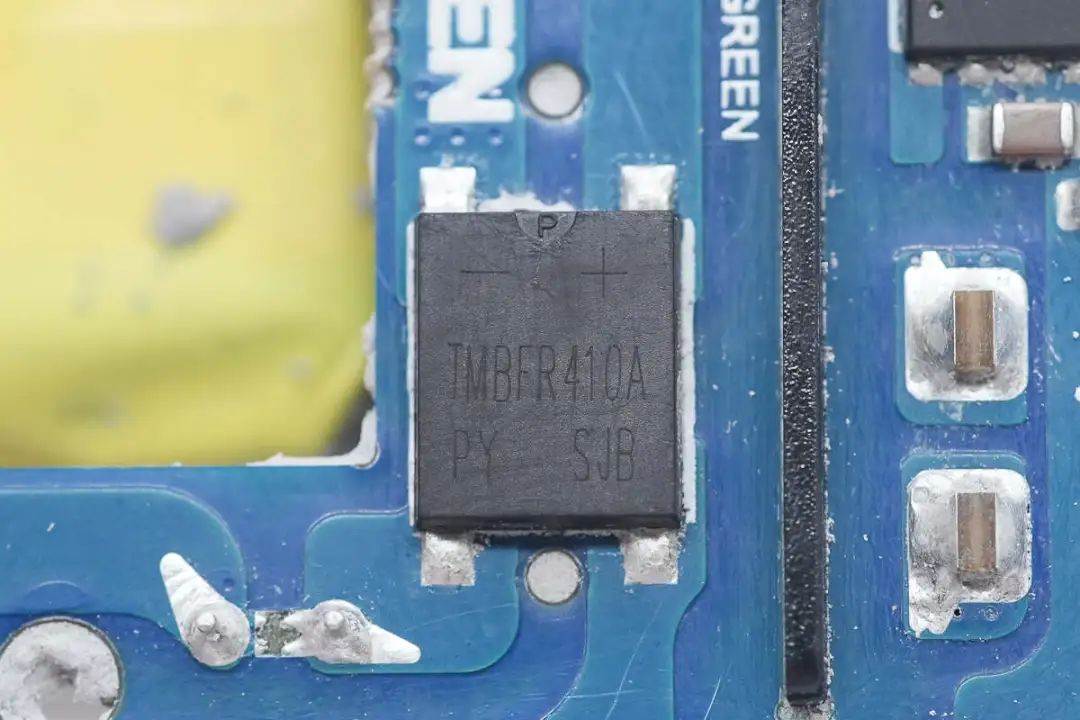

整流桥来自平伟，型号TMBFR410A，规格为1000V 4A，采用TMBF封装。

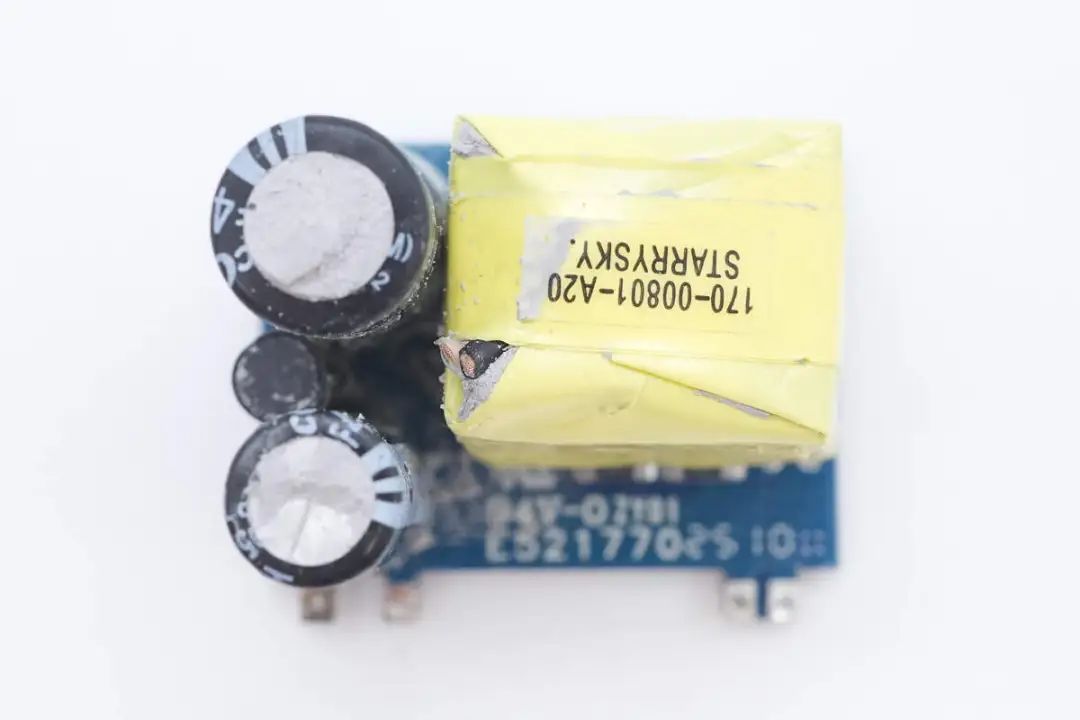

侧面小板焊接高压滤波电容，差模电感和变压器。

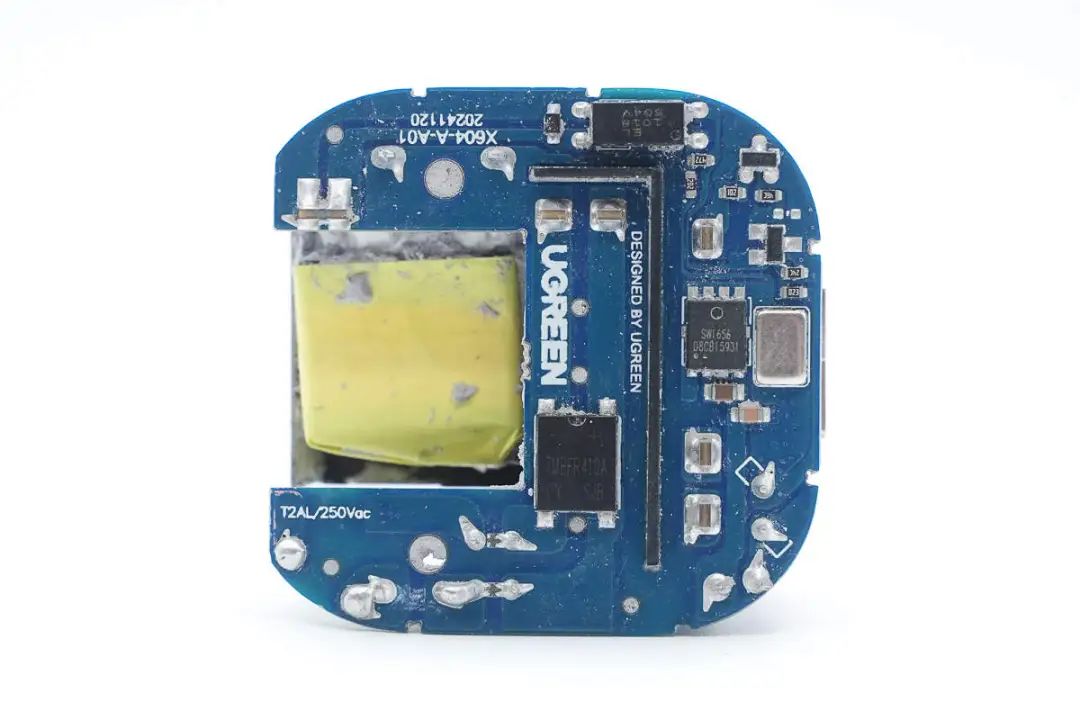

背面焊接氮化镓合封芯片。

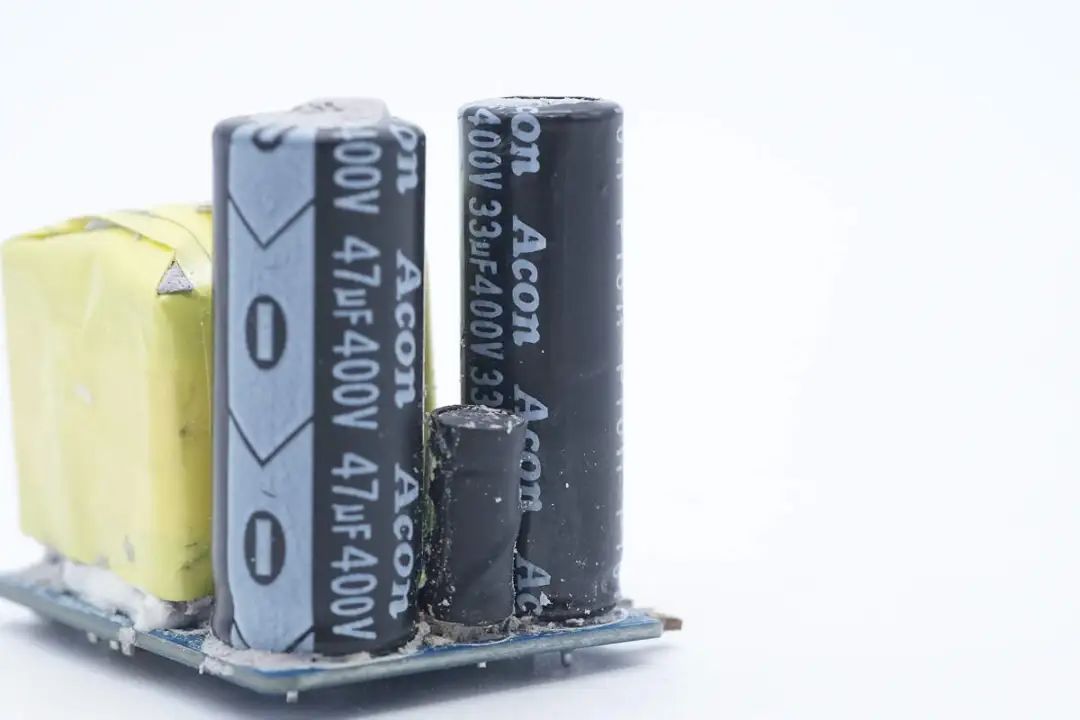

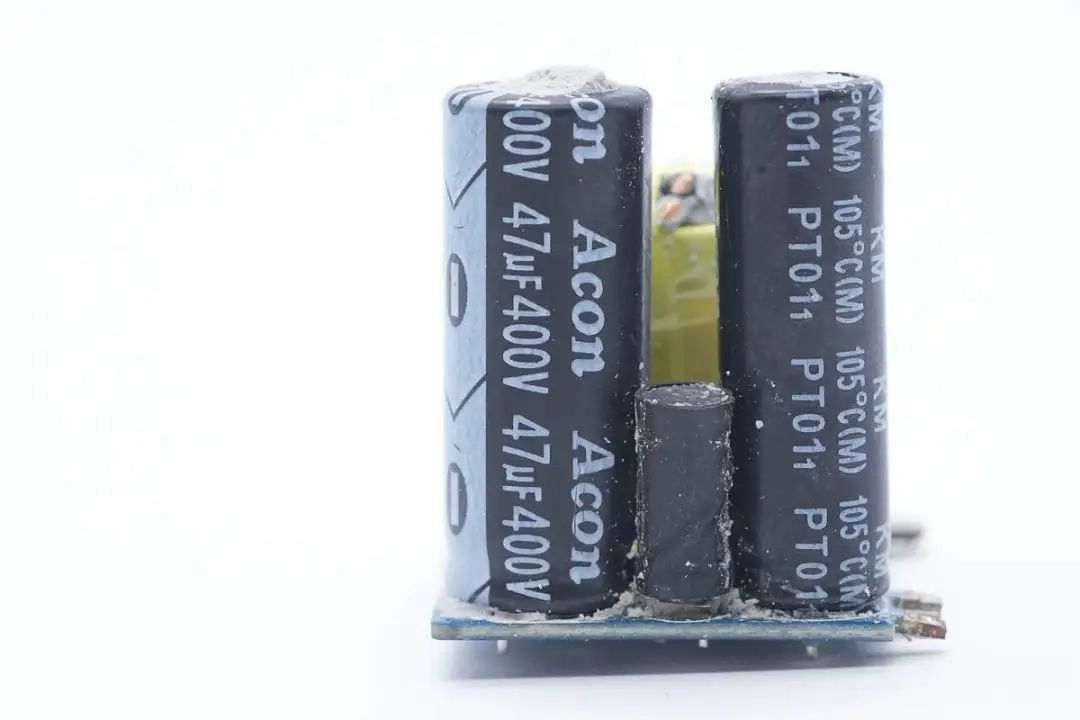

高压滤波电容来自新中元，规格为33μF400V。
另一颗规格为47μF400V。

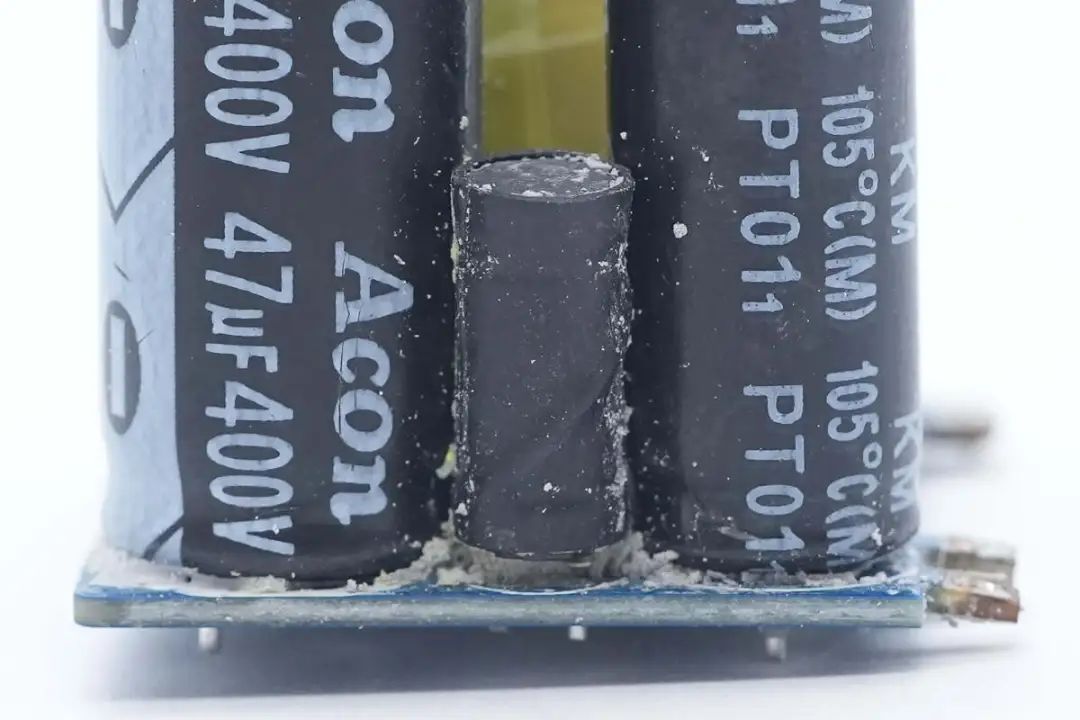

在两颗电容之间为差模电感，外套热缩管绝缘。

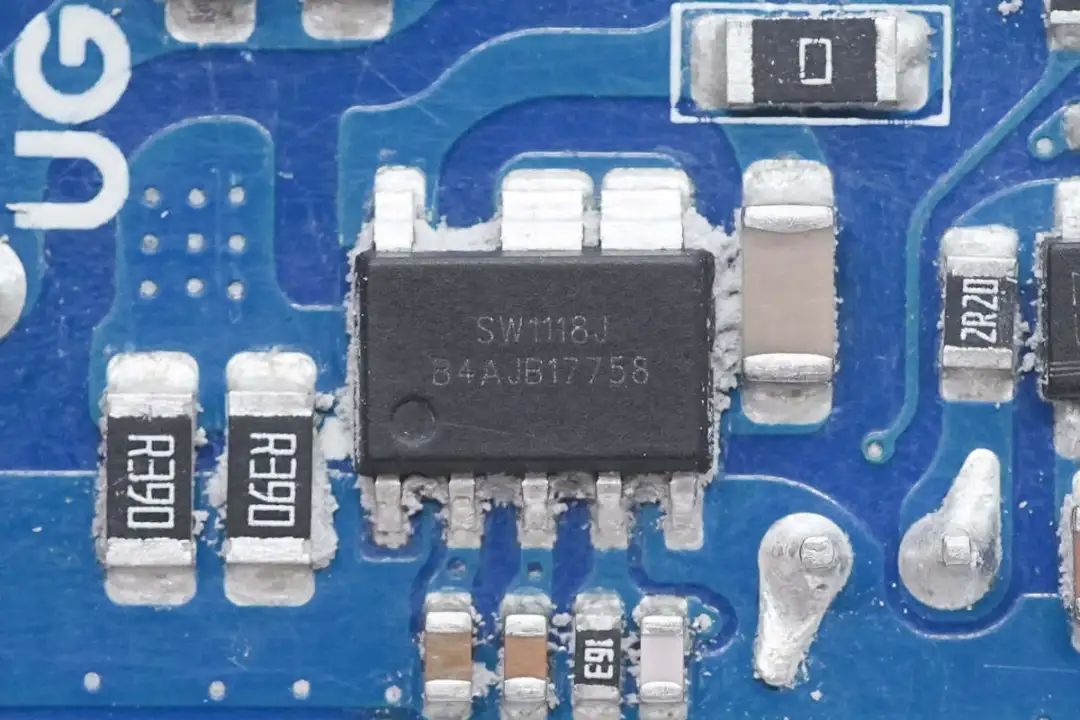

氮化镓合封芯片来自智融科技，型号SW1118J，是针对离线式反激变换器的高性能高集成度准谐振电流模式PWM变换器，芯片内部集成700V耐压，365mΩ的增强型氮化镓开关管，并支持8-90V超宽供电电压，满足PD快充的宽范围输出应用要求。
芯片集成频率抖动功能和驱动能力动态调整功能优化EMI性能，通过工作于带谷底锁定功能的谷底开启模式降低开关损耗，并支持突发模式优化轻载效率。芯片具备完善全面的保护功能，采用ESOP7封装，适用于PD快充，电源适配器等应用。

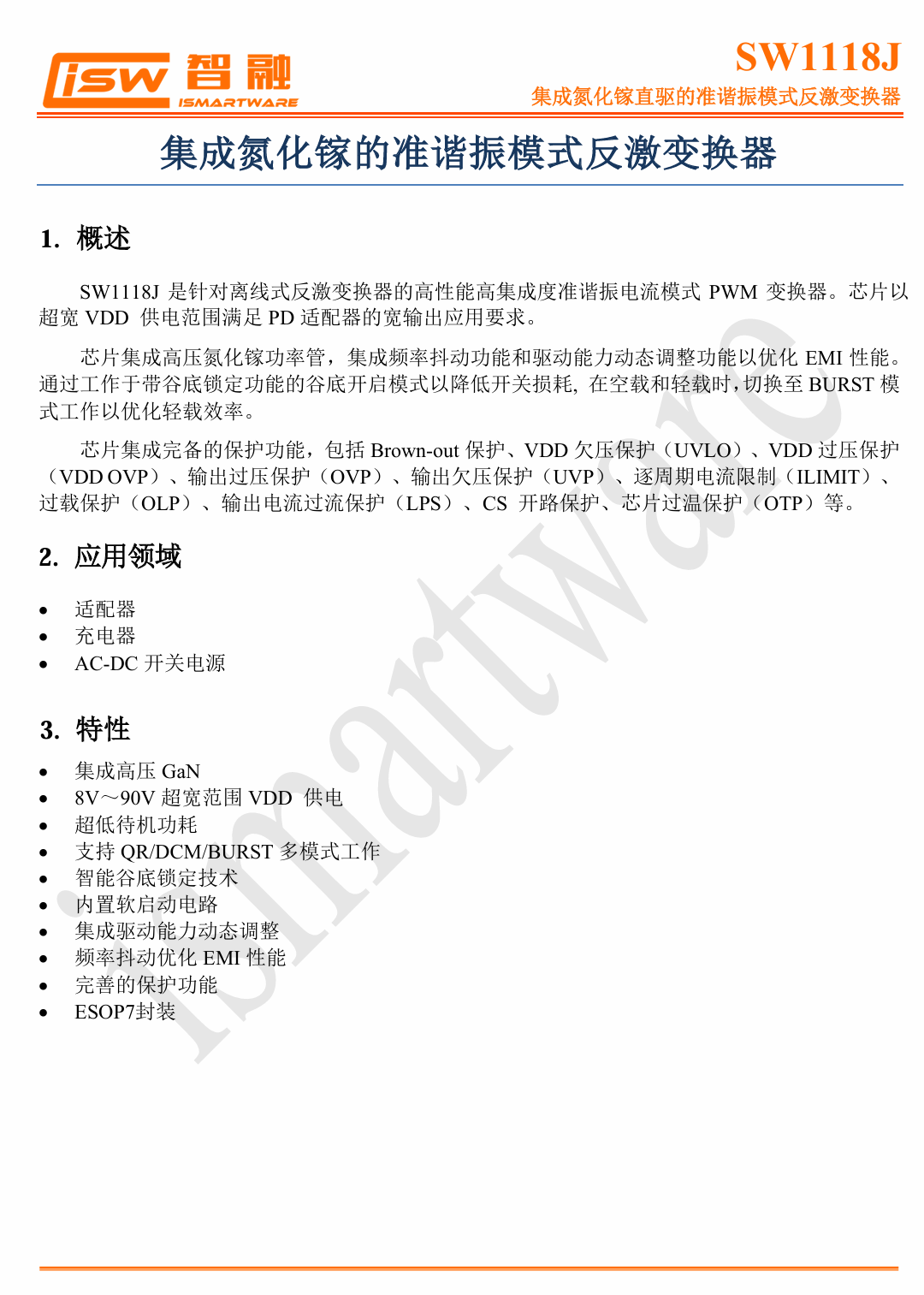

智融科技 SW1118J 资料信息。

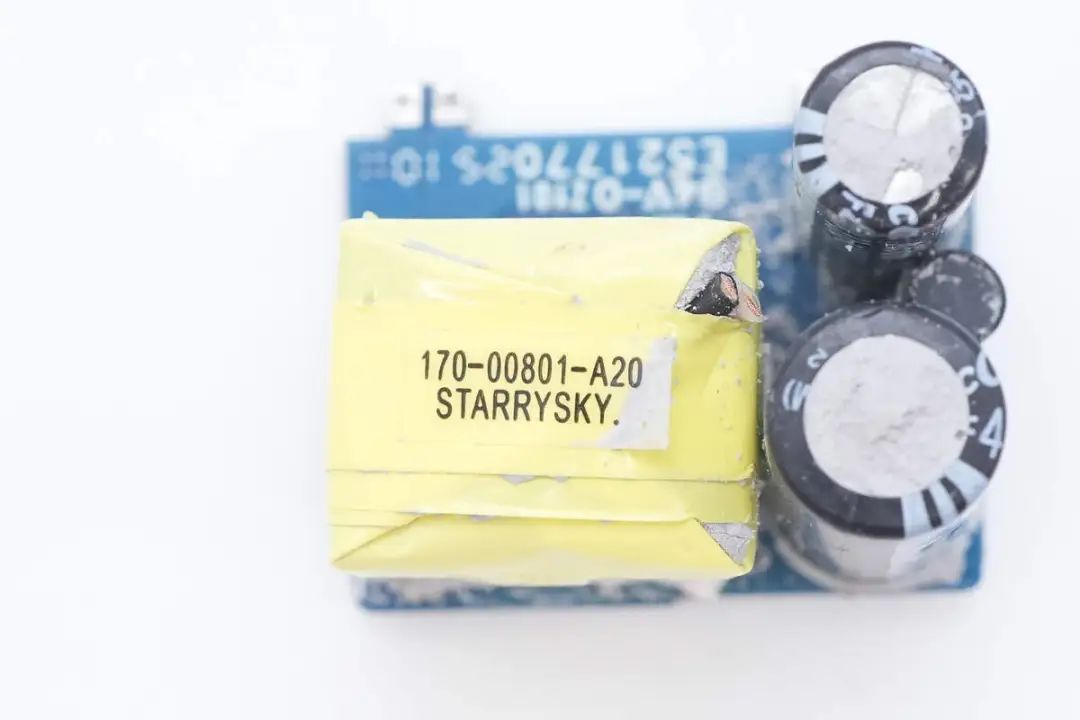

变压器严密缠绕胶带绝缘。

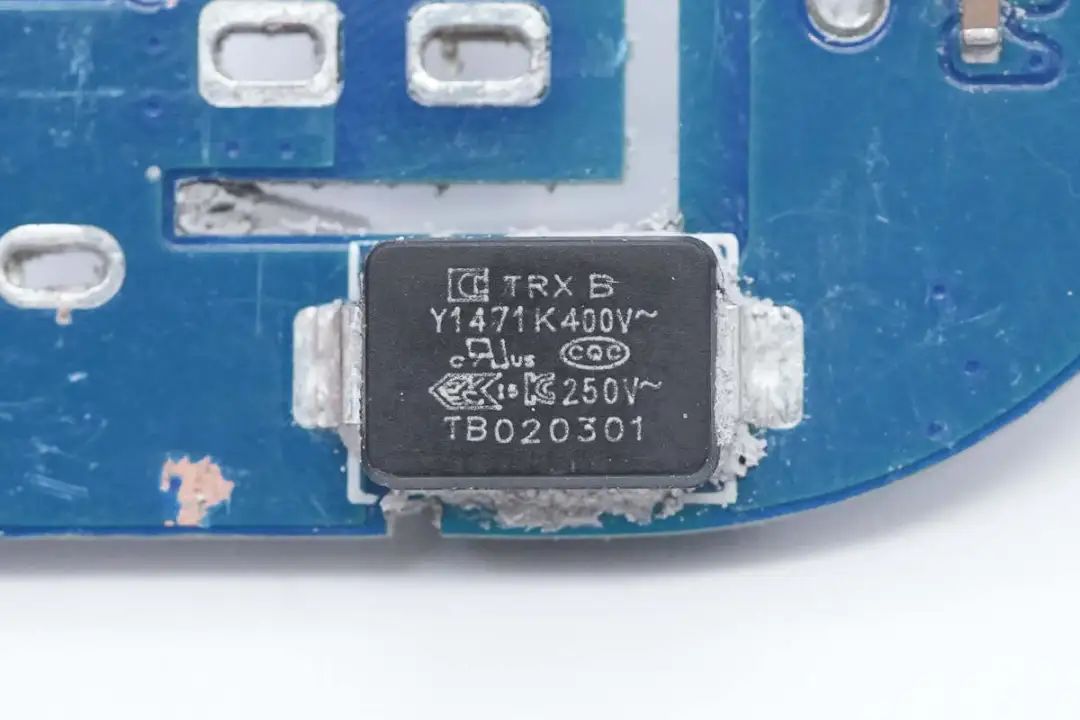

贴片Y电容来自四川特锐祥科技股份有限公司，料号为TBY1471K。

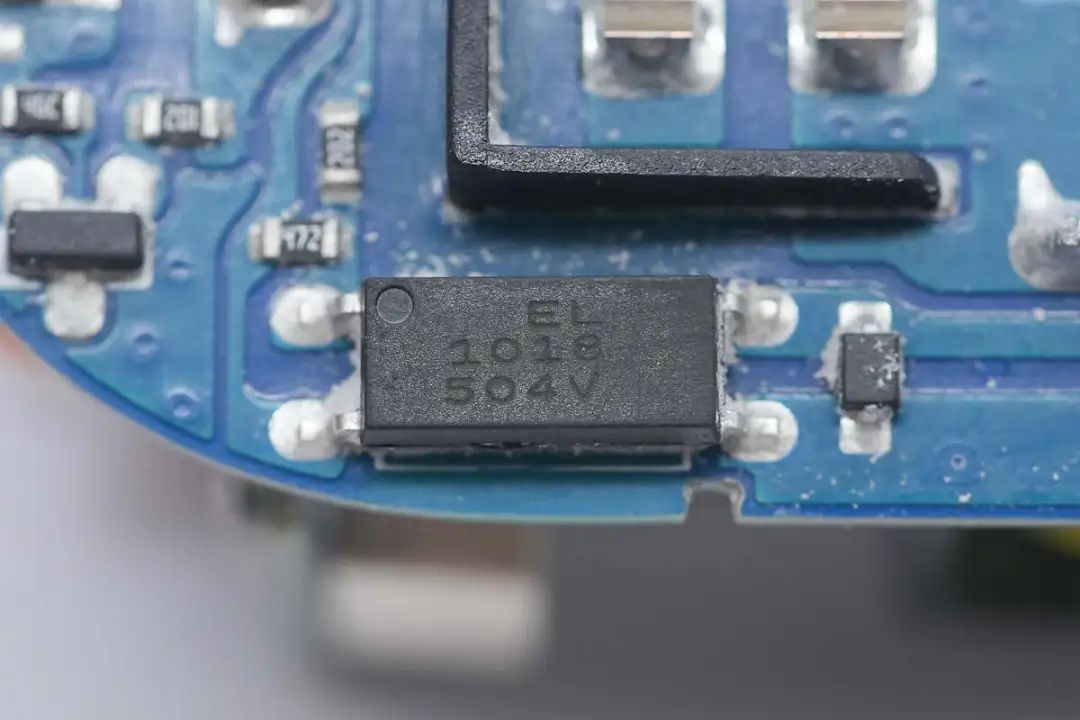

亿光EL1018光耦用于输出电压反馈。

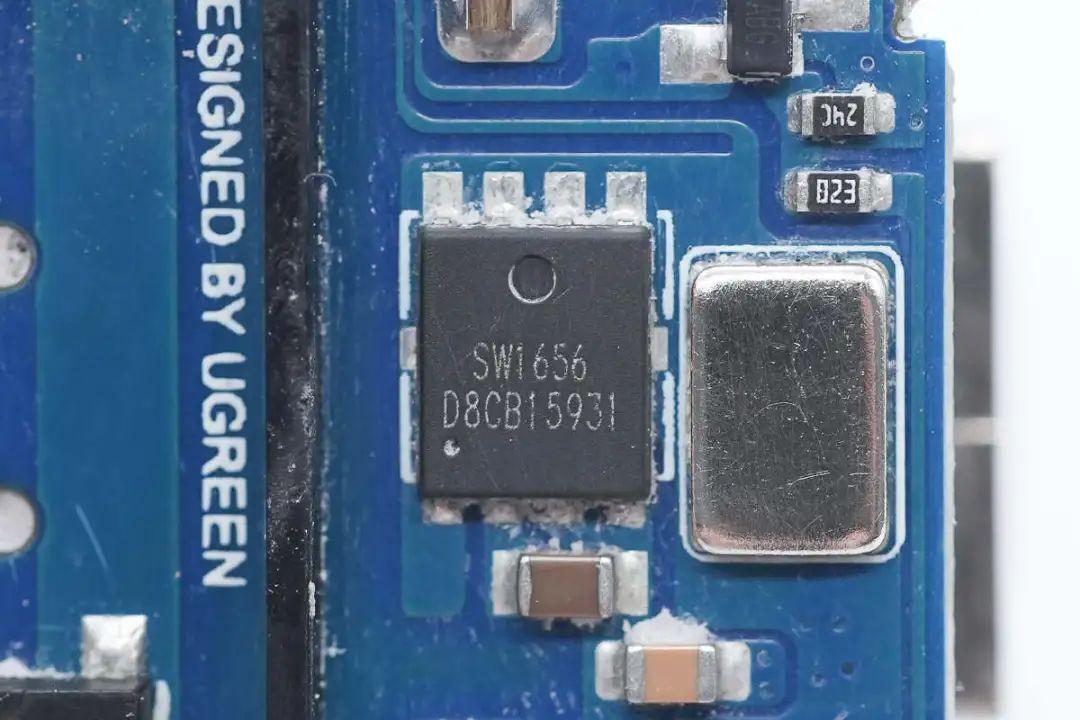

同步整流芯片来自智融科技，型号SW1656，芯片内部集成100V 6mΩ同步整流管，适用于高频高性能同步整流应用，替代肖特基二极管提升转换效率和功率密度。SW1656支持CCM/QR/DCM工作模式，支持高侧和低侧应用，具备自供电功能，无需辅助绕组供电。
SW1656内部集成智能导通检测功能，可以防止DCM工作模式振铃引起的误导通，芯片具有超低关断延迟时间和强下拉电流能力，降低整流管的电压压力，并集成无源下拉功能，防止同步整流误导通，采用DFN5*6封装。

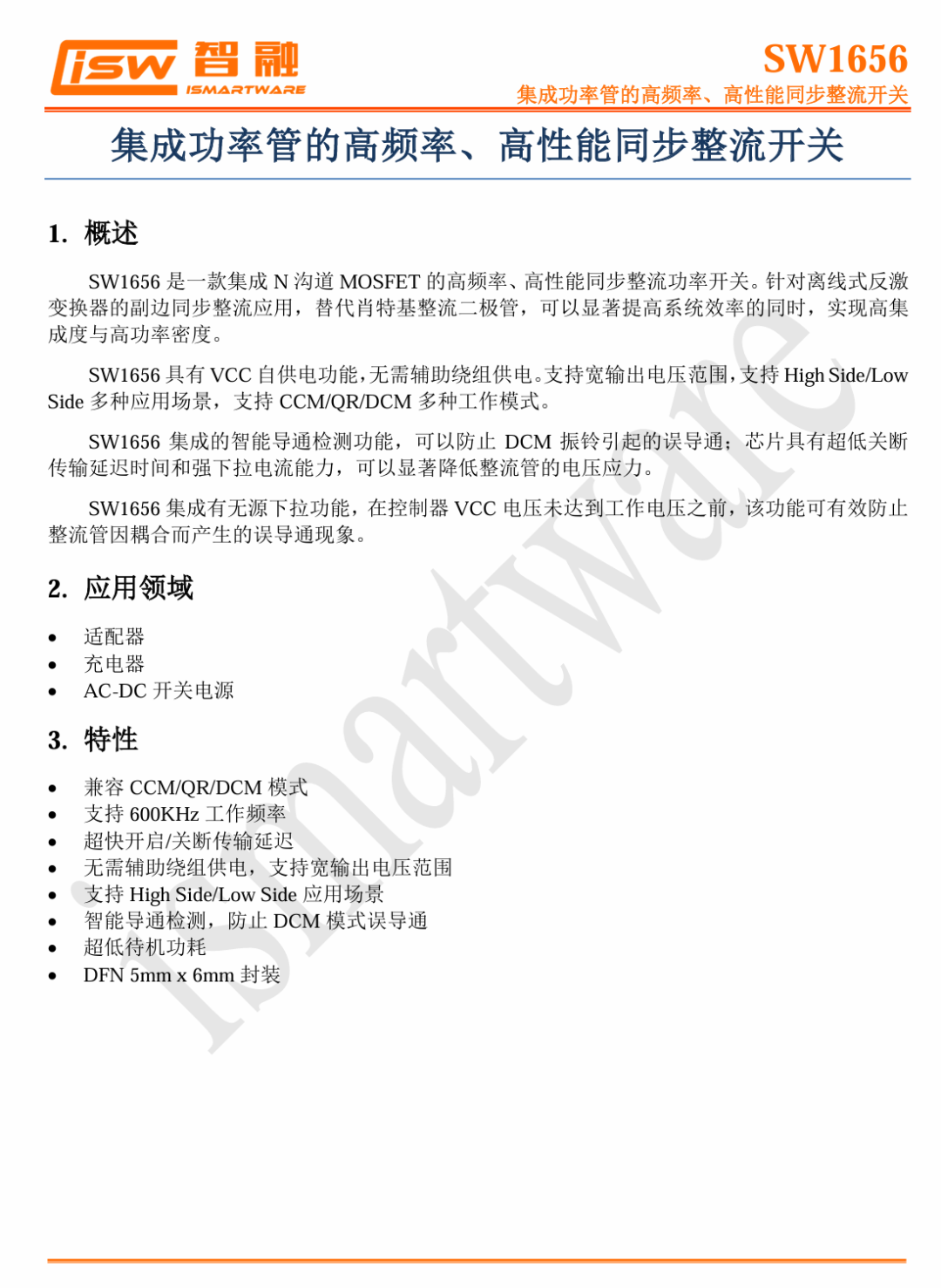

智融科技 SW1656 资料信息。

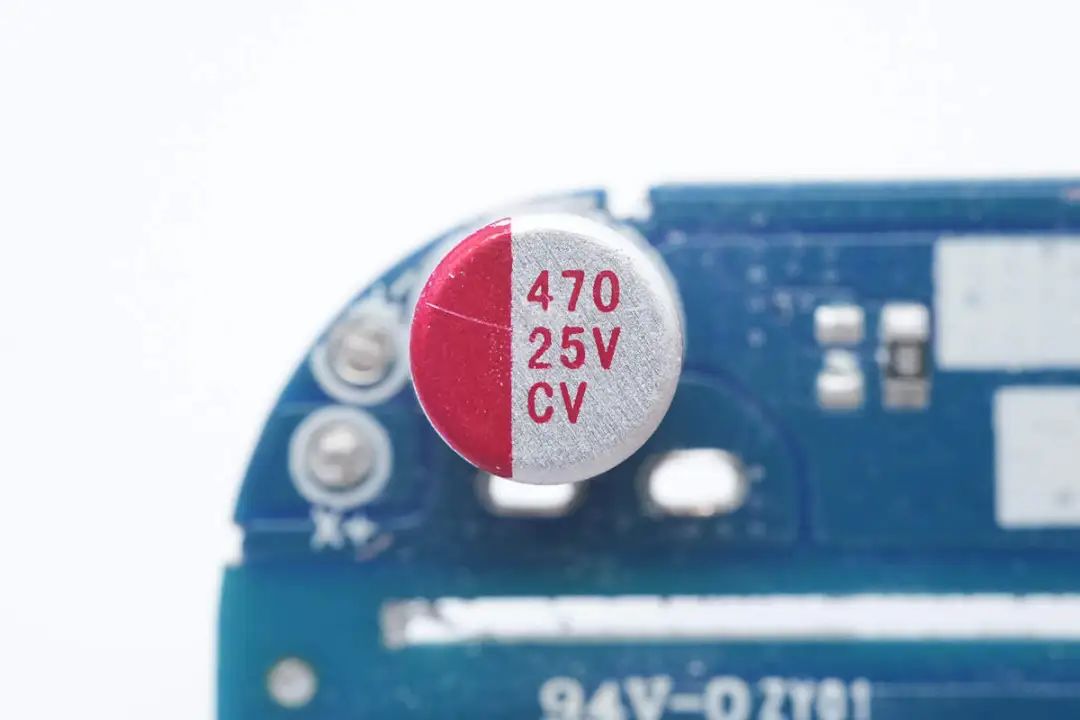

滤波固态电容规格为470μF25V。

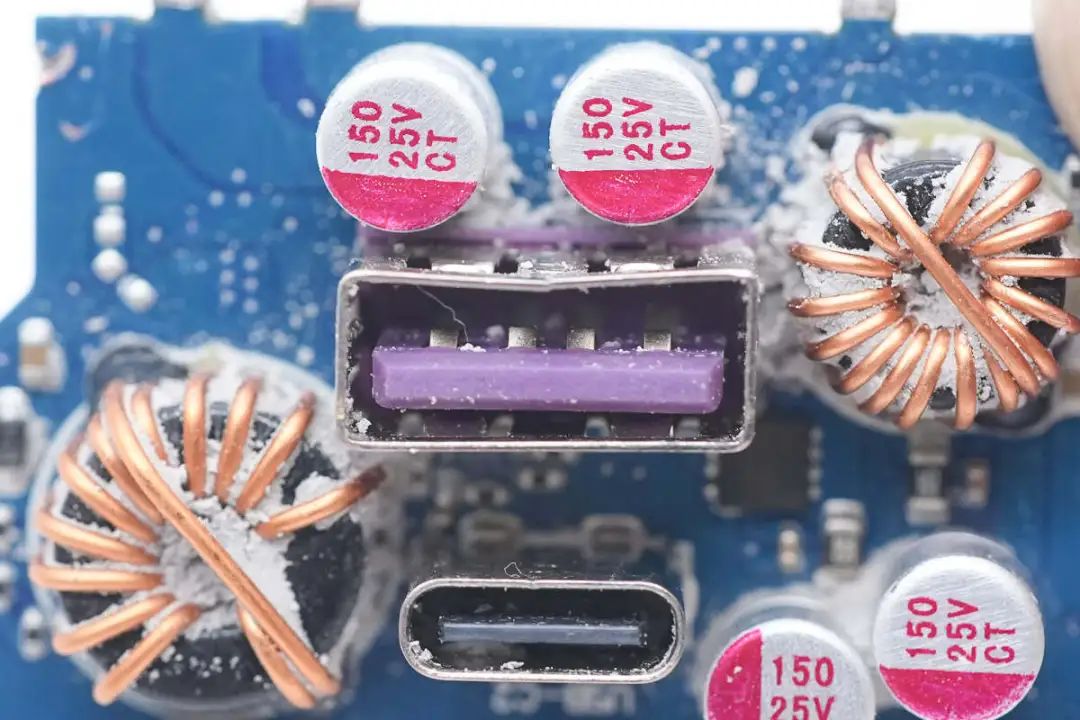

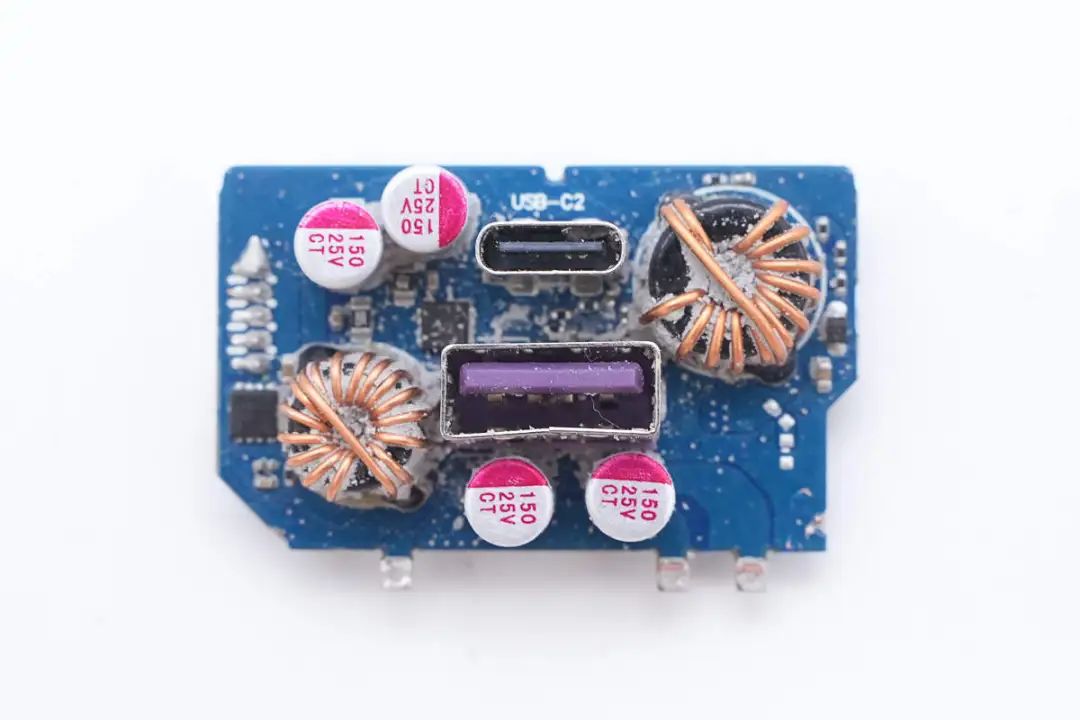

输出小板正面焊接降压电感，VBUS开关管，滤波固态电容，USB-C和USB-A母座。

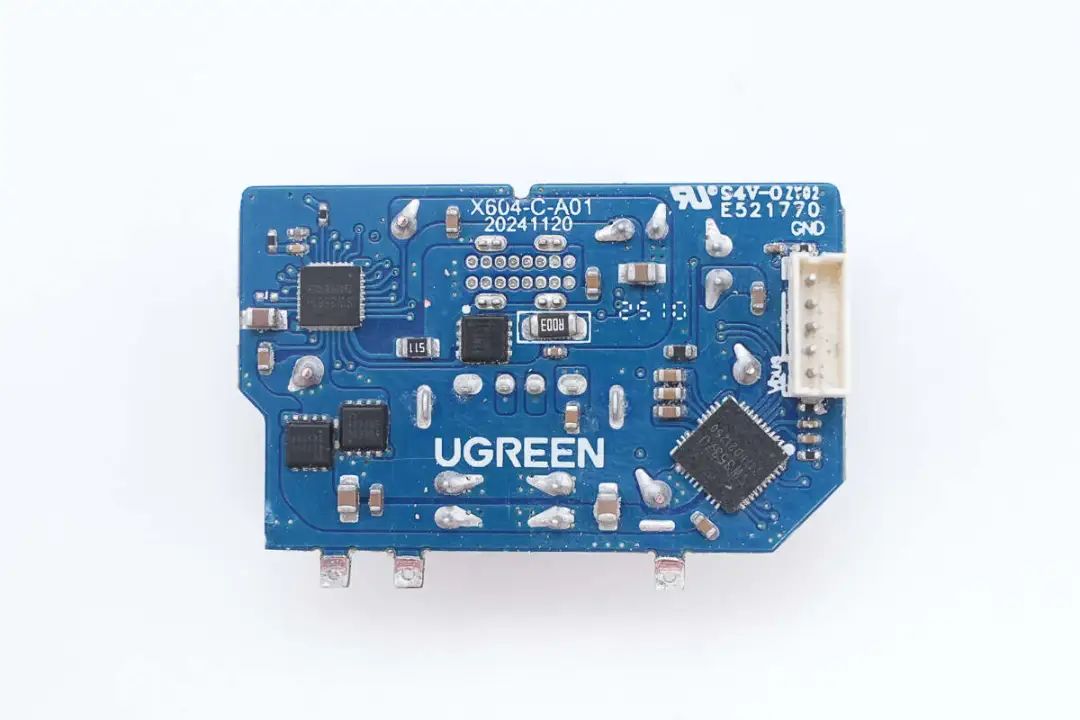

输出小板背面焊接降压协议芯片，同步降压开关管和VBUS开关管。

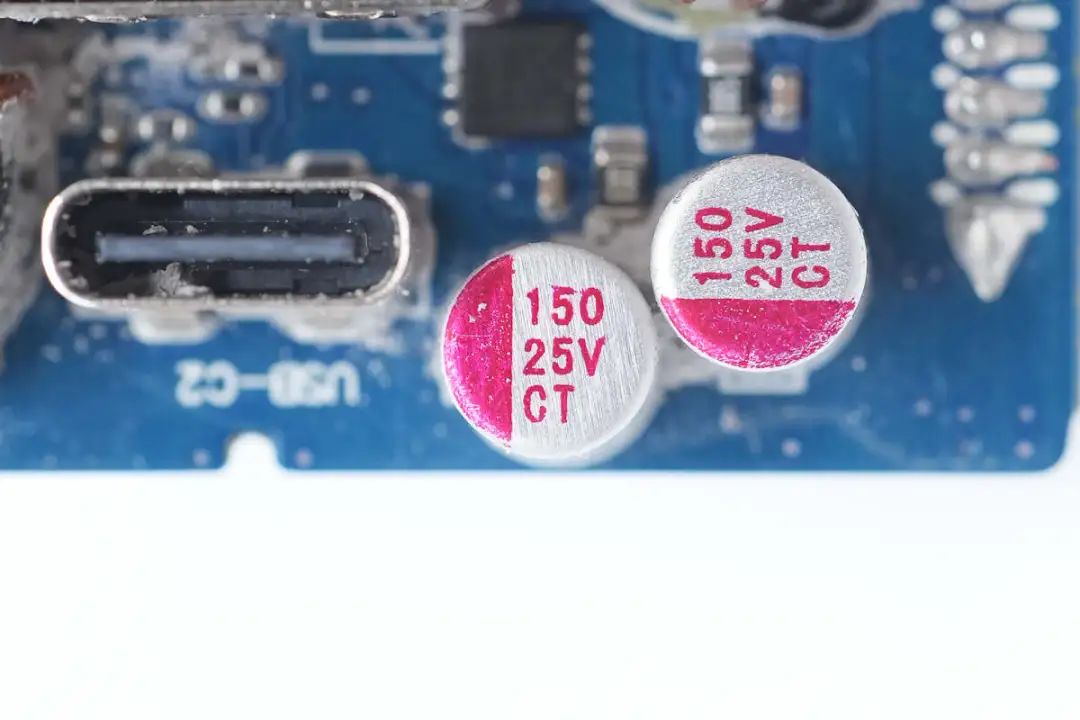

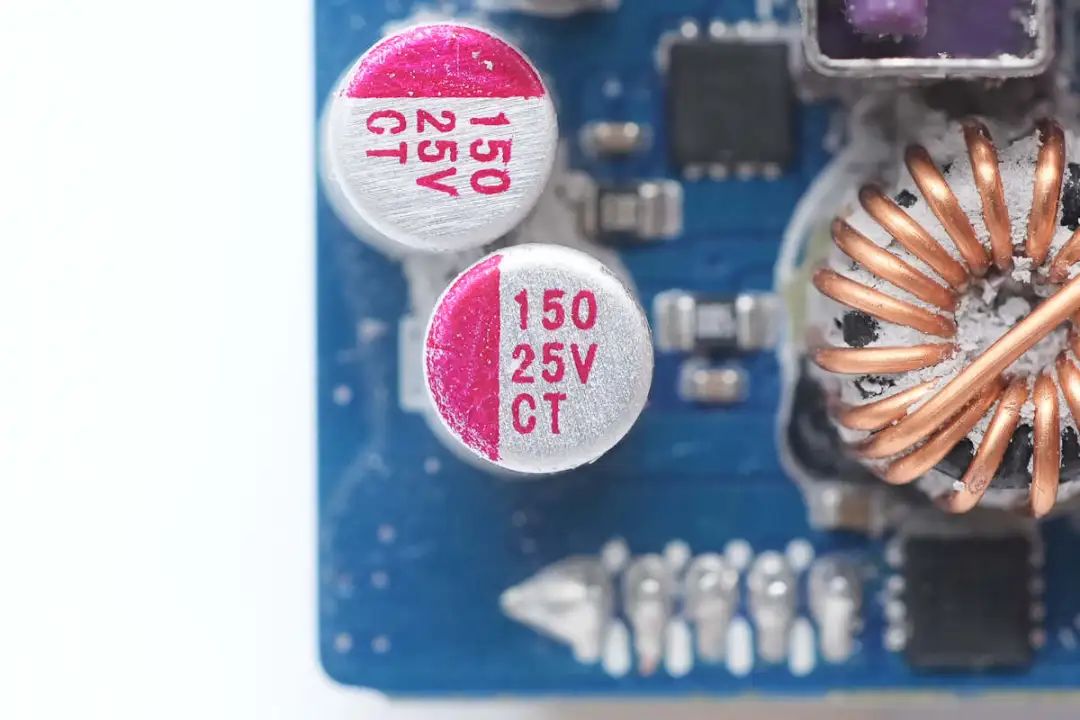

输入端滤波电容规格为150μF25V，两颗并联。

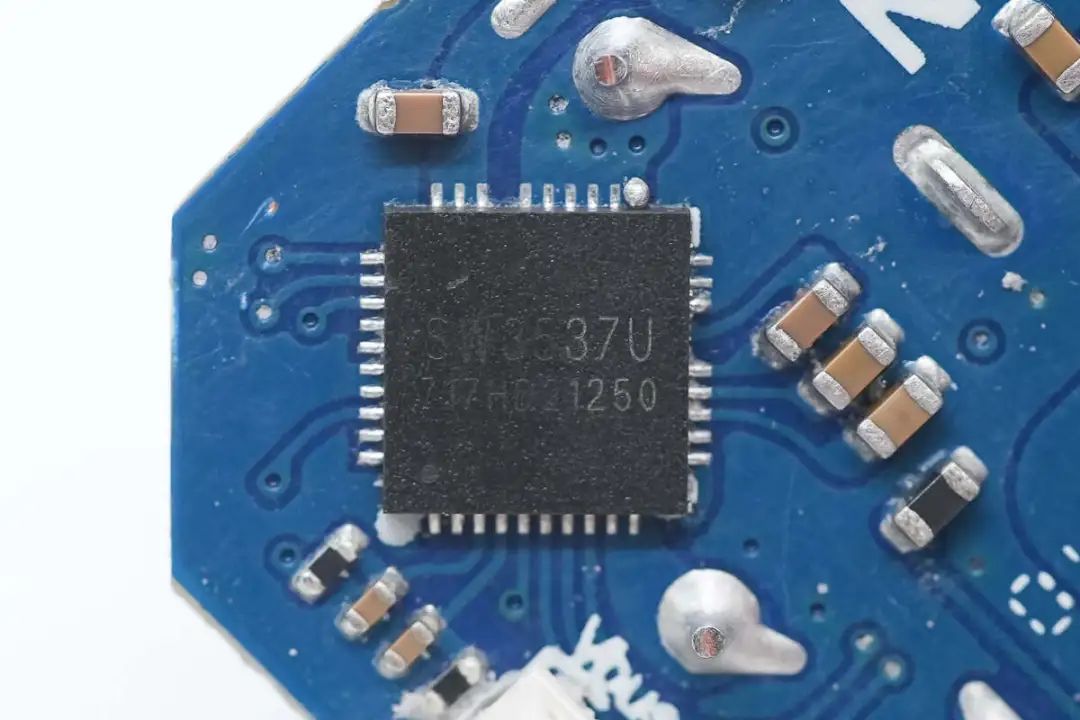

伸缩线降压协议芯片采用智融科技SW3537U，芯片内部集成5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议双口充电解决方案，广泛应用于车充、适配器及排插产品上。
得益于芯片的高集成度，SW3537U将传统降压方案中的协议芯片，同步降压控制器和降压MOS管全部集成在一个封装内部，大大简化了多口快充的电路设计，芯片支持A+C双口快充应用，具备完善的保护功能，采用QFN-37封装。

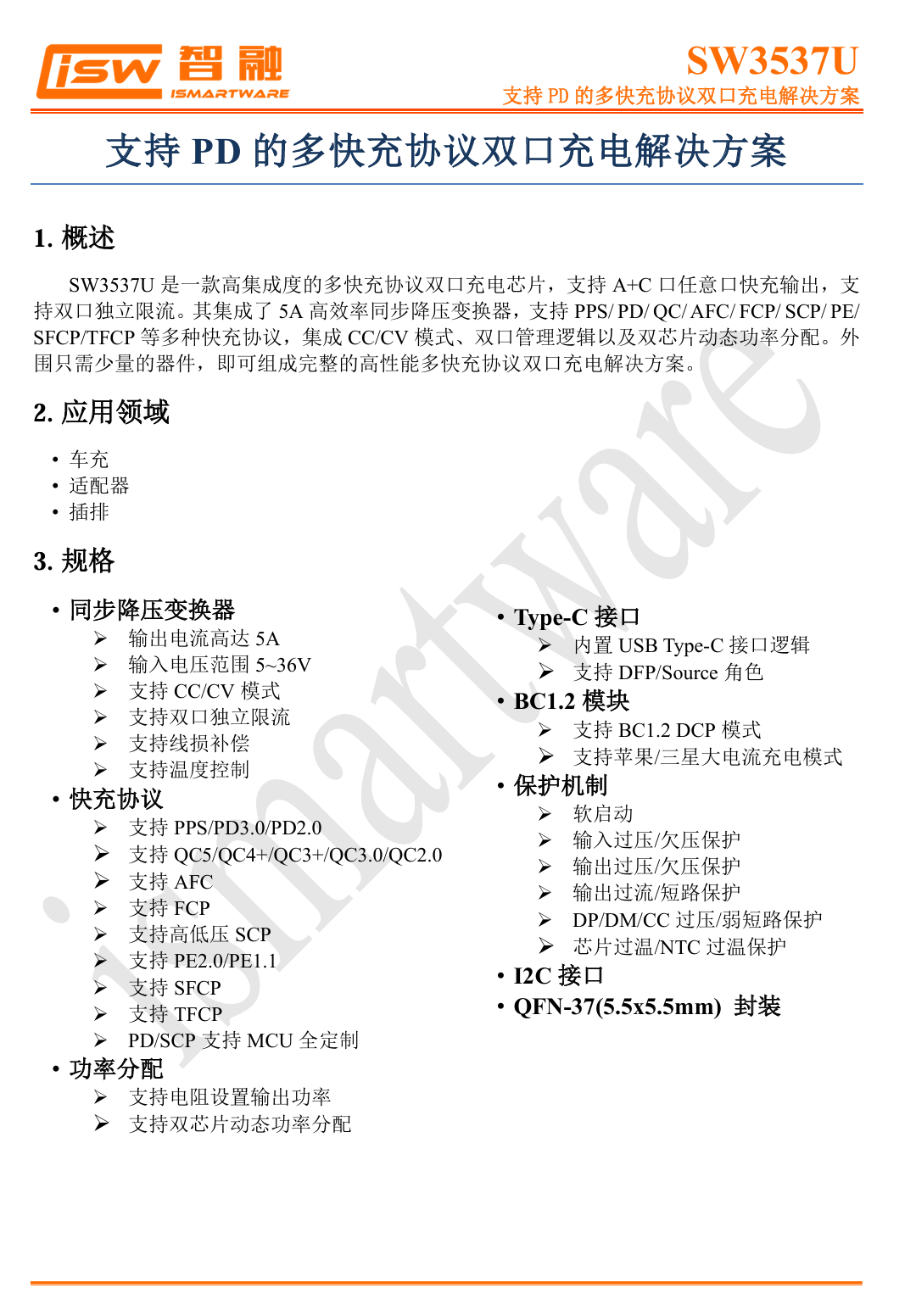

智融科技SW3537U资料信息。
充电头网拆解了解到，智融科技SW3537被绿联大量采用，还应用在绿联Q湃机器人65W 2C1A三口氮化镓充电器、绿联100W 2C1A三口氮化镓快充充电器、绿联65W 2C1A超薄氮化镓充电器等多类型产品上。

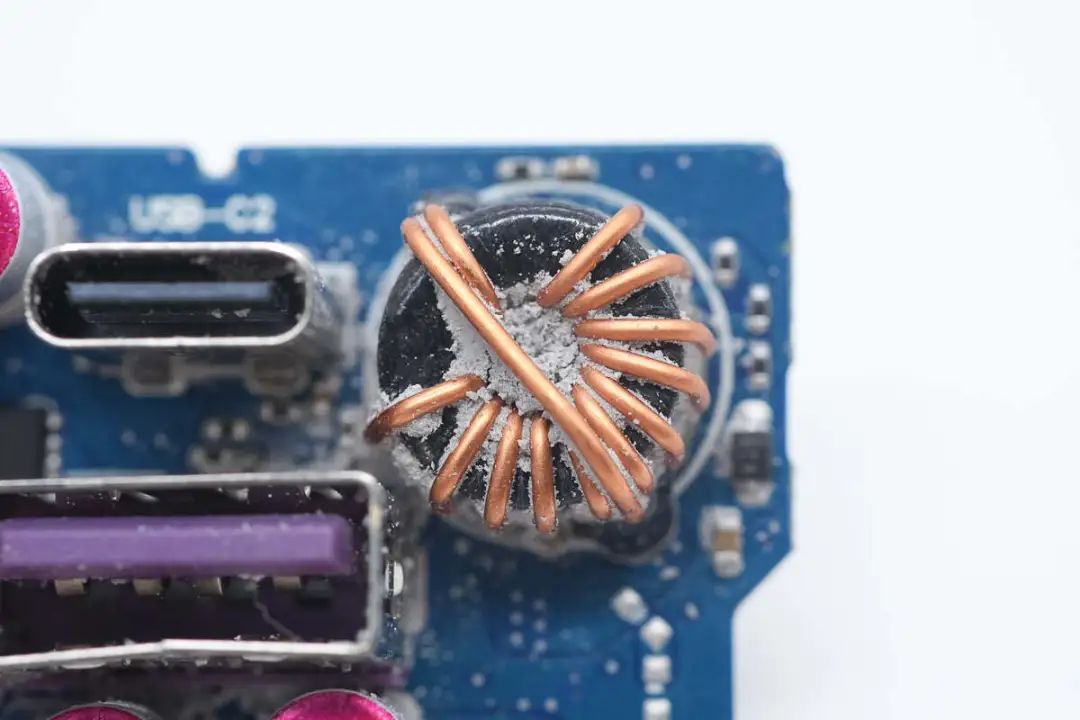

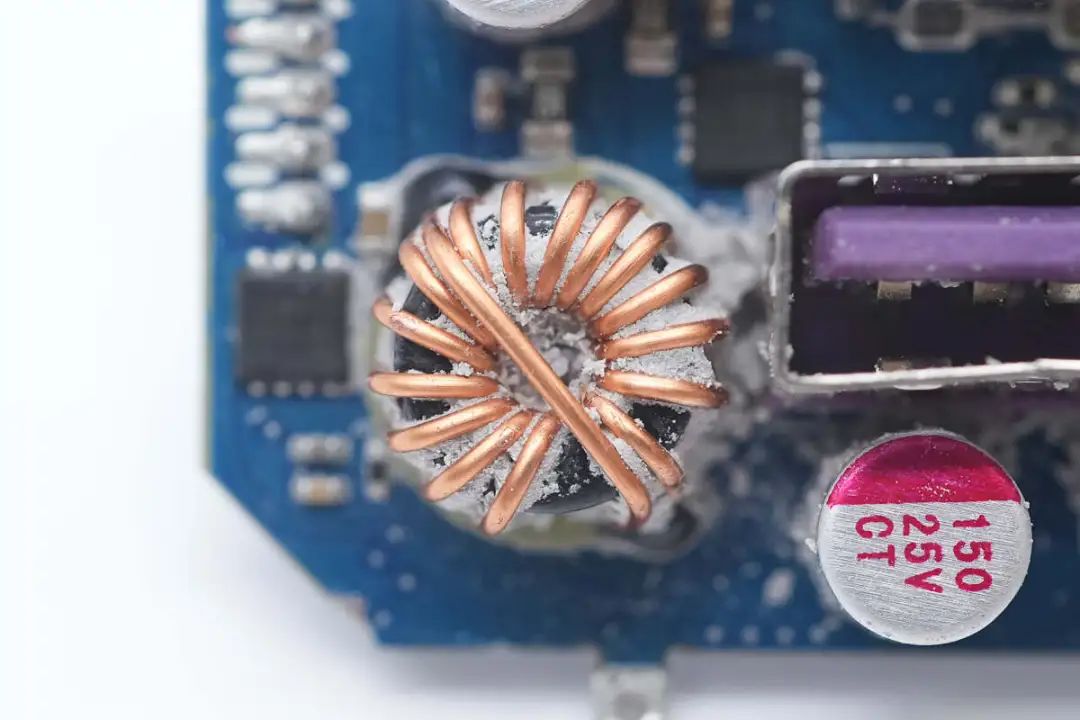

降压电感采用磁环绕制，底部设有电木板绝缘。

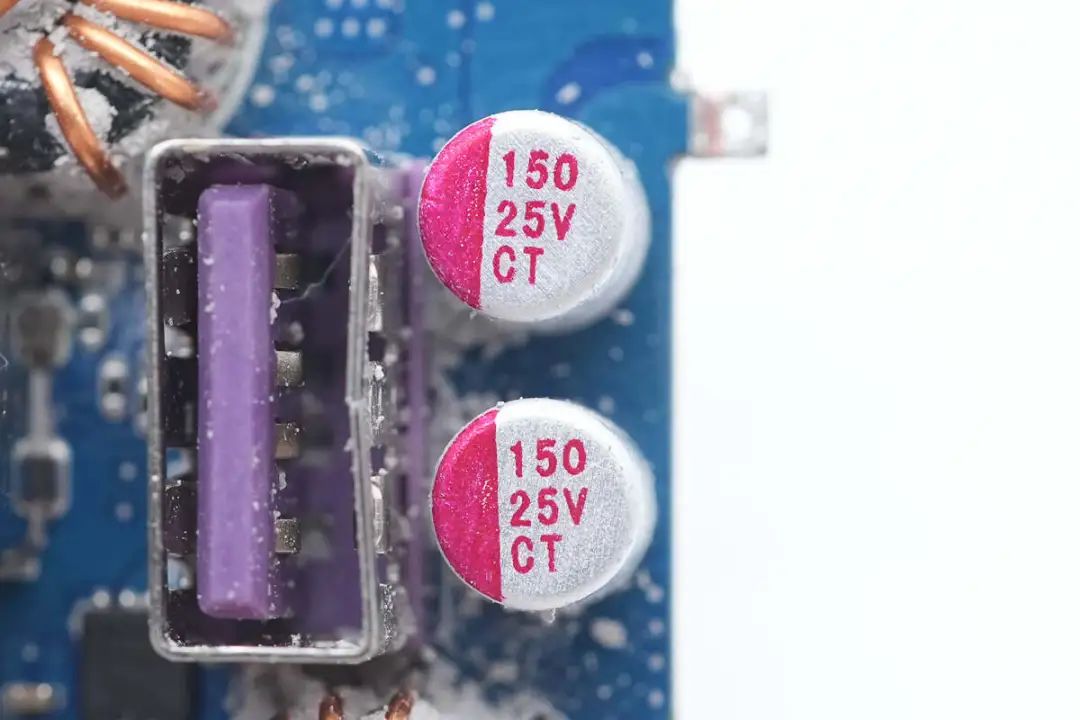

滤波固态电容规格为150μF25V。

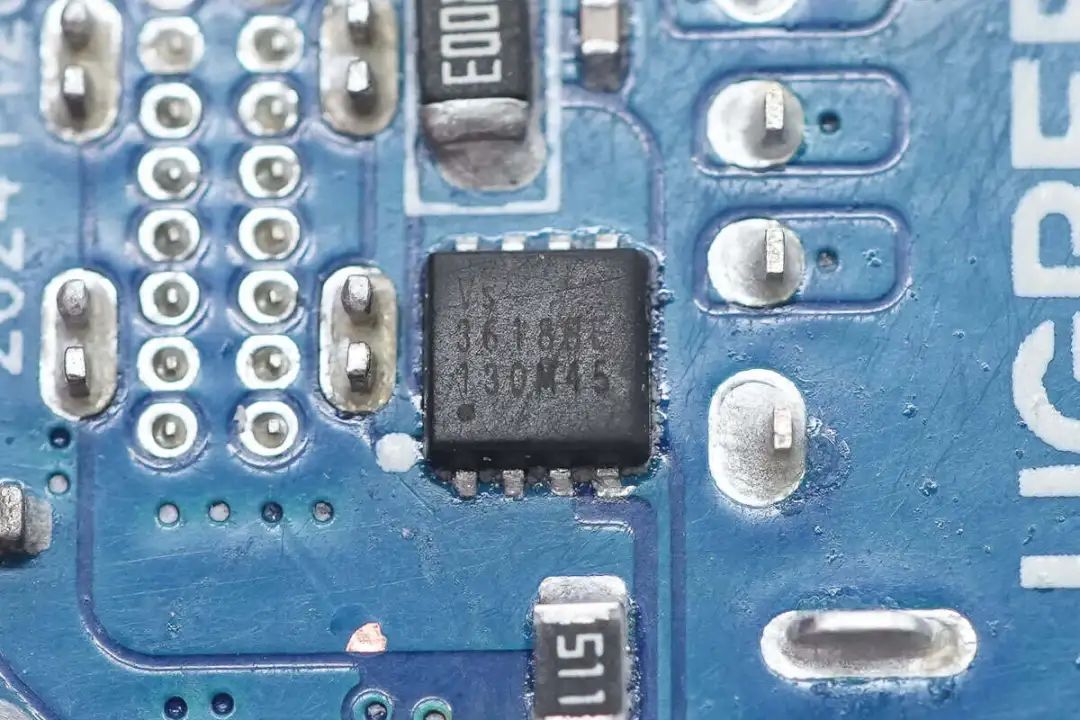

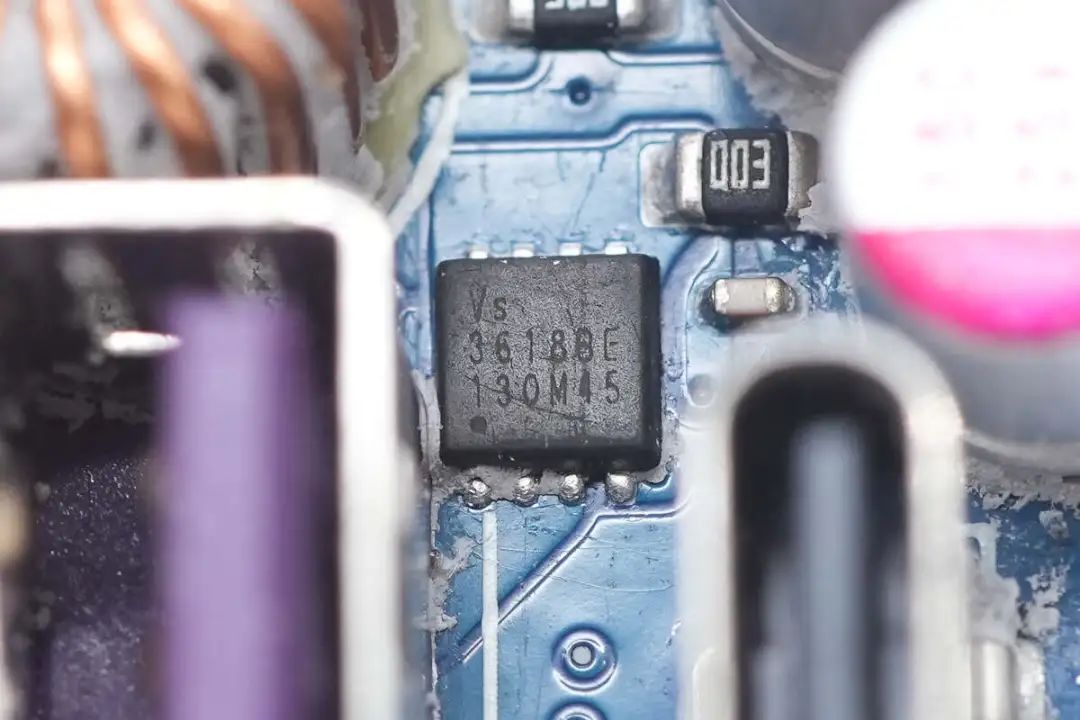

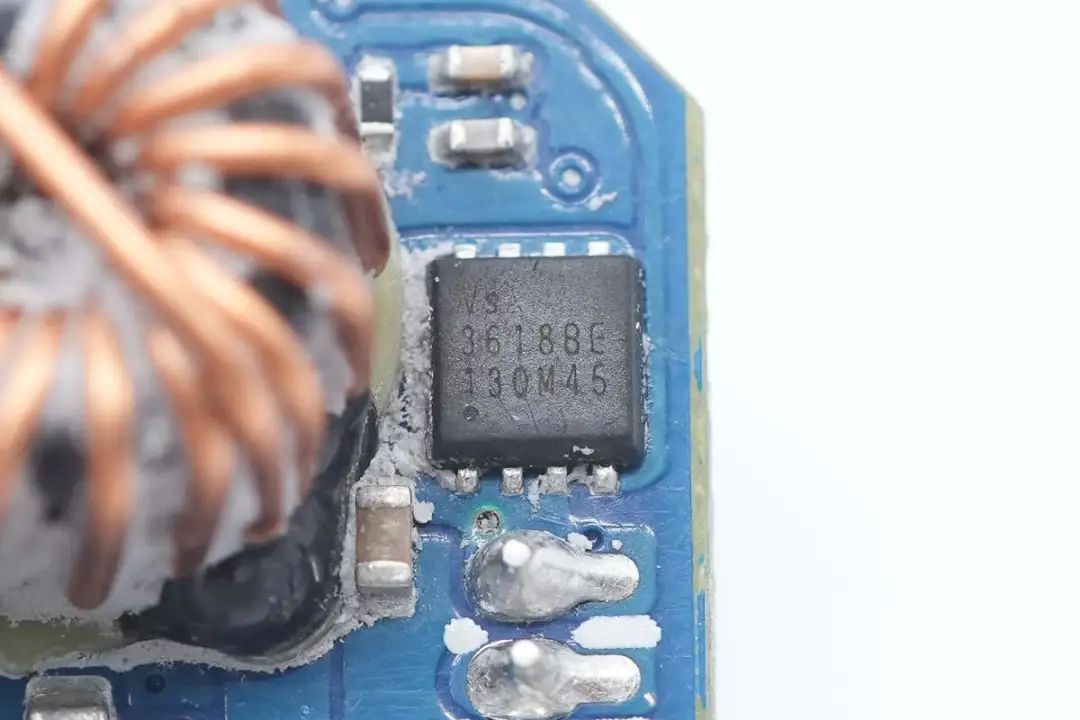

VBUS开关管来自威兆半导体，型号VS3618BE，NMOS，耐压30V，导阻为5.2mΩ，采用PDFN3333封装。

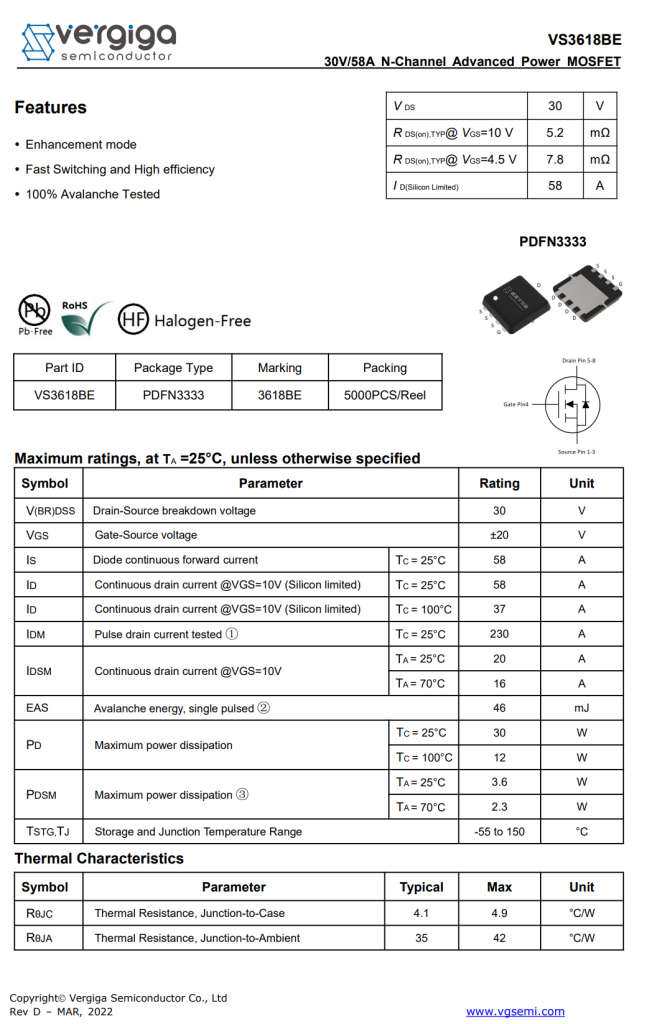

威兆半导体 VS3618BE 详细资料。

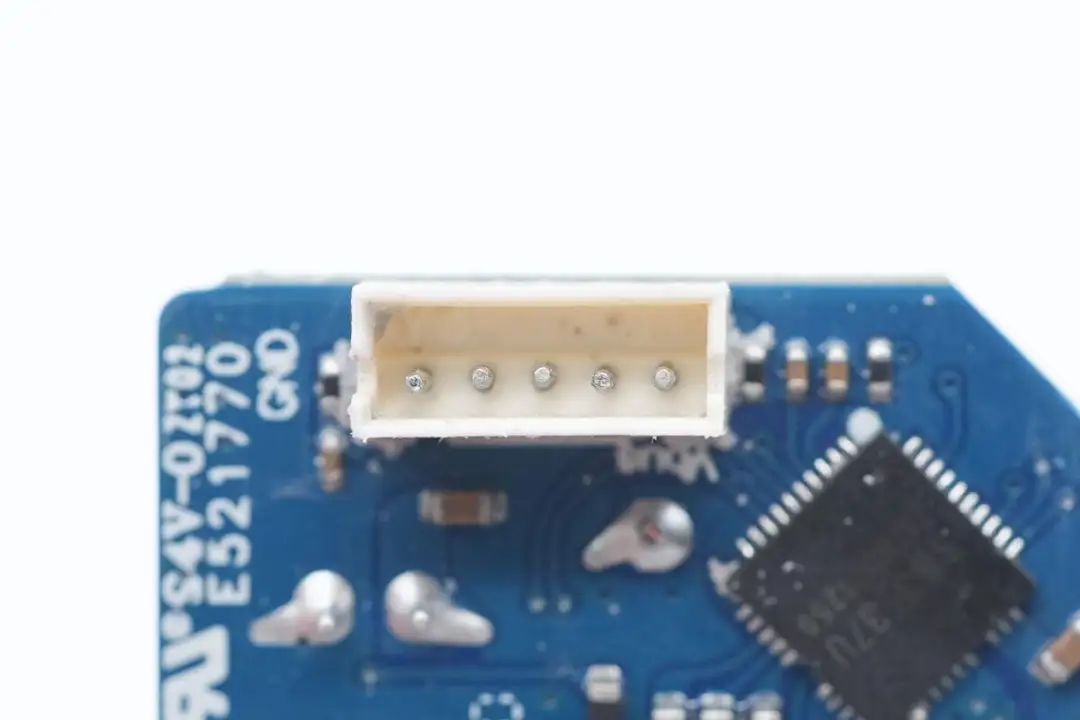

连接伸缩线的插座特写。

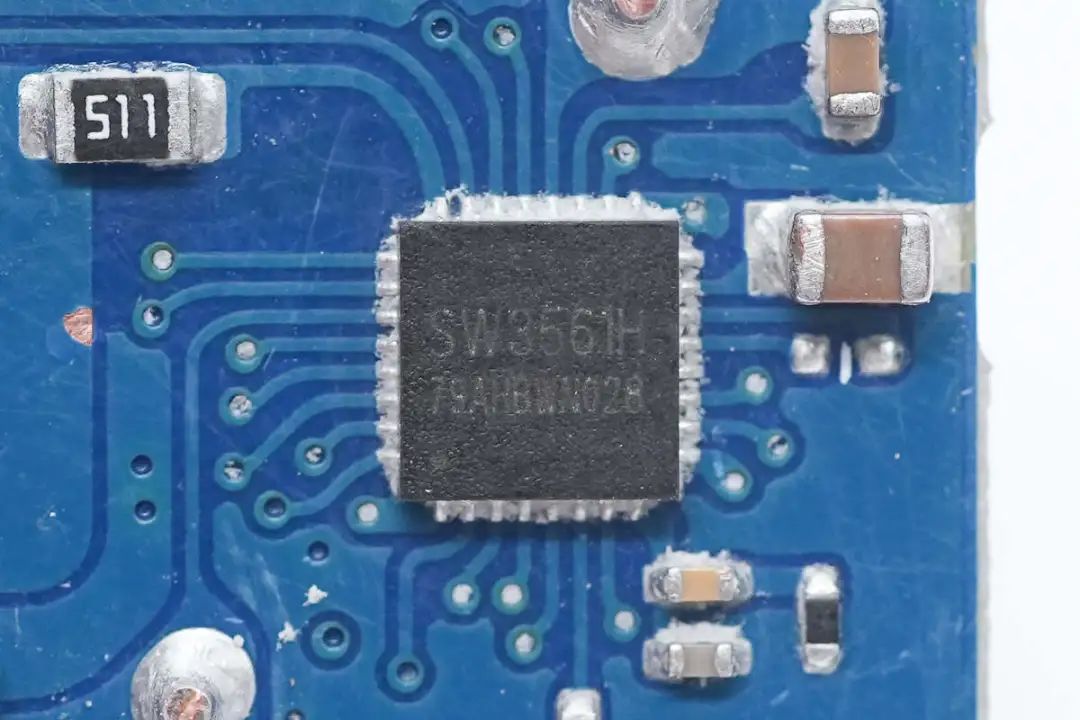

USB-C和USB-A口降压协议芯片来自智融，型号SW3561H，这是一颗支持双USB-C口输出的降压SoC芯片，芯片内部集成高效率同步降压控制器，支持20V5A功率输出，并支持USB PD3.1 SPR。芯片内部集成ARM Cortex-M0内核，集成Type-C逻辑，支持PD3.1/QC/SCP/UFCS融合快充等快充协议，支持快充协议定制。
智融SW3561H支持双USB-C口通路控制，支持线损补偿，搭配两颗同步降压开关管和对应接口的VBUS开关管即可实现双口降压输出。芯片内置的降压转换器默认工作频率为180KHz，支持定制工作频率，支持100W功率输出，满足小体积设计。芯片集成过热保护，输入输出过压/欠压保护，输出过流保护以及数据引脚过压保护等完善的保护机制，采用QFN-32封装。

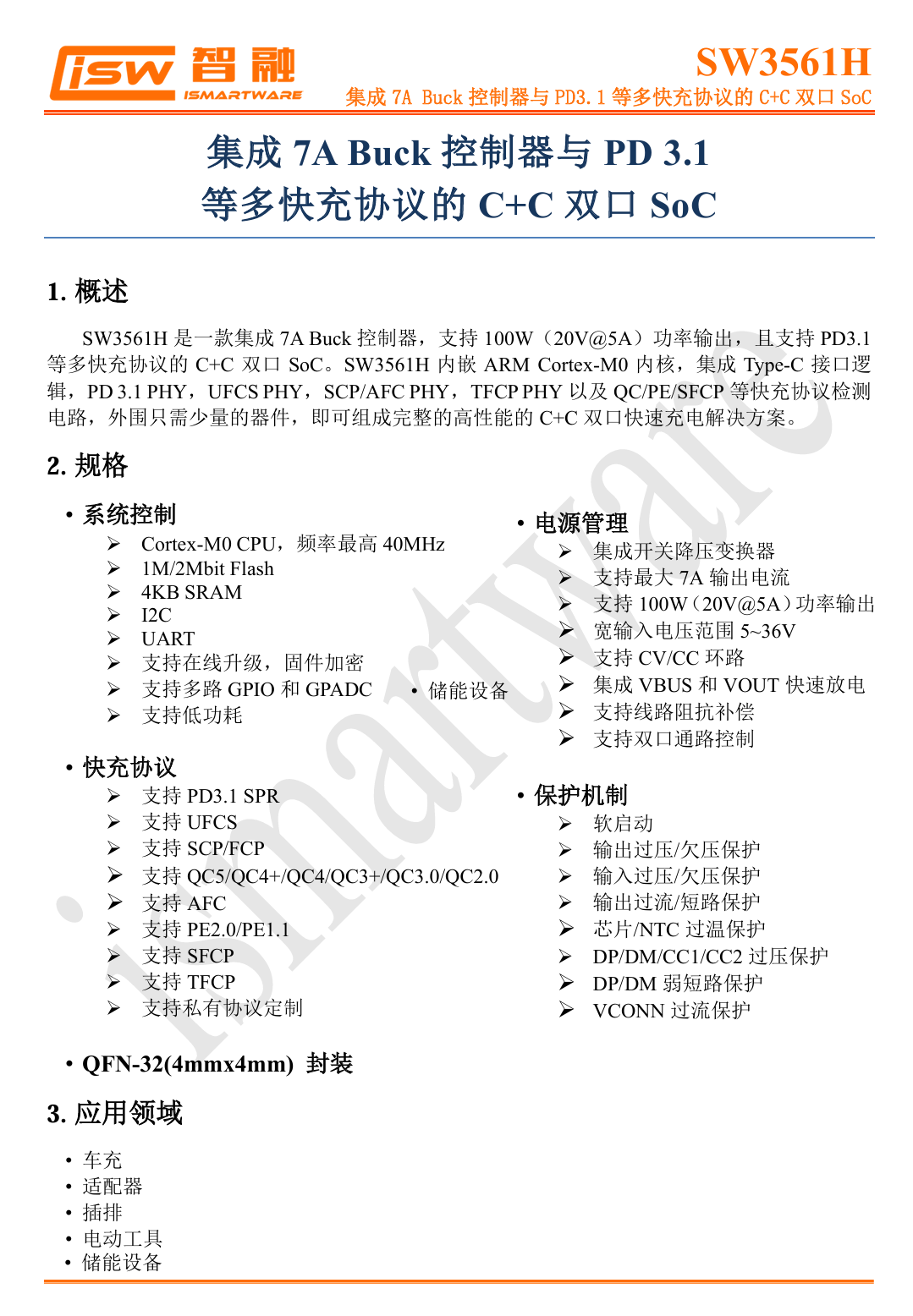

智融科技 SW3561H 资料信息。

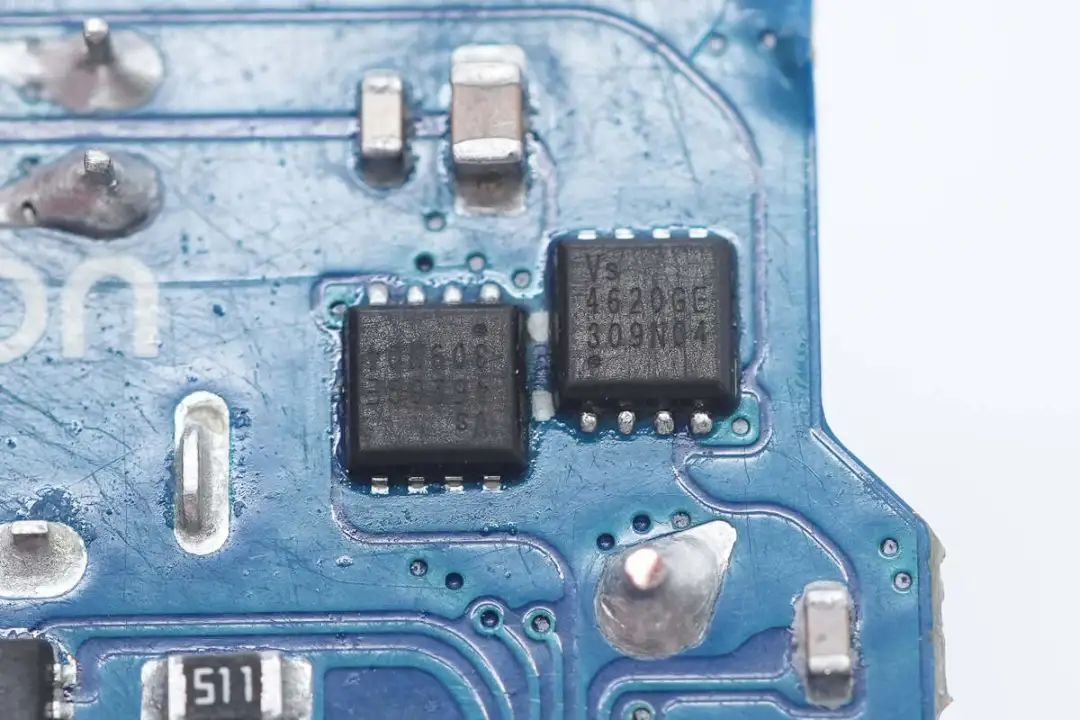

同步降压开关管来自威兆半导体，型号VS4620GEMC，NMOS，耐压40V，导阻6.4mΩ，采用PDFN3333封装。

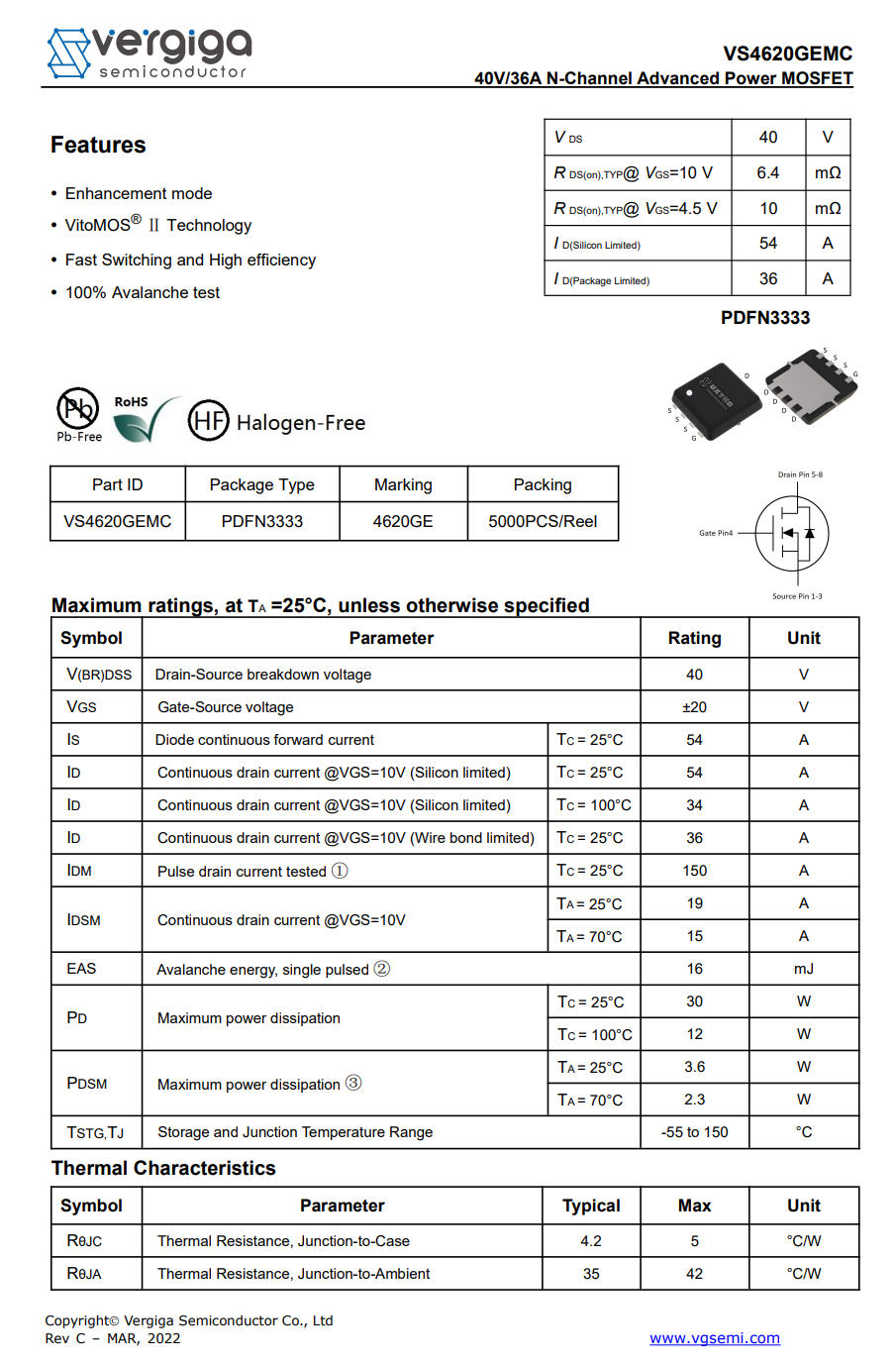

威兆半导体 VS4620GEMC 资料信息。
降压电感采用磁环绕制，底部设有电木板绝缘。
滤波固态电容规格为150μF25V。
USB-C接口的VBUS开关管采用威兆半导体VS3618BE。
USB-A接口VBUS开关管型号相同。

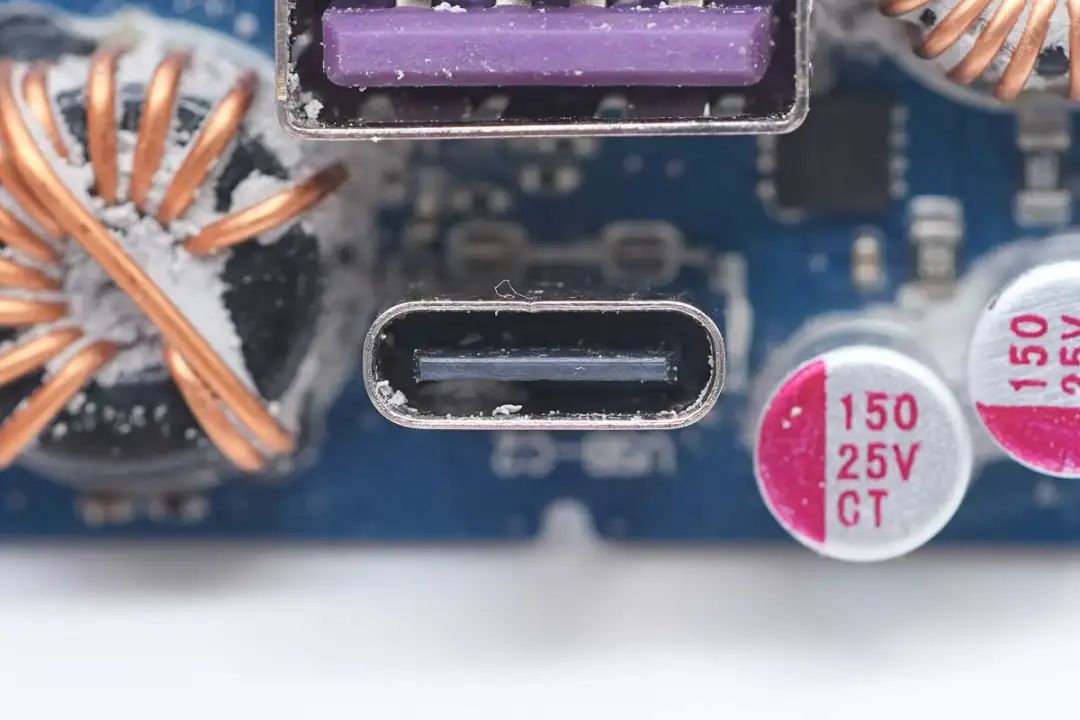

USB-C母座采用过孔焊接固定，黑色舌片不露铜。
USB-A母座采用过孔焊接固定，为紫色舌片。
最后来拆解伸缩线模块部分。

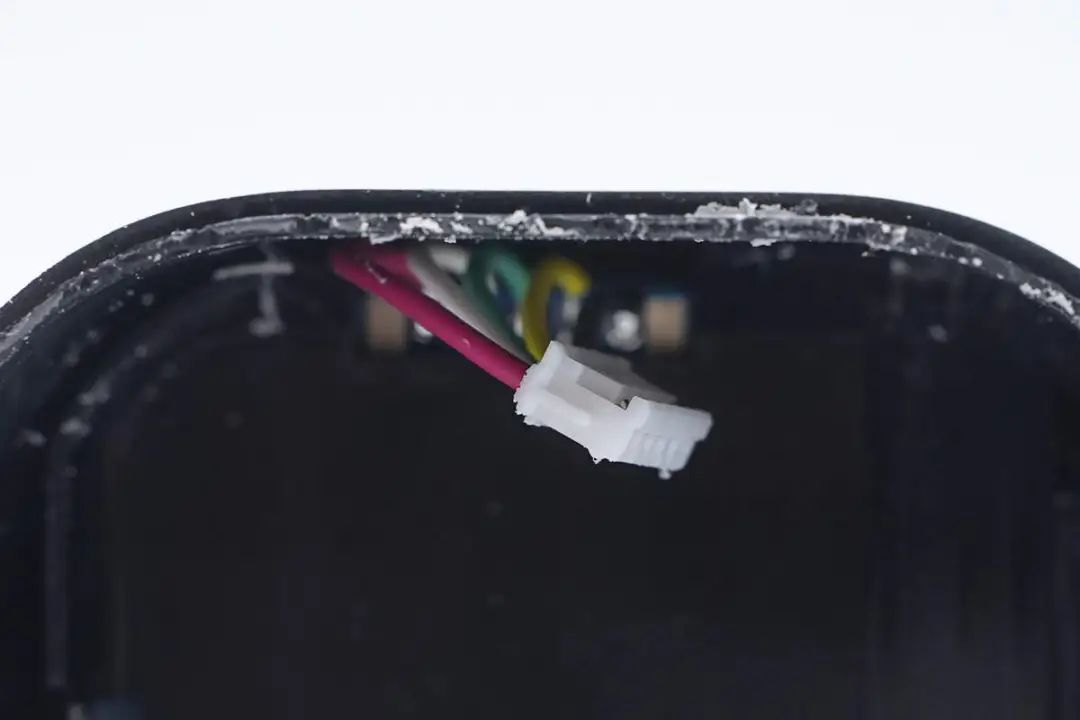

伸缩线模块设有连接器连接到PCBA模块。

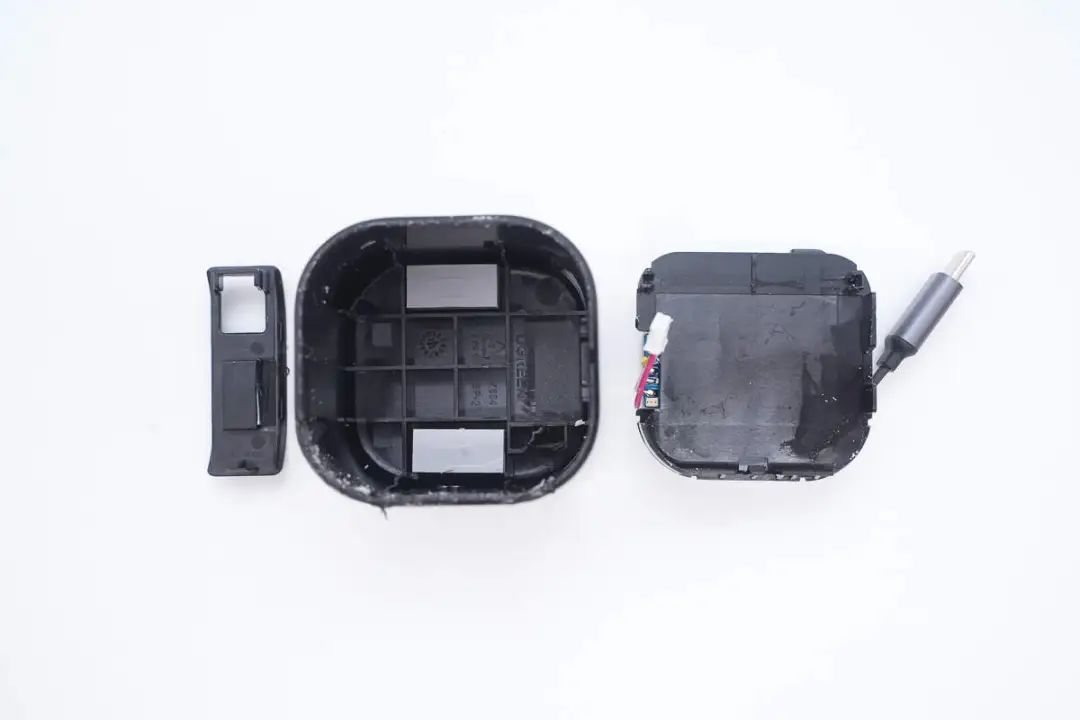

拆解取出内部伸缩线模块。

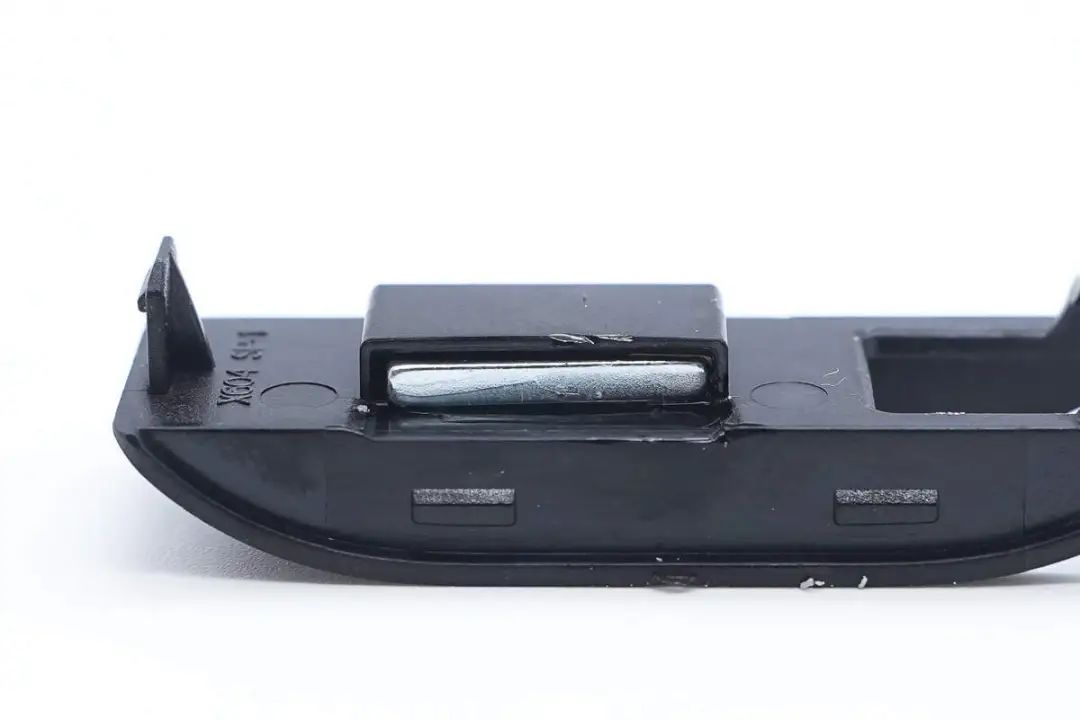

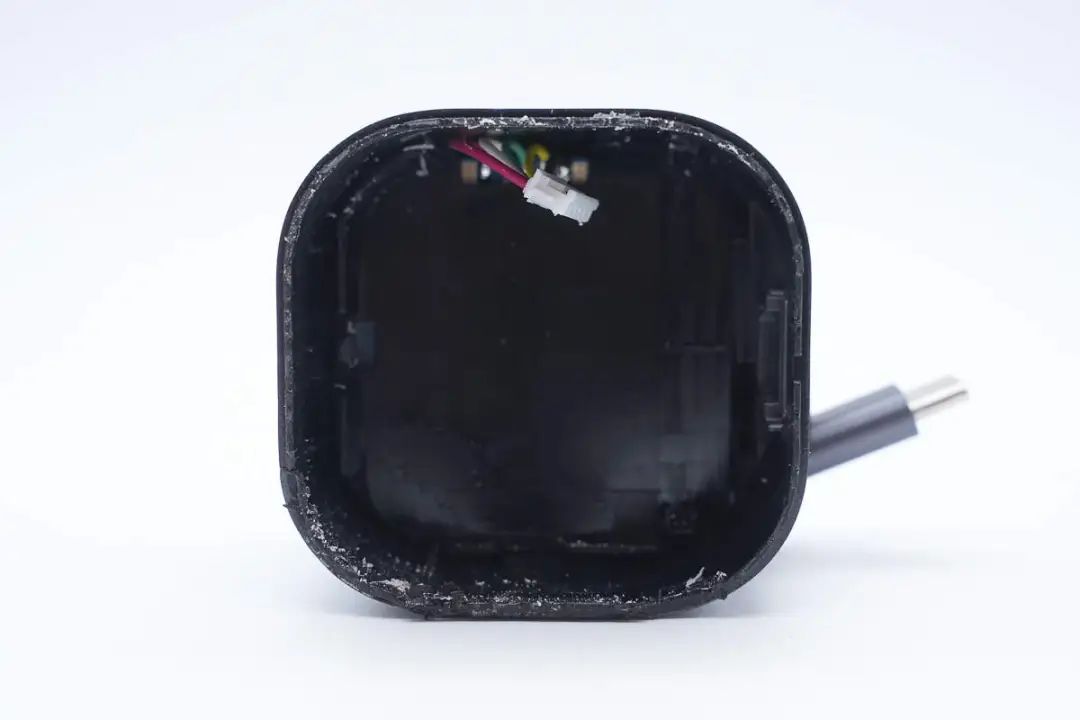

侧面盖板通过卡扣固定，内部设有磁铁吸附插头。
壳体内部设有缓冲胶垫。
伸缩线模块通过卡扣固定在盖板内部。

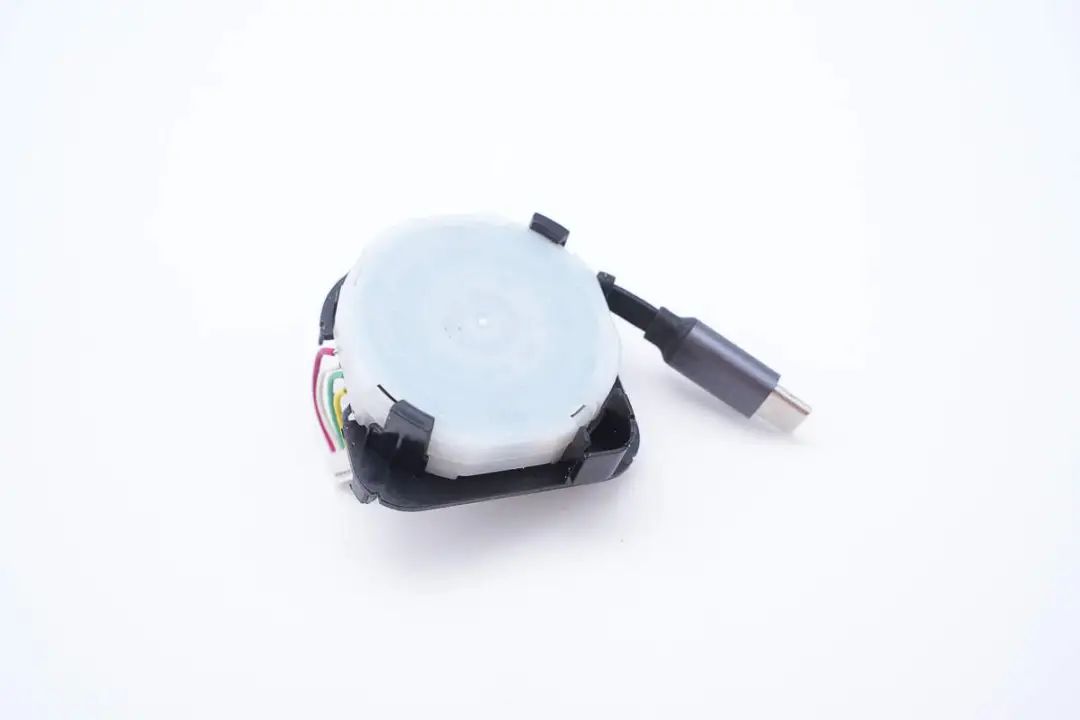

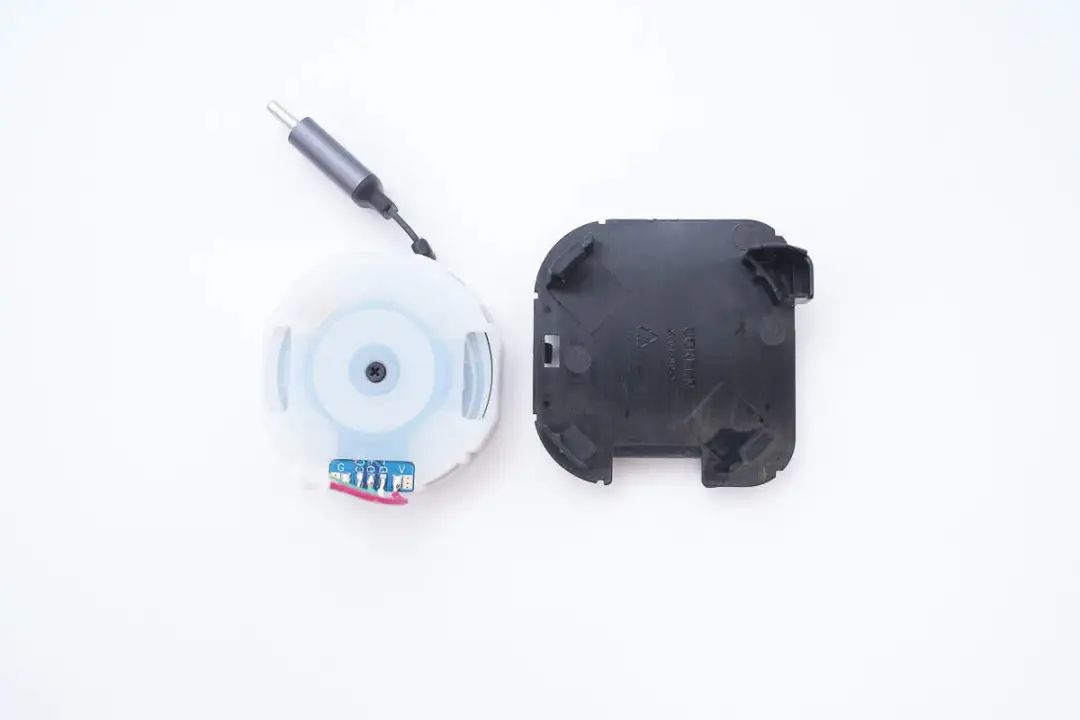

从盖板内部取出伸缩线模块。

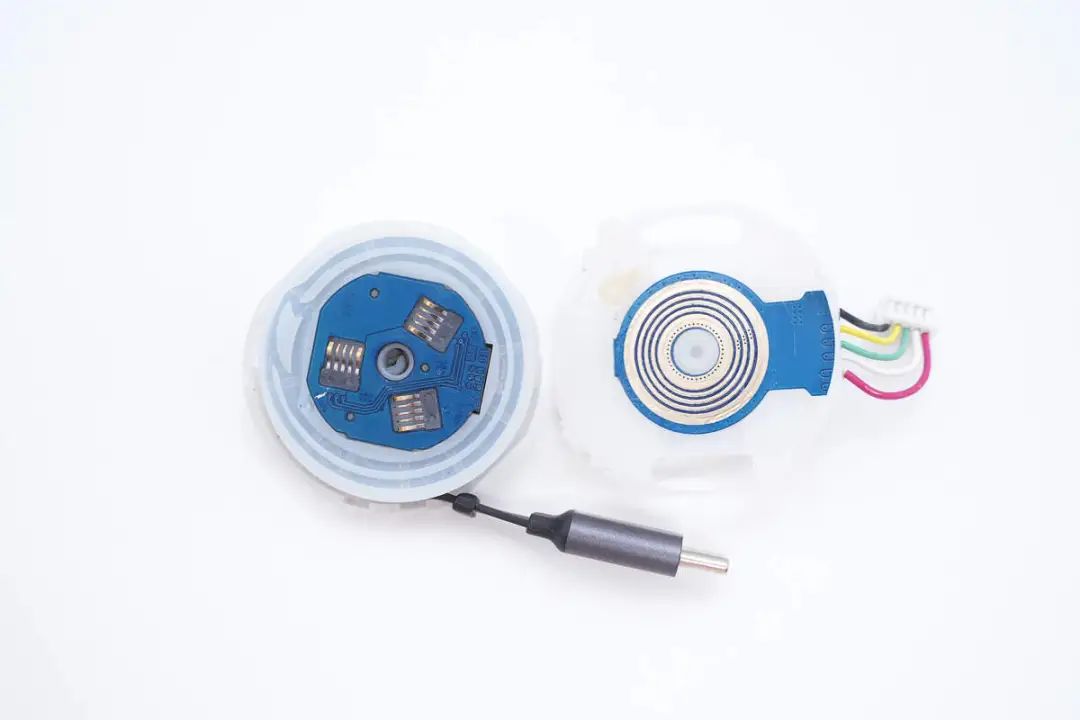

拆开伸缩线模块，内部设有PCB滑环和电刷。

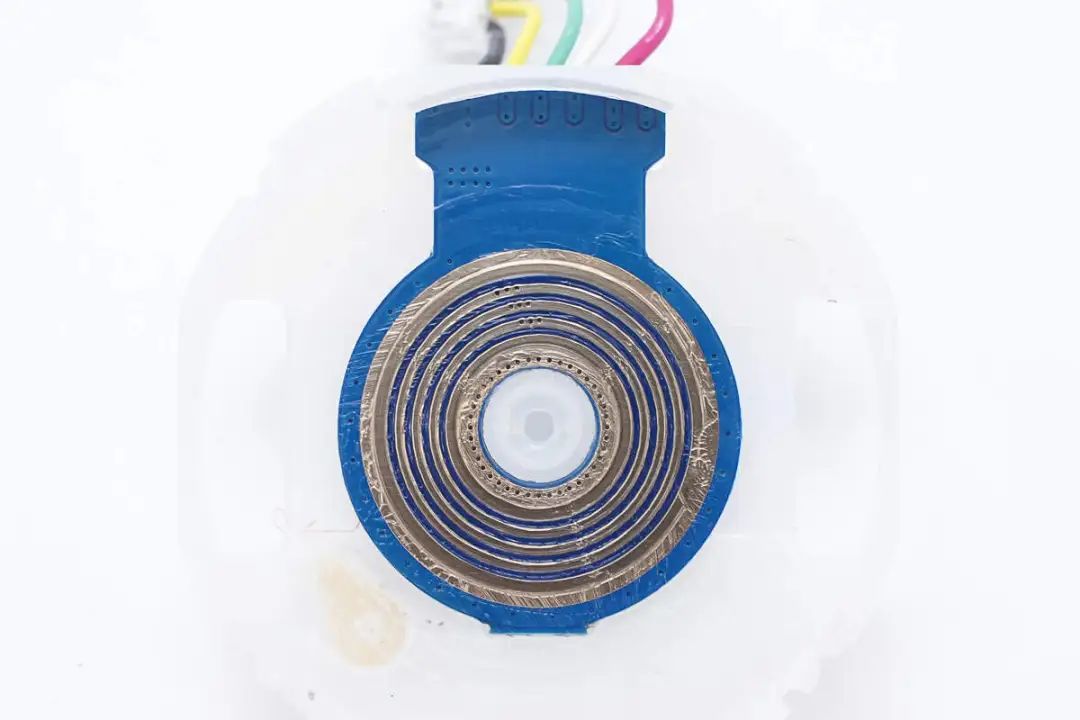

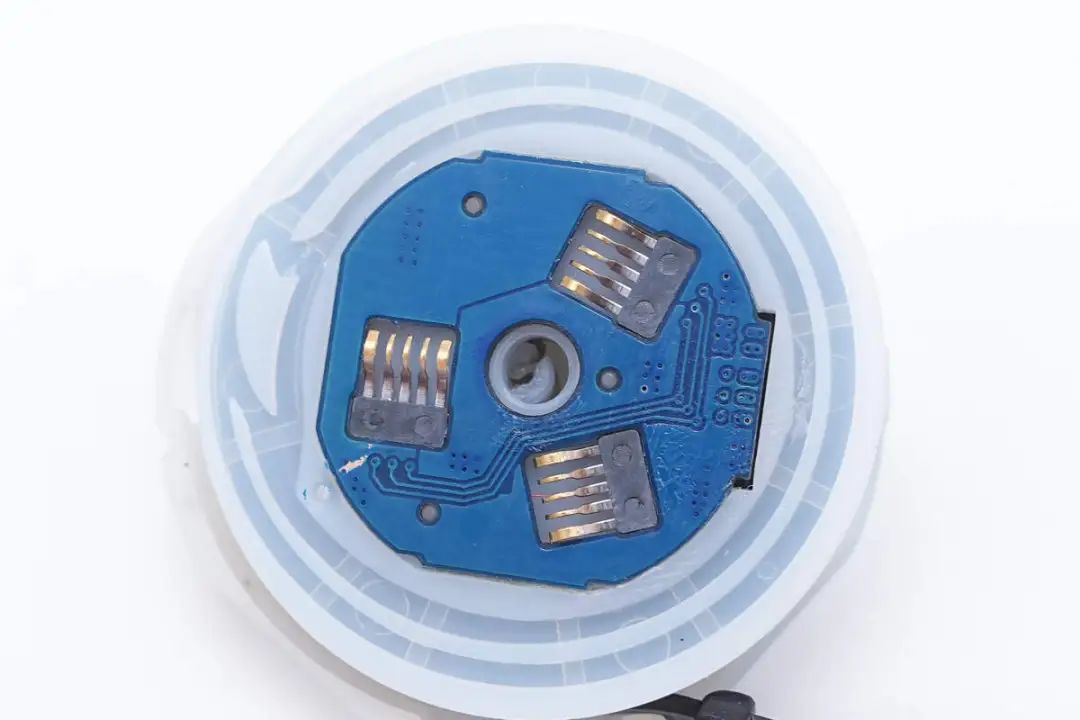

PCB滑环特写。
伸缩线轴设有三个电刷，增加载流能力。

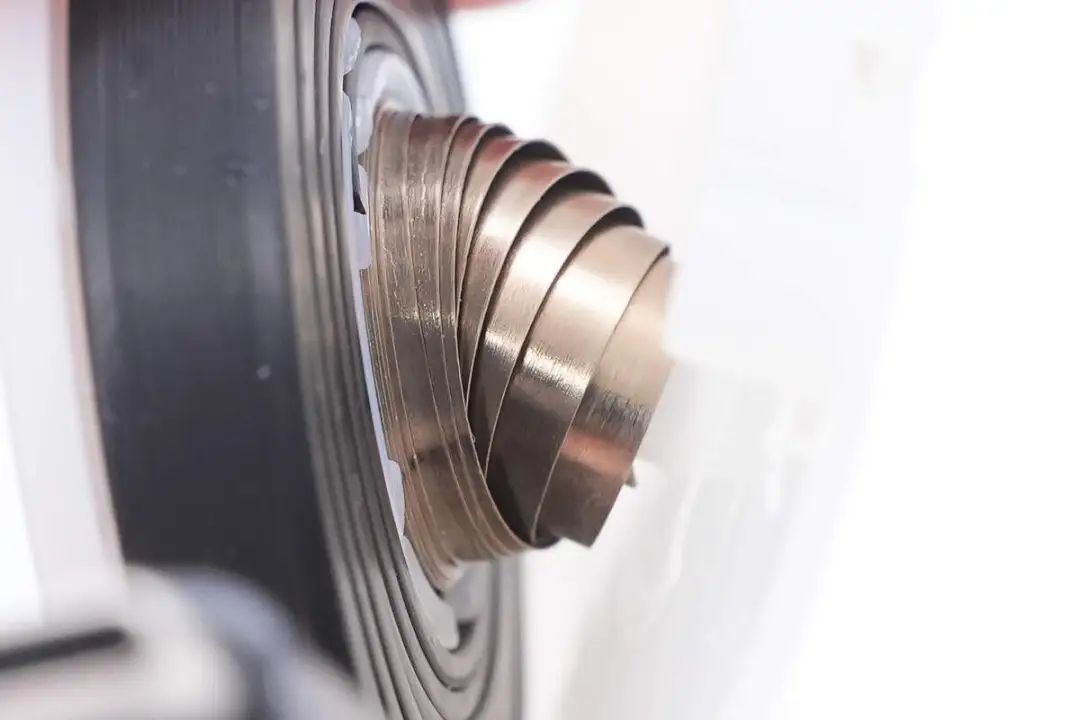

线轴内部发条结构特写。

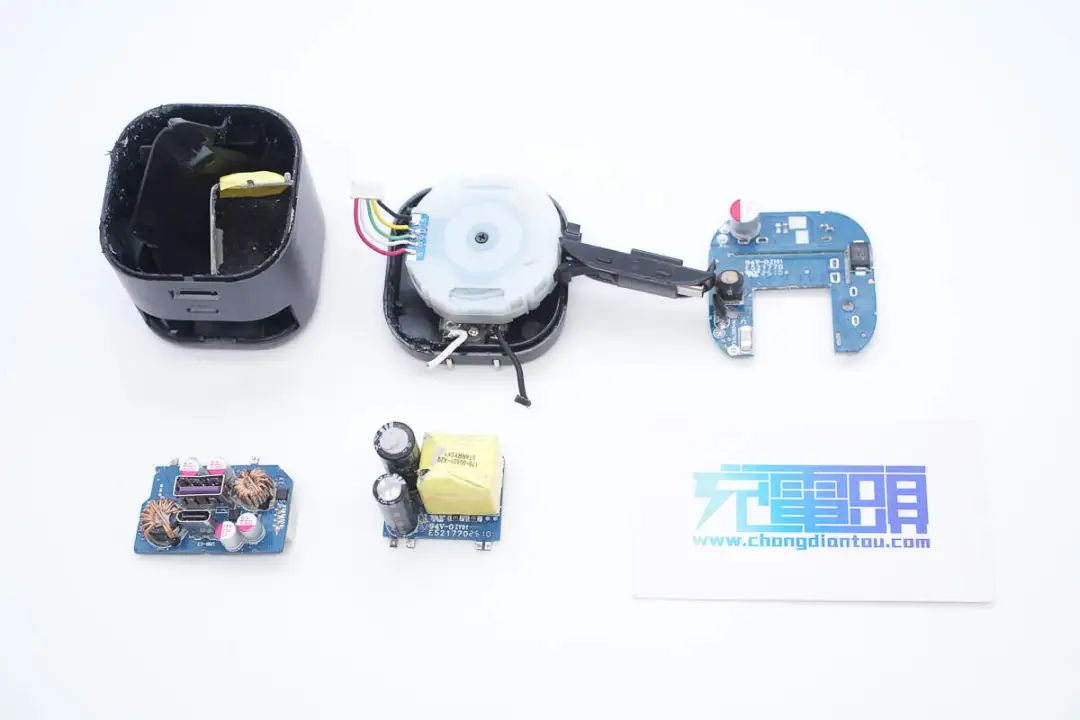

全部拆解一览，来张全家福。
充电头网拆解总结

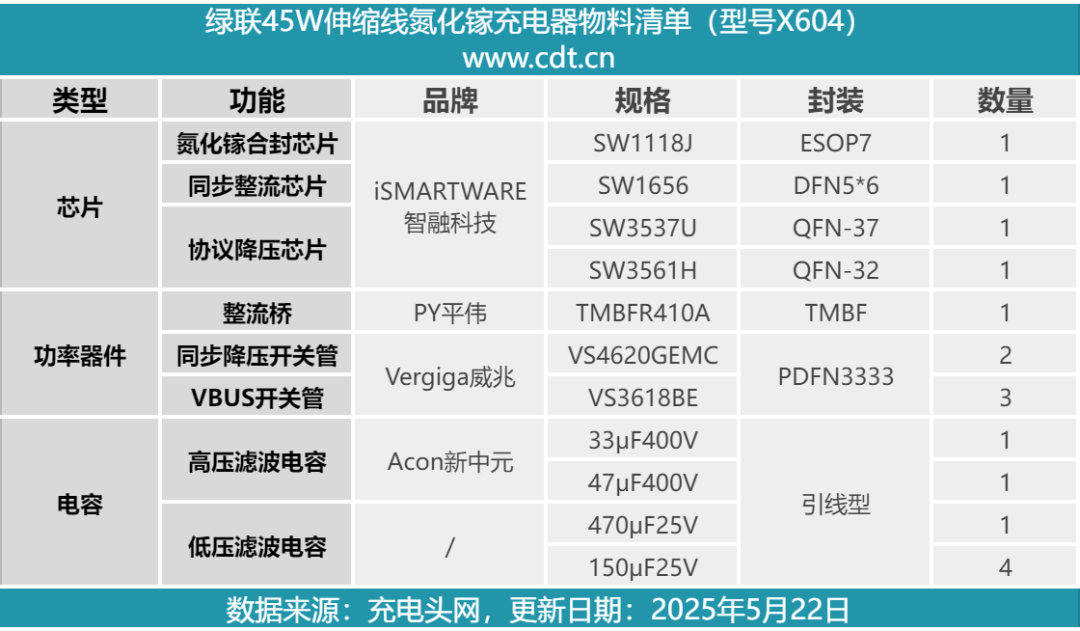

最后附上绿联45W伸缩线氮化镓充电器的核心器件清单，方便大家查阅。
绿联45W伸缩线氮化镓充电器自带70cm长USB-C伸缩线，具备8档长度，方便不同场合使用，充电器采用折叠插脚，便于日常携带。充电器USB-C接口和伸缩线均支持45W输出功率，多口同时使用时，伸缩线仍支持30W快充，保证使用体验。
充电头网通过拆解了解到，绿联这款充电器内部使用多块PCB焊接组成，充分利用空间。充电器内部电源方案来自智融科技，使用SW1118J氮化镓合封芯片搭配SW1656同步整流芯片，组成固定电压输出的开关电源。
降压芯片使用智融科技SW3537搭配SW3561H，用于两路USB-C和USB-A接口降压输出。充电器输出使用固态电容滤波，PCBA模块整体打胶灌封，提升散热性能和使用体验，内部做工和用料扎实可靠。
